Abstract

비수전해질 이차 전지에 있어서, 장기간 사용한 경우의 용량 저하를 억제하고, 사이클 특성을 향상시킬 수 있는 수단을 제공하는 것. 리튬과 니켈을 함유하는 복합 산화물을 포함하는 비수전해질 이차 전지용 정극 활물질이 있어서, 1차 입자가 응집해서 이루어지는 2차 입자의 구성으로서, 1차 입자의 평균 입자 직경(D1)을 0.9㎛ 이하로 하고, 1차 입자의 평균 입자 직경(D1)에 대한 2차 입자의 평균 입자 직경(D2)의 비의 값(D2/D1)을 11 이상으로 한다.

Description

정극 활물질, 정극 재료, 정극 및 비수전해질 이차 전지{POSITIVE ELECTRODE ACTIVE MATERIAL, POSITIVE ELECTRODE MATERIAL, POSITIVE ELECTRODE, AND NON-AQUEOUS ELECTROLYTE SECONDARY BATTERY}
본 발명은 정극 활물질, 정극 재료, 정극 및 비수전해질 이차 전지에 관한 것이다.
현재, 휴대 전화 등의 휴대 기기용으로 이용되는, 리튬 이온 이차 전지를 비롯한 비수전해질 이차 전지가 상품화되어 있다. 비수전해질 이차 전지는, 일반적으로, 정극 활물질 등을 집전체에 도포한 정극과, 부극 활물질 등을 집전체에 도포한 부극이, 세퍼레이터에 비수 전해액 또는 비수전해질 겔을 유지한 전해질 층을 개재하여 접속된 구성을 갖고 있다. 그리고, 리튬 이온 등의 이온이 전극 활물질 중에 흡장·방출됨으로써, 전지의 충방전 반응이 일어난다.
그런데, 최근 들어, 지구 온난화에 대처하기 위해서 이산화탄소량을 저감할 것이 요구되고 있다. 따라서, 환경 부하가 적은 비수전해질 이차 전지는, 휴대 기기 등뿐만 아니라, 하이브리드 자동차(HEV), 전기 자동차(EV) 및 연료 전지 자동차 등의 전동 차량의 전원 장치에도 이용되고 있다.
전동 차량에의 적용을 지향한 비수전해질 이차 전지는, 고출력 및 고용량일 것이 요구된다. 전동 차량용의 비수전해질 이차 전지의 정극에 사용하는 정극 활물질로서는, 층상 복합 산화물인 리튬 코발트 복합 산화물이, 4V급의 고전압을 얻을 수 있고, 또한 높은 에너지 밀도를 가지므로, 이미 널리 실용화되어 있다. 그러나, 그 원료인 코발트는, 자원적으로도 부족하고 고가이기 때문에, 앞으로도 대폭 수요가 확대되어 갈 가능성을 생각하면, 원료 공급의 면에서 불안감이 있다. 또한, 코발트의 원료 가격이 앙등할 가능성도 있다. 따라서, 코발트의 함유 비율이 적은 복합 산화물이 요망되고 있다.
리튬 니켈 복합 산화물은, 리튬 코발트 복합 산화물과 마찬가지로 층상 구조를 가지며, 리튬 코발트 복합 산화물과 비교해서 저렴하고, 또한 이론 방전 용량에 있어서도 리튬 코발트 복합 산화물에 필적한다. 이러한 관점에서, 리튬 니켈 복합 산화물은, 실용적인 대용량의 전지를 구성할 수 있는 것으로서 기대되고 있다.
리튬 니켈 복합 산화물과 같은 리튬과 니켈을 함유하는 복합 산화물(이하, 간단히 「리튬 니켈계 복합 산화물」이라고도 함)을 정극 활물질에 사용한 리튬 이온 이차 전지에 있어서는, 당해 복합 산화물에 리튬 이온이 탈리·삽입됨으로써 충전·방전이 행하여진다. 이때, 리튬 이온의 탈리·삽입에 수반해서 이 복합 산화물이 수축-팽창하기 때문에, 결정 구조의 붕괴 등의 요인으로, 충방전 사이클을 거듭함에 따라서 큰 용량 저하를 발생시켜, 전지를 장기간 사용한 경우의 용량 저하가 현저해진다는 문제가 있었다.
이러한 과제를 감안하여, 예를 들어 일본 특허 공개 제2001-85006호 공보에서는, 방전 용량 및 사이클 특성의 향상을 목적으로, 리튬 니켈 복합 산화물에 있어서, 2차 입자를 구성하는 1차 입자를 비교적 큰 것으로 구성하는 기술이 제안되어 있다.
그러나, 일본 특허 공개 제2001-85006호 공보에 기재된 기술에서도 사이클 특성의 향상은 충분한 것이 아니었다.
따라서, 본 발명의 목적은, 비수전해질 이차 전지에 있어서, 장기간 사용한 경우의 용량 저하를 억제하고, 사이클 특성을 향상시킬 수 있는 수단을 제공하는 것이다.
본 발명자들은, 예의 연구를 거듭하였다. 그 결과, 비수전해질 이차 전지용 정극 활물질인 리튬과 니켈을 함유하는 복합 산화물을, 1차 입자가 응집해서 이루어지는 2차 입자의 구성으로 하고, 또한 당해 1차 입자의 평균 입자 직경의 값, 및 당해 1차 입자와 당해 2차 입자와의 평균 입자 직경의 비의 값을 특정한 범위로 제어함으로써 상기 과제가 해결될 수 있음을 알아내고, 본 발명을 완성시키기에 이르렀다.
즉, 본 발명의 일 형태에 의하면, 리튬과 니켈을 함유하는 복합 산화물을 포함하는 비수전해질 이차 전지용 정극 활물질이 제공된다. 당해 정극 활물질은, 1차 입자가 응집해서 이루어지는 2차 입자의 구성을 갖고, 당해 1차 입자의 평균 입자 직경(D1)이 0.9㎛ 이하이고, 당해 1차 입자의 평균 입자 직경(D1)에 대한 당해 2차 입자의 평균 입자 직경(D2)의 비의 값(D2/D1)이 11 이상인 점에 특징을 갖는다.
도 1a는 코어-쉘형 정극 재료의 일 실시 형태를 나타내는 단면 개략도이다.
도 1b는 코어-쉘형 정극 재료의 다른 일 실시 형태를 나타내는 단면 개략도이다.
도 2는 비수전해질 리튬 이온 이차 전지의 일 실시 형태인, 편평형(적층형)의 쌍극형이 아닌 비수전해질 리튬 이온 이차 전지의 기본 구성을 나타내는 단면 개략도이다.
도 3은 이차 전지의 대표적인 실시 형태인 편평한 리튬 이온 이차 전지의 외관을 나타낸 사시도이다.
본 발명의 일 형태에 의하면, 리튬과 니켈을 함유하는 복합 산화물을 포함하는 비수전해질 이차 전지용 정극 활물질이며, 1차 입자가 응집해서 이루어지는 2차 입자의 구성을 갖고, 상기 1차 입자의 평균 입자 직경(D1)이 0.9㎛ 이하이고, 상기 1차 입자의 평균 입자 직경(D1)에 대한 상기 2차 입자의 평균 입자 직경(D2)의 비의 값(D2/D1)이 11 이상인, 비수전해질 이차 전지용 정극 활물질이 제공된다. 본 형태에 관한 비수전해질 이차 전지용 정극 활물질에 의하면, 1차 입자의 평균 입자 직경(D1)이 작음으로써 활물질 입자의 수축-팽창의 변위량을 애당초 작게 할 수 있다. 또한, 2차 입자의 평균 입자 직경(D2)이 D1에 대해 어느 정도 큼으로써, 2차 입자를 구성하는 1차 입자의 치밀성이 향상되고, 입계가 증가하는 결과, 한층더 수축-팽창의 완화 효과를 얻을 수 있다. 그 결과, 장기간 사용한 경우의 용량 저하가 적고, 사이클 특성이 우수한 비수전해질 이차 전지가 제공될 수 있다.
여기서, 상술한 바와 같이, 리튬과 니켈을 함유하는 복합 산화물에 있어서는, 리튬 이온이 탈리·삽입됨으로써 충전·방전이 행하여질 때, 리튬 이온의 탈리·삽입에 수반하여 복합 산화물이 수축-팽창한다. 이 때문에, 결정 구조의 붕괴 등의 요인으로, 충방전 사이클을 거듭함에 따라서 큰 용량 저하를 발생하여, 전지를 장기간 사용한 경우의 용량 저하(사이클 특성의 저하)가 현저해진다는 문제가 있었다.
이러한 사이클 특성의 저하는, 적층 구조 전지, 특히 차량 탑재용 전지에 있어서 한층 현저해진다. 적층 구조 전지, 특히 차량 탑재용 전지로는 일반적으로 휴대 전화나 모바일 퍼스널 컴퓨터에 사용되는 전지와 달리 대형이기 때문에, 적층 내부와 외부에서 큰 온도 차가 생기는 것이 염려된다. 적층 구조 전지는 적층 방향 내부가 가장 온도가 높아지기 쉽고, 단부를 향함에 따라, 외장으로부터의 방열에 의해 온도가 저하된다고 생각된다. NMC 복합 산화물과 같은 층상 암염형 구조를 갖는 정극 재료는, 반응에 온도 의존성이 있어, 온도 상승에 수반하여, 결정 구조의 붕괴가 일어나기 쉬워진다. 이것은, 온도가 상승함에 따라서 리튬의 삽입·이탈 반응이 진행되기 쉬워짐에 수반하여, 복합 산화물의 수축-팽창 빈도가 높아지기 때문이라고 생각된다. 즉, 적층형 전지에서는, 적층 방향으로 온도 불균일이 발생하기 쉽기 때문에, 정극 재료의 팽창 수축 정도에도 불균일성이 발생한다. 전지가 장기간 사용되게 되면, 온도 부하가 높은 부분에는, 정극 활물질 재료의 팽창·수축에 의한 입자의 박리가 발생하기 쉬워지고, 이에 의해, 전지 용량이 저하되는 것이라 생각된다.
또한, 이러한 복합 산화물을 비수전해질 이차 전지, 특히 차량 탑재용 전지에 적용하는 경우, 종래의 전기·휴대 전자 기기 용도와 월등히 차이가 나는 장수명화가 필요하게 된다. 예를 들어, 종래의 전기·휴대 전자 기기 용도에서는 기껏 500사이클 정도로 충분하지만, 차량 탑재용 전지에서는, 1000 내지 1500사이클이라는 사이클수에 있어서도, 일정 이상의 용량이 유지될 것이 필요해진다. 이러한 장기 사이클에 견딜 수 있는 리튬 니켈계 복합 산화물에 대해서는 지금까지 충분히 검토되지 않았다.
뿐만 아니라, 비수전해질 이차 전지가 차량의 동력원 등으로서 사용되는 경우, 항속 거리를 더욱 길게 하기 위해서 높은 체적 에너지 밀도를 갖고 있을 것이 필요하다.
본 발명자들은, 이러한 엄격한 요구를 수반하는 차량 탑재용 전지를 염두에 두고, 사이클 특성을 향상시키면서, 높은 체적 에너지 밀도를 갖는 이차 전지에 사용할 수 있는 리튬 니켈계 복합 산화물의 검토를 행하였다.
그 결과, 1차 입자가 응집해서 이루어지는 2차 입자의 구성을 갖는 리튬 니켈계 복합 산화물에 있어서, 1차 입자의 평균 입자 직경의 값, 및 1차 입자와 2차 입자의 평균 입자 직경의 비의 값을 특정한 범위로 제어함으로써, 체적 에너지 밀도의 저하를 억제하면서, 사이클 특성이 우수한 정극 활물질이 제공되는 것을 알아낸 것이다.
본 형태에 관한 정극 활물질은, 리튬과 니켈을 함유하는 복합 산화물을 포함하는 것인 한, 그 조성은 구체적으로 한정되지 않는다. 리튬과 니켈을 함유하는 복합 산화물의 전형적인 예로서는, 리튬 니켈 복합 산화물(LiNiO2)을 들 수 있다. 단, 리튬 니켈 복합 산화물의 니켈 원자의 일부가 다른 금속 원자로 치환된 복합 산화물이 보다 바람직하고, 바람직한 예로서, 리튬-니켈-망간-코발트 복합 산화물(이하, 간단히 「NMC 복합 산화물」이라고도 함)은, 리튬 원자층과 전이 금속(Mn, Ni 및 Co가 질서있게 배치) 원자층이 산소 원자층을 개재하여 교대로 겹쳐진 층상 결정 구조를 갖고, 전이 금속(M)의 1원자당 1개의 Li 원자가 포함되어, 취출할 수 있는 Li량이, 스피넬계 리튬 망간 산화물의 2배, 즉 공급 능력이 2배가 되어, 높은 용량을 가질 수 있다. 뿐만 아니라, LiNiO2보다 높은 열 안정성을 갖고 있기 때문에, 정극 활물질로서 사용되는 니켈계 복합 산화물 중에서도 특히 유리하다.
본 명세서에 있어서, NMC 복합 산화물은, 전이 금속 원소의 일부가 다른 금속 원소에 의해 치환되어 있는 복합 산화물도 포함한다. 그 경우의 다른 원소로서는, Ti, Zr, Nb, W, P, Al, Mg, V, Ca, Sr, Cr, Fe, B, Ga, In, Si, Mo, Y, Sn, V, Cu, Ag, Zn 등을 들 수 있고, 바람직하게는 Ti, Zr, Nb, W, P, Al, Mg, V, Ca, Sr, Cr이며, 보다 바람직하게는 Ti, Zr, P, Al, Mg, Cr이며, 사이클 특성 향상의 관점에서, 더욱 바람직하게는 Ti, Zr, Al, Mg, Cr이다.
NMC 복합 산화물은, 이론 방전 용량이 높으므로, 바람직하게는 일반식 (1): LiaNibMncCodMxO2(단, 식 중, a, b, c, d, x는, 0.9≤a≤1.2, 0<b<1, 0<c≤0.5, 0<d≤0.5, 0≤x≤0.3, b+c+d=1을 만족한다. M은 Ti, Zr, Nb, W, P, Al, Mg, V, Ca, Sr, Cr에서 선택되는 원소로 적어도 1종임)로 표시되는 조성을 갖는다. 여기서, a는, Li의 원자비를 나타내고, b는, Ni의 원자비를 나타내고, c는, Co의 원자비를 나타내고, d는, Mn의 원자비를 나타내고, x는, M의 원자비를 나타낸다. 사이클 특성의 관점에서는, 일반식 (1)에서, 0.4≤b≤0.6인 것이 바람직하다. 또한, 각 원소의 조성은, 예를 들어 유도 결합 플라즈마(ICP) 발광 분석법에 의해 측정할 수 있다.
일반적으로, 니켈(Ni), 코발트(Co) 및 망간(Mn)은, 재료의 순도 향상 및 전자 전도성 향상이라는 관점에서, 용량 및 출력 특성에 기여하는 것으로 알려져 있다. Ti 등은, 결정 격자 중의 전이 금속을 일부 치환하는 것이다. 사이클 특성의 관점에서는, 전이 원소의 일부가 다른 금속 원소에 의해 치환되어 있는 것이 바람직하고, 특히 일반식 (1)에서 0<x≤0.3인 것이 바람직하다. Ti, Zr, Nb, W, P, Al, Mg, V, Ca, Sr 및 Cr로 이루어지는 군에서 선택되는 적어도 1종이 고용됨으로써 결정 구조가 안정화되기 때문에, 그 결과, 충방전을 반복해도 전지의 용량 저하를 방지할 수 있어, 우수한 사이클 특성을 실현할 수 있다고 생각된다.
NMC 복합 산화물에 있어서, 본 발명자들은, 예를 들어 LiNi0 .5Mn0 .3Co0 .2O2와 같이, 니켈, 망간 및 코발트의 금속 조성이 불균일하면, 상기 충방전 시의 복합 산화물의 변형/깨짐의 영향이 커지는 것을 알아내었다. 이것은, 금속 조성이 불균일하기 때문에, 팽창 수축시에 입자 내부에 걸리는 응력에 변형이 발생하여, 복합 산화물에 깨짐이 보다 발생하기 쉬워지기 때문이라고 생각된다. 따라서, 예를 들어 Ni의 존재비가 풍부한 복합 산화물(예를 들어, LiNi0 .8Mn0 .1Co0 .1O2)이나, Ni, Mn 및 Co의 존재 비율이 균일한 복합 산화물(예를 들어, LiNi0 .3Mn0 .3Co0 .3O2)과 비교하여, 장기 사이클 특성의 저하가 현저해진다. 한편, 본 형태에 관한 구성으로 함으로써, LiNi0 .5Mn0 .3Co0 .2O2와 같이 금속 조성이 불균일한 복합 산화물에서도, 놀랍게도 사이클 특성이 개선되는 것을 알아내었다.
따라서, 일반식 (1)에서, b, c 및 d가, 0.44≤b≤0.51, 0.27≤c≤0.31, 0.19≤d≤0.26인 복합 산화물의 정극 활물질이면, 본 발명의 효과가 현저하게 얻어지므로 바람직하다.
본 형태에 관한 정극 활물질은, 1차 입자가 응집해서 이루어지는 2차 입자의 구성을 갖고 있다. 그리고, 당해 1차 입자의 평균 입자 직경(D1)은 0.9㎛ 이하로 되어 있다. 이러한 구성으로 함으로써, 활물질 입자의 수축-팽창의 변위량을 작게 할 수 있다. 또한, 당해 1차 입자의 평균 입자 직경(D1)에 대한 당해 2차 입자의 평균 입자 직경(D2)의 비의 값(D2/D1)은 11 이상으로 되어 있다. 이렇게 2차 입자의 평균 입자 직경(D2)이 1차 입자의 평균 입자 직경(D1)에 대해 어느 정도 큼으로써, 2차 입자를 구성하는 1차 입자의 치밀성이 향상되고, 입계가 증가한다. 그 결과, 한층더 수축-팽창의 완화 효과가 얻어지고, 장기간 사용한 경우의 용량 저하가 적어, 사이클 특성이 우수한 비수전해질 이차 전지가 제공되는 것으로 추측된다. 단, 이 메커니즘에 의해 본 발명의 기술적 범위는 전혀 제한되지 않는다.
1차 입자의 평균 입자 직경(D1)은 바람직하게는 0.20 내지 0.6㎛이며, 보다 바람직하게는 0.25 내지 0.5㎛이다. 또한, 2차 입자의 평균 입자 직경(D2)은 바람직하게는 5 내지 20㎛이며, 보다 바람직하게는 5 내지 15㎛이다. 그리고, 이들 비의 값(D2/D1)은 11보다 크면 되지만, 바람직하게는 15 내지 50이며, 보다 바람직하게는 25 내지 40이다. 또한, 리튬 니켈계 복합 산화물을 구성하는 1차 입자는 통상, 층상 구조를 갖는 육방정계의 결정 구조를 갖고 있지만, 그 결정자 직경의 대소는 D1의 대소와 상관성을 갖고 있다. 여기서 「결정자」란, 단결정이라 간주할 수 있는 최대의 집합물을 의미하고, 분말 X선 회절 측정 등에 의해 얻어진 회절 강도로부터, 결정의 구조 파라미터를 정밀화하는 방법에 의해 측정이 가능하다. 결정자 직경의 구체적인 값에 대해서 특별히 제한은 없지만, 바람직하게는 1㎛ 이하이고, 보다 바람직하게는 0.55㎛ 이하이고, 더욱 바람직하게는 0.4㎛ 이하이다. 이러한 구성으로 함으로써, 활물질의 팽창 수축시의 변위량을 보다 한층 저감하는 것이 가능하게 되고, 충방전의 반복에 수반하는 2차 입자의 미세화(깨짐)의 발생이 억제되어, 사이클 특성의 보다 한층의 향상에 기여할 수 있다. 또한, 결정자 직경의 값의 하한값에 대해서 특별히 제한은 없지만, 통상은 0.02㎛ 이상이다. 여기서, 본 명세서에서, 리튬 니켈계 복합 산화물에서의 D1, D2 및 결정자 직경의 값은, 후술하는 실시예의 란에 기재된 방법에 의해 측정한 값을 채용하는 것으로 한다.
본 형태에 관한 정극 활물질의 탭 밀도는, 바람직하게는 2.0g/cm3 이상이며, 보다 바람직하게는 2.3g/cm3 이상이며, 더욱 바람직하게는 2.4 내지 2.9g/cm3이다. 이러한 구성으로 함으로써, 정극 활물질의 2차 입자를 구성하는 1차 입자의 높은 치밀성이 충분히 확보되어, 사이클 특성의 개선 효과도 유지될 수 있다.
또한, 본 형태에 관한 정극 활물질의 BET 비표면적은, 바람직하게는 0.1 내지 1.0m2/g이며, 보다 바람직하게는 0.3 내지 1.0m2/g이며, 특히 바람직하게는 0.3 내지 0.7m2/g이다. 활물질의 비표면적이 이러한 범위에 있음으로써, 활물질의 반응 면적이 확보되고, 전지의 내부 저항이 작아지므로, 전극 반응 시의 분극 발생을 최소한으로 억제할 수 있다.
또한, 본 형태에 관한 정극 활물질에 대해서, 분말 X선 회절 측정에 의해 얻어지는 (104)면의 회절 피크와 (003)면의 회절 피크가, 회절 피크 강도비((003)/(104))로서 1.28 이상인 것이 바람직하고, 보다 바람직하게는 1.35 내지 2.1이다. 또한, 회절 피크 적분 강도비((003)/(104))로서는 1.05 이상인 것이 바람직하고, 1.08 이상인 것이 보다 바람직하고, 더욱 바람직하게는 1.10 내지 1.45이다. 이들 규정이 바람직한 것은 이하의 이유에 의한다. 즉, 리튬 니켈계 복합 산화물은, 산소층의 사이에 Li+층, Ni3 +층이 존재하는 층상 암염 구조를 갖고 있다. 그러나, Ni3 +는 Ni2 +로 환원되기 쉽고, 또한 Ni2 +의 이온 반경(0.83Å)은 Li+의 이온 반경(0.90Å)과 거의 동등하기 때문에, 활물질 합성시에 발생하는 Li+ 결손부에 Ni2 +가 혼입되기 쉬워진다. Li+ 사이트에 Ni2 +가 혼입되면, 국소적으로 전기 화학적으로 불활성의 구조로 할 수 있음과 함께, Li+의 확산을 방해하게 된다. 이 때문에, 결정성이 낮은 활물질을 사용한 경우에는. 전지 충방전 용량의 감소나 내구성이 저하될 가능성이 있다. 이 결정성의 높이의 지표로서, 상기 규정이 사용되는 것이다. 여기에서는, 결정성을 정량화하는 방법으로서, 상술한 바와 같이 X선 회절을 사용한 결정 구조 해석에 의한 (003)면과 (104)면의 회절 피크의 강도의 비와 회절 피크의 적분 강도의 비를 사용하였다. 이들 파라미터가 상기 규정을 만족함으로써, 결정 내의 결함이 적어져서, 전지 충방전 용량의 감소나 내구성의 저하를 억제할 수 있다. 또한, 이러한 결정성의 파라미터는, 원료, 조성이나 소성 조건 등에 따라 제어될 수 있다.
본 형태에 관한 정극 활물질에 의하면, 충방전 사이클에 수반하는 팽창 수축에 의한 구조의 변형을 억제할 수 있기 때문에, 온도 부하가 높은 부분의 팽창·수축에 의한 입자의 박리를 억제할 수 있는 것이라 생각된다. 따라서, 적층 구조형의 차량 탑재용 전지와 같이 장기간 사용되는 것이 전제인 전지에 있어서도, 장기간 사용에 의한 용량의 저하가 억제된다.
본 형태에 관한 NMC 복합 산화물 등의 리튬 니켈계 복합 산화물은, 공침법, 스프레이 드라이법 등, 다양하게 공지된 방법을 선택해서 조제할 수 있다. 본 형태에 관한 복합 산화물의 조제가 용이하므로, 공침법을 사용하는 것이 바람직하다. 구체적으로, NMC 복합 산화물의 합성 방법으로서는, 예를 들어, 일본 특허 공개 제2011-105588호(참조에 의해 전체로서 포함되는 미국 특허 출원 공개 제2013/045421호 명세서에 대응)에 기재된 방법과 같이, 공침법에 의해 니켈-코발트-망간 복합 산화물을 제조한 후, 니켈-코발트-망간 복합 산화물과, 리튬 화합물을 혼합해서 소성함으로써 얻을 수 있다. 이하, 구체적으로 설명한다.
복합 산화물의 원료 화합물, 예를 들어 Ni 화합물, Mn 화합물 및 Co 화합물을, 원하는 활물질 재료의 조성이 되도록 물 등의 적당한 용매에 용해시킨다. Ni 화합물, Mn 화합물 및 Co 화합물로서는, 예를 들어 당해 금속 원소의 황산염, 질산염, 탄산염, 아세트산염, 옥살산염, 산화물, 수산화물, 할로겐화물 등을 들 수 있다. Ni 화합물, Mn 화합물 및 Co 화합물로서 구체적으로는, 예를 들어 황산 니켈, 황산 코발트, 황산 망간, 아세트산 니켈, 아세트산 코발트, 아세트산 망간 등을 들 수 있지만, 이들에 제한되는 것은 아니다. 이 과정에서, 필요에 따라, 또한 원하는 활물질의 조성이 되도록, 활물질을 구성하는 층상의 리튬 금속 복합 산화물의 일부를 치환하는 금속 원소로서, 예를 들어 Ti, Zr, Nb, W, P, Al, Mg, V, Ca, Sr 및 Cr 등 중 적어도 1종의 금속 원소를 포함하는 화합물을 더 혼입시켜도 된다.
상기 원료 화합물과 알칼리 용액을 사용한 중화, 침전 반응에 의해 공침 반응을 행할 수 있다. 이에 의해, 상기 원료 화합물에 포함되는 금속을 함유하는 금속 복합 수산화물, 금속 복합 탄산염이 얻어진다. 알칼리 용액으로서는, 예를 들어 수산화나트륨, 수산화칼륨, 탄산나트륨, 암모니아 등의 수용액을 사용할 수 있지만, 중화 반응용에 수산화나트륨, 탄산나트륨 또는 그것들의 혼합 용액을 사용하는 것이 바람직하다. 뿐만 아니라, 착체 반응용에 암모니아 수용액이나 암모늄염을 사용하는 것이 바람직하다.
중화 반응에 사용하는 알칼리 용액의 첨가량은, 함유하는 전체 금속염의 중화분에 대하여 당량비 1.0이면 되지만, pH 조정을 위해서 알칼리 과잉분을 합쳐서 첨가하는 것이 바람직하다.
착체 반응에 사용하는 암모니아 수용액이나 암모늄염의 첨가량은, 반응액 내의 암모니아 농도가 0.01 내지 2.00mol/l의 범위에서 첨가하는 것이 바람직하다. 반응 용액의 pH는 10.0 내지 13.0의 범위로 제어하는 것이 적합하다. 또한, 반응 온도는 30℃ 이상이 바람직하고, 보다 바람직하게는 30 내지 60℃이다.
공침 반응에서 얻어진 복합 수산화물은, 그 후, 흡인 여과하고, 수세하여, 건조하는 것이 바람직하다. 또한, 공침 반응을 행할 때의 조건(교반 시간, 알칼리 농도 등)을 조절함으로써, 복합 수산화물의 입자 직경을 제어할 수 있고, 이것이 최종적으로 얻어지는 정극 활물질의 2차 입자의 평균 입자 직경(D2)에 영향을 미친다.
계속해서, 니켈-코발트-망간 복합 수산화물을 리튬 화합물과 혼합해서 소성함으로써 리튬-니켈-망간-코발트 복합 산화물을 얻을 수 있다. Li 화합물로서는, 예를 들어 수산화리튬 또는 그 수화물, 과산화 리튬, 질산리튬, 탄산리튬 등이 있다.
소성 처리는, 1단계이어도 되지만, 2단계(가 소성 및 본 소성)로 행하는 것이 바람직하다. 2단계의 소성에 의해, 효율적으로 복합 산화물을 얻을 수 있다. 가 소성 조건으로서는, 특별히 한정되는 것은 아니며, 리튬 원료에 따라서도 상이하기 때문에 일의적으로 규정하는 것은 곤란하다. 여기서, 특히 D1(나아가서는 D2/D1) 및 결정자 직경을 제어하기 위한 인자로서는, 소성(2단계의 경우에는 가 소성 및 본 소성) 시의 소성 온도 및 소성 시간이 특히 중요해지고, 이들을 이하와 같은 경향에 기초하여 조절함으로써, D1(나아가서는 D2/D1) 및 결정자 직경을 제어하는 것이 가능하다. 즉, 소성 시간을 길게 하면, D1 및 결정자 직경은 커진다. 또한, 소성 온도를 높게 하면, D1 및 결정자 직경은 커진다. 또한, 승온 속도는 실온에서부터 1 내지 20℃/분인 것이 바람직하다. 또한, 분위기는, 공기 중 내지 산소 분위기 하인 것이 바람직하다. 여기서, Li 원료에 탄산리튬을 사용하여, NMC 복합 산화물을 합성하는 경우에 있어서, 가 소성 온도는, 바람직하게는 500 내지 900℃이고, 보다 바람직하게는 600 내지 800℃이고, 더욱 바람직하게는 650 내지 750℃이다. 또한, 가 소성 시간은, 바람직하게는 0.5 내지 10시간이며, 보다 바람직하게는 4 내지 6시간이다. 한편, 본 소성의 조건에 대해서도 특별히 한정되는 것은 아니나, 승온 속도는 실온에서부터 1 내지 20℃/분인 것이 바람직하다. 또한, 분위기는, 공기 중 내지 산소 분위기 하인 것이 바람직하다. 또한, Li 원료에 탄산리튬을 사용하여, NMC 복합 산화물을 합성하는 경우에 있어서, 소성 온도는, 바람직하게는 800 내지 1200℃이고, 보다 바람직하게는 850 내지 1100℃이고, 더욱 바람직하게는 900 내지 1050℃이다. 또한, 가 소성 시간은, 바람직하게는 1 내지 20시간이며, 보다 바람직하게는 8 내지 12시간이다.
필요에 따라, 활물질 재료를 구성하는 층상의 리튬 금속 복합 산화물의 일부를 치환하는 금속 원소를 미량 첨가하는 경우, 해당 방법으로서는, 미리 니켈, 코발트, 망간산염과 혼합하는 방법, 니켈, 코발트, 망간산염과 동시에 첨가하는 방법, 반응 도중에 반응 용액에 첨가하는 방법, Li 화합물과 함께 니켈-코발트-망간 복합 산화물에 첨가하는 방법 등 어느 수단을 사용해도 상관없다.
본 발명의 복합 산화물은, 반응 용액의 pH, 반응 온도, 반응 농도, 첨가 속도, 교반 시간 등의 반응 조건을 적절히 조정함으로써 제조할 수 있다.
본 형태에 관한 정극 활물질의 일 실시 형태에 의하면, 상술한 제1 형태에 관한 정극 활물질을 포함하는 코어부와, 상기 정극 활물질과 상이한 리튬 함유 복합 산화물을 포함하는 쉘부를 갖는 코어-쉘형의 비수전해질 이차 전지용 정극 재료가 제공된다.
도 1a는, 코어-쉘형 정극 재료의 일 실시 형태이며, 입자 내가 서로 다른 활물질 재료에 의해 코어-쉘형 구조로 되어 있는 상태를 나타낸 활물질 입자의 단면 모식도이다. 도 1a 및 도 1b에서, 1은 정극 재료의 쉘부, 2는 정극 재료의 코어부, 3은 정극 재료를 나타낸다. 이러한 코어-쉘 구조에 의해, 비수전해질 이차 전지의 사이클 특성이 보다 향상된다. 본 발명자들의 연구에 있어서, 사이클 내구 시험 후의 NMC 복합 산화물의 입자를 분석한 바, 입자 표층부만 Ni 가수의 저하가 확인되었다. 이로부터, 본 발명자들은, 입자 표층부에서는 Ni가 불활성화되어 실질적으로 충방전에 기여할 수 없게 되어 있을 가능성이 있다는 가설을 설정하였다. 그 위에, 이 열화되기 쉬운 국소부에 Ni 농도가 낮은 NMC 복합 산화물이나 Ni 이외의 재료를 배치하는 것이 사이클 특성의 가일층의 향상으로 이어진다고 생각하고, 이것을 실증한 것이다.
코어부는, 1층(단층)이어도 되고, 2층 이상으로 구성하고 있어도 된다. 코어부를 2층 이상으로 구성하는 형태에는, (1) 코어부의 표면으로부터 중심부를 향해서, 동심원 형상으로 복수 적층된 구조, (2) 코어부의 표면으로부터 중심부를 향해서 연속적으로 함유량이 변화하는 구조도 포함된다. 이들 경우에는, 예를 들어 각 층마다 재료를 바꾸거나, 2종 이상의 활물질 재료의 혼합 비율을 바꾸거나 함으로써, 코어부의 표면으로부터 중심부를 향해서 용량이나 출력 등의 성능이 증가 내지 감소하도록 변화(기능 경사)시킬 수 있다. 또한, 본 발명에서는, 2종 이상의 재료를 사용한 조립 기술에 의해 제조 가능한 것이 포함될 수 있다. 예를 들어, (3) 매트릭스 재료 내에 섬 형상으로 다른 재료가 점재되서 배치되어 이루어지는 해도 구조이어도 된다. 또한 (4) 코어 입자의 반구 부분마다 상이한 재료가 배치되는 구조이어도 된다. 또한 (5) 상이한 재료를 포함하는 미립자 군을 모아서 굳혀서 조립한 2차 입자(응집) 구조이어도 된다. 또한, 상기 (1) 내지 (5)를 적당히 조합한 구조 등을 들 수 있다. 제조 용이성, 재료 점수 및 제조 공정수의 삭감(재료 및 제조 비용의 저감) 등의 관점에서는, 1층(단층)으로 구성하는 것이 바람직하다.
코어부의 형상으로서는, 특별히 제한되는 것은 아니며, 예를 들어 구상, 입방체 형상, 직육면체, 타원 구상, 바늘 형상, 판상, 각 형상, 기둥 형상, 부정 형상 등을 들 수 있다. 바람직하게는 구상 및 타원 구상이다.
쉘부는, 코어부의 외측(외층)에 형성되어 이루어지는 것이면 되며, 1층(단층)이어도 되고, 2층 이상으로 구성하고 있어도 된다.
또한, 쉘부는 코어부 전체를 피복하는 형태에 한정되지 않고, 일부 피복하는 형태이어도 된다(즉, 쉘부의 복합 산화물이 코어부의 복합 산화물 표면에 점재하도록 배치되어, 코어부 표면의 일부가 노출된 상태 그대로이어도 된다).
또한, 쉘부는, 코어부의 표면 전체를 피복하도록 층상으로 배치되어 있어도 되고(도 1a 참조), 또는 코어부의 표면 전체를 다수의 미립자(분말)를 사용해서 덮도록(첨착되도록) 배치되어 있어도 된다(도 1b 참조).
쉘부를 2층 이상으로 구성하는 형태에는, 상기 코어부에서 기재한 (1) 내지 (5)의 구조를 들 수 있다.
쉘부에 함유되는 리튬 복합 산화물로서는, 상술한 본 발명의 제1 형태에 관한 정극 활물질과 상이한 리튬 함유 복합 산화물이라면 특별히 한정되지 않으며, 구체적으로는, 예를 들어 LiMn2O4 등의 스피넬 구조의 망간산 리튬, LiMnO2 및 Li2MnO3 등의 망간산 리튬, 상술한 제1 형태에 관한 정극 활물질과는 상이한 조성의 리튬 니켈계 복합 산화물(예를 들어, NMC 복합 산화물), LiCoO2 등의 코발트산 리튬, LiNiO2 등의 니켈산 리튬, LiFeO2 등의 리튬철 산화물, LiFePO4 등의 인산철 리튬 등을 들 수 있다. 그 중에서도, 사이클 특성의 관점에서, 상술한 제1 형태에 관한 정극 활물질과는 상이한 조성의 리튬 니켈계 복합 산화물(예를 들어, NMC 복합 산화물), 니켈산 리튬 또는 스피넬계 망간 정극 활물질인 것이 바람직하고, 상술한 제1 형태에 관한 정극 활물질과는 상이한 조성의 NMC 복합 산화물(적합하게는, 일반식 (2): Lia'Nib'Coc'Mnd'Mx'O2(단, 식 중, a', b', c', d', x'는, 0.9≤a'≤1.2, 0<b'<1, 0<c'≤0.5, 0<d'≤0.5, 0≤x'≤0.3, b+c+d=1을 만족한다. M은 Ti, Zr, Nb, W, P, Al, Mg, V, Ca, Sr에서 선택되는 원소로 적어도 1종을 포함함)로 표시됨)인 것이 보다 바람직하다.
또한, 코어부에 포함되는 정극 활물질이, 일반식 (1)에서, b, c 및 d가, 0.44≤b≤0.51, 0.27≤c≤0.31, 0.19≤d≤0.26인 복합 산화물이며, 쉘부에 포함되는 복합 산화물이 상술한 제1 형태에 관한 정극 활물질과는 상이한 조성의 리튬 니켈계 복합 산화물인 것이 바람직하고, 상술한 제1 형태에 관한 정극 활물질과는 상이한 조성의 NMC 복합 산화물인 것이 보다 바람직하다.
이들 쉘부에 포함되는 복합 산화물은, 1종 단독으로 사용해도 되고, 2종 이상을 혼합하여 사용해도 된다. 쉘부를 2층 이상으로 구성하는 경우에는, 각 층마다 활물질 재료를 1종 단독으로 사용해도 되고, 2종 이상을 혼합하여 사용해도 된다.
이러한 코어-쉘형 구조를 취하는 정극 재료에 있어서는, 코어부 100중량％에 대하여 쉘부가 1 내지 30중량％인 것이 바람직하고, 1 내지 15중량％인 것이 보다 바람직하다. 또한, 코어-쉘형의 구조를 갖는 정극 재료는, 일본 특허 공개 제2007-213866호 공보에 기재된 방법에 의해 제조할 수 있다.
본 발명의 또 다른 형태에 의하면, 상술한 본 발명의 제1 형태에 관한 정극 활물질과, 스피넬계 망간 정극 활물질이 혼합 상태로 함유되어 이루어지는 정극 재료가 제공된다. 본 발명자들은, NMC 복합 산화물이 저온에서의 고출력 방전 시의 전압 저하가 크고, 예를 들어 한냉지에서는 차량의 출력 부족이 발생한다는 과제가 있음을 알아내었다. 그리고, 스피넬계 망간 정극 활물질과 혼합함으로써, 저온에서의 고출력 방전 시의 전압 저하가 적어, 예를 들어 한냉지에서도 차량의 출력 부족이 적어지는 것을 알아낸 것이다.
상술한 제1 형태에 관한 정극 활물질과, 스피넬계 망간 정극 활물질과의 혼합 중량 비율은, 사이클 특성의 관점에서, 상술한 제1 형태에 관한 정극 활물질:스피넬계 망간 정극 활물질=50:50 내지 90:10인 것이 바람직하고, 용량, 수명, 열 안정성의 밸런스 면에서, 70:30 내지 90:10인 것이 보다 바람직하다.
본 발명의 또 다른 형태에 의하면, 정극 집전체의 표면에, 상술한 본 발명의 제1 형태에 관한 정극 활물질, 코어-쉘형의 정극 재료, 및 제1 형태에 관한 정극 활물질과 스피넬계 망간 정극 활물질이 혼합되어 이루어지는 정극 재료로 이루어지는 군에서 선택되는 적어도 1종을 포함하는 정극 활물질층이 형성되어 이루어지는 정극이 제공된다.
또한, 정극에 있어서 활물질의 역할을 하는 다른 정극 활물질을 포함하고 있어도 되는 것은 물론이다. 단, 정극 활물질층에 포함되는 정극 활물질로서 기능할 수 있는 재료 100중량％에 대하여, 상술한 본 발명의 제1 형태에 관한 정극 활물질, 코어-쉘형의 정극 재료 및 제1 형태에 관한 정극 활물질과 스피넬계 망간 정극 활물질이 혼합되어 이루어지는 정극 재료로 이루어지는 군에서 선택되는 재료의 합계 함량은 80 내지 100중량％인 것이 바람직하고, 95 내지 100중량％인 것이 보다 바람직하고, 100중량％인 것이 더욱 바람직하다.
정극 활물질층은 활물질 외에, 필요에 따라, 도전 보조제, 바인더, 전해질(중합체 매트릭스, 이온 전도성 중합체, 전해액 등), 이온 전도성을 높이기 위한 리튬염 등의 기타 첨가제를 더 포함한다.
정극 활물질층 중, 정극 활물질로서 기능할 수 있는 재료의 함유량은, 85 내지 99.5중량％인 것이 바람직하다.
(바인더)
정극 활물질층에 사용되는 바인더로서는, 특별히 한정되지 않지만, 예를 들어 이하의 재료를 들 수 있다. 폴리에틸렌, 폴리프로필렌, 폴리에틸렌테레프탈레이트(PET), 폴리에테르니트릴, 폴리아크릴로니트릴, 폴리이미드, 폴리아미드, 셀룰로오스, 카르복시메틸셀룰로오스(CMC) 및 그의 염, 에틸렌-아세트산비닐 공중합체, 폴리염화비닐, 스티렌·부타디엔 고무(SBR), 이소프렌 고무, 부타디엔 고무, 에틸렌·프로필렌 고무, 에틸렌·프로필렌·디엔 공중합체, 스티렌·부타디엔·스티렌 블록 공중합체 및 그 수소 첨가물, 스티렌·이소프렌·스티렌 블록 공중합체 및 그 수소 첨가물 등의 열가소성 고분자, 폴리불화비닐리덴(PVdF), 폴리테트라플루오로에틸렌(PTFE), 테트라플루오로에틸렌·헥사플루오로프로필렌 공중합체(FEP), 테트라플루오로에틸렌·퍼플루오로알킬비닐에테르 공중합체(PFA), 에틸렌·테트라플루오로에틸렌 공중합체(ETFE), 폴리클로로트리플루오로에틸렌(PCTFE), 에틸렌·클로로트리플루오로에틸렌 공중합체(ECTFE), 폴리불화비닐(PVF) 등의 불소 수지, 비닐리덴플루오라이드-헥사플루오로프로필렌계 불소 고무(VDF-HFP계 불소 고무), 비닐리덴플루오라이드-헥사플루오로프로필렌-테트라플루오로에틸렌계 불소 고무(VDF-HFP-TFE계 불소 고무), 비닐리덴플루오라이드-펜타플루오로프로필렌계 불소 고무(VDF-PFP계 불소 고무), 비닐리덴플루오라이드-펜타플루오로프로필렌-테트라플루오로에틸렌계 불소 고무(VDF-PFP-TFE계 불소 고무), 비닐리덴플루오라이드-퍼플루오로메틸비닐에테르-테트라플루오로에틸렌계 불소 고무(VDF-PFMVE-TFE계 불소 고무), 비닐리덴플루오라이드-클로로트리플루오로에틸렌계 불소 고무(VDF-CTFE계 불소 고무) 등의 비닐리덴플루오라이드계 불소 고무, 에폭시 수지 등을 들 수 있다.이들 바인더는 단독으로 사용해도 되고, 2종 이상을 병용해도 된다.
정극 활물질층 중에 포함되는 바인더량은, 활물질을 결착할 수 있는 양이라면 특별히 한정되는 것은 아니나, 바람직하게는 활물질층에 대하여 0.5 내지 15중량％이며, 보다 바람직하게는 1 내지 10중량％이다.
정극 활물질층은, 필요에 따라, 도전 보조제, 전해질(중합체 매트릭스, 이온 전도성 중합체, 전해액 등), 이온 전도성을 높이기 위한 리튬염 등의 기타 첨가제를 더 포함한다.
도전 보조제란, 정극 활물질층 또는 부극 활물질층의 도전성을 향상시키기 위해서 배합되는 첨가물을 말한다. 도전 보조제로서는, 케첸 블랙, 아세틸렌 블랙 등의 카본 블랙, 그래파이트, 탄소 섬유 등의 탄소 재료를 들 수 있다. 활물질층이 도전 보조제를 포함하면, 활물질층의 내부에서의 전자 네트워크가 효과적으로 형성되어, 전지의 출력 특성의 향상에 기여할 수 있다.
전해질 염(리튬염)으로서는, Li(C2F5SO2)2N, LiPF6, LiBF4, LiClO4, LiAsF6, LiCF3SO3 등을 들 수 있다.
이온 전도성 중합체로서는, 예를 들어 폴리에틸렌옥시드(PEO)계 및 폴리프로필렌옥시드(PPO)계의 중합체를 들 수 있다.
정극 활물질층 및 후술하는 부극 활물질층 중에 포함되는 성분의 배합비는, 특별히 한정되지 않는다. 배합비는, 리튬 이온 이차 전지에 관한 공지된 지견을 적절히 참조함으로써 조정될 수 있다. 각 활물질층의 두께에 대해서도 특별히 제한은 없으며, 전지에 관한 종래 공지된 지견이 적절히 참조될 수 있다. 일례를 들면, 각 활물질층의 두께는, 2 내지 100㎛ 정도이다.
본 발명의 또 다른 형태에 의하면, 상술한 정극과, 부극 집전체의 표면에 부극 활물질층이 형성되어 이루어지는 부극과, 세퍼레이터를 포함하는 발전 요소를 갖는 비수전해질 이차 전지가 제공된다.
이하, 비수전해질 이차 전지의 바람직한 실시 형태로서, 비수전해질 리튬 이온 이차 전지에 대해서 설명하지만, 이하의 실시 형태에만 제한되지는 않는다. 또한, 도면의 설명에 있어서 동일한 요소에는 동일한 부호를 부여하고, 중복되는 설명을 생략한다. 또한, 도면의 치수 비율은, 설명의 편의상 과장되어 있어, 실제의 비율과는 상이한 경우가 있다.
도 2는, 편평형(적층형)의 쌍극형이 아닌 비수전해질 리튬 이온 이차 전지(이하, 간단히 「적층형 전지」라고도 함)의 기본 구성을 모식적으로 나타낸 단면 개략도이다. 도 2에 도시한 바와 같이, 본 실시 형태의 적층형 전지(10)는, 실제로 충방전 반응이 진행되는 대략 직사각형의 발전 요소(21)가, 외장체인 전지 외장재(29)의 내부에 밀봉된 구조를 갖는다. 여기서, 발전 요소(21)는, 정극과, 세퍼레이터(17)와, 부극을 적층한 구성을 갖고 있다. 또한, 세퍼레이터(17)는, 비수전해질(예를 들어, 액체 전해질)을 내장하고 있다. 정극은, 정극 집전체(12)의 양면에 정극 활물질층(15)이 배치된 구조를 갖는다. 부극은, 부극 집전체(11)의 양면에 부극 활물질층(13)이 배치된 구조를 갖는다. 구체적으로는, 1개의 정극 활물질층(15)과 이것에 인접하는 부극 활물질층(13)이, 세퍼레이터(17)를 개재해서 대향하도록 하고, 부극, 전해질층 및 정극이 이 순서대로 적층되어 있다. 이에 의해, 인접하는 정극, 전해질층 및 부극은, 1개의 단전지층(19)을 구성한다. 따라서, 도 2에 도시하는 적층형 전지(10)는, 단전지층(19)이 복수 적층됨으로써, 전기적으로 병렬 접속되어 이루어지는 구성을 갖는다고도 할 수 있다.
또한, 발전 요소(21)의 양쪽 최외층에 위치하는 최외층 정극 집전체에는, 모두 편면에만 부극 활물질층(13)이 배치되어 있지만, 양면에 활물질층이 마련되어도 된다. 즉, 편면에만 활물질 층을 형성한 최외층 전용의 집전체로 하는 것이 아니라, 양면에 활물질층이 있는 집전체를 그대로 최외층의 집전체로서 사용해도 된다. 또한, 도 2와는 정극 및 부극의 배치를 반대로 함으로써, 발전 요소(21)의 양쪽 최외층에 최외층 정극 집전체가 위치하도록 하고, 해당 최외층 정극 집전체의 편면 또는 양면에 정극 활물질층이 배치되어 있도록 해도 된다.
정극 집전체(12) 및 부극 집전체(11)는, 각 전극(정극 및 부극)과 도통되는 정극 집전판(탭)(27) 및 부극 집전판(탭)(25)이 각각 설치되고, 전지 외장재(29)의 단부에 끼워지도록 해서 전지 외장재(29)의 외부로 도출되는 구조를 갖고 있다. 정극 집전판(27) 및 부극 집전판(25)은 각각, 필요에 따라 정극 리드 및 부극 리드(도시하지 않음)를 통하여, 각 전극의 정극 집전체(12) 및 부극 집전체(11)에 초음파 용접이나 저항 용접 등에 의해 설치되어 있어도 된다.
또한, 도 2에서는, 편평형(적층형)의 쌍극형이 아닌 적층형 전지를 나타냈지만, 집전체의 한쪽 면에 전기적으로 결합한 정극 활물질층과, 집전체의 반대측 면에 전기적으로 결합한 부극 활물질층을 갖는 쌍극형 전극을 포함하는 쌍극형 전지이어도 된다. 이 경우, 하나의 집전체가 정극 집전체 및 부극 집전체를 겸하게 된다.
이하, 각 부재에 대해서 더욱 상세하게 설명한다.
[부극 활물질층]
부극 활물질층은 활물질을 포함하고, 필요에 따라, 도전 보조제, 바인더, 전해질(중합체 매트릭스, 이온 전도성 중합체, 전해액 등), 이온 전도성을 높이기 위한 리튬염 등의 기타 첨가제를 더 포함한다. 도전 보조제, 바인더, 전해질(중합체 매트릭스, 이온 전도성 중합체, 전해액 등), 이온 전도성을 높이기 위한 리튬염 등의 기타 첨가제에 대해서는, 상기 정극 활물질층의 란에서 설명한 것과 마찬가지다.
부극 활물질층에 있어서는, 적어도 수계 바인더를 포함하는 것이 바람직하다. 수계 바인더는 결착력이 높다. 또한, 원료로서의 물의 조달이 용이할 뿐 아니라, 건조 시에 발생하는 것은 수증기이기 때문에, 제조 라인에의 설비 투자를 대폭 억제할 수 있고, 환경 부하의 저감을 도모할 수 있다는 이점이 있다.
수계 바인더란 물을 용매 또는 분산 매체로 하는 바인더를 말하며, 구체적으로는 열가소성 수지, 고무 탄성을 갖는 중합체, 수용성 고분자 등, 또는 이들의 혼합물이 해당한다. 여기서, 물을 분산 매체로 하는 바인더란, 라텍스 또는 에멀전이라고 표현되는 모두를 포함하고, 물과 유화 또는 물에 현탁한 중합체를 가리키며, 예를 들어 자기 유화하는 계에서 유화 중합한 중합체 라텍스류를 들 수 있다.
수계 바인더로서는, 구체적으로는 스티렌계 고분자(스티렌-부타디엔 고무, 스티렌-아세트산비닐 공중합체, 스티렌-아크릴 공중합체 등), 아크릴로니트릴-부타디엔 고무, 메타크릴산메틸-부타디엔 고무, (메트)아크릴계 고분자(폴리에틸아크릴레이트, 폴리에틸메타크릴레이트, 폴리프로필아크릴레이트, 폴리메틸메타크릴레이트(메타크릴산메틸 고무), 폴리프로필메타크릴레이트, 폴리이소프로필아크릴레이트, 폴리이소프로필메타크릴레이트, 폴리부틸아크릴레이트, 폴리부틸메타크릴레이트, 폴리헥실아크릴레이트, 폴리헥실메타크릴레이트, 폴리에틸헥실아크릴레이트, 폴리에틸헥실메타크릴레이트, 폴리라우릴아크릴레이트, 폴리라우릴메타크릴레이트등), 폴리테트라플루오로에틸렌, 폴리에틸렌, 폴리프로필렌, 에틸렌-프로필렌 공중합체, 폴리부타디엔, 부틸 고무, 불소 고무, 폴리에틸렌옥시드, 폴리에피클로로히드린, 폴리포스파젠, 폴리아크릴로니트릴, 폴리스티렌, 에틸렌-프로필렌-디엔 공중합체, 폴리비닐피리딘, 클로로술폰화 폴리에틸렌, 폴리에스테르 수지, 페놀 수지, 에폭시 수지; 폴리비닐알코올(평균 중합도는, 적합하게는 200 내지 4000, 보다 적합하게는 1000 내지 3000, 비누화도는 적합하게는 80몰％ 이상, 보다 적합하게는 90몰％ 이상) 및 그 변성체(에틸렌/아세트산비닐=2/98 내지 30/70몰비의 공중합체의 아세트산비닐 단위 중 1 내지 80몰％ 비누화물, 폴리비닐알코올의 1 내지 50몰％ 부분 아세탈화물 등), 전분 및 그 변성체(산화 전분, 인산에스테르화 전분, 양이온화 전분 등), 셀룰로오스 유도체(카르복시메틸셀룰로오스, 메틸셀룰로오스, 히드록시프로필셀룰로오스, 히드록시에틸셀룰로오스 및 이들의 염 등), 폴리비닐피롤리돈, 폴리아크릴산(염), 폴리에틸렌글리콜, (메트)아크릴아미드 및/또는 (메트)아크릴산염의 공중합체[(메트)아크릴아미드 중합체, (메트)아크릴아미드-(메트)아크릴산염 공중합체, (메트)아크릴산알킬(탄소수 1 내지 4)에스테르-(메트)아크릴산염 공중합체 등], 스티렌-말레산염 공중합체, 폴리아크릴아미드의 만니히 변성체, 포르말린 축합형 수지(요소-포르말린 수지, 멜라민-포르말린 수지 등), 폴리아미드폴리아민 또는 디알킬아민-에피클로르히드린 공중합체, 폴리에틸렌이민, 카제인, 대두 단백, 합성 단백, 및 만난 가락탄 유도체 등의 수용성 고분자 등을 들 수 있다. 이들 수계 바인더는 1종 단독으로 사용해도 되고, 2종 이상 병용해서 사용해도 된다.
상기 수계 바인더는, 결착성의 관점에서, 스티렌-부타디엔 고무, 아크릴로니트릴-부타디엔 고무, 메타크릴산메틸-부타디엔 고무 및 메타크릴산메틸 고무로 이루어지는 군에서 선택되는 적어도 1개의 고무계 바인더를 포함하는 것이 바람직하다. 또한, 결착성이 양호한 점에서, 수계 바인더는 스티렌-부타디엔 고무를 포함하는 것이 바람직하다.
수계 바인더로서 스티렌-부타디엔 고무를 사용하는 경우, 도포 시공성 향상의 관점에서, 상기 수용성 고분자를 병용하는 것이 바람직하다. 스티렌-부타디엔 고무와 병용하는 것이 적합한 수용성 고분자로서는, 폴리비닐알코올 및 그 변성체, 전분 및 그 변성체, 셀룰로오스 유도체(카르복시메틸셀룰로오스, 메틸셀룰로오스, 히드록시에틸셀룰로오스 및 이들의 염 등), 폴리비닐피롤리돈, 폴리아크릴산(염) 또는 폴리에틸렌글리콜을 들 수 있다. 그 중에서도, 바인더로서, 스티렌-부타디엔 고무와, 카르복시메틸셀룰로오스(염)를 조합하는 것이 바람직하다. 스티렌-부타디엔 고무와, 수용성 고분자와의 함유 중량비는, 특별히 제한되는 것은 아니지만, 스티렌-부타디엔 고무:수용성 고분자=1:0.1 내지 10인 것이 바람직하고, 0.5 내지 2인 것이 보다 바람직하다.
부극 활물질층에 사용되는 바인더 중, 수계 바인더의 함유량은 80 내지 100중량％인 것이 바람직하고, 90 내지 100중량％인 것이 바람직하고, 100중량％인 것이 바람직하다.
부극 활물질로서는, 예를 들어 그래파이트(흑연), 소프트 카본, 하드 카본 등의 탄소 재료, 리튬-전이 금속 복합 산화물(예를 들어, Li4Ti5O12), 금속 재료, 리튬 합금계 부극 재료 등을 들 수 있다. 경우에 따라서는, 2종 이상의 부극 활물질이 병용되어도 된다. 바람직하게는, 용량, 출력 특성의 관점에서, 탄소 재료 또는 리튬-전이 금속 복합 산화물이, 부극 활물질로서 사용된다. 또한, 상기 이외의 부극 활물질이 사용되어도 됨은 물론이다.
부극 활물질의 평균 입자 직경은 특별히 제한되지 않지만, 고출력화의 관점에서는, 바람직하게는 1 내지 100㎛, 보다 바람직하게는 1 내지 20㎛이다.
[세퍼레이터(전해질층)]
세퍼레이터는, 전해질을 유지해서 정극과 부극의 사이의 리튬 이온 전도성을 확보하는 기능 및 정극과 부극의 사이의 격벽으로서의 기능을 갖는다.
세퍼레이터의 형태로서는, 예를 들어 상기 전해질을 흡수 유지하는 중합체나 섬유를 포함하는 다공성 시트의 세퍼레이터나 부직포 세퍼레이터 등을 들 수 있다.
중합체 내지 섬유를 포함하는 다공성 시트의 세퍼레이터로서는, 예를 들어 미다공질(미다공막)을 사용할 수 있다. 해당 중합체 내지 섬유를 포함하는 다공성 시트의 구체적인 형태로서는, 예를 들어 폴리에틸렌(PE), 폴리프로필렌(PP) 등의 폴리올레핀; 이들을 복수 적층한 적층체(예를 들어, PP/PE/PP의 3층 구조를 한 적층체 등), 폴리이미드, 아라미드, 폴리불화비닐리덴-헥사플루오로프로필렌(PVdF-HFP) 등의 탄화수소계 수지, 유리 섬유 등을 포함하는 미다공질(미다공막) 세퍼레이터를 들 수 있다.
미다공질(미다공막) 세퍼레이터의 두께로서, 사용 용도에 따라 상이하므로 일의적으로 규정할 수는 없다. 일례를 나타내면, 전기 자동차(EV)나 하이브리드 전기 자동차(HEV), 연료 전지 자동차(FCV) 등의 모터 구동용 이차 전지 등의 용도에서는, 단층 또는 다층으로 4 내지 60㎛인 것이 바람직하다. 상기 미다공질(미다공막) 세퍼레이터의 미세 구멍 직경은, 최대 1㎛ 이하(통상, 수십 nm 정도의 구멍 직경임)인 것이 바람직하다.
부직포 세퍼레이터로서는, 면, 레이온, 아세테이트, 나일론, 폴리에스테르; PP, PE 등의 폴리올레핀; 폴리이미드, 아라미드 등 종래 공지된 것을, 단독 또는 혼합해서 사용한다. 또한, 부직포의 벌크 밀도는, 함침시킨 전해질에 의해 충분한 전지 특성이 얻어지는 것이면 되고, 특별히 제한되어야 하는 것은 아니다. 또한, 부직포 세퍼레이터의 두께는, 전해질층과 동일하면 되며, 바람직하게는 5 내지 200㎛이며, 특히 바람직하게는 10 내지 100㎛이다.
또한, 상술한 바와 같이, 세퍼레이터는 전해질을 포함한다. 전해질로서는, 이러한 기능을 발휘할 수 있는 것이라면 특별히 제한되지 않지만, 액체 전해질 또는 겔 중합체 전해질이 사용된다. 겔 중합체 전해질을 사용함으로써, 전극간 거리의 안정화가 도모되고, 분극의 발생이 억제되어, 내구성(사이클 특성)이 향상된다.
액체 전해질은, 리튬 이온의 캐리어로서의 기능을 갖는다. 전해액층을 구성하는 액체 전해질은, 가소제인 유기 용매에 지지 염인 리튬염이 용해한 형태를 갖는다. 사용되는 유기 용매로서는, 예를 들어 에틸렌카르보네이트(EC), 프로필렌카르보네이트(PC), 디메틸카르보네이트(DMC), 디에틸카르보네이트(DEC), 에틸메틸카르보네이트 등의 카르보네이트류가 예시된다. 또한, 리튬염으로서는, Li(CF3SO2)2N, Li(C2F5SO2)2N, LiPF6, LiBF4, LiClO4, LiAsF6, LiTaF6, LiCF3SO3 등의 전극의 활물질층에 첨가될 수 있는 화합물이 마찬가지로 채용될 수 있다. 액체 전해질은, 상술한 성분 이외의 첨가제를 더 포함해도 된다. 이러한 화합물의 구체예로서는, 예를 들어 비닐렌카르보네이트, 메틸비닐렌카르보네이트, 디메틸비닐렌카르보네이트, 페닐비닐렌카르보네이트, 디페닐비닐렌카르보네이트, 에틸비닐렌카르보네이트, 디에틸비닐렌카르보네이트, 비닐에틸렌카르보네이트, 1,2-디비닐에틸렌카르보네이트, 1-메틸-1-비닐에틸렌카르보네이트, 1-메틸-2-비닐에틸렌카르보네이트, 1-에틸-1-비닐에틸렌카르보네이트, 1-에틸-2-비닐에틸렌카르보네이트, 비닐비닐렌카르보네이트, 알릴에틸렌카르보네이트, 비닐옥시메틸에틸렌카르보네이트, 알릴옥시메틸에틸렌카르보네이트, 아크릴옥시메틸에틸렌카르보네이트, 메타크릴옥시메틸에틸렌카르보네이트, 에티닐에틸렌카르보네이트, 프로파르길에틸렌카르보네이트, 에티닐옥시메틸에틸렌카르보네이트, 프로파르길옥시에틸렌카르보네이트, 메틸렌에틸렌카르보네이트, 1,1-디메틸-2-메틸렌에틸렌카르보네이트 등을 들 수 있다. 그 중에서도, 비닐렌카르보네이트, 메틸비닐렌카르보네이트, 비닐에틸렌카르보네이트가 바람직하고, 비닐렌카르보네이트, 비닐에틸렌카르보네이트가 보다 바람직하다. 이들 환식 탄산에스테르는, 1종만이 단독으로 사용되어도 되고, 2종 이상이 병용되어도 된다.
겔 중합체 전해질은, 이온 전도성 중합체를 포함하는 매트릭스 중합체(호스트 중합체)에, 상기 액체 전해질이 주입되어서 이루어지는 구성을 갖는다. 전해질로서 겔 중합체 전해질을 사용함으로써 전해질의 유동성이 없어지고, 각 층간의 이온 전도성을 차단함으로써 용이하게 되는 점에서 우수하다. 매트릭스 중합체(호스트 중합체)로서 사용되는 이온 전도성 중합체로서는, 예를 들어 폴리에틸렌옥시드(PEO), 폴리프로필렌옥시드(PPO), 폴리에틸렌글리콜(PEG), 폴리아크릴로니트릴(PAN), 폴리불화비닐리덴-헥사플루오로프로필렌(PVdF-HEP), 폴리(메틸메타크릴레이트(PMMA) 및 이들 공중합체 등을 들 수 있다.
겔 전해질의 매트릭스 중합체는, 가교 구조를 형성함으로써, 우수한 기계적 강도를 발현할 수 있다. 가교 구조를 형성시키기 위해서는, 적당한 중합 개시제를 사용하여, 고분자 전해질 형성용의 중합성 중합체(예를 들어, PEO나 PPO)에 대하여 열 중합, 자외선 중합, 방사선 중합, 전자선 중합 등의 중합 처리를 실시하면 된다.
또한, 세퍼레이터로서는 다공질 기체에 내열 절연층이 적층된 세퍼레이터(내열 절연층 구비 세퍼레이터)인 것이 바람직하다. 내열 절연층은, 무기 입자 및 바인더를 포함하는 세라믹층이다. 내열 절연층 구비 세퍼레이터는 융점 또는 열 연화점이 150℃ 이상, 바람직하게는 200℃ 이상인 내열성이 높은 것을 사용한다. 내열 절연층을 가짐으로써, 온도 상승 시에 증대되는 세퍼레이터의 내부 응력이 완화되기 때문에 열수축 억제 효과가 얻어질 수 있다. 그 결과, 전지의 전극간 쇼트의 유발을 방지할 수 있기 때문에, 온도 상승에 의한 성능 저하가 일어나기 어려운 전지 구성이 된다. 또한, 내열 절연층을 가짐으로써, 내열 절연층 구비 세퍼레이터의 기계적 강도가 향상되어, 세퍼레이터의 파막이 일어나기 어렵다. 또한, 열수축 억제 효과 및 기계적 강도가 높으므로, 전지의 제조 공정에서 세퍼레이터가 컬링되기 어려워진다.
내열 절연층에서의 무기 입자는, 내열 절연층의 기계적 강도나 열수축 억제 효과에 기여한다. 무기 입자로서 사용되는 재료는 특별히 제한되지 않는다. 예를 들어, 규소, 알루미늄, 지르코늄, 티타늄의 산화물(SiO2, Al2O3, ZrO2, TiO2), 수산화물 및 질화물, 및 이들의 복합체를 들 수 있다. 이들 무기 입자는, 베마이트, 제올라이트, 아파타이트, 카올린, 멀라이트, 스피넬, 올리빈, 마이카 등의 광물 자원 유래의 것이어도 되고, 인공적으로 제조된 것이어도 된다. 또한, 이들의 무기 입자는 1종만이 단독으로 사용되어도 되고, 2종 이상이 병용되어도 된다. 이들 중, 비용의 관점에서, 실리카(SiO2) 또는 알루미나(Al2O3)를 사용하는 것이 바람직하고, 알루미나(Al2O3)를 사용하는 것이 보다 바람직하다.
내열성 입자의 단위 면적당 중량은, 특별히 한정되는 것은 아니나, 5 내지 15g/m2인 것이 바람직하다. 이 범위라면, 충분한 이온 전도성이 얻어지고, 또한 내열 강도를 유지하는 점에서 바람직하다.
내열 절연층에서의 바인더는, 무기 입자끼리나, 무기 입자와 수지 다공질 기체층을 접착시키는 역할을 갖는다. 당해 바인더에 의해, 내열 절연층이 안정적으로 형성되고, 또한 다공질 기체층 및 내열 절연층의 사이의 박리가 방지된다.
내열 절연층에 사용되는 바인더는, 특별히 제한은 없으며, 예를 들어 카르복시메틸셀룰로오스(CMC), 폴리아크릴로니트릴, 셀룰로오스, 에틸렌-아세트산비닐 공중합체, 폴리염화비닐, 스티렌-부타디엔 고무(SBR), 이소프렌 고무, 부타디엔 고무, 폴리불화비닐리덴(PVDF), 폴리테트라플루오로에틸렌(PTFE), 폴리불화비닐(PVF), 아크릴산메틸 등의 화합물이 바인더로서 사용될 수 있다. 이 중, 카르복시메틸셀룰로오스(CMC), 아크릴산메틸 또는 폴리불화비닐리덴(PVDF)을 사용하는 것이 바람직하다. 이들 화합물은, 1종만이 단독으로 사용되어도 되고, 2종 이상이 병용되어도 된다.
내열 절연층에서의 바인더의 함유량은, 내열 절연층 100중량％에 대하여 2 내지 20중량％인 것이 바람직하다. 바인더의 함유량이 2중량％ 이상이면, 내열 절연층과 다공질 기체층의 사이의 박리 강도를 높일 수 있고, 세퍼레이터의 내진동성을 향상시킬 수 있다. 한편, 바인더의 함유량이 20중량％ 이하이면, 무기 입자의 간극이 적절하게 유지되기 때문에, 충분한 리튬 이온 전도성을 확보할 수 있다.
내열 절연층 구비 세퍼레이터의 열 수축률은, 150℃, 2gf/cm2 조건 하, 1시간 유지 후에 MD, TD 모두 10％ 이하인 것이 바람직하다. 이러한 내열성이 높은 재질을 사용함으로써, 정극 발열량이 높아져서 전지 내부 온도가 150℃에 달해도 세퍼레이터의 수축을 유효하게 방지할 수 있다. 그 결과, 전지의 전극간 쇼트의 유발을 방지할 수 있기 때문에, 온도 상승에 의한 성능 저하가 일어나기 어려운 전지 구성이 된다.
[집전체]
집전체를 구성하는 재료에 특별히 제한은 없지만, 적합하게는 금속이 사용된다.
구체적으로는, 금속으로서는, 알루미늄, 니켈, 철, 스테인리스, 티타늄, 구리, 기타 합금 등을 들 수 있다. 이들 이외에, 니켈과 알루미늄의 클래드재, 구리와 알루미늄의 클래드재 또는 이들 금속의 조합의 도금재 등이 바람직하게 사용될 수 있다. 또한, 금속 표면에 알루미늄이 피복되어 이루어지는 박이어도 된다. 그 중에서도, 전자 전도성이나 전지 작동 전위의 관점에서는, 알루미늄, 스테인리스, 구리가 바람직하다.
집전체의 크기는, 전지의 사용 용도에 따라서 결정된다. 예를 들어, 고에너지 밀도가 요구되는 대형의 전지에 사용되는 것이라면, 면적이 큰 집전체가 사용된다. 집전체의 두께에 대해서도 특별히 제한은 없다. 집전체의 두께는, 통상은 1 내지 100㎛ 정도이다.
[정극 집전판 및 부극 집전판]
집전판(25, 27)을 구성하는 재료는, 특별히 제한되지 않고, 리튬 이온 이차 전지용의 집전판으로서 종래 사용되고 있는 공지의 고도전성 재료가 사용될 수 있다. 집전판의 구성 재료로서는, 예를 들어 알루미늄, 구리, 티타늄, 니켈, 스테인리스강(SUS), 이들의 합금 등의 금속 재료가 바람직하다. 경량, 내식성, 고도전성의 관점에서, 보다 바람직하게는 알루미늄, 구리이며, 특히 바람직하게는 알루미늄이다. 또한, 정극 집전판(27)과 부극 집전판(25)은, 동일한 재료가 사용되어도 되고, 상이한 재료가 사용되어도 된다.
[정극 리드 및 부극 리드]
또한, 도시는 생략하지만, 집전체(11)와 집전판(25, 27)의 사이를 정극 리드나 부극 리드를 통해서 전기적으로 접속해도 된다. 정극 및 부극 리드의 구성 재료로서는, 공지된 리튬 이온 이차 전지에서 사용되는 재료가 마찬가지로 채용될 수 있다. 또한, 외장으로부터 취출된 부분은, 주변 기기나 배선 등에 접촉해서 누전되거나 하여 제품(예를 들어, 자동차 부품, 특히 전자 기기 등)에 영향을 주지 않도록, 내열 절연성의 열수축 튜브 등에 의해 피복하는 것이 바람직하다.
[전지 외장체]
전지 외장체(29)로서는, 공지된 금속 캔 케이스를 사용할 수 있는 것 외에, 발전 요소를 덮을 수 있는, 알루미늄을 포함하는 라미네이트 필름을 사용한 주머니 형상의 케이스가 사용될 수 있다. 해당 라미네이트 필름에는, 예를 들어 PP, 알루미늄, 나일론을 이 순서대로 적층하여 이루어지는 3층 구조의 라미네이트 필름 등을 사용할 수 있지만, 이들에 전혀 제한되는 것이 아니다. 고출력화나 냉각 성능이 우수하고, EV, HEV용의 대형 기기용 전지에 적절하게 이용할 수 있다는 관점에서, 라미네이트 필름이 바람직하다. 또한, 외부로부터 걸리는 발전 요소에의 군압을 용이하게 조정할 수 있고, 원하는 전해액층 두께로의 조정이 용이한 점에서, 외장체는 알루미네이트 라미네이트가 보다 바람직하다.
[셀 사이즈]
도 3은, 이차 전지의 대표적인 실시 형태인 편평한 리튬 이온 이차 전지의 외관을 나타낸 사시도이다.
도 3에 도시한 바와 같이, 편평한 리튬 이온 이차 전지(50)에서는, 직사각 형상의 편평한 형상을 갖고 있으며, 그 양측부로부터는 전력을 취출하기 위한 정극 탭(58), 부극 탭(59)이 인출되어 있다. 발전 요소(57)는, 리튬 이온 이차 전지(50)의 전지 외장재(52)에 의해 둘러싸여지고, 그 주위는 열 융착되어 있어, 발전 요소(57)는, 정극 탭(58) 및 부극 탭(59)을 외부로 인출한 상태에서 밀봉되어 있다. 여기서, 발전 요소(57)는, 앞서 설명한 도 2에 도시하는 리튬 이온 이차 전지(10)의 발전 요소(21)에 상당하는 것이다. 발전 요소(57)는, 정극(정극 활물질층)(15), 전해질층(17) 및 부극(부극 활물질층)(13)으로 구성되는 단전지층(단셀)(19)이 복수 적층된 것이다.
또한, 상기 리튬 이온 이차 전지는, 적층형의 편평한 형상의 것에 제한되는 것이 아니다. 권회형의 리튬 이온 이차 전지에서는, 원통형 형상의 것이어도 되고, 이러한 원통형 형상의 것을 변형시켜서, 직사각 형상의 편평한 형상으로 한 것이어도 되는 등, 특별히 제한되는 것은 아니다. 상기 원통형의 형상의 것에서는, 그 외장재에, 라미네이트 필름을 사용해도 되고, 종래의 원통 캔(금속 캔)을 사용해도 되는 등, 특별히 제한되는 것은 아니다. 바람직하게는, 발전 요소가 알루미늄 라미네이트 필름으로 외장된다. 당해 형태에 의해 경량화가 달성될 수 있다.
또한, 도 3에 도시하는 탭(58, 59)의 취출에 대해서도, 특별히 제한되는 것은 아니다. 정극 탭(58)과 부극 탭(59)을 동일한 변으로부터 인출하도록 해도 되고, 정극 탭(58)과 부극 탭(59)을 각각 복수로 나누어, 각 변으로부터 취출하는 방법으로 해도 되는 등, 도 3에 도시하는 것에 제한되는 것이 아니다. 또한, 권회형의 리튬 이온 전지에서는, 탭 대신에, 예를 들어 원통 캔(금속 캔)을 이용해서 단자를 형성하면 된다.
일반적인 전기 자동차에서는, 전지 저장 스페이스가 170L 정도이다. 이 스페이스에 셀 및 충방전 제어 기기 등의 보조 기계를 격납하기 때문에, 통상 셀의 격납 스페이스 효율은 50％ 정도가 된다. 이 공간에의 셀의 적재 효율이 전기 자동차의 항속 거리를 지배하는 인자가 된다. 단셀의 사이즈가 작아지면 상기 적재 효율이 손상되기 때문에, 항속 거리를 확보할 수 없게 된다.
따라서, 본 발명에 있어서, 발전 요소를 외장체로 덮은 전지 구조체는 대형인 것이 바람직하다. 구체적으로는, 라미네이트 셀 전지의 짧은 변의 길이가 100mm 이상인 것이 바람직하다. 이러한 대형의 전지는, 차량 용도에 사용할 수 있다. 여기서, 라미네이트 셀 전지의 짧은 변의 길이란, 가장 길이가 짧은 변을 가리킨다. 짧은 변의 길이의 상한은 특별히 한정되는 것은 아니나, 통상 400mm 이하이다.
[체적 에너지 밀도 및 정격 방전 용량]
일반적인 전기 자동차에서는, 1회의 충전에 의한 주행 거리(항속 거리)는 100km가 시장 요구이다. 이러한 항속 거리를 고려하면, 전지의 체적 에너지 밀도는 157Wh/L 이상인 것이 바람직하고, 또한 정격 용량은 20Wh 이상인 것이 바람직하다.
또한, 전극의 물리적인 크기의 관점과는 상이한, 대형화 전지의 관점으로서, 전지 면적이나 전지 용량의 관계로부터 전지의 대형화를 규정할 수도 있다. 예를 들어, 편평 적층형 라미네이트 전지인 경우에는, 정격 용량에 대한 전지 면적(전지 외장체까지 포함한 전지의 투영 면적)의 비의 값이 5cm2/Ah 이상이고, 또한 정격 용량이 3Ah 이상인 전지에서는, 단위 용량당 전지 면적이 크기 때문에, 활물질의 팽창 수축에 수반하는 결정 구조의 붕괴 등에 기인하는 전지 특성(사이클 특성)의 저하의 문제가 보다 한층 현재화하기 쉽다. 따라서, 본 형태에 관한 비수전해질 이차 전지는, 상술한 바와 같은 대형화된 전지인 것이, 본 발명의 작용 효과의 발현에 의한 장점이 보다 크다는 점에서 바람직하다. 또한, 직사각 형상의 전극 애스펙트비는 1 내지 3인 것이 바람직하고, 1 내지 2인 것이 보다 바람직하다. 또한, 전극의 애스펙트비는 직사각 형상의 정극 활물질층의 종횡비로서 정의된다. 애스펙트비를 이러한 범위로 함으로써, 차량 요구 성능과 탑재 스페이스를 양립할 수 있다는 이점이 있다.
[조전지]
조전지는, 전지를 복수개 접속해서 구성한 것이다. 상세하게는 적어도 2개 이상 사용하여, 직렬화 또는 병렬화 또는 그 양쪽으로 구성되는 것이다. 직렬, 병렬화함으로써 용량 및 전압을 자유롭게 조절하는 것이 가능해진다.
전지가 복수, 직렬로 또는 병렬로 접속해서 장착탈착 가능한 소형의 조전지를 형성할 수도 있다. 그리고, 이 장착탈착 가능한 소형의 조전지를 더욱 복수, 직렬로 또는 병렬로 접속하여, 고체적 에너지 밀도, 고체적 출력 밀도가 요구되는 차량 구동용 전원이나 보조 전원에 적합한 대용량, 대출력을 갖는 조전지를 형성할 수도 있다. 몇 개의 전지를 접속해서 조전지를 제작할지, 또한 몇 단의 소형 조전지를 적층해서 대용량의 조전지를 제작할지는, 탑재되는 차량(전기 자동차)의 전지 용량이나 출력에 따라서 정하면 된다.
[차량]
본 발명의 비수전해질 이차 전지는, 장기 사용해도 방전 용량이 유지되어, 사이클 특성이 양호하다. 또한, 체적 에너지 밀도가 높다. 전기 자동차나 하이브리드 전기 자동차나 연료 전지 차나 하이브리드 연료 전지 자동차 등의 차량 용도에서는, 전기·휴대 전자 기기 용도와 비교하여, 고용량, 대형화가 요구됨과 함께, 장수명화가 필요해진다. 따라서, 상기 비수전해질 이차 전지는, 차량용의 전원으로서, 예를 들어 차량 구동용 전원이나 보조 전원에 적절하게 이용할 수 있다.
구체적으로는, 전지 또는 이들을 복수개 조합하여 이루어지는 조전지를 차량에 탑재할 수 있다. 본 발명에서는, 장기 신뢰성 및 출력 특성이 우수한 고수명의 전지를 구성할 수 있으므로, 이러한 전지를 탑재하면 EV 주행 거리가 긴 플러그인 하이브리드 전기 자동차나, 1 충전 주행 거리가 긴 전기 자동차를 구성할 수 있다. 전지 또는 이들을 복수개 조합하여 이루어지는 조전지를, 예를 들어 자동차라면 하이브리드 차, 연료 전지 차, 전기 자동차(모두 4륜차(승용차, 트럭, 버스 등의 상용차, 경 자동차 등) 외에, 이륜차(바이크)나 삼륜차를 포함함)에 사용함으로써 고수명이고 신뢰성이 높은 자동차가 되기 때문이다. 단, 용도가 자동차에 한정되는 것은 아니며, 예를 들어 다른 차량, 예를 들어 전철 등의 이동체의 각종 전원이어도 적용은 가능하며, 무정전 전원 장치(UPS) 등의 적재용 전원으로서 이용하는 것도 가능하다.
실시예
이하, 실시예 및 비교예를 사용해서 더욱 상세하게 설명하는데, 본 발명은 이하의 실시예만으로 전혀 한정되는 것은 아니다.
[실시예 1]
(1) 정극 활물질의 제작
황산 니켈, 황산 코발트 및 황산 망간을 용해한 수용액(1mol/L)에, 60℃에서 수산화나트륨 및 암모니아를 연속적으로 공급해서 pH를 11.3으로 조정하고, 공침법에 의해 니켈과 망간과 코발트가 50:30:20의 몰비로 고용해서 이루어지는 금속 복합 수산화물을 제작하였다.
이 금속 복합 수산화물과 탄산리튬을, Li 이외의 금속(Ni, Co, Mn)의 합계 몰수와 Li의 몰수의 비가 1:1이 되도록 칭량한 후, 충분히 혼합하여, 승온 속도 5℃/min으로 승온하고, 공기 분위기에서 900℃, 2시간 가 소성한 후, 승온 속도 3℃/min으로 승온하여, 920℃에서 10시간 본 소성하고, 실온까지 냉각해서 NMC 복합 산화물(LiNi0.50Mn0.30Co0.20O2)을 얻었다.
얻어진 NMC 복합 산화물에 대해서, 1차 입자의 평균 입자 직경(D1), 2차 입자의 평균 입자 직경(D2) 및 결정자 직경을 측정하고, D1 및 D2의 값으로부터 D2/D1을 계산에 의해 산출하였다. 또한, D1 및 D2의 측정은, FIB(집속 이온빔; Focused Ion Beam)를 사용하여, 얻어진 NMC 복합 산화물의 단면을 잘라내고, 주사형 이온 현미경(SIM)을 사용해서 그 단면의 화상을 촬영함으로써 측정하였다. 또한, D1에 대해서는 200개 이상의 1차 입자를 추출해서 그것들의 장축 방향의 직경의 평균값으로서 산출하고, D2에 대해서는 50개 이상의 2차 입자를 추출해서 그것들의 장축 방향의 직경의 평균값으로서 산출하였다. 또한, 결정자 직경에 대해서는, 분말 X선 회절 측정에 의해 얻어지는 회절 피크 강도로부터 결정자 직경을 산출하는, 리트벨트법에 의해 측정하였다.
또한, 얻어진 NMC 복합 산화물에 대해서, 탭 밀도, BET 비표면적, 및, 분말 X선 회절 측정에 의한 (104)면의 피크 강도(I(104))와 (003)면의 피크 강도(I(003))의 피크 강도비(I(003)/I(104))를 산출하였다. 또한, 탭 밀도는 시료 분체를 10mL의 유리제 메스실린더에 넣고, 200회 탭한 후의 분체 충전 밀도로서 측정하였다. 또한, BET 비표면적은, AMS8000형 전자동 분체 비표면적 측정 장치(오쿠라 리켄 제조)를 사용하고, 흡착 가스에 질소, 캐리어 가스에 헬륨을 사용하여, 연속 유동법에 의한 BET1점식법 측정을 행하였다. 구체적으로는, 분체 시료를 혼합 가스에 의해 150℃의 온도에서 가열 탈기하고, 계속해서 액체 질소 온도까지 냉각해서 질소/헬륨 혼합 가스를 흡착시킨 후, 이것을 물에 의해 실온까지 가온해서 흡착된 질소 가스를 탈착시키고, 그 양을 열전도 검출기에 의해 검출하여, 이로부터 시료의 비표면적을 산출하였다. 또한, 피크 강도비(I(003)/I(104)) 및 상술한 결정자 직경을 산출하기 위한 분말 X선 회절 측정에는, Cu-Kα선을 사용한 X선 회절 장치(리가쿠 제조)를 사용하여, Fundamental Parameter를 채용해서 해석을 행하였다. 회절각 2θ=15 내지 120°의 범위로부터 얻어진 X선 회절 패턴을 사용하여, 해석용 소프트웨어 Topas Version 3을 사용해서 해석을 행하였다. 결정 구조는, 공간군 R-3m의 육방정에 귀속되고, 그 3a 사이트에 Li, 3b 사이트에 M(Ni, Co, Mn, Al 등), 그리고 과잉의 Li분 x, 그리고 6c 사이트에 O가 점유되어 있다고 가정하고, 결정자 직경(Gauss) 및 결정 변형(Gauss)을 구하였다. 또한, 등방성 온도 인자(Beq: isotropic temperature factor)를 1이라 가정하고, Rwp<10.0, GOF<1.3까지 정밀화를 행하였다. 정밀화의 수순으로서는, Beq=1에 고정하고, 산소의 z 좌표 및 자리 점유율, 결정자 직경(Gauss), 및, 각 사이트간의 결합 거리를 변수로 한 상태에서, 각 변수가 변동되지 않게 될 때까지 반복해서 행하였다.
(2) 정극의 제작
(1)에서 얻어진 정극 활물질을 90중량％, 도전 보조제로서 케첸 블랙(평균 입자 직경: 300nm) 5중량％, 바인더로서 폴리불화비닐리덴(PVDF) 5중량％ 및 슬러리 점도 조정 용매인 N-메틸-2-피롤리돈(NMP)을 적당량 혼합하여, 정극 활물질 슬러리를 조제하고, 얻어진 정극 활물질 슬러리를 집전체인 알루미늄박(두께: 20㎛)에 도포하여, 120℃에서 3분간 건조한 후, 롤 프레스기로 압축 성형하여, 정극 활물질층의 편면 도포 시공량 18mg/cm2의 정극을 제작하였다.
(3) 코인 셀의 제작
이어서, 아르곤 분위기 하의 글로브 박스 내에서, 상기 (2)에서 얻어진 정극을 직경 14mm의 원반 형상으로 펀칭하여, 코인 셀용의 정극으로 하였다. 부극으로서는, 금속 리튬을 직경 15mm의 원반 형상으로 펀칭한 것을 사용하였다. 또한, 전해액으로서는, 1.0M LiPF6을 에틸렌카르보네이트(EC)와 디메틸카르보네이트(DMC)의 혼합 용매(체적비 1:1)에 용해한 용액을 준비하였다. 정극과 부극을, 세퍼레이터(재질: 폴리프로필렌, 두께: 25㎛)를 개재하여 적층하여, 코인 셀 용기 내에 넣고, 전해액을 주입하여, 상부 덮개를 덮음으로써 평가용 코인 셀을 제작하였다. 제작한 전지는 24시간 방치하여, 개회로 전압(OCV: Open Circuit Voltage)이 안정된 후, 정극에 대한 전류 밀도를 0.2mA/cm2로 해서 컷오프 전압 4.25V까지 충전하여 초기 충전 용량으로 하고, 1시간의 휴지한 후 컷오프 전압 3.0V까지 방전했을 때의 용량을 초기 방전 용량으로 하였다. 또한, 이 충방전 사이클을 200회 반복한 후의 용량 유지율을 구하고, 사이클 내구성으로서 평가하였다. 각 물성 평가, 전지 평가의 결과를 다음의 표 1에 나타낸다. 또한, 얻어진 코인 셀에 대하여 4.25V 충전 상태에서 코인 셀을 해체하고, 당해 정극의 시차 열분석(DSC)을 행한 결과, 발열 개시 온도는 292℃이었다.
[실시예 2]
본 소성의 조건을 930℃, 12시간으로 한 것 이외는, 상술한 실시예 1과 마찬가지의 방법에 의해 NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2)을 합성하고, 코인 셀을 제작하여, 각 물성 평가 및 전지 평가를 실시하였다. 결과를 다음의 표 1에 나타낸다.
[실시예 3]
본 소성의 조건을 935℃, 12시간으로 한 것 이외는, 상술한 실시예 1과 마찬가지의 방법에 의해 NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2)을 합성하고, 코인 셀을 제작하여, 각 물성 평가 및 전지 평가를 실시하였다. 결과를 다음의 표 1에 나타낸다.
[실시예 4]
본 소성의 조건을 940℃, 12시간으로 한 것 이외는, 상술한 실시예 1과 마찬가지의 방법에 의해 NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2)을 합성하고, 코인 셀을 제작하여, 각 물성 평가 및 전지 평가를 실시하였다. 결과를 다음의 표 1에 나타낸다.
[실시예 5]
본 소성의 조건을 940℃, 15시간으로 한 것 이외는, 상술한 실시예 1과 마찬가지의 방법에 의해 NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2)을 합성하고, 코인 셀을 제작하여, 각 물성 평가 및 전지 평가를 실시하였다. 결과를 다음의 표 1에 나타낸다.
[실시예 6]
본 소성의 조건을 950℃, 12시간으로 한 것 이외는, 상술한 실시예 1과 마찬가지의 방법에 의해 NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2)을 합성하고, 코인 셀을 제작하여, 각 물성 평가 및 전지 평가를 실시하였다. 결과를 다음의 표 1에 나타낸다.
[실시예 7]
본 소성의 조건을 980℃, 12시간으로 한 것 이외는, 상술한 실시예 1과 마찬가지의 방법에 의해 NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2)을 합성하고, 코인 셀을 제작하여, 각 물성 평가 및 전지 평가를 실시하였다. 결과를 다음의 표 1에 나타낸다.
[비교예 1]
본 소성의 조건을 1000℃, 10시간으로 한 것 이외는, 상술한 실시예 1과 마찬가지의 방법에 의해 NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2)을 합성하고, 코인 셀을 제작하여, 각 물성 평가 및 전지 평가를 실시하였다. 결과를 다음의 표 1에 나타낸다.
[비교예 2]
본 소성의 조건을 1000℃, 20시간으로 한 것 이외는, 상술한 실시예 1과 마찬가지의 방법에 의해 NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2)을 합성하고, 코인 셀을 제작하여, 각 물성 평가 및 전지 평가를 실시하였다. 결과를 다음의 표 1에 나타낸다.
Figure pct00001
이상의 결과로부터, 본 발명에 따른 정극 활물질을 사용한 실시예 1 내지 7에서는, 비교예 1 내지 2에 비해, 200사이클 후의 용량 유지율이 높으므로, 사이클 내구성이 우수한 것임을 알 수 있다.
[실시예 8]
전해 이산화망간, 수산화알루미늄을 혼합하고, 750℃에서 열처리하여, 삼이산화망간으로 한 후, Li/(Mn+Al)몰비가 0.55가 되도록 탄산리튬을 첨가하여 혼합하고, 850℃에서 20시간 소성하여 스피넬 망간산 리튬을 얻었다.
이어서, 실시예 1과 마찬가지로 제작한 NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2) 100중량％에 대하여 중량 백분율이 5중량％가 되도록 상기 스피넬 망간산 리튬을 혼합하고, 분쇄기를 사용해서 1시간 기계적 처리를 행하였다. 그 후, 다시 공기 분위기 하에서, 920℃에서 10시간 소성하여, 핵(코어)이 되는 LiNi0 .50Mn0 .30Co0 .20O2의 2차 입자 표면에 스피넬 망간산 리튬이 5중량％ 피복된 Li-Ni 복합 산화물 입자 분말을 얻었다. 이 Li-Ni 복합 산화물을 정극 활물질로서 사용해서 실시예 1과 마찬가지로 평가용 코인 셀을 제작하고, 200사이클 후의 용량 유지율을 구하여, 사이클 내구성으로서 평가하였다. 결과를 다음의 표 2에 나타낸다. 또한, 얻어진 코인 셀에 대하여 4.25V 충전 상태에서 코인 셀을 해체하여, 당해 정극의 시차 열분석(DSC)을 행한 결과, 발열 개시 온도는 305℃이었다.
[실시예 9]
황산 니켈, 황산 코발트 및 황산 망간을 용해한 수용액에 수산화나트륨 및 암모니아를 공급하고, 공침법에 의해 니켈, 코발트 및 망간의 몰비가 1/3:1/3:1/3으로 고용해서 이루어지는 금속 복합 수산화물을 조제하였다. 이 금속 복합 수산화물과 탄산리튬을, Li 이외의 금속(Ni, Co, Mn)의 합계 몰수와 Li의 몰수와의 비가 1:1이 되도록 칭량한 후, 이들을 충분히 혼합하여, 승온 속도 5℃/min으로 승온하고, 공기 분위기 하에서, 920℃에서 10시간 소성하여, 실온까지 냉각하였다. 이어서, 실시예 1과 마찬가지로 제작한 NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2) 100중량％에 대하여 중량 백분율이 5중량％가 되도록 LiNi1 /3Mn1 /3Co1 /3O2를 혼합하고, 분쇄기를 사용해서 30분간 기계적 처리를 행하였다. 그 후, 다시 공기 분위기 하에서, 930℃에서 10시간 소성하여, 핵(코어)이 되는 LiNi0 .50Mn0 .30Co0 .20O2의 2차 입자 표면에 LiNi1 /3Mn1 /3Co1 /3O2가 5중량％ 피복된 Li-Ni 복합 산화물 입자 분말을 얻었다. 이 Li-Ni 복합 산화물을 정극 활물질로서 사용해서 실시예 1과 마찬가지로 평가용 코인 셀을 제작하여, 200사이클 후의 용량 유지율을 구하고, 사이클 내구성으로서 평가하였다. 결과를 다음의 표 2에 나타낸다. 또한, 얻어진 코인 셀에 대하여 4.25V 충전 상태에서 코인 셀을 해체하여, 당해 정극의 시차 열분석(DSC)을 행한 결과, 발열 개시 온도는 295℃이었다.
Figure pct00002
이상의 결과로부터, 본 발명에 관한 정극 활물질을 포함하는 코어의 주위에 스피넬 망간산 리튬 또는 LiNi1 / 3Mn1 / 3Co1 / 3O2를 포함하는 쉘이 형성되어 이루어지는 코어-쉘형 정극 재료를 사용한 실시예 8 및 실시예 9에서는, 200사이클 후의 용량 유지율이 실시예 1보다도 높으므로, 사이클 내구성이 보다 한층 우수한 것임을 알 수 있다. 또한, DSC 발열 개시 온도도 실시예 1과 비교해서 상승하고 있으므로, 열 안정성도 우수한 효과를 발휘할 수 있는 것임을 알 수 있다.
[실시예 10]
실시예 1과 마찬가지로 제작한 NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2)과, 실시예 8과 마찬가지로 제작한 스피넬 망간산 리튬과의 혼합물을 정극 활물질로서 사용하였다. 이때, 상기 활물질의 혼합비는, 90:10(NMC 복합 산화물:스피넬 망간산 리튬의 중량비)이었다. 그 이외에는 실시예 1과 마찬가지로 평가용 코인 셀을 제작하여, 200사이클 후의 용량 유지율을 구하고, 사이클 내구성으로서 평가하였다. 또한, 얻어진 코인 셀에 대해서 -20℃의 온도 조건 하, 상한 전압 4.25V의 정전압 정전류 0.4mA/cm2로 충전한 후, 방전 종지 전압 3.0V까지의 정전류 방전을 행하였다. 그 후, 동일한 코인 셀에 대해서 전류 4.0mA/cm2의 조건에서 정전류 충전을 행하고, 방전 종지 전압 3.0V까지의 정전류 방전을 행하였다. 그리고, 전류 0.4mA/cm2의 조건에서 충방전을 행했을 때의 용량에 대한 전류 4.0mA/cm2의 조건에서 충방전을 행했을 때의 용량 비율을 산출하여, 저온 부하 특성(-20℃ 출력 특성)으로서 평가하였다. 그 결과를 다음의 표 3에 나타낸다.
[실시예 11]
NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2)과 스피넬 망간산 리튬과의 혼합물에서의 혼합비를 70:30(NMC 복합 산화물:스피넬 망간산 리튬의 중량비)으로 한 것 이외는 실시예 10과 마찬가지로 평가용 코인 셀을 제작하여, 200사이클 후의 용량 유지율을 구하고, 사이클 내구성으로서 평가하였다. 또한, 상기와 마찬가지로 하여 저온 부하 특성(-20℃ 출력 특성)을 평가하였다. 그 결과를 다음의 표 3에 나타낸다.
[실시예 12]
NMC 복합 산화물(LiNi0 .50Mn0 .30Co0 .20O2)과 스피넬 망간산 리튬과의 혼합물에서의 혼합비를 30:70(NMC 복합 산화물:스피넬 망간산 리튬의 중량비)으로 한 것 이외는 실시예 10과 마찬가지로 평가용 코인 셀을 제작하여, 200사이클 후의 용량 유지율을 구하고, 사이클 내구성으로서 평가하였다. 또한, 상기와 마찬가지로 하여 저온 부하 특성(-20℃ 출력 특성)을 평가하였다. 그 결과를 다음의 표 3에 나타낸다.

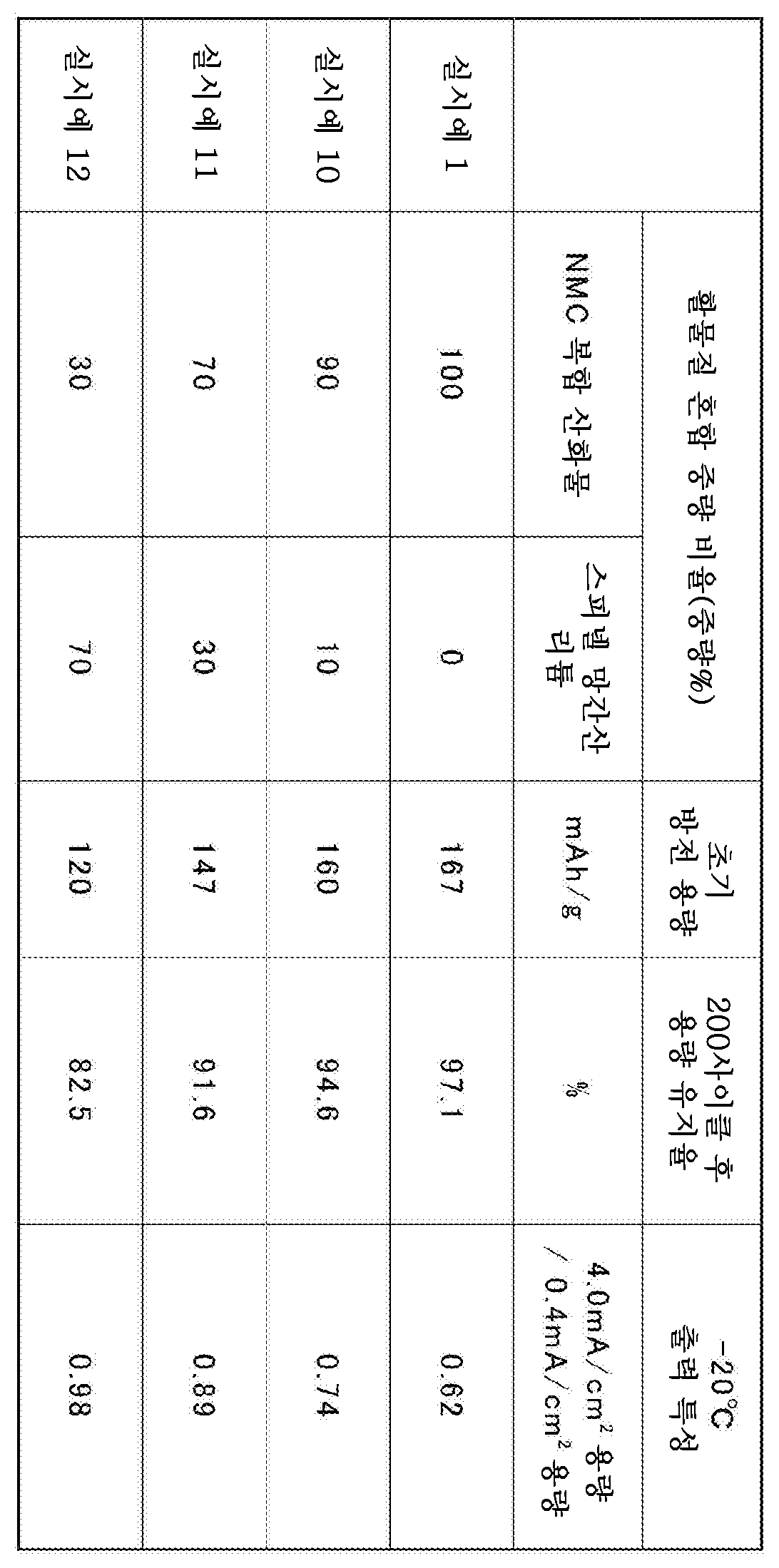

Figure pct00003
이상의 결과로부터, 본 발명에 따른 정극 활물질과 스피넬 망간산 리튬이 혼합되어 이루어지는 정극 재료를 사용한 실시예 10 내지 12에서는, 200사이클 후의 용량 유지율은 실시예 1보다도 약간 저하되지만, -20℃ 출력 특성이 향상되어 있다. 이로부터, 저온에서의 고출력 방전 시의 전압 저하가 적어, 예를 들어 한냉지에서도 차량의 출력 부족이 발생하기 어려운 것임을 알 수 있다.
[실시예 13]
무기 입자인 알루미나 입자(BET 비표면적: 5m2/g, 평균 입자 직경 2㎛) 95질량부 및 바인더인 카르복시메틸셀룰로오스(바인더 질량당 함유 수분량: 9.12질량％, 니혼제지 케미컬사 제조, 산 로즈(등록 상표) MAC 시리즈) 5질량부를 물에 균일하게 분산시킨 수용액을 조제하였다. 이 수용액을 그라비아 코터를 사용해서 폴리에틸렌(PE) 미다공막(막 두께: 2㎛, 공극률: 55％)의 양면에 도포 시공하였다. 계속해서, 60℃에서 건조해서 물을 제거하고, 다공 막의 양면에 3.5㎛씩 내열 절연층이 형성된, 총 막 두께 25㎛의 다층 다공막인 내열 절연층 구비 세퍼레이터를 제작하였다. 이때의 내열 절연층의 단위 면적당 중량은 양면의 합계로 9g/m2이었다.
(4) 부극의 제작
계속해서, 부극 활물질로서 인조 그래파이트 96.5질량％, 바인더로서 카르복시메틸셀룰로오스의 암모늄염 1.5질량％ 및 스티렌-부타디엔 공중합체 라텍스 2.0질량％를 정제수 중에 분산시켜서 부극 활물질 슬러리를 조제하였다. 이 부극 활물질 슬러리를 부극 집전체가 되는 구리박(두께 10㎛)에 도포하고, 120℃에서 3분간 건조한 후, 롤 프레스기로 압축 성형해서 부극을 제작하였다. 이면에도 마찬가지로 하여 부극 활물질층을 형성하여, 부극 집전체(구리박)의 양면에 부극 활물질층이 형성되어 이루어지는 부극을 제작하였다.
실시예 1의 (2)에서 제작한 정극을 마찬가지로 하여 정극 집전체(알루미늄박)의 양면에 형성해서 이루어지는 정극과, 상기 (4)에서 제작한 부극을, 상기에서 얻어진 내열 절연층 구비 세퍼레이터를 개재해서 교대로 적층(정극 20층, 부극 21층)함으로써 발전 요소를 제작하였다. 얻어진 발전 요소를 외장인 알루미라미네이트 시트제의 백 내에 적재하고, 전해액을 주액하였다. 전해액으로서는, 1.0M LiPF6을 에틸렌카르보네이트(EC)와 디메틸카르보네이트(DMC)의 혼합 용매(체적비 1:1)에 용해한 용액을 사용하였다. 계속해서, 진공 조건 하에서, 양쪽 전극에 접속된 전류 취출 탭이 도출되도록 알루미라미네이트 시트제 백의 개구부를 밀봉하여, 길이 280mm×폭 210mm×두께 7mm의 라미네이트형 리튬 이온 이차 전지인 시험용 셀을 완성시켰다.
얻어진 시험용 셀에 내장된 세퍼레이터의 특성 평가로서, 시험용 셀을 150℃의 항온조 내에 1시간 방치하여, 세퍼레이터의 수축률을 측정해서 내열 특성을 평가하였다. 열수축률의 측정은, 시험용 셀을 150℃의 항온조 내에 1시간 방치한 후에 취출해서 세퍼레이터의 길이를 측정하고, 시험 전의 길이와 비교해서 길이의 감소 비율을 열수축률로 하였다. 또한, 얻어진 시험용 셀의 신뢰성 시험으로서, 전지를 150℃의 항온조 내에 방치하여, 전지의 기능이 상실될 때까지의 시간을 측정하여, 고온 시에 있어서의 신뢰성 시험을 실시하였다. 열수축률의 측정 결과 및 신뢰성 시험의 결과를 다음의 표 4에 나타낸다. 이렇게 제작된 전지의 정격 용량은 56.6Ah이며, 정격 용량에 대한 전지 면적의 비는 13.0cm2/Ah이었다.
[실시예 14]
그라비아 코터의 도포 갭을 변경해서 내열 절연층의 단위 면적당 중량이 양면의 합계로 13g/m2가 되도록 조정한 것 이외는, 실시예 13과 마찬가지로 하여, 내열 절연층 구비 세퍼레이터를 얻어, 마찬가지로 하여 세퍼레이터의 열수축률을 측정하였다. 측정 결과를 다음의 표 4에 나타낸다.
또한, 얻어진 내열 절연층 구비 세퍼레이터를 사용한 것 이외는 실시예 13과 마찬가지로 하여 시험용 셀을 제작하고, 마찬가지로 하여 열수축률의 측정 및 신뢰성 평가를 행하였다. 결과를 다음의 표 4에 나타낸다.
[실시예 15]
그라비아 코터의 도포 갭을 변경해서 내열 절연층의 단위 면적당 중량이 양면의 합계로 15g/m2가 되도록 조정한 것 이외는, 실시예 13과 마찬가지로 하여, 내열 절연층 구비 세퍼레이터를 얻고, 마찬가지로 하여 세퍼레이터의 열수축률을 측정하였다. 측정 결과를 다음의 표 4에 나타낸다.
또한, 얻어진 내열 절연층 구비 세퍼레이터를 사용한 것 이외는 실시예 13과 마찬가지로 하여 시험용 셀을 제작하고, 마찬가지로 하여 열수축률의 측정 및 신뢰성 평가를 행하였다. 결과를 다음의 표 4에 나타낸다.
[실시예 16]
그라비아 코터의 도포 갭을 변경해서 내열 절연층의 단위 면적당 중량이 양면의 합계로 17g/m2가 되도록 조정한 것 이외는, 실시예 13과 마찬가지로 하여, 내열 절연층 구비 세퍼레이터를 얻고, 마찬가지로 하여 세퍼레이터의 열수축률을 측정하였다. 측정 결과를 다음의 표 4에 나타낸다.
또한, 얻어진 내열 절연층 구비 세퍼레이터를 사용한 것 이외는 실시예 13과 마찬가지로 하여 시험용 셀을 제작하고, 마찬가지로 하여 열수축률의 측정 및 신뢰성 평가를 행하였다. 결과를 다음의 표 4에 나타낸다.
[실시예 17]
그라비아 코터의 도포 갭을 변경해서 내열 절연층의 단위 면적당 중량이 양면의 합계로 5g/m2가 되도록 조정한 것 이외는, 실시예 13과 마찬가지로 하여, 내열 절연층 구비 세퍼레이터를 얻고, 마찬가지로 하여 세퍼레이터의 열수축률을 측정하였다. 측정 결과를 다음의 표 4에 나타낸다.
또한, 얻어진 내열 절연층 구비 세퍼레이터를 사용한 것 이외는 실시예 13과 마찬가지로 하여 시험용 셀을 제작하고, 마찬가지로 하여 열수축률의 측정 및 신뢰성 평가를 행하였다. 결과를 다음의 표 4에 나타낸다.
[실시예 18]
그라비아 코터의 도포 갭을 변경해서 내열 절연층의 단위 면적당 중량이 양면의 합계로 2g/m2가 되도록 조정한 것 이외는, 실시예 13과 마찬가지로 하여, 내열 절연층 구비 세퍼레이터를 얻고, 마찬가지로 하여 세퍼레이터의 열수축률을 측정하였다. 측정 결과를 다음의 표 4에 나타낸다.
또한, 얻어진 내열 절연층 구비 세퍼레이터를 사용한 것 이외는 실시예 13과 마찬가지로 하여 시험용 셀을 제작하고, 마찬가지로 하여 열수축률의 측정 및 신뢰성 평가를 행하였다. 결과를 다음의 표 4에 나타낸다.
[실시예 19]
실시예 13에서, 얻어진 발전 요소를 소용돌이 형상으로 권회해서 권회체 전극 군을 제작하였다. 계속해서, 얻어진 권회체 전극 군을 압착하여 편평 형상으로 하여, 두께 6mm, 높이 50mm, 폭 34mm의 알루미늄제 외장 캔에 넣어, 전해액을 주입한 후에 밀봉을 행하여, 리튬 이온 이차 전지인 시험용 셀을 제작하고, 마찬가지로 하여 열수축률의 측정 및 신뢰성 시험을 행하였다. 결과를 다음의 표 4에 나타낸다.
[실시예 20]
실시예 19에서, 내열 절연층 구비 세퍼레이터의 내열 절연층을 형성하기 전의 다공질 기체인 폴리에틸렌(PE) 미다공막을 그대로 세퍼레이터로서 준비하고, 마찬가지로 해서 열수축률의 측정을 행하였다. 또한, 이 세퍼레이터를 사용해서 상술한 실시예 13과 마찬가지의 방법에 의해 시험용 셀을 제작하고, 마찬가지로 하여 열수축률의 측정 및 신뢰성 시험을 행하였다. 이들 결과를 다음의 표 4에 나타낸다.
[실시예 21]
실시예 13에서, 내열 절연층 구비 세퍼레이터의 내열 절연층을 형성하기 전의 다공질 기체인 폴리에틸렌(PE) 미다공막을 그대로 세퍼레이터로서 준비하고, 마찬가지로 해서 열수축률의 측정을 행하였다. 또한, 이 세퍼레이터를 사용해서 상술한 실시예 13과 마찬가지의 방법에 의해 시험용 셀을 제작하고, 마찬가지로 하여 열수축률의 측정 및 신뢰성 시험을 행하였다. 이들 결과를 다음의 표 4에 나타낸다.
Figure pct00004
이상의 결과로부터, 내열 절연층(세라믹층)을 표면에 갖는 세퍼레이터(소위 세라믹 세퍼레이터)를 사용한 실시예 13 내지 19에서는, 이러한 세퍼레이터를 사용하지 않는 실시예 20 및 실시예 21과 비교하여, 세퍼레이터의 열수축률이 저감되어 있어, 신뢰성 평가의 결과도 향상되어 있음을 알 수 있다. 또한, 세라믹 세퍼레이터를 사용함으로써 발휘되는 이러한 효과(열수축률의 저감 비율 및 신뢰성 평가의 향상)는, 전지 외장체로서 외장 캔을 사용한 권회형 전지보다도, 라미네이트 필름을 사용한 편평 적층형 라미네이트 전지에 있어서 보다 현저하게 발현하는 것도 알 수 있다.
본 출원은, 2013년 2월 28일에 출원된 일본 특허 출원 번호 2013-040094호에 기초하고 있으며, 그 개시 내용은, 참조에 의해 전체로서 포함되어 있다.
1 : 정극 재료의 쉘부 2 : 정극 재료의 코어부
3 : 정극 재료 10, 50 : 리튬 이온 이차 전지
11 : 부극 집전체 12 : 정극 집전체
13 : 부극 활물질층 15 : 정극 활물질층
17 : 세퍼레이터 19 : 단전지층
21, 57 : 발전 요소 25 : 부극 집전판
27 : 정극 집전판 29, 52 : 전지 외장재
58 : 정극 탭 59 : 부극 탭

Claims (15)

  1. 리튬과 니켈을 함유하는 복합 산화물을 포함하는 비수전해질 이차 전지용 정극 활물질이며,
    1차 입자가 응집해서 이루어지는 2차 입자의 구성을 갖고,
    상기 1차 입자의 평균 입자 직경(D1)이 0.9㎛ 이하이고, 상기 1차 입자의 평균 입자 직경(D1)에 대한 상기 2차 입자의 평균 입자 직경(D2)의 비의 값(D2/D1)이 11 이상인, 비수전해질 이차 전지용 정극 활물질.
  2. 제1항에 있어서,
    상기 복합 산화물은,
    일반식: LiaNibMncCodMxO2(단, 식 중, a, b, c, d, x는, 0.9≤a≤1.2, 0<b<1, 0<c≤0.5, 0<d≤0.5, 0≤x≤0.3, b+c+d=1을 만족한다. M은 Ti, Zr, Nb, W, P, Al, Mg, V, Ca, Sr 및 Cr로 이루어지는 군에서 선택되는 적어도 1종임)로 표시되는 조성을 갖는, 비수전해질 이차 전지용 정극 활물질.
  3. 제2항에 있어서,
    상기 b, c 및 d가, 0.44≤b≤0.51, 0.27≤c≤0.31, 0.19≤d≤0.26인, 비수전해질 이차 전지용 정극 활물질.
  4. 제1항 내지 제3항 중 어느 한 항에 있어서,
    결정자 직경이 0.4㎛ 이하인, 비수전해질 이차 전지용 정극 활물질.
  5. 제1항 내지 제4항 중 어느 한 항에 있어서,
    탭 밀도가 2.0g/cm3 이상인, 비수전해질 이차 전지용 정극 활물질.
  6. 제1항 내지 제5항 중 어느 한 항에 있어서,
    BET 비표면적이 0.1 내지 1.0m2/g인, 비수전해질 이차 전지용 정극 활물질.
  7. 제1항 내지 제6항 중 어느 한 항에 있어서,
    분말 X선 회절 측정에 의한 (104)면의 회절 피크와 (003)면의 회절 피크가, 회절 피크 강도비((003)/(104))로서 1.28 이상이며, 회절 피크 적분 강도비((003)/(104))로서 1.05 이상인, 비수전해질 이차 전지용 정극 활물질.
  8. 제1항 내지 제7항 중 어느 한 항에 기재된 정극 활물질을 포함하는 코어부와, 상기 정극 활물질과 상이한 리튬 함유 복합 산화물을 포함하는 쉘부를 갖는 비수전해질 이차 전지용 정극 재료.
  9. 제1항 내지 제7항 중 어느 한 항에 기재된 정극 활물질과, 스피넬계 망간 정극 활물질이 혼합 상태에서 함유되어 이루어지는, 비수전해질 이차 전지용 정극 재료.
  10. 제9항에 있어서,
    제1항 내지 제7항 중 어느 한 항에 기재된 정극 활물질과, 상기 스피넬계 망간 정극 활물질과의 혼합 중량 비율이, 50:50 내지 90:10인, 비수전해질 이차 전지용 정극 재료.
  11. 정극 집전체의 표면에, 제1항 내지 제7항 중 어느 한 항에 기재된 정극 활물질 및 제8항 내지 제10항 중 어느 한 항에 기재된 정극 재료로 이루어지는 군에서 선택되는 적어도 1종을 포함하는 정극 활물질층이 형성되어 이루어지는 비수전해질 이차 전지용 정극.
  12. 제11항에 기재된 정극과,
    부극 집전체의 표면에 부극 활물질층이 형성되어 이루어지는 부극과,
    세퍼레이터,
    를 포함하는 발전 요소를 갖는 비수전해질 이차 전지.
  13. 제12항에 있어서,
    상기 세퍼레이터가 내열 절연층 구비 세퍼레이터인, 비수전해질 이차 전지.
  14. 제12항 또는 제13항에 있어서,
    정격 용량에 대한 전지 면적(전지 외장체까지 포함한 전지의 투영 면적)의 비의 값이 5cm2/Ah 이상이고, 또한 정격 용량이 3Ah 이상인, 비수전해질 이차 전지.
  15. 제12항 내지 제14항 중 어느 한 항에 있어서,
    직사각 형상의 정극 활물질층의 종횡비로서 정의되는 전극의 애스펙트비가 1 내지 3인, 비수전해질 이차 전지.
KR1020157023416A 2013-02-28 2014-02-27 정극 활물질, 정극 재료, 정극 및 비수전해질 이차 전지 Active KR101669385B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JPJP-P-2013-040094 2013-02-28
JP2013040094 2013-02-28
PCT/JP2014/054829 WO2014133063A1 (ja) 2013-02-28 2014-02-27 正極活物質、正極材料、正極および非水電解質二次電池

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020167022172A Division KR20160102083A (ko) 2013-02-28 2014-02-27 정극 활물질, 정극 재료, 정극 및 비수전해질 이차 전지

Publications (2)

Publication Number Publication Date
KR20150121009A true KR20150121009A (ko) 2015-10-28
KR101669385B1 KR101669385B1 (ko) 2016-10-25

Family

ID=51428323

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020167022172A Ceased KR20160102083A (ko) 2013-02-28 2014-02-27 정극 활물질, 정극 재료, 정극 및 비수전해질 이차 전지
KR1020157023416A Active KR101669385B1 (ko) 2013-02-28 2014-02-27 정극 활물질, 정극 재료, 정극 및 비수전해질 이차 전지

Family Applications Before (1)

Application Number Title Priority Date Filing Date
KR1020167022172A Ceased KR20160102083A (ko) 2013-02-28 2014-02-27 정극 활물질, 정극 재료, 정극 및 비수전해질 이차 전지

Country Status (6)

Country Link
US (1) US9843033B2 (ko)
EP (1) EP2963706B1 (ko)
JP (1) JP6229709B2 (ko)
KR (2) KR20160102083A (ko)
CN (1) CN105122516B (ko)
WO (1) WO2014133063A1 (ko)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017150949A1 (ko) * 2016-03-04 2017-09-08 주식회사 엘지화학 이차전지용 양극활물질, 이의 제조방법 및 이를 포함하는 이차전지
KR20190033068A (ko) * 2016-07-29 2019-03-28 스미토모 긴조쿠 고잔 가부시키가이샤 비수계 전해질 이차 전지용 정극 활물질과 그 제조 방법, 및 비수계 전해질 이차 전지
US10535873B2 (en) 2016-03-04 2020-01-14 Lg Chem, Ltd. Positive electrode active material for secondary battery, method of preparing the same and secondary battery including the same

Families Citing this family (39)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN109599555A (zh) * 2013-02-28 2019-04-09 日产自动车株式会社 正极活性物质、正极材料、正极及非水电解质二次电池
US9843033B2 (en) 2013-02-28 2017-12-12 Nissan Motor Co., Ltd. Positive electrode active substance, positive electrode material, positive electrode, and non-aqueous electrolyte secondary battery
CN105074997B (zh) 2013-03-26 2018-01-02 日产自动车株式会社 非水电解质二次电池
CN104617302B (zh) * 2015-01-08 2017-07-07 苏州瑞红电子化学品有限公司 一种高功率锂离子电池负极粘结剂组合物及其制造方法
CN106104867B (zh) * 2015-02-16 2019-11-05 株式会社东芝 非水电解质电池及电池包
JP6606341B2 (ja) * 2015-04-15 2019-11-13 株式会社エンビジョンＡｅｓｃジャパン 電極および電池
JP2017073281A (ja) * 2015-10-07 2017-04-13 日産自動車株式会社 非水電解質二次電池用正極材料、並びにこれを用いた非水電解質二次電池用正極および非水電解質二次電池
JP6784013B2 (ja) * 2015-11-10 2020-11-11 日産自動車株式会社 非水電解質二次電池用正極活物質およびその製造方法
KR102004457B1 (ko) * 2015-11-30 2019-07-29 주식회사 엘지화학 이차전지용 양극활물질 및 이를 포함하는 이차전지
JP6908368B2 (ja) * 2016-02-29 2021-07-28 パナソニック株式会社 非水電解質二次電池用正極活物質及び非水電解質二次電池
KR101937896B1 (ko) * 2016-03-04 2019-01-14 주식회사 엘지화학 이차전지용 양극활물질의 전구체 및 이를 이용하여 제조된 양극활물질
JP6412094B2 (ja) 2016-12-26 2018-10-24 住友化学株式会社 リチウム二次電池用正極活物質、リチウム二次電池用正極及びリチウム二次電池
KR101866105B1 (ko) * 2016-12-30 2018-06-08 울산과학기술원 표면처리된 활물질 및 이의 표면처리 방법
CN110088970B (zh) * 2017-02-14 2022-01-04 松下知识产权经营株式会社 非水电解质二次电池
CN106848471B (zh) * 2017-04-18 2021-11-09 中科过程（北京）科技有限公司 一种废旧锂离子电池正极材料的混酸浸出及回收方法
CN108987680B (zh) * 2017-05-31 2020-07-03 宁德时代新能源科技股份有限公司 锂离子电池
CN107394190A (zh) * 2017-06-22 2017-11-24 芜湖浙鑫新能源有限公司 高振实密度球形富锂锰基正极材料的制备方法
CN107394133B (zh) * 2017-06-22 2021-01-26 芜湖浙鑫新能源有限公司 碳包覆的锂离子电池正极材料及其制备方法
WO2019031017A1 (ja) * 2017-08-07 2019-02-14 日本電信電話株式会社 シートマスク
CN109802132A (zh) * 2017-11-16 2019-05-24 中国科学院宁波材料技术与工程研究所 具有纳米铆钉结构的正极材料及其制备方法
KR102268079B1 (ko) * 2017-11-21 2021-06-23 주식회사 엘지화학 이차전지용 양극 활물질, 그 제조방법 및 이를 포함하는 리튬 이차전지
KR102359103B1 (ko) * 2018-02-01 2022-02-08 주식회사 엘지에너지솔루션 이차전지용 양극 활물질, 그 제조방법 및 이를 포함하는 리튬 이차전지
KR102288294B1 (ko) * 2018-06-20 2021-08-10 주식회사 엘지화학 리튬 이차 전지용 양극 활물질 및 리튬 이차 전지
EP3817104B1 (en) * 2018-06-29 2024-08-21 Panasonic Intellectual Property Management Co., Ltd. Positive electrode active substance for non-aqueous electrolyte secondary cell, and non-aqueous electrolyte secondary cell
JP7198600B2 (ja) * 2018-07-04 2023-01-04 本田技研工業株式会社 正極活物質粒子
EP3846261A4 (en) * 2018-08-31 2021-11-17 Panasonic Intellectual Property Management Co., Ltd. POSITIVE ELECTRODE ACTIVE MATERIAL AND BATTERY INCLUDING THE LATTER
KR102141059B1 (ko) * 2018-09-28 2020-08-04 주식회사 포스코 리튬 이차 전지용 양극 활물질, 이의 제조 방법 및 이를 포함하는 리튬 이차 전지
CN110970658B (zh) * 2018-09-28 2021-08-06 宁德时代新能源科技股份有限公司 锂离子电池
JP7085147B2 (ja) * 2019-04-09 2022-06-16 トヨタ自動車株式会社 非水電解質二次電池
JPWO2020218475A1 (ko) * 2019-04-26 2020-10-29
KR102903844B1 (ko) * 2020-03-18 2025-12-23 삼성에스디아이 주식회사 전고체 이차전지용 양극 및 이를 포함하는 전고체 이차전지
JP7365565B2 (ja) * 2020-03-18 2023-10-20 トヨタ自動車株式会社 正極活物質および該正極活物質を備える二次電池
JP6911985B1 (ja) * 2020-08-31 2021-07-28 日本ゼオン株式会社 電気化学素子用分散剤組成物、電気化学素子用導電材分散液、電気化学素子電極用スラリー組成物及びその製造方法、電気化学素子用電極、並びに電気化学素子
CN115188957A (zh) * 2021-04-12 2022-10-14 深圳市德方创域新能源科技有限公司 补锂添加剂及其制备方法与应用
KR20230030409A (ko) * 2021-08-25 2023-03-06 삼성에스디아이 주식회사 리튬 이차 전지용 전극 및 이를 포함하는 리튬 이차 전지
US20230074320A1 (en) * 2021-09-06 2023-03-09 Mohammad Shafikul Huq System and method for recharagable battery module by combining cells of varying sizes
CN114430031B (zh) * 2022-01-27 2023-03-24 蜂巢能源科技(马鞍山)有限公司 一种无钴正极材料及其制备方法和应用
JP7821649B2 (ja) * 2022-03-24 2026-02-27 日産自動車株式会社 リチウムイオン二次電池用正極
CN115020676B (zh) * 2022-07-13 2023-09-12 中南大学 一种稳定氧变价的钠离子电池正极材料及其制备方法

Family Cites Families (51)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TW363940B (en) 1996-08-12 1999-07-11 Toda Kogyo Corp A lithium-nickle-cobalt compound oxide, process thereof and anode active substance for storage battery
US6352624B1 (en) 1999-06-01 2002-03-05 Northrop Grumman Corporation Electrochemical oxygen generating system
KR100653170B1 (ko) * 1999-07-07 2006-12-04 쇼와 덴코 가부시키가이샤 정극활물질, 그 제조방법 및 2차전지
JP2001085006A (ja) 1999-09-14 2001-03-30 Toyota Central Res & Dev Lab Inc リチウム二次電池正極活物質用リチウムニッケル複合酸化物およびそれを用いたリチウム二次電池
US6699618B2 (en) 2000-04-26 2004-03-02 Showa Denko K.K. Cathode electroactive material, production method therefor and secondary cell
JP4772185B2 (ja) 2000-12-12 2011-09-14 パナソニック株式会社 アルカリ蓄電池用正極板およびその製造方法ならびにそれを用いたアルカリ蓄電池
JP2002270245A (ja) * 2001-03-14 2002-09-20 Osaka Gas Co Ltd 非水系二次電池
JP4085244B2 (ja) * 2002-03-26 2008-05-14 大阪瓦斯株式会社 非水系二次電池
JP2003346798A (ja) 2002-05-24 2003-12-05 Nec Corp 二次電池およびそれを用いた組電池、および二次電池の使用方法
JP4224995B2 (ja) 2002-07-18 2009-02-18 日本電気株式会社 二次電池および二次電池用集電体
JP4919147B2 (ja) 2003-03-25 2012-04-18 日立金属株式会社 非水系リチウム二次電池用正極活物質の製造方法
KR20110104083A (ko) 2003-05-13 2011-09-21 미쓰비시 가가꾸 가부시키가이샤 층형 리튬니켈계 복합 산화물 분체 및 그 제조방법
JP4003759B2 (ja) * 2003-05-13 2007-11-07 三菱化学株式会社 リチウム二次電池正極材料用層状リチウムニッケル系複合酸化物粉体及びその製造方法、リチウム二次電池用正極並びにリチウム二次電池
CN100338801C (zh) * 2003-05-13 2007-09-19 三菱化学株式会社 层状锂镍系复合氧化物粉末及其制造方法
JP5142452B2 (ja) 2003-09-29 2013-02-13 三洋電機株式会社 非水電解質二次電池の充放電制御方法
JP3972205B2 (ja) * 2003-11-06 2007-09-05 日本電気株式会社 積層型電池
US7416813B2 (en) 2004-02-27 2008-08-26 Sanyo Electric Co., Ltd. Lithium secondary battery
JP2006032246A (ja) * 2004-07-21 2006-02-02 Sanyo Electric Co Ltd 非水電解質電池用セパレータ及び非水電解質電池
JP4997700B2 (ja) 2004-12-13 2012-08-08 三菱化学株式会社 リチウム二次電池正極材料用リチウムニッケルマンガン系複合酸化物粉体及びその製造方法、並びにそれを用いたリチウム二次電池用正極及びリチウム二次電池
JP4774232B2 (ja) 2005-04-13 2011-09-14 パナソニック株式会社 非水電解質二次電池用電極およびその製造方法
CN102522539B (zh) 2005-08-16 2015-06-10 株式会社Lg化学 阴极活性材料及包含该活性材料的锂二次电池
KR100783293B1 (ko) 2005-08-16 2007-12-10 주식회사 엘지화학 양극 활물질 및 그것을 포함하고 있는 리튬 이차전지
JP4768562B2 (ja) 2005-09-27 2011-09-07 石原産業株式会社 リチウム・遷移金属複合酸化物及びその製造方法並びにそれを用いてなるリチウム電池
KR100723973B1 (ko) 2005-11-09 2007-06-04 한양대학교 산학협력단 열적 안정성이 우수하고 용량이 높은 코어쉘 구조를 가지는리튬이차전지용 양극 활물질, 그 제조 방법 및 그를사용한 리튬이차전지
JP5223166B2 (ja) 2006-02-07 2013-06-26 日産自動車株式会社 電池活物質および二次電池
EP2128096B1 (en) * 2007-01-26 2015-04-22 Mitsui Mining & Smelting Co., Ltd Lithium transition metal oxide having layered structure
JP5430920B2 (ja) 2008-03-17 2014-03-05 三洋電機株式会社 非水電解質二次電池
JP2012033268A (ja) 2008-11-06 2012-02-16 Hitachi Maxell Ltd 電気化学素子
JP5325888B2 (ja) 2009-04-10 2013-10-23 日立マクセル株式会社 電極用活物質、非水二次電池用電極および非水二次電池
WO2010147179A1 (ja) 2009-06-17 2010-12-23 日立マクセル株式会社 電気化学素子用電極及びそれを用いた電気化学素子
MX2012002732A (es) 2009-09-03 2012-10-09 Molecular Nanosystems Inc Metodos y sistemas para producir electrodos que tienen al menos un grandiente funcional en los mismos y los dispositivos resultantes de los mismos.
JP5695373B2 (ja) * 2009-09-09 2015-04-01 日立マクセル株式会社 電気化学素子用電極及びそれを用いた電気化学素子
EP2483955A1 (en) 2009-09-30 2012-08-08 Solvay Sa Positive active electrode material for lithium secondary battery, process for preparing the same and lithium secondary battery
TW201115813A (en) 2009-10-16 2011-05-01 Sunyen Co Ltd Active material of compound electrode of lithium battery and method of fabricating the same
CN106395918A (zh) 2009-10-22 2017-02-15 户田工业株式会社 镍-钴-锰类化合物颗粒粉末和锂复合氧化物颗粒粉末及其制造方法和非水电解质二次电池
US9822015B2 (en) 2009-12-07 2017-11-21 Sumitomo Chemical Company, Limited Method for producing lithium composite metal oxide, lithium composite metal oxide, and nonaqueous electrolyte secondary battery
WO2011083648A1 (ja) 2010-01-06 2011-07-14 Jx日鉱日石金属株式会社 リチウムイオン電池用正極活物質、リチウムイオン電池用正極及びそれを用いたリチウムイオン電池
KR101412899B1 (ko) 2010-02-12 2014-06-26 미쓰비시 가가꾸 가부시키가이샤 비수계 전해액 및 비수계 전해액 2 차 전지
US20120328942A1 (en) 2010-03-05 2012-12-27 A123 Systems, Inc. Design and fabrication of electrodes with gradients
DE102010011413A1 (de) 2010-03-15 2011-09-15 Li-Tec Battery Gmbh Kathodische Elektrode und elektrochemische Zelle für dynamische Einsätze
US8999573B2 (en) * 2010-03-29 2015-04-07 Sumitomo Metal Mining Co., Ltd. Positive electrode active material for non-aqueous electrolyte secondary battery and production method for same, precursor for positive electrode active material, and non-aqueous electrolyte secondary battery using positive electrode active material
JP5703626B2 (ja) 2010-08-19 2015-04-22 日亜化学工業株式会社 非水電解液二次電池用正極活物質
JP5737596B2 (ja) 2010-10-15 2015-06-17 トヨタ自動車株式会社 二次電池
JP2011105594A (ja) 2010-12-13 2011-06-02 Mitsubishi Chemicals Corp ニッケルマンガンコバルト系複合酸化物、層状リチウムニッケルマンガンコバルト系複合酸化物及びリチウム二次電池正極材料とそれを用いたリチウム二次電池用正極、並びにリチウム二次電池
WO2012124240A1 (ja) * 2011-03-11 2012-09-20 三洋電機株式会社 非水電解質二次電池
JP5650247B2 (ja) 2011-05-06 2015-01-07 トヨタ自動車株式会社 リチウムイオン二次電池
WO2013077441A1 (ja) 2011-11-25 2013-05-30 三井金属鉱業株式会社 層構造を有するリチウム金属複合酸化物
WO2013132657A1 (ja) 2012-03-09 2013-09-12 株式会社日立製作所 非水電解質二次電池
JP2014149962A (ja) 2013-01-31 2014-08-21 Sanyo Electric Co Ltd 非水電解質二次電池
US9843033B2 (en) 2013-02-28 2017-12-12 Nissan Motor Co., Ltd. Positive electrode active substance, positive electrode material, positive electrode, and non-aqueous electrolyte secondary battery
EP2975680B1 (en) 2013-03-15 2018-10-10 Nissan Motor Co., Ltd Positive electrode and nonaqueous electrolyte secondary battery

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017150949A1 (ko) * 2016-03-04 2017-09-08 주식회사 엘지화학 이차전지용 양극활물질, 이의 제조방법 및 이를 포함하는 이차전지
US10535873B2 (en) 2016-03-04 2020-01-14 Lg Chem, Ltd. Positive electrode active material for secondary battery, method of preparing the same and secondary battery including the same
KR20190033068A (ko) * 2016-07-29 2019-03-28 스미토모 긴조쿠 고잔 가부시키가이샤 비수계 전해질 이차 전지용 정극 활물질과 그 제조 방법, 및 비수계 전해질 이차 전지
KR20230005398A (ko) * 2016-07-29 2023-01-09 스미토모 긴조쿠 고잔 가부시키가이샤 비수계 전해질 이차 전지용 정극 활물질과 그 제조 방법, 및 비수계 전해질 이차 전지

Also Published As

Publication number Publication date
KR20160102083A (ko) 2016-08-26
CN105122516B (zh) 2017-03-29
US20160013471A1 (en) 2016-01-14
JPWO2014133063A1 (ja) 2017-02-02
JP6229709B2 (ja) 2017-11-15
WO2014133063A1 (ja) 2014-09-04
EP2963706A1 (en) 2016-01-06
CN105122516A (zh) 2015-12-02
US9843033B2 (en) 2017-12-12
EP2963706B1 (en) 2020-01-22
EP2963706A4 (en) 2016-11-30
KR101669385B1 (ko) 2016-10-25

Similar Documents

Publication Publication Date Title
KR101669385B1 (ko) 정극 활물질, 정극 재료, 정극 및 비수전해질 이차 전지
KR101726530B1 (ko) 정극 활물질, 정극 재료, 정극 및 비수전해질 이차 전지
KR101702798B1 (ko) 비수전해질 이차 전지용 정극 및 이것을 사용한 비수전해질 이차 전지
KR101635336B1 (ko) 정극 활물질, 정극 재료, 정극 및 비수전해질 이차 전지
JP6075440B2 (ja) 正極活物質、正極材料、正極および非水電解質二次電池
KR101676988B1 (ko) 비수전해질 이차 전지용 정극 및 이것을 사용한 비수전해질 이차 전지
KR101944226B1 (ko) 비수 전해질 이차 전지
KR101798313B1 (ko) 비수전해질 이차 전지
JP6112204B2 (ja) 非水電解質二次電池用正極およびこれを用いた非水電解質二次電池
KR101934173B1 (ko) 전기 디바이스
KR20150135449A (ko) 비수전해질 이차 전지
JP6070823B2 (ja) 非水電解質二次電池
KR20150123305A (ko) 비수전해질 이차 전지

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20150828

Patent event code: PA01051R01D

Comment text: International Patent Application

A201 Request for examination
A302 Request for accelerated examination
AMND Amendment
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20151015

Comment text: Request for Examination of Application

PA0302 Request for accelerated examination

Patent event date: 20151015

Patent event code: PA03022R01D

Comment text: Request for Accelerated Examination

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20151221

Patent event code: PE09021S01D

AMND Amendment
E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20160513

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20151221

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

X091 Application refused [patent]
A107 Divisional application of patent
AMND Amendment
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20160812

PX0901 Re-examination

Patent event code: PX09011S01I

Patent event date: 20160513

Comment text: Decision to Refuse Application

Patent event code: PX09012R01I

Patent event date: 20160321

Comment text: Amendment to Specification, etc.

Patent event code: PX09012R01I

Patent event date: 20151015

Comment text: Amendment to Specification, etc.

PX0701 Decision of registration after re-examination

Patent event date: 20160913

Comment text: Decision to Grant Registration

Patent event code: PX07013S01D

Patent event date: 20160812

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20160513

Comment text: Decision to Refuse Application

Patent event code: PX07011S01I

Patent event date: 20160321

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20151015

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20161019

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20161019

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
FPAY Annual fee payment

Payment date: 20190917

Year of fee payment: 4

PR1001 Payment of annual fee

Payment date: 20190917

Start annual number: 4

End annual number: 4

FPAY Annual fee payment

Payment date: 20200928

Year of fee payment: 5

PR1001 Payment of annual fee

Payment date: 20200928

Start annual number: 5

End annual number: 5

FPAY Annual fee payment

Payment date: 20210915

Year of fee payment: 6

PR1001 Payment of annual fee

Payment date: 20210915

Start annual number: 6

End annual number: 6

FPAY Annual fee payment

Payment date: 20220915

Year of fee payment: 7

PR1001 Payment of annual fee

Payment date: 20220915

Start annual number: 7

End annual number: 7

PR1001 Payment of annual fee

Payment date: 20230918

Start annual number: 8

End annual number: 8

PR1001 Payment of annual fee

Payment date: 20240919

Start annual number: 9

End annual number: 9
