Abstract

본 고안은 원터치 방식으로 간편하게 설치하면서도 매우 견고하게 설치할 수 있는 간편한 설치 구조를 갖는 전복 양식용 쉘터에 관한 것으로, 2개의 경사판이 예각을 갖도록 탄성적으로 연결되어 형성된 단위 쉘터 하나 이상으로 구성되고, 상기 경사판의 하면에 설치 파이프를 수용하기 위한 상부 수용홈이 형성된 쉘터 바디, 및 상기 쉘터 바디의 상기 상부 수용홈에 대응하여 상기 쉘터 바디의 폭의 길이를 갖는 하부 수용홈이 형성되고, 상기 설치 파이프를 상기 상부 수용홈과 상기 하부 수용홈 사이에 수용하여 지지하기 위한 하단 지지부재를 포함하고, 상기 쉘터 바디의 양단에 있는 경사판의 수용홈에는 상기 수용홈의 바깥으로 연장되어 형성된 한 쌍의 상부 플랜지가 형성되고, 상기 하단 지지부재의 양단에는 상기 한 쌍의 상부 플랜지를 수용하여 상기 쉘터 바디의 수평 방향의 움직임을 억제하기 위한 플랜지 수용홈이 형성된 하부 플랜지가 형성된다.

Description

간편한 설치 구조를 갖는 전복 양식용 쉘터{Shelter for Abalone with Simple Installation Structure}

본 고안은 전복 양식용 쉘터에 관한 것으로, 특히 원터치 방식으로 간편하게 설치하면서도 매우 견고하게 설치할 수 있는 간편한 설치 구조를 갖는 전복 양식용 쉘터에 관한 것이다.

최근에 전복을 양식하는데 이용되는 쉘터(shelter)가 개발되어 전복이 성패로 성장할 때까지 양식되는 장소로 제공된다. 이러한 쉘터는 단독으로 수중에 설치될 수도 있으나, 양식장의 수중에 설치 파이프를 가설하고, 설치 파이프 상에 다수의 쉘터를 설치하는 방식이 주로 이용된다.

그런데 종래의 설치 파이프 상의 쉘터의 설치는 쉘터에 결속공을 형성하고 이를 통하여 결속끈으로 작업자가 결속하는 방식을 많이 사용한다. 이러한 방식은 작업성이 나쁘고 결속끈이 쉽게 풀리어 재결속을 해야하는 문제가 발생한다. 이러한 문제를 해결하기 위하여, 등록특허 제10-1510218호는 쉘터에 클램프를 장착하여 설치 파이프에 클램핑하는 방식으로 쉽게 쉘터를 설치할 수 있도록 하는 기술을 개시한다. 그런데 상기 기술은 쉘터의 수용홈 부근에 힌지 방식으로 연결된 클램프를 설치해야 하므로, 힌지 연결부가 쉽게 마모되는 문제가 있고, 쉘터의 운반시 파손되거나 분리되는 문제가 발생할 수 있다. 또한, 설치후에 외력에 의한 쉘터의 휨 동작에 의하여 설치 파이프의 축 방향으로 클램프가 힘을 받아 미끄러지거나 쉽게 파손되는 등의 문제가 있어 현실적으로 실시되기에는 적합하지 않다.

등록특허 제10-1510218호 (2015.04.08 공고)

본 고안의 목적은 쉘터 바디의 상부 플랜지를 하단 지지부재의 하부 플랜지의 수용홈에 삽입하는 방식으로 한 번에 설치할 수 있는 간편한 설치 구조를 갖는 전복 양식용 쉘터를 제공하기 위한 것이다. 기타 본 고안의 다른 목적은 첨부된 도면을 참조하여 설명되는 본 고안의 상세한 설명에 의하여 모두 달성될 수 있다.

이와 같은 목적을 달성하기 위하여, 본 고안의 간편한 설치 구조를 갖는 전복 양식용 쉘터는 2개의 경사판이 예각을 갖도록 탄성적으로 연결되어 형성된 단위 쉘터 하나 이상으로 구성되고, 상기 경사판의 하면에 설치 파이프를 수용하기 위한 상부 수용홈이 형성된 쉘터 바디, 및 상기 쉘터 바디의 상기 상부 수용홈에 대응하여 상기 쉘터 바디의 폭의 길이를 갖는 하부 수용홈이 형성되고, 상기 설치 파이프를 상기 상부 수용홈과 상기 하부 수용홈 사이에 수용하여 지지하기 위한 하단 지지부재를 포함하고, 상기 쉘터 바디의 양단에 있는 경사판의 수용홈에는 상기 수용홈의 바깥으로 연장되어 형성된 한 쌍의 상부 플랜지가 형성되고, 상기 하단 지지부재의 양단에는 상기 한 쌍의 상부 플랜지를 수용하여 상기 쉘터 바디의 수평 방향의 움직임을 억제하기 위한 플랜지 수용홈이 형성된 하부 플랜지가 형성된다.

또한, 본 고안의 상기 상부 플랜지와 상기 하부 플랜지에는 체결공이 형성되어 상기 체결공에 체결수단이 삽입되도록 하여 상호 체결될 수 있다.

또한, 본 고안에서 상기 쉘터 바디가 2이상의 단위 쉘터로 구성되는 경우 단위 쉘터가 연결되는 하단 연결부에 대응하는 상기 하단 지지부재의 하부 수용홈의 양측으로 결합 플랜지가 형성될 수 있다.

이와 같은 본 고안의 간편한 설치 구조를 갖는 전복 양식용 쉘터에 의하면, 상부 플랜지가 하부 플랜지의 수용홈에 삽입되면서 설치가 거의 완료되기 때문에, 매우 간편하게 쉘터를 설치 파이프 상에 설치할 수 있고, 또한 체결수단을 체결공에 삽입하여 밀어 고정함으로써 설치가 완료되기 때문에 매우 간편하면서도 견고하게 설치된 전복 양식용 쉘터를 제공할 수 있다.

도 1은 본 고안의 하나의 실시예에 따른 간편한 설치 구조를 갖는 전복 양식용 쉘터가 설치 파이프에 설치된 모습을 도시하는 사시도;
도 2는 도 1의 쉘터 바디와 하단 지지부재 사이에 설치 파이프가 삽입되어 조립된 모습을 확대하여 도시한 부분확대도;
도 3은 도 1의 하단 지지부재에 대한 사시도;
도 4는 본 고안의 하나의 실시예에 따른 쉘터 바디의 상부 플랜지가 하단 지지부재의 하부 플랜지의 플랜지 수용홈에 슬라이딩 방식으로 삽입되는 모습을 도시하는 도면;
도 5는 도 1의 실시예에 따른 간편한 설치 구조를 갖는 전복 양식용 쉘터의 설치 과정의 일례를 도시하는 도면;
도 6은 본 고안의 다른 실시예에 따른 간편한 설치 구조를 갖는 전복 양식용 쉘터가 설치 파이프에 설치된 모습을 도시하는 사시도;
도 7은 도 6의 하단 지지부재를 도시하는 사시도;
도 8은 도 7의 결합 플랜지 부분을 확대하여 도시한 부분확대도; 및
도 9는 본 고안의 하나의 실시예에 따른 간편한 설치 구조를 갖는 전복 양식용 쉘터의 체결공에 삽입되는 체결수단의 예를 도시하는 도면이다.

이하에서 첨부된 도면을 참조하여 본 고안의 바람직한 실시 예를 상세하게 설명한다. 본 명세서 및 실용신안등록청구범위에 사용된 용어나 단어는 통상적이거나 사전적 의미로 한정되어 해석되지 아니하며, 본 고안의 기술적 사항에 부합하는 의미와 개념으로 해석되어야 한다.

도 1은 본 고안의 하나의 실시예에 따른 간편한 설치 구조를 갖는 전복 양식용 쉘터가 설치 파이프에 설치된 모습을 도시하는 사시도이고, 도 2는 도 1의 쉘터 바디와 하단 지지부재 사이에 설치 파이프가 삽입되어 조립된 모습을 확대하여 도시한 부분확대도이고, 도 3은 도 1의 하단 지지부재에 대한 사시도이다. 도 1 내지 도 3을 참조하면, 본 고안의 간편한 설치 구조를 갖는 전복 양식용 쉘터는 쉘터 바디(100) 및 하단 지지부재(200)를 포함하여 구성된다.

상기 쉘터 바디(100)는 2개의 경사판(102)이 예각을 갖도록 탄성적으로 연결되어 형성된 단위 쉘터 하나 이상으로 구성되고, 상기 경사판(102)의 하면에 설치 파이프(20)를 수용하기 위한 상부 수용홈(103)이 형성된다. 상부 수용홈(103)은 일반적으로 원형 파이프의 형태로 구성된 설치 파이프의 외면 형상을 수용하기 위하여 위로 오목하게 반원 형상으로 형성된다. 그리고 도 1은 단위 쉘터가 하나로 구성된 것으로서 그 자체로 쉘터 바디(100)를 구성하게 되고, 도 6에서는 단위 쉘터 2개(100a, 100b)가 하나의 쉘터 바디를 구성한 모습이 도시된다. 또한 단위 쉘터를 구성하는 2개의 경사판(102)은 서로 탄성적으로 연결되는데, 이는 후술하는 바와 같이 쉘터 바디(100)를 하단 지지부재(200)에 탄성적으로 장착하기 위하여 필요하다.

상기 하단 지지부재(200)는 상기 쉘터 바디(100)의 상기 상부 수용홈(103)에 대응하여 상기 쉘터 바디의 폭의 길이를 갖는 하부 수용홈(202)이 형성되고, 상기 설치 파이프(20)를 상기 상부 수용홈(103)과 상기 하부 수용홈(202) 사이에 수용하여 지지한다. 하단 지지부재(200)는 쉘터 바디가 외력이 없이 펼쳐진 상태의 폭에 해당하는 길이를 갖도록 쉘터 바디의 저면을 가로질러 설치되고, 후술하는 바와 같이, 체결수단에 의하여 견고하게 고정되기 때문에 쉘터 바디가 좁혀지는 문제를 완전히 해소할 수 있게 된다.

또한, 상기 쉘터 바디(100)의 양단에 있는 경사판(102)의 상부 수용홈(103)에는 상기 수용홈(103)의 바깥으로 연장되어 형성된 한 쌍의 상부 플랜지(110)가 형성되고, 상기 하단 지지부재(200)의 양단에는 상기 한 쌍의 상부 플랜지(110)를 수용하여 상기 쉘터 바디(100)의 수평 방향의 움직임을 억제하기 위한 플랜지 수용홈(216)이 형성된 하부 플랜지(210)가 형성된다. 따라서 한 쌍의 하부 플랜지(210)의 서로 대응하도록 형성된 수용홈(216)에 한 쌍의 상부 플랜지(110)가 삽입되어 들어가서 결착될 수 있도록, 삽입시 한 쌍의 상부 플랜지(110) 사이의 폭을 좁혀야 하므로 전술한 바와 같이 단위 쉘터를 구성하는 2개의 경사판(102)이 작업자의 힘에 의하여 좁혀질 수 있도록 탄성적으로 구성되어야 한다.

도 4를 참조하면 본 고안의 하나의 실시예에 따른 쉘터 바디(100)의 상부 플랜지(110)가 하단 지지부재(200)의 하부 플랜지(210)의 플랜지 수용홈(216)에 슬라이딩 방식으로 삽입되는 모습이 명확하게 도시되어 있다.

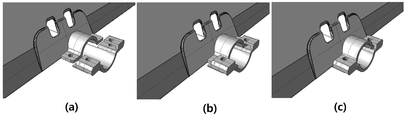

도 5는 상기 실시예에 따른 간편한 설치 구조를 갖는 전복 양식용 쉘터의 설치 과정의 일례를 도시하는 도면이다. 도 5를 참조하면, 설치 파이프의 하단에 하단 지지부재(200)를 받치고 그 위에 쉘터 바디(100)를 정렬하고(a), 쉘터 바디(100)를 일측으로 기울여 한 쪽 상부 플랜지(110)를 하단 지지부재(200)의 하부 플랜지(210)에 일치시키고(b), 쉘터 바디(100)를 측방향으로 밀어 하부 플랜지(210)의 플랜지 수용홈(216)에 슬라이딩하여 삽입하고(c), 반대측 경사판을 눌러 쉘터 바디(100)의 폭을 좁힌 후에 하단 지지부재(200)의 다른 쪽 하부 플랜지(210)에 상부 플랜지(110)를 정렬시키고 밀어넣음으로써(d, e), 쉘터 바디(10)와 하단 지지부재(200) 사이의 체결을 달성한다. 이와 같이, 본 고안에 따른 전복 양식용 쉘터에 의하면, 쉘터 바디의 설치 작업이 매우 간편하여 단시간에 많은 쉘터를 설치할 수 있게 되고, 또한 반대로 설치 위치를 변경하는 등으로 탈거할 때에도 하단 지지부재로부터 쉘터 바디를 매우 간단히 제거할 수 있기 때문에 작업 시간을 줄일 수 있게 된다.

또한, 본 고안의 상기 상부 플랜지(110)와 상기 하부 플랜지(210)에는 체결공(218)이 형성되어 상기 체결공(218)에 체결수단(300)이 삽입되도록 하여 상호 체결될 수 있다. 체결수단은 볼트나 핀 기타 다양한 형태의 경성의 막대형 부재를 사용할 수 있다. 쉘터 바디(100)와 하단 지지부재(200) 사이가 상부 플랜지(110)가 하부 플랜지(210)의 수용홈(216)에 삽입되는 형태로 설치되는 것만으로도 본 고안의 목적을 달성할 수 있으나, 수중의 강한 조류나 기타 발생할 수 있는 외력에 의하여 탄성을 갖는 경사판(102) 사이에 원치않는 휨 등이 작용하여 하부 플랜지(210)의 수용홈(216)으로부터 상부 플랜지(110)가 이탈될 수 있는 문제조차도 근본적으로 해소하기 위하여 플랜지 상에 체결공(218)을 형성하고, 체결공(218)을 통하여 체결수단을 삽입하여 고정할 수 있다.

도 9에 본 고안의 하나의 실시예에 따른 간편한 설치 구조를 갖는 전복 양식용 쉘터의 체결공에 삽입되는 체결수단(300)의 예가 도시되어 있다. 도 9를 참조하면, 체결수단(300)의 하나의 예로서 머리부(302), 기둥부(304), 및 한 쌍의 다리부(306)로 구성되고, 다리부의 말단은 다리부보다 폭이 크게 형성된 발부(308)를 포함하여 구성될 수 있다. 다리부(306)는 소정의 탄성을 갖도록 구성되어 가압에 의하여 간격을 좁힌 상태에서 체결공(218)에 삽입하고, 다음에 탄성적으로 벌어지도록 하여 체결되는 원터치식 구조로 구성할 수 있다.

도 6은 본 고안의 다른 실시예에 따른 간편한 설치 구조를 갖는 전복 양식용 쉘터가 설치 파이프에 설치된 모습을 도시하는 사시도이고, 도 7은 도 6의 하단 지지부재를 도시하는 사시도이고, 도 8은 도 7의 결합 플랜지 부분을 확대하여 도시한 부분확대도이다. 도 6 내지 도 7을 참조하면, 본 발명의 다른 실시예로서, 본 고안은 단위 쉘터가 2개로 구성된 쉘터 바디 및 하단 지지부재로 구성된다. 단위 쉘터 사이에는 하단 연결부(108)가 형성된다.

본 고안은 이와 같이 쉘터 바디(100)가 2이상의 단위 쉘터로 구성되는 경우에 단위 쉘터가 연결되는 하단 연결부(108)에 대응하는 하단 지지부재(200)의 하부 수용홈의 양측으로 결합 플랜지(230)가 형성되고, 상기 결합 플랜지 상에 형성된 체결공을 통하여 쉘터 바디와 체결수단에 의하여 체결될 수 있다. 따라서 쉘터 바디와 하단 지지부재 사이가 더욱 견고하게 고정됨으로써 수중의 외력에 의하여 두 부재가 분리되는 문제를 제거할 수 있다.

이상 본 고안의 바람직한 실시 예에 대하여 도시하고 설명하였지만, 본 고안은 상술한 특정의 실시 예에 한정되지 아니하며, 실용신안등록청구범위에서 청구하는 본 고안의 요지를 벗어나지 않고 본 고안이 속하는 기술분야에서 통상의 지식을 가진 자에 의하여 다양한 변형실시가 가능하다. 또한, 첨부된 도면으로부터 용이하게 유추할 수 있는 사항은 상세한 설명에 기재되어 있지 않더라도 본 고안의 내용에 포함되는 것으로 보아야 할 것이며, 다양한 변형실시들은 본 고안의 기술적 사상이나 전망으로부터 개별적으로 이해되어서는 안 될 것이다.

20: 설치 파이프
100: 쉘터 바디 100a, 100b: 단위 쉘터
102: 경사판 103: 상부 수용홈
200: 하단 지지부재 210: 하부 플랜지
216: 플랜지 수용홈 300: 체결수단

Claims (3)

1. 2개의 경사판이 예각을 갖도록 탄성적으로 연결되어 형성된 단위 쉘터 하나 이상으로 구성되고, 상기 경사판의 하면에 설치 파이프를 수용하기 위한 상부 수용홈이 형성된 쉘터 바디; 및
   상기 쉘터 바디의 상기 상부 수용홈에 대응하여 상기 쉘터 바디의 폭의 길이를 갖는 하부 수용홈이 형성되고, 상기 설치 파이프를 상기 상부 수용홈과 상기 하부 수용홈 사이에 수용하여 지지하기 위한 하단 지지부재;
   를 포함하고,
   상기 쉘터 바디의 양단에 있는 경사판의 수용홈에는 상기 수용홈의 바깥으로 연장되어 형성된 한 쌍의 상부 플랜지가 형성되고,
   상기 하단 지지부재의 양단에는 상기 한 쌍의 상부 플랜지를 수용하여 상기 쉘터 바디의 수평 방향의 움직임을 억제하기 위한 플랜지 수용홈이 형성된 하부 플랜지가 형성된 것을 특징으로 하는 간편한 설치 구조를 갖는 전복 양식용 쉘터.

2. 제1항에 있어서,
   상기 상부 플랜지와 상기 하부 플랜지에는 체결공이 형성되어 상기 체결공에 체결수단이 삽입되도록 하여 상호 체결될 수 있는 것을 특징으로 하는 간편한 설치 구조를 갖는 전복 양식용 쉘터.

3. 제1항에 있어서,
   상기 쉘터 바디가 2이상의 단위 쉘터로 구성되는 경우 단위 쉘터가 연결되는 하단 연결부에 대응하는 상기 하단 지지부재의 하부 수용홈의 양측으로 결합 플랜지가 형성되고, 상기 결합 플랜지 상에 형성된 체결공을 통하여 쉘터 바디와 체결수단에 의하여 체결되는 것을 특징으로 하는 간편한 설치 구조를 갖는 전복 양식용 쉘터.
