Abstract

본 발명은 적어도 두 개의 상이한 스케줄링 모드를 제공하는 이동 통신 시스테에서 사용하는 제어 채널 신호에 관한 것이다. 본 발명은 또한 상기 제어 채널 신호를 생성하는 스케줄링 유닛 및 상기 스케줄링 유닛을 포함하는 기지국에 관한 것이다. 본 발명은 또한 본 발명에서 제안된 제어 채널 신호를 사용하여 스케줄링 모드를 수행하는 이동국 및 기지국의 동작에 관한 것이다. 제어 시그널링에서 스케줄링 모드를 표시하되 부가적 플래그를 사용하지 않으면서, 사용자 데이터 전송을 위한 상이한 스케줄링 구조를 사용할 수 있도록 하기 위해, 본 발명은 기존의 제어 채널 신호 필드에서의 코드 포인트의 사용을 제안한다. 또한, 본 발명은 본 발명에 따른 제안된 새로운 제어 채널 신호와 함께 사용하는 특정 스케줄링 모드를 제안한다. 이러한 스케줄링 모드에 따라 제어 채널 정보는 단지 재전송을 위해서 제공되나, 최초 전송은 블라인드 검출을 이용하여 디코딩된다.

Description

이동 단말 및 이동 통신 시스템에서 이용되는 방법{MOBILE TERMINAL AND A METHOD FOR USE IN A MOBILE COMMUNICATION SYSTEMCONTROL CHANNEL SIGNALING USING CODE POINTS FOR INDICATING THE SCHEDULING MODE}
본 발명은 적어도 두 개의 상이한 스케줄링 모드를 제공하는 이동 통신 시스템에서 사용하는 제어 채널 신호에 관한 것이다. 또한, 본 발명은 이 제어 채널 신호를 생성하는 스케줄링 유닛과 이 스케줄링 유닛을 포함하는 기지국에 관한 것이다. 본 발명은 또한 본 발명에서 제안된 이 제어 채널 신호를 사용하여 스케줄링 모드를 수행하는 이동국 및 기지국의 동작에 관한 것이다.
패킷-스케줄링 및 공유 채널 전송
패킷-스케줄링(packet-scheduling)을 채용하는 무선 통신 시스템에서, 적어도 무선 인터페이스 자원(air-interface resources)의 일부가 상이한 사용자(이동국-MS 또는 사용자 장치-UE(user equipments-UE)들에게 동적으로 할당된다. 이 동적으로 할당된 자원은 적어도 하나의 물리적 업링크 또는 다운 링크 공유 채널(Physical Uplink or Downlink Shared CHannel (PUSCH or PDSCH)에 일반적으로 맵핑된다. PUSCH 또는 PDSCH 는 예컨대, 다음 구성 중 하나를 갖는다.
- CDMA(Code Division Multiple Access) 시스템 내의 하나 또는 다수의 코드가 다수의 MS간에 동적으로 공유된다.
-OFDMA(Orthogonal Frequency Division Multiple Access) 시스템 내의 하나 또는 다수의 서브캐리어(서브밴드)가 다수의 MS간에 동적으로 공유된다.
OFCDMA(Orthogonal Frequency Code Division Multiplex Access) 또는 MC-CDMA(Multi-Code Division Multiple Access) 시스템 내의 상술한 것들의 조합이 다수의 MS간에 공유된다.
도 1은 단일 공유 데이터 채널을 갖는 시스템을 위한 공유 채널 상의 패킷-스케줄링 시스템을 도시한다. 서브-프레임(또한, 타임 슬롯이라고도 한다.)은 스케듈러(예컨대, 물리적 레이어 또는 MAC 레이어 스케듈러)가 동적 자원 할당(dynamic resource allocation(DRA)을 수행하는 최소 시간 간격(interval)을 나타낸다(reflect). 도 1에서, 하나의 TTI(transmission time interval)은 하나의 서브-프레임과 동일한 것으로 가정된다. 일반적으로 TTI는 또한 다수의 서브-프레임에 걸쳐 있을(span over) 수도 있음을 알아야한다.
또한, OFDM 시스템 내에서 할당될 수 있는 무선 자원(또한 자원 블록 또는 자원 유닛이라 칭함)의 최소 유닛은 전형적으로 시간 영역에서의 하나의 서브-프레임 및 주파수 영역에서의 하나의 서브캐리어/서브밴드로 정의된다. 유사하게, CDMA 시스템 내에서 이러한 무선 자원의 최소 유닛은 시간 영역에서의 서브-프레임 및 코드 영역에서의 코드로 정의된다.
OFCDMA 또는 MC-CDMA 시스템 내에서, 이 최소의 유닛은 시간 영역에서의 하나의 서브-프레임, 주파수 영역에서의 하나의 서브캐리어/서브밴드 및 코드 영역에서의 하나의 코드로 정의된다. 동적 자원 할당이 시간 영역 및 코드/주파수 영역에서 수행됨을 명심해야 한다.
패킷-스케줄링의 주된 이점은 시간 영역 스케줄링(time domain scheduling (TDS) 및 동적 사용자 레이트 적응(dynamic user rate adaptation)에 의한 멀티-사용자 다이버시티 이득(multi-user diversity gain)이다.
사용자의 채널 상태가 고속(및 저속) 페이딩으로 인해 시간 경과에 따라 변화한다고 가정하면, 임의의 시점에서, 스케듈러는 시간 영역 스케줄링에서 양호한 채널 상태를 갖는 사용자에게 사용가능한 자원(CDMA의 경우 코드, OFDMA의 경우 서브캐리어/서브밴드)을 할당할 수 있다.
DRA 특성 및 OFDMA에서의 공유 채널 전송
시간 영역 스케줄링(Time Domain Scheduling (TDS))에 의한 시간 영역에서의 멀티-사용자 다이버시티의 개발과 더불어, OFDMA에서 주파수 영역 스케줄링(Frequency Domain Scheduling(FDS))에 의한 주파수 영역에서의 멀티-사용자 다이버시티가 또한 개발될 수 있다. 이는 OFDM 신호가, 상이한 사용자에게 동적으로 할당 가능한 다수의 협대역 서브캐리어(전형적으로 서브밴드로 그룹화된)로 형성된 주파수 영역에 존재하기 때문이다. 이에 의해, 사용자가 양호한 채널 품질을 갖는 주파수(서브캐리어/서브밴드)에 사용자를 스케줄링하도록, 멀티-패스(경로) 전파(multi-path propagation)에 기인하는 주파수 선택 채널 특성이 개발될 수 있다(주파수 영역에서의 멀티-사용자 다이버시티).
OFDMA 시스템에서의 실질적 이유로, 밴드폭은 다수의 서브캐리어로 구성된 다수의 서브밴드로 분할된다. 즉, 사용자에게 할당되는 최소 유니트는 일 서브밴드의 밴드폭, 및 일 슬롯 또는 일 서브-프레임의 기간을 가지며(이것은 하나 또는 다수의 OFDM 심볼에 대응함), 자원 블록(resource block (RB))이라고 칭해진다. 전형적으로, 서브밴드는 연속적인 서브캐리어로 구성된다. 그러나, 일부의 경우에는, 분산된 비-연속 서브캐리어로 서브밴드를 구성하는 것이 바람직하다. 스케듈러는 또한 사용자에게 다수의 연속 또는 비-연속의 서브밴드 및/또는 서브-프레임을 할당한다.
3GPP LTE 개발(3GPP Long Term Evolution)(3GPP TR 25.814: "Physical Layer Aspects for Evolved UTRA", Release 7, v. 7.1.0, October 2006; http://www.3gpp.org에서 입수 가능하며, 본 명세서에서 참조로 포함됨)에 대해, 10MHz 시스템(표준 사이클릭 프레픽즈(normal cyclic prefix))은 서브캐리어가 15kHz의 간격을 갖는 600개의 서브캐리어로 구성된다. 600개의 서브캐리어는 50개의 서브밴드(12개의 인접 서브캐리어)로 그룹화되고, 각 서브밴드는 180kHz의 밴드폭을 점유한다. 하나의 슬롯이 0.5ms의 기간을 갖는다고 가정하면, 본 예에 따르면, 자원 블록(resource block(RB))은 180kHz 및 0.5ms에 걸친다.
멀티-사용자 다이버시티를 개발하고, 주파수 영역에서의 스케줄링 이득(gain)을 이루기 위해, 임의 사용자에 대한 데이터는, 사용자가 양호한 채널 상태를 갖는 자원 블록에 할당되어야 한다. 전형적으로, 이러한 자원 블록은 서로에 대해 폐쇄(close)되며, 이러한 전송 모드는 또한 국부 모드(localized mode (LM))라고 불린다.
국부 모드 채널 구조의 예가 도 2에 도시되어 있다. 이 예에서, 이웃하는 자원 블록이 시간 영역 및 주파수 영역에서 4개의 이동국(MS1-MS4)에 할당된다. 각 자원 블록은 이동국에 대해 레이어 1 및/또는 레이어 2 제어 시그널렁(L1/L2 제어 시그널링)을 전달하는 부분과 사용자 데이터를 전달하는 부분으로 구성된다.
이와는 달리, 도 3에 도시된 바와 같이,사용자는 분산 모드(a distributed mode(DM))로 할당될 수 있다. 이 구성에서는, 사용자(이동국)는, 자원 블록들의 범위에 분산된 다수의 자원 블록에 할당된다. 분산 모드에서는, 다수의 상이한 수행 옵션이 가능하다. 도 3에 도시된 예에서, 한 쌍의 사용자(MS 1/2 및 MS3/4)가 동일한 자원 블록을 공유한다. 몇몇의 다른 가능한 예시적 수행 옵션은 3GPP RAN WG#1 Tdoc R1-062089, "Comparison between RB-level and Sub-carrier-level Distributed Transmission for Shared Data Channel in E-UTRA Downlink", 2006년 8월 (http://www.3gpp.org에서 입수 가능하며, 본 명세서 참조로 포함됨)에서 찾아볼 수 있다.
서브-프레임 내의 국부 모드 및 분산 모드의 멀티플렉싱이 가능하며, 여기서 국부 모드 및 분산 모드에 할당된 자원 량(amount of resources (RBs))이 고정이거나, 반 고정(몇십/몇백의 서브 프레임에 대해 고정)이거나, 심지어 동적(서브-프레임마다 상이한)일 수 있음을 알아야 한다.
-임의의 서브-프레임-에서의 국부 모드 및 분산 모드에서, 하나 또는 다수의 데이터 블록(특히 전송 블록이라 칭해짐)이 동일한 서비스 또는 ARQ(Automatic Repeat reQuest) 프로세스에 속하거나 속하지 않을 수 있는, 상이한 자원 블록 상에서 동일 사용자(이동국)에게 개별적으로 할당될 수 있다. 논리적으로, 이것은 상이한 사용자의 할당으로 이해될 수 있다.
L1/L2 제어 시그널링
패킷 스케줄링을 채용하는 시스템에서 데이터를 정확하게 수신하거나 송신하도록 충분한 부차적 정보를 제공하기 위해, 소위, L1/L2 제어 시그널링(물리적 다운링크 제어 채널(Physical Downlink Control CHannel-PDCCH)))이 전송될 필요가 있다. 다운링크 및 업링크 데이터 전송을 위한 전형적 동작 메카니즘이 이하에서 기술된다.
다운링크 데이터 전송
다운링크 패킷 데이터 전송과 더불어, 3GPP-기반 고속 데이터 패킷 액세스(3GPP-based High Speed Data Packet Access(HSDPA))와 같은 공유 다운링크 채널을 사용하는 기존 구현 방식에서는, L1/L2 제어 시그널링이 전형적으로 별개의 물리(제어) 채널 상에 전송된다.
이러한 L1/L2 제어 시그널링은 다운링크 데이터가 전송되는 물리 자원(들)(예컨대, OFDM의 경우 서브캐리어 또는 서브캐리어 블록, CDMA의 경우 코드)에 관한 정보를 전형적으로 포함한다. 이러한 정보는 이동국(수신기)이, 데이터가 전송되는 자원을 식별할 수 있게 한다. 제어 시그널링의 다른 파라미터는 다운링크 데이터의 전송에 사용되는 트랜스포트 포맷(transport format)이다.
전형적으로, 트랜스포트 포맷을 표시하는데에는 몇 가지의 가능한 방법이 있다. 예컨대, 데이터 전송 블록 크기(페이로드 크기, 정보 비트 크기), 변조 및 코딩 구조 레벨(Modulation and Coding Scheme(MCS) level), 스펙스럼 효율(Spectral Efficiency) 및 코드 레이트 등이 트랜스포트 포맷(TF)을 표시하도록 시그널링될 수 있다. 이러한 정보(통상은 자원 할당과 더불어)는 이동국(수신기)이 복조, 디-레이트-매칭(de-rate-matching) 및 디코딩 프로세스를 개시하도록, 비트 크기, 변조 구조 및 코드 레이트의 정보를 식별할 수 있게 한다. 몇몇 경우, 변조 구조는 명확하게(explicitly) 시그널링된다.
또한, HARQ(Hybrid Automatic Repeat reQuest)를 채용하는 시스템에서, HARQ 정보가 또한 L1/L2 시그널링의 일부를 형성할 수 있다. 이러한 HARQ 정보는 전형적으로, 데이터가 매핑되는 하이브리드 ARQ 프로세스를 이동국이 식별할 수 있게 하는 HARQ 프로세스 번호, 시퀀스 번호 또는 전송이 새로운 패킷 또는 재송 패킷인지를 식별할 수 있게 하는 새로운 데이터 표시기와 중복 및/또는 컨스텔레이션 버전(a redundancy and/or constellation version)을 표시한다. 중복 버젼 및/또는 컨스텔레이션 버젼은 (디-레이트-매칭에 필요한) 어떤 하이브리드 ARQ 중복 버전이 사용되는지 및/또는 (복조에 필요한) 어떤 변조 컨스텔레이션 버전이 사용되는지를 이동국에 알린다.
HARQ 정보 내 다른 파라메터는 전형적으로 L1/L2 제어 시그널링을 수신하는 이동국을 식별하기 위한 UE 식별자(UE Identity(UE ID))이다. 전형적인 실시에서 이 정보를 다른 이동국이 판독하는 것을 방지하기 위해서 이 정보는 L1/L2 제어 시그널링의 CRC를 마스크하는데 사용된다.

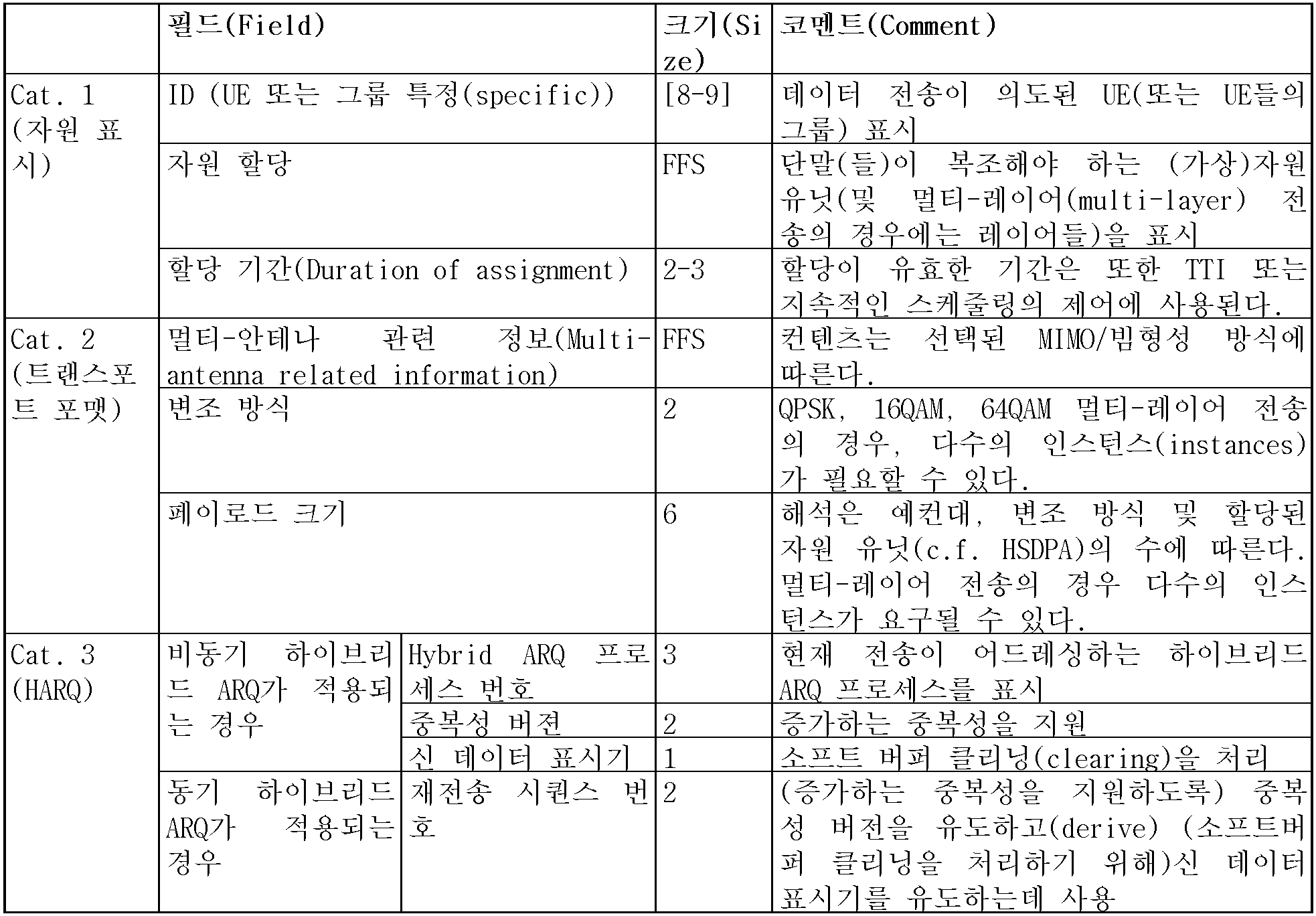

하기의 표는 3GGP TR 25.814(section 7.1.1.2.3-FFS(for further study))를 참조)에서 알려진 다운링크 스케줄링을 위한 L1/L2 제어 채널 신호 구조의 예를 도시한다.
Figure pat00001
업링크 데이터 전송
유사하게, 또한 업링크 송신을 위해, 업링크 송신을 위한 파라메터에 관한 정보를 송신기에 제공하기 위해서 L1/L2 시그널링이 다운링크 상에서 송신기에 제공된다. 본질적으로, L1/L2 제어 채널 신호는 다운링크 전송을 위한 신호와 부분적으로 유사하다. 이 신호는 UE가 데이터를 전송해야 하는 물리적 자원(들)(예컨대, OFDM의 경우 서브캐리어 또는 서브캐리어 블록, CDMA의 경우 코드) 및 이동국이 업링크 전송을 위해 사용해야만 하는 트랜스포트 포맷을 전형적으로 표시한다.
또한, L1/L2 제어 정보는, HARQ 프로세스 번호, 시퀀스 번호 또는 새로운 데이터 표시기를 표시하는 하이브드 ARQ 정보를 포함하고 중복 및/또는 컨스텔레이션 버전을 더 포함할 수 있다. 부가적으로, UE 식별자(UE ID)가 제어 시그널링에 포함될 수도 있다.
변형예(Variants)
상술한 정보 부분(information pieces)들을 정확하게 전송하는 방법으로는 몇 개의 다른 변형예(different flavors)가 존재한다. 특히, L1/L2 제어 정보는 또한 부가적 정보를 포함하거나, 정보의 일부를 누락할 수 있다. 예컨대, HARQ 프로세스 번호는 HARQ 프로토콜을 사용하지 않거나 동기 HARQ 프로토콜을 사용하는 경우에는 필요하지 않을 수 있다. 유사하게, 예컨대, 체이스 결합(Chase Combining)이 사용되거나(즉, 항상 동일한 중복 및/또는 컨스텔레이션 버전이 전송되는), 중복 및/또는 컨스텔레이션 버전의 시퀀스가 사전 정의되는 경우에는 중복 및/또는 컨스텔레이션 버전이 필요 없을 수 있다.
다른 변형예는, 예컨대, 제어 신호 또는 사전 코딩 정보(pre-coding information)와 같은 MIMO 관련 제어 정보 내에 전력 제어 정보를 부가적으로 포함할 수 있다. 멀티-코드 워드 MIMO 전송의 경우, 다수 코드 워드를 위한 트랜스포트 포맷 및/또는 HARQ 정보가 포함될 수 있다.
업링크 데이터 전송의 경우, 상술한 리스트된 정보의 일부 또는 전부는 다운링크 대신에 업링크상에 시그널링될 수 있다. 예컨대, 기지국은, 임의의 이동국이 전송해야 하는 물리 자원을 단지 정의할 수 있다. 따라서, 이동국은 업링크상의 트랜스포트 포맷, 변조 방식 및/또는 HARQ 파라메터를 선택하여 시그널링할 수 있다. L1/L2 제어 정보의 어느 부분이 업링크상에서 시그널링되고, 얼마의 비율이 다운링크 상에서 시그널링되는지는 전형적으로 설계 이슈(design issue)이며, 네트워크에 의해 얼마나 많은 제어가 수행되어야 하고, 이동국에 얼마나 많은 자율권이 부여되는지에 대한 관점에 따라 결정된다.
다른, 업링크 및 다운링크 전송을 위한 L1/L2 제어 시그널링 구조의 보다 최신의 제안은 http://www.3gpp.org에서 입수가능하며, 본 명세서에서 참조로 포함된 2007년 8월의 3GPP TSG-RAN WG1 #50 Tdoc. R1-073870, "Notes from offline discussions on PDCCH contents" 에서 찾아볼 수 있다.
상술한 바와 같이, L1/L2 제어 시그널링은 예컨대, 3GPP HSDPA와 같이, 여러 나라에 이미 사용된 시스템을 위해 정의되었다. 3GPP HSDPA의 상세에 대하여, 더 많은 지식을 위해 2007년 8월의 버전 7.4.0의 3GPP TS 25.308의 "High Speed Downlink Packet Access (HSDPA); Overall description; Stage 2" (http://www.3gpp.org에서 입수가능함) 및, Harri Holma 및 Antti Toskala의 "WCDMA for UMTS, Radio Access For Third Generation Mobile Communications"(Third Edition, John Wiley & Sons, Ltd., 2004, chapters 11.1 에서 11.5)를 참조한다.
L1/L2 제어 시그널링 감소 기법
예컨대, VoIP(Voice over IP) 또는 게임과 같이 작은 데이터 패킷을 갖는 스케줄링(지연-고감도(delay-sensitive)) 서비스에 대해서, 각각의 작은 데이터 패킷이 시그널링될 필요가 있는 경우에, 다운링크 L1/L2 제어 시그널링은 매우 중요할 수 있다. 5MHz 3GPP LTE 시스템에서, 3GPP TSG-RAN WG1 Meeting #46 Tdoc. R1-062179, "VoIP System Performance for E-UTRA Downlink-Additional Results" (http://www.3gpp.org/ftp/tsg_ran/WG1_RL1/TSGR1_46/Docs/에서 입수 가능함)에 개시된 바와 같이, 400명에 이르는 VoIP 사용자가 지원된다. 이는 일 서브-프레임 내에 대략 업링크상의 10개의 VoIP 및 다운링크상의 10개의 VoIP를 야기하며, 이는 20개의 L1/L2 제어 채널(업링크 데이터 전송용의 10개와 다운링크 데이터 전송용의 10개)를 필요로 한다. 업링크 할당을 수행하는 L1/L2 제어 채널의 페이로드 크기가 35-45 비트이고, 다운링크 할당을 수행하는 L1/L2 제어 채널의 페이로드의 크기가 대략 35-50비트라고 가정하면, 이는 대략 25-34%의 다운링크 L1/L2 제어 채널 오버헤드(QPSK 레이트가 L1/L2 제어 채널 전송의 1/3이라 가정)를 야기한다. 이 오버헤드는, 데이터가 큰 패킷 내에서 전송될 수 있는(이 경우 예상되는 다운링크 L1/L2 제어 채널 오버헤드는 대략 8-12%) 다른 서비스(예컨대, FTP, HTTP 오디오/비디오 스트리밍) 보다 매우 크다. 따라서, 3GPP LTE 표준화에서, 작은 데이터 패킷을 갖는 서비스를 위해서 몇몇 감축 기법이 연구되었다. 3GPP에 의해 논의된 다음의 두 개의 연구된 방식이 개략적으로 설명된다.
설명되는 하나의 방식은 사용자의 그룹핑(예컨대, 유사한 전파 환경 내의)에 기초한다. 이러한 구조의 예가 유럽 특허 출원 번호 제 EP 06009854.8, "RESOURCE RESERVATION FOR USERS IN A MOBILE COMMUNICATION SYSTEM" 또는 3GPP TSG-RAN-WG2 Meeting #57 Tdoc. R2-070758의 "Scheduling for downlink" (http://www.3gpp.org/ftp/tsg_ran/WG2_RL2/TSGR2_57/Documents/에서 입수가능함)에 나란히 기재되어 있으며, 이 두 문서는 참조로 본 명세서에 포함되었다. 이 방식에서는, 특별한 "그룹 포맷"을 갖는 싱글 다운링크 L1/L2가 사용되었다. 이것은 "통상의" L1/L2 제어 채널보다 보다 적은 "그룹 포맷" 다운링크 L1/L2 제어 채널이 전송되도록 요구되었다. 비록 "그룹 포맷" L1/L2 제어 채널의 페이로드 크기가 "통상의" L1/L2 제어 채널보다 크지만, L1/L2 제어 시그널링 오버헤드에서의 순수 절약(a net saving)이 기대된다.
다른 예시적 방식은 지속적인(persistent) 할당 다운링크 자원의 사용 및 블라인드 검출의 사용(using with blind detection)에 근거한다. 이러한 방식의 예는 상술한 유럽 특허 출원 번호 제 EP 06009854.8호 또는 3GPP TSG-RAN WG2 Meeting #56bis R2-070272의 "Signalling optimized DL scheduling for LTE" (http://www.3gpp.org/ftp/tsg_ran/WG2_RL2/TSGR2_56bis/Documents/에서 입수가능하며, 본 명세서에서 참조 문헌으로 포함됨)에 나란히 기재되어 있다. 이 예시적 방식에서, 임의 세트의 자원 블록 및/또는 서브-프레임(예컨대, 임의 시간-주파수 윈도우) 및, 임의 세트의 트랜스포트 포맷이 사전에 구성되고(pre-configured), UE는 사전 구성된 세트의 트랜스포트 포맷을 갖고 사전-구성된 자원 상에서 전송되는 패킷을 블라인드 방식으로 디코딩하려고 한다. 패킷의 최초 전송에서, 다운링크 L1/L2 제어 채널은 생략되는 반면에, 재전송은 다운링크 L1/L2 제어 채널에 의해 할당된다. 첫 번째 패킷 전송에 대한 패킷 에러 레이트는 상당히 낮고, L1/L2 제어 시그널링 오버헤드는 예컨대, 첫 번째 전송에 대해서는 10% 패킷 에러 레이트만큼 감소한다고 가정하면, L1/L2 제어 시그널링 오버헤드는 대략 90%까지 감소된다. 전형적으로, 이러한 방식에서, 재전송으로 전송되는 L1/L2 제어 시그널링은 최초 전송에 관한 정보(예컨대, 최초 전송이 발생한 서브-프레임에 관한 정보, 최초 전송이 할당된 자원에 관한 정보 및/또는 트랜스포트 포맷에 관한 정보)를 전달한다.
따라서, 다운링크 L1/L2 제어 채널의 디코딩에 관한 이동국(UE)의 복잡성을 감소하는 것이 바람직하다. 또한, 다운링크 L1/L2 제어 시그널링 오버헤드의 부가적인 감소와 시그널링 효율 향상을 이루는 것이 바람직하다. 또한, 당업자는 간단하고 보다 덜 복잡한 다운링크 L1/L2 제어 채널 구조의 구현을 인식할 것이다.
본 발명의 주된 측면은 본 명세서에서 상술한 바와 같이 예컨대, L1/L2 제어 채널과 같은, 제어 채널 신호 내의 적어도 하나의 소위 코드 포인트의 정의이다. 따라서, 코드 포인트는 프로토콜 데이터 유닛의 관련된 사용자 데이터를 전송하기 위한 스케줄링 모드 및 또한 제어 채널 포맷을 표시하는 제어 채널 신호의 필드의 하나의 특정값으로 상정될 수 있다. 이와는 달리, 코드 포인트는 하나 이상의 제어 채널 신호 필드에 의해 표시되는 값들의 특정 조합으로 정의될 수 있다. 유사하게, 상이한 코드 포인트들이 제어 채널 신호에 대하여 정의될 수 있다.
코드 포인트를 사용함으로써 얻을 수 있는 하나의 이점은 스케줄링 모드 또는 제어 채널의 포맷을 표시하는 플래그 필드를 사용하지 않을 수 있다는 것이다. 이것은 제어 채널의 크기를 감소시키며, 따라서 시그널링 오버헤드를 감소시킨다.
본 발명의 다른 측면에 따르면, 상이한 스케줄링 모드가 서비스의 사용자 데이터의 전송에 사용되며, 그에 따라 특정 스케줄링 모드의 사용을 식별하는데 코드 포인트가 사용된다. 상이한 스케줄링 모드는 제어 채널 신호의 상이한 포맷을 사용함으로써 코드 포인트는 또한 제어 채널의 특정 포맷을 표시한다.
또한, 상이한 스케줄링 방식을 사용함으로써 제어 채널 시그널링의 유연성을 증가시키며, 이에 따라 제어 채널 오버 헤드가 감소된다. 예컨대, 두 개의 상이한 스케줄링 모드가 정의될 수 있으며, 이 스케줄링 모드 중 하나는 프로토콜 데이터의 재전송을 위한 제어 채널 정보를 단지 시그널링한다(각각의 프로토콜 데이터 유닛 전송을 위하여 제어 채널 신호를 제공하는 것에 반하여, 이것은 다른, 제 2 스케줄링 모드에 대한 경우일 수 있다). 이 예시적 스케줄링 모드는 예컨대, 프로토콜 데이터 유닛의 (평균) 사용자 데이터 크기가 다른 서비스 타입에 비하여 작은 지연에 민감한 서비스의 사용자 데이터의 전송에 유리하다.
본 발명의 일 실시예에 따르면, 제어 채널 신호가 정의된다. 이 제어 채널 신호는 적어도 두 개의 상이한 스케줄링 모드를 제공하는 이동 통신 시스템 내에서 사용하는데 적당하다. 이 제어 채널 신호는 다수의 비트로 이루어진 적어도 하나의 제어 정보 필드를 포함하며, 적어도 하나의 제어 정보 필드의 비트로 표시될 수 있는 적어도 하나의 값은 프로토콜 데이터 유닛 내의 사용자 데이터 및 제어 채널 포맷을 수신기에 대해 전송하는 스케줄링 모드를 표시하는 코드 포인트를 정의한다. 이와는 달리, 코드 포인트는 제어 채널 신호 내의 서로 다른 제어 정보 필드의 기설정된 값의 조합으로도 정의될 수 있다. 예컨대, 적어도 HARQ 프로세스 필드 및 RV 필드가 코드 포인트를 정의하는데 사용될 수 있다.
일 변형예에서, 제어 채널 신호의 비트 개수는 적어도 두 개의 스케줄링 모드에 대하여 동일하다. 이것은 예컨대, 제어 채널에 대한 레이트 매칭을 간략하게 하거나 이동국이 디코딩해야 하는 상이한 제어 채널 크기의 개수를 감소시키는데 유리할 수 있다.
코드 포인트로 스케줄링 모드를 표시하는데 사용되는 적어도 하나의 제어 채널 필드는 모든 제어 채널 포맷에 대해서 제어 채널 신호 내의 고정된 위치에 위치할 수 있다. 따라서, 상이한 스케줄링 모드에 대하여 제어 채널 포맷 크기가 동일하고, 코드 포인트를 표시하는 제어 채널 필드(들)이 고정 위치(들)에 위치하는 경우에, 제어 채널 신호 내 코드 포인트의 검출은 제어 채널 신호의 수신기에서 간단해진다.
이와는 달리, 본 발명의 다른 실시예에서, 제어 채널 신호는 다수의 코드 포인트를 표시한다. 이러한 다수의 코드 포인트는 하나의 스케줄링 모드를 사용하지만 프로토콜 데이터 유닛의 상이한 트랜스포트 포맷을 표시한다. 따라서, 제어 채널 필드(또는 필드들)이 비트에 의해 표시가능한 하나의 특정 값이 코드 포인트로 정의될 수 있을 뿐 아니라 상이한 값들이 상이한 코드 포인트를 표시하는데 사용될 수 있다. 다수의 코드 포인트가 정의되나, 이러한 상이한 코드 포인트들이 반드시 대응하는 개수의 상이한 스케줄링 모드를 표시하지는 않는다. 예컨대, 제어 채널 필드에 대한 모든 코드 포인트는 동일한 스케줄링 모드를 표시하지만 상이한 제어 채널 정보를 표시한다.
본 발명의 예시적 실시예에서, 코드 포인트는 제어 채널 신호 내에 포함된 HARQ 프로세스 필드의 특정 값으로 특정된다. 예컨대, 하나의 HARQ 프로세스가 스케줄링 모드에 대해 예약될 수 있으며, 예약된 HARQ 프로세스를 표시하기 위한 HARQ 프로세스 필드의 비트로 표시되는 값이 코드 포인트를 정의한다. 따라서, 이 예에서, 코드 포인트는 스케줄링 모드를 표시하며(어느 잔여 제어 채널 신호가 해석되는지에 따라) 동시에 프로토콜 데이터 유닛의 HARQ 프로세스를 특정한다.
본 발명의 다른 실시예에서, 코드 포인트를 표시하는 적어도 하나의 제어 정보 필드는 제어 채널 신호의 자원 할당 필드이다. 자원 할당 필드는 선택적으로 헤더를 포함하며, 코드 포인트는 자원 할당 필드의 헤더 비트의 특정 비트 조합에 의해 정의될 수 있다.
다른 실시예에서, 코드 포인트를 정의하는 제어 채널 신호의 제어 정보 필드는 제어 채널 신호의 트랜스포트 포맷 필드이다. 예컨대, 이 트랜스포트 포맷 필드는 복수의 코드 포인트를 표시할 수 있으며, 다수의 코드 포인트의 서브셋은 하나의 스케줄링 모드의 사용을 표시한다.
본 발명의 다른 실시예에 따르면, 코드 포인트를 정의하는 제어 정보 필드는 지속적인 스케줄링 모드 또는 동적인 스케줄링 모드를 표시하는데 사용된다.
본 발명의 다른 실시예는 적어도 두 개의 다른 스케줄링 모드를 제공하는 이동 통신 시스템에서 사용하는 스케줄링 유닛에 관한 것이다. 이 예시적 실시예에 따르면, 스케줄링 유닛은 본 명세서에서 정의된 바와 같이 제어 채널 신호를 생성하여 전송할 수 있다.
이 실시예의 변형예에서, 제 1 스케줄링 모드가 사용자 데이터의 전송에 사용되면, 스케줄링 유닛은 프로토콜 데이터의 재전송만을 위하여 제어 채널 신호를 전송한다.
예시적 실시예에서, 스케줄링 유닛은 임계값보다 적은 크기를 갖는 프로토콜 데이터 유닛(예컨대, VoIP와 같이 지연-중요 서비스(a delay-critical service)의 프로토콜 데이터 유닛)의 전송을 위해 제 1 스케줄링 모드를 사용한다. 제 2 스케줄링 모드는 임계값 이상의 크기를 갖는 프로토콜 데이터 유닛(즉, 예컨대 지연에 민감하지 않은 서비스(delay-insensitive services)의 사용자 데이터)의 전송을 위해 사용된다.
다른 예시적 실시예에서, 이 스케줄링 유닛은 제 1 세트의 우선 큐 또는 로직 채널에 맵핑된 프로토콜 데이터(즉, 예컨데 VoIP와 같이 지연-중요(delay-critical service) 서비스의 프로토콜 데이터)의 전송을 위해 제 1 스케줄링 모드를 사용한다. 제 2 스케줄링 모드는 제 2 세트의 우선 큐 또는 논리 채널에 맵핑된 프로토콜 데이터(즉, 예컨대 지연에 민감하지 않은 서비스의 사용자 데이터에 대한)의 전송에 사용된다.
상술한 바와 같이, 제어 채널 포맷은 상이한 스케줄링 모드에 대해 상이하므로, 스케줄링 유닛은 사용자 데이터의 전송에 사용되는 스케줄링 모드에 따라 상이한 제어 채널 신호 포맷을 생성할 수 있다.
본 발명의 또 다른 실시예에 따른 스케줄링 유닛은 코드 포인트를 표시하는 적어도 하나의 제어 정보 필드로서 제어 신호의 HARQ 필드를 사용한다. 이 실시예의 예시적 변형예로서, 하나의 HARQ 프로세스가 하나의 스케줄링 모드에 대해 예약되며, 상기 예약된 HARQ 프로세스를 표시하는 HARQ 프로세스 필드의 비트로 표현되는 값이 코드 포인트를 정의한다.
이와는 달리, 본 발명의 다른 실시예에 따르면, 제어 정보 필드는 제어 채널 신호의 트랜스포트 포맷 필드이다. 이 예시적 실시예에서, 트랜스포트 포맷 필드는 예컨대 다수의 코드 포인트를 표시하고, 이 다수의 코드 포인트의 서브셋은 예컨대, 하나의 스케줄링 모드의 사용을 표시한다.
본 발명의 또 다른 예시적 실시예에서, 제 1 스케줄링 모드는 지속적인 스케줄링 모드이고 제 2 스케줄링 모드는 동적인 스케줄링 모드이다.
본 발명의 또 다른 실시예는 본 명세서에서 설명된 본 발명의 다른 실시예들 중 하나에 따른 스케줄링 유닛을 포함하는 기지국을 제공한다.
본 발명의 일 실시예에서, 기지국은 스케줄링 유닛에 의해 생성된 제어 채널 신호 및 사용자 데이터를 포함하는 프로토콜 데이터 유닛을 이동국에 전송하는 송신기 유닛을 포함한다. 기지국은 또한, 적어도 두 개의 상이한 스케줄링 모드에서 제 1 스케줄링 모드가 프로토콜 데이터 유닛의 전송에 사용되는 경우에, 프로토콜 데이터 유닛의 재전송만을 위하여 제어 채널 신호를 전송하도록 기지국의 송신기 유닛을 제어할 수 있다.
또 다른 실시예에 따른 기지국은 이동국으로부터 피드백 메시지를 수신하는 수신기 유닛을 포함한다. 피드백 메시지는 기지국에 의해 이전에 전송된 프로토콜 데이터 유닛이 이동국에 의해 성공적으로 디코딩되었는지를 표시한다.
몇몇 실시예에서, 제 1 스케줄링 모드는 이동국으로 사용자 데이터를 전송하는데 사용되며, 피드백 메시지는 사용자 데이터를 운반하는 프로토콜 데이터 유닛의 최초 전송을 위해 기지국의 수신기 유닛에 의해 수신된다. 이 피드백 메시지는 이 프로토콜 데이터 유닛이 이동국에 의해 성공적으로 디코딩되지 않았음을 표시하는 것으로 상정된다. 따라서, 기지국은 프로토콜 데이터 유닛의 재전송을 위해 스케줄링 유닛이 제어 채널 신호를 생성하게 한다. 또한, 기지국은 기지국의 송신기가 프로토콜 데이터 유닛 및 생성된 제어 채널 신호를 이동국에 재전송하게 한다. 이 제어 채널 신호는 프로토콜 데이터 유닛의 재전송 및 최초 전송에 사용된 다운링크 물리 채널 자원 및 트랜스포트 포맷을 표시한다.
본 발명의 다른 실시예는 이동 통신 시스템에서 사용되며 프로토콜 데이터 유닛 형태의 사용자 데이터를 다운링크 상에서 수신하는 이동국에 관한 것이다. 이동국은 다운링크 물리 채널의 서브-프레임을 기지국으로부터 수신하고, 수신된 서브-프레임에 대해 블라인드 검출을 수행함으로써 수신된 서브-프레임 내에 사용자 데이터를 운반하는 프로토콜 데이터 유닛의 최초 전송을 디코딩하는 수신기 유닛을 포함한다. 이동국은 블라인드 검출 도중에 프로토콜 데이터 유닛이 성공적으로 디코딩되지 않았음을 표시하는 부정적 피드백을 기지국에 전송하는 송신기 유닛을 포함한다. 부정적 피드백에 응답하여, 수신기 유닛은 프로토콜 데이터 유닛의 재전송 및 최초 전송에 사용된 다운링크 물리 채널 자원 및 트랜스포트 포맷을 표시하는 제어 채널 신호를 포함하는 다운링크 물리 채널의 다른 서브-프레임을 기지국으로부터 수신한다. 따라서, 이동국의 디코더는 제어 채널 신호에 근거하여 프로토콜 데이터 유닛을 디코딩한다.
본 발명의 다른 실시예에서, 이동국은 비성공적으로 디코딩된 프로토콜 데이터 유닛의 최초 전송을 임시로 저장하는 -예컨대, HARQ 버퍼와 같은-(소프트) 버퍼를 포함한다. 디코더는 디코딩 전에 프로토콜 데이터 유닛의 최초 전송 및 재전송을 소프트 결합(soft combining)한다.
본 발명의 또 다른 실시예는 기지국의 프로세서에 의해 실행될 때에, 이동 통신 시스템에서 기지국이 제어 채널 신호를 제공하도록 하는 명령어를 저장하는 컴퓨터-판독가능한 매체를 제공한다. 기지국은 본 명세서에 설명된 다른 실시예 중의 하나에 따라 제어 채널 신호를 생성하고, 이 생성된 제어 채널 신호를 물리적 채널의 서브-프레임에 전송함으로써 이동 통신 시스템 내에 제어 채널 신호를 제공하게 된다.
본 발명의 다른 실시예는 명령어를 저장하는 컴퓨터 판독가능한 기록 매체로서, 명령어는 이동국의 프로세서에 의해 수행될 때에, 기지국으로부터 다운링크 물리 채널의 서브-프레임을 수신하고, 수신된 서브-프레임에 대해 블라인드 검출을 수행함으로써 수신된 서브-프레임 내에 사용자 데이터를 운반하는 프로토콜 데이터 유닛의 최초 전송을 디코딩하고, 블라인드 검출 도중에 프로토콜 데이터 유닛이 성공적으로 디코딩되지 않음을 표시하는 부정적 피드백을 기지국에 전송하며, 부정적 피드백에 응답하여, 프로토콜 데이터 유닛의 재전송 및 최초 전송에 사용된 다운링크 물리 채널 자원 및 트랜스포트 포맷을 표시하는 제어 채널 신호를 포함하는 다운 링크 물리 채널의 다른 서브-프레임을 기지국으로부터 수신하고, 제어 채널 신호에 근거하여 프로토콜 데이터 유닛을 디코딩함으로써 이동국이 프로토콜 데이터 유닛 형태의 사용자 데이터를 다운링크 상에서 수신하게 한다.
본 발명의 실시예에 따른 컴퓨터-판독가능한 매체는 이동국의 프로세서에 의해 수행될 때에, 이동국이 성공적으로 디코딩되지 않은 프로토콜 데이터 유닛의 최초 전송을 버퍼에 임시로 저장하고, 디코딩 전에 프로토콜 데이터 유닛의 최초 전송과 재전송의 소프트 결합을 하게 하는 명령어를 더 저장한다.
이하에서, 첨부된 도면을 참조하여 본 발명이 보다 상세히 설명된다. 도면에서 유사하거나 대응하는 구성은 동일한 참조 부호로 표시된다.
도 1은 OFDMA 시스템 내의 사용자로의 예시적 데이터 전송을 도시하고,
도 2는 L1/L2 제어 시그널링의 분산 매핑을 갖는 국부 모드(localized mode (LM))에서의 OFDMA 시스템 내의 사용자로의 예시적 데이터 전송을 도시하며,
도 3은 L1/L2 제어 시그널링의 분산 매핑을 갖는 분산 모드(distributed mode(DM))에서의 OFDMA 시스템 내의 사용자로의 예시적 데이터 전송을 도시하며,
도 4는 본 발명의 일 실시예에 따라, 특정 스케줄링 모드(스케줄링 모드 2)를 위한 두 개의 예시적 L1/L2 제어 채널 신호 포맷을 도시하고,
도 5는 스케줄링 모드를 표시하도록 HARQ 필드가 사용되고, 스케줄링 모드에 따라 제어 채널 신호 내의 TF/RV/NDI 필드가 사용되는 본 발명의 일 실시예에 따른 예시적 L1/L2 제어 채널 신호를 도시하며,
도 6은 스케줄링 모드를 표시하도록 HARQ 필드가 사용되고, 스케줄링 모드에 따라 제어 채널 신호 내의 자원 할당(resource assignment(RA)) 필드 및 TF/RV/NDI 필드가 사용되는 본 발명의 일 실시예에 따른 다른 예시적 L1/L2 제어 신호를 도시하고,
도 7은 스케줄링 모드 1을 이용하여 데이터를 전송하는 본 발명의 실시예에 따른 기지국과 이동국 간의 예시적인 메시지 교환을 도시하며,
도 8은 도 7의 메시지 교환이 수행될 수 있는, 본 발명의 일 실시예에 따른 이동 통신 시스템을 도시하고,
도 9는 본 발명의 일 실시예에 따른 기지국의 예시적 동작의 흐름도를 도시하며,
도 10은 스케줄링 모드 1을 사용하는 본 발명의 예시적 실시예에 따른 이동국의 예시적 동작의 흐름도를 도시한다.
이하에서는 본 발명의 다양한 실시예를 기술한다. 대부분의 실시예들은 단지 예시적인 목적으로, 상술한 배경 기술에서 논한 SAE/LTE에 따라 (진화된) UMTS 통신 시스템에 관련하여 설명되었다. 본 발명은 예컨대, 상술한 SAE/LET 통신 시스템과 같은 이동 통신 시스템 또는 OFDM-기반 시스템과 같은 멀티-캐리어 시스템에 관련하여 효과적으로 사용될 수 있으나, 본 발명은 이러한 특정 예시적 통신 네트워크에서의 사용으로 한정되지 않음을 알아야 한다.
이하에서 보다 상세하게 본 발명의 다양한 실시예를 논하게 전에, 본 명세서에서 자주 사용되는 몇몇 용어의 의미 및 이들의 상호 관계 및 의존성(interrelation and dependencies)에 관한 개략적 개요를 제공한다. 일반적으로, 프로토콜 데이터 유닛은 하나 이상의 전송 블록의 사용자 데이터를 전송하는데 사용되는 특정 프로토콜 레이어의 데이터 패킷으로 여겨질 수 있다. 사용자 데이터는 예컨대, VoIP 서비스와 같은 서비스와 전형적으로 연관된다.
본 발명의 일부 실시예에서, 프로토콜 데이터 유닛은 MAC 프로토콜 데이터 유닛(MAC Protocol Data Unit (MAC PDU)) 즉, MAC(Medium Access Control) 프로토콜 레이어의 프로토콜 데이터 유닛이다. MAC PDU는 MAC 레이어에 의해 제공된 데이터를 PHY(Physical) 레이어로 전달한다. 전형적으로, 단일 사용자 할당(사용자당 하나의 L1/L2 제어 채널-PDCCH-)을 위해, 하나의 MAC PDU가 레이어 1 상의 하나의 전송 블록(transport block(TB)) 상에 맵핑된다. 전송 블록은 레이어 1과 MAC(레이어 2) 간에 교환되는 기본 데이터(basic data)를 정의한다. 전형적으로, 전송 블록 상에 MAC PDU를 맵핑하는 경우에, 하나 이상의 다수의 CRC가 부가된다. 전송 블록 크기는 전송 블록의 크기(비트의 수)로 정의된다. 정의에 따라, 전송 크기는 CRC 비트를 포함하거나 제외한다.
일반적으로, 트랜스포트 포맷은 변조 및 코딩 방식(modulation and coding scheme (MCS)) 및/또는 전송 블록 사이즈를 정의하는데, 이것은 전송 블록의 전송에 적용되며, 이에 따라 적절한 (복조)변조 및 (디코딩)코딩을 필요로 한다. 예컨대, 상술한 3GPP TR 25.814와 같은 3GPP 기반의 시스템에서, 변조 및 코딩 방식, 전송 블록 크기 및 자원 할당 크기 간에는 다음 관계가 유효하다.
Figure pat00002
여기서, NRE 는 할당된 자원 요소(allocated resource elements (RE))-하나의 RE는 하나의 변조 심볼과 동일함-의 개수, CR은 전송 블록을 인코딩하는 코드 레이트, M은 하나의 변조 심볼 상에 맵핑되는 비트의 개수 예컨대, 16-QAM에 대해 M=4이다.
상술한 관계에 의해서, L1/L2 제어 시그널링은 단지 전송 블록 크기 또는 변조 및 코딩 방식을 가리킬 필요가 있다. 변조 및 코딩 방식이 시그널링되어야만 하는 경우에, 이 시그널링을 수행하는 방법에는 몇 개의 옵션이 존재한다. 예컨대, 변조 및 코딩을 위한 별개의 필드, 또는 변조 및 코드 파라메터 이 둘을 함께 시그널링하는 결합 필드(joint field)가 예상될 수 있다. 전송 블록 크기가 시그널링되어야 하는 경우, 전송 블록 크기는 통상 명시적으로 시그널링되지 않고, 오히려 TBS 인덱스로서 시그널링된다. 실제 전송 블록 크기를 판정하기 위한 TBS 인덱스의 해석은 예컨대, 자원 할당 크기에 의존한다.
하기에서, L1/L2 제어 시그널링 상의 트랜스포트 포맷 필드는 변조 및 코딩 방식 또는 전송 블록 크기를 표시하는 것으로 가정한다. 임의의 전송 블록의 전송 블록 크기는 전형적으로 전송 도중에는 변경되지 않음을 알아야 한다. 그러나, 전송 블록 크기가 변경되지 않아도, 예컨대, 자원 할당 크기가 변경되면(상술한 관계에서 명백한 바와 같이) 변조 및 코딩 방식은 변경된다.
본 발명의 주된 사상은 제어 채널 신호에 대한 소위 코드 포인트(code point) 또는 코드 포인트들을 도입하는 것이다. 코드 포인트는 제어 채널 신호 포맷 내 하나의 필드(다수 필드 중에서)의 비트 조합으로 표시 가능한 특정 값이다. 이와는 달리, 코드 포인트는 상이한 제어 채널 신호 필드의 값들의 특정 조합으로 정의될 수 있다.
제어 채널 신호에 대해 정의된 코드 포인트(또는 코드 포인트들)는 (프로토콜 데이터 유닛 형태로) 관련된 사용자 데이터의 전송을 위한 특정 스케줄링 모드의 사용을 표시한다. 코드 포인트에 따라, 제어 채널 신호의 수신기(예컨대, 이동국)는 사용되는 스케줄링 모드를 인식하고, 코드 포인트에 근거하여, 제어 채널 신호 정보(즉, 제어 채널 신호 내의 상이한 필드의 비트로 표시되는 값들)를 코드 포인트로 표시되는 스케줄링 모드로 해석할 수 있다.
스케줄링 모드를 표시하기 위한 제어 채널 시그널링 내의 (부가적) 플래그(또는 비트)와는 달리, 코드 포인트는 (적어도 하나의) 제어 채널 신호 필드의 (적어도) 하나의 기설정된 값에 대응한다.
코드 포인트를 사용하면 부가적 제어 시그널링 오버헤드(예컨대 스케줄링을 표시하도록 부가적 플래그에 의해 표시되는)를 사용하지 않아도 된다. 예컨대, 사용자 데이터를 운반하는 관련 프로토콜 데이터 유닛을 전송하는데 사용되는 HARQ 프로세스 번호를 표시하는 제어 채널 신호 내의 HARQ 필드는 8개의 상이한 값의 시그널링을 허용하는 3비트를 가지나, 6개의 HARQ 프로세스만이 사용가능하다. 따라서, 잔여값들(remaining values) 중 하나(또는 둘 모두)는 상이한 스케줄링 모드를 표시하도록 코드 포인트(또는 개별 코드 포인트)로서 정의된다. 이와는 달리, 8개의 HARQ 프로세스(0 부터 7까지 번호가 부여된)가 사용가능하나, 프로세스들 중 하나(또는 그 이상의)(예컨대, 프로세스 번호 7=1112)가 VoIP 서비스 데이터를 전송하도록 구성된다. 따라서, 이 특정 HARQ 프로세스 번호(예컨대, 프로세스 번호 7=1112)가 특정 스케줄링 모드(그리고 이에 따라 선택적으로 특정 제어 채널 신호 포맷)를 생성하는(yielding) 코드 포인트일 수 있다. 이 두 개의 예에서, 제 2 스케줄링 모드를 표시하는데 부가적 플래그는 필요하지 않으며, 이는 제어 시그널링 오버헤드를 감소시킨다.
본 발명의 일 실시예에서, 제어 채널 정보 신호(예컨대, 필드, 필드의 콘텐츠, 필드의 크기 및/또는 상이한 필드 값의 해석과 관련된 제어 채널의 구성)의 포맷은 각각의 스케줄링 모드에 따라 다르다. 예컨대, 사용가능한 두 개의 상이한 스케줄링 모드가 있으나, 스케줄링 모드 각각은 상이한 제어 채널 포맷을 생성한다고 가정할 수 있다. 스케듈러(예컨대, 기지국에 위치한)가 코드 포인트 "값"의 시그널링으로 두 개의 스케줄링 모드 중 제 1 의 스케줄링 모드를 생성하는 제어 채널 신호를 송신하면, 제어 채널 신호의 수신기(예컨대, 이동국)는 제어 채널 정보를 해석하는데 제 1 참조 정보를 사용하나, 제 2 스케줄링 모드가 표시되면, 수신기는 제어 채널 정보의 컨텐츠를 해석하는데 제 2 참조 정보를 사용한다. 스케줄링 모드에 관계없이, 제어 채널 신호 크기(제어 채널을 위해 소비되는 비트의 개수에 관한)는 동일하다. 스케줄링 모드는 설정되지 않은(not being set) 코드 포인트에 의해 암묵적으로 표시된다(즉, 코드 포인트를 정의하지 않은 값이 시그널링된다).
본 발명의 유용한 실시예에서, 상이한 스케줄링 모드는 사용자 서비스(사용자 데이터)의 상이한 서비스 타입과 관련된다. 예컨대, 제 1 스케줄링 모드는 상대적으로 작은 크기(예컨대, 소정의 임계값 미만의)의 전송용의 프로토콜 데이터 유닛만을 전형적으로 생성하고 이에 따라 사용자 데이터에 비하여 종래의 시스템에서 높은 비율의 제어 시그널링 오버헤드를 생성하는 사용자 데이터 전송 서비스에 사용될 수 있다. 이러한 서비스의 일예는 VoIP와 같은 지연-민감 서비스이며, 이러한 서비스에서는 단지 작은 데이터 패킷(또는 프로토콜 데이터 유닛)만이 전송되어, 제어 채널 시그널링 오버헤드는 매우 클 수 있다. 제 2 스케줄링 모드는 예컨대 종래의 스케줄링 모드이며, 이 제어 채널 시그널링은 배경 기술에서 설명한 바와 같이 설계될 수 있다.
작은 패킷 프로토콜 데이터 유닛의 생성은 시스템 처리율(throughput)과 관련하여 다른 불이익을 초래한다. 전형적으로, 제어 채널 수는 제한된다(예컨대, 제어 시그널링은 단지 물리적 데이터 채널의 일 서브-프레임에 대하여 N개의 상이한 전송을 표시할 수 있다). 따라서, 단지 프로토콜 데이터 유닛의 M개의 전송이 서프프레임마다 제어 채널에 의해 시그널링될 수 있다. 그러나, 작은 프로토콜 데이터 유닛 크기를 생성하는 주 전송 서비스가 존재하면, 사용자 데이터 전송에 사용가능한 물리적 데이터 채널의 서브-프레임 내의 모든 물리적 무선 자원(자원 블록)이 M개의 프로토콜 데이터 유닛을 전송하는데 필요하지 않아, 시스템 자원이 낭비된다. 따라서, 본 발명의 일 실시예에 따라, VoIP 서비스와 같이, 전형적으로 작은 크기의 프로토콜 데이터 유닛을 생성하는 사용자 서비스는 하나의 스케줄링 모드(스케줄링 모드 1)를 사용하여 스케줄링되나, 다른 서비스는 다른 스케줄링 모드(스케줄링 모드 2)를 사용하여 스케줄링된다.
사용자 서비스가 전형적으로 작은 크기의 프로토콜 데이터 유닛을 생성하는지는 예컨대, 서비스의 서비스 클래스, 서비스의 타입에 달려있으며, 또는 서비스에 의해 제공되는 (평균) 프로토콜 데이터 유닛 크기에 근거하여 판정된다.
제어 채널 신호의 크기는 - 예컨대 단순한 레이트 매칭(simple rate matching)을 지원하기 위해 - 통신 시스템에서 일정한 것(N비트/제어 채널)으로 상정될 수 있으므로, 제어 채널 크기를 제어하기 위한 프로토콜 데이터 유닛 크기의 비율에 대한 직접적인 개선은 없을 것이다. 그러나, 본 실시예에서, 작은 크기의 프로토콜 데이터 유닛을 생성하는 서비스의 프로토콜 데이터 유닛의 최초 전송을 위한 제어 채널은 존재하지 않는다.
그 대신에, 이 서비스의 수신기(예컨대, 이동국)는 물리적 데이터 채널로부터 서브 프레임을 수신하며, 프로토콜 데이터 유닛을 얻기 위해 블라인드 검출 기법(blind detection techniques)을 이용하여 서브-프레임의 정보를 디코딩하고자 한다. 이동국이 모든 가능한 트랜스포트 포맷(즉, 통신 시스템에서 사용가능한 모든 가능한 변조 및 코딩 방식)을 사용하여 수신 서브-프레임 정보를 디코딩해야 하는 것을 방지하기 위해, 블라인드 검출 시도의 횟수를 합리적인 횟수로 감축하도록 스케줄링 모드와 연관되어 사용되는 트랜스포트 포맷을 사전에 구성할 수 있다. 이와는 달리, 블라인드 검출의 사용시에 이동국이 디코딩하고자 하는 트랜스포트 포맷 및/또는 이동국이 수신하여 블라인드 디코딩하고자 하는 서브-프레임(예컨대, 모든 K번째 서브-프레임)은 또한 제어 시그널링(예컨대, 보다 상위의 프로토콜 레이어 내의)에 의해 (사전에) 구성될 수 있다.
블라인드 검출이 실패하면, 즉, 수신된 서브 프레임에서 프로토콜 데이터 유닛이 성공적으로 디코딩되지 않으면, 이동국은 수신된 서브-프레임의 물리적 채널 정보(예컨대, 수신된 변조 심볼의 수신된 소프트-값(soft-value) 또는 디맵핑된 변조 심볼(demapped modulation symbols)의 로그-우도 비율(log-likelihood ratios)를 버퍼(예컨대, HARQ 버퍼)에 저장하며, 송신기에 부정적 도착 승인(negative acknowledgment)을 전송한다. 그러면 송신기는 프로토콜 데이터 유닛에 대한 재전송 및 이 재전송에 대한 관련 제어 채널 신호를 전송함으로써 응답한다. 따라서, 이 예시적 실시예에서, 제어 채널 신호가 프로토콜 데이터 유닛의 최초 전송에 대해서는 전송되지 않으며, 단지 프로토콜 데이터 유닛의 재전송을 위해서만 전송된다. 재전송의 개수는 최초 전송의 개수보다 매우 적을 것으로 생각되므로, 사용자 데이터 전송에 대한 제어 시그널링 오버헤드는, VoIP 서비스와 같은 작은 패킷 크기를 생성하는 서비스의 사용자 데이터에 대한 이러한 스케줄링 모드(스케줄링 모드 1)에서는 매우 감축될 수 있다. 다른 서비스는 예컨대, 사용자 데이터의 모든 전송이 각각의 제어 채널 신호와 동반되는 종래의 스케줄링 모드인 다른 스케줄링 모드(스케줄링 모드 2)를 이용하여 스케줄링된다.
블라인드 검출 절차의 정확한 구현은 본 발명의 범위를 벗어난 것이며, 시스템 설계 및 조건에 따라 달라지는 것임을 알아야 한다. 일반적으로, 블라인드 검출은, 수신 장치가 물리적 채널 자원(예컨대 서브-프레임)을 수신하고, 수신된 물리적 채널 자원을 복조 및 디코딩하기 위해 자원 할당 및 트랜스포트 포맷을 상이하게 하여 수신된 정보를 디코딩하고자 하는 시행 착오 구조(trial-and-error schemes)와 유사한 개념에 근거한다. 수신 장치의 연산 요구를 감소시키기 위해, 몇몇 구현예는, 블라인드 검출을 이용하여 수신되는 전송에 대한 임의의 복수 개의 상이한 자원 할당 및 트랜스포트 포맷을 사전에 정의하거나 구성한다. 또한, 수신 장치는 단지 물리적 채널의 특정 서브-프레임(예컨대, 모든 K번째의 서브-프레임)을 수신하고자 하거나 수신하여 블라인드 검출을 수행하고자 하는 서브-프레임들이, 상술한 바와 같이 제어 시그널링(예컨대, 보다 상위의 프로토콜 층에서의)에 의해 (사전에) 구성될 수 있다.
다음으로, 본 명세서에서 설명된 다양한 실시예 중의 하나에 따른 제어 채널 신호의 송신기 및 그 수신기의 동작이 이하에서 더 상세히 설명되며, 이로부터, (공유의) 다운링크 물리적 채널을 통한 다운링크 데이터 전송의 경우와 예시적으로 관련될 것이다. 예시적 목적으로, 도 8에 예시된 3GPP LTE 네트워크가 상정될 수 있다. 도 8의 이동 통신 시스템은 적어도 하나의 액세스 및 코어 게이트웨이(Access and Core Gateway(ACGW)) 및 노드 B를 구비하는 " 2 노드 구조(two node architecture)"를 갖는 것으로 상정된다. ACGW는 라우팅 호 및 외부 네트워크에 대한 데이터 접속과 같은 핵심 네트워크 기능을 처리하며, 또한 일부 RAN 기능을 구현할 수 있다. 따라서, ACGW는 현재의 3G 네트워크에서의 GGSN 및 SGSN에 의해 수행되는 기능 및, RAN 기능(예컨대, 무선 자원 제어(radio resource control (RRC)), 헤더 압축, 암호화/무결성 보호(ciphering/integrity protection)와 같은)을 결합하는 것으로 생각될 수 있다.
기지국(노드 B 또는 개선된 노드 B=eNode B라고도 칭해진다)은 예컨대, 데이터의 분할/결합(segmentation/concatenation), 자원의 스케줄링 및 할당, 멀티플렉싱 및 물리층 기능과 같은 기능 및 외부 ARQ와 같은 RRC 기능과 같은 기능을 처리할 수 있다. 단지 예시적 목적으로, eNode B가 단지 하나의 무선 셀을 제어하도록 도시되었다. 명백히, 빔 형성 안테나 및/또는 다른 기법을 사용하여 eNode B는 또한 몇몇의 무선 셀 또는 논리적 무선 셀을 제어할 수 있다.
이러한 예시적 네트워크 구조에서, 공유 데이터 채널은 이동국(UE) 및 기지국(eNode B)간의 무선 인터페이스에서 업링크 및/또는 다운링크 상에 사용자 데이터(프로토콜 데이터 유닛 형태의)를 전송하는데 사용될 수 있다. 이 공유 채널은 3GPP LTE 시스템에서 알려진, 예컨대 물리적 업링크 또는 다운링크 공유 채널(Physical Uplink or Downlink Shared CHannel (PUSCH or PDSCH))일 수 있다. 공유 데이터 채널 및 관련 제어 채널이 도 2 또는 도 3에 도시된 바와 같이 물리적 층 자원에 맵핑되는 것도 가능하다.
제어 채널 신호/정보는 관련 사용자 데이터(프로토콜 데이터 유닛)가 맵핑되는 동일한 서브-프레임에 맵핑된 별도의 (물리적) 제어 채널 상에서 전송되거나, 이와는 달리 관련 정보를 포함하는 서브-프레임에 선행하는 서브-프레임 내에서 전송될 수 있다. 일 실시예에서, 이동 통신 시스템은 3GPP LTE 시스템이며, 제어 채널 신호는 L1/L2 제어 채널 정보(예컨대, 물리적 다운링크 제어 채널(Physical Downlink Control CHannel - PDCCH)에 관한 정보이다. 상이한 사용자(또는 사용자 그룹)에 대한 각각의 L1/L2 제어 채널 정보는 도 2 및 3에 예시적으로 도시된 바와 같이 공유 업링크 또는 다운링크 채널의 특정 영역 내에 맵핑될 수 있으며, 여기서 상이한 사용자의 제어 채널 정보는 다운링크 서브-프레임의 제 1 영역("제어")에 맵핑된다.
도 7은 스케줄링 모드 1을 이용하여 데이터를 전송하는 본 발명의 일실시예에 따른 기지국과 이동국 간의 예시적 메시지 교환을 도시한다. 메시지 교환은 도 8에 도시된 이동 통신 네트워크에서 수행된다. 따라서, 도 7의 실시예가 다운링크 데이터 전송에 관련되므로, 도 7의 송신기는 도 8의 기지국/노드 B NB1에 대응하는 것으로 상정될 수 있으며, 도 7에 도시된 수신기는 도 8의 이동국/UE MS1에 대응하는 것으로 상정될 수 있다. 일반적으로, 도 7에서 하이브리드 ARQ와 같은 재전송 프로토콜은 수신기에서의 데이터의 성공적 디코딩을 보증하기 위해 데이터(프로토콜 데이터 유닛)의 송신기(본 명세서에서 기지국 NB1)와 수신기(본 명세서에서 이동국 MS1) 간에 사용되는 것으로 상정될 수 있다.
본 발명의 일 실시예에 따른 예시적 3GPP LTE 시스템에서, 이동국은, 큰 데이터 패킷(예컨대, FTP(File Transfer Protocol), HTTP(HyperText Transfer Protocol), 오디오/비디오 스트리밍(audio/video streaming))을 사용하여 전송되는 서비스 및 작은 데이터 패킷(예컨대, VoIP(Voice over IP), 게임(gaming))을 사용하여 전송되는 서비스를 동시에 구동할 수 있다. 배경기술에서 설명한 바와 같이, 다운링크 L1/L2 제어 시그널링의 감축은 작은 데이터 패킷을 사용하는 서비스에서는 바람직하다. 본 실시예에서, 제 1 스케줄링 모드(스케줄링 모드 1)는 전형적으로 작은 패킷 크기를 갖는 서비스의 프로토콜 데이터 유닛(protocol data units (PDUs))을 전송하는데 사용되는 반면에, "통상의" 제 2 스케줄링 모드(스케줄링 모드 2)는 다른 서비스에 대해 사용된다. 따라서, 이동국은 이하에서 정의된 바와 같이 제 1 또는 제 2 스케줄링 모드로 전송된 데이터를 수신할 수 있다.
스케줄링 모드 1은 자원의 지속적인 할당(persistent allocation) 및 다운링크 데이터의 수신, 변조 및 디코딩에 대해 블라인드 검출을 사용함으로써 L1/L2 제어 시그널링 오버헤드를 감축할 수 있게 한다. 따라서, 프로토콜 데이터 유닛(패킷)의 최초 전송을 위해서는 L1/L2 제어 채널은 전송되지 않으나, 프로토콜 데이터 유닛의 첫 번째 재전송(및 선택적으로 다른 재전송 모두 또는 선택된 것에 대해)을 위해서만 전송된다.
스케줄링 모드 2는 "정상" 또는 "동적" 스케줄링 모드로 상정될 수 있다. 이러한 스케줄링 모드에서, 패킷의 최초 전송은 L1/L2 제어 채널을 통하여 시그널링되고 재전송은 HARQ 동작(예컨대, 비동기 또는 동기적으로 또는 적응적 또는 비-적응적)에 따라 L1/L2 제어 채널을 통하여 시그널링되거나 되지않을 수 있다. 스케줄링 모드는 예컨대, 배경 기술에서 제안되었거나, 본 명세서에서 참조로 포함된 동 출원인의 "Control Channel Signaling using a Common Signaling Field for Transport Format and Redundancy Version"이라는 명칭의 EP 특허 출원 번호 제 EP 07024829.9호(2007년 12월 20일 출원, 도켓 번호(docket number): EP56004)에 설명된 스케줄링에 따라 수행된다.
또한, 예시적 목적을 위하여 임의의 서브-프레임 및 임의의 링크(업링크 또는 다운링크)에 대하여, 이동국 MS1은 스케줄링 모드 1 또는 스케줄링 모드 2에 할당된다고 상정될 수 있다. 따라서, 임의의 서브-프레임에서 두 개의 모드의 동시 할당은 존재하지 않는다. 그러나, 스케줄링 모드는 서브-프레임 간에 변경될 수 있다. 또한, 임의의 서브-프레임에서 이동국이 스케줄링된다.
도 7은 상술한 스케줄링 모드 1을 사용하는 사용자 데이터 전송을 예시하며, 여기서 최초 전송은 L1/L2 제어 시그널링으로 시그널링되지 않은 것으로 가정된다. 블라인드 검출 시도의 횟수를 감소시키기 위하여, 블라인드 검출 횟수 및 필요한 소프트 버퍼 크기는 제한되어 있으므로, 스케줄링 모드 2에 비교하여 단지 감소된 개수의 자원 할당 및 트랜스포트 포맷 후보만이 제공된다. 예컨대, 50개의 자원 블록(11개의 자원 할당 비트를 상정) 및 25 트랜스포트 포맷을 갖는 10MHz 시스템에서 스케줄링 모드 1에 대해 적어도 1275×32=40800 후보가 가능하다(RB 영역에서 단지 연속적인 할당 (50×(50+1)/2 가능성)이 가능하며 예컨대, 가변 제어 영역 크기와 같은 다른 요소를 고려하지 않는다고 가정). UE 복잡성 제한으로, 서브-프레임당 가능한 블라인드 디코딩의 개수는 40800보다 매우 작다.
따라서, 허용된 자원 할당 및 트랜스포트 포맷 후보는 사전에 구성, 예컨대, 무선 자원 제어 프로토콜 또는 MAC 제어 시그널링(Radio Resource Control (RRC) Protocol or MAC control signaling)과 같이 보다 상위 계층의 프로토콜을 이용하여 액세스 네트워크에 의해 구성될 수 있다(단계 701). 예시적 목적으로 스케줄링 모드 1을 위하여 32개의 자원 할당 및 트랜스포트 포맷 조합이 (사전) 구성된다고 가정하면, 서브-프레임당 32개의 블라인드 디코딩이 필요하다. 또한, 이동국은 최초 전송의 전송이 발생한 서브-프레임을 모를 수 있다. 즉, 블라인드 디코딩은 몇몇 서브-프레임에서 요구될 필요가 있으며, 몇몇 서브-프레임은 버퍼링될 필요가 있다.
스케줄링 모드 1에서, 재전송의 L1/L2 제어 채널은 가능한 다른 정보 중에서 최초 전송의 트랜스포트 포맷 및/또는 자원 할당에 관한 일부 정보를 전송하는 것으로 상정한다. 상술한 예에서, 최초 전송이 발생한 서브-프레임 번호가 기지라면, 자원 할당 및 트랜스포트 포맷을 정확히 판정하는데 5비트(log2(32))가 필요하다(후보를 감소시키기 위해 보다 적은 비트가 사용될 수 있다). 서브-프레임 번호가 이동국에 알려져 있지 않다며, 서브-프레임 번호에 관한 부가적 정보가 재전송으로 전송되는 L1/L2제어 채널에 포함될 수 있다.
최초 전송에 대한 서브-프레임 후보의 증가는 블라인드 디코딩 복잡성의 개수의 증가에 영향을 미치지 않는데 그 이유는 이것이 서브-프레임당 블라인드 디코딩의 개수로 통상에 정의되기 때문이다. 그러나, (공유) 다운 링크 물리 채널의 부가적 서브-프레임으로부터의 소프트 정보(비트 또는 변조 심볼)가 디코딩 이전에 소프트 결합하도록 버퍼링될 필요가 있기 때문에 수신기에서 필요한 버퍼 크기는 증가된다. 최초 전송에 대한 다수의 서브-프레임 후보가 존재할 수 있는 경우, 재전송의 L1/L2 제어 채널은 블라인드 결합 복잡성을 감소시키기 위해 최초 전송을 위해 사용되는 서브 프레임 개수의 일부 정보를 전송한다.
도 7로 되돌아가, 기지국 NB1은 제어 시그널링이 없이, 즉 이동국 MS1에 대한 서브-프레임의 L1/L2 제어 채널 상에 전송을 명시적으로 표시하지 않고 이동국 MS1에 최초 전송 프로토콜 데이터를 전송한다(단계 702). 예컨대, (공유) 물리 채널 상의 자원의 지속적인 할당에 기인하여, 이동국 MS1은 서브프레임 내의 사용자 전송의 발생을 가정하고, 프로토콜 데이터 유닛의 최초 전송을 포함하는 서브-프레임을 수신하고, 사전에 구성된(단계 701) 트랜스포트 포맷 후보 및 자원 할당을 테스팅하여, 물리적 채널로부터 수신된 정보에 대하여 블라인드 검출을 수행한다(단계 703).
도 7에 도시된 예에서, 블라인드 검출(703)이 성공이 아닌 경우, 즉, 테스팅된 자원 할당 및 트랜스포트 포맷 조합으로 성공적인 디코딩이 가능하지 않다고(예컨대, 물리적 채널의 수신 정보 내 전송 에러에 기인하여) 가정된다. 따라서, 이동국 MS1은 최초 전송의 디코딩이 비성공적임을 표시하기 위해 기지국 NB1에 부정적 도착 확인을 전송한다(단계 704). 또한, HARQ 프로토콜이 소프트 결합을 지원하는 경우, 이동국 MS1은 재전송과 소프트 결합을 위해 물리적 채널 정보(예컨대, 개별 변조 심볼의 소프트 값 또는 채널 비트의 로그-우도 비율(log-likelihood ratios (LLRs))을 저장한다.
기지국(NB1)은 부정적 도착 확인(negative acknowledgment (NACK))을 수신하고 프로토콜 데이터 유닛의 재전송을 위한 L1/L2 제어 채널 신호를 생성한다(단계 705). L1/L2 제어 채널 신호의 콘텐츠는 도 5 및 6을 참조하여 이하에서 더욱 상세히 설명될 것이다. 이후에, 기지국 NB1은 L1/L2 제어 채널 신호 및 재전송의 프로토콜 데이터 유닛을 이동국 MS1에 전송한다(단계 706,708).
이동국 MS1은 L1/L2 제어 채널 신호 및 재전송의 프로토콜 데이터 유닛을 포함하는 서브-프레임을 수신하고 제어 채널 신호 내에서 표시된 스케줄링 모드에 따라 제어 채널 신호의 컨텐츠를 해석한다. 이어서, 기지국 NB1으로부터의 제어 채널 신호 내에 포함된 제어 채널 정보를 이용하여, 이동국 MS1은 프로토콜 데이터 유닛을 디코딩하고자 한다(단계 709). 선택적으로, HARQ 프로토콜에 의해 소프트 결합이 제공되면, 각각의 HARQ 프로세스의 소프트 버퍼 내의 정보는 디코딩(단계 709) 하기 전에 수신된(단계 708) 재전송의 프로토콜 데이터 유닛과 결합된다. 디코딩이 성공적이면, 이동국 MS1은 기지국 NB1에 긍정적 도착 확인(positive acknowledgement (ACK))을 전송한다. 프로토콜 데이터 유닛의 디코딩이 성공적이지 않다면, NACK이 송신되며 -소프트 결합이 사용되면- 재전송의 수신(공유) 다운 링크 물리 채널 정보는 또한 다른 재전송과 나중의 소프트 결합을 위해 관련 HARQ 소프트 버퍼에 저장된다.
도 7을 참조하여 상술한 이동국 MS1 및 기지국 NB1의 동작이 도 9 및 10에 도시된 흐름도에서 보다 상세히 예시된다. 도 9는 본 발명의 일 실시예에 따른 기지국의 예시적 동작의 흐름도를 도시하고, 도 10은 스케줄링 모드 1을 사용하는 본 발명의 예시적 실시예에 따른 이동국의 예시적 동작의 흐름도를 도시한다.
도 9에서, 이동국 MS1으로의 전송을 위한 기지국 NB1의 MAC 프로토콜 엔터티(entity)에서 전송을 위한 새로운 프로토콜 데이터를 수신하면, 기지국 NB1의 스케줄링 유닛은 먼저 새로운 프로토콜 데이터 유닛을 위해 사용될 스케줄링 모드를 결정한다(단계 901).
프로토콜 데이터 유닛이 스케줄링 모드 1을 사용하여 전송되는 경우, 기지국 NB1은, 예컨대, 사전 구성되었거나 특정 L1/L1 제어 채널 포맷 또는 보다 상위 계층 프로토콜(참조 도 7의 단계 701)에 의해 구성된 트랜스포트 포맷 및 자원 할당의 조합을 이용하여 도 7의 단계(702)에 대해 설명한 것과 유사한 방법으로 (제어 시그널링이 없이) 이동국 MS1에 프로토콜 데이터 유닛을 전송한다.
프로토콜 데이터 유닛이 스케줄링 모드 2를 사용하여 전송되어야 하면, 이동국 MS1에 스케줄링 모드 2을 표시하기 위해 기지국 NB1은 프토콜의 전송을 위한 적절한 자원 할당 및 트랜스포트 포맷을 선택하고, 프로토콜 데이터 유닛을 위해 선택된 자원 할당 및 트랜스포트 포맷을 표시하나 필드 내에 코드 포인트 값(code point value)을 세팅(setting)하지 않는 L1/L2 제어 채널 신호를 생성한다(단계 903). 다음에, 기지국 NB1은 생성된 제어 채널 신호 및 프로토콜 데이터 유닛을 이동국 MS1에 전송한다(단계 904).
본 발명의 예시적 실시예에서, 스케줄링 모드 2의 경우에 L1/L2 제어 채널은 적어도 표 2에 기재된 정보를 포함하고 도 4에 도시된 제어 채널 포맷 중 하나를 갖는다. 도 4의 상위 제어 채널 포맷은 표 2의 예시적 정의에 따른 제어 채널 신호의 최소 컨텐츠를 표시한다. 도 4의 하부에서의 제 2 제어 채널 포맷은 상위 제어 채널 포맷과 동일한 제어 채널 정보를 포함하며, 예컨대 물리적 업링크 제어 채널(Physical Uplink Control CHannel(PUCCH))의 전력 제어 -예컨대, CQI(Channel Quality Indicator) 또는 ACK/NACK 를 위한-, 사전 코딩 정보, 두 번째 코드워드에 대한 트랜스포트 포맷, 두 번째 코드워드에 대한 HARQ 정보와 같은 선택적인 부가적 정보가 또한 포함될 수 있다. 이러한 부가적 정보는 표 2에 물음표로 표시된 바와 같이 크기가 변할 수 있다.
Figure pat00003
도 9로 돌아가서, 스케줄링 모드와 관계없이, 기지국 NB1은 프로토콜 데이터의 최초 전송에 대한 피드백을 수신한다(단계 905). 따라서, 기지국 NB1은 프로토콜 데이터 유닛이 기지국 MS1에서 성공적으로 디코딩될 수 있는지를 이동국 MS1으로부터의 피드백에 근거하여 판단한다(단계 906). 그렇다면, 다음 프로토콜 데이터 유닛이 전송될 수 있다.
프로토콜 데이터 유닛의 비성공적인 디코딩이 피드백 메시지에 의해 표시되면, 기지국 NB1은 프로토콜 데이터 유닛의 전송을 위한 적절한 자원 할당 및 트랜스포트 포맷을 선택하고(전형적으로 전송 블록 크기는 프로토콜 데이터 유닛의 모든 전송에 대해 고정임), 프로토콜 데이터 유닛에 대해 선택된 자원 할당 및 트랜스포트 포맷을 표시하고, 이동국 MS1에 대한 스케줄링 모드를 표시하는 사용 필드 내에 적절한 값을 설정하는, L1/L2 제어 채널 신호를 생성한다. 여기서, L1/L2 제어 채널 신호 포맷은 프로토콜 데이터 유닛을 위하여 사용된 스케줄링 모드에 따라 다를 수 있다.
스케줄링 모드 1을 사용하는 경우, 생성된 L1/L2 제어 채널 신호는 예컨대, 이미 전송된 최초 전송(블록 902 참조) 및 전송될 재전송의 프로토콜 데이터 유닛에 대한 자원 할당 및, 프로토콜 데이터 유닛의 최초 전송 및 재전송을 위한 트랜스포트 포맷(그러나 전형적인 경우에 이것은 변하지 않으며, 서로에 대하여 산출될 수 있다)을 포함할 수 있다. 프로토콜 데이터 유닛의 재전송을 위해 전송된 제어 채널 신호 내의 최초 전송의 트랜스포트 포맷 및 자원 할당의 표시는, 이동국 MS1이 이 제어 채널 정보를 이용하여 최초 전송(HARQ 버퍼에 저장된)의 디코딩을 재시도하는데 사용될 수 있으나, 전형적으로 현재의 재전송과 HARQ 버퍼로부터의 정확한 컨테츠를 적절히 결합하는데 사용된다.
프로토콜 데이터 유닛에 대해 스케줄링 모드 2를 사용하는 경우, 제어 채널 정보는 단계 903 및 단계 904에서 생성되고 전송된 것과 유사한 컨텐츠를 포함할 수 있다. 이와는 다르게, 제어 채널 신호는, 본 명세서에서 앞서 언급한 유럽 특허 출원 번호 제 EP 07024829.9 에 기재된 프로토콜 데이터의 최초 전송 및 재전송을 위해 형성될 수 있다.
프로토콜 데이터 유닛의 재전송에 관련된 제어 채널 신호가 생성되면(단계 907), 기지국 NB1에 의해 제어 채널 신호 및 재전송의 프로토콜 데이터 유닛이 전송된다.
도 10은 스케줄링 모드 1을 사용하는 본 발명의 예시적 실시예에 따른 이동국의 예시적 동작의 흐름도를 도시한다. 첫 번째 단계에서, 이동국 MS1은 (공유) 다운 링크 물리 채널로부터 서브-프레임을 수신한다(단계 1001). 예컨대, (공유) 다운 링크 물리 채널 상에 자원의 지속적인 할당 및 예약에 기인하여, 이동국 MS1은 서브-프레임에서 잠재적 사용자 전송의 발생을 인식하고, 예컨대 사전에 구성된 트랜스포트 포맷 및 자원 할당을 테스팅하여 물리 채널로부터 수신된 정보에 대한 블라인드 검출을 수행한다(단계 1002).
블라인드 검출이 성공적인 경우, 즉 프로토콜 데이터 유닛이 이동국 MS1에 의해 성공적으로 디코딩되는 경우, 이동국 MS1은 긍정적 도착 확인(ACK)을 기지국 NB1에 전송한다(단계 1004). 블라인드 검출(단계1002)이 성공적이지 않은 경우, 즉 매칭되는 자원 할당 및 트랜스포트 포맷이 발견되지 않는 경우(예컨대, 물리 채널의 수신된 정보에서의 전송 에러에 기인하여), 이동국 MS1은 최초 전송의 비성공적인 디코딩을 표시하기 위해 기지국 NB1에 부정적 도착 확인을 전송한다(단계 1005). 선택적으로, HARQ 프로토콜이 소프트 결합을 지원하는 경우, 이동국 MS1은 프로토콜 데이터 유닛의 HARQ 프로세스와 연관된 HARQ 버퍼 영역 내의 재전송과의 소프트 결합을 위해 수신된 물리 채널 정보(예컨대, 개별 변조 심볼의 소프트 값 또는 채널 비트의 로그 우도 비율)을 저장한다(단계 1006).
부정적 도착 확인을 전송한 후에, 이동국 MS1은 (공유) 다운링크 물리 채널의 또 다른 서브-프레임을 더 수신한다(단계 1007). 이 서브-프레임은 예컨대, 도 5 및 6에 관련하여 이하에 기재된 바와 같이, 프로토콜 데이터 패킷의 최초 전송 및 재전송에 대한 제어 채널 정보를 표시하는 L1/L2 제어 채널 신호를 포함한다. 제어 채널 신호를 성공적으로 입수하면(단계 1008), 이동국 MS1은 프로토콜 데이터 유닛의 디코딩 전에 단계 1007에서 수신된 서브-프레임 내에 포함된 재전송의 물리 채널 정보와 최초 전송의 버퍼핑된 물리적 채널 정보의 소프트 결합을 수행한다(단계 1009). 이동국 MS1에 의해 프로토콜 데이터 유닛이 성공적으로 디코딩된 것으로 판단되면(단계 1010), 이동국 MS1은 긍정적 도착 확인을 기지국 NB1에 전송한다. 그렇지 않다면, 이동국 MS1은 부정적 도착 확인을 전송하고, 프로토콜 데이터 유닛의 전송에 사용한 프로세스의 HARQ 버퍼 영역 내에 단계 1007에서 수신한 서브-프레임에 포함된 재전송의 물리적 채널 정보를 저장한다.
본 명세서에서 상술한 바와 같이, 코드 포인트는 제어 채널 신호의 HARQ 프로세스 필드 내에 정의될 수 있다. 본 실시예에서, 제어 채널 신호는 프로토콜 데이터 유닛의 HARQ 프로세스 번호를 시그널링하기 위한 제어 채널 필드를 갖는 것으로 가정된다.
도 5는, 본 발명의 일실시예에 따른 예시적 L1/L2 제어 채널 신호를 도시하는데, 여기서, HARQ 필드는 스케줄링 모드를 표시하는데 사용되며, 스케줄링 모드에 따라 제어 채널 신호 내의 TF/RV/NDI 필드의 사용이 결정된다.
스케줄링 모드 2에 대해, TF/RV/NDI 필드는 트랜스포트 포맷(TF), 중복 버전(redundancy version (RV)) 및 신 데이터 표시자(new data indicator(NDI)를 표시한다. 제어 채널의 이러한 파라메터는 예컨대, 예시적으로 도 5에 도시되고, 유럽 특허 출원 번호 제 EP 07024829.9. 호에 설명된 바와 같이 결합적으로 인코딩될 수 있다. 이와는 달리, 프로토콜 데이터 유닛의 이러한 파라메터는 또한 개별 필드에서 개별적으로 인코딩되거나 또는 프로토콜 데이터 유닛의 트랜스포트 포맷 및 중복성 버젼 만이 유럽 특허 출원 번호 제 EP 07024829.9. 호에 또한 설명된 바와 같이 결합적으로 인코딩될 수 있다.
스케줄링 모드 1을 갖고 전송된 데이터에 대해, 합리적인 소프트 버퍼 관리를 위하여, 기존의 프로세스로부터 임의의 HARQ 프로세스를 확보하는 것이 유리하다. 이 경우, 사전 구성된 프로세스 ("코드 포인트"), 예컨대, 111은, L1/L2 제어 채널이 스케줄링 모드 1의 포맷을 가짐을 표시하는데 사용될 수 있다.
예시적 일 실시예에서, 자원 할당 필드는 스케줄링 모드 1 및 2에 대해서 변경되지 않는데, 이는 재전송의 자원 할당에 대해 충분한 융통성(full flexibility)을 갖게 하기 위해서이다. 또한, 목적 이동국(들)을 식별하고 다른 이동국이 임의의 제어 채널의 컨테츠를 판독하는 것을 방지할 필요가 있기 때문에, CRC/UE ID 필드(제어 채널 정보가 예정된 이동국 또는 이동국 그룹의 식별자로 마스킹된 CRC 체크섬을 포함하는)는 스케줄링 모드 1 및 스케줄링 모드 2에 대한 제어 채널 신호 포맷 내에서 변경되지 않는다.
도 5에 도시된 실시예에서, TF/RV/NDI 필드(들)의 컨텐츠/해석(content/interpretation)은 스케줄링 모드에 따른다. 프로토콜 데이터 유닛의 전송을 위해 스케줄링 모드 1을 사용하면, 제어 채널 신호는 프로토콜 데이터 유닛을 운반하는 서브-프레임의 자원 블록(들)을 표시하는 자원 할당 필드(resource assignment (RA) field)를 포함한다(자원 할당은 초기 및 재전송 간에 변경될 수 있음에 유의해야 한다). 이 실시예에서, 자원 할당 필드는 스케줄링 모드 2에 대한 제어 채널 포맷 내에서 동일한 크기를 갖는다. 재전송의 전송 블록 크기가 최초 전송의 것과 동일하다고 상정될 수 있으므로, 이 정보는 인코딩되어 최초 전송에 관한 정보를 제공하는 이후의 제어 채널 필드로부터 입수될 수 있다.
또한, 제어 채널 신호는 최초 전송에 대한 정보를 제공하는 상술한 필드(이것은 제어 채널 신호 내에서의 그 위치 및 필드 크기에서 스케줄링 모드 2에 대한 포맷의 TF/RV/NDI 필드에 대응한다)를 포함한다. 이 필드는 예컨대, 최초 전송의 중복성 버젼 및 트랜스포트 포맷(전송 블록 크기)을 표시하는데 사용될 수 있다. 스케줄링 모드 1에 대하여 제어 채널 신호가 단지 재전송을 위해 전송되므로 NDI는 필요하지 않다. 따라서, 스케줄링 모드 2에 대한 포맷에 비해서, 전체 필드가 최초 전송에서 제어 정보를 위해 사용될 수 있다. 트랜스포트 포맷에 대한 제어 정보 및 중복성 버젼은 최초 전송에관한 정보를 제공하는 제어 채널 필드에서 결합적으로 인코딩될 수 있다. 이와는 달리, 최초 전송에 관한 정보를 제공하는 제어 채널 필드는 트랜스포트 포맷 및 중복성 버젼을 위한 별개의 서브-필드로 분할될 수 있다. 이와는 달리, 최초 전송에 대한 정보를 제공하는 제어 채널 필드는 단지 트랜스포트 포맷만을 포함하고 중복성 버젼은 필요로 하지 않을 수 있다.
스케줄링 모드 1에 대해, 코드 포인트 "111"이 한편으로는 프로토콜 데이터 유닛의 HARQ 프로세스 번호를 표시하고 다른 한편으로는 프로토콜 데이터 유닛의 전송에 사용되는 스케줄링 모드 1을 표시하도록 HARQ 프로세스 필드 내에 세팅된다.
스케줄링 모드 2에 대해, HARQ 프로세스 필드는 적절한 HARQ 프로세스 번호를 표시하며 이에 따라 프로토콜 데이터 유닛 및 대응 제어 채널 포맷의 전송에 사용되는 스케줄링 모드 2를 암시적으로 표시한다.
본 발명의 다른 실시예에서, 제어 채널 포맷 내의 몇몇 필드(코드 포인트(들)를 정의하는 필드(들)을 제외하고)의 크기 및 위치는 상이한 스케줄링 모드에 대해 상이할 수 있다. 이는 본 발명의 일실시예에 따른 또 다른 예시적 L1/L2 제어 채널 신호를 도시하는 도 6에 예시되어 있는데, 여기서, HARQ 필드는 스케줄링 모드를 표시하는데 사용되며, 스케줄링 모드에 따라 제어 채널 신호 내의 자원 할당(RA) 필드 및 TF/RV/NDI 필드의 사용이 정해진다. 본질적으로, 제어 채널 신호 내에 포함된 필드에 관한 스케줄링 모드 1 및 2에 대한 제어 채널의 포맷은 도 5에 도시된 실시예에 대응한다. 그러나, 자원 할당 필드의 크기는 스케줄링 모드 2의 포맷에 비교해서 스케줄링 모드 1에 대해 변경된다. 스케줄링 모드 2 제어 채널 포맷 내 TF/RV/NDI 필드(들)의 크기 및 사용에 대해서도 마찬가지이다.
도 6에 도시된 실시예에서, 스케줄링 모드 1에 대한 자원 할당 필드는 스케줄링 모드 2에 대한 대응 필드보다 작다. 이러한 설계는, 스케줄링 모드 1을 위해서는, 스케줄링 모드 1의 재전송에 모든 가능한 자원을 할당(스케줄링 모드 2에 대한)할 필요가 없다는 가정에 근거하는데, 이는 예컨대, 단지 상대적으로 작은 할당이 스케줄링 모드 1에 대해 사용되거나 또는 동일한 할당 크기를 갖는 감소된 개수의 상이한 할당이면 충분하기 때문이다. 따라서, 보다 많은 제어 정보 비트가 프로토콜 데이터 유닛의 최초 전송에 대한 제어 채널 정보를 표시하는 필드에 할당될 수 있다.
다른 실시예에서, 제어 채널 신호의 HARQ 프로세스 필드 외의 다른 필드가 코드 포인트를 정의하는데 사용된다. 예컨대, 제어 채널 신호는 프로토콜 데이터 유닛의 트랜스포트 포맷을 표시하는 별개의 필드(TF 필드)를 포함할 수 있다. 이 실시예에 따르면, TF 필드의 비트에 의해 표시가능한 하나의 값이 프로토콜 데이터 유닛의 전송을 위한 스케줄링 모드 1의 사용을 표시하는 코드 포인트로서 예약된다. 또한, 이 실시예의 변형예에서, RV/NDI 필드는 프로토콜 데이터 유닛의 새로운 데이터 식별자 및 중복성 버젼을 결합적으로 인코딩하기 위해 제어 채널 신호 내에서 사용될 수 있다.
다른 실시예에서, 이하의 표 3에 예시적으로 도시된 바와 같이 다수의 TF 코드 포인트들"이 예약될 수 있다. 스케줄링 모드 1에 대해 필요한 트랜스포트 포맷(예컨대, 전송 블록 사이즈 또는 MCS 레벨)의 개수는 제한된다고 가정하면, 이것은 스케줄링 모드 2에 대해 상대적으로 적은 손실을 갖는 (사전)구성된 후보로부터 TBS 또는 MCS 레벨을 결정할 수 있게 한다. 예컨대, TF 필드가 6 비트를 가지고 8개의 TBS 값이 스케줄링 모드 2에 대해 사전에 구성되었다면, 64개의 TF 값 중 단지 8개의 값만이 스케줄링 모드 1에 대하여 "손실(loss)"된다. 또한, 이러한 "코드 포인트들" 중 하나의 시그널링은 상술한 바와 같이 모든 또는 일부 잔여 제어 채널 필드의 사용 변경을 표시할 수 있다.
Figure pat00004
또한, 트랜스포트 포맷이 유럽 특허 출원 번호 제 EP 07024829.9 호에 기재된 바와 같이 프로토콜 데이터 유닛의 중복성 버젼과 함께 결합 인코딩되는 경우에, 코드 포인트는 표 4에 도시된 바와 같이 결합 필드 내에 정의될 수 있다. 표 4에 예시된 것과 유사한 방법으로, 상술한 다수의 코드 포인트가 역시 정의될 수 있다.
Figure pat00005
본 발명의 또 다른 실시예로서, 제어 채널 신호의 자원 할당 필드는 상술한 바와 유사한 방법으로 하나 이상의 코드 포인트를 정의하는데 사용될 수 있다. 이 실시예의 변형으로서, 자원 할당 필드는 http://www.3gpp.org에서 입수가능하며, 본 명세서에서 참조로 포함된 3GPP RAN WG1 Meeting #51 Tdoc. R1-074582의 "Downlink Resource Allocation Mapping for E-UTRA" 에서 특정된 바와 같은 헤더를 구비하며, 자원 할당 필드 내 헤더 비트의 특정 비트 조합은 코드 포인트(들)로서 정의될 수 있다.
유사하게, 다른 실시예에서, L1/L2 제어 채널 신호는 중복성 버젼을 표시하는 별개의 RV 필드를 구비하며, 이 RV 필드는 적어도 하나의 코드 포인트를 정의하는데 사용된다.
본 발명의 또 다른 실시예에서, 제어 채널(스케줄링 모드 2의)은 관련 다운링크 데이터 전송(PDSCH상의), PDSCH 또는 몇몇 다른 채널에 대한 전력 제어 명령을 운반하는 필드를 구비할 수 있다. 스케줄링 모드 1에 있어서 이 필드는 거의 중요하지 않거나 필요하지 않으므로, 이 필드의 코드 포인트가 사용된다.
제어 채널 신호의 하나의 필드 내에 코드 포인트를 정의하는 상이한 접근법 외에, 각각의 필드 내에서 정의될 수 있는 개개의 코드 포인트가 스케줄링 모드 1을 표시하도록 예약될 수 있다. 본 발명의 예시적 실시예에서, 자원 할당 필드 및 TF 필드의 값의 조합은 하나 이상의 코드 포인트를 정의할 수 있다. 이 예시적 실시에에서, (첫 번째 전송에서) 블라인드 검출의 트랜스포트 포맷 후보 및 자원 할당은 감축될 수 있는데, 예컨대 TF 필드 내의 "코드 포인트"는 표 3에 도시된 바와 같은 사전 구성된 TBS를 표시하는데 사용되며, 자원 할당 후보를 감축하는 유사한 방식이 자원 할당 필드에서 사용될 수 있다. 또한, 이러한 "코드 포인트"의 시그널링은 상술한 바와 같이 잔여 제어 채널 필드의 일부의 사용의 변경을 표시할 수 있다.
본 명세서에서 개략적으로 설명된 본 발명의 원리가 사용되는 이동 통신 시스템의 예로는 OFDM 방식, MC-CDMA 방식 또는 펄스 세이핑(pulse shaping)을 갖는 OFDM 방식(OFDM/OQAM)을 사용하는 통신 시스템이 있다.
또한, 본 발명의 대부분의 실시예가 사용자 데이터 전송 및 사용자 데이터 전송을 위한 관련 제어 채널 신호를 포함하는 (공유) 다운 링크 물리 채널의 서브-프레임에 관련하여 설명되었으나, 사용자 데이터 전송의 제어 채널 정보가 사용자 데이터 전송을 포함하는 서브-프레임보다 먼저 (공유) 다운링크 물리 채널의 서브-프레임 내에서 전송되는 다른 디자인이나, 제어 채널 정보의 시그널링을 위한 별개의 물리 제어 채널이 존재하는 다른 디자인도 가능하다.
또한, 본 명세서에서 언급된 (공유) 다운링크 물리채널은 예컨대 3GPP LTE 시스템의 물리 다운 링크 공유 채널(a Downlink Shared CHannel (PDSCH))이다.
본 발명의 다른 실시예는 하드웨어 및 소프트웨어를 사용하는 상술한 다양한 실시예의 수행에 관련된다. 본 발명의 다양한 실시예는 연산 장치(프로세서)를 이용하여 수행되거나 이행될 수 있다. 연산 장치 또는 프로세서는 예컨대 범용 프로세서, 디지털 신호 처리기(DSP), 특정 용도 집적 회로(application specific integrated circuits (ASIC)), 필드 프로그램 가능한 게이트 어레이(field programmable gate arrays (FPGA)) 또는 다른 프로그램 가능한 로직 디바이스 등이다. 본 발명의 다양한 실시예는 이러한 장치의 조합에 의해 수행되거나 구현될 수 있다.
또한, 본 발명의 다양한 실시예는 소프트웨어 모듈로 구현될 수 있으며, 이는 프로세서에 의해 또는 직접 하드웨어에서 실행된다. 또한 소프트웨어 모듈 및 하드웨어를 조합하여 구현하는 것도 가능하다. 소프트웨어 모듈은 모든 종류의 컴퓨터 판독가능한 저장 매체 예컨대, RAM, EPROM, EEPROM, 플래시 메모리, 레지스터, 하드 디스크, CD-ROM, DVD 등에 저장될 수 있다.
또한, 이동 터미널 및 이동국이라는 용어는 본 명세서에서 동의어로 사용되었음을 알아야 한다. 사용자 장치는 이동국에 대한 일 예로 상정될 수 있으며, LTE와 같은 3GPP-기반의 네트워크에 사용하는 이동 터미널을 의미한다.
앞서 본 발명의 다양한 실시예 및 변형예가 설명되었다. 당업자는 넓게 설명된 본 발명의 사상이나 범위를 이탈하지 않고 특정 실시예에서 개시한 본 발명에 대해 다양한 변형 및/또는 변경이 만들어질 수 있음을 알 것이다.
대부분의 실시예는 3GPP-기반 통신 시스템에 관련하여 설명되었으며, 상술한 부분에서 사용된 용어는 주로 3GPP 용어와 관련됨을 또한 알 것이다. 그러나, 3GPP 기반 구조와 관련한 다양한 실시예의 설명 및 용어는 본 발명의 원리 및 사상을 이러한 시스템에 한정하려고 의도한 것은 아니다.
또한, 상술한 배경 기술에서의 상세한 설명은 본 명세서에서 설명된 대부분의 3GPP 특정 예시적 실시예를 보다 잘 이해하도록 의도된 것이며, 본 발명을 이동 통신 네트워크에서의 프로세스 및 기능 중에서 설명된 특정 구현 형태로 한정하는 것으로 이해되어서는 안된다. 그럼에도, 본 명세서에서 제안된 개선점은 배경 기술에서 설명한 구조에 용이하게 적용될 수 있다. 또한, 본 발명의 개념은 3GPP에서 현재 논의되고 있는 LTE RAN에서 또한 용이하게 사용될 수 있다.

Claims (10)

  1. 적어도 2개의 상이한 스케줄링 모드를 제공하는 이동 통신 시스템에서 이용되는 이동 단말에 있어서,
    기지국으로부터 제어 채널 신호를 수신하는 수신부를 구비하되,
    상기 제어 채널 신호는 적어도 HARQ(Hybrid Automatic Repeat reQuest) 프로세스 필드 및 RV(redundancy version) 필드를 구비하고,
    적어도 상기 HARQ 프로세스 필드 및 상기 RV 필드의 비트로 표시될 수 있는 값들 중 적어도 하나는, 프로토콜 데이터 유닛 형태의 관련된 사용자 데이터를 전송하기 위한 상기 스케줄링 모드를 나타내는데 사용되는 코드 포인트를 정의하고,
    상기 코드 포인트는 상기 제어 채널 신호의 적어도 하나의 필드의 콘텐츠 및 해석을 정의하는 제어 채널 포맷을 상기 이동 단말에 나타내는데 사용되는
    이동 단말.
  2. 제 1 항에 있어서,
    상기 제어 채널 신호의 비트의 수는 적어도 2개의 스케줄링 모드에 대해서 동일한 이동 단말.

  3. 제 1 항에 있어서,
    상기 HARQ 프로세스 필드 및 상기 RV 필드는 모든 제어 채널 포맷에 대해 상기 제어 채널 신호 내의 고정 위치에 위치되는 이동 단말.
  4. 제 1 항에 있어서,
    적어도 상기 HARQ 프로세스 필드 및 상기 RV 필드의 비트로 표시될 수 있는 값들 중 적어도 하나에 의해 정의되는 상기 코드 포인트는 스케줄링 모드의 사용을 나타내는 복수의 코드 포인트의 서브셋 중 하나인 이동 단말.
  5. 제 1 항에 있어서,
    상기 코드 포인트를 나타내는 상기 HARQ 프로세스 필드 및 상기 RV 필드는 지속적인(persistent) 스케줄링 모드 또는 동적인(dynamic) 스케줄링 모드를 나타내는데 사용되는 이동 단말.
  6. 이동 통신 시스템에서 이용되는 방법에 있어서,
    이동 단말에 의해서,
    적어도 HARQ 프로세스 필드 및 RV 필드를 구비하는 제어 채널 신호를 기지국으로부터 수신하는 단계를 포함하되,
    적어도 상기 HARQ 프로세스 필드 및 상기 RV 필드의 비트로 나타낼 수 있는 값들 중 적어도 하나는 프로토콜 데이터 유닛 형태의 관련된 사용자 데이터를 전송하기 위한 상기 스케줄링 모드를 나타내는데 사용되는 코드 포인트를 정의하고
    상기 코드 포인트는 상기 제어 채널 신호의 적어도 하나의 필드의 콘텐츠 및 해석을 정의하는 제어 채널 포맷을 상기 이동 단말에 나타내는데 사용되는
    방법.
  7. 제 6 항에 있어서,
    상기 제어 채널 신호의 비트의 수는 적어도 2개의 스케줄링 모드에 대해서 동일한 방법.
  8. 제 6 항에 있어서,
    상기 HARQ 프로세스 필드 및 상기 RV 필드는 모든 제어 채널 포맷에 대해 상기 제어 채널 신호 내의 고정 위치에 위치되는 방법.

  9. 제 6 항에 있어서,
    적어도 상기 HARQ 프로세스 필드 및 상기 RV 필드의 비트로 표시될 수 있는 값들 중 적어도 하나에 의해 정의되는 상기 코드 포인트는 스케줄링 모드의 사용을 나타내는 복수의 코드 포인트의 서브셋 중 하나인 방법.
  10. 제 6 항에 있어서,
    상기 코드 포인트를 나타내는 상기 HARQ 프로세스 필드 및 상기 RV 필드는 지속적인(persistent) 스케줄링 모드 또는 동적인(dynamic) 스케줄링 모드를 나타내는데 사용되는 방법.
KR1020167036103A 2008-01-05 2008-11-18 이동 단말 및 이동 통신 시스템에서 이용되는 방법 Ceased KR20170001726A (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
EP08000138.1 2008-01-05
EP08000138A EP2077646A1 (en) 2008-01-05 2008-01-05 Control channel signaling using code points for indicating the scheduling mode
PCT/EP2008/009738 WO2009086859A1 (en) 2008-01-05 2008-11-18 Control channel signaling using code points for indicating the scheduling mode

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020167005416A Division KR101725743B1 (ko) 2008-01-05 2008-11-18 이동 단말 및 이동 통신 시스템에서 이용되는 방법

Publications (1)

Publication Number Publication Date
KR20170001726A true KR20170001726A (ko) 2017-01-04

Family

ID=39717720

Family Applications (3)

Application Number Title Priority Date Filing Date
KR1020167036103A Ceased KR20170001726A (ko) 2008-01-05 2008-11-18 이동 단말 및 이동 통신 시스템에서 이용되는 방법
KR1020167005416A Active KR101725743B1 (ko) 2008-01-05 2008-11-18 이동 단말 및 이동 통신 시스템에서 이용되는 방법
KR1020107017463A Active KR101606947B1 (ko) 2008-01-05 2008-11-18 스케줄링 모드를 표시하는 코드 포인트를 사용하는 제어 채널 시그널링

Family Applications After (2)

Application Number Title Priority Date Filing Date
KR1020167005416A Active KR101725743B1 (ko) 2008-01-05 2008-11-18 이동 단말 및 이동 통신 시스템에서 이용되는 방법
KR1020107017463A Active KR101606947B1 (ko) 2008-01-05 2008-11-18 스케줄링 모드를 표시하는 코드 포인트를 사용하는 제어 채널 시그널링

Country Status (12)

Country Link
US (9) US9264207B2 (ko)
EP (7) EP2077646A1 (ko)
JP (3) JP5325897B2 (ko)
KR (3) KR20170001726A (ko)
CN (2) CN104253671B (ko)
BR (1) BRPI0819955B1 (ko)
ES (2) ES2723726T3 (ko)
MX (1) MX2010007386A (ko)
PL (1) PL3255945T3 (ko)
RU (2) RU2481745C2 (ko)
TR (1) TR201907700T4 (ko)
WO (1) WO2009086859A1 (ko)

Families Citing this family (57)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA2725700C (en) * 2000-12-22 2015-11-24 Research In Motion Limited Wireless router system and method
US8179872B2 (en) 2007-05-09 2012-05-15 Research In Motion Limited Wireless router system and method
US8553624B2 (en) 2007-10-10 2013-10-08 Samsung Electronics Co., Ltd. Asynchronous hybrid ARQ process indication in a MIMO wireless communication system
CA2710517C (en) 2007-12-26 2015-10-13 Research In Motion Limited System and method modulation scheme changes
EP2077646A1 (en) * 2008-01-05 2009-07-08 Panasonic Corporation Control channel signaling using code points for indicating the scheduling mode
EP2279644A4 (en) * 2008-04-28 2014-10-29 Ericsson Telefon Ab L M IMPROVED UPLINK SCHEDULING IN A CELLULAR SYSTEM
US8139535B2 (en) * 2008-10-31 2012-03-20 Intel Corporation Blind channel detection techniques
US8295251B2 (en) * 2008-11-28 2012-10-23 Via Telecom, Inc. Wireless high-date rate communications
US8259572B2 (en) * 2008-12-02 2012-09-04 Kyocera Corporation Communication method and transmitting apparatus utilizing the same
KR101689596B1 (ko) * 2008-12-23 2016-12-26 엘지전자 주식회사 복수의 전송 대역을 지원하는 무선 통신 시스템에 있어서, ｈａｒｑ 프로세스를 수행하기 위한 제어정보를 전송하는 방법
BRPI0923634A2 (pt) 2008-12-26 2016-01-19 Panasonic Corportation estação de base sem fio, terminal sem fio e método de formação de sinal de canal
WO2010087643A2 (en) * 2009-01-30 2010-08-05 Samsung Electronics Co., Ltd. Control signaling for transmissions over contiguous and non-contiguous frequency bands
JP5060501B2 (ja) 2009-03-13 2012-10-31 株式会社東芝 送信装置、受信装置及び方法
KR101782640B1 (ko) 2009-07-16 2017-09-28 엘지전자 주식회사 다중 반송파 시스템에서 ｈａｒｑ 수행 장치 및 방법
US9178648B2 (en) * 2010-01-06 2015-11-03 Alcatel Lucent Method to improve voice over IP capacity for user equipment employing variable rate vocoders
KR101676013B1 (ko) 2010-05-03 2016-11-14 삼성전자주식회사 무선 통신 시스템에서 제어 채널을 재설정하는 방법 및 장치
WO2011160280A1 (en) * 2010-06-21 2011-12-29 Huawei Technologies Co., Ltd. Aggregation level determination
US8588347B1 (en) * 2010-06-23 2013-11-19 Marvell International Ltd. Systems and methods for performing efficient blind decoding at a wireless receiver
EP3525382B1 (en) 2011-05-03 2021-09-08 Telefonaktiebolaget LM Ericsson (publ) Search area based control channel monitoring
US8831108B2 (en) * 2011-05-04 2014-09-09 Cavium, Inc. Low latency rate control system and method
KR101581140B1 (ko) * 2011-07-25 2015-12-29 엘지전자 주식회사 무선통신 시스템에서 데이터 전송 방법 및 장치
CN102957497A (zh) * 2011-08-19 2013-03-06 华为技术有限公司 一种物理下行控制信道发送和盲检测方法、设备
CN103139923A (zh) * 2011-11-30 2013-06-05 华为技术有限公司 多子帧调度信令的传输方法及装置
US9270782B2 (en) * 2012-06-12 2016-02-23 Intermec Ip Corp. System and method for managing network communications between server plug-ins and clients
DE102012213829B4 (de) * 2012-08-03 2018-06-21 Ihp Gmbh - Innovations For High Performance Microelectronics / Leibniz-Institut Für Innovative Mikroelektronik Spekulative Basisbandverarbeitung eines empfangenen Datenrahmens
JPWO2014024304A1 (ja) * 2012-08-10 2016-07-21 富士通株式会社 基地局装置、移動局装置、通信システム及び通信方法
US10123344B2 (en) * 2013-03-06 2018-11-06 Qualcomm Incorporated Methods and apparatus for multi-subframe scheduling
US10568121B2 (en) * 2013-03-08 2020-02-18 Huawei Technologies Co., Ltd. System and method for reduced signaling transmissions in a communications system
WO2014163368A1 (ko) * 2013-04-02 2014-10-09 주식회사 케이티 하향링크 제어채널의 전송 및 수신 방법과 그 장치
EP2966890B1 (en) 2013-04-02 2020-06-10 Huawei Technologies Co., Ltd. Method and device for data transmission and user equipment
US9622147B2 (en) * 2013-09-12 2017-04-11 Apple Inc. System and method for performing hybrid automatic repeat request (HARQ) in a WLAN system
US9526112B2 (en) 2013-09-30 2016-12-20 Apple Inc. Control signaling optimization for LTE communications
WO2015072905A1 (en) * 2013-11-12 2015-05-21 Telefonaktiebolaget L M Ericsson (Publ) Devices and methods for handling blind (re)transmissions in a network
US9369241B2 (en) 2014-02-18 2016-06-14 Huawei Technologies Co., Ltd. HARQ frame data structure and method of transmitting and receiving with HARQ in systems using blind detection
US9923666B2 (en) * 2014-10-01 2018-03-20 Qualcomm, Incorporated Encoding in uplink multi-user MIMO and OFDMA transmissions
CN107005340B (zh) * 2014-10-31 2020-12-25 瑞典爱立信有限公司 无线通信网络中的传输数据信号传送
WO2016122396A2 (en) 2015-01-30 2016-08-04 Telefonaktiebolaget Lm Ericsson (Publ) Wireless communication system with single-subband user equipment
JP2016174211A (ja) * 2015-03-16 2016-09-29 富士通株式会社 通信システム
DE102015110027B4 (de) * 2015-06-23 2017-01-12 Intel IP Corporation Kommunikationsvorrichtung und verfahren zum speichern von daten
US10575210B2 (en) * 2015-10-30 2020-02-25 Qualcomm Incorporated Cyclic redundancy check length management
FR3043522A1 (fr) * 2015-11-10 2017-05-12 Orange Transmission de donnees de volume variable dans un reseau mobile de communication
EP3846575B1 (en) 2016-08-09 2022-10-19 Panasonic Intellectual Property Corporation of America Improved radio resource selection and sensing for v2x transmissions
CN109565368B (zh) * 2016-08-09 2020-11-27 华为技术有限公司 数据传输方法和通信装置
EP3288207B1 (en) * 2016-08-19 2020-10-07 HTC Corporation Communication device and base station
US10244532B2 (en) * 2016-10-27 2019-03-26 Itron, Inc. Channel structure for communication in wireless networks
US10554369B2 (en) 2016-12-30 2020-02-04 Itron, Inc. Group acknowledgement message efficiency
EP3566358B1 (en) * 2017-02-06 2022-05-11 Convida Wireless, LLC Communication device, infrastructure equipment and methods
JP6975839B2 (ja) * 2017-08-11 2021-12-01 テレフオンアクチーボラゲット エルエム エリクソン（パブル） 等しいサイズのコードブロックのためのトランスポートブロックサイズの決定
US10873938B2 (en) * 2017-10-09 2020-12-22 Qualcomm Incorporated Rate matching for broadcast channels
CN111034314B (zh) * 2017-11-03 2026-01-30 Oppo广东移动通信有限公司 无线通信方法和设备
CN109803401B (zh) * 2017-11-17 2022-12-06 华为技术有限公司 处理数据的方法和终端设备
US10834748B2 (en) 2018-05-11 2020-11-10 At&T Intellectual Property I, L.P. Indication of additional information in 5G systems with legacy downlink control channel
TWI707558B (zh) * 2018-08-10 2020-10-11 財團法人資訊工業策進會 使用者設備及進行重傳之方法
US10985695B2 (en) 2018-08-28 2021-04-20 Analog Devices International Unlimited Company DC arc detection and photovoltaic plant profiling system
WO2021018518A1 (en) * 2019-07-30 2021-02-04 Sony Corporation Telecommunications apparatus and methods
RU2734102C1 (ru) * 2020-03-05 2020-10-13 Панасоник Интеллекчуал Проперти Корпорэйшн оф Америка Улучшенное зондирование и выбор ресурсов радиосвязи для передач v2x
CN113727454B (zh) * 2021-07-09 2024-04-26 深圳金信诺高新技术股份有限公司 一种基于srs差异化调度的方法与系统

Family Cites Families (19)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA1175616A (en) 1981-01-05 1984-10-09 Exxon Research And Engineering Company Production of iron monoxide and carbon filaments therefrom
GB2386513B (en) * 2002-02-07 2004-08-25 Samsung Electronics Co Ltd Apparatus and method for transmitting/receiving serving hs-scch set information in an hsdpa communication system
WO2003101136A1 (de) 2002-05-24 2003-12-04 Siemens Aktiengesellschaft Datenübertragungsverfahren und -system in einem mobilfunksystem
KR100958519B1 (ko) 2002-08-14 2010-05-17 엘지전자 주식회사 이동통신 시스템에서의 멀티미디어 서비스 수신 및 전송 방법
DE602004011032T2 (de) * 2004-06-15 2008-04-30 Matsushita Electric Industrial Co., Ltd., Kadoma Auf Priorität basierte Behandlung von Datenübertragungen
EP3582542B1 (en) * 2005-04-26 2021-05-26 Conversant Wireless Licensing S.A.R.L. Fixed hs-dsch or e-dch allocation for voip (or hs-dsch without hs-scch/e-dch without e-dpcch)
CN100561900C (zh) * 2006-02-17 2009-11-18 华为技术有限公司 通过e-dch传输业务信号的方法
EP1855424B1 (en) 2006-05-12 2013-07-10 Panasonic Corporation Reservation of radio resources for users in a mobile communications system
WO2008114222A2 (en) * 2007-03-19 2008-09-25 Nokia Corporation Apparatus, method and computer program product providing indication of persistent allocation on l1/l2 control channel
USRE44203E1 (en) * 2007-08-22 2013-05-07 Lg Electronics Inc. Method of allocating radio resources in a wireless communication system
EP2181511B1 (en) * 2007-08-22 2016-05-25 LG Electronics Inc. Method of allocating radio resources in a wireless communication system
JP5048839B2 (ja) * 2007-09-28 2012-10-17 エルジー エレクトロニクス インコーポレイティド 無線通信システムにおける制御情報検出方法
US7924757B2 (en) * 2007-10-15 2011-04-12 Intel Corporation Method for improving power efficiency of subscriber stations
US8189518B2 (en) * 2007-10-22 2012-05-29 Sharp Laboratories Of America, Inc. Systems and methods for using a format of an uplink control channel to transmit a channel quality indicator
US8072875B2 (en) * 2007-11-27 2011-12-06 Intel Corporation Avoiding collisions between users if MAP containing persistent scheduling information is lost
US8004977B2 (en) * 2007-11-28 2011-08-23 Alcatel Lucent Method of implementing packet-based resource allocation and persistent resource allocation in a wireless communication system
ES2373240T3 (es) 2007-12-20 2012-02-01 Panasonic Corporation Señalización de canal de control usando un campo de señalización común para el formato de transporte y la versión de redundancia.
US20100284364A1 (en) * 2007-12-29 2010-11-11 Mingli You Semi-persistent scheduling method and apparatus based on statistically multiplexing in time and frequency resources
EP2077646A1 (en) * 2008-01-05 2009-07-08 Panasonic Corporation Control channel signaling using code points for indicating the scheduling mode

Also Published As

Publication number Publication date
CN101953214A (zh) 2011-01-19
ES2723726T3 (es) 2019-08-30
ES3056094T3 (en) 2026-02-18
KR20160031554A (ko) 2016-03-22
EP3487243B1 (en) 2020-03-04
KR101725743B1 (ko) 2017-04-26
BRPI0819955B1 (pt) 2020-07-28
RU2533176C2 (ru) 2014-11-20
US10278205B2 (en) 2019-04-30
EP3487243A1 (en) 2019-05-22
EP2958386A1 (en) 2015-12-23
EP3255945B1 (en) 2019-03-06
US20210195621A1 (en) 2021-06-24
WO2009086859A1 (en) 2009-07-16
US10499417B2 (en) 2019-12-03
BRPI0819955A2 (pt) 2015-06-16
US11924835B2 (en) 2024-03-05
KR101606947B1 (ko) 2016-03-28
US20230144281A1 (en) 2023-05-11
CN104253671A (zh) 2014-12-31
JP2013243752A (ja) 2013-12-05
US20100290419A1 (en) 2010-11-18
US20160119944A1 (en) 2016-04-28
JP5779691B2 (ja) 2015-09-16
RU2013104552A (ru) 2014-08-20
JP5325897B2 (ja) 2013-10-23
US11576196B2 (en) 2023-02-07
US20240172233A1 (en) 2024-05-23
EP3657710A1 (en) 2020-05-27
EP2958386B1 (en) 2017-10-11
US12295000B2 (en) 2025-05-06
US10959256B2 (en) 2021-03-23
US9485782B2 (en) 2016-11-01
EP3255945A1 (en) 2017-12-13
PL3255945T3 (pl) 2019-08-30
US9264207B2 (en) 2016-02-16
US20190215855A1 (en) 2019-07-11
JP2011511506A (ja) 2011-04-07
EP2235991A1 (en) 2010-10-06
EP2235991B1 (en) 2015-08-12
EP2077646A1 (en) 2009-07-08
KR20100110862A (ko) 2010-10-13
TR201907700T4 (tr) 2019-06-21
RU2481745C2 (ru) 2013-05-10
JP5543646B2 (ja) 2014-07-09
CN104253671B (zh) 2017-10-31
EP3846563C0 (en) 2025-10-29
EP3846563A1 (en) 2021-07-07
US9807788B2 (en) 2017-10-31
RU2010132856A (ru) 2012-02-10
US20180014321A1 (en) 2018-01-11
CN101953214B (zh) 2014-10-29
EP3846563B1 (en) 2025-10-29
US20170026996A1 (en) 2017-01-26
JP2014195283A (ja) 2014-10-09
MX2010007386A (es) 2010-10-15
EP3657710B1 (en) 2021-04-07
US20200059948A1 (en) 2020-02-20

Similar Documents

Publication Publication Date Title
US12295000B2 (en) Control channel signaling for indicating the scheduling mode
KR101553088B1 (ko) 전송 포맷 및 리던던시 버전용 공통 시그널링 필드를 이용하는 제어 시그널링

Legal Events

Date Code Title Description
A107 Divisional application of patent
A201 Request for examination
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20161223

Application number text: 1020167005416

Filing date: 20160229

PA0201 Request for examination
PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20170302

Patent event code: PE09021S01D

E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20170904

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20170302

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I
