Abstract

본 발명은, 전력 공급 서비스 네트워크에 통합될 수 있고, 절연재로 구성되는 적어도 하나의 판상 지지체에 부착되는 초전도 도체를 포함하는, 전류 제한 장치에 관한 것이다. 적어도 하나의 지지체 상에는, 서로 평행한 나선형 와인딩으로 세 개의 서로 분리된 초전도 상 도체가 3상 교류의 상들에서 별도의 연결부까지 연장되도록 배열된다. 상 도체를 구비한 지지체는 크라이오스탯으로 구성되는 컨테이너 내에 통합된다.

Description

전력 공급 서비스 네트워크에 통합될 수 있는 전류 제한 장치{ARRANGEMENT FOR CURRENT LIMITATION WHICH IS SUITABLE FOR INTEGRATION INTO A POWER SUPPLY SERVING NETWORK}
본 발명은 전력 공급 서비스 네트워크에 통합될 수 있고, 절연재로 구성되는 적어도 하나의 판상 지지체에 부착되는 초전도 도체를 포함하는, 전류 제한 장치에 관한 것이다.
이러한 장치는, 예컨대 EP 0 503 448 A2, DE 10 2004 048646 B4, DE 10 2006 029 722 B3에 기술되어 있다. 이는 전력 공급 서비스 네트워크에서 단락을 방지하는 역할을 한다. 또한, 충분히 낮은 온도 및 소정 전류 강도를 초과할 때 초전도성이 되는 초전도 재료의 특성이 사용되며, 임계 전류 강도는 정상 전도 상태로 전환될 수 있다. 초전도 도체의 DC 저항은 임계 전류 강도를 초과하지 않을 만큼의 충분한 냉각에 의해 영(0)이다. 적합한 물질은, 예를 들어, 초전도 도체에 희토류에 기초한 산화물(ReBCO), 특히 YBCO (yttrium-barium-copper-oxide) 또는 BSCCO (bismuth-strontium-calcium-copper-oxide)이다. 이러한 물질들이 초전도 상태로 되는 충분한 온도는, 예를 들어 67K 내지 110K 이다.
초전도 도체의 임계 전류 강도를 초과하여 단락이 발생하면, 물질의 무시할 수 있는 작은 전기 저항을 수반하는 초전도 상태에서 정상 전도 상태로의 전환은 물질의 매우 높은 전기 저항을 수반한다. 또한, 물질의 정상 전도 상태에서는 저항 손실 및 전기 저항의 증가에 의해 온도가 높아진다. 물질의 초전도 상태에서 정상 전도 상태로의 전환은, 통상적으로 수 밀리초(milliseconds)의 범위에서 매우 빠르게 임계 전류 강도를 초과함으로써 발생할 수 있다. 결과적으로, 공지의 장치의 설치에 의해 네트워크에서의 전기 저항은 빠르게 스위치 온 되어, 단락을 제한하며, 이에 따라 네트워크 및 장치 자체는 고전류 단락으로부터 보호된다.
상기한 문헌에 따른 공지의 장치는 시스형 지지체에 배열된 2선 구조를 가진 초전도 도체를 기술한다. 필요한 도체 길이에 따라, 적절한 수의 그러한 지지체가 크라이오스탯(cryostat)으로 작용하는 하우징에 배열된다. 설치 위치에서, 교류의 각 상에 대하여 그러한 크라이오스탯이 사용될 것이다. 지지체를 구비한 2선 배열 초전도 도체의 제조는 고가이다. 교류 전류의 각 상에 대하여 그에 대응하여 구성된 크라이오스탯이 사용된다면, 그러한 구조를 위해 필요한 공간이 비교적 크고 특히 3상 교류에 관한한 그러하다.
본 발명은 상기한 장치를 구성면에서 및 작동면에서 단순화하고자 하는 목적에 기초한다.
이러한 목적은 본 발명에 따라,
- 적어도 하나의 지지체 상에, 서로 평행한 나선형 와인딩으로 세 개의 서로 분리된 초전도 상 도체(2, 3, 4)가 3상 교류의 상들에서 분리된 연결부까지 연장되도록 배열되고,
- 세 개의 분리된 상 도체(2, 3, 4)를 구비한 적어도 하나의 지지체(1)는 크라이오스탯(cryostat)으로 구성되는 컨테이너 내에 통합되는 특징에 의해 달성된다.
이러한 장치는 콤팩트한 단일 피스 유닛으로서 3상 교류에 연결될 수 있으며, 사실상 장치의 각 상 도체에 대하여 두 개의 전기 연결점을 가진다. 이 장치는 비교적 간단하게 완성될 수 있는데, 서로 평행한 나선형 와인딩으로 세 개의 상 도체를 각 지지체에 배열하기만 하면 된다. 그 단부들에서는 추가 상 도체 배열 지지체와 단순하게 연결될 수 있다. 동시에, 지지체의 상 도체의 단부들과 추가 지지체의 상 도체의 시작점 사이에 부착되는 단순한 연결 도체들이면 충분하다. 상 도체를 구비한 지지체의 수와 관계없이, 이 장치는 크라이오스탯으로 구성된 하나의 컨테이너에 통합되며, 이는 공지의 장치와 비교하여 적은 노력으로 설치 위치에 이동될 수 있고 적은 공간에 설치될 수 있다. 필요한 모든 초전도 상 도체가 장치를 위한 단 하나의 크라이오스탯에 통합될 수 있으므로, 초전도 소재를 보수하기 위하여 더 적은 소재가 필요하다.
각 지지체의 상 도체들 사이에는 유리하게는 고정 전압 스페이서가 배열될 수 있으며, 이는 바람직하게는 강화 섬유 유리 합성 물질(reinforced fiberglass synthetic)로 구성된다.
본 발명의 일 실시예가 도면에 도시되어 있다.
도 1은 본 발명에 따른 배열을 개략적으로 도시한 평면도이다.

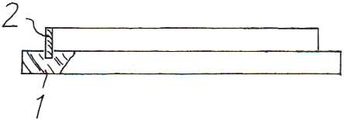

도 2는 도 1의 배열의 측면도이다.
도 3은 도 1에 따라 컨테이너에 복수의 배열들을 배치한 도면이다.
예컨대 강화 섬유 유리 합성 물질과 같은 기계적으로 안정한 합성 물질로 구성되는 판상 지지체(1)에 3개의 초전도 상 도체(2, 3, 4)가 배열되고 고정된다. 이러한 상 도체(2, 3, 4)들은 서로 평행하게 감긴 나선형태로 이어진다. 이들은 지지체(1)의 상부면에 배열되어 그 상부면을 전체적으로 덮는다. 상 도체(2, 3, 4)의 단부들은 유리하게는 일측에 접촉 소자(5)를 가지고 타측에 접촉 소자(6)를 가진다.
상 도체(2, 3, 4)의 와인딩 사이에는 절연재로 구성된 고정 전압 스페이서(7, 8, 9)가 배열되는데, 도시된 실시예에서는 서로 다른 부분들이 십자, 대시 및 원들로 표시되어 있다. 스페이서들은 예컨대 강화 섬유 유리 합성 물질(reinforced fiberglass synthetic)로 구성된다. 각각의 상 도체(2, 3, 4)는 또한 전기 절연소재로 둘러싸일수 있다.
각 상 도체(2, 3, 4)는, 유리하게는 밴드로 구성되고 각 지지체(1)에 수직으로 배열될 수 있는 초전도체를 가진다. 이를 위하여, 예컨대, 설정된 나선형 와인딩으로 이어지고 각 도체에 맞물리는 그루브가 각 상 도체를 위하여 지지체(1)에 제공될 수 있다. 이는 도 2에 개략적으로 도시되어 있다. 이에 따라, 각 지지체(1) 상에는 상 도체(2, 3, 4)가 고정되는데, 이는 절연 매체로 사용될 수 있고, 예컨대 냉매로도 사용될 수 있는, 예컨대 액체 질소(liquid nitrogen)가 크라이오스탯에 사용될 수 있고, 완성된 장치의 내부 공간에는 적어도 하나의 대응하여 구비된 지지체(1)가 상기에 따라 사용된다.
각 실시예를 위하여, 상 도체(2, 3, 4)의 충분한 길이를 유지하기 위하여, 유리하게는 도 1 및 도 2에 따른 충분한 수의 장치가 전기 시리즈(electric series)에서 스위치된다. 그 결과, 예컨대 도 2에 따른 장치는 컨테이너(10) 내에 서로 포개져 진공 절연되어 크라이오스탯으로 작용할 수 있도록 배열될 수 있다. 도 3의 컨테이너(10)에는 도 2에 따른 장치 5개가 도시되어 있고, 이는 사이층에 의해 서로 분리되어 있다.
도 3에 따르면, 통합된 컨테이너(10) 또는 크라이오스탯의 일 예가 조립 위치로 이동되어 3상 교류 네트워크에 부착될 수 있다. 그 후, 상 도체(2, 3, 4)는 처리 전에 초전도 소재가 초전도 상태로 변하는 온도로 냉각될 것이다.

Claims (4)

  1. 전력 공급 서비스 네트워크에 통합될 수 있고, 절연재로 구성되는 적어도 하나의 판상 지지체에 부착되는 초전도 도체를 포함하는, 전류 제한 장치에 있어서,
    적어도 하나의 지지체(1) 상에는, 서로 평행한 나선형 와인딩으로 세 개의 서로 분리된 초전도 상 도체(2, 3, 4)가 3상 교류의 상들에서 별도의 연결부까지 연장되도록 배열되고,
    세 개의 분리된 상 도체(2, 3, 4)를 구비한 적어도 하나의 지지체(1)는 크라이오스탯(cryostat)으로 구성되는 컨테이너 내에 통합되는 것을 특징으로 하는 전류 제한 장치.
  2. 제1항에 있어서,
    세 개의 상 도체(2, 3, 4) 각각의 사이에는 고정 전압 스페이서(7, 8, 9)가 설치되는 것을 특징으로 하는 전류 제한 장치.
  3. 제1항에 있어서,
    나선형 와인딩을 가진 상기 상 도체(2, 3, 4)는 적어도 하나의 지지체(1)에 고정되고, 냉매, 유리하게는 액체 질소가 상기 상 도체(2, 3, 4)들 사이에 절연 매체로 배열되는 것을 특징으로 하는 전류 제한 장치.
  4. 제1항에 있어서,
    각각의 상 도체(2, 3, 4)는 전기 절연 소재로 둘러싸이는 것을 특징으로 하는 전류 제한 장치.
