Abstract

본 출원은 유기 발광 소자의 수명, 효율, 전기 화학적 안정성 및 열적 안정성을 크게 향상시킬 수 있는 헤테로고리 화합물, 및 상기 헤테로고리 화합물이 유기 화합물층에 함유되어 있는 유기 발광 소자를 제공한다.

Description

헤테로고리 화합물 및 이를 이용한 유기 발광 소자{HETERO-CYCLIC COMPOUND AND ORGANIC LIGHT EMITTING DEVICE USING THE SAME}
본 출원은 2015년 7월 27일에 한국특허청에 제출된 한국 특허 출원 제 10-2015-0106063호의 출원일의 이익을 주장하며, 그 내용 전부는 본 명세서에 포함된다.
본 출원은 헤테로고리 화합물 및 이를 이용한 유기 발광 소자에 관한 것이다.
전계 발광 소자는 자체 발광형 표시 소자의 일종으로서, 시야각이 넓고, 콘트라스트가 우수할 뿐만 아니라 응답속도가 빠르다는 장점을 가지고 있다.
유기 발광 소자는 2개의 전극 사이에 유기 박막을 배치시킨 구조를 가지고 있다. 이와 같은 구조의 유기 발광 소자에 전압이 인가되면, 2개의 전극으로부터 주입된 전자와 정공이 유기 박막에서 결합하여 쌍을 이룬 후 소멸하면서 빛을 발하게 된다. 상기 유기 박막은 필요에 따라 단층 또는 다층으로 구성될 수 있다.
유기 박막의 재료는 필요에 따라 발광 기능을 가질 수 있다. 예컨대, 유기 박막 재료로는 그 자체가 단독으로 발광층을 구성할 수 있는 화합물이 사용될 수도 있고, 또는 호스트-도펀트계 발광층의 호스트 또는 도펀트 역할을 할 수 있는 화합물이 사용될 수도 있다. 그 외에도, 유기 박막의 재료로서, 정공 주입, 정공 수송, 전자 차단, 정공 차단, 전자 수송, 전자 주입 등의 역할을 수행할 수 있는 화합물이 사용될 수도 있다.
유기 발광 소자의 성능, 수명 또는 효율을 향상시키기 위하여, 유기 박막의 재료의 개발이 지속적으로 요구되고 있다.
미국 특허 제4,356,429호
유기 발광 소자에서 사용 가능한 물질에 요구되는 조건, 예컨대 적절한 에너지 준위, 전기 화학적 안정성 및 열적 안정성 등을 만족시킬 수 있으며, 치환기에 따라 유기 발광 소자에서 요구되는 다양한 역할을 할 수 있는 화학 구조를 갖는 화합물을 포함하는 유기 발광 소자에 대한 연구가 필요하다.

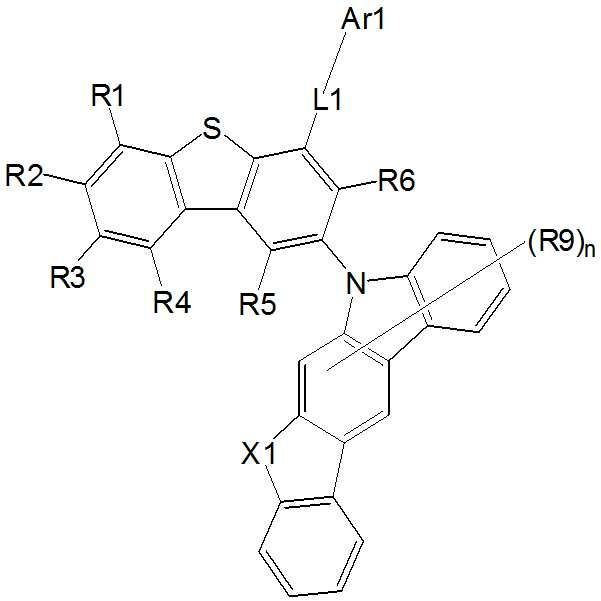

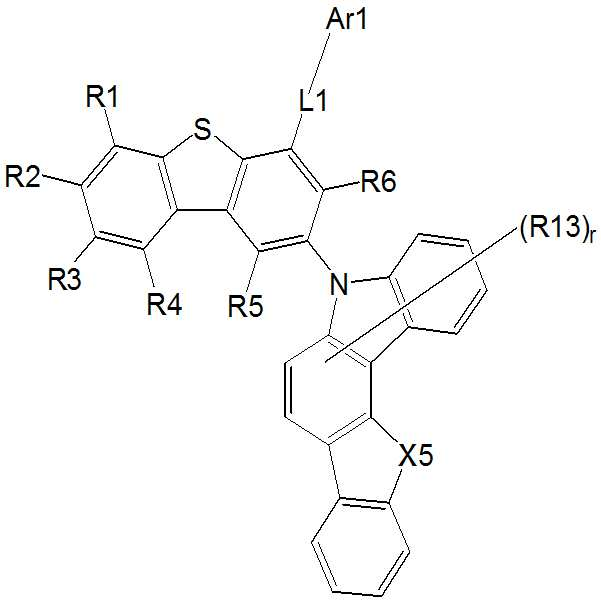

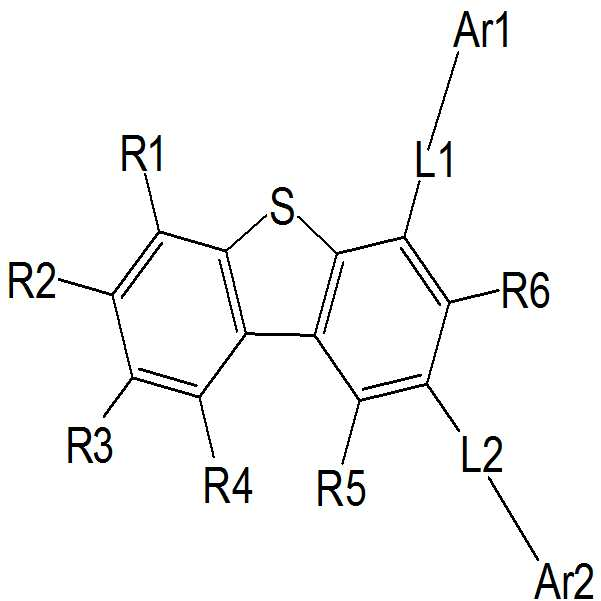

본 출원의 일 실시상태는, 하기 화학식 1로 표시되는 헤테로고리 화합물을 제공한다:
[화학식 1]
Figure pat00001
상기 화학식 1에서,
L1 및 L2는 서로 동일하거나 상이하고, 각각 독립적으로 직접결합 또는 치환 또는 비치환된 C6 내지 C60의 아릴렌기이고,
Ar1은 치환 또는 비치환되고, 적어도 하나의 N을 포함하는 C2 내지 C60의 헤테로아릴기이며,
Ar2는 하기 화학식 2 내지 3 중 어느 하나로 표시되며,

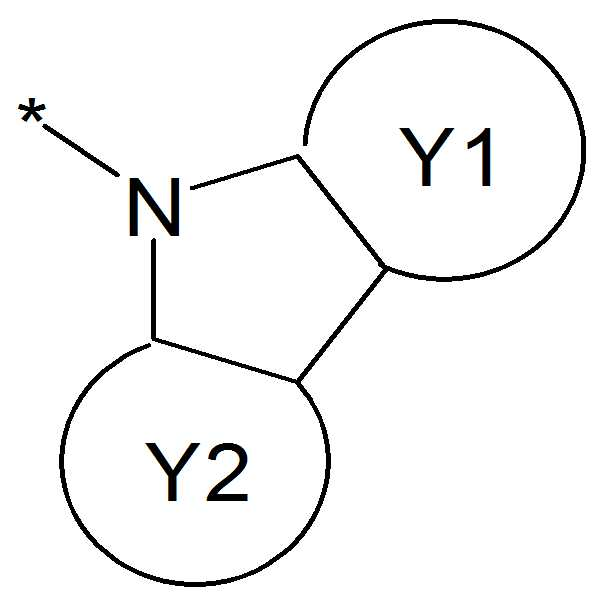

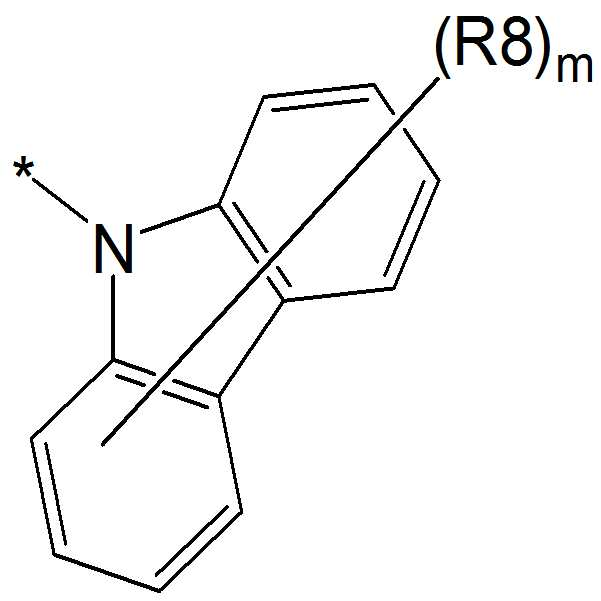

[화학식 2]
Figure pat00002
[화학식 3]
Figure pat00003
Y1 내지 Y4는 서로 동일하거나 상이하고, 각각 독립적으로 치환 또는 비치환된 C6 내지 C60의 방향족 탄화수소 고리; 또는 치환 또는 비치환된 C2 내지 C60의 방향족 헤테로고리이고,
R1 내지 R7은 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; 할로겐기; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C2 내지 C60의 알케닐기; 치환 또는 비치환된 C2 내지 C60의 알키닐기; 치환 또는 비치환된 C1 내지 C60의 알콕시기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C2 내지 C60의 헤테로시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기; -SiRR'R"; -P(=O)RR'; 및 C1 내지 C20의 알킬기, 치환 또는 비치환된 C6 내지 C60의 아릴기, 또는 C2 내지 C60의 헤테로아릴기로 치환 또는 비치환된 아민기로 이루어진 군으로부터 선택되거나, 서로 인접하는 2 이상의 기는 서로 결합하여 치환 또는 비치환된 지방족 또는 방향족 탄화수소 고리를 형성하며,
R, R' 및 R"는 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기이다.
또한, 본 출원의 다른 실시상태는, 양극, 음극 및 상기 양극과 음극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상이 상기 화학식 1로 표시되는 헤테로고리 화합물을 포함하는 유기 발광 소자를 제공한다.
본 출원의 일 실시상태에 따른 헤테로고리 화합물은 유기 발광 소자의 유기물층 재료로서 사용할 수 있다. 상기 헤테로고리 화합물은 유기 발광 소자에서 정공 주입층, 정공 수송층, 발광층, 전자 수송층, 전자 주입층 등의 재료로서 사용될 수 있다. 특히, 상기 화학식 1로 표시되는 헤테로고리 화합물은 유기 발광 소자의 전자 수송층, 정공 수송층 또는 발광층의 재료로서 사용될 수 있다. 또한, 상기 화학식 1로 표시되는 헤테로고리 화합물 유기 발광 소자에 사용하는 경우 소자의 구동전압을 낮추고, 광효율을 향상시키며, 화합물의 열적 안정성에 의하여 소자의 수명 특성을 향상시킬 수 있다.
도 1 내지 도 3은 각각 본 출원의 일 실시상태에 따른 유기 발광 소자의 적층구조를 개략적으로 나타낸 도이다.
도 4는 화합물 2의 363nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 5는 화합물 2의 238nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 6은 화합물 2의 UV 흡수 스펙트럼을 나타낸 것이다.
도 7은 화합물 11의 339nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 8은 화합물 11의 234nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 9는 화합물 11의 UV 흡수 스펙트럼을 나타낸 것이다.
도 10은 화합물 23의 241nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 11은 화합물 23의 241nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 12는 화합물 23의 UV 흡수 스펙트럼을 나타낸 것이다.
도 13은 화합물 27의 340nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 14는 화합물 27의 241nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 15는 화합물 27의 UV 흡수 스펙트럼을 나타낸 것이다.
도 16은 화합물 33의 291nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 17은 화합물 33의 239nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 18은 화합물 33의 UV 흡수 스펙트럼을 나타낸 것이다.
도 19는 화합물 39의 259nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 20은 화합물 39의 259nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 21은 화합물 39의 UV 흡수 스펙트럼을 나타낸 것이다.
도 22는 화합물 41의 260nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 23은 화합물 41의 260nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 24는 화합물 41의 UV 흡수 스펙트럼을 나타낸 것이다.
도 25는 화합물 65의 361nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 26은 화합물 65의 235nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 27은 화합물 65의 UV 흡수 스펙트럼을 나타낸 것이다.
도 28은 화합물 66의 360nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 29는 화합물 66의 307nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 30은 화합물 66의 UV 흡수 스펙트럼을 나타낸 것이다.
도 31은 화합물 67의 361nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 32는 화합물 67의 266nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 33은 화합물 67의 UV 흡수 스펙트럼을 나타낸 것이다.
도 34는 화합물 69의 344nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 35는 화합물 69의 308nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 36은 화합물 69의 UV 흡수 스펙트럼을 나타낸 것이다.
도 37은 화합물 70의 344nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 38은 화합물 70의 267nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 39는 화합물 70의 UV 흡수 스펙트럼을 나타낸 것이다.
도 40은 화합물 71의 344nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 41는 화합물 71의 241nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 42는 화합물 71의 UV 흡수 스펙트럼을 나타낸 것이다.
도 43은 화합물 78의 361nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 44는 화합물 78의 263nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 45는 화합물 78의 UV 흡수 스펙트럼을 나타낸 것이다.
도 46은 화합물 82의 344nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 47은 화합물 82의 307nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 48은 화합물 82의 UV 흡수 스펙트럼을 나타낸 것이다.
도 49는 화합물 84의 363nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 50는 화합물 84의 298nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 51은 화합물 84의 UV 흡수 스펙트럼을 나타낸 것이다.
도 52는 화합물 99의 355nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 53은 화합물 99의 355nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 54는 화합물 99의 UV 흡수 스펙트럼을 나타낸 것이다.
이하 본 출원에 대해서 자세히 설명한다.
본 출원의 일 실시상태에 따른 헤테로고리 화합물은 상기 화학식 1로 표시되는 것을 특징으로 한다. 보다 구체적으로, 상기 화학식 1로 표시되는 헤테로고리 화합물은 상기와 같은 코어 구조 및 치환기의 구조적 특징에 의하여 유기 발광 소자의 유기물층 재료로 사용될 수 있다.
상기 화학식 2 및 3에서, *는 상기 화학식 1의 L2와 연결되는 위치를 나타낸 것이다.

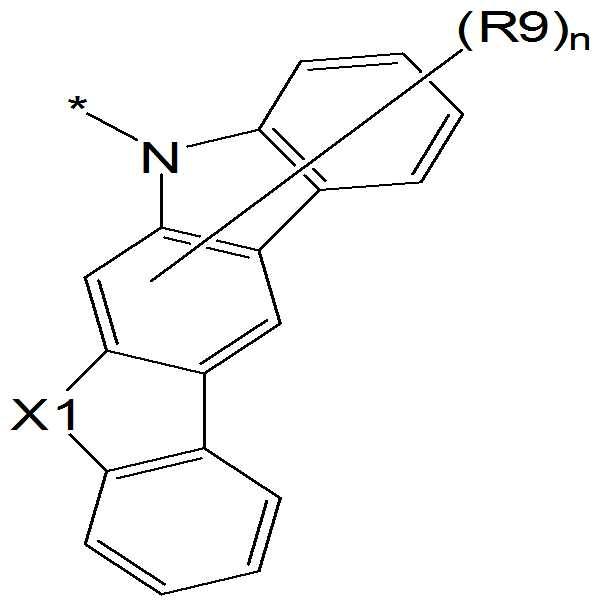

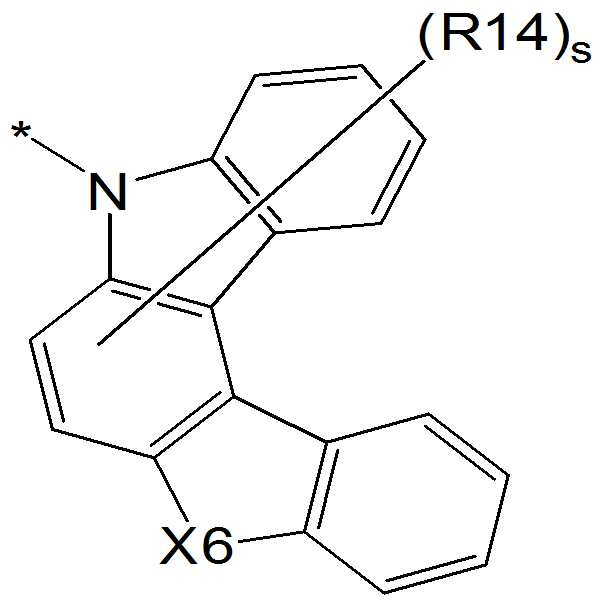

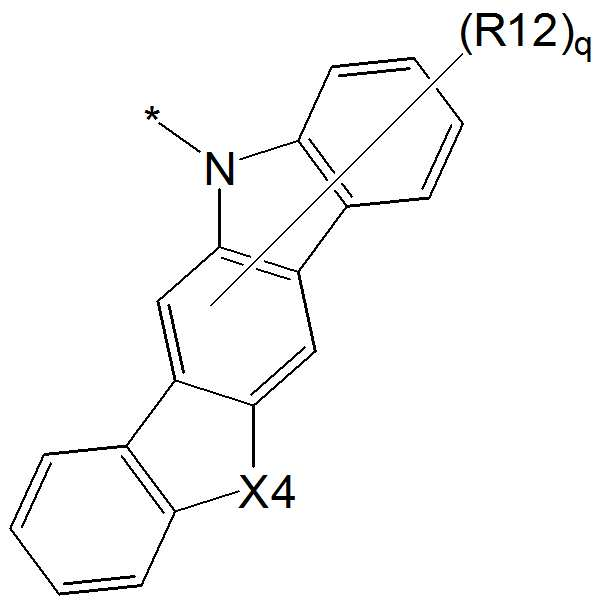

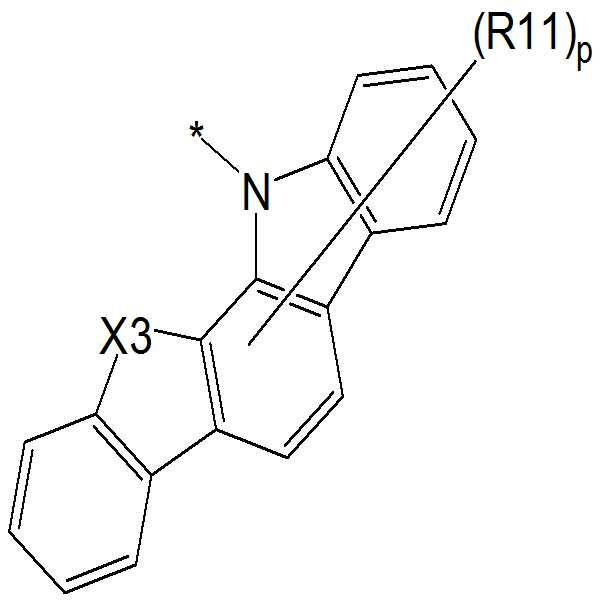

본 출원의 일 실시상태에 따르면, 상기 화학식 2는 하기 구조식 중 어느 하나로 표시될 수 있다.
Figure pat00004
Figure pat00005
Figure pat00006
Figure pat00007
Figure pat00008
Figure pat00009
Figure pat00010
상기 구조식에서 X1 내지 X6은 서로 동일하거나 상이하고, 각각 독립적으로 NR, S, O 또는 CR'R" 이고,
R8 내지 R14는 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; 할로겐기; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C2 내지 C60의 알케닐기; 치환 또는 비치환된 C2 내지 C60의 알키닐기; 치환 또는 비치환된 C1 내지 C60의 알콕시기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C2 내지 C60의 헤테로시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기; -SiRR'R"; -P(=O)RR'; 및 C1 내지 C20의 알킬기, 치환 또는 비치환된 C6 내지 C60의 아릴기, 또는 C2 내지 C60의 헤테로아릴기로 치환 또는 비치환된 아민기로 이루어진 군으로부터 선택되거나, 서로 인접하는 2 이상의 기는 서로 결합하여 치환 또는 비치환된 지방족 또는 방향족 탄화수소 고리를 형성하며,
R, R' 및 R"는 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기이고,
m은 0 내지 8의 정수이고, n, o, p, q, r 및 s는 각각 독립적으로 0 내지 6의 정수이다.

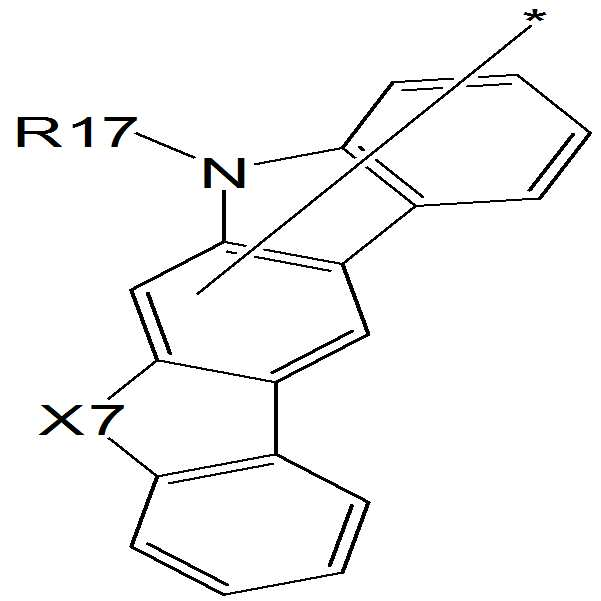

본 출원의 일 실시상태에 따르면, 상기 화학식 3은 하기 구조식 중 어느 하나로 표시될 수 있다.
Figure pat00011
Figure pat00012
Figure pat00013
상기 구조식에서 X7 및 X8은 서로 동일하거나 상이하고, 각각 독립적으로 NR, S, O 또는 CR'R" 이고,
R15 내지 R18은 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; 할로겐기; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C2 내지 C60의 알케닐기; 치환 또는 비치환된 C2 내지 C60의 알키닐기; 치환 또는 비치환된 C1 내지 C60의 알콕시기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C2 내지 C60의 헤테로시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기; -SiRR'R"; -P(=O)RR'; 및 C1 내지 C20의 알킬기, 치환 또는 비치환된 C6 내지 C60의 아릴기, 또는 C2 내지 C60의 헤테로아릴기로 치환 또는 비치환된 아민기로 이루어진 군으로부터 선택되거나, 서로 인접하는 2 이상의 기는 서로 결합하여 치환 또는 비치환된 지방족 또는 방향족 탄화수소 고리를 형성하며,
R, R' 및 R"는 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기이고,
t는 0 내지 7의 정수이다.

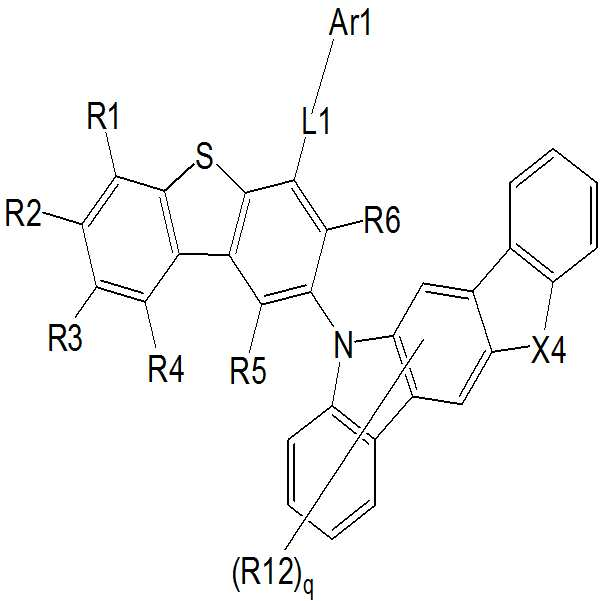

본 출원의 일 실시상태에 따르면, 상기 화학식 1은 하기 화학식 4 내지 9 중 어느 하나로 표시될 수 있다.
[화학식 4]
Figure pat00014

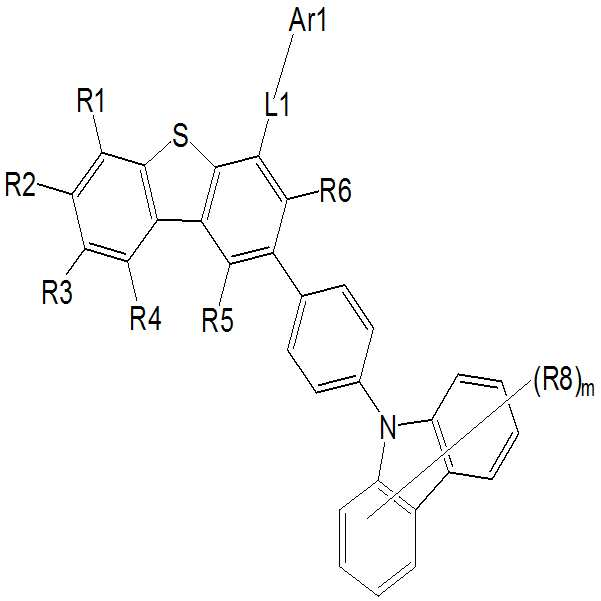

[화학식 5]
Figure pat00015

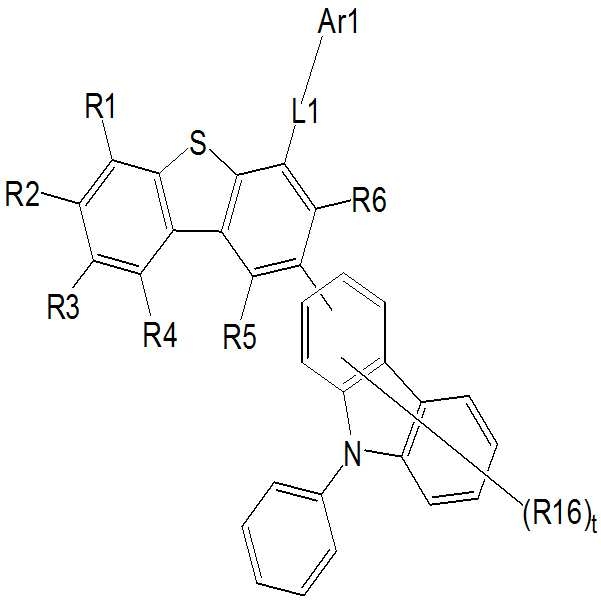

[화학식 6]
Figure pat00016
[화학식 7]
Figure pat00017
[화학식 8]
Figure pat00018
[화학식 9]
Figure pat00019
상기 화학식 4 내지 9에서, R1 내지 R6, R8, R9, R12, R13, R16, L1, Ar1, X1, X4, X5, m, n, q, r, 및 t의 정의는 상기 화학식 1 및 구조식에서의 정의와 동일하다.
본 출원의 일 실시상태에 있어서, 상기 화학식 1의 R1 내지 R6은 각각 독립적으로 수소 또는 중수소일 수 있다.
본 출원의 일 실시상태에 있어서, 상기 구조식의 R8 내지 R18은 각각 독립적으로 수소; 중수소; 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기일 수 있다.
본 출원의 일 실시상태에 있어서, 상기 화학식 1 내지 9, 및 구조식의 R, R' 및 R"는 서로 동일하거나 상이하고, 각각 독립적으로 수소; 치환 또는 비치환된 C1 내지 C60의 알킬기; 또는 치환 또는 비치환된 C6 내지 C60의 아릴기이다.
본 출원에 있어서, 상기 화학식 1 내지 9, 및 구조식의 치환기들을 보다 구체적으로 설명하면 하기와 같다.
본 명세서에 있어서, "치환 또는 비치환"이란 중수소; 할로겐기; -CN; C1 내지 C60의 알킬기; C2 내지 C60의 알케닐기; C2 내지 C60의 알키닐기; C3 내지 C60의 시클로알킬기; C2 내지 C60의 헤테로시클로알킬기; C6 내지 C60의 아릴기; C2 내지 C60의 헤테로아릴기; -SiRR'R"; -P(=O)RR'; C1 내지 C20의 알킬아민기; C6 내지 C60의 아릴아민기; 및 C2 내지 C60의 헤테로아릴아민기로 이루어진 군으로부터 선택된 1 이상의 치환기로 치환 또는 비치환되거나, 상기 치환기 중 2 이상이 결합된 치환기로 치환 또는 비치환되거나, 상기 치환기 중에서 선택된 2 이상의 치환기가 연결된 치환기로 치환 또는 비치환된 것을 의미한다. 예컨대, "2 이상의 치환기가 연결된 치환기"는 비페닐기일 수 있다. 즉, 비페닐기는 아릴기일 수도 있고, 2개의 페닐기가 연결된 치환기로 해석될 수 있다. 상기 추가의 치환기들은 추가로 더 치환될 수도 있다. 상기 R, R' 및 R"는 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기이다.
본 출원의 일 실시상태에 따르면, 상기 "치환 또는 비치환"이란 중수소, 할로겐기, -CN, SiRR'R", P(=O)RR', C1 내지 C20의 직쇄 또는 분지쇄의 알킬기, C6 내지 C60의 아릴기, 및 C2 내지 C60의 헤테로아릴기로 이루어진 군으로부터 선택된 1 이상의 치환기로 치환 또는 비치환된 것이며,
상기 R, R' 및 R"는 서로 동일하거나 상이하며, 각각 독립적으로 수소; 중수소; -CN; 중수소, 할로겐기, -CN, C1 내지 C20의 알킬기, C6 내지 C60의 아릴기, 및 C2 내지 C60의 헤테로아릴기로 치환 또는 비치환된 C1 내지 C60의 알킬기; 중수소, 할로겐, -CN, C1 내지 C20의 알킬기, C6 내지 C60의 아릴기, 및 C2 내지 C60의 헤테로아릴기로 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 중수소, 할로겐, -CN, C1 내지 C20의 알킬기, C6 내지 C60의 아릴기, 및 C2 내지 C60의 헤테로아릴기로 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 중수소, 할로겐, -CN, C1 내지 C20의 알킬기, C6 내지 C60의 아릴기, 및 C2 내지 C60의 헤테로아릴기로 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기이다.
상기 "치환"이라는 용어는 화합물의 탄소 원자에 결합된 수소 원자가 다른 치환기로 바뀌는 것을 의미하며, 치환되는 위치는 수소 원자가 치환되는 위치 즉, 치환기가 치환 가능한 위치라면 한정하지 않으며, 2 이상 치환되는 경우, 2 이상의 치환기는 서로 동일하거나 상이할 수 있다.
본 명세서에 있어서, 상기 할로겐은 불소, 염소, 브롬 또는 요오드일 수 있다.
본 명세서에 있어서, 상기 알킬기는 탄소수 1 내지 60의 직쇄 또는 분지쇄를 포함하며, 다른 치환기에 의하여 추가로 치환될 수 있다. 상기 알킬기의 탄소수는 1 내지 60, 구체적으로 1 내지 40, 더욱 구체적으로, 1 내지 20일 수 있다. 구체적인 예로는 메틸기, 에틸기, 프로필기, n-프로필기, 이소프로필기, 부틸기, n-부틸기, 이소부틸기, tert-부틸기, sec-부틸기, 1-메틸-부틸기, 1-에틸-부틸기, 펜틸기, n-펜틸기, 이소펜틸기, 네오펜틸기, tert-펜틸기, 헥실기, n-헥실기, 1-메틸펜틸기, 2-메틸펜틸기, 4-메틸-2-펜틸기, 3,3-디메틸부틸기, 2-에틸부틸기, 헵틸기, n-헵틸기, 1-메틸헥실기, 시클로펜틸메틸기, 시클로헥실메틸기, 옥틸기, n-옥틸기, tert-옥틸기, 1-메틸헵틸기, 2-에틸헥실기, 2-프로필펜틸기, n-노닐기, 2,2-디메틸헵틸기, 1-에틸-프로필기, 1,1-디메틸-프로필기, 이소헥실기, 2-메틸펜틸기, 4-메틸헥실기, 5-메틸헥실기 등이 있으나, 이에만 한정되는 것은 아니다.
본 명세서에 있어서, 상기 알케닐기는 탄소수 2 내지 60의 직쇄 또는 분지쇄를 포함하며, 다른 치환기에 의하여 추가로 치환될 수 있다. 상기 알케닐기의 탄소수는 2 내지 60, 구체적으로 2 내지 40, 더욱 구체적으로, 2 내지 20일 수 있다. 구체적인 예로는 비닐기, 1-프로페닐기, 이소프로페닐기, 1-부테닐기, 2-부테닐기, 3-부테닐기, 1-펜테닐기, 2-펜테닐기, 3-펜테닐기, 3-메틸-1-부테닐기, 1,3-부타디에닐기, 알릴기, 1-페닐비닐-1-일기, 2-페닐비닐-1-일기, 2,2-디페닐비닐-1-일기, 2-페닐-2-(나프틸-1-일)비닐-1-일기, 2,2-비스(디페닐-1-일)비닐-1-일기, 스틸베닐기, 스티레닐기 등이 있으나 이들에 한정되지 않는다.
본 명세서에 있어서, 상기 알키닐기는 탄소수 2 내지 60의 직쇄 또는 분지쇄를 포함하며, 다른 치환기에 의하여 추가로 치환될 수 있다. 상기 알키닐기의 탄소수는 2 내지 60, 구체적으로 2 내지 40, 더욱 구체적으로, 2 내지 20일 수 있다.
본 명세서에 있어서, 상기 시클로알킬기는 탄소수 3 내지 60의 단환 또는 다환을 포함하며, 다른 치환기에 의하여 추가로 치환될 수 있다. 여기서, 다환이란 시클로알킬기가 다른 고리기와 직접 연결되거나 축합된 기를 의미한다. 여기서, 다른 고리기란 시클로알킬기일 수도 있으나, 다른 종류의 고리기, 예컨대 헤테로시클로알킬기, 아릴기, 헤테로아릴기 등일 수도 있다. 상기 시클로알킬기의 탄소수는 3 내지 60, 구체적으로 3 내지 40, 더욱 구체적으로 5 내지 20일 수 있다. 구체적으로, 시클로프로필기, 시클로부틸기, 시클로펜틸기, 3-메틸시클로펜틸기, 2,3-디메틸시클로펜틸기, 시클로헥실기, 3-메틸시클로헥실기, 4-메틸시클로헥실기, 2,3-디메틸시클로헥실기, 3,4,5-트리메틸시클로헥실기, 4-tert-부틸시클로헥실기, 시클로헵틸기, 시클로옥틸기 등이 있으나, 이에 한정되지 않는다.
본 명세서에 있어서, 상기 헤테로시클로알킬기는 헤테로 원자로서 O, S, Se, N 또는 Si를 포함하고, 탄소수 2 내지 60의 단환 또는 다환을 포함하며, 다른 치환기에 의하여 추가로 치환될 수 있다. 여기서, 다환이란 헤테로시클로알킬기가 다른 고리기와 직접 연결되거나 축합된 기를 의미한다. 여기서, 다른 고리기란 헤테로시클로알킬기일 수도 있으나, 다른 종류의 고리기, 예컨대 시클로알킬기, 아릴기, 헤테로아릴기 등일 수도 있다. 상기 헤테로시클로알킬기의 탄소수는 2 내지 60, 구체적으로 2 내지 40, 더욱 구체적으로 3 내지 20일 수 있다.
본 명세서에 있어서, 상기 아릴기는 탄소수 6 내지 60의 단환 또는 다환을 포함하며, 다른 치환기에 의하여 추가로 치환될 수 있다. 여기서, 다환이란 아릴기가 다른 고리기와 직접 연결되거나 축합된 기를 의미한다. 여기서, 다른 고리기란 아릴기일 수도 있으나, 다른 종류의 고리기, 예컨대 시클로알킬기, 헤테로시클로알킬기, 헤테로아릴기 등일 수도 있다. 상기 아릴기는 스피로기를 포함한다. 상기 아릴기의 탄소수는 6 내지 60, 구체적으로 6 내지 40, 더욱 구체적으로 6 내지 25일 수 있다. 상기 아릴기의 구체적인 예로는 페닐기, 비페닐기, 트리페닐기, 나프틸기, 안트릴기, 크라이세닐기, 페난트레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기, 페날레닐기, 파이레닐기, 테트라세닐기, 펜타세닐기, 플루오레닐기, 인데닐기, 아세나프틸레닐기, 벤조플루오레닐기, 스피로비플루오레닐기, 2,3-디히드로-1H-인데닐기, 이들의 축합고리기 등을 들 수 있으나, 이에만 한정되는 것은 아니다.
본 명세서에 있어서, 상기 스피로기는 스피로 구조를 포함하는 기로서, 탄소수 15 내지 60일 수 있다. 예컨대, 상기 스피로기는 플루오레닐기에 2,3-디히드로-1H-인덴기 또는 시클로헥산기가 스피로 결합된 구조를 포함할 수 있다. 구체적으로, 하기 스피로기는 하기 구조식의 기 중 어느 하나를 포함할 수 있다.
Figure pat00020
본 명세서에 있어서, 상기 헤테로아릴기는 헤테로 원자로서 S, O, Se, N 또는 Si를 포함하고, 탄소수 2 내지 60인 단환 또는 다환을 포함하며, 다른 치환기에 의하여 추가로 치환될 수 있다. 여기서, 상기 다환이란 헤테로아릴기가 다른 고리기와 직접 연결되거나 축합된 기를 의미한다. 여기서, 다른 고리기란 헤테로아릴기일 수도 있으나, 다른 종류의 고리기, 예컨대 시클로알킬기, 헤테로시클로알킬기, 아릴기 등일 수도 있다. 상기 헤테로아릴기의 탄소수는 2 내지 60, 구체적으로 2 내지 40, 더욱 구체적으로 3 내지 25일 수 있다. 상기 헤테로아릴기의 구체적인 예로는 피리딜기, 피롤릴기, 피리미딜기, 피리다지닐기, 푸라닐기, 티오펜기, 이미다졸릴기, 피라졸릴기, 옥사졸릴기, 이속사졸릴기, 티아졸릴기, 이소티아졸릴기, 트리아졸릴기, 푸라자닐기, 옥사디아졸릴기, 티아디아졸릴기, 디티아졸릴기, 테트라졸릴기, 파이라닐기, 티오파이라닐기, 디아지닐기, 옥사지닐기, 티아지닐기, 디옥시닐기, 트리아지닐기, 테트라지닐기, 퀴놀릴기, 이소퀴놀릴기, 퀴나졸리닐기, 이소퀴나졸리닐기, 퀴노졸리릴기, 나프티리딜기, 아크리디닐기, 페난트리디닐기, 이미다조피리디닐기, 디아자나프탈레닐기, 트리아자인덴기, 인돌릴기, 인돌리지닐기, 벤조티아졸릴기, 벤즈옥사졸릴기, 벤즈이미다졸릴기, 벤조티오펜기, 벤조푸란기, 디벤조티오펜기, 디벤조푸란기, 카바졸릴기, 벤조카바졸릴기, 디벤조카바졸릴기, 페나지닐기, 디벤조실롤기, 스피로비(디벤조실롤), 디히드로페나지닐기, 페녹사지닐기, 페난트리딜기, 이미다조피리디닐기, 티에닐기, 인돌로[2,3-a]카바졸릴기, 인돌로[2,3-b]카바졸릴기, 인돌리닐기, 10,11-디히드로-디벤조[b,f]아제핀기, 9,10-디히드로아크리디닐기, 페난트라지닐기, 페노티아티아지닐기, 프탈라지닐기, 나프틸리디닐기, 페난트롤리닐기, 벤조[c][1,2,5]티아디아졸릴기, 5,10-디히드로디벤조[b,e][1,4]아자실리닐, 피라졸로[1,5-c]퀴나졸리닐기, 피리도[1,2-b]인다졸릴기, 피리도[1,2-a]이미다조[1,2-e]인돌리닐기, 5,11-디히드로인데노[1,2-b]카바졸릴기 등을 들 수 있으나, 이에만 한정되는 것은 아니다.
본 명세서에 있어서, 상기 아민기는 모노알킬아민기; 모노아릴아민기; 모노헤테로아릴아민기; -NH2; 디알킬아민기; 디아릴아민기; 디헤테로아릴아민기; 알킬아릴아민기; 알킬헤테로아릴아민기; 및 아릴헤테로아릴아민기로 이루어진 군으로부터 선택될 수 있으며, 탄소수는 특별히 한정되지 않으나, 1 내지 30인 것이 바람직하다. 상기 아민기의 구체적인 예로는 메틸아민기, 디메틸아민기, 에틸아민기, 디에틸아민기, 페닐아민기, 나프틸아민기, 비페닐아민기, 디비페닐아민기, 안트라세닐아민기, 9-메틸-안트라세닐아민기, 디페닐아민기, 페닐나프틸아민기, 디톨릴아민기, 페닐톨릴아민기, 트리페닐아민기, 비페닐나프틸아민기, 페닐비페닐아민기, 비페닐플루오레닐아민기, 페닐트리페닐레닐아민기, 비페닐트리페닐레닐아민기 등이 있으나, 이들에만 한정되는 것은 아니다.
본 명세서에 있어서, 아릴렌기는 아릴기에 결합 위치가 두 개 있는 것, 즉 2가기를 의미한다. 이들은 각각 2가기인 것을 제외하고는 전술한 아릴기의 설명이 적용될 수 있다. 또한, 헤테로아릴렌기는 헤테로아릴기에 결합 위치가 두 개 있는 것, 즉 2가기를 의미한다. 이들은 각각 2가기인 것을 제외하고는 전술한 헤테로아릴기의 설명이 적용될 수 있다.

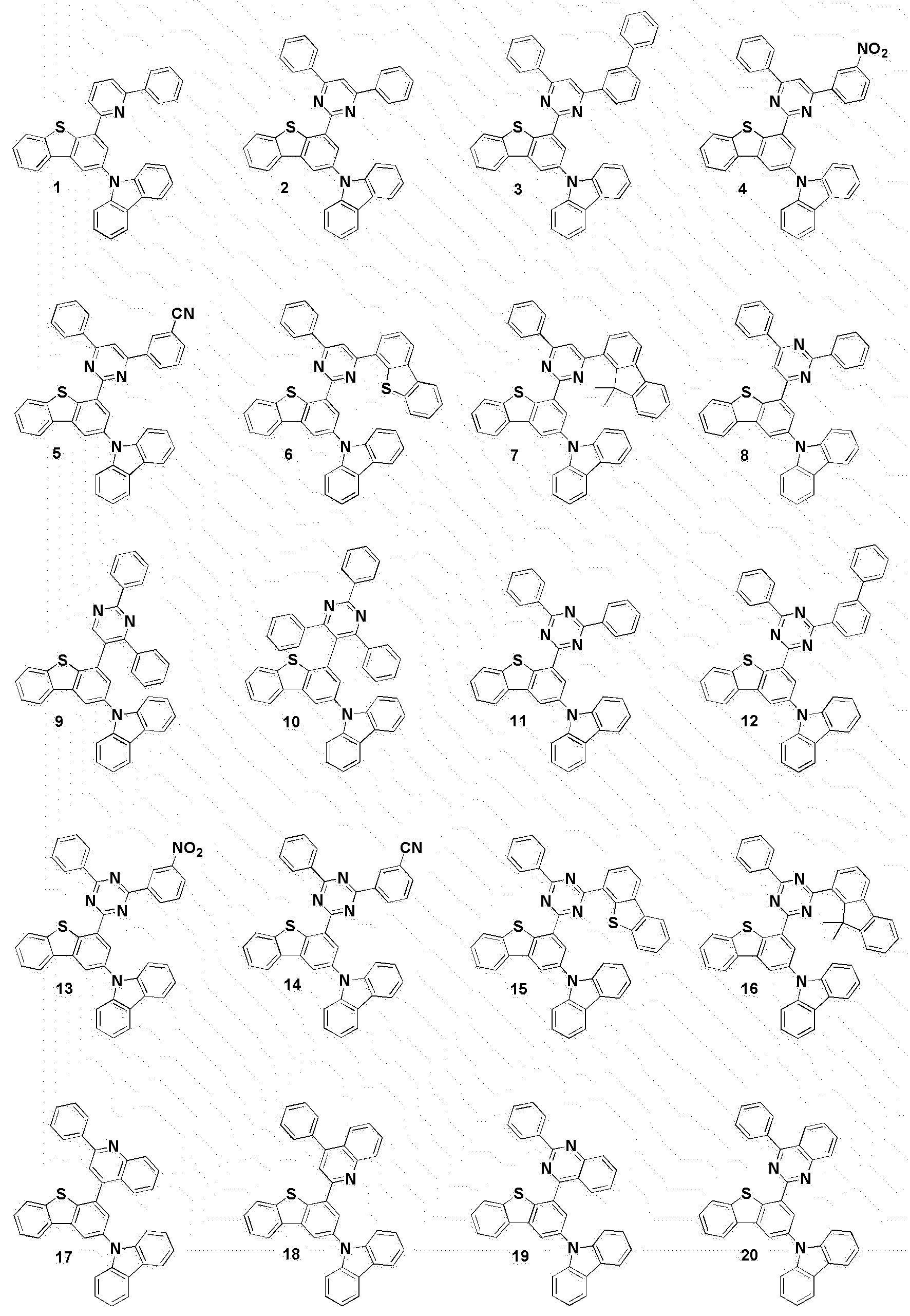

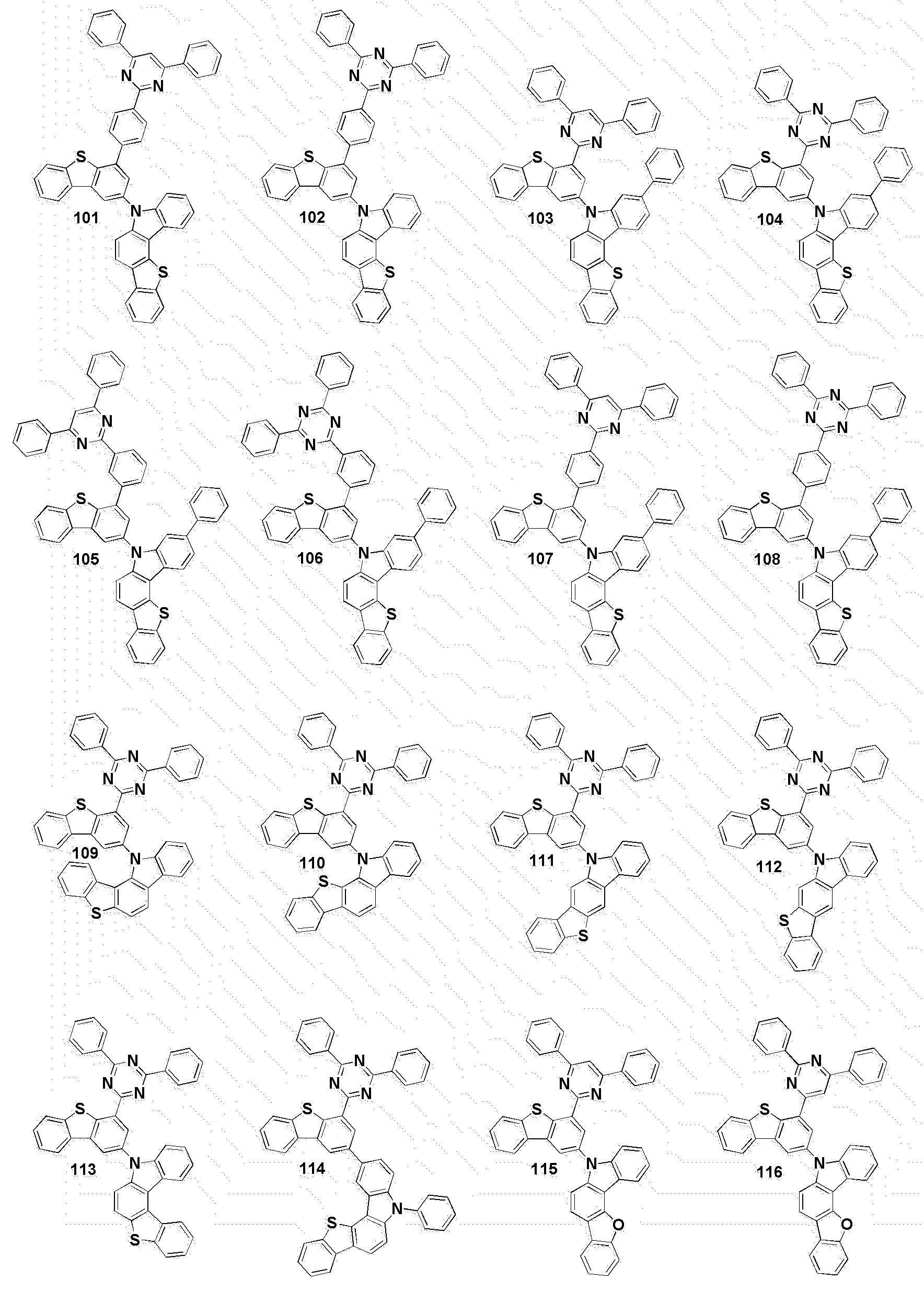

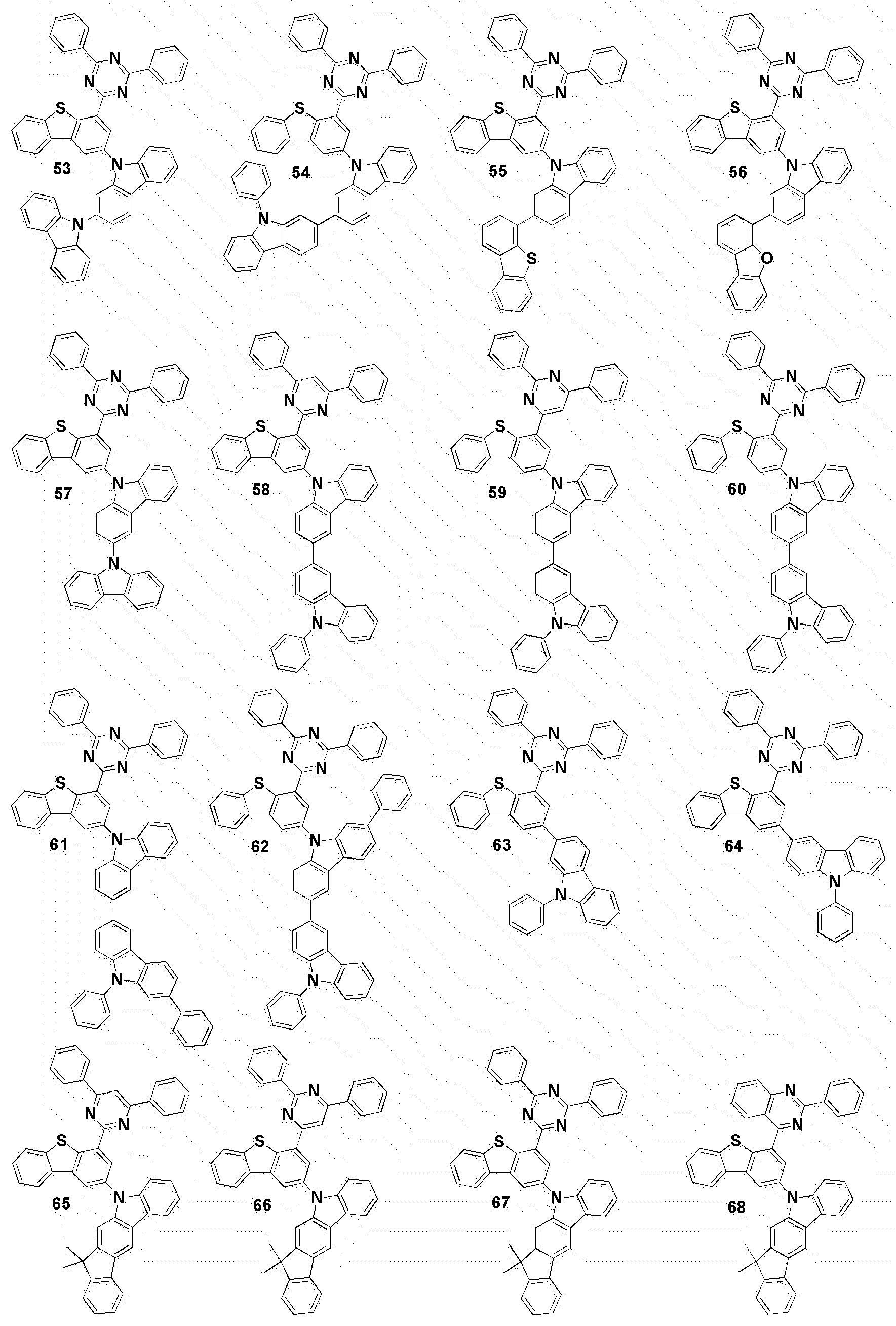

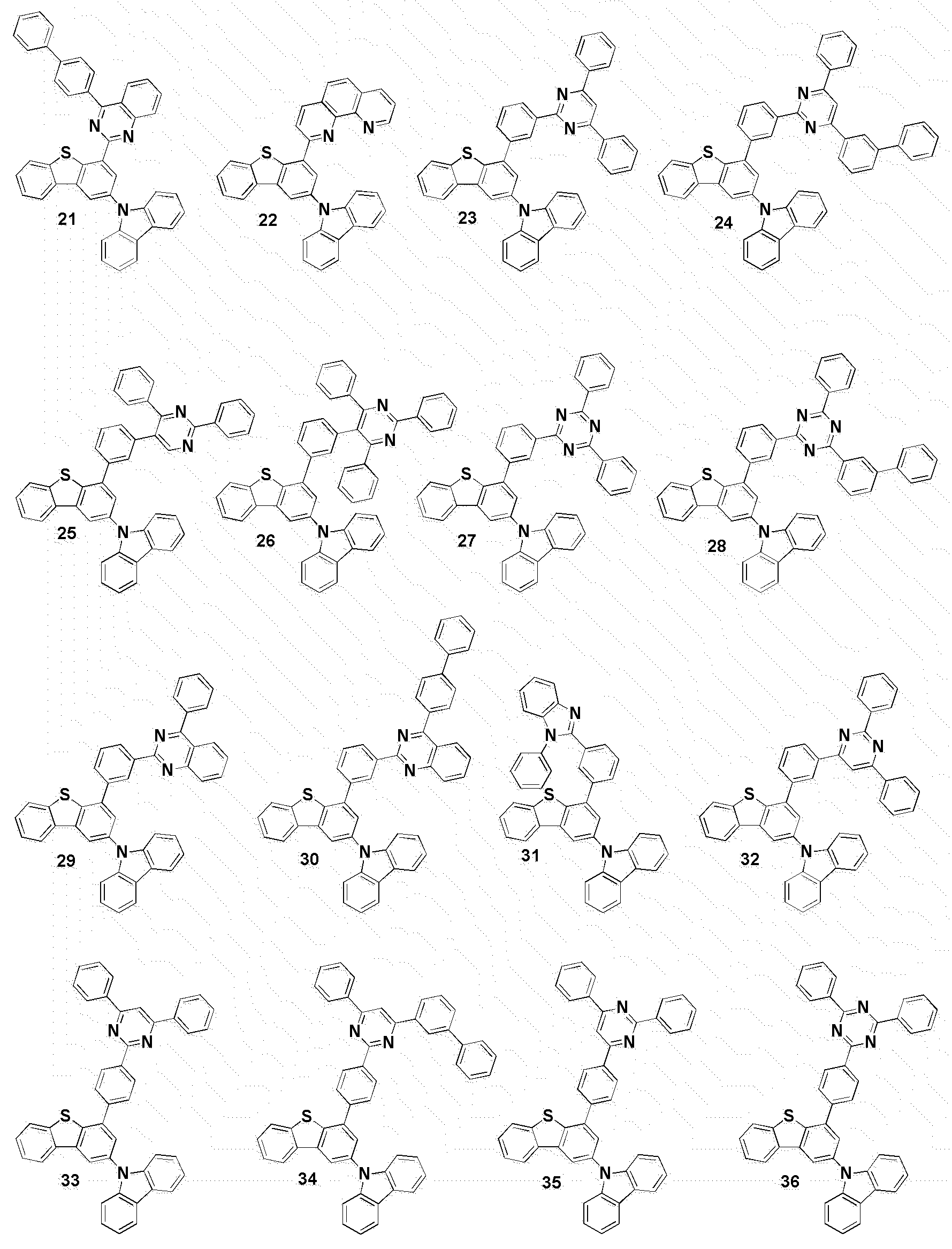

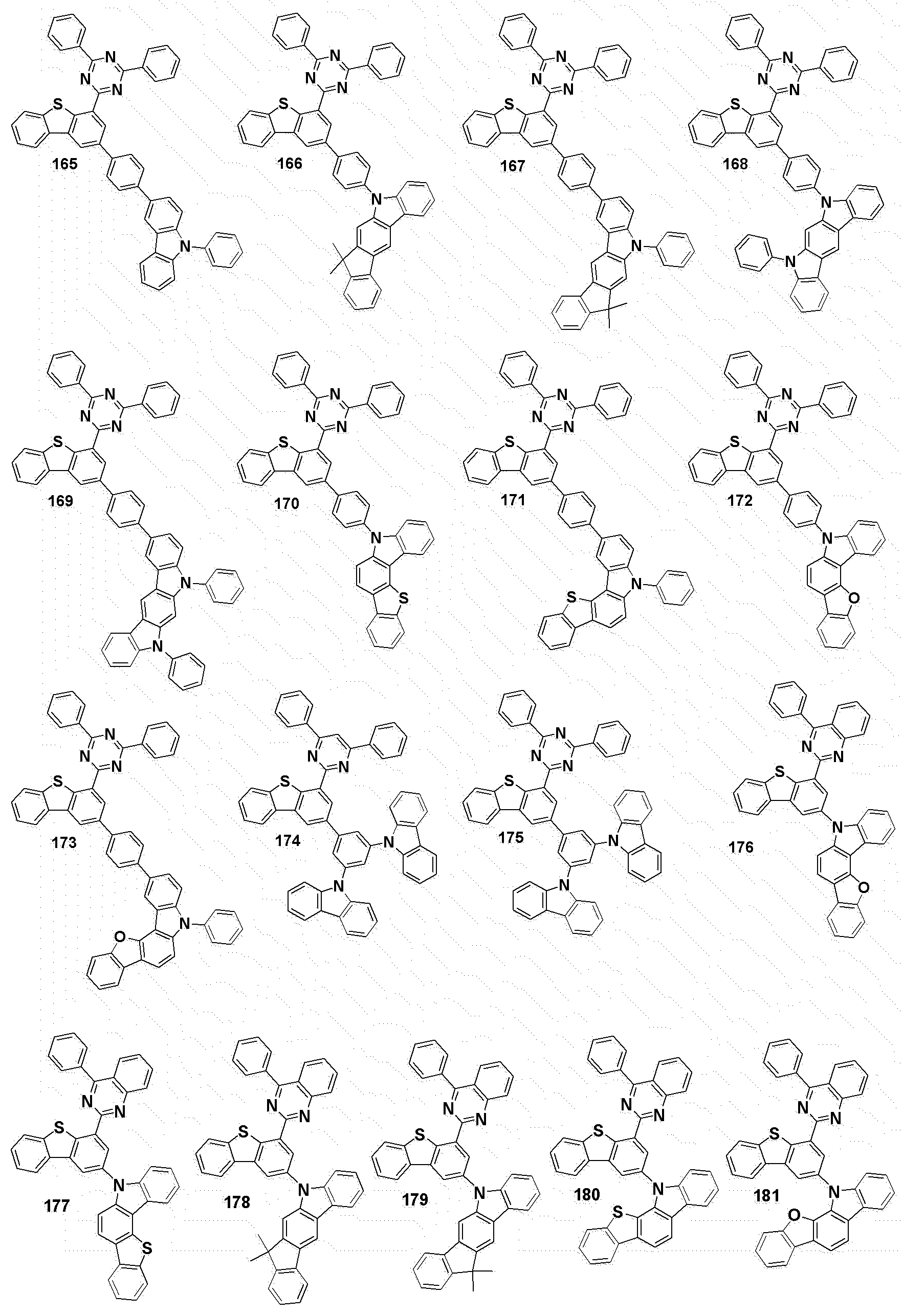

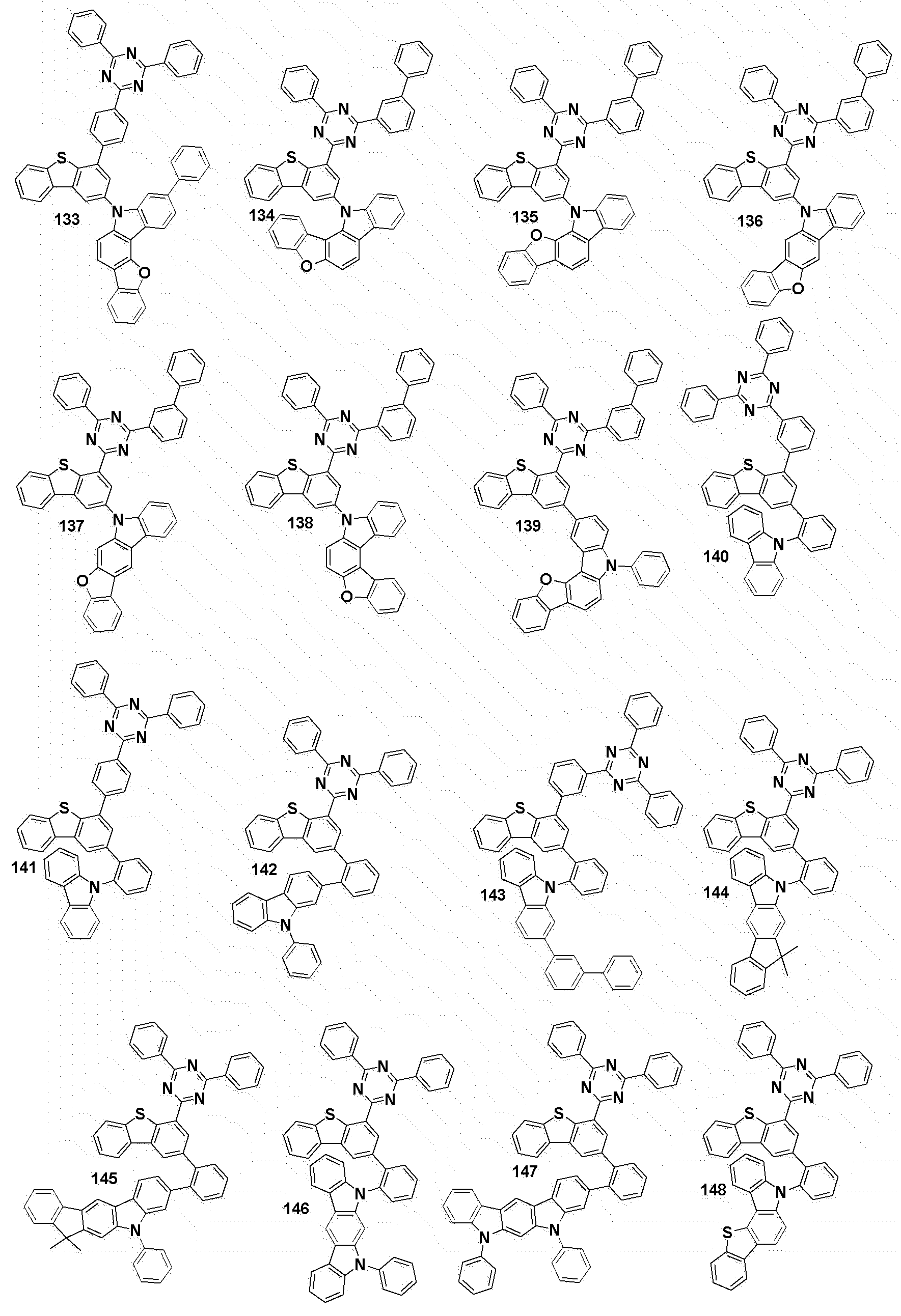

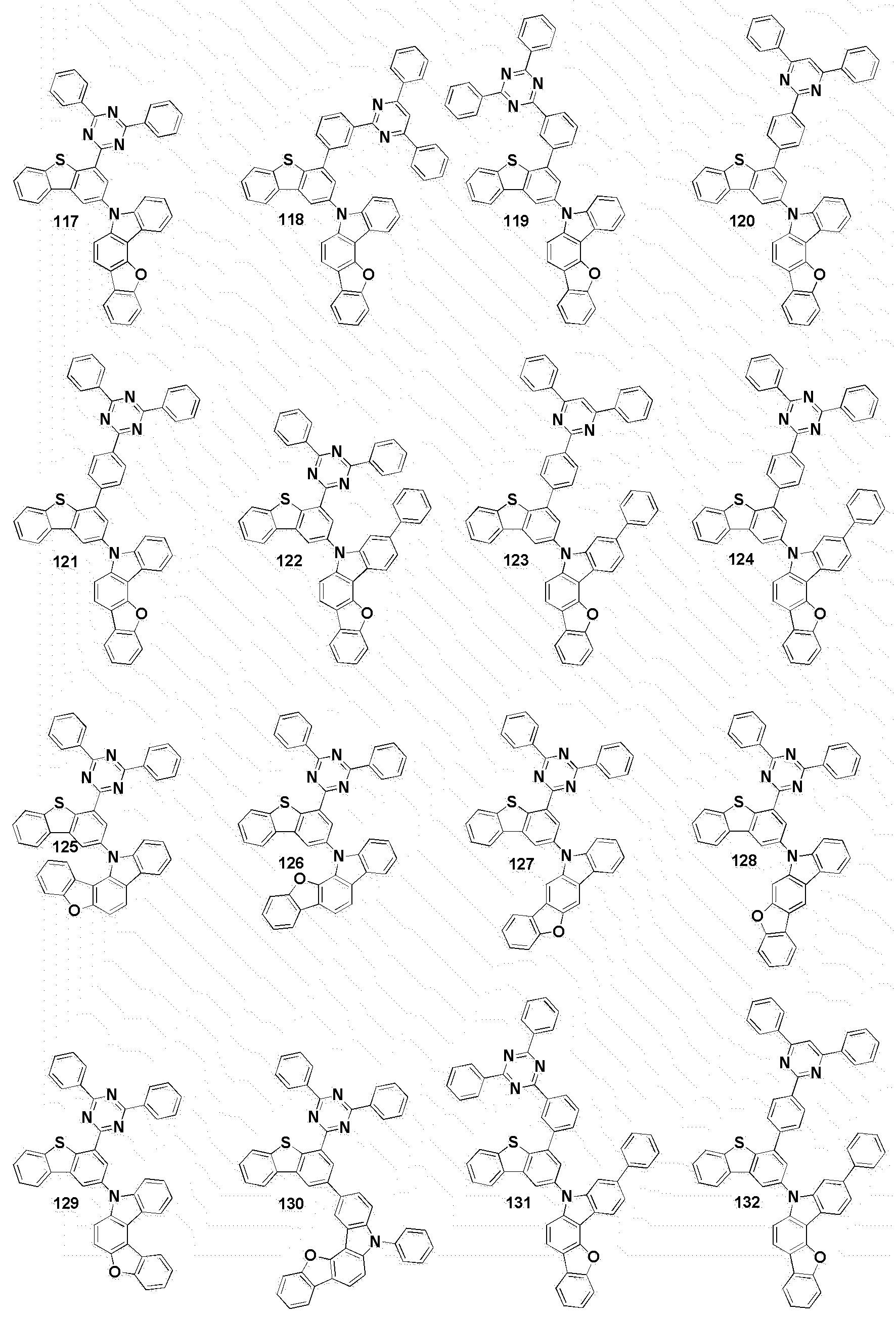

본 출원에 일 실시상태에 따르면, 상기 화학식 1은 하기 화합물 중 어느 하나로 표시될 수 있으나, 이에만 한정되는 것은 아니다.
Figure pat00021
Figure pat00022
Figure pat00023
Figure pat00024
Figure pat00025
Figure pat00026
Figure pat00027
Figure pat00028
Figure pat00029
Figure pat00030
Figure pat00031
또한, 상기 화학식 1의 구조에 다양한 치환기를 도입함으로써 도입된 치환기의 고유 특성을 갖는 화합물을 합성할 수 있다. 예컨대, 유기 발광 소자 제조시 사용되는 정공 주입층 물질, 정공 수송용 물질, 발광층 물질 및 전자 수송층 물질에 주로 사용되는 치환기를 상기 코어 구조에 도입함으로써 각 유기물층에서 요구하는 조건들을 충족시키는 물질을 합성할 수 있다.
또한, 상기 화학식 1의 구조에 다양한 치환기를 도입함으로써 에너지 밴드갭을 미세하게 조절이 가능하게 하며, 한편으로 유기물 사이에서의 계면에서의 특성을 향상되게 하며 물질의 용도를 다양하게 할 수 있다.
한편, 상기 헤테로고리 화합물은 유리 전이 온도(Tg)가 높아 열적 안정성이 우수하다. 이러한 열적 안정성의 증가는 소자에 구동 안정성을 제공하는 중요한 요인이 된다.
본 출원의 일 실시상태에 따른 헤테로고리 화합물은 다단계 화학반응으로 제조할 수 있다. 일부 중간체 화합물이 먼저 제조되고, 그 중간체 화합물들로부터 화학식 1의 화합물이 제조될 수 있다. 보다 구체적으로, 본 출원의 일 실시상태에 따른 헤테로고리 화합물은 후술하는 제조예를 기초로 제조될 수 있다.
본 출원의 다른 실시상태는, 상기 화학식 1로 표시되는 헤테로고리 화합물을 포함하는 유기 발광 소자를 제공한다.
본 출원의 일 실시상태에 따른 유기 발광 소자는 전술한 헤테로고리 화합물을 이용하여 한 층 이상의 유기물층을 형성하는 것을 제외하고는, 통상의 유기 발광 소자의 제조방법 및 재료에 의하여 제조될 수 있다.
상기 헤테로고리 화합물은 유기 발광 소자의 제조시 진공 증착법 뿐만 아니라 용액 도포법에 의하여 유기물층으로 형성될 수 있다. 여기서, 용액 도포법이라 함은 스핀 코팅, 딥 코팅, 잉크젯 프린팅, 스크린 프린팅, 스프레이법, 롤 코팅 등을 의미하지만, 이들만으로 한정되는 것은 아니다.
구체적으로, 본 출원의 일 실시상태에 따른 유기 발광 소자는, 양극, 음극 및 양극과 음극 사이에 구비된 1층 이상의 유기물층을 포함하고, 상기 유기물층 중 1층 이상은 상기 화학식 1로 표시되는 헤테로고리 화합물을 포함한다.
도 1 내지 3에 본 출원의 일 실시상태에 따른 유기 발광 소자의 전극과 유기물층의 적층 순서를 예시하였다. 그러나, 이들 도면에 의하여 본 출원의 범위가 한정될 것을 의도한 것은 아니며, 당 기술분야에 알려져 있는 유기 발광 소자의 구조가 본 출원에도 적용될 수 있다.
도 1에 따르면, 기판(100) 상에 양극(200), 유기물층(300) 및 음극(400)이 순차적으로 적층된 유기 발광 소자가 도시된다. 그러나, 이와 같은 구조에만 한정되는 것은 아니고, 도 2와 같이, 기판 상에 음극, 유기물층 및 양극이 순차적으로 적층된 유기 발광 소자가 구현될 수도 있다.
도 3은 유기물층이 다층인 경우를 예시한 것이다. 도 3에 따른 유기 발광 소자는 정공 주입층(301), 정공 수송층(302), 발광층(303), 정공 저지층(304), 전자 수송층(305) 및 전자 주입층(306)을 포함한다. 그러나, 이와 같은 적층 구조에 의하여 본 출원의 범위가 한정되는 것은 아니며, 필요에 따라 발광층을 제외한 나머지 층은 생략될 수도 있고, 필요한 다른 기능층이 더 추가될 수 있다.
본 명세서에 따른 유기 발광 소자는 유기물층 중 1층 이상에 상기 화학식 1로 표시되는 헤테로고리 화합물을 포함하는 것을 제외하고는 당 기술분야에 알려져 있는 재료와 방법으로 제조될 수 있다.
상기 화학식 1로 표시되는 헤테로고리 화합물은 단독으로 유기 발광 소자의 유기물층 중 1층 이상을 구성할 수 있다. 그러나, 필요에 따라 다른 물질과 혼합하여 유기물층을 구성할 수도 있다.
상기 화학식 1로 표시되는 헤테로고리 화합물은 유기 발광 소자에서 전자 수송층, 정공 저지층, 발광층의 재료 등으로 사용될 수 있다. 한 예로서, 상기 화학식 1로 표시되는 헤테로고리 화합물은 유기 발광 소자의 전자 수송층, 정공 수송층 또는 발광층의 재료로서 사용될 수 있다.
또한, 상기 화학식 1로 표시되는 헤테로고리 화합물은 유기 발광 소자에서 발광층의 재료로서 사용될 수 있다. 한 예로서, 상기 화학식 1로 표시되는 헤테로고리 화합물은 유기 발광 소자에서 발광층의 인광 호스트의 재료로서 사용될 수 있다.
본 출원의 일 실시상태에 따른 유기 발광 소자에 있어서, 상기 화학식 1의 헤테로고리 화합물 이외의 재료를 하기에 예시하지만, 이들은 예시를 위한 것일 뿐 본 출원의 범위를 한정하기 위한 것은 아니며, 당 기술분야에 공지된 재료들로 대체될 수 있다.
양극 재료로는 비교적 일함수가 큰 재료들을 이용할 수 있으며, 투명 전도성 산화물, 금속 또는 전도성 고분자 등을 사용할 수 있다. 상기 양극 재료의 구체적인 예로는 바나듐, 크롬, 구리, 아연, 금과 같은 금속 또는 이들의 합금; 아연 산화물, 인듐 산화물, 인듐주석 산화물(ITO), 인듐아연 산화물(IZO)과 같은 금속 산화물; ZnO : Al 또는 SnO2 : Sb와 같은 금속과 산화물의 조합; 폴리(3-메틸화합물의), 폴리[3,4-(에틸렌-1,2-디옥시)화합물의](PEDT), 폴리피롤 및 폴리아닐린과 같은 전도성 고분자 등이 있으나, 이들에만 한정되는 것은 아니다.
음극 재료로는 비교적 일함수가 낮은 재료들을 이용할 수 있으며, 금속, 금속 산화물 또는 전도성 고분자 등을 사용할 수 있다. 상기 음극 재료의 구체적인 예로는 마그네슘, 칼슘, 나트륨, 칼륨, 티타늄, 인듐, 이트륨, 리튬, 가돌리늄, 알루미늄, 은, 주석 및 납과 같은 금속 또는 이들의 합금; LiF/Al 또는 LiO2/Al과 같은 다층 구조 물질 등이 있으나, 이들에만 한정되는 것은 아니다.
정공 주입 재료로는 공지된 정공 주입 재료를 이용할 수도 있는데, 예를 들면, 미국 특허 제4,356,429호에 개시된 구리프탈로시아닌 등의 프탈로시아닌 화합물 또는 문헌 [Advanced Material, 6, p.677 (1994)]에 기재되어 있는 스타버스트형 아민 유도체류, 예컨대 트리스(4-카바조일-9-일페닐)아민(TCTA), 4,4',4"-트리[페닐(m-톨릴)아미노]트리페닐아민(m-MTDATA), 1,3,5-트리스[4-(3-메틸페닐페닐아미노)페닐]벤젠(m-MTDAPB), 용해성이 있는 전도성 고분자인 폴리아닐린/도데실벤젠술폰산(Polyaniline/Dodecylbenzenesulfonic acid) 또는 폴리(3,4-에틸렌디옥시티오펜)/폴리(4-스티렌술포네이트)(Poly(3,4-ethylenedioxythiophene)/Poly(4-styrenesulfonate)), 폴리아닐린/캠퍼술폰산(Polyaniline/Camphor sulfonic acid) 또는 폴리아닐린/폴리(4-스티렌술포네이트)(Polyaniline/Poly(4-styrene-sulfonate))등을 사용할 수 있다.
정공 수송 재료로는 피라졸린 유도체, 아릴아민계 유도체, 스틸벤 유도체, 트리페닐디아민 유도체 등이 사용될 수 있으며, 저분자 또는 고분자 재료가 사용될 수도 있다.
전자 수송 재료로는 옥사디아졸 유도체, 안트라퀴노디메탄 및 이의 유도체, 벤조퀴논 및 이의 유도체, 나프토퀴논 및 이의 유도체, 안트라퀴논 및 이의 유도체, 테트라시아노안트라퀴노디메탄 및 이의 유도체, 플루오레논 유도체, 디페닐디시아노에틸렌 및 이의 유도체, 디페노퀴논 유도체, 8-히드록시퀴놀린 및 이의 유도체의 금속 착체 등이 사용될 수 있으며, 저분자 물질 뿐만 아니라 고분자 물질이 사용될 수도 있다.
전자 주입 재료로는 예를 들어, LiF가 당업계 대표적으로 사용되나, 본 출원이 이에 한정되는 것은 아니다.
발광 재료로는 적색, 녹색 또는 청색 발광재료가 사용될 수 있으며, 필요한 경우, 2 이상의 발광 재료를 혼합하여 사용할 수 있다. 이 때, 2 이상의 발광 재료를 개별적인 공급원으로 증착하여 사용하거나, 예비혼합하여 하나의 공급원으로 증착하여 사용할 수 있다. 또한, 발광 재료로서 형광 재료를 사용할 수도 있으나, 인광 재료로서 사용할 수도 있다. 발광 재료로는 단독으로서 양극과 음극으로부터 각각 주입된 정공과 전자를 결합하여 발광시키는 재료가 사용될 수도 있으나, 호스트 재료와 도펀트 재료가 함께 발광에 관여하는 재료들이 사용될 수도 있다.
발광 재료의 호스트를 혼합하여 사용하는 경우에는, 동일 계열의 호스트를 혼합하여 사용할 수도 있고, 다른 계열의 호스트를 혼합하여 사용할 수도 있다. 예를 들어, n 타입 호스트 재료 또는 P 타입 호스트 재료 중 어느 두 종류 이상의 재료를 선택하여 발광층의 호스트 재료로 사용할 수 있다.
본 출원의 일 실시상태에 따른 유기 발광 소자는 사용되는 재료에 따라 전면 발광형, 후면 발광형 또는 양면 발광형일 수 있다.
본 출원의 일 실시상태에 따른 헤테로고리 화합물은 유기 태양 전지, 유기 감광체, 유기 트랜지스터 등을 비롯한 유기 전자 소자에서도 유기 발광 소자에 적용되는 것과 유사한 원리로 작용할 수 있다.
이하에서, 실시예를 통하여 본 명세서를 더욱 상세하게 설명하지만, 이들은 본 출원을 예시하기 위한 것일 뿐, 본 출원 범위를 한정하기 위한 것은 아니다.
< 실시예 >

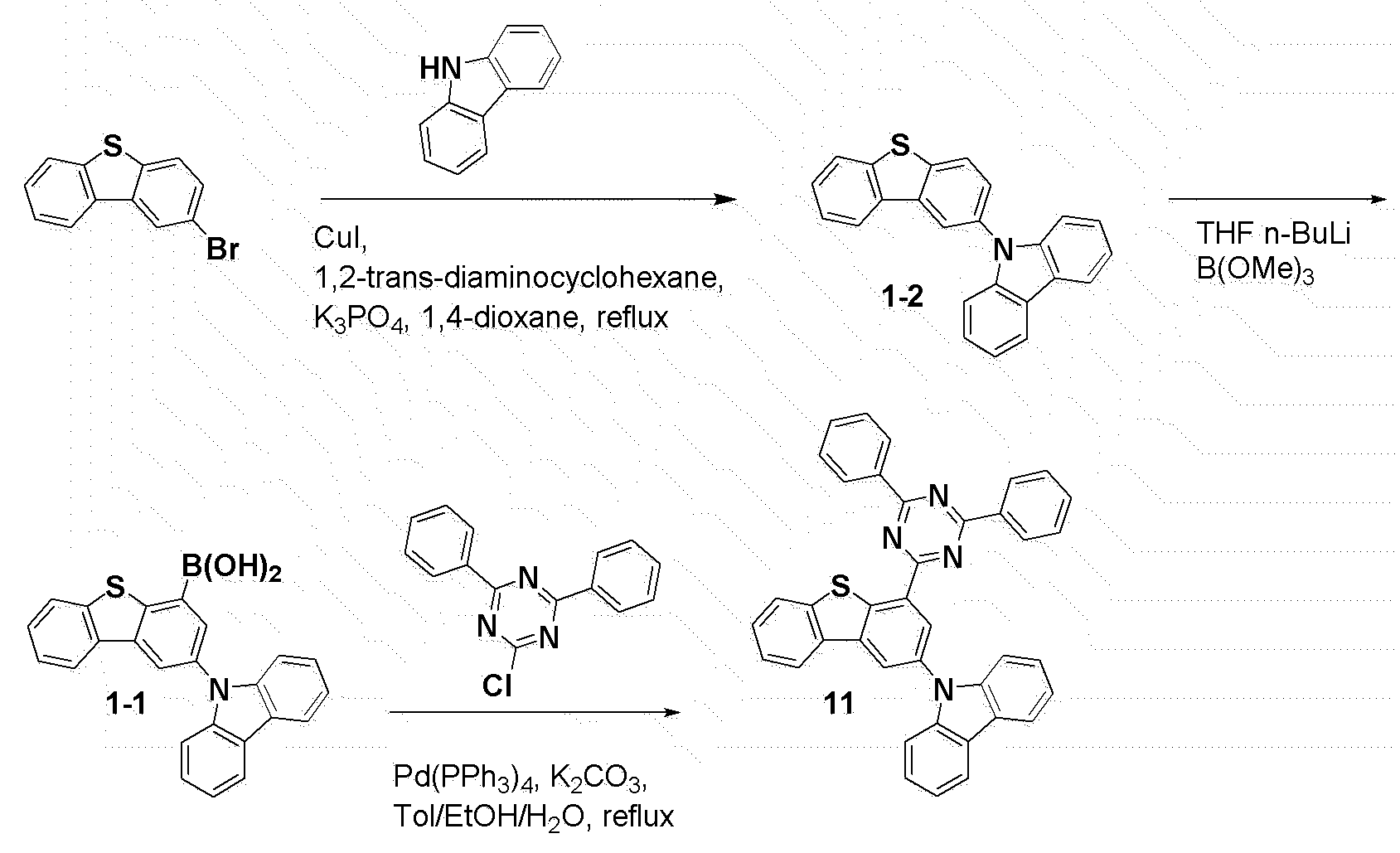

< 제조예 1> 화합물 11의 제조
Figure pat00032
1) 화합물 1-2의 제조
2-브로모디벤조[b,d]티오펜 5.0g(19.0mM), 9H-카바졸 2.6g(15.8mM), CuI 3.0g(15.8mM), 트랜스-1,2-디아미노사이클로헥산 1.9mL(15.8mM), K3PO4 3.3g(31.6mM)를 1,4-옥산 100mL에 녹인 후 24시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피(DCM:Hex=1:3)로 정제하였고 메탄올로 재결정하여 목적화합물 1-2 4.7g(85%)을 얻었다.
2) 화합물 1-1의 제조
화합물 1-2 5g(14.3mM)과 THF 100mL를 넣은 혼합 용액을 -78℃에서 2.5M n-BuLi 7.4mL(18.6mM)을 적가하였고 실온에서 1시간 교반하였다. 반응 혼합물에 트리메틸보레이트(B(OMe)3) 4.8mL(42.9mM)을 적가하였고 실온에서 2시간 교반하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼크로마토 그래피(DCM:MeOH=100:3)으로 정제하였고 DCM으로 재결정하여 목적화합물 1-1 3.9g(70%)을 얻었다.
3) 화합물 11의 제조
1-1 7.5g(19.0mM), 2-클로로-4,6-디페닐-1,3,5-트리아진 5.1g(19.0mM), Pd(PPh3)4 1.1g(0.95mM), K2CO3 5.2g(38.0mM)를 톨루엔/EtOH/H2O 100/20/20mL에 녹인 후 12시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피 (DCM:Hex=1:3)으로 정제하였고 메탄올로 재결정하여 목적화합물 11 7.7g(70%)을 얻었다.
상기 제조예 1에서 9H-카바졸 대신 하기 표 1의 중간체 A를 사용하고 2-클로로-4,6-디페닐-1,3,5-트리아진 대신 하기 표 1의 중간체 B를 사용한 것을 제외하고 제조예 1의 제조와 동일한 방법으로 제조하여 목적화합물 A을 합성하였다.

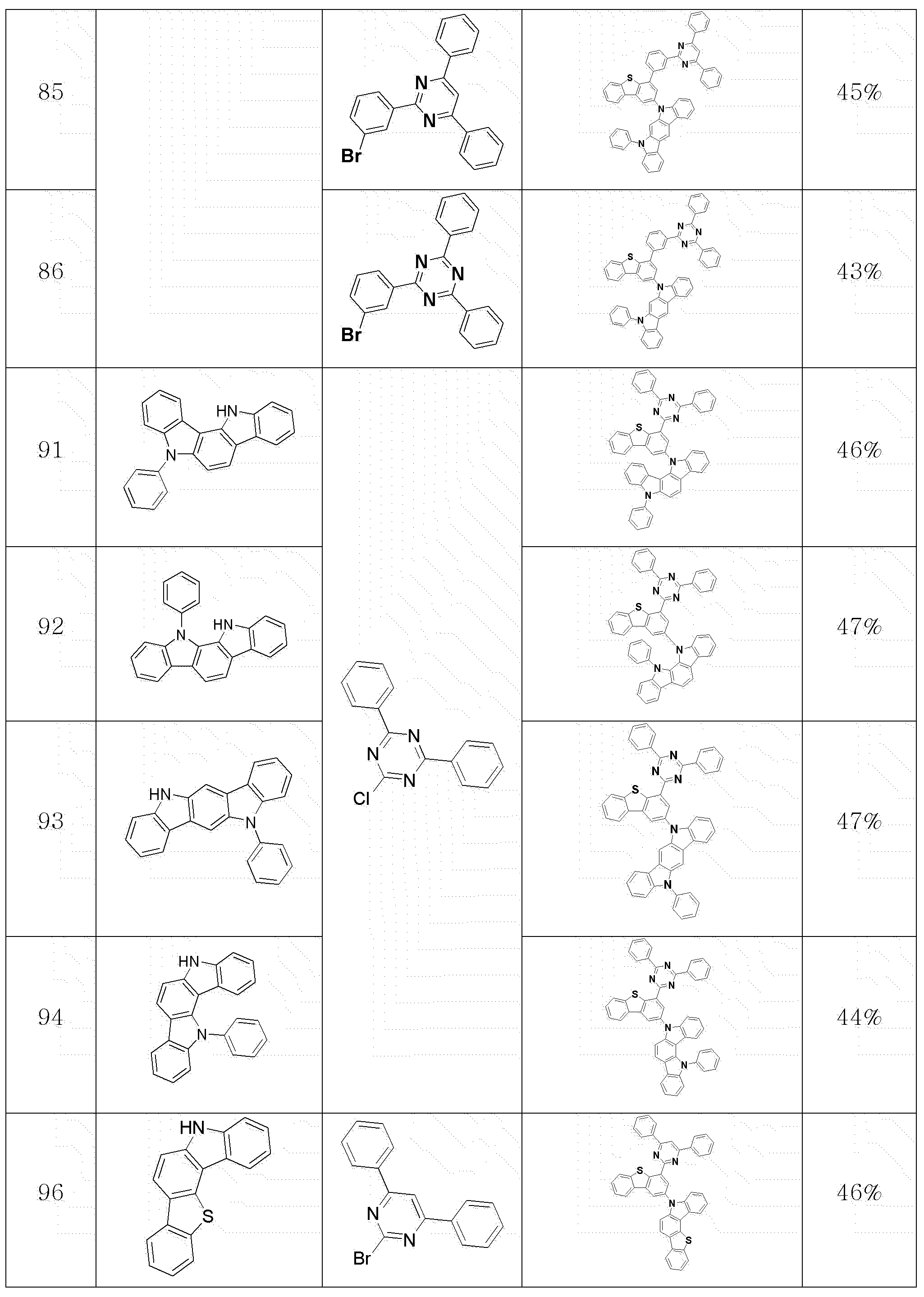

[표 1]
Figure pat00033
Figure pat00034
Figure pat00035
Figure pat00036
Figure pat00037
Figure pat00038
Figure pat00039
Figure pat00040
Figure pat00041
< 제조예 2> 화합물 64의 제조
Figure pat00042
1) 화합물 2-2의 제조
2-브로모디벤조[b,d]티오펜 5.0g(19.0mM), (9-페닐-9H-카바졸-3-일)보론산 5.5g(19.0mM), Pd(PPh3)4 1.1g(0.95mM), K2CO3 5.2g(38.0mM)를 톨루엔/EtOH/H2O 100/20/20 mL에 녹인 후 12시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피 (DCM:Hex=1:3)으로 정제하였고 헥산으로 재결정하여 목적화합물 2-2 5.7g(70%)을 얻었다.
2) 화합물 2-1의 제조
화합물 2-2 6.1g(14.3mM)과 THF 100mL를 넣은 혼합 용액을 -78℃에서 2.5M n-BuLi 7.4mL(18.6mM)을 적가하였고 실온에서 1시간 교반하였다. 반응 혼합물에 트리메틸보레이트(B(OMe)3) 4.8mL(42.9mM)을 적가하였고 실온에서 2시간 교반하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼크로마토 그래피(DCM:MeOH=100:3)으로 정제하였고 DCM으로 재결정하여 목적화합물 2-1 4.7g(70%)을 얻었다.
3) 화합물 64의 제조
화합물 2-1 8.9g(19.0mM), 2-클로로-4,6-디페닐-1,3,5-트리아진 5.1g(19.0mM), Pd(PPh3)4 1.1g(0.95mM), K2CO3 5.2g(38.0mM)를 톨루엔/EtOH/H2O 100/20/20mL에 녹인 후 12시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피 (DCM:Hex=1:3)으로 정제하였고 메탄올로 재결정하여 목적화합물 64 8.7g(70%)을 얻었다.
상기 제조예 2에서 (9-페닐-9H-카바졸-3-일)보론산 대신 하기 표 2의 중간체 A를 사용하고 2-클로로-4,6-디페닐-1,3,5-트리아진 대신 하기 표 2의 중간체 B를 사용한 것을 제외하고 제조예 2와 동일한 방법으로 제조하여 목적화합물 A을 합성하였다.

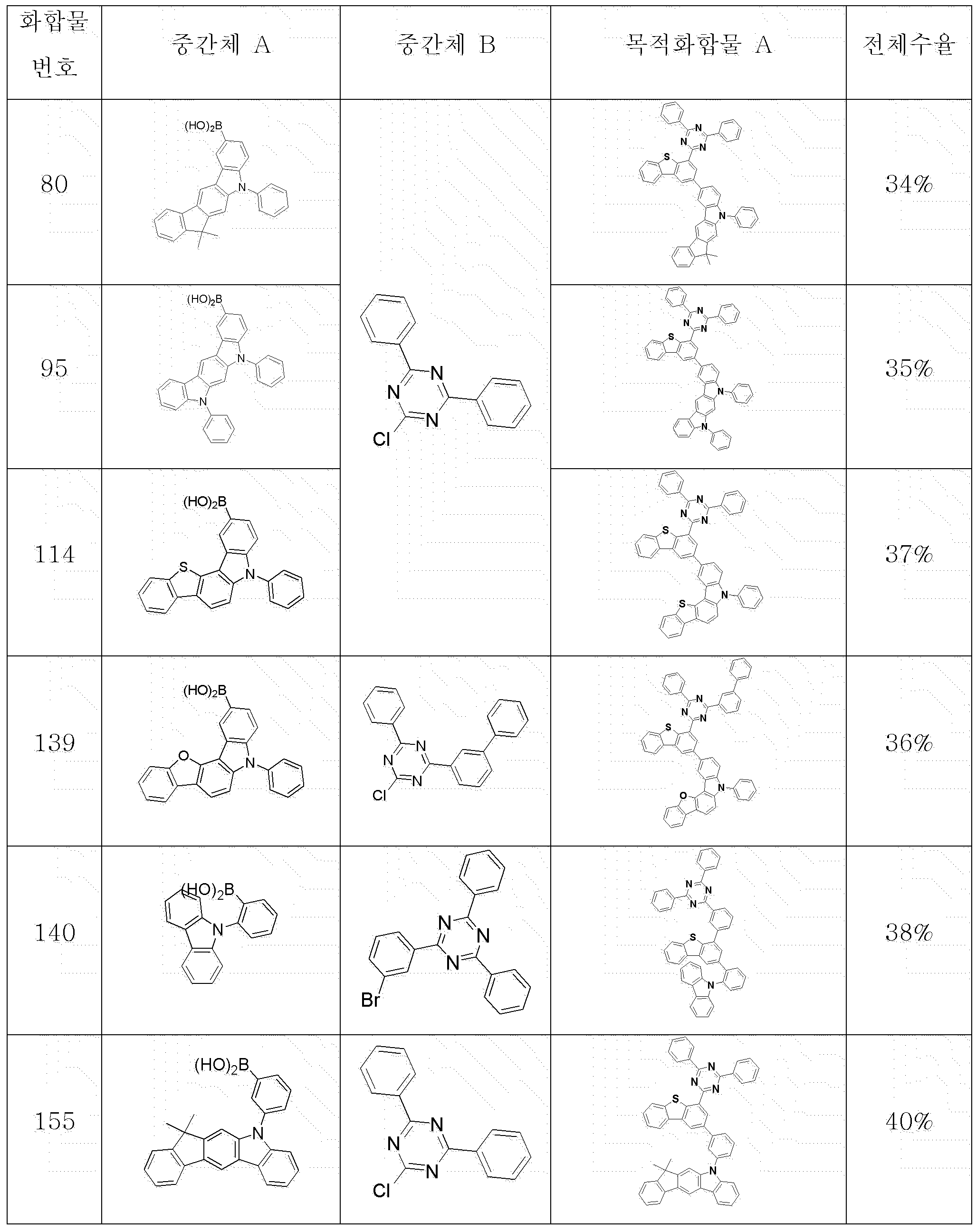

[표 2]
Figure pat00043
Figure pat00044
Figure pat00045
<비교 제조예 1> 비교 화합물 2의 제조
Figure pat00046
(3-(9H-카바졸-9-yl)페닐)보론산 5.5g(19.0mmol), 2-클로로-4,6-디페닐-1,3,5-트리아진 5.1g(19.0mM), Pd(PPh3)4 1.1g(0.95mM), K2CO3 5.2g(38.0mM)를 톨루엔/에탄올/H2O 100/20/20mL에 녹인 후 12시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피 (DCM:Hex=1:3)으로 정제하였고 메탄올로 재결정하여 비교 화합물 2(ref 2) 6.3g(70%)을 얻었다.
<비교 제조예 2> 비교 화합물 3의 제조
Figure pat00047
(3-(디벤조[b,d]티오펜-4-일)페닐)보론산 5.8g(19.0mM), 2-클로로-4,6-디페닐-1,3,5-트리아진 5.1g(19.0mM), Pd(PPh3)4 1.1g(0.95mM), K2CO3 5.2g(38.0mM)를 톨루엔/에탄올/H2O 100/20/20mL에 녹인 후 12시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피 (DCM:Hex=1:3)으로 정제하였고 메탄올로 재결정하여 비교 화합물 3(ref 3) 6.5g(70%)을 얻었다.

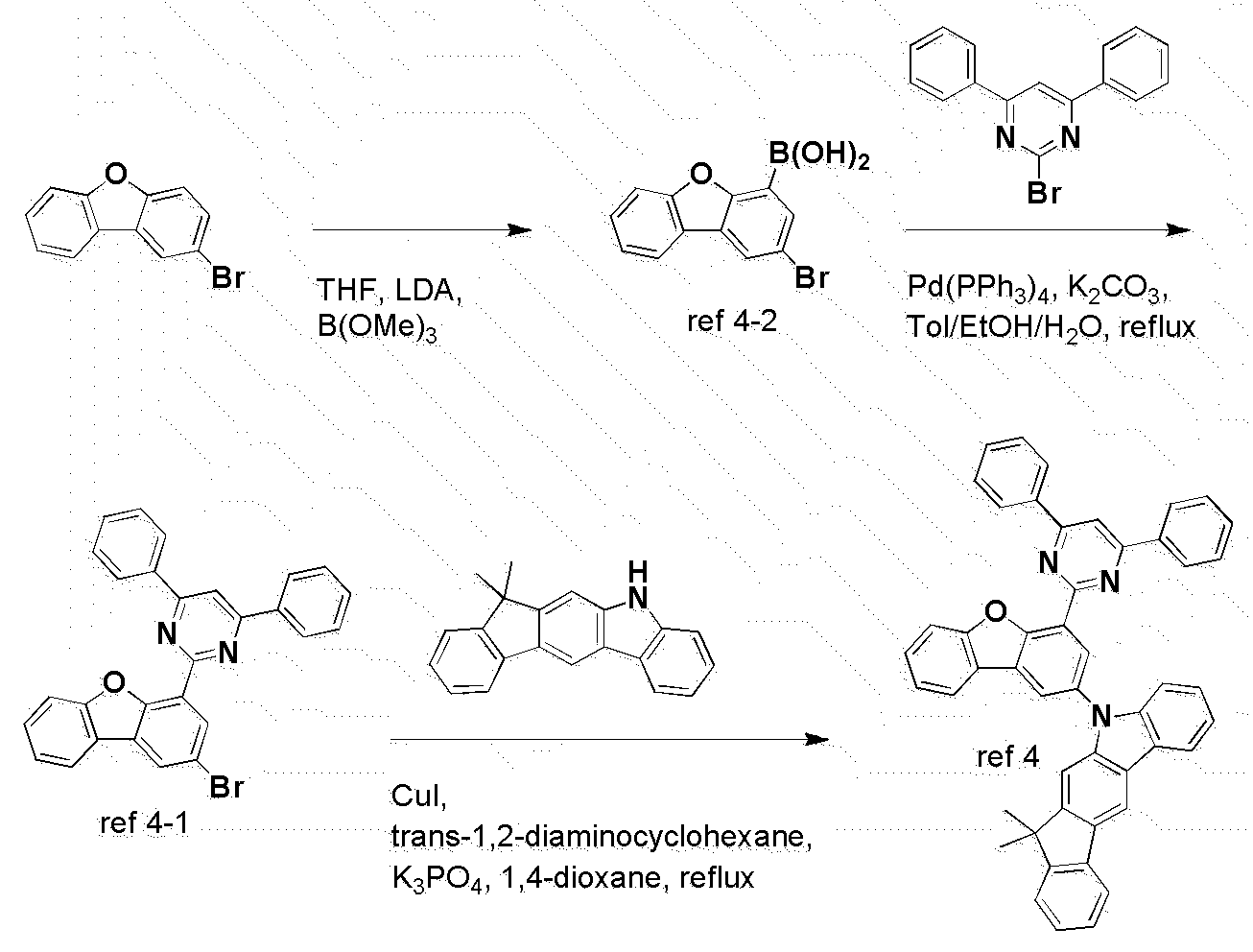

<비교 제조예 3> 비교 화합물 4의 합성
Figure pat00048
1) 비교 화합물 4-2의 제조
2-브로모디젠조[b,d]푸란 4.7g(19.0mM)과 THF 100mL를 넣은 혼합 용액을 -78℃에서 2.0M 리튬 디이소프로필 아민 11.4mL(22.8mM)을 적가하였고 -78℃에서 1시간 교반하였다. 반응 혼합물에 트리메틸 보레이트 4.8mL(42.9mM)을 적가하였고 실온에서 2시간 교반하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼크로마토 그래피(DCM:MeOH=100:3)으로 정제하였고 DCM으로 재결정하여 비교 화합물 4-2(ref 4-2) 3.9g(70%)을 얻었다.
2) 비교 화합물 4-1의 제조
비교 화합물 4-2 5.5g(19.0mM), 2-브로모-4,6-디페닐피리미딘 5.9g(19.0mM), Pd(PPh3)4 1.1g(0.95mM), K2CO3 5.2g(38.0mM)를 톨루엔/에탄올/H2O 100/20/20mL에 녹인 후 12시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피 (DCM:Hex=1:3)으로 정제하였고 헥산으로 재결정하여 비교 화합물 4-1(ref 4-1) 6.3g(70%)을 얻었다.
2) 비교 화합물 4의 제조
비교 화합물 4-1 9.1g(19.0mM), 7,7-디메틸-5,7-디하이드로인데노[2,1-b]카바졸 4.5g(15.8mM), CuI 3.0g(15.8mM), 트랜스-1,2-디아미노사이클로헥산 1.9mL(15.8mM), K3PO4 3.3g(31.6mM)를 1,4-옥산 100mL에 녹인 후 24시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피(DCM:Hex=1:3)로 정제하였고 메탄올로 재결정하여 비교 화합물 4(ref 4) 9.1g(85%)을 얻었다.
<비교 제조예 4> 비교 화합물 5의 합성
Figure pat00049
1) 비교 화합물 5-2의 제조
4-브로모디벤조[b,d]티오펜 5.0g(19.0mM), 9H-카바졸 2.6g(15.8mM), CuI 3.0g(15.8mM), 트랜스-1,2-디아미노사이클로헥산 1.9mL(15.8mM), K3PO4 3.3g(31.6mM)를 1,4-옥산 100mL에 녹인 후 24시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피(DCM:Hex=1:3)로 정제하였고 메탄올로 재결정하여 비교 화합물 5-2(ref 5-2) 4.7g(85%)을 얻었다.
2) 비교 화합물 5-1의 제조
비교 화합물 5-2 5.0g(14.3mM)과 THF 100mL를 넣은 혼합 용액을 -78℃에서 2.5M n-BuLi 7.4mL(18.6mM)을 적가하였고 실온에서 1시간 교반하였다. 반응 혼합물에 트리메틸 보레이트 4.8mL(42.9mM)을 적가하였고 실온에서 2시간 교반하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼크로마토 그래피(DCM:MeOH=100:3)으로 정제하였고 DCM으로 재결정하여 목적화합물 5-1 3.9g(70%)을 얻었다.
2) 비교 화합물 5의 제조
비교 화합물 5-1 7.5g(19.0mM), 2-클로로-4,6-디페닐-1,3,5-트리아진 5.1g(19.0mM), Pd(PPh3)4 1.1g(0.95mM), K2CO3 5.2g(38.0mM)를 톨루엔/에탄올/H2O 100/20/20mL에 녹인 후 12시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피 (DCM:Hex=1:3)으로 정제하였고 메탄올로 재결정하여 비교 화합물 5(ref 5) 7.7g(70%)을 얻었다.
<비교 제조예 5> 비교 화합물 6의 합성
Figure pat00050
2-브로모디벤조[b,d]티오펜 5.0g(19.0mM), 7,7-디메틸-5,7-디하이드로인데노[2,1-b]카바졸 4.5g(15.8mM), CuI 3.0g(15.8mM), 트랜스-1,2-디아미노사이클로헥산 1.9mL(15.8mM), K3PO4 3.3g(31.6mM)를 1,4-옥산 100mL에 녹인 후 24시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피(DCM:Hex=1:3)로 정제하였고 메탄올로 재결정하여 비교 화합물 6(ref 6) 7.3g(85%)을 얻었다.

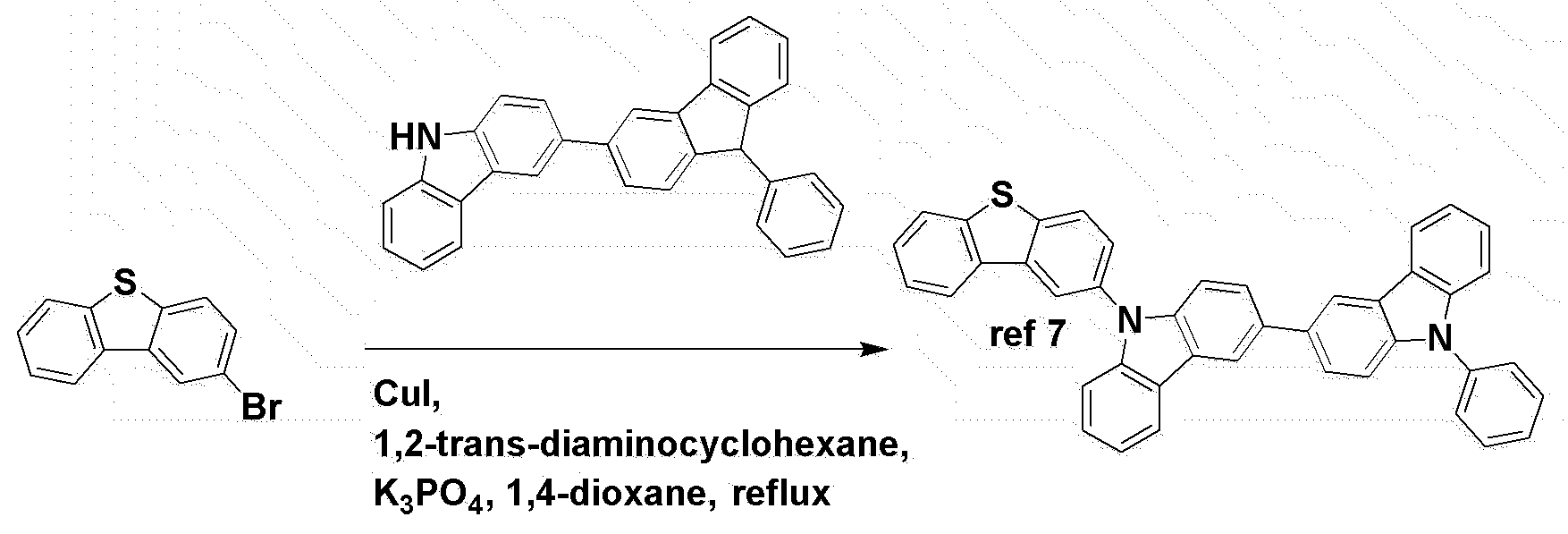

<비교 제조예 6> 비교 화합물 7의 합성
Figure pat00051
2-브로모디벤조[b,d]티오펜 4.2g(15.8mM), 9-페닐-9H,9'H-3,3'-바이카바졸 6.5g(15.8mM), CuI 3.0g(15.8mM), 트랜스-1,2-디아미노사이클로헥산 1.9mL(15.8mM), K3PO4 3.3g(31.6mM)를 1,4-옥산 100mL에 녹인 후 24시간 환류하였다. 반응이 완결된 후 실온에서 증류수와 DCM을 넣고 추출하였고 유기층은 MgSO4로 건조시킨 후 회전 증발기로 용매를 제거하였다. 반응물은 컬럼 크로마토그래피(DCM:Hex=1:3)로 정제하였고 메탄올로 재결정하여 비교 화합물 7(ref 7) 7.9g(85%)을 얻었다.
상기 제조예들과 같은 방법으로 화합물을 제조하고, 그 합성확인결과를 하기 표 3 내지 표 22에 나타내었다.
[표 3]
Figure pat00052
[표 4]
Figure pat00053
[표 5]
Figure pat00054
[표 6]
Figure pat00055
[표 7]
Figure pat00056
[표 8]
Figure pat00057
[표 9]
Figure pat00058
[표 10]
Figure pat00059
[표 11]
Figure pat00060
[표 12]
Figure pat00061
[표 13]
Figure pat00062
[표 14]
Figure pat00063
[표 15]
Figure pat00064
[표 16]
Figure pat00065
[표 17]
Figure pat00066
[표 18]
Figure pat00067
[표 19]
Figure pat00068
[표 20]
Figure pat00069
[표 21]
Figure pat00070
Figure pat00071
Figure pat00072
Figure pat00073
[표 22]
Figure pat00074

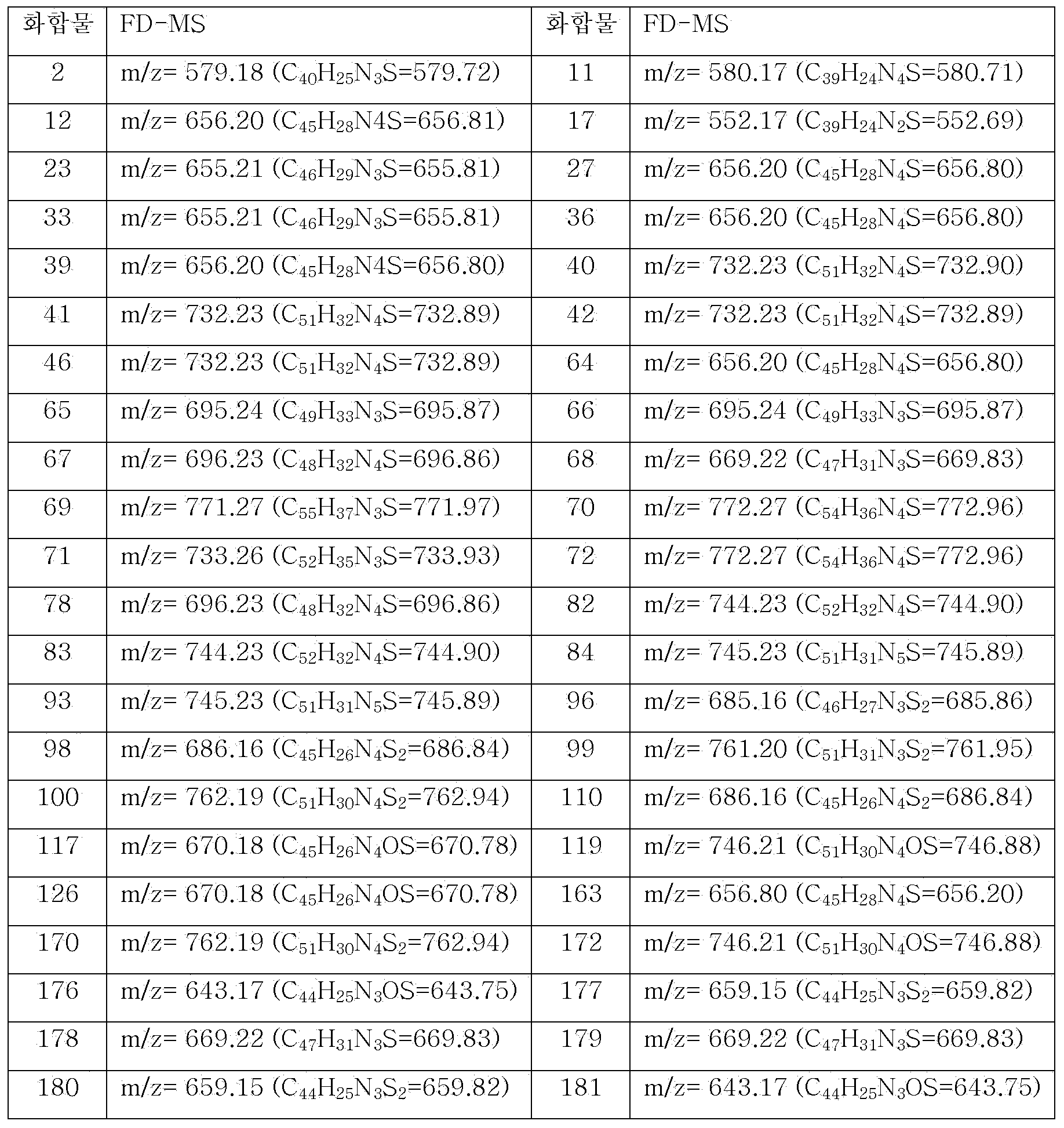

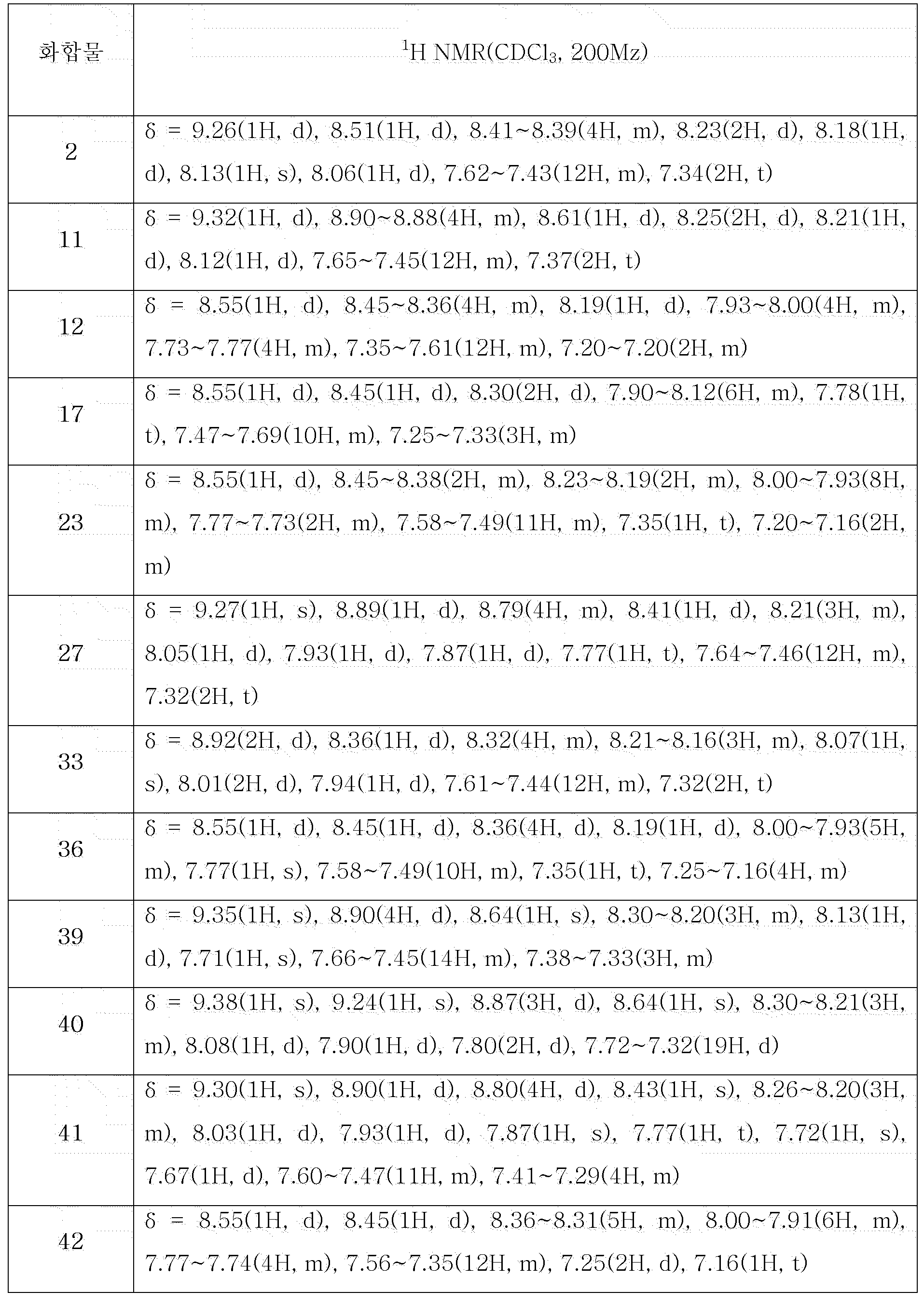

상기 표 21은 NMR 값이고, 표 22는 FD-질량분석계(FD-MS: Field desorption mass spectrometry)의 측정값이다.
도 4는 화합물 2의 363nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 5는 화합물 2의 238nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 6은 화합물 2의 UV 흡수 스펙트럼을 나타낸 것이다.
도 7은 화합물 11의 339nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 8은 화합물 11의 234nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 9는 화합물 11의 UV 흡수 스펙트럼을 나타낸 것이다.
도 10은 화합물 23의 241nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 11은 화합물 23의 241nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 12는 화합물 23의 UV 흡수 스펙트럼을 나타낸 것이다.
도 13은 화합물 27의 340nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 14는 화합물 27의 241nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 15는 화합물 27의 UV 흡수 스펙트럼을 나타낸 것이다.
도 16은 화합물 33의 291nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 17은 화합물 33의 239nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 18은 화합물 33의 UV 흡수 스펙트럼을 나타낸 것이다.
도 19는 화합물 39의 259nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 20은 화합물 39의 259nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 21은 화합물 39의 UV 흡수 스펙트럼을 나타낸 것이다.
도 22는 화합물 41의 260nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 23은 화합물 41의 260nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 24는 화합물 41의 UV 흡수 스펙트럼을 나타낸 것이다.
도 25는 화합물 65의 361nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 26은 화합물 65의 235nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 27은 화합물 65의 UV 흡수 스펙트럼을 나타낸 것이다.
도 28은 화합물 66의 360nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 29는 화합물 66의 307nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 30은 화합물 66의 UV 흡수 스펙트럼을 나타낸 것이다.
도 31은 화합물 67의 361nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 32는 화합물 67의 266nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 33은 화합물 67의 UV 흡수 스펙트럼을 나타낸 것이다.
도 34는 화합물 69의 344nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 35는 화합물 69의 308nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 36은 화합물 69의 UV 흡수 스펙트럼을 나타낸 것이다.
도 37은 화합물 70의 344nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 38은 화합물 70의 267nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 39는 화합물 70의 UV 흡수 스펙트럼을 나타낸 것이다.
도 40은 화합물 71의 344nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 41는 화합물 71의 241nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 42는 화합물 71의 UV 흡수 스펙트럼을 나타낸 것이다.
도 43은 화합물 78의 361nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 44는 화합물 78의 263nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 45는 화합물 78의 UV 흡수 스펙트럼을 나타낸 것이다.
도 46은 화합물 82의 344nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 47은 화합물 82의 307nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 48은 화합물 82의 UV 흡수 스펙트럼을 나타낸 것이다.
도 49는 화합물 84의 363nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 50는 화합물 84의 298nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 51은 화합물 84의 UV 흡수 스펙트럼을 나타낸 것이다.
도 52는 화합물 99의 355nm 파장에서의 LTPL 측정 그래프를 나타낸 것이다.
도 53은 화합물 99의 355nm 파장에서의 PL 측정 그래프를 나타낸 것이다.
도 54는 화합물 99의 UV 흡수 스펙트럼을 나타낸 것이다.
< 실험예 >
1) 유기 발광 소자의 제작
1,500Å의 두께로 ITO가 박막 코팅된 유리 기판을 증류수 초음파로 세척하였다. 증류수 세척이 끝나면 아세톤, 메탄올, 이소프로필 알코올 등의 용제로 초음파 세척을 하고 건조시킨 후 UV 세정기에서 UV를 이용하여 5분간 UVO처리하였다. 이후 기판을 플라즈마 세정기(PT)로 이송시킨 후, 진공상태에서 ITO 일함수 및 잔막 제거를 위해 플라즈마 처리를 하여, 유기증착용 열증착 장비로 이송하였다.
상기 ITO 투명 전극(양극)위에 공통층인 정공 주입층 2-TNATA(4,4',4"-Tris[2-naphthyl(phenyl)amino]triphenylamine) 및 정공 수송층 NPB(N,N'-Di(1-naphthyl)-N,N'-diphenyl-(1,1'-biphenyl)-4,4'-diamine)을 형성시켰다.
그 위에 발광층을 다음과 같이 열 진공 증착시켰다. 발광층은 호스트로 하기 표 23에 기재된 화합물, 녹색 인광 도펀트로 Ir(ppy)3(tris(2-phenylpyridine)iridium)을 사용하여 호스트에 Ir(ppy)3를 7% 도핑하여 400Å 증착하였다. 이후 정공 저지층으로 BCP를 60Å 증착하였으며, 그 위에 전자 수송층으로 Alq3 를 200Å 증착하였다. 마지막으로 전자 수송층 위에 리튬 플루오라이드(lithium fluoride: LiF)를 10Å 두께로 증착하여 전자 주입층을 형성한 후, 전자 주입층 위에 알루미늄(Al) 음극을 1,200Å의 두께로 증착하여 음극을 형성함으로써 유기 전계 발광 소자를 제조하였다.
한편, OLED 소자 제작에 필요한 모든 유기 화합물은 재료 별로 각각 10-6~10-8torr 하에서 진공 승화 정제하여 OLED 제작에 사용하였다.
2) 유기 전계 발광 소자의 구동 전압 및 발광 효율
상기와 같이 제작된 유기 전계 발광 소자에 대하여 맥사이어스사의 M7000으로 전계 발광(EL)특성을 측정하였으며, 그 측정 결과를 가지고 맥사이언스사에서 제조된 수명장비측정장비(M6000)를 통해 기준 휘도가 6,000 cd/m2 일 때, T90을 측정하였다. 본 발명의 유기 전계 발광 소자의 특성은 하기 표 23과 같다.

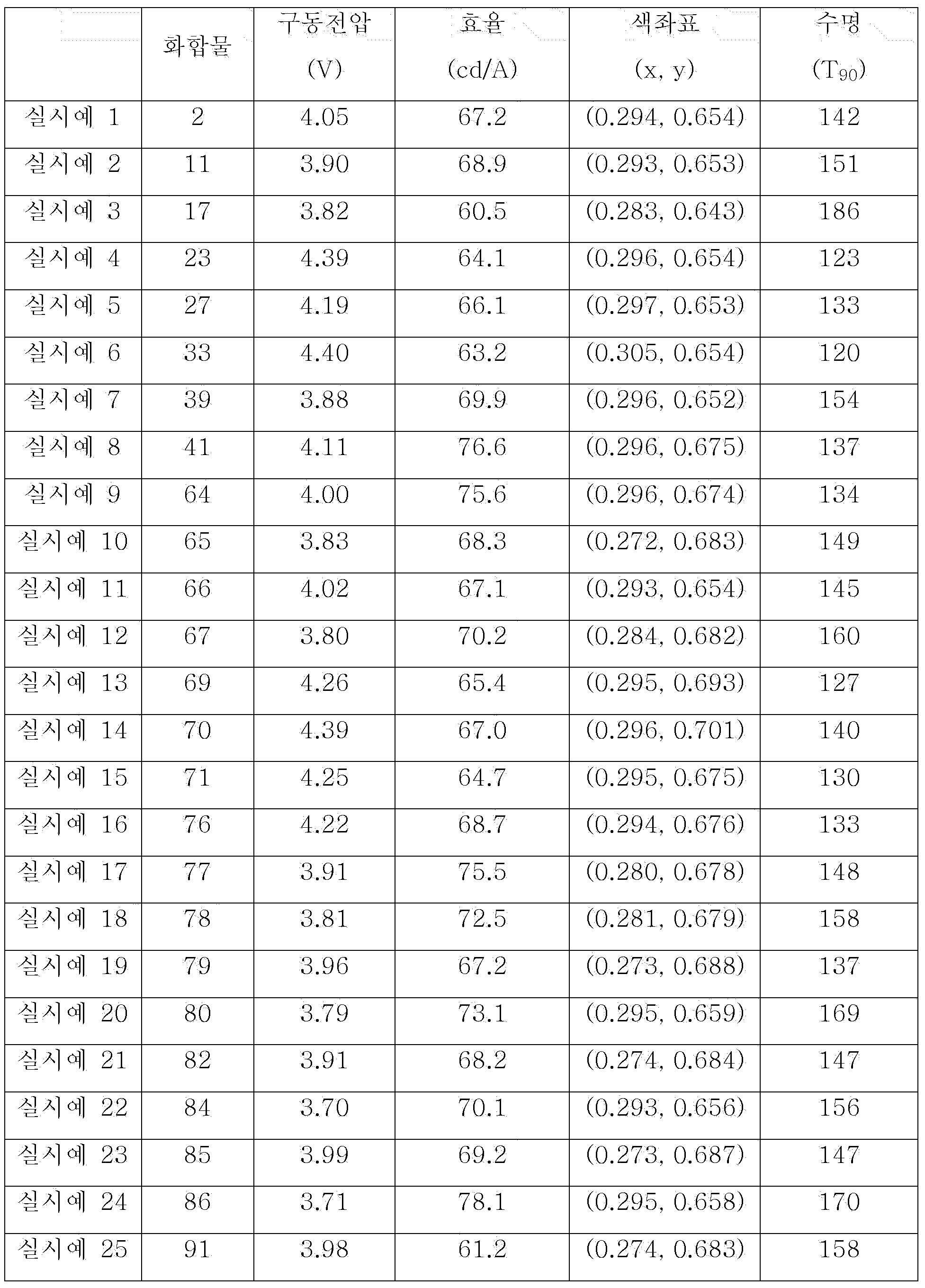

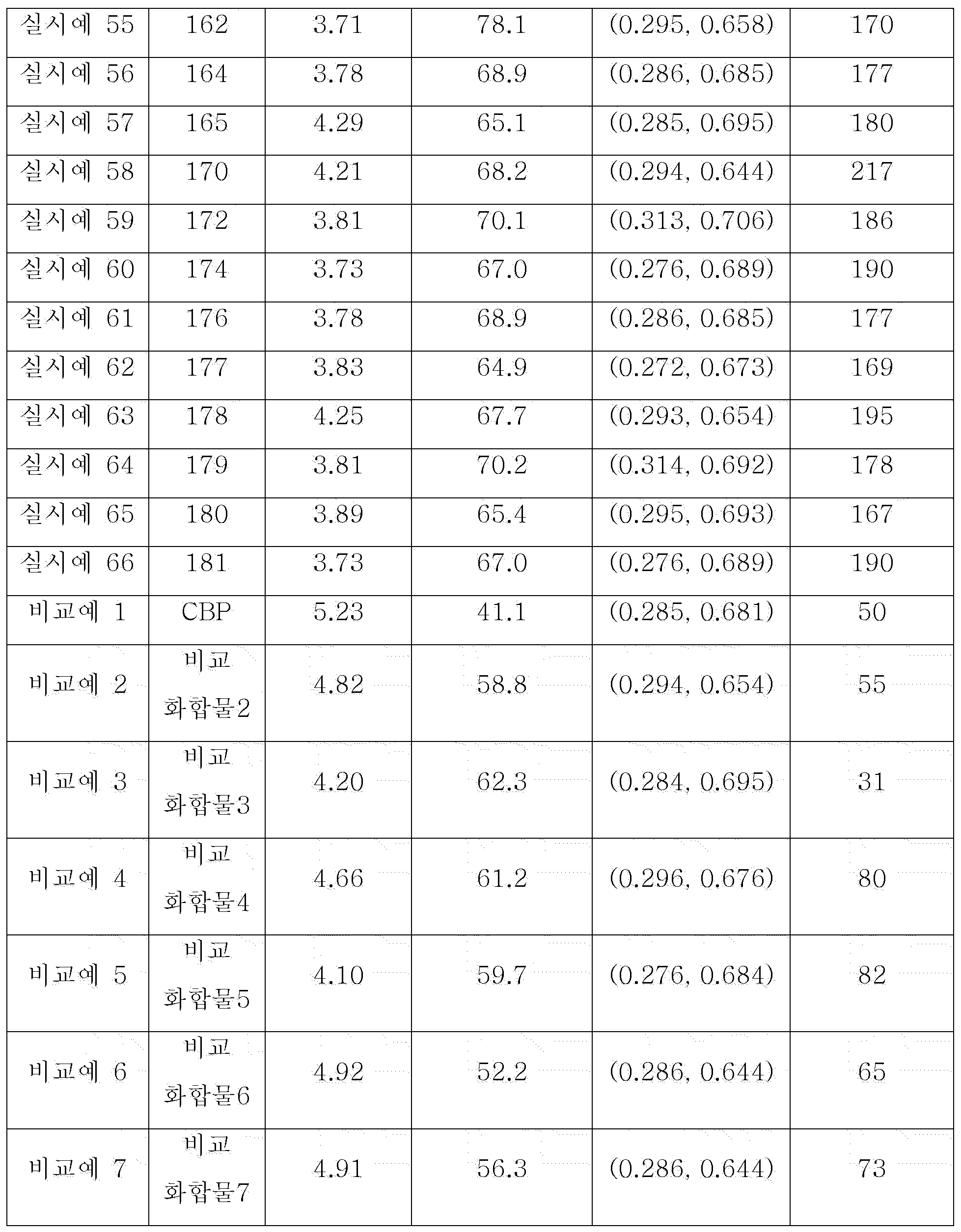

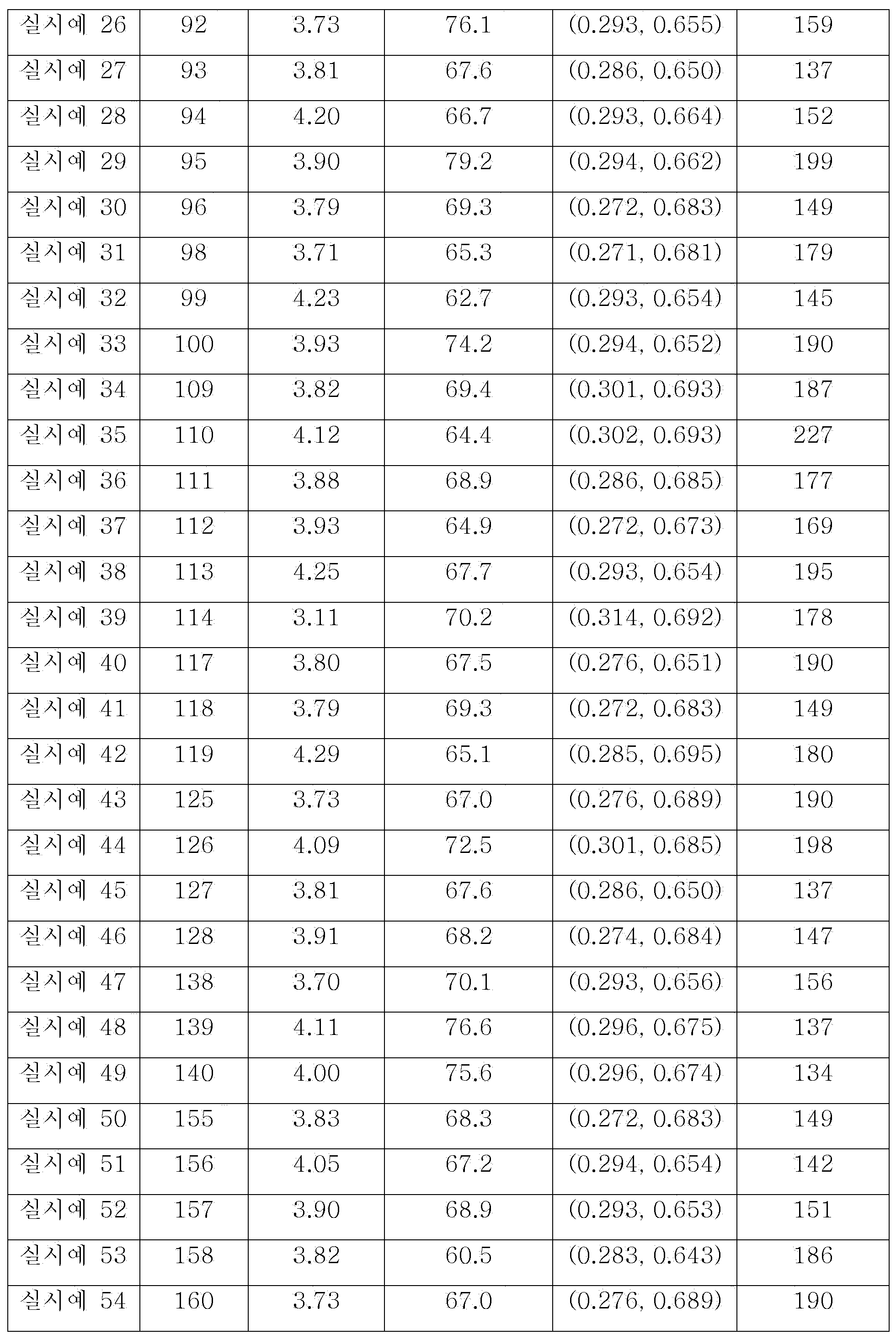

[표 23]
Figure pat00075
Figure pat00076
Figure pat00077
상기 표 23의 결과로부터 알 수 있듯이, 본 발명의 유기 전계 발광 소자 발광층 재료를 이용한 유기 전계 발광 소자는 비교예 1 내지 7에 비해 구동 전압이 낮고, 발광효율이 향상되었을 뿐만 아니라 수명도 현저히 개선되었다.
한편, 비교예 2와 같이 카바졸과 트리아진 사이에 페닐렌이 위치한 경우에는, LUMO 영역의 전자를 안정화시키지 못하여 수명이 저하된다. 또한, 비교예 3과 같이 카바졸이 없는 경우에는, 정공이동도가 떨어져 발광층에서 정공과 전자의 균형이 깨져 수명이 저하된다. 또한, 비교예 4와 같이 디벤조푸란이 포함된 화합물의 경우에는, LUMO 영역의 전자를 안정화시키지 못하여 수명이 저하된다. 또한, 비교예 5와 같이 디벤조티오펜의 2, 6번 위치에 치환기가 결합된 경우에는, 발광층에서 정공과 전자의 균형이 깨져서 수명이 저하된다. 또한, 비교예 6 및 7과 같이, 본 발명의 화학식 1의 Ar1 위치에 적어도 하나의 N을 포함하는 헤테로아릴기가 결합되지 않는 경우에는, 전자를 안정화시키는 치환기가 없기에 발광층에서 정공과 전자의 균형이 깨져 효율이나 수명이 저하되는 결과를 얻었다.
100: 기판
200: 양극
300: 유기물층
301: 정공 주입층
302: 정공 수송층
303: 발광층
304: 정공 저지층
305: 전자 수송층
306: 전자 주입층
400: 음극

Claims (12)

  1. 하기 화학식 1로 표시되는 헤테로고리 화합물:
    [화학식 1]
    Figure pat00078

    상기 화학식 1에서,
    L1 및 L2는 서로 동일하거나 상이하고, 각각 독립적으로 직접결합 또는 치환 또는 비치환된 C6 내지 C60의 아릴렌기이고,
    Ar1은 치환 또는 비치환되고, 적어도 하나의 N을 포함하는 C2 내지 C60의 헤테로아릴기이며,
    Ar2는 하기 화학식 2 내지 3 중 어느 하나로 표시되며,
    [화학식 2]
    Figure pat00079

    [화학식 3]
    Figure pat00080

    Y1 내지 Y4는 서로 동일하거나 상이하고, 각각 독립적으로 치환 또는 비치환된 C6 내지 C60의 방향족 탄화수소 고리; 또는 치환 또는 비치환된 C2 내지 C60의 방향족 헤테로고리이고,
    R1 내지 R7은 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; 할로겐기; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C2 내지 C60의 알케닐기; 치환 또는 비치환된 C2 내지 C60의 알키닐기; 치환 또는 비치환된 C1 내지 C60의 알콕시기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C2 내지 C60의 헤테로시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기; -SiRR'R"; -P(=O)RR'; 및 C1 내지 C20의 알킬기, 치환 또는 비치환된 C6 내지 C60의 아릴기, 또는 C2 내지 C60의 헤테로아릴기로 치환 또는 비치환된 아민기로 이루어진 군으로부터 선택되거나, 서로 인접하는 2 이상의 기는 서로 결합하여 치환 또는 비치환된 지방족 또는 방향족 탄화수소 고리를 형성하며,
    R, R' 및 R"는 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기이다.
  2. 청구항 1에 있어서, 상기 화학식 2는 하기 구조식 중 어느 하나로 표시되는 것을 특징으로 하는 헤테로고리 화합물:
    Figure pat00081
    Figure pat00082
    Figure pat00083

    Figure pat00084
    Figure pat00085
    Figure pat00086

    Figure pat00087

    상기 구조식에서 X1 내지 X6은 서로 동일하거나 상이하고, 각각 독립적으로 NR, S, O 또는 CR'R" 이고,
    R8 내지 R14는 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; 할로겐기; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C2 내지 C60의 알케닐기; 치환 또는 비치환된 C2 내지 C60의 알키닐기; 치환 또는 비치환된 C1 내지 C60의 알콕시기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C2 내지 C60의 헤테로시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기; -SiRR'R"; -P(=O)RR'; 및 C1 내지 C20의 알킬기, 치환 또는 비치환된 C6 내지 C60의 아릴기, 또는 C2 내지 C60의 헤테로아릴기로 치환 또는 비치환된 아민기로 이루어진 군으로부터 선택되거나, 서로 인접하는 2 이상의 기는 서로 결합하여 치환 또는 비치환된 지방족 또는 방향족 탄화수소 고리를 형성하며,
    R, R' 및 R"는 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기이고,
    m은 0 내지 8의 정수이고, n, o, p, q, r 및 s는 각각 독립적으로 0 내지 6의 정수이다.

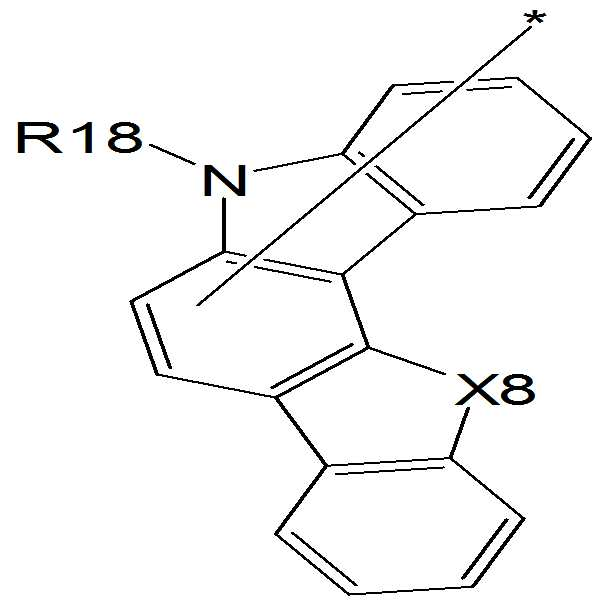

  3. 청구항 1에 있어서, 상기 화학식 3은 하기 구조식 중 어느 하나로 표시되는 것을 특징으로 하는 헤테로고리 화합물:
    Figure pat00088
    Figure pat00089
    Figure pat00090

    상기 구조식에서 X7 및 X8은 서로 동일하거나 상이하고, 각각 독립적으로 NR, S, O 또는 CR'R" 이고,
    R15 내지 R18은 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; 할로겐기; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C2 내지 C60의 알케닐기; 치환 또는 비치환된 C2 내지 C60의 알키닐기; 치환 또는 비치환된 C1 내지 C60의 알콕시기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C2 내지 C60의 헤테로시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기; -SiRR'R"; -P(=O)RR'; 및 C1 내지 C20의 알킬기, 치환 또는 비치환된 C6 내지 C60의 아릴기, 또는 C2 내지 C60의 헤테로아릴기로 치환 또는 비치환된 아민기로 이루어진 군으로부터 선택되거나, 서로 인접하는 2 이상의 기는 서로 결합하여 치환 또는 비치환된 지방족 또는 방향족 탄화수소 고리를 형성하며,
    R, R' 및 R"는 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기이고,
    t는 0 내지 7의 정수이다.
  4. 청구항 1에 있어서, 상기 화학식 1은 하기 화학식 4 내지 9 중 어느 하나로 표시되는 것을 특징으로 하는 헤테로고리 화합물:
    [화학식 4]
    Figure pat00091

    [화학식 5]
    Figure pat00092

    [화학식 6]
    Figure pat00093

    [화학식 7]
    Figure pat00094

    [화학식 8]
    Figure pat00095

    [화학식 9]
    Figure pat00096

    상기 화학식 4 내지 9에서,
    R1 내지 R6, L1, 및 Ar1의 정의는 상기 화학식 1에서의 정의와 동일하고,
    X1, X4 및 X5는 서로 동일하거나 상이하고, 각각 독립적으로 NR, S, O 또는 CR'R" 이고,
    R8, R9, R12, R13 및 R16은 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; 할로겐기; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C2 내지 C60의 알케닐기; 치환 또는 비치환된 C2 내지 C60의 알키닐기; 치환 또는 비치환된 C1 내지 C60의 알콕시기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C2 내지 C60의 헤테로시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기; -SiRR'R"; -P(=O)RR'; 및 C1 내지 C20의 알킬기, 치환 또는 비치환된 C6 내지 C60의 아릴기, 또는 C2 내지 C60의 헤테로아릴기로 치환 또는 비치환된 아민기로 이루어진 군으로부터 선택되거나, 서로 인접하는 2 이상의 기는 서로 결합하여 치환 또는 비치환된 지방족 또는 방향족 탄화수소 고리를 형성하며,
    R, R' 및 R"는 서로 동일하거나 상이하고, 각각 독립적으로 수소; 중수소; -CN; 치환 또는 비치환된 C1 내지 C60의 알킬기; 치환 또는 비치환된 C3 내지 C60의 시클로알킬기; 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기이고,
    m은 0 내지 8의 정수이고, n, q 및 r은 각각 독립적으로 0 내지 6의 정수이며, t는 0 내지 7의 정수이다.
  5. 청구항 1에 있어서, 상기 화학식 1의 R1 내지 R6은 각각 독립적으로 수소 또는 중수소인 것을 특징으로 하는 헤테로고리 화합물.
  6. 청구항 2에 있어서, 상기 구조식의 R8 내지 R14는 각각 독립적으로 수소; 중수소; 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기인 것을 특징으로 하는 헤테로고리 화합물.
  7. 청구항 3에 있어서, 상기 구조식의 R5 내지 R18은 각각 독립적으로 수소; 중수소; 치환 또는 비치환된 C6 내지 C60의 아릴기; 또는 치환 또는 비치환된 C2 내지 C60의 헤테로아릴기인 것을 특징으로 하는 헤테로고리 화합물.
  8. 청구항 1에 있어서, 상기 화학식 1은 하기 화합물 중 어느 하나로 표시되는 것을 특징으로 하는 헤테로고리 화합물:
    Figure pat00097

    Figure pat00098

    Figure pat00099

    Figure pat00100

    Figure pat00101

    Figure pat00102

    Figure pat00103

    Figure pat00104

    Figure pat00105

    Figure pat00106

    Figure pat00107
  9. 양극, 음극 및 상기 양극과 음극 사이에 구비된 1층 이상의 유기물층을 포함하고, 상기 유기물층 중 1층 이상이 청구항 1 내지 8 중 어느 하나의 항에 따른 헤테로고리 화합물을 포함하는 유기 발광 소자.
  10. 청구항 9에 있어서, 상기 유기물층은 정공 저지층, 전자 주입층 및 전자 수송층 중 적어도 한 층을 포함하고, 상기 정공 저지층, 전자 주입층 및 전자 수송층 중 적어도 한 층이 상기 헤테로고리 화합물을 포함하는 것을 특징으로 하는 유기 발광 소자.
  11. 청구항 9에 있어서, 상기 유기물층은 발광층을 포함하고, 상기 발광층이 상기 헤테로고리 화합물을 포함하는 것을 특징으로 하는 유기 발광 소자.
  12. 청구항 9에 있어서, 상기 유기물층은 정공 주입층, 정공 수송층, 및 정공 주입 및 정공 수송을 동시에 하는 층 중 1층 이상의 층을 포함하고, 상기 층 중 하나의 층이 상기 헤테로고리 화합물을 포함하는 것을 특징으로 하는 유기 발광 소자.
KR1020160057665A 2015-07-27 2016-05-11 헤테로고리 화합물 및 이를 이용한 유기 발광 소자 Active KR101805686B1 (ko)

Priority Applications (6)

Application Number Priority Date Filing Date Title
CN201680048392.6A CN107922837B (zh) 2015-07-27 2016-07-27 杂环化合物和使用其的有机发光二极管
TW105123776A TWI653234B (zh) 2015-07-27 2016-07-27 雜環化合物及使用其之有機發光裝置
JP2018504172A JP6577133B2 (ja) 2015-07-27 2016-07-27 ヘテロ環化合物およびこれを用いた有機発光素子
PCT/KR2016/008189 WO2017018795A2 (ko) 2015-07-27 2016-07-27 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
EP16830828.6A EP3330342B1 (en) 2015-07-27 2016-07-27 Heterocyclic compound and organic light emitting diode using same
US15/321,397 US10381577B2 (en) 2015-07-27 2016-07-27 Hetero-cyclic compound and organic light emitting device using the same

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020150106063 2015-07-27
KR20150106063 2015-07-27

Publications (2)

Publication Number Publication Date
KR20170013152A true KR20170013152A (ko) 2017-02-06
KR101805686B1 KR101805686B1 (ko) 2017-12-07

Family

ID=58108986

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020160057665A Active KR101805686B1 (ko) 2015-07-27 2016-05-11 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR1020160059084A Active KR101739024B1 (ko) 2015-07-27 2016-05-13 유기 발광 소자 및 유기 발광 소자의 유기물층용 조성물

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020160059084A Active KR101739024B1 (ko) 2015-07-27 2016-05-13 유기 발광 소자 및 유기 발광 소자의 유기물층용 조성물

Country Status (6)

Country Link
US (1) US10381577B2 (ko)
EP (1) EP3330342B1 (ko)
JP (1) JP6577133B2 (ko)
KR (2) KR101805686B1 (ko)
CN (1) CN107922837B (ko)
TW (1) TWI653234B (ko)

Cited By (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20180115558A (ko) * 2017-04-13 2018-10-23 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR20190074931A (ko) * 2017-12-20 2019-06-28 삼성전자주식회사 축합환 화합물, 이를 포함하는 조성물 및 이를 포함하는 유기 발광 소자
WO2020013574A1 (ko) * 2018-07-09 2020-01-16 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
KR20200068398A (ko) 2018-12-05 2020-06-15 솔브레인 주식회사 화합물 및 이를 포함하는 유기 발광 소자
WO2020130553A1 (ko) * 2018-12-17 2020-06-25 두산솔루스 주식회사 유기 화합물 및 이를 이용한 유기 전계 발광 소자
WO2020175779A1 (ko) * 2019-02-28 2020-09-03 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기발광 소자
WO2021101220A1 (ko) * 2019-11-21 2021-05-27 엘티소재주식회사 헤테로고리 화합물, 이를 포함하는 유기 발광 소자, 유기 발광 소자의 유기물층용 조성물 및 유기 발광 소자의 제조 방법
US11482682B2 (en) 2017-08-01 2022-10-25 Samsung Sdi Co., Ltd. Compound for organic optoelectronic diode, organic optoelectronic diode, and display device
US11700767B2 (en) 2017-12-20 2023-07-11 Samsung Electronics Co., Ltd. Condensed cyclic compound, composition including the condensed cyclic compound, and organic light-emitting device including the composition
US12250879B2 (en) 2018-09-21 2025-03-11 Lg Chem, Ltd. Heterocyclic compound and organic light emitting device comprising the same

Families Citing this family (22)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN107922359A (zh) * 2015-07-30 2018-04-17 默克专利有限公司 用于有机电致发光器件的材料
KR101915716B1 (ko) * 2016-12-20 2018-11-08 희성소재 (주) 유기 발광 소자 및 유기 발광 소자의 유기물층용 조성물
KR20180108426A (ko) 2017-03-24 2018-10-04 희성소재 (주) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR102139859B1 (ko) 2017-08-02 2020-07-30 주식회사 엘지화학 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
JP2019036697A (ja) * 2017-08-21 2019-03-07 出光興産株式会社 有機エレクトロルミネッセンス素子、電子機器、組成物、有機エレクトロルミネッセンス素子用材料、及び組成物膜
CN109535138B (zh) * 2017-09-22 2021-03-12 北京绿人科技有限责任公司 含氘代苯基的三嗪化合物及其应用和有机电致发光器件
CN108424411A (zh) * 2017-09-30 2018-08-21 北京绿人科技有限责任公司 具有对称结构的三嗪化合物及其应用和有机电致发光器件
KR102072923B1 (ko) * 2017-11-03 2020-02-10 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
WO2019088751A1 (ko) * 2017-11-03 2019-05-09 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
KR102322698B1 (ko) 2018-06-22 2021-11-09 엘티소재주식회사 헤테로고리 화합물, 이를 포함하는 유기 발광 소자, 유기 발광 소자의 유기물층용 조성물 및 유기 발광 소자의 제조 방법
US11362282B2 (en) * 2018-09-28 2022-06-14 Lt Materials Co., Ltd. Heterocyclic compound and organic light emitting element comprising same
KR102290359B1 (ko) * 2018-12-11 2021-08-19 엘티소재주식회사 헤테로고리 화합물, 이를 포함하는 유기 발광 소자, 이의 제조 방법 및 유기물층용 조성물
KR102312963B1 (ko) * 2018-12-26 2021-10-14 엘티소재주식회사 화합물, 유기 광전자 소자 및 표시 장치
KR102702683B1 (ko) * 2018-12-28 2024-09-03 엘지디스플레이 주식회사 유기발광다이오드 및 이를 포함하는 유기발광장치
CN111384299B (zh) * 2018-12-29 2024-02-09 固安鼎材科技有限公司 一种有机发光二极管及其制备方法
KR102288990B1 (ko) * 2019-02-28 2021-08-11 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기발광 소자
KR102385133B1 (ko) * 2019-03-25 2022-04-11 주식회사 엘지화학 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR102143580B1 (ko) 2019-08-23 2020-08-12 엘티소재주식회사 유기 발광 소자, 이의 제조 방법 및 유기물층용 조성물
CN111018847A (zh) * 2019-10-31 2020-04-17 陕西莱特光电材料股份有限公司 含氮化合物、电子元件及电子装置
CN114846010A (zh) * 2019-12-30 2022-08-02 Lt素材株式会社 杂环化合物、包含其的有机发光装置、其制造方法及用于有机层的组成物
KR102713662B1 (ko) * 2020-06-26 2024-10-10 엘티소재주식회사 화합물 및 이를 포함하는 유기 발광 소자
CN116034177B (zh) * 2020-10-30 2025-09-02 日本制铁株式会社 Zn系镀覆热冲压成型品

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4356429A (en) 1980-07-17 1982-10-26 Eastman Kodak Company Organic electroluminescent cell

Family Cites Families (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2009267255A (ja) * 2008-04-28 2009-11-12 Idemitsu Kosan Co Ltd 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子
WO2011004639A1 (ja) * 2009-07-07 2011-01-13 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子、新規な化合物、照明装置及び表示装置
KR20110112098A (ko) 2010-04-06 2011-10-12 다우어드밴스드디스플레이머티리얼 유한회사 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
US8227801B2 (en) * 2010-04-26 2012-07-24 Universal Display Corporation Bicarbzole containing compounds for OLEDs
JP5708176B2 (ja) 2011-04-13 2015-04-30 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
JP5862079B2 (ja) * 2011-07-06 2016-02-16 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、表示装置及び照明装置
JP5978843B2 (ja) * 2012-02-02 2016-08-24 コニカミノルタ株式会社 イリジウム錯体化合物、有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、照明装置及び表示装置
JP6128119B2 (ja) * 2012-05-09 2017-05-17 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、有機エレクトロルミネッセンス素子の製造方法、表示装置および照明装置
WO2014024668A1 (ja) * 2012-08-07 2014-02-13 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、照明装置及び表示装置
KR101578475B1 (ko) 2012-08-27 2015-12-21 덕산네오룩스 주식회사 다이벤조사이오펜과 아릴아민 유도체를 가지는 화합물 및 이를 이용한 유기전기소자, 그 단말
KR101995191B1 (ko) * 2012-12-10 2019-07-02 코니카 미놀타 가부시키가이샤 유기 일렉트로루미네센스 소자 재료, 유기 일렉트로루미네센스 소자, 조명 장치 및 표시 장치
KR101499102B1 (ko) 2013-04-11 2015-03-05 (주)피엔에이치테크 새로운 유기전계발광소자용 화합물 및 그를 포함하는 유기전계발광소자
JP6654340B2 (ja) * 2013-04-12 2020-02-26 ロート製薬株式会社 コンタクトレンズ用組成物およびそれを用いたコンタクトレンズパッケージ
US9761807B2 (en) 2013-07-15 2017-09-12 Universal Display Corporation Organic light emitting diode materials
JP2014017494A (ja) * 2013-08-15 2014-01-30 Konica Minolta Inc 有機エレクトロルミネッセンス素子、該素子を備えた照明装置及び表示装置
JP6265787B2 (ja) * 2014-03-07 2018-01-24 前田建設工業株式会社 フレッシュコンクリートの締固め特性演算装置
EP2991128B1 (en) 2014-08-29 2017-04-12 Samsung Electronics Co., Ltd. Organic light-emitting device
US10741772B2 (en) 2014-08-29 2020-08-11 Samsung Electronics Co., Ltd. Organic light-emitting device
JP5831654B1 (ja) * 2015-02-13 2015-12-09 コニカミノルタ株式会社 芳香族複素環誘導体、それを用いた有機エレクトロルミネッセンス素子、照明装置及び表示装置
KR101693744B1 (ko) 2016-05-11 2017-02-06 희성소재 (주) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4356429A (en) 1980-07-17 1982-10-26 Eastman Kodak Company Organic electroluminescent cell

Cited By (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11081655B2 (en) 2017-04-13 2021-08-03 Lg Chem, Ltd. Heterocyclic compound and organic light emitting device using the same
KR20180115558A (ko) * 2017-04-13 2018-10-23 주식회사 엘지화학 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
US11482682B2 (en) 2017-08-01 2022-10-25 Samsung Sdi Co., Ltd. Compound for organic optoelectronic diode, organic optoelectronic diode, and display device
KR20190074931A (ko) * 2017-12-20 2019-06-28 삼성전자주식회사 축합환 화합물, 이를 포함하는 조성물 및 이를 포함하는 유기 발광 소자
US11700767B2 (en) 2017-12-20 2023-07-11 Samsung Electronics Co., Ltd. Condensed cyclic compound, composition including the condensed cyclic compound, and organic light-emitting device including the composition
KR20200006021A (ko) * 2018-07-09 2020-01-17 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
WO2020013574A1 (ko) * 2018-07-09 2020-01-16 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
US12180177B2 (en) 2018-07-09 2024-12-31 Lg Chem, Ltd. Compound and organic light emitting diode comprising same
US12250879B2 (en) 2018-09-21 2025-03-11 Lg Chem, Ltd. Heterocyclic compound and organic light emitting device comprising the same
KR20200068398A (ko) 2018-12-05 2020-06-15 솔브레인 주식회사 화합물 및 이를 포함하는 유기 발광 소자
WO2020130553A1 (ko) * 2018-12-17 2020-06-25 두산솔루스 주식회사 유기 화합물 및 이를 이용한 유기 전계 발광 소자
WO2020175779A1 (ko) * 2019-02-28 2020-09-03 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기발광 소자
WO2021101220A1 (ko) * 2019-11-21 2021-05-27 엘티소재주식회사 헤테로고리 화합물, 이를 포함하는 유기 발광 소자, 유기 발광 소자의 유기물층용 조성물 및 유기 발광 소자의 제조 방법

Also Published As

Publication number Publication date
CN107922837B (zh) 2021-02-26
EP3330342B1 (en) 2021-09-15
US10381577B2 (en) 2019-08-13
KR101739024B1 (ko) 2017-05-24
KR101805686B1 (ko) 2017-12-07
EP3330342A2 (en) 2018-06-06
JP2018522898A (ja) 2018-08-16
TWI653234B (zh) 2019-03-11
CN107922837A (zh) 2018-04-17
KR20170013153A (ko) 2017-02-06
EP3330342A4 (en) 2019-02-20
TW201708212A (zh) 2017-03-01
JP6577133B2 (ja) 2019-09-18
US20170213988A1 (en) 2017-07-27

Similar Documents

Publication Publication Date Title
KR101805686B1 (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR101915716B1 (ko) 유기 발광 소자 및 유기 발광 소자의 유기물층용 조성물
KR101915712B1 (ko) 유기 발광 소자 및 유기 발광 소자의 유기물층용 조성물
KR101943428B1 (ko) 유기 발광 소자 및 유기 발광 소자의 유기물층용 조성물
KR101830709B1 (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR102267451B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR101693744B1 (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR101882221B1 (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR101946020B1 (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR102589217B1 (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR101838693B1 (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR20180005533A (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR20170049291A (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR20160051212A (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR101952324B1 (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR20180060474A (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR20170025810A (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR102626318B1 (ko) 화합물 및 이를 이용한 유기 발광 소자
KR20180071609A (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR20180060696A (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR102291411B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR20180006737A (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR20180006098A (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR20170025809A (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR20170018743A (ko) 헤테로고리 화합물 및 이를 이용한 유기 발광 소자

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

A201 Request for examination
A302 Request for accelerated examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PA0302 Request for accelerated examination

St.27 status event code: A-1-2-D10-D17-exm-PA0302

St.27 status event code: A-1-2-D10-D16-exm-PA0302

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

X091 Application refused [patent]
T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

FPAY Annual fee payment

Payment date: 20200923

Year of fee payment: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

R17-X000 Change to representative recorded

St.27 status event code: A-5-5-R10-R17-oth-X000

FPAY Annual fee payment

Payment date: 20211006

Year of fee payment: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

FPAY Annual fee payment

Payment date: 20221109

Year of fee payment: 6

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 9

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 9
