KR20170013902A - 표면 개질 실리카 나노 입자의 제조 방법, 및 표면 개질 실리카 나노 입자 - Google Patents

표면 개질 실리카 나노 입자의 제조 방법, 및 표면 개질 실리카 나노 입자 Download PDF

Info

Publication number
KR20170013902A
KR20170013902A KR1020167034863A KR20167034863A KR20170013902A KR 20170013902 A KR20170013902 A KR 20170013902A KR 1020167034863 A KR1020167034863 A KR 1020167034863A KR 20167034863 A KR20167034863 A KR 20167034863A KR 20170013902 A KR20170013902 A KR 20170013902A
Authority
KR
South Korea
Prior art keywords
silica nanoparticles
dispersion
dispersion medium
silica
modified silica
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
KR1020167034863A
Other languages
English (en)
Inventor
히로시 야나기타
시게마사 나카스기
히로시 히토카와
도모히데 가타야마
가츠유키 사카모토
Original Assignee
에이제트 일렉트로닉 머티어리얼스 (룩셈부르크) 에스.에이.알.엘.
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 에이제트 일렉트로닉 머티어리얼스 (룩셈부르크) 에스.에이.알.엘. filed Critical 에이제트 일렉트로닉 머티어리얼스 (룩셈부르크) 에스.에이.알.엘.
Publication of KR20170013902A publication Critical patent/KR20170013902A/ko
Withdrawn legal-status Critical Current

Links

Classifications

    • CCHEMISTRY; METALLURGY
    • C01INORGANIC CHEMISTRY
    • C01BNON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B33/00Silicon; Compounds thereof
    • C01B33/113Silicon oxides; Hydrates thereof
    • C01B33/12Silica; Hydrates thereof, e.g. lepidoic silicic acid
    • C01B33/18Preparation of finely divided silica neither in sol nor in gel form; After-treatment thereof
    • CCHEMISTRY; METALLURGY
    • C01INORGANIC CHEMISTRY
    • C01BNON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B33/00Silicon; Compounds thereof
    • C01B33/113Silicon oxides; Hydrates thereof
    • C01B33/12Silica; Hydrates thereof, e.g. lepidoic silicic acid
    • C01B33/14Colloidal silica, e.g. dispersions, gels, sols
    • C01B33/145Preparation of hydroorganosols, organosols or dispersions in an organic medium
    • CCHEMISTRY; METALLURGY
    • C01INORGANIC CHEMISTRY
    • C01BNON-METALLIC ELEMENTS; COMPOUNDS THEREOF; METALLOIDS OR COMPOUNDS THEREOF NOT COVERED BY SUBCLASS C01C
    • C01B33/00Silicon; Compounds thereof
    • C01B33/113Silicon oxides; Hydrates thereof
    • C01B33/12Silica; Hydrates thereof, e.g. lepidoic silicic acid
    • C01B33/14Colloidal silica, e.g. dispersions, gels, sols
    • C01B33/146After-treatment of sols
    • CCHEMISTRY; METALLURGY
    • C09DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09CTREATMENT OF INORGANIC MATERIALS, OTHER THAN FIBROUS FILLERS, TO ENHANCE THEIR PIGMENTING OR FILLING PROPERTIES ; PREPARATION OF CARBON BLACK  ; PREPARATION OF INORGANIC MATERIALS WHICH ARE NO SINGLE CHEMICAL COMPOUNDS AND WHICH ARE MAINLY USED AS PIGMENTS OR FILLERS
    • C09C1/00Treatment of specific inorganic materials other than fibrous fillers; Preparation of carbon black
    • C09C1/28Compounds of silicon
    • C09C1/30Silicic acid
    • CCHEMISTRY; METALLURGY
    • C09DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09CTREATMENT OF INORGANIC MATERIALS, OTHER THAN FIBROUS FILLERS, TO ENHANCE THEIR PIGMENTING OR FILLING PROPERTIES ; PREPARATION OF CARBON BLACK  ; PREPARATION OF INORGANIC MATERIALS WHICH ARE NO SINGLE CHEMICAL COMPOUNDS AND WHICH ARE MAINLY USED AS PIGMENTS OR FILLERS
    • C09C1/00Treatment of specific inorganic materials other than fibrous fillers; Preparation of carbon black
    • C09C1/28Compounds of silicon
    • C09C1/30Silicic acid
    • C09C1/3081Treatment with organo-silicon compounds
    • CCHEMISTRY; METALLURGY
    • C09DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09CTREATMENT OF INORGANIC MATERIALS, OTHER THAN FIBROUS FILLERS, TO ENHANCE THEIR PIGMENTING OR FILLING PROPERTIES ; PREPARATION OF CARBON BLACK  ; PREPARATION OF INORGANIC MATERIALS WHICH ARE NO SINGLE CHEMICAL COMPOUNDS AND WHICH ARE MAINLY USED AS PIGMENTS OR FILLERS
    • C09C3/00Treatment in general of inorganic materials, other than fibrous fillers, to enhance their pigmenting or filling properties
    • C09C3/12Treatment with organosilicon compounds
    • CCHEMISTRY; METALLURGY
    • C01INORGANIC CHEMISTRY
    • C01PINDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2004/00Particle morphology
    • C01P2004/60Particles characterised by their size
    • C01P2004/64Nanometer sized, i.e. from 1-100 nanometer

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Dispersion Chemistry (AREA)
  • Silicon Compounds (AREA)
  • Pigments, Carbon Blacks, Or Wood Stains (AREA)
  • Silicates, Zeolites, And Molecular Sieves (AREA)
  • Colloid Chemistry (AREA)

Abstract

(과제) 유기 분산매에 고도로 분산시켜, 높은 투명성 및 보존 안정성을 갖는 표면 개질 실리카 나노 입자 분산액을 제공한다.
(해결 수단) 표면 개질 실리카 나노 입자를 제조하는 방법으로서, 실리카 나노 입자와 수성 분산매를 함유하는 제 1 실리카 나노 입자 분산액을 준비하는 공정과, 상기 제 1 실리카 나노 입자 분산액에 있어서의 상기 수성 분산매를, 고리형 에스테르 및 고리형 아미드에서 선택되는 적어도 1 종류를 함유하는 유기 분산매로 치환하여 제 2 실리카 나노 입자 분산액을 얻는 공정과, 상기 제 2 실리카 나노 입자 분산액에 식 (1) :
Figure pct00010

(식 중, R1 은 각각 독립적으로 C1 ∼ C20 의 탄화수소기이고, R2 는 C1 ∼ C3 의 탄화수소기이다)
로 나타내는 실란 커플링제를 첨가하여, 실리카 나노 입자의 표면을 개질하는 공정을 포함하는 방법이다.

Description

표면 개질 실리카 나노 입자의 제조 방법, 및 표면 개질 실리카 나노 입자 {METHOD FOR PRODUCING SURFACE-MODIFIED SILICA NANOPARTICLES, AND SURFACE-MODIFIED SILICA NANOPARTICLES}
본 발명은, 표면 개질 실리카 나노 입자의 제조 방법, 및 표면 개질 실리카 나노 입자에 관한 것이다. 본 발명은 또한, 표면 개질 실리카 나노 입자의 분산액에 관한 것이기도 하다.
나노 테크놀로지의 진전에 수반하여, 나노 사이즈의 실리카 입자로 이루어지는 콜로이달 실리카 재료도 널리 사용되게 되었다. 콜로이달 실리카는, 배합된 재료의 열적 특성이나 기계적 특성을 향상시키는 것이 알려져 있으며, 여러 가지 수지나 분산매에 첨가되어 사용되고 있다. 그러나, 일반적으로 시판되고 있는 콜로이달 실리카는 수성의 콜로이드 상태의 것이나 분체상의 것이기 때문에, 유기 분산매나 수지에 배합하는 경우에 분산성이 양호하지 않았다. 따라서, 이와 같은 분산성의 과제를 해결하기 위해, 비수성 콜로이드 (오르가노졸이라고도 한다) 가 요구되어 왔다.
지금까지, 비수성 콜로이드를 제조하기 위해 콜로이달 실리카의 표면을 개질 (소수화) 하고, 유기 분산매에 균일하게 분산시킬 수 있는 오르가노졸 재료를 제조하는 여러 가지 시도가 이루어져 왔다 (예를 들어, 특허문헌 1 ∼ 4 참조).
일본 공개특허공보 평11-43319호 일본 공개특허공보 2009-155138호 일본 공개특허공보 2012-214554호 일본 공개특허공보 2001-213617호
그러나, 상기 서술한 방법에서는, 유기 분산매 또는 수지에 분산시킨 콜로이달 실리카 재료가 얻어지지만, 분산액의 투명성의 면에서는 더욱 개량의 여지가 있었다. 본 발명자들은 이와 같은 과제를 해결하는 방법에 대해 검토하여, 실리카 나노 입자와 수성 분산매를 함유하는 실리카 나노 입자 분산액으로부터, 수성 분산매를 고리형 에스테르 및 고리형 아미드에서 선택되는 적어도 1 종류를 함유하는 유기 분산매로 치환하고, 또한 특정한 실란 커플링제를 사용하여 실리카 나노 입자의 표면 개질을 실시함으로써, 유기 분산매에 분산시켰을 때에 높은 분산성 및 투명성, 그리고 보존 안정성을 나타내는 표면 개질 실리카 나노 입자가 얻어진다는 지견을 얻었다. 본 발명은 이러한 지견에 기초하여 이루어진 것이다.
따라서, 본 발명의 목적은, 유기 분산매에 분산시킨 경우에 높은 분산성 및 투명성, 그리고 보존 안정성을 나타내는 표면 개질 실리카 나노 입자의 제조 방법, 및 표면 개질 실리카 나노 입자를 제공하는 것이다.
본 발명의 다른 목적은, 본 발명에 의한 방법으로 제조한 표면 개질 실리카 나노 입자를 유기 분산매에 분산시킨, 표면 개질 실리카 나노 입자 분산액을 제공하는 것이다.
본 발명의 일 양태에 의하면, 표면 개질 실리카 나노 입자를 제조하는 방법으로서,
실리카 나노 입자와 수성 분산매를 함유하는 제 1 실리카 나노 입자 분산액을 준비하는 공정과,
상기 제 1 실리카 나노 입자 분산액에 있어서의 상기 수성 분산매를, 고리형 에스테르 및 고리형 아미드에서 선택되는 적어도 1 종류를 함유하는 유기 분산매로 치환하여 제 2 실리카 나노 입자 분산액을 얻는 공정과,
상기 제 2 실리카 나노 입자 분산액에 식 (1) :
[화학식 1]
Figure pct00001
(식 중, R1 은 각각 독립적으로 C1 ∼ C20 의 탄화수소기이고, R2 는 C1 ∼ C3 의 탄화수소기이다)
로 나타내는 실란 커플링제를 첨가하여, 실리카 나노 입자의 표면을 개질하는 공정을 포함하는 방법이 제공된다.
또, 본 발명의 바람직한 양태에 의하면,
상기 양태에 있어서의 유기 분산매가, 식 (2) :
[화학식 2]
Figure pct00002
(식 중, X 는 O 또는 NR3 이고, R3 은 H 또는 C1 ∼ C3 의 탄화수소기이고, n 은 2 ∼ 5 의 정수이다)
로 나타내는 고리형 에스테르 및 고리형 아미드에서 선택되는 적어도 1 종류를 함유하는 유기 분산매인 방법이 제공된다.
본 발명의 다른 양태에 의하면, 상기 방법으로 얻어지는 표면 개질 실리카 나노 입자, 및 그 표면 개질 실리카 나노 입자를 유기 분산매에 분산시킴으로써 얻어지는 표면 개질 실리카 나노 입자 분산액이 제공된다.
본 발명에 의하면, 여러 가지 유기 분산매에 양호하게 분산시켜, 투명성이 높은 실리카 나노 입자 분산액을 가져오는 표면 개질 실리카 나노 입자와 그 제조 방법을 제공할 수 있다.
[표면 개질 실리카 나노 입자의 제조 방법]
이하, 본 발명에 의한 표면 개질 실리카 나노 입자의 제조 방법을 구체적으로 설명한다. 본 발명에 의한 표면 개질 실리카 나노 입자의 제조 방법은, 실리카 나노 입자와 수성 분산매를 함유하는 제 1 실리카 나노 입자 분산액을 준비하는 공정과, 제 1 실리카 나노 입자 분산액에 있어서의 수성 분산매를 고리형 에스테르 및 고리형 아미드에서 선택되는 적어도 1 종류를 함유하는 유기 분산매로 치환하여 제 2 실리카 나노 입자 분산액을 얻는 공정 (치환 공정) 과, 제 2 실리카 나노 입자 분산액에 특정한 실란 커플링제를 첨가하여 실리카 나노 입자의 표면을 개질하는 공정 (표면 개질 공정) 을 포함한다. 각 공정에 대해 보다 상세하게 설명하면 이하와 같다.
<제 1 실리카 나노 입자 분산액을 준비하는 공정>
본 발명에 의한 표면 개질 실리카 나노 입자의 제조 방법에 있어서는, 먼저 실리카 나노 입자와 수성 분산매를 함유하는 제 1 실리카 나노 입자 분산액을 준비한다. 여기서, 제 1 실리카 나노 입자 분산액은, 수성 분산매에 실리카 나노 입자를 첨가하여 교반함으로써 준비할 수 있다. 혹은, 콜로이달 실리카와 같은 시판되는 실리카 나노 입자 분산액을 준비해도 된다.
실리카 나노 입자로는, 예를 들어, 연소법 등의 건식법으로 얻어진 건식 실리카 (흄드실리카라고도 한다), 침강법, 겔법, 졸 겔법 등의 습식법으로 얻어진 습식 실리카 등을 사용할 수 있다. 또, 실리카 나노 입자로서, 주식회사 토쿠야마 제조의 레올로실 (등록상표) 시리즈의 건식 실리카 등의 시판품을 사용할 수도 있다. 본 발명에 사용되는 실리카 나노 입자의 입자경은, 체적 평균 입자경으로 100 ㎚ 이하인 것이 바람직하고, 50 ㎚ 이하인 것이 보다 바람직하다. 이와 같은 체적 평균 입자경은 동적 광 산란법 (DLS : Dynamic Light Scattering) 에 준거하여, 닛키소 제조의 나노 트랙 입도 분석계 등의 장치에 의해 측정할 수 있다.
본 발명에 사용하는 수성 분산매는, 주로 물로 이루어지고, 필요에 따라 다른 성분을 소량 함유하고 있어도 되는데, 물 이외의 성분은 전체의 30 중량% 이하인 것이 바람직하다.
제 1 실리카 나노 입자 분산액에 있어서의 실리카 나노 입자의 농도는 적절히 선택할 수 있지만, 10 ∼ 60 중량% 의 범위 내인 것이 바람직하고, 20 ∼ 50 중량% 의 범위 내인 것이 보다 바람직하다.
본 발명에 사용할 수 있는 시판되는 실리카 나노 입자 수성 분산액으로는, 예를 들어, AZ 일렉트로닉 머테리얼즈 주식회사 제조의 Klebosol (등록상표) 시리즈, 닛산 화학 공업 주식회사 제조의 스노텍스 (등록상표) 시리즈, 후소 화학 공업 주식회사 제조의 쿼트론 (등록상표) PL 시리즈, 및 주식회사 ADEKA 제조의 아데 라이트 (등록상표) AT 시리즈 등을 들 수 있지만, 이들에 한정되는 것은 아니다.
<치환 공정>
본 발명에 의한 표면 개질 실리카 나노 입자의 제조 방법에 있어서, 제 1 실리카 나노 입자 분산액에 있어서의 수성 분산매를 고리형 에스테르 및 고리형 아미드에서 선택되는 적어도 1 종류를 함유하는 유기 분산매로 치환함으로써, 실리카 나노 입자가 유기 분산매에 분산된 제 2 실리카 나노 입자 분산액을 얻는다.
상기 제 1 실리카 나노 입자 분산액으로부터, 수성 분산매를 유기 분산매로 치환할 때, 고리형 에스테르 및 고리형 아미드에서 선택되는 적어도 1 종류를 함유하는 유기 분산매가 사용된다. 이론에 구속되는 것은 아니지만, 이들 유기 분산매를 매체로서 사용함으로써, 이들 분산매가 나노 입자 표면을 덮고, 분산 상태를 유지함과 함께, 실리콘 커플링제와 반응시킬 때의 반응 효율의 향상과, 부반응을 억제한다는 효과가 발휘되고 있는 것으로 생각된다. 그와 같은 고리형 에스테르 또는 고리형 아미드로는, 실온에서 액체상의 것이면 특별히 한정되는 것은 아니지만, 하기 식 (2) :
[화학식 3]
Figure pct00003
(식 중, X 는 O 또는 NR3 이고, R3 은 H 또는 C1 ∼ C3 의 탄화수소기이고, n 은 2 ∼ 5 의 정수이다)
로 나타내는 고리형 에스테르 또는 고리형 아미드를 사용하는 것이 바람직하다. 이와 같은 식 (2) 를 만족하는 고리형 에스테르로는, β-프로피오락톤 (4 원자 고리) (n = 2), γ-부티로락톤 (5 원자 고리) (n = 3), δ-발레로락톤 (6 원자 고리) (n = 4), ε-카프로락톤 (7 원자 고리) (n = 5) 등을 들 수 있다. 고리형 아미드로는, R3 이 수소인 경우, β-락탐 (4 원자 고리) (n = 2), γ-락탐 (5 원자 고리) (n = 3), δ-락탐 (6 원자 고리) (n = 4) 등을 들 수 있다. 또, R3 이 C1 ∼ C3 의 탄화수소기인 경우, 1-메틸-2-피롤리돈 (5 원자 고리) (n = 3), 1-메틸-2-피페리돈 (6 원자 고리) (n = 4) 등을 들 수 있다. 그 중에서도 특히, 취급성 (비용이 지나치게 비싸지면 바람직하지 않다) 이나 작업성 (물과의 비점의 차가 지나치게 낮거나 지나치게 높거나 하면 바람직하지 않다) 의 관점에서, γ-부티로락톤 (비점 : 205 ℃) 을 사용하는 것이 특히 바람직하다. 또한, 본 명세서에 있어서「실온」이란, 20 ∼ 30 ℃ 의 온도를 의미하는 것으로 한다.
제 2 실리카 나노 입자 분산액에는, 상기 유기 분산매에 더하여, 에테르류, 비고리형 에스테르류, 비고리형 아미드류 및 이들의 혼합물에서 선택되는 새로운 분산매가 함유되어 있어도 된다. 예를 들어, 에테르류로는 테트라하이드로푸란 (THF), 1,4-디옥산, 1,2-디메톡시에탄 및 비스(2-메톡시에틸)에테르 등을 들 수 있고, 비고리형 에스테르류로는 아세트산에틸 및 프로필렌글리콜-1-모노메틸에테르-2-아세테이트 (PGMEA) 등을 들 수 있고, 비고리형 아미드류로는 N,N-디메틸포름아미드 (DMF) 및 N,N-디메틸아세트아미드 (DMAC) 등을 들 수 있지만, 이들에 한정되는 것은 아니다. 이들 추가적인 분산매는, 고리형 에스테르 및 고리형 아미드에서 선택되는 적어도 1 종류를 함유하는 유기 분산매에 대해, 최대로 15 중량% 정도의 양까지 함유되어 있어도 된다.
분산매의 치환은, 공지된 임의의 방법을 사용하여 실시할 수 있다. 따라서, 원심 분리를 실시하여 수성 분산매를 제거한 후, 유기 분산매를 첨가함으로써 분산매를 치환해도 된다. 혹은 로터리 이베퍼레이터 등을 사용한 감압 증류에 의해 실시해도 되고, 또는 한외 여과막 등의 분리막을 사용하여 실시해도 된다. 분산매의 치환은, 필요에 따라 실온에서 실시해도 되고, 가열하면서 실시해도 된다. 분산매의 치환을 실시한 후, 제 2 실리카 나노 입자 분산액의 분산매는, 실질적으로 유기 분산매만으로 이루어지고, 수성 분산매의 함유량은 1 % 이하로 하는 것이 바람직하다.
수성 분산매를 유기 분산매로 치환하기 전에, 수성 분산매에 그 유기 분산매의 비점보다 30 ℃ 이상 낮은 비점을 갖는 1 종 이상의 알코올류를 첨가할 수 있다. 이와 같은 알코올류를 첨가함으로써, 공비에 의해 분산매의 치환 공정의 시간을 단축시킬 수 있다. 사용되는 유기 분산매의 종류에 따라 다르기도 하지만, 사용할 수 있을 가능성이 있는 비교적 비점이 낮은 알코올류로는, 메탄올, 에탄올, 1-프로판올, 2-프로판올 (또는 이소프로필알코올 (IPA)) 및 1-메톡시-2-프로판올 (또는 프로필렌글리콜모노메틸에테르 (PGME)) 등을 들 수 있다. 단, 이들에 한정되는 것은 아니다. 이와 같은 알코올류는, 수성 분산액에 대해, 중량비로 3 ∼ 10 배의 양을 사용하는 것이 바람직하고, 5 ∼ 8 배의 양을 사용하는 것이 더욱 바람직하다.
제 2 실리카 나노 입자 분산액에 있어서의 실리카 나노 입자의 농도는 적절히 선택할 수 있지만, 1 ∼ 45 중량% 의 범위 내인 것이 바람직하고, 10 ∼ 30 중량% 의 범위 내인 것이 보다 바람직하다. 제 2 실리카 나노 입자 분산액에 있어서의 실리카 나노 입자의 농도를 이 범위 내로 조정함으로써, 분산액의 점성이 지나치게 높아지는 것을 억제하여, 양호한 작업 효율을 유지할 수 있다.
<표면 개질 공정>
본 발명에 의한 제조 방법에 있어서의 표면 개질 공정은, 상기 치환 공정에서 얻어진 제 2 실리카 나노 입자 분산액에 하기 식 (1) :
[화학식 4]
Figure pct00004
(식 중, R1 은 각각 독립적으로 C1 ∼ C20 의 탄화수소기이고, R2 는 C1 ∼ C3 의 탄화수소기이다)
로 나타내는 실란 커플링제를 첨가함으로써 실시된다. 이와 같은 식 (1) 을 만족하는 실란 커플링제로는, 메톡시트리메틸실란, 메톡시트리에틸실란, 메톡시트리프로필실란, 메톡시트리부틸실란, 에톡시트리프로필실란, 에톡시트리부틸실란, 프로폭시트리메틸실란, 알릴옥시트리메틸실란, 메톡시메틸디에틸실란, 메톡시(디메틸)부틸실란, 메톡시(디메틸)옥틸실란, 메톡시(디메틸)데실실란, 메톡시(디메틸)테트라데실실란, 메톡시(디메틸)옥타데실실란 등을 들 수 있지만, 이들에 한정되는 것은 아니다.
표면 개질 공정에 사용하는 실란 커플링제의 양은, 실란 커플링제의 종류에 따라 적절히 선택할 수 있지만, 실리카 나노 입자 표면에 존재하는 실란올기수에 대해, 몰비로 2 ∼ 5 배 정도의 양을 첨가하는 것이 바람직하다. 여기서, 실리카 나노 입자 표면에 존재하는 실란올기의 수는 Iler 에 의한 문헌「The Chemistry of Silica: Solubility, Polymerization, Colloid and Surface Properties and Biochemistry of Silica 저자 Ralph K. Iler 1979 by John Wiley & Sons, Inc.」에 기재된 방법에 의해 측정할 수 있다. 이 문헌에는, 실리카 표면 1 ㎚2 (100 Å2) 당에 4 ∼ 5 개의 수산기가 존재한다고 기재되어 있다. 따라서, 이 방법에 준거하면, 직경 25 ㎚ (반경 r = 25 ㎚/2) 의 구상 실리카를 사용한 경우, 표면적 (S = 4πr2) 을 계산하여, 이 값의 4 ∼ 5 배의 값을 수산기 (실란올기) 의 수로 할 수 있다. 또한 이 문헌에 의하면, 고온에서 처리한 아모르퍼스 실리카의 표면에는 일반적으로 1 ㎚2 당 약 4.6 개의 수산기가 관측되기 때문에, 본 명세서에 있어서는 구상 실리카의 표면적을 4.6 배한 값을 수산기 (실란올기) 의 수로 한다.
표면 개질 공정은 실온에서 실시해도 되지만, 필요에 따라 가열해도 된다. 또, 반응의 촉진 및 균일화의 관점에서, 제 2 실리카 나노 입자 분산액에 상기 실란 커플링제를 첨가하고, 마그네틱 스터러 등으로 교반하는 것이 바람직하다. 또한, 표면 개질 공정을 실시하는 시간은, 온도나 사용하는 실리카 나노 입자의 양에 따라 적절히 선택할 수 있다.
상기 표면 개질 공정에 의해 분산매 중에 분산시킨 실리카 나노 입자의 표면이 개질된다. 이론에 구속되는 것은 아니지만, 실리카 나노 입자의 표면에 존재하는 실란올기의 적어도 일부가, 상기 식 (1) 로 나타내는 실란 커플링제와 반응하여, 실리카 나노 입자 표면에 -OSiR1 3 기를 형성하고, 이로써 실리카 나노 입자 표면의 수성 분산매 및 유기 분산매에 대한 친화성이 변화되고 있는 것으로 생각된다. 이 표면 개질에 의해, 실리카 나노 입자가 유기 분산매에 분산되었을 때에 높은 투명성을 나타낼 수 있다.
표면 개질 후의 표면 분석은, FT-IR (니혼 분광 주식회사 제조 FT/IR-4000) 을 사용하여 일본 공개특허공보 평6-92621호에 기재된 방법에 의해 실시할 수 있다. 구체적으로는, 표면 개질 전후의 실리카 입자의 FT-IR 흡수 스펙트럼을 비교하고, Si-OH 유래의 피크 (3400 ∼ 3500 ㎝-1) 에 있어서의 변화를 관찰함으로써, 실리카 나노 입자의 표면이 실란 커플링제로 개질되었는지를 판단할 수 있다.
여기서, 표면 개질 실리카 나노 입자 분산액의 투명성은, 육안에 의한 관능 평가에 의해 평가할 수 있다. 또, 표면 개질 실리카 나노 입자 분산액의 분산성도, 육안에 의해 평가할 수 있다.
또, 놀랍게도 본 발명자들은, 실란 커플링제의 종류를 바꿈으로써, 표면 개질 실리카 나노 입자를 분산시켰을 때에 높은 투명도를 나타내는 유기 분산매의 종류를 선택할 수 있다는 예상 외의 지견을 얻었다. 구체적으로는, 모든 R1 이 C1 ∼ C7 의 탄화수소기인 식 (1) 로 나타내는 실란 커플링제를 사용한 경우, 표면 개질 실리카 나노 입자는 친수성 유기 분산매에 대해 높은 분산성 및 투명성, 그리고 보존 안정성을 나타낸다. 그와 같은 실란 커플링제로는, 메톡시트리메틸실란, 메톡시트리에틸실란, 메톡시트리프로필실란, 메톡시트리부틸실란, 에톡시트리프로필실란, 에톡시트리부틸실란, 프로폭시트리메틸실란, 알릴옥시트리메틸실란, 메톡시메틸디에틸실란 및 메톡시(디메틸)부틸실란 등을 들 수 있다. 또, 그와 같은 친수성 유기 분산매로는, 예를 들어, 메탄올, 에탄올, 프로판올, 부탄올 등의 알코올류, 에틸렌글리콜, 프로필렌글리콜, 글리세린 등의 다가 알코올류, 디메틸에테르, 에틸메틸에테르, 테트라하이드로푸란 등의 에테르류, 아세톤, 메틸에틸케톤, 디에틸케톤 등의 케톤류, β-프로피오락톤, γ-부티로락톤, δ-발레로락톤 등의 락톤류 (고리형 에스테르류), 및 2-피롤리돈, N-메틸-2-피롤리돈 등의 락탐류 (고리형 아미드류) 를 들 수 있다.
한편, R1 의 적어도 1 개가 C8 ∼ C20 의 탄화수소기인 식 (1) 로 나타내는 실란 커플링제를 사용한 경우, 소수성 유기 분산매에 대해 높은 분산성 및 투명성, 그리고 보존 안정성을 나타낸다. 그와 같은 실란 커플링제로는, 메톡시(디메틸)옥틸실란, 메톡시(디메틸)데실실란, 메톡시(디메틸)테트라데실실란, 메톡시(디메틸)옥타데실실란 등을 들 수 있다. 또, 그와 같은 소수성 유기 분산매로는, 예를 들어, 펜탄, 헥산, 헵탄 등의 직사슬형 지방족 탄화수소류, 시클로헥산, 시클로헵탄, 데칼린 (데카하이드로나프탈렌) 등의 고리형 지방족 탄화수소류, 및 벤젠, 톨루엔, 자일렌 등의 방향족 탄화수소류를 들 수 있다. 친수성 유기 분산매로는 γ-부티로락톤 및 N-메틸-2-피롤리돈이 바람직하고, 소수성 유기 분산매로는 헥산, 데칼린 및 톨루엔이 바람직하다. 또, 상기 분산매 선택성의 효과는, 식 (1) 로 나타내는 실란 커플링제의 3 개의 R1 중, 2 개의 R1 이 단사슬의 탄화수소기 (예를 들어 C1 ∼ C3 의 탄화수소기) 인 경우에 특히 현저하게 나타난다.
<임의의 공정>
본 발명에 의한 표면 개질 실리카 나노 입자는, 상기 표면 개질 공정을 거친 후, 그대로 사용할 수도 있지만, 추가로 여과 및 건조 공정을 거치고 나서 사용해도 된다. 여과 및 건조 공정을 거침으로써, 분말상의 표면 개질 실리카 나노 입자를 얻을 수 있고, 보관면 및 수송면에 있어서 분산액의 경우보다 바람직하다. 따라서, 본 발명에 의한 표면 개질 실리카 나노 입자의 제조 방법은, 실리카 나노 입자의 표면을 개질하는 공정 후에, 제 2 실리카 나노 입자 분산액을 여과시키고, 건조시키는 공정을 추가로 포함하는 것이 바람직하다. 또한, 표면 개질 공정 후의 분산액 중에 침전 등이 발생하지 않아 여과를 할 수 없는 경우에는, 분산액을 물에 투입하여 침전물을 발생시킨 후에 여과를 해도 된다. 여과 후에 표면 개질 실리카 나노 입자를 다시 유기 분산매에 분산시킴으로써, 표면 개질 실리카 나노 입자 분산액을 얻을 수 있다.
또한, 본 발명에 의한 표면 개질 실리카 나노 입자의 제조 방법은, 상기 여과 및 건조 공정 사이에, 표면 개질 실리카 나노 입자의 세정 공정을 추가로 포함하고 있어도 된다. 세정에는 알코올 등의 임의의 세정액을 사용할 수 있다. 이와 같은 세정 공정에 의해, 표면 개질 공정 후에 잔류된 실란 커플링제나 고리형 에스테르 및 고리형 아미드 등을 제거할 수 있다. 이와 같이 하여 얻어진 표면 개질 실리카 나노 입자를 원하는 유기 분산매에 분산시킴으로써, 보다 불순물이 적은 표면 개질 실리카 나노 입자 분산액을 얻을 수 있다.
[표면 개질 실리카 나노 입자]
본 발명에 의한 제조 방법에 의해 얻어진 표면 개질 실리카 나노 입자는, 유기 분산매에 분산시킨 경우에 높은 분산성 및 투명성, 그리고 보존 안정성을 나타낼 수 있다. 표면 개질 실리카 나노 입자의 입자경은, 체적 평균 입자경으로 100 ㎚ 이하인 것이 바람직하고, 50 ㎚ 이하인 것이 보다 바람직하다. 이와 같은 체적 평균 입자경은 동적 광 산란법 (DLS : Dynamic Light Scattering) 에 준거하여, 닛키소 제조의 나노 트랙 입도 분석계 등의 장치에 의해 측정할 수 있다.
[표면 개질 실리카 나노 입자 분산액]
상기 표면 개질 실리카 나노 입자를, 원하는 유기 분산매에 분산시킴으로써 표면 개질 실리카 나노 입자 분산액을 얻을 수 있다. 분산액 중의 표면 개질 실리카 나노 입자의 농도는 적절히 선택할 수 있지만, 3 ∼ 40 중량% 의 범위 내인 것이 바람직하고, 5 ∼ 30 중량% 의 범위 내인 것이 보다 바람직하다. 이 범위 내이면, 본 발명에 의한 표면 개질 실리카 나노 입자는 분산성 및 투명성, 그리고 보존 안정성을 양호하게 나타낼 수 있다.
실시예
본 발명을 여러 예에 의해 구체적으로 설명하면 이하와 같다.
[실시예 1]
(1) GBL 을 사용한 제 2 실리카 나노 입자 분산액의 조제
실리카 졸 (AZ 일렉트로닉 머테리얼즈 주식회사 제조 : Klebosol 30 HB 25 K, SiO2 농도 : 30 중량%, 평균 입자경 : 25 ㎚) 의 수성 분산액 (30.0 g) 에, 고리형 에스테르로서 γ-부티로락톤 (GBL) 을 13.5 g (실리카 졸의 수성 분산액에 대해 0.45 배의 중량) 첨가하여 교반하고, 로터리 이베퍼레이터로 감압 증류함으로써 실리카 졸의 수성 분산매를 γ-부티로락톤으로 치환한, SiO2 농도가 40 중량%, 또한 물의 농도가 1 중량% 이하인 실리카 나노 입자-GBL 분산액 (22.5 g) 을 조제하였다.
(2) 실리카 나노 입자의 표면 개질
교반기를 장착한 반응기에 상기한 분산매 치환 공정 후의 실리카 나노 입자-GBL 분산액 (9.275 g), 메톡시트리메틸실란 (1.69 g), 및 γ-부티로락톤 (38.16 g) 을 첨가하고, 교반하였다. 그 후, 실온에서 48 시간 반응시켰다. 반응 분산액을 물 (300 g : 반응 분산액에 대해 약 5 배량) 에 투입하고, 침전물을 여과시켰다. 여과 후, 여과물을 이소프로필알코올로 세정하고, 40 ℃ 에서 진공 건조시킴으로써 생성물 (표면 개질 실리카 나노 입자) 을 수율 85 % 로 얻었다.
생성물의 분산성 및 투명성을 확인한 결과, 친수성 유기 분산매인 γ-부티로락톤 및 N-메틸-2-피롤리돈에 대해, 5 중량%, 15 중량% 및 30 중량% 의 농도에 있어서, 양호한 분산성과 투명성을 나타내었다. 얻어진 표면 개질 실리카 나노 입자의 γ-부티로락톤 분산액 및 NMP 분산액은, 각각 공경 0.20 ㎛ 의 미크로 필터 (MILLIPORE 사 제조의 Millex (등록상표)-FG (Syring-driven Filter Unit) Hydrophobic FluoroporeTM (PTFE) Membrane for Fine Particle Removal from Organic Solution) 로 여과시킬 수 있었다.
[실시예 2]
(1) GBL 을 사용한 제 2 실리카 나노 입자 분산액의 조제
실시예 1 에 기재된 방법과 동일한 방법으로, 제 2 실리카 나노 입자 분산액을 조제하였다.
(2) 실리카 나노 입자의 표면 개질
교반기를 장착한 반응기에 상기한 분산매 치환 공정 후의 실리카 나노 입자-GBL 분산액 (9.275 g), 메톡시(디메틸)옥틸실란 (3.29 g), 및 γ-부티로락톤 (38.16 g) 을 첨가하고, 교반하였다. 그 후, 실온에서 48 시간 반응시키고, 석출물을 여과시켰다. 여과 후, 여과물을 이소프로필알코올로 세정하고, 40 ℃ 에서 진공 건조시킴으로써 생성물 (표면 개질 실리카 나노 입자) 을 수율 83 % 로 얻었다.
생성물의 분산성 및 투명성을 확인한 결과, 소수성 유기 분산매인 데칼린 및 톨루엔 등에 대해, 5 중량%, 15 중량% 및 30 중량% 의 농도에 있어서, 양호한 분산성과 투명성을 나타내었다. 표면 개질 실리카 나노 입자의 데칼린 분산액 및 톨루엔 분산액은, 각각 공경 0.20 ㎛ 의 마이크로 필터 (MILLIPORE 사 제조의 Millex (등록상표)-FG (Syring-driven Filter Unit) Hydrophobic FluoroporeTM (PTFE) Membrane for Fine Particle Removal from Organic Solution) 로 여과시킬 수 있었다.
[실시예 3]
(1) GBL 을 사용한 제 2 실리카 나노 입자 분산액의 조제
실시예 1 에 기재된 방법과 동일한 방법으로, 제 2 실리카 나노 입자 분산액을 조제하였다.
(2) 실리카 나노 입자의 표면 개질
교반기를 장착한 반응기에 상기한 분산매 치환 공정 후의 실리카 나노 입자-GBL 분산액 (9.275 g), 메톡시(디메틸)옥타데실실란 (5.565 g), 및 GBL (38.16 g) 을 첨가하고, 교반하였다. 그 후, 실온에서 48 시간 반응시키고, 석출물을 여과시켰다. 여과 후, 여과물을 이소프로필알코올로 세정하고, 40 ℃ 에서 진공 건조시킴으로써 생성물 (표면 개질 실리카 나노 입자) 을 수율 87 % 로 얻었다.
생성물의 분산성 및 투명성을 확인한 결과, 소수성 유기 분산매인 데칼린 및 톨루엔 등에 대해, 5 중량%, 15 중량% 및 30 중량% 의 농도에 있어서, 양호한 분산성과 투명성을 나타내었다. 표면 개질 실리카 나노 입자의 데칼린 분산액 및 톨루엔 분산액은, 각각 공경 0.20 ㎛ 의 마이크로 필터 (MILLIPORE 사 제조의 Millex (등록상표)-FG (Syring-driven Filter Unit) Hydrophobic FluoroporeTM (PTFE) Membrane for Fine Particle Removal from Organic Solution) 로 여과시킬 수 있었다.
[실시예 4]
(1) IPA 와 GBL 을 사용한 제 2 실리카 나노 입자 분산액의 조제
실리카 졸 (AZ 일렉트로닉 머테리얼즈 주식회사 제조 : Klebosol 30 HB 25 K, SiO2 농도 : 30 중량%, 평균 입자경 : 25 ㎚) 의 수성 분산액 (30.0 g) 에, 이소프로판올 (IPA) 을 180 g (실리카 졸의 수성 분산액에 대해 6 배의 중량) 과, 고리형 에스테르로서 γ-부티로락톤 (GBL) 을 13.5 g (실리카 졸의 수성 분산액에 대해 0.45 배의 중량) 첨가하여 교반하고, 로터리 이베퍼레이터로 감압 증류함으로써 실리카 졸의 수성 분산매를 γ-부티로락톤으로 치환하였다. 이로써, SiO2 농도가 40 중량%, 또한 물 및 IPA의 농도가 1 중량% 이하인 실리카 나노 입자-GBL 분산액 (22.5 g) 을 조제하였다.
(2) 실리카 나노 입자의 표면 개질
실시예 3 에 기재된 방법과 동일한 방법으로 실리카 나노 입자의 표면 개질을 실시하여, 표면 개질 실리카 나노 입자를 얻었다.
얻어진 표면 개질 실리카 나노 입자의 분산성 및 투명성을 확인한 결과, 소수성 유기 분산매인 데칼린 및 톨루엔 등에 대해, 5 중량%, 15 중량% 및 30 중량% 의 농도에 있어서, 양호한 분산성과 투명성을 나타내었다. 또한, 30 중량% 의 농도에 있어서는 약간 백탁이 확인되었지만, 문제가 되지 않는 정도였다. 표면 개질 실리카 나노 입자의 데칼린 분산액 및 톨루엔 분산액은, 각각 공경 0.20 ㎛ 의 마이크로 필터 (MILLIPORE 사 제조의 Millex (등록상표)-FG (Syring-driven Filter Unit) Hydrophobic FluoroporeTM (PTFE) Membrane for Fine Particle Removal from Organic Solution) 로 여과시킬 수 있었다.
[실시예 5]
(1) DVL 을 사용한 제 2 실리카 나노 입자 분산액의 조제
실리카 졸 (AZ 일렉트로닉 머테리얼즈 주식회사 제조 : Klebosol 30 HB 25 K, SiO2 농도 : 30 중량%, 평균 입자경 : 25 ㎚) 의 수성 분산액 (30.0 g) 에, 고리형 에스테르로서 δ-발레로락톤 (DVL) 을 13.5 g (실리카 졸의 수성 분산액에 대해 0.45 배의 중량) 첨가하여 교반하고, 로터리 이베퍼레이터로 감압 증류함으로써 실리카 졸의 수성 분산매를 δ-발레로락톤으로 치환한, SiO2 농도가 40 중량%, 또한 물의 농도가 1 중량% 이하인 실리카 나노 입자-DVL 분산액 (22.5 g) 을 조제하였다.
(2) 실리카 나노 입자의 표면 개질
GBL 대신에 DVL 을 첨가한 것 이외에는, 실시예 3 에 기재된 방법과 동일한 방법으로 실리카 나노 입자의 표면 개질을 실시하여, 표면 개질 실리카 나노 입자를 얻었다.
얻어진 표면 개질 실리카 나노 입자의 분산성 및 투명성을 확인한 결과, 소수성 유기 분산매인 데칼린 및 톨루엔 등에 대해, 5 중량%, 15 중량% 및 30 중량% 의 농도에 있어서, 양호한 분산성과 투명성을 나타내었다. 또한, 30 중량% 의 농도에 있어서는 약간 백탁이 확인되었지만, 문제가 되지 않는 정도였다. 표면 개질 실리카 나노 입자의 데칼린 분산액 및 톨루엔 분산액은, 각각 공경 0.20 ㎛ 의 마이크로 필터 (MILLIPORE 사 제조의 Millex (등록상표)-FG (Syring-driven Filter Unit) Hydrophobic FluoroporeTM (PTFE) Membrane for Fine Particle Removal from Organic Solution) 로 여과시킬 수 있었다.
[실시예 6]
(1) EHL 을 사용한 제 2 실리카 나노 입자 분산액의 조제
실리카 졸 (AZ 일렉트로닉 머테리얼즈 주식회사 제조 : Klebosol 30 HB 25 K, SiO2 농도 : 30 중량%, 평균 입자경 : 25 ㎚) 의 수성 분산액 (30.0 g) 에, 고리형 에스테르로서 ε-카프로락톤 (EHL) 을 13.5 g (실리카 졸에 대해 0.45 배의 중량%) 첨가하여 교반하고, 로터리 이베퍼레이터로 감압 증류함으로써 실리카 졸의 수성 분산매를 ε-카프로락톤으로 치환한, SiO2 농도가 40 중량%, 또한 물의 농도가 1 중량% 이하인 실리카 나노 입자-EHL 분산액 (22.5 g) 을 조제하였다.
(2) 실리카 나노 입자의 표면 개질
GBL 대신에 EHL 을 첨가한 것 이외에는, 실시예 3 에 기재된 방법과 동일한 방법으로 실리카 나노 입자의 표면 개질을 실시하여, 표면 개질 실리카 나노 입자를 얻었다.
얻어진 표면 개질 실리카 나노 입자의 분산성 및 투명성을 확인한 결과, 소수성 유기 분산매인 데칼린 및 톨루엔 등에 대해, 5 중량%, 15 중량% 및 30 중량% 의 농도에 있어서, 양호한 분산성과 투명성을 나타내었다. 또한, 30 중량% 의 농도에 있어서는 약간 백탁이 확인되었지만, 문제가 되지 않는 정도였다. 표면 개질 실리카 나노 입자의 데칼린 분산액 및 톨루엔 분산액은, 각각 공경 0.20 ㎛ 의 마이크로 필터 (MILLIPORE 사 제조의 Millex (등록상표)-FG (Syring-driven Filter Unit) Hydrophobic FluoroporeTM (PTFE) Membrane for Fine Particle Removal from Organic Solution) 로 여과시킬 수 있었다.
[실시예 7]
(1) NMP 를 사용한 제 2 실리카 나노 입자 분산액의 조제
실리카 졸 (AZ 일렉트로닉 머테리얼즈 주식회사 제조 : Klebosol 30 HB 25 K, SiO2 농도 : 30 중량%, 평균 입자경 : 25 ㎚) 의 수성 분산액 (30.0 g) 에, 고리형 아미드로서 1-메틸-2-피롤리돈 (NMP) 을 13.5 g (실리카 졸에 대해 0.45 배의 중량%) 첨가하여 교반하고, 로터리 이베퍼레이터로 감압 증류함으로써 실리카 졸의 수성 분산매를 1-메틸-2-피롤리돈으로 치환한, SiO2 농도가 40 중량%, 또한 물의 농도가 1 중량% 이하인 실리카 나노 입자-NMP 분산액 (22.5 g) 을 조제하였다.
(2) 실리카 나노 입자의 표면 개질
GBL 대신에 NMP 를 첨가한 것 이외에는, 실시예 3 에 기재된 방법과 동일한 방법으로 실리카 나노 입자의 표면 개질을 실시하여, 표면 개질 실리카 나노 입자를 얻었다.
얻어진 표면 개질 실리카 나노 입자의 분산성 및 투명성을 확인한 결과, 소수성 유기 분산매인 데칼린 및 톨루엔 등에 대해, 5 중량%, 15 중량% 및 30 중량% 의 농도에 있어서, 양호한 분산성과 투명성을 나타내었다. 또한, 30 중량% 의 농도에 있어서는 약간 백탁이 확인되었지만, 문제가 되지 않는 정도였다. 표면 개질 실리카 나노 입자의 데칼린 분산액 및 톨루엔 분산액은, 각각 공경 0.20 ㎛ 의 마이크로 필터 (MILLIPORE 사 제조의 Millex (등록상표)-FG (Syring-driven Filter Unit) Hydrophobic FluoroporeTM (PTFE) Membrane for Fine Particle Removal from Organic Solution) 로 여과시킬 수 있었다.
[비교예 1]
물/알코올 분산액에 있어서의 실리카 나노 입자의 표면 개질
교반기를 장착한 반응기에 실리카 졸 (AZ 일렉트로닉 머테리얼즈 주식회사 제조 : Kleboso1 30 HB 25 K, SiO2 농도 : 30 중량%, 평균 입자경 : 25 ㎚) 의 수성 분산액 (7.64 g) 과, 메톡시(디메틸)n-옥타데실실란 (3.44 g) 과, 순수 (0.05 g) 와, 이소프로필알코올 (21.61 g) 을 첨가하고, 교반하였다. 그 후, 실온에서 48 시간 반응시키고, 석출물을 여과시켰다. 여과 후, 여과물을 이소프로필알코올로 세정하고, 40 ℃ 에서 진공 건조시킴으로써 생성물 (표면 개질 실리카 나노 입자) 을 수율 88 % 로 얻었다.
생성물의 분산성을 확인한 결과, 소수성 유기 분산매인 데칼린 및 톨루엔 등에 대해, 5 중량% 의 농도에서 양호한 분산성을 나타내었다. 그러나, 백탁이 관측되고, 투명성은 떨어졌다. 또한, 표면 개질 실리카 나노 입자의 데칼린 분산액 및 톨루엔 분산액을, 각각 공경 0.20 ㎛ 의 마이크로 필터 (MILLIPORE 사 제조의 Millex (등록상표)-FG (Syring-driven Filter Unit) Hydrophobic FluoroporeTM (PTFE) Membrane for Fine Particle Removal from Organic Solution) 로 여과를 한 결과, 여과를 할 수 없었고, 실리카 나노 입자의 응집이 확인되었다.
[비교예 2]
트리알콕실모노알킬실란 커플링제를 사용한 실리카 나노 입자의 표면 개질
교반기를 장착한 반응기에, 실시예 1 에 기재된 방법과 동일한 방법에 의한 분산매 치환 공정 후의 실리카 나노 입자-GBL 분산액 (3.01 g) 과, γ-부티로락톤 (31.39 g) 과, n-옥타데실트리메톡시실란 (1.57 g) 을 첨가하고, 교반하였다. 그 후, 실온에서 48 시간 반응시키고, 석출물을 여과시켰다. 여과 후, 여과물을 이소프로필알코올로 세정하고, 40 ℃ 에서 진공 건조시킴으로써 생성물 (표면 개질 실리카 나노 입자) 을 수율 90 % 로 얻었다.
생성물의 분산성을 확인하였지만, 5 중량% 의 농도에서 소수성 유기 분산매인 데칼린 및 톨루엔 등, 및 친수성 유기 분산매인 N-메틸-2-피롤리돈 및 γ-부티로락톤 등 중 어느 것도 분산성이 낮았다.
<평균 입자경의 측정>
상기 실시예 1 ∼ 7 에서 얻어진 표면 개질 실리카 나노 입자의 평균 입자경은, 동적 광 산란법 (닛키소 제조 : 나노 트랙 입도 분석계) 에 의해 측정하였다. 측정에는, 표면 개질 실리카 나노 입자를 각 분산매에 분산시켜 조제한, 1 중량% 의 오르가노졸 분산액을 사용하였다.
평균 입자경의 값으로서 중앙 입자경 (D50) 을 사용하였다. 또한, 비교예 1 에서 얻어진 표면 개질 실리카 나노 입자의 평균 입자경은, 동적 광 산란법으로 측정을 실시할 수 없었다. 또, 입자가 공경 0.20 ㎛ 의 필터를 통과하지 않았기 때문에, 비교예 1 에서 얻어진 표면 개질 실리카 나노 입자의 평균 입자경은 0.2 ㎛ 초과로 하였다.
<투명성의 평가>
상기 실시예 1 ∼ 7 및 비교예 1 ∼ 2 에서 얻어진 표면 개질 실리카 나노 입자 분산액의 투명성은, 이하의 기준에 따라 평가하였다.
투명성이 매우 높고, 백탁이 전혀 확인되지 않음 : A
약간 백탁되어 있지만 문제가 되지 않음 : B
백탁이 확인됨 : C
백탁이 분명하게 확인됨 : D
<분산성의 평가>
상기 실시예 1 ∼ 7 및 비교예 1 ∼ 2 에서 얻어진 표면 개질 실리카 나노 입자 분산액의 분산성은, 이하의 기준에 따라 평가하였다.
침전이 관찰되지 않았음 : A
침전이 관찰되었음 : B
<보존 안정성의 평가>
보존 안정성에 대해서는, 상기 실시예 1 ∼ 7 및 비교예 1 ∼ 2 에서 얻어진 표면 개질 실리카 나노 입자 분산액을, 밀폐 용기 중, 실온에서 3 개월 보관한 후에 평가하였다. 평가는, 육안에 의한 투명성의 변화의 유무, 동적 광 산란법에 의한 입자경 증가의 유무, 및 입자의 침강의 유무에 대해 실시하였다.

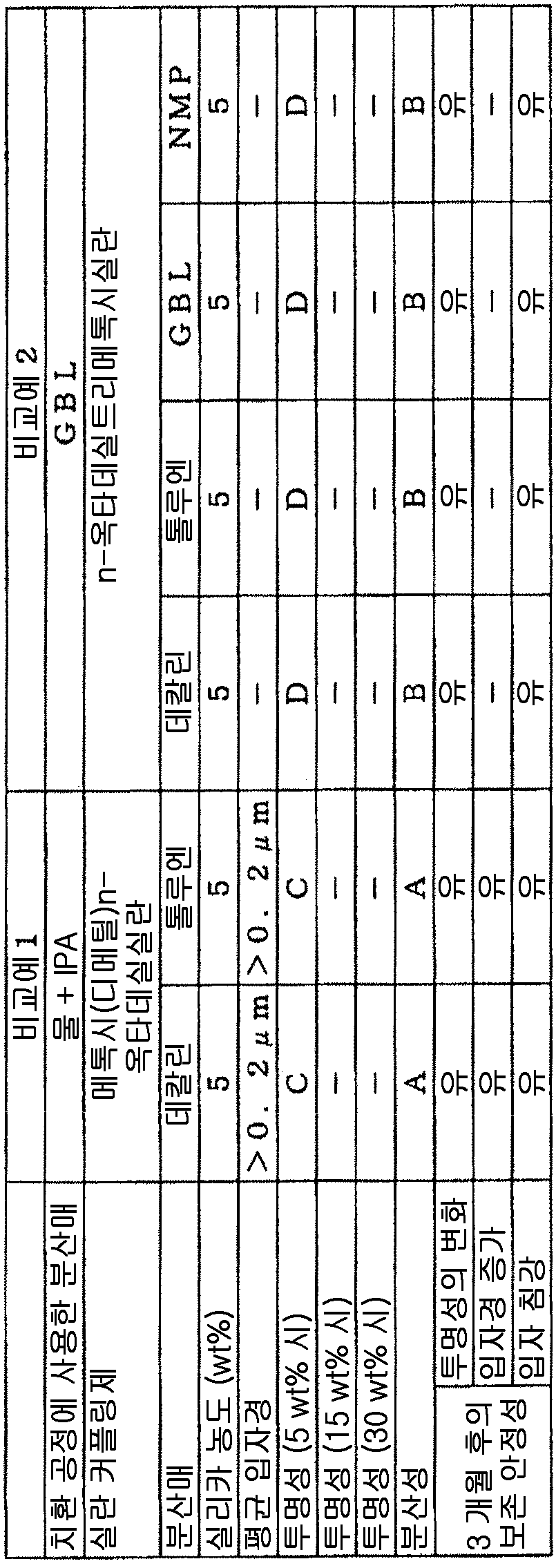

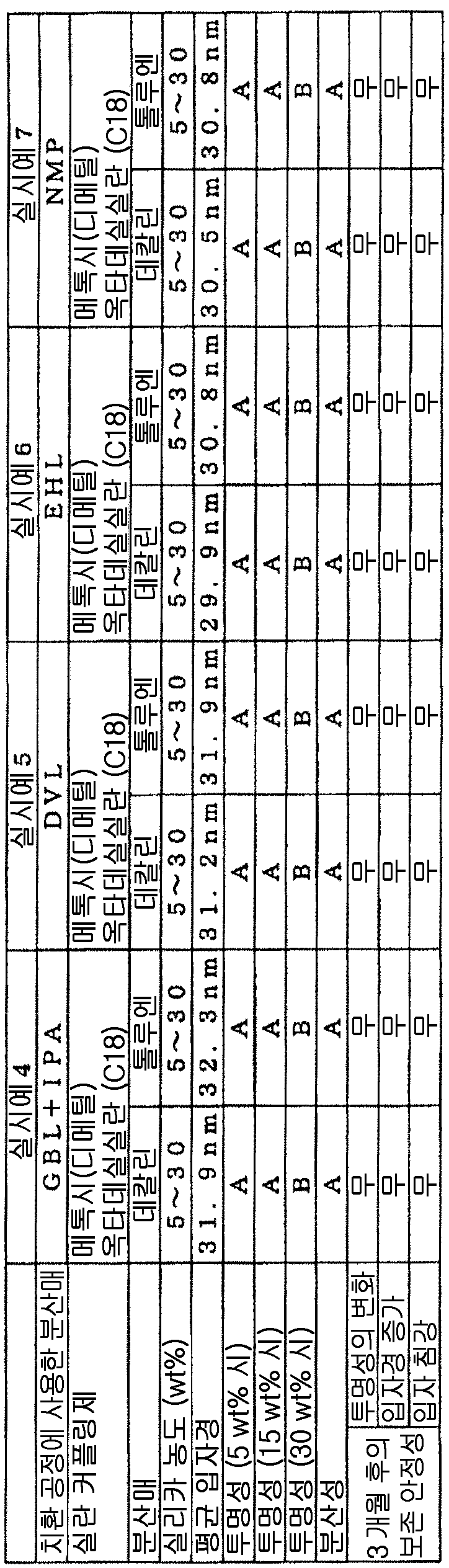

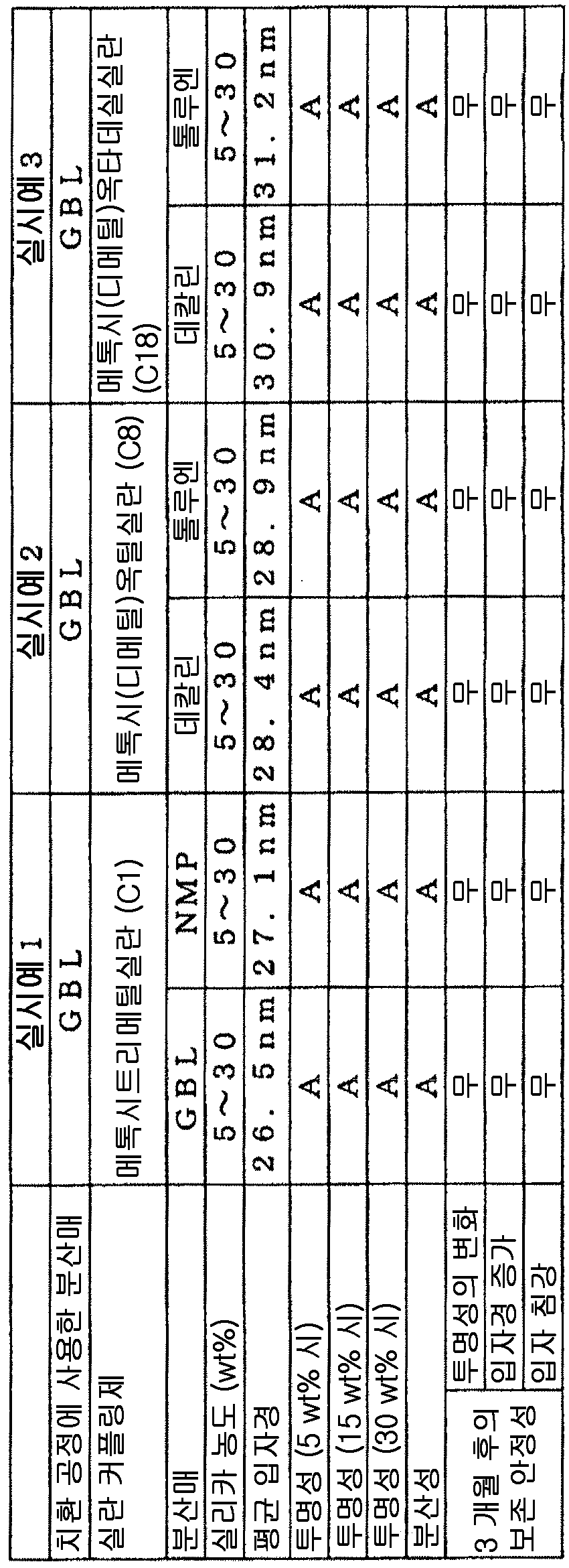

상기 실시예 1 ∼ 7 및 비교예 1 ∼ 2 에서 얻어진 표면 개질 실리카 나노 입자 분산액에 대한 평가 결과를, 하기 표 1 ∼ 3 에 정리한다.
Figure pct00005
Figure pct00006
Figure pct00007

Claims (10)

  1. 표면 개질 실리카 나노 입자를 제조하는 방법으로서,
    실리카 나노 입자와 수성 분산매를 함유하는 제 1 실리카 나노 입자 분산액을 준비하는 공정과,
    상기 제 1 실리카 나노 입자 분산액에 있어서의 상기 수성 분산매를, 고리형 에스테르 및 고리형 아미드에서 선택되는 적어도 1 종류를 함유하는 유기 분산매로 치환하여 제 2 실리카 나노 입자 분산액을 얻는 공정과,
    상기 제 2 실리카 나노 입자 분산액에 식 (1) :
    [화학식 1]
    Figure pct00008

    (식 중, R1 은 각각 독립적으로 C1 ∼ C20 의 탄화수소기이고, R2 는 C1 ∼ C3 의 탄화수소기이다)
    로 나타내는 실란 커플링제를 첨가하여, 실리카 나노 입자의 표면을 개질하는 공정을 포함하는 방법.
  2. 제 1 항에 있어서,
    상기 실란 커플링제의 모든 R1 이 C1 ∼ C7 의 탄화수소기인 방법.
  3. 제 1 항에 있어서,
    상기 실란 커플링제의 R1 의 적어도 1 개가 C8 ∼ C20 의 탄화수소기인 방법.
  4. 제 1 항 내지 제 3 항 중 어느 한 항에 있어서,
    상기 유기 분산매가, 식 (2) :
    [화학식 2]
    Figure pct00009

    (식 중, X 는 O 또는 NR3 이고, R3 은 H 또는 C1 ∼ C3 의 탄화수소기이고, n 은 2 ∼ 5 의 정수이다)
    로 나타내는 고리형 에스테르 및 고리형 아미드에서 선택되는 적어도 1 종류를 함유하는 유기 분산매인 방법.
  5. 제 1 항 내지 제 4 항 중 어느 한 항에 있어서,
    상기 제 2 실리카 나노 입자 분산액이 에테르류, 비고리형 에스테르류, 비고리형 아미드류 및 이들의 혼합물에서 선택되는 새로운 분산매를 함유하는 방법.
  6. 제 1 항 내지 제 5 항 중 어느 한 항에 있어서,
    상기 수성 분산매를 상기 유기 분산매로 치환하기 전에, 상기 수성 분산매에 상기 유기 분산매의 비점보다 30 ℃ 이상 낮은 비점을 갖는 1 종 이상의 알코올류를 첨가하는 방법.
  7. 제 1 항 내지 제 6 항 중 어느 한 항에 있어서,
    상기 표면 개질 실리카 나노 입자의 평균 입자경이 100 ㎚ 이하인 방법.
  8. 제 1 항 내지 제 7 항 중 어느 한 항에 있어서,
    상기 실리카 나노 입자의 표면을 개질하는 공정 후에, 상기 제 2 실리카 나노 입자 분산액을 여과시키고, 건조시키는 공정을 추가로 포함하는 방법.
  9. 제 1 항 내지 제 8 항 중 어느 한 항에 기재된 방법에 의해 얻어지는 표면 개질 실리카 나노 입자.
  10. 제 9 항에 기재된 표면 개질 실리카 나노 입자를 유기 분산매에 분산시킴으로써 얻어지는 표면 개질 실리카 나노 입자 분산액.
KR1020167034863A 2014-06-03 2015-05-28 표면 개질 실리카 나노 입자의 제조 방법, 및 표면 개질 실리카 나노 입자 Withdrawn KR20170013902A (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JPJP-P-2014-114873 2014-06-03
JP2014114873 2014-06-03
PCT/JP2015/065382 WO2015186596A1 (ja) 2014-06-03 2015-05-28 表面改質シリカナノ粒子の製造方法、および表面改質シリカナノ粒子

Publications (1)

Publication Number Publication Date
KR20170013902A true KR20170013902A (ko) 2017-02-07

Family

ID=54766669

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020167034863A Withdrawn KR20170013902A (ko) 2014-06-03 2015-05-28 표면 개질 실리카 나노 입자의 제조 방법, 및 표면 개질 실리카 나노 입자

Country Status (8)

Country Link
US (1) US10106428B2 (ko)
EP (1) EP3153470A4 (ko)
JP (1) JPWO2015186596A1 (ko)
KR (1) KR20170013902A (ko)
CN (1) CN106414328B (ko)
SG (1) SG11201702130SA (ko)
TW (1) TW201607892A (ko)
WO (1) WO2015186596A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102260014B1 (ko) * 2020-10-21 2021-06-03 주식회사 에이아이더뉴트리진 미생물 농축 또는 핵산 추출용 개질된 실리카 및 이를 이용한 미생물 농축 또는 핵산 추출 방법

Families Citing this family (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7013662B2 (ja) * 2017-03-23 2022-02-01 富士フイルムビジネスイノベーション株式会社 シリカ複合粒子及びその製造方法
KR101872020B1 (ko) * 2018-01-31 2018-06-27 한국지질자원연구원 실리카 나노유체 제조방법 및 이를 이용한 석유회수증진방법
EP3887309A1 (en) * 2018-11-29 2021-10-06 Evonik Operations GmbH Aqueous silica dispersion with long shelf life for fire-resistant glass
WO2021164102A1 (zh) * 2020-02-20 2021-08-26 广州汇富研究院有限公司 气相二氧化硅的表面改性联合处理装置和方法
CN113539689B (zh) * 2020-04-15 2023-04-18 深圳新宙邦科技股份有限公司 一种二氧化硅内酯溶胶、制备方法以及铝电解电容器用电解液
JP7444821B2 (ja) 2020-09-15 2024-03-06 信越化学工業株式会社 生体電極組成物、生体電極、生体電極の製造方法、及び珪素材料粒子
JP7524148B2 (ja) 2020-10-13 2024-07-29 信越化学工業株式会社 生体電極組成物、生体電極、生体電極の製造方法、高分子化合物及び複合体
US20220220362A1 (en) * 2021-01-11 2022-07-14 Nissan Chemical Corporation Chemical fluid containing an antioxidant for underground treatment of oil and gas reservoirs
CN112898869A (zh) * 2021-01-22 2021-06-04 杜磊 一种聚己内酯功能化二氧化硅增韧环氧树脂地坪漆及其制法
CN117730055B (zh) * 2022-01-28 2024-11-15 日产化学株式会社 低介质损耗角正切二氧化硅溶胶及低介质损耗角正切二氧化硅溶胶的制造方法
CN119731117A (zh) * 2022-07-05 2025-03-28 索尼集团公司 多孔膜、制造多孔膜的方法以及结构
CN115536031B (zh) * 2022-10-24 2024-04-26 中国科学院过程工程研究所 一种二氧化硅微球及其制备方法
CN117323847B (zh) * 2023-10-12 2024-06-11 山东膜泰环保科技股份有限公司 一种重力式pvdf超滤膜材料的制备方法

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH1143319A (ja) 1997-05-26 1999-02-16 Nissan Chem Ind Ltd 疎水性オルガノシリカゾルの製造方法
JP2001213617A (ja) 2000-01-28 2001-08-07 Jsr Corp 疎水化コロイダルシリカの製造方法
JP2009155138A (ja) 2007-12-25 2009-07-16 Admatechs Co Ltd 微小粒子含有組成物及び微小粒子含有樹脂組成物並びにそれらの製造方法
JP2012214554A (ja) 2011-03-31 2012-11-08 Admatechs Co Ltd 熱可塑性樹脂組成物

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3360846B2 (ja) 1992-09-10 2003-01-07 富士シリシア化学株式会社 疎水性シリカ形成用シリカゾル並びに疎水性シリカ被膜及び疎水性シリカ粉体
DE69804373T2 (de) * 1997-05-26 2002-10-24 Nissan Chemical Industries, Ltd. Verfahren zur Herstellung eines hydrophoben Kieselsäure Organosols
JP2003012320A (ja) * 2001-06-28 2003-01-15 Catalysts & Chem Ind Co Ltd シリカ系無機化合物オルガノゾル
US20060112860A1 (en) * 2004-11-16 2006-06-01 Nissan Chemical Industries, Ltd. Process for producing hydrophobic silica powder
JP2007119310A (ja) * 2005-10-28 2007-05-17 Fujifilm Corp 無機微粒子、これを用いた分散液、コーティング組成物、光学フィルム、偏光板および画像表示装置
US8853317B2 (en) * 2010-03-01 2014-10-07 Cabot Corporation Coating comprising multipopulation fumed silica particles
CN101914190B (zh) * 2010-08-17 2011-12-21 浙江理工大学 一种改性纳米二氧化硅单体分散液的制备方法

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH1143319A (ja) 1997-05-26 1999-02-16 Nissan Chem Ind Ltd 疎水性オルガノシリカゾルの製造方法
JP2001213617A (ja) 2000-01-28 2001-08-07 Jsr Corp 疎水化コロイダルシリカの製造方法
JP2009155138A (ja) 2007-12-25 2009-07-16 Admatechs Co Ltd 微小粒子含有組成物及び微小粒子含有樹脂組成物並びにそれらの製造方法
JP2012214554A (ja) 2011-03-31 2012-11-08 Admatechs Co Ltd 熱可塑性樹脂組成物

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102260014B1 (ko) * 2020-10-21 2021-06-03 주식회사 에이아이더뉴트리진 미생물 농축 또는 핵산 추출용 개질된 실리카 및 이를 이용한 미생물 농축 또는 핵산 추출 방법

Also Published As

Publication number Publication date
SG11201702130SA (en) 2017-04-27
EP3153470A4 (en) 2018-03-14
CN106414328B (zh) 2019-01-22
EP3153470A1 (en) 2017-04-12
JPWO2015186596A1 (ja) 2017-05-25
TW201607892A (zh) 2016-03-01
US10106428B2 (en) 2018-10-23
CN106414328A (zh) 2017-02-15
US20170190586A1 (en) 2017-07-06
WO2015186596A1 (ja) 2015-12-10

Similar Documents

Publication Publication Date Title
KR20170013902A (ko) 표면 개질 실리카 나노 입자의 제조 방법, 및 표면 개질 실리카 나노 입자
US5718907A (en) Process for the preparation of organophilic metal oxide particles
KR100716853B1 (ko) 소수성 콜로이드상 실리카의 제조 방법
JP6481599B2 (ja) 無機粒子−ポリシロキサン複合体、それを含む分散液、固体材料、及び該無機粒子−ポリシロキサン複合体の製造方法
JP2010505736A (ja) 表面改質されたナノ粒子状の金属酸化物、金属水酸化物および/または金属オキシ水酸化物の製造方法
TW201617287A (zh) 氧化鋯粒子之有機溶媒分散體及其製造方法
CN107250289A (zh) 氧化钛颗粒的有机溶剂分散体及其制造方法
JP6200426B2 (ja) 樹脂用炭酸カルシウム填料及び該填料を含む樹脂組成物
US20050011409A1 (en) Inorganic oxide
CN103842065A (zh) 稳定的奈米粒子悬浮液及其制造方法
JP5826679B2 (ja) パーフルオロカーボンスルホン酸ポリマー含有ナノコンポジット粒子の製造方法
JP2015105257A (ja) 表面修飾無機酸化物微粒子分散組成物、及び水系化粧料
JP4044350B2 (ja) 無孔質球状シリカ及びその製造方法
JP6064338B2 (ja) 酸化チタンの非極性有機溶媒分散液の製造方法
JP6119348B2 (ja) コア−シェル型シリカ複合粒子及びその製造方法
Takeda et al. Importance of dispersibility of TiO2 in preparation of TiO2-dispersed microspheres by Shirasu porous glass (SPG) membrane emulsification
JPH0971411A (ja) 疎水性シリカ
JP5084418B2 (ja) 有機溶媒に再分散可能な塊状組成物、その製造方法および該塊状組成物を再分散させた有機溶媒分散ゾル
JP3729234B2 (ja) 微粒子分散体およびその製造方法
Laurentowska et al. ZnO-SiO2 oxide composites synthesis during precipitation from emulsion system
Boday et al. Non-hydrolytic formation of silica and polysilsesquioxane particles from alkoxysilane monomers with formic acid in toluene/tetrahydrofuran solutions
Kaneko et al. Sol‐Gel Preparation of Highly Water‐Dispersible Silsesquioxane/Zirconium Oxide Hybrid Nanoparticles
WO2019163976A1 (ja) 表面修飾粒子およびその製造方法
RU2486133C1 (ru) Способ получения силиказолей, растворимых в безводных органических растворителях
JP2012001377A (ja) 酸化チタンゾル及びその製造方法、並びに酸化チタン含有ポリマー

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20161213

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
PC1203 Withdrawal of no request for examination
