Abstract

본 발명은 창호 시스템에 관한 것으로서, 프레임이 상부/중부/하부 영역으로 구획되고, 환기 창호가 상기 프레임의 상부 영역 및 하부 영역에 장착되며, 채광 창호가 상기 프레인의 중부 영역에 미세기로 장착되되, 상기 채광 창호는 광투과성 소재로 구성되어 해당 소재가 상기 중부 영역의 미세기 레일에 직접 접촉하며, 상기 프레임은 발코니 난간에 인접한 외부 레일을 제외한 타 외부 레일들을 침범하지 않도록 소정 두께를 가지는 창호 시스템에 관한 것이다.
본 발명에 따른 창호 시스템은, 기존 건축물의 외부(외벽)에 제공되는 실외(난간) 측 레일과의 결합만으로 기존 창호와 함께 이중 창호의 구성을 달성하며, 이를 통하여 에너지 절감 효과를 제공한다. 또한, 별도의 환기 창호를 통하여, 미세먼지 차단, 실내공기 환기, 빗물 유입 차단, 방범 문제 해소, 환기 등의 효과를 제공한다.

Description

창호 시스템 {Window system}

본 발명은 주로 주거용 주택의 발코니에 설치되는 창호 시스템에 관한 것으로서, 에너지 절감을 위한 이중 창호가 용이하게 구현되도록, 종래 방충망을 위해 제공된 레일에 설치될 수 있도록 구성되는 창호 시스템에 관한 것이다.

시대적으로 자원의 고갈과 온난화 현상이 심각해지고 있으며, 이를 해결하고자 하는 대책으로 건축물에서의 에너지 절약이 매우 중요한 과제로 대두되었다.

특히 새롭게 건축물을 신축하는 경우는 줄어들고 있는 상황에서 이미 준공되어 사용되고 있는 기존 건축물에 대한 에너지 절약 대책은 매우 시급한 상황이다.

기존 건축물은 그 수가 엄청나게 많고 또한 거의 미진한 건설기술로 지어진 관계로 에너지 절약을 위한 기술적 요소가 누락되어 있는 경우가 많고 그 결과 기존 건축물을 통한 에너지 손실이 막대하게 일어나고 있는 실정이다.

특히 유리 창문을 통한 에너지 손실이 가장 심각하게 일어나는 부분으로 이에 대한 대책이 시급하다.

이하, 첨부된 도면을 참조하여 설명한다.

도 1은 종래 기술에 따른 창호 시스템의 측단면도이다.

아파트를 포함한 건축물의 외벽은 벽체(2)와 창문(8a, 8b)으로 구성되어 있다.

건축물에서 창문의 역할은 (ⅰ) 시각적인 조망역할, (ⅱ) 외부 빛을 받아들이는 역할, (ⅲ) 실내의 공기를 순환시키는 환기역할, (ⅳ) 사람이나 물건의 출입을 위한 역할 등이 있다.

공동주택 중 아파트 발코니 외측에 설치되는 대부분의 창문(8a, 8b)과 창문틀(4, 14)을 살펴보면 실내 측으로 2개 이상의 창문 레일이 설치되어 유리가 결합되어 있는 창문(6a, 16a, 8a)(6b, 16b, 8b)을 서로 부딪히지 않고 미닫이(미서기라고도 함. 이하 같음)로 열고 닫게 되어 있으며, 외부 측으로 1개의 레일이 설치되어 방충망 창호(6c, 16c, 18)를 설치하고 있다.

이때 방충망 창호(6c, 16c, 18)의 가로 폭은 레일의 전체 가로 폭의 1/2 이하가 되도록 하여 옆으로 밀어 열고 닫을 수 있게 구성된다.

벽체(2)는 외부의 온도를 차단하는 단열재가 포함되어 있어 외부온도에 의한 실내의 온도 변화 영향이 적은 반면 창문(8a, 8b)은 유리부분에 단열재를 포함할 수 없는 관계로 외부의 온도를 차단하는 성능이 적고 그 결과 창문을 통해 실내의 온도가 외부의 온도에 많은 영향을 받고 있다.

그래서 창문을 통한 외부 온도의 영향을 적게 하는 방법에 대한 연구가 많이 이루어지고 있으며 그 중 창문의 면적을 줄이지 않으면서도 창문을 통한 외부의 온도영향을 적게 하는 방법으로 주로 사용되고 있는 방법은 유리창을 복층창(2중 유리창), 3중 유리창 등으로 하거나, 단창 또는 복층창으로 구성된 창문을 2개 이상 설치하는 2중 창문 또는 3중 창문 등으로 구성하고 있다.

그러나 복층창 또는 3중 유리창은 (ⅰ) 제작 기술의 난이도가 높아 결국 제품의 가격이 높고, (ⅱ) 1개의 창문에 3개의 유리가 결합되어 있는 관계로 무게가 무거워 청소 등을 위한 탈부착 등의 유지관리가 어렵다는 단점이 있다.

단창 또는 복층창으로 구성된 창문을 2중 창문 또는 3중 창문으로 구성하는 경우는 추가되는 창문만큼 창문 레일이 설치되어 있는 창문틀의 설치 공간을 필요로 하고 있어 실내공간이 그만큼 줄어드는 단점이 있다.

특히 기존에 이미 (발코니 난간에 인접해서) 창문틀과 창문이 설치되어 있는 건축물인 경우는 추가로 창문을 설치하고자 할 경우 실외 측으로 창문틀을 추가하는 것은 발코니 난간(20)으로 막혀 추가 설치가 어렵고, 결국 실내 측으로 추가 창문틀을 설치해야 하는 관계로 (ⅰ) 실내 공간이 줄어드는 것은 물론, (ⅱ) 기존 창문 주변의 마감재 등을 모두 철거한 후에 창문을 추가하고 다시 마감재를 새롭게 시공해야 하는 점, (ⅲ) 새로운 창문틀 설치에 따른 비용이 추가되는 점, (ⅳ) 철거와 새로운 설치 및 마감공사 등으로 거주자가 재실 상태를 유지하기가 어려운 점 등 많은 단점이 있으며, 결국 이러한 단점으로 인하여 외부의 온도 영향을 적게 받고자 하는 에너지 절약을 위한 환경 개선 노력을 어렵게 하는 요소로 작용하고 있다.

환경 오염의 영향으로 외부 공기 질도 급속히 악화되고 있는 상황이며 특히 10μm 이하의 인체에 유해한 미세먼지(초미세먼지는 3μm 이하) 발생빈도가 급속하게 증가하면서 호흡기 질환을 비롯한 각종 질환을 일으키고 있는 상황이다.

이러한 유해성 외부 공기 발생 이외에도 주거 공간에서의 실내 공기 오염도 해결해야 할 중요한 문제로서, 실내 공기의 오염을 줄이려면 적정한 환기를 실시함으로써 실내 공기 오염도를 낮출 수 있다.

이때 실내 공기 오염을 낮추기 위해서 사용할 수 있는 방법은 외부 창문을 개방하여 외부 공기와 실내 공기를 순환시키는 방법을 사용하고 있으나, 외부에서 (초)미세먼지가 발생한 상황에서는 외부 창문을 개방해서 실내 환기를 실시할 수 없는 문제가 있다.

(초)미세먼지를 걸러내는 미세먼지 집진필터를 설치하여 환기를 실시할 수도 있으나, 이러한 경우는 미세먼지 집진필터가 외부창문의 가시성을 훼손시키므로, 미세먼지 집진필터를 장착하는데 한계가 있다.

본 발명의 목적은 발코니 난간과 창호 사이의 공간을 효율적으로 활용하여, 에너지 절감을 위한 이중 창호를 구현하되, 실내 측으로 창문틀을 추가 설치함 없이 실내 공간을 확보하면서, 기존 설치물에 대한 철거 공사 없이 거주자의 재실 상태에서도 간편하게 시공이 가능하고, 구조적 안정성이 확보된 창호 시스템을 제공함에 있다.

또한, 외부창문의 가시성을 확보하면서도 (초)미세먼지의 실내유입을 막을 수 있고, 적정하게 오염된 실내공기도 환기시킬 수 있는 창호 시스템을 제공함에 있다.

상기 과제를 해결하기 위한 창호 시스템은 발코니 난간과 창호 장착용 외부 레일들이 제공되는 발코니에 설치되되, 상기 발코니 난간 측에 배치된 상기 외부 레일에 장착되고 상부/중부/하부 영역으로 구획되는 프레임, 상기 상부 영역에 미닫이로 장착되는 상부 환기 창호, 상기 하부 영역에 미세기로 장착되는 하부 환기 창호, 상기 중부 영역에 미세기로 장착되는 채광 창호를 포함하며, 상기 채광 창호는 광투과성 소재로 구성되되 해당 소재가 상기 중부 영역의 미세기 레일에 직접 접촉하며, 상기 프레임은 발코니 난간에 인접한 외부 레일을 제외한 타 외부 레일들을 침범하지 않도록 소정 두께를 가지는 것을 특징으로 한다.

또한, 상기 채광 창호는 무창틀 유리 창호로 구성되어 적어도 둘 이상이 장착되고, 상기 각 채광 창호는 적어도 어느 일측을 따라 플랜지부가 구비되어, 상기 채광 창호의 폐쇄 상태시 실내가 밀폐되도록 이들 플랜지부가 상호 맞물리는 것을 특징으로 한다.

또한, 상기 중부 영역의 상부에는 실외를 향하여 돌출되도록 차양이 구비되고, 상기 차양은 적어도 하나 이상의 상하로 관통되는 홀이 구비되는 것을 특징으로 한다.

또한, 상기 상부 영역과 상기 하부 영역에는 각 설치된 환기 창호의 실외 측으로 방충망과 차양 그릴이 배치되는 것을 특징으로 한다.

본 발명에 따른 창호 시스템은, 기존 건축물의 외부(외벽)에 제공되는 실외(난간) 측 레일과의 결합만으로 기존 창호와 함께 이중 창호의 구성을 달성하며, 이를 통하여 에너지 절감 효과를 제공한다.

또한, 상부 환기 창호에 제공되는 집진 필터를 통하여 외부 창문의 가시성을 저해하지 않고서 (초)미세먼지의 실내 유입을 막을 수 있고, 적정하게 오염된 실내 공기도 환기시킬 수 있는 효과를 제공한다.

또한, 상부 환기 창호와 차양을 통하여 빗물 유입을 방지하고, 방범 문제를 해소하면서, 환기할 수 있는 효과를 제공한다.

도 1은 종래 기술에 따른 창호 시스템의 측단면도.
도 2는 본 발명에 따른 창호 시스템의 측단면도.
도 3은 창호 시스템의 중부 영역 평단면도.
도 4는 창호 시스템의 중부 영역 측단면도.
도 5는 창호 시스템의 상부 영역 평단면도.
도 6은 창호 시스템의 하부 영역 평단면도.

이하 첨부된 도면을 참조하여, 본 발명에 따른 실시 예를 설명한다.

도 2는 본 발명에 따른 창호 시스템의 측단면도이고, 도 3은 창호 시스템의 중부 영역 평단면도이며, 도 4는 창호 시스템의 중부 영역 측단면도이다.

종래의 창호 시스템에서는 발코니 외벽(52a, 52b)에 외부 레일(54a, 54b)이 제공된다.

상기 외부 레일(54a, 54b, 54c, 54d)은 발코니 개방 면적의 테두리를 따라 설치 제공되며, 여기에 설치된 창호가 미닫이로 장착되도록 형성되되, 실내 측에는 유리 창호(56a, 58a, 66a, 56b, 58b, 66b)가 장착되도록 2개의 레일이 제공되고, 실외 측에는 방충망 창호가 장착되도록 1개의 레일이 제공된다.

실내 측에 제공된 2개의 레일 중 실내 측에는 좌측 창호와 우측 창호(58b)가 동 레일을 공유하면서 슬라이딩되도록 장착된다.

통상 좌측 창호(우측 창호)는 중앙 창호(58a)의 1/2 이하의 가로 폭을 가지도록 구성되며, 이를 통하여 중앙 창호가 차지하는 창 면적을 제외한 부분에 대하여 좌우측 창호(58b)를 슬라이딩하여 최대한의 개방 면적을 확보할 수 있다.

종래의 창호 시스템에서는 방충망 창호가 실외 측 레일에 설치되며, 상기 좌측 창호 및 우측 창호의 면적과 동등한 면적으로 좌측 방충 창호와 우측 방충 창호가 설치되어, 좌측 또는 우측 창호가 열렸을 때 방충망이 외부 공기는 소통시키되 벌레가 침입하는 것을 차단한다.

본 발명의 일 실시 예에 따른 창호 시스템은 종래에 방충망 창호를 위하여 제공되었던 상기 실외 측 레일에 방충망 창호를 대신하여 장착된다.

물론 방충망 창호를 위해 제공된 실외 측 레일이 미리 제공된 상태에서는 본 실시 예와 같이 동 레일에 설치하지만, 신규 설치와 같이, 방충망 창호를 위한 레일 없이도 창호 시스템을 직접 발코니 외벽에 고정하여 설치하는 것도 가능하다.

즉, 본 창호 시스템은 발코니의 개방 면적 테두리, 즉 상기 외부 레일을 따라 형성된 프레임(102a, 102b, 102c, 102d)을 가지며, 상 프레임(102a), 하 프레임(102b), 좌 프레임(102c), 우 프레임(102d)으로 구성된 사각 형상의 프레임이며, 이 프레임에는 그 외곽을 따라 지지 레일이 구비되며, 지지 레일은 상기 실외 측 레일에 결합되도록 내향된 홈 형상을 가진다.

상기 프레임은 상부 영역, 중부 영역, 하부 영역이 구획되도록 구성된다.

상기 상부 영역에는 상부 환기 창호(112)가 장착되고, 상기 하부 영역에는 하부 환기 창호(132, 134)가 장착된다.

상기 상부 환기 창호(112)와 상기 하부 환기 창호(132, 134)는 이들 창호들이 개방되면, 종래 창호 시스템과 본 실시 예의 창호 시스템 사이의 공기층에 대하여 이들 창호들이 유출입구 역할을 수행하게 되어, 여름철이나 겨울철 실내외의 온도 차이에 의하여 공기층의 순환 내지 외부 배출를 야기시키고, 이를 통하여 난방/냉방 효과를 확보할 수 있다.

상기 중부 영역에는 그 내주면을 따라 미세기 레일(104a, 104b)이 형성되어 있고, 그 미세기 레일에 창틀 없는 유리창으로 된 채광 창호(122, 124a, 124b)가 장착된다.

상기 채광 창호는 창틀 없이 구성되어 있기 때문에, 상기 채광 창호 유리창(122, 124)이 상기 중부 영역의 미세기 레일(104a, 104b)에 직접 접촉하도록 구성된다.

상기 채광 창호는 좌측 채광 창호(124a), 중앙 채광 창호(122), 우측 채광 창호(124b)로 구성되며, 이는 실내 측 레일에 배치된 좌측, 중앙, 우측 창호(58a, 58b) 구성에 대응된다.

상기 각 채광 창호는 폐쇄시의 실내 밀폐도를 높이기 위하여 플랜지부가 형성되어 있는 바, 상기 좌측 채광 창호(124a)는 그 우측에 실내 측을 향하여 플랜지부(125a)가 형성되어 있고, 상기 우측 채광 창호(124b)는 그 좌측에 실내 측을 향하여 플랜지부(125b)가 형성되어 있으며, 상기 중앙 채광 창호는 그 좌우 양측에 실외 측을 향하는 플랜지부(123a, 123b)가 형성되어 있다.

상기 좌측 채광 창(124a)호를 상기 중부 영역의 미세기 레일을 따라 좌측 끝까지 이동시키고, 상기 우측 채광 창호(124b)를 상기 중부 영역의 미세기 레일을 따라 우측 끝까지 이동시켰을 때, 상기 좌측 채광 창호의 플랜지부(125a)와 상기 중앙 채광 창호의 좌측 플랜지부(123a)가 상호 접촉하고, 상기 우측 채광 창호의 플랜지부(125b)와 상기 중앙 채광 창호의 우측 플랜지부(123b)가 상호 접촉함으로써 창호 사이의 틈을 최소화시키고 이로써 밀폐도를 높이게 된다.

상기 좌측 채광 창호(124a)와 상기 우측 채광 창호(124b)는 창틀이 없기 때문에, 그 개폐 이동을 위하여 손잡이(126a, 126b)가 제공된다.

즉 좌측 채광 창호(124a)는 그 좌측부에 홀이 형성되고, 체결 피스(128)가 손잡이(126a)를 관통하여 그 홀에 고정됨으로써 손잡이(126a)가 결합된다.

마찬가지로 우측 채광 창호(124b)도 체결 피스를 통하여 손잡이(126b)가 결합된다.

상기 상부 영역과 상기 중부 영역 사이의 프레임에는 실외 측으로 연장 형성된 차양(80)이 구비된다.

차양에는 다수의 홀(82)이 구비되어 차양 상부의 빗물 등이 쌓이지 않고 배출되도록 구성된다.

도 5는 상기 상부 영역의 평단면도이다.

이에 도시된 바와 같이 상기 상부 영역에는 상기 상부 환기 창호(112) 외에도, 실외 측으로 집진 필터(114), 방충망(116), 그릴(118)이 순차적으로 배치된다.

물론 집진 필터 또는 그릴를 설치하지 않고 밀폐 창호와 방충 창호만을 배치하는 구성도 가능하다.

상기 상부 환기 창호(112)와, 상기 집진 필터(114)는 미닫이 방식으로 개폐된다.

즉, 상기 상부 영역은 환기가 이루어지는 환기구와 창호 및 필터가 수납되는 중공부(153, 154)로 구성되고, 상기 상부 환기 창호(112)와 상기 집진 필터(114)는 상기한 중공부(153, 154)와 환기구를 오가도록 상기 프레임의 상부 영역 내주면을 따라 레일이 구비되며, 상기 상부 환기 창호(112)와 상기 집진 필터(114)가 레일을 통하여 상기한 중공부(153, 154)와 환기구를 오가면서 환기구를 개폐시킨다.

집진 필터와 환기 창호가 각각 미닫이 방식으로 장착되므로, 방충 상태만으로 환기를 하거나, 방충과 미세먼지 집진 상태를 동시에 적용하여 환기를 하거나, 환기되지 않도록 밀폐하는 상태를 취사 선택할 수 있다.

상기 중공부(153, 154)에는 상기 환기 창호(112) 및 상기 집진 필터(114)에 대응되는 두 개의 풀리(157, 158)가 설치되고, 각 풀리에 벨트(155, 156)가 감기며, 상기 각 벨트(155, 156)는 그 일단이 상기 환기 창호(112) 및 상기 집진 필터(114) 각각의 일단에 연결되며, 타단이 사용자의 개폐 손잡이(161, 162)에 연결되어, 개폐 손잡이(161, 162)를 당김으로써 상기 환기 창호(112) 및 상기 집진 필터(114)가 개폐 작동하며, 개폐 손잡이(161, 162)의 당김 방향에 따라 상기 환기 창호(112) 및 상기 집진 필터(114)의 이동 방향, 즉 개방 또는 폐쇄가 결정된다.

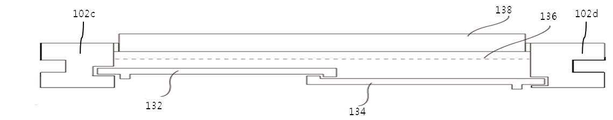

도 6은 상기 하부 영역의 평단면도이다.

이에 도시된 바와 같이, 상기 하부 영역은 실내 측에서 실외 측으로 층층이 미세기 방식의 환기 창호(132, 134), 방충망(136), 고정 그릴(138)이 설치된다.

상기 고정 그릴(138)은 햇빛과 빗물을 차단하는 차양 역할을 수행한다.

상기 하부 영역은 프레임 내주면을 따라 2개의 레일이 제공되고, 상기 환기 창호(132, 1343)는 이들 레일 위를 움직이며 상기 하부 영역을 개폐한다.

물론 실내 측에서 실외 측으로 층층이 미닫이 덮개, 고정 그릴, 방충망의 순서로 설치되는 실시 구성도 가능하다.

상기한 실시 예의 창호 시스템에서 상부 영역은 미닫이 단일 창호, 중부 영역은 좌측, 중앙, 우측의 3개 창호, 하부 영역은 좌우 2개 창호로 구성되는 형식을 제시하고 있으나, 발코니의 개방 면적에 따라 상기한 창호 개수의 구성은 달라질 수 있고, 예컨대, 중부 영역을 좌측 제1 창호, 좌측 제2 창호, 우측 제2 창호, 우측 제1 창호와 같이 4개 창호로 구성하여 이들 창호가 2개 레일을 공유하면서 미세기 방식으로 작동하게 구성하는 것도 가능하다.

또한 상기 실시 예에서 상부 영역에 미닫이 창호와 집진 필터 창호가 장착되고, 하부 영역에 1쌍의 미세기 창호가 장착되는 구성을 제시하고 있으나, 반대로 상부 영역을 미세기 창호로 구성하고, 하부 영역을 집진 필터 및 미닫이 창호로 구성하는 것도 가능하다.

2, 12: 외벽 1, 3a, 4, 14: 외부 레일
6a~b, 16a~b: 창호 레일 8a~b: 창호 유리
5a~d, 15a~b: 창호 창틀 20: 난간
52a~b: 외벽 54a~b: 외부 레일
56a~b, 66a~b: 창호 창틀 58a~b: 창호 유리
70: 난간 80: 차양
82: 홀 102a~b, 104a~b: 프레임
122, 124: 무창틀 유리창 123a~b, 125a~b: 플랜지부
126a~b: 손잡이 128: 체결 피스
112: 커버 114: 집진 필터
116: 방충망 118: 그릴
132, 134: 환기창 136: 방충망
138: 그릴

Claims (5)

1. 발코니 난간과 창호 장착용 외부 레일들이 제공되는 발코니에 설치되는 창호 시스템에 있어서,
   상기 발코니 난간 측에 배치된 상기 외부 레일에 장착되고, 상부 영역, 중부 영역, 하부 영역으로 구획되는 프레임;
   상기 상부 영역에 미닫이로 장착되는 상부 환기 창호;
   상기 하부 영역에 미세기로 장착되는 하부 환기 창호;
   상기 중부 영역에 미세기로 장착되는 채광 창호를 포함하되;
   상기 채광 창호는 광투과성 소재로 구성되되, 해당 소재가 상기 중부 영역의 미세기 레일에 직접 접촉하며;
   상기 프레임은 발코니 난간에 인접한 외부 레일을 제외한 타 외부 레일들을 침범하지 않도록 소정 두께를 가지는 것을 특징으로 하는 창호 시스템.

2. 청구항 1에 있어서,
   상기 채광 창호는 무창틀 유리 창호로 구성되어, 상기 중부 영역에 적어도 둘 이상이 장착되고,
   상기 각 채광 창호는 적어도 어느 일측을 따라 플랜지부가 구비되어, 상기 채광 창호의 폐쇄 상태시 실내가 밀폐되도록 이들 플랜지부가 상호 맞물리는 것을 특징으로 하는 창호 시스템.

3. 청구항 1에 있어서,
   상기 중부 영역의 상부에는 실외를 향하여 돌출되도록 차양이 구비되는 것을 특징으로 하는 창호 시스템

4. 청구항 3에 있어서,
   상기 차양은 적어도 하나 이상의 상하로 관통되는 홀이 구비되는 것을 특징으로 하는 창호 시스템.

5. 청구항 1 내지 4 중 어느 한 청구항에 있어서,
   상기 상부 영역과 상기 하부 영역에는 각 설치된 환기 창호의 실외 측으로 방충망과 차양 그릴이 배치되는 것을 특징으로 하는 창호 시스템.
