Abstract

실시 예에 따른 조명 장치는 보드 및 상기 보드 상에 배치되는 복수의 발광 소자들을 포함하는 발광부, 상기 발광 소자들을 마주보는 반사면을 갖는 반사부, 상기 반사면 상에 서로 이격하여 배치되고, 상기 발광 소자들로부터 조사되는 빛을 반사시키는 복수의 돌기부들을 포함하며, 상기 복수의 돌기부들 각각은 제1 방향의 길이가 제2 방향의 길이보다 긴 형상이며, 상기 반사면은 상기 제1 방향으로 곡면인 곡면부를 포함하고, 상기 제1 방향은 상기 반사면에서 상기 발광부로 향하는 방향이고, 상기 제2 방향은 상기 제1 방향에 수직인 방향이다.

Description

조명 장치{AN ILLUMINATION APPRATUS}
실시 예는 발광 소자를 포함하는 조명 장치에 관한 것이다.
일반적으로, 발광다이오드(LED: Light Emitting Diode, 이하 'LED'라 한다)는 전류 인가에 의해 P-N 반도체 접합(P-N junction)에서 전자와 정공이 만나 빛을 발하는 소자로서, LED는 저전압, 저전류로 연속 발광이 가능하고 소비전력이 작은 이점 등 기존의 광원에 비해 많은 이점을 갖는다.
특히, LED는 각종 표시장치, 백라이트 광원 등에 널리 사용되고 있으며, 최근, 적, 녹, 청색광을 각각 방출하는 3개의 발광 다이오드 칩들을 이용하거나, 또는 형광체를 사용하여 파장을 변환시킴으로써 백색광을 방출하는 기술이 개발되어 조명장치로도 그 적용 범위를 넓히고 있다.
실시 예는 휘도의 균일성을 향상시킬 수 있는 조명 장치를 제공한다.
실시 예에 따른 조명 장치는 보드 및 상기 보드 상에 배치되는 복수의 발광 소자들을 포함하는 발광부; 상기 발광 소자들을 마주보는 반사면을 갖는 반사부; 상기 반사면 상에 서로 이격하여 배치되고, 상기 발광 소자들로부터 조사되는 빛을 반사시키는 복수의 돌기부들을 포함하며, 상기 복수의 돌기부들 각각은 제1 방향의 길이가 제2 방향의 길이보다 긴 형상이며, 상기 반사면은 상기 제1 방향으로 곡면인 곡면부를 포함하고, 상기 제1 방향은 상기 반사면에서 상기 발광부로 향하는 방향이고, 상기 제2 방향은 상기 제1 방향에 수직인 방향이다.
상기 복수의 돌기부들 각각의 하부면과 상기 반사면 사이의 경계면은 곡면일 수 있다.
상기 복수의 돌기부들 각각은 수평 기준선을 기준으로 상기 반사면 상에 사선으로 서로 이격하여 배열되며, 상기 수평 기준선은 상기 제2 방향과 평행한 가상의 직선일 수 있다.
상기 복수의 돌기부들 중 인접하는 2개의 돌기부들 간의 이격 거리는 서로 동일할 수 있다.
상기 복수의 돌기부들 각각은 상기 반사면의 일단에서 상기 반사면의 타단까지 연속하여 돌출된 형태일 수 있다.
상기 복수의 돌기부들 각각과 상기 수평 기준선이 이루는 각도는 40° ~ 55°일 수 있다.
상기 발광 소자들 각각과 수직 기준선 사이의 이격 거리는 5mm ~ 15mm이고, 상기 수직 기준선은 상기 돌기부들 중 대응하는 어느 하나의 일단을 지나고, 상기 제2 방향과 평행한 가상의 직선일 수 있다.
상기 돌기부들 각각은 상기 제2 방향으로 절단한 단면이 반원 형상일 수 있다.
상기 반사면은 상기 곡면부와 접하고 평면인 평면부를 더 포함하며, 상기 돌기부들 각각은 상기 곡면부 및 상기 평면부 상에 배치될 수 있다.
상기 조명 장치는 하부면의 일단이 상기 보드의 상단에 접촉하는 지지 프레임; 및 상기 지지 프레임의 일단과 상기 반사부의 상단에 고정되는 확산 플레이트를 더 포함할 수 있다.
상기 조명 장치는 상기 지지 프레임의 하면 상에 배치되는 제1 반사 부재; 및 상기 제1 반사 부재에 대향하여 상기 반사면 상에 배치되는 제2 반사 부재를 더 포함할 수 있다. 상기 반사부는 상기 보드를 지지하도록 상기 평면부의 상부면으로부터 돌출되는 단턱을 구비할 수 있다.
실시 예는 휘도의 균일성을 향상시킬 수 있다.
도 1은 실시 예에 따른 조명 장치의 사시도를 나타낸다.
도 2는 도 1에 도시된 조명 장치의 AB 방향의 단면도를 나타낸다.
도 3은 도 2에 도시된 발광부의 일 실시 예를 나타낸다.
도 4는 도 2에 도시된 반사부의 일 실시 예에 따른 사시도를 나타낸다.
도 5a 내지 도 5d는 도 4에 도시된 돌기부의 일 실시 예들을 나타낸다.
도 6은 발광부의 발광 소자들과 복수의 돌기부들의 배치 관계를 나타낸다.
도 7은 실시 예에 따른 조명 장치의 A 라인 및 B 라인의 휘도의 균일성을 설명하기 위한 시뮬레이션 결과를 나타낸다.
도 8은 도 6의 θ1의 변화에 따른 B 라인의 휘도의 균일성을 측정한 시뮬레이션 결과를 나타낸다.
도 9는 도 6의 이격 거리의 변화에 따른 B 라인의 휘도의 균일성을 측정한 시뮬레이션 결과를 나타낸다.
도 10은 다른 실시 예에 따른 조명 장치의 단면도를 나타낸다.
도 11은 또 다른 실시 예에 따른 조명 장치의 단면도를 나타낸다.
도 12는 도 10에 도시된 조명 장치의 A 라인 및 B 라인의 휘도의 균일성을 설명하기 위한 시뮬레이션 결과를 나타낸다.
이하, 실시 예들은 첨부된 도면 및 실시 예들에 대한 설명을 통하여 명백하게 드러나게 될 것이다. 실시 예의 설명에 있어서, 각 층(막), 영역, 패턴 또는 구조물들이 기판, 각 층(막), 영역, 패드 또는 패턴들의 "상/위(on)"에 또는 "하/아래(under)"에 형성되는 것으로 기재되는 경우에 있어, "상/위(on)"와 "하/아래(under)"는 "직접(directly)" 또는 "다른 층을 개재하여 (indirectly)" 형성되는 것을 모두 포함한다. 또한 각 층의 상/위 또는 하/아래에 대한 기준은 도면을 기준으로 설명한다.
도면에서 크기는 설명의 편의 및 명확성을 위하여 과장되거나 생략되거나 또는 개략적으로 도시되었다. 또한 각 구성요소의 크기는 실제크기를 전적으로 반영하는 것은 아니다. 또한 동일한 참조번호는 도면의 설명을 통하여 동일한 요소를 나타낸다.
도 1은 실시 예에 따른 조명 장치(100)의 사시도를 나타내고, 도 2는 도 1에 도시된 조명 장치(100)의 AB 방향의 단면도를 나타내고, 도 3은 도 2에 도시된 발광부(120)의 일 실시 예를 나타내고, 도 4는 도 2에 도시된 반사부(130)의 일 실시 예에 따른 사시도를 나타낸다.
도 1 및 도 2를 참조하면, 조명 장치(100)는 하우징(housing, 110), 발광부(120), 반사부(reflector, 130), 지지 프레임(140), 및 확산 플레이트(150) 포함한다.
하우징(110)은 발광부, 반사부(130), 지지 프레임(130), 및 확산 플레이트(150)를 수용하는 캐비티(111)를 구비한다.
하우징(110)은 가볍고, 내열성이 강한 플라스틱 재질이거나, 열전도도가 좋은 금속 재질, 예컨대, 알루미늄일 수 있다. 하우징(110)의 내벽에서 발광부로부터 조사되는 빛을 반사시킬 수 있는 반사 물질이 코팅될 수 있다. 또는 다른 실시 예에서는 하우징(110) 자체가 광을 반사하는 반사 재질로 이루어질 수도 있다.
발광부(120)는 하우징(110) 내에 배치되며, 광을 조사한다.
도 3을 참조하면, 발광부(120)는 보드(board, 122), 및 발광 소자(124)를 포함할 수 있다. 발광부(120)의 보드(122)는 발광 소자(124)를 마운팅하고, 발광 소자(124)에 전원을 공급하거나, 발광 소자를 제어하거나, 보호할 수 있는 소자를 마운팅할 수 있는 판 형태의 구조일 수 있다.
예컨대, 보드(122)는 인쇄회로기판(Printed circuit board)이거나, 메탈 PCB일 수 있다. 도 3에서 보드(122)는 직육면체 형상일 수 있으나, 이에 한정되는 것은 아니며, 원형, 타원형, 또는 다면체의 판 형상일 수 있다.
발광 소자(124)는 보드(122)의 일면(예컨대, 상면) 상에 배치된다. 발광 소자(124)는 LED(Light Emitting Diode) 기반의 광원일 수 있으나, 이에 한정되는 것은 아니다. 예컨대, 발광 소자(124)는 발광 다이오드 칩 형태이거나, 또는 발광 다이오드 패키지 형태일 수 있다.
발광 소자(124)의 개수는 1개 이상일 수 있다. 도 3에서는 복수 개의 발광 소자들(124-1 내지 124-n, n>1인 자연수)이 보드(122) 상에 일렬로 배열되지만, 이에 한정되는 것은 아니다. 복수 개의 발광 소자들(124-1 내지 124-n, n>1인 자연수)은 원형, 또는 매트릭스(matrix) 형태 등과 같이 다양한 형태로 보드(122) 상에 배열될 수 있다.
발광 소자들(124-1 내지 124-n, n>1인 자연수)는 동일 또는 유사한 파장 범위를 갖는 빛, 예컨대, 청색, 적색, 녹색, 또는 백색의 빛을 방출할 수 있다. 또는 발광 소자들(124-1 내지 124-n, n>1인 자연수) 중 적어도 하나는 다른 파장 범위를 갖는 빛을 방출할 수도 있다.
반사부(130)는 발광부(120)와 마주보도록 하우징(110) 내에 배치되며, 발광부(120)로부터 발생하는 빛을 반사한다.
반사부(130)는 발광부(120)를 마주보는 반사면(112), 및 반사면(112) 상에 배치되는 복수의 돌기부들(160-1 내지 160-m, m>1인 자연수)을 포함할 수 있다.
발광부(120)의 반사면(112)은 발광부(120)로부터 조사되는 빛을 상측 방향으로 반사시키는 곡면을 포함할 수 있다.
반사면(112)은 제1 방향(101)의 길이가 제2 방향(102)의 길이보다 짧은 면일 수 있다. 이하 제1 방향(101)은 반사면(112)으로부터 발광부(120)를 향하는 방향일 수 있고, 제2 방향(102)은 제1 방향과 수직인 방향일 수 있다. 예컨대, 제1 방향(101)은 반사면(112)의 단변의 길이 방향일 수 있고, 제2 방향(102)은 반사면(112)의 장변의 길이 방향일 수 있다.
반사면(112)은 제1 방향(101)으로 일정한 곡률을 갖는 곡면을 포함할 수 있다. 예컨대, 반사부(130)의 하단으로부터 상단으로 갈수록 반사부(130)의 일 측면(130a)으로부터 반사면(112)까지의 거리(d1)는 감소할 수 있다.
예컨대, 반사면(112)은 제1 방향(101)으로 순차적으로 배치되는 곡면인 곡면부(S1) 및 평면인 평면부(S2)를 포함할 수 있다. 반사면(112)의 곡면부(S1)의 적어도 일부는 제1 방향(101)으로 발광부(120)에 정렬 또는 대향할 수 있다. 반사면(112)의 곡면부(S1)의 곡률은 전체적으로 일정할 수 있으나, 이에 한정되는 것은 아니며, 다른 실시 예에서 반사면(112)은 서로 다른 곡률은 가지며, 서로 인접하여 위치하는 2개 이상의 곡면들을 포함할 수도 있다.
평면부(S2)는 곡면부(S1) 아래에 위치할 수 있으며, 반사부(130)의 타 측면(130b)에 인접할 수 있다. 반사면(130)의 평면부(S2)에는 발광부(120)의 보드(124) 일단을 지지하기 위한 단턱(114)을 구비할 수 있다.
도 2에 도시된 바와 같이, 반사면(130)의 평면부(S2)의 일단으로부터 일정한 거리에는 평면부(S2)의 상부면으로부터 돌출되는 단턱(114)이 마련될 수 있다.
반사면(130)의 탄턱(114)과 하우징(110)의 내면 사이에 발광부(120)의 보드(122)가 삽입 또는 안착되어 고정될 수 있으며, 발광 소자들(124-1 내지 124-n,n>1인 자연수)이 배치되는 보드(122)의 상부면(122a)은 반사면(112)의 곡면부(S1)를 마주볼 수 있다.
반사면(112)의 곡면부(S1)의 제1 방향의 길이는 반사면(112)의 평면부(S1)의 길이보다 길 수 있다. 이는 발광부(120)로부터 조사되는 빛을 반사면(112)에서 확산 플레이트(150)로 향하는 상측 방향으로 용이하게 반사하기 위함이다.
반사부(130)는 반사율이 높은 수지 재질, 예컨대, 폴리에틸렌 테레프탈레이트(PolyEthylene Terephtalate; PET) 으로 이루어질 수 있으나, 이에 한정되는 것은 아니다.
복수의 돌기부들(160-1 내지 160-m, m>1인 자연수)은 제2 방향으로 서로 이격하여 배열될 수 있으며, 반사면(130)으로부터 상측 방향으로 돌출된 형태일 수 있다. 여기서 상측 방향은 반사면(130)으로부터 확산 플레이트(150)로 향하는 방향일 수 있다.
복수의 돌기부들(160-1 내지 160-m, m>1인 자연수) 각각은 제1 방향(101)의 길이가 제2 방향(102)의 길이보다 긴 라인 형상일 수 있다. 예컨대, 복수의 돌기부들(160-1 내지 160-m, m>1인 자연수) 각각은 반사면(112)의 일단에서 반사면(112)의 타 단까지 연속하여 돌출된 형태이며, 반사면(112)의 일단과 반사면(112)의 타단은 제1 방향으로 서로 마주볼 수 있다.
다른 실시 예에서 돌기부들(160-1 내지 160-m, m>1인 자연수) 각각은 제1 방향(101)으로 서로 이격하여 배치되는 복수의 분할된 돌기들을 포함할 수도 있으며, 이때 돌기들 각각도 라인 형상일 수 있다.
복수의 돌기부들(160-1 내지 160-m, m>1인 자연수) 각각은 반사면(112)의 곡면부(S1), 및 평면부(S2) 상에 배치될 수 있다.
복수의 돌기부들(160-1 내지 160-m, m>1인 자연수) 각각은 다양한 형태로 구현될 수 있다.
복수의 돌기부들(160-1 내지 160-m, m>1인 자연수) 각각은 광을 반사시킬 수 있는 반사 재질로 이루어질 수 있다, 예컨대, 복수의 돌기부들(160-1 내지 160-m, m>1인 자연수) 각각은 반사부(130)와 동일한 재질로 이루어질 수 있으며, 반사부(130)와 일체로 형성될 수 있으나, 이에 한정되는 것은 아니며, 다른 실시 예에서는 반사부(130)와 다른 재질로 이루어질 수도 있다.
도 5a는 도 4에 도시된 돌기부의 일 실시 예를 나타낸다.
도 5a를 참조하면, 돌기부(160-1)는 곡면(11)을 갖는 라인 형상의 돌기일 수 있으며, 제2 방향(102)으로 절단한 단면이 반원 형상일 수 있고, 반원은 기설정된 직경(R)을 가지 수 있다. 기설정된 직경(R)은 돌기부(160-1)의 길이보다 짧을 수 있다. 돌기부(160-1)의 직경은 1mm ~ 2mm일 수 있다. 예컨대, 돌기부(160-1)의 직경은 1.5mm일 수 있다. 돌기부(160-1)의 직경이 1mm 미만이거나 2mm 초과인 경우에는 조명 장치(100)의 B 라인의 휘도의 균일성이 나빠질 수 있다.
도 5b는 도 4에 도시된 돌기부의 다른 실시 예(160a)를 나타낸다.
도 5b를 참조하면, 돌기부(160a)는 2개의 측면들(12a,12b)과 측면들(12a,12b) 사이의 경계면에 제1 모서리(12c)를 갖는 돌기 형상일 수 있으며, 제2 방향(102)으로 절단한 단면이 삼각형인 라인 형태일 수 있다.
도 5c는 도 4에 도시된 돌기부의 또 다른 실시 예(160b)를 나타낸다.
도 5c를 참조하면, 돌기부(160b)는 2개의 측면들(13a,13b) 및 측면들(13a,13b) 사이의 경계면에 제2 모서리(13c)를 갖는 돌기 형상일 수 있다. 이때 측면들은 오목한 곡면일 수 있다.
도 5d는 도 4에 도시된 돌기부의 또 다른 실시 예(160c)를 나타낸다.
도 5d를 참조하면, 돌기부(160c)는 라인 형태의 직육면체 형상일 수 있다. 다른 실시 예에서는 돌기는 다면체 형상을 가질 수 있다.
복수의 돌기부들(160-1 내지 160-m, m>1인 자연수) 각각은 동일한 형상일 수 있으나, 이에 한정되는 것은 아니며, 다른 실시 예에서는 돌기부들(160-1 내지 160-m, m>1인 자연수) 중 적어도 하나는 나머지들과 다를 수 있다.
도 5a 내지 도 5d에 도시된 복수의 돌기부들은 기설정된 폭(R,W1,W2,W3) 및 두께(T1,T2,T3,T4)를 가질 수 있다. 예컨대, 돌기부의 폭은 돌기부의 일단의 길이일 수 있고, 돌기부의 두께는 반사면(112)에서 돌기부의 최고점까지의 거리일 수 있다. 돌기부는 길이 방향으로 일정한 폭 및 두께를 가질 수 있다. 복수의 돌기부들(160-1 내지 160-m, m>1인 자연수) 각각의 하부면과 반사면(112) 사이의 경계면은 곡면일 수 있다.
복수의 돌기부들(160-1 내지 160-m, m>1인 자연수) 각각은 발광부(120)로부터 조사되는 빛을 반사시키고, 반사된 빛은 각 돌기부의 좌측과 우측으로 확산될 수 있고, 이로 인하여 조명 장치(100)의 제2 방향(101)으로의 휘도의 균일성(uniformity)을 향상시킬 수 있다.
지지 프레임(140)은 발광부(120) 상에 배치되며, 확산 플레이트(150)를 지지한다.
지지 프레임(140)은 보드(124)의 타단 상에 배치되며, 보드(124)의 타단에 의하여 지지될 수 있다. 지지 프레임(140)의 하부면의 일단은 보드(124)의 타단에 접할 수 있다. 지지 프레임(140)은 플라스틱 재질이거나 또는 금속 재질일 수 있다.
확산 플레이트(150)는 반사면(112) 상에 배치될 수 있으며, 반사면(112)에 의하여 반사되는 빛을 통과시킨다. 확산 플레이트(150)는 입사되는 빛을 굴절 또는 산란을 통하여 확산시키는 역할을 할 수 있다. 예컨대, 확산 플레이트(150)는 폴리에스터 또는 폴리카보네이트 계열의 재료로 이루어질 수 있으나, 이에 한정되는 것은 아니다.
반사부(130)의 상단에는 확산 플레이트(150)의 일단을 안착시키기 위한 단턱(132)을 구비할 수 있다. 반사부(130)의 단턱(132)은 반사부(130)의 상부면과 일정한 단차를 가질 수 있다.
확산 플레이트(150)의 일단과 반사부(130)의 단턱(132) 사이, 및 확산 플레이트(150)의 타단과 지지 프레임(140)의 일단 사이에는 접착 부재(145)가 배치될 수 있으며, 접착 부재(145)에 의하여 확산 플레이트(150)의 일단은 반사부(130)에 고정될 수 있고, 확산 플레이트(150)의 타단은 지지 프레임(140)에 고정될 수 있다.
도 6은 발광부(120)의 발광 소자들(124-1 내지 124-n, n>1인 자연수)과 복수의 돌기부들(160-1 내지 160-m, m>1인 자연수)의 배치 관계를 나타낸다.
도 6을 참조하면, 복수의 돌기부들(160-1 내지 160-m, m>1인 자연수) 각각은 수평 기준선(112a)을 기준으로 기설정된 각도(θ1)로 기울어지도록 배치될 수 있다.
예컨대, 수평 기준선(112a)은 제2 방향(102) 또는 반사면(130)의 길이 방향과 평행한 가상의 직선이거나, 또는 반사면(130)의 평면부(S2)의 길이 방향과 평행한 직선일 수 있다.
복수의 돌기부들(160-1 내지 160-m, m>1인 자연수)은 반사면(112) 상에 사선으로 서로 이격하여 배열될 수 있는데, 인접하는 2개의 돌기부들 간의 이격 거리(D1)는 서로 동일할 수 있다. 인접하는 2개의 돌기부들 간의 이격 거리(D1)는 돌기부의 일단에서 타단까지 일정할 수 있다.
발광부(120)는 복수의 돌기부들(160-1 내지 160-m, m>1인 자연수)에 대응하는 발광 소자들(124-1 내지 124-n, n>1인 자연수)을 포함할 수 있다.
예컨대, 발광 소자들(124-1 내지 124-n, n>1인 자연수) 각각은 대응하는 돌기부의 일단으로부터 대응하는 돌기부의 일 측으로 기설정된 거리(D2)만큼 이격하는 지점에 정렬되도록 배치될 수 있다.
서로 대응하는 발광 소자와 돌기부 간의 제2 방향(102)으로의 이격 거리(D2)는 발광 소자들의 이격 거리에 비례할 수 있으며, 10mm ~ 30mm일 수 있으나, 이에 한정되는 것은 아니다.
예컨대, D2는 수직 기준선(201)으로부터 발광 대응하는 발광 소자까지의 거리일 수 있고, 수직 기준선(201)은 대응하는 돌기부의 일단을 지나고 제2 방향(102)과 평행한 가상의 직선일 수 있다.
도 7은 실시 예에 따른 조명 장치(100)의 A 라인 및 B 라인의 휘도의 균일성을 설명하기 위한 시뮬레이션 결과를 나타낸다. Case 1은 도 4의 복수의 돌기부들을 포함하지 않은 조명 장치의 휘도에 대한 시뮬레이션 결과를 나타내고, Case 2는 실시 예에 따른 돌기부들(160-1 내지 160-m, m>1인 자연수)을 포함하는 조명 장치의 휘도에 대한 시뮬레이션 결과를 나타낸다. 돌기부의 형상은 도 5a에 실시 예이고, 돌기부의 직경은 1.5mm일 수 있다.
A 라인의 휘도의 균일성은 조명 장치의 제1 방향(101)으로의 휘도의 균일성을 나타내고, B 라인의 휘도의 균일성은 조명 장치의 제2 방향(102)으로의 휘도의 균일성을 나타낸다.
Min은 A 라인(또는 B 라인)의 최소 휘도값을 나타내고, Max는 A 라인(또는 B 라인)의 최고 휘도값을 나타내고, Avg는 A 라인(또는 B 라인)의 평균 휘도값을 나타낸다. 도 7은 A 라인 또는 B 라인의 최소 휘도값과 최고 휘도값의 비율, 및 A 라인 또는 B 라인의 평균 휘도값과 최고 휘도값의 비율을 나타낸다.
도 7을 참조하면, case 1과 case 2의 A 라인의 휘도의 균일성은 거의 유사하다. 예컨대, 발광 소자들의 개수가 25개이거나 39개일 경우, case 1의 A 라인의 Min/Max와 case 2의 A 라인의 Min/Max는 동일하고, 발광 소자들의 개수가 31개일 경우, case 1의 Min/Max와 case 2의 Min/Max의 차이는 0.01일 수 있다. 또한 case 1의 A 라인의 Avg/Max 및 case 2의 A 라인의 Avg/Max의 차이는 0.03 이하의 범위 내인 것을 알 수 있다. 이에 비추어 볼 때, A 라인의 휘도의 균일성은 유지될 수 있다.
Case 1에 비하여, case 2는 B 라인의 휘도의 균일성이 향상될 수 있다.
Case 1의 B 라인의 Min/Max 및 B 라인의 Avg/Max와 비교할 때, case 2의 B 라인의 Min/Max, 및 B 라인의 Avg/Max는 증가하며, 실시 예는 B 라인의 휘도의 균일성을 향상시킬 수 있다.

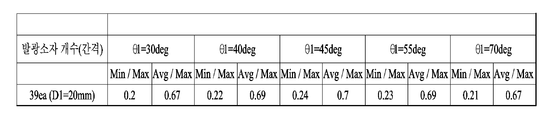

도 8은 도 6의 θ1의 변화에 따른 B 라인의 휘도의 균일성을 측정한 시뮬레이션 결과를 나타낸다. 도 8에서 발광부(120)의 발광 소자들의 개수는 39개이고, 인접하는 2개의 돌기부들 간의 이격 거리(D1)는 20mm일 수 있다. 돌기부의 형상은 도 5a에 실시 예이고, 돌기부의 직경은 1.5mm일 수 있다.
도 8을 참조하면, θ1이 30°~ 45°까지 증가할 때, B 라인의 휘도의 Min/Max 및 Avg/Max는 증가하고, θ1이 45° ~ 70°까지 증가할 때, B 라인의 휘도의 Min/Max 및 Avg/Max는 감소한다. θ1이 45°일 때, B 라인의 휘도의 Min/Max 및 Avg/Max는 최대값을 가질 수 있다.
θ1은 30° 내지 70°일 수 있다. θ1이 30°미만이거나 70°초과일 때는, B 라인의 휘도의 Min/Max는 0.2 미만으로 B 라인의 휘도의 균일성 향상 효과가 미미하다.
도 8에 도시된 바와 같이, θ1은 40° 내지 55°일 수 있다. θ1이 40° 내지 55°일 때는 B 라인의 휘도의 Min/Max는 0.22 ~ 0.24일 수 있고, B 라인의 휘도의 Avg/Max는 0.69 ~ 0.7일 수 있으며, B 라인의 휘도의 균일성을 더욱 향상시킬 수 있다. 또한 예컨대, θ1은 45°일 수 있다. θ1이 45°일 때, B 라인의 휘도의 Min/Max 및 Avg/Max는 최대값을 가지며, B 라인의 휘도의 균일성이 최고로 향상될 수 있다.
도 9는 도 6의 이격 거리(D2)의 변화에 따른 B 라인의 휘도의 균일성을 측정한 시뮬레이션 결과를 나타낸다. 도 9에서 발광부(120)의 발광 소자들의 개수는 39개이고, 인접하는 2개의 돌기부들 간의 이격 거리(D1)는 20mm일 수 있다. 돌기부의 형상은 도 5a에 실시 예이고, 돌기부의 직경은 1.5mm일 수 있다.
도 9를 참조하면, D2가 0mm에서 5mm까지 증가할 때, B 라인의 휘도의 Min/Max 및 Avg/Max는 증가하고, D2가 5mm에서 20mm까지 증가할 때, B 라인의 휘도의 Min/Max 및 Avg/Max는 감소한다. D2가 5mm일 때, B 라인의 휘도의 Min/Max 및 Avg/Max는 최대값을 가질 수 있다.
D2는 0mm 내지 20mm일 수 있다. D2가 0mm일 때, 발광 소자들(124-1 내지 124-n, n>1인 자연수) 각각은 대응하는 돌기부의 일단에 정렬되도록 배치될 수 있다. D2가 20mm초과일 때에는 B 라인의 휘도의 Min/Max는 0.2 미만으로 B 라인의 휘도의 균일성 향상이 미미하다.
또한 D2는 5mm ~ 15mm일 수 있다. D2가 5mm ~ 15mm일 때, B 라인의 휘도의 Min/Max은 0.23 ~ 0.24일 수 있으며, B 라인의 휘도의 균일성을 더욱 향상시킬 수 있다.
또한 D2는 5mm일 수 있다. D2가 5mm일 때, B 라인의 휘도의 Min/Max, 및 B 라인의 휘도의 Avg/Max는 최대값을 가지며, B 라인의 휘도의 균일성이 최고로 향상될 수 있다.
도 10은 다른 실시 예에 따른 조명 장치(200)의 단면도를 나타낸다. 도 2와 동일한 도면 부호는 동일한 구성을 나타내며, 동일한 구성에 대해서는 설명을 간략하게 하거나 생략한다.
도 10을 참조하면, 조명 장치(200)는 하우징(housing, 110), 발광부(120), 반사부(reflector, 130'), 지지 프레임(140), 확산 플레이트(150), 제1 반사 부재(210), 및 제2 반사 부재(220)를 포함한다.
도 10에 도시된 반사부(130')는 도 2에 도시된 반사부(130)에서 복수의 돌기부들을 생략된 구조일 수 있다.
제1 반사 부재(210)는 지지 프레임(140)의 하부면에 접촉하도록 지지 프레임(140)의 하부면 상에 배치될 수 있으며, 발광부(120)로부터 조사되는 빛을 반사할 수 있다.
제2 반사 부재(220)는 반사면(112) 상에 제1 반사 부재(210)와 마주보도록 배치될 수 있다. 예컨대, 제2 반사 부재(220)는 반사면(112)의 평면부(S2) 상에 배치될 수 있다. 예컨대, 제2 반사 부재(220)는 반사면(112)의 평면부(S2) 및 단턱(114) 상에 배치될 수 있다.
제1 및 제2 반사 부재들(210,220)은 알루미늄, 은과 같은 금속 재질일 수 있으나, 이에 한정되는 것은 아니다. 제1 및 제2 반사 부재들(210,220)은 발광부(140)로부터 조사되는 빛을 반사면(112)의 곡면부(S1)로 반사할 수 있다.
제1 및 제2 반사 부재들(210,220)는 발광부(120) 주변에서의 빛은 난반사로 인한 광 손실을 방지할 수 있고, 이로 인하여 광 효율 및 휘도의 균일성을 향상시킬 수 있다.
도 11은 또 다른 실시 예에 따른 조명 장치(300)의 단면도를 나타낸다. 도 2와 동일한 도면 부호는 동일한 구성을 나타내며, 동일한 구성에 대해서는 설명을 간략하게 하거나 생략한다.
도 11을 참조하면, 조명 장치(300)는 도 2에 도시된 실시 예(100)에 제1 반사 부재(210) 및 제2 반사 부재(200)를 더 포함한다.
제1 및 제2 반사 부재들(210)은 도 10에서 설명한 바와 동일할 수 있다.
도 11에 도시된 실시 예는 제1 및 제2 반사 부재들(210,220)과 함께 돌기부들(160-1 내지 m, 1<m인 자연수)에 의하여 광 손실을 방지할 수 있고, 이로 인하여 광 효율 및 휘도의 균일성을 더욱 향상시킬 수 있다.
도 12는 도 10에 도시된 조명 장치(200)의 A 라인 및 B 라인의 휘도의 균일성을 설명하기 위한 시뮬레이션 결과를 나타낸다. Case 3은 제1 및 제2 반사 부재들(210,220)을 포함하지 않은 조명 장치의 휘도에 대한 시뮬레이션 결과를 나타내고, Case 4는 도 10에 도시된 조명 장치의 휘도에 대한 시뮬레이션 결과를 나타낸다.
도 12를 참조하면, Case 3에 비하여, case 4는 A 라인의 휘도의 균일성, 및 B 라인의 휘도의 균일성이 동시에 향상될 수 있다.
발광 소자들의 개수가 25개이고, D1이 30mm일 때, case 3의 A 라인의 Min/Max 및 B 라인의 Min/Max와 비교할 때, case 4의 A 라인의 Min/Max는 0.05가 증가하고, B라인의 Min/Max는 0.07 증가한다.
발광 소자들의 개수가 31개이고, D1이 25mm일 때, 및 발광 소자들의 개수가 39개이고, D1이 20mm일 때도, case 3의 A 라인의 Min/Max 및 B 라인의 Min/Max보다 case 4의 A 라인의 Min/Max, 및 B 라인의 Min/Max이 클 수 있다.
따라서 실시 예는 실시 예는 A 라인 휘도의 균일성 및 B 라인의 휘도의 균일성을 모두 향상시킬 수 있다.
실시 예에 따른 조명 장치는 표시 장치, 조명등, 램프, 가로등, 또는 해드램프 등에 사용될 수 있으나, 이에 한정되는 것은 아니다.
이상에서 실시 예들에 설명된 특징, 구조, 효과 등은 본 발명의 적어도 하나의 실시 예에 포함되며, 반드시 하나의 실시 예에만 한정되는 것은 아니다. 나아가, 각 실시 예에서 예시된 특징, 구조, 효과 등은 실시 예들이 속하는 분야의 통상의 지식을 가지는 자에 의해 다른 실시 예들에 대해서도 조합 또는 변형되어 실시 가능하다. 따라서 이러한 조합과 변형에 관계된 내용들은 본 발명의 범위에 포함되는 것으로 해석되어야 할 것이다.
110: 하우징 120: 발광부
130: 반사부 140: 지지 프레임
150: 확산 플레이트.

Claims (12)

  1. 보드 및 상기 보드 상에 배치되는 복수의 발광 소자들을 포함하는 발광부;
    상기 발광 소자들을 마주보는 반사면을 갖는 반사부;
    상기 반사면 상에 서로 이격하여 배치되고, 상기 발광 소자들로부터 조사되는 빛을 반사시키는 복수의 돌기부들을 포함하며,
    상기 복수의 돌기부들 각각은,
    제1 방향의 길이가 제2 방향의 길이보다 긴 형상이며,
    상기 반사면은 상기 제1 방향으로 곡면인 곡면부를 포함하고,
    상기 제1 방향은 상기 반사면에서 상기 발광부로 향하는 방향이고, 상기 제2 방향은 상기 제1 방향에 수직인 방향인 조명 장치.
  2. 제1항에 있어서,
    상기 복수의 돌기부들 각각의 하부면과 상기 반사면 사이의 경계면은 곡면인 조명 장치.
  3. 제1항에 있어서,
    상기 복수의 돌기부들 각각은 수평 기준선을 기준으로 상기 반사면 상에 사선으로 서로 이격하여 배열되며,
    상기 수평 기준선은 상기 제2 방향과 평행한 가상의 직선인 조명 장치.
  4. 제3항에 있어서,
    상기 복수의 돌기부들 중 인접하는 2개의 돌기부들 간의 이격 거리는 서로 동일한 조명 장치.
  5. 제1항에 있어서,
    상기 복수의 돌기부들 각각은 상기 반사면의 일단에서 상기 반사면의 타단까지 연속하여 돌출된 형태인 조명 장치.
  6. 제3항에 있어서,
    상기 복수의 돌기부들 각각과 상기 수평 기준선이 이루는 각도는 40° ~ 55°인 조명 장치.
  7. 제1항에 있어서,
    상기 발광 소자들 각각과 수직 기준선 사이의 이격 거리는 5mm ~ 15mm이고,
    상기 수직 기준선은 상기 돌기부들 중 대응하는 어느 하나의 일단을 지나고, 상기 제2 방향과 평행한 가상의 직선인 조명 장치.
  8. 제1항에 있어서,
    상기 돌기부들 각각은 상기 제2 방향으로 절단한 단면이 반원 형상인 조명 장치.
  9. 제1항에 있어서,
    상기 반사면은 상기 곡면부와 접하고 평면인 평면부를 더 포함하며,
    상기 돌기부들 각각은 상기 곡면부 및 상기 평면부 상에 배치되는 조명 장치.
  10. 제1항에 있어서,
    하부면의 일단이 상기 보드의 상단에 접촉하는 지지 프레임; 및
    상기 지지 프레임의 일단과 상기 반사부의 상단에 고정되는 확산 플레이트를 더 포함하는 조명 장치.
  11. 제10항에 있어서,
    상기 지지 프레임의 하면 상에 배치되는 제1 반사 부재; 및
    상기 제1 반사 부재에 대향하여 상기 반사면 상에 배치되는 제2 반사 부재를 더 포함하는 조명 장치.
  12. 제9항에 있어서,
    상기 반사부는 상기 보드를 지지하도록 상기 평면부의 상부면으로부터 돌출되는 단턱을 구비하는 조명 장치.
KR1020150116453A 2015-08-19 2015-08-19 조명 장치 Active KR102433051B1 (ko)

Priority Applications (4)

Application Number Priority Date Filing Date Title
KR1020150116453A KR102433051B1 (ko) 2015-08-19 2015-08-19 조명 장치
PCT/KR2016/008972 WO2017030341A1 (ko) 2015-08-19 2016-08-16 조명 장치
US15/751,321 US20180245774A1 (en) 2015-08-19 2016-08-16 Lighting device
CN201680048675.0A CN107923598A (zh) 2015-08-19 2016-08-16 照明装置

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020150116453A KR102433051B1 (ko) 2015-08-19 2015-08-19 조명 장치

Publications (2)

Publication Number Publication Date
KR20170022016A true KR20170022016A (ko) 2017-03-02
KR102433051B1 KR102433051B1 (ko) 2022-08-24

Family

ID=58052074

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020150116453A Active KR102433051B1 (ko) 2015-08-19 2015-08-19 조명 장치

Country Status (4)

Country Link
US (1) US20180245774A1 (ko)
KR (1) KR102433051B1 (ko)
CN (1) CN107923598A (ko)
WO (1) WO2017030341A1 (ko)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190081108A (ko) * 2017-12-29 2019-07-09 주식회사 아이라이트 낮은 도로 조명 장치
KR20200077996A (ko) * 2018-12-21 2020-07-01 엘지이노텍 주식회사 경화 장치
KR20200109706A (ko) * 2019-03-14 2020-09-23 한국산업기술대학교산학협력단 비대칭 배광의 led 조명 장치
US12326251B2 (en) 2020-03-09 2025-06-10 Lg Innotek Co., Ltd. Lighting module and lighting device comprising same

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2017047811A1 (ja) * 2015-09-17 2017-03-23 古河電気工業株式会社 Ｌｅｄ照明装置、ｌｅｄ照明装置の光取り出し方法
WO2021150658A1 (en) * 2020-01-22 2021-07-29 Leia Inc. Multiview backlight, multiview display, and method with curved reflective multibeam elements

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4194835A (en) * 1977-09-27 1980-03-25 Tokyo Shibaura Denki Kabushiki Kaisha Exposure device
JPH0380256U (ko) * 1989-12-07 1991-08-16
JPH0961631A (ja) * 1995-08-22 1997-03-07 Nippon Chemitec Kk 導光板と該導光板を使用した面型照明体
KR20040002102A (ko) * 2002-06-29 2004-01-07 삼성전자주식회사 조명장치와 이를 갖는 백라이트 어셈블리 및 액정표시장치
JP2005129409A (ja) * 2003-10-24 2005-05-19 Sanyo Electric Co Ltd バックライト装置
KR20090067131A (ko) * 2009-05-30 2009-06-24 장준호 발광다이오드 백 라이트 패널
KR20140066842A (ko) * 2012-11-22 2014-06-02 삼성디스플레이 주식회사 백라이트 어셈블리 및 이를 포함하는 표시 장치

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH06118518A (ja) * 1992-10-07 1994-04-28 Fuji Xerox Co Ltd 画像形成装置における露光走査用の照明装置
ITTO20030801A1 (it) * 2003-10-14 2005-04-15 Fiat Ricerche Perfezionamenti negli apparecchi di illuminazione.
JP2007294252A (ja) * 2006-04-25 2007-11-08 Trion:Kk 発光パネル並びに照明器具及び電照パネル
KR20090035297A (ko) * 2007-10-05 2009-04-09 삼성전자주식회사 키패드 간접 조명 장치 및 방법
KR101877058B1 (ko) * 2009-04-24 2018-07-10 쓰리엠 이노베이티브 프로퍼티즈 컴파니 광 조립체
TWI465808B (zh) * 2010-11-25 2014-12-21 Ｌｇ伊諾特股份有限公司 背光單元及其顯示設備
AT510930B1 (de) * 2010-12-15 2013-05-15 Zizala Lichtsysteme Gmbh Led-lichtmodul
CN202813157U (zh) * 2012-08-16 2013-03-20 重庆雷本光电科技有限公司 Led汽车前照灯
WO2015000864A1 (en) * 2013-07-04 2015-01-08 Koninklijke Philips N.V. Light-emitting device
CN104597555B (zh) * 2014-12-02 2019-01-15 深圳市华星光电技术有限公司 导光板、背光模组及液晶显示装置

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4194835A (en) * 1977-09-27 1980-03-25 Tokyo Shibaura Denki Kabushiki Kaisha Exposure device
JPH0380256U (ko) * 1989-12-07 1991-08-16
JPH0961631A (ja) * 1995-08-22 1997-03-07 Nippon Chemitec Kk 導光板と該導光板を使用した面型照明体
KR20040002102A (ko) * 2002-06-29 2004-01-07 삼성전자주식회사 조명장치와 이를 갖는 백라이트 어셈블리 및 액정표시장치
JP2005129409A (ja) * 2003-10-24 2005-05-19 Sanyo Electric Co Ltd バックライト装置
KR20090067131A (ko) * 2009-05-30 2009-06-24 장준호 발광다이오드 백 라이트 패널
KR20140066842A (ko) * 2012-11-22 2014-06-02 삼성디스플레이 주식회사 백라이트 어셈블리 및 이를 포함하는 표시 장치

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190081108A (ko) * 2017-12-29 2019-07-09 주식회사 아이라이트 낮은 도로 조명 장치
KR20200077996A (ko) * 2018-12-21 2020-07-01 엘지이노텍 주식회사 경화 장치
KR20200109706A (ko) * 2019-03-14 2020-09-23 한국산업기술대학교산학협력단 비대칭 배광의 led 조명 장치
US12326251B2 (en) 2020-03-09 2025-06-10 Lg Innotek Co., Ltd. Lighting module and lighting device comprising same

Also Published As

Publication number Publication date
US20180245774A1 (en) 2018-08-30
WO2017030341A1 (ko) 2017-02-23
CN107923598A (zh) 2018-04-17
KR102433051B1 (ko) 2022-08-24

Similar Documents

Publication Publication Date Title
US8454191B2 (en) LED lighting device
KR102433051B1 (ko) 조명 장치
US20110096565A1 (en) Light source apparatus
JP2013182730A (ja) 照明モジュールおよびそれを備えた照明装置
WO2013128761A1 (ja) 照明モジュールおよびそれを備えた照明装置
TWI596304B (zh) 透鏡結構及使用該透鏡結構的燈具、背光模組與顯示裝置
TWI578066B (zh) 背光模組及包含該背光模組的照明系統
KR101317193B1 (ko) 면조명 장치
JP2015032830A (ja) 発光ダイオードランプ
KR102200073B1 (ko) 조명 모듈 및 이를 구비한 조명 장치
CN207907016U (zh) 照明灯具的配光组件、光源模组及照明灯具
KR101272687B1 (ko) 조명 모듈
JP2013073847A (ja) レンズおよび照明装置
CN111316034A (zh) 光束控制部件、发光装置、面光源装置及显示装置
JP5383758B2 (ja) 照明装置
TWI409406B (zh) 發光二極體燈具
KR20130095051A (ko) 광원 패키지 및 이를 포함하는 백라이트 유닛
TWI442004B (zh) 光源模組
KR101856657B1 (ko) 조명 모듈
KR101272688B1 (ko) 조명 모듈
KR101850977B1 (ko) 엘이디 조명기기
TWI398605B (zh) 發光二極體燈具
KR101866524B1 (ko) 직하타입 엘이디(led) 평판등
KR101272689B1 (ko) 조명 모듈
KR101315702B1 (ko) 조명 모듈

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20150819

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20200727

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20150819

Comment text: Patent Application

N231 Notification of change of applicant
PN2301 Change of applicant

Patent event date: 20210702

Comment text: Notification of Change of Applicant

Patent event code: PN23011R01D

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20211222

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20220614

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20220811

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20220812

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
