Abstract

본 발명은 기판 상의 제1전극과; 상기 제1전극 상의 페로브스카이트(perovskite) 물질을 사용한 광전물질을 포함하는 반도체구조물과; 상기 반도체구조물 상의 제2전극을 포함하는 직접 변환방식의 X선 디텍터를 제공한다.

Description

X선 디텍터{X-ray detector}
본 발명은 X선 디텍터에 관한 것으로서, 보다 상세하게는, 페로브스카이트 물질을 사용한 X선 디텍터에 대한 것이다.
디지털 방식의 X선 디텍터는 간접 변환방식과 직접 변환방식으로 구분된다.
간접 변환방식에서는, 형광체를 이용하여 X선을 가시광선으로 전환하고 가시광선을 포토다이오드를 사용하여 전기적 신호로 변환하여 검출하게 된다. 반면에, 직접 변환방식에서는, X선 흡수에 의해 직접 전기적 신호를 발생시키는 광전물질(photoconductor)을 사용하게 된다.
이처럼, 직접 변환방식의 디텍터는 X선을 직접 전기적 신호로 변환하여 검출하게 되므로, 분해능이 우수하고 변환효율 및 수집효율이 우수하여, 방사선 피폭을 감소시킬 수 있는 장점이 있으나, 현재로서는 상용화 비율이 매우 낮은 문제가 있다.
이와 관련하여, 직접 변환방식에 사용되는 광전물질에 대해서는 다양한 특성등이 만족될 필요가 있으며, 현재까지 제안된 광전물질들인 a-Se, CdTe, HgI2, PbI2, PbO는 여러 가지 단점이 존재한다.
a-Se는 높은 인가전압과 낮은 감도(sensitivity)와 전하 트랩(trap) 현상이 발생하는 단점이 있어, 광전물질로 사용하는 데 한계가 있다.
또한, CdTe, HgI2, PbI2, PbO는 공정이 복잡하고 단가가 높으며 대면적 디텍터를 제작하는 것이 어렵고 대량생산에 장시간이 소요되고, 재현성 있게 제작하기 위한 기술이 현재로서는 부족한 단점이 있다.
따라서, 현재까지 연구된 물질들 외에, 광전물질로서 요구되는 여러 특성을 충족시키면서 저비용으로 디텍터를 대량생산 가능하게 할 수 있는 광전물질이 절실히 요구되고 있는 실정이다.
본 발명은 광전물질로서 요구되는 여러 특성을 충족시키면서 저비용으로 디텍터를 대량생산 가능하게 할 수 있는 광전물질을 사용한 직접 변환방식 X선 디텍터를 제공하는 것을 과제로 한다.
또한, 기존 투명전도성 전극(ITO, SnO)/Glass 기판 외에 CMOS 및 플렉서블 플라스틱 기판에도 접착(adhesive) 문제 없이 증착이 가능한 기술을 제공하는 것을 과제로 한다.
전술한 과제를 달성하기 위해, 본 발명은 기판 상의 제1전극과; 상기 제1전극 상의 페로브스카이트(perovskite) 물질을 사용한 광전물질을 포함하는 반도체구조물과; 상기 반도체구조물 상의 제2전극을 포함하는 직접 변환방식의 X선 디텍터를 제공한다.
여기서, 상기 페로브스카이트 물질은 ABX3 화학식으로 표현되고, 상기 A는 Cs, 메틸암모늄(CH3NH3), 또는 폼아미디니윰(NH2CH=NH2)이며, 상기 B는 Pb, Sn, Cu, Ni, Bi, Co, Fe, Mn, Cr, Cd, Ge, 또는 Yb이며, 상기 X는 IxBr(1-x), IxCl(1-x), 또는 BrxCl(1-x) (0.2≤x≤1인 실수)일 수 있다.
상기 반도체구조물은 정공수송층과 전자수송층을 포함하고, 상기 광전물질은 상기 정공수송층과 전자수송층 사이에 막 형태로 형성될 수 있다.
상기 정공수송층은 제1 및 2정공수송층을 포함할 수 있다.
상기 반도체구조물은, 전자수송층 및 정공수송층 중 하나와 이와 반대되는 타입을 가지며 상기 광전물질이 막 형태로 형성된 광전물질막을 포함하거나, 전자수송층 및 정공수송층을 포함하고, 상기 반도체구조물이 상기 전자수송층 및 정공수송층을 포함하는 경우에, 상기 광전물질은 상기 전자수송층 및 정공수송층 중 하나 내부에 입자 형태로 형성될 수 있다.
상기 반도체구조물은, 정공수송층과 전자수송층과 이들 사이에 P 타입을 가지며 상기 광전물질이 막 형태로 형성된 광전물질막을 포함하거나, 정공수송층과 전자수송층과 이들 사이에 상기 광전물질이 입자 형태로 내부에 형성된 다른 정공수송층을 포함할 수 있다.
상기 기판은 CMOS 기판이나 플라스틱 기판이고, 상기 제1전극과 광전물질 사이에 형성된 접착폴리머를 더 포함할 수 있다.
상기 접착폴리머는 PVP(polyacryloyl piperidine)일 수 있다.
상기 기판과 제1전극과 반도체구조물과 제2전극으로 구성된 적층 구조물 전체를 밀봉하거나, 상기 기판과 제1전극과 반도체구조물로 구성된 적층 구조물 전체를 밀봉하는 밀봉부재를 더 포함할 수 있다.
상기 밀봉부재는 폴리에틸렌계 수지, 폴리프로필렌계 수지, 고리형 폴리올레핀계 수지, 폴리스티렌계 수지, 아크릴로니트릴-스티렌 공중합체, 아크릴로니트릴-부타디엔-스티렌 공중합체, 폴리염화비닐계 수지, 불소계 수지, 폴리(메타)아크릴계 수지, 폴리카보네이트계 수지 중 하나 또는 이들 중 적어도 2개의 혼합물이나, 패럴린으로 형성될 수 있다.
상기 광전물질막의 두께는, 상기 X선 디텍터가 치과용(dental) CT 또는 세팔로(cephalo) 센서로 사용되는 경우에 200um~800um이며, 상기 X선 디텍터가 치과용 파노라마(panorama) 센서로 사용되는 경우에 150um~600um이며, 상기 X선 디텍터가 치과용 구강내(I/O: intraoral) 센서로 사용되는 경우에 100um~450um이며, 상기 X선 디텍터가 맘모그라피(mammography) 센서로 사용되는 경우에 60um~300um이며, 상기 X선 디텍터가 의료용 투시촬영용(fluoroscopy) X선 센서로 사용되는 경우에 90um~1000um일 수 있다.
본 발명의 페로브스카이트 물질은 직접 변환방식의 X선 디텍터용 광전물질로서 적합한 특성을 구비하며, 이에 더하여 단가가 저렴하고 기판에 대한 증착 특성이 우수하며 그 제조가 용이한 장점 또한 갖고 있다. 이에 따라, 직접 변환방식의 X선 디텍터를 저렴한 비용과 짧은 공정시간으로 대량 생산할 수 있게 된다.
또한 직접 변환방식의 X선 디텍터를 개발함으로써 환자가 받는 방사선 피폭 선량을 최소화 하면서 해상도가 우수한 영상 이미지를 구현할 수 있다.
도 1 내지 5는 본 발명의 실시예에 따른 페로브스카이트 물질을 사용한 X선 디텍터들의 여러 구조를 개략적으로 도시한 단면도.
이하, 도면을 참조하여 본 발명의 실시예를 상세하게 설명한다.
본 발명의 실시예에 따른 직접 변환방식의 X선 디텍터는 광전물질로서 페로브스카이트(perovskite) 물질을 사용하게 된다.
페로브스카이트는 ABX3 화학식의 결정구조로서 부도체, 반도체, 도체의 성질은 물론 초전도 현상까지 보이는 특별한 구조의 물질로 알려져 있는데, 본 실시예에서는 이와 같은 구조의 페로브스카이트 물질을 광전물질로 사용하게 된다.
이때, 본 실시예에서 사용되는 페로브스카이트 물질에 대해 보다 상세하게 설명하면, ABX3 화학식을 구성하는 물질들은 다음과 같다.
A: 유기물질로서 예를 들어 메틸암모늄(CH3NH3), 폼아미디니윰(NH2CH=NH2), 또는 무기물질로서 예를 들어 세슘(Cs);
B: 금속물질로서 예를 들어 Pb, Sn, Cu, Ni, Bi, Co, Fe, Mn, Cr, Cd, Ge, Yb 등의 2가의 전이 금속물질;
X: 할로겐물질로서 예를 들어 IxBr(1-x), IxCl(1-x), BrxCl(1-x) (0.2≤x≤1인 실수).
이처럼, 본 실시예에서는 위와 같은 구조의 페로브스카이트 물질을 사용함으로써, 우수한 특성의 광전물질이 구현될 수 있게 된다.
이때, B 물질로서는 위 열거된 물질들 중 Pb, Bi, Cd가 다른 물질들에 비해 보다 바람직한 물질로 사용될 수 있다.
이하, A 물질로서 유기물을 사용한 페로브스카이트 물질을 사용하는 경우에 대해 설명한다.
한편, 아래 [표 1]에서는 A 물질로서 유기물이 사용되는 경우의 페로브스카이트물질의 예로서 (CH3NH3)PbI3와 기존에 제안된 물질들의 물성을 보여주고 있다.
이를 참조하면, 본 실시예의 페로브스카이트 물질은 높은 원자번호(atomic number)를 갖고 낮은 에너지 밴드갭(energy band gap)을 가진다. 또한, 낮은 이온화 에너지(ionization energy)를 갖고, 트랩(trap) 밀도가 작기 때문에 양자효율을 높일 수 있다. 현재 직접 변환방식 디텍터에 널리 적용되고 있는 a-Se 보다 높은 이동도 특성을 가지는 것을 알 수 있다.
광전물질 a-Se CdTe Poly-HgI2 Poly-PbI2 Poly-PbO Poly-(CH3NH3)PbI3
원자번호(Z) 34 48/62 80/53 82/53 82/8 82/53
에너지밴드갭(eV) 2.2 1.44 2.1 2.4 1.9 1.55
밀도(g/㎤) 4.3 5.85 6.36 6.16 9.6 4.28
트랩 밀도(cm-3) 1016 1013~1014 ~1013 ~1013 - ~1010
이온화에너지(W±) 45 5 5 5 8 <5
이동도
(㎠/Vs)		 전자 ~ 10-3 103 102 - 50 ~ 6
홀 ~ 10-2 ~ 90 4 0.01~0.1 - 19
비저항(Ω) 1014~1015 109 ~ 1013 1011~1012 ~ 1012 107
이처럼, 본 실시예의 페로브스카이트 물질은 CH3NH3Pb(IXBr1 -X)3 제작을 통해 충분히 요구 조건을 만족 시킬 수 있다.
더욱이, A 물질로서 유기물을 사용한 페로브스카이트 물질은 기존 물질들에 비해 단가가 저렴하며, 유무기물의 합성을 통해 손쉽게 형성 가능하므로, 저비용으로 대면적의 디텍터를 단시간에 대량 생산 가능하게 된다.
또한, A 물질로서 유기물을 사용한 페로브스카이트 물질은 기존 물질들에 비해 기판 증착이 우수하며, 이에 따라 CMOS 기판 등과의 계면 특성을 향상시킬 수 있게 되어 디텍터의 검출 효율을 향상시킬 수 있게 된다.
한편, A 물질로서 유기물을 사용한 페로브스카이트 물질은 농도에 따라 페로브스카이트 결정 크기가 결정되는데, 유기물의 농도가 커지면 결정이 작아지고 반대로 유기물의 농도가 작아지면 결정이 커지게 된다. 한편, 결정의 크기는 X선의 흡수량과 관계되는데, 결정 크기가 작아지면 X선 흡수량은 증가하게 된다. 따라서, 유기물 농도를 조절함에 따라 광 흡수율 측정 결과 태양광에서와 같이 유기물 농도가 35mM~45mM, 바람직하게는 38mM 일 때 광흡수율이 가장 최적화된 조건임을 알 수 있다.
한편, 직접변환 방식 X선 디텍터의 광전물질로 사용되는 페로브스카이트 물질은 X선 흡수 특성을 고려하여 일정 두께 이상의 상대적으로 두꺼운 두께의 후막(厚膜)으로 형성될 필요가 있는데, ~100㎛ 부터 1㎜ 이상의 두께를 갖는 막으로 형성되는 것이 바람직하다.
이러한 광전물질 제작 방법으로서는, 스프레이 코팅(spray coating) 방법, 졸-겔(sol-gel) 코팅 방법, 스핀(spin) 코팅 방법, 슬롯-다이(slot-die) 코팅 방법, 열증착법, 순차 기상 증착(sequential vapor deposition) 방법, 기상 솔루션(vapor-assisted solution process) 방법 등이 사용될 수 있다.
이들 방법들 중, 스프레이 코팅(spray coating) 방법, 졸-겔(sol-gel) 코팅 방법, 기상 증착(vapor deposition) 방법, 기상 솔루션(vapor-assisted solution process) 방법이 바람직하다.
이때, 기상 증착 방법으로서 다양한 방식의 기상 증착 방법이 사용될 수 있으며, 일예로 열증착법이 사용될 수 있다. 열증착법은 다른 증착법에 비해 균일한 양질의 후막을 제작 할 수 있으며, 공기 중 불순물 도핑을 최대한 억제 할 수 있다는 장점이 있다.
이하, 본 발명의 실시예에 따라 페로브스카이트 물질을 광전물질로 사용한 X선 디텍터의 여러 예들을 도면을 참조하여 설명한다.
도 1 내지 5는 본 발명의 실시예에 따른 페로브스카이트 물질을 사용한 X선 디텍터들의 여러 구조를 개략적으로 도시한 단면도이다.
먼저, 도 1의 X선 디텍터(10)는, 기판(20) 상에 쇼트기(shottky) 구조의 광전소자(30)를 사용한다.
기판(20)은 광전소자에서 발생된 전기신호를 독출하는 복수의 감지 픽셀을 포함한다. 기판(20)으로서는 다양한 형태의 기판이 사용될 수 있는데, 예를 들면, CMOS 기판, 유리 기판, 플렉서블 특성의 플라스틱 기판 등이 사용될 수 있다. 여기서, 플라스틱 기판은, 예를 들면, 폴리에틸렌 테레프탈레이트(PET), 폴리에틸렌나프탈레이트 (PEN), 폴리이미드(PI), 폴리카보네이트(PC), 폴리프로필렌(PP), 트리아세틸셀룰로오스(TAC), 폴리에테르술폰(PES) 등이 사용될 수 있다.
광전소자(30)는 기판(20) 상에 형성된 하부전극인 제1전극(31)과, 제1전극(31) 상에 위치하는 상부전극인 제2전극(39)과, 제1 및 2전극(31, 39) 사이에 배치되어 광전 기능을 수행하는 반도체구조물을 포함하며, 이때 반도체구조물은 광전물질막(35)으로 구성될 수 있다.
광전물질막(35)은 페로브스카이트 물질로 형성된다. 그리고, 제1 및 2전극(31, 39) 중 하나는 캐소드(cathode)에 해당되고 나머지 하나는 애노드(anode)에 해당된다.
여기서, 제1,2전극(31,39)을 형성하는 물질로서는, 예를 들면, ITO, F-SnO, 금, 은, 백금, 팔라듐, 구리, 알루미늄, 탄소, 황화코발트, 황화구리, 산화니켈 중 하나 또는 적어도 2개의 혼합물이나, 싱글 또는 멀티 탄소나노튜브(carbon nanotube)나 그래핀(graphene)과 같은 무기계 전도성 전극 물질이나, PEDOT:PSS와 같은 유기계 전도성 전극 물질이나, 은 나노와이어(Ag Nanowire) 금속 물질과 같은 나노와이어 전극 물질이 사용될 수 있다.
한편, 제1전극(31)과 페로브스카이트의 광전물질막(35) 사이에는 접착폴리머(adhesive polymer)를 형성할 수 있으며, 이 접착 폴리머는 PVP(polyacryloyl piperidine)로 형성될 수 있다.
이때, 광전물질막(35)은 외부로부터 유입되는 습기나 산소 등에 취약한 특성을 갖게 된다. 광전물질막(35)을 외부로부터 보호하기 위해, X선 디텍터(10)는 밀봉부재(90)를 구비하게 된다.
이와 관련하여 예를 들면, 도 1a의 X선 디텍터(10)의 경우에는, 기판(20) 및 광전소자(30)로 구성된 적층 구조물 전체를 외부로부터 밀봉하도록 밀봉부재(90)가 형성된다.
다른 예로서, 도 1b의 X선 디텍터(10)의 경우에는, 기판(20) 및 광전소자(30) 중 제2전극(39)을 제외한 구성(즉, 제1전극(31)과 광전물질막(35)의 반도체층)으로 구성된 적층 구조물 전체를 밀봉하는 밀봉부재(90)가 형성된다.
밀봉부재(90)를 형성하는 물질로서는, 예를 들면, 폴리에틸렌계 수지, 폴리프로필렌계 수지, 고리형 폴리올레핀계 수지, 폴리스티렌계 수지, 아크릴로니트릴-스티렌 공중합체, 아크릴로니트릴-부타디엔-스티렌 공중합체, 폴리염화비닐계 수지, 불소계 수지, 폴리(메타)아크릴계 수지, 폴리카보네이트계 수지 중 하나 또는 이들 중 적어도 2개의 혼합물이나, 패럴린이 사용될 수 있다. 이때, 패럴린을 사용하는 것이 바람직하다.
다음으로, 도 2의 X선 디텍터(10)는, 기판(20) 상에 PIN 구조의 광전소자(30)를 사용한다. 이 PIN 구조의 광전소자(30)는 제1 및 2전극(31, 39) 사이의 반도체구조물로서, I(intrinsic) 타입(type)의 광전물질막(35)과, P(positive) 타입의 정공수송층(hole transporting layer: HTL)과, N(negative) 타입의 전자수송층(electron transporting layer: ETL)으로 구성된 반도체구조물을 사용한다.
여기서, 제1전극(31)이 캐소드이고 제2전극(39)이 애노드인 경우에, 전자수송층(ETL)은 광전물질막(35)과 제1전극(31) 사이에 배치되고, 정공수송층(HTL)은 광전물질막(35)과 제2전극(39) 사이에 배치된다.
그리고, 전자수송층(ETL)을 형성하는 물질로서는, 예를 들면, Ti산화물, Zn산화물, In산화물, Sn산화물, W산화물, Nb산화물, Mo산화물, Mg산화물, Zr산화물, Sr산화물, Yr산화물, La산화물, V산화물, Al산화물, Y산화물, Sc산화물, Sm산화물, Ga산화물, In산화물, SrTi산화물 중 하나 또는 이들 중 적어도 2개의 혼합물이나, PCBM과 같은 유기물반도체가 사용될 있다. 이때, 공정 온도를 감안하여, 공정 온도가 낮은 물질로서 대략 상온(room temperature)인 Zn산화물 또는 Ti산화물을 사용하는 것이 바람직하다.
또한, 정공수송층(HTL)을 형성하는 물질로서는, 예를 들면, 티오펜계, 파라페닐렌비닐렌계, 카바졸계, 트리페닐아민계 중 하나 또는 이들 중 적어도 2개의 혼합물이 사용될 수 있다. 이때, 페로브스카이트의 광전물질막(35)과의 에너지 매칭 측면에서, 티오펜계와 트리페닐아민계 중 적어도 하나를 사용하는 것이 바람직하며, 더욱이 프리페닐아민계가 보다 더 바람직하다.
이때, 도 1과 유사하게, 도 2의 X선 디텍터(10) 또한 밀봉부재(90)를 구비할 수 있다.
예를 들면, 도 2a의 X선 디텍터(10)의 경우에는, 기판(20) 및 광전소자(30)로 구성된 적층 구조물 전체를 외부로부터 밀봉하도록 밀봉부재(90)가 형성된다.
다른 예로서, 도 2b의 X선 디텍터(10)의 경우에는, 기판(20) 및 광전소자(30) 중 제2전극(39)을 제외한 구성(즉, 제1전극(31)과, 전자수송층(ETL)과 광전물질막(35)과 정공수송층(HTL)의 반도체구조물)으로 구성된 적층 구조물 전체를 밀봉하는 밀봉부재(90)가 형성된다.
다음으로, 도 3의 X선 디텍터(10)는, 기판(20) 상에 PPIN 구조의 광전소자(30)를 사용한다. 이 PPIN 구조의 광전소자(30)는 제1 및 2전극(31, 39) 사이의 반도체구조물로서, I(intrinsic) 타입의 광전물질막(35)과, P 타입의 제1 및 2정공수송층(HTL1, HTL2)과, N 타입의 전자수송층(ETL)으로 구성된 반도체구조물을 사용한다. 여기서, 제1전극(31)이 캐소드이고 제2전극(39)이 애노드인 경우에, 전자수송층(ETL)은 광전물질막(35)과 제1전극(31) 사이에 배치되고, 제1 및 2정공수송층(HTL1, HTL2)은 광전물질막(35)과 제2전극(39) 사이에 배치된다. 이처럼, 도 3의 X선 디텍터(10)는 이중 구조의 정공수송층을 사용함에 따라, 정공 수송 효율이 향상될 수 있다.
이때, 도 1과 유사하게, 도 3의 X선 디텍터(10) 또한 밀봉부재(90)를 구비할 수 있다.
예를 들면, 도 3a의 X선 디텍터(10)의 경우에는, 기판(20) 및 광전소자(30)로 구성된 적층 구조물 전체를 외부로부터 밀봉하도록 밀봉부재(90)가 형성된다.
다른 예로서, 도 3b의 X선 디텍터(10)의 경우에는, 기판(20) 및 광전소자(30) 중 제2전극(39)을 제외한 구성(즉, 제1전극(31)과, 전자수송층(ETL)과 광전물질막(35)과 제1,2정공수송층(HTL1,HTL2)의 반도체구조물)으로 구성된 적층 구조물 전체를 밀봉하는 밀봉부재(90)가 형성된다.
다음으로, 도 4의 X선 디텍터(10)는, 기판(20) 상에 PN 구조의 광전소자(30)를 사용한다. 이 PN 구조의 광전소자(30)는 제1 및 2전극(31, 39) 사이의 반도체구조물로서, P 타입의 정공수송층(HTL)과 N 타입의 전자수송층(ETL) 중 선택된 하나와 이와는 반대되는 타입의 광전물질막(35)으로 구성된 반도체구조물이 사용될 수 있다.
이때, 도 4에서는 P 타입의 정공수송층(HTL)과 N 타입의 전자수송층(ETL) 중 선택된 하나의 수송층이 제1전극(31) 측에 위치하고 그 상부에 광전물질막(35)이 형성된 경우를 예로 들고 있다. 도시하지는 않았지만, 이와 다른 예로서, P 타입의 정공수송층(HTL)과 N 타입의 전자수송층(ETL) 중 선택된 하나의 수송층이 제2전극(39) 측에 위치하고 그 하부에 광전물질막(35)이 형성될 수도 있다.
도시하지는 않았지만, 또 다른 예로서 P 타입의 정공수송층(HTL)과 N 타입의 전자수송층(ETL)을 사용하고, 이들 중 하나의 내부에 입자 형태의 광전물질 즉 광전물질 입자가 분산된 형태로 형성될 수도 있다.
한편, 도 1과 유사하게, 도 4의 X선 디텍터(10) 또한 밀봉부재(90)를 구비할 수 있다.
예를 들면, 도 4a의 X선 디텍터(10)의 경우에는, 기판(20) 및 광전소자(30)로 구성된 적층 구조물 전체를 외부로부터 밀봉하도록 밀봉부재(90)가 형성된다.
다른 예로서, 도 4b의 X선 디텍터(10)의 경우에는, 기판(20) 및 광전소자(30) 중 제2전극(39)을 제외한 구성(즉, 제1전극(31)과, 전자수송층(ETL) 또는 정공수송층(HTL)과 광전물질막(35)의 반도체구조물)으로 구성된 적층 구조물 전체를 밀봉하는 밀봉부재(90)가 형성된다.
다음으로, 도 5의 X선 디텍터(10)는, 기판(20) 상에 PPN 구조의 광전소자(30)를 사용한다. 이 PPN 구조의 광전소자(30)는 제1 및 2전극(31, 39) 사이의 반도체구조물로서, P 타입의 정공수송층(HTL) 및 P 타입의 광전물질막(35)과 N 타입의 전자수송층(ETL)으로 구성된 반도체구조물이 사용될 수 있다. 이때, P 타입의 광전물질막(35)은 전자수송층(ETL)에 접하도록 배치된다.
도시하지는 않았지만, 이와 다른 예로서, P 타입의 광전물질막(35)을 대신하여 P 타입의 다른 정공수송층을 형성하고, 이 다른 정공수송층 내에는 입자 형태의 광전물질 즉 광전물질 입자(35a)가 분산된 형태로 형성될 수 있다.
위와 같이, 본 발명의 실시예에 따른 X선 디텍터(10)는 다양한 구조로 형성될 수 있으며, 또한 P 타입 및 N 타입의 반도체 물질층을 갖는 PN 접합 구조 또한 손쉽게 제작될 수 있다. 이때, PN 접합 구조는 그 특성상 암전류를 감소시킬 수 있는 효과를 갖게 된다.
전술한 바와 같은 직접변환 방식 X선 디텍터는 다양한 분야에서 다양한 용도의 X선 센서로 사용될 수 있는데, 예를 들면, 치과용(dental) CT 또는 세팔로(cephalo) 센서, 치과용 파노라마(panorama) 센서, 치과용 구강내(intraoral) 센서, 맘모그라피(mammography) 센서, 의료용 투시촬영용(fluoroscopy) X선 센서로 사용될 수 있다.
이와 같은 여러 X선 센서들에 대해서는 요구되는 X선 조사기의 X선 출력 강도 즉 X선 조사기의 관전압은 서로 다르다. 이에 따라, X선 흡수율을 감안할 때, 이들 X선 센서들에서의 페로브스카이트 광전물질막의 요구 두께 범위 또한 차이가 있다.

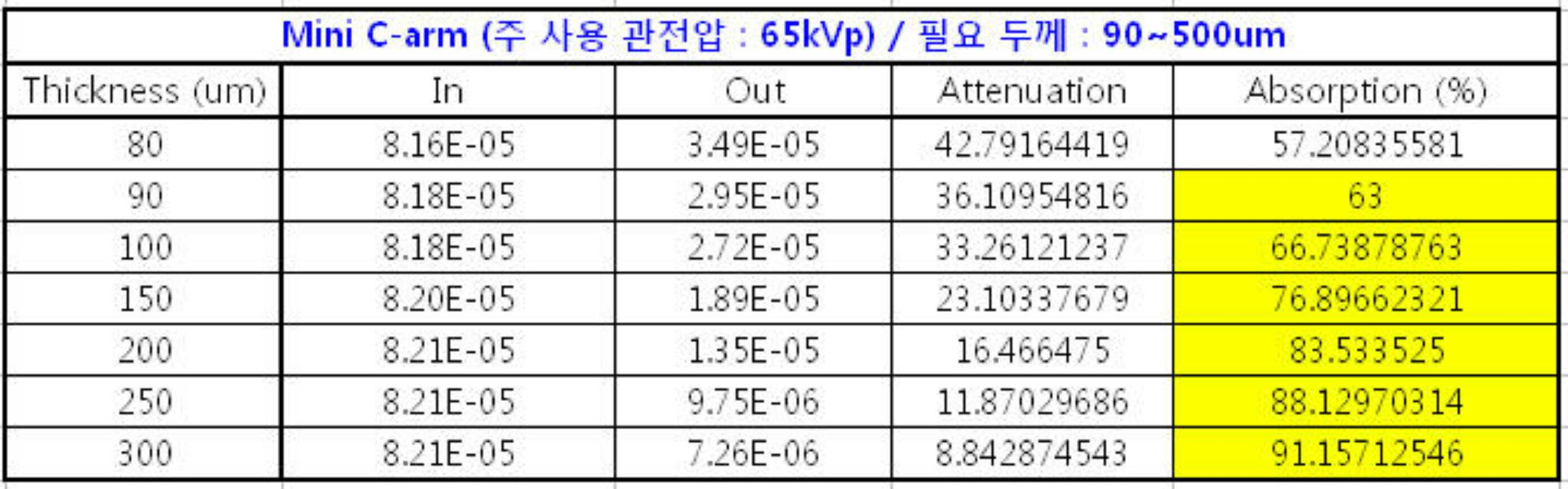

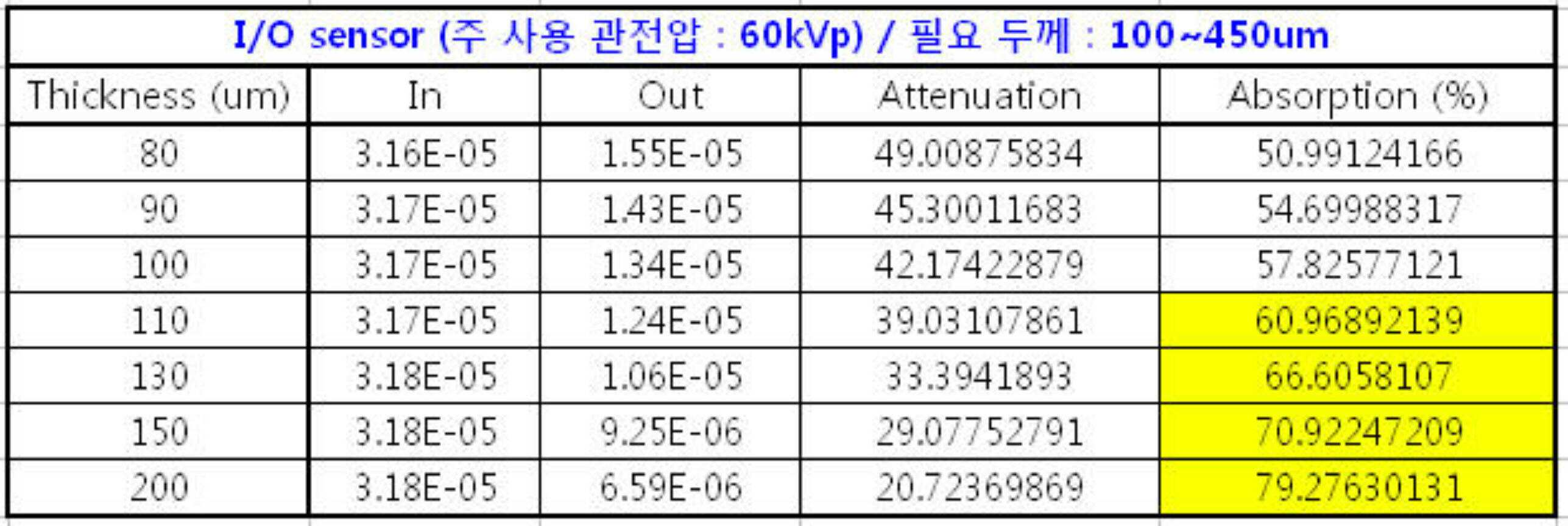

이와 관련하여 아래 [표 2] 내지 [표 7]을 참조하여 설명한다. [표 2] 내지 [표 7]은 각각 치과용(dental) CT 또는 세팔로(cephalo) 센서, 치과용 파노라마(panorama) 센서, 치과용 구강내(intraoral) 센서, 맘모그라피(mammography) 센서, 의료용 투시촬영용(fluoroscopy) X선 센서에서 광전물질막의 두께 대비 X선 흡수율에 대한 실험 결과를 보여주고 있다.
[표 2] 내지 [표 7]을 살펴보면 각 센서에서 60% 이상의 X선 흡수율을 위한 광전물질막의 필요 두께 범위는,
- 치과용(dental) CT 또는 세팔로(cephalo) 센서: 200um~800um
- 치과용 파노라마(panorama) 센서: 150um~600um
- 치과용 구강내(I/O: intraoral) 센서: 100um~450um
- 맘모그라피(mammography) 센서: 60um~300um
- 의료용 투시촬영용 X선 센서(모바일(mobile) C-arm 및 Mini Mobile C-arm): 90um~1000um
임을 알 수 있다.
Figure pat00001
Figure pat00002
Figure pat00003
Figure pat00004
Figure pat00005
Figure pat00006
전술한 바와 같이, 본 실시예의 페로브스카이트 물질은 직접 변환방식의 X선 디테터용 광전물질로서 적합한 특성을 구비하며, 이에 더하여 단가가 저렴하고 기판에 대한 증착 특성이 우수하며 그 제조가 용이한 장점 또한 갖고 있다. 이에 따라, 직접 변환방식의 X선 디텍터를 저렴한 비용과 짧은 공정시간으로 대량 생산할 수 있게 된다.
전술한 본 발명의 실시예는 본 발명의 일예로서, 본 발명의 정신에 포함되는 범위 내에서 자유로운 변형이 가능하다. 따라서, 본 발명은, 첨부된 특허청구범위 및 이와 등가되는 범위 내에서의 본 발명의 변형을 포함한다.
10: X선 디텍터 20: 기판
30: 광전소자 31: 제1전극
35: 광전물질막 39: 제2전극
90: 밀봉부재
HTL: 정공수송층
ETL: 전자수송층

Claims (11)

  1. 기판 상의 제1전극과;
    상기 제1전극 상의 페로브스카이트(perovskite) 물질을 사용한 광전물질을 포함하는 반도체구조물과;
    상기 반도체구조물 상의 제2전극
    을 포함하는 직접 변환방식의 X선 디텍터.
  2. 제 1 항에 있어서,
    상기 페로브스카이트 물질은 ABX3 화학식으로 표현되고,
    상기 A는 Cs, 메틸암모늄(CH3NH3), 또는 폼아미디니윰(NH2CH=NH2)이며,
    상기 B는 Pb, Sn, Cu, Ni, Bi, Co, Fe, Mn, Cr, Cd, Ge, 또는 Yb이며,
    상기 X는 IxBr(1-x), IxCl(1-x), 또는 BrxCl(1-x) (0.2≤x≤1인 실수)인
    직접 변환방식의 X선 디텍터.
  3. 제 1 항에 있어서,
    상기 반도체구조물은 정공수송층과 전자수송층을 포함하고,
    상기 광전물질은 상기 정공수송층과 전자수송층 사이에 막 형태로 형성된
    직접 변환방식의 X선 디텍터.
  4. 제 3 항에 있어서,
    상기 정공수송층은 제1 및 2정공수송층을 포함하는
    직접 변환방식의 X선 디텍터.
  5. 제 1 항에 있어서,
    상기 반도체구조물은, 전자수송층 및 정공수송층 중 하나와 이와 반대되는 타입을 가지며 상기 광전물질이 막 형태로 형성된 광전물질막을 포함하거나, 전자수송층 및 정공수송층을 포함하고,
    상기 반도체구조물이 상기 전자수송층 및 정공수송층을 포함하는 경우에, 상기 광전물질은 상기 전자수송층 및 정공수송층 중 하나 내부에 입자 형태로 형성된
    직접 변환방식의 X선 디텍터.
  6. 제 1 항에 있어서,
    상기 반도체구조물은, 정공수송층과 전자수송층과 이들 사이에 P 타입을 가지며 상기 광전물질이 막 형태로 형성된 광전물질막을 포함하거나, 정공수송층과 전자수송층과 이들 사이에 상기 광전물질이 입자 형태로 내부에 형성된 다른 정공수송층을 포함하는
    직접 변환방식의 X선 디텍터.
  7. 제 1 항에 있어서,
    상기 기판은 CMOS 기판이나 플라스틱 기판이고,
    상기 제1전극과 광전물질 사이에 형성된 접착폴리머를 더 포함하는
    직접 변환방식의 X선 디텍터.
  8. 제 7 항에 있어서,
    상기 접착폴리머는 PVP(polyacryloyl piperidine)인
    직접 변환방식의 X선 디텍터.
  9. 제 1 항에 있어서,
    상기 기판과 제1전극과 반도체구조물과 제2전극으로 구성된 적층 구조물 전체를 밀봉하거나, 상기 기판과 제1전극과 반도체구조물로 구성된 적층 구조물 전체를 밀봉하는 밀봉부재
    를 더 포함하는 직접 변환방식의 X선 디텍터.
  10. 제 9 항에 있어서,
    상기 밀봉부재는 폴리에틸렌계 수지, 폴리프로필렌계 수지, 고리형 폴리올레핀계 수지, 폴리스티렌계 수지, 아크릴로니트릴-스티렌 공중합체, 아크릴로니트릴-부타디엔-스티렌 공중합체, 폴리염화비닐계 수지, 불소계 수지, 폴리(메타)아크릴계 수지, 폴리카보네이트계 수지 중 하나 또는 이들 중 적어도 2개의 혼합물이나, 패럴린으로 형성된
    직접 변환방식의 X선 디텍터.
  11. 제 1 항에 있어서,
    상기 광전물질막의 두께는,
    상기 X선 디텍터가 치과용(dental) CT 또는 세팔로(cephalo) 센서로 사용되는 경우에 200um~800um이며,
    상기 X선 디텍터가 치과용 파노라마(panorama) 센서로 사용되는 경우에 150um~600um이며,
    상기 X선 디텍터가 치과용 구강내(I/O: intraoral) 센서로 사용되는 경우에 100um~450um이며,
    상기 X선 디텍터가 맘모그라피(mammography) 센서로 사용되는 경우에 60um~300um이며,
    상기 X선 디텍터가 의료용 투시촬영용(fluoroscopy) X선 센서로 사용되는 경우에 90um~1000um인
    직접 변환방식의 X선 디텍터.
KR1020160055463A 2015-09-07 2016-05-04 X선 디텍터 Ceased KR20170029370A (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
PCT/KR2016/010041 WO2017043871A1 (ko) 2015-09-07 2016-09-07 X선 디텍터
US15/757,994 US10312292B2 (en) 2015-09-07 2016-09-07 X-ray detector

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR20150126401 2015-09-07
KR1020150126401 2015-09-07

Publications (1)

Publication Number Publication Date
KR20170029370A true KR20170029370A (ko) 2017-03-15

Family

ID=58403173

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020160055463A Ceased KR20170029370A (ko) 2015-09-07 2016-05-04 X선 디텍터
KR1020160055518A Withdrawn KR20170029371A (ko) 2015-09-07 2016-05-04 X선 디텍터

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020160055518A Withdrawn KR20170029371A (ko) 2015-09-07 2016-05-04 X선 디텍터

Country Status (2)

Country Link
US (1) US10312292B2 (ko)
KR (2) KR20170029370A (ko)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190044513A (ko) * 2017-10-20 2019-04-30 지멘스 헬스케어 게엠베하 접착 촉진 중간층 및 소프트-소결된 페로브스카이트 활성 층을 갖는 x선 이미지 센서
KR20210024447A (ko) * 2018-06-26 2021-03-05 고쿠리츠 다이가쿠 호진 교토 다이가쿠 방사선 검출기, 및 방사선 검출기의 제조 방법
CN117956812A (zh) * 2024-03-27 2024-04-30 合肥市旭熠科技有限公司 一种复合型钙钛矿厚膜x射线探测器的制备方法
WO2025080045A1 (ko) * 2023-10-13 2025-04-17 주식회사 레이언스 엑스선 디텍터
US12433557B2 (en) 2023-08-07 2025-10-07 Direx Korea Co., Ltd. Self-shielding and movable gantry and breast computed tomography apparatus with the same
WO2025230070A1 (ko) * 2024-05-02 2025-11-06 재단법인대구경북과학기술원 페로브스카이트 나노결정 및 소자의 제조 방법 및 이를 이용하여 제조된 페로브스카이트 나노결정 및 소자

Families Citing this family (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3549168B1 (en) * 2016-11-30 2026-03-18 The Research Foundation for The State University of New York Hybrid active matrix flat panel detector system and method
KR102002460B1 (ko) * 2017-05-29 2019-07-23 전자부품연구원 양자점을 이용한 신틸레이터, 그 제조방법 및 이를 포함하는 디지털 영상진단시스템
DE102018008959B4 (de) * 2018-11-14 2021-03-25 Karlsruher Institut für Technologie Vorrichtung zum Erfassen von Röntgenstrahlung und Verfahren zum Herstellen einer solchen Vorrichtung zum Erfassen von Röntgenstrahlung
EP3690490A1 (en) * 2019-02-04 2020-08-05 ams International AG X-ray detector component, x-ray detection module, imaging device and method for manufacturing an x-ray detector component
WO2020208854A1 (ja) * 2019-04-11 2020-10-15 パナソニックＩｐマネジメント株式会社 太陽電池モジュール
CN111142146A (zh) * 2019-12-26 2020-05-12 兰州空间技术物理研究所 一种便携式辐射剂量计
JP7489635B2 (ja) * 2020-01-22 2024-05-24 国立研究開発法人物質・材料研究機構 太陽電池
CN111463350A (zh) * 2020-04-20 2020-07-28 浙江大学 基于钙钛矿量子点的x射线探测器及其制备方法
CN112531116B (zh) * 2020-11-16 2023-06-16 华中科技大学鄂州工业技术研究院 一种钙钛矿超快x射线探测器及其制备方法
CN114765189B (zh) * 2021-01-15 2026-01-27 京东方科技集团股份有限公司 一种探测基板、平板探测器
JP2023055071A (ja) * 2021-10-05 2023-04-17 キヤノンメディカルシステムズ株式会社 検出器モジュール、ｘ線コンピュータ断層撮影装置及びｘ線検出装置
US20250237770A1 (en) * 2021-10-11 2025-07-24 University Of Kansas High energy radiation detectors
CN115295579A (zh) * 2022-09-02 2022-11-04 华中科技大学鄂州工业技术研究院 一种钙钛矿x射线探测器的封装面板及其制备方法
WO2025080047A1 (ko) * 2023-10-13 2025-04-17 주식회사 레이언스 엑스선 디텍터{x-ray detector}

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2004079311A1 (ja) 2003-03-07 2004-09-16 Fujitsu Limited 電磁放射線センサ及びその製造方法
JP5711470B2 (ja) 2009-05-22 2015-04-30 パナソニック株式会社 光吸収材料及び光電変換素子
AU2013319979B2 (en) 2012-09-18 2016-08-25 Oxford Photovoltaics Limited Optoelectronic device
WO2015116297A2 (en) 2013-11-12 2015-08-06 The Regents Of The University Of California Sequential processing with vapor treatment of thin films of organic-inorganic perovskite materials
KR101546500B1 (ko) 2014-09-25 2015-08-24 성균관대학교산학협력단 광 검출 소자 및 제조 방법
US10005800B2 (en) * 2015-03-12 2018-06-26 Korea Research Institute Of Chemical Technology Mixed metal halide perovskite compound and semiconductor device including the same

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190044513A (ko) * 2017-10-20 2019-04-30 지멘스 헬스케어 게엠베하 접착 촉진 중간층 및 소프트-소결된 페로브스카이트 활성 층을 갖는 x선 이미지 센서
US10720472B2 (en) 2017-10-20 2020-07-21 Siemens Healthcare Gmbh X-ray image sensor with adhesion promotive interlayer and soft-sintered perovskite active layer
KR20210024447A (ko) * 2018-06-26 2021-03-05 고쿠리츠 다이가쿠 호진 교토 다이가쿠 방사선 검출기, 및 방사선 검출기의 제조 방법
US12140715B2 (en) 2018-06-26 2024-11-12 Kyoto University Radiation detector and method for manufacturing radiation detector
US12433557B2 (en) 2023-08-07 2025-10-07 Direx Korea Co., Ltd. Self-shielding and movable gantry and breast computed tomography apparatus with the same
WO2025080045A1 (ko) * 2023-10-13 2025-04-17 주식회사 레이언스 엑스선 디텍터
CN117956812A (zh) * 2024-03-27 2024-04-30 合肥市旭熠科技有限公司 一种复合型钙钛矿厚膜x射线探测器的制备方法
WO2025230070A1 (ko) * 2024-05-02 2025-11-06 재단법인대구경북과학기술원 페로브스카이트 나노결정 및 소자의 제조 방법 및 이를 이용하여 제조된 페로브스카이트 나노결정 및 소자

Also Published As

Publication number Publication date
KR20170029371A (ko) 2017-03-15
US10312292B2 (en) 2019-06-04
US20180240848A1 (en) 2018-08-23

Similar Documents

Publication Publication Date Title
KR20170029370A (ko) X선 디텍터
US11744090B2 (en) Self-powered perovskite X-ray detector
Intaniwet et al. Heavy metallic oxide nanoparticles for enhanced sensitivity in semiconducting polymer x-ray detectors
CN111244119B (zh) 一种探测基板、其制作方法及平板探测器
TWI452688B (zh) 可撓式輻射感測器
KR101839696B1 (ko) 페로브스카이트 화합물을 포함하는 신틸레이터를 구비한 엑스선 검출기
CN112531116B (zh) 一种钙钛矿超快x射线探测器及其制备方法
US11340362B2 (en) Direct conversion radiation detector
JP2019526782A (ja) 直接光子変換検出器
KR20180024947A (ko) 페로브스카이트 화합물을 포함하는 신틸레이터를 구비한 엑스선 검출기
US20140191218A1 (en) X-ray-sensitive devices and systems using organic pn junction photodiodes
US20130119260A1 (en) Radiographic imaging device
US20040200972A1 (en) Digital x-ray image detector
JP6980662B2 (ja) 有機光電子デバイス、そのようなデバイスのアレイ、およびそのようなアレイを製造するための方法
KR101595429B1 (ko) 전이금속 디칼코게나이드를 포함하는 광 반도체 소자
KR101839691B1 (ko) 페로브스카이트 화합물을 포함하는 포토컨덕터를 구비한 엑스선 검출기
CN101971338B (zh) 辐射检测器
KR101839690B1 (ko) 페로브스카이트 화합물을 포함하는 포토컨덕터를 구비한 엑스선 검출기
KR101839692B1 (ko) 페로브스카이트 화합물을 포함하는 포토컨덕터를 구비한 엑스선 검출기
KR101653440B1 (ko) 동일 평면 상의 전극 구조 기반 x선 영상 검출용 유기 소자 및 그 제조 방법
KR101766595B1 (ko) 분할된 파장변환필터를 구비한 엑스선 검출기
KR102380472B1 (ko) X-선 검출기 및 그 제조방법
WO2017043871A1 (ko) X선 디텍터
KR20180038314A (ko) 밴드 옵셋 구조를 포함하는 엑스선 검출기
KR101960227B1 (ko) 밴드 옵셋 구조를 포함하는 엑스선 검출기

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

D12-X000 Request for substantive examination rejected

St.27 status event code: A-1-2-D10-D12-exm-X000

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

PX0601 Decision of rejection after re-examination

St.27 status event code: N-2-6-B10-B17-rex-PX0601

X601 Decision of rejection after re-examination
P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000
