KR20170037617A - 방송 신호 송수신 장치 및 방법 - Google Patents

방송 신호 송수신 장치 및 방법 Download PDF

Info

Publication number
KR20170037617A
KR20170037617A KR1020177003828A KR20177003828A KR20170037617A KR 20170037617 A KR20170037617 A KR 20170037617A KR 1020177003828 A KR1020177003828 A KR 1020177003828A KR 20177003828 A KR20177003828 A KR 20177003828A KR 20170037617 A KR20170037617 A KR 20170037617A
Authority
KR
South Korea
Prior art keywords
data
frame
carriers
pilots
block
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020177003828A
Other languages
English (en)
Other versions
KR102036116B1 (ko
Inventor
김재형
고우석
홍성룡
Original Assignee
엘지전자 주식회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 엘지전자 주식회사 filed Critical 엘지전자 주식회사
Publication of KR20170037617A publication Critical patent/KR20170037617A/ko
Application granted granted Critical
Publication of KR102036116B1 publication Critical patent/KR102036116B1/ko
Expired - Fee Related legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L27/00—Modulated-carrier systems
    • H04L27/26—Systems using multi-frequency codes
    • H04L27/2601—Multicarrier modulation systems
    • H04L27/2626—Arrangements specific to the transmitter only
    • H04L27/2627—Modulators
    • H04L27/2628—Inverse Fourier transform modulators, e.g. inverse fast Fourier transform [IFFT] or inverse discrete Fourier transform [IDFT] modulators
    • H04L27/263—Inverse Fourier transform modulators, e.g. inverse fast Fourier transform [IFFT] or inverse discrete Fourier transform [IDFT] modulators modification of IFFT/IDFT modulator for performance improvement
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/25—Error detection or forward error correction by signal space coding, i.e. adding redundancy in the signal constellation, e.g. Trellis Coded Modulation [TCM]
    • H03M13/253—Error detection or forward error correction by signal space coding, i.e. adding redundancy in the signal constellation, e.g. Trellis Coded Modulation [TCM] with concatenated codes
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04H—BROADCAST COMMUNICATION
    • H04H20/00—Arrangements for broadcast or for distribution combined with broadcast
    • H04H20/42—Arrangements for resource management
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/25—Error detection or forward error correction by signal space coding, i.e. adding redundancy in the signal constellation, e.g. Trellis Coded Modulation [TCM]
    • H03M13/255—Error detection or forward error correction by signal space coding, i.e. adding redundancy in the signal constellation, e.g. Trellis Coded Modulation [TCM] with Low Density Parity Check [LDPC] codes
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/27—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes using interleaving techniques
    • H03M13/2703—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes using interleaving techniques the interleaver involving at least two directions
    • H03M13/2707—Simple row-column interleaver, i.e. pure block interleaving
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/27—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes using interleaving techniques
    • H03M13/2778—Interleaver using block-wise interleaving, e.g. the interleaving matrix is sub-divided into sub-matrices and the permutation is performed in blocks of sub-matrices
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/29—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes combining two or more codes or code structures, e.g. product codes, generalised product codes, concatenated codes, inner and outer codes
    • H03M13/2906—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes combining two or more codes or code structures, e.g. product codes, generalised product codes, concatenated codes, inner and outer codes using block codes
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/63—Joint error correction and other techniques
    • H03M13/635—Error control coding in combination with rate matching
    • H03M13/6362—Error control coding in combination with rate matching by puncturing
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04H—BROADCAST COMMUNICATION
    • H04H60/00—Arrangements for broadcast applications with a direct linking to broadcast information or broadcast space-time; Broadcast-related systems
    • H04H60/09—Arrangements for device control with a direct linkage to broadcast information or to broadcast space-time; Arrangements for control of broadcast-related services
    • H04H60/11—Arrangements for counter-measures when a portion of broadcast information is unavailable
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/004—Arrangements for detecting or preventing errors in the information received by using forward error control
    • H04L1/0041—Arrangements at the transmitter end
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/004—Arrangements for detecting or preventing errors in the information received by using forward error control
    • H04L1/0045—Arrangements at the receiver end
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/004—Arrangements for detecting or preventing errors in the information received by using forward error control
    • H04L1/0045—Arrangements at the receiver end
    • H04L1/0052—Realisations of complexity reduction techniques, e.g. pipelining or use of look-up tables
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/004—Arrangements for detecting or preventing errors in the information received by using forward error control
    • H04L1/0056—Systems characterized by the type of code used
    • H04L1/0057—Block codes
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/004—Arrangements for detecting or preventing errors in the information received by using forward error control
    • H04L1/0056—Systems characterized by the type of code used
    • H04L1/0057—Block codes
    • H04L1/0058—Block-coded modulation
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/004—Arrangements for detecting or preventing errors in the information received by using forward error control
    • H04L1/0056—Systems characterized by the type of code used
    • H04L1/0071—Use of interleaving
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/004—Arrangements for detecting or preventing errors in the information received by using forward error control
    • H04L1/0075—Transmission of coding parameters to receiver
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L12/00—Data switching networks
    • H04L12/02—Details
    • H04L12/16—Arrangements for providing special services to substations
    • H04L12/18—Arrangements for providing special services to substations for broadcast or conference, e.g. multicast
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L27/00—Modulated-carrier systems
    • H04L27/26—Systems using multi-frequency codes
    • H04L27/2601—Multicarrier modulation systems
    • H04L27/2602—Signal structure
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L27/00—Modulated-carrier systems
    • H04L27/26—Systems using multi-frequency codes
    • H04L27/2601—Multicarrier modulation systems
    • H04L27/2602—Signal structure
    • H04L27/261—Details of reference signals
    • H04L27/2613—Structure of the reference signals
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L27/00—Modulated-carrier systems
    • H04L27/26—Systems using multi-frequency codes
    • H04L27/2601—Multicarrier modulation systems
    • H04L27/2602—Signal structure
    • H04L27/261—Details of reference signals
    • H04L27/2613—Structure of the reference signals
    • H04L27/26134—Pilot insertion in the transmitter chain, e.g. pilot overlapping with data, insertion in time or frequency domain
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L27/00—Modulated-carrier systems
    • H04L27/26—Systems using multi-frequency codes
    • H04L27/2601—Multicarrier modulation systems
    • H04L27/2614—Peak power aspects
    • H04L27/262—Reduction thereof by selection of pilot symbols
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L27/00—Modulated-carrier systems
    • H04L27/26—Systems using multi-frequency codes
    • H04L27/2601—Multicarrier modulation systems
    • H04L27/2626—Arrangements specific to the transmitter only
    • H04L27/2627—Modulators
    • H04L27/2628—Inverse Fourier transform modulators, e.g. inverse fast Fourier transform [IFFT] or inverse discrete Fourier transform [IDFT] modulators
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L27/00—Modulated-carrier systems
    • H04L27/26—Systems using multi-frequency codes
    • H04L27/2601—Multicarrier modulation systems
    • H04L27/2626—Arrangements specific to the transmitter only
    • H04L27/2646—Arrangements specific to the transmitter only using feedback from receiver for adjusting OFDM transmission parameters, e.g. transmission timing or guard interval length
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L27/00—Modulated-carrier systems
    • H04L27/26—Systems using multi-frequency codes
    • H04L27/2601—Multicarrier modulation systems
    • H04L27/2647—Arrangements specific to the receiver only
    • H04L27/2649—Demodulators
    • H04L27/265—Fourier transform demodulators, e.g. fast Fourier transform [FFT] or discrete Fourier transform [DFT] demodulators
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L27/00—Modulated-carrier systems
    • H04L27/26—Systems using multi-frequency codes
    • H04L27/2601—Multicarrier modulation systems
    • H04L27/2647—Arrangements specific to the receiver only
    • H04L27/2649—Demodulators
    • H04L27/265—Fourier transform demodulators, e.g. fast Fourier transform [FFT] or discrete Fourier transform [DFT] demodulators
    • H04L27/2651—Modification of fast Fourier transform [FFT] or discrete Fourier transform [DFT] demodulators for performance improvement
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/0001—Arrangements for dividing the transmission path
    • H04L5/0003—Two-dimensional division
    • H04L5/0005—Time-frequency
    • H04L5/0007—Time-frequency the frequencies being orthogonal, e.g. OFDM(A) or DMT
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/003—Arrangements for allocating sub-channels of the transmission path
    • H04L5/0048—Allocation of pilot signals, i.e. of signals known to the receiver
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/003—Arrangements for allocating sub-channels of the transmission path
    • H04L5/0048—Allocation of pilot signals, i.e. of signals known to the receiver
    • H04L5/005—Allocation of pilot signals, i.e. of signals known to the receiver of common pilots, i.e. pilots destined for multiple users or terminals
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L65/00—Network arrangements, protocols or services for supporting real-time applications in data packet communication
    • H04L65/60—Network streaming of media packets
    • H04L65/65—Network streaming protocols, e.g. real-time transport protocol [RTP] or real-time control protocol [RTCP]
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/03—Error detection or forward error correction by redundancy in data representation, i.e. code words containing more digits than the source words
    • H03M13/05—Error detection or forward error correction by redundancy in data representation, i.e. code words containing more digits than the source words using block codes, i.e. a predetermined number of check bits joined to a predetermined number of information bits
    • H03M13/11—Error detection or forward error correction by redundancy in data representation, i.e. code words containing more digits than the source words using block codes, i.e. a predetermined number of check bits joined to a predetermined number of information bits using multiple parity bits
    • H03M13/1102—Codes on graphs and decoding on graphs, e.g. low-density parity check [LDPC] codes
    • H03M13/1148—Structural properties of the code parity-check or generator matrix
    • H03M13/116—Quasi-cyclic LDPC [QC-LDPC] codes, i.e. the parity-check matrix being composed of permutation or circulant sub-matrices
    • H03M13/1165—QC-LDPC codes as defined for the digital video broadcasting [DVB] specifications, e.g. DVB-Satellite [DVB-S2]
    • H—ELECTRICITY
    • H03—ELECTRONIC CIRCUITRY
    • H03M—CODING; DECODING; CODE CONVERSION IN GENERAL
    • H03M13/00—Coding, decoding or code conversion, for error detection or error correction; Coding theory basic assumptions; Coding bounds; Error probability evaluation methods; Channel models; Simulation or testing of codes
    • H03M13/03—Error detection or forward error correction by redundancy in data representation, i.e. code words containing more digits than the source words
    • H03M13/05—Error detection or forward error correction by redundancy in data representation, i.e. code words containing more digits than the source words using block codes, i.e. a predetermined number of check bits joined to a predetermined number of information bits
    • H03M13/13—Linear codes
    • H03M13/15—Cyclic codes, i.e. cyclic shifts of codewords produce other codewords, e.g. codes defined by a generator polynomial, Bose-Chaudhuri-Hocquenghem [BCH] codes
    • H03M13/151—Cyclic codes, i.e. cyclic shifts of codewords produce other codewords, e.g. codes defined by a generator polynomial, Bose-Chaudhuri-Hocquenghem [BCH] codes using error location or error correction polynomials
    • H03M13/152—Bose-Chaudhuri-Hocquenghem [BCH] codes
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/004—Arrangements for detecting or preventing errors in the information received by using forward error control
    • H04L1/0056—Systems characterized by the type of code used
    • H04L1/0064—Concatenated codes
    • H04L1/0065—Serial concatenated codes
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L27/00—Modulated-carrier systems
    • H04L27/26—Systems using multi-frequency codes
    • H04L27/2601—Multicarrier modulation systems
    • H04L27/2602—Signal structure
    • H04L27/26025—Numerology, i.e. varying one or more of symbol duration, subcarrier spacing, Fourier transform size, sampling rate or down-clocking
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/0001—Arrangements for dividing the transmission path
    • H04L5/0014—Three-dimensional division
    • H04L5/0023—Time-frequency-space

Landscapes

  • Engineering & Computer Science (AREA)
  • Signal Processing (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Physics & Mathematics (AREA)
  • Mathematical Physics (AREA)
  • Theoretical Computer Science (AREA)
  • Probability & Statistics with Applications (AREA)
  • Discrete Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Business, Economics & Management (AREA)
  • General Business, Economics & Management (AREA)
  • Multimedia (AREA)
  • Two-Way Televisions, Distribution Of Moving Picture Or The Like (AREA)
  • Error Detection And Correction (AREA)
  • Mobile Radio Communication Systems (AREA)
  • Radio Transmission System (AREA)
  • Circuits Of Receivers In General (AREA)
  • Television Systems (AREA)

Abstract

방송 신호 수신기가 개시된다. 본 발명에 따른 방송 신호 수신기는, 수신된 방송 신호에 대해 신호 검출 및 OFDM 복조를 수행하는 동기화/복조 모듈; 상기 방송 신호의 신호 프레임을 파싱하고 디인터리빙을 수행하는 프레임 파싱 및 디인터리빙 모듈; 상기 방송 신호의 적어도 하나의 PLP(Physical Layer Pipe)의 데이터를 비트 도메인으로 변환하고 FEC 디코딩을 수행하는 디매핑 및 디코딩 모듈; 및 상기 적어도 하나의 PLP의 데이터를 수신하여 데이터 스트림을 출력하는 아웃풋 프로세싱 모듈을 포함한다.

Description

방송 신호 송수신 장치 및 방법{METHOD AND DEVICE FOR TRANSMITTING AND RECEIVING BROADCAST SIGNAL}
본 발명은 방송 신호 송신 장치, 방송 신호 수신 장치, 및 방송 신호 송수신 방법에 관한 것이다.
아날로그 방송 신호 송신이 종료됨에 따라, 디지털 방송 신호를 송수신하기 위한 다양한 기술이 개발되고 있다. 디지털 방송 신호는 아날로그 방송 신호에 비해 더 많은 양의 비디오/오디오 데이터를 포함할 수 있고, 비디오/오디오 데이터뿐만 아니라 다양한 종류의 부가 데이터를 더 포함할 수 있다.
즉, 디지털 방송 시스템은 HD(High Definition) 이미지, 멀티채널(multi channel, 다채널) 오디오, 및 다양한 부가 서비스를 제공할 수 있다. 그러나, 디지털 방송을 위해서는, 많은 양의 데이터 전송에 대한 데이터 전송 효율, 송수신 네트워크의 견고성(robustness), 및 모바일 수신 장치를 고려한 네트워크 유연성(flexibility)이 향상되어야 한다.
상술한 기술적 과제를 해결하기 위하여, 본 발명의 실시예에 따른 시그널링 정보를 포함하는 방송 신호를 프로세싱하는 방송 신호 수신기는, 수신 방송 신호를 OFDM(Orthogonal Frequency Division Multiplexing) 복조하는 FFT(Fast Fourier Transform) 모듈; 상기 방송 신호에 포함된 파일럿들을 검출하는 파일럿 검출 모듈; 상기 방송 신호의 신호 프레임을 파싱하는 프레임 파싱 모듈로서, 상기 신호 프레임은 프리앰블 및 적어도 하나의 서브프레임을 포함하고, 상기 방송 신호의 PLP(Physical Layer Pipe) 데이터를 비트 도메인으로 변환하고 FEC(Forward Error Correction) 디코딩하는 디매핑 및 디코딩 모듈; 및 상기 PLP 데이터를 수신하여 데이터 스트림을 출력하는 아웃풋 프로세싱 모듈을 포함하며, 상기 서브프레임은 데이터 심볼들 및 적어도 하나의 서브프레임 바운더리 심볼을 포함하고, 상기 서브프레임 바운더리 심볼(SBS)은 데이터 캐리어들 및 서브프레임 바운더리 파일럿들을 포함한다.
본 발명의 실시예에 따른 방송 신호 수신기에 있어서, 상기 서브프레임의 상기 데이터 심볼들은 스캐터드 파일럿들을 포함하고, 상기 스캐터드 파일럿들의 진폭은 스캐터드 파일럿들의 전력 부스팅 레벨을 나타내는 SP 부스팅 파라미터에 기초하여 결정되며, 상기 서브프레임 바운더리 파일럿들의 진폭은 상기 SP 부스팅 파라미터에 기초하여 결정될 수 있다.
본 발명의 실시예에 따른 방송 신호 수신기에 있어서, 상기 서브프레임 바운더리 파일럿들은 상기 서브프레임의 SP 패턴의 주파수 방향의 파일럿 간격(separation)에 기초하여 위치되며, 상기 서브프레임 바운더리 심볼의 데이터 캐리어들은 특정 수의 액티브데이터 캐리어들 및 특정 수의 널 캐리어들을 포함할 수 있다.
본 발명의 실시예에 따른 방송 신호 수신기에 있어서, 상기 액티브 데이터 캐리어들의 수는 상기 SP 부스팅 파라미터에 기초하여 결정될 수 있다.
본 발명의 실시예에 따른 방송 신호 수신기에 있어서, 상기 널 캐리어들의 수는 상기 스캐터드 파일럿들의 진폭에 기초하여 결정될 수 있다.
본 발명의 실시예에 따른 방송 신호 수신기에 있어서, 상기 널 캐리어들의 수는 상기 서브프레임 바운더리 심볼의 데이터 캐리어들의 수로부터 상기 액티브 캐리어들의 수를 감산함으로써 획득될 수 있다.
본 발명의 실시예에 따른 방송 신호 수신기에 있어서, 상기 액티브 데이터 캐리어들은 전체 데이터 셀들의 센터에 위치하고, 상기 널 캐리어들의 절반은 각각 에지 대역에 위치할 수 있다.
또한, 상술한 기술적 과제를 해결하기 위한 본 발명의 실시예에 따른 방송 신호 수신 방법은, 수신 신호 프레임을 OFDM(Orthogonal Frequency Division Multiplexing) 복조하는 단계; 상기 신호 프레임에 포함된 파일럿들을 검출하는 단계; 상기 방송 신호의 신호 프레임을 파싱하는 단계로서, 상기 신호 프레임은 프리앰블 및 적어도 하나의 서브프레임을 포함하고, 상기 방송 신호의 PLP(Physical Layer Pipe) 데이터를 비트 도메인으로 변환하고 FEC(Forward Error Correction) 디코딩하는 단계; 및 상기 PLP 데이터를 수신하여 데이터 스트림을 출력하는 단계를 포함하며, 상기 서브프레임은 데이터 심볼들 및 적어도 하나의 서브프레임 바운더리 심볼을 포함하고, 상기 서브프레임 바운더리 심볼(SBS)은 데이터 캐리어들 및 서브프레임 바운더리 파일럿들을 포함할 수 있다.
본 발명은 서비스 특성에 따라 데이터를 처리하여 각 서비스 또는 서비스 컴포넌트에 대한 QoS (Quality of Service)를 제어함으로써 다양한 방송 서비스를 제공할 수 있다.
본 발명은 동일한 RF (radio frequency) 신호 대역폭을 통해 다양한 방송 서비스를 전송함으로써 전송 유연성(flexibility)을 달성할 수 있다.
본 발명은 MIMO (Multiple-Input Multiple-Output) 시스템을 이용하여 데이터 전송 효율 및 방송 신호의 송수신 견고성(Robustness)을 향상시킬 수 있다.
본 발명에 따르면, 모바일 수신 장치를 사용하거나 실내 환경에 있더라도, 에러 없이 디지털 방송 신호를 수신할 수 있는 방송 신호 송신 및 수신 방법 및 장치를 제공할 수 있다.
이하에서 본 발명의 추가적인 효과들을 실시예와 관련하여 더욱 상세히 설명하도록 한다.
본 발명에 대해 더욱 이해하기 위해 포함되며 본 출원에 포함되고 그 일부를 구성하는 첨부된 도면은 본 발명의 원리를 설명하는 상세한 설명과 함께 본 발명의 실시예를 나타낸다.
도 1은 본 발명의 일 실시예에 따른 차세대 방송 서비스에 대한 방송 신호 송신 장치의 구조를 나타낸다.
도 2는 본 발명의 일 실시예에 따른 인풋 포맷팅(Input formatting, 입력 포맷) 블록을 나타낸다.
도 3은 본 발명의 다른 일 실시예에 따른 인풋 포맷팅(Input formatting, 입력 포맷) 블록을 나타낸다.
도 4는 본 발명의 다른 일 실시예에 따른 인풋 포맷팅(Input formatting, 입력 포맷) 블록을 나타낸다.
도 5는 본 발명의 일 실시예에 따른 BICM (bit interleaved coding & modulation) 블록을 나타낸다.
도 6은 본 발명의 다른 일 실시예에 따른 BICM 블록을 나타낸다.
도 7은 본 발명의 일 실시예에 따른 프레임 빌딩(Frame Building, 프레임 생성) 블록을 나타낸다.
도 8은 본 발명의 일 실시예에 따른 OFDM (orthogonal frequency division multiplexing) 제너레이션(generation, 생성) 블록을 나타낸다.
도 9는 본 발명의 일 실시예에 따른 차세대 방송 서비스에 대한 방송 신호 수신 장치의 구조를 나타낸다.
도 10은 본 발명의 일 실시예에 따른 프레임 구조를 나타낸다.
도 11은 본 발명의 일 실시예에 따른 프레임의 시그널링 계층 구조를 나타낸다.
도 12는 본 발명의 일 실시예에 따른 프리앰블 시그널링 데이터를 나타낸다.
도 13은 본 발명의 일 실시예에 따른 PLS1 데이터를 나타낸다.
도 14는 본 발명의 일 실시예에 따른 PLS2 데이터를 나타낸다.
도 15는 본 발명의 다른 일 실시예에 따른 PLS2 데이터를 나타낸다.

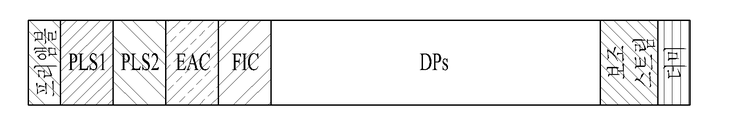

도 16은 본 발명의 일 실시예에 따른 프레임의 로지컬(logical, 논리) 구조를 나타낸다.
도 17은 본 발명의 일 실시예에 따른 PLS (physical layer signalling) 매핑을 나타낸다.
도 18은 본 발명의 일 실시예에 따른 EAC (emergency alert channel) 매핑을 나타낸다.
도 19는 본 발명의 일 실시예에 따른 FIC (fast information channel) 매핑을 나타낸다.
도 20은 본 발명의 일 실시예에 따른 DP(data pipe, 데이터 파이프)의 타입을 나타낸다.
도 21은 본 발명의 일 실시예에 따른 DP(data pipe, 데이터 파이프) 매핑을 나타낸다.
도 22는 본 발명의 일 실시예에 따른 FEC (forward error correction) 구조를 나타낸다.
도 23은 본 발명의 일 실시예에 따른 비트 인터리빙을 나타낸다.
도 24는 본 발명의 일 실시예에 따른 셀-워드 디멀티플렉싱을 나타낸다.
도 25는 본 발명의 일 실시예에 따른 타임 인터리빙을 나타낸다.
도 26은 본 발명의 일 실시예에 따른 트위스트된 행-열 블록 인터리버의 기본 동작을 나타낸다.
도 27은 본 발명의 다른 일 실시예에 따른 트위스트된 행-열 블록 인터리버의 동작을 나타낸다.
도 28은 본 발명의 일 실시예에 따른 트위스트된 행-열 블록 인터리버의 대각선 방향 읽기 패턴을 나타낸다.
도 29는 본 발명의 일 실시예에 따른 각 인터리빙 어레이(array)로부터 인터리빙된 XFECBLOCK을 나타낸다.
도 30은 본 발명의 다른 일 실시예에 따른 방송 신호 송신기의 구성을 나타낸다.
도 31은 본 발명의 일 실시예에 따른 신호 프레임 스트럭처를 나타낸다.
도 32는 본 발명의 일 실시예에 따른 신호 프레임 스트럭처를 나타낸다.
도 33는 본 발명의 실시예에 따른 신호 프레임의 파일럿 구조를 나타낸다.
도 34 및 도 35는 본 발명의 일 실시예에 따른 스캐터드 파일럿 부스팅 정보를 나타낸다.
도 36 및 도 37는 본 발명의 일 실시예에 따른 프리앰블 파일럿 부스팅 정보를 나타낸다.
도 38은 프레임 바운더리 심볼에 대한 SP 파워 부스팅 레벨을 나타낸다.
도 39는 본 발명의 일 실시예에 따른 노멀 데이터 심볼에 대한 액티브 캐리어들의 수(NoA)를 나타낸다.
도 40은 본 발명의 일 실시예에 따른 서브프레임 바운더리 심볼의 파일럿들의 수(N_SP,SBS)를 나타낸다.
도 41은 본 발명의 일 실시예에 따른 서브프레임 바운더리 심볼의 데이터 캐리어들의 수를 나타낸다.
도 42는 본 발명의 일 실시예에 따른 심볼당 컨티뉴얼 파일럿들의 수를 나타낸다.
도 43 내지 도 47는 본 발명의 일 실시예에 따른 NoC 감산 계수(C_red_coeff)에 따른 서브프레임 바운더리 심볼의 액티브 데이터 캐리어들의 수(NoA_SBS)를 나타낸다.
도 48은 본 발명의 일 실시예에 따른 널 캐리어의 수 산출 방법 및 그에 따른 전력 노멀라이징을 나타낸다.
도 49는 본 발명의 일 실시예에 따른 SBS의 널 캐리어 매핑 방법을 나타낸다.
도 50은 본 발명의 다른 일 실시예에 따른 SBS의 널 캐리어 매핑 방법을 나타낸다.
도 51은 본 발명의 다른 일 실시예에 따른 SBS의 널 캐리어 매핑 방법을 나타낸다.
도 52는 본 발명의 다른 일 실시예에 따른 SBS의 널 캐리어 매핑 방법을 나타낸다.
도 53은 본 발명의 다른 일 실시예에 따른 널 캐리어 매핑 방법을 나타낸다.
도 54는 본 발명의 실시예에 따른 방송 신호 송신 방법을 나타낸다.
도 55는 본 발명의 일 실시예에 따른 방송 신호 수신기의 동기화 및 복조 모듈을 나타낸다.
도 56은 본 발명의 일 실시예에 따른 방송 신호 수신 방법을 나타낸다.
발명의 실시를 위한 최선의 형태
본 발명의 바람직한 실시예에 대해 구체적으로 설명하며, 그 예는 첨부된 도면에 나타낸다. 첨부된 도면을 참조한 아래의 상세한 설명은 본 발명의 실시예에 따라 구현될 수 있는 실시예만을 나타내기보다는 본 발명의 바람직한 실시예를 설명하기 위한 것이다. 다음의 상세한 설명은 본 발명에 대한 철저한 이해를 제공하기 위해 세부 사항을 포함한다. 그러나 본 발명이 이러한 세부 사항 없이 실행될 수 있다는 것은 당업자에게 자명하다.
본 발명에서 사용되는 대부분의 용어는 해당 분야에서 널리 사용되는 일반적인 것들에서 선택되지만, 일부 용어는 출원인에 의해 임의로 선택되며 그 의미는 필요에 따라 다음 설명에서 자세히 서술한다. 따라서 본 발명은 용어의 단순한 명칭이나 의미가 아닌 용어의 의도된 의미에 근거하여 이해되어야 한다.
본 발명은 차세대 방송 서비스에 대한 방송 신호 송신 및 수신 장치 및 방법을 제공한다. 본 발명의 일 실시예에 따른 차세대 방송 서비스는 지상파 방송 서비스, 모바일 방송 서비스, UHDTV 서비스 등을 포함한다. 본 발명은 일 실시예에 따라 비-MIMO (non-Multiple Input Multiple Output) 또는 MIMO 방식을 통해 차세대 방송 서비스에 대한 방송 신호를 처리할 수 있다. 본 발명의 일 실시예에 따른 비-MIMO 방식은 MISO (Multiple Input Single Output) 방식, SISO (Single Input Single Output) 방식 등을 포함할 수 있다.
이하에서는 설명의 편의를 위해 MISO 또는 MIMO 방식은 두 개의 안테나를 사용하지만, 본 발명은 두 개 이상의 안테나를 사용하는 시스템에 적용될 수 있다. 본 발명은 특정 용도에 요구되는 성능을 달성하면서 수신기 복잡도를 최소화하기 위해 최적화된 세 개의 피지컬 프로파일(PHY profile) (베이스(base), 핸드헬드(handheld), 어드벤스(advanced) 프로파일)을 정의할 수 있다. 피지컬 프로파일은 해당하는 수신기가 구현해야 하는 모든 구조의 서브셋이다.
세 개의 피지컬 프로파일은 대부분의 기능 블록을 공유하지만, 특정 블록 및/또는 파라미터에서는 약간 다르다. 추후에 추가로 피지컬 프로파일이 정의될 수 있다. 시스템 발전을 위해, 퓨처 프로파일은 FEF (future extension frame)을 통해 단일 RF (radio frequency) 채널에 존재하는 프로파일과 멀티플렉싱 될 수도 있다. 각 피지컬 프로파일에 대한 자세한 내용은 후술한다.
1. 베이스 프로파일
베이스 프로파일은 주로 루프 톱(roof-top) 안테나와 연결되는 고정된 수신 장치의 주된 용도를 나타낸다. 베이스 프로파일은 어떤 장소로 이동될 수 있지만 비교적 정지된 수신 범주에 속하는 휴대용 장치도 포함할 수 있다. 베이스 프로파일의 용도는 약간의 개선된 실행에 의해 핸드헬드 장치 또는 차량용으로 확장될 수 있지만, 이러한 사용 용도는 베이스 프로파일 수신기 동작에서는 기대되지 않는다.
수신의 타겟 신호 대 잡음비 범위는 대략 10 내지 20 dB인데, 이는 기존 방송 시스템(예를 들면, ATSC A/53)의 15 dB 신호 대 잡음비 수신 능력을 포함한다. 수신기 복잡도 및 소비 전력은 핸드헬드 프로파일을 사용할 배터리로 구동되는 핸드헬드 장치에서만큼 중요하지 않다. 베이스 프로파일에 대한 중요 시스템 파라미터가 아래 표 1에 기재되어 있다.
Figure pct00001
2. 핸드헬드 프로파일
핸드헬드 프로파일은 배터리 전원으로 구동되는 핸드헬드 및 차량용 장치에서의 사용을 위해 설계된다. 해당 장치는 보행자 또는 차량 속도로 이동할 수 있다. 수신기 복잡도뿐만 아니라 소비 전력은 핸드헬드 프로파일의 장치의 구현을 위해 매우 중요하다. 핸드헬드 프로파일의 타겟 신호 대 잡음비 범위는 대략 0 내지 10 dB이지만, 더 낮은 실내 수신을 위해 의도된 경우 0 dB 아래에 달하도록 설정될 수 있다.
저 신호 대 잡음비 능력뿐만 아니라, 수신기 이동성에 의해 나타난 도플러 효과에 대한 복원력은 핸드헬드 프로파일의 가장 중요한 성능 속성이다. 핸드헬드 프로파일에 대한 중요 시스템 파라미터가 아래 표 2에 기재되어 있다.
Figure pct00002
3. 어드벤스 프로파일
어드벤스 프로파일은 더 큰 실행 복잡도에 대한 대가로 더 높은 채널 능력을 제공한다. 해당 프로파일은 MIMO 송신 및 수신을 사용할 것을 요구하며, UHDTV 서비스는 타겟 용도이고, 이를 위해 해당 프로파일이 특별히 설계된다. 향상된 능력은 주어진 대역폭에서 서비스 수의 증가, 예를 들면, 다수의 SDTV 또는 HDTV 서비스를 허용하는 데도 사용될 수 있다.
어드벤스 프로파일의 타겟 신호 대 잡음비 범위는 대략 20 내지 30 dB이다. MIMO 전송은 초기에는 기존의 타원 분극 전송 장비를 사용하고, 추후에 전출력 교차 분극 전송으로 확장될 수 있다. 어드벤스 프로파일에 대한 중요 시스템 파라미터가 아래 표 3에 기재되어 있다.
Figure pct00003
이 경우, 베이스 프로파일은 지상파 방송 서비스 및 모바일 방송 서비스 모두에 대한 프로파일로 사용될 수 있다. 즉, 베이스 프로파일은 모바일 프로파일을 포함하는 프로파일의 개념을 정의하기 위해 사용될 수 있다. 또한, 어드벤스 프로파일은 MIMO을 갖는 베이스 프로파일에 대한 어드벤스 프로파일 및 MIMO을 갖는 핸드헬드 프로파일에 대한 어드벤스 프로파일로 구분될 수 있다. 그리고 해당 세 프로파일은 설계자의 의도에 따라 변경될 수 있다.
다음의 용어 및 정의는 본 발명에 적용될 수 있다. 다음의 용어 및 정의는 설계에 따라 변경될 수 있다.
보조 스트림: 퓨처 익스텐션(future extension, 추후 확장) 또는 방송사나 네트워크 운영자에 의해 요구됨에 따라 사용될 수 있는 아직 정의되지 않은 변조 및 코딩의 데이터를 전달하는 셀의 시퀀스
베이스 데이터 파이프(base data pipe): 서비스 시그널링 데이터를 전달하는 데이터 파이프
베이스밴드 프레임 (또는 BBFRAME): 하나의 FEC 인코딩 과정 (BCH 및 LDPC 인코딩)에 대한 입력을 형성하는 Kbch 비트의 집합
셀(cell): OFDM 전송의 하나의 캐리어에 의해 전달되는 변조값
코딩 블록(coded block): PLS1 데이터의 LDPC 인코딩된 블록 또는 PLS2 데이터의 LDPC 인코딩된 블록들 중 하나
데이터 파이프(data pipe): 하나 또는 다수의 서비스 또는 서비스 컴포넌트를 전달할 수 있는 서비스 데이터 또는 관련된 메타데이터를 전달하는 물리 계층(physical layer)에서의 로지컬 채널
데이터 파이프 유닛(DPU, data pipe unit): 데이터 셀을 프레임에서의 데이터 파이프에 할당할 수 있는 기본 유닛
데이터 심볼(data symbol): 프리앰블 심볼이 아닌 프레임에서의 OFDM 심볼 (프레임 시그널링 심볼 및 프레임 엣지(edge) 심볼은 데이터 심볼에 포함된다.)
DP_ID: 해당 8비트 필드는 SYSTEM_ID에 의해 식별된 시스템 내에서 데이터 파이프를 유일하게 식별한다.
더미 셀(dummy cell): PLS (physical layer signalling) 시그널링, 데이터 파이프, 또는 보조 스트림을 위해 사용되지 않은 남아 있는 용량을 채우는 데 사용되는 의사 랜덤값을 전달하는 셀
FAC (emergency alert channel, 비상 경보 채널): EAS 정보 데이터를 전달하는 프레임 중 일부
프레임(frame): 프리앰블로 시작해서 프레임 엣지 심볼로 종료되는 물리 계층(physical layer) 타임 슬롯
프레임 리피티션 유닛(frame repetition unit, 프레임 반복 단위): 슈퍼 프레임(super-frame)에서 8회 반복되는 FEF를 포함하는 동일한 또는 다른 피지컬 프로파일에 속하는 프레임의 집합
FIC (fast information channel, 고속 정보 채널): 서비스와 해당 베이스 데이터 파이프 사이에서의 매핑 정보를 전달하는 프레임에서 로지컬 채널
FECBLOCK: 데이터 파이프 데이터의 LDPC 인코딩된 비트의 집합
FFT 사이즈: 기본 주기 T의 사이클로 표현된 액티브 심볼 주기 Ts와 동일한 특정 모드에 사용되는 명목상의 FFT 사이즈
프레임 시그널링 심볼(frame signaling symbol): PLS 데이터의 일부를 전달하는, FFT 사이즈, 가드 인터벌(guard interval), 및 스캐터(scattered) 파일럿 패턴의 특정 조합에서 프레임의 시작에서 사용되는 더 높은 파일럿 밀도를 갖는 OFDM 심볼
프레임 엣지 심볼(frame edge symbol): FFT 사이즈, 가드 인터벌, 및 스캐터 파일럿 패턴의 특정 조합에서 프레임의 끝에서 사용되는 더 높은 파일럿 밀도를 갖는 OFDM 심볼
프레임 그룹(frame-group): 슈퍼 프레임에서 동일한 피지컬 프로파일 타입을 갖는 모든 프레임의 집합
퓨쳐 익스텐션 프레임(future extention frame, 추후 확장 프레임): 프리앰블로 시작하는, 추후 확장에 사용될 수 있는 슈퍼 프레임 내에서 물리 계층(physical layer) 타임 슬롯
퓨처캐스트(futurecast) UTB 시스템: 입력이 하나 이상의 MPEG2-TS 또는 IP (Internet protocol) 또는 일반 스트림이고 출력이 RF 시그널인 제안된 물리 계층(physical layer) 방송 시스템
인풋 스트림(input stream, 입력 스트림): 시스템에 의해 최종 사용자에게 전달되는 서비스의 조화(ensemble)를 위한 데이터의 스트림
노멀(normal) 데이터 심볼: 프레임 시그널링 심볼 및 프레임 엣지 심볼을 제외한 데이터 심볼
피지컬 프로파일(PHY profile): 해당하는 수신기가 구현해야 하는 모든 구조의 서브셋
PLS: PLS1 및 PLS2로 구성된 물리 계층(physical layer) 시그널링 데이터
PLS1: PLS2를 디코딩하는 데 필요한 파라미터뿐만 아니라 시스템에 관한 기본 정보를 전달하는 고정된 사이즈, 코딩, 변조를 갖는 FSS (frame signalling symbol)로 전달되는 PLS 데이터의 첫 번째 집합
NOTE: PLS1 데이터는 프레임 그룹의 듀레이션(duration) 동안 일정하다.
PLS2: 데이터 파이프 및 시스템에 관한 더욱 상세한 PLS 데이터를 전달하는 FSS로 전송되는 PLS 데이터의 두 번째 집합
PLS2 다이나믹(dynamic, 동적) 데이터: 프레임마다 다이나믹(dynamic, 동적)으로 변화하는 PLS2 데이터
PLS2 스태틱(static, 정적) 데이터: 프레임 그룹의 듀레이션 동안 스태틱(static, 정적)인 PLS2 데이터
프리앰블 시그널링 데이터(preamble signaling data): 프리앰블 심볼에 의해 전달되고 시스템의 기본 모드를 확인하는 데 사용되는 시그널링 데이터
프리앰블 심볼(preamble symbol): 기본 PLS 데이터를 전달하고 프레임의 시작에 위치하는 고정된 길이의 파일럿 심볼
NOTE: 프리앰블 심볼은 시스템 신호, 그 타이밍, 주파수 오프셋, 및 FFT 사이즈를 검출하기 위해 고속 초기 밴드 스캔에 주로 사용된다.
추후 사용(future use)을 위해 리저브드(reserved): 현재 문서에서 정의되지 않지만 추후에 정의될 수 있음
슈퍼 프레임(superframe): 8개의 프레임 반복 단위의 집합
타임 인터리빙 블록(time interleaving block, TI block): 타임 인터리버 메모리의 하나의 용도에 해당하는, 타임 인터리빙이 실행되는 셀의 집합
타임 인터리빙 그룹(time interleaving group, TI group): 정수, 다이나믹(dynamic, 동적)으로 변화하는 XFECBLOCK의 수로 이루어진, 특정 데이터 파이프에 대한 다이나믹(dynamic, 동적) 용량 할당이 실행되는 단위
NOTE: 타임 인터리빙 그룹은 하나의 프레임에 직접 매핑되거나 다수의 프레임에 매핑될 수 있다. 타임 인터리빙 그룹은 하나 이상의 타임 인터리빙 블록을 포함할 수 있다.
타입 1 데이터 파이프(Type 1 DP): 모든 데이터 파이프가 프레임에 TDM (time division multiplexing) 방식으로 매핑되는 프레임의 데이터 파이프
타입 2 데이터 파이프(Type 2 DP): 모든 데이터 파이프가 프레임에 FDM 방식으로 매핑되는 프레임의 데이터 파이프
XFECBLOCK: 하나의 LDPC FECBLOCK의 모든 비트를 전달하는 Ncells 셀들의 집합
도 1은 본 발명의 일 실시예에 따른 차세대 방송 서비스에 대한 방송 신호 송신 장치의 구조를 나타낸다.
본 발명의 일 실시예에 따른 차세대 방송 서비스에 대한 방송 신호 송신 장치는 인풋 포맷 블록 (Input Format block) (1000), BICM (bit interleaved coding & modulation) 블록(1010), 프레임 빌딩 블록 (Frame building block) (1020), OFDM (orthogonal frequency division multiplexing) 제너레이션 블록 (OFDM generation block)(1030), 및 시그널링 생성 블록(1040)을 포함할 수 있다. 방송 신호 송신 장치의 각 블록의 동작에 대해 설명한다.
IP 스트림/패킷 및 MPEG2-TS은 주요 입력 포맷이고, 다른 스트림 타입은 일반 스트림으로 다루어진다. 이들 데이터 입력에 추가로, 관리 정보가 입력되어 각 입력 스트림에 대한 해당 대역폭의 스케줄링 및 할당을 제어한다. 하나 또는 다수의 TS 스트림, IP 스트림 및/또는 일반 스트림 입력이 동시에 허용된다.
인풋 포맷 블록(1000)은 각각의 입력 스트림을 독립적인 코딩 및 변조가 적용되는 하나 또는 다수의 데이터 파이프로 디멀티플렉싱 할 수 있다. 데이터 파이프는 견고성(robustness) 제어를 위한 기본 단위이며, 이는 QoS (Quality of Service)에 영향을 미친다. 하나 또는 다수의 서비스 또는 서비스 컴포넌트가 하나의 데이터 파이프에 의해 전달될 수 있다. 인풋 포맷 블록(1000)의 자세한 동작은 후술한다.
데이터 파이프는 하나 또는 다수의 서비스 또는 서비스 컴포넌트를 전달할 수 있는 서비스 데이터 또는 관련 메타데이터를 전달하는 물리 계층(physical layer)에서의 로지컬 채널이다.
또한, 데이터 파이프 유닛은 하나의 프레임에서 데이터 셀을 데이터 파이프에 할당하기 위한 기본 유닛이다.
인풋 포맷 블록(1000)에서, 패리티(parity) 데이터는 에러 정정을 위해 추가되고, 인코딩된 비트 스트림은 복소수값 컨스텔레이션 심볼에 매핑된다. 해당 심볼은 해당 데이터 파이프에 사용되는 특정 인터리빙 깊이에 걸쳐 인터리빙 된다. 어드벤스 프로파일에 있어서, BICM 블록(1010)에서 MIMO 인코딩이 실행되고 추가 데이터 경로가 MIMO 전송을 위해 출력에 추가된다. BICM 블록(1010)의 자세한 동작은 후술한다.
프레임 빌딩 블록(1020)은 하나의 프레임 내에서 입력 데이터 파이프의 데이터 셀을 OFDM 실볼로 매핑할 수 있다. 매핑 후, 주파수 영역 다이버시티를 위해, 특히 주파수 선택적 페이딩 채널을 방지하기 위해 주파수 인터리빙이 이용된다. 프레임 빌딩 블록(1020)의 자세한 동작은 후술한다.
프리앰블을 각 프레임의 시작에 삽입한 후, OFDM 제너레이션 블록(1030)은 사이클릭 프리픽스(cyclic prefix)을 가드 인터벌로 갖는 기존의 OFDM 변조를 적용할 수 있다. 안테나 스페이스 다이버시티를 위해, 분산된(distributed) MISO 방식이 송신기에 걸쳐 적용된다. 또한, PAPR (peak-to-average power ratio) 방식이 시간 영역에서 실행된다. 유연한 네트워크 방식을 위해, 해당 제안은 다양한 FFT 사이즈, 가드 인터벌 길이, 해당 파일럿 패턴의 집합을 제공한다. OFDM 제너레이션 블록(1030)의 자세한 동작은 후술한다.
시그널링 생성 블록(1040)은 각 기능 블록의 동작에 사용되는 물리 계층(physical layer) 시그널링 정보를 생성할 수 있다. 해당 시그널링 정보는 또한 관심 있는 서비스가 수신기 측에서 적절히 복구되도록 전송된다. 시그널링 생성 블록(1040)의 자세한 동작은 후술한다.
도 2, 3, 4는 본 발명의 실시예에 따른 인풋 포맷 블록(1000)을 나타낸다. 각 도면에 대해 설명한다.
도 2는 본 발명의 일 실시예에 따른 인풋 포맷 블록을 나타낸다. 도 2는 입력 신호가 단일 입력 스트림(single input stream)일 때의 인풋 포맷 블록을 나타낸다.
도 2에 도시된 인풋 포맷 블록은 도 1을 참조하여 설명한 인풋 포맷 블록(1000)의 일 실시예에 해당한다.
물리 계층(physical layer)으로의 입력은 하나 또는 다수의 데이터 스트림으로 구성될 수 있다. 각각의 데이터 스트림은 하나의 데이터 파이프에 의해 전달된다. 모드 어댑테이션(mode adaptaion, 모드 적응) 모듈은 입력되는 데이터 스트림을 BBF (baseband frame)의 데이터 필드로 슬라이스한다. 해당 시스템은 세 가지 종류의 입력 데이터 스트림, 즉 MPEG2-TS, IP, GS (generic stream)을 지원한다. MPEG2-TS는 첫 번째 바이트가 동기 바이트(0x47)인 고정된 길이(188 바이트)의 패킷을 특징으로 한다. IP 스트림은 IP 패킷 헤더 내에서 시그널링 되는 가변 길이 IP 데이터그램 패킷으로 구성된다. 해당 시스템은 IP 스트림에 대해 IPv4와 IPv6을 모두 지원한다. GS는 캡슐화 패킷 헤더 내에서 시그널링되는 가변 길이 패킷 또는 일정 길이 패킷으로 구성될 수 있다.
(a)는 신호 데이터 파이프에 대한 모드 어댑테이션(mode adaptaion, 모드 적응) 블록(2000) 및 스트림 어댑테이션(stream adaptation, 스트림 적응)(2010)을 나타내고, (b)는 PLS 데이터를 생성 및 처리하기 위한 PLS 생성 블록(2020) 및 PLS 스크램블러(2030)를 나타낸다. 각 블록의 동작에 대해 설명한다.
입력 스트림 스플리터는 입력된 TS, IP, GS 스트림을 다수의 서비스 또는 서비스 컴포넌트(오디오, 비디오 등) 스트림으로 분할한다. 모드 어댑테이션(mode adaptaion, 모드 적응) 모듈(2010)은 CRC 인코더, BB (baseband) 프레임 슬라이서, 및 BB 프레임 헤더 삽입 블록으로 구성된다.
CRC 인코더는 유저 패킷 (user packet, UP)레벨에서의 에러 검출을 위한 세 종류의 CRC 인코딩, 즉 CRC-8, CRC-16, CRC-32를 제공한다. 산출된 CRC 바이트는 UP 뒤에 첨부된다. CRC-8은 TS 스트림에 사용되고, CRC-32는 IP 스트림에 사용된다. GS 스트림이 CRC 인코딩을 제공하지 않으면, 제안된 CRC 인코딩이 적용되어야 한다.
BB 프레임 슬라이서는 입력을 내부 로지컬 비트 포맷에 매핑한다. 첫 번째 수신 비트는 MSB라고 정의한다. BB 프레임 슬라이서는 가용 데이터 필드 용량과 동일한 수의 입력 비트를 할당한다. BBF 페이로드와 동일한 수의 입력 비트를 할당하기 위해, UP 스트림이 BBF의 데이터 필드에 맞게 슬라이스된다.
BB 프레임 헤더 삽입 블록은 2바이트의 고정된 길이의 BBF 헤더를 BB 프레임의 앞에 삽입할 수 있다. BBF 헤더는 STUFFI (1비트), SYNCD (13비트), 및 RFU (2비트)로 구성된다. 고정된 2바이트 BBF 헤더뿐만 아니라, BBF는 2바이트 BBF 헤더 끝에 확장 필드(1 또는 3바이트)를 가질 수 있다.
스트림 어댑테이션(stream adaptation, 스트림 적응)(2010)은 스터핑(stuffing) 삽입 블록 및 BB 스크램블러로 구성된다. 스터핑 삽입 블록은 스터핑 필드를 BB 프레임의 페이로드에 삽입할 수 있다. 스트림 어댑테이션(stream adaptation, 스트림 적응)에 대한 입력 데이터가 BB 프레임을 채우기에 충분하면, STUFFI는 0으로 설정되고, BBF는 스터핑 필드를 갖지 않는다. 그렇지 않으면, STUFFI는 1로 설정되고, 스터핑 필드는 BBF 헤더 직후에 삽입된다. 스터핑 필드는 2바이트의 스터핑 필드 헤더 및 가변 사이즈의 스터핑 데이터를 포함한다.
BB 스크램블러는 에너지 분산을 위해 완전한 BBF를 스크램블링한다. 스크램블링 시퀀스는 BBF와 동기화된다. 스크램블링 시퀀스는 피드백 시프트 레지스터에 의해 생성된다.
PLS 생성 블록(2020)은 PLS 데이터를 생성할 수 있다. PLS는 수신기에서 피지컬 레이어(physical layer) 데이터 파이프에 접속할 수 있는 수단을 제공한다. PLS 데이터는 PLS1 데이터 및 PLS2 데이터로 구성된다.
PLS1 데이터는 PLS2 데이터를 디코딩하는 데 필요한 파라미터뿐만 아니라 시스템에 관한 기본 정보를 전달하는 고정된 사이즈, 코딩, 변조를 갖는 프레임에서 FSS로 전달되는 PLS 데이터의 첫 번째 집합이다. PLS1 데이터는 PLS2 데이터의 수신 및 디코딩을 가능하게 하는 데 요구되는 파라미터를 포함하는 기본 송신 파라미터를 제공한다. 또한, PLS1 데이터는 프레임 그룹의 듀레이션 동안 일정하다.
PLS2 데이터는 데이터 파이프 및 시스템에 관한 더욱 상세한 PLS 데이터를 전달하는 FSS로 전송되는 PLS 데이터의 두 번째 집합이다. PLS2는 수신기가 원하는 데이터 파이프를 디코딩하는 데 충분한 정보를 제공하는 파라미터를 포함한다. PLS2 시그널링은 PLS2 스태틱(static, 정적) 데이터(PLS2-STAT 데이터) 및 PLS2 다이나믹(dynamic, 동적) 데이터(PLS2-DYN 데이터)의 두 종류의 파라미터로 더 구성된다. PLS2 스태틱(static, 정적) 데이터는 프레임 그룹의 듀레이션 동안 스태틱(static, 정적)인 PLS2 데이터이고, PLS2 다이나믹(dynamic, 동적) 데이터는 프레임마다 다이나믹(dynamic, 동적)으로 변화하는 PLS2 데이터이다.
PLS 데이터에 대한 자세한 내용은 후술한다.
PLS 스크램블러(2030)는 에너지 분산을 위해 생성된 PLS 데이터를 스크램블링 할 수 있다.
전술한 블록은 생략될 수도 있고 유사 또는 동일 기능을 갖는 블록에 의해 대체될 수도 있다.
도 3은 본 발명의 다른 일 실시예에 따른 인풋 포맷 블록을 나타낸다.
도 3에 도시된 인풋 포맷 블록은 도 1을 참조하여 설명한 인풋 포맷 블록(1000)의 일 실시예에 해당한다.
도 3은 입력 신호가 멀티 인풋 스트림(multi input stream, 다수의 입력 스트림)에 해당하는 경우 인풋 포맷 블록의 모드 어댑테이션(mode adaptaion, 모드 적응) 블록을 나타낸다.
멀티 인풋 스트림(multi input stream, 다수의 입력 스트림)을 처리하기 위한 인풋 포맷 블록의 모드 어댑테이션(mode adaptaion, 모드 적응) 블록은 다수 입력 스트림을 독립적으로 처리할 수 있다.
도 3을 참조하면, 멀티 인풋 스트림(multi input stream, 다수의 입력 스트림)을 각각 처리하기 위한 모드 어댑테이션(mode adaptaion, 모드 적응) 블록은 인풋 스트림 스플리터 (input stream splitter) (3000), 인풋 스트림 싱크로나이저 (input stream synchronizer) (3010), 컴펜세이팅 딜레이(compensatin delay, 보상 지연) 블록(3020), 널 패킷 딜리션 블록 (null packet deletion block) (3030), 헤더 컴프레션 블록 (header compression block) (3040), CRC 인코더 (CRC encoder) (3050), BB 프레임 슬라이서(BB frame slicer) (3060), 및 BB 헤더 삽입 블록 (BB header insertion block) (3070)을 포함할 수 있다. 모드 어댑테이션(mode adaptaion, 모드 적응) 블록의 각 블록에 대해 설명한다.
CRC 인코더(3050), BB 프레임 슬라이서(3060), 및 BB 헤더 삽입 블록(3070)의 동작은 도 2를 참조하여 설명한 CRC 인코더, BB 프레임 슬라이서, 및 BB 헤더 삽입 블록의 동작에 해당하므로, 그 설명은 생략한다.
인풋 스트림 스플리터(3000)는 입력된 TS, IP, GS 스트림을 다수의 서비스 또는 서비스 컴포넌트(오디오, 비디오 등) 스트림으로 분할한다.
인풋 스트림 싱크로나이저(3010)는 ISSY라 불릴 수 있다. ISSY는 어떠한 입력 데이터 포맷에 대해서도 CBR (constant bit rate) 및 일정한 종단간 전송(end-to-end transmission) 지연을 보장하는 적합한 수단을 제공할 수 있다. ISSY는 TS를 전달하는 다수의 데이터 파이프의 경우에 항상 이용되고, GS 스트림을 전달하는 다수의 데이터 파이프에 선택적으로 이용된다.
컴펜세이팅 딜레이(compensatin delay, 보상 지연) 블록(3020)은 수신기에서 추가로 메모리를 필요로 하지 않고 TS 패킷 재결합 메커니즘을 허용하기 위해 ISSY 정보의 삽입에 뒤따르는 분할된 TS 패킷 스트림을 지연시킬 수 있다.
널 패킷 딜리션 블록(3030)은 TS 입력 스트림 경우에만 사용된다. 일부 TS 입력 스트림 또는 분할된 TS 스트림은 VBR (variable bit-rate) 서비스를 CBR TS 스트림에 수용하기 위해 존재하는 많은 수의 널 패킷을 가질 수 있다. 이 경우, 불필요한 전송 오버헤드를 피하기 위해, 널 패킷은 확인되어 전송되지 않을 수 있다. 수신기에서, 제거된 널 패킷은 전송에 삽입된 DNP(deleted null-packet, 삭제된 널 패킷) 카운터를 참조하여 원래 존재했던 정확한 장소에 재삽입될 수 있어, CBR이 보장되고 타임 스탬프(PCR) 갱신의 필요가 없어진다.
헤더 컴프레션 블록(3040)은 TS 또는 IP 입력 스트림에 대한 전송 효율을 증가시키기 위해 패킷 헤더 압축을 제공할 수 있다. 수신기는 헤더의 특정 부분에 대한 선험적인(a priori) 정보를 가질 수 있기 때문에, 이 알려진 정보(known information)는 송신기에서 삭제될 수 있다.
TS에 대해, 수신기는 동기 바이트 구성(0x47) 및 패킷 길이(188 바이트)에 관한 선험적인 정보를 가질 수 있다. 입력된 TS가 하나의 PID만을 갖는 콘텐트를 전달하면, 즉, 하나의 서비스 컴포넌트(비디오, 오디오 등) 또는 서비스 서브 컴포넌트(SVC 베이스 레이어, SVC 인헨스먼트 레이어, MVC 베이스 뷰, 또는 MVC 의존 뷰)에 대해서만, TS 패킷 헤더 압축이 TS에 (선택적으로) 적용될 수 있다. TS 패킷 헤더 압축은 입력 스트림이 IP 스트림인 경우 선택적으로 사용된다. 상기 블록은 생략되거나 유사 또는 동일 기능을 갖는 블록으로 대체될 수 있다.
도 4는 본 발명의 다른 실시예에 따른 인풋 포맷 블록을 나타낸다.
도 4에 도시된 인풋 포맷 블록은 도 1을 참조하여 설명한 인풋 포맷 블록(1000)의 일 실시예에 해당한다.
도 4는 입력 신호가 멀티 인풋 스트림(multi input stream, 다수의 입력 스트림)에 해당하는 경우 인풋 포맷 블록의 스트림 어댑테이션(stream adaptation, 스트림 적응) 블록을 나타낸다.
도 4를 참조하면, 멀티 인풋 스트림(multi input stream, 다수의 입력 스트림)을 각각 처리하기 위한 모드 어댑테이션(mode adaptaion, 모드 적응) 블록은 스케줄러(4000), 1-프레임 딜레이(delay) 블록(4010), 스터핑 삽입 블록(4020), 인 밴드(In-band) 시그널링 블록(4030), BB 프레임 스크램블러(4040), PLS 생성 블록(4050), PLS 스크램블러(4060)를 포함할 수 있다. 스트림 어댑테이션(stream adaptation, 스트림 적응) 블록의 각 블록에 대해 설명한다.
스터핑 삽입 블록(4020), BB 프레임 스크램블러(4040), PLS 생성 블록(4050), PLS 스크램블러(4060)의 동작은 도 2를 참조하여 설명한 스터핑 삽입 블록, BB 스크램블러, PLS 생성 블록, PLS 스크램블러(4060)의 동작에 해당하므로 그 설명은 생략한다.
스케줄러(4000)는 각 데이터 파이프의 FECBLOCK의 양으로부터 전체 프레임에 걸쳐 전체의 셀 할당을 결정할 수 있다. PLS, EAC 및 FIC에 대한 할당을 포함해서, 스케줄러는 프레임의 FSS의 PLS 셀 또는 인 밴드(In-band) 시그널링으로 전송되는 PLS2-DYN 데이터의 값을 생성한다. FECBLOCK, EAC, FIC에 대한 상세한 내용은 후술한다.
1-프레임 딜레이(delay) 블록(4010)은 다음 프레임에 관한 스케줄링 정보가 데이터 파이프에 삽입될 인 밴드(In-band) 시그널링 정보에 관한 현 프레임을 통해 전송될 수 있도록 입력 데이터를 하나의 전송 프레임만큼 지연시킬 수 있다.
인 밴드(In-band) 시그널링 블록(4030)은 PLS2 데이터의 지연되지 않은 부분을 프레임의 데이터 파이프에 삽입할 수 있다.
전술한 블록은 생략되거나 유사 또는 동일 기능을 갖는 블록으로 대체될 수 있다.
도 5는 본 발명의 일 실시예에 따른 BICM 블록을 나타낸다.
도 5에 도시된 BICM 블록은 도 1을 참조하여 설명한 BICM 블록(1010)의 일 실시예에 해당한다.
전술한 바와 같이, 본 발명의 일 실시예에 따른 차세대 방송 서비스에 대한 방송 신호 송신 장치는 지상파 방송 서비스, 모바일 방송 서비스, UHDTV 서비스 등을 제공할 수 있다.
QoS가 본 발명의 일 실시예에 따른 차세대 방송 서비스에 대한 방송 신호 송신 장치에 의해 제공되는 서비스의 특성에 의존하므로, 각각의 서비스에 해당하는 데이터는 서로 다른 방식을 통해 처리되어야 한다. 따라서, 본 발명의 일 실시예에 따른 BICM 블록은 SISO, MISO, MIMO 방식을 각각의 데이터 경로에 해당하는 데이터 파이프에 독립적으로 적용함으로써 각데이터 파이프를 독립적으로 처리할 수 있다. 결과적으로, 본 발명의 일 실시예에 따른 차세대 방송 서비스에 대한 방송 신호 송신 장치는 각각의 데이터 파이프를 통해 전송되는 각 서비스 또는 서비스 컴포넌트에 대한 QoS를 조절할 수 있다.
(a)는 베이스 프로파일 및 핸드헬드 프로파일에 의해 공유되는 BICM 블록을 나타내고, (b)는 어드벤스 프로파일의 BICM 블록을 나타낸다.
베이스 프로파일 및 핸드헬드 프로파일에 의해 공유되는 BICM 블록 및 어드벤스 프로파일의 BICM 블록은 각각의 데이터 파이프를 처리하기 위한 복수의 처리 블록을 포함할 수 있다.
베이스 프로파일 및 핸드헬드 프로파일에 대한 BICM 블록 및 어드벤스 프로파일에 대한 BICM 블록의 각각의 처리 블록에 대해 설명한다.
베이스 프로파일 및 핸드헬드 프로파일에 대한 BICM 블록의 처리 블록(5000)은 데이터 FEC 인코더(5010), 비트 인터리버(5020), 컨스텔레이션 매퍼(mapper)(5030), SSD (signal space diversity) 인코딩 블록(5040), 타임 인터리버(5050)를 포함할 수 있다.
데이터 FEC 인코더(5010)는 외부 코딩(BCH) 및 내부 코딩(LDPC)을 이용하여 FECBLOCK 절차를 생성하기 위해 입력 BBF에 FEC 인코딩을 실행한다. 외부 코딩(BCH)은 선택적인 코딩 방법이다. 데이터 FEC 인코더(5010)의 구체적인 동작에 대해서는 후술한다.
비트 인터리버(5020)는 효율적으로 실현 가능한 구조를 제공하면서 데이터 FEC 인코더(5010)의 출력을 인터리빙하여 LDPC 코드 및 변조 방식의 조합으로 최적화된 성능을 달성할 수 있다. 비트 인터리버(5020)의 구체적인 동작에 대해서는 후술한다.
컨스텔레이션 매퍼(5030)는 QPSK, QAM-16, 불균일 QAM (NUQ-64, NUQ-256, NUQ-1024) 또는 불균일 컨스텔레이션 (NUC-16, NUC-64, NUC-256, NUC-1024)을 이용해서 베이스 및 핸드헬드 프로파일에서 비트 인터리버(5020)로부터의 각각의 셀 워드를 변조하거나 어드벤스 프로파일에서 셀 워드 디멀티플렉서(5010-1)로부터의 셀 워드를 변조하여 파워가 정규화된 컨스텔레이션 포인트 el을 제공할 수 있다. 해당 컨스텔레이션 매핑은 데이터 파이프에 대해서만 적용된다. NUQ가 임의의 형태를 갖는 반면, QAM-16 및 NUQ는 정사각형 모양을 갖는 것이 관찰된다. 각각의 컨스텔레이션이 90도의 배수만큼 회전되면, 회전된 컨스텔레이션은 원래의 것과 정확히 겹쳐진다. 회전 대칭 특성으로 인해 실수 및 허수 컴포넌트의 용량 및 평균 파워가 서로 동일해진다. NUQ 및 NUC는 모두 각 코드 레이트(code rate)에 대해 특별히 정의되고, 사용되는 특정 하나는 PLS2 데이터에 보관된 파라미터 DP_MOD에 의해 시그널링 된다.
SSD 인코딩 블록(5040)은 2차원, 3차원, 4차원에서 셀을 프리코딩하여, 어려운 페이딩 조건에서 수신 견고성(robustness)을 증가시킬 수 있다.
타임 인터리버(5050)는 데이터 파이프 레벨에서 동작할 수 있다. 타임 인터리빙의 파라미터는 각각의 데이터 파이프에 대해 다르게 설정될 수 있다. 타임 인터리버(5050)의 구체적인 동작에 관해서는 후술한다.
어드벤스 프로파일에 대한 BICM 블록의 처리 블록(5000-1)은 데이터 FEC 인코더, 비트 인터리버, 컨스텔레이션 매퍼, 및 타임 인터리버를 포함할 수 있다.
단, 처리 블록(5000-1)은 셀 워드 디멀티플렉서(5010-1) 및 MIMO 인코딩 블록(5020-1)을 더 포함한다는 점에서 처리 블록(5000)과 구별된다.
또한, 처리 블록(5000-1)에서의 데이터 FEC 인코더, 비트 인터리버, 컨스텔레이션 매퍼, 타임 인터리버의 동작은 전술한 데이터 FEC 인코더(5010), 비트 인터리버(5020), 컨스텔레이션 매퍼(5030), 타임 인터리버(5050)의 동작에 해당하므로, 그 설명은 생략한다.
셀 워드 디멀티플렉서(5010-1)는 어드벤스 프로파일의 데이터 파이프가 MIMO 처리를 위해 단일 셀 워드 스트림을 이중 셀 워드 스트림으로 분리하는 데 사용된다. 셀 워드 디멀티플렉서(5010-1)의 구체적인 동작에 관해서는 후술한다.
MIMO 인코딩 블록(5020-1)은 MIMO 인코딩 방식을 이용해서 셀 워드 디멀티플렉서(5010-1)의 출력을 처리할 수 있다. MIMO 인코딩 방식은 방송 신호 송신을 위해 최적화되었다. MIMO 기술은 용량 증가를 얻기 위한 유망한 방식이지만, 채널 특성에 의존한다. 특별히 방송에 대해서, 서로 다른 신호 전파 특성으로 인한 두 안테나 사이의 수신 신호 파워 차이 또는 채널의 강한 LOS 컴포넌트는 MIMO로부터 용량 이득을 얻는 것을 어렵게 한다. 제안된 MIMO 인코딩 방식은 MIMO 출력 신호 중 하나의 위상 랜덤화 및 회전 기반 프리코딩을 이용하여 이 문제를 극복한다.
MIMO 인코딩은 송신기 및 수신기 모두에서 적어도 두 개의 안테나를 필요로 하는 2x2 MIMO 시스템을 위해 의도된다. 두 개의 MIMO 인코딩 모드는 본 제안인 FR-SM (full-rate spatial multiplexing) 및 FRFD-SM (full-rate full-diversity spatial multiplexing)에서 정의된다. FR-SM 인코딩은 수신기 측에서의 비교적 작은 복잡도 증가로 용량 증가를 제공하는 반면, FRFD-SM 인코딩은 수신기 측에서의 큰 복잡도 증가로 용량 증가 및 추가적인 다이버시티 이득을 제공한다. 제안된 MIMO 인코딩 방식은 안테나 극성 배치를 제한하지 않는다.
MIMO 처리는 어드벤스 프로파일 프레임에 요구되는데, 이는 어드벤스 프로파일 프레임에서의 모든 데이터 파이프가 MIMO 인코더에 의해 처리된다는 것을 의미한다. MIMO 처리는 데이터 파이프 레벨에서 적용된다. 컨스텔레이션 매퍼 출력의 페어(pair, 쌍)인 NUQ (e1,i 및 e2,i)는 MIMO 인코더의 입력으로 공급된다. MIMO 인코더 출력 페어(pair, 쌍)(g1,i 및 g2,i)은 각각의 송신 안테나의 동일한 캐리어 k 및 OFDM 심볼 l에 의해 전송된다.
전술한 블록은 생략되거나 유사 또는 동일 기능을 갖는 블록으로 대체될 수 있다.
도 6은 본 발명의 다른 실시예에 따른 BICM 블록을 나타낸다.
도 6에 도시된 BICM 블록은 도 1을 참조하여 설명한 BICM 블록(1010)의 일 실시예에 해당한다.
도 6은 PLS, EAC, 및 FIC의 보호를 위한 BICM 블록을 나타낸다. EAC는 EAS 정보 데이터를 전달하는 프레임의 일부이고, FIC는 서비스와 해당하는 베이스 데이터 파이프 사이에서 매핑 정보를 전달하는 프레임에서의 로지컬 채널이다. EAC 및 FIC에 대한 상세한 설명은 후술한다.
도 6을 참조하면, PLS, EAC, 및 FIC의 보호를 위한 BICM 블록은 PLS FEC 인코더(6000), 비트 인터리버(6010), 및 컨스텔레이션 매퍼(6020)를 포함할 수 있다.
또한, PLS FEC 인코더(6000)는 스크램블러, BCH 인코딩/제로 삽입 블록, LDPC 인코딩 블록, 및 LDPC 패리티 펑처링(puncturing) 블록을 포함할 수 있다. BICM 블록의 각 블록에 대해 설명한다.
PLS FEC 인코더(6000)는 스크램블링된 PLS 1/2 데이터, EAC 및 FIC 섹션을 인코딩할 수 있다.
스크램블러는 BCH 인코딩 및 쇼트닝(shortening) 및 펑처링된 LDPC 인코딩 전에 PLS1 데이터 및 PLS2 데이터를 스크램블링 할 수 있다.
BCH 인코딩/제로 삽입 블록은 PLS 보호를 위한 쇼트닝된 BCH 코드를 이용하여 스크램블링된 PLS 1/2 데이터에 외부 인코딩을 수행하고, BCH 인코딩 후에 제로 비트를 삽입할 수 있다. PLS1 데이터에 대해서만, 제로 삽입의 출력 비트가 LDPC 인코딩 전에 퍼뮤테이션(permutation) 될 수 있다.
LDPC 인코딩 블록은 LDPC 코드를 이용하여 BCH 인코딩/제로 삽입 블록의 출력을 인코딩할 수 있다. 완전한 코딩 블록을 생성하기 위해, Cldpc 및 패리티 비트 Pldpc는 각각의 제로가 삽입된 PLS 정보 블록 Ildpc로부터 조직적으로 인코딩되고, 그 뒤에 첨부된다.
Figure pct00004
PLS1 및 PLS2에 대한 LDPC 코드 파라미터는 다음의 표 4와 같다.
Figure pct00005
LDPC 패리티 펑처링 블록은 PLS1 데이터 및 PLS2 데이터에 대해 펑처링을 수행할 수 있다.
쇼트닝이 PLS1 데이터 보호에 적용되면, 일부 LDPC 패리티 비트는 LDPC 인코딩 후에 펑처링된다. 또한, PLS2 데이터 보호를 위해, PLS2의 LDPC 패리티 비트가 LDPC 인코딩 후에 펑처링된다. 이들 펑처링된 비트는 전송되지 않는다.
비트 인터리버(6010)는 각각의 쇼트닝 및 펑처링된 PLS1 데이터 및 PLS2 데이터를 인터리빙할 수 있다.
컨스텔레이션 매퍼(6020)는 비트 인터리빙된 PLS1 데이터 및 PLS2 데이터를 컨스텔레이션에 매핑할 수 있다.
전술한 블록은 생략되거나 유사 또는 동일 기능을 갖는 블록으로 대체될 수 있다.
도 7은 본 발명의 일 실시예에 따른 프레임 빌딩 블록(frame building block)을 나타낸다.
도 7에 도시한 프레임 빌딩 블록은 도 1을 참조하여 설명한 프레임 빌딩 블록(1020)의 일 실시예에 해당한다.
도 7을 참조하면, 프레임 빌딩 블록은 딜레이 컴펜세이션(delay compensation, 지연보상) 블록(7000), 셀 매퍼 (cell mapper) (7010), 및 프리퀀시 인터리버 (frequency interleaver) (7020)를 포함할 수 있다. 프레임 빌딩 블록의 각 블록에 관해 설명한다.
딜레이 컴펜세이션(delay compensation, 지연보상) 블록(7000)은 데이터 파이프와 해당하는 PLS 데이터 사이의 타이밍을 조절하여 송신기 측에서 데이터 파이프와 해당하는 PLS 데이터 간의 동시성(co-time)을 보장할 수 있다. 인풋 포맷 블록 및 BICM 블록으로 인한 데이터 파이프의 지연을 다룸으로써 PLS 데이터는 데이터 파이프만큼 지연된다. BICM 블록의 지연은 주로 타임 인터리버(5050)로 인한 것이다. 인 밴드(In-band) 시그널링 데이터는 다음 타임 인터리빙 그룹의 정보를 시그널링될 데이터 파이프보다 하나의 프레임 앞서 전달되도록 할 수 있다. 딜레이 컴펜세이션(delay compensation, 지연보상) 블록은 그에 맞추어 인 밴드(In-band) 시그널링 데이터를 지연시킨다.
셀 매퍼(7010)는 PLS, EAC, FIC, 데이터 파이프, 보조 스트림, 및 더미 셀을 프레임 내에서 OFDM 심볼의 액티브(active) 캐리어에 매핑할 수 있다. 셀 매퍼(7010)의 기본 기능은 각각의 데이터 파이프, PLS 셀, 및 EAC/FIC 셀에 대한 타임 인터리빙에 의해 생성된 데이터 셀을, 존재한다면, 하나의 프레임 내에서 각각의 OFDM 심볼에 해당하는 액티브(active) OFDM 셀의 어레이에 매핑하는 것이다. (PSI(program specific information)/SI와 같은) 서비스 시그널링 데이터는 개별적으로 수집되어 데이터 파이프에 의해 보내질 수 있다. 셀 매퍼는 프레임 구조의 구성 및 스케줄러에 의해 생성된 다이나믹 인포메이션(dynamic information, 동적 정보)에 따라 동작한다. 프레임에 관한 자세한 내용은 후술한다.
프리퀀시 인터리버(7020)는 셀 매퍼(7010)로부터 의해 수신된 데이터 셀을 랜덤하게 인터리빙하여 주파수 다이버시티를 제공할 수 있다. 또한, 프리퀀시 인터리버(7020)는 단일 프레임에서 최대의 인터리빙 이득을 얻기 위해 다른 인터리빙 시드(seed) 순서를 이용하여 두 개의 순차적인 OFDM 심볼로 구성된 OFDM 심볼 페어(pair, 쌍)에서 동작할 수 있다.
전술한 블록은 생략되거나 유사 또는 동일 기능을 갖는 블록으로 대체될 수 있다.
도 8은 본 발명의 일 실시예에 따른 OFDM 제너레이션 블록을 나타낸다.
도 8에 도시된 OFDM 제너레이션 블록은 도 1을 참조하여 설명한 OFDM 제너레이션 블록(1030)의 일 실시예에 해당한다.
OFDM 제너레이션 블록은 프레임 빌딩 블록에 의해 생성된 셀에 의해 OFDM 캐리어를 변조하고, 파일럿을 삽입하고, 전송을 위한 시간 영역 신호를 생성한다. 또한, 해당 블록은 순차적으로 가드 인터벌을 삽입하고, PAPR 감소 처리를 적용하여 최종 RF 신호를 생성한다.
도 8을 참조하면, OFDM 제너레이션 블록은 파일럿 및 리저브드 톤 삽입 블록 (pilot and revserved tone insertion block) (8000), 2D-eSFN (single frequency network) 인코딩 블록(8010), IFFT (inverse fast Fourier transform) 블록(8020), PAPR 감소 블록(8030), 가드 인터벌 삽입 블록 (guard interval insertion block)(8040), 프리앰블 삽입 블록 (preamble insertion block)(8050), 기타 시스템 삽입 블록(8060), 및 DAC 블록(8070)을 포함할 수 있다. OFDM 제너레이션 블록의 각 블록에 대해 설명한다.
파일럿 및 리저브드 톤 삽입 블록(8000)은 파일럿 및 리저브드 톤을 삽입할 수 있다.
OFDM 심볼 내의 다양한 셀은 수신기에서 선험적으로 알려진 전송된 값을 갖는 파일럿으로 알려진 참조 정보로 변조된다. 파일럿 셀의 정보는 분산 파일럿, 연속 파일럿, 엣지 파일럿, FSS (frame signalling symbol) 파일럿, 및 FES (frame edge symbol) 파일럿으로 구성된다. 각 파일럿은 파일럿 타입 및 파일럿 패턴에 따라 특정 증가 파워 레벨에서 전송된다. 파일럿 정보의 값은 주어진 심볼에서 하나가 각각의 전송 캐리어에 대한 것인 일련의 값들에 해당하는 참조 시퀀스에서 유도된다. 파일럿은 프레임 동기화, 주파수 동기화, 시간 동기화, 채널 추정, 전송 모드 식별을 위해 사용될 수 있고, 또한 위상 잡음을 추적하기 위해 사용될 수 있다.
참조 시퀀스로부터 취한 참조 정보는 프레임의 프리앰블, FSS 및 FES를 제외한 모든 심볼에서 분산 파일럿 셀에서 전송된다. 연속 파일럿은 프레임의 모든 심볼에 삽입된다. 연속 파일럿의 수 및 위치는 FFT 사이즈 및 분산 파일럿 패턴에 모두 의존한다. 엣지 캐리어들은 프리앰블 심볼을 제외한 모든 심볼 내의 엣지 파일럿들과 동일하다. 엣지 캐리어들은 스펙트럼의 엣지까지 주파수 인터폴레이션(interpolation, 보간)을 허용하기 위해 삽입된다. FSS 파일럿들은 FSS에 삽입되고, FES 파일럿들은 FES에 삽입된다. FSS 파일럿들 및 FES 파일럿들은 프레임의 엣지까지 시간 인터폴레이션(interpolation, 보간)을 허용하기 위해 삽입된다.
본 발명의 일 실시예에 따른 시스템은 매우 견고한 전송 모드를 지원하기 위해 분산 MISO 방식이 선택적으로 사용되는 SFN을 지원한다. 2D-eSFN은 다수의 송신 안테나를 사용하는 분산 MISO 방식으로서, 각 안테나는 SFN 네트워크에서 각각 다른 송신기에 위치할 수 있다.
2D-eSFN 인코딩 블록(8010)은 SFN 구성에서 시간 및 주파수 다이버시티를 생성하기 위해 2D-eSFN 처리를 하여 다수의 송신기로부터 전송된 신호의 위상을 왜곡시킬 수 있다. 따라서, 장시간 동안의 낮은 평면 페이딩 또는 깊은 페이딩으로 인한 버스트 오류가 경감될 수 있다.
IFFT 블록(8020)은 OFDM 변조 방식을 이용하여 2D-eSFN 인코딩 블록(8010)으로부터의 출력을 변조할 수 있다. 파일럿 (또는 리저브드 톤)으로 지정되지 않은 데이터 심볼에서의 모든 셀은 주파수 인터리버로부터의 데이터 셀 중 하나를 전달한다. 셀들은 OFDM 캐리어에 매핑된다.
PAPR 감소 블록(8030)은 시간 영역에서 다양한 PAPR 감소 알고리즘을 이용하여 입력 신호에 PAPR 감소를 실행한다.
가드 인터벌 삽입블록(8040)은 가드 인터벌을 삽입할 수 있고, 프리앰블 삽입 블록(8050)은 신호 앞에 프리앰블을 삽입할 수 있다. 프리앰블의 구조에 대한 자세한 내용은 후술한다.
기타 시스템 삽입 블록(8060)은 방송 서비스를 제공하는 둘 이상의 서로 다른 방송 송신/수신 시스템의 데이터가 동일한 RF 신호 대역에서 동시에 전송될 수 있도록 시간 영역에서 복수의 방송 송신/수신 시스템의 신호를 멀티플렉싱 할 수 있다. 이 경우, 둘 이상의 서로 다른 방송 송신/수신 시스템은 서로 다른 방송 서비스를 제공하는 시스템을 말한다. 서로 다른 방송 서비스는 지상파 방송 서비스, 모바일 방송 서비스 등을 의미할 수 있다. 각각의 방송 서비스에 관련된 데이터는 서로 다른 프레임을 통해 전송될 수 있다.
DAC 블록(8070)은 입력된 디지털 신호를 아날로그 신호로 변환하여 출력할 수 있다. DAC 블록(8070)으로부터 출력된 신호는 물리 계층 프로파일에 따라 다수의 출력 안테나를 통해 전송될 수 있다. 본 발명의 일 실시예에 따른 송신 안테나는 수직 또는 수평 극성을 가질 수 있다.
전술한 블록은 설계에 따라 생략되거나 유사 또는 동일한 기능을 갖는 블록으로 대체될 수 있다.
도 9는 본 발명의 일 실시예에 따른 차세대 방송 서비스에 대한 방송 신호 수신 장치의 구조를 나타낸다.
본 발명의 일 실시예에 따른 차세대 방송 서비스에 대한 방송 신호 수신 장치는 도 1을 참조하여 설명한 차세대 방송 서비스에 대한 방송 신호 송신 장치에 대응할 수 있다.
본 발명의 일 실시예에 따른 차세대 방송 서비스에 대한 방송 신호 수신 장치는 동기 및 복조 모듈 (synchronization & demodulation module) (9000), 프레임 파싱 모듈 (frame parsing module) (9010), 디매핑 및 디코딩 모듈 (demapping & decoding module) (9020), 출력 프로세서 (output processor) (9030), 및 시그널링 디코딩 모듈 (signaling decoding module) (9040)을 포함할 수 있다. 방송 신호 수신 장치의 각 모듈의 동작에 대해 설명한다.
동기 및 복조 모듈(9000)은 m개의 수신 안테나를 통해 입력 신호를 수신하고, 방송 신호 수신 장치에 해당하는 시스템에 대해 신호 검출 및 동기화를 실행하고, 방송 신호 송신 장치에 의해 실행되는 절차의 역과정에 해당하는 복조를 실행할 수 있다.
프레임 파싱 모듈(9010)은 입력 신호 프레임을 파싱하고, 사용자에 의해 선택된 서비스가 전송되는 데이터를 추출할 수 있다. 방송 신호 송신 장치가 인터리빙을 실행하면, 프레임 파싱 모듈(9010)은 인터리빙의 역과정에 해당하는 디인터리빙을 실행할 수 있다. 이 경우, 추출되어야 하는 신호 및 데이터의 위치가 시그널링 디코딩 모듈(9040)로부터 출력된 데이터를 디코딩함으로써 획득되어, 방송 신호 송신 장치에 의해 생성된 스케줄링 정보가 복원될 수 있다.
디매핑 및 디코딩 모듈(9020)은 입력 신호를 비트 영역 데이터로 변환한 후, 필요에 따라 비트 영역 데이터들을 디인터리빙할 수 있다. 디매핑 및 디코딩 모듈(9020)은 전송 효율을 위해 적용된 매핑에 대한 디매핑을 실행하고, 디코딩을 통해 전송 채널에서 발생한 에러를 정정할 수 있다. 이 경우, 디매핑 및 디코딩 모듈(9020)은 시그널링 디코딩 모듈(9040)로부터 출력된 데이터를 디코딩함으로써 디매핑 및 디코딩을 위해 필요한 전송 파라미터를 획득할 수 있다.
출력 프로세서(9030)는 전송 효율을 향상시키기 위해 방송 신호 송신 장치에 의해 적용되는 다양한 압축/신호 처리 절차의 역과정을 실행할 수 있다. 이 경우, 출력 프로세서(9030)는 시그널링 디코딩 모듈(9040)로부터 출력된 데이터에서 필요한 제어 정보를 획득할 수 있다. 출력 프로세서(8300)의 출력은 방송 신호 송신 장치에 입력되는 신호에 해당하고, MPEG-TS, IP 스트림 (v4 또는 v6) 및 GS일 수 있다.
시그널링 디코딩 모듈(9040)은 동기 및 복조 모듈(9000)에 의해 복조된 신호로부터 PLS 정보를 획득할 수 있다. 전술한 바와 같이, 프레임 파싱 모듈(9010), 디매핑 및 디코딩 모듈(9200), 출력 프로세서(9300)는 시그널링 디코딩 모듈(9040)로부터 출력된 데이터를 이용하여 그 기능을 실행할 수 있다.
도 10은 본 발명의 일 실시예에 따른 프레임 구조를 나타낸다.
도 10은 프레임 타임의 구성예 및 슈퍼 프레임에서의 FRU (frame repetition unit, 프레임 반복 단위)를 나타낸다. (a)는 본 발명의 일 실시예에 따른 슈퍼 프레임을 나타내고, (b)는 본 발명의 일 실시예에 따른 FRU를 나타내고, (c)는 FRU에서의 다양한 피지컬 프로파일(PHY profile)의 프레임을 나타내고, (d)는 프레임의 구조를 나타낸다.
슈퍼 프레임은 8개의 FRU로 구성될 수 있다. FRU는 프레임의 TDM에 대한 기본 멀티플렉싱 단위이고, 슈퍼 프레임에서 8회 반복된다.
FRU에서 각 프레임은 피지컬 프로파일(베이스, 핸드헬드, 어드벤스 프로파일) 중 하나 또는 FEF에 속한다. FRU에서 프레임의 최대 허용수는 4이고, 주어진 피지컬 프로파일은 FRU에서 0회 내지 4회 중 어느 횟수만큼 나타날 수 있다(예를 들면, 베이스, 베이스, 핸드헬드, 어드벤스). 피지컬 프로파일 정의는 필요시 프리앰블에서의 PHY_PROFILE의 리저브드 값을 이용하여 확장될 수 있다.
FEF 부분은 포함된다면 FRU의 끝에 삽입된다. FEF가 FRU에 포함되는 경우, FEF의 최대수는 슈퍼 프레임에서 8이다. FEF 부분들이 서로 인접할 것이 권장되지 않는다.
하나의 프레임은 다수의 OFDM 심볼 및 프리앰블로 더 분리된다. (d)에 도시한 바와 같이, 프레임은 프리앰블, 하나 이상의 FSS, 노멀 데이터 심볼, FES를 포함한다.
프리앰블은 고속 퓨처캐스트 UTB 시스템 신호 검출을 가능하게 하고, 신호의 효율적인 송신 및 수신을 위한 기본 전송 파라미터의 집합을 제공하는 특별한 심볼이다. 프리앰블에 대한 자세한 내용은 후술한다.
FSS의 주된 목적은 PLS 데이터를 전달하는 것이다. 고속 동기화 및 채널 추정을 위해, 이에 따른 PLS 데이터의 고속 디코딩을 위해, FSS는 노멀 데이터 심볼보다 고밀도의 파일럿 패턴을 갖는다. FES는 FSS와 완전히 동일한 파일럿을 갖는데, 이는 FES에 바로 앞서는 심볼에 대해 외삽(extrapolation) 없이 FES 내에서의 주파수만의 인터폴레이션(interpolation, 보간) 및 시간적 보간(temporal interpolation)을 가능하게 한다.
도 11은 본 발명의 일 실시예에 따른 프레임의 시그널링 계층 구조(signaling hierarchy structure) 를 나타낸다.
도 11은 시그널링 계층 구조를 나타내는데, 이는 세 개의 주요 부분인 프리앰블 시그널링 데이터(11000), PLS1 데이터(11010), 및 PLS2 데이터(11020)로 분할된다. 매 프레임마다 프리앰블 신호에 의해 전달되는 프리앰블의 목적은 프레임의 기본 전송 파라미터 및 전송 타입을 나타내는 것이다. PLS1은 수신기가 관심 있는 데이터 파이프에 접속하기 위한 파라미터를 포함하는 PLS2 데이터에 접속하여 디코딩할 수 있게 한다. PLS2는 매 프레임마다 전달되고, 두 개의 주요 부분인 PLS2-STAT 데이터와 PLS2-DYN 데이터로 분할된다. PLS2 데이터의 스태틱(static, 정적) 및 다이나믹(dynamic, 동적) 부분에는 필요시 패딩이 뒤따른다.
도 12는 본 발명의 일 실시예에 따른 프리앰블 시그널링 데이터를 나타낸다.
프리앰블 시그널링 데이터는 수신기가 프레임 구조 내에서 PLS 데이터에 접속하고 데이터 파이프를 추적할 수 있게 하기 위해 필요한 21비트의 정보를 전달한다. 프리앰블 시그널링 데이터에 대한 자세한 내용은 다음과 같다.
PHY_PROFILE: 해당 3비트 필드는 현 프레임의 피지컬 프로파일 타입을 나타낸다. 서로 다른 피지컬 프로파일 타입의 매핑은 아래 표 5에 주어진다.
Figure pct00006
FFT_SIZE: 해당 2비트 필드는 아래 표 6에서 설명한 바와 같이 프레임 그룹 내에서 현 프레임의 FFT 사이즈를 나타낸다.
Figure pct00007
GI_FRACTION: 해당 3비트 필드는 아래 표 7에서 설명한 바와 같이 현 슈퍼 프레임에서의 가드 인터벌 일부(fraction) 값을 나타낸다.
Figure pct00008
EAC_FLAG: 해당 1비트 필드는 EAC가 현 프레임에 제공되는지 여부를 나타낸다. 해당 필드가 1로 설정되면, EAS가 현 프레임에 제공된다. 해당 필드가 0으로 설정되면, EAS가 현 프레임에서 전달되지 않는다. 해당 필드는 슈퍼 프레임 내에서 다이나믹(dynamic, 동적)으로 전환될 수 있다.
PILOT_MODE: 해당 1비트 필드는 현 프레임 그룹에서 현 프레임에 대해 파일럿 모드가 모바일 모드인지 또는 고정 모드인지 여부를 나타낸다. 해당 필드가 0으로 설정되면, 모바일 파일럿 모드가 사용된다. 해당 필드가 1로 설정되면, 고정 파일럿 모드가 사용된다.
PAPR_FLAG: 해당 1비트 필드는 현 프레임 그룹에서 현 프레임에 대해 PAPR 감소가 사용되는지 여부를 나타낸다. 해당 필드가 1로 설정되면, 톤 예약(tone reservation)이 PAPR 감소를 위해 사용된다. 해당 필드가 0으로 설정되면, PAPR 감소가 사용되지 않는다.
FRU_CONFIGURE: 해당 3비트 필드는 현 슈퍼 프레임에서 존재하는 FRU의 피지컬 프로파일 타입 구성을 나타낸다. 현 슈퍼 프레임에서 모든 프리앰블에서의 해당 필드에서, 현 슈퍼 프레임에서 전달되는 모든 프로파일 타입이 식별된다. 해당 3비트 필드는 아래 표 8에 나타낸 바와 같이 각각의 프로파일에 대해 다르게 정의된다.
Figure pct00009
RESERVED: 해당 7비트 필드는 추후 사용을 위해 리저브드(reserved)된다.
도 13은 본 발명의 일 실시예에 따른 PLS1 데이터를 나타낸다.
PLS1 데이터는 PLS2의 수신 및 디코딩을 가능하게 하기 위해 필요한 파라미터를 포함한 기본 전송 파라미터를 제공한다. 전술한 바와 같이, PLS1 데이터는 하나의 프레임 그룹의 전체 듀레이션 동안 변화하지 않는다. PLS1 데이터의 시그널링 필드의 구체적인 정의는 다음과 같다.
PREAMBLE_DATA: 해당 20비트 필드는 EAC_FLAG를 제외한 프리앰블 시그널링 데이터의 카피이다.
NUM_FRAME_FRU: 해당 2비트 필드는 FRU당 프레임 수를 나타낸다.
PAYLOAD_TYPE: 해당 3비트 필드는 프레임 그룹에서 전달되는 페이로드 데이터의 포맷을 나타낸다. PAYLOAD_TYPE은 표 9에 나타낸 바와 같이 시그널링 된다.
Figure pct00010
NUM_FSS: 해당 2비트 필드는 현 프레임에서 FSS의 수를 나타낸다.
SYSTEM_VERSION: 해당 8비트 필드는 전송되는 신호 포맷의 버전을 나타낸다. SYSTEM_VERSION은 주 버전 및 부 버전의 두 개의 4비트 필드로 분리된다.
주 버전: SYSTEM_VERSION 필드의 MSB인 4비트는 주 버전 정보를 나타낸다. 주 버전 필드에서의 변화는 호환이 불가능한 변화를 나타낸다. 디폴트 값은 0000이다. 해당 표준에서 서술된 버전에 대해, 값이 0000으로 설정된다.
부 버전: SYSTEM_VERSION 필드의 LSB인 4비트는 부 버전 정보를 나타낸다. 부 버전 필드에서의 변화는 호환이 가능하다.
CELL_ID: 이는 ATSC 네트워크에서 지리적 셀을 유일하게 식별하는 16비트 필드이다. ATSC 셀 커버리지는 퓨처캐스트 UTB 시스템당 사용되는 주파수 수에 따라 하나 이상의 주파수로 구성될 수 있다. CELL_ID의 값이 알려지지 않거나 특정되지 않으면, 해당 필드는 0으로 설정된다.
NETWORK_ID: 이는 현 ATSC 네트워크를 유일하게 식별하는 16비트 필드이다.
SYSTEM_ID: 해당 16비트 필드는 ATSC 네트워크 내에서 퓨처캐스트 UTB 시스템을 유일하게 식별한다. 퓨처캐스트 UTB 시스템은 입력이 하나 이상의 입력 스트림(TS, IP, GS)이고 출력이 RF 신호인 지상파 방송 시스템이다. 퓨처캐스트 UTB 시스템은 존재한다면 FEF 및 하나 이상의 피지컬 프로파일을 전달한다. 동일한 퓨처캐스트 UTB 시스템은 서로 다른 입력 스트림을 전달하고 서로 다른 지리적 영역에서 서로 다른 RF를 사용할 수 있어, 로컬 서비스 삽입을 허용한다. 프레임 구조 및 스케줄링은 하나의 장소에서 제어되고, 퓨처캐스트 UTB 시스템 내에서 모든 전송에 대해 동일하다. 하나 이상의 퓨처캐스트 UTB 시스템은 모두 동일한 피지컬 구조 및 구성을 갖는다는 동일한 SYSTEM_ID 의미를 가질 수 있다.
다음의 루프(loop)는 각 프레임 타입의 길이 및 FRU 구성을 나타내는 FRU_PHY_PROFILE, FRU_FRAME_LENGTH, FRU_GI_FRACTION, RESERVED로 구성된다. 루프(loop) 사이즈는 FRU 내에서 4개의 피지컬 프로파일(FEF 포함)이 시그널링되도록 고정된다. NUM_FRAME_FRU가 4보다 작으면, 사용되지 않는 필드는 제로로 채워진다.
FRU_PHY_PROFILE: 해당 3비트 필드는 관련된 FRU의 (i+1)번째 프레임(i는 루프(loop) 인덱스)의 피지컬 프로파일 타입을 나타낸다. 해당 필드는 표 8에 나타낸 것과 동일한 시그널링 포맷을 사용한다.
FRU_FRAME_LENGTH: 해당 2비트 필드는 관련된 FRU의 (i+1)번째 프레임의 길이를 나타낸다. FRU_GI_FRACTION와 함께 FRU_FRAME_LENGTH를 사용하면, 프레임 듀레이션의 정확한 값이 얻어질 수 있다.
FRU_GI_FRACTION: 해당 3비트 필드는 관련된 FRU의 (i+1)번째 프레임의 가드 인터벌 일부 값을 나타낸다. FRU_GI_FRACTION은 표 7에 따라 시그널링 된다.
RESERVED: 해당 4비트 필드는 추후 사용을 위해 리저브드(reserved)된다.
다음의 필드는 PLS2 데이터를 디코딩하기 위한 파라미터를 제공한다.
PLS2_FEC_TYPE: 해당 2비트 필드는 PLS2 보호에 의해 사용되는 FEC 타입을 나타낸다. FEC 타입은 표 10에 따라 시그널링 된다. LDPC 코드에 대한 자세한 내용은 후술한다.
Figure pct00011
PLS2_MOD: 해당 3비트 필드는 PLS2에 의해 사용되는 변조 타입을 나타낸다. 변조 타입은 표 11에 따라 시그널링 된다.
Figure pct00012
PLS2_SIZE_CELL: 해당 15비트 필드는 현 프레임 그룹에서 전달되는 PLS2에 대한 모든 코딩 블록의 사이즈(QAM 셀의 수로 특정됨)인 Ctotal_partial_block를 나타낸다. 해당 값은 현 프레임 그룹의 전체 듀레이션 동안 일정하다.
PLS2_STAT_SIZE_BIT: 해당 14비트 필드는 현 프레임 그룹에 대한 PLS2-STAT의 사이즈를 비트수로 나타낸다. 해당 값은 현 프레임 그룹의 전체 듀레이션 동안 일정하다.
PLS2_DYN_SIZE_BIT: 해당 14비트 필드는 현 프레임 그룹에 대한 PLS2-DYN의 사이즈를 비트수로 나타낸다. 해당 값은 현 프레임 그룹의 전체 듀레이션 동안 일정하다.
PLS2_REP_FLAG: 해당 1비트 플래그는 PLS2 반복 모드가 현 프레임 그룹에서 사용되는지 여부를 나타낸다. 해당 필드의 값이 1로 설정되면, PLS2 반복 모드는 활성화된다. 해당 필드의 값이 0으로 설정되면, PLS2 반복 모드는 비활성화된다.
PLS2_REP_SIZE_CELL: 해당 15비트 필드는 PLS2 반복이 사용되는 경우 현 프레임 그룹의 매 프레임마다 전달되는 PLS2에 대한 부분 코딩 블록의 사이즈(QAM 셀의 수로 특정됨)인 Ctotal_partial_block를 나타낸다. 반복이 사용되지 않는 경우, 해당 필드의 값은 0과 동일하다. 해당 값은 현 프레임 그룹의 전체 듀레이션 동안 일정하다.
PLS2_NEXT_FEC_TYPE: 해당 2비트 필드는 다음 프레임 그룹의 매 프레임에서 전달되는 PLS2에 사용되는 FEC 타입을 나타낸다. FEC 타입은 표 10에 따라 시그널링 된다.
PLS2_NEXT_MOD: 해당 3비트 필드는 다음 프레임 그룹의 매 프레임에서 전달되는 PLS2에 사용되는 변조 타입을 나타낸다. 변조 타입은 표 11에 따라 시그널링 된다.
PLS2_NEXT_REP_FLAG: 해당 1비트 플래그는 PLS2 반복 모드가 다음 프레임 그룹에서 사용되는지 여부를 나타낸다. 해당 필드의 값이 1로 설정되면, PLS2 반복 모드는 활성화된다. 해당 필드의 값이 0으로 설정되면, PLS2 반복 모드는 비활성화된다.
PLS2_NEXT_REP_SIZE_CELL: 해당 15비트 필드는 PLS2 반복이 사용되는 경우 다음 프레임 그룹의 매 프레임마다 전달되는 PLS2에 대한 전체 코딩 블록의 사이즈(QAM 셀의 수로 특정됨)인 Ctotal_full_block를 나타낸다. 다음 프레임 그룹에서 반복이 사용되지 않는 경우, 해당 필드의 값은 0과 동일하다. 해당 값은 현 프레임 그룹의 전체 듀레이션 동안 일정하다.
PLS2_NEXT_REP_STAT_SIZE_BIT: 해당 14비트 필드는 다음 프레임 그룹에 대한 PLS2-STAT의 사이즈를 비트수로 나타낸다. 해당 값은 현 프레임 그룹에서 일정하다.
PLS2_NEXT_REP_DYN_SIZE_BIT: 해당 14비트 필드는 다음 프레임 그룹에 대한 PLS2-DYN의 사이즈를 비트수로 나타낸다. 해당 값은 현 프레임 그룹에서 일정하다.
PLS2_AP_MODE: 해당 2비트 필드는 현 프레임 그룹에서 PLS2에 대해 추가 패리티가 제공되는지 여부를 나타낸다. 해당 값은 현 프레임 그룹의 전체 듀레이션 동안 일정하다. 아래의 표 12는 해당 필드의 값을 제공한다. 해당 필드의 값이 00으로 설정되면, 현 프레임 그룹에서 추가 패리티가 PLS2에 대해 사용되지 않는다.
Figure pct00013
PLS2_AP_SIZE_CELL: 해당 15비트 필드는 PLS2의 추가 패리티 비트의 사이즈(QAM 셀의 수로 특정됨)를 나타낸다. 해당 값은 현 프레임 그룹의 전체 듀레이션 동안 일정하다.
PLS2_NEXT_AP_MODE: 해당 2비트 필드는 다음 프레임 그룹의 매 프레임마다 PLS2 시그널링에 대해 추가 패리티가 제공되는지 여부를 나타낸다. 해당 값은 현 프레임 그룹의 전체 듀레이션 동안 일정하다. 표 12는 해당 필드의 값을 정의한다.`
PLS2_NEXT_AP_SIZE_CELL: 해당 15비트 필드는 다음 프레임 그룹의 매 프레임마다 PLS2의 추가 패리티 비트의 사이즈(QAM 셀의 수로 특정됨)를 나타낸다. 해당 값은 현 프레임 그룹의 전체 듀레이션 동안 일정하다.
RESERVED: 해당 32비트 필드는 추후 사용을 위해 리저브드(reserved)된다.
CRC_32: 전체 PLS1 시그널링에 적용되는 32비트 에러 검출 코드
도 14는 본 발명의 일 실시예에 따른 PLS2 데이터를 나타낸다.
도 14는 PLS2 데이터의 PLS2-STAT 데이터를 나타낸다. PLS2-STAT 데이터는 프레임 그룹 내에서 동일한 반면, PLS2-DYN 데이터는 현 프레임에 대해 특정한 정보를 제공한다.
PLS2-STAT 데이터의 필드에 대해 다음에 구체적으로 설명한다.
FIC_FLAG: 해당 1비트 필드는 FIC가 현 프레임 그룹에서 사용되는지 여부를 나타낸다. 해당 필드의 값이 1로 설정되면, FIC는 현 프레임에서 제공된다. 해당 필드의 값이 0으로 설정되면, FIC는 현 프레임에서 전달되지 않는다. 해당 값은 현 프레임 그룹의 전체 듀레이션 동안 일정하다.
AUX_FLAG: 해당 1비트 필드는 보조 스트림이 현 프레임 그룹에서 사용되는지 여부를 나타낸다. 해당 필드의 값이 1로 설정되면, 보조 스트림은 현 프레임에서 제공된다. 해당 필드의 값이 0으로 설정되면, 보조 프레임은 현 프레임에서 전달되지 않는다. 해당 값은 현 프레임 그룹의 전체 듀레이션 동안 일정하다.
NUM_DP: 해당 6비트 필드는 현 프레임 내에서 전달되는 데이터 파이프의 수를 나타낸다. 해당 필드의 값은 1에서 64 사이이고, 데이터 파이프의 수는 NUM_DP+1이다.
DP_ID: 해당 6비트 필드는 피지컬 프로파일 내에서 유일하게 식별한다.
DP_TYPE: 해당 3비트 필드는 데이터 파이프의 타입을 나타낸다. 이는 아래의 표 13에 따라 시그널링 된다.
Figure pct00014
DP_GROUP_ID: 해당 8비트 필드는 현 데이터 파이프가 관련되어 있는 데이터 파이프 그룹을 식별한다. 이는 수신기가 동일한 DP_GROUP_ID를 갖게 되는 특정 서비스와 관련되어 있는 서비스 컴포넌트의 데이터 파이프에 접속하는 데 사용될 수 있다.
BASE_DP_ID: 해당 6비트 필드는 관리 계층에서 사용되는 (PSI/SI와 같은) 서비스 시그널링 데이터를 전달하는 데이터 파이프를 나타낸다. BASE_DP_ID에 의해 나타내는 데이터 파이프는 서비스 데이터와 함께 서비스 시그널링 데이터를 전달하는 노멀 데이터 파이프이거나, 서비스 시그널링 데이터만을 전달하는 전용 데이터 파이프일 수 있다.
DP_FEC_TYPE: 해당 2비트 필드는 관련된 데이터 파이프에 의해 사용되는 FEC 타입을 나타낸다. FEC 타입은 아래의 표 14에 따라 시그널링 된다.
Figure pct00015
DP_COD: 해당 4비트 필드는 관련된 데이터 파이프에 의해 사용되는 코드 레이트(code rate)을 나타낸다. 코드 레이트(code rate)은 아래의 표 15에 따라 시그널링 된다.
Figure pct00016
DP_MOD: 해당 4비트 필드는 관련된 데이터 파이프에 의해 사용되는 변조를 나타낸다. 변조는 아래의 표 16에 따라 시그널링 된다.
Figure pct00017
DP_SSD_FLAG: 해당 1비트 필드는 SSD 모드가 관련된 데이터 파이프에서 사용되는지 여부를 나타낸다. 해당 필드의 값이 1로 설정되면, SSD는 사용된다. 해당 필드의 값이 0으로 설정되면, SSD는 사용되지 않는다.
다음의 필드는 PHY_PROFILE가 어드벤스 프로파일을 나타내는 010과 동일할 때에만 나타난다.
DP_MIMO: 해당 3비트 필드는 어떤 타입의 MIMO 인코딩 처리가 관련된 데이터 파이프에 적용되는지 나타낸다. MIMO 인코딩 처리의 타입은 아래의 표 17에 따라 시그널링 된다.
Figure pct00018
DP_TI_TYPE: 해당 1비트 필드는 타임 인터리빙의 타입을 나타낸다. 0의 값은 하나의 타임 인터리빙 그룹이 하나의 프레임에 해당하고 하나 이상의 타임 인터리빙 블록을 포함하는 것을 나타낸다. 1의 값은 하나의 타임 인터리빙 그룹이 하나보다 많은 프레임으로 전달되고 하나의 타임 인터리빙 블록만을 포함하는 것을 나타낸다.
DP_TI_LENGTH: 해당 2비트 필드(허용된 값은 1, 2, 4, 8뿐이다)의 사용은 다음과 같은 DP_TI_TYPE 필드 내에서 설정되는 값에 의해 결정된다.
DP_TI_TYPE의 값이 1로 설정되면, 해당 필드는 각각의 타임 인터리빙 그룹이 매핑되는 프레임의 수인 PI를 나타내고, 타임 인터리빙 그룹당 하나의 타임 인터리빙 블록이 존재한다 (NTI=1). 해당 2비트 필드로 허용되는 PI의 값은 아래의 표 18에 정의된다.
DP_TI_TYPE의 값이 0으로 설정되면, 해당 필드는 타임 인터리빙 그룹당 타임 인터리빙 블록의 수 NTI를 나타내고, 프레임당 하나의 타임 인터리빙 그룹이 존재한다 (PI=1). 해당 2비트 필드로 허용되는 PI의 값은 아래의 표 18에 정의된다.
Figure pct00019
DP_FRAME_INTERVAL: 해당 2비트 필드는 관련된 데이터 파이프에 대한 프레임 그룹 내에서 프레임 간격(IJUMP)을 나타내고, 허용된 값은 1, 2, 4, 8 (해당하는 2비트 필드는 각각 00, 01, 10, 11)이다. 프레임 그룹의 모든 프레임에 나타나지 않는 데이터 파이프에 대해, 해당 필드의 값은 순차적인 프레임 사이의 간격과 동일하다. 예를 들면, 데이터 파이프가 1, 5, 9, 13 등의 프레임에 나타나면, 해당 필드의 값은 4로 설정된다. 모든 프레임에 나타나는 데이터 파이프에 대해, 해당 필드의 값은 1로 설정된다.
DP_TI_BYPASS: 해당 1비트 필드는 타임 인터리버(5050)의 가용성을 결정한다. 데이터 파이프에 대해 타임 인터리빙이 사용되지 않으면, 해당 필드 값은 1로 설정된다. 반면, 타임 인터리빙이 사용되면, 해당 필드 값은 0으로 설정된다.
DP_FIRST_FRAME_IDX: 해당 5비트 필드는 현 데이터 파이프가 발생하는 슈퍼 프레임의 첫 번째 프레임의 인덱스를 나타낸다. DP_FIRST_FRAME_IDX의 값은 0에서 31 사이다.
DP_NUM_BLOCK_MAX: 해당 10비트 필드는 해당 데이터 파이프에 대한 DP_NUM_BLOCKS의 최대값을 나타낸다. 해당 필드의 값은 DP_NUM_BLOCKS와 동일한 범위를 갖는다.
DP_PAYLOAD_TYPE: 해당 2비트 필드는 주어진 데이터 파이프에 의해 전달되는 페이로드 데이터의 타입을 나타낸다. DP_PAYLOAD_TYPE은 아래의 표 19에 따라 시그널링 된다.
Figure pct00020
DP_INBAND_MODE: 해당 2비트 필드는 현 데이터 파이프가 인 밴드(In-band) 시그널링 정보를 전달하는지 여부를 나타낸다. 인 밴드(In-band) 시그널링 타입은 아래의 표 20에 따라 시그널링 된다.
Figure pct00021
DP_PROTOCOL_TYPE: 해당 2비트 필드는 주어진 데이터 파이프에 의해 전달되는 페이로드의 프로토콜 타입을 나타낸다. 페이로드의 프로토콜 타입은 입력 페이로드 타입이 선택되면 아래의 표 21에 따라 시그널링 된다.
Figure pct00022
DP_CRC_MODE: 해당 2비트 필드는 CRC 인코딩이 인풋 포맷 블록에서 사용되는지 여부를 나타낸다. CRC 모드는 아래의 표 22에 따라 시그널링 된다.
Figure pct00023
DNP_MODE: 해당 2비트 필드는 DP_PAYLOAD_TYPE이 TS ('00')로 설정되는 경우에 관련된 데이터 파이프에 의해 사용되는 널 패킷 삭제 모드를 나타낸다. DNP_MODE는 아래의 표 23에 따라 시그널링 된다. DP_PAYLOAD_TYPE이 TS ('00')가 아니면, DNP_MODE는 00의 값으로 설정된다.
Figure pct00024
ISSY_MODE: 해당 2비트 필드는 DP_PAYLOAD_TYPE이 TS ('00')로 설정되는 경우에 관련된 데이터 파이프에 의해 사용되는 ISSY 모드를 나타낸다. ISSY_MODE는 아래의 표 24에 따라 시그널링 된다. DP_PAYLOAD_TYPE이 TS ('00')가 아니면, ISSY_MODE는 00의 값으로 설정된다.
Figure pct00025
HC_MODE_TS: 해당 2비트 필드는 DP_PAYLOAD_TYPE이 TS ('00')로 설정되는 경우에 관련된 데이터 파이프에 의해 사용되는 TS 헤더 압축 모드를 나타낸다. HC_MODE_TS는 아래의 표 25에 따라 시그널링 된다.
Figure pct00026
HC_MODE_IP: 해당 2비트 필드는 DP_PAYLOAD_TYPE이 IP ('01')로 설정되는 경우에 IP 헤더 압축 모드를 나타낸다. HC_MODE_IP는 아래의 표 26에 따라 시그널링 된다.
Figure pct00027
PID: 해당 13비트 필드는 DP_PAYLOAD_TYPE이 TS ('00')로 설정되고 HC_MODE_TS가 01 또는 10으로 설정되는 경우에 TS 헤더 압축을 위한 PID 수를 나타낸다.
RESERVED: 해당 8비트 필드는 추후 사용을 위해 리저브드(reserved)된다.
다음 필드는 FIC_FLAG가 1과 동일할 때만 나타난다.
FIC_VERSION: 해당 8비트 필드는 FIC의 버전 넘버를 나타낸다.
FIC_LENGTH_BYTE: 해당 13비트 필드는 FIC의 길이를 바이트 단위로 나타낸다.
RESERVED: 해당 8비트 필드는 추후 사용을 위해 리저브드(reserved)된다.
다음 필드는 AUX_FLAG가 1과 동일할 때만 나타난다.
NUM_AUX: 해당 4비트 필드는 보조 스트림의 수를 나타낸다. 제로는 보조 스트림이 사용되지 않는 것을 나타낸다.
AUX_CONFIG_RFU: 해당 8비트 필드는 추후 사용을 위해 리저브드(reserved)된다.
AUX_STREAM_TYPE: 해당 4비트는 현 보조 스트림의 타입을 나타내기 위한 추후 사용을 위해 리저브드(reserved)된다.
AUX_PRIVATE_CONFIG: 해당 28비트 필드는 보조 스트림을 시그널링 하기 위한 추후 사용을 위해 리저브드(reserved)된다.
도 15는 본 발명의 다른 일 실시예에 따른 PLS2 데이터를 나타낸다.
도 15는 PLS2 데이터의 PLS2-DYN을 나타낸다. PLS2-DYN 데이터의 값은 하나의 프레임 그룹의 듀레이션 동안 변화할 수 있는 반면, 필드의 사이즈는 일정하다.
PLS2-DYN 데이터의 필드의 구체적인 내용은 다음과 같다.
FRAME_INDEX: 해당 5비트 필드는 슈퍼 프레임 내에서 현 프레임의 프레임 인덱스를 나타낸다. 슈퍼 프레임의 첫 번째 프레임의 인덱스는 0으로 설정된다.
PLS_CHANGE_COUNTER: 해당 4비트 필드는 구성이 변화하기 전의 슈퍼 프레임의 수를 나타낸다. 구성이 변화하는 다음 슈퍼 프레임은 해당 필드 내에서 시그널링 되는 값에 의해 나타낸다. 해당 필드의 값이 0000으로 설정되면, 이는 어떠한 예정된 변화도 예측되지 않는 것을 의미한다. 예를 들면, 1의 값은 다음 슈퍼 프레임에 변화가 있다는 것을 나타낸다.
FIC_CHANGE_COUNTER: 해당 4비트 필드는 구성(즉, FIC의 콘텐츠)이 변화하기 전의 슈퍼 프레임의 수를 나타낸다. 구성이 변화하는 다음 슈퍼 프레임은 해당 필드 내에서 시그널링 되는 값에 의해 나타낸다. 해당 필드의 값이 0000으로 설정되면, 이는 어떠한 예정된 변화도 예측되지 않는 것을 의미한다. 예를 들면, 0001의 값은 다음 슈퍼 프레임에 변화가 있다는 것을 나타낸다.
RESERVED: 해당 16비트 필드는 추후 사용을 위해 리저브드(reserved)된다.
다음 필드는 현 프레임에서 전달되는 데이터 파이프와 관련된 파라미터를 설명하는 NUM_DP에서의 루프(loop)에 나타난다.
DP_ID: 해당 6비트 필드는 피지컬 프로파일 내에서 데이터 파이프를 유일하게 나타낸다.
DP_START: 해당 15비트 (또는 13비트) 필드는 DPU 어드레싱(addressing) 기법을 사용하여 데이터 파이프의 첫 번째의 시작 위치를 나타낸다. DP_START 필드는 아래의 표 27에 나타낸 바와 같이 피지컬 프로파일 및 FFT 사이즈에 따라 다른 길이를 갖는다.
Figure pct00028
DP_NUM_BLOCK: 해당 10비트 필드는 현 데이터 파이프에 대한 현 타임 인터리빙 그룹에서 FEC 블록의 수를 나타낸다. DP_NUM_BLOCK의 값은 0에서 1023 사이에 있다.
RESERVED: 해당 8비트 필드는 추후 사용을 위해 리저브드(reserved)된다.
다음의 필드는 EAC와 관련된 FIC 파라미터를 나타낸다.
EAC_FLAG: 해당 1비트 필드는 현 프레임에서 EAC의 존재를 나타낸다. 해당 비트는 프리앰블에서 EAC_FLAG와 같은 값이다.
EAS_WAKE_UP_VERSION_NUM: 해당 8비트 필드는 자동 활성화 지시의 버전 넘버를 나타낸다.
EAC_FLAG 필드가 1과 동일하면, 다음의 12비트가 EAC_LENGTH_BYTE 필드에 할당된다. EAC_FLAG 필드가 0과 동일하면, 다음의 12비트가 EAC_COUNTER에 할당된다.
EAC_LENGTH_BYTE: 해당 12비트 필드는 EAC의 길이를 바이트로 나타낸다.
EAC_COUNTER: 해당 12비트 필드는 EAC가 도달하는 프레임 전의 프레임의 수를 나타낸다.
다음 필드는 AUX_FLAG 필드가 1과 동일한 경우에만 나타난다.
AUX_PRIVATE_DYN: 해당 48비트 필드는 보조 스트림을 시그널링 하기 위한 추후 사용을 위해 리저브드(reserved)된다. 해당 필드의 의미는 설정 가능한 PLS2-STAT에서 AUX_STREAM_TYPE의 값에 의존한다.
CRC_32: 전체 PLS2에 적용되는 32비트 에러 검출 코드.
도 16은 본 발명의 일 실시예에 따른 프레임의 로지컬(logical) 구조를 나타낸다.
전술한 바와 같이, PLS, EAC, FIC, 데이터 파이프, 보조 스트림, 더미 셀은 프레임에서 OFDM 심볼의 액티브(active) 캐리어에 매핑된다. PLS1 및 PLS2는 처음에 하나 이상의 FSS에 매핑된다. 그 후, EAC가 존재한다면 EAC 셀은 바로 뒤따르는 PLS 필드에 매핑된다. 다음에 FIC가 존재한다면 FIC 셀이 매핑된다. 데이터 파이프는 PLS 다음에 매핑되거나, EAC 또는 FIC가 존재하는 경우, EAC 또는 FIC 이후에 매핑된다. 타입 1 데이터 파이프가 처음에 매핑되고, 타입 2 데이터 파이프가 다음에 매핑된다. 데이터 파이프의 타입의 구체적인 내용은 후술한다. 일부 경우, 데이터 파이프는 EAS에 대한 일부 특수 데이터 또는 서비스 시그널링 데이터를 전달할 수 있다. 보조 스트림 또는 스트림은 존재한다면 데이터 파이프를 다음에 매핑되고 여기에는 차례로 더미 셀이 뒤따른다. 전술한 순서, 즉, PLS, EAC, FIC, 데이터 파이프, 보조 스트림, 및 더미 셀의 순서로 모두 함께 매핑하면 프레임에서 셀 용량을 정확히 채운다.
도 17은 본 발명의 일 실시예에 따른 PLS 매핑을 나타낸다.
PLS 셀은 FSS의 액티브(active) 캐리어에 매핑된다. PLS가 차지하는 셀의 수에 따라, 하나 이상의 심볼이 FSS로 지정되고, FSS의 수 NFSS는 PLS1에서의 NUM_FSS에 의해 시그널링된다. FSS는 PLS 셀을 전달하는 특수한 심볼이다. 경고성 및 지연 시간(latency)은 PLS에서 중대한 사안이므로, FSS는 높은 파일럿 밀도를 가지고 있어 고속 동기화 및 FSS 내에서의 주파수만의 인터폴레이션(interpoloation, 보간)을 가능하게 한다.
PLS 셀은 도 17의 예에 나타낸 바와 같이 하향식으로 FSS의 액티브(active) 캐리어에 매핑된다. PLS1 셀은 처음에 첫 FSS의 첫 셀부터 셀 인덱스의 오름차순으로 매핑된다. PLS2 셀은 PLS1의 마지막 셀 직후에 뒤따르고, 매핑은 첫 FSS의 마지막 셀 인덱스까지 아래방향으로 계속된다. 필요한 PLS 셀의 총 수가 하나의 FSS의 액티브(active) 캐리어의 수를 초과하면, 매핑은 다음 FSS로 진행되고 첫 FSS와 완전히 동일한 방식으로 계속된다.
PLS 매핑이 완료된 후, 데이터 파이프가 다음에 전달된다. EAC, FIC 또는 둘 다 현 프레임에 존재하면, EAC 및 FIC는PLS와 노멀 데이터 파이프 사이에 배치된다.
도 18은 본 발명의 일 실시예에 따른 EAC 매핑을 나타낸다.
EAC는 EAS 메시지를 전달하는 전용 채널이고 EAS에 대한 데이터 파이프에 연결된다. EAS 지원은 제공되지만, EAC 자체는 모든 프레임에 존재할 수도 있고 존재하지 않을 수도 있다. EAC가 존재하는 경우, EAC는 PLS2 셀의 직후에 매핑된다. PLS 셀을 제외하고 FIC, 데이터 파이프, 보조 스트림 또는 더미 셀 중 어느 것도 EAC 앞에 위치하지 않는다. EAC 셀의 매핑 절차는 PLS와 완전히 동일하다.
EAC 셀은 도 18의 예에 나타낸 바와 같이 PLS2의 다음 셀부터 셀 인덱스의 오름차순으로 매핑된다. EAS 메시지 크기에 따라, 도 18에 나타낸 바와 같이 EAC 셀은 적은 심볼을 차지할 수 있다.
EAC 셀은 PLS2의 마지막 셀 직후에 뒤따르고, 매핑은 마지막 FSS의 마지막 셀 인덱스까지 아래방향으로 계속된다. 필요한 EAC 셀의 총 수가 마지막 FSS의 남아 있는 액티브(active) 캐리어의 수를 초과하면, EAC 매핑은 다음 심볼로 진행되며, FSS와 완전히 동일한 방식으로 계속된다. 이 경우 EAC의 매핑이 이루어지는 다음 심볼은 노멀 데이터 심볼이고, 이는 FSS보다 더 많은 액티브(active) 캐리어를 갖는다.
EAC 매핑이 완료된 후, 존재한다면 FIC가 다음에 전달된다. FIC가 전송되지 않으면(PLS2 필드에서 시그널링으로), 데이터 파이프가 EAC의 마지막 셀 직후에 뒤따른다.
도 19는 본 발명의 일 실시예에 따른 FIC 매핑을 나타낸다.
(a)는 EAC 없이 FIC 셀의 매핑의 예를 나타내고, (b)는 EAC와 함께 FIC 셀의 매핑의 예를 나타낸다.
FIC는 고속 서비스 획득 및 채널 스캔을 가능하게 하기 위해 계층간 정보(cross-layer information)를 전달하는 전용 채널이다. 해당 정보는 주로 데이터 파이프 사이의 채널 바인딩 (channel binding) 정보 및 각 방송사의 서비스를 포함한다. 고속 스캔을 위해, 수신기는 FIC를 디코딩하고 방송사 ID, 서비스 수, BASE_DP_ID와 같은 정보를 획득할 수 있다. 고속 서비스 획득을 위해, FIC뿐만 아니라 베이스 데이터 파이프도 BASE_DP_ID를 이용해서 디코딩 될 수 있다. 베이스 데이터 파이프가 전송하는 콘텐트를 제외하고, 베이스 데이터 파이프는 노멀 데이터 파이프와 정확히 동일한 방식으로 인코딩되어 프레임에 매핑된다. 따라서, 베이스 데이터 파이프에 대한 추가 설명이 필요하지 않다. FIC 데이터가 생성되어 관리 계층에서 소비된다. FIC 데이터의 콘텐트는 관리 계층 사양에 설명된 바와 같다.
FIC 데이터는 선택적이고, FIC의 사용은 PLS2의 스태틱(static, 정적)인 부분에서 FIC_FLAG 파라미터에 의해 시그널링 된다. FIC가 사용되면, FIC_FLAG는 1로 설정되고, FIC에 대한 시그널링 필드는 PLS2의 스태틱(static, 정적)인 부분에서 정의된다. 해당 필드에서 시그널링되는 것은 FIC_VERSION이고, FIC_LENGTH_BYTE. FIC는 PLS2와 동일한 변조, 코딩, 타임 인터리빙 파라미터를 사용한다. FIC는 PLS2_MOD 및 PLS2_FEC와 같은 동일한 시그널링 파라미터를 공유한다. FIC 데이터는 존재한다면 PLS2 후에 매핑되거나, EAC가 존재하는 경우 EAC 직후에 매핑된다. 노멀 데이터 파이프, 보조 스트림, 또는 더미 셀 중 어느 것도 FIC 앞에 위치하지 않는다. FIC 셀을 매핑하는 방법은 EAC와 완전히 동일하고, 이는 다시 PLS와 동일하다.
PLS 후의 EAC가 존재하지 않는 경우, FIC 셀은 (a)의 예에 나타낸 바와 같이 PLS2의 다음 셀부터 셀 인덱스의 오름차순으로 매핑된다. FIC 데이터 사이즈에 따라, (b)에 나타낸 바와 같이, FIC 셀은 수 개의 심볼에 대해서 매핑된다.
FIC 셀은 PLS2의 마지막 셀 직후에 뒤따르고, 매핑은 마지막 FSS의 마지막 셀 인덱스까지 아래방향으로 계속된다. 필요한 FIC 셀의 총 수가 마지막 FSS의 남아 있는 액티브(active) 캐리어의 수를 초과하면, 나머지 FIC 셀의 매핑은 다음 심볼로 진행되며 이는 FSS와 완전히 동일한 방식으로 계속된다. 이 경우, FIC가 매핑되는 다음 심볼은 노멀 데이터 심볼이며, 이는 FSS보다 더 많은 액티브(active) 캐리어를 갖는다.
EAS 메시지가 현 프레임에서 전송되면, EAC는 FIC 보다 먼저 매핑되고 (b)에 나타낸 바와 같이 EAC의 다음 셀부터 FIC 셀은 셀 인덱스의 오름차순으로 매핑된다.
FIC 매핑이 완료된 후, 하나 이상의 데이터 파이프가 매핑되고, 이후 존재한다면 보조 스트림, 더미 셀이 뒤따른다.
도 20은 본 발명의 일 실시예에 따른 데이터 파이프의 타입을 나타낸다.
(a)는 타입 1 데이터 파이프를 나타내고, (b)는 타입 2 데이터 파이프를 나타낸다.
선행하는 채널, 즉 PLS, EAC, FIC가 매핑된 후, 데이터 파이프의 셀이 매핑된다. 데이터 파이프는 매핑 방법에 따라 두 타입 중 하나로 분류된다.
타입 1 데이터 파이프: 데이터 파이프가 TDM에 의해 매핑된다.
타입 2 데이터 파이프: 데이터 파이프가 FDM에 의해 매핑된다.
데이터 파이프의 타입은 PLS2의 스태틱(static, 정적)인 부분에서 DP_TYPE 필드에 의해 나타낸다. 도 20은 타입 1 데이터 파이프 및 타입 2 데이터 파이프의 매핑 순서를 나타낸다. 타입 1 데이터 파이프는 우선 셀 인덱스의 오름차순으로 매핑된 후, 마지막 셀 인덱스에 도달한 후, 심볼 인덱스가 1씩 증가된다. 다음 심볼 내에서, 데이터 파이프는 p = 0을 시작으로 셀 인덱스의 오름차순으로 계속 매핑된다. 하나의 프레임에서 함께 매핑되는 다수의 데이터 파이프와 함께, 각각의 타입 1 데이터 파이프는 데이터 파이프의 TDM과 유사하게 시간으로 그루핑된다.
타입 2 데이터 파이프는 우선 심볼 인덱스의 오름차순으로 매핑되고, 프레임의 마지막 OFDM 심볼에 도달한 후, 셀 인덱스는 1씩 증가하고, 심볼 인덱스는 첫 번째 가용 심볼로 되돌아 간 후, 그 심볼 인덱스부터 증가한다. 하나의 프레임에서 다수의 데이터 파이프를 매핑한 후, 각각의 타입 2 데이터 파이프는 데이터 파이프의 FDM과 유사하게 주파수로 그루핑된다.
타입 1 데이터 파이프 및 타입 2 데이터 파이프는 필요시 프레임에서 공존할 수 있는데, 타입 1 데이터 파이프가 항상 타입 2 데이터 파이프에 선행한다는 제한이 있다. 타입 1 및 타입 2 데이터 파이프를 전달하는 OFDM 셀의 총 수는 데이터 파이프의 전송에 사용할 수 있는 OFDM 셀의 총 수를 초과할 수 없다.
Figure pct00029
이때, DDP1는 타입 1 데이터 파이프가 차지하는 OFDM 셀의 수에 해당하고, DDP2는 타입 2 데이터 파이프가 차지하는 셀의 수에 해당한다. PLS, EAC, FIC가 모두 타입 1 데이터 파이프와 마찬가지 방식으로 매핑되므로, PLS, EAC, FIC는 모두 "타입 1 매핑 규칙"에 따른다. 따라서, 대체로 타입 1 매핑이 항상 타입 2 매핑에 선행한다.
도 21은 본 발명의 일 실시예에 따른 데이터 파이프 매핑을 나타낸다.
(a)는 타입 1 데이터 파이프를 매핑하기 위한 OFDM 셀의 어드레싱을 나타내고, (b)는 타입 2 데이터 파이프를 매핑하기 위한 OFDM 셀의 어드레싱을 나타낸다.
타입 1 데이터 파이프(0, …, DDP1-1)를 매핑하기 위한 OFDM 셀의 어드레싱은 타입 1 데이터 파이프의 액티브(active) 데이터 셀에 대해 정의된다. 어드레싱 방식은 각각의 타입 1 데이터 파이프에 대한 타임 인터리빙으로부터의 셀이 액티브(active) 데이터 셀에 할당되는 순서를 정의한다. 어드레싱 방식은 또한 PLS2의 다이나믹(dynamic, 동적) 부분에서 데이터 파이프의 위치를 시그널링 하는 데 사용된다.
EAC 및 FIC 없이, 어드레스 0은 마지막 FSS에서 PLS를 전달하는 마지막 셀에 바로 뒤따르는 셀을 말한다. EAC가 전송되고, FIC가 해당하는 프레임에 없으면, 어드레스 0은 EAC를 전달하는 마지막 셀에 바로 뒤따르는 셀을 말한다. FIC가 해당하는 프레임에서 전송되면, 어드레스 0은 FIC를 전달하는 마지막 셀에 바로 뒤따르는 셀을 말한다. 타입 1 데이터 파이프에 대한 어드레스 0은 (a)에 나타낸 바와 같은 두 가지 서로 다른 경우를 고려해서 산출될 수 있다. (a)의 예에서, PLS, EAC, FIC는 모두 전송된다고 가정한다. EAC와 FIC 중 하나 또는 모두가 생략되는 경우로의 확장은 자명하다. (a)의 좌측에 나타낸 바와 같이 FIC까지 모든 셀을 매핑한 후에 FSS에 남아 있는 셀이 있으면.
타입 2 데이터 파이프(0, …, DDP2-1)를 매핑하기 위한 OFDM 셀의 어드레싱은 타입 2 데이터 파이프의 액티브(active) 데이터 셀에 대해 정의된다. 어드레싱 방식은 각각의 타입 2 데이터 파이프에 대한 타임 인터리빙으로부터의 셀이 액티브(active) 데이터 셀에 할당되는 순서를 정의한다. 어드레싱 방식은 또한 PLS2의 다이나믹(dynamic, 동적) 부분에서 데이터 파이프의 위치를 시그널링 하는 데 사용된다.
(b)에 나타낸 바와 같이, 세 가지 약간 다른 경우가 가능하다. (b)의 좌측에 나타낸 첫 번째 경우에, 마지막 FSS에 있는 셀은 타입 2 데이터 파이프 매핑에 사용될 수 있다. 중앙에 나타낸 두 번째 경우에, FIC는 노멀 심볼의 셀을 차지하지만, 해당 심볼에서의 FIC 셀의 수는 CFSS보다 크지 않다. (b)의 우측에 나타낸 세 번째 경우는 해당 심볼에 매핑된 FIC 셀의 수가 CFSS를 초과한다는 점을 제외하고 두 번째 경우와 동일하다.
PLS, EAC, FIC가 타입 1 데이터 파이프와 동일한 "타입 1 매핑 규칙"에 따르므로, 타입 1 데이터 파이프가 타입 2 데이터 파이프에 선행하는 경우로의 확장은 자명하다.
데이터 파이프 유닛(DPU)은 프레임에서 데이터 셀을 데이터 파이프에 할당하는 기본 단위이다.
DPU는 프레임에서 데이터 파이프의 위치를 찾아내기 위한 시그널링 단위로 정의된다. 셀 매퍼(7010)는 각각의 데이터 파이프에 대해 타임 인터리빙에 의해 생성된 셀을 매핑할 수 있다. 타임 인터리버(5050)는 일련의 타임 인터리빙 블록을 출력하고, 각각의 타임 인터리빙 블록은 XFECBLOCK의 가변 수를 포함하고, 이는 결국 셀의 집합으로 구성된다. XFECBLOCK에서의 셀의 수 Ncells는 FECBLOCK 사이즈, Nldpc, 컨스텔레이션 심볼당 전송되는 비트 수에 의존한다. DPU는 주어진 피지컬 프로파일에서 지원되는 XFECBLOCK에서의 셀의 수 Ncells의 모든 가능한 값의 최대 공약수로 정의된다. 셀에서의 DPU의 길이는 LDPU로 정의된다. 각각의 피지컬 프로파일은 FECBLOCK 사이즈의 서로 다른 조합 및 컨스텔레이션 심볼당 다른 비트 수를 지원하므로, LDPU는 피지컬 프로파일을 기초로 정의된다.
도 22는 본 발명의 일 실시예에 따른 FEC 구조를 나타낸다.
도 22는 비트 인터리빙 전의 본 발명의 일 실시예에 따른 FEC 구조를 나타낸다. 전술한 바와 같이, 데이터 FEC 인코더는 외부 코딩(BCH) 및 내부 코딩(LDPC)을 이용하여 FECBLOCK 절차를 생성하기 위해 입력 BBF에 FEC 인코딩을 실행할 수 있다. 도시된 FEC 구조는 FECBLOCK에 해당한다. 또한, FECBLOCK 및 FEC 구조는 LDPC 코드워드의 길이에 해당하는 동일한 값을 갖는다.
도 22에 도시된 바와 같이, BCH 인코딩이 각각의 BBF(Kbch 비트)에 적용된 후, LDPC 인코딩이 BCH - 인코딩된 BBF(Kldpc 비트 = Nbch 비트)에 적용된다.
Nldpc의 값은 64800 비트 (롱 FECBLOCK) 또는 16200 비트 (쇼트 FECBLOCK)이다.
아래의 표 28 및 표 29는 롱 FECBLOCK 및 쇼트 FECBLOCK 각각에 대한 FEC 인코딩 파라미터를 나타낸다.
Figure pct00030
Figure pct00031
BCH 인코딩 및 LDPC 인코딩의 구체적인 동작은 다음과 같다.
12-에러 정정 BCH 코드가 BBF의 외부 인코딩에 사용된다. 쇼트 FECBLOCK 및 롱 FECBLOCK에 대한 BBF 생성 다항식은 모든 다항식을 곱함으로써 얻어진다.
LDPC 코드는 외부 BCH 인코딩의 출력을 인코딩하는 데 사용된다. 완성된 Bldpc (FECBLOCK)를 생성하기 위해, Pldpc (패리티 비트)가 각각의 Ildpc (BCH - 인코딩된 BBF)로부터 조직적으로 인코딩되고, Ildpc에 첨부된다. 완성된 Bldpc (FECBLOCK)는 다음의 수학식으로 표현된다.
Figure pct00032
롱 FECBLOCK 및 쇼트 FECBLOCK에 대한 파라미터는 위의 표 28 및 29에 각각 주어진다.
롱 FECBLOCK에 대해 Nldpc - Kldpc 패리티 비트를 계산하는 구체적인 절차는 다음과 같다.
1) 패리티 비트 초기화
Figure pct00033
2) 패리티 체크 매트릭스의 어드레스의 첫 번째 행에서 특정된 패리티 비트 어드레스에서 첫 번째 정보 비트 i0 누산(accumulate). 패리티 체크 매트릭스의 어드레스의 상세한 내용은 후술한다. 예를 들면, 비율 13/15에 대해,
Figure pct00034
3) 다음 359개의 정보 비트 is, s=1, 2, …, 359에 대해, 다음의 수학식을 이용하여 패리티 비트 어드레스에서 is 누산(accumulate).
Figure pct00035
여기서, x는 첫 번째 비트 i0에 해당하는 패리티 비트 누산기의 어드레스를 나타내고, Qldpc는 패리티 체크 매트릭스의 어드레서에서 특정된 코드 레이트(code rate) 의존 상수이다. 상기 예인, 비율 13/15에 대한, 따라서 정보 비트 i1에 대한 Qldpc = 24에 계속해서, 다음 동작이 실행된다.
Figure pct00036
4) 361번째 정보 비트 i360에 대해, 패리티 비트 누산기의 어드레스는 패리티 체크 매트릭스의 어드레스의 두 번째 행에 주어진다. 마찬가지 방식으로, 다음 359개의 정보 비트 is, s= 361, 362, …, 719에 대한 패리티 비트 누산기의 어드레스는 수학식 6을 이용하여 얻어진다. 여기서, x는 정보 비트 i360에 해당하는 패리티 비트 누산기의 어드레스, 즉 패리티 체크 매트릭스의 두 번째 행의 엔트리를 나타낸다.
5) 마찬가지 방식으로, 360개의 새로운 정보 비트의 모든 그룹에 대해, 패리티 체크 매트릭스의 어드레스로부터의 새로운 행은 패리티 비트 누산기의 어드레스를 구하는 데 사용된다.
모든 정보 비트가 이용된 후, 최종 패리티 비트가 다음과 같이 얻어진다.
6) i=1로 시작해서 다음 동작을 순차적으로 실행
Figure pct00037
여기서 pi, i=0,1,...Nldpc - Kldpc - 1의 최종 콘텐트는 패리티 비트 pi와 동일하다.
Figure pct00038
표 30을 표 31로 대체하고, 롱 FECBLOCK에 대한 패리티 체크 매트릭스의 어드레스를 쇼트 FECBLOCK에 대한 패리티 체크 매트릭스의 어드레스로 대체하는 것을 제외하고, 쇼트 FECBLOCK에 대한 해당 LDPC 인코딩 절차는 롱 FECBLOCK에 대한 t LDPC 인코딩 절차에 따른다.
Figure pct00039
도 23은 본 발명의 일 실시예에 따른 비트 인터리빙을 나타낸다.
LDPC 인코더의 출력은 비트 인터리빙되는데, 이는 QCB (quasi-cyclic block) 인터리빙 및 내부 그룹 인터리빙이 뒤따르는 패리티 인터리빙으로 구성된다.
(a)는 QCB 인터리빙을 나타내고, (b)는 내부 그룹 인터리빙을 나타낸다.
FECBLOCK은 패리티 인터리빙될 수 있다. 패리티 인터리빙의 출력에서, LDPC 코드워드는 롱 FECBLOCK에서 180개의 인접하는 QCB으로 구성되고, 쇼트 FECBLOCK에서 45개의 인접하는 QCB으로 구성된다. 롱 또는 쇼트 FECBLOCK에서의 각각의 QCB는 360비트로 구성된다. 패리티 인터리빙된 LDPC 코드워드는 QCB 인터리빙에 의해 인터리빙된다. QCB 인터리빙의 단위는 QCB이다. 패리티 인터리빙의 출력에서의 QCB는 도 23에 나타낸 바와 같이 QCB 인터리빙에 의해 퍼뮤테이션되는데, 여기서 FECBLOCK 길이에 따라 Ncells = 64800/
Figure pct00040
또는 16200/
Figure pct00041
이다. QCB 인터리빙 패턴은 변조 타입 및 LDPC 코드 레이트(code rate)의 각 조합에 고유하다.
QCB 인터리빙 후에, 내부 그룹 인터리빙이 아래의 표 32에 정의된 변조 타입 및 차수(
Figure pct00042
)에 따라 실행된다. 하나의 내부 그룹에 대한 QCB의 수 NQCB_IG도 정의된다.
Figure pct00043
내부 그룹 인터리빙 과정은 QCB 인터리빙 출력의 NQCB_IG개의 QCB로 실행된다. 내부 그룹 인터리빙은 360개의 열 및 NQCB_IG개의 행을 이용해서 내부 그룹의 비트를 기입하고 판독하는 과정을 포함한다. 기입 동작에서, QCB 인터리빙 출력으로부터의 비트가 행 방향으로 기입된다. 판독 동작은 열 방향으로 실행되어 각 행에서 m개의 비트를 판독한다. 여기서 m은 NUC의 경우 1과 같고 NUQ의 경우 2와 같다.
도 24는 본 발명의 일 실시예에 따른 셀-워드 디멀티플렉싱을 나타낸다.
도 24에서, (a)는 8 및 12 bpcu MIMO에 대한 셀-워드 디멀티플렉싱을 나타내고, (b)는 10 bpcu MIMO에 대한 셀-워드 디멀티플렉싱을 나타낸다.
비트 인터리빙 출력의 각각의 셀 워드(c0,l, c1,l, …, cnmod-1,l)는 하나의 XFECBLOCK에 대한 셀-워드 디멀티플렉싱 과정을 설명하는 (a)에 나타낸 바와 같이 (d1,0,m, d1,1,m…, d1,nmod-1,m) 및 (d2,0,m, d2,1,m…, d2,nmod-1,m)로 디멀티플렉싱된다.
MIMO 인코딩을 위해 다른 타입의 NUQ를 이용하는 10 bpcu MIMO 경우에, NUQ-1024에 대한 비트 인터리버가 재사용된다. 비트 인터리버 출력의 각각의 셀 워드 (c0,l, c1,l, …, c9,l)는 (b)에 나타낸 바와 같이 (d1,0,m, d1,1,m…, d1,3,m) 및 (d2,0,m, d2,1,m…, d2,5,m)로 디멀티플렉싱된다.
도 25는 본 발명의 일 실시예에 따른 타임 인터리빙을 나타낸다.
(a) 내지 (c)는 타임 인터리빙 모드의 예를 나타낸다.
타임 인터리버는 데이터 파이프 레벨에서 동작한다. 타임 인터리빙의 파라미터는 각각의 데이터 파이프에 대해 다르게 설정될 수 있다.
PLS2-STAT 데이터의 일부에 나타나는 다음의 파라미터는 타임 인터리빙을 구성한다.
DP_TI_TYPE (허용된 값: 0 또는 1): 타임 인터리빙 모드를 나타낸다. 0은 타임 인터리빙 그룹당 다수의 타임 인터리빙 블록(하나 이상의 타임 인터리빙 블록)을 갖는 모드를 나타낸다. 이 경우, 하나의 타임 인터리빙 그룹은 하나의 프레임에 (프레임간 인터리빙 없이) 직접 매핑된다. 1은 타임 인터리빙 그룹당 하나의 타임 인터리빙 블록만을 갖는 모드를 나타낸다. 이 경우, 타임 인터리빙 블록은 하나 이상의 프레임에 걸쳐 확산된다(프레임간 인터리빙).
DP_TI_LENGTH: DP_TI_TYPE = '0'이면, 해당 파라미터는 타임 인터리빙 그룹당 타임 인터리빙 블록의 수 NTI이다. DP_TI_TYPE = '1'인 경우, 해당 파라미터는 하나의 타임 인터리빙 그룹으로부터 확산되는 프레임의 수 PI이다.
DP_NUM_BLOCK_MAX (허용된 값: 0 내지 1023): 타임 인터리빙 그룹당 XFECBLOCK의 최대 수를 나타낸다.
DP_FRAME_INTERVAL (허용된 값: 1, 2, 4, 8): 주어진 피지컬 프로파일의 동일한 데이터 파이프를 전달하는 두 개의 순차적인 프레임 사이의 프레임의 수 IJUMP를 나타낸다.
DP_TI_BYPASS (허용된 값: 0 또는 1): 타임 인터리빙이 데이터 프레임에 이용되지 않으면, 해당 파라미터는 1로 설정된다. 타임 인터리빙이 이용되면, 0으로 설정된다.
추가로, PLS2-DYN 데이터로부터의 파라미터 DP_NUM_BLOCK은 데이터 그룹의 하나의 타임 인터리빙 그룹에 의해 전달되는 XFECBLOCK의 수를 나타낸다.
타임 인터리빙이 데이터 프레임에 이용되지 않으면, 다음의 타임 인터리빙 그룹, 타임 인터리빙 동작, 타임 인터리빙 모드는 고려되지 않는다. 그러나 스케줄러부터의 다이나믹(dynamic, 동적) 구성 정보를 위한 딜레이 컴펜세이션(delay compensation, 지연보상) 블록은 여전히 필요하다. 각각의 데이터 파이프에서, SSD/MIMO 인코딩으로부터 수신한 XFECBLOCK은 타임 인터리빙 그룹으로 그루핑된다. 즉, 각각의 타임 인터리빙 그룹은 정수 개의 XFECBLOCK의 집합이고, 다이나믹(dynamic, 동적)으로 변화하는 수의 XFECBLOCK을 포함할 것이다. 인덱스 n의 타임 인터리빙 그룹에 있는 XFECBLOCK의 수는 NxBLOCK_Group(n)로 나타내고, PLS2-DYN 데이터에서 DP_NUM_BLOCK으로 시그널링된다. 이때, NxBLOCK_Group(n)은 최소값 0에서 가장 큰 값이 1023인 최대값 NxBLOCK_Group_MAX (DP_NUM_BLOCK_MAX에 해당)까지 변화할 수 있다.
각각의 타임 인터리빙 그룹은 하나의 프레임에 직접 매핑되거나 PI개의 프레임에 걸쳐 확산된다. 또한 각각의 타임 인터리빙 그룹은 하나 이상(NTI개)의 타임 인터리빙 블록으로 분리된다. 여기서 각각의 타임 인터리빙 블록은 타임 인터리버 메모리의 하나의 사용에 해당한다. 타임 인터리빙 그룹 내의 타임 인터리빙 블록은 약간의 다른 수의 XFECBLOCK을 포함할 수 있다. 타임 인터리빙 그룹이 다수의 타임 인터리빙 블록으로 분리되면, 타임 인터리빙 그룹은 하나의 프레임에만 직접 매핑된다. 아래의 표 33에 나타낸 바와 같이, 타임 인터리빙에는 세 가지 옵션이 있다(타임 인터리빙을 생략하는 추가 옵션 제외).
Figure pct00044
각각의 데이터 파이프에서, 타임 인터리빙 메모리는 입력된 XFECBLOCK (SSD/MIMO 인코딩 블록으로부터 출력된 XFECBLOCK)을 저장한다. 입력된 XFECBLOCK은
Figure pct00045
로 정의된다고 가정한다. 여기서,
Figure pct00046
는 n번째 타임 인터리빙 그룹의 s번째 타임 인터리빙 블록에서 r번째 XFECBLOCK의 q번째 셀이고, 다음과 같은 SSD 및 MIMO 인코딩의 출력을 나타낸다.
Figure pct00047
또한, 타임 인터리버(5050)로부터 출력된 XFECBLOCK은
Figure pct00048
로 정의된다고 가정한다. 여기서,
Figure pct00049
는 n번째 타임 인터리빙 그룹의 s번째 타임 인터리빙 블록에서 i번째(
Figure pct00050
) 출력 셀이다.
일반적으로, 타임 인터리버는 프레임 생성 과정 이전에 데이터 파이프 데이터에 대한 버퍼로도 작용할 것이다. 이는 각각의 데이터 파이프에 대해 2개의 메모리 뱅크로 달성된다. 첫 번째 타임 인터리빙 블록은 첫 번째 뱅크에 기입된다. 첫 번째 뱅크에서 판독되는 동안 두 번째 타임 인터리빙 블록이 두 번째 뱅크에 기입된다.
타임 인터리빙은 트위스트된 행-열 블록 인터리버이다. n번째 타임 인터리빙 그룹의 s번째 타임 인터리빙 블록에 대해, 열의 수 Nc가
Figure pct00051
와 동일한 반면, 타임 인터리빙 메모리의 행의 수 Nr는 셀의 수 Ncell와 동일하다(즉, Nr=Ncell).
도 26은 본 발명의 일 실시예에 따른 트위스트된 행-열 블록 인터리버의 기본 동작을 나타낸다.
도 26(a)는 타임 인터리버에서 기입 동작을 나타내고, 도 26(b)는 타임 인터리버에서 판독 동작을 나타낸다. (a)에 나타낸 바와 같이, 첫 번째 XFECBLOCK은 타임 인터리빙 메모리의 첫 번째 열에 열 방향으로 기입되고, 두 번째 XFECBLOCK은 다음 열에 기입되고, 이러한 동작이 이어진다. 그리고 인터리빙 어레이에서, 셀이 대각선 방향으로 판독된다. (b)에 나타낸 바와 같이 첫 번째 행으로부터 (가장 왼쪽 열을 시작으로 행을 따라 오른쪽으로) 마지막 행까지 대각선 방향 판독이 진행되는 동안,
Figure pct00052
개의 셀이 판독된다. 구체적으로,
Figure pct00053
이 순차적으로 판독될 타임 인터리빙 메모리 셀 위치라고 가정하면, 이러한 인터리빙 어레이에서의 판독 동작은 아래 식에서와 같이 행 인덱스
Figure pct00054
, 열 인덱스
Figure pct00055
, 관련된 트위스트 파라미터
Figure pct00056
를 산출함으로써 실행된다.
Figure pct00057
여기서,
Figure pct00058
는
Figure pct00059
에 상관없이 대각선 방향 판독 과정에 대한 공통 시프트 값이고, 시프트 값은 아래 식에서와 같이 PLS2-STAT에서 주어진
Figure pct00060
에 의해 결정된다.
Figure pct00061
결과적으로, 판독될 셀 위치는 좌표
Figure pct00062
에 의해 산출된다.
도 27은 본 발명의 다른 일 실시예에 따른 트위스트된 행-열 블록 인터리버의 동작을 나타낸다.
더 구체적으로, 도 27은
Figure pct00063
,
Figure pct00064
,
Figure pct00065
일 때 가상 XFECBLOCK을 포함하는 각각의 타임 인터리빙 그룹에 대한 타임 인터리빙 메모리에서 인터리빙 어레이를 나타낸다.
변수
Figure pct00066
는
Figure pct00067
보다 작거나 같을 것이다. 따라서,
Figure pct00068
에 상관없이 수신기 측에서 단일 메모리 디인터리빙을 달성하기 위해, 트위스트된 행-열 블록 인터리버용 인터리빙 어레이는 가상 XFECBLOCK을 타임 인터리빙 메모리에 삽입함으로써
Figure pct00069
의 크기로 설정되고, 판독 과정은 다음 식과 같이 이루어진다.
Figure pct00070
타임 인터리빙 그룹의 수는 3으로 설정된다. 타임 인터리버의 옵션은 DP_TI_TYPE='0', DP_FRAME_INTERVAL='1', DP_TI_LENGTH='1', 즉 NTI=1, IJUMP=1, PI=1에 의해 PLS2-STAT 데이터에서 시그널링된다. 각각 Ncells = 30인 XFECBLOCK의 타임 인터리빙 그룹당 수는 각각의 NxBLOCK_TI(0,0) = 3, NxBLOCK_TI(1,0) = 6, NxBLOCK_TI(2,0) = 5에 의해 PLS2-DYN 데이터에서 시그널링된다. XFECBLOCK의 최대 수는 NxBLOCK_Group_MAX에 의해 PLS2-STAT 데이터에서 시그널링 되고, 이는
Figure pct00071
로 이어진다.
도 28은 본 발명의 일 실시예에 따른 트위스트된 행-열 블록 인터리버의 대각선 방향 판독 패턴을 나타낸다.
더 구체적으로, 도 28은 파라미터
Figure pct00072
및 Sshift=(7-1)/2=3을 갖는 각각의 인터리빙 어레이로부터의 대각선 방향 판독 패턴을 나타낸다. 이때 위에 유사 코드로 나타낸 판독 과정에서,
Figure pct00073
이면, Vi의 값이 생략되고, Vi의 다음 계산값이 사용된다.
도 29는 본 발명의 일 실시예에 따른 각각의 인터리빙 어레이로부터의 인터리빙된 XFECBLOCK을 나타낸다.
도 29는 파라미터
Figure pct00074
및 Sshift=3을 갖는 각각의 인터리빙 어레이로부터 인터리빙된 XFECBLOCK을 나타낸다.
본 명세서에서, 상술한 DP는 PLP(Physical Layer Pipe)로, PLS 정보는 L1(Layer 1) 정보 또는 L1 시그널링 정보로 지칭할 수 있다. PLS1 정보는 L1(Layer 1) L1 베이직(basic) 정보로, PLS2 정보는 L1 디테일 정보로서 각각 지칭할 수도 있다. 본 명세서에서 특정 정보/데이터가 시그널링된다고 함은 해당 정보/데이터가 L1 시그널링 정보를 통해 송수신됨을 의미할 수 있다.
도 30은 본 발명의 다른 일 실시예에 따른 방송 신호 송신기의 구성을 나타낸다.
도 30의 방송 신호 송신기는 인풋 포매팅 블록(30010; Input Formatting), BICM 블록(30020; Bit Interleaved and Coded Modulation) 및 프레이밍 및 인터리빙 블록(30030; Framing & Interleaving) 및 웨이브폼 생성 블록(30040; Wave Generation)을 포함할 수 있다. 도 30의 프레이밍/인터리빙 블록(30030)은 도 1의 프레임 빌딩 블록에 해당하고, 웨이브폼 생성 블록(30040)은 도 1의 OFDM 생성 블록에 해당할 수 있다.
도 30의 경우 상술한 실시예들과 달리 프레임 빌딩 블록(1020)이 타임 인터리빙 블록(30050; Time Interleaving)을 포함하는 경우로서, 이에 따라 프레임 빌딩 블록(1020)이 프레이밍/인터리빙 블록(30050)으로 지칭될 수 있다. 다시 말하면, 프레이밍/인터리빙 블록(30030)은 타임 인터리빙 블록(30050), 프레이밍 블록(30060) 및 주파수 인터리빙 블록(30070; Frequency Interleaving)을 더 포함할 수 있다. 프레이밍/인터리빙 블록(30030)은 이러한 서브 블록들을 사용하여 데이터에 대해 타임 인터리빙을 수행하고, 데이터를 매핑하여 신호 프레임을 생성하고, 주파수 인터리빙을 수행할 수 있다.
타임 인터리빙 블록(30050)이 BICM 블록(30020)에서 프레이밍/인터리빙 블록(30030)으로 이동하는 외에 다른 설명은 상술한 바와 같다. 웨이브폼 생성 블록(30040)은 도 1의 OFDM 생성 블록(1030)과 동일한 블록으로 명칭만을 다르게 지칭하는 것이다.
수신기 측에서도, 위와 같이 타임 디인터리빙 블록을 도 9의 디매핑 및 디코딩 블록(9020)에서 프레임 파싱 블록(9010)에 포함시키고, 프레임 파싱 블록(9010)을 프레임 파싱/디인터리빙 블록으로 지칭할 수도 있다. 프레임 파싱 블록(9010)은 수신 신호에 대해 주파수 디인터리빙, 프레임 파싱 및 타임 디인터리빙을 수행할 수 있다.
도 30은 시스템의 서브 블록들의 포함 관계만을 변경하여 재명명한 것으로서, 세부 동작 등에 대해서는 상술한 바와 동일하다. 본 명세서에서 송수신 시스템의 구성들을 블록 뿐 아니라 모듈 또는 유닛으로 지칭할 수 있음 또한 동일하게 적용된다.
도 30에서 프레이밍 모듈(31060)은 신호 프레임을 생성한다. 이하에서, 본 발명의 실시예에 따른 신호 프레임 구성 방법에 대해 더욱 상세히 설명하도록 한다.
도 31은 본 발명의 일 실시예에 따른 신호 프레임 스트럭처를 나타낸다.
신호 프레임은 부트스트랩, 프리앰블 및 데이터 부분을 포함할 수 있다.
부트스트랩 신호는 열악한 채널 환경에서도 동작할 수 있도록 로버스트(robust)하게 설계될 수 있다. 부트스트랩 신호는 필수 시스템 정보와 해당 방송 시스템에 액세스할 수 있는 필수 정보를 전송할 수 있다.
부트스트랩 신호는 RF 캐리어 주파수의 고정(lock) 및 오프셋 추정 및 샘플링 주파수의 고정 및 오프셋 추정에 사용될 수 있다. 부트스트랩 신호는 시스템 대역폭 정보(예를 들면, 6, 7, 8MHz)를 시그널링할 수 있다. 또한, 부트스트랩 신호는 코어 시스템 시그널링 정보(예를 들면, 메이저/마이너 버전 정보)를 포함할 수 있다. 또한, 부트스트랩 정보는 다음 데이터 프레임의 시작까지의 시간을 시그널링할 수도 있다. 그리고 부트스트랩 정보는 프리앰블에서 전송되는 L1 시그널링 정보에 대한 식별자들을 전송할 수도 있다. 또한, 부트스트랩 신호는 EAS(Emergency Alert System) 웨이크업 기능을 지원할 수 있다. 부트스트랩 신호의 EAS 웨이크업 정보는 긴급 상황 발생 여부를 나타낼 수 있다. 즉, EAS 정보는 EAS 또는 다른 소스로부터의 긴급 경계 정보가 적어도 하나의 프레임에 존재하는지 여부를 지시할 수 있다.
부트스트랩은 프리앰블 스트럭처(structure) 정보를 포함한다. 프리앰블 스트럭처 정보는 L1 베이직 모드 정보, 프리앰블의 FFT 사이즈 정보, 프리앰블의 GI 길이 정보 및 프리앰블의 파일럿 패턴(Dx)를 나타낼 수 있다.
도 32는 본 발명의 일 실시예에 따른 신호 프레임 스트럭처를 나타낸다.
도 32는 도 31의 신호 프레임을 심볼 단위로 나타낸다. 프리앰블 및 데이터는 각각 적어도 하나의 심볼들을 포함할 수 있다.
프리앰블은 L1 시그널링 정보를 전달(convey)한다. 그리고 프리앰블은 L1 시그널링 정보의 사이즈 즉 비트수에 따라서 하나 또는 복수의 OFDM 심볼들을 포함할 수 있다. 프리앰블은 데이터 심볼과 같거나 상이한 구조(FFT 사이즈, GI(Guard Interval))을 가질 수 있다. 이 경우 프리앰블 심볼 또는 데이터 심볼의 구조는 부트스트랩에서 시그널링될 수 있다. 즉, 부트스트랩은 프리앰블의 FFT 사이즈, GI 길이, 파일럿 패턴 등을 지시할 수도 있다.
부트스트랩에서 프리앰블/데이터 부분에 대한 정보를 전송하는 경우의 장점은 다음과 같다. 수신기의 동작이 간소화될 수 있다. 그리고 L1 시그널링 정보를 획득하는 시간이 줄어들어, 채털 스캔을 포함한 서비스 획득 시간이 감소될 수 있다. 그리고 열악한 채널 상황에서 FFT/GI 오류 검출(false detection) 가능성을 낮춰 수신 성능을 향상시킬 수도 있다.
하나의 신호 프레임에는 적어도 하나의 서브프레임이 포함될 수 있다. 그리고 각 서브프레임에 대한 FFT 사이즈는 8K, 16K, 32K 중 하나가 사용될 수 있으며, 서브프레임별 FFT 사이즈는 같거나 다를 수 있다. 서브프레임은 해당 서브프레임에 대해 고정된 FFT 사이즈, GI 길이, 스캐터드 파일럿 패턴 및 NoC(Number of useful carriers)를 갖는다. 그리고 해당 서브프레임에 대한 FFT 사이즈 정보, GI 길이 정보, 파일럿 패턴 정보 및 NoC 정보는 프리앰블에 포함되어 전송/수신될 수 있다.
도 33은 본 발명의 일 실시예에 따른 신호 프레임의 파일럿 구조를 나타낸다.
도 33에서와 같이 신호 프레임은 캐리어의 수(NoC; Number of Carriers)에 따라서 실제(actual) 대역폭이 변할 수 있다.
신호 프레임은 에지 파일럿(EP; Edge Pilot), 컨티뉴얼 파일럿(CP; Continual Pilot), 스캐터드 파일럿(SP; Scattered Pilot)을 포함한다.
에지 파일럿 또는 에지 케리어는 캐리어 인덱스(k)가 각각 0 또는 NoC-1에 해당하는 캐리어들을 나타낸다.
컨티뉴얼 파일럿은 프레임의 모든 심볼에 삽입된다. 컨티뉴얼 파일럿의 주파수 방향 인덱스는 FFT 사이즈에 따라서 특정 패턴으로 결정된다. 컨티뉴얼 파일럿은 커먼 CP와 부가(additional) CP를 포함하며, 커먼 CP가 SP와 겹치지않는 CP(Non-SP-bearing-CP)에 해당하고, 부가 CP가 SP 자리에 위치하는 CP(SP-bearing-CP)에 해당한다. 부가 CP는 매 데이터 심볼 당 데이터 캐리어의 수를 일정하게 유지하기 위해 추가된다. 즉, 심볼 당 일정한 NoA(Number of Active carriers)를 보장(ensure)하기 위해 추가된다.
스캐터드 파일럿은 Dx 및 Dy로 나타내지는 SP 패턴에 따라 배치된다. Dx는 주파수 방향에서 파일럿 포함 캐리어(pilot bearing carrier)의 거리 또는 분배(separation)를 나타내고, Dy는 시간 방향에서 하나의 스캐터드 파일럿 시퀀스를 형성하는 심볼들의 수를 각각 나타낸다. 예를 들면, 도 33에서 SP 패턴은 Dx=4이고 Dy=4이다. 서브프레임에서 사용된 스캐터드 파일럿 패턴은 프리앰블의 L1 시그널링 정보를 사용하여 전송될 수 있다.
이하에서는 스캐터드 파일럿의 파워를 부스팅하는 방법에 대해 설명하도록 한다.
방송 신호 송신기는 파일럿 삽입 모듈을 사용하여 신호 프레임에 파일럿을 삽입할 수 있다. 파일럿 삽입 모듈은 도 8의 파일럿 및 톤 삽입 모듈(8000)에 해당할 수 있다. 파일럿 신호는 수신 신호의 동기화, 채널 추정, 전송 모드 식별 및 위상 노이즈 추정 등의 용도로 사용될 수 있다. 따라서 신호 수신 및 디코딩 성능을 향상시키기 위해 파일럿 신호의 전력 레벨을 부스팅할 수 있다.
부스팅된 파일럿 신호를 사용함으로써 송수신 시스템은 채널 추정 품질을 향상시켜 시스템 전체 성능을 개선할 수 있다. 그러나 신호 프레임에 사용될 수 있는 전체 전력 또는 에너지는 제한되므로 파일럿 신호의 전력을 부스팅하면 나머지 데이터 부분의 할당 전력/에너지가 감소될 수 있다. 따라서 파일럿에 대한 지나친 전력 할당은 데이터 부분의 전력 감소로 인한 성능 열화를 야기할 수도 있다. 따라서 각각의 SP 패턴에 대한 최적의 성능을 갖는 부스팅 전력 레벨을 결정하여야 한다.
Figure pct00075
수학식 12는 등화(equalize)된 데이터 SNR을 모델링하는 수학식이다.
수학식 12에서, (σ_s)^2은 데이터 전력을, (σ_N)^2는 노이즈 전력을, (σ_CE)^2은 채널 추정 에러 전력을 각각 나타내고, f_int는 보간(interpolation)에 따른 노이즈 저감(reduction) 팩터(f<1)를 각각 나타낸다.
SNR_EQ는 채널 추정시 노이즈 대비 신호 전력의 비를 나타내고, SNR_EQ는 수신 신호의 SNR을 사용하여 나타낼 수 있다.
Figure pct00076
Figure pct00077
수학식 13은 SP 부스팅을 사용하는 경우의 등화된 데이터 SNR을 모델링하는 수학식이다.
수학식 13에서 b는 SP 부스팅 팩터를((σ_p)^2 = b*(σ_s)^2,)나타내고, k는 전력 정규화(normalization) 팩터(k=s/((s-1)+b))를 나타내며, s는 스캐터드 파일럿 계수(S=Dx*Dy)를 각각 나타낸다. (σ_p)^2은 SP의 전력을 나타낸다.
수학식 13을 부스팅을 사용한 경우의 SNR과 수신 신호의 SNR의 비로 나타내면 수학식 14와 같다.
등화된 데이터 SNR은 각각의 SP 패턴에 대해 최적화될 수 있다. 모델링 수학식에서 노이즈 감소 팩터 f_int는 미정의(unknown) 파라미터이다. 노이저 감소는 시간 및 주파수 인터리버에 의해 달성될 수 있다. 즉, f_int = f_int,time * f_int,freq와 같다. 예를 들면, Dy=4인 경우 f_int,time = 0.6875가 되고, Dy=2인 경우에는 f_int,time = 0.75가 될 수도 있다. 다만, f_int,freq는 수신기, 수신 환경에 따라서 다를 수 있다. 예를 들면, f_int,freq = 1 또는 f_int,freq = 0.5가 될 수도 있다. 따라서 수신 신호의 프로세싱 성능을 최적화할 수 있는 f_int,freq를 결정하고, 이에 기초하여 파일럿 부스팅 레벨을 결정할 수 있다.
f_int는 다양한 사용 케이스(use cases), 채널 컨디션, 수신기 구현에 따라 선택될 수 있다. 따라서 복수의 부스팅 레벨을 제안하고, 부스팅 레벨에 대한 정보를 나타내는 시그널링 비트를 할당하여 시스템에 따른 SP 부스팅 전력 선택의 유연성을 제공할 수 있다. 실시예로서, 부스팅 레벨은 2비트 또는 3비트로 전송될 수 있다. 이러한 부스팅 레벨을 나타내는 시그널링 파라미터를 SP 부스팅 파라미터 또는 SP 부스팅 정보라고 지칭할 수 있다.
실시예로서, SP 부스팅 파라미터는 5개의 레벨을 아래와 같이 3비트를 사용하여 나타낼 수 있다. 이러한 5개의 레벨들은 0~4의 부스팅 정도(degree)로 지칭할 수도 있다. "000"~"100"의 파라미터 값들이 각각 0~4의 부스팅 정도에 해당할 수 있다.
"000" : SP 부스팅 사용하지 않음.
"001" : f_int,freq = 0.25
"010" : f_int,freq = 0.5
"011" : f_int,freq = 0.75
"100" : f_int,freq = 1.0
"101"~"111" : 예비(reserved)
도 34 및 도 35는 본 발명의 일 실시예에 따른 스캐터드 파일럿 부스팅 정보를 나타낸다.
도 34는 SP 부스팅 레벨을 dB 단위로 나타낸 테이블이며, 도 35는 SP 부스팅 레벨을 노멀라이즈된 데이터 케리어 전력의 진폭(amplitude) 단위로 나타낸 테이블이다. 즉, 도 34에서 부스팅 전의 전력비는 0이고, 도 35에서 부스팅 전의 전력 레벨은 1이다.
예를 들면, SP 패턴이 SP3_4인 경우 즉 Dx=3이고 Dy=4인 경우, 도 34에서 부스팅 레벨이 2("010")인 경우 SP 파일럿은 2.9dB로 부스팅되고, 따라서 1.40의 진폭을 갖는다. SP 부스팅 정보는 3비트의 파라미터를 사용하여 각 SP 패턴에 대한 SP의 부스팅된 진폭을 dB단위 또는 진폭 단위로 나타낼 수 있다.
스캐터드 파일럿 부스팅 정보는 스캐터드 파일럿 패턴에 따른 SP 부스팅 레벨을 5개의 레벨(0,1,2,3,4)로 나타낸다. 5개의 레벨 중 하나의 레벨(0)은 부스팅을 수행하지 않은 경우를 포함한다. 즉, 0의 레벨에서 SP의 진폭은 0dB 또는 1 진폭이 되는 것이다. 다시 말하면, 스캐터드 파일럿 부스팅 정보는 스캐터드 파일럿의 진폭을 나타내는 것이다.
송신기 및 수신기가 도 34 및 도 35와 같은 SP 부스팅 테이블을 저장하고, SP 부스팅 파라미터 즉 SP 부스팅 정보만을 3비트로 시그널링할 수도 있다.
신호 프레임의 프리앰블에도 파일럿이 삽입된다. 실시예로서, 방송 신호 송신기는 프리앰블 파일럿에 대해서도 부스팅을 수행할 수 있다. 시간 보간(time interpolation)이 없는 경우 f_int,time = 1.0으로 설정할 수 있다. 그리고 f_int,freq는 프리앰블의 FFT 사이즈, GI 길이 및 파일럿 패턴에 따라서 최대 GUR(Huard Utilization Ratio)를 갖도록 설정될 수 있다.
프리앰블 파일럿의 경우 언제나 Dy=1의 파일럿 패턴을 사용할 수 있다. 프리앰블은 L1 시그널링 정보를 전달하고, L1 시그널링 정보가 빨리 디코딩되어야만 수신기가 수신 신호를 처리할 수 있다. 따라서 신속하고 정확한 채널 추정, 동기 추적을 위해 프리앰블 심볼은 데이터 심볼 보다 파일럿 밀도를 높일 수 있다. 이를 위해 프리앰블 심볼에 대해서는 Dy=1인 파일럿 패턴이 사용될 수 있다. 따라서 프리앰블 심볼이 복수인 경우 각 프리앰블 심볼의 같은 위치에 파일럿이 발생(occur),할 수 있다. 프리앰블 파일럿의 Dx 값은 부트스트랩의 프리앰블 구조 정보를 통해 시그널링될 수 있다.
도 36 및 도 37는 본 발명의 일 실시예에 따른 프리앰블 파일럿 부스팅 정보를 나타낸다.
도 36은 FFT 사이즈, GI 길이 및 SP Dx에 따른 부스팅 레벨을 GUR 단위로 타나낸다. GUR은 Dx와 GI의 비율을 팩터로 하여 결정될 수도 있다.
도 37은 프리앰블 심볼에 대한 파일럿 부스팅 레벨을 dB 단위 및 진폭 단위로 나타낸다. 도 37은 도 36에서와 같이 FFT 사이즈, GI 길이 및 SP Dx에 따른 17개의 타입들에 대해 각각 프리앰블 파일롯의 부스팅 방법을 나타낸다.
상술한 바와 같이 프리앰블 심볼의 스트럭처는 부스스트랩의 프리앰블 구조 정보를 통해 시그널링된다. 따라서 프리앰블의 파일럿 부스팅 정보는 부트스트랩의 프리앰블 구조 정보를 사용하여 결정될 수 있다. 송신기 및 수신기는 도 36 및 도 37의 데이터를 공유하고, 수신기는 부트스트랩의 프리앰블 구조 정보를 사용하여 수신 프리앰블의 FFT 사이즈, GI 길이 및 SP DX 정보를 획득할 수 있다. 그리고 수신기는 도 36 및 37을 통해 수신 신호의 프리앰블 파일럿에 적용된 전력 부스팅 레벨을 결정하고, 이를 기초로 수신 신호를 처리할 수 있다.
다른 실시예로서, 프레임 바운더리 심볼에 대해서도 SP 전력 부스팅을 수행할 수 있다. 프레임 또는 서브 프레임의 첫번째 심볼 및 마지막 심볼 중 적어도 하나가 프레임 바운더리 심볼 또는 서브프레임 바운더리 심볼이 될 수 있다. 서브프레임 바운더리 심볼에는 데이터 심볼에 비해 파일럿 밀도(density)가 큰 파일럿들이 삽입된다. 서브프레임 바운더리 파일럿은 Dx 단위로 삽입될 수 있다(Dy=1). 더 많은 수의 파일럿이 삽입되므로 파일럿 부스팅을 수행하고, 심볼에 전체에 대한 전력을 노멀라이즈하면 데이터 캐리어 부분의 에너지가 지나치게 낮아질 수 있다. 따라서 이를 고려한 전력 부스팅이 수행되어야 한다.
프레임 바운더리 심볼에 대한 전력 부스팅은 2가지 방법을 사용할 수 있다.
먼저, SP 전력은 노멀 데이터 심볼과 같이 유지하고, 대신 널 캐리어를 삽입할 수 있다. 널 캐리어를 배치하면, 널 캐리어어 대해서는 전력이 분배되지 않으므로 널 캐리어를 재외한 다른 캐리어들의 전력이 상승된다. 따라서 SP 전력도 상승되는 효과를 갖는다. 이러한 경우 상술한 SP 부스팅 전력 테이블을 그대로 사용하면 된다. 즉 이 방법을 사용하면 SP 부스팅 전력 테이블을 그대로 사용하여 시그널링 오버헤드를 줄이면서도 데이터 심볼에 적절한 에너지를 분배하여 성능 저하를 최소화할 수 있다.
또는, 프레임 바운더리 심볼에 대한 SP 파워 부스팅을 별도로 설정할 수 있다.
도 38은 프레임 바운더리 심볼에 대한 SP 파워 부스팅 레벨을 나타낸다.
프레임 바운더리 심볼의 경우, Dy=1을 사용할 수 있고 따라서 Dx 값에 따라서 파워 부스팅 레벨이 결정될 수 있다.
이하에서는 널 캐리어를 배치하여 프레임 바운더리 심볼에 대한 전력 부스팅을 수행하는 방법에 대하여 상술하도록 한다.
먼저, 서브프레임 바운더리 심볼에 널 캐리어를 배치하는 방법을 설명하기 위한 시스템 구성의 요소/단위들을 먼저 설명한다.
NoC(Number of Carriers): 파일럿을 포함하는 캐리어들의 수
NoA(Number of Active carriers): 노멀 데이터 심볼에 대한 액티브 데이터 캐리어들의 수
N_SP: 스캐터드 파일럿(SP)의 수
N_SP-CP: SP-포함(bearing)-CP의 수
N_NSP-CP: SP-비포함-CP(non-SP-bearing-CP)의 수
A_SP: SP 셀의 진폭/크기(Amplitude)
A_CP: CP 셀의 진폭/크기(Amplitude)
NoA_DATA,SBS: 서브프레임 바운더리 심볼에 대한 데이터 캐리어들의 수
NoA_SBS:SBS(서브프레임 바운더리 심볼)에 대한 액티브 데이터 캐리어들의 수
N_SP,SBS: SBS 파일럿들의 수
N_null: 널 캐리어들의 수
서브프레임 바운더리 심볼은 해당 서브프레임의 노멀 데이터 심볼에 사용되는 SP 패턴의 Dx 값과 Dy=1인 SBS 파일럿들을 포함한다. 따라서 상술한 바와 같은 노멀 데이터 심볼에 대한 SP 부스팅 전력을 사용하는 경우, 부스팅을 하지 않는 경우(L1_SP_boosting='000')를 제외하면 서브프레임 바운더리 심볼의 전력이 노멀 데이터 심볼의 전력보다 크게 된다. 따라서 송수신되는 OFDM 심볼들의 전력을 동일하게 하기 위하여 해당 셀 전력이 0인 널 캐리어 또는 비변조(unmodulated) 캐리어를 삽입함으로써 심볼 전력을 노멀 데이터 심볼과 동일하게 맞출 수 있다. 서브프레임 바운더리 심볼의 전력을 노멀 데이터 심볼의 전력과 동일하게 맞추는 방법은 이하와 같다.
NoA_SBS는 서브프레임 바운더리 심볼에 대한 액티브 데이터 캐리어의 수이므로, 서브프레임 바운더리 심볼의 데이터 셀의 수에서 널 캐리어의 수를 감산하여 획득할 수 있다(NoA_SBS = N_DATA,SBS - N_null).
Figure pct00078
수학식 15에서, 데이터 캐리어의 전력은 1로 가정한다. 노멀 데이터 심볼의 전체 전력은 수학식 15와 같이 획득될 수 있다. 노멀 데이터 심볼의 전력(P_NS)은 액티브 데이터 캐리어들의 전력(NoA)과 스캐터드 파일럿들의 전력((N_SP + N_SP-CP)*(A_SP)^2)과 컨티뉴얼 파일럿들의 전력((N_NSP-CP)*(A_CP)^2)의 합으로 나타낼 수 있다.
Figure pct00079
수학식 16에서, 데이터 캐리어의 전력은 1로 가정한다. 그리고 서브프레임 바운더리 심볼의 총 전력은 수학식 16과 같이 획득될 수 있다. 서브프레임 바운더리 심볼의 총 전력(P_SBS)는 SBS의 액티브 데이터 캐리어들의 전력(NoA_SBS)과 SBS 파일럿의 전력((S_SP,SBS)*(A_SP)^2)과 SBS의 컨티뉴얼 파일럿들의 전력((N_NSP-CP)*(A_CP)^2)의 합으로 나타낼 수 있다.
그리고 결국 수학식 15의 노멀 데이터 심볼의 전체 전력과 수학식 16의 서브프레임 바운더리 심볼의 전체전력이 동일한 서브프레임 바운더리 심볼의 데이터 캐리어의 수를 산출하면 되며, 이는 이하의 수학식 17와 같다.
Figure pct00080
NoA_SBS는 서브프레임 바운더리 심볼의 실제 데이터 전송에 사용될 수 있는 액티브 캐리어들의 수를 나타낸다. 따라서 NoA_SBS는 서브프레임 바운더리 심볼에 대한 액티브 데이터 캐리어의 수이므로, 서브프레임 바운더리 심볼의 데이터 셀의 수에서 널 캐리어의 수를 감산하여 획득할 수 있다(NoA_SBS = N_DATA,SBS - N_null). 역으로, 널 캐리어의 수는 서브프레임 바운더리 심볼의 데이터 캐리어의 수로부터 서브프레임 바운도리 심볼의 액티브 데이터 캐리어의 수를 감산함으로써 획득될 수도 있다.
도 33에서와 같이 전송 신호 프레임의 실제 점유 대역폭(actual occupied bandwidth)는 캐리어의 수에 따라 조정될 수 있다. 즉 NoC를 플렉서블하게 조정하여 신호 프레임의 실제 점유 대역폭을 조정하고, NoC에 관한 파라미터를 시그널링할 수 있다. NoC는 수학식 18과 같이 정의될 수 있다.
Figure pct00081
수학식 18에서, NoC_max는 심볼 당 캐리어의 최대 수를 나타낸다. C_red_coeff는 양의 정수로서, 컨트롤 유닛 값(C_unit)으로 곱해지는, 감소되는 캐리어들의 수를 결정하는 계수를 나타낸다. C_red_doeff는 NoC 감소 계수라고 지칭할 수도 있다. C_red_coeff는 0~4의 값을 갖고, 이는 파라미터들로서 시그널링될 수 있다. 파라미터들은 각각 프리앰블에 대한 NoC 감소 계수(L1B_preamble_reduced_carriers), 첫번째 서브 캐리어에 대한 NoC 감소 계수(L1B_First_Sub_reduced_carriers), 두번째 이후 서브캐리어들에 대한 NoC 감소 계수(L1D_reduced_carriers)로서 시그널링될 수 있다. 컨트롤 유닛 값(C_unit)은 최대(Max) Dx 값을 갖는다. 다시 말하면, 컨트롤 유닛 값은, 베이시스가 3인 Dx 값과 베이시스가 4인 Dx 값의 최소 공배수에 해당하는 최대 Dx 값으로 결정된다. 컨트롤 유닛 값은 8K FFT에 대해 96, 16K FFT에 대해 192, 32K FFT에 대해 384의 값으로 각각 결정될 수 있다.
이하의 표 34는 상술한 수학식에 따라 결정되는 NoC를 각 FFT 사이즈 및 C_red_coeff에 대해서 나타낸다.
Figure pct00082
표 34에서, C_red_coeff=0인 경우의 NoC가 상술한 NoC_max에 해당한다. C_red_coeff의 갑인 0~4는 3비트를 사용하여 시그널링될 수 있으며, 이하에서는 0~4의 값을 각각 000, 001, 010, 011, 100으로 나타내며 설명할 수 있다.
도 39는 본 발명의 일 실시예에 따른 노멀 데이터 심볼에 대한 액티브 캐리어들의 수(NoA)를 나타낸다.
도 39에서, NoC 감소 계수(C_red_coeff)에 따른 NoC는 표 34에서 나타낸 바와 같다. 데이터 심볼의 경우 상술한 바와 같이 NoC로부터 SP 및 CP의 수를 감산하여 액티브 데이터 캐리어들의 수를 획득할 수 있다. CP들은 기설정된 위치에 기설정된 숫자로 삽입될 수 있으므로, NoA는 도 39에서와 같이 NoC 감소 계수(C_red_coeff) 및 SP 패턴에 따라서 결정될 수 있다.
도 40은 본 발명의 일 실시예에 따른 서브프레임 바운더리 심볼의 파일럿들의 수(N_SP,SBS)를 나타낸다.
서브프레임 바운더리 심볼의 NoC는 상술한 바와 같이 결정될 수 있다. 서브프레임 바운더리 심볼에는 서브프레임 바운더리 파일럿들이 삽입될 수 있다. 서브프레임 바운더리 파일럿은 SBS 파일럿이라고 지칭할 수도 있다. 서브프레임 바운더리 파일럿은 캐리어 인덱스 k에 대해 (k mod Dx = 0)을 만족하는 위치들로 삽입될 수 있다. 다만 k=0 또는 k=NoC-1인 자리는 에지 파일럿들이 위치하므로 서브프레임 바운더리 파일럿의 위치로부터 제외된다. 즉, SBS 파일럿은 해당 서브프레임의 데이터 심볼의 SP 패턴의 Dx 값을 사용하며 Dy 값은 1을 사용할 수 있다.
도 40의 실시예에서, SBS 파일럿들의 수는 파일럿 인덱스 k=0 및 k=NoC-1인 에지 파일럿들을 포함하는 숫자를 나타낸다. 실시예에 따라서 상술한 서브프레임 바운더리 파일럿의 수는 에지 파일럿들의 수를 포함할 수도 있다.
도 41은 본 발명의 일 실시예에 따른 서브프레임 바운더리 심볼의 데이터 캐리어들의 수를 나타낸다.
서브프레임 바운더리 심볼의 데이터 캐리어들의 수는 서브프레임 파운더리 심볼의 총 캐리어 수로부터 파일럿들의 수를 감산하여 획득될 수 있다(N_data,sbs = NoC - N_SP,SBS - N_NSP-CP).
도 42는 본 발명의 일 실시예에 따른 심볼당 컨티뉴얼 파일럿들의 수를 나타낸다.
도 42에서, CP들의 수는 프레임에 공통적으로 적용되므로, 서브프레임 바운더리 심볼에도 적용된다. 본 발명의 실시예에서, SP 포함 CP(SP-bearing-CP)들은 SP와 전력으로 전송되므로, CP들의 수로는 SP 비포함 CP(non-SP-bearing-CPs)들의 수를 나타낸다.
수학식 17에서, 서브프레임 바운더리 심볼의 액티브 데이터 캐리어들의 수(NoA_SBS)는 심볼당 액티브 캐리어들의 수(NoA), 서브프레임 바운더리 심볼의 SP들의 수(N_SP,SBS), 심볼당 캐리어들의 수(NoC), 심볼 당 CP들의 수(N_NSP-CP)와 SP들의 진폭(A_SP)를 사용하여 획득할 수 있다. 이에 대해, 도 39의 테이블이 심볼당 액티브 캐리어들의 수(NoA)를, 도 40의 테이블이 서브프레임 바운더리 심볼의 SP들의 수(N_SP,SBS)를, 표 34 및 도 39~41이 심볼당 캐리어들의 수(NoC)를, 도 42가 심볼 당 CP들의 수(N_NSP-CP)를, 및 도 35의 테이블이 SP들의 진폭(A_SP)를 각각 나타낸다. 따라서 이들을 사용하여 서브프레임 바운더리 심볼의 액티브 데이터캐리어들의 수를 각 NoC 감산 계수(C_red_coeff)에 따라서 획득할 수 있다.
도 43 내지 도 47는 본 발명의 일 실시예에 따른 NoC 감산 계수(C_red_coeff)에 따른 서브프레임 바운더리 심볼의 액티브 데이터 캐리어들의 수(NoA_SBS)를 나타낸다.
도 43은 NoC 감산 계수가 0인 경우(C_red_coeff=000)의 서브프레임 바운더리 심볼의 액티브 데이터 캐리어의 수를 나타낸다.
도 44는 NoC 감산 계수가 1인 경우(C_red_coeff=001)의 서브프레임 바운더리 심볼의 액티브 데이터 캐리어의 수를 나타낸다.
도 45는 NoC 감산 계수가 2인 경우(C_red_coeff=010)의 서브프레임 바운더리 심볼의 액티브 데이터 캐리어의 수를 나타낸다.
도 46은 NoC 감산 계수가 3인 경우(C_red_coeff=011)의 서브프레임 바운더리 심볼의 액티브 데이터 캐리어의 수를 나타낸다.
도 47은 NoC 감산 계수가 4인 경우(C_red_coeff=100)의 서브프레임 바운더리 심볼의 액티브 데이터 캐리어의 수를 나타낸다.
서브프레임 바운더리 심볼의 널 캐리어의 수는 서브프레임 바운더리 심볼의 데이터 캐리어의 수로부터 도 43 내지 도 47의 액티브 데이터 캐리어들의 수를 감산함으로써 획득될 수 있다. 이하에서는 널 캐리어들의 수를 결정하는 실시예 및 이렇게 결정된 수의 널 캐리어들을 위치시키는 방법에 대하여 설명하도록 한다. 상술한 바와 같이 방송 신호 송신기는 프레임 빌더에서 신호 프레임을 구성하고 주파수 인터리빙을 수행한다. 따라서 주파수 인터리빙 관련하여 널 캐리어의 위치 방법이 달라질 수 있다.
도 48은 본 발명의 일 실시예에 따른 널 캐리어의 수 산출 방법 및 그에 따른 전력 노멀라이징을 나타낸다.
도 48에서, NoA=16, NoC=25, A_sp=2, A_CP=8/3, N_SP,SBS=9, N_DATA_SBS=13, N_NSP-CP=3을 가정한다.
도 48(a) 및 도 48(b)는 Dx=6, Dy=2인 SP 패턴을 갖는 서브프레임 데이터 심볼들을 나타낸다. 도 48(a) 및 도 48(b)에 대해, 노멀 데이터 심볼의 주파수 도메인 전체 전력(FD total power for normal data symbols)은 61.3이다(도 48(1)). 노멀 데이터 심볼의 전력은 상술한 수학식 15를 통해 산출될 수 있다.
도 48(c)는 널 캐리어 삽입 전의 서브프레임 바운더리 심볼을 나타낸다. 서브프레임 바운더리 심볼의 주파수 도메인 전체 전력(FD total power for SBS before nulling)은 70.3이 된다. 서브프레임 바운더리 심볼의 전력은 상술한 수학식 16을 통해 산출될 수 있다.
도 48(d)는 널 캐리어 삽입 후의 서브프레임 바운더리 심볼을 나타낸다. 널 캐리어가 삽입된 서브프레임 바운더리 심볼의 주파수 도메인 전체 전력(FD total power for SBS after nulling)은 61.3이 된다.
삽입되는 널 캐리어의 수는 SBS의 데이터 캐리어의 수로부터 SBS의 액티브 캐리어의 수를 감산함으로써 획득된다(N_null = N_DATA,SBS - NoA_SBS =13-4=9). 이렇게 획득된 수의 널 캐리어의 삽입함으로써, 서브프레임 바운더리 심볼의 전력이 70.3에서 61.3으로 감소되어 노멀 데이서 심볼의 전력(61.3)과 동일하게 노멀라이즈된다.
도 49는 본 발명의 일 실시예에 따른 SBS의 널 캐리어 매핑 방법을 나타낸다.
도 49는 프레임 매핑 후 주파수 인터리빙이 수행되는 경우의 실시예를 나타낸다. 본 명세서에서, 주파수 인터리빙은 선택적으로 수행될 수 있다. 특히, 신호 프레임에 FDM(Frequency Division Multiplexing)이 적용되는 경우 주파수 인터리빙이 수행되면 FDM에 의한 데이터의 주파수 도메인에서의 배치가 인터리빙에 의해 흩어질 수 있기 때문이다. 주파수 인터리빙이 수행되는 경우, 주파수 인터리빙을 고려하여 데이터 캐리어 및 널 캐리어들을 순서대로 매핑할 수 있다. 본 명세서에서, 심볼에 포함되는 캐리어들은 셀(cell)로서 지칭할 수도 있다. 셀은 성상도에서 인코딩된 I/Q 컴포넌트들의 하나의 세트를 나타낸다.
도 49에서와 같이, 데이터 셀들을 캐리어 인덱스 1~7에 위치하고 그 후에 널셀들이 위치할 수 있다. 그리고 인터리빙 후에 데이터 셀들 및 널 셀들이 랜덤하게 흩어진다(spread out). 그 후 파일럿 삽입 블록에서 파일럿이 기설정된 위치에 삽입된다.
도 50은 본 발명의 다른 일 실시예에 따른 SBS의 널 캐리어 매핑 방법을 나타낸다.
도 50(a)는 주파수 인터리빙을 수행하지 않는 경우의 널 캐리어 매핑 방법을 나타낸다.
도 50(b)에서와 같이, 데이터 셀들 및 널 셀들을 순차적으로 매핑할 수도 있다. 그러나 이러한 경우 데이터 캐리어들이 스펙트럼의 한쪽에 편중되어 배치된다. 스펙트럼의 에지 영역은 인접 채널 및 송수신 필터 등이 수신 성능을 열화시킬 수 있는 부분이므로, 데이터 캐리어들을 가능한 스펙트럼의 센터에 위치시키는 것이 수신 성능을 개선할 수 있다.
도 50(c)는 데이터 셀들을 주파수 스펙트럼의 센터에 위치시키고, 양 에지 영역에 널 셀들을 위치시키는 방법을 나타낸다. 데이터 셀들을 주파수 스펙트럼의 센터에 위치시키는 방법으로서, 널 셀의 숫자에 따라서 센터의 기정의된 위치를 사용하는 방법 및 널 셀들의 시작 위치를 시그널링하는 방법에 대해 이하에서 추가로 설명하도록 한다.
도 51은 본 발명의 다른 일 실시예에 따른 SBS의 널 캐리어 매핑 방법을 나타낸다.
도 51은 데이터 셀들을 주파수 스펙트럼의 센터에 위치시키는 방법으로서, 널 셀들의 숫자에 따라서 기정의된 위치를 사용하는 방법을 나타낸다. 도 51과 같은 방법을 심플 다이랙트 매핑 방법이라고 지칭할 수도 있다.
도 51의 실시예에서, SBS의 데이터 셀들의 수는 13(N_DATA,SBS=13), SBS의 액티브 데이터 셀의 수는 7(NoA_SBS=7) 및 널 셀들의 수는 6(N_null=6)을 가정한다.
방송 송신기는 널 셀들의 반을 최저(lowest) 주파수 데이터 캐리어들에 위치시키고, 널 셀들의 나머지 반을 최고(highest) 주파수 데이터 캐리어들에 위치시킬 수 있다. 최저 주파수에 위치하는 널셀들의 수는 플로어 펑션(└N_null/2┘)을 통해 획득되고, 최고 주파수에 위치하는 널셀들의 수는 실링 펑션(┌N_null/2┐)을 통해 획득될 수 있다.
도 51(a)에서, 6개의 널셀들 중 3개가 최저 주파수 데이터 캐리어들에, 다른 3개가 최고 주파수 데이터 캐리어들에 매핑된다. 그리고, 도 51(b)와 같이 파일럿들이 삽입될 수 있다.
도 52는 본 발명의 다른 일 실시예에 따른 SBS의 널 캐리어 매핑 방법을 나타낸다.
도 52는 데이터 셀들을 주파수 스펙트럼의 센터에 위치시키는 방법으로서, 액티브 데이터 셀들의 시작 위치를 시그널링하는 방법을 나타낸다. 도 52와 같은 방법을 바운더리 매핑 방법이라고 지칭할 수도 있다.
방송 송신기는 프레임 구성에 따라 데이터 셀들의 시작 위치를 결정하고, 결정된 액티브 데이터 셀들의 시작 위치를 시그널링할 수 있다. 널 셀들은 액티브 셀들의 인덱스를 제외한 나머지 인덱스들에 위치될 수 있다.
방송 송신기는 SBS에서 액티브 데이터 셀들의 시작 정보(L1_SBS_NoA_Start)를 프리앰블의 L1 시그널링 영역에 포함시켜 전송할 수 있다. 송신기에서 상황에 따라서 데이터 셀들의 위치를 선택하여 배치하고, 수신기는 프리앰블에서 SL1_SBS_NoA_Start 정보를 파싱함으로써 SBS의 액티브 데이터 캐리어의 위치를 알 수 있다. 실시예로서, L1_SBS_NoA_Start 정보는 32K FFT를 지원해야 하므로 15 비트를 사용할 수 있다. 실시예로서, 시그널링 오버헤드를 주링기 위해 4개의 캐리어 단위로 위치를 조정하여 13비트로 시그널링할 수도 있다. 널 캐리어는 데이터 캐리어의 매핑 전 또는 후에 매핑될 수도 있다. L1_SBS_NoA_Start 정보의 값은 액티브 데이터 셀들이 매핑되기 전에 삽입된 널 셀들의 수를 지시할 수 있다.
도 52(a)의 실시예에서와 같이, L1_SBS_NoA_Start 정보의 값이 6이므로 6개의 널 셀들 이후에 액티브 데이터 셀들이 위치한다. 도 52(b)는 파일럿들이 삽입된 SBS 캐리어들을 나타낸다.
방송 송신기는 도 51의 심플 다이랙트 매핑 방법과 도 52의 바운더리 매핑 방법을 선택적으로 사용할 수도 있다. 이러한 경우 방송 송신기는 널 셀들의 매핑 방법을 시그널링해야 한다. 실시예로서, 널 캐리어 매핑 정보(L1_SBS_Null_Mapping)를 사용하여 널 캐리어 매핑 방법을 나타낼 수 있다. 널 캐리어 매핑 정보는 1비트 또는 2비트로서, 상술한 심플 다이렉트 매핑 방법 또는 바운더리 매핑 방법을 나타낼 수 있다. 이러한 널 캐리어 매핑 정보는 프리앰블의 L1 시그널링 정보에 포함될 수 있다.
도 53은 본 발명의 다른 일 실시예에 따른 널 캐리어 매핑 방법을 나타낸다.
도 53은 널 캐리어들을 대역폭에서 이븐하게(even) 분산(distribute)하는 방법을 나타낸다. 도 53의 널 캐리어 매핑 방법을 분산된(distributed) 매핑 방법으로 지칭할 수 있다.
널캐리어들은 라운드 펑션을 사용하여 분배시킬 수 있다. 라운드 오퍼레이션은 아래와 같이 나타낼 수 있다.
round(k * (N_DATA,SBS-1) / (N_null-1)), k = 0 ~ N_null-1
라운드 펑션 대신 플로어 펑션이 사용될 수도 있다. 그리고 데이터 셀들은 널 샐들이 차지하지 않은 남은 캐리어 인덱스들이 위치될 수 있다. 도 53의 방법은 주파수 인터리빙이 수행되지 않는 경우를 가정하며, 주파수 인터리빙이 없는 경우에도 주파수 상의 데이터 분산 효과를 개선할 수 있다.
도 50 내지 도 53의 방법들이 모두 선택적으로 사용될 수도 있다. 도 50의 방법을 제네럴(general) 매핑이라고 지칭할 수 있다. 즉, 도 50의 제네럴 매핑 방법(General mapping), 도 51의 심플 다이렉트 매핑 방법(Simple direct mapping), 도 52의 바운더리 매핑 방법(Boundary mapping) 및 도 53의 분산된 매핑 방법(Distributed mapping)이 방송 송신기에 의해 선택적으로 사용되고, 선택된 방법이 시그널링될 수 있다.
심플 다이렉트 매핑 방법은, 데이터가 대역 코너에 위치하며, 시그널링 오버헤드는 없다. 가장 복잡도가 낮고 심플한 방법으로 구현될 수 있다.
바운더리 매핑 방법은 데이터가 대역 센터에 위치하며, 시그널링 오버헤드는 없다. 그리고 데이터 셀들이 인접 채널 간섭 및 채널 추정 불완전(imperfection)에 가장 적게 영향을 받을 수 있다.
제네럴 매핑 방법은 시그럴링 오버헤드가 있으나, 시그널링 정보를 통해 심플 다이렉트 매핑 방법 및 바운더리 매핑 방법을 모두 구현할 수 있다. 유연한 시스템 구성이 가능하다.
분산된 매핑 방법은 데이터가 분산되며 시그널링 오버헤드가 없다. 주파수 다이버시티 개인이 증가하고 널 캐리어들을 간섭 센싱 등에 사용할 수도 있다. 다만 시스템 복잡도가 증가하게 된다.
각각의 방법이 장점과 단점을 가지고 있기 때문에, L1 시그널링 정보에 널 매핑 정보를 아래과 같이 추가하여 네 가지 방법 모두 또는 이들의 서브셋을 지원할 수 있다.
SBS 널 캐리어 매핑 정보(L1_SBS_Null_Mapping (2 bits)) : 각 SBS 심볼의 널 캐리어 매핑 방법.
“00” : Simple direct mapping (approach 1),
“01” : Boundary mapping (approach 2),
“10” : General mapping (approach 3),
”11” : Distributed mapping (approach 4)
위의 네 가지 방법들 중, 일부 방법만을 지원하고자 할 경우, 나머지 경우를 reserved field로 지정하거나, 시그널링하는 방법의 개수가 2 가지 이하일 경우, 1 bit으로 줄여서 사용할 수 있다. 위의 네 가지 방법 외에 추가로 널 캐리어 매핑 모드에 대비하기 위해서, L1_SBS_Null_Mapping 를 3 bit으로 확장하여 reserved field로 사용할 수 있다.
FI(주파수 인터리버)를 사용할 경우, FI 출력은 input 의 null cell들의 distribution에 크게 영향을 받지 않기 때문에, FI off의 경우를 위해서 선택된 방법들 중 가장 간단한 방법을 사용하도록 지정할 수 있다. 이 경우, FI on 시 널 캐리어 매핑 방법은 L1 시그널링 정보 중 FI on/off 를 지시하는 정보을 참조하여, FI 가 on 이 경우, 자동적으로 지정된 방법을 사용하도록 설정할 수도 있다.
예를 들어, L1_frequency_interleaver = ‘1’ (FI enable) 인 경우, 자동적으로 심블 다이렉트 매핑 또는 바운더리 매핑이 사용되도록 지정할 수 있다. 이 경우, 수신기에서는 L1_frequency_interleaver 을 참조하여 SBS 널 캐리어의 매핑 방법을 판단하고 해당 데이터 셀들의 위치를 파악하여 디코딩 할 수 있다.
SBS의 데이터 셀에는 더미 셀들이 포함될 수도 있다. 이러한 경우 SBS의 액티브 데이터 셀의 수는 실제 데이터 셀들의 수와 더미 셀들의 수를 합한 값이 될 수 있다. 이 경우에도 상술한 널 셀들의 매핑 방법이 동일하게 적용될 수 있다. 다만 상술한 데이터 셀들이 더미 셀들을 포함하는 것만이 차이점이 된다.
도 54는 본 발명의 실시예에 따른 방송 신호 송신 방법을 나타낸다.
방송 신호 송신기 및 그의 동작과 관련하여 상술한 바와 같이, 방송 신호 송신기는 인풋 포매팅 모듈을 사용하여 입력 데이터를 인풋 프로세싱하여 적어도 하나의 DP(Data Pipe) 즉 PLP(Physical Layer Pipe) 데이터를 출력할 수 있다(S54010). 그리고 방송 신호 송신기는 BICM 모듈을 사용하여 적어도 하나의 PLP에 포함된 데이터를 에러 정정 프로세싱 또는 FEC 인코딩할 수 있다(S54020). 방송 신호 송신기는 프레이밍 모듈을 사용하여, 적어도 하나의 PLP의 데이터를 포함하는 신호 프레임을 생성할 수 있다(S54030). 방송 신호 송신기는 파일럿 삽입 모듈을 사용하여 신호 프레임에 파일럿들을 삽입하고(S54040), IFFT 모듈을 사용하여 신호 프레임을 OFDM 변조할 수 있다(S54050).
신호 프레임은 프리앰블 및 적어도 하나의 서브프레임을 포함한다. 그리고 삽입되는 파일럿은 컨티뉴얼 파일럿(SP)들, 스캐터드 파일럿(CP들)을 포함한다. 실시예로서 프리앰블에는 프리앰블 파일럿들이 삽입되고, 서브프레임 바운더리 심볼에는 서브프레임 바운더리 프리앰블이 삽입될 수도 있다.
스캐터드 파일럿들의 진폭은 SP 부스팅 파라미터 및 스캐터드 파일럿들의 SP 패턴에 기초하여 결정된다. SP 부스팅 파라미터는 각각의 스캐터드 파일럿 패턴에 대해 5개의 레벨들을 포함한다. 5개의 레벨은 전력 부스팅이 수행되지 않는 0dB를 나타내는 하나의 레벨을 포함한다. 방송 신호 송신기는 5개의 레벨들 중 하나를 선택하고 해당 레벨의 진폭에 따라서 스캐터드 파일럿들을 부스팅하여 전송할 수 있다.
프리앰블에는 SP 부스팅 정보가 포함될 수 있다. SP 부스팅 정보는 스캐터드 파일럿들의 진폭 또는 부스팅 레벨을 나타낸다. SP 부스팅 정보는 상술한 SP 부스팅 파라미터를 3비트로 시그널링할 수 있다. 즉 SP 부스팅 정보는 "000"~"100"중 하나의 값으로서 시그널링되어, 수신기는 SP 패턴 정보, 도 34 및 도 35와 같은 SP 패턴에 따른 SP 부스팅 테이블 및 수신 SP 파라미터를 조합하여 SP의 진폭을 파악할 수 있다. SP 패턴 정보는 프리앰블에 포함되어 시그널링된다.
서브프레임 바운더리 파일럿들의 진폭은 상술한 SP 부스팅 정보 또는 SP 부스팅 파라미터에 기초하여 결정된다. 수신기는 서브프레임의 SP 파일럿 패턴에 따라서 서브프레임 바운더리 파일럿들의 위치를 알 수 있고, 수신한 SP 부스팅 정보에 따라서 서브프레임 바운더리 파릴럿들의 진폭을 알 수 있다.
서브프레임 바운더리 파일럿들은 서브프레임의 SP 패턴의 주파수 방향의 파일럿 간격 즉 서브 프레임의 Dx 간격으로 위치한다. 그리고 전력 노멀라이징을 위해 서브프레임 바운더리 심볼의 데이터 캐리어들은 특정 수의 액티브 데이터 캐리어들 및 특정 수의 널 캐리어들을 포함할 수 있다.
서브프레임 바운더리 심볼의 액티브 데이터 캐리어들의 수는 SP 부스팅 파라미터에 기초하여 결정된다. 예를 들면, 서브프레임 바운더리 파일럿의 진폭이 크게 부스팅되는 경우, 데이터 심볼과 전력을 맞추기 위해서는 액티브 데이터 캐리어들의 수를 줄이고 널 캐리어들의 수를 늘여야할 수도 있다. 또는, 서브프레임 바운더리 파일럿의 진폭이 작게 부스팅되는 경우, 액티브 데이터 캐리어들의 수를 늘리고 널 캐리어들의 수를 줄이거나 없앨 수도 있다. 예를 들면, SP 부스팅 파라미타 값이 0으로, 전력 부스팅이 수행되지 않으면 널 캐리어가 필요하지 않을 수도 있다.
널 태리어들의 수 또한 스캐터드 파일럿들의 진폭에 기초하여 결정된다. 스캐터드 파일럿들의 진폭이 SP 부스팅 파라미터에 기초하여 결정되고, 결정된 진폭이 서브프레임 바운더리 파일럿에도 적용된다. 따라서 상술한 바와 같이 스캐터드 파일럿들이 진폭이 커지면 서브프레임 바운더리 파일럿들의 진폭도 커지므로 널 캐리어의 수가 증가할 수 있다. 그리고 스캐터드 파일럿들의 진폭이 작아지면 서브 프레임 바운더리 파일럿들의 진폭도 작아지므로 널 캐리어의 수가 감소할 수도 있다.
상술한 바와 같이 널 캐리어들의 수는 서브 프레임 바운더리 심볼의 데이터 캐리어들의 수로부터 액티브 캐리어들의 수를 감산함으로써 획득될 수 있다. 서브프레임 바운더리 심볼의 데이터 캐리어들의 수, 액티브 캐리어들의 수, 및 널 캐리어들의 수를 획득하는 방법은 상술한 바와 같다.
삽입되는 널 캐리어들이 수 및 위치는 도 48 내지 도 53과 같이 결정될 수 있다. 실시예로서, 액티브 데이터 캐리어들은 전체 데이터 셀들의 센터에 위치하고, 널 캐리어들의 절반은 각각 에지 대역에 위치할 수 있다. 널 셀들의 1/2가 최저-주파수 데이터 캐리어들을 차지(occupy)하고, 널 셀들의 나머지 1/2가 최고-주파수 데이터 캐리어들을 차지할 수 있다. 그리고 널 캐리어들의 2 세트들 사이의 데이터 캐리어들이 액티브 데이터 캐리어들이 될 수 있다.
도 55는 본 발명의 일 실시예에 따른 방송 신호 수신기의 동기화 및 복조 모듈을 나타낸다.
도 55는 도 9에서 나타낸 동기화 & 복조 모듈(9000)에 포함되는 서브 모듈들을 나타낸다.
동기화/복조 모듈은 방송 신호를 튜닝하는 튜너(55010), 수신한 아날로그 신호를 디지털 신호로 변환하는 ADC 모듈(55020; ADC), 수신 신호에 포함된 프리앰블을 검출하는 프리앰플 디텍팅 모듈(55030; Preamble Detector), 수신 신호에 포함된 가드 시퀀스를 검출하는 가드 시퀀스 디텍팅 모듈(55040; Guard Sequence Dector), 수신 신호에 OFDM 복조 즉 FFT를 수행하는 웨이브폼 트랜스폼 모듈(55050; Waveform Transform), 수신 신호에 포함된 파일럿 신호를 검출하는 레퍼런스 신호 디텍팅 모듈(55060; Reference Signal Detector), 추출된 가드 시퀀스를 사용하여 채널 등화를 수행하는 채널 등화 모듈(55070; Channel equalizer), 및 인버스 웨이브폼 트랜스폼 모듈(55080; inverse waveform transform), 시간 영역에서 파일럿 신호를 검출하는 타임 도메인 레퍼런스 시그널 디텍팅 모듈(55090; Time domain reference signal detector) 및 프리앰블 및 파일럿 신호를 사용하여 수신 신호의 시간/주파수 동기화를 수행하는 시간/주파수 동기화 모듈(55100; Time/Freq Sync)을 포함한다.
웨이브폼 트랜스폼 모듈(55050)은 OFDM 복조를 수행하는 FFT 모듈로 지칭할 수도 있다.인버스 웨이브폼 트랜스폼 모듈(55080)은 FFT의 역에 대항하는 변환을 수행하는 모듈로서, 이는 실시예에 따라서 생략되거나, 동일 또는 유사한 기능을 수행하는 다른 모듈로 대체될 수 있다.
도 55에서, 수신기가 복수의 안테나로 수신한 신호를 복수의 경로를 통해 처리하는 경우로 동일 모듈들이 병렬로 도시되어 있으며, 동일 모듈에 대해 중복 설명은 하지 않는다.
본 발명에서 수신기는 레퍼런스 시그널 디텍팅 모듈(55060) 및 타임 도메인 레퍼런스 시그널 디텍팅 모듈(55090)을 사용하여 파일럿 신호를 디텍팅 및 사용할 수 있다. 레퍼런스 시그널 디텍팅 모듈(55060)은 주파수 도메인에서 파일럿 신호를 검출하고, 수신기는 검출된 파일럿 신호의 특성을 사용하여 동기화 및 채널 추정을 수행할 수 있다. 타임 도메인 레퍼런스 시그널 디텍팅 모듈(55090)은 수신된 신호의 시간 도메인에서 파일럿 신호를 검출하고, 수신기는 검출된 파일럿 신호의 특성을 사용하여 동기화 및 채널 추정을 수행할 수 있다. 본 명세서에서는 주파수 도메인에서 파일럿 신호를 검출하는 모듈(55060) 및 시간 도메인에서 파일럿 신호를 검출하는 모듈(55090)을 중 적어도 하나를 파일럿 신호 디텍팅 모듈 또는 파일럿 검출 모듈로 지칭할 수 있다. 또한 본 명세서에서 레퍼런스 신호는 파일럿 신호를 의미하는 것이다.
도 56은 본 발명의 일 실시예에 따른 방송 신호 수신 방법을 나타낸다.
방송 신호 수신기 및 그의 동작과 관련하여 상술한 바와 같이, 방송 신호 수신기는 FFT(Fast Fourier Transfrom) 모듈을 사용하여 수신 방송 신호를 OFDM 복조할 수 있다(S56010). 방송 신호 수신기는 파일럿 검출 모듈을 사용하여 방송 신호에 포함된 파일럿들을 검출할 수 있다(S56020). 방송 신호 수신기는 검출된 파일럿들을 사용하여 방송 신호의 동기화, 채널 추정 및 보상을 수행할 수 있다. 방송 신호 수신기는 프레임 파싱 모듈을 사용하여 방송 신호의 신호 프레임을 파싱할 수 있다(S56030). 방송 신호 수신기는 신호 프레임에 포함된 프리앰블 데이터를 추출 및 디코딩하고, 프리앰블 데이터로부터 획득된 L1 시그널링 정보를 사용하여 원하는 서브프레임 또는 PLP 데이터를 추출할 수도 있다. 방송 신호 수신기는 디매핑 및 디코딩 모듈을 사용하여 방송 신호로부터 추출된 PLP 데이터를 비트 도메인으로 변환하고 FEC 디코딩할 수 있다(S56040). 그리고 방송 수신기는 아웃풋 프로세싱 모듈을 사용하여 PLP 데이터를 데이터 스트림으로 출력할 수 있다(S56050).
신호 프레임은 프리앰블 및 적어도 하나의 서브프레임을 포함한다. 그리고 삽입되는 파일럿은 컨티뉴얼 파일럿(SP)들, 스캐터드 파일럿(CP들)을 포함한다. 실시예로서 프리앰블에는 프리앰블 파일럿들이 삽입되고, 서브프레임 바운더리 심볼에는 서브프레임 바운더리 프리앰블이 삽입될 수도 있다.
스캐터드 파일럿들의 진폭은 SP 부스팅 파라미터 및 스캐터드 파일럿들의 SP 패턴에 기초하여 결정된다. SP 부스팅 파라미터는 각각의 스캐터드 파일럿 패턴에 대해 5개의 레벨들을 포함한다. 5개의 레벨은 전력 부스팅이 수행되지 않는 0dB를 나타내는 하나의 레벨을 포함한다. 방송 신호 송신기는 5개의 레벨들 중 하나를 선택하고 해당 레벨의 진폭에 따라서 스캐터드 파일럿들을 부스팅하여 전송할 수 있다.
프리앰블에는 SP 부스팅 정보가 포함될 수 있다. SP 부스팅 정보는 스캐터드 파일럿들의 진폭 또는 부스팅 레벨을 나타낸다. SP 부스팅 정보는 상술한 SP 부스팅 파라미터를 3비트로 시그널링할 수 있다. 즉 SP 부스팅 정보는 "000"~"100"중 하나의 값으로서 시그널링되어, 수신기는 SP 패턴 정보, 도 34 및 도 35와 같은 SP 패턴에 따른 SP 부스팅 테이블 및 수신 SP 파라미터를 조합하여 SP의 진폭을 파악할 수 있다. SP 패턴 정보는 프리앰블에 포함되어 시그널링된다.
서브프레임 바운더리 파일럿들의 진폭은 상술한 SP 부스팅 정보 또는 SP 부스팅 파라미터에 기초하여 결정된다. 수신기는 서브프레임의 SP 파일럿 패턴에 따라서 서브프레임 바운더리 파일럿들의 위치를 알 수 있고, 수신한 SP 부스팅 정보에 따라서 서브프레임 바운더리 파일럿들의 진폭/진폭비를 알 수 있다. 따라서 수신기는 파일럿들의 결정된 진폭에 따라서 채널 추정 및 동기 추적을 수행할 수 있다.
서브프레임 바운더리 파일럿들은 서브프레임의 SP 패턴의 주파수 방향의 파일럿 간격 즉 서브 프레임의 Dx 간격으로 위치한다. 그리고 전력 노멀라이징을 위해 서브프레임 바운더리 심볼의 데이터 캐리어들은 특정 수의 액티브 데이터 캐리어들 및 특정 수의 널 캐리어들을 포함할 수 있다.
서브프레임 바운더리 심볼의 액티브 데이터 캐리어들의 수는 SP 부스팅 파라미터에 기초하여 결정된다. 예를 들면, 서브프레임 바운더리 파일럿의 진폭이 크게 부스팅되는 경우, 데이터 심볼과 전력을 맞추기 위해서는 액티브 데이터 캐리어들의 수를 줄이고 널 캐리어들의 수를 늘여야할 수도 있다. 또는, 서브프레임 바운더리 파일럿의 진폭이 작게 부스팅되는 경우, 액티브 데이터 캐리어들의 수를 늘리고 널 캐리어들의 수를 줄이거나 없앨 수도 있다. 예를 들면, SP 부스팅 파라미타 값이 0으로, 전력 부스팅이 수행되지 않으면 널 캐리어가 필요하지 않을 수도 있다.
널 캐리어들의 수 또한 스캐터드 파일럿들의 진폭에 기초하여 결정된다. 스캐터드 파일럿들의 진폭이 SP 부스팅 파라미터에 기초하여 결정되고, 결정된 진폭이 서브프레임 바운더리 파일럿에도 적용된다. 따라서 상술한 바와 같이 스캐터드 파일럿들이 진폭이 커지면 서브프레임 바운더리 파일럿들의 진폭도 커지므로 널 캐리어의 수가 증가할 수 있다. 그리고 스캐터드 파일럿들의 진폭이 작아지면 서브 프레임 바운더리 파일럿들의 진폭도 작아지므로 널 캐리어의 수가 감소할 수도 있다.
상술한 바와 같이 널 캐리어들의 수는 서브 프레임 바운더리 심볼의 데이터 캐리어들의 수로부터 액티브 캐리어들의 수를 감산함으로써 획득될 수 있다. 서브프레임 바운더리 심볼의 데이터 캐리어들의 수, 액티브 캐리어들의 수, 및 널 캐리어들의 수를 획득하는 방법은 상술한 바와 같다. 도 38 내지 도 47의 테이블들의 전부 또는 일부는 송신기 및 수신기에 함께 저장되어 사용될 수 있다.
삽입되는 널 캐리어들의 수 및 위치는 도 48 내지 도 53과 같이 결정될 수 있다. 실시예로서, 액티브 데이터 캐리어들은 전체 데이터 셀들의 센터에 위치하고, 널 캐리어들의 절반은 각각 에지 대역에 위치할 수 있다. 널 셀들의 1/2가 최저-주파수 데이터 캐리어들을 차지(occupy)하고, 널 셀들의 나머지 1/2가 최고-주파수 데이터 캐리어들을 차지할 수 있다. 그리고 널 캐리어들의 2 세트들 사이의 데이터 캐리어들이 액티브 데이터 캐리어들이 될 수 있다. 따라서, 수신기는 이러한 위치에 따라서 액티브 데이터 캐리어들을 추출 및 디코딩할 수 있다.
본 발명에 따르면 스캐터드 파일럿의 전력을 부스팅함으로써 수신 측의 동기 추적, 채널 추정과 같은 신호 프로세싱 성능을 향상시킬 수 있다. 또한, 스캐터드 파일러스의 전력을 부스팅하는 레벨을 고정하지 않고 5개의 레벨 중 하나로 사용할 수 있게 하여 시스템 유연성을 개선할 수 있다. 방송 시스템은 해당 시스템의 채널 환경, 서비스 중요도, 데이터 양, 가용 전력 등을 고려하여 부스팅 레벨을 결정하여 효율적인 전력 분배가 가능하다. 수신측에서도 SP 부스팅 정보에 기초하여 부스팅 레벨을 파악하고 그에 따라 SP을 프로세싱함으로써 유연하고 효율적인 신호 처리가 가능하게 된다. 이러한 부스팅 레벨은 시그널링되어야만 수신기에서도 송신기의 부스팅 레벨에 맞게 신호 처리가 가능하다.
그리고 송신기는 서브프레임 바운더리 파일럿도 서브프레임의 SP와 같이 부스팅을 수행하고 추가로 널 케리어를 배치함으로써 데이터 캐리어의 에너지 부족을 최소화할 수 있다. 송신기/수신기는 SP 부스팅 테이블/정보를 사용할 수 있어 시그널링 오버헤드를 줄일 수도 있다.
서브프레임 바운더리 심볼의 경우 파일럿 밀도가 높아지므로 서브프레임에 대한 SP 부스팅 테이블 및 SP 부스팅 정보를 사용하면 시그널링 오버헤드는 줄어들지만 신호 프레임의 심볼당 전력이 달라질 수 있다. 심볼당 전력이 다르면 시스템의 필터, 증폭기(amplifier) 복잡도가 증가하거나\및 채널 추정/동기 추적 성능 열화가 발생할 수 있다. 따라서 본 발명에서는 서브프레임 바운더리 심볼에 널 캐리어를 삽입함으로써 서브프레임 내의 심볼당 전력을 일정하게 유지할 수 있다. 따라서 수신측에서도 균일하게 분배된 심볼당 전력을 사용하고, 동일한 진폭의 파일럿들을 사용함으로써 시스템 복잡도를 낮추고 신호 처리 성능을 향상시킬 수 있다.
특히, 널 캐리어를 대역 양 에지 영역에 위치시키고, 액티브 데이터 캐리어를 대역 중심에 위치시킴으로써 심볼간/주파수간 간섭을 최소화시키고 신호 디코딩 성능을 더욱 향상시킬 수 있다. 그리고 널 캐리어 및 액티브 데이터 캐리어의 위치를 추가로 시그널링할 필요가 없게되어 시그널링 오버헤드를 감소시킬 수도 있다. 특히 서브프레임 바운더리 파일럿을 사용한 채널 추정/동기 추적 속도를 향상시킬 수 있다 시스템 레이턴시를 낮출 수 있다.
본 발명의 사상이나 범위를 벗어나지 않고 본 발명에서 다양한 변경 및 변형이 가능함은 당업자에게 이해된다. 따라서, 본 발명은 첨부된 청구항 및 그 동등 범위 내에서 제공되는 본 발명의 변경 및 변형을 포함하는 것으로 의도된다.
본 명세서에서 장치 및 방법 발명이 모두 언급되고, 장치 및 방법 발명 모두의 설명은 서로 보완하여 적용될 수 있다.
발명의 실시를 위한 형태
다양한 실시예가 본 발명을 실시하기 위한 최선의 형태에서 설명되었다.
본 발명은 일련의 방송 신호 제공 분야에서 이용된다.
본 발명의 사상이나 범위를 벗어나지 않고 본 발명에서 다양한 변경 및 변형이 가능함은 당업자에게 자명하다. 따라서, 본 발명은 첨부된 청구항 및 그 동등 범위 내에서 제공되는 본 발명의 변경 및 변형을 포함하는 것으로 의도된다.

Claims (14)

  1. 수신 방송 신호를 OFDM(Orthogonal Frequency Division Multiplexing) 복조하는 FFT(Fast Fourier Transform) 모듈;
    상기 방송 신호에 포함된 파일럿들을 검출하는 파일럿 검출 모듈;
    상기 방송 신호의 신호 프레임을 파싱하는 프레임 파싱 모듈로서, 상기 신호 프레임은 프리앰블 및 적어도 하나의 서브프레임을 포함하고,
    상기 방송 신호의 PLP(Physical Layer Pipe) 데이터를 비트 도메인으로 변환하고 FEC(Forward Error Correction) 디코딩하는 디매핑 및 디코딩 모듈; 및
    상기 PLP 데이터를 수신하여 데이터 스트림을 출력하는 아웃풋 프로세싱 모듈을 포함하며,
    상기 서브프레임은 데이터 심볼들 및 적어도 하나의 서브프레임 바운더리 심볼을 포함하고,
    상기 서브프레임 바운더리 심볼(SBS)은 데이터 캐리어들 및 서브프레임 바운더리 파일럿들을 포함하는, 방송 신호 수신기.
  2. 제 1 항에 있어서,
    상기 서브프레임의 상기 데이터 심볼들은 스캐터드 파일럿들을 포함하고, 상기 스캐터드 파일럿들의 진폭은 스캐터드 파일럿들의 전력 부스팅 레벨을 나타내는 SP 부스팅 파라미터에 기초하여 결정되며,
    상기 서브프레임 바운더리 파일럿들의 진폭은 상기 SP 부스팅 파라미터에 기초하여 결정되는, 방송 신호 수신기.
  3. 제 2 항에 있어서,
    상기 서브프레임 바운더리 파일럿들은 상기 서브프레임의 SP 패턴의 주파수 방향의 파일럿 간격(separation)에 기초하여 위치되며,
    상기 서브프레임 바운더리 심볼의 데이터 캐리어들은 특정 수의 액티브데이터 캐리어들 및 특정 수의 널 캐리어들을 포함하는, 방송 신호 수신기.
  4. 제 3 항에 있어서,
    상기 액티브 데이터 캐리어들의 수는 상기 SP 부스팅 파라미터에 기초하여 결정되는, 방송 신호 수신기.
  5. 제 3 항에 있어서,
    상기 널 캐리어들의 수는 상기 스캐터드 파일럿들의 진폭에 기초하여 결정되는, 방송 신호 수신기.
  6. 제 3 항에 있어서,
    상기 널 캐리어들의 수는 상기 서브프레임 바운더리 심볼의 데이터 캐리어들의 수로부터 상기 액티브 캐리어들의 수를 감산함으로써 획득되는, 방송 신호 수신기.
  7. 제 3 항에 있어서,
    상기 액티브 데이터 캐리어들은 전체 데이터 셀들의 센터에 위치하고, 상기 널 캐리어들의 절반은 각각 에지 대역에 위치하는, 방송 신호 수신기.
  8. 수신 신호 프레임을 OFDM(Orthogonal Frequency Division Multiplexing) 복조하는 단계;
    상기 신호 프레임에 포함된 파일럿들을 검출하는 단계;
    상기 방송 신호의 신호 프레임을 파싱하는 단계로서, 상기 신호 프레임은 프리앰블 및 적어도 하나의 서브프레임을 포함하고,
    상기 방송 신호의 PLP(Physical Layer Pipe) 데이터를 비트 도메인으로 변환하고 FEC(Forward Error Correction) 디코딩하는 단계; 및
    상기 PLP 데이터를 수신하여 데이터 스트림을 출력하는 단계를 포함하며,
    상기 서브프레임은 데이터 심볼들 및 적어도 하나의 서브프레임 바운더리 심볼을 포함하고,
    상기 서브프레임 바운더리 심볼(SBS)은 데이터 캐리어들 및 서브프레임 바운더리 파일럿들을 포함하는, 방송 신호 수신 방법.
  9. 제 8 항에 있어서,
    상기 서브프레임의 상기 데이터 심볼들은 스캐터드 파일럿들을 포함하고, 상기 스캐터드 파일럿들의 진폭은 스캐터드 파일럿들의 전력 부스팅 레벨을 나타내는 SP 부스팅 파라미터에 기초하여 결정되며,
    상기 서브프레임 바운더리 파일럿들의 진폭은 상기 SP 부스팅 파라미터에 기초하여 결정되는, 방송 신호 수신 방법.
  10. 제 9 항에 있어서,
    상기 서브프레임 바운더리 파일럿들은 상기 서브프레임의 SP 패턴의 주파수 방향의 파일럿 간격(separation)에 기초하여 위치되며,
    상기 서브프레임 바운더리 심볼의 데이터 캐리어들은 특정 수의 액티브데이터 캐리어들 및 특정 수의 널 캐리어들을 포함하는, 방송 신호 수신 방법.
  11. 제 10 항에 있어서,
    상기 액티브 데이터 캐리어들의 수는 상기 SP 부스팅 파라미터에 기초하여 결정되는, 방송 신호 수신 방법.
  12. 제 10 항에 있어서,
    상기 널 캐리어들의 수는 상기 스캐터드 파일럿들의 진폭에 기초하여 결정되는, 방송 신호 수신 방법.
  13. 제 10 항에 있어서,
    상기 널 캐리어들의 수는 상기 서브프레임 바운더리 심볼의 데이터 캐리어들의 수로부터 상기 액티브 캐리어들의 수를 감산함으로써 획득되는, 방송 신호 수신 방법.
  14. 제 10 항에 있어서,
    상기 액티브 데이터 캐리어들은 전체 데이터 셀들의 센터에 위치하고, 상기 널 캐리어들의 절반은 각각 에지 대역에 위치하는, 방송 신호 수신 방법.
KR1020177003828A 2015-07-27 2015-11-05 방송 신호 송수신 장치 및 방법 Expired - Fee Related KR102036116B1 (ko)

Applications Claiming Priority (9)

Application Number Priority Date Filing Date Title
US201562197542P 2015-07-27 2015-07-27
US62/197,542 2015-07-27
US201562198117P 2015-07-28 2015-07-28
US62/198,117 2015-07-28
US201562199844P 2015-07-31 2015-07-31
US62/199,844 2015-07-31
US201562201531P 2015-08-05 2015-08-05
US62/201,531 2015-08-05
PCT/KR2015/011839 WO2017018606A1 (ko) 2015-07-27 2015-11-05 방송 신호 송수신 장치 및 방법

Publications (2)

Publication Number Publication Date
KR20170037617A true KR20170037617A (ko) 2017-04-04
KR102036116B1 KR102036116B1 (ko) 2019-11-26

Family

ID=57884461

Family Applications (3)

Application Number Title Priority Date Filing Date
KR1020167029823A Ceased KR20170023784A (ko) 2015-07-27 2015-11-05 방송 신호 송수신 장치 및 방법
KR1020187021281A Active KR101975344B1 (ko) 2015-07-27 2015-11-05 방송 신호 송수신 장치 및 방법
KR1020177003828A Expired - Fee Related KR102036116B1 (ko) 2015-07-27 2015-11-05 방송 신호 송수신 장치 및 방법

Family Applications Before (2)

Application Number Title Priority Date Filing Date
KR1020167029823A Ceased KR20170023784A (ko) 2015-07-27 2015-11-05 방송 신호 송수신 장치 및 방법
KR1020187021281A Active KR101975344B1 (ko) 2015-07-27 2015-11-05 방송 신호 송수신 장치 및 방법

Country Status (6)

Country Link
US (8) US10116481B2 (ko)
EP (2) EP3331208B1 (ko)
JP (2) JP6480562B2 (ko)
KR (3) KR20170023784A (ko)
CN (3) CN107667490B (ko)
WO (2) WO2017018606A1 (ko)

Families Citing this family (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
ES2750999T3 (es) * 2014-07-22 2020-03-30 Huawei Tech Co Ltd Método y aparato para determinar límites de trama de corrección de errores hacia adelante, y sistema de descodificación
CA3065394C (en) 2015-03-06 2022-05-17 Electronics And Telecommunications Research Institute Broadcast signal frame generating apparatus and broadcast signal frame generating method using bootstrap and preamble
EP3331208B1 (en) * 2015-07-27 2023-05-17 LG Electronics Inc. Method and device for transmitting and receiving broadcast signal
WO2017204705A1 (en) * 2016-05-25 2017-11-30 Telefonaktiebolaget Lm Ericsson (Publ) A transmitting node, a receiving node and methods therein for providing enhanced channel concatenated coding with systematic inner code and low complexity decoding
US20180014171A1 (en) * 2016-07-05 2018-01-11 Qualcomm Incorporated Management of emergency alert wake up bits
US10541845B2 (en) * 2017-09-25 2020-01-21 Kenneth Stuart Pseudo random multi-carrier method and system
US10321303B1 (en) 2017-12-28 2019-06-11 T-Mobile Usa, Inc. Subscription management service pairing
WO2019148139A1 (en) * 2018-01-26 2019-08-01 California Institute Of Technology Systems and methods for communicating by modulating data on zeros
JP2020017906A (ja) 2018-07-27 2020-01-30 ソニーセミコンダクタソリューションズ株式会社 信号処理回路および信号処理システム
CN114008985B (zh) * 2019-02-07 2024-03-12 加州理工学院 存在信道损伤时通过在零点上调制数据进行通信的系统和方法
US11607505B1 (en) 2021-02-19 2023-03-21 Fresenius Kabi Deutschland Gmbh Wearable injector with sterility sensors
US11633537B1 (en) 2021-02-19 2023-04-25 Fresenius Kabi Deutschland Gmbh Drug delivery assembly including a pre-filled cartridge
US11695598B2 (en) * 2021-03-03 2023-07-04 Qualcomm Incorporated Modem framework for application-specific baseband customization at an end user
US11504470B1 (en) 2021-04-30 2022-11-22 Fresenius Kabi Deutschland Gmbh Deformable drug reservoir for wearable drug delivery device
US11419976B1 (en) 2021-04-30 2022-08-23 Fresenius Kabi Deutschland Gmbh Wearable drug delivery device with pressurized fluid dispensing
US11484646B1 (en) 2021-05-04 2022-11-01 Fresenius Kabi Deutschland Gmbh Sealing systems for a reservoir of an on-body injector
CN121643997A (zh) * 2024-09-10 2026-03-10 华为技术有限公司 一种数据处理方法及装置

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20080070707A (ko) * 2005-10-27 2008-07-30 콸콤 인코포레이티드 가변하는 보호 대역들을 사용하여 유동적인 대역폭을달성하기 위한 방법 및 장치
US20150071375A1 (en) * 2013-09-12 2015-03-12 Samsung Electronics Co., Ltd. Transmitter, receiver and controlling method thereof
KR20150030593A (ko) * 2013-09-12 2015-03-20 삼성전자주식회사 송신 장치, 수신 장치 및 그 제어방법

Family Cites Families (66)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3845508A (en) 1973-03-30 1974-11-05 Borg Warner Water closet control system
KR100888661B1 (ko) * 2002-06-20 2009-03-13 노키아 코포레이션 멀티 캐리어 신호를 수신하기 위한 방법 및 시스템
JP2004214962A (ja) * 2002-12-27 2004-07-29 Sony Corp Ｏｆｄｍ復調装置
EP1608094A4 (en) * 2003-03-10 2010-04-28 Panasonic Corp OFDM SIGNAL TRANSMISSION METHOD, TRANSMISSION DEVICE AND RECEPTION DEVICE
CN1951050B (zh) * 2004-03-15 2013-10-30 苹果公司 用于具有四根发射天线的ofdm系统的导频设计
JP4637498B2 (ja) * 2004-04-16 2011-02-23 パナソニック株式会社 通信装置および通信方法
US20070081484A1 (en) * 2004-07-29 2007-04-12 Wang Michael M Methods and apparatus for transmitting a frame structure in a wireless communication system
JP4445474B2 (ja) * 2006-01-16 2010-04-07 株式会社東芝 Ｏｆｄｍ信号の送信方法、ｏｆｄｍ送信機及びｏｆｄｍ受信機
JP4640844B2 (ja) * 2007-01-09 2011-03-02 株式会社エヌ・ティ・ティ・ドコモ 送信装置、送信方法及び通信システム
US8131218B2 (en) 2007-04-13 2012-03-06 General Dynamics C4 Systems, Inc. Methods and apparatus for wirelessly communicating signals that include embedded synchronization/pilot sequences
US7889800B2 (en) * 2007-05-31 2011-02-15 Telefonaktiebolaget Lm Ericsson (Publ) Memory-saving method for generating soft bit values from an OFDM signal
JP4465374B2 (ja) * 2007-08-14 2010-05-19 株式会社エヌ・ティ・ティ・ドコモ 無線通信システム、基地局装置及び送信方法
US20090094356A1 (en) * 2007-10-09 2009-04-09 Nokia Corporation Associating Physical Layer Pipes and Services Through a Program Map Table
US7974254B2 (en) * 2007-10-22 2011-07-05 Nokia Corporation Digital broadcast signaling metadata
KR100917201B1 (ko) * 2007-12-11 2009-09-16 엘지전자 주식회사 신호 송수신 방법 및 신호 송수신 장치
ATE462258T1 (de) * 2007-12-12 2010-04-15 Lg Electronics Inc Vorrichtung zum senden und empfangen eines signals und verfahren zum senden und empfangen eines signals
US8238455B2 (en) * 2008-01-07 2012-08-07 Samsung Electronics Co., Ltd. Methods and apparatus for downlink PDSCH power setting
US8379752B2 (en) 2008-03-19 2013-02-19 General Dynamics C4 Systems, Inc. Methods and apparatus for multiple-antenna communication of wireless signals with embedded synchronization/pilot sequences
US8923249B2 (en) * 2008-03-26 2014-12-30 Qualcomm Incorporated Method and apparatus for scrambling sequence generation in a communication system
US8331420B2 (en) * 2008-04-14 2012-12-11 General Dynamics C4 Systems, Inc. Methods and apparatus for multiple-antenna communication of wireless signals with embedded pilot signals
JP5083026B2 (ja) * 2008-05-15 2012-11-28 富士通セミコンダクター株式会社 デジタル放送受信機、およびデジタル放送受信方法
WO2010106549A2 (en) * 2009-03-04 2010-09-23 Centre Of Excellence In Wireless Pilot aided data transmission and reception with interference mitigation in wireless systems
KR101476205B1 (ko) * 2009-03-17 2014-12-24 엘지전자 주식회사 무선 통신 시스템에서 위치 기반 서비스를 위한 참조 신호 송신 방법 및 이를 위한 장치
FR2945172B1 (fr) 2009-05-04 2011-04-22 Inst Nat Sciences Appliq Procede et dispositif de transmission d'un signal multiporteuse reduisant le rapport puissance crete a puissance moyenne, programme, signal, procede et dispositif de reception correspondants
CN102144365B (zh) 2009-07-02 2014-12-10 松下电器产业株式会社 接收装置及接收方法
JP5347792B2 (ja) 2009-07-16 2013-11-20 ソニー株式会社 信号処理装置、信号処理方法、及び、受信システム
KR101514096B1 (ko) * 2010-01-12 2015-04-23 삼성전자주식회사 무선 접속 시스템에서 캐리어대 잡음비의 추정 방법 및 기지국 장치
US8305987B2 (en) * 2010-02-12 2012-11-06 Research In Motion Limited Reference signal for a coordinated multi-point network implementation
WO2011105792A2 (ko) * 2010-02-23 2011-09-01 엘지전자 주식회사 방송 신호 송/수신기 및 방송 신호 송/수신 방법
WO2011105784A2 (ko) * 2010-02-23 2011-09-01 엘지전자 주식회사 방송 신호 송신 장치, 방송 신호 수신 장치, 및 방송 신호 송/수신 장치에서 방송 신호 송수신 방법
HUE026009T2 (en) * 2010-02-23 2016-05-30 Lg Electronics Inc Transmission Signal Receiver and Broadcasting Signal Receiving Procedure
US8630280B2 (en) * 2010-03-14 2014-01-14 Lg Electronics Inc. Method and user equipment for transmitting feedback information
WO2011130316A1 (en) * 2010-04-12 2011-10-20 Qualcomm Atheros, Inc. Repeating for low-overhead communication in a network
EP2645709B1 (en) * 2010-11-23 2019-10-23 LG Electronics Inc. Broadcast signal transmitting apparatus and broadcast signal transceiving method in broadcast signal transmitting apparatus
WO2012070914A2 (ko) * 2010-11-25 2012-05-31 엘지전자 주식회사 무선 통신 시스템에서 제어 채널 및 데이터 채널 전송 방법 및 장치
KR101306377B1 (ko) * 2011-09-29 2013-09-09 엘지전자 주식회사 상향링크 전송 방법 및 장치
US8817900B2 (en) * 2012-04-10 2014-08-26 Telefonaktiebolaget L M Ericsson (Publ) Frequency-domain peak power reduction
HK1213415A1 (zh) * 2012-10-05 2016-06-30 Interdigital Patent Holdings, Inc. 用於增强机器类型通信(mtc)设备的覆盖的方法和装置
EP2930870B1 (en) 2012-12-07 2021-04-28 Sun Patent Trust Transmission device, transmission method, reception device, reception method, integrated circuit, and program
US9191082B2 (en) 2013-04-21 2015-11-17 Lg Electronics Inc. Apparatus for transmitting broadcast signals, apparatus for receiving broadcast signals, method for transmitting broadcast signals and method for receiving broadcast signals
US11206460B2 (en) * 2013-06-05 2021-12-21 Saturn Licensing Llc Transmitter and transmission method for transmitting payload data and emergency information
US9559821B2 (en) * 2013-08-05 2017-01-31 Samsung Electronics Co., Ltd. Transmitter, receiver and controlling method thereof
CN104468446B (zh) * 2013-09-25 2017-09-26 中国科学院上海高等研究院 下一代广播电视无线通信系统中导频的设计方法
US9565044B2 (en) * 2013-09-27 2017-02-07 Samsung Electronics Co., Ltd. Transmitting apparatus, receiving apparatus, and control methods thereof
JP6180651B2 (ja) * 2013-11-13 2017-08-16 エルジー エレクトロニクス インコーポレイティド 放送信号送信装置、放送信号受信装置、放送信号送信方法、及び放送信号受信方法
EP3069517B1 (en) 2013-11-13 2019-01-09 LG Electronics Inc. Broadcast signal transmission method and broadcast signal transmission apparatus with deletion of null packets
JP6204607B2 (ja) * 2013-11-25 2017-09-27 エルジー エレクトロニクス インコーポレイティド 放送信号送信装置、放送信号受信装置、放送信号送信方法及び放送信号受信方法
WO2015076514A1 (en) * 2013-11-25 2015-05-28 Lg Electronics Inc. Apparatus for transmitting broadcast signals, apparatus for receiving broadcast signals, method for transmitting broadcast signals and method for receiving broadcast signals
KR101781623B1 (ko) * 2013-12-06 2017-09-25 엘지전자 주식회사 방송 신호 송수신 장치 및 방법
US9780808B2 (en) * 2014-05-21 2017-10-03 Samsung Electronics Co., Ltd. Transmitter apparatus and bit interleaving method thereof
CN106464937B (zh) * 2014-05-28 2019-10-08 Lg电子株式会社 广播信号发送装置、广播信号接收装置、广播信号发送方法以及广播信号接收方法
EP3157259A4 (en) * 2014-06-10 2018-03-14 LG Electronics Inc. Broadcast signal transmitting apparatus, broadcast signal receiving apparatus, broadcast signal transmitting method, and broadcast signal receiving method
CN106664164B (zh) 2014-08-21 2020-05-19 Lg 电子株式会社 发送广播信号的装置、接收广播信号的装置、发送广播信号的方法、及接收广播信号的方法
CN106797486B (zh) * 2014-10-12 2020-10-16 Lg 电子株式会社 广播信号发送装置、广播信号接收装置、广播信号发送方法以及广播信号接收方法
EP3226572A4 (en) 2014-11-26 2018-07-04 LG Electronics Inc. Apparatus and method for transmitting and receiving broadcast signal
KR102221302B1 (ko) * 2014-12-29 2021-03-02 엘지전자 주식회사 방송 신호 송신 장치, 방송 신호 수신 장치, 방송 신호 송신 방법, 및 방송 신호 수신 방법
EP3242485A4 (en) * 2014-12-31 2018-08-01 LG Electronics Inc. Apparatus for transmitting broadcasting signal, apparatus for receiving broadcasting signal, method for transmitting broadcasting signal, and method for receiving broadcasting signal
JP6405051B2 (ja) 2015-01-05 2018-10-17 エルジー エレクトロニクス インコーポレイティド 放送信号送信装置、放送信号受信装置、放送信号送信方法、及び放送信号受信方法
WO2016125992A1 (ko) 2015-02-04 2016-08-11 엘지전자(주) 방송 신호 송수신 장치 및 방법
CN112217760B (zh) * 2015-02-04 2023-08-29 Lg 电子株式会社 收发广播信号的装置和方法
WO2017003038A1 (ko) 2015-06-29 2017-01-05 엘지전자(주) 방송 신호 송수신 장치 및 방법
WO2017003027A1 (ko) * 2015-06-30 2017-01-05 엘지전자(주) 방송 신호 송수신 장치 및 방법
WO2017003259A1 (en) * 2015-07-01 2017-01-05 Samsung Electronics Co., Ltd. Transmitting apparatus and receiving apparatus and controlling method thereof
KR102065426B1 (ko) 2015-07-16 2020-01-13 엘지전자 주식회사 방송 신호 송신 장치, 방송 신호 수신 장치, 방송 신호 송신 방법, 및 방송 신호 수신 방법
JP6396592B2 (ja) * 2015-07-17 2018-09-26 エルジー エレクトロニクス インコーポレイティド 放送信号送受信装置及び方法
EP3331208B1 (en) * 2015-07-27 2023-05-17 LG Electronics Inc. Method and device for transmitting and receiving broadcast signal

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20080070707A (ko) * 2005-10-27 2008-07-30 콸콤 인코포레이티드 가변하는 보호 대역들을 사용하여 유동적인 대역폭을달성하기 위한 방법 및 장치
US20150071375A1 (en) * 2013-09-12 2015-03-12 Samsung Electronics Co., Ltd. Transmitter, receiver and controlling method thereof
KR20150030593A (ko) * 2013-09-12 2015-03-20 삼성전자주식회사 송신 장치, 수신 장치 및 그 제어방법

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
ETSI EN 302 755 v1.3.1, DVB, frame structure channel coding and modulation for a second generation DVB-T2(2012.04.)* *

Also Published As

Publication number Publication date
KR20170023784A (ko) 2017-03-06
EP3331208A4 (en) 2019-03-27
US20190268194A1 (en) 2019-08-29
KR20180086307A (ko) 2018-07-30
US10812308B2 (en) 2020-10-20
US20170272292A1 (en) 2017-09-21
US10547482B2 (en) 2020-01-28
JP6480569B2 (ja) 2019-03-13
US20200403833A1 (en) 2020-12-24
US20200169439A1 (en) 2020-05-28
US11102042B2 (en) 2021-08-24
JP6480562B2 (ja) 2019-03-13
CN111343124B (zh) 2022-05-06
EP3331208B1 (en) 2023-05-17
US10158513B2 (en) 2018-12-18
CN107667490B (zh) 2019-10-25
CN107667490A (zh) 2018-02-06
US20190058619A1 (en) 2019-02-21
US10644918B2 (en) 2020-05-05
CN106664282B (zh) 2020-05-01
EP3331207A1 (en) 2018-06-06
US20170033959A1 (en) 2017-02-02
KR101975344B1 (ko) 2019-08-28
WO2017018607A1 (ko) 2017-02-02
US20180367352A1 (en) 2018-12-20
EP3331208A1 (en) 2018-06-06
KR102036116B1 (ko) 2019-11-26
CN111343124A (zh) 2020-06-26
US10382239B2 (en) 2019-08-13
CN106664282A (zh) 2017-05-10
US20170033962A1 (en) 2017-02-02
EP3331207A4 (en) 2019-03-27
JP2017533608A (ja) 2017-11-09
US9705723B2 (en) 2017-07-11
WO2017018606A1 (ko) 2017-02-02
JP2017531340A (ja) 2017-10-19
US10116481B2 (en) 2018-10-30

Similar Documents

Publication Publication Date Title
US11102042B2 (en) Apparatus and method for sending and receiving broadcast signals
KR101901263B1 (ko) 방송 신호 송수신 장치 및 방법
KR101860889B1 (ko) 방송 신호 송수신 장치 및 방법
KR102550656B1 (ko) 방송 신호 송수신 장치 및 방법
KR20170041753A (ko) 방송 신호 송수신 장치 및 방법
KR20170103844A (ko) 방송 신호 송신 장치, 방송 신호 수신 장치, 방송 신호 송신 방법, 및 방송 신호 수신 방법
KR101889798B1 (ko) 방송 신호 송수신 장치 및 방법
