KR20170051453A - 반송파 집성을 지원하는 무선 통신 시스템에서 신호 송수신 방법 및 이를 위한 장치 - Google Patents
반송파 집성을 지원하는 무선 통신 시스템에서 신호 송수신 방법 및 이를 위한 장치 Download PDFInfo
- Publication number
- KR20170051453A KR20170051453A KR1020177007750A KR20177007750A KR20170051453A KR 20170051453 A KR20170051453 A KR 20170051453A KR 1020177007750 A KR1020177007750 A KR 1020177007750A KR 20177007750 A KR20177007750 A KR 20177007750A KR 20170051453 A KR20170051453 A KR 20170051453A
- Authority
- KR
- South Korea
- Prior art keywords
- downlink
- uplink
- cell
- specific time
- time interval
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 238000000034 method Methods 0.000 title claims abstract description 41
- 238000004891 communication Methods 0.000 title claims abstract description 33
- 230000002776 aggregation Effects 0.000 title claims abstract description 18
- 238000004220 aggregation Methods 0.000 title claims abstract description 18
- 230000005540 biological transmission Effects 0.000 claims abstract description 44
- 230000008054 signal transmission Effects 0.000 claims abstract description 22
- 230000011664 signaling Effects 0.000 description 12
- 238000012544 monitoring process Methods 0.000 description 11
- 101000744882 Homo sapiens Zinc finger protein 185 Proteins 0.000 description 8
- 102100040032 Zinc finger protein 185 Human genes 0.000 description 8
- 230000004044 response Effects 0.000 description 7
- 238000005516 engineering process Methods 0.000 description 6
- 238000010586 diagram Methods 0.000 description 5
- 230000006870 function Effects 0.000 description 5
- 239000000969 carrier Substances 0.000 description 4
- 238000013468 resource allocation Methods 0.000 description 4
- 125000004122 cyclic group Chemical group 0.000 description 3
- 230000009977 dual effect Effects 0.000 description 3
- 230000007774 longterm Effects 0.000 description 3
- 230000008859 change Effects 0.000 description 2
- 238000001514 detection method Methods 0.000 description 2
- 230000000694 effects Effects 0.000 description 2
- 238000007726 management method Methods 0.000 description 2
- 238000013507 mapping Methods 0.000 description 2
- 239000011159 matrix material Substances 0.000 description 2
- ODKSFYDXXFIFQN-UHFFFAOYSA-N Arginine Chemical compound OC(=O)C(N)CCCNC(N)=N ODKSFYDXXFIFQN-UHFFFAOYSA-N 0.000 description 1
- 241000760358 Enodes Species 0.000 description 1
- 230000003213 activating effect Effects 0.000 description 1
- 238000013459 approach Methods 0.000 description 1
- 238000003491 array Methods 0.000 description 1
- 230000001413 cellular effect Effects 0.000 description 1
- 208000029632 chronic intestinal failure Diseases 0.000 description 1
- 230000001427 coherent effect Effects 0.000 description 1
- 230000002860 competitive effect Effects 0.000 description 1
- 230000006835 compression Effects 0.000 description 1
- 238000007906 compression Methods 0.000 description 1
- 230000001419 dependent effect Effects 0.000 description 1
- 238000010295 mobile communication Methods 0.000 description 1
- 230000001151 other effect Effects 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- 230000009467 reduction Effects 0.000 description 1
- 238000012546 transfer Methods 0.000 description 1
Images
Classifications
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04W—WIRELESS COMMUNICATION NETWORKS
- H04W72/00—Local resource management
- H04W72/04—Wireless resource allocation
- H04W72/044—Wireless resource allocation based on the type of the allocated resource
- H04W72/0453—Resources in frequency domain, e.g. a carrier in FDMA
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
- H04L5/00—Arrangements affording multiple use of the transmission path
- H04L5/0001—Arrangements for dividing the transmission path
- H04L5/0003—Two-dimensional division
- H04L5/0005—Time-frequency
- H04L5/0007—Time-frequency the frequencies being orthogonal, e.g. OFDM(A) or DMT
- H04L5/001—Time-frequency the frequencies being orthogonal, e.g. OFDM(A) or DMT the frequencies being arranged in component carriers
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
- H04L5/00—Arrangements affording multiple use of the transmission path
- H04L5/003—Arrangements for allocating sub-channels of the transmission path
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
- H04L1/00—Arrangements for detecting or preventing errors in the information received
- H04L1/12—Arrangements for detecting or preventing errors in the information received by using return channel
- H04L1/16—Arrangements for detecting or preventing errors in the information received by using return channel in which the return channel carries supervisory signals, e.g. repetition request signals
- H04L1/1607—Details of the supervisory signal
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
- H04L1/00—Arrangements for detecting or preventing errors in the information received
- H04L1/12—Arrangements for detecting or preventing errors in the information received by using return channel
- H04L1/16—Arrangements for detecting or preventing errors in the information received by using return channel in which the return channel carries supervisory signals, e.g. repetition request signals
- H04L1/18—Automatic repetition systems, e.g. Van Duuren systems
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
- H04L1/00—Arrangements for detecting or preventing errors in the information received
- H04L1/12—Arrangements for detecting or preventing errors in the information received by using return channel
- H04L1/16—Arrangements for detecting or preventing errors in the information received by using return channel in which the return channel carries supervisory signals, e.g. repetition request signals
- H04L1/18—Automatic repetition systems, e.g. Van Duuren systems
- H04L1/1812—Hybrid protocols; Hybrid automatic repeat request [HARQ]
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
- H04L1/00—Arrangements for detecting or preventing errors in the information received
- H04L1/12—Arrangements for detecting or preventing errors in the information received by using return channel
- H04L1/16—Arrangements for detecting or preventing errors in the information received by using return channel in which the return channel carries supervisory signals, e.g. repetition request signals
- H04L1/18—Automatic repetition systems, e.g. Van Duuren systems
- H04L1/1829—Arrangements specially adapted for the receiver end
- H04L1/1858—Transmission or retransmission of more than one copy of acknowledgement message
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
- H04L1/00—Arrangements for detecting or preventing errors in the information received
- H04L1/12—Arrangements for detecting or preventing errors in the information received by using return channel
- H04L1/16—Arrangements for detecting or preventing errors in the information received by using return channel in which the return channel carries supervisory signals, e.g. repetition request signals
- H04L1/18—Automatic repetition systems, e.g. Van Duuren systems
- H04L1/1829—Arrangements specially adapted for the receiver end
- H04L1/1861—Physical mapping arrangements
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
- H04L5/00—Arrangements affording multiple use of the transmission path
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
- H04L5/00—Arrangements affording multiple use of the transmission path
- H04L5/003—Arrangements for allocating sub-channels of the transmission path
- H04L5/0053—Allocation of signalling, i.e. of overhead other than pilot signals
- H04L5/0055—Physical resource allocation for ACK/NACK
-
- H04W72/0406—
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04W—WIRELESS COMMUNICATION NETWORKS
- H04W72/00—Local resource management
- H04W72/12—Wireless traffic scheduling
- H04W72/1263—Mapping of traffic onto schedule, e.g. scheduled allocation or multiplexing of flows
- H04W72/1268—Mapping of traffic onto schedule, e.g. scheduled allocation or multiplexing of flows of uplink data flows
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04W—WIRELESS COMMUNICATION NETWORKS
- H04W72/00—Local resource management
- H04W72/12—Wireless traffic scheduling
- H04W72/1263—Mapping of traffic onto schedule, e.g. scheduled allocation or multiplexing of flows
- H04W72/1273—Mapping of traffic onto schedule, e.g. scheduled allocation or multiplexing of flows of downlink data flows
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04W—WIRELESS COMMUNICATION NETWORKS
- H04W72/00—Local resource management
- H04W72/20—Control channels or signalling for resource management
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04W—WIRELESS COMMUNICATION NETWORKS
- H04W72/00—Local resource management
- H04W72/20—Control channels or signalling for resource management
- H04W72/23—Control channels or signalling for resource management in the downlink direction of a wireless link, i.e. towards a terminal
-
- H—ELECTRICITY
- H04—ELECTRIC COMMUNICATION TECHNIQUE
- H04W—WIRELESS COMMUNICATION NETWORKS
- H04W72/00—Local resource management
- H04W72/04—Wireless resource allocation
- H04W72/044—Wireless resource allocation based on the type of the allocated resource
- H04W72/0446—Resources in time domain, e.g. slots or frames
Landscapes
- Engineering & Computer Science (AREA)
- Signal Processing (AREA)
- Computer Networks & Wireless Communication (AREA)
- Mobile Radio Communication Systems (AREA)
- Detection And Prevention Of Errors In Transmission (AREA)
Abstract
본 발명은 반송파 집성(Carrier Aggregation)을 지원하는 무선 통신 시스템에서, 단말의 다수 셀(cell)을 이용한 신호 송수신 방법 및 장치에 관한 것이다. 구체적으로, 서로 상이한 상향링크-하향링크 설정(Uplink-Downlink Configuration)에 따르는, 프라이머리 셀(Primary Cell, PCell) 및 세컨더리 셀(Secondary Cell, SCell)을 위한 전송 제어 정보를 수신하는 단계; 및 전송 제어 정보에 따라 특정 시간 구간 상에서 신호를 송수신하는 단계; 및 전송 제어 정보에서 특정 시간 구간상의 신호 송신을 지시하지 않는 경우, 미리 정의된 설정에 따른 신호 송수신 동작이 수행되는 단계를 포함한다.
Description
본 발명은 무선 통신 시스템에 관한 것으로서, 보다 상세하게는, 반송파 집성을 지원하는 무선 통신 시스템에서 신호 송수신 방법 및 이를 위한 장치에 관한 것이다.
본 발명이 적용될 수 있는 무선 통신 시스템의 일례로서 3GPP LTE (3rd Generation Partnership Project Long Term Evolution, 이하 "LTE"라 함) 통신 시스템에 대해 개략적으로 설명한다.
도 1은 무선 통신 시스템의 일례로서 E-UMTS 망구조를 개략적으로 도시한 도면이다. E-UMTS(Evolved Universal Mobile Telecommunications System) 시스템은 기존 UMTS(Universal Mobile Telecommunications System)에서 진화한 시스템으로서, 현재 3GPP에서 기초적인 표준화 작업을 진행하고 있다. 일반적으로 E-UMTS는 LTE(Long Term Evolution) 시스템이라고 할 수도 있다. UMTS 및 E-UMTS의 기술 규격(technical specification)의 상세한 내용은 각각 "3rd Generation Partnership Project; Technical Specification Group Radio Access Network"의 Release 7과 Release 8을 참조할 수 있다.
도 1을 참조하면, E-UMTS는 단말(User Equipment, UE)과 기지국(eNode B, eNB, 네트워크(E-UTRAN)의 종단에 위치하여 외부 네트워크와 연결되는 접속 게이트웨이(Access Gateway, AG)를 포함한다. 기지국은 브로드캐스트 서비스, 멀티캐스트 서비스 및/또는 유니캐스트 서비스를 위해 다중 데이터 스트림을 동시에 전송할 수 있다.
한 기지국에는 하나 이상의 셀이 존재한다. 셀은 1.25, 2.5, 5, 10, 15, 20Mhz 등의 대역폭 중 하나로 설정돼 여러 단말에게 하향 또는 상향 전송 서비스를 제공한다. 서로 다른 셀은 서로 다른 대역폭을 제공하도록 설정될 수 있다. 기지국은 다수의 단말에 대한 데이터 송수신을 제어한다. 하향 링크(Downlink, DL) 데이터에 대해 기지국은 하향 링크 스케줄링 정보를 전송하여 해당 단말에게 데이터가 전송될 시간/주파수 영역, 부호화, 데이터 크기, HARQ(Hybrid Automatic Repeat and reQuest) 관련 정보 등을 알려준다. 또한, 상향 링크(Uplink, UL) 데이터에 대해 기지국은 상향 링크 스케줄링 정보를 해당 단말에게 전송하여 해당 단말이 사용할 수 있는 시간/주파수 영역, 부호화, 데이터 크기, HARQ 관련 정보 등을 알려준다. 기지국간에는 사용자 트래픽 또는 제어 트래픽 전송을 위한 인터페이스가 사용될 수 있다. 핵심망(Core Network, CN)은 AG와 단말의 사용자 등록 등을 위한 네트워크 노드 등으로 구성될 수 있다. AG는 복수의 셀들로 구성되는 TA(Tracking Area) 단위로 단말의 이동성을 관리한다.
무선 통신 기술은 WCDMA를 기반으로 LTE까지 개발되어 왔지만, 사용자와 사업자의 요구와 기대는 지속적으로 증가하고 있다. 또한, 다른 무선 접속 기술이 계속 개발되고 있으므로 향후 경쟁력을 가지기 위해서는 새로운 기술 진화가 요구된다. 비트당 비용 감소, 서비스 가용성 증대, 융통성 있는 주파수 밴드의 사용, 단순구조와 개방형 인터페이스, 단말의 적절한 파워 소모 등이 요구된다.
상술한 바와 같은 논의를 바탕으로 이하에서는 반송파 집성을 지원하는 무선 통신 시스템에서 신호 송수신 방법 및 이를 위한 장치를 제안하고자 한다.
본 발명에서 이루고자 하는 기술적 과제들은 상기 기술적 과제로 제한되지 않으며, 언급하지 않은 또 다른 기술적 과제들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.
상술한 문제점을 해결하기 위한 본 발명의 일 양상인, 반송파 집성(Carrier Aggregation)을 지원하는 무선 통신 시스템에서, 단말의 다수 셀(cell)을 이용한 신호 송수신 방법은, 서로 상이한 상향링크-하향링크 설정(Uplink-Downlink Configuration)에 따르는, 프라이머리 셀(Primary Cell, PCell) 및 세컨더리 셀(Secondary Cell, SCell)을 위한 전송 제어 정보를 수신하는 단계; 및 상기 전송 제어 정보에 따라 특정 시간 구간 상에서 신호를 송수신하는 단계; 및 상기 전송 제어 정보에서 상기 특정 시간 구간상의 신호 송신을 지시하지 않는 경우, 미리 정의된 설정에 따른 신호 송수신 동작이 수행되는 단계를 포함한다.
나아가, 상기 특정 시간 구간 상에서 상기 프라이머리 셀이 상향링크 서브프레임이고 상기 세컨더리 셀이 하향링크 서브프레임인 경우, 상기 특정 시간 구간 상에서 상기 세컨더리 셀을 이용하여 하향링크 신호 수신 동작이 수행되는 것을 특징으로 할 수 있다. 더 나아가, 상기 하향링크 신호 수신 동작에 따른 HARQ-ACK 정보를, 셀프-스케쥴링 관련 하향링크 HARQ 타임라인을 이용하여 피드백하는 단계를 더 포함하는 것을 특징으로 할 수 있다. 바람직하게, 상기 셀프-스케줄링 관련 하향링크 HARQ 타임라인은, 상기 프라이머리 셀의 하향링크 서브프레임 집합과 상기 세컨더리 셀의 하향링크 서브프레임 집합을 모두 포함하도록 정의된 상향링크-하향링크 설정 관련 하향링크 HARQ 타임라인인 것을 특징으로 할 수 있다.
나아가, 상기 특정 시간 구간 상에서 상기 프라이머리 셀이 스페셜 서브프레임이고 상기 세컨더리 셀이 하향링크 서브프레임인 경우, 상기 특정 시간 구간의 적어도 일부에서 상기 세컨더리 셀을 이용하여 하향링크 신호 수신 동작이 수행되는 것을 특징으로 할 수 있다. 나아가, 상기 특정 시간 구간의 적어도 일부는, 상기 프라이머리 셀의 스페셜 서브프레임 상의 UpPTS와 대응하는 시간 구간을 포함하는 것을 특징으로 할 수 있다.
나아가, 상기 특정 시간 구간 상에서 상기 프라이머리 셀이 하향링크 서브프레임이고 상기 세컨더리 셀이 상향링크 서브프레임인 경우, 상기 특정 시간 구간 상에서 상기 세컨더리 셀을 이용하여 미리 정의된 상향링크 신호를 송신하는 동작이 수행되는 것을 특징으로 할 수 있다. 더 나아가, 상기 미리 정의된 상향링크를 송신하는 동작은, 상기 세컨더리 셀의 상향링크 서브프레임 상에서의 상향링크 신호 전송을 위한 트리거링 정보를 수신한 경우에 수행되는 것을 특징으로 할 수 있다.
나아가, 상기 특정 시간 구간 상에서 상기 프라이머리 셀이 하향링크 서브프레임이고 상기 세컨더리 셀이 스페셜 서브프레임인 경우, 상기 특정 시간 구간의 적어도 일부에서 상기 세컨더리 셀을 이용하여 하향링크 신호 수신 동작이 수행되는 것을 특징으로 할 수 있다.
나아가, 특정 상향링크 서브프레임과 연동된 상향링크 신호/상향링크 채널 스케줄링 여부를 지시하는 정보를 수신하는 단계를 더 포함하는 것을 특징으로 할 수 있다.
상술한 문제점을 해결하기 위한 본 발명의 다른 양상인, 반송파 집성(Carrier Aggregation)을 지원하는 무선 통신 시스템에서, 다수 셀(cell)을 이용한 신호 송수신을 수행하는 단말은 무선 주파수 유닛; 및 프로세서를 포함하며, 상기 프로세서는, 서로 상이한 상향링크-하향링크 설정(Uplink-Downlink Configuration)에 따르는, 프라이머리 셀(Primary Cell, PCell) 및 세컨더리 셀(Secondary Cell, SCell)을 위한 전송 제어 정보를 수신하고, 상기 전송 제어 정보에 따라 특정 시간 구간 상에서 신호를 송수신하도록 구성되며, 상기 전송 제어 정보에서 상기 특정 시간 구간상의 신호 송신을 지시하지 않는 경우, 미리 정의된 설정에 따른 신호 송수신 동작이 수행되도록 더 구성되는 것을 특징으로 한다.
본 발명의 실시예에 따르면 무선 통신 시스템에서 신호 송수신이 효율적으로 수행될 수 있다.
본 발명에서 얻은 수 있는 효과는 이상에서 언급한 효과들로 제한되지 않으며, 언급하지 않은 또 다른 효과들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.
본 발명에 관한 이해를 돕기 위해 상세한 설명의 일부로 포함되는, 첨부 도면은 본 발명에 대한 실시예를 제공하고, 상세한 설명과 함께 본 발명의 기술적 사상을 설명한다.
도 1은 무선 통신 시스템의 일례로서 E-UMTS 망구조를 개략적으로 예시한다.
도 2는 3GPP 무선 접속망 규격을 기반으로 한 단말과 E-UTRAN 사이의 무선 인터페이스 프로토콜(Radio Interface Protocol)의 제어평면(Control Plane) 및 사용자평면(User Plane) 구조를 예시한다.
도 3은 3GPP 시스템에 이용되는 물리 채널들 및 이들을 이용한 일반적인 신호 전송 방법을 예시한다.
도 4는 LTE 시스템에서 사용되는 무선 프레임의 구조를 예시한다.
도 5는 하향링크 슬롯에 대한 자원 그리드(resource grid)를 예시한다.
도 6은 LTE 시스템에서 사용되는 하향링크 무선 프레임의 구조를 예시한다.
도 7은 LTE 시스템에서 사용되는 상향링크 서브프레임의 구조를 예시한다.
도 8 및 도 9는 반송파 집성(Carrier Aggregation)을 설명하기 위한 참고도이다.
도 10 및 도 11은 본 발명에서 제안하는 방안들이 적용되는 시나리오들을 설명하기 위한 참고도이다.
도 12는 본 발명의 일 실시예에 적용될 수 있는 기지국 및 단말을 나타낸다.
도 1은 무선 통신 시스템의 일례로서 E-UMTS 망구조를 개략적으로 예시한다.
도 2는 3GPP 무선 접속망 규격을 기반으로 한 단말과 E-UTRAN 사이의 무선 인터페이스 프로토콜(Radio Interface Protocol)의 제어평면(Control Plane) 및 사용자평면(User Plane) 구조를 예시한다.
도 3은 3GPP 시스템에 이용되는 물리 채널들 및 이들을 이용한 일반적인 신호 전송 방법을 예시한다.
도 4는 LTE 시스템에서 사용되는 무선 프레임의 구조를 예시한다.
도 5는 하향링크 슬롯에 대한 자원 그리드(resource grid)를 예시한다.
도 6은 LTE 시스템에서 사용되는 하향링크 무선 프레임의 구조를 예시한다.
도 7은 LTE 시스템에서 사용되는 상향링크 서브프레임의 구조를 예시한다.
도 8 및 도 9는 반송파 집성(Carrier Aggregation)을 설명하기 위한 참고도이다.
도 10 및 도 11은 본 발명에서 제안하는 방안들이 적용되는 시나리오들을 설명하기 위한 참고도이다.
도 12는 본 발명의 일 실시예에 적용될 수 있는 기지국 및 단말을 나타낸다.
이하의 기술은 CDMA(code division multiple access), FDMA(frequency division multiple access), TDMA(time division multiple access), OFDMA(orthogonal frequency division multiple access), SC-FDMA(single carrier frequency division multiple access) 등과 같은 다양한 무선 접속 시스템에 사용될 수 있다. CDMA는 UTRA(Universal Terrestrial Radio Access)나 CDMA2000과같은 무선 기술(radio technology)로 구현될 수 있다. TDMA는 GSM(Global System for Mobile communications)/GPRS(General Packet Radio Service)/EDGE(Enhanced Data Rates for GSM Evolution)와 같은 무선 기술로 구현될 수 있다. OFDMA는 IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802-20, E-UTRA(Evolved UTRA) 등과 같은 무선 기술로 구현될 수 있다. UTRA는UMTS(Universal Mobile Telecommunications System)의 일부이다. 3GPP(3rd Generation Partnership Project) LTE(long term evolution)는 E-UTRA를 사용하는 E-UMTS(Evolved UMTS)의 일부로서 하향링크에서 OFDMA를 채용하고 상향링크에서 SC-FDMA를 채용한다. LTE-A(Advanced)는 3GPP LTE의 진화된 버전이다.
설명을 명확하게 하기 위해, 3GPP LTE/LTE-A를 위주로 기술하지만 본 발명의 기술적 사상이 이에 제한되는 것은 아니다. 또한, 이하의 설명에서 사용되는 특정(特定) 용어들은 본 발명의 이해를 돕기 위해서 제공된 것이며, 이러한 특정 용어의 사용은 본 발명의 기술적 사상을 벗어나지 않는 범위에서 다른 형태로 변경될 수 있다.
도 2는 3GPP 무선 접속망 규격을 기반으로 한 단말과 E-UTRAN 사이의 무선 인터페이스 프로토콜(Radio Interface Protocol)의 제어평면(Control Plane) 및 사용자평면(User Plane) 구조를 나타내는 도면이다. 제어평면은 단말(User Equipment; UE)과 네트워크가 호를 관리하기 위해서 이용하는 제어 메시지들이 전송되는 통로를 의미한다. 사용자평면은 애플리케이션 계층에서 생성된 데이터, 예를 들어, 음성 데이터 또는 인터넷 패킷 데이터 등이 전송되는 통로를 의미한다.
제1계층인 물리계층은 물리채널(Physical Channel)을 이용하여 상위 계층에게 정보 전송 서비스(Information Transfer Service)를 제공한다. 물리계층은 상위에 있는 매체접속제어(Medium Access Control) 계층과는 전송채널(Trans안테나 포트 Channel)을 통해 연결되어 있다. 상기 전송채널을 통해 매체접속제어 계층과 물리계층 사이에 데이터가 이동한다. 송신측과 수신측의 물리계층 사이는 물리채널을 통해 데이터가 이동한다. 상기 물리채널은 시간과 주파수를 무선 자원으로 활용한다. 구체적으로, 물리채널은 하향 링크에서 OFDMA(Orthogonal Frequency Division Multiple Access) 방식으로 변조되고, 상향 링크에서 SC-FDMA(Single Carrier Frequency Division Multiple Access) 방식으로 변조된다.
제2계층의 매체접속제어(Medium Access Control; MAC) 계층은 논리채널(Logical Channel)을 통해 상위계층인 무선링크제어(Radio Link Control; RLC) 계층에 서비스를 제공한다. 제2계층의 RLC 계층은 신뢰성 있는 데이터 전송을 지원한다. RLC 계층의 기능은 MAC 내부의 기능 블록으로 구현될 수도 있다. 제2계층의 PDCP(Packet Data Convergence Protocol) 계층은 대역폭이 좁은 무선 인터페이스에서 IPv4나 IPv6와 같은 IP 패킷을 효율적으로 전송하기 위해 불필요한 제어정보를 줄여주는 헤더 압축(Header Compression) 기능을 수행한다.
제3계층의 최하부에 위치한 무선 자원제어(Radio Resource Control; RRC) 계층은 제어평면에서만 정의된다. RRC 계층은 무선베어러(Radio Bearer; RB)들의 설정(Configuration), 재설정(Re-configuration) 및 해제(Release)와 관련되어 논리채널, 전송채널 및 물리채널들의 제어를 담당한다. RB는 단말과 네트워크 간의 데이터 전달을 위해 제2계층에 의해 제공되는 서비스를 의미한다. 이를 위해, 단말과 네트워크의 RRC 계층은 서로 RRC 메시지를 교환한다. 단말과 네트워크의 RRC 계층 사이에 RRC 연결(RRC Connected)이 있을 경우, 단말은 RRC 연결 상태(Connected Mode)에 있게 되고, 그렇지 못할 경우 RRC 휴지 상태(Idle Mode)에 있게 된다. RRC 계층의 상위에 있는 NAS(Non-Access Stratum) 계층은 세션 관리(Session Management)와 이동성 관리(Mobility Management) 등의 기능을 수행한다.
기지국(eNB)을 구성하는 하나의 셀은 1.4, 3, 5, 10, 15, 20Mhz 등의 대역폭 중 하나로 설정되어 여러 단말에게 하향 또는 상향 전송 서비스를 제공한다. 서로 다른 셀은 서로 다른 대역폭을 제공하도록 설정될 수 있다.
네트워크에서 단말로 데이터를 전송하는 하향 전송채널은 시스템 정보를 전송하는 BCH(Broadcast Channel), 페이징 메시지를 전송하는 PCH(Paging Channel), 사용자 트래픽이나 제어 메시지를 전송하는 하향 SCH(Shared Channel) 등이 있다. 하향 멀티캐스트 또는 방송 서비스의 트래픽 또는 제어 메시지의 경우 하향 SCH를 통해 전송될 수도 있고, 또는 별도의 하향 MCH(Multicast Channel)을 통해 전송될 수도 있다. 한편, 단말에서 네트워크로 데이터를 전송하는 상향 전송채널로는 초기 제어 메시지를 전송하는 RACH(Random Access Channel), 사용자 트래픽이나 제어 메시지를 전송하는 상향 SCH(Shared Channel)가 있다. 전송채널의 상위에 있으며, 전송채널에 매핑되는 논리채널(Logical Channel)로는 BCCH(Broadcast Control Channel), PCCH(Paging Control Channel), CCCH(Common Control Channel), MCCH(Multicast Control Channel), MTCH(Multicast Traffic Channel) 등이 있다.
도 3은 3GPP LTE 시스템에 이용되는 물리 채널들 및 이들을 이용한 일반적인 신호 전송 방법을 설명하기 위한 도면이다.
전원이 꺼진 상태에서 다시 전원이 켜지거나, 새로이 셀에 진입한 사용자 기기는 단계 S301에서 기지국과 동기를 맞추는 등의 초기 셀 탐색(Initial cell search) 작업을 수행한다. 이를 위해 사용자 기기는 기지국으로부터 주동기 채널(Primary Synchronization Channel, P-SCH) 및 부동기 채널(Secondary Synchronization Channel, S-SCH)을 수신하여 기지국과 동기를 맞추고, 셀 ID 등의 정보를 획득한다. 그 후, 사용자 기기는 기지국으로부터 물리방송채널(Physical Broadcast Channel)를 수신하여 셀 내 방송 정보를 획득할 수 있다. 한편, 사용자 기기는 초기 셀 탐색 단계에서 하향링크 참조 신호(Downlink Reference Signal, DL RS)를 수신하여 하향링크 채널 상태를 확인할 수 있다.
초기 셀 탐색을 마친 사용자 기기는 단계 S302에서 물리 하향링크제어채널(Physical Downlink Control Channel, PDCCH) 및 물리하향링크제어채널 정보에 따른 물리하향링크공유 채널(Physical Downlink Control Channel, PDSCH)을 수신하여 좀더 구체적인 시스템 정보를 획득할 수 있다.
이후, 사용자 기기는 기지국에 접속을 완료하기 위해 이후 단계 S303 내지 단계 S306과 같은 임의 접속 과정(Random Access Procedure)을 수행할 수 있다. 이를 위해 사용자 기기는 물리임의접속채널(Physical Random Access Channel, PRACH)을 통해 프리앰블(preamble)을 전송하고(S303), 물리하향링크제어채널 및 이에 대응하는 물리하향링크공유 채널을 통해 프리앰블에 대한 응답 메시지를 수신할 수 있다(S304). 경쟁 기반 임의 접속의 경우 추가적인 물리임의접속채널의 전송(S305) 및 물리하향링크제어채널 및 이에 대응하는 물리하향링크공유 채널 수신(S306)과 같은 충돌해결절차(Contention Resolution Procedure)를 수행할 수 있다.
상술한 바와 같은 절차를 수행한 사용자 기기는 이후 일반적인 상/하향링크 신호 전송 절차로서 물리하향링크제어채널/물리하향링크공유채널 수신(S307) 및 물리상향링크공유채널(Physical Uplink Shared Channel, PUSCH)/물리상향링크제어채널(Physical Uplink Control Channel, PUCCH) 전송(S308)을 수행할 수 있다. 사용자 기기가 기지국으로 전송하는 제어 정보를 통칭하여 상향링크 제어 정보(Uplink Control Information, UCI)라고 지칭한다. UCI는 HARQ ACK/NACK(Hybrid Automatic Repeat and reQuest Acknowledgement/Negative-ACK), SR(Scheduling Request), CSI(Channel State Information) 등을 포함한다. 본 명세서에서, HARQ ACK/NACK은 간단히 HARQ-ACK 혹은 ACK/NACK(A/N)으로 지칭된다. HARQ-ACK은 포지티브 ACK(간단히, ACK), 네거티브 ACK(NACK), DTX 및 NACK/DTX 중 적어도 하나를 포함한다. CSI는 CQI(Channel Quality Indicator), PMI(Precoding Matrix Indicator), RI(Rank Indication) 등을 포함한다. UCI는 일반적으로 PUCCH를 통해 전송되지만, 제어 정보와 트래픽 데이터가 동시에 전송되어야 할 경우 PUSCH를 통해 전송될 수 있다. 또한, 네트워크의 요청/지시에 의해 PUSCH를 통해 UCI를 비주기적으로 전송할 수 있다.
도 4는 LTE 시스템에서 사용되는 무선 프레임의 구조를 예시하는 도면이다.
도 4를 참조하면, 셀룰라 OFDM 무선 패킷 통신 시스템에서, 상향링크/하향링크 데이터 패킷 전송은 서브프레임(subframe) 단위로 이루어지며, 한 서브프레임은 다수의 OFDM 심볼을 포함하는 일정 시간 구간으로 정의된다. 3GPP LTE 표준에서는 FDD(Frequency Division Duplex)에 적용 가능한 타입 1 무선 프레임(radio frame) 구조와 TDD(Time Division Duplex)에 적용 가능한 타입 2의 무선 프레임 구조를 지원한다.
도4의 (a)는 타입 1 무선 프레임의 구조를 예시한다. 하향링크 무선 프레임(radio frame)은 10개의 서브프레임(subframe)으로 구성되고, 하나의 서브프레임은 시간 영역(time domain)에서 2개의 슬롯(slot)으로 구성된다. 하나의 서브프레임이 전송되는 데 걸리는 시간을 TTI(transmission time interval)라 한다. 예를 들어 하나의 서브프레임의 길이는 1ms이고, 하나의 슬롯의 길이는 0.5ms 일 수 있다. 하나의 슬롯은 시간 영역에서 복수의 OFDM 심볼을 포함하고, 주파수 영역에서 다수의 자원블록(Resource Block; RB)을 포함한다. 3GPP LTE 시스템에서는 하향링크에서 OFDMA 를 사용하므로, OFDM 심볼이 하나의 심볼 구간을 나타낸다. OFDM 심볼은 또한 SC-FDMA 심볼 또는 심볼 구간으로 칭하여질 수도 있다. 자원 할당 단위로서의 자원 블록(RB)은 하나의 슬롯에서 복수개의 연속적인 부반송파(subcarrier)를 포함할 수 있다.
하나의 슬롯에 포함되는 OFDM 심볼의 수는 CP(Cyclic Prefix)의 구성(configuration)에 따라 달라질 수 있다. CP에는 확장된 CP(extended CP)와 표준 CP(normal CP)가 있다. 예를 들어, OFDM 심볼이 표준 CP에 의해 구성된 경우, 하나의 슬롯에 포함되는 OFDM 심볼의 수는 7개일 수 있다. OFDM 심볼이 확장된 CP에 의해 구성된 경우, 한 OFDM 심볼의 길이가 늘어나므로, 한 슬롯에 포함되는 OFDM 심볼의 수는 표준 CP인 경우보다 적다. 확장된 CP의 경우에, 예를 들어, 하나의 슬롯에 포함되는 OFDM 심볼의 수는 6개일 수 있다. 사용자 기기가 빠른 속도로 이동하는 등의 경우와 같이 채널상태가 불안정한 경우, 심볼간 간섭을 더욱 줄이기 위해 확장된 CP가 사용될 수 있다.
표준 CP가 사용되는 경우 하나의 슬롯은 7개의 OFDM 심볼을 포함하므로, 하나의 서브프레임은 14개의 OFDM 심볼을 포함한다. 이때, 각 서브프레임의 처음 최대 3 개의 OFDM 심볼은 PDCCH(physical downlink control channel)에 할당되고, 나머지 OFDM 심볼은 PDSCH(physical downlink shared channel)에 할당될 수 있다.
도4의 (b)는 타입 2 무선 프레임의 구조를 예시한다. 타입 2 무선 프레임은 2개의하프 프레임(half frame)으로 구성되며, 각 하프 프레임은 2개의 슬롯을 포함하는 4개의 일반 서브프레임과 DwPTS(Downlink Pilot Time Slot), 보호구간(Guard Period, GP) 및UpPTS(Uplink Pilot Time Slot)을 포함하는 특별 서브프레임(special subframe)으로 구성된다.
상기 특별 서브프레임에서, DwPTS는 사용자 기기에서의 초기 셀 탐색, 동기화 또는 채널 추정에 사용된다. UpPTS는 기지국에서의 채널 추정과 사용자 기기의 상향링크 전송 동기를 맞추는 데 사용된다. 즉, DwPTS는 하향링크 전송으로, UpPTS는 상향링크 전송으로 사용되며, 특히 UpPTS는 PRACH 프리앰블이나 SRS 전송의 용도로 활용된다. 또한, 보호구간은 상향링크와 하향링크 사이에 하향링크 신호의 다중경로 지연으로 인해 상향링크에서 생기는 간섭을 제거하기 위한 구간이다.
상기 특별 서브프레임에 관하여 현재 3GPP 표준 문서에서는 아래 표 1과 같이 설정을 정의하고 있다. 표 1에서
인 경우 DwPTS와 UpPTS를 나타내며, 나머지 영역이 보호구간으로 설정된다.
한편, 타입 2 무선 프레임의 구조, 즉 TDD 시스템에서 상향링크/하향링크 서브프레임 설정(UL/DL configuration)은 아래의 표 2와 같다.
상기 표 2에서 D는 하향링크 서브프레임, U는 상향링크 서브프레임을 지시하며, S는 상기 특별 서브프레임을 의미한다. 또한, 상기 표 2는 각각의 시스템에서 상향링크/하향링크 서브프레임 설정에서 하향링크-상향링크 스위칭 주기 역시 나타나있다.
상술한 무선 프레임의 구조는 예시에 불과하고, 무선 프레임에 포함되는 서브프레임의 수 또는 서브프레임에 포함되는 슬롯의 수, 슬롯에 포함되는 심볼의 수는 다양하게 변경될 수 있다.
도 5는 하향링크 슬롯에 대한 자원 그리드(resource grid)를 예시한다.
도 5를 참조하면, 하향링크 슬롯은 시간 영역에서
OFDM 심볼을 포함하고 주파수 영역에서
자원블록을 포함한다. 각각의 자원블록이
부반송파를 포함하므로 하향링크 슬롯은 주파수 영역에서
×
부반송파를 포함한다. 도 5는 하향링크 슬롯이 7 OFDM 심볼을 포함하고 자원블록이 12 부반송파를 포함하는 것으로 예시하고 있지만 반드시 이로 제한되는 것은 아니다. 예를 들어, 하향링크 슬롯에 포함되는 OFDM 심볼의 개수는 순환전치(Cyclic Prefix; CP)의 길이에 따라 변형될 수 있다.
자원그리드 상의 각 요소를 자원요소(Resource Element; RE)라 하고, 하나의 자원 요소는 하나의 OFDM 심볼 인덱스 및 하나의 부반송파 인덱스로 지시된다. 하나의 RB는
×
자원요소로 구성되어 있다. 하향링크 슬롯에 포함되는 자원블록의 수(
)는 셀에서 설정되는 하향링크 전송 대역폭(bandwidth)에 종속한다.
도 6은 하향링크 서브프레임의 구조를 예시한다.
도 6을 참조하면, 서브프레임의 첫 번째 슬롯에서 앞부분에 위치한 최대 3(4)개의 OFDM 심볼은 제어 채널이 할당되는 제어 영역에 대응한다. 남은 OFDM 심볼은 PDSCH(Physical Downlink Shared Channel)가 할당되는 데이터 영역에 해당한다. LTE에서 사용되는 하향링크 제어 채널의 예는 PCFICH(Physical Control Format Indicator Channel), PDCCH(Physical Downlink Control Channel), PHICH(Physical hybrid ARQ indicator Channel) 등을 포함한다. PCFICH는 서브프레임의 첫 번째 OFDM 심볼에서 전송되고 서브프레임 내에서 제어 채널의 전송에 사용되는 OFDM 심볼의 개수에 관한 정보를 나른다. PHICH는 상향링크 전송에 대한 응답으로 HARQ ACK/NACK(Hybrid Automatic Repeat request acknowledgment/negative-acknowledgment) 신호를 나른다.
PDCCH를 통해 전송되는 제어 정보를 DCI(Downlink Control Information)라고 지칭한다. DCI는 사용자 기기 또는 사용자 기기 그룹을 위한 자원 할당 정보 및 다른 제어 정보를 포함한다. 예를 들어, DCI는 상향/하향링크 스케줄링 정보, 상향링크 전송(Tx) 파워 제어 명령 등을 포함한다.
PDCCH는 하향링크 공유 채널(downlink shared channel, DL-SCH)의 전송 포맷 및 자원 할당 정보, 상향링크 공유 채널(uplink shared channel,UL-SCH)의 전송 포맷 및 자원 할당 정보, 페이징 채널(paging channel, PCH) 상의 페이징 정보, DL-SCH 상의 시스템 정보, PDSCH 상에서 전송되는 랜덤 접속 응답과 같은 상위-계층 제어 메시지의 자원 할당 정보, 사용자 기기 그룹 내의 개별 사용자 기기들에 대한 Tx 파워 제어 명령 세트, Tx 파워 제어 명령, VoIP(Voice over IP)의 활성화 지시 정보 등을 나른다. 복수의 PDCCH가 제어 영역 내에서 전송될 수 있다. 사용자 기기는 복수의 PDCCH를 모니터링 할 수 있다. PDCCH는 하나 또는 복수의 연속된 제어 채널 요소(control channel element, CCE)들의 집합(aggregation) 상에서 전송된다. CCE는 PDCCH에 무선 채널 상태에 기초한 코딩 레이트를 제공하는데 사용되는 논리적 할당 유닛이다. CCE는 복수의 자원 요소 그룹(resource element group, REG)에 대응한다. PDCCH의 포맷 및 PDCCH 비트의 개수는 CCE의 개수에 따라 결정된다. 기지국은 사용자 기기에게 전송될 DCI에 따라 PDCCH 포맷을 결정하고, 제어 정보에 CRC(cyclic redundancy check)를 부가한다. CRC는 PDCCH의 소유자 또는 사용 목적에 따라 식별자(예, RNTI(radio network temporary identifier))로 마스킹 된다. 예를 들어, PDCCH가 특정 사용자 기기를 위한 것일 경우, 해당 사용자 기기의 식별자(예, cell-RNTI (C-RNTI))가 CRC에 마스킹 될 수 있다. PDCCH가 페이징 메시지를 위한 것일 경우, 페이징식별자(예, paging-RNTI (P-RNTI))가 CRC에 마스킹 될 수 있다. PDCCH가 시스템 정보(보다 구체적으로, 시스템 정보 블록(system Information block, SIC))를 위한 것일 경우, SI-RNTI(system Information RNTI)가 CRC에 마스킹 될 수 있다. PDCCH가 랜덤 접속 응답을 위한 것일 경우, RA-RNTI(random access-RNTI)가 CRC에 마스킹 될 수 있다.
도 7은 LTE에서 사용되는 상향링크 서브프레임의 구조를 예시한다.
도 7을 참조하면, 상향링크 서브프레임은 복수(예, 2개)의 슬롯을 포함한다. 슬롯은 CP 길이에 따라 서로 다른 수의 SC-FDMA 심볼을 포함할 수 있다. 상향링크 서브프레임은 주파수 영역에서 데이터 영역과 제어 영역으로 구분된다. 데이터영역은 PUSCH를 포함하고 음성등의 데이터 신호를 전송하는데 사용된다. 제어영역은 PUCCH를 포함하고 상향링크 제어정보(Uplink Control Information, UCI)를 전송하는데 사용된다. PUCCH는 주파수축에서 데이터 영역의 양끝 부분에 위치한 RB 쌍(RB pair)을 포함하며 슬롯을 경계로 호핑한다.
PUCCH는 다음의 제어 정보를 전송하는데 사용될 수 있다.
- SR(Scheduling Request): 상향링크 UL-SCH 자원을 요청하는데 사용되는 정보이다. OOK(On-Off Keying) 방식을 이용하여 전송된다.
- HARQ ACK/NACK:PDSCH 상의 하향링크 데이터 패킷에 대한 응답 신호이다. 하향링크 데이터 패킷이 성공적으로 수신되었는지 여부를 나타낸다. 단일 하향링크 코드워드에 대한 응답으로 ACK/NACK 1비트가 전송되고, 두 개의 하향링크 코드워드에 대한 응답으로 ACK/NACK 2비트가 전송된다.
- CSI(Channel State Information): 하향링크 채널에 대한 피드백 정보이다. CSI는 CQI(Channel Quality Indicator)를 포함하고, MIMO(Multiple Input Multiple Output) 관련 피드백 정보는 RI(Rank Indicator), PMI(Precoding Matrix Indicator), PTI(Precoding 타입 Indicator) 등을 포함한다. 서브프레임 당 20비트가 사용된다.
사용자 기기가 서브프레임에서 전송할 수 있는 제어 정보(UCI)의 양은 제어 정보 전송에 가용한 SC-FDMA의 개수에 의존한다. 제어 정보 전송에 가용한 SC-FDMA는 서브프레임에서 참조 신호 전송을 위한 SC-FDMA 심볼을 제외하고 남은 SC-FDMA 심볼을 의미하고, SRS(Sounding Reference Signal)가 설정된 서브프레임의 경우 서브프레임의 마지막 SC-FDMA 심볼도 제외된다. 참조 신호는 PUCCH의 코히어런트 검출에 사용된다.
도 8는 캐리어 병합(Carrier Aggregation, CA) 통신 시스템을 예시한다.
도 8을 참조하면, 복수의 상/하향링크 컴포넌트 반송파(Component Carrier, CC)들을 모아서 더 넓은 상/하향링크 대역폭을 지원할 수 있다. 용어 “컴포넌트 반송파(CC)”는 등가의 다른 용어(예, 캐리어, 셀 등)로 대체될 수 있다. 각각의 CC들은 주파수 영역에서 서로 인접하거나 비-인접할 수 있다. 각 컴포넌트 반송파의 대역폭은 독립적으로 정해질 수 있다. UL CC의 개수와 DL CC의 개수가 다른 비대칭 반송파 집성도 가능하다. 한편, 제어 정보는 특정 CC를 통해서만 송수신 되도록 설정될 수 있다. 이러한 특정 CC를 프라이머리 CC(또는 앵커 CC)로 지칭하고, 나머지 CC를 세컨더리 CC로 지칭할 수 있다.
크로스-캐리어 스케줄링 (또는 크로스-CC 스케줄링)이 적용될 경우, 하향링크 할당을 위한 PDCCH는 DL CC#0으로 전송되고, 해당 PDSCH는 DL CC#2로 전송될 수 있다. 크로스-CC 스케줄링을 위해, 캐리어 지시 필드(carrier indicator field, CIF)의 도입이 고려될 수 있다. PDCCH 내에서 CIF의 존재 여부는 상위 계층 시그널링(예, RRC 시그널링)에 의해 반-정적 및 단말-특정(또는 단말 그룹-특정) 방식으로 설정될 수 있다. PDCCH 전송의 베이스 라인을 요약하면 다음과 같다.
■ CIF 디스에이블드(disabled): DL CC 상의 PDCCH는 동일한 DL CC 상의 PDSCH 자원을 할당하거나 하나의 링크된 UL CC 상의 PUSCH 자원을 할당
● No CIF
● LTE PDCCH 구조(동일한 부호화, 동일한 CCE-기반 자원 맵핑) 및 DCI 포맷과 동일
■ CIF 이네이블드(enabled): DL CC 상의 PDCCH는 CIF를 이용하여 복수의 병합된 DL/UL CC 중에서 특정 DL/UL CC 상의 PDSCH 또는 PUSCH 자원을 할당 가능
● CIF를 가지는 확장된 LTE DCI 포맷
- CIF (설정될 경우)는 고정된 x-비트 필드(예, x=3)
- CIF (설정될 경우) 위치는 DCI 포맷 사이즈에 관계 없이 고정됨
● LTE PDCCH 구조를 재사용(동일한 부호화, 동일한 CCE-기반 자원 맵핑)
CIF가 존재할 경우, 기지국은 단말 측의 BD 복잡도를 낮추기 위해 PDCCH 모니터링 DL CC 세트를 할당할 수 있다. PDCCH 모니터링 DL CC 세트는 병합된 전체 DL CC의 일부로서 하나 이상의 DL CC를 포함하고 단말은 해당 DL CC 상에서만 PDCCH의 검출/복호화를 수행한다. 즉, 기지국이 단말에게 PDSCH/PUSCH를 스케줄링 할 경우, PDCCH는 PDCCH 모니터링 DL CC 세트를 통해서만 전송된다. PDCCH 모니터링 DL CC 세트는 단말-특정(UE-specific), 단말-그룹-특정 또는 셀-특정(cell-specific) 방식으로 설정될 수 있다. 용어 “PDCCH 모니터링 DL CC”는 모니터링 캐리어, 모니터링 셀 등과 같은 등가의 용어로 대체될 수 있다. 또한, 단말을 위해 병합된 CC는 서빙 CC, 서빙 캐리어, 서빙 셀 등과 같은 등가의 용어로 대체될 수 있다.
도 9는 복수의 캐리어가 병합된 경우의 스케줄링을 예시한다. 3개의 DL CC가 병합되었다고 가정한다. DL CC A가 PDCCH 모니터링 DL CC로 설정되었다고 가정한다. DL CC A~C는 서빙 CC, 서빙 캐리어, 서빙 셀 등으로 지칭될 수 있다. CIF가 디스에이블 된 경우, 각각의 DL CC는 LTE PDCCH 설정에 따라 CIF 없이 자신의 PDSCH를 스케줄링 하는 PDCCH만을 전송할 수 있다. 반면, 단말-특정 (또는 단말-그룹-특정 또는 셀-특정) 상위 계층 시그널링에 의해 CIF가 이네이블 된 경우, DL CC A(모니터링 DL CC)는 CIF를 이용하여 DL CC A의 PDSCH를 스케줄링 하는 PDCCH뿐만 아니라 다른 CC의 PDSCH를 스케줄링 하는 PDCCH도 전송할 수 있다. 이 경우, PDCCH 모니터링 DL CC로 설정되지 않은 DL CC B/C에서는 PDCCH가 전송되지 않는다. 따라서, DL CC A(모니터링 DL CC)는 DL CC A와 관련된 PDCCH 검색 영역, DL CC B와 관련된 PDCCH 검색 영역 및 DL CC C와 관련된 PDCCH 검색 영역을 모두 포함해야 한다. 본 명세서에서, PDCCH 검색 영역은 캐리어 별로 정의된다고 가정한다.
상술한 바와 같이, LTE-A는 크로스-CC 스케줄링을 위하여 PDCCH 내에서 CIF 사용을 고려하고 있다. CIF의 사용 여부 (즉, 크로스-CC 스케줄링 모드 또는 논-크로스-CC 스케줄링 모드의 지원) 및 모드간 전환은 RRC 시그널링을 통해 반-정적/단말-특정하게 설정될 수 있고, 해당 RRC 시그널링 과정을 거친 후 단말은 자신에게 스케줄링 될 PDCCH 내에 CIF가 사용되는지 여부를 인식할 수 있다.
이하에서는, 본 발명에 따라 반송파 집성 기법 (Carrier Aggregation, CA)이 적용된 셀(혹은 컴포넌트 캐리어)들 간에, 서로 다른 통신 방향으로 인한 간섭이 존재할 때, 특정 셀 상의 무선 자원을 효율적으로 사용하는 방법에 대하여 설명한다.
이하에서는 설명의 편의를 위해 3GPP LTE 시스템을 기반으로 본 발명을 설명한다. 하지만, 본 발명이 적용되는 시스템의 범위는 3GPP LTE 시스템 외에 다른 시스템으로도 확장 가능하다.
또한, 이하에서는 본 발명에 대한 설명의 편의를 위해서, INTRA-BAND CA 기법(이하, “INTRA_BD_CA”)이 적용되고, 해당 셀들 간에 상이한 상향링크-하향링크 설정(UL-DL CONFIGURATION)이 설정된 상황(이하, “INTRA_BD_CA W/ DIFF_CONFIG”)을 가정한다. 참고로, 본 발명의 실시예들은 상술한 상황(즉, “INTRA_BD_CA W/ DIFF_CONFIG”) 뿐만 아니라, CA 기법이 적용된 셀들 간에 서로 다른 통신 방향으로 인한 간섭이 존재하거나 발생되는 모든 상황들에서 확장 적용이 가능하다.
또한, 본 발명의 실시예들은 CA 기법이 적용된 셀들 (e.g., INTER-BAND CA 기법 (이하, “INTER_BD_CA”) 상의 특정 시점에서 동시 송/수신이 가능하지 않은 단말들, 혹은 CA 기법이 적용된 셀들 (즉, INTER_BD_CA) 상의 특정 시점에서 동시 송/수신은 가능하지만 INTRA_BD_CA로 인한 자가 간섭(SELF-INTERFERENCE) 문제로 실제 동시 송/수신 동작이 불가능한 단말들에게도 확장 적용이 가능하다.
나아가, 'INTRA_BD_CA W/ DIFF_CONFIG'의 환경 하에서, 상향링크/하향링크 통신은 아래 표 3및 표 4에 따라 (재)이용하여 수행되도록 설정될 수 가 있다. 이는, 단말이 CA 기법이 적용된 셀들 (예, INTER_BD_CA) 상의 특정 시점에서 동시 송/수신이 가능한지의 여부에 상관없이, INTRA_BD_CA W/ DIFF_CONFIG 환경 하에서는, 단말이 항상 CA 기법이 적용된 셀들 상의 특정 시점에서 동시 송/수신은 불가능하다고 가정하는 것으로 해석될 수 도 있다.
여기서, 아래 표 3 및 표 4에 따르면, PCell의 자원 용도와 불일치되는 SCell의 자원 상에서는 실제 통신이 수행되지 않거나혹은 실제 통신 수행이 기대되지 않는 것으로 판단(즉, PCell의 자원 용도 및 사용에 우선권이 존재함)될 수 가 있다. 또한, INTRA_BD_CA W/ DIFF_CONFIG 환경 하에서 이를 적용할 경우, PCell과 SCell 간의 서로 다른 통신 방향으로 인한 간섭을 회피할 수 가 있다. 하지만, INTRA_BD_CA W/ DIFF_CONFIG 환경 하에서 표 3 및 표 4의 규칙을 (재)이용할 경우, PCell의 자원 용도 및 사용에 우선권이 존재함으로써, SCell의 (하향링크/상향링크) 자원을 트래픽 부하 상태 변화에 따라 효율적으로 이용하지 못하는 문제가 발생하게 된다.

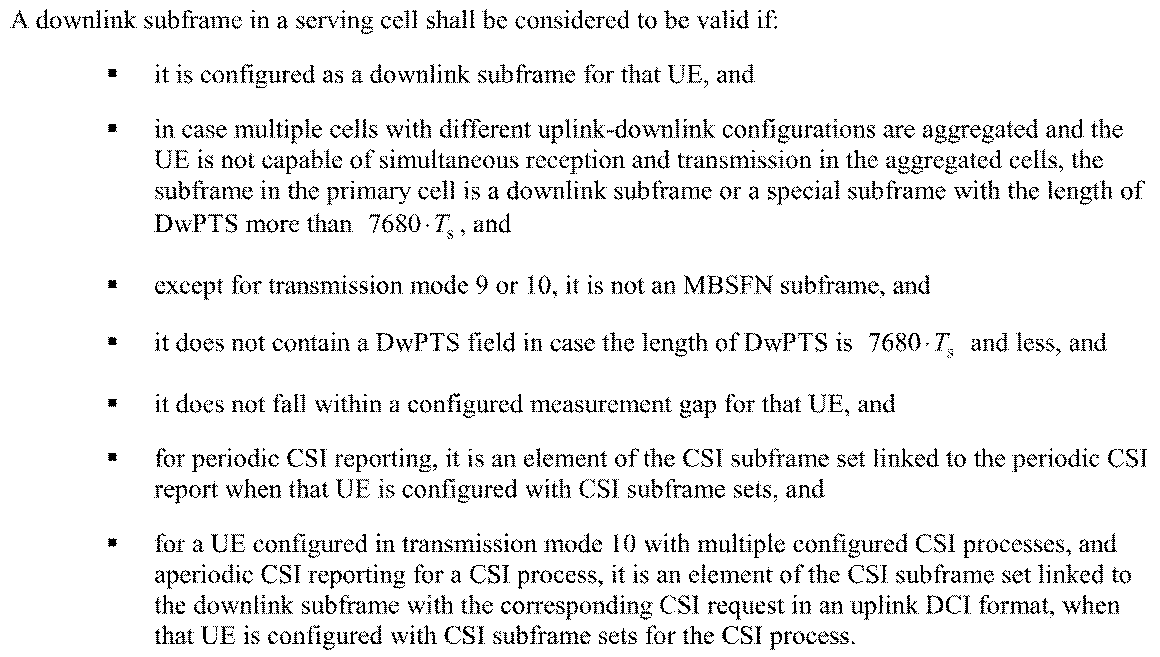

이하, 반송파 집성(CA) 기법이 적용된 셀들 상의 특정 시점에서, 동시 송수신이 불가능한 단말들의 통신 동작에 대한 규칙/설정을 표 3 및 표 4로 나타낸다. 표 3에 대한 보다 자세한 설명은 LTE/LTE-A 관련 3GPP TS 36.211 Section 4.2 “Frame structure type 2” 를 참조할 수 있으며, 표 4에 대한 보다 자세한 설명은 및 3GPP TS 36.213 Section 7.2.3 “Channel Quality Indicator (CQI) definition”를 참조할 수 있다.
전술한 내용을 바탕으로, 본 발명에서 CA 기법이 적용된 셀(혹은 컴포넌트 캐리어)들 간에, 서로 다른 통신 방향으로 인한 간섭이 존재 (예, INTRA_BD_CA W/ DIFF_CONFIG) 할 때, 특정 셀 상의 무선 자원을 효율적으로 사용하는 방법을 설명한다. 예를 들어, 표 3 및 표 4의 규칙에 기반하여 이하 본 발명의 적어도 일부(즉, 일부 혹은 모든) 실시예를 적용함으로써, 상술한 표 3 혹은 표 4의 적용으로 인해 발생되는 문제(예, SCell의 (하향링크/상향링크) 자원을 트래픽 부하 상태 변화에 따라 효율적으로 이용하지 못하는 문제)를 해결할 수 가 있다.
도 10는 본 발명의 실시예(예, 제 1 방안 내지 제 3 방안)이 적용될 수 있는 경우를 나타낸다. 여기서, PCell(예, Macro eNB)은 상향링크-하향링크 설정#1으로 설정되고, SCell(예, Pico eNB)은 상향링크-하향링크 설정 #3으로 설정되었다고 가정한다. 또한, 도 10는 IDEAL BACKHAUL (혹은 NON-IDEAL BACKHAUL)로 연결되어 있는, Macro eNB(즉, PCell)와 Pico eNB (즉, SCell)가 CA 기법 혹은 DUAL CONNECTIVITY 기법 (예를 들어, INTRA_BD_CA W/ DIFF_CONFIG)으로 설정된 상황을 가정하였다.
제 1 방안
도 10을 참조하여 본 발명을 설명하면, 특정 SF#N 시점에서 PCell(예, Cell#A)은 UL SF이고 SCell(예, Cell#B)은 DL SF인 경우(예, SF#(n+7), SF#(n+8)), PCell UL SF 상에서 실제로 (사전에 정의된) 상향링크 시그널 전송(예, PUSCH, PUCCH (A/N, CSI), SR, SRS 등)이 설정/지시되지 않는 경우, 단말은 동일 시점(즉, SF#(n+7), SF#(n+8))의 SCell DL SF 상에서 (E)PDCCH 블라인드 디코딩 (그리고/혹은 PDSCH 수신 동작)을 수행하도록 설정될 수 가 있다. 이러한 방식은, SF#N에서 PCell이 Cell#A에서 Cell#B로 변경되거나, 혹은 SCell이 Cell#B에서 Cell#A로 변경된 것으로 해석될 수 도 있다.
또 다른 일례로, 제 1 방안이 적용되는 PCell UL SF (혹은 SCell DL SF)에 대한 위치들에 대한 정보(예, 비트맵)가 사전에 정의된 시그널 (예, 물리 계층 시그널 혹은 상위 계층 시그널)을 통해서 단말에게 전달될 수 도 있다.
여기서, 제 1 방안이 적용되는 위치들에 대한 정보를 전달하여 제 1 방안이 적용되는 PCell UL SF (혹은 SCell DL SF) 위치를 한정함으로써, 단말이 PCell UL SF 상에서의 (사전에 정의된) 상향링크 시그널 전송 (예, PUSCH, A-CSI, A-SRS 등) 관련 제어 정보를 성공적으로 수신하지 못함으로써 발생되는, 기지국과 단말 간에 실제 통신이 수행되는 자원 (예, PCell UL SF 혹은 SCell DL SF) 가정에 대한 불일치 문제를 완화 시킬 수 있다.
제 2 방안
도 10를 참조하여 본 발명을 설명하면, 특정 SF#N 시점에서 PCell(즉, Cell#A)은 스페셜 서브프레임(SPECIAL SF)이고 SCell (즉, Cell#B)은 DL SF인 경우(예, SF #(n+6)), PCell UpPTS 상에서 실제 (사전에 정의된) 상향링크 시그널 전송(예, SRS 등)이 설정/지시되지 않는 경우, 단말에 대하여 동일 시점(즉, SF #(n+6))의 SCell DL SF 영역의 적어도 일부(즉, 일부 혹은 전체) 상에서 (E)PDCCH 블라인드 디코딩 (그리고/혹은 PDSCH 수신 동작)을 수행하도록 설정될 수 가 있다.
여기서, 일부 SCell DL SF 영역은 PCell DwPTS에 해당되는 SCell DL SF 영역, 즉, SCell DL SF을 PCell과 동일한 설정의 SPECIAL SF으로 가정하고 SCell DwPTS 영역에서만 (E)PDCCH/PDSCH 수신이 가능한 것으로 정의될 수 있다. 혹은 PCell DwPTS/GP에 해당되는 SCell DL SF 영역 (즉, SCell DL SF을 PCell과 동일한 설정의 SPECIAL SF으로 가정하고 SCell DwPTS/GP 영역에서만 (E)PDCCH/PDSCH 수신이 가능한 것으로 정의될 수 가 있다. 또한, 본 발명에서, SF#N에서 PCell이 Cell#A에서 Cell#B로 변경된 것 (혹은 SCell이 Cell#B에서 Cell#A로 변경된 것)으로 해석될 수 도 있다.
또 다른 예로, 제 2 방안이 적용되는 PCell SPECIAL SF (혹은 SCell DL SF)에 대한 위치들에 대한 정보 (예, 비트맵)가 사전에 정의된 시그널 (예, 물리 계층 시그널 혹은 상위 계층 시그널)을 통해서 단말에게 전달될 수 도 있다. 여기서, 제 2 방안이 적용되는 위치들에 대한 정보를 전달하여 제 2 방안이 적용되는 PCell SPECIAL SF (혹은 SCell DL SF) 위치를 한정함으로써, 단말이 PCell UpPTS 상에서의 (사전에 정의된) 상향링크 시그널 전송 (예, A-SRS 등) 관련 제어 정보를 성공적으로 수신하지 못함으로써 발생되는, 기지국과 단말 간에 실제 통신이 수행되는 자원 (예, PCell SPECIAL SF 혹은 SCell DL SF) 가정에 대한 불일치 문제를 완화 시킬 수 있다.
제 3 방안
도 10를 참조하여 본 발명을 설명하면, 특정 SF#N 시점에서 PCell (즉, Cell#A)은 DL SF이고 SCell (즉, Cell#B)은 UL SF인 경우(예, SF#(n+4)), 사전에 정의된 지시자 수신 혹은 사전에 정의된 규칙 적용을 통해서, 단말로 하여금, SCell UL SF이 (사전에 정의된) 상향링크 시그널 전송 (예, PUSCH, SRS 등) 용도로 이용되도록 설정될 수 가 있다.
여기서, 해당 지시자는 SCell UL SF 상에서 (사전에 정의된) 상향링크 시그널 전송을 트리거링 혹은 스케줄링하는 UL GRANT 정보, 혹은 해당 용도로 새롭게 정의된 지시자 (예, 물리 계층 지시자(PDCCH) 혹은 상위 계층 지시자 (RRC)) 등으로 정의될 수 가 있다.
상향링크 시그널 전송을 트리거링 혹은 스케줄링하는 UL GRANT 정보에 대한 예로, SCell UL HARG 타임라인에 따라 SCell의 SF#(N-4) 시점(예, 도 10에서 SF#(n)) (즉, SELF SCHEDULING CASE) (혹은 PCell의 DL SF#(N-4) (예, 도 10에서 SF#(n)) 즉, CROSS SCHEDULING CASE)에서, SCell UL SF#N 상에서의 PUSCH 전송 관련 UL GRANT 정보를 수신하였다면, 단말은 SCell UL SF#N에서 PUSCH 전송을 수행하고, PCell DL SF#N에서 (E)PDCCH/PDSCH 수신 동작을 수행하지 않는다. 이러한 방안은, SF#N에서 PCell이 Cell#A에서 Cell#B로 변경된 것 (혹은 SCell이 Cell#B에서 Cell#A로 변경된 것)으로 해석될 수 도 있다.
또한, 제 3 방안이 적용되는 PCell DL SF (혹은 SCell UL SF)에 대한 위치들에 대한 정보(예, 비트맵)가 사전에 정의된 시그널 (예, 물리 계층 시그널 혹은 상위 계층 시그널)을 통해서 단말에게 전달될 수 도 있다. 여기서, 제 3 방안이 적용되는 위치들에 대한 정보를 전달하여 제 3 방안이 적용되는 PCell DL SF (혹은 SCell UL SF) 위치를 한정함으로써, 단말이 SCell UL SF 상에서의 (사전에 정의된) 상향링크 시그널 전송 (예, PUSCH, A-CSI, A-SRS 등) 관련 제어 정보를 성공적으로 수신하지 못함으로써 발생되는, 기지국과 단말 간에 실제 통신이 수행되는 자원 (예, PCell DL SF 혹은 SCell UL SF) 가정에 대한 불일치 문제를 완화 시킬 수 있다.
제 4 방안
도 11은 본 발명의 제 4 방안이 적용될 수 있는 경우를 설명하기 위한 참고도이다. 도 11에서, PCell은 상향링크-하향링크 설정#3(즉, 'DSUUUDDDDD')으로 설정되고, SCell은 상향링크-하향링크 설정#1(즉, 'DSUUDDSUUD')로 설정되었다고 가정하였다. 또한, 도 11는 IDEAL BACKHAUL (혹은 NON-IDEAL BACKHAUL)로 연결되어 있는, Macro eNB(즉, PCell)와 Pico eNB (즉, SCell)가 CA 기법 혹은 DUAL CONNECTIVITY 기법 (예를 들어, INTRA_BD_CA W/ DIFF_CONFIG)으로 설정된 상황을 가정하였다.
도 11을 참조하여 본 발명을 설명하면, 특정 SF#N 시점(예, SF #(n+6))에서 PCell(즉, Cell#A)은 DL SF이고 SCell(즉, Cell#B)은 스페셜 서브프레임(SPECIAL SF)인 경우, 사전에 정의된 규칙에 따라, SCell SPECIAL SF 영역의 적어도 일부(즉, 일부 혹은 전체) 상에서 (E)PDCCH 블라인드 디코딩 (그리고/혹은 PDSCH 수신 동작)을 수행하도록 설정될 수 가 있다.
여기서, SCell SPECIAL SF 영역의 일부 영역은 SCell DwPTS/GP 영역 (혹은 SCell DwPTS)으로 정의될 수 가 있다. 또는, SCell SPECIAL SF 영역의 전체 영역은 해당 SCell SPECIAL SF을 DL SF으로 간주하는 것으로 해석될 수 있다(즉, DL SF에서의 (E)PDCCH 블라인드 디코딩 (그리고/혹은 PDSCH 수신 동작)을 동일하게 수행).
또한, 제 4 방안이 적용되는 PCell DL SF (혹은 SCell SPECIAL SF)에 대한 위치들에 대한 정보(예, 비트맵)가 사전에 정의된 시그널 (예, 물리 계층 시그널 혹은 상위 계층 시그널)을 통해서 단말에게 전달될 수 도 있다.
제 5 방안
도 10를 참조하여 본 발명을 설명하면, PCell(즉, Cell#A)은 UL SF이고 SCell(즉, Cell#B)은 DL SF인 SF#N 시점(예, SF#(n+7), SF#(n+8))에서, 상술한 제 1 방안이 적용될 경우, (E)PDCCH 블라인드 디코딩 (그리고/혹은 PDSCH 수신 동작)이 수행되는 SCell(즉, Cell#B) DL SF#N 관련 HARQ-ACK 정보 전송은, 크로스-스케줄링(CROSS SCHEDULING) 설정 여부와 상관없이 셀프-스케줄링(SELF SCHEDULING) 관련 DL HARQ 타임라인, 즉, PCell과 SCell의 DL SF 합집합을 포함하는 상향링크-하향링크 설정 관련 DL HARQ 타임라인을 따르도록 정의될 수 도 있다.
제 5 방안의 적용을 통해서, 크로스-스케줄링 방식 설정 상황(즉, SCell이 PCell의 상향링크-하향링크 설정 관련 DL HARQ 타임라인을 따름) 하에서 SCell(즉, Cell#B) DL SF#N 관련 DL HARQ 타임라인이 정의되지 않는 문제를 해결할 수 가 있다. 또한, 제 5 방안이 적용될 경우, (예외적으로) 사전에 정의되거나 시그널링된 PUCCH 포맷 (예, PUCCH 포맷 3)을 사용하도록 설정될 수 도 있다.
제 6 방안
본 발명에 따르면, 특정 단말에게 DUAL CONNECTIVITY (예, INTRA_BD_CA W/ DIFF_CONFIG) 방식으로 Cell#A (PCell)와 Cell#B (SCell)가 설정된 경우, 해당 셀들은 i)특정 UL SF과 연동된 (DYNAMIC 혹은 SEMI-STATIC) 상향링크 신호/채널 스케줄링을 수행하지 않을 것이라는 정보, 혹은 ii)특정 UL SF과 연동된 (DYNAMIC 혹은 SEMI-STATIC) 상향링크 신호/채널 스케줄링을 수행할 것이라는 정보를, 사전에 정의된 채널(예, X2 인터페이스 혹은 무선 채널)을 통해서 교환하도록 설정될 수 도 있다.
여기서, 해당 정보는 UE-특정 정보(UE-Specific Information) 형태로 정의될 수 도 있다. 즉, Cell#A(예, Macro eNB, PCell (Master Cell Group, MCG)) 관점에서는, 특정 단말에게는 특정 UL SF#K에서 (DYNAMIC 혹은 SEMI-STATIC) 상향링크 신호/채널 스케줄링을 수행하지 않더라도 (혹은 피하더라도), 다른 단말에게는 해당 UL SF#K에서 (DYNAMIC 혹은 SEMI-STATIC) 상향링크 신호/채널 스케줄링을 수행함으로써 무선 자원 활용도를 높일 수 도 있다.
또 다른 예로, 해당 UE-특정 정보는 전체 UL SF들 상에, 특정 단말을 위한 (DYNAMIC 혹은 SEMI-STATIC) 상향링크 신호/채널 스케줄링을 수행할 우선 순위를 부여하는 형태로 구현될 수 있다. 예를 들어, 해당 특정 단말을 위해 가장 높은 확률로 (DYNAMIC 혹은 SEMI-STATIC) 상향링크 신호/채널 스케줄링을 수행할 UL SF 부터 가장 낮은 확률로 (DYNAMIC 혹은 SEMI-STATIC) 상향링크 신호/채널 스케줄링을 수행할 UL SF까지의 순서를 알리도록 구현될 수 도 있다.
또 다른 예로, 본 방안은 Cell#A (예, Macro eNB, PCell (MCG))와 Cell#B (예, Pico eNB, SCell (Secondary Cell Group, SCG))가 DUAL CONNECTIVITY (예, INTRA_BD_CA W/ DIFF_CONFIG) 방식으로 설정/연결된 경우에만 한정적으로 적용되도록 설정될 수 도 있다.
또한, Cell#A(예, Macro eNB, PCell (MCG))로부터 해당 정보를 수신한 Cell#B (예, Pico eNB, SCell (SCG))는, Cell#A가 (DYNAMIC 혹은 SEMI-STATIC) 상향링크 신호/채널 스케줄링을 수행하지 않을 적어도 일부(즉, 일부 혹은 모든) UL SF이면서, 동시에 자신의 상향링크-하향링크 설정상에서 DL SF인 영역(일부 혹은 전부)에서, 상기 제 1 방안이 한정적으로 적용되도록, 관련 정보를 해당 특정 단말에게 시그널링해줄 수 도 있다. 여기서, Cell#A (즉, Macro eNB, PCell (MCG))의 해당 UL SF (즉, Cell#B (Pico eNB, SCell (SCG))의 상향링크-하향링크 설정 상에서는 DL SF)에서는 (DYNAMIC 혹은 SEMI-STATIC) 상향링크 신호/채널 스케줄링이 수행되지 않으므로, 특정 단말은 상기 제 1 방안에 따라, 동일 시점의 Cell#B의 DL SF 상에서 항상 (E)PDCCH 블라인드 디코딩 (그리고/혹은 PDSCH 수신 동작)을 수행하게 된다.
또 다른 예로, Cell#A (예, Macro eNB, PCell (MCG))로부터 '특정 UL SF과 연동된 (DYNAMIC 혹은 SEMI-STATIC) 상향링크 신호/채널 스케줄링을 수행하지 않을 것이라는 정보를 수신한 Cell#B(예, Pico eNB, SCell (SCG))는, 해당 정보를 특정 단말에게 사전에 정의된 시그널링을 통해서 알려줄 수 도 있다.
예를 들어, 이러한 정보를 수신한 특정 단말은, Cell#A (Macro eNB, PCell (MCG))가 (DYNAMIC 혹은 SEMI-STATIC) 상향링크 신호/채널 스케줄링을 수행하지 않을 UL SF이면서, 동시에 Cell#B (Pico eNB, SCell (SCG))의 상향링크-하향링크 설정상에서 DL SF인 서브프레임에서, 상기 제 1 방안에 따라, Cell#B 관련 (E)PDCCH 블라인드 디코딩 (그리고/혹은 PDSCH 수신 동작)을 암묵적으로 수행할 수 있다.
상술한 본 발명의 방안/실시예/설정/규칙들은 각각 하나의 독립적인 실시예로 구현될 수 있으며, 상술한 방안/실시예/설정/규칙들 중 적어도 일부의 조합 혹은 병합 형태로 구현될 수 도 있다.
나아가, 상술한 본 발명의 방안/실시예/설정/규칙들에 대한 정보 혹은 해당 방안/실시예/설정/규칙들의 적용 여부에 대한 정보 등은, 기지국이 단말에게 사전에 정의된 시그널(예, 물리 계층 혹은 상위 계층 시그널)을 통해서 알려줄 수 가 있다.
나아가, 상술한 본 발명의 실시예들은 TDD Cell과 FDD Cell이 반송파 집성 기법 (CA)으로 이용되는 경우에도 확장 적용될 수 가 있다. 또한, 상술한 본 발명의 실시예들은 INTRA_BD_CA W/ DIFF_CONFIG 관련 셀들 간에 가드 대역폭(GUARD BAND)가 설정된 경우에도 확장 적용될 수 가 있다.
나아가, 상술한 본 발명의 실시예들은 단말이 NON-DRX MODE인 경우에만 한정적으로 적용되도록 설정될 수 도 있다.
나아가, 상술한 본 발명의 실시예들은 3개 이상의 셀들이 반송파 집성 기법(CA)으로 이용되는 경우에도 확장 적용이 가능하다.
상술한 본 발명의 실시예들은 반송파 집성 기법(CA)이 적용된 상황 하에서, 셀프-스케줄링(SELF SCHEDULING) 기법 혹은 크로스-스케줄링(CROSS SCHEDULING)이 설정되었을 경우에만 한정적으로 적용될 수 도 있다.
또한, 상술한 본 발명의 실시예들은 표 3 및 표 4의 설정이 적용되지 않는 상황 하에서, 독립적으로 사용될 수 도 있다.
도 12는 본 발명의 일 실시예에 적용될 수 있는 기지국 및 단말을 예시한다.
무선 통신 시스템에 릴레이가 포함되는 경우, 백홀 링크에서 통신은 기지국과 릴레이 사이에 이뤄지고 억세스 링크에서 통신은 릴레이와 단말 사이에 이뤄진다. 따라서, 도면에 예시된 기지국 또는 단말은 상황에 맞춰 릴레이로 대체될 수 있다.
도 12를 참조하면, 무선 통신 시스템은 기지국(BS, 110) 및 단말(UE, 120)을 포함한다. 기지국(110)은 프로세서(112), 메모리(114) 및 무선 주파수(Radio Frequency, RF) 유닛(116)을 포함한다. 프로세서(112)는 본 발명에서 제안한 절차 및/또는 방법들을 구현하도록 구성될 수 있다. 메모리(114)는 프로세서(112)와 연결되고 프로세서(112)의 동작과 관련한 다양한 정보를 저장한다. RF 유닛(116)은 프로세서(112)와 연결되고 무선 신호를 송신 및/또는 수신한다. 단말(120)은 프로세서(122), 메모리(124) 및 RF 유닛(126)을 포함한다. 프로세서(122)는 본 발명에서 제안한 절차 및/또는 방법들을 구현하도록 구성될 수 있다. 메모리(124)는 프로세서(122)와 연결되고 프로세서(122)의 동작과 관련한 다양한 정보를 저장한다. RF 유닛(126)은 프로세서(122)와 연결되고 무선 신호를 송신 및/또는 수신한다. 기지국(110) 및/또는 단말(120)은 단일 안테나 또는 다중 안테나를 가질 수 있다.
이상에서 설명된 실시예들은 본 발명의 구성요소들과 특징들이 소정 형태로 결합된 것들이다. 각 구성요소 또는 특징은 별도의 명시적 언급이 없는 한 선택적인 것으로 고려되어야 한다. 각 구성요소 또는 특징은 다른 구성요소나 특징과 결합되지 않은 형태로 실시될 수 있다. 또한, 일부 구성요소들 및/또는 특징들을 결합하여 본 발명의 실시예를 구성하는 것도 가능하다. 본 발명의 실시예들에서 설명되는 동작들의 순서는 변경될 수 있다. 어느 실시예의 일부 구성이나 특징은 다른 실시예에 포함될 수 있고, 또는 다른 실시예의 대응하는 구성 또는 특징과 교체될 수 있다. 특허청구범위에서 명시적인 인용 관계가 있지 않은 청구항들을 결합하여 실시예를 구성하거나 출원 후의 보정에 의해 새로운 청구항으로 포함시킬 수 있음은 자명하다.
본 문서에서 기지국에 의해 수행된다고 설명된 특정 동작은 경우에 따라서는 그 상위 노드(upper node)에 의해 수행될 수 있다. 즉, 기지국을 포함하는 복수의 네트워크 노드들(network nodes)로 이루어지는 네트워크에서 단말과의 통신을 위해 수행되는 다양한 동작들은 기지국 또는 기지국 이외의 다른 네트워크 노드들에 의해 수행될 수 있음은 자명하다. 기지국은 고정국(fixed station), Node B, eNodeB(eNB), 억세스 포인트(access point) 등의 용어에 의해 대체될 수 있다.
본 발명에 따른 실시예는 다양한 수단, 예를 들어, 하드웨어, 펌웨어(firmware), 소프트웨어 또는 그것들의 결합 등에 의해 구현될 수 있다. 하드웨어에 의한 구현의 경우, 본 발명의 일 실시예는 하나 또는 그 이상의 ASICs(application specific integrated circuits), DSPs(digital signal processors), DSPDs(digital signal processing devices), PLDs(programmable logic devices), FPGAs(field programmable gate arrays), 프로세서, 콘트롤러, 마이크로 콘트롤러, 마이크로 프로세서 등에 의해 구현될 수 있다.
펌웨어나 소프트웨어에 의한 구현의 경우, 본 발명의 일 실시예는 이상에서 설명된 기능 또는 동작들을 수행하는 모듈, 절차, 함수 등의 형태로 구현될 수 있다. 소프트웨어 코드는 메모리 유닛에 저장되어 프로세서에 의해 구동될 수 있다.
상기 메모리 유닛은 상기 프로세서 내부 또는 외부에 위치하여, 이미 공지된 다양한 수단에 의해 상기 프로세서와 데이터를 주고 받을 수 있다.
본 발명은 본 발명의 특징을 벗어나지 않는 범위에서 다른 특정한 형태로 구체화될 수 있음은 당업자에게 자명하다. 따라서, 상기의 상세한 설명은 모든 면에서 제한적으로 해석되어서는 아니되고 예시적인 것으로 고려되어야 한다. 본 발명의 범위는 첨부된 청구항의 합리적 해석에 의해 결정되어야 하고, 본 발명의 등가적 범위 내에서의 모든 변경은 본 발명의 범위에 포함된다.
상술한 바와 같은 반송파 집성을 지원하는 무선 통신 시스템에서 신호 송수신 방법 및 이를 위한 장치는 3GPP LTE 시스템에 적용되는 예를 중심으로 설명하였으나, 3GPP LTE 시스템 이외에도 다양한 무선 통신 시스템에 적용하는 것이 가능하다.
Claims (11)
- 반송파 집성(Carrier Aggregation)을 지원하는 무선 통신 시스템에서, 단말의 다수 셀(cell)을 이용한 신호 송수신 방법에 있어서,
서로 상이한 상향링크-하향링크 설정(Uplink-Downlink Configuration)에 따르는, 프라이머리 셀(Primary Cell, PCell) 및 세컨더리 셀(Secondary Cell, SCell)을 위한 전송 제어 정보를 수신하는 단계; 및
상기 전송 제어 정보에 따라 특정 시간 구간 상에서 신호를 송수신하는 단계; 및
상기 전송 제어 정보에서 상기 특정 시간 구간상의 신호 송신을 지시하지 않는 경우, 미리 정의된 설정에 따른 신호 송수신 동작이 수행되는 단계를 포함하는,
신호 송수신 방법. - 제 1 항에 있어서,
상기 특정 시간 구간 상에서 상기 프라이머리 셀이 상향링크 서브프레임이고 상기 세컨더리 셀이 하향링크 서브프레임인 경우,
상기 특정 시간 구간 상에서 상기 세컨더리 셀을 이용하여 하향링크 신호 수신 동작이 수행되는 것을 특징으로 하는,
신호 송수신 방법. - 제 2 항에 있어서,
상기 하향링크 신호 수신 동작에 따른 HARQ-ACK 정보를, 셀프-스케쥴링 관련 하향링크 HARQ 타임라인을 이용하여 피드백하는 단계를 더 포함하는 것을 특징으로 하는, 신호 송수신 방법. - 제 3 항에 있어서,
상기 셀프-스케줄링 관련 하향링크 HARQ 타임라인은,
상기 프라이머리 셀의 하향링크 서브프레임 집합과 상기 세컨더리 셀의 하향링크 서브프레임 집합을 모두 포함하도록 정의된 상향링크-하향링크 설정 관련 하향링크 HARQ 타임라인인 것을 특징으로 하는,
신호 송수신 방법. - 제 1 항에 있어서,
상기 특정 시간 구간 상에서 상기 프라이머리 셀이 스페셜 서브프레임이고 상기 세컨더리 셀이 하향링크 서브프레임인 경우,
상기 특정 시간 구간의 적어도 일부에서 상기 세컨더리 셀을 이용하여 하향링크 신호 수신 동작이 수행되는 것을 특징으로 하는,
신호 송수신 방법. - 제 5 항에 있어서,
상기 특정 시간 구간의 적어도 일부는,
상기 프라이머리 셀의 스페셜 서브프레임 상의 UpPTS와 대응하는 시간 구간을 포함하는 것을 특징으로 하는,
신호 송수신 방법. - 제 1 항에 있어서,
상기 특정 시간 구간 상에서 상기 프라이머리 셀이 하향링크 서브프레임이고 상기 세컨더리 셀이 상향링크 서브프레임인 경우,
상기 특정 시간 구간 상에서 상기 세컨더리 셀을 이용하여 미리 정의된 상향링크 신호를 송신하는 동작이 수행되는 것을 특징으로 하는,
신호 송수신 방법. - 제 7 항에 있어서,
상기 미리 정의된 상향링크를 송신하는 동작은,
상기 세컨더리 셀의 상향링크 서브프레임 상에서의 상향링크 신호 전송을 위한 트리거링 정보를 수신한 경우에 수행되는 것을 특징으로 하는,
신호 송수신 방법. - 제 1 항에 있어서,
상기 특정 시간 구간 상에서 상기 프라이머리 셀이 하향링크 서브프레임이고 상기 세컨더리 셀이 스페셜 서브프레임인 경우,
상기 특정 시간 구간의 적어도 일부에서 상기 세컨더리 셀을 이용하여 하향링크 신호 수신 동작이 수행되는 것을 특징으로 하는,
신호 송수신 방법. - 제 1 항에 있어서,
특정 상향링크 서브프레임과 연동된 상향링크 신호/상향링크 채널 스케줄링 여부를 지시하는 정보를 수신하는 단계를 더 포함하는 것을 특징으로 하는,
신호 송수신 방법. - 반송파 집성(Carrier Aggregation)을 지원하는 무선 통신 시스템에서, 다수 셀(cell)을 이용한 신호 송수신을 수행하는 단말에 있어서,
무선 주파수 유닛; 및
프로세서를 포함하며,
상기 프로세서는, 서로 상이한 상향링크-하향링크 설정(Uplink-Downlink Configuration)에 따르는, 프라이머리 셀(Primary Cell, PCell) 및 세컨더리 셀(Secondary Cell, SCell)을 위한 전송 제어 정보를 수신하고, 상기 전송 제어 정보에 따라 특정 시간 구간 상에서 신호를 송수신하도록 구성되며,
상기 전송 제어 정보에서 상기 특정 시간 구간상의 신호 송신을 지시하지 않는 경우, 미리 정의된 설정에 따른 신호 송수신 동작이 수행되도록 더 구성된 것을 특징으로
단말.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US201462044408P | 2014-09-01 | 2014-09-01 | |
| US62/044,408 | 2014-09-01 | ||
| PCT/KR2015/009182 WO2016036103A1 (ko) | 2014-09-01 | 2015-09-01 | 반송파 집성을 지원하는 무선 통신 시스템에서 신호 송수신 방법 및 이를 위한 장치 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20170051453A true KR20170051453A (ko) | 2017-05-11 |
| KR101989897B1 KR101989897B1 (ko) | 2019-09-30 |
Family
ID=55440085
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020177007750A Active KR101989897B1 (ko) | 2014-09-01 | 2015-09-01 | 반송파 집성을 지원하는 무선 통신 시스템에서 신호 송수신 방법 및 이를 위한 장치 |
Country Status (6)
| Country | Link |
|---|---|
| US (1) | US10194422B2 (ko) |
| EP (1) | EP3190738B1 (ko) |
| JP (1) | JP6445142B2 (ko) |
| KR (1) | KR101989897B1 (ko) |
| CN (1) | CN106688202B (ko) |
| WO (1) | WO2016036103A1 (ko) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20210033049A (ko) * | 2018-08-09 | 2021-03-25 | 프라운호퍼 게젤샤프트 쭈르 푀르데룽 데어 안겐반텐 포르슝 에. 베. | 커버리지 내 및 커버리지 외 시나리오에서의 사이드링크의 harq |
Families Citing this family (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2016048111A2 (ko) | 2014-09-27 | 2016-03-31 | 엘지전자 주식회사 | 반송파 집성을 지원하는 무선 통신 시스템에서 단말의 모니터링 방법 및 이를 위한 장치 |
| KR102462764B1 (ko) * | 2016-09-29 | 2022-11-03 | 삼성전자 주식회사 | 4g와 5g 공존 시스템에서 통신 방법 및 그 장치 |
| WO2018143689A1 (ko) * | 2017-02-02 | 2018-08-09 | 엘지전자 주식회사 | 선점된 자원 정보를 지시하는 방법 및 이를 위한 장치 |
| KR102019477B1 (ko) * | 2017-10-30 | 2019-09-06 | 에스케이텔레콤 주식회사 | 캐리어 어그리게이션 동작 시의 단말 출력 제어 방법 및 이를 위한 장치 |
| KR20210085456A (ko) * | 2019-12-30 | 2021-07-08 | 삼성전자주식회사 | 무선 통신 시스템에서 상향링크 제어 및 데이터 채널 송수신 방법 및 장치 |
| CN113206727B (zh) | 2020-02-01 | 2022-05-31 | 上海朗帛通信技术有限公司 | 一种被用于无线通信的节点中的方法和装置 |
| WO2021161490A1 (ja) * | 2020-02-13 | 2021-08-19 | 株式会社Ｎｔｔドコモ | 端末、基地局及び通信方法 |
| EP4106389A1 (en) * | 2020-02-13 | 2022-12-21 | Ntt Docomo, Inc. | Terminal, base station, and communication method |
| CN113301651B (zh) * | 2020-02-24 | 2024-12-03 | 华为技术有限公司 | 一种上行信号发送方法、上行信号接收方法和装置 |
Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20130041155A (ko) | 2010-06-08 | 2013-04-24 | 엘지전자 주식회사 | 반송파 집성(ca)을 지원하는 무선접속 시스템에서 제어신호 검색방법 |
| US20130208634A1 (en) * | 2012-02-14 | 2013-08-15 | Samsung Electronics Co. Ltd. | Method and apparatus for transmitting uplink and downlink data in tdd system |
| WO2013137677A1 (en) * | 2012-03-16 | 2013-09-19 | Samsung Electronics Co., Ltd. | Method and system for handling ue behavior in inter-band carrier aggregation with cell specific tdd configuration |
| WO2013166712A1 (en) * | 2012-05-11 | 2013-11-14 | Nokia Siemens Networks Oy | Method for uplink-downlink interference mitigation in heterogeneous network |
| US20140198752A1 (en) * | 2013-01-16 | 2014-07-17 | Industrial Technology Research Institute | Method of Handling Communication Operations and Related Communication Device |
Family Cites Families (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR101763596B1 (ko) * | 2010-01-06 | 2017-08-01 | 엘지전자 주식회사 | 복수의 컴포넌트 캐리어를 지원하는 무선통신 시스템에서 크로스-캐리어 스케쥴링을 통한 데이터 전송 방법 및 장치 |
| EP2597799B1 (en) * | 2010-07-19 | 2021-10-27 | LG Electronics Inc. | Method and device for transmitting control information in wireless communication system |
| US8571482B2 (en) * | 2010-09-11 | 2013-10-29 | Nokia Corporation | Dynamic autonomous resource allocation and channel access in cellular System Uplink |
| US9819464B2 (en) * | 2010-11-02 | 2017-11-14 | Lg Electronics Inc. | Technique to provide channel format and signal processing for efficiently transmitting control information |
| CN102684855A (zh) * | 2011-03-11 | 2012-09-19 | 北京三星通信技术研究有限公司 | 一种混合自动重传定时关系的指示方法 |
| WO2012150807A2 (ko) * | 2011-05-02 | 2012-11-08 | 엘지전자 주식회사 | 무선 접속 시스템에서 데이터 송수신 방법 및 이를 위한 기지국 |
| JP2012257243A (ja) * | 2011-05-23 | 2012-12-27 | Innovative Sonic Corp | 時分割多重（ｔｄｄ）モードにおけるバンド間キャリアアグリゲーション（ｃａ）を改善する方法及び装置 |
| US9137804B2 (en) * | 2011-06-21 | 2015-09-15 | Mediatek Inc. | Systems and methods for different TDD configurations in carrier aggregation |
| CN102255718B (zh) * | 2011-07-11 | 2013-09-11 | 电信科学技术研究院 | 一种载波聚合系统中的数据传输方法及装置 |
| WO2013025143A1 (en) * | 2011-08-12 | 2013-02-21 | Telefonaktiebolaget L M Ericsson (Publ) | Base station, user equipment and methods therein for control timing configuration assignment in a multiple cell communications network |
| WO2016114577A1 (en) * | 2015-01-14 | 2016-07-21 | Lg Electronics Inc. | Method for transmitting multiplexed harq feedbacks in a carrier aggregation system and a device therefor |
-
2015
- 2015-09-01 JP JP2017510382A patent/JP6445142B2/ja active Active
- 2015-09-01 CN CN201580046628.8A patent/CN106688202B/zh active Active
- 2015-09-01 WO PCT/KR2015/009182 patent/WO2016036103A1/ko not_active Ceased
- 2015-09-01 EP EP15837683.0A patent/EP3190738B1/en active Active
- 2015-09-01 US US15/503,062 patent/US10194422B2/en active Active
- 2015-09-01 KR KR1020177007750A patent/KR101989897B1/ko active Active
Patent Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20130041155A (ko) | 2010-06-08 | 2013-04-24 | 엘지전자 주식회사 | 반송파 집성(ca)을 지원하는 무선접속 시스템에서 제어신호 검색방법 |
| US20130208634A1 (en) * | 2012-02-14 | 2013-08-15 | Samsung Electronics Co. Ltd. | Method and apparatus for transmitting uplink and downlink data in tdd system |
| KR20130093562A (ko) * | 2012-02-14 | 2013-08-22 | 삼성전자주식회사 | Tdd 시스템에서 상하향 데이터 전송 방법 및 장치 |
| WO2013137677A1 (en) * | 2012-03-16 | 2013-09-19 | Samsung Electronics Co., Ltd. | Method and system for handling ue behavior in inter-band carrier aggregation with cell specific tdd configuration |
| WO2013166712A1 (en) * | 2012-05-11 | 2013-11-14 | Nokia Siemens Networks Oy | Method for uplink-downlink interference mitigation in heterogeneous network |
| US20140198752A1 (en) * | 2013-01-16 | 2014-07-17 | Industrial Technology Research Institute | Method of Handling Communication Operations and Related Communication Device |
Non-Patent Citations (5)
| Title |
|---|
| 3gpp R1-123507* * |
| 3GPP TSG RAN WG1 #67, R1-113888, 2011.11.08. * |
| 3GPP TSG RAN WG1 #67, R1-114192, 2011.11.09. * |
| 3GPP TSG RAN WG1 #68bis, R1-121419, 2012.03.20. * |
| 3GPP TSG RAN WG1 #70, R1-123507, 2012.08.05. * |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20210033049A (ko) * | 2018-08-09 | 2021-03-25 | 프라운호퍼 게젤샤프트 쭈르 푀르데룽 데어 안겐반텐 포르슝 에. 베. | 커버리지 내 및 커버리지 외 시나리오에서의 사이드링크의 harq |
Also Published As
| Publication number | Publication date |
|---|---|
| CN106688202A (zh) | 2017-05-17 |
| CN106688202B (zh) | 2020-07-10 |
| KR101989897B1 (ko) | 2019-09-30 |
| US10194422B2 (en) | 2019-01-29 |
| EP3190738B1 (en) | 2024-07-31 |
| WO2016036103A1 (ko) | 2016-03-10 |
| US20170238296A1 (en) | 2017-08-17 |
| JP2017532827A (ja) | 2017-11-02 |
| EP3190738A1 (en) | 2017-07-12 |
| EP3190738A4 (en) | 2018-04-18 |
| JP6445142B2 (ja) | 2018-12-26 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR101857667B1 (ko) | 무선 자원의 용도 변경을 지원하는 무선 통신 시스템에서 상향링크 제어 채널 송신 방법 및 이를 위한 장치 | |
| KR102031094B1 (ko) | 무선 통신 시스템에서 무선 자원의 동적 할당 방법 및 이를 위한 장치 | |
| KR101759946B1 (ko) | 무선 통신 시스템에서 제어 정보를 송수신하는 방법 및 이를 위한 장치 | |
| KR101931948B1 (ko) | 무선 자원의 용도 변경을 지원하는 무선 통신 시스템에서 상향링크 제어 정보 송신 방법 및 이를 위한 장치 | |
| KR101863932B1 (ko) | 무선 통신 시스템에서 하향링크 신호 송수신 방법 및 이를 위한 장치 | |
| US9473965B2 (en) | Method for monitoring downlink control channel in wireless communication system, and apparatus therefor | |
| KR101989897B1 (ko) | 반송파 집성을 지원하는 무선 통신 시스템에서 신호 송수신 방법 및 이를 위한 장치 | |
| KR102201754B1 (ko) | 반송파 집성(carrier aggregation)을 이용한 통신 방법 및 이를 위한 장치 | |
| KR20160078344A (ko) | 무선 통신 시스템에서 d2d(device-to-device) 통신을 위한 제어 정보 송수신 방법 및 이를 위한 장치 | |
| US20160269104A1 (en) | Downlink signal transmission/reception method in wireless communication system and apparatus for same | |
| KR102031095B1 (ko) | 무선 통신 시스템에서 단말이 하향링크 제어 채널을 수신하는 방법 및 이를 위한 장치 | |
| KR20140012748A (ko) | 무선 통신 시스템에서 셀간 간섭을 제어하는 방법 및 장치 | |
| CN105052068A (zh) | 使终端能够在无线通信系统中收发信号的方法及装置 | |
| KR102284363B1 (ko) | 무선 통신 시스템에서 하향링크 신호 송수신 방법 및 이를 위한 장치 | |
| JP6325134B2 (ja) | 無線リソースの用途変更を支援する無線通信システムにおけるフォールバック（ｆａｌｌｂａｃｋ）モードの上りリンク信号送信方法及びそのための装置 | |
| KR20210110752A (ko) | 무선 통신 시스템에서 단말의 신호 송수신 방법 및 이를 위한 장치 | |
| JP6421234B2 (ja) | 搬送波集成を支援する無線通信システムにおいてＤ２Ｄ（Ｄｅｖｉｃｅ−ｔｏ−Ｄｅｖｉｃｅ）信号の受信方法及びそのための装置 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A201 | Request for examination | ||
| PA0105 | International application |
Patent event date: 20170321 Patent event code: PA01051R01D Comment text: International Patent Application |
|
| PA0201 | Request for examination | ||
| PG1501 | Laying open of application | ||
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20180914 Patent event code: PE09021S01D |
|
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
Patent event code: PE07011S01D Comment text: Decision to Grant Registration Patent event date: 20190315 |
|
| GRNT | Written decision to grant | ||
| PR0701 | Registration of establishment |
Comment text: Registration of Establishment Patent event date: 20190611 Patent event code: PR07011E01D |
|
| PR1002 | Payment of registration fee |
Payment date: 20190612 End annual number: 3 Start annual number: 1 |
|
| PG1601 | Publication of registration | ||
| PR1001 | Payment of annual fee |
Payment date: 20220509 Start annual number: 4 End annual number: 4 |
|
| PR1001 | Payment of annual fee |
Payment date: 20230509 Start annual number: 5 End annual number: 5 |
|
| PR1001 | Payment of annual fee |
Payment date: 20240509 Start annual number: 6 End annual number: 6 |
