KR20170053610A

KR20170053610A - 무선 통신 시스템에서 무선 신호 송수신 방법 및 장치

Info

Publication number: KR20170053610A
Application number: KR1020177001164A
Authority: KR
Inventors: 양석철; 안준기; 이승민
Original assignee: 엘지전자 주식회사
Priority date: 2014-09-01
Filing date: 2015-09-01
Publication date: 2017-05-16
Also published as: JP2017531364A; WO2016036100A1; CN106797291A; US20170237546A1; EP3190739A1; RU2658340C1; EP3190739A4

Abstract

본 발명은 무선 통신 시스템에 관한 것으로서, 구체적으로 FDD PCell과 TDD SCell을 구성하는 단계; L1 신호를 통해 수신된 패턴 지시 정보에 따라 상기 TDD SCell에 제1 UL-DL SF 패턴을 설정하는 단계; 상기 제1 UL-DL SF 패턴을 기준으로 상기 TDD SCell의 전송 방향이 UL인 SF와 관련된 HARQ-ACK 정보를 SR PUCCH를 통해 전송하는 단계를 포함하고, HARQ-ACK 피드백과 관련하여 상기 TDD SCell에 설정된 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 DL인 경우, 상기 HARQ-ACK 정보는 상기 PCell 및 SCell에 대한 HARQ-ACK 응답을 모두 포함하고, 상기 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 UL인 경우, 상기 HARQ-ACK 정보는 상기 PCell에 대한 HARQ-ACK 응답만을 포함하는 방법 및 이를 위한 장치에 관한 것이다.

Description

무선 통신 시스템에서 무선 신호 송수신 방법 및 장치{METHOD AND DEVICE FOR TRANSMITTING AND RECEIVING WIRELESS SIGNAL IN WIRELESS COMMUNICATION SYSTEM}

본 발명은 무선 통신 시스템에 관한 것으로, 보다 상세하게는 무선 신호 송수신 방법 및 장치에 관한 것이다. 무선 통신 시스템은 CA(Carrier Aggregation)-기반 무선 통신 시스템을 포함한다.

무선 통신 시스템이 음성이나 데이터 등과 같은 다양한 종류의 통신 서비스를 제공하기 위해 광범위하게 전개되고 있다. 일반적으로 무선통신 시스템은 가용한 시스템 자원(대역폭, 전송 파워 등)을 공유하여 다중 사용자와의 통신을 지원할 수 있는 다중 접속(multiple access) 시스템이다. 다중 접속 시스템의 예들로는 CDMA(code division multiple access) 시스템, FDMA(frequency division multiple access) 시스템, TDMA(time division multiple access) 시스템, OFDMA(orthogonal frequency division multiple access) 시스템, SC-FDMA(single carrier frequency division multiple access) 시스템 등이 있다.

본 발명의 목적은 무선 신호 송수신 과정을 효율적으로 수행하는 방법 및 이를 위한 장치를 제공하는데 있다. 본 발명의 다른 목적은 상향링크 제어 정보를 효율적으로 전송하는 방법 및 이를 위한 장치를 제공하는데 있다.

본 발명에서 이루고자 하는 기술적 과제들은 상기 기술적 과제로 제한되지 않으며, 언급하지 않은 또 다른 기술적 과제들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.

본 발명의 일 양상으로, 무선 통신 시스템에서 단말이 HARQ-ACK(Hybrid Automatic Repeat reQuest Acknowledgement) 정보를 전송하는 방법에 있어서, FDD(Frequency Division Duplex) PCell(Primary Cell)과 TDD(Time Division Duplex) SCell(Secondary Cell)을 구성하는 단계; L1(Layer 1) 신호를 통해 수신된 패턴 지시 정보에 따라 상기 TDD SCell에 제1 UL-DL SF(Uplink-Downlink subframe) 패턴을 설정하는 단계; 상기 제1 UL-DL SF 패턴을 기준으로 상기 TDD SCell의 전송 방향이 UL인 SF와 관련된 HARQ-ACK 정보를 SR(Scheduling Request) PUCCH(Physical Uplink Control Channel)를 통해 전송하는 단계를 포함하고, HARQ-ACK 피드백과 관련하여 상기 TDD SCell에 설정된 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 DL인 경우, 상기 HARQ-ACK 정보는 상기 PCell 및 SCell에 대한 HARQ-ACK 응답을 모두 포함하고, 상기 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 UL인 경우, 상기 HARQ-ACK 정보는 상기 PCell에 대한 HARQ-ACK 응답만을 포함하는 방법이 제공된다.

본 발명의 다른 양상으로, 무선 통신 시스템에서 HARQ-ACK(Hybrid Automatic Repeat reQuest Acknowledgement) 정보를 전송하도록 구성된 단말에 있어서, RF(Radio Frequency) 모듈; 및 프로세서를 포함하고, 상기 프로세서는, FDD(Frequency Division Duplex) PCell(Primary Cell)과 TDD(Time Division Duplex) SCell(Secondary Cell)을 구성하고, L1(Layer 1) 신호를 통해 수신된 패턴 지시 정보에 따라 상기 TDD SCell에 제1 UL-DL SF(Uplink-Downlink subframe) 패턴을 설정하며, 상기 제1 UL-DL SF 패턴을 기준으로 상기 TDD SCell의 전송 방향이 UL인 SF와 관련된 HARQ-ACK 정보를 SR(Scheduling Request) PUCCH(Physical Uplink Control Channel)를 통해 전송하도록 구성되고, HARQ-ACK 피드백과 관련하여 상기 TDD SCell에 설정된 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 DL인 경우, 상기 HARQ-ACK 정보는 상기 PCell 및 SCell에 대한 HARQ-ACK 응답을 모두 포함하고, 상기 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 UL인 경우, 상기 HARQ-ACK 정보는 상기 PCell에 대한 HARQ-ACK 응답만을 포함하는 단말이 제공된다.

바람직하게, 상기 HARQ-ACK 정보는 상기 PCell 및 SCell에 대한 HARQ-ACK 응답을 모두 포함하는 경우, 상기 PCell 및 SCell에 대한 HARQ-ACK 응답은 셀-별로 번들링된 HARQ-ACK 응답을 포함할 수 있다.

바람직하게, 상기 HARQ-ACK 정보는 상기 PCell에 대한 HARQ-ACK 응답만을 포함하는 경우, 상기 HARQ-ACK 정보는 상기 PCell의 하나 이상의 전송블록에 대해 전송블록-별로 생성된 개별 HARQ-ACK 응답을 포함할 수 있다.

바람직하게, 상기 TDD SCell에 설정된 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 DL인 경우, 상기 SF는 전송 방향이 UL로부터 DL로 재설정될 수 있는 SF를 나타낼 수 있다.

바람직하게, 상기 TDD SCell에 설정된 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 UL인 경우, 상기 SF는 전송 방향이 UL로부터 DL로 재설정될 수 없는 SF를 나타낼 수 있다.

바람직하게, 상기 SR PUCCH는 PUCCH 포맷 1a 또는 PUCCH 포맷 1b를 포함할 수 있다.

본 발명에 의하면, 무선 통신 시스템에서 무선 신호 송수신을 효율적으로 수행할 수 있다. 구체적으로, 상향링크 제어 정보를 효율적으로 전송할 수 있다.

본 발명에서 얻은 수 있는 효과는 이상에서 언급한 효과들로 제한되지 않으며, 언급하지 않은 또 다른 효과들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.

본 발명에 관한 이해를 돕기 위해 상세한 설명의 일부로 포함되는, 첨부 도면은 본 발명에 대한 실시예를 제공하고, 상세한 설명과 함께 본 발명의 기술적 사상을 설명한다.
도 1은 무선 통신 시스템의 일례인 3GPP LTE(-A) 시스템에 이용되는 물리 채널들 및 이들을 이용한 일반적인 신호 전송 방법을 예시한다.
도 2는 무선 프레임(radio frame)의 구조를 예시한다.
도 3은 하향링크 슬롯의 자원 그리드(resource grid)를 예시한다.
도 4는 하향링크 서브프레임의 구조를 나타낸다.
도 5는 EPDCCH(enhanced Physical Downlink Control Channel)를 예시한다.
도 6은 상향링크 서브프레임의 구조를 예시한다.
도 7은 PUCCH(Physical Uplink Control Channel) 포맷 1a/1b의 슬롯 레벨 구조를 예시한다.
도 8은 캐리어 병합(Carrier Aggregation, CA) 통신 시스템을 예시한다.
도 9는 크로스-캐리어 스케줄링(cross-carrier scheduling)을 예시한다.
도 10은 FDD PCell-TDD SCell CA를 예시한다.
도 11~12는 FDD PCell-TDD SCell CA에서 HARQ-ACK 전송 과정을 예시한다.
도 13은 eIMTA TDD 셀에서 U => D 재설정을 예시한다.
도 14는 본 발명의 일 실시예에 따른 HARQ-ACK 전송 과정을 예시한다
도 15는 본 발명에 적용될 수 있는 기지국 및 단말을 예시한다.

이하의 기술은 CDMA(code division multiple access), FDMA(frequency division multiple access), TDMA(time division multiple access), OFDMA(orthogonal frequency division multiple access), SC-FDMA(single carrier frequency division multiple access) 등과 같은 다양한 무선 접속 시스템에 사용될 수 있다. CDMA는 UTRA(Universal Terrestrial Radio Access)나 CDMA2000과 같은 무선 기술(radio technology)로 구현될 수 있다. TDMA는 GSM(Global System for Mobile communications)/GPRS(General Packet Radio Service)/EDGE(Enhanced Data Rates for GSM Evolution)와 같은 무선 기술로 구현될 수 있다. OFDMA는 IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802-20, E-UTRA(Evolved UTRA) 등과 같은 무선 기술로 구현될 수 있다. UTRA는 UMTS(Universal Mobile Telecommunications System)의 일부이다. 3GPP(3rd Generation Partnership Project) LTE(long term evolution)은 E-UTRA를 사용하는 E-UMTS(Evolved UMTS)의 일부이고 LTE-A(Advanced)는 3GPP LTE의 진화된 버전이다. 설명을 명확하게 하기 위해, 3GPP LTE/LTE-A를 위주로 기술하지만 본 발명의 기술적 사상이 이에 제한되는 것은 아니다.

무선 통신 시스템에서 단말은 기지국으로부터 하향링크(Downlink, DL)를 통해 정보를 수신하고, 단말은 기지국으로 상향링크(Uplink, UL)를 통해 정보를 전송한다. 기지국과 단말이 송수신하는 정보는 데이터 및 다양한 제어 정보를 포함하고, 이들이 송수신 하는 정보의 종류/용도에 따라 다양한 물리 채널이 존재한다.

도 1은 3GPP LTE(-A) 시스템에 이용되는 물리 채널들 및 이들을 이용한 일반적인 신호 전송 방법을 설명하기 위한 도면이다.

전원이 꺼진 상태에서 다시 전원이 켜지거나, 새로이 셀에 진입한 단말은 단계 S101에서 기지국과 동기를 맞추는 등의 초기 셀 탐색(Initial cell search) 작업을 수행한다. 이를 위해 단말은 기지국으로부터 주동기 채널(Primary Synchronization Channel, P-SCH) 및 부동기 채널(Secondary Synchronization Channel, S-SCH)을 수신하여 기지국과 동기를 맞추고, 셀 ID(cell identity)등의 정보를 획득한다. 그 후, 단말은 기지국으로부터 물리 방송 채널(Physical Broadcast Channel, PBCH)을 수신하여 셀 내 방송 정보를 획득할 수 있다. 한편, 단말은 초기 셀 탐색 단계에서 하향링크 참조 신호(Downlink Reference Signal, DL RS)를 수신하여 하향링크 채널 상태를 확인할 수 있다.

초기 셀 탐색을 마친 단말은 단계 S102에서 물리 하향링크 제어 채널(Physical Downlink Control Channel, PDCCH) 및 물리 하향링크 제어 채널 정보에 따른 물리 하향링크 공유 채널(Physical Downlink Control Channel, PDSCH)을 수신하여 좀더 구체적인 시스템 정보를 획득할 수 있다.

이후, 단말은 기지국에 접속을 완료하기 위해 단계 S103 내지 단계 S106과 같은 임의 접속 과정(Random Access Procedure)을 수행할 수 있다. 이를 위해 단말은 물리 임의 접속 채널(Physical Random Access Channel, PRACH)을 통해 프리앰블(preamble)을 전송하고(S103), 물리 하향링크 제어 채널 및 이에 대응하는 물리 하향링크 공유 채널을 통해 프리앰블에 대한 응답 메시지를 수신할 수 있다(S104). 경쟁 기반 임의 접속(Contention based random access)의 경우 추가적인 물리 임의 접속 채널의 전송(S105) 및 물리 하향링크 제어 채널 및 이에 대응하는 물리 하향링크 공유 채널 수신(S106)과 같은 충돌 해결 절차(Contention Resolution Procedure)를 수행할 수 있다.

상술한 바와 같은 절차를 수행한 단말은 이후 일반적인 상향/하향링크 신호 전송 절차로서 물리 하향링크 제어 채널/물리 하향링크 공유 채널 수신(S107) 및 물리 상향링크 공유 채널(Physical Uplink Shared Channel, PUSCH)/물리 상향링크 제어 채널(Physical Uplink Control Channel, PUCCH) 전송(S108)을 수행할 수 있다. 단말이 기지국으로 전송하는 제어 정보를 통칭하여 상향링크 제어 정보(Uplink Control Information, UCI)라고 지칭한다. UCI는 HARQ ACK/NACK(Hybrid Automatic Repeat and reQuest Acknowledgement/Negative-ACK), SR(Scheduling Request), CSI(Channel State Information) 등을 포함한다. CSI는 CQI(Channel Quality Indicator), PMI(Precoding Matrix Indicator), RI(Rank Indication) 등을 포함한다. UCI는 일반적으로 PUCCH를 통해 전송되지만, 제어 정보와 트래픽 데이터가 동시에 전송되어야 할 경우 PUSCH를 통해 전송될 수 있다. 또한, 네트워크의 요청/지시에 의해 PUSCH를 통해 UCI를 비주기적으로 전송할 수 있다.

도 2는 무선 프레임(radio frame)의 구조를 예시한다. 상향/하향링크 데이터 패킷 전송은 서브프레임 단위로 이루어지며, 서브프레임은 다수의 심볼을 포함하는 시간 구간으로 정의된다. 3GPP LTE 표준에서는 FDD(Frequency Division Duplex)에 적용 가능한 타입 1 무선 프레임(radio frame) 구조와 TDD(Time Division Duplex)에 적용 가능한 타입 2의 무선 프레임 구조를 지원한다.

도 2(a)는 타입 1 무선 프레임의 구조를 예시한다. 하향링크 무선 프레임은 10개의 서브프레임으로 구성되고, 하나의 서브프레임은 시간 도메인(time domain)에서 2개의 슬롯(slot)으로 구성된다. 하나의 서브프레임이 전송되는 데 걸리는 시간을 TTI(transmission time interval)라 한다. 예를 들어 하나의 서브프레임의 길이는 1ms이고, 하나의 슬롯의 길이는 0.5ms 일 수 있다. 하나의 슬롯은 시간 영역에서 복수의 OFDM 심볼을 포함하고, 주파수 영역에서 다수의 자원블록(Resource Block, RB)을 포함한다. 3GPP LTE 시스템에서는 하향링크에서 OFDM을 사용하므로, OFDM 심볼이 하나의 심볼 구간을 나타낸다. OFDM 심볼은 또한 SC-FDMA 심볼 또는 심볼 구간으로 지칭될 수 있다. 자원 할당 단위로서의 자원 블록(RB)은 하나의 슬롯에서 복수의 연속적인 부반송파(subcarrier)를 포함할 수 있다.

슬롯에 포함되는 OFDM 심볼의 수는 CP(Cyclic Prefix)의 구성(configuration)에 따라 달라질 수 있다. CP에는 확장 CP(extended CP)와 노멀 CP(normal CP)가 있다. 예를 들어, OFDM 심볼이 노멀 CP에 의해 구성된 경우, 하나의 슬롯에 포함되는 OFDM 심볼의 수는 7개일 수 있다. OFDM 심볼이 확장된 CP에 의해 구성된 경우, 한 OFDM 심볼의 길이가 늘어나므로, 한 슬롯에 포함되는 OFDM 심볼의 수는 노멀 CP인 경우보다 적다. 예를 들어, 확장 CP의 경우, 하나의 슬롯에 포함되는 OFDM 심볼의 수는 6개일 수 있다. 단말이 빠른 속도로 이동하는 등의 경우와 같이 채널상태가 불안정한 경우, 심볼간 간섭을 더욱 줄이기 위해 확장 CP가 사용될 수 있다.

노멀 CP가 사용되는 경우, 슬롯은 7개의 OFDM 심볼을 포함하므로, 서브프레임은 14개의 OFDM 심볼을 포함한다. 서브프레임의 처음 최대 3 개의 OFDM 심볼은 PDCCH(physical downlink control channel)에 할당되고, 나머지 OFDM 심볼은 PDSCH(physical downlink shared channel)에 할당될 수 있다.

도 2(b)는 타입 2 무선 프레임의 구조를 예시한다. 타입 2 무선 프레임은 2개의 하프 프레임(half frame)으로 구성된다. 하프 프레임은 4(5)개의 일반 서브프레임과 1(0)개의 스페셜 서브프레임을 포함한다. 일반 서브프레임은 UL-DL 구성(Uplink-Downlink Configuration)에 따라 상향링크 또는 하향링크에 사용된다. 서브프레임은 2개의 슬롯으로 구성된다.

표 1은 UL-DL 구성에 따른 무선 프레임 내 서브프레임 구성을 예시한다.

Uplink-downlink configuration	Downlink-to-Uplink Switch point periodicity	Subframe number
Uplink-downlink configuration	Downlink-to-Uplink Switch point periodicity	0	1	2	3	4	5	6	7	8	9
0	5ms	D	S	U	U	U	D	S	U	U	U
1	5ms	D	S	U	U	D	D	S	U	U	D
2	5ms	D	S	U	D	D	D	S	U	D	D
3	10ms	D	S	U	U	U	D	D	D	D	D
4	10ms	D	S	U	U	D	D	D	D	D	D
5	10ms	D	S	U	D	D	D	D	D	D	D
6	5ms	D	S	U	U	U	D	S	U	U	D

표에서 D는 하향링크 서브프레임을, U는 상향링크 서브프레임을, S는 스페셜(special) 서브프레임을 나타낸다. 스페셜 서브프레임은 DwPTS(Downlink Pilot TimeSlot), GP(Guard Period), UpPTS(Uplink Pilot TimeSlot)를 포함한다. DwPTS는 단말에서의 초기 셀 탐색, 동기화 또는 채널 추정에 사용된다. UpPTS는 기지국에서의 채널 추정과 단말의 상향링크 전송 동기를 맞추는 데 사용된다. 보호 구간은 상향링크와 하향링크 사이에 하향링크 신호의 다중경로 지연으로 인해 상향링크에서 생기는 간섭을 제거하기 위한 구간이다.

무선 프레임의 구조는 예시에 불과하고, 무선 프레임에서 서브프레임의 수, 슬롯의 수, 심볼의 수는 다양하게 변경될 수 있다.

도 3은 하향링크 슬롯의 자원 그리드를 예시한다.

도 3을 참조하면, 하향링크 슬롯은 시간 도메인에서 복수의 OFDM 심볼을 포함한다. 여기에서, 하나의 하향링크 슬롯은 7개의 OFDM 심볼을 포함하고, 하나의 자원블록(RB)은 주파수 도메인에서 12개의 부반송파를 포함하는 것으로 예시되었다. 그러나, 본 발명이 이로 제한되는 것은 아니다. 자원 그리드 상에서 각각의 요소는 자원요소(Resource Element, RE)로 지칭된다. 하나의 RB는 12×7 RE들을 포함한다. 하향링크 슬롯에 포함된 RB의 개수 NDL는 하향링크 전송 대역에 의존한다. 상향링크 슬롯의 구조는 하향링크 슬롯의 구조와 동일할 수 있다.

도 4는 하향링크 서브프레임의 구조를 예시한다.

도 4를 참조하면, 서브프레임 내에서 첫 번째 슬롯의 앞에 위치한 최대 3(4)개의 OFDM 심볼이 제어 채널이 할당되는 제어 영역에 해당한다. 남은 OFDM 심볼은 PDSCH(physical downlink shared chancel)가 할당되는 데이터 영역에 해당하며, 데이터 영역의 기본 자원 단위는 RB이다. LTE 에서 사용되는 하향링크 제어 채널의 예는 PCFICH(physical control format indicator channel), PDCCH(physical downlink control channel), PHICH(physical hybrid ARQ indicator channel) 등을 포함한다. PCFICH는 서브프레임의 첫 번째 OFDM 심볼에서 전송되며 서브프레임 내에서 제어 채널의 전송에 사용되는 OFDM 심볼의 개수에 관한 정보를 나른다. PHICH는 상향링크 전송에 대한 응답이고 HARQ ACK/NACK(acknowledgment/negative-acknowledgment) 신호를 나른다. PDCCH를 통해 전송되는 제어 정보는 DCI(downlink control information)라고 지칭된다. DCI는 상향링크 또는 하향링크 스케줄링 정보 또는 임의의 단말 그룹을 위한 상향링크 전송 전력 제어 명령(Transmit Power Control Command)를 포함한다.

PDCCH를 통해 전송되는 제어 정보를 DCI(Downlink Control Information)라고 한다. DCI 포맷(format)은 상향링크용으로 포맷 0, 3, 3A, 4, 하향링크용으로 포맷 1, 1A, 1B, 1C, 1D, 2, 2A, 2B, 2C 등의 포맷이 정의되어 있다. DCI 포맷에 따라 정보 필드의 종류, 정보 필드의 개수, 각 정보 필드의 비트 수 등이 달라진다. 예를 들어, DCI 포맷은 용도에 따라 호핑 플래그(hopping flag), RB 할당(assignment), MCS(modulation coding scheme), RV(redundancy version), NDI(new data indicator), TPC(transmit power control), HARQ 프로세스 번호, PMI(precoding matrix indicator) 확인(confirmation) 등의 정보를 선택적으로 포함한다. 따라서, DCI 포맷에 따라 DCI 포맷에 정합되는 제어 정보의 사이즈(size)가 달라진다. 한편, 임의의 DCI 포맷은 두 종류 이상의 제어 정보 전송에 사용될 수 있다. 예를 들어, DCI 포맷 0/1A는 DCI 포맷 0 또는 DCI 포맷 1을 나르는데 사용되며, 이들은 플래그 필드(flag field)에 의해 구분된다.

PDCCH는 DL-SCH(downlink shared channel)의 전송 포맷 및 자원 할당, UL-SCH(uplink shared channel)에 대한 자원 할당 정보, PCH(paging channel)에 대한 페이징 정보, DL-SCH 상의 시스템 정보(system information), PDSCH 상에서 전송되는 랜덤 접속 응답과 같은 상위-계층 제어 메시지의 자원 할당 정보, 임의의 단말 그룹 내에서 개별 단말에 대한 전송 전력 제어 명령, VoIP(voice over IP)의 활성화(activation) 등을 나른다. 제어 영역 내에서 복수의 PDCCH가 전송될 수 있다. 단말은 복수의 PDCCH를 모니터링 할 수 있다. PDCCH는 하나 또는 복수의 연속된 CCE(consecutive control channel element)의 집합(aggregation) 상에서 전송된다. CCE는 무선 채널의 상태에 따라 소정 부호율 (coding rate)의 PDCCH를 제공하기 위해 사용되는 논리적 할당 단위이다. CCE는 복수의 REG(resource element group)에 대응한다. PDCCH의 포맷 및 가용한 PDCCH의 비트 수는 CCE의 개수와 CCE에 의해 제공되는 부호율 사이의 상관 관계에 따라 결정된다. 기지국은 단말에게 전송될 DCI에 따라 PDCCH 포맷을 결정하고, CRC(cyclic redundancy check)를 제어 정보에 부가한다. CRC는 PDCCH의 소유자 또는 사용 용도에 따라 유일 식별자(RNTI(radio network temporary identifier)로 지칭됨)로 마스킹 된다. PDCCH가 특정 단말을 위한 것이면, 해당 단말의 유일 식별자(예, C-RNTI (cell-RNTI))가 CRC에 마스킹 된다. 다른 예로, PDCCH가 페이징 메시지를 위한 것이면, 페이징 지시 식별자(예, P-RNTI(paging-RNTI))가 CRC에 마스킹 된다. PDCCH가 시스템 정보 (보다 구체적으로, 후술하는 SIB(system information block))에 관한 것이면, 시스템 정보 식별자(예, SI-RNTI(system information RNTI))가 CRC에 마스킹 된다. 단말의 랜덤 접속 프리앰블의 전송에 대한 응답인, 랜덤 접속 응답을 지시하기 위해 RA-RNTI(random access-RNTI)가 CRC에 마스킹 된다.

PDCCH는 DCI(Downlink Control Information)로 알려진 메시지를 나르고, DCI는 하나의 단말 또는 단말 그룹을 위한 자원 할당 및 다른 제어 정보를 포함한다. 일반적으로, 복수의 PDCCH가 하나의 서브프레임 내에서 전송될 수 있다. 각각의 PDCCH는 하나 이상의 CCE(Control Channel Element)를 이용해 전송되고, 각각의 CCE는 9세트의 4개 자원요소에 대응한다. 4개 자원요소는 REG(Resource Element Group)로 지칭된다. 4개의 QPSK 심볼이 한 REG에 맵핑된다. 참조 신호에 할당된 자원요소는 REG에 포함되지 않으며, 이로 인해 주어진 OFDM 심볼 내에서 REG의 총 개수는 셀-특정(cell-specific) 참조 신호의 존재 여부에 따라 달라진다. REG 개념(즉, 그룹 단위 맵핑, 각 그룹은 4개의 자원요소를 포함)은 다른 하향링크 제어 채널 (PCFICH 및 PHICH)에도 사용된다. 즉, REG는 제어 영역의 기본 자원 단위로 사용된다. 4개의 PDCCH 포맷이 표 2에 나열된 바와 같이 지원된다.

PDCCH format	Number of CCEs (n)	Number of REGs	Number of PDCCH bits
0	1	9	72
1	2	8	144
2	4	36	288
3	5	72	576

CCE들은 연속적으로 번호가 매겨지어 사용되고, 디코딩 프로세스를 단순화 하기 위해, n CCEs로 구성된 포맷을 갖는 PDCCH는 n의 배수와 동일한 수를 갖는 CCE에서만 시작될 수 있다. 특정 PDCCH의 전송을 위해 사용되는 CCE의 개수는 채널 조건에 따라 기지국에 의해 결정된다. 예를 들어, PDCCH가 좋은 하향링크 채널(예, 기지국에 가까움)를 갖는 단말을 위한 것인 경우, 하나의 CCE로도 충분할 수 있다. 그러나, 나쁜 채널(예, 셀 경계에 가까움)을 갖는 단말의 경우, 충분한 로버스트(robustness)를 얻기 위해 8개의 CCE가 사용될 수 있다. 또한, PDCCH의 파워 레벨이 채널 조건에 맞춰 조절될 수 있다.

LTE에 도입된 방안은 각각의 단말을 위해 PDCCH가 위치할 수 있는 제한된 세트의 CCE 위치를 정의하는 것이다. 단말이 자신의 PDCCH를 찾을 수 있는 제한된 세트의 CCE 위치는 검색 공간(Search Space, SS)으로 지칭될 수 있다. LTE에서, 검색 공간은 각각의 PDCCH 포맷에 따라 다른 사이즈를 갖는다. 또한, UE-특정(UE-specific) 및 공통(common) 검색 공간이 별도로 정의된다. UE-특정 검색 공간(UE-Specific Search Space, USS)은 각 단말을 위해 개별적으로 설정되고, 공통 검색 공간(Common Search Space, CSS)의 범위는 모든 단말에게 알려진다. UE-특정 및 공통 검색 공간은 주어진 단말에 대해 오버랩 될 수 있다. 상당히 작은 검색 공간을 가진 경우, 특정 단말을 위한 검색 공간에서 일부 CCE 위치가 할당된 경우 남는 CCE가 없기 때문에, 주어진 서브프레임 내에서 기지국은 가능한 모든 단말에게 PDCCH를 전송할 CCE 자원들을 찾지 못할 수 있다. 위와 같은 블록킹이 다음 서브프레임으로 이어질 가능성을 최소화하기 위하여 UE-특정 검색 공간의 시작 위치에 단말-특정 호핑 시퀀스가 적용된다.

표 3은 공통 및 UE-특정 검색 공간의 사이즈를 나타낸다.

PDCCH format	Number of CCEs (n)	Number of candidates in common search space	Number of candidates in dedicated search space
0	1	-	6
1	2	-	6
2	4	4	2
3	8	2	2

블라인드 디코딩(Blind Decoding, BD)의 총 회수에 따른 계산 부하를 통제 하에 두기 위해, 단말은 정의된 모든 DCI 포맷을 동시에 검색하도록 요구되지 않는다. 일반적으로, UE-특정 검색 공간 내에서 단말은 항상 포맷 0과 1A를 검색한다. 포맷 0과 1A는 동일 사이즈를 가지며 메시지 내의 플래그에 의해 구분된다. 또한, 단말은 추가 포맷을 수신하도록 요구될 수 있다 (예, 기지국에 의해 설정된 PDSCH 전송모드에 따라 1, 1B 또는 2). 공통 검색 공간에서 단말은 포맷 1A 및 1C를 서치한다. 또한, 단말은 포맷 3 또는 3A를 서치하도록 설정될 수 있다. 포맷 3 및 3A는 포맷 0 및 1A와 동일한 사이즈를 가지며, 단말-특정 식별자 보다는, 서로 다른 (공통) 식별자로 CRC를 스크램블함으로써 구분될 수 있다. 전송모드에 따른 PDSCH 전송 기법과, DCI 포맷들의 정보 컨텐츠를 아래에 나열하였다.

전송모드(Transmission Mode, TM)

● 전송모드 1: 단일 기지국 안테나포트로부터의 전송

● 전송모드 2: 전송 다이버시티

● 전송모드 3: 개-루프 공간 다중화

● 전송모드 4: 폐-루프 공간 다중화

● 전송모드 5: 다중-사용자 MIMO

● 전송모드 6: 폐-루프 랭크-1 프리코딩

● 전송모드 7: 단일-안테나 포트(포트 5) 전송

● 전송모드 8: 이중 레이어 전송(포트 7 및 8) 또는 단일-안테나 포트(포트 7 또는 8) 전송

● 전송모드 9: 최대 8개의 레이어 전송(포트 7 ~14) 또는 단일-안테나 포트(포트 7 또는 8) 전송

DCI 포맷

● 포맷 0: PUSCH 전송 (상향링크)을 위한 자원 그랜트

● 포맷 1: 단일 코드워드 PDSCH 전송 (전송모드 1, 2 및 7)을 위한 자원 할당

● 포맷 1A: 단일 코드워드 PDSCH (모든 모드)를 위한 자원 할당의 콤팩트 시그널링

● 포맷 1B: 랭크-1 폐-루프 프리코딩을 이용하는 PDSCH (모드 6)를 위한 콤팩트 자원 할당

● 포맷 1C: PDSCH (예, 페이징/브로드캐스트 시스템 정보)를 위한 매우 콤팩트한 자원 할당

● 포맷 1D: 다중-사용자 MIMO를 이용하는 PDSCH (모드 5)를 위한 콤팩트 자원 할당

● 포맷 2: 폐-루트 MIMO 동작의 PDSCH (모드 4)를 위한 자원 할당

● 포맷 2A: 개-루프 MIMO 동작의 PDSCH (모드 3)를 위한 자원 할당

● 포맷 3/3A: PUCCH 및 PUSCH를 위해 2-비트/1-비트 파워 조정 값을 갖는 파워 콘트롤 커맨드

도 5는 EPDCCH를 예시한다. EPDCCH는 LTE-A에서 추가로 도입된 채널이다.

도 5를 참조하면, 서브프레임의 제어 영역(도 4 참조)에는 기존 LTE에 따른 PDCCH(편의상, Legacy PDCCH, L-PDCCH)가 할당될 수 있다. 도면에서 L-PDCCH 영역은 L-PDCCH가 할당될 수 있는 영역을 의미한다. 한편, 데이터 영역(예, PDSCH를 위한 자원 영역) 내에 PDCCH가 추가로 할당될 수 있다. 데이터 영역에 할당된 PDCCH를 EPDCCH라고 지칭한다. 도시된 바와 같이, EPDCCH를 통해 제어 채널 자원을 추가 확보함으로써, L-PDCCH 영역의 제한된 제어 채널 자원으로 인한 스케줄링 제약을 완화할 수 있다. L-PDCCH와 마찬가지로, EPDCCH는 DCI를 나른다. 예를 들어, EPDCCH는 하향링크 스케줄링 정보, 상향링크 스케줄링 정보를 나를 수 있다. 예를 들어, 단말은 EPDCCH를 수신하고 EPDCCH에 대응되는 PDSCH를 통해 데이터/제어 정보를 수신할 수 있다. 또한, 단말은 EPDCCH를 수신하고 EPDCCH에 대응되는 PUSCH를 통해 데이터/제어 정보를 송신할 수 있다. 셀 타입에 따라 EPDCCH/PDSCH는 서브프레임의 첫 번째 OFDM 심볼부터 할당될 수 있다. 특별히 구별하지 않는 한, 본 명세서에서 PDCCH는 L-PDCCH와 EPDCCH를 모두 포함한다.

도 6은 LTE(-A)에서 사용되는 상향링크 서브프레임의 구조를 예시한다.

도 6을 참조하면, 서브프레임(500)은 두 개의 0.5ms 슬롯(501)으로 구성된다. 보통(Normal) 순환 전치(Cyclic Prefix, CP)의 길이를 가정할 때, 각 슬롯은 7개의 심볼(502)로 구성되며 하나의 심볼은 하나의 SC-FDMA 심볼에 대응된다. 자원 블록(Resource Block, RB)(503)은 주파수 영역에서 12개의 부반송파, 그리고 시간 영역에서 한 슬롯에 해당되는 자원 할당 단위이다. LTE(-A)의 상향링크 서브프레임의 구조는 크게 데이터 영역(504)과 제어 영역(505)으로 구분된다. 데이터 영역은 각 단말로 전송되는 음성, 패킷 등의 데이터를 송신함에 있어 사용되는 통신 자원을 의미하며 PUSCH(Physical Uplink Shared Channel)을 포함한다. 제어 영역은 상향링크 제어 신호, 예를 들어 각 단말로부터의 하향링크 채널 품질보고, 하향링크 신호에 대한 수신 ACK/NACK, 상향링크 스케줄링 요청 등을 전송하는데 사용되는 통신 자원을 의미하며 PUCCH(Physical Uplink Control Channel)을 포함한다. 사운딩 참조 신호(Sounding Reference Signal, SRS)는 하나의 서브프레임에서 시간 축 상에서 가장 마지막에 위치하는 SC-FDMA 심볼을 통하여 전송된다. 동일한 서브프레임의 마지막 SC-FDMA로 전송되는 여러 단말의 SRS들은 주파수 위치/시퀀스에 따라 구분이 가능하다.

PUCCH는 다음의 제어 정보를 전송하는데 사용될 수 있다.

- SR(Scheduling Request): UL-SCH(Shared Channel) 자원을 요청하는데 사용되는 정보이다. OOK(On-Off Keying) 방식을 이용하여 전송된다.

- HARQ-ACK: DL 신호(예, PDSCH, SPS 해제 PDCCH)에 대한 수신 응답 신호이다. 일 예로, 하나의 DL 코드워드에 대한 응답으로 ACK/NACK 1비트가 전송되고, 두 개의 DL 코드워드에 대한 응답으로 ACK/NACK 2비트가 전송된다.

- CSI(Channel Status Information): DL 채널에 대한 피드백 정보이다. CSI는 CQI(Channel Quality Information), RI(Rank Indicator), PMI(Precoding Matrix Indicator), PTI(Precoding Type Indicator) 등을 포함한다. 여기서, CSI는 주기적 CSI(periodic CSI, p-CSI)를 의미한다. 기지국의 요청에 따라 전송되는 비주기적 CSI(aperiodic CSI, a-CSI)는 PUSCH를 통해 전송된다.

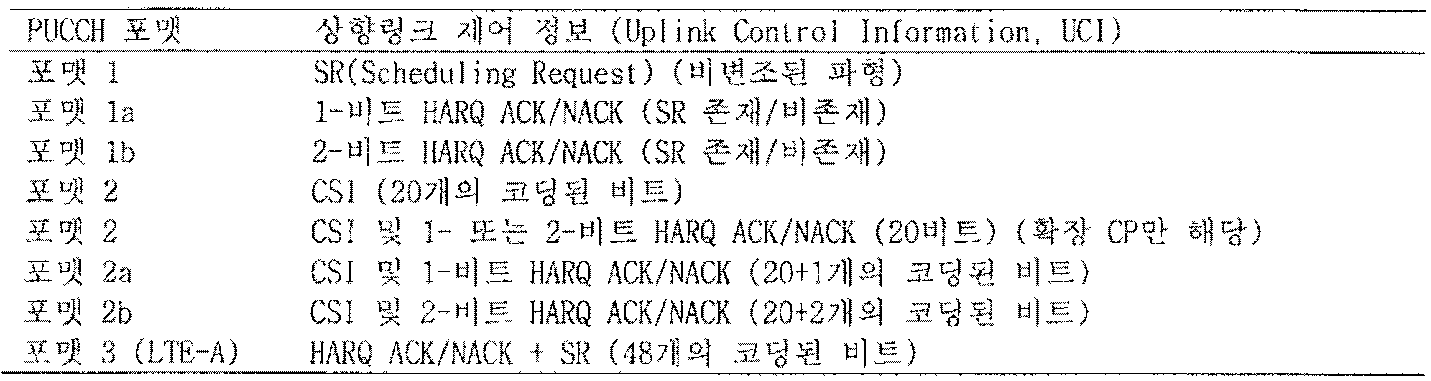

표 4는 LTE(-A)에서 PUCCH 포맷(PUCCH format, PF)과 UCI의 관계를 나타낸다.

도 7은 슬롯 레벨에서 PUCCH 포맷 1a/1b의 구조를 나타낸다. PUCCH 포맷 1a/1b에서는 동일 내용의 제어 정보가 서브프레임 내에서 슬롯 단위로 반복된다. 서로 다른 단말의 ACK/NAK 신호는 CG-CAZAC(Computer-Generated Constant Amplitude Zero Auto Correlation) 시퀀스의 서로 다른 CS(Cyclic Shift)(주파수 도메인 코드)와 OCC(Orthogonal Cover Code)(시간 도메인 확산 코드)로 구성된 서로 다른 자원을 통해 전송된다. OCC는 왈쉬(Walsh)/DFT 직교 코드를 포함한다. CS의 개수가 6개이고 OC의 개수가 3개인 경우, 18개 단말의 ACK/NACK 신호가 동일한 PRB(Physical Resource Block) 안에 다중화 될 수 있다. PUCCH 포맷 1에서는 PUCCH 포맷 1a/1b의 구조에서 ACK/NAK이 SR로 대체된다.

도 8은 캐리어 병합(Carrier Aggregation, CA) 통신 시스템을 예시한다.

도 8을 참조하면, 복수의 상/하향링크 콤포넌트 캐리어(Component Carrier, CC)들을 모아서 더 넓은 상/하향링크 대역폭을 지원할 수 있다. 각각의 CC들은 주파수 영역에서 서로 인접하거나 비-인접할 수 있다. 각 콤포넌트 캐리어의 대역폭은 독립적으로 정해질 수 있다. UL CC의 개수와 DL CC의 개수가 다른 비대칭 캐리어 병합도 가능하다. 한편, 제어 정보는 특정 CC를 통해서만 송수신 되도록 설정될 수 있다. 이러한 특정 CC를 프라이머리 CC로 지칭하고, 나머지 CC를 세컨더리 CC로 지칭할 수 있다. 일 예로, 크로스-캐리어 스케줄링(cross-carrier scheduling) (또는 크로스-CC 스케줄링)이 적용될 경우, 하향링크 할당을 위한 PDCCH는 DL CC#0으로 전송되고, 해당 PDSCH는 DL CC#2로 전송될 수 있다. 용어 “콤포넌트 캐리어”는 등가의 다른 용어(예, 캐리어, 셀 등)로 대체될 수 있다.

크로스-CC 스케줄링을 위해, CIF(carrier indicator field)가 사용된다. PDCCH 내에 CIF의 존재 또는 부재를 위한 설정이 반-정적으로 단말-특정 (또는 단말 그룹-특정)하게 상위 계층 시그널링(예, RRC 시그널링)에 의해 이네이블(enable) 될 수 있다. PDCCH 전송의 기본 사항이 아래와 같이 정리될 수 있다.

■ CIF 디스에이블드(disabled): DL CC 상의 PDCCH는 동일 DL CC 상의 PDSCH 자원 및 단일의 링크된 UL CC 상에서의 PUSCH 자원을 할당한다.

● No CIF

■ CIF 이네이블드(enabled): DL CC 상의 PDCCH는 CIF를 이용하여 복수의 병합된 DL/UL CC들 중 한 DL/UL CC 상의 PDSCH 또는 PUSCH 자원을 할당할 수 있다.

● CIF를 갖도록 확장된 LTE DCI 포맷

- CIF (설정될 경우)는 고정된 x-비트 필드 (예, x=3)

- CIF (설정될 경우) 위치는 DCI 포맷 사이즈와 관계 없이 고정됨

CIF 존재 시, 기지국은 단말 측에서의 BD 복잡도를 낮추기 위해 모니터링 DL CC (세트)를 할당할 수 있다. PDSCH/PUSCH 스케줄링 위해, 단말은 해당 DL CC에서만 PDCCH의 검출/디코딩을 수행할 수 있다. 또한, 기지국은 모니터링 DL CC (세트)를 통해서만 PDCCH를 전송할 수 있다. 모니터링 DL CC 세트는 단말-특정, 단말-그룹-특정 또는 셀-특정 방식으로 세팅될 수 있다.

도 9는 복수의 캐리어가 병합된 경우의 스케줄링을 예시한다. 3개의 DL CC가 병합되었다고 가정한다. DL CC A가 PDCCH CC로 설정되었다고 가정한다. DL CC A~C는 서빙 CC, 서빙 캐리어, 서빙 셀 등으로 지칭될 수 있다. CIF가 디스에이블 되면, 각각의 DL CC는 LTE PDCCH 규칙에 따라 CIF 없이 자신의 PDSCH를 스케줄링 하는 PDCCH만을 전송할 수 있다(논-크로스-CC 스케줄링). 반면, 단말-특정 (또는 단말-그룹-특정 또는 셀-특정) 상위 계층 시그널링에 의해 CIF가 이네이블 되면, 특정 CC(예, DL CC A)는 CIF를 이용하여 DL CC A의 PDSCH를 스케줄링 하는 PDCCH뿐만 아니라 다른 CC의 PDSCH를 스케줄링 하는 PDCCH도 전송할 수 있다(크로스-CC 스케줄링). 반면, DL CC B/C에서는 PDCCH가 전송되지 않는다.

실시예: HARQ-ACK feedback for FDD-eIMTA TDD CA

LTE 이후 차기 시스템에서는 보다 유연한 주파수 자원 운용/활용을 목적으로 한 단말에 FDD 셀과 TDD 셀간 CA(즉, FDD-TDD CA)를 설정/지원하는 방식을 고려하고 있다. 도 10은 FDD PCell과 TDD SCell이 병합된 경우를 도시한다. 도 10과 같이, PCell이 FDD 방식을 기반으로 동작하는 경우, FDD PCell을 통해서만 HARQ-ACK PUCCH 전송이 수행되는 것을 고려하여 FDD PCell뿐만 아니라 TDD SCell에까지 모두 FDD DL HARQ 타이밍을 적용할 수 있다. 여기서, DL HARQ 타이밍은 HARQ-ACK 피드백이 필요한 하향링크 신호(예, PDSCH, SPS(Semi-Persistent Scheduling) 해제를 지시하는 PDCCH)의 수신 시점(예, SF)과 그에 대한 HARQ-ACK 정보의 전송 시점(예, SF)간의 시간 관계(예, SF 간격)를 포함한다(즉, PDSCH-to-HARQ-ACK 타이밍). 예를 들어, FDD DL HARQ 타이밍은 SF #n에서의 PDSCH 수신에 대한 HARQ-ACK 피드백을 SF #(n+4)에서 전송하는 것을 포함한다.

FDD PCell-TDD SCell CA 상황에서 HARQ-ACK 피드백을 위해 PUCCH format 1b with channel selection(이하, CHsel) 방식이 설정된 경우, PCell과 SCell 모두에 대해 FDD DL HARQ 타이밍이 적용되므로 FDD 셀간 CA(즉, FDD-FDD CA)에서 사용되는 CHsel 맵핑이 그대로 적용될 수 있다. 여기서, CHsel 맵핑은 HARQ-ACK 상태를 PUCCH 자원에 맵핑(즉, HARQ-ACK state-to-PUCCH resource mapping)하는 것을 포함한다.

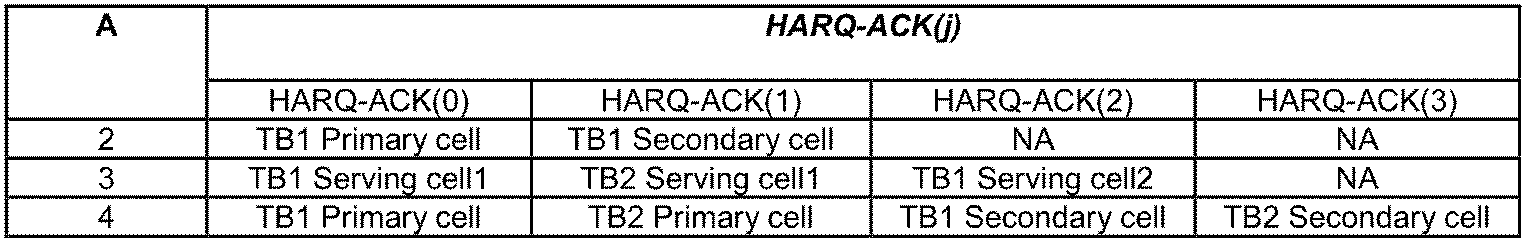

표 5는 FDD-FDD CA CHsel을 위한 전송블록/서빙 셀-to-HARQ-ACK(j) 맵핑을 나타낸다. 기존 FDD-FDD CA CHsel는 2개 셀의 CA를 지원하며, 각 셀이 지원하는 전송블록의 개수에 따라 적용되는 CHsel 맵핑이 달라진다.

* TB: Transport Block. NA: Not-available.

표 6~8은 A에 따른 CHsel 맵핑 테이블을 나타낸다.

HARQ-ACK(0)	HARQ-ACK(1)	n⁽¹⁾ _PUCCH	b(0)b(1)
ACK	ACK	n⁽¹⁾ _PUCCH,1	1,1
ACK	NACK/DTX	n⁽¹⁾ _PUCCH,0	1,1
NACK/DTX	ACK	n⁽¹⁾ _PUCCH,1	0,0
NACK	NACK/DTX	n⁽¹⁾ _PUCCH,0	0,0
DTX	NACK/DTX	No transmission

HACK-ACK(0)	HARQ-ACK(1)	HARQ-ACK(2)	n⁽¹⁾ _PUCCH	b(0)b(1)
ACK	ACK	ACK	n⁽¹⁾ _PUCCH,1	1,1
ACK	NACK/DTX	ACK	n⁽¹⁾ _PUCCH,1	1,0
NACK/DTX	ACK	ACK	n⁽¹⁾ _PUCCH,1	0,1
NACK/DTX	NACK/DTX	ACK	n⁽¹⁾ _PUCCH,2	1,1
ACK	ACK	NACK/DTX	n⁽¹⁾ _PUCCH,0	1,1
ACK	NACK/DTX	NACK/DTX	n⁽¹⁾ _PUCCH,0	1,0
NACK/DTX	ACK	NACK/DTX	n⁽¹⁾ _PUCCH,0	0,1
NACK/DTX	NACK/DTX	NACK	n⁽¹⁾ _PUCCH,2	0,0
NACK	NACK/DTX	DTX	n⁽¹⁾ _PUCCH,0	0,0
NACK/DTX	NACK	DTX	n⁽¹⁾ _PUCCH,0	0,0
DTX	DTX	DTX	No transmission

HARQ-ACK(0)	HARQ-ACK(1)	HARQ-ACK(2)	HARQ-ACK(0)	n⁽¹⁾ _PUCCH	b(0)b(1)
ACK	ACK	ACK	ACK	n⁽¹⁾ _PUCCH,1	1,1
ACK	NACK/DTX	ACK	ACK	n⁽¹⁾ _PUCCH,2	0,1
NACK/DTX	ACK	ACK	ACK	n⁽¹⁾ _PUCCH,1	0,1
NACK/DTX	NACK/DTX	ACK	ACK	n⁽¹⁾ _PUCCH,3	1,1
ACK	ACK	ACK	NACK/DTX	n⁽¹⁾ _PUCCH,1	1,0
ACK	NACK/DTX	ACK	NACK/DTX	n⁽¹⁾ _PUCCH,2	0,0
NACK/DTX	ACK	ACK	NACK/DTX	n⁽¹⁾ _PUCCH,1	0,0
NACK/DTX	NACK/DTX	ACK	NACK/DTX	n⁽¹⁾ _PUCCH,3	1,0
ACK	ACK	NACK/DTX	ACK	n⁽¹⁾ _PUCCH,2	1,1
ACK	NACK/DTX	NACK/DTX	ACK	n⁽¹⁾ _PUCCH,2	1,0
NACK/DTX	ACK	NACK/DTX	ACK	n⁽¹⁾ _PUCCH,3	0,1
NACK/DTX	NACK/DTX	NACK/DTX	ACK	n⁽¹⁾ _PUCCH,3	0,0
ACK	ACK	NACK/DTX	NACK/DTX	n⁽¹⁾ _PUCCH,0	1,1
ACK	NACK/DTX	NACK/DTX	NACK/DTX	n⁽¹⁾ _PUCCH,0	1,0
NACK/DTX	ACK	NACK/DTX	NACK/DTX	n⁽¹⁾ _PUCCH,0	0,1
NACK/DTX	NACK	NACK/DTX	NACK/DTX	n⁽¹⁾ _PUCCH,0	0,0
NACK	NACK/DTX	NACK/DTX	NACK/DTX	n⁽¹⁾ _PUCCH,0	0,0
DTX	DTX	NACK/DTX	NACK/DTX	No transmission

FDD-FDD CA CHsel이 설정된 경우, 단말은 표 6~8에 따라 A개의 PUCCH 자원(n⁽¹⁾ _PUCCH,j)로부터 선택된 PUCCH 자원 n⁽¹⁾ _PUCCH을 이용해 비트 값 b(0)b(1)을 전송한다(0≤j≤A-1)(A⊂{2,3,4}). 단말은 HARQ-ACK(j)(0≤j≤A-1)과 연관된 A개의 PUCCH 자원(n⁽¹⁾ _PUCCH,j)을 다음과 같이 결정한다.

- PDSCH를 지시하는 PDCCH가 PCell에서 검출되거나, SRS 해제를 지시하는 PDCCH가 검출된 경우, PUCCH 자원 n⁽¹⁾ _PUCCH,j은 n⁽¹⁾ _PUCCH,j = n_CCE + N⁽¹⁾ _PUCCH로 주어진다. PCell이 2개 전송블록까지 지원하는 전송모드로 설정된 경우, PUCCH 자원 n⁽¹⁾ _PUCCH,j+1은 n⁽¹⁾ _PUCCH,j+1 = n_CCE + 1 + N⁽¹⁾ _PUCCH로 주어진다. n_CCE는 PDCCH 전송에 사용되는 CCE(들)의 가장 작은 CCE 인덱스를 나타내고, N⁽¹⁾ _PUCCH는 상위 계층(예, Radio Resource Control, RRC)에 의해 설정되는 상수이다.

- PDSCH가 대응되는 PDCCH 없이 PCell에서 검출된 경우(즉, SPS PDSCH), PUCCH 자원 n⁽¹⁾ _PUCCH,j은 상위 계층(예, RRC)에 의해 설정된다. PCell이 2개 전송블록까지 지원하는 전송모드로 설정된 경우, PUCCH 자원 n⁽¹⁾ _PUCCH,j+1은 n⁽¹⁾ _PUCCH,j+1 = n⁽¹⁾ _PUCCH,j+1 + 1 로 주어진다. 구체적으로, 기지국은 RRC 메시지를 통해 단말에게 PUCCH 자원 후보 세트를 알려주고, SPS 활성화 PDCCH의 TPC 필드를 통해 PUCCH 자원 후보 세트 중 하나의 PUCCH 자원을 지시한다.

- PDSCH를 지시하는 PDCCH가 SCell에서 검출된 경우, PUCCH 자원 n⁽¹⁾ _PUCCH,j은 상위 계층(예, RRC)에 의해 설정된다. SCell이 2개 전송블록까지 지원하는 전송모드로 설정된 경우, PUCCH 자원 n⁽¹⁾ _PUCCH,j+1은 상위 계층(예, RRC)에 의해 설정된다. 구체적으로, 기지국은 RRC 메세지를 통해 단말에게 PUCCH 자원 후보 세트를 알려주고, PDCCH의 TPC 필드를 통해 PUCCH 자원 후보 세트 중 하나 또는 한 쌍의 PUCCH 자원을 지시한다.

한편, FDD PCell-TDD SCell CA가 설정되고 HARQ-ACK 피드백을 위해 CHsel 방식이 설정된 상황에서, TDD SCell이 UL로 설정된 SF의 경우 HARQ-ACK 피드백 관점에서 일시적으로 FDD PCell의 DL만 존재하는 상황이 발생한다. 이러한 SF(즉, TDD 셀에서 U인 SF)에 대해서는 예외적으로 CHsel 방식이 아닌 (non-CA) 단일 FDD 셀에 적용되는 HARQ-ACK 전송 방식(즉, PUCCH 포맷 1a/1b를 사용한 HARQ-ACK 전송 방식)이 적용될 수 있다(이하, PF1-폴백). TDD SCell의 HARQ-ACK 타이밍은 FDD 셀을 따르므로 HARQ-ACK 피드백 관점에서 TDD SCell의 SF는 모두 D로 취급될 수 있다. 따라서, HARQ-ACK 피드백 관점의 TDD SCell SF 구성을 기준으로 PF1-폴백을 적용할 수 있으나, 실제로 하향링크 신호를 수신할 수 없는 SF에서도 CHsel을 적용하게 되어 비효율이다. 따라서, PF1-폴백은 HARQ-ACK 피드백 관점의 SF 구성이 아닌, TDD SCell의 실제 UL-DL 구성(즉, SIB-cfg)을 기준으로 적용된다. TDD SCell의 실제 UL-DL 구성은 SIB(System Information Block) 또는 RRC 메시지를 통해 설정된 UL-DL 구성(이하, SIB-cfg)을 기준으로 판단된다.

기존의 PUCCH 포맷 1a/1b를 사용한 HARQ-ACK 전송 방식에서 1비트[b(0)] 및 2비트[b(0)b(1)] ACK/NACK 정보는 각각 BPSK(Binary Phase Shift Keying) 및 QPSK(Quadrature Phase Shift Keying) 변조 방식에 따라 변조되며, 하나의 ACK/NACK 변조 심볼이 생성된다(d₀). ACK/NACK 정보에서 각각의 비트[b(i), i=0,1]는 해당 DL 전송블록에 대한 HARQ 응답을 나타내며, 포지티브 ACK일 경우 해당 비트는 1로 주어지고 네거티브 ACK(NACK)일 경우 해당 비트는 0으로 주어진다. 표 9는 기존 LTE에서 PUCCH 포맷 1a 및 1b를 위해 정의된 변조 테이블을 나타낸다.

PUCCH 포맷	b(0),...,b(M_bit-1)	d(0)
1a	0	1
1a	1	-1
1b	00	1
	01	-j
	10	j
	11	-1

PF1-폴백은 특히 CHsel 방식 기반의 HARQ-ACK PUCCH 전송에 TxD(Transmit Diversity)가 설정된 경우에 효율적일 수 있다. 현재 단일 셀 FDD에서의 TxD 기반 HARQ-ACK 전송을 위한 (추가) PUCCH 자원은 DL 그랜트 PDCCH 전송 자원으로부터 묵시적으로 할당되는 반면 CHsel이 설정된 CA에서의 TxD 기반 전송을 위한 (추가) PUCCH 자원은 RRC 시그널링을 통해 명시적으로 할당된다. 구체적으로, PF1-폴백 시, 안테나 포트 0을 위한 PUCCH 자원 n^(1)(p=0) _PUCCH은 n^(1)(p=0) _PUCCH = n_CCE + N⁽¹⁾ _PUCCH로 주어지고, 안테나 포트 1을 위한 PUCCH 자원 n^(1)(p=1) _PUCCH은 n^(1)(p=1) _PUCCH = n_CCE + 1 + N⁽¹⁾ _PUCCH로 주어진다. 반면, CHsel 적용 시, 안테나 포트 0을 위한 PUCCH 자원 n^(1)(p=0) _PUCCH,j은 표 5~8을 참조하여 설명한 방식에 의해 주어지고, 안테나 포트 1을 위한 PUCCH 자원 n^(1)(p=1) _PUCCH,j은 상위 계층(예, RRC)에 의해 추가로 주어진다. 따라서, PF1-폴백 적용 시 전체 셀 관점에서 효율적인 PUCCH 자원 사용이 가능하다.

동일한 상황에서 TDD SCell이 UL로 설정된 SF에 대해 PF1-폴백을 적용하는 또 다른 장점으로, FDD CHsel 기반의 HARQ-ACK과 (positive) SR의 동시 전송 방식을 들 수 있다. 구체적으로, 현재 단일 셀 FDD 상황에서 HARQ-ACK과 (positive) SR간 동시 전송의 경우 SR 용도로 할당된 PUCCH 자원(이하, SR PUCCH 자원) 상에 HARQ-ACK 상태를 별도의 추가 신호 처리 과정 없이 그대로 맵핑하여 전송한다. positive/negative SR은 SR PUCCH 자원 상에서의 신호 전송 유무로만 판단되기 때문이다(즉, On-Off Keying, OOF). 반면, CHsel이 설정된 FDD CA 상황에서 HARQ-ACK과 (positive) SR간 동시 전송의 경우, 셀-별로 공간 번들링(spatial bundling)을 적용한 뒤, 2개의 번들링된 HARQ-ACK 상태를 SR PUCCH 자원 상에 매핑/전송한다. SR PUCCH는 PUCCH 포맷 1a/1b와 구조가 동일하므로 최대 2-비트까지만 전송할 수 있기 때문이다. 여기서, 셀-별 공간 번들링은 셀 내의 TB/CW별 HARQ-ACK 응답 모두에 대해 논리 AND 연산을 취하여 하나(예, 1-비트)의 번들링된 HARQ-ACK 응답을 생성하는 방법을 포함한다. 따라서, PF1-폴백을 적용 시, 단말 관점에서 보다 효과적인 DL 쓰루풋 성능 확보/보장이 가능하다.

도 11~12는 FDD PCell-TDD SCell CA에서의 HARQ-ACK 피드백 과정을 예시한다. 도면은 단말 입장에서 기재되었으며 기지국에서 대응되는 동작이 수행될 수 있다.

도 11을 참조하면, 단말에 대해 FDD PCell-TDD SCell CA가 설정되고(S1102), HARQ-ACK 피드백을 위해 PUCCH format 1b with channel selection이 설정될 수 있다(S1104). 편의상, TDD SCell의 SIB-cfg는 UD-cfg#1이라고 가정한다(표 1 참조). PCell이 FDD 셀이므로 FDD PCell뿐만 아니라 TDD SCell에까지 모두 FDD DL HARQ 타이밍이 적용된다. 따라서, 이후, 단말은 HARQ-ACK 피드백을 요구하는 하향링크 신호(예, PDSCH, SPS 해제를 지시하는 PDCCH)를 서브프레임(SF) #n-k에서 수신한 경우(S1106), HARQ-ACK 피드백을 SF #n에서 전송한다(S1108~s1110).

여기서, SF #n-k에서 TDD SCell이 D인 경우, 단말은 HARQ-ACK 피드백 전송을 위해 FDD-FDD CA CHsel 방식을 적용할 수 있다(S1108, S1208). 반면, SF #n-k에서 TDD SCell이 U인 경우, 단말은 HARQ-ACK 피드백 전송을 위해 PF1-폴백 방식을 적용할 수 있다(S1110, S1210). SF #n-k에서 TDD SCell이 D 또는 U인지 여부는 SIB-cfg를 기준으로 판단된다. HARQ-ACK 피드백 관점에서 S는 D로 취급될 수 있다.

이에 따라, HARQ-ACK 피드백 정보 생성 방법 및 PUCCH 자원 할당 방법, 다중 안테나 전송 시의 추가 안테나를 위한 PUCCH 자원 할당 방법, HARQ-ACK 피드백 및 (positive) SR 동시 전송 시의 HARQ-ACK 피드백 정보 생성 방법 등이 달라진다.

한편, LTE 이후 시스템에서는 TDD 상황에서 eIMTA(enhanced interference mitigation and traffic adaptation) 등을 목적으로 UL/DL SF 방향(direction)을 재설정/변경하면서 동작하는 방식이 고려되고 있다. 이를 위해, TDD 셀 (혹은 CC)의 기본 UL-DL 구성(UD-cfg)을 상위 계층 시그널링(예, SIB)을 이용하여 (반-)정적으로 설정한 뒤, 해당 셀(혹은 CC)의 동작 UD-cfg를 하위 계층 시그널링(예, L1(Layer1) 시그널링 (예, PDCCH))을 이용하여 동적으로 재설정/변경하는 방식이 고려되고 있다. 편의상, 기본 UD-cfg를 SIB-cfg라고 지칭하고, 동작 UD-cfg를 actual-cfg라고 지칭한다. UD-cfg에 따른 서브프레임 구성은 표 1에 기반하여 설정된다.

이와 관련하여, D => U (혹은 S) 재설정은 해당 D에서 CRS를 이용한 기존 (레가시) 단말의 DL 수신/측정 등을 고려했을 때 용이하지 않거나 열화를 야기시킬 수 있다. 반면, U (혹은 S) => D 재설정의 경우에는 기지국이 해당 U를 통해 레가시 단말로부터 송신될 수 있는 UL 신호를 의도적으로 스케줄링/설정하지 않음으로써 eIMTA 단말에게 추가적인 DL 자원을 제공할 수 있다.

이를 감안하면, actual-cfg는 SIB-cfg 상의 D를 모두 포함하는 UD-cfg (SIB-cfg 포함)들 중에서만 선택적으로 결정될 수 있다. 즉, SIB-cfg 상의 D 위치에 모두 D가 배치된 UD-cfg는 actual-cfg로 결정될 수 있으나, SIB-cfg 상의 D 위치에 U가 배치된 UD-cfg는 actual-cfg로 결정될 수 없다. 한편, eIMTA에서는 DL 스케줄링에 대한 HARQ 타이밍(예, HARQ-ACK 피드백 전송 타이밍)을 설정하기 위해 레퍼런스 UD-cfg(이하, D-ref-cfg)가 상위 계층 (시그널링)에 의해 별도로 설정될 수 있다. 이를 고려하면, actual-cfg은 D-ref-cfg 상의 U를 모두 포함하는 UD-cfg (D-ref-cfg 포함)들 중에서만 선택적으로 결정될 수 있다. 따라서, D-ref-cfg상의 U 위치에 D가 배치된 UD-cfg는 actual-cfg로 결정될 수 없다.

따라서, D-ref-cfg는 가능한 actual-cfg 후보들 상의 D를 모두 포함하는 UD-cfg로 설정되고, SIB-cfg는 가능한 actual-cfg 후보들 상의 U를 모두 포함하는 UD-cfg로 설정될 수 있다. 즉, D-ref-cfg는 가능한 actual-cfg 후보들에 대한 D 슈퍼셋(superset) UD-cfg로 설정되고, SIB-cfg는 가능한 actual-cfg 후보들에 대한 U 슈퍼셋 UD-cfg로 설정될 수 있다. UL 스케줄링에 대한 HARQ 타이밍(예, UG/PUSCH/PHICH 전송 타이밍)의 레퍼런스 UD-cfg (이하, U-ref-cfg)는 SIB-cfg로 설정될 수 있다. 이에 따라, D-ref-cfg 상의 U는 고정된(fixed) U로 고려되고, SIB-cfg 상의 D는 고정된 D로 고려될 수 있다. 따라서, D-ref-cfg에서 D이면서 SIB-cfg에서 U인 SF만이 U => D로 재설정/변경될 수 있는 플렉서블(flexible) U로 고려될 수 있다. 플렉서블 U는 actual-cfg에 의해 U => D로 재설정/변경될 수 있다.

결과적으로, 상위 계층 (시그널링)에 의해 SIB-cfg/D-ref-cfg가 설정된 뒤, SIB-cfg 상의 D를 모두 포함하고 D-ref-cfg 상의 U를 모두 포함하는 UD-cfg(들) 중 하나가 L1 시그널링에 의해 actual-cfg로 설정될 수 있다.

표 10은 [SIB-cfg = UD-cfg#3, D-ref-cfg = UD-cfg#5]로 설정된 경우의 가능한 actual-cfg 후보(bold box)를 나타낸다.

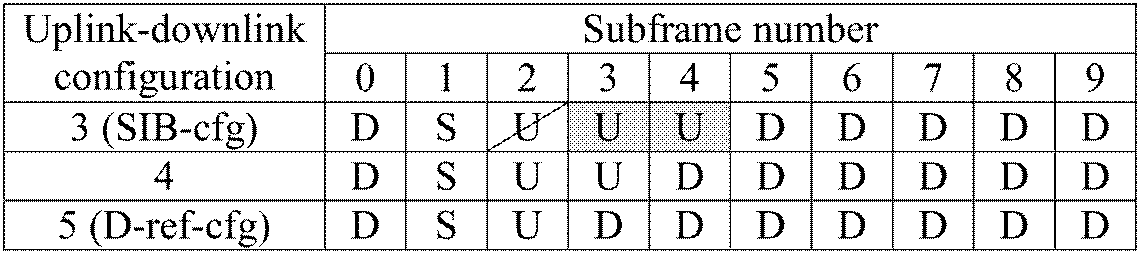

표 11은 [SIB-cfg = UD-cfg#3, D-ref-cfg = UD-cfg#5]로 설정된 경우의 고정된 U (사선) 및 플렉서블 U (해칭)를 나타낸다. SF#3, #4만 U => D로 재설정될 수 있다. 도 13은 표 10의 조건에서 actual-cfg (UD-cfg#4)를 이용하여 SF#4를 D로 재설정한 경우를 예시한다.

표 12는 SIB-cfg 별로 가능한 모든 플렉서블 U (해칭)를 나타낸다. 실제 플렉서블 U는 D-ref-cfg에 따라 해칭 부분의 서브세트로 주어진다.

한편, FDD PCell-TDD SCell CA 상황에서 TDD SCell이 eIMTA 방법을 기반으로 동작하도록 설정된 상태에서 HARQ-ACK 피드백을 위해 CHsel 방식이 설정될 수 있다. 이 경우, SIB-cfg을 기준으로 TDD SCell이 UL로 설정된 SF에 대해 PF1-폴백 방식을 적용하는 것을 고려할 수 있다. 그러나, eIMTA의 특성상 SIB-cfg 상의 특정 UL SF(예, 플렉서블 U)가 actual-cfg 재설정을 기반으로 동적으로 DL SF로 변경될 수 있기 때문에 CA에 대응되는 HARQ-ACK 피드백 구성/전송 측면에서 바람직하지 않을 수 있다. 따라서, eIMTA 동작을 감안하여 actual-cfg을 기준으로 TDD SCell이 U로 설정된 SF에 대해 PF1-폴백 방식을 적용하는 것을 고려할 수 있다. 그러나, actual-cfg을 지시하는 L1 신호(예, PDCCH)의 검출에 실패하거나, 해당 신호의 컨텐츠가 유효하지 않은 경우, UL/DL SF 구성 (이에 따른, SF-별 CHsel 또는 PF1-폴백 적용)에 대해 단말과 기지국간 불일치로 성능 저하가 야기될 수 있다. 일 예로, 기지국은 실제 전송한 actual-cfg를 기준으로 동작하고, 단말은 SIB-cfg를 actual-cfg로 간주/가정한 상태에서 동작할 수 있다.

따라서, FDD PCell과 eIMTA 동작이 설정된 TDD SCell간 CA 상황(즉, FDD PCell-eIMTA TDD SCell CA)에서 HARQ-ACK 피드백을 위해 CHsel 방식이 설정된 경우, D-ref-cfg을 기준으로 TDD SCell이 UL로 설정된 SF에 대해서만 PF1-폴백 방식 (나머지 SF에 대해서는 CHsel 기반 방식)을 적용할 것을 제안한다. 즉, 고정된 U가 있는 SF에 대해서만 PF1-폴백 방식을 적용하고, 그 외의 SF에 대해서는 FDD-FDD CA CHsel 방식을 적용할 수 있다. 이에 따라, actual-cfg를 기준으로 UL인 SF에 대한 HARQ-ACK 피드백의 경우, 해당 SF가 고정된 U인지 플렉서블 U인지에 따라 PF1-폴백 방식과 CHsel 방식이 선택적으로 적용될 수 있다. D-ref-cfg을 기준으로 PF1-폴백 방식을 적용하면, D로 재설정되지 않은 플렉서블 U에 대해서도 CHsel 방식을 적용하므로 DL 쓰루풋 성능 확보/보장, PUCCH 자원 할당 등에서 비효율적인 부분이 있을 수 있다. 그러나, actual-cfg의 동적 재설정에 따라 발생할 수 있는 단말과 기지국간의 UL/DL SF 구성 불일치를 해소함으로써 결과적으로는 보다 효율적인 PUCCH 자원 사용 및 안정적인 DL 전송 성능을 보장할 수 있다. D로 재설정되지 않은 플렉서블 U에 대해서도 CHsel 방식을 적용할 경우, 플렉서블 U에 대한 HARQ-ACK 응답은 NACK/DTX로 취급될 수 있다. NACK/DTX는 NACK 또는 DTX를 나타낸다.

도 14는 본 발명에 따른 FDD PCell-TDD SCell CA에서의 HARQ-ACK 피드백 과정을 예시한다. 도면은 단말 입장에서 기재되었으며 기지국에서 대응되는 동작이 수행될 수 있다. TDD SCell은 eIMTA 동작이 수행되도록 설정됐다고 가정한다.

도 14를 참조하면, 단말에 대해 FDD PCell-TDD SCell CA가 설정되고(S1402), HARQ-ACK 피드백을 위해 PUCCH format 1b with channel selection이 설정될 수 있다(S1404). 또한, TDD SCell에 대해 eIMTA 동작이 설정될 수 있다. 이에 따라, 단말은 기지국으로부터 CA 구성 정보(예, 셀 구성 정보), HARQ-ACK 피드백 설정 정보(예, HARQ-ACK 피드백 방식, PUCCH 자원), eIMTA 설정 정보(예, eIMTA ON/OFF, D-ref-cfg 지시 정보) 등을 상위 계층(예, RRC) 시그널링을 통해 수신할 수 있다. 편의상, TDD SCell의 SIB-cfg는 UD-cfg#1이라고 가정한다(표 1 참조). PCell이 FDD 셀이므로 FDD PCell뿐만 아니라 TDD SCell에까지 모두 FDD DL HARQ 타이밍이 적용된다. 따라서, 이후, 단말은 HARQ-ACK 피드백을 요구하는 하향링크 신호(예, PDSCH, SPS 해제를 지시하는 PDCCH)를 서브프레임(SF) #n-k에서 수신한 경우(S1406), HARQ-ACK 피드백을 SF #n에서 전송한다(S1408~s1410).

여기서, SF #n-k에서 TDD SCell이 D인 경우, 단말은 HARQ-ACK 피드백 전송을 위해 FDD-FDD CA CHsel 방식을 적용할 수 있다(S1408). 반면, SF #n-k에서 TDD SCell이 U인 경우, 단말은 HARQ-ACK 피드백 전송을 위해 PF1-폴백 방식을 적용할 수 있다(S1410). 본 발명에 따르면, SF #n-k에서 TDD SCell이 D 또는 U인지 여부는 D-ref-cfg를 기준으로 판단된다. 즉, TDD SCell 상에서 고정된 U가 있는 SF에 대해서만 PF1-폴백 방식이 적용되고, 그 외의 SF에 대해서는 CHsel 방식이 적용된다. HARQ-ACK 피드백 관점에서 S는 D로 취급될 수 있다.

구체적으로, PUCCH TxD 전송이 설정된 경우, D-ref-cfg을 기준으로 TDD SCell이 U로 설정된 SF에 대해서는 PF1-폴백 방식이 적용되므로, TxD 전송을 위한 추가 PUCCH 자원은 DL 그랜트 PDCCH 전송 자원(예, 첫 번째 CCE 인덱스(n_CCE))으로부터 묵시적으로 할당될 수 있다(예, n_CCE+1에 링크된 PUCCH 자원 인덱스). 반면, 나머지 SF에 대해서는 CHsel 방식이 적용되므로 TxD 전송을 위한 추가 PUCCH 자원은 RRC 시그널링을 통해 명시적으로 할당될 수 있다. 또한, HARQ-ACK과 (positive) SR의 동시 전송이 요구되는 경우, D-ref-cfg을 기준으로 TDD SCell이 U로 설정된 SF에 대해서는 PF1-폴백 방식이 적용되므로 SR PUCCH 자원 상에 HARQ-ACK 상태를 (공간 번들링 적용 없이) 그대로 매핑/전송할 수 있다. 반면, 나머지 SF에 대해서는 CHsel 기반 방식이 적용되므로 각 셀 별로 공간 번들링을 취하여 구성된 번들링된 HARQ-ACK 상태를 SR PUCCH 자원 상에 매핑/전송할 수 있다.

한편, 앞의 제안과 달리, FDD PCell-TDD SCell CA 및 CHsel 방식이 설정된 상황에서, TDD SCell에 eIMTA 동작이 설정되지 않은 경우에는 SIB-cfg을 기준으로 TDD SCell이 U인 SF에 대해 PF1-폴백 방식을 적용하고(즉, 나머지 SF에 대해서는 CHsel을 적용), TDD SCell에 eIMTA 동작이 설정된 경우에는 모든 SF에 대해 CHsel 기반 방식을 적용하는 것도 가능하다.

제안 방법은, FDD 셀과 eIMTA 기반 TDD 셀간 CA 상황뿐만 아니라 단일 셀 FDD 상황에서 UL 캐리어 상의 전체 혹은 일부 UL SF를 DL SF (및/또는 special SF) 로 재설정하는 방식의 eIMTA 동작이 설정된 경우에도 유사하게 적용될 수 있다.

도 15는 본 발명에 적용될 수 있는 기지국 및 단말을 예시한다.

도 15를 참조하면, 무선 통신 시스템은 기지국(BS, 110) 및 단말(UE, 120)을 포함한다. 무선 통신 시스템이 릴레이를 포함하는 경우, 기지국 또는 단말은 릴레이로 대체될 수 있다.

기지국(110)은 프로세서(112), 메모리(114) 및 무선 주파수(Radio Frequency: RF) 유닛(116)을 포함한다. 프로세서(112)는 본 발명에서 제안한 절차 및/또는 방법들을 구현하도록 구성될 수 있다. 메모리(114)는 프로세서(112)와 연결되고 프로세서(112)의 동작과 관련한 다양한 정보를 저장한다. RF 유닛(116)은 프로세서(112)와 연결되고 무선 신호를 송신 및/또는 수신한다. 단말(120)은 프로세서(122), 메모리(124) 및 무선 주파수 유닛(126)을 포함한다. 프로세서(122)는 본 발명에서 제안한 절차 및/또는 방법들을 구현하도록 구성될 수 있다. 메모리(124)는 프로세서(122)와 연결되고 프로세서(122)의 동작과 관련한 다양한 정보를 저장한다. RF 유닛(126)은 프로세서(122)와 연결되고 무선 신호를 송신 및/또는 수신한다.

이상에서 설명된 실시예들은 본 발명의 구성요소들과 특징들이 소정 형태로 결합된 것들이다. 각 구성요소 또는 특징은 별도의 명시적 언급이 없는 한 선택적인 것으로 고려되어야 한다. 각 구성요소 또는 특징은 다른 구성요소나 특징과 결합되지 않은 형태로 실시될 수 있다. 또한, 일부 구성요소들 및/또는 특징들을 결합하여 본 발명의 실시예를 구성하는 것도 가능하다. 본 발명의 실시예들에서 설명되는 동작들의 순서는 변경될 수 있다. 어느 실시예의 일부 구성이나 특징은 다른 실시예에 포함될 수 있고, 또는 다른 실시예의 대응하는 구성 또는 특징과 교체될 수 있다. 특허청구범위에서 명시적인 인용 관계가 있지 않은 청구항들을 결합하여 실시예를 구성하거나 출원 후의 보정에 의해 새로운 청구항으로 포함시킬 수 있음은 자명하다.

본 문서에서 본 발명의 실시예들은 주로 단말과 기지국 간의 신호 송수신 관계를 중심으로 설명되었다. 이러한 송수신 관계는 단말과 릴레이 또는 기지국과 릴레이간의 신호 송수신에도 동일/유사하게 확장된다. 본 문서에서 기지국에 의해 수행된다고 설명된 특정 동작은 경우에 따라서는 그 상위 노드(upper node)에 의해 수행될 수 있다. 즉, 기지국을 포함하는 복수의 네트워크 노드들(network nodes)로 이루어지는 네트워크에서 단말과의 통신을 위해 수행되는 다양한 동작들은 기지국 또는 기지국 이외의 다른 네트워크 노드들에 의해 수행될 수 있음은 자명하다. 기지국은 고정국(fixed station), Node B, eNode B(eNB), 억세스 포인트(access point) 등의 용어에 의해 대체될 수 있다. 또한, 단말은 UE(User Equipment), MS(Mobile Station), MSS(Mobile Subscriber Station) 등의 용어로 대체될 수 있다.

본 발명에 따른 실시예는 다양한 수단, 예를 들어, 하드웨어, 펌웨어(firmware), 소프트웨어 또는 그것들의 결합 등에 의해 구현될 수 있다. 하드웨어에 의한 구현의 경우, 본 발명의 일 실시예는 하나 또는 그 이상의 ASICs(application specific integrated circuits), DSPs(digital signal processors), DSPDs(digital signal processing devices), PLDs(programmable logic devices), FPGAs(field programmable gate arrays), 프로세서, 콘트롤러, 마이크로 콘트롤러, 마이크로 프로세서 등에 의해 구현될 수 있다.

펌웨어나 소프트웨어에 의한 구현의 경우, 본 발명의 일 실시예는 이상에서 설명된 기능 또는 동작들을 수행하는 모듈, 절차, 함수 등의 형태로 구현될 수 있다. 소프트웨어 코드는 메모리 유닛에 저장되어 프로세서에 의해 구동될 수 있다. 상기 메모리 유닛은 상기 프로세서 내부 또는 외부에 위치하여, 이미 공지된 다양한 수단에 의해 상기 프로세서와 데이터를 주고 받을 수 있다.

본 발명은 본 발명의 특징을 벗어나지 않는 범위에서 다른 특정한 형태로 구체화될 수 있음은 당업자에게 자명하다. 따라서, 상기의 상세한 설명은 모든 면에서 제한적으로 해석되어서는 아니되고 예시적인 것으로 고려되어야 한다. 본 발명의 범위는 첨부된 청구항의 합리적 해석에 의해 결정되어야 하고, 본 발명의 등가적 범위 내에서의 모든 변경은 본 발명의 범위에 포함된다.

본 발명은 무선 이동 통신 시스템의 단말기, 기지국, 또는 기타 다른 장비에 사용될 수 있다.

Claims

무선 통신 시스템에서 단말이 HARQ-ACK(Hybrid Automatic Repeat reQuest Acknowledgement) 정보를 전송하는 방법에 있어서,
FDD(Frequency Division Duplex) PCell(Primary Cell)과 TDD(Time Division Duplex) SCell(Secondary Cell)을 구성하는 단계;
L1(Layer 1) 신호를 통해 수신된 패턴 지시 정보에 따라 상기 TDD SCell에 제1 UL-DL SF(Uplink-Downlink subframe) 패턴을 설정하는 단계;
상기 제1 UL-DL SF 패턴을 기준으로 상기 TDD SCell의 전송 방향이 UL인 SF와 관련된 HARQ-ACK 정보를 SR(Scheduling Request) PUCCH(Physical Uplink Control Channel)를 통해 전송하는 단계를 포함하고,
HARQ-ACK 피드백과 관련하여 상기 TDD SCell에 설정된 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 DL인 경우, 상기 HARQ-ACK 정보는 상기 PCell 및 SCell에 대한 HARQ-ACK 응답을 모두 포함하고,
상기 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 UL인 경우, 상기 HARQ-ACK 정보는 상기 PCell에 대한 HARQ-ACK 응답만을 포함하는 방법.
제1항에 있어서,
상기 HARQ-ACK 정보는 상기 PCell 및 SCell에 대한 HARQ-ACK 응답을 모두 포함하는 경우, 상기 PCell 및 SCell에 대한 HARQ-ACK 응답은 셀-별로 번들링된 HARQ-ACK 응답을 포함하는 방법.
제1항에 있어서,
상기 HARQ-ACK 정보는 상기 PCell에 대한 HARQ-ACK 응답만을 포함하는 경우, 상기 HARQ-ACK 정보는 상기 PCell의 하나 이상의 전송블록에 대해 전송블록-별로 생성된 개별 HARQ-ACK 응답을 포함하는 방법.
제1항에 있어서,
상기 TDD SCell에 설정된 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 DL인 경우, 상기 SF는 전송 방향이 UL로부터 DL로 재설정될 수 있는 SF를 나타내는 방법.
제1항에 있어서,
상기 TDD SCell에 설정된 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 UL인 경우, 상기 SF는 전송 방향이 UL로부터 DL로 재설정될 수 없는 SF를 나타내는 방법.
제1항에 있어서,
상기 SR PUCCH는 PUCCH 포맷 1a 또는 PUCCH 포맷 1b를 포함하는 방법.
무선 통신 시스템에서 HARQ-ACK(Hybrid Automatic Repeat reQuest Acknowledgement) 정보를 전송하도록 구성된 단말에 있어서,
RF(Radio Frequency) 모듈; 및
프로세서를 포함하고, 상기 프로세서는,
FDD(Frequency Division Duplex) PCell(Primary Cell)과 TDD(Time Division Duplex) SCell(Secondary Cell)을 구성하고,
L1(Layer 1) 신호를 통해 수신된 패턴 지시 정보에 따라 상기 TDD SCell에 제1 UL-DL SF(Uplink-Downlink subframe) 패턴을 설정하며,
상기 제1 UL-DL SF 패턴을 기준으로 상기 TDD SCell의 전송 방향이 UL인 SF와 관련된 HARQ-ACK 정보를 SR(Scheduling Request) PUCCH(Physical Uplink Control Channel)를 통해 전송하도록 구성되고,
HARQ-ACK 피드백과 관련하여 상기 TDD SCell에 설정된 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 DL인 경우, 상기 HARQ-ACK 정보는 상기 PCell 및 SCell에 대한 HARQ-ACK 응답을 모두 포함하고,
상기 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 UL인 경우, 상기 HARQ-ACK 정보는 상기 PCell에 대한 HARQ-ACK 응답만을 포함하는 단말.
제7항에 있어서,
상기 HARQ-ACK 정보는 상기 PCell 및 SCell에 대한 HARQ-ACK 응답을 모두 포함하는 경우, 상기 PCell 및 SCell에 대한 HARQ-ACK 응답은 셀-별로 번들링된 HARQ-ACK 응답을 포함하는 단말.
제7항에 있어서,
상기 HARQ-ACK 정보는 상기 PCell에 대한 HARQ-ACK 응답만을 포함하는 경우, 상기 HARQ-ACK 정보는 상기 PCell의 하나 이상의 전송블록에 대해 전송블록-별로 생성된 개별 HARQ-ACK 응답을 포함하는 단말.
제7항에 있어서,
상기 TDD SCell에 설정된 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 DL인 경우, 상기 SF는 전송 방향이 UL로부터 DL로 재설정될 수 있는 SF를 나타내는 단말.
제7항에 있어서,
상기 TDD SCell에 설정된 참조 UL-DL SF 패턴을 기준으로 상기 SF에서 상기 TDD SCell의 전송 방향이 UL인 경우, 상기 SF는 전송 방향이 UL로부터 DL로 재설정될 수 없는 SF를 나타내는 단말.
제7항에 있어서,
상기 SR PUCCH는 PUCCH 포맷 1a 또는 PUCCH 포맷 1b를 포함하는 단말.
