Abstract

가요성 기판은 하나 이상의 굴곡부(bend)를 가질 수 있다. 가요성 기판 내의 굴곡부는 굴곡축(bend axis)을 따라 만들어질 수 있다. 가요성 기판 내의 전도성 트레이스들은 세장형 형상들을 가질 수 있다. 각각의 전도성 트레이스는 굴곡축에 수직인 종축을 따라 연장될 수 있다. 금속 또는 다른 전도성 재료들이 전도성 트레이스들을 형성할 수 있다. 트레이스들은 연결된 세그먼트들의 체인으로부터 형성될 수 있다. 각각의 세그먼트는 1개, 2개, 또는 3개 이상의 개구를 둘러싸는 패턴화된 트레이스 부분들을 가질 수 있다. 비아들을 사용해 상호연결된 금속 또는 다른 전도성 재료의 다수의 층들을 갖는 트레이스들이 또한 형성될 수 있다. 중립 응력면(neutral stress plane)을 트레이스들과 정렬시키고 수분 장벽 층의 역할을 하기 위해 중합체 층이 트레이스들을 덮을 수 있다.

Description

가요성 기판을 위한 신호 트레이스 패턴{SIGNAL TRACE PATTERNS FOR FLEXIBLE SUBSTRATES}
본 출원은 2014년 10월 10일자로 출원된 미국 특허 출원 제14/511,945호에 대한 우선권을 주장하며, 이 출원은 이에 의해 전체적으로 본 명세서에 참고로 포함된다.
본 출원은 일반적으로 전자 디바이스에 관한 것으로, 보다 상세하게는 전자 디바이스 내의 가요성 기판에 관한 것이다.
셀룰러 전화기, 컴퓨터, 및 다른 전자 장비와 같은 전자 디바이스는 종종 가요성 기판을 포함한다. 가요성 기판을 구부리는 능력은 그 기판이, 경성 기판들이 사용하기 어렵거나 불가능한 상황에서 사용될 수 있게 한다.
가요성 기판은 디스플레이 및 터치 센서와 같은 컴포넌트들에 사용될 수 있다. 가요성 기판은 또한 가요성 인쇄 회로를 형성하는 데 사용될 수 있다. 가요성 인쇄 회로는 전기 컴포넌트들을 상호연결하는 데 사용될 수 있고, 신호 버스 케이블을 형성하는 데 사용될 수 있다. 신호 트레이스들이 신호들을 전달하기 위해 이들 가요성 기판 상에 형성될 수 있다.
가요성 기판 상의 트레이스들이 구부러질 때 문제가 발생할 수 있다. 주의를 기울이지 않으면, 굽힘 응력은, 신호들을 신뢰성있게 전달하는 트레이스들의 능력을 방해할 수 있는 트레이스 균열들 또는 다른 결함들이 생기게 할 것이다.
따라서, 신호 트레이스들을 갖는 가요성 기판들의 굽힘을 용이하게 하기 위한 개선된 기술들을 제공할 수 있는 것이 바람직할 것이다.
가요성 기판은 하나 이상의 굴곡부(bend)를 가질 수 있다. 기판의 일부분은 픽셀들의 어레이를 갖는 디스플레이를 형성할 수 있다. 가요성 기판들은 또한, 터치 센서들, 일체화된 터치 센서 전극들을 갖는 디스플레이들, 및 가요성 인쇄 회로들을 형성하는 데 사용될 수 있다.
가요성 기판 내의 굴곡부는 굴곡축(bend axis)을 따라 만들어질 수 있다. 굴곡부는 디스플레이의 비활성 영역 또는 가요성 기판의 다른 영역에 위치할 수 있다.
가요성 기판 내의 전도성 트레이스들은 세장형 형상(elongated shape)들을 가질 수 있다. 각각의 전도성 트레이스는 굴곡축에 수직인 종축을 따라 연장될 수 있다. 금속 또는 다른 전도성 재료들이 전도성 트레이스들을 형성할 수 있다.
트레이스들은 각각 링크된 세그먼트들의 체인으로부터 형성될 수 있다. 각각의 세그먼트는 1개, 2개, 또는 3개 이상의 개구를 둘러싸는 패턴화된 트레이스 부분들을 가질 수 있다. 사형(serpentine) 패턴들, 지그재그 패턴들, 및 다른 트레이스 패턴들이 트레이스들을 형성하는 데 사용될 수 있다. 중립 응력면(neutral stress plane)을 트레이스들과 정렬시키고 수분 장벽 층의 역할을 하기 위해 중합체 층이 트레이스들을 덮을 수 있다.
비아들을 사용해 상호연결되는 금속 또는 다른 전도성 재료의 다수의 층들을 갖는 트레이스들이 형성될 수 있다.
도 1은 일 실시예에 따른 예시적인 전자 디바이스의 사시도이다.
도 2는 일 실시예에 따른 가요성 기판을 갖는 예시적인 전자 디바이스 디스플레이의 평면도이다.
도 3은 일 실시예에 따른 중합체와 같은 재료의 층으로 코팅된, 가요성 기판 상의 전도성 트레이스의 단면도이다.
도 4는 일 실시예에 따른 굴곡부를 갖는 예시적인 가요성 기판의 측단면도이다.
도 5는 일 실시예에 따른, 직각보다 작게 만들어진 굴곡부를 갖는 예시적인 가요성 기판의 측단면도이다.
도 6은 일 실시예에 따른, 2개의 직각 굴곡부를 갖는 예시적인 가요성 기판의 측단면도이다.
도 7은 일 실시예에 따른, 곡선형 굴곡부를 갖는 예시적인 가요성 기판의 측단면도이다.
도 8은 일 실시예에 따른, 가요성 기판의 굽은 영역에서 사용될 수 있는 예시적인 이중 사인파 트레이스 패턴의 다이어그램이다.
도 9는 일 실시예에 따른 기울어진(angled) 종방향 중복(redundant) 금속 라인 특징부를 갖는, 도 8에 도시된 유형의 예시적인 트레이스의 다이어그램이다.
도 10은 일 실시예에 따른 기울어진 측방향 중복 금속 라인 특징부를 갖는, 도 8에 도시된 유형의 예시적인 트레이스의 다이어그램이다.
도 11은 일 실시예에 따른 한 쌍의 내부 종방향 중복 라인을 갖는 예시적인 이중 사인파 트레이스의 다이어그램이다.
도 12는 일 실시예에 따른 단일 종방향 사형 중복 트레이스를 갖는 예시적인 이중 사인파 트레이스의 다이어그램이다.
도 13은 일 실시예에 따른 가요성 기판의 굽은 영역에서 사용될 수 있는 이중 지그재그 트레이스의 다이어그램이다.
도 14는 일 실시예에 따른 기울어진 종방향 중복 라인을 갖는, 도 13에 도시된 유형의 트레이스 패턴의 다이어그램이다.
도 15는 일 실시예에 따른 직선형 종방향 중복 라인을 갖는, 도 13에 도시된 유형의 트레이스 패턴의 다이어그램이다.
도 16은 일 실시예에 따른 측방향으로 배향된 기울어진 중복 라인들을 갖는, 도 13에 도시된 유형의 트레이스 패턴의 다이어그램이다.
도 17은 일 실시예에 따른 측방향 중복 라인들을 갖는, 도 13에 도시된 유형의 트레이스 패턴의 다이어그램이다.
도 18은 일 실시예에 따른 대각선 중복 라인들을 갖는, 도 13에 도시된 유형의 트레이스 패턴의 다이어그램이다.
도 19는 일 실시예에 따른 대각선의 십자형 중복 패턴화된 트레이스들을 갖는, 도 13에 도시된 유형의 트레이스 패턴의 다이어그램이다.
도 20은 일 실시예에 따른 가요성 기판의 굽은 영역에서 사용될 수 있는 예시적인 사형 트레이스의 다이어그램이다.
도 21은 일 실시예에 따른 종방향 중복 라인들을 갖는, 도 20에 도시된 유형의 예시적인 트레이스의 다이어그램이다.
도 22는 일 실시예에 따른 기울어진 종방향 중복 라인들을 갖는, 도 20에 도시된 유형의 예시적인 트레이스의 다이어그램이다.
도 23은 일 실시예에 따른 사형 중복 라인들을 갖는, 도 20에 도시된 유형의 예시적인 트레이스의 다이어그램이다.
도 24는 일 실시예에 따른 다수의 결합된 원형 트레이스들을 갖는 체인형 트레이스 패턴을 갖는, 도 20에 도시된 유형의 예시적인 트레이스의 다이어그램이다.
도 25는 일 실시예에 따른 가요성 기판들의 굽은 영역들에 대한 트레이스들을 형성하는 것에 관련된 예시적인 단계들의 흐름도이다.
도 26은 일 실시예에 따른 가요성 기판들의 굽은 부분들에서 신호 라인들을 형성하는 데 사용될 수 있는 "템플 게이트(temple gate)" 트레이스들의 예시적인 2층 트레이스의 다이어그램이다.

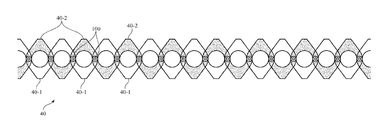

도 27은 일 실시예에 따른 섞어 짜여진(interweaved) 사인파 트레이스들을 갖는 2층 트레이스 패턴의 다이어그램이다.

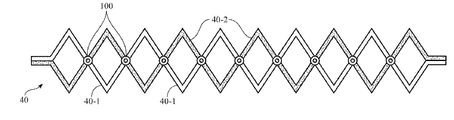

도 28은 일 실시예에 따른 2층 지그재그 트레이스 패턴의 다이어그램이다.
도 29는 일 실시예에 따른 타원형 세그먼트들을 갖는 2층 트레이스의 다이어그램이다.
도 30은 일 실시예에 따른 가요성 기판의 굽은 부분에 대한 다층 트레이스들을 형성하는 데 관련된 예시적인 단계들의 흐름도이다.
도 31은 일 실시예에 따른, 2층 트레이스 내의 트레이스들을 상호연결하기 위한 예시적인 플러그 비아의 측단면도이다.
도 32는 일 실시예에 따른 2층 트레이스 내의 트레이스들을 상호연결하기 위한 예시적인 콘택 비아의 측단면도이다.
도 1의 전자 디바이스(10)와 같은 전자 디바이스는 가요성 기판들을 포함할 수 있다. 가요성 기판들 상의 전도성 트레이스들은 신호들을 전달하는 데 사용될 수 있다. 전도성 트레이스들은 가요성 기판의 일부분이 구부러질 때 구부러질 수 있다. 전도성 트레이스들에는, 굽힘 동안 손상에 저항하는 패턴들이 제공될 수 있다.
전자 디바이스(10)는, 랩톱 컴퓨터와 같은 컴퓨팅 디바이스, 내장형 컴퓨터를 포함하는 컴퓨터 모니터, 태블릿 컴퓨터, 셀룰러 전화, 미디어 플레이어, 또는 다른 핸드헬드 또는 휴대용 전자 디바이스, 손목시계 디바이스와 같은 더 작은 디바이스, 펜던트(pendant) 디바이스, 헤드폰 또는 이어피스(earpiece) 디바이스, 안경 또는 사용자의 머리에 착용되는 다른 장비에 내장된 디바이스, 또는 다른 착용형 또는 소형 디바이스, 텔레비전, 내장형 컴퓨터를 포함하지 않는 컴퓨터 디스플레이, 게임용 디바이스, 내비게이션 디바이스, 디스플레이를 가진 전자 장비가 키오스크(kiosk) 또는 자동차 내에 장착되어 있는 시스템과 같은 내장형 시스템, 이러한 디바이스들 중 둘 이상의 기능을 구현하는 장비, 또는 다른 전자 장비일 수 있다. 도 1의 예시적인 구성에서, 디바이스(10)는 셀룰러 전화, 미디어 플레이어, 태블릿 컴퓨터, 또는 다른 휴대용 컴퓨팅 디바이스와 같은 휴대용 디바이스이다. 원하는 경우, 디바이스(10)를 위한 다른 구성들이 사용될 수 있다. 도 1의 예는 단지 예시적인 것이다.
도 1의 예에서, 디바이스(10)는 하우징(12)에 장착된 디스플레이(14)와 같은 디스플레이를 포함한다. 때때로 인클로저 또는 케이스로 지칭될 수 있는 하우징(12)은 플라스틱, 유리, 세라믹, 섬유 복합재, 금속(예컨대, 스테인레스강, 알루미늄 등), 다른 적합한 재료들, 또는 이들 재료 중 임의의 둘 이상의 조합으로 형성될 수 있다. 하우징(12)은 하우징(12)의 일부 또는 전부가 단일 구조체로서 기계가공되거나 성형된 일체형 구성을 사용하여 형성될 수 있거나, 또는 다수의 구조체들(예컨대, 내부 프레임 구조체, 외부 하우징 표면들을 형성하는 하나 이상의 구조체 등)을 사용하여 형성될 수 있다.
디스플레이(14)는, 전도성 용량성 터치 센서 전극(conductive capacitive touch sensor electrode)의 층 또는 다른 터치 센서 컴포넌트들(예컨대, 저항성 터치 센서 컴포넌트, 청각적 터치 센서 컴포넌트, 힘 기반 터치 센서 컴포넌트, 광 기반 터치 센서 컴포넌트 등)을 통합하는 터치 스크린 디스플레이일 수 있거나, 또는 터치 감응형이 아닌 디스플레이일 수 있다. 용량성 터치 스크린 전극들은 인듐 주석 산화물 패드들의 어레이 또는 다른 투명한 전도성 구조체들로부터 형성될 수 있다.
디스플레이(14)는 투명한 유리 또는 투명한 플라스틱의 층과 같은 디스플레이 커버 층(display cover layer)을 사용하여 보호될 수 있다. 디스플레이 커버 층에 개구들이 형성될 수 있다. 예를 들어, 버튼(16)과 같은 버튼을 수용하기 위해 디스플레이 커버 층에 개구가 형성될 수 있다. 개구는 또한 스피커 포트(18)와 같은 포트들을 수용하기 위해 디스플레이 커버 층에 형성될 수 있다. 통신 포트들(예컨대, 오디오 잭 포트, 디지털 데이터 포트 등)을 형성하기 위해, 버튼들을 위한 개구들을 형성하기 위해 등으로, 하우징(12)에 개구들이 형성될 수 있다.
디스플레이(14)는 액정 디스플레이(LCD) 컴포넌트들로부터 형성된 디스플레이 픽셀들의 어레이, 전기 영동 픽셀들의 어레이, 플라즈마 픽셀들의 어레이, 유기 발광 다이오드 픽셀들 또는 다른 발광 다이오드들의 어레이, 전기습윤 픽셀들의 어레이, 또는 다른 디스플레이 기술들에 기초한 픽셀들을 포함할 수 있다. 디스플레이(14)의 픽셀들의 어레이는 활성 영역(AA)을 형성한다. 활성 영역(AA)은 디바이스(10)의 사용자를 위한 이미지들을 표시하는 데 사용된다. 활성 영역(AA)은 직사각형일 수 있거나 다른 적합한 형상들을 가질 수 있다. 비활성 경계 영역(IA)은 활성 영역(AA)의 하나 이상의 에지를 따라 이어질 수 있다. 비활성 경계 영역(IA)은 회로들, 신호 라인들, 및 이미지들을 형성하기 위한 광을 방출하지 않는 다른 구조체들을 포함할 수 있다.
미적 이유로 비활성 영역(IA)을 최소화하거나, 디바이스(10) 내에 컴포넌트들을 수용하거나, 또는 다른 설계 제약들을 충족하기 위해, 디바이스(10) 내에서 가요성 기판들을 구부리는 것이 때때로 바람직할 수 있다. 디스플레이(14)의 일부를 형성하는 가요성 기판은 예를 들어, 비활성 영역(IA)을 최소화하기 위해(예를 들어, 디스플레이(14)를 무경계(borderless) 또는 거의 무경계로 만들기 위해, 또는 다른 식으로 디바이스(10) 내에서 디스플레이(14)를 수용하는 것을 돕기 위해) 그것의 에지들 중 하나 이상을 따라 구부러질 수 있다. 터치 센서 기판, 일체화된 디스플레이 및 터치 센서 컴포넌트들을 포함하는 기판, 가요성 인쇄 회로, 및 다른 가요성 기판은 구부러질 수 있다.
디바이스(10)를 위한 예시적인 디스플레이가 도 2에 도시되어 있다. 도 2에 도시된 바와 같이, 디스플레이(14)는 가요성 기판 층(20)과 같은 층들을 포함할 수 있다. 층(20)과 같은 기판 층들은 가요성 중합체 또는 다른 가요성 재료들의 하나 이상의 층으로부터 형성될 수 있다. 가요성 기판(20)은 좌측 및 우측 수직 에지들 및 상부 및 하부 수평 에지들을 가질 수 있다. 원하는 경우, 기판(20)과 같은 기판들은 비-직사각형 형상들(예를 들어, 곡선형 에지들을 갖는 형상들, 가요성 테일(tail)들을 형성하는 돌출부들을 갖는 직사각형 형상들 및 다른 형상들 등)을 가질 수 있다.
디스플레이(14)는 사용자를 위한 이미지들을 표시하기 위한 픽셀들(26)의 어레이를 가질 수 있다. 각각의 픽셀은 예를 들어, 발광 다이오드(예를 들어, 유기 발광 다이오드)를 가질 수 있다. 픽셀들(26)은 행들 및 열들로 배열될 수 있다. 픽셀들(26)의 어레이에는 임의의 적합한 수의 행들 및 열들이 있을 수 있다(예를 들어, 10개 이상, 100개 이상, 또는 1000개 이상). 디스플레이(14)는 상이한 컬러들의 픽셀들(26)을 포함할 수 있다. 예로서, 디스플레이(14)는 적색광을 방출하는 적색 픽셀들, 녹색광을 방출하는 녹색 픽셀들, 청색광을 방출하는 청색 픽셀들, 및 백색광을 방출하는 백색 픽셀들을 포함할 수 있다. 원하는 경우, 다른 컬러들의 픽셀들을 포함하는 디스플레이(14)를 위한 구성들이 사용될 수 있다.
디스플레이 드라이버 회로는 픽셀들(26)의 동작을 제어하는 데 사용될 수 있다. 디스플레이 드라이버 회로는 집적회로, 박막 트랜지스터 회로, 또는 다른 적합한 회로로부터 형성될 수 있다. 도 2에 도시된 바와 같이, 디스플레이(14)는 경로(32)를 통해 시스템 제어 회로와 통신하기 위한 통신 회로를 포함하는 회로(22)와 같은 디스플레이 드라이버 회로를 가질 수 있다. 경로(32)는 가요성 인쇄 회로 또는 다른 케이블 상의 트레이스들로부터 형성될 수 있다. 원하는 경우, 회로(22)의 일부 또는 전부는 기판(20)으로부터의 기판 상에 장착될 수 있다. 회로(22)가 통신하는 제어 회로는 전자 디바이스(10) 내의 하나 이상의 인쇄 회로 상에 위치할 수 있다. 동작 동안, 제어 회로는 픽셀들(26)에 의해 디스플레이(14) 상에 표시될 이미지들에 관한 정보를 디스플레이(14)에 공급할 수 있다.
픽셀들(26) 상에 이미지들을 표시하기 위해, 디스플레이 드라이버 회로(22)는 대응하는 이미지 데이터를 데이터 라인들(28)에 공급하면서, 신호 라인들(38)을 사용하여 게이트 드라이버 회로(24)와 같은 지원 디스플레이 드라이버 회로에 클록 신호들 및 다른 제어 신호들을 발행할 수 있다. 데이터 라인들(28)은 디스플레이 픽셀들(26)의 각각의 열들과 연관된다. 게이트 드라이버 회로(24)(때때로 스캔 라인 드라이버 회로로 지칭됨)는 집적회로의 일부로서 구현될 수 있고/있거나 기판(20) 상의 박막 트랜지스터 회로를 사용하여 구현될 수 있다. 게이트 라인들(30)(때때로 스캔 라인들 또는 수평 제어 라인들로 지칭됨)과 같은 수평 신호 라인들은 디스플레이(14)를 통해 수평으로 이어진다. 각각의 게이트 라인(30)은 픽셀들(26)의 각각의 행과 연관된다. 원하는 경우, 픽셀들(26)의 각각의 행과 연관된 게이트 라인들(30)과 같은 다수의 수평 제어 라인들이 있을 수 있다. 게이트 드라이버 회로(24)는 디스플레이(14)의 좌측, 디스플레이(14)의 우측, 또는 도 2에 도시된 바와 같이 디스플레이(14)의 우측 및 좌측 둘 다에 위치할 수 있다.
디스플레이(14)의 풋프린트를 최소화하기 위해, 하나 이상의 굴곡축(34)을 따라 기판(20)의 부분들을 구부리는 것이 바람직할 수 있다. 또한, 기판(20)이 다른 디바이스 구조체들의 일부(예를 들어, 용량성 터치 센서 전극들의 어레이를 수용하는 터치 센서 기판의 일부, 공통 기판 층 상에 용량성 터치 센서 전극들 및 디스플레이 픽셀 구조체들 둘 다를 갖는 터치 스크린 디스플레이의 일부, 가요성 인쇄 회로 케이블의 일부, 집적회로들 및 다른 디바이스들이 장착된 가요성 인쇄 회로의 일부, 또는 다른 디바이스 구조체들의 일부)를 형성하는 상황들에서, 기판(20)과 같은 가요성 기판을 구부리는 것이 바람직할 수 있다.
가요성 기판(20)의 굽힘은 기판(20) 상의 전도성 트레이스들에 굴곡부들을 생성한다. 굽힘 동안 기판(20) 상의 전도성 트레이스들에의 손상을 방지하는 것을 돕기 위해, 중합체의 층과 같은 코팅 층으로 이들 트레이스를 덮는 것이 바람직할 수 있다. 도 3에 도시된 바와 같이, 예를 들어, 가요성 기판(20) 상의 전도성 트레이스(40)(예를 들어, 트레이스들(28, 38, 30) 또는 다른 트레이스들)는 중합체 층(42)과 같은 유전체 층으로 덮일 수 있다.
트레이스(40)와 같은 전도성 트레이스들은 금속(예를 들어, 구리, 알루미늄, 은, 금, 몰리브덴 등) 또는 전도성 중합체로부터 형성될 수 있다. 트레이스들은 패시베이팅될 수 있다. 전도성 트레이스들은, 원하는 경우, 금속들 또는 다른 재료들의 다층 스택들(예를 들어, 티타늄/알루미늄/티타늄 등)로부터 형성될 수 있다. 전도성 트레이스들(40)은 또한, 은 나노와이어, 은 잉크 또는 다른 금속 잉크와 같은 전도성 잉크, 탄소 나노튜브, 탄소 잉크 등과 같은 코팅된 또는 인쇄된 재료들의 다른 유형들로부터 형성될 수 있다.
기판 층(20)은 폴리이미드, 폴리에스테르, 폴리에틸렌 나프탈레이트, 또는 다른 중합체의 시트일 수 있다. 기판 층(20)은 또한 복합체 필름, 금속 호일, 얇은 유리, 또는 이들 재료의 조합으로부터 형성될 수 있다. 중합체 코팅 층(42)은 부식 보호를 제공하는 고성능 중합체 장벽 필름 또는 다른 적합한 가요성 중합체 층일 수 있다. 층들(42, 20)의 두께들(T1, T2)은, 도 3의 층들의 스택의 중립 응력면이 트레이스(40)와 정렬됨으로써 트레이스들(40)이 구부러질 때 응력을 최소화하는 것을 돕도록 선택될 수 있다.
도 4는, 트레이스(40)와 같은 트레이스들이 구부러져 있는, 가요성 기판의 측단면도이다. 도 4의 예에서, 가요성 기판(20)은 활성 영역 컴포넌트들(44)(예를 들어, 픽셀들(26))을 갖는 디스플레이(디스플레이(14))의 일부이다. 이는 단지 예시적인 것이다. 가요성 기판(20)은 디바이스(10) 내의 임의의 적합한 구조체의 일부를 형성할 수 있다.
기판(20)은 주 영역(54)에서 평면(구부러지지 않음)일 수 있거나, 또는 영역(54)에서 약간의 곡선을 가질 수 있다. 기판(20)의 굽은 에지 영역(52)은 굴곡축(34)을 중심으로 하향으로 구부러져, 기판(20) 내에 굴곡부(48)를 형성할 수 있다. 트레이스(40)와 같은 전도성 트레이스들 및 중합체 코팅(42)은 기판(20)과 함께 구부러진다. 트레이스들(40)은 굴곡축(34)에 수직인 차원을 따라 연장되는 세장형 트레이스들일 수 있다. 회로(50)(예를 들어, 디스플레이 드라이버 회로, 터치 센서 내의 터치 센서 회로 등)는 굽은 에지 영역(52) 및/또는 가요성 인쇄 회로 케이블 상에 장착될 수 있거나, 또는 다른 컴포넌트가 굽은 에지 영역(52)에서 기판(20)에 부착될 수 있다.
기판(20)은 하나 이상의 에지를 따라 그리고/또는 하나 이상의 굴곡축을 따라 구부러질 수 있다. 도 5의 예에서, 기판(20)은 기판(20)의 에지를 완화하기 위해 충분히 구부러졌지만, 굴곡부(48)의 굴곡 각도는 직각보다 작다. 도 6에서, 상이한 개별 굴곡축(34)을 중심으로 기판(20)의 일부분를 구부림으로써 각각 형성된 2개의 굴곡부(48)가 있다. 도 7은 기판(20)이 180° 굴곡부를 형성하기 위해 어떻게 굴곡축(34) 주위로 구부러질 수 있는지를 보여준다. 도 4, 도 5, 도 6, 및 도 7의 예들은 단지 예시적인 것이다. 원하는 경우, 임의의 적합한 유형의 굴곡부가 가요성 기판(20)에 형성될 수 있다.
트레이스(40)를 형성하는 데 사용되는 금속 또는 다른 전도성 재료를 균열 없이 구부리는 것을 수용하는 것을 돕기 위해, 트레이스(40)에는 굴곡부들을 수용하는 형상이 제공될 수 있다. 굽은 트레이스들을 손상시키지 않고 트레이스(40)와 같은 트레이스들에서의 굽힘을 수용하는 것을 도울 수 있는 예시적인 트레이스 패턴들이, 도 8 내지 도 24 및 도 26 내지 도 29에 도시되어 있다. 원하는 경우, 굽힘 동안 손상을 최소화하는 다른 트레이스 패턴들이 사용될 수 있다.
도 8은 가요성 기판(20)의 굽은 영역 내의 트레이스(40)에 사용될 수 있는 예시적인 이중 사인파 트레이스 패턴의 다이어그램이다. 도 8의 예시적인 구성 및 다른 예시적인 구성들에서, 트레이스(40)는, 각각이 적어도 하나의 개구(41)(또는 하나 초과의 개구(41))를 둘러싸는 일련의 상호연결된(그리고 전기적으로 단락된) 루프형 세그먼트들(40')을 갖는다. 이것은 전기적으로 연결된 세그먼트들(40')의 체인을 형성한다. 트레이스(40)의 각 섹션(40')의 형상(즉, 하나 이상의 내부 개구를 갖는 형상)은 각 섹션(40') 내의 트레이스의 부분들 사이의 평행도로 인한 중복성(redundancy)을 제공한다. 이 평행도는, 굴곡부가 존재할 때에도 트레이스(40)가 계속해서 만족스럽게 신호들을 전달할 수 있음을 보장하도록 돕는다.
도 9는, 기울어진 종방향 중복 금속 라인 특징부(트레이스(40)의 종축(62)으로부터 약간 기울어진 중복 라인들(60))를 갖는, 도 8에 도시된 유형의 예시적인 트레이스의 다이어그램이다. 도 9에 도시된 유형의 구성에서, 트레이스(40)의 각 섹션(세그먼트)(40')에는 2개의 개구(41)가 있다(즉, 중복성을 제공하는 3개의 평행한 트레이스 부분들이 있다).
도 10은 기울어진 측방향 중복 금속 라인 특징부(측방향 차원(66)으로부터 약간 기울어진 중복 라인들(64))를 갖는, 도 8에 도시된 유형의 예시적인 트레이스의 다이어그램이다.
원하는 경우, 도 9 및 도 10의 각도들(a)은 변할 수 있다. 도 9 및 도 10의 예들은 예시적인 것이다.
도 11의 예에서, 이중 사인파 트레이스의 각각의 세그먼트에는 트레이스(40)를 형성하기 위해 한 쌍의 내부 종방향 중복 라인(68)이 제공되었다.
도 12의 예에서, 이중 사인파 트레이스에는 트레이스(40)를 형성하기 위해 종방향 사형 중복 트레이스 부분들(70)이 제공되었다.
도 13의 예에서, 트레이스(40)는 이중 지그재그 패턴을 갖는다.
도 14, 도 15, 도 16, 및 도 17의 예들에서, 라인들(72, 74, 76, 78)은 각각 트레이스(40)에 중복성을 제공하기 위해 사용된다. 원하는 경우, 도 14 및 도 16의 각도(a)는 변할 수 있다.
도 18은 세그먼트들(80)이 트레이스(40)의 각 섹션을 가로질러 대각선으로 이어지는 구성의 트레이스(40)의 다이어그램이다.
도 19는 트레이스(40)가 어떻게 십자형 중복 트레이스들(82)을 포함할 수 있는지를 보여준다.
도 20에 도시된 바와 같이, 트레이스(40)는 사형 형상을 가질 수 있다.
도 21의 배열에서, 트레이스(40)의 사형 부분에 수직 중복 트레이스 세그먼트들(84)이 제공되었다.
도 22의 배열에서, 중복 라인들(86)이 (트레이스(40)의 종축에 대해 소정의 각도로) 대각선으로 이어진다.
도 23은, 그 자체가 사형인 중복 트레이스 부분들(88)이 사형 트레이스에 제공된, 예시적인 구성의 트레이스(40)의 다이어그램이다.
도 24는 도 20의 사형 트레이스(40)의 미러 이미징된(mirror imaged) 버전의 트레이스(40)의 다이어그램이다. 이러한 유형의 배열에서, 트레이스(40)는 원형 링크 세그먼트들을 갖는 체인 형상을 형성한다.
도 25는, 디바이스(10) 또는 기판(20)과 같은 굽은 가요성 기판들을 갖는 다른 아이템들을 형성하는 것에 관련된 예시적인 단계들의 흐름도이다.
단계(90)에서, 유리 캐리어 또는 다른 적합한 지지 구조체가 액체 중합체로 코팅되고 경화될 수 있다. 경화된 중합체는 가요성 기판(20)을 형성한다.
단계(92)에서, 포토리소그래피 기술들, 에칭, 및 다른 기술들이, 원하는 패턴을 갖는 금속 트레이스들(40) 및 가요성 기판(20)을 위한 다른 구조체들(예를 들어, 디스플레이(14)의 픽셀들(26)을 위한 픽셀 구조체들, 터치 센서 상의 터치 전극들 등)을 형성하는 데 사용될 수 있다.
원하는 형상들의 트레이스들(40)을 형성한 후에(예를 들어, 각각의 세장형 트레이스가, 하나 또는 2개 이상의 개구를 각각 둘러싸는 세그먼트들의 체인을 갖는, 도 8 내지 도 24의 예들을 참조), 단계(94)에서 코팅(42)과 같은 중합체 코팅이 기판(20) 상에 침착될 수 있다. 코팅(42)은 기판(20)의 중립 응력면을 트레이스들(40)과의 정렬 상태로 이동시키는 것을 돕는 두께로 침착됨으로써, 굽힘 동안 트레이스(40)에 대한 응력을 최소화할 수 있다. 코팅(42)은, 금속 및 트레이스들(40)을 형성하는 데 사용될 수 있는 유형의 다른 재료들에 대한 부식을 방지하는 것을 돕는 수분 장벽 중합체로부터 형성될 수 있다.
단계(96)에서, 기판(20)은 유리 캐리어로부터 제거될 수 있다.
단계(98)에서, 기판(20)은 굴곡축(34) 주위로 구부러져 굴곡부(48)를 형성할 수 있다(또는 다수의 굴곡부들(48)이 형성될 수 있다). 이어서 기판(20)은 다른 디바이스 구조체들과 함께 디바이스(10) 내에 조립되어, 완성된 디바이스(10)를 형성할 수 있다.
금속 또는 다른 전도성 재료의 다수의 패턴화된 층들로부터 전도성 트레이스(40)를 형성함으로써 신호 트레이스 중복성을 제공하는 것이 바람직할 수 있다. 도 26은 제1 "템플 게이트" 트레이스 부분(40-1)(기판(20) 상의 제1 금속 층 또는 다른 패턴화된 전도성 재료로부터 형성된 제1 사형 트레이스) 및 제2 "템플 게이트" 트레이스 부분(40-2)(제1 층 이후에 침착 및 패턴화된 제2 금속 층 또는 다른 패턴화된 전도성 재료로부터 형성된 제2 사형 트레이스)을 포함하는 예시적인 구성의 트레이스(40)의 다이어그램이다. 중합체 또는 다른 유전체의 층(때때로 층간 유전체로 지칭됨)이 트레이스들(40-1, 40-2)을 형성하는 층들 사이에 개재될 수 있으며 비아들(100)에 의해 상호연결될 수 있다. 비아들(100)은 예를 들어, 트레이스들(40-1, 40-2) 사이의 중첩하는 부분들에서(예를 들어, 트레이스들(40-1, 40-2) 사이의 각 교차점에서) 트레이스들(40-1, 40-2)을 결합시킬 수 있다.
도 27의 예에서, 트레이스들(40-1, 40-2)은 도 26의 트레이스들(40-1, 40-2)보다 좁으며 사인파 형상을 갖는다. 비아들(100)은 트레이스(40-1)(제1 전도성 층에 놓임)를 트레이스(40-2)(개재된 유전체의 층에 의해 제1 층으로부터 분리된 제2 전도성 층에 놓임)에 결합시킬 수 있다.
도 28의 예에서, 트레이스들(40-1, 40-2)은 지그재그 형상들을 갖는다.
도 29는 다수의 비아들(100)이 어떻게 트레이스들(40-1, 40-2) 사이의 각각의 중첩하는 부분에서 사용될 수 있는지를 보여준다.
도 26, 도 27, 도 28, 및 도 29의 2-전도성-층 배열들은 단지 예시적인 것이다. 원하는 경우, 금속 트레이스들의 추가 층들이 트레이스(40)를 형성하는 데 사용될 수 있다(예를 들어, 추가 층들은 추가 전도성 비아들(100)에 의해 서로 결합될 수 있다).
도 30은 다층 전도성 트레이스(40)를 형성하는 것에 관련된 예시적인 단계들의 흐름도이다.
단계(102)에서, 유리 캐리어 또는 다른 적합한 지지 구조체가 액체 중합체로 코팅되고 경화될 수 있다. 경화된 중합체는 가요성 기판(20)을 형성한다.
단계(104)에서, 포토리소그래피 기술들, 에칭, 및 다른 제조 공정들이 전도성 트레이스(40)의 제1 층(예를 들어, 트레이스(40-1)와 같은 트레이스들)을 패턴화하는 데 사용될 수 있다. 기판(20) 상의 추가 구조체들이 또한 형성될 수 있다(예를 들어, 디스플레이(14)의 픽셀들(26)을 위한 픽셀 구조체들, 터치 센서 상의 터치 전극들 등).
단계(104)에서 트레이스들(40-1)의 제1 층을 형성한 후, 중합체 또는 다른 유전체의 층이 트레이스들(40-1) 상에 침착될 수 있고, 비아들(100)을 위한 비아 홀들이 트레이스들(40-1)과 정렬되어 중합체를 관통해 형성될 수 있다(단계(106)).
단계(108)에서, 비아 홀들은 전도성 비아들(100)을 형성하기 위해 금속 또는 다른 전도성 재료로 충전될 수 있다.
단계(110)에서, 포토리소그래피 기술들, 에칭, 및 다른 제조 공정들이 전도성 트레이스(40)의 제2 패턴화된 층(예를 들어, 트레이스(40-2))을 형성하는 데 사용될 수 있다. 트레이스(40-2)는, 비아들(100)이 층들(40-1, 40-2)을 서로 전기적으로 연결함으로써 전도성 트레이스(40)를 형성하도록, 비아들(100)과 정렬될 수 있다.
단계(112)에서, 중합체 코팅(42)이 침착될 수 있다. 층(42)의 두께는 기판(20)의 중립 응력면이 전도성 트레이스들(40)과 정렬되도록 조정될 수 있다. 원하는 경우, 층(42)은 수분이 트레이스들(40)에 도달하는 것을 방지하는 것을 돕는 수분 장벽 층일 수 있다.
단계(114)에서, 기판(20)은 유리 캐리어로부터 제거될 수 있다.
단계(116)에서, 기판(20)은 굴곡축(34) 주위로 구부러져 굴곡부(48)를 형성할 수 있다(또는 다수의 굴곡부들(48)이 형성될 수 있다). 이어서 기판(20)은 다른 디바이스 구조체들과 함께 디바이스(10) 내에 조립되어, 완성된 디바이스(10)를 형성할 수 있다.
다층 트레이스들을 상호연결하기 위한 비아들(100)이 임의의 적합한 비아 구조체들을 사용하여 형성될 수 있다. 도 31은 2층 트레이스 내의 트레이스들을 상호연결하기 위한 예시적인 플러그 비아의 측단면도이다. 도 31에 도시된 바와 같이, 유전체 층(122)은 상부 트레이스(40-2)를 하부 트레이스(40-1)로부터 분리시킬 수 있다. 플러그 비아(100)는 금속 플러그 구조체(120)로부터 형성될 수 있다. 플러그(120)는 유전체(122) 내의 비아 홀을 충전할 수 있다. 도 31의 플러그 비아(100)는 도 26, 도 27, 도 28, 및 도 29의 트레이스들(40)과 관련하여 기술된 바와 같이, 트레이스들(40-2, 40-1)을 서로 단락시킬 수 있다. 도 32는 예시적인 콘택 비아의 측단면도이다. 도 32의 배열에서, 비아(100)는, 유전체 층(122) 내의 비아 홀을 충전하고 그에 의해 트레이스(40-2)를 트레이스(40-1)에 전기적으로 연결하는, 상부 트레이스(40-2)의 부분들로부터 형성된다.
일 실시예에 따르면, 굴곡부를 갖는 가요성 기판 층 및 굴곡부와 중첩하는 가요성 기판 층 상의 전도성 트레이스들을 포함하는 장치가 제공되며, 각각의 전도성 트레이스는 상호연결된 세그먼트들의 체인으로부터 형성되며, 각각의 세그먼트는 적어도 하나의 개구를 둘러싼다.
다른 실시예에 따르면, 가요성 기판 층은 가요성 중합체 층을 포함한다.
다른 실시예에 따르면, 전도성 트레이스들은 각각 종축을 따라 연장되고, 굴곡부는 굴곡축 주위에 형성되고, 각각의 트레이스의 종축은 굴곡축에 수직이다.
다른 실시예에 따르면, 전도성 트레이스들은 금속 트레이스들을 포함한다.
다른 실시예에 따르면, 금속 트레이스들은 제1 금속 층에 형성된 제1 부분 및 제2 금속 층에 형성된 제2 부분을 갖는다.
다른 실시예에 따르면, 장치는 제1 부분과 제2 부분을 상호연결하는 복수의 금속 비아를 포함한다.
다른 실시예에 따르면, 제1 부분 및 제2 부분은 복수의 위치에서 교차하는 사행 형상(meandering shape)들을 가지며, 금속 비아들 중 적어도 하나는 그 위치들 각각에서 제1 부분을 제2 부분에 결합시킨다.
다른 실시예에 따르면, 각각의 세그먼트는 2개의 개구를 둘러싼다.
다른 실시예에 따르면, 장치는 가요성 기판 층 상의 발광 다이오드들을 포함하는 픽셀들을 포함한다.
다른 실시예에 따르면, 픽셀들은 이미지들이 생성되는 디스플레이를 위한 활성 영역을 형성하는 행들 및 열들의 어레이로 조직화되고, 굴곡부는 이미지들이 생성되지 않는 디스플레이의 비활성 영역에 형성된다.
다른 실시예에 따르면, 장치는 금속 트레이스들 위의 유전체 코팅을 포함한다.
다른 실시예에 따르면, 유전체 코팅은 가요성 기판 층에 대한 중립 응력면이 금속 트레이스와 정렬되게 하는 두께를 갖는다.
다른 실시예에 따르면, 유전체 코팅은 수분 장벽 코팅이다.
일 실시예에 따르면, 굴곡부를 갖는 가요성 중합체 기판, 및 굴곡부와 중첩하는 가요성 중합체 기판 상의 전도성 트레이스들을 포함하는 장치가 제공되며, 각각의 전도성 트레이스는 상호연결된 섹션들의 체인을 갖고, 각각의 섹션은 적어도 2개의 개구를 둘러싸는 트레이스들의 패턴을 갖는다.
다른 실시예에 따르면, 전도성 트레이스들은 각각 종축을 따라 연장되고, 굴곡부는 굴곡축 주위에 형성되고, 각각의 트레이스의 종축은 굴곡축에 수직이다.
다른 실시예에 따르면, 장치는 발광 다이오드들을 포함하는 픽셀들을 포함하며; 전도성 트레이스들은 디스플레이 신호들을 전달한다.
다른 실시예에 따르면, 픽셀들은 이미지들이 생성되는 디스플레이를 위한 활성 영역을 형성하는 행들 및 열들의 어레이로 조직화되고, 굴곡부는 이미지들이 생성되지 않는 디스플레이의 비활성 영역에 형성된다.
다른 실시예에 따르면, 장치는 수분 장벽의 역할을 하는, 전도성 트레이스들 위의 중합체 코팅을 포함한다.
일 실시예에 따르면, 굴곡축과 중첩하는 가요성 구조체가 제공되며, 이는 굴곡축에서 구부러지는 가요성 중합체 층, 굴곡부와 중첩하는 가요성 기판 층 상의 전도성 트레이스들 - 각각의 전도성 트레이스는 적어도 하나의 개구를 각각 둘러싸는 링크된 금속 트레이스 세그먼트들의 체인을 가짐 -, 및 전도성 트레이스들 위의 유전체 코팅을 포함한다.
다른 실시예에 따르면, 유전체 코팅은 수분 장벽을 포함하고, 각각의 전도성 트레이스는 중첩하는 사행 라인들로부터 형성되고, 중첩하는 사행 라인들은 금속 비아들을 사용하여 서로 단락된다.
전술한 사항은 단지 예시적인 것이며, 기술된 실시예들의 범주 및 사상으로부터 벗어남이 없이 본 발명이 속한 기술분야에서 통상의 지식을 가진 자에 의해 다양한 수정들이 이루어질 수 있다. 상기의 실시예들은 개별적으로 또는 임의의 조합으로 구현될 수 있다.

Claims (20)

  1. 장치로서,
    굴곡부(bend)를 갖는 가요성 기판 층; 및
    상기 굴곡부와 중첩하는 상기 가요성 기판 층 상의 전도성 트레이스들을 포함하며, 각각의 전도성 트레이스는 상호연결된 세그먼트들의 체인으로부터 형성되고, 각각의 세그먼트는 적어도 하나의 개구를 둘러싸는, 장치.
  2. 제1항에 있어서, 상기 가요성 기판 층은 가요성 중합체 층을 포함하는, 장치.
  3. 제2항에 있어서, 상기 전도성 트레이스들은 각각 종축을 따라 연장되고, 상기 굴곡부는 굴곡축(bend axis) 주위에 형성되고, 각각의 트레이스의 상기 종축은 상기 굴곡축에 수직인, 장치.
  4. 제3항에 있어서, 상기 전도성 트레이스들은 금속 트레이스들을 포함하는, 장치.
  5. 제4항에 있어서, 상기 금속 트레이스들은 제1 금속 층에 형성된 제1 부분 및 제2 금속 층에 형성된 제2 부분을 갖는, 장치.
  6. 제5항에 있어서, 상기 제1 부분과 상기 제2 부분을 상호연결하는 복수의 금속 비아를 추가로 포함하는, 장치.
  7. 제6항에 있어서, 상기 제1 부분 및 상기 제2 부분은 복수의 위치에서 교차하는 사행 형상(meandering shape)들을 가지며, 상기 금속 비아들 중 적어도 하나는 상기 위치들 각각에서 상기 제1 부분을 상기 제2 부분에 결합시키는, 장치.
  8. 제4항에 있어서, 각각의 세그먼트는 2개의 개구를 둘러싸는, 장치.
  9. 제4항에 있어서, 상기 가요성 기판 층 상의 발광 다이오드들을 포함하는 픽셀들을 추가로 포함하는, 장치.
  10. 제9항에 있어서, 상기 픽셀들은 이미지들이 생성되는 디스플레이를 위한 활성 영역을 형성하는 행들 및 열들의 어레이로 조직화되고, 상기 굴곡부는 이미지들이 생성되지 않는 상기 디스플레이의 비활성 영역에 형성되는, 장치.
  11. 제4항에 있어서,
    상기 금속 트레이스들 위의 유전체 코팅을 추가로 포함하는, 장치.
  12. 제11항에 있어서, 상기 유전체 코팅은 상기 가요성 기판 층에 대한 중립 응력면(neutral stress plane)이 상기 금속 트레이스와 정렬되게 하는 두께를 갖는, 장치.
  13. 제12항에 있어서, 상기 유전체 코팅은 수분 장벽 코팅인, 장치.
  14. 장치로서,
    굴곡부를 갖는 가요성 중합체 기판; 및
    상기 굴곡부와 중첩하는 상기 가요성 중합체 기판 상의 전도성 트레이스들을 포함하며, 각각의 전도성 트레이스는 상호연결된 섹션들의 체인을 갖고, 각각의 섹션은 적어도 2개의 개구를 둘러싸는 트레이스들의 패턴을 갖는, 장치.
  15. 제14항에 있어서, 상기 전도성 트레이스들은 각각 종축을 따라 연장되고, 상기 굴곡부는 굴곡축 주위에 형성되고, 각각의 트레이스의 상기 종축은 상기 굴곡축에 수직인, 장치.
  16. 제15항에 있어서, 발광 다이오드들을 포함하는 픽셀들을 추가로 포함하며, 상기 전도성 트레이스들은 디스플레이 신호들을 전달하는, 장치.
  17. 제16항에 있어서, 상기 픽셀들은 이미지들이 생성되는 디스플레이를 위한 활성 영역을 형성하는 행들 및 열들의 어레이로 조직화되고, 상기 굴곡부는 이미지들이 생성되지 않는 디스플레이의 비활성 영역에 형성되는, 장치.
  18. 제17항에 있어서,
    수분 장벽의 역할을 하는, 상기 전도성 트레이스들 위의 중합체 코팅을 추가로 포함하는, 장치.
  19. 굴곡축과 중첩하는 가요성 구조체로서,
    상기 굴곡축에서 구부러지는 가요성 중합체 층;
    상기 굴곡부와 중첩하는 상기 가요성 기판 층 상의 전도성 트레이스들 - 각각의 전도성 트레이스는 적어도 하나의 개구를 각각 둘러싸는 링크된 금속 트레이스 세그먼트들의 체인을 가짐 -; 및
    상기 전도성 트레이스들 위의 유전체 코팅을 포함하는, 가요성 구조체.
  20. 제19항에 있어서, 상기 유전체 코팅은 수분 장벽을 포함하고, 각각의 전도성 트레이스는 중첩하는 사행 라인들로부터 형성되고, 상기 중첩하는 사행 라인들은 금속 비아들을 사용하여 서로 단락되는, 가요성 구조체.
KR1020177009128A 2014-10-10 2015-09-24 가요성 기판을 위한 신호 트레이스 패턴 Active KR102085410B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US14/511,945 US9600112B2 (en) 2014-10-10 2014-10-10 Signal trace patterns for flexible substrates
US14/511,945 2014-10-10
PCT/US2015/051879 WO2016057231A1 (en) 2014-10-10 2015-09-24 Signal trace patterns for flexible substrates

Publications (2)

Publication Number Publication Date
KR20170054436A true KR20170054436A (ko) 2017-05-17
KR102085410B1 KR102085410B1 (ko) 2020-03-05

Family

ID=54261119

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020177009128A Active KR102085410B1 (ko) 2014-10-10 2015-09-24 가요성 기판을 위한 신호 트레이스 패턴

Country Status (6)

Country Link
US (1) US9600112B2 (ko)
EP (1) EP3205187B1 (ko)
JP (1) JP6479175B2 (ko)
KR (1) KR102085410B1 (ko)
CN (1) CN107079579B (ko)
WO (1) WO2016057231A1 (ko)

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20180131827A (ko) * 2017-06-01 2018-12-11 엘지디스플레이 주식회사 터치전극을 포함하는 표시장치 및 그의 제조방법
KR20190046113A (ko) * 2017-10-25 2019-05-07 엘지디스플레이 주식회사 터치 디스플레이 패널 및 터치 디스플레이 장치
KR20190126958A (ko) * 2018-05-02 2019-11-13 삼성디스플레이 주식회사 디스플레이 장치
WO2020189894A1 (ko) * 2019-03-19 2020-09-24 주식회사 하이딥 디스플레이 장치
US11127669B2 (en) 2017-12-29 2021-09-21 Shenzhen Royole Technologies Co. Flexible display screen and flexible device

Families Citing this family (58)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10261370B2 (en) 2011-10-05 2019-04-16 Apple Inc. Displays with minimized border regions having an apertured TFT layer for signal conductors
US9601557B2 (en) 2012-11-16 2017-03-21 Apple Inc. Flexible display
US9740035B2 (en) * 2013-02-15 2017-08-22 Lg Display Co., Ltd. Flexible organic light emitting display device and method for manufacturing the same
US10582612B2 (en) * 2014-06-30 2020-03-03 Lg Display Co., Ltd. Flexible display device with reduced bend stress wires and manufacturing method for the same
US9349758B2 (en) * 2014-09-30 2016-05-24 Lg Display Co., Ltd. Flexible display device with divided power lines and manufacturing method for the same
US9627463B2 (en) * 2014-11-28 2017-04-18 Lg Display Co., Ltd. Flexible display device with space reducing wire configuration
KR102267357B1 (ko) * 2014-12-15 2021-06-21 삼성디스플레이 주식회사 터치 센서 장치
KR102411059B1 (ko) * 2015-06-10 2022-06-21 삼성디스플레이 주식회사 플렉서블 표시장치
KR102643637B1 (ko) 2016-03-02 2024-03-06 삼성디스플레이 주식회사 디스플레이 장치
KR102586046B1 (ko) 2016-03-31 2023-10-10 삼성디스플레이 주식회사 디스플레이 장치
US20180040638A1 (en) * 2016-08-05 2018-02-08 Innolux Corporation Display device
JP2018054675A (ja) * 2016-09-26 2018-04-05 株式会社ジャパンディスプレイ 表示装置
GB2557419B (en) * 2016-10-07 2020-04-01 Jaguar Land Rover Ltd Control unit
CN107960004A (zh) * 2016-10-14 2018-04-24 鹏鼎控股(深圳)股份有限公司 可伸缩电路板及其制作方法
WO2018081458A1 (en) 2016-10-28 2018-05-03 Board Of Regents, The University Of Texas System Electrical devices with electrodes on softening polymers and methods of manufacturing thereof
KR102590316B1 (ko) * 2016-12-05 2023-10-17 삼성디스플레이 주식회사 표시 장치
KR102708773B1 (ko) * 2016-12-26 2024-09-23 엘지디스플레이 주식회사 플렉서블 표시장치
US10444912B2 (en) * 2016-12-30 2019-10-15 Industrial Technology Research Institute Sensing method of sensing device and stretchable sensor device
US10312228B2 (en) * 2017-01-25 2019-06-04 Innolux Corporation Display device
EP3373709A1 (de) * 2017-03-07 2018-09-12 Heraeus Deutschland GmbH & Co. KG Traegersubstrat fuer eine lichtanwendung und verfahren zur herstellung eines traegersubstrats
JP6817862B2 (ja) * 2017-03-24 2021-01-20 株式会社ジャパンディスプレイ 表示装置
JP7227687B2 (ja) * 2017-03-31 2023-02-22 東洋アルミニウム株式会社 配線基板、該配線基板を備える構造物及び配線基板の取り付け方法
EP3383146B8 (en) * 2017-03-31 2023-08-30 Inventronics GmbH Lighting device with ip protection and multidirectional bending capability, and method for manufacturing the same
CN110459527A (zh) * 2017-04-28 2019-11-15 京东方科技集团股份有限公司 走线结构、显示基板及显示装置
US12004392B2 (en) 2017-04-28 2024-06-04 Chengdu Boe Optoelectronics Technology Co., Ltd. Display panel and display device
CN107025853B (zh) 2017-05-03 2019-12-03 京东方科技集团股份有限公司 一种柔性显示基板、显示面板及显示装置
KR102325818B1 (ko) * 2017-06-01 2021-11-12 엘지디스플레이 주식회사 터치 디스플레이 장치, 터치 디스플레이 패널 및 터치 디스플레이 패널의 제조 방법
JP2019003142A (ja) 2017-06-19 2019-01-10 株式会社ジャパンディスプレイ 表示装置
KR102517092B1 (ko) * 2017-08-02 2023-04-04 삼성전자주식회사 가요성 디스플레이 패널을 포함하는 전자 장치
CN207134068U (zh) * 2017-08-31 2018-03-23 昆山国显光电有限公司 柔性显示面板和柔性显示装置
CN207134069U9 (zh) 2017-08-31 2019-09-27 昆山国显光电有限公司 柔性显示基板及显示装置
CN107393421A (zh) * 2017-08-31 2017-11-24 京东方科技集团股份有限公司 走线结构、显示基板及显示装置
WO2019050525A1 (en) * 2017-09-07 2019-03-14 Google Llc FLEXIBLE WIRING FOR LOW TEMPERATURE APPLICATIONS
KR102423659B1 (ko) * 2017-09-25 2022-07-22 엘지전자 주식회사 디스플레이 디바이스
JP6993166B2 (ja) * 2017-10-18 2022-01-13 株式会社フジクラ 伸縮性基板
JP2019124792A (ja) * 2018-01-15 2019-07-25 株式会社ジャパンディスプレイ 表示装置
CN111630584B (zh) * 2018-01-25 2022-09-27 Ａｇｃ株式会社 透明显示装置和具备透明显示装置的夹层玻璃
CN108461531B (zh) * 2018-04-09 2019-09-06 京东方科技集团股份有限公司 柔性阵列基板及其制备方法和柔性显示面板
US20190393278A1 (en) * 2018-06-26 2019-12-26 Innolux Corporation Display device
US11273316B2 (en) 2018-08-31 2022-03-15 Bausch Health Ireland Limited Redundant traces for flexible circuits used in an energy delivery device
CN111199685B (zh) * 2018-11-19 2023-04-07 群创光电股份有限公司 拼接装置和电子装置
CN109358772B (zh) * 2018-12-12 2021-03-16 武汉华星光电半导体显示技术有限公司 触摸屏及显示装置
CN109887420B (zh) * 2019-04-29 2021-10-15 昆山工研院新型平板显示技术中心有限公司 一种阵列基板及柔性显示装置
CN209912403U (zh) 2019-06-13 2020-01-07 京东方科技集团股份有限公司 显示面板和柔性显示装置
CN110244879B (zh) * 2019-06-24 2022-05-03 友达光电（昆山）有限公司 触控显示面板
WO2021038664A1 (ja) * 2019-08-23 2021-03-04 シャープ株式会社 表示装置
CN111176485A (zh) * 2019-12-26 2020-05-19 武汉华星光电半导体显示技术有限公司 一种自容式触控显示面板
JP7445885B2 (ja) * 2020-01-16 2024-03-08 パナソニックＩｐマネジメント株式会社 回路基板
KR102937938B1 (ko) * 2020-08-11 2026-03-11 엘지디스플레이 주식회사 표시패널 및 이를 포함하는 표시장치
US12597803B2 (en) 2020-09-23 2026-04-07 Apple Inc. Foldable and rigid docking stations for charging multiple devices
JP7317085B2 (ja) 2020-09-23 2023-07-28 アップル インコーポレイテッド 複数のデバイスを充電するための折り畳み可能剛性ドッキングステーション
JP7002629B2 (ja) * 2020-12-25 2022-01-20 株式会社ジャパンディスプレイ 素子基板
CN115309278A (zh) * 2021-05-06 2022-11-08 宝宸（厦门）光学科技有限公司 线路设计以及触控面板
CN113242643B (zh) * 2021-05-17 2024-01-16 京东方科技集团股份有限公司 电路板及显示装置
TWI775530B (zh) * 2021-07-13 2022-08-21 友達光電股份有限公司 顯示裝置
US12207514B2 (en) 2021-12-09 2025-01-21 Shenzhen China Star Optoelectronics Semiconductor Display Technology Co., Ltd. Flexible display panel
JP7632754B2 (ja) * 2022-06-20 2025-02-19 株式会社村田製作所 伸縮性配線基板
JP2024010491A (ja) * 2022-07-12 2024-01-24 株式会社ジャパンディスプレイ ストレッチャブルアレイ基板

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004119871A (ja) * 2002-09-27 2004-04-15 Denso Corp 多層プリント基板
JP2008504673A (ja) * 2004-06-16 2008-02-14 ハネウェル・インターナショナル・インコーポレーテッド 可撓性基板上に作られた電子回路に関する新規な伝導体構造
JP2009526400A (ja) * 2006-02-10 2009-07-16 スリーエム イノベイティブ プロパティズ カンパニー フレキシブル回路用難燃性カバーコート
US20110272181A1 (en) * 2010-05-07 2011-11-10 Samsung Electronics Co., Ltd. Multilayer Stretchable Cable
JP2014512556A (ja) * 2011-02-28 2014-05-22 アップル インコーポレイテッド 最小境界部を備えたディスプレイ
US20140254111A1 (en) * 2013-03-07 2014-09-11 Semiconductor Energy Laboratory Co., Ltd. Display device

Family Cites Families (159)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4066855B1 (en) 1976-11-22 1997-05-13 St Clair Intellectual Property Vented membrane-type touch panel
US4085302A (en) 1976-11-22 1978-04-18 Control Data Corporation Membrane-type touch panel
EP0196915B1 (en) 1985-03-29 1991-08-14 Matsushita Electric Industrial Co., Ltd. Thin film transistor array and method of manufacturing same
US5075237A (en) 1990-07-26 1991-12-24 Industrial Technology Research Institute Process of making a high photosensitive depletion-gate thin film transistor
US5483261A (en) 1992-02-14 1996-01-09 Itu Research, Inc. Graphical input controller and method with rear screen image detection
US5488204A (en) 1992-06-08 1996-01-30 Synaptics, Incorporated Paintbrush stylus for capacitive touch sensor pad
US5880411A (en) 1992-06-08 1999-03-09 Synaptics, Incorporated Object position detector with edge motion feature and gesture recognition
US5235451A (en) 1992-09-09 1993-08-10 Litton Systems Canada Limited Liquid crystal display module
US5592199A (en) * 1993-01-27 1997-01-07 Sharp Kabushiki Kaisha Assembly structure of a flat type device including a panel having electrode terminals disposed on a peripheral portion thereof and method for assembling the same
JP2724103B2 (ja) * 1993-12-28 1998-03-09 ケル株式会社 ２層構造フレキシブルプリント基板
TW269743B (ko) 1994-04-26 1996-02-01 Toshiba Eng Co
GB2292004A (en) 1994-07-29 1996-02-07 Ibm Uk Electronic circuit package
JPH08186336A (ja) 1994-12-28 1996-07-16 Mitsubishi Electric Corp 回路基板、駆動回路モジュール及びそれを用いた液晶表示装置並びにそれらの製造方法
JP2606177B2 (ja) 1995-04-26 1997-04-30 日本電気株式会社 印刷配線板
US5990492A (en) 1995-05-30 1999-11-23 Samsung Electronics Co., Ltd. Self-aligned thin-film transistor for a liquid crystal display having source and drain electrodes of different material
US5825352A (en) 1996-01-04 1998-10-20 Logitech, Inc. Multiple fingers contact sensing method for emulating mouse buttons and mouse operations on a touch sensor pad
US5835079A (en) 1996-06-13 1998-11-10 International Business Machines Corporation Virtual pointing device for touchscreens
US6310610B1 (en) 1997-12-04 2001-10-30 Nortel Networks Limited Intelligent touch display
US8479122B2 (en) 2004-07-30 2013-07-02 Apple Inc. Gestures for touch sensitive input devices
US7663607B2 (en) 2004-05-06 2010-02-16 Apple Inc. Multipoint touchscreen
KR100595926B1 (ko) 1998-01-26 2006-07-05 웨인 웨스터만 수동 입력 통합 방법 및 장치
US6188391B1 (en) 1998-07-09 2001-02-13 Synaptics, Inc. Two-layer capacitive touchpad and method of making same
JP4542637B2 (ja) 1998-11-25 2010-09-15 セイコーエプソン株式会社 携帯情報機器及び情報記憶媒体
US6351029B1 (en) * 1999-05-05 2002-02-26 Harlan R. Isaak Stackable flex circuit chip package and method of making same
JP4497596B2 (ja) 1999-09-30 2010-07-07 三洋電機株式会社 薄膜トランジスタ及び表示装置
WO2001069577A2 (en) 2000-03-14 2001-09-20 Sarnoff Corporation Fiber display module and panel assembly
US6633360B2 (en) 2000-03-30 2003-10-14 Yoshihiro Okada Active matrix type liquid crystal display apparatus
US6500701B2 (en) 2000-04-28 2002-12-31 Casio Computer Co., Ltd. Method of manufacturing thin film transistor panel having protective film of channel region
US6372636B1 (en) 2000-06-05 2002-04-16 Chartered Semiconductor Manufacturing Ltd. Composite silicon-metal nitride barrier to prevent formation of metal fluorides in copper damascene
JP3739640B2 (ja) * 2000-08-28 2006-01-25 シャープ株式会社 液晶モジュールの製造方法
TWI259308B (en) 2001-04-17 2006-08-01 Nec Lcd Technologies Ltd Liquid-crystal display device and method of fabricating same
JP3800984B2 (ja) 2001-05-21 2006-07-26 ソニー株式会社 ユーザ入力装置
JP2003057661A (ja) 2001-08-10 2003-02-26 Seiko Epson Corp 液晶装置及びその製造装置
JP2003173237A (ja) 2001-09-28 2003-06-20 Ricoh Co Ltd 情報入出力システム、プログラム及び記憶媒体
US6803245B2 (en) 2001-09-28 2004-10-12 Osram Opto Semiconductors Gmbh Procedure for encapsulation of electronic devices
US6690387B2 (en) 2001-12-28 2004-02-10 Koninklijke Philips Electronics N.V. Touch-screen image scrolling system and method
JP3803596B2 (ja) * 2002-03-14 2006-08-02 日本電気株式会社 パッケージ型半導体装置
US11275405B2 (en) 2005-03-04 2022-03-15 Apple Inc. Multi-functional hand-held device
US6970219B1 (en) 2002-07-26 2005-11-29 Alien Technology Corporation Flexible display and method of making the same
US20040063001A1 (en) 2002-09-30 2004-04-01 Wu Wei E. Method of making an integrated circuit using a photomask having a dual antireflective coating
US7799369B2 (en) 2002-11-19 2010-09-21 Daniels John J Organic and inorganic light active devices and methods for making the same
TWI303909B (en) 2002-11-25 2008-12-01 Nichia Corp Ridge waveguide semiconductor laser diode
US7550842B2 (en) * 2002-12-12 2009-06-23 Formfactor, Inc. Integrated circuit assembly
US7152957B2 (en) * 2002-12-18 2006-12-26 Canon Kabushiki Kaisha Recording device board having a plurality of bumps for connecting an electrode pad and an electrode lead, liquid ejection head, and manufacturing method for the same
KR100528326B1 (ko) 2002-12-31 2005-11-15 삼성전자주식회사 가요성 기판 상에 보호캡을 구비하는 박막 반도체 소자 및 이를 이용하는 전자장치 및 그 제조방법
US6869825B2 (en) 2002-12-31 2005-03-22 Intel Corporation Folded BGA package design with shortened communication paths and more electrical routing flexibility
JP3996535B2 (ja) 2003-03-20 2007-10-24 Ｎｅｃ液晶テクノロジー株式会社 液晶表示装置
US7465678B2 (en) 2003-03-28 2008-12-16 The Trustees Of Princeton University Deformable organic devices
US6879032B2 (en) * 2003-07-18 2005-04-12 Agilent Technologies, Inc. Folded flex circuit interconnect having a grid array interface
JP2005079472A (ja) 2003-09-02 2005-03-24 Seiko Epson Corp 配線基板、電気光学装置及び電子機器
US7453542B2 (en) 2003-09-09 2008-11-18 Citizen Holdings Co., Ltd. Display device having first and second offsetting transfer-connections connected between driving electrodes and wiring lines and bent respectively in different directions to adjust wiring line resistances
KR100961268B1 (ko) 2003-12-30 2010-06-03 엘지디스플레이 주식회사 액정표시장치용 어레이 기판
TWI232065B (en) 2003-12-31 2005-05-01 Toppoly Optoelectronics Corp An organic light emitting diode panel
US7258549B2 (en) * 2004-02-20 2007-08-21 Matsushita Electric Industrial Co., Ltd. Connection member and mount assembly and production method of the same
US20060283212A1 (en) * 2004-03-13 2006-12-21 Wilson Rodney W Tile sponge washing and conditioning apparatus
JP4661076B2 (ja) 2004-04-16 2011-03-30 三菱電機株式会社 Ｔｆｔアレイ基板、液晶表示パネル及び液晶表示装置
US7173678B2 (en) 2004-06-25 2007-02-06 Northrop Grumman Corporation Non-ruggedized COTS display packaging for severe environment applications
JP2006064791A (ja) 2004-08-25 2006-03-09 Nec Lcd Technologies Ltd 液晶表示装置の製造装置及び製造方法
JP4407815B2 (ja) 2004-09-10 2010-02-03 信越化学工業株式会社 フォトマスクブランク及びフォトマスク
JP4576185B2 (ja) * 2004-09-22 2010-11-04 オリンパス株式会社 超音波振動子
US7291907B2 (en) * 2005-02-28 2007-11-06 Infineon Technologies, Ag Chip stack employing a flex circuit
US7541671B2 (en) 2005-03-31 2009-06-02 General Electric Company Organic electronic devices having external barrier layer
KR100645718B1 (ko) 2005-04-28 2006-11-14 삼성에스디아이 주식회사 박막 트랜지스터 및 그 제조방법
JPWO2006120858A1 (ja) 2005-05-10 2008-12-18 松下電器産業株式会社 画像形成装置
JP2008197125A (ja) 2005-05-24 2008-08-28 Sharp Corp 液晶表示装置
KR100655218B1 (ko) * 2005-07-01 2006-12-08 삼성전자주식회사 다각기둥 형상의 접지 블록을 갖는 3차원 반도체 모듈
TW200705001A (en) 2005-07-20 2007-02-01 Ind Tech Res Inst Pixel layout structure with flexibility for display
KR100658267B1 (ko) 2005-08-31 2006-12-14 삼성에스디아이 주식회사 플렉시블 디스플레이 제조용 필름 트레이
TWI281586B (en) 2005-09-13 2007-05-21 Ind Tech Res Inst Pixel array
TWI318698B (en) 2005-10-06 2009-12-21 Au Optronics Corp Display panels
KR100730152B1 (ko) 2005-10-14 2007-06-19 삼성에스디아이 주식회사 플렉시블 평판 표시장치
US7462939B2 (en) * 2005-10-20 2008-12-09 Honeywell International Inc. Interposer for compliant interfacial coupling
US20080185705A1 (en) * 2005-12-23 2008-08-07 Tessera, Inc. Microelectronic packages and methods therefor
JP2007173652A (ja) 2005-12-23 2007-07-05 Mitsubishi Electric Corp 薄膜トランジスタ装置およびその製造方法、ならびに、該薄膜トランジスタ装置を備えた表示装置
JP5344360B2 (ja) 2006-01-24 2013-11-20 セイコーエプソン株式会社 薄膜回路装置、電子機器及び製造方法
US7482186B2 (en) 2006-04-07 2009-01-27 Chunghwa Picture Tubes, Ltd. Method for fabricating active matrix organic light emitting diode display device and structure of such device
GB0612777D0 (en) 2006-06-28 2006-08-09 Polymertronics Ltd Multi-layered ultra-violet cured organic electronic device
KR100821042B1 (ko) 2006-09-22 2008-04-08 삼성에스디아이 주식회사 액정표시장치 및 이를 이용한 휴대용 표시기기
JP5068067B2 (ja) 2006-11-22 2012-11-07 株式会社ジャパンディスプレイイースト 表示装置および平面型表示装置
KR101319088B1 (ko) 2006-11-30 2013-10-17 엘지디스플레이 주식회사 평판 패널용 화상 모드 제어기 및 그를 포함한 평판 표시장치
US7787917B2 (en) 2006-12-28 2010-08-31 Intel Corporation Folding electronic device with continuous display
TWI306364B (en) 2006-12-29 2009-02-11 Ind Tech Res Inst Flexible display panel device
KR101356238B1 (ko) 2007-03-26 2014-01-28 삼성전자주식회사 Ｕｖ 패터닝 가능한 전도성 고분자 필름의 제조방법 및이에 의해 제조되는 전도성 고분자 필름
KR100882909B1 (ko) 2007-06-27 2009-02-10 삼성모바일디스플레이주식회사 박막트랜지스터, 그의 제조 방법, 이를 포함하는유기전계발광표시장치, 및 그의 제조 방법
JP5074129B2 (ja) 2007-08-21 2012-11-14 株式会社ジャパンディスプレイイースト 表示装置
JP2009094099A (ja) 2007-10-03 2009-04-30 Nec Lcd Technologies Ltd フレキシブル基板の接続部の構造、フレキシブル基板、フラットパネル表示装置
US8434909B2 (en) 2007-10-09 2013-05-07 Flex Lighting Ii, Llc Light emitting display with light mixing within a film
JP5093725B2 (ja) 2007-10-29 2012-12-12 Ｎｌｔテクノロジー株式会社 液晶表示装置
JP2009116090A (ja) 2007-11-07 2009-05-28 Hitachi Displays Ltd 液晶表示装置
US20090167171A1 (en) 2007-11-22 2009-07-02 Samsung Mobile Display Co., Ltd. Display device, organic light emitting diode display and manufacturing method of the same
KR101415567B1 (ko) 2007-12-11 2014-07-04 삼성디스플레이 주식회사 가요성 인쇄 회로막 및 이를 포함하는 표시 장치
TW201001624A (en) 2008-01-24 2010-01-01 Soligie Inc Silicon thin film transistors, systems, and methods of making same
KR100942553B1 (ko) 2008-02-11 2010-02-12 삼성모바일디스플레이주식회사 평판표시장치
JP2009230108A (ja) 2008-02-29 2009-10-08 Canon Inc 表示パネルの駆動回路および表示装置
KR100932981B1 (ko) 2008-04-11 2009-12-21 삼성모바일디스플레이주식회사 유기 발광 표시 모듈
JP5502289B2 (ja) 2008-05-14 2014-05-28 株式会社ジャパンディスプレイ 液晶表示装置
EP2747527A1 (en) * 2008-06-30 2014-06-25 Nippon Steel & Sumikin Chemical Co., Ltd. Flexible circuit board and bend structure and device comprising the flexible circuit board
KR101274709B1 (ko) 2008-07-08 2013-06-12 엘지디스플레이 주식회사 액정 표시 장치
JP5258436B2 (ja) 2008-07-30 2013-08-07 株式会社東芝 表示装置及びその製造方法
KR20100023559A (ko) 2008-08-22 2010-03-04 삼성전자주식회사 유기 발광 표시 장치 및 그 제조 방법
JP2010060866A (ja) 2008-09-04 2010-03-18 Epson Imaging Devices Corp 電気光学パネル、電気光学装置及び電子機器
US10774235B2 (en) 2008-10-27 2020-09-15 Arkema France Nano-structure coated sheets/films for optical electronic displays and photovoltaic modules
KR100965254B1 (ko) 2008-10-28 2010-06-22 삼성모바일디스플레이주식회사 평판 디스플레이 패널 실링 장치 및 그 방법
US8610155B2 (en) 2008-11-18 2013-12-17 Semiconductor Energy Laboratory Co., Ltd. Light-emitting device, method for manufacturing the same, and cellular phone
CN102239553B (zh) 2008-12-05 2014-08-27 皇家飞利浦电子股份有限公司 具有塑料基板的电子装置
TW201033707A (en) 2009-03-04 2010-09-16 Au Optronics Corp Flat display panel
JP4543115B1 (ja) * 2009-03-06 2010-09-15 株式会社東芝 電子機器及びフレキシブルプリント配線板
CN104597651B (zh) 2009-05-02 2017-12-05 株式会社半导体能源研究所 显示设备
US20100315399A1 (en) 2009-06-10 2010-12-16 Jacobson Joseph M Flexible Electronic Device and Method of Manufacture
US8576209B2 (en) 2009-07-07 2013-11-05 Semiconductor Energy Laboratory Co., Ltd. Display device
KR101460868B1 (ko) 2009-07-10 2014-11-11 가부시키가이샤 한도오따이 에네루기 켄큐쇼 반도체 장치
KR101615379B1 (ko) 2009-10-14 2016-04-26 삼성전자주식회사 플렉서블 디스플레이부를 구비하는 휴대단말기 및 휴대단말기의 정보표시 방법
CN102576175A (zh) 2009-10-23 2012-07-11 夏普株式会社 有源矩阵基板、液晶面板、电视接收机
WO2011071198A1 (ko) 2009-12-10 2011-06-16 경기대학교 산학협력단 트랜지스터와, 그를 포함하는 유기 전계 발광 표시 장치 및 평판 표시 장치
WO2011078398A1 (en) 2009-12-25 2011-06-30 Ricoh Company, Ltd. Field-effect transistor, semiconductor memory, display element, image display device, and system
JP5611811B2 (ja) 2009-12-31 2014-10-22 三星ディスプレイ株式會社Ｓａｍｓｕｎｇ Ｄｉｓｐｌａｙ Ｃｏ．，Ｌｔｄ． バリア・フィルム複合体及びこれを含む表示装置
JP5370944B2 (ja) 2010-03-17 2013-12-18 株式会社ジャパンディスプレイ タッチパネルおよびその製造方法
EP2369627B1 (en) 2010-03-22 2017-01-25 Samsung Electronics Co., Ltd. Thin film transistors, methods of manufacturing thin film transistors, and semiconductor device including thin film transistors
KR101587541B1 (ko) 2010-04-23 2016-01-22 삼성디스플레이 주식회사 정보인식 표시장치
JP5149464B2 (ja) 2010-06-02 2013-02-20 シャープ株式会社 コンタクト構造、基板、表示装置、並びに前記コンタクト構造及び前記基板の製造方法
EP2426720A1 (en) 2010-09-03 2012-03-07 Applied Materials, Inc. Staggered thin film transistor and method of forming the same
TWI419094B (zh) 2010-09-10 2013-12-11 Au Optronics Corp 可撓性顯示面板
US9213428B2 (en) 2010-11-19 2015-12-15 Blackberry Limited Portable electronic device including flexible display
CN103348398A (zh) 2010-12-06 2013-10-09 创造者科技有限公司 用于软性显示器的照明器
JP5720222B2 (ja) 2010-12-13 2015-05-20 ソニー株式会社 表示装置及び電子機器
CN102593182A (zh) 2011-01-07 2012-07-18 元太科技工业股份有限公司 薄膜晶体管结构及其制造方法
JP5382010B2 (ja) * 2011-01-24 2014-01-08 ブラザー工業株式会社 配線基板、及び、配線基板の製造方法
US9178970B2 (en) 2011-03-21 2015-11-03 Apple Inc. Electronic devices with convex displays
US8934228B2 (en) 2011-03-21 2015-01-13 Apple Inc. Display-based speaker structures for electronic devices
US9866660B2 (en) 2011-03-21 2018-01-09 Apple Inc. Electronic devices with concave displays
US8816977B2 (en) 2011-03-21 2014-08-26 Apple Inc. Electronic devices with flexible displays
US9207477B2 (en) 2011-04-28 2015-12-08 Sharp Kabushiki Kaisha Display module and display device
US9176535B2 (en) 2011-06-03 2015-11-03 Microsoft Technology Licensing, Llc Flexible display flexure assembly
US8373181B2 (en) 2011-06-29 2013-02-12 General Electric Company Method and device for a cathode structure for flexible organic light emitting diode (OLED) device
US8787016B2 (en) 2011-07-06 2014-07-22 Apple Inc. Flexible display devices
KR101774278B1 (ko) 2011-07-18 2017-09-04 엘지디스플레이 주식회사 플렉서블 표시장치의 제조방법
US9400576B2 (en) 2011-07-19 2016-07-26 Apple Inc. Touch sensor arrangements for organic light-emitting diode displays
US8804347B2 (en) 2011-09-09 2014-08-12 Apple Inc. Reducing the border area of a device
TWI440186B (zh) 2011-09-23 2014-06-01 E Ink Holdings Inc 驅動基板及使用其之顯示裝置
US8723824B2 (en) 2011-09-27 2014-05-13 Apple Inc. Electronic devices with sidewall displays
US8929085B2 (en) 2011-09-30 2015-01-06 Apple Inc. Flexible electronic devices
US9098242B2 (en) 2011-09-30 2015-08-04 Apple Inc. Electronic devices with cover layers mounted to displays
US10245776B2 (en) 2011-09-30 2019-04-02 Apple Inc. Methods for forming electronic devices with bent display edges
US9756733B2 (en) 2011-10-04 2017-09-05 Apple Inc. Display and multi-layer printed circuit board with shared flexible substrate
US10261370B2 (en) * 2011-10-05 2019-04-16 Apple Inc. Displays with minimized border regions having an apertured TFT layer for signal conductors
US8947627B2 (en) 2011-10-14 2015-02-03 Apple Inc. Electronic devices having displays with openings
US9864403B2 (en) 2011-12-02 2018-01-09 Apple Inc. Electronic devices with structural glass members
TWI515910B (zh) 2011-12-22 2016-01-01 群創光電股份有限公司 薄膜電晶體基板與其製作方法、顯示器
US8724304B2 (en) 2012-04-20 2014-05-13 Apple Inc. Electronic devices with flexible displays having fastened bent edges
US9072165B2 (en) * 2012-06-19 2015-06-30 Apple Inc. Hollow conductive gaskets with curves and openings
US9226347B2 (en) * 2012-06-25 2015-12-29 Apple Inc. Displays with vias
US9419065B2 (en) * 2012-08-07 2016-08-16 Apple Inc. Flexible displays
US8823003B2 (en) 2012-08-10 2014-09-02 Apple Inc. Gate insulator loss free etch-stop oxide thin film transistor
US9110320B2 (en) 2012-08-14 2015-08-18 Apple Inc. Display with bent inactive edge regions
US9195108B2 (en) 2012-08-21 2015-11-24 Apple Inc. Displays with bent signal lines
US9093360B2 (en) 2013-01-11 2015-07-28 Analog Devices, Inc. Compact device package
KR102097150B1 (ko) 2013-02-01 2020-04-03 엘지디스플레이 주식회사 플렉서블 디스플레이 기판, 플렉서블 유기 발광 표시 장치 및 플렉서블 유기 발광 표시 장치 제조 방법
US9740035B2 (en) 2013-02-15 2017-08-22 Lg Display Co., Ltd. Flexible organic light emitting display device and method for manufacturing the same
US9716932B2 (en) 2015-06-11 2017-07-25 Oculus Vr, Llc Detachable audio system for head-mounted displays

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004119871A (ja) * 2002-09-27 2004-04-15 Denso Corp 多層プリント基板
JP2008504673A (ja) * 2004-06-16 2008-02-14 ハネウェル・インターナショナル・インコーポレーテッド 可撓性基板上に作られた電子回路に関する新規な伝導体構造
JP2009526400A (ja) * 2006-02-10 2009-07-16 スリーエム イノベイティブ プロパティズ カンパニー フレキシブル回路用難燃性カバーコート
US20110272181A1 (en) * 2010-05-07 2011-11-10 Samsung Electronics Co., Ltd. Multilayer Stretchable Cable
JP2014512556A (ja) * 2011-02-28 2014-05-22 アップル インコーポレイテッド 最小境界部を備えたディスプレイ
US20140254111A1 (en) * 2013-03-07 2014-09-11 Semiconductor Energy Laboratory Co., Ltd. Display device

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20180131827A (ko) * 2017-06-01 2018-12-11 엘지디스플레이 주식회사 터치전극을 포함하는 표시장치 및 그의 제조방법
KR20220083998A (ko) * 2017-06-01 2022-06-21 엘지디스플레이 주식회사 터치전극을 포함하는 표시장치 및 그의 제조방법
KR20190046113A (ko) * 2017-10-25 2019-05-07 엘지디스플레이 주식회사 터치 디스플레이 패널 및 터치 디스플레이 장치
US11127669B2 (en) 2017-12-29 2021-09-21 Shenzhen Royole Technologies Co. Flexible display screen and flexible device
KR20190126958A (ko) * 2018-05-02 2019-11-13 삼성디스플레이 주식회사 디스플레이 장치
US11716884B2 (en) 2018-05-02 2023-08-01 Samsung Display Co., Ltd. Light-emitting display apparatus
WO2020189894A1 (ko) * 2019-03-19 2020-09-24 주식회사 하이딥 디스플레이 장치
US12074153B2 (en) 2019-03-19 2024-08-27 Hideep Inc. Display device

Also Published As

Publication number Publication date
JP6479175B2 (ja) 2019-03-06
EP3205187B1 (en) 2022-06-08
EP3205187A1 (en) 2017-08-16
US9600112B2 (en) 2017-03-21
KR102085410B1 (ko) 2020-03-05
JP2017533583A (ja) 2017-11-09
WO2016057231A1 (en) 2016-04-14
CN107079579B (zh) 2019-11-08
CN107079579A (zh) 2017-08-18
US20160103534A1 (en) 2016-04-14

Similar Documents

Publication Publication Date Title
EP3205187B1 (en) Signal trace patterns for flexible substrates
CN107978626B (zh) 柔性有机发光二极管显示装置
CN107978627B (zh) 具有微盖层的显示装置及其制造方法
US10181504B2 (en) Flexible display panel with redundant bent signal lines
US20160105950A1 (en) Electronic Device Having Structured Flexible Substrates With Bends
KR102708773B1 (ko) 플렉서블 표시장치
KR101384950B1 (ko) 보더들을 최소화한 디스플레이들
US9195108B2 (en) Displays with bent signal lines
CN106796364B (zh) 包括具有增强部分的配线的柔性显示装置及其制造方法
US20190369787A1 (en) Touch sensor and display device having the same
KR102675322B1 (ko) 플렉서블 표시장치
CN107799550A (zh) 柔性显示器
US10608069B2 (en) Displays with redundant bent signal lines and neutral plane adjustment layers
CN107112348A (zh) 具有柔性印刷电路膜的有机发光二极管显示装置
CN113253526B (zh) 显示设备
US12547283B2 (en) Input sensor and display device including the same

Legal Events

Date Code Title Description
A201 Request for examination
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 7
