유기 4족 화합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법 Download PDF

Info

Publication number
KR20170058820A
KR20170058820A KR1020160025179A KR20160025179A KR20170058820A KR 20170058820 A KR20170058820 A KR 20170058820A KR 1020160025179 A KR1020160025179 A KR 1020160025179A KR 20160025179 A KR20160025179 A KR 20160025179A KR 20170058820 A KR20170058820 A KR 20170058820A
Authority
KR
South Korea
Prior art keywords
compound
formula
carbon atoms
group
represented
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
KR1020160025179A
Other languages
English (en)
Inventor
이근수
이영민
Original Assignee
주식회사 유진테크 머티리얼즈
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 유진테크 머티리얼즈 filed Critical 주식회사 유진테크 머티리얼즈
Priority to JP2018545788A priority Critical patent/JP6705006B2/ja
Priority to PCT/KR2016/012456 priority patent/WO2017086630A1/ko
Priority to US15/776,942 priority patent/US10597777B2/en
Priority to CN201680067477.9A priority patent/CN108603046A/zh
Publication of KR20170058820A publication Critical patent/KR20170058820A/ko
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/44—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the method of coating
    • C23C16/455—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the method of coating characterised by the method used for introducing gases into reaction chamber or for modifying gas flows in reaction chamber
    • C23C16/45523—Pulsed gas flow or change of composition over time
    • C23C16/45525—Atomic layer deposition [ALD]
    • C23C16/45527—Atomic layer deposition [ALD] characterized by the ALD cycle, e.g. different flows or temperatures during half-reactions, unusual pulsing sequence, use of precursor mixtures or auxiliary reactants or activations
    • C23C16/45536—Use of plasma, radiation or electromagnetic fields
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D4/00—Coating compositions, e.g. paints, varnishes or lacquers, based on organic non-macromolecular compounds having at least one polymerisable carbon-to-carbon unsaturated bond ; Coating compositions, based on monomers of macromolecular compounds of groups C09D183/00 - C09D183/16
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F17/00—Metallocenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F5/00—Compounds containing elements of Groups 3 or 13 of the Periodic Table
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F5/00—Compounds containing elements of Groups 3 or 13 of the Periodic Table
    • C07F5/06—Aluminium compounds
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F5/00—Compounds containing elements of Groups 3 or 13 of the Periodic Table
    • C07F5/06—Aluminium compounds
    • C07F5/061—Aluminium compounds with C-aluminium linkage
    • C07F5/066—Aluminium compounds with C-aluminium linkage compounds with Al linked to an element other than Al, C, H or halogen (this includes Al-cyanide linkage)
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/003—Compounds containing elements of Groups 4 or 14 of the Periodic Table without C-Metal linkages
    • C07F7/006—
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/30—Germanium compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/60—Additives non-macromolecular
    • C09D7/63—Additives non-macromolecular organic
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/02—Pretreatment of the material to be coated
    • C23C16/0209—Pretreatment of the material to be coated by heating
    • C23C16/0218—Pretreatment of the material to be coated by heating in a reactive atmosphere
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/06—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the deposition of metallic material
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/22—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the deposition of inorganic material, other than metallic material
    • C23C16/30—Deposition of compounds, mixtures or solid solutions, e.g. borides, carbides, nitrides
    • C23C16/34—Nitrides
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/22—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the deposition of inorganic material, other than metallic material
    • C23C16/30—Deposition of compounds, mixtures or solid solutions, e.g. borides, carbides, nitrides
    • C23C16/40—Oxides
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/22—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the deposition of inorganic material, other than metallic material
    • C23C16/30—Deposition of compounds, mixtures or solid solutions, e.g. borides, carbides, nitrides
    • C23C16/40—Oxides
    • C23C16/405—Oxides of refractory metals or yttrium
    • C—CHEMISTRY; METALLURGY
    • C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
    • C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
    • C23C16/00—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes
    • C23C16/44—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the method of coating
    • C23C16/455—Chemical coating by decomposition of gaseous compounds, without leaving reaction products of surface material in the coating, i.e. chemical vapour deposition [CVD] processes characterised by the method of coating characterised by the method used for introducing gases into reaction chamber or for modifying gas flows in reaction chamber
    • C23C16/45523—Pulsed gas flow or change of composition over time
    • C23C16/45525—Atomic layer deposition [ALD]
    • C23C16/45553—Atomic layer deposition [ALD] characterized by the use of precursors specially adapted for ALD
    • H01L21/02109—
    • H01L21/02205—
    • H01L21/0228—
    • H01L51/0081—
    • H01L51/0082—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/20—Formation of materials, e.g. in the shape of layers or pillars of semiconductor materials
    • H10P14/34—Deposited materials, e.g. layers
    • H10P14/3402—Deposited materials, e.g. layers characterised by the chemical composition
    • H10P14/3404—Deposited materials, e.g. layers characterised by the chemical composition being Group IVA materials
    • H10P14/3411—Silicon, silicon germanium or germanium
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/63—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the formation processes
    • H10P14/6326—Deposition processes
    • H10P14/6328—Deposition from the gas or vapour phase
    • H10P14/6334—Deposition from the gas or vapour phase using decomposition or reaction of gaseous or vapour phase compounds, i.e. chemical vapour deposition
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/63—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the formation processes
    • H10P14/6326—Deposition processes
    • H10P14/6328—Deposition from the gas or vapour phase
    • H10P14/6334—Deposition from the gas or vapour phase using decomposition or reaction of gaseous or vapour phase compounds, i.e. chemical vapour deposition
    • H10P14/6339—Deposition from the gas or vapour phase using decomposition or reaction of gaseous or vapour phase compounds, i.e. chemical vapour deposition deposition by cyclic CVD, e.g. ALD, ALE or pulsed CVD
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/66—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the type of materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/66—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the type of materials
    • H10P14/668—Formation of materials, e.g. in the shape of layers or pillars of insulating materials characterised by the type of materials the materials being characterised by the deposition precursor materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/69—Inorganic materials
    • H10P14/692—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses
    • H10P14/6938—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides
    • H10P14/6939—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal
    • H10P14/69391—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal the material containing aluminium, e.g. Al2O3
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/69—Inorganic materials
    • H10P14/692—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses
    • H10P14/6938—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides
    • H10P14/6939—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal
    • H10P14/69392—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal the material containing hafnium, e.g. HfO2
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/69—Inorganic materials
    • H10P14/692—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses
    • H10P14/6938—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides
    • H10P14/6939—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal
    • H10P14/69395—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal the material containing zirconium, e.g. ZrO2
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P14/00—Formation of materials, e.g. in the shape of layers or pillars
    • H10P14/60—Formation of materials, e.g. in the shape of layers or pillars of insulating materials
    • H10P14/69—Inorganic materials
    • H10P14/692—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses
    • H10P14/6938—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides
    • H10P14/6939—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal
    • H10P14/69397—Inorganic materials composed of oxides, glassy oxides or oxide-based glasses the material containing at least one metal element, e.g. metal oxides, metal oxynitrides or metal oxycarbides characterised by the metal the material containing two or more metal elements

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Mechanical Engineering (AREA)
  • Metallurgy (AREA)
  • Inorganic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Toxicology (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Plasma & Fusion (AREA)
  • Electromagnetism (AREA)
  • Physics & Mathematics (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Chemical Vapour Deposition (AREA)
  • Formation Of Insulating Films (AREA)

Abstract

본 발명의 일 실시예에 의한 전구체 조성물은, 유기 알루미늄 화합물, 유기 갈륨 화합물 또는 유기 게르마늄 화합물 중에서 선택된 어느 하나의 화합물과 유기 4족 화합물의 혼합물을 포함한다.

Description

유기 4족 화합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법{Precusor compositions including organo group 4 compounds and method for forming thin film using the same}
본 발명은 유기 4족 화합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법에 관한 것이며, 상세하게는 유기 알루미늄 화합물, 유기 갈륨 화합물 또는 유기 게르마늄 화합물 중에서 선택된 어느 하나의 화합물과 유기 4족 화합물의 혼합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법에 관한 것이다.
반도체 소자의 제조에 있어서 알루미늄 함유막, 갈륨 함유막 또는 게르마늄 함유막 등의 박막은 일반적으로 금속 유기물 화학 기상 증착(Metal Organic Chemical Vapor Depostion, MOCVD) 또는 원자층 증착(Atomic Layer Deposition, ALD) 공정을 이용하여 형성된다. MOCVD 증착 방법은 화학 기상 증착을 통하여 고품질의 알루미늄 함유막, 갈륨 함유막 또는 게르마늄 함유막 등의 박막을 형성할 수 있고, ALD 증착 방법은 균일성이 높은 알루미늄 함유막, 갈륨 함유막 또는 게르마늄 함유막 등의 박막을 형성하며, 박막의 원자 단위까지 조절할 수 있다.
MOCVD 또는 ALD 공정을 통하여 고품질의 알루미늄 함유막, 갈륨 함유막 또는 게르마늄 함유막 등의 박막을 증착하기 위해서는 증착 공정에 적합한 전구체 화합물을 선택하는 것이 매우 중요하다. MOCVD 또는 ALD 공정에 적합한 전구체 화합물은 저온에서 높은 증기압을 가져야 하고, 열적으로 충분히 안정해야 하며, 점성이 낮은 액체 화합물이어야 한다.
대한민국 공개특허공보 제10-2003-0008992호(2003.01.29. 공개)
본 발명의 목적은 유기 알루미늄 화합물, 유기 갈륨 화합물 또는 유기 게르마늄 화합물 중에서 선택된 어느 하나의 화합물과 유기 4족 화합물의 혼합물을 포함하는 전구체 조성물을 제공하며, 이를 이용하여 양질의 박막을 형성하는 방법을 제공하는 데 있다.
본 발명의 또 다른 목적들은 다음의 상세한 설명으로부터 보다 명확해질 것이다.
본 발명의 일 실시예에 의한 전구체 조성물은, 유기 알루미늄 화합물, 유기 갈륨 화합물 또는 유기 게르마늄 화합물 중에서 선택된 어느 하나의 화합물과 유기 4족 화합물의 혼합물을 포함한다.
상기 유기 알루미늄 화합물은 하기 <화학식 1>로 표시될 수 있다.
<화학식 1>
Figure pat00001
상기 <화학식 1>에서 L1 및 L2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이며, R1 및 R2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이다.
상기 유기 알루미늄 화합물은 하기 <화학식 2>로 표시될 수 있다.
<화학식 2>
Figure pat00002
상기 유기 알루미늄 화합물은 하기 <화학식 3>으로 표시될 수 있다.
<화학식 3>
Figure pat00003
상기 유기 알루미늄 화합물은 하기 <화학식 4>로 표시될 수 있다.
<화학식 4>
Figure pat00004
상기 유기 알루미늄 화합물은 하기 <화학식 5>로 표시될 수 있다.
<화학식 5>
Figure pat00005
상기 유기 알루미늄 화합물은 하기 <화학식 6>으로 표시될 수 있다.
<화학식 6>
Figure pat00006
상기 유기 갈륨 화합물은 하기 <화학식 7>로 표시될 수 있다.
<화학식 7>
Figure pat00007
상기 <화학식 7>에서 L'1 및 L'2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이며, R'1 및 R'2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이다.
상기 유기 갈륨 화합물은 하기 <화학식 8>로 표시될 수 있다.
<화학식 8>
Figure pat00008
상기 유기 갈륨 화합물은 하기 <화학식 9>로 표시될 수 있다.
<화학식 9>
Figure pat00009
상기 유기 갈륨 화합물은 하기 <화학식 10>으로 표시될 수 있다.
<화학식 10>
Figure pat00010
상기 유기 갈륨 화합물은 하기 <화학식 11>로 표시될 수 있다.
<화학식 11>
Figure pat00011
상기 유기 갈륨 화합물은 하기 <화학식 12>로 표시될 수 있다.
<화학식 12>
Figure pat00012
상기 유기 게르마늄 화합물은 하기 <화학식 13>으로 표시될 수 있다.
<화학식 13>
Figure pat00013
상기 <화학식 13>에서 L"1, L"2, L"3 및 L"4는 각각 독립적으로 수소 원자, 탄소수 1 내지 5의 알킬기, 탄소수 5 내지 8의 아릴기, 탄소수 1 내지 6의 알킬아민기, 탄소수 1 내지 6의 다이알킬아민기, 탄소수 6 내지 12의 아릴아민기, 탄소수 2 내지 6의 알킬실리아민기 중에서 선택된 어느 하나이다.
상기 유기 게르마늄 화합물은 하기 <화학식 14>로 표시될 수 있다.
<화학식 14>
Figure pat00014
상기 유기 게르마늄 화합물은 하기 <화학식 15>로 표시될 수 있다.
<화학식 15>
Figure pat00015
상기 <화학식 15>에서 R"1, R"2, R"3 및 R"4는 각각 독립적으로 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 1 내지 6의 알킬아민기, 탄소수 1 내지 6의 다이알킬아민기, 탄소수 6 내지 10의 아릴기, 탄소수 7 내지 13의 아랄킬기 및 탄소수 2 내지 10의 알킬실릴기 중에서 선택되며, R"5 내지 R"9는 각각 독립적으로 수소원자, 탄소수 1 내지 6의 알킬기 중에서 선택된 어느 하나이다.
상기 유기 게르마늄 화합물은 하기 <화학식 16>으로 표시될 수 있다.
<화학식 16>
Figure pat00016
상기 유기 게르마늄 화합물은 하기 <화학식 17>로 표시될 수 있다.
<화학식 17>
Figure pat00017
상기 유기 4족 화합물은 하기 <화학식 18>로 표시되는 화합물을 포함할 수 있다.
<화학식 18>
Figure pat00018
상기 <화학식 18>에서 M은 4족 원소 중에 선택되고, Ra 내지 Rf는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 10의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이며, 이때 Ra와 Rb, Rc와 Rd, 또는 Re와 Rf는 각각 서로 연결되어 이들이 결합되어 있는 질소원자와 함께 탄소수 3 내지 6의 사이클릭 아민기를 형성할 수 있다.

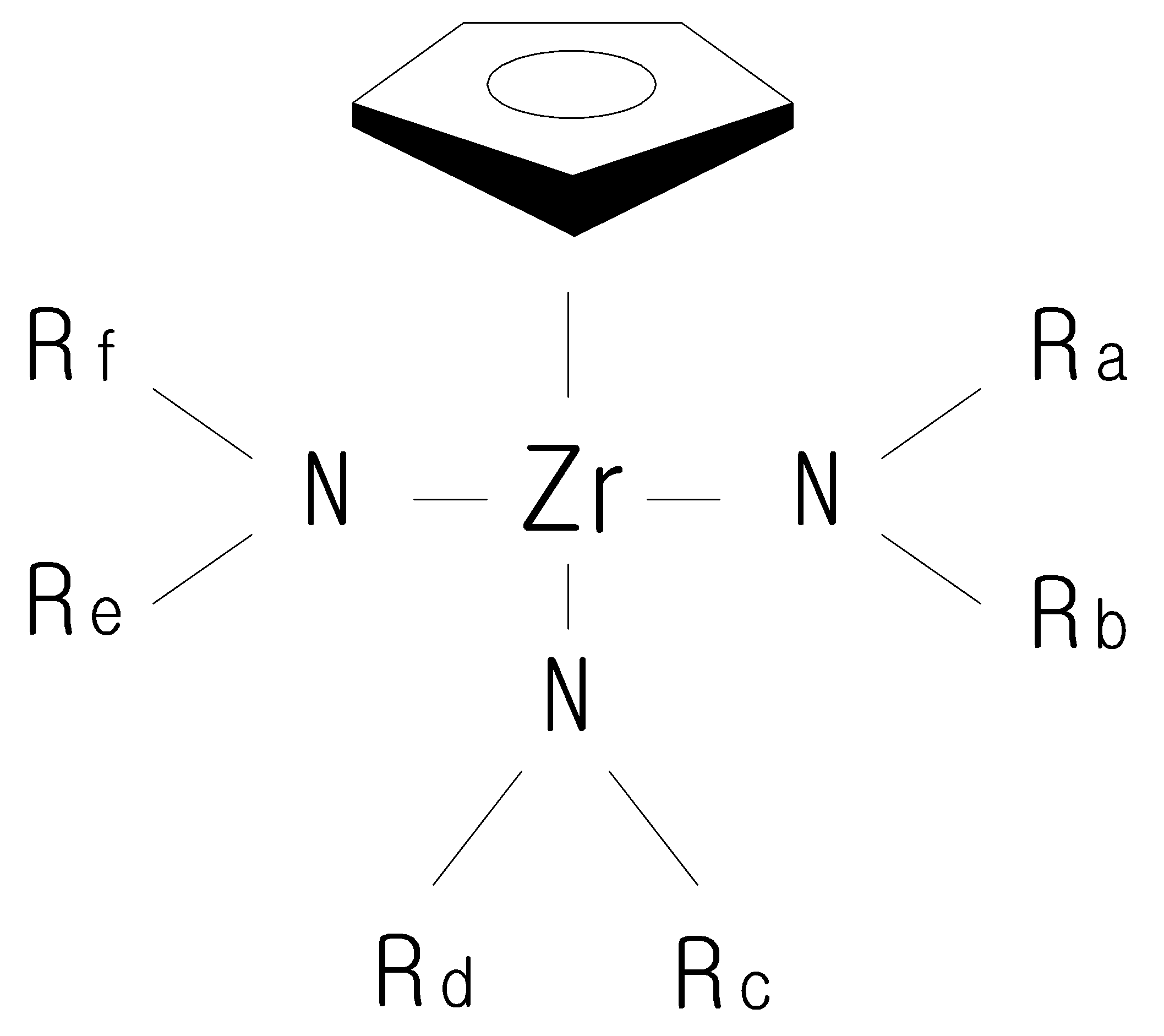

상기 유기 4족 화합물은 하기 <화학식 19>로 표시되는 사이클로펜타디에닐 지르코늄(IV)계 화합물일 수 있다.
<화학식 19>
Figure pat00019
상기 <화학식 19>에서 Ra 내지 Rf는 상기 <화학식 18>에서 정의된 바와 같다.
상기 유기 4족 화합물은 하기 <화학식 20>으로 표시되는 사이클로펜타디에닐 하프늄(IV)계 화합물일 수 있다.
<화학식 20>
Figure pat00020
상기 <화학식 20>에서 Ra 내지 Rf는 상기 <화학식 18>에서 정의된 바와 같다.
상기 유기 4족 화합물은 하기 <화학식 21>로 표시되는 화합물을 포함할 수 있다.
<화학식 21>
Figure pat00021
상기 <화학식 21>에서 M은 4족 원소 중에 선택되고, Ra 내지 Re는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 10의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이며, 이때 Ra와 Rb, Rc와 Rd, Re는 각각 또는 서로 연결되어 이들이 결합되어 있는 질소원자와 함께 탄소수 3 내지 6의 사이클릭 아민기를 형성할 수 있고, l은 0 내지 5의 정수에서 선택된다.
상기 유기 4족 화합물은 하기 <화학식 22>로 표시되는 사이클로펜타디에닐 지르코늄(IV)계 화합물일 수 있다.
<화학식 22>
Figure pat00022
상기 <화학식 22>에서 Ra 내지 Re, l은 상기 <화학식 21>에서 정의된 바와 같다.
상기 유기 4족 화합물은 하기 <화학식 23>으로 표시되는 사이클로펜타디에닐 하프늄(IV)계 화합물일 수 있다.
<화학식 23>
Figure pat00023
상기 <화학식 23>에서 Ra 내지 Re, l은 상기 <화학식 21>에서 정의된 바와 같다.
상기 유기 4족 화합물은, 하기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 하기 <화학식 25>로 표시되는 방향족 화합물을 더 포함할 수 있다.
<화학식 24>
Figure pat00024
<화학식 25>
Figure pat00025

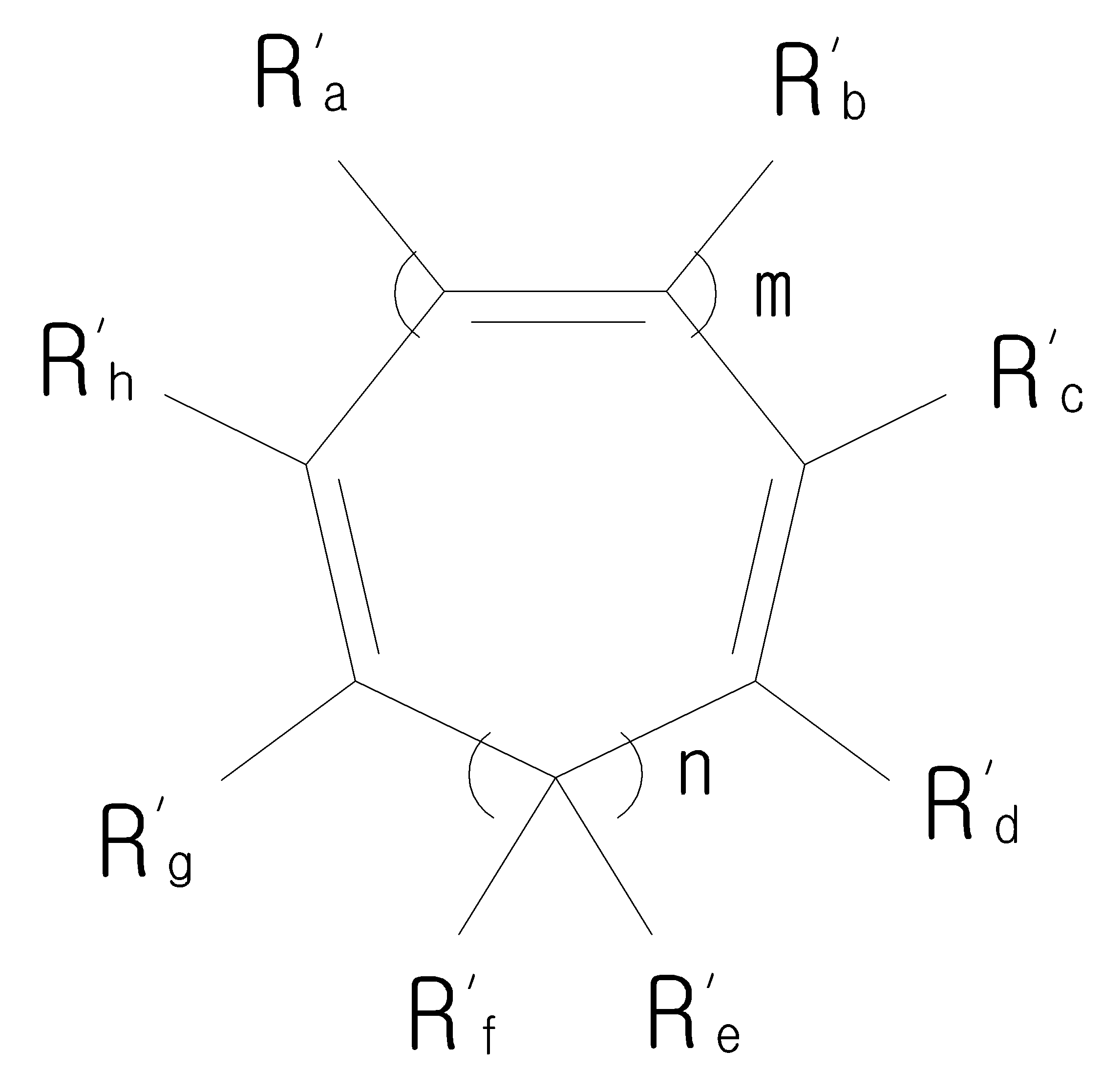

상기 <화학식 24>에서 R'a 내지 R'h는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이고, m 및 n은 서로 독립적으로 0 내지 10의 정수에서 선택된 어느 하나이며,

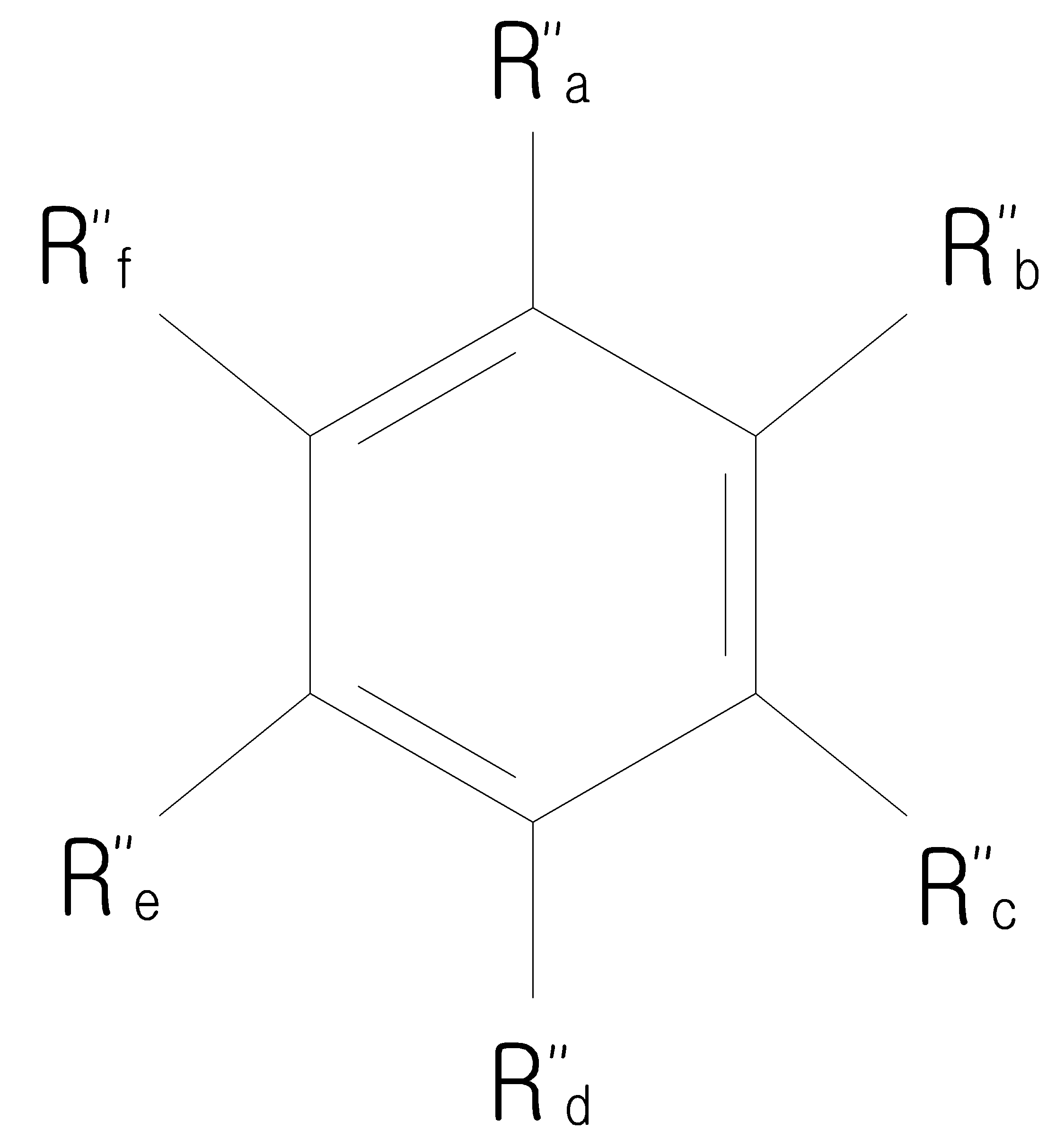

상기 <화학식 25>에서 R"a 내지 R"f는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이다.
상기 유기 4족 화합물은, 상기 <화학식 18>로 표시되는 화합물 1몰 내지 3몰; 및 상기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 상기 <화학식 25>로 표시되는 방향족 화합물 1몰 내지 3몰의 비율로 혼합될 수 있다.
상기 유기 4족 화합물은, 하기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 하기 <화학식 25>로 표시되는 방향족 화합물을 더 포함할 수 있다.
<화학식 24>
Figure pat00026
<화학식 25>
Figure pat00027
상기 <화학식 24>에서, R'a 내지 R'h는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이고, m 및 n은 서로 독립적으로 0 내지 10의 정수에서 선택된 어느 하나이며,
상기 <화학식 25>에서, R"a 내지 R"f는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이다.
상기 유기 4족 화합물은, 상기 <화학식 21>로 표시되는 화합물 1몰 내지 3몰; 및 상기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 상기 <화학식 25>로 표시되는 방향족 화합물 1몰 내지 3몰의 비율로 혼합될 수 있다.
상기 전구체 조성물은 0.1~30%의 중량비로 유기 알루미늄 화합물, 유기 갈륨 화합물 또는 유기 게르마늄 화합물 중에서 선택된 어느 하나의 화합물을 포함할 수 있다.
본 발명의 일 실시예에 의한 박막 형성 방법은, 상기 전구체 조성물을 전구체로 이용하는 증착 공정에 의해 기판상에 박막을 형성하는 단계를 포함한다.
상기 증착 공정은 원자층 증착(Atomic Layer Deposition, ALD) 공정 또는 화학 증착(Chemical Vapor Deposition, CVD) 공정일 수 있다.
상기 증착 공정은 50 ~ 500 ℃의 온도범위에서 실시될 수 있다.
상기 박막 형성 방법은, 상기 증착 공정 동안 상기 기판에 열에너지, 플라즈마 또는 전기적 바이어스를 인가하는 것을 특징으로 할 수 있다.
상기 전구체 조성물을 아르곤(Ar), 질소(N2), 헬륨(He) 및 수소(H2) 중에서 선택된 1종 이상의 케리어 가스 또는 희석 가스와 혼합하여 상기 기판상으로 이송하여 증착 공정을 실시할 수 있다.
상기 기판상에 형성된 박막은 지르코늄 알루미늄막, 하프늄 알루미늄막, 지르코늄 갈륨막, 하프늄 갈륨막, 지르코늄 게르마늄막 또는 하프늄 게르마늄막 중 어느 하나일 수 있다.
상기 전구체 조성물을 수증기(H2O), 산소(O2) 및 오존(O3) 중에서 선택된 1종 이상의 반응 가스와 혼합하여 상기 기판상으로 이송하거나 또는 상기 반응 가스를 상기 전구체 조성물과 별도로 상기 기판상으로 이송하여 증착 공정을 실시할 수 있다.
상기 기판상에 형성된 박막은 지르코늄 알루미늄 산화물(ZrAlOx)막, 하프늄 알루미늄 산화물(HfAlOx)막, 지르코늄 갈륨 산화물(ZrGaOx)막, 하프늄 갈륨 산화물(HfAlOx)막, 지르코늄 게르마늄 산화물(ZrGeOx)막 또는 하프늄 게르마늄 산화물(HfGeOx)막 중 어느 하나일 수 있다.
상기 전구체 조성물을 암모니아(NH3), 히드라진(N2H4), 이산화질소(NO2) 및 질소(N2) 플라즈마 중에서 선택된 1종 이상의 반응 가스와 혼합하여 상기 기판상으로 이송하거나 또는 상기 반응 가스를 상기 전구체 조성물과 별도로 상기 기판상으로 이송하여 증착 공정을 실시할 수 있다.
상기 기판상에 형성된 박막은 지르코늄 알루미늄 질화물(ZrAlNx)막, 하프늄 알루미늄 질화물(HfAlNx)막, 지르코늄 갈륨 질화물(ZrGaNx)막, 하프늄 갈륨 질화물(HfAlNx)막, 지르코늄 게르마늄 질화물(ZrGeNx)막 또는 하프늄 게르마늄 질화물(HfGeNx)막 중 어느 하나일 수 있다.
상기 증착 공정은, 진공, 활성 또는 비활성 분위기 하에서 상기 기판을 50 ~ 500 ℃의 온도로 가열하는 단계; 20 ~ 100 ℃의 온도로 가열된 상기 전구체 조성물을 상기 기판상에 도입하는 단계; 상기 전구체 조성물을 상기 기판상에 흡착시켜 유기 화합물층을 상기 기판상에 형성하는 단계; 및 상기 기판에 열에너지, 플라즈마 또는 전기적 바이어스를 인가하여 상기 유기 화합물을 분해함으로써 상기 기판상에 박막을 형성하는 단계를 포함할 수 있다.
본 발명의 일 실시예에 의한 전구체 조성물은 유기 알루미늄 화합물, 유기 갈륨 화합물 또는 유기 게르마늄 화합물 중에서 선택된 어느 하나의 화합물과 유기 4족 화합물의 혼합물을 포함하는바, 본 발명의 일 실시예에 의한 전구체 조성물을 이용하여 박막을 증착하는 경우, 단일 노즐을 통한 단일 소스의 공급만으로 4족 원소 알루미늄 함유막, 4족 원소 갈륨 함유막 또는 4족 원소 게르마늄 함유막을 효과적으로 증착할 수 있다.
본 발명의 일 실시예에 의한 박막 형성 방법에 의해 형성된 4족 원소 알루미늄 함유막, 4족 원소 갈륨 함유막 또는 4족 원소 게르마늄 함유막은 우수한 박막 특성, 두께 균일성 및 단차피복성을 갖는다.
본 발명은 전구체 조성물 및 이를 이용한 박막 형성 방법에 관한 것으로, 이하에 첨부된 화학식을 이용하여 본 발명의 실시예들을 설명하고자 한다. 본 발명의 실시예들은 여러 가지 형태로 변형될 수 있으며, 본 발명의 범위가 아래에서 설명하는 실시예들에 한정되는 것으로 해석되어서는 안된다.
반도체 소자의 제조에 있어서, 필요에 따라 기판상에 다층의 박막을 증착할 수 있다. 일반적으로 기판상에 다층의 박막을 형성하기 위해서는 제1 전구체 조성물을 기판상에 공급하여 제1 박막을 형성한 후, 제1 박막이 형성된 기판상에 제2 전구체 조성물을 공급하여 제1 박막 상에 제2 박막을 형성한다.
알루미늄(aluminium, Al) 함유막, 갈륨(gallium, Ga) 함유막 또는 게르마늄(germanium, Ge) 함유막 중 선택된 어느 하나와 4족 원소 함유막으로 구성되는 다층 박막을 형성하기 위해서는, 각각 별도의 노즐을 통해 알류미늄 전구체 화합물, 갈륨 전구체 화합물 또는 게르마늄 전구체 화합물 중에서 선택된 어느 하나와 4족 원소 전구체 화합물을 교차적으로 기판상에 공급해야 한다. 알루미늄 전구체 화합물, 갈륨 전구체 화합물 또는 게르마늄 전구체 화합물은 4족 원소 전구체와 상호간의 친화성이 강한바, 서로 반응하여 기판상에 석출물이 형성될 수 있다. 또한, 알루미늄 전구체 화합물, 갈륨 전구체 화합물 또는 게르마늄 전구체 화합물 중 선택된 어느 하나의 전구체와 4족 원소 전구체의 분사량을 정확히 제어하는 데에는 기술적 난점이 존재하는바, 다층 박막 내에서 4족 원소와 알루미늄, 갈륨 또는 게르마늄 중에서 선택된 어느 하나의 원소의 조성비를 정확하게 제어하는 데 기술적 난점이 존재한다.
따라서, 본 발명은 단일의 전구체 화합물로 공급되어 우수한 박막 특성, 두께 균일성 및 단차피복성을 갖는 4족 원소 알루미늄 함유막, 4족 원소 갈륨 함유막 또는 4족 원소 게르마늄 함유막을 형성할 수 있는 전구체 조성물 및 이를 이용하는 박막 형성 방법을 제공하고자 한다.
본 발명의 일 실시예에 의한 전구체 조성물은, 유기 알루미늄 화합물, 유기 갈륨 화합물 또는 유기 게르마늄 화합물 중에서 선택된 어느 하나의 화합물과 유기 4족 화합물의 혼합물을 포함한다.
상기 유기 알루미늄 화합물은 하기 <화학식 1>로 표시될 수 있다.
<화학식 1>
Figure pat00028
상기 <화학식 1>에서 L1 및 L2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이며, R1 및 R2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이다.
상기 유기 알루미늄 화합물은 하기 <화학식 2>로 표시될 수 있다.
<화학식 2>
Figure pat00029

상기 유기 알루미늄 화합물은 하기 <화학식 3>으로 표시될 수 있다.
<화학식 3>
Figure pat00030

상기 유기 알루미늄 화합물은 하기 <화학식 4>로 표시될 수 있다.
<화학식 4>
Figure pat00031

상기 유기 알루미늄 화합물은 하기 <화학식 5>로 표시될 수 있다.
<화학식 5>
Figure pat00032

상기 유기 알루미늄 화합물은 하기 <화학식 6>으로 표시될 수 있다.
<화학식 6>
Figure pat00033

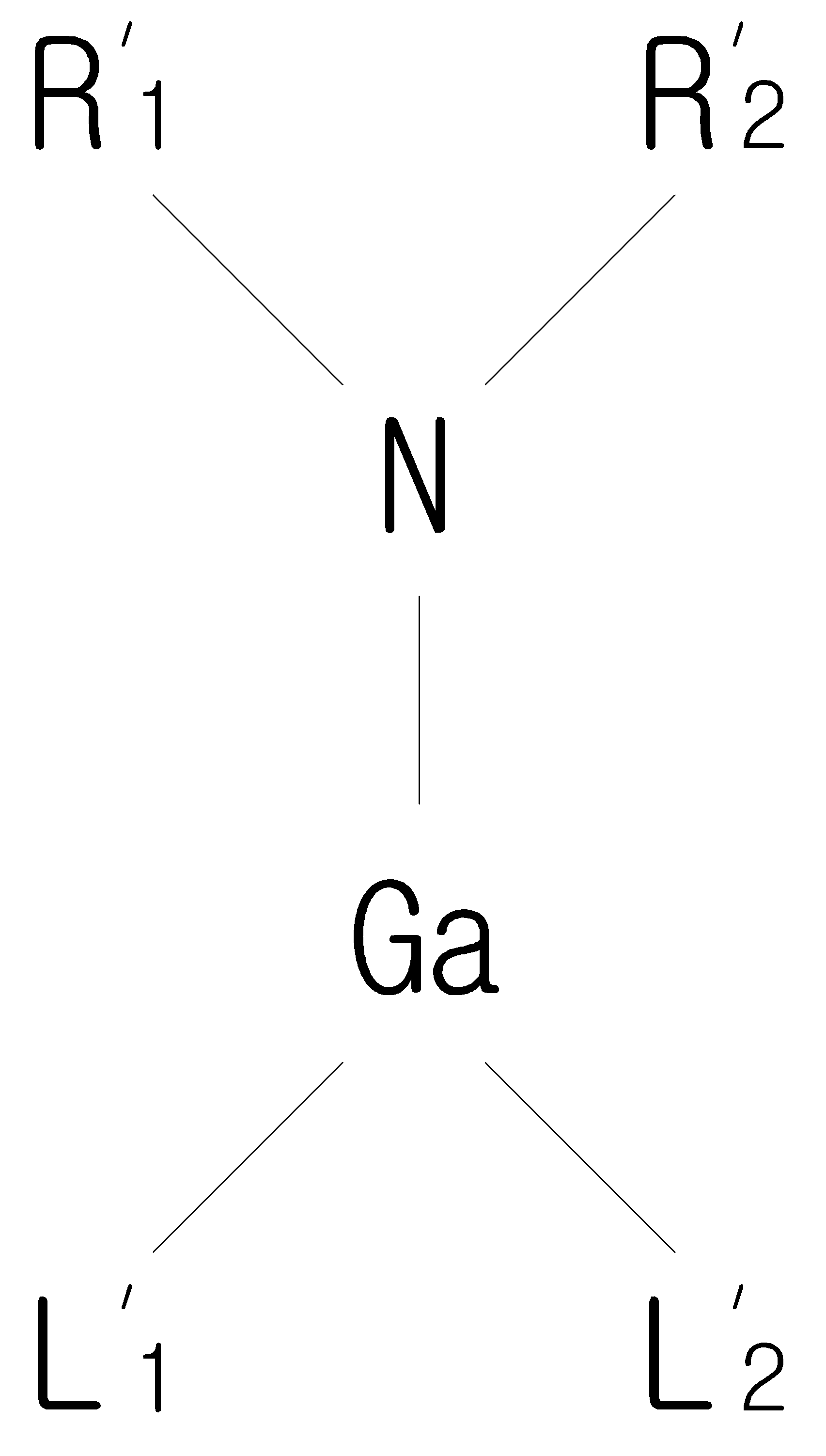

상기 유기 갈륨 화합물은 하기 <화학식 7>로 표시될 수 있다.
<화학식 7>
Figure pat00034
상기 <화학식 7>에서 L'1 및 L'2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이며, R'1 및 R'2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이다.
상기 유기 갈륨 화합물은 하기 <화학식 8>로 표시될 수 있다.
<화학식 8>
Figure pat00035

상기 유기 갈륨 화합물은 하기 <화학식 9>로 표시될 수 있다.
<화학식 9>
Figure pat00036

상기 유기 갈륨 화합물은 하기 <화학식 10>으로 표시될 수 있다.
<화학식 10>
Figure pat00037

상기 유기 갈륨 화합물은 하기 <화학식 11>로 표시될 수 있다.
<화학식 11>
Figure pat00038

상기 유기 갈륨 화합물은 하기 <화학식 12>로 표시될 수 있다.
<화학식 12>
Figure pat00039

상기 유기 게르마늄 화합물은 하기 <화학식 13>으로 표시될 수 있다.
<화학식 13>
Figure pat00040
상기 <화학식 13>에서 L"1, L"2, L"3 및 L"4는 각각 독립적으로 수소 원자, 탄소수 1 내지 5의 알킬기, 탄소수 5 내지 8의 아릴기, 탄소수 1 내지 6의 알킬아민기, 탄소수 1 내지 6의 다이알킬아민기, 탄소수 6 내지 12의 아릴아민기, 탄소수 2 내지 6의 알킬실리아민기 중에서 선택된 어느 하나이다.
상기 유기 게르마늄 화합물은 하기 <화학식 14>로 표시될 수 있다.
<화학식 14>
Figure pat00041

상기 유기 게르마늄 화합물은 하기 <화학식 15>로 표시될 수 있다.
<화학식 15>
Figure pat00042
상기 <화학식 15>에서 R"1, R"2, R"3 및 R"4는 각각 독립적으로 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 1 내지 6의 알킬아민기, 탄소수 1 내지 6의 다이알킬아민기, 탄소수 6 내지 10의 아릴기, 탄소수 7 내지 13의 아랄킬기 및 탄소수 2 내지 10의 알킬실릴기 중에서 선택된 어느 하나이며, R"5 내지 R"9는 각각 독립적으로 수소원자, 탄소수 1 내지 6의 알킬기 중에서 선택된 어느 하나이다.
상기 유기 게르마늄 화합물은 하기 <화학식 16>으로 표시될 수 있다.
<화학식 16>
Figure pat00043

상기 유기 게르마늄 화합물은 하기 <화학식 17>로 표시될 수 있다.
<화학식 17>
Figure pat00044

상기 <화학식 13> 내지 <화학식 17>로 표시되는 유기 게르마늄 화합물은 실온에서 액체 상태로 존재하고, 분자 크기는 작지만 높은 끓는 점을 가지며, 열 안정성이 우수한 특성을 가진다. 따라서, 게르마늄 공급원으로 상기 <화학식 13> 내지 <화학식 17>로 표시되는 유기 게르마늄 화합물을 이용하는 경우, 증착 공정에 있어서 온도창을 좁게 할 수 있으며, 게르마늄 함유막의 증착 속도, 증착 밀도 및 증착 균일도가 향상되어 스텝 커버리지가 향상될 수 있다.
상기 유기 4족 화합물은 하기 <화학식 18>로 표시되는 화합물을 포함할 수 있다.
<화학식 18>
Figure pat00045
상기 <화학식 18>에서 M은 4족 원소 중에 선택되고, Ra 내지 Rf는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 10의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이며, 이때 Ra와 Rb, Rc와 Rd, 또는 Re와 Rf는 각각 서로 연결되어 이들이 결합되어 있는 질소원자와 함께 탄소수 3 내지 6의 사이클릭 아민기를 형성할 수 있다.
상기 유기 4족 화합물은 하기 <화학식 19>로 표시되는 사이클로펜타디에닐 지르코늄(IV)계 화합물일 수 있다.
<화학식 19>
Figure pat00046

상기 <화학식 19>에서 Ra 내지 Rf는 상기 <화학식 18>에서 정의된 바와 같다.
상기 유기 4족 화합물은 하기 <화학식 20>으로 표시되는 사이클로펜타디에닐 하프늄(IV)계 화합물일 수 있다.
<화학식 20>
Figure pat00047
상기 <화학식 20>에서 Ra 내지 Rf는 상기 <화학식 18>에서 정의된 바와 같다.
상기 유기 4족 화합물은 하기 <화학식 21>로 표시되는 화합물을 포함할 수 있다.
<화학식 21>
Figure pat00048
상기 <화학식 21>에서 M은 4족 원소 중에 선택되고, Ra 내지 Re는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 10의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이며, 이때 Ra와 Rb, Rc와 Rd, Re는 각각 또는 서로 연결되어 이들이 결합되어 있는 질소원자와 함께 탄소수 3 내지 6의 사이클릭 아민기를 형성할 수 있고, l은 0 내지 5의 정수에서 선택된다.
상기 유기 4족 화합물은 하기 <화학식 22>로 표시되는 사이클로펜타디에닐 지르코늄(IV)계 화합물일 수 있다.
<화학식 22>
Figure pat00049
상기 <화학식 22>에서 Ra 내지 Re, l은 상기 <화학식 21>에서 정의된 바와 같다.
상기 유기 4족 화합물은 하기 <화학식 23>으로 표시되는 사이클로펜타디에닐 하프늄(IV)계 화합물일 수 있다.
<화학식 23>
Figure pat00050
상기 <화학식 23>에서 Ra 내지 Re, l은 상기 <화학식 21>에서 정의된 바와 같다.
상기 유기 4족 화합물은, 하기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 하기 <화학식 25>로 표시되는 방향족 화합물을 더 포함할 수 있다.
<화학식 24>
Figure pat00051
<화학식 25>
Figure pat00052
상기 <화학식 24>에서 R'a 내지 R'h는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이고, m 및 n은 서로 독립적으로 0 내지 10의 정수에서 선택된 어느 하나이며,
상기 <화학식 25>에서 R"a 내지 R"f는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된다.
상기 유기 4족 화합물은, 상기 <화학식 18>로 표시되는 화합물 1몰 내지 3몰; 및 상기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 상기 <화학식 25>로 표시되는 방향족 화합물 1몰 내지 3몰의 비율로 혼합될 수 있다.
상기 유기 4족 화합물은, 하기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 하기 <화학식 25>로 표시되는 방향족 화합물을 더 포함할 수 있다.
<화학식 24>
Figure pat00053
<화학식 25>
Figure pat00054
상기 <화학식 24>에서, R'a 내지 R'h는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이고, m 및 n은 서로 독립적으로 0 내지 10의 정수에서 선택된 어느 하나이며,
상기 <화학식 25>에서, R"a 내지 R"f는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이다.
상기 유기 4족 화합물은, 상기 <화학식 21>로 표시되는 화합물 1몰 내지 3몰; 및 상기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 상기 <화학식 25>로 표시되는 방향족 화합물 1몰 내지 3몰의 비율로 혼합될 수 있다.
상기 전구체 조성물은 0.1~30%의 중량비로 유기 알루미늄 화합물, 유기 갈륨 화합물 또는 유기 게르마늄 화합물 중에서 선택된 어느 하나의 화합물을 포함할 수 있다.
본 발명의 일 실시예에 의한 박막 형성 방법은, 상기 전구체 조성물을 전구체로 이용하는 증착 공정에 의해 기판상에 박막을 형성하는 단계를 포함한다.
상기 증착 공정은 원자층 증착(Atomic Layer Deposition, ALD) 공정 또는 화학 증착(Chemical Vapor Deposition, CVD) 공정일 수 있다.
상기 증착 공정은 50 ~ 500 ℃의 온도범위에서 실시될 수 있다.
상기 박막 형성 방법은, 상기 증착 공정 동안 상기 기판에 열에너지, 플라즈마 또는 전기적 바이어스를 인가하는 것을 특징으로 할 수 있다.
상기 전구체 조성물을 아르곤(Ar), 질소(N2), 헬륨(He) 및 수소(H2) 중에서 선택된 1종 이상의 케리어 가스 또는 희석 가스와 혼합하여 상기 기판상으로 이송하여 증착 공정을 실시할 수 있다.
상기 기판상에 형성된 박막은 지르코늄 알루미늄막, 하프늄 알루미늄막, 지르코늄 갈륨막, 하프늄 갈륨막, 지르코늄 게르마늄막 또는 하프늄 게르마늄막 중 어느 하나일 수 있다.
상기 전구체 조성물을 수증기(H2O), 산소(O2) 및 오존(O3) 중에서 선택된 1종 이상의 반응 가스와 혼합하여 상기 기판상으로 이송하거나 또는 상기 반응 가스를 상기 전구체 조성물과 별도로 상기 기판상으로 이송하여 증착 공정을 실시할 수 있다.
상기 기판상에 형성된 박막은 지르코늄 알루미늄 산화물(ZrAlOx)막, 하프늄 알루미늄 산화물(HfAlOx)막, 지르코늄 갈륨 산화물(ZrGaOx)막, 하프늄 갈륨 산화물(HfAlOx)막, 지르코늄 게르마늄 산화물(ZrGeOx)막 또는 하프늄 게르마늄 산화물(HfGeOx)막 중 어느 하나일 수 있다.
상기 전구체 조성물을 암모니아(NH3), 히드라진(N2H4), 이산화질소(NO2) 및 질소(N2) 플라즈마 중에서 선택된 1종 이상의 반응 가스와 혼합하여 상기 기판상으로 이송하거나 또는 상기 반응 가스를 상기 전구체 조성물과 별도로 상기 기판상으로 이송하여 증착 공정을 실시할 수 있다.
상기 기판상에 형성된 박막은 지르코늄 알루미늄 질화물(ZrAlNx)막, 하프늄 알루미늄 질화물(HfAlNx)막, 지르코늄 갈륨 질화물(ZrGaNx)막, 하프늄 갈륨 질화물(HfAlNx)막, 지르코늄 게르마늄 질화물(ZrGeNx)막 또는 하프늄 게르마늄 질화물(HfGeNx)막 중 어느 하나일 수 있다.
상기 증착 공정은, 진공, 활성 또는 비활성 분위기 하에서 상기 기판을 50 ~ 500 ℃의 온도로 가열하는 단계; 20 ~ 100 ℃의 온도로 가열된 상기 전구체 조성물을 상기 기판상에 도입하는 단계; 상기 전구체 조성물을 상기 기판상에 흡착시켜 유기 화합물층을 상기 기판상에 형성하는 단계; 및 상기 기판에 열에너지, 플라즈마 또는 전기적 바이어스를 인가하여 상기 유기 화합물을 분해함으로써 상기 기판상에 박막을 형성하는 단계를 포함할 수 있다.
본 발명의 일 실시예에 의한 게르마늄 함유막 형성 방법에 의해 형성된 게르마늄 함유막(GeO2)는 고온에서 분해되고 수증기(H2O)와도 반응하는 불안정한 막인바, 단일막으로 이용되지는 않으며, 질소플라즈마로 산화질화게르마늄(GeON)을 형성하거나 다른 산화막(ZrO2, HfO2 등)의 도핑체(Dopant)로 주로 이용된다.
DRAM의 커패시터(Capacitor)로 사용되는 산화지르코늄(ZrO2)의 경우 비정질, Monoclinic, Tetragonal 및 Cubic의 네 가지의 구조로 존재하며, 그 구조에 따라 정전 용량을 달리한다. Tetragonal 구조의 산화지르코늄(ZrO2)은 다른 구조에 비해 약 2배 이상의 정전 용량을 가지고, 상온에서 부피가 큰 Monoclinic으로 존재하려는 경향이 강하므로, 양이온 반경이 작은 원자나 Tetragonal을 형성하는 원자를 기판 상에 도핑하는 경우 Tetragonal의 비율을 높일 수 있다. 또한, 게르마늄 양이온은 지르코늄 양이온에 비해 그 크기가 매우 작으며 Tetragonal 구조로 존재하므로, 이를 산화지르코늄에 도핑한 ZrGeOx 막은 산화지르코늄 단일막(ZrO2)에 비해 유전율이 높음을 확인할 수 있다.
이상에서 본 발명을 실시예를 통하여 상세하게 설명하였으나, 이와 다른 형태의 실시예들도 가능하다. 그러므로, 이하에 기재된 청구항들의 기술적 사상과 범위는 실시예들에 한정되지 않는다.

Claims (40)

  1. 유기 알루미늄 화합물, 유기 갈륨 화합물 또는 유기 게르마늄 화합물 중에서 선택된 어느 하나의 화합물과 유기 4족 화합물의 혼합물을 포함하는 전구체 조성물.
  2. 제1항에 있어서,
    상기 유기 알루미늄 화합물은 하기 <화학식 1>로 표시되는, 전구체 조성물
    <화학식 1>
    Figure pat00055

    상기 <화학식 1>에서 L1 및 L2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이며, R1 및 R2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이다.
  3. 제2항에 있어서,
    상기 유기 알루미늄 화합물은 하기 <화학식 2>로 표시되는, 전구체 조성물.
    <화학식 2>
    Figure pat00056
  4. 제2항에 있어서,
    상기 유기 알루미늄 화합물은 하기 <화학식 3>으로 표시되는, 전구체 조성물.
    <화학식 3>
    Figure pat00057
  5. 제2항에 있어서,
    상기 유기 알루미늄 화합물은 하기 <화학식 4>로 표시되는, 전구체 조성물.
    <화학식 4>
    Figure pat00058
  6. 제2항에 있어서,
    상기 유기 알루미늄 화합물은 하기 <화학식 5>로 표시되는, 전구체 조성물.
    <화학식 5>
    Figure pat00059
  7. 제6항에 있어서,
    상기 유기 알루미늄 화합물은 하기 <화학식 6>으로 표시되는, 전구체 조성물.
    <화학식 6>
    Figure pat00060
  8. 제1항에 있어서,
    상기 유기 갈륨 화합물은 하기 <화학식 7>로 표시되는, 전구체 조성물
    <화학식 7>
    Figure pat00061

    상기 <화학식 7>에서 L'1 및 L'2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이며, R'1 및 R'2는 각각 독립적으로 탄소수 1 내지 6의 알킬기, 탄소수 3 내지 6의 시클로 알킬기 중에서 선택된 어느 하나이다.
  9. 제8항에 있어서,
    상기 유기 갈륨 화합물은 하기 <화학식 8>로 표시되는, 전구체 조성물.
    <화학식 8>
    Figure pat00062
  10. 제8항에 있어서,
    상기 유기 갈륨 화합물은 하기 <화학식 9>로 표시되는, 전구체 조성물.
    <화학식 9>
    Figure pat00063
  11. 제8항에 있어서,
    상기 유기 갈륨 화합물은 하기 <화학식 10>으로 표시되는, 전구체 조성물.
    <화학식 10>
    Figure pat00064
  12. 제8항에 있어서,
    상기 유기 갈륨 화합물은 하기 <화학식 11>로 표시되는, 전구체 조성물.
    <화학식 11>
    Figure pat00065
  13. 제12항에 있어서,
    상기 유기 갈륨 화합물은 하기 <화학식 12>로 표시되는, 전구체 조성물.
    <화학식 12>
    Figure pat00066
  14. 제1항에 있어서,
    상기 유기 게르마늄 화합물은 하기 <화학식 13>으로 표시되는, 전구체 조성물.
    <화학식 13>
    Figure pat00067

    상기 <화학식 13>에서 L"1, L"2, L"3 및 L"4는 각각 독립적으로 수소 원자, 탄소수 1 내지 5의 알킬기, 탄소수 5 내지 8의 아릴기, 탄소수 1 내지 6의 알킬아민기, 탄소수 1 내지 6의 다이알킬아민기, 탄소수 6 내지 12의 아릴아민기, 탄소수 2 내지 6의 알킬실리아민기 중에서 선택된 어느 하나이다.
  15. 제14항에 있어서,
    상기 유기 게르마늄 화합물은 하기 <화학식 14>로 표시되는, 전구체 조성물.
    <화학식 14>
    Figure pat00068
  16. 제1항에 있어서,
    상기 유기 게르마늄 화합물은 하기 <화학식 15>로 표시되는, 전구체 조성물.
    <화학식 15>
    Figure pat00069

    상기 <화학식 15>에서 R"1, R"2, R"3 및 R"4는 각각 독립적으로 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 1 내지 6의 알킬아민기, 탄소수 1 내지 6의 다이알킬아민기, 탄소수 6 내지 10의 아릴기, 탄소수 7 내지 13의 아랄킬기 및 탄소수 2 내지 10의 알킬실릴기 중에서 선택된 어느 하나이며, R"5 내지 R"9는 각각 독립적으로 수소원자, 탄소수 1 내지 6의 알킬기 중에서 선택된 어느 하나이다.
  17. 제16항에 있어서,
    상기 유기 게르마늄 화합물은 하기 <화학식 16>으로 표시되는, 전구체 조성물.
    <화학식 16>
    Figure pat00070
  18. 제16항에 있어서,
    상기 유기 게르마늄 화합물은 하기 <화학식 17>로 표시되는, 전구체 조성물.
    <화학식 17>
    Figure pat00071
  19. 제1항에 있어서,
    상기 유기 4족 화합물은 하기 <화학식 18>로 표시되는 화합물을 포함하는, 전구체 조성물.
    <화학식 18>
    Figure pat00072

    상기 <화학식 18>에서 M은 4족 원소 중에 선택되고, Ra 내지 Rf는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 10의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이며, 이때 Ra와 Rb, Rc와 Rd, 또는 Re와 Rf는 각각 서로 연결되어 이들이 결합되어 있는 질소원자와 함께 탄소수 3 내지 6의 사이클릭 아민기를 형성할 수 있다.
  20. 제19항에 있어서,
    상기 유기 4족 화합물은 하기 <화학식 19>로 표시되는 사이클로펜타디에닐 지르코늄(IV)계 화합물인, 전구체 조성물.
    <화학식 19>
    Figure pat00073

    상기 <화학식 19>에서 Ra 내지 Rf는 제19항에서 정의된 바와 같다.
  21. 제19항에 있어서,
    상기 유기 4족 화합물은 하기 <화학식 20>으로 표시되는 사이클로펜타디에닐 하프늄(IV)계 화합물인, 전구체 조성물.
    <화학식 20>
    Figure pat00074

    상기 <화학식 20>에서 Ra 내지 Rf는 제19항에서 정의된 바와 같다.
  22. 제1항에 있어서,
    상기 유기 4족 화합물은 하기 <화학식 21>로 표시되는 화합물을 포함하는, 전구체 조성물.
    <화학식 21>
    Figure pat00075

    상기 <화학식 21>에서 M은 4족 원소 중에 선택되고, Ra 내지 Re는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 10의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이며, 이때 Ra와 Rb, Rc와 Rd, Re는 각각 또는 서로 연결되어 이들이 결합되어 있는 질소원자와 함께 탄소수 3 내지 6의 사이클릭 아민기를 형성할 수 있고, l은 0 내지 5의 정수에서 선택된 어느 하나이다.
  23. 제22항에 있어서,
    상기 유기 4족 화합물은 하기 <화학식 22>로 표시되는 사이클로펜타디에닐 지르코늄(IV)계 화합물인, 전구체 조성물.
    <화학식 22>
    Figure pat00076

    상기 <화학식 22>에서 Ra 내지 Re, l은 제22항에서 정의된 바와 같다.
  24. 제22항에 있어서,
    상기 유기 4족 화합물은 하기 <화학식 23>으로 표시되는 사이클로펜타디에닐 하프늄(IV)계 화합물인, 전구체 조성물.
    <화학식 23>
    Figure pat00077

    상기 <화학식 23>에서 Ra 내지 Re, l은 제22항에서 정의된 바와 같다.
  25. 제19항에 있어서,
    상기 유기 4족 화합물은,
    하기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 하기 <화학식 25>로 표시되는 방향족 화합물을 더 포함하는, 전구체 조성물.
    <화학식 24>
    Figure pat00078

    <화학식 25>
    Figure pat00079

    상기 <화학식 24>에서 R'a 내지 R'h는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이고, m 및 n은 서로 독립적으로 0 내지 10의 정수에서 선택된 어느 하나이며,
    상기 <화학식 25>에서 R"a 내지 R"f는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이다.
  26. 제25항에 있어서,
    상기 유기 4족 화합물은,
    상기 <화학식 18>로 표시되는 화합물 1몰 내지 3몰; 및
    상기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 상기 <화학식 25>로 표시되는 방향족 화합물 1몰 내지 3몰의 비율로 혼합된, 전구체 조성물.
  27. 제22항에 있어서,
    상기 유기 4족 화합물은,
    하기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 하기 <화학식 25>로 표시되는 방향족 화합물을 더 포함하는, 전구체 조성물.
    <화학식 24>
    Figure pat00080

    <화학식 25>
    Figure pat00081

    상기 <화학식 24>에서 R'a 내지 R'h는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이고, m 및 n은 서로 독립적으로 0 내지 10의 정수에서 선택된 어느 하나이며,
    상기 <화학식 25>에서 R"a 내지 R"f는 각각 서로 같거나 다를 수 있으며, 수소 원자, 탄소수 1 내지 6의 알킬기, 탄소수 6 내지 12의 아릴기, 탄소수 7 내지 13의 아랄킬기에서 선택된 어느 하나이다.
  28. 제27항에 있어서,
    상기 유기 4족 화합물은,
    상기 <화학식 21>로 표시되는 화합물 1몰 내지 3몰; 및
    상기 <화학식 24>로 표시되는 지환족 불포화 화합물 또는 상기 <화학식 25>로 표시되는 방향족 화합물 1몰 내지 3몰의 비율로 혼합된, 전구체 조성물.
  29. 제1항에 있어서,
    상기 전구체 조성물은 0.1~30%의 중량비로 유기 알루미늄 화합물, 유기 갈륨 화합물 또는 유기 게르마늄 화합물 중에서 선택된 어느 하나의 화합물을 포함하는, 전구체 조성물.
  30. 제1항 내지 제29항 중 어느 한 항의 전구체 조성물을 전구체로 이용하는 증착 공정에 의해 기판상에 박막을 형성하는 단계를 포함하는 박막 형성 방법.
  31. 제30항에 있어서,
    상기 증착 공정은 원자층 증착(Atomic Layer Deposition, ALD) 공정 또는 화학 증착(Chemical Vapor Deposition, CVD) 공정인, 박막 형성 방법.
  32. 제30항에 있어서,
    상기 증착 공정은 50 ~ 500 ℃의 온도범위에서 실시되는, 박막 형성 방법.
  33. 제30항에 있어서,
    상기 박막 형성 방법은,
    상기 증착 공정 동안 상기 기판에 열에너지, 플라즈마 또는 전기적 바이어스를 인가하는 것을 특징으로 하는, 박막 형성 방법.
  34. 제30항에 있어서,
    상기 전구체 조성물을 아르곤(Ar), 질소(N2), 헬륨(He) 및 수소(H2) 중에서 선택된 1종 이상의 케리어 가스 또는 희석 가스와 혼합하여 상기 기판상으로 이송하여 증착 공정을 실시하는, 박막 형성 방법.
  35. 제34항에 있어서,
    상기 기판상에 형성된 박막은 지르코늄 알루미늄막, 하프늄 알루미늄막, 지르코늄 갈륨막, 하프늄 갈륨막, 지르코늄 게르마늄막 또는 하프늄 게르마늄막 중 어느 하나인, 박막 형성 방법.
  36. 제30항에 있어서,
    상기 전구체 조성물을 수증기(H2O), 산소(O2) 및 오존(O3) 중에서 선택된 1종 이상의 반응 가스와 혼합하여 상기 기판상으로 이송하거나 또는 상기 반응 가스를 상기 전구체 조성물과 별도로 상기 기판상으로 이송하여 증착 공정을 실시하는, 박막 형성 방법.
  37. 제36항에 있어서,
    상기 기판상에 형성된 박막은 지르코늄 알루미늄 산화물(ZrAlOx)막, 하프늄 알루미늄 산화물(HfAlOx)막, 지르코늄 갈륨 산화물(ZrGaOx)막, 하프늄 갈륨 산화물(HfAlOx)막, 지르코늄 게르마늄 산화물(ZrGeOx)막 또는 하프늄 게르마늄 산화물(HfGeOx)막 중 어느 하나인, 박막 형성 방법.
  38. 제30항에 있어서,
    상기 전구체 조성물을 암모니아(NH3), 히드라진(N2H4), 이산화질소(NO2) 및 질소(N2) 플라즈마 중에서 선택된 1종 이상의 반응 가스와 혼합하여 상기 기판상으로 이송하거나 또는 상기 반응 가스를 상기 전구체 조성물과 별도로 상기 기판상으로 이송하여 증착 공정을 실시하는, 박막 형성 방법.
  39. 제38항에 있어서,
    상기 기판상에 형성된 박막은 지르코늄 알루미늄 질화물(ZrAlNx)막, 하프늄 알루미늄 질화물(HfAlNx)막, 지르코늄 갈륨 질화물(ZrGaNx)막, 하프늄 갈륨 질화물(HfAlNx)막, 지르코늄 게르마늄 질화물(ZrGeNx)막 또는 하프늄 게르마늄 질화물(HfGeNx)막 중 어느 하나인, 박막 형성 방법.
  40. 제30항에 있어서,
    상기 증착 공정은,
    진공, 활성 또는 비활성 분위기 하에서 상기 기판을 50 ~ 500 ℃의 온도로 가열하는 단계;
    20 ~ 100 ℃의 온도로 가열된 상기 전구체 조성물을 상기 기판상에 도입하는 단계;
    상기 전구체 조성물을 상기 기판상에 흡착시켜 유기 화합물층을 상기 기판상에 형성하는 단계; 및
    상기 기판에 열에너지, 플라즈마 또는 전기적 바이어스를 인가하여 상기 유기 화합물을 분해함으로써 상기 기판상에 박막을 형성하는 단계를 포함하는, 박막 형성 방법.
KR1020160025179A 2015-11-19 2016-03-02 유기 4족 화합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법 Ceased KR20170058820A (ko)

Priority Applications (4)

Application Number Priority Date Filing Date Title
JP2018545788A JP6705006B2 (ja) 2015-11-19 2016-11-01 有機４族化合物を含む前駆体造成物及びそれを利用した薄膜形成方法
PCT/KR2016/012456 WO2017086630A1 (ko) 2015-11-19 2016-11-01 유기 4족 화합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법
US15/776,942 US10597777B2 (en) 2015-11-19 2016-11-01 Precursor composition containing group IV organic compound and method for forming thin film using same
CN201680067477.9A CN108603046A (zh) 2015-11-19 2016-11-01 包含四族有机化合物的前驱体组合物及利用它的薄膜形成方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR20150162796 2015-11-19
KR1020150162796 2015-11-19

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020180130163A Division KR20180132568A (ko) 2015-11-19 2018-10-29 유기 4족 화합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법

Publications (1)

Publication Number Publication Date
KR20170058820A true KR20170058820A (ko) 2017-05-29

Family

ID=59053673

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020160025179A Ceased KR20170058820A (ko) 2015-11-19 2016-03-02 유기 4족 화합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법
KR1020180130163A Ceased KR20180132568A (ko) 2015-11-19 2018-10-29 유기 4족 화합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020180130163A Ceased KR20180132568A (ko) 2015-11-19 2018-10-29 유기 4족 화합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법

Country Status (4)

Country Link
US (1) US10597777B2 (ko)
JP (1) JP6705006B2 (ko)
KR (2) KR20170058820A (ko)
CN (1) CN108603046A (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20210137622A (ko) * 2020-05-11 2021-11-18 주식회사 이지티엠 유기 실리콘 아민 화합물을 포함하는 막 증착용 전구체 조성물 및 이를 이용한 막의 증착 방법
CN115279940A (zh) * 2020-02-24 2022-11-01 Up化学株式会社 铝前体化合物、其制备方法和使用其形成含铝膜的方法

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102333599B1 (ko) * 2019-11-15 2021-11-30 주식회사 이지티엠 표면 보호 물질을 이용한 박막 형성 방법
KR102224067B1 (ko) * 2020-01-09 2021-03-08 주식회사 이지티엠 표면 보호 물질을 이용한 박막 형성 방법

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3907579A1 (de) * 1989-03-09 1990-09-13 Merck Patent Gmbh Verwendung von metallorganischen verbindungen zur abscheidung duenner filme aus der gasphase
JPH07300398A (ja) * 1994-05-06 1995-11-14 Sumitomo Chem Co Ltd ＩＩＩｂ−Ｖｂ族化合物の合成法
US6984591B1 (en) * 2000-04-20 2006-01-10 International Business Machines Corporation Precursor source mixtures
US7332618B2 (en) * 2004-09-28 2008-02-19 Praxair Technology, Inc. Organometallic precursor compounds
KR100687760B1 (ko) * 2005-10-19 2007-02-27 한국전자통신연구원 급격한 금속-절연체 전이를 하는 절연체 및 그 제조방법,이를 이용한 소자
US7537804B2 (en) * 2006-04-28 2009-05-26 Micron Technology, Inc. ALD methods in which two or more different precursors are utilized with one or more reactants to form materials over substrates
WO2007140813A1 (en) * 2006-06-02 2007-12-13 L'air Liquide Societe Anonyme Pour L'etude Et L'exploitation Des Procedes Georges Claude Method of forming high-k dielectric films based on novel titanium, zirconium, and hafnium precursors and their use for semiconductor manufacturing
US7727908B2 (en) * 2006-08-03 2010-06-01 Micron Technology, Inc. Deposition of ZrA1ON films
JP5957017B2 (ja) * 2011-03-15 2016-07-27 メカロニックス シーオー． エルティディ．Ｍｅｃｈａｒｏｎｉｃｓ Ｃｏ． Ｌｔｄ． 新規な４ｂ族有機金属化合物及びその製造方法
US9082702B2 (en) * 2012-02-27 2015-07-14 Applied Materials, Inc. Atomic layer deposition methods for metal gate electrodes
EP2968241B1 (en) * 2013-03-11 2018-10-31 University of Florida Research Foundation, Inc. Materials and methods for improving lung function and for prevention and/or treatment of radiation-induced lung complications
KR102008445B1 (ko) * 2014-02-26 2019-08-08 주식회사 유진테크 머티리얼즈 지르코늄 함유막 형성용 전구체 조성물 및 이를 이용한 지르코늄 함유막 형성 방법
SG11201605374UA (en) * 2014-03-04 2016-09-29 Picosun Oy Atomic layer deposition of germanium or germanium oxide
KR101659610B1 (ko) * 2014-03-18 2016-09-23 주식회사 유진테크 머티리얼즈 유기 게르마늄 아민 화합물 및 이를 이용한 박막 증착 방법
US9499571B2 (en) * 2014-12-23 2016-11-22 L'Air Liquide, Société Anonyme pour l'Etude et l'Exploitation des Procédés Georges Claude Germanium- and zirconium-containing compositions for vapor deposition of zirconium-containing films
US20170044664A1 (en) * 2016-10-28 2017-02-16 L'Air Liquide, Société Anonyme pour l'Etude et l'Exploitation des Procédés Georges Claude Hafnium-containing film forming compositions for vapor deposition of hafnium-containing films

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN115279940A (zh) * 2020-02-24 2022-11-01 Up化学株式会社 铝前体化合物、其制备方法和使用其形成含铝膜的方法
CN115279940B (zh) * 2020-02-24 2024-04-09 Up化学株式会社 铝前体化合物、其制备方法和使用其形成含铝膜的方法
US12428435B2 (en) 2020-02-24 2025-09-30 Up Chemical Co., Ltd. Aluminum precursor compound, production method therefor, and aluminum containing layer forming method using same
KR20210137622A (ko) * 2020-05-11 2021-11-18 주식회사 이지티엠 유기 실리콘 아민 화합물을 포함하는 막 증착용 전구체 조성물 및 이를 이용한 막의 증착 방법

Also Published As

Publication number Publication date
KR20180132568A (ko) 2018-12-12
US10597777B2 (en) 2020-03-24
CN108603046A (zh) 2018-09-28
JP6705006B2 (ja) 2020-06-03
US20180347042A1 (en) 2018-12-06
JP2019504509A (ja) 2019-02-14

Similar Documents

Publication Publication Date Title
CN106367730B (zh) 用于沉积第13族金属或类金属氮化物膜的方法
US9911590B2 (en) Methods of forming dielectric films, new precursors and their use in semiconductor manufacturing
US8853075B2 (en) Method for forming a titanium-containing layer on a substrate using an atomic layer deposition (ALD) process
KR102147190B1 (ko) 막형성조성물 및 그를 이용한 박막 제조 방법
JP2020511797A (ja) 強誘電体材料としてのケイ素ドープ酸化ハフニウムの堆積のための新規配合物
JP2020511796A (ja) 強誘電体材料としてのケイ素ドープ酸化ハフニウムの堆積のための新規配合物
KR102008445B1 (ko) 지르코늄 함유막 형성용 전구체 조성물 및 이를 이용한 지르코늄 함유막 형성 방법
KR20180132568A (ko) 유기 4족 화합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법
KR102138707B1 (ko) 희토류 전구체, 이의 제조방법 및 이를 이용하여 박막을 형성하는 방법
KR102724144B1 (ko) 박막 형성용 원료 및 박막의 제조 방법
US10487398B2 (en) Synthesis of metal nitride thin films materials using hydrazine derivatives
US20110020547A1 (en) High dielectric constant films deposited at high temperature by atomic layer deposition
CN114539295B (zh) 稀土前驱体、制备其的方法和使用其形成薄膜的方法
US12359317B2 (en) Rare earth precursor, method of preparing the same, and method of forming thin film using the same
EP1961755A1 (en) Strontium silylamides, adducts thereof with Lewis bases, preparation thereof and deposition of strontium thin films
WO2023122471A1 (en) Homoleptic bismuth precursors for depositing bismuth oxide containing thin films
KR20110007262A (ko) 개선된 균일도를 가지는 하프늄막의 금속유기화학적 증착방법
KR20190122094A (ko) 유기 4족 화합물을 포함하는 전구체 조성물 및 이를 이용한 박막 형성 방법

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T12-X000 Administrative time limit extension not granted

St.27 status event code: U-3-3-T10-T12-oth-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

A107 Divisional application of patent
PA0107 Divisional application

St.27 status event code: A-0-1-A10-A18-div-PA0107

St.27 status event code: A-0-1-A10-A16-div-PA0107

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000
