KR20170073385A - 가공성이 우수한 폴리올레핀 - Google Patents
가공성이 우수한 폴리올레핀 Download PDFInfo
- Publication number
- KR20170073385A KR20170073385A KR1020150182242A KR20150182242A KR20170073385A KR 20170073385 A KR20170073385 A KR 20170073385A KR 1020150182242 A KR1020150182242 A KR 1020150182242A KR 20150182242 A KR20150182242 A KR 20150182242A KR 20170073385 A KR20170073385 A KR 20170073385A
- Authority
- KR
- South Korea
- Prior art keywords
- group
- carbon atoms
- hydrocarbyl
- independently
- transition metal
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Withdrawn
Links
- 229920000098 polyolefin Polymers 0.000 title claims abstract description 34
- 125000004432 carbon atom Chemical group C* 0.000 claims description 143
- 125000001183 hydrocarbyl group Chemical group 0.000 claims description 101
- 150000003623 transition metal compounds Chemical class 0.000 claims description 53
- -1 phospho group Chemical group 0.000 claims description 47
- 239000003054 catalyst Substances 0.000 claims description 46
- 239000003446 ligand Substances 0.000 claims description 27
- 229910052739 hydrogen Inorganic materials 0.000 claims description 25
- 239000001257 hydrogen Substances 0.000 claims description 25
- 229910052736 halogen Inorganic materials 0.000 claims description 24
- 150000002367 halogens Chemical class 0.000 claims description 24
- 125000003808 silyl group Chemical group [H][Si]([H])([H])[*] 0.000 claims description 22
- 239000000126 substance Substances 0.000 claims description 22
- 150000001875 compounds Chemical class 0.000 claims description 16
- 239000000178 monomer Substances 0.000 claims description 14
- 125000004435 hydrogen atom Chemical class [H]* 0.000 claims description 12
- 125000001424 substituent group Chemical group 0.000 claims description 12
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 claims description 9
- 125000000058 cyclopentadienyl group Chemical group C1(=CC=CC1)* 0.000 claims description 9
- 125000003118 aryl group Chemical group 0.000 claims description 8
- 238000000034 method Methods 0.000 claims description 8
- 229910052799 carbon Inorganic materials 0.000 claims description 7
- 229910052710 silicon Inorganic materials 0.000 claims description 7
- 125000001273 sulfonato group Chemical group [O-]S(*)(=O)=O 0.000 claims description 6
- 125000001174 sulfone group Chemical group 0.000 claims description 6
- 125000001931 aliphatic group Chemical group 0.000 claims description 5
- 125000002947 alkylene group Chemical group 0.000 claims description 5
- 229910052782 aluminium Inorganic materials 0.000 claims description 5
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 claims description 5
- 229910052735 hafnium Inorganic materials 0.000 claims description 5
- 229910052719 titanium Inorganic materials 0.000 claims description 5
- 229910052726 zirconium Inorganic materials 0.000 claims description 5
- MYRTYDVEIRVNKP-UHFFFAOYSA-N 1,2-Divinylbenzene Chemical compound C=CC1=CC=CC=C1C=C MYRTYDVEIRVNKP-UHFFFAOYSA-N 0.000 claims description 4
- VOPWNXZWBYDODV-UHFFFAOYSA-N Chlorodifluoromethane Chemical compound FC(F)Cl VOPWNXZWBYDODV-UHFFFAOYSA-N 0.000 claims description 4
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 claims description 4
- YWAKXRMUMFPDSH-UHFFFAOYSA-N pentene Chemical compound CCCC=C YWAKXRMUMFPDSH-UHFFFAOYSA-N 0.000 claims description 4
- 125000003368 amide group Chemical group 0.000 claims description 3
- 125000003983 fluorenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3CC12)* 0.000 claims description 3
- 229910052732 germanium Inorganic materials 0.000 claims description 3
- 125000003454 indenyl group Chemical group C1(C=CC2=CC=CC=C12)* 0.000 claims description 3
- 229910052745 lead Inorganic materials 0.000 claims description 3
- 125000000449 nitro group Chemical group [O-][N+](*)=O 0.000 claims description 3
- 229910052718 tin Inorganic materials 0.000 claims description 3
- HMDQPBSDHHTRNI-UHFFFAOYSA-N 1-(chloromethyl)-3-ethenylbenzene Chemical compound ClCC1=CC=CC(C=C)=C1 HMDQPBSDHHTRNI-UHFFFAOYSA-N 0.000 claims description 2
- HECLRDQVFMWTQS-RGOKHQFPSA-N 1755-01-7 Chemical compound C1[C@H]2[C@@H]3CC=C[C@@H]3[C@@H]1C=C2 HECLRDQVFMWTQS-RGOKHQFPSA-N 0.000 claims description 2
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical compound [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 claims description 2
- 239000002879 Lewis base Substances 0.000 claims description 2
- XYLMUPLGERFSHI-UHFFFAOYSA-N alpha-Methylstyrene Chemical compound CC(=C)C1=CC=CC=C1 XYLMUPLGERFSHI-UHFFFAOYSA-N 0.000 claims description 2
- 229910052796 boron Inorganic materials 0.000 claims description 2
- 229910052795 boron group element Inorganic materials 0.000 claims description 2
- 230000007935 neutral effect Effects 0.000 claims description 2
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 claims description 2
- GQEZCXVZFLOKMC-UHFFFAOYSA-N 1-hexadecene Chemical compound CCCCCCCCCCCCCCC=C GQEZCXVZFLOKMC-UHFFFAOYSA-N 0.000 claims 2
- HFDVRLIODXPAHB-UHFFFAOYSA-N 1-tetradecene Chemical compound CCCCCCCCCCCCC=C HFDVRLIODXPAHB-UHFFFAOYSA-N 0.000 claims 2
- VAMFXQBUQXONLZ-UHFFFAOYSA-N n-alpha-eicosene Natural products CCCCCCCCCCCCCCCCCCC=C VAMFXQBUQXONLZ-UHFFFAOYSA-N 0.000 claims 2
- OJOWICOBYCXEKR-KRXBUXKQSA-N (5e)-5-ethylidenebicyclo[2.2.1]hept-2-ene Chemical compound C1C2C(=C/C)/CC1C=C2 OJOWICOBYCXEKR-KRXBUXKQSA-N 0.000 claims 1
- 229940106006 1-eicosene Drugs 0.000 claims 1
- FIKTURVKRGQNQD-UHFFFAOYSA-N 1-eicosene Natural products CCCCCCCCCCCCCCCCCC=CC(O)=O FIKTURVKRGQNQD-UHFFFAOYSA-N 0.000 claims 1
- JPZCIALVHBNFLD-UHFFFAOYSA-N 4-methyldodec-1-ene Chemical compound CCCCCCCCC(C)CC=C JPZCIALVHBNFLD-UHFFFAOYSA-N 0.000 claims 1
- SJYNFBVQFBRSIB-UHFFFAOYSA-N norbornadiene Chemical compound C1=CC2C=CC1C2 SJYNFBVQFBRSIB-UHFFFAOYSA-N 0.000 claims 1
- JFNLZVQOOSMTJK-KNVOCYPGSA-N norbornene Chemical compound C1[C@@H]2CC[C@H]1C=C2 JFNLZVQOOSMTJK-KNVOCYPGSA-N 0.000 claims 1
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 claims 1
- 229920002554 vinyl polymer Polymers 0.000 claims 1
- 238000009826 distribution Methods 0.000 abstract description 18
- 238000005336 cracking Methods 0.000 abstract description 3
- 230000006353 environmental stress Effects 0.000 abstract description 3
- 239000000243 solution Substances 0.000 description 52
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 41
- VLKZOEOYAKHREP-UHFFFAOYSA-N n-Hexane Chemical compound CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 35
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 description 21
- 150000001336 alkenes Chemical class 0.000 description 20
- 238000002360 preparation method Methods 0.000 description 18
- 238000006116 polymerization reaction Methods 0.000 description 14
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 12
- 150000002431 hydrogen Chemical class 0.000 description 12
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 11
- 239000000203 mixture Substances 0.000 description 10
- NFHFRUOZVGFOOS-UHFFFAOYSA-N palladium;triphenylphosphane Chemical compound [Pd].C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1P(C=1C=CC=CC=1)C1=CC=CC=C1 NFHFRUOZVGFOOS-UHFFFAOYSA-N 0.000 description 10
- 238000005481 NMR spectroscopy Methods 0.000 description 9
- 230000000694 effects Effects 0.000 description 9
- 239000002904 solvent Substances 0.000 description 9
- LWNGJAHMBMVCJR-UHFFFAOYSA-N (2,3,4,5,6-pentafluorophenoxy)boronic acid Chemical compound OB(O)OC1=C(F)C(F)=C(F)C(F)=C1F LWNGJAHMBMVCJR-UHFFFAOYSA-N 0.000 description 8
- UHOVQNZJYSORNB-UHFFFAOYSA-N Benzene Chemical compound C1=CC=CC=C1 UHOVQNZJYSORNB-UHFFFAOYSA-N 0.000 description 7
- 238000006243 chemical reaction Methods 0.000 description 7
- 238000004519 manufacturing process Methods 0.000 description 7
- 239000000047 product Substances 0.000 description 7
- FCEHBMOGCRZNNI-UHFFFAOYSA-N 1-benzothiophene Chemical compound C1=CC=C2SC=CC2=C1 FCEHBMOGCRZNNI-UHFFFAOYSA-N 0.000 description 6
- CURLTUGMZLYLDI-UHFFFAOYSA-N Carbon dioxide Chemical compound O=C=O CURLTUGMZLYLDI-UHFFFAOYSA-N 0.000 description 6
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 6
- 235000011089 carbon dioxide Nutrition 0.000 description 6
- 239000012018 catalyst precursor Substances 0.000 description 6
- 230000000052 comparative effect Effects 0.000 description 6
- DLEDOFVPSDKWEF-UHFFFAOYSA-N lithium butane Chemical compound [Li+].CCC[CH2-] DLEDOFVPSDKWEF-UHFFFAOYSA-N 0.000 description 6
- MZRVEZGGRBJDDB-UHFFFAOYSA-N n-Butyllithium Substances [Li]CCCC MZRVEZGGRBJDDB-UHFFFAOYSA-N 0.000 description 6
- 230000000704 physical effect Effects 0.000 description 6
- 229920000642 polymer Polymers 0.000 description 6
- 239000002002 slurry Substances 0.000 description 6
- 238000007334 copolymerization reaction Methods 0.000 description 5
- JLTDJTHDQAWBAV-UHFFFAOYSA-O dimethyl(phenyl)azanium Chemical compound C[NH+](C)C1=CC=CC=C1 JLTDJTHDQAWBAV-UHFFFAOYSA-O 0.000 description 5
- 125000000524 functional group Chemical group 0.000 description 5

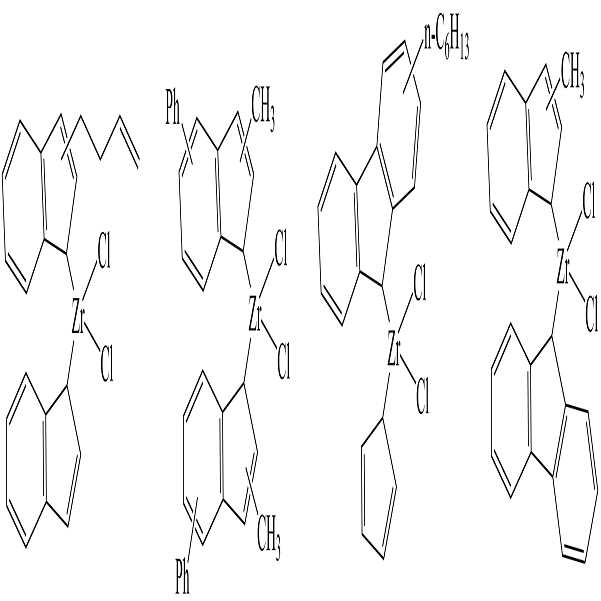

- 239000012968 metallocene catalyst Substances 0.000 description 5
- 230000008569 process Effects 0.000 description 5
- 239000007787 solid Substances 0.000 description 5
- LIKMAJRDDDTEIG-UHFFFAOYSA-N 1-hexene Chemical compound CCCCC=C LIKMAJRDDDTEIG-UHFFFAOYSA-N 0.000 description 4
- WSSSPWUEQFSQQG-UHFFFAOYSA-N 4-methyl-1-pentene Chemical compound CC(C)CC=C WSSSPWUEQFSQQG-UHFFFAOYSA-N 0.000 description 4
- KAKZBPTYRLMSJV-UHFFFAOYSA-N Butadiene Chemical compound C=CC=C KAKZBPTYRLMSJV-UHFFFAOYSA-N 0.000 description 4
- IMNFDUFMRHMDMM-UHFFFAOYSA-N N-Heptane Chemical compound CCCCCCC IMNFDUFMRHMDMM-UHFFFAOYSA-N 0.000 description 4
- OFBQJSOFQDEBGM-UHFFFAOYSA-N Pentane Chemical compound CCCCC OFBQJSOFQDEBGM-UHFFFAOYSA-N 0.000 description 4
- 125000000217 alkyl group Chemical group 0.000 description 4
- MVPPADPHJFYWMZ-UHFFFAOYSA-N chlorobenzene Chemical compound ClC1=CC=CC=C1 MVPPADPHJFYWMZ-UHFFFAOYSA-N 0.000 description 4
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 4
- 239000012044 organic layer Substances 0.000 description 4
- 125000001181 organosilyl group Chemical group [SiH3]* 0.000 description 4
- GETQZCLCWQTVFV-UHFFFAOYSA-N trimethylamine Chemical compound CN(C)C GETQZCLCWQTVFV-UHFFFAOYSA-N 0.000 description 4
- VXNZUUAINFGPBY-UHFFFAOYSA-N 1-Butene Chemical compound CCC=C VXNZUUAINFGPBY-UHFFFAOYSA-N 0.000 description 3
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 3
- 239000005977 Ethylene Substances 0.000 description 3
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 3
- 125000004429 atom Chemical group 0.000 description 3
- 239000003426 co-catalyst Substances 0.000 description 3
- WFZSIVNWLIYDJZ-UHFFFAOYSA-N dichloro-methyl-[6-[(2-methylpropan-2-yl)oxy]hexyl]silane Chemical compound CC(C)(C)OCCCCCC[Si](C)(Cl)Cl WFZSIVNWLIYDJZ-UHFFFAOYSA-N 0.000 description 3
- 230000001747 exhibiting effect Effects 0.000 description 3
- 230000000379 polymerizing effect Effects 0.000 description 3
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 3
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 3
- KWKAKUADMBZCLK-UHFFFAOYSA-N 1-octene Chemical compound CCCCCCC=C KWKAKUADMBZCLK-UHFFFAOYSA-N 0.000 description 2
- 238000005160 1H NMR spectroscopy Methods 0.000 description 2
- 239000004215 Carbon black (E152) Substances 0.000 description 2
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 2
- CPLXHLVBOLITMK-UHFFFAOYSA-N Magnesium oxide Chemical compound [Mg]=O CPLXHLVBOLITMK-UHFFFAOYSA-N 0.000 description 2
- YSSHVZSQQGCSMS-UHFFFAOYSA-N N-[chloro-methyl-[6-[(2-methylpropan-2-yl)oxy]hexyl]silyl]-2-methylpropan-2-amine Chemical compound C(C)(C)(C)OCCCCCC[Si](NC(C)(C)C)(C)Cl YSSHVZSQQGCSMS-UHFFFAOYSA-N 0.000 description 2
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 2
- QAOWNCQODCNURD-UHFFFAOYSA-N Sulfuric acid Chemical compound OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 description 2
- YTPLMLYBLZKORZ-UHFFFAOYSA-N Thiophene Chemical compound C=1C=CSC=1 YTPLMLYBLZKORZ-UHFFFAOYSA-N 0.000 description 2
- 239000011954 Ziegler–Natta catalyst Substances 0.000 description 2
- 229910007926 ZrCl Inorganic materials 0.000 description 2
- HQABUPZFAYXKJW-UHFFFAOYSA-N butan-1-amine Chemical compound CCCCN HQABUPZFAYXKJW-UHFFFAOYSA-N 0.000 description 2
- 239000000460 chlorine Substances 0.000 description 2
- 238000001816 cooling Methods 0.000 description 2
- DOBRDRYODQBAMW-UHFFFAOYSA-N copper(i) cyanide Chemical compound [Cu+].N#[C-] DOBRDRYODQBAMW-UHFFFAOYSA-N 0.000 description 2
- 238000004132 cross linking Methods 0.000 description 2
- 238000001914 filtration Methods 0.000 description 2
- 230000014509 gene expression Effects 0.000 description 2
- 125000005842 heteroatom Chemical group 0.000 description 2
- 229930195733 hydrocarbon Natural products 0.000 description 2
- 150000002430 hydrocarbons Chemical class 0.000 description 2
- KWGKDLIKAYFUFQ-UHFFFAOYSA-M lithium chloride Chemical compound [Li+].[Cl-] KWGKDLIKAYFUFQ-UHFFFAOYSA-M 0.000 description 2
- CPOFMOWDMVWCLF-UHFFFAOYSA-N methyl(oxo)alumane Chemical compound C[Al]=O CPOFMOWDMVWCLF-UHFFFAOYSA-N 0.000 description 2
- 230000004048 modification Effects 0.000 description 2
- 238000012986 modification Methods 0.000 description 2
- BKIMMITUMNQMOS-UHFFFAOYSA-N nonane Chemical compound CCCCCCCCC BKIMMITUMNQMOS-UHFFFAOYSA-N 0.000 description 2
- 229910052760 oxygen Inorganic materials 0.000 description 2
- 230000037048 polymerization activity Effects 0.000 description 2
- 239000002243 precursor Substances 0.000 description 2
- 125000004805 propylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 description 2
- 125000005373 siloxane group Chemical group [SiH2](O*)* 0.000 description 2
- 238000003756 stirring Methods 0.000 description 2
- JOXIMZWYDAKGHI-UHFFFAOYSA-N toluene-4-sulfonic acid Chemical compound CC1=CC=C(S(O)(=O)=O)C=C1 JOXIMZWYDAKGHI-UHFFFAOYSA-N 0.000 description 2
- 229910052727 yttrium Inorganic materials 0.000 description 2
- 239000004711 α-olefin Substances 0.000 description 2
- WCFQIFDACWBNJT-UHFFFAOYSA-N $l^{1}-alumanyloxy(2-methylpropyl)aluminum Chemical compound CC(C)C[Al]O[Al] WCFQIFDACWBNJT-UHFFFAOYSA-N 0.000 description 1
- RURFJXKOXIWFJX-UHFFFAOYSA-N (2,3,4,6-tetrafluorophenoxy)boronic acid Chemical compound OB(O)OC1=C(F)C=C(F)C(F)=C1F RURFJXKOXIWFJX-UHFFFAOYSA-N 0.000 description 1
- PMJHHCWVYXUKFD-SNAWJCMRSA-N (E)-1,3-pentadiene Chemical compound C\C=C\C=C PMJHHCWVYXUKFD-SNAWJCMRSA-N 0.000 description 1
- TUNLYEHIVPWOHK-ONEGZZNKSA-N (e)-2-methylbut-2-enoyl chloride Chemical compound C\C=C(/C)C(Cl)=O TUNLYEHIVPWOHK-ONEGZZNKSA-N 0.000 description 1
- SWXNWKCMNRYPIU-UHFFFAOYSA-N 10,10-dimethyl-5H-indeno[1,2-b]indole-2-carboxylic acid Chemical compound CC1(C2=CC(=CC=C2C=2NC=3C=CC=CC=3C=21)C(=O)O)C SWXNWKCMNRYPIU-UHFFFAOYSA-N 0.000 description 1
- YVSMQHYREUQGRX-UHFFFAOYSA-N 2-ethyloxaluminane Chemical compound CC[Al]1CCCCO1 YVSMQHYREUQGRX-UHFFFAOYSA-N 0.000 description 1

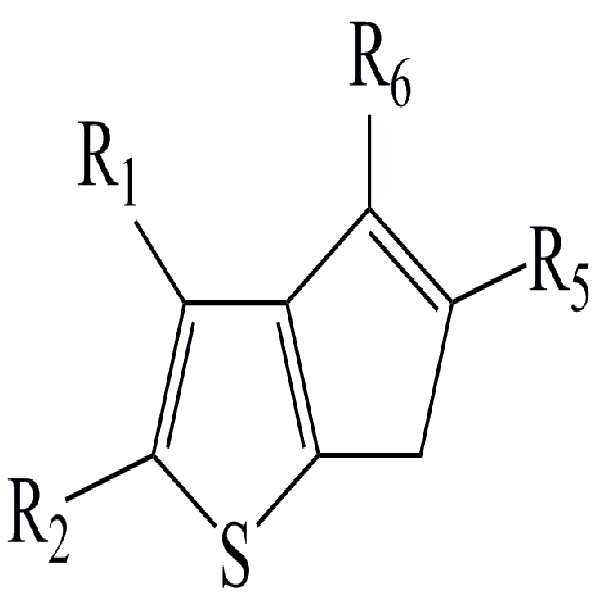

- KVPBSBOTFRNKOM-UHFFFAOYSA-N 2h-cyclopenta[b]thiophene Chemical compound C1=CC2=CCSC2=C1 KVPBSBOTFRNKOM-UHFFFAOYSA-N 0.000 description 1
- UERDRKZGACRLPC-UHFFFAOYSA-N 5,8-dimethyl-10h-indeno[1,2-b]indole Chemical compound C12=CC=CC=C2CC2=C1N(C)C1=CC=C(C)C=C12 UERDRKZGACRLPC-UHFFFAOYSA-N 0.000 description 1
- RSPAIISXQHXRKX-UHFFFAOYSA-L 5-butylcyclopenta-1,3-diene;zirconium(4+);dichloride Chemical compound Cl[Zr+2]Cl.CCCCC1=CC=C[CH-]1.CCCCC1=CC=C[CH-]1 RSPAIISXQHXRKX-UHFFFAOYSA-L 0.000 description 1
- ZCYVEMRRCGMTRW-UHFFFAOYSA-N 7553-56-2 Chemical compound [I] ZCYVEMRRCGMTRW-UHFFFAOYSA-N 0.000 description 1
- BTBUEUYNUDRHOZ-UHFFFAOYSA-N Borate Chemical compound [O-]B([O-])[O-] BTBUEUYNUDRHOZ-UHFFFAOYSA-N 0.000 description 1
- WKBOTKDWSSQWDR-UHFFFAOYSA-N Bromine atom Chemical compound [Br] WKBOTKDWSSQWDR-UHFFFAOYSA-N 0.000 description 1
- JZJDQBZDSBCARL-UHFFFAOYSA-N CC1=C(CC2=C1C1=C(S2)C=CC=C1)C Chemical compound CC1=C(CC2=C1C1=C(S2)C=CC=C1)C JZJDQBZDSBCARL-UHFFFAOYSA-N 0.000 description 1
- DTBOLDUHSYCJHH-UHFFFAOYSA-N CC1C(C)c2c(sc3ccccc23)C1=O Chemical compound CC1C(C)c2c(sc3ccccc23)C1=O DTBOLDUHSYCJHH-UHFFFAOYSA-N 0.000 description 1
- ZAMOUSCENKQFHK-UHFFFAOYSA-N Chlorine atom Chemical compound [Cl] ZAMOUSCENKQFHK-UHFFFAOYSA-N 0.000 description 1
- PXGOKWXKJXAPGV-UHFFFAOYSA-N Fluorine Chemical compound FF PXGOKWXKJXAPGV-UHFFFAOYSA-N 0.000 description 1
- BZLVMXJERCGZMT-UHFFFAOYSA-N Methyl tert-butyl ether Chemical compound COC(C)(C)C BZLVMXJERCGZMT-UHFFFAOYSA-N 0.000 description 1
- ZMJGACQJVASHKM-UHFFFAOYSA-N N,N-dimethyl-4-tri(propan-2-yl)silylaniline Chemical compound CC(C)[Si](C(C)C)(C(C)C)C(C=C1)=CC=C1N(C)C ZMJGACQJVASHKM-UHFFFAOYSA-N 0.000 description 1
- 229910002651 NO3 Inorganic materials 0.000 description 1
- NHNBFGGVMKEFGY-UHFFFAOYSA-N Nitrate Chemical compound [O-][N+]([O-])=O NHNBFGGVMKEFGY-UHFFFAOYSA-N 0.000 description 1
- HILGSNHVOVAALK-YCRREMRBSA-N S1C(=CC2=C1C=CC=C2)C(\C(=C\C)\C)=O Chemical compound S1C(=CC2=C1C=CC=C2)C(\C(=C\C)\C)=O HILGSNHVOVAALK-YCRREMRBSA-N 0.000 description 1
- 230000004913 activation Effects 0.000 description 1
- 239000012190 activator Substances 0.000 description 1
- 230000002411 adverse Effects 0.000 description 1
- 150000001335 aliphatic alkanes Chemical class 0.000 description 1
- 125000005024 alkenyl aryl group Chemical group 0.000 description 1
- 125000003342 alkenyl group Chemical group 0.000 description 1
- 125000003545 alkoxy group Chemical group 0.000 description 1
- 125000005370 alkoxysilyl group Chemical group 0.000 description 1
- 125000005234 alkyl aluminium group Chemical group 0.000 description 1
- 125000002877 alkyl aryl group Chemical group 0.000 description 1
- 125000000304 alkynyl group Chemical group 0.000 description 1
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 1
- 125000002178 anthracenyl group Chemical group C1(=CC=CC2=CC3=CC=CC=C3C=C12)* 0.000 description 1
- 239000003849 aromatic solvent Substances 0.000 description 1
- 125000003710 aryl alkyl group Chemical group 0.000 description 1
- 125000004104 aryloxy group Chemical group 0.000 description 1
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical group [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 1
- 239000002585 base Substances 0.000 description 1
- SRSXLGNVWSONIS-UHFFFAOYSA-N benzenesulfonic acid Chemical group OS(=O)(=O)C1=CC=CC=C1 SRSXLGNVWSONIS-UHFFFAOYSA-N 0.000 description 1
- GDTBXPJZTBHREO-UHFFFAOYSA-N bromine Substances BrBr GDTBXPJZTBHREO-UHFFFAOYSA-N 0.000 description 1
- 229910052794 bromium Inorganic materials 0.000 description 1
- 238000012662 bulk polymerization Methods 0.000 description 1
- IAQRGUVFOMOMEM-UHFFFAOYSA-N butene Natural products CC=CC IAQRGUVFOMOMEM-UHFFFAOYSA-N 0.000 description 1
- AIXAANGOTKPUOY-UHFFFAOYSA-N carbachol Chemical group [Cl-].C[N+](C)(C)CCOC(N)=O AIXAANGOTKPUOY-UHFFFAOYSA-N 0.000 description 1
- 150000004649 carbonic acid derivatives Chemical class 0.000 description 1
- 230000003197 catalytic effect Effects 0.000 description 1
- 125000002091 cationic group Chemical group 0.000 description 1
- 239000007810 chemical reaction solvent Substances 0.000 description 1
- 229910052801 chlorine Inorganic materials 0.000 description 1
- 238000004440 column chromatography Methods 0.000 description 1
- 238000010960 commercial process Methods 0.000 description 1
- 150000004696 coordination complex Chemical class 0.000 description 1
- 229920001577 copolymer Polymers 0.000 description 1
- 125000006165 cyclic alkyl group Chemical group 0.000 description 1
- 125000004122 cyclic group Chemical group 0.000 description 1
- 125000003113 cycloheptyloxy group Chemical group C1(CCCCCC1)O* 0.000 description 1
- 125000000113 cyclohexyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 1
- DIOQZVSQGTUSAI-NJFSPNSNSA-N decane Chemical compound CCCCCCCCC[14CH3] DIOQZVSQGTUSAI-NJFSPNSNSA-N 0.000 description 1
- 229960004132 diethyl ether Drugs 0.000 description 1
- MYBJXSAXGLILJD-UHFFFAOYSA-N diethyl(methyl)alumane Chemical compound CC[Al](C)CC MYBJXSAXGLILJD-UHFFFAOYSA-N 0.000 description 1
- JGHYBJVUQGTEEB-UHFFFAOYSA-M dimethylalumanylium;chloride Chemical compound C[Al](C)Cl JGHYBJVUQGTEEB-UHFFFAOYSA-M 0.000 description 1
- MWNKMBHGMZHEMM-UHFFFAOYSA-N dimethylalumanylium;ethanolate Chemical compound CCO[Al](C)C MWNKMBHGMZHEMM-UHFFFAOYSA-N 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 238000007720 emulsion polymerization reaction Methods 0.000 description 1
- ZSWFCLXCOIISFI-UHFFFAOYSA-N endo-cyclopentadiene Natural products C1C=CC=C1 ZSWFCLXCOIISFI-UHFFFAOYSA-N 0.000 description 1
- 125000001301 ethoxy group Chemical group [H]C([H])([H])C([H])([H])O* 0.000 description 1
- 125000005745 ethoxymethyl group Chemical group [H]C([H])([H])C([H])([H])OC([H])([H])* 0.000 description 1
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 1
- SHGOGDWTZKFNSC-UHFFFAOYSA-N ethyl(dimethyl)alumane Chemical compound CC[Al](C)C SHGOGDWTZKFNSC-UHFFFAOYSA-N 0.000 description 1
- 125000000816 ethylene group Chemical group [H]C([H])([*:1])C([H])([H])[*:2] 0.000 description 1
- 238000001125 extrusion Methods 0.000 description 1
- 239000000706 filtrate Substances 0.000 description 1
- RMBPEFMHABBEKP-UHFFFAOYSA-N fluorene Chemical compound C1=CC=C2C3=C[CH]C=CC3=CC2=C1 RMBPEFMHABBEKP-UHFFFAOYSA-N 0.000 description 1
- 229910052731 fluorine Inorganic materials 0.000 description 1
- 239000011737 fluorine Substances 0.000 description 1
- 238000010528 free radical solution polymerization reaction Methods 0.000 description 1
- 239000005457 ice water Substances 0.000 description 1
- 229910052740 iodine Inorganic materials 0.000 description 1
- 239000011630 iodine Substances 0.000 description 1
- 125000002510 isobutoxy group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])O* 0.000 description 1
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 description 1
- 125000003253 isopropoxy group Chemical group [H]C([H])([H])C([H])(O*)C([H])([H])[H] 0.000 description 1
- 125000006229 isopropoxyethyl group Chemical group [H]C([H])([H])C([H])(OC([H])([H])C([H])([H])*)C([H])([H])[H] 0.000 description 1
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- 239000000395 magnesium oxide Substances 0.000 description 1
- AFVFQIVMOAPDHO-UHFFFAOYSA-M methanesulfonate group Chemical group CS(=O)(=O)[O-] AFVFQIVMOAPDHO-UHFFFAOYSA-M 0.000 description 1
- 125000000956 methoxy group Chemical group [H]C([H])([H])O* 0.000 description 1
- BQBCXNQILNPAPX-UHFFFAOYSA-N methoxy(dimethyl)alumane Chemical compound [O-]C.C[Al+]C BQBCXNQILNPAPX-UHFFFAOYSA-N 0.000 description 1
- 125000004184 methoxymethyl group Chemical group [H]C([H])([H])OC([H])([H])* 0.000 description 1
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 1
- 125000001570 methylene group Chemical group [H]C([H])([*:1])[*:2] 0.000 description 1
- 239000012046 mixed solvent Substances 0.000 description 1
- JZBZLRKFJWQZHU-UHFFFAOYSA-N n,n,2,4,6-pentamethylaniline Chemical compound CN(C)C1=C(C)C=C(C)C=C1C JZBZLRKFJWQZHU-UHFFFAOYSA-N 0.000 description 1
- NHLUVTZJQOJKCC-UHFFFAOYSA-N n,n-dimethylhexadecan-1-amine Chemical compound CCCCCCCCCCCCCCCCN(C)C NHLUVTZJQOJKCC-UHFFFAOYSA-N 0.000 description 1
- TVMXDCGIABBOFY-UHFFFAOYSA-N n-Octanol Natural products CCCCCCCC TVMXDCGIABBOFY-UHFFFAOYSA-N 0.000 description 1
- 125000006606 n-butoxy group Chemical group 0.000 description 1
- 125000004108 n-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- DIOQZVSQGTUSAI-UHFFFAOYSA-N n-butylhexane Natural products CCCCCCCCCC DIOQZVSQGTUSAI-UHFFFAOYSA-N 0.000 description 1
- UWHRNIXHZAWBMF-UHFFFAOYSA-N n-dodecyl-n-methyldodecan-1-amine Chemical compound CCCCCCCCCCCCN(C)CCCCCCCCCCCC UWHRNIXHZAWBMF-UHFFFAOYSA-N 0.000 description 1
- LQKYCMRSWKQVBQ-UHFFFAOYSA-N n-dodecylaniline Chemical compound CCCCCCCCCCCCNC1=CC=CC=C1 LQKYCMRSWKQVBQ-UHFFFAOYSA-N 0.000 description 1
- 125000003136 n-heptyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000001298 n-hexoxy group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])O* 0.000 description 1
- 125000003506 n-propoxy group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])O* 0.000 description 1
- 125000004123 n-propyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000001624 naphthyl group Chemical group 0.000 description 1
- NIHNNTQXNPWCJQ-UHFFFAOYSA-N o-biphenylenemethane Natural products C1=CC=C2CC3=CC=CC=C3C2=C1 NIHNNTQXNPWCJQ-UHFFFAOYSA-N 0.000 description 1
- 150000002902 organometallic compounds Chemical class 0.000 description 1
- 239000001301 oxygen Substances 0.000 description 1
- 125000004817 pentamethylene group Chemical group [H]C([H])([*:2])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[*:1] 0.000 description 1
- 125000000951 phenoxy group Chemical group [H]C1=C([H])C([H])=C(O*)C([H])=C1[H] 0.000 description 1
- 229920000573 polyethylene Polymers 0.000 description 1
- 239000002685 polymerization catalyst Substances 0.000 description 1
- 229920005672 polyolefin resin Polymers 0.000 description 1
- QQONPFPTGQHPMA-UHFFFAOYSA-N propylene Natural products CC=C QQONPFPTGQHPMA-UHFFFAOYSA-N 0.000 description 1
- 238000000425 proton nuclear magnetic resonance spectrum Methods 0.000 description 1
- 125000000168 pyrrolyl group Chemical group 0.000 description 1
- 238000010791 quenching Methods 0.000 description 1
- 239000011541 reaction mixture Substances 0.000 description 1
- 230000009257 reactivity Effects 0.000 description 1
- 239000000377 silicon dioxide Substances 0.000 description 1
- 238000000527 sonication Methods 0.000 description 1
- 238000003860 storage Methods 0.000 description 1
- 150000003467 sulfuric acid derivatives Chemical class 0.000 description 1
- 239000000725 suspension Substances 0.000 description 1
- 238000010557 suspension polymerization reaction Methods 0.000 description 1
- 238000001308 synthesis method Methods 0.000 description 1
- 125000004213 tert-butoxy group Chemical group [H]C([H])([H])C(O*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- YBRBMKDOPFTVDT-UHFFFAOYSA-N tert-butylamine Chemical compound CC(C)(C)N YBRBMKDOPFTVDT-UHFFFAOYSA-N 0.000 description 1
- 125000000383 tetramethylene group Chemical group [H]C([H])([*:1])C([H])([H])C([H])([H])C([H])([H])[*:2] 0.000 description 1
- 229930192474 thiophene Natural products 0.000 description 1
- 125000003944 tolyl group Chemical group 0.000 description 1
- SQBBHCOIQXKPHL-UHFFFAOYSA-N tributylalumane Chemical compound CCCC[Al](CCCC)CCCC SQBBHCOIQXKPHL-UHFFFAOYSA-N 0.000 description 1
- PYLGJXLKFZZEBJ-UHFFFAOYSA-N tricyclopentylalumane Chemical compound C1CCCC1[Al](C1CCCC1)C1CCCC1 PYLGJXLKFZZEBJ-UHFFFAOYSA-N 0.000 description 1
- VOITXYVAKOUIBA-UHFFFAOYSA-N triethylaluminium Chemical compound CC[Al](CC)CC VOITXYVAKOUIBA-UHFFFAOYSA-N 0.000 description 1
- ZMANZCXQSJIPKH-UHFFFAOYSA-O triethylammonium ion Chemical compound CC[NH+](CC)CC ZMANZCXQSJIPKH-UHFFFAOYSA-O 0.000 description 1
- ORYGRKHDLWYTKX-UHFFFAOYSA-N trihexylalumane Chemical compound CCCCCC[Al](CCCCCC)CCCCCC ORYGRKHDLWYTKX-UHFFFAOYSA-N 0.000 description 1
- MCULRUJILOGHCJ-UHFFFAOYSA-N triisobutylaluminium Chemical compound CC(C)C[Al](CC(C)C)CC(C)C MCULRUJILOGHCJ-UHFFFAOYSA-N 0.000 description 1
- JLTRXTDYQLMHGR-UHFFFAOYSA-N trimethylaluminium Chemical compound C[Al](C)C JLTRXTDYQLMHGR-UHFFFAOYSA-N 0.000 description 1
- 125000000026 trimethylsilyl group Chemical group [H]C([H])([H])[Si]([*])(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- LFXVBWRMVZPLFK-UHFFFAOYSA-N trioctylalumane Chemical compound CCCCCCCC[Al](CCCCCCCC)CCCCCCCC LFXVBWRMVZPLFK-UHFFFAOYSA-N 0.000 description 1
- JOJQVUCWSDRWJE-UHFFFAOYSA-N tripentylalumane Chemical compound CCCCC[Al](CCCCC)CCCCC JOJQVUCWSDRWJE-UHFFFAOYSA-N 0.000 description 1
- JQPMDTQDAXRDGS-UHFFFAOYSA-N triphenylalumane Chemical compound C1=CC=CC=C1[Al](C=1C=CC=CC=1)C1=CC=CC=C1 JQPMDTQDAXRDGS-UHFFFAOYSA-N 0.000 description 1
- CNWZYDSEVLFSMS-UHFFFAOYSA-N tripropylalumane Chemical compound CCC[Al](CCC)CCC CNWZYDSEVLFSMS-UHFFFAOYSA-N 0.000 description 1
- ANEFWEBMQHRDLH-UHFFFAOYSA-N tris(2,3,4,5,6-pentafluorophenyl) borate Chemical compound FC1=C(F)C(F)=C(F)C(F)=C1OB(OC=1C(=C(F)C(F)=C(F)C=1F)F)OC1=C(F)C(F)=C(F)C(F)=C1F ANEFWEBMQHRDLH-UHFFFAOYSA-N 0.000 description 1
- WSITXTIRYQMZHM-UHFFFAOYSA-N tris(4-methylphenyl)alumane Chemical compound C1=CC(C)=CC=C1[Al](C=1C=CC(C)=CC=1)C1=CC=C(C)C=C1 WSITXTIRYQMZHM-UHFFFAOYSA-N 0.000 description 1
- 238000001291 vacuum drying Methods 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F4/00—Polymerisation catalysts
- C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
- C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
- C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
- C08F4/62—Refractory metals or compounds thereof
- C08F4/64—Titanium, zirconium, hafnium or compounds thereof
- C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F10/00—Homopolymers and copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F4/00—Polymerisation catalysts
- C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
- C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
- C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
- C08F4/62—Refractory metals or compounds thereof
- C08F4/64—Titanium, zirconium, hafnium or compounds thereof
- C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
- C08F4/6592—Component covered by group C08F4/64 containing a transition metal-carbon bond containing at least one cyclopentadienyl ring, condensed or not, e.g. an indenyl or a fluorenyl ring
- C08F4/65922—Component covered by group C08F4/64 containing a transition metal-carbon bond containing at least one cyclopentadienyl ring, condensed or not, e.g. an indenyl or a fluorenyl ring containing at least two cyclopentadienyl rings, fused or not
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Crystallography & Structural Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Transition And Organic Metals Composition Catalysts For Addition Polymerization (AREA)
Abstract
본 발명은 큰 분자량, 넓은 분자량 분포 및 높은 긴 사슬 곁가지 함량을 가짐에 따라, 내환경 응력 균열성 및 가공성이 우수한 폴리올레핀에 관한 것이다. 본 발명의 폴리올레핀에 따르면, 가공성 및 안정성이 우수하여 식품 용기, 보틀캡 등으로 바람직하게 사용 가능하다.
Description
본 발명은 가공성이 우수한 폴리올레핀에 관한 것이다.
올레핀 중합 촉매계는 지글러 나타 및 메탈로센 촉매계로 분류할 수 있으며, 이 두 가지의 고활성 촉매계는 각각의 특징에 맞게 발전되어 왔다. 지글러 나타 촉매는 50년대 발명된 이래 기존의 상업 프로세스에 널리 적용되어 왔으나, 활성점이 여러 개 혼재하는 다활성점 촉매(multisite catalyst)이기 때문에, 중합체의 분자량 분포가 넓은 것이 특징이며, 공단량체의 조성 분포가 균일하지 않아 원하는 물성 확보에 한계가 있다는 문제점이 있다.
한편, 메탈로센 촉매는 전이 금속 화합물이 주성분인 주촉매와 알루미늄이 주성분인 유기 금속 화합물인 조촉매의 조합으로 이루어지며, 이와 같은 촉매는 균일계 착체 촉매로 단일 활성점 촉매(single site catalyst)이며, 단일 활성점 특성에 따라 분자량 분포가 좁으며, 공단량체의 조성 분포가 균일한 고분자가 얻어지는 특성을 가지고 있다.
다만, 메탈로센 촉매를 이용하여 중합한 고분자는 분자량 분포가 좁아 일부 제품에 적용할 경우 압출부하 등의 영향으로 생산성을 저하시키는 문제가 있다.
이러한 문제를 해결하기 위하여, 담체에 서로 다른 2종의 메탈로센 촉매 전구체를 활성화제와 함께 담지하고, 이를 이용하여 고분자를 중합함으로써 고분자의 분자량 분포를 제어하는 방안이 제안되었다. 하지만, 기존의 사용된 촉매는 2종의 촉매 특성을 동시에 구현하는데 한계가 있었고, 담지 촉매로부터 메탈로센 화합물이 유리되어 반응기의 파울링을 유발하는 문제를 초래하였다.
이러한 배경에서 물성과 가공성 간의 균형이 이루어진 보다 우수한 제품의 제조가 끊임없이 요구되고 있으며 이에 대한 개선이 더욱 필요한 상태이다.
상기 종래기술의 문제점을 해결하기 위해, 본 발명은 가공성이 우수하고 향상된 기계적 물성을 갖는 폴리올레핀을 제공하고자 한다.
이에 본 발명은,
하기 화학식 1로 표시되는 제 1 전이 금속 화합물;
하기 화학식 2로 표시되는 제 2 전이 금속 화합물; 및
상기 제 1 및 제 2 전이 금속 화합물이 담지된 담체를 포함하는 혼성 담지 촉매의 존재 하에 올레핀계 단량체를 중합함으로써 제조되는, 폴리올레핀을 제공한다:

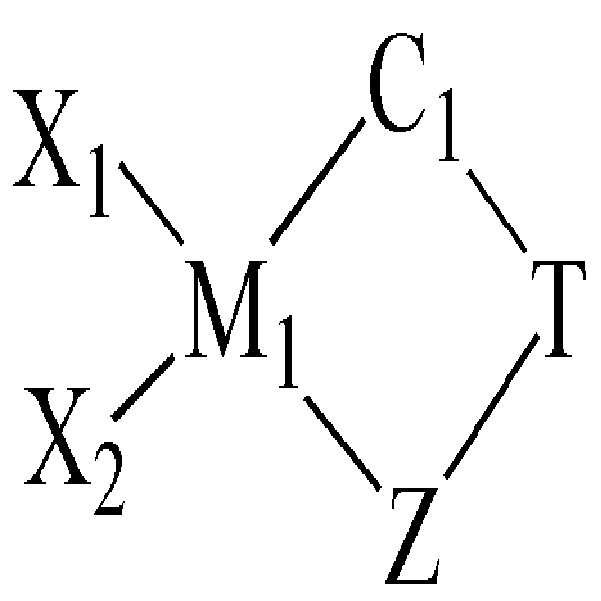

[화학식 1]
[화학식 2]
[Cp1(R11)u][Cp2(R12)v]M2X3X4
상기 화학식 1 및 2에서,
C1은 하기 화학식 3 내지 6으로 표시되는 리간드 중 어느 하나이고,

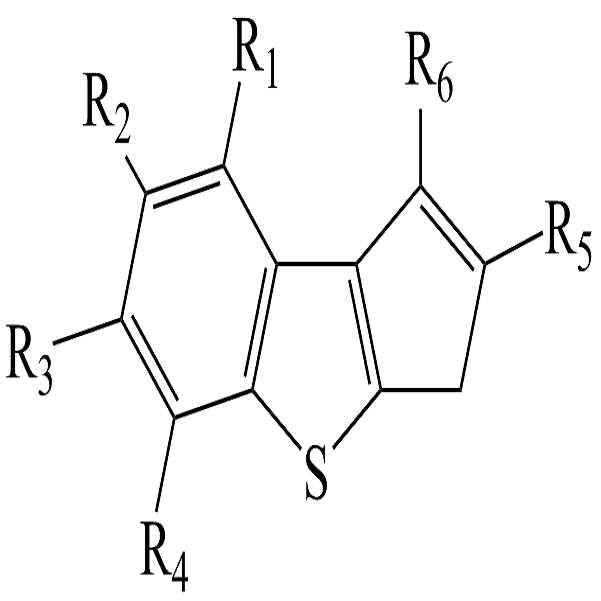

[화학식 3]

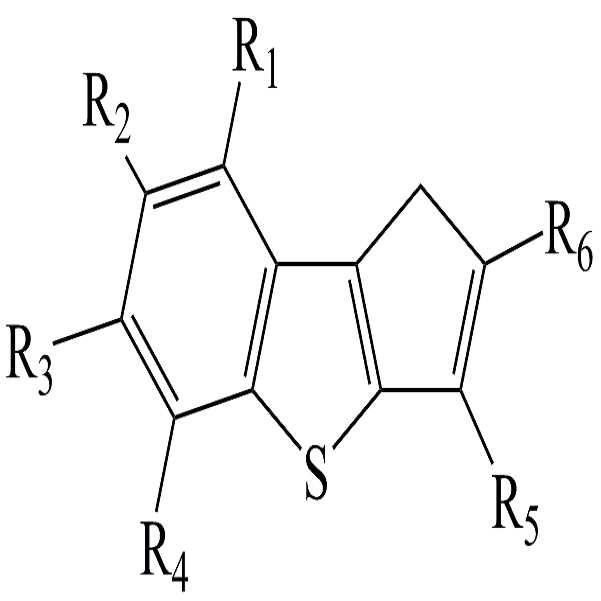

[화학식 4]

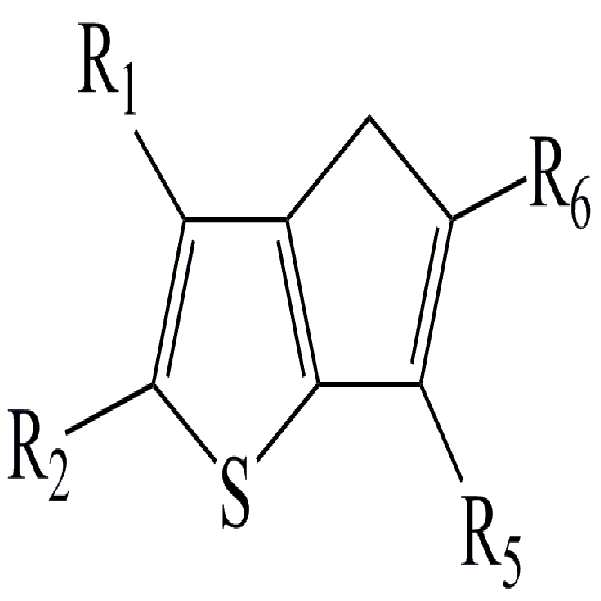

[화학식 5]
[화학식 6]
R1 내지 R6은 서로 동일하거나 상이하며, 각각 독립적으로 수소, 탄소수 1 내지 30의 하이드로카빌기 및 탄소수 1 내지 30의 하이드로카빌옥시기 중 어느 하나이고,
Z는 -O-, -S-, -NR7- 또는 -PR7-이며,
R7은 수소, 탄소수 1 내지 20의 하이드로카빌기, 탄소수 1 내지 20의 하이드로카빌(옥시)실릴기 및 탄소수 1 내지 20의 실릴하이드로카빌기 중 어느 하나이고,
M1 및 M2는 서로 동일하거나 상이하며, 각각 독립적으로 Ti, Zr 또는 Hf이며,
X1 내지 X4는 서로 동일하거나 상이하고, 각각 독립적으로 할로겐, 니트로기, 아미도기, 포스파인기, 포스파이드기, 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기, 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기, -SiH3, 탄소수 1 내지 30의 하이드로카빌(옥시)실릴기, 탄소수 1 내지 30의 술포네이트기 및 탄소수 1 내지 30의 술폰기 중 어느 하나이며,
T는 탄소수 1 내지 5의 알킬렌기,

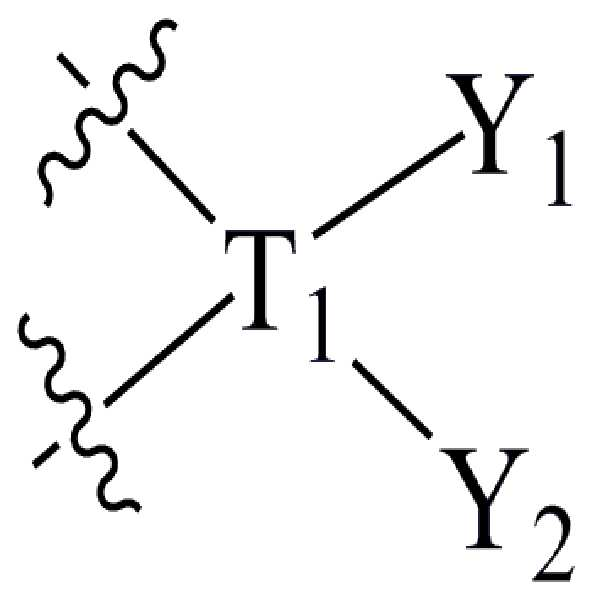

또는
이고,
T1은 C, Si, Ge, Sn 또는 Pb이며,
Y1 및 Y2는 서로 동일하거나 상이하고, 각각 독립적으로 수소, 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기, 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기, -SiH3, 탄소수 1 내지 30의 하이드로카빌(옥시)실릴기, 할로겐으로 치환된 탄소수 1 내지 30의 하이드로카빌기, 및 -NR9R10 중 어느 하나이며,
R9 및 R10은 각각 독립적으로 수소 및 탄소수 1 내지 30의 하이드로카빌기 중 어느 하나이거나, 혹은 서로 연결되어 지방족 또는 방향족 고리를 형성하는 것이며,
Cp1 및 Cp2는 서로 동일하거나 상이하고, 각각 독립적으로 사이클로펜타다이에닐기, 인데닐기, 4,5,6,7-테트라하이드로-1-인데닐 및 플루오레닐기 중 어느 하나이며,
R11 및 R12는 서로 동일하거나 상이하고, 각각 독립적으로 수소, 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기, 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기, -SiH3, 탄소수 1 내지 30의 하이드로카빌(옥시)실릴기 및 할로겐으로 치환된 탄소수 1 내지 30의 하이드로카빌기 중 어느 하나이며,
u 및 v는 각각 독립적으로 0 내지 5 사이의 정수이다.
본 발명에 따르면, 초고분자량, 넓은 분자량 분포, 높은 긴 사슬 곁가지 함량, 높은 내환경 응력 균열성 및 용융 유동율비를 가짐에 따라, 가공성 및 안정성이 우수하여 식품 용기, 보틀캡 등으로 바람직하게 사용 가능한 폴리올레핀을 제공할 수 있다.
본 발명에서, 제 1, 제 2 등의 용어는 다양한 구성요소들을 설명하는데 사용되며, 상기 용어들은 하나의 구성 요소를 다른 구성 요소로부터 구별하는 목적으로만 사용된다.
또한, 본 명세서에서 사용되는 용어는 단지 예시적인 실시예들을 설명하기 위해 사용된 것으로, 본 발명을 한정하려는 의도는 아니다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다. 본 명세서에서, "포함하다", "구비하다" 또는 "가지다" 등의 용어는 실시된 특징, 숫자, 단계, 구성 요소 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 구성 요소, 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.
본 발명은 다양한 변경을 가할 수 있고 여러 가지 형태를 가질 수 있는 바, 특정 실시예들을 예시하고 하기에서 상세하게 설명하고자 한다. 그러나, 이는 본 발명을 특정한 개시 형태에 대해 한정하려는 것이 아니며, 본 발명의 사상 및 기술 범위에 포함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다.
이하, 발명의 구체적인 구현예에 따른 폴리올레핀에 대해 설명하기로 한다.
본 발명의 일 구현예에 따른 폴리올레핀은, 하기 화학식 1로 표시되는 제 1 전이 금속 화합물; 하기 화학식 2로 표시되는 제 2 전이 금속 화합물; 및 상기 제 1 및 제 2 전이 금속 화합물이 담지된 담체를 포함하는 혼성 담지 촉매의 존재 하에, 올레핀계 단량체를 중합함으로써 제조될 수 있다.
[화학식 1]
[화학식 2]
[Cp1(R11)u][Cp2(R12)v]M2X3X4
상기 화학식 1 및 2에서,
C1은 하기 화학식 3 내지 6으로 표시되는 리간드 중 어느 하나이고,
[화학식 3]
[화학식 4]
[화학식 5]
[화학식 6]
R1 내지 R6은 서로 동일하거나 상이하며, 각각 독립적으로 수소, 탄소수 1 내지 30의 하이드로카빌기 및 탄소수 1 내지 30의 하이드로카빌옥시기 중 어느 하나이고,
Z는 -O-, -S-, -NR7- 또는 -PR7-이며,
R7은 수소, 탄소수 1 내지 20의 하이드로카빌기, 탄소수 1 내지 20의 하이드로카빌(옥시)실릴기 및 탄소수 1 내지 20의 실릴하이드로카빌기 중 어느 하나이고,
M1 및 M2는 서로 동일하거나 상이하며, 각각 독립적으로 Ti, Zr 또는 Hf이고,
X1 내지 X4는 서로 동일하거나 상이하며, 각각 독립적으로 할로겐, 니트로기, 아미도기, 포스파인기, 포스파이드기, 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기, 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기, -SiH3, 탄소수 1 내지 30의 하이드로카빌(옥시)실릴기, 탄소수 1 내지 30의 술포네이트기 및 탄소수 1 내지 30의 술폰기 중 어느 하나이고,
T는 탄소수 1 내지 5의 알킬렌기,

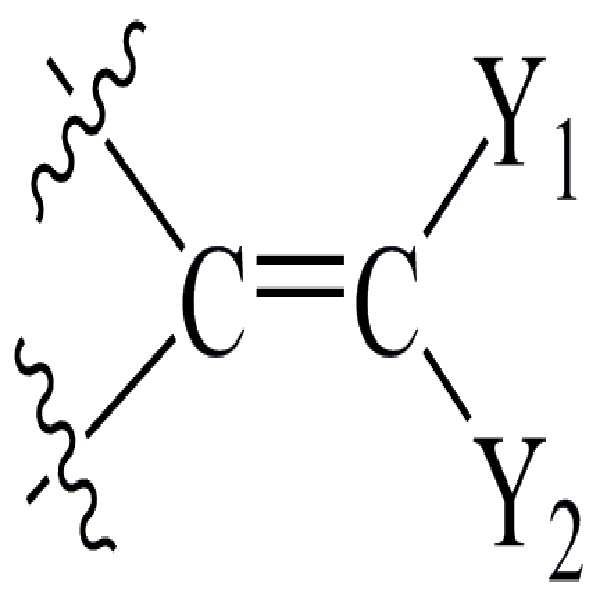

또는
이며,
T1은 C, Si, Ge, Sn 또는 Pb이고,
Y1 및 Y2는 서로 동일하거나 상이하며, 각각 독립적으로 수소, 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기, 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기, -SiH3, 탄소수 1 내지 30의 하이드로카빌(옥시)실릴기, 할로겐으로 치환된 탄소수 1 내지 30의 하이드로카빌기, 및 -NR9R10 중 어느 하나이며,
R9 및 R10은 각각 독립적으로 수소 및 탄소수 1 내지 30의 하이드로카빌기 중 어느 하나이거나, 혹은 서로 연결되어 지방족 또는 방향족 고리를 형성하는 것이고,
Cp1 및 Cp2는 서로 동일하거나 상이하고, 각각 독립적으로 사이클로펜타다이에닐기, 인데닐기, 4,5,6,7-테트라하이드로-1-인데닐 및 플루오레닐기 중 어느 하나이며,
R11 및 R12는 서로 동일하거나 상이하고, 각각 독립적으로 수소, 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기, 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기, -SiH3, 탄소수 1 내지 30의 하이드로카빌(옥시)실릴기 및 할로겐으로 치환된 탄소수 1 내지 30의 하이드로카빌기 중 어느 하나이며,
u 및 v는 각각 독립적으로 0 내지 5 사이의 정수이다.
구체적으로, 상기 혼성 담지 촉매는 화학식 3 내지 6의 R1 내지 R4가 서로 동일하거나 상이하며 각각 독립적으로 수소 및 탄소수 1 내지 10의 하이드로카빌기 중 어느 하나이고, R5 및 R6이 서로 동일하거나 상이하며 각각 독립적으로 탄소수 1 내지 10의 하이드로카빌기 중 어느 하나인 제 1 전이 금속 화합물을 포함할 수 있다.
상기 혼성 담지 촉매는 Z가 -NR7-이며, 상기 R7이 탄소수 1 내지 10의 하이드로카빌기 중 어느 하나인 제 1 전이 금속 화합물을 포함할 수 있다.
상기 혼성 담지 촉매는 T가
이고, 상기 T1이 C 또는 Si이며, Y1 및 Y2가 서로 동일하거나 상이하고 각각 독립적으로 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기 및 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기 중 어느 하나인 제 1 전이 금속 화합물을 포함할 수 있다.
상기 혼성 담지 촉매는 X1 및 X2가 서로 동일하거나 상이하고 각각 독립적으로 할로겐 중 어느 하나인 제 1 전이 금속 화합물을 포함할 수 있다.
본 명세서에서 특별한 제한이 없는 한 다음 용어는 하기와 같이 정의될 수 있다.
하이드로카빌기는 하이드로카본으로부터 수소 원자를 제거한 형태의 1가 작용기로서, 알킬기, 알케닐기, 알키닐기, 아릴기, 아르알킬기, 아르알케닐기, 아르알키닐기, 알킬아릴기, 알케닐아릴기 및 알키닐아릴기 등을 포함할 수 있다. 그리고, 탄소수 1 내지 30의 하이드로카빌기는 탄소수 1 내지 20 또는 탄소수 1 내지 10의 하이드로카빌기일 수 있다. 구체적으로, 탄소수 1 내지 30의 하이드로카빌기는 메틸기, 에틸기, n-프로필기, iso-프로필기, n-부틸기, iso-부틸기, tert-부틸기, n-펜틸기, n-헥실기, n-헵틸기, 사이클로헥실기 등의 직쇄, 분지쇄 또는 고리형 알킬기; 또는 페닐기, 나프틸기, 또는 안트라세닐기 등의 아릴기일 수 있다.
하이드로카빌옥시기는 하이드로카빌기가 산소에 결합한 작용기이다. 구체적으로, 탄소수 1 내지 30의 하이드로카빌옥시기는 탄소수 1 내지 20 또는 탄소수 1 내지 10의 하이드로카빌옥시기일 수 있다. 보다 구체적으로, 탄소수 1 내지 30의 하이드로카빌옥시기는 메톡시기, 에톡시기, n-프로폭시기, iso-프로폭시기, n-부톡시기, iso-부톡시기, tert-부톡시기, n-펜톡시기, n-헥톡시기, n-헵톡시기, 사이클로헥톡시기 등의 직쇄, 분지쇄 또는 고리형 알콕시기; 또는 페녹시기 또는 나프탈렌옥시(naphthalenoxy)기 등의 아릴옥시기일 수 있다.
하이드로카빌옥시하이드로카빌기는 하이드로카빌기의 1개 이상의 수소가 1개 이상의 하이드로카빌옥시기로 치환된 작용기이다. 구체적으로, 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기는 탄소수 2 내지 20 또는 탄소수 2 내지 15의 하이드로카빌옥시하이드로카빌기일 수 있다. 보다 구체적으로, 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기는 메톡시메틸기, 메톡시에틸기, 에톡시메틸기, iso-프로폭시메틸기, iso-프로폭시에틸기, iso-프로폭시헥실기, tert-부톡시메틸기, tert-부톡시에틸기, tert-부톡시헥실기 또는 페녹시헥실기 등일 수 있다.
하이드로카빌(옥시)실릴기는 -SiH3의 1 내지 3개의 수소가 1 내지 3개의 하이드로카빌기 또는 하이드로카빌옥시기로 치환된 작용기이다. 구체적으로, 탄소수 1 내지 30의 하이드로카빌(옥시)실릴기는, 탄소수 1 내지 20, 탄소수 1 내지 15, 탄소수 1 내지 10 또는 탄소수 1 내지 5의 하이드로카빌(옥시)실릴기일 수 있다. 보다 구체적으로, 탄소수 1 내지 30의 하이드로카빌(옥시)실릴기는 메틸실릴기, 다이메틸실릴기, 트라이메틸실릴기, 다이메틸에틸실릴기, 다이에틸메틸실릴기 및 다이메틸프로필실릴기 등의 알킬실릴기; 메톡시실릴기, 다이메톡시실릴기, 트라이메톡시실릴기 및 다이메톡시에톡시실릴기 등의 알콕시실릴기; 메톡시다이메틸실릴기, 다이에톡시메틸실릴기 및 다이메톡시프로필실릴기 등의 알콕시알킬실릴기 등일 수 있다.
탄소수 1 내지 20의 실릴하이드로카빌기는 하이드로카빌기의 1 이상의 수소가 실릴기로 치환된 작용기이다. 상기 실릴기는 -SiH3 또는 하이드로카빌(옥시)실릴기일 수 있다. 구체적으로, 탄소수 1 내지 20의 실릴하이드로카빌기는 탄소수 1 내지 15 또는 탄소수 1 내지 10의 실릴하이드로카빌기일 수 있다. 보다 구체적으로, 탄소수 1 내지 20의 실릴하이드로카빌기는 -CH2-SiH3, 메틸실릴메틸기 또는 다이메틸에톡시실릴프로필기 등일 수 있다.
할로겐(halogen)은 불소(F), 염소(Cl), 브롬(Br) 또는 요오드(I)일 수 있다.
술포네이트기는 -O-SO2-Ra의 구조로 Ra는 탄소수 1 내지 30의 하이드로카빌기일 수 있다. 구체적으로, 탄소수 1 내지 30의 술포네이트기는 메탄설포네이트기 또는 페닐설포네이트기 등일 수 있다.
탄소수 1 내지 30의 술폰기는 -Rb '-SO2-Rb "의 구조로 여기서 Rb ' 및 Rb "는 서로 동일하거나 상이하며 각각 독립적으로 탄소수 1 내지 30의 하이드로카빌기 중 어느 하나일 수 있다. 구체적으로, 탄소수 1 내지 30의 술폰기는 메틸설포닐메틸기, 메틸설포닐프로필기, 메틸설포닐부틸기 또는 페닐설포닐프로필기 등일 수 있다.
알킬렌기는 알케인(alkane)으로부터 2개의 수소 원자를 제거한 형태의 2가 작용기이다. 구체적으로, 탄소수 1 내지 5의 알킬렌기는 메틸렌기, 에틸렌기, 프로필렌기, 부틸렌기 또는 펜틸렌기일 수 있다.
본 명세서에서 서로 인접하는 2 개의 치환기가 서로 연결되어 지방족 또는 방향족 고리를 형성한다는 것은 2개의 치환기의 원자(들) 및 상기 2개의 치환기가 결합된 원자가(원자들이) 서로 연결되어 고리를 이루는 것을 의미한다. 구체적으로, -NR9R10의 R9 및 R10이 서로 연결되어 지방족 고리를 형성한 예로는 피페리디닐(piperidinyl)기 등을 들 수 있고, -NR9R10의 R9 및 R10이 서로 연결되어 방향족 고리를 형성한 예로는 피롤릴(pyrrolyl)기 등을 예시할 수 있다.
상술한 치환기들은 목적하는 효과와 동일 내지 유사한 효과를 발휘하는 범위 내에서 임의적으로 하이드록시기; 할로겐; 하이드로카빌기; 하이드로카빌옥시기; 14족 내지 16족의 헤테로 원자들 중 하나 이상의 헤테로 원자를 포함하는 하이드로카빌기 또는 하이드로카빌옥시기; -SiH3; 하이드로카빌(옥시)실릴기; 포스파인기; 포스파이드기; 술포네이트기; 및 술폰기로 이루어진 군에서 선택된 1 이상의 치환기로 치환될 수 있다.
상기 화학식 1로 표시되는 제 1 전이 금속 화합물은 서로 다른 리간드로 싸이오펜(thiophene)을 포함하는 방향족 고리 화합물과 14족 또는 15족 원자를 포함하는 베이스 화합물을 포함하며, 서로 다른 리간드는 -T-에 의하여 가교되어 있고, 서로 다른 리간드 사이에 M1(X1)(X2)가 존재하는 구조를 가진다. 이러한 특정 구조를 가지는 제 1 전이 금속 화합물은 우수한 담지 안정성을 가지며, 올레핀 중합시 높은 활성을 나타내고, 고분자량의 폴리올레핀을 제공할 수 있다.
구체적으로, 상기 화학식 1로 표시되는 제 1 전이 금속 화합물의 구조 내에서 C1의 리간드는, 예를 들면, 올레핀 중합 활성과 올레핀의 공중합 특성에 영향을 미칠 수 있다.
특히, C1의 리간드로, 화학식 3 내지 6의 R1 내지 R4가 수소 및 탄소수 1 내지 10의 하이드로카빌기 중 어느 하나이고, R5 및 R6이 탄소수 1 내지 10의 하이드로카빌기 중 어느 하나인 리간드를 포함하는 화학식 1의 제 1 전이 금속 화합물은 올레핀 중합 공정에서 매우 높은 활성과 높은 공단량체 전환율을 나타내는 촉매를 제공할 수 있다.
그리고, 상기 화학식 1로 표시되는 제 1 전이 금속 화합물의 구조 내에서 Z 리간드는, 예를 들면, 올레핀 중합 활성에 영향을 미칠 수 있다.
특히, 화학식 1의 Z가 -NR7- 이며, 상기 R7은 탄소수 1 내지 10의 하이드로카빌기 중 어느 하나인 경우 올레핀 중합 공성에서 매우 높은 활성을 나타내는 촉매를 제공할 수 있다.
상기 C1의 리간드 및 Z의 리간드는 -T-에 의하여 가교되어 우수한 담지 안정성을 나타낼 수 있다. 이러한 효과를 위하여, 상기 -T-는
의 구조를 가질 수 있으며, 여기서 T1은 C 또는 Si이고, Y1 및 Y2는 서로 동일하거나 상이하며 각각 독립적으로 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기 및 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기 중 어느 하나일 수 있다.
한편, 가교된 사이클로펜타다이에닐 리간드와 테트라하이드로인데닐 리간드 사이에는 M1(X1)(X2)이 존재하는데, M1(X1)(X2)는 금속 착물의 보관 안정성에 영향을 미칠 수 있다.
이러한 효과를 더욱 효과적으로 담보하기 위하여 X1 및 X2가 각각 독립적으로 할로겐 중 어느 하나인 전이 금속 화합물을 사용할 수 있다.
하나의 예시로 올레핀 중합시 보다 우수한 활성을 나타내고, 고분자량의 폴리올레핀을 제공하기 위한 제 1 전이 금속 화합물로서, 하기 화학식 7 내지 10로 표시되는 화합물을 예시할 수 있다.

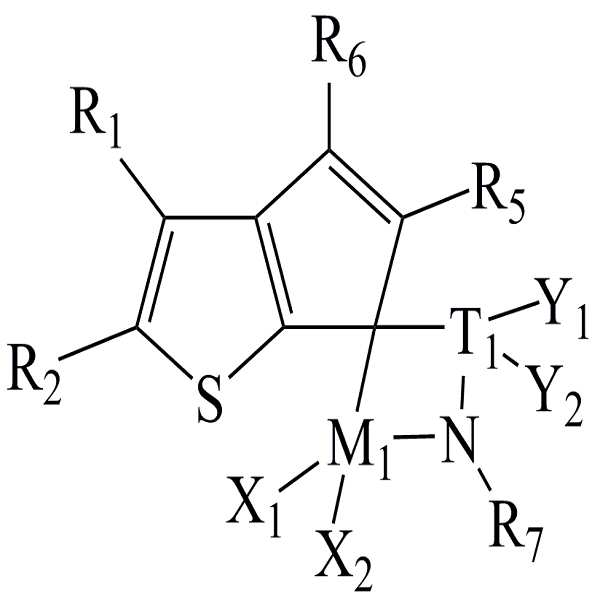

[화학식 7]

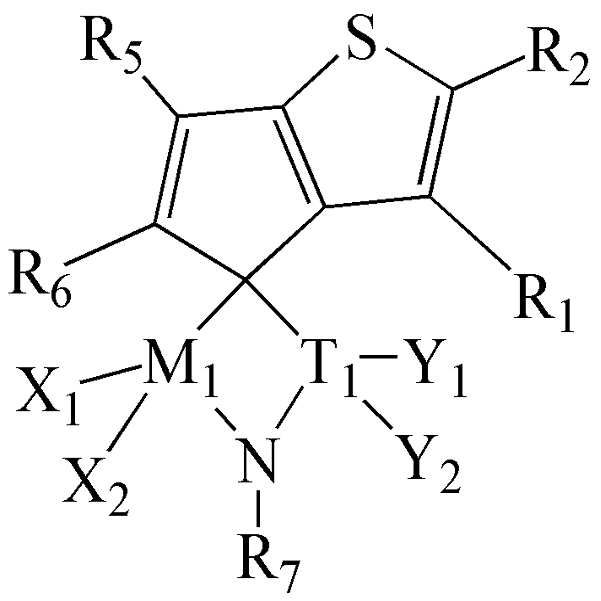

[화학식 8]
[화학식 9]
[화학식 10]
상기 화학식 7 내지 10에서, 상기 R1 내지 R4는 서로 동일하거나 상이하며, 각각 독립적으로 수소 및 탄소수 1 내지 10의 하이드로카빌기 중 어느 하나이고,
R5 내지 R7은 서로 동일하거나 상이하며, 각각 독립적으로 탄소수 1 내지 10의 하이드로카빌기 중 어느 하나이고,
M1은 Ti, Zr 또는 Hf이며,
X1 및 X2는 서로 동일하거나 상이하고, 각각 독립적으로 할로겐 중 어느 하나이며,
T1은 C 또는 Si이고,
Y1 및 Y2는 서로 동일하거나 상이하고 각각 독립적으로 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기 및 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기 중 어느 하나이다.
상기 화학식 1로 표시되는 제 1 전이 금속 화합물은 공지의 반응들을 응용하여 합성될 수 있으며, 보다 상세한 합성 방법은 실시예를 참고할 수 있다.
상기 제 1 전이 금속 화합물과는 달리 상기 화학식 2로 표시되는 제 2 전이 금속 화합물을 적절한 방법으로 활성화시켜 올레핀 중합 반응의 촉매로 이용하면, 저분자량의 폴리올레핀을 제공할 수 있다. 따라서, 제 1 및 제 2 전이 금속 화합물을 포함하는 혼성 담지 촉매는 넓은 분자량 분포를 가지는 폴리올레핀을 제공할 수 있다.
구체적으로, 화학식 2의 Cp1 및 Cp2는 사이클로펜타다이에닐기일 수 있다. Cp1 및 Cp2가 사이클로펜타다이에닐기이고, 사이클로펜타다이에틸기가 가교되어(bridged) 있지 않은 제 2 전이 금속 화합물은 올레핀 중합 시에 알파-올레핀에 대한 낮은 공중합성을 보이며, 저분자량의 폴리올레핀을 우세하게 생성한다. 따라서, 이러한 제 2 전이 금속 화합물을 화학식 1의 제 1 전이 금속 화합물과 동일 담체에 혼성 담지하여 사용하면, 폴리올레핀의 분자량 분포, 폴리올레핀 사슬 내에 공중합된 단량체의 분포 및 올레핀의 공중합 특성을 용이하게 조절하여 목적하는 본 발명의 폴리올레핀의 물성을 보다 용이하게 구현할 수 있다.
상기 Cp1는 1 내지 5개의 R11에 의하여 치환될 수 있고, 상기 Cp2는 1 내지 5개의 R12에 의하여 치환될 수 있다. 상기 화학식 2에서 u가 2 이상의 정수일 때, 복수의 R11은 서로 동일하거나 상이할 수 있다. 또한, 화학식 2에서 v가 2 이상의 정수일 때, 복수의 R12도 서로 동일하거나 상이할 수 있다.
이러한 R11 및 R12는 각각 독립적으로 수소, 탄소수 1 내지 10의 하이드로카빌기, 탄소수 1 내지 10의 하이드로카빌옥시기 및 탄소수 2 내지 20의 하이드로카빌옥시하이드로카빌기 중 어느 하나일 수 있다. R11 및 R12가 상기와 같은 치환기를 가지는 제 2 전이 금속 화합물은 우수한 담지 안정성을 가질 수 있다.
또한, 화학식 2의 X3 및 X4는 서로 동일하거나 상이하고 각각 독립적으로 할로겐 중 어느 하나일 수 있다. X3 및 X4가 상기와 같은 치환기를 가지는 제 2 전이 금속 화합물은 조촉매인 알킬 메탈 또는 메틸알루미녹산과의 반응에 의해 할로겐 기가 알킬기로 용이하게 치환될 수 있다. 또한, 이어지는 알킬 추출(alkyl abstraction)에 의해 상기 제 2 전이 금속 화합물이 상기 조촉매와 이온 중간체(ionic intermediate)를 형성함으로써 올레핀 중합 반응의 활성 종인 양이온 형태(cationic form)를 보다 용이하게 제공할 수 있다.

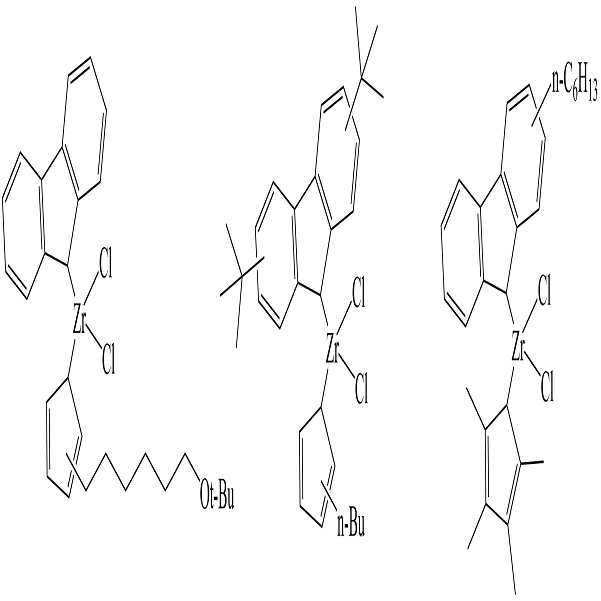

하나의 예시로 상기 제 1 전이 금속 화합물과 조합되어 넓은 분자량 분포를 가지는 폴리올레핀을 제공하기 위한 제 2 전이 금속 화합물로서, 하기 화합물 들을 예시할 수 있다.
상기 제 1 및 제 2 전이 금속 화합물은 제조하고자 하는 폴리올레핀의 물성에 따라 적절한 함량으로 조합될 수 있다. 일 예로, 넓은 분자량 분포 및 고분자량의 폴리올레핀을 제공하기 위하여, 제 1 및 제 2 전이 금속 화합물은 1:0.5 내지 1:5의 몰비로 사용될 수 있다. 이에 따라, 폴리올레핀의 분자량 분포 및 고분자 사슬 내의 공중합된 단량체의 분포와 올레핀의 공중합 특성을 용이하게 조절하여 목적하는 물성을 보다 용이하게 구현할 수 있다.
상기 혼성 담지 촉매는 Cp1 및 Cp2가 사이클로펜타다이에닐기인 제 2 전이 금속 화합물을 포함할 수 있다.
상기 혼성 담지 촉매는 R11 및 R12는 서로 동일하거나 상이하고, 각각 독립적으로 수소, 탄소수 1 내지 10의 하이드로카빌기, 탄소수 1 내지 10의 하이드로카빌옥시기 및 탄소수 2 내지 20의 하이드로카빌옥시하이드로카빌기 중 어느 하나인 제 2 전이 금속 화합물을 포함할 수 있다.
상기 혼성 담지 촉매는 X3 및 X4가 서로 동일하거나 상이하고 각각 독립적으로 할로겐 중 어느 하나인 제 2 전이 금속 화합물을 포함할 수 있다.
상기 혼성 담지 촉매는 제 1 전이 금속 화합물과 제 2 전이 금속 화합물을 1:0.5 내지 1:5의 몰비로 포함할 수 있다.
상기 담체로는 표면에 하이드록시기 또는 실록산기를 함유하는 담체를 사용할 수 있다. 구체적으로, 상기 담체로는 고온에서 건조하여 표면에 수분을 제거함으로써 반응성이 큰 하이드록시기 또는 실록산기를 함유하는 담체를 사용할 수 있다. 보다 구체적으로, 상기 담체로는 실리카, 알루미나, 마그네시아 또는 이들의 혼합물 등을 사용할 수 있다. 상기 담체는 고온에서 건조된 것일 수 있고, 이들은 통상적으로 Na2O, K2CO3, BaSO4 및 Mg(NO3)2 등의 산화물, 탄산염, 황산염, 질산염 성분을 포함할 수 있다.
상기 혼성 담지 촉매는 촉매 전구체인 전이 금속 화합물들을 활성화시키기 위하여 조촉매를 추가로 포함할 수 있다. 상기 조촉매로는 본 발명이 속하는 기술분야에서 통상적으로 사용하는 것이 특별한 제한 없이 적용될 수 있다. 비제한적인 예로, 상기 조촉매은 하기 화학식 11 내지 13으로 표시되는 화합물로 이루어진 군에서 선택되는 1종 이상의 화합물일 수 있다.
[화학식 11]
R20-[Al(R19)-O]n-R21
상기 화학식 11에서,
R19, R20 및 R21은 각각 독립적으로, 수소, 할로겐, 탄소수 1 내지 20의 하이드로카빌기 및 할로겐으로 치환된 탄소수 1 내지 20의 하이드로카빌기 중 어느 하나이고,
n은 2 이상의 정수이며,
[화학식 12]
D(R22)3
상기 화학식 12에서,
D는 알루미늄 또는 보론이고,
R22는 각각 독립적으로 할로겐, 탄소수 1 내지 20의 하이드로카빌기, 탄소수 1 내지 20의 하이드로카빌옥시기 및 할로겐으로 치환된 탄소수 1 내지 20의 하이드로카빌기 중 어느 하나이며,
[화학식 13]
[L-H]+[W(A)4]- 또는 [L]+[W(A)4]-
상기 화학식 13에서,
L은 중성 또는 양이온성 루이스 염기이며, H는 수소 원자이고,
W는 13족 원소이며, A는 각각 독립적으로 탄소수 1 내지 20의 하이드로카빌기; 탄소수 1 내지 20의 하이드로카빌옥시기; 및 이들 치환기의 1 이상의 수소 원자가 할로겐, 탄소수 1 내지 20의 하이드로카빌옥시기 및 탄소수 1 내지 20의 하이드로카빌(옥시)실릴기 중 1 이상의 치환기로 치환된 치환기들 중 어느 하나이다.
상기에서 화학식 11로 표시되는 화합물의 비제한적인 예로는 메틸알루미녹산, 에틸알루미녹산, iso-부틸알루미녹산 또는 tert-부틸알루미녹산 등을 들 수 있다. 그리고, 화학식 12로 표시되는 화합물의 비제한적인 예로는 트라이메틸알루미늄, 트라이에틸알루미늄, 트라이이소부틸알루미늄, 트라이프로필알루미늄, 트라이부틸알루미늄, 디메틸클로로알루미늄, 트라이이소프로필알루미늄, 트라이-sec-부틸알루미늄, 트라이사이클로펜틸알루미늄, 트라이펜틸알루미늄, 트라이이소펜틸알루미늄, 트라이헥실알루미늄, 트라이옥틸알루미늄, 에틸디메틸알루미늄, 메틸디에틸알루미늄, 트라이페닐알루미늄, 트라이-p-톨릴알루미늄, 디메틸알루미늄메톡시드 또는 디메틸알루미늄에톡시드 등을 들 수 있다. 마지막으로, 화학식 13으로 표시되는 화합물의 비제한적인 예로는 트라이메틸암모늄 테트라키스(펜타플루오로페닐)보레이트, 트라이에틸암모늄 테트라키스(펜타플루오로페닐)보레이트, N,N-디메틸아닐리늄 테트라키스(펜타플루오로페닐)보레이트, N,N-디메틸아닐리늄 n-부틸트리스(펜타플루오로페닐)보레이트, N,N-디메틸아닐리늄 벤질트리스(펜타플루오로페닐)보레이트, N,N-디메틸아닐리늄 테트라키스(4-(t-부틸디메틸실릴)-2,3,5,6-테트라플루오로페닐)보레이트, N,N-디메틸아닐리늄 테트라키스(4-(트라이이소프로필실릴)-2,3,5,6-테트라플루오로페닐)보레이트, N,N-디메틸아닐리늄 펜타플루오로페녹시트리스(펜타플루오로페닐)보레이트, N,N-디메틸-2,4,6-트라이메틸아닐리늄 테트라키스(펜타플루오로페닐)보레이트, 트라이메틸암모늄 테트라키스(2,3,4,6-테트라플루오로페닐)보레이트, N,N-디메틸아닐리늄 테트라키스(2,3,4,6-테트라플루오로페닐)보레이트, 헥사데실디메틸암모늄 테트라키스(펜타플루오로페닐)보레이트, N-메틸-N-도데실아닐리늄 테트라키스(펜타플루오로페닐)보레이트 또는 메틸디(도데실)암모늄 테트라키스(펜타플루오로페닐)보레이트 등을 들 수 있다.
이러한 혼성 담지 촉매는, 예를 들면, 담체에 조촉매를 담지시키는 단계 및 조촉매 담지 담체에 촉매 전구체인 제 1 및 제 2 전이 금속 화합물을 담지시키는 단계로 제조될 수 있다.
구체적으로, 담체에 조촉매를 담지시키는 단계에서는, 고온에서 건조된 담체 및 조촉매를 혼합하고, 이를 약 20 내지 120℃의 온도에서 교반하여 조촉매 담지 담체를 제조할 수 있다.
그리고, 조촉매 담지 담체에 촉매 전구체를 담지시키는 단계에서는 조촉매 담지 담체에 제 1 전이 금속 화합물을 첨가하고, 이를 약 20 내지 120℃의 온도에서 교반한 후, 제 2 전이 금속 화합물을 첨가하고, 다시 이를 약 20 내지 120℃의 온도에서 교반하여 혼성 담지 촉매를 제조할 수 있다.
상기 조촉매 담지 담체에 촉매 전구체를 담지시키는 단계에서는 조촉매 담지 담체에 촉매 전구체를 첨가하여 교반한 후, 조촉매를 추가로 첨가하여 혼성 담지 촉매를 제조할 수 있다.
상기 혼성 담지 촉매를 사용하기 위하여 사용되는 담체, 조촉매, 조촉매 담지 담체, 제 1 및 제 2 전이 금속 화합물의 함량은 목적하는 혼성 담지 촉매의 물성 또는 효과에 따라 적절하게 조절될 수 있다.
상기 혼성 담지 촉매 제조시에 반응 용매로는 펜탄, 헥산, 헵탄 등과 같은 탄화수소 용매, 또는 벤젠, 톨루엔 등과 같은 방향족 용매가 사용될 수 있다.
상기 혼성 담지 촉매의 구체적인 제조 방법은 후술하는 실시예를 참고할 수 있다. 그러나, 혼성 담지 촉매의 제조 방법이 본 명세서에 기술한 내용에 한정되는 것은 아니며, 상기 제조 방법은 본 발명이 속한 기술분야에서 통상적으로 채용하는 단계를 추가로 채용할 수 있고, 상기 제조 방법의 단계(들)는 통상적으로 변경 가능한 단계(들)에 의하여 변경될 수 있다.
본 발명의 일 구현예에 따른 폴리올레핀은, 상기 혼성 담지 촉매 존재 하에, 올레핀 단량체를 중합 반응시키는 단계를 포함하는 폴리올레핀의 제조 방법에 의해 제공될 수 있다.
즉, 상술한 바와 같이, 상기 혼성 담지 촉매는 특정 구조의 제 1 및 제 2 전이 금속 화합물을 조합하여 담체에 담지한 촉매로, 기존의 메탈로센 촉매를 이용하여 중합되는 폴리올레핀에 비하여 분자량 분포가 넓고, 고분자량을 가지는 폴리올레핀을 제공하며, 올레핀 단량체의 중합시 더 높은 활성을 나타내고, 에틸렌의 공중합 특성을 향상시킬 수 있다.
상기 혼성 담지 촉매로 중합 가능한 올레핀 단량체의 예로는 에틸렌, 알파-올레핀, 사이클릭 올레핀 등이 있으며, 이중 결합을 2개 이상 가지고 있는 다이엔 올레핀계 단량체 또는 트라이엔 올레핀계 단량체 등도 중합 가능하다. 상기 단량체의 구체적인 예로는 에틸렌, 프로필렌, 1-부텐, 1-펜텐, 4-메틸-1-펜텐, 1-헥센, 1-헵텐, 1-옥텐, 1-데센, 1-운데센, 1-도데센, 1-테트라데센, 1-헥사데센, 1-에이코센, 노보넨, 노보나디엔, 에틸리덴노보넨, 페닐노보넨, 비닐노보넨, 디사이클로펜타디엔, 1,4-부타디엔, 1,5-펜타디엔, 1,6-헥사디엔, 스티렌, 알파-메틸스티렌, 디비닐벤젠, 3-클로로메틸스티렌 등이 있으며, 이들 단량체를 2 종 이상 혼합하여 공중합할 수도 있다. 상기 폴리올레핀이 에틸렌과 다른 공단량체의 공중합체인 경우에, 상기 공단량체는 프로필렌, 1-부텐, 1-헥센, 4-메틸-1-펜텐 및 1-옥텐으로 이루어진 군에서 선택된 하나 이상의 공단량체인 것이 바람직하다.
상기 올레핀 단량체의 중합 반응을 위하여, 연속식 용액 중합 공정, 벌크 중합 공정, 현탁 중합 공정, 슬러리 중합 공정 또는 유화 중합 공정 등 올레핀 단량체의 중합 반응으로 알려진 다양한 중합 공정을 채용할 수 있다.
구체적으로, 상기 중합 반응은 약 50 내지 110℃ 또는 약 60 내지 100℃의 온도와 약 1 내지 100kgf/cm2 또는 약 1 내지 50 kgf/cm2 압력 하에서 수행될 수 있다.
또한, 상기 중합 반응에서, 상기 혼성 담지 촉매는 펜탄, 헥산, 헵탄, 노난, 데칸, 톨루엔, 벤젠, 디클로로메탄, 클로로벤젠 등과 같은 용매에 용해 또는 희석된 상태로 이용될 수 있다. 이때, 상기 용매를 소량의 알킬알루미늄 등으로 처리함으로써, 촉매에 악영향을 줄 수 있는 소량의 물 또는 공기 등을 미리 제거할 수 있다.
이와 같은 일 구현예의 제조 방법에 따라 수득된 폴리올레핀은 초고분자량, 매우 넓은 분자량 분포, 높은 긴 사슬 곁가지 함량 및 높은 분자량을 가져 우수한 가공성을 발현할 수 있고, 향상된 내환경 응력 균열성을 나타내어 식품 용기 등의 용도로 대해 매우 바람직하게 사용될 수 있다.
이하, 발명의 실시예를 통해 본 발명에 대해 상세히 설명한다. 그러나, 이러한 실시예들은 여러 가지 형태로 변형될 수 있으며, 발명의 범위가 아래에서 상술하는 실시예들로 인하여 한정되는 식으로 해석되어서는 안 된다.
<실시예>
전이 금속 화합물의 제조
제조예 1
(1) 리간드 A의 제조
1-벤조싸이오펜 4.0g(30mmol)을 THF에 용해시켜 1-벤조싸이오펜 용액을 준비하였다. 그리고, n-BuLi 용액 14mL(36mmol, 2.5M in hexane)와 CuCN 1.3g(15mmol)을 상기 1-벤조싸이오펜 용액에 첨가하였다.
이어서, -80℃에서 tigloyl chloride 3.6g(30mmol)을 상기 용액에 천천히 첨가하고, 얻어진 용액을 상온에서 약 10 시간 정도 교반하였다.
이후, 상기 용액에 10% HCl을 부어 반응을 종료(quenching)시키고, 다이클로로메탄으로 유기층을 분리하여 베이지색 고체인 (2E)-1-(1-벤조싸이엔-2-일)-2-메틸-2-부텐-1-온을 얻었다.
1H NMR (CDCl3): 7.85-7.82 (m, 2H), 7.75 (m, 1H), 7.44-7.34 (m, 2H), 6.68 (m, 1H), 1.99 (m, 3H), 1.92 (m, 3H)
클로로벤젠 5mL에 상기에서 제조한 (2E)-1-(1-벤조싸이엔-2-일)-2-메틸-2-부텐-1-온 5.0g(22mmol)을 용해시킨 용액을 격렬하게 교반하면서 상기 용액에 황산 34mL를 서서히 첨가하였다. 그리고, 상기 용액을 상온에서 약 1 시간 동안 교반하였다. 이후, 상기 용액에 얼음물을 붓고, 에테르 용매로 유기층을 분리하여 노랑색 고체인 1,2-다이메틸-1,2-다이하이드로-3H-벤조[b]사이클로펜타[d]싸이오펜-3-온 4.5g(91% yield)을 얻었다.
1H NMR (CDCl3): 7.95-7.91 (m, 2H), 7.51-7.45 (m, 2H), 3.20 (m, 1H), 2.63 (m, 1H), 1.59 (d, 3H), 1.39 (d, 3H)
THF 20mL 및 메탄올 10mL의 혼합 용매에 1,2-다이메틸-1,2-다이하이드로-3H-벤조[b]사이클로펜타[d]싸이오펜-3-온 2.0g(9.2mmol)을 용해시킨 용액에 NaBH4 570mg(15mmol)을 0℃에서 첨가하였다. 그리고, 상기 용액을 상온에서 약 2 시간 동안 교반하였다. 이후, 상기 용액에 HCl을 첨가하여 pH를 1로 조절하고, 에테르 용매로 유기층을 분리하여 알코올 중간체를 얻었다.
톨루엔에 상기 알코올 중간체를 용해시켜 용액을 제조하였다. 그리고, 상기 용액에 p-톨루엔설폰산 190mg(1.0mmol)을 첨가하고, 약 10 분간 환류하였다. 얻어진 반응 혼합물을 컬럼 크로마토그래피로 분리하여 오렌지-브라운 색상을 띄며, 액상인 1,2-다이메틸-3H-벤조[b]사이클로펜타[d]싸이오펜(리간드 A) 1.8g(9.0mmol, 98% yield)을 얻었다.
1H NMR (CDCl3): 7.81 (d, 1H), 7.70 (d, 1H), 7.33 (t, 1H), 7.19 (t, 1H), 6.46 (s, 1H), 3.35 (q, 1H), 2.14 (s, 3H), 1.14 (d, 3H)
(2) 리간드 B의 제조

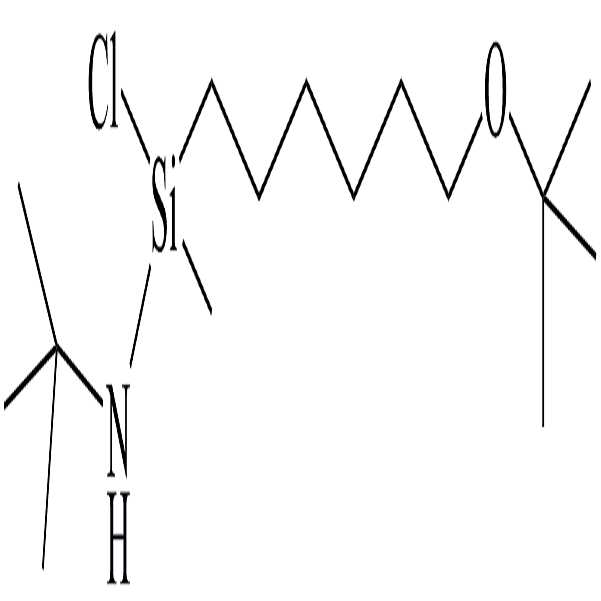

250mL schlenk flask에 t-부틸아민 13mL(120mmol)와 에테르 용매 20mL를 넣고, 상기 flask와 다른 250mL schlenk flask에 (6-tert-부톡시헥실)다이클로로(메틸)실란 16g(60mmol)과 에테르 용매 40mL를 넣어 t-부틸아민 용액 및 (6-tert-부톡시헥실)다이클로로(메틸)실란 용액을 각각 준비하였다. 그리고, 상기 t-부틸아민 용액을 -78℃로 냉각한 다음, 냉각된 용액에 (6-tert-부톡시헥실)다이클로로(메틸)실란 용액을 천천히 주입하고, 이를 상온에서 약 2 시간 동안 교반하였다. 생성된 white suspension을 여과하여 아이보리(ivory) 색상을 띄며, 액상인 1-(6-(tert-부톡시)헥실)-N-(tert-부틸)-1-클로로-1-메틸실란아민(리간드 B)을 얻었다.
1H NMR (CDCl3): 3.29 (t, 2H), 1.52-1.29 (m, 10H), 1.20 (s, 9H), 1.16 (s, 9H), 0.40 (s, 3H)
(3) 리간드 A 및 B의 가교
250mL schlenk flask에 1,2-다이메틸-3H-벤조[b]사이클로펜타[d]싸이오펜(리간드 A) 1.7g(8.6mmol)을 넣고, THF 30mL를 첨가하여 리간드 A 용액을 제조하였다. 상기 리간드 A 용액을 -78℃로 냉각한 후, n-BuLi 용액 3.6mL(9.1mmol, 2.5M in hexane)를 상기 리간드 A 용액에 첨가하고, 이를 상온에서 하룻밤 동안 교반하여 purple-brown의 용액을 얻었다. 상기 purple-brown 용액의 용매를 톨루엔으로 치환하고, 이 용액에 CuCN 39mg(0.43mmol)을 THF 2mL에 분산시킨 용액을 주입하여 용액 A를 제조하였다.
한편, 250mL schlenk flask에 1-(6-(tert-부톡시)헥실)-N-(tert-부틸)-1-클로로-1-메틸실란아민(리간드 B) 및 톨루엔을 주입하여 준비한 용액 B를 -78℃로 냉각하였다. 상기 냉각된 용액 B에 앞서 제조한 용액 A를 천천히 주입하였다. 그리고 용액 A 및 B의 혼합물을 상온에서 하룻밤 동안 교반하였다. 그리고, 생성된 고체를 여과하여 제거함으로써 brown 색상을 띄며 점성이 있는 액상의 1-(6-(tert-부톡시)헥실)-N-(tert-부틸)-1-(1,2-다이메틸-3H-벤조[b]사이클로펜타[d]싸이오펜-3-일)-1-메틸실란아민(리간드 A 및 B의 가교 생성물) 4.2g(> 99% yield)을 얻었다.

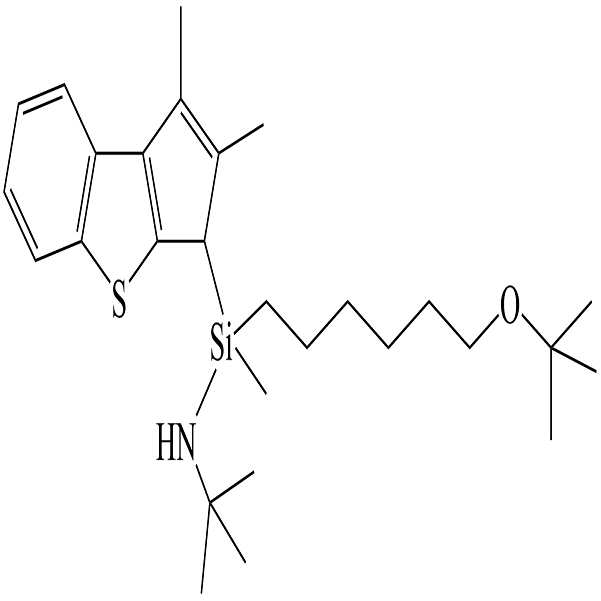

상기 리간드 A 및 B의 가교 생성물의 구조를 확인하기 위하여 상기 가교 생성물을 상온에서 lithiation한 후, 소량의 pyridine-D5와 CDCl3에 용해시킨 샘플을 이용하여 H-NMR 스펙트럼을 얻었다.
1H NMR (pyridine-D5 및 CDCl3): 7.81 (d, 1H), 7.67 (d, 1H), 7.82-7.08 (m, 2H), 3.59 (t, 2H), 3.15 (s, 6H), 2.23-1.73 (m, 10H), 2.15 (s, 9H), 1.91 (s, 9H), 1.68 (s, 3H)
(4) 전이 금속 화합물의 제조
250mL schlenk flask에 1-(6-(tert-부톡시)헥실)-N-(tert-부틸)-1-(1,2-다이메틸-3H-벤조[b]사이클로펜타[d]싸이오펜-3-일)-1-메틸실란아민(리간드 A 및 B의 가교 생성물) 4.2g(8.6mmol)을 넣고, 상기 flask에 톨루엔 14mL와 n-헥산 1.7mL를 주입하여 가교 생성물을 용해시켰다. 이 용액을 -78℃로 냉각한 후, n-BuLi 용액 7.3mL(18mmol, 2.5M in hexane)를 상기 냉각된 용액에 주입하였다. 그리고, 상기 용액을 상온에서 약 12시간 동안 교반하였다. 이어서, 상기 용액에 트라이메틸아민 5.3mL(38mmol)을 투입하고, 이 용액을 약 40℃에서 약 3 시간 동안 교반하여 용액 C를 준비하였다.
한편, 별도로 준비된 250mL schlenk flask에 TiCl4(THF)2 2.3g(8.6mmol)과 톨루엔 10mL를 첨가하여 TiCl4(THF)2를 톨루엔에 분산시킨 용액 D를 제조하였다. 상기 용액 D에 앞서 준비한 용액 C를 -78℃에서 천천히 주입하고, 용액 C 및 D의 혼합물을 상온에서 약 12 시간 동안 교반하였다. 그 후, 상기 용액을 감압하여 용매를 제거하고, 얻어진 용질은 톨루엔에 용해시켰다. 그리고, 톨루엔에 용해되지 않은 고체는 여과하여 제거하고 여과된 용액에서 용매를 제거하여 갈색 고체 형태의 전이 금속 화합물 4.2g(83% yield)를 얻었다.
1H NMR (CDCl3): 8.01 (d, 1H), 7.73 (d, 1H), 7.45-7.40 (m, 2H), 3.33 (t, 2H), 2.71 (s, 3H), 2.33 (d, 3H), 1.38 (s, 9H), 1.18 (s, 9H), 1.80-0.79 (m, 10H), 0.79 (d, 3H)

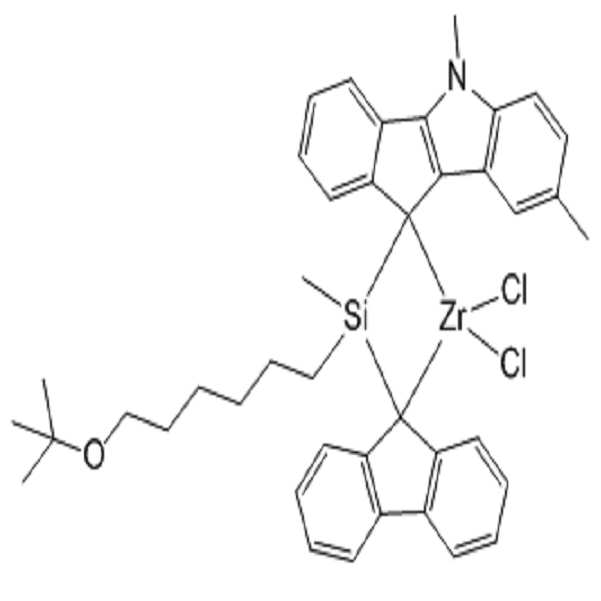

제조예 2
(1) 리간드 화합물의 제조
fluorene 2 g을 5 mL MTBE, hexane 100 mL에 녹여 2.5 M n-BuLi hexane solution 5.5 mL를 dry ice/acetone bath에서 적가하여 상온에서 밤새 교반하였다. (6-(tert-butoxy)hexyl)dichloro(methyl)silane 3.6 g을 헥산(hexane) 50 mL에 녹여 dry ice/acetone bath하에서 fluorene-Li 슬러리를 30분 동안 transfer하여 상온에서 밤새 교반하였다. 이와 동시에 5,8-dimethyl-5,10-dihydroindeno[1,2-b]indole (12 mmol, 2.8 g) 또한 THF 60 mL에 녹여 2.5M n-BuLi hexane solution 5.5 mL를 dry ice/acetone bath에서 적가하여 상온에서 밤새 교반하였다. fluorene과 (6-(tert-butoxy)hexyl)dichloro(methyl)silane 과의 반응 용액을 NMR 샘플링하여 반응 완료를 확인한 후 5,8-dimethyl-5,10-dihydroindeno[1,2-b]indole-Li solution을 dry ice/acetone bath하에서 transfer하였다. 상온에서 밤새 교반하였다. 반응 후 ether/water로 추출(extraction)하여 유기층의 잔류수분을 MgSO4로 제거 후 리간드 화합물(Mw 597.90, 12 mmol)을 얻었으며 이성질체(isomer) 두 개가 생성되었음을 1H-NMR에서 확인할 수 있었다.
1H NMR (500 MHz, d6-benzene): -0.30 ~ -0.18 (3H, d), 0.40 (2H, m), 0.65 ~ 1.45 (8H, m), 1.12 (9H, d), 2.36 ~ 2.40 (3H, d), 3.17 (2H, m), 3.41 ~ 3.43 (3H, d), 4.17 ~ 4.21 (1H, d), 4.34 ~ 4.38 (1H, d), 6.90 ~ 7.80 (15H, m)
1-2 메탈로센 화합물의 제조
상기 1-1에서 합성한 리간드 화합물 7.2 g (12 mmol)을 diethylether 50 mL에 녹여 2.5 M n-BuLi hexane solution 11.5 mL를 dry ice/acetone bath에서 적가하여 상온에서 밤새 교반하였다. 진공 건조하여 갈색(brown color)의 sticky oil을 얻었다. 톨루엔에 녹여 슬러리를 얻었다. ZrCl4(THF)2를 준비하고 톨루엔 50 mL를 넣어 슬러리로 준비하였다. ZrCl4(THF)2의 50 mL 톨루엔 슬러리를 dry ice/acetone bath에서 transfer하였다. 상온에서 밤새 교반함에 따라 보라색(violet color)으로 변화하였다. 반응 용액을 필터하여 LiCl을 제거하였다. 여과액(filtrate)의 톨루엔을 진공 건조하여 제거한 후 헥산을 넣고 1시간 동안 sonication하였다. 슬러리를 필터하여 여과된 고체(filtered solid)인 짙은 보라색(dark violet)의 메탈로센 화합물 6 g (Mw 758.02, 7.92 mmol, yield 66mol%)을 얻었다. 1H-NMR상에서 두 개의 isomer가 관찰되었다.
1H NMR (500 MHz, CDCl3): 1.19 (9H, d), 1.71 (3H, d), 1.50 ~ 1.70(4H, m), 1.79(2H, m), 1.98 ~ 2.19(4H, m), 2.58(3H, s), 3.38 (2H, m), 3.91 (3H, d), 6.66 ~ 7.88 (15H, m)
혼성 담지 촉매의 제조 및 이를 이용한 폴리올레핀의 제조
실시예 및 비교예에서 제조한 에틸렌 중합체의 물성 및 촉매의 활성을 하기 표 1에 나타내었다.
| 혼성담지촉매 (몰비) |
수소기체 투입량 | 활성 | 중량평균분자량 (*103 g/mol)/분자량 분포 |
|
| 실시예 1 | K1:제조예 1=2:1 | 0 | 20 | 280 / 5.47 |
| 실시예 2 | K1:제조예 1=3:1 | 0 | 22 | 215 / 3.9 |
| 실시예 3 | K1:제조예 1=4:1 | 0 | 24 | 193 / 2.94 |
| 실시예 4 | K1:제조예 1=2:1 | 0.2% | 4.7 | 137 / 9.36 |
| 실시예 5 | K1:제조예 1=3:1 | 0.2% | 7.8 | 118 / 8.9 |
| 실시예 6 | K1:제조예 1=4:1 | 0.2% | 9.2 | 102 / 8.7 |
| 비교예 1 | K1:제조예 2=3:1 | 0 | 20 | 189 / 3.8 |
| 비교예 2 | K1:제조예 2=4:1 | 0 | 21 | 173 / 3.55 |
| 비교예 3 | K1:제조예 2=3:1 | 0.3% | 6.8 | 125 / 8.2 |
| 비교예 4 | K1:제조예 2=4:1 | 0.3% | 7.5 | 110 / 9.33 |
K1: 비스(n-부틸사이클로펜타다이에닐)-지르코늄다이클로라이드
표 1을 참고하면, 실시예의 경우 특정 조합의 촉매 전구체를 채용함으로써 비교예 대비 고활성을 가지는 혼성 담지 촉매를 제공할 수 있고, 이를 이용할 경우 비교예에 비하여 초고분자량 및 넓은 분자량 분포를 가지는 폴리올레핀을 제공할 수 있음이 확인된다.
Claims (6)
- 하기 화학식 1로 표시되는 제 1 전이 금속 화합물;
하기 화학식 2로 표시되는 제 2 전이 금속 화합물; 및
상기 제 1 및 제 2 전이 금속 화합물이 담지된 담체를 포함하는 혼성 담지 촉매의 존재 하에 올레핀계 단량체를 중합함으로써 제조되는, 폴리올레핀:
[화학식 1]
[화학식 2]
[Cp1(R11)u][Cp2(R12)v]M2X3X4
상기 화학식 1 및 2에서,
C1은 하기 화학식 3 내지 6으로 표시되는 리간드 중 어느 하나이고,
[화학식 3]
[화학식 4]
[화학식 5]
[화학식 6]
R1 내지 R6은 서로 동일하거나 상이하며, 각각 독립적으로 수소, 탄소수 1 내지 30의 하이드로카빌기 및 탄소수 1 내지 30의 하이드로카빌옥시기 중 어느 하나이고,
Z는 -O-, -S-, -NR7- 또는 -PR7-이며,
R7은 수소, 탄소수 1 내지 20의 하이드로카빌기, 탄소수 1 내지 20의 하이드로카빌(옥시)실릴기 및 탄소수 1 내지 20의 실릴하이드로카빌기 중 어느 하나이고,
M1 및 M2는 서로 동일하거나 상이하며, 각각 독립적으로 Ti, Zr 또는 Hf이며,
X1 내지 X4는 서로 동일하거나 상이하고, 각각 독립적으로 할로겐, 니트로기, 아미도기, 포스파인기, 포스파이드기, 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기, 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기, -SiH3, 탄소수 1 내지 30의 하이드로카빌(옥시)실릴기, 탄소수 1 내지 30의 술포네이트기 및 탄소수 1 내지 30의 술폰기 중 어느 하나이며,
T는 탄소수 1 내지 5의 알킬렌기,또는
이고,
T1은 C, Si, Ge, Sn 또는 Pb이며,
Y1 및 Y2는 서로 동일하거나 상이하고, 각각 독립적으로 수소, 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기, 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기, -SiH3, 탄소수 1 내지 30의 하이드로카빌(옥시)실릴기, 할로겐으로 치환된 탄소수 1 내지 30의 하이드로카빌기, 및 -NR9R10 중 어느 하나이며,
R9 및 R10은 각각 독립적으로 수소 및 탄소수 1 내지 30의 하이드로카빌기 중 어느 하나이거나, 혹은 서로 연결되어 지방족 또는 방향족 고리를 형성하는 것이며,
Cp1 및 Cp2는 서로 동일하거나 상이하고, 각각 독립적으로 사이클로펜타다이에닐기, 인데닐기, 4,5,6,7-테트라하이드로-1-인데닐 및 플루오레닐기 중 어느 하나이며,
R11 및 R12는 서로 동일하거나 상이하고, 각각 독립적으로 수소, 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기, 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기, -SiH3, 탄소수 1 내지 30의 하이드로카빌(옥시)실릴기 및 할로겐으로 치환된 탄소수 1 내지 30의 하이드로카빌기 중 어느 하나이며,
u 및 v는 각각 독립적으로 0 내지 5 사이의 정수이다.
- 제 1 항에 있어서, 제 1 전이 금속 화합물은 하기 화학식 7 내지 10으로 표시되는 화합물 중 어느 하나인, 폴리올레핀:
[화학식 7]
[화학식 8]
[화학식 9]
[화학식 10]
상기 화학식 7 내지 10에서, 상기 R1 내지 R4는 서로 동일하거나 상이하며, 각각 독립적으로 수소 및 탄소수 1 내지 10의 하이드로카빌기 중 어느 하나이고,
R5 내지 R7은 서로 동일하거나 상이하며, 각각 독립적으로 탄소수 1 내지 10의 하이드로카빌기 중 어느 하나이고,
M1은 Ti, Zr 또는 Hf이며,
X1 및 X2는 서로 동일하거나 상이하고, 각각 독립적으로 할로겐 중 어느 하나이며,
T1은 C 또는 Si이고,
Y1 및 Y2는 서로 동일하거나 상이하고 각각 독립적으로 탄소수 1 내지 30의 하이드로카빌기, 탄소수 1 내지 30의 하이드로카빌옥시기 및 탄소수 2 내지 30의 하이드로카빌옥시하이드로카빌기 중 어느 하나이다.
- 제 1 항에 있어서, Cp1 및 Cp2가 사이클로펜타다이에닐기인 제 2 전이 금속 화합물을 포함하는, 폴리올레핀.
- 제 1 항에 있어서, 제 1 전이 금속 화합물과 제 2 전이 금속 화합물은 1:0.5 내지 1:5의 몰비로 포함되는, 폴리올레핀.
- 제 1 항에 있어서, 하기 화학식 11 내지 13으로 표시되는 화합물로 이루어진 군에서 선택되는 1 종 이상의 조촉매를 추가로 포함하는, 폴리올레핀:
[화학식 11]
R20-[Al(R19)-O]n-R21
상기 화학식 11에서, R19, R20 및 R21은 각각 독립적으로, 수소, 할로겐, 탄소수 1 내지 20의 하이드로카빌기 및 할로겐으로 치환된 탄소수 1 내지 20의 하이드로카빌기 중 어느 하나이고,
n은 2 이상의 정수이며,
[화학식 12]
D(R22)3
상기 화학식 12에서,
D는 알루미늄 또는 보론이고,
R22는 각각 독립적으로 할로겐, 탄소수 1 내지 20의 하이드로카빌기, 탄소수 1 내지 20의 하이드로카빌옥시기 및 할로겐으로 치환된 탄소수 1 내지 20의 하이드로카빌기 중 어느 하나이며,
[화학식 13]
[L-H]+[W(A)4]- 또는 [L]+[W(A)4]-
상기 화학식 13에서,
L은 중성 또는 양이온성 루이스 염기이고, H는 수소 원자이며,
W는 13족 원소이며, A는 각각 독립적으로 탄소수 1 내지 20의 하이드로카빌기; 탄소수 1 내지 20의 하이드로카빌옥시기; 및 이들 치환기의 1 이상의 수소 원자가 할로겐, 탄소수 1 내지 20의 하이드로카빌옥시기 및 탄소수 1 내지 20의 하이드로카빌(옥시)실릴기 중 1 이상의 치환기로 치환된 치환기들 중 어느 하나이다.
- 제 1 항에 있어서, 상기 올레핀계 단량체는 에틸렌, 프로필렌, 1-부텐, 1-펜텐, 4-메틸-1-펜텐, 1-헥센, 1-헵텐, 1-옥텐, 1-데센, 1-운데센, 1-도데센, 1-테트라데센, 1-헥사데센, 1-에이코센, 노보넨, 노보나디엔, 에틸리덴노보덴, 페닐노보덴, 비닐노보덴, 디사이클로펜타디엔, 1,4-부타디엔, 1,5-펜타디엔, 1,6-헥사디엔, 스티렌, 알파-메틸스티렌, 디비닐벤젠 및 3-클로로메틸스티렌으로 이루어진 군으로부터 선택되는 1종 이상을 포함하는, 폴리올레핀.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020150182242A KR20170073385A (ko) | 2015-12-18 | 2015-12-18 | 가공성이 우수한 폴리올레핀 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020150182242A KR20170073385A (ko) | 2015-12-18 | 2015-12-18 | 가공성이 우수한 폴리올레핀 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| KR20170073385A true KR20170073385A (ko) | 2017-06-28 |
Family
ID=59280742
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020150182242A Withdrawn KR20170073385A (ko) | 2015-12-18 | 2015-12-18 | 가공성이 우수한 폴리올레핀 |
Country Status (1)
| Country | Link |
|---|---|
| KR (1) | KR20170073385A (ko) |
Cited By (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20190079381A (ko) * | 2017-12-27 | 2019-07-05 | 주식회사 엘지화학 | 에틸렌-알파올레핀 공중합체의 제조 방법 |
| WO2019212307A1 (ko) * | 2018-05-04 | 2019-11-07 | 주식회사 엘지화학 | 에틸렌/알파-올레핀 공중합체, 이의 제조방법 |
| WO2019212306A1 (ko) * | 2018-05-04 | 2019-11-07 | 주식회사 엘지화학 | 올레핀계 공중합체 및 이의 제조방법 |
| WO2019212302A1 (ko) * | 2018-05-04 | 2019-11-07 | 주식회사 엘지화학 | 올레핀계 공중합체 및 이의 제조방법 |
| CN111788239A (zh) * | 2018-05-04 | 2020-10-16 | Lg化学株式会社 | 乙烯/α-烯烃共聚物及其制备方法 |
| KR20220043692A (ko) * | 2020-09-29 | 2022-04-05 | 주식회사 엘지화학 | 담지 메탈로센 촉매 및 이를 이용한 폴리올레핀의 제조방법 |
-
2015
- 2015-12-18 KR KR1020150182242A patent/KR20170073385A/ko not_active Withdrawn
Cited By (15)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20190079381A (ko) * | 2017-12-27 | 2019-07-05 | 주식회사 엘지화학 | 에틸렌-알파올레핀 공중합체의 제조 방법 |
| JP2021518879A (ja) * | 2018-05-04 | 2021-08-05 | エルジー・ケム・リミテッド | オレフィン系共重合体及びその製造方法 |
| US11718737B2 (en) | 2018-05-04 | 2023-08-08 | Lg Chem, Ltd. | Ethylene/alpha-olefin copolymer and method for preparing the same |
| WO2019212302A1 (ko) * | 2018-05-04 | 2019-11-07 | 주식회사 엘지화학 | 올레핀계 공중합체 및 이의 제조방법 |
| CN111788239A (zh) * | 2018-05-04 | 2020-10-16 | Lg化学株式会社 | 乙烯/α-烯烃共聚物及其制备方法 |
| CN112020521A (zh) * | 2018-05-04 | 2020-12-01 | Lg化学株式会社 | 基于烯烃的共聚物及其制备方法 |
| WO2019212307A1 (ko) * | 2018-05-04 | 2019-11-07 | 주식회사 엘지화학 | 에틸렌/알파-올레핀 공중합체, 이의 제조방법 |
| JP2021519854A (ja) * | 2018-05-04 | 2021-08-12 | エルジー・ケム・リミテッド | オレフィン系共重合体及びその製造方法 |
| CN112020521B (zh) * | 2018-05-04 | 2023-10-31 | Lg化学株式会社 | 基于烯烃的共聚物及其制备方法 |
| US11629208B2 (en) | 2018-05-04 | 2023-04-18 | Lg Chem, Ltd. | Olefin-based copolymer and method for preparing the same |
| US11718738B2 (en) | 2018-05-04 | 2023-08-08 | Lg Chem, Ltd. | Adhesive composition including ethylene/alpha-olefin copolymer |
| WO2019212306A1 (ko) * | 2018-05-04 | 2019-11-07 | 주식회사 엘지화학 | 올레핀계 공중합체 및 이의 제조방법 |
| CN111788239B (zh) * | 2018-05-04 | 2023-08-18 | Lg化学株式会社 | 乙烯/α-烯烃共聚物及其制备方法 |
| US11732071B2 (en) | 2018-05-04 | 2023-08-22 | Lg Chem, Ltd. | Olefin-based copolymer and method for preparing the same |
| KR20220043692A (ko) * | 2020-09-29 | 2022-04-05 | 주식회사 엘지화학 | 담지 메탈로센 촉매 및 이를 이용한 폴리올레핀의 제조방법 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR101705340B1 (ko) | 폴리올레핀의 제조 방법 및 이로부터 제조된 폴리올레핀 | |
| KR101891638B1 (ko) | 가공성이 우수한 에틸렌/알파-올레핀 공중합체 공중합체 | |
| KR101631700B1 (ko) | 혼성 담지 메탈로센 촉매의 제조방법 | |
| KR102002983B1 (ko) | 혼성 담지 메탈로센 촉매 및 이를 이용한 폴리올레핀의 제조 방법 | |
| KR102234944B1 (ko) | 올레핀 공중합체 | |
| JP6681462B2 (ja) | エチレンスラリー重合用混成担持触媒システムおよびこれを用いたエチレン重合体の製造方法 | |
| KR102032455B1 (ko) | 혼성 담지 촉매 및 이를 이용하는 올레핀 중합체의 제조 방법 | |
| KR101606825B1 (ko) | 혼성 담지 메탈로센 촉매의 제조방법 | |
| KR101831418B1 (ko) | 가공성 및 표면 특성이 우수한 에틸렌/알파-올레핀 공중합체 | |
| KR20150045369A (ko) | 혼성 담지 메탈로센 촉매 | |
| KR101927460B1 (ko) | 혼성 담지 촉매 및 이를 이용하는 올레핀 중합체의 제조 방법 | |
| KR20180067945A (ko) | 혼성 담지 메탈로센 촉매 | |
| KR20190076136A (ko) | 혼성 담지 메탈로센 촉매의 제조 방법, 상기 제조 방법으로 제조된 혼성 담지 메탈로센 촉매, 및 이를 이용하는 폴리올레핀의 제조 방법 | |
| KR20170073385A (ko) | 가공성이 우수한 폴리올레핀 | |
| KR20160123172A (ko) | 가공성이 우수한 에틸렌/알파-올레핀 공중합체 | |
| KR101725349B1 (ko) | 혼성 담지 촉매 및 이를 이용하는 올레핀 중합체의 제조 방법 | |
| KR101725351B1 (ko) | 혼성 담지 메탈로센 촉매의 제조방법 및 이를 이용하여 제조된 혼성 담지 메탈로센 촉매 | |
| KR20160076415A (ko) | 전이 금속 화합물, 이를 포함하는 촉매 조성물 및 이를 이용하는 올레핀 중합체의 제조 방법 | |
| KR101725350B1 (ko) | 담지 촉매 및 이를 이용한 올레핀 중합체의 제조 방법 | |
| KR101760494B1 (ko) | 메탈로센 담지 촉매 및 이를 이용하는 폴리올레핀의 제조방법 | |
| KR20180083247A (ko) | 올레핀 중합체 및 이의 제조 방법 | |
| US10550207B2 (en) | Method for preparing supported hybrid metallocene catalyst, and supported hybrid metallocene catalyst using the same | |
| KR102074510B1 (ko) | 혼성 담지 촉매 및 이를 이용하는 올레핀 중합체의 제조 방법 | |
| KR101953768B1 (ko) | 혼성 담지 메탈로센 촉매의 제조방법 및 이를 이용하여 제조된 혼성 담지 메탈로센 촉매 | |
| KR101828930B1 (ko) | 전이 금속 화합물, 이를 포함하는 촉매 조성물 및 이를 이용한 올레핀 중합체의 제조 방법 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0109 | Patent application |
Patent event code: PA01091R01D Comment text: Patent Application Patent event date: 20151218 |
|
| PG1501 | Laying open of application | ||
| PC1202 | Submission of document of withdrawal before decision of registration |
Comment text: [Withdrawal of Procedure relating to Patent, etc.] Withdrawal (Abandonment) Patent event code: PC12021R01D Patent event date: 20201021 |
|
| WITB | Written withdrawal of application |
