본 발명은 신규 화합물 및 이를 포함하는 유기 전계 발광 소자에 관한 것으로서, 본 발명에 따른 화합물은 유기 전계 발광 소자의 유기물층, 바람직하게는 발광층에 사용됨에 따라 유기 전계 발광 소자의 발광 효율, 구동 전압, 수명 등을 향상시킬 수 있다.

Description

유기 화합물 및 이를 포함하는 유기 전계 발광 소자{ORGANIC COMPOUNDS AND ORGANIC ELECTRO LUMINESCENCE DEVICE COMPRISING THE SAME}
본 발명은 유기 전계 발광 소자용 재료로서 사용될 수 있는 신규 유기 화합물 및 이를 포함하는 유기 전계 발광 소자에 관한 것이다.
1950년대 베르나소스(Bernanose)의 유기 박막 발광 관측을 시점으로 하여, 1965년 안트라센 단결정을 이용한 청색 전기발광으로 이어진 유기 전계 발광(electroluminescent, EL) 소자에 대한 연구가 이어져 오다가, 1987년 탕(Tang)에 의하여 정공층과 발광층의 기능층으로 나눈 적층구조의 유기 전계 발광 소자가 제시되었다. 이후, 고효율, 고수명의 유기 전계 발광 소자를 만들기 위하여, 소자 내 각각의 특징적인 유기물층을 도입하는 형태로 발전하여 왔으며, 이에 사용되는 특화된 물질의 개발로 이어졌다.
유기 전계 발광 소자는 두 전극 사이에 전압을 걸어주면 양극에서는 정공이 유기물층으로 주입되고, 음극에서는 전자가 유기물층으로 주입된다. 주입된 정공과 전자가 만났을 때 엑시톤(exciton)이 형성되며, 이 엑시톤이 바닥상태로 떨어질 때 빛이 나게 된다. 이때, 유기물층으로 사용되는 물질은 그 기능에 따라, 발광물질, 정공주입 물질, 정공수송 물질, 전자수송 물질, 전자주입 물질 등으로 분류될 수 있다.
발광 물질은 발광색에 따라 청색, 녹색, 적색 발광 물질과, 보다 나은 천연색을 구현하기 위한 노란색 및 주황색 발광 물질로 구분될 수 있다. 또한, 색순도의 증가와 에너지 전이를 통한 발광 효율을 증가시키기 위하여, 발광 물질로서 호스트/도펀트 계를 사용할 수 있다.
도펀트 물질은 유기 물질을 사용하는 형광 도펀트와 Ir, Pt 등의 중원자(heavy atoms)가 포함된 금속 착체 화합물을 사용하는 인광 도펀트로 나눌 수 있다. 이때, 인광 재료의 개발은 이론적으로 형광에 비해 4배까지 발광 효율을 향상시킬 수 있기 때문에, 인광 도펀트 뿐만 아니라 인광 호스트 재료들에 대한 연구도 많이 진행되고 있다.
현재까지 정공 주입층, 정공 수송층. 정공 차단층, 전자 수송층 재료로는 NPB, BCP, Alq3 등이 널리 알려져 있으며, 발광층 재료로는 안트라센 유도체들이 보고되고 있다. 특히, 발광층 재료 중 효율 향상 측면에서 장점을 가지고 있는 Firpic, Ir(ppy)3, (acac)Ir(btp)2 등과 같은 Ir을 포함하는 금속 착체 화합물이 청색(blue), 녹색(green), 적색(red)의 인광 도판트 재료로 사용되고 있으며, 4,4-디카바졸리비페닐(4,4-dicarbazolybiphenyl, CBP)은 인광 호스트 재료로 사용되고 있다.
Figure pat00001
Figure pat00002
그러나 종래의 유기물층 재료들은 발광 특성 측면에서는 유리한 면이 있으나, 유리전이온도가 낮아 열적 안정성이 매우 좋지 않기 때문에, 유기 전계 발광 소자의 수명 측면에서 만족할 만한 수준이 되지 못하고 있다. 따라서, 성능이 뛰어난 유기물층 재료의 개발이 요구되고 있다.
본 발명은 상기한 문제점을 해결하기 위해, 유기 전계 발광 소자의 효율, 수명 및 안정성 등을 향상시킬 수 있는 신규 화합물 및 상기 화합물을 이용한 유기 전계 발광 소자를 제공하는 것을 목적으로 한다.

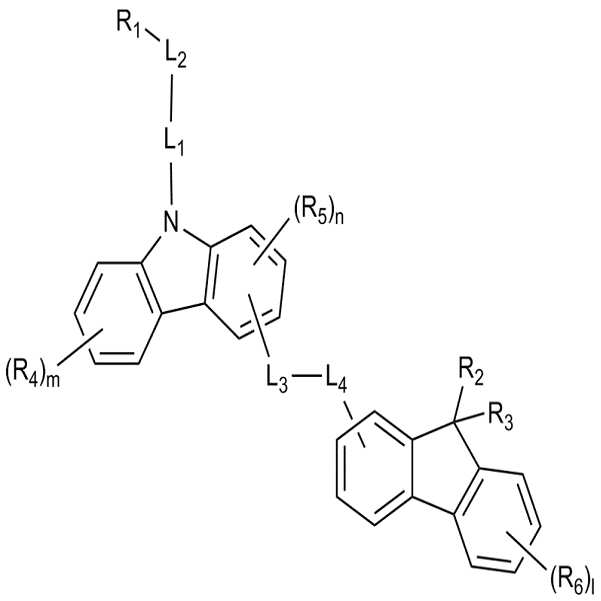

상기한 목적을 달성하기 위해, 본 발명은 하기 화학식 1로 표시되는 화합물을 제공한다:
[화학식 1]
Figure pat00003
상기 화학식 1에서,
L1 내지 L4는 각각 독립적으로 단일결합, C6~C60의 아릴렌기 및 핵원자수 5 내지 60개의 헤테로아릴렌기로 이루어진 군에서 선택되며;
R1 내지 R3은 각각 독립적으로 수소, 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되며;
l 및 m은 각각 독립적으로 0 내지 4의 정수이며;
n은 0 내지 3의 정수이며;
R4 내지 R6은 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되고, 상기 R4 내지 R6 각각이 복수 개인 경우 이들은 서로 동일하거나 상이하며;
상기 L1 내지 L4의 아릴렌기 및 헤테로아릴렌기와, R1 내지 R6의 알킬기, 알케닐기, 알키닐기, 아릴기, 헤테로아릴기, 아릴옥시기, 알킬옥시기, 시클로알킬기, 헤테로시클로알킬기, 아릴아민기, 알킬실릴기, 알킬보론기, 아릴보론기, 아릴포스핀기, 모노 또는 디아릴포스피닐기 및 아릴실릴기는 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C6~C60의 아릴옥시기, C1~C40의 알킬옥시기, C6~C60의 아릴아민기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C1~C40의 알킬실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴실릴기로 이루어진 군에서 선택된 1종 이상의 치환기로 치환되거나 비치환되고, 복수 개의 치환기로 치환되는 경우, 이들은 서로 동일하거나 상이할 수 있다.
본 발명은 양극, 음극 및 상기 양극과 음극 사이에 개재(介在)된 1층 이상의 유기물층을 포함하며, 상기 1층 이상의 유기물층 중에서 적어도 하나는 상기 화학식 1의 화합물을 포함하는 유기 전계 발광 소자를 제공한다.
본 발명에서의 "알킬"은 탄소수 1 내지 40개의 직쇄 또는 측쇄의 포화 탄화수소에서 유래되는 1가의 치환기이며, 이의 예로는 메틸, 에틸, 프로필, 이소부틸, sec-부틸, 펜틸, iso-아밀, 헥실 등이 있는데, 이에 한정되지 않는다.
본 발명에서의 "알케닐(alkenyl)"은 탄소-탄소 이중 결합을 1개 이상 가진, 탄소수 2 내지 40개의 직쇄 또는 측쇄의 불포화 탄화수소에서 유래되는 1가의 치환기이며, 이의 예로는 비닐(vinyl), 알릴(allyl), 이소프로펜일(isopropenyl), 2-부텐일(2-butenyl) 등이 있는데, 이에 한정되지 않는다.
본 발명에서의 "알키닐(alkynyl)"은 탄소-탄소 삼중 결합을 1개 이상 가진, 탄소수 2 내지 40개의 직쇄 또는 측쇄의 불포화 탄화수소에서 유래되는 1가의 치환기이며, 이의 예로는 에티닐(ethynyl), 2-프로파닐(2-propynyl) 등이 있는데, 이에 한정되지 않는다.
본 발명에서의 "아릴"은 단독 고리 또는 2 이상의 고리가 조합된, 탄소수 6 내지 60개의 방향족 탄화수소로부터 유래된 1가의 치환기를 의미한다. 또한, 2 이상의 고리가 서로 단순 부착(pendant)되거나 축합된 형태도 포함될 수 있다. 이러한 아릴의 예로는 페닐, 나프틸, 페난트릴, 안트릴 등이 있는데, 이에 한정되지 않는다.
본 발명에서의 "헤테로아릴"은 핵원자수 5 내지 60개의 모노헤테로사이클릭 또는 폴리헤테로사이클릭 방향족 탄화수소로부터 유래된 1가의 치환기를 의미한다. 이때, 고리 중 하나 이상의 탄소, 바람직하게는 1 내지 3개의 탄소가 N, O, S 또는 Se와 같은 헤테로원자로 치환된다. 또한, 2 이상의 고리가 서로 단순 부착(pendant)되거나 축합된 형태도 포함될 수 있고, 나아가 아릴기와의 축합된 형태도 포함하는 것으로 해석한다. 이러한 헤테로아릴의 예로는 피리딜, 피라지닐, 피리미디닐, 피리다지닐, 트리아지닐과 같은 6-원 모노사이클릭 고리; 페녹사티에닐(phenoxathienyl), 인돌리지닐(indolizinyl), 인돌릴(indolyl), 퓨리닐(purinyl), 퀴놀릴(quinolyl), 벤조티아졸(benzothiazole), 카바졸릴(carbazolyl)과 같은 폴리사이클릭 고리; 2-퓨라닐, N-이미다졸릴, 2-이속사졸릴, 2-피리디닐, 2-피리미디닐 등이 있는데, 이에 한정되지 않는다.
본 발명에서의 "아릴옥시"는 RO-로 표시되는 1가의 치환기로, 상기 R은 탄소수 5 내지 60개의 아릴을 의미한다. 이러한 아릴옥시의 예로는 페닐옥시, 나프틸옥시, 디페닐옥시 등이 있는데, 이에 한정되지 않는다.
본 발명에서의 "알킬옥시"는 R'O-로 표시되는 1가의 치환기로, 상기 R'는 1 내지 40개의 알킬을 의미하며, 직쇄(linear), 측쇄(branched) 또는 사이클릭(cyclic) 구조를 포함하는 것으로 해석한다. 이러한 알킬옥시의 예로는 메톡시, 에톡시, n-프로폭시, 1-프로폭시, t-부톡시, n-부톡시, 펜톡시 등이 있는데, 이에 한정되지 않는다.
본 발명에서의 "아릴아민"은 탄소수 6 내지 60개의 아릴로 치환된 아민을 의미한다.
본 발명에서의 "시클로알킬"은 탄소수 3 내지 40개의 모노사이클릭 또는 폴리사이클릭 비-방향족 탄화수소로부터 유래된 1가의 치환기를 의미한다. 이러한 사이클로알킬의 예로는 사이클로프로필, 사이클로펜틸, 사이클로헥실, 놀보닐(norbornyl), 아다만틴(adamantine) 등이 있는데, 이에 한정되지 않는다.
본 발명에서의 "헤테로시클로알킬"은 핵원자수 3 내지 40개의 비-방향족 탄화수소로부터 유래된 1가의 치환기를 의미하며, 고리 중 하나 이상의 탄소, 바람직하게는 1 내지 3개의 탄소가 N, O, S 또는 Se와 같은 헤테로 원자로 치환된다. 이러한 헤테로시클로알킬의 예로는 모르폴린, 피페라진 등이 있는데, 이에 한정되지 않는다.
본 발명에서의 "알킬실릴"은 탄소수 1 내지 40개의 알킬로 치환된 실릴이고, "아릴실릴"은 탄소수 5 내지 60개의 아릴로 치환된 실릴을 의미한다.
본 발명에서의 "축합 고리"는 축합 지방족 고리, 축합 방향족 고리, 축합 헤테로지방족 고리, 축합 헤테로방향족 고리 또는 이들의 조합된 형태를 의미한다.
본 발명에 따른 화학식 1로 표시되는 화합물은 열적 안정성 및 인광 특성이 우수하기 때문에 유기 전계 발광 소자의 유기물층의 재료로 사용될 수 있다. 특히, 본 발명에 따른 화학식 1로 표시되는 화합물을 인광 호스트 재료로 사용할 경우 종래의 호스트 재료에 비해 우수한 발광 성능, 낮은 구동전압, 높은 효율 및 장수명을 가지는 유기 전계 발광 소자를 제조할 수 있고, 나아가 성능, 수명이 크게 향상된 풀 칼라 디스플레이 패널도 제조할 수 있다.
이하, 본 발명을 상세히 설명한다.
1. 신규 유기 화합물
본 발명에 따른 신규 유기 화합물은 카바졸 모이어티에 플루오렌과 방향족 고리 또는 헤테로방향족환 고리가 결합된 구조를 가진다. 정공 수송성을 지닌 카바졸과 플루오렌과 방향족환 또는 헤테로방향족 고리의 높은 전자 수송성 구조를 동시에 포함하여 분자 내 양극성의 특성을 갖기 때문에 발광층 내에서 정공과 전자의 결합력을 높일 수 있다. 구체적으로, 하기 화학식 1로 표시되는 화합물인 것을 특징으로 한다.
[화학식 1]
Figure pat00004
상기 화학식 1에서,
L1 내지 L4는 각각 독립적으로 단일결합, C6~C60의 아릴렌기 및 핵원자수 5 내지 60개의 헤테로아릴렌기로 이루어진 군에서 선택되며;
R1 내지 R3은 각각 독립적으로 수소, 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되며;
l 및 m은 각각 독립적으로 0 내지 4의 정수이며;
n은 0 내지 3의 정수이며;
R4 내지 R6은 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되고, 상기 R4 내지 R6 각각이 복수 개인 경우 이들은 서로 동일하거나 상이하며;
상기 L1 내지 L4의 아릴렌기 및 헤테로아릴렌기와, R1 내지 R6의 알킬기, 알케닐기, 알키닐기, 아릴기, 헤테로아릴기, 아릴옥시기, 알킬옥시기, 시클로알킬기, 헤테로시클로알킬기, 아릴아민기, 알킬실릴기, 알킬보론기, 아릴보론기, 아릴포스핀기, 모노 또는 디아릴포스피닐기 및 아릴실릴기는 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C6~C60의 아릴옥시기, C1~C40의 알킬옥시기, C6~C60의 아릴아민기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C1~C40의 알킬실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴실릴기로 이루어진 군에서 선택된 1종 이상의 치환기로 치환되거나 비치환되고, 복수 개의 치환기로 치환되는 경우, 이들은 서로 동일하거나 상이할 수 있다.
본 발명의 바람직한 한 구현 예에 따르면, 상기 화학식 1로 표시되는 화합물에서 카바졸의 1, 2 또는 3번 위치와 플루오렌의 2번 위치는 활성 위치(site)로 이 위치가 직접적으로 연결되거나 혹은 링커로 연결됨으로써 분자의 안정성을 높일 수 있으며. 구체적으로는 하기 화학식 2 내지 4 중 어느 하나로 표시되는 화합물일 수 있으나, 이에 제한되는 것은 아니다:

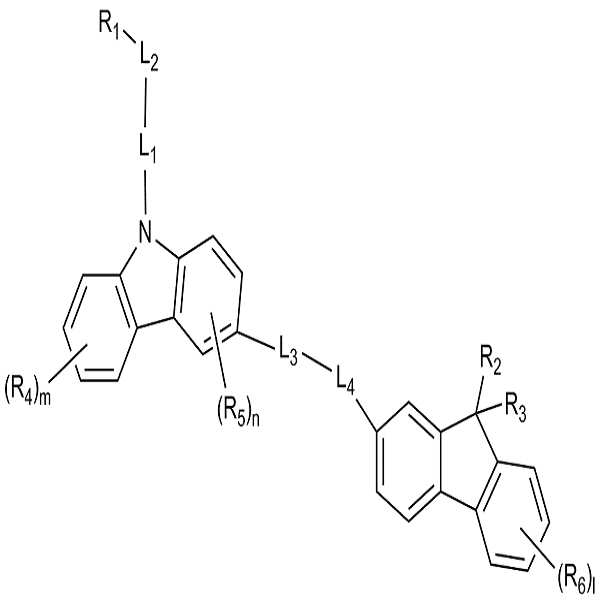

[화학식 2]
Figure pat00005

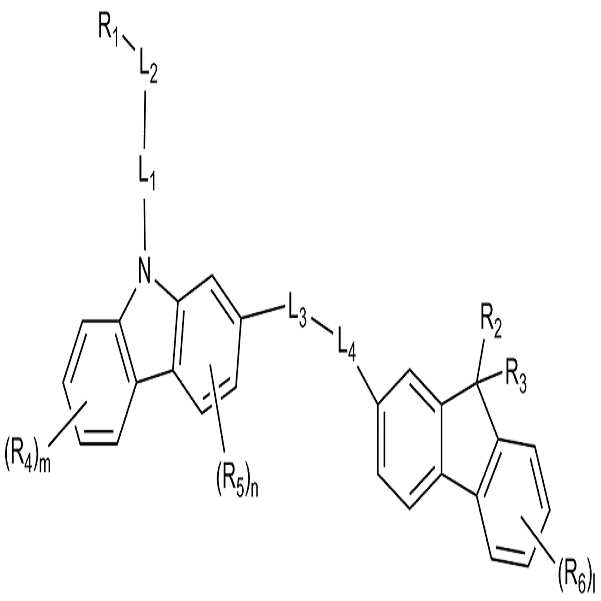

[화학식 3]
Figure pat00006
[화학식 4]
Figure pat00007
상기 화학식 2 내지 4에서,
l, m, n, L1 내지 L4 및 R1 내지 R6 각각은 상기 화학식 1에서 정의된 바와 같다.
본 발명의 바람직한 한 구현 예에 따르면, 상기 L1 내지 L4, 보다 바람직하게는 L1 및 L2는 각각 독립적으로 하기 화학식 5 내지 7로 이루어진 군에서 선택될 수 있으나, 이에 제한되는 것은 아니다:
[화학식 5]
Figure pat00008
[화학식 6]
Figure pat00009

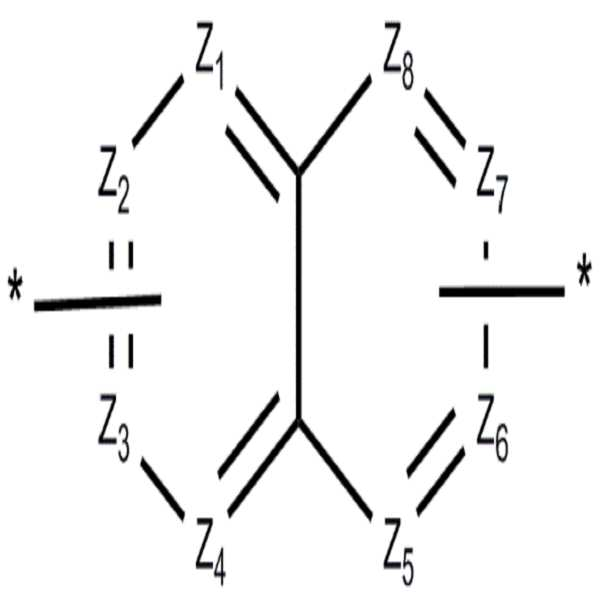

[화학식 7]
Figure pat00010
상기 화학식 5 내지 7에서,
*은 결합이 이루어지는 부분을 의미하고;
Z1 내지 Z8은 각각 독립적으로 N 또는 C(R7)이나, 상기 화학식 5에서 Z1 내지 Z6 중 적어도 2개는 C(R7)이고, 화학식 6에서 Z1 내지 Z4 중 적어도 2개는 C(R7)이며, 화학식 7에서는 Z1 내지 Z4 중 적어도 하나, Z5 내지 Z8 중 적어도 하나는 C(R7)이며;
R7은 부재이거나, 수소, 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되고, 상기 R7이 복수 개인 경우 이들은 서로 동일하거나 상이하며;
상기 R7의 알킬기, 알케닐기, 알키닐기, 아릴기, 헤테로아릴기, 아릴옥시기, 알킬옥시기, 시클로알킬기, 헤테로시클로알킬기, 아릴아민기, 알킬실릴기, 알킬보론기, 아릴보론기, 아릴포스핀기, 모노 또는 디아릴포스피닐기 및 아릴실릴기는 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C6~C60의 아릴옥시기, C1~C40의 알킬옥시기, C6~C60의 아릴아민기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C1~C40의 알킬실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴실릴기로 이루어진 군에서 선택된 1종 이상의 치환기로 치환되거나 비치환되고, 복수 개의 치환기로 치환되는 경우, 이들은 서로 동일하거나 상이할 수 있다.
본 발명의 바람직한 한 구현 예에 따르면, 상기 화합물은 하기 화학식 8 내지 12 중 어느 하나로 표시되는 화합물일 수 있으나, 이에 제한되는 것은 아니다:
[화학식 8]
Figure pat00011
[화학식 9]
Figure pat00012
[화학식 10]
Figure pat00013
[화학식 11]
Figure pat00014
[화학식 12]
Figure pat00015
상기 화학식 8 내지 12에서,
l, m, n, L1, L2 및 R1 내지 R6 각각은 상기 화학식 1에서 정의된 바와 같다.
본 발명의 바람직한 한 구현 예에 따르면, 상기 R1은 하기 화학식 13 내지 17 중 어느 하나로 표시되는 치환기인 것이 전자 수송력을 높일 수 있어 바람직하나, 이에 제한되는 것은 아니다:
[화학식 13]
Figure pat00016
[화학식 14]
Figure pat00017

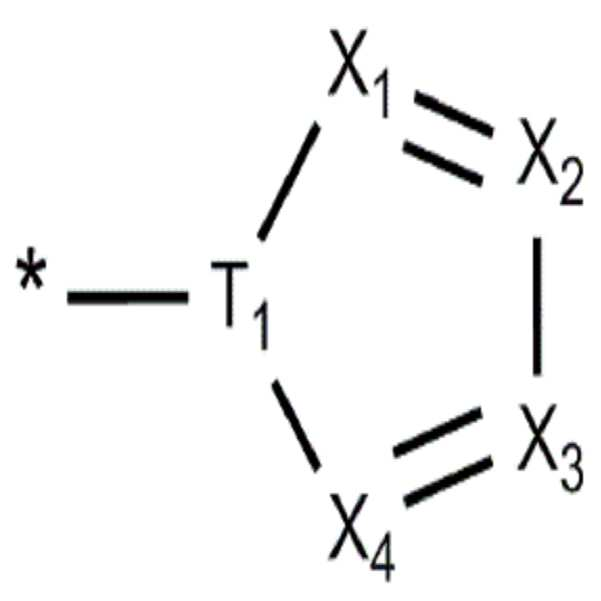

[화학식 15]
Figure pat00018

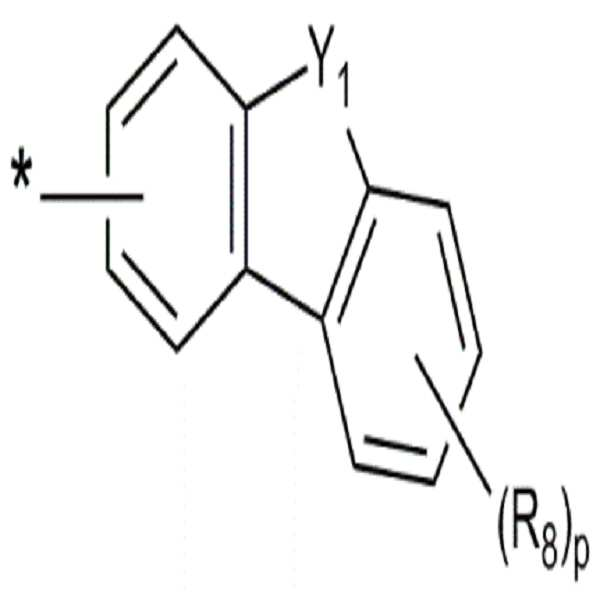

[화학식 16]
Figure pat00019
[화학식 17]
Figure pat00020

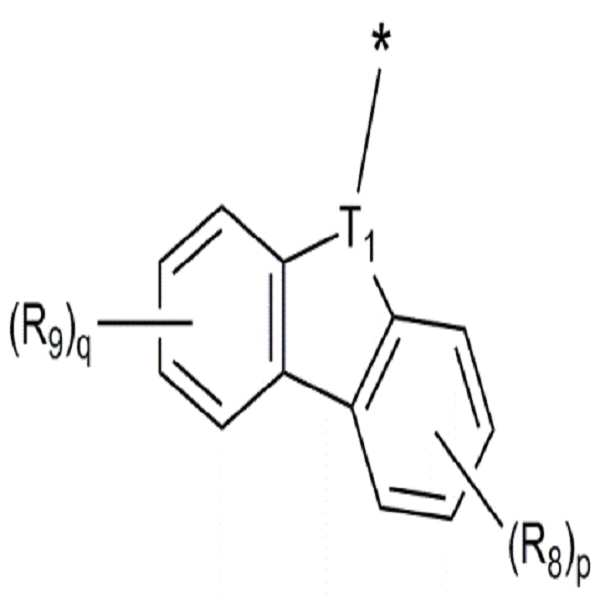

상기 화학식 13 내지 17에서,
*은 결합이 이루어지는 부분을 의미하고;
X1 내지 X8은 각각 독립적으로 N 또는 C(R10)이며;
상기 화학식 14에서 L2에 결합되는 X1 내지 X4 중 어느 하나는 C(R10)이고, 이때 상기 R10은 부재이며;
T1은 N 또는 C(R10)이며;
Y1은 O, S, N(R11) 또는 C(R12)(R13)이며;
p 및 q는 각각 독립적으로 0 내지 4의 정수이며;
R8 및 R9는 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되고, 상기 R8 및 R9 각각이 복수 개인 경우 이들은 서로 동일하거나 상이하며;
R10 내지 R13은 각각 독립적으로 수소, 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되고, 상기 R10이 복수 개인 경우 이들은 서로 동일하거나 상이하며;
상기 R8 내지 R13의 알킬기, 알케닐기, 알키닐기, 아릴기, 헤테로아릴기, 아릴옥시기, 알킬옥시기, 시클로알킬기, 헤테로시클로알킬기, 아릴아민기, 알킬실릴기, 알킬보론기, 아릴보론기, 아릴포스핀기, 모노 또는 디아릴포스피닐기 및 아릴실릴기는 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C6~C60의 아릴옥시기, C1~C40의 알킬옥시기, C6~C60의 아릴아민기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C1~C40의 알킬실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴실릴기로 이루어진 군에서 선택된 1종 이상의 치환기로 치환되거나 비치환되고, 복수 개의 치환기로 치환되는 경우, 이들은 서로 동일하거나 상이할 수 있다.
본 발명의 바람직한 한 구현 예에 따르면, 상기 화학식 13 내지 17로 표시되는 치환기는 하기 화학식 A-1 내지 A-19로 이루어진 군에서 선택될 수 있으나, 이에 제한되는 것은 아니다:
Figure pat00021
상기 화학식 A-1 내지 A-19에서,
*은 결합이 이루어지는 부분을 의미하고,
t는 0 내지 5의 정수이며;
w는 0 내지 4의 정수이며;
v는 0 내지 3의 정수이며;
u는 0 내지 2의 정수이며;
R14는 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C6~C60의 아릴옥시기, C1~C40의 알킬옥시기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴아민기, C1~C40의 알킬실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴실릴기로 이루어진 군에서 선택되거나, 인접하는 기(예컨대, L1 또는 L2, 또는 인접하는 다른 R18 또는 R14 등)와 결합하여 축합 고리를 형성할 수 있고, 상기 R14가 복수 개인 경우 이들은 서로 동일하거나 상이하며;
상기 R14의 알킬기, 알케닐기, 알키닐기, 아릴기, 헤테로아릴기, 아릴옥시기, 알킬옥시기, 시클로알킬기, 헤테로시클로알킬기, 아릴아민기, 알킬실릴기, 알킬보론기, 아릴보론기, 아릴포스핀기, 모노 또는 디아릴포스피닐기 및 아릴실릴기는 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C6~C60의 아릴옥시기, C1~C40의 알킬옥시기, C6~C60의 아릴아민기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C1~C40의 알킬실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴실릴기로 이루어진 군에서 선택된 1종 이상의 치환기로 치환되거나 비치환되고, 복수 개의 치환기로 치환되는 경우, 이들은 서로 동일하거나 상이할 수 있으며,
R10 내지 R13, p 및 q는 상기 화학식 13 내지 17에서 정의된 바와 같다.
본 발명의 바람직한 한 구현 예에 따르면, 상기 R10 내지 R14는 각각 독립적으로 C6~C60의 아릴기 또는 핵원자수 5 내지 60개의 헤테로아릴기일 수 있다.
본 발명의 바람직한 한 구현 예에 따르면, 상기 R10 내지 R14는 각각 독립적으로 페닐기, 비페닐기, 나프탈레닐기, 플루오레닐기, 피리디닐기, 피리미디닐기, 카바졸릴기, 퀴놀리닐기 및 퀴나졸리닐기로 이루어진 군에서 선택될 수 있다.

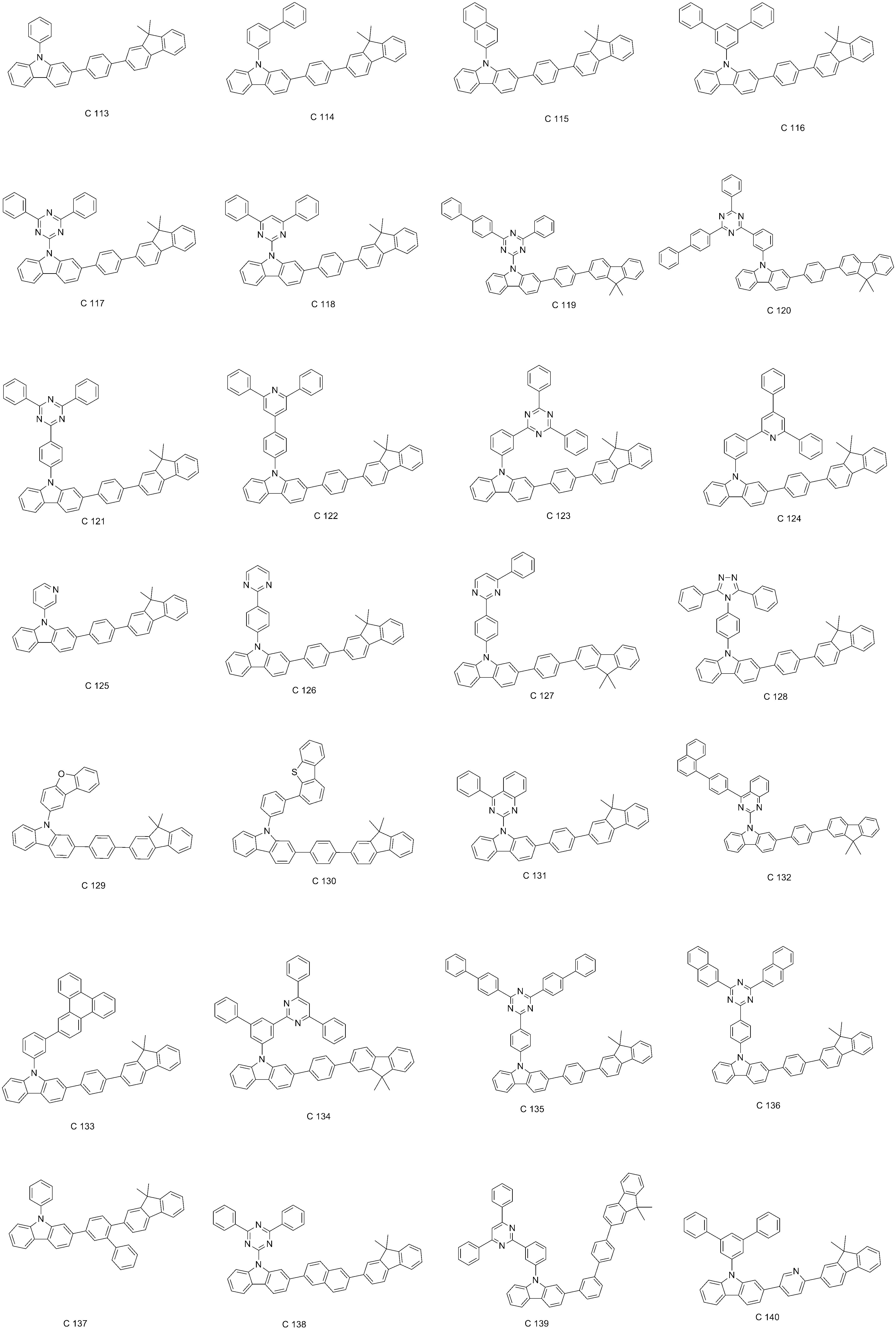

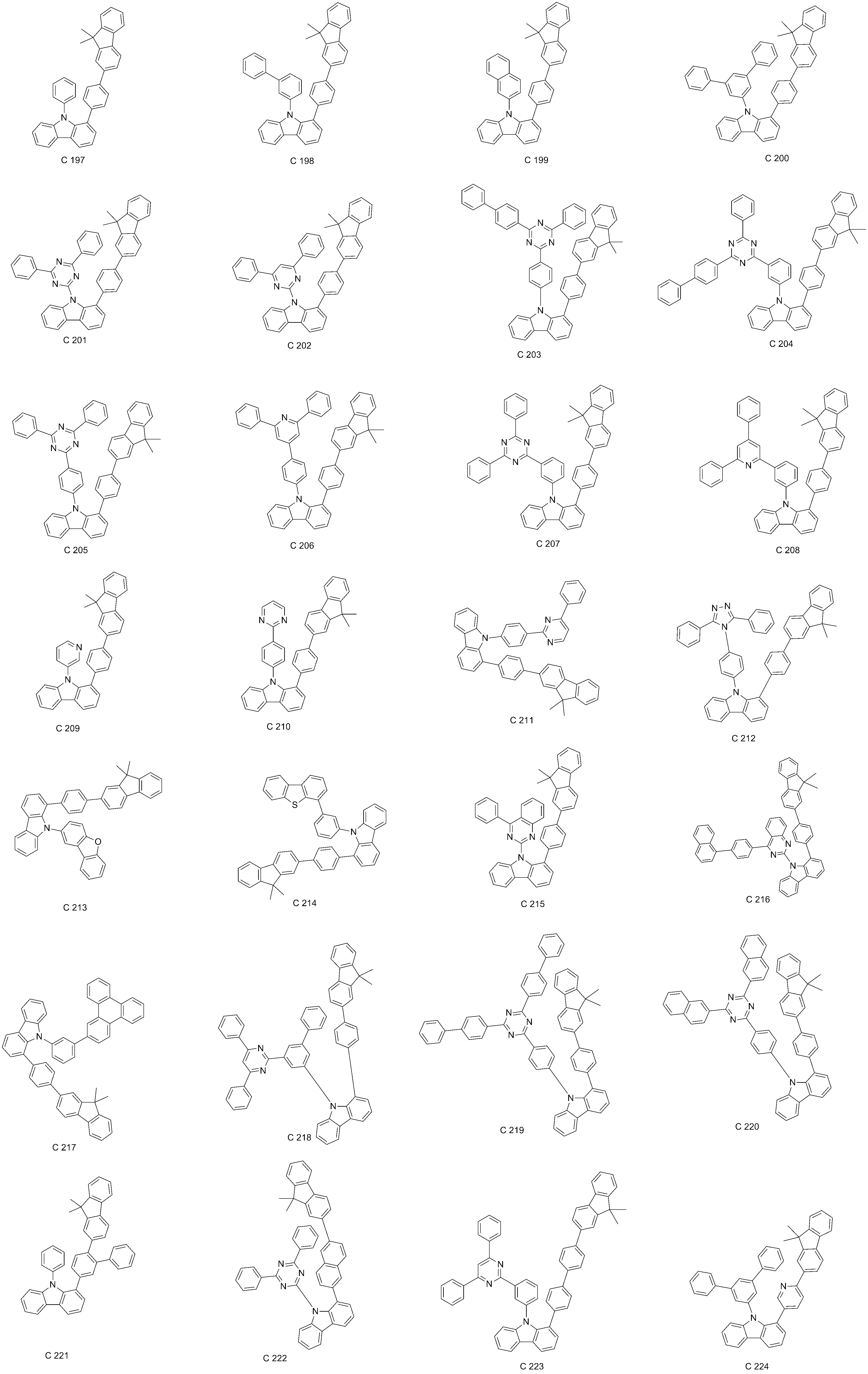

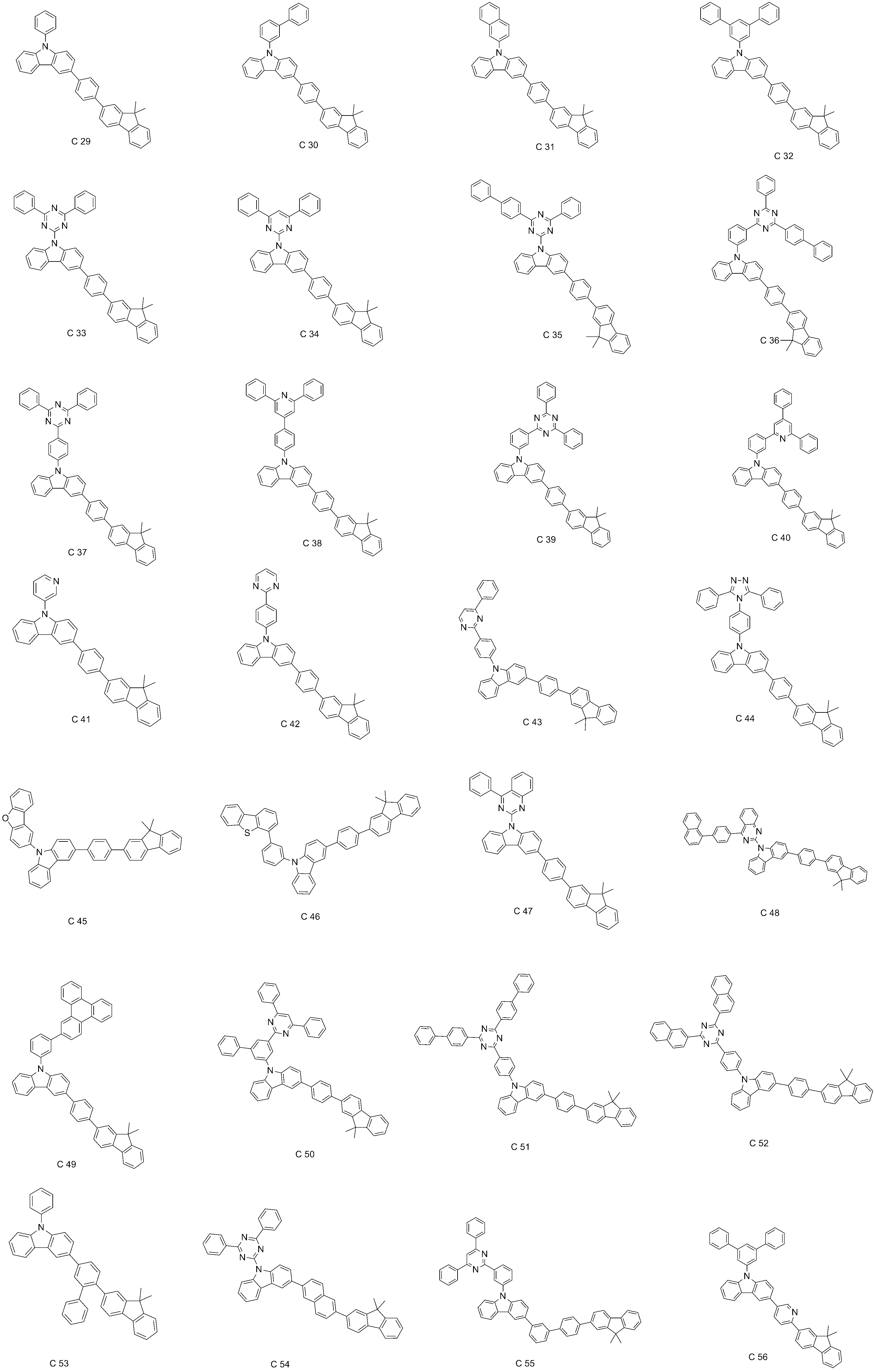

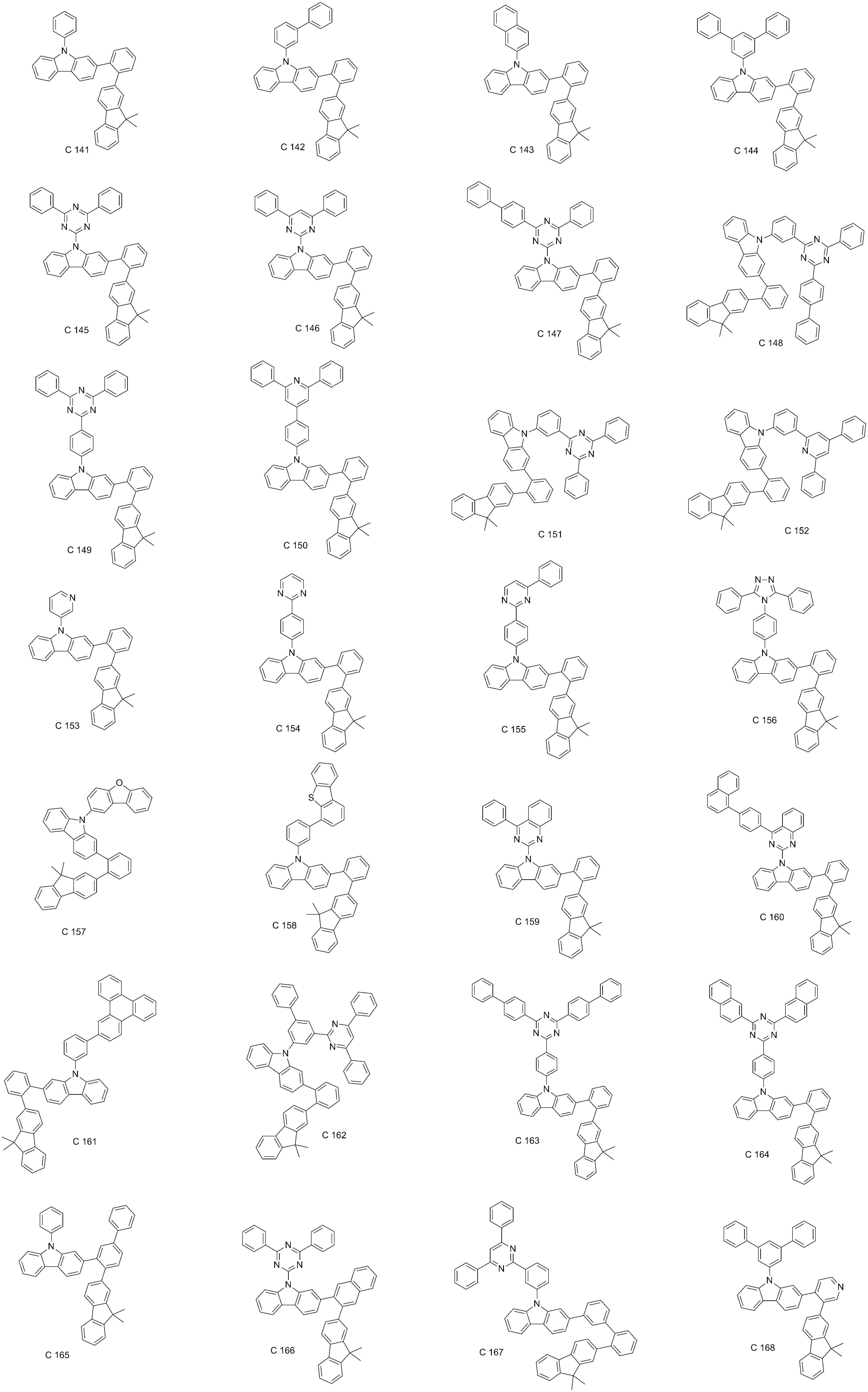

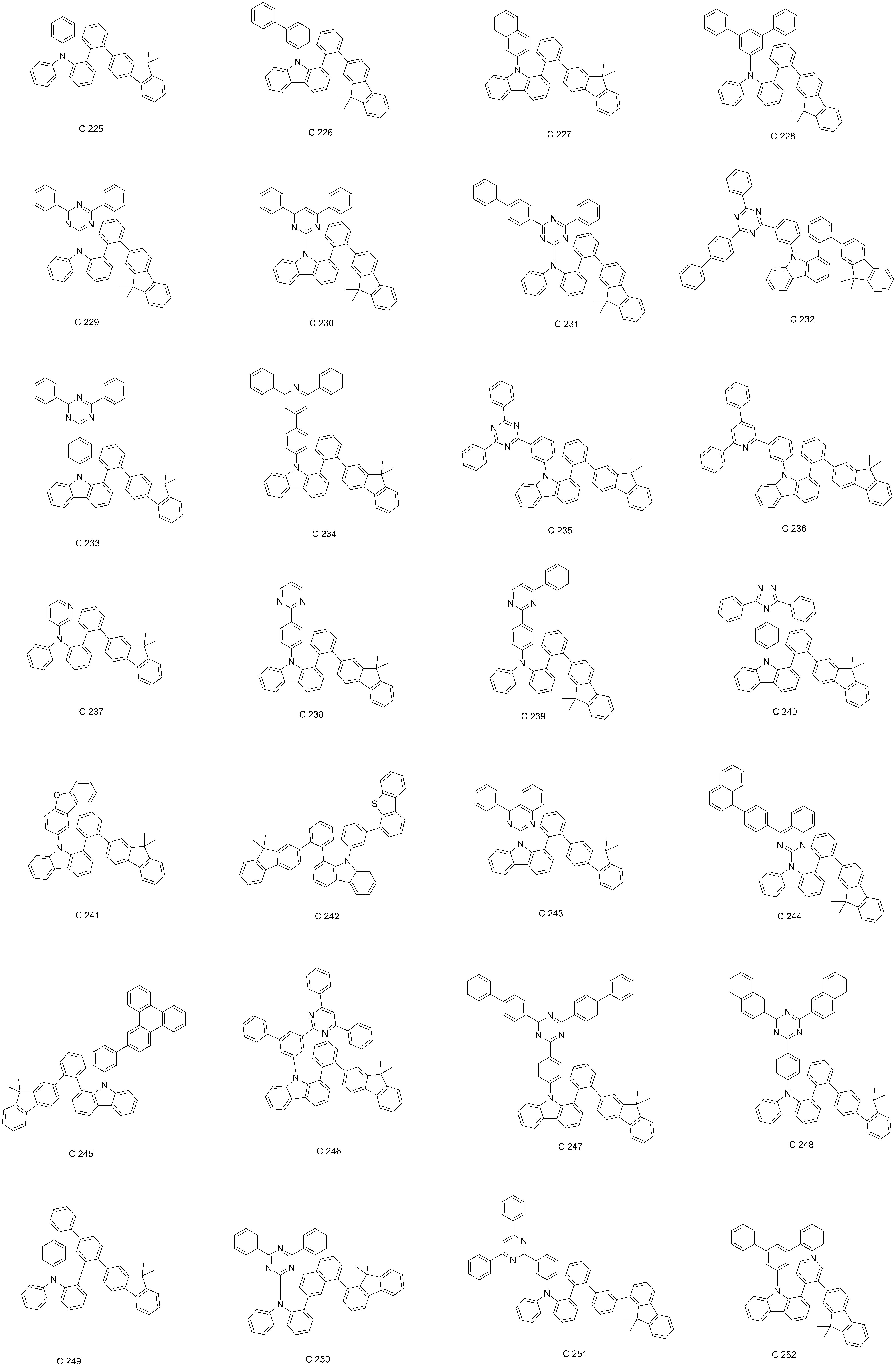

본 발명의 화학식 1로 표시되는 화합물은 하기 화합물로 나타낼 수 있으나 이에 한정되는 것은 아니다:
Figure pat00022
Figure pat00023
Figure pat00024
Figure pat00025
Figure pat00026
Figure pat00027
Figure pat00028
Figure pat00029
Figure pat00030
본 발명에서 상기 화학식 1로 표시되는 화합물은 일반적인 합성방법에 따라 합성될 수 있다(Chem. Rev., 60:313 (1960); J. Chem. SOC. 4482 (1955); Chem. Rev. 95: 2457 (1995) 등 참조). 본 발명의 화합물에 대한 상세한 합성 과정은 후술하는 합성예에서 구체적으로 기술하도록 한다.
2. 유기 전계 발광 소자
한편, 본 발명의 다른 측면은 상기한 본 발명에 따른 화학식 1로 표시되는 화합물을 포함하는 유기 전계 발광 소자(유기 EL 소자)에 관한 것이다.
구체적으로, 본 발명은 양극(anode), 음극(cathode), 및 상기 양극과 음극 사이에 개재(介在)된 1층 이상의 유기물층을 포함하는 유기 전계 발광 소자로서, 상기 1층 이상의 유기물층 중 적어도 하나는 상기 화학식 1로 표시되는 화합물을 포함한다. 이때, 상기 화합물은 단독 또는 2 이상 혼합되어 사용될 수 있다.
상기 1층 이상의 유기물층은 정공 주입층, 정공 수송층, 발광층, 발광 보조층, 수명 개선층, 전자 수송층, 전자수송 보조층 및 전자 주입층 중 어느 하나 이상일 수 있고, 이 중에서 적어도 하나의 유기물층이 상기 화학식 1로 표시되는 화합물을 포함할 수 있다. 바람직하게는 상기 화학식 1로 표시되는 화합물을 포함하는 유기물층은 발광층일 수 있다.
본 발명의 화학식 1로 표시되는 화합물은 카바졸 모이어티로 인하여 정공 수송 능력이 우수하며, 그에 연결된 플루오렌과 방향족 고리 또는 헤테로방향족 고리의 높은 전자 수송 능력이 우수하여, 분자 내 양극성의 특성을 갖기 때문에 발광층 내에서 정공과 전자의 결합력을 높일 수 있다.
따라서, 본 발명의 일례에 따르면, 유기 전계 발광 소자의 발광층은 호스트 재료를 포함할 수 있는데, 이때 호스트 재료로서 상기 화학식 1로 표시되는 화합물을 포함할 수 있다. 이와 같이, 상기 화학식 1로 표시되는 화합물을 유기 전계 발광 소자의 발광층 재료, 바람직하게는 녹색의 인광 호스트로 포함할 경우, 발광층에서 정공과 전자의 결합력이 높아지기 때문에, 유기 전계 발광 소자의 효율(발광효율 및 전력효율), 수명, 휘도 및 구동전압 등이 향상될 수 있다.
전술한 본 발명에 따른 유기 전계 발광 소자의 구조는 특별히 한정되지 않으며, 예컨대 기판, 양극, 정공 주입층, 정공 수송층, 발광층, 전자 수송층 및 음극이 순차적으로 적층된 구조일 수 있다. 이때, 상기 발광층과 전자 수송층 사이에는 전자 수송 보조층이 추가로 적층될 수 있고, 상기 전자수송층 위에는 전자 주입층이 추가로 적층될 수 있다. 본 발명에서 상기 정공 주입층, 정공 수송층, 발광층, 전자 수송층, 전자 수송 보조층 및 전자 주입층 중 하나 이상은 상기 화학식 1로 표시되는 화합물을 포함할 수 있고, 바람직하게는 발광층이 상기 화학식 1로 표시되는 화합물을 포함할 수 있다.
또, 본 발명의 유기 전계 발광 소자의 구조는 양극, 1층 이상의 유기물층 및 음극이 순차적으로 적층될 뿐만 아니라, 전극과 유기물층 계면에 절연층 또는 접착층이 삽입된 구조일 수 있다.
본 발명의 유기 전계 발광 소자는 상기 유기물층 중 적어도 하나 이상(예컨대, 발광층)이 상기 화학식 1로 표시되는 화합물을 포함하도록 형성하는 것을 제외하고는, 당 기술 분야에 알려져 있는 재료 및 방법을 이용하여 다른 유기물층 및 전극을 형성하여 제조될 수 있다.
상기 유기물층은 진공 증착법이나 용액 도포법에 의하여 형성될 수 있다. 상기 용액 도포법의 예로는 스핀 코팅, 딥코팅, 닥터 블레이딩, 잉크젯 프린팅 또는 열 전사법 등이 있으나, 이에 한정되지 않는다.
본 발명에서 사용 가능한 기판으로는 특별히 한정되지 않으며, 실리콘 웨이퍼, 석영, 유리판, 금속판, 플라스틱 필름 및 시트 등이 사용될 수 있다.
또, 양극 물질로는 바나듐, 크롬, 구리, 아연, 금과 같은 금속 또는 이들의 합금; 아연산화물, 인듐산화물, 인듐 주석 산화물(ITO), 인듐 아연 산화물(IZO)과 같은 금속 산화물; ZnO:Al 또는 SnO2:Sb와 같은 금속과 산화물의 조합; 폴리티오펜, 폴리(3-메틸티오펜), 폴리[3,4-(에틸렌-1,2-디옥시)티오펜](PEDT), 폴리피롤 또는 폴리아닐린과 같은 전도성 고분자; 및 카본블랙 등이 있으나, 이에 한정되지는 않는다.
또, 음극 물질로는 마그네슘, 칼슘, 나트륨, 칼륨, 타이타늄, 인듐, 이트륨, 리튬, 가돌리늄, 알루미늄, 은, 주석, 또는 납과 같은 금속 또는 이들의 합금; 및 LiF/Al 또는 LiO2/Al과 같은 다층 구조 물질 등이 있으나, 이에 한정되지는 않는다.
이하 본 발명을 실시예를 통하여 상세히 설명하면 다음과 같다. 단, 하기 실시예는 본 발명을 예시하는 것일 뿐, 본 발명이 하기 실시예에 의해 한정되는 것은 아니다.
[ 준비예 1] CF1 의 합성
<단계 1> 2-(3- 클로로페닐 )-9H- 카바졸 의 합성
Figure pat00031
질소 기류 하에서 3-브로모-9H-카바졸 (20 g, 81.3 mmol), (3-클로로페닐)보로닉산 (15.3 g, 97.5 mmol), Pd(PPh3)4 (4.7 g, 5 mol%), NaOH (9.8 g, 243.8 mmol)을 400 ml / 100 ml의 THF/H2O를 넣고 80℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 2-(3-클로로페닐)-9H-카바졸 (19.4 g, 수율 86 %)을 획득하였다.
1H-NMR: δ 7.38 (d, 1H), 7.46 (m, 4H), 7.61 (m, 2H), 7.77 (d, 1H), 8.03 (s, 1H), 8.15 (d, 2H), 10.3 (s, 1H)

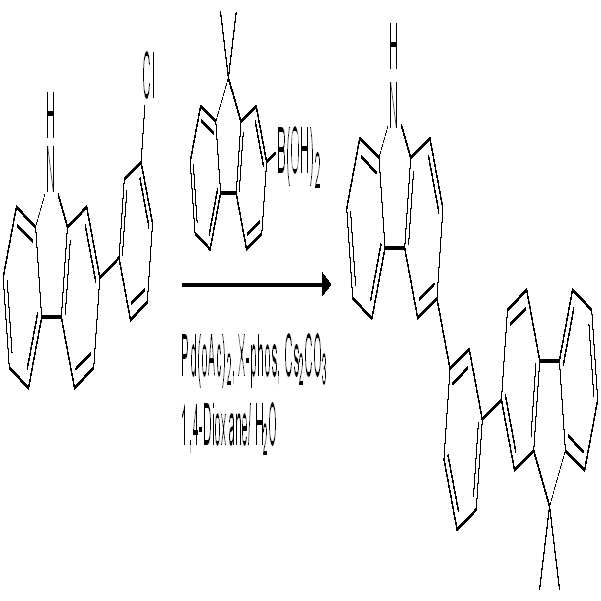

<단계 2> CF1 의 합성
Figure pat00032
질소 기류 하에서 2-(3-클로로페닐)-9H-카바졸 (15 g, 54.01 mmol), (9,9-디메틸-플루오렌-2-일)보로닉산 (15.4 g, 64.8 mmol), Cs2CO3 (35.19 g, 108.01 mmol), X-phos ( 5.2 g, 10.8 mmol), Pd(OAc)2 (0.6 g, 5 mol%)및 1,4-디옥산/H2O (400 ml/100 ml)를 혼합한 다음 120℃에서 12시간 동안 교반하였다.
반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 여과하였다. 얻어진 유기층에서 용매를 제거한 후 컬럼크로마토그래피로 정제하여 CF1 (18.4 g, 수율 78%)을 얻었다.
1H-NMR: δ 1.68 (s, 6H), 7.32 (t, 3H), 7.58 (m, 9H), 7.75 (s, 2H), 7.88 (d, 3H), 8.13 (d, 1H), 10.3 (s, 1H)
[ 준비예 2] CF2 의 합성

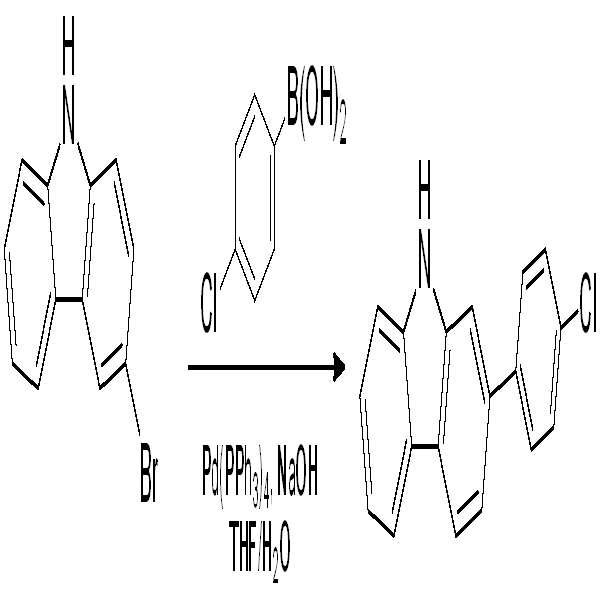

<단계 1> 2-(4- 클로로페닐 )-9H- 카바졸의 합성
Figure pat00033
질소 기류 하에서 3-브로모-9H-카바졸 (20 g, 81.3 mmol), (4-클로로페닐)보로닉산 (15.3 g, 97.5 mmol), Pd(PPh3)4 (4.7 g, 5 mol%), NaOH (9.8 g, 243.8 mmol)을 400 ml / 100 ml의 THF/H2O를 넣고 80℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 2-(4-클로로페닐)-9H-카바졸 (18.9 g, 수율 84 %)을 획득하였다.
1H-NMR: δ 7.27 (t, 1H), 7.58 (m, 5H), 7.76 (d, 1H), 8.14 (d, 4H), 10.3 (s, 1H)
<단계 2> CF2 의 합성
Figure pat00034
질소 기류 하에서 2-(4-클로로페닐)-9H-카바졸 (15 g, 54.01 mmol), (9,9-디메틸-플루오렌-2-일)보로닉산 (15.4 g, 64.8 mmol), Cs2CO3 (35.19 g, 108.01 mmol), X-phos (5.2 g, 10.8 mmol), Pd(OAc)2 (0.6 g, 5 mol%)및 1,4-디옥산/H2O (400 ml/100 ml)를 혼합한 다음 120℃에서 12시간 동안 교반하였다.
반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 여과하였다. 얻어진 유기층에서 용매를 제거한 후 컬럼크로마토그래피로 정제하여 CF2 (17.9 g, 수율 76%) 을 얻었다.
1H-NMR: δ 1.68 (s, 6H), 7.26 (m, 7H), 7.64 (t, 5H), 7.75 (s, 2H), 7.91 (d, 3H), 8.11 (d, 1H)
[ 준비예 3] CF3 의 합성
<단계 1> 2-(2- 클로로페닐 )-9H- 카바졸 의 합성
Figure pat00035
질소 기류 하에서 3-브로모-9H-카바졸 (20 g, 81.3 mmol), (2-클로로페닐)보로닉산 (15.3 g, 97.5 mmol), Pd(PPh3)4 (4.7 g, 5 mol%), NaOH (9.8 g, 243.8 mmol)을 400 ml / 100 ml의 THF/H2O를 넣고 80℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 2-(2-클로로페닐)-9H-카바졸 (18.1 g, 수율 80 %)을 획득하였다.
1H-NMR: δ 7.54 (m, 9H), 8.16 (d, 2H), 10.3 (s, 1H)
<단계 2> CF3 의 합성
Figure pat00036
질소 기류 하에서 2-(2-클로로페닐)-9H-카바졸 (15 g, 54.01 mmol), (9,9-디메틸-플루오렌-2-일)보로닉산 (15.4 g, 64.8 mmol), Cs2CO3 (35.19 g, 108.01 mmol), X-phos ( 5.2 g, 10.8 mmol), Pd(OAc)2 (0.6 g, 5 mol%)및 1,4-디옥산/H2O (400 ml/100 ml)를 혼합한 다음 120℃에서 12시간 동안 교반하였다.
반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 여과하였다. 얻어진 유기층에서 용매를 제거한 후 컬럼크로마토그래피로 정제하여 CF3 (16.7 g, 수율 71%)을 얻었다.
1H-NMR: δ 1.68 (s, 6H), 7.45 (m, 10H), 7.89 (d, 7H), 8.13 (d, 1H), 10.3 (s, 1H)
[ 준비예 4] CF4 의 합성
<단계 1> 2-(3- 클로로페닐 )-9H- 카바졸의 합성
Figure pat00037
질소 기류 하에서 2-브로모-9H-카바졸 (20 g, 81.3 mmol), (3-클로로페닐)보로닉산 (15.3 g, 97.5 mmol), Pd(PPh3)4 (4.7 g, 5 mol%), NaOH (9.8 g, 243.8 mmol)을 400 ml / 100 ml의 THF/H2O를 넣고 80℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 2-(3-클로로페닐)-9H-카바졸 (18.9 g, 수율 84 %)을 획득하였다.
1H-NMR: δ 7.38 (d, 1H), 7.46 (m, 4H), 7.61 (m, 2H), 7.77 (d, 1H), 8.03 (s, 1H), 8.15 (d, 2H), 10.3 (s, 1H)
<단계 2> CF4 의 합성
Figure pat00038
질소 기류 하에서 2-(3-클로로페닐)-9H-카바졸 (15 g, 54.01 mmol), (9,9-디메틸-플루오렌-2-일)보로닉산 (15.4 g, 64.8 mmol), Cs2CO3 (35.19 g, 108.01 mmol), X-phos ( 5.2 g, 10.8 mmol), Pd(OAc)2 (0.6 g, 5 mol%)및 1,4-디옥산/H2O (400 ml/100 ml)를 혼합한 다음 120℃에서 12시간 동안 교반하였다.
반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 여과하였다. 얻어진 유기층에서 용매를 제거한 후 컬럼크로마토그래피로 정제하여 CF4 (16.2 g, 수율 69%) 을 얻었다.
1H-NMR: δ 1.70 (s, 6H), 7.34 (t, 3H), 7.61 (m, 9H), 7.78 (m, 2H), 7.91 (d, 2H), 8.15 (d, 2H), 10.3 (s, 1H)
[ 준비예 5] CF5 의 합성
<단계 1> 2-(4- 클로로페닐 )-9H- 카바졸의 합성
Figure pat00039
질소 기류 하에서 2-브로모-9H-카바졸 (20 g, 81.3 mmol), (4-클로로페닐)보로닉산 (15.3 g, 97.5 mmol), Pd(PPh3)4 (4.7 g, 5 mol%), NaOH (9.8 g, 243.8 mmol)을 400 ml / 100 ml의 THF/H2O를 넣고 80℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 2-(4-클로로페닐)-9H-카바졸 (18.7 g, 수율 83 %)을 획득하였다.
1H-NMR: δ 7.27 (t, 1H), 7.58 (m, 5H), 7.76 (d, 1H), 8.14 (d, 4H), 10.3 (s, 1H)
<단계 2> CF5 의 합성
Figure pat00040
질소 기류 하에서 2-(4-클로로페닐)-9H-카바졸 (15 g, 54.01 mmol), (9,9-디메틸-플루오렌-2-일)보로닉산 (15.4 g, 64.8 mmol), Cs2CO3 (35.19 g, 108.01 mmol), X-phos (5.2 g, 10.8 mmol), Pd(OAc)2 (0.6 g, 5 mol%) 및 1,4-디옥산/H2O (400 ml/100 ml)를 혼합한 다음 120℃에서 12시간 동안 교반하였다.
반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 여과하였다. 얻어진 유기층에서 용매를 제거한 후 컬럼크로마토그래피로 정제하여 CF5 (17.6 g, 수율 75%) 을 얻었다.
1H-NMR: δ 1.70 (s, 6H), 7.27 (m, 7H), 7.58 (m, 5H), 7.78 (m, 2H), 7.90 (d, 2H), 8.15 (d, 2H), 10.3 (s, 1H)
[ 준비예 6] CF6 의 합성
<단계 1> 2-(2- 클로로페닐 )-9H- 카바졸의 합성
Figure pat00041
질소 기류 하에서 2-브로모-9H-카바졸 (20 g, 81.3 mmol), (2-클로로페닐)보로닉산 (15.3 g, 97.5 mmol), Pd(PPh3)4 (4.7 g, 5 mol%), NaOH (9.8 g, 243.8 mmol)을 400 ml / 100 ml의 THF/H2O를 넣고 80℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 2-(2-클로로페닐)-9H-카바졸 (18.7 g, 수율 83 %)을 획득하였다.
1H-NMR: δ 7.54 (m, 9H), 8.16 (d, 2H), 10.3 (s, 1H)
<단계 2> CF6 의 합성
Figure pat00042
질소 기류 하에서 2-(2-클로로페닐)-9H-카바졸 (15 g, 54.01 mmol), (9,9-디메틸-플루오렌-2-일)보로닉산 (15.4 g, 64.8 mmol), Cs2CO3 (35.19 g, 108.01 mmol), X-phos ( 5.2 g, 10.8 mmol), Pd(OAc)2 (0.6 g, 5 mol%)및 1,4-디옥산/H2O (400 ml/100 ml)를 혼합한 다음 120℃에서 12시간 동안 교반하였다.
반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 여과하였다. 얻어진 유기층에서 용매를 제거한 후 컬럼크로마토그래피로 정제하여 CF6 (15 g, 수율 64%) 을 얻었다.
1H-NMR: δ 1.70 (s, 6H), 7.48 (m, 10H), 7.89 (d, 6H), 8.15 (d, 2H), 10.3 (s, 1H)
[ 준비예 7] CF7 의 합성
<단계 1> 1-(3- 클로로페닐 )-9H- 카바졸의 합성
Figure pat00043
질소 기류 하에서 1-브로모-9H-카바졸 (20 g, 81.3 mmol), (3-클로로페닐)보로닉산 (15.3 g, 97.5 mmol), Pd(PPh3)4 (4.7 g, 5 mol%), NaOH (9.8 g, 243.8 mmol)을 400 ml / 100 ml의 THF/H2O를 넣고 80℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 1-(3-클로로페닐)-9H-카바졸 (18.5 g, 수율 82 %)을 획득하였다.
1H-NMR: δ 7.41 (m, 6H), 7.62 (d, 1H), 7.84 (d, 1H), 8.09 (d, 3H), 10.3 (s, 1H)
<단계 2> CF7 의 합성
Figure pat00044
질소 기류 하에서 1-(3-클로로페닐)-9H-카바졸 (15 g, 54.01 mmol), (9,9-디메틸-플루오렌-2-일)보로닉산 (15.4 g, 64.8 mmol), Cs2CO3 (35.19 g, 108.01 mmol), X-phos (5.2 g, 10.8 mmol), Pd(OAc)2 (0.6 g, 5 mol%)및 1,4-디옥산/H2O (400 ml/100 ml)를 혼합한 다음 120℃에서 12시간 동안 교반하였다.
반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 여과하였다. 얻어진 유기층에서 용매를 제거한 후 컬럼크로마토그래피로 정제하여 CF7 (18.6 g, 수율 79%) 을 얻었다.
1H-NMR: δ 1.70 (s, 6H), 7.34 (t, 4H), 7.68 (m, 8H), 7.76 (s, 1H), 7.90 (d, 3H), 8.10 (d, 2H), 10.3 (s, 1H)
[ 준비예 8] CF8 의 합성
<단계 1> 1-(4- 클로로페닐 )-9H- 카바졸의 합성
Figure pat00045
질소 기류 하에서 1-브로모-9H-카바졸 (20 g, 81.3 mmol), (4- 클로로페닐)보로닉산 (15.3 g, 97.5 mmol), Pd(PPh3)4 (4.7 g, 5 mol%), NaOH (9.8 g, 243.8 mmol)을 400 ml / 100 ml의 THF/H2O를 넣고 80℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 1-(4-클로로페닐)-9H-카바졸 (19.2 g, 수율 85 %)을 획득하였다.
1H-NMR: δ 7.33 (t, 2H), 7.65 (m, 6H), 7.85 (d, 1H), 8.10 (d, 2H), 10.3 (s, 1H)
<단계 2> CF8 의 합성
Figure pat00046
질소 기류 하에서 1-(4-클로로페닐)-9H-카바졸 (15 g, 54.01 mmol), (9,9-디메틸-플루오렌-2-일)보로닉산 (15.4 g, 64.8 mmol), Cs2CO3 (35.19 g, 108.01 mmol), X-phos ( 5.2 g, 10.8 mmol), Pd(OAc)2 (0.6 g, 5 mol%)및 1,4-디옥산/H2O (400 ml/100 ml)를 혼합한 다음 120℃에서 12시간 동안 교반하였다.
반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 여과하였다. 얻어진 유기층에서 용매를 제거한 후 컬럼크로마토그래피로 정제하여 CF8 (17.2 g, 수율 73%) 을 얻었다.
1H-NMR: δ 1.70 (s, 6H), 7.33 (m, 8H), 7.58 (m, 4H), 7.75 (s, 1H), 7.90 (d, 3H), 8.10 (d, 2H), 10.3 (s, 1H)
[ 준비예 9] CF9 의 합성
<단계 1> 1-(2- 클로로페닐 )-9H- 카바졸의 합성
Figure pat00047
질소 기류 하에서 1-브로모-9H-카바졸 (20 g, 81.3 mmol), (2-클로로페닐)보로닉산 (15.3 g, 97.5 mmol), Pd(PPh3)4 (4.7 g, 5 mol%), NaOH (9.8 g, 243.8 mmol)을 400 ml / 100 ml의 THF/H2O를 넣고 80℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 1-(2-클로로페닐)-9H-카바졸 (18.7 g, 수율 83 %)을 획득하였다.
1H-NMR: δ 7.45 (m, 7H), 7.71 (d, 1H), 7.85 (d, 1H), 8.10 (d, 2H), 10.3 (s, 1H)
<단계 2> CF9 의 합성
Figure pat00048
질소 기류 하에서 1-(2-클로로페닐)-9H-카바졸 (15 g, 54.01 mmol), (9,9-디메틸-플루오렌-2-일)보로닉산 (15.4 g, 64.8 mmol), Cs2CO3 (35.19 g, 108.01 mmol), X-phos (5.2 g, 10.8 mmol), Pd(OAc)2 (0.6 g, 5 mol%)및 1,4-디옥산/H2O (400 ml/100 ml)를 혼합한 다음 120℃에서 12시간 동안 교반하였다.
반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 여과하였다. 얻어진 유기층에서 용매를 제거한 후 컬럼크로마토그래피로 정제하여 CF9 (15.8 g, 수율 67%)을 얻었다.
1H-NMR: δ 1.70 (s, 6H), 7.47 (m, 10H), 7.79 (s, 1H), 7.84 (m, 5H), 8.10 (d, 2H), 10.3 (s, 1H)
[ 합성예 1] C 5의 합성
Figure pat00049
CF1 (10 g, 22.9 mmol)와 2-클로로-4,6-디페닐-1,3,5-트리아진 (6.2 g, 22.9 mmol) 및 Pd2(dba)3 (1.1 g, 1.15 mmol), P(t-Bu)3 (0.9 g, 4.6 mmol), 나트륨 tert-부톡사이드 (4.4 g, 45.9 mmol) 을 150 ml 톨루엔 에 넣고 110℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 C 5 (11.64 g, 수율 76%)을 얻었다.
Mass : [(M+H)+] : 667

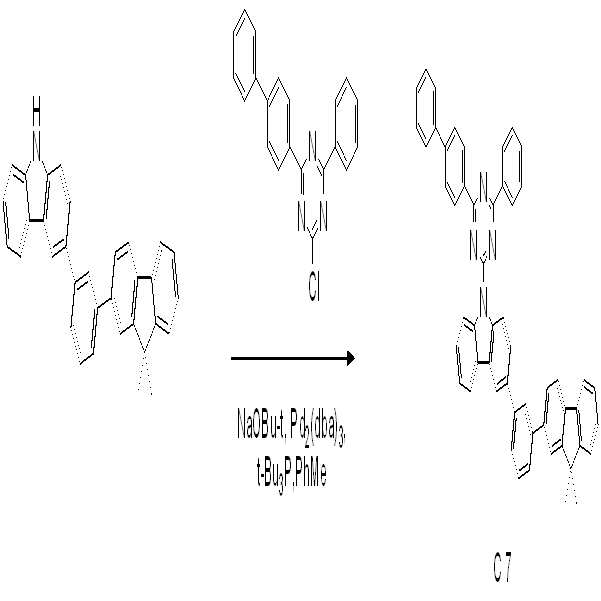

[ 합성예 2] C 7의 합성
Figure pat00050
2-클로로-4,6-디페닐-1,3,5-트리아진 대신 2-([1,1'-비페닐]-4-일)-4-클로로-6-페닐-1,3,5-트리아진 (7.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 1과 동일한 과정을 수행하여 목적 화합물인 C 7 (11.3 g, 수율 74%)를 얻었다.
Mass : [(M+H)+] : 743
[ 합성예 3] C 10의 합성
Figure pat00051
2-클로로-4,6-디페닐-1,3,5-트리아진 대신 4-(4-브로모페닐)-2,6-디페닐피리미딘 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 1과 동일한 과정을 수행하여 목적 화합물인 C 7 (12.3 g, 수율 72%)를 얻었다.
Mass : [(M+H)+] : 742
[ 합성예 4] C 11의 합성
Figure pat00052
2-클로로-4,6-디페닐-1,3,5-트리아진 대신 2-(3-브로모페닐)-4,6-디페닐-1,3,5-트리아진 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 1과 동일한 과정을 수행하여 목적 화합물인 C 11 (13.3 g, 수율 78%)를 얻었다.
Mass : [(M+H)+] : 743
[ 합성예 5] C 33의 합성
Figure pat00053
CF2 (10 g, 22.9 mmol)와 2-클로로-4,6-디페닐-1,3,5-트리아진 (6.2 g, 22.9 mmol) 및 Pd2(dba)3 (1.1 g, 1.15 mmol), P(t-Bu)3 (0.9 g, 4.6 mmol), 나트륨 tert-부톡사이드 (4.4 g, 45.9 mmol) 을 150 ml 톨루엔에 넣고 110℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 C 33 (12 g, 수율 79%)을 얻었다.
Mass : [(M+H)+] : 667
[ 합성예 6] C 35의 합성
Figure pat00054
2-클로로-4,6-디페닐-1,3,5-트리아진 대신 2-([1,1'-비페닐]-4-일)-4-클로로-6-페닐-1,3,5-트리아진 (7.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 5와 동일한 과정을 수행하여 목적 화합물인 C 35 (12.5 g, 수율 73%)를 얻었다.
Mass : [(M+H)+] : 743
[ 합성예 7] C 38의 합성
Figure pat00055
2-클로로-4,6-디페닐-1,3,5-트리아진 대신 4-(4-브로모페닐)-2,6-디페닐피리미딘 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 5와 동일한 과정을 수행하여 목적 화합물인 C 38 (12.6 g, 수율 74%)를 얻었다.
Mass : [(M+H)+] : 742

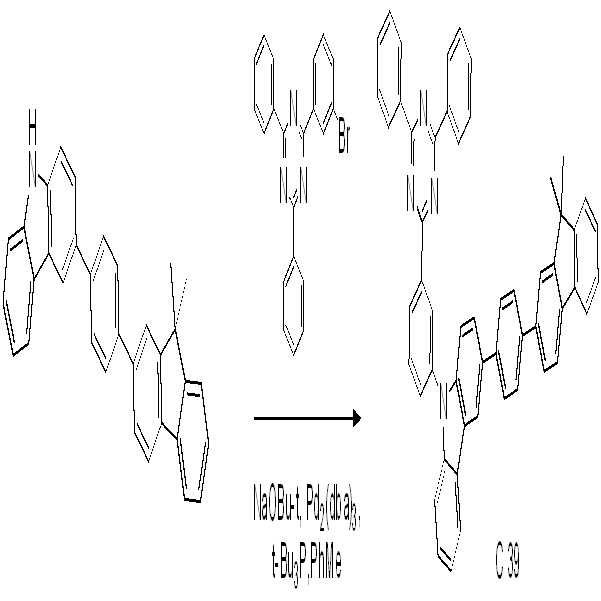

[ 합성예 8] C 39의 합성
Figure pat00056
2-클로로-4,6-디페닐-1,3,5-트리아진 대신 2-(3-브로모페닐)-4,6-디페닐-1,3,5-트리아진 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 5와 동일한 과정을 수행하여 목적 화합물인 C 39 (12.9 g, 수율 76%)를 얻었다.
Mass : [(M+H)+] : 743

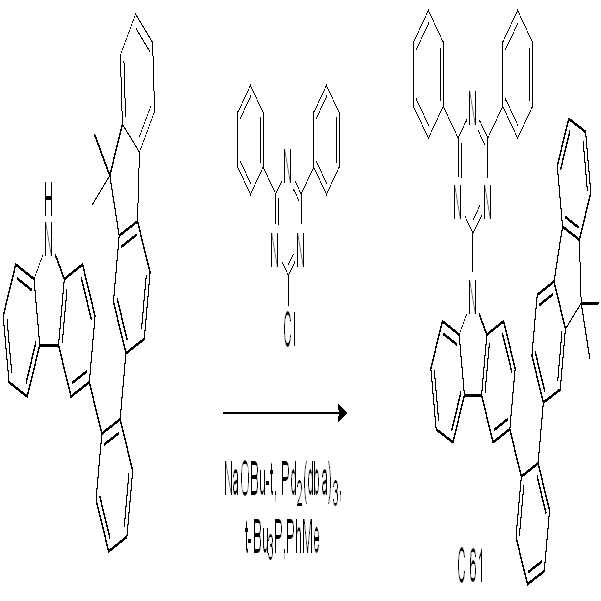

[ 합성예 9] C 61의 합성
Figure pat00057
CF3 (10 g, 22.9 mmol)와 2-클로로-4,6-디페닐-1,3,5-트리아진 (6.2 g, 22.9 mmol) 및 Pd2(dba)3 (1.1 g, 1.15 mmol), P(t-Bu)3 (0.9 g, 4.6 mmol), 나트륨 tert-부톡사이드 (4.4 g, 45.9 mmol) 을 150 ml 톨루엔 에 넣고 110℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 C 61 (9.8 g, 수율 64%)을 얻었다.
Mass : [(M+H)+] : 667
[ 합성예 10] C 63의 합성
Figure pat00058
2-클로로-4,6-디페닐-1,3,5-트리아진 대신 2-([1,1'-비페닐]-4-일)-4-클로로-6-페닐-1,3,5-트리아진 (7.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 9와 동일한 과정을 수행하여 목적 화합물인 C 63 (10.7 g, 수율 63%)를 얻었다.
Mass : [(M+H)+] : 743
[ 합성예 11] C 66의 합성
Figure pat00059
2-클로로-4,6-디페닐-1,3,5-트리아진 대신 4-(4-브로모페닐)-2,6-디페닐피리미딘 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 9와 동일한 과정을 수행하여 목적 화합물인 C 66 (11.4 g, 수율 67%)를 얻었다.
Mass : [(M+H)+] : 742
[ 합성예 12] C 67의 합성
Figure pat00060
2-클로로-4,6-디페닐-1,3,5-트리아진 대신 2-(3-브로모페닐)-4,6-디페닐-1,3,5-트리아진 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 9와 동일한 과정을 수행하여 목적 화합물인 C 67 (12.9 g, 수율 62%)를 얻었다.
Mass : [(M+H)+] : 743

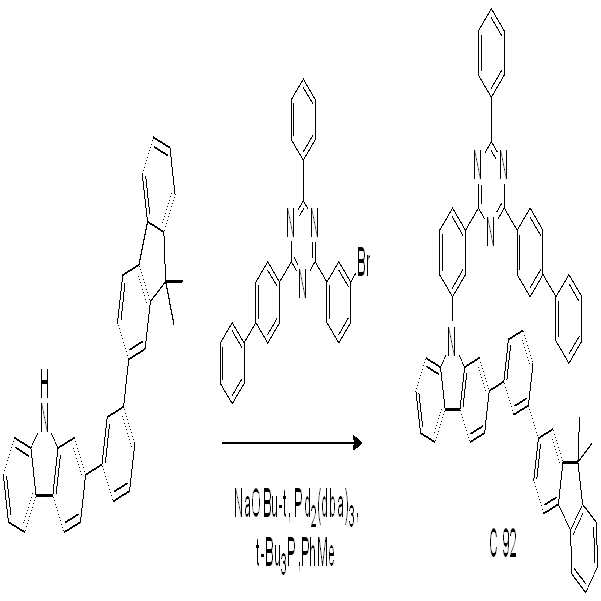

[ 합성예 13] C 92 의 합성
Figure pat00061
CF4 (10 g, 22.9 mmol)와 2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 (10.7 g, 22.9 mmol) 및 Pd2(dba)3 (1.1 g, 1.15 mmol), P(t-Bu)3 (0.9 g, 4.6 mmol), 나트륨 tert-부톡사이드 (4.4 g, 45.9 mmol) 을 150 ml 톨루엔에 넣고 110℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 C 92 (12.8 g, 수율 68%)을 얻었다.
Mass : [(M+H)+] : 820
[ 합성예 14] C 95의 합성
Figure pat00062
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-(3-브로모페닐)-4,6-디페닐-1,3,5-트리아진 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 13와 동일한 과정을 수행하여 목적 화합물인 C 95 (11.1 g, 수율 65%)를 얻었다.
Mass : [(M+H)+] : 743
[ 합성예 15] C 103의 합성
Figure pat00063
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-페닐퀴나졸린 (5.5 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 13와 동일한 과정을 수행하여 목적 화합물인 C 103 (8.7 g, 수율 59%)를 얻었다.
Mass : [(M+H)+] : 640
[ 합성예 16] C 104 의 합성
Figure pat00064
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-(4-(나프탈렌-1-일)페닐)퀴나졸린 (8.4 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 13와 동일한 과정을 수행하여 목적 화합물인 C 104 (10.0 g, 수율 57%)를 얻었다.
Mass : [(M+H)+] : 766
[ 합성예 17] C 120 의 합성
Figure pat00065
CF5 (10 g, 22.9 mmol)와 2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 (10.7 g, 22.9 mmol) 및 Pd2(dba)3 (1.1 g, 1.15 mmol), P(t-Bu)3 (0.9 g, 4.6 mmol), 나트륨 tert-부톡사이드 (4.4 g, 45.9 mmol) 을 150 ml 톨루엔에 넣고 110℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 C 120 (13.9 g, 수율 74%)을 얻었다.
Mass : [(M+H)+] : 820
[ 합성예 18] C 123 의 합성
Figure pat00066
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-(3-브로모페닐)-4,6-디페닐-1,3,5-트리아진 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 17와 동일한 과정을 수행하여 목적 화합물인 C 123 (12.9 g, 수율 76%)를 얻었다.
Mass : [(M+H)+] : 743
[ 합성예 19] C 131의 합성
Figure pat00067
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-페닐퀴나졸린 (5.5 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 17 와 동일한 과정을 수행하여 목적 화합물인 C 131 (9.7 g, 수율 66%)를 얻었다.
Mass : [(M+H)+] : 640

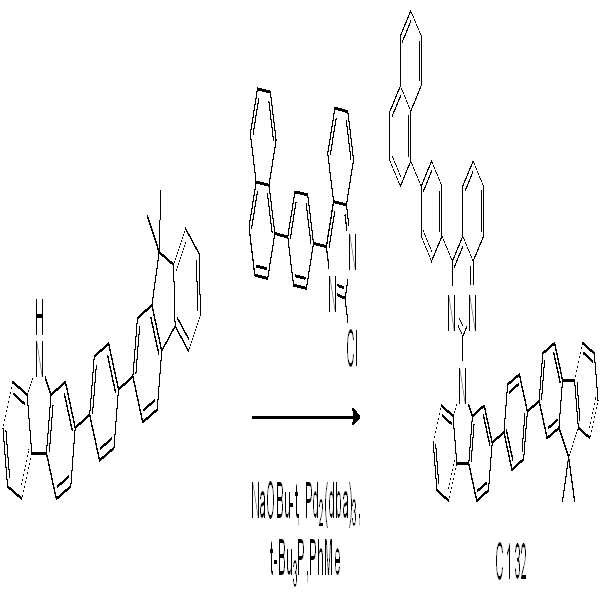

[ 합성예 20] C 132 의 합성
Figure pat00068
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-(4-(나프탈렌-1-일)페닐)퀴나졸린 (8.4 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 13와 동일한 과정을 수행하여 목적 화합물인 C 132 (12.1 g, 수율 69%)를 얻었다.
Mass : [(M+H)+] : 766

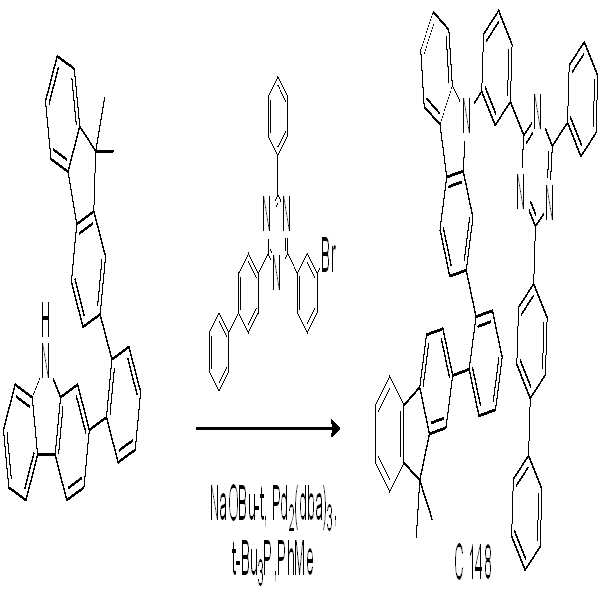

[ 합성예 21] C 148 의 합성
Figure pat00069
CF6 (10 g, 22.9 mmol)와 2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 (10.7 g, 22.9 mmol) 및 Pd2(dba)3 (1.1 g, 1.15 mmol), P(t-Bu)3 (0.9 g, 4.6 mmol), 나트륨 tert-부톡사이드 (4.4 g, 45.9 mmol) 을 150 ml 톨루엔에 넣고 110℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 C 148 (12.0 g, 수율 64%)을 얻었다.
Mass : [(M+H)+] : 820
[ 합성예 22] C 151 의 합성
Figure pat00070
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-(3-브로모페닐)-4,6-디페닐-1,3,5-트리아진 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 21 와 동일한 과정을 수행하여 목적 화합물인 C 151 (10.6 g, 수율 62%)를 얻었다.
Mass : [(M+H)+] : 743
[ 합성예 23] C 159 의 합성
Figure pat00071
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-페닐퀴나졸린 (5.5 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 21 와 동일한 과정을 수행하여 목적 화합물인 C 159 (8.4 g, 수율 57%)를 얻었다.
Mass : [(M+H)+] : 640

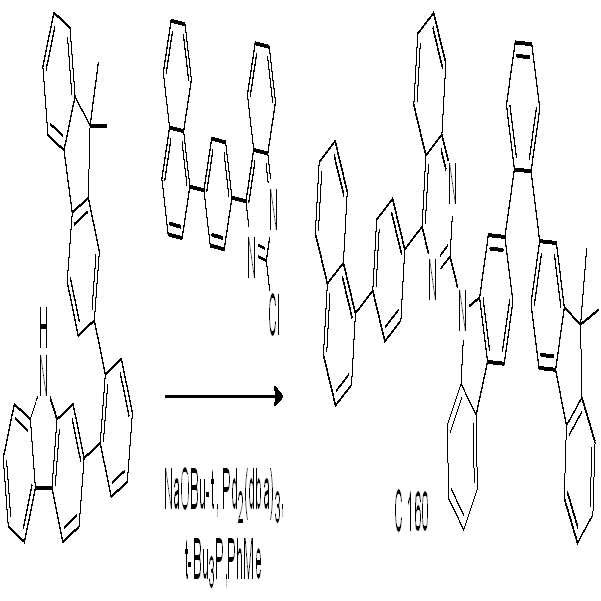

[ 합성예 24] C 160 의 합성
Figure pat00072
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-(4-(나프탈렌-1-일)페닐)퀴나졸린 (8.4 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 21와 동일한 과정을 수행하여 목적 화합물인 C 160 (9.3 g, 수율 53%)를 얻었다.
Mass : [(M+H)+] : 766
[ 합성예 25] C 176 의 합성
Figure pat00073
CF7 (10 g, 22.9 mmol)와 2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 (10.7 g, 22.9 mmol) 및 Pd2(dba)3 (1.1 g, 1.15 mmol), P(t-Bu)3 (0.9 g, 4.6 mmol), 나트륨 tert-부톡사이드 (4.4 g, 45.9 mmol) 을 150 ml 톨루엔 에 넣고 110℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 C 176 (12.8 g, 수율 68%)을 얻었다.
Mass : [(M+H)+] : 820
[ 합성예 26] C 179 의 합성
Figure pat00074
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-(3-브로모페닐)-4,6-디페닐-1,3,5-트리아진 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 25 와 동일한 과정을 수행하여 목적 화합물인 C 179 (11.4 g, 수율 67%)를 얻었다.
Mass : [(M+H)+] : 743
[ 합성예 27] C 187 의 합성
Figure pat00075
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-페닐퀴나졸린 (5.5 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 25 와 동일한 과정을 수행하여 목적 화합물인 C 187 (9.1 g, 수율 62%)를 얻었다.
Mass : [(M+H)+] : 640
[ 합성예 28] C 188 의 합성
Figure pat00076
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-(4-(나프탈렌-1-일)페닐)퀴나졸린 (8.4 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 25와 동일한 과정을 수행하여 목적 화합물인 C 188 (10.7 g, 수율 61%)를 얻었다.
Mass : [(M+H)+] : 766
[ 합성예 29] C 204 의 합성
Figure pat00077
CF8 (10 g, 22.9 mmol)와 2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 (10.7 g, 22.9 mmol) 및 Pd2(dba)3 (1.1 g, 1.15 mmol), P(t-Bu)3 (0.9 g, 4.6 mmol), 나트륨 tert-부톡사이드 (4.4 g, 45.9 mmol) 을 150 ml 톨루엔 에 넣고 110℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 C 204 (13.4 g, 수율 71%)을 얻었다.
Mass : [(M+H)+] : 820
[ 합성예 30] C 207 의 합성
Figure pat00078
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-(3-브로모페닐)-4,6-디페닐-1,3,5-트리아진 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 29 와 동일한 과정을 수행하여 목적 화합물인 C 207 (17.1 g, 수율 73%)를 얻었다.
Mass : [(M+H)+] : 743
[ 합성예 31] C 215 의 합성
Figure pat00079
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-페닐퀴나졸린 (5.5 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 29 와 동일한 과정을 수행하여 목적 화합물인 C 215 (9.5 g, 수율 65%)를 얻었다.
Mass : [(M+H)+] : 640
[ 합성예 32] C 216 의 합성
Figure pat00080
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-(4-(나프탈렌-1-일)페닐)퀴나졸린 (8.4 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 29와 동일한 과정을 수행하여 목적 화합물인 C 216 (11.6 g, 수율 66%)를 얻었다.
Mass : [(M+H)+] : 766

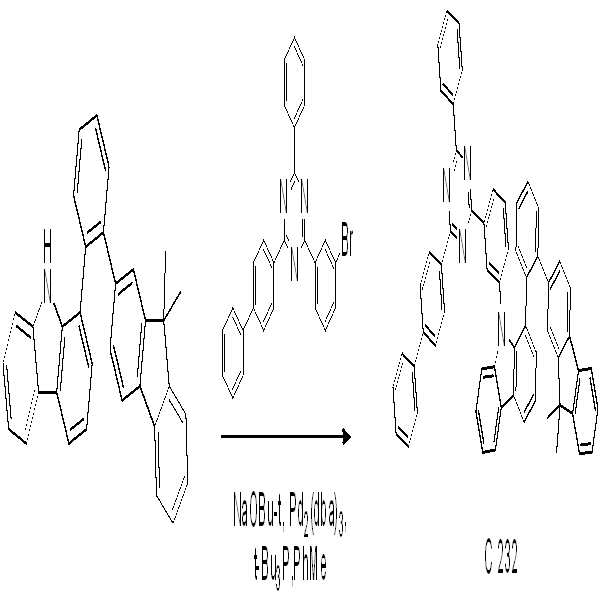

[ 합성예 33] C 232 의 합성
Figure pat00081
CF9 (10 g, 22.9 mmol)와 2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 (10.7 g, 22.9 mmol) 및 Pd2(dba)3 (1.1 g, 1.15 mmol), P(t-Bu)3 (0.9 g, 4.6 mmol), 나트륨 tert-부톡사이드 (4.4 g, 45.9 mmol) 을 150 ml 톨루엔 에 넣고 110℃에서 12시간 동안 교반하였다. 반응 종결 후 메틸렌클로라이드로 추출하고 MgSO4를 넣고 필터하였다. 필터된 유기층의 용매를 제거한 후 컬럼크로마토그래피를 이용하여 목적 화합물인 C 232 (10.9 g, 수율 58%)을 얻었다.
Mass : [(M+H)+] : 820
[ 합성예 34] C 235 의 합성
Figure pat00082
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-(3-브로모페닐)-4,6-디페닐-1,3,5-트리아진 (8.9 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 33 와 동일한 과정을 수행하여 목적 화합물인 C 235 (10.2 g, 수율 60%)를 얻었다.
Mass : [(M+H)+] : 743
[ 합성예 35] C 243 의 합성
Figure pat00083
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-페닐퀴나졸린 (5.5 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 33 와 동일한 과정을 수행하여 목적 화합물인 C 243 (7.5 g, 수율 51%)를 얻었다.
Mass : [(M+H)+] : 640
[ 합성예 36] C 244 의 합성
Figure pat00084
2-([1,1'-비페닐]-4-일)-4-(3-브로모페닐)-6-페닐-1,3,5-트리아진 대신 2-클로로-4-(4-(나프탈렌-1-일)페닐)퀴나졸린 (8.4 g, 22.9 mmol)을 사용하는 것을 제외하고는 합성예 33와 동일한 과정을 수행하여 목적 화합물인 C 244 (8.4 g, 수율 48%)를 얻었다.
Mass : [(M+H)+] : 766
[ 실시예 1 ~ 24] 녹색 유기 전계 발광 소자의 제작
합성예 1 ~ 34에서 합성한 화합물 C 5 ~ C 235를 통상적으로 알려진 방법으로 고순도 승화정제를 한 후 아래의 과정에 따라 녹색 유기 전계 발광 소자를 제작하였다.
먼저, ITO (Indium tin oxide)가 1500Å 두께로 박막 코팅된 유리 기판을 증류수 초음파로 세척하였다. 증류수 세척이 끝나면 이소프로필 알코올, 아세톤, 메탄올 등의 용제로 초음파 세척을 하고 건조시킨 후 UV OZONE 세정기 (Power sonic 405, 화신테크)로 이송시킨 다음 UV를 이용하여 상기 기판을 5분간 세정하고 진공 증착기로 기판을 이송하였다.
이렇게 준비된 ITO 투명 전극 위에 m-MTDATA (60 nm)/TCTA (80 nm)/ C 5 ~ C 235의 각각의 화합물 + 10 % Ir(ppy)3 (30nm)/BCP (10 nm)/Alq3 (30 nm)/LiF (1 nm)/Al (200 nm) 순으로 적층하여 유기 전계 발광 소자를 제작하였다.
m-MTDATA, TCTA, Ir(ppy)3, CBP 및 BCP의 구조는 하기와 같다.
Figure pat00085
Figure pat00086
[ 비교예 1] 녹색 유기 전계 발광 소자의 제작
발광층 형성시 발광 호스트 물질로서 화합물 C 5 대신 CBP를 사용하는 것을 제외하고는 실시예 1과 동일한 과정으로 녹색 유기 전계 발광 소자를 제작하였다.
[ 평가예 1]
실시예 1 ~ 24 및 비교예 1에서 제작한 각각의 녹색 유기 전계 발광 소자에 대하여 전류밀도 (10) mA/㎠에서의 구동전압, 전류효율 및 발광 피크를 측정하고, 그 결과를 하기 표 1에 나타내었다.
샘플 호스트 구동 전압
(V)		 EL 피크
(nm)		 전류효율
(cd/A)
실시예 1 C 5 6.64 516 42.2
실시예 2 C 7 6.35 517 43.5
실시예 3 C 10 6.62 518 45.7
실시예 4 C 11 6.53 516 42.3
실시예 5 C 33 6.36 517 43.1
실시예 6 C 35 6.88 516 43.6
실시예 7 C 38 6.44 516 46.2
실시예 8 C 39 6.62 516 43.4
실시예 9 C 61 6.46 517 43.7
실시예 10 C 63 6.39 516 47.4
실시예 11 C 66 6.74 516 47.6
실시예 12 C 67 6.81 518 43.2
실시예 13 C 92 6.38 516 47.4
실시예 14 C 95 6.54 518 44.1
실시예 15 C 120 6.67 517 42.4
실시예 16 C 123 6.32 517 46.7
실시예 17 C 148 6.55 516 44.8
실시예 18 C 151 6.83 518 43.5
실시예 19 C 176 6.16 516 48.1
실시예 20 C 179 6.24 516 49.6
실시예 21 C 204 6.26 517 49.9
실시예 22 C 207 6.18 518 48.4
실시예 23 C 232 6.26 516 49.2
실시예 24 C 235 6.12 517 48.6
비교예 1 CBP 6.93 516 38.2
상기 표 1에 나타낸 바와 같이, 본 발명에 따른 화합물 (C 5 ~ C 235)을 녹색 유기 전계 발광 소자의 발광층으로 사용하였을 경우(실시예 1 ~ 24) 종래 CBP를 사용한 녹색 유기 전계 발광 소자(비교예 1)와 비교해 볼 때 효율 및 구동전압 면에서 보다 우수한 성능을 나타내는 것을 알 수 있다.
[ 실시예 25 ~ 36] 적색 유기 전계 발광 소자의 제작
합성예에서 합성한 화합물을 통상적으로 알려진 방법으로 고순도 승화정제를 한 후 아래의 과정에 따라 적색 유기 전계 발광 소자를 제작하였다.
먼저, ITO (Indium tin oxide)가 1500Å 두께로 박막 코팅된 유리 기판을 증류수 초음파로 세척하였다. 증류수 세척이 끝나면 이소프로필 알코올, 아세톤, 메탄올 등의 용제로 초음파 세척을 하고 건조시킨 후 UV OZONE 세정기 (Power sonic 405, 화신테크)로 이송시킨 다음 UV를 이용하여 상기 기판을 5분간 세정하고 진공 증착기로 기판을 이송하였다.
이렇게 준비된 ITO 투명 전극 위에 m-MTDATA (60 nm)/TCTA (80 nm)/ C 103 ~ C 244 의 화합물 + 10 % (piq)2Ir(acac) (300nm)/BCP (10 nm)/Alq3 (30 nm)/LiF (1 nm)/Al (200 nm) 순으로 적층하여 유기 전계 발광 소자를 제작하였다.
[ 비교예 2] 적색 유기 전계 발광 소자의 제작
발광층 형성시 발광 호스트 물질로서 상기 C 103 화합물 대신 CBP를 사용하는 것을 제외하고는 상기 실시예 25와 동일한 과정으로 적색 유기 전계 발광 소자를 제작하였다.

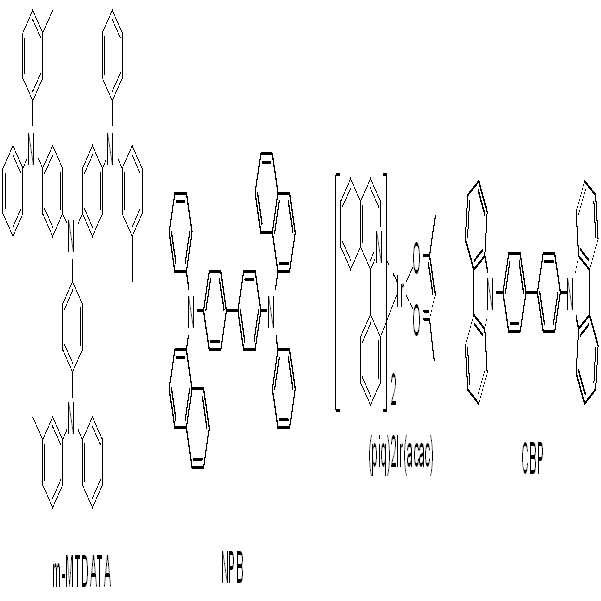

상기 실시예 25 ~ 36 및 비교예2 에서 사용된 m-MTDATA, (piq)2Ir(acac), CBP 및 BCP의 구조는 하기와 같다.
Figure pat00087
[ 평가예 2]
실시예 25 ~ 36 및 비교예 2에서 제작한 각각의 유기 전계 발광 소자에 대하여 전류밀도 10 mA/㎠에서의 구동전압 및 전류효율을 측정하고, 그 결과를 하기 표 2에 나타내었다.
샘플 호스트 구동 전압(V) 전류효율(cd/A)
실시예 25 C 103 4.94 12.7
실시예 26 C 104 4.85 12.6
실시예 27 C 131 4.73 12.9
실시예 28 C 132 4.96 13.8
실시예 29 C 159 4.92 12.6
실시예 30 C 160 4.84 13.6
실시예 31 C 187 4.28 14.8
실시예 32 C 188 4.14 15.8
실시예 33 C 215 4.32 14.7
실시예 34 C 216 4.25 14.6
실시예 35 C 243 4.28 15.8
실시예 36 C 244 4.34 15.6
비교예 2 CBP 5.25 8.2
상기 표 2에 나타낸 바와 같이, 본 발명에 따른 화합물을 적색 유기 전계 발광 소자의 발광층의 재료로 사용하였을 경우(실시예 25 ~ 36) 종래 CBP를 발광층의 재료로 사용한 적색 유기 전계 발광 소자(비교 예2)와 비교해 볼 때 효율 및 구동전압 면에서 우수한 성능을 나타내는 것을 알 수 있다.

Claims (10)

  1. 하기 화학식 1로 표시되는 화합물:
    [화학식 1]
    Figure pat00088

    상기 화학식 1에서,
    L1 내지 L4는 각각 독립적으로 단일결합, C6~C60의 아릴렌기 및 핵원자수 5 내지 60개의 헤테로아릴렌기로 이루어진 군에서 선택되며;
    R1 내지 R3은 각각 독립적으로 수소, 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되며;
    l 및 m은 각각 독립적으로 0 내지 4의 정수이며;
    n은 0 내지 3의 정수이며;
    R4 내지 R6은 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되고, 상기 R4 내지 R6 각각이 복수 개인 경우 이들은 서로 동일하거나 상이하며;
    상기 L1 내지 L4의 아릴렌기 및 헤테로아릴렌기와, R1 내지 R6의 알킬기, 알케닐기, 알키닐기, 아릴기, 헤테로아릴기, 아릴옥시기, 알킬옥시기, 시클로알킬기, 헤테로시클로알킬기, 아릴아민기, 알킬실릴기, 알킬보론기, 아릴보론기, 아릴포스핀기, 모노 또는 디아릴포스피닐기 및 아릴실릴기는 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C6~C60의 아릴옥시기, C1~C40의 알킬옥시기, C6~C60의 아릴아민기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C1~C40의 알킬실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴실릴기로 이루어진 군에서 선택된 1종 이상의 치환기로 치환되거나 비치환되고, 복수 개의 치환기로 치환되는 경우, 이들은 서로 동일하거나 상이할 수 있다.
  2. 제1항에 있어서,
    상기 화합물은 하기 화학식 2 내지 4 중 어느 하나로 표시되는 화합물인 화합물:
    [화학식 2]
    Figure pat00089

    [화학식 3]
    Figure pat00090

    [화학식 4]
    Figure pat00091

    상기 화학식 2 내지 4에서,
    l, m, n, L1 내지 L4 및 R1 내지 R6 각각은 제1항에서 정의된 바와 같다.
  3. 제1항에 있어서,
    상기 L1 내지 L4는 각각 독립적으로 하기 화학식 5 내지 7로 이루어진 군에서 선택되는 화합물:
    [화학식 5]
    Figure pat00092

    [화학식 6]
    Figure pat00093

    [화학식 7]
    Figure pat00094

    상기 화학식 5 내지 7에서,
    *은 결합이 이루어지는 부분을 의미하고;
    Z1 내지 Z8은 각각 독립적으로 N 또는 C(R7)이나, 상기 화학식 5에서 Z1 내지 Z6 중 적어도 2개는 C(R7)이고, 화학식 6에서 Z1 내지 Z4 중 적어도 2개는 C(R7)이며, 화학식 7에서는 Z1 내지 Z4 중 적어도 하나, Z5 내지 Z8 중 적어도 하나는 C(R7)이며;
    R7은 부재이거나, 수소, 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되고, 상기 R7이 복수 개인 경우 이들은 서로 동일하거나 상이하며;
    상기 R7의 알킬기, 알케닐기, 알키닐기, 아릴기, 헤테로아릴기, 아릴옥시기, 알킬옥시기, 시클로알킬기, 헤테로시클로알킬기, 아릴아민기, 알킬실릴기, 알킬보론기, 아릴보론기, 아릴포스핀기, 모노 또는 디아릴포스피닐기 및 아릴실릴기는 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C6~C60의 아릴옥시기, C1~C40의 알킬옥시기, C6~C60의 아릴아민기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C1~C40의 알킬실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴실릴기로 이루어진 군에서 선택된 1종 이상의 치환기로 치환되거나 비치환되고, 복수 개의 치환기로 치환되는 경우, 이들은 서로 동일하거나 상이할 수 있다.
  4. 제1항에 있어서,
    상기 화합물은 하기 화학식 8 내지 12 중 어느 하나로 표시되는 화합물:
    [화학식 8]
    Figure pat00095

    [화학식 9]
    Figure pat00096

    [화학식 10]
    Figure pat00097

    [화학식 11]
    Figure pat00098

    [화학식 12]
    Figure pat00099

    상기 화학식 8 내지 12에서,
    l, m, n, L1, L2 및 R1 내지 R6 각각은 제1항에서 정의된 바와 같다.
  5. 제1항에 있어서,
    상기 R1은 하기 화학식 13 내지 17 중 어느 하나로 표시되는 치환기인 화합물:

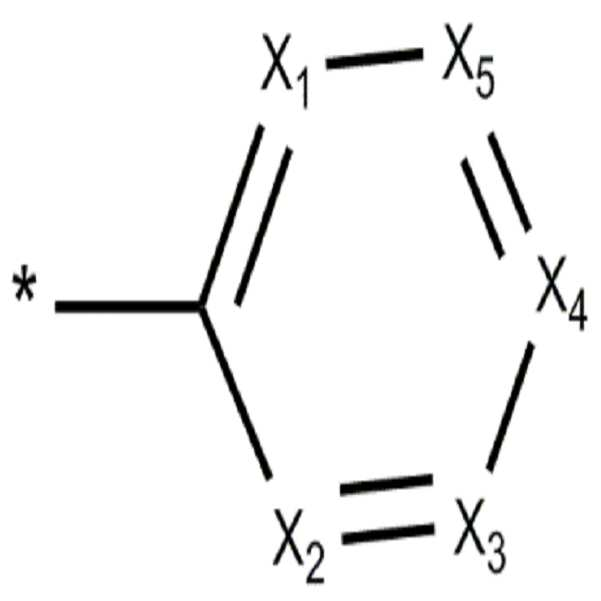

    [화학식 13]
    Figure pat00100

    [화학식 14]
    Figure pat00101

    [화학식 15]
    Figure pat00102

    [화학식 16]
    Figure pat00103

    [화학식 17]
    Figure pat00104

    상기 화학식 13 내지 17에서,
    *은 결합이 이루어지는 부분을 의미하고;
    X1 내지 X8은 각각 독립적으로 N 또는 C(R10)이며;
    상기 화학식 14에서 L2에 결합되는 X1 내지 X4 중 어느 하나는 C(R10)이고, 이때 상기 R10은 부재이며;
    T1은 N 또는 C(R10)이며;
    Y1은 O, S, N(R11) 또는 C(R12)(R13)이며;
    p 및 q는 각각 독립적으로 0 내지 4의 정수이며;
    R8 및 R9는 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되고, 상기 R8 및 R9 각각이 복수 개인 경우 이들은 서로 동일하거나 상이하며;
    R10 내지 R13은 각각 독립적으로 수소, 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되고, 상기 R10이 복수 개인 경우 이들은 서로 동일하거나 상이하며;
    상기 R8 내지 R13의 알킬기, 알케닐기, 알키닐기, 아릴기, 헤테로아릴기, 아릴옥시기, 알킬옥시기, 시클로알킬기, 헤테로시클로알킬기, 아릴아민기, 알킬실릴기, 알킬보론기, 아릴보론기, 아릴포스핀기, 모노 또는 디아릴포스피닐기 및 아릴실릴기는 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C6~C60의 아릴옥시기, C1~C40의 알킬옥시기, C6~C60의 아릴아민기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C1~C40의 알킬실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴실릴기로 이루어진 군에서 선택된 1종 이상의 치환기로 치환되거나 비치환되고, 복수 개의 치환기로 치환되는 경우, 이들은 서로 동일하거나 상이할 수 있다.
  6. 제1항에 있어서,
    상기 R1은 하기 화학식 A-1 내지 A-19로 이루어진 군에서 선택되는 치환기인 화합물:
    Figure pat00105

    상기 화학식 A-1 내지 A-19에서,
    *은 결합이 이루어지는 부분을 의미하고,
    t는 0 내지 5의 정수이며;
    w는 0 내지 4의 정수이며;
    v는 0 내지 3의 정수이며;
    u는 0 내지 2의 정수이며;
    p 및 q는 각각 독립적으로 0 내지 4의 정수이며;
    R10 내지 R13은 각각 독립적으로 수소, 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C1~C40의 알킬옥시기, C6~C60의 아릴옥시기, C3~C40의 알킬실릴기, C6~C60의 아릴실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴아민기로 이루어진 군에서 선택되고, 상기 R10이 복수 개인 경우 이들은 서로 동일하거나 상이하며;
    R14는 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C6~C60의 아릴옥시기, C1~C40의 알킬옥시기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C6~C60의 아릴아민기, C1~C40의 알킬실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴실릴기로 이루어진 군에서 선택되거나, 인접하는 기와 결합하여 축합 고리를 형성할 수 있고, 상기 R14가 복수 개인 경우 이들은 서로 동일하거나 상이하며;
    상기 R10 내지 R14의 알킬기, 알케닐기, 알키닐기, 아릴기, 헤테로아릴기, 아릴옥시기, 알킬옥시기, 시클로알킬기, 헤테로시클로알킬기, 아릴아민기, 알킬실릴기, 알킬보론기, 아릴보론기, 아릴포스핀기, 모노 또는 디아릴포스피닐기 및 아릴실릴기는 각각 독립적으로 중수소, 할로겐, 시아노기, 니트로기, C1~C40의 알킬기, C2~C40의 알케닐기, C2~C40의 알키닐기, C6~C60의 아릴기, 핵원자수 5 내지 60개의 헤테로아릴기, C6~C60의 아릴옥시기, C1~C40의 알킬옥시기, C6~C60의 아릴아민기, C3~C40의 시클로알킬기, 핵원자수 3 내지 40개의 헤테로시클로알킬기, C1~C40의 알킬실릴기, C1~C40의 알킬보론기, C6~C60의 아릴보론기, C6~C60의 아릴포스핀기, C6~C60의 모노 또는 디아릴포스피닐기 및 C6~C60의 아릴실릴기로 이루어진 군에서 선택된 1종 이상의 치환기로 치환되거나 비치환되고, 복수 개의 치환기로 치환되는 경우, 이들은 서로 동일하거나 상이할 수 있다.
  7. 제6항에 있어서,
    상기 R10 내지 R14는 각각 독립적으로 C6~C60의 아릴기 또는 핵원자수 5 내지 60개의 헤테로아릴기인 화합물.
  8. 제1항에 있어서,
    상기 화학식 1로 표시되는 화합물은 아래의 화합물로 이루어진 군에서 선택되는 것을 특징으로 하는 화합물:
    Figure pat00106

    Figure pat00107

    Figure pat00108

    Figure pat00109

    Figure pat00110

    Figure pat00111

    Figure pat00112

    Figure pat00113

    Figure pat00114
  9. (i) 양극, (ii) 음극, 및 (iii) 상기 양극과 음극 사이에 개재(介在)된 1층 이상의 유기물층을 포함하는 유기 전계 발광 소자로서,
    상기 1층 이상의 유기물층 중에서 적어도 하나는 제1항의 화학식 1로 표시되는 화합물을 포함하는 것을 특징으로 하는 유기 전계 발광 소자.
  10. 제9항에 있어서,
    상기 화합물을 포함하는 유기물층은 정공 주입층, 정공 수송층, 전자 수송층, 전자 수송 보조층, 전자 주입층, 수명 개선층, 발광층 및 발광 보조층으로 이루어진 군에서 선택되는 유기 전계 발광 소자.
KR1020150183043A 2015-12-21 2015-12-21 유기 화합물 및 이를 포함하는 유기 전계 발광 소자 Active KR102587381B1 (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020150183043A KR102587381B1 (ko) 2015-12-21 2015-12-21 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
PCT/KR2016/014726 WO2017111389A1 (ko) 2015-12-21 2016-12-15 유기 화합물 및 이를 포함하는 유기 전계 발광 소자

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020150183043A KR102587381B1 (ko) 2015-12-21 2015-12-21 유기 화합물 및 이를 포함하는 유기 전계 발광 소자

Publications (2)

Publication Number Publication Date
KR20170074047A true KR20170074047A (ko) 2017-06-29
KR102587381B1 KR102587381B1 (ko) 2023-10-12

Family

ID=59089587

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020150183043A Active KR102587381B1 (ko) 2015-12-21 2015-12-21 유기 화합물 및 이를 포함하는 유기 전계 발광 소자

Country Status (2)

Country Link
KR (1) KR102587381B1 (ko)
WO (1) WO2017111389A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019083215A1 (ko) * 2017-10-23 2019-05-02 주식회사 두산 유기 화합물 및 이를 포함하는 유기 전계 발광 소자

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN107417677A (zh) * 2017-08-09 2017-12-01 上海道亦化工科技有限公司 一种咔唑吡啶类有机电致发光化合物及其有机电致发光器件
CN109928962A (zh) * 2017-12-18 2019-06-25 江苏三月光电科技有限公司 一种以咔唑为核心的化合物、制备方法及其在有机电致发光器件上的应用
US11925106B2 (en) 2018-12-28 2024-03-05 Samsung Electronics Co., Ltd. Condensed cyclic compound, composition including the same, and organic light-emitting device including the condensed cyclic compound
CN111138297B (zh) 2019-10-31 2021-01-08 陕西莱特光电材料股份有限公司 含氮化合物、电子元件和电子装置

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2013133224A1 (ja) * 2012-03-05 2013-09-12 東レ株式会社 発光素子
KR20130121479A (ko) * 2012-04-27 2013-11-06 롬엔드하스전자재료코리아유한회사 신규한 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20140073695A (ko) * 2012-12-06 2014-06-17 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20150045295A (ko) * 2013-10-18 2015-04-28 롬엔드하스전자재료코리아유한회사 유기 전계 발광 소자
KR20150047841A (ko) * 2013-10-25 2015-05-06 주식회사 두산 유기 화합물 및 이를 포함하는 유기 전계 발광 소자

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100987822B1 (ko) * 2007-12-17 2010-10-13 (주)씨에스엘쏠라 유기 발광 화합물 및 이를 구비한 유기 발광 소자
KR20130012479A (ko) * 2011-07-25 2013-02-04 삼성전자주식회사 셀룰러 통신 시스템에서의 부하 분산 방법 및 그 장치
KR102271475B1 (ko) * 2013-03-14 2021-07-02 에스에프씨 주식회사 유기발광 화합물 및 이를 포함하는 유기전계발광소자
KR20150075169A (ko) * 2013-12-24 2015-07-03 희성소재 (주) 함질소 다환 화합물 및 이를 이용한 유기발광소자

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2013133224A1 (ja) * 2012-03-05 2013-09-12 東レ株式会社 発光素子
KR20130121479A (ko) * 2012-04-27 2013-11-06 롬엔드하스전자재료코리아유한회사 신규한 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20140073695A (ko) * 2012-12-06 2014-06-17 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20150045295A (ko) * 2013-10-18 2015-04-28 롬엔드하스전자재료코리아유한회사 유기 전계 발광 소자
KR20150047841A (ko) * 2013-10-25 2015-05-06 주식회사 두산 유기 화합물 및 이를 포함하는 유기 전계 발광 소자

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019083215A1 (ko) * 2017-10-23 2019-05-02 주식회사 두산 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20190045436A (ko) * 2017-10-23 2019-05-03 주식회사 두산 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20230006791A (ko) * 2017-10-23 2023-01-11 솔루스첨단소재 주식회사 유기 화합물 및 이를 포함하는 유기 전계 발광 소자

Also Published As

Publication number Publication date
WO2017111389A1 (ko) 2017-06-29
KR102587381B1 (ko) 2023-10-12

Similar Documents

Publication Publication Date Title
KR102487503B1 (ko) 유기 화합물 및 이를 이용한 유기 전계 발광 소자
KR101560674B1 (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102617944B1 (ko) 유기 화합물 및 이를 이용한 유기 전계 발광 소자
KR20180022190A (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR101829108B1 (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102508486B1 (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20180022189A (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR101571592B1 (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20190058748A (ko) 유기 발광 화합물 및 이를 이용한 유기 전계 발광 소자
KR20160076881A (ko) 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102617611B1 (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102587381B1 (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20140145451A (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20140087233A (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20200005272A (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20160079546A (ko) 유기 발광 화합물 및 이를 이용한 유기 전계 발광 소자
KR20150053027A (ko) 유기 발광 화합물 및 이를 이용한 유기 전계 발광 소자
KR101641411B1 (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20170068931A (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102508487B1 (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102745974B1 (ko) 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102599413B1 (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20230043081A (ko) 유기 화합물 및 이를 이용한 유기 전계 발광 소자
KR20180128181A (ko) 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20170065283A (ko) 유기 발광 화합물 및 이를 이용한 유기 전계 발광 소자

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

N231 Notification of change of applicant
PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E90F Notification of reason for final refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

R18 Changes to party contact information recorded

Free format text: ST27 STATUS EVENT CODE: A-5-5-R10-R18-OTH-X000 (AS PROVIDED BY THE NATIONAL OFFICE)

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000
