Abstract

축합환 화합물 및 상기 축합환 화합물을 포함한 유기 발광 소자가 제시된다.

Description

축합환 화합물 및 이를 포함한 유기 발광 소자{Condensed cyclic compound and organic light emitting device including the same}
축합환 화합물 및 이를 포함한 유기 발광 소자가 제시된다.
유기 발광 소자(organic light emitting device)는 자발광형 소자로서, 시야각이 넓고 콘트라스트가 우수할 뿐만 아니라, 응답시간이 빠르며, 휘도, 구동전압 및 응답속도 특성이 우수하고 다색화가 가능하다.
일예에 따르면, 유기 발광 소자는, 애노드, 캐소드 및 상기 애노드와 캐소드 사이에 개재되고 발광층을 포함한 유기층 포함할 수 있다. 상기 애노드와 발광층 사이에는 정공 수송 영역이 구비될 수 있고, 상기 발광층과 캐소드 사이에는 전자 수송 영역이 구비될 수 있다. 상기 애노드로부터 주입된 정공은 정공 수송 영역을 경유하여 발광층으로 이동하고, 캐소드로부터 주입된 전자는 전자 수송 영역을 경유하여 발광층으로 이동한다. 상기 정공 및 전자와 같은 캐리어들은 발광층에서 재결합하여 엑시톤(exciton)을 생성한다. 이 엑시톤이 여기 상태에서 기저상태로 변하면서 광이 생성된다.
신규 축합환 화합물 및 이를 채용한 유기 발광 소자를 제공하는 것이다.
일 측면에 따르면, 하기 화학식 1로 표시되는 축합환 화합물이 제공된다:
<화학식 1>
Ar1-L1-L2-Ar2
<화학식 2> <화학식 3>
Figure pat00001
Figure pat00002
<화학식 4> <화학식 5> <화학식 6>
Figure pat00003
Figure pat00005
상기 화학식 1 내지 6 중,
Ar1은 상기 화학식 2로 표시되는 그룹이고,
Ar2는 상기 화학식 3으로 표시되는 그룹이고,
CY1은 플루오렌, 카바졸, 디벤조퓨란 및 디벤조티오펜 중에서 선택되고,
CY2는 벤젠, 플루오렌, 카바졸, 디벤조퓨란 및 디벤조티오펜 중에서 선택되고,
L1 및 L2는 서로 독립적으로, 상기 화학식 4로 표시되는 그룹, 상기 화학식 5로 표시되는 그룹 또는 상기 화학식 6으로 표시되는 그룹이고,
CY4 내지 CY6은 서로 독립적으로, C5-C30카보시클릭 그룹 중에서 선택되고,
R1 내지 R4, R10, R20, R31 내지 R34 및 R44 내지 R46은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기(CN), 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q1)(Q2)(Q3), -N(Q4)(Q5) 및 -B(Q6)(Q7) 중에서 선택되고,
상기 화학식 1 중 *-L1-L2-*'로 표시되는 그룹에 포함된 시아노기의 개수는 1, 2, 3 또는 4이고,
a1, a2 및 a4 내지 a6은 서로 독립적으로, 0 내지 10 중에서 선택된 정수이고,
* 및 *'은 각각 서로 이웃한 원자와의 결합 사이트이고,
상기 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C3-C10시클로알킬기, 치환된 C1-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C1-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹의 치환기 중 적어도 하나는,
중수소, -CD3, -CD2H, -CDH2, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -CD3, -CD2H, -CDH2, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q11)(Q12)(Q13), -N(Q14)(Q15) 및 -B(Q16)(Q17) 중에서 선택된 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -CD3, -CD2H, -CDH2, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q21)(Q22)(Q23), -N(Q24)(Q25) 및 -B(Q26)(Q27) 중에서 선택된 적어도 하나로 치환된, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-Si(Q31)(Q32)(Q33), -N(Q34)(Q35) 및 -B(Q36)(Q37);
중에서 선택되고,
상기 Q1 내지 Q7, Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
다른 측면에 따르면, 제1전극; 제2전극; 및 상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층;을 포함하고, 상기 유기층은, 상기 화학식 1로 표시되는 축합환 화합물을 1종 이상 포함한, 유기 발광 소자가 제공된다.
상기 축합환 화합물은 우수한 전기적 특성 및 열적 안정성을 갖는 바, 상기 축합환 화합물을 채용한 유기 발광 소자는 저구동 전압, 고효율, 고전력, 고 양자 효율 및 장수명 특성을 가질 수 있다.
도 1은 일 구현예를 따르는 유기 발광 소자를 개략적으로 나타낸 단면도이다.
상기 축합환 화합물은 하기 화학식 1로 표시된다:
<화학식 1>
Ar1-L1-L2-Ar2
상기 화학식 1 중 Ar1은 하기 화학식 2로 표시되는 그룹이고, Ar2는 상기 화학식 3으로 표시되는 그룹이고, L1 및 L2는 서로 독립적으로, 상기 화학식 4로 표시되는 그룹, 상기 화학식 5로 표시되는 그룹 또는 상기 화학식 6으로 표시되는 그룹이다:

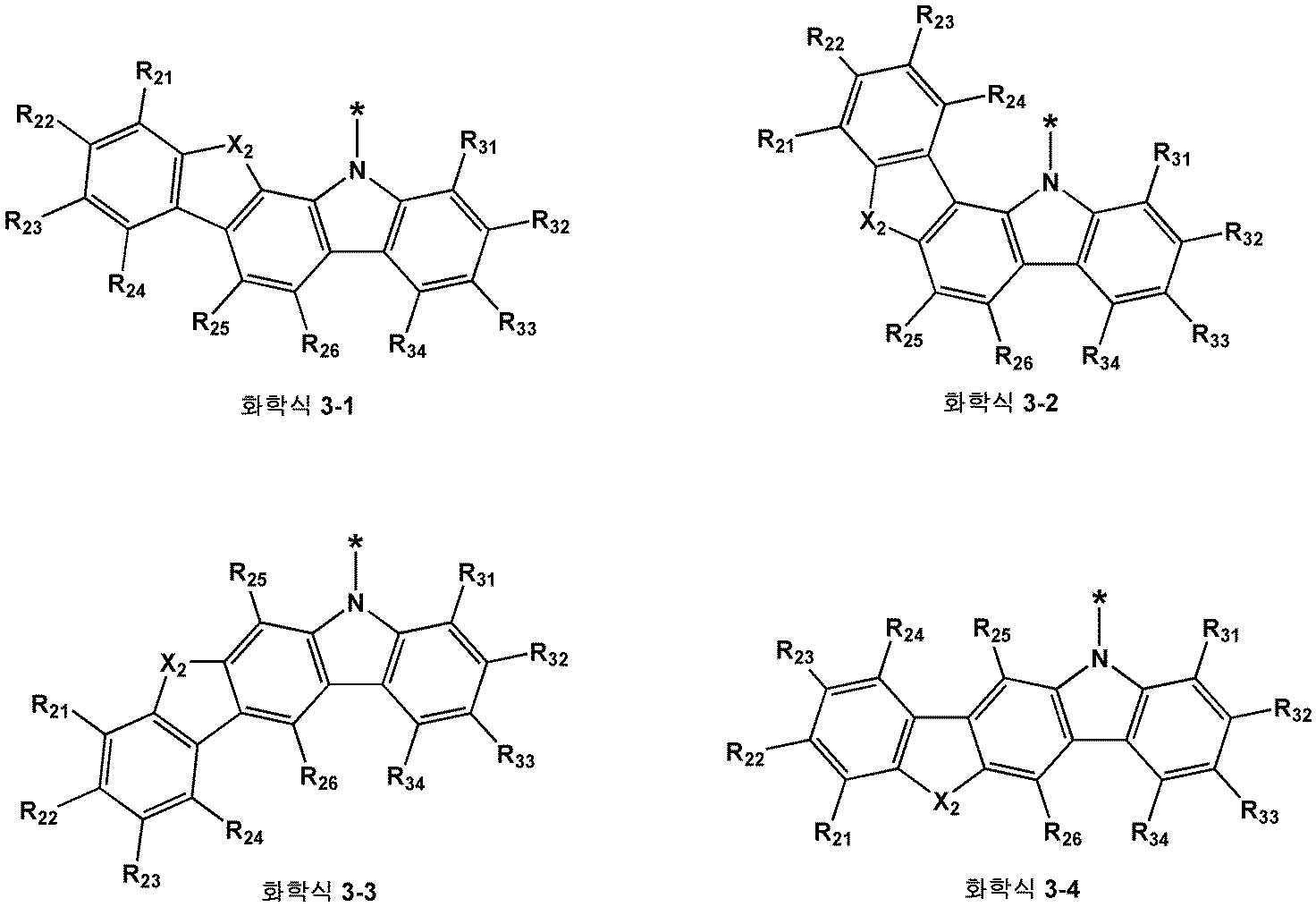

<화학식 2> <화학식 3>
Figure pat00006
Figure pat00007
<화학식 4> <화학식 5> <화학식 6>
Figure pat00008
Figure pat00009
Figure pat00010
상기 화학식 2 중 CY1은 플루오렌, 카바졸, 디벤조퓨란 및 디벤조티오펜 중에서 선택될 수 있다.
상기 화학식 3 중 CY2은 벤젠, 플루오렌, 카바졸, 디벤조퓨란 및 디벤조티오펜 중에서 선택될 수 있다.
상기 화학식 4 내지 6 중 CY4 내지 CY6은 서로 독립적으로, C5-C30카보시클릭 그룹 중에서 선택될 수 있다.
일 구현예에 따르면, 상기 화학식 4 내지 6 중 CY4 내지 CY6은 서로 독립적으로, 벤젠, 나프탈렌, 플루오렌, 카바졸, 디벤조퓨란 및 디벤조티오펜 중에서 선택될 수 있다.
다른 구현예에 따르면, 상기 화학식 4 내지 6 중 CY4 내지 CY6은 벤젠일 수 있으나, 이에 한정되는 것은 아니다.
상기 R1 내지 R4, R10, R20, R31 내지 R34 및 R44 내지 R46은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기(CN), 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q1)(Q2)(Q3), -N(Q4)(Q5) 및 -B(Q6)(Q7) 중에서 선택되고,
상기 Q1 내지 Q7은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택될 수 있다.
일 구현예에 따르면, 상기 R1 내지 R4, R10, R20, R31 내지 R34 및 R44 내지 R46은 서로 독립적으로,
수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기(CN), 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기(CN), 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
시클로펜틸기, 시클로헥실기, 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기(pentalenyl), 인데닐기(indenyl), 나프틸기(naphthyl), 아줄레닐기(azulenyl), 헵탈레닐기(heptalenyl), 인다세닐기(indacenyl), 아세나프틸기(acenaphthyl), 플루오레닐기(fluorenyl), 스파이로-바이플루오레닐기, 페날레닐기(phenalenyl), 페난트레닐기(phenanthrenyl), 안트라세닐기(anthracenyl), 플루오란트레닐기(fluoranthrenyl), 트리페닐레닐기(triphenylenyl), 파이레닐기(pyrenyl), 크라이세닐기(chrysenyl), 나프타세닐기(naphthacenyl), 피세닐기(picenyl), 페릴레닐기(perylenyl), 펜타페닐기(pentaphenyl), 헥사세닐기(hexacenyl), 피롤일기(pyrrolyl), 이미다졸일기(imidazolyl), 피라졸일기(pyrazolyl), 피리디닐기(pyridinyl), 피라지닐기(pyrazinyl), 피리미디닐기(pyrimidinyl), 피리다지닐기(pyridazinyl), 이소인돌일기(isoindolyl), 인돌일기(indolyl), 인다졸일기(indazolyl), 푸리닐기(purinyl), 퀴놀리닐기(quinolinyl), 이소퀴놀리닐기(isoquinolinyl), 벤조퀴놀리닐기(benzoquinolinyl), 프탈라지닐기(phthalazinyl), 나프티리디닐기(naphthyridinyl), 퀴녹살리닐기(quinoxalinyl), 퀴나졸리닐기(quinazolinyl), 시놀리닐기(cinnolinyl), 카바졸일기(carbazolyl), 페난트리디닐기(phenanthridinyl), 아크리디닐기(acridinyl), 페난트롤리닐기(phenanthrolinyl), 페나지닐기(phenazinyl), 벤조옥사졸일기(benzooxazolyl), 벤조이미다졸일기(benzoimidazolyl), 푸라닐기(furanyl), 벤조푸라닐기(benzofuranyl), 티오페닐기(thiophenyl), 벤조티오페닐기(benzothiophenyl), 티아졸일기(thiazolyl), 이소티아졸일기(isothiazolyl), 벤조티아졸일기(benzothiazolyl), 이소옥사졸일기(isoxazolyl), 옥사졸일기(oxazolyl), 트리아졸일기, 테트라졸일기, 옥사디아졸일기(oxadiazolylene), 트리아지닐기(triazinyl), 디벤조푸라닐기(dibenzofuranyl), 디벤조티오페닐기(dibenzothiophenyl), 벤조카바졸일기, 디벤조카바졸일기, 이미다조피리디미디닐기, 이미다조피리디닐기, 피리도인돌일기(pyridoindolyl), 벤조푸로피리디닐기(benzofuropyridinyl), 벤조티에노피리디닐기(benzothienopyridinyl), 피리미도인돌일기(pyrimidoindolyl), 벤조푸로피리미디닐기, 벤조티에노피리미디닐기, 페녹사지닐기, 피리도벤조옥사지닐기(pyridobenzooxazinyl) 및 피리도벤조티아지닐기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, C1-C20알킬기, C2-C20알케닐기, C2-C20알키닐기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 안트라세닐기, 파이레닐기, 페난쓰레닐기, 플루오레닐기, 카바졸일기, 벤조카바졸일기, 디벤조카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 프탈라지닐기, 퀴녹살리닐기, 시놀리닐기, 퀴나졸리닐기, -Si(Q31)(Q32)(Q33), -N(Q34)(Q35) 및 -B(Q36)(Q37) 중에서 선택된 적어도 하나로 치환된, 시클로펜틸기, 시클로헥실기, 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란트레닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 피롤일기, 이미다졸일기, 피라졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조옥사졸일기, 벤조이미다졸일기, 푸라닐기, 벤조푸라닐기, 티오페닐기, 벤조티오페닐기, 티아졸일기, 이소티아졸일기, 벤조티아졸일기, 이소옥사졸일기, 옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조푸라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 이미다조피리디미디닐기, 이미다조피리디닐기, 피리도인돌일기, 벤조푸로피리디닐기, 벤조티에노피리디닐기, 피리미도인돌일기, 벤조푸로피리미디닐기, 벤조티에노피리미디닐기, 페녹사지닐기, 피리도벤조옥사지닐기 및 피리도벤조티아지닐기; 및
-Si(Q1)(Q2)(Q3), -N(Q4)(Q5) 및 -B(Q6)(Q7);
중에서 선택되고,
상기 Q1 내지 Q7 및 Q31 내지 Q37은 서로 독립적으로, 수소, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 R1 내지 R4, R10, R20, R31 내지 R34 및 R44 내지 R46은 서로 독립적으로,
수소, 중수소, 시아노기(CN), C1-C20알킬기 및 C1-C20알콕시기;
중수소, 시아노기(CN), 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
시클로펜틸기, 시클로헥실기, 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 카바졸일기, 디벤조푸라닐기 및 디벤조티오페닐기;
중수소, 시아노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기 및 -Si(Q31)(Q32)(Q33) 중에서 선택된 적어도 하나로 치환된, 시클로펜틸기, 시클로헥실기, 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 카바졸일기, 디벤조푸라닐기 및 디벤조티오페닐기; 및
-Si(Q1)(Q2)(Q3);
중에서 선택되고,
상기 Q1 내지 Q3 및 Q31 내지 Q33은 서로 독립적으로, 수소, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 2 중 a1은 R10의 개수는 나타낸 것으로서, 0 내지 10의 정수 중에서 선택되고, a1이 2 이상일 경우 2 이상의 R10은 서로 동일하거나 상이하다. a2 및 a4 내지 a6에 대한 설명은 상기 a1에 대한 설명 및 화학식 2 내지 6을 참조하여 이해될 수 있다.
예를 들어, 상기 a1, a2 및 a4 내지 a6는 서로 독립적으로, 0, 1 또는 2일 수 있으나, 이에 한정되는 것은 아니다.

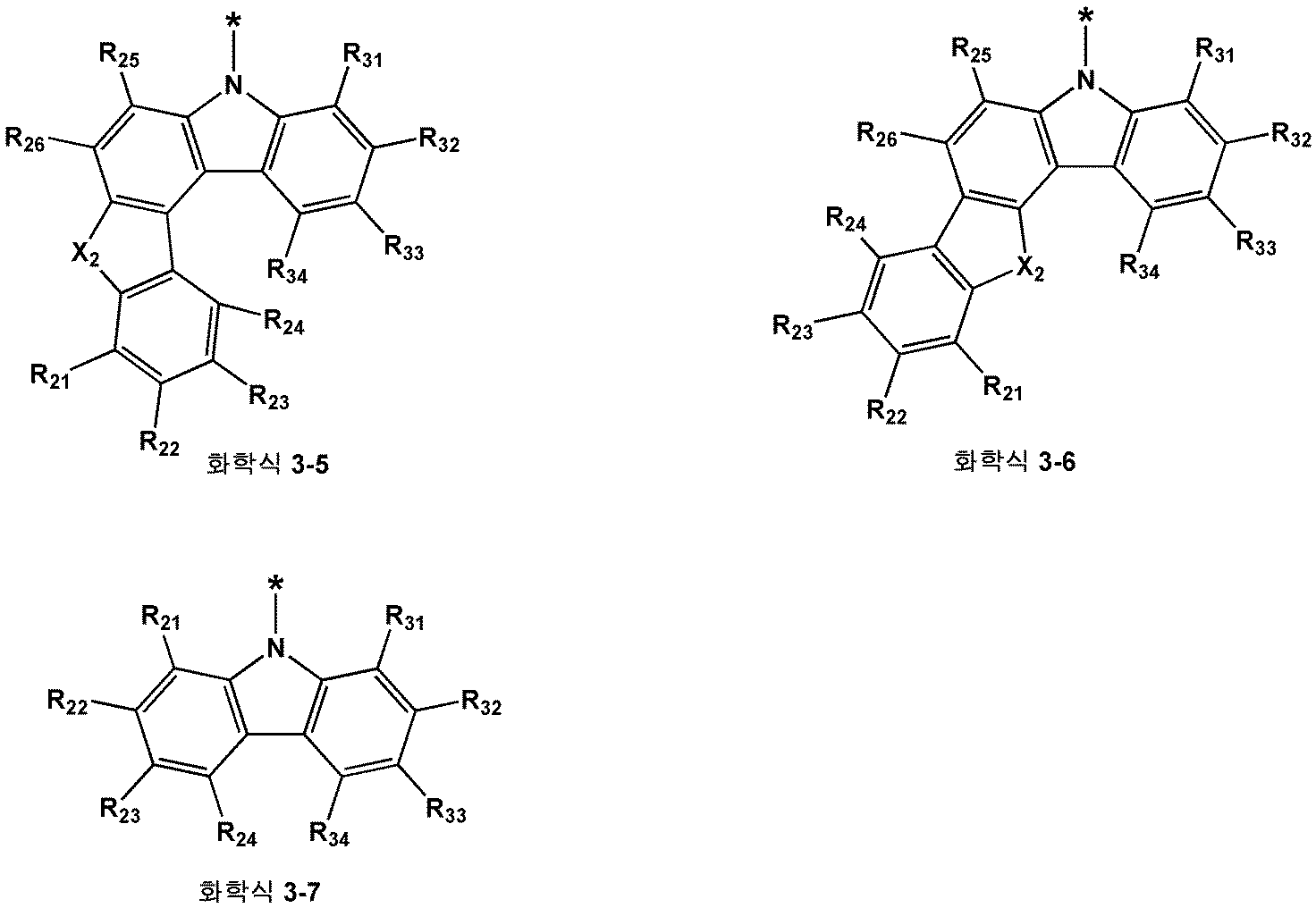

예를 들어, 상기 화학식 1 중 Ar1은 하기 화학식 2-1 내지 2-6으로 표시되는 그룹 중에서 선택되고, Ar2은 하기 화학식 3-1 내지 3-7로 표시되는 그룹 중에서 선택될 수 있다:
Figure pat00011
Figure pat00012
Figure pat00013
Figure pat00014
상기 화학식 2-1 내지 2-6 및 3-1 내지 3-7 중,
X1은 C(R17)(R18), N(R19), O 또는 S이고,
X2는 C(R27)(R28), N(R29), O 또는 S이고,
R1 내지 R4에 대한 설명은 본 명세서에 기재된 바를 참조하고,
R11 내지 R19에 대한 설명은 본 명세서 중 R10에 대한 설명을 참조하고,
R21 내지 R29에 대한 설명은 본 명세서 중 R20에 대한 설명을 참조하고,
R31 내지 R34에 대한 설명은 본 명세서에 기재된 바를 참조한다.
예를 들어, 상기 화학식 2-1 내지 2-6 및 3-1 내지 3-7 중 R1 내지 R4, R11 내지 R19, R21 내지 R29 및 R31 내지 R34는 서로 독립적으로,
수소, 중수소, 시아노기(CN), C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 비페닐기, 터페닐기, 플루오레닐기, 카바졸일기, 디벤조푸라닐기 및 디벤조티오페닐기; 및
중수소, 시아노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기 및 터페닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 플루오레닐기, 카바졸일기, 디벤조푸라닐기 및 디벤조티오페닐기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 화학식 1 중 Ar1은 하기 화학식 2-1 내지 2-6으로 표시되는 그룹 중에서 선택되고, Ar2은 하기 화학식 3-1 내지 3-7로 표시되는 그룹 중에서 선택되고, 상기 화학식 1 중 R3, R13, R23 및 R33 중 적어도 하나는, 시아노기일 수 있다.
일 구현예에 따르면, 상기 화학식 1의 L1 및 L2 중 적어도 하나는, 서로 독립적으로, 상기 화학식 4로 표시되는 그룹 또는 상기 화학식 5로 표시되는 그룹일 수 있다.
다른 구현예에 따르면, 상기 화학식 1 중 L1 및 L2는 서로 독립적으로, 상기 화학식 4로 표시되는 그룹 또는 상기 화학식 5로 표시되는 그룹일 수 있으나, 이에 한정되는 것은 아니다.
또 다른 구현예에 따르면, 상기 화학식 1의 L1 및 L2 중 적어도 하나는, 상기 화학식 4로 표시되는 그룹 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다. 이로써, 상기 화학식 1로 표시되는 축합환 화합물 중 입체 장애(steric hinderance)가 유발되어 상기 축합환 화합물은 높은 삼중항 에너지 값 및 우수한 전하 전달 특성을 가질 수 있다.
상기 화학식 1 중 *-L1-L2-*'로 표시되는 그룹에 포함된 시아노기의 개수는 1, 2, 3 또는 4이다.
일 구현예에 따르면, 상기 화학식 1의 *-L1-L2-*'의 치환기 중 1, 2, 3 또는 4개는 서로 독립적으로,
시아노기; 및
적어도 하나의 시아노기로 치환된, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기 및 터페닐기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
다른 구현예에 따르면, 상기 화학식 1의 *-L1-L2-*'의 치환기 중 1, 2, 3 또는 4개는 시아노기일 수 있다.

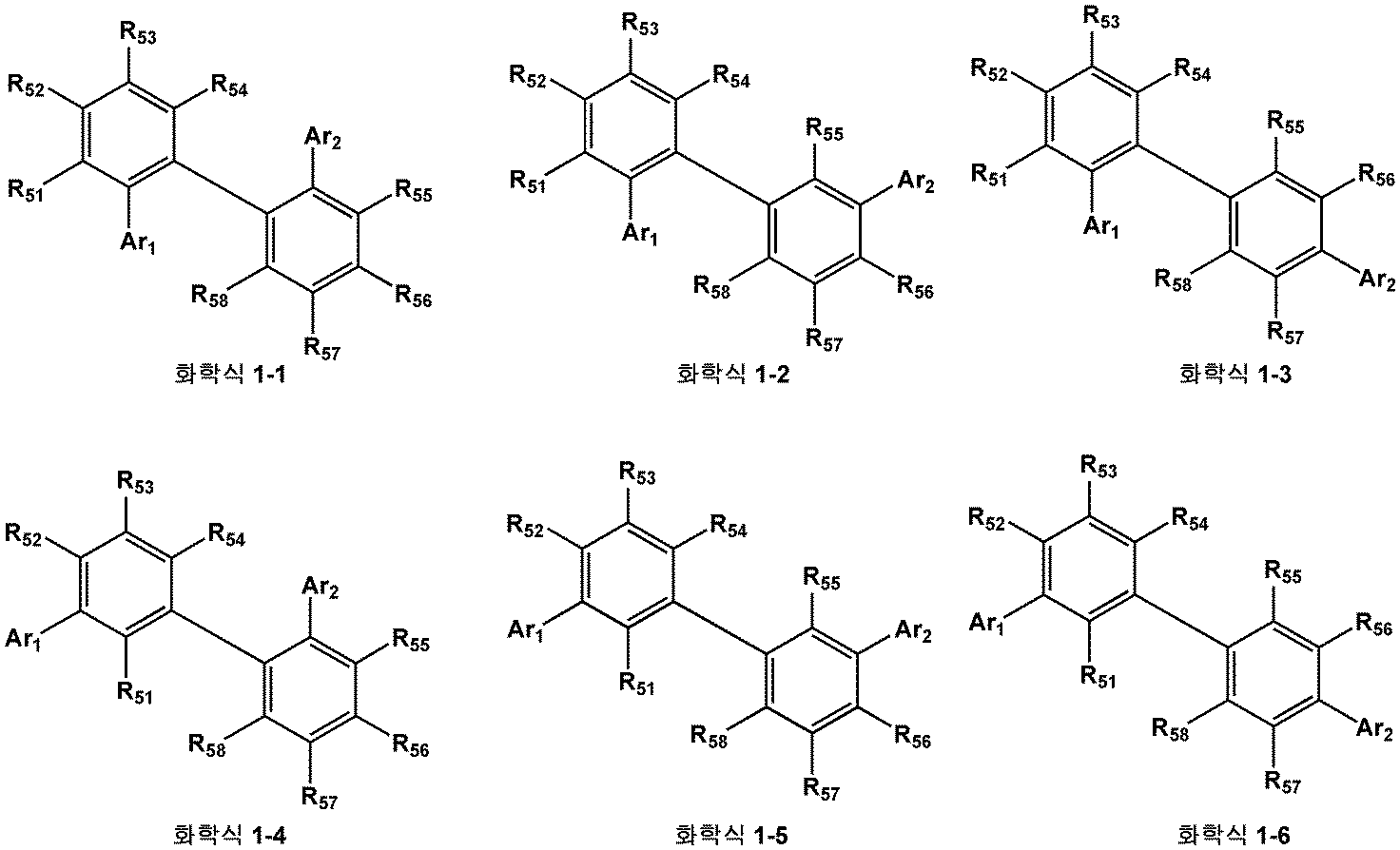

일 구현예에 따르면, 상기 축합환 화합물은, 하기 화학식 1-1 내지 1-9 중 하나로 표시될 수 있다:
Figure pat00015
Figure pat00016
상기 화학식 1-1 내지 1-9 중,
Ar1 및 Ar2에 대한 설명은 본 명세서에 기재된 바를 참조하고,
R51 내지 R58에 대한 설명은 서로 독립적으로, 본 명세서 중 R44에 대한 설명을 참조하고,
R51 내지 R58에 포함된 시아노기의 총개수는 1, 2, 3 또는 4일 수 있다.
예를 들어, 상기 화학식 1-1 내지 1-9 중 R51 내지 R58은 서로 독립적으로,
수소, 중수소, 시아노기, C1-C20알킬기 및 C1-C20알콕시기;
페닐기, 비페닐기, 터페닐기, 플루오레닐기, 카바졸일기, 디벤조푸라닐기 및 디벤조티오페닐기; 및
중수소, 시아노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기 및 터페닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 플루오레닐기, 카바졸일기, 디벤조푸라닐기 및 디벤조티오페닐기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 1-1 내지 1-9의 R51 내지 R58 중 1, 2, 3 또는 4개는, 서로 독립적으로,
시아노기; 및
적어도 하나의 시아노기로 치환된, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기 및 터페닐기;
중에서 선택될 수 있다.
일 구현예에 따르면, 상기 화학식 1-1 내지 1-9의 R51 내지 R58 중 1, 2, 3 또는 4개는 시아노기이거나, 1 또는 2개는 시아노기일 수 있다.
다른 구현예에 따르면, 상기 축합환 화합물은, 상기 화학식 1-1, 1-2, 1-4 또는 1-5로 표시될 수 있다.
또 다른 구현예에 따르면, 상기 축합환 화합물은, 상기 화학식 1-1, 1-2, 1-3, 1-4 또는 1-7로 표시될 수 있다.

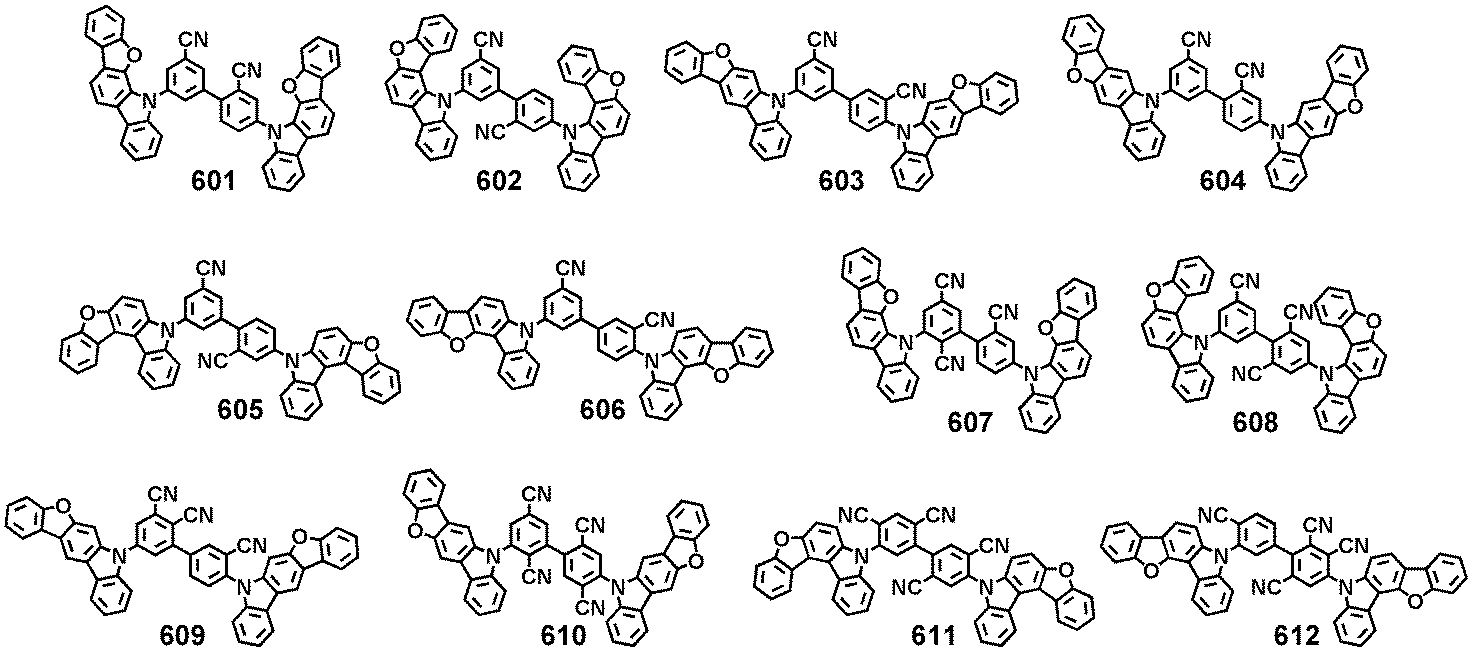

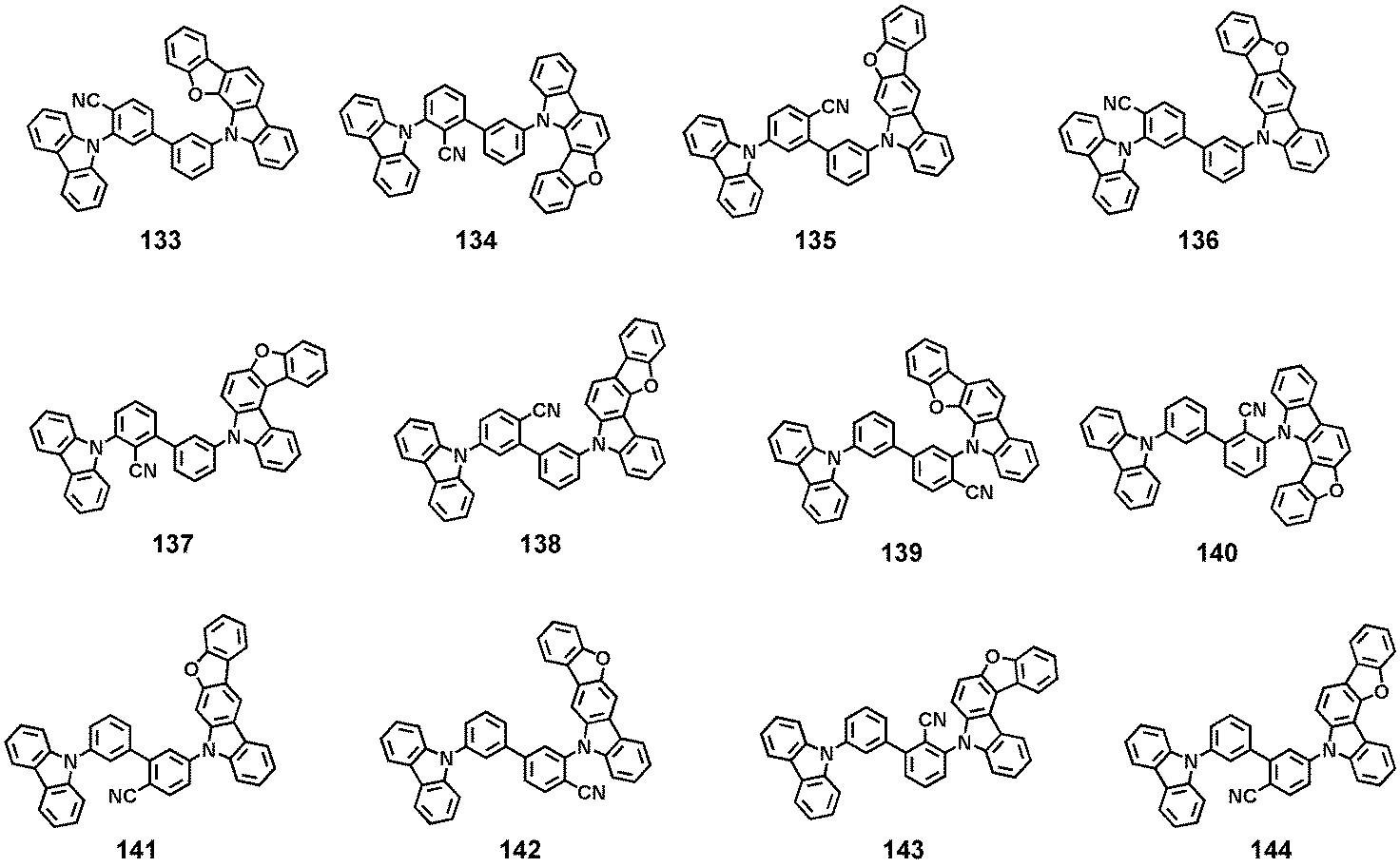

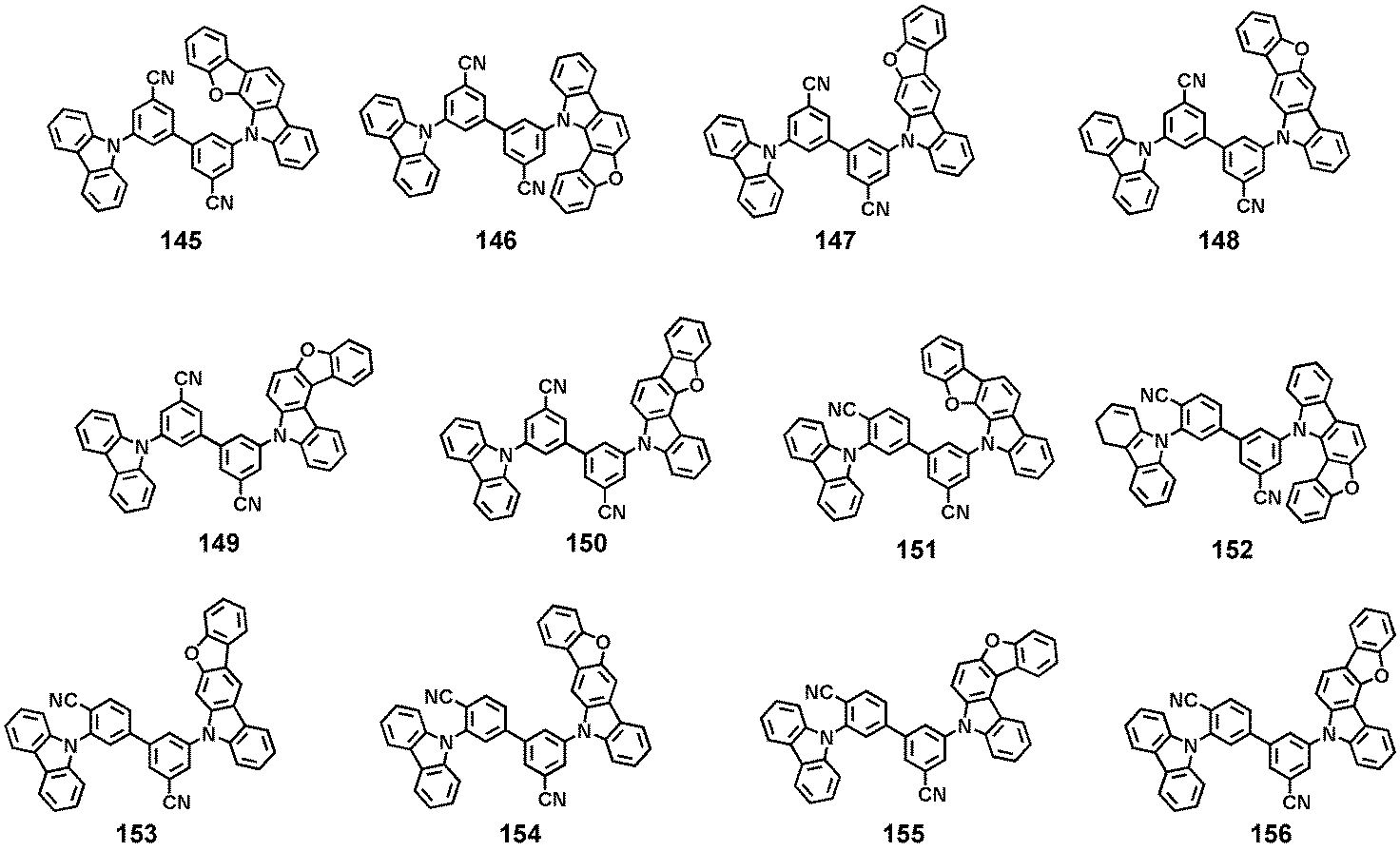

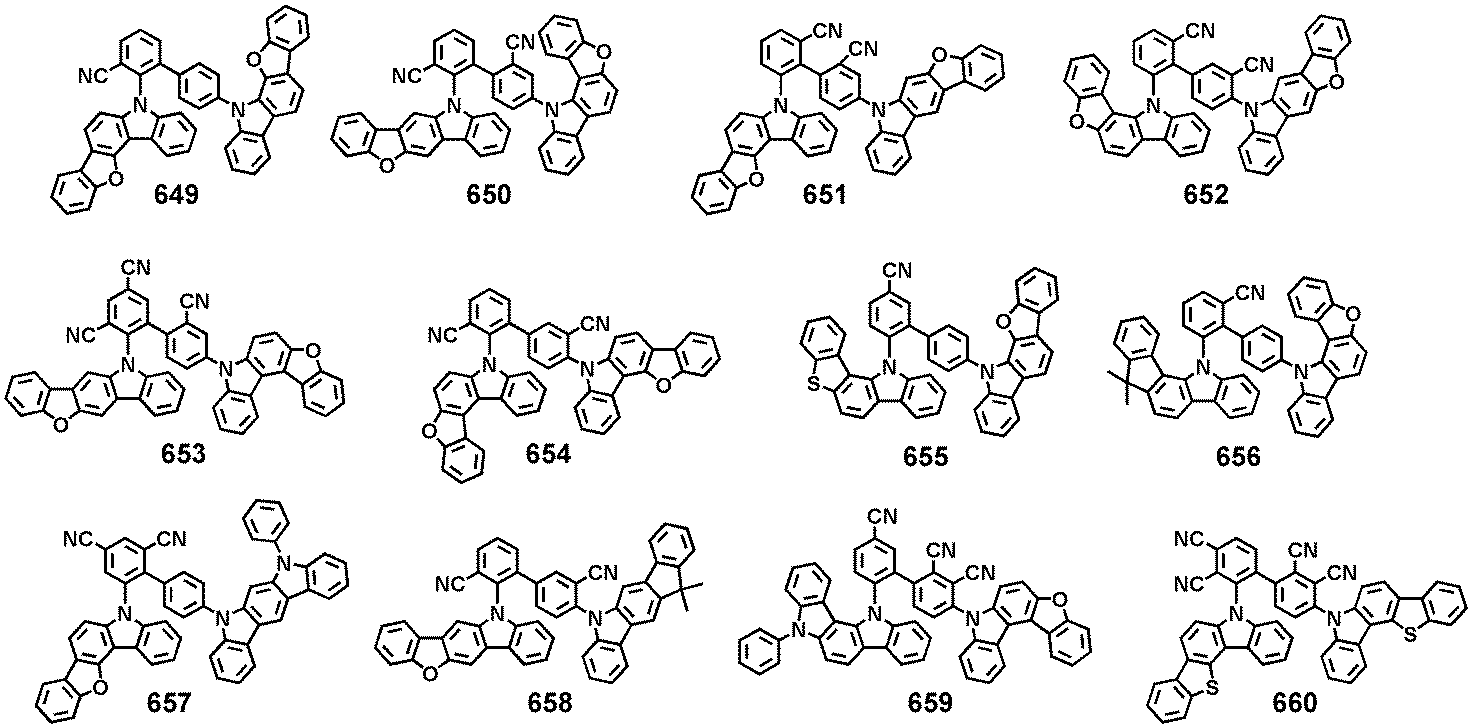

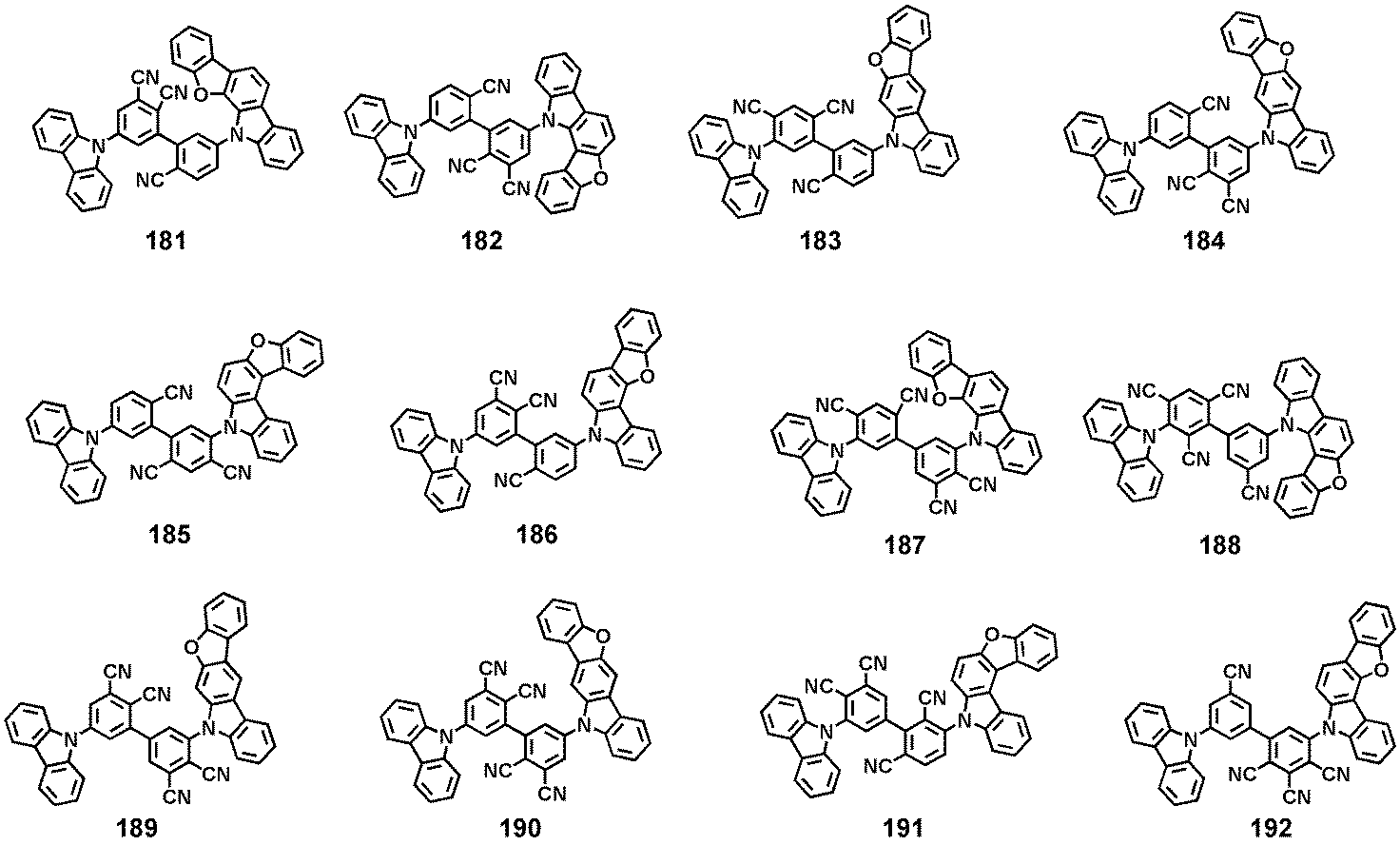

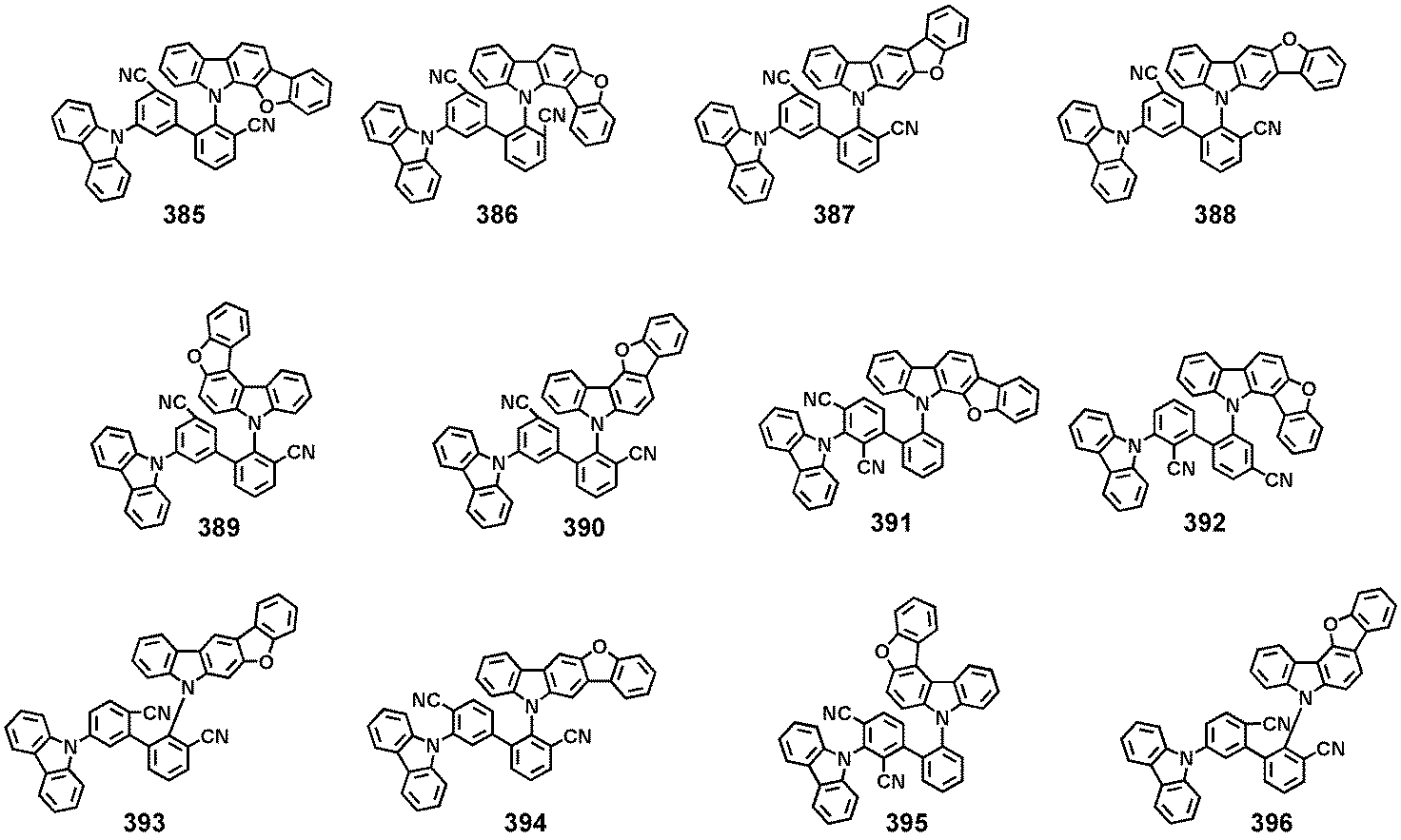

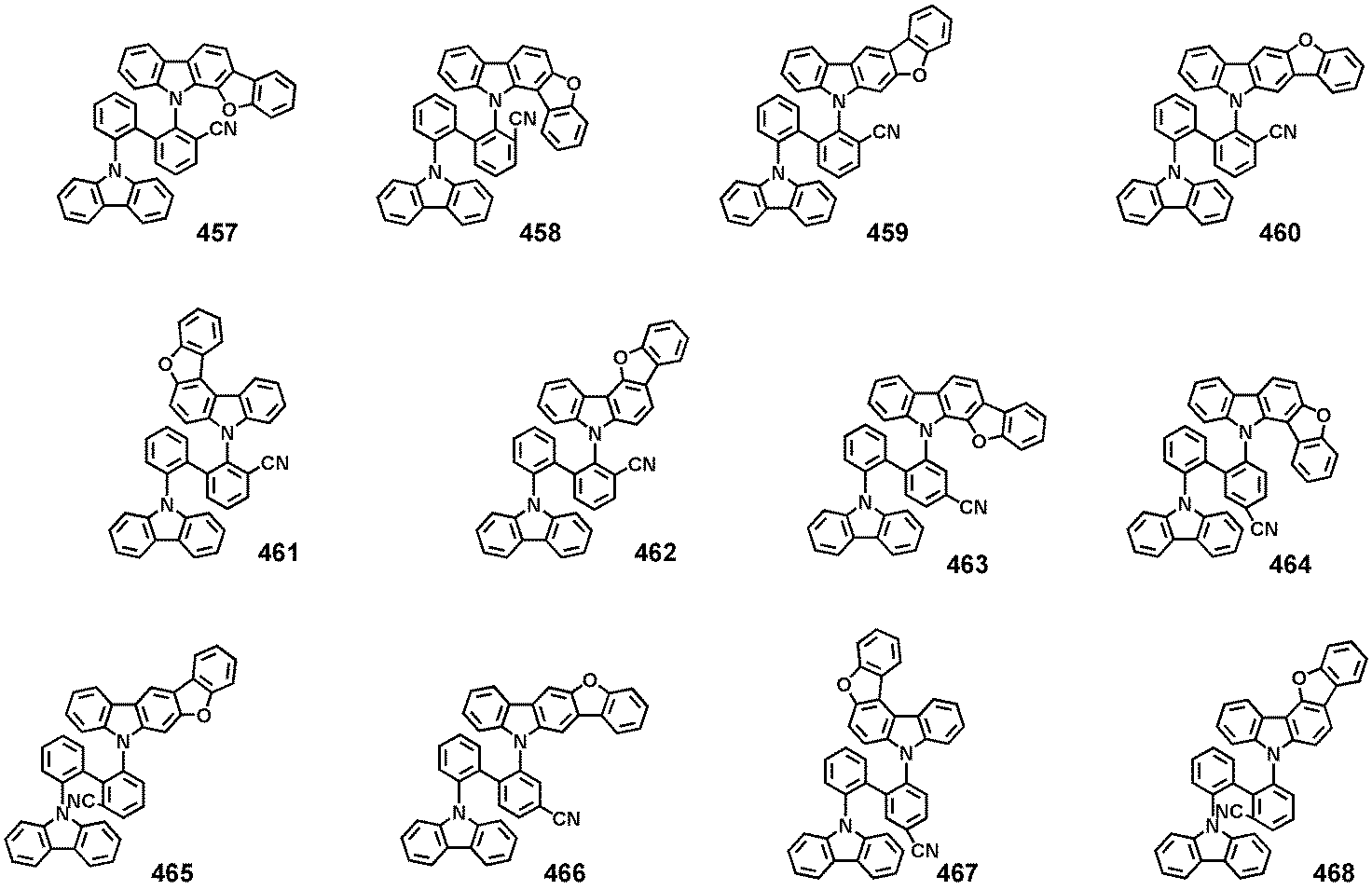

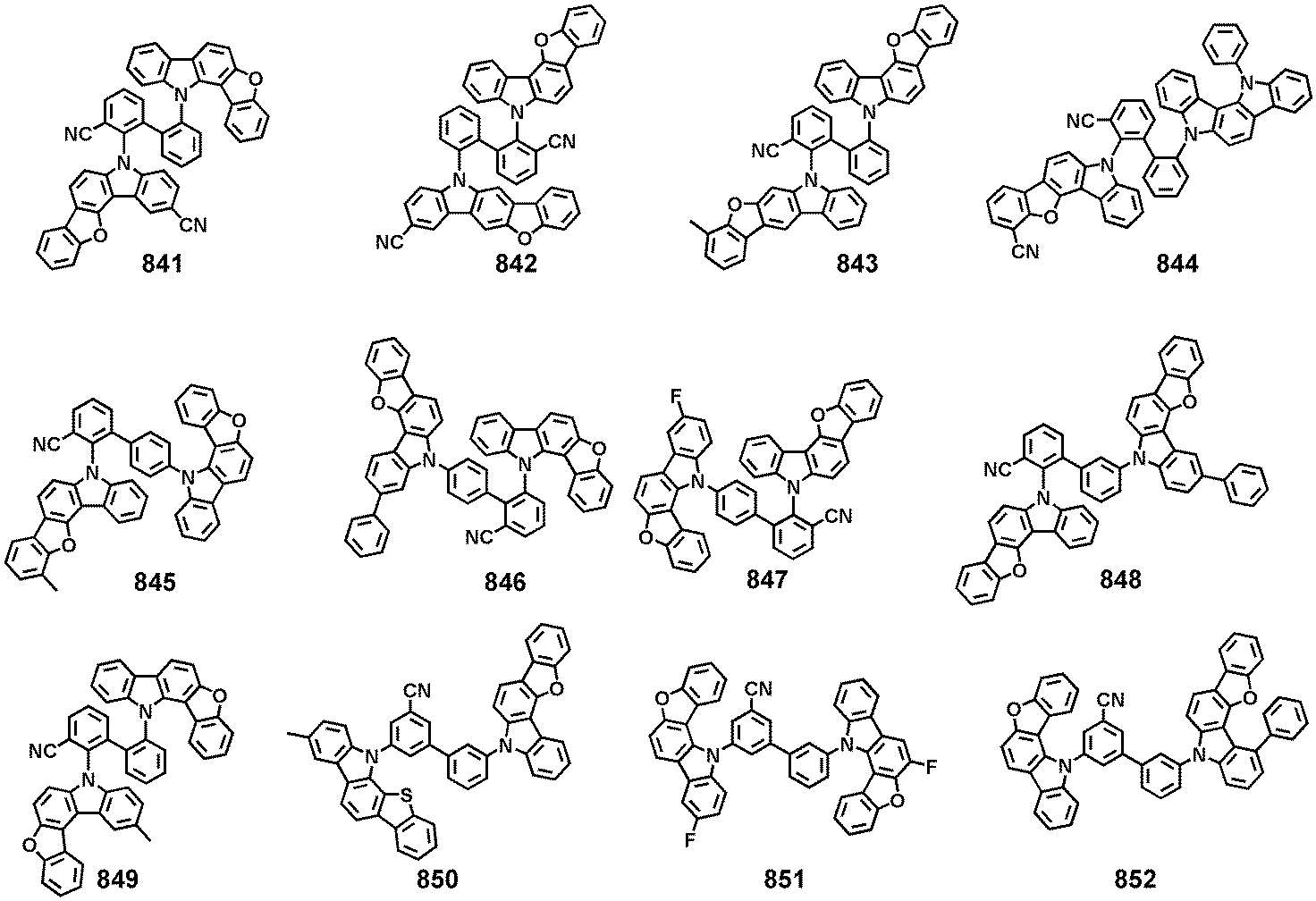

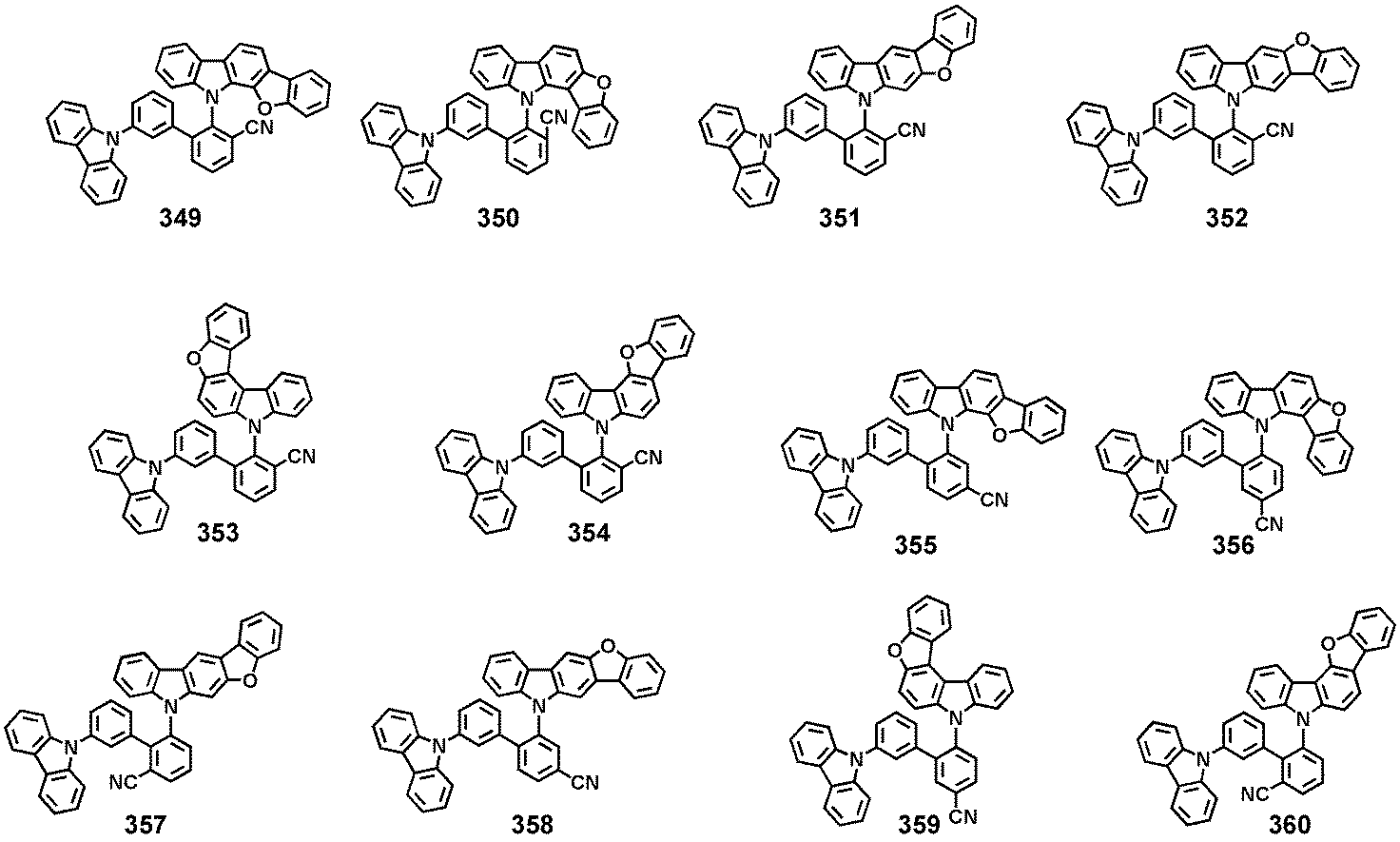

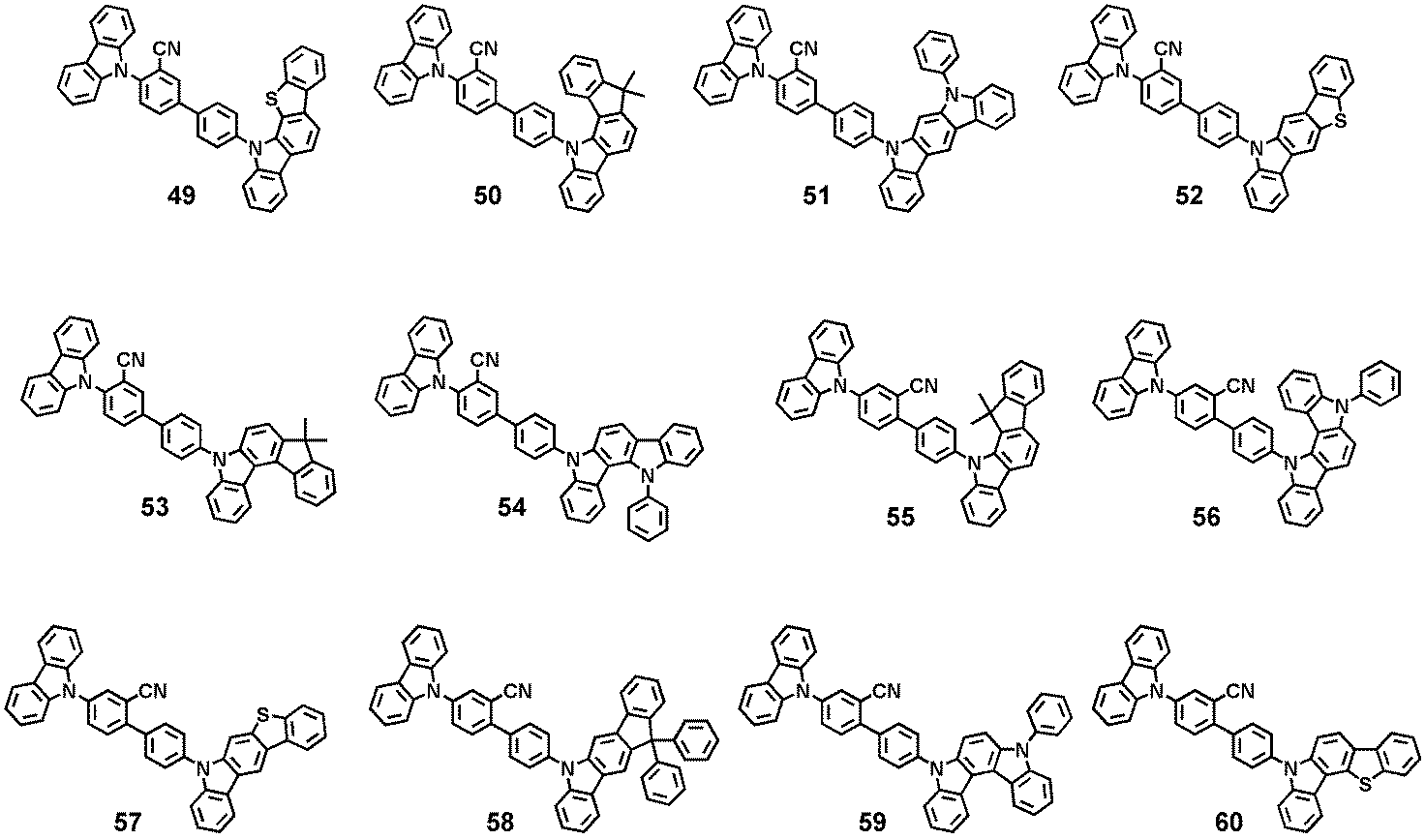

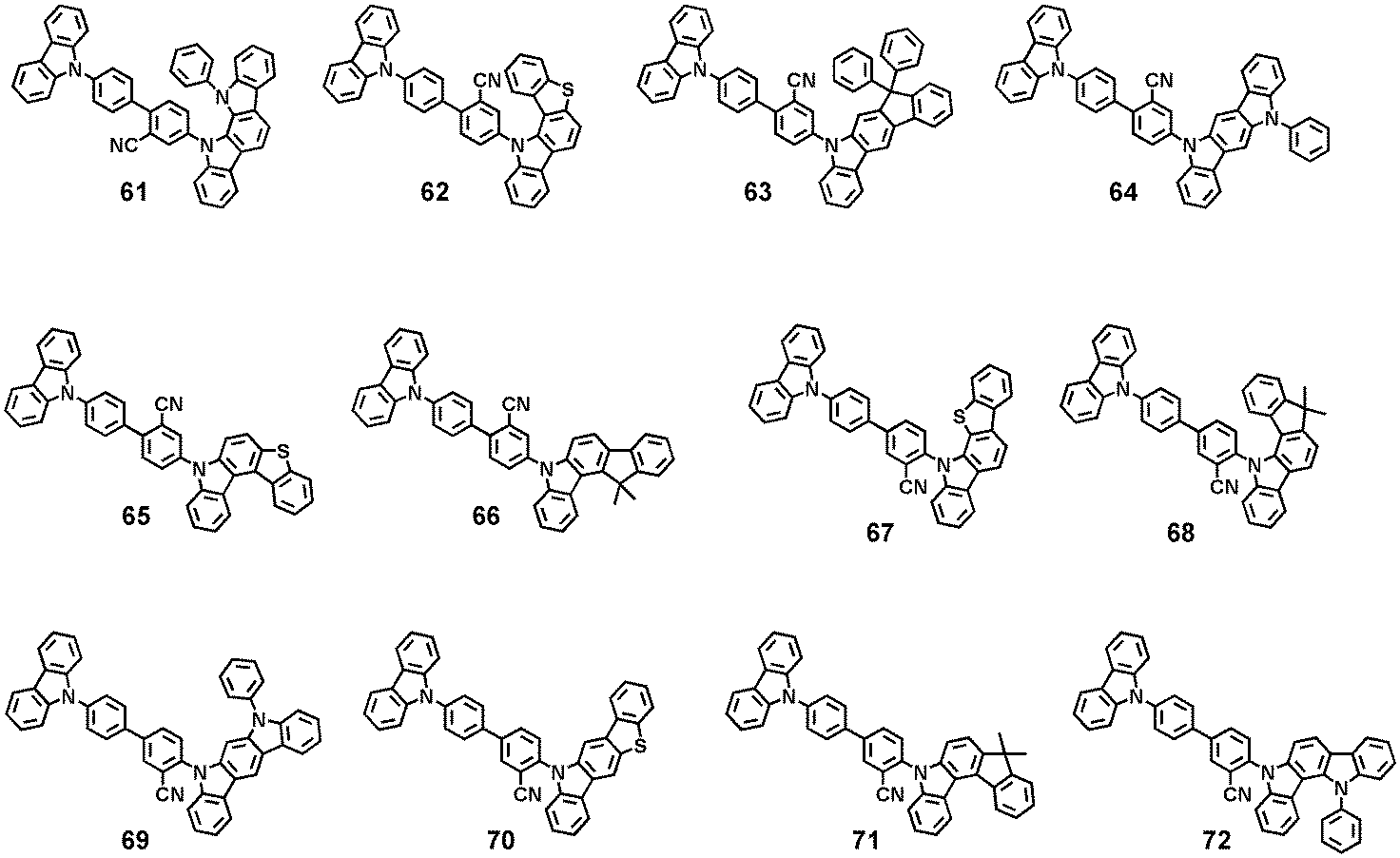

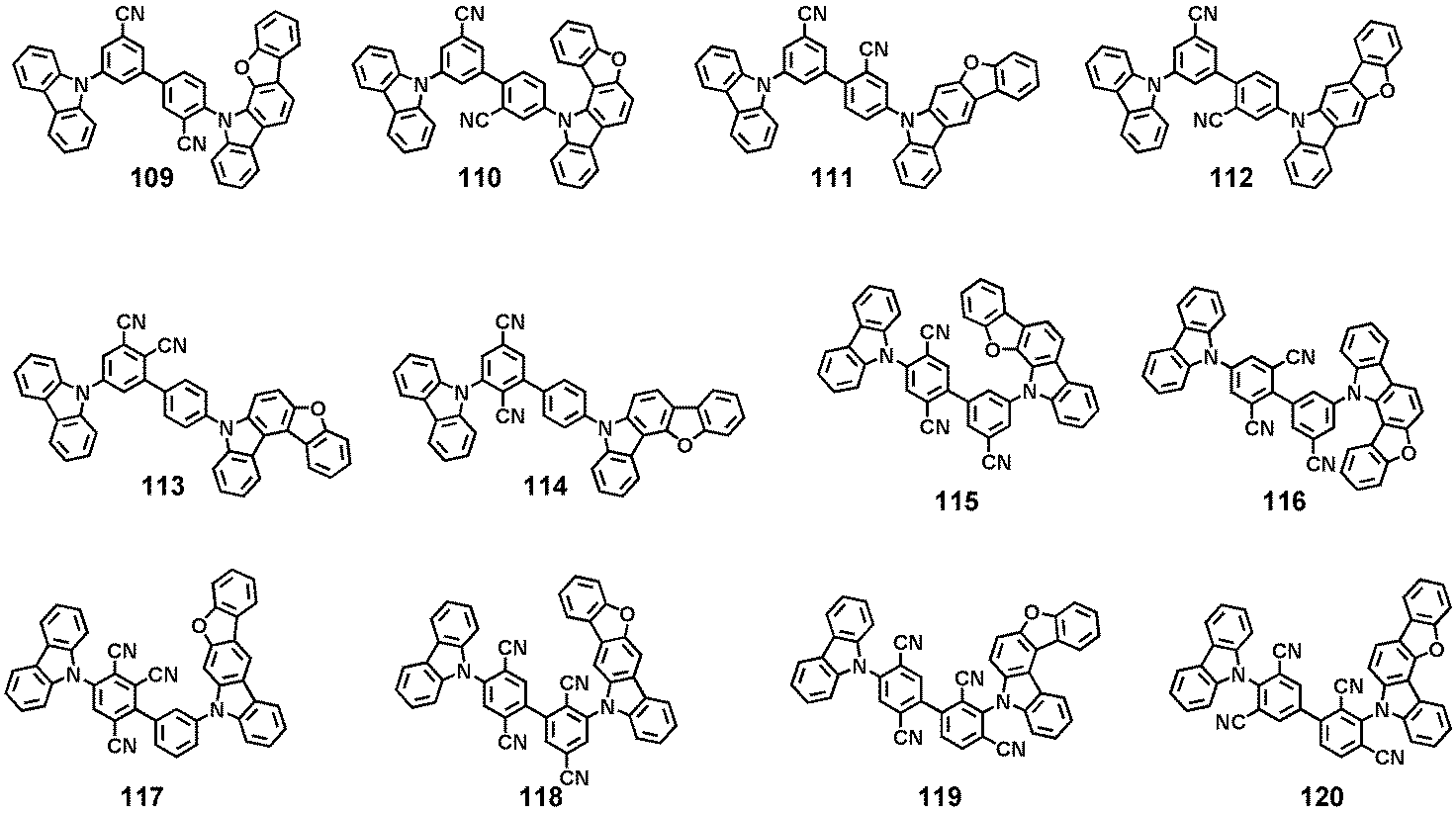

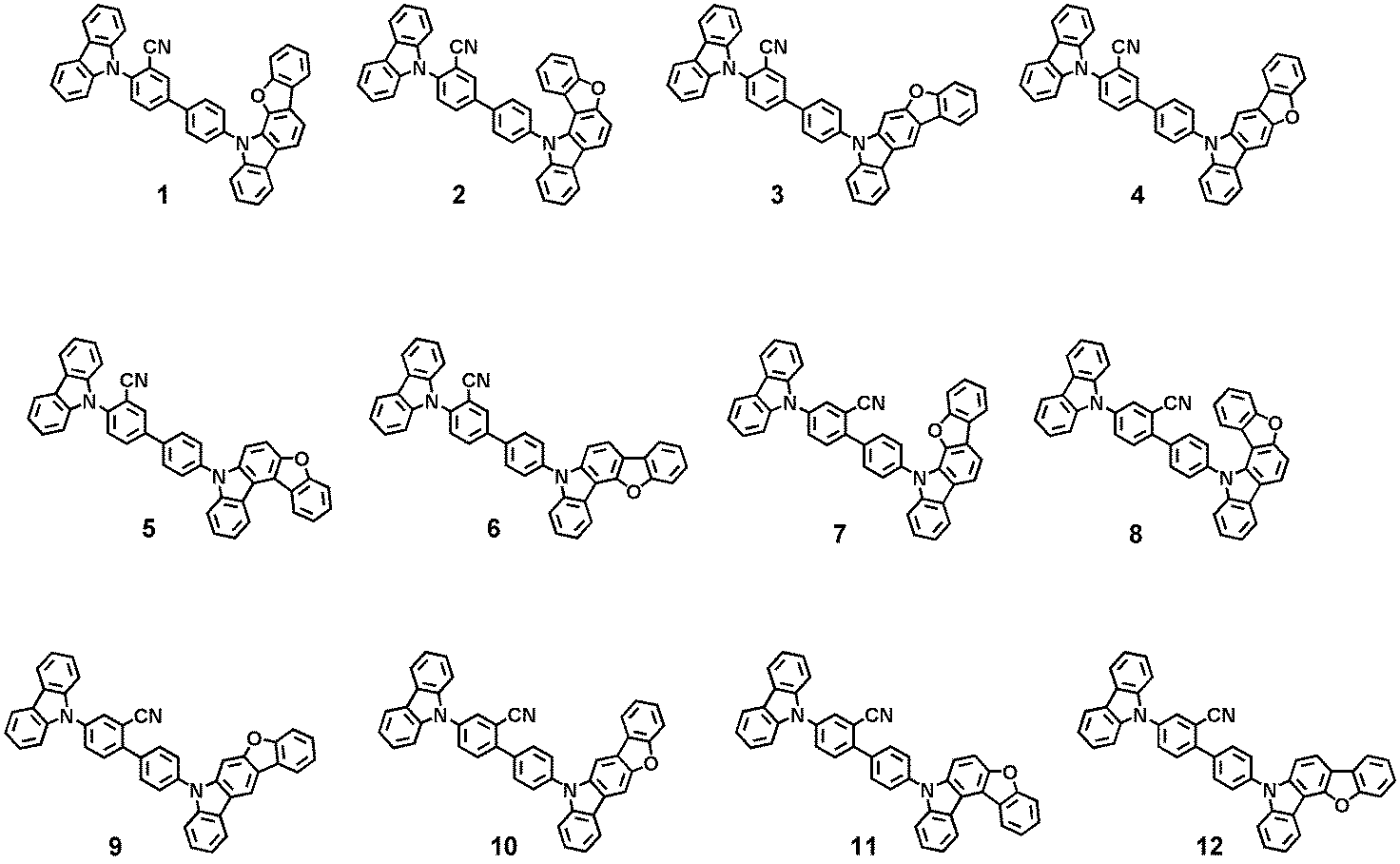

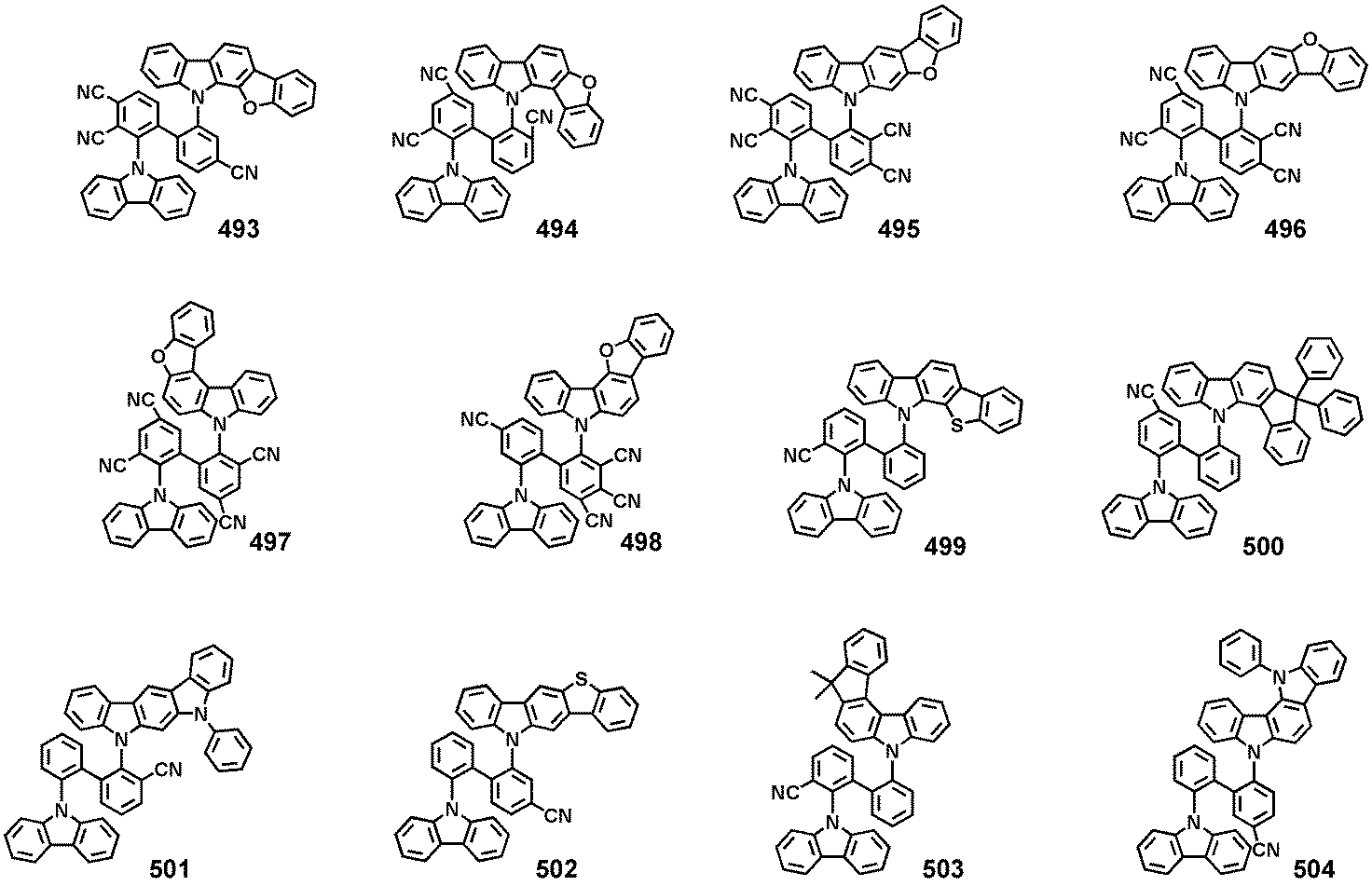

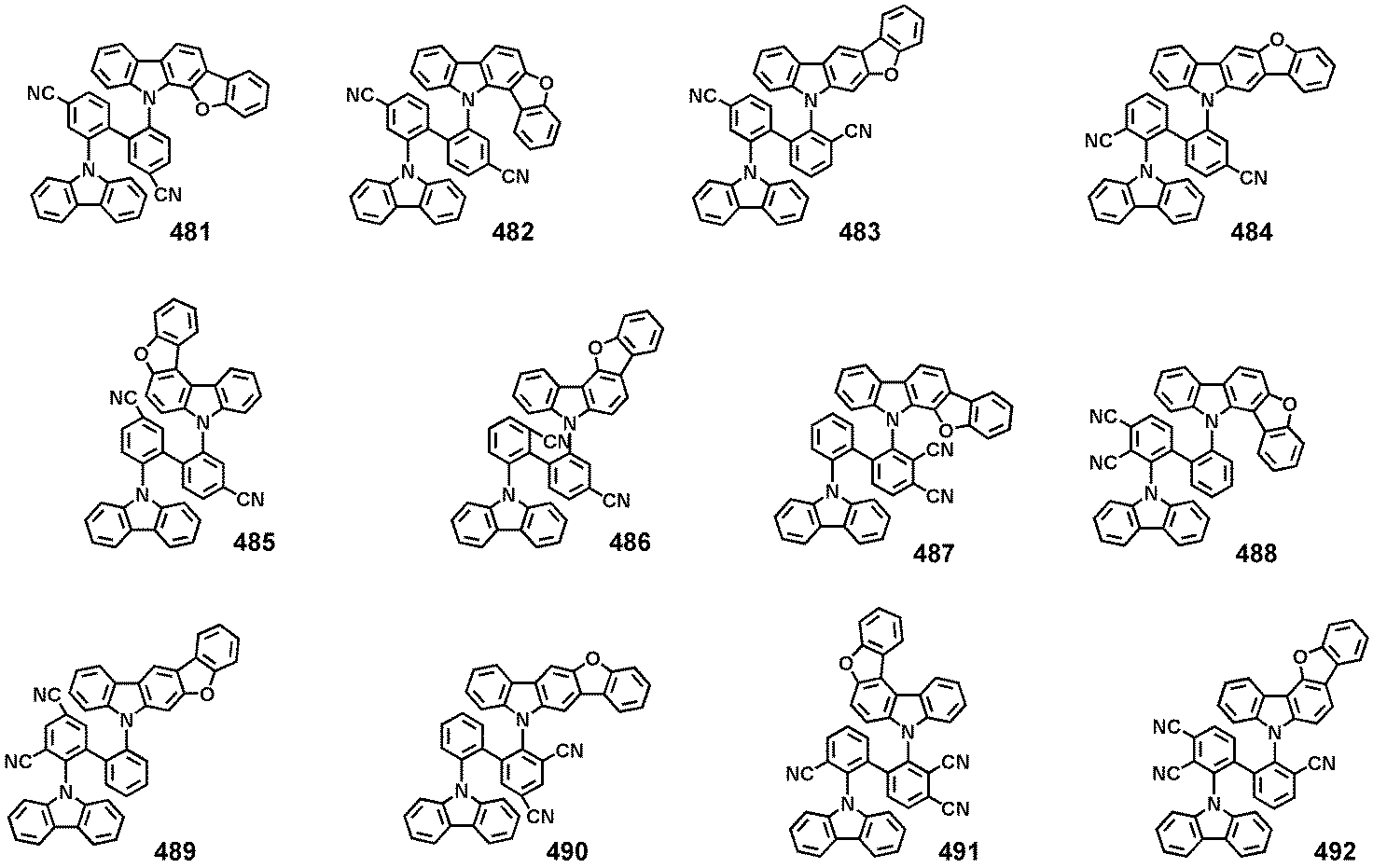

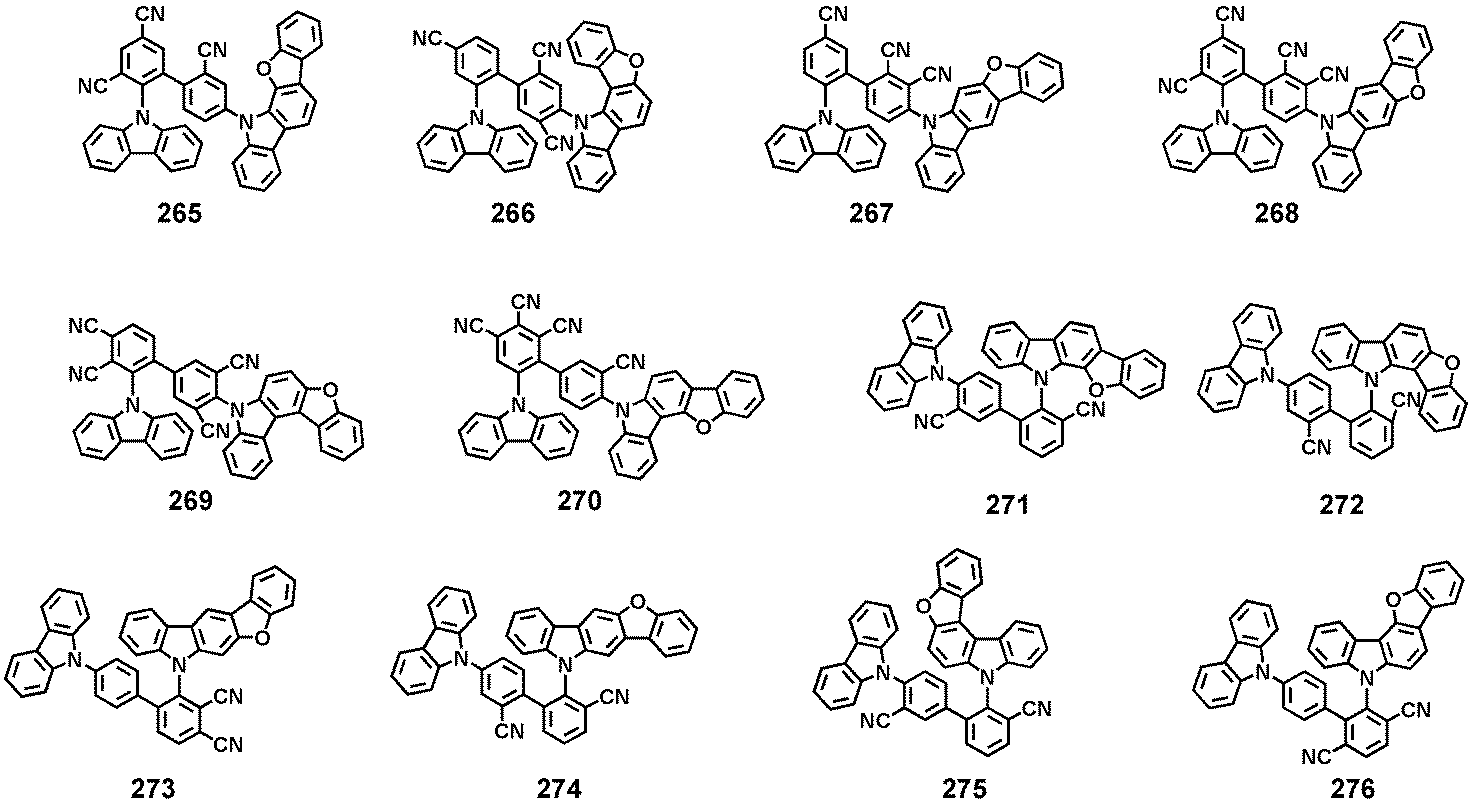

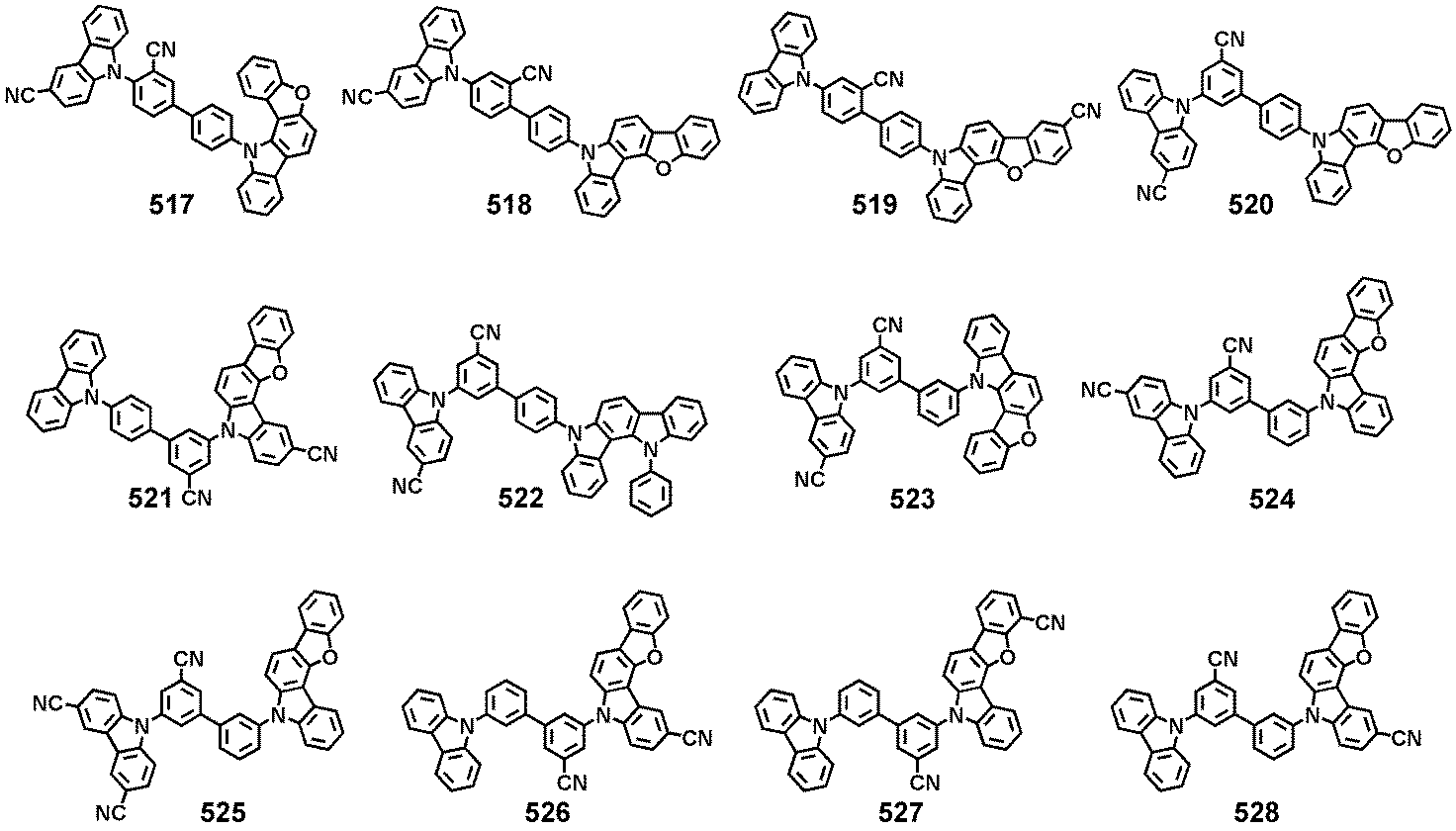

상기 축합환 화합물은 하기 화합물 1 내지 852 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다:

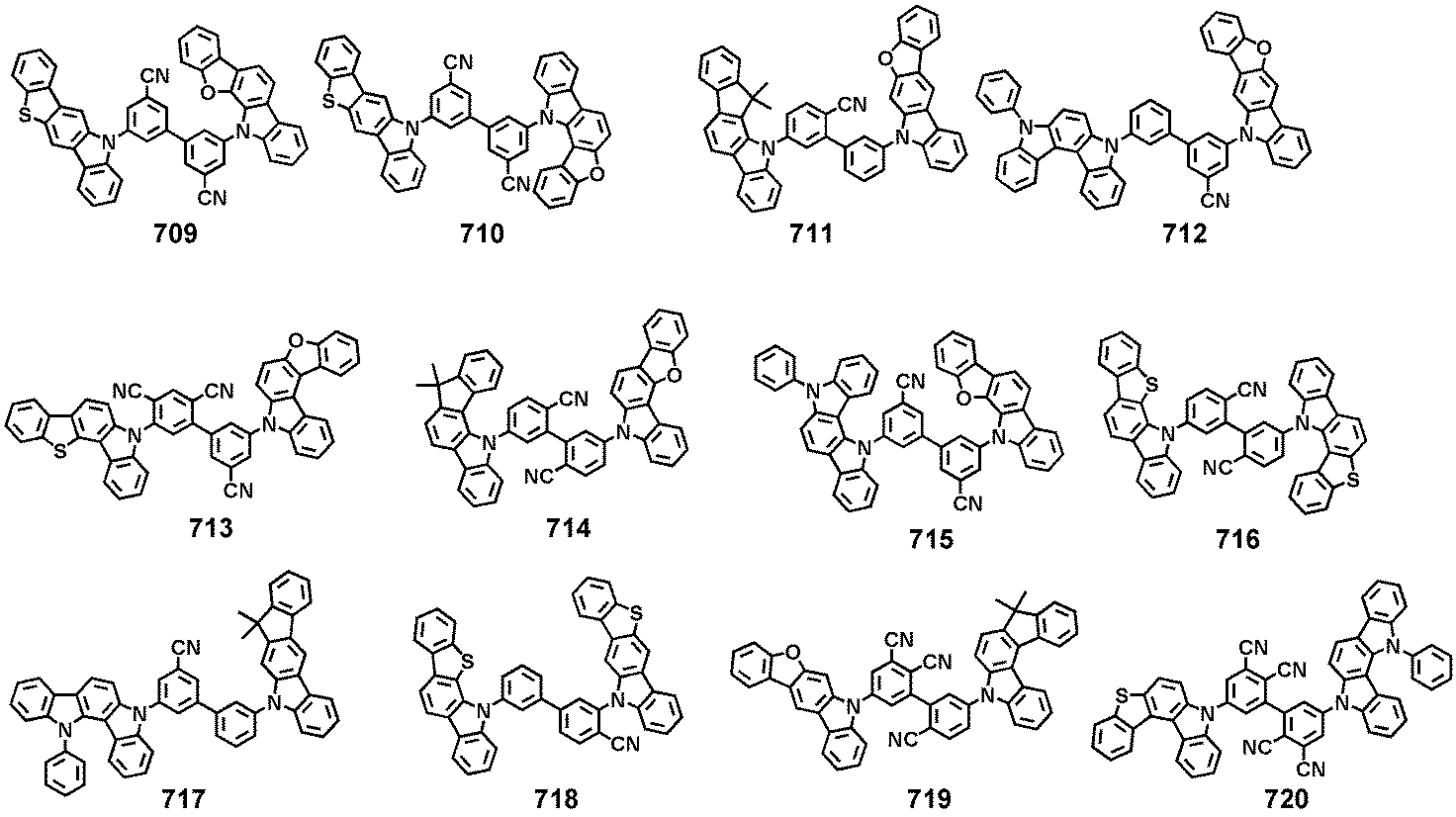

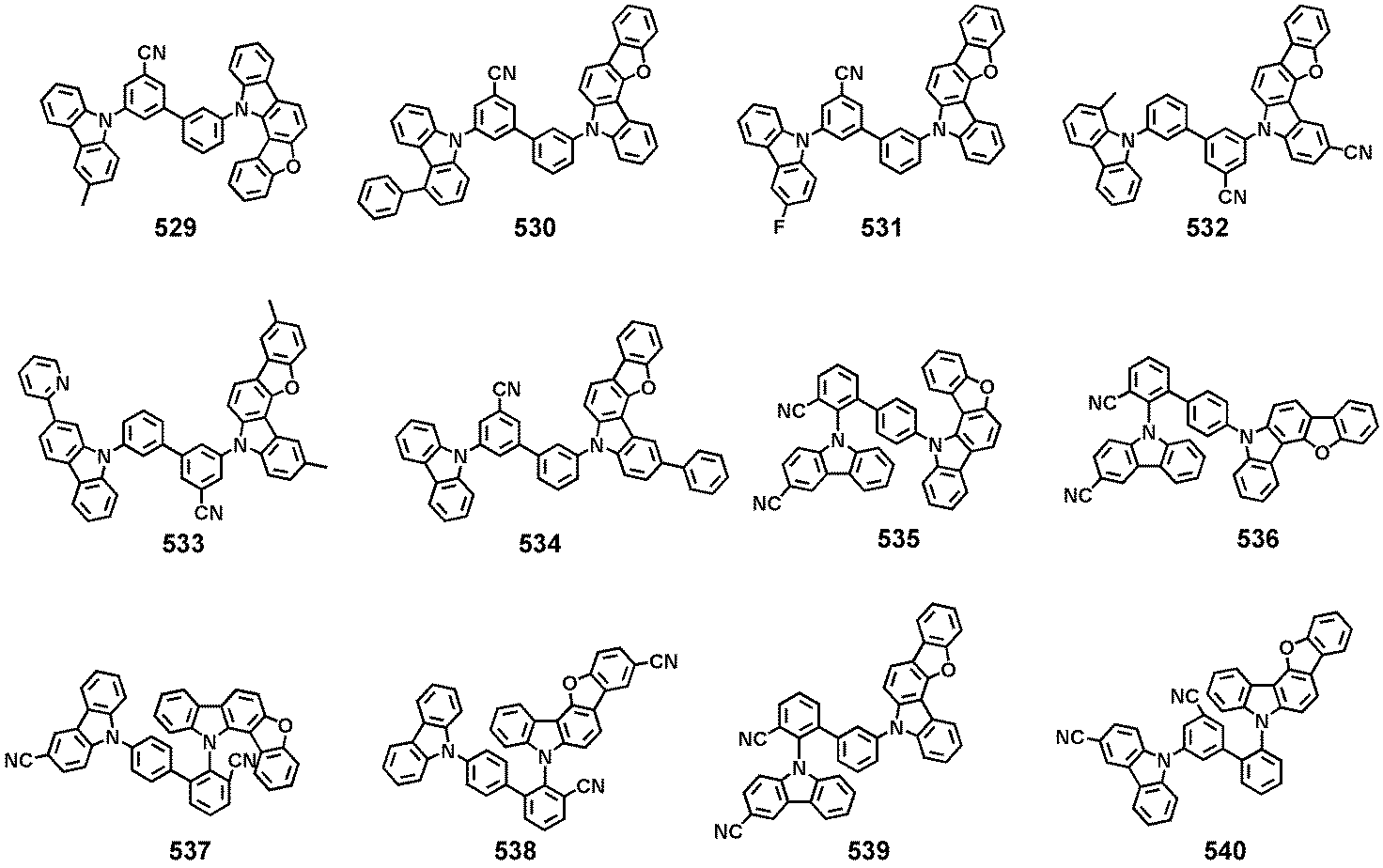

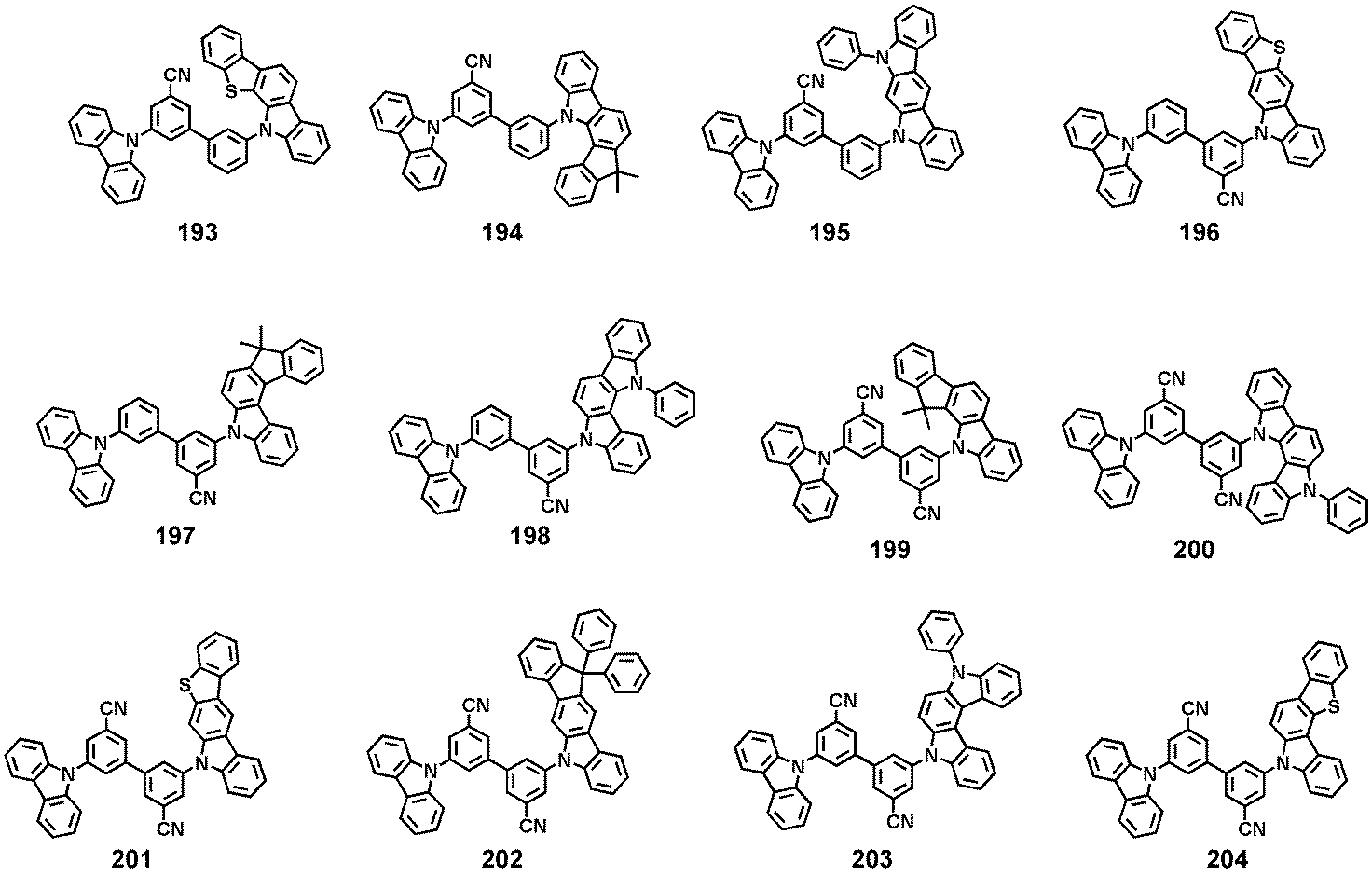

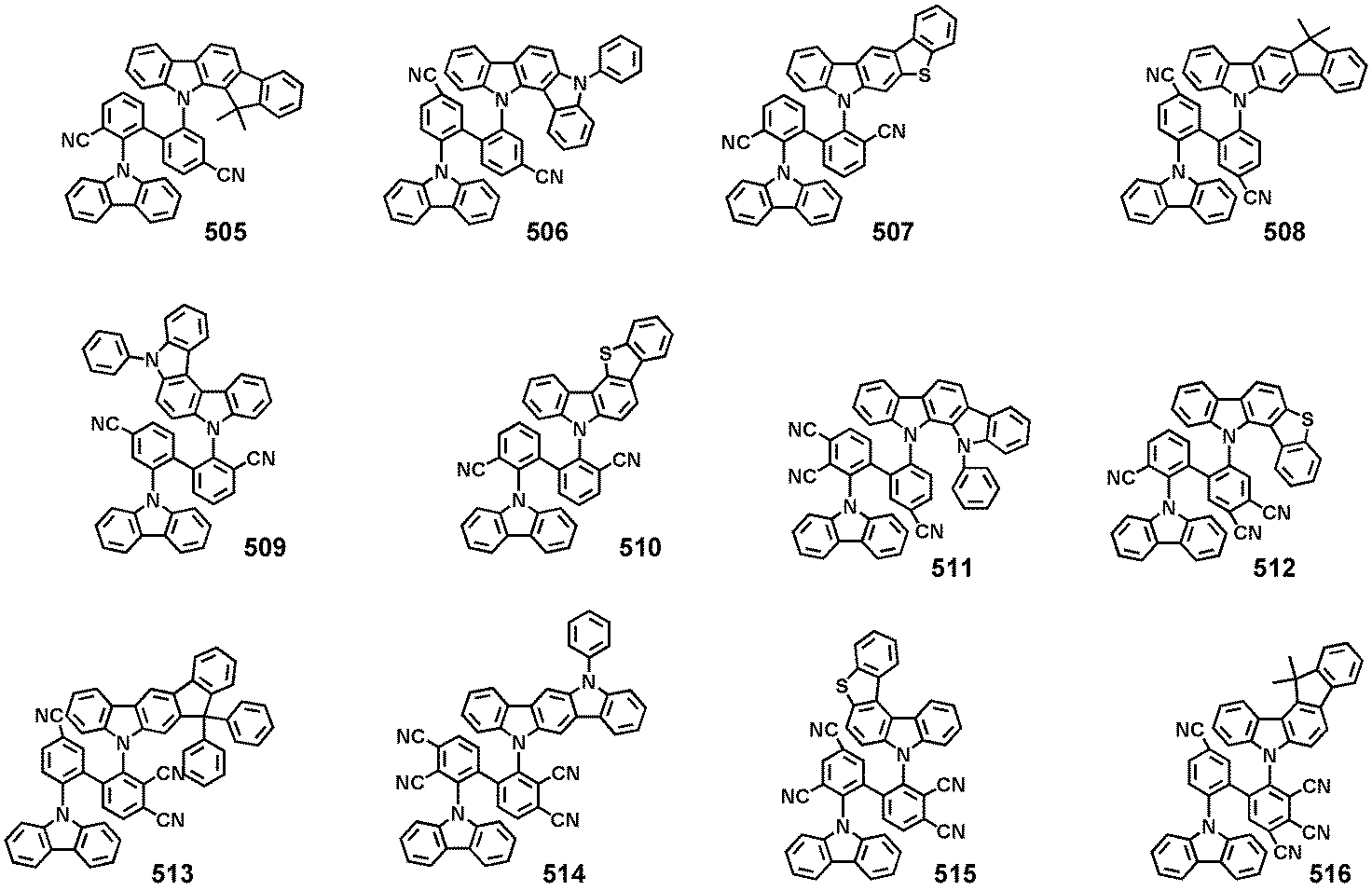

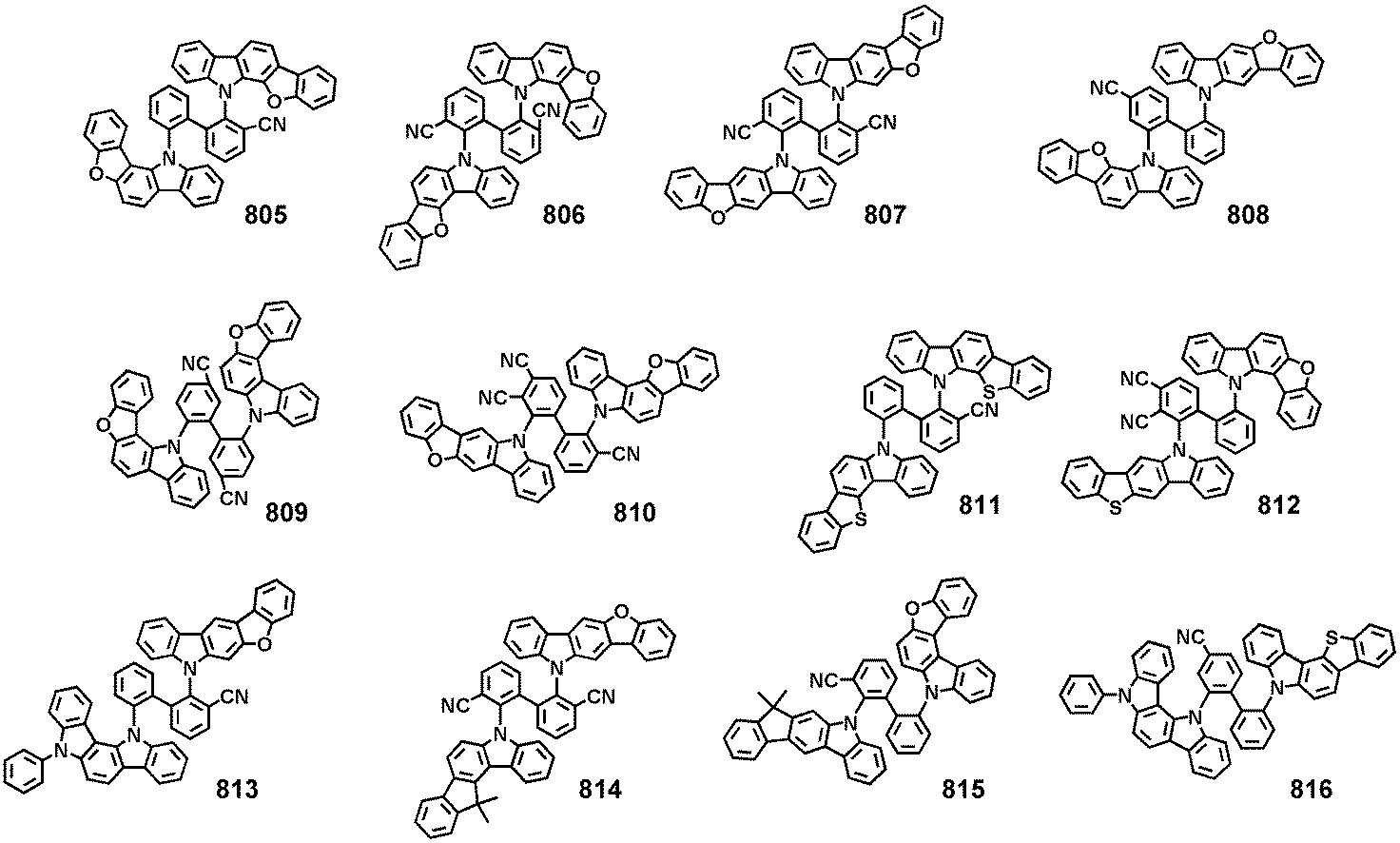

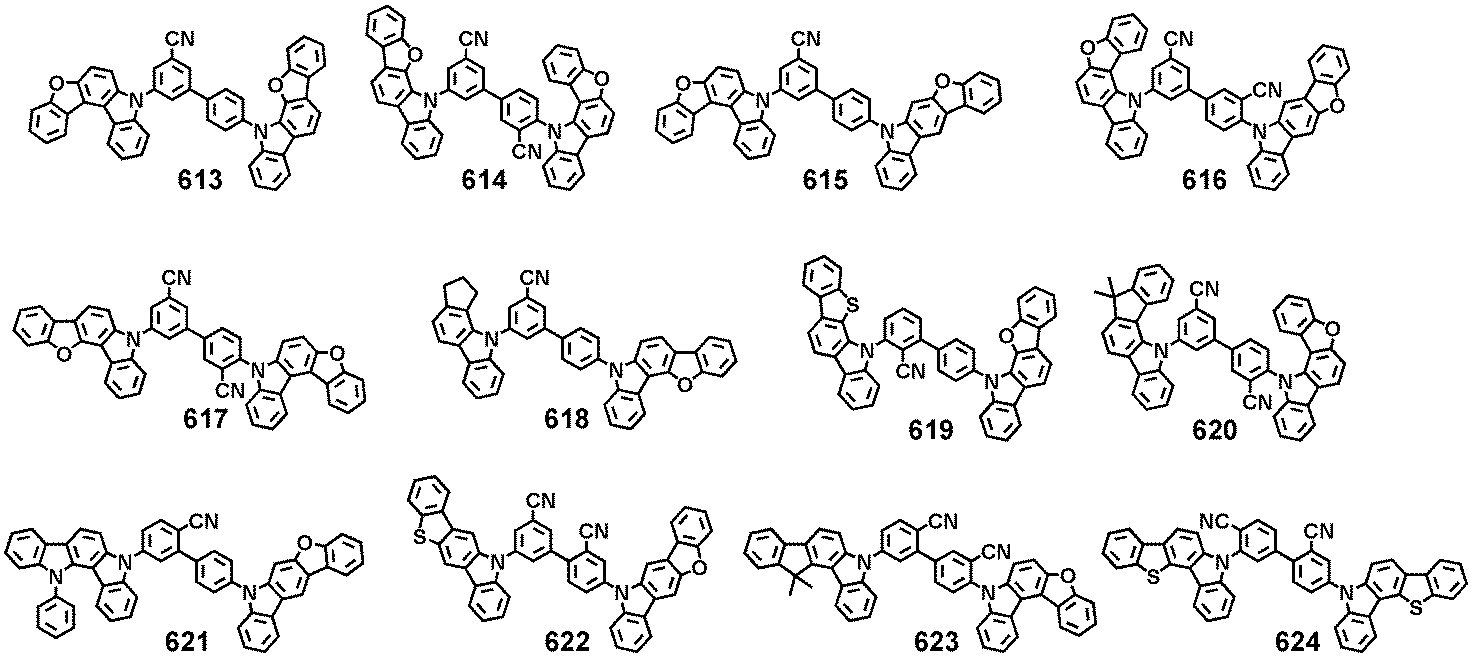

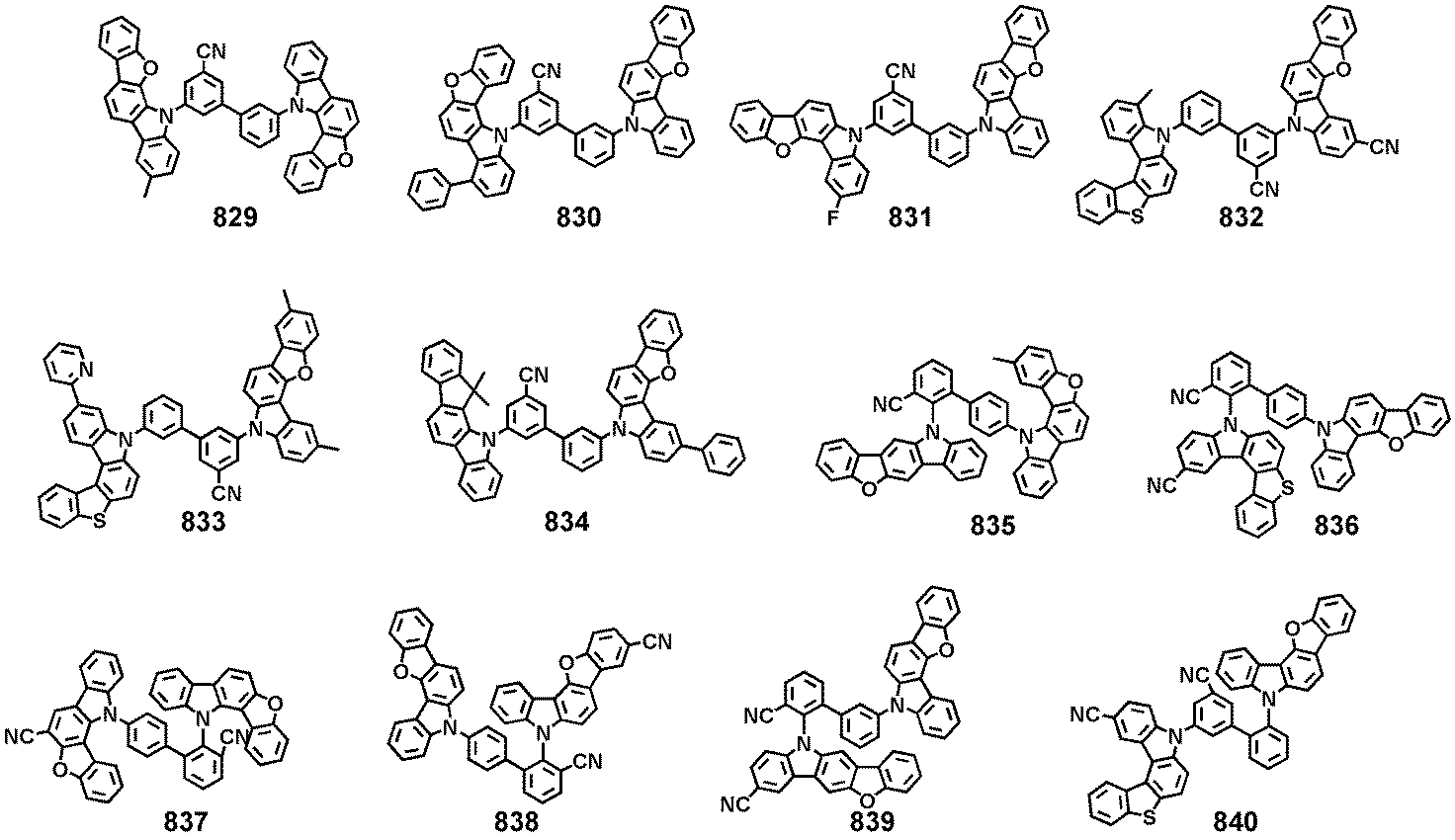

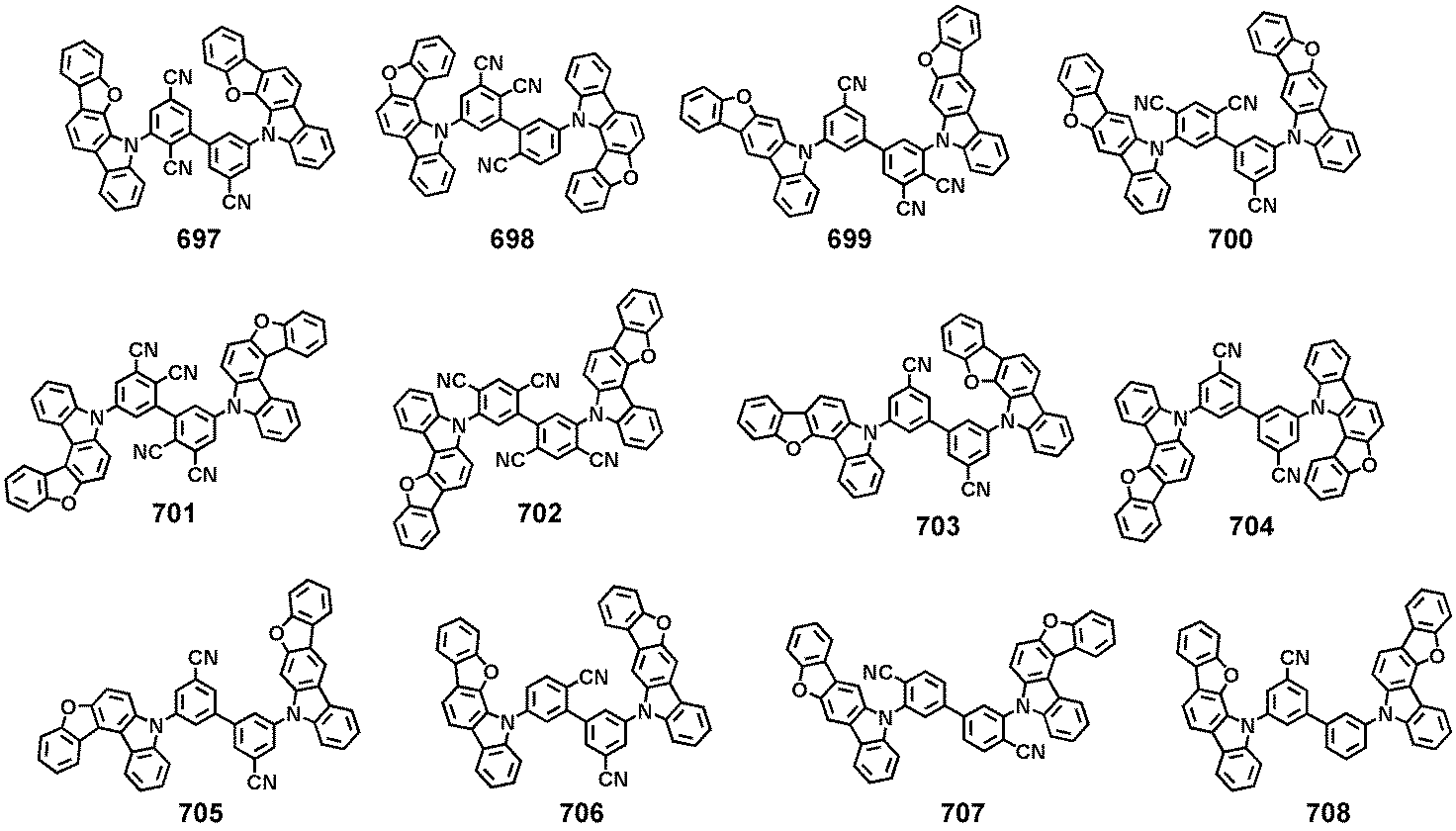

Figure pat00017
Figure pat00018
Figure pat00019
Figure pat00020
Figure pat00021
Figure pat00022
Figure pat00023
Figure pat00024
Figure pat00025
Figure pat00026
Figure pat00027
Figure pat00028
Figure pat00029
Figure pat00030
Figure pat00031
Figure pat00032
Figure pat00033
Figure pat00034
Figure pat00035
Figure pat00036
Figure pat00037
Figure pat00038
Figure pat00039
Figure pat00040
Figure pat00041
Figure pat00042
Figure pat00043
Figure pat00044
Figure pat00045
Figure pat00046
Figure pat00047
Figure pat00048
Figure pat00049
Figure pat00050
Figure pat00051
Figure pat00052
Figure pat00053
Figure pat00054
Figure pat00055
Figure pat00056
Figure pat00057
Figure pat00058
Figure pat00059
Figure pat00060
Figure pat00061
Figure pat00062
Figure pat00063
Figure pat00064
Figure pat00065
Figure pat00066
Figure pat00067
Figure pat00068
Figure pat00069
Figure pat00070
Figure pat00071
Figure pat00072
Figure pat00073
Figure pat00074
Figure pat00075
Figure pat00076
Figure pat00077
Figure pat00078
Figure pat00079
Figure pat00080
Figure pat00081
Figure pat00082
Figure pat00083
Figure pat00084
Figure pat00085
Figure pat00086
Figure pat00087
상기 화학식 1의 Ar1은 상기 화학식 2로 표시되는 그룹이고, Ar2는 상기 화학식 3으로 표시되는 그룹이다. 즉, 상기 화학식 1의 Ar1 및 Ar2는 동시에 "치환 또는 비치환된 카바졸"가 아니다. 이로써, 상기 화학식 1로 표시되는 축합환 화합물은 높은 유리 전이 온도(Tg) 및 열분해 온도(Td)를 가져 우수한 열안정성을 가질 수 있으며, 우수한 정공 이동도 특성 및 상대적으로 높은 HOMO 에너지(상대적으로 작은 HOMO 에너지 절대값)를 가질 수 있는 바, 상기 축합환 화합물을 채용한 유기 발광 소자는 고효율 및 장수명을 가질 수 있다. 또한, 상기 화학식 2 및 3의 피롤 고리 각각의 양측에 축합되어 있는 2개의 고리 중 하나는 반드시 "벤젠"인 바(상기 화학식 2 및 3 참조), 상기 화학식 2로 표시되는 그룹인 Ar1 및 상기 화학식 3으로 표시되는 그룹인 Ar2를 갖는 화학식 1로 표시되는 축합환 화합물은 유기 발광 소자용 재료, 예를 들면, 유기 발광 소자의 발광층 중 호스트용으로 적합한 삼중항(T1) 에너지(상대적으로 높은 T1 에너지)를 가질 수 있다.
또한, 상기 화학식 1의 *-L1-L2-*'로 표시되는 그룹은, 1, 2, 3 또는 4개의 시아노기를 포함한다. 이로써, 상기 축합환 화합물은, 상대적으로 낮은 LUMO 에너지 (즉, 상대적으로 큰 LUMO 에너지 절대값)을 가질 수 있으며, 우수한 전자 이동도 특성을 가질 수 있는 바, 유기 발광 소자용 재료, 예를 들면, 발광층 중 호스트 재료로 사용하기 적합한 전기적 특성을 가질 수 있다. 따라서, 상기 축합환 화합물을 채용한 유기 발광 소자는 고효율 및 장수명을 가질 수 있다.
예를 들어, 상기 화합물 1, 36, 102, 108, 122, 126, 132, 146, 150, 218, 330, 366, 378, 474, 523, 524, 525, 666, 684, 704 및 786과 하기 화합물 A 및 B의 HOMO, LUMO, S1 및 T1 에너지 레벨을 Gaussian 프로그램의 DFT 방법을 이용하여 (B3LYP, 6-31G(d,p) 수준에서 구조 최적화함) 평가한 결과는 하기 표 1과 같다.
화합물 No. HOMO (eV) LUMO (eV) T1 (eV) S1 (eV)
1 -5.486 -1.784 2.818 3.131
36 -5.513 -2.196 2.635 2.813
102 -5.398 -1.843 2.874 3.170
108 -5.513 -1.849 2.895 3.122
122 -5.512 -1.875 2.985 3.200
126 -5.391 -1.836 2.993 3.146
132 -5.496 -1.848 2.938 3.102
146 -5.732 -2.190 2.907 3.001
150 -5.620 -2.181 2.832 2.941
218 -5.414 -1.804 2.981 3.167
330 -5.269 -1.751 3.006 3.120
366 -5.399 -1.664 3.001 3.208
378 -5.543 -1.982 2.949 3.077
474 -5.564 -1.907 2.996 3.096
523 -5.661 -2.044 2.978 3.172
524 -5.475 -2.083 2.924 2.993
525 -5.559 -2.317 2.801 2.850
666 -5.401 -1.875 2.928 3.086
684 -5.624 -2.208 2.813 2.919
704 -5.634 -2.220 2.813 2.920
786 -5.555 -1.933 2.988 3.069
A -5.799 -2.144 2.936 3.098
B -5.299 -1.288 3.005 3.516
<화합물 A>
Figure pat00088
<화합물 B>
Figure pat00089
상기 표로부터 상기 화학식 1로 표시되는 축합환 화합물은 우수한 전기적 특성, 예를 들면, 높은 T1 에너지 레벨을 가짐을 확인할 수 있다.
상기 화학식 1로 표시되는 축합환 화합물의 합성 방법은, 후술하는 합성예를 참조하여, 당업자가 인식할 수 있다.
따라서, 상기 화학식 1로 표시되는 축합환 화합물은 유기 발광 소자의 유기층, 예를 들면, 상기 유기층 중 발광층 및/또는 전자 수송 영역 재료로 사용하기 적합할 수 있는 바, 다른 측면에 따르면, 제1전극; 제2전극; 및 상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층;을 포함하고, 상기 유기층은 상기 화학식 1로 표시되는 축합환 화합물을 적어도 1종 이상 포함한, 유기 발광 소자가 제공된다.
상기 유기 발광 소자는 상술한 바와 같은 화학식 1로 표시되는 축합환 화합물을 포함한 유기층을 구비함으로써, 저구동 전압, 고효율, 고휘도, 고 양자 발광 효율 및 장수명을 가질 수 있다.
예를 들어, 상기 화학식 1로 표시되는 축합환 화합물은 상기 발광층에 포함되어 있을 수 있다.
다른 예로서, 상기 화학식 1로 표시되는 축합환 화합물은 상기 발광층에 포함되어 있고, 상기 화학식 1로 표시되는 축합환 화합물은 지연 형광 재료일 수 있다.
일 구현예에 따르면, 상기 발광층은 호스트 및 도펀트를 포함(상기 호스트의 함량은 상기 도펀트의 함량보다 큼)하고, 상기 호스트는 상기 화학식 1로 표시되는 축합환 화합물을 포함할 수 있다. 호스트의 역할을 하는 상기 축합환 화합물은 지연 형광 방출 메커니즘에 의하여 도펀트로의 에너지를 전달할 수 있다. 상기 도펀트는 형광 도펀트 및 인광 도펀트 중 적어도 하나를 포함할 수 있다. 상기 도펀트는 공지된 임의의 도펀트 중에서 선택될 수 있다. 상기 호스트는 공지된 호스트 중에서 선택된 임의의 호스트를 더 포함할 수 있다.
또 다른 구현예에 따르면, 상기 발광층은 호스트 및 도펀트를 포함(상기 호스트의 함량은 상기 도펀트의 함량보다 큼)하고, 상기 도펀트는 상기 화학식 1로 표시되는 축합환 화합물을 포함할 수 있다. 도펀트의 역할을 하는 상기 축합환 화합물은 지연 형광 방출 메커니즘에 의하여 지연 형광을 방출할 수 있다. 상기 호스트는 공지된 임의의 도펀트 중에서 선택될 수 있다.
상기 발광층은 적색, 녹색 또는 청색광을 방출할 수 있다.
일 구현예에 따르면, 상기 발광층은 인광 도펀트를 포함한 청색 발광층일 수 있으나, 이에 한정되는 것은 아니다.
또 다른 예로서, 상기 화학식 1로 표시되는 축합환 화합물은 전자 수송 영역에 포함될 수 있다.
예를 들어, 상기 유기 발광 소자의 전자 수송 영역은 정공 저지층 및 전자 수송층 중 하나 이상를 포함하고, 상기 전자 저지층 및 전자 수송층 중 하나 이상은 상기 화학식 1로 표시되는 축합환 화합물을 포함할 수 있다.
일 구현예에 따르면, 상기 유기 발광 소자의 전자 수송 영역은 정공 전지층을 포함하고, 상기 정공 전지층에 상기 화학식 1로 표시되는 축합환 화합물이 포함될 수 있다. 상기 정공 저지층은 상기 발광층에 직접(directly) 접촉될 수 있다.
본 명세서 중 "(유기층이) 축합환 화합물을 1종 이상 포함한다"란, "(유기층이) 상기 화학식 1의 범주에 속하는 1종의 축합환 화합물 또는 상기 화학식 1의 범주에 속하는 서로 다른 2종 이상의 축합환 화합물을 포함할 수 있다"로 해석될 수 있다.
예를 들어, 상기 유기층은 상기 축합환 화합물로서, 상기 화합물 1만을 포함할 수 있다. 이 때, 상기 화합물 1은 상기 유기 발광 소자의 발광층에 존재할 수 있다. 또는, 상기 유기층은 상기 축합환 화합물로서, 상기 화합물 1과 화합물 2를 포함할 수 있다. 이 때, 상기 화합물 1과 화합물 2는 동일한 층에 존재(예를 들면, 상기 화합물 1과 화합물 2는 모두 발광층에 존재할 수 있음)하거나, 서로 다른 층(예를 들면, 상기 화합물 1은 발광층에 존재하고, 상기 화합물 2는 정공 저지층에 존재할 수 있음)에 존재할 수 있다.
상기 제1전극은 정공 주입 전극인 애노드이고 상기 제2전극은 전자 주입 전극인 캐소드이거나, 상기 제1전극은 전자 주입 전극인 캐소드이고 상기 제2전극은 정공 주입 전극인 애소드이다.
예를 들어, 상기 유기 발광 소자 중,
제1전극은 애노드이고, 상기 제2전극은 캐소드이고,
상기 유기층은, 상기 제1전극과 상기 발광층 사이에 개재된 정공 수송 영역 및 상기 발광층과 상기 제2전극 사이에 개재된 전자 수송 영역을 포함하고,
상기 정공 수송 영역은, 정공 주입층, 정공 수송층 및 전자 저지층 중에서 선택된 적어도 하나를 포함하고,
상기 전자 수송 영역은, 정공 저지층, 전자 수송층 및 전자 주입층 중에서 선택된 적어도 하나를 포함할 수 있다.
본 명세서 중 "유기층"은 유기 발광 소자 중 제1전극과 제2전극 사이에 개재된 단일 및/또는 복수의 층을 가리키는 용어이다. 상기 "유기층"은 유기 화합물뿐만 아니라, 금속을 포함한 유기금속 착체 등도 포함할 수 있다.
도 1은 본 발명의 일 구현예를 따르는 유기 발광 소자(10)의 단면도를 개략적으로 도시한 것이다. 이하, 도 1을 참조하여 본 발명의 일 구현예를 따르는 유기 발광 소자의 구조 및 제조 방법을 설명하면 다음과 같다. 유기 발광 소자(10)는 제1전극(11), 유기층(15) 및 제2전극(19)이 차례로 적층된 구조를 갖는다.
상기 제1전극(11) 하부 또는 제2전극(19) 상부에는 기판이 추가로 배치될 수 있다. 상기 기판으로는, 통상적인 유기 발광 소자에서 사용되는 기판을 사용할 수 있는데, 기계적 강도, 열안정성, 투명성, 표면 평활성, 취급용이성 및 방수성이 우수한 유리 기판 또는 투명 플라스틱 기판을 사용할 수 있다.
상기 제1전극(11)은 예를 들면, 기판 상부에, 제1전극용 물질을 증착법 또는 스퍼터링법 등을 이용하여 제공함으로써 형성될 수 있다. 상기 제1전극(11)은 애노드일 수 있다. 상기 제1전극용 물질은 정공 주입이 용이하도록 높은 일함수를 갖는 물질 중에서 선택될 수 있다. 상기 제1전극(11)은 반사형 전극, 반투과형 전극 또는 투과형 전극일 수 있다. 제1전극용 물질로는 산화인듐주석(ITO), 산화인듐아연(IZO), 산화주석(SnO2), 산화아연(ZnO) 등을 이용할 수 있다. 또는, 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag)등과 같은 금속을 이용할 수 있다.
상기 제1전극(11)은 단일층 또는 2 이상의 층을 포함한 다층 구조를 가질 수 있다. 예를 들어, 상기 제1전극(11)은 ITO/Ag/ITO의 3층 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 제1전극(11) 상부로는 유기층(15)이 배치되어 있다.
상기 유기층(15)은 정공 수송 영역(hole transport region); 발광층(emission layer); 및 전자 수송 영역(electron transport region);을 포함할 수 있다.
상기 정공 수송 영역은 제1전극(11)과 발광층 사이에 배치될 수 있다.
상기 정공 수송 영역은 정공 주입층, 정공 수송층, 전자 저지층 및 버퍼층 중 적어도 하나를 포함할 수 있다.
상기 정공 수송 영역은 정공 주입층만을 포함하거나, 정공 수송층만을 포함할 수 있다. 또는, 상기 정공 수송 영역은, 제1전극(11)로부터 차례로 적층된, 정공 주입층/정공 수송층 또는 정공 주입층/정공 수송층/전자 저지층의 구조를 가질 수 있다.
정공 수송 영역이 정공 주입층을 포함할 경우, 정공 주입층(HIL)은 상기 제1전극(11) 상부에 진공증착법, 스핀코팅법, 캐스트법, LB법 등과 같은 다양한 방법을 이용하여 형성될 수 있다.
진공 증착법에 의하여 정공 주입층을 형성하는 경우, 그 증착 조건은 정공 주입층 재료로 사용하는 화합물, 목적으로 하는 정공 주입층의 구조 및 열적 특성 등에 따라 다르지만, 예를 들면, 증착온도 약 100 내지 약 500℃, 진공도 약 10-8 내지 약 10-3torr, 증착 속도 약 0.01 내지 약 100Å/sec의 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
스핀 코팅법에 의하여 정공 주입층을 형성하는 경우, 코팅 조건은 정공주입층 재료로 사용하는 화합물, 목적하는 하는 정공 주입층의 구조 및 열적 특성에 따라 상이하지만, 약 2000rpm 내지 약 5000rpm의 코팅 속도, 코팅 후 용매 제거를 위한 열처리 온도는 약 80℃ 내지 200℃의 온도 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
상기 정공 수송층 및 전자 저지층 형성 조건은 정공 주입층 형성 조건을 참조한다.
상기 정공 수송 영역은, 예를 들면, m-MTDATA, TDATA, 2-TNATA, NPB, β-NPB, TPD, Spiro-TPD, Spiro-NPB, methylated-NPB, TAPC, HMTPD, TCTA(4,4',4"-트리스(N-카바졸일)트리페닐아민(4,4',4"-tris(N-carbazolyl)triphenylamine)), Pani/DBSA (Polyaniline/Dodecylbenzenesulfonic acid:폴리아닐린/도데실벤젠술폰산), PEDOT/PSS(Poly(3,4-ethylenedioxythiophene)/Poly(4-styrenesulfonate):폴리(3,4-에틸렌디옥시티오펜)/폴리(4-스티렌술포네이트)), Pani/CSA (Polyaniline/Camphor sulfonicacid:폴리아닐린/캠퍼술폰산), PANI/PSS (Polyaniline)/Poly(4-styrenesulfonate):폴리아닐린)/폴리(4-스티렌술포네이트)), 하기 화학식 201로 표시되는 화합물 및 하기 화학식 202로 표시되는 화합물 중 적어도 하나를 포함할 수 있다:
Figure pat00090
Figure pat00091
<화학식 201>
Figure pat00092
<화학식 202>
Figure pat00093
상기 화학식 201 중, Ar101 및 Ar102는 서로 독립적으로,
페닐렌기, 펜타레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 아세나프틸렌기, 플루오레닐렌기, 페나레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐레닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기 및 펜타세닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알킬기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 펜타레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 아세나프틸렌기, 플루오레닐렌기, 페나레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐레닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기 및 펜타세닐렌기;
중에서 선택될 수 있다.
상기 화학식 201 중, 상기 xa 및 xb는 서로 독립적으로 0 내지 5의 정수, 또는 0, 1 또는 2일 수 있다. 예를 들어, 상기 xa는 1이고, xb는 0일 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 201 및 202 중, 상기 R101 내지 R108, R111 내지 R119 및 R121 내지 R124는 서로 독립적으로,
수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, C1-C10알킬기(예를 들면, 메틸기, 에틸기, 프로필기, 부틸기, 펜틸기, 헥실기 등) 및 C1-C10알콕시기(예를 들면, 메톡시기, 에톡시기, 프로폭시기, 부톡시기, 펜톡시기 등);
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염 및 인산기 또는 이의 염, 중 하나 이상으로 치환된, C1-C10알킬기 및 C1-C10알콕시기;
페닐기, 나프틸기, 안트라세닐기, 플루오레닐기 및 파이레닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, C1-C10알킬기 및 C1-C10알콕시기 중 하나 이상으로 치환된, 페닐기, 나프틸기, 안트라세닐기, 플루오레닐기 및 파이레닐기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 201 중, R109는,
페닐기, 나프틸기, 안트라세닐기 및 피리디닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, C1-C20알킬기, C1-C20알콕시기, 페닐기, 나프틸기, 안트라세닐기 및 피리디닐기 중 하나 이상으로 치환된, 페닐기, 나프틸기, 안트라세닐기 및 피리디닐기;
중에서 선택될 수 있다.
일 구현예에 따르면, 상기 화학식 201로 표시되는 화합물은 하기 화학식 201A로 표시될 수 있으나, 이에 한정되는 것은 아니다:
<화학식 201A>
Figure pat00094
상기 화학식 201A 중, R101, R111, R112 및 R109에 대한 상세한 설명은 상술한 바를 참조한다.
예를 들어, 상기 화학식 201로 표시되는 화합물 및 상기 화학식 202로 표시되는 화합물은 하기 화합물 HT1 내지 HT20을 포함할 수 있으나, 이에 한정되는 것은 아니다:
Figure pat00095
Figure pat00096
Figure pat00097
Figure pat00098
상기 정공 수송 영역의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å일 수 있다. 상기 정공 수송 영역이 정공 주입층 및 정공 수송층 중 적어도 하나를 포함한다면, 상기 정공 주입층의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å이고, 상기 정공 수송층의 두께는 약 50Å 내지 약 2000Å, 예를 들면 약 100Å 내지 약 1500Å일 수 있다. 상기 정공 수송 영역, 정공 주입층 및 정공 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 정공 수송 특성을 얻을 수 있다.
상기 정공 수송 영역은 상술한 바와 같은 물질 외에, 도전성 향상을 위하여 전하-생성 물질을 더 포함할 수 있다. 상기 전하-생성 물질은 상기 정공 수송 영역 내에 균일하게 또는 불균일하게 분산되어 있을 수 있다.
상기 전하-생성 물질은 예를 들면, p-도펀트일 수 있다. 상기 p-도펀트는 퀴논 유도체, 금속 산화물 및 시아노기-함유 화합물 중 하나일 수 있으나, 이에 한정되는 것은 아니다. 예를 들어, 상기 p-도펀트의 비제한적인 예로는, 테트라사이아노퀴논다이메테인(TCNQ) 및 2,3,5,6-테트라플루오로-테트라사이아노-1,4-벤조퀴논다이메테인(F4-TCNQ) 등과 같은 퀴논 유도체; 텅스텐 산화물 및 몰리브덴 산화물 등과 같은 금속 산화물; 및 하기 화합물 HT-D1, HP-1 등과 같은 시아노기-함유 화합물 등을 들 수 있으나, 이에 한정되는 것은 아니다.
<화합물 HT-D1> <F4-TCNQ>
Figure pat00099
Figure pat00100
<HP-1>
Figure pat00101
상기 정공 수송 영역은, 버퍼층을 더 포함할 수 있다.
상기 버퍼층은 발광층에서 방출되는 광의 파장에 따른 광학적 공진 거리를 보상하여 효율을 증가시키는 역할을 수 있다.
상기 정공 수송 영역 상부에 진공 증착법, 스핀 코팅법, 캐스트법, LB법 등과 같은 방법을 이용하여 발광층(EML)을 형성할 수 있다. 진공 증착법 및 스핀 코팅법에 의해 발광층을 형성하는 경우, 그 증착 조건 및 코팅 조건은 사용하는 화합물에 따라 다르지만, 일반적으로 정공 주입층의 형성과 거의 동일한 조건범위 중에서 선택될 수 있다.
상기 정공 수송 영역은, 전자 저지층을 더 포함할 수 있다. 상기 전자 저지층은 공지의 물질, 예를 들면, mCP를 포함할 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00102
상기 전자 저지층의 두께는 약 50Å 내지 약 1000Å, 예를 들면, 약 70Å 내지 약 500Å일 수 있다. 상기 전자 저지층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 저지 특성을 얻을 수 있다.
상기 유기 발광 소자가 풀 컬러 유기 발광 소자일 경우, 발광층은 적색 발광층, 녹색 발광층 및 청색 발광층으로 패터닝될 수 있다. 또는, 상기 발광층은 적색 발광층, 녹색 발광층 및/또는 청색 발광층이 적층된 구조를 가짐으로써, 백색광을 방출할 수 있는 등 다양한 변형예가 가능하다.
상기 발광층은 상기 화학식 1로 표시되는 축합환 화합물을 포함할 수 있다. 예를 들어, 상기 발광층은 상기 화학식 1로 표시되는 축합환 화합물만을 포함할 수 있다. 또는, 상기 발광층은 호스트 및 도펀트를 포함하고, 상기 호스트는 상기 화학식 1로 표시되는 축합환 화합물을 포함할 수 있다. 또 다른 예에 따르면, 상기 발광층은 호스트 및 도펀트를 포함하고, 상기 도펀트는 상기 화학식 1로 표시되는 축합환 화합물을 포함할 수 있다.
일 구현예에 따르면, 상기 발광층 중 도펀트는 인광 도펀트일 수 있고, 상기 인광 도펀트는 하기 화학식 81로 표시되는 유기금속 화합물을 포함할 수 있다:
<화학식 81>
Figure pat00103
상기 화학식 81 중,
M은 이리듐(Ir), 백금(Pt), 오스뮴(Os), 티탄(Ti), 지르코늄(Zr), 하프늄(Hf), 유로퓸(Eu), 테르븀(Tb) 및 톨륨(Tm) 중에서 선택되고,
Y1 내지 Y4는 서로 독립적으로, 탄소(C) 또는 질소(N)이고,
Y1과 Y2는 단일 결합 또는 이중 결합을 통하여 연결되어 있고, Y3와 Y4는 단일 결합 또는 이중 결합을 통하여 연결되어 있고,
CY1 및 CY2는 서로 독립적으로, 벤젠, 나프탈렌, 플루오렌, 스파이로-플루오렌, 인덴, 피롤, 티오펜, 퓨란(furan), 이미다졸, 피라졸, 티아졸, 이소티아졸, 옥사졸, 이속사졸(isooxazole), 피리딘, 피라진, 피리미딘, 피리다진, 퀴놀린, 이소퀴놀린, 벤조퀴놀린, 퀴녹살린, 퀴나졸린, 카바졸, 벤조이미다졸, 벤조퓨란(benzofuran), 벤조티오펜, 이소벤조티오펜, 벤조옥사졸, 이소벤조옥사졸, 트리아졸, 테트라졸, 옥사디아졸, 트리아진, 디벤조퓨란(dibenzofuran) 또는 디벤조티오펜이고, CY1과 CY2는 선택적으로(optionally), 단일 결합 또는 유기 연결기(organic linking group)를 통하여 서로 결합되고,
R81 및 R82는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, -SF5, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -N(Q1)(Q2), -Si(Q3)(Q4)(Q5) 및 -B(Q6)(Q7) 중에서 선택되고,
a81 및 a82는 서로 독립적으로, 1 내지 5의 정수 중에서 선택되고,
n81은 0 내지 4의 정수 중에서 선택되고,
n82는 1, 2 또는 3이고,
L81은 1가 유기 리간드, 2가 유기 리간드 또는 3가 유기 리간드이다.
상기 R81 및 R82에 대한 설명은 본 명세서 중 R11에 대한 설명을 참조한다.

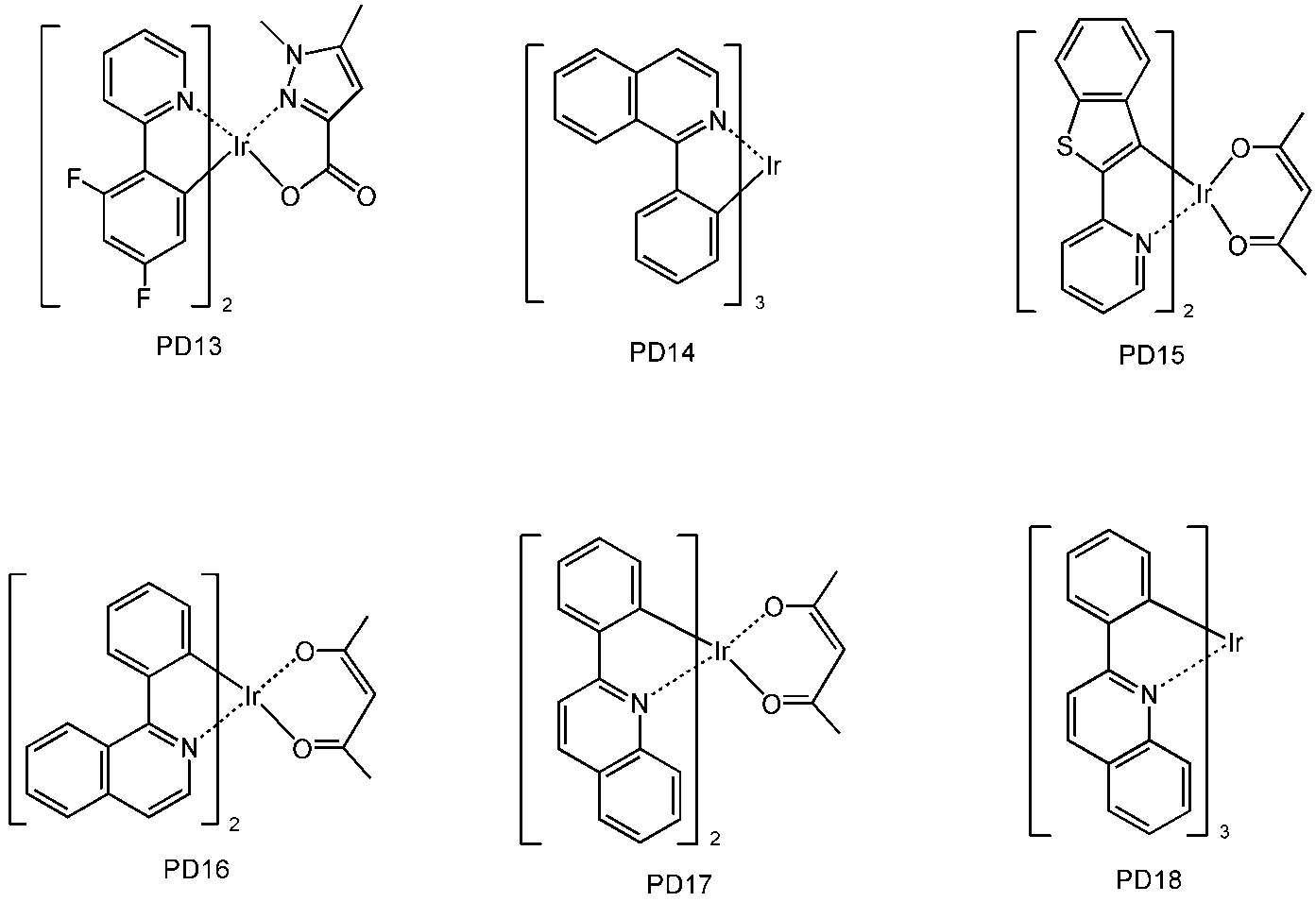

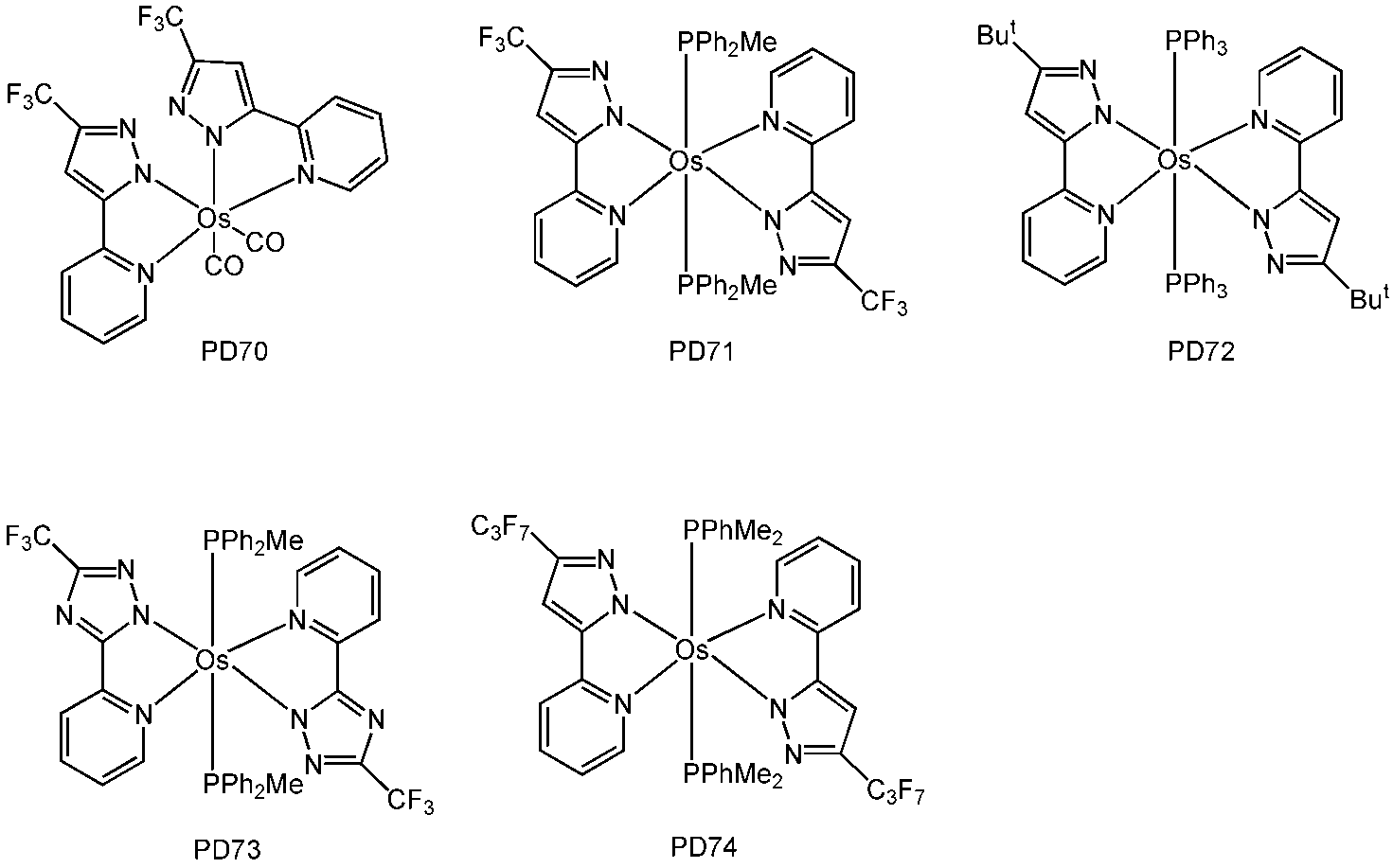

상기 인광 도펀트는 하기 화합물 PD1 내지 PD78 및 FIr6 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다:
Figure pat00104
Figure pat00105
Figure pat00106
Figure pat00107
Figure pat00108
Figure pat00109
Figure pat00110
Figure pat00111
Figure pat00112
Figure pat00113
Figure pat00114
Figure pat00115
Figure pat00116
Figure pat00117
또는, 상기 인광 도펀트는 하기 PtOEP를 포함할 수 있다:
Figure pat00118
상기 발광층이 호스트 및 도펀트를 포함할 경우, 도펀트의 함량은 통상적으로 호스트 약 100 중량부를 기준으로 하여 약 0.01 내지 약 20 중량부의 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
상기 발광층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 200Å 내지 약 600Å일 수 있다. 상기 발광층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 발광 특성을 나타낼 수 있다.
다음으로 발광층 상부에 전자 수송 영역이 배치된다.
전자 수송 영역은 정공 저지층, 전자 수송층 및 전자 주입층 중 적어도 하나를 포함할 수 있다.
예를 들어, 전자 수송 영역은 정공 저지층/전자 수송층/전자 주입층 또는 전자 수송층/전자 주입층의 구조를 가질 수 있으나, 이에 한정되는 것은 아니다. 상기 전자 수송층은 단일층 또는 2 이상의 서로 다른 물질을 포함한 다층 구조를 가질 수 있다.
상기 전자 수송 영역의 정공 저지층, 전자 수송층 및 전자 주입층의 형성 조건은 정공 주입층의 형성 조건을 참조한다.
상기 전자 수송 영역이 정공 저지층을 포함할 경우, 상기 정공 저지층은 예를 들면, 하기 BCP 및 Bphen 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00119
또는, 상기 정공 저지층은 상기 화학식 1로 표시되는 축합환 화합물을 포함할 수 있다.
상기 정공 저지층의 두께는 약 20Å 내지 약 1000Å, 예를 들면 약 30Å 내지 약 300Å일 수 있다. 상기 정공저지층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 정공 저지 특성을 얻을 수 있다.
상기 전자 수송층은 상기 BCP, Bphen 및 하기 Alq3, Balq, TAZ 및 NTAZ 중 적어도 하나를 더 포함할 수 있다.
Figure pat00120
또는, 상기 전자 수송층은 하기 화합물 ET1, ET2 및 ET3 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00121
상기 전자 수송층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 150Å 내지 약 500Å일 수 있다. 상기 전자 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 수송 특성을 얻을 수 있다.
상기 전자 수송층은 상술한 바와 같은 물질 외에, 금속-함유 물질을 더 포함할 수 있다.
상기 금속-함유 물질은 Li 착체를 포함할 수 있다. 상기 Li 착체는, 예를 들면, 하기 화합물 ET-D1(리튬 퀴놀레이트, LiQ) 또는 ET-D2을 포함할 수 있다.
Figure pat00122
또한 전자 수송 영역은, 제2전극(19)으로부터 전자의 주입을 용이하게 하는 전자 주입층(EIL)을 포함할 수 있다.
상기 전자 주입층은, LiQ, LiF, NaCl, CsF, Li2O 및 BaO 중에서 선택된 적어도 하나를 포함할 수 있다.
상기 전자 주입층의 두께는 약 1Å 내지 약 100Å, 약 3Å 내지 약 90Å일 수 있다. 상기 전자 주입층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 주입 특성을 얻을 수 있다.
상기 유기층(15) 상부로는 제2전극(19)이 구비되어 있다. 상기 제2전극(19)은 캐소드일 수 있다. 상기 제2전극(19)용 물질로는 상대적으로 낮은 일함수를 가지는 금속, 합금, 전기전도성 화합물 및 이들의 조합을 사용할 수 있다. 구체적인 예로서는 리튬(Li), 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag) 등을 제2전극(19) 형성용 물질로 사용할 수 있다. 또는, 전면 발광 소자를 얻기 위하여 ITO, IZO를 이용하여 투과형 제2전극(19)을 형성할 수 있는 등, 다양한 변형이 가능하다.
이상, 상기 유기 발광 소자를 도 1을 참조하여 설명하였으나, 이에 한정되는 것은 아니다.
본 명세서 중 C1-C60알킬기는 탄소수 1 내지 60의 선형 또는 분지형 지방족 탄화수소 1가(monovalent) 그룹을 의미하며, 구체적인 예에는, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기 등이 포함된다. 본 명세서 중 C1-C60알킬렌기는 상기 C1-C60알킬기와 동일한 구조를 갖는 2가(divalent) 그룹을 의미한다.
본 명세서 중 C1-C60알콕시기는 -OA101(여기서, A101은 상기 C1-C60알킬기임)의 화학식을 갖는 1가 그룹을 의미하며, 이의 구체적인 예에는, 메톡시기, 에톡시기, 이소프로필옥시기 등이 포함된다.
본 명세서 중 C2-C60알케닐기는 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 이중 결합을 포함한 구조를 가지며, 이의 구체적인 예에는, 에테닐기, 프로페닐기, 부테닐기 등이 포함된다. 본 명세서 중 C2-C60알케닐렌기는 상기 C2-C60알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C2-C60알키닐기는 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 삼중 결합을 포함한 구조를 가지며, 이의 구체적인 예에는, 에티닐기(ethynyl), 프로피닐기(propynyl), 등이 포함된다. 본 명세서 중 C2-C60알키닐렌기는 상기 C2-C60알키닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C3-C10시클로알킬기는 탄소수 3 내지 10의 1가 포화 탄화수소 모노시클릭 그룹을 의미하며, 이의 구체예는 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기 등을 포함한다. 본 명세서 중 C3-C10시클로알킬렌기는 상기 C3-C10시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C1-C10헤테로시클로알킬기는 N, O, P, Si 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 1 내지 10의 1가 모노시클릭 그룹을 의미하며, 이의 구체예는 테트라히드로퓨라닐기(tetrahydrofuranyl), 테트라히드로티오페닐기 등을 포함한다. 본 명세서 중 C1-C10헤테로시클로알킬렌기는 상기 C1-C10헤테로시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C3-C10시클로알케닐기는 탄소수 3 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 가지나, 방향족성(aromaticity)을 갖지 않는 그룹을 의미하며, 이의 구체예는 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기 등을 포함한다. 본 명세서 중 C3-C10시클로알케닐렌기는 상기 C3-C10시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C1-C10헤테로시클로알케닐기는 N, O, P, Si 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 1 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 갖는다. 상기 C2-C10헤테로시클로알케닐기의 구체예는, 2,3-히드로퓨라닐기, 2,3-히드로티오페닐기 등을 포함한다. 본 명세서 중 C1-C10헤테로시클로알케닐렌기는 상기 C1-C10헤테로시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C6-C60아릴기는 탄소 원자수 6 내지 60개의 카보사이클릭 방향족 시스템을 갖는 1가(monovalent) 그룹을 의미하며, C6-C60아릴렌기는 탄소 원자수 6 내지 60개의 카보사이클릭 방향족 시스템을 갖는 2가(divalent) 그룹을 의미한다. 상기 C6-C60아릴기의 구체예는, 페닐기, 나프틸기, 안트라세닐기, 페난트레닐기, 파이레닐기, 크라이세닐기 등을 포함한다. 상기 C6-C60아릴기 및 C6-C60아릴렌기가 2 이상의 고리를 포함할 경우, 2 이상의 고리들은 서로 융합될 수 있다.
본 명세서 중 C1-C60헤테로아릴기는 N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 1 내지 60개의 카보사이클릭 방향족 시스템을 갖는 1가 그룹을 의미하고, C1-C60헤테로아릴렌기는 N, O, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 1 내지 60개의 카보사이클릭 방향족 시스템을 갖는 2가 그룹을 의미한다. 상기 C1-C60헤테로아릴기의 구체예는, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기 등을 포함한다. 상기 C1-C60헤테로아릴기 및 C1-C60헤테로아릴렌기가 2 이상의 고리를 포함할 경우, 2 이상의 고리들은 서로 융합될 수 있다.
본 명세서 중 C6-C60아릴옥시기는 -OA102(여기서, A102는 상기 C6-C60아릴기임)를 가리키고, 상기 C6-C60아릴티오기(arylthio)는 -SA103(여기서, A103은 상기 C6-C60아릴기기임)를 가리킨다.
본 명세서 중 1가 비-방향족 축합다환 그룹(non-aromatic condensed polycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소만을 포함(예를 들어, 탄소수는 8 내지 60일 수 있음)하고, 분자 전체가 비-방향족성(non-aromaticity)를 갖는 1가 그룹을 의미한다. 상기 비-방향족 축합다환 그룹의 구체예는 플루오레닐기 등을 포함한다. 본 명세서 중 2가 비-방향족 축합다환 그룹은 상기 1가 비-방향족 축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 1가 비-방향족 헤테로축합다환 그룹(non-aromatic condensed heteropolycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소(예를 들어, 탄소수는 1 내지 60일 수 있음) 외에 N, O, P, Si 및 S 중에서 선택된 헤테로 원자를 포함하고, 분자 전체가 비-방향족성(non-aromaticity)를 갖는 1가 그룹을 의미한다. 상기 1가 비-방향족 헤테로축합다환 그룹은, 카바졸일기 등을 포함한다. 본 명세서 중 2가 비-방향족 헤테로축합다환 그룹은 상기 1가 비-방향족 헤테로축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 상기 화학식 1 중, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C3-C10시클로알킬기, 치환된 C1-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C1-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹의 치환기 중 적어도 하나는,
중수소, -CD3, -CD2H, -CDH2, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -CD3, -CD2H, -CDH2, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q11)(Q12)(Q13), -N(Q14)(Q15) 및 -B(Q16)(Q17) 중에서 선택된 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -CD3, -CD2H, -CDH2, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q21)(Q22)(Q23), -N(Q24)(Q25) 및 -B(Q26)(Q27) 중에서 선택된 적어도 하나로 치환된, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-Si(Q31)(Q32)(Q33), -N(Q34)(Q35) 및 -B(Q36)(Q37);
중에서 선택되고,
상기 Q1 내지 Q7, Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
본 명세서 중 "비페닐기"는 2개의 벤젠이 단일 결합을 통하여 서로 결합되어 있는 1가 그룹을 의미한다.
본 명세서 중 "터페닐기"는 2개의 벤젠이 단일 결합을 통하여 서로 결합되어 있는 1가 그룹을 의미한다.
본 명세서 중 * 및 *'은 다른 설명이 없는 한, 해당 화학식 중 이웃한 원자와의 결합 사이트이다.
이하, 합성예 및 실시예를 들어, 본 발명의 일 구현예를 따르는 화합물 및 유기 발광 소자에 대하여 보다 구체적으로 설명하나, 본 발명이 하기의 합성예 및 실시예로 한정되는 것은 아니다. 하기 합성예 중 "'A' 대신 'B'를 사용하였다"란 표현 중 'B'의 사용량과 'A'의 사용량은 몰당량 기준으로 동일하다.
[ 실시예 ]
합성예 1: 화합물 1의 합성
Figure pat00123
중간체 (A)의 합성
카바졸(carbazole) 15.0 g (89.7 mmol)을 DMF 200 mL에 녹인 후, 0 ℃로 냉각한 다음, 수소화나트륨(NaH, 60 % dispersion in mineral oil) 3.77 g (94.19 mmol)을 천천히 가해 준 후, 30분 동안 0 ℃에서 교반하였다. 이로부터 수득한 결과물에 5-브로모-2-플루오로벤조니트릴(5-bromo-2-fluorobenzonitrile) 23.3 g (117 mmol)을 DMF 50 mL에 희석한 용액을 10분 동안 천천히 추가한 다음, 반응 온도를 150 ℃로 올리고 추가로 18시간 동안 교반하였다. 반응 종료 후, 실온으로 냉각시키고 포화 염화암모늄(NH4Cl) 수용액을 가하고 유기층을 디클로로메탄(DCM)으로 추출하여 분리하였다. 이로부터 수득한 결과물로부터 무수 황산마그네슘(MgSO4)를 이용하여 물을 제거하고 필터 후 감압 농축하여 수득한 생성물을 실리카 겔 칼럼 크로마토그래피로 분리하여 목적 화합물인 중간체 (A) 21.2 g (수율 68%)을 수득하였다.
LC-Mass (계산치 : 346.01 g/mol, 측정치 : M+1 = 347 g/mol)
중간체 (B)의 합성
12H-벤조퓨로[2,3-a]카바졸(12H-benzofuro[2,3-a]carbazole) 10.0 g (38.9 mmol), 1-브로모-4-요오드화벤젠(1-bromo-4-iodobenzene) 13.2 g (46.6 mmol), 요오드화구리(CuI) 1.48 g (7.77 mmol), 탄산칼륨(K2CO3) 16.1 g (117 mmol)과 1,10-페난트롤린(1,10-phenanthroline) 2.80 g (15.6 mmol)을 DMF 130 mL에 녹인 후, 24 시간동안 환류 교반하였다. 반응 종료 후, 실온으로 냉각시키고 실리카 겔을 통과해 감압 필터하고 여과액을 감압 농축하여 수득한 생성물을 실리카 겔 칼럼 크로마토그래피로 분리하여 목적 화합물인 중간체 (B) 8.81 g (수율 55%)을 수득하였다.
LC-Mass (계산치 : 411.03 g/mol, 측정치 : M+1 = 412 g/mol)
중간체 (C)의 합성
중간체 (B) 8.81 g (21.4 mmol), 비스피나콜라토디보론(bis(pinacolato)diboron) 6.51 g (25.6 mmol), PdCl2(dppf)·CH2Cl2 6.51 g (25.6 mmol)과 아세트산칼륨(potassium acetate) 6.29 g (64.1 mmol)을 DMF 70 mL에 녹인 후, 24 시간동안 100 ℃에서 교반하였다. 반응 종료 후, 실온으로 냉각시키고 실리카 겔을 통과해 감압 필터하고 여과액을 감압 농축하여 수득한 생성물을 실리카 겔 칼럼 크로마토그래피로 분리하고 디클로로메탄(DCM)/n-헥산(n-hexane) 조건에서 재결정하여 목적 화합물인 중간체 (C) 8.05 g (수율 82%)을 수득하였다.
LC-Mass (계산치 : 459.20 g/mol, 측정치 : M+1 = 460 g/mol)
화합물 1의 합성
중간체 (A) 5.50 g (15.8 mmol), 중간체 (C) 7.64 g (16.6 mmol), 테트라키스트리페닐포스핀 팔라듐(0)(Pd(PPh3)4) 3.66 g (3.17 mmol)과 탄산칼슘(potassium carbonate) 8.76 g (63.4 mmol)을 THF 35 mL, 물 18 mL 혼합 용액에 넣은 후 환류 교반하였다. 반응 종료 후, 상온으로 냉각시키고 추출을 통해 수용액 층을 제거한 후 실리카 겔을 통과해 감압 필터하고 여과액을 감압 농축하여 수득한 생성물을 실리카 겔 칼럼 크로마토그래피로 분리하고 디클로로메탄(DCM)/n-헥산(n-hexane) 조건에서 재결정하여 목적 화합물인 화합물 1 4.27 g (수율 45%)을 수득하였다.
LC-Mass (계산치 : 599.20 g/mol, 측정치 : M+1 = 600 g/mol)
합성예 2: 화합물 36의 합성
Figure pat00124
중간체 (D)의 합성
카바졸(carbazole) 대신 5H-벤조퓨로[3,2-c]카바졸 (5H-benzofuro[3,2-c]carbazole) 10.0 g (38.9 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 중간체 (A)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (D) 8.84 g (수율 52%)을 수득하였다.
LC-Mass (계산치 : 436.02 g/mol, 측정치 : M+1 = 437 g/mol)
중간체 (E)의 합성
중간체 (B) 대신 중간체 (D) 8.84 g (20.2 mmol)을 사용하였다는 점을 제외하고는 상기 합성예 1의 중간체 (C)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (E) 7.25 g (수율 74%)을 수득하였다.
LC-Mass (계산치 : 484.20 g/mol, 측정치 : M+1 = 485 g/mol)
화합물 36의 합성
중간체 (C) 대신 중간체 (E) 8.06 g (16.6 mmol)을 사용하였다는 점을 제외하고는 상기 합성예 1의 화합물 1의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 36 5.24 g (수율 53%)을 수득하였다.
LC-Mass (계산치 : 624.20 g/mol, 측정치 : M+1 = 625 g/mol)
합성예 3: 화합물 102의 합성
Figure pat00125
중간체 (F)의 합성
5-브로모-2-플루오로벤조니트릴(5-bromo-2-fluorobenzonitrile) 대신 3-브로모-5-플루오로벤조니트릴(3-bromo-5-fluorobenzonitrile) 15.6 g (77.8 mmol)을 사용하였다는 점을 제외하고는 상기 합성예 1의 중간체 (A)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (F) 16.0 g (수율 77%)을 수득하였다.
LC-Mass (계산치 : 346.01 g/mol, 측정치 : M+1 = 347 g/mol)
중간체 (G)의 합성
중간체 (B) 대신 중간체 (F) 10.0 g (28.8 mmol)을 사용하였다는 점을 제외하고는 상기 합성예 1의 중간체 (C)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (G) 9.42 g (수율 83%)을 수득하였다.
LC-Mass (계산치 : 394.19 g/mol, 측정치 : M+1 = 395 g/mol)
중간체 (H)의 합성
12H-벤조퓨로[2,3-a]카바졸(12H-benzofuro[2,3-a]carbazole) 대신 5H-벤조퓨로[3,2-c]카바졸(5H-benzofuro[3,2-c]carbazole) 10.0 g (28.8 mmol)을 사용하였다는 점을 제외하고는 상기 중간체 (B)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (H) 7.37 g (수율 46%)을 수득하였다.
LC-Mass (계산치 : 411.03 g/mol, 측정치 : M+1 = 412 g/mol)
화합물 102의 합성
중간체 (A) 대신 중간체 (H) 6.00 g (14.6 mmol)을 사용하고, 중간체 (C) 대신 중간체 (G) 6.03 g (15.3 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 화합물 1의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 102 5.32 g (수율 61%)을 수득하였다.
LC-Mass (계산치 : 599.20 g/mol, 측정치 : M+1 = 600 g/mol)
합성예 4: 화합물 108의 합성
Figure pat00126
중간체 (I)의 합성
카바졸(carbazole) 대신 5H-벤조퓨로[3,2-c]카바졸 (5H-benzofuro[3,2-c]carbazole) 10.0 g (38.9 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 중간체 (F)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (I) 11.2 g (수율 66%)을 수득하였다.
LC-Mass (계산치 : 436.02 g/mol, 측정치 : M+1 = 437 g/mol)
중간체 (J)의 합성
중간체 (B) 대신 중간체 (I) 11.2 g (25.6 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 중간체 (C)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (K) 9.55 g (수율 77%)을 수득하였다.
LC-Mass (계산치 : 484.20 g/mol, 측정치 : M+1 = 485 g/mol)
화합물 108의 합성
합성시 중간체 (A) 대신 9-(4-브로모페닐)-9H-카바졸(9-(4-bromophenyl)-9H-carbazole) 5.00 g (15.5 mmol)을 사용하고 중간체 (C) 대신 중간체 (J) 7.89 g (16.3 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 화합물 1의 합성과 동일한 방법을 이용하여 목적 화합물인 화합물 108 5.12 g (수율 55%)을 수득하였다.
LC-Mass (계산치 : 599.20 g/mol, 측정치 : M+1 = 600 g/mol)
합성예 5: 화합물 122의 합성
Figure pat00127
중간체 (K)의 합성
12H-벤조퓨로[2,3-a]카바졸(12H-benzofuro[2,3-a]carbazole) 대신 12H-벤조퓨로[3,2-a]카바졸(12H-benzofuro[3,2-a]carbazole) 10.0 g (38.9 mmol)을 사용하고 1-브로모-4-요오드화벤젠(1-bromo-4-iodobenzene) 대신 1-브로모-3-요오드화벤젠(1-bromo-3-iodobenzene) 13.2 g (46.6 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 중간체 (B)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (K) 6.57 g (수율 41%)을 수득하였다.
LC-Mass (계산치 : 411.03 g/mol, 측정치 : M+1 = 412 g/mol)
화합물 122의 합성
중간체 (H) 대신 중간체 (K) 6.00 g (14.6 mmol)을 사용하였다는 점을 제외하고는 상기 합성예 3의 화합물 102의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 108 4.28 g (수율 49%)을 수득하였다.
LC-Mass (계산치 : 599.20 g/mol, 측정치 : M+1 = 600 g/mol)
합성예 6: 화합물 126의 합성
Figure pat00128
중간체 (L)의 합성
12H-벤조퓨로[3,2-a]카바졸(12H-benzofuro[3,2-a]carbazole) 대신 5H-벤조퓨로[3,2-c]카바졸 (5H-benzofuro[3,2-c]carbazole) 10.0 g (38.9 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 5의 중간체 (K)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (L) 9.13 g (수율 57%)을 수득하였다.
LC-Mass (계산치 : 411.03 g/mol, 측정치 : M+1 = 412 g/mol)
화합물 126의 합성
중간체 (H) 대신 중간체 (L) 9.00 g (21.8 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 3의 화합물 102의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 126 10.6 g (수율 81%)을 수득하였다.
LC-Mass (계산치 : 599.20 g/mol, 측정치 : M+1 = 600 g/mol)
합성예 7: 화합물 132의 합성
Figure pat00129
9-(4-브로모페닐)-9H-카바졸(9-(4-bromophenyl)-9H-carbazole) 대신 9-(3-브로모페닐)-9H-카바졸(9-(3-bromophenyl)-9H-carbazole) 8.00 g (24.8 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 4의 화합물 108의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 132 11.0 g (수율 74%)을 수득하였다.
LC-Mass (계산치 : 599.20 g/mol, 측정치 : M+1 = 600 g/mol)
합성예 8: 화합물 146의 합성
Figure pat00130
중간체 (M)의 합성
카바졸(carbazole) 대신 12H-벤조퓨로[3,2-a]카바졸 (12H-benzofuro[3,2-a]carbazole) 15.0 g (58.3 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 3의 중간체 (F)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (M) 9.69 g (수율 38%)을 수득하였다.
LC-Mass (계산치 : 436.02 g/mol, 측정치 : M+1 = 437 g/mol)
화합물 146의 합성
합성시 중간체 (H) 대신 중간체 (M) 8.00 g (18.3 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 3의 화합물 102의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 146 5.37 g (수율 47%)을 수득하였다.
LC-Mass (계산치 : 624.20 g/mol, 측정치 : M+1 = 625 g/mol)
합성예 9: 화합물 150의 합성
Figure pat00131
중간체 (H) 대신 중간체 (I) 7.30 g (16.7 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 3의 화합물 102의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 150 6.36 g (수율 61%)을 수득하였다.
LC-Mass (계산치 : 624.20 g/mol, 측정치 : M+1 = 625 g/mol)
합성예 10: 화합물 218의 합성
Figure pat00132
중간체 (N)의 합성
5-브로모-2-플루오로벤조니트릴(5-bromo-2-fluorobenzonitrile) 대신 3-브로모-2-플루오로벤조니트릴(3-bromo-2-fluorobenzonitrile) 15.6 g (77.8 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 중간체 (A)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (N) 15.0 g (수율 72%)을 수득하였다.
LC-Mass (계산치 : 346.01 g/mol, 측정치 : M+1 = 347 g/mol)
중간체 (O)의 합성
12H-벤조퓨로[2,3-a]카바졸(12H-benzofuro[2,3-a]carbazole) 대신 12H-벤조퓨로[3,2-a]카바졸(12H-benzofuro[3,2-a]carbazole) 10.0 g (28.8 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 중간체 (B)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (O) 6.73 g (수율 42%)을 수득하였다.
LC-Mass (계산치 : 411.03 g/mol, 측정치 : M+1 = 412 g/mol)
중간체 (P)의 합성
중간체 (B) 대신 중간체 (O) 6.73 g (15.5 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 중간체 (C)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (P) 4.97 g (수율 70%)을 수득하였다.
LC-Mass (계산치 : 459.20 g/mol, 측정치 : M+1 = 460 g/mol)
화합물 218의 합성
중간체 (A) 대신 중간체 (N) 4.50 g (13.0 mmol)을 사용하고 중간체 (C) 대신 중간체 (P) 6.25 g (13.6 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 화합물 1의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 218 4.79 g (수율 66%)을 수득하였다.
LC-Mass (계산치 : 599.20 g/mol, 측정치 : M+1 = 600 g/mol)
합성예 11: 화합물 330의 합성
Figure pat00133
중간체 (Q)의 합성
중간체 (B) 대신 중간체 (L) 8.00 g (19.4 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 중간체 (C)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (Q) 6.68 g (수율 75%)을 수득하였다.
LC-Mass (계산치 : 459.20 g/mol, 측정치 : M+1 = 460 g/mol)
화합물 330의 합성
중간체 (P) 대신 중간체 (Q) 6.50 g (13.5 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 10의 화합물 218의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 330 4.07 g (수율 54%)을 수득하였다.
LC-Mass (계산치 : 599.20 g/mol, 측정치 : M+1 = 600 g/mol)
합성예 12: 화합물 366의 합성
Figure pat00134
중간체 (R)의 합성
1-브로모-3-요오드화벤젠(1-bromo-3-iodobenzene) 대신 1-브로모-2-요오드화벤젠(1-bromo-2-iodobenzene) 13.2 g (46.6 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 6의 중간체 (L)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (R) 7.85 g (수율 49%)을 수득하였다.
LC-Mass (계산치 : 411.03 g/mol, 측정치 : M+1 = 412 g/mol)
화합물 366의 합성
중간체 (H) 대신 중간체 (R) 7.00 g (17.0 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 3의 화합물 102의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 366 4.75 g (수율 50%)을 수득하였다.
LC-Mass (계산치 : 599.20 g/mol, 측정치 : M+1 = 600 g/mol)
합성예 13: 화합물 378의 합성
Figure pat00135
9-(4-브로모페닐)-9H-카바졸(9-(4-bromophenyl)-9H-carbazole) 대신 중간체 (N) 7.00 g (20.2 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 4의 화합물 108의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 378 7.56 g (수율 60%)을 수득하였다.
LC-Mass (계산치 : 624.20 g/mol, 측정치 : M+1 = 625 g/mol)
합성예 14: 화합물 474의 합성
Figure pat00136
중간체 (S)의 합성
카바졸(carbazole) 대신 5H-벤조퓨로[3,2-c]카바졸 (5H-benzofuro[3,2-c]carbazole) 15.0 g (75.8 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 10의 중간체 (N)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (S) 11.5 g (수율 45%)을 수득하였다.
LC-Mass (계산치 : 346.02 g/mol, 측정치 : M+1 = 347 g/mol)
중간체 (T)의 합성
중간체 (A) 대신 중간체 (S) 10.0 g (22.9 mmol)을, 중간체 (C) 대신 (3-시아노-2-플루오로페닐)보론산((3-cyano-2-fluorophenyl)boronic acid) 3.96 g (24.0 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 화합물 1의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (T) 7.75 g (수율 71%)을 수득하였다.
LC-Mass (계산치 : 477.13 g/mol, 측정치 : M+1 = 478 g/mol)
화합물 474의 합성
5-브로모-2-플루오로벤조니트릴(5-bromo-2-fluorobenzonitrile) 대신 중간체 (T) 7.43 g (15.6 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 중간체 (A)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 474 3.51 g (수율 47%)을 수득하였다.
LC-Mass (계산치 : 624.20 g/mol, 측정치 : M+1 = 625 g/mol)
합성예 15: 화합물 523의 합성
Figure pat00137
중간체 (U)의 합성
카바졸(carbazole) 대신 9H-카바졸-3-카보니트릴 (9H-carbazole-3-carbonitrile) 15.0 g (78.0 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 3의 중간체 (F)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (U) 16.0 g (수율 55%)을 수득하였다.
LC-Mass (계산치 : 371.01 g/mol, 측정치 : M+1 = 372 g/mol)
중간체 (V)의 합성
중간체 (B) 대신 중간체 (U) 7.48 g (17.8 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 1의 중간체 (C)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (V) 7.64 g (수율 72%)을 수득하였다.
LC-Mass (계산치 : 419.18 g/mol, 측정치 : M+1 = 420 g/mol)
화합물 523의 합성
중간체 (J) 대신 중간체 (V) 8.00 g (21.5 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 5의 화합물 122의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 523 9.56 g (수율 71%)을 수득하였다.
LC-Mass (계산치 : 624.20 g/mol, 측정치 : M+1 = 625 g/mol)
합성예 16: 화합물 524의 합성
Figure pat00138
중간체 (N) 대신 중간체 (U) 8.00 g (21.5 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 11의 화합물 330의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 524 10.1 g (수율 75%)을 수득하였다.
LC-Mass (계산치 : 624.20 g/mol, 측정치 : M+1 = 625 g/mol)
합성예 17: 화합물 525의 합성
Figure pat00139
중간체 (W)의 합성
카바졸(carbazole) 대신 9H-카바졸-3,6-디카보니트릴 (9H-carbazole-3,6-dicarbonitrile) 15.0 g (69.1 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 3의 중간체 (F)의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 중간체 (W) 8.50 g (수율 31%)을 수득하였다.
LC-Mass (계산치 : 396.00 g/mol, 측정치 : M+1 = 397 g/mol)
화합물 525의 합성
중간체 (N) 대신 중간체 (W) 8.50 g (21.4 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 11의 화합물 330의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 525 8.76 g (수율 63%)을 수득하였다.
LC-Mass (계산치 : 649.19 g/mol, 측정치 : M+1 = 650 g/mol)
합성예 18: 화합물 666의 합성
Figure pat00140
중간체 (N) 대신 중간체 (I) 6.50 g (14.9 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 11의 화합물 330의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 666 7.59 g (수율 74%)을 수득하였다.
LC-Mass (계산치 : 689.21 g/mol, 측정치 : M+1 = 690 g/mol)
합성예 19: 화합물 684의 합성
Figure pat00141
중간체 (Q) 대신 중간체 (J) 7.56 g (15.6 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 18과 동일한 방법을 이용하여 목적 화합물인 화합물 684 7.33 g (수율 69%)을 수득하였다.
LC-Mass (계산치 : 714.21 g/mol, 측정치 : M+1 = 715 g/mol)
합성예 20: 화합물 704의 합성
Figure pat00142
중간체 (N) 대신 중간체 (M) 8.20 g (18.8 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 11의 화합물 330의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 704 8.44 g (수율 63%)을 수득하였다.
LC-Mass (계산치 : 714.21 g/mol, 측정치 : M+1 = 715 g/mol)
합성예 21: 화합물 786의 합성
Figure pat00143
카바졸(carbazole) 대신 5H-벤조퓨로[3,2-c]카바졸 (5H-benzofuro[3,2-c]carbazole) 4.20 g (16.3 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 14의 화합물 474의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 786 5.48 g (수율 47%)을 수득하였다.
LC-Mass (계산치 : 714.21 g/mol, 측정치 : M+1 = 715 g/mol)
비교 합성예 A: 화합물 A의 합성
Figure pat00144
중간체 (H) 대신 중간체 (F) 7.00 g (20.2 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 3의 화합물 102의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 A 9.27 g (수율 86%)을 수득하였다.
LC-Mass (계산치 : 534.18 g/mol, 측정치 : M+1 = 535 g/mol)
비교 합성예 B: 화합물 B의 합성
Figure pat00145
중간체 (N) 대신 중간체 (L) 7.00 g (17.0 mmol)을 사용하였다는 점을 제외하고는, 상기 합성예 11의 화합물 330의 합성 방법과 동일한 방법을 이용하여 목적 화합물인 화합물 B 8.46 g (수율 75%)을 수득하였다.
LC-Mass (계산치 : 664.22 g/mol, 측정치 : M+1 = 665 g/mol)
실시예 1
1500 Å 두께의 ITO (Indium tin oxide)전극(제1전극, 애노드)이 형성된 유리 기판을 증류수 초음파로 세척하였다. 증류수 세척이 끝나면 이소프로필 알코올, 아세톤, 메탄올 등의 용제로 초음파 세척을 하고 건조시킨 후 플라즈마 세정기로 이송 시킨 다음 산소 플라즈마를 이용하여 상기 기판을 5분간 세정 한 후 진공 층착기로 상기 기판을 이송하였다.
상기 유리 기판의 ITO 전극 상에 화합물 HT3와 화합물 HP-1를 공증착하여 100 Å 두께의 정공 주입층을 형성한 다음, 상기 정공 주입층 상에 화합물 HT3를 증착하여 1300 Å 두께의 정공 수송층을 형성하고, 상기 정공 수송층 상에 mCP를 증착하여 100 Å 두께의 전자 저지층을 형성하여, 정공 수송 영역을 형성하였다.
상기 정공 수송 영역 상에 상기 화합물 1(호스트) 및 FIr6(도펀트, 10wt%)를 공증착하여 400 Å 두께의 발광층을 형성하였다.
상기 발광층 상에 BCP를 진공 증착하여 100Å 두께의 정공 저지층을 형성하고, 상기 정공 저지층 상에 화합물 ET3와 Liq를 함께 진공 증착하여 300Å 두께의 전자 수송층을 형성한 다음, 상기 전자 수송층 상에 Liq를 증착하여 10 Å 두께의 전자 주입층을 형성하고, 상기 전자 주입층 상에 1200Å 두께의 Al 제2전극(캐소드)를 형성함으로써, 유기 발광 소자를 제작하였다.
실시예 2 내지 21과 비교예 1 및 2
발광층 형성시 호스트로서 화합물 1 대신 표 2에 기재된 화합물을 사용하였다는 점을 제외하고는, 상기 실시예 1과 동일한 방법을 이용하여 유기 발광 소자를 제작하였다.
평가예 1: 유기 발광 소자의 특성 평가
상기 실시예 1 내지 21 및 비교예 1 내지 2에서 제조된 각각의 유기 발광 소자에 대하여 전압에 따른 전류 밀도 변화, 휘도 변화 및 발광 효율을 측정하였다. 구체적인 측정방법은 하기과 같고, 그 결과를 표 2에 정리하였다.
(1) 전압 변화에 따른 전류밀도의 변화 측정
제조된 유기 발광 소자에 대해, 전압을 0 V 부터 10 V 까지 상승시키면서 전류-전압계(Keithley 2400)를 이용하여 단위소자에 흐르는 전류값을 측정하고, 측정된 전류값을 면적으로 나누어 결과를 얻었다.
(2) 전압 변화에 따른 휘도변화 측정
제조된 유기 발광 소자에 대해, 전압을 0 V 부터 10 V 까지 상승시키면서 휘도계(Minolta Cs-1000A)를 이용하여 그 때의 휘도를 측정하여 결과를 얻었다.
(3) 발광 효율 측정
상기(1) 및 (2)로부터 측정된 휘도와 전류밀도 및 전압을 이용하여 동일 전류밀도(10 mA/cm2)의 전류 효율(cd/A) 을 계산하였다.
(4) 내구성 측정
초기 휘도 100% 기준으로 95%의 휘도가 되는데 결리는 시간을 평가하였다.
표 2의 구동 전압, 전류 효율 및 내구성은 비교예 1에서 제작된 유기 발광 소자의 구동 전압, 전류 효율 및 내구성을 100%로 하였을 때의 상대값으로 나타내었다.
호스트 구동 전압
(상대값)		 전류 효율
(상대값)		 내구성
(상대값)		 색
실시예 1 화합물 1 97% 101% 121% Blue
실시예 2 화합물 36 102% 98% 115% Blue
실시예 3 화합물 102 92% 116% 120% Blue
실시예 4 화합물 108 94% 113% 118% Blue
실시예 5 화합물 122 97% 108% 107% Blue
실시예 6 화합물 126 92% 121% 119% Blue
실시예 7 화합물 132 91% 128% 122% Blue
실시예 8 화합물 146 100% 96% 107% Blue
실시예 9 화합물 150 93% 124% 119% Blue
실시예 10 화합물 218 93% 103% 105% Blue
실시예 11 화합물 330 94% 102% 104% Blue
실시예 12 화합물 366 95% 115% 114% Blue
실시예 13 화합물 378 95% 104% 116% Blue
실시예 14 화합물 474 90% 131% 126% Blue
실시예 15 화합물 523 89% 126% 131% Blue
실시예 16 화합물 524 92% 131% 145% Blue
실시예 17 화합물 525 97% 114% 109% Blue
실시예 18 화합물 666 90% 107% 105% Blue
실시예 19 화합물 684 101% 102% 113% Blue
실시예 20 화합물 704 94% 110% 121% Blue
실시예 21 화합물 786 89% 125% 118% Blue
비교예 1 화합물 A 100% 100% 100% Blue
비교예 2 화합물 B 140% 77% 22% Blue
<화합물 A>
Figure pat00146
<화합물 B>
Figure pat00147
상기 표 2로부터, 실시예 1 내지 21의 유기 발광 소자는 비교예 1 및 2의 유기 발광 소자에 비하여, 저구동 전압, 고효율, 고전력, 고양자 발광 효율 및 장수명을 가짐을 확인할 수 있다.
10: 유기 발광 소자
11: 제1전극
15: 유기층
19: 제2전극

Claims (20)

  1. 하기 화학식 1로 표시되는, 축합환 화합물:
    <화학식 1>
    Ar1-L1-L2-Ar2
    <화학식 2> <화학식 3>
    Figure pat00148
    Figure pat00149

    <화학식 4> <화학식 5> <화학식 6>
    Figure pat00150
    Figure pat00151
    Figure pat00152

    상기 화학식 1 내지 6 중,
    Ar1은 상기 화학식 2로 표시되는 그룹이고,
    Ar2는 상기 화학식 3으로 표시되는 그룹이고,
    CY1은 플루오렌, 카바졸, 디벤조퓨란 및 디벤조티오펜 중에서 선택되고,
    CY2는 벤젠, 플루오렌, 카바졸, 디벤조퓨란 및 디벤조티오펜 중에서 선택되고,
    L1 및 L2는 서로 독립적으로, 상기 화학식 4로 표시되는 그룹, 상기 화학식 5로 표시되는 그룹 또는 상기 화학식 6으로 표시되는 그룹이고,
    CY4 내지 CY6은 서로 독립적으로, C5-C30카보시클릭 그룹 중에서 선택되고,
    R1 내지 R4, R10, R20, R31 내지 R34 및 R44 내지 R46은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기(CN), 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q1)(Q2)(Q3), -N(Q4)(Q5) 및 -B(Q6)(Q7) 중에서 선택되고,
    상기 화학식 1 중 *-L1-L2-*'로 표시되는 그룹에 포함된 시아노기의 개수는 1, 2, 3 또는 4이고,
    a1, a2 및 a4 내지 a6은 서로 독립적으로, 0 내지 10 중에서 선택된 정수이고,
    * 및 *'은 각각 서로 이웃한 원자와의 결합 사이트이고,
    상기 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C3-C10시클로알킬기, 치환된 C1-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C1-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹의 치환기 중 적어도 하나는,
    중수소, -CD3, -CD2H, -CDH2, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    중수소, -CD3, -CD2H, -CDH2, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q11)(Q12)(Q13), -N(Q14)(Q15) 및 -B(Q16)(Q17) 중에서 선택된 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
    중수소, -CD3, -CD2H, -CDH2, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q21)(Q22)(Q23), -N(Q24)(Q25) 및 -B(Q26)(Q27) 중에서 선택된 적어도 하나로 치환된, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
    -Si(Q31)(Q32)(Q33), -N(Q34)(Q35) 및 -B(Q36)(Q37);
    중에서 선택되고,
    상기 Q1 내지 Q7, Q11 내지 Q17, Q21 내지 Q27 및 Q31 내지 Q37은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산 또는 이의 염, 술폰산 또는 이의 염, 인산 또는 이의 염, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택된다.
  2. 제1항에 있어서,
    상기 Ar1이 하기 화학식 2-1 내지 2-6으로 표시되는 그룹 중에서 선택되고,
    상기 Ar2가 하기 화학식 3-1 내지 3-7로 표시되는 그룹 중에서 선택된, 축합환 화합물:
    Figure pat00153

    Figure pat00154

    Figure pat00155

    Figure pat00156

    상기 화학식 2-1 내지 2-6 및 3-1 내지 3-7 중,
    X1은 C(R17)(R18), N(R19), O 또는 S이고,
    X2는 C(R27)(R28), N(R29), O 또는 S이고,
    R1 내지 R4, R11 내지 R19, R21 내지 R29 및 R31 내지 R34는 서로 독립적으로,
    수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기(CN), 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, C1-C20알킬기 및 C1-C20알콕시기;
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기(CN), 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
    시클로펜틸기, 시클로헥실기, 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기(pentalenyl), 인데닐기(indenyl), 나프틸기(naphthyl), 아줄레닐기(azulenyl), 헵탈레닐기(heptalenyl), 인다세닐기(indacenyl), 아세나프틸기(acenaphthyl), 플루오레닐기(fluorenyl), 스파이로-바이플루오레닐기, 페날레닐기(phenalenyl), 페난트레닐기(phenanthrenyl), 안트라세닐기(anthracenyl), 플루오란트레닐기(fluoranthrenyl), 트리페닐레닐기(triphenylenyl), 파이레닐기(pyrenyl), 크라이세닐기(chrysenyl), 나프타세닐기(naphthacenyl), 피세닐기(picenyl), 페릴레닐기(perylenyl), 펜타페닐기(pentaphenyl), 헥사세닐기(hexacenyl), 피롤일기(pyrrolyl), 이미다졸일기(imidazolyl), 피라졸일기(pyrazolyl), 피리디닐기(pyridinyl), 피라지닐기(pyrazinyl), 피리미디닐기(pyrimidinyl), 피리다지닐기(pyridazinyl), 이소인돌일기(isoindolyl), 인돌일기(indolyl), 인다졸일기(indazolyl), 푸리닐기(purinyl), 퀴놀리닐기(quinolinyl), 이소퀴놀리닐기(isoquinolinyl), 벤조퀴놀리닐기(benzoquinolinyl), 프탈라지닐기(phthalazinyl), 나프티리디닐기(naphthyridinyl), 퀴녹살리닐기(quinoxalinyl), 퀴나졸리닐기(quinazolinyl), 시놀리닐기(cinnolinyl), 카바졸일기(carbazolyl), 페난트리디닐기(phenanthridinyl), 아크리디닐기(acridinyl), 페난트롤리닐기(phenanthrolinyl), 페나지닐기(phenazinyl), 벤조옥사졸일기(benzooxazolyl), 벤조이미다졸일기(benzoimidazolyl), 푸라닐기(furanyl), 벤조푸라닐기(benzofuranyl), 티오페닐기(thiophenyl), 벤조티오페닐기(benzothiophenyl), 티아졸일기(thiazolyl), 이소티아졸일기(isothiazolyl), 벤조티아졸일기(benzothiazolyl), 이소옥사졸일기(isoxazolyl), 옥사졸일기(oxazolyl), 트리아졸일기, 테트라졸일기, 옥사디아졸일기(oxadiazolylene), 트리아지닐기(triazinyl), 디벤조푸라닐기(dibenzofuranyl), 디벤조티오페닐기(dibenzothiophenyl), 벤조카바졸일기, 디벤조카바졸일기, 이미다조피리디미디닐기, 이미다조피리디닐기, 피리도인돌일기(pyridoindolyl), 벤조푸로피리디닐기(benzofuropyridinyl), 벤조티에노피리디닐기(benzothienopyridinyl), 피리미도인돌일기(pyrimidoindolyl), 벤조푸로피리미디닐기, 벤조티에노피리미디닐기, 페녹사지닐기, 피리도벤조옥사지닐기(pyridobenzooxazinyl) 및 피리도벤조티아지닐기;
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라진기, 히드라존기, 카르복실산기 또는 이의 염, 술폰산기 또는 이의 염, 인산기 또는 이의 염, C1-C20알킬기, C2-C20알케닐기, C2-C20알키닐기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 안트라세닐기, 파이레닐기, 페난쓰레닐기, 플루오레닐기, 카바졸일기, 벤조카바졸일기, 디벤조카바졸일기, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 프탈라지닐기, 퀴녹살리닐기, 시놀리닐기, 퀴나졸리닐기, -Si(Q31)(Q32)(Q33), -N(Q34)(Q35) 및 -B(Q36)(Q37) 중에서 선택된 적어도 하나로 치환된, 시클로펜틸기, 시클로헥실기, 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란트레닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 피롤일기, 이미다졸일기, 피라졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 이소인돌일기, 인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조옥사졸일기, 벤조이미다졸일기, 푸라닐기, 벤조푸라닐기, 티오페닐기, 벤조티오페닐기, 티아졸일기, 이소티아졸일기, 벤조티아졸일기, 이소옥사졸일기, 옥사졸일기, 트리아졸일기, 테트라졸일기, 옥사디아졸일기, 트리아지닐기, 디벤조푸라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 이미다조피리디미디닐기, 이미다조피리디닐기, 피리도인돌일기, 벤조푸로피리디닐기, 벤조티에노피리디닐기, 피리미도인돌일기, 벤조푸로피리미디닐기, 벤조티에노피리미디닐기, 페녹사지닐기, 피리도벤조옥사지닐기 및 피리도벤조티아지닐기; 및
    -Si(Q1)(Q2)(Q3), -N(Q4)(Q5) 및 -B(Q6)(Q7);
    중에서 선택되고,
    상기 Q1 내지 Q7 및 Q31 내지 Q37은 서로 독립적으로, 수소, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기 중에서 선택되고,
    *는 이웃한 원자와의 결합 사이트이다.
  3. 제2항에 있어서,
    R1 내지 R4, R11 내지 R19, R21 내지 R29 및 R31 내지 R34는 서로 독립적으로,
    수소, 중수소, 시아노기(CN), C1-C20알킬기 및 C1-C20알콕시기;
    중수소, 시아노기(CN), 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
    시클로펜틸기, 시클로헥실기, 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 카바졸일기, 디벤조푸라닐기 및 디벤조티오페닐기;
    중수소, 시아노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기 및 -Si(Q31)(Q32)(Q33) 중에서 선택된 적어도 하나로 치환된, 시클로펜틸기, 시클로헥실기, 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 카바졸일기, 디벤조푸라닐기 및 디벤조티오페닐기; 및
    -Si(Q1)(Q2)(Q3);
    중에서 선택되고,
    상기 Q1 내지 Q3 및 Q31 내지 Q33은 서로 독립적으로, 수소, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택된, 축합환 화합물.
  4. 제2항에 있어서,
    상기 화학식 1 중 R3, R13, R23 및 R33 중 적어도 하나는, 시아노기인, 축합환 화합물.
  5. 제1항에 있어서,
    상기 화학식 4 내지 6 중 CY4 내지 CY6은 서로 독립적으로, 벤젠, 나프탈렌, 플루오렌, 카바졸, 디벤조퓨란 및 디벤조티오펜 중에서 선택된, 축합환 화합물.
  6. 제1항에 있어서,
    상기 화학식 1 중 L1 및 L2 중 적어도 하나가, 서로 독립적으로, 상기 화학식 4로 표시되는 그룹 또는 상기 화학식 5로 표시되는 그룹인, 축합환 화합물.
  7. 제1항에 있어서,
    상기 화학식 1 중 L1 및 L2가 서로 독립적으로, 상기 화학식 4로 표시되는 그룹 또는 상기 화학식 5로 표시되는 그룹인, 축합환 화합물.
  8. 제1항에 있어서,
    상기 화학식 1 중 *-L1-L2-*'의 치환기 중 1, 2, 3 또는 4개가 서로 독립적으로,
    시아노기; 및
    적어도 하나의 시아노기로 치환된, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기 및 터페닐기;
    중에서 선택된, 축합환 화합물.
  9. 제1항에 있어서,
    하기 화학식 1-1 내지 1-9 중 하나로 표시된, 축합환 화합물:
    Figure pat00157

    Figure pat00158

    상기 화학식 1-1 내지 1-9 중,
    Ar1 및 Ar2에 대한 설명은 제1항에 기재된 바와 동일하고,
    R51 내지 R58에 대한 설명은 서로 독립적으로, 제1항 중 R44에 대한 설명을 참조하고,
    R51 내지 R58에 포함된 시아노기의 총개수는 1, 2, 3 또는 4이다.
  10. 제9항에 있어서,
    R51 내지 R58은 서로 독립적으로,
    수소, 중수소, 시아노기, C1-C20알킬기 및 C1-C20알콕시기;
    중수소, 시아노기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
    시클로펜틸기, 시클로헥실기, 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 카바졸일기, 디벤조푸라닐기 및 디벤조티오페닐기;
    중수소, 시아노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기 및 -Si(Q31)(Q32)(Q33) 중에서 선택된 적어도 하나로 치환된, 시클로펜틸기, 시클로헥실기, 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 카바졸일기, 디벤조푸라닐기 및 디벤조티오페닐기; 및
    -Si(Q1)(Q2)(Q3);
    중에서 선택되고,
    상기 Q1 내지 Q3 및 Q31 내지 Q33은 서로 독립적으로, 수소, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택된, 축합환 화합물.
  11. 제9항에 있어서,
    R51 내지 R58 중 1, 2, 3 또는 4개가 서로 독립적으로,
    시아노기; 및
    적어도 하나의 시아노기로 치환된, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기 및 터페닐기;
    중에서 선택된, 축합환 화합물.
  12. 제9항에 있어서,
    R51 내지 R58 중 1 또는 2개가 시아노기인, 축합환 화합물.
  13. 제9항에 있어서,
    상기 화학식 1-1, 1-2, 1-4 또는 1-5로 표시된, 축합환 화합물.
  14. 제1항에 있어서,
    하기 화합물 1 내지 852 중에서 선택된, 축합환 화합물:
    Figure pat00159

    Figure pat00160

    Figure pat00161

    Figure pat00162

    Figure pat00163

    Figure pat00164

    Figure pat00165

    Figure pat00166

    Figure pat00167

    Figure pat00168

    Figure pat00169

    Figure pat00170

    Figure pat00171

    Figure pat00172

    Figure pat00173

    Figure pat00174

    Figure pat00175

    Figure pat00176

    Figure pat00177

    Figure pat00178

    Figure pat00179

    Figure pat00180

    Figure pat00181

    Figure pat00182

    Figure pat00183

    Figure pat00184

    Figure pat00185

    Figure pat00186

    Figure pat00187

    Figure pat00188

    Figure pat00189

    Figure pat00190

    Figure pat00191

    Figure pat00192

    Figure pat00193

    Figure pat00194

    Figure pat00195

    Figure pat00196

    Figure pat00197

    Figure pat00198

    Figure pat00199

    Figure pat00200

    Figure pat00201

    Figure pat00202

    Figure pat00203

    Figure pat00204

    Figure pat00205

    Figure pat00206

    Figure pat00207

    Figure pat00208

    Figure pat00209

    Figure pat00210

    Figure pat00211

    Figure pat00212

    Figure pat00213

    Figure pat00214

    Figure pat00215

    Figure pat00216

    Figure pat00217

    Figure pat00218

    Figure pat00219

    Figure pat00220

    Figure pat00221

    Figure pat00222

    Figure pat00223

    Figure pat00224

    Figure pat00225

    Figure pat00226

    Figure pat00227

    Figure pat00228

    Figure pat00229
  15. 제1전극;
    제2전극; 및
    상기 제1전극과 상기 제2전극 사이에 개재되고 발광층을 포함한 유기층;
    을 포함하고,
    상기 유기층은, 제1항 내지 제14항 중 어느 한 항의 화학식 1로 표시되는 축합환 화합물을 1종 이상 포함한, 유기 발광 소자.
  16. 제15항에 있어서,
    상기 제1전극은 애노드이고, 상기 제2전극은 캐소드이고,
    상기 유기층은, 상기 제1전극과 상기 발광층 사이에 개재된 정공 수송 영역 및 상기 발광층과 상기 제2전극 사이에 개재된 전자 수송 영역을 포함하고,
    상기 정공 수송 영역은, 정공 주입층, 정공 수송층 및 전자 저지층 중에서 선택된 적어도 하나를 포함하고,
    상기 전자 수송 영역은, 정공 저지층, 전자 수송층 및 전자 주입층 중에서 선택된 적어도 하나를 포함한, 유기 발광 소자.
  17. 제15항에 있어서,
    상기 화학식 1로 표시되는 축합환 화합물이 상기 발광층에 포함되어 있는, 유기 발광 소자.
  18. 제15항에 있어서,
    상기 발광층은 호스트 및 도펀트를 포함하고,
    상기 호스트는 상기 화학식 1로 표시되는 축합환 화합물을 포함하고,
    상기 호스트의 함량은 상기 도펀트의 함량보다 큰, 유기 발광 소자.
  19. 제18항에 있어서,
    상기 발광층이 청색광을 방출하는, 유기 발광 소자.
  20. 제16항에 있어서,
    상기 전자 수송 영역은 상기 정공 저지층을 포함하고, 상기 정공 저지층에 상기 화학식 1로 표시되는 축합환 화합물이 포함되어 있는, 유기 발광 소자.
KR1020150186775A 2015-12-24 2015-12-24 축합환 화합물 및 이를 포함한 유기 발광 소자 Active KR102601600B1 (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020150186775A KR102601600B1 (ko) 2015-12-24 2015-12-24 축합환 화합물 및 이를 포함한 유기 발광 소자
US15/170,226 US9960367B2 (en) 2015-12-24 2016-06-01 Condensed cyclic compound and organic light-emitting device including the same

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020150186775A KR102601600B1 (ko) 2015-12-24 2015-12-24 축합환 화합물 및 이를 포함한 유기 발광 소자

Publications (2)

Publication Number Publication Date
KR20170076474A true KR20170076474A (ko) 2017-07-04
KR102601600B1 KR102601600B1 (ko) 2023-11-14

Family

ID=59086047

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020150186775A Active KR102601600B1 (ko) 2015-12-24 2015-12-24 축합환 화합물 및 이를 포함한 유기 발광 소자

Country Status (2)

Country Link
US (1) US9960367B2 (ko)
KR (1) KR102601600B1 (ko)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20180032471A (ko) * 2016-09-22 2018-03-30 삼성에스디아이 주식회사 유기 화합물, 유기 광전자 소자 및 표시 장치
US10155724B2 (en) 2016-06-27 2018-12-18 Samsung Electronics Co., Ltd. Condensed cyclic compound, composition including the same, and organic light-emitting device including the condensed cyclic compound
KR20190112373A (ko) * 2018-03-26 2019-10-07 삼성전자주식회사 유기 발광 소자
US11145825B2 (en) 2018-04-27 2021-10-12 Samsung Electronics Co., Ltd. Condensed cyclic compound and organic light-emitting device including i he same
KR20220010514A (ko) * 2019-05-20 2022-01-25 이데미쓰 고산 가부시키가이샤 유기 일렉트로루미네센스 소자, 화합물 및 전자 기기
CN114075203A (zh) * 2021-06-17 2022-02-22 陕西莱特迈思光电材料有限公司 一种有机化合物以及使用其的有机电致发光器件和电子装置

Families Citing this family (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102626916B1 (ko) 2015-09-09 2024-01-19 삼성전자주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
EP3141550B1 (en) * 2015-09-09 2020-03-18 Samsung Electronics Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same
WO2017115596A1 (ja) * 2015-12-28 2017-07-06 新日鉄住金化学株式会社 有機電界発光素子
CN109415317B (zh) * 2016-07-01 2022-08-16 三星显示有限公司 用于光电器件的二咔唑联苯衍生物
JP7046686B2 (ja) * 2017-04-12 2022-04-04 サイノラ ゲゼルシャフト ミット ベシュレンクテル ハフツング 特にオプトエレクトロニクスデバイスにおける使用のための有機分子
CN111032648B (zh) * 2017-08-25 2023-06-27 三星显示有限公司 有机含三嗪分子，特别是用于光电子装置的有机含三嗪分子
CN109970623B (zh) * 2017-12-28 2021-01-12 武汉尚赛光电科技有限公司 三芳胺类衍生物及其制备方法、应用和器件
WO2020085446A1 (ja) * 2018-10-25 2020-04-30 出光興産株式会社 化合物、有機エレクトロルミネッセンス素子用材料、有機エレクトロルミネッセンス素子、および電子機器
KR102804986B1 (ko) * 2018-12-21 2025-05-13 삼성전자주식회사 헤테로시클릭 화합물 및 이를 포함한 유기 발광 소자
CN114127979B (zh) * 2019-07-24 2025-07-01 出光兴产株式会社 有机电致发光元件以及电子设备
JPWO2021066059A1 (ko) * 2019-10-01 2021-04-08
CN114679908A (zh) * 2020-06-24 2022-06-28 出光兴产株式会社 化合物、用于有机电致发光元件的材料、有机电致发光元件及电子设备
JP2024094443A (ja) * 2021-03-15 2024-07-10 出光興産株式会社 有機エレクトロルミネッセンス素子及び電子機器
CN115873590B (zh) * 2021-09-26 2025-03-25 宁波卢米蓝新材料有限公司 一种有机材料组合物及其应用

Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20100138631A (ko) * 2009-06-25 2010-12-31 제일모직주식회사 유기광전소자용 화합물 및 이를 포함하는 유기광전소자
KR20110088427A (ko) * 2010-01-28 2011-08-03 후지필름 가부시키가이샤 유기 전계 발광 소자 및 전하 수송 재료
KR20110088457A (ko) * 2010-01-28 2011-08-03 후지필름 가부시키가이샤 유기 전계 발광 소자
KR20110132721A (ko) * 2010-06-03 2011-12-09 다우어드밴스드디스플레이머티리얼 유한회사 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR20120028408A (ko) * 2009-08-31 2012-03-22 후지필름 가부시키가이샤 유기 전계발광 디바이스
KR20120032572A (ko) * 2009-08-31 2012-04-05 후지필름 가부시키가이샤 유기 전계 발광 소자
KR20140069199A (ko) * 2011-09-21 2014-06-09 메르크 파텐트 게엠베하 유기 전계발광 소자용 카르바졸 유도체
KR20140142021A (ko) * 2013-06-03 2014-12-11 덕산하이메탈(주) 광효율 개선층을 포함하는 유기전기소자 및 이를 포함하는 전자 장치
KR20140143618A (ko) * 2013-06-07 2014-12-17 덕산하이메탈(주) 광효율 개선층을 포함하는 유기전기소자 및 이를 포함하는 전자 장치

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2010131855A2 (ko) * 2009-05-13 2010-11-18 덕산하이메탈(주) 오원자 헤테로고리를 포함하는 화합물 및 이를 이용한 유기전기소자, 그 단말
KR101144358B1 (ko) 2009-05-13 2012-05-11 덕산하이메탈(주) 오원자 헤테로 고리를 포함하는 화합물 및 이를 이용한 유기전기소자, 그 단말
KR101219492B1 (ko) 2009-12-11 2013-01-28 삼성디스플레이 주식회사 오원자 헤테로 고리를 포함하는 화합물 및 이를 이용한 유기전기소자, 그 단말
KR20120020816A (ko) 2010-08-31 2012-03-08 롬엔드하스전자재료코리아유한회사 신규한 유기 전자재료용 화합물 및 이를 포함하는 유기 전계 발광 소자
JP6016247B2 (ja) * 2010-10-07 2016-10-26 ユー・ディー・シー アイルランド リミテッド 電子適用のためのフェナントロ［９，１０−ｂ］フラン
US9238623B2 (en) * 2011-01-17 2016-01-19 Samsung Display Co., Ltd. Condensed-cyclic compound and organic light-emitting diode including the same
KR101936978B1 (ko) * 2011-07-05 2019-01-09 닛산 가가쿠 가부시키가이샤 수직 상-분리 반도체 유기 물질 층
KR20130011405A (ko) 2011-07-21 2013-01-30 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR102079019B1 (ko) * 2011-10-13 2020-02-20 덕산네오룩스 주식회사 유기전기소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
KR101515431B1 (ko) 2012-04-18 2015-04-27 제일모직 주식회사 유기광전자소자용 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
KR102194819B1 (ko) 2013-08-27 2020-12-24 삼성디스플레이 주식회사 유기 발광 소자
KR101478990B1 (ko) 2013-12-27 2015-01-06 롬엔드하스전자재료코리아유한회사 신규한 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
US10240085B2 (en) 2015-08-27 2019-03-26 Samsung Electronics Co., Ltd. Thin film and organic light-emitting device including the same
EP3141550B1 (en) 2015-09-09 2020-03-18 Samsung Electronics Co., Ltd. Condensed cyclic compound and organic light-emitting device including the same
JP6914630B2 (ja) 2015-09-14 2021-08-04 三星電子株式会社Samsung Electronics Co., Ltd. 組成物、薄膜、及びそれを含む有機発光素子
EP3190164B1 (en) 2016-01-05 2019-07-24 Samsung Electronics Co., Ltd Composition, thin film including the composition, and organic light-emitting device including the composition or the thin film

Patent Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20100138631A (ko) * 2009-06-25 2010-12-31 제일모직주식회사 유기광전소자용 화합물 및 이를 포함하는 유기광전소자
KR20120028408A (ko) * 2009-08-31 2012-03-22 후지필름 가부시키가이샤 유기 전계발광 디바이스
KR20120032572A (ko) * 2009-08-31 2012-04-05 후지필름 가부시키가이샤 유기 전계 발광 소자
KR20110088427A (ko) * 2010-01-28 2011-08-03 후지필름 가부시키가이샤 유기 전계 발광 소자 및 전하 수송 재료
KR20110088457A (ko) * 2010-01-28 2011-08-03 후지필름 가부시키가이샤 유기 전계 발광 소자
KR20110132721A (ko) * 2010-06-03 2011-12-09 다우어드밴스드디스플레이머티리얼 유한회사 신규한 유기 발광 화합물 및 이를 채용하고 있는 유기 전계 발광 소자
KR20140069199A (ko) * 2011-09-21 2014-06-09 메르크 파텐트 게엠베하 유기 전계발광 소자용 카르바졸 유도체
KR20140142021A (ko) * 2013-06-03 2014-12-11 덕산하이메탈(주) 광효율 개선층을 포함하는 유기전기소자 및 이를 포함하는 전자 장치
KR20140143618A (ko) * 2013-06-07 2014-12-17 덕산하이메탈(주) 광효율 개선층을 포함하는 유기전기소자 및 이를 포함하는 전자 장치

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10155724B2 (en) 2016-06-27 2018-12-18 Samsung Electronics Co., Ltd. Condensed cyclic compound, composition including the same, and organic light-emitting device including the condensed cyclic compound
KR20180032471A (ko) * 2016-09-22 2018-03-30 삼성에스디아이 주식회사 유기 화합물, 유기 광전자 소자 및 표시 장치
KR20190112373A (ko) * 2018-03-26 2019-10-07 삼성전자주식회사 유기 발광 소자
US12010858B2 (en) 2018-03-26 2024-06-11 Samsung Electronics Co., Ltd. Organic light-emitting device
US11145825B2 (en) 2018-04-27 2021-10-12 Samsung Electronics Co., Ltd. Condensed cyclic compound and organic light-emitting device including i he same
KR20220010514A (ko) * 2019-05-20 2022-01-25 이데미쓰 고산 가부시키가이샤 유기 일렉트로루미네센스 소자, 화합물 및 전자 기기
CN114075203A (zh) * 2021-06-17 2022-02-22 陕西莱特迈思光电材料有限公司 一种有机化合物以及使用其的有机电致发光器件和电子装置
CN114075203B (zh) * 2021-06-17 2023-06-13 陕西莱特迈思光电材料有限公司 一种有机化合物以及使用其的有机电致发光器件和电子装置

Also Published As

Publication number Publication date
US9960367B2 (en) 2018-05-01
KR102601600B1 (ko) 2023-11-14
US20170186974A1 (en) 2017-06-29

Similar Documents

Publication Publication Date Title
KR102601600B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102692558B1 (ko) 축합환 화합물, 이를 포함한 혼합물 및 이를 포함한 유기 발광 소자
KR102659162B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102384222B1 (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR102486381B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102289820B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102372084B1 (ko) 유기 발광 소자
KR102703710B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR20160026744A (ko) 유기 발광 소자
KR20170136256A (ko) 유기 발광 소자
KR20160012028A (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102153043B1 (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR20170040697A (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR20160109907A (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR20170140989A (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR20170016155A (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR20180097372A (ko) 유기금속 화합물, 이를 포함한 유기 발광 소자 및 이를 포함한 진단용 조성물
KR20190089625A (ko) 축합환 화합물, 이를 포함한 조성물 및 이를 포함한 유기 발광 소자
KR102587060B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR20170115872A (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR20200099833A (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102856251B1 (ko) 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102804986B1 (ko) 헤테로시클릭 화합물 및 이를 포함한 유기 발광 소자
KR102460641B1 (ko) 유기 발광 소자
KR20150134992A (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20151224

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20201217

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20151224

Comment text: Patent Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20220822

Patent event code: PE09021S01D

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20230224

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20230818

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20231108

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20231109

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
