Abstract

본 명세서는 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자를 제공한다.

Description

헤테로고리 화합물 및 이를 포함하는 유기 발광 소자{HETERO-CYCLIC COMPOUND AND ORGANIC LIGHT EMITTING DEVICE COMPRISING THE SAME}
본 명세서는 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자에 관한 것이다.
일반적으로 유기 발광 현상이란 유기 물질을 이용하여 전기에너지를 빛에너지로 전환시켜주는 현상을 말한다. 유기 발광 현상을 이용하는 유기 발광 소자는 통상 양극과 음극 및 이 사이에 유기물층을 포함하는 구조를 가진다. 여기서 유기물층은 유기 발광 소자의 효율과 안정성을 높이기 위하여 각기 다른 물질로 구성된 다층의 구조로 이루어진 경우가 많으며, 예컨대 정공주입층, 정공수송층, 발광층, 전자수송층, 전자주입층 등으로 이루어 질 수 있다. 이러한 유기 발광 소자의 구조에서 두 전극 사이에 전압을 걸어주게 되면 양극에서는 정공이, 음극에서는 전자가 유기물층에 주입되게 되고, 주입된 정공과 전자가 만났을 때 엑시톤(exciton)이 형성되며, 이 엑시톤이 다시 바닥상태로 떨어질 때 빛이 나게 된다.
상기와 같은 유기 발광 소자를 위한 새로운 재료의 개발이 계속 요구되고 있다.
한국 특허공개공보 2000-0051826
본 명세서에는 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자가 기재된다.
본 명세서의 일 실시상태는 하기 화학식 1로 표시되는 화합물을 제공한다:
[화학식 1]
Figure pat00001
상기 화학식 1에 있어서,
상기 R3 내지 R6 중 적어도 하나는 하기 화학식 1-1로 표시되고,
[화학식 1-1]
Figure pat00002
X는 O 또는 S이고,
L1은 직접결합; 치환 또는 비치환된 아릴렌; 또는 치환 또는 비치환된 헤테로아릴렌이며,
Y1 내지 Y3는 CR 또는 N이고,
Y1 내지 Y3 중 적어도 하나는 N이고,
Y1 내지 Y3는 모두 N이 아니며,
Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이고,
R, R1, R2 및 R3 내지 R6 중 화학식 1-1이 아닌 기는 서로 같거나 상이하고, 각각 독립적으로 수소; 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아미노기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 아르알킬기; 치환 또는 비치환된 아르알케닐기; 치환 또는 비치환된 알킬아릴기; 치환 또는 비치환된 알킬아민기; 치환 또는 비치환된 아랄킬아민기; 치환 또는 비치환된 헤테로아릴아민기; 치환 또는 비치환된 아릴아민기; 치환 또는 비치환된 아릴헤테로아릴아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이거나, 인접하는 기와 서로 결합하여 치환 또는 비치환된 고리를 형성하며,
p는 0 내지 5의 정수이며,
a는 0 내지 4의 정수이고,
b는 0 내지 2의 정수이며,
p, a 및 b가 각각 2 이상인 경우, 괄호 안의 구조는 서로 같거나 상이하다.
또한, 본 명세서의 일 실시상태는 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상은 상기 화학식 1의 화합물을 포함하는 것인 유기 발광 소자를 제공한다.
본 명세서에 기재된 화합물은 유기 발광 소자의 유기물층의 재료로서 사용될 수 있다. 적어도 하나의 실시상태에 따른 화합물은 유기 발광 소자에서 효율의 향상, 낮은 구동전압 및/또는 수명 특성을 향상시킬 수 있다. 특히, 본 명세서에 기재된 화합물은 정공주입, 정공수송, 정공주입과 정공수송, 발광, 전자수송, 또는 전자주입 재료로 사용될 수 있다. 또한, 본 명세서에 기재된 화합물은 바람직하게는 발광층, 전자수송 또는 전자주입 재료로 사용될 수 있다. 즉, 본 명세서의 일 실시상태에 따르면, 상기 화합물은 전자수송층 또는 전자주입층의 재료로 사용될 수 있다.
도 1은 기판(1), 양극(2), 발광층(3), 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다.
도 2는 기판 (1), 양극(2), 정공주입층(5), 정공수송층(6), 발광층(7), 전자수송층(8) 및 음극(4)로 이루어진 유기 발광 소자의 예를 도시한 것이다.
이하 본 명세서에 대하여 더욱 상세히 설명한다.
본 명세서의 일 실시상태는 상기 화학식 1로 표시되는 화합물을 제공한다.
상기 치환기들의 예시들은 아래에서 설명하나, 이에 한정되는 것은 아니다.
본 명세서에서 "치환 또는 비치환된" 이라는 용어는 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아미노기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 실릴기; 붕소기; 알킬기; 시클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴포스핀기; 또는 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환되거나, 상기 예시된 치환기 중 2 이상의 치환기가 연결된 치환 또는 비치환된 것을 의미한다. 예컨대, "2 이상의 치환기가 연결된 치환기"는 바이페닐기일 수 있다. 즉, 바이페닐기는 아릴기일 수도 있고, 2개의 페닐기가 연결된 치환기로 해석될 수 있다.
본 명세서의 일 실시상태에 따르면, 상기 "치환 또는 비치환된"이라는 표현은 중수소; 할로겐기; 니트릴기; 알킬기; 아릴기; 및 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 것을 의미할 수 있다.
본 명세서의 일 실시상태에 따르면, 상기 "치환 또는 비치환된"이라는 표현은 중수소; 할로겐기; 니트릴기; 탄소수 1 내지 10의 알킬기; 탄소수 6 내지 50의 아릴기; 및 탄소수 2 내지 50의 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 것을 의미할 수 있다.
본 명세서에 있어서, "인접한" 기는 해당 치환기가 치환된 원자와 직접 연결된 원자에 치환된 치환기, 해당 치환기와 입체구조적으로 가장 가깝게 위치한 치환기, 또는 해당 치환기가 치환된 원자에 치환된 다른 치환기를 의미할 수 있다. 예컨대, 벤젠고리에서 오쏘(ortho)위치로 치환된 2개의 치환기 및 지방족 고리에서 동일 탄소에 치환된 2개의 치환기는 서로 "인접한"기로 해석될 수 있다.
본 명세서에서 카보닐기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 40인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00003
본 명세서에 있어서, 에스테르기는 에스테르기의 산소가 탄소수 1 내지 25의 직쇄, 분지쇄 또는 고리쇄 알킬기 또는 탄소수 6 내지 25의 아릴기로 치환될 수 있다. 구체적으로, 하기 구조식의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00004
본 명세서에 있어서, 이미드기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 25인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00005
본 명세서에 있어서, 실릴기는 -SiRR'R''의 화학식으로 표시될 수 있고, 상기 R, R' 및 R''는 각각 수소; 치환 또는 비치환된 알킬기; 또는 치환 또는 비치환된 아릴기일 수 있다. 상기 실릴기는 구체적으로 트리메틸실릴기, 트리에틸실릴기, t-부틸디메틸실릴기, 비닐디메틸실릴기, 프로필디메틸실릴기, 트리페닐실릴기, 디페닐실릴기, 페닐실릴기 등이 있으나 이에 한정되지 않는다.
본 명세서에 있어서, 붕소기는 -BRR'의 화학식으로 표시될 수 있고, 상기 R 및 R'는 각각 수소; 치환 또는 비치환된 알킬기; 또는 치환 또는 비치환된 아릴기일 수 있다. 상기 붕소기는 구체적으로 트리메틸붕소기, 트리에틸붕소기, t-부틸디메틸붕소기, 트리페닐붕소기, 페닐붕소기 등이 있으나 이에 한정되지 않는다.
본 명세서에 있어서, 할로겐기의 예로는 불소, 염소, 브롬 또는 요오드가 있다.
본 명세서에 있어서, 상기 알킬기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나 1 내지 40인 것이 바람직하다. 일 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 20이다. 또 하나의 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 10이다. 또 하나의 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 6이다. 알킬기의 구체적인 예로는 메틸, 에틸, 프로필, n-프로필, 이소프로필, 부틸, n-부틸, 이소부틸, tert-부틸, sec-부틸, 1-메틸-부틸, 1-에틸-부틸, 펜틸, n-펜틸, 이소펜틸, 네오펜틸, tert-펜틸, 헥실, n-헥실, 1-메틸펜틸, 2-메틸펜틸, 4-메틸-2-펜틸, 3,3-디메틸부틸, 2-에틸부틸, 헵틸, n-헵틸, 1-메틸헥실, 시클로펜틸메틸, 시클로헥틸메틸, 옥틸, n-옥틸, tert-옥틸, 1-메틸헵틸, 2-에틸헥실, 2-프로필펜틸, n-노닐, 2,2-디메틸헵틸, 1-에틸-프로필, 1,1-디메틸-프로필, 이소헥실, 4-메틸헥실, 5-메틸헥실 등이 있으나, 이들에 한정되지 않는다.
본 명세서에 있어서, 상기 알케닐기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나, 2 내지 40인 것이 바람직하다. 일 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 20이다. 또 하나의 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 10이다. 또 하나의 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 6이다. 구체적인 예로는 비닐, 1-프로페닐, 이소프로페닐, 1-부테닐, 2-부테닐, 3-부테닐, 1-펜테닐, 2-펜테닐, 3-펜테닐, 3-메틸-1-부테닐, 1,3-부타디에닐, 알릴, 1-페닐비닐-1-일, 2-페닐비닐-1-일, 2,2-디페닐비닐-1-일, 2-페닐-2-(나프틸-1-일)비닐-1-일, 2,2-비스(디페닐-1-일)비닐-1-일, 스틸베닐기, 스티레닐기 등이 있으나 이들에 한정되지 않는다.
본 명세서에 있어서, 시클로알킬기는 특별히 한정되지 않으나, 탄소수 3 내지 60인 것이 바람직하며, 일 실시상태에 따르면, 상기 시클로알킬기의 탄소수는 3 내지 30이다. 또 하나의 실시상태에 따르면, 상기 시클로알킬기의 탄소수는 3 내지 20이다. 또 하나의 실시상태에 따르면, 상기 시클로알킬기의 탄소수는 3 내지 6이다. 구체적으로 시클로프로필, 시클로부틸, 시클로펜틸, 3-메틸시클로펜틸, 2,3-디메틸시클로펜틸, 시클로헥실, 3-메틸시클로헥실, 4-메틸시클로헥실, 2,3-디메틸시클로헥실, 3,4,5-트리메틸시클로헥실, 4-tert-부틸시클로헥실, 시클로헵틸, 시클로옥틸 등이 있으나, 이에 한정되지 않는다.
본 명세서에 있어서, 아릴아민기의 예로는 치환 또는 비치환된 모노아릴아민기, 치환 또는 비치환된 디아릴아민기, 또는 치환 또는 비치환된 트리아릴아민기가 있다. 상기 아릴아민기 중의 아릴기는 단환식 아릴기일 수 있고, 다환식 아릴기일 수 있다. 상기 2 이상의 아릴기를 포함하는 아릴아민기는 단환식 아릴기, 다환식 아릴기, 또는 단환식 아릴기와 다환식 아릴기를 동시에 포함할 수 있다.
아릴 아민기의 구체적인 예로는 페닐아민, 나프틸아민, 비페닐아민, 안트라세닐아민, 3-메틸-페닐아민, 4-메틸-나프틸아민, 2-메틸-비페닐아민, 9-메틸-안트라세닐아민, 디페닐 아민기, 페닐 나프틸 아민기, 디톨릴 아민기, 페닐 톨릴 아민기, 카바졸 및 트리페닐 아민기 등이 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 헤테로아릴아민기의 예로는 치환 또는 비치환된 모노헤테로아릴아민기, 치환 또는 비치환된 디헤테로아릴아민기, 또는 치환 또는 비치환된 트리헤테로아릴아민기가 있다. 상기 헤테로아릴아민기 중의 헤테로아릴기는 단환식 헤테로고리기일 수 있고, 다환식 헤테로고리기일 수 있다. 상기 2 이상의 헤테로고리기를 포함하는 헤테로아릴아민기는 단환식 헤테로고리기, 다환식 헤테로고리기, 또는 단환식 헤테로고리기와 다환식 헤테로고리기를 동시에 포함할 수 있다.
본 명세서에 있어서, 아릴헤테로아릴아민기는 아릴기 및 헤테로고리기로 치환된 아민기를 의미한다.
본 명세서에 있어서, 아릴포스핀기의 예로는 치환 또는 비치환된 모노아릴포스핀기, 치환 또는 비치환된 디아릴포스핀기, 또는 치환 또는 비치환된 트리아릴포스핀기가 있다. 상기 아릴포스핀기 중의 아릴기는 단환식 아릴기일 수 있고, 다환식 아릴기일 수 있다. 상기 아릴기가 2 이상을 포함하는 아릴포스핀기는 단환식 아릴기, 다환식 아릴기, 또는 단환식 아릴기와 다환식 아릴기를 동시에 포함할 수 있다.
본 명세서에 있어서, 아릴기는 특별히 한정되지 않으나 탄소수 6 내지 60인 것이 바람직하며, 단환식 아릴기 또는 다환식 아릴기일 수 있다. 일 실시상태에 따르면, 상기 아릴기의 탄소수는 6 내지 30이다. 일 실시상태에 따르면, 상기 아릴기의 탄소수는 6 내지 20이다. 상기 아릴기가 단환식 아릴기로는 페닐기, 바이페닐기, 터페닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다. 상기 다환식 아릴기로는 나프틸기, 안트라세닐기, 페난트릴기, 파이레닐기, 페릴레닐기, 크라이세닐기, 플루오레닐기, 트리페닐렌기 등이 될 수 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 플루오레닐기는 치환될 수 있고, 치환기 2개가 서로 결합하여 스피로 구조를 형성할 수 있다.
상기 플루오레닐기가 치환되는 경우,
Figure pat00006
,
Figure pat00007
,
Figure pat00008
, 및
Figure pat00009
등이 될 수 있다. 다만, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 헤테로 고리기는 이종원자로 N, O, P, S, Si 및 Se 중 1개 이상을 포함하는 헤테로 고리기로서, 탄소수는 특별히 한정되지 않으나 탄소수 2 내지 60인 것이 바람직하다. 헤테로 고리기의 예로는 티오펜기, 퓨란기, 피롤기, 이미다졸기, 티아졸기, 옥사졸기, 옥사디아졸기, 트리아졸기, 피리딜기, 비피리딜기, 피리미딜기, 트리아진기, 트리아졸기, 아크리딜기, 피리다진기, 피라지닐기, 퀴놀리닐기, 퀴나졸린기, 퀴녹살리닐기, 프탈라지닐기, 피리도 피리미디닐기, 피리도 피라지닐기, 피라지노 피라지닐기, 이소퀴놀린기, 인돌기, 카바졸기, 벤즈옥사졸기, 벤즈이미다졸기, 벤조티아졸기, 벤조카바졸기, 벤조티오펜기, 디벤조티오펜기, 벤조퓨라닐기, 페난쓰롤린기(phenanthroline), 티아졸릴기, 이소옥사졸릴기, 옥사디아졸릴기, 티아디아졸릴기, 벤조티아졸릴기, 페노티아지닐기 및 디벤조퓨라닐기 등이 있으나, 이들에만 한정되는 것은 아니다.
본 명세서에 있어서, 헤테로 아릴기는 방향족인 것을 제외하고는 전술한 헤테로 고리기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 아릴옥시기, 아릴티옥시기, 아릴술폭시기, 아릴포스핀기, 아르알킬기, 아랄킬아민기, 아르알케닐기, 알킬아릴기, 아릴아민기, 아릴헤테로아릴아민기 중의 아릴기는 전술한 아릴기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 알킬티옥시기, 알킬술폭시기, 아르알킬기, 아랄킬아민기, 알킬아릴기, 알킬아민기 중 알킬기는 전술한 알킬기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 헤테로아릴기, 헤테로아릴아민기, 아릴헤테로아릴아민기 중 헤테로아릴기는 전술한 헤테로고리기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 아르알케닐기 중 알케닐기는 전술한 알케닐기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 아릴렌은 2가기인 것을 제외하고는 전술한 아릴기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 헤테로아릴렌은 2가기인 것을 제외하고는 전술한 헤테로고리기에 관한 설명이 적용될 수 있다.
본 명세서에 있어서, 인접하는 기와 서로 결합하여 고리를 형성한다는 의미는 인접하는 기와 서로 결합하여 치환 또는 비치환된 지방족 탄화수소고리; 치환 또는 비치환된 방향족 탄화수소고리; 치환 또는 비치환된 지방족 헤테로고리; 치환 또는 비치환된 방향족 헤테로고리; 또는 이들의 축합고리를 형성하는 것을 의미한다.
본 명세서에 있어서, 지방족 탄화수소고리란 방향족이 아닌 고리로서 탄소와 수소 원자로만 이루어진 고리를 의미한다.
본 명세서에 있어서, 방향족 탄화수소고리의 예로는 페닐기, 나프틸기, 안트라세닐기 등이 있으나 이들에만 한정되는 것은 아니다.
본 명세서에 있어서, 지방족 헤테로고리란 헤테로원자 중 1개 이상을 포함하는 지방족고리를 의미한다.
본 명세서에 있어서, 방향족 헤테로고리란 헤테로원자 중 1개 이상을 포함하는 방향족고리를 의미한다.
본 명세서에 있어서, 상기 지방족 탄화수소고리, 방향족 탄화수소고리, 지방족 헤테로고리 및 방향족 헤테로고리는 단환 또는 다환일 수 있다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 화학식 1-2 내지 1-5 중 어느 하나로 표시될 수 있다.
[화학식 1-2]
Figure pat00010
[화학식 1-3]
Figure pat00011
[화학식 1-4]
Figure pat00012

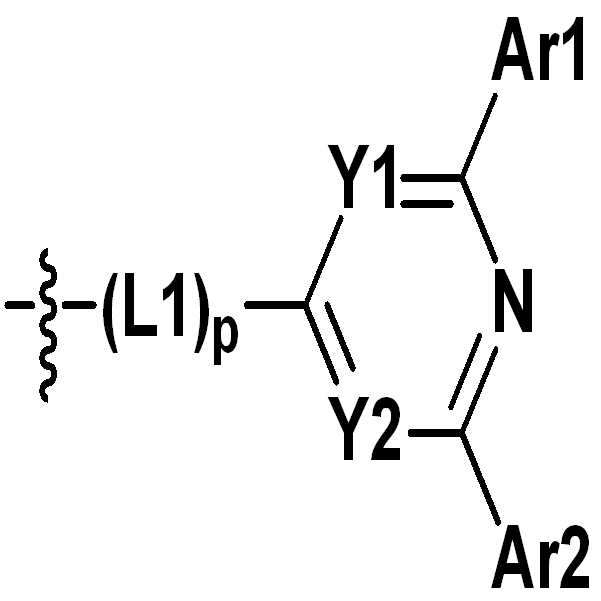

[화학식 1-5]
Figure pat00013
상기 화학식 1-2 내지 1-5에 있어서,
L1, Y1 내지 Y3, Ar1, Ar2 및 p의 정의는 화학식 1-1과 같다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-2 내지 1-5에 있어서, Y1 내지 Y3는 CR이고, 상기 R은 수소; 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아미노기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 아르알킬기; 치환 또는 비치환된 아르알케닐기; 치환 또는 비치환된 알킬아릴기; 치환 또는 비치환된 알킬아민기; 치환 또는 비치환된 아랄킬아민기; 치환 또는 비치환된 헤테로아릴아민기; 치환 또는 비치환된 아릴아민기; 치환 또는 비치환된 아릴헤테로아릴아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이거나, 인접하는 기와 서로 결합하여 치환 또는 비치환된 고리를 형성한다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-2 내지 1-5에 있어서,
Y1 내지 Y3는 CH이다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1은 하기 화학식 2 내지 4 중 어느 하나로 표시될 수 있다.
[화학식 2]
Figure pat00014
[화학식 3]
Figure pat00015

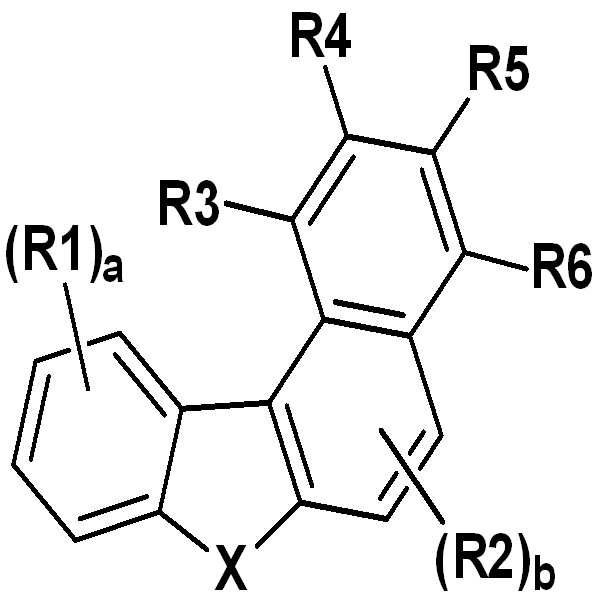

[화학식 4]
Figure pat00016
상기 화학식 2 내지 4에 있어서,
X, R1 내지 R6, a 및 b의 정의는 화학식 1과 같다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1은 하기 화학식 5 또는 6으로 표시될 수 있다.
[화학식 5]
Figure pat00017
[화학식 6]
Figure pat00018
상기 화학식 5 및 6에 있어서,
X, R1 내지 R6, L1, Y1 내지 Y3, Ar1, Ar2, a, b 및 p의 정의는 화학식 1과 같다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1은 하기 화학식 7 또는 8으로 표시될 수 있다.
[화학식 7]
Figure pat00019
[화학식 8]
Figure pat00020
상기 화학식 7 및 8에 있어서,
X, R1 내지 R6, L1, Y1 내지 Y3, Ar1, Ar2, a, b 및 p의 정의는 화학식 1과 같다.

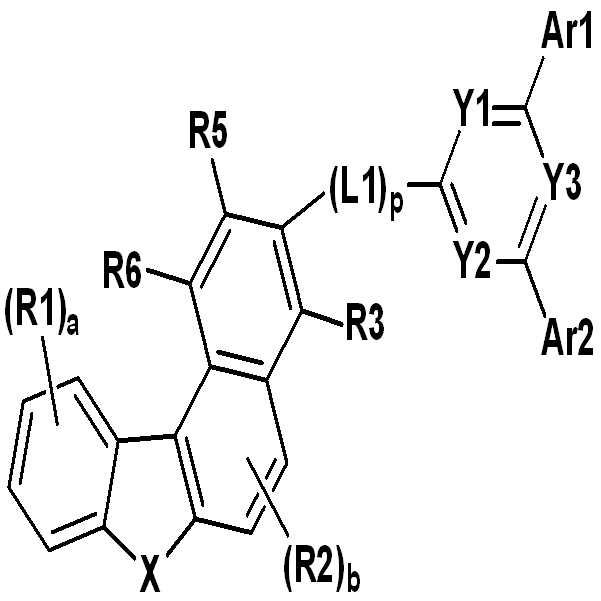

본 명세서의 일 실시상태에 따르면, 상기 화학식 1은 하기 화학식 9 또는 10으로 표시될 수 있다.
[화학식 9]
Figure pat00021
[화학식 10]
Figure pat00022
상기 화학식 9 및 10에 있어서,
X, R1 내지 R6, L1, Y1 내지 Y3, Ar1, Ar2, a, b 및 p의 정의는 화학식 1과 같다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 치환 또는 비치환된 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 중수소, 할로겐기, 니트릴기, 탄소수 1 내지 10의 알킬기, 탄소수 6 내지 50의 아릴기, 및 탄소수 2 내지 50의 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 중수소, 할로겐기, 니트릴기, 탄소수 1 내지 10의 알킬기, 탄소수 6 내지 50의 아릴기, 및 탄소수 2 내지 50의 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 탄소수 6 내지 50의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 중수소, 할로겐기, 니트릴기, 탄소수 1 내지 10의 알킬기, 탄소수 6 내지 50의 아릴기, 및 탄소수 2 내지 50의 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 탄소수 6 내지 40의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 중수소, 할로겐기, 니트릴기, 탄소수 1 내지 10의 알킬기, 탄소수 6 내지 50의 아릴기, 및 탄소수 2 내지 50의 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 탄소수 6 내지 30의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 중수소, 할로겐기, 니트릴기, 탄소수 1 내지 10의 알킬기, 탄소수 6 내지 50의 아릴기, 및 탄소수 2 내지 50의 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 중수소, 할로겐기, 니트릴기, 탄소수 1 내지 10의 알킬기, 탄소수 6 내지 50의 아릴기, 및 탄소수 2 내지 50의 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 탄소수 6 내지 10의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 탄소수 6 내지 50의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 탄소수 6 내지 40의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 탄소수 6 내지 30의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 탄소수 6 내지 20의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 탄소수 6 내지 10의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 중수소, 할로겐기, 니트릴기, 탄소수 1 내지 10의 알킬기, 탄소수 6 내지 50의 아릴기, 및 탄소수 2 내지 50의 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 1환 내지 5환의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 중수소, 할로겐기, 니트릴기, 탄소수 1 내지 10의 알킬기, 탄소수 6 내지 50의 아릴기, 및 탄소수 2 내지 50의 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 1환 내지 3환의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 1환 내지 5환의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 1환 내지 3환의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 또는 1환 또는 2환의 아릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 치환 또는 비치환된 페닐렌; 치환 또는 비치환된 나프틸렌; 또는 치환 또는 비치환된 바이페닐릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 치환 또는 비치환된 페닐렌; 또는 치환 또는 비치환된 나프틸렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 페닐렌; 나프틸렌; 또는 바이페닐릴렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합이거나, 하기의 구조들에서 선택된 어느 하나일 수 있다.
Figure pat00023
상기 구조들은 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아민기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 실릴기; 붕소기; 알킬기; 시클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴헤테로아릴아민기; 아릴포스핀기; 및 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환될 수 있다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 중수소, 할로겐기, 니트릴기, 탄소수 1 내지 10의 알킬기, 탄소수 6 내지 50의 아릴기, 및 탄소수 2 내지 50의 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 페닐렌; 또는 중수소, 할로겐기, 니트릴기, 탄소수 1 내지 10의 알킬기, 탄소수 6 내지 50의 아릴기, 및 탄소수 2 내지 50의 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환된 나프틸렌이다.
본 명세서의 일 실시상태에 따르면, 상기 L1은 직접결합; 페닐렌; 또는 나프틸렌이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로아릴기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 1환 내지 5환의 아릴기; 또는 치환 또는 비치환된 1환 내지 4환의 헤테로고리기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 1환 내지 4환의 아릴기; 또는 치환 또는 비치환된 1환 내지 4환의 헤테로고리기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 페닐기; 치환 또는 비치환된 바이페닐기; 치환 또는 비치환된 터페닐기; 치환 또는 비치환된 나프틸기; 치환 또는 비치환된 안트라세닐기; 치환 또는 비치환된 페난트릴기; 치환 또는 비치환된 파이레닐기; 치환 또는 비치환된 페릴레닐기; 치환 또는 비치환된 크라이세닐기; 치환 또는 비치환된 플루오레닐기; 치환 또는 비치환된 트리페닐렌기; 치환 또는 비치환된 티오펜기; 치환 또는 비치환된 퓨란기; 치환 또는 비치환된 피롤기; 치환 또는 비치환된 이미다졸기; 치환 또는 비치환된 티아졸기; 치환 또는 비치환된 옥사졸기; 치환 또는 비치환된 옥사디아졸기; 치환 또는 비치환된 트리아졸기; 치환 또는 비치환된 피리딜기; 치환 또는 비치환된 비피리딜기; 치환 또는 비치환된 피리미딜기; 치환 또는 비치환된 트리아진기; 치환 또는 비치환된 트리아졸기; 치환 또는 비치환된 아크리딜기; 치환 또는 비치환된 피리다진기; 치환 또는 비치환된 피라지닐기; 치환 또는 비치환된 퀴놀리닐기; 치환 또는 비치환된 퀴나졸린기; 치환 또는 비치환된 퀴녹살리닐기; 치환 또는 비치환된 프탈라지닐기; 치환 또는 비치환된 피리도 피리미디닐기; 치환 또는 비치환된 피리도 피라지닐기; 치환 또는 비치환된 피라지노 피라지닐기; 치환 또는 비치환된 이소퀴놀린기; 치환 또는 비치환된 인돌기; 치환 또는 비치환된 카바졸기; 치환 또는 비치환된 벤즈옥사졸기; 치환 또는 비치환된 벤즈이미다졸기; 치환 또는 비치환된 벤조티아졸기; 치환 또는 비치환된 벤조카바졸기; 치환 또는 비치환된 벤조티오펜기; 치환 또는 비치환된 디벤조티오펜기; 치환 또는 비치환된 벤조퓨라닐기; 치환 또는 비치환된 페난쓰롤린기(phenanthroline); 치환 또는 비치환된 티아졸릴기; 치환 또는 비치환된 이소옥사졸릴기; 치환 또는 비치환된 옥사디아졸릴기; 치환 또는 비치환된 티아디아졸릴기; 치환 또는 비치환된 벤조티아졸릴기; 치환 또는 비치환된 페노티아지닐기; 또는 치환 또는 비치환된 디벤조퓨라닐기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 페닐기; 치환 또는 비치환된 바이페닐기; 치환 또는 비치환된 터페닐기; 치환 또는 비치환된 쿼터페닐기; 치환 또는 비치환된 안트라세닐기; 치환 또는 비치환된 페난트릴기; 치환 또는 비치환된 파이레닐기; 치환 또는 비치환된 페랄레닐기; 치환 또는 비치환된 크라이세닐기; 치환 또는 비치환된 플루오레닐기; 치환 또는 비치환된 트리페닐렌기; 또는 치환 또는 비치환된 헤테로고리기이다.
본 명세서의 일 실시상태에 따르면, 상기 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 직접결합이거나, 하기 구조들 중에서 선택된 어느 하나일 수 있다.
Figure pat00024
Figure pat00025
Figure pat00026
Figure pat00027
상기 구조들은 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아민기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 실릴기; 붕소기; 알킬기; 시클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴헤테로아릴아민기; 아릴포스핀기; 및 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환될 수 있다.
본 명세서의 일 실시상태에 따르면, 상기 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 페닐기; 니트릴기로 치환된 페닐기; 페닐기로 치환된 알킬기로 치환된 페닐기; 피리딜기로 치환된 페닐기; 나프틸기로 치환된 페닐기; 바이페닐기; 터페닐기; 쿼터페닐기; 나프틸기; 알킬기로 치환된 플루오레닐기; 페닐기로 치환된 플루오레닐기; 스피로비플루오레닐기; 페난트릴기; 파이레닐기; 트리페닐렌기; 피리딜기; 카바졸기; 퀴놀린기; 또는 이소퀴놀린기이다.
본 명세서의 일 실시상태에 따르면, 상기 R은 수소; 중수소; 할로겐기; 니트릴기; 탄소수 1 내지 10의 알킬기; 탄소수 6 내지 50의 아릴기; 또는 탄소수 2 내지 50의 헤테로고리기이다.
본 명세서의 일 실시상태에 따르면, 상기 R은 수소; 중수소; 할로겐기; 또는 탄소수 1 내지 5의 알킬기이다.
본 명세서의 일 실시상태에 따르면, 상기 R은 수소; 또는 중수소이다.
본 명세서의 일 실시상태에 따르면, 상기 R은 수소이다.
본 명세서의 일 실시상태에 따르면, 상기 X는 O이다.
본 명세서의 일 실시상태에 따르면, 상기 X는 S이다.
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00028
Figure pat00029
Figure pat00030
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00031
Figure pat00032
Figure pat00033
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00034
Figure pat00035
Figure pat00036
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00037
Figure pat00038
Figure pat00039
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00040
Figure pat00041
Figure pat00042
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00043
Figure pat00044
Figure pat00045

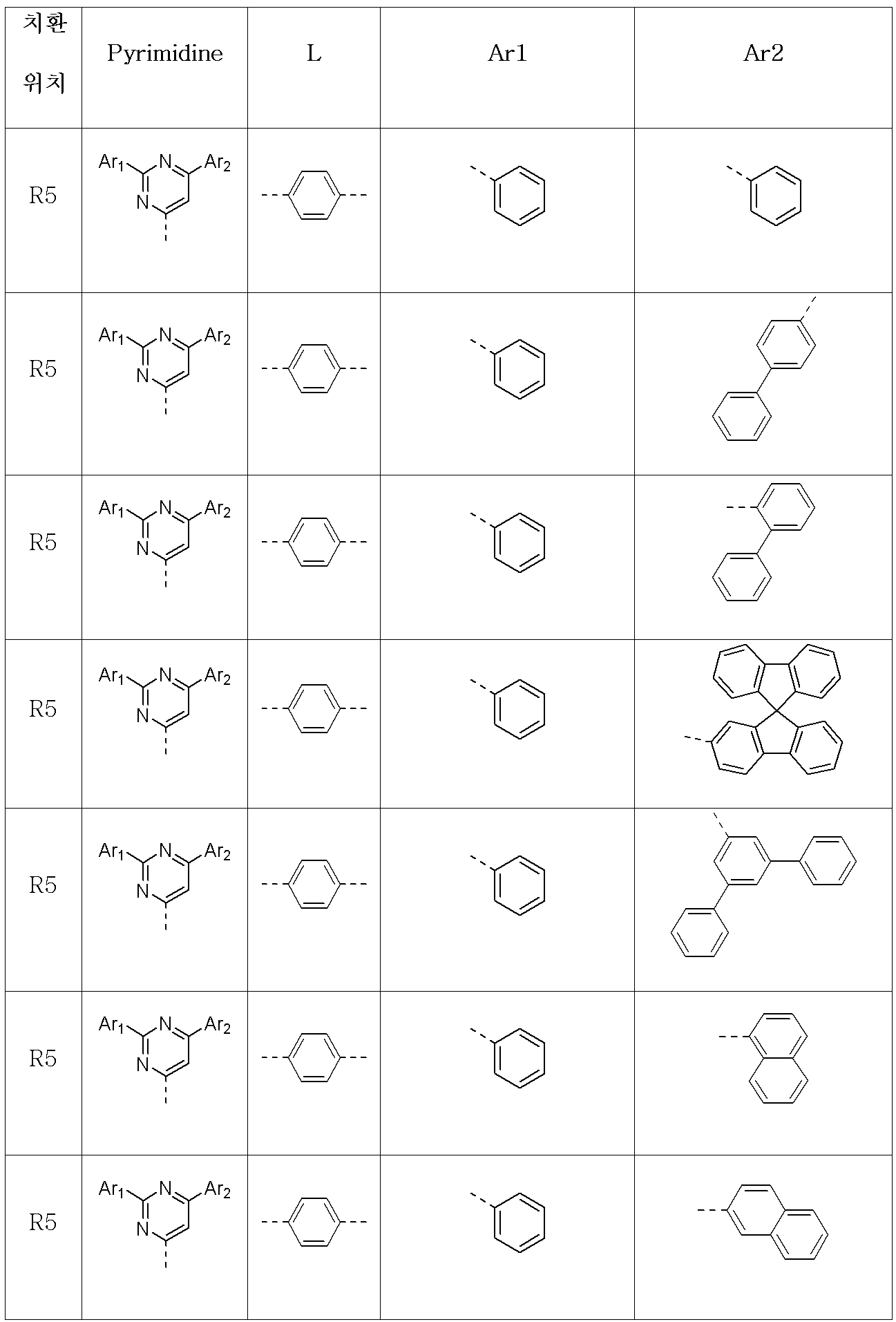

본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00046
Figure pat00047
Figure pat00048
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00049
Figure pat00050
Figure pat00051
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00052
Figure pat00053
Figure pat00054
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00055
Figure pat00056
Figure pat00057
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00058
Figure pat00059
Figure pat00060

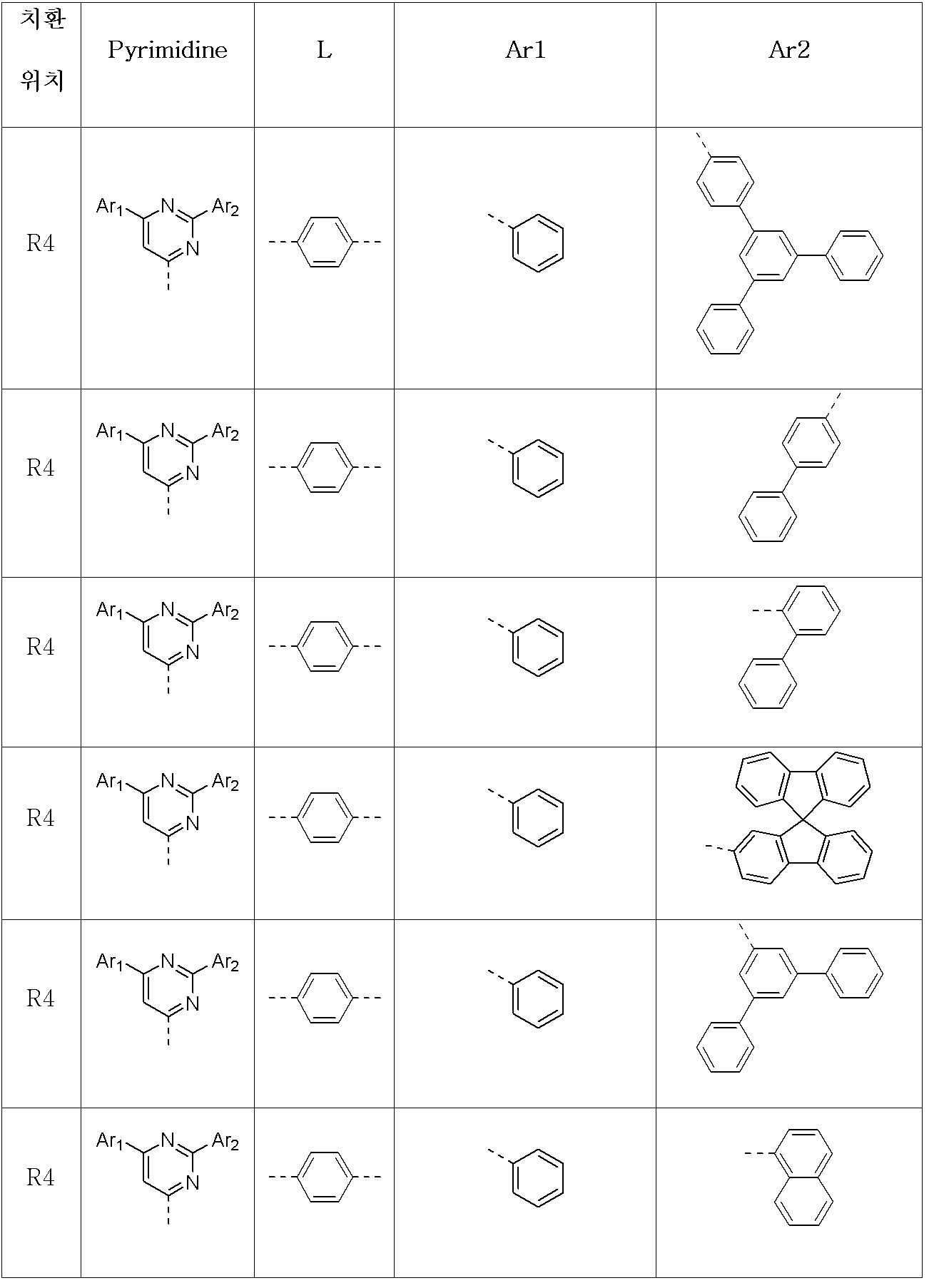

본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00061
Figure pat00062
Figure pat00063
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00064
Figure pat00065
Figure pat00066
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00067
Figure pat00068
Figure pat00069
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00070
Figure pat00071
Figure pat00072

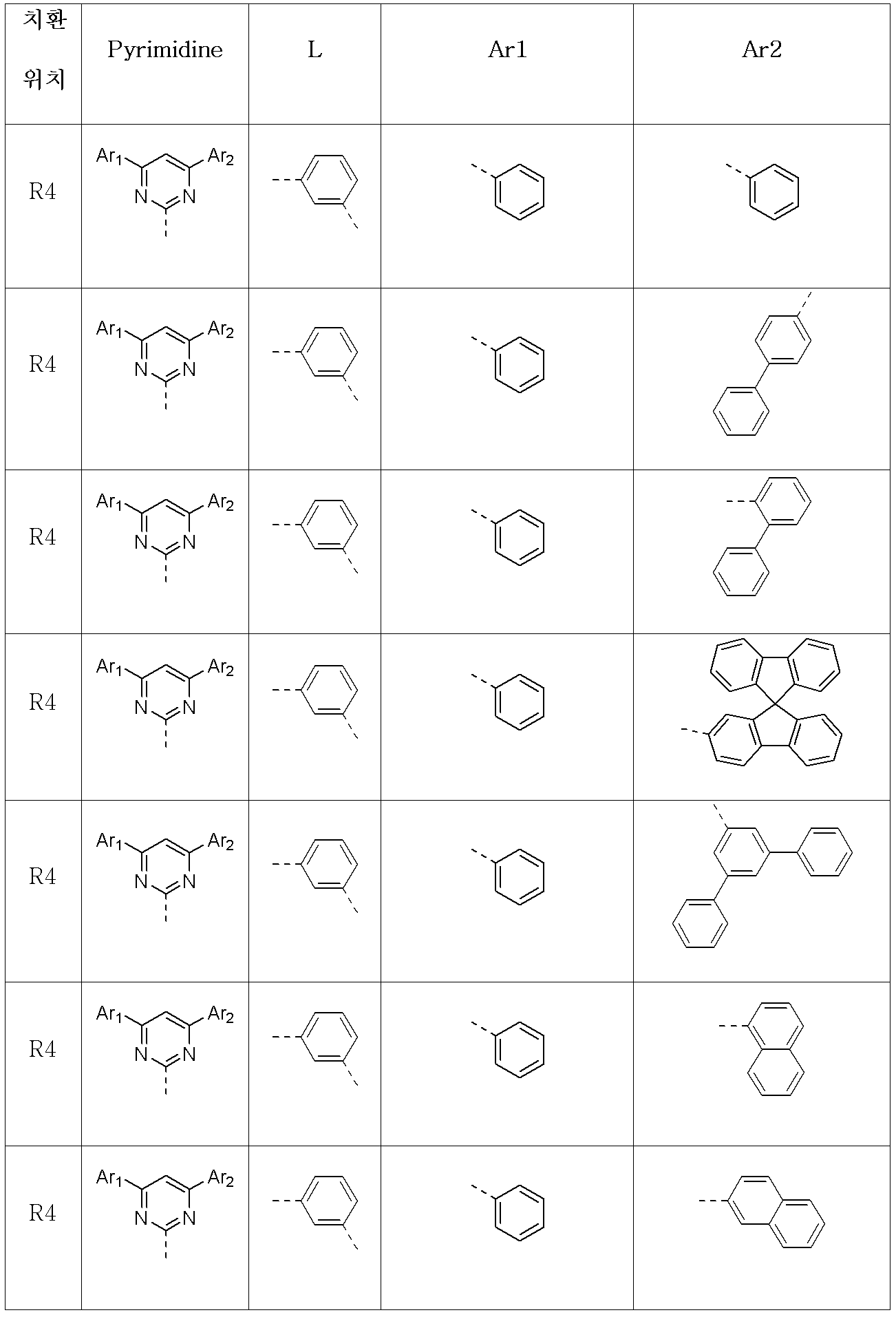

본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00073
Figure pat00074
Figure pat00075
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00076
Figure pat00077
Figure pat00078
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00079
Figure pat00080
Figure pat00081
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00082
Figure pat00083
Figure pat00084
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00085
Figure pat00086
Figure pat00087
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00088
Figure pat00089
Figure pat00090
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00091
Figure pat00092
Figure pat00093
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00094
Figure pat00095
Figure pat00096
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00097
Figure pat00098
Figure pat00099

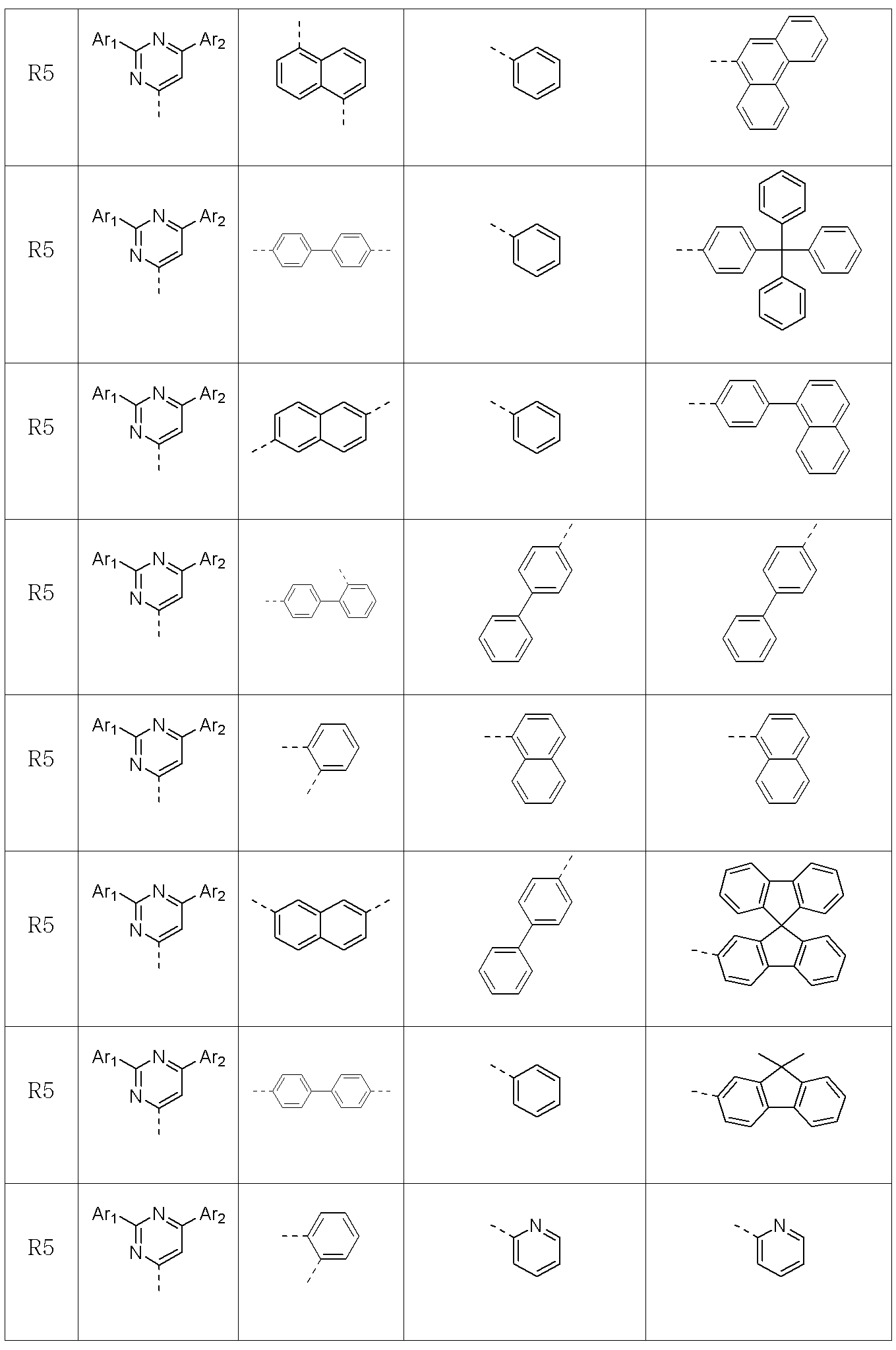

본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00100
Figure pat00101
Figure pat00102
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00103
Figure pat00104
Figure pat00105
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00106
Figure pat00107
Figure pat00108
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00109
Figure pat00110
Figure pat00111

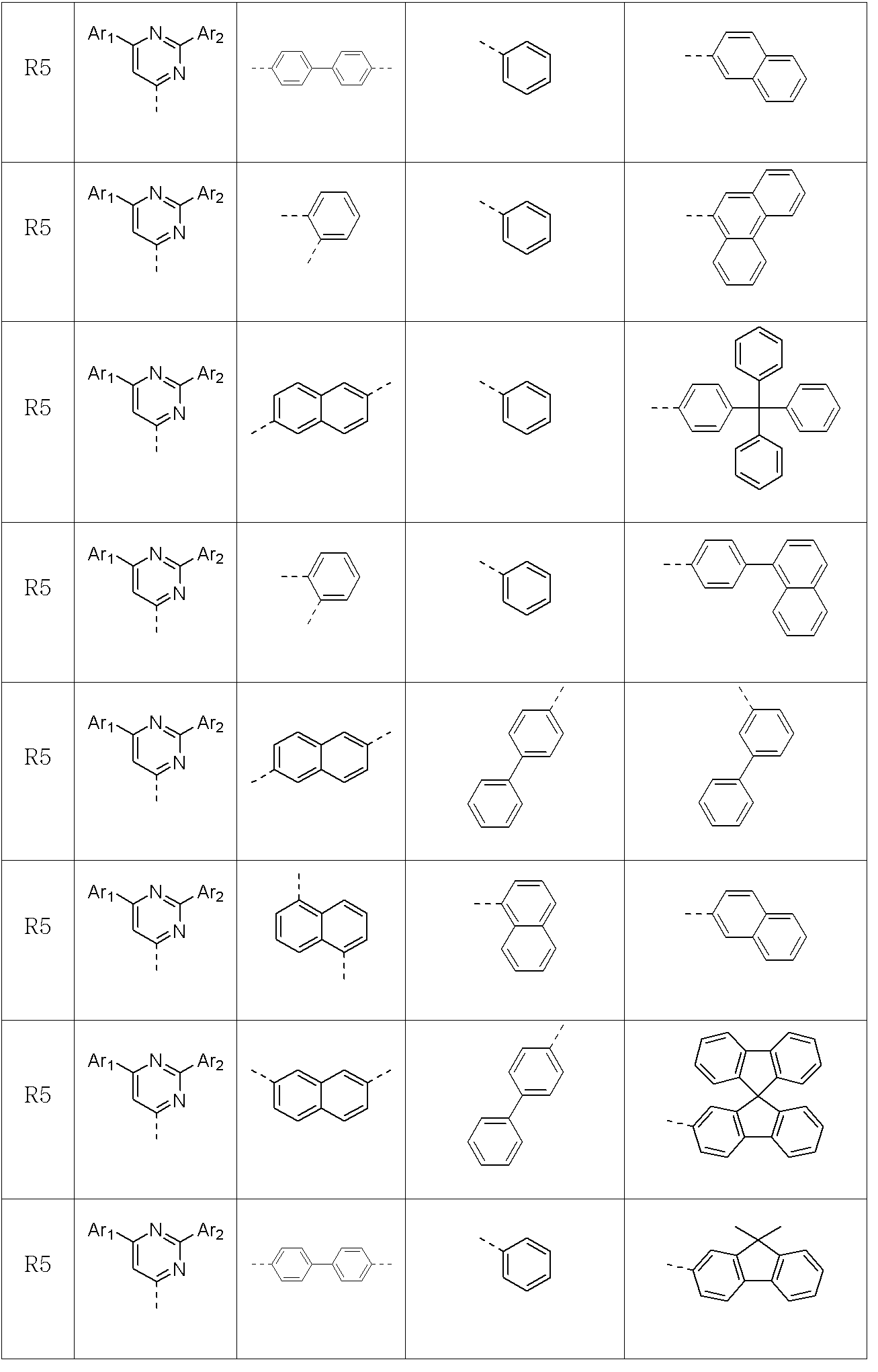

본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00112
Figure pat00113
Figure pat00114
본 명세서의 일 실시상태에 따르면, 상기 화학식 1-1은 하기 구조들로 표시되는 어느 하나일 수 있다.
Figure pat00115
Figure pat00116
Figure pat00117
본 발명의 일 실시상태에 따르면, 상기 화학식 1의 화합물은 하기 화합물들 중에서 선택된 어느 하나일 수 있다.
Figure pat00118
Figure pat00119
Figure pat00120
Figure pat00121
Figure pat00122
Figure pat00123
Figure pat00124
Figure pat00125
상기 화학식 1로 표시되는 화합물은 후술하는 제조예를 기초로 제조될 수 있다. 일 실시상태에 따르면, 하기 반응식 1과 같은 방식으로 제조될 수 있다.
[반응식 1]
또한, 본 명세서는 상기 화학식 1로 표시되는 화합물을 포함하는 유기 발광 소자를 제공한다.
본 명세서의 일 실시상태에 있어서, 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1 층 이상은 상기 화학식 1의 화합물을 포함하는 것인 유기 발광 소자를 제공한다.
본 명세서의 유기 발광 소자의 유기물층은 단층 구조로 이루어질 수도 있으나, 2층 이상의 유기물층이 적층된 다층 구조로 이루어질 수 있다. 예컨대, 본 발명의 유기 발광 소자는 유기물층으로서 정공주입층, 정공수송층, 발광층, 전자수송층, 전자주입층 등을 포함하는 구조를 가질 수 있다. 그러나 유기 발광 소자의 구조는 이에 한정되지 않고 더 적은 수의 유기층을 포함할 수 있다.
본 명세서의 일 실시상태에 있어서, 상기 유기물층은 정공주입층, 정공수송층 또는 정공 주입과 수송을 동시에 하는 층을 포함하고, 상기 정공주입층, 정공수송층, 또는 정공 주입과 수송을 동시에 하는 층은 상기 화학식 1의 화합물을 포함한다.
또 하나의 실시상태에 있어서, 상기 유기물층은 발광층을 포함하고, 상기 발광층은 상기 화학식 1의 화합물을 포함한다.
본 명세서의 일 실시상태에 있어서, 상기 유기물층은 전자수송층 또는 전자주입층을 포함하고, 상기 전자수송층 또는 전자주입층은 상기 화학식 1의 화합물을 포함한다.
본 명세서의 일 실시상태에 있어서, 상기 전자수송층, 전자주입층 또는 전자수송 및 전자주입을 동시에 하는 층은 상기 화학식 1의 화합물을 포함한다.
또 하나의 실시상태에 있어서, 상기 유기물층은 발광층 및 전자수송층을 포함하고, 상기 전자수송층은 상기 화학식 1의 화합물을 포함한다.
또 하나의 실시상태에 있어서, 유기 발광 소자는 기판 상에 양극, 1층 이상의 유기물층 및 음극이 순차적으로 적층된 구조(normal type)의 유기 발광 소자일 수 있다.
또 하나의 실시상태에 있어서, 유기 발광 소자는 기판 상에 음극, 1층 이상의 유기물층 및 양극이 순차적으로 적층된 역방향 구조(inverted type)의 유기 발광 소자일 수 있다.
예컨대, 본 명세서의 일 실시상태에 따른 유기 발광 소자의 구조는 도 1 및 2에 예시되어 있다.
도 1은 기판(1), 양극(2), 발광층(3), 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다. 이와 같은 구조에 있어서, 상기 화합물은 상기 발광층에 포함될 수 있다.
도 2는 기판 (1), 양극(2), 정공주입층(5), 정공수송층(6), 발광층(7), 전자수송층(8) 및 음극(4)로 이루어진 유기 발광 소자의 예를 도시한 것이다. 이와 같은 구조에 있어서, 상기 화합물은 상기 정공주입층, 정공수송층, 발광층 및 전자수송층 중 1층 이상에 포함될 수 있다.
본 명세서의 유기 발광 소자는 유기물층 중 1층 이상이 본 명세서의 화합물, 즉 상기 화학식 1의 화합물을 포함하는 것을 제외하고는 당 기술분야에 알려져 있는 재료와 방법으로 제조될 수 있다.
상기 유기 발광 소자가 복수개의 유기물층을 포함하는 경우, 상기 유기물층은 동일한 물질 또는 다른 물질로 형성될 수 있다.
본 명세서의 하나의 실시상태에 있어서, 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 발광층; 상기 발광층과 상기 제1 전극 사이, 또는 상기 발광층과 상기 제2 전극 사이에 구비된 2층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 2층 이상의 유기물층 중 적어도 하나는 상기 헤테로환 화합물을 포함한다. 하나의 실시상태에 있어서, 상기 2층 이상의 유기물층은 전자수송층, 전자주입층, 전자 수송과 전자주입을 동시에 하는 층 및 정공저지층으로 이루어진 군에서 2 이상이 선택될 수 있다.
본 명세서의 일 실시상태에 있어서, 상기 유기물층은 2층 이상의 전자수송층을 포함하고, 상기 2층 이상의 전자수송층 중 적어도 하나는 상기 헤테로환 화합물을 포함한다. 구체적으로 본 명세서의 일 실시상태에 있어서, 상기 헤테로환 화합물은 상기 2층 이상의 전자수송층 중 1층에 포함될 수도 있으며, 각각의 2층 이상의 전자수송층에 포함될 수 있다.
또한, 본 명세서의 일 실시상태에 있어서, 상기 헤테로환 화합물이 상기 각각의 2층 이상의 전자수송층에 포함되는 경우, 상기 헤테로환 화합물을 제외한 다른 재료들은 서로 동일하거나 상이할 수 있다.
본 명세서의 유기 발광 소자는 유기물층 중 1층 이상이 상기 화학식 1의 화합물, 즉 상기 화학식 1로 표시되는 화합물을 포함하는 것을 제외하고는 당 기술분야에 알려져 있는 재료와 방법으로 제조될 수 있다.
예컨대, 본 명세서의 유기 발광 소자는 기판 상에 제1 전극, 유기물층 및 제2 전극을 순차적으로 적층시킴으로써 제조할 수 있다. 이 때 스퍼터링법(sputtering)이나 전자빔 증발법(e-beam evaporation)과 같은 PVD(physical Vapor Deposition)방법을 이용하여, 기판 상에 금속 또는 전도성을 가지는 금속 산화물 또는 이들의 합금을 증착시켜 양극을 형성하고, 그 위에 정공 주입층, 정공 수송층, 발광층 및 전자 수송층을 포함하는 유기물층을 형성한 후, 그 위에 음극으로 사용할 수 있는 물질을 증착시킴으로써 제조될 수 있다. 이와 같은 방법 외에도, 기판 상에 음극 물질부터 유기물층, 양극 물질을 차례로 증착시켜 유기 발광 소자를 만들 수 있다.
또한, 상기 화학식 1의 화합물은 유기 발광 소자의 제조시 진공 증착법 뿐만 아니라 용액 도포법에 의하여 유기물층으로 형성될 수 있다. 여기서, 용액 도포법이라 함은 스핀 코팅, 딥코팅, 닥터 블레이딩, 잉크젯프린팅, 스크린 프린팅, 스프레이법, 롤 코팅 등을 의미하지만, 이들만으로 한정되는 것은 아니다.
이와 같은 방법 외에도, 기판 상에 음극 물질로부터 유기물층, 양극 물질을 차례로 증착시켜 유기 발광 소자를 만들 수도 있다 (국제 특허 출원 공개 제 2003/012890호). 다만, 제조 방법이 이에 한정되는 것은 아니다.
본 명세서의 일 실시상태에 있어서, 상기 제1 전극은 양극이고, 상기 제2 전극은 음극이다.
또 하나의 실시상태에 있어서, 상기 제1 전극은 음극이고, 상기 제2 전극은 양극이다.
상기 양극 물질로는 통상 유기물층으로 정공 주입이 원활할 수 있도록 일함수가 큰 물질이 바람직하다. 본 발명에서 사용될 수 있는 양극 물질의 구체적인 예로는 바나듐, 크롬, 구리, 아연, 금과 같은 금속 또는 이들의 합금; 아연 산화물, 인듐 산화물, 인듐주석 산화물(ITO), 인듐아연 산화물(IZO)과 같은 금속 산화물; ZnO:Al 또는 SNO2 : Sb와 같은 금속과 산화물의 조합; 폴리(3-메틸티오펜), 폴리[3,4-(에틸렌-1,2-디옥시)티오펜](PEDOT), 폴리피롤 및 폴리아닐린과 같은 전도성 고분자 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 음극 물질로는 통상 유기물층으로 전자 주입이 용이하도록 일함수가 작은 물질인 것이 바람직하다. 음극 물질의 구체적인 예로는 마그네슘, 칼슘, 나트륨, 칼륨, 티타늄, 인듐, 이트륨, 리튬, 가돌리늄, 알루미늄, 은, 주석 및 납과 같은 금속 또는 이들의 합금; LiF/Al 또는 LiO2/Al과 같은 다층 구조 물질 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 정공 주입 물질로는 전극으로부터 정공을 주입하는 층으로, 정공 주입 물질로는 정공을 수송하는 능력을 가져 양극에서의 정공 주입효과, 발광층 또는 발광재료에 대하여 우수한 정공 주입 효과를 갖고, 발광층에서 생성된 여기자의 전자주입층 또는 전자주입재료에의 이동을 방지하며, 또한, 박막 형성 능력이 우수한 화합물이 바람직하다. 정공 주입 물질의 HOMO(highest occupied molecular orbital)가 양극 물질의 일함수와 주변 유기물층의 HOMO 사이인 것이 바람직하다. 정공 주입 물질의 구체적인 예로는 금속 포피린(porphyrin), 올리고티오펜, 아릴아민 계열의 유기물, 헥사니트릴헥사아자트리페닐렌 계열의 유기물, 퀴나크리돈(quinacridone)계열의 유기물, 페릴렌(perylene) 계열의 유기물, 안트라퀴논 및 폴리아닐린과 폴리티오펜 계열의 전도성 고분자 등이 있으나, 이들에만 한정 되는 것은 아니다.
상기 정공수송층은 정공주입층으로부터 정공을 수취하여 발광층까지 정공을 수송하는 층으로, 정공 수송 물질로는 양극이나 정공 주입층으로부터 정공을 수송받아 발광층으로 옮겨줄 수 있는 물질로 정공에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 아릴아민 계열의 유기물, 전도성 고분자, 및 공액 부분과 비공액 부분이 함께 있는 블록 공중합체 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 발광 물질로는 정공 수송층과 전자 수송층으로부터 정공과 전자를 각각 수송받아 결합시킴으로써 가시광선 영역의 빛을 낼 수 있는 물질로서, 형광이나 인광에 대한 양자 효율이 좋은 물질이 바람직하다. 구체적인 예로는 8-히드록시-퀴놀린 알루미늄 착물(Alq3); 카르바졸 계열 화합물; 이량체화 스티릴(dimerized styryl) 화합물; BAlq; 10-히드록시벤조 퀴놀린-금속 화합물; 벤족사졸, 벤즈티아졸 및 벤즈이미다졸 계열의 화합물; 폴리(p-페닐렌비닐렌)(PPV) 계열의 고분자; 스피로(spiro) 화합물; 폴리플루오렌, 루브렌 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 발광층은 호스트 재료 및 도펀트 재료를 포함할 수 있다. 호스트 재료는 축합 방향족환 유도체 또는 헤테로환 함유 화합물 등이 있다. 구체적으로 축합 방향족환 유도체로는 안트라센 유도체, 피렌 유도체, 나프탈렌 유도체, 펜타센 유도체, 페난트렌 화합물, 플루오란텐 화합물 등이 있고, 헤테로환 함유 화합물로는 카바졸 유도체, 디벤조퓨란 유도체, 래더형 퓨란 화합물, 피리미딘 유도체 등이 있으나, 이에 한정되지 않는다.
도펀트 재료로는 방향족 아민 유도체, 스트릴아민 화합물, 붕소 착체, 플루오란텐 화합물, 금속 착체 등이 있다. 구체적으로 방향족 아민 유도체로는 치환 또는 비치환된 아릴아미노기를 갖는 축합 방향족환 유도체로서, 아릴아미노기를 갖는 피렌, 안트라센, 크리센, 페리플란텐 등이 있으며, 스티릴아민 화합물로는 치환 또는 비치환된 아릴아민에 적어도 1개의 아릴비닐기가 치환되어 있는 화합물로, 아릴기, 실릴기, 알킬기, 시클로알킬기 및 아릴아미노기로 이루어진 군에서 1 또는 2 이상 선택되는 치환기가 치환 또는 비치환된다. 구체적으로 스티릴아민, 스티릴디아민, 스티릴트리아민, 스티릴테트라아민 등이 있으나, 이에 한정되지 않는다. 또한, 금속 착체로는 이리듐 착체, 백금 착체 등이 있으나, 이에 한정되지 않는다.
상기 전자 수송 물질로는 전자주입층으로부터 전자를 수취하여 발광층까지 전자를 수송하는 층으로 전자 수송 물질로는 음극으로부터 전자를 잘 주입 받아 발광층으로 옮겨줄 수 있는 물질로서, 전자에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 8-히드록시퀴놀린의 Al착물; Alq3를 포함한 착물; 유기 라디칼 화합물; 히드록시플라본-금속 착물 등이 있으나, 이들에만 한정되는 것은 아니다. 전자 수송층은 종래기술에 따라 사용된 바와 같이 임의의 원하는 캐소드 물질과 함께 사용할 수 있다. 특히, 적절한 캐소드 물질의 예는 낮은 일함수를 가지고 알루미늄층 또는 실버층이 뒤따르는 통상적인 물질이다. 구체적으로 세슘, 바륨, 칼슘, 이테르븀 및 사마륨이고, 각 경우 알루미늄 층 또는 실버층이 뒤따른다.
상기 전자주입층은 전극으로부터 전자를 주입하는 층으로, 전자를 수송하는 능력을 갖고, 음극으로부터의 전자주입 효과, 발광층 또는 발광 재료에 대하여 우수한 전자주입 효과를 가지며, 발광층에서 생성된 여기자의 정공 주입층에의 이동을 방지하고, 또한, 박막형성능력이 우수한 화합물이 바람직하다. 구체적으로는 플루오레논, 안트라퀴노다이메탄, 다이페노퀴논, 티오피란 다이옥사이드, 옥사졸, 옥사다이아졸, 트리아졸, 이미다졸, 페릴렌테트라카복실산, 프레오레닐리덴 메탄, 안트론 등과 그들의 유도체, 금속 착체 화합물 및 함질소 5원환 유도체 등이 있으나, 이에 한정되지 않는다.
상기 금속 착체 화합물로서는 8-하이드록시퀴놀리나토 리튬, 비스(8-하이드록시퀴놀리나토)아연, 비스(8-하이드록시퀴놀리나토)구리, 비스(8-하이드록시퀴놀리나토)망간, 트리스(8-하이드록시퀴놀리나토)알루미늄, 트리스(2-메틸-8-하이드록시퀴놀리나토)알루미늄, 트리스(8-하이드록시퀴놀리나토)갈륨, 비스(10-하이드록시벤조[h]퀴놀리나토)베릴륨, 비스(10-하이드록시벤조[h]퀴놀리나토)아연, 비스(2-메틸-8-퀴놀리나토)클로로갈륨, 비스(2-메틸-8-퀴놀리나토)(o-크레졸라토)갈륨, 비스(2-메틸-8-퀴놀리나토)(1-나프톨라토)알루미늄, 비스(2-메틸-8-퀴놀리나토)(2-나프톨라토)갈륨 등이 있으나, 이에 한정되지 않는다.
본 명세서에 따른 유기 발광 소자는 사용되는 재료에 따라 전면 발광형, 후면 발광형 또는 양면 발광형일 수 있다.
본 명세서의 일 실시상태에 있어서, 상기 화학식 1의 화합물은 유기 발광 소자 외에도 유기 태양 전지 또는 유기 트랜지스터에 포함될 수 있다.
상기 화학식 1로 표시되는 화합물 및 이를 포함하는 유기 발광 소자의 제조는 이하 실시예에서 구체적으로 설명한다. 그러나 하기 실시예는 본 명세서를 예시하기 위한 것이며, 본 명세서의 범위가 이들에 의하여 한정되는 것은 아니다.
제조예
< 제조예 1> 하기 화합물 A-1~2의 제조
하기 화합물 A- 1 의 화합물 합성
[화합물 A-1]
Figure pat00126
1-브로모나프탈렌-2,7-다이올 (7g, 29,4mmol)과 (2-플루오로페닐)보로닉 산( 4.5g, 32.1mmol)을 테트라하이드로퓨란(THF)( 300ml)에 첨가한 후 2M 포타슘카보네이트 수용액( 100ml)을 첨가하고, 테트라키스트리페닐-포스피노팔라듐( 210mg, 0.18mmol)을 넣은 후, 10시간동안 가열 교반하였다. 상온으로 온도를 낮추고 반응을 종결한 후, 인산칼륨 용액을 제거하여 층분리하였다. 걸러진 흰색의 고체를 테트라하이드로퓨란과 에탄올로 재결정하여 상기 화합물 A-1 ( 4.4g, 수율 60%)을 제조하였다.
MS[M+H]+= 255.07
하기 화합물 A- 2 의 화합물 합성
[화합물 A-2]
Figure pat00127
상기 화합물 A-1 ( 5g, 20mmol)과 포타슘포스페이트( 10.4g, 49.0 mmol)을 자일렌(Xylene) (100ml)에 첨가한 후 다이메틸아세트아마이드(DMAC) 12ml을 넣은 후, 4시간동안 가열 교반하였다. 상온으로 온도를 낮추고 반응을 종결한 후, 에틸아세테이트와 2N HCl 수용액을 이용하여 층분리하였다. 용매 제거 후 클로로포름과 헥산으로 재결정하여 상기 화합물 A-2 (2.8g, 수율 60%)을 제조하였다.
MS[M+H]+= 235.07
< 제조예2 > 하기 화합물B -1~2의 제조
하기 화합물 B-1의 화합물 합성

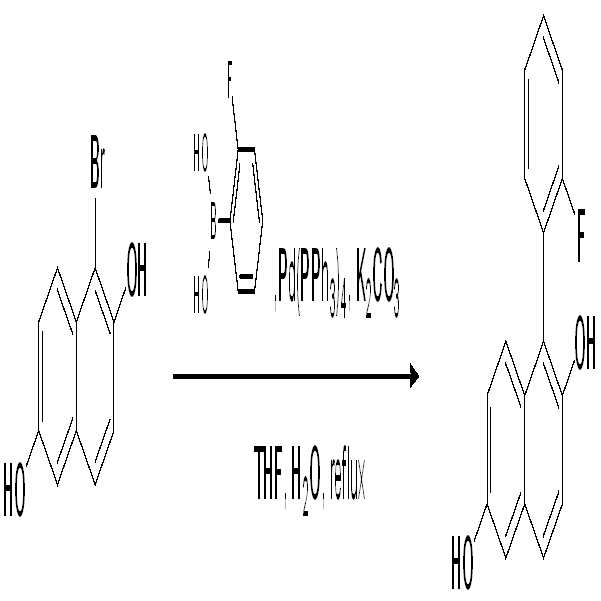

[화합물 B-1]
Figure pat00128
상기 합성예 A-1의 화합물 1-브로모나프탈렌-2,7-다이올 대신 1-브로모나프탈렌-2,6-다이올 을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 B-1를 제조하였다.
MS[M+H]+= 255.07
하기 화합물 B- 2 의 화합물 합성
[화합물 B-2]
Figure pat00129
상기 합성예 A-2에서 화합물A-1 대신 B-1 을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 B-2를 제조하였다.
MS[M+H]+= 235.07
< 제조예3 > 하기 화합물 C-1~2의 제조
하기 화합물 C- 1 의 화합물 합성
[화합물 1-C-1]
Figure pat00130
상기 화합물 A-2 ( 4.7g, 20mmol) 과 포타슘카보네이트( 4.1g, 30mmol) 을 아크릴로니트릴(AN) 30ml, H2O 30ml에 넣고 교반한 뒤 N-노보닐포름아미드(NNF) ( 8.5g, 28mmol)을 넣는다. 에틸아세테이트와 물을 이용하여 추출하고 용매제거하여 화합물 C-1 ( 8g, 수율 90%)를 제조하였다.
MS[M+H]+= 501.3
하기 화합물 C- 2 의 화합물 합성
[화합물 C-2]
Figure pat00131
상기 합성예 C-1에서 화합물A-2 대신 B-2 을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 C-2를 제조하였다.
MS[M+H]+= 501.3
< 제조예4 > 하기 화합물 D-1~2의 제조
하기 화합물 D- 1 의 화합물 합성
Figure pat00132
질소 분위기에서 상기 화합물 C-1 (10g, 46.1mmol), 비스(피나콜라토)다이보론(12.3g, 48.4mmol) 및 아세트산칼륨(13.6g, 138mmol)을 섞고, 디옥산 200ml에 첨가하고 교반하면서 가열하였다. 환류되는 상태에서 비스(디벤질리딘아세톤)팔라듐(795mg, 1.38mmol)과 트리사이클로헥실포스핀(775mg, 2.76mmol)을 넣고 10시간 동안 가열, 교반하였다. 반응 종료 후, 상온으로 온도를 낮춘 후 여과하였다. 여과액에 물을 붓고 클로로포름으로 추출하고, 유기층을 무수황산마그네슘으로 건조하였다. 감압 증류 후 에탄올로 재결정하여 상기 화합물 1-D-1 (15.8g, 94%)를 제조하였다.
MS[M+H]+= 345.16
하기 화합물 D- 2 의 화합물 합성
Figure pat00133
상기 합성예 D-1에서 화합물C-1 대신 C-2 을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 D-2를 제조하였다.
MS[M+H]+= 345.16
< 제조예5 > 하기 화합물 E-1~15의 제조
하기 화합물 E- 1 의 화합물 합성
Figure pat00134
D-1 (10g, 29mmol) 와 4-클로로-2,6-디페닐피리미딘 (7.94g, 29.8mmol을 테트라하이드로퓨란(THF) (200ml) 에 첨가한 후 2M 포타슘카보네이트 수용액(70ml) 을 첨가하고, 테트라키스트리페닐-포스피노팔라듐(670mg, 2mol%)을 넣은 후, 10시간동안 가열 교반하였다. 상온으로 온도를 낮추고 반응을 종결한 후, 층분리하였다. 테트라하이드로퓨란과 에틸아세테이트로 재결정하여 상기 화합물 E-1 을 제조하였다.
MS[M+H]+= 489.16
하기 화합물 E- 2 의 화합물 합성
Figure pat00135
상기 합성예 E-1에서 4-클로로-2,6-디페닐피리미딘 대신 2,4-디([바이페닐]-4-일)-6-클로로피리미딘을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-2를 제조하였다.
MS[M+H]+= 601.22

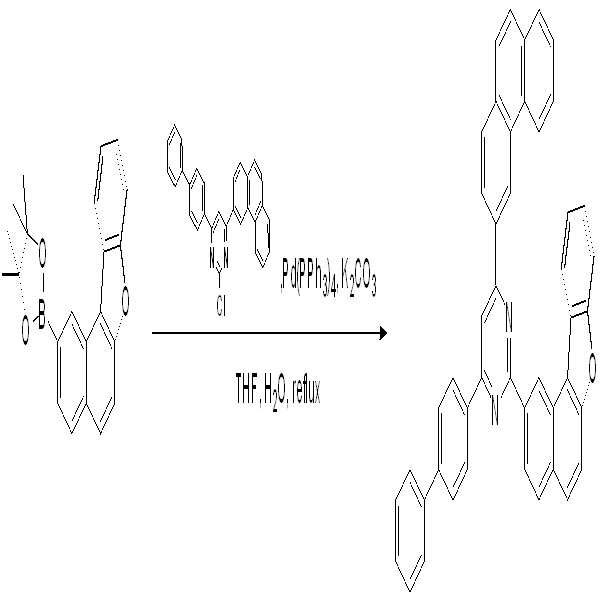

하기 화합물 E- 3 의 화합물 합성
Figure pat00136
상기 합성예 E-1에서 4-클로로-2,6-디페닐피리미딘 대신 4-([1,1'-바이페닐]-4-일)-2-크로로-6-(페난쓰렌-3-일)피리미딘을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-3를 제조하였다.
MS[M+H]+= 625.22
하기 화합물 E- 4 의 화합물 합성
Figure pat00137
상기 합성예 E-1에서 4-클로로-2,6-디페닐피리미딘 대신 4(4-클로로페닐)-2,6-디페닐피리미딘을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-4를 제조하였다.
MS[M+H]+= 525.19
하기 화합물 E- 5 의 화합물 합성
Figure pat00138
상기 합성예 E-1에서 4-클로로-2,6-디페닐피리미딘 대신 2(4-클로로페닐)-2,6-디페닐피리미딘 을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-5를 제조하였다.
MS[M+H]+= 525.19

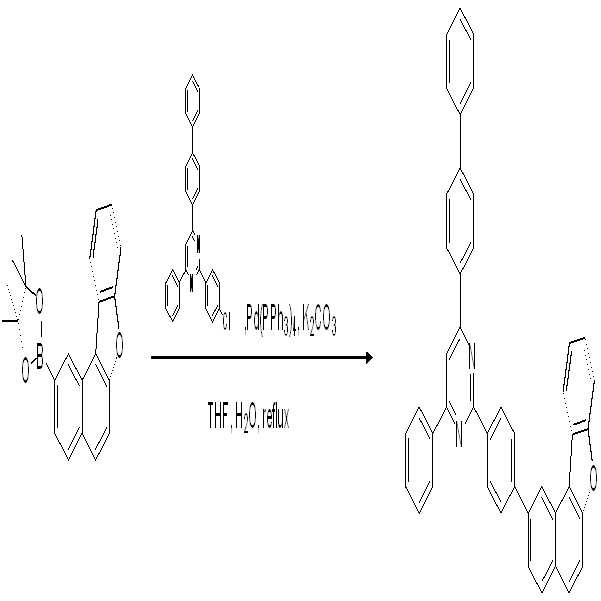

하기 화합물 E- 6 의 화합물 합성
Figure pat00139
상기 합성예 E-1에서 4-클로로-2,6-디페닐피리미딘 대신 4-([1,1'-바이페닐]-4-일)-2-(4-클로로페닐)-6-페닐피리미딘을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-6를 제조하였다.
MS[M+H]+= 601.22

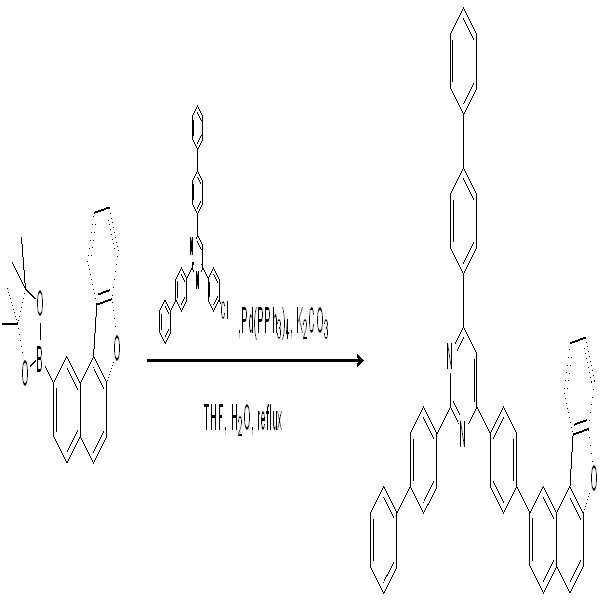

하기 화합물 E- 7 의 화합물 합성
Figure pat00140
상기 합성예 E-1에서 4-클로로-2,6-디페닐피리미딘 대신 2,4-디([1,1'-바이페닐-4-일]-6-(4-클로로페닐)피리미딘을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-7를 제조하였다.
MS[M+H]+= 677.25

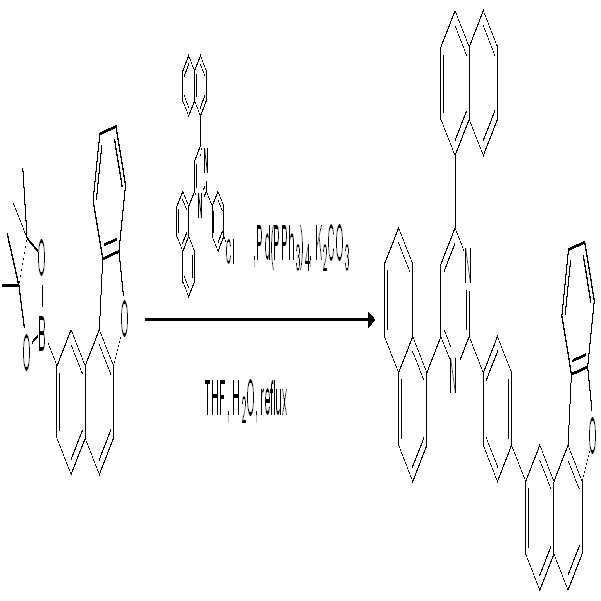

하기 화합물 E- 8 의 화합물 합성
Figure pat00141
상기 합성예 E-1에서 4-클로로-2,6-디페닐피리미딘 대신 2-(4-클로로페닐)-4,6-디(나프탈렌-1-일)피리미딘을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-8를 제조하였다.
MS[M+H]+= 625.22
하기 화합물 E- 9 의 화합물 합성
Figure pat00142
상기 합성예 E-1에서 4-클로로-2,6-디페닐피리미딘 대신 4-(4-클로로페닐)-2-페난쓰렌-9-일)-6-페닐피리미딘을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-9를 제조하였다.
MS[M+H]+= 625.22
하기 화합물 E- 10 의 화합물 합성
Figure pat00143
D-2 (10g, 29mmol) 와 4-([1,1,'-바이페닐]-4-일)-2-클로로-6-(나프탈렌-2-일)피리미딘 (11.96g, 30.5mmol) 을 테트라하이드로퓨란(THF) (200ml) 에 첨가한 후 2M 포타슘카보네이트 수용액(70ml) 을 첨가하고, 테트라키스트리페닐-포스피노팔라듐(670mg, 2mol%)을 넣은 후, 10시간동안 가열 교반하였다. 상온으로 온도를 낮추고 반응을 종결한 후, 층분리하였다. 테트라하이드로퓨란과 에틸아세테이트로 재결정하여 상기 화합물 E-10(15g, 94%) 을 제조하였다.
MS[M+H]+= 575.20
하기 화합물 E- 11 의 화합물 합성
Figure pat00144
상기 합성예 E-10에서 4-([1,1,'-바이페닐]-4-일)-2-클로로-6-(나프탈렌-2-일)피리미딘 대신 2,4-다이([1,1'-바이페닐]-3-일)-6-(4-클로로페닐)피리미딘을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-11를 제조하였다.
MS[M+H]+= 677.25
하기 화합물 E- 12 의 화합물 합성
Figure pat00145
상기 합성예 E-10에서 4-([1,1,'-바이페닐]-4-일)-2-클로로-6-(나프탈렌-2-일)피리미딘 대신 4-(4-클로로페닐)-2,6-다이페닐피리미딘을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-12를 제조하였다.
MS[M+H]+= 525.19

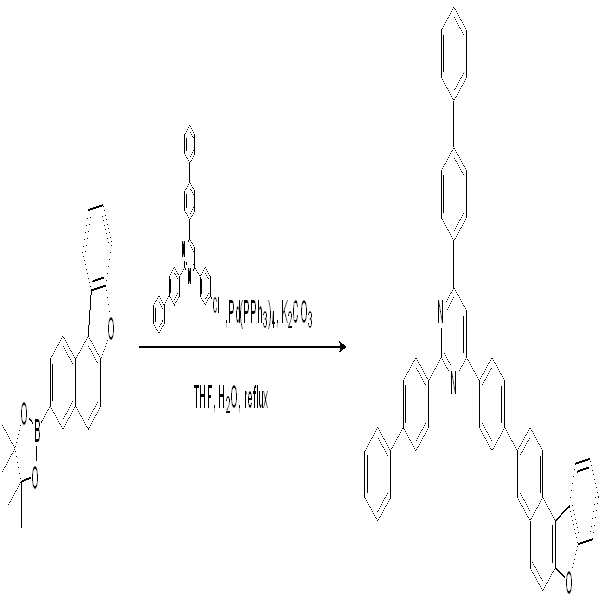

하기 화합물 E- 13 의 화합물 합성
Figure pat00146
상기 합성예 E-10에서 4-([1,1,'-바이페닐]-4-일)-2-클로로-6-(나프탈렌-2-일)피리미딘 대신 2,4-다이([1,1'-바이페닐]-4-일)-6-(4-클로로페닐)피리미딘 을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-13를 제조하였다.
MS[M+H]+= 677.25
하기 화합물 E- 14 의 화합물 합성
Figure pat00147
상기 합성예 E-10에서 4-([1,1,'-바이페닐]-4-일)-2-클로로-6-(나프탈렌-2-일)피리미딘 대신 2-([1,1'-바이페닐]-4-일)-4-클로로-6-(나프탈렌-1-일)피리미딘 을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-14를 제조하였다.
MS[M+H]+= 651.24
하기 화합물 E- 15 의 화합물 합성
Figure pat00148
상기 합성예 E-10에서 4-([1,1,'-바이페닐]-4-일)-2-클로로-6-(나프탈렌-2-일)피리미딘 대신 2-([1,1'-바이페닐]-4-일)-4-(4-클로로-[1,1'-바이페닐]-4-일)-6-피리미딘을 사용한 것을 제외하고는 동일한 방법으로 합성하여 화합물 E-15를 제조하였다.
MS[M+H]+= 677.25
< 실시예 1>
ITO(인듐 주석 산화물)가 1,000Å 두께로 박막 코팅된 유리 기판(corning 7059 glass)을, 분산제를 녹인 증류수에 넣고 초음파로 세척하였다. 세제는 Fischer Co.의 제품을 사용하였으며, 증류수는 Millipore Co. 제품의 필터(Filter)로 2차 걸러진 증류수를 사용하였다. ITO를 30분간 세척한 후, 증류수로 2회 반복하여 초음파 세척을 10분간 진행하였다. 증류수 세척이 끝난 후 이소프로필알콜, 아세톤, 메탄올 용제 순서로 초음파 세척을 하고 건조시켰다.
이렇게 준비된 ITO 투명 전극 위에 헥사니트릴 헥사아자트리페닐기렌(hexanitrile hexaazatriphenylene)를 500Å의 두께로 열 진공 증착하여 정공 주입층을 형성하였다. 그 위에 정공을 수송하는 물질인 위 제조예 5에서 합성한 화학식 E-1(400Å)을 진공증착한 후 발광층으로 호스트 H1과 도판트 D1 화합물을 300Å의 두께로 진공 증착하였다. 그 다음에 제조예 5에서 합성한 화학식 E-1 화합물(300Å)을 전자주입 및 수송층으로 순차적으로 열 진공 증착하였다. 상기 전자 수송층 위에 순차적으로 12Å 두께의 리튬 플루오라이드(LiF)와 2,000Å 두께의 알루미늄을 증착하여 음극을 형성하여, 유기 발광 소자를 제조하였다.
상기의 과정에서 유기물의 증착속도는 1 Å/sec를 유지하였고, 리튬플루라이드는 0.2 Å/sec, 알루미늄은 3 ~ 7 Å/sec의 증착속도를 유지하였다.
[헥사니트릴 헥사아자트리페닐기렌] [HT1]
Figure pat00149
Figure pat00150
[H1] [D1]
Figure pat00151
Figure pat00152
[E1]
Figure pat00153
< 실시예 2>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-2를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 3>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-3를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 4>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-4를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 5>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-5를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 6>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-6를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 7>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-7를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 8>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-8를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 9>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-9를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 10>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-10를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 11>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-11를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 12>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-12를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 13>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-13를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 14>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-14를 사용한 것을 제외하고는 동일하게 실험하였다.
< 실시예 15>
상기 실시예 1에서 전자 수송층으로 제조예 5에서 합성한 화학식 E-1 대신 화학식 E-15를 사용한 것을 제외하고는 동일하게 실험하였다.
< 비교예 1>
상기 실시예 1에서 전자 수송층으로 제조예5 에서 합성한 화학식 E-1 대신 E1를 사용한 것을 제외하고는 동일하게 실험하였다.
상기 실시예 1 ~ 15 및 비교예 1과 같이 각각의 화합물을 전자 수송층 물질로 사용하여 제조한 유기 발광 소자를 실험한 결과를 표 1에 나타내었다.
실험예
50 mA/㎠		 HTL 물질 전압(V) 전류효율(cd/A)
비교예 1 E1 6.14 5.87
실시예 1 E-1 6.25 6.46
실시예 2 E-2 6.14 6.75
실시예 3 E-3 6.28 6.62
실시예 4 E-4 6.16 6.91
실시예 5 E-5 6.23 7.12
실시예 6 E-6 6.23 7.20
실시예 7 E-7 6.15 7.02
실시예 8 E-8 6.18 6.23
실시예 9 E-9 6.20 6.77
실시예 10 E-10 6.13 5.98
실시예 11 E-11 6.22 7.11
실시예 12 E-12 6.09 7.01
실시예 13 E-13 6.11 6.88
실시예 14 E-14 6.23 6.78
실시예 15 E-15 6.34 6.89
본 발명에 따른 화학식의 화합물 유도체는 유기 발광 소자를 비롯한 유기 전자 소자에서 전자 주입, 전자 수송 역할을 할 수 있으며, 본 발명에 따른 소자는 효율, 구동전압, 안정성 면에서 우수한 특성을 나타낸다.
1: 기판
2: 양극
3: 발광층
4: 음극
5: 정공주입층
6: 정공수송층
7: 발광층
8: 전자수송층

Claims (16)

  1. 하기 화학식 1로 표시되는 화합물:

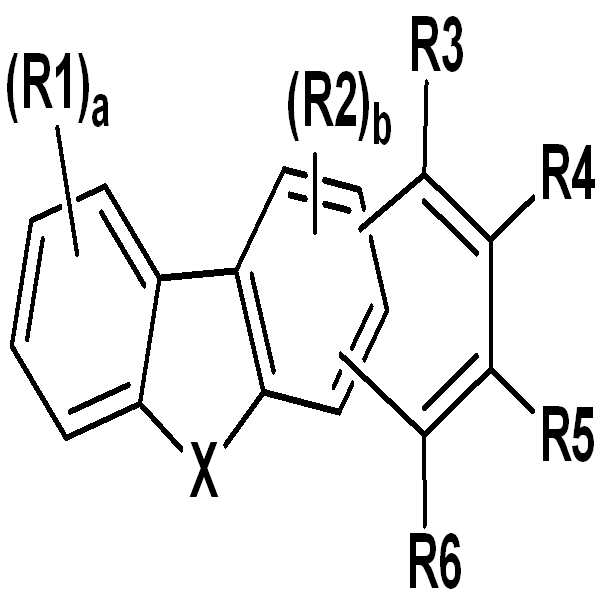

    [화학식 1]
    Figure pat00154

    상기 화학식 1에 있어서,
    상기 R3 내지 R6 중 적어도 하나는 하기 화학식 1-1로 표시되고,
    [화학식 1-1]
    Figure pat00155

    X는 O 또는 S이고,
    L1은 직접결합; 치환 또는 비치환된 아릴렌; 또는 치환 또는 비치환된 헤테로아릴렌이며,
    Y1 내지 Y3는 CR 또는 N이고,
    Y1 내지 Y3 중 적어도 하나는 N이고,
    Y1 내지 Y3는 모두 N이 아니며,
    Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이고,
    R, R1, R2 및 R3 내지 R6 중 화학식 1-1이 아닌 기는 서로 같거나 상이하고, 각각 독립적으로 수소; 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아미노기; 치환 또는 비치환된 실릴기; 치환 또는 비치환된 붕소기; 치환 또는 비치환된 알킬기; 치환 또는 비치환된 시클로알킬기; 치환 또는 비치환된 알콕시기; 치환 또는 비치환된 아릴옥시기; 치환 또는 비치환된 알킬티옥시기; 치환 또는 비치환된 아릴티옥시기; 치환 또는 비치환된 알킬술폭시기; 치환 또는 비치환된 아릴술폭시기; 치환 또는 비치환된 알케닐기; 치환 또는 비치환된 아르알킬기; 치환 또는 비치환된 아르알케닐기; 치환 또는 비치환된 알킬아릴기; 치환 또는 비치환된 알킬아민기; 치환 또는 비치환된 아랄킬아민기; 치환 또는 비치환된 헤테로아릴아민기; 치환 또는 비치환된 아릴아민기; 치환 또는 비치환된 아릴헤테로아릴아민기; 치환 또는 비치환된 아릴포스핀기; 치환 또는 비치환된 포스핀옥사이드기; 치환 또는 비치환된 아릴기; 또는 치환 또는 비치환된 헤테로고리기이거나, 인접하는 기와 서로 결합하여 치환 또는 비치환된 고리를 형성하며,
    p는 0 내지 5의 정수이며,
    a는 0 내지 4의 정수이고,
    b는 0 내지 2의 정수이며,
    p, a 및 b가 각각 2 이상인 경우, 괄호 안의 구조는 서로 같거나 상이하다.
  2. 청구항 1에 있어서, 상기 화학식 1-1은 하기 화학식 1-2 내지 1-5 중 어느 하나로 표시되는 것인 화합물:
    [화학식 1-2]
    Figure pat00156

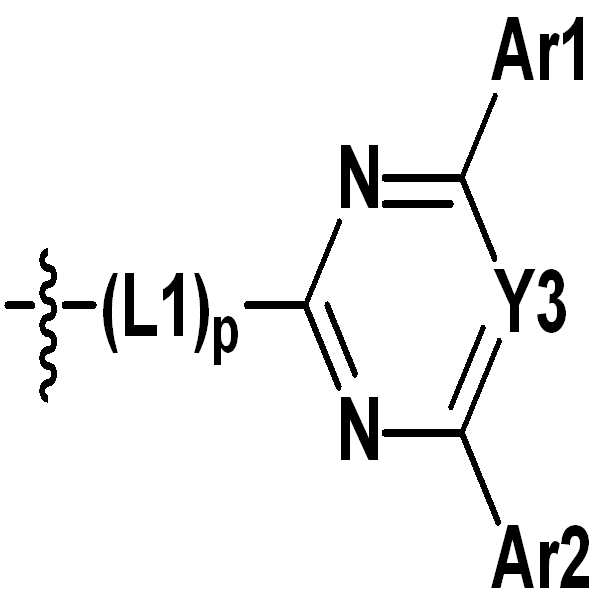

    [화학식 1-3]
    Figure pat00157

    [화학식 1-4]
    Figure pat00158

    [화학식 1-5]
    Figure pat00159

    상기 화학식 1-2 내지 1-5에 있어서,
    L1, Y1 내지 Y3, Ar1, Ar2 및 p의 정의는 화학식 1-1과 같다.
  3. 청구항 1에 있어서, 상기 화학식 1은 하기 화학식 2 내지 4 중 어느 하나로 표시되는 것인 화합물:
    [화학식 2]
    Figure pat00160

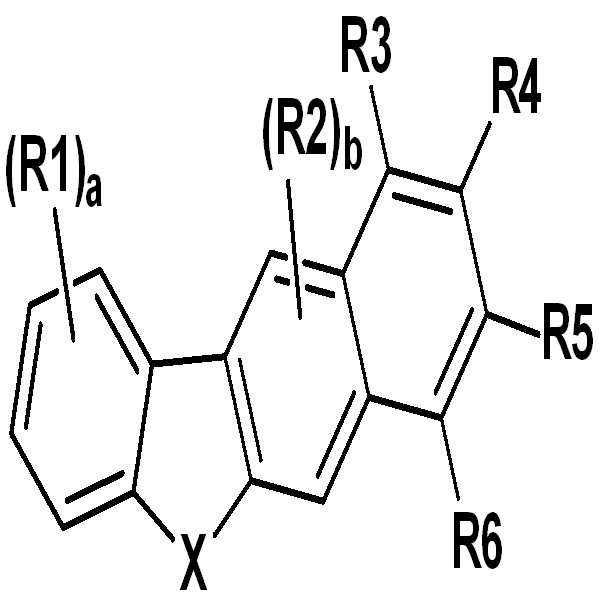

    [화학식 3]
    Figure pat00161

    [화학식 4]
    Figure pat00162

    상기 화학식 2 내지 4에 있어서,
    X, R1 내지 R6, a 및 b의 정의는 화학식 1과 같다.
  4. 청구항 1에 있어서, 상기 화학식 1은 하기 화학식 5 내지 10 중 어느 하나로 표시되는 것인 화합물:
    [화학식 5]
    Figure pat00163

    [화학식 6]
    Figure pat00164

    [화학식 7]
    Figure pat00165

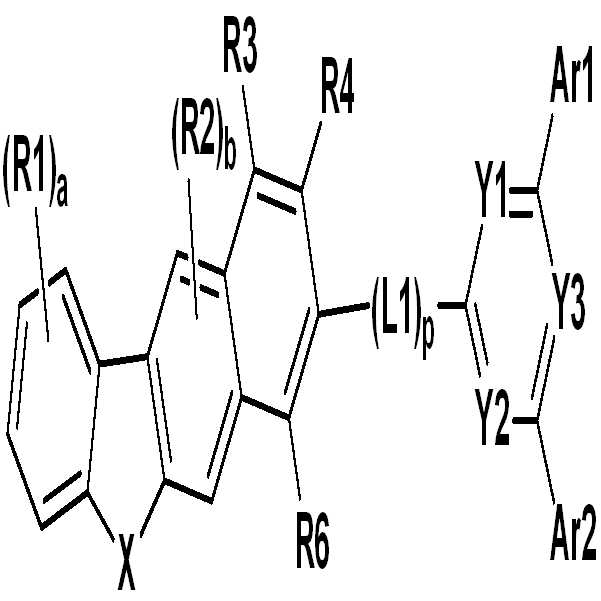

    [화학식 8]
    Figure pat00166

    [화학식 9]
    Figure pat00167

    [화학식 10]
    Figure pat00168

    상기 화학식 5 내지 10에 있어서,
    X, R1 내지 R6, L1, Y1 내지 Y3, Ar1, Ar2, a, b 및 p의 정의는 화학식 1과 같다.
  5. 청구항 1에 있어서, 상기 X는 O인 것인 화합물.
  6. 청구항 1에 있어서, 상기 L1은 직접결합이거나, 하기의 구조들에서 선택된 어느 하나인 것인 화합물:
    Figure pat00169

    상기 구조들은 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아민기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 실릴기; 붕소기; 알킬기; 시클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴헤테로아릴아민기; 아릴포스핀기; 및 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환될 수 있다.
  7. 청구항 1에 있어서, 상기 L1은 직접결합; 페닐렌; 나프틸렌; 또는 바이페닐릴렌인 것인 화합물.
  8. 청구항 1에 있어서, 상기 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 치환 또는 비치환된 페닐기; 치환 또는 비치환된 바이페닐기; 치환 또는 비치환된 터페닐기; 치환 또는 비치환된 안트라세닐기; 치환 또는 비치환된 페난트릴기; 치환 또는 비치환된 파이레닐기; 치환 또는 비치환된 페랄레닐기; 치환 또는 비치환된 크라이세닐기; 치환 또는 비치환된 플루오레닐기; 치환 또는 비치환된 트리페닐렌기; 또는 치환 또는 비치환된 헤테로고리기인 것인 화합물.
  9. 청구항 1에 있어서, 상기 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 직접결합이거나, 하기 구조들 중에서 선택된 어느 하나인 것인 화합물:
    Figure pat00170

    Figure pat00171

    Figure pat00172

    Figure pat00173

    상기 구조들은 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아민기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 실릴기; 붕소기; 알킬기; 시클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴헤테로아릴아민기; 아릴포스핀기; 및 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환될 수 있다.
  10. 청구항 1에 있어서, 상기 Ar1 및 Ar2는 서로 같거나 상이하고, 각각 독립적으로 페닐기; 니트릴기로 치환된 페닐기; 페닐기로 치환된 알킬기로 치환된 페닐기; 피리딜기로 치환된 페닐기; 나프틸기로 치환된 페닐기; 바이페닐기; 터페닐기; 쿼터페닐기; 나프틸기; 알킬기로 치환된 플루오레닐기; 페닐기로 치환된 플루오레닐기; 스피로비플루오레닐기; 페난트릴기; 파이레닐기; 트리페닐렌기; 피리딜기; 카바졸기; 퀴놀린기; 또는 이소퀴놀린기인 것인 화합물.
  11. 청구항 1에 있어서, 상기 R은 수소인 것인 화합물.

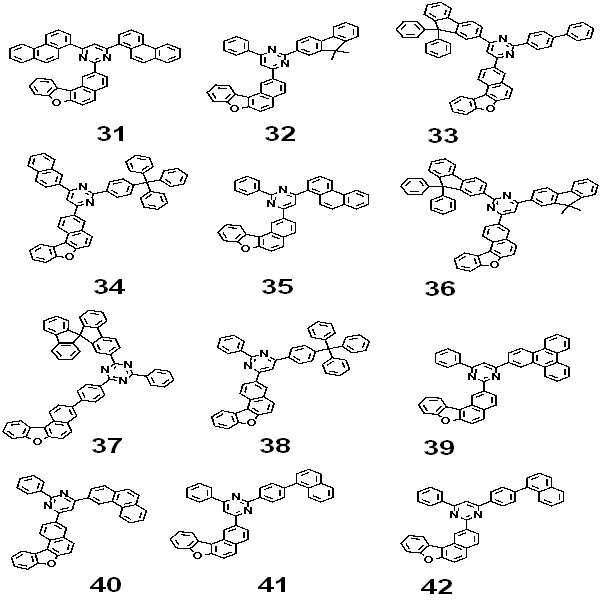

  12. 청구항 1에 있어서, 상기 화학식 1의 화합물은 하기 화합물들 중에서 선택된 어느 하나인 것인 화합물:
    Figure pat00174

    Figure pat00175

    Figure pat00176

    Figure pat00177

    Figure pat00178

    Figure pat00179

    Figure pat00180

    Figure pat00181
  13. 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상은 청구항 1 내지 12 중 어느 하나의 항에 따른 화합물을 포함하는 것인 유기 발광 소자.
  14. 청구항 13에 있어서, 상기 화합물을 포함하는 유기물층은 정공주입층, 정공수송층 또는 정공 주입과 정공 수송을 동시에 하는 층인 것인 유기 발광 소자.
  15. 청구항 13에 있어서, 상기 화합물을 포함하는 유기물층은 전자주입층, 전자수송층 또는 전자 주입과 전자 수송을 동시에 하는 층인 것인 유기 발광 소자.
  16. 청구항 13에 있어서, 상기 화합물을 포함하는 유기물층은 발광층인 것인 유기 발광 소자.
KR1020160018439A 2016-02-17 2016-02-17 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자 Active KR102111828B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020160018439A KR102111828B1 (ko) 2016-02-17 2016-02-17 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020160018439A KR102111828B1 (ko) 2016-02-17 2016-02-17 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자

Publications (2)

Publication Number Publication Date
KR20170096769A true KR20170096769A (ko) 2017-08-25
KR102111828B1 KR102111828B1 (ko) 2020-05-15

Family

ID=59761650

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020160018439A Active KR102111828B1 (ko) 2016-02-17 2016-02-17 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자

Country Status (1)

Country Link
KR (1) KR102111828B1 (ko)

Cited By (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019203550A1 (ko) * 2018-04-17 2019-10-24 엘티소재주식회사 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
WO2020153733A1 (en) * 2019-01-25 2020-07-30 Rohm And Haas Electronic Materials Korea Ltd. Organic electroluminescent compound and organic electroluminescent device comprising the same
KR20200092879A (ko) 2019-01-25 2020-08-04 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
WO2020246835A1 (ko) * 2019-06-04 2020-12-10 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20200139645A (ko) * 2019-06-04 2020-12-14 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20210011351A (ko) * 2019-07-22 2021-02-01 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20210011350A (ko) * 2019-07-22 2021-02-01 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20210012958A (ko) * 2019-07-24 2021-02-03 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기발광 소자
JP2021019195A (ja) * 2019-07-18 2021-02-15 ローム・アンド・ハース・エレクトロニック・マテリアルズ・コリア・リミテッド 複数のホスト材料及びこれを含む有機エレクトロルミネセントデバイス
CN113637006A (zh) * 2020-05-11 2021-11-12 三星显示有限公司 化合物、包括该化合物的发光装置和电子设备
KR20230142716A (ko) 2021-02-04 2023-10-11 이데미쓰 고산 가부시키가이샤 화합물, 유기 전기발광 소자용 재료, 유기 전기발광소자 및 전자 기기
US12514119B2 (en) 2019-09-27 2025-12-30 Lt Materials Co., Ltd. Heterocyclic compound and organic light-emitting device comprising same

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20000051826A (ko) 1999-01-27 2000-08-16 성재갑 신규한 착물 및 그의 제조 방법과 이를 이용한 유기 발광 소자
KR20110079401A (ko) * 2009-12-30 2011-07-07 (주)씨에스엘쏠라 유기 발광 소자 및 이를 위한 유기 발광 화합물
KR20120122897A (ko) * 2011-04-29 2012-11-07 에스에프씨 주식회사 신규한 화합물 및 이를 포함하는 유기전계발광소자
KR20140057439A (ko) * 2012-11-01 2014-05-13 삼성디스플레이 주식회사 헤테로고리 화합물 및 이를 포함한 유기 발광 소자

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20000051826A (ko) 1999-01-27 2000-08-16 성재갑 신규한 착물 및 그의 제조 방법과 이를 이용한 유기 발광 소자
KR20110079401A (ko) * 2009-12-30 2011-07-07 (주)씨에스엘쏠라 유기 발광 소자 및 이를 위한 유기 발광 화합물
KR20120122897A (ko) * 2011-04-29 2012-11-07 에스에프씨 주식회사 신규한 화합물 및 이를 포함하는 유기전계발광소자
KR20140057439A (ko) * 2012-11-01 2014-05-13 삼성디스플레이 주식회사 헤테로고리 화합물 및 이를 포함한 유기 발광 소자

Cited By (30)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20210013411A1 (en) * 2018-04-17 2021-01-14 Lt Materials Co., Ltd. Heterocyclic compound and organic light-emitting device comprising same
US12185627B2 (en) 2018-04-17 2024-12-31 Lt Materials Co., Ltd. Heterocyclic compound and organic light-emitting device comprising same
CN111936491B (zh) * 2018-04-17 2024-07-26 Lt素材株式会社 杂环化合物以及包含此化合物的有机发光装置
CN111936491A (zh) * 2018-04-17 2020-11-13 Lt素材株式会社 杂环化合物以及包含此化合物的有机发光装置
WO2019203550A1 (ko) * 2018-04-17 2019-10-24 엘티소재주식회사 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR20210107600A (ko) 2019-01-25 2021-09-01 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20200092879A (ko) 2019-01-25 2020-08-04 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20260042098A (ko) 2019-01-25 2026-03-30 듀폰스페셜티머터리얼스코리아 유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
JP2025003506A (ja) * 2019-01-25 2025-01-09 デュポン スペシャルティ マテリアルズ コリア リミテッド 有機エレクトロルミネセント化合物及びそれを含む有機エレクトロルミネセントデバイス
WO2020153733A1 (en) * 2019-01-25 2020-07-30 Rohm And Haas Electronic Materials Korea Ltd. Organic electroluminescent compound and organic electroluminescent device comprising the same
KR20240068612A (ko) 2019-01-25 2024-05-17 듀폰스페셜티머터리얼스코리아 유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
US20220131081A1 (en) * 2019-01-25 2022-04-28 Rohm And Haas Electronic Materials Korea Ltd. Organic electroluminescent compound and organic electroluminescent device comprising the same
JP2022517639A (ja) * 2019-01-25 2022-03-09 ローム・アンド・ハース・エレクトロニック・マテリアルズ・コリア・リミテッド 有機エレクトロルミネセント化合物及びそれを含む有機エレクトロルミネセントデバイス
CN113316627A (zh) * 2019-01-25 2021-08-27 罗门哈斯电子材料韩国有限公司 有机电致发光化合物及包含其的有机电致发光装置
KR20220002192A (ko) 2019-01-25 2022-01-06 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20210107602A (ko) 2019-01-25 2021-09-01 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20210111200A (ko) 2019-01-25 2021-09-10 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20200139644A (ko) * 2019-06-04 2020-12-14 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
WO2020246835A1 (ko) * 2019-06-04 2020-12-10 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
CN113015729A (zh) * 2019-06-04 2021-06-22 株式会社Lg化学 新型化合物及利用其的有机发光器件
KR20200139645A (ko) * 2019-06-04 2020-12-14 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
CN113015729B (zh) * 2019-06-04 2024-04-09 株式会社Lg化学 化合物及利用其的有机发光器件
JP2021019195A (ja) * 2019-07-18 2021-02-15 ローム・アンド・ハース・エレクトロニック・マテリアルズ・コリア・リミテッド 複数のホスト材料及びこれを含む有機エレクトロルミネセントデバイス
KR20210011351A (ko) * 2019-07-22 2021-02-01 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20210011350A (ko) * 2019-07-22 2021-02-01 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20210012958A (ko) * 2019-07-24 2021-02-03 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기발광 소자
US12514119B2 (en) 2019-09-27 2025-12-30 Lt Materials Co., Ltd. Heterocyclic compound and organic light-emitting device comprising same
CN113637006A (zh) * 2020-05-11 2021-11-12 三星显示有限公司 化合物、包括该化合物的发光装置和电子设备
US12336425B2 (en) 2020-05-11 2025-06-17 Samsung Display Co., Ltd. Compound and light-emitting device including the same
KR20230142716A (ko) 2021-02-04 2023-10-11 이데미쓰 고산 가부시키가이샤 화합물, 유기 전기발광 소자용 재료, 유기 전기발광소자 및 전자 기기

Also Published As

Publication number Publication date
KR102111828B1 (ko) 2020-05-15

Similar Documents

Publication Publication Date Title
KR101737199B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR20200063053A (ko) 신규한 화합물 및 이를 포함하는 유기발광 소자
KR102111828B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR102052710B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR20170096770A (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR101907739B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR102069310B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR102392663B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR101793336B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR101793335B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR20180032518A (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR101878544B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR101904605B1 (ko) 이중 스피로형 화합물 및 이를 포함하는 유기 발광 소자
KR101990518B1 (ko) 방향족 화합물 및 이를 포함하는 유기 발광 소자
KR102081473B1 (ko) 함질소 화합물 및 이를 포함하는 유기 발광 소자
KR101595697B1 (ko) 함질소 다환 화합물 및 이를 이용하는 유기 발광 소자
KR101764002B1 (ko) 헤테로환 화합물 및 이를 포함하는 유기발광소자
KR102032954B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기 발광 소자
KR102328684B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR101828653B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR102098918B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR101956789B1 (ko) 신규한 화합물 및 이를 포함하는 유기 발광 소자
KR101985740B1 (ko) 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR102264792B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR101913504B1 (ko) 화합물 및 이를 포함하는 유기 전자 소자

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 6
