KR20170097401A - 광경화성 접착제 조성물, 이로부터 형성되는 접착제층, 접합 필름 및 화상표시장치 - Google Patents
광경화성 접착제 조성물, 이로부터 형성되는 접착제층, 접합 필름 및 화상표시장치 Download PDFInfo
- Publication number
- KR20170097401A KR20170097401A KR1020160019100A KR20160019100A KR20170097401A KR 20170097401 A KR20170097401 A KR 20170097401A KR 1020160019100 A KR1020160019100 A KR 1020160019100A KR 20160019100 A KR20160019100 A KR 20160019100A KR 20170097401 A KR20170097401 A KR 20170097401A
- Authority
- KR
- South Korea
- Prior art keywords
- group
- formula
- adhesive layer
- adhesive composition
- photo
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Withdrawn
Links
- 230000001070 adhesive effect Effects 0.000 title claims abstract description 52
- 239000000853 adhesive Substances 0.000 title claims abstract description 50
- 239000000203 mixture Substances 0.000 title claims abstract description 48
- 239000012790 adhesive layer Substances 0.000 title claims abstract description 34
- 239000005001 laminate film Substances 0.000 title 1
- 125000004432 carbon atom Chemical group C* 0.000 claims description 30
- 239000002105 nanoparticle Substances 0.000 claims description 22
- 239000004593 Epoxy Substances 0.000 claims description 13
- 125000003118 aryl group Chemical group 0.000 claims description 12
- 239000011230 binding agent Substances 0.000 claims description 12
- 238000000576 coating method Methods 0.000 claims description 12
- 229920005989 resin Polymers 0.000 claims description 12
- 239000011347 resin Substances 0.000 claims description 12
- 239000003505 polymerization initiator Substances 0.000 claims description 11
- 238000010538 cationic polymerization reaction Methods 0.000 claims description 10
- 239000011248 coating agent Substances 0.000 claims description 10
- 239000000126 substance Substances 0.000 claims description 10
- 125000000217 alkyl group Chemical group 0.000 claims description 9
- 125000000524 functional group Chemical group 0.000 claims description 6
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims description 6
- 238000000034 method Methods 0.000 claims description 6
- 125000003545 alkoxy group Chemical group 0.000 claims description 4
- 125000004448 alkyl carbonyl group Chemical group 0.000 claims description 4
- 239000011247 coating layer Substances 0.000 claims description 4
- 125000000753 cycloalkyl group Chemical group 0.000 claims description 4
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 claims description 4
- 125000001424 substituent group Chemical group 0.000 claims description 4
- 125000004093 cyano group Chemical group *C#N 0.000 claims description 3
- 125000005843 halogen group Chemical group 0.000 claims description 3
- 125000000449 nitro group Chemical group [O-][N+](*)=O 0.000 claims description 3
- -1 sulfonyl salt compound Chemical class 0.000 description 32
- 238000001723 curing Methods 0.000 description 18
- 230000000052 comparative effect Effects 0.000 description 9
- 150000001875 compounds Chemical class 0.000 description 9
- 239000000758 substrate Substances 0.000 description 8
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 7
- 239000000654 additive Substances 0.000 description 6
- 238000011161 development Methods 0.000 description 6
- 125000002723 alicyclic group Chemical group 0.000 description 5
- 125000003700 epoxy group Chemical group 0.000 description 5
- 230000000996 additive effect Effects 0.000 description 4
- 229920002678 cellulose Polymers 0.000 description 4
- 239000001913 cellulose Substances 0.000 description 4
- 239000003822 epoxy resin Substances 0.000 description 4
- 229920000647 polyepoxide Polymers 0.000 description 4
- 150000003839 salts Chemical class 0.000 description 4
- 239000007787 solid Substances 0.000 description 4
- XLOMVQKBTHCTTD-UHFFFAOYSA-N Zinc monoxide Chemical compound [Zn]=O XLOMVQKBTHCTTD-UHFFFAOYSA-N 0.000 description 3
- 238000006243 chemical reaction Methods 0.000 description 3
- 239000003795 chemical substances by application Substances 0.000 description 3
- 150000001925 cycloalkenes Chemical class 0.000 description 3
- 238000011156 evaluation Methods 0.000 description 3
- 239000011521 glass Substances 0.000 description 3
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 3
- 239000010410 layer Substances 0.000 description 3
- 125000003367 polycyclic group Chemical group 0.000 description 3
- 229920006254 polymer film Polymers 0.000 description 3
- 229910018072 Al 2 O 3 Inorganic materials 0.000 description 2
- 229920002284 Cellulose triacetate Polymers 0.000 description 2
- 239000002841 Lewis acid Substances 0.000 description 2
- 239000004695 Polyether sulfone Substances 0.000 description 2
- 239000004743 Polypropylene Substances 0.000 description 2
- 229910004298 SiO 2 Inorganic materials 0.000 description 2
- GEIAQOFPUVMAGM-UHFFFAOYSA-N ZrO Inorganic materials [Zr]=O GEIAQOFPUVMAGM-UHFFFAOYSA-N 0.000 description 2
- NNLVGZFZQQXQNW-ADJNRHBOSA-N [(2r,3r,4s,5r,6s)-4,5-diacetyloxy-3-[(2s,3r,4s,5r,6r)-3,4,5-triacetyloxy-6-(acetyloxymethyl)oxan-2-yl]oxy-6-[(2r,3r,4s,5r,6s)-4,5,6-triacetyloxy-2-(acetyloxymethyl)oxan-3-yl]oxyoxan-2-yl]methyl acetate Chemical compound O([C@@H]1O[C@@H]([C@H]([C@H](OC(C)=O)[C@H]1OC(C)=O)O[C@H]1[C@@H]([C@@H](OC(C)=O)[C@H](OC(C)=O)[C@@H](COC(C)=O)O1)OC(C)=O)COC(=O)C)[C@@H]1[C@@H](COC(C)=O)O[C@@H](OC(C)=O)[C@H](OC(C)=O)[C@H]1OC(C)=O NNLVGZFZQQXQNW-ADJNRHBOSA-N 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 239000002313 adhesive film Substances 0.000 description 2
- 150000001450 anions Chemical class 0.000 description 2
- 239000003963 antioxidant agent Substances 0.000 description 2
- 230000003078 antioxidant effect Effects 0.000 description 2
- 238000005452 bending Methods 0.000 description 2
- 150000001768 cations Chemical class 0.000 description 2
- 125000000113 cyclohexyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 2
- 125000003187 heptyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 2
- 239000004615 ingredient Substances 0.000 description 2
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 2
- 150000007517 lewis acids Chemical class 0.000 description 2
- 238000004519 manufacturing process Methods 0.000 description 2
- 239000000463 material Substances 0.000 description 2
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 2
- 125000002950 monocyclic group Chemical group 0.000 description 2
- 239000000178 monomer Substances 0.000 description 2
- JFNLZVQOOSMTJK-KNVOCYPGSA-N norbornene Chemical compound C1[C@@H]2CC[C@H]1C=C2 JFNLZVQOOSMTJK-KNVOCYPGSA-N 0.000 description 2
- 239000002245 particle Substances 0.000 description 2
- TZMFJUDUGYTVRY-UHFFFAOYSA-N pentane-2,3-dione Chemical group CCC(=O)C(C)=O TZMFJUDUGYTVRY-UHFFFAOYSA-N 0.000 description 2
- 229920003023 plastic Polymers 0.000 description 2
- 229920006393 polyether sulfone Polymers 0.000 description 2
- 239000005020 polyethylene terephthalate Substances 0.000 description 2
- 229920000139 polyethylene terephthalate Polymers 0.000 description 2
- 229920001721 polyimide Polymers 0.000 description 2
- 239000002904 solvent Substances 0.000 description 2
- 125000006527 (C1-C5) alkyl group Chemical group 0.000 description 1
- YJTKZCDBKVTVBY-UHFFFAOYSA-N 1,3-Diphenylbenzene Chemical group C1=CC=CC=C1C1=CC=CC(C=2C=CC=CC=2)=C1 YJTKZCDBKVTVBY-UHFFFAOYSA-N 0.000 description 1
- KZEVSDGEBAJOTK-UHFFFAOYSA-N 1-(2,4,6,7-tetrahydrotriazolo[4,5-c]pyridin-5-yl)-2-[5-[2-[[3-(trifluoromethoxy)phenyl]methylamino]pyrimidin-5-yl]-1,3,4-oxadiazol-2-yl]ethanone Chemical compound N1N=NC=2CN(CCC=21)C(CC=1OC(=NN=1)C=1C=NC(=NC=1)NCC1=CC(=CC=C1)OC(F)(F)F)=O KZEVSDGEBAJOTK-UHFFFAOYSA-N 0.000 description 1
- 125000006176 2-ethylbutyl group Chemical group [H]C([H])([H])C([H])([H])C([H])(C([H])([H])*)C([H])([H])C([H])([H])[H] 0.000 description 1
- 125000005916 2-methylpentyl group Chemical group 0.000 description 1
- YLZOPXRUQYQQID-UHFFFAOYSA-N 3-(2,4,6,7-tetrahydrotriazolo[4,5-c]pyridin-5-yl)-1-[4-[2-[[3-(trifluoromethoxy)phenyl]methylamino]pyrimidin-5-yl]piperazin-1-yl]propan-1-one Chemical compound N1N=NC=2CN(CCC=21)CCC(=O)N1CCN(CC1)C=1C=NC(=NC=1)NCC1=CC(=CC=C1)OC(F)(F)F YLZOPXRUQYQQID-UHFFFAOYSA-N 0.000 description 1
- 229910017008 AsF 6 Inorganic materials 0.000 description 1
- FERIUCNNQQJTOY-UHFFFAOYSA-M Butyrate Chemical compound CCCC([O-])=O FERIUCNNQQJTOY-UHFFFAOYSA-M 0.000 description 1
- FERIUCNNQQJTOY-UHFFFAOYSA-N Butyric acid Natural products CCCC(O)=O FERIUCNNQQJTOY-UHFFFAOYSA-N 0.000 description 1
- 239000006057 Non-nutritive feed additive Substances 0.000 description 1
- OOVLMFMECLBCJR-UHFFFAOYSA-K O[Sb](O)(Cl)=O Chemical compound O[Sb](O)(Cl)=O OOVLMFMECLBCJR-UHFFFAOYSA-K 0.000 description 1
- 239000004696 Poly ether ether ketone Substances 0.000 description 1
- 239000004952 Polyamide Substances 0.000 description 1
- 239000004697 Polyetherimide Substances 0.000 description 1
- 239000004698 Polyethylene Substances 0.000 description 1
- 239000004642 Polyimide Substances 0.000 description 1
- 239000004793 Polystyrene Substances 0.000 description 1
- 239000004372 Polyvinyl alcohol Substances 0.000 description 1
- 229920001328 Polyvinylidene chloride Polymers 0.000 description 1
- 229910018286 SbF 6 Inorganic materials 0.000 description 1
- 229910010413 TiO 2 Inorganic materials 0.000 description 1
- SMEGJBVQLJJKKX-HOTMZDKISA-N [(2R,3S,4S,5R,6R)-5-acetyloxy-3,4,6-trihydroxyoxan-2-yl]methyl acetate Chemical compound CC(=O)OC[C@@H]1[C@H]([C@@H]([C@H]([C@@H](O1)O)OC(=O)C)O)O SMEGJBVQLJJKKX-HOTMZDKISA-N 0.000 description 1
- HVVWZTWDBSEWIH-UHFFFAOYSA-N [2-(hydroxymethyl)-3-prop-2-enoyloxy-2-(prop-2-enoyloxymethyl)propyl] prop-2-enoate Chemical compound C=CC(=O)OCC(CO)(COC(=O)C=C)COC(=O)C=C HVVWZTWDBSEWIH-UHFFFAOYSA-N 0.000 description 1
- DHKHKXVYLBGOIT-UHFFFAOYSA-N acetaldehyde Diethyl Acetal Natural products CCOC(C)OCC DHKHKXVYLBGOIT-UHFFFAOYSA-N 0.000 description 1
- 150000001241 acetals Chemical class 0.000 description 1
- 229940081735 acetylcellulose Drugs 0.000 description 1
- 229920006243 acrylic copolymer Polymers 0.000 description 1
- 239000002318 adhesion promoter Substances 0.000 description 1
- 238000004026 adhesive bonding Methods 0.000 description 1
- 239000004840 adhesive resin Substances 0.000 description 1
- 229920006223 adhesive resin Polymers 0.000 description 1
- 238000004220 aggregation Methods 0.000 description 1
- 230000002776 aggregation Effects 0.000 description 1
- 125000002178 anthracenyl group Chemical group C1(=CC=CC2=CC3=CC=CC=C3C=C12)* 0.000 description 1
- 239000002216 antistatic agent Substances 0.000 description 1
- 125000006267 biphenyl group Chemical group 0.000 description 1
- 125000000484 butyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 125000004063 butyryl group Chemical group O=C([*])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 125000005587 carbonate group Chemical group 0.000 description 1
- 239000003054 catalyst Substances 0.000 description 1
- 125000002091 cationic group Chemical group 0.000 description 1
- 239000012952 cationic photoinitiator Substances 0.000 description 1
- 229920002301 cellulose acetate Polymers 0.000 description 1
- 238000007796 conventional method Methods 0.000 description 1
- 230000010485 coping Effects 0.000 description 1
- 238000005336 cracking Methods 0.000 description 1
- 125000004122 cyclic group Chemical group 0.000 description 1
- 125000001995 cyclobutyl group Chemical group [H]C1([H])C([H])([H])C([H])(*)C1([H])[H] 0.000 description 1
- 125000000582 cycloheptyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 1
- 125000004210 cyclohexylmethyl group Chemical group [H]C([H])(*)C1([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C1([H])[H] 0.000 description 1
- 125000000640 cyclooctyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C([H])([H])C1([H])[H] 0.000 description 1
- 125000001511 cyclopentyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C1([H])[H] 0.000 description 1
- 125000004851 cyclopentylmethyl group Chemical group C1(CCCC1)C* 0.000 description 1
- 125000001559 cyclopropyl group Chemical group [H]C1([H])C([H])([H])C1([H])* 0.000 description 1
- 230000006866 deterioration Effects 0.000 description 1
- 229920005994 diacetyl cellulose Polymers 0.000 description 1
- 238000003745 diagnosis Methods 0.000 description 1
- 239000012954 diazonium Substances 0.000 description 1
- 238000002845 discoloration Methods 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 125000004185 ester group Chemical group 0.000 description 1
- 125000001033 ether group Chemical group 0.000 description 1
- UHESRSKEBRADOO-UHFFFAOYSA-N ethyl carbamate;prop-2-enoic acid Chemical compound OC(=O)C=C.CCOC(N)=O UHESRSKEBRADOO-UHFFFAOYSA-N 0.000 description 1
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 1
- 239000005038 ethylene vinyl acetate Substances 0.000 description 1
- 238000001125 extrusion Methods 0.000 description 1
- 125000003983 fluorenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3CC12)* 0.000 description 1
- 125000002485 formyl group Chemical group [H]C(*)=O 0.000 description 1
- 239000003205 fragrance Substances 0.000 description 1
- 125000001183 hydrocarbyl group Chemical group 0.000 description 1
- 229910052739 hydrogen Inorganic materials 0.000 description 1
- 239000001257 hydrogen Substances 0.000 description 1
- 239000003999 initiator Substances 0.000 description 1
- 238000005040 ion trap Methods 0.000 description 1
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 description 1
- 125000004491 isohexyl group Chemical group C(CCC(C)C)* 0.000 description 1
- 125000000468 ketone group Chemical group 0.000 description 1
- 239000004973 liquid crystal related substance Substances 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 229910044991 metal oxide Inorganic materials 0.000 description 1
- 150000004706 metal oxides Chemical class 0.000 description 1
- 125000004108 n-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000001280 n-hexyl group Chemical group C(CCCCC)* 0.000 description 1
- 125000004123 n-propyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000001624 naphthyl group Chemical group 0.000 description 1
- 125000002347 octyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 239000003960 organic solvent Substances 0.000 description 1
- 125000004430 oxygen atom Chemical group O* 0.000 description 1
- 125000003538 pentan-3-yl group Chemical group [H]C([H])([H])C([H])([H])C([H])(*)C([H])([H])C([H])([H])[H] 0.000 description 1
- 125000002080 perylenyl group Chemical group C1(=CC=C2C=CC=C3C4=CC=CC5=CC=CC(C1=C23)=C45)* 0.000 description 1
- 125000005561 phenanthryl group Chemical group 0.000 description 1
- 238000000016 photochemical curing Methods 0.000 description 1
- 239000004033 plastic Substances 0.000 description 1
- 229920001643 poly(ether ketone) Polymers 0.000 description 1
- 229920003207 poly(ethylene-2,6-naphthalate) Polymers 0.000 description 1
- 229920001200 poly(ethylene-vinyl acetate) Polymers 0.000 description 1
- 229920003229 poly(methyl methacrylate) Polymers 0.000 description 1
- 229920002492 poly(sulfone) Polymers 0.000 description 1
- 229920002647 polyamide Polymers 0.000 description 1
- 239000004417 polycarbonate Substances 0.000 description 1
- 229920000515 polycarbonate Polymers 0.000 description 1
- 229920000728 polyester Polymers 0.000 description 1
- 229920006267 polyester film Polymers 0.000 description 1
- 229920002530 polyetherether ketone Polymers 0.000 description 1
- 229920001601 polyetherimide Polymers 0.000 description 1
- 229920000573 polyethylene Polymers 0.000 description 1
- 239000011112 polyethylene naphthalate Substances 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 239000004926 polymethyl methacrylate Substances 0.000 description 1
- 239000011116 polymethylpentene Substances 0.000 description 1
- 229920000306 polymethylpentene Polymers 0.000 description 1
- 229920001155 polypropylene Polymers 0.000 description 1
- 229920002223 polystyrene Polymers 0.000 description 1
- 229920002635 polyurethane Polymers 0.000 description 1
- 239000004814 polyurethane Substances 0.000 description 1
- 229920002451 polyvinyl alcohol Polymers 0.000 description 1
- 229920000915 polyvinyl chloride Polymers 0.000 description 1
- 239000004800 polyvinyl chloride Substances 0.000 description 1
- 239000005033 polyvinylidene chloride Substances 0.000 description 1
- 125000001436 propyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 125000001725 pyrenyl group Chemical group 0.000 description 1
- 229920006395 saturated elastomer Polymers 0.000 description 1
- 229930195734 saturated hydrocarbon Natural products 0.000 description 1
- 239000000377 silicon dioxide Substances 0.000 description 1
- 238000003860 storage Methods 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 125000001973 tert-pentyl group Chemical group [H]C([H])([H])C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 229920001187 thermosetting polymer Polymers 0.000 description 1
- 238000002834 transmittance Methods 0.000 description 1
- 239000006097 ultraviolet radiation absorber Substances 0.000 description 1
- 229930195735 unsaturated hydrocarbon Natural products 0.000 description 1
- 229920002554 vinyl polymer Polymers 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J11/00—Features of adhesives not provided for in group C09J9/00, e.g. additives
- C09J11/02—Non-macromolecular additives
- C09J11/06—Non-macromolecular additives organic
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B7/00—Layered products characterised by the relation between layers; Layered products characterised by the relative orientation of features between layers, or by the relative values of a measurable parameter between layers, i.e. products comprising layers having different physical, chemical or physicochemical properties; Layered products characterised by the interconnection of layers
- B32B7/04—Interconnection of layers
- B32B7/12—Interconnection of layers using interposed adhesives or interposed materials with bonding properties
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J11/00—Features of adhesives not provided for in group C09J9/00, e.g. additives
- C09J11/02—Non-macromolecular additives
- C09J11/04—Non-macromolecular additives inorganic
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J163/00—Adhesives based on epoxy resins; Adhesives based on derivatives of epoxy resins
-
- C09J7/02—
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J2203/00—Applications of adhesives in processes or use of adhesives in the form of films or foils
- C09J2203/318—Applications of adhesives in processes or use of adhesives in the form of films or foils for the production of liquid crystal displays
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Inorganic Chemistry (AREA)
- Adhesives Or Adhesive Processes (AREA)
Abstract
본 발명은 광경화성 접착제 조성물, 이로부터 형성되는 접착제층 및 화상표시장치에 관한 것으로서, 구체적으로 화학식 1로 표시되는 광산발생제를 포함하는 광경화성 접착제 조성물, 이로부터 형성되는 접착제층, 접합 필름 및 화상표시장치에 관한 것이다.
Description
본 발명은 광산발생제를 포함하는 광경화성 접착제 조성물, 이로부터 형성되는 접착제층, 접합 필름 및 화상표시장치에 관한 것이다.
최근 스마트폰, 태블릿 PC와 같은 모바일 기기의 발전과 함께 디스플레이용 기재의 박막화 및 슬림화 뿐만 아니라, 접을 수 있는 디스플레이까지 개발하려는 시도가 있다.
이러한 모바일 기기의 디스플레이용 윈도우 또는 전면판에는 기계적 특성이 우수한 소재로 유리가 일반적으로 사용되고 있다. 그러나 유리는 외부 충격에 의한 파손의 문제가 있으며, 접는 디스플레이에는 적용이 어려운 단점이 있다.
따라서, 디스플레이용 윈도우 또는 전면판의 표면을 보호하고 스크래치 등을 방지하기 위해 기능성 하드코팅을 형성하고 유리기판 대신에 플라스틱 등과 같이 유연성 있는 재료를 사용하려는 시도가 있다.
하드코팅 필름은 접착제를 사용하여 다른 기재 필름에 접합할 경우, 크랙이 발생하지 않고, 그 필름에 대한 우수한 접착력, 밀착력 및 유연성을 요구한다.
대한민국 공개특허공보 제2015-0043596호는 에폭시계 수지를 포함하는 접착제 조성물을 개시하고 있으나, 상기 접착제 조성물은 플렉서블 하드코팅 필름을 다른 기재에 접합할 때 접착력, 밀착력 및 유연성이 부족한 문제점이 있다.
본 발명의 목적은 접착력 및 경화속도를 향상시킬 수 있는 광경화성 접착제 조성물을 제공하는 데 있다.
또한, 본 발명의 목적은 접착력, 내구성, 굴곡성, 유연성 및 경화속도를 향상시킬 수 있는 접착제층을 제공하는 데 있다.
또한, 본 발명의 목적은 전술한 접착제층을 포함하는 접합필름, 화상표시장치 또는 표시장치의 윈도우를 제공하는 데 있다.
상기 목적을 달성하기 위한 본 발명의 광경화성 접착제 조성물은 하기 화학식 1로 표시되는 광산발생제를 포함하는 것을 특징으로 한다.
[화학식 1]
상기 화학식 1에서,
X+는 화학식 2로 표시되고,
[화학식 2]
상기 화학식 2에서,
R1 내지 R3는 각각 독립적으로 수소 원자, 할로겐 원자, 시아노기, 니트로기,
,
, 탄소수 1 내지 12의 직쇄 또는 분지쇄의 알킬기, 탄소수 3 내지 12의 사이클로 알킬기, 탄소수 1 내지 6의 알콕시기, 탄소수 1 내지 6의 알킬카르보닐기, 또는 탄소수 6 내지 14의 아릴기이고,
상기 아릴기는 결합된 벤젠 고리와 함께 융합된 고리를 형성할 수 있으며,
R1 내지 R3 는 각각 독립적으로 하나의 고리에 적어도 1회 치환될 수 있고, 1회 이상 치환되는 경우 서로 다른 치환기일 수 있다.
또한, 본 발명은 전술한 광경화성 접착제 조성물의 경화물을 포함하는 접착제층을 제공한다.
또한, 본 발명은 제1 기재 필름의 일면에 하드코팅층이 형성된 하드코팅 필름; 상기 제1 기재 필름의 타면에 형성된 접착제층; 및 상기 접착제층에 형성된 제2 기재 필름을 포함하고, 상기 접착제층은 전술한 접착제층인 접합 필름을 제공한다.
또한, 본 발명은 전술한 접합 필름을 포함하는 화상표시장치를 제공한다.
또한, 본 발명은 전술한 접합 필름을 포함하는 표시장치의 윈도우를 제공한다.
본 발명에 따른 광경화성 접착제 조성물은 특정 광산발생제를 포함하기 때문에 기재 간 접착력 및 밀착력을 향상시키는 이점이 있다.
또한, 본 발명에 따른 전술한 광경화성 접착제 조성물로 형성된 접착제층은 내구성, 굴곡성, 유연성 및 경화속도가 향상된 이점이 있으며, 따라서 이는 화상표시장치는 물론 플렉시블 표시장치의 윈도우에 적용이 가능하다.
이하, 본 발명에 대하여 더욱 상세히 설명한다.
본 발명에서 어떤 부재가 다른 부재 "상에" 위치하고 있다고 할 때, 이는 어떤 부재가 다른 부재에 접해 있는 경우뿐 아니라 두 부재 사이에 또 다른 부재가 존재하는 경우도 포함한다.
본 발명에서 어떤 부분이 어떤 구성요소를 "포함" 한다고 할 때, 이는 특별히 반대되는 기재가 없는 한 다른 구성요소를 제외하는 것이 아니라 다른 구성 요소를 더 포함할 수 있는 것을 의미한다.
본 발명에서,

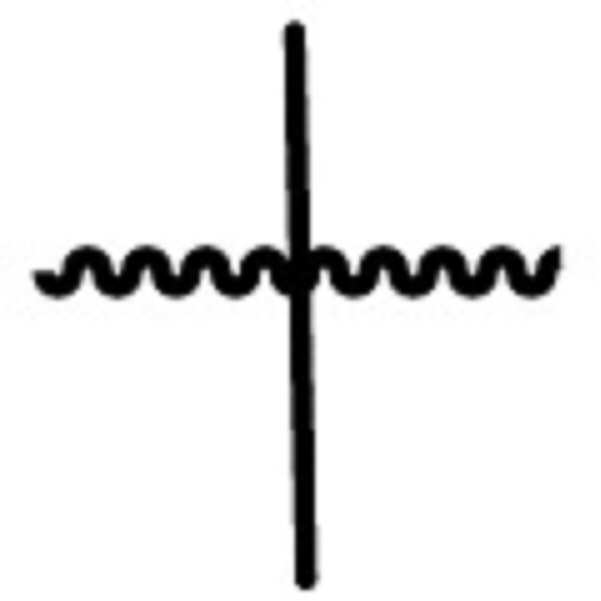

는 다른 치환기 또는 결합부에 결합되는 부위를 의미한다.
<
광경화성
접착제 조성물>
본 발명의 광경화성 접착제 조성물은 특정 광산발생제를 포함하며, 에폭시계 바인더 수지 및 광경화형 양이온 중합 개시제를 더 포함할 수 있다.
본 발명에서 광경화성 접착제 조성물의 총 고형분 함량이란 광경화성 접착제 조성물로부터 용제를 제외한 나머지 성분의 총 함량을 의미한다.
상기 광경화성 접착제 조성물에는 무기나노입자와 같은 첨가제가 더 포함된 상태일 수 있다. 이때, 상기 무기나노입자가 분산되어 있는 경우, 상기 광경화성 접착제 조성물의 총 고형분 함량에는 상기 무기나노 입자만이 고려된다.
광산발생제
본 발명의 한 양태는 하기 화학식 1로 표시되는 광산발생제를 포함하는 광경화성 접착제 조성물에 관한 것이다. 구체적으로, 상기 광산발생제는 하기 화학식 1로 표시되는 설포닐 염화합물을 포함할 수 있다.

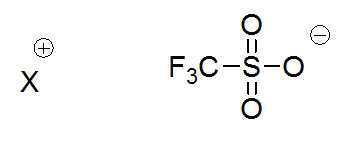

[화학식 1]
상기 화학식 1에서,
X+는 화학식 2로 표시되고,
[화학식 2]
상기 화학식 2에서,
R1 내지 R3는 각각 독립적으로 수소 원자, 할로겐 원자, 시아노기, 니트로기,
,
, 탄소수 1 내지 12의 직쇄 또는 분지쇄의 알킬기, 탄소수 3 내지 12의 사이클로 알킬기, 탄소수 1 내지 6의 알콕시기, 탄소수 1 내지 6의 알킬카르보닐기, 또는 탄소수 6 내지 14의 아릴기이고,
상기 아릴기는 결합된 벤젠 고리와 함께 융합된 고리를 형성할 수 있으며,
R1 내지 R3 는 각각 독립적으로 하나의 고리에 적어도 1회 치환될 수 있고, 1회 이상 치환되는 경우 서로 다른 치환기일 수 있다.
상기 알킬기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 1 내지 12인 것이 바람직하다. 구체적인 예로는 메틸, 에틸, 프로필, n-프로필, 이소프로필, 부틸, n-부틸, 이소부틸, tert-부틸, sec-부틸, 1-메틸-부틸, 1-에틸-부틸, 펜틸, n-펜틸, 이소펜틸, 네오펜틸, tert-펜틸, 헥실, n-헥실, 1-메틸펜틸, 2-메틸펜틸, 4-메틸-2-펜틸, 3,3-디메틸부틸, 2-에틸부틸, 헵틸, n-헵틸, 1-메틸헥실, 사이클로펜틸메틸, 사이클로헥틸메틸, 옥틸, n-옥틸, tert-옥틸, 1-메틸헵틸, 2-에틸헥실, 2-프로필펜틸, n-노닐, 2,2-디메틸헵틸, 1-에틸-프로필, 1,1-디메틸-프로필, 이소헥실, 2-메틸펜틸, 4-메틸헥실, 5-메틸헥실 등이 있으나, 이들에 한정되지 않는다.
상기 사이클로 알킬기는 탄소수 3 내지 12인 것이 바람직하며, 구체적인 예로는 사이클로프로필, 사이클로부틸, 사이클로펜틸, 3-메틸사이클로펜틸, 2,3-디메틸사이클로펜틸, 사이클로헥실, 3-메틸사이클로헥실, 4-메틸사이클로헥실, 2,3-디메틸사이클로헥실, 3,4,5-트리메틸사이클로헥실, 4-tert-부틸사이클로헥실, 사이클로헵틸, 사이클로옥틸 등이 있으나, 이에 한정되는 것은 아니다.
상기 알콕시기는 직쇄, 분지쇄 또는 고리쇄일 수 있으며, 탄소수는 1 내지 6일 수 있다. 구체적으로, 메톡시, 에톡시, n-프로폭시, 이소프로폭시, i-프로필옥시, n-부톡시, 이소부톡시, tert-부톡시, sec-부톡시, n-펜틸옥시, 네오펜틸옥시, 이소펜틸옥시, n-헥실옥시, 3,3-디메틸부틸옥시, 2-에틸부틸옥시, n-옥틸옥시, n-노닐옥시, n-데실옥시, 벤질옥시, p-메틸벤질옥시 등이 될 수 있으나, 이에 한정되는 것은 아니다.
상기 알킬카르보닐기는 화학식 -COR의 기(이때 R은 수소 또는 C1-C5의 알킬기임)를 나타내며 탄소수 1 내지 6인 것이 바람직하다. 구체적인 예로는, 포르밀기, 이세틸기 등이 포함되나 이에 한정되는 것은 아니다.
상기 아릴기는 특별히 한정되지 않으나, 탄소수 6 내지 14인 것이 바람직하며, 단환식 또는 다환식일 수 있다.
구체적으로 단환식 아릴기로는 페닐기, 바이페닐기, 터페닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다.
상기 아릴기가 다환식 아릴기인 경우 나프틸기, 안트라세닐기, 페난트릴기, 파이레닐기, 페릴레닐기, 크라이세닐기, 플루오레닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다.
본 발명의 또 다른 실시형태에 있어서, 상기 R1 내지 R3는 수소 원자일 수 있다.
본 발명의 또 다른 실시형태에 있어서, 상기 R1 내지 R3 중 적어도 하나는 메틸기일 수 있다.
이론에 의해 구속되는 것을 바라지는 않으나, 상기 화학식 1로 표시되는 광산발생제(photoacid generator; PAG)를 포함하는 경우 상기 광산발생제가 자외선 등의 광 조사에 의해 광분해 되면서 강산을 발생시키고 발생한 산은 촉매로서 작용하여 산 반응성 화합물과 반응하여 연쇄반응을 개시하게 되며 요구되는 화학결합을 생성함으로써 경화율을 향상시키는 효과를 나타내는 것으로 추측된다.
본 발명의 일 실시형태에 있어서, 상기 화학식 1로 표시되는 광산발생제는 하기 화학식 1-1 또는 1-2로 표시될 수 있다.

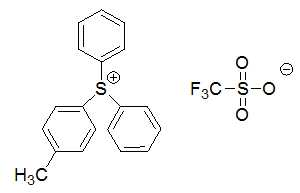

[화학식 1-1]
[화학식 1-2]
본 발명의 또 다른 실시형태에 있어서, 상기 광산발생제는 상기 광경화성 접착제 조성물 전체 100 중량부에 대하여 0.1 내지 10 중량부, 바람직하게는 0.5 내지 5 중량부로 포함될 수 있다. 상기 광산발생제가 상기 범위내로 포함되는 경우 경화율의 측면에서 바람직하다. 상기 광산발생제가 0.1 중량부 미만으로 포함되는 경우 강산의 발생이 다소 미비하여 촉매로서 작용하기 부족할 수 있으며, 10 중량부를 초과하여 포함되는 경우 경화율은 보다 우수해질 수 있으나, 과도한 산이 발생함으로써 광경화성 접착제 조성물에 영향을 끼칠 수 있는 문제점이 있다.
상기 화학식 1로 표시되는 화합물을 포함하는 광산 발생제는 직접 제조하여 사용할 수도 있고, 시판되고 있는 형태를 사용하여도 무방하다. 상기 화학식 1로 표시되는 화합물을 포함하는 광산 발생제의 시판되고 있는 예는 WPAG-281, WPAG-336 (Wako Pure Chemical사) 등이 있을 수 있으나 이에 한정되지는 않는다.
본 발명의 또 다른 실시형태에 있어서, 상기 광경화성 접착제 조성물은 에폭시계 바인더 수지 및 광경화형 양이온 중합 개시제를 더 포함할 수 있다.
에폭시계 바인더 수지
본 발명에 따른 에폭시계 바인더 수지는 분자 중에 2개 이상의 에폭시기를 가지며, 경화 반응이 가능한 화합물 또는 이의 중합체일 수 있다. 상기 에폭시기는 적어도 1개는 지환식 에폭시기일 수 있으며, 이때, 탄소수 5 내지 7의 고리를 갖는 것이 바람직하고, 탄소수가 6인 시클로헥산 고리를 갖는 지환식 에폭시기(에폭시시클로헥실기)가 보다 바람직하다. 또한, 상기 지환식 에폭시기는 탄소수 1 내지 20의 알킬기로 치환되어 있는 것일 수 있다.
상기 에폭시계 바인더 수지는 특별히 한정되지 않고 공지된 에폭시 수지 화합물을 사용할 수 있으나, 광경화성이 양호하며 경화시간을 단축시키고 접착력 및 밀착력을 향상시키기 위해 방향족 고리를 포함하지 않는 것이 바람직하다.
또한, 상기 에폭시계 바인더 수지는 분자 내에 탄소수 1 내지 8의 포화 또는 불포화 탄화수소기, 에스테르기, 에테르기, 케톤기 또는 카보네이트기를 더 포함할 수 있으며, 점도를 낮춰 기재에 대한 밀착력을 향상시키기 위해 탄소수가 8 이하인 것이 바람직하다. 또한, 탄소수가 8 이하인 경우 도공시 취급이 용이한 이점이 있다.
본 발명에 따른 에폭시계 바인더 수지는 하기 화학식 2로 표시되는 화합물을 포함할 수 있다.
[화학식 2]
상기 화학식 2에서,
A1 및 A2는 각각 독립적으로 수소원자 또는 탄소수 1 내지 6의 알킬기 이고,
B는 산소원자 또는 탄소수 1 내지 20의 알칸디일기이다.
보다 상세하게 화학식 2에서 A1과 A2가 알킬기인 경우, 지환식 고리에 결합하는 위치는 고리의 1 내지 6의 임의의 위치일 수 있다. 상기 탄소수 1 내지 6의 알킬기는 직쇄(straight) 및 지환식 고리이거나, 분지(branched)형태 일 수 있으며, 상기 알킬기가 탄소수 1 내지 6일 경우 경화 속도를 향상시킬 수 있다.
상기 화학식 2에서 B가 탄소수 1 내지 20의 알칸디일기일 경우, 점도가 낮아진단는 점에서 유리하다.
상기 에폭시계 바인더 수지는 광경화성 접착제 조성물 100 중량부에 대하여 60 내지 90 중량부로 포함되는 것이 바람직하고 65 내지 85 중량부로 포함되는 것이 보다 바람직하다. 상기 에폭시계 바인더 수지의 함량이 상기 범위 미만일 경우에는 경화율 저하로 인한 접착력 및 밀착력 향상을 나타내기 어렵고 에폭시계 바인더 수지의 함량이 상기 범위를 초과할 경우에는 경화율 상승으로 인한 굽힘 특성을 부여하기 어렵게 된다.
광경화형 양이온 중합 개시제
상기 광경화형 양이온 중합 개시제는 특별한 제한 없이 당해 분야에 공지된 양이온 광개시제를 사용할 수 있으며, 예컨대 광조사에 의해 루이스산을 방출하는 오늄염인 복염 또는 그 유도체를 사용할 수 있다.
상기 광경화형 양이온 중합 개시제를 상기 에폭시계 바인더 수지와 함께 사용하는 경우 접착제 조성물을 보존시 경화가 억제되어 우수한 보존 안정성이 부여될 수 있는 이점이 있다. 또한, 열경화성의 중합 개시제를 사용하는 경우 발생하는 열이력에 의해 생기는 접착제 자체 및 접착 대상물의 영화, 변색을 방지할 수 있으므로 바람직하다.
상기 광경화형 양이온 중합 개시제는 예컨대, 광조사에 의해 루이스산을 방출하는 오늄염 또는 그 유도체를 들 수 있다.
이러한 화합물은 일반식 [X]x+[Y]x-로 나타내는, 양이온과 음이온으로 이루어진 염 형태이며, 양이온의 구체적인 예로는 방향족디아조늄염, 방향족요오도늄염, 방향족 할로늄염, 방향족술포늄염 등을 들 수 있고, 음이온의 구체적인 예로는 테트라플루오로보레이트(BF4), 헥사플루오로포스페이트(PF6), 헥사플루오로안티모네이트(SbF6), 헥사플루오로아루세네이트(AsF6), 헥사클로로안티모네이트(SbCl6) 등을 들 수 있다. 이들 광경화형 양이온 중합 개시제는 1종으로 또는 2종 이상 혼합하여 사용할 수 있다.
상기 광경화형 양이온 중합 개시제의 함량은 특별히 한정되지 않으며, 예를 들면 고형분 함량을 기준으로 접착제 조성물 전체 100 중량부에 대해 0.01 내지 10 중량부로 포함될 수 있으며, 바람직하게는 0.1 내지 5 중량부로 포함될 수 있다. 그 함량이 0.01 중량부 미만인 경우에는 접착제 조성물의 경화가 불충분하여 충분한 접착력 및 밀착력을 얻기 어렵고, 10 중량부를 초과하는 경우에는 접착제층의 이온성 물질 함량 과다에 의해 흡습성이 증가하여 내구성이 저하될 수 있다.
상기 광개시제는 당업계에서 통상적으로 사용하는 것이라면 이에 제한되지 않으며, 예컨대 BASF사의 Igacure 250 등을 사용할 수 있다.
반응성 작용기를 갖는 무기나노입자
상기 반응성 작용기를 갖는 무기나노입자는 접착제 조성물의 내구성 향상을 위해 선택적으로 첨가할 수 있다. 구체적으로, 상기 무기나노입자는 표면이 수산기로 치환되어 있으며, 광경화 반응에 참여할 수 있는 특징을 가진다. 더불어 상기 접착제 조성물에 상기 무기나노입자가 포함되는 경우 기계적 특성을 보다 개선할 수 있는 이점이 있다.
상기 무기나노입자는 평균 입경이 1 내지 100nm, 구체적으로 1 내지 80nm, 더욱 구체적으로 5 내지 50nm인 것을 사용할 수 있다. 상기 무기나노입자의 평균 입경이 상기 범위를 만족하는 경우 조성물 내에서 응집이 발생하는 현상을 방지함으로써 균일한 광경화가 가능하다는 이점이 있다.
상기 반응성 작용기는 수산기일 수 있으며, 상기 "반응성 작용기를 갖는 무기나노입자"란, 무기나노입자의 표면의 적어도 일부가 상기 수산기로 치환된 것을 일컫는다.
상기 무기나노입자는 표면의 적어도 일부에 반응성 작용기를 갖는 Al2O3, SiO2, ZnO, ZrO2, BaTiO3, TiO2, Ta2O5, Ti3O5, ITO, IZO, ATO, ZnO-Al, Nb2O3, SnO, MgO 및 이들의 조합으로 이루어진 군 중 1 이상을 포함할 수 있으나, 이에 한정되는 것은 아니고 당업계에서 일반적으로 사용되는 금속 산화물을 포함할 수 있다.
구체적으로, 상기 무기나노입자는 Al2O3, SiO2, ZrO2일 수 있다. 상기 무기나노입자는 직접 제조하거나 시판되는 것을 구입하여 사용할 수 있으며, 시판되는 제품의 경우 유기 용매에 10 내지 80 중량%의 농도로 분산된 것을 사용할 수 있다. 시판되는 제품은 예컨대, IPA-ST, IPA-ST-L, IPA-ST-UP, IPA-ST-ZL (Nissan chemical사) 등이 있을 수 있으나, 이에 한정되지 않는다.
상기 반응성 작용기를 갖는 무기나노입자는 상기 접착제 수지 혼합물에 대하여 5 내지 20 중량부, 바람직하게는 8 내지 17 중량부, 더욱 바람직하게는 10 내지 15 중량부로 포함될 수 있다. 상기 무기나노입자가 상기 범위로 포함되는 경우 기계적 물성의 부여면에서 바람직하다. 상기 무기나노입자가 5 중량부 미만인 경우 내구성 등의 기계적 물성이 충분하지 않을 수 있으며, 20 중량부를 초과하는 경우 경화성을 방해하여 오히려 기계적 물성이 저하되고, 내구성이 약화될 수 있다.
첨가제
본 발명에 따른 광경화성 접착제 조성물은 필요에 따라 첨가제를 더 포함할 수 있다. 상기 첨가제의 종류는 특별히 한정되지 않으며, 예컨대 용제, 증감제, 접착 촉진제, 레벨링제, 자외선 흡수제, 노화 방지제, 염료, 가공 보조제, 이온 트랩제, 산화 방지제, 점착 부여제, 충전제, 가소제, 발포 억제제, 대전방지제, 방향제 등을 들 수 있으며, 이들을 단독 또는 2종 이상 혼합하여 사용할 수 있다.
상기 첨가제의 함량은 특별히 한정되지는 않으나, 예컨대 상기 광경화성 접착제 조성물 전체 100 중량부를 기준으로 0.01 내지 10 중량부로 포함될 수 있다. 상기 첨가제가 상기 범위내로 포함될 경우 안정성의 향상, 변색방지, 경화 속도의 향상, 양호한 접착성 또는 밀착력을 확보할 수 있는 이점이 있다.
접착제층
본 발명의 또 다른 양태는, 전술한 광경화성 접착제 조성물의 경화물을 포함하는 접착제층에 관한 것이다. 상기 접착제층의 제조 방법은 특별히 한정되지 않으며, 통상적인 방법에 의하여 제조될 수 있다. 예컨대, 기재의 일면에 상기 광경화성 접착제 조성물을 도포한뒤 경화시킴으로써 제조할 수 있다. 이때, 도포 방법은 특별히 제한되지 않으며, 예컨대 독터 블레이드, 와이어 바, 다이 코터, 콤마 코터, 그라비어 코터 등 여러 가지의 도포 방식을 이용할 수 있다.
상기 접착제층은 광경화성 접착제 조성물을 경화하여 형성될 수 있으며, 0.5 내지 50㎛인 것이 바람직하고, 1 내지 20㎛인 것이 보다 바람직하다. 이때, 접착제층의 두께가 상기 범위 미만일 경우에는 접착력이 미미할 수 있으며, 접착제층의 두께가 상기 범위를 초과하는 경우 접착제층의 두께에 비례하여 효과가 향상되지 않을 수 있으므로, 상기 범위를 만족하는 것이 바람직하다.
본 발명의 또 다른 양태는, 제1 기재 필름의 일면에 하드코팅층이 형성된 하드코팅 필름; 상기 제1 기재 필름의 타면에 형성된 접착제층; 및 상기 접착제층에 형성된 제2 기재 필름을 포함하고, 상기 접착제층은 전술한 접착제층인 접합 필름에 관한 것이다. 즉, 상기 접착제층은 전술한 광경화성 접착제 조성물의 경화물을 포함하는 것이다.
예컨대, 제1 기재 필름의 일면에 하드코팅층이 형성된 하드코팅 필름; 상기 제1 기재 필름의 타면에 형성된 접착제층; 및 상기 접착제층에 형성된 제2 기재 필름을 포함하는 접합 필름에 포함될 수 있다.
상기 접합필름은 상기 광경화성 접착제 조성물을 미경화 상태로 제2 기재 필름에 도공하여 광경화성 접착제층을 형성하는 도공 공정과, 상기 제2 기재 필름의 광경화성 접착제층에 하드코팅 필름을 접착하는 접착 공정과, 상기 광경화성 접착제 조성물을 경화하는 경화 공정을 포함하는 방법으로 제조될 수 있으나, 이에 한정되지 않는다.
상기 기재 필름은 투명한 고분자 필름이라면 한정되지 않는다. 본 발명에서 상기 기재 필름은 전술한 제1 기재 필름 및 제2 기재 필름을 포함하는 용어일 수 있다.
본 발명에 있어서, 상기 "투명"이란 가시광선의 투과율이 70 % 이상 또는 80% 이상인 것을 의미한다. 또한, 전체 면적이 모두 투명하지 않고, 개구율이 60% 이상인 경우도 포함할 수 있다.
상기 고분자 필름은 제조 공법에 따라 제막 공법 또는 압출 공법으로 제조할 수 있으나 이에 한정되는 것은 아니다. 구체적으로, 상기 투명한 고분자 필름은 노르보르넨이나 다환 노르보르넨계 단량체와 같은 시클로올레핀을 포함하는 단량체의 단위를 갖는 시클로올레핀계 유도체, 셀룰로오스(디아세틸셀룰로오스, 트리아세틸셀룰로오스, 아세틸셀룰로오스부틸레이트, 이소부틸에스테르셀룰로오스, 프로피오닐셀룰로오스, 부티릴셀룰로오스, 아세틸프로피오닐셀룰로오스), 에틸렌아세트산비닐공중합체, 폴리에스테르, 폴리스티렌, 폴리아미드, 폴리에테르이미드, 폴리아크릴, 폴리이미드, 폴리에테르술폰, 폴리술폰, 폴리에틸렌, 폴리프로필렌, 폴리메틸펜텐, 폴리염화비닐, 폴리염화비닐리덴, 폴리비닐알콜, 폴리비닐아세탈, 폴리에테르케톤, 폴리에테르에테르케톤, 폴리에테르술폰, 폴리메틸메타아크릴레이트, 폴리에틸렌테레프탈레이트, 폴리부틸렌테레프탈레이트, 폴리에틸렌나프탈레이트, 폴리카보네이트, 폴리우레탄 및 에폭시 중에서 선택하여 사용할 수 있으며, 미연신, 1축 또는 2축 연신 필름을 사용할 수 있다.
더욱 구체적으로, 상기 예시한 투명한 기재 중에서도 투명성 및 내열성이 우수한 1축 또는 2축 연신 폴리에스테르 필름이나, 투명성 및 내열성이 우수하면서 필름의 대형화에 대응할 수 있는 시클로올레핀계 유도체 필름, 투명성 및 광학적으로 이방성이 없는 트리아세틸셀룰로오스 필름, 높은 투명성과 저가인 아크릴계 공중합체 필름이 적합하게 사용될 수 있으나, 이에 한정되는 것은 아니며 당업계에서 일반적으로 사용되는 투명성이 있는 플라스틱을 포함하는 기재를 적절히 선택하여 사용할 수 있다.
본 발명의 또 다른 양태는, 전술한 접합 필름이 구비된 화상표시장치에 관한 것이다.
상기 화상표시장치로는 액정 표시 장치, OLED, 플렉서블 디스플레이 등이 있을 수 있으나, 이에 한정되는 것은 아니며 적용이 가능한 당분야에 알려진 모든 화상 표시 장치를 예시할 수 있다.
또한, 본 발명의 다른 양태는, 전술한 접합 필름이 구비된 플렉서블(flexible) 표시장치의 윈도우에 관한 것이다.
이하, 본 명세서를 구체적으로 설명하기 위해 실시예를 들어 상세히 설명한다. 그러나, 본 명세서에 따른 실시예들은 여러 가지 다른 형태로 변형될 수 있으며, 본 명세서의 범위가 아래에서 상술하는 실시예들에 한정되는 것으로 해석되지는 않는다. 본 명세서의 실시예들은 당업계에서 평균적인 지식을 가진 자에게 본 명세서를 보다 완전하게 설명하기 위해 제공되는 것이다. 또한, 이하에서 함유량을 나타내는 "%" 및 "부"는 특별히 언급하지 않는 한 중량 기준이다.
실시예 1 내지 8 및 비교예 1 내지 3 : 광경화성 접착제 조성물
하기 표 1에 나타난 바와 같은 구성성분으로 실시예 1 내지 8 및 비교예 1 내지 3에 따른 조성물을 제조하였다. 이때, 광산발생제로서 화학식 1-1의 화합물(WPAG-281, Wako Pure Chemical사)과 화학식 1-2의 화합물(WPAG-336, Wako Pure Chemical사), b-1은 셀록사이드-2021P(Celloxide-2021P, 다이셀사), b-2는 YD-128(국도화학), b-3는 셀록사이드-2081(Celloxide-2081, 다이셀사)였으며, 양이온 개시제는 Irgacure 250(BASF 사), 무기나노입자로 IPA-ST(Nissan chemical사)를 사용하였다.
| 광산발생제 | 에폭시 수지 | 광경화형 양이온 중합 개시제 | 무기나노입자 | |||
| 화학식 1-1 | 화학식 1-2 | 성분 | 중량부 | |||
| 실시예1 | 1 | 1 | b-1 | 75 | 3 | 12 |
| 실시예2 | 2 | 1 | b-1 | 80 | 3 | 12 |
| 실시예3 | 1 | 2 | b-1 | 70 | 3 | 13 |
| 실시예4 | 1 | 1 | b-2 | 66 | 2 | 15 |
| 실시예5 | 1 | 2 | b-2 | 60 | 3 | 10 |
| 실시예6 | 2 | 1 | b-3 | 77 | 1 | 10 |
| 실시예7 | 2 | 0 | b-3 | 80 | 3 | 10 |
| 실시예8 | 0 | 2 | b-3 | 70 | 3 | 10 |
| 비교예1 | - | - | b-1 | 80 | 3 | 10 |
| 비교예2 | - | - | b-2 | 80 | 3 | 10 |
| 비교예3 | - | - | b-3 | 80 | 3 | 10 |
실험예
10 중량부의 우레탄아크릴레이트(10관능, 미원상사, SC2153), 10 중량부의 펜타에리스리톨트리아크릴레이트, 50중량부의 나노 실리카 졸(12nm, 고형분 40%, 촉매화성사, V8802), 20중량부의 메틸에틸케톤(대정화금), 7중량부의 프로필렌글리콜모노메틸에테르(대정화금), 2.7 중량부의 광개시제(시바사, I-184), 0.3중량부의 레벨링제(BYK 케미사, BYK-UV3570)를 교반기를 이용하여 배합하고 PP재질의 필터를 통해 여과하여 하드코팅층 형성용 조성물을 수득하였다.
상기에서 수득한 하드코팅층 형성용 조성물을 폴리이미드 필름(50㎛, 제1 기재 필름)의 일면에 경화 후 두께가 20㎛가 되도록 코팅한 후, 용제를 건조하고 자외선 경화를 수행하여 하드코팅층을 형성하였다.
상기 필름의 타면에 상기 표 1에 기재된 조성 및 함량을 갖는 광경화성 접착제 조성물을 두께가 5㎛가 되도록 도포하여 접착제층을 형성한 후, 상기 접착제층 상에 폴리에틸렌테레프탈레이트 필름(50㎛, 제2 기재 필름)을 접합하고 자외선 조사(1500mJ/cm2)로 경화시켜 접합 필름을 제조하였다.
(1) 초기 접착력 발현 시간 평가
상기 실험예에서 제조된 접합 필름을 23℃, 상대 습도 55%에서 24시간 방치한 후에, 기재 필름 사이에 5분 간격으로 커터의 날을 밀어 넣었을 때, 커터의 날이 기재 필름 사이에 2mm 이하로 들어갔을 때의 시간을 초기 접착력 발현 시간으로 측정하였으며, 측정 기준은 하기와 같다.
◎ : 1시간 이내
○ : 3시간 이내
△ : 6시간 이내
× : 6시간 초과
(2) 접착성 평가
상기 실험예에서 제조된 접합 필름을 23℃, 상대 습도 55%에서 24시간 방치한 후에, 기재 필름 사이에 커터의 날을 밀어넣었을 때 날이 들어가는 정도로 접착성을 평가하였다.
◎ : 커터의 날이 접합한 필름 사이에 들어가지 않음
○ : 커터의 날이 접합한 필름 사이에 2mm 이하로 들어감
△ : 커터의 날이 접합한 필름 사이에 2mm 초과 내지 5 mm 이하로 들어감
× : 커터의 날이 접합한 필름 사이에 무리 없이 끝까지 들어감
(3)
만도렐
평가
접합 필름의 굽힘 특성 및 크랙성을 평가하기 위하여 상기 실험예에서 제조된 접합 필름을 1cm × 10cm의 크기로 절단하여 각각의 지름의 쇠 막대(만도렐) 위에 놓고 손으로 꺾어 표면에 크랙이 생기지 않는 가장 작은 지름을 표시하였다.
| 실시예1 | 실시예2 | 실시예3 | 실시예4 | 실시예5 | 실시예6 | 실시예7 | 실시예8 | 비교예1 | 비교예2 | 비교예3 | |
| 초기 접착력 발현 시간 | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | △ | △ | △ |
| 접착성 | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | △ | △ | △ |
| 만도렐 | 6φ | 5φ | 4φ | 5φ | 4φ | 4φ | 5φ | 5φ | 12φ | 12φ | 11φ |
상기 표 2를 참조하면, 실시예에 따른 광경화성 접착제 조성물을 이용하여 형성된 접착 필름은 초기접착력 발현시간, 접착성 및 만도렐 특성이 우수한 반면, 비교예에 따른 접착 필름은 초기접착력 발현시간, 접착성 및 만도렐 특성이 모두 우수하지 않은 것을 알 수 있다.
Claims (10)
- 하기 화학식 1로 표시되는 광산발생제를 포함하는 광경화성 접착제 조성물:
[화학식 1]
상기 화학식 1에서,
X+는 화학식 2로 표시되고,
[화학식 2]
상기 화학식 2에서,
R1 내지 R3는 각각 독립적으로 수소 원자, 할로겐 원자, 시아노기, 니트로기,,
, 탄소수 1 내지 12의 직쇄 또는 분지쇄의 알킬기, 탄소수 3 내지 12의 사이클로 알킬기, 탄소수 1 내지 6의 알콕시기, 탄소수 1 내지 6의 알킬카르보닐기, 또는 탄소수 6 내지 14의 아릴기이고,
상기 아릴기는 결합된 벤젠 고리와 함께 융합된 고리를 형성할 수 있으며,
R1 내지 R3 는 각각 독립적으로 하나의 고리에 적어도 1회 치환될 수 있고, 1회 이상 치환되는 경우 서로 다른 치환기일 수 있다. - 제1항에 있어서,
상기 화학식 1로 표시되는 광산발생제는 하기 화학식 1-1 또는 화학식 1-2로 표시되는 것인 광경화성 접착제 조성물:
[화학식 1-1]
[화학식 1-2]
- 제1항에 있어서,
상기 광산발생제는 상기 광경화성 접착제 조성물 전체 100 중량부에 대하여 0.1 내지 10 중량부로 포함되는 것인 광경화성 접착제 조성물. - 제1항에 있어서,
에폭시계 바인더 수지 및 광경화형 양이온 중합 개시제를 더 포함하는 것인 광경화성 접착제 조성물. - 제1항에 있어서,
반응성 작용기를 갖는 무기나노입자를 더 포함하는 것인 광경화성 접착제 조성물. - 제5항에 있어서,
상기 무기나노입자는 상기 광경화성 접착제 조성물 전체 100 중량부에 대하여 5 내지 60 중량부로 포함되는 것인 광경화성 접착제 조성물. - 제1항 내지 제6항 중 어느 한 항의 광경화성 접착제 조성물의 경화물을 포함하는 접착제층.
- 제1 기재 필름의 일면에 하드코팅층이 형성된 하드코팅 필름;
상기 제1 기재 필름의 타면에 형성된 접착제층; 및
상기 접착제층에 형성된 제2 기재 필름을 포함하고,
상기 접착제층은 제7항에 따른 접착제층인 접합 필름. - 제8항에 따른 접합 필름이 구비된 화상표시장치.
- 제8항에 따른 접합 필름이 구비된 플렉시블(flexible) 표시장치의 윈도우.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020160019100A KR20170097401A (ko) | 2016-02-18 | 2016-02-18 | 광경화성 접착제 조성물, 이로부터 형성되는 접착제층, 접합 필름 및 화상표시장치 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020160019100A KR20170097401A (ko) | 2016-02-18 | 2016-02-18 | 광경화성 접착제 조성물, 이로부터 형성되는 접착제층, 접합 필름 및 화상표시장치 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| KR20170097401A true KR20170097401A (ko) | 2017-08-28 |
Family
ID=59759669
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020160019100A Withdrawn KR20170097401A (ko) | 2016-02-18 | 2016-02-18 | 광경화성 접착제 조성물, 이로부터 형성되는 접착제층, 접합 필름 및 화상표시장치 |
Country Status (1)
| Country | Link |
|---|---|
| KR (1) | KR20170097401A (ko) |
Cited By (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US10985344B2 (en) | 2017-10-27 | 2021-04-20 | Applied Materials, Inc. | Flexible cover lens films |
| US11579339B2 (en) | 2018-05-10 | 2023-02-14 | Applied Materials, Inc. | Replaceable cover lens for flexible display |
| US11789300B2 (en) | 2019-06-26 | 2023-10-17 | Applied Materials, Inc. | Flexible multi-layered cover lens stacks for foldable displays |
| US11988810B2 (en) | 2018-08-14 | 2024-05-21 | Applied Materials, Inc. | Multi-layer wet-dry hardcoats for flexible cover lens |
-
2016
- 2016-02-18 KR KR1020160019100A patent/KR20170097401A/ko not_active Withdrawn
Cited By (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US10985344B2 (en) | 2017-10-27 | 2021-04-20 | Applied Materials, Inc. | Flexible cover lens films |
| US11758757B2 (en) | 2017-10-27 | 2023-09-12 | Applied Materials, Inc. | Flexible cover lens films |
| US12108622B2 (en) | 2017-10-27 | 2024-10-01 | Applied Materials, Inc. | Flexible cover lens films |
| US11579339B2 (en) | 2018-05-10 | 2023-02-14 | Applied Materials, Inc. | Replaceable cover lens for flexible display |
| US11988810B2 (en) | 2018-08-14 | 2024-05-21 | Applied Materials, Inc. | Multi-layer wet-dry hardcoats for flexible cover lens |
| US11789300B2 (en) | 2019-06-26 | 2023-10-17 | Applied Materials, Inc. | Flexible multi-layered cover lens stacks for foldable displays |
| US11934056B2 (en) | 2019-06-26 | 2024-03-19 | Applied Materials, Inc. | Flexible multi-layered cover lens stacks for foldable displays |
| US11940682B2 (en) | 2019-06-26 | 2024-03-26 | Applied Materials, Inc. | Flexible multi-layered cover lens stacks for foldable displays |
| US11940683B2 (en) | 2019-06-26 | 2024-03-26 | Applied Materials, Inc. | Flexible multi-layered cover lens stacks for foldable displays |
| US12292635B2 (en) | 2019-06-26 | 2025-05-06 | Applied Materials, Inc. | Flexible multi-layered cover lens stacks for foldable displays |
| US12292634B2 (en) | 2019-06-26 | 2025-05-06 | Applied Materials, Inc. | Flexible multi-layered cover lens stacks for foldable displays |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR102324305B1 (ko) | 적층 수지 필름 및 그 제조 방법, 적층 광학 필름, 화상 표시 장치 그리고 접착 용이 처리 수지 필름 | |
| KR101566061B1 (ko) | 점착 필름, 이를 위한 점착제 조성물 및 이를 포함하는 디스플레이 부재 | |
| EP2306237B1 (en) | Liquid crystal display | |
| KR101211882B1 (ko) | 점착제 조성물 | |
| KR101630938B1 (ko) | 편광판, 그 제조 방법 및 이를 포함하는 화상표시장치 | |
| KR101758420B1 (ko) | 점착제 조성물, 이로부터 형성된 점착 필름 및 이를 포함하는 광학표시장치 | |
| KR20140030245A (ko) | 광 확산성 점착제 조성물, 광 확산성 점착 시트, 편광판 및 액정 표시 패널 | |
| KR101721744B1 (ko) | 점착필름 및 이를 포함하는 디스플레이 부재 | |
| KR20130072180A (ko) | 점착제 조성물 | |
| KR20100009473A (ko) | 편광판 및 액정표시장치 | |
| JP2021073506A (ja) | ハードコーティングフィルム及びこれを備えたタッチセンサーを含むフレキシブルディスプレイウィンドウ | |
| KR20170041369A (ko) | 광경화성 접착제 조성물, 이를 이용하여 제조되는 접합 필름 및 이 접합 필름이 구비된 화상 표시장치 | |
| KR20170097401A (ko) | 광경화성 접착제 조성물, 이로부터 형성되는 접착제층, 접합 필름 및 화상표시장치 | |
| KR102027568B1 (ko) | 편광판, 편광판의 제조방법 및 이를 포함하는 광학표시장치 | |
| KR102230902B1 (ko) | 활성 에너지선 중합성 수지 조성물 및 적층체 | |
| KR20170041368A (ko) | 광경화성 접착제 조성물, 이를 이용하여 제조되는 접합 필름 및 이 접합 필름이 구비된 화상 표시장치 | |
| KR20170103395A (ko) | 광경화성 접착제 조성물, 이로부터 형성되는 접착제층, 접합 필름 및 화상표시장치 | |
| KR101745042B1 (ko) | 터치패널용 점착제 조성물, 점착 필름 및 터치 패널 | |
| KR20170078159A (ko) | 광경화성 접착제 조성물 | |
| KR20170021033A (ko) | 광경화성 접착제 조성물 | |
| KR20170097381A (ko) | 광경화성 접착제 조성물 | |
| KR20170019865A (ko) | 광경화성 접착제 조성물 | |
| KR20170019840A (ko) | 광경화성 접착제 조성물 | |
| KR20170086741A (ko) | 터치패널용 점착제 조성물 및 점착 시트 | |
| KR101526032B1 (ko) | 광학 소자용 조성물 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0109 | Patent application |
Patent event code: PA01091R01D Comment text: Patent Application Patent event date: 20160218 |
|
| PG1501 | Laying open of application | ||
| PC1203 | Withdrawal of no request for examination |
