KR20170100599A - 유기 일렉트로 루미네센스 소자 - Google Patents

유기 일렉트로 루미네센스 소자 Download PDF

Info

Publication number
KR20170100599A
KR20170100599A KR1020177020583A KR20177020583A KR20170100599A KR 20170100599 A KR20170100599 A KR 20170100599A KR 1020177020583 A KR1020177020583 A KR 1020177020583A KR 20177020583 A KR20177020583 A KR 20177020583A KR 20170100599 A KR20170100599 A KR 20170100599A
Authority
KR
South Korea
Prior art keywords
group
substituted
unsubstituted
compound
condensed polycyclic
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020177020583A
Other languages
English (en)
Other versions
KR102430330B1 (ko
Inventor
노리마사 요코야마
슈이치 하야시
다케시 야마모토
나오아키 가바사와
다이조우 간다
？지 모치즈키
šœ지 모치즈키
차순욱
박상우
송주만
전경석
Original Assignee
호도가야 가가쿠 고교 가부시키가이샤
에스에프씨 주식회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 호도가야 가가쿠 고교 가부시키가이샤, 에스에프씨 주식회사 filed Critical 호도가야 가가쿠 고교 가부시키가이샤
Publication of KR20170100599A publication Critical patent/KR20170100599A/ko
Application granted granted Critical
Publication of KR102430330B1 publication Critical patent/KR102430330B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight

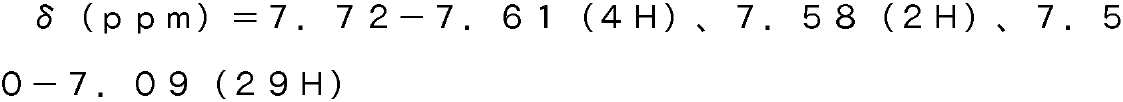

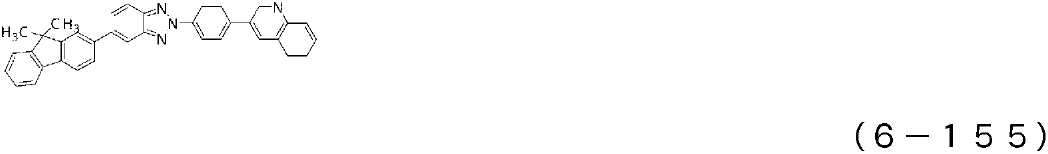

    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/02—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom condensed with one carbocyclic ring
    • C07D209/04—Indoles; Hydrogenated indoles
    • C07D209/08—Indoles; Hydrogenated indoles with only hydrogen atoms or radicals containing only hydrogen and carbon atoms, directly attached to carbon atoms of the hetero ring
    • H01L51/0059—
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/54—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to two or three six-membered aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/57—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings being part of condensed ring systems of the carbon skeleton
    • C07C211/58—Naphthylamines; N-substituted derivatives thereof
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/57—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings being part of condensed ring systems of the carbon skeleton
    • C07C211/61—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings being part of condensed ring systems of the carbon skeleton with at least one of the condensed ring systems formed by three or more rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/56—Ring systems containing three or more rings
    • C07D209/80—[b, c]- or [b, d]-condensed
    • C07D209/82—Carbazoles; Hydrogenated carbazoles
    • C07D209/86—Carbazoles; Hydrogenated carbazoles with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached to carbon atoms of the ring system
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D235/00—Heterocyclic compounds containing 1,3-diazole or hydrogenated 1,3-diazole rings, condensed with other rings
    • C07D235/02—Heterocyclic compounds containing 1,3-diazole or hydrogenated 1,3-diazole rings, condensed with other rings condensed with carbocyclic rings or ring systems
    • C07D235/04—Benzimidazoles; Hydrogenated benzimidazoles
    • C07D235/18—Benzimidazoles; Hydrogenated benzimidazoles with aryl radicals directly attached in position 2
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D239/00—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings
    • C07D239/02—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings
    • C07D239/24—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings having three or more double bonds between ring members or between ring members and non-ring members
    • C07D239/26—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings having three or more double bonds between ring members or between ring members and non-ring members with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached to ring carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D307/00—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom
    • C07D307/77—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom ortho- or peri-condensed with carbocyclic rings or ring systems
    • C07D307/91—Dibenzofurans; Hydrogenated dibenzofurans
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D333/00—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom
    • C07D333/50—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems
    • C07D333/76—Dibenzothiophenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D401/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom
    • C07D401/02—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom containing two hetero rings
    • C07D401/10—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom containing two hetero rings linked by a carbon chain containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D401/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom
    • C07D401/14—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D471/00—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, at least one ring being a six-membered ring with one nitrogen atom, not provided for by groups C07D451/00 - C07D463/00
    • C07D471/02—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, at least one ring being a six-membered ring with one nitrogen atom, not provided for by groups C07D451/00 - C07D463/00 in which the condensed system contains two hetero rings
    • C07D471/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B1/00—Dyes with anthracene nucleus not condensed with any other ring
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B57/00—Other synthetic dyes of known constitution
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B57/00—Other synthetic dyes of known constitution
    • C09B57/008—Triarylamine dyes containing no other chromophores
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent materials, e.g. electroluminescent or chemiluminescent
    • C09K11/06—Luminescent materials, e.g. electroluminescent or chemiluminescent containing organic luminescent materials
    • H01L51/0052—
    • H01L51/0067—
    • H01L51/5016—
    • H01L51/5024—
    • H01L51/5056—
    • H01L51/5072—
    • H01L51/5088—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H10K50/12—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers comprising dopants
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/15—Hole transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/16—Electron transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/17—Carrier injection layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/622—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing four rings, e.g. pyrene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/626—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing more than one polycyclic condensed aromatic rings, e.g. bis-anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/633—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising polycyclic condensed aromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/636—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising heteroaromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass

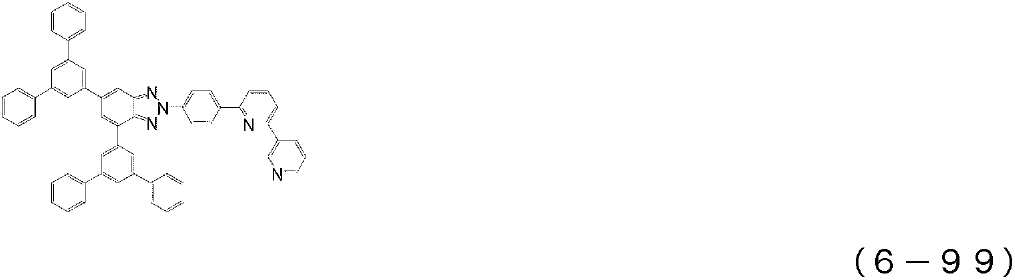

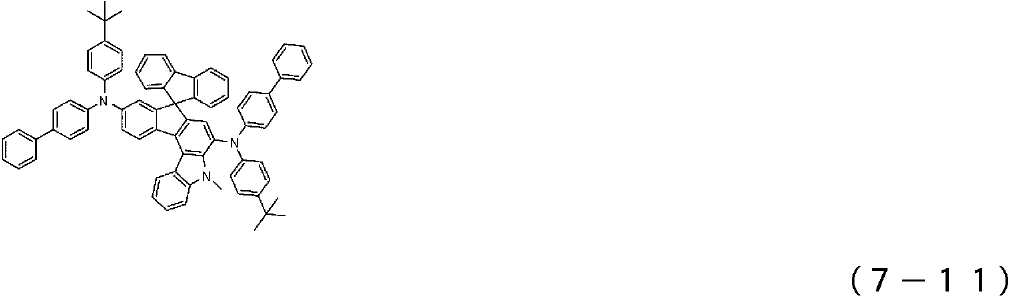

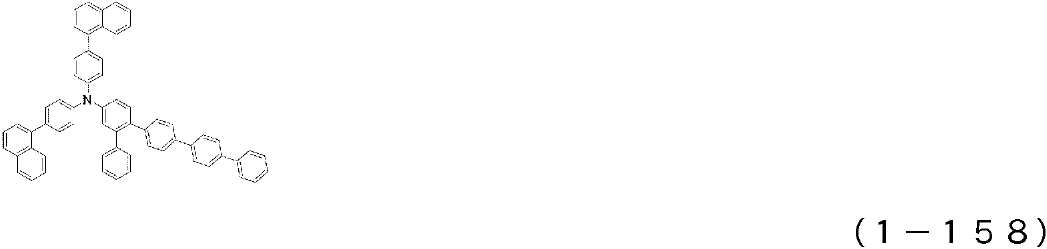

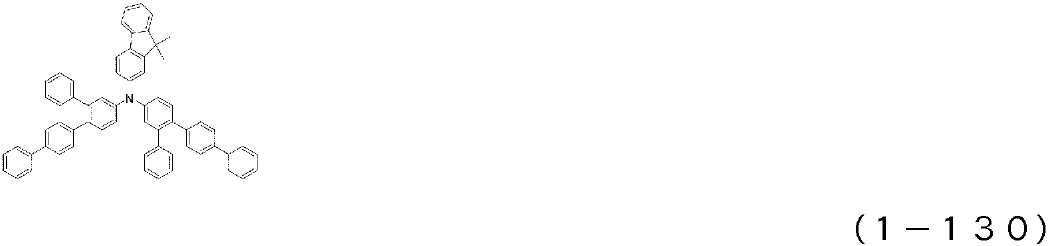

    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6574—Polycyclic condensed heteroaromatic hydrocarbons comprising only oxygen in the heteroaromatic polycondensed ring system, e.g. cumarine dyes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6576—Polycyclic condensed heteroaromatic hydrocarbons comprising only sulfur in the heteroaromatic polycondensed ring system, e.g. benzothiophene
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1059—Heterocyclic compounds characterised by ligands containing three nitrogen atoms as heteroatoms
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/80—Constructional details
    • H10K50/805—Electrodes
    • H10K50/81—Anodes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/80—Constructional details
    • H10K50/805—Electrodes
    • H10K50/82—Cathodes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/624—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing six or more rings

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Optics & Photonics (AREA)
  • Electroluminescent Light Sources (AREA)
  • Indole Compounds (AREA)
  • Furan Compounds (AREA)
  • Heterocyclic Carbon Compounds Containing A Hetero Ring Having Oxygen Or Sulfur (AREA)

Abstract

적어도 양극, 정공 주입층, 정공 수송층, 발광층, 전자 수송층 및 음극을 이 순서로 가지는 유기 일렉트로 루미네센스 소자에 있어서, 상기 정공 주입층이 하기 일반식(1)로 표시되는 아릴아민 화합물 및 전자 억셉터를 함유하는 것을 특징으로 하는 유기 일렉트로 루미네센스 소자.
[화 1]
Figure pct00887

(식 중, Ar1∼Ar4는 서로 동일해도 달라도 좋고, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시한다.)

Description

유기 일렉트로 루미네센스 소자
본 발명은, 각종 표시장치에 적합한 자발광(自發光) 소자인 유기 일렉트로 루미네센스 소자에 관한 것이며, 상세하게는 전자 억셉터를 도프한 특정의 아릴아민 화합물을 이용한 유기 일렉트로 루미네센스 소자(이하, 유기 EL 소자라고 칭하는 경우가 있다.)에 관한 것이다.
유기 EL 소자는 자기 발광성 소자이기 때문에, 액정 소자에 비해 밝아 시인성이 우수하고, 선명한 표시가 가능하기 때문에, 활발한 연구가 이루어져 왔다.
1987년에 이스트만·코닥사의 C.W.Tang 등은 각종 역할을 각 재료에 분담한 적층 구조 소자를 개발함으로써 유기 재료를 이용한 유기 EL 소자를 실용적인 것으로 했다. 그들은 전자를 수송할 수 있는 형광체와 정공을 수송할 수 있는 유기물을 적층하고, 양쪽의 전하를 형광체의 층 안에 주입하여 발광시킴으로써, 10V 이하의 전압으로 1000cd/㎡ 이상의 고휘도를 얻을 수 있게 되었다(예를 들면, 특허문헌 1 및 특허문헌 2 참조).
현재까지, 유기 EL 소자의 실용화를 위하여 많은 개량이 이루어지고, 적층 구조의 각종 역할을 더 세분화하여, 기판상에 순차로, 양극, 정공 주입층, 정공 수송층, 발광층, 전자 수송층, 전자 주입층, 음극을 마련한 전계 발광소자에 의해서 고효율과 내구성을 달성되게 되었다(예를 들면, 비특허문헌 1 참조).
또, 발광 효율의 더욱 더 향상을 목적으로 하여 삼중항 여기자의 이용이 시도되고, 인광 발광성 화합물의 이용이 검토되어 있다(예를 들면, 비특허문헌 2 참조).
그리고, 열활성화 지연 형광(TADF)에 의한 발광을 이용하는 소자도 개발되어 있다. 2011년에 큐슈 대학의 아다치(安達) 등은, 열활성화 지연 형광 재료를 이용한 소자에 의해서 5.3%의 외부 양자 효율을 실현시켰다(예를 들면, 비특허문헌 3 참조).
발광층은, 일반적으로 호스트 재료라 칭해지는 전하 수송성의 화합물에, 형광성 화합물이나 인광 발광성 화합물 또는 지연 형광을 방사하는 재료를 도프하여 제작할 수도 있다. 상기 비특허문헌에 기재되어 있는 바와 같이, 유기 EL 소자에 있어서의 유기 재료의 선택은, 그 소자의 효율이나 내구성 등 모든 특성에 큰 영향을 준다(예를 들면, 비특허문헌 2 참조).
유기 EL 소자에 있어서는, 양전극으로부터 주입된 전하가 발광층에서 재결합하여 발광을 얻어지지만, 정공, 전자의 양 전하를 얼마나 효율 좋게 발광층에 주고 받을지가 중요하여, 캐리어 밸런스가 우수한 소자로 할 필요가 있다. 또, 정공 주입성을 높여 음극으로부터 주입된 전자를 블록하는 전자 저지성을 높임으로써, 정공과 전자가 재결합하는 확률을 향상시키고, 또 발광층 내에서 생성한 여기자를 가둠으로써, 고발광효율을 얻을 수 있다. 이 때문에, 정공 수송 재료가 하는 역할은 중요하며, 정공 주입성이 높고, 정공의 이동도가 크고, 전자 저지성이 높으며, 또 전자에 대한 내구성이 높은 정공 수송 재료가 요구되고 있다.
또, 소자의 수명에 관해서는 재료의 내열성이나 아몰퍼스성도 중요하다. 내열성이 낮은 재료에서는, 소자 구동시에 생기는 열에 의해, 낮은 온도에서도 열분해가 일어나, 재료가 열화된다. 아몰퍼스성이 낮은 재료에서는, 짧은 시간이라도 박막의 결정합이 일어나, 소자가 열화 해 버린다. 이 때문에 사용하는 재료에는 내열성이 높고, 아몰퍼스성이 양호한 성질이 요구된다.
지금까지 유기 EL 소자에 이용되어 온 정공 수송 재료로서는, N,N'-디페닐-N,N'-디(α-나프틸) 벤지딘(NPD)이나 여러 가지의 방향족 아민 유도체가 알려져 있다(예를 들면, 특허문헌 1 및 특허문헌 2 참조). NPD는 양호한 정공 수송 능력을 가지고 있지만, 내열성의 지표가 되는 유리 전이점(Tg)이 96℃로 낮고, 고온 조건하에서는 결정화에 의한 소자 특성의 저하가 일어나 버린다(예를 들면, 비특허문헌 4 참조). 또, 상기 특허문헌에 기재된 방향족 아민 유도체 중에는, 정공의 이동도가 10- 3c㎡/Vs 이상으로 우수한 이동도를 가지는 화합물이 알려져 있지만(예를 들면, 특허문헌 1 및 특허문헌 2 참조), 전자 저지성이 불충분하기 때문에, 전자의 일부가 발광층을 빠져나가 버려, 발광 효율의 향상을 기대할 수 없는 등, 한층 더 고효율화 때문에, 보다 전자 저지성이 높고, 박막이 보다 안정적이며 내열성이 높은 재료가 요구되고 있다. 또, 내구성이 높은 방향족 아민 유도체의 보고가 있지만(예를 들면, 특허문헌 3 참조), 전자 사진 감광체에 이용되는 전하 수송 재료로서 이용한 것으로, 유기 EL 소자로서 이용한 예는 없었다.
내열성이나 정공 주입성 등의 특성을 개량한 화합물로서 치환 카바졸 구조를 가지는 아릴아민 화합물이 제안되어 있다(예를 들면, 특허문헌 4 및 특허문헌 5 참조). 또, 정공 주입층 혹은 정공 수송층에 있어서, 상기 층에 통상 사용되는 재료에 대해, 또한 트리스브로모페닐아민헥사클로로안티몬, 라디알렌 유도체, F4-TCNQ등을 P도핑함으로써, 정공 주입성을 높일 수 있는 것이 제안되어 있지만(특허문헌 6 및 비특허문헌 5 참조), 이들의 화합물을 정공 주입층 또는 정공 수송층에 이용한 소자에서는, 저구동 전압화나 내열성이나 발광 효율 등의 개량은 되어 있지만, 아직도 충분하다고는 할 수 없으며, 한층 더 저구동 전압화나, 한층 더 고발광 효율화가 요구되고 있다.
유기 EL 소자의 소자 특성의 개선이나 소자 제작의 수율 향상을 위하여, 정공 및 전자의 주입·수송 성능, 박막의 안정성이나 내구성이 우수한 재료를 조합함으로써, 정공 및 전자가 고효율로 재결합할 수 있는, 발광 효율이 높고, 구동 전압이 낮으며, 장수명인 소자가 요구되고 있다.
또, 유기 EL 소자의 소자 특성을 개선시키기 위해서, 정공 및 전자의 주입·수송 성능, 박막의 안정성이나 내구성이 우수한 재료를 조합함으로써, 캐리어 밸런스가 잡힌 고효율, 저구동 전압, 장수명인 소자가 요구되고 있다.
일본 공개특허공보 평8-048656호 일본 특허공보 제 3194657호 일본 특허공보 제 4943840호 일본 공개특허공보 2006-151979호 국제 공개 제 2008/62636호 국제 공개 제 2014/009310호 국제 공개 제 2005/115970호 국제 공개 제 2011/059000호 국제 공개 제 2003/060956호 한국 공개 특허 공보 2013-060157호 국제 공개 제 2013/054764호
응용 물리학회 제 9회 강습회 예고집 55∼61 페이지(2001) 응용 물리학회 제 9회 강습회 예고집 23∼31 페이지(2001) Appl.Phys.Let., 98, 083302(2011) 유기 EL토론회 제3회 예 회 예고집 13∼14 페이지(2006) Appl.Phys.Let., 89, 253506(2006)
본 발명의 목적은, 고발광효율, 고내구성의 유기 EL 소자용 재료로서, 정공 및 전자의 주입·수송 성능, 전자 전지능력, 박막 상태로의 안정성이나 내구성이 우수한 유기 EL 소자용의 각종 재료를, 각각의 재료가 가지는 특성이 효과적으로 발현할 수 있도록 조합함으로써, 저구동 전압, 고발광효율이며, 또한 장수명의 유기 EL 소자를 제공하는 것에 있다.
본 발명이 제공하려고 하는 유기 EL 소자가 구비해야 할 물리적인 특성으로서는, (1) 발광 개시전압이 낮은 것, (2) 실용 구동 전압이 낮은 것, (3) 발광 효율 및 전력효율이 높은 것, (4) 장수명인 것, 을 들 수 있다.
그래서 본 발명자들은 상기의 목적을 달성하기 위해서, 전자 억셉터를 도프한 아릴아민계의 재료가 정공 주입 및 수송 능력, 박막의 안정성이나 내구성이 우수한 것에 착안하여, 특정의(구조를 가지는) 아릴아민 화합물을 선택하고, 양극에서의 정공을 효율 좋게 주입·수송할 수 있도록 하여, 정공 주입층의 재료에 전자 억셉터를 도프한 여러 가지의 유기 EL 소자를 제작하여, 소자의 특성 평가를 예의 행하였다. 또한, 전자 억셉터를 도프한 특정의(구조를 가지는) 아릴아민 화합물과 전자 억셉터를 도프하지 않은 특정의(구조를 가지는) 아릴아민 화합물을 조합한 여러 가지의 유기 EL 소자를 제작하여, 소자의 특성 평가를 예의 행하였다. 그 결과, 본 발명을 완성하기에 이르렀다.
즉 본 발명에 의하면, 이하의 유기 EL 소자가 제공된다.
1) 적어도 양극, 정공 주입층, 정공 수송층, 발광층, 전자 수송층 및 음극을 이 순서로 가지는 유기 EL 소자에 있어서, 상기 정공 주입층이 하기 일반식(1)로 표시되는 아릴아민 화합물 및 전자 억셉터를 함유하는 것을 특징으로 하는 유기 EL 소자.

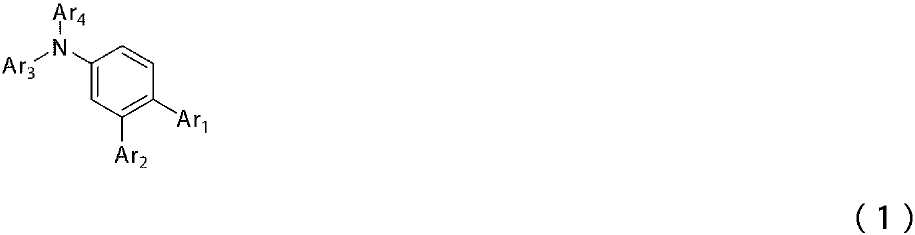

[화 1]
Figure pct00001
(식 중, Ar1∼Ar4는 서로 동일해도 달라도 좋고, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시한다.)
2) 상기 발광층에 인접하는 층은 전자 억셉터를 함유하지 않은 것을 특징으로 하는, 상기 1)에 기재된 유기 일렉트로 루미네센스 소자.
3) 상기 전자 억셉터가, 트리스브로모페닐아민헥사클로로안티몬, 테트라시아노퀴논디메탄(TCNQ), 2,3,5,6-테트라플루오로테트라시아노-1,4-벤조퀴논디메탄(F4TCNQ), 라디알렌 유도체로부터 선택되는 전자 억셉터인, 상기 1) 또는 2)에 기재된 유기 EL 소자.
4) 상기 전자 억셉터가, 하기 일반식(2)로 표시되는 라디알렌 유도체인, 상기 1)∼3) 중의 어느 하나에 기재된 유기 EL 소자.
[화 2]
Figure pct00002
(식 중, Ar5∼Ar7는 서로 동일해도 달라도 좋고, 전자 수용체기를 치환기로서 가지는 방향족 탄화수소기, 방향족 복소환기, 또는 축합 다환 방향족기를 표시한다.)
5) 상기 정공 수송층이, 정공 수송성의 아릴아민 화합물만을 함유하는, 상기 1)∼4) 중의 어느 하나에 기재된 유기 EL 소자.
6) 상기 정공 수송층이, 상기 일반식(1)로 표시되는 아릴아민 화합물을 함유하는 것을 특징으로 하는, 상기 5)에 기재된 유기 EL 소자.

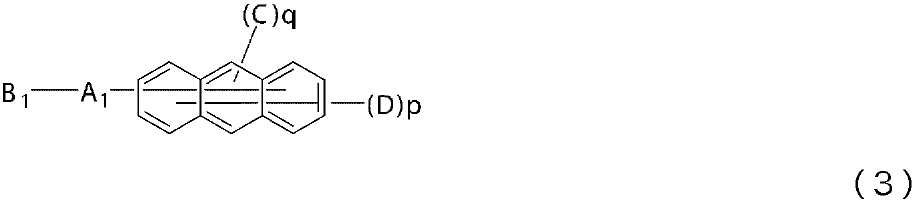

7) 상기 전자 수송층이, 하기 일반식(3)으로 표시되는 안트라센환 구조를 가지는 화합물을 함유하는 것을 특징으로 하는, 상기 1)∼6) 중의 어느 하나에 기재된 유기 EL 소자.
[화 3]
Figure pct00003
(식 중, A1은 치환 혹은 무치환의 방향족 탄화수소의 2가기, 치환 혹은 무치환의 방향족 복소환의 2가기, 치환 혹은 무치환의 축합 다환 방향족의 2가기, 또는 단일결합을 표시하고, B1은 치환 혹은 무치환의 방향족 복소환기를 표시하며, C는 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하며, D는 서로 동일해도 달라도 좋고, 수소 원자, 중수소 원자, 불소 원자, 염소 원자, 시아노기, 트리플루오로메틸기, 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하고, p, q는, p와 q의 합이 9가 되는 관계를 유지하면서, p는 7 또는 8을 표시하고, q는 1 또는 2를 표시한다.)
8) 상기 전자 수송층이, 하기 일반식(4)로 표시되는 피리미딘환 구조를 가지는 화합물을 함유하는 것을 특징으로 하는, 상기 1)∼6) 중의 어느 하나에 기재된 유기 EL 소자.
[화 4]
Figure pct00004
(식 중, Ar8는, 치환 혹은 무치환의 방향족 탄화수소기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하고, Ar9, Ar10는 동일해도 달라도 좋고, 수소 원자, 치환 혹은 무치환의 방향족 탄화수소기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하며, E는, 하기 구조식(5)에서 나타내는 1가기를 표시한다. 여기서, Ar9와 Ar10은 동시에 수소 원자가 되는 것은 아닌 것으로 한다.

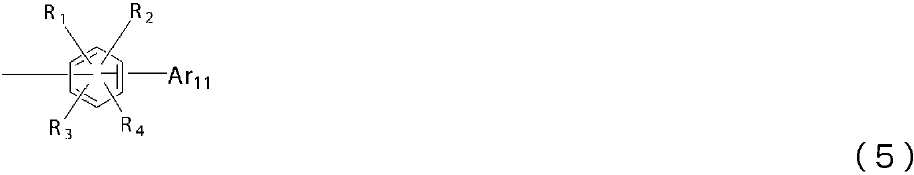

[화 5]
Figure pct00005
(식 중, Ar11은, 치환 혹은 무치환의 방향족 복소환기를 표시하고, R1∼R4는, 동일해도 달라도 좋고 수소 원자, 중수소 원자, 불소 원자, 염소 원자, 시아노기, 트리플루오로메틸기, 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시한다.)
9) 상기 전자 수송층이, 하기 일반식(6)으로 표시되는 벤조트리아졸 환구조를 가지는 화합물을 함유하는 것을 특징으로 하는, 상기 1)∼6) 중의 어느 하나에 기재된 유기 EL 소자.
[화 6]
Figure pct00006
(식 중, Ar12는 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하고, Ar13는 수소 원자, 중수소 원자, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하며, L1은 치환 혹은 무치환의 방향족 탄화수소의 2가기, 치환 혹은 무치환의 방향족 복소환의 2가기, 치환 혹은 무치환의 축합 다환 방향족의 2가기, 또는 단일결합을 표시하고, L2는 치환 혹은 무치환의 축합 다환 방향족의 2가기, 또는 단일결합을 표시하며, B2는 치환 혹은 무치환의 방향족 복소환기를 나타낸다.)
10) 상기 발광층이, 청색 발광성 도펀트를 함유하는 것을 특징으로 하는, 상기 1)∼9) 중의 어느 하나에 기재된 유기 EL 소자.
11) 상기 발광층이, 피렌 유도체인 청색 발광성 도펀트를 함유하는 것을 특징으로 하는, 상기 10)에 기재된 유기 EL 소자.

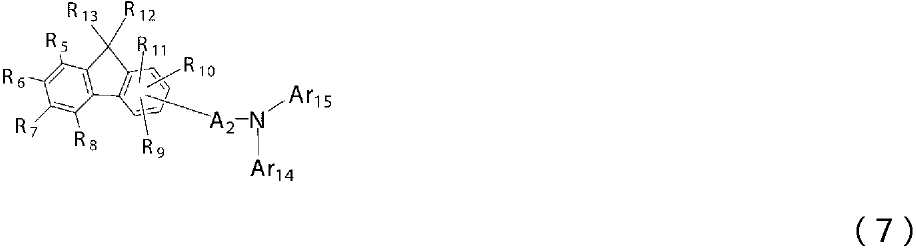

12) 상기 청색 발광성 도펀트가, 하기 일반식(7)로 표시되는 축합환 구조를 가지는 아민 유도체인 발광 도펀트를 함유하는 것을 특징으로 하는, 상기 10)에 기재된 유기 EL 소자.
[화 7]

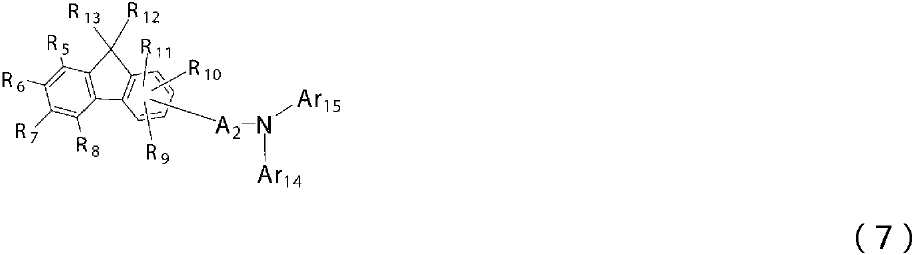

Figure pct00007
(식 중, A2는 치환 혹은 무치환의 방향족 탄화수소의 2가기, 치환 혹은 무치환의 방향족 복소환의 2가기, 치환 혹은 무치환의 축합 다환 방향족의 2가기, 또는 단일결합을 표시하고, Ar14와 Ar15는 서로 동일해도 달라도 좋고, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기로서, 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋다. R5∼R8은 서로 동일해도 달라도 좋고, 수소 원자, 중수소 원자, 불소 원자, 염소 원자, 시아노기, 니트로기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬옥시기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 치환 혹은 무치환의 축합 다환 방향족기, 치환 혹은 무치환의 아릴옥시기, 또는 방향족 탄화수소기, 방향족 복소환기 혹은 축합 다환 방향족기로부터 선택되는 기에 따라 치환된 디치환 아미노기로서, 각각의 기끼리로 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋고, R5∼R8이 결합되어 있는 벤젠환과, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 또는 일치환 아미노기를 통하여 서로 결합하여 환을 형성해도 좋다. R9∼R11은 서로 동일해도 달라도 좋고, 수소 원자, 중수소 원자, 불소 원자, 염소 원자, 시아노기, 니트로기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬옥시기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 치환 혹은 무치환의 축합 다환 방향족기, 또는 치환 혹은 무치환의 아릴옥시기로서, 각각의 기끼리로 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋고, R9∼R11이 결합되어 있는 벤젠환과 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 또는 일치환 아미노기를 통하여 서로 결합하여 환을 형성해도 좋다. R12와 R13은 서로 동일해도 달라도 좋고, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 치환 혹은 무치환의 축합 다환 방향족기, 또는 치환 혹은 무치환의 아릴옥시기로서, 각각의 기끼리로 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 또는 일치환 아미노기를 통하여 서로 결합하여 환을 형성해도 좋다.)
13) 상기 발광층이, 안트라센 유도체를 함유하는 것을 특징으로 하는, 상기 1)∼12) 중의 어느 하나에 기재된 유기 EL 소자.
14) 상기 발광층이, 안트라센 유도체인 호스트 재료를 함유하는 것을 특징으로 하는, 상기 13)에 기재된 유기 EL 소자.
일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 구체적으로, 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기, 피리딜기, 피리미디닐기, 트리아지닐기, 푸릴기, 피롤릴기, 티에닐기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 및 카보리닐기 등을 들 수 있다.
일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」로서는, 구체적으로, 중수소 원자, 시아노기, 니트로기; 불소 원자, 염소 원자, 브롬 원자, 요오드 원자　등의 할로겐 원자; 메틸기, 에틸기, n-프로필기, 이소프로필기, n-부틸기, 이소부틸기, tert-부틸기, n-펜틸기, 이소펜틸기, 네오펜틸기, n-헥실기　등의 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기; 메틸옥시기, 에틸옥시기, 프로필옥시기 등의 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기; 비닐기, 알릴기　등의 알케닐기; 페닐옥시기, 토릴옥시기　등의 아릴옥시기; 벤질옥시기, 페네틸옥시기 등의 아릴알킬옥시기; 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 안트라세닐기, 페난트리닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기 등의 방향족 탄화수소기 혹은 축합 다환 방향족기; 피리딜기, 피리미디닐기, 트리아지닐기, 티에닐기, 푸릴기, 피롤릴기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 카보리닐기 등의 방향족 복소환기; 스티릴기, 나프틸비닐기　등의 아릴비닐기; 아세틸기, 벤조일기　등의 아실기와 같은 기를 들 수 있고, 이들의 치환기는, 상기 예시한 치환기가 더 치환되어 있어도 좋다. 또, 이들의 치환기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성하고 있어도 좋다.
일반식(2) 중의 Ar5∼Ar7로 표시되는 「전자 수용체기를 치환기로서 가지는 방향족 탄화수소기, 방향족 복소환기, 또는 축합 다환 방향족기」에 있어서의 「전자 수용체기」로서는, 불소 원자, 염소 원자, 브롬 원자, 시아노기, 트리플루오로메틸기, 니트로기, 등을 들 수 있다.
일반식(2) 중의 Ar5∼Ar7로 표시되는 「전자 수용체기를 치환기로서 가지는 방향족 탄화수소기, 방향족 복소환기, 또는 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있다.
또, 이들의 기는 전자 수용체기 이외에도 치환기를 가지고 있어도 좋고, 치환기로서는, 구체적으로, 중수소 원자; 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기 등의 방향족 탄화수소기 혹은 축합 다환 방향족기; 피리딜기, 피리미디닐기, 트리아지닐기, 티에닐기, 푸릴기, 피롤릴기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 카보리닐기 등의 방향족 복소환기를 들 수 있고, 이들의 치환기는, 상기 예시한 치환기, 혹은 전자 수용체기가 더 치환되어 있어도 좋다. 그리고, 이들의 치환기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성하고 있어도 좋다.
일반식(3) 중의 A1로 표시되는, 「치환 혹은 무치환의 방향족 탄화수소의 2가기」, 「치환 혹은 무치환의 방향족 복소환의 2가기」 또는 「치환 혹은 무치환의 축합 다환 방향족의 2가기」에 있어서의 「치환 혹은 무치환의 방향족 탄화수소」, 「치환 혹은 무치환의 방향족 복소환」 또는 「치환 혹은 무치환의 축합 다환 방향족」의 「방향족 탄화수소」, 「방향족 복소환」 또는 「축합 다환 방향족」으로서는, 구체적으로, 벤젠, 비페닐, 터페닐, 테트라키스페닐, 스티렌, 나프탈렌, 안트라센, 아세나프탈렌, 플루오렌, 페난트렌, 인단, 피렌, 트리페닐렌, 피리딘, 피리미딘, 트리아진, 피롤, 퓨란, 티오펜, 퀴놀린, 이소퀴놀린, 벤조푸란, 벤조티오펜, 인돌린, 카바졸, 카볼린, 벤조옥사졸, 벤조티아졸, 퀴녹살린, 벤조이미다졸, 피라졸, 디벤조푸란, 디벤조티오펜, 나프티리딘, 페난트롤린, 아크리딘 등을 들 수 있다.
그리고, 일반식(3) 중의 A1로 표시되는 「치환 혹은 무치환의 방향족 탄화수소의 2가기」, 「치환 혹은 무치환의 방향족 복소환의 2가기」 또는 「치환 혹은 무치환의 축합 다환 방향족의 2가기」는, 상기 「방향족 탄화수소」, 「방향족 복소환」 또는 「축합 다환 방향족」으로부터 수소 원자를 2개 제거하여 생기는 2가기를 표시한다.
또, 이들의 2가기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(3) 중의 B1로 표시되는 「치환 혹은 무치환의 방향족 복소환기」에 있어서의 「방향족 복소환기」로서는, 구체적으로, 트리아지닐기, 피리딜기, 피리미디닐기, 푸릴기, 피롤릴기, 티에닐기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 카보리닐기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 및 카보리닐기 등을 들 수 있다.
일반식(3) 중의 B1로 표시되는 「치환 방향족 복소환기」에 있어서의 「치환기」로서는, 구체적으로, 중수소 원자, 시아노기, 니트로기; 불소 원자, 염소 원자, 브롬 원자, 요오드 원자　등의 할로겐 원자; 메틸기, 에틸기, n-프로필기, 이소프로필기, n-부틸기, 이소부틸기, tert-부틸기, n-펜틸기, 이소펜틸기, 네오펜틸기, n-헥실기　등의 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기; 시클로펜틸기, 시클로헥실기, 1-아다만틸기, 2-아다만틸기 등의 탄소 원자수 5 내지 10의 시클로알킬기; 메틸옥시기, 에틸옥시기, 프로필옥시기 등의 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기; 시클로펜틸옥시기, 시클로헥실옥시기, 1-아다만틸옥시기, 2-아다만틸옥시기 등의 탄소 원자수 5 내지 10의 시클로알킬옥시기; 비닐기, 알릴기　등의 알케닐기; 페닐옥시기, 토릴옥시기　등의 아릴옥시기; 벤질옥시기, 페네틸옥시기 등의 아릴알킬옥시기; 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기 등의 방향족 탄화수소기 혹은 축합 다환 방향족기; 피리딜기, 피리미디닐기, 트리아지닐기, 티에닐기, 푸릴기, 피롤릴기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 카보리닐기 등의 방향족 복소환기; 페닐옥시기, 비페닐릴옥시기, 나프틸옥시기, 안트라세닐옥시기, 페난트레닐옥시기 등의 아릴옥시기; 스티릴기, 나프틸비닐기　등의 아릴비닐기; 아세틸기, 벤조일기 등의 아실기와 같은 기를 들 수 있고, 이들의 치환기는, 상기 예시한 치환기가 더 치환되어 있어도 좋다. 또, 이들의 치환기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성하고 있어도 좋다.
일반식(3) 중의 C로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 이들의 기가 동일한 안트라센환에 복수개 결합되어 있는 경우(q가 2인 경우), 서로 동일해도 달라도 좋은 것으로 한다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(3) 중의 D로 표시되는, 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」로서는, 구체적으로, 메틸기, 에틸기, n-프로필기, 이소프로필기, n-부틸기, 이소부틸기, tert-부틸기, n-펜틸기, 이소펜틸기, 네오펜틸기, n-헥실기 등을 들 수 있다.
또, 복수개 존재하는 D는, 서로 동일해도 달라도 좋고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋다.
일반식(3) 중의 D로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 복수개 존재하는 D는, 서로 동일해도 달라도 좋고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(4) 중의 Ar8, Ar9, Ar10으로 표시되는, 「치환 혹은 무치환의 방향족 탄화수소기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」 또는 「축합 다환 방향족기」로서는, 구체적으로, 페닐기, 비페닐릴기, 터페닐릴기, 테트라키스페닐기, 스티릴기, 나프틸기, 안트라세닐기, 아세나프테닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기와 같은 기를 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
구조식(5) 중의 Ar11로 표시되는, 「치환 혹은 무치환의 방향족 복소환기」에 있어서의 「방향족 복소환기」로서는, 구체적으로, 트리아지닐기, 피리딜기, 피리미디닐기, 푸릴기, 피롤릴기, 티에닐기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 카보리닐기와 같은 기를 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
구조식(5) 중의 R1∼R4로 표시되는, 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」로서는, 구체적으로, 메틸기, 에틸기, n-프로필기, i-프로필기, n-부틸기, 2-메틸프로필기, tert-부틸기, n-펜틸기, 3-메틸부틸기, tert-펜틸기, n-헥실기, iso-헥실기 및 tert-헥실기를 들 수 있다.
구조식(5) 중의 R1∼R4로 표시되는, 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 구체적으로, 페닐기, 비페닐릴기, 터페닐릴기, 테트라키스페닐기, 스티릴기, 나프틸기, 안트라세닐기, 아세나프테닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기, 트리아지닐기, 피리딜기, 피리미디닐기, 푸릴기, 피롤릴기, 티에닐기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 카보리닐기와 같은 기를 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(6) 중의 Ar12, Ar13로 표시되는, 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 구체적으로, 페닐기, 비페닐릴기, 터페닐릴기, 테트라키스페닐기, 스티릴기, 나프틸기, 안트라세닐기, 아세나프테닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 피리딜기, 트리아지닐기, 피리미디닐기, 푸릴기, 피롤릴기, 티에닐기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기와 같은 기를 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(6) 중의 L1로 표시되는, 「치환 혹은 무치환의 방향족 탄화수소의 2가기」, 「치환 혹은 무치환의 방향족 복소환의 2가기」 또는 「치환 혹은 무치환의 축합 다환 방향족의 2가기」에 있어서의 「치환 혹은 무치환의 방향족 탄화수소」, 「치환 혹은 무치환의 방향족 복소환」 또는 「치환 혹은 무치환의 축합 다환 방향족」의 「방향족 탄화수소」, 「방향족 복소환」 또는 「축합 다환 방향족」으로서는, 구체적으로, 벤젠, 비페닐, 터페닐, 테트라키스페닐, 스티렌, 나프탈렌, 안트라센, 아세나프탈렌, 플루오렌, 페난트렌, 인단, 피렌, 트리페닐렌, 피리딘, 비피리딘, 피리미딘, 트리아진, 피롤, 퓨란, 티오펜, 퀴놀린, 이소퀴놀린, 벤조푸란, 벤조티오펜, 인돌린, 카바졸, 카볼린, 벤조옥사졸, 벤조티아졸, 퀴녹살린, 벤조이미다졸, 피라졸, 디벤조푸란, 디벤조티오펜, 나프티리딘, 페난트롤린, 아크리딘 등을 들 수 있다.
그리고, 일반식(6) 중의 L1로 표시되는 「치환 혹은 무치환의 방향족 탄화수소의 2가기」, 「치환 혹은 무치환의 방향족 복소환의 2가기」 또는 「치환 혹은 무치환의 축합 다환 방향족의 2가기」는, 상기 「방향족 탄화수소」, 「방향족 복소환」 또는 「축합 다환 방향족」으로부터 수소 원자를 2개 제거하여 생기는 2가기를 표시한다.
또, 이들의 2가기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(6) 중의 L2로 표시되는, 「치환 혹은 무치환의 축합 다환 방향족의 2가기」에 있어서의 「치환 혹은 무치환의 축합 다환 방향족」의 「축합 다환 방향족」으로서는, 구체적으로, 나프탈렌, 안트라센, 아세나프탈렌, 플루오렌, 페난트렌, 인단, 피렌, 트리페닐렌, 등을 들 수 있다.
그리고, 일반식(6) 중의 L2로 표시되는 「치환 혹은 무치환의 축합 다환 방향족의 2가기」는, 상기 「축합 다환 방향족」으로부터 수소 원자를 2개 제거하여 생기는 2가기를 표시한다.
또, 이들의 2가기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(6) 중의 B2로 표시되는 「치환 혹은 무치환의 방향족 복소환기」에 있어서의 「방향족 복소환기」로서는, 구체적으로, 피리딜기, 비피리딜기, 트리아지닐기, 피리미디닐기, 푸릴기, 피롤릴기, 티에닐기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 카보리닐기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기와 같은 기를 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(3) 중의 B1로 표시되는 「치환 방향족 복소환기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(7) 중의 A2로 표시되는, 「치환 혹은 무치환의 방향족 탄화수소의 2가기」, 「치환 혹은 무치환의 방향족 복소환의 2가기」 또는 「치환 혹은 무치환의 축합 다환 방향족의 2가기」에 있어서의 「치환 혹은 무치환의 방향족 탄화수소」, 「치환 혹은 무치환의 방향족 복소환」 또는 「치환 혹은 무치환의 축합 다환 방향족」의 「방향족 탄화수소」, 「방향족 복소환」 또는 「축합 다환 방향족」으로서는, 상기 일반식(3) 중의 A1로 표시되는, 「치환 혹은 무치환의 방향족 탄화수소의 2가기」, 「치환 혹은 무치환의 방향족 복소환의 2가기」 또는 「치환 혹은 무치환의 축합 다환 방향족의 2가기」에 있어서의 「치환 혹은 무치환의 방향족 탄화수소」, 「치환 혹은 무치환의 방향족 복소환」 또는 「치환 혹은 무치환의 축합 다환 방향족」의 「방향족 탄화수소」, 「방향족 복소환」 또는 「축합 다환 방향족」에 관하여 나타낸 것과 같은 것을 들 수 있다.
그리고, 일반식(7) 중의 A2로 표시되는 「치환 혹은 무치환의 방향족 탄화수소의 2가기」, 「치환 혹은 무치환의 방향족 복소환의 2가기」 또는 「치환 혹은 무치환의 축합 다환 방향족의 2가기」는, 상기 「방향족 탄화수소」, 「방향족 복소환」 또는 「축합 다환 방향족」으로부터 수소 원자를 2개 제거하여 생기는 2가기를 표시한다.
또, 이들의 2가기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(7) 중의 Ar14, Ar15로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있고, Ar14와 Ar15가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(7) 중의 R5∼R11로 표시되는 「치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「탄소 원자수 5 내지 10의 시클로알킬기」 또는 「탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」로서는, 구체적으로, 메틸기, 에틸기, n-프로필기, 이소프로필기, n-부틸기, 이소부틸기, tert-부틸기, n-펜틸기, 이소펜틸기, 네오펜틸기, n-헥실기, 시클로펜틸기, 시클로헥실기, 1-아다만틸기, 2-아다만틸기, 비닐기, 알릴기, 이소프로페닐기, 2-부테닐기 등을 들 수 있고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋고, 이들의 기(R5∼R11)와 이들의 기(R5∼R11)가 직접 결합되어 있는 벤젠환으로, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 일치환 아미노기 등의 연결기를 통하여 서로 결합하여 환을 형성해도 좋다.
일반식(7) 중의 R5∼R11로 표시되는 「치환기를 가지는 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지는 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지는 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「치환기」로서는, 구체적으로, 중수소 원자, 시아노기, 니트로기; 불소 원자, 염소 원자, 브롬 원자, 요오드 원자　등의 할로겐 원자; 메틸옥시기, 에틸옥시기, 프로필옥시기 등의 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기; 비닐기, 알릴기　등의 알케닐기; 페닐옥시기, 토릴옥시기　등의 아릴옥시기; 벤질옥시기, 페네틸옥시기 등의 아릴알킬옥시기; 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기 등의 방향족 탄화수소기 혹은 축합 다환 방향족기; 피리딜기, 피리미디닐기, 트리아지닐기, 티에닐기, 푸릴기, 피롤릴기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 카보리닐기 등의 방향족 복소환기; 디페닐아미노기, 디나프틸아미노기 등의 방향족 탄화수소기 혹은 축합 다환 방향족기로 치환된 디치환 아미노기; 디피리딜아미노기, 디티에닐아미노기 등의 방향족 복소환기로 치환된 디치환 아미노기; 방향족 탄화수소기, 축합 다환 방향족기 또는 방향족 복소환기로부터 선택되는 치환기로 치환된 디치환 아미노기와 같은 기를 들 수 있고, 이들의 치환기는 상기 예시한 치환기가 더 치환되어 있어도 좋다. 또, 이들의 치환기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성하고 있어도 좋다.
일반식(7) 중의 R5∼R11로 표시되는 「치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기」 또는 「치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬옥시기」에 있어서의 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기」 또는 「탄소 원자수 5 내지 10의 시클로알킬옥시기」로서는, 구체적으로, 메틸옥시기, 에틸옥시기, n-프로필옥시기, 이소프로필옥시기, n-부틸옥시기, tert-부틸옥시기, n-펜틸옥시기, n-헥실옥시기, 시클로펜틸옥시기, 시클로헥실옥시기, 시클로헵틸옥시기, 시클로옥틸옥시기, 1-아다만틸옥시기, 2-아다만틸옥시기 등을 들 수 있고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋고, 이들의 기(R5∼R11)와 이들의 기(R5∼R11)가 직접 결합되어 있는 벤젠환으로, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 일치환 아미노기 등의 연결기를 통하여 서로 결합하여 환을 형성해도 좋다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(7) 중의 R5∼R11로 표시되는 「치환기를 가지는 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지는 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지는 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(7) 중의 R5∼R11로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋고, 이들의 기(R5∼R11)와 이들의 기(R5∼R11)가 직접 결합되어 있는 벤젠환으로, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 일치환 아미노기 등의 연결기를 통하여 서로 결합하여 환을 형성해도 좋다.
일반식(7) 중의 R5∼R11로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」로서는, 구체적으로, 중수소 원자, 시아노기, 니트로기; 불소 원자, 염소 원자, 브롬 원자, 요오드 원자　등의 할로겐 원자; 메틸기, 에틸기, n-프로필기, 이소프로필기, n-부틸기, 이소부틸기, tert-부틸기, n-펜틸기, 이소펜틸기, 네오펜틸기, n-헥실기　등의 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기; 메틸옥시기, 에틸옥시기, 프로필옥시기 등의 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기; 비닐기, 알릴기　등의 알케닐기; 페닐옥시기, 토릴옥시기　등의 아릴옥시기; 벤질옥시기, 페네틸옥시기 등의 아릴알킬옥시기; 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기 등의 방향족 탄화수소기 혹은 축합 다환 방향족기; 피리딜기, 피리미디닐기, 트리아지닐기, 티에닐기, 푸릴기, 피롤릴기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 카보리닐기 등의 방향족 복소환기; 스티릴기, 나프틸비닐기　등의 아릴비닐기; 아세틸기, 벤조일기　등의 아실기; 트리메틸시릴기, 트리페닐시릴기 등의 시릴기; 디페닐아미노기, 디나프틸아미노기 등의 방향족 탄화수소기 혹은 축합 다환 방향족기로 치환된 디치환 아미노기; 디피리딜아미노기, 디티에닐아미노기 등의 방향족 복소환기로 치환된 디치환 아미노기; 방향족 탄화수소기, 축합 다환 방향족기 또는 방향족 복소환기로부터 선택되는 치환기로 치환된 디치환 아미노기와 같은 기를 들 수 있고, 이들의 치환기는, 상기 예시한 치환기가 더 치환되어 있어도 좋다. 또, 이들의 치환기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성하고 있어도 좋다.
일반식(7) 중의 R5∼R11로 표시되는 「치환 혹은 무치환의 아릴옥시기」에 있어서의 「아릴옥시기」로서는, 구체적으로, 페닐옥시기, 비페닐릴옥시기, 터페닐릴옥시기, 나프틸옥시기, 안트라세닐옥시기, 페난트레닐옥시기, 플루오레닐옥시기, 인데닐옥시기, 피레닐옥시기, 페릴레닐옥시기 등을 들 수 있고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋고, 이들의 기(R5∼R11)와 이들의 기(R5∼R11)가 직접 결합되어 있는 벤젠환으로, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 일치환 아미노기 등의 연결기를 통하여 서로 결합하여 환을 형성해도 좋다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(7) 중의 R5∼R11로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(7) 중의 R5∼R8로 표시되는 「방향족 탄화수소기, 방향족 복소환기 혹은 축합 다환 방향족기로부터 선택되는 기에 따라 치환된 디치환 아미노기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(7) 중의 R5∼R8로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(7) 중의 R5∼R8로 표시되는 「방향족 탄화수소기, 방향족 복소환기 혹은 축합 다환 방향족기로부터 선택되는 기에 따라 치환된 디치환 아미노기」는, 이들의 기(R5∼R8)끼리가, 이들의 기(R5∼R8)가 가지는 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」를 통하면서, 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋고, 이들의 기(R5∼R8)와 이들의 기(R5∼R8)가 직접 결합되어 있는 벤젠환으로, 이들의 기(R5∼R8)가 가지는 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」를 통하면서, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 일치환 아미노기 등의 연결기를 통하여 서로 결합하여 환을 형성해도 좋다.
일반식(7) 중의 R12, R13으로 표시되는 「치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「탄소 원자수 5 내지 10의 시클로알킬기」 또는 「탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」로서는, 상기 일반식(7) 중의 R5∼R11로 표시되는 「치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「탄소 원자수 5 내지 10의 시클로알킬기」 또는 「탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 일치환 아미노기 등의 연결기를 통하여 서로 결합하여 환을 형성해도 좋다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(7) 중의 R5∼R11로 표시되는 「치환기를 가지는 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지는 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지는 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(7) 중의 R12, R13으로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 일치환 아미노기 등의 연결기를 통하여 서로 결합하여 환을 형성해도 좋다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(7) 중의 R5∼R11로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(7) 중의 R12, R13로 표시되는 「치환 혹은 무치환의 아릴옥시기」에 있어서의 「아릴옥시기」로서는, 상기 일반식(7) 중의 R5∼R11로 표시되는 「치환 혹은 무치환의 아릴옥시기」에 있어서의 「아릴옥시기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 일치환 아미노기 등의 연결기를 통하여 서로 결합하여 환을 형성해도 좋다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(7) 중의 R5∼R11로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(7) 중의 연결기 「1치환 아미노기」에 있어서의 「치환기」로서는, 상기 일반식(7) 중의 R5∼R11로 표시되는 「치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기」, 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「탄소 원자수 5 내지 10의 시클로알킬기」, 「방향족 탄화수소기」, 「방향족 복소환기」 또는, 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 「치환기를 가지는 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지는 탄소 원자수 5 내지 10의 시클로알킬기」의 치환기로서, 상기 일반식(7) 중의 R5∼R11로 표시되는 「치환기를 가지는 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」 또는 「치환기를 가지는 탄소 원자수 5 내지 10의 시클로알킬기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」의 치환기로서, 상기 일반식(7) 중의 R5∼R11로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(1)에 있어서, Ar1로서는, 「치환 혹은 무치환의 방향족 탄화수소기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」가 바람직하고, 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 페난트레닐기, 안트라세닐기, 플루오레닐기, 카바졸릴기, 인돌릴기, 디벤조푸라닐기, 디벤조티에닐기가 보다 바람직하다.
일반식(1)에 있어서, Ar2로서는, 「치환 혹은 무치환의 방향족 탄화수소기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」가 바람직하고, 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 페난트레닐기, 안트라세닐기, 플루오레닐기가 보다 바람직하며, 중에서도, 페닐기, 특히 무치환의 페닐기가 바람직하다.
일반식(1)로 표시되는 아릴아민 화합물로서는, 하기 일반식(1a) 또는 일반식(1b)로 표시되는 아릴아민 화합물이 보다 바람직하게 이용된다.
[화 8]
Figure pct00008
(식 중, Ar1∼Ar3은, 상기 일반식(1)에서 나타낸 바와 같은 의미를 표시하고, Ar16∼Ar17는 서로 동일해도 달라도 좋고, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시한다.)
[화 9]
Figure pct00009
(식 중, Ar1∼Ar2는, 상기 일반식(1)로 나타낸 바와 같은 의미를 표시하고, Ar16∼Ar19는 서로 동일해도 달라도 좋고, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시한다.)
일반식(1a), 일반식(1b) 중의 Ar16∼Ar19로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(1a)에 있어서, Ar1와 Ar16이 동일한 기이며, 또한, Ar2와 Ar17이 동일한 기인 것이 바람직하다.
일반식(1b)에 있어서, Ar1, Ar16 및 Ar18이 동일한 기이며, 한편, Ar2, Ar17 및 Ar19가 동일한 기인 것이 바람직하다.
일반식(1)에 있어서, Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」로서는, 중수소 원자, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기, 「치환 혹은 무치환의 방향족 탄화수소기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」가 바람직하고, 중수소 원자, 페닐기, 비페닐릴기, 나프틸기, 비닐기가 보다 바람직하다. 또, 이들의 기끼리가 단일결합을 통하여 서로 결합하여 축합 방향환을 형성하는 경우도 바람직하다.
본 발명의 유기 EL 소자의 정공 주입층에 있어서, 상기 일반식(1)로 표시되는 아릴아민 화합물에 도프되는 전자 억셉터로서는, 트리스브로모페닐아민헥사클로로안티몬, 테트라시아노퀴논디메탄(TCNQ), 2,3,5,6-테트라플루오로테트라시아노-1,4-벤조퀴논디메탄(F4TCNQ), 라디알렌 유도체(예를 들면, 일본 공개특허공보 2011-100621호 참조) 등을 들 수 있고, 상기 일반식(2)로 표시되는 라디알렌 유도체가 바람직하게 이용된다.
일반식(2) 중의 Ar5∼Ar7로서는, 「방향족 탄화수소기」, 「축합 다환 방향족기」, 또는 피리딜기가 바람직하고, 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 페난트레닐기, 플루오레닐기, 피리딜기가 보다 바람직하고, 「전자 수용체기」로서는, 불소 원자, 염소 원자, 시아노기, 트리플루오로메틸기가 바람직하다.
일반식(2) 중의 Ar5∼Ar7는, 적어도 부분적으로, 바람직하게는 완전히 「전자 수용체기」로 치환되어 있는 형태가 바람직하다.
일반식(2) 중의 Ar5∼Ar7로서는, 테트라플루오로피리딜기, 테트라 플루오로-(트리플루오로메틸)페닐기, 시아노테트라플루오로페닐기, 디클로로-디플루오로-(트리플루오로메틸)페닐기, 펜타플루오로 페닐기, 등의 불소 원자, 염소 원자, 시아노기, 또는 트리플루오로메틸기로 완전히 치환된 페닐기 혹은 피리딜기가 바람직하다.
일반식(3) 중의 B1로 표시되는 「치환 혹은 무치환의 방향족 복소환기」에 있어서의 「방향족 복소환기」로서는, 피리딜기, 피리미디닐기, 피롤릴기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 및 카보리닐기 등의 함질소 방향족 복소환기가 바람직하고, 피리딜기, 피리미디닐기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 피라졸릴기, 벤즈이미다졸릴기, 및 카보리닐기가 보다 바람직하다.
일반식(3) 중의 p, q는, p와 q의 합(p+q)이 9가 되는 관계를 유지하는 것으로 하고, p는 7 또는 8을 표시하며, q는 1 또는 2를 표시한다.
일반식(3) 중의 A1으로서는, 「치환 혹은 무치환의 방향족 탄화수소의 2가기」 또는 「치환 혹은 무치환의 축합 다환 방향족의 2가기」가 바람직하고, 벤젠, 비페닐, 나프탈렌, 또는 페난트렌으로부터 수소 원자를 2개 제거하여 생기는 2가기가 보다 바람직하다.
일반식(3)으로 표시되는 안트라센환 구조를 가지는 화합물로서는, 하기 일반식(3a), 일반식(3b) 또는 일반식(3c)로 표시되는 안트라센환 구조를 가지는 화합물이 보다 바람직하게 이용된다.
[화 10]
Figure pct00010
(식 중, A1은 상기 일반식(3)에서 나타낸 바와 같은 의미를 표시하고, Ar20, Ar21, Ar22는 서로 동일해도 달라도 좋고, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시한다. R14∼R20는 서로 동일해도 달라도 좋고, 수소 원자, 중수소 원자, 불소 원자, 염소 원자, 시아노기, 니트로기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬옥시기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 치환 혹은 무치환의 축합 다환 방향족기, 또는 치환 혹은 무치환의 아릴옥시기로서, 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋다. X1, X2, X3, X4는 탄소 원자 또는 질소 원자를 표시하고, X1, X2, X3, X4 중의 어느 하나만이 질소 원자인 것으로 하며, 이 경우의 질소 원자는 R14∼R17의 수소 원자 혹은 치환기를 갖지 않는 것으로 한다.)
[화 11]
Figure pct00011
(식 중, A1은 상기 일반식(3)에서 나타낸 바와 같은 의미를 표시하고, Ar23, Ar24, Ar25는 서로 동일해도 달라도 좋고, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시한다.)

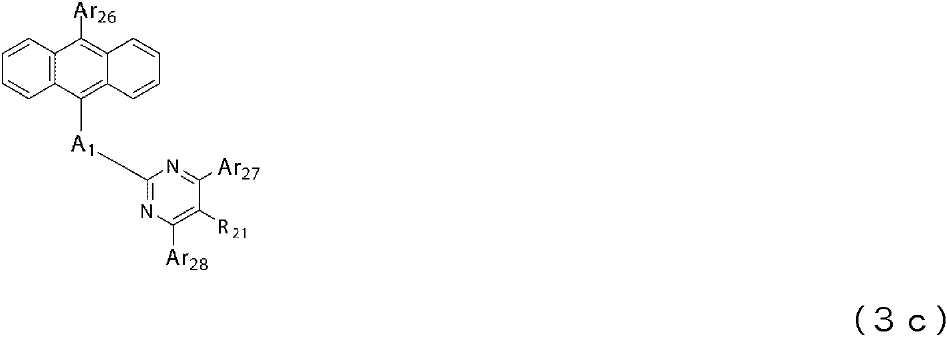

[화 12]
Figure pct00012
(식 중, A1은 상기 일반식(3)에서 나타낸 바와 같은 의미를 표시하고, Ar26, Ar27, Ar28은 서로 동일해도 달라도 좋고, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하고, R21은 수소 원자, 중수소 원자, 불소 원자, 염소 원자, 시아노기, 니트로기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬옥시기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 치환 혹은 무치환의 축합 다환 방향족기, 또는 치환 혹은 무치환의 아릴옥시기를 표시한다.)
일반식(3a) 중의 Ar20, Ar21, Ar22로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(3a) 중의 R14∼R20로 표시되는 「치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「탄소 원자수 5 내지 10의 시클로알킬기」 또는 「탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」로서는, 구체적으로, 메틸기, 에틸기, n-프로필기, 이소프로필기, n-부틸기, 이소부틸기, tert-부틸기, n-펜틸기, 이소펜틸기, 네오펜틸기, n-헥실기, 시클로펜틸기, 시클로헥실기, 1-아다만틸기, 2-아다만틸기, 비닐기, 알릴기, 이소프로페닐기, 2-부테닐기 등을 들 수 있고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋다.
일반식(3a) 중의 R14∼R20로 표시되는 「치환기를 가지는 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지는 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지는 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「치환기」로서는, 구체적으로, 중수소 원자, 시아노기, 니트로기; 불소 원자, 염소 원자, 브롬 원자, 요오드 원자　등의 할로겐 원자; 메틸옥시기, 에틸옥시기, 프로필옥시기 등의 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기; 비닐기, 알릴기　등의 알케닐기; 페닐옥시기, 토릴옥시기　등의 아릴옥시기; 벤질옥시기, 페네틸옥시기 등의 아릴알킬옥시기; 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기 등의 방향족 탄화수소기 혹은 축합 다환 방향족기; 피리딜기, 피리미디닐기, 트리아지닐기, 티에닐기, 푸릴기, 피롤릴기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 카보리닐기 등의 방향족 복소환기와 같은 기를 들 수 있고, 이들의 치환기는 상기 예시한 치환기가 더 치환되어 있어도 좋다. 또, 이들의 치환기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성하고 있어도 좋다.
일반식(3a) 중의 R14∼R20로 표시되는 「치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기」 또는 「치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬옥시기」에 있어서의 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기」 또는 「탄소 원자수 5 내지 10의 시클로알킬옥시기」로서는, 구체적으로, 메틸옥시기, 에틸옥시기, n-프로필옥시기, 이소프로필옥시기, n-부틸옥시기, tert-부틸옥시기, n-펜틸옥시기, n-헥실옥시기, 시클로펜틸옥시기, 시클로헥실옥시기, 시클로헵틸옥시기, 시클로옥틸옥시기, 1-아다만틸옥시기, 2-아다만틸옥시기 등을 들 수 있고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성하고 있어도 좋다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(3a) 중의 R14∼R20로 표시되는 「치환기를 가지는 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지는 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지는 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(3a) 중의 R14∼R20로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(3a) 중의 R14∼R20로 표시되는 「치환 혹은 무치환의 아릴옥시기」에 있어서의 「아릴옥시기」로서는, 구체적으로, 페닐옥시기, 비페닐릴옥시기, 터페닐릴옥시기, 나프틸옥시기, 안트라세닐옥시기, 페난트레닐옥시기, 플루오레닐옥시기, 인데닐옥시기, 피레닐옥시기, 페릴레닐옥시기 등을 들 수 있고, 이들의 기끼리가 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성하고 있어도 좋다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(3a)에 있어서, X1, X2, X3, X4는 탄소 원자 또는 질소 원자를 표시하고, X1, X2, X3, X4 중의 어느 하나만이 질소 원자(나머지는 탄소 원자)인 것으로 한다. 이 경우의 질소 원자는 R14∼R17의 수소 원자 혹은 치환기를 갖지 않는 것으로 한다. 즉, X1이 질소 원자인 경우는 R14가, X2가 질소 원자인 경우는 R15가, X3가 질소 원자인 경우는 R16이, X4가 질소 원자인 경우는 R17이 존재하지 않는 것을 의미한다.
일반식(3a)에 있어서, X3가 질소 원자(X1, X2, X4가 탄소 원자)인 것이 바람직하고, 이 경우, R16의 수소 원자 혹은 치환기는 존재하지 않는다.
또, 연결기(L1)의 결합 위치는, 피리도인돌 환의 질소 원자의 파라위에 상당하는 위치에 결합하는 것이 바람직하다.
일반식(3b) 중의 Ar23, Ar24, Ar25로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(3c) 중의 Ar26, Ar27, Ar28로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(3c) 중의 R21로 표시되는 「치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「탄소 원자수 5 내지 10의 시클로알킬기」 또는 「탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」로서는, 상기 일반식(3a) 중의 R14∼R20로 표시되는 「치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「탄소 원자수 5 내지 10의 시클로알킬기」 또는 「탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 관하여 나타낸 것과 같은 것을 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(3a) 중의 R14∼R20로 표시되는 「치환기를 가지는 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지는 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지는 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(3c) 중의 R21로 표시되는 「치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기」 또는 「치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬옥시기」에 있어서의 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기」 또는 「탄소 원자수 5 내지 10의 시클로알킬옥시기」로서는, 상기 일반식(3a) 중의 R14∼R20로 표시되는 「치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기」 또는 「치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬옥시기」에 있어서의 「탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기」 또는 「탄소 원자수 5 내지 10의 시클로알킬옥시기」에 관하여 나타낸 것과 같은 것을 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(3a) 중의 R14∼R20로 표시되는 「치환기를 가지는 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기」, 「치환기를 가지는 탄소 원자수 5 내지 10의 시클로알킬기」 또는 「치환기를 가지는 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(3c) 중의 R21로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」로서는, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」에 있어서의 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」에 관하여 나타낸 것과 같은 것을 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(3c) 중의 R21로 표시되는 「치환 혹은 무치환의 아릴옥시기」에 있어서의 「아릴옥시기」로서는, 상기 일반식(3a) 중의 R14∼R20로 표시되는 「치환 혹은 무치환의 아릴옥시기」에 있어서의 「아릴옥시기」에 관하여 나타낸 것과 같은 것을 들 수 있다.
또, 이들의 기는 치환기를 가지고 있어도 좋고, 치환기로서, 상기 일반식(1) 중의 Ar1∼Ar4로 표시되는 「치환 방향족 탄화수소기」, 「치환 방향족 복소환기」 또는 「치환 축합 다환 방향족기」에 있어서의 「치환기」에 관하여 나타낸 것과 같은 것을 들 수 있고, 취할 수 있는 형태도, 같은 것을 들 수 있다.
일반식(4) 중의 Ar8로서는, 페닐기, 비페닐릴기, 나프틸기, 안트라세닐기, 아세나프테닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기가 바람직하고, 페닐기, 비페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 피레닐기, 플루오란테닐기, 트리페닐레닐기가 보다 바람직하다. 여기서, 페닐기는 치환 혹은 무치환의 축합 다환 방향족기를 치환기로서 가지고 있는 것이 바람직하고, 나프틸기, 안트라세닐기, 페난트레닐기, 피레닐기, 플루오란테닐기, 트리페닐레닐기로부터 선택되는 치환기를 가지고 있는 것이 보다 바람직하다.
일반식(4) 중의 Ar9로서는, 치환기를 가지는 페닐기가 바람직하고, 이 경우의 치환기로서는, 페닐기, 비페닐릴기, 터페닐기 등의 방향족 탄화수소기, 나프틸기, 안트라세닐기, 아세나프테닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기 등의 축합 다환 방향족기가 바람직하고, 페닐기, 나프틸기, 안트라세닐기, 페난트레닐기, 피레닐기, 플루오란테닐기, 트리페닐레닐기가 보다 바람직하다.
일반식(4) 중의 Ar10으로서는, 치환기를 가지는 페닐기가 바람직하고, 이 경우의 치환기로서는, 페닐기, 비페닐릴기, 터페닐기 등의 방향족 탄화수소기, 나프틸기, 안트라세닐기, 아세나프테닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 페릴레닐기, 플루오란테닐기, 트리페닐레닐기 등의 축합 다환 방향족기가 바람직하고, 페닐기, 나프틸기, 안트라세닐기, 페난트레닐기, 피레닐기, 플루오란테닐기, 트리페닐레닐기가 보다 바람직하다.
일반식(4)에 있어서, Ar8와 Ar9가 동일하지 않은 것이, 박막의 안정성의 관점에서 바람직하다. 여기서, Ar8와 Ar9가 동일한 기인 경우, 다른 치환기라도 좋고, 혹은, 다른 치환위치라도 좋다.
일반식(4)에 있어서, Ar9와 Ar10은 동일한 기라도 좋지만, 분자 전체의 대칭성이 좋아지는 것에 의하여 결정화되기 쉬워질 우려가 있어, 박막의 안정성의 관점에서, Ar9와 Ar10은 다른 기인 것이 바람직하고, Ar9와 Ar10이 동시에 수소 원자가 되는 것은 아닌 것으로 한다.
또, Ar9와 Ar10의 한쪽이 수소 원자인 것이 바람직하다.
일반식(4)로 표시되는 피리미딘환 구조를 가지는 화합물로서는, 치환기의 결합 양식이 다른, 하기 일반식(4a), 일반식(4b)로 표시되는 피리미딘환 구조를 가지는 화합물이 있다.

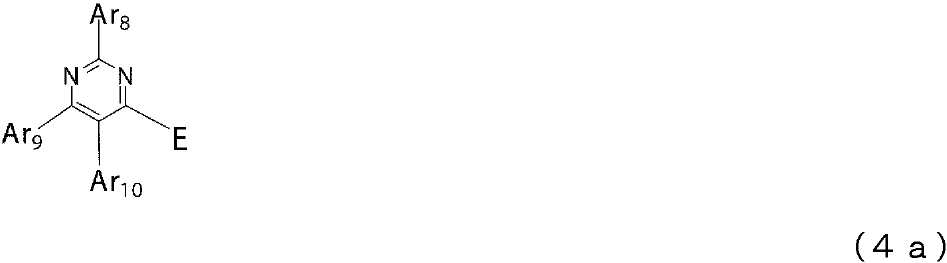

[화 13]
Figure pct00013
(식 중, Ar8, Ar9, Ar10, E는, 상기 일반식(4)에서 나타낸 바와 같은 의미를 나타낸다.)
[화 14]
Figure pct00014
(식 중, Ar8, Ar9, Ar10, E는, 상기 일반식(4)에서 나타낸 바와 같은 의미를 나타낸다.)
구조식(5) 중의 Ar11로서는, 트리아지닐기, 피리딜기, 피리미디닐기, 피롤릴기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기, 카보리닐기 등의 함질소복소환기가 바람직하고, 트리아지닐기, 피리딜기, 피리미디닐기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기가 보다 바람직하고, 피리딜기, 피리미디닐기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 페난트롤리닐기, 아크리디닐기가 특히 바람직하다.
구조식(5)에 있어서, 벤젠환에 있어서의 Ar11의 결합 위치는, 하기 구조식(5a)에 나타내는 바와 같이, 일반식(4)에 나타내는 피리미딘환과의 결합 위치에 대해, 메타위인 것이, 박막의 안정성의 관점에서 바람직하다.
[화 15]
Figure pct00015
(식 중, Ar11, R1∼R4는, 상기 구조식(5)에 기재된 바와 같은 의미이다.)
일반식(6) 중의 Ar12, Ar13로서는, 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 축합 다환 방향족기」, 혹은 피리딜기, 디벤조티에닐기, 카바졸릴기, 또는 디벤조푸라닐기가 바람직하고, 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 피리딜기, 카바졸릴기, 디벤조푸라닐기가 보다 바람직하고, 페닐기, 비페닐릴기, 터페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 플루오레닐기가 특히 바람직하다.
그리고, 이들이 가지고 있어도 좋은 치환기로서는, 페닐기, 비페닐릴기, 터페닐릴기, 테트라키스페닐기, 스티릴기, 나프틸기, 안트라세닐기, 아세나프테닐기, 페난트레닐기, 플루오레닐기, 인데닐기, 피레닐기, 피리딜기, 트리아지닐기, 피리미디닐기, 푸릴기, 피롤릴기, 티에닐기, 퀴놀릴기, 이소퀴놀릴기, 벤조푸라닐기, 벤조티에닐기, 인돌릴기, 카바졸릴기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 디벤조푸라닐기, 디벤조티에닐기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기 등이 같은 「방향족 탄화수소기」, 「방향족 복소환기」 또는 「축합 다환 방향족기」가 바람직하고, 페닐기, 비페닐릴기, 나프틸기, 안트라세닐기, 페난트레닐기, 플루오레닐기, 피레닐기, 피리딜기, 트리아지닐기, 피리미디닐기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 카바졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 페난트롤리닐기, 아크리디닐기가 보다 바람직하고, 페닐기, 나프틸기, 안트라세닐기, 피리딜기, 퀴놀릴기, 이소퀴놀릴기가 특히 바람직하다.
일반식(6) 중의 L1으로서는, 「치환 혹은 무치환의 방향족 탄화수소의 2가기」, 「치환 혹은 무치환의 축합 다환 방향족의 2가기」, 혹은 피리디렌기, 비피리디렌기가 바람직하고, 벤젠, 비페닐, 나프탈렌, 안트라센, 플루오렌, 페난트렌, 피렌, 혹은 피리딘으로부터 유도되는 2가기가 보다 바람직하고, 벤젠, 나프탈렌, 혹은 피리딘으로부터 유도되는 2가기가 특히 바람직하다.
일반식(6) 중의 L2로서는, 단일결합, 혹은 나프탈렌, 안트라센, 플루오렌, 페난트렌 또는 피렌으로부터 유도되는 2가기가 바람직하고, 단일결합, 혹은 나프탈렌 또는 안트라센으로부터 유도되는 2가기가 보다 바람직하다.
일반식(6) 중의 B2로서는, 피리딜기, 비피리딜기, 트리아지닐기, 피리미디닐기, 피롤릴기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 카바졸릴기, 카보리닐기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 피라졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기와 같은 함질소 방향족 복소환기가 바람직하고, 피리딜기, 비피리딜기, 피리미디닐기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 카보리닐기, 퀴녹살리닐기, 벤즈이미다졸릴기, 나프티리디닐기, 페난트롤리닐기가 보다 바람직하고, 피리딜기, 퀴놀릴기, 이소퀴놀릴기가 특히 바람직하다.
일반식(6)에 있어서, L1가 치환 혹은 무치환의 벤젠으로부터 수소 원자를 2개 제거하여 생기는 2가기로서, L2가 단일결합인 경우, B2는 피리딜기, 비피리딜기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 카바졸릴기, 카보리닐기, 벤조옥사졸릴기, 벤조티아졸릴기, 퀴녹살리닐기, 벤즈이미다졸릴기, 나프티리디닐기, 페난트롤리닐기, 아크리디닐기와 같은 축합 다환구조를 가지는 함질소 방향족 복소환기가 바람직하고, 피리딜기, 비피리딜기, 퀴놀릴기, 이소퀴놀릴기, 인돌릴기, 카보리닐기, 퀴녹살리닐기, 벤즈이미다졸릴기, 나프티리디닐기, 페난트롤리닐기가 보다 바람직하고, 피리딜기, 비피리딜기, 퀴놀릴기, 이소퀴놀릴기가 특히 바람직하다.
일반식(6)에 있어서, B2가 피리딜기, 혹은 비피리딜기로서, L2가 단일결합인 경우, L1는 벤젠, 비페닐, 나프탈렌, 안트라센, 플루오렌, 페난트렌 또는 피렌으로부터 수소 원자를 2개 제거하여 생기는 2가기, 혹은 단일결합인 것이 보다 바람직하고, 벤젠 또는 비페닐로부터 수소 원자를 2개 제거하여 생기는 2가기, 혹은 단일결합인 것이 특히 바람직하다.
일반식(7) 중의 A2로서는, 「치환 혹은 무치환의 방향족 탄화수소의 2가기」, 혹은 단일결합이 바람직하고, 벤젠, 비페닐, 또는 나프탈렌으로부터 수소 원자를 2개 제거하여 생기는 2가기, 혹은 단일결합이 보다 바람직하고, 단일결합이 특히 바람직하다.
일반식(7) 중의 Ar14, Ar15로서는, 페닐기, 비페닐릴기, 나프틸기, 플루오레닐기, 인데닐기, 피리딜기, 디벤조푸라닐기, 피리도벤조푸라닐기가 바람직하다.
일반식(7) 중의 Ar14와 Ar15는 직접, 혹은 그들의 기가 가지는 치환기를 통하면서, 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋다.
일반식(7) 중의 R5∼R8에 있어서, 적어도 하나가, 「방향족 탄화수소기, 방향족 복소환기 혹은 축합 다환 방향족기로부터 선택되는 기에 따라 치환된 디치환 아미노기」인 것이 바람직하고, 이 경우의 「방향족 탄화수소기」, 「방향족 복소환기」, 「축합 다환 방향족기」로서는, 페닐기, 비페닐릴기, 나프틸기, 플루오레닐기, 인데닐기, 피리딜기, 디벤조푸라닐기, 피리도벤조푸라닐기가 바람직하다.
일반식(7) 중의 R5∼R8가 서로 이웃하는 2개, 혹은 모든 것이 비닐기로서, 서로 이웃하는 2개의 비닐기가 단일결합을 통하여 서로 결합하여 축합환을 형성하는 형태, 즉, R5∼R8가 결합되어 있는 벤젠환과 함께 나프탈렌환, 혹은 페난트렌환을 형성하는 형태도 바람직하다.
일반식(7)에 있어서, R5∼R8 중의 어느 하나가 「방향족 탄화수소기」로서, R5∼R8가 결합되어 있는 벤젠환과, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성하는 형태가 바람직하다. 이 경우의 「방향족 탄화수소기」가 페닐기로서, R5∼R8이 결합되어 있는 벤젠환과 산소 원자 혹은 황원자를 통하여 서로 결합하여 환을 형성하는 형태, 즉, R5∼R8가 결합되어 있는 벤젠환과 함께 디벤조푸란환, 혹은 디벤조티오펜환을 형성하는 형태가 특히 바람직하다.
일반식(7)에 있어서, R9∼R11 중의 어느 하나가 「방향족 탄화수소기」로서, R9∼R11가 결합되어 있는 벤젠환과, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성하는 형태가 바람직하다. 이 경우의 「방향족 탄화수소기」가 페닐기로서, R9∼R11가 결합되어 있는 벤젠환과, 산소 원자 혹은 황원자를 통하여 서로 결합하여 환을 형성하는 형태, 즉 디벤조푸란환, 혹은 디벤조티오펜환을 형성하는 형태가 특히 바람직하다.
이상과 같이, 일반식(7)로 표시되는 축합환 구조를 가지는 아민 유도체 중에서, R5∼R11가 이들의 기끼리로 서로 결합하여 환을 형성하는 형태, 또는, R5∼R11와 R5∼R11이 결합되어 있는 벤젠환이 서로 결합하여 환을 형성하는 형태로서, 하기 일반식(7a-a), (7a-b), (7b-a), (7b-b), (7b-c), (7b-d), (7c-a) 혹은 (7c-b)로 표시되는 형태가 바람직하게 이용된다.

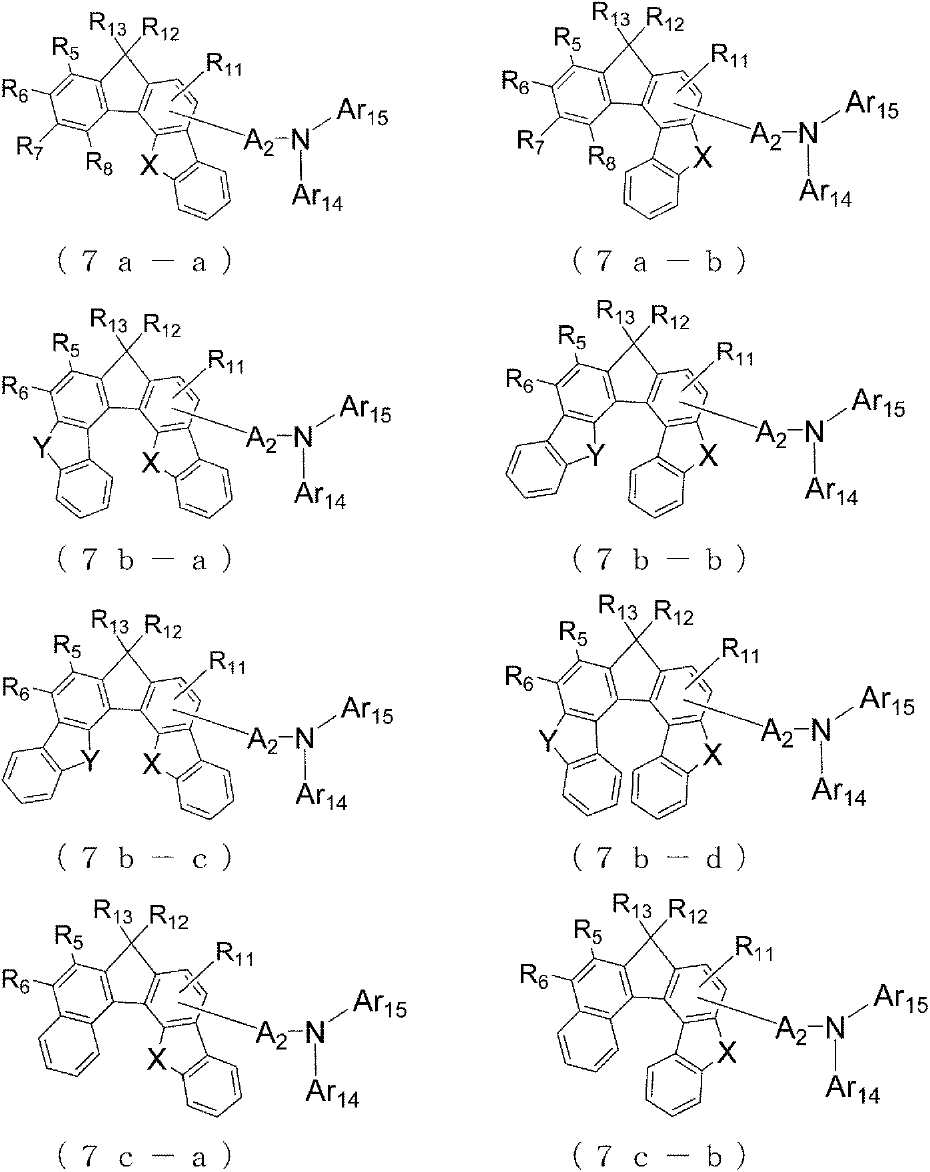

[화 16]
Figure pct00016
(식 중, X, Y는 동일해도 달라도 좋고, 산소 원자 혹은 황원자를 표시하며, A2, Ar14, Ar15, R5∼R8, R11, R12∼R13은, 상기 일반식(7)에서 나타낸 바와 같은 의미를 나타낸다.)
일반식(7) 중의 R12, R13로서는, 「치환 혹은 무치환의 방향족 탄화수소기」, 「치환 혹은 무치환의 함산소 방향족 복소환기」 또는 「치환 혹은 무치환의 축합 다환 방향족기」가 바람직하고, 페닐기, 나프틸기, 페난트레닐기, 피리딜기, 퀴놀릴기, 이소퀴놀릴기, 디벤조푸라닐기가 보다 바람직하며, 페닐기가 특히 바람직하다.
그리고, R12와 R13이, 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 일치환 아미노기 등의 연결기를 통하여 서로 결합하여 환을 형성하는 형태가 바람직하고, 단일결합을 통하여 서로 결합하여 환을 형성하는 형태가 특히 바람직하다.
이상과 같이, 일반식(7)로 표시되는 축합환 구조를 가지는 아민 유도체 중에서, R12와 R13이 서로 결합하여 환을 형성하는 형태로서, 하기 일반식(7a-a1), (7a-b1), (7b-a1), (7b-b1), (7b-c1), (7b-d1), (7c-a1) 혹은 (7c-b1)로 표시되는 형태가 바람직하게 이용된다.

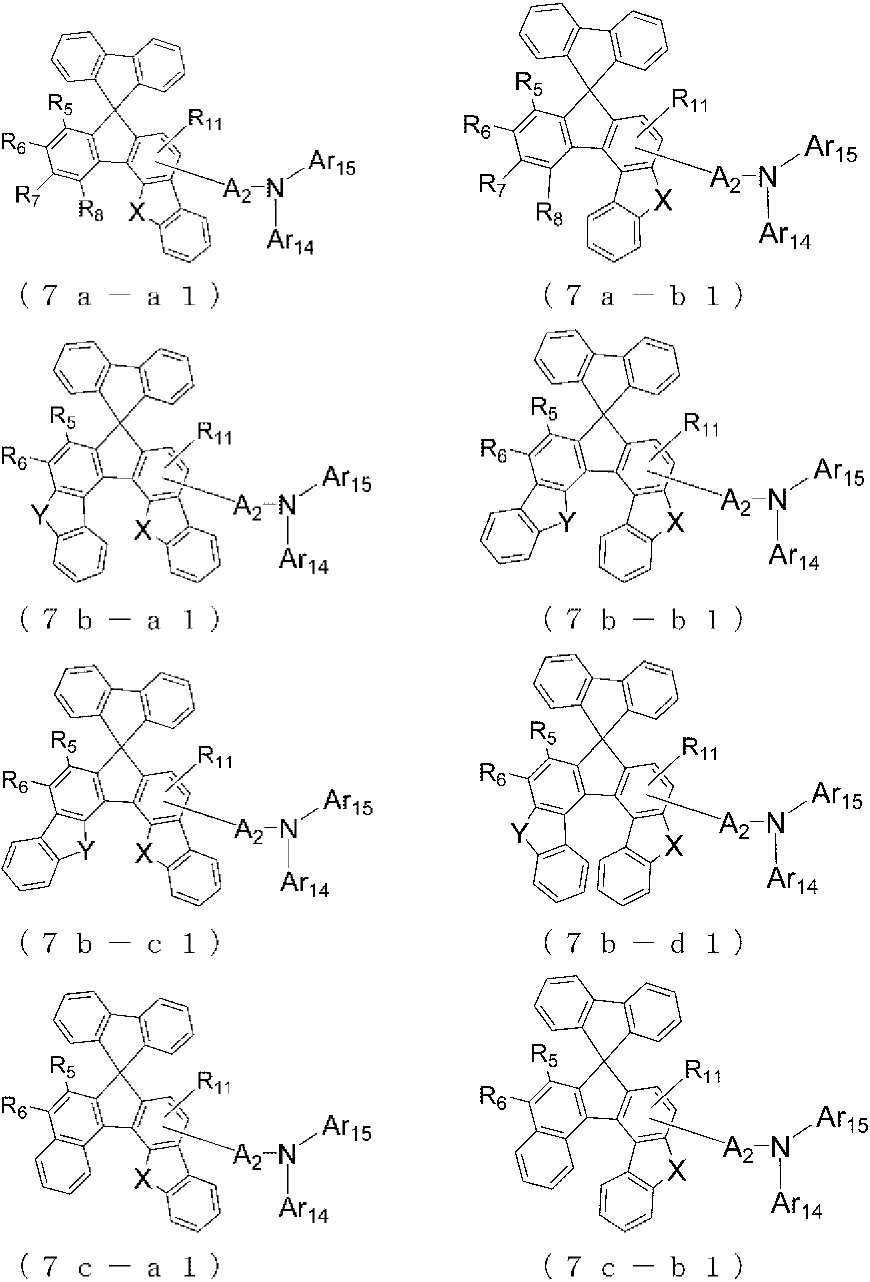

[화 17]
Figure pct00017
(식 중, X, Y는 동일해도 달라도 좋고, 산소 원자 혹은 황원자를 표시하며, A2, Ar14, Ar15, R5∼R8, R11은, 상기 일반식(7)에서 나타낸 바와 같은 의미를 나타낸다.)
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(1)로 표시되는 아릴아민 화합물은, 유기 EL 소자의 정공 주입층 또는 정공 수송층의 구성 재료로서 사용할 수 있다. 정공의 이동도가 높아 정공 주입층 또는 정공 수송층의 재료로서 바람직한 화합물이다.
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(2)로 표시되는 라디알렌 유도체는, 유기 EL 소자의 정공 주입층 혹은 정공 수송층에 통상 사용되는 재료에 대한 P도핑 재료로서 바람직한 화합물이다.
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(3)으로 표시되는 안트라센환 구조를 가지는 화합물은, 유기 EL 소자의 전자 수송층의 구성 재료로서 바람직한 화합물이다.
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(4)로 표시되는 피리미딘환 구조를 가지는 화합물은, 유기 EL 소자의 전자 수송층의 구성 재료로서 바람직한 화합물이다.
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(6)으로 표시되는 벤조트리아졸 환구조를 가지는 화합물은, 유기 EL 소자의 전자 수송층의 구성 재료로서 바람직한 화합물이다.
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(7)로 표시되는 축합환 구조를 가지는 아민 유도체는, 유기 EL 소자의 발광층의 구성 재료로서 사용할 수 있다. 종래의 재료에 비해 발광 효율이 우수하고, 발광층의 도펀트 재료로서 바람직한 화합물이다.
본 발명의 유기 EL 소자는, 정공의 주입·수송 성능, 박막의 안정성이나 내구성이 우수한 유기 EL 소자용 재료를, 캐리어 밸런스를 고려하면서 조합하고 있기 때문에, 종래의 유기 EL 소자에 비해, 양극으로부터 정공 수송층으로의 정공 수송 효율이 향상됨(또한 특정의(구조를 가지는) 아릴아민 화합물을 정공 수송층에 이용됨)으로써, 저구동 전압을 유지하면서, 발광 효율이 향상됨과 함께, 유기 EL 소자의 내구성을 향상시킬 수 있다.
저구동 전압, 고발광효율, 또한 장수명의 유기 EL 소자를 실현하는 것이 가능해졌다.
본 발명의 유기 EL 소자는, 정공 주입층의 재료로서 정공의 주입·수송의 역할을 효과적으로 발현할 수 있는 특정의(구조를 가지는) 아릴아민 화합물을 선택하여, 전자 억셉터를 P도핑함으로써, 전극으로부터 정공 수송층으로의 정공을 효율 좋게 주입·수송할 수 있어 발광층으로의 정공의 주입·수송 효율이 향상됨으로써, 정공 주입·수송 성능이 우수하여, 저구동 전압으로, 고발광효율의 유기 EL 소자를 실현할 수 있다.
또한, 특정의(구조를 가지는) 아릴아민 화합물을 P도핑하지 않고, 정공 수송층의 재료로 선택함으로써, 캐리어 밸런스를 정치화할 수 있도록 조합하여 저구동 전압으로서, 고발광효율, 또한 장수명의 유기 EL 소자를 실현할 수 있다.
본 발명에 의하면, 종래의 유기 EL 소자의 저구동 전압을 유지하면서, 발광 효율, 특히 내구성을 개량할 수 있다.
도 1은, 실시예 61∼72, 비교예 1∼8의 유기 EL 소자 구성을 나타낸 도면이다.

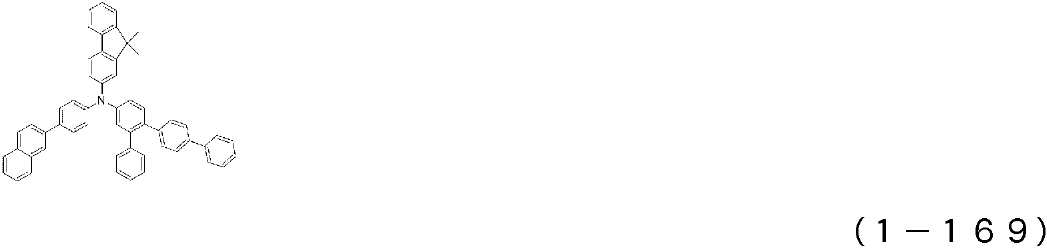

본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(1)로 표시되는 아릴아민 화합물 중에서, 바람직한 화합물의 구체적인 예를 이하에 나타내지만, 이들의 화합물로 한정되는 것은 아니다.
[화 18]
Figure pct00018
[화 19]

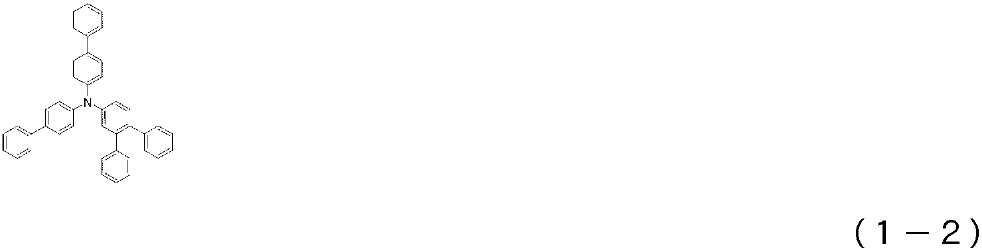

Figure pct00019
[화 20]
Figure pct00020
[화 21]
Figure pct00021
[화 22]

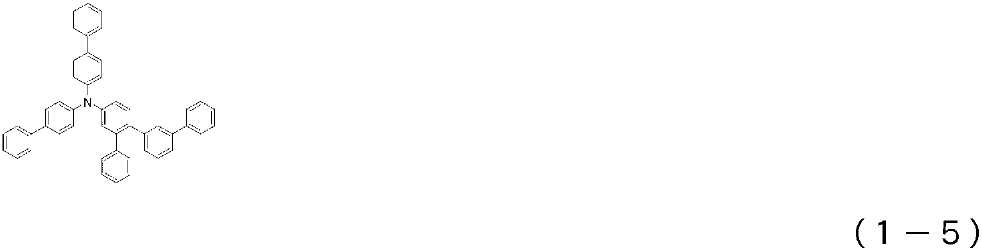

Figure pct00022
[화 23]
Figure pct00023
[화 24]
Figure pct00024
[화 25]
Figure pct00025
[화 26]
Figure pct00026
[화 27]
Figure pct00027
[화 28]

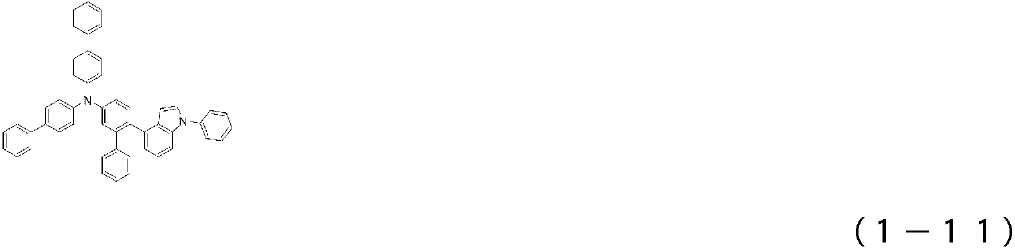

Figure pct00028
[화 29]
Figure pct00029
[화 30]
Figure pct00030
[화 31]
Figure pct00031
[화 32]
Figure pct00032
[화 33]
Figure pct00033
[화 34]
Figure pct00034
[화 35]
Figure pct00035
[화 36]
Figure pct00036
[화 37]

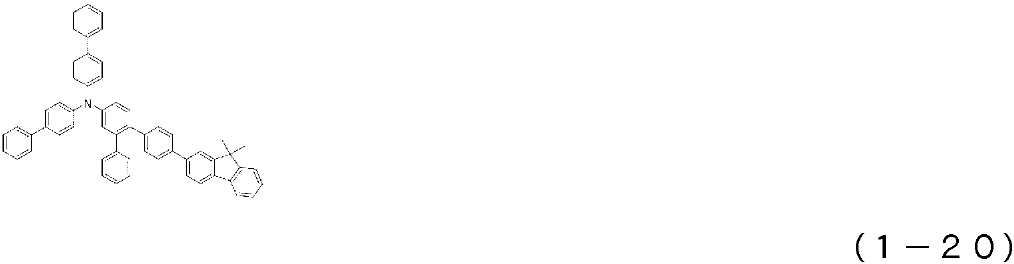

Figure pct00037
[화 38]

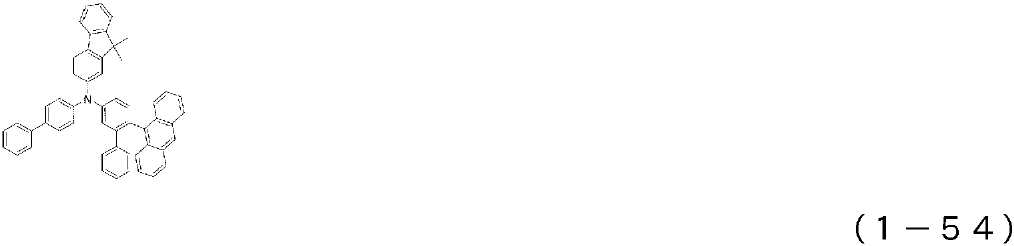

Figure pct00038
[화 39]
Figure pct00039
[화 40]
Figure pct00040
[화 41]
Figure pct00041
[화 42]
Figure pct00042
[화 43]
Figure pct00043
[화 44]
Figure pct00044
[화 45]

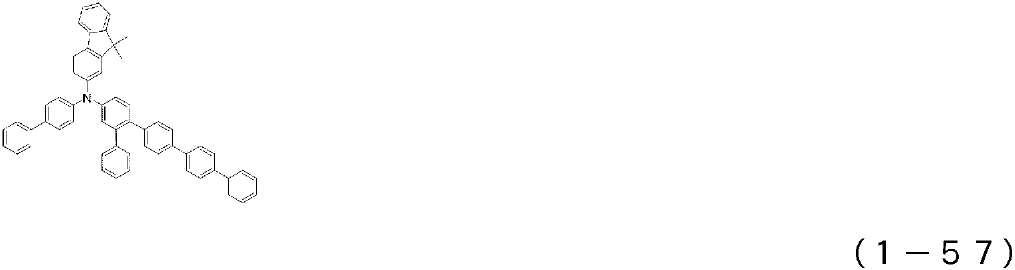

Figure pct00045
[화 46]
Figure pct00046
[화 47]
Figure pct00047
[화 48]
Figure pct00048
[화 49]

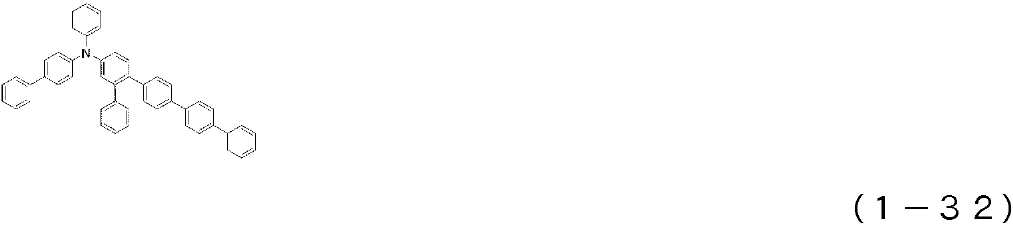

Figure pct00049
[화 50]
Figure pct00050
[화 51]
Figure pct00051
[화 52]
Figure pct00052
[화 53]

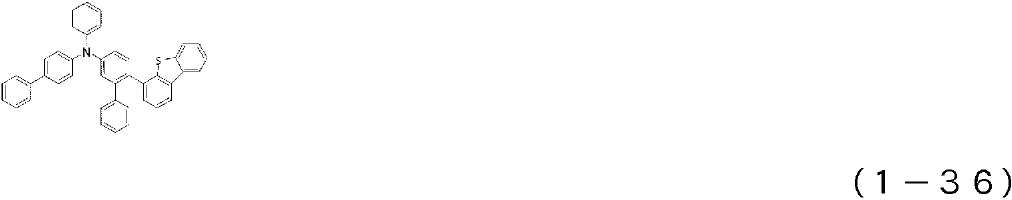

Figure pct00053
[화 54]
Figure pct00054
[화 55]
Figure pct00055
[화 56]
Figure pct00056
[화 57]
Figure pct00057
[화 58]
Figure pct00058
[화 59]
Figure pct00059
[화 60]

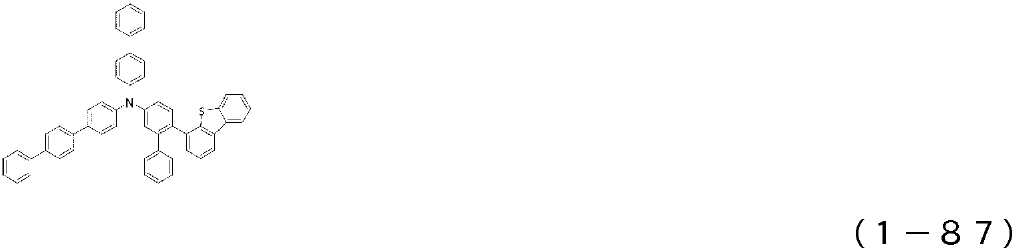

Figure pct00060
[화 61]
Figure pct00061
[화 62]
Figure pct00062
[화 63]

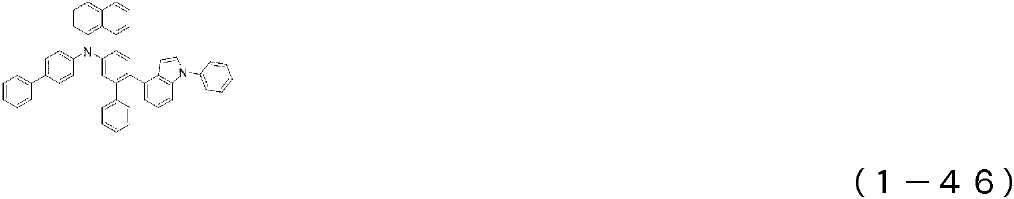

Figure pct00063
[화 64]
Figure pct00064
[화 65]

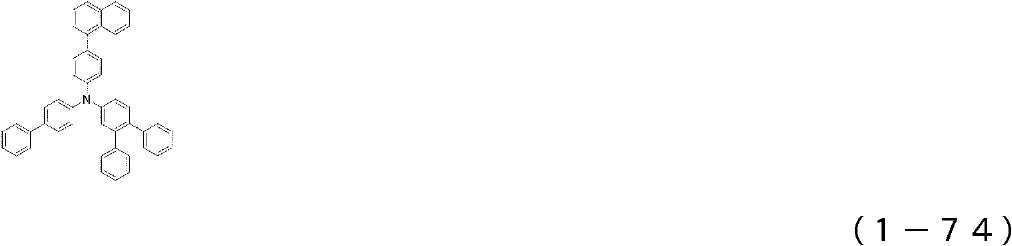

Figure pct00065
[화 66]

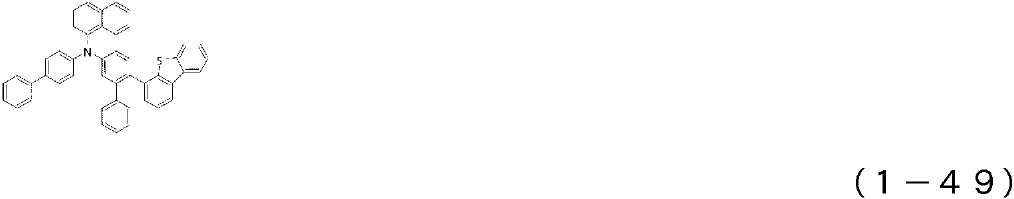

Figure pct00066
[화 67]
Figure pct00067
[화 68]
Figure pct00068
[화 69]
Figure pct00069
[화 70]

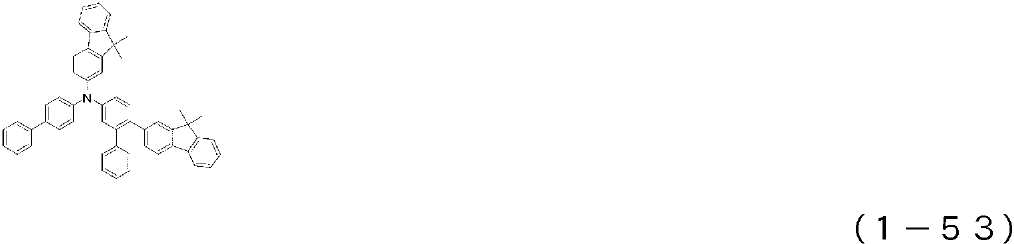

Figure pct00070
[화 71]
Figure pct00071
[화 72]
Figure pct00072
[화 73]
Figure pct00073
[화 74]
Figure pct00074
[화 75]
Figure pct00075
[화 76]
Figure pct00076
[화 77]

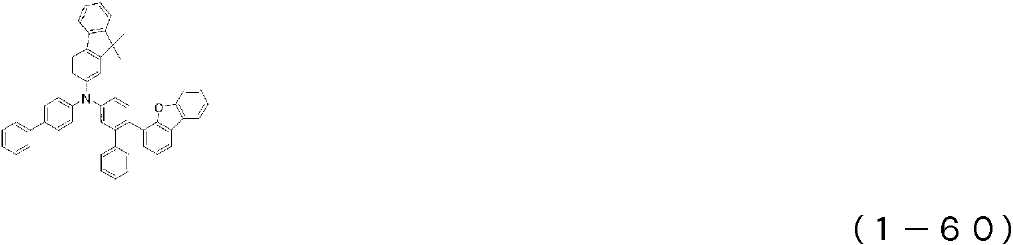

Figure pct00077
[화 78]
Figure pct00078
[화 79]
Figure pct00079
[화 80]
Figure pct00080
[화 81]

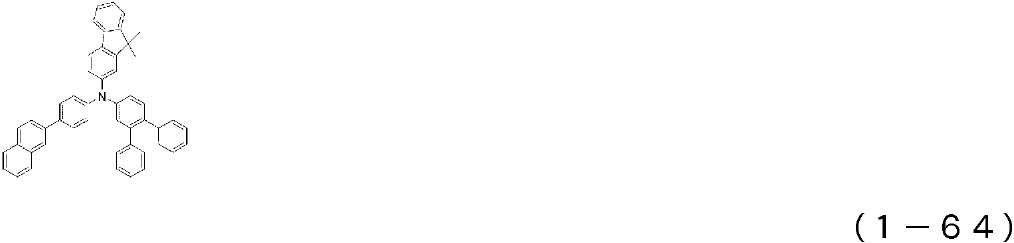

Figure pct00081
[화 82]

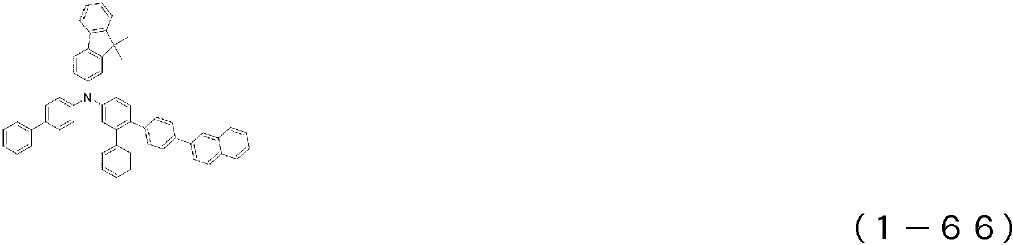

Figure pct00082
[화 83]
Figure pct00083
[화 84]
Figure pct00084
[화 85]
Figure pct00085
[화 86]

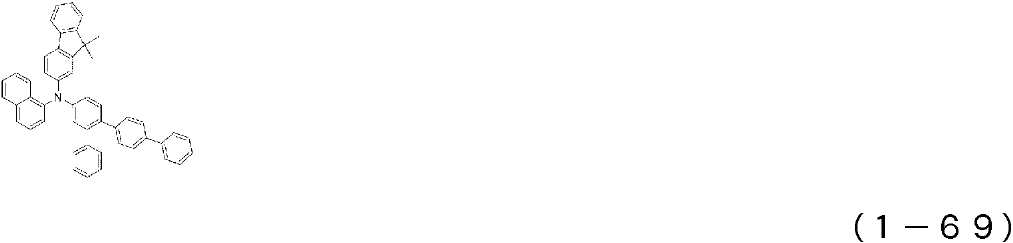

Figure pct00086
[화 87]
Figure pct00087
[화 88]
Figure pct00088
[화 89]
Figure pct00089
[화 90]
Figure pct00090
[화 91]
Figure pct00091
[화 92]
Figure pct00092
[화 93]
Figure pct00093
[화 94]
Figure pct00094
[화 95]
Figure pct00095
[화 96]
Figure pct00096
[화 97]
Figure pct00097
[화 98]

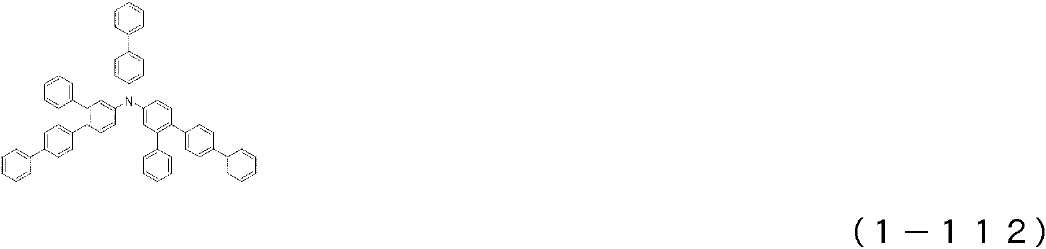

Figure pct00098
[화 99]

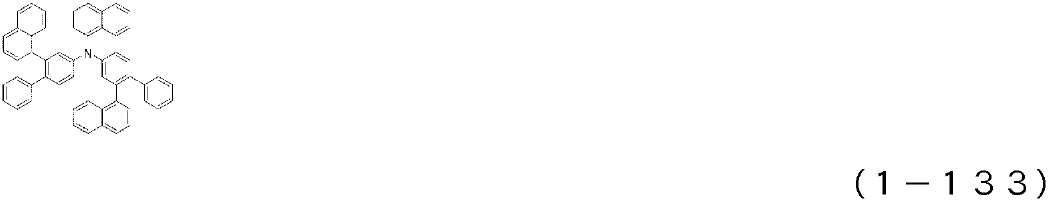

Figure pct00099
[화 100]

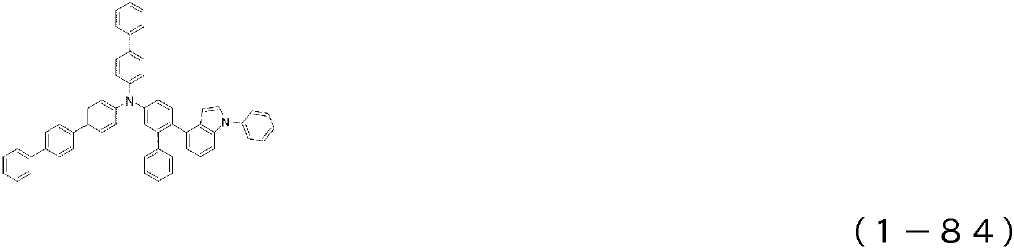

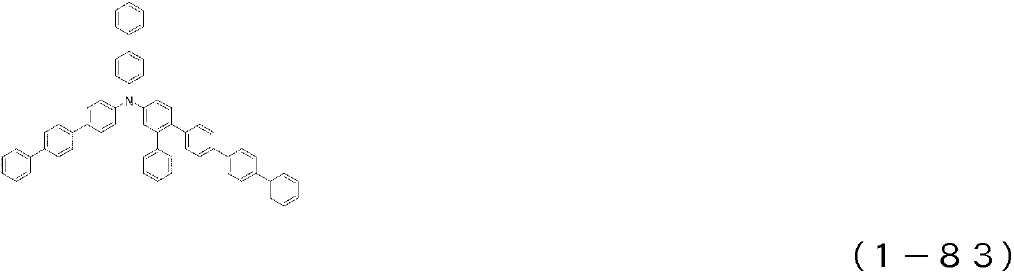

Figure pct00100
[화 101]
Figure pct00101
[화 102]

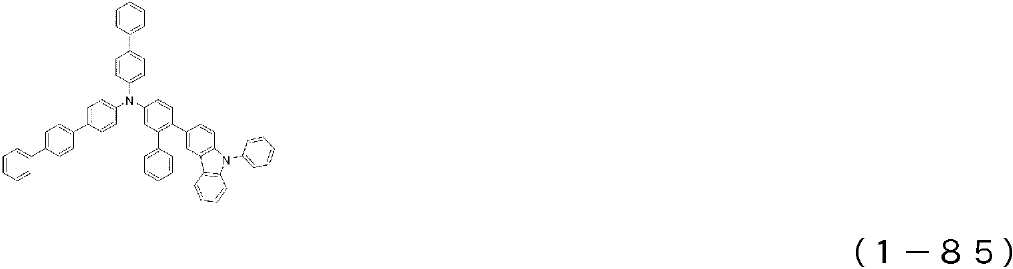

Figure pct00102
[화 103]
Figure pct00103
[화 104]
Figure pct00104
[화 105]
Figure pct00105
[화 106]
Figure pct00106
[화 107]
Figure pct00107
[화 108]
Figure pct00108
[화 109]
Figure pct00109
[화 110]
Figure pct00110
[화 111]
Figure pct00111
[화 112]

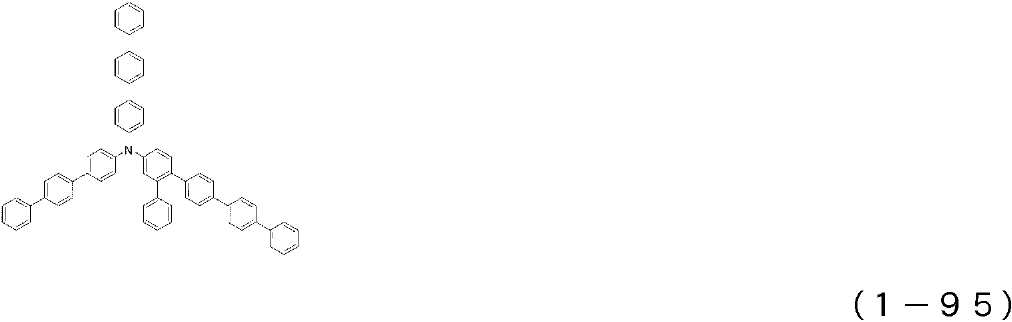

Figure pct00112
[화 113]

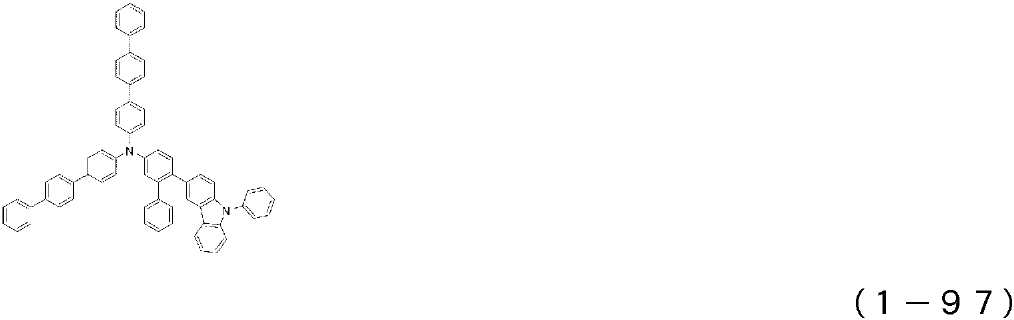

Figure pct00113
[화 114]
Figure pct00114
[화 115]
Figure pct00115
[화 116]
Figure pct00116
[화 117]
Figure pct00117
[화 118]
Figure pct00118
[화 119]
Figure pct00119
[화 120]

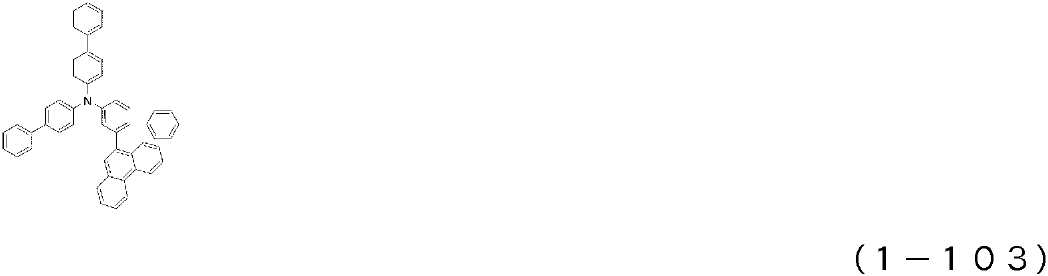

Figure pct00120
[화 121]
Figure pct00121
[화 122]
Figure pct00122
[화 123]
Figure pct00123
[화 124]

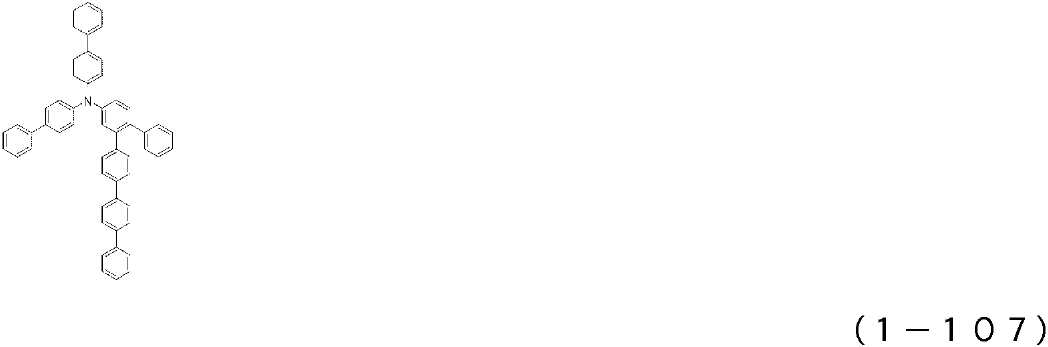

Figure pct00124
[화 125]

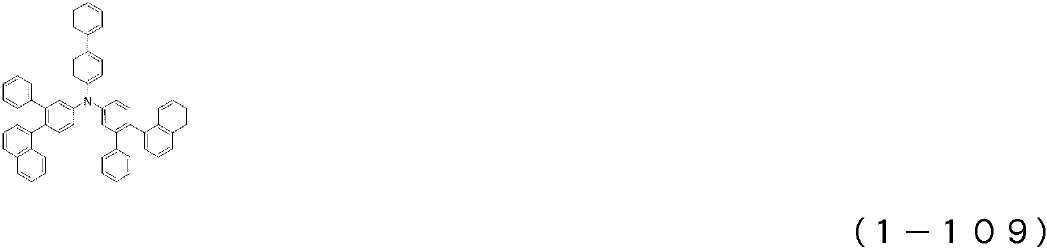

Figure pct00125
[화 126]
Figure pct00126
[화 127]
Figure pct00127
[화 128]
Figure pct00128
[화 129]
Figure pct00129

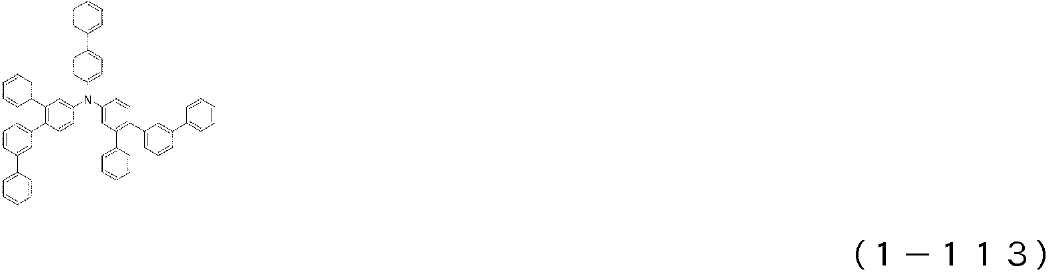

[화 130]
Figure pct00130
[화 131]
Figure pct00131
[화 132]
Figure pct00132
[화 133]
Figure pct00133
[화 134]
Figure pct00134
[화 135]
Figure pct00135
[화 136]

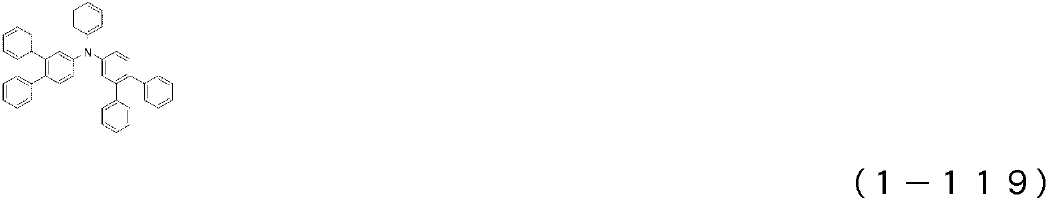

Figure pct00136
[화 137]
Figure pct00137
[화 138]
Figure pct00138
[화 139]

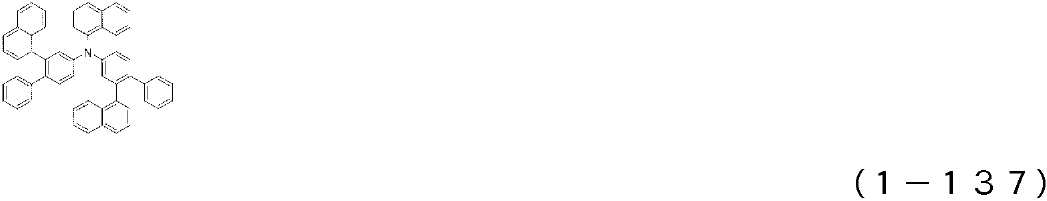

Figure pct00139
[화 140]
Figure pct00140
[화 141]
Figure pct00141
[화 142]
Figure pct00142
[화 143]
Figure pct00143
[화 144]
Figure pct00144
[화 145]
Figure pct00145
[화 146]
Figure pct00146
[화 147]
Figure pct00147
[화 148]
Figure pct00148

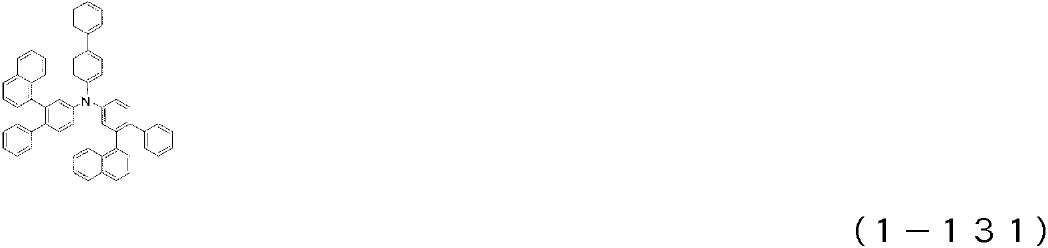

[화 149]
Figure pct00149
[화 150]
Figure pct00150
[화 151]

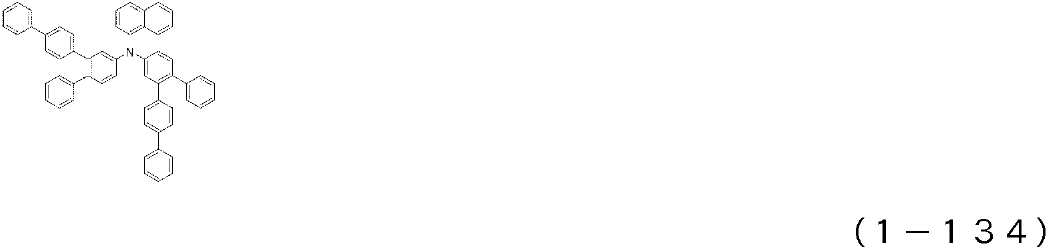

Figure pct00151
[화 152]
Figure pct00152
[화 153]
Figure pct00153
[화 154]
Figure pct00154
[화 155]
Figure pct00155
[화 156]
Figure pct00156
[화 157]

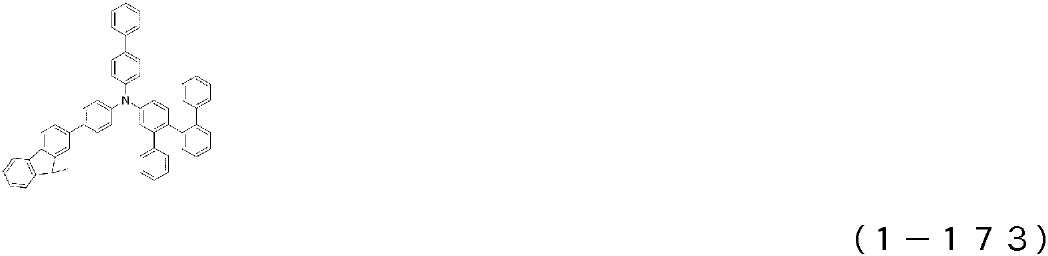

Figure pct00157
[화 158]
Figure pct00158

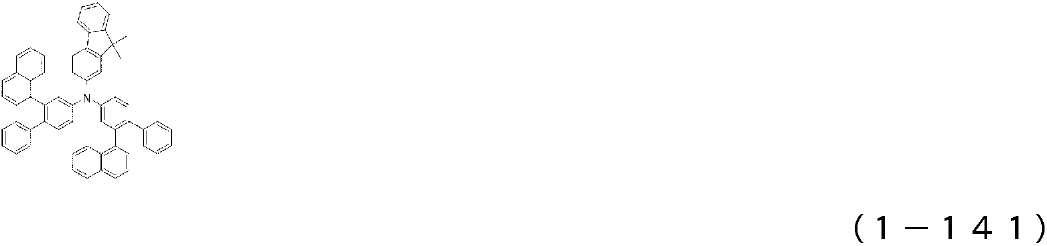

[화 159]
Figure pct00159
[화 160]
Figure pct00160
[화 161]
Figure pct00161
[화 162]
Figure pct00162
[화 163]

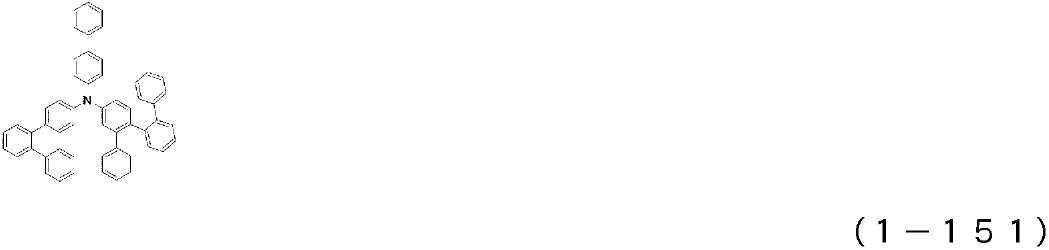

Figure pct00163
[화 164]
Figure pct00164
[화 165]
Figure pct00165
[화 166]
Figure pct00166
[화 167]
Figure pct00167
[화 168]

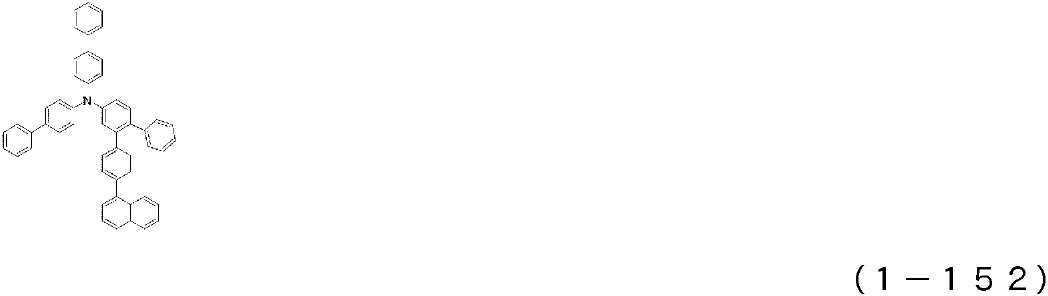

Figure pct00168
[화 169]
Figure pct00169
[화 170]
Figure pct00170
[화 171]
Figure pct00171
[화 172]
Figure pct00172
[화 173]
Figure pct00173
[화 174]
Figure pct00174
[화 175]
Figure pct00175
[화 176]
Figure pct00176

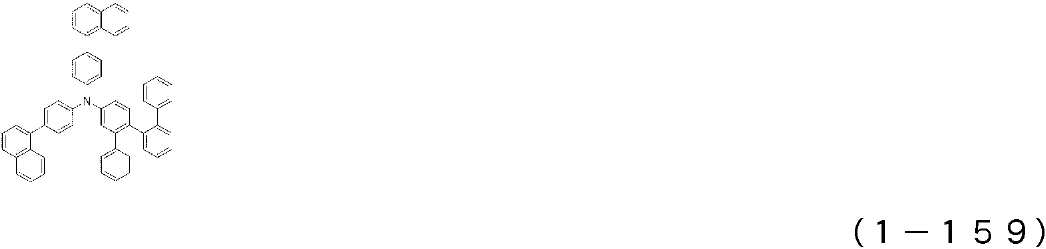

[화 177]
Figure pct00177
[화 178]
Figure pct00178
[화 179]
Figure pct00179
[화 180]
Figure pct00180
[화 181]
Figure pct00181
[화 182]
Figure pct00182
[화 183]
Figure pct00183
[화 184]
Figure pct00184
[화 185]
Figure pct00185
[화 186]

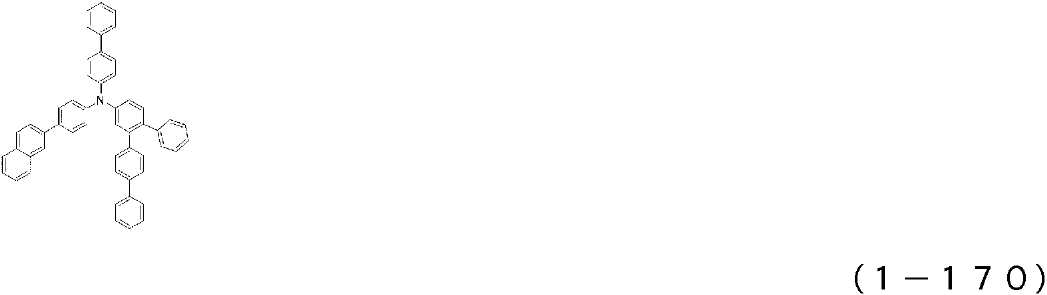

Figure pct00186
[화 187]
Figure pct00187
[화 188]

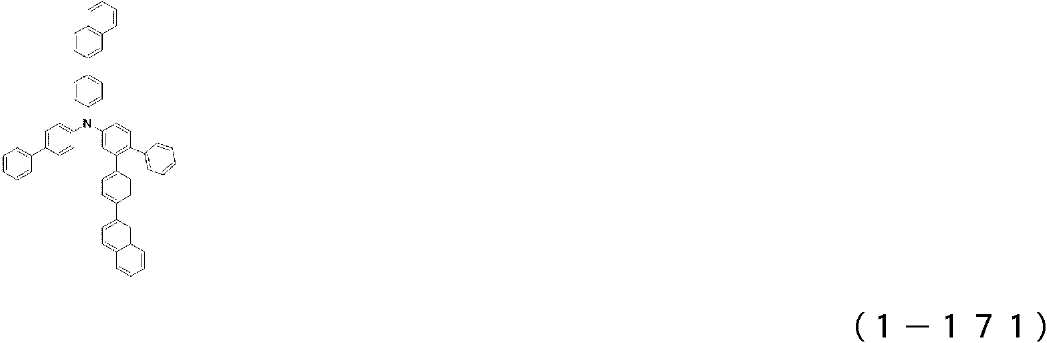

Figure pct00188
[화 189]
Figure pct00189
[화 190]
Figure pct00190
[화 191]
Figure pct00191
[화 192]

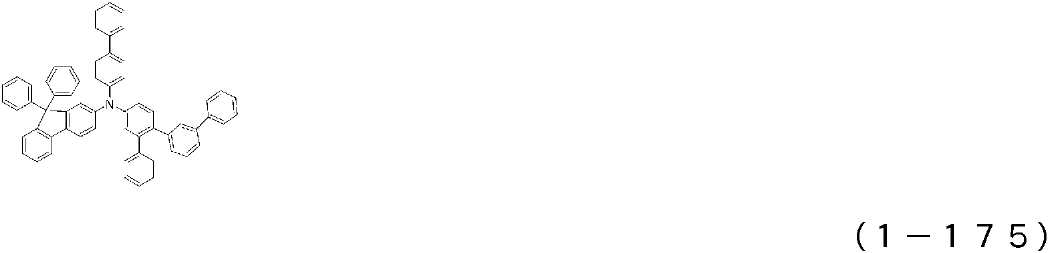

Figure pct00192
[화 193]
Figure pct00193
[화 194]

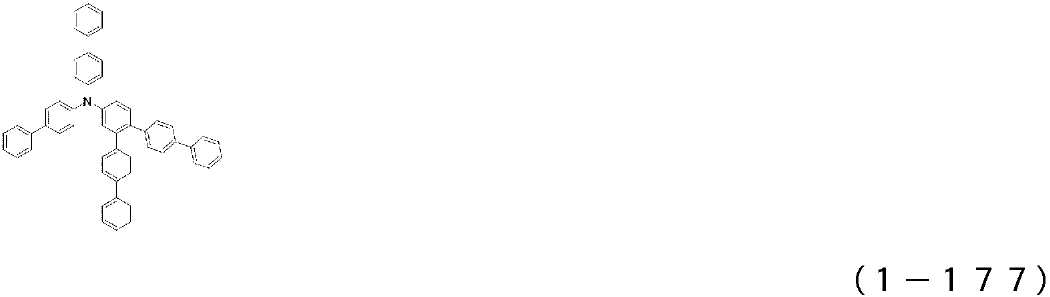

Figure pct00194
[화 195]

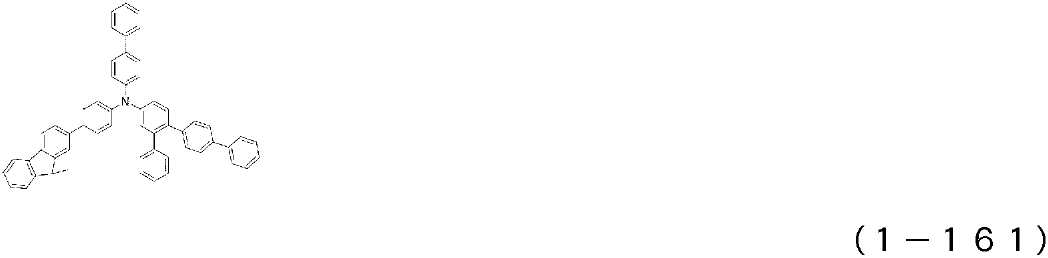

Figure pct00195
[화 196]
Figure pct00196
[화 197]
Figure pct00197
[화 198]
Figure pct00198
[화 199]
Figure pct00199
[화 200]
Figure pct00200
[화 201]
Figure pct00201
[화 202]

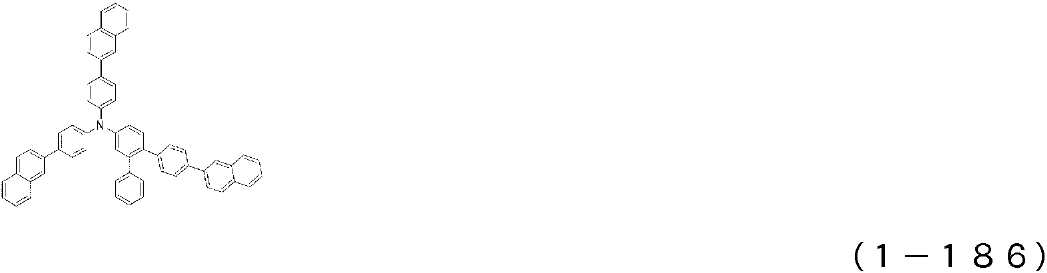

Figure pct00202
[화 203]
Figure pct00203
[화 204]
Figure pct00204
[화 205]
Figure pct00205
[화 206]
Figure pct00206
[화 207]
Figure pct00207
[화 208]
Figure pct00208
[화 209]
Figure pct00209
[화 210]
Figure pct00210
[화 211]
Figure pct00211
[화 212]
Figure pct00212
[화 213]

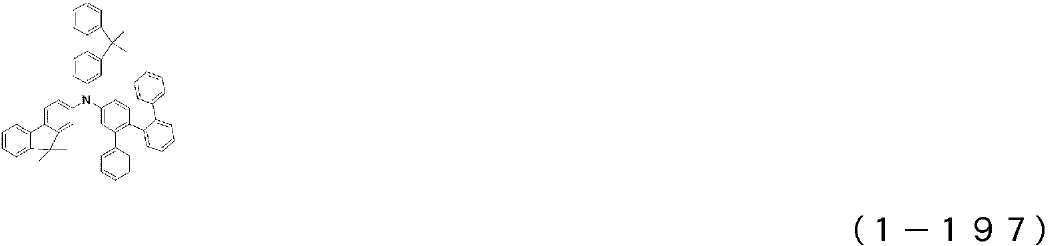

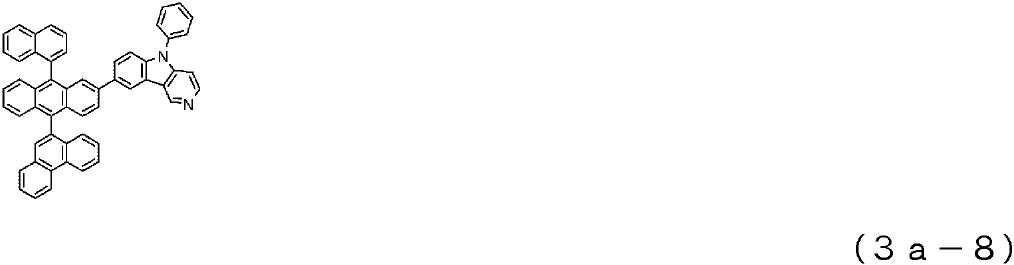

Figure pct00213
[화 214]
Figure pct00214
[화 215]
Figure pct00215
[화 216]
Figure pct00216
[화 217]
Figure pct00217
[화 218]
Figure pct00218
[화 219]
Figure pct00219
[화 220]
Figure pct00220
[화 221]

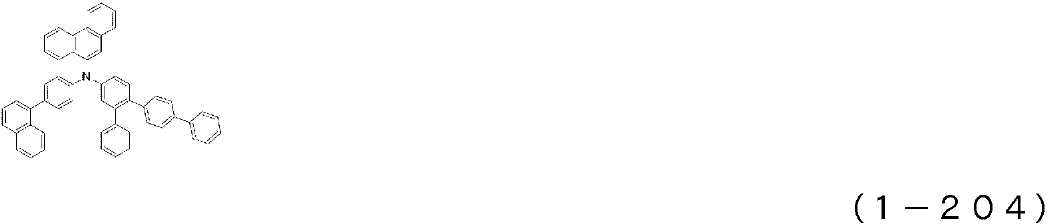

Figure pct00221
　
[화 222]
Figure pct00222

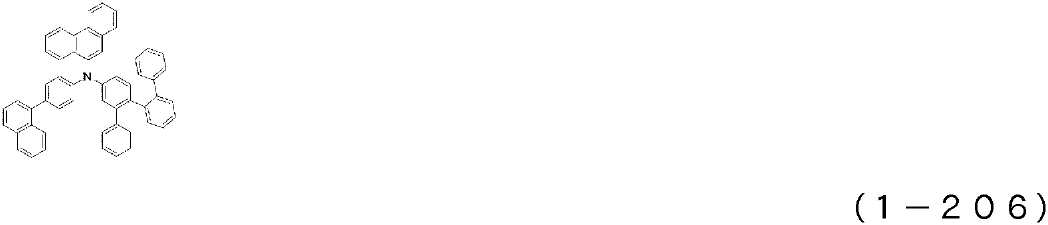

[화 223]
Figure pct00223
[화 224]
Figure pct00224
[화 225]
Figure pct00225
[화 226]
Figure pct00226
[화 227]
Figure pct00227
[화 228]
Figure pct00228
[화 229]
Figure pct00229
[화 230]
Figure pct00230
[화 231]
Figure pct00231
[화 232]
Figure pct00232
[화 233]
Figure pct00233
[화 234]
Figure pct00234
한편, 상술한 아릴아민 화합물은, 그 자체 공지의 방법에 준하여 합성할 수 있다(예를 들면, 특허문헌 7 참조).
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(3a)로 표시되는 안트라센환 구조를 가지는 화합물 중에서, 바람직한 화합물의 구체적인 예를 이하에 나타내지만, 이들의 화합물로 한정되는 것은 아니다.
[화 235]
Figure pct00235
[화 236]

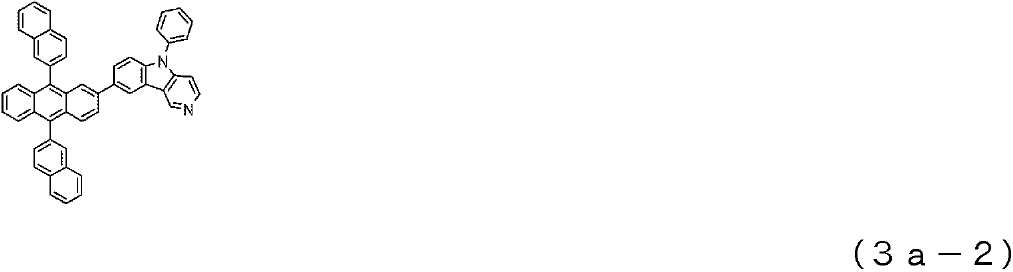

Figure pct00236
[화 237]
Figure pct00237
[화 238]

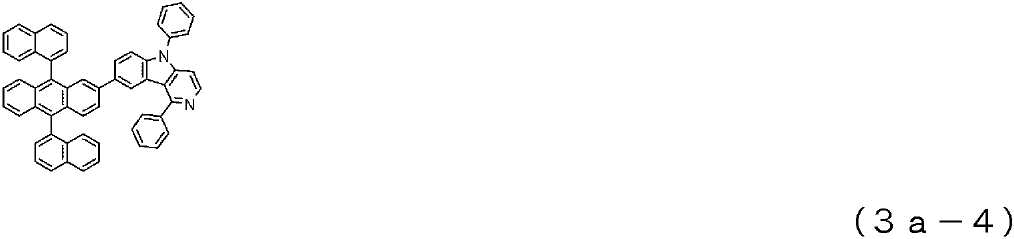

Figure pct00238
[화 239]
Figure pct00239
[화 240]
Figure pct00240
[화 241]

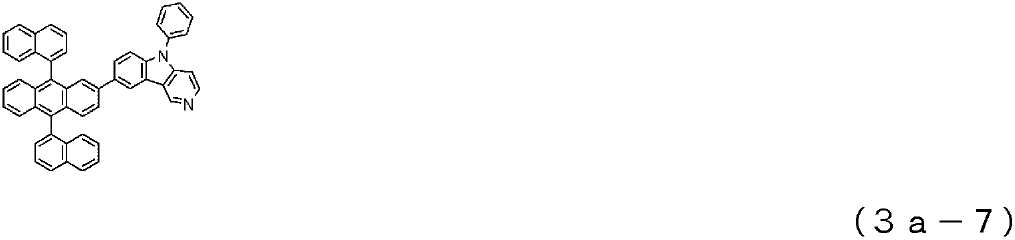

Figure pct00241
[화 242]
Figure pct00242
[화 243]

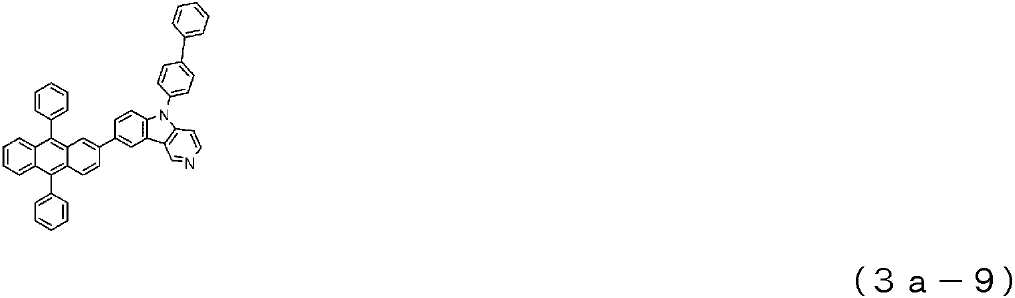

Figure pct00243
[화 244]
Figure pct00244
[화 245]
Figure pct00245

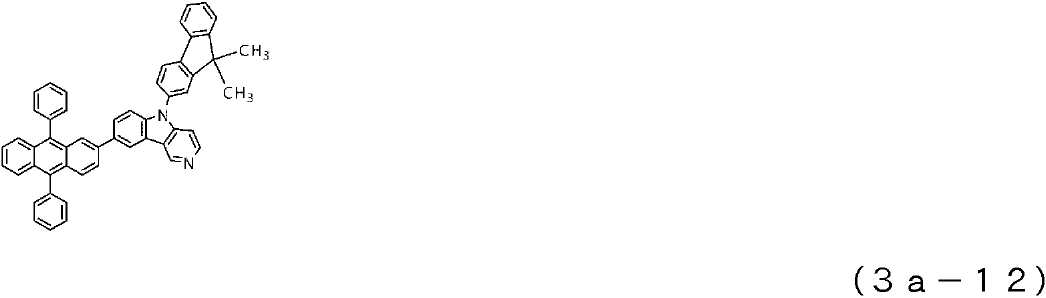

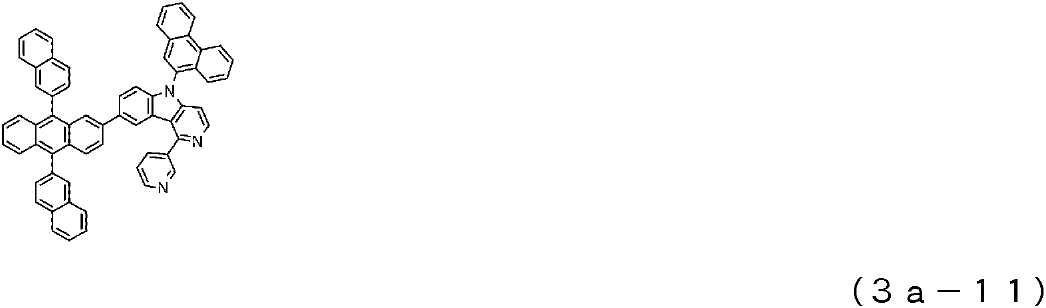

[화 246]
Figure pct00246
[화 247]
Figure pct00247
[화 248]
Figure pct00248
[화 249]
Figure pct00249
[화 250]
Figure pct00250
[화 251]
Figure pct00251
[화 252]
Figure pct00252
[화 253]
Figure pct00253
[화 254]

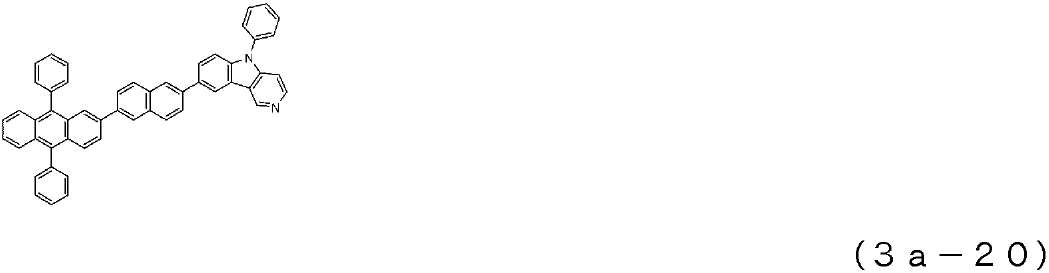

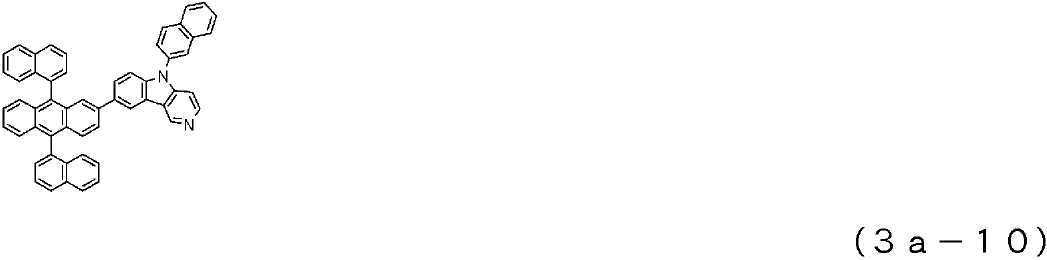

Figure pct00254
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(3b)로 표시되는 안트라센환 구조를 가지는 화합물 중에서, 바람직한 화합물의 구체적인 예를 이하에 나타내지만, 이들의 화합물로 한정되는 것은 아니다.
[화 255]
Figure pct00255
[화 256]
Figure pct00256
[화 257]
Figure pct00257

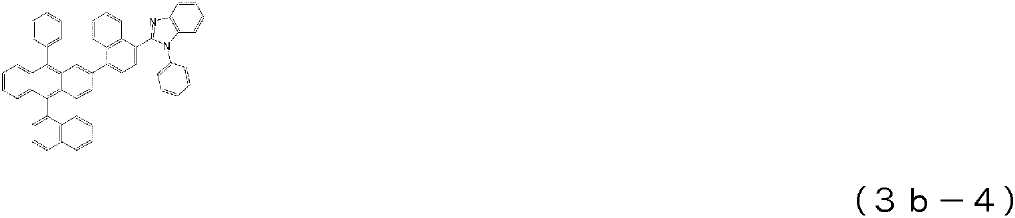

[화 258]
Figure pct00258

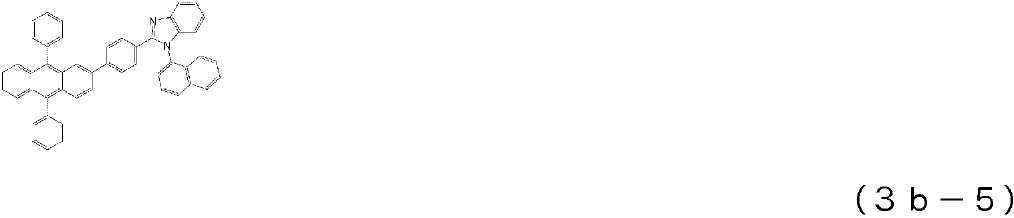

[화 259]
Figure pct00259
[화 260]
Figure pct00260
[화 261]

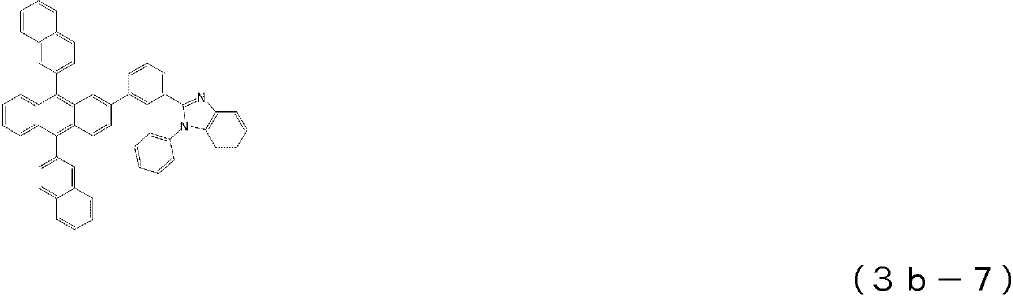

Figure pct00261
[화 262]
Figure pct00262

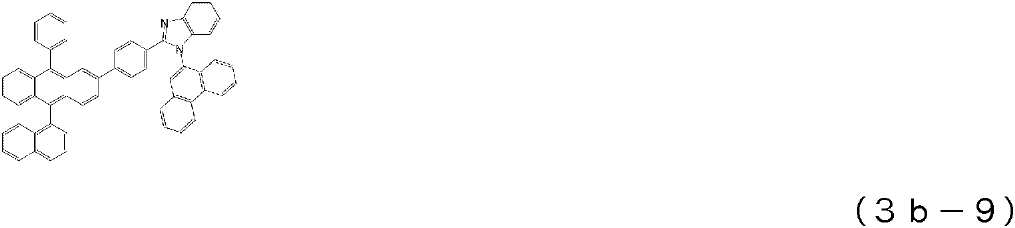

[화 263]
Figure pct00263
[화 264]
Figure pct00264

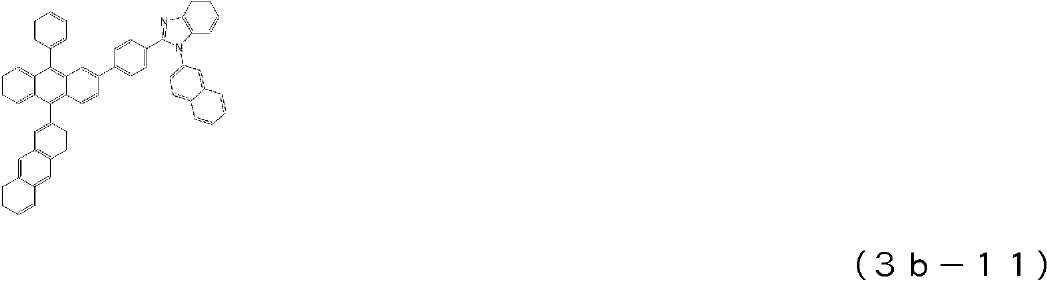

[화 265]
Figure pct00265
[화 266]

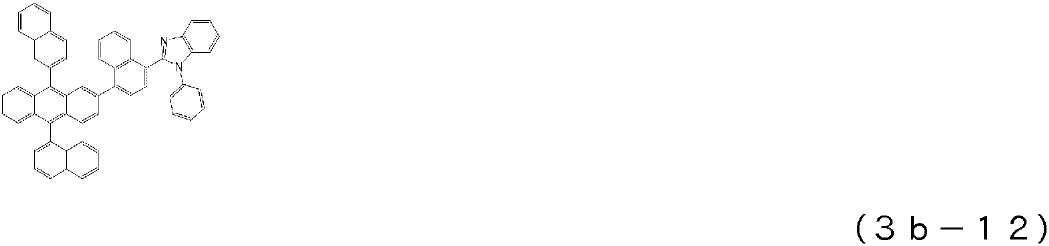

Figure pct00266
[화 267]
Figure pct00267

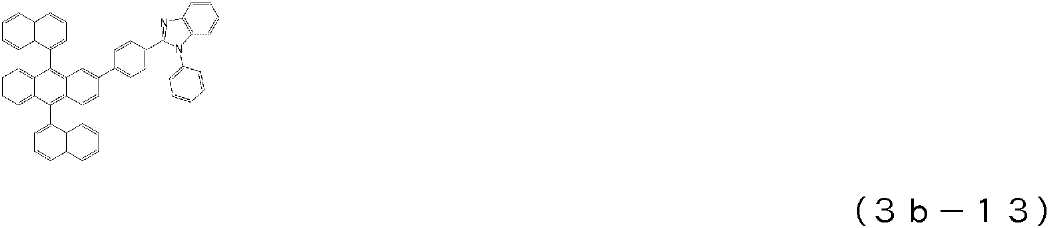

[화 268]
[화 269]
Figure pct00269
[화 270]

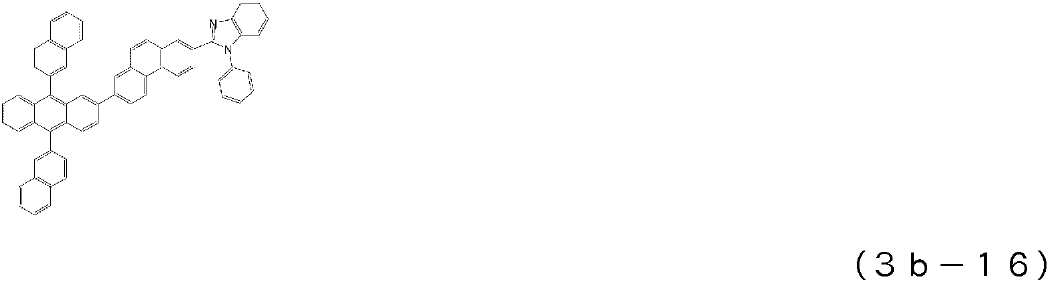

Figure pct00270
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(3c)로 표시되는 안트라센환 구조를 가지는 화합물 중에서, 바람직한 화합물의 구체적인 예를 이하에 나타내지만, 이들의 화합물로 한정되는 것은 아니다.
[화 271]
Figure pct00271
[화 272]

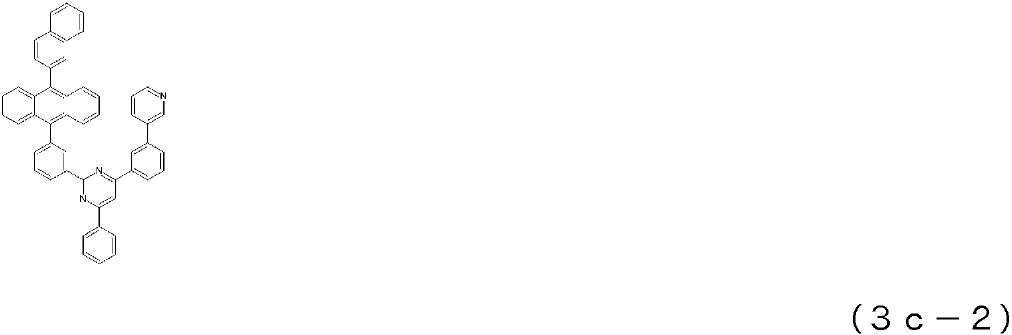

Figure pct00272
[화 273]
Figure pct00273
[화 274]
Figure pct00274
[화 275]
Figure pct00275
[화 276]
Figure pct00276
[화 277]
Figure pct00277

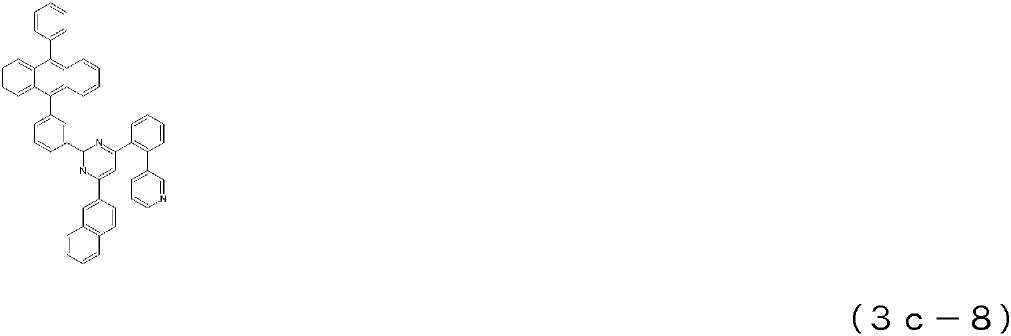

[화 278]
Figure pct00278
[화 279]
Figure pct00279
[화 280]
Figure pct00280

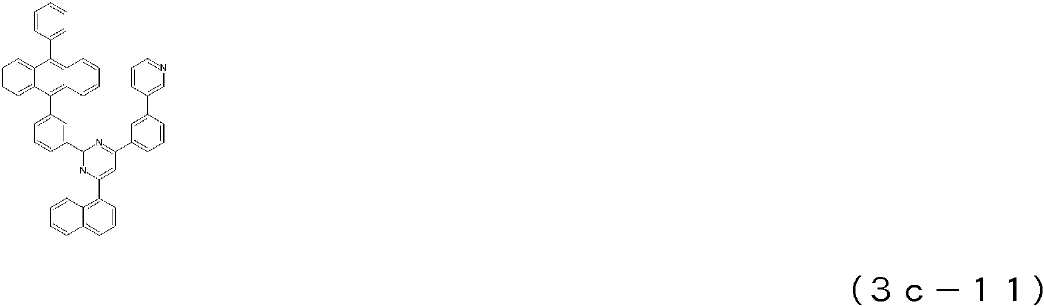

[화 281]
Figure pct00281
[화 282]

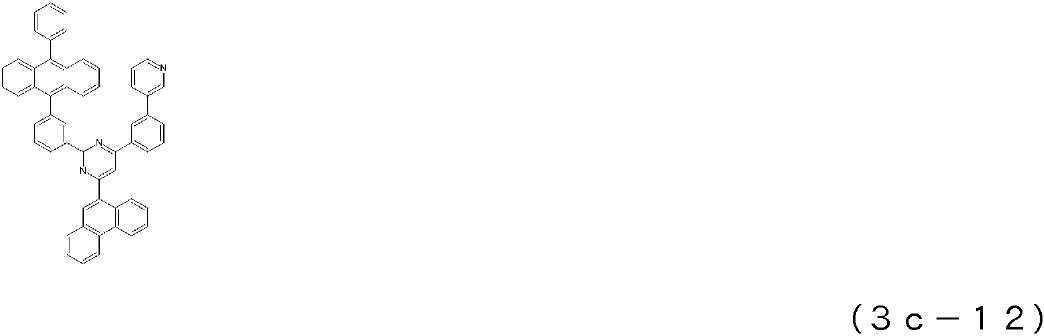

Figure pct00282
[화 283]
Figure pct00283
[화 284]
Figure pct00284
[화 285]
Figure pct00285
[화 286]
Figure pct00286
[화 287]
Figure pct00287

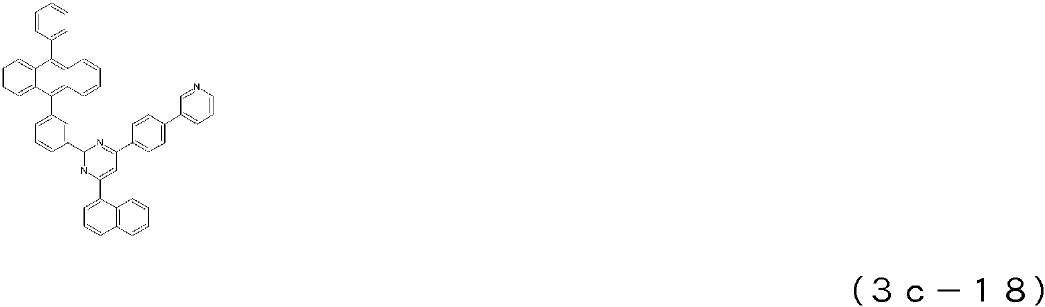

[화 288]
Figure pct00288
[화 289]
Figure pct00289
[화 290]

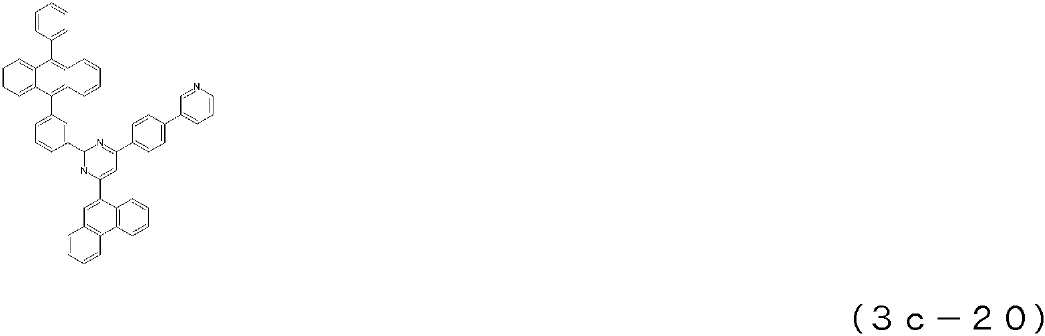

Figure pct00290
[화 291]

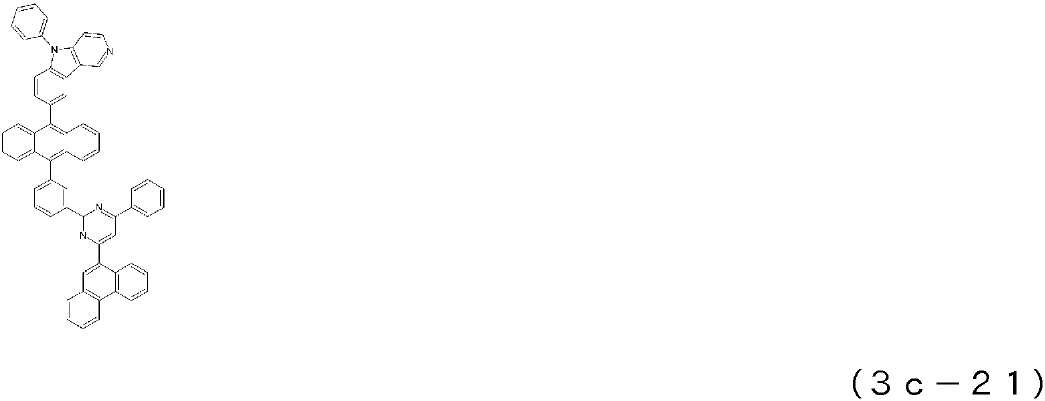

Figure pct00291
[화 292]
Figure pct00292
[화 293]

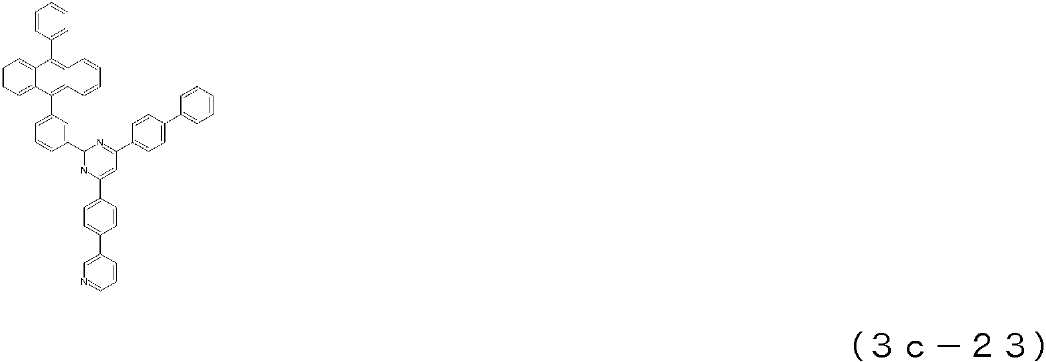

Figure pct00293
[화 294]

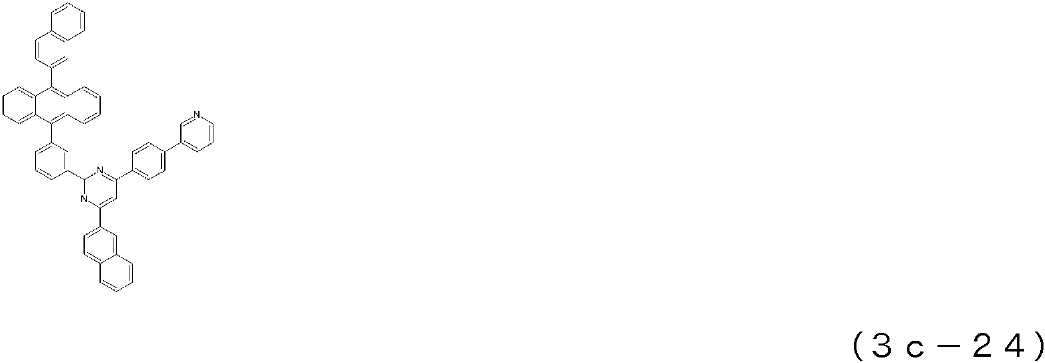

Figure pct00294

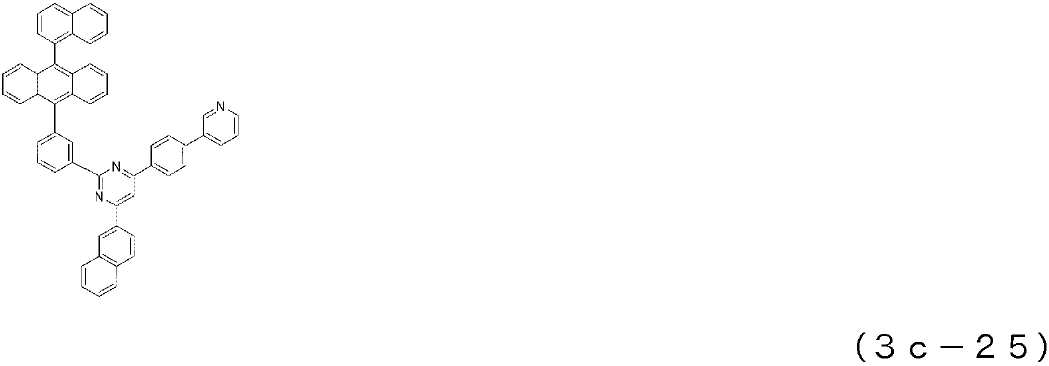

[화 295]
Figure pct00295
[화 296]
Figure pct00296
[화 297]
Figure pct00297

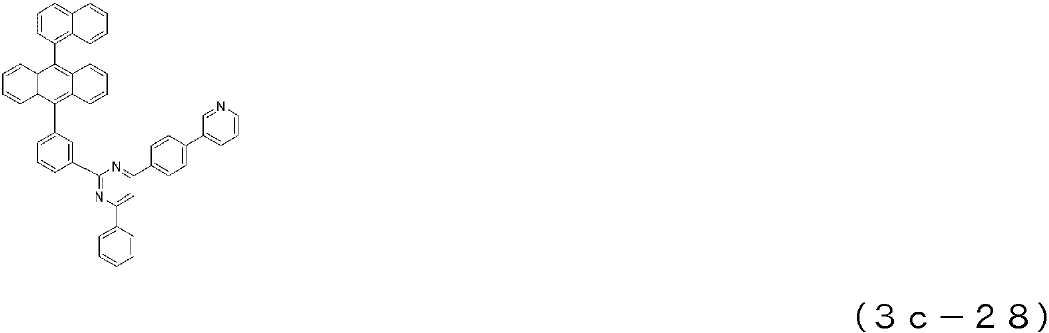

[화 298]
Figure pct00298
[화 299]
Figure pct00299
[화 300]
Figure pct00300
한편, 상술한 안트라센환 구조를 가지는 화합물은, 그 자체 공지의 방법에 준하여 합성할 수 있다(예를 들면, 특허문헌 8∼10 참조).
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(4)로 표시되는 피리미딘환 구조를 가지는 화합물 중에서, 바람직한 화합물의 구체적인 예를 이하에 나타내지만, 본 발명은, 이들의 화합물로 한정되는 것은 아니다.
[화 301]
Figure pct00301
[화 302]
Figure pct00302
[화 303]

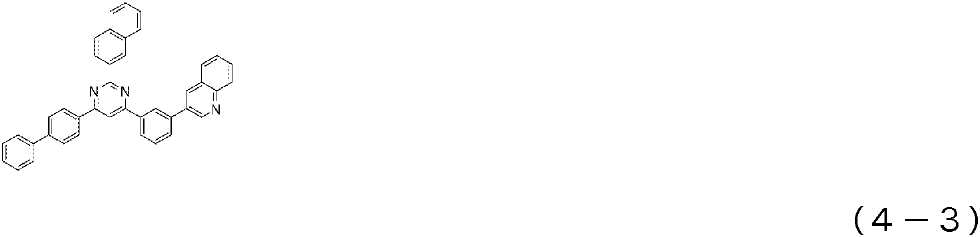

Figure pct00303
[화 304]
Figure pct00304
[화 305]
Figure pct00305

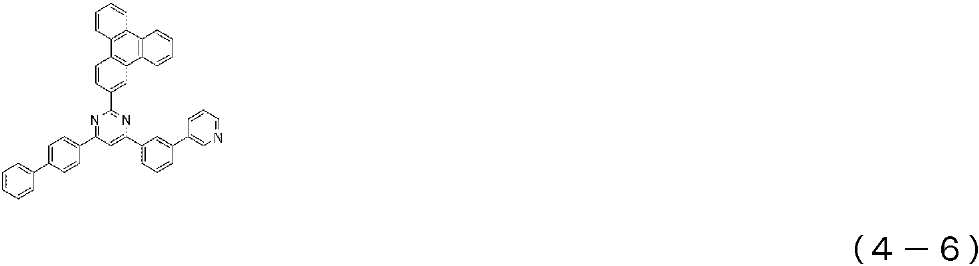

[화 306]
Figure pct00306
[화 307]

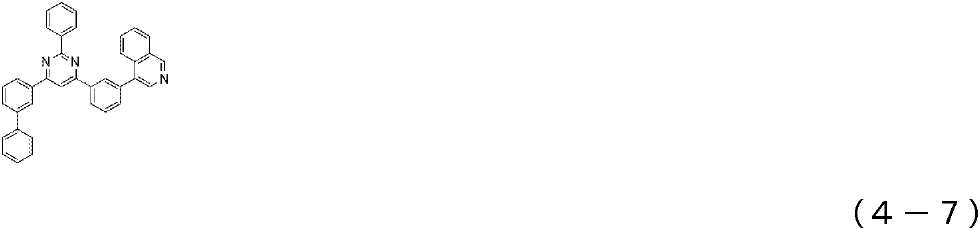

Figure pct00307
[화 308]
Figure pct00308
[화 309]
Figure pct00309
[화 310]
Figure pct00310
[화 311]
Figure pct00311
[화 312]
Figure pct00312
[화 313]
Figure pct00313
[화 314]
Figure pct00314
[화 315]
Figure pct00315
[화 316]
Figure pct00316
[화 317]
Figure pct00317
[화 318]

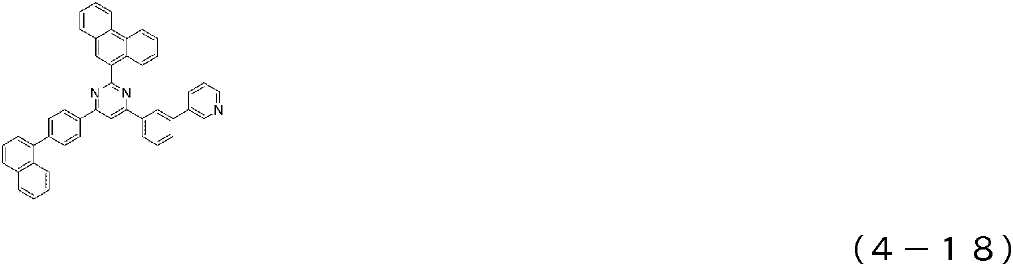

Figure pct00318

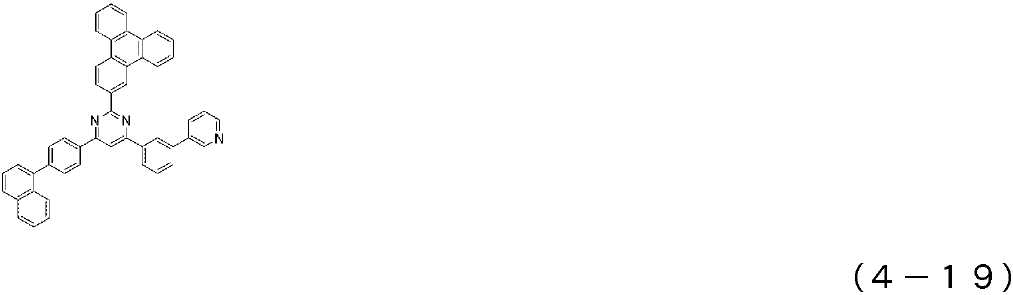

[화 319]
Figure pct00319
[화 320]
Figure pct00320
[화 321]
Figure pct00321
[화 322]
Figure pct00322
[화 323]

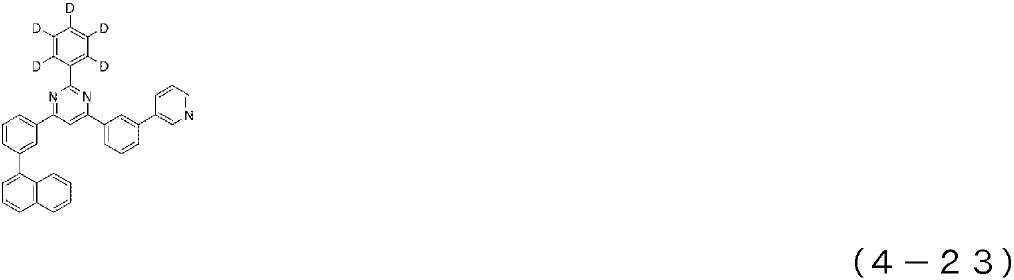

Figure pct00323
[화 324]
Figure pct00324
[화 325]

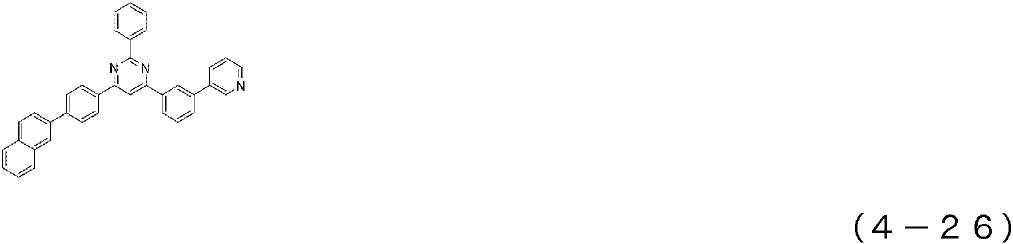

Figure pct00325
[화 326]
Figure pct00326

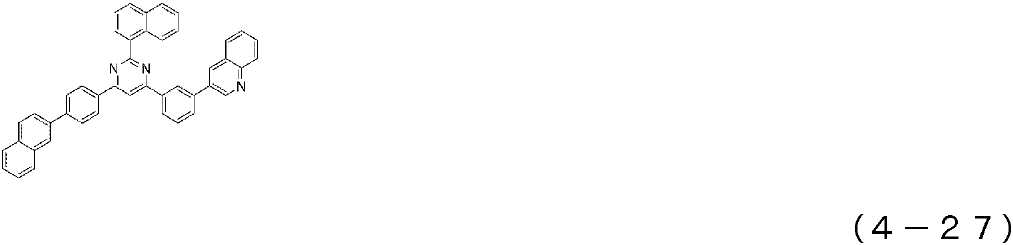

[화 327]
Figure pct00327
[화 328]
Figure pct00328
[화 329]
Figure pct00329
[화 330]
Figure pct00330
[화 331]
Figure pct00331

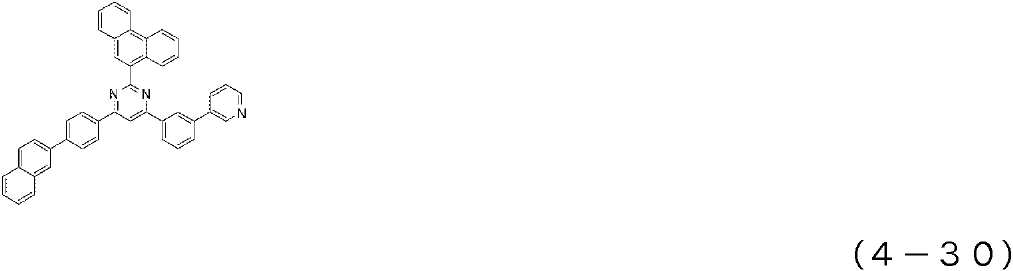

[화 332]

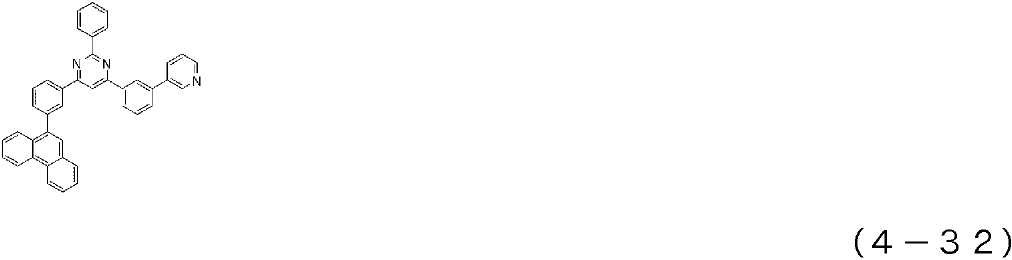

Figure pct00332
[화 333]

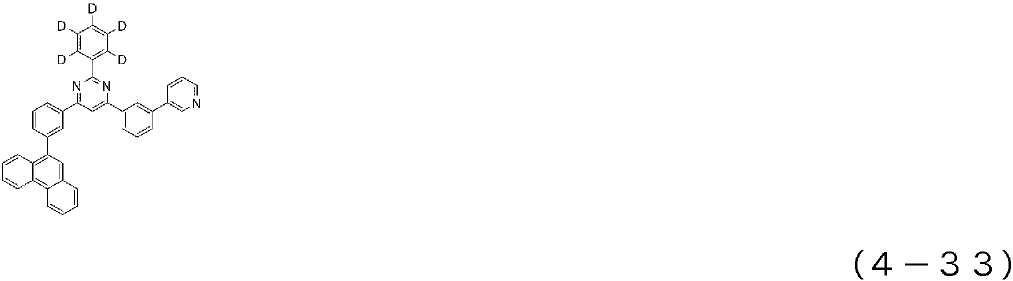

Figure pct00333
[화 334]

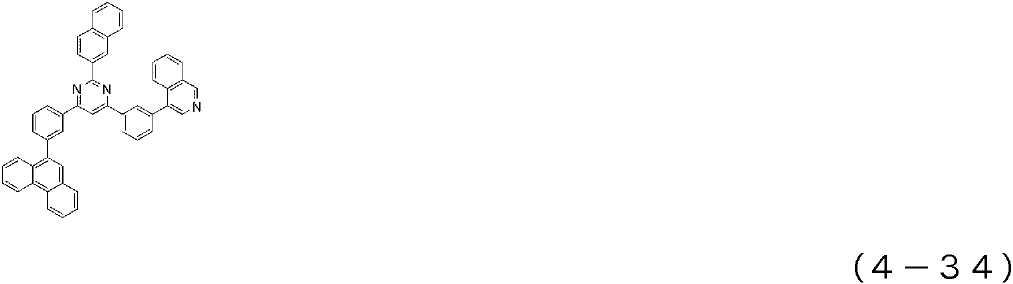

Figure pct00334
[화 335]
Figure pct00335
[화 336]
Figure pct00336

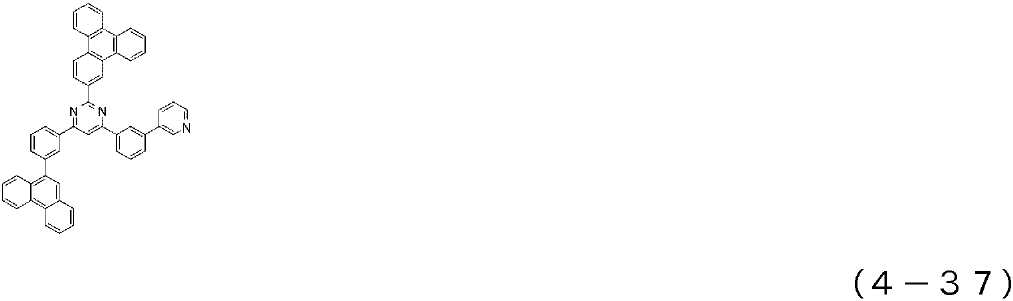

[화 337]
Figure pct00337
[화 338]

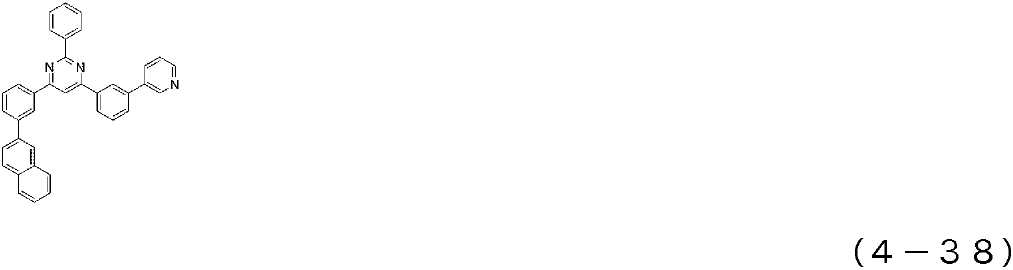

Figure pct00338

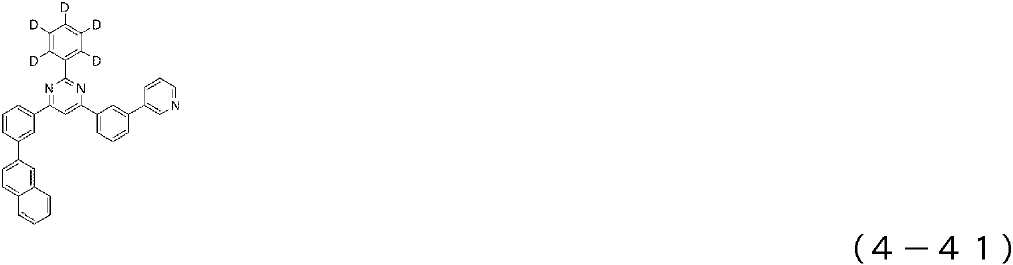

[화 339]
Figure pct00339

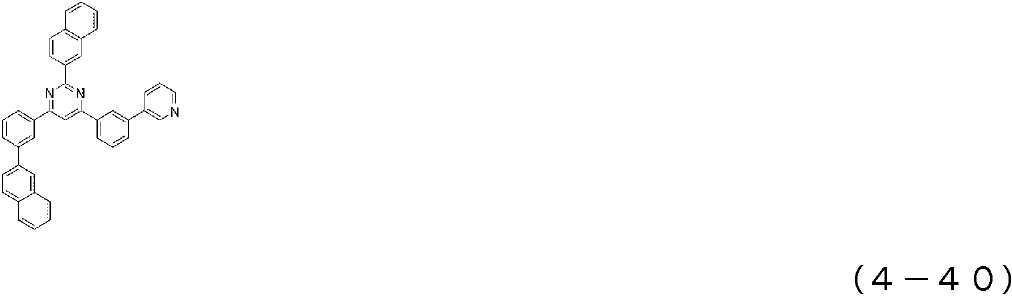

[화 340]
Figure pct00340
[화 341]
Figure pct00341

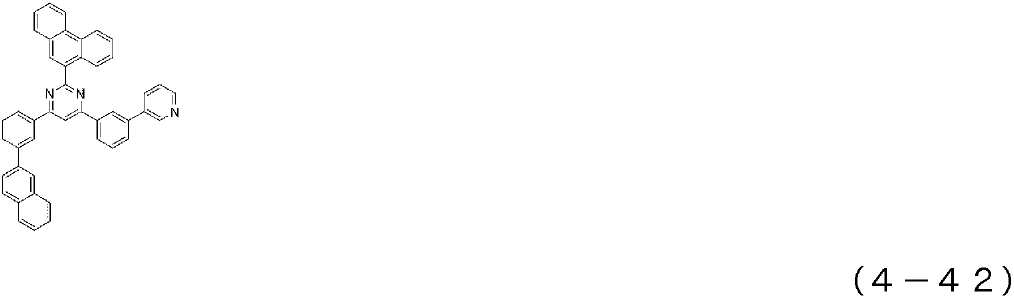

[화 342]
Figure pct00342
[화 343]
Figure pct00343
[화 344]
Figure pct00344

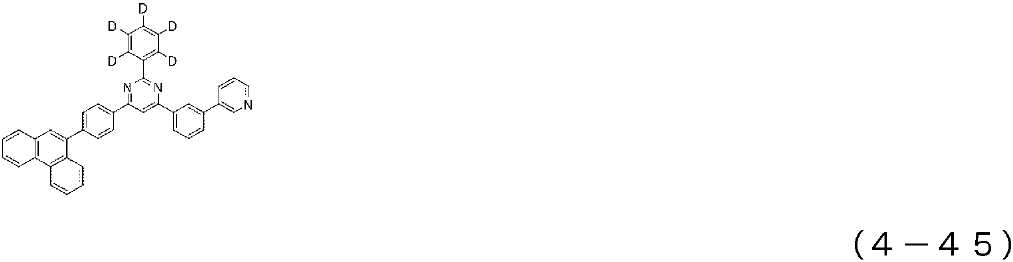

[화 345]
Figure pct00345
[화 346]

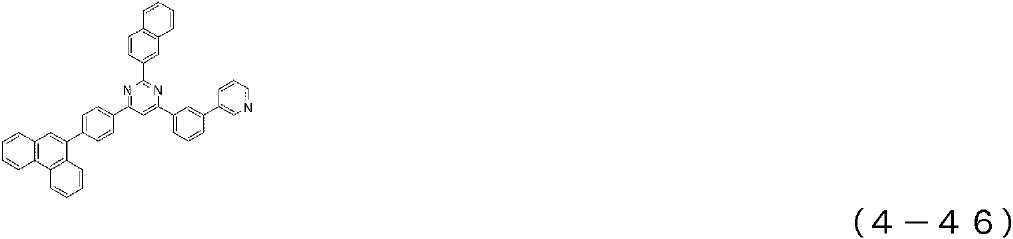

Figure pct00346
[화 347]
Figure pct00347
[화 348]

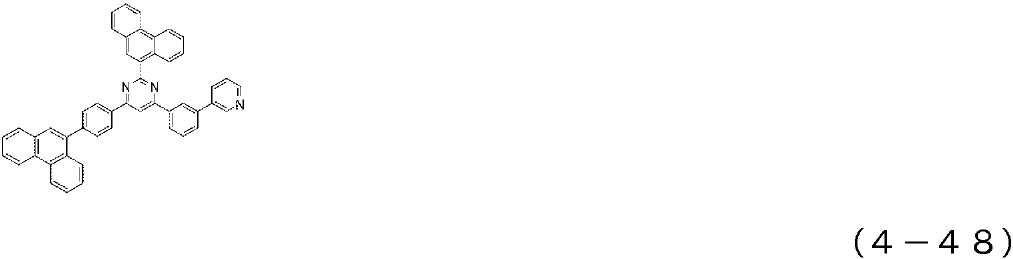

Figure pct00348
[화 349]
Figure pct00349
[화 350]
Figure pct00350
[화 351]
Figure pct00351
[화 352]
Figure pct00352

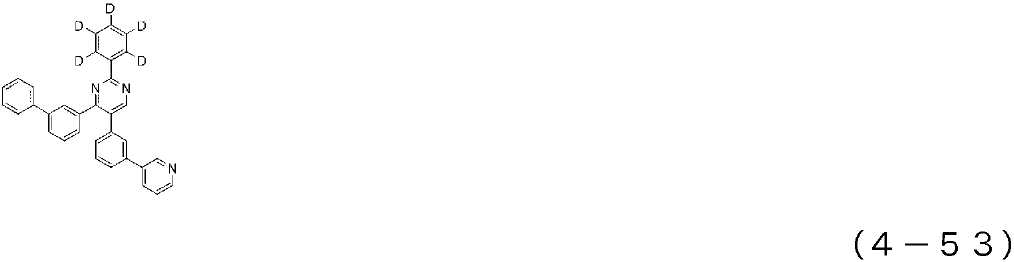

[화 353]
Figure pct00353
[화 354]
Figure pct00354
[화 355]
Figure pct00355
[화 356]

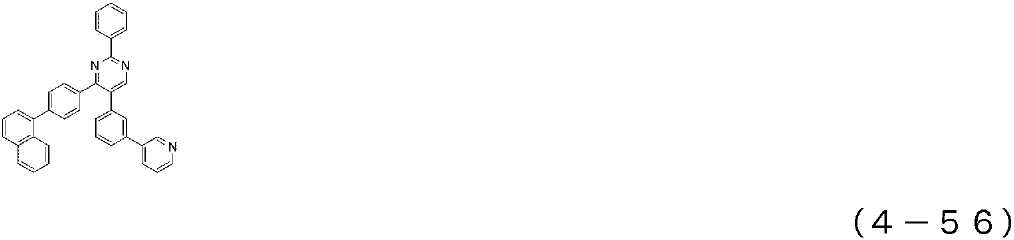

Figure pct00356
[화 357]

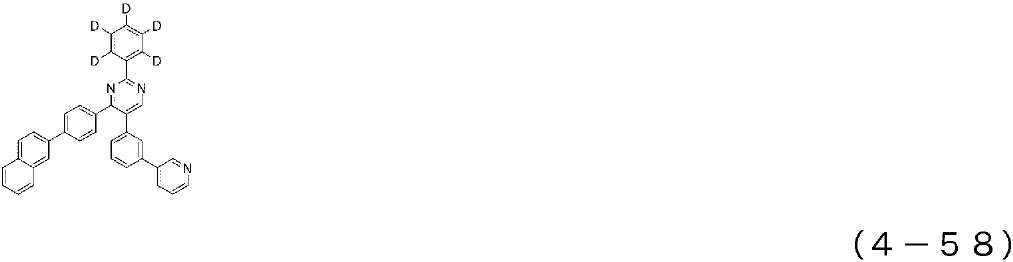

Figure pct00357
[화 358]
Figure pct00358

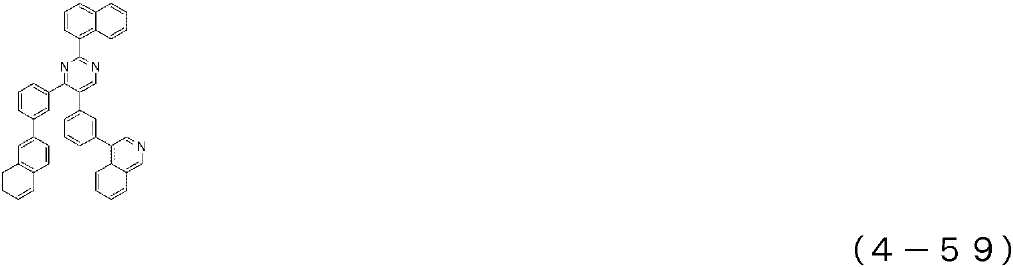

[화 359]
Figure pct00359

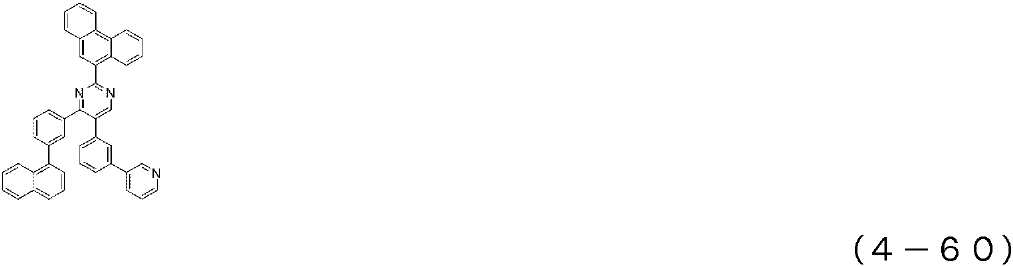

[화 360]
Figure pct00360

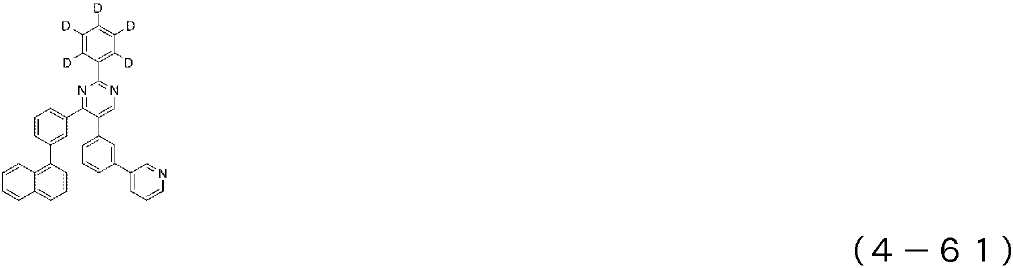

[화 361]
Figure pct00361
[화 362]
Figure pct00362
[화 363]
Figure pct00363
[화 364]

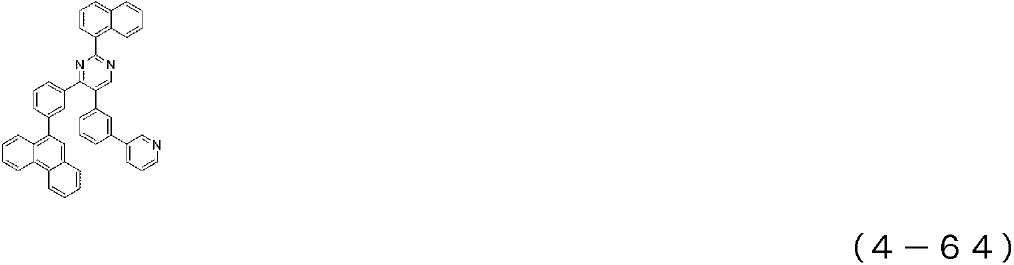

Figure pct00364
[화 365]
Figure pct00365
[화 366]
Figure pct00366

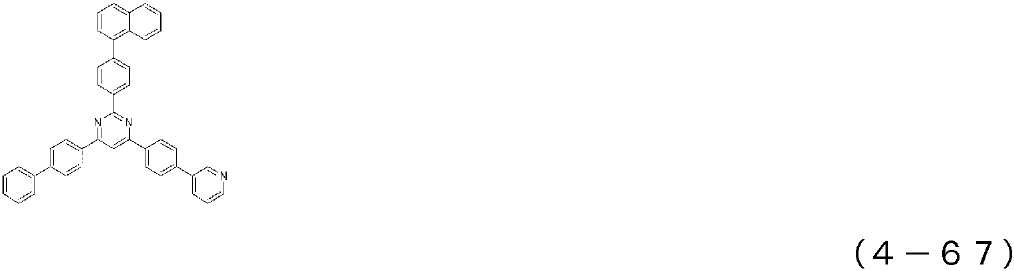

[화 367]
Figure pct00367
[화 368]
Figure pct00368
[화 369]
Figure pct00369

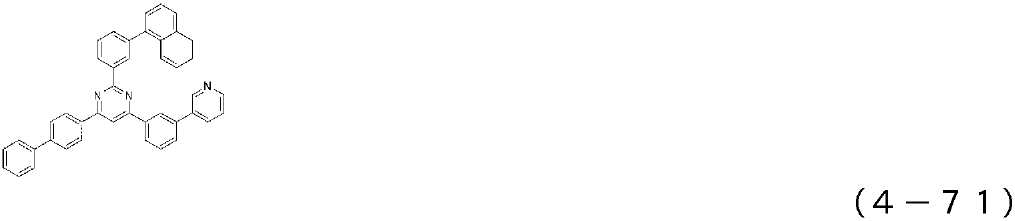

[화 370]
Figure pct00370
[화 371]
Figure pct00371

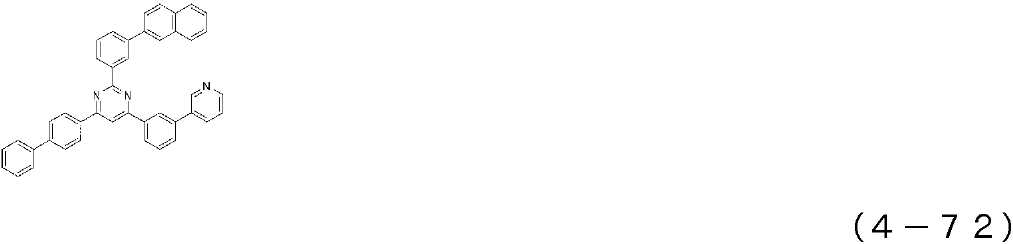

[화 372]
Figure pct00372
[화 373]
Figure pct00373
[화 374]
Figure pct00374

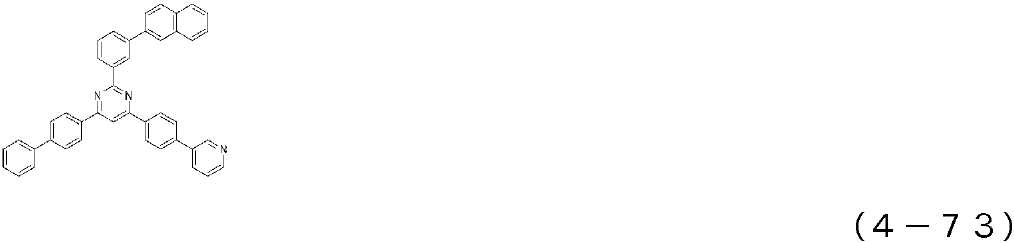

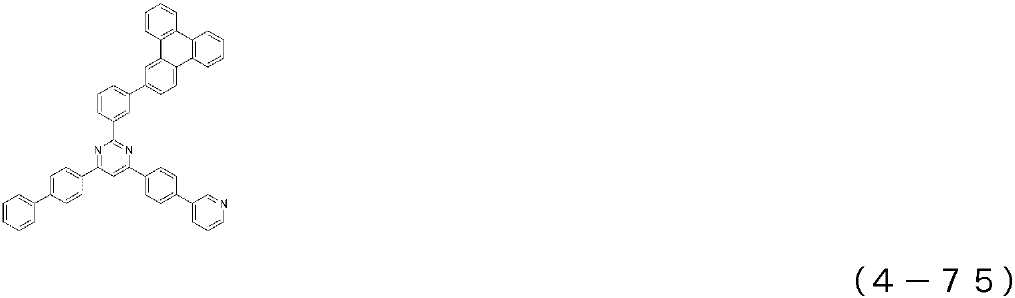

[화 375]

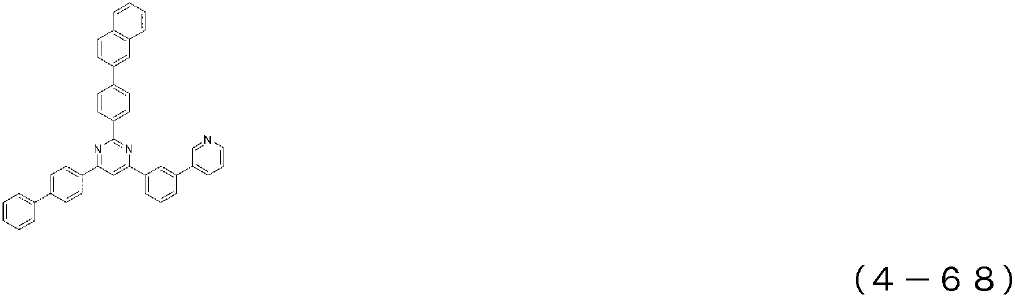

Figure pct00375
[화 376]
Figure pct00376
[화 377]
Figure pct00377

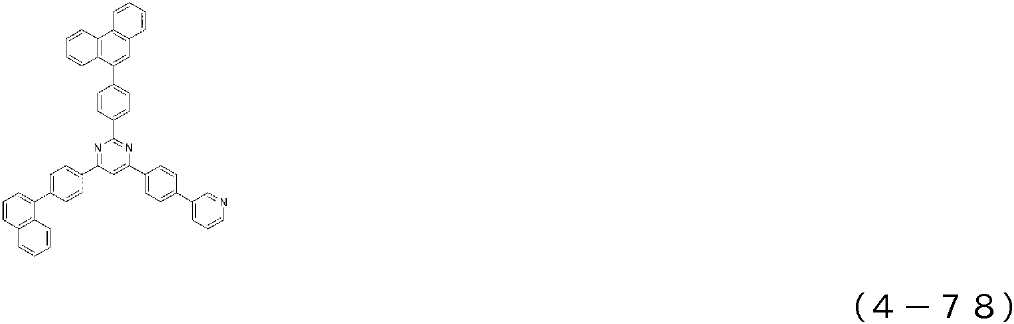

[화 378]
Figure pct00378
[화 379]
Figure pct00379
[화 380]
Figure pct00380
[화 381]
Figure pct00381
[화 382]

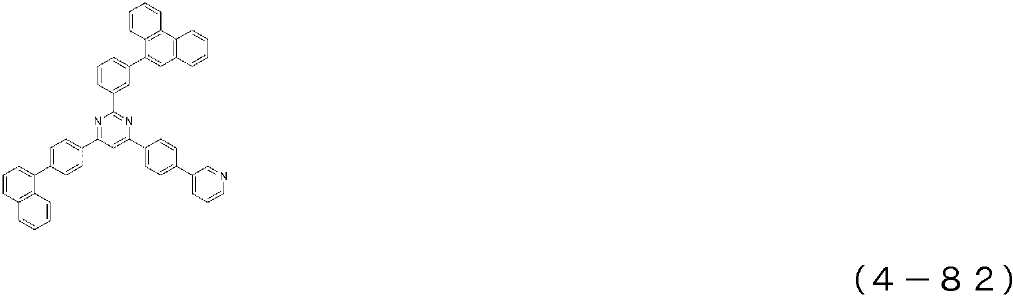

Figure pct00382

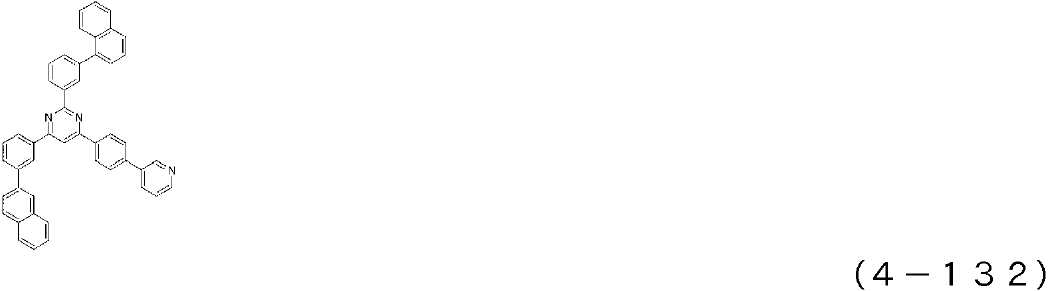

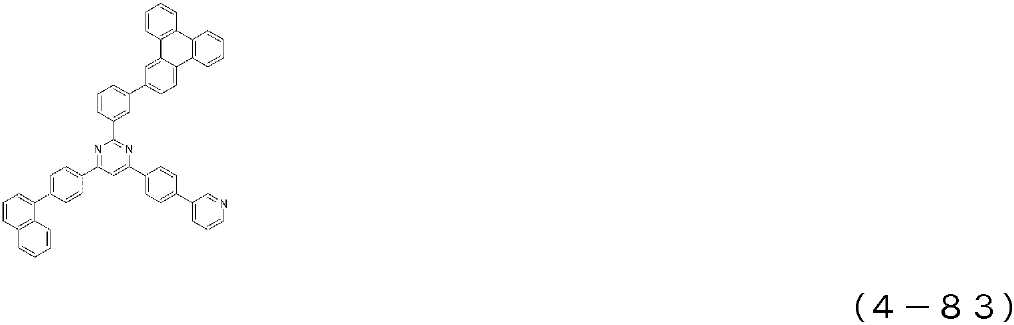

[화 383]
Figure pct00383
[화 384]

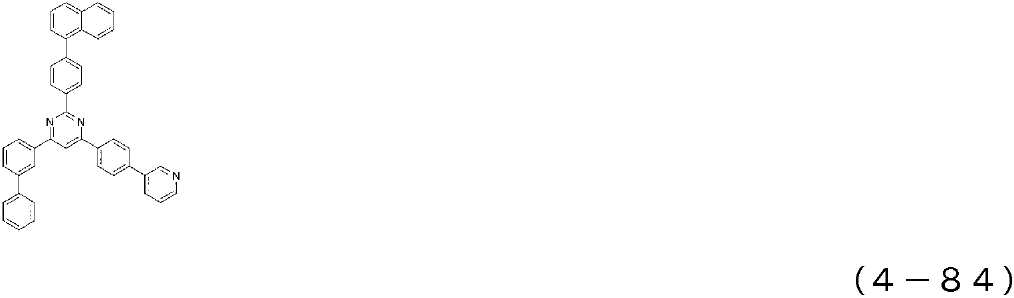

Figure pct00384
[화 385]
Figure pct00385
[화 386]
Figure pct00386
[화 387]

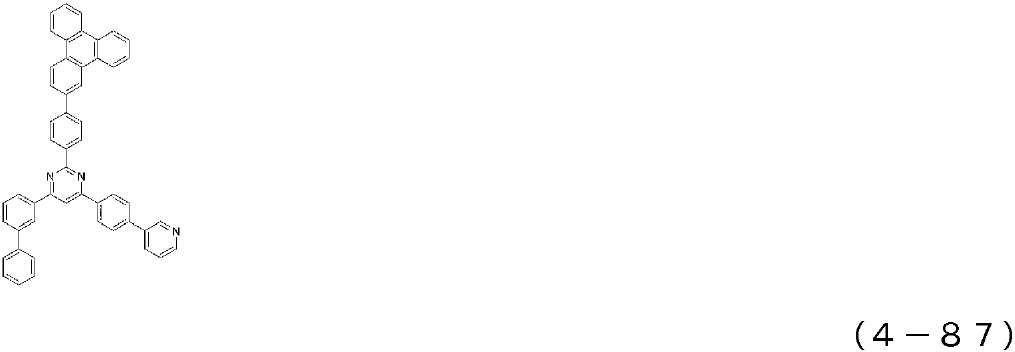

Figure pct00387
[화 388]
Figure pct00388
[화 389]
Figure pct00389
[화 390]
Figure pct00390
[화 391]

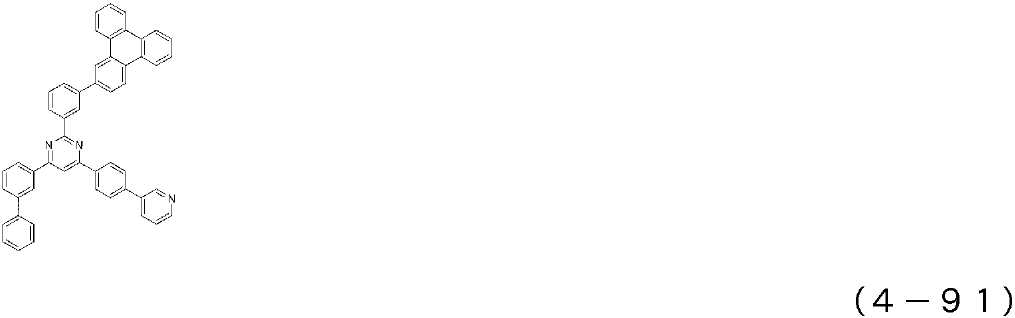

Figure pct00391
[화 392]

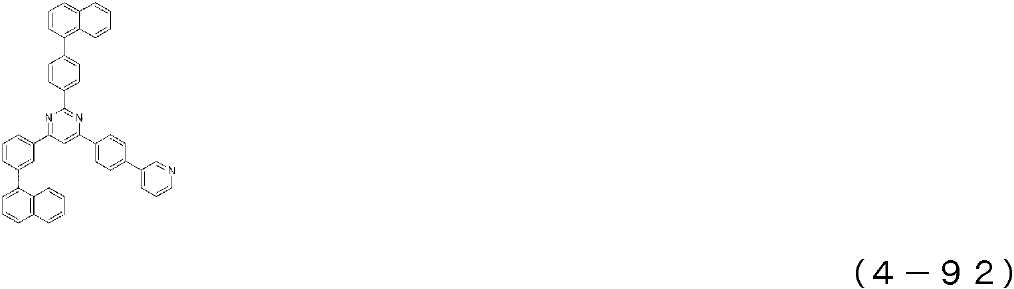

Figure pct00392
[화 393]
Figure pct00393
[화 394]
Figure pct00394
[화 395]
Figure pct00395
[화 396]
Figure pct00396
[화 397]
Figure pct00397
[화 398]
Figure pct00398
[화 399]

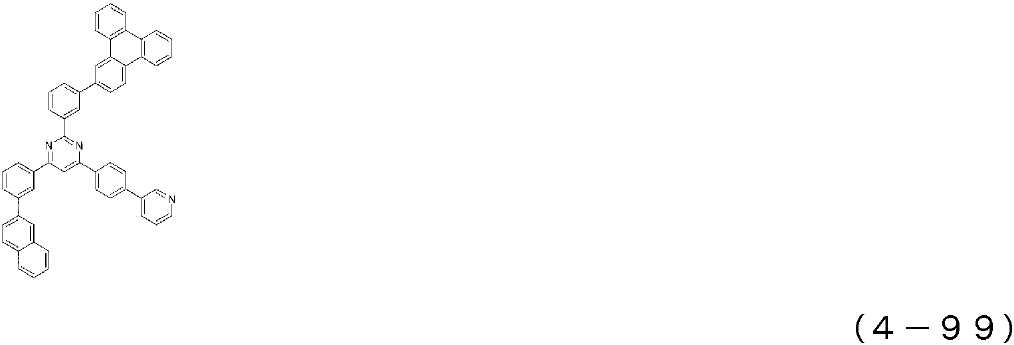

Figure pct00399

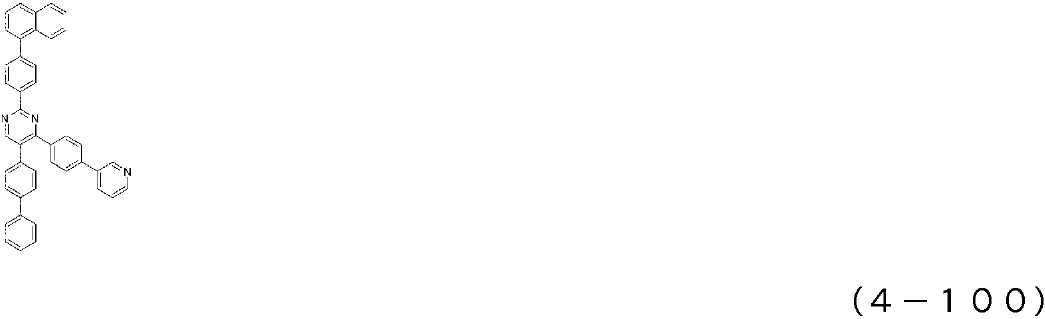

[화 400]
Figure pct00400
[화 401]

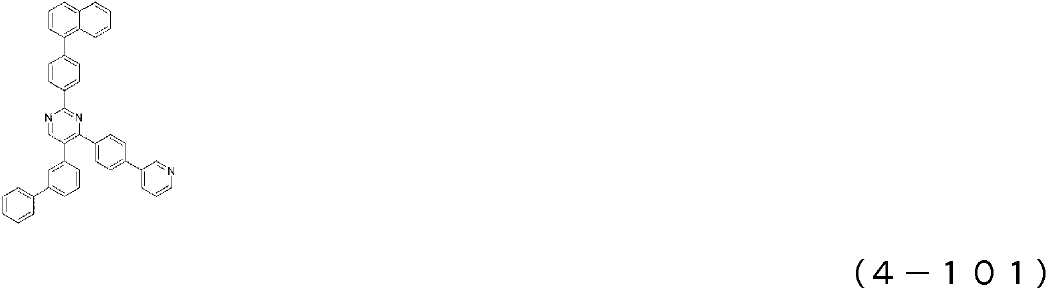

Figure pct00401
[화 402]
Figure pct00402

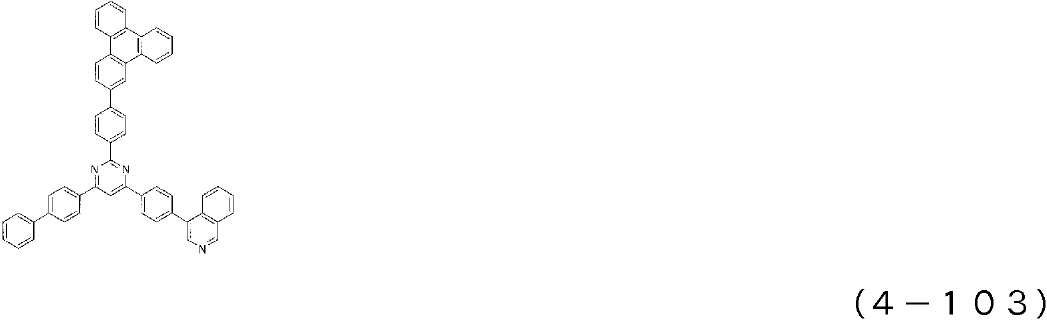

[화 403]
Figure pct00403
[화 404]
Figure pct00404
[화 405]
Figure pct00405
[화 406]
Figure pct00406

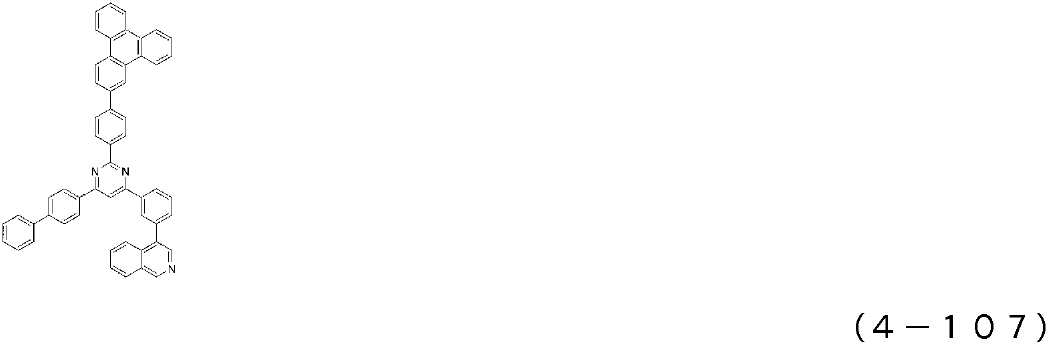

[화 407]
Figure pct00407
[화 408]
Figure pct00408
[화 409]
Figure pct00409
[화 410]
Figure pct00410
[화 411]
Figure pct00411
[화 412]

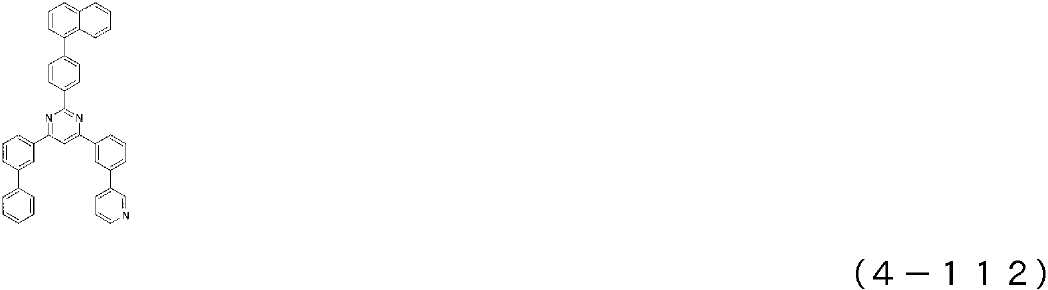

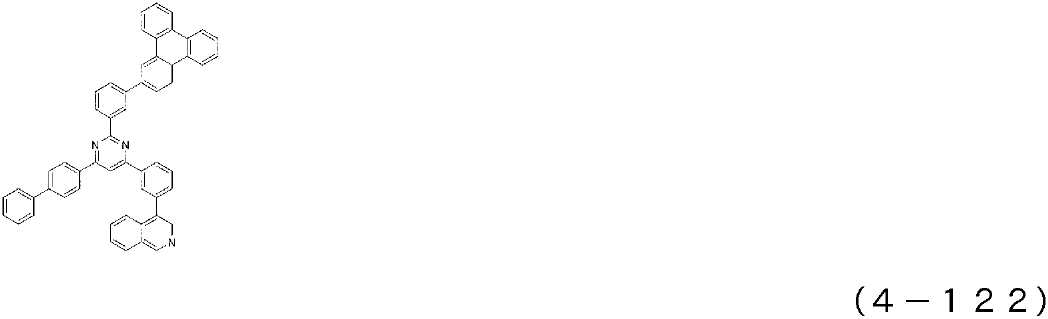

Figure pct00412
[화 413]
Figure pct00413
[화 414]

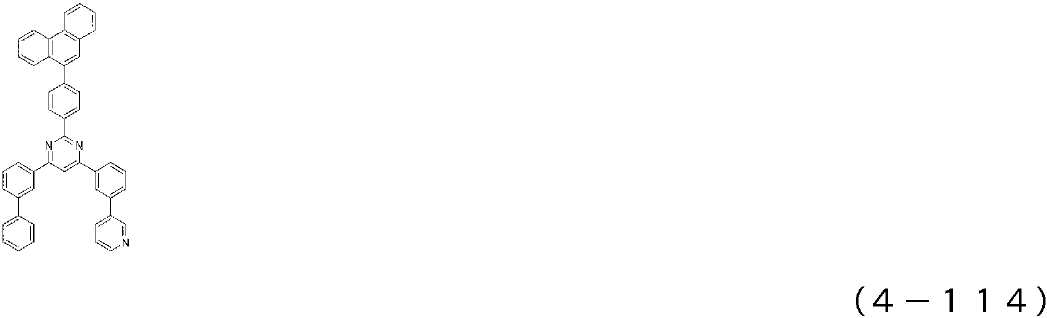

Figure pct00414
[화 415]
Figure pct00415
[화 416]

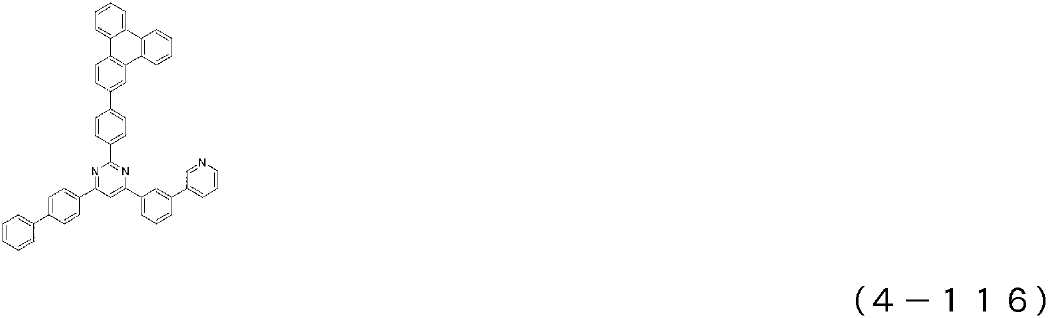

Figure pct00416

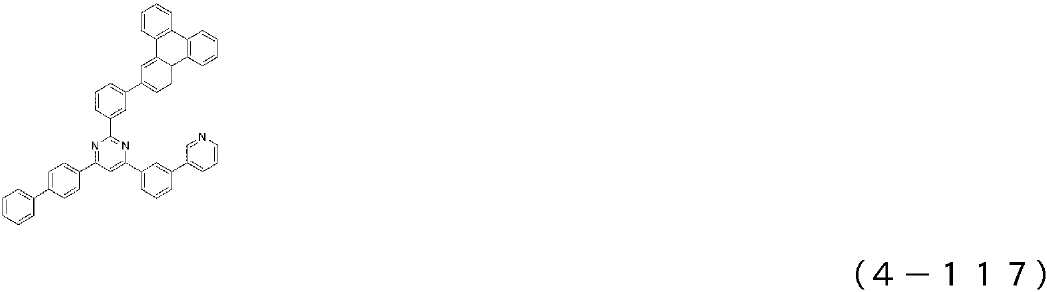

[화 417]
Figure pct00417
[화 418]

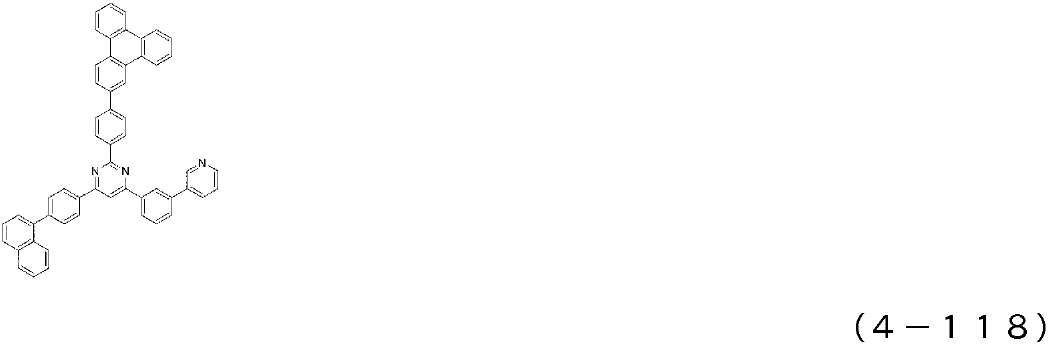

Figure pct00418
[화 419]
Figure pct00419
[화 420]

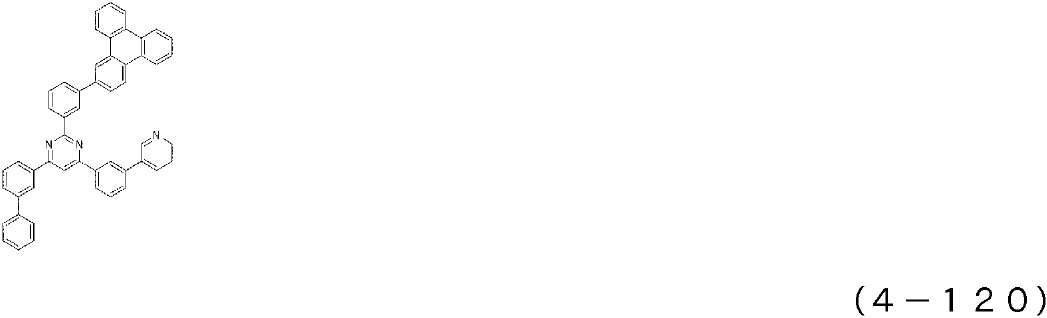

Figure pct00420
[화 421]
Figure pct00421
[화 422]
Figure pct00422
[화 423]
Figure pct00423
[화 424]

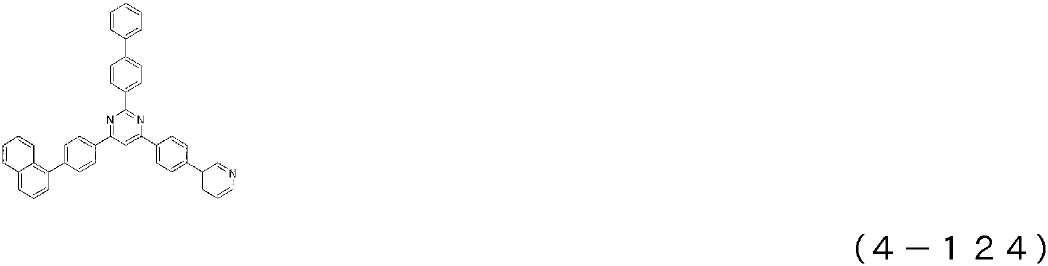

Figure pct00424
[화 425]
Figure pct00425

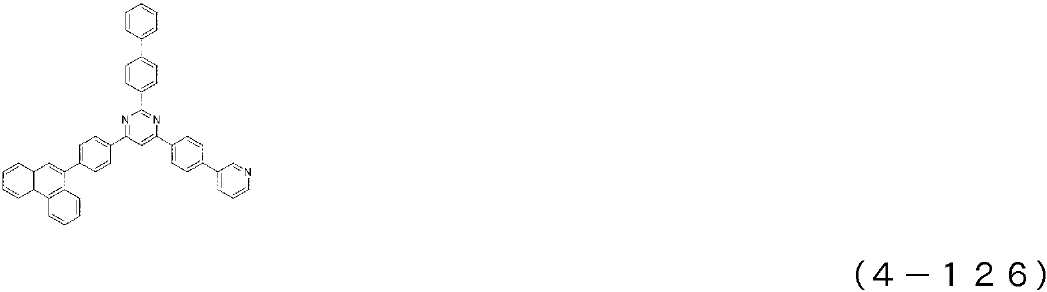

[화 426]
Figure pct00426

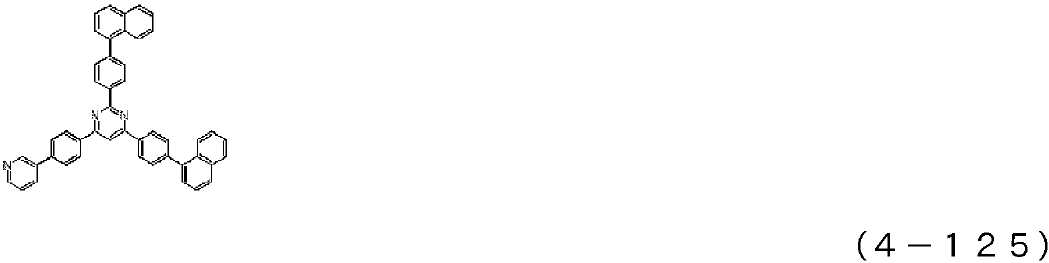

[화 427]
Figure pct00427
[화 428]

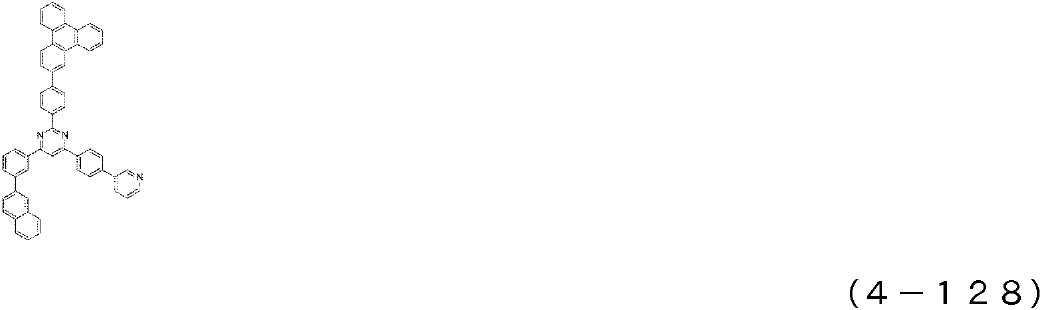

Figure pct00428

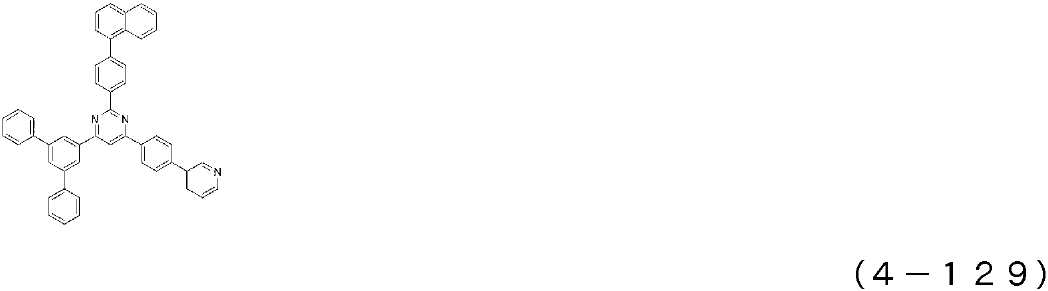

[화 429]
Figure pct00429

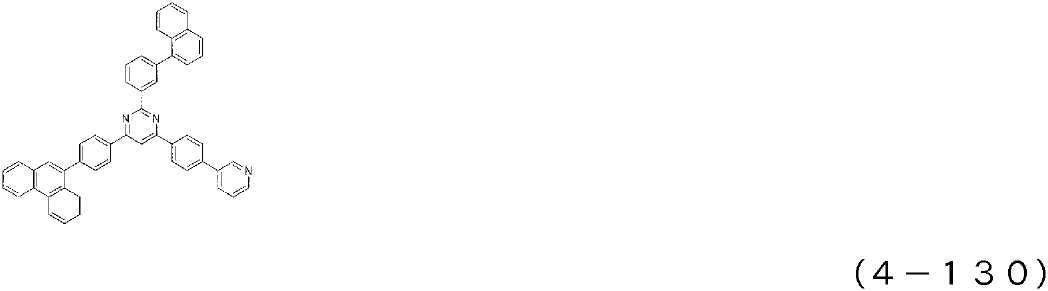

[화 430]
Figure pct00430
[화 431]
Figure pct00431
[화 432]
Figure pct00432

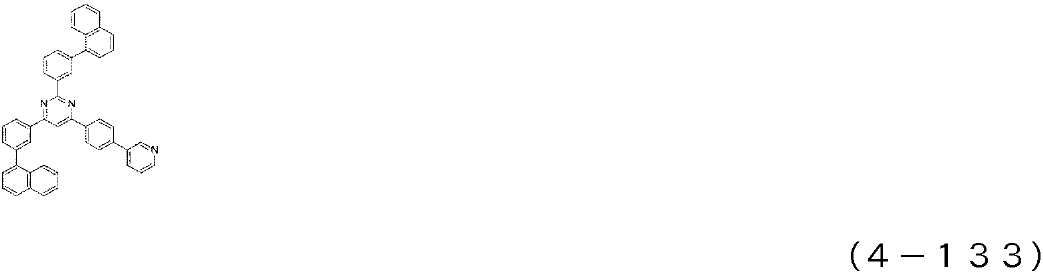

[화 433]
Figure pct00433

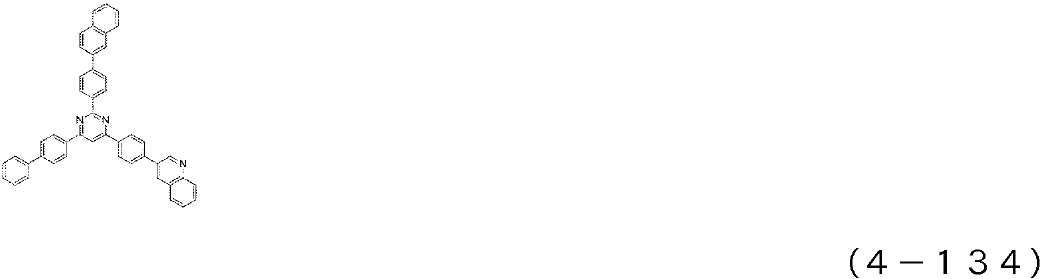

[화 434]
Figure pct00434
[화 435]
Figure pct00435

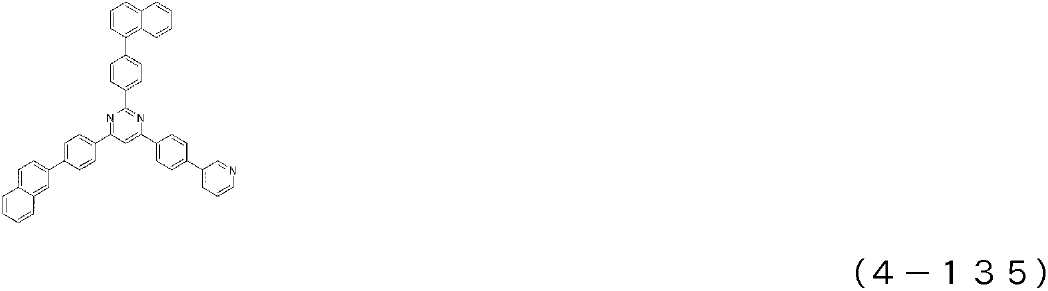

[화 436]
Figure pct00436
[화 437]
Figure pct00437
[화 438]
Figure pct00438
[화 439]
Figure pct00439
[화 440]

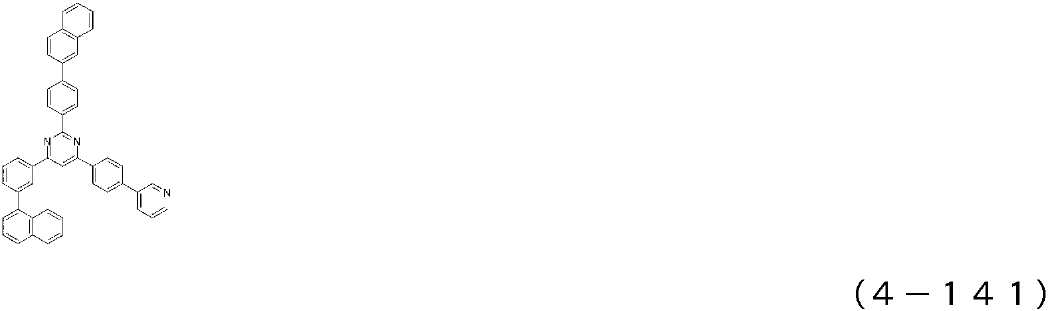

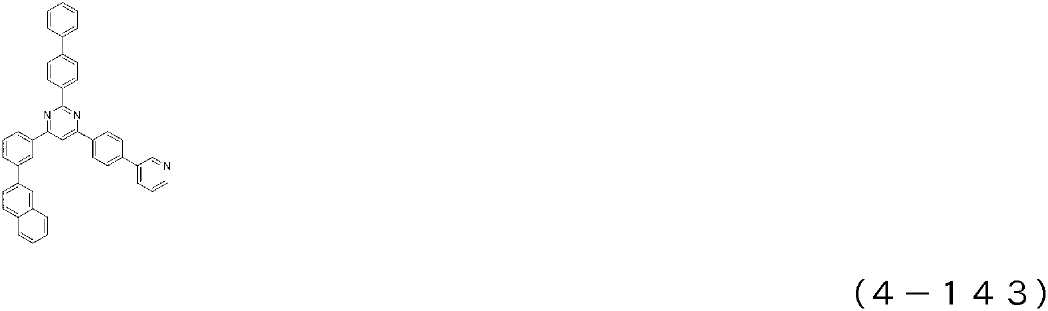

Figure pct00440
[화 441]
Figure pct00441
[화 442]
Figure pct00442
[화 443]
Figure pct00443
[화 444]
Figure pct00444
[화 445]
Figure pct00445
[화 446]
Figure pct00446
[화 447]
Figure pct00447

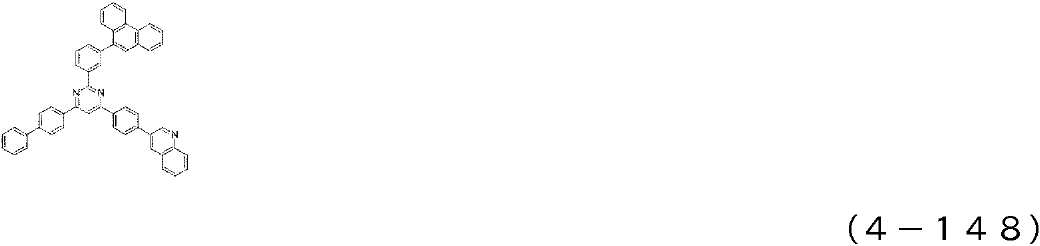

[화 448]
Figure pct00448

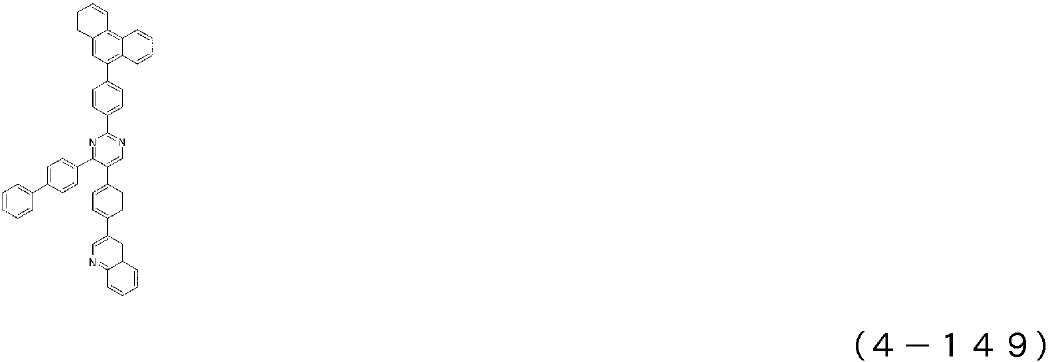

[화 449]
Figure pct00449

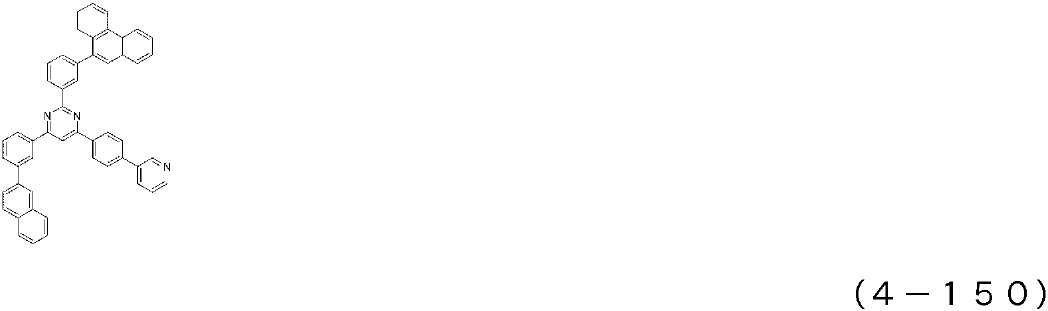

[화 450]
Figure pct00450
[화 451]
Figure pct00451
[화 452]
Figure pct00452

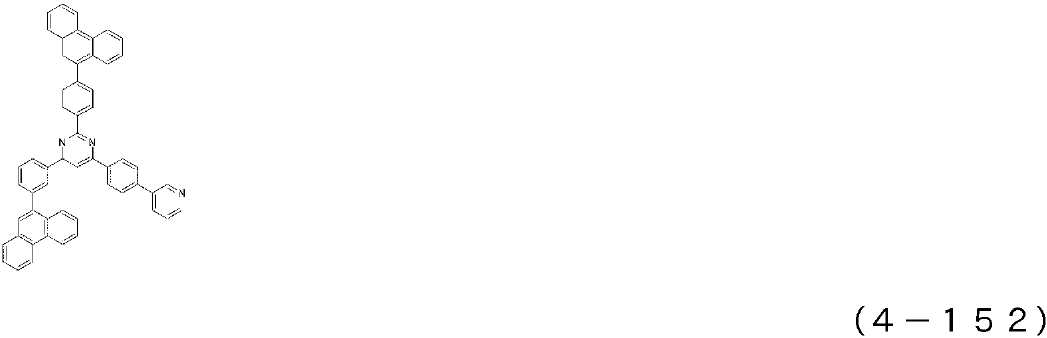

[화 453]
Figure pct00453
[화 454]
Figure pct00454
[화 455]
Figure pct00455

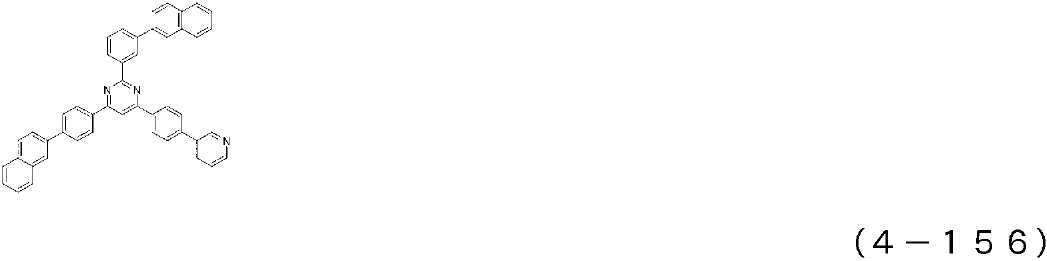

[화 456]
Figure pct00456

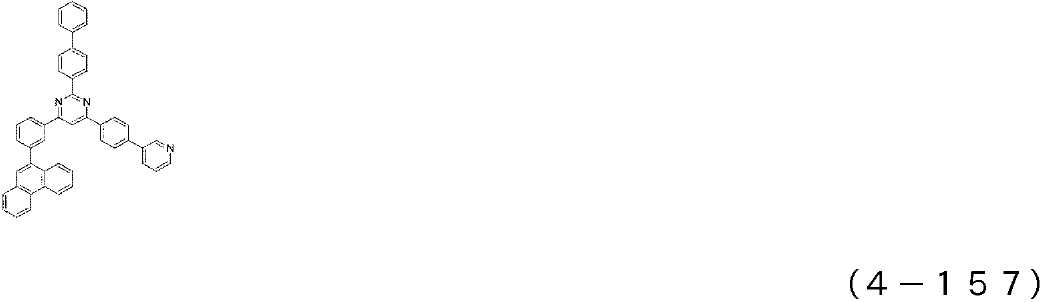

[화 457]
Figure pct00457
[화 458]
Figure pct00458

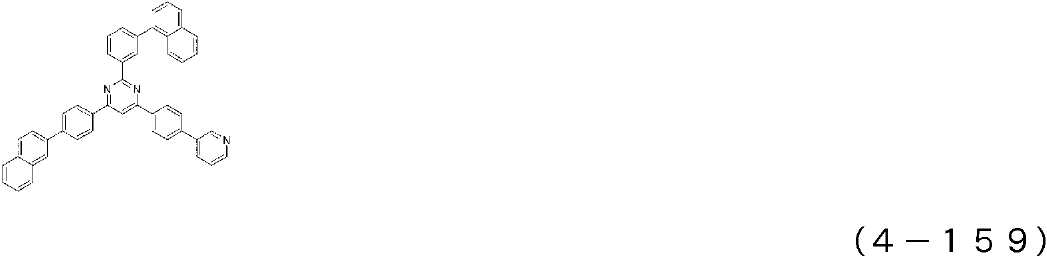

[화 459]
Figure pct00459
[화 460]
Figure pct00460
[화 461]
Figure pct00461
[화 462]
Figure pct00462

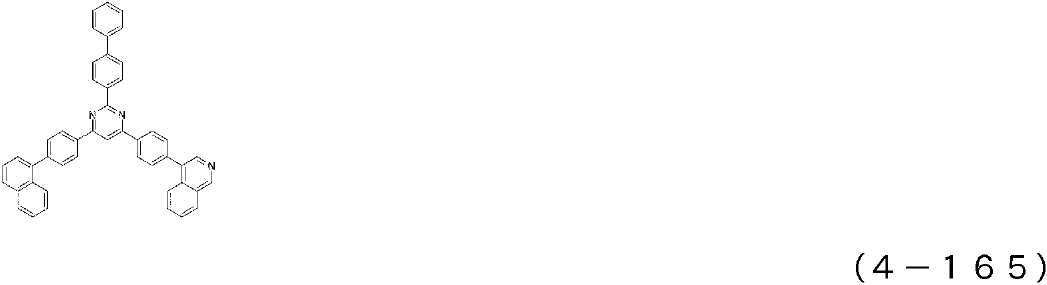

[화 463]
Figure pct00463
[화 464]
Figure pct00464
[화 465]
Figure pct00465
[화 466]
Figure pct00466
[화 467]

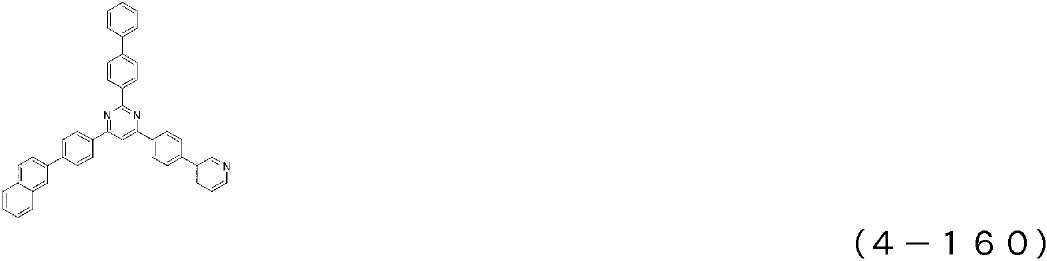

Figure pct00467

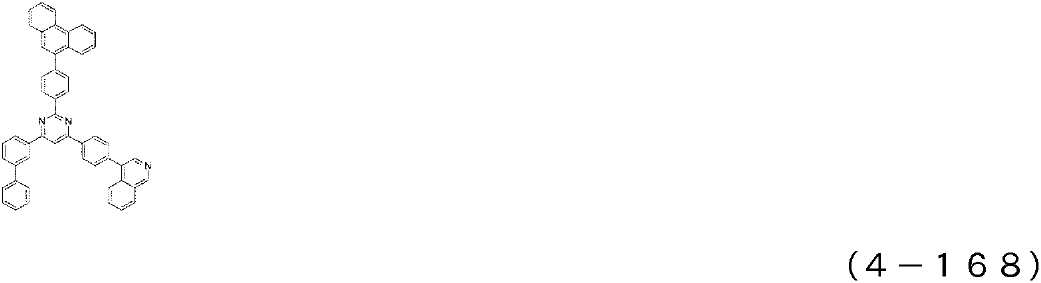

[화 468]
Figure pct00468
[화 469]

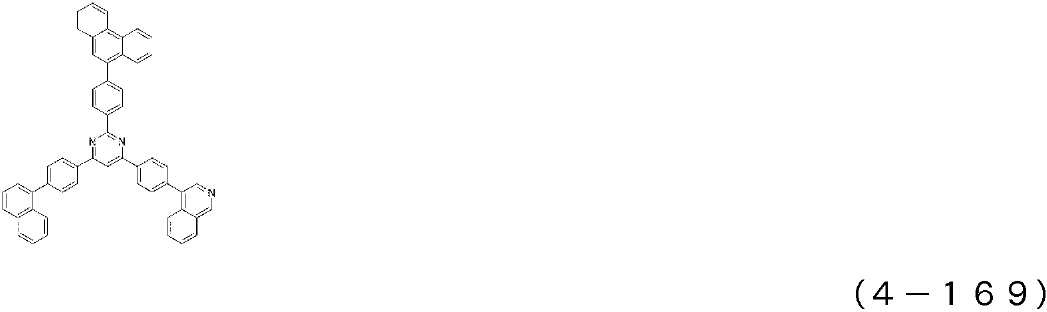

Figure pct00469
[화 470]
Figure pct00470
[화 471]
Figure pct00471
[화 472]
Figure pct00472
[화 473]
Figure pct00473
[화 474]
Figure pct00474
[화 475]

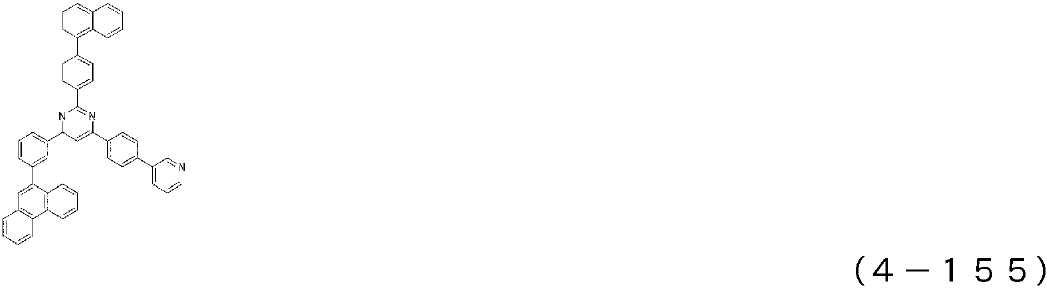

Figure pct00475
[화 476]
Figure pct00476
[화 477]
Figure pct00477
[화 478]
Figure pct00478
[화 479]
Figure pct00479
[화 480]
Figure pct00480
[화 481]
Figure pct00481
[화 482]
Figure pct00482
[화 483]

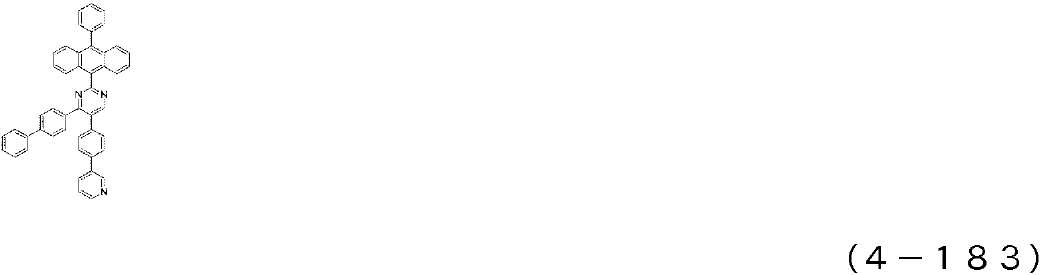

Figure pct00483

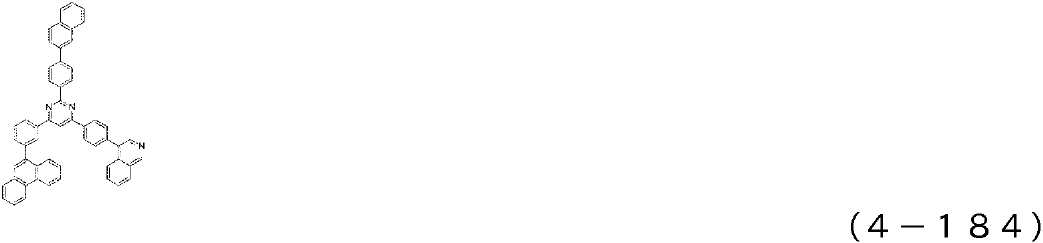

[화 484]
Figure pct00484
[화 485]
Figure pct00485

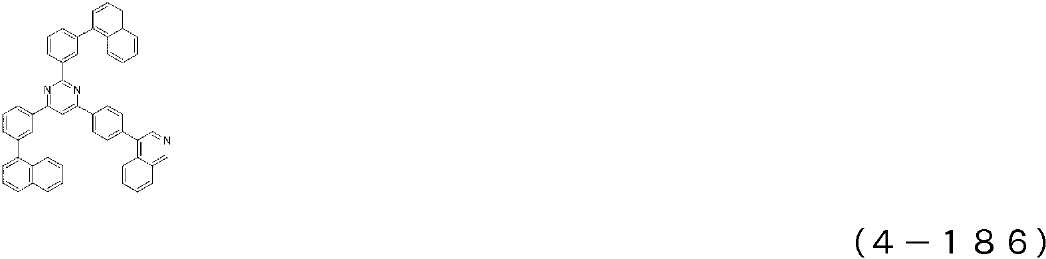

[화 486]
Figure pct00486
[화 487]
Figure pct00487
[화 488]

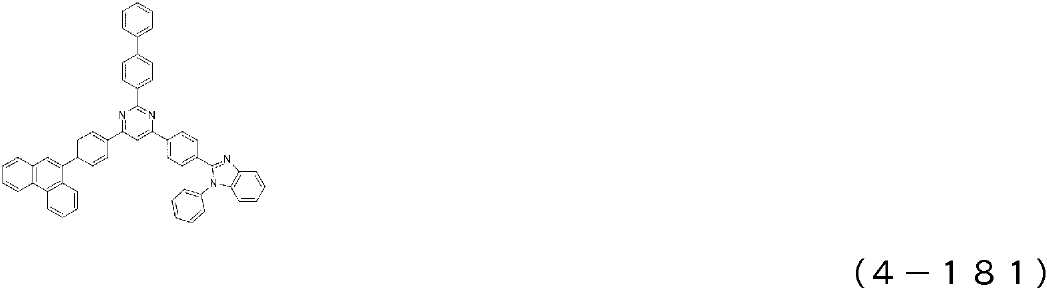

Figure pct00488
[화 489]
Figure pct00489
[화 490]

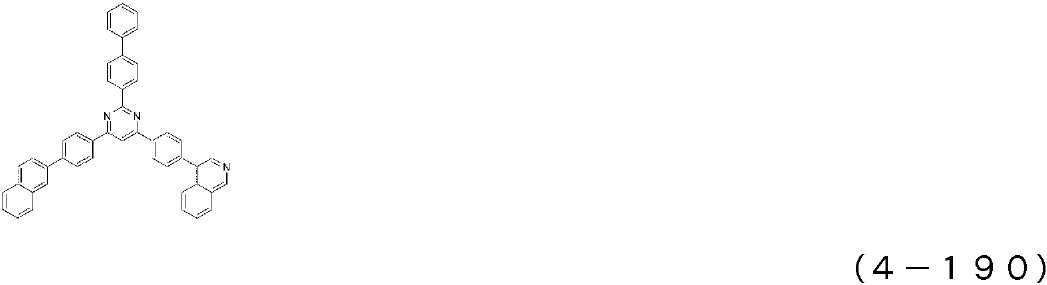

Figure pct00490
[화 491]
Figure pct00491
[화 492]
Figure pct00492
[화 493]

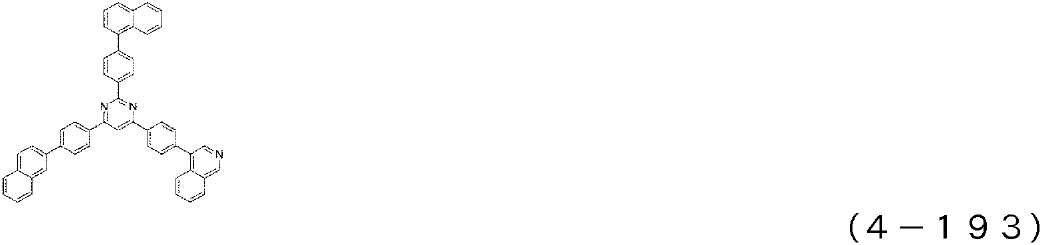

Figure pct00493

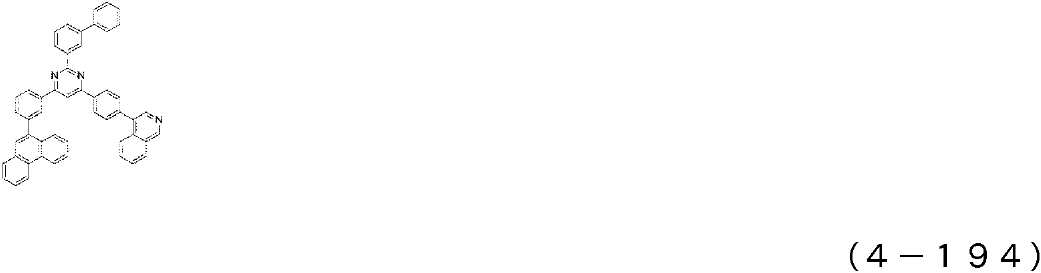

[화 494]
Figure pct00494

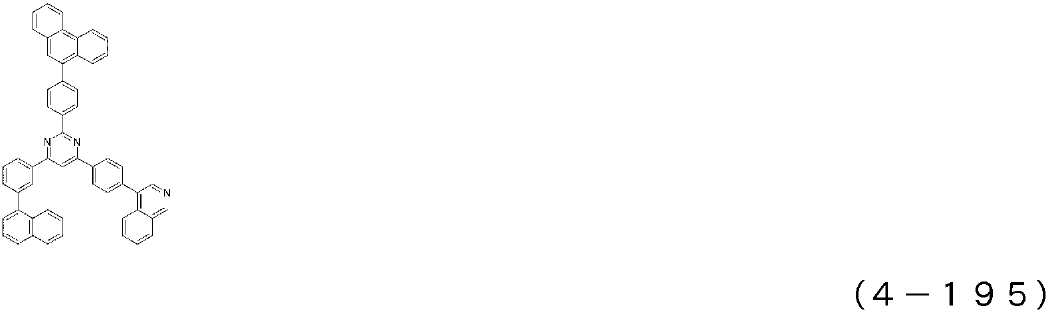

[화 495]
Figure pct00495
[화 496]
Figure pct00496
[화 497]
Figure pct00497
[화 498]
Figure pct00498
[화 499]
Figure pct00499

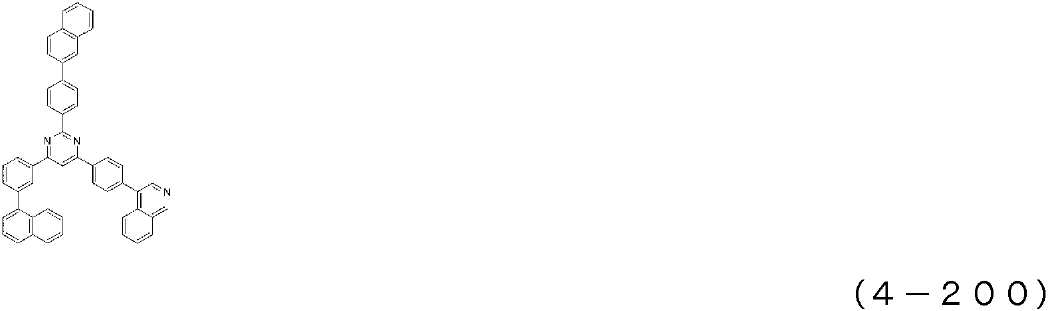

[화 500]
Figure pct00500
[화 501]
Figure pct00501
[화 502]

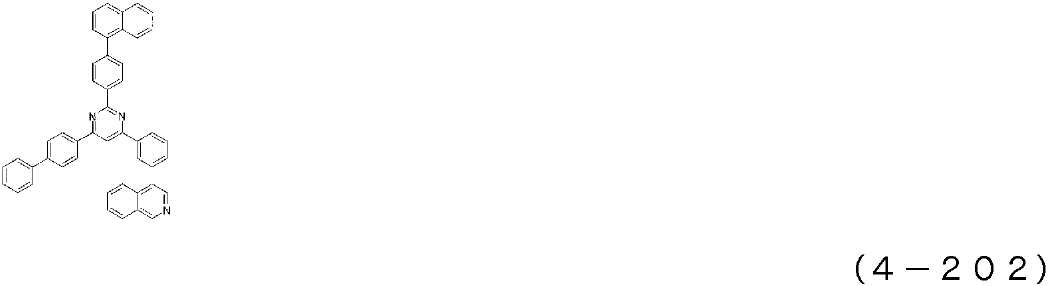

Figure pct00502
[화 503]
Figure pct00503

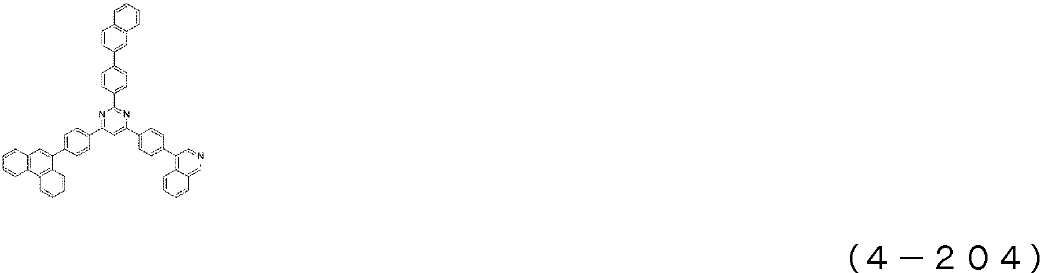

[화 504]
Figure pct00504
[화 505]
Figure pct00505
[화 506]
Figure pct00506
[화 507]
Figure pct00507

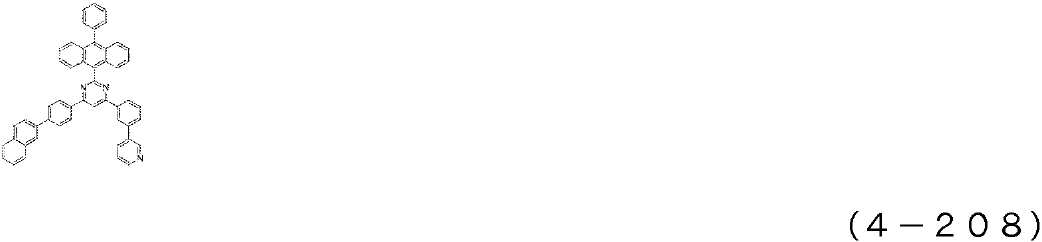

[화 508]
Figure pct00508
[화 509]
Figure pct00509

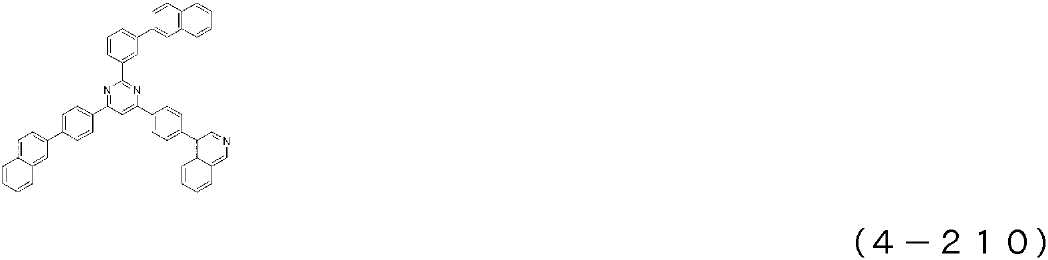

[화 510]

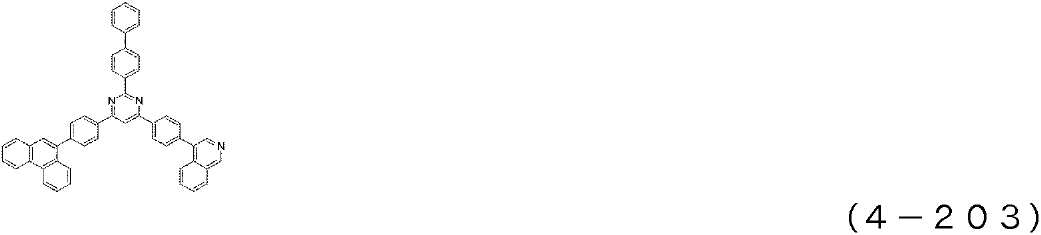

Figure pct00510

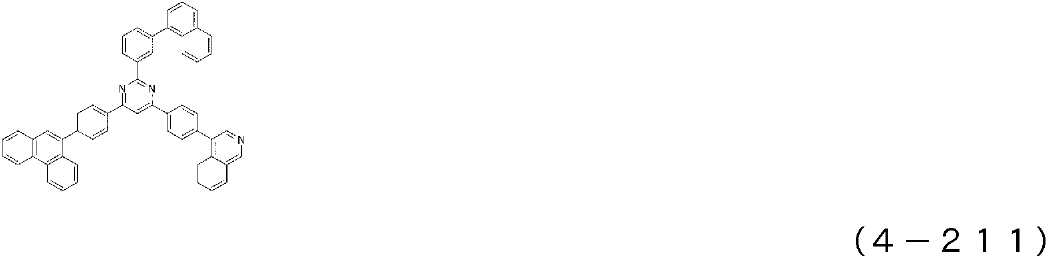

[화 511]
Figure pct00511
[화 512]
Figure pct00512
[화 513]
Figure pct00513
[화 514]
Figure pct00514
[화 515]

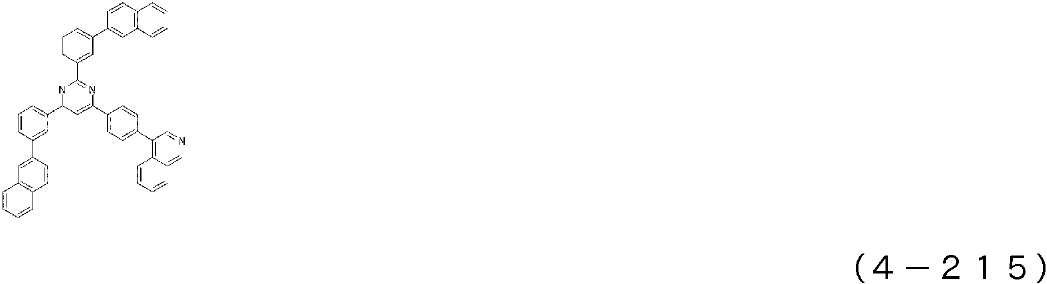

Figure pct00515

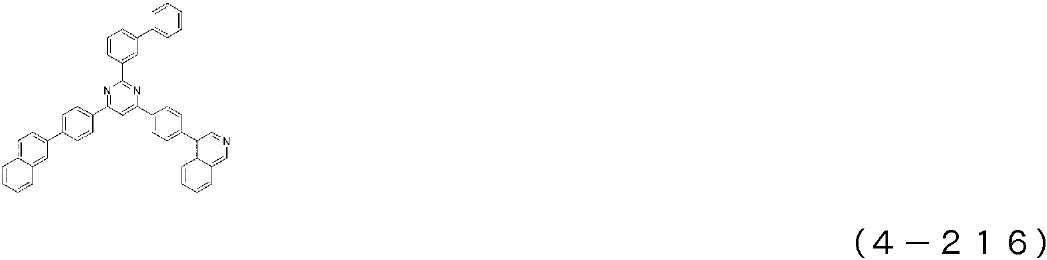

[화 516]
Figure pct00516
[화 517]
Figure pct00517
[화 518]

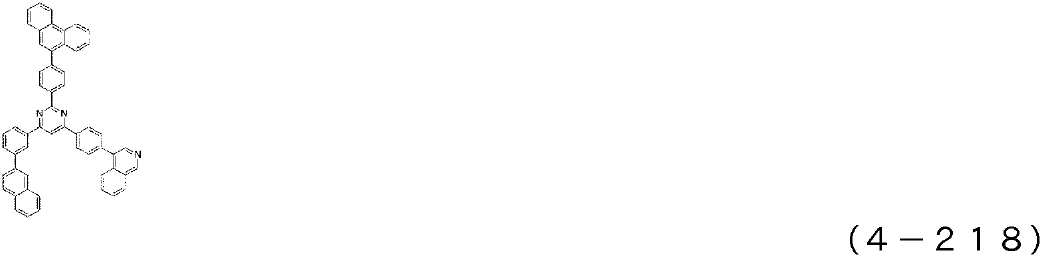

Figure pct00518
[화 519]

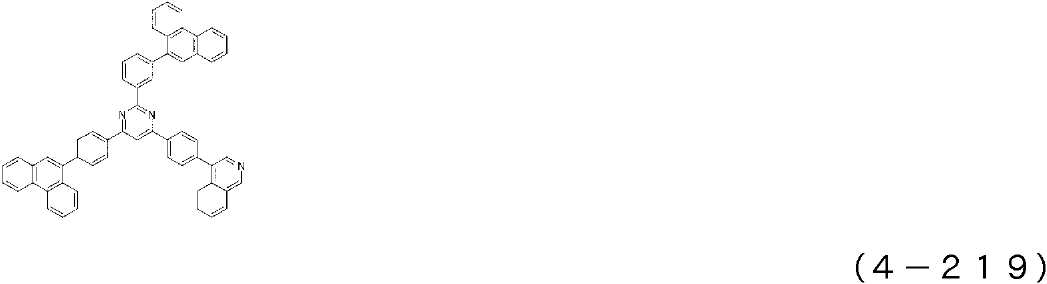

Figure pct00519
[화 520]
Figure pct00520

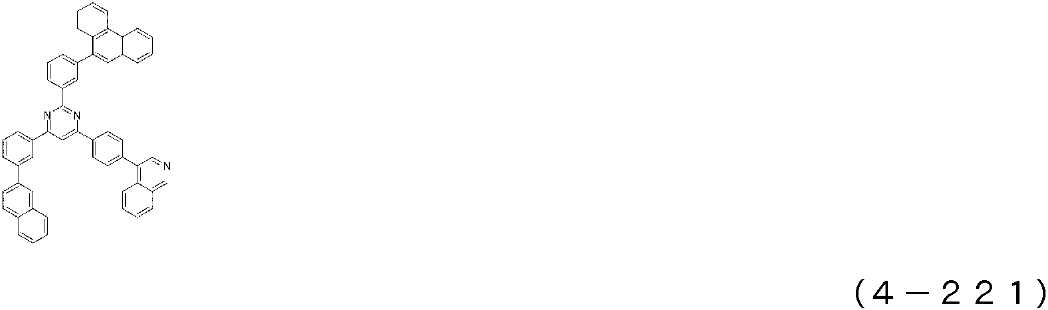

[화 521]
Figure pct00521
[화 522]
Figure pct00522
[화 523]

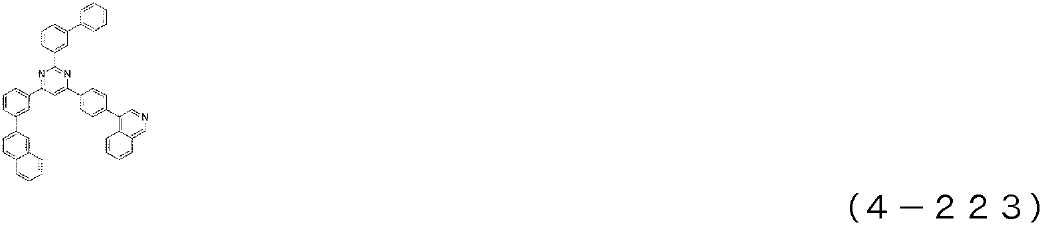

Figure pct00523
[화 524]

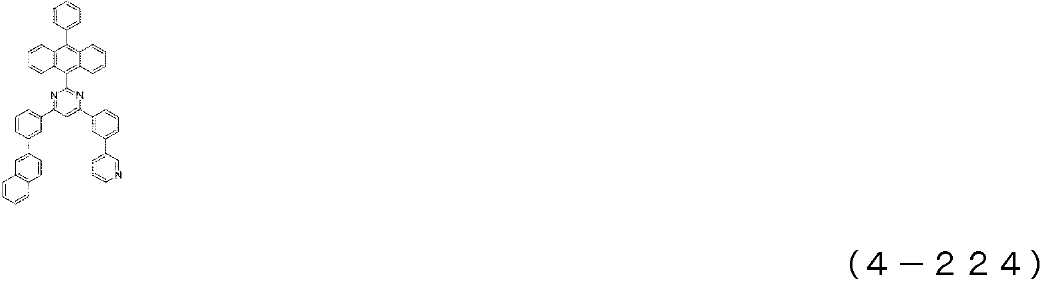

Figure pct00524
[화 525]
Figure pct00525
[화 526]
Figure pct00526

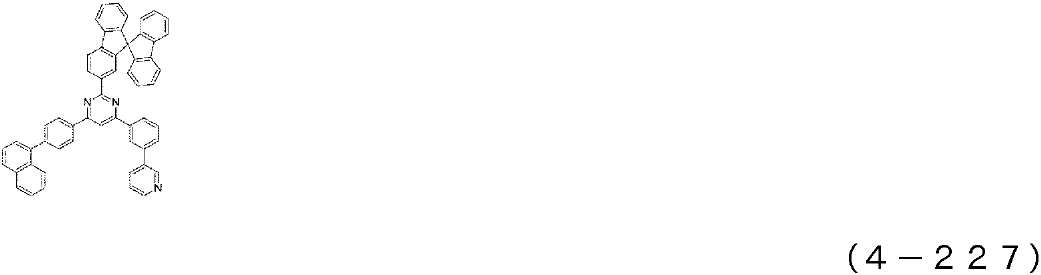

[화 527]
Figure pct00527
[화 528]

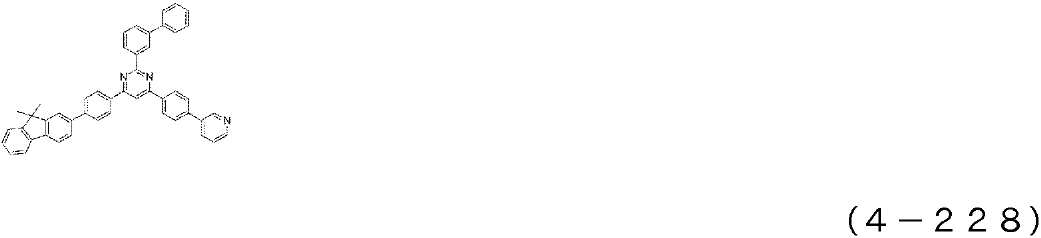

Figure pct00528

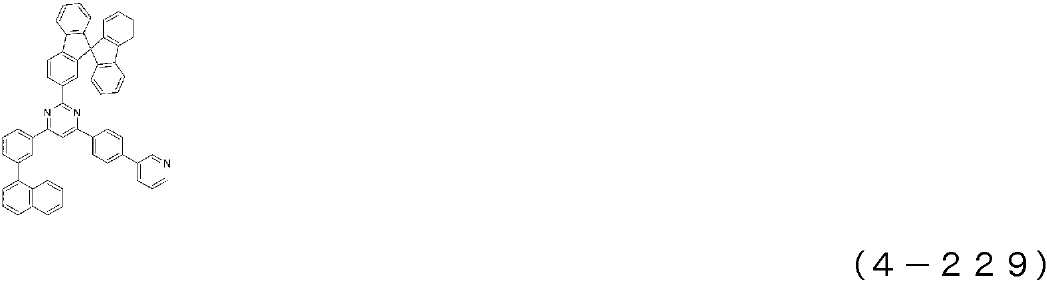

[화 529]
Figure pct00529
[화 530]
Figure pct00530
[화 531]
Figure pct00531
[화 532]

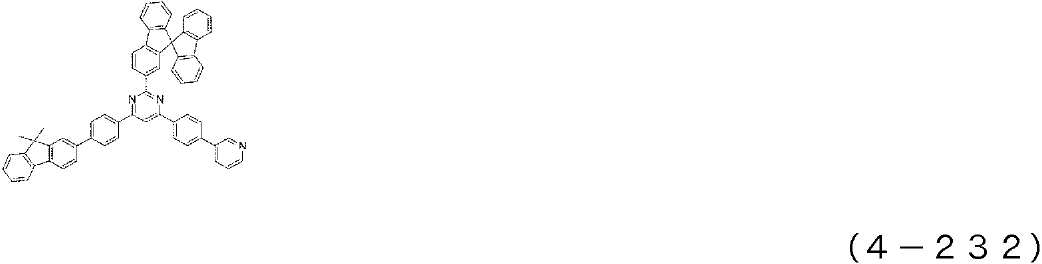

Figure pct00532

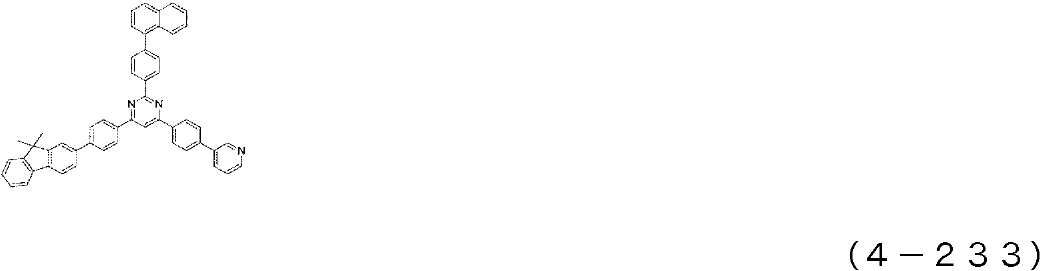

[화 533]
Figure pct00533
[화 534]
Figure pct00534

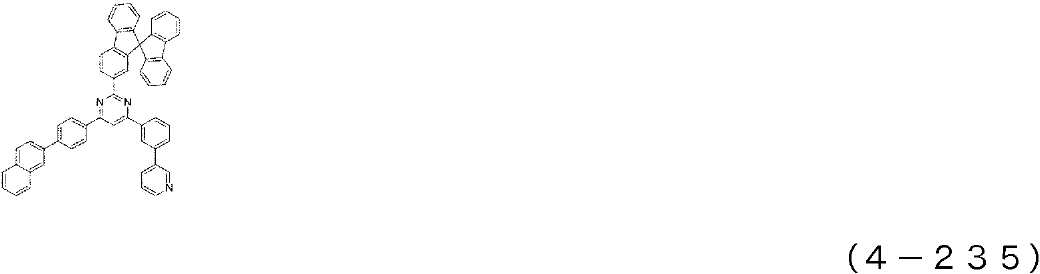

[화 535]
Figure pct00535

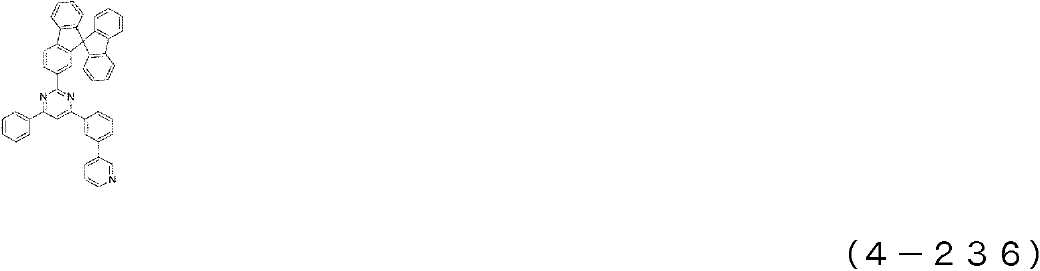

[화 536]
Figure pct00536

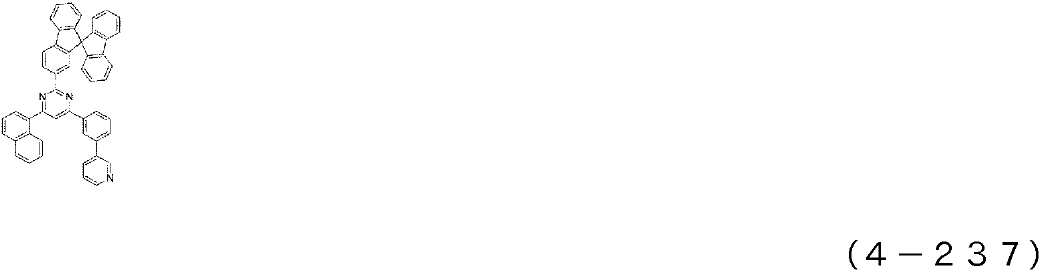

[화 537]
Figure pct00537
[화 538]

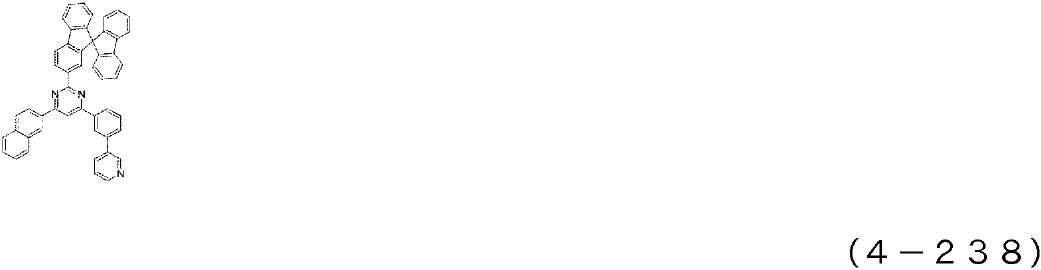

Figure pct00538

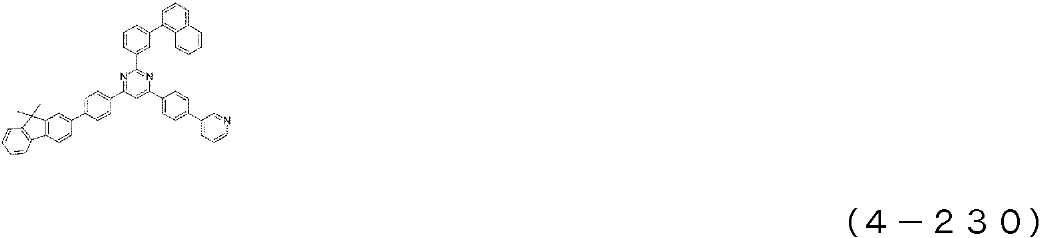

[화 539]
Figure pct00539
[화 540]
Figure pct00540
[화 541]
Figure pct00541
[화 542]
Figure pct00542

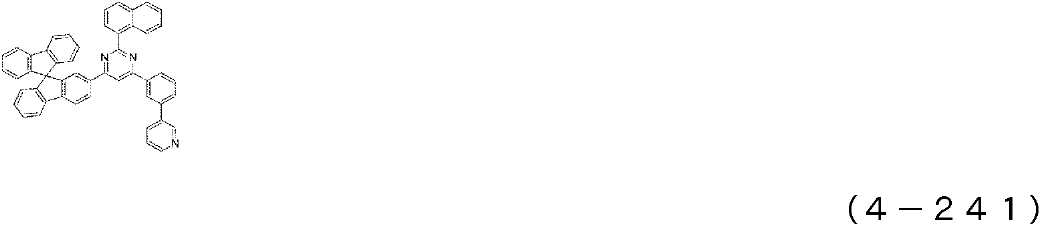

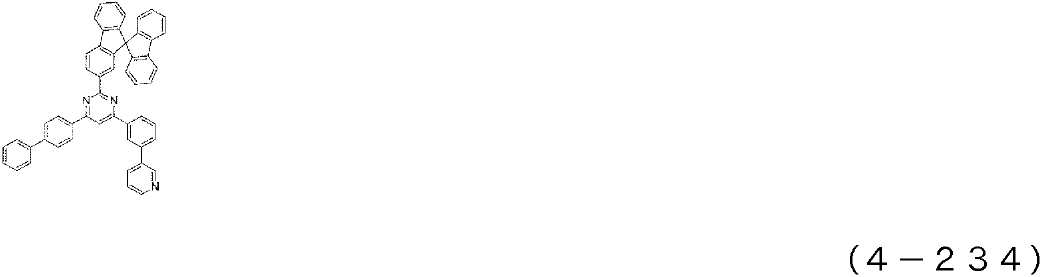

[화 543]
Figure pct00543

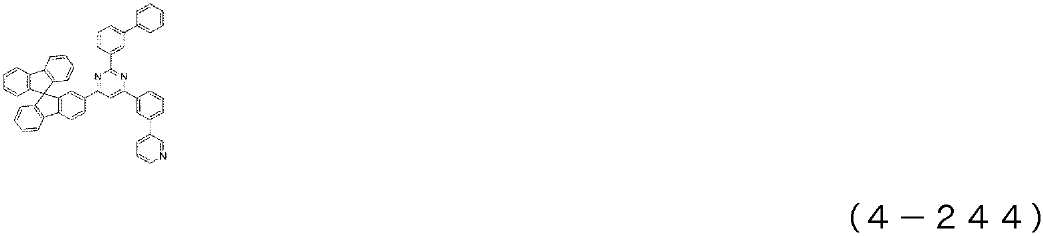

[화 544]
Figure pct00544
[화 545]
Figure pct00545

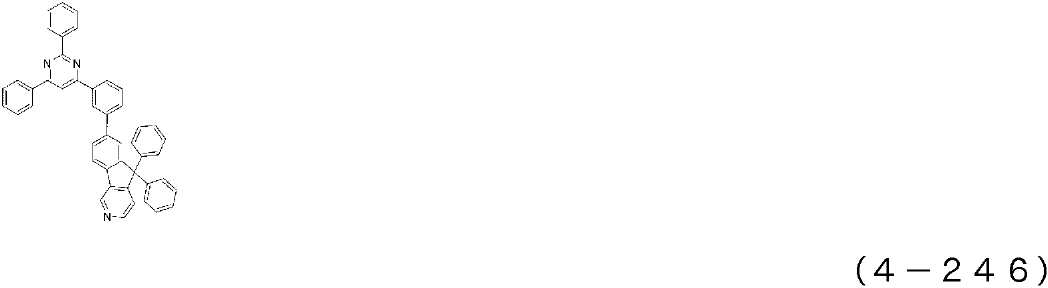

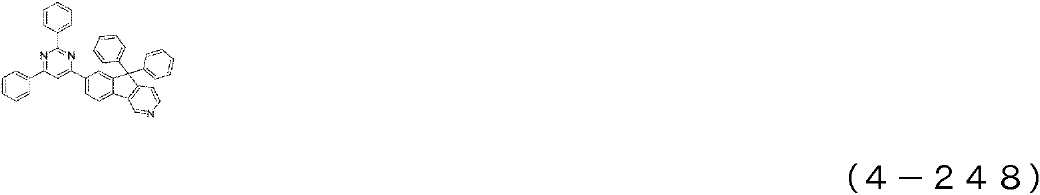

[화 546]
Figure pct00546
[화 547]
Figure pct00547
[화 548]
Figure pct00548
[화 549]
Figure pct00549
[화 550]
Figure pct00550
[화 551]
Figure pct00551
[화 552]
Figure pct00552
[화 553]
Figure pct00553
[화 554]
Figure pct00554
[화 555]

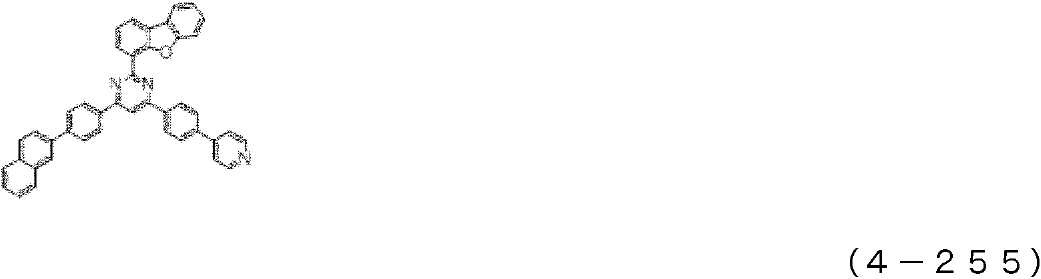

Figure pct00555

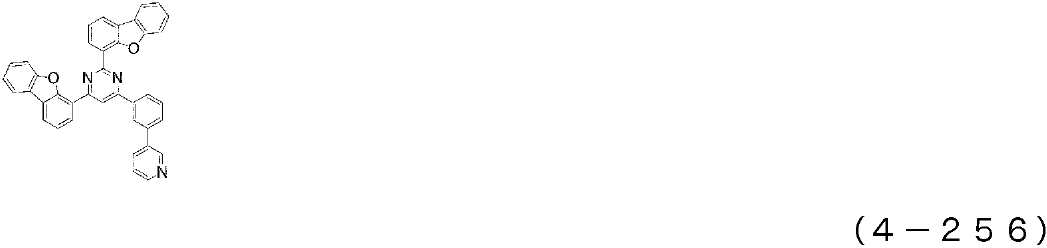

[화 556]

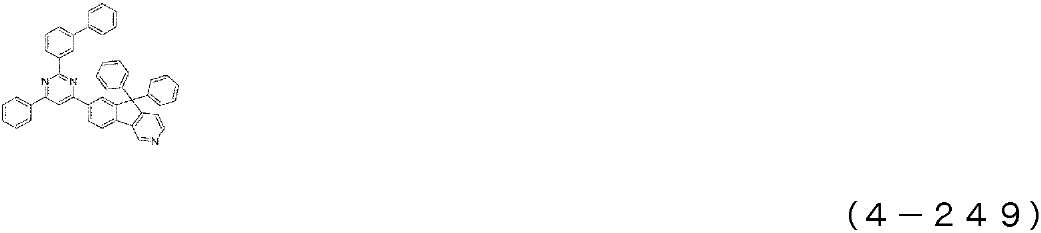

Figure pct00556
[화 557]
Figure pct00557

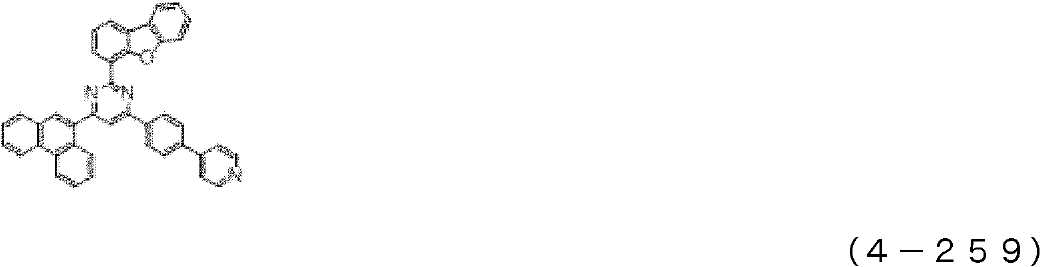

[화 558]

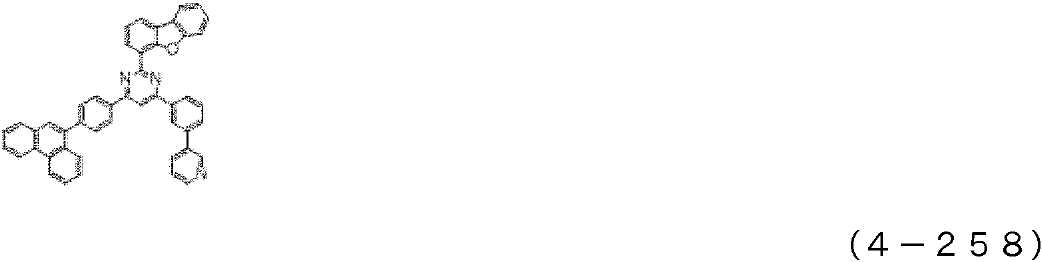

Figure pct00558
[화 559]
Figure pct00559

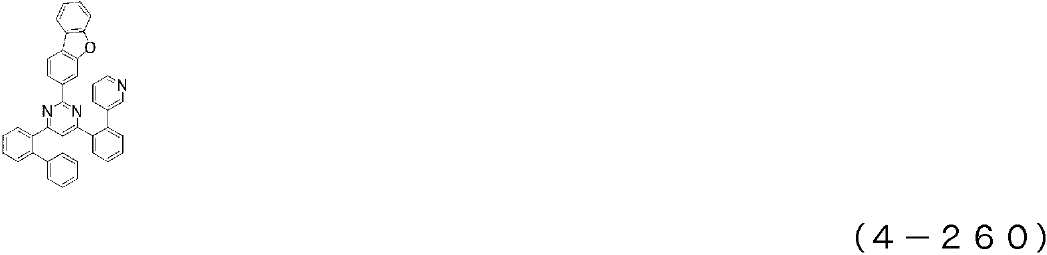

[화 560]
Figure pct00560
[화 561]
Figure pct00561
[화 562]
Figure pct00562
[화 563]
Figure pct00563

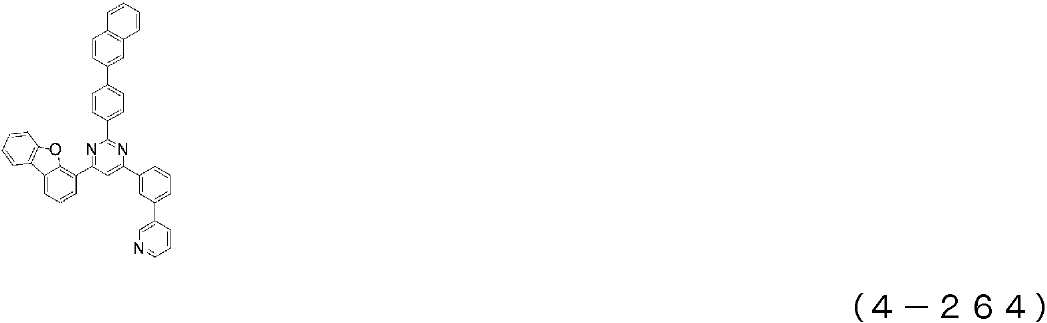

[화 564]
Figure pct00564
한편, 상술한 피리미딘환 구조를 가지는 화합물은, 그 자체 공지의 방법에 준하여 합성할 수 있다(예를 들면, 특허문헌 8∼9 참조).
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(6)으로 표시되는 벤조트리아졸 환구조를 가지는 화합물 중에서, 바람직한 화합물의 구체적인 예를 이하에 나타내지만, 본 발명은, 이들의 화합물로 한정되는 것은 아니다.
[화 565]
Figure pct00565
[화 566]
Figure pct00566

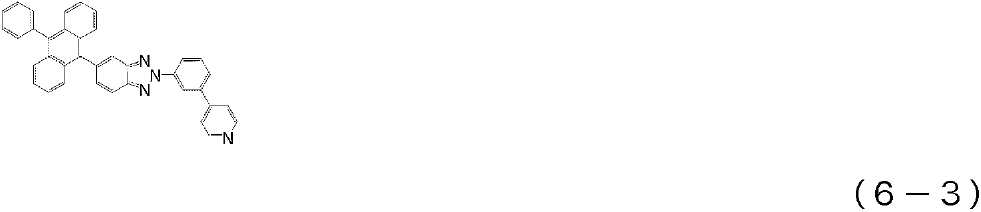

[화 567]
Figure pct00567
[화 568]
Figure pct00568
[화 569]
Figure pct00569
[화 570]
Figure pct00570
[화 571]
Figure pct00571
[화 572]
Figure pct00572
[화 573]
Figure pct00573
[화 574]
Figure pct00574
[화 575]

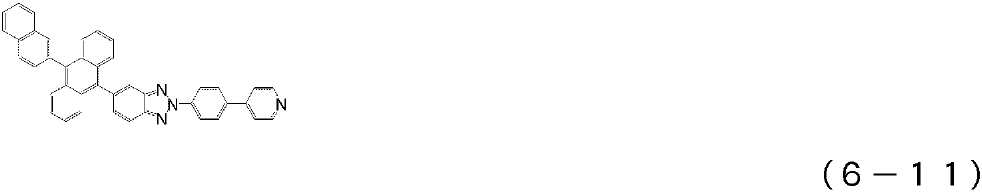

Figure pct00575
[화 576]
Figure pct00576

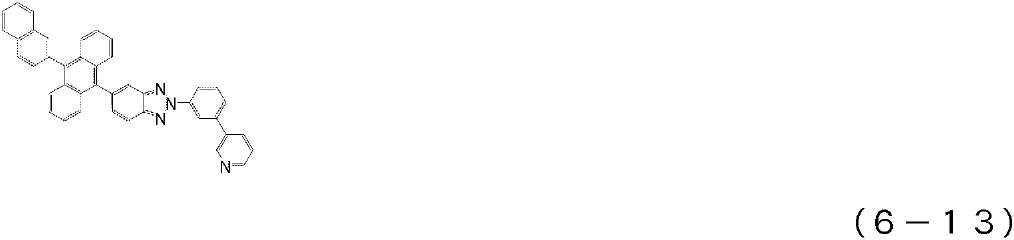

[화 577]
Figure pct00577
[화 578]
Figure pct00578
[화 579]
Figure pct00579
[화 580]
Figure pct00580
[화 581]
Figure pct00581
[화 582]
Figure pct00582
[화 583]
Figure pct00583
[화 584]

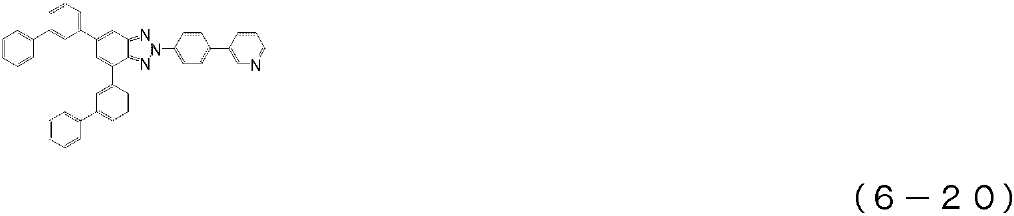

Figure pct00584
[화 585]
Figure pct00585

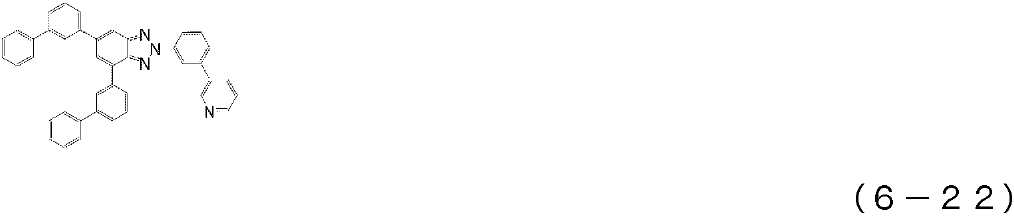

[화 586]
Figure pct00586
[화 587]

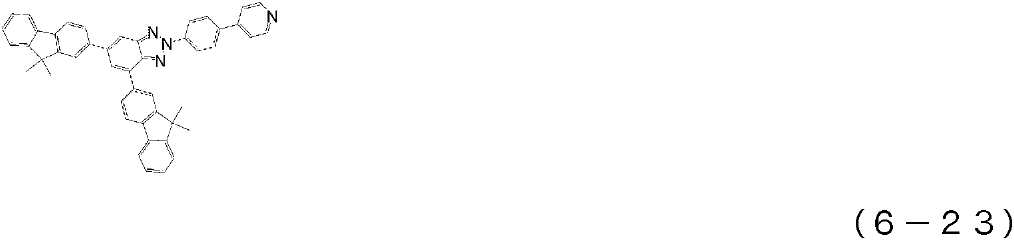

Figure pct00587
[화 588]

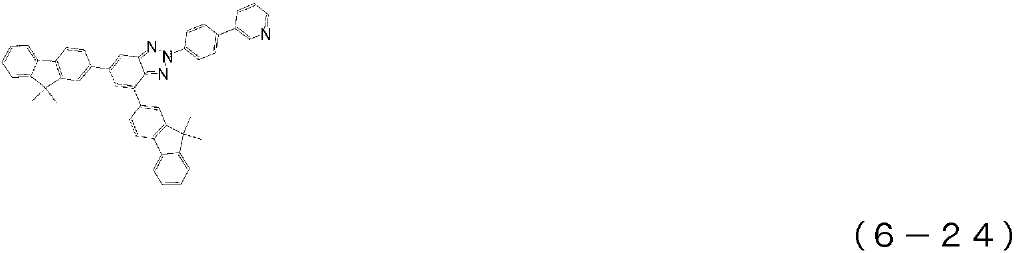

Figure pct00588
[화 589]
Figure pct00589
[화 590]
Figure pct00590
[화 591]

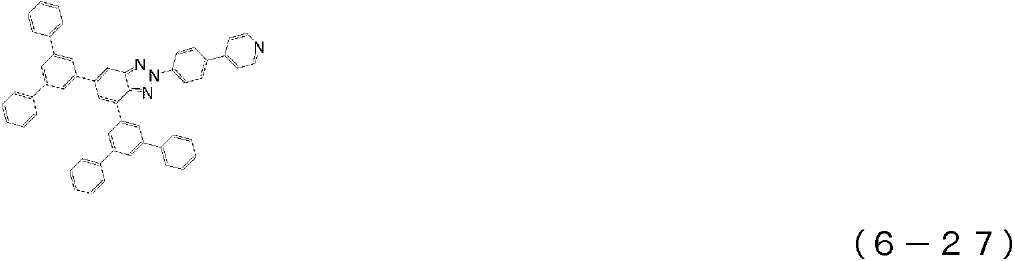

Figure pct00591
[화 592]
Figure pct00592
[화 593]
[화 594]
Figure pct00594
[화 595]
Figure pct00595
[화 596]

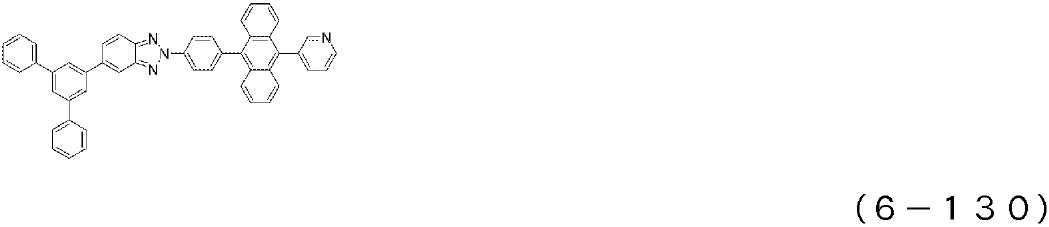

Figure pct00596
[화 597]
Figure pct00597
[화 598]
Figure pct00598
[화 599]

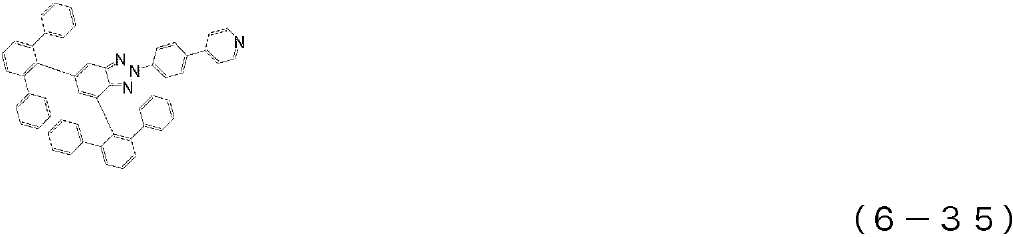

Figure pct00599
[화 600]
Figure pct00600
[화 601]

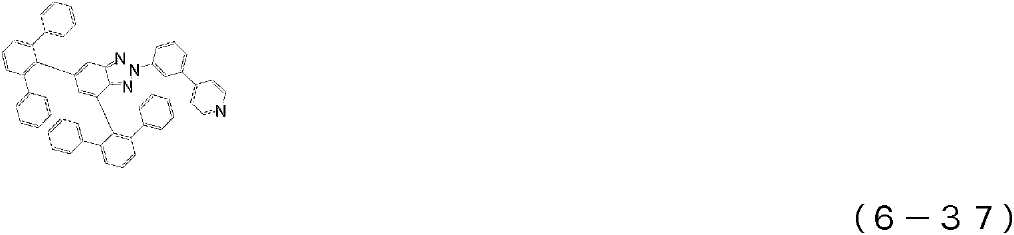

Figure pct00601
[화 602]
Figure pct00602
[화 603]
Figure pct00603

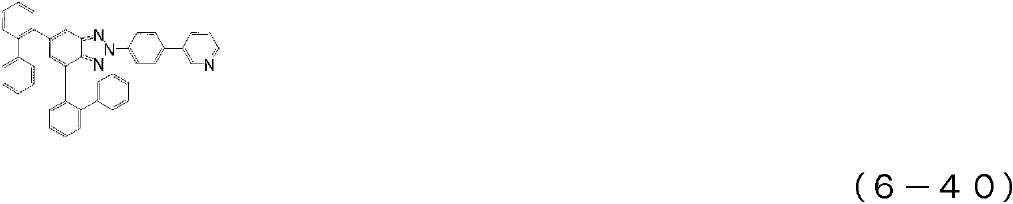

[화 604]
Figure pct00604
[화 605]
Figure pct00605
[화 606]
Figure pct00606
[화 607]
Figure pct00607
[화 608]
Figure pct00608
[화 609]
Figure pct00609
[화 610]
Figure pct00610
[화 611]
Figure pct00611
[화 612]
Figure pct00612
[화 613]
Figure pct00613
[화 614]
Figure pct00614
[화 615]
Figure pct00615
[화 616]
Figure pct00616
[화 617]
Figure pct00617
[화 618]
Figure pct00618
[화 619]
Figure pct00619
[화 620]

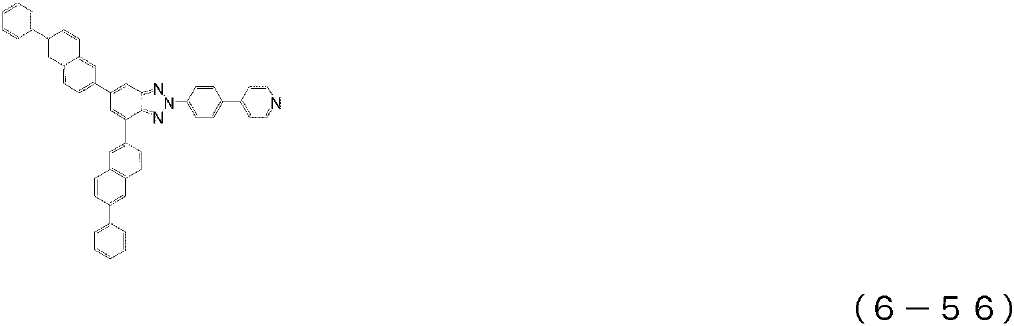

Figure pct00620
[화 621]
Figure pct00621
[화 622]
Figure pct00622
[화 623]
Figure pct00623
[화 624]
Figure pct00624
[화 625]
Figure pct00625
[화 626]

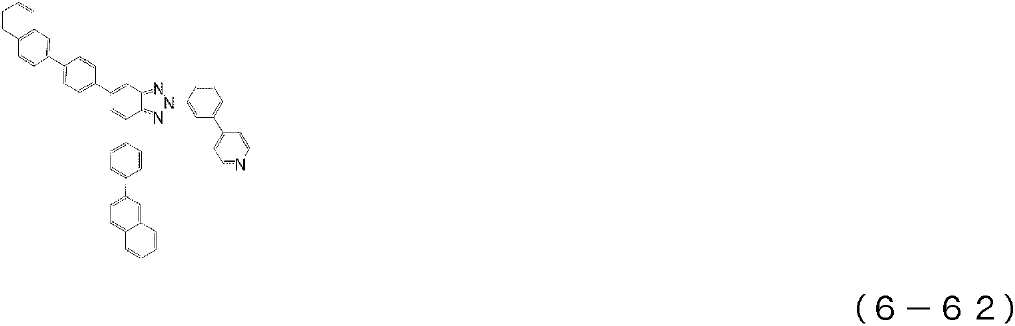

Figure pct00626
[화 627]
Figure pct00627
[화 628]
Figure pct00628

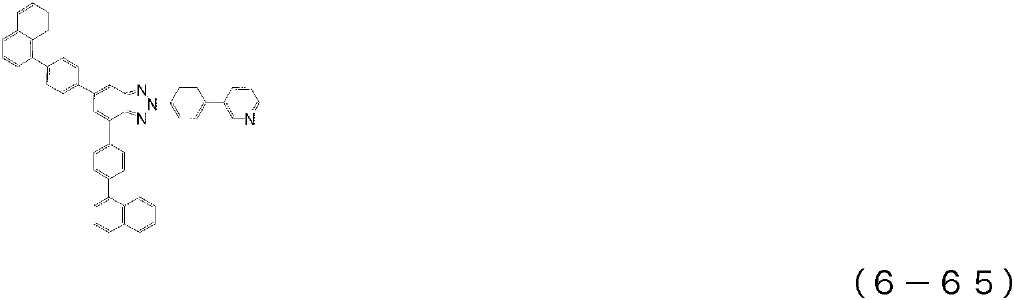

[화 629]
Figure pct00629
[화 630]
Figure pct00630
[화 631]

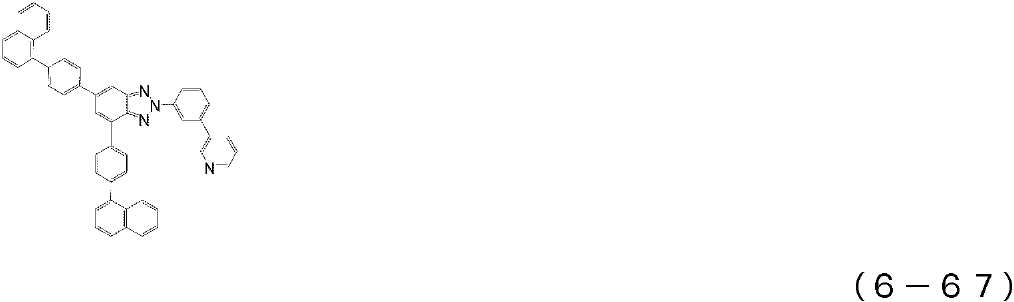

Figure pct00631
[화 632]
Figure pct00632
[화 633]

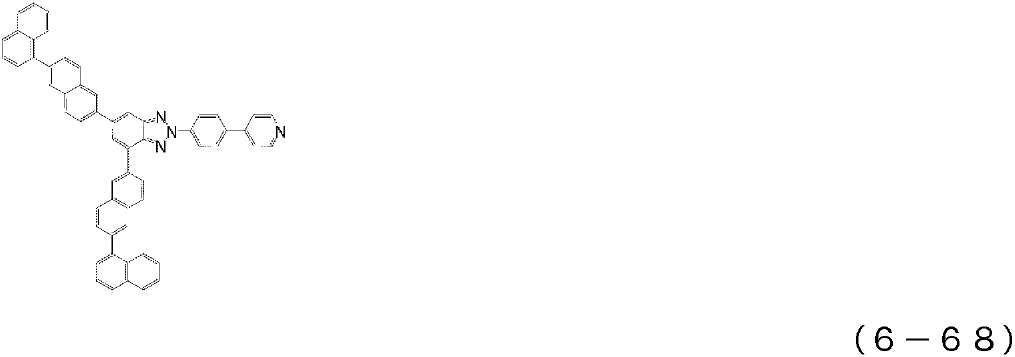

Figure pct00633

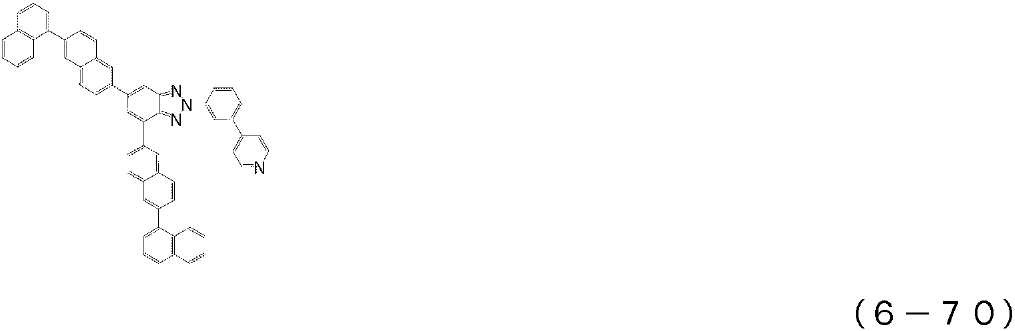

[화 634]
Figure pct00634
[화 635]
Figure pct00635
[화 636]

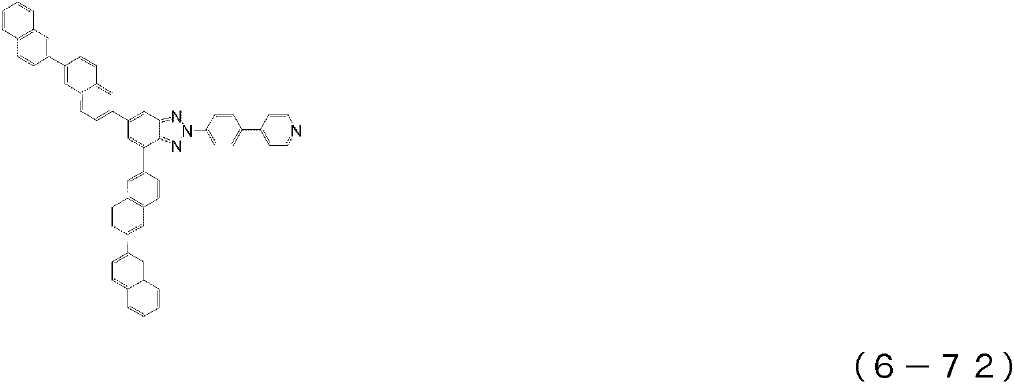

Figure pct00636
[화 637]
Figure pct00637
[화 638]
Figure pct00638
[화 639]
Figure pct00639

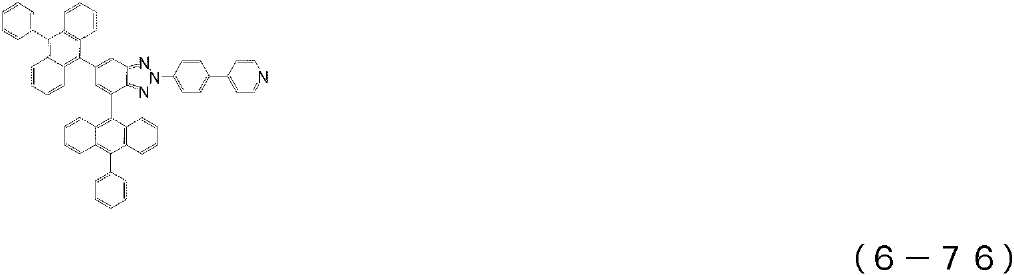

[화 640]
Figure pct00640
[화 641]
Figure pct00641
[화 642]

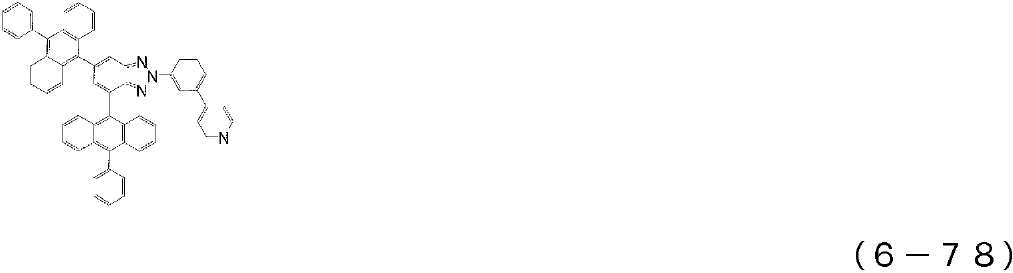

Figure pct00642
[화 643]
Figure pct00643
[화 644]
Figure pct00644
[화 645]
Figure pct00645
[화 646]
Figure pct00646
[화 647]
Figure pct00647
[화 648]
Figure pct00648
[화 649]
Figure pct00649
[화 650]
Figure pct00650
[화 651]

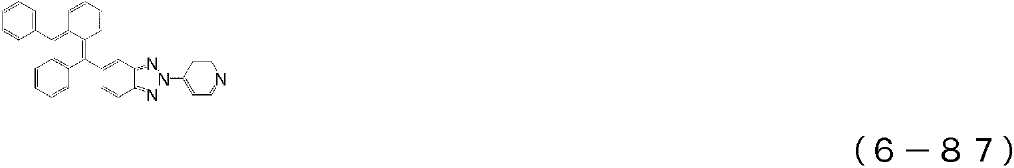

Figure pct00651
[화 652]
Figure pct00652
[화 653]
Figure pct00653
[화 654]
Figure pct00654
[화 655]
Figure pct00655

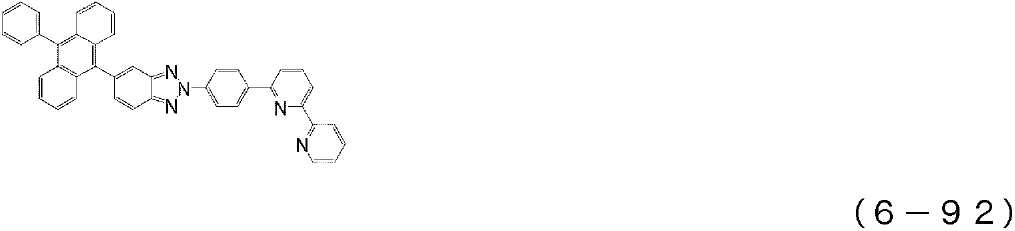

[화 656]
Figure pct00656
[화 657]
Figure pct00657
[화 658]
Figure pct00658
[화 659]

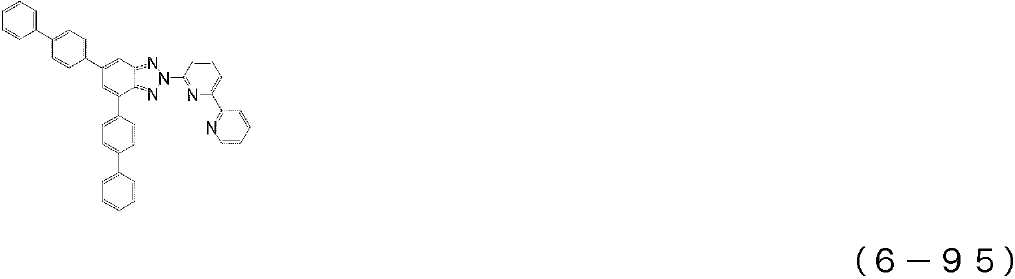

Figure pct00659
[화 660]
Figure pct00660
[화 661]
Figure pct00661
[화 662]
Figure pct00662
[화 663]
Figure pct00663
[화 664]

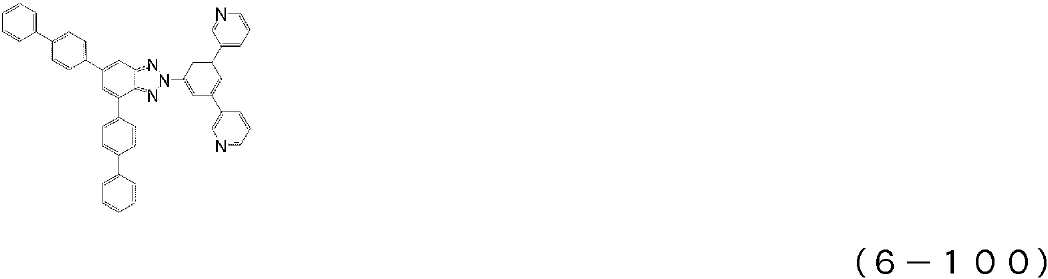

Figure pct00664
[화 665]
Figure pct00665
[화 666]

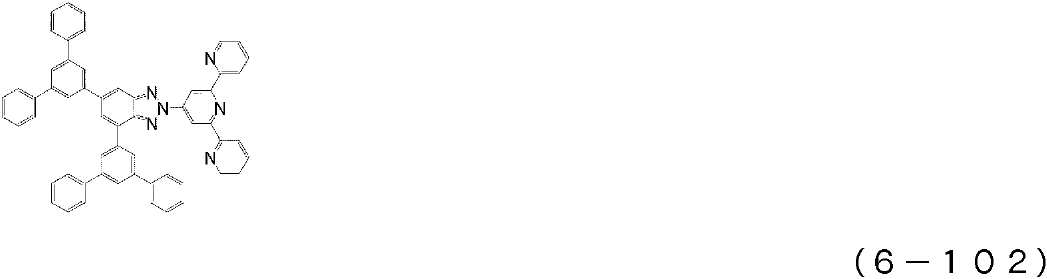

Figure pct00666
[화 667]
Figure pct00667

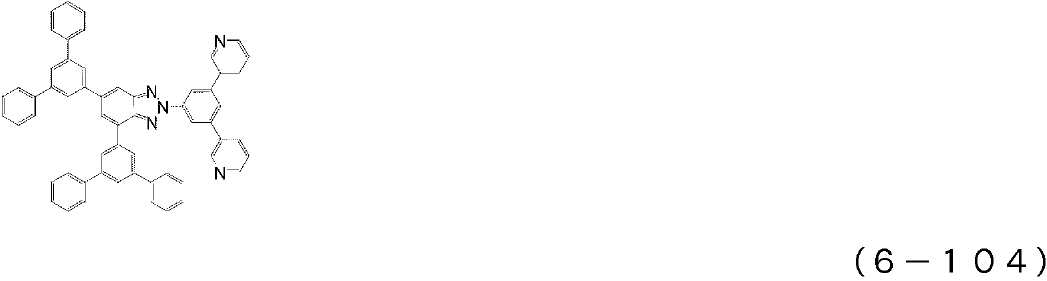

[화 668]
Figure pct00668
[화 669]
Figure pct00669

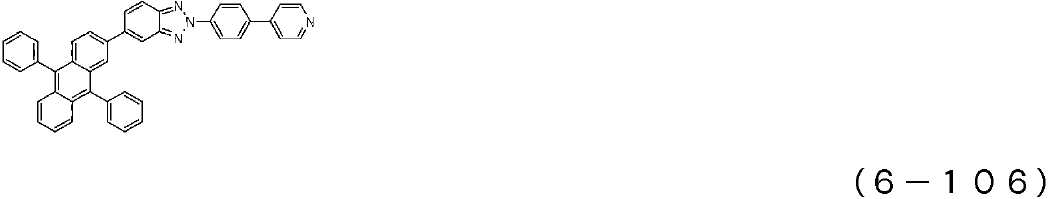

[화 670]
Figure pct00670

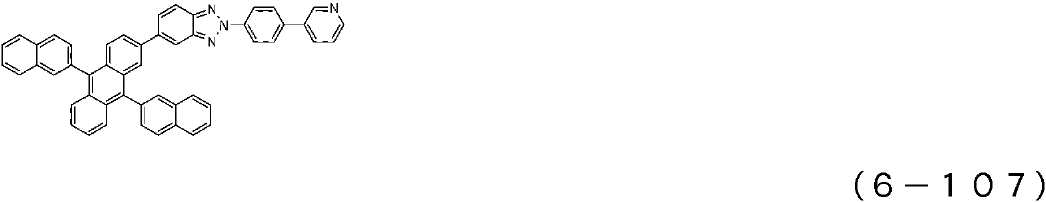

[화 671]
Figure pct00671
[화 672]

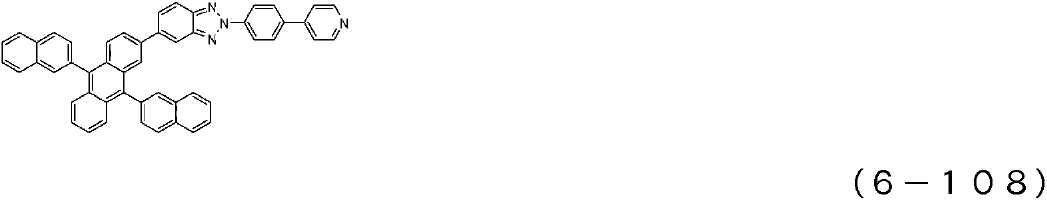

Figure pct00672
[화 673]
Figure pct00673
[화 674]
Figure pct00674
[화 675]

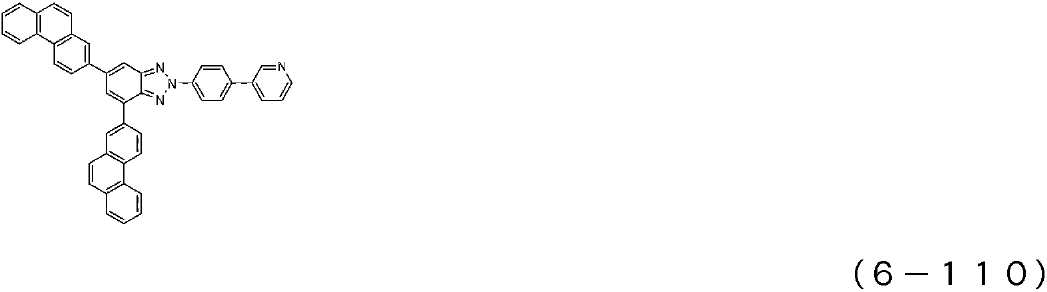

Figure pct00675
[화 676]

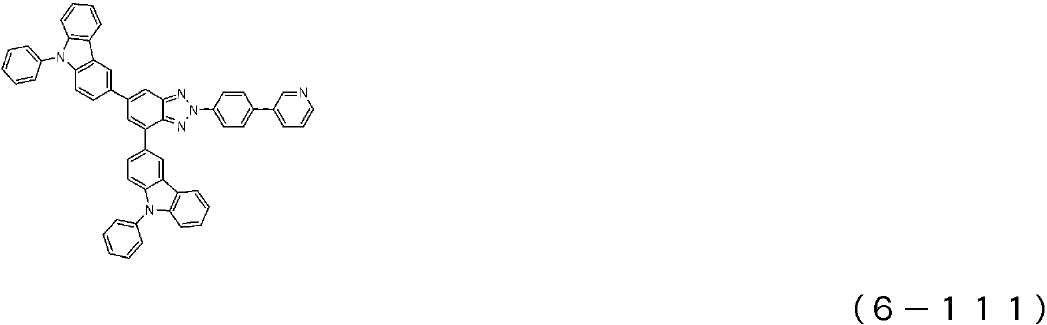

Figure pct00676

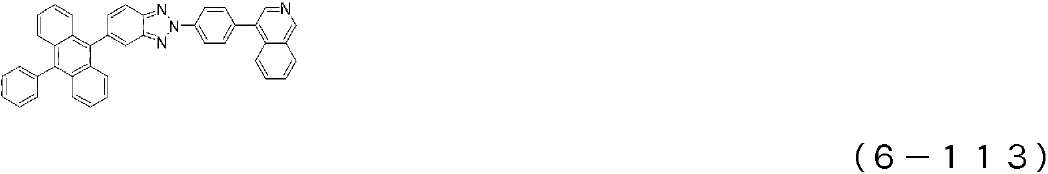

[화 677]
Figure pct00677
[화 678]
Figure pct00678
[화 679]
Figure pct00679
[화 680]

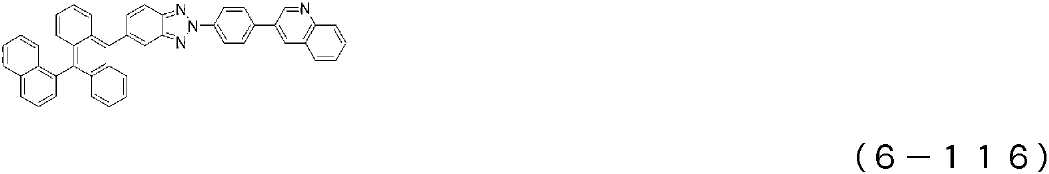

Figure pct00680
[화 681]
Figure pct00681
[화 682]
Figure pct00682
[화 683]
Figure pct00683
[화 684]

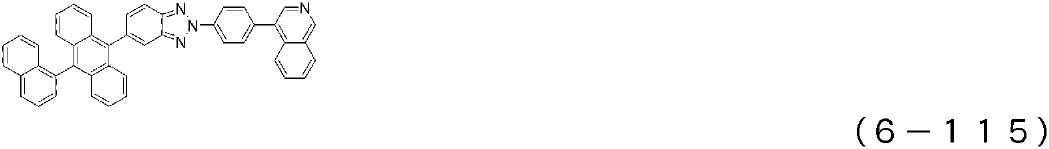

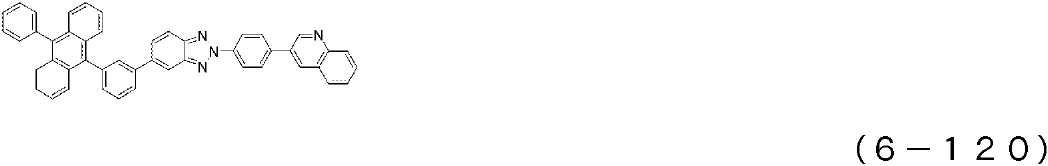

Figure pct00684
[화 685]

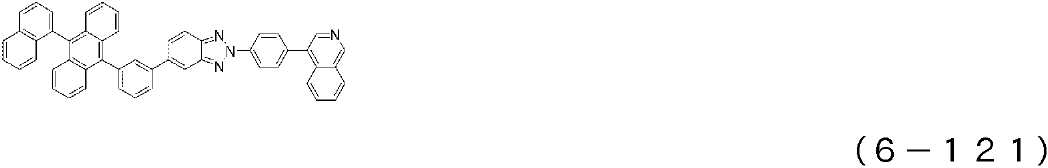

Figure pct00685
[화 686]
Figure pct00686
[화 687]
Figure pct00687
[화 688]
Figure pct00688
[화 689]

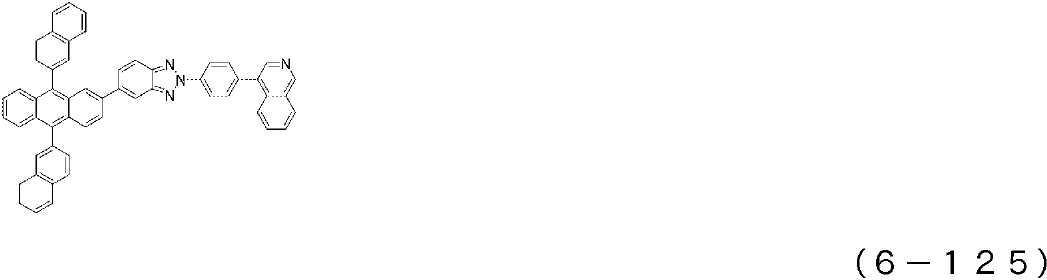

Figure pct00689
[화 690]
Figure pct00690
[화 691]

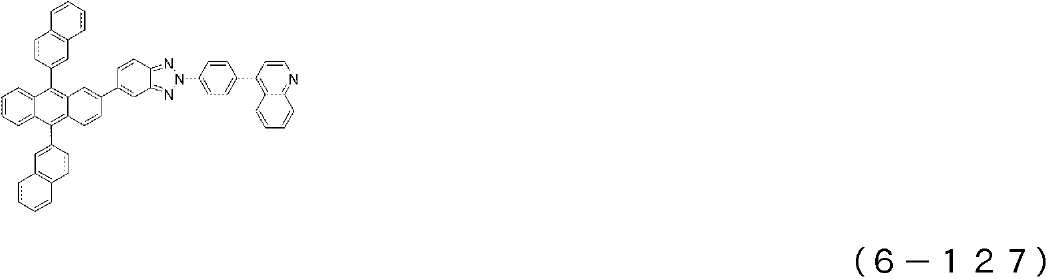

Figure pct00691

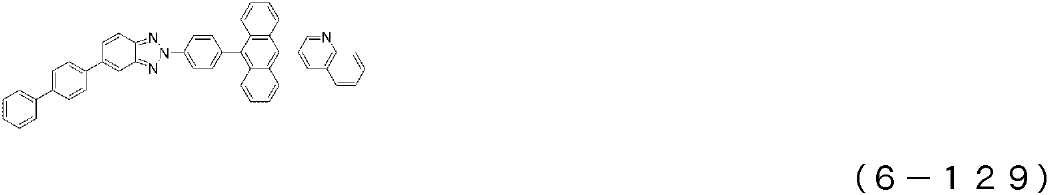

[화 692]
Figure pct00692
[화 693]
Figure pct00693
[화 694]
Figure pct00694
[화 695]
Figure pct00695
[화 696]

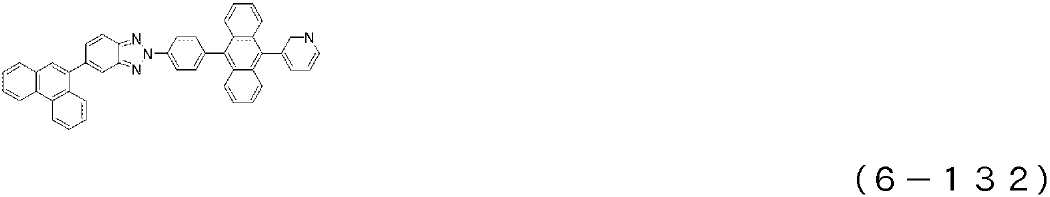

Figure pct00696
[화 697]

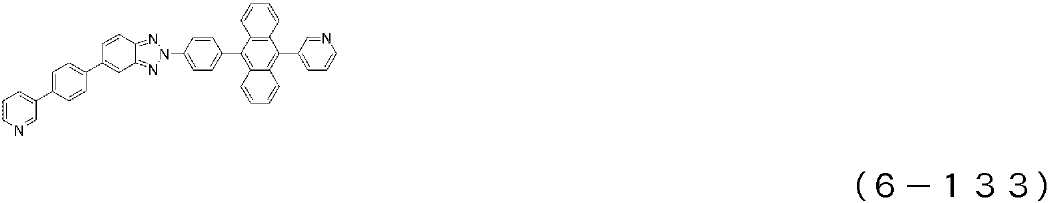

Figure pct00697
[화 698]
Figure pct00698
[화 699]
Figure pct00699
[화 700]
Figure pct00700
[화 701]

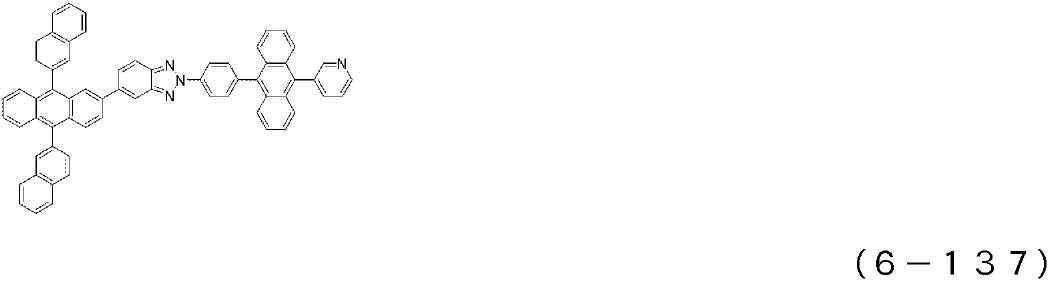

Figure pct00701
[화 702]
Figure pct00702

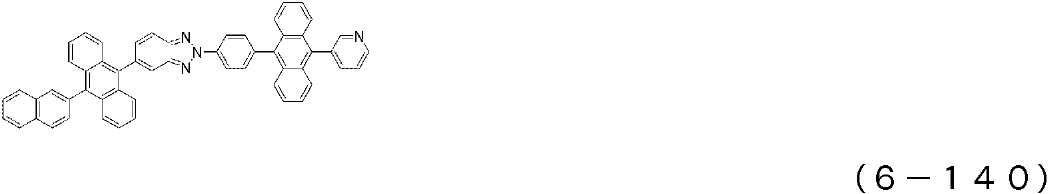

[화 703]
Figure pct00703

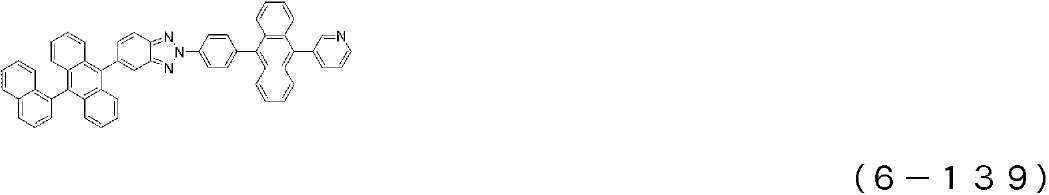

[화 704]
Figure pct00704
[화 705]

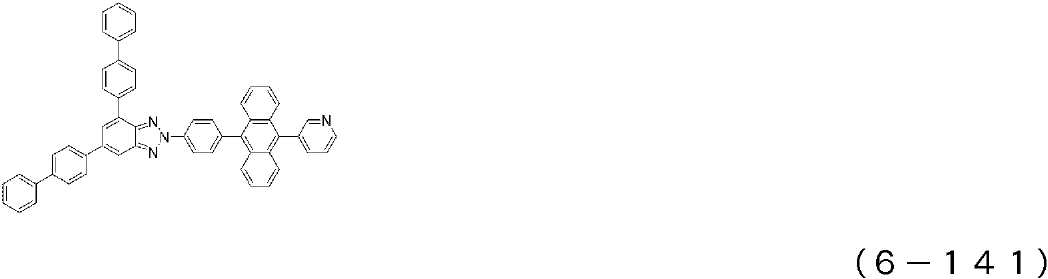

Figure pct00705
[화 706]

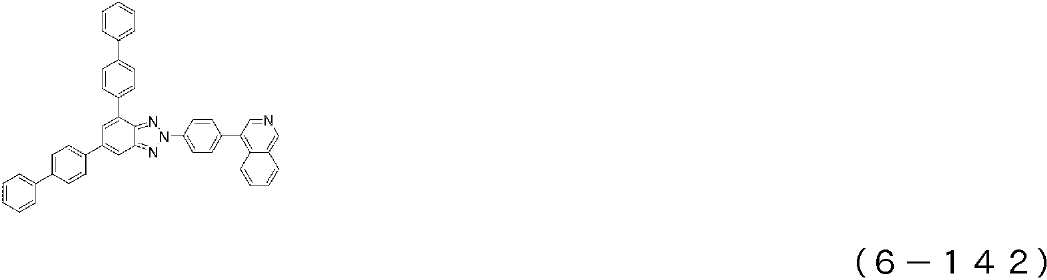

Figure pct00706
[화 707]
Figure pct00707
[화 708]
Figure pct00708

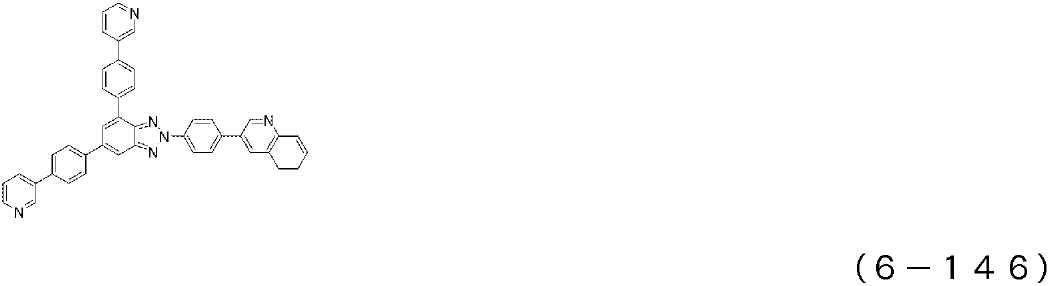

[화 709]
Figure pct00709
[화 710]
Figure pct00710
[화 711]
Figure pct00711
[화 712]

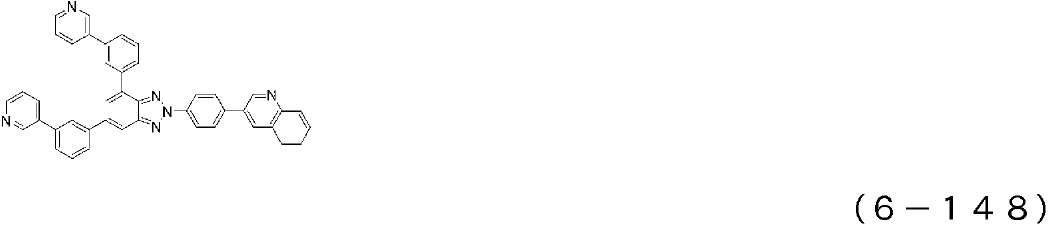

Figure pct00712
[화 713]
Figure pct00713
[화 714]
Figure pct00714
[화 715]

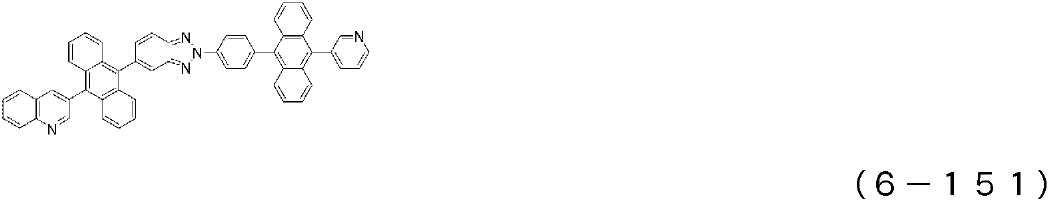

Figure pct00715
[화 716]
Figure pct00716
[화 717]

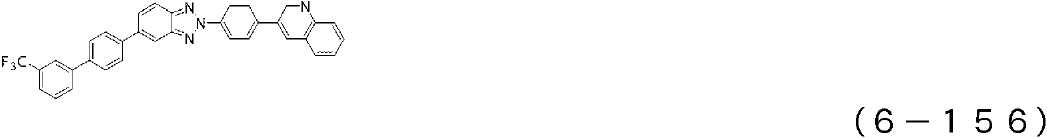

Figure pct00717
[화 718]
Figure pct00718
[화 719]
Figure pct00719
[화 720]
Figure pct00720
[화 721]
Figure pct00721
[화 722]
Figure pct00722

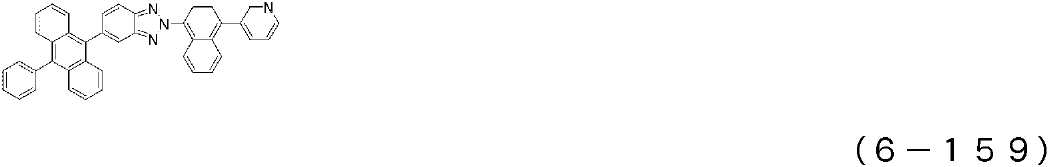

[화 723]
Figure pct00723
[화 724]

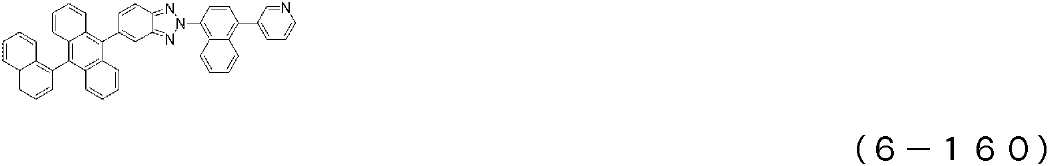

Figure pct00724
[화 725]

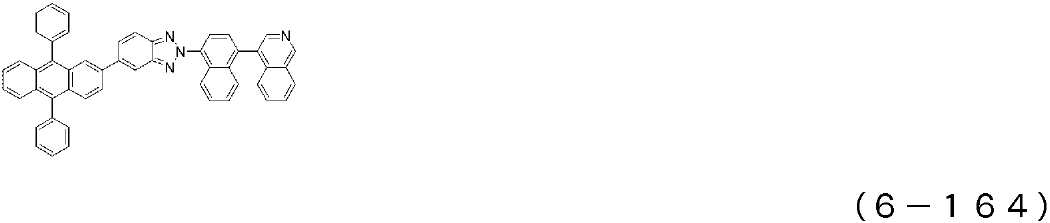

Figure pct00725

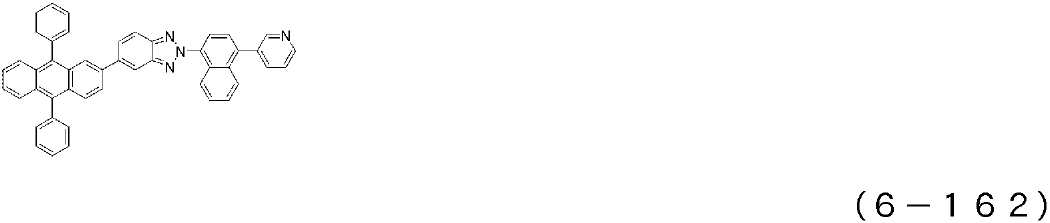

[화 726]
Figure pct00726
[화 727]
Figure pct00727
[화 728]
Figure pct00728
[화 729]
Figure pct00729
[화 730]

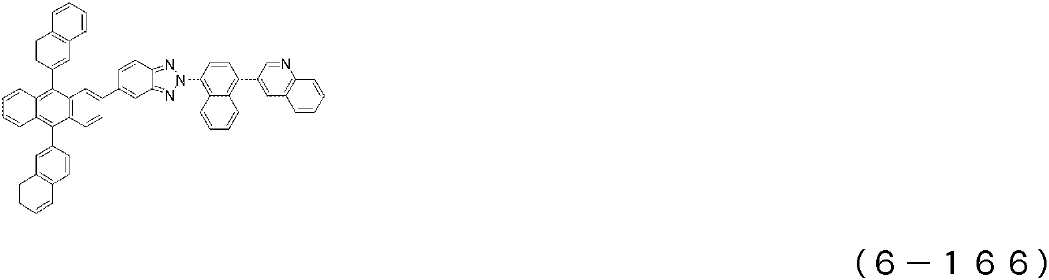

Figure pct00730

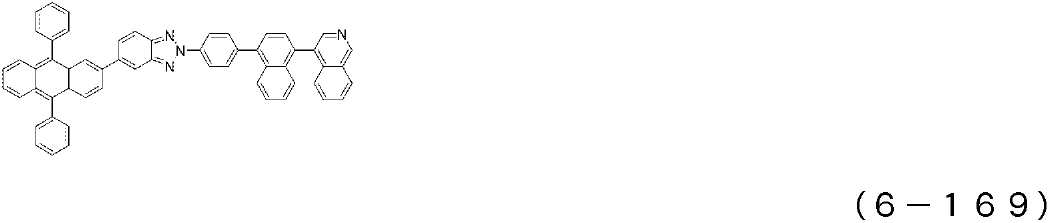

[화 731]
Figure pct00731

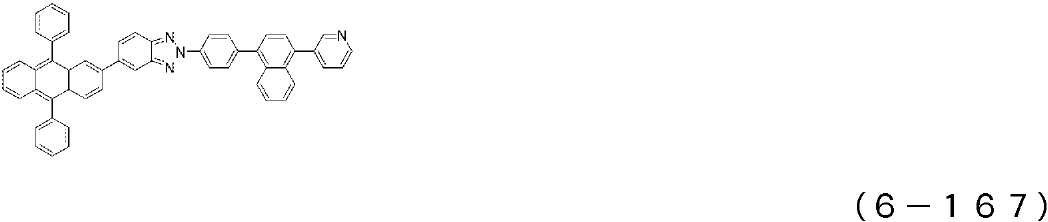

[화 732]
Figure pct00732
[화 733]
Figure pct00733
[화 734]
Figure pct00734
[화 735]

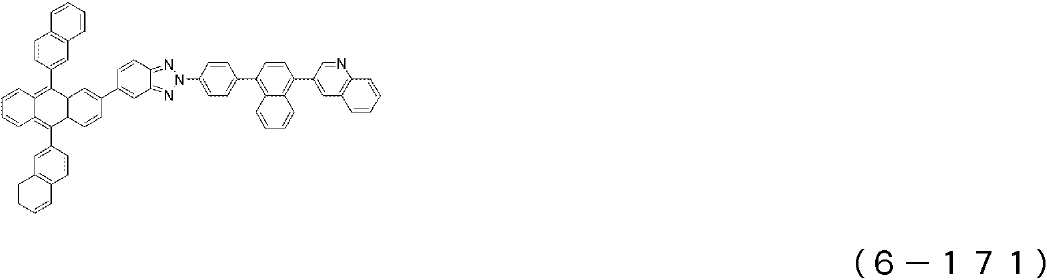

Figure pct00735
[화 736]

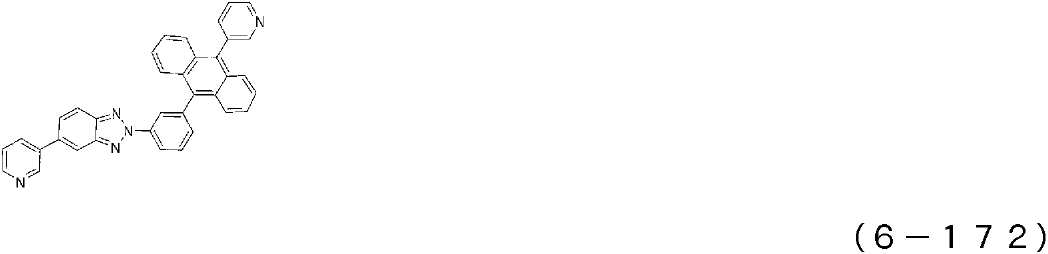

Figure pct00736
[화 737]

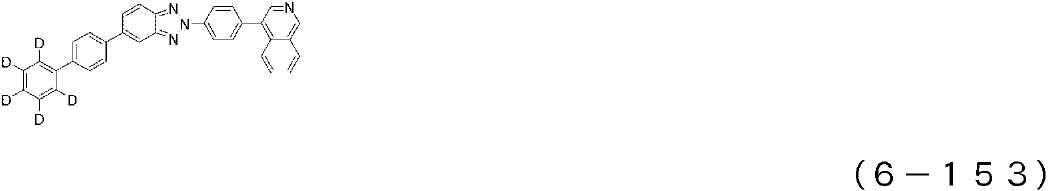

Figure pct00737
한편, 상술한 벤조트리아졸 환구조를 가지는 화합물은, 그 자체 공지의 방법에 준하여 합성할 수 있다(예를 들면, 특허문헌 11 참조).
본 발명의 유기 EL 소자에 적합하게 이용되는, 상기 일반식(7)로 표시되는 축합환 구조를 가지는 아민 유도체 중에서, 바람직한 화합물의 구체적인 예를 이하에 나타내지만, 이들의 화합물로 한정되는 것은 아니다.
[화 738]
Figure pct00738
[화 739]
Figure pct00739
[화 740]
Figure pct00740

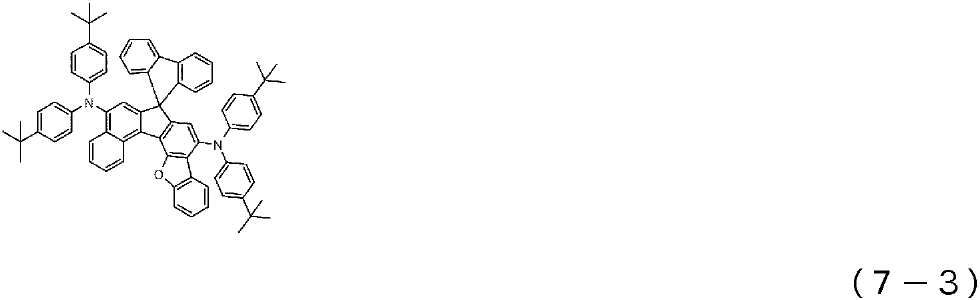

[화 741]
Figure pct00741
[화 742]
Figure pct00742
[화 743]
Figure pct00743
[화 744]
Figure pct00744
[화 745]

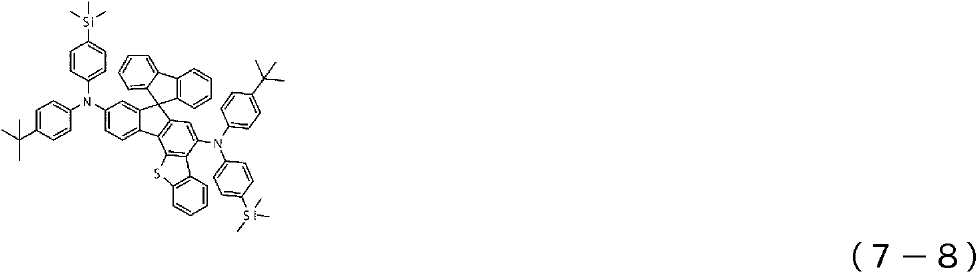

Figure pct00745
[화 746]
Figure pct00746
[화 747]
Figure pct00747
[화 748]
Figure pct00748
[화 749]

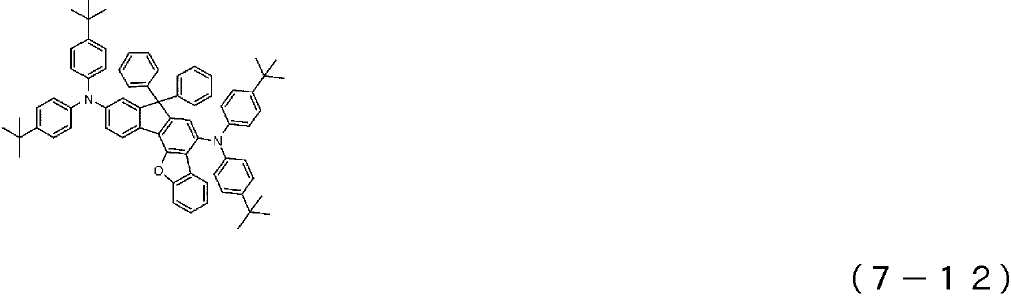

Figure pct00749
[화 750]

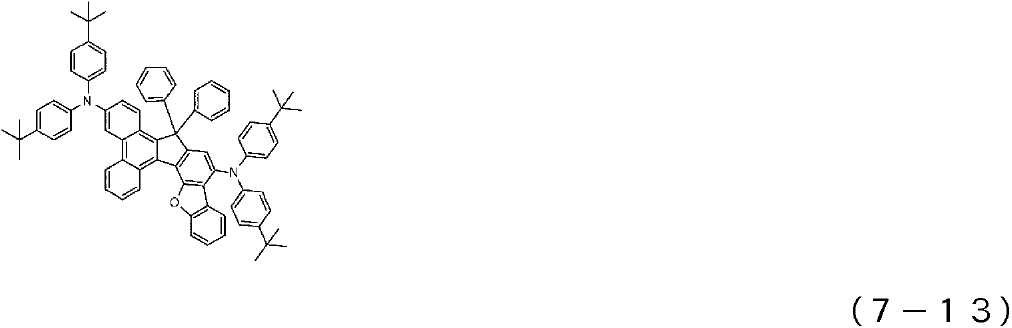

Figure pct00750

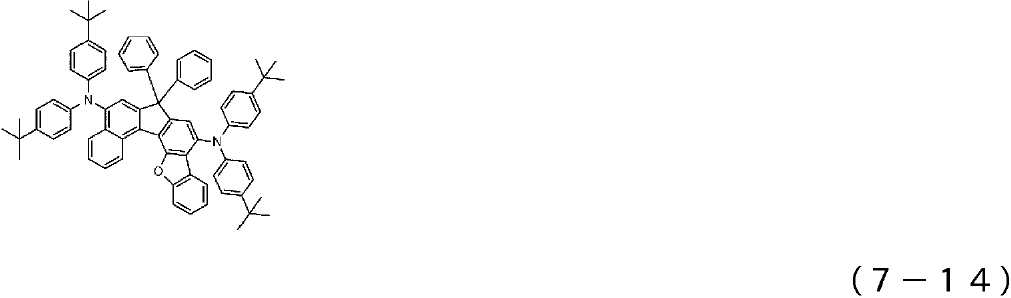

[화 751]
Figure pct00751
[화 752]

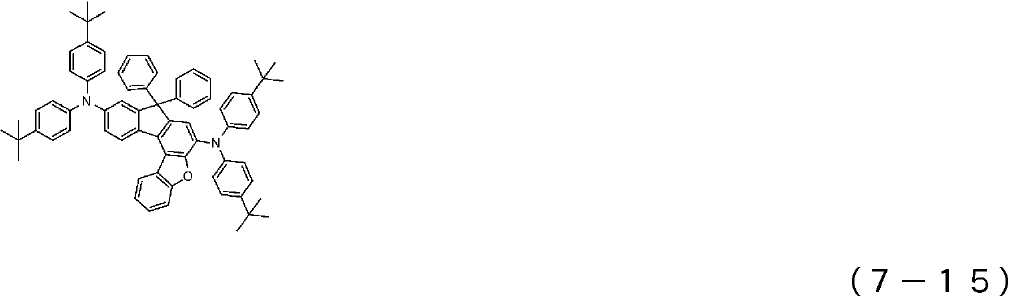

Figure pct00752
[화 753]
Figure pct00753
[화 754]
Figure pct00754
[화 755]
Figure pct00755
[화 756]
Figure pct00756
[화 757]
Figure pct00757
[화 758]
Figure pct00758
[화 759]
Figure pct00759
[화 760]

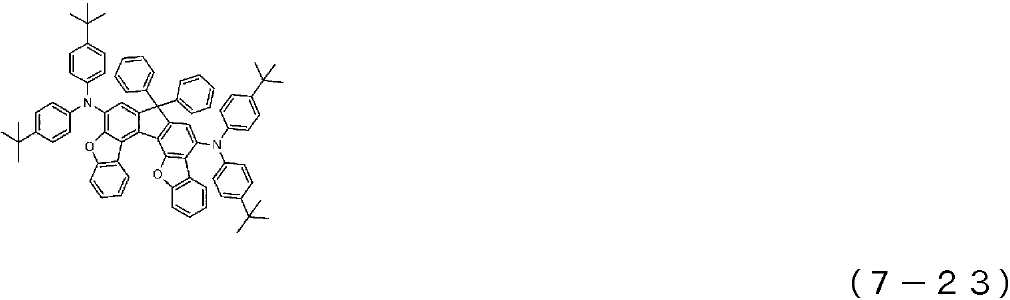

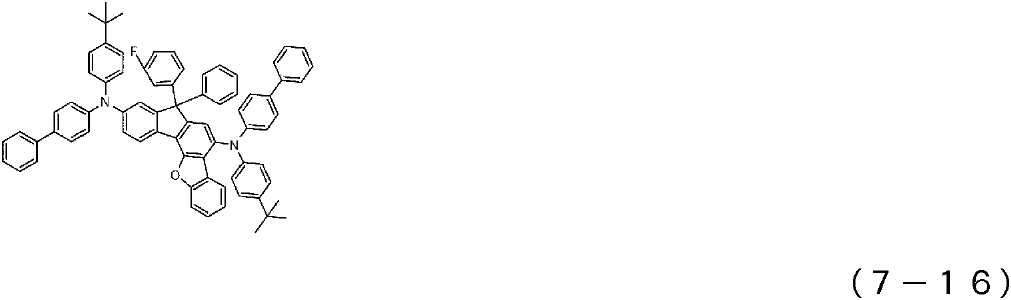

Figure pct00760
[화 761]
Figure pct00761
[화 762]
Figure pct00762
일반식(1)로 표시되는 아릴아민 화합물의 정제는 컬럼 크로마토 그래프에 의한 정제, 실리카 겔, 활성탄, 활성 백토 등에 의한 흡착 정제, 용매에 의한 재결정이나 정석법, 승화 정제법 등에 의하여 행하였다. 화합물의 분류(同定)는, NMR 분석에 의하여 행하였다. 물성치로서, 융점, 유리 전이점(Tg)과 일함수의 측정을 행하였다. 융점은 증착성의 지표가 되는 것이며, 유리 전이점(Tg)은 박막 상태의 안정성의 지표가 되고, 일함수는 정공 수송성이나 정공 저지성의 지표가 되는 것이다.
그 외, 본 발명의 유기 EL 소자에 이용되는 화합물은, 컬럼 크로마토 그래프에 의한 정제, 실리카 겔, 활성탄, 활성 백토 등에 의한 흡착 정제, 용매에 의한 재결정이나 정석법 등에 의하여 정제를 행한 후, 마지막에 승화 정제법에 따라 정제한 것을 이용했다.
융점과 유리 전이점(Tg)은, 분체를 이용하여 고감도 시차주사 열량계(불카·에이엑스에스제, DSC3100SA)에 의하여 측정했다.
일함수는, ITO 기판상에 100㎚의 박막을 제작하고, 이온화 포텐셜 측정 장치(스미토모쥬기카이고교가부시키가이샤(住友重機械工業株式會社), PYS-202)에 의하여 구했다.
본 발명의 유기 EL 소자의 구조로서는, 기판상에 순차로, 양극, 정공 주입층, 정공 수송층, 발광층, 전자 수송층, 전자 주입층 및 음극으로 이루어지는 것, 또, 정공 수송층과 발광층의 사이에 전자 저지층을 가지는 것, 발광층과 전자 수송층의 사이에 정공 저지층을 가지는 것을 들 수 있다. 이들의 다층 구조에 있어서는 유기층을 몇 층 정도 생략 혹은 겸하는 것이 가능하고, 예를 들면 전자 주입층과 전자 수송층을 겸한 구성으로 하는 것, 등도 가능하다. 또, 동일한 기능을 가지는 유기층을 2층 이상 적층한 구성으로 하는 것이 가능하고, 정공 수송층을 2층 적층한 구성, 발광층을 2층 적층한 구성, 전자 수송층을 2층 적층한 구성, 등도 가능하다.
본 발명의 유기 EL 소자의 양극으로서는, ITO나 금과 같은 일함수가 큰 전극 재료가 이용된다.
본 발명의 유기 EL 소자의 정공 주입층으로서는, 상기 일반식(1)로 표시되는 아릴아민 화합물에 대하여, 전자 억셉터를 P도핑한 것이 적합하게 이용된다.
상기 일반식(1)로 표시되는 아릴아민 화합물과 혼합 혹은 동시에 사용할 수 있는, 정공 주입·수송성의 재료로서는, 스타버스트형의 트리페닐아민 유도체, 여러 가지의 트리페닐아민 4량체 등의 재료; 구리 프탈로시아닌으로 대표되는 포르피린 화합물; 헥사시아노아자 트리페닐렌과 같은 억셉터성의 복소환화합물이나 도포형의 고분자 재료, 등을 이용할 수 있다. 이들의 재료는 증착법 외, 스핀 코트법이나 잉크젯법 등의 공지의 방법에 따라 박막 형성을 행할 수 있다.
본 발명의 유기 EL 소자의 정공 수송층으로서는, 상기 일반식(1)로 표시되는 아릴아민 화합물 외, N,N'-디페닐-N,N'-디(m-트릴)벤지딘(TPD), N,N'-디페닐-N,N'-디(α-나프틸)벤지딘(NPD), N,N,N',N'-테트라 비페닐릴벤지딘 등의 벤지딘 유도체, 1,1-비스［4-(디- 4-트릴아미노)페닐］시클로헥산(TAPC) 등의, 분자 중에 트리페닐아민 구조를 2개, 단일결합 또는 헤테로 원자를 포함하지 않는 2가기로 연결한 구조를 가지는 아릴아민 화합물, 분자 중에 트리페닐아민 구조를 4개 단일결합 또는 헤테로 원자를 포함하지 않는 2가기로 연결한 구조를 가지는 아릴아민 화합물, 여러 가지의 트리페닐아민 3량체 등을 이용할 수 있다. 또, 정공의 주입·수송층으로서 폴리(3,4-에틸렌디옥시티오펜)(PEDOT)/폴리(스티렌술포네이트)(PSS) 등의 도포형의 고분자 재료를 이용할 수 있다.
본 발명의 유기 EL 소자의 정공 수송층으로서는, 정공 수송성의 아릴아민 화합물이 적합하게 이용되고, 특히 상기 일반식(1)로 표시되는 아릴아민 화합물이 적합하게 이용된다. 그리고, P도핑하지 않은 것이 적합하게 이용된다.
이들은, 단독으로 성막해도 좋지만, 다른 재료와 함께 혼합하여 성막한 단층으로서 사용해도 좋고, 단독으로 성막한 층끼리, 혼합하여 성막한 층끼리, 또는 단독으로 성막한 층과 혼합하여 성막한 층의 적층 구조로 해도 좋다. 이들의 재료는 증착법 외, 스핀 코트법이나 잉크젯법 등의 공지의 방법에 따라 박막 형성을 행할 수 있다.
본 발명의 유기 EL 소자의 전자 저지층으로서는, 상기 일반식(1)로 표시되는 아릴아민 화합물이 바람직하게 이용되지만, 그 외, 분자 중에 트리페닐아민 구조를 4개, 단일결합 또는 헤테로 원자를 포함하지 않는 2가기로 연결한 구조를 가지는 아릴아민 화합물, 분자 중에 트리페닐아민 구조를 2개, 단일결합 또는 헤테로 원자를 포함하지 않는 2가기로 연결한 구조를 가지는 아릴아민 화합물, 4,4',4"-트리(N-카바졸릴)트리페닐아민(TCTA), 9,9-비스［4-(카바졸-9-일)페닐］플루오렌, 1,3-비스(카바졸-9-일)벤젠(mCP), 2,2-비스(4-카바졸-9-일페닐) 아다만탄(Ad-Cz) 등의 카바졸 유도체, 9-［4-(카바졸-9-일)페닐］-9-［4-(트리페닐시릴)페닐］-9H-플루오렌으로 대표되는 트리페닐시릴기와 트리아릴아민 구조를 가지는 화합물 등의 전자 저지작용을 가지는 화합물을 이용할 수 있다. 이들은, 단독으로 성막해도 좋지만, 다른 재료와 함께 혼합하여 성막한 단층으로서 사용해도 좋고, 단독으로 성막한 층끼리, 혼합하여 성막한 층끼리, 또는 단독으로 성막한 층과 혼합하여 성막한 층의 적층 구조로 해도 좋다. 이들의 재료는 증착법 외, 스핀 코트법이나 잉크젯법 등의 공지의 방법에 따라 박막 형성을 행할 수 있다.
본 발명의 유기 EL 소자에서는, 발광층에 인접하는 층(예를 들면, 정공 수송층, 전자 저지층 등)에 있어서, 전자 억셉터를 P도핑하지 않은 것이 바람직하다.
이들의 층에는, 전자 저지성이 높은 아릴아민 화합물이 적합하게 이용되고, 상기 일반식(1)로 표시되는 아릴아민 화합물 등이 바람직하게 이용된다.
또, 이들 층의 막 두께는, 통상 이용되는 막 두께이면 특히 한정되는 것은 아니지만, 예를 들면, 정공 수송층으로서는 20∼100㎚, 전자 저지층으로서는 5∼30㎚로 이용된다.
본 발명의 유기 EL 소자의 발광층으로서, Alq3를 비롯하는 퀴놀리놀 유도체의 금속 착체 외, 각종 금속 착체, 안트라센 유도체, 비스스티릴벤젠 유도체, 피렌 유도체, 옥사졸 유도체, 폴리파라페닐렌비닐렌 유도체 등을 이용할 수 있다. 또, 발광층을 호스트 재료와 도펀트 재료로 구성해도 좋고, 호스트 재료로서는, 안트라센 유도체가 바람직하게 이용되지만, 그 외, 상기 발광재료에 더하여 티아졸 유도체, 벤즈이미다졸 유도체, 폴리디알킬플루오렌 유도체 등을 이용할 수 있다. 또 도펀트 재료로서는, 피렌 유도체, 상기 일반식(7)로 표시되는 축합환 구조를 가지는 아민 유도체가 바람직하게 이용되지만, 그 외, 퀴나크리돈, 쿠마린, 루브렌, 페릴렌, 및 그들의 유도체, 벤조피란 유도체, 인데노페난트렌 유도체, 로다민 유도체, 아미노 스티릴 유도체 등을 이용할 수 있다. 이들은, 단독으로 성막해도 좋지만, 다른 재료와 함께 혼합하여 성막한 단층으로서 사용해도 좋고, 단독으로 성막한 층끼리, 혼합하여 성막한 층끼리, 또는 단독으로 성막한 층과 혼합하여 성막한 층의 적층 구조로 해도 좋다.
또, 발광재료로서 인광 발광재료를 사용하는 것도 가능하다. 인광 발광체로서는, 이리듐이나 백금 등의 금속 착체의 인광 발광체를 사용할 수 있다. Ir(ppy)3 등의 녹색의 인광 발광체, FIrpic, Fir6 등의 청색의 인광 발광체, Btp2Ir(acac) 등의 적색의 인광 발광체 등이 이용되고, 이때의 호스트 재료로서는 정공 주입·수송성의 호스트 재료로서 4,4'-디(N-카바졸릴)비페닐(CBP)이나 TCTA, mCP 등의 카바졸 유도체 등을 이용할 수 있다. 전자 수송성의 호스트 재료로서 p-비스(트리페닐시릴)벤젠(UGH2)이나 2,2',2"-(1,3,5-페닐렌)-트리스(1-페닐-1H-벤즈이미다졸)(TPBI) 등을 이용할 수 있어, 고성능의 유기 EL 소자를 제작할 수 있다.
인광성의 발광재료의 호스트 재료로의 도프는 농도 소광(消光)을 피하기 위해, 발광층 전체에 대하여 1∼30중량 퍼센트의 범위에서, 공증착에 의하여 도프하는 것이 바람직하다.
또, 발광재료로서 PIC-TRZ, CC2TA, PXZ-TRZ, 4CzIPN 등의 CDCB 유도체 등의 지연 형광을 방사하는 재료를 사용하는 것도 가능하다(예를 들면, 비특허문헌 3 참조).
이들의 재료는 증착법 외, 스핀 코트법이나 잉크젯법 등의 공지의 방법에 따라 박막 형성을 행할 수 있다.
본 발명의 유기 EL 소자의 정공 저지층으로서 배소쿠프로인 (bathocuproine)(BCP) 등의 페난트롤린 유도체나, 알루미늄(Ⅲ)비스(2-메틸-8-퀴놀리네이트)-4-페닐페놀레이트(BAlq) 등의 퀴놀리놀 유도체의 금속 착체 외, 각종 희토류 착체, 트리아졸 유도체, 트리아진 유도체, 옥사디아졸 유도체 등, 정공 저지작용을 가지는 화합물을 이용할 수 있다. 이들의 재료는 전자 수송층의 재료를 겸해도 좋다. 이들은, 단독으로 성막해도 좋지만, 다른 재료와 함께 혼합하여 성막한 단층으로서 사용해도 좋고, 단독으로 성막한 층끼리, 혼합하여 성막한 층끼리, 또는 단독으로 성막한 층과 혼합하여 성막한 층의 적층 구조로 해도 좋다. 이들의 재료는 증착법 외, 스핀 코트법이나 잉크젯법 등의 공지의 방법에 따라 박막 형성을 행할 수 있다.
본 발명의 유기 EL 소자의 전자 수송층으로서는, 상기 일반식(3)으로 표시되는 안트라센환 구조를 가지는 화합물, 상기 일반식(4)로 표시되는 피리미딘환 구조를 가지는 화합물, 또는 상기 일반식(6)으로 표시되는 벤조트리아졸 환구조를 가지는 화합물이 바람직하게 이용되지만, 그 외, Alq3, BAlq를 비롯하는 퀴놀리놀 유도체의 금속 착체, 각종 금속 착체, 트리아졸 유도체, 트리아진 유도체, 옥사디아졸 유도체, 티아디아졸 유도체, 카보디이미드 유도체, 퀴녹살린 유도체, 페난트롤린 유도체, 실롤 유도체 등을 이용할 수 있다. 이들은, 단독으로 성막해도 좋지만, 다른 재료와 함께 혼합하여 성막한 단층으로서 사용해도 좋고, 단독으로 성막한 층끼리, 혼합하여 성막한 층끼리, 또는 단독으로 성막한 층과 혼합하여 성막한 층의 적층 구조로 해도 좋다. 이들의 재료는 증착법 외, 스핀 코트법이나 잉크젯법 등의 공지의 방법에 따라 박막 형성을 행할 수 있다.
본 발명의 유기 EL 소자의 전자 주입층으로서 불화 리튬, 불화 세슘 등의 알칼리 금속염, 불화 마그네슘 등의 알칼리토류 금속염, 산화 알류미늄 등의 금속 산화물 등을 이용할 수 있지만, 전자 수송층과 음극이 바람직한 선택에 있어서는, 이것을 생략할 수 있다.
본 발명의 유기 EL 소자의 음극으로서, 알루미늄과 같은 일함수가 낮은 전극 재료나, 마그네슘 은합금, 마그네슘 인듐 합금, 알루미늄 마그네슘 합금과 같은, 보다 일함수가 낮은 합금이 전극 재료로서 이용된다.
이하, 본 발명의 실시형태에 대하여, 실시예에 의해 구체적으로 설명하지만, 본 발명은 이하의 실시예로 한정되는 것은 아니다.
실시예 1
〈N,N-비스(비페닐-4-일)-N-(6-페닐비페닐-3-일)아민(화합물 1-2)의 합성〉
N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민 11.8g, 톨루엔 94mL, 페닐 붕소산 2.7g, 미리 탄산칼륨 5.9g을 물 36mL에 용해한 수용액을 질소 치환한 반응 용기에 더하여, 30분간 초음파를 조사하면서 질소 가스를 통기했다. 테트라키스 트리페닐 포스핀 팔라듐 0.74g을 더하여 가열하고, 72℃에서 18시간 교반했다. 실온까지 냉각하고, 분액조작에 의하여 유기층을 채취했다. 물을 이용한 세정, 포화 식염수를 이용한 세정을 차례로 진행한 후, 무수 황산 마그네슘을 이용하여 건조하고, 농축함으로써 조제물을 얻었다. 계속하여, 컬럼 크로마토그래피를 이용한 정제를 행함으로써, N,N-비스(비페닐-4-일)-N-(6-페닐비페닐-3-일)아민(화합물 1-2)의 백색 분체 8.4g(수율 72%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 31개의 수소 시그널을 검출했다.

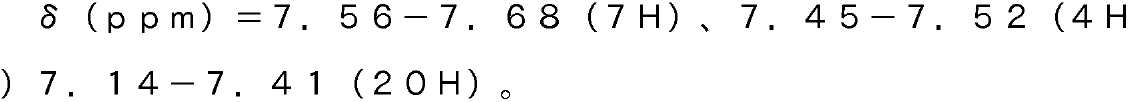

Figure pct00763

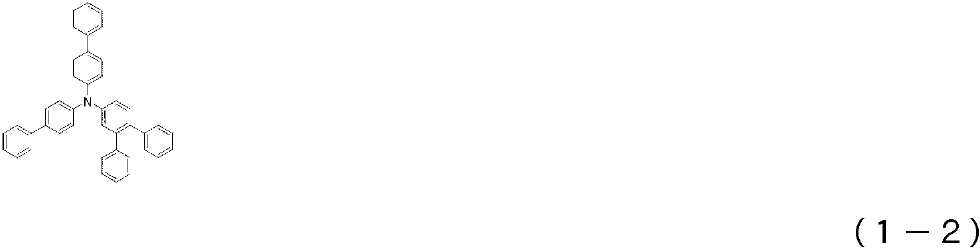

[화 763]
Figure pct00764
실시예 2
〈N,N-비스(비페닐-4-일)-N-｛6-(나프틸-1-일)비페닐-3-일｝아민(화합물 1-3)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 1-나프틸 붕소산을 이용하고, 같은 조건으로 반응을 행함으로써, N,N-비스(비페닐-4-일)-N-｛6-(나프틸-1-일)비페닐-3-일｝아민(화합물 1-3)의 백색 분체 9.2g(수율 61%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 33개의 수소 시그널을 검출했다.
Figure pct00765
[화 764]
Figure pct00766
실시예 3
〈N,N-비스(비페닐-4-일)-N-｛6-(9,9-디메틸플루오렌-2-일)비페닐-3-일｝아민(화합물 1-1)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, (9,9-디메틸플루오렌-2-일) 붕소산을 이용하고, 같은 조건으로 반응을 행함으로써, N,N-비스(비페닐-4-일)-N-｛6-(9,9-디메틸플루오렌-2-일)비페닐-3-일｝아민(화합물 1-1)의 백색 분체 9.0g(수율 57%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00767

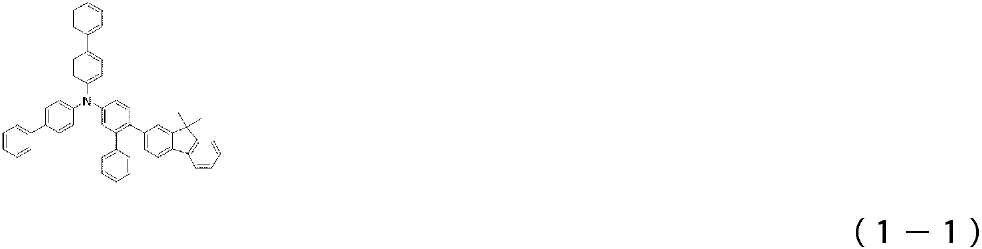

[화 765]
Figure pct00768
실시예 4
〈N,N-비스(비페닐-4-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-4)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-비페닐 붕소산을 이용하고, 같은 조건으로 반응을 행함으로써, N,N-비스(비페닐-4-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-4)의 백색 분체 8.6g(수율 64%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 35개의 수소 시그널을 검출했다.
Figure pct00769
[화 766]
Figure pct00770
실시예 5
〈N,N-비스(비페닐-4-일)-N-｛6-(1,1’; 4’,1"-터페닐-4-일)비페닐-3-일｝아민(화합물 1-9)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-브로모-1,1’; 4’,1"-터페닐을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N-비스(비페닐-4-일)-N-｛3-페닐-4-(4,4,5,5-테트라메틸-1,3,2-디옥사보로란-2-일)페닐｝아민을 이용하고, 같은 조건으로 반응을 행함으로써, N,N-비스(비페닐-4-일)-N-｛6-(1,1’; 4’,1"-터페닐-4-일)비페닐-3-일｝아민(화합물 1-9)의 백색 분체 4.5g(수율 40%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(THF-d8)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00771
[화 767]
Figure pct00772
실시예 6
〈N,N-비스(비페닐-4-일)-N-［6-｛4-(나프탈렌-1-일)페닐)｝비페닐-3-일］아민(화합물 1-16)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-(나프탈렌-1-일)페닐 붕소산을 이용하고, 같은 조건으로 반응을 행함으로써, N,N-비스(비페닐-4-일)-N-［6-｛4-(나프탈렌-1-일)페닐)｝비페닐-3-일］아민(화합물 1-16)의 백색 분체 11.6g(수율 77%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 37개의 수소 시그널을 검출했다.

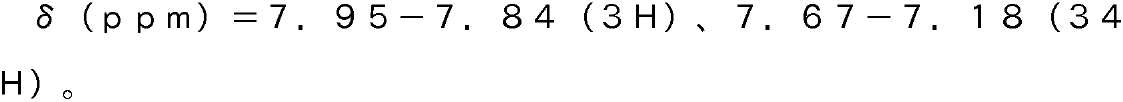

Figure pct00773
[화 768]
Figure pct00774

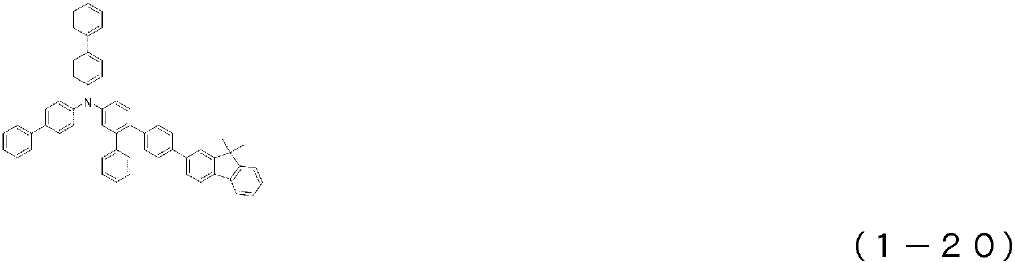

실시예 7
〈N,N-비스(비페닐-4-일)-N-［6-(9,9-디메틸플루오렌-2-일)페닐)｝비페닐-3-일］아민(화합물 1-20)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-(9,9-디메틸플루오렌-2-일)페닐 붕소산을 이용하고, 같은 조건으로 반응을 행함으로써, N,N-비스(비페닐-4-일)-N-［6-(9,9-디메틸플루오렌-2-일)페닐)｝비페닐-3-일］아민(화합물 1-20)의 백색 분체 13.1g(수율 81%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 43개의 수소 시그널을 검출했다.
Figure pct00775
[화 769]
Figure pct00776
실시예 8
〈N-(비페닐-4-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝-N-(9,9-디메틸플루오렌-2-일)아민(화합물 1-56)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-(9,9-디메틸플루오렌-2-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써, N-(비페닐-4-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝-N-(9,9-디메틸플루오렌-2-일)아민(화합물 1-56)의 백색 분체 17.8g(수율 89%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.

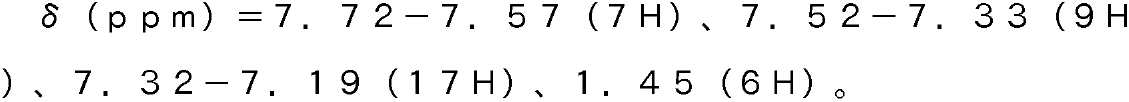

Figure pct00777

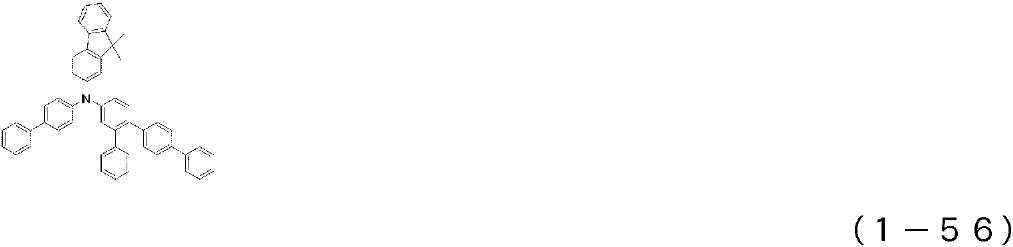

[화 770]
Figure pct00778
실시예 9
〈N,N-비스(9,9-디메틸플루오렌-2-일)-N-(6-페닐비페닐-3-일)-아민(화합물 1-62)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N-비스(9,9-디메틸플루오렌-2-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써, N,N-비스(9,9-디메틸플루오렌-2-일)-N-(6-페닐비페닐-3-일)아민(화합물 1-62)의 백색 분체 11.5g(수율 57%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(THF-d8)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00779
[화 771]
Figure pct00780
실시예 10
〈N,N-비스(6-페닐비페닐-3-일)-N-(비페닐-4-일)아민(화합물 1-108)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N-비스(6-브로모비페닐-3-일)-N-(비페닐-4-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써, N,N-비스(6-페닐비페닐-3-일)-N-(비페닐-4-일)아민(화합물 1-108)의 백색 분체 10.2g(수율 73%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.

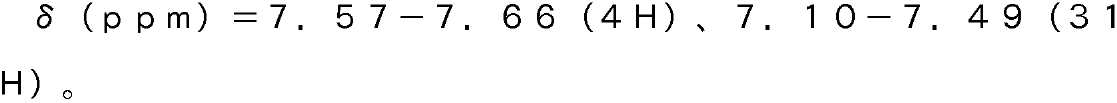

1H-NMR(CDCl3)에서 이하의 35개의 수소 시그널을 검출했다.
Figure pct00781
[화 772]
Figure pct00782
실시예 11
〈N,N,N-트리스(6-페닐비페닐-3-일)아민(화합물 1-143)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N,N-트리스(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써, N,N,N-트리스(6-페닐비페닐-3-일)아민(화합물 1-143)의 백색 분체 11.1g(수율 75%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00783

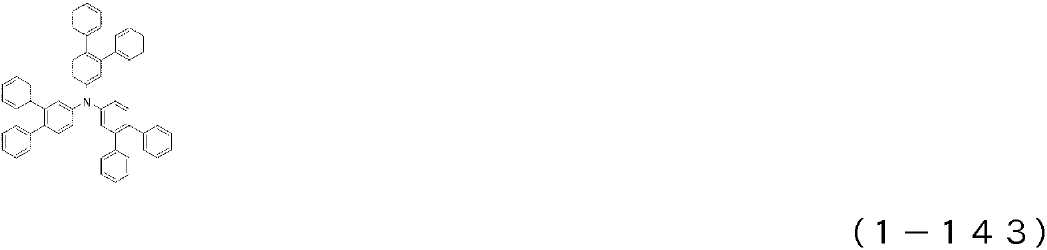

[화 773]
Figure pct00784
실시예 12
〈N-(비페닐-4-일)-N-(6-페닐비페닐-3-일)-N-(9,9-디메틸플루오렌-2-일)아민(화합물 1-50)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-(9,9-디메틸플루오렌-2-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써, N-(비페닐-4-일)-N-(6-페닐비페닐-3-일)-N-(9,9-디메틸플루오렌-2-일)아민(화합물 1-50)의 백색 분체 13.6g(수율 76%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 35개의 수소 시그널을 검출했다.
Figure pct00785
[화 774]

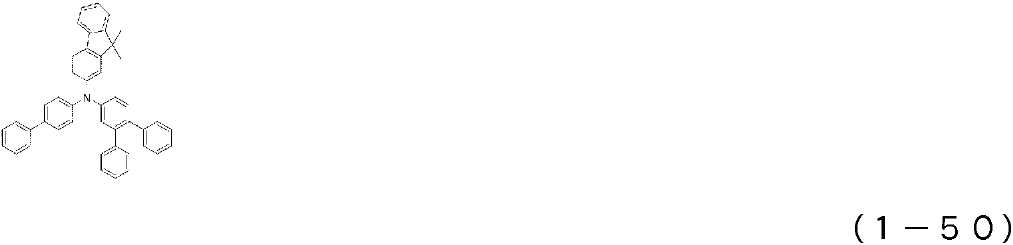

Figure pct00786
실시예 13

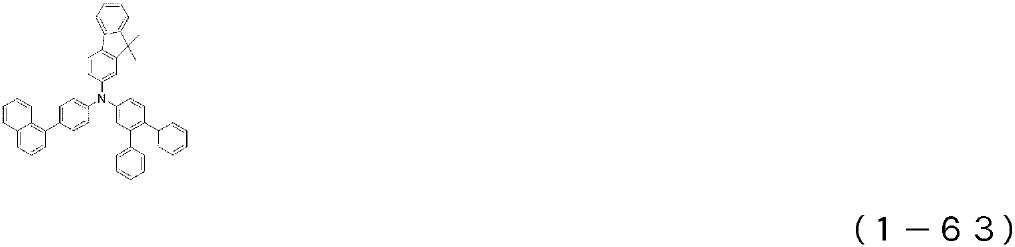

〈N-(9,9-디메틸플루오렌-2-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-(6-페닐비페닐-3-일)아민(화합물 1-63)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(6-브로모비페닐-3-일)-N-(9,9-디메틸플루오렌-2-일)-N-｛4-(나프탈렌-1-일)페닐｝아민을 이용하고, 같은 조건으로 반응을 행함으로써, N-(9,9-디메틸플루오렌-2-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-(6-페닐비페닐-3-일)아민(화합물 1-63)의 담황백색 분체 12.2g(수율 56%)을 얻었다.
얻어진 담황백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.

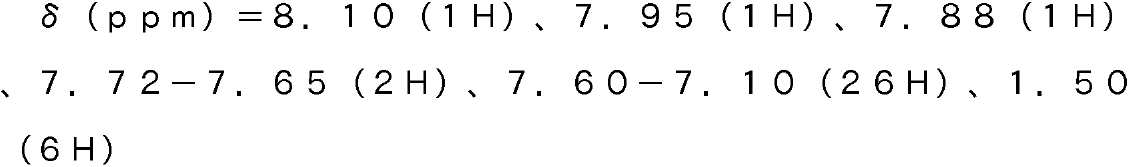

1H-NMR(CDCl3)에서 이하의 37개의 수소 시그널을 검출했다.
Figure pct00787
[화 775]
Figure pct00788
실시예 14
〈N-(9,9-디메틸플루오렌-2-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-｛6-페닐비페닐-3-일｝아민(화합물 1-64)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(6-브로모비페닐-3-일)-N-(9,9-디메틸플루오렌-2-일)-N-｛4-(나프탈렌-2-일)페닐｝아민을 이용하고, 같은 조건으로 반응을 행함으로써, N-(9,9-디메틸플루오렌-2-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-(6-페닐비페닐-3-일)아민(화합물 1-64)의 담황백색 분체 8.8g(수율 63%)을 얻었다.
얻어진 담황백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 37개의 수소 시그널을 검출했다.
Figure pct00789
[화 776]
Figure pct00790
실시예 15
〈N-(비페닐-4-일)-N-(9,9-디메틸플루오렌-2-일)-N-｛6-(4-나프탈렌-1-일-페닐)비페닐-3-일｝아민(화합물 1-65)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-(나프탈렌-1-일)페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-(9,9-디메틸플루오렌-2-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써, N-(비페닐-4-일)-N-(9,9-디메틸플루오렌-2-일)-N-｛6-(4-나프탈렌-1-일-페닐)비페닐-3-일｝아민(화합물 1-143)의 백색 분체 49.8g(수율 84%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 41개의 수소 시그널을 검출했다.
Figure pct00791
[화 777]
Figure pct00792
실시예 16
〈N-(비페닐-4-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-｛6-(비페닐-4-일)비페닐-3-일)｝아민(화합물 1-147)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-(6-브로모비페닐-3-일)-N-｛4-(나프탈렌-1-일)페닐｝아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-｛6-(비페닐-4-일)비페닐-3-일)｝아민(화합물 1-147)의 백색 분체 7.5g(수율 48%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 37개의 수소 시그널을 검출했다.
Figure pct00793
[화 778]
Figure pct00794
실시예 17
〈N-(비페닐-4-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-［6-｛4-(나프탈렌-1-일)페닐｝비페닐-3-일］아민(화합물 1-148)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-(나프탈렌-1-일)페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-［6-｛4-(나프탈렌-1-일)페닐｝비페닐-3-일］아민(화합물 1-148)의 담황백색 분체 8.4g(수율 60%)을 얻었다.
얻어진 담황백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00795
[화 779]
Figure pct00796
실시예 18

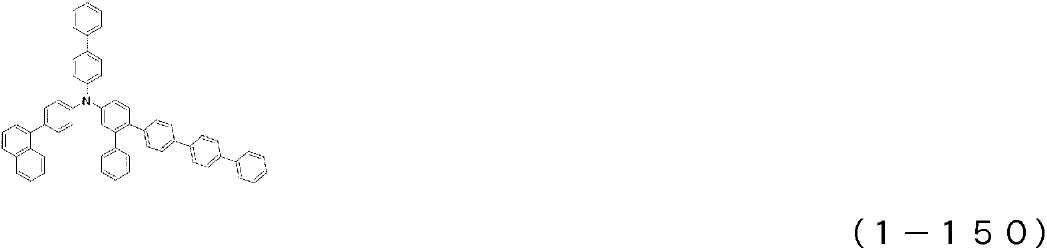

〈N-(비페닐-4-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-｛6-(p-터페닐-4-일)비페닐-3-일｝아민(화합물 1-150)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-(p-터페닐) 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-｛6-(p-터페닐-4-일)비페닐-3-일｝아민(화합물 1-150)의 담황백색 분체 6.3g(수율 47%)을 얻었다.
얻어진 담황백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 41개의 수소 시그널을 검출했다.
Figure pct00797
[화 780]
Figure pct00798
실시예 19
〈N,N-비스(비페닐-4-일)-N-［4-페닐-3-｛4-(나프탈렌-1-일)페닐｝페닐］아민(화합물 1-152)의 합성〉
질소 치환한 반응 용기에, 4-브로모비페닐 13.5g, 2-｛4-(나프탈렌-1-일)페닐)｝-4-아미노 비페닐 9.0g, 초산 팔라듐 0.11g, 트리-tert-부틸포스핀의 톨루엔 용액(50%) 0.15g, 톨루엔 90mL를 더하여 가열하고, 100℃에서 24시간 교반했다. 여과에 의하여 불용물을 제거한 후, 농축함으로써 조제물을 얻었다. 계속하여, 컬럼 크로마토그래피를 이용한 정제를 행함으로써, N,N-비스(비페닐-4-일)-N-［4-페닐-3-｛4-(나프탈렌-1-일)페닐｝페닐］아민(화합물 1-152)의 황백색 분체 5.4g(수율 33%)을 얻었다.
얻어진 황백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.

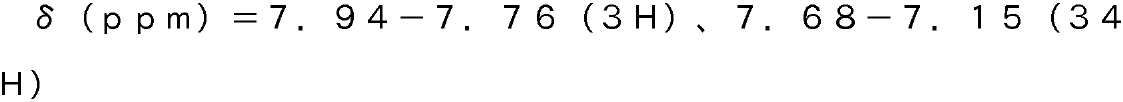

1H-NMR(CDCl3)에서 이하의 37개의 수소 시그널을 검출했다.
Figure pct00799
[화 781]
Figure pct00800
실시예 20
〈N,N-비스(9,9-디메틸플루오렌-2-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-153)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N-비스(9,9-디메틸플루오렌-2-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N,N-비스(9,9-디메틸플루오렌-2-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-153)의 담황백색 분체 16.7g(수율 92%)을 얻었다.
얻어진 담황백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 43개의 수소 시그널을 검출했다.
Figure pct00801
[화 782]

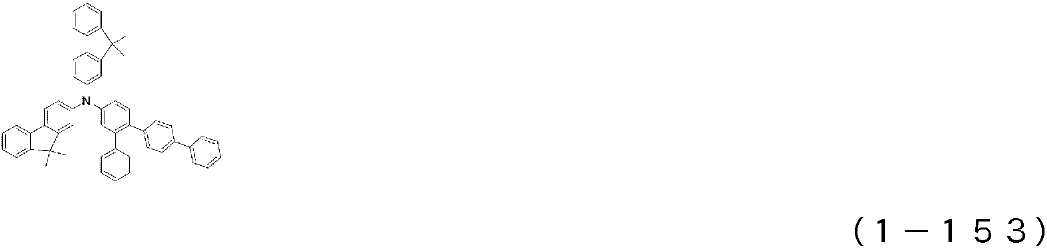

Figure pct00802
실시예 21
〈N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-155)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-155)의 담황백색 분체 10.6g(수율 79%)을 얻었다.
얻어진 담황백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.

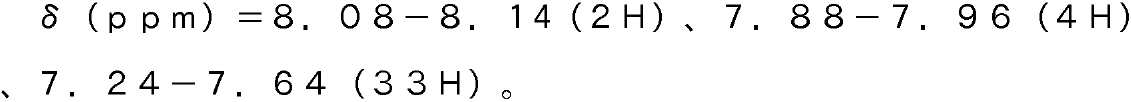

1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00803
[화 783]
Figure pct00804
실시예 22
〈N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-［6-｛4-(나프탈렌-1-일)페닐｝비페닐-3-일］아민(화합물 1-156)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-(나프탈렌-1-일)페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-［6-｛4-(나프탈렌-1-일)페닐｝비페닐-3-일］아민(화합물 1-156)의 담황백색 분체 10.6g(수율 79%)을 얻었다.
얻어진 담황백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.

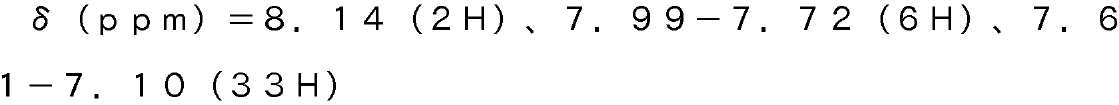

1H-NMR(CDCl3)에서 이하의 41개의 수소 시그널을 검출했다.
Figure pct00805
[화 784]
Figure pct00806
실시예 23
〈N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-［6-｛4-(나프탈렌-2-일)페닐｝비페닐-3-일］아민(화합물 1-157)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-(나프탈렌-2-일)페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-［6-｛4-(나프탈렌-2-일)페닐｝비페닐-3-일］아민(화합물 1-157)의 담황백색 분체 9.7g(수율 74%)을 얻었다.
얻어진 담황백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 41개의 수소 시그널을 검출했다.
Figure pct00807
[화 785]
Figure pct00808
실시예 24
〈N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-｛6-(p-터페닐-4-일)비페닐-3-일｝아민(화합물 1-158)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-(p-터페닐)붕소산피나콜 에스테르를 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-｛6-(p-터페닐-4-일)비페닐-3-일｝아민(화합물 1-158)의 담황백색 분체 6.2g(수율 63%)을 얻었다.
얻어진 담황백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 43개의 수소 시그널을 검출했다.
Figure pct00809
[화 786]
Figure pct00810
실시예 25
〈N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-｛6-(비페닐-2-일)비페닐-3-일｝아민(화합물 1-159)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 2-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, 비스｛4-(나프탈렌-1-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N,N-비스｛4-(나프탈렌-1-일)페닐｝-N-｛6-(비페닐-2-일)비페닐-3-일｝아민(화합물 1-159)의 담황백색 분체 4.9g(수율 48%)을 얻었다.
얻어진 담황백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.

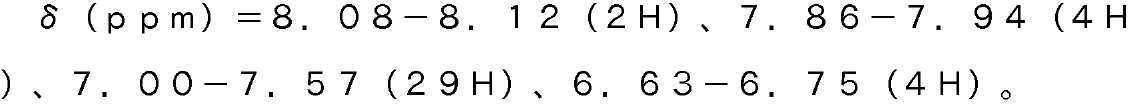

Figure pct00811
[화 787]
Figure pct00812
실시예 26
〈N-(비페닐-4-일)-N-｛4-(9,9-디메틸플루오렌-2-일)페닐｝-N-(6-페닐비페닐-3-일)아민(화합물 1-160)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-｛4-(9,9-디메틸플루오렌-2-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-｛4-(9,9-디메틸플루오렌-2-일)페닐｝-N-(6-페닐비페닐-3-일)아민(화합물 1-160)의 백색 분체 8.3g(수율 48%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00813
[화 788]
Figure pct00814

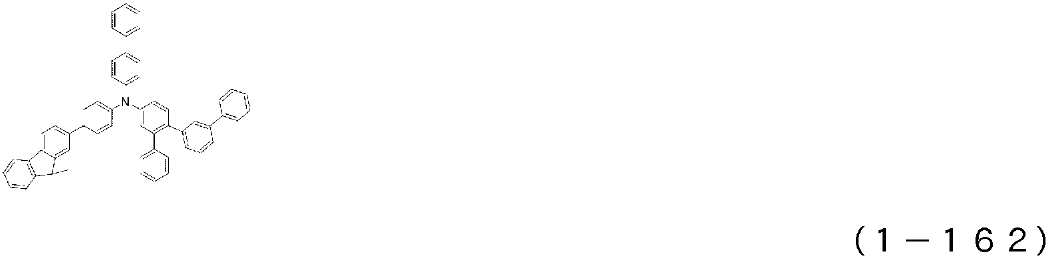

실시예 27
〈N-(비페닐-4-일)-N-｛4-(9,9-디메틸플루오렌-2-일)페닐｝-N-｛6-(비페닐-3-일)비페닐-3-일｝아민(화합물 1-162)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 3-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-｛4-(9,9-디메틸플루오렌-2-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-｛4-(9,9-디메틸플루오렌-2-일)페닐｝-N-｛6-(비페닐-3-일)비페닐-3-일｝아민(화합물 1-162)의 백색 분체 8.7g(수율 49%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 43개의 수소 시그널을 검출했다.

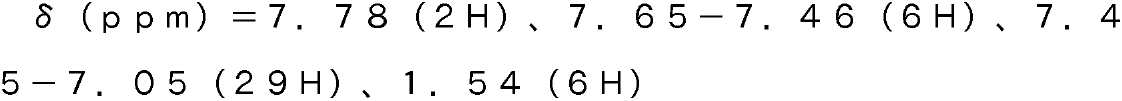

Figure pct00815
[화 789]
Figure pct00816
실시예 28
〈N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-163)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-비페닐 붕소산을 이용하여고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-163)의 백색 분체 4.9g(수율 44%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 37개의 수소 시그널을 검출했다.
Figure pct00817
[화 790]
Figure pct00818
실시예 29
〈N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-［6-｛4-(나프탈렌-1-일)페닐｝비페닐-3-일］아민(화합물 1-164)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-(나프탈렌-1-일)페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-［6-｛4-(나프탈렌-1-일)페닐｝비페닐-3-일］아민(화합물 1-164)의 백색 분체 9.2g(수율 74%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00819

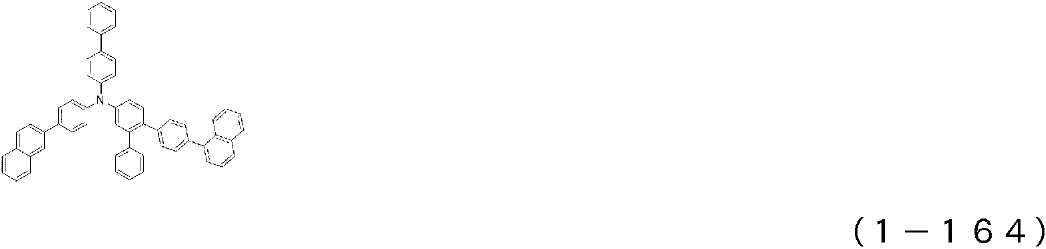

[화 791]
Figure pct00820
실시예 30

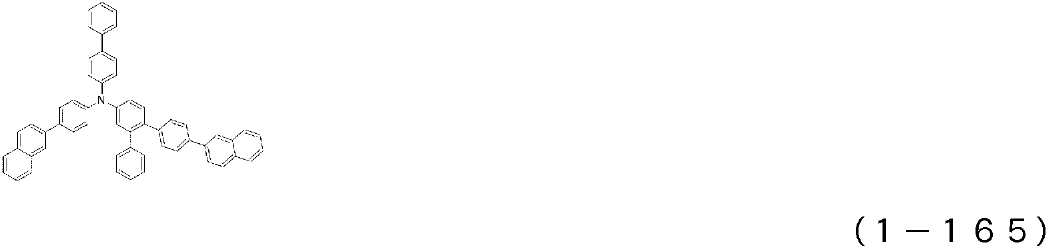

〈N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-［6-｛4-(나프탈렌-2-일)페닐｝비페닐-3-일］아민(화합물 1-165)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-나프탈렌-2-일페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-［6-｛4-(나프탈렌-2-일)페닐｝비페닐-3-일］아민(화합물 1-165)의 백색 분체 9.8g(수율 70%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00821
[화 792]
Figure pct00822
실시예 31
〈N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-N-(6-페닐비페닐-3-일)아민(화합물 1-166)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-N-(6-페닐비페닐-3-일)아민(화합물 1-166)의 백색 분체 11.0g(수율 61%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.

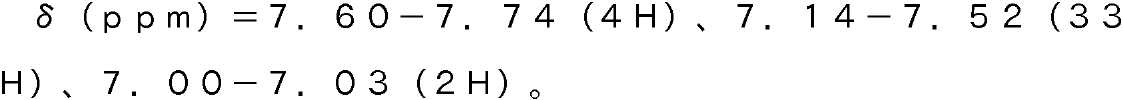

Figure pct00823

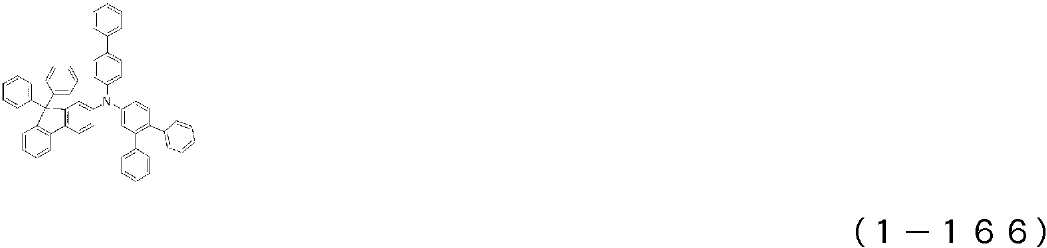

[화 793]
Figure pct00824
실시예 32
〈N-(p-터페닐-4-일)-N-(9,9-디메틸플루오렌-2-일)-N-(6-페닐비페닐-3-일)아민(화합물 1-167)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(p-터페닐-4-일)-N-(9,9-디메틸플루오렌-2-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(p-터페닐-4-일)-N-(9,9-디메틸플루오렌-2-일)-N-(6-페닐비페닐-3-일)아민(화합물 1-167)의 백색 분체 18.3g(수율 74%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00825
[화 794]
Figure pct00826
실시예 33

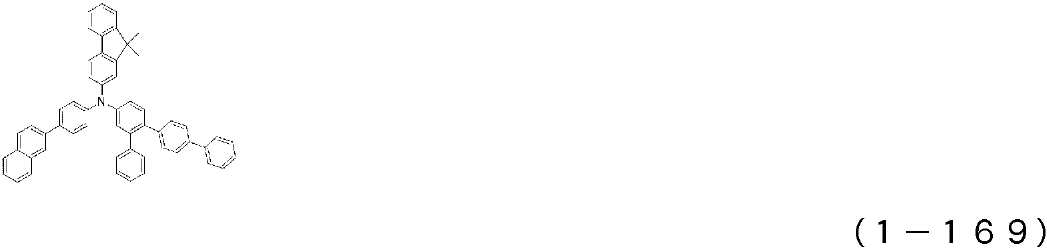

〈N-(9,9-디메틸플루오렌-2-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-169)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여 4-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(9,9-디메틸플루오렌-2-일)-N-｛(4-나프탈렌-2-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(9,9-디메틸플루오렌-2-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-169)의 백색 분체 10.4g(수율 67%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 41개의 수소 시그널을 검출했다.
Figure pct00827
[화 795]
Figure pct00828
실시예 34
〈N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-｛2-(비페닐-4-일)비페닐-4-일｝아민(화합물 1-170)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-｛2-(비페닐-4-일)-브로모 벤젠-4-일｝아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-｛2-(비페닐-4-일)비페닐-4-일｝아민(화합물 1-170)의 백색 분체 10.4g(수율 67%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 37개의 수소 시그널을 검출했다.

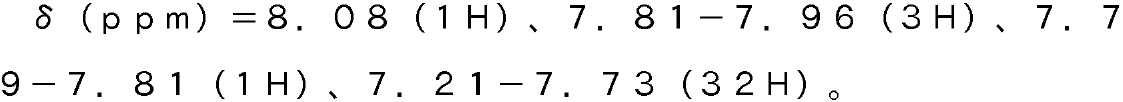

Figure pct00829
[화 796]

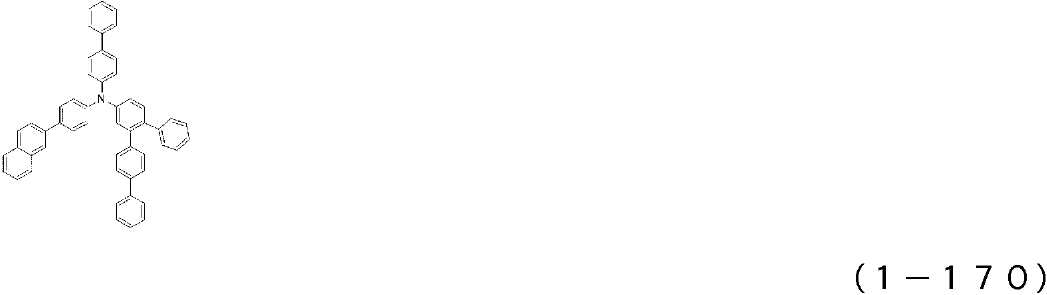

Figure pct00830
실시예 35
〈N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-［2-｛4-(나프탈렌-2-일)페닐｝비페닐-4-일］아민(화합물 1-171)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-［2-｛4-(나프탈렌-2-일)페닐｝-(브로모비페닐-4-일)］아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-｛4-(나프탈렌-2-일)페닐｝-N-［2-｛4-(나프탈렌-2-일)페닐｝비페닐-4-일］아민(화합물 1-171)의 백색 분체 10.0g(수율 81%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.

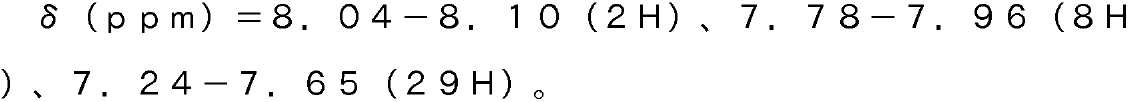

Figure pct00831
[화 797]
Figure pct00832
실시예 36
〈N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-174)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-174)의 백색 분체 6.5g(수율 71%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.

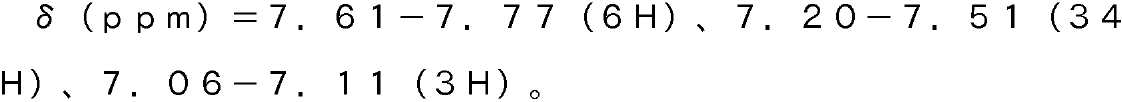

1H-NMR(CDCl3)에서 이하의 43개의 수소 시그널을 검출했다.
Figure pct00833
[화 798]
Figure pct00834
실시예 37
〈N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-N-｛6-(비페닐-3-일)비페닐-3-일｝아민(화합물 1-175)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 3-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-N-｛6-(비페닐-3-일)비페닐-3-일｝아민(화합물 1-175)의 백색 분체 8.0g(수율 87%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 43개의 수소 시그널을 검출했다.

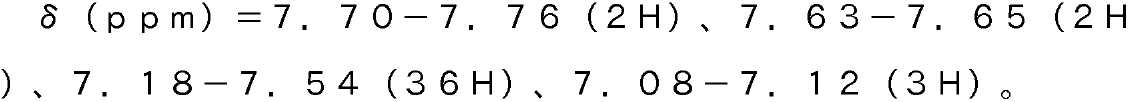

Figure pct00835
[화 799]
Figure pct00836
실시예 38

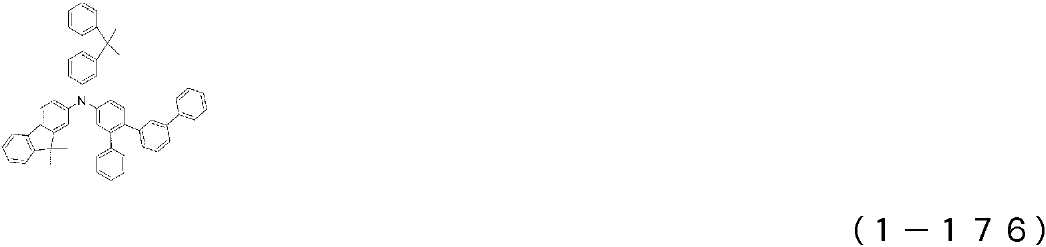

〈N,N-비스(9,9-디메틸플루오렌-2-일)-N-｛6-(비페닐-3-일)비페닐-3-일｝아민(화합물 1-176)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 3-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N-비스(9,9-디메틸플루오렌-2-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N,N-비스(9,9-디메틸플루오렌-2-일)-N-｛6-(비페닐-3-일)비페닐-3-일｝아민(화합물 1-176)의 백색 분체 17.0g(수율 85%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.

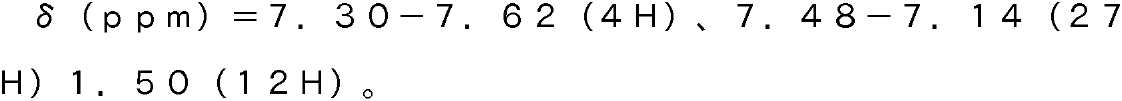

1H-NMR(CDCl3)에서 이하의 43개의 수소 시그널을 검출했다.
Figure pct00837
[화 800]
Figure pct00838
실시예 39
〈N,N-비스(비페닐-4-일)-N-｛6-(비페닐-2-일)-p-터페닐-3-일｝아민(화합물 1-179)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 2-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N-비스(비페닐-4-일)-N-(6-브로모-p-터페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N,N-비스(비페닐-4-일)-N-｛6-(비페닐-2-일)-p-터페닐-3-일｝아민(화합물 1-179)의 백색 분체 9.6g(수율 86%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00839
[화 801]
Figure pct00840
실시예 40
〈N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-N-｛6-(비페닐-2-일)비페닐-3-일｝아민(화합물 1-180)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 2-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-(9,9-디페닐플루오렌-2-일)-N-｛6-(비페닐-2-일)비페닐-3-일｝아민(화합물 1-180)의 백색 분체 5.2g(수율 57%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.

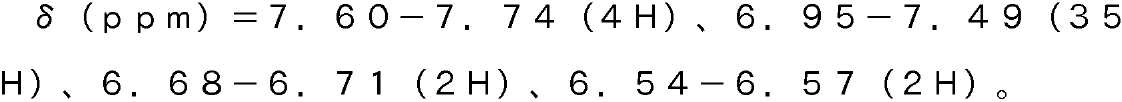

1H-NMR(CDCl3)에서 이하의 43개의 수소 시그널을 검출했다.
Figure pct00841
[화 802]
Figure pct00842
실시예 41
〈N-(9,9-디메틸플루오렌-2-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-183)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(9,9-디메틸플루오렌-2-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(9,9-디메틸플루오렌-2-일)-N-｛4-(나프탈렌-1-일)페닐｝-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-183)의 백색 분체 19.9g(수율 89%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 41개의 수소 시그널을 검출했다.
Figure pct00843
[화 803]
Figure pct00844
실시예 42

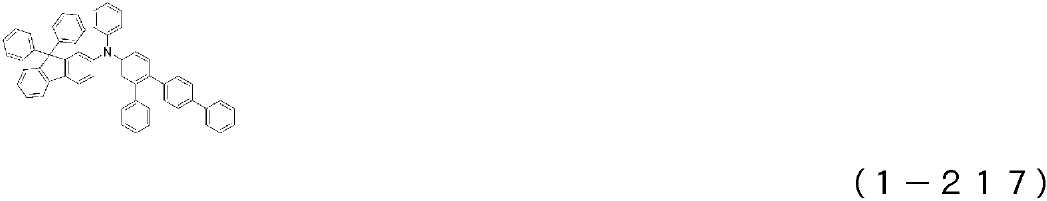

〈N-(9,9-디페닐플루오렌-2-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아닐린(화합물 1-217)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(9,9-디페닐플루오렌-2-일)-N-(6-브로모비페닐-3-일) 아닐린을 이용하고, 같은 조건으로 반응을 행함으로써 N-(9,9-디페닐플루오렌-2-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아닐린(화합물 1-217)의 백색 분체 4.2g(수율 37%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.

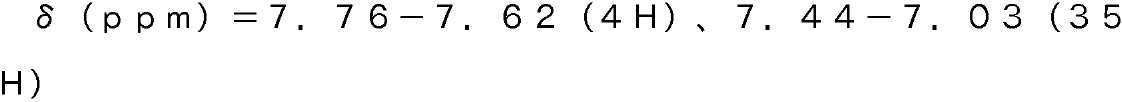

1H-NMR(CDCl3)에서 이하의 39개의 수소 시그널을 검출했다.
Figure pct00845
[화 804]
Figure pct00846
실시예 43
〈N,N-비스｛4-(나프탈렌-2-일)페닐｝-N-［6-｛4-(나프탈렌-1-일)페닐｝비페닐-3-일］아민(화합물 1-185)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-(나프탈렌-1-일)페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N,N-비스｛4-(나프탈렌-2-일)페닐｝-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N,N-비스｛4-(나프탈렌-2-일)페닐｝-N-［6-｛4-(나프탈렌-1-일)페닐｝비페닐-3-일］아민(화합물 1-185)의 백색 분체 6.5g(수율 73%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 41개의 수소 시그널을 검출했다.
Figure pct00847

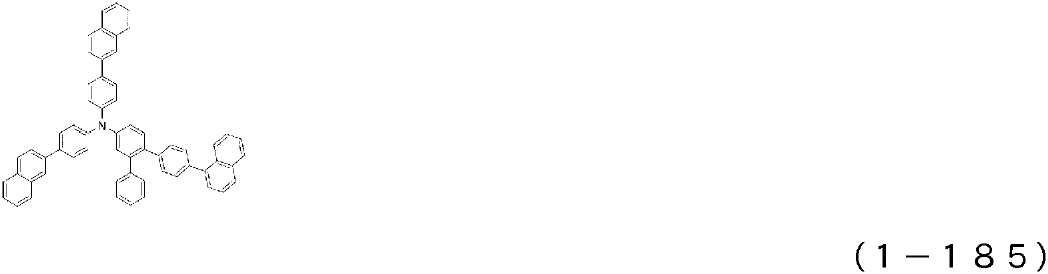

[화 805]
Figure pct00848
실시예 44
〈N-(비페닐-4-일)-N-(페난트렌-9-일)-N-(6-페닐비페닐-3-일)아민(화합물 1-187)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-(페난트렌-9-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-(페난트렌-9-일)-N-(6-페닐비페닐-3-일)아민(화합물 1-187)의 백색 분체 3.5g(수율 22%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 31개의 수소 시그널을 검출했다.
Figure pct00849
[화 806]
Figure pct00850
실시예 45
〈N-(비페닐-4-일)-N-(페난트렌-9-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-188)의 합성〉
실시예 1에 있어서, 페닐 붕소산을 대신하여, 4-비페닐 붕소산을 이용하고, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여, N-(비페닐-4-일)-N-(페난트렌-9-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-(페난트렌-9-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-188)의 백색 분체 13.0g(수율 77%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 35개의 수소 시그널을 검출했다.
Figure pct00851
[화 807]
Figure pct00852
실시예 46

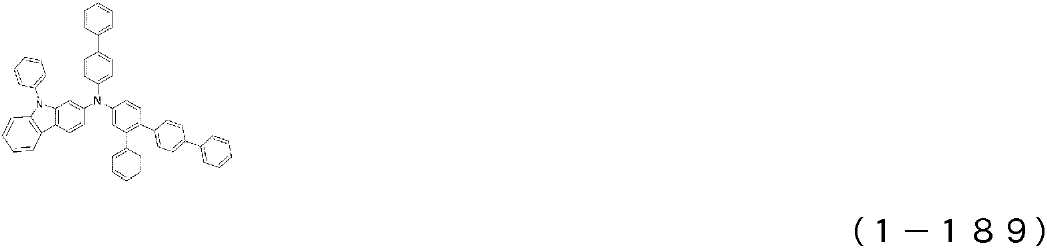

〈N-(비페닐-4-일)-N-(9-페닐 카바졸-2-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-189)의 합성〉
실시예 19에 있어서, 4-브로모비페닐을 대신하여 2-브로모-9-페닐 카바졸 이용하고, 2-｛4-(나프탈렌-1-일)페닐)｝-4-아미노 비페닐에 대신하여, N-(비페닐-4-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-(9-페닐 카바졸-2-일)-N-｛6-(비페닐-4-일)비페닐-3-일｝아민(화합물 1-189)의 백색 분체 18.0g(수율 85%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.

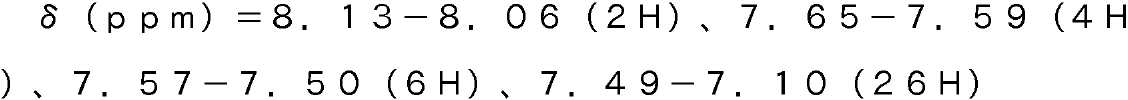

1H-NMR(CDCl3)에서 이하의 38개의 수소 시그널을 검출했다.
Figure pct00853
[화 808]
Figure pct00854
실시예 47
〈N-(비페닐-4-일)-N-(9,9'-스피로비［9H-플루오렌］-2-일)-N-(6-페닐비페닐-3-일)아민(화합물 1-190)의 합성〉
실시예 1에 있어서, N,N-비스(비페닐-4-일)-N-(6-브로모비페닐-3-일)아민을 대신하여 N-(비페닐-4-일)-N-(9,9'-스피로비［9H-플루오렌］-2-일)-N-(6-브로모비페닐-3-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써 N-(비페닐-4-일)-N-(9,9'-스피로비［9H-플루오렌］-2-일)-N-(6-페닐비페닐-3-일)아민(화합물 1-190)의 백색 분체 6.0g(수율 52%)을 얻었다.
얻어진 백색 분체에 대하여 NMR를 사용하여 구조를 분류했다.
1H-NMR(CDCl3)에서 이하의 37개의 수소 시그널을 검출했다.

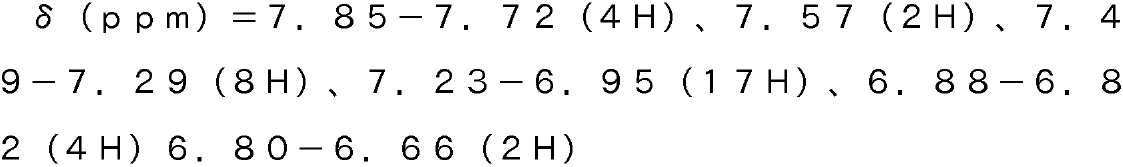

Figure pct00855
[화 809]
Figure pct00856
실시예 48
일반식(1)로 표시되는 아릴아민 화합물에 대하여, 고감도 시차주사 열량계(불카·에이엑스에스제, DSC3100SA)에 의하여 융점과 유리 전이점을 측정했다.
　　　　　　　　　　　　　융점 유리 전이점
실시예 2의 화합물　　　　　242℃　　　　 103℃
실시예 3의 화합물 관측되지 않음　 115℃
실시예 4의 화합물 관측되지 않음　　　104℃
실시예 5의 화합물 관측되지 않음　　　117℃
실시예 6의 화합물 관측되지 않음　　　107℃
실시예 7의 화합물　　　　　240℃　　　　 127℃
실시예 8의 화합물 관측되지 않음　　　116℃
실시예 9의 화합물 관측되지 않음　　　119℃
실시예 10의 화합물 관측되지 않음　　　101℃
실시예 11의 화합물 관측되지 않음　　　112℃
실시예 12의 화합물 관측되지 않음　　　102℃
실시예 13의 화합물 관측되지 않음　　　109℃
실시예 14의 화합물　　　　 237℃　　　 108℃
실시예 15의 화합물 관측되지 않음　　　119℃
실시예 16의 화합물 관측되지 않음　　　109℃
실시예 17의 화합물 관측되지 않음　　　113℃
실시예 18의 화합물 관측되지 않음　　　121℃
실시예 19의 화합물 관측되지 않음　　　111℃
실시예 20의 화합물　　　　 246℃　　　 　132℃
실시예 21의 화합물 관측되지 않음　　　117℃
실시예 22의 화합물 관측되지 않음　　　119℃
실시예 23의 화합물　　　　 245℃　　　　 120℃
실시예 24의 화합물　　　　 240℃　　　　 125℃
실시예 25의 화합물 관측되지 않음　　　107℃
실시예 26의 화합물　　　　 244℃　　　　 113℃
실시예 27의 화합물 관측되지 않음　　　112℃
실시예 28의 화합물 관측되지 않음　　　110℃
실시예 29의 화합물 관측되지 않음　　　112℃
실시예 30의 화합물 관측되지 않음　　　115℃
실시예 31의 화합물 관측되지 않음　　　125℃
실시예 32의 화합물 관측되지 않음　　　114℃
실시예 33의 화합물 관측되지 않음　　　122℃
실시예 34의 화합물 관측되지 않음　　　111℃
실시예 35의 화합물 관측되지 않음　　　119℃
실시예 36의 화합물 관측되지 않음　　　137℃
실시예 37의 화합물 관측되지 않음　　　125℃
실시예 38의 화합물　　　　 233℃　　　　 120℃
실시예 39의 화합물　　　 　232℃　　　　 110℃
실시예 40의 화합물 관측되지 않음　　　126℃
실시예 41의 화합물 관측되지 않음　　　122℃
실시예 42의 화합물 관측되지 않음　　　125℃
실시예 43의 화합물 관측되지 않음　　　116℃
실시예 44의 화합물 관측되지 않음　　　115℃
실시예 45의 화합물 관측되지 않음　　　129℃
실시예 46의 화합물 관측되지 않음　　　121℃
실시예 47의 화합물 관측되지 않음　　　129℃
일반식(1)로 표시되는 아릴아민 화합물은 100℃ 이상의 유리 전이점을 가지고 있어, 박막 상태가 안정된 것을 나타내는 것이다.
실시예 49
일반식(1)로 표시되는 아릴아민 화합물을 이용하고, ITO 기판상에 막 두께 100㎚의 증착막을 제작하여, 이온화 포텐셜 측정 장치(스미토모쥬기카이고교가부시키가이샤, PYS-202)에 의하여 일함수를 측정했다.
　　　　　　　　　　　　　　일함수
실시예 1의 화합물　　　　　 5.68eV
실시예 2의 화합물　　　　　 5.72eV
실시예 3의 화합물　　　　　 5.66eV
실시예 4의 화합물　　　　 　5.67eV
실시예 5의 화합물　　　　 　5.70eV
실시예 6의 화합물　　　　 　5.71eV
실시예 7의 화합물　　　　 　5.66eV
실시예 8의 화합물　　　　 　5.62eV
실시예 9의 화합물　　　　　 5.55eV
실시예 10의 화합물　　　 　5.72eV
실시예 11의 화합물　　　 　5.75eV
실시예 12의 화합물　　　 　5.62eV
실시예 13의 화합물　　　 　5.62eV
실시예 14의 화합물　　　　 5.62eV
실시예 15의 화합물　　　 　5.63eV
실시예 16의 화합물　　　 　5.73eV
실시예 17의 화합물　　　 　5.69eV
실시예 18의 화합물　　　 　5.71eV
실시예 19의 화합물　　　　 5.72eV
실시예 20의 화합물　　　　 5.55eV
실시예 21의 화합물　　　　 5.72eV
실시예 22의 화합물　　　 　5.73eV
실시예 23의 화합물　　　　 5.72eV
실시예 24의 화합물　　　 　5.73eV
실시예 25의 화합물　　　 　5.73eV
실시예 26의 화합물　　　　 5.63eV
실시예 27의 화합물　　　　 5.64eV
실시예 28의 화합물　　　 　5.69eV
실시예 29의 화합물　　　 　5.69eV
실시예 30의 화합물　　　　 5.67eV
실시예 31의 화합물　　　　 5.66eV
실시예 32의 화합물　　　　 5.61eV
실시예 33의 화합물　　　　 5.62eV
실시예 34의 화합물　　　　 5.70eV
실시예 35의 화합물　　　 　5.71eV
실시예 36의 화합물　　　　 5.67eV
실시예 37의 화합물　　　　 5.68eV
실시예 38의 화합물　　　　 5.58eV
실시예 39의 화합물　　　　 5.72eV
실시예 40의 화합물　　　　 5.64eV
실시예 41의 화합물　　　 5.63eV
실시예 42의 화합물　　　　 5.71eV
실시예 43의 화합물　　　　 5.68eV
실시예 44의 화합물　　　 　5.76eV
실시예 45의 화합물　　　　 5.74eV
실시예 46의 화합물　　　 　5.60eV
실시예 47의 화합물　　　　 5.64eV
일반식(1)로 표시되는 아릴아민 화합물은 NPD, TPD 등이 일반적인 정공 수송 재료가 가지는 일함수 5.4eV와 비교하여, 적합한 에너지 준위를 나타내고 있고, 양호한 정공 수송 능력을 가지고 있는 것을 알 수 있다.
실시예 50
〈N5’,N5’,N9’,N9’-테트라키스｛4-(tert-부틸)페닐｝스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)-5’,9’-디아민(화합물 7-1)의 합성〉
질소 치환한 반응 용기에 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란) 5.0g, 비스｛4-(tert-부틸)페닐｝아민 6.0g, 팔라듐 아세테이트 0.08g, tert-부톡시나트륨 3.4g, 트리-tert-부틸포스핀 0.07g, 톨루엔 60ml를 더하여 가열하고, 2시간 환류 교반했다. 실온까지 냉각하고, 디클로로메탄, 물을 더한 후, 분액 조작을 행함으로써 유기층을 채취했다. 유기층을 농축한 후, 컬럼 크로마토 그래프에 의한 정제를 행함으로써, N5’,N5’,N9’,N9’-테트라키스｛4-(tert-부틸)페닐｝스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)-5’,9’-디아민(화합물 7-1)의 분체 3. 1g(수율 36%)을 얻었다.
[화 810]
Figure pct00857
실시예 51
〈N2,N2,N7,N7-테트라키스｛4-(tert-부틸)페닐｝스피로(디벤조［5,6：7,8］플루오레노［4,3-b］벤조푸란-5,9’-플루오렌)-2,7-디아민(화합물 7-2)의 합성〉
실시예 50에 있어서, 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)을 대신하여, 2,7-디브로모스피로(디벤조［5,6：7,8］플루오레노［4,3-b］벤조푸란-5,9’-플루오렌)을 이용하고, 같은 조건으로 반응을 행함으로써, N2,N2,N7,N7-테트라키스｛4-(tert-부틸)페닐｝스피로(디벤조［5,6：7,8］플루오레노［4,3-b］벤조푸란-5,9’-플루오렌)-2,7-디아민(화합물 7-2)의 분체 2.5g(수율 31%)을 얻었다.
[화 811]
Figure pct00858
실시예 52
〈N5,N5,N9,N9-테트라키스｛4-(tert-부틸)페닐｝스피로(벤조［5,6］플루오레노［4,3-b］벤조푸란-7,9’-플루오렌)-5,9-디아민(화합물 7-3)의 합성〉
실시예 50에 있어서, 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)을 대신하여, 5,9-디브로모스피로(벤조［5,6］플루오레노［4,3-b］벤조푸란-7,9’-플루오렌)을 이용하고, 같은 조건으로 반응을 행함으로써, N5,N5,N9,N9-테트라키스｛4-(tert-부틸)페닐｝스피로(벤조［5,6］플루오레노［4,3-b］벤조푸란-7,9’-플루오렌)-5,9-디아민(화합물 7-3)의 분체 3.0g(수율 36%)을 얻었다.

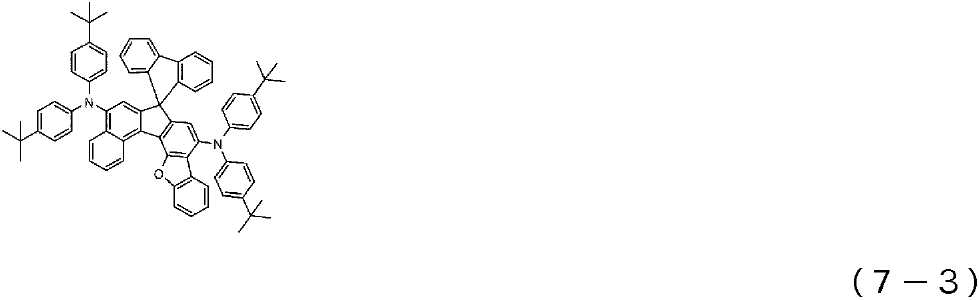

[화 812]
Figure pct00859
실시예 53
〈N6’,N6’,N10’,N10’-테트라키스｛4-(tert-부틸)페닐｝스피로(플루오렌-9,8’-플루오레노［3,4-b］벤조푸란)-6’,10’-디아민(화합물 7-4)의 합성〉
실시예 50에 있어서, 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)을 대신하여, 6’,10’-디브로모스피로(플루오렌-9,8’-플루오레노［3,4-b］벤조푸란)을 이용하고, 같은 조건으로 반응을 행함으로써, N6’,N6’,N10’,N10’-테트라키스｛4-(tert-부틸)페닐｝스피로(플루오렌-9,8’-플루오레노［3,4-b］벤조푸란)-6’,10’-디아민(화합물 7-4)의 분체 2.5g(수율 34%)을 얻었다.
[화 813]
Figure pct00860
실시예 54
〈N5,N5,N9,N9-테트라키스｛4-(tert-부틸)페닐｝스피로(플루오레노［4,3-b］벤조푸란-7,9’-크산텐)-5,9-디아민(화합물 7-5)의 합성〉
실시예 50에 있어서, 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)을 대신하여, 5,9-디브로모스피로(플루오레노［4,3-b］벤조푸란-7,9’-크산텐)을 이용하고, 같은 조건으로 반응을 행함으로써, N5,N5,N9,N9-테트라키스｛4-(tert-부틸)페닐｝스피로(플루오레노［4,3-b］벤조푸란-7,9’-크산텐)-5,9-디아민(화합물 7-5)의 분체 2.4g(수율 28%)을 얻었다.
[화 814]
Figure pct00861
실시예 55
〈N5’,N9’-비스(비페닐-4-일)-N5’,N9’-비스｛4-(tert-부틸)페닐｝-2-플루오로스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)-5’,9’-디아민(화합물 7-6)의 합성〉
실시예 50에 있어서, 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)을 대신하여, 5’,9’-디브로모-2-플루오로스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)를 이용하고, 비스｛4-(tert-부틸)페닐｝아민을 대신하여, (비페닐-4-일)-｛4-(tert-부틸)페닐｝아민을 이용하고, 같은 조건으로 반응을 행함으로써, N5’,N9’-비스(비페닐-4-일)-N5’,N9’-비스｛4-(tert-부틸)페닐｝-2-플루오로스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)-5’,9’-디아민(화합물 7-6)의 분체 2.4g(수율 28%)을 얻었다.
[화 815]
Figure pct00862
실시예 56
〈N5,N9-비스｛4-(tert-부틸)페닐｝-N5,N9-비스｛4-(트리메틸시릴)페닐｝스피로(벤조［5,6］플루오레노［4,3-b］벤조푸란-7,9’-플루오렌)-5,9-디아민(화합물 7-7)의 합성〉
실시예 50에 있어서, 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)을 대신하여, 5,9-디브로모스피로(벤조［5,6］플루오레노［4,3-b］벤조푸란-7,9’-플루오렌)을 이용하고, 비스｛4-(tert-부틸)페닐｝아민을 대신하여, ｛4-(tert-부틸)페닐｝-｛4-(트리메틸시릴)페닐｝아민을 이용하고, 같은 조건으로 반응을 행함으로써, N5,N9-비스｛4-(tert-부틸)페닐｝-N5,N9-비스｛4-(트리메틸시릴)페닐｝스피로(벤조［5,6］플루오레노［4,3-b］벤조푸란-7,9’-플루오렌)-5,9-디아민(화합물 7-7)의 분체 3.0g(수율 35%)을 얻었다.
[화 816]
Figure pct00863
실시예 57
〈N5’,N9’-비스｛4-(tert-부틸)페닐｝-N5’,N9’-비스｛4-(트리메틸시릴)페닐｝스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조티오펜)-5’,9’-디아민(화합물 7-8)의 합성〉
실시예 50에 있어서, 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)을 대신하여, 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조티오펜)를 이용하고, 비스｛4-(tert-부틸)페닐｝아민을 대신하여, ｛4-(tert-부틸)페닐｝-｛4-(트리메틸시릴)페닐｝아민을 이용하고, 같은 조건으로 반응을 행함으로써, N5’,N9’-비스｛4-(tert-부틸)페닐｝-N5’,N9’-비스｛4-(트리메틸시릴)페닐｝스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조티오펜)-5’,9’-디아민(화합물 7-8)의 분체 3.2g(수율 37%)을 얻었다.
[화 817]
Figure pct00864

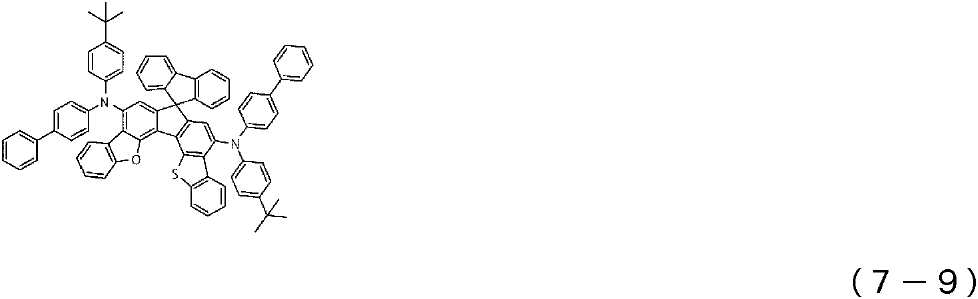

실시예 58
〈N5,N9-비스(비페닐-4-일)-N5,N9-비스｛4-(tert-부틸)페닐｝스피로(벤조［4’,5’］티에노［2’,3’：5,6］플루오레노［4,3-b］벤조푸란-7,9’-플루오렌)-5,9-디아민(화합물 7-9)의 합성〉
실시예 50에 있어서, 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)을 대신하여, 5,9-디브로모스피로(벤조［4’,5’］티에노［2’,3’：5,6］플루오레노［4,3-b］벤조푸란-7,9’-플루오렌)를 이용하고, 비스｛4-(tert-부틸)페닐｝아민을 대신하여, ｛4-(tert-부틸)페닐｝-(비페닐-4-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써, N5,N9-비스(비페닐-4-일)-N5,N9-비스｛4-(tert-부틸)페닐｝스피로(벤조［4’,5’］티에노［2’,3’：5,6］플루오레노［4,3-b］벤조푸란-7,9’-플루오렌)-5,9-디아민(화합물 7-9)의 분체 2.8g(수율 34%)을 얻었다.
[화 818]
Figure pct00865

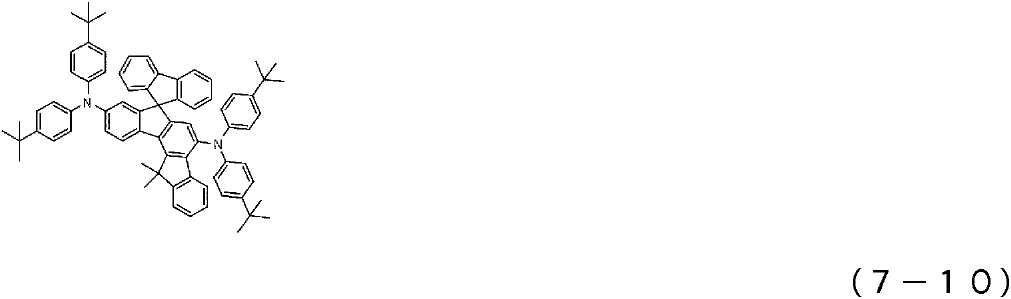

실시예 59
〈N5’,N5’,N9’,N9’-테트라키스｛4-(tert-부틸)페닐｝-12’,12’-디메틸-12’H-스피로(플루오렌-9,7’-인데노［1,2-a］플루오렌)-5’,9’-디아민(화합물 7-10)의 합성〉
실시예 50에 있어서, 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)을 대신하여, 5’,9’-디브로모-12’,12’-디메틸-12'H-스피로(플루오렌-9,7’-인데노［1,2-a］플루오렌)를 이용하고, 같은 조건으로 반응을 행함으로써, N5’,N5’,N9’,N9’-테트라키스｛4-(tert-부틸)페닐｝-12’,12’-디메틸-12’H-스피로(플루오렌-9,7’-인데노［1,2-a］플루오렌)-5’,9’-디아민(화합물 7-10)의 분체 1.8g(수율 49%)을 얻었다.
[화 819]
Figure pct00866
실시예 60
〈N6’,N10’-비스(비페닐-4-일)-N6’,N10’-비스｛4-(tert-부틸)페닐｝-5'-메틸-5'H-스피로(플루오렌-9,8’-인데노［2,1-c］카바졸)-6’,10’-디아민(화합물 7-11)의 합성〉
실시예 50에 있어서, 5’,9’-디브로모스피로(플루오렌-9,7’-플루오레노［4,3-b］벤조푸란)을 대신하여, 6’,10’-디브로모-5’-메틸-5’H-스피로(플루오렌-9,8’-인데노［2,1-c］카바졸)을 이용하고, 비스｛4-(tert-부틸)페닐｝아민을 대신하여, ｛4-(tert-부틸)페닐｝-(비페닐-4-일)아민을 이용하고, 같은 조건으로 반응을 행함으로써, N6’,N10’-비스(비페닐-4-일)-N6’,N10’-비스｛4-(tert-부틸)페닐｝-5'-메틸-5'H-스피로(플루오렌-9,8’-인데노［2,1-c］카바졸)-6’,10’-디아민(화합물 7-11)의 분체 2.3g(수율 41%)을 얻었다.

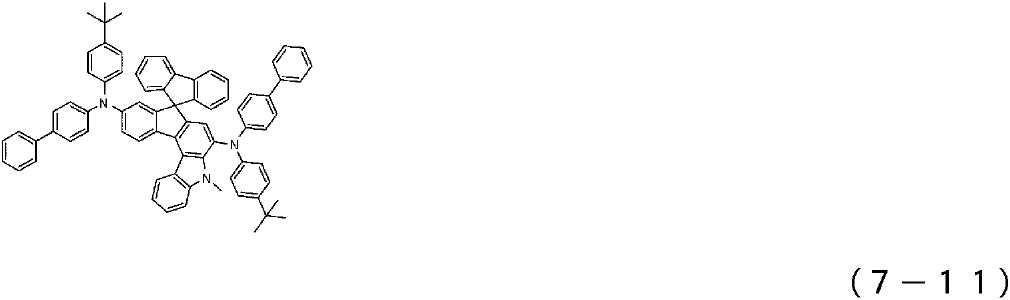

[화 820]
Figure pct00867
실시예 61

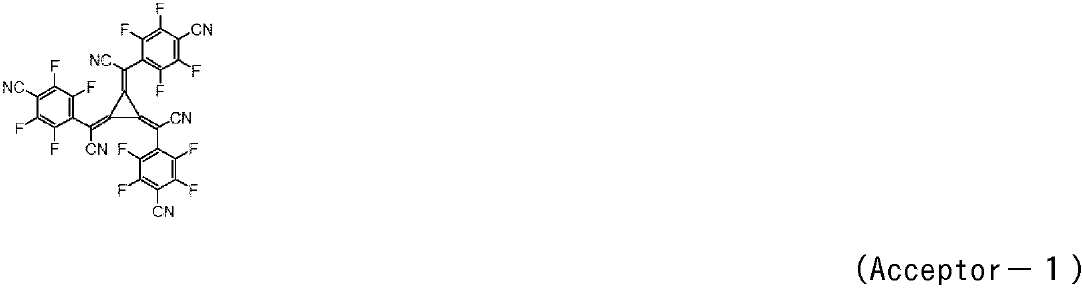

유기 EL 소자는, 도 1에 나타내는 바와 같이, 유리기판(1)상에 투명 양극(2)으로서 ITO 전극을 미리 형성한 것 위에, 정공 주입층(3), 정공 수송층(4), 발광층(5), 전자 수송층(6), 전자 주입층(7), 음극(알루미늄 전극)(8)의 순서로 증착하여 제작했다.
구체적으로는, 막 두께 150㎚의 ITO를 성막한 유리기판(1)을 이소프로필 알코올 중에서 초음파 세정을 20분간 행한 후, 200℃로 가열한 핫 플레이트상에서 10분간 건조를 행하였다. 그 후, UV오존처리를 15분간 행한 후, 이 ITO 부착 유리기판을 진공 증착기 내에 부착, 0.001Pa 이하까지 감압했다. 계속하여, 투명 양극(2)을 덮도록 정공 주입층(3)으로서, 하기 구조식의 전자 억셉터(Acceptor-1)와 실시예 1의 화합물(1-2)를, 증착 속도비가 Acceptor-1：화합물(1-2)=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성했다. 이 정공 주입층(3) 상에, 정공 수송층(4)으로서 실시예 1의 화합물(1-2)를 막 두께 40㎚가 되도록 형성했다. 이 정공 수송층(4) 상에, 발광층(5)으로서 하기 구조식의 화합물(EMD-1)과 하기 구조식의 화합물(EMH-1)을, 증착 속도비가 EMD-1：EMH-1=5：95가 되는 증착 속도로 2원 증착을 행하여, 막 두께 20㎚가 되도록 형성했다. 이 발광층(5) 상에, 전자 수송층(6)으로서 하기 구조식의 안트라센환 구조를 가지는 화합물(3b-1)과 하기 구조식의 화합물(ETM-1)을, 증착 속도비가 화합물(3b-1)：ETM-1=50：50이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성했다. 이 전자 수송층(6) 상에, 전자 주입층(7)으로서 불화 리튬을 막 두께 1㎚가 되도록 형성했다. 마지막으로, 알루미늄을 100㎚ 증착하여 음극(8)을 형성했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
[화 821]
Figure pct00868
[화 822]
Figure pct00869
[화 823]
Figure pct00870
[화 824]
Figure pct00871

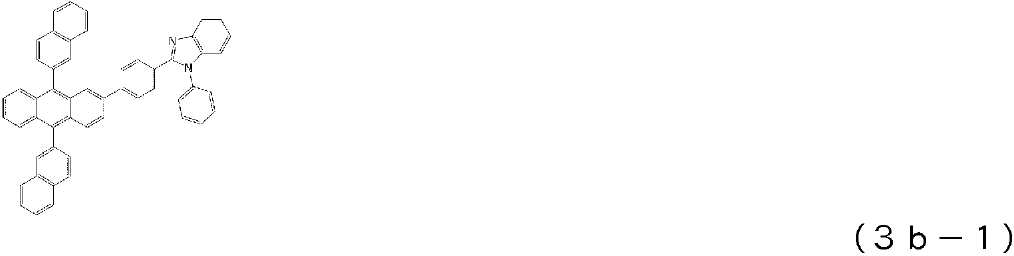

[화 825]
Figure pct00872

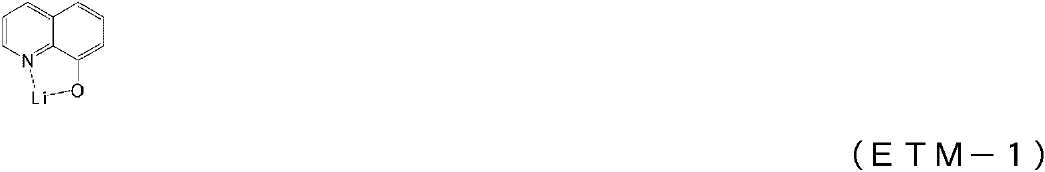

[화 826]
Figure pct00873
실시예 62
실시예 61에 있어서, 전자 수송층(6)의 재료로서 안트라센환 구조를 가지는 화합물(3b-1)을 대신하여 피리미딘환 구조를 가지는 화합물(4-125)을 이용하고, 화합물(4-125)과 상기 구조식의 화합물(ETM-1)을, 증착 속도비가 화합물(4-125)：ETM-1=50：50이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성한 이외는, 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.

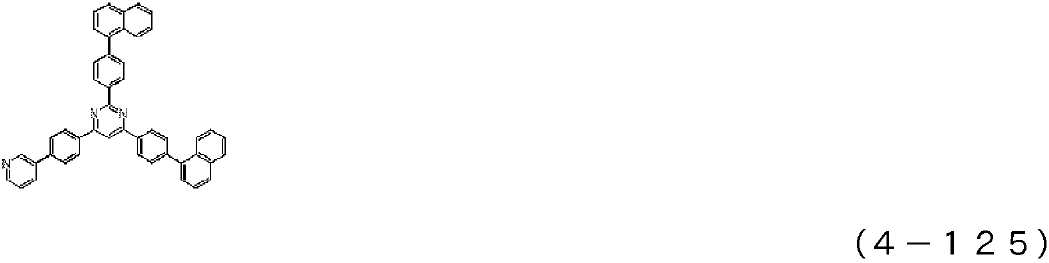

[화 827]
Figure pct00874
실시예 63
실시예 61에 있어서, 전자 수송층(6)의 재료로서 안트라센환 구조를 가지는 화합물(3b-1)을 대신하여 벤조트리아졸 환구조를 가지는 화합물(6-55)을 이용하고, 화합물(6-55)와 상기 구조식의 화합물(ETM-1)을, 증착 속도비가 화합물(6-55)：ETM-1=50：50이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성한 이외는, 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.

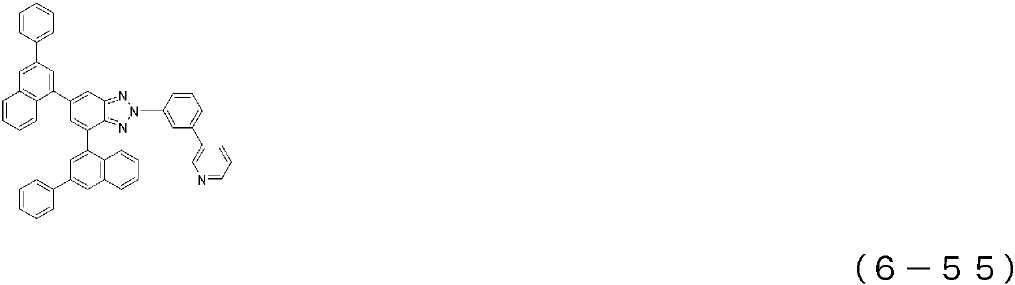

[화 828]
Figure pct00875
실시예 64
실시예 61에 있어서, 발광층(5)의 재료로서 상기 구조식의 화합물(EMD-1)을 대신하여 축합환 구조를 가지는 아민 유도체(7-1)을 이용하고, 축합환 구조를 가지는 아민 유도체(7-1)과 상기 구조식의 화합물(EMH-1)을, 증착 속도비가 축합환 구조를 가지는 아민 유도체(7-1)：EMH-1=5：95가 되는 증착 속도로 2원 증착을 행하여, 막 두께 25㎚가 되도록 형성한 이외는, 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.

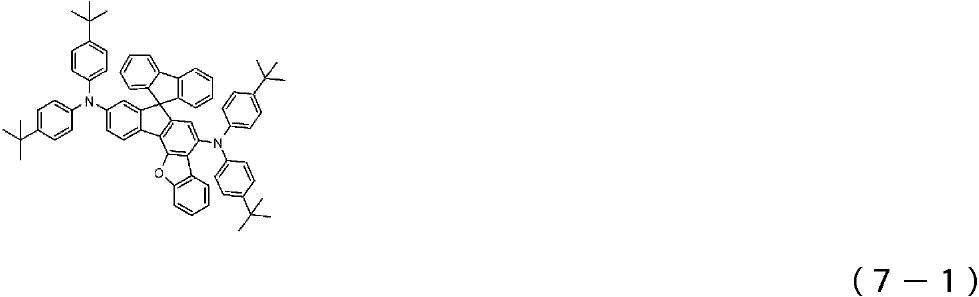

[화 829]
Figure pct00876
실시예 65
실시예 62에 있어서, 발광층(5)의 재료로서 상기 구조식의 화합물(EMD-1)을 대신하여 축합환 구조를 가지는 아민 유도체(7-1)를 이용하고, 축합환 구조를 가지는 아민 유도체(7-1)과 상기 구조식의 화합물(EMH-1)을, 증착 속도비가 축합환 구조를 가지는 아민 유도체(7-1)：EMH-1=5：95가 되는 증착 속도로 2원 증착을 행하여, 막 두께 25㎚가 되도록 형성한 이외는, 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
실시예 66
실시예 63에 있어서, 발광층(5)의 재료로서 상기 구조식의 화합물(EMD-1)을 대신하여 축합환 구조를 가지는 아민 유도체(7-1)을 이용하고, 축합환 구조를 가지는 아민 유도체(7-1)과 상기 구조식의 화합물(EMH-1)을, 증착 속도비가 축합환 구조를 가지는 아민 유도체(7-1)：EMH-1=5：95가 되는 증착 속도로 2원 증착을 행하여, 막 두께 25㎚가 되도록 형성한 이외는, 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
실시예 67

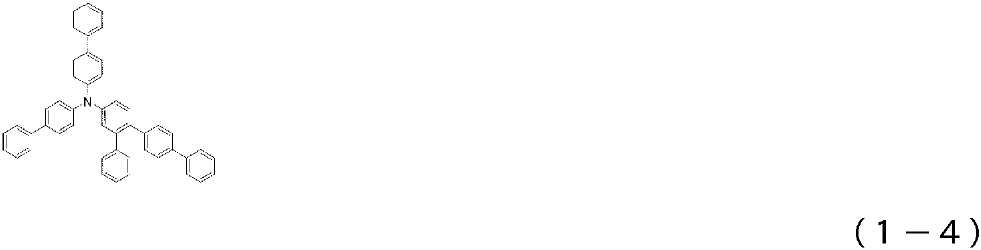

실시예 61에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 실시예 4의 화합물(1-4)를, 증착 속도비가 Acceptor-1：화합물(1-4)=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
[화 830]
Figure pct00877
실시예 68
실시예 62에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 실시예 4의 화합물(1-4)를, 증착 속도비가 Acceptor-1：화합물(1-2)=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
실시예 69
실시예 63에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 실시예 4의 화합물(1-4)를, 증착 속도비가 Acceptor-1：화합물(1-2)=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
실시예 70
실시예 64에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 실시예 4의 화합물(1-4)를, 증착 속도비가 Acceptor-1：화합물(1-4)=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
실시예 71
실시예 65에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 실시예 4의 화합물(1-4)를, 증착 속도비가 Acceptor-1：화합물(1-4)=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
실시예 72
실시예 66에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 실시예 4의 화합물(1-4)를, 증착 속도비가 Acceptor-1：화합물(1-4)=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 실시예 4의 화합물(1-4)를 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
［비교예 1］
비교를 위하여, 실시예 61에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 하기 구조식의 화합물(HTM-1)을 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 하기 구조식의 화합물(HTM-1)을, 증착 속도비가 Acceptor-1：HTM-1=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 하기 구조식의 화합물(HTM-1)을 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.

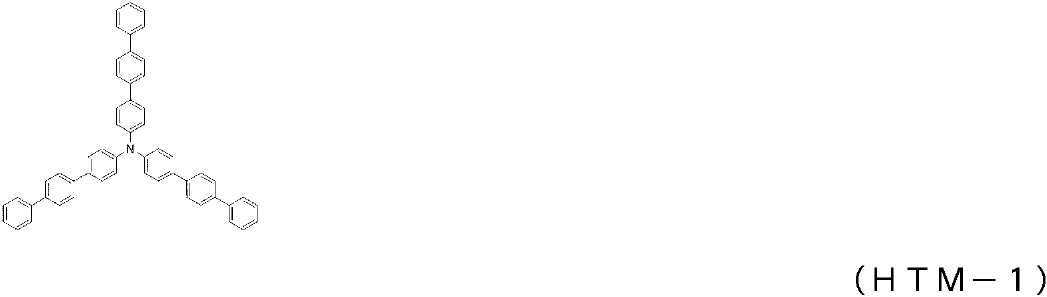

[화 831]
Figure pct00878
［비교예 2］
비교를 위하여, 실시예 62에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 하기 구조식의 화합물(HTM-1)을 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 상기 구조식의 화합물(HTM-1)을, 증착 속도비가 Acceptor-1：HTM-1=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 상기 구조식의 화합물(HTM-1)을 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
［비교예 3］
비교를 위하여, 실시예 63에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 하기 구조식의 화합물(HTM-1)을 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 상기 구조식의 화합물(HTM-1)을, 증착 속도비가 Acceptor-1：HTM-1=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 상기 구조식의 화합물(HTM-1)을 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
［비교예 4］
비교를 위하여, 실시예 64에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 하기 구조식의 화합물(HTM-1)을 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 상기 구조식의 화합물(HTM-1)을, 증착 속도비가 Acceptor-1：HTM-1=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 상기 구조식의 화합물(HTM-1)을 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
［비교예 5］
비교를 위하여, 실시예 65에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 하기 구조식의 화합물(HTM-1)을 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 상기 구조식의 화합물(HTM-1)을, 증착 속도비가 Acceptor-1：HTM-1=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 상기 구조식의 화합물(HTM-1)을 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
［비교예 6］
비교를 위하여, 실시예 66에 있어서, 정공 주입층(3)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 하기 구조식의 화합물(HTM-1)을 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 상기 구조식의 화합물(HTM-1)을, 증착 속도비가 Acceptor-1：HTM-1=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 30㎚가 되도록 형성하고, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 상기 구조식의 화합물(HTM-1)을 이용하고, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
［비교예 7］
비교를 위하여, 실시예 62에 있어서, 정공 수송층(4)의 재료로서 실시예 1의 화합물(1-2)를 대신하여 상기 구조식의 전자 억셉터(Acceptor-1)와 실시예 1의 화합물(1-2)를 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 실시예 1의 화합물(1-2)를, 증착 속도비가 Acceptor-1：화합물(1-2)=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.
［비교예 8］
비교를 위하여, 실시예 68에 있어서, 정공 수송층(4)의 재료로서 실시예 4의 화합물(1-4)를 대신하여 상기 구조식의 전자 억셉터(Acceptor-1)와 실시예 4의 화합물(1-4)를 이용하고, 상기 구조식의 전자 억셉터(Acceptor-1)와 실시예 1의 화합물(1-1)을, 증착 속도비가 Acceptor-1：화합물(1-4)=3：97이 되는 증착 속도로 2원 증착을 행하여, 막 두께 40㎚가 되도록 형성한 이외는 같은 조건으로 유기 EL 소자를 제작했다. 제작한 유기 EL 소자에 대하여, 대기중, 상온에서 특성 측정을 행하였다. 제작한 유기 EL 소자에 직류 전압을 인가했을 때의 발광특성의 측정 결과를 표 1에 정리하여 나타냈다.

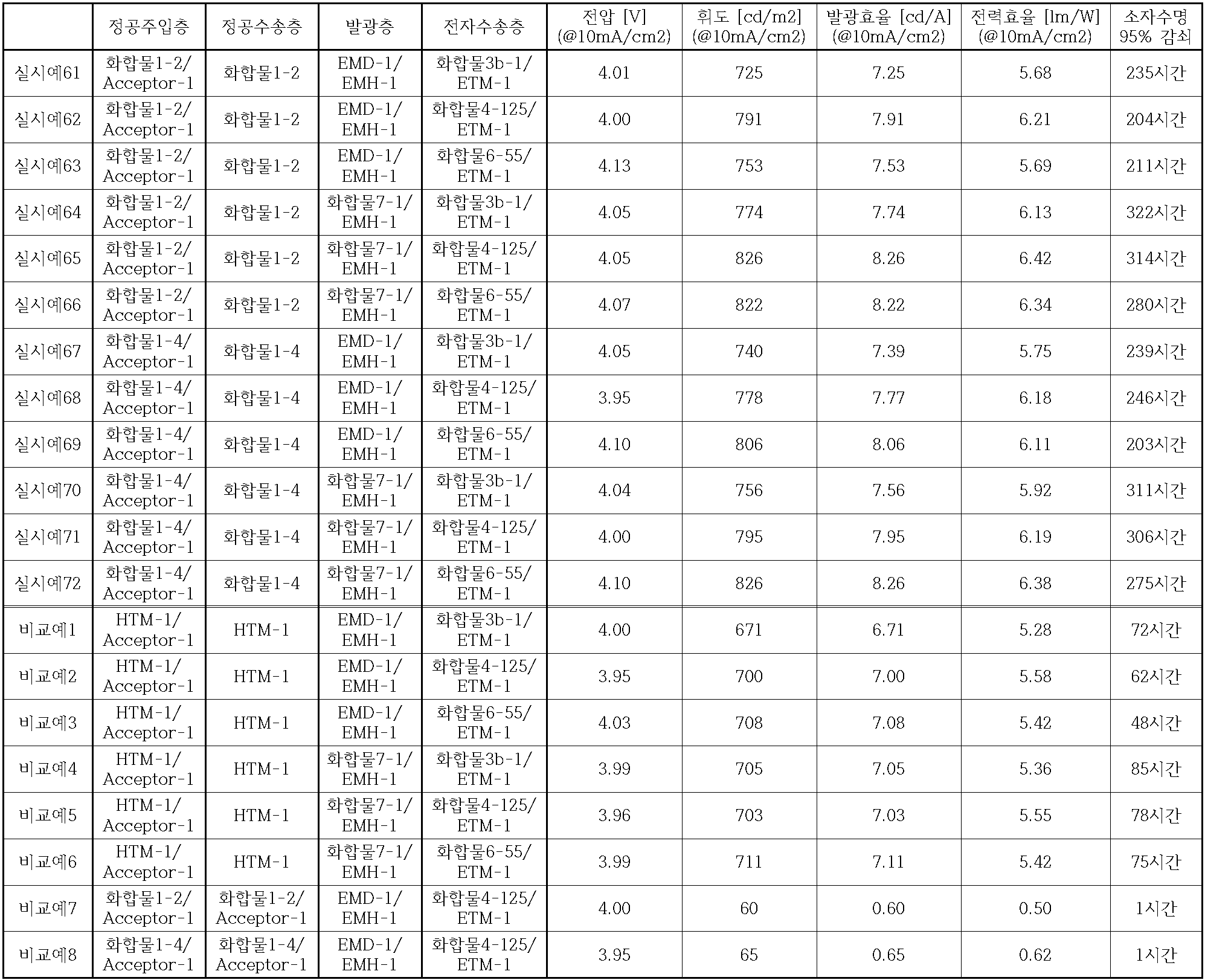

실시예 61∼72 및 비교예 1∼8에서 제작한 유기 EL 소자를 이용하고, 소자 수명을 측정한 결과를 표 1에 정리하여 나타냈다. 소자 수명은, 발광 개시시의 발광 휘도(초기 휘도)를 2000cd/㎡로서 정전류 구동을 행했을 때, 발광 휘도가 1900cd/㎡(초기 휘도를 100%로 했을 때의 95%에 상당：95%감쇠)로 감쇠할 때까지의 시간으로서 측정했다.
[표 1]
Figure pct00879
표 1에 나타내는 바와 같이, 전류 밀도 10mA/c㎡의 전류를 흘렸을 때의 발광 효율은, 정공 수송층에도 전자 억셉터를 도프한 비교예 7∼8의 유기 EL 소자 0.60∼0.65cd/A에 대해, 정공 수송층에 전자 억셉터를 도프하지 않은 비교예 1∼6의 유기 EL 소자 6.71∼7.11cd/A에서는 고효율로 되었다. 그리고, 정공 주입층에 일반식(1)로 표시되는 아릴아민 화합물을 이용한 실시예 61∼72의 유기 EL 소자에서는 7.25∼8.26cd/A로 한층 더 고효율로 되었다. 또, 전력효율에 있어서도, 정공 수송층에도 전자 억셉터를 도프한 비교예 7∼8의 유기 EL 소자의 0.50∼0.62lm/W에 대해, 정공 수송층에 전자 억셉터를 도프하지 않은 비교예 1∼6의 유기 EL 소자의 5.28∼5.58lm/W에서는 고효율로 되었다. 그리고, 정공 주입층에 일반식(1)로 표시되는 아릴아민 화합물을 이용한 실시예 61∼72의 유기 EL 소자에서는 5.68∼6.42lm/W로 한층 더 고효율로 되었다. 한편, 소자 수명(95%감쇠)에 있어서는, 정공 수송층에도 전자 억셉터를 도프한 비교예 7∼8의 유기 EL 소자의 1시간에 대해, 정공 수송층에 전자 억셉터를 도프하지 않은 비교예 1∼6의 유기 EL 소자의 45∼85시간으로 장수명화 되었다. 그리고, 정공 주입층에 일반식(1)로 표시되는 아릴아민 화합물을 이용한 실시예 61∼72의 유기 EL 소자에서는 203∼322시간으로 한층 더 크게 장수명화 되어 있는 것을 알 수 있다.
본 발명의 유기 EL 소자는, 정공 주입층의 재료로서 특정의(구조를 가지는) 아릴아민 화합물을 선택하여, 전자 억셉터를 P도핑함으로써, 전극으로부터 정공 수송층에 정공을 효율 좋게 주입·수송할 수 있고, 또한 특정의(구조를 가지는) 아릴아민 화합물을 P도핑하지 않고, 정공 수송층의 재료로 선택함으로써, 유기 EL 소자 내부의 캐리어 밸런스를 개선하여, 종래의 유기 EL 소자와 비교하여, 고발광효율, 또한 장수명의 유기 EL 소자를 실현할 수 있는 것을 알 수 있다.
산업상의 이용 가능성
본 발명의, 특정의(구조를 가지는) 아릴아민 화합물과 전자 억셉터를 유기 EL 소자 내부의 캐리어 밸런스를 정치화할 수 있도록 조합한 유기 EL 소자는, 발광 효율이 향상됨과 함께, 유기 EL 소자의 내구성을 개선시킬 수 있고, 예를 들면, 가정 전자제품이나 조명의 용도로의 전개가 가능해졌다.
1: 유리기판
2: 투명 양극
3: 정공 주입층
4: 정공 수송층
5: 발광층
6: 전자 수송층
7: 전자 주입층
8: 음극

Claims (14)

  1. 적어도 양극, 정공 주입층, 정공 수송층, 발광층, 전자 수송층 및 음극을 이 순서로 가지는 유기 일렉트로 루미네센스 소자에 있어서, 상기 정공 주입층이 하기 일반식(1)로 표시되는 아릴아민 화합물 및 전자 억셉터를 함유하는 것을 특징으로 하는 유기 일렉트로 루미네센스 소자.
    [화 1]
    Figure pct00880

    (식 중, Ar1∼Ar4는 서로 동일해도 달라도 좋고, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시한다.)
  2. 제 1 항에 있어서,
    상기 발광층에 인접하는 층은 전자 억셉터를 함유하지 않은 것을 특징으로 하는, 유기 일렉트로 루미네센스 소자.
  3. 제 1 또는 제 2 항에 있어서,
    상기 전자 억셉터가, 트리스브로모페닐아민헥사클로로안티몬, 테트라시아노퀴논디메탄(TCNQ), 2,3,5,6-테트라플루오로테트라시아노-1,4-벤조퀴논디메탄(F4TCNQ), 라디알렌 유도체로부터 선택되는 전자 억셉터인, 유기 일렉트로 루미네센스 소자.
  4. 제 1 항 내지 제 3 항 중의 어느 한 항에 있어서,
    상기 전자 억셉터가, 하기 일반식(2)로 표시되는 라디알렌 유도체인, 유기 일렉트로 루미네센스 소자.
    [화 2]
    Figure pct00881

    (식 중, Ar5∼Ar7는 서로 동일해도 달라도 좋고, 전자 수용체기를 치환기로서 가지는 방향족 탄화수소기, 방향족 복소환기, 또는 축합 다환 방향족기를 표시한다.)
  5. 제 1 항 내지 제 4 항 중의 어느 한 항에 있어서,
    상기 정공 수송층이, 정공 수송성의 아릴아민 화합물만을 함유하는, 유기 일렉트로 루미네센스 소자.
  6. 제 5 항에 있어서,
    상기 정공 수송층이, 상기 일반식(1)로 표시되는 아릴아민 화합물을 함유하는 것을 특징으로 하는, 유기 일렉트로 루미네센스 소자.
  7. 제 1 항 내지 제 6 항 중의 어느 한 항에 있어서,
    상기 전자 수송층이, 하기 일반식(3)으로 표시되는 안트라센환 구조를 가지는 화합물을 함유하는 것을 특징으로 하는, 유기 일렉트로 루미네센스 소자.
    [화 3]
    Figure pct00882

    (식 중, A1은 치환 혹은 무치환의 방향족 탄화수소의 2가기, 치환 혹은 무치환의 방향족 복소환의 2가기, 치환 혹은 무치환의 축합 다환 방향족의 2가기, 또는 단일결합을 표시하고, B1은 치환 혹은 무치환의 방향족 복소환기를 표시하며, C는 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하며, D는 서로 동일해도 달라도 좋고, 수소 원자, 중수소 원자, 불소 원자, 염소 원자, 시아노기, 트리플루오로메틸기, 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하고, p, q는, p와 q의 합이 9가 되는 관계를 유지하면서, p는 7 또는 8을 표시하고, q는 1 또는 2를 표시한다.)
  8. 제 1 항 내지 제 6 항 중의 어느 한 항에 있어서,
    상기 전자 수송층이, 하기 일반식(4)로 표시되는 피리미딘환 구조를 가지는 화합물을 함유하는 것을 특징으로 하는, 유기 일렉트로 루미네센스 소자.
    [화 4]
    Figure pct00883

    (식 중, Ar8는, 치환 혹은 무치환의 방향족 탄화수소기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하고, Ar9, Ar10는 동일해도 달라도 좋고, 수소 원자, 치환 혹은 무치환의 방향족 탄화수소기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하며, E는, 하기 구조식(5)에서 나타내는 1가기를 표시한다. 여기서, Ar9와 Ar10은 동시에 수소 원자가 되는 것은 아닌 것으로 한다.
    [화 5]
    Figure pct00884

    (식 중, Ar11은, 치환 혹은 무치환의 방향족 복소환기를 표시하고, R1∼R4는, 동일해도 달라도 좋고 수소 원자, 중수소 원자, 불소 원자, 염소 원자, 시아노기, 트리플루오로메틸기, 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시한다.)
  9. 제 1 항 내지 제 6 항 중의 어느 한 항에 있어서,
    상기 전자 수송층이, 하기 일반식(6)으로 표시되는 벤조트리아졸 환구조를 가지는 화합물을 함유하는 것을 특징으로 하는, 유기 일렉트로 루미네센스 소자.
    [화 6]
    Figure pct00885

    (식 중, Ar12는 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하고, Ar13은 수소 원자, 중수소 원자, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기를 표시하며, L1은 치환 혹은 무치환의 방향족 탄화수소의 2가기, 치환 혹은 무치환의 방향족 복소환의 2가기, 치환 혹은 무치환의 축합 다환 방향족의 2가기, 또는 단일결합을 표시하고, L2는 치환 혹은 무치환의 축합 다환 방향족의 2가기, 또는 단일결합을 표시하며, B2는 치환 혹은 무치환의 방향족 복소환기를 나타낸다.)
  10. 제 1 항 내지 제 9 항 중의 어느 한 항에 있어서,
    상기 발광층이, 청색 발광성 도펀트를 함유하는 것을 특징으로 하는, 유기 일렉트로 루미네센스 소자.
  11. 제 10 항에 있어서,
    상기 발광층이, 피렌 유도체인 청색 발광성 도펀트를 함유하는 것을 특징으로 하는, 유기 일렉트로 루미네센스 소자.
  12. 제 10 항에 있어서,
    상기 청색 발광성 도펀트가, 하기 일반식(7)로 표시되는 축합환 구조를 가지는 아민 유도체인 발광 도펀트를 함유하는 것을 특징으로 하는, 유기 일렉트로 루미네센스 소자.
    [화 7]
    Figure pct00886

    (식 중, A2는 치환 혹은 무치환의 방향족 탄화수소의 2가기, 치환 혹은 무치환의 방향족 복소환의 2가기, 치환 혹은 무치환의 축합 다환 방향족의 2가기, 또는 단일결합을 표시하고, Ar14와 Ar15는 서로 동일해도 달라도 좋고, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 또는 치환 혹은 무치환의 축합 다환 방향족기로서, 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋다. R5∼R8은 서로 동일해도 달라도 좋고, 수소 원자, 중수소 원자, 불소 원자, 염소 원자, 시아노기, 니트로기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬옥시기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 치환 혹은 무치환의 축합 다환 방향족기, 치환 혹은 무치환의 아릴옥시기, 또는 방향족 탄화수소기, 방향족 복소환기 혹은 축합 다환 방향족기로부터 선택되는 기에 따라 치환된 디치환 아미노기로서, 각각의 기끼리로 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋고, R5∼R8이 결합되어 있는 벤젠환과, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 또는 일치환 아미노기를 통하여 서로 결합하여 환을 형성해도 좋다. R9∼R11은 서로 동일해도 달라도 좋고, 수소 원자, 중수소 원자, 불소 원자, 염소 원자, 시아노기, 니트로기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬옥시기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬옥시기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 치환 혹은 무치환의 축합 다환 방향족기, 또는 치환 혹은 무치환의 아릴옥시기로서, 각각의 기끼리로 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자 또는 황원자를 통하여 서로 결합하여 환을 형성해도 좋고, R9∼R11이 결합되어 있는 벤젠환과 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 또는 일치환 아미노기를 통하여 서로 결합하여 환을 형성해도 좋다. R12와 R13은 서로 동일해도 달라도 좋고, 치환기를 가지고 있어도 좋은 탄소 원자수 1 내지 6의 직쇄 형상 혹은 분지 형상의 알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 5 내지 10의 시클로알킬기, 치환기를 가지고 있어도 좋은 탄소 원자수 2 내지 6의 직쇄 형상 혹은 분지 형상의 알케닐기, 치환 혹은 무치환의 방향족 탄화수소기, 치환 혹은 무치환의 방향족 복소환기, 치환 혹은 무치환의 축합 다환 방향족기, 또는 치환 혹은 무치환의 아릴옥시기로서, 각각의 기끼리로 단일결합, 치환 혹은 무치환의 메틸렌기, 산소 원자, 황원자, 또는 일치환 아미노기를 통하여 서로 결합하여 환을 형성해도 좋다.)
  13. 제 1 항 내지 제 12 항 중의 어느 한 항에 있어서,
    상기 발광층이, 안트라센 유도체를 함유하는 것을 특징으로 하는, 유기 일렉트로 루미네센스 소자.
  14. 제 13 항에 있어서,
    상기 발광층이, 안트라센 유도체인 호스트 재료를 함유하는 것을 특징으로 하는, 유기 일렉트로 루미네센스 소자.
KR1020177020583A 2014-12-24 2015-12-16 유기 일렉트로 루미네센스 소자 Active KR102430330B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2014259965 2014-12-24
JPJP-P-2014-259965 2014-12-24
PCT/JP2015/085232 WO2016104289A1 (ja) 2014-12-24 2015-12-16 有機エレクトロルミネッセンス素子

Publications (2)

Publication Number Publication Date
KR20170100599A true KR20170100599A (ko) 2017-09-04
KR102430330B1 KR102430330B1 (ko) 2022-08-05

Family

ID=56150312

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020177020583A Active KR102430330B1 (ko) 2014-12-24 2015-12-16 유기 일렉트로 루미네센스 소자

Country Status (7)

Country Link
US (1) US10497876B2 (ko)
EP (1) EP3240057B1 (ko)
JP (1) JP6634028B2 (ko)
KR (1) KR102430330B1 (ko)
CN (1) CN107112425B (ko)
TW (1) TWI699350B (ko)
WO (1) WO2016104289A1 (ko)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019168368A1 (ko) * 2018-02-28 2019-09-06 주식회사 엘지화학 유기 발광 소자
WO2019168367A1 (ko) * 2018-02-28 2019-09-06 주식회사 엘지화학 유기 발광 소자
WO2021010656A1 (ko) * 2019-07-18 2021-01-21 주식회사 엘지화학 유기 발광 소자
KR20210031670A (ko) * 2018-02-28 2021-03-22 주식회사 엘지화학 유기 발광 소자

Families Citing this family (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102030377B1 (ko) 2014-07-28 2019-10-10 에스에프씨주식회사 헤테로고리를 포함하는 축합 플루오렌 유도체
KR102201104B1 (ko) * 2015-01-13 2021-01-11 에스에프씨주식회사 고효율과 장수명을 갖는 유기 발광 소자
CN107210382B (zh) * 2015-02-03 2020-01-10 保土谷化学工业株式会社 有机电致发光器件
KR102424977B1 (ko) * 2015-04-14 2022-07-26 삼성디스플레이 주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
US10312449B2 (en) 2015-05-27 2019-06-04 Samsung Display Co., Ltd. Organic light-emitting device
US10367147B2 (en) 2015-05-27 2019-07-30 Samsung Display Co., Ltd. Organic light-emitting device
KR102630644B1 (ko) 2015-12-17 2024-01-30 삼성디스플레이 주식회사 유기 발광 소자
KR102800490B1 (ko) * 2016-10-05 2025-04-29 에스에프씨 주식회사 장수명, 저전압 및 고효율 특성을 갖는 유기 발광 소자
EP3544073A4 (en) 2016-11-16 2020-11-25 Hodogaya Chemical Co., Ltd. ORGANIC ELECTROLUMINESCENT ELEMENT
JP6874389B2 (ja) 2017-01-26 2021-05-19 株式会社リコー エレクトロクロミック化合物、エレクトロクロミック組成物およびエレクトロクロミック素子
KR20190009994A (ko) * 2017-07-20 2019-01-30 주식회사 두산 유기 발광 화합물 및 이를 이용한 유기 전계 발광 소자
CN111670506B (zh) * 2018-02-15 2023-06-09 保土谷化学工业株式会社 有机电致发光元件
WO2018101491A2 (ja) * 2018-03-19 2018-06-07 出光興産株式会社 有機エレクトロルミネッセンス素子及び電子機器
WO2019233429A1 (zh) * 2018-06-07 2019-12-12 江苏三月光电科技有限公司 一种以三芳胺结构为核心的化合物及其制备方法
KR102094830B1 (ko) * 2018-11-30 2020-03-30 에스에프씨 주식회사 다환 방향족 유도체 화합물 및 이를 이용한 유기발광소자
US11985891B2 (en) 2018-11-30 2024-05-14 Sfc Co., Ltd. Polycyclic aromatic compounds and organic electroluminescent devices using the same
KR102785437B1 (ko) * 2019-02-07 2025-03-21 호도가야 가가쿠 고교 가부시키가이샤 유기 일렉트로루미네선스 소자
CN112010761B (zh) * 2019-05-31 2025-01-10 北京鼎材科技有限公司 一种化合物及其应用、包含其的有机电致发光器件

Citations (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS4943840B1 (ko) 1970-12-25 1974-11-25
JPH0848656A (ja) 1994-02-08 1996-02-20 Tdk Corp 有機ｅｌ素子用化合物および有機ｅｌ素子
WO2003060956A2 (en) 2002-01-18 2003-07-24 Lg Chem, Ltd. New material for transporting electrons and organic electroluminescent display using the same
WO2005115970A1 (ja) 2004-05-25 2005-12-08 Hodogaya Chemical Co., Ltd. ｐ－ターフェニル化合物および該化合物を用いた電子写真用感光体
JP2006151979A (ja) 2004-11-29 2006-06-15 Samsung Sdi Co Ltd フェニルカルバゾール系化合物とその製造方法及び有機電界発光素子
JP2008115093A (ja) * 2006-11-01 2008-05-22 Idemitsu Kosan Co Ltd アミノジベンゾフルオレン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
WO2008062636A1 (fr) 2006-11-24 2008-05-29 Idemitsu Kosan Co., Ltd. Dérivé d'amine aromatique et élément électroluminescent organique utilisant celui-ci
WO2011059000A1 (ja) 2009-11-12 2011-05-19 保土谷化学工業株式会社 置換されたアントラセン環構造とピリドインドール環構造を有する化合物および有機エレクトロルミネッセンス素子
KR20110069077A (ko) * 2008-10-17 2011-06-22 미쓰이 가가쿠 가부시키가이샤 방향족 아민 유도체, 및 그것들을 이용한 유기 일렉트로루미네센스 소자
WO2013054764A1 (ja) 2011-10-14 2013-04-18 保土谷化学工業株式会社 新規なベンゾトリアゾール誘導体及び該誘導体が使用されている有機エレクトロルミネッセンス素子
KR20130060157A (ko) 2011-11-29 2013-06-07 에스에프씨 주식회사 안트라센 유도체 및 이를 포함하는 유기전계발광소자
JP2013118288A (ja) * 2011-12-02 2013-06-13 Toyo Ink Sc Holdings Co Ltd 有機エレクトロルミネッセンス素子用材料およびその用途
KR20130114569A (ko) * 2010-04-27 2013-10-17 노발레드 아게 유기 반도전성 물질 및 전자 부품
WO2014009310A1 (en) 2012-07-09 2014-01-16 Novaled Ag Doped organic semiconductive matrix material
WO2014129210A1 (ja) * 2013-02-25 2014-08-28 株式会社ニコンビジョン 測距装置および較正方法
JP3194657U (ja) 2014-09-19 2014-12-04 恵美子 青柳 温熱首巻

Family Cites Families (30)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4169085B2 (ja) * 2005-10-07 2008-10-22 東洋インキ製造株式会社 カルバゾール含有アミン化合物及びその用途
US8623522B2 (en) * 2006-04-26 2014-01-07 Idemitsu Kosan Co., Ltd. Aromatic amine derivative and electroluminescence device using the same
DE102007002714A1 (de) * 2007-01-18 2008-07-31 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
KR100874472B1 (ko) * 2007-02-28 2008-12-18 에스에프씨 주식회사 청색발광화합물 및 이를 이용한 유기전계발광소자
KR20090048299A (ko) * 2007-11-08 2009-05-13 주식회사 엘지화학 새로운 유기 발광 소자 재료 및 이를 이용한 유기 발광소자
CN103107284A (zh) * 2007-12-28 2013-05-15 出光兴产株式会社 芳胺衍生物及使用该芳胺衍生物的有机电致发光元件
KR100974562B1 (ko) * 2007-12-31 2010-08-06 다우어드밴스드디스플레이머티리얼 유한회사 신규한 유기 발광 화합물 및 이를 발광재료로서 채용하고있는 유기 발광 소자
KR100910150B1 (ko) * 2008-04-02 2009-08-03 (주)그라쎌 신규한 유기 발광 화합물 및 이를 발광재료로서 채용하고있는 유기 발광 소자
US8057712B2 (en) * 2008-04-29 2011-11-15 Novaled Ag Radialene compounds and their use
KR20110084798A (ko) * 2010-01-18 2011-07-26 덕산하이메탈(주) 다양한 치환기를 갖는 방향족 아민 화합물 및 이를 이용한 유기전자소자, 그 단말
KR101282178B1 (ko) * 2010-01-18 2013-07-04 덕산하이메탈(주) 다양한 치환기를 갖는 방향족 아민 화합물 및 이를 이용한 유기전자소자, 그 단말
US8586206B2 (en) * 2010-06-30 2013-11-19 Idemitsu Kosan Co., Ltd. Aromatic amine derivative and organic electroluminescence device using the same
TWI526418B (zh) * 2011-03-01 2016-03-21 諾瓦發光二極體股份公司 有機半導體材料及有機組成物
JP5938175B2 (ja) * 2011-07-15 2016-06-22 出光興産株式会社 含窒素芳香族複素環誘導体およびそれを用いた有機エレクトロルミネッセンス素子
US20140217393A1 (en) * 2011-09-09 2014-08-07 Idemitsu Kosan Co., Ltd. Organic electroluminescence element
US9640773B2 (en) * 2011-09-16 2017-05-02 Idemitsu Kosan Co., Ltd. Aromatic amine derivative and organic electroluminescence element using same
CN107501244B (zh) * 2011-11-22 2022-05-03 出光兴产株式会社 芳香族杂环衍生物、有机电致发光元件用材料以及有机电致发光元件
KR20180126629A (ko) * 2011-12-12 2018-11-27 메르크 파텐트 게엠베하 전자 소자용 화합물
KR102015765B1 (ko) * 2012-02-14 2019-10-21 메르크 파텐트 게엠베하 유기 전계발광 소자용 스피로비플루오렌 화합물
EP3424907B1 (de) * 2012-07-23 2025-03-12 Merck Patent GmbH Verbindungen und organische elektronische vorrichtungen
KR101807925B1 (ko) * 2012-07-23 2017-12-11 메르크 파텐트 게엠베하 화합물 및 유기 전계 발광 디바이스
US9748492B2 (en) * 2012-11-02 2017-08-29 Idemitsu Kosan Co., Ltd. Organic electroluminescent device
JP6270735B2 (ja) * 2012-12-07 2018-01-31 出光興産株式会社 芳香族アミン誘導体及び有機エレクトロルミネッセンス素子
US10892422B2 (en) * 2013-01-18 2021-01-12 Samsung Electronics Co., Ltd. Compound for organic optoelectronic device, organic light emitting diode including the same, and display including the organic light emitting diode
CN107963972B (zh) 2013-02-22 2021-09-03 保土谷化学工业株式会社 有机电致发光器件
JP6294866B2 (ja) * 2013-02-26 2018-03-14 保土谷化学工業株式会社 新規なナフトトリアゾール誘導体および有機エレクトロルミネッセンス素子
EP3001475B1 (en) * 2013-05-22 2022-11-16 Merck Patent GmbH Organic electroluminescent element
KR102184674B1 (ko) * 2013-08-09 2020-12-01 삼성디스플레이 주식회사 안트라센계 화합물 및 이를 포함한 유기 발광 소자
CN106573911A (zh) * 2014-06-11 2017-04-19 保土谷化学工业株式会社 嘧啶衍生物和有机电致发光器件
KR102201104B1 (ko) * 2015-01-13 2021-01-11 에스에프씨주식회사 고효율과 장수명을 갖는 유기 발광 소자

Patent Citations (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS4943840B1 (ko) 1970-12-25 1974-11-25
JPH0848656A (ja) 1994-02-08 1996-02-20 Tdk Corp 有機ｅｌ素子用化合物および有機ｅｌ素子
WO2003060956A2 (en) 2002-01-18 2003-07-24 Lg Chem, Ltd. New material for transporting electrons and organic electroluminescent display using the same
WO2005115970A1 (ja) 2004-05-25 2005-12-08 Hodogaya Chemical Co., Ltd. ｐ－ターフェニル化合物および該化合物を用いた電子写真用感光体
JP2006151979A (ja) 2004-11-29 2006-06-15 Samsung Sdi Co Ltd フェニルカルバゾール系化合物とその製造方法及び有機電界発光素子
JP2008115093A (ja) * 2006-11-01 2008-05-22 Idemitsu Kosan Co Ltd アミノジベンゾフルオレン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
WO2008062636A1 (fr) 2006-11-24 2008-05-29 Idemitsu Kosan Co., Ltd. Dérivé d'amine aromatique et élément électroluminescent organique utilisant celui-ci
KR20110069077A (ko) * 2008-10-17 2011-06-22 미쓰이 가가쿠 가부시키가이샤 방향족 아민 유도체, 및 그것들을 이용한 유기 일렉트로루미네센스 소자
WO2011059000A1 (ja) 2009-11-12 2011-05-19 保土谷化学工業株式会社 置換されたアントラセン環構造とピリドインドール環構造を有する化合物および有機エレクトロルミネッセンス素子
KR20130114569A (ko) * 2010-04-27 2013-10-17 노발레드 아게 유기 반도전성 물질 및 전자 부품
WO2013054764A1 (ja) 2011-10-14 2013-04-18 保土谷化学工業株式会社 新規なベンゾトリアゾール誘導体及び該誘導体が使用されている有機エレクトロルミネッセンス素子
KR20140076569A (ko) * 2011-10-14 2014-06-20 호도가야 가가쿠 고교 가부시키가이샤 신규 벤조트리아졸 유도체 및 그 유도체가 사용되는 유기 전계 발광 소자
KR20130060157A (ko) 2011-11-29 2013-06-07 에스에프씨 주식회사 안트라센 유도체 및 이를 포함하는 유기전계발광소자
JP2013118288A (ja) * 2011-12-02 2013-06-13 Toyo Ink Sc Holdings Co Ltd 有機エレクトロルミネッセンス素子用材料およびその用途
WO2014009310A1 (en) 2012-07-09 2014-01-16 Novaled Ag Doped organic semiconductive matrix material
WO2014129210A1 (ja) * 2013-02-25 2014-08-28 株式会社ニコンビジョン 測距装置および較正方法
JP3194657U (ja) 2014-09-19 2014-12-04 恵美子 青柳 温熱首巻

Non-Patent Citations (5)

* Cited by examiner, † Cited by third party
Title
Appl.Phys.Let., 89, 253506(2006)
Appl.Phys.Let., 98, 083302(2011)
유기 EL토론회 제3회 예 회 예고집 13∼14 페이지(2006)
응용 물리학회 제 9회 강습회 예고집 23∼31 페이지(2001)
응용 물리학회 제 9회 강습회 예고집 55∼61 페이지(2001)

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019168368A1 (ko) * 2018-02-28 2019-09-06 주식회사 엘지화학 유기 발광 소자
WO2019168367A1 (ko) * 2018-02-28 2019-09-06 주식회사 엘지화학 유기 발광 소자
CN111201623A (zh) * 2018-02-28 2020-05-26 株式会社Lg化学 有机发光二极管
CN111213251A (zh) * 2018-02-28 2020-05-29 株式会社Lg化学 有机发光二极管
KR20210031670A (ko) * 2018-02-28 2021-03-22 주식회사 엘지화학 유기 발광 소자
CN111213251B (zh) * 2018-02-28 2023-09-29 株式会社Lg化学 有机发光二极管
CN111201623B (zh) * 2018-02-28 2023-11-10 株式会社Lg化学 有机发光二极管
WO2021010656A1 (ko) * 2019-07-18 2021-01-21 주식회사 엘지화학 유기 발광 소자

Also Published As

Publication number Publication date
EP3240057A4 (en) 2018-05-30
WO2016104289A1 (ja) 2016-06-30
TW201632494A (zh) 2016-09-16
EP3240057B1 (en) 2021-04-07
EP3240057A1 (en) 2017-11-01
US20170346009A1 (en) 2017-11-30
US10497876B2 (en) 2019-12-03
KR102430330B1 (ko) 2022-08-05
JP6634028B2 (ja) 2020-01-22
TWI699350B (zh) 2020-07-21
JPWO2016104289A1 (ja) 2017-11-09
CN107112425A (zh) 2017-08-29
CN107112425B (zh) 2019-05-17

Similar Documents

Publication Publication Date Title
KR20170100599A (ko) 유기 일렉트로 루미네센스 소자
KR102300867B1 (ko) 유기 일렉트로루미네센스 소자
KR102355739B1 (ko) 유기 일렉트로루미네센스 소자
KR102356301B1 (ko) 유기 일렉트로 루미네센스 소자
KR102493763B1 (ko) 유기 일렉트로루미네선스 소자
KR102704734B1 (ko) 유기 일렉트로루미네선스 소자
KR102628064B1 (ko) 아릴아민 화합물 및 유기 전계발광 소자
CN111670506B (zh) 有机电致发光元件
JP6814156B2 (ja) 有機エレクトロルミネッセンス素子
KR102687394B1 (ko) 유기 일렉트로 루미네선스 소자
JP6815320B2 (ja) 有機エレクトロルミネッセンス素子
KR20150048723A (ko) 인데노 아크리단 환 구조를 가지는 화합물 및 유기 일렉트로루미네선스 소자
KR20170085119A (ko) 유기 일렉트로루미네선스 소자
KR20190082766A (ko) 유기 일렉트로루미네센스 소자
KR20170040306A (ko) 유기 전계발광 소자
JP2021192441A (ja) 有機エレクトロルミネッセンス素子用材料
KR102533036B1 (ko) 유기 일렉트로루미네선스 소자
KR102747127B1 (ko) 유기 일렉트로루미네선스 소자
KR20220148837A (ko) 유기 일렉트로 루미네선스 소자
KR102705588B1 (ko) 벤조이미다졸 고리 구조를 갖는 화합물 및 유기 일렉트로 루미네선스 소자
CN114586189B (zh) 有机电致发光元件
KR20230088341A (ko) 아릴아민 화합물, 유기 일렉트로 루미네선스 소자, 및 전자 기기
KR20220131235A (ko) 유기 일렉트로 루미네선스 소자
KR102538722B1 (ko) 아릴디아민 화합물 및 유기 일렉트로 루미네선스 소자
KR20230042440A (ko) 유기 일렉트로루미네선스 소자

Legal Events

Date Code Title Description
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P14-X000 Amendment of ip right document requested

St.27 status event code: A-5-5-P10-P14-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000
