Abstract

에어로졸-형성 기질을 수용하기 위한 전기적으로 가열되는 흡연 시스템이 제공된다. 본 시스템은 에어로졸을 형성하기 위하여 에어로졸-형성 기질을 가열하는 적어도 하나의 히터, 및 적어도 하나의 히터에 파워를 공급하기 위한 파워 서플라이를 포함한다. 적어도 하나의 히터는 전기 절연 기질(101, 201, 301, 401, 501)상에 하나 이상의 전기 전도성 트랙(103, 203, 303, 403, 503)을 포함한다. 일 배열에 있어서, 하나 이상의 전기 전도성 트랙(103, 203, 303, 403, 503)은 하나 이상의 전기 전도성 트랙이 저항성 히터 및 온도 센서로서 작동할 수 있도록 하는 저항 온도 계수 특성을 가진다. 다른 배열에 있어서, 전기적으로 가열되는 흡연 시스템은 전기적으로 가열되는 흡연 시스템의 외부로부터 적어도 하나의 히터를 절연하기 위한 열적 절연 물질(507)을 더 포함한다.

Description

향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템{AN ELECTRICALLY HEATED SMOKING SYSTEM WITH IMPROVED HEATER}
본 발명은 에어로졸-형성 기질(aerosol-forming substrate)을 가열하기 위한 히터를 포함하는 전기적으로 가열되는 흡연 시스템에 관한 것이다.
US-A-5 353 813은 전기적 흡연 물품에서 외부적 가열 엘리먼트로서 이용하기 위한 블레이드식(bladed) 튜브모양(tubular) 어레이를 공개한다. 가열 엘리먼트는 나선으로 감긴 판지(paper board)의 보강 튜브 둘레로 배열된 다수의 탄소 블레이드(blade)들을 포함한다. 하나의 전기적 연결이 블레이드의 자유단에서 형성되는 한편, 탄소의 공통 링(ring)이 공통의 전기적 연결을 형성하기 위해 탄소 블레이드의 다른 말단부(end)를 연결한다. 블레이드들에 파워가 공급되면, 이들은 300 ℃ 내지 약 900 ℃ 범위의 온도를 가진 가열 영역(heating zone)을 제공하도록 가열된다.
본 발명자들은 제작하기에 더욱 용이하고 그 구성에서 더 적은 부품을 요하는 전기적으로 가열되는 흡연 시스템을 제공하는 것이 유익하리라는 점을 인지하였다.
본 발명의 제1 관점에 따르면, 에어로졸-형성 기질을 수용하기(receiving) 위한 전기적으로 가열되는 흡연 시스템이 제공되는데, 상기 시스템은: 에어로졸을 형성하기 위하여 기질을 가열하는 적어도 하나의 히터, 및 적어도 하나의 히터에 파워를 공급하기 위한 파워 서플라이를 포함하고, 적어도 하나의 히터는 전기 절연 기질상에 하나 이상의 전기 전도성 트랙을 포함하고, 하나 이상의 전기 전도성 트랙은 하나 이상의 전기 전도성 트랙이 저항성 히터 및 온도 센서 둘 다로서 작동할 수 있도록 하는 저항 온도 계수 특성을 가진다.
본 발명의 제1 관점에 따르면, 전기적으로 가열되는 흡연 시스템에서 이용하기 위한 히터 또한 제공되며, 히터는 전기 절연 기질상에 하나 이상의 전기 전도성 트랙을 포함한다.
본 발명의 제1 관점에 따르면, 전기적으로 가열되는 흡연 시스템에서의 히터의 이용 또한 제공되며, 히터는 전기 절연 기질상에 하나 이상의 전기 전도성 트랙을 포함하고, 하나 이상의 전기 전도성 트랙은 하나 이상의 전기 전도성 트랙이 저항성 히터 및 온도 센서 둘 다로서 작동할 수 있도록 하는 저항 온도 계수 특성을 가진다.
히터 및 온도 센서 둘 다로서 작동할 수 있는, 전기 절연 기질상에 전기 전도성 트랙을 포함하는 히터를 이용함으로써, 전기적으로 가열되는 흡연 시스템에서 요구되는 부품의 수 및 사이즈가 감소될 수 있다. 이것은 전기적으로 가열되는 흡연 시스템의 사이즈가 감소되는 것을 가능하게 한다. 게다가, 전기 절연 기질은 매우 얇게 될 수 있어서 추가적인 사이즈 감소를 가능하게 한다. 게다가, 필요한 전자장치들, 권선들, 및 연결들의 일부 또는 전부는 히터와 동일한 전기 절연 기질상에서 포함될 수 있다. 게다가, 히터는 각각의 가열 엘리먼트가 개별적으로 형성될 것을 요하는 일부 선행기술의 히터들보다 더 간단하고 더 비용효율적으로 제작될 수 있다. 히터는 설계에 있어서 많은 양의 유연성을 허용한다: 전기 전도성 트랙은 원하는 열 분배를 제공하기 위하여 원하는 대로 전기 절연 기질상에 간단하게 배열될 수 있다.
바람직하게는, 전기적으로 가열되는 흡연 시스템은 파워 서플라이로부터 적어도 하나의 히터로의 파워 공급을 제어하도록 배열된 전자 회로를 더 포함한다.
바람직하게는, 파워 서플라이는 하나 이상의 전기 전도성 트랙에 의해 감지된 온도 및 원하는 온도에 의존하여 적어도 하나의 히터에 파워를 공급한다. 다시 말해, 파워 서플라이가 특정한 원하는 온도에서 히터 및 에어로졸-형성 기질을 유지하는 것을 가능하게 하는 피드백이 제공된다. 이것은 별도의 온도 센서의 필요 없이 달성된다. 바람직하게는, 전기적으로 가열되는 흡연 시스템은 이러한 목적을 위해서 배열된 전자 회로를 포함한다. 바람직하게는, 원하는 온도는 히터가 에어로졸-형성 기질을 가열하되 태우지는 않는 온도이다.
바람직하게는, 전기적으로 가열되는 흡연 시스템은 적어도 하나의 히터를 절연하기 위한 열적 절연 물질을 더 포함한다. 열적 절연 물질은 전기적으로 가열되는 흡연 시스템의 외부로부터 물질을 절연할 수 있다. 바람직하게는, 히터는 그 위에 열적 절연 또는/및 반사 구조를 가지는 전기 절연 기질의 일부를 포함한다.
본 발명의 제2 관점에 따르면, 에어로졸-형성 기질을 수용하기 위한 전기적으로 가열되는 흡연 시스템이 제공되는데, 이 시스템은: 에어로졸을 형성하기 위하여 기질을 가열하는 적어도 하나의 히터, 적어도 하나의 히터에 파워를 공급하기 위한 파워 서플라이, 및 적어도 하나의 히터를 절연하기 위한 열적 절연 물질(thermally insulating material)을 포함한다.
본 발명의 제2 관점에 따르면, 전기 절연 기질상에 하나 이상의 전기 전도성 트랙을 포함하는 히터를 갖는 전기적으로 가열되는 흡연 시스템에서 이용하기 위한 열적 절연 물질 또한 제공된다.
본 발명의 제2 관점에 따르면, 전기 절연 기질상에 하나 이상의 전기 전도성 트랙을 포함하는 히터를 갖는 전기적으로 가열되는 흡연 시스템에서 이용하기 위한 열적 절연 물질의 이용 또한 제공된다.
열적 절연 물질은 히터로부터의 열 손실을 감소시키고, 또한 전기적으로 가열되는 흡연 시스템을 사용하는 사용자를 화상으로부터 보호한다. 열적 절연 물질은 바람직하게는 최상의 열적 절연을 제공하도록 에어로졸 형성 기질 둘레로 배치된다. 열적 절연 물질은 전기적으로 가열되는 흡연 시스템에서 도달되는 높은 온도에서 저하되지 않을 물질이어야 한다. 모든 열적 절연 물질이 적절한 것은 아닐 것이다. 바람직하게는, 열적 절연 물질은 금속 또는 다른 불연성(non-combustible) 물질을 포함한다. 일 예에서, 금속은 금이다. 다른 예에서, 금속은 은이다. 금속은 전기적으로 가열되는 흡연 시스템으로 열을 반사할 수 있기 때문에 이점이 있다.
바람직하게는, 열적 절연 물질은 복수의 에어 캐비티(air cavity)들을 포함한다. 에어 캐비티는 규칙적인 패턴(regular pattern)으로 배열된다. 바람직한 일 실시 예에서, 에어 캐비티는 육각형이고, 허니콤 구조(honeycomb structure)로 배열된다. 열적 절연 물질은 전기 전도성 트랙에 부가하여 전기 절연 기질상에서 제공될 수 있다. 이것은 전기 전도성 트랙 및 열적 절연 물질이 하나의 엘리먼트로서 제작되는 것을 가능하게 한다. 제작의 일부 방법들에 대해서, 전기 전도성 트랙 및 열적 절연 물질은 동일 프로세스의 일부로서 만들어질 수 있다. 이와 달리, 열적 절연 물질은 별개의 엘리먼트로서 전기적으로 가열되는 흡연 시스템에 제공될 수 있다.
본 발명의 제1 관점에서와 같이, 전기 절연 기질은 매우 얇게 될 수 있어서 사이즈 감소를 가능하게 한다. 게다가, 필요한 전자장치들, 권선들, 및 연결들의 일부 또는 전부는 히터와 동일한 전기 절연 기질상에서 포함될 수 있다. 게다가, 히터는 각각의 가열 엘리먼트가 개별적으로 형성될 것을 요하는 일부 선행기술의 히터들보다 더 간단하고 더 비용효율적으로 제작될 수 있다. 히터는 설계에 있어서 많은 양의 유연성을 허용한다: 전기 전도성 트랙은 원하는 열 분배를 제공하기 위하여 원하는 대로 전기 절연 기질상에 간단하게 배열될 수 있다.
바람직하게는, 전기적으로 가열되는 흡연 시스템은 파워 서플라이로부터 적어도 하나의 히터로의 파워 공급을 제어하도록 배열된 전자 회로를 더 포함한다.
바람직하게는, 파워 서플라이는 원하는 온도에 의존하여 적어도 하나의 히터에 파워를 공급한다. 바람직하게는, 전기적으로 가열되는 흡연 시스템은 이러한 목적을 위해서 배열된 전자 회로를 포함한다. 바람직하게는, 원하는 온도는 히터가 에어로졸-형성 기질을 가열하되 태우지는 않는 온도이다.
바람직하게는, 하나 이상의 전기 전도성 트랙은 하나 이상의 전기 전도성 트랙이 저항성 히터 및 온도 센서로서 작동할 수 있도록 하는 저항 온도 계수 특성을 가진다.
본 발명의 양쪽 관점의 일 실시 예에서, 하나 이상의 전기 전도성 트랙은 복수의 부분(portion)들을 포함하고, 각각의 부분은 파워 서플라이에 개별적으로 연결될 수 있다(separately connectable). 이것은 다수의 이점을 제공한다. 첫째, 이것은 상이한 부분들이 상이한 기간 동안 가열되는 것을 가능하게 하고, 이점은 에어로졸-형성 기질의 성질에 의존하여 흡연 체험을 향상시킬 수 있다. 둘째, 이것은 상이한 부분들이 상이한 온도에서 가열되는 것을 가능하게 하고, 이점도 에어로졸-형성 기질의 성질에 의존하여 흡연 체험을 향상시킬 수 있다. 셋째, 이것은 히터의 특정 부분이 임의의 어떤 시점에서 활성화되는 것을 가능하게 한다. 이것은 에어로졸-형성 기질의 어떤 한 부분만이 임의의 어떤 시점에서 가열되는 것을 가능하게 한다. 이것은 에어로졸-형성 기질의 각각의 부분이 단지 한 번 가열되고 재가열되지 않을 수 있다는 것을 의미하기 때문에 이점이 있을 수 있다.
본 발명의 양쪽 관점의 일 실시 예에서, 전기 전도성 트랙 또는 트랙들은 전기 전도성 물질로 이루어진 단일한 트랙을 포함한다. 단일한 트랙의 제1 말단부는 파워 서플라이에 연결될 수 있고, 단일한 트랙의 제2 말단부는 파워 서플라이에 연결될 수 있다. 이 경우에, 파워 서플라이는 또한 복수의 부분들을 제공하기 위해서 단일한 트랙의 하나 이상의 중앙 섹션에 연결될 수 있고, 각각의 부분은 파워 서플라이에 개별적으로 연결될 수 있다. 본 발명의 양쪽 관점의 다른 실시 예에서, 전기 전도성 트랙 또는 트랙들은 전기 전도성 물질의 복수의 트랙들을 포함하고, 각각의 트랙은 파워 서플라이에 개별적으로 연결될 수 있다.
본 발명의 양쪽 관점에 있어서, 전기 전도성 트랙은 에어로졸-형성 기질을 가열하기에 가장 적절한 형태로 전기 절연 기질상에 배열된다. 임의의 수의 구성이 가능하다.
본 발명의 양쪽 관점의 제1 실시 예에서, 전기 절연 기질은 강성이고(rigid), 에어로졸-형성 기질 안으로 삽입되도록 배열된다. 만일 전기 절연 기질이 적절한 크기로 이루어지고 강성이라면, 에어로졸-형성 기질 안으로 직접 삽입될 수 있다. 전기 절연 기질은 충분한 강도(rigidity)를 제공하도록 어떤 식으로든 보강될 수 있다. 이러한 경우에, 열적 절연 물질이 제공된다면, 이것은 에어로졸-형성 기질을 둘러싸도록 제공될 수 있다.
본 발명의 양쪽 관점의 제2 실시 예에서, 전기 절연 기질은 튜브모양이고, 하나 이상의 전기 전도성 트랙은 튜브모양의 전기 절연 기질의 내부에 존재한다. 이러한 배열은 외부 히터로서 이용될 수 있다. 외부 히터는 에어로졸-형성 기질을 둘러싸거나 부분적으로 둘러싸도록 이용될 수 있다. 일 실시 예에서, 에어로졸-형성 기질은 고체이고, 원통형 플러그의 형태로 이루어진다. 이 경우에, 바람직하게는, 외부 히터의 내부 지름은 에어로졸-형성 플러그의 외부 지름과 같거나 에어로졸-형성 플러그의 외부 지름보다 약간 더 크다. 제2 실시 예에서, 열적 절연 물질이 제공된다면, 에어로졸-형성 기질 및 외부 히터를 둘러싸도록 제공될 수 있다. 열적 절연 물질은 전기 절연 기질상에서 제공될 수 있고, 전기 전도성 트랙이 튜브의 내부를 향하고 열적 절연 물질이 튜브의 외부를 향하도록 전기 절연 기질을 말아서 외부 히터가 형성될 수 있다.
본 발명의 양쪽 관점의 제3 실시 예에서, 전기 절연 기질은 튜브모양이고, 하나 이상의 전기 전도성 트랙은 튜브모양의 전기 절연 기질의 외부에 존재한다. 이러한 배열은 내부 히터로서 이용될 수 있다. 내부 히터는 에어로졸-형성 기질 안으로 삽입될 수 있다. 일 실시 예에서, 에어로졸-형성 기질은 강성이고, 에어로졸-형성 기질의 속이 빈 튜브(hollow tube)를 포함한다. 이 경우에, 바람직하게는, 내부 히터의 외부 지름은 에어로졸-형성 기질의 튜브의 내부 지름과 같거나 에어로졸-형성 기질의 튜브의 내부 지름보다 약간 작다. 이 경우에, 열적 절연 물질이 제공된다면, 에어로졸-형성 기질을 둘러싸도록 제공될 수 있다.
본 발명의 양쪽 관점에서, 적어도 하나의 히터는 에어로졸-형성 기질의 말단부를 가열하기 위한 말단부 히터(end heater)를 포함할 수 있고, 말단부 히터는 전기 절연 기질상에 하나 이상의 전기 전도성 트랙을 포함한다. 일 실시 예에서, 말단부 히터는 원형 또는 실질적으로 원형인 전기 절연 기질상에 나선형 전기 전도성 트랙을 포함한다.
본 발명의 양쪽 관점에서, 전기 전도성 트랙은 바람직하게는 전기 저항성 물질을 포함한다. 더욱 바람직하게는, 전기 전도성 트랙은 금속성이다. 가장 바람직하게는, 전기 전도성 트랙은 은, 백금, 구리, 니켈, 및 팔라듐(palladium) 중의 하나 이상을 포함한다. 다른 물질, 예컨대 전기 "전도성(conductive)" 세라믹(예컨대, 몰리브덴 디실리사이드(molybdenum disilicide) 같은 것), 탄소, 흑연, 금속 합금, 및 세라믹 물질과 금속성 물질로 만들어진 합성 물질(composite material)이 가능하다. 이러한 합성 물질은 도핑된(doped) 또는 도핑되지 않은(undoped) 세라믹을 포함할 수 있다. 적절한 도핑된 세라믹의 예는 도핑된 탄화 규소(silicon carbide)를 포함한다. 상술한 것들뿐 아니라, 적절한 금속의 예는 티타늄, 지르코늄, 및 탈탄륨을 포함한다. 적절한 금속 합금의 예는 스텐레스강, 니켈-, 코발트-, 크롬-, 알루미늄-, 티타늄- 지르코늄-, 하프늄-, 니오븀-, 몰리브덴-, 탈탄륨-, 텅스텐-, 주석-, 갈륨-, 망간-, 및 철-포함 합금, 및 니켈, 철, 코발트, 스텐레스강, Timetal®, 및 철-망간-알루미늄 기반 합금을 기초로 한 수퍼-합금을 포함한다. Timetal®은 콜로라도, 덴버, 1999 브로드웨이 수트(Broadway Suite) 4300, 티타늄 메탈 회사(Titanium Metals Corporation)의 등록된 상표이다. 합성 물질에서, 전기 저항성 물질은 에너지 전송의 동역학 및 요구되는 외부 물리화학적 속성에 의존하여 선택적으로 절연 물질 내에 내장되거나, 절연 물질을 가지고 캡슐화되거나, 또는 절연 물질을 가지고 코팅될 수 있고, 그 반대로도 될 수 있다.
본 발명의 양쪽 관점에서, 전기 전도성 트랙은 보호 레이어를 가지고 도금될 수 있다. 전기 전도성 트랙은 금, 니켈, 및 유리 중 하나 이상을 가지고 도금될 수 있다. 전기 전도성 트랙을 도금하는 것은 전기 전도성 트랙이 어떤 식으로든 쉽게 산화 또는 부식할 물질을 포함한다면 이점이 있을 수 있다.
본 발명의 양쪽 관점에서, 바람직하게는, 전기 절연 기질은 종이, 유리, 세라믹, 아노다이징된(anodized) 금속, 코팅된 금속, 및 폴리이미드(Polyimide) 중 하나 이상을 포함한다. 세라믹은 운모(mica), 알루미나(Al2O3), 또는 지르코나(ZrO2)를 포함할 수 있다. 다른 적절한 물질들이 이용될 수 있다.
본 발명의 양쪽 관점의 제1 실시 예에서, 적어도 하나의 히터는: 전기 절연 기질을 제공하는 단계; 전기 전도성 페이스트를 위한 패턴을 정의하기 위해서 템플릿을 이용하여 전기 절연 기질상으로 전기 전도성 페이스트를 증착(deposit)하는 단계; 및 전기 전도성 트랙을 형성하도록 전기 전도성 페이스트를 건조하는 단계에 의해 형성된다.
제1 실시 예에서, 전기 절연 기질은 임의의 적절한 전기 절연 물질(electrically insulating material)일 수 있고, 바람직하게는 세라믹 또는 아노다이징된 금속이다. 제1 실시 예에서, 전기 전도성 페이스트는 임의의 적절한 페이스트일 수 있고, 바람직하게는 금속 입자들을 포함한다. 금속은 은(silver)일 수 있다. 전기 전도성 페이스트는 또한 접합제(binder) 및 가소제(plasticizer)를 포함할 수 있다.
본 발명의 양쪽 관점의 제2 실시 예에서, 적어도 하나의 히터는: 전기 절연 기질을 제공하는 단계; 전기 전도성 물질을 가지고 전기 절연 기질의 전체 표면을 실질적으로 덮는 단계; 전기 전도성 물질의 패턴을 정의하는 마스크를 가지고 전기 전도성 물질의 일부를 보호하는 단계; 및 전기 전도성 물질의 비보호(unprotected) 부분을 제거하는 단계에 의해 형성된다.
제2 실시 예에서, 전기 절연 기질은 임의의 적절한 전기 절연 물질일 수 있고, 바람직하게는 폴리이미드이다. 제2 실시 예에서, 전기 전도성 물질은 임의의 적절한 물질일 수 있고, 바람직하게는 금속 합금을 포함한다. 금속은 구리일 수 있다. 전기 전도성 트랙은 하나 이상의 보호 레이어를 가지고 도금될 수 있다. 일 실시 예에서, 구리 전기 전도성 트랙은 니켈로 이루어진 제1 레이어 및 금으로 이루어진 제2 레이어를 가지고 도금된다.
본 발명의 양쪽 관점의 제3 실시 예에서, 적어도 하나의 히터는: 전기 절연 기질을 제공하는 단계; 금속막을 가지고 전기 절연 기질을 코팅하는 단계; 포토레지스트 물질로 이루어진 레이어를 가지고 금속막을 코팅하는 단계; 전기 전도성 페이스트를 위한 패턴을 정의하는 마스크를 가지고 포토레지스트 물질의 부분들을 보호하는 단계; 광원 및 화학물질을 이용해서 포토레지스트 물질의 비보호 부분들을 제거하는 단계(노출된 포토레지스트 물질은 특정 용액에서 녹음); 포토레지스트 물질에 의해서 보호되지 않는 금속막의 부분들을 제거하는 단계; 및 전기 전도성 트랙의 형태로 금속막을 드러내기 위해서 남아 있는 포토레지스트 물질을 제거하는 단계에 의해서 형성된다.
제3 실시 예에서, 전기 절연 기질은 임의의 적절한 전기 절연 물질일 수 있고, 바람직하게는 세라믹이다. 가장 바람직하게는, 기질은 알루미나(Al2O3) 또는 지르코나(ZrO2)이다. 제3 실시 예에서, 금속막은 임의의 적절한 금속막일 수 있고, 바람직하게는 백금막이다. 전기 전도성 트랙은 하나 이상의 보호 레이어로 도금될 수 있다. 일 실시 예에서, 전기 전도성 트랙은 유리로 이루어진 레이어로 도금될 수 있다.
본 발명의 양쪽 관점에서, 에어로졸-형성 기질은 바람직하게는 가열시 에어로졸-형성 기질로부터 방출되는 휘발성 담배(tobacco) 풍미 화합물을 함유하는 담배-포함 물질을 포함한다. 이와 달리, 에어로졸-형성 기질은 비-담배(non-tobacco) 물질을 포함할 수 있다.
본 발명의 양쪽 실시 예에서, 바람직하게는, 에어로졸-형성 기질은 에어로졸 형성자(former)를 더 포함한다. 적절한 에어로졸 형성자의 예는 글리세린(glycerine) 및 프로필렌 글리콜(propylene glycol)이다.
본 발명의 양쪽 관점에서, 에어로졸-형성 기질은 고체 기질이다. 바람직한 실시 예에서, 에어로졸-형성 기질은 적어도 하나의 히터를 수용하기 위한 캐비티(cavity)를 갖는 튜브모양 기질을 포함한다. 고체 기질은 예컨대, 허브 잎, 담배 잎, 담배 주엽맥(ribs)의 단편, 환원된(reconstituted) 담배, 균질화된(homogenised) 담배, 압출된(extruded) 담배 및 팽창된(expanded) 담배의 단편 중 하나 이상을 함유하는 파우더(powder), 그래뉼(granule), 펠레(pellet), 스레드(shred), 스파게티(spaghetti), 스트립(strip) 또는 시트(sheet) 중 하나 이상을 포함할 수 있다. 고체 기질은 느슨한(loose) 형태로 있을 수 있고, 적절한 용기(container) 또는 카트리지 내에서 제공될 수도 있다. 선택적으로, 고체 에어로졸-형성 기질은 기질의 가열 시 방출될 추가적인 담배 또는 비-담배 휘발성 풍미 화합물을 포함할 수 있다.
본 발명의 양쪽 관점에서, 선택적으로, 고체 에어로졸-형성 기질은 열적으로 안정한 캐리어(carrier) 상에서 제공될 수 있고, 또는 열적으로 안정한 캐리어 내에 내장될 수도 있다. 바람직한 실시 예에서, 캐리어는 그 내부 표면상에, 또는 그 외부 표면상에, 또는 그 내부 및 외부 표면상에 증착된 고체 기질로 이루어진 얇은 레이어를 갖는 튜브모양의 캐리어이다. 이러한 튜브모양의 캐리어는 예컨대, 종이, 또는 종이와 같은 물질, 부직포 탄소 섬유 매트(mat), 저 질량 개방 메쉬(mesh) 금속 스크린, 또는 구멍이 뚫린 금속 호일(foil), 또는 임의의 다른 열적으로 안정한 폴리머 매트릭스(polymer matrix)로 이루어질 수 있다. 이와 달리, 캐리어는 파우더, 그래뉼, 펠레, 스레드, 스파게티, 스트립 또는 시트의 형태를 취할 수 있다.
본 발명의 양쪽 관점에서, 고체 에어로졸-형성 기질은 예컨대, 시트, 거품(foam), 젤(gel), 또는 슬러리(slurry)의 형태로 캐리어의 표면상에 증착될 수 있다. 고체 에어로졸-형성 기질은 캐리어의 전체 표면상에 증착될 수 있고, 또는 선택적으로, 사용하는 동안 비-균질한(non-uniform) 풍미 전달을 제공하기 위해 패턴 내에 증착될 수 있다.
본 발명의 양쪽 관점에서, 이와 달리, 캐리어는 담배 구성요소들이 포함된 부직포 직물 또는 섬유 다발(bundle)일 수 있다. 부직포 직물 또는 섬유 다발은 예컨대 탄소 섬유, 천연 셀룰로오스 섬유, 또는 셀룰로오스 파생 섬유를 포함할 수 있다.
본 발명의 양쪽 관점에서, 이와 달리, 에어로졸-형성 기질은 액체 기질일 수 있다. 만일, 액체 에어로졸-형성 기질이 제공된다면, 전기적으로 가열되는 흡연 시스템은 바람직하게는 이 액체를 보유하기 위한 수단을 포함한다. 예를 들어, 액체 에어로졸-형성 기질은 용기 내에 보유될 수 있다. 선택적으로 또는 추가적으로, 액체 에어로졸-형성 기질은 다공성 캐리어 물질 안으로 흡수될 수 있다. 다공성 캐리어 물질은 임의의 적절한 흡수 플러그(absorbent plug) 또는 흡수체, 예컨대, 발포(foamed) 금속 또는 플라스틱 물질, 폴리프로필렌, 테릴렌(terylene), 나일론 섬유, 또는 세라믹으로부터 만들어질 수 있다. 액체 에어로졸-형성 기질은 전기적으로 가열되는 흡연 시스템의 사용 전에 다공성 캐리어 물질 내에 보유될 수 있고, 또는 이와 달리 액체 에어로졸 형성 기질 물질은 사용 동안 또는 사용 바로 전에 다공성 캐리어 물질 안으로 방출될 수 있다. 예를 들어, 액체 에어로졸-형성 기질은 캡슐 내에서 제공될 수 있다. 캡슐의 껍질은 바람직하게는 가열시 녹고, 다공성 캐리어 물질 안으로 액체 에어로졸-형성 기질을 방출한다. 캡슐은 액체와 조합하여 고체를 선택적으로 함유할 수 있다.
만일, 에어로졸-형성 기질이 액체 에어로졸-형성 기질이면, 전기적으로 가열되는 흡연 시스템은 한 번에 소량의 액체를 가열하기 위한 수단을 더 포함할 수 있다. 한 번에 소량의 액체를 가열하기 위한 수단은 예컨대, 액체 기질과 소통하는 액체 통로를 포함할 수 있다. 액체 에어로졸-형성 기질은 전형적으로 모세관력(capillary force)에 의해서 액체 통로 안으로 힘을 받는다. 적어도 하나의 히터는 바람직하게는 사용하는 동안 용기 내의 액체가 아니라 액체 통로 내의 소량의 액체 에어로졸-형성 기질만이 가열되고 휘발되도록 배열된다.
대안적으로 또는 부가적으로, 만일 에어로졸-형성 기질이 액체 에어로졸-형성 기질이면, 전기적으로 가열되는 흡연 시스템은, 적어도 하나의 히터를 포함하고 액체 에어로졸-형성 기질 소스(source)와 접촉하는 분무기를 더 포함할 수 있다. 히터뿐 아니라, 분무기는 압전적(piezoelectric) 엘리먼트와 같은 하나 이상의 전기기계적 엘리먼트를 포함할 수 있다. 추가적으로 또는 대안적으로, 분무기는 또한 정전기적, 전자기적, 또는 공기압적(pneumatic) 효과를 이용하는 엘리먼트를 포함할 수 있다. 전기적으로 가열되는 흡연 시스템은 나아가 응결 챔버(condensation chamber)를 더 포함할 수 있다.
본 발명의 양쪽 실시 예에서, 이와 달리, 에어로졸-형성 기질은 임의의 다른 종류의 에어로졸-형성 기질 예컨대, 기체 에어로졸-형성 기질, 또는 다양한 타입의 에어로졸-형성 기질의 임의의 조합일 수 있다.
본 발명의 양쪽 관점에서, 동작하는 동안, 에어로졸-형성 기질은 전기적으로 가열되는 흡연 시스템 내에 완전히 함유될 수 있다. 이러한 경우에, 사용자는 전기적으로 가열되는 흡연 시스템의 마우스피스(mouthpiece) 상에서 퍼프(puff)할 수 있다. 이와 달리, 동작하는 동안, 에어로졸-형성 기질은 전기적으로 가열되는 흡연 시스템 내에 부분적으로 함유될 수 있다. 이러한 경우에, 에어로졸-형성 기질은 별개의 물품의 일부를 형성할 수 있고, 사용자는 별개의 물품 상에서 직접 퍼프할 수 있다.
본 발명의 양쪽 관점에서, 전기적으로 가열되는 흡연 시스템은 퍼프를 취하는 사용자를 나타내는 공기 흐름을 검출하기 위한 센서를 더 포함할 수 있다. 일 실시 예에서, 바람직하게는, 센서는 파워 서플라이에 연결되고, 시스템은 퍼프를 취하는 사용자를 센서가 감지하는 경우에 적어도 하나의 히터에 에너지를 공급하도록 배열된다. 이와 달리, 시스템은 퍼프를 시작하는 사용자를 위해 수동으로 작동가능한 스위치를 더 포함할 수 있다.
본 발명의 양쪽 관점에서, 바람직하게는, 전기적으로 가열되는 흡연 시스템은, 사용자에 의해 파지(grasp)되도록 설계되고 에어로졸-형성 기질을 수용하기 위한 하우징(housing)을 더 포함한다. 하우징은 바람직하게는 적어도 하나의 히터, 파워 서플라이, 및 전자 회로와 같이 시스템을 위해 요구되는 다른 부품들을 수용한다. 일 실시 예에서, 하우징은 껍질 및 교체가능한 마우스피스를 포함한다.
본 발명의 양쪽 관점에서, 하나의 바람직한 실시 예에서, 파워 서플라이는 DC 전압원이다. 일 실시 예에서, 파워 서플라이는 리튬-이온(Lithium-ion) 배터리이다. 이와 달리, 파워 서플라이는 니켈-금속 하이브리드 배터리, 니켈 카드뮴 배터리, 또는 리튬 인산(Lithium Phosphate) 배터리일 수 있다.
본 발명의 일 관점과 관련하여 설명된 특징들은 본 발명의 다른 관점에도 적용될 수 있다. 특히, 본 발명의 제1 관점과 관련하여 설명된 저항성 히터 및 온도 센서 둘 다로서 작동하는 하나 이상의 전기 전도성 트랙의 특징들 및 이점들은 본 발명의 제2 관점에도 적용될 수 있다. 본 발명의 제2 관점과 관련하여 설명된 열적 절연 물질의 특징들 및 이점들은 본 발명의 제1 관점에도 적용될 수 있다.
도 1a 내지 1d는 전기적 흡연 시스템을 위해 히터를 형성하기 위한 방법의 제1 실시 예를 도시하고;
도 2a 내지 2e는 전기적 흡연 시스템을 위해 히터를 형성하기 위한 방법의 제2 실시 예를 도시하고;
도 3a 내지 3f는 전기적 흡연 시스템을 위해 히터를 형성하기 위한 방법의 제3 실시 예를 도시하고;
도 4는 전기적으로 가열되는 흡연 시스템에서 사용하기 위한 히터의 제1 실시 예를 도시하고; 및
도 5a 및 5b는 전기적으로 가열되는 흡연 시스템에서 사용하기 위한 히터의 제2 실시 예를 도시한다.
본 발명은 첨부된 도면을 참조하여 단지 예로서 추가적으로 설명될 것이다.
상술한 바와 같이, 본 발명은 히터를 포함하는 전기적으로 가열되는 흡연 시스템을 제공한다. 히터는 전기 절연 기질상에 하나 이상의 전기 전도성 트랙(track)을 포함한다. 히터는 다수의 상이한 제작 공정에 의해서 형성될 수 있다. 도 1a 내지 1d는 제1 제작 공정을 도시한다. 도 2a 내지 2d는 제2 제작 공정을 도시한다. 도 3a 내지 3d는 제3 제작 공정을 도시한다.
도 1a 내지 1d는 스크린 프린팅(screen printing)에서 이용되는 것과 유사한 기술을 이용하는 제작 공정을 도시한다. 이 제작 공정은 본 발명의 제1 또는 제2 관점과 함께 이용될 수 있다. 도 1a를 참조하면, 첫째로, 전기 절연 기질(101)이 제공된다. 전기 절연 기질은 임의의 적절한 전기 절연 물질, 예컨대 MICA와 같은 세라믹, 유리, 또는 종이를 포함할 수 있으나, 이에 한정되지 않는다. 이와 달리, 전기 절연 기질은 예컨대, 표면을 산화처리(oxidizing)하거나 아노다이징(anodizing)함에 의해서 또는 둘 다에 의해서 전기 전도성 트랙(도 1b에서 생성되고 이하에서 논의됨)으로부터 절연된 전기 도체를 포함할 수 있다. 일 예가 아노다이징된 알루미늄이다. 이와 달리, 전기 절연 기질은 유약(glaze)이라고 불리는 중간 코팅이 더해진 전기 도체를 포함할 수 있다. 이 경우에, 유약은 두 가지 기능을 가지는데: 전기 전도성 트랙으로부터 기질을 전기적으로 절연시키고, 기질의 휘어짐을 감소시킨다. 전기 절연 기질에 존재하는 폴드(fold)는 결함있는 저항을 초래하는 전기 전도성 페이스트(paste)(도 1b에서 적용되고 이하에서 논의됨)에 크랙(crack)을 초래할 수 있다.
도 1b를 참조하면, 금속 페이스트(105)가 컷 아웃(cut out)(107)을 이용해서 전기 절연 기질상으로 코팅되는 동안, 전기 절연 기질은 진공과 같은 것에 의해 단단하게 고정된다. 임의의 적절한 금속 페이스트가 사용될 수 있으며, 일 예에서 금속 페이스는 은 페이스트이다. 특별한 이점이 있는 일 실시 예에서, 페이스트는 20% 내지 30%의 접합제(binder) 및 가소제(plasticizer)와 70% 내지 80%의 금속 입자들, 전형적으로 은 입자들을 포함할 수 있다. 컷 아웃(107)은 원하는 전기 전도성 트랙을 위한 템플릿(template)을 제공한다. 금속 페이스트(105)가 전기 절연 기질(101)상으로 코팅된 후에, 전기 절연 기질 및 페이스트는 예컨대 소결로(sintering furnace)에서 구워진다. 200℃와 400℃ 사이에서의 제1 굽기 단계에서 유기 접합제 및 용제(solvent)가 전소된다. 350℃와 500℃ 사이에서의 제2 굽기 단계에서 금속 입자들이 소결된다.
도 1c를 참조하면, 결과물은 그 위에 전기 전도성 트랙 또는 트랙들(103)을 갖는 전기 절연 기질(101)이다. 전기 전도성 트랙 또는 트랙들은 가열 저항 및 필요한 연결 패드를 포함한다.
마지막으로, 전기 절연 기질(101) 및 전기 전도성 트랙(103)이 전기적으로 가열되는 흡연 시스템에서 히터로 사용하기에 적절한 형태로 형성된다. 도 1d를 참조하면, 전기 전도성 트랙이 전기 절연 기질의 내부에 존재하도록(도 1d(ⅰ)) 전기 절연 기질(101)이 튜브모양 형태로 말아질 수 있다. 이 경우에, 튜브는 에어로졸-형성 물질의 고체 플러그(solid plug)를 위한 외부 히터로서 기능할 수 있다. 튜브의 내부 지름은 에어로졸-형성 플러그의 지름과 같거나 에어로졸-형성 플러그의 지름보다 약간 더 클 수 있다. 이와 달리, 전기 전도성 트랙이 전기 절연 기질의 외부에 존재하도록(도 1d(ⅱ)) 전기 절연 기질(101)이 튜브모양 형태로 말아질 수 있다. 이 경우에, 튜브는 내부 히터로서 기능할 수 있고, 에어로졸-형성 기질 안으로 직접 삽입될 수 있다. 이것은 에어로졸-형성 기질이 예컨대 담배 매트(mat)와 같은 담배(tobacco) 물질의 튜브의 형태를 취할 때 잘 작동할 수 있다. 이 경우에, 튜브의 외부 지름은 에어로졸-형성 기질 튜브의 내부 지름과 같거나 에어로졸-형성 기질 튜브의 내부 지름보다 약간 더 작을 수 있다. 이와 달리, 전기 절연 기질이 충분히 강성이거나 어떤 식으로든 보강된다면, 전기 절연 기질 및 전기 전도성 트랙을 에어로졸-형성 기질 안으로 단순히 직접 삽입함으로써 전기 절연 기질 및 전기 전도성 트랙의 일부 또는 전부가 내부 히터로서 직접 이용될 수 있다(도 1d(ⅲ)).
도 2a 내지 2e는 전기적으로 가열되는 흡연 시스템을 위한 히터에 대한 제2 제작 공정을 도시한다. 이 제작 공정은 본 발명의 제1 또는 제2 관점과 함께 이용될 수 있다. 이 제작 공정은 PCB 제작 기술을 기초로 한다. 도 2a를 참조하면, 첫째로, 전기 절연 기질(201)이 제공된다. 재차 언급하자면, 전기 절연 기질은 임의의 적절한 전기 절연 물질을 포함할 수 있다. 이 예에서, 전기 절연 기질(201)은 폴리이미드(polyimide)를 포함한다.
도 2b를 참조하면, 둘째로, 금속 포일(foil)(205)이 실질적으로 전체 전기 절연 기질(201) 위로 적용된다. 이것은 전기적 강화(galvanic reinforcement)가 이어지는, 적층에 의해서 또는 PVD(physical vapour deposition) 공정에 의해서 달성될 수 있다. 임의의 적절한 금속이 사용될 수 있는데, 일 실시 예에서 금속 포일은 구리이다. 구리는 높은 저항 온도 계수(temperature coefficient of resistance)를 가진다는 이점이 있다. 이것은 전기 전도성 트랙을 히터로서 뿐 아니라 온도 센서로서 이용하는 것이 상대적으로 간편하다는 것을 의미할 수 있다. 이것은 이하에서 더 충분하게 논의된다. 다른 금속들 예컨대, 니켈 또는 백금이 이용될 수 있지만, 이에 한정되지는 않는다.
금속 포일(205)이 전기 절연 기질에 적용된 후에, 구리의 원하지 않는 영역이 서브트랙티브법(subtractive method)을 가지고 제거된다. 도 2c를 참조하면, 마스크(207)는 전형적으로 마스크에 의해 보호되지 않은 모든 영역에서 구리를 녹이는 화학적 에칭과 함께 결부시켜 이용된다. 이것은 전기 전도 영역(209)을 가진 전기 절연 기질(201)을 포함하는 도 2c에 도시된 장치를 낳는다.
도 2d를 참조하면, 이후에 전기 전도 영역(209)은 도금될 수 있다. 도 2d는 단순화를 위해서 하나의 전기 전도 영역(209)을 도시한다. 구리가 빨리 산화되기 때문에 도금은 구리를 이용한다면 이점이 있다. 만일 산화막이 이미 형성되어 있다면, 필요한 연결을 형성하기 위해서 구리를 납땜하는 것이 어려울 수 있다. 이 예에서, 전기 전도 영역(209)은 금으로 된 제2 레이어(213)가 이어지는 니켈로 된 제1 레이어(211)를 포함하는 이중 레이어(double layer)를 가지고 도금된다. 그 결과가 그 위에 전기 전도성 트랙 또는 트랙들(203)을 갖는 전기 절연 기질(201)이다. 전기 전도성 트랙 또는 트랙들은 가열 저항 및 필요한 연결 패드를 포함한다.
마지막으로, 전기 절연 기질(201) 및 전기 전도성 트랙(203)이 전기적으로 가열되는 흡연 시스템에서 히터로 사용하기에 적절한 형태로 형성된다. 도 2e를 참조하면, 전기 전도성 트랙이 전기 절연 기질의 내부에 존재하도록(도 2e(ⅰ)) 전기 절연 기질(201)이 튜브모양 형태로 말아질 수 있다. 이 경우에, 튜브는 에어로졸-형성 물질의 고체 플러그(solid plug)를 위한 외부 히터로서 기능할 수 있다. 이와 달리, 전기 전도성 트랙이 전기 절연 기질의 외부에 존재하도록(도 2e(ⅱ)) 전기 절연 기질(201)이 튜브모양 형태로 말아질 수 있다. 이 경우에, 튜브는 내부 히터로서 기능할 수 있고, 에어로졸-형성 기질 안으로 직접 삽입될 수 있다. 이와 달리, 전기 절연 기질이 충분히 강성이거나 어떤 식으로든 보강된다면, 전기 절연 기질 및 전기 전도성 트랙을 에어로졸-형성 기질 안으로 단순히 직접 삽입함으로써 전기 절연 기질 및 전기 전도성 트랙의 일부 또는 전부가 내부 히터로서 직접 이용될 수 있다(도 2e(ⅲ)).
도 2a 내지 2e를 참조하여 설명된 방법은 또한 추가적으로 열적으로 절연인 반사(reflective) 레이어를 형성하기 위해서 이용될 수 있다. 이것은 이하에서 상세하게 설명될 것이다.

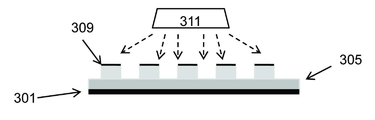

도 3a 내지 3f는 전기적으로 가열되는 흡연 시스템을 위한 히터에 대한 제3 제작 공정을 도시한다. 이 제작 공정은 본 발명의 제1 또는 제2 관점과 함께 이용될 수 있다. 이 제작 공정은 포토리소그래피(photolithography) 기술을 기초로 한다. 도 3을 참조하면, 첫째로, 전기 절연 기질(301)이 제공된다. 재차 언급하자면, 전기 절연 기질은 임의의 적절한 전기 절연 물질을 포함할 수 있다. 이 예에서, 전기 절연 기질(301)은 두꺼운 세라믹, 예컨대 알루미나 (Al2O3) 또는 지르코나 (ZrO2)를 포함하지만, 이에 한정되지 않는다.
도 3b를 참조하면, 구조화된(structured) 금속막(305)이 전기 절연 기질(301) 위로 형성된다. 임의의 적절한 금속이 이용될 수 있는데, 이 예에서 금속막은 백금이다.
도 3c를 참조하면, 이후에 포토레지스트(photoresist) 레이어(307)가 금속막(305) 위로 적용된다. 포토레지스트 레이어는 임의의 적절한 기술, 예컨대 스핀 코팅(spin coating)에 의해 적용될 수 있지만, 이에 한정되지 않는다.
도 3d를 참조하면, 포토레지스트의 원하지 않는 영역이 제거된다. 이것은 마스크(309)를 이용하고 포토레지스트를 광원(311)으로부터의 강한 빛에 노출함으로써 달성된다. 화학적 변화가 포토레지스트의 노출된 영역들에서 일어나는데, 이것은 이 영역들이 현상액(developer)이라고 불리는 화학작용제에 의해서 추후에 제거되는 것을 가능하게 한다.
일단 포트레지스트가 비보호(non protected) 영역에서 제거되면, 금속막(305)이 습식 또는 건식 에칭에 의해서 에칭된다. 이것은 포토레지스트에 의해서 보호되지 않는 모든 영역에서 금속막을 녹인다. 일단 금속이 에칭되면, 나머지 포토레지스트는 용제에 의해서 제거된다. 이것은 전기 전도 영역(313)을 갖는 전기 절연 기질(301)을 포함하는 도 3e에서 도시된 장치를 낳는다.
도 3f를 참조하면, 마지막으로 전기 전도 영역의 부식 또는 산화를 막기 위해서 전기 절연 기질(301) 및 전기 전도 영역(313)이 패시베이션(passivation) 레이어(315)를 가지고 선택적으로 코팅될 수 있다. 이 예에서, 패시베이션 레이어는 유리 레이어이다. 그 결과물이 그 위에 전기 전도성 트랙 또는 트랙들(303)을 갖는 전기 절연 기질(301)이다. 전기 전도성 트랙 또는 트랙들은 가열 저항 및 필요한 연결 패드를 포함한다.
이 히터는 특별한 프레임(frame), 예컨대 금속 클램프(clamp)를 이용해서 전기적으로 가열되는 흡연 시스템에 설치될 수 있고, 또는 히터는 전기적으로 가열되는 흡연 시스템 내에 안치되어 있는 모놀리식 세라믹 베이스(monolithic ceramic base)의 통합된 부분일 수 있다.
도 4와 5a 및 5b는 본 발명의 히터의 두 개의 대안적 실시 예를 도시한다.
도 4는 에어로졸-형성 기질을 가지고 이용하는 히터의 제1 실시 예를 도시한다. 도 4에서, 히터(400)는 그 위에 전기 전도성 트랙(403)을 갖는 평평하고 강성인(rigid) 전기 절연 기질(401)을 포함한다. (히터는 도 1d(ⅲ) 또는 도 2e(ⅲ)에서 도시된 형태로 이루어질 수 있다.) 전기 전도성 트랙은 커넥션(connection)(405)을 통해서 파워 서플라이(power supply)(도시되지 않음)에 연결될 수 있다. 히터(400)는 407에서 개략적으로 도시된, 에어로졸-형성 기질의 플러그 안으로 직접 삽입될 수 있다. 도 4에서 도시된 히터는 본 발명의 제1 또는 제2 관점에서 이용될 수 있다. 만일 전기 전도성 트랙들이 적절한 저항 온도 계수 특성을 가진다면, 이들은 저항성 히터뿐 아니라 온도 센서로서 작동할 수 있다. 히터는 함께 사용된 전기적으로 가열되는 흡연 시스템의 외부로부터 적어도 하나의 히터를 열적으로 절연하기 위해 열적 절연 물질과 결합될 수 있다.
도 5a 및 5b는 히터의 제2 실시 예를 도시한다. 도 5a 및 5b에서, 히터는 전기 절연 기질(501)을 포함한다. 전기 절연 기질의 제1 부분(509) 상에서, 전기 전도성 트랙(503)이 존재한다. 전기 전도성 트랙(503)은 커넥션(505)을 통해서 파워 서플라이(도시되지 않음)에 연결될 수 있다. 전기 절연 기질의 제2 부분(511) 상에서, 열적 절연 반사 허니콤 구조(507)가 전기 절연 기질상에 형성된다. 도 5a의 히터는 왼쪽에서부터 오른쪽으로 튜브 내로 말아지도록 설계되어, 전기 전도성 트랙을 갖는 전기 절연 기질의 부분(509)은 내부에 존재하고, 열적 절연 허니콤 구조(507)를 갖는 전기 절연 기질의 부분(511)은 외부에 존재한다. 바람직하게는, 열적 절연 물질은 또한 반사성이 높다. 결과적인 히터가 도 5b에서 개략적으로 도시된다. 이후, 허니콤 구조는 히터를 열적으로 절연하는데 이용될 수 있고, 바람직하게는 금속이다. 도 5b에서 도시된 히터는 함께 사용된 전기적으로 가열되는 흡연 시스템의 외부로부터 히터를 절연하기 위해서 외부에서 열적 절연 반사 허니콤 구조(507)를 가지고 외부 히터로서 이용될 수 있다. 이것은 열 손실을 감소시키고 또한 사용자의 손을 화상으로부터 보호한다.
도 5a 및 5b에서, 열적 절연 반사 허니콤 구조는 히터의 통합된 부분으로서 도시된다. 하지만, 이와 달리, 허니콤 구조는 별도로 형성될 수 있고, 전기적으로 가열되는 흡연 시스템에서 독립적인 엘리먼트로서 이용될 수 있다. 외부 히터를 위해서, 허니콤 구조는 전기 절연 기질 및 전기 전도성 트랙 둘레로 감싸질 수 있다. 내부 히터를 위해서, 허니콤 구조는 에어로졸-형성 기질 둘레로 제공될 수 있다. 게다가, 열적 절연 물질을 위한 대안적인 구조적 배열이 가능하다.
도 5a 및 5b에 도시된 히터는 또한 본 발명의 제1 관점에서 이용될 수 있는데: 만일 전기 전도성 트랙들이 적절한 저항 온도 계수 특성을 가진다면, 이들은 저항성 히터뿐 아니라 온도 센서로서 작동할 수 있다.
상술한 바와 같이, 도 2a 내지 2e에서 도시된 제작 공정은 허니콤 구조(507)를 생성하기 위해서 이용될 수도 있다. 도 2d에서와 유사한 방식으로, 전기 절연 기질상에서의 개별 영역들이 도금될 수 있다. 만일 밑에 있는 영역이 이후에 다른 방식으로 녹거나 제거된다면, 도금은 열적 절연을 제공하는 에어 캐비티들을 형성할 것이다. 바람직한 배열에서, 에어 캐비티가 허니콤 구조에서 제공되지만, 다른 배열 또한 예상된다. 게다가, 열적 절연 구조로 이루어진 수 개의 레이어가 예컨대 수 개의 레이어를 말거나 쌓는 식으로 이용될 때 최고의 열적 절연이 제공된다. 바람직하게는, 절연은 금으로 이루어진 하나의 레이어만을 포함할 수 있다. 금은 전기적으로 가열되는 흡연 시스템의 내부를 향해서 열을 반사하고 나아가 열 손실을 감소시킬 때 특히 유용하다. 이와 달리, 도금은 은과 같이 다른 금속으로 이루어진 하나의 레이어만을 포함할 수 있다. 이와 달리, 도금은 도 2d에서 도시된 것과 유사한 두 개의 레이어를 포함할 수 있다.
전기 절연 기질상에 형성된 전기 전도성 트랙을 포함하는 히터를 이용함으로써 다수의 이점이 제공된다. 전기적으로 가열되는 흡연 시스템에서 요구되는 부품의 사이즈가 감소될 수 있다. 이것은 전기적으로 가열되는 흡연 시스템의 사이즈가 감소되는 것을 가능하게 한다. 게다가, 전기 절연 기질은 매우 얇게 될 수 있어서 추가적인 사이즈 감소를 가능하게 한다. 게다가, 필요한 전자장치들, 권선들, 및 연결들의 일부 또는 전부는 히터와 동일한 전기 절연 기질상에서 포함될 수 있다.
게다가, 히터는 각각의 가열 엘리먼트가 개별적으로 형성될 것을 요하는 일부 선행기술의 히터들보다 더 간단하고 더 비용효율적으로 제작될 수 있다. 히터는 설계에 있어서 많은 양의 유연성을 허용한다: 전기 전도성 트랙은 원하는 열 분배를 제공하기 위하여 원하는 대로 전기 절연 기질상에 간단하게 배열될 수 있다.
게다가, 전기 전도성 트랙을 위해서 이용된 물질이 적절한 저항 온도 계수 특성을 가진다고 가정하면, 전기 전도성 트랙은 저항성 히터 및 온도 센서 양쪽 모두로서 작동할 수 있다. 별도의 온도 센서가 요구되지 않을 것이므로, 이것은 전기적으로 가열되는 흡연 시스템의 사이즈를 추가적으로 감소시킬 수 있다. 이것은 이제 더 상세하게 설명될 것이다.
저항 온도 계수는 온도에서의 주어진 변화에 대한 저항에서의 변화의 척도(measure)이다. 일반적인 수식은 다음과 같이 주어진다:
Figure pat00001
여기서, R은 저항이고, R0는 주어진 온도(일반적으로 0 ℃)에서의 저항이고, T는 온도이고, α는 저항 온도 계수이다. 도체의 온도 의존성은 실질적으로 선형(linear)이다.
일 방법에 있어서, 전기 전도성 트랙에 걸리는 전압 및 전기 전도성 트랙에 흐르는 전류가 측정될 수 있고 저항이 결정될 수 있다. 그래서, R0 및 α(둘 다 주어진 물질에 대해서 알려져 있을 것임)에 대해서 알고 있다고 가정하면, 온도가 결정될 수 있다. 다시 말해, 전기 전도성 트랙은 저항성 히터로서 뿐 아니라 온도 센서로서 작동할 수 있다.
물질은 합리적으로 신뢰할만한 저항 온도 계수 α를 가져야 한다. 다시 말해, 시간의 변화에 따라서 또는 특정 상태에서 현저하게 변하지 않는 것이어야 한다. 게다가, 저항 온도 계수 α의 큰 값을 갖는 물질을 이용하는데 이점이 있을 수 있는데, 이것은 온도에서의 상대적으로 작은 변화가 저항에서의 큰 변화를 초래한다는 것을 의미할 것이기 때문이다. 큰 값의 α를 갖는 물질은 백금, 니켈, 및 구리를 포함한다.

Claims (24)

  1. 에어로졸 형성 기질을 수용하기 위한 전기적으로 가열되는 흡연 시스템이며,
    상기 에어로졸 형성 기질을 가열하여 에어로졸을 형성하기 위한 적어도 하나의 히터 및 상기 히터에 파워를 공급하기 위한 파워 서플라이로서, 상기 히터는 전기 절연 기질 상에 하나 이상의 전기 전도성 트랙을 포함하고, 상기 하나 이상의 전기 전도성 트랙은 각 부분이 상기 파워 서플라이에 개별적으로 연결 가능한 복수의 부분들을 포함하는, 히터 및 파워 서플라이와,
    상기 하나 이상의 전기 전도성 트랙의 상이한 부분들이 상이한 기간 동안 가열되거나, 상이한 온도로 가열되거나, 또는 상이한 기간 동안 상이한 온도로 가열되도록, 상기 파워 서플라이로부터 상기 적어도 하나의 히터로의 파워 공급을 제어하도록 배열된 전자 회로를 포함하는, 전기적으로 가열되는 흡연 시스템.
  2. 제1항에 있어서, 상기 전기 절연 기질은 튜브모양인, 전기적으로 가열되는 흡연 시스템.
  3. 제1항 또는 제2항에 있어서, 상기 하나 이상의 전기 전도성 트랙은 상기 튜브모양 전기 절연 기질의 내부에 존재하는, 전기적으로 가열되는 흡연 시스템.
  4. 제1항 또는 제2항에 있어서, 상기 하나 이상의 전기 전도성 트랙은 상기 튜브모양 전기 절연 기질 외부에 존재하는, 전기적으로 가열되는 흡연 시스템.
  5. 제1항 또는 제2항에 있어서, 상기 적어도 하나의 히터를 절연하기 위한 열적 절연 물질을 더 포함하고, 상기 열적 절연 물질은 금속을 포함하는, 전기적으로 가열되는 흡연 시스템.
  6. 제3항에 있어서, 상기 적어도 하나의 히터를 절연하기 위한 열적 절연 물질을 더 포함하고, 상기 열적 절연 물질은 금속을 포함하는, 전기적으로 가열되는 흡연 시스템.
  7. 제4항에 있어서, 상기 적어도 하나의 히터를 절연하기 위한 열적 절연 물질을 더 포함하고, 상기 열적 절연 물질은 금속을 포함하는, 전기적으로 가열되는 흡연 시스템.
  8. 제1항 또는 제2항에 있어서, 상기 전기 절연 기질은 폴리이미드로 형성되는, 전기적으로 가열되는 흡연 시스템.
  9. 제3항에 있어서, 상기 전기 절연 기질은 폴리이미드로 형성되는, 전기적으로 가열되는 흡연 시스템.
  10. 제4항에 있어서, 상기 전기 절연 기질은 폴리이미드로 형성되는, 전기적으로 가열되는 흡연 시스템.
  11. 제5항에 있어서, 상기 전기 절연 기질은 폴리이미드로 형성되는, 전기적으로 가열되는 흡연 시스템.
  12. 제1항 또는 제2항에 있어서, 상기 전기 전도성 트랙은 스텐레스강을 포함하는, 전기적으로 가열되는 흡연 시스템.
  13. 제1항 또는 제2항에 있어서, 상기 시스템은 가열시 상기 에어로졸 형성 기질로부터 방출되는 휘발성 담배 풍미 화합물을 함유하는 담배 포함 물질을 포함하는 에어로졸 형성 기질을 포함하는, 전기적으로 가열되는 흡연 시스템.
  14. 제5항에 있어서, 상기 시스템은 가열시 상기 에어로졸 형성 기질로부터 방출되는 휘발성 담배 풍미 화합물을 함유하는 담배 포함 물질을 포함하는 에어로졸 형성 기질을 포함하는, 전기적으로 가열되는 흡연 시스템.
  15. 제8항에 있어서, 상기 시스템은 가열시 상기 에어로졸 형성 기질로부터 방출되는 휘발성 담배 풍미 화합물을 함유하는 담배 포함 물질을 포함하는 에어로졸 형성 기질을 포함하는, 전기적으로 가열되는 흡연 시스템.
  16. 제12항에 있어서, 상기 시스템은 가열시 상기 에어로졸 형성 기질로부터 방출되는 휘발성 담배 풍미 화합물을 함유하는 담배 포함 물질을 포함하는 에어로졸 형성 기질을 포함하는, 전기적으로 가열되는 흡연 시스템.
  17. 제13항에 있어서, 동작하는 동안 상기 에어로졸 형성 기질은 상기 전기적으로 가열되는 흡연 시스템 내에 부분적으로 수용되는, 전기적으로 가열되는 흡연 시스템.
  18. 제14항에 있어서, 동작하는 동안 상기 에어로졸 형성 기질은 상기 전기적으로 가열되는 흡연 시스템 내에 부분적으로 수용되는, 전기적으로 가열되는 흡연 시스템.
  19. 제15항에 있어서, 동작하는 동안 상기 에어로졸 형성 기질은 상기 전기적으로 가열되는 흡연 시스템 내에 부분적으로 수용되는, 전기적으로 가열되는 흡연 시스템.
  20. 제16항에 있어서, 동작하는 동안 상기 에어로졸 형성 기질은 상기 전기적으로 가열되는 흡연 시스템 내에 부분적으로 수용되는, 전기적으로 가열되는 흡연 시스템.
  21. 제17항에 있어서, 상기 에어로졸 형성 기질은 별개의 물품의 일부를 형성하고, 동작하는 동안 사용자가 상기 별개의 물품 상에서 직접 퍼프하는, 전기적으로 가열되는 흡연 시스템.
  22. 제18항에 있어서, 상기 에어로졸 형성 기질은 별개의 물품의 일부를 형성하고, 동작하는 동안 사용자가 상기 별개의 물품 상에서 직접 퍼프하는, 전기적으로 가열되는 흡연 시스템.
  23. 제19항에 있어서, 상기 에어로졸 형성 기질은 별개의 물품의 일부를 형성하고, 동작하는 동안 사용자가 상기 별개의 물품 상에서 직접 퍼프하는, 전기적으로 가열되는 흡연 시스템.
  24. 제20항에 있어서, 상기 에어로졸 형성 기질은 별개의 물품의 일부를 형성하고, 동작하는 동안 사용자가 상기 별개의 물품 상에서 직접 퍼프하는, 전기적으로 가열되는 흡연 시스템.
KR1020177024634A 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템 Active KR102056419B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
EP09252501.3 2009-10-29
EP09252501A EP2316286A1 (en) 2009-10-29 2009-10-29 An electrically heated smoking system with improved heater
PCT/EP2010/006598 WO2011050964A1 (en) 2009-10-29 2010-10-28 An electrically heated smoking system with improved heater

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020177004160A Division KR102231911B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템

Publications (2)

Publication Number Publication Date
KR20170102584A true KR20170102584A (ko) 2017-09-11
KR102056419B1 KR102056419B1 (ko) 2020-01-22

Family

ID=42035798

Family Applications (12)

Application Number Title Priority Date Filing Date
KR1020257010479A Pending KR20250050127A (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020127010942A Ceased KR20120101637A (ko) 2009-10-29 2010-10-28 향상된 히터를 갖는 전기적으로 가열되는 흡연 시스템
KR1020177027910A Ceased KR20170116243A (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020177004160A Active KR102231911B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020247005383A Active KR102790850B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020177024634A Active KR102056419B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020207002815A Ceased KR20200013805A (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020177027905A Ceased KR20170116240A (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020177027906A Active KR101938512B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020237001969A Active KR102639126B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020217035505A Active KR102491122B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020177027908A Ceased KR20170116242A (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템

Family Applications Before (5)

Application Number Title Priority Date Filing Date
KR1020257010479A Pending KR20250050127A (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020127010942A Ceased KR20120101637A (ko) 2009-10-29 2010-10-28 향상된 히터를 갖는 전기적으로 가열되는 흡연 시스템
KR1020177027910A Ceased KR20170116243A (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020177004160A Active KR102231911B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020247005383A Active KR102790850B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템

Family Applications After (6)

Application Number Title Priority Date Filing Date
KR1020207002815A Ceased KR20200013805A (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020177027905A Ceased KR20170116240A (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020177027906A Active KR101938512B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020237001969A Active KR102639126B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020217035505A Active KR102491122B1 (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
KR1020177027908A Ceased KR20170116242A (ko) 2009-10-29 2010-10-28 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템

Country Status (28)

Country Link
EP (10) EP2316286A1 (ko)
JP (12) JP6190112B2 (ko)
KR (12) KR20250050127A (ko)
CN (2) CN102595943B (ko)
AU (1) AU2010311913B2 (ko)
BR (1) BR112012010133B1 (ko)
CA (5) CA3046426C (ko)
CO (1) CO6541612A2 (ko)
DK (3) DK3248484T3 (ko)
EA (1) EA022838B1 (ko)
ES (7) ES2730552T3 (ko)
HR (1) HRP20191008T1 (ko)
HU (6) HUE049814T2 (ko)
IL (1) IL219251A (ko)
IN (1) IN2012DN03374A (ko)
LT (2) LT2850956T (ko)
MX (1) MX357330B (ko)
MY (1) MY159829A (ko)
NZ (1) NZ599364A (ko)
PH (1) PH12012500719A1 (ko)
PL (8) PL3248485T3 (ko)
PT (3) PT3248484T (ko)
RS (3) RS59028B1 (ko)
SI (2) SI3248484T1 (ko)
TR (2) TR201908527T4 (ko)
UA (1) UA106394C2 (ko)
WO (1) WO2011050964A1 (ko)
ZA (1) ZA201202839B (ko)

Families Citing this family (413)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11647783B2 (en) 2005-07-19 2023-05-16 Juul Labs, Inc. Devices for vaporization of a substance
US10244793B2 (en) 2005-07-19 2019-04-02 Juul Labs, Inc. Devices for vaporization of a substance
US7726320B2 (en) 2006-10-18 2010-06-01 R. J. Reynolds Tobacco Company Tobacco-containing smoking article
AT507187B1 (de) 2008-10-23 2010-03-15 Helmut Dr Buchberger Inhalator
EP2316286A1 (en) * 2009-10-29 2011-05-04 Philip Morris Products S.A. An electrically heated smoking system with improved heater
AT509046B1 (de) 2010-03-10 2011-06-15 Helmut Dr Buchberger Flächiger verdampfer
SG184274A1 (en) 2010-03-26 2012-11-29 Philip Morris Prod Smoking article with heat resistant sheet material
US9743691B2 (en) 2010-05-15 2017-08-29 Rai Strategic Holdings, Inc. Vaporizer configuration, control, and reporting
US9095175B2 (en) 2010-05-15 2015-08-04 R. J. Reynolds Tobacco Company Data logging personal vaporizing inhaler
US9259035B2 (en) 2010-05-15 2016-02-16 R. J. Reynolds Tobacco Company Solderless personal vaporizing inhaler
US10136672B2 (en) 2010-05-15 2018-11-27 Rai Strategic Holdings, Inc. Solderless directly written heating elements
US10159278B2 (en) 2010-05-15 2018-12-25 Rai Strategic Holdings, Inc. Assembly directed airflow
US8757147B2 (en) 2010-05-15 2014-06-24 Minusa Holdings Llc Personal vaporizing inhaler with internal light source
US9999250B2 (en) 2010-05-15 2018-06-19 Rai Strategic Holdings, Inc. Vaporizer related systems, methods, and apparatus
US9861772B2 (en) 2010-05-15 2018-01-09 Rai Strategic Holdings, Inc. Personal vaporizing inhaler cartridge
EP2672847B1 (de) 2011-02-11 2015-04-22 Batmark Limited Inhalatorkomponente
AT510837B1 (de) 2011-07-27 2012-07-15 Helmut Dr Buchberger Inhalatorkomponente
DE102011052365B4 (de) 2011-08-02 2017-02-09 Heraeus Sensor Technology Gmbh Mikrostrukturierter Heißprägestempel
US9078473B2 (en) 2011-08-09 2015-07-14 R.J. Reynolds Tobacco Company Smoking articles and use thereof for yielding inhalation materials
EP2740508B1 (en) 2011-08-16 2016-06-15 PAX Labs, Inc. Low temperature electronic vaporization device
US9414629B2 (en) 2011-09-06 2016-08-16 Britsh American Tobacco (Investments) Limited Heating smokable material
KR101752639B1 (ko) 2011-09-06 2017-06-30 브리티시 아메리칸 토바코 (인베스트먼츠) 리미티드 가열식 끽연 가능 물질
RU2614615C2 (ru) 2011-09-06 2017-03-28 Бритиш Америкэн Тобэкко (Инвестментс) Лимитед Нагревание курительного материала
GB201207054D0 (en) 2011-09-06 2012-06-06 British American Tobacco Co Heating smokeable material
KR102196913B1 (ko) 2011-09-06 2020-12-30 니코벤처스 트레이딩 리미티드 가열식 흡연가능 재료
AU2012330423A1 (en) 2011-10-25 2014-05-29 Philip Morris Products S.A. Aerosol generating device with heater assembly
TWI546023B (zh) 2011-10-27 2016-08-21 菲利浦莫里斯製品股份有限公司 具有氣溶膠生產控制之電操作氣溶膠產生系統
JP6005369B2 (ja) * 2011-11-14 2016-10-12 ホーチキ株式会社 加煙試験器具
JP6005368B2 (ja) * 2011-11-14 2016-10-12 ホーチキ株式会社 加煙試験器具用の発煙体、加煙試験器具及び加煙試験方法
UA113744C2 (xx) 2011-12-08 2017-03-10 Пристрій для утворення аерозолю з внутрішнім нагрівачем
MY168355A (en) * 2011-12-30 2018-10-31 Philip Morris Products Sa Aerosol generating device with improved temperature distribution
EP2609821A1 (en) * 2011-12-30 2013-07-03 Philip Morris Products S.A. Method and apparatus for cleaning a heating element of aerosol-generating device
WO2013131764A1 (en) * 2012-03-05 2013-09-12 British American Tobacco (Investments) Limited Heating smokable material
US20130255702A1 (en) 2012-03-28 2013-10-03 R.J. Reynolds Tobacco Company Smoking article incorporating a conductive substrate
GB201207039D0 (en) * 2012-04-23 2012-06-06 British American Tobacco Co Heating smokeable material
US9155336B2 (en) * 2012-06-16 2015-10-13 Huizhou Kimree Technology Co., Ltd., Shenzhen Branch Electronic cigarette and electronic cigarette device
WO2013185358A1 (zh) * 2012-06-16 2013-12-19 Liu Qiuming 电子烟盒及其电子烟装置
US10004259B2 (en) 2012-06-28 2018-06-26 Rai Strategic Holdings, Inc. Reservoir and heater system for controllable delivery of multiple aerosolizable materials in an electronic smoking article
GB2504074A (en) 2012-07-16 2014-01-22 Nicoventures Holdings Ltd Electronic cigarette
US8881737B2 (en) * 2012-09-04 2014-11-11 R.J. Reynolds Tobacco Company Electronic smoking article comprising one or more microheaters
KR101619034B1 (ko) 2012-09-11 2016-05-18 필립모리스 프로덕츠 에스.에이. 온도 제어용 전기 히터 제어 장치 및 방법
GB201217067D0 (en) 2012-09-25 2012-11-07 British American Tobacco Co Heating smokable material
US10117460B2 (en) 2012-10-08 2018-11-06 Rai Strategic Holdings, Inc. Electronic smoking article and associated method
US9854841B2 (en) 2012-10-08 2018-01-02 Rai Strategic Holdings, Inc. Electronic smoking article and associated method
US10034988B2 (en) 2012-11-28 2018-07-31 Fontem Holdings I B.V. Methods and devices for compound delivery
NO3108760T3 (ko) 2012-12-28 2018-07-07
US8910640B2 (en) 2013-01-30 2014-12-16 R.J. Reynolds Tobacco Company Wick suitable for use in an electronic smoking article
AU2013377663A1 (en) * 2013-02-08 2015-08-27 Huizhou Kimree Technology Co., Ltd Shenzhen Branch Heating element, electronic cigarette, and method for forming heating element
US10031183B2 (en) 2013-03-07 2018-07-24 Rai Strategic Holdings, Inc. Spent cartridge detection method and system for an electronic smoking article
US20140261486A1 (en) 2013-03-12 2014-09-18 R.J. Reynolds Tobacco Company Electronic smoking article having a vapor-enhancing apparatus and associated method
US9918495B2 (en) 2014-02-28 2018-03-20 Rai Strategic Holdings, Inc. Atomizer for an aerosol delivery device and related input, aerosol production assembly, cartridge, and method
US20140261487A1 (en) 2013-03-14 2014-09-18 R. J. Reynolds Tobacco Company Electronic smoking article with improved storage and transport of aerosol precursor compositions
US9277770B2 (en) 2013-03-14 2016-03-08 R. J. Reynolds Tobacco Company Atomizer for an aerosol delivery device formed from a continuously extending wire and related input, cartridge, and method
US9491974B2 (en) 2013-03-15 2016-11-15 Rai Strategic Holdings, Inc. Heating elements formed from a sheet of a material and inputs and methods for the production of atomizers
US10279934B2 (en) 2013-03-15 2019-05-07 Juul Labs, Inc. Fillable vaporizer cartridge and method of filling
US9609893B2 (en) 2013-03-15 2017-04-04 Rai Strategic Holdings, Inc. Cartridge and control body of an aerosol delivery device including anti-rotation mechanism and related method
US9423152B2 (en) * 2013-03-15 2016-08-23 R. J. Reynolds Tobacco Company Heating control arrangement for an electronic smoking article and associated system and method
GB2515992A (en) * 2013-03-22 2015-01-14 British American Tobacco Co Heating smokeable material
US11229239B2 (en) 2013-07-19 2022-01-25 Rai Strategic Holdings, Inc. Electronic smoking article with haptic feedback
US10172387B2 (en) 2013-08-28 2019-01-08 Rai Strategic Holdings, Inc. Carbon conductive substrate for electronic smoking article
CN103445299B (zh) * 2013-08-30 2015-08-12 湖北中烟工业有限责任公司 电能加热吸烟系统
US10194693B2 (en) 2013-09-20 2019-02-05 Fontem Holdings 1 B.V. Aerosol generating device
EP2856893B2 (en) 2013-10-02 2023-10-04 Fontem Holdings 1 B.V. Electronic smoking device
CN103519350B (zh) * 2013-10-15 2016-01-27 深圳市合元科技有限公司 电子烟雾化装置、电池装置和电子香烟
RU2646731C2 (ru) 2013-10-29 2018-03-06 Бритиш Америкэн Тобэкко (Инвестментс) Лимитед Устройство для нагревания курительного материала
US10292424B2 (en) 2013-10-31 2019-05-21 Rai Strategic Holdings, Inc. Aerosol delivery device including a pressure-based aerosol delivery mechanism
GB201320231D0 (en) 2013-11-15 2014-01-01 British American Tobacco Co Aerosol generating material and devices including the same
US9839237B2 (en) 2013-11-22 2017-12-12 Rai Strategic Holdings, Inc. Reservoir housing for an electronic smoking article
CN106170215B (zh) 2013-12-03 2019-04-30 菲利普莫里斯生产公司 掺入标记物的气溶胶生成制品和电操作系统
UA119333C2 (uk) 2013-12-05 2019-06-10 Філіп Морріс Продактс С.А. Нагрівний виріб, що генерує аерозоль, з теплорозподілювальною обгорткою
DE202014011261U1 (de) 2013-12-23 2018-11-13 Juul Labs Uk Holdco Limited Systeme für eine Verdampfungsvorrichtung
US10076139B2 (en) 2013-12-23 2018-09-18 Juul Labs, Inc. Vaporizer apparatus
US10058129B2 (en) 2013-12-23 2018-08-28 Juul Labs, Inc. Vaporization device systems and methods
USD825102S1 (en) 2016-07-28 2018-08-07 Juul Labs, Inc. Vaporizer device with cartridge
USD842536S1 (en) 2016-07-28 2019-03-05 Juul Labs, Inc. Vaporizer cartridge
US20160366947A1 (en) 2013-12-23 2016-12-22 James Monsees Vaporizer apparatus
US10159282B2 (en) 2013-12-23 2018-12-25 Juul Labs, Inc. Cartridge for use with a vaporizer device
US9974334B2 (en) 2014-01-17 2018-05-22 Rai Strategic Holdings, Inc. Electronic smoking article with improved storage of aerosol precursor compositions
US10575558B2 (en) 2014-02-03 2020-03-03 Rai Strategic Holdings, Inc. Aerosol delivery device comprising multiple outer bodies and related assembly method
US9451791B2 (en) 2014-02-05 2016-09-27 Rai Strategic Holdings, Inc. Aerosol delivery device with an illuminated outer surface and related method
US20150224268A1 (en) 2014-02-07 2015-08-13 R.J. Reynolds Tobacco Company Charging Accessory Device for an Aerosol Delivery Device and Related System, Method, Apparatus, and Computer Program Product for Providing Interactive Services for Aerosol Delivery Devices
CA2937976C (en) * 2014-02-10 2023-04-04 Philip Morris Products S.A. An aerosol-generating system having a fluid-permeable heater assembly
US9833019B2 (en) 2014-02-13 2017-12-05 Rai Strategic Holdings, Inc. Method for assembling a cartridge for a smoking article
US9839238B2 (en) 2014-02-28 2017-12-12 Rai Strategic Holdings, Inc. Control body for an electronic smoking article
US9597466B2 (en) 2014-03-12 2017-03-21 R. J. Reynolds Tobacco Company Aerosol delivery system and related method, apparatus, and computer program product for providing control information to an aerosol delivery device via a cartridge
US11696604B2 (en) 2014-03-13 2023-07-11 Rai Strategic Holdings, Inc. Aerosol delivery device and related method and computer program product for controlling an aerosol delivery device based on input characteristics
CN103815547B (zh) * 2014-03-16 2017-01-04 云南烟草科学研究院 一种发热体加热卷烟
US9877510B2 (en) 2014-04-04 2018-01-30 Rai Strategic Holdings, Inc. Sensor for an aerosol delivery device
US9924741B2 (en) 2014-05-05 2018-03-27 Rai Strategic Holdings, Inc. Method of preparing an aerosol delivery device
TWI692274B (zh) 2014-05-21 2020-04-21 瑞士商菲利浦莫里斯製品股份有限公司 用於加熱氣溶膠形成基材之感應加熱裝置及操作感應加熱系統之方法
PL3363306T3 (pl) 2014-05-21 2021-01-25 Philip Morris Products S.A. Układ wytwarzania aerozolu z grzaniem elektrycznym wraz z powlekanym elementem grzejnym
TWI697289B (zh) 2014-05-21 2020-07-01 瑞士商菲利浦莫里斯製品股份有限公司 氣溶膠形成製品、電熱氣溶膠產生裝置及系統、及操作該系統之方法
US9955726B2 (en) 2014-05-23 2018-05-01 Rai Strategic Holdings, Inc. Sealed cartridge for an aerosol delivery device and related assembly method
GB201411483D0 (en) 2014-06-27 2014-08-13 Batmark Ltd Vaporizer Assembly
US10888119B2 (en) 2014-07-10 2021-01-12 Rai Strategic Holdings, Inc. System and related methods, apparatuses, and computer program products for controlling operation of a device based on a read request
RS57811B1 (sr) 2014-07-11 2018-12-31 Philip Morris Products Sa Sistem za proizvodnju aerosola koji uključuje detekciju uloška
KR20240171169A (ko) 2014-07-11 2024-12-06 필립모리스 프로덕츠 에스.에이. 보호 포일을 구비한 에어로졸 형성 카트리지
US10058123B2 (en) 2014-07-11 2018-08-28 R. J. Reynolds Tobacco Company Heater for an aerosol delivery device and methods of formation thereof
WO2016019508A1 (zh) * 2014-08-05 2016-02-11 刘秋明 电子烟性能检测装置及测试方法
US9609895B2 (en) 2014-08-21 2017-04-04 Rai Strategic Holdings, Inc. System and related methods, apparatuses, and computer program products for testing components of an aerosol delivery device
US9913493B2 (en) 2014-08-21 2018-03-13 Rai Strategic Holdings, Inc. Aerosol delivery device including a moveable cartridge and related assembly method
GB2529629B (en) 2014-08-26 2021-05-12 Nicoventures Trading Ltd Electronic aerosol provision system
CN104406708B (zh) * 2014-10-27 2017-03-29 福耀玻璃工业集团股份有限公司 电加热玻璃的温度测量系统和方法
US11051554B2 (en) 2014-11-12 2021-07-06 Rai Strategic Holdings, Inc. MEMS-based sensor for an aerosol delivery device
EP3821735B1 (en) 2014-12-05 2024-11-20 Juul Labs, Inc. Calibrated dose control
US10500600B2 (en) 2014-12-09 2019-12-10 Rai Strategic Holdings, Inc. Gesture recognition user interface for an aerosol delivery device
GB2533135B (en) 2014-12-11 2020-11-11 Nicoventures Holdings Ltd Aerosol provision systems
GB201423318D0 (en) 2014-12-29 2015-02-11 British American Tobacco Co Cartridge for use with apparatus for heating smokable material
GB201423315D0 (en) 2014-12-29 2015-02-11 British American Tobacco Co Apparatus for heating smokable material
GB201423317D0 (en) 2014-12-29 2015-02-11 British American Tobacco Co Apparatus for heating smokable material
GB201423316D0 (en) 2014-12-29 2015-02-11 British American Tobacco Co Cartridge for use with apparatus for heating smokable material
GB201423312D0 (en) 2014-12-29 2015-02-11 British American Tobacco Co Heating device for apparatus for heating smokable material and method of manufacture
GB201501429D0 (en) 2015-01-28 2015-03-11 British American Tobacco Co Apparatus for heating aerosol generating material
US10321711B2 (en) 2015-01-29 2019-06-18 Rai Strategic Holdings, Inc. Proximity detection for an aerosol delivery device
KR102667569B1 (ko) 2015-02-05 2024-05-22 필립모리스 프로덕츠 에스.에이. 고정 히터를 갖춘 에어로졸-발생 장치
PL229757B1 (pl) 2015-02-06 2018-08-31 Esmoking Inst Spolka Z Ograniczona Odpowiedzialnoscia Elektroniczne urządzenie do wytwarzania aerozolu, moduł parownika oraz sposób wytwarzania aerozolu
US10027016B2 (en) 2015-03-04 2018-07-17 Rai Strategic Holdings Inc. Antenna for an aerosol delivery device
US9980516B2 (en) 2015-03-09 2018-05-29 Rai Strategic Holdings, Inc. Aerosol delivery device including a wave guide and related method
US10172388B2 (en) 2015-03-10 2019-01-08 Rai Strategic Holdings, Inc. Aerosol delivery device with microfluidic delivery component
JP6457624B2 (ja) 2015-03-10 2019-01-23 日本たばこ産業株式会社 霧化ユニットの製造方法、非燃焼型香味吸引器、霧化ユニット及び霧化ユニットパッケージ
EP2921065A1 (en) * 2015-03-31 2015-09-23 Philip Morris Products S.a.s. Extended heating and heating assembly for an aerosol generating system
JP6843760B2 (ja) * 2015-04-07 2021-03-17 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム エアロゾル形成基体のサシェ、その製造方法、およびサシェと併用するためのエアロゾル発生装置
RU2709955C2 (ru) * 2015-04-13 2019-12-23 Г.Д С.П.А. Электрический картридж для электронной сигареты и способ изготовления электрического картриджа
CN106572703B (zh) * 2015-04-30 2019-06-28 惠州市吉瑞科技有限公司 一种电子烟及其发热件温度控制方法
US11000069B2 (en) 2015-05-15 2021-05-11 Rai Strategic Holdings, Inc. Aerosol delivery device and methods of formation thereof
US10238145B2 (en) 2015-05-19 2019-03-26 Rai Strategic Holdings, Inc. Assembly substation for assembling a cartridge for a smoking article
GB201508670D0 (en) * 2015-05-20 2015-07-01 British American Tobacco Co Aerosol generating material and devices including the same
KR102715651B1 (ko) 2015-06-26 2024-10-11 니코벤처스 트레이딩 리미티드 흡연가능한 재료를 가열하기 위한 장치
GB201511361D0 (en) 2015-06-29 2015-08-12 Nicoventures Holdings Ltd Electronic vapour provision system
GB201511349D0 (en) 2015-06-29 2015-08-12 Nicoventures Holdings Ltd Electronic aerosol provision systems
EP3319465B1 (en) * 2015-07-06 2023-12-20 Philip Morris Products S.A. Method for manufacturing an inductively heatable aerosol-forming substrate
KR20250099417A (ko) 2015-07-09 2025-07-01 필립모리스 프로덕츠 에스.에이. 에어로졸 발생 시스템용 히터 조립체
US10966460B2 (en) 2015-07-17 2021-04-06 Rai Strategic Holdings, Inc. Load-based detection of an aerosol delivery device in an assembled arrangement
US11504489B2 (en) 2015-07-17 2022-11-22 Rai Strategic Holdings, Inc. Contained liquid system for refilling aerosol delivery devices
US10015987B2 (en) 2015-07-24 2018-07-10 Rai Strategic Holdings Inc. Trigger-based wireless broadcasting for aerosol delivery devices
US11134544B2 (en) 2015-07-24 2021-09-28 Rai Strategic Holdings, Inc. Aerosol delivery device with radiant heating
US11033054B2 (en) 2015-07-24 2021-06-15 Rai Strategic Holdings, Inc. Radio-frequency identification (RFID) authentication system for aerosol delivery devices
US10206429B2 (en) 2015-07-24 2019-02-19 Rai Strategic Holdings, Inc. Aerosol delivery device with radiant heating
US20170055584A1 (en) 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Article for use with apparatus for heating smokable material
US20170055574A1 (en) 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Cartridge for use with apparatus for heating smokable material
US11924930B2 (en) 2015-08-31 2024-03-05 Nicoventures Trading Limited Article for use with apparatus for heating smokable material
US20170055575A1 (en) 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Material for use with apparatus for heating smokable material
USD843052S1 (en) 2015-09-21 2019-03-12 British American Tobacco (Investments) Limited Aerosol generator
GB2542838B (en) 2015-10-01 2022-01-12 Nicoventures Trading Ltd Aerosol provision system
US10058125B2 (en) 2015-10-13 2018-08-28 Rai Strategic Holdings, Inc. Method for assembling an aerosol delivery device
US20170112194A1 (en) 2015-10-21 2017-04-27 Rai Strategic Holdings, Inc. Rechargeable lithium-ion capacitor for an aerosol delivery device
US10918134B2 (en) 2015-10-21 2021-02-16 Rai Strategic Holdings, Inc. Power supply for an aerosol delivery device
US10582726B2 (en) 2015-10-21 2020-03-10 Rai Strategic Holdings, Inc. Induction charging for an aerosol delivery device
US20170119049A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
US20180317554A1 (en) 2015-10-30 2018-11-08 British American Tobacco (Investments) Limited Article for use with apparatus for heating smokable material
US20170119051A1 (en) * 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
US20170119047A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
US20170119050A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
US20170119046A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Apparatus for Heating Smokable Material
CN108135274B (zh) 2015-11-02 2022-01-07 菲利普莫里斯生产公司 包括可振动元件的气溶胶生成系统
US12042809B2 (en) 2015-11-02 2024-07-23 Altria Client Services Llc Aerosol-generating system comprising a vibratable element
US10201187B2 (en) 2015-11-02 2019-02-12 Rai Strategic Holdings, Inc. User interface for an aerosol delivery device
WO2017075827A1 (zh) * 2015-11-06 2017-05-11 惠州市吉瑞科技有限公司深圳分公司 一种电子烟烟油雾化控制方法
US10820630B2 (en) 2015-11-06 2020-11-03 Rai Strategic Holdings, Inc. Aerosol delivery device including a wirelessly-heated atomizer and related method
US9955733B2 (en) 2015-12-07 2018-05-01 Rai Strategic Holdings, Inc. Camera for an aerosol delivery device
US10440992B2 (en) 2015-12-07 2019-10-15 Rai Strategic Holdings, Inc. Motion sensing for an aerosol delivery device
CN105433441A (zh) * 2015-12-14 2016-03-30 深圳市合元科技有限公司 发热组件、雾化器及电子烟
US11291252B2 (en) 2015-12-18 2022-04-05 Rai Strategic Holdings, Inc. Proximity sensing for an aerosol delivery device
US10092036B2 (en) 2015-12-28 2018-10-09 Rai Strategic Holdings, Inc. Aerosol delivery device including a housing and a coupler
US10051891B2 (en) 2016-01-05 2018-08-21 Rai Strategic Holdings, Inc. Capacitive sensing input device for an aerosol delivery device
US10194694B2 (en) 2016-01-05 2019-02-05 Rai Strategic Holdings, Inc. Aerosol delivery device with improved fluid transport
US10258086B2 (en) 2016-01-12 2019-04-16 Rai Strategic Holdings, Inc. Hall effect current sensor for an aerosol delivery device
US10104912B2 (en) 2016-01-20 2018-10-23 Rai Strategic Holdings, Inc. Control for an induction-based aerosol delivery device
US10015989B2 (en) 2016-01-27 2018-07-10 Rai Strategic Holdings, Inc. One-way valve for refilling an aerosol delivery device
EP3413960B1 (en) 2016-02-11 2021-03-31 Juul Labs, Inc. Fillable vaporizer cartridge and method of filling
EA039727B1 (ru) 2016-02-11 2022-03-04 Джуул Лэбз, Инк. Надежно прикрепляющиеся картриджи для испарительных устройств
WO2017137512A1 (en) 2016-02-12 2017-08-17 Philip Morris Products S.A. Aerosol-generating system with puff detector
CA3007032A1 (en) 2016-02-12 2017-08-17 Philip Morris Products S.A. Aerosol-generating system with liquid aerosol-forming substrate identification
US11006668B2 (en) 2016-02-12 2021-05-18 Altria Client Services Llc Aerosol-generating system with electrodes
US11412781B2 (en) 2016-02-12 2022-08-16 Rai Strategic Holdings, Inc. Adapters for refilling an aerosol delivery device
US10757976B2 (en) 2016-02-12 2020-09-01 Altria Client Services Llc Aerosol-generating system with puff detector
GB201602831D0 (en) 2016-02-18 2016-04-06 British American Tobacco Co Flavour delivery device
US9936733B2 (en) 2016-03-09 2018-04-10 Rai Strategic Holdings, Inc. Accessory configured to charge an aerosol delivery device and related method
US10405582B2 (en) 2016-03-10 2019-09-10 Pax Labs, Inc. Vaporization device with lip sensing
US10264821B2 (en) * 2016-03-21 2019-04-23 Altria Client Services Llc Electronic vaping device
US11207478B2 (en) 2016-03-25 2021-12-28 Rai Strategic Holdings, Inc. Aerosol production assembly including surface with micro-pattern
US10334880B2 (en) 2016-03-25 2019-07-02 Rai Strategic Holdings, Inc. Aerosol delivery device including connector comprising extension and receptacle
US10333339B2 (en) 2016-04-12 2019-06-25 Rai Strategic Holdings, Inc. Charger for an aerosol delivery device
US10945462B2 (en) 2016-04-12 2021-03-16 Rai Strategic Holdings, Inc. Detachable power source for an aerosol delivery device
US10028534B2 (en) 2016-04-20 2018-07-24 Rai Strategic Holdings, Inc. Aerosol delivery device, and associated apparatus and method of formation thereof
WO2017187148A1 (en) 2016-04-27 2017-11-02 Nicoventures Holdings Limited Electronic aerosol provision system and vaporizer therefor
US10405579B2 (en) 2016-04-29 2019-09-10 Rai Strategic Holdings, Inc. Methods for assembling a cartridge for an aerosol delivery device, and associated systems and apparatuses
TW201742555A (zh) 2016-05-13 2017-12-16 英美煙草（投資）有限公司 用以加熱可吸菸材料之裝置(二)
TW201742554A (zh) 2016-05-13 2017-12-16 英美煙草（投資）有限公司 用於容收可吸菸材料之裝置
TW201742556A (zh) 2016-05-13 2017-12-16 British American Tobacco Investments Ltd 用以加熱可吸菸材料之裝置(一)
TW201740827A (zh) * 2016-05-13 2017-12-01 英美煙草（投資）有限公司 用於加熱可吸菸材料的裝置及方法
EP4245177A3 (en) * 2016-05-13 2024-05-15 Nicoventures Trading Limited Apparatus arranged to heat smokable material and method of forming a heater
GB201608931D0 (en) 2016-05-20 2016-07-06 British American Tobacco Co Article for use in apparatus for heating smokeable material
WO2017207586A1 (en) 2016-05-31 2017-12-07 Philip Morris Products S.A. Aerosol-generating system comprising a heated aerosol-generating article
CN115486580A (zh) 2016-05-31 2022-12-20 菲利普莫里斯生产公司 具有热扩散器的气溶胶生成制品
CN109068753B (zh) * 2016-05-31 2025-09-23 菲利普莫里斯生产公司 具有用于检测管状气溶胶生成制品的装置的电操作气溶胶生成系统
PL3462933T3 (pl) 2016-05-31 2022-03-28 Philip Morris Products S.A. Dyfuzor ciepła do układu wytwarzania aerozolu
US11154091B2 (en) 2016-05-31 2021-10-26 Philip Morris Products S.A. Electrically operated aerosol-generating system with a tubular aerosol-generating article and a retaining feature
US10918135B2 (en) 2016-05-31 2021-02-16 Altria Client Services Llc Heat diffuser for an aerosol-generating system
US10952472B2 (en) 2016-05-31 2021-03-23 Altria Client Services Llc Heat diffuser for an aerosol-generating system
US10660368B2 (en) 2016-05-31 2020-05-26 Altria Client Services Llc Aerosol generating article with heat diffuser
USD849996S1 (en) 2016-06-16 2019-05-28 Pax Labs, Inc. Vaporizer cartridge
US10959458B2 (en) 2016-06-20 2021-03-30 Rai Strategic Holdings, Inc. Aerosol delivery device including an electrical generator assembly
USD848057S1 (en) 2016-06-23 2019-05-07 Pax Labs, Inc. Lid for a vaporizer
USD836541S1 (en) 2016-06-23 2018-12-25 Pax Labs, Inc. Charging device
USD851830S1 (en) 2016-06-23 2019-06-18 Pax Labs, Inc. Combined vaporizer tamp and pick tool
WO2018002085A1 (en) 2016-06-29 2018-01-04 British American Tobacco (Investments) Limited Apparatus for heating smokable material
US12478096B2 (en) 2016-06-29 2025-11-25 Nicoventures Trading Limited Apparatus for heating smokable material
JP6933323B2 (ja) 2016-06-29 2021-09-08 ニコベンチャーズ トレーディング リミテッド 喫煙材を加熱するための装置
US10085485B2 (en) 2016-07-06 2018-10-02 Rai Strategic Holdings, Inc. Aerosol delivery device with a reservoir housing and a vaporizer assembly
US10231485B2 (en) 2016-07-08 2019-03-19 Rai Strategic Holdings, Inc. Radio frequency to direct current converter for an aerosol delivery device
US10463078B2 (en) 2016-07-08 2019-11-05 Rai Strategic Holdings, Inc. Aerosol delivery device with condensing and non-condensing vaporization
US10405581B2 (en) 2016-07-08 2019-09-10 Rai Strategic Holdings, Inc. Gas sensing for an aerosol delivery device
US10617151B2 (en) 2016-07-21 2020-04-14 Rai Strategic Holdings, Inc. Aerosol delivery device with a liquid transport element comprising a porous monolith and related method
US10602775B2 (en) 2016-07-21 2020-03-31 Rai Strategic Holdings, Inc. Aerosol delivery device with a unitary reservoir and liquid transport element comprising a porous monolith and related method
GB201612945D0 (en) 2016-07-26 2016-09-07 British American Tobacco Investments Ltd Method of generating aerosol
US11019847B2 (en) 2016-07-28 2021-06-01 Rai Strategic Holdings, Inc. Aerosol delivery devices including a selector and related methods
US10765146B2 (en) 2016-08-08 2020-09-08 Rai Strategic Holdings, Inc. Boost converter for an aerosol delivery device
DE102016115574B4 (de) 2016-08-23 2024-06-20 Schott Ag Heizelemente für elektronische Zigaretten
US11937647B2 (en) 2016-09-09 2024-03-26 Rai Strategic Holdings, Inc. Fluidic control for an aerosol delivery device
US12472316B2 (en) 2016-09-09 2025-11-18 Rai Strategic Holdings, Inc. Analog control component for an aerosol delivery device
US10189632B2 (en) 2016-09-12 2019-01-29 Altria Client Services Llc Aerosol-generating system
RU2736435C2 (ru) 2016-09-12 2020-11-17 Филип Моррис Продактс С.А. Система, генерирующая аэрозоль, со спектрометром для анализа аэрозоля
CN107865461B (zh) * 2016-09-22 2021-03-30 卓尔悦欧洲控股有限公司 雾化头、雾化器及具有该雾化器的电子烟
US10080387B2 (en) 2016-09-23 2018-09-25 Rai Strategic Holdings, Inc. Aerosol delivery device with replaceable wick and heater assembly
GB201616430D0 (en) 2016-09-28 2016-11-09 Nicoventures Holdings Limited Liquid storage tank for a vapour provision system
US10477896B2 (en) 2016-10-12 2019-11-19 Rai Strategic Holdings, Inc. Photodetector for measuring aerosol precursor composition in an aerosol delivery device
US9864947B1 (en) 2016-11-15 2018-01-09 Rai Strategic Holdings, Inc. Near field communication for a tobacco-based article or package therefor
US10524508B2 (en) 2016-11-15 2020-01-07 Rai Strategic Holdings, Inc. Induction-based aerosol delivery device
US10492530B2 (en) 2016-11-15 2019-12-03 Rai Strategic Holdings, Inc. Two-wire authentication system for an aerosol delivery device
US11103012B2 (en) 2016-11-17 2021-08-31 Rai Strategic Holdings, Inc. Satellite navigation for an aerosol delivery device
US10524509B2 (en) 2016-11-18 2020-01-07 Rai Strategic Holdings, Inc. Pressure sensing for an aerosol delivery device
US10206431B2 (en) 2016-11-18 2019-02-19 Rai Strategic Holdings, Inc. Charger for an aerosol delivery device
CN109792801B (zh) 2016-11-18 2021-07-20 菲利普莫里斯生产公司 用于加热气溶胶形成基质的加热组件、气溶胶生成装置和方法
US10172392B2 (en) 2016-11-18 2019-01-08 Rai Strategic Holdings, Inc. Humidity sensing for an aerosol delivery device
US10653183B2 (en) 2016-11-18 2020-05-19 Rai Strategic Holdings, Inc. Power source for an aerosol delivery device
US10537137B2 (en) 2016-11-22 2020-01-21 Rai Strategic Holdings, Inc. Rechargeable lithium-ion battery for an aerosol delivery device
US11013266B2 (en) 2016-12-09 2021-05-25 Rai Strategic Holdings, Inc. Aerosol delivery device sensory system including an infrared sensor and related method
UA127393C2 (uk) 2016-12-16 2023-08-09 Кт & Г Корпорейшон Система генерування аерозолю та мундштук, що вставляється у внутрішній простір системи генерування аерозолю
KR20180070452A (ko) * 2016-12-16 2018-06-26 주식회사 케이티앤지 에어로졸 생성 시스템
CN110022703B (zh) 2016-12-19 2022-05-17 菲利普莫里斯生产公司 具有外部筒的气溶胶生成系统
CN106620976B (zh) * 2016-12-28 2020-01-07 四川普锐特医药科技有限责任公司 一种丙酸氟替卡松定量吸入气雾剂
CN106840439B (zh) 2016-12-29 2022-09-20 北京怡和嘉业医疗科技股份有限公司 加热管路的温度采集方法和装置
GB201700136D0 (en) 2017-01-05 2017-02-22 British American Tobacco Investments Ltd Aerosol generating device and article
GB201700620D0 (en) 2017-01-13 2017-03-01 British American Tobacco Investments Ltd Aerosol generating device and article
GB201700812D0 (en) 2017-01-17 2017-03-01 British American Tobacco Investments Ltd Apparatus for heating smokable material
KR102183092B1 (ko) * 2017-01-18 2020-11-25 주식회사 케이티앤지 전력 효율이 개선된 미세 입자 발생 장치
KR102185910B1 (ko) * 2017-01-18 2020-12-03 주식회사 케이티앤지 사용 정보를 출력해주는 미세 입자 발생 장치
CN114711472A (zh) * 2017-01-18 2022-07-08 韩国烟草人参公社 气溶胶生成装置、其控制方法及包括该装置的充电系统
KR101987235B1 (ko) * 2017-01-18 2019-09-30 주식회사 케이티앤지 전기 가열식 흡연기의 히터
WO2018135888A1 (ko) * 2017-01-18 2018-07-26 주식회사 케이티앤지 에어로졸 생성 장치, 이의 제어 방법 및 이를 포함하는 충전 시스템
KR102316497B1 (ko) * 2017-01-18 2021-10-25 주식회사 케이티앤지 에어로졸 생성 장치 및 이의 제어 방법
GB201701102D0 (en) 2017-01-23 2017-03-08 Nicoventures Holdings Ltd Electronic vapour provision system
US10517326B2 (en) 2017-01-27 2019-12-31 Rai Strategic Holdings, Inc. Secondary battery for an aerosol delivery device
TWI638608B (zh) 2017-02-08 2018-10-21 日商日本煙草產業股份有限公司 筒匣及吸嚐器
WO2018150039A1 (en) 2017-02-20 2018-08-23 Philip Morris Products S.A. Aerosol-generating device and method for using a sheet of aerosol-forming substrate in an aerosol-generating device
US10827783B2 (en) 2017-02-27 2020-11-10 Rai Strategic Holdings, Inc. Digital compass for an aerosol delivery device
US11013268B2 (en) 2017-02-28 2021-05-25 Altria Client Services Llc Aerosol-generating system with electrodes and sensors
US11129413B2 (en) * 2017-03-13 2021-09-28 Altria Client Services Llc Three-piece electronic vaping device with planar heater
WO2018170800A1 (zh) * 2017-03-22 2018-09-27 东莞市哈维电子科技有限公司 电子吸烟装置及其温度控制方法
US12274294B2 (en) 2017-03-30 2025-04-15 Kt&G Corporation Aerosol generating apparatus and cradle capable of receiving same
AR111347A1 (es) 2017-03-31 2019-07-03 Philip Morris Products Sa Unidad susceptora multicapas para calentar por inducción un sustrato formador de aerosol
CN115777993A (zh) 2017-04-11 2023-03-14 韩国烟草人参公社 气溶胶生成系统
JP6854361B2 (ja) 2017-04-11 2021-04-07 ケーティー・アンド・ジー・コーポレーション 喫煙部材クリーニングデバイス及び喫煙部材システム
CN110494053B (zh) 2017-04-11 2022-05-31 韩国烟草人参公社 气溶胶生成装置
US11622582B2 (en) 2017-04-11 2023-04-11 Kt&G Corporation Aerosol generating device and method for providing adaptive feedback through puff recognition
US12102131B2 (en) 2017-04-11 2024-10-01 Kt&G Corporation Aerosol generating device and method for providing adaptive feedback through puff recognition
CN115024512B (zh) 2017-04-11 2025-09-19 韩国烟草人参公社 气溶胶生成装置
JP7180947B2 (ja) 2017-04-11 2022-11-30 ケーティー アンド ジー コーポレイション エアロゾル生成装置、及びエアロゾル生成装置で喫煙制限機能を提供する方法
KR101989855B1 (ko) * 2017-04-18 2019-06-17 주식회사 아모센스 궐련형 전자담배장치용 발열히터
US10314340B2 (en) 2017-04-21 2019-06-11 Rai Strategic Holdings, Inc. Refillable aerosol delivery device and related method
KR20180124739A (ko) 2017-05-11 2018-11-21 주식회사 케이티앤지 궐련의 종류별로 에어로졸 생성장치에 포함된 히터의 온도를 제어하는 방법 및 궐련의 종류별로 히터의 온도를 제어하는 에어로졸 생성장치
RU2728109C1 (ru) 2017-05-11 2020-07-28 Кей Ти Энд Джи Корпорейшн Испаритель и устройство для генерирования аэрозоля, содержащее такой испаритель
US11297876B2 (en) 2017-05-17 2022-04-12 Rai Strategic Holdings, Inc. Aerosol delivery device
US10517330B2 (en) 2017-05-23 2019-12-31 RAI Stategic Holdings, Inc. Heart rate monitor for an aerosol delivery device
US11589621B2 (en) 2017-05-23 2023-02-28 Rai Strategic Holdings, Inc. Heart rate monitor for an aerosol delivery device
US10779576B2 (en) 2017-05-24 2020-09-22 VMR Products, LLC Flavor disk
KR102035313B1 (ko) 2017-05-26 2019-10-22 주식회사 케이티앤지 히터 조립체 및 이를 구비한 에어로졸 생성 장치
EP3409467B1 (de) * 2017-05-30 2019-07-03 Heraeus Nexensos GmbH Heizer mit einem co-gesinterten mehrschichtenaufbau
US11053395B2 (en) 2017-06-12 2021-07-06 Altria Client Services Llc Corrosion-resistant reservoir for an e-vaping device and method of manufacturing thereof
JP7222925B2 (ja) 2017-06-28 2023-02-15 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム 複数のチャンバーを有するシーシャカートリッジ
US10842197B2 (en) 2017-07-12 2020-11-24 Rai Strategic Holdings, Inc. Detachable container for aerosol delivery having pierceable membrane
US11337456B2 (en) 2017-07-17 2022-05-24 Rai Strategic Holdings, Inc. Video analytics camera system for an aerosol delivery device
US10349674B2 (en) 2017-07-17 2019-07-16 Rai Strategic Holdings, Inc. No-heat, no-burn smoking article
DE102017007456A1 (de) * 2017-08-08 2019-02-14 Hauni Maschinenbau Gmbh Heizeinheit für einen HNB-Tabakartikel und Verfahren zur Herstellung einer Heizeinheit
KR102124636B1 (ko) * 2017-08-09 2020-06-18 주식회사 케이티앤지 에어로졸 생성 장치용 히터
CN110913713A (zh) * 2017-08-09 2020-03-24 菲利普莫里斯生产公司 具有多个电感器线圈的气溶胶生成系统
WO2019031871A1 (ko) 2017-08-09 2019-02-14 주식회사 케이티앤지 전자 담배 제어 방법 및 장치
US11641879B2 (en) 2017-08-09 2023-05-09 Kt&G Corporation Aerosol generation device and control method for aerosol generation device
KR20190049391A (ko) * 2017-10-30 2019-05-09 주식회사 케이티앤지 히터를 구비한 에어로졸 생성 장치
GB201713679D0 (en) 2017-08-25 2017-10-11 Nicoventures Holdings Ltd Vapour provision systems
GB201713681D0 (en) 2017-08-25 2017-10-11 Nicoventures Holdings Ltd Vapour provision systems
MY195328A (en) 2017-09-06 2023-01-13 Kt & G Corp Aerosol Generating Device
USD887632S1 (en) 2017-09-14 2020-06-16 Pax Labs, Inc. Vaporizer cartridge
AU2018334042B2 (en) 2017-09-15 2022-01-06 Nicoventures Trading Limited Apparatus for heating smokable material
US11039645B2 (en) 2017-09-19 2021-06-22 Rai Strategic Holdings, Inc. Differential pressure sensor for an aerosol delivery device
US10505383B2 (en) 2017-09-19 2019-12-10 Rai Strategic Holdings, Inc. Intelligent charger for an aerosol delivery device
US10660370B2 (en) 2017-10-12 2020-05-26 Rai Strategic Holdings, Inc. Aerosol delivery device including a control body, an atomizer body, and a cartridge and related methods
JP6892929B2 (ja) 2017-10-24 2021-06-23 日本たばこ産業株式会社 エアロゾル生成装置、エアロゾル生成装置の制御方法及び当該方法をプロセッサに実行させるためのプログラム
CN111511229B (zh) 2017-10-24 2024-01-12 日本烟草产业株式会社 气溶胶生成装置以及使其动作的方法及存储介质
CA3079660C (en) 2017-10-24 2023-06-27 Japan Tobacco Inc. Aerosol generating apparatus and method and program for actuating the same
EA202090952A1 (ru) 2017-10-24 2020-10-23 Джапан Тобакко Инк. Аэрозоль-генерирующее устройство
WO2019082280A1 (ja) 2017-10-24 2019-05-02 日本たばこ産業株式会社 エアロゾル生成装置、エアロゾル生成装置の制御方法、エアロゾル源又は香味源の残量の推定方法、及びこれらの方法をプロセッサに実行させるためのプログラム
KR102443306B1 (ko) 2017-10-24 2022-09-14 니뽄 다바코 산교 가부시키가이샤 에어로졸 생성 장치 및 이를 동작시키는 방법 및 프로그램
KR102180421B1 (ko) 2017-10-30 2020-11-18 주식회사 케이티앤지 에어로졸 생성 장치
KR102138245B1 (ko) 2017-10-30 2020-07-28 주식회사 케이티앤지 에어로졸 생성 장치
KR102138246B1 (ko) 2017-10-30 2020-07-28 주식회사 케이티앤지 증기화기 및 이를 구비하는 에어로졸 생성 장치
CN115530429A (zh) 2017-10-30 2022-12-30 韩国烟草人参公社 气溶胶生成装置
KR102052715B1 (ko) * 2017-10-30 2019-12-09 주식회사 케이티앤지 히터를 구비한 에어로졸 생성 장치
WO2019088559A2 (ko) 2017-10-30 2019-05-09 주식회사 케이티앤지 에어로졸 생성 장치
CN110996693B (zh) * 2017-10-30 2023-01-24 韩国烟草人参公社 气溶胶生成装置、加热器及制作气溶胶生成装置用加热器的方法
KR102057216B1 (ko) 2017-10-30 2019-12-18 주식회사 케이티앤지 에어로졸 생성 장치 및 에어로졸 생성 장치용 히터 조립체
EP3704963B1 (en) 2017-10-30 2024-05-29 KT&G Corporation Optical module and aerosol generation device comprising same
KR102057215B1 (ko) 2017-10-30 2019-12-18 주식회사 케이티앤지 에어로졸 생성 장치 및 생성 방법
EP4008204A1 (en) 2017-10-30 2022-06-08 KT&G Corporation Aerosol generation device and method for controlling same
KR102141648B1 (ko) * 2017-10-30 2020-08-05 주식회사 케이티앤지 에어로졸 생성 장치 및 그 제어 방법
WO2019088580A2 (ko) 2017-10-30 2019-05-09 주식회사 케이티앤지 에어로졸 생성 장치
US10517332B2 (en) 2017-10-31 2019-12-31 Rai Strategic Holdings, Inc. Induction heated aerosol delivery device
WO2019092889A1 (ja) * 2017-11-13 2019-05-16 日本たばこ産業株式会社 非燃焼型香味吸引器用の回路基板、及び非燃焼型香味吸引器
GB201720338D0 (en) 2017-12-06 2018-01-17 British American Tobacco Investments Ltd Component for an aerosol-generating apparatus
US10806181B2 (en) 2017-12-08 2020-10-20 Rai Strategic Holdings, Inc. Quasi-resonant flyback converter for an induction-based aerosol delivery device
WO2019113850A1 (zh) * 2017-12-13 2019-06-20 惠州市吉瑞科技有限公司深圳分公司 加热片、其制备方法及电子烟
DE102017130501B4 (de) * 2017-12-19 2021-07-29 Hauni Maschinenbau Gmbh Verdampfervorrichtung für einen Inhalator, insbesondere für ein elektronisches Zigarettenprodukt, und Fertigungsverfahren
US10555558B2 (en) 2017-12-29 2020-02-11 Rai Strategic Holdings, Inc. Aerosol delivery device providing flavor control
CN108013512A (zh) * 2017-12-29 2018-05-11 深圳市华诚达精密工业有限公司 一种柔性烟草加热组件及其生产工艺
CN111511231A (zh) 2018-01-12 2020-08-07 菲利普莫里斯生产公司 包括等离子体加热元件的气溶胶生成装置
GB201800548D0 (en) * 2018-01-12 2018-02-28 Project Paradise Ltd A Method of printing an electric heating element, and an electric heating element produced thereby
CN207803449U (zh) * 2018-01-16 2018-09-04 东莞市国研电热材料有限公司 一种电子烟用圆棒状陶瓷发热体
WO2019148329A1 (zh) * 2018-01-30 2019-08-08 深圳达钿科技有限公司 一种具有玻璃镍片加热装置的电子烤烟
US11019850B2 (en) 2018-02-26 2021-06-01 Rai Strategic Holdings, Inc. Heat conducting substrate for electrically heated aerosol delivery device
US12102118B2 (en) 2018-03-09 2024-10-01 Rai Strategic Holdings, Inc. Electronically heated heat-not-burn smoking article
KR102532401B1 (ko) 2018-04-26 2023-05-15 니뽄 다바코 산교 가부시키가이샤 히터 어셈블리 및 용기
US10932490B2 (en) 2018-05-16 2021-03-02 Rai Strategic Holdings, Inc. Atomizer and aerosol delivery device
CN108851235B (zh) * 2018-05-24 2021-02-05 宁夏艾森达新材料科技有限公司 用于液体烟油加热雾化的氮化铝加热基片
CN120226799A (zh) 2018-06-07 2025-07-01 尤尔实验室有限公司 用于蒸发器装置的料盒
RU2764847C1 (ru) * 2018-06-14 2022-01-21 Филип Моррис Продактс С.А. Устройство, генерирующее аэрозоль, с нагревательным покрытием
JP7341227B2 (ja) 2018-06-14 2023-09-08 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム ピロ触媒材料を有するエアロゾル発生装置
EA202190025A1 (ru) 2018-06-28 2021-05-31 ДжейТи ИНТЕРНЕШНЛ С.А. Электронное курительное устройство, дозирующее устройство, курительная система и способ подачи состава табачного мусса
GB201814197D0 (en) 2018-08-31 2018-10-17 Nicoventures Trading Ltd Aerosol generating material characteristic determination
EP3626093B1 (de) 2018-09-24 2024-07-03 Yageo Nexensos GmbH Heizelement für ein system zur bereitstellung eines inhalierbaren aerosols
IL281656B2 (en) 2018-09-25 2025-11-01 Philip Morris Products Sa Heating assembly and method for inductively heating an aerosol-forming substrate
EP3855956B1 (en) 2018-09-25 2022-09-07 Philip Morris Products S.A. Inductive heating assembly for inductive heating of an aerosol-forming substrate
EP3855955B1 (en) 2018-09-25 2022-09-07 Philip Morris Products S.A. Inductively heating aerosol-generating device comprising a susceptor assembly
PH12021550599B1 (en) 2018-09-25 2024-02-21 Philip Morris Products Sa Susceptor assembly for inductively heating an aerosol-forming substrate
ES2931822T3 (es) 2018-09-25 2023-01-02 Philip Morris Products Sa Artículo generador de aerosol que se calienta inductivamente que comprende un sustrato formador de aerosol y un conjunto de susceptor
JP7204904B2 (ja) * 2018-10-08 2023-01-16 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム エアロゾル発生装置のためのヒーター組立品のヒーターシェル
USD924472S1 (en) 2018-10-15 2021-07-06 Nicoventures Trading Limited Aerosol generator
USD928393S1 (en) 2018-10-15 2021-08-17 Nicoventures Trading Limited Aerosol generator
US12478112B2 (en) 2018-10-30 2025-11-25 R.J. Reynolds Tobacco Company Smoking article cartridge
GB201817863D0 (en) 2018-11-01 2018-12-19 Nicoventures Trading Ltd Aerosolisable formulation
GB201817860D0 (en) 2018-11-01 2018-12-19 Nicoventures Trading Ltd Aerosolised formulation
WO2020097080A1 (en) 2018-11-05 2020-05-14 Juul Labs, Inc. Cartridges for vaporizer devices
WO2020097078A1 (en) 2018-11-05 2020-05-14 Juul Labs, Inc. Cartridges for vaporizer devices
WO2020097341A1 (en) 2018-11-08 2020-05-14 Juul Labs, Inc. Cartridges for vaporizer devices
JP2022511409A (ja) * 2018-11-28 2022-01-31 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム 付加製造によって製造された部品を備えるヒーター
DE102019103987A1 (de) 2019-02-18 2020-08-20 Hauni Maschinenbau Gmbh Verdampfervorrichtung für einen Inhalator, Verbrauchseinheit, Inhalator und Herstellungsverfahren
DE102019103988A1 (de) * 2019-02-18 2020-08-20 Hauni Maschinenbau Gmbh Verdampfervorrichtung für einen Inhalator, Verbrauchseinheit, Inhalator und Herstellungsverfahren
TW202034794A (zh) 2019-03-11 2020-10-01 英商尼可創業貿易有限公司 用於氣溶膠產生裝置之設備
USD953613S1 (en) 2019-03-13 2022-05-31 Nicoventures Trading Limited Aerosol generator
KR102323782B1 (ko) 2019-03-14 2021-11-09 주식회사 이엠텍 에어로졸 발생장치의 히터 구조
KR20200137427A (ko) 2019-05-30 2020-12-09 주식회사 이엠텍 에어로졸 발생장치의 히터 구조
KR102413550B1 (ko) * 2019-07-23 2022-06-27 주식회사 케이티앤지 히터 조립체, 히터 조립체를 제조하는 방법 및 히터 조립체를 포함하는 에어로졸 생성 장치
USD929650S1 (en) 2019-07-30 2021-08-31 Nicoventures Trading Limited Accessory for aerosol generator
WO2021043691A1 (en) * 2019-09-06 2021-03-11 Jt International Sa Heater assembly
EP3799737A1 (en) * 2019-10-04 2021-04-07 Nerudia Limited Smoking substitute system
US12193506B2 (en) 2019-10-16 2025-01-14 Shenzhen First Union Technology Co., Ltd. Aerosol generation device and susceptor
CN112656033A (zh) * 2019-10-16 2021-04-16 深圳市合元科技有限公司 气雾生成装置、感受器及温度监测方法
CN113576048A (zh) * 2020-04-30 2021-11-02 深圳市合元科技有限公司 用于气雾生成装置的感受器、气雾生成装置
JPWO2021084746A1 (ko) * 2019-11-01 2021-05-06
CN112806610B (zh) * 2019-11-15 2024-05-03 深圳市合元科技有限公司 气雾生成装置及控制方法
KR102530887B1 (ko) * 2019-12-20 2023-05-10 주식회사 이노아이티 미세입자 발생장치의 기화부
CN111053298B (zh) * 2019-12-20 2022-03-15 深圳麦克韦尔科技有限公司 柔性发热体及其制造方法和柔性发热组件及气溶胶产生器
CN114786512B (zh) * 2020-01-09 2025-08-12 菲利普莫里斯生产公司 柔性加热器及电子器件
CN111053300A (zh) * 2020-01-10 2020-04-24 深圳市锐丽科技有限公司 电磁感应涡流加热的电子烟油雾化器及电子烟
CN211910549U (zh) * 2020-01-10 2020-11-13 深圳市合元科技有限公司 气雾生成装置
CN111084425A (zh) * 2020-01-21 2020-05-01 深圳御烟实业有限公司 电加热元件和气溶胶生成装置及制备方法和控制加热方法
USD926367S1 (en) 2020-01-30 2021-07-27 Nicoventures Trading Limited Accessory for aerosol generator
KR102397448B1 (ko) * 2020-02-07 2022-05-12 주식회사 케이티앤지 에어로졸 생성 장치용 히터
CN111972720A (zh) * 2020-07-03 2020-11-24 深圳麦克韦尔科技有限公司 电磁感应发热体和电磁感应发热体组件
CN113967738B (zh) * 2020-07-24 2024-05-24 四川三联新材料有限公司 气雾生成装置、感受器及制备方法
DE102020128184A1 (de) * 2020-10-27 2022-04-28 Hauni Maschinenbau Gmbh Verdampfervorrichtung für einen Inhalator und Verfahren zur Herstellung eines Inhalators
WO2022090156A1 (en) * 2020-10-28 2022-05-05 Philip Morris Products S.A. Heater tube with thermal insulation and electrical isolation
JP1714441S (ja) 2020-10-30 2022-05-10 喫煙用エアロゾル発生器
JP1714442S (ja) 2020-10-30 2022-05-10 喫煙用エアロゾル発生器
JP1714440S (ja) 2020-10-30 2022-05-10 喫煙用エアロゾル発生器
JP1715888S (ja) 2020-10-30 2022-05-25 喫煙用エアロゾル発生器
JP1714443S (ja) 2020-10-30 2022-05-10 喫煙用エアロゾル発生器
USD990765S1 (en) 2020-10-30 2023-06-27 Nicoventures Trading Limited Aerosol generator
CN114903207A (zh) * 2021-02-06 2022-08-16 深圳市合元科技有限公司 雾化器、电阻浆料、加热组件及气溶胶生成装置
US20240057224A1 (en) 2021-02-24 2024-02-15 Jt International Sa Heating Oven for an Aerosol Generating Device Having Heater Plates, Aerosol Generating Device Having a Heating Oven and Method of Assembling a Heating Oven
WO2022207536A1 (en) * 2021-03-30 2022-10-06 Jt International Sa Heating assembly for an aerosol generating device
USD989384S1 (en) 2021-04-30 2023-06-13 Nicoventures Trading Limited Aerosol generator
JP7614349B2 (ja) 2021-06-16 2025-01-15 日本たばこ産業株式会社 エアロゾル生成システム
KR102713762B1 (ko) * 2021-10-21 2024-10-04 주식회사 케이티앤지 에어로졸 생성장치 및 에어로졸 생성장치 제조방법
JP2024538652A (ja) * 2021-10-25 2024-10-23 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム エアロゾル発生装置用の加熱組立品
DE102021129264A1 (de) 2021-11-10 2023-05-11 Körber Technologies Gmbh Verdampfervorrichtung, Kartusche und Inhalator sowie Verfahren zur Herstellung einer Verdampfervorrichtung
CN114052297B (zh) * 2021-11-26 2025-01-24 深圳麦时科技有限公司 加热组件及气溶胶产生装置
JP7717183B2 (ja) 2021-12-10 2025-08-01 日本たばこ産業株式会社 エアロゾル生成装置の電源ユニット、エアロゾル生成装置、及びフィルムヒータ
JP7741977B2 (ja) 2022-05-12 2025-09-18 日本たばこ産業株式会社 エアロゾル生成システム、及びエアロゾル生成システムの製造方法
DE102022204944A1 (de) 2022-05-18 2023-11-23 Volkswagen Aktiengesellschaft Sensoranordnung mit integrierter Elektronik
WO2024075272A1 (ja) * 2022-10-07 2024-04-11 日本たばこ産業株式会社 加熱シート、加熱アセンブリおよび香味吸引器
KR20240056320A (ko) * 2022-10-21 2024-04-30 주식회사 케이티앤지 증기화기 및 이를 포함하는 에어로졸 생성 장치
CN118160985A (zh) 2022-12-08 2024-06-11 深圳市合元科技有限公司 气雾生成装置
JP2026500379A (ja) * 2022-12-26 2026-01-06 フィリップ・モーリス・プロダクツ・ソシエテ・アノニム エアロゾル発生装置用の管状ヒーターを組み立てるための装置および方法
US11828796B1 (en) 2023-05-02 2023-11-28 AEM Holdings Ltd. Integrated heater and temperature measurement
JP2026506138A (ja) * 2023-05-10 2026-02-20 ケーティー アンド ジー コーポレイション エアロゾル生成装置、エアロゾル生成システム及びエアロゾル生成方法
CN116919024A (zh) * 2023-07-31 2023-10-24 浙江中烟工业有限责任公司 一种用于气溶胶生成装置的加热器、气溶胶生成装置和系统
KR102677239B1 (ko) * 2023-08-17 2024-06-20 윤종국 궐련형 전자담배 스틱
US12085609B1 (en) 2023-08-23 2024-09-10 Aem Singapore Pte. Ltd. Thermal control wafer with integrated heating-sensing elements
US12013432B1 (en) 2023-08-23 2024-06-18 Aem Singapore Pte. Ltd. Thermal control wafer with integrated heating-sensing elements
CN121057516A (zh) * 2023-11-15 2025-12-02 韩国烟草人参公社 气溶胶生成装置
CN121038646A (zh) * 2023-11-27 2025-11-28 韩国烟草人参公社 气溶胶生成装置
US12000885B1 (en) 2023-12-20 2024-06-04 Aem Singapore Pte. Ltd. Multiplexed thermal control wafer and coldplate

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5093894A (en) * 1989-12-01 1992-03-03 Philip Morris Incorporated Electrically-powered linear heating element
JPH05115272A (ja) * 1991-03-11 1993-05-14 Philip Morris Prod Inc 香味発生物品
JPH0718447A (ja) * 1993-07-06 1995-01-20 Tokyo Electron Ltd 熱処理装置
WO1995027412A1 (en) * 1994-04-08 1995-10-19 Philip Morris Products Inc. Tubular heater for use in an electrical smoking article
JPH0869862A (ja) * 1994-06-21 1996-03-12 Tokai Denka Kogyo Kk 面状ヒータ及びトナー定着装置
US5505214A (en) * 1991-03-11 1996-04-09 Philip Morris Incorporated Electrical smoking article and method for making same
US6803545B2 (en) * 2002-06-05 2004-10-12 Philip Morris Incorporated Electrically heated smoking system and methods for supplying electrical power from a lithium ion power source

Family Cites Families (56)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3200819A (en) 1963-04-17 1965-08-17 Herbert A Gilbert Smokeless non-tobacco cigarette
US3995143A (en) * 1974-10-08 1976-11-30 Universal Oil Products Company Monolithic honeycomb form electric heating device
US4007369A (en) * 1975-04-23 1977-02-08 Siemens Aktiengesellschaft Tubular oven
JPS56110595U (ko) * 1980-01-25 1981-08-26
JPS57154413U (ko) * 1981-03-24 1982-09-28
JPS61114487A (ja) * 1984-11-07 1986-06-02 三菱瓦斯化学株式会社 面状発熱素子
JPS62147690A (ja) * 1985-12-20 1987-07-01 松下電器産業株式会社 面状発熱体
EP0358114A3 (en) 1988-09-08 1990-11-14 R.J. Reynolds Tobacco Company Aerosol delivery articles utilizing electrical energy
JPH0355789A (ja) 1989-03-24 1991-03-11 Kanthal:Ab 平坦な電気抵抗による加熱素子
US5408574A (en) 1989-12-01 1995-04-18 Philip Morris Incorporated Flat ceramic heater having discrete heating zones
US5060671A (en) 1989-12-01 1991-10-29 Philip Morris Incorporated Flavor generating article
KR910021225A (ko) * 1990-02-27 1991-12-20 지.로보트 디 마르코 궐련
JPH0493596U (ko) * 1991-01-09 1992-08-13
US5591368A (en) * 1991-03-11 1997-01-07 Philip Morris Incorporated Heater for use in an electrical smoking system
US5388594A (en) 1991-03-11 1995-02-14 Philip Morris Incorporated Electrical smoking system for delivering flavors and method for making same
US5530225A (en) † 1991-03-11 1996-06-25 Philip Morris Incorporated Interdigitated cylindrical heater for use in an electrical smoking article
US5353813A (en) 1992-08-19 1994-10-11 Philip Morris Incorporated Reinforced carbon heater with discrete heating zones
US5322075A (en) 1992-09-10 1994-06-21 Philip Morris Incorporated Heater for an electric flavor-generating article
US5499636A (en) 1992-09-11 1996-03-19 Philip Morris Incorporated Cigarette for electrical smoking system
US5369723A (en) 1992-09-11 1994-11-29 Philip Morris Incorporated Tobacco flavor unit for electrical smoking article comprising fibrous mat
US5692525A (en) 1992-09-11 1997-12-02 Philip Morris Incorporated Cigarette for electrical smoking system
CR4906A (es) * 1993-09-10 1994-09-09 Philip Morris Prod Sistema electrico de fumar para distribuir sabores y metodopara su fabricacion
JPH07211438A (ja) * 1994-01-24 1995-08-11 Micro Jienitsukusu Kk ヒーター
CN1131676C (zh) * 1994-02-25 2003-12-24 菲利普莫里斯生产公司 传送烟香的电吸烟系统和烟卷
US5649554A (en) * 1995-10-16 1997-07-22 Philip Morris Incorporated Electrical lighter with a rotatable tobacco supply
US5878752A (en) * 1996-11-25 1999-03-09 Philip Morris Incorporated Method and apparatus for using, cleaning, and maintaining electrical heat sources and lighters useful in smoking systems and other apparatuses
JP2949114B1 (ja) * 1998-08-04 1999-09-13 日本たばこ産業株式会社 電気式香味生成物品加熱制御装置
DE19854005C2 (de) * 1998-11-12 2001-05-17 Reemtsma H F & Ph System zur Bereitstellung eines inhalierbaren Aerosols
EP1382226B1 (en) * 2001-04-17 2005-11-23 Koninklijke Philips Electronics N.V. Insulating layer for a heating element
JP2004125157A (ja) * 2002-08-02 2004-04-22 Kenji Yamaguchi 断熱材および床暖房材
US6803550B2 (en) 2003-01-30 2004-10-12 Philip Morris Usa Inc. Inductive cleaning system for removing condensates from electronic smoking systems
JP4536335B2 (ja) 2003-05-28 2010-09-01 宇部興産株式会社 ポリイミドヒ−タ−
JP2005026045A (ja) 2003-07-01 2005-01-27 Kawai Denki Seisakusho:Kk 面状ヒータ
JP4353185B2 (ja) † 2004-01-20 2009-10-28 パナソニック株式会社 真空断熱材
AU2005238962B2 (en) 2004-04-23 2011-05-26 Philip Morris Products S.A. Aerosol generators and methods for producing aerosols
US7540286B2 (en) 2004-06-03 2009-06-02 Alexza Pharmaceuticals, Inc. Multiple dose condensation aerosol devices and methods of forming condensation aerosols
JP4449657B2 (ja) 2004-08-27 2010-04-14 パナソニック株式会社 断熱部材
SE0402764L (sv) * 2004-11-11 2006-02-07 Mahmood Valadi Cigarett
JP2006202583A (ja) * 2005-01-20 2006-08-03 Nichias Corp 加熱ロール及び加熱ロールの製造方法
US9675109B2 (en) 2005-07-19 2017-06-13 J. T. International Sa Method and system for vaporization of a substance
KR100636287B1 (ko) 2005-07-29 2006-10-19 주식회사 케이티앤지 가열식 담배용 전기 가열기
US7647932B2 (en) 2005-08-01 2010-01-19 R.J. Reynolds Tobacco Company Smoking article
US20070074734A1 (en) 2005-09-30 2007-04-05 Philip Morris Usa Inc. Smokeless cigarette system
US20070102013A1 (en) 2005-09-30 2007-05-10 Philip Morris Usa Inc. Electrical smoking system
ITME20050008A1 (it) * 2005-12-09 2006-03-10 Brumil Internat Srl Sistema che consente rilascio di nicotina per aspirazione, destinato ai fumatori di sigarette.
JP2008035742A (ja) * 2006-08-03 2008-02-21 British American Tobacco Pacific Corporation 揮発装置
US7999211B2 (en) 2006-09-01 2011-08-16 Hewlett-Packard Development Company, L.P. Heating element structure with isothermal and localized output
US7726320B2 (en) 2006-10-18 2010-06-01 R. J. Reynolds Tobacco Company Tobacco-containing smoking article
EP2121088B1 (en) * 2007-03-09 2016-07-13 Alexza Pharmaceuticals, Inc. Heating unit for use in a drug delivery device
KR100844445B1 (ko) 2007-06-14 2008-07-08 주식회사 케이티앤지 전기식 가열 궐련
JP2009009835A (ja) 2007-06-28 2009-01-15 Japan Pionics Co Ltd 面状発熱体
JP2009148233A (ja) 2007-12-21 2009-07-09 Japan Tobacco Inc 喫煙物品
EP2100525A1 (en) * 2008-03-14 2009-09-16 Philip Morris Products S.A. Electrically heated aerosol generating system and method
EP2110033A1 (en) 2008-03-25 2009-10-21 Philip Morris Products S.A. Method for controlling the formation of smoke constituents in an electrical aerosol generating system
JP2009245729A (ja) 2008-03-31 2009-10-22 Konica Minolta Business Technologies Inc 面状ヒータ並びにそれを用いた定着装置、静電潜像担持体及び画像形成装置
EP2316286A1 (en) 2009-10-29 2011-05-04 Philip Morris Products S.A. An electrically heated smoking system with improved heater

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5093894A (en) * 1989-12-01 1992-03-03 Philip Morris Incorporated Electrically-powered linear heating element
JPH05115272A (ja) * 1991-03-11 1993-05-14 Philip Morris Prod Inc 香味発生物品
US5505214A (en) * 1991-03-11 1996-04-09 Philip Morris Incorporated Electrical smoking article and method for making same
US5665262A (en) * 1991-03-11 1997-09-09 Philip Morris Incorporated Tubular heater for use in an electrical smoking article
JPH0718447A (ja) * 1993-07-06 1995-01-20 Tokyo Electron Ltd 熱処理装置
WO1995027412A1 (en) * 1994-04-08 1995-10-19 Philip Morris Products Inc. Tubular heater for use in an electrical smoking article
JPH0869862A (ja) * 1994-06-21 1996-03-12 Tokai Denka Kogyo Kk 面状ヒータ及びトナー定着装置
US6803545B2 (en) * 2002-06-05 2004-10-12 Philip Morris Incorporated Electrically heated smoking system and methods for supplying electrical power from a lithium ion power source

Also Published As

Publication number Publication date
JP2020000243A (ja) 2020-01-09
KR20200013805A (ko) 2020-02-07
PT2493342E (pt) 2015-02-24
UA106394C2 (ru) 2014-08-26
JP2017127323A (ja) 2017-07-27
JP2017201987A (ja) 2017-11-16
IL219251A0 (en) 2012-06-28
KR20170116241A (ko) 2017-10-18
JP2013509160A (ja) 2013-03-14
EA201290240A1 (ru) 2012-12-28
KR20170021361A (ko) 2017-02-27
EP3248486B1 (en) 2019-08-21
KR20170116242A (ko) 2017-10-18
HUE043821T2 (hu) 2019-09-30
EP4070675B1 (en) 2023-11-29
JP6210610B2 (ja) 2017-10-11
ES2529305T5 (es) 2023-02-08
ES2734491T3 (es) 2019-12-10
EP3248483B1 (en) 2019-09-18
JP2024103722A (ja) 2024-08-01
PL3248483T3 (pl) 2020-05-18
PH12012500719A1 (en) 2012-10-29
KR102790850B1 (ko) 2025-04-04
JP6209296B2 (ja) 2017-10-04
PL3248486T5 (pl) 2025-09-08
BR112012010133A2 (pt) 2020-08-18
EP3248484B1 (en) 2019-05-29
CN102595943B (zh) 2015-05-13
CN104886775B (zh) 2022-06-28
CA2778903A1 (en) 2011-05-05
JP2017127320A (ja) 2017-07-27
KR20210135622A (ko) 2021-11-15
PL3248484T3 (pl) 2020-01-31
WO2011050964A1 (en) 2011-05-05
PL2493342T3 (pl) 2015-05-29
JP6210612B2 (ja) 2017-10-11
RS53840B1 (sr) 2015-06-30
HUE046703T2 (hu) 2020-03-30
PT3248484T (pt) 2019-09-10
ES2529305T3 (es) 2015-02-18
IL219251A (en) 2016-07-31
EP3248485A1 (en) 2017-11-29
ES2751930T5 (en) 2025-08-28
EA022838B1 (ru) 2016-03-31
MY159829A (en) 2017-02-15
JP7787941B2 (ja) 2025-12-17
JP6190112B2 (ja) 2017-08-30
CA3046420A1 (en) 2011-05-05
ES2730552T3 (es) 2019-11-11
HUE049814T2 (hu) 2020-10-28
CA3046426C (en) 2022-07-19
SI3248484T1 (sl) 2019-08-30
HUE044831T2 (hu) 2019-11-28
EP2850956A1 (en) 2015-03-25
ES2751930T3 (es) 2020-04-02
ES2911711T3 (es) 2022-05-20
CA3046423A1 (en) 2011-05-05
KR102491122B1 (ko) 2023-01-26
EP2493342B2 (en) 2022-09-07
ZA201202839B (en) 2012-12-27
BR112012010133B1 (pt) 2021-02-09
CA3046422C (en) 2021-06-15
JP2017127324A (ja) 2017-07-27
JP2022010275A (ja) 2022-01-14
PL3248485T3 (pl) 2020-11-02
KR102231911B1 (ko) 2021-03-26
CA2778903C (en) 2020-04-28
SI2850956T1 (sl) 2019-08-30
EP3248484A1 (en) 2017-11-29
DK2493342T3 (da) 2015-01-26
LT2850956T (lt) 2019-07-25
HUE045118T2 (hu) 2019-12-30
JP2023026652A (ja) 2023-02-24
MX357330B (es) 2018-07-05
EP3248486B2 (en) 2025-07-02
KR102056419B1 (ko) 2020-01-22
TR201910286T4 (tr) 2019-08-21
PL3248483T5 (pl) 2025-08-04
NZ599364A (en) 2013-07-26
AU2010311913B2 (en) 2016-06-30
LT3248484T (lt) 2019-06-25
KR20170116240A (ko) 2017-10-18
KR101938512B1 (ko) 2019-01-14
PL3248487T3 (pl) 2022-06-20
EP3248487A1 (en) 2017-11-29
TR201908527T4 (tr) 2019-07-22
CA3046422A1 (en) 2011-05-05
ES2748657T5 (en) 2025-09-19
HRP20191008T1 (hr) 2019-08-23
PL2493342T5 (pl) 2023-03-13
EP3248483A1 (en) 2017-11-29
KR20240026250A (ko) 2024-02-27
JP6210611B2 (ja) 2017-10-11
EP2493342B1 (en) 2014-12-31
HUE058330T2 (hu) 2022-07-28
CA3046420C (en) 2021-06-15
CN102595943A (zh) 2012-07-18
KR20170116243A (ko) 2017-10-18
EP3248483B2 (en) 2025-06-04
JP2017127321A (ja) 2017-07-27
ES2748657T3 (es) 2020-03-17
RS58861B1 (sr) 2019-07-31
EP3248487B1 (en) 2022-03-23
HK1203775A1 (en) 2015-11-06
JP6190983B2 (ja) 2017-08-30
DK2850956T3 (da) 2019-07-22
IN2012DN03374A (ko) 2015-10-23
CN104886775A (zh) 2015-09-09
EP2493342A1 (en) 2012-09-05
CA3046426A1 (en) 2011-05-05
JP7209071B2 (ja) 2023-01-19
HK1173347A1 (en) 2013-05-16
EP4295712A3 (en) 2024-03-20
PT2850956T (pt) 2019-09-30
PL4070675T3 (pl) 2024-04-02
MX2012005036A (es) 2012-06-08
DK3248484T3 (da) 2019-06-17
EP4295712A2 (en) 2023-12-27
ES2794974T3 (es) 2020-11-20
EP3248486A1 (en) 2017-11-29
JP2018126156A (ja) 2018-08-16
CO6541612A2 (es) 2012-10-16
KR102639126B1 (ko) 2024-02-22
KR20250050127A (ko) 2025-04-14
EP2316286A1 (en) 2011-05-04
KR20230014881A (ko) 2023-01-30
AU2010311913A1 (en) 2012-06-07
PL2850956T3 (pl) 2019-11-29
EP2850956B1 (en) 2019-06-12
PL3248486T3 (pl) 2020-03-31
EP4070675A1 (en) 2022-10-12
JP2017127322A (ja) 2017-07-27
EP3248485B1 (en) 2020-04-29
RS59028B1 (sr) 2019-08-30
KR20120101637A (ko) 2012-09-14
CA3046423C (en) 2023-06-13

Similar Documents

Publication Publication Date Title
KR101938512B1 (ko) 향상된 히터를 구비한 전기적으로 가열되는 흡연 시스템
HK40102824A (en) An electrically heated smoking system with improved heater
HK40081575B (en) An electrically heated smoking system with improved heater
HK40081575A (en) An electrically heated smoking system with improved heater
HK1238504A1 (en) An electrically heated smoking system with improved heater
HK1238503A1 (en) An electrically heated smoking system with improved heater
HK1239470A1 (en) An electrically heated smoking system with improved heater
HK1238506A1 (en) An electrically heated smoking system with improved heater
HK1238505A1 (en) An electrically heated smoking system with improved heater
HK1238504B (en) An electrically heated smoking system with improved heater
HK1238503B (en) An electrically heated smoking system with improved heater
HK1173347B (en) An electrically heated smoking system with improved heater
HK1203775B (en) An electrically heated smoking system with improved heater

Legal Events

Date Code Title Description
A107 Divisional application of patent
A201 Request for examination
A302 Request for accelerated examination
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20170901

Application number text: 1020177004160

Filing date: 20170215

PA0201 Request for examination
PA0302 Request for accelerated examination

Patent event date: 20170901

Patent event code: PA03022R01D

Comment text: Request for Accelerated Examination

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20180115

Patent event code: PE09021S01D

AMND Amendment
E90F Notification of reason for final refusal
PE0902 Notice of grounds for rejection

Comment text: Final Notice of Reason for Refusal

Patent event date: 20181231

Patent event code: PE09021S02D

AMND Amendment
E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20190823

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20181231

Comment text: Final Notice of Reason for Refusal

Patent event code: PE06011S02I

Patent event date: 20180115

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

X091 Application refused [patent]
AMND Amendment
PX0901 Re-examination

Patent event code: PX09011S01I

Patent event date: 20190823

Comment text: Decision to Refuse Application

Patent event code: PX09012R01I

Patent event date: 20190531

Comment text: Amendment to Specification, etc.

Patent event code: PX09012R01I

Patent event date: 20181015

Comment text: Amendment to Specification, etc.

PX0701 Decision of registration after re-examination

Patent event date: 20191128

Comment text: Decision to Grant Registration

Patent event code: PX07013S01D

Patent event date: 20191025

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20190823

Comment text: Decision to Refuse Application

Patent event code: PX07011S01I

Patent event date: 20190531

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20181015

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20191210

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20191211

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
FPAY Annual fee payment

Payment date: 20221202

Year of fee payment: 4

PR1001 Payment of annual fee

Payment date: 20221202

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20241128

Start annual number: 6

End annual number: 6
