KR20170106781A - 고기능성 af 하드코팅 필름 - Google Patents

고기능성 af 하드코팅 필름 Download PDF

Info

Publication number
KR20170106781A
KR20170106781A KR1020160030338A KR20160030338A KR20170106781A KR 20170106781 A KR20170106781 A KR 20170106781A KR 1020160030338 A KR1020160030338 A KR 1020160030338A KR 20160030338 A KR20160030338 A KR 20160030338A KR 20170106781 A KR20170106781 A KR 20170106781A
Authority
KR
South Korea
Prior art keywords
group
coating layer
hard
layer
acrylic
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020160030338A
Other languages
English (en)
Other versions
KR101927271B1 (ko
Inventor
김현돈
박광묵
Original Assignee
주식회사 고려이노테크
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 고려이노테크 filed Critical 주식회사 고려이노테크
Priority to KR1020160030338A priority Critical patent/KR101927271B1/ko
Priority to PCT/KR2017/001605 priority patent/WO2017159997A1/ko
Priority to US15/780,616 priority patent/US20180346751A1/en
Publication of KR20170106781A publication Critical patent/KR20170106781A/ko
Application granted granted Critical
Publication of KR101927271B1 publication Critical patent/KR101927271B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B17/00—Layered products essentially comprising sheet glass, or glass, slag, or like fibres
    • B32B17/06—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material
    • B32B17/10—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B7/00—Layered products characterised by the relation between layers; Layered products characterised by the relative orientation of features between layers, or by the relative values of a measurable parameter between layers, i.e. products comprising layers having different physical, chemical or physicochemical properties; Layered products characterised by the interconnection of layers
    • B32B7/02—Physical, chemical or physicochemical properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B32B27/304—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers comprising vinyl halide (co)polymers, e.g. PVC, PVDC, PVF, PVDF
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D127/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Coating compositions based on derivatives of such polymers
    • C09D127/02—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Coating compositions based on derivatives of such polymers not modified by chemical after-treatment
    • C09D127/12—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a halogen; Coating compositions based on derivatives of such polymers not modified by chemical after-treatment containing fluorine atoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D133/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Coating compositions based on derivatives of such polymers
    • C09D133/04—Homopolymers or copolymers of esters
    • C09D133/14—Homopolymers or copolymers of esters of esters containing halogen, nitrogen, sulfur or oxygen atoms in addition to the carboxy oxygen
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D183/00—Coating compositions based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon, with or without sulfur, nitrogen, oxygen, or carbon only; Coating compositions based on derivatives of such polymers
    • C09D183/04—Polysiloxanes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D183/00—Coating compositions based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon, with or without sulfur, nitrogen, oxygen, or carbon only; Coating compositions based on derivatives of such polymers
    • C09D183/10—Block or graft copolymers containing polysiloxane sequences
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D4/00—Coating compositions, e.g. paints, varnishes or lacquers, based on organic non-macromolecular compounds having at least one polymerisable carbon-to-carbon unsaturated bond ; Coating compositions, based on monomers of macromolecular compounds of groups C09D183/00 - C09D183/16
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
    • C09D5/16—Antifouling paints; Underwater paints
    • C09D5/1656—Antifouling paints; Underwater paints characterised by the film-forming substance
    • C09D5/1662—Synthetic film-forming substance
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
    • C09D5/16—Antifouling paints; Underwater paints
    • C09D5/1693—Antifouling paints; Underwater paints as part of a multilayer system
    • C09D7/1233—
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/60—Additives non-macromolecular
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/60—Additives non-macromolecular
    • C09D7/63—Additives non-macromolecular organic
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/40—Properties of the layers or laminate having particular optical properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/40—Properties of the layers or laminate having particular optical properties
    • B32B2307/412—Transparent
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/50—Properties of the layers or laminate having particular mechanical properties
    • B32B2307/536—Hardness
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/70—Other properties
    • B32B2307/714—Inert, i.e. inert to chemical degradation, corrosion
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2457/00—Electrical equipment
    • B32B2457/20—Displays, e.g. liquid crystal displays, plasma displays
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/42—Block-or graft-polymers containing polysiloxane sequences
    • C08G77/442—Block-or graft-polymers containing polysiloxane sequences containing vinyl polymer sequences
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/34—Silicon-containing compounds
    • C08K3/36—Silica
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K9/00—Use of pretreated ingredients
    • C08K9/04—Ingredients treated with organic substances
    • C08K9/06—Ingredients treated with organic substances with silicon-containing compounds

Landscapes

  • Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Laminated Bodies (AREA)
  • Paints Or Removers (AREA)

Abstract

투명 기재층; 상기 투명 기재층 상에 형성되며, 알콕시실란기(alkoxysilane group)와 반응성을 갖는 구조를 포함하는 화합물을 포함하여 형성된 하드 코팅층; 상기 하드 코팅층 상에 형성되며, 알콕시실란기(alkoxysilane group)를 포함하는 퍼플루오로(perfluoro) 화합물을 포함하여 형성된 AF 코팅층;을 포함하는 고기능성 AF 하드코팅 필름에 관한 것으로, 기존의 디스플레이 강화유리 커버 윈도우를 대체하거나 강화유리 보호용 필름으로 사용될 수 있는 고경도, 고내스크래치, 눈부심방지 및 내오염 등 고기능성을 갖는 AF 하드코팅 필름을 제공할 수 있다.

Description

고기능성 AF 하드코팅 필름{High performance anti-fouling hard coating film}
본 발명은 고경도, 고내스크래치, 눈부심방지 및 내오염 등 고기능성을 가지며 디스플레이 표면을 보호하는 AF 하드코팅 필름에 관한 것이다.
모바일(mobile), 터치 패널(touch panel), 자동차 내비게이션(car navigation) 등 디스플레이의 보호 또는 미관을 좋게 하기 위해서, 화상 표시 부분보다 넓은 영역으로 되도록 얇은 판상의 커버 윈도우(cover window)를 디스플레이의 전방면에 배치하는 것이 행해지고 있다.
커버 윈도우로서 강화유리를 사용하고 있는데 유리는 내열성, 광 투과성 및 기계적 강도에는 우수한 특성을 보이지만 무겁고 깨지기 쉬우며 플렉서블 디스플레이에는 적용이 어려운 단점이 있어 이를 대체하기 위해 열적, 광학적 특성이 우수한 투명 플라스틱 필름이 관련 업계에서 검토되고 있다.
그러나 플라스틱 필름의 경우 기계적 유연성이 유리 기판보다 훨씬 우수하지만 강도 및 표면경도가 유리 기판보다 떨어지기 때문에 하드 코팅층을 포함할 수 있는데, 하드 코팅층 상에 내오염 코팅층 등의 기능성 박막층이 적층될 경우 외부 마모에 의해 쉽게 박리되는 문제점이 있다. 한국등록특허 제10-1482707호(2015.01.08.)에서는 유리섬유직물이 함침된 폴리이미드 필름을 고안하는 등 플라스틱 필름을 사용하면서도 강도를 높이기 위한 연구가 계속되고 있다.
본 발명은 상기와 같은 문제점을 해결하기 위한 것으로, 기존의 디스플레이 강화유리 커버 윈도우를 대체하거나 강화유리 보호용 필름으로 사용될 수 있는 고경도, 고내스크래치, 눈부심방지 및 내오염 등 고기능성을 갖는 AF 하드코팅 필름을 제공하는 것이다.
그러나 본 발명의 목적들은 상기에 언급된 목적으로 제한되지 않으며, 언급되지 않은 또 다른 목적들은 아래의 기재로부터 당업자에게 명확하게 이해될 수 있을 것이다.
본 발명은 투명 기재층; 상기 투명 기재층 상에 형성되며, 알콕시실란기(alkoxysilane group)와 반응성을 갖는 구조를 포함하는 화합물을 포함하여 형성된 하드 코팅층; 상기 하드 코팅층 상에 형성되며, 알콕시실란기(alkoxysilane group)를 포함하는 퍼플루오로(perfluoro) 화합물을 포함하여 형성된 AF 코팅층;을 포함하는 고기능성 AF 하드코팅 필름을 제공한다.
또한 상기 AF 코팅층은 하기 화학식 1로 표현되는 화합물을 포함하여 형성된 코팅층인 고기능성 AF 하드코팅 필름을 제공한다.

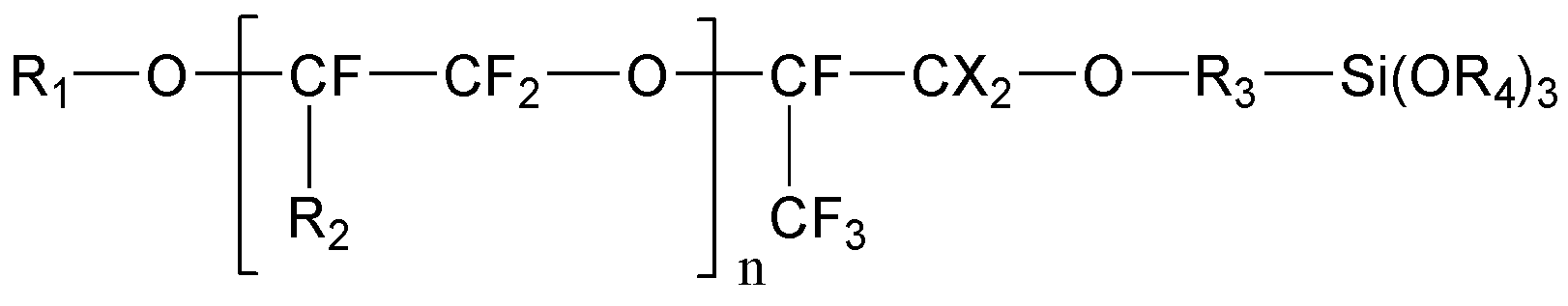

[화학식 1]
Figure pat00001
또한 상기 하드 코팅층은, 입방구조의 [RSiO3/2]n 를 포함하는 유기실리콘 화합물을 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 포함하여 형성되며, 두께가 5 내지 50μm, 바람직하게는 10 내지 30μm인 고강도의 코팅층인 고기능성 AF 하드코팅 필름을 제공한다.
상기 R1은 F로 치환된 C1~C7의 알킬기, R2는 F 또는 CF3, R3은 F로 치환되거나 치환되지 않은 C1~C10의 알킬기 또는 알콕시기, R4는 C1~C3의 알킬기, X는 H 또는 F 이다.
또한 상기 하드 코팅층은, 나노 실리카(nano silica)를 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 포함하여 형성되며, 두께가 5 내지 50μm 고강도의 코팅층인 고기능성 AF 하드코팅 필름을 제공한다.
또한 상기 하드 코팅층은, 무정형 실리카(silica) 입자 및 비드 입자 중 어느 하나 이상을 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 포함하여 형성되며, 두께가 5 내지 50μm인 눈부심 방지 코팅층인 고기능성 AF 하드코팅 필름을 제공한다.
또한 상기 투명 기재층은 두께가 20 내지 3000μm이고, 상기 AF 코팅층은 두께가 5 내지 50nm인 고기능성 AF 하드코팅 필름을 제공한다.
또한 상기 고기능성 AF 하드코팅 필름은 실리콘 점착층을 더 포함하고,상기 투명 기재층은 상기 실리콘 점착층 상에 형성되는 고기능성 AF 하드코팅 필름을 제공한다.
본 발명은 조성 및 두께가 상이한 하드 코팅층을 포함하여 필름의 경도를 증가시키거나 눈부심 방지 등 요구되는 특성에 적합한 고기능성 AF 하드코팅 필름을 제공할 수 있다.
또한 하드 코팅층의 조성 및 AF 코팅층을 형성하는 성분 조성에 의해, 하드 코팅층 상에 형성되는 AF 코팅층의 박리를 현저하게 줄이면서도 내스크래치, 내마모, 내오염 및 내지문 특성이 우수한 고기능성 AF 하드코팅 필름을 제공할 수 있다.
또한 모바일(mobile), 터치 패널(touch panel), 자동차 내비게이션(car navigation) 등 디스플레이에 결합되어 커버 윈도우 대체용 또는 커버 윈도우의 강화유리 보호용으로 사용될 수 있는 고기능성 AF 하드코팅 필름을 제공할 수 있다.
도 1에 본 발명의 일실시예에 따른 고기능성 AF 하드코팅 필름의 구성도를 나타내었다.
도 2에 본 발명의 일실시예에 따른 고기능성 AF 하드코팅 필름의 구성도를 나타내었다.

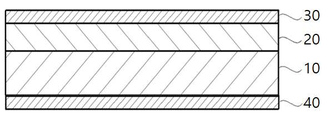

도 3에 본 발명의 일실시예에 따른 고기능성 AF 하드코팅 필름의 구성도를 나타내었다.
도 4 및 도 5에 본 발명의 실시예에 따라 제조된 고기능성 AF 하드코팅 필름 및 비교예에 따라 제조된 하드코팅 필름의 내스크래칭성 측정 표면 이미지를 나타내었다.
도 6에 본 발명의 실시예에 따라 제조된 고기능성 AF 하드코팅 필름의 수접촉각 측정 이미지를 나타내었다.
이하에 본 발명을 상세하게 설명하기에 앞서, 본 명세서에 사용된 용어는 특정의 실시예를 기술하기 위한 것일 뿐 첨부하는 특허청구의 범위에 의해서만 한정되는 본 발명의 범위를 한정하려는 것은 아님을 이해하여야 한다. 본 명세서에 사용되는 모든 기술용어 및 과학용어는 다른 언급이 없는 한은 기술적으로 통상의 기술을 가진 자에게 일반적으로 이해되는 것과 동일한 의미를 가진다.
본 명세서 및 청구범위의 전반에 걸쳐, 다른 언급이 없는 한 포함(comprise, comprises, comprising)이라는 용어는 언급된 물건, 단계 또는 일군의 물건, 및 단계를 포함하는 것을 의미하고, 임의의 어떤 다른 물건, 단계 또는 일군의 물건 또는 일군의 단계를 배제하는 의미로 사용된 것은 아니다.
한편, 본 발명의 여러 가지 실시예들은 명확한 반대의 지적이 없는 한 그 외의 어떤 다른 실시예들과 결합될 수 있다. 특히 바람직하거나 유리하다고 지시하는 어떤 특징도 바람직하거나 유리하다고 지시한 그 외의 어떤 특징 및 특징들과 결합될 수 있다. 이하, 첨부된 도면을 참조하여 본 발명의 실시예 및 이에 따른 효과를 설명하기로 한다.
본 발명의 일 실시예에 따른 고기능성 AF 하드코팅 필름(100)은 투명 기재층(10), 상기 투명 기재층 상에 형성되는 하드 코팅층(20) 및 상기 하드 코팅층 상에 형성되는 AF 코팅층(30)을 포함한다. 도 1에 본 발명의 일실시예에 따른 고기능성 AF 하드코팅 필름의 구성도를 나타내었다.
상기 하드 코팅층(20)은 필름의 강도 증가 또는 눈부심 방지 기능을 제공하는 층이며, 상기 AF 코팅층(30)은 상기 하드 코팅층(20)과 우수한 접착력을 가지면서도, 오염 방지 기능을 제공하여 고기능성의 AF 하드코팅 필름을 제공할 수 있다.
더욱 구체적으로, 투명 기재층(10) 상에 형성되는 하드 코팅층(20)은 알콕시실란기(alkoxysilane group)와 반응성을 갖는 구조를 포함하는 화합물을 포함하여 형성된 고강도의 코팅층이며, 하드 코팅층(20) 상에 형성되는 AF 코팅층(30)은 알콕시실란기(alkoxysilane group)를 포함하는 퍼플루오로(perfluoro) 화합물을 포함하여 형성된 내오염(anti-fouling) 기능성을 갖는 코팅층이다.
본 발명의 일실시예에 따른 투명 기재층(10)은 필름의 기재(substrate)가 되는 층으로서, 폴리에틸렌테레프탈레이트(Poluethyleneterephthalate, PET), 폴리메틸메타크릴레이트(Polymethylmethacrylate, PMMA), 폴리카보네이트(Polycarbonate, PC), 폴리스티렌(Polystyrene, PS), 폴리이미드(Polyimide, PI), 폴리페닐렌설파이드(Polyphenylenesulfide, PPS), 폴리에틸렌나프탈레이트(Polyethylenenaphthalate, PEN), 폴리에테르설폰(Polyethersulfone, PES) 및 알릴(allyl) 수지로 구성되는 군에서 선택되는 어느 하나 이상을 포함하여 형성된 층이다.
바람직하게는 폴리에틸렌테레프탈레이트(Poluethyleneterephthalate, PET), 폴리메틸메타크릴레이트(Polymethylmethacrylate, PMMA) 및 폴리카보네이트(Polycarbonate, PC)로 구성되는 군에서 선택되는 어느 하나 이상을 포함하여 형성된 층인 것이 좋다.
또한 투명 기재층(10)은 두께가 20 내지 3000μm인 것이 좋다. 두께가 20μm 미만인 경우 기재층이 너무 얇아 상부 하드 코팅층 도포 후 경화 수축시 발생하는 컬(Curl)을 제어하지 못하는 문제점이 있고, 3000μm 초과하는 경우 너무 두꺼워 투과율이 저하되고, 터치스크린 패널(Touch Screen Panel, TSP) 커버로 사용 시 터치 속도가 느리고, TSP 장착 시 두꺼워 지는 등의 문제점이 있다.
본 발명의 일실시예에 따른 하드 코팅층(20)은 투명 기재층 상에 형성되어 필름의 강도를 보완하는 층으로서, 알콕시실란기(alkoxysilane group)와 높은 반응성을 갖는 구조를 포함하는 화합물을 포함하여 형성된 고강도의 코팅층이다. 필름에 요구되는 강도 및 특성에 따라 다양한 종류의 물질로 형성될 수 있다.
고기능성 AF 하드코팅 필름(100)에 대하여 연필경도 8H 이상의 초고경도의 강도가 요구되는 경우, 하드 코팅층(20)은 입방구조의 [R5SiO3/2]n 를 포함하는 유기실리콘 화합물을 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 포함하여 형성된다.
상기 R5은 각각 독립적으로 수소; 중수소; 할로겐; 아민기; 에폭시기; 사이클로헥실에폭시기; (메타)아크릴기; 사이올기; 이소시아네이트기; 니트릴기; 니트로기; 페닐기; 중수소, 할로겐, 아민기, 에폭시기, (메타)아크릴기, 사이올기, 이소시아네이트기, 니트릴기, 니트로기, 페닐기로 치환되거나 치환되지 않은 C1~C40의 알킬기; C2~C40의 알케닐기; C1~C40의 알콕시기; C3~C40의 시클로알킬기; C3~C40의 헤테로시클로알킬기; C6~C40의 아릴기; C3~C40의 헤테로아릴기; C3~C40의 아르알킬기; C3~C40의 아릴옥시기; 또는 C3~C40의 아릴사이올기 이고, 상기 n은 6, 8, 10, 또는 12 이다.
바람직하게는 상기 유기실리콘 화합물은 상기 각각 독립적으로 포함되는 R5 중 적어도 하나 이상이 (메타)아크릴기 또는 (메타)아크릴기로 치환된 C1~C40의 알킬기; C2~C40의 알케닐기; C1~C40의 알콕시기; C3~C40의 시클로알킬기; C3~C40의 헤테로시클로알킬기; C6~C40의 아릴기; C3~C40의 헤테로아릴기; C3~C40의 아르알킬기; C3~C40의 아릴옥시기; 또는 C3~C40의 아릴사이올기인 것이 좋다.
입방구조의 [R5SiO3/2]n 를 포함하는 유기실리콘 화합물은 Si-O-Si 결합 및 Si를 꼭지점으로 하는 사면체를 포함하는 케이지(cage) 형태의 중합 구조를 포함하고, 다양한 치환기(R)가 Si에 결합된 화합물로서, 무기(inorganic)의 실리케이트 코어(silicate core)와 유기(organic)의 익스테리어(exterior)를 가져 우수한 강도와 열적 안정성을 제공할 수 있다.
상기 입방구조의 [R5SiO3/2]n 를 포함하는 유기실리콘 화합물을 포함하는 아크릴계 광경화성 수지는, 경화 반응을 하는 작용기(예를 들면, 아크릴기)를 포함하거나 단관능 또는 다관능의 아크릴 단량체가 도입된 유기실리콘 화합물 및 아크릴레이트를 포함하는 수지일 수 있다. 또한 아크릴레이트 고분자 매트릭스에 상기 유기실리콘 화합물이 분산되어 가교 구조를 갖는 수지일 수 있다.
상기 아크릴레이트는 비스페놀 A 타입 에폭시 아크릴레이트, 변형 타입 에폭시 아크릴레이트, 2관능성 아크릴레이트 및 지방족 우레탄 아크릴레이트로 구성되는 군에서 선택되는 어느 하나 이상을 포함한다.
더욱 구체적으로 상기 아크릴레이트는 디사이클로펜타닐 디아크릴레이트(Dicyclolpentanyl diacrylate, DCPA), 디펜타에리스리톨 헥사아크릴레이트(Dipentaerythritol Hexaacrylate, DPHA), 2관능성 아크릴레이트(Difunctional acrylate) 및 지방족 우레탄 아크릴레이트(Aliphatic urethane acrylate)로 구성되는 군에서 선택되는 어느 하나 이상을 포함한다.
상기 유기실리콘 화합물은 75 내지 85 중량%로 포함되고, 상기 아크릴레이트는 15 내지 25 중량%로 포함되는 아크릴계 광경화성 수지일 수 있다.
하드 코팅층(20)이 유기실리콘 화합물을 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 포함하여 형성되는 경우 하드 코팅층(20)의 두께는 5 내지 50μm인 것이 좋다. 두께가 5μm 미만인 경우 본 발명에서 요구하는 충분한 경도를 도달할 수 없는 문제점이 있고, 50μm 초과하는 경우 자외선 경화시 수축이 심해 컬(Curl)이 심하게 발생하는 문제점이 있다. 바람직하게는 10 내지 30μm인 것이 좋다.
고기능성 AF 하드코팅 필름(100)에 대하여 연필경도 6H 이상의 고경도의 강도가 요구되는 경우, 하드 코팅층(20)은 나노 실리카(nano silica)를 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 포함하여 형성된다.
상기 나노 실리카는 5 내지 50nm의 입자 직경을 가지며, 바람직하게는 10 내지 30nm의 입자 직경을 갖는 것이 좋다. 상기 나노 실리카(nano silica)를 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)는 상기 나노 실리카를 포함하는 아크릴레이트 화합물일 수 있고, 아크릴레이트는 전술한 아크릴레이트와 동일하다.
또한 실란 커플링제를 이용하여 표면 개질된 나노 실리카를 사용하여 유기 용제에의 분산 및 분산 안정성을 확보할 수 있으며 아크릴 수지와의 상용성을 확보할 수 있다. 상기 나노 실리카는 (메타)아크릴기를 포함하고 치환된 실란 화합물을 이용하여 표면 처리되어 (메타)아크릴기를 포함하는 나노 실리카를 사용하는 것이 좋다.
고기능성 AF 하드코팅 필름(100)에 대하여 연필경도 6H 의 고경도의 강도가 요구되고, 눈부심 방지 기능이 요구되는 경우, 하드 코팅층(20)은 실리카(silica) 입자 및 비드 입자 중 어느 하나 이상을 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 포함하여 형성된다.
상기 비드 입자는 실리콘(silicon) 비드 및 아크릴(acrylic) 비드 중 어느 하나 이상을 포함한다. 상기 실리카(silica) 입자 또는 비드 입자를 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)는 상기 입자를 포함하는 아크릴레이트 화합물일 수 있고, 아크릴레이트는 전술한 아크릴레이트와 동일하다.
본 발명의 일실시예에 따른 AF 코팅층(30)은 하드 코팅층(20) 상에 형성되어 내오염(Anti-fouling), 내지문(Anti-fingerprinting) 기능성을 제공하는 층으로서, 알콕시실란기(alkoxysilane group)를 포함하는 퍼플루오로(perfluoro) 화합물을 포함하여 형성된다.
본 발명에 따른 AF 코팅층(30)을 형성하는 화합물은 퍼플루오로 화합물로서 분자량이 크고 불소의 농도가 높아 내열성, 낮은 표면장력, 화학적 비활성, 내오염, 지문방지, 슬립성 등의 효과를 제공하며, 알콕시실란기를 포함하여 알콕실란기와 높은 반응성을 갖는 구조를 포함하는 화합물을 포함하여 형성된 하드 코팅층(20)과의 높은 결합력을 제공한다. 이로써 기존의 플라스틱 필름의 내오염 코팅층이 적층될 경우 박리되는 문제를 우수하게 해결할 수 있으며, 이는 후술할 내스크레치성 평가 및 내마모 평가 등의 결과에 의해 뒷받침될 수 있다.
더욱 구체적으로 AF 코팅층(30)은 알콕시실란기(alkoxysilane group)를 포함하는 퍼플루오로(perfluoro) 화합물로서 하기 화학식 1로 표현되는 화합물을 포함하여 형성된다.
[화학식 1]
Figure pat00002
또한 AF 코팅층(30)은 두께가 5 내지 50nm인 것이 좋다. 두께가 5nm(0.005μm) 미만인 경우 AF 특성을 충분히 발현할 수 없는 문제점이 있고, 50nm(0.050μm) 초과하는 경우 AF 특성은 좋으나 고가의 AF 화합물을 많이 사용하므로 경제성이 나빠지게 되며 또한 AF 도막 두께가 두꺼워 막 내부에 경화가 불충분하여 마모 특성이 불리해 지는 문제점이 있다.
본 발명의 일실시예에 따른 고기능성 AF 하드코팅 필름(100)은 실리콘 점착층(40)을 더 포함하고, 투명 기재층(10)의 일면에 실리콘 점착층(40)이 형성된다. 도 2에 본 발명의 일실시예에 따른 고기능성 AF 하드코팅 필름의 구성도를 나타내었다.
본 발명의 일실시예에 따른 실리콘 점착층(40)은 디스플레이에 접착시키기 위한 점착력을 제공하는 층으로서, 높은 열적 안정성을 갖는 실리콘계 점착제를 포함하여 형성된다. 실리콘 점착층(40)의 두께는 10 내지 100μm인 것이 좋다.
본 발명의 일실시예에 따른 고기능성 AF 하드코팅 필름(100)은 고기능성 AF 하드코팅 필름(100)의 단면 또는 양면에 형성되는 보호 필름층(50)을 더 포함한다. 도 3에 본 발명의 일실시예에 따른 고기능성 AF 하드코팅 필름의 구성도를 나타내었다.
본 발명의 일실시예에 따른 보호 필름층(50)은 고기능성 AF 하드코팅 필름(100)을 외부 환경으로부터 보호하기 위한 층으로서, 고기능성 AF 하드코팅 필름(100)의 단면 또는 양면에 두께 20 내지 100μm로 형성된 층이다.
전술한 본 발명의 일실시예에 따른 고기능성 AF 하드코팅 필름은 조성 및 두께가 상이한 하드 코팅층을 포함하여 필름의 경도를 증가시키거나 눈부심 방지 등 요구되는 특성에 적합하게 제공될 수 있다.
또한 하드 코팅층의 조성 및 AF 코팅층을 형성하는 성분 조성에 의해, 하드 코팅층 상에 형성되는 AF 코팅층의 박리를 현저하게 줄이면서도 우수한 내스크래치, 내마모, 내오염 및 내지문 특성을 갖는 필름을 제공할 수 있다.
또한 모바일(mobile), 터치 패널(touch panel), 자동차 내비게이션(car navigation) 등 디스플레이에 결합되어 커버 윈도우 대체용 또는 커버 윈도우의 강화유리 보호용으로 사용될 수 있다.
실시예
실시예 1
PMMA 로 형성된 두께 125μm의 투명 기재층 상에 하기 화학식 2로 표현되는 유기실리콘 화합물을 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 도포한 후 자외선(UV) 경화시켜 두께 20μm의 하드 코팅층을 형성하고, 하드 코팅층 상에 상기 화학식 1로 표현되는 화합물을 스프레이 코팅하여 두께 0.01μm의 AF 코팅층을 형성하여 고기능성 AF 하드코팅 필름을 제조하였다.
[화학식 2]
Figure pat00003
실시예 2
PET 로 형성된 두께 188μm의 투명 기재층 상에 하기 화학식 3으로 표현되는 실란 커플링제를 이용하여 표면 개질된 나노 실리카(nano silica)를 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 도포한 후 자외선(UV) 경화시켜 두께 20μm의 하드 코팅층을 형성하고, 하드 코팅층 상에 상기 화학식 1로 표현되는 화합물을 스프레이 코팅하여 두께 10nm의 AF 코팅층을 형성하여 고기능성 AF 하드코팅 필름을 제조하였다.
[화학식 3]
Figure pat00004
실시예 3
PC 로 형성된 두께 250μm의 투명 기재층 상에 실리카(silica) 입자 및 실리콘(silicon) 비드 입자를 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 도포한 후 자외선(UV) 경화시켜 두께 20μm의 하드 코팅층을 형성하고, 하드 코팅층 상에 상기 화학식 1로 표현되는 화합물을 스프레이 코팅하여 두께 10nm AF 코팅층을 형성하여 고기능성 AF 하드코팅 필름을 제조하였다.
비교예
PET 로 형성된 두께 188μm의 투명 기재층 상에 아크릴계 수지 자외선 경화형 수지를 도포한 후 자외선 경화시켜 두께 20μm의 하드 코팅층을 형성하여 하드코팅 필름을 제조하였다.
실험예
(1) 투과도 및 헤이즈 측정
실시예에 따라 제조된 고기능성 AF 하드코팅 필름 및 비교예에 따라 제조된 하드코팅 필름에 대하여 분광 분석기를 이용하여 상대적인 전광선투과율(Total Transmittance)을 측정하고, 헤이즈 미터를 이용하여 헤이즈(Haze)를 측정하였다. 투과도 및 헤이즈 측정 결과를 하기 표 1에 나타내었다.
(2) 경도 측정
실시예에 따라 제조된 고기능성 AF 하드코팅 필름 및 비교예에 따라 제조된 하드코팅 필름에 대하여 연필경도 시험기를 사용하여 PET 표준법(연필경도 측정법)으로 하중 750g에 대한 연필경도를 측정하였다. 연필경도 측정 결과를 하기 표 1에 나타내었다.
(3) 내스크레치성 및 내마모성 측정
실시예에 따라 제조된 고기능성 AF 하드코팅 필름 및 비교예에 따라 제조된 하드코팅 필름에 대하여 Steel wool(0000#)을 이용하여 500gf/㎠ 하중으로 왕복하였을 때 표면에 스크레치가 발생하는 횟수를 측정하여 내스크레치성을 평가하였으며, 접촉각을 측정하여 100° 이하로 되는 횟수를 측정하여 내마모성을 평가하였다. 내스크레치성 및 내마모성 측정 결과를 하기 표 1에 나타내었으며, 표면 이미지를 도 4 및 도 5에 나타내었다.
(4) 내오염성 측정(수접촉각 측정)
실시예에 따라 제조된 고기능성 AF 하드코팅 필름 및 비교예에 따라 제조된 하드코팅 필름에 대하여 접촉각 측정기(KRUSS GmbH Germany, FM40, Easydrop)를 이용하여 물의 접촉각을 측정하였다. 수접촉각 측정 결과를 하기 표 1에 나타내었으며, 수접촉각 측정 이미지를 도 6에 나타내었다.
(5) 슬립성 측정
실시예에 따라 제조된 고기능성 AF 하드코팅 필름 및 비교예에 따라 제조된 하드코팅 필름에 대하여 마찰계수 측정기(TO-170M, TESTONE社)를 사용하여 ASTM-1894 기준에 따라 정지마찰계수(μ)를 측정하였다. 슬립성 측정 결과를 하기 표 1에 나타내었다.
실시예 1
(PMMA)		 실시예 2
(PET)		 실시예 3
(AG/PET)		 비교예
(PET)
투과도(%) 91.5 이상 91.5 이상 91 이상 91.5
헤이즈(%) 0.3 0.3 10 0.3
연필경도 8H 6H 6H 2H
내스크래치성 5000회 4000회 2000회 50회
접촉각(°) 115 114 112 60
AF내마모성 5000회 4000회 2000회 0
슬립성(μ) 0.1 0.08 0.2 0.5
상기 표 1의 결과에서 볼 수 있는 바와 같이, 실시예 1 에 따른 AF 하드코팅 필름은 연필경도 8H 이상의 초고경도를 가지며 수접촉각이 115°로 100° 이상이며, 정지마찰계수가 0.1 로서 내오염성 및 내지문성이 우수함을 알 수 있으며, 도 4에 나타나는 것과 같이 5000회 이상 왕복하더라도 표면에 스크레치가 발생하지 않아 내스크레치성 등의 우수한 기계적 물성을 가지며, 헤이즈 0.3%, 광투과율 91.5% 이상의 광학 물성을 갖는 것을 알 수 있다.
또한 실시예 2에 따른 AF 하드코팅 필름은 연필경도 6H의 고경도를 가지며 수접촉각이 114°로 100° 이상이며, 정지마찰계수가 0.08 로서 내오염성 및 내지문성이 우수함을 알 수 있으며, 도 5에 나타나는 것과 같이 4000회 이상 왕복하더라도 표면에 스크레치가 발생하지 않아 내스크레치성 등의 우수한 기계적 물성을 가지며, 헤이즈 0.3%, 광투과율 91.5% 이상의 광학 물성을 갖는 것을 알 수 있다.
또한 실시예 3에 따른 AF 하드코팅 필름은 연필경도 6H의 고경도를 가지며 수접촉각이 112°로 100° 이상이며, 정지마찰계수가 0.2로서 내오염성 및 내지문성이 우수함을 알 수 있으며, 헤이즈 10%, 광투과율 91% 이상의 광학 물성을 가져 눈부심 방지 효과를 갖는 것을 알 수 있다.
전술한 각 실시예에서 예시된 특징, 구조, 효과 등은 실시예들이 속하는 분야의 통상의 지식을 가지는 자에 의하여 다른 실시예들에 대해서도 조합 또는 변형되어 실시 가능하다. 따라서 이러한 조합과 변형에 관계된 내용들은 본 발명의 범위에 포함되는 것으로 해석되어야 할 것이다.
100: 고기능성 AF 하드코팅 필름
10: 투명 기재층
20: 하드 코팅층
30: AF 코팅층
40: 실리콘 점착층
50: 보호 필름층

Claims (10)

  1. 필름의 기재(substrate)가 되는 층인 투명 기재층;
    상기 투명 기재층 상에 형성되며, 강도 증가 또는 눈부심 방지 기능성 층인 하드 코팅층;
    상기 하드 코팅층 상에 형성되며, 상기 하드 코팅층과의 접착력 증가 및 오염 방지 기능성 층인 AF 코팅층;을 포함하는 고기능성 AF 하드코팅 필름.
  2. 제1항에 있어서,
    상기 하드 코팅층은 알콕시실란기(alkoxysilane group)와 반응성을 갖는 구조를 포함하는 화합물을 포함하여 형성된 층이고,
    상기 AF 코팅층은 알콕시실란기(alkoxysilane group)를 포함하는 퍼플루오로(perfluoro) 화합물을 포함하여 형성된 층인 고기능성 AF 하드코팅 필름.
  3. 제2항에 있어서,
    상기 AF 코팅층은 하기 화학식 1로 표현되는 화합물을 포함하여 형성된 코팅층인 고기능성 AF 하드코팅 필름.
    [화학식 1]
    Figure pat00005

    (상기 R1은 F로 치환된 C1~C7의 알킬기, R2는 F 또는 CF3, R3은 F로 치환되거나 치환되지 않은 C1~C10의 알킬기 또는 알콕시기, R4는 C1~C3의 알킬기, X는 H 또는 F 이다.)
  4. 제3항에 있어서,
    상기 하드 코팅층은,
    입방구조의 [R5SiO3/2]n 를 포함하는 유기실리콘 화합물을 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 포함하여 형성되며,
    두께가 5 내지 50 μm인 고강도의 코팅층인 고기능성 AF 하드코팅 필름.
    (상기 R5는 각각 독립적으로 수소; 중수소; 할로겐; 아민기; 에폭시기; 사이클로헥실에폭시기; (메타)아크릴기; 사이올기; 이소시아네이트기; 니트릴기; 니트로기; 페닐기; 중수소, 할로겐, 아민기, 에폭시기, (메타)아크릴기, 사이올기, 이소시아네이트기, 니트릴기, 니트로기, 페닐기로 치환되거나 치환되지 않은 C1~C40의 알킬기; C2~C40의 알케닐기; C1~C40의 알콕시기; C3~C40의 시클로알킬기; C3~C40의 헤테로시클로알킬기; C6~C40의 아릴기; C3~C40의 헤테로아릴기; C3~C40의 아르알킬기; C3~C40의 아릴옥시기; 또는 C3~C40의 아릴사이올기 이고,
    상기 n은 6, 8, 10, 또는 12 이다.)
  5. 제4항에 있어서,
    상기 유기실리콘 화합물은 각각 독립적으로 포함되는 상기 R5 중 적어도 하나 이상이 (메타)아크릴기 또는 (메타)아크릴기로 치환된 C1~C40의 알킬기; C2~C40의 알케닐기; C1~C40의 알콕시기; C3~C40의 시클로알킬기; C3~C40의 헤테로시클로알킬기; C6~C40의 아릴기; C3~C40의 헤테로아릴기; C3~C40의 아르알킬기; C3~C40의 아릴옥시기; 또는 C3~C40의 아릴사이올기인 고기능성 AF 하드코팅 필름.
  6. 제5항에 있어서,
    상기 아크릴계 광경화성 수지는 단관능 또는 다관능의 아크릴 단량체가 도입된 유기 화합물 및 아크릴레이트를 포함하고,
    상기 아크릴레이트는 디사이클로펜타닐 디아크릴레이트(Dicyclolpentanyl diacrylate, DCPA), 디펜타에리스리톨 헥사아크릴레이트(Dipentaerythritol Hexaacrylate, DPHA), 2관능성 아크릴레이트(Difunctional acrylate) 및 지방족 우레탄 아크릴레이트(Aliphatic urethane acrylate)로 구성되는 군에서 선택되는 어느 하나 이상을 포함하는 고기능성 AF 하드코팅 필름.
  7. 제3항에 있어서,
    상기 하드 코팅층은,
    실란 커플링제를 이용하여 표면 개질된 나노 실리카(nano silica)를 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 포함하여 형성되며,
    두께가 5 내지 50μm인 고강도의 코팅층인 고기능성 AF 하드코팅 필름.
  8. 제3항에 있어서,
    상기 하드 코팅층은,
    실리카(silica) 입자 및 비드 입자 중 어느 하나 이상을 포함하는 아크릴계 광경화성 수지(acrylic photocurable resin)를 포함하여 형성되고,
    두께가 5 내지 50μm인 눈부심 방지 코팅층이며,
    상기 비드는 실리콘(silicon) 비드 및 아크릴(acrylic) 비드 중 어느 하나 이상을 포함하는 고기능성 AF 하드코팅 필름.
  9. 제4항 내지 제7항 중 어느 한 항에 있어서,
    상기 고기능성 AF 하드코팅 필름은 하중 750g에 대한 연필경도가 6H 이상이고, 투과도가 91.5% 이상이며, 수접촉각이 100° 이상인 고기능성 AF 하드코팅 필름.
  10. 제1항 내지 제7항 중 어느 한 항에 있어서,
    상기 투명 기재층은 두께가 20 내지 3000μm이고,
    상기 AF 코팅층은 두께가 5 내지 50nm인 고기능성 AF 하드코팅 필름.



KR1020160030338A 2016-03-14 2016-03-14 고기능성 af 하드코팅 필름 Active KR101927271B1 (ko)

Priority Applications (3)

Application Number Priority Date Filing Date Title
KR1020160030338A KR101927271B1 (ko) 2016-03-14 2016-03-14 고기능성 af 하드코팅 필름
PCT/KR2017/001605 WO2017159997A1 (ko) 2016-03-14 2017-02-14 고기능성 af 하드코팅 필름
US15/780,616 US20180346751A1 (en) 2016-03-14 2017-02-14 Highly functional af hard coating film

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020160030338A KR101927271B1 (ko) 2016-03-14 2016-03-14 고기능성 af 하드코팅 필름

Publications (2)

Publication Number Publication Date
KR20170106781A true KR20170106781A (ko) 2017-09-22
KR101927271B1 KR101927271B1 (ko) 2018-12-11

Family

ID=59850487

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020160030338A Active KR101927271B1 (ko) 2016-03-14 2016-03-14 고기능성 af 하드코팅 필름

Country Status (3)

Country Link
US (1) US20180346751A1 (ko)
KR (1) KR101927271B1 (ko)
WO (1) WO2017159997A1 (ko)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN110434038A (zh) * 2019-08-03 2019-11-12 协荣精密器件(东莞)有限公司 一种手机玻璃背壳的涂装工艺
KR102315526B1 (ko) * 2021-03-15 2021-10-22 (주)유티아이 교체가 용이한 플렉시블 커버 윈도우
WO2022158682A1 (ko) * 2021-01-19 2022-07-28 삼성디스플레이주식회사 지문방지 코팅용 화합물, 이를 포함하는 디스플레이 보호층 및 전자 장치
US11709294B2 (en) 2019-01-14 2023-07-25 Lg Chem, Ltd. Optical laminate
KR20230171478A (ko) * 2017-10-27 2023-12-20 어플라이드 머티어리얼스, 인코포레이티드 플렉시블 커버 렌즈 막들
KR20250088007A (ko) * 2023-12-08 2025-06-17 한국세라믹기술원 방오성 고경도 하드코팅용 조성물, 이에 의한 하드코팅막 및 하드코팅막이 적용된 커버윈도우

Families Citing this family (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CO2018006232A1 (es) * 2017-12-31 2018-08-31 Agp America Sa Laminado con alta resistencia a la abrasión y a la intemperie
CN109375806A (zh) * 2018-10-23 2019-02-22 信利光电股份有限公司 一种触摸屏
WO2020181627A1 (zh) * 2019-03-13 2020-09-17 深圳比途科技有限公司 一种钢化膜
CA3124137A1 (en) * 2019-03-19 2020-09-24 Signet Armorlite, Inc. Anti-soiling coating for an ophthalmic lens
KR102147367B1 (ko) 2019-09-30 2020-08-24 에스케이이노베이션 주식회사 윈도우 커버 필름 및 이를 포함하는 플렉서블 디스플레이 패널
KR102327414B1 (ko) * 2019-10-01 2021-11-17 동우 화인켐 주식회사 하드코팅 필름 및 이를 포함하는 화상표시장치
KR20210107197A (ko) 2020-02-21 2021-09-01 삼성디스플레이 주식회사 윈도우, 및 윈도우의 제조 방법 및 이를 포함하는 전자장치
CN111286061A (zh) * 2020-03-13 2020-06-16 宁波惠之星新材料科技有限公司 一种具有低摩擦系数和高水接触角的薄膜及制备方法
KR102280933B1 (ko) 2020-04-14 2021-07-23 에스케이이노베이션 주식회사 윈도우 커버 필름 및 이를 포함하는 플렉서블 디스플레이 패널
US20220306824A1 (en) * 2020-05-07 2022-09-29 Bcam Co., Ltd. Stacked structure for display cover window having improved scratch resistance using difference in elastic modulus and method of manufacturing the same
CN111849004B (zh) * 2020-07-14 2022-08-23 宁波惠之星新材料科技有限公司 一种超爽滑且防刮花薄膜及其制备方法
CN113929948B (zh) * 2021-09-27 2023-05-16 宁波惠之星新材料科技股份有限公司 一种高耐磨高水接触角硬化膜
CN114805889B (zh) * 2022-04-13 2023-04-11 滁州金桥德克新材料有限公司无锡分公司 一种用于柔性显示屏的罩层胶膜及其制备方法
CN115160918B (zh) * 2022-08-03 2023-11-03 宁波惠之星新材料科技股份有限公司 用于制备硬化膜的原料组合物、硬化膜和硬化膜组件
KR20240020737A (ko) 2022-08-08 2024-02-16 현대자동차주식회사 불소계 화합물을 포함하는 자동차 내장부품용 내지문오염 필름 및 이의 제조방법
CN115926395B (zh) * 2022-12-28 2024-08-23 宁波惠之星新材料科技股份有限公司 一种光学膜及其制备方法

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3820614B2 (ja) * 1996-02-09 2006-09-13 住友化学株式会社 シラン化合物被膜の形成方法
US7226651B2 (en) * 2002-03-26 2007-06-05 Tdk Corporation Article with composite hardcoat layer and method for forming composite hardcoat layer
KR20080070349A (ko) * 2007-01-26 2008-07-30 동우 화인켐 주식회사 방현성 하드코팅액 및 이를 사용한 고경도 하드코팅 필름
JP2010254832A (ja) 2009-04-27 2010-11-11 Shin-Etsu Chemical Co Ltd 防汚塗料組成物及び防汚方法
JP5630985B2 (ja) 2009-10-27 2014-11-26 信越化学工業株式会社 防汚基材の製造方法及び防汚性物品
JP2015024637A (ja) 2013-07-29 2015-02-05 フジコピアン株式会社 防汚易滑性積層ハードコートフィルム
KR102114141B1 (ko) * 2013-12-24 2020-05-22 엘지디스플레이 주식회사 하드 코팅 필름 및 이를 이용하는 표시 장치

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20230171478A (ko) * 2017-10-27 2023-12-20 어플라이드 머티어리얼스, 인코포레이티드 플렉시블 커버 렌즈 막들
US12108622B2 (en) 2017-10-27 2024-10-01 Applied Materials, Inc. Flexible cover lens films
US11709294B2 (en) 2019-01-14 2023-07-25 Lg Chem, Ltd. Optical laminate
CN110434038A (zh) * 2019-08-03 2019-11-12 协荣精密器件(东莞)有限公司 一种手机玻璃背壳的涂装工艺
CN110434038B (zh) * 2019-08-03 2022-03-22 协荣精密器件(东莞)有限公司 一种手机玻璃背壳的涂装工艺
WO2022158682A1 (ko) * 2021-01-19 2022-07-28 삼성디스플레이주식회사 지문방지 코팅용 화합물, 이를 포함하는 디스플레이 보호층 및 전자 장치
US11912887B2 (en) 2021-01-19 2024-02-27 Samsung Display Co., Ltd. Anti-fingerprint coating compound, display protective layer including same, and electronic apparatus including display protective layer
KR102315526B1 (ko) * 2021-03-15 2021-10-22 (주)유티아이 교체가 용이한 플렉시블 커버 윈도우
KR20250088007A (ko) * 2023-12-08 2025-06-17 한국세라믹기술원 방오성 고경도 하드코팅용 조성물, 이에 의한 하드코팅막 및 하드코팅막이 적용된 커버윈도우

Also Published As

Publication number Publication date
US20180346751A1 (en) 2018-12-06
KR101927271B1 (ko) 2018-12-11
WO2017159997A1 (ko) 2017-09-21

Similar Documents

Publication Publication Date Title
KR101927271B1 (ko) 고기능성 af 하드코팅 필름
JP6062680B2 (ja) 防汚性ハードコートおよび防汚性ハードコート前駆体
US7101616B2 (en) Smudge resistant nanocomposite hardcoats and methods for making same
JP7086959B2 (ja) 二重硬化保護ディスプレイフィルム
JP2023002573A (ja) セグメント化保護ディスプレイフィルム
JP2022539687A (ja) 折り畳み式ディスプレイ用の可撓性多層カバーレンズ積層体
JP4938840B2 (ja) フルオロアルキルヒドロシリコーンを含有する硬化性組成物
KR101663559B1 (ko) 자외선 경화형 하드코팅제 조성물
JP2009533533A (ja) フルオロアルキルシリコーンおよびヒドロシリコーンを含有する組成物
JP2014030910A (ja) ハードコートを有するウィンドウフィルム
WO2014062652A1 (en) Vehicle member
JP6575191B2 (ja) 指滑り層形成用樹脂組成物、指滑りフィルム及びそれを用いた画像表示装置
KR102088684B1 (ko) 비산방지 필름용 하드코팅 조성물, 비산방지 필름 및 이의 제조 방법.
KR20180000247A (ko) 광경화성 하드코팅액 조성물 및 이를 이용한 하드코팅 필름
KR102109345B1 (ko) 하드 코팅용 수지 조성물 및 이의 경화물을 코팅층으로 포함하는 하드코팅 필름
KR102651912B1 (ko) 조성물
JP7517660B2 (ja) 光学積層体およびこれを含むフレキシブルディスプレイ装置
JP2023549311A (ja) 無－基材タイプのディスプレイ装置用カバーウィンドウ、これを含むディスプレイ装置およびその製造方法
KR20220107410A (ko) 플렉서블 디스플레이 장치의 커버 윈도우 및 플렉서블 디스플레이 장치
KR20220074409A (ko) 광학 적층체 및 이를 포함하는 플렉서블 디스플레이 장치
KR20220050320A (ko) 내스크래치성이 우수한 고경도 코팅 조성물
KR20250062567A (ko) 글래스 코팅층을 구비하는 필름 구조체 및 이의 제조방법
JP2014030908A (ja) ハードコートを有する保護具
KR20200065471A (ko) 수지 조성물 및 이를 이용해 제조된 필름
KR20160137155A (ko) 나노 세라믹물질이 분산된 uv경화형 코팅액이 도포된 내마모성 액정보호필름 제조방법

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 8
