KR20170110521A - 비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지 - Google Patents

비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지 Download PDF

Info

Publication number
KR20170110521A
KR20170110521A KR1020170034826A KR20170034826A KR20170110521A KR 20170110521 A KR20170110521 A KR 20170110521A KR 1020170034826 A KR1020170034826 A KR 1020170034826A KR 20170034826 A KR20170034826 A KR 20170034826A KR 20170110521 A KR20170110521 A KR 20170110521A
Authority
KR
South Korea
Prior art keywords
linear
group
carbon atoms
substituted
aqueous electrolyte
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020170034826A
Other languages
English (en)
Other versions
KR102000100B1 (ko
Inventor
유성훈
이경미
Original Assignee
주식회사 엘지화학
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 엘지화학 filed Critical 주식회사 엘지화학
Priority to EP17770595.1A priority Critical patent/EP3300157B1/en
Priority to CN201780002362.6A priority patent/CN108886166B/zh
Priority to PCT/KR2017/003032 priority patent/WO2017164625A2/ko
Priority to US15/737,503 priority patent/US10601069B2/en
Priority to PL17770595T priority patent/PL3300157T3/pl
Publication of KR20170110521A publication Critical patent/KR20170110521A/ko
Application granted granted Critical
Publication of KR102000100B1 publication Critical patent/KR102000100B1/ko
Assigned to 주식회사 엘지에너지솔루션 reassignment 주식회사 엘지에너지솔루션 권리의 전부이전등록 Assignors: 주식회사 엘지화학
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/01—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms
    • C07C255/06—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms of an acyclic and unsaturated carbon skeleton
    • C07C255/07—Mononitriles
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/01—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms
    • C07C255/06—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms of an acyclic and unsaturated carbon skeleton
    • C07C255/09—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms of an acyclic and unsaturated carbon skeleton containing at least two cyano groups bound to the carbon skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/01—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms
    • C07C255/11—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms containing cyano groups and singly-bound oxygen atoms bound to the same saturated acyclic carbon skeleton
    • C07C255/13—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms containing cyano groups and singly-bound oxygen atoms bound to the same saturated acyclic carbon skeleton containing cyano groups and etherified hydroxy groups bound to the carbon skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/01—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms
    • C07C255/15—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms containing cyano groups and singly-bound oxygen atoms bound to the same unsaturated acyclic carbon skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/01—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms
    • C07C255/19—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms containing cyano groups and carboxyl groups, other than cyano groups, bound to the same saturated acyclic carbon skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/01—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms
    • C07C255/24—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms containing cyano groups and singly-bound nitrogen atoms, not being further bound to other hetero atoms, bound to the same saturated acyclic carbon skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/01—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms
    • C07C255/24—Carboxylic acid nitriles having cyano groups bound to acyclic carbon atoms containing cyano groups and singly-bound nitrogen atoms, not being further bound to other hetero atoms, bound to the same saturated acyclic carbon skeleton
    • C07C255/25—Aminoacetonitriles
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/49—Carboxylic acid nitriles having cyano groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton
    • C07C255/50—Carboxylic acid nitriles having cyano groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton to carbon atoms of non-condensed six-membered aromatic rings
    • C07C255/51—Carboxylic acid nitriles having cyano groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton to carbon atoms of non-condensed six-membered aromatic rings containing at least two cyano groups bound to the carbon skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/49—Carboxylic acid nitriles having cyano groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton
    • C07C255/54—Carboxylic acid nitriles having cyano groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton containing cyano groups and etherified hydroxy groups bound to the carbon skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D213/00—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members
    • C07D213/02—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members
    • C07D213/04—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom
    • C07D213/60—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom with hetero atoms or with carbon atoms having three bonds to hetero atoms with at the most one bond to halogen, e.g. ester or nitrile radicals, directly attached to ring carbon atoms
    • C07D213/78—Carbon atoms having three bonds to hetero atoms, with at the most one bond to halogen, e.g. ester or nitrile radicals
    • C07D213/84—Nitriles
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D213/00—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members
    • C07D213/02—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members
    • C07D213/04—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom
    • C07D213/60—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom with hetero atoms or with carbon atoms having three bonds to hetero atoms with at the most one bond to halogen, e.g. ester or nitrile radicals, directly attached to ring carbon atoms
    • C07D213/78—Carbon atoms having three bonds to hetero atoms, with at the most one bond to halogen, e.g. ester or nitrile radicals
    • C07D213/84—Nitriles
    • C07D213/85—Nitriles in position 3
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D241/00—Heterocyclic compounds containing 1,4-diazine or hydrogenated 1,4-diazine rings
    • C07D241/02—Heterocyclic compounds containing 1,4-diazine or hydrogenated 1,4-diazine rings not condensed with other rings
    • C07D241/10—Heterocyclic compounds containing 1,4-diazine or hydrogenated 1,4-diazine rings not condensed with other rings having three double bonds between ring members or between ring members and non-ring members
    • C07D241/14—Heterocyclic compounds containing 1,4-diazine or hydrogenated 1,4-diazine rings not condensed with other rings having three double bonds between ring members or between ring members and non-ring members with hetero atoms or with carbon atoms having three bonds to hetero atoms with at the most one bond to halogen, e.g. ester or nitrile radicals, directly attached to ring carbon atoms
    • C07D241/24—Carbon atoms having three bonds to hetero atoms with at the most one bond to halogen, e.g. ester or nitrile radicals
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
    • H01M10/0566—Liquid materials
    • H01M10/0567—Liquid materials characterised by the additives
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/058—Construction or manufacture
    • H01M10/0585—Construction or manufacture of accumulators having only flat construction elements, i.e. flat positive electrodes, flat negative electrodes and flat separators
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
    • H01M4/131—Electrodes based on mixed oxides or hydroxides, or on mixtures of oxides or hydroxides, e.g. LiCoOx
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/64—Carriers or collectors
    • H01M4/66—Selection of materials
    • H01M4/661—Metal or alloys, e.g. alloy coatings
    • H01M4/662—Alloys
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M50/00—Constructional details or processes of manufacture of the non-active parts of electrochemical cells other than fuel cells, e.g. hybrid cells
    • H01M50/40—Separators; Membranes; Diaphragms; Spacing elements inside cells
    • H01M50/46—Separators, membranes or diaphragms characterised by their combination with electrodes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
    • H01M10/0566—Liquid materials
    • H01M10/0568—Liquid materials characterised by the solutes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
    • H01M10/0566—Liquid materials
    • H01M10/0569—Liquid materials characterised by the solvents
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
    • H01M2004/027—Negative electrodes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
    • H01M2004/028—Positive electrodes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0017—Non-aqueous electrolytes
    • H01M2300/0025—Organic electrolyte
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0017—Non-aqueous electrolytes
    • H01M2300/0025—Organic electrolyte
    • H01M2300/0028—Organic electrolyte characterised by the solvent
    • H01M2300/0034—Fluorinated solvents
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
    • Y02E60/10—Energy storage using batteries
    • Y02E60/122—
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P70/00—Climate change mitigation technologies in the production process for final industrial or consumer products
    • Y02P70/50—Manufacturing or production processes characterised by the final manufactured product

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Manufacturing & Machinery (AREA)
  • Physics & Mathematics (AREA)
  • Condensed Matter Physics & Semiconductors (AREA)
  • General Physics & Mathematics (AREA)
  • Inorganic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Secondary Cells (AREA)

Abstract

본 발명은 비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지에 관한 것으로, 구체적으로 니트릴기와 프로파질기를 가지는 비수전해액 첨가제와, 이를 포함함으로써, 고온 용량 특성 및 사이클 수명 특성을 향상시킬 수 있는 리튬 이차전지용 비수전해액 및 리튬 이차전지에 관한 것이다.

Description

비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지{ADDITIVE FOR NON-AQUEOUS ELECTROLYTE, NON AQUEOUS ELECTROLYTE FOR LITHIUM SECONDARY BATTERY COMPRISING THE SAME, AND LITHIUM SECONDARY BATTERY}
본 발명은 비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지에 관한 것으로, 고온 저장 시 용량 특성 및 사이클 수명 특성을 향상시킬 수 있는 비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지에 관한 것이다.
정보 통신 산업의 발전에 따라 전자 기기가 소형화, 경량화, 박형화 및 휴대화됨에 따라, 이러한 전자 기기의 전원으로 사용되는 전지의 고에너지 밀도화에 대한 요구가 높아지고 있다.
리튬 전지, 구체적으로 리튬 이온 전지(lithium ion battery: LIB)는 이러한 요구를 가장 잘 충족시킬 수 있는 전지로서, 에너지 밀도가 높고 설계가 용이하여 많은 휴대용 기기의 전원으로 채택되어 왔다.
최근 리튬 이차전지의 사용 범위가 종래 소형 전자 기기에서 대형 전자 기기, 자동차, 스마트 그리드 등으로 확대되면서 상온에서뿐만 아니라 고온이나 저온 환경 등 보다 가혹한 외부 환경에서도 우수한 성능을 유지할 수 있는 리튬 이차전지가 요구되고 있다.
상기 리튬 이온 이차전지는 리튬이온을 흡장 및 방출할 수 있는 탄소재 음극과, 리튬 함유 전이금속 산화물로 이루어진 양극 및 비수전해액으로 구성되며, 첫번째 충전에 의해 양극 활물질로부터 나온 리튬 이온이 음극활물질, 예컨대 카본 입자 내에 삽입되고 방전시 다시 탈리되는 등 양 전극을 왕복하면서 에너지를 전달하는 역할을 하기 때문에 충방전이 가능하게 된다.
그러나 충방전이 진행됨에 따라 양극활물질이 구조적으로 붕괴되면서 양극의 성능저하가 발생한다. 또한, 양극 구조 붕괴시 양극 표면으로부터 용출된 금속이온이 음극에 전착(electro-deposition)하면서 음극을 열화 시키게 된다. 이러한 전지 성능 열화 현상은 양극의 전위가 높아지거나, 전지의 고온 노출 시 더욱 가속화되는 경향을 보인다.
이에, 이러한 문제를 해결할 수 있는 새로운 구성의 양극, 또는 전해액 등의 개발이 필요한 실정이다.
한국 특허등록공보 제10-1278692호 한국 특허공개번호 제10-2014-0127741호
상기와 같은 문제점을 해결하기 위하여, 본 발명의 제1 기술적 과제는 양극으로부터 용출된 금속 이온에 대한 흡착 효과가 우수한 비수전해액 첨가제를 제공하는 것을 목적으로 한다.
또한, 본 발명의 제2 기술적 과제는 상기 비수전해액 첨가제를 포함하는 리튬 이차전지용 비수전해액을 제공하는 것을 목적으로 한다.
또한, 본 발명의 제3 기술적 과제는 상기 리튬 이차전지용 비수전해액을 포함함으로써 제반 성능이 향상된 리튬 이차전지를 제공하는 것을 목적으로 한다.
상기의 목적을 달성하기 위하여, 본 발명의 일실시예에서는
하기 화학식 I 및 화학식 II로 표시되는 화합물들로 이루어진 군으로부터 선택된 적어도 하나 이상의 화합물을 포함하는 비수전해액 첨가제를 제공한다:
[화학식 1]
Figure pat00001
상기 화학식 I 에서,
R1은 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기, 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 방향족기이고,
R2는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기, 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 방향족기, 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 헤테로 방향족기, 탄소수 2 내지 5의 선형 또는 비선형 알케닐기, 또는 -C(O)-R9-이고, R9는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 3의 선형 또는 비선형 알킬렌기이고,
R3는 m=0인 경우에는 수소 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬기이며, m=1인 경우에는 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기이고,
R4는 탄소수 1 내지 3의 알킬렌기 또는 -R10-C(O)-이고, R10은 탄소수 1 내지 3의 알킬렌기이고,
n 및 m은 각각 독립적으로 0 또는 1의 정수이다.
[화학식 II]
Figure pat00002
상기 화학식 II에서,
R5는 수소 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬기이고,
R6 내지 R8은 각각 독립적으로 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기이다.
또한, 본 발명의 일 실시예에서는
이온화 가능한 리튬염; 유기용매; 및 상기 본 발명의 비수전해액 첨가제를 포함하는 리튬 이차전지용 비수전해액을 제공한다.
상기 비수전해액 첨가제는 비수전해액 전체 함량을 기준으로 0.5 중량% 내지 5 중량%, 구체적으로 1 중량% 내지 5 중량%로 포함될 수 있다.
또한, 본 발명의 일 실시예에서는
음극, 양극, 상기 음극 및 양극 사이에 개재된 분리막, 및 본 발명의 비수 전해액을 구비한 리튬 이차전지를 제공한다.
본 발명의 일 실시예에 따르면, 충방전시 양극으로부터 용출된 금속 이온 및 제조 공정 시 혼입된 금속 이물들과 착물을 형성할 수 있는 비수전해액 첨가제를 포함함으로써, 금속 이온이 음극 표면에 전착하는 것을 억제하고, 음극 및 양극 표면 상에 보다 안정적인 이온전도성 (ionic conductive) 피막을 형성할 수 있는 비수전해액을 제조할 수 있다. 나아가, 상기 비수전해액을 포함함으로써 고온 저장 시 용량 특성 및 사이클 수명 특성 등의 제반 성능이 향상된 리튬 이차전지를 제조할 수 있다.
이하, 본 발명을 더욱 상세하게 설명한다.
본 명세서 및 청구범위에 사용된 용어나 단어는 통상적이거나 사전적인 의미로 한정해서 해석되어서는 아니 되며, 발명자는 그 자신의 발명을 가장 최선의 방법으로 설명하기 위해 용어의 개념을 적절하게 정의할 수 있다는 원칙에 입각하여 본 발명의 기술적 사상에 부합하는 의미와 개념으로 해석되어야만 한다.
전기화학소자 중 리튬 이차전지는 전지의 양극에서 특히 표면의 결합이 존재하는 곳이나 활성화 위치에서 전해액의 전기화학적 산화 분해 반응에 의하여 일종의 부동태 막을 형성하게 되는데, 이 부동태 막은 양극활물질로의 리튬이온의 삽입(co-intercalation)에 대한 임피던스를 증가시킨다. 또한, 과충전 또는 고온 저장 시에 양극으로부터 리튬 이온이 과량으로 방출되면서 양극활물질의 구조적 붕괴 내지는 전해액에 의한 화학적 용해 반응이 발생하여 양극 활물질로부터 Co, Mn, Ni 등의 이온이 용출된다. 이러한 반응들은 양극 자체의 성능 저하로 이어짐을 물론이며, 전해액 부반응뿐만 아니라, 음극 구조의 붕괴 등을 야기하여 이차전지의 제반 성능을 저하시킨다.
본 발명에서는 구조 내에 금속 이온 흡착 성능을 가지는 적어도 하나 이상의 니트릴기 및 프로파질(propargyl)기를 포함함으로써, 전지 내부에서 금속 이온 발생을 억제할 수 있는 비수전해액 첨가제를 제공하고자 한다.
또한, 본 발명에서는 상기 비수전해액 첨가제를 포함함으로써, 부반응이 저감된 리튬 이차전지용 비수 전해액을 제공한다.
또한, 본 발명에서는 상기 리튬 이차전지용 비수 전해액을 포함함으로써, 고온 저장 시 용량 특성 및 사이클 수명 특성 등 전지의 제반 성능이 향상된 리튬 이차전지를 제공한다.
구체적으로, 본 발명의 일 실시예에서는
하기 화학식 I 및 화학식 II로 표시되는 화합물들로 이루어진 군으로부터 선택된 적어도 하나 이상의 화합물을 포함하는 비수전해액 첨가제를 제공한다.
[화학식 1]
Figure pat00003
상기 화학식 I 에서,
R1은 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기, 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 방향족기이고,
R2는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기, 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 방향족기, 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 헤테로 방향족기, 탄소수 2 내지 5의 선형 또는 비선형 알케닐기, 또는 -C(O)-R9-이고, R9는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 3의 선형 또는 비선형 알킬렌기이고,
R3는 m=0인 경우에는 수소 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬기이며, m=1인 경우에는 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기이고,
R4는 탄소수 1 내지 3의 알킬렌기 또는 -R10-C(O)-이고, R10은 탄소수 1 내지 3의 알킬렌기이고,
n 및 m은 각각 독립적으로 0 또는 1의 정수이다.
[화학식 II]
Figure pat00004
상기 화학식 II에서,
R5는 수소 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬기이고,
R6 내지 R8은 각각 독립적으로 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기이다.
상기 화학식 I로 표시되는 화합물의 구체적인 예시로는 하기 화학식 I-1 내지 I-39로 표시되는 화합물들로 이루어진 군으로부터 선택되는 적어도 하나 이상의 화합물을 들 수 있다.
(화학식 I-1)
Figure pat00005
(화학식 I-2)
Figure pat00006
(화학식 I-3)
Figure pat00007
(화학식 I-4)
Figure pat00008
(화학식 I-5)
Figure pat00009
(화학식 I-6)
Figure pat00010
(화학식 I-7)
Figure pat00011
(화학식 I-8)
Figure pat00012
(화학식 I-9)
Figure pat00013
(화학식 I-10)
Figure pat00014
(화학식 I-11)
Figure pat00015

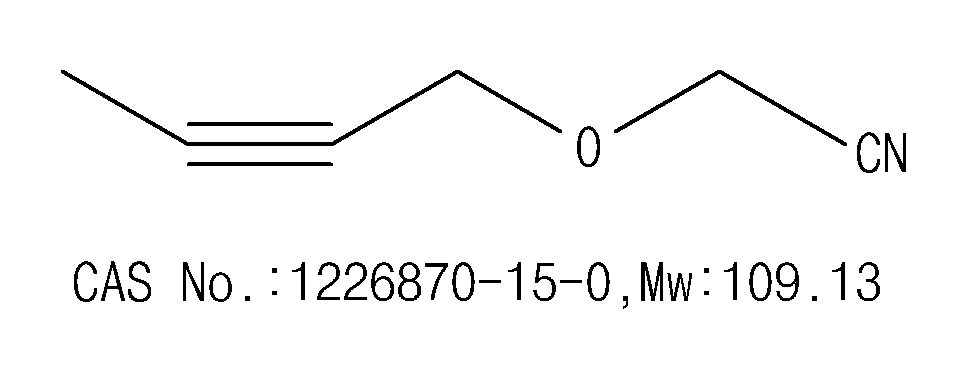

(화학식 I-12)
Figure pat00016
(화학식 I-13)
Figure pat00017
(화학식 I-14)
Figure pat00018
(화학식 I-15)
Figure pat00019
(화학식 I-16)
Figure pat00020
(화학식 I-17)
Figure pat00021
(화학식 I-18)
Figure pat00022
(화학식 I-19)
Figure pat00023
(화학식 I-20)
Figure pat00024
(화학식 I-21)
Figure pat00025
(화학식 I-22)
Figure pat00026
(화학식 I-23)
Figure pat00027
(화학식 I-24)
Figure pat00028
(화학식 I-25)
Figure pat00029
(화학식 I-26)
Figure pat00030
(화학식 I-27)
Figure pat00031
(화학식 I-28)
Figure pat00032
(화학식 I-29)
Figure pat00033
(화학식 I-30)
Figure pat00034
(화학식 I-31)
Figure pat00035
(화학식 I-32)
Figure pat00036
(화학식 I-33)
Figure pat00037
(화학식 I-34)
Figure pat00038
(화학식 I-35)
Figure pat00039
(화학식 I-36)
Figure pat00040
(화학식 I-37)
Figure pat00041
(화학식 I-38)
Figure pat00042
(화학식 I-39)
Figure pat00043
또한, 상기 화학식 II로 나타내는 화합물은 하기 화학식 II-1 내지 II-4로 표시되는 화합물들로 이루어진 군으로부터 선택되는 적어도 하나 이상의 화합물을 포함할 들 수 있다.
(화학식 II-1)
Figure pat00044
(화학식 II-2)
Figure pat00045
(화학식 II-3)
Figure pat00046
(화학식 II-4)
Figure pat00047
상기 화학식 I 또는 II로 표시되는 화합물들에 함유된 높은 쌍극자 모멘트를 가지는 극성의 니트릴기(즉, 시아노기)는 전지의 충방전 반복 과정에서 전해액의 화학적 용해 반응에 의해 양극으로부터 용출되는 Co, Mn, 또는 Ni 등의 금속 이온을 흡착하거나, 원재료나 제조 공정 시 혼입된 금속 이물질들을 흡착하려는 경향이 현저히 높다. 더욱이, 상기 니트릴기는 금속 이온 흡착 외에도 N의 비공유 전자가 염의 음이온을 안정화시켜, 염 분해로 인한 HF 발생을 억제하고, 특히 고온에서 양극 표면과 더욱 강한 결합을 형성하여 착체 구조 또는 리간드를 형성하므로, 양극 표면 상에 안정한 이온전도성 피막을 형성할 수 있다. 따라서, 고온 저장 시에 전이금속의 일부가 용출되어 음극에 석출되는 것을 방지할 뿐만 아니라, 양극 표면에 안전한 피막을 형성하여 전해액과 양극의 여러 가지 부반응 및 가스발생을 억제하고, 이에 따라 전지의 스웰링을 방지하여 고온 저장 시에 잔존 용량 및 회복 용량과 같은 고온 저장 특성을 보다 개선할 수 있다.
또한, 상기 화학식 I 또는 II 로 표시되는 화합물들에 함유된 삼중 결합의 프로파질기는 금속 이온 흡착 성능을 가지는 것으로 알려져 있어, 상기 니트릴기와 착물을 형성하지 않는 그 외 금속 이물과 추가로 착물을 형성할 수 있다. 더욱이, 상기 프로파질기는 음극 표면에서 환원되어 음극 표면에 안정한 이온전도성 피막을 형성할 수 있으므로, 고온 저장 시에도 음극으로부터 리튬 이온의 흡장 및 방출을 원활하게 하여 이차전지의 수명 특성을 개선시킬 수 있다.
한편, 상기 삼중 결합의 한쪽 말단이 수소, 또는 짧은 치환기들을 포함하는 화합물들에 비하여, 대칭적으로 삼중 결합의 양쪽에 긴 작용기들이 결합된 화학식 I-24, I-37 내지 I-39로 표시되는 화합물들의 경우, 생성되는 중합 피막이 상대적으로 두껍고 저항이 커서 사이클 용량 유지율(%)은 상대적으로 약간 저하되는 반면에, 금속 이물과의 흡착 효과가 보다 우수하여 고온 저장 후 전압은 상대적으로 높게 나타날 수 있다.
상술한 바와 같이, 본 발명에서는 니트릴기 및 프로파질기와 같은 두 작용기를 구비한 화학식 I 또는 II 로 표시되는 화합물들 중 적어도 하나 이상의 화합물을 비수전해액 첨가제로 사용함으로써, 충방전시 양극으로부터 용출된 금속 이온 및/또는 제조 공정 시 혼입된 금속 이물들과 착물을 형성하여, 금속 이온이 음극 표면에 전착되는 것을 억제할 수 있고, 전극 표면 상에 보다 안정적인 이온전도성 피막을 형성할 수 있으므로, 고온 저장 시 용량 특성과 사이클 수명 특성 등의 제반 성능이 개선된 이차전지를 제조할 수 있다.
또한, 본 발명의 일 실시예에서는
이온화 가능한 리튬염; 유기용매; 및
상기 비수전해액 첨가제를 포함하는 리튬 이차전지용 비수전해액을 제공한다.
상기 비수전해액 첨가제는 비수전해액 전체 중량을 기준으로 약 0.5 중량% 내지 5 중량%, 구체적으로 1 중량% 내지 5 중량%로 포함될 수 있다. 만약, 상기 첨가제의 함량이 0.5 중량% 미만이면 후술한 금속 이온 용출 억제 효과 및 고온 저장 시 용량 특성 향상 효과가 미미할 수 있고, 첨가제의 함량이 5 중량%를 초과하면 잉여의 비수전해액 첨가제의 부반응에 의한 전지의 용량 감소, 전해액의 점도 증가, 이에 다른 저항 증가 및 이온전도도 감소 등으로 인하여 이차전지의 제반 성능 저하가 발생할 수 있다.
일 구현예에 있어서, 상기 본 발명의 비수전해액에 포함되는 리튬염은 리튬 이차전지용 전해액에 통상적으로 사용되는 것들이 제한 없이 사용될 수 있으며, 예를 들어 상기 리튬염은 양이온으로 Li+를 포함하고, 음이온으로는 F-, Cl-, Br-, I-, NO3 -, N(CN)2 -, BF4 -, ClO4 -, AlO4 -, AlCl4 -, PF6 -, SbF6 -, AsF6 -, BF2C2O4 -, BC4O8 -, (CF3)2PF4 -, (CF3)3PF3 -, (CF3)4PF2 -, (CF3)5PF-, (CF3)6P-, CF3SO3 -, C4F9SO3 -, CF3CF2SO3 -, (CF3SO2)2N-, (F2SO2)2N-, CF3CF2(CF3)2CO-, (CF3SO2)2CH-, CF3(CF2)7SO3 -, CF3CO2 -, CH3CO2 -, SCN- 및 (CF3CF2SO2)2N-로 이루어진 군으로부터 선택된 적어도 어느 하나를 포함할 수 있다. 상기 리튬염은 1종 또는 필요에 따라서 2종 이상을 혼합하여 사용할 수도 있다. 상기 리튬염은 통상적으로 사용 가능한 범위 내에서 적절히 변경할 수 있으나, 최적의 전극 표면의 부식 방지용 피막 형성 효과를 얻기 위하여, 전해액 내에 0.8 M 내지 1.5M의 농도로 포함할 수 있다.
또한, 본 발명의 비수전해액에 포함되는 유기용매로는 리튬 이차전지용 전해액에 통상적으로 사용되는 것들을 제한 없이 사용할 수 있으며, 예를 들면 에테르 화합물, 에스테르 화합물, 아미드 화합물, 선형 카보네이트 화합물, 또는 환형 카보네이트 화합물 등을 각각 단독으로 또는 2종 이상 혼합하여 사용할 수 있다. 그 중에서 대표적으로는 환형 카보네이트 화합물, 선형 카보네이트 화합물, 또는 이들의 혼합물을 포함할 수 있다.
그 중에서 대표적으로는 환형 카보네이트, 선형 카보네이트, 또는 이들의 혼합물인 카보네이트 화합물을 포함할 수 있다. 상기 환형 카보네이트 화합물의 구체적인 예로는 에틸렌 카보네이트(ethylene carbonate, EC), 프로필렌 카보네이트(propylene carbonate, PC), 1,2-부틸렌 카보네이트, 2,3-부틸렌 카보네이트, 1,2-펜틸렌카보네이트, 2,3-펜틸렌 카보네이트, 비닐렌 카보네이트 및 플루오로에틸렌 카보네이트 (FEC)으로 이루어진 군으로부터 선택되는 어느 하나 또는 이들 중 2종 이상의 혼합물이 있다. 또한, 상기 선형 카보네이트 화합물의 구체적인 예로는 디메틸 카보네이트(dimethyl carbonate, DMC), 디에틸 카보네이트(diethyl carbonate, DEC), 디프로필 카보네이트, 에틸메틸 카보네이트(EMC), 메틸프로필 카보네이트 및 에틸프로필 카보네이트로 이루어진 군으로부터 선택되는 어느 하나 또는 이들 중 2종 이상의 혼합물 등이 대표적으로 사용될 수 있으나, 이에 한정되는 것은 아니다.
특히, 상기 카보네이트계 유기용매 중 환형 카보네이트인 에틸렌 카보네이트 및 프로필렌 카보네이트는 고점도의 유기용매로서 유전율이 높아 전해질 내의 리튬염을 잘 해리시키므로 바람직하게 사용될 수 있으며, 이러한 환형 카보네이트에 디메틸 카보네이트 및 디에틸 카보네이트와 같은 저점도, 저유전율 선형 카보네이트를 적당한 비율로 혼합하여 사용하면 높은 전기 전도율을 갖는 전해액을 만들 수 있어 더욱 바람직하게 사용될 수 있다.
또한, 상기 유기용매 중 에테르로는 디메틸에테르, 디에틸에테르, 디프로필 에테르, 메틸에틸에테르, 메틸프로필 에테르 및 에틸프로필 에테르로 이루어진 군으로부터 선택되는 어느 하나 또는 이들 중 2종 이상의 혼합물을 사용할 수 있으나, 이에 한정되는 것은 아니다.
그리고 상기 유기용매 중 에스테르로는 메틸 아세테이트, 에틸 아세테이트, 프로필 아세테이트, 메틸 프로피오네이트, 에틸 프로피오네이트, 프로필 프로피오네이트, 부틸 프로피오네이트와 같은 선형 에스테르; 및 γ-부티로락톤, γ-발레로락톤, γ-카프로락톤, σ-발레로락톤, 또는 ε-카프로락톤과 같은 환형 에스테르로 이루어진 군으로부터 선택되는 어느 하나 또는 이들 중 2종 이상의 혼합물을 사용할 수 있으나, 이에 한정되는 것은 아니다.
본 발명의 비수전해액은 필요에 따라서 SEI막 형성용 첨가제를 더 포함할 수 있다. 본 발명에서 사용 가능한 SEI막 형성용 첨가제로는 비닐렌 카보네이트, 비닐에틸렌카보네이트, 플루오로에틸렌 카보네이트, 비닐에틸렌 카보네이트, 환형 설파이트, 포화 설톤, 불포화 설톤, 비환형 설폰 등을 각각 단독으로 또는 2종 이상 혼합하여 사용할 수 있다.
이때, 상기 환형 설파이트로는 에틸렌 설파이트, 메틸 에틸렌 설파이트, 에틸 에틸렌 설파이트, 4,5-디메틸 에틸렌 설파이트, 4,5-디에틸 에틸렌 설파이트, 프로필렌 설파이트, 4,5-디메틸 프로필렌 설파이트, 4,5-디에틸 프로필렌설파이트, 4,6-디메틸 프로필렌 설파이트, 4,6-디에틸 프로필렌 설파이트, 1,3-부틸렌 글리콜 설파이트 등을 들 수 있으며, 포화 설톤으로는 1,3-프로판 설톤, 1,4-부탄 설톤 등을 들 수 있으며, 불포화 설톤으로는 에텐설톤, 1,3-프로펜 설톤, 1,4-부텐 설톤, 1-메틸-1,3-프로펜 설톤 등을 들 수 있으며, 비환형 설폰으로는 디비닐설폰, 디메틸 설폰, 디에틸 설폰, 메틸에틸 설폰, 메틸비닐 설폰 등을 들 수 있다.
또한, 본 발명의 일 실시예에서는,
양극, 음극, 상기 양극 및 음극 사이에 개재된 분리막 및 비수전해액을 포함하는 이차전지에 있어서, 상기 비수전해액으로 본 발명의 비수전해액을 포함하는 리튬 이차전지를 제공한다.
구체적으로, 본 발명의 리튬 이차전지는 양극, 음극 및 양극과 음극 사이에 개재된 분리막으로 이루어진 전극 구조체에 본 발명의 비수전해액을 주입하여 제조할 수 있다. 이때, 전극 구조체를 이루는 양극, 음극 및 분리막은 리튬 이차전지 제조에 통상적으로 사용되던 것들이 모두 사용될 수 있다.
이때, 상기 양극은 양극 집전체 상에 양극 합제층을 형성하여 제조할 수 있다.
상기 양극 합제층은 양극활물질, 바인더, 도전재 및 용매 등을 포함하는 양극 슬러리를 코팅한 후, 건조 및 압연하여 형성할 수 있다.
상기 양극 집전체는 당해 전지에 화학적 변화를 유발하지 않으면서 도전성을 가진 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 스테인리스 스틸, 알루미늄, 니켈, 티탄, 소성 탄소, 또는 알루미늄이나 스테인리스 스틸의 표면에 카본, 니켈, 티탄, 은 등으로 표면 처리한 것 등이 사용될 수 있다.
상기 양극 활물질은 리튬의 가역적인 인터칼레이션 및 디인터칼레이션이 가능한 화합물로서, 구체적으로는 코발트, 망간, 니켈 또는 알루미늄과 같은 1종 이상의 금속과 리튬을 포함하는 리튬 복합금속 산화물을 포함할 수 있다. 보다 구체적으로, 상기 리튬 복합금속 산화물은 리튬-망간계 산화물(예를 들면, LiMnO2, LiMn2O4 등), 리튬-코발트계 산화물(예를 들면, LiCoO2 등), 리튬-니켈계 산화물(예를 들면, LiNiO2 등), 리튬-니켈-망간계 산화물(예를 들면, LiNi1 - YMnYO2(여기에서, 0<Y<1), LiMn2 - zNizO4(여기에서, 0＜Z＜2) 등), 리튬-니켈-코발트계 산화물(예를 들면, LiNi1 - Y1CoY1O2(여기에서, 0<Y1<1) 등), 리튬-망간-코발트계 산화물(예를 들면, LiCo1-Y2MnY2O2(여기에서, 0<Y2<1), LiMn2 - z1Coz1O4(여기에서, 0＜Z1＜2) 등), 리튬-니켈-망간-코발트계 산화물(예를 들면, Li(NipCoqMnr1)O2(여기에서, 0＜p＜1, 0＜q＜1, 0＜r1＜1, p+q+r1=1) 또는 Li(Nip1Coq1Mnr2)O4(여기에서, 0＜p1＜2, 0＜q1＜2, 0＜r2＜2, p1+q1+r21=2) 등), 또는 리튬-니켈-코발트-전이금속(M) 산화물(예를 들면, Li(Nip2Coq2Mnr3MS2)O2(여기에서, M은 Al, Fe, V, Cr, Ti, Ta, Mg 및 Mo로 이루어지는 군으로부터 선택되고, p2, q2, r3 및 s2는 각각 독립적인 원소들의 원자분율로서, 0＜p2＜1, 0＜q2＜1, 0＜r3＜1, 0＜s2＜1, p2+q2+r3+s2=1이다) 등) 등을 들 수 있으며, 이들 중 어느 하나 또는 둘 이상의 화합물이 포함될 수 있다. 이중에서도 전지의 용량 특성 및 안정성을 높일 수 있다는 점에서 상기 리튬 복합금속 산화물은 LiCoO2, LiMnO2, LiNiO2, 리튬 니켈망간코발트 산화물(예를 들면, Li(Ni0.6Mn0.2Co0.2)O2, Li(Ni0.5Mn0.3Co0.2)O2, 또는 Li(Ni0.8Mn0.1Co0.1)O2 등), 또는 리튬 니켈코발트알루미늄 산화물(예를 들면, LiNi0 . 8Co0 . 15Al0 . 05O2 등) 등일 수 있으며, 리튬 복합금속 산화물을 형성하는 구성원소의 종류 및 함량비 제어에 따른 개선 효과의 현저함을 고려할 때 상기 리튬 복합금속 산화물은 Li(Ni0.6Mn0.2Co0.2)O2, Li(Ni0.5Mn0.3Co0.2)O2, Li(Ni0.7Mn0.15Co0.15)O2 또는 Li(Ni0.8Mn0.1Co0.1)O2 등일 수 있으며, 이들 중 어느 하나 또는 둘 이상의 혼합물이 사용될 수 있다.
상기 양극 활물질은 양극 슬러리의 전체 중량을 기준으로 80 중량% 내지 99중량%로 포함될 수 있다.
상기 도전재는 통상적으로 양극 슬러리의 전체 중량을 기준으로 1 내지 30 중량%로 첨가된다.
이러한 도전재는 당해 전지에 화학적 변화를 유발하지 않으면서 도전성을 가진 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 그라파이트; 카본블랙, 아세틸렌 블랙, 케첸 블랙, 채널 블랙, 퍼니스 블랙, 램프 블랙, 서멀 블랙 등의 탄소계 물질; 탄소 섬유나 금속 섬유 등의 도전성 섬유; 불화 카본, 알루미늄, 니켈 분말 등의 금속 분말; 산화아연, 티탄산 칼륨 등의 도전성 위스키; 산화티탄 등의 도전성 금속 산화물; 폴리페닐렌 유도체 등의 도전성 소재 등이 사용될 수 있다. 시판되고 있는 도전재의 구체적인 예로는 아세틸렌 블랙 계열인 쉐브론 케미칼 컴퍼니(Chevron Chemical Company)나 덴카 블랙(Denka Singapore Private Limited), 걸프 오일 컴퍼니(Gulf Oil Company) 제품 등), 케첸 블랙(Ketjenblack), EC 계열(아르막 컴퍼니(Armak Company) 제품), 불칸(Vulcan) XC-72(캐보트 컴퍼니(Cabot Company) 제품) 및 수퍼(Super) P(Timcal 사 제품) 등이 있다.
상기 바인더는 활물질과 도전재 등의 결합과 집전체에 대한 결합에 조력하는 성분으로서, 통상적으로 양극 슬러리의 전체 중량을 기준으로 1 내지 30 중량%로 첨가된다. 이러한 바인더의 예로는, 폴리비닐리덴플루오라이드(PVDF), 폴리비닐알코올, 카르복시메틸셀룰로우즈(CMC), 전분, 히드록시프로필셀룰로우즈, 재생 셀룰로우즈, 폴리비닐피롤리돈, 테트라플루오로에틸렌, 폴리에틸렌, 폴리프로필렌, 에틸렌-프로필렌-디엔 테르 폴리머(EPDM), 술폰화 EPDM, 스티렌-부타디엔 고무, 불소 고무, 다양한 공중합체 등을 들 수 있다.
상기 용매는 NMP(N-methyl-2-pyrrolidone) 등의 유기용매를 포함할 수 있으며, 상기 양극 활물질 및 선택적으로 바인더 및 도전재 등을 포함할 때 바람직한 점도가 되는 양으로 사용될 수 있다. 예를 들면, 양극 활물질, 및 선택적으로 바인더 및 도전재를 포함하는 슬러리 중의 고형분 농도가 50 중량% 내지 95 중량%, 바람직하게 70 중량% 내지 90 중량%가 되도록 포함될 수 있다.
또한, 상기 음극은 음극 집전체 상에 음극 합제층을 형성하여 제조할 수 있다.
상기 음극 합제층은 음극활물질, 바인더, 도전재 및 용매 등을 포함하는 슬러리를 코팅한 후, 건조 및 압연하여 형성할 수 있다.
상기 음극 집전체는 일반적으로 3 내지 500㎛의 두께를 가진다. 이러한 음극 집전체는, 당해 전지에 화학적 변화를 유발하지 않으면서 높은 도전성을 가지는 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 구리, 스테인리스 스틸, 알루미늄, 니켈, 티탄, 소성 탄소, 구리나 스테인리스 스틸의 표면에 카본, 니켈, 티탄, 은 등으로 표면 처리한 것, 알루미늄-카드뮴 합금 등이 사용될 수 있다. 또한, 양극 집전체와 마찬가지로, 표면에 미세한 요철을 형성하여 음극 활물질의 결합력을 강화시킬 수도 있으며, 필름, 시트, 호일, 네트, 다공질체, 발포체, 부직포체 등 다양한 형태로 사용될 수 있다.
상기 음극 활물질로는 천연흑연, 인조흑연, 탄소질재료; 리튬 함유 티타늄 복합 산화물(LTO), Si, Sn, Li, Zn, Mg, Cd, Ce, Ni 또는 Fe인 금속류(Me); 상기 금속류(Me)로 구성된 합금류; 상기 금속류의 산화물; 및 상기 금속류와 탄소의 복합체로 이루어진 군으로부터 선택된 1종 또는 2종 이상의 음극 활물질을 들 수 있다.
상기 음극 활물질은 음극 슬러리의 전체 중량을 기준으로 80 중량% 내지 99중량%로 포함될 수 있다.
상기 바인더는 도전재, 활물질 및 집전체 간의 결합에 조력하는 성분으로서, 통상적으로 음극 슬러리의 전체 중량을 기준으로 1 내지 30 중량%로 첨가된다.　이러한 바인더의 예로는, 폴리비닐리덴플루오라이드(PVDF), 폴리비닐알코올, 카르복시메틸셀룰로우즈(CMC), 전분, 히드록시프로필셀룰로우즈, 재생 셀룰로우즈, 폴리비닐피롤리돈, 테트라플루오로에틸렌, 폴리에틸렌, 폴리프로필렌, 에틸렌-프로필렌-디엔 폴리머(EPDM), 술폰화-EPDM, 스티렌-부타디엔 고무, 불소 고무, 이들의 다양한 공중합체 등을 들 수 있다.
상기 도전재는 음극 활물질의 도전성을 더욱 향상시키기 위한 성분으로서, 음극 슬러리의 전체 중량을 기준으로 1 내지 20 중량%로 첨가될 수 있다.　이러한 도전재는 당해 전지에 화학적 변화를 유발하지 않으면서 도전성을 가진 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 천연 흑연이나 인조 흑연 등의 흑연; 아세틸렌 블랙, 케첸 블랙, 채널 블랙, 퍼네이스 블랙, 램프 블랙, 서멀 블랙 등의 카본블랙; 탄소 섬유나 금속 섬유 등의 도전성 섬유; 불화 카본, 알루미늄, 니켈 분말 등의 금속 분말; 산화아연, 티탄산 칼륨 등의 도전성 위스키; 산화티탄 등의 도전성 금속 산화물; 폴리페닐렌 유도체 등의 도전성 소재 등이 사용될 수 있다.
상기 용매는 물 또는 NMP, 알코올 등의 유기용매를 포함할 수 있으며, 상기 음극 활물질 및 선택적으로 바인더 및 도전재 등을 포함할 때 바람직한 점도가 되는 양으로 사용될 수 있다. 예를 들면, 음극 활물질, 및 선택적으로 바인더 및 도전재를 포함하는 슬러리 중의 고형분 농도가 50 중량% 내지 95 중량%, 바람직하게 70 중량% 내지 90 중량%가 되도록 포함될 수 있다.
또한, 분리막으로는 종래에 분리막으로 사용된 통상적인 다공성 고분자 필름, 예를 들어 에틸렌 단독중합체, 프로필렌 단독중합체, 에틸렌/부텐 공중합체, 에틸렌/헥센 공중합체 및 에틸렌/메타크릴레이트 공중합체 등과 같은 폴리올레핀계 고분자로 제조한 다공성 고분자 필름을 단독으로 또는 이들을 적층하여 사용할 수 있으며, 또는 통상적인 다공성 부직포, 예를 들어 고융점의 유리 섬유, 폴리에틸렌테레프탈레이트 섬유 등으로 된 부직포를 사용할 수 있으나, 이에 한정되는 것은 아니다.
본 발명의 리튬 이차전지의 외형은 특별한 제한이 없으나, 캔을 사용한 원통형, 각형, 파우치(pouch)형 또는 코인(coin)형 등이 될 수 있다.
이하, 본 발명을 구체적으로 설명하기 위해 실시예를 들어 상세하게 설명하기로 한다. 그러나 본 발명에 따른 실시예는 여러 가지 다른 형태로 변형될 수 있으며, 본 발명의 범위가 아래에서 상술하는 실시예에 한정되는 것으로 해석되어서는 안 된다. 본 발명의 실시예는 당업계에서 평균적인 지식을 가진 자에게 본 발명을 보다 완전하게 설명하기 위해서 제공되는 것이다.
실시예
실시예 1
(비수전해액 제조)
에틸렌 카보네이트 (EC), 프로필렌 카보네이트 (PC) 및 에틸렌카보네이트(EMC) (20:10:70 vol%)의 혼합 유기 용매에 1M LiPF6을 용해시킨 후, 하기 표 1에 나타낸 함량으로 화학식 I-1의 화합물을 첨가하여 비수전해액을 제조하였다.
(양극 제조)
양극 활물질 입자로 리튬 코발트 복합산화물 (LiCO2), 도전재로 카본 블랙 및 바인더로 폴리비닐리덴플루오라이드 (PVDF)를 90 : 5 : 5 (wt%)의 비율로 용제인 N-메틸-2-피롤리돈 (NMP)에 100 : 40 중량부의 비율로 첨가하여 양극 활물질 슬러리를 제조하였다. 상기 양극 활물질 슬러리를 두께가 100㎛인 양극 집전체 (Al 박막)에 도포하고, 건조하고 롤 프레스(roll press)를 실시하고, 양극을 제조하였다.
(음극 제조)
음극 활물질로 천연 흑연, 바인더로 PVDF, 도전재로 카본 블랙을 95 : 2 : 3 (wt%)의 비율로 용제인 NMP에 100 : 100 중량부의 비율로 첨가하여 음극 활물질 슬러리를 제조하였다. 상기 음극 활물질 슬러리를 두께가 90㎛인 음극 집전체 (Cu 박막)에 도포하고, 건조하고 롤 프레스(roll press)를 실시하여 음극을 제조하였다.
(이차전지 제조)
전술한 방법으로 제조한 양극과 음극을 폴리에틸렌 다공성 필름과 함께 적층하여 전극조립체를 제조한 다음, 이를 전지 케이스에 넣고 상기 제조된 비수전해액을 각각 주액하고, 밀봉하여 리튬 이차전지를 제조하였다.
실시예 2 내지 28
상기 실시예 1의 비수전해액 제조 시에, 하기 표 1과 같은 함량으로 첨가제를 각각 포함하는 것을 제외하고는, 상기 실시예 1과 동일한 방법으로 실시예 2 내지 28의 비수전해액 및 이를 포함하는 이차전지를 각각 제조하였다.
실시예 29
(비수전해액 제조)
에틸렌 카보네이트 (EC), 프로필렌 카보네이트 (PC) 및 에틸렌카보네이트(EMC) (20:10:70 vol%)의 혼합 유기 용매에 1M LiPF6을 용해시킨 후, 하기 표 2에 나타낸 함량으로 화학식 I-1의 화합물을 첨가하여 비수전해액을 제조하였다.
(양극 제조)
양극 활물질 입자로 리튬 코발트 복합산화물 (LiCO2), 도전재로 카본 블랙 및 바인더로 폴리비닐리덴플루오라이드 (PVDF)를 90 : 5 : 5 (wt%)의 비율로 용제인 N-메틸-2-피롤리돈 (NMP)에 100 : 40 중량부의 비율로 첨가하여 양극 활물질 슬러리를 제조하였다. 상기 양극 활물질 슬러리를 두께가 100㎛인 양극 집전체 (Al 박막)에 도포하고, 건조하고 롤 프레스(roll press)를 실시하고, 양극을 제조하였다.
(이차전지 제조)
상기 제조된 양극을 코인형 전지용으로 타발한 다음, 평균입경(D50)이 약 200㎛ 인 Fe powder를 3개씩 양극 표면에 고정 시킨 후 상기 비수전해액을 주액하여 코인형 반쪽 이차전지를 제조하였다.
실시예 30 내지 56
상기 실시예 29의 비수전해액 제조 시에, 하기 표 2와 같은 함량으로 첨가제를 각각 포함하는 것을 제외하고는, 상기 실시예 29와 동일한 방법으로 실시예 30 내지 56의 비수전해액 및 이를 포함하는 이차전지를 각각 제조하였다.
비교예 1
상기 실시예 1의 비수전해액 제조 시에 첨가제를 포함하지 않는 것을 제외하고는, 상기 실시예 1과 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
비교예 2
하기 표 1에 나타낸 바와 같이, 상기 실시예 1의 비수전해액 제조 시에 화학식 I-1의 화합물 대신 하기 화학식 a의 화합물 0.3g을 포함하는 것을 제외하고는, 상기 실시예 1과 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
[화학식 a]
Figure pat00048
비교예 3
하기 표 1에 나타낸 바와 같이, 상기 비교예 2의 비수전해액 제조 시에 상기 화학식 a의 화합물 0.5g을 포함하는 것을 제외하고는, 상기 비교예 2와 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
비교예 4
하기 표 1에 나타낸 바와 같이, 상기 비교예 2의 비수전해액 제조 시에 상기 화학식 a의 화합물 7g을 포함하는 것을 제외하고는, 상기 비교예 2와 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
비교예 5
하기 표 1에 나타낸 바와 같이, 상기 비교예 2의 비수전해액 제조 시에 화학식 b의 화합물 0.5g을 포함하는 것을 제외하고는, 상기 비교예 2와 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
[화학식 b]
Figure pat00049
비교예 6
하기 표 1에 나타낸 바와 같이, 상기 비교예 2의 비수전해액 제조 시에 하기 화학식 c의 화합물 0.3g을 포함하는 것을 제외하고는, 상기 비교예 2와 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
[화학식 c]
Figure pat00050
비교예 7
하기 표 1에 나타낸 바와 같이, 상기 비교예 2의 비수전해액 제조 시에 상기 화학식 c의 화합물 0.5 g을 포함하는 것을 제외하고는, 상기 비교예 2와 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
비교예 8
하기 표 1에 나타낸 바와 같이, 상기 비교예 2의 비수전해액 제조 시에 상기 화학식 c의 화합물 7g을 포함하는 것을 제외하고는, 상기 비교예 2와 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
비교예 9
하기 표 1에 나타낸 바와 같이, 상기 비교예 2의 비수전해액 제조 시에 하기 화학식 d의 화합물 0.5g을 포함하는 것을 제외하고는, 상기 비교예 2와 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
[화학식 d]
Figure pat00051
비교예 10
상기 실시예 29의 비수전해액 제조 시에 첨가제를 포함하지 않는 것을 제외하고는, 상기 실시예 29과 동일한 방법으로 비수전해액 및 이를 포함하는 코인형 반쪽 이차전지를 제조하였다.
비교예 11
하기 표 1에 나타낸 바와 같이, 상기 비교예 10의 비수전해액 제조 시에 상기 화학식 a의 화합물 0.3g을 포함하는 것을 제외하고는, 상기 비교예 10과 동일한 방법으로 비수전해액 및 이를 포함하는 코인형 반쪽 이차전지를 제조하였다.
비교예 12
하기 표 1에 나타낸 바와 같이, 상기 비교예 10의 비수전해액 제조 시에 상기 화학식 a의 화합물 0.5g을 포함하는 것을 제외하고는, 상기 비교예 10과 동일한 방법으로 비수전해액 및 이를 포함하는 코인형 반쪽 이차전지를 제조하였다.
비교예 13
하기 표 1에 나타낸 바와 같이, 상기 비교예 10의 비수전해액 제조 시에 화학식 a의 화합물 7g을 포함하는 것을 제외하고는, 상기 비교예 10과 동일한 방법으로 비수전해액 및 이를 포함하는 코인형 반쪽 이차전지를 제조하였다.
비교예 14
하기 표 1에 나타낸 바와 같이, 상기 비교예 10의 비수전해액 제조 시에 상기 화학식 b의 화합물 0.5g을 포함하는 것을 제외하고는, 상기 비교예 10과 동일한 방법으로 비수전해액 및 이를 포함하는 코인형 반쪽 이차전지를 제조하였다.
비교예 15
하기 표 1에 나타낸 바와 같이, 상기 비교예 10의 비수전해액 제조 시에 상기 화학식 c의 화합물 0.3g을 포함하는 것을 제외하고는, 상기 비교예 10과 동일한 방법으로 비수전해액 및 이를 포함하는 코인형 반쪽 이차전지를 제조하였다.
비교예 16
하기 표 1에 나타낸 바와 같이, 상기 비교예 10의 비수전해액 제조 시에 상기 화학식 c의 화합물 0.5g을 포함하는 것을 제외하고는, 상기 비교예 10과 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
비교예 17
하기 표 1에 나타낸 바와 같이, 상기 화학식 c의 화합물 7g을 포함하는 것을 제외하고는, 상기 비교예 10과 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
비교예 18
하기 표 1에 나타낸 바와 같이, 상기 화학식 d의 화합물 0.5g을 포함하는 것을 제외하고는, 상기 비교예 10과 동일한 방법으로 비수전해액 및 이를 포함하는 이차전지를 제조하였다.
실험예
실험예 1.
실시예 1 내지 28 및 비교예 1 내지 9에서 제조된 각각의 이차전지를 0.8C rate로 4.35V까지 정전류/정전압 조건 충전 및 0.05C cut off 충전을 실시하고, 0.5C 3.0V로 방전하였다(초기방전 용량). 이어서 0.8C rate로 4.35V까지 정전류/정전압 조건 충전 및 0.05C cut off 충전을 실시하고, 60℃에서 2주간 보관하였다. 이후 상온에서 0.5C 3.0V로 방전하여 그 방전량을 측정하였다(잔존 방전량). 다시 0.8C rate, 4.35V까지 정전류/정전압 조건 충전 및 0.05C cut off 충전, 0.5C 3.0V 방전하여 방전량을 측정하였다(회복 방전량).
잔존 방전량과 회복 방전량을 초기 방전량 대비 %로 나타내어 하기 표 1에 기재하였다.
실험예 2.
실시예 1 내지 28 및 비교예 1 내지 9에서 제조된 각각의 이차전지를 0.8C rate로 4.35V까지 정전류/정전압 조건 충전 및 0.05C cut off 충전을 실시하고, 0.5C 3.0V로 방전하였다. 이어서 0.8C rate로 4.35V까지 정전류/정전압 조건 충전 및 0.05C cut-off 충전을 실시하고, 상온에서 0.5C 3.0V로 방전하는 것을 1회 cycle로 하여 200회 cycle 실시 후의 사이클 용량 유지율(retention)을 1회 cycle 용량에 대비 %로 나타내어 하기 표 1에 기재하였다.
Figure pat00052
상기 표 1에 나타낸 바와 같이, 본원발명의 니트릴기 및 프로파질기를 함유하는 화합물을 첨가제로 포함하는 비수전해액을 구비한 실시예 1 내지 28의 이차전지의 경우, 고온 저장 시에 잔존 방전량이 약 80% 이상, 회복 방전량이 약 92% 이상이고, 사이클 용량 유지율이 약 87% 이상으로 모두 우수한 것을 알 수 있다.
반면에, 첨가제를 사용하지 않은 비교예 1의 이차전지는 고온 저장 시 잔존 방전량은 약 64%이고, 회복 방전량은 약 80% 이며, 사이클 용량 유지율은 약 60%로 제반 성능이 실시예 1 내지 28의 이차전지 대비 저하된 것을 확인할 수 있다.
또한, 비수전해액 첨가제로 화학식 a 내지 d의 화합물을 첨가제로 포함하는 비교예 2 내지 9의 이차전지의 고온 저장 시 잔존 방전량은 80% 이하, 회복 방전량은 87% 이하이고, 용량 유지율 또한 70% 이하로 실시예 1 내지 28의 이차전지 대비 모두 저하된 것을 확인할 수 있다.
실험예 3.
실시예 29 내지 56 및 비교예 10 내지 18에서 제조된 각각의 코인형 반쪽 이차전지를 0.8C rate로 4.35V까지 정전류/정전압 조건 충전 및 0.05C cut off 충전을 실시하고, 0.5C 3.0V로 방전하였다. 각 실시예 마다 5개의 전지를 만들어 충방전이 가능한 전지의 개수를 하기 표 2에 기재하였다.
또한, 충방전이 가능한 전지는 0.8C rate 로 4.35V까지 정전류/정전압 조건 충전하고 45℃에서 6일간 저장하였다. 저장 후 45℃에서의 전압을 측정하고, 그 결과를 하기 표 2에 기재하였다.
Figure pat00053
상기 표 2에 나타낸 바와 같이, 실시예 29 내지 56의 이차전지는 첨가제로 포함된 니트릴기 및 프로파질기를 함유하는 화합물이 Fe 이물과 착물을 형성하여 금속 용출을 억제하기 때문에, 대부분의 전지가 충방전이 가능하고, 고온 저장 후에도 약 4.01V 이상의 전압을 유지하는 것을 알 수 있다.
반면에, 첨가제를 사용하지 않은 비교예 10의 이차전지는 대부분 충방전이 이루어지지 않을 뿐만 아니라, 고온 저장 후 전압이 2.65V로 저하되는 것을 알 수 있다.
또한, 비수전해액 첨가제로 화학식 a 내지 d의 화합물을 첨가제로 포함하는 비교예 11, 12, 14, 15, 16, 및 18의 이차전지는 일부 전지에서 충방전이 가능했으나, 고온 저장 후 전압이 약 3.7V 미만으로 저하되는 것을 확인할 수 있다.
한편, 비교예 13 및 17의 이차전지의 경우, 금속 용출을 억제할 수 있는 첨가제가 과량 포함되면서 비교예 11, 12, 14, 15, 16, 및 18의 이차전지 대비 충방전 가능 전지 수 및 고온 저장 후 전압은 증가하였다. 하지만, 이차전지 내에서의 저항 증가로 인하여 실시예 29 내지 실시예 56의 이차전지 대비 고온 저장 후 전압이 오히려 저하되는 것을 확인할 수 있다.

Claims (9)

  1. 하기 화학식 I 및 화학식 II로 표시되는 화합물들로 이루어진 군으로부터 선택된 적어도 하나 이상의 화합물을 포함하는 비수전해액 첨가제:
    [화학식 1]
    Figure pat00054

    상기 화학식 I 에서,
    R1은 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기, 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 방향족기이고,
    R2는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기, 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 방향족기, 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 헤테로 방향족기, 탄소수 2 내지 5의 선형 또는 비선형 알케닐기, 또는 -C(O)-R9-이고, R9는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 3의 선형 또는 비선형 알킬렌기이고,
    R3는 m=0인 경우에는 수소 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬기이며, m=1인 경우에는 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기이고,
    R4는 탄소수 1 내지 3의 알킬렌기 또는 -R10-C(O)-이고, R10은 탄소수 1 내지 3의 알킬렌기이고,
    n 및 m은 각각 독립적으로 0 또는 1의 정수이다.

    [화학식 II]
    Figure pat00055

    상기 화학식 II에서,
    R5는 수소 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬기이고,
    R6 내지 R8은 각각 독립적으로 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기이다.
  2. 청구항 1에 있어서,
    상기 비수전해액 첨가제는 하기 화학식 I-1 내지 화학식 I-39로 표시되는 화합물들로 이루어진 군으로부터 선택되는 적어도 하나 이상의 화합물을 포함하는 것인 비수전해액 첨가제:
    (화학식 I-1)
    Figure pat00056


    (화학식 I-2)
    Figure pat00057


    (화학식 I-3)
    Figure pat00058


    (화학식 I-4)
    Figure pat00059


    (화학식 I-5)
    Figure pat00060


    (화학식 I-6)
    Figure pat00061


    (화학식 I-7)
    Figure pat00062


    (화학식 I-8)
    Figure pat00063


    (화학식 I-9)
    Figure pat00064


    (화학식 I-10)
    Figure pat00065


    (화학식 I-11)
    Figure pat00066


    (화학식 I-12)
    Figure pat00067


    (화학식 I-13)
    Figure pat00068


    (화학식 I-14)
    Figure pat00069


    (화학식 I-15)
    Figure pat00070


    (화학식 I-16)
    Figure pat00071


    (화학식 I-17)
    Figure pat00072


    (화학식 I-18)
    Figure pat00073


    (화학식 I-19)
    Figure pat00074


    (화학식 I-20)
    Figure pat00075


    (화학식 I-21)
    Figure pat00076


    (화학식 I-22)
    Figure pat00077


    (화학식 I-23)
    Figure pat00078


    (화학식 I-24)
    Figure pat00079


    (화학식 I-25)
    Figure pat00080


    (화학식 I-26)
    Figure pat00081


    (화학식 I-27)
    Figure pat00082


    (화학식 I-28)
    Figure pat00083


    (화학식 I-29)
    Figure pat00084


    (화학식 I-30)
    Figure pat00085


    (화학식 I-31)
    Figure pat00086


    (화학식 I-32)
    Figure pat00087


    (화학식 I-33)
    Figure pat00088


    (화학식 I-34)
    Figure pat00089


    (화학식 I-35)
    Figure pat00090


    (화학식 I-36)
    Figure pat00091


    (화학식 I-37)
    Figure pat00092


    (화학식 I-38)
    Figure pat00093


    (화학식 I-39)
    Figure pat00094

  3. 청구항 1에 있어서,
    상기 비수전해액 첨가제는 하기 화학식 II-1 내지 II-4로 표시되는 화합물들로 이루어진 군으로부터 선택되는 적어도 하나 이상의 화합물을 포함하는 것인 비수전해액 첨가제:
    (화학식 II-1)
    Figure pat00095


    (화학식 II-2)
    Figure pat00096


    (화학식 II-3)
    Figure pat00097


    (화학식 II-4)
    Figure pat00098

  4. 이온화 가능한 리튬염; 유기용매; 및 비수전해액 첨가제를 포함하는 리튬 이차전지용 비수전해액으로서,
    상기 비수전해액 첨가제는 하기 화학식 I 및 화학식 II로 표시되는 화합물들로 이루어진 군으로부터 선택되는 적어도 하나 이상의 화합물을 포함하는 것인 리튬 이차전지용 비수전해액:
    [화학식 I]
    Figure pat00099

    상기 화학식 I 에서,
    R1은 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기, 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 방향족기이고,
    R2는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기, 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 방향족기, 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 6 내지 8의 헤테로 방향족기, 탄소수 2 내지 5의 선형 또는 비선형 알케닐기, 또는 -C(O)-R9-이고, R9는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 3의 선형 또는 비선형 알킬렌기이고,
    R3는 m=0인 경우에는 수소 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬기이며, m=1인 경우에는 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기이고,
    R4는 탄소수 1 내지 3의 알킬렌기 또는 -R10-C(O)-이고, R10은 탄소수 1 내지 3의 알킬렌기이고,
    n 및 m은 각각 독립적으로 0 또는 1의 정수이다.

    [화학식 II]
    Figure pat00100

    상기 화학식 II에서,
    R5는 수소 또는 적어도 하나의 니트릴기로 치환 또는 비치환된 탄소수 1 내지 5의 선형 또는 비선형 알킬기이고,
    R6 내지 R8은 각각 독립적으로 탄소수 1 내지 5의 선형 또는 비선형 알킬렌기이다.
  5. 청구항 4에 있어서,
    상기 비수전해액 첨가제는 비수전해액 전체 함량을 기준으로 0.5 중량% 내지 5 중량%로 포함되는 것인 리튬 이차전지용 비수전해액.
  6. 청구항 5에 있어서,
    상기 비수전해액 첨가제는 비수전해액 전체 함량을 기준으로 1 중량% 내지 5 중량%로 포함되는 것인 리튬 이차전지용 비수전해액.
  7. 청구항 4에 있어서,
    상기 리튬염은 양이온으로 Li+를 포함하고,
    음이온으로 F-, Cl-, Br-, I-, NO3 -, N(CN)2 -, BF4 -, ClO4 -, AlO4 -, AlCl4 -, PF6 -, SbF6 -, AsF6 -, BF2C2O4 -, BC4O8 -, (CF3)2PF4 -, (CF3)3PF3 -, (CF3)4PF2 -, (CF3)5PF-, (CF3)6P-, CF3SO3 -, C4F9SO3 -, CF3CF2SO3 -, (CF3SO2)2N-, (F2SO2)2N-, CF3CF2(CF3)2CO-, (CF3SO2)2CH-, CF3(CF2)7SO3 -, CF3CO2 -, CH3CO2 -, SCN- 및 (CF3CF2SO2)2N-로 이루어진 군으로부터 선택된 어느 하나를 포함하는 것인 리튬 이차전지용 비수전해액.
  8. 청구항 4에 있어서,
    상기 유기용매는 에테르, 에스테르, 아미드, 선형 카보네이트 및 환형 카보네이트로 이루어진 군으로부터 선택된 적어도 하나 이상의 혼합물을 포함하는 것인 리튬 이차전지용 비수전해액.
  9. 음극, 양극, 상기 음극 및 양극 사이에 개재된 분리막, 및 비수 전해액을 구비하는 리튬 이차전지에 있어서,
    상기 비수 전해액은 청구항 4 내지 청구항 8 중 어느 한 항의 리튬 이차전지용 비수 전해액을 포함하는 것인 리튬 이차전지.
KR1020170034826A 2016-03-23 2017-03-20 비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지 Active KR102000100B1 (ko)

Priority Applications (5)

Application Number Priority Date Filing Date Title
EP17770595.1A EP3300157B1 (en) 2016-03-23 2017-03-21 Non-aqueous electrolyte additive, non-aqueous electrolyte containing same for lithium secondary battery, and lithium secondary battery
CN201780002362.6A CN108886166B (zh) 2016-03-23 2017-03-21 非水电解质添加剂、和包含该非水电解质添加剂的锂二次电池用非水电解质以及锂二次电池
PCT/KR2017/003032 WO2017164625A2 (ko) 2016-03-23 2017-03-21 비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지
US15/737,503 US10601069B2 (en) 2016-03-23 2017-03-21 Non-aqueous electrolyte additive, and non-aqueous electrolyte for lithium secondary battery comprising the same and lithium secondary battery
PL17770595T PL3300157T3 (pl) 2016-03-23 2017-03-21 Dodatek do niewodnego elektrolitu, niewodny elektrolit go zawierający dla akumulatora litowego i akumulator litowy

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
KR1020160034809 2016-03-23
KR20160034809 2016-03-23
KR1020160049963 2016-04-25
KR20160049963 2016-04-25

Publications (2)

Publication Number Publication Date
KR20170110521A true KR20170110521A (ko) 2017-10-11
KR102000100B1 KR102000100B1 (ko) 2019-07-16

Family

ID=60139313

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020170034826A Active KR102000100B1 (ko) 2016-03-23 2017-03-20 비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지

Country Status (5)

Country Link
US (1) US10601069B2 (ko)
EP (1) EP3300157B1 (ko)
KR (1) KR102000100B1 (ko)
CN (1) CN108886166B (ko)
PL (1) PL3300157T3 (ko)

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019199047A1 (ko) * 2018-04-11 2019-10-17 주식회사 엘지화학 리튬 이차전지용 비수전해액 및 이를 포함하는 리튬 이차전지
KR20190118964A (ko) * 2018-04-11 2019-10-21 주식회사 엘지화학 리튬 이차전지용 비수전해액 및 이를 포함하는 리튬 이차전지
KR20230022112A (ko) * 2021-08-06 2023-02-14 주식회사 엘지에너지솔루션 비수 전해질용 첨가제를 포함하는 비수 전해질 및 이를 포함하는 리튬 이차전지
KR20230049022A (ko) * 2021-10-05 2023-04-12 주식회사 엘지에너지솔루션 리튬 이차전지용 비수 전해액 및 이를 포함하는 리튬 이차전지
WO2023063648A1 (ko) * 2021-10-12 2023-04-20 주식회사 엘지에너지솔루션 리튬 이차전지용 비수 전해액 및 이를 포함하는 리튬 이차전지
WO2024096678A1 (ko) * 2022-11-04 2024-05-10 주식회사 엘지에너지솔루션 리튬 이차전지
KR102737175B1 (ko) * 2023-08-11 2024-12-04 (주)미노스 이차전지용 전해질 첨가제, 이를 포함하는 전해질 및 이차전지
CN119764554A (zh) * 2024-12-09 2025-04-04 国网湖南省电力有限公司 电解液用组合物、电解液及其制备方法和锂离子电池

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
NO335470B1 (no) * 2013-02-07 2014-12-15 Cambi Technology As Fremgangsmåte for forbehandling av biomasse til energikonvertering
DK3512863T3 (da) * 2016-09-07 2022-03-07 Atea Pharmaceuticals Inc 2¿-substituerede-N6-substituerede purinnukleotider til behandling af RNA-virus
CN109830749B (zh) * 2019-01-25 2021-06-04 宁德新能源科技有限公司 一种电解液及电化学装置
CN111129584B (zh) * 2019-12-20 2022-03-11 杉杉新材料（衢州）有限公司 一种非水电解液及其锂离子电池
CN114223080B (zh) * 2021-02-03 2024-10-29 宁德新能源科技有限公司 电解液、电化学装置和电子装置
KR102651787B1 (ko) 2021-07-14 2024-03-26 주식회사 엘지에너지솔루션 리튬 이차전지용 비수계 전해액 및 이를 포함하는 리튬 이차전지
CN116675650B (zh) * 2023-08-03 2023-10-31 蓝固(淄博)新能源科技有限公司 一种锂离子电池电解液添加剂、锂离子电池电解液和锂离子电池
CN119725740B (zh) * 2024-12-19 2025-12-30 惠州亿纬锂能股份有限公司 一种电解液及应用其的电池

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20120111272A (ko) * 2011-03-31 2012-10-10 주식회사 엘지화학 니트릴계 화합물, 이를 이용한 비수 전해액, 및 리튬 이차전지
KR20140127741A (ko) 2013-04-25 2014-11-04 삼성에스디아이 주식회사 리튬전지 전해질용 첨가제, 이를 포함하는 유기전해액 및 상기 전해액을 채용한 리튬 전지

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0124875B1 (en) * 1983-05-04 1991-04-10 Showa Denko Kabushiki Kaisha Battery having an electrode made of a polymeric compound with conjugated double bonds
JP2001313072A (ja) * 2000-04-28 2001-11-09 Ube Ind Ltd リチウム二次電池用電解液およびそれを用いたリチウム二次電池
WO2010018814A1 (ja) * 2008-08-12 2010-02-18 宇部興産株式会社 非水電解液及びそれを用いたリチウム電池
CN102498605B (zh) * 2009-09-15 2015-05-20 宇部兴产株式会社 非水电解液以及使用了该非水电解液的电化学元件
US20130316252A1 (en) 2012-05-22 2013-11-28 Lg Chem, Ltd. Non-Aqueous Electrolyte Solution For Lithium Secondary Battery And Lithium Secondary Battery Comprising The Same
KR101516854B1 (ko) 2012-05-22 2015-05-04 주식회사 엘지화학 리튬 이차전지용 비수 전해액 및 이를 포함하는 리튬이차전지
JP5978787B2 (ja) 2012-06-11 2016-08-24 ソニー株式会社 非水二次電池用電解液、非水二次電池、電池パック、電動車両、電力貯蔵システム、電動工具および電子機器
US9666904B2 (en) 2012-07-02 2017-05-30 Nec Corporation Secondary battery
KR20150036022A (ko) * 2012-07-13 2015-04-07 솔베이(소시에떼아노님) 삼중 결합을 포함한 플루오르화 카보닐 화합물, 및 그의 제조 방법과 용도
CN110247114A (zh) * 2015-12-18 2019-09-17 深圳新宙邦科技股份有限公司 一种锂离子电池用电解液及锂离子电池

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20120111272A (ko) * 2011-03-31 2012-10-10 주식회사 엘지화학 니트릴계 화합물, 이를 이용한 비수 전해액, 및 리튬 이차전지
KR101278692B1 (ko) 2011-03-31 2013-06-24 주식회사 엘지화학 니트릴계 화합물, 이를 이용한 비수 전해액, 및 리튬 이차전지
KR20140127741A (ko) 2013-04-25 2014-11-04 삼성에스디아이 주식회사 리튬전지 전해질용 첨가제, 이를 포함하는 유기전해액 및 상기 전해액을 채용한 리튬 전지

Cited By (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2019199047A1 (ko) * 2018-04-11 2019-10-17 주식회사 엘지화학 리튬 이차전지용 비수전해액 및 이를 포함하는 리튬 이차전지
KR20190118964A (ko) * 2018-04-11 2019-10-21 주식회사 엘지화학 리튬 이차전지용 비수전해액 및 이를 포함하는 리튬 이차전지
US11437650B2 (en) 2018-04-11 2022-09-06 Lg Energy Solution, Ltd. Non-aqueous electrolyte solution for lithium secondary battery and lithium secondary battery including the same
KR20230022112A (ko) * 2021-08-06 2023-02-14 주식회사 엘지에너지솔루션 비수 전해질용 첨가제를 포함하는 비수 전해질 및 이를 포함하는 리튬 이차전지
KR20230049022A (ko) * 2021-10-05 2023-04-12 주식회사 엘지에너지솔루션 리튬 이차전지용 비수 전해액 및 이를 포함하는 리튬 이차전지
WO2023063648A1 (ko) * 2021-10-12 2023-04-20 주식회사 엘지에너지솔루션 리튬 이차전지용 비수 전해액 및 이를 포함하는 리튬 이차전지
WO2024096678A1 (ko) * 2022-11-04 2024-05-10 주식회사 엘지에너지솔루션 리튬 이차전지
KR102737175B1 (ko) * 2023-08-11 2024-12-04 (주)미노스 이차전지용 전해질 첨가제, 이를 포함하는 전해질 및 이차전지
CN119764554A (zh) * 2024-12-09 2025-04-04 国网湖南省电力有限公司 电解液用组合物、电解液及其制备方法和锂离子电池
CN119764554B (zh) * 2024-12-09 2025-12-02 国网湖南省电力有限公司 电解液用组合物、电解液及其制备方法和锂离子电池

Also Published As

Publication number Publication date
CN108886166A (zh) 2018-11-23
EP3300157A2 (en) 2018-03-28
CN108886166B (zh) 2021-09-24
EP3300157A4 (en) 2018-07-04
EP3300157B1 (en) 2019-10-16
US10601069B2 (en) 2020-03-24
PL3300157T3 (pl) 2020-02-28
US20180198157A1 (en) 2018-07-12
KR102000100B1 (ko) 2019-07-16

Similar Documents

Publication Publication Date Title
KR102000100B1 (ko) 비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지
KR102270869B1 (ko) 비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지
KR101937898B1 (ko) 비수 전해액 첨가제, 이를 포함하는 비수전해액 및 이를 구비한 리튬 이차전지
KR102118550B1 (ko) 리튬 이차전지용 비수 전해액 및 이를 구비한 리튬 이차전지
KR102103897B1 (ko) 비수 전해액 첨가제, 이를 포함하는 비수전해액 및 이를 구비한 리튬 이차전지
KR20190033448A (ko) 리튬 이차전지용 비수전해액 및 이를 포함하는 리튬 이차전지
KR20180086601A (ko) 비수전해액용 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지
KR102069212B1 (ko) 비수전해액 첨가제, 이를 포함하는 비수전해액 및 이를 구비한 리튬 이차전지
KR20180083274A (ko) 비수전해액 및 이를 포함하는 리튬 이차전지
KR20180126306A (ko) 리튬 이차전지용 비수전해액 및 이를 포함하는 리튬 이차전지
JPWO2013073288A1 (ja) リチウムイオン二次電池
KR20190057953A (ko) 첨가제, 이를 포함하는 리튬 이차 전지용 비수 전해액 및 이를 포함하는 리튬 이차 전지
KR20190022382A (ko) 리튬 이차전지용 비수전해액 및 이를 포함하는 리튬 이차전지
KR101431259B1 (ko) 비수전해액 첨가제 및 이를 이용한 이차 전지
KR102447199B1 (ko) 리튬 이차 전지용 전해질 및 이를 포함하는 리튬 이차 전지
KR102275862B1 (ko) 비수전해액용 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지
KR102613280B1 (ko) 안전성이 향상된 리튬 이차전지
US20190260080A1 (en) Non-aqueous Electrolyte and Lithium Secondary Battery Including the Same
KR101588252B1 (ko) 이차전지 셀
KR102473691B1 (ko) 리튬 이차전지용 전해질
KR20190008099A (ko) 비수전해액 첨가제, 이를 포함하는 리튬 이차전지용 비수전해액 및 리튬 이차전지
US12068456B2 (en) Lithium secondary battery with improved safety
JP2003331914A (ja) 非水電解質二次電池
KR20190050651A (ko) 리튬 이차전지
JP2024501309A (ja) 安全性が向上されたリチウム二次電池

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20170320

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20171130

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20170320

Comment text: Patent Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20190123

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20190704

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20190709

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20190710

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
FPAY Annual fee payment

Payment date: 20220623

Year of fee payment: 4

PR1001 Payment of annual fee

Payment date: 20220623

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20230627

Start annual number: 5

End annual number: 5

PR1001 Payment of annual fee

Payment date: 20250618

Start annual number: 7

End annual number: 7
