Abstract

무선 통신 시스템에서 제2 타입의 스테이션(STA)을 위해 시그널링 필드(SIG)를 갖는 프레임을 송신하는 방법 및 장치가 제공된다. 이를 위해, STA는 제1 타입의 STA에 대한 제1 부분 및 상기 제2 타입의 STA에 대한 제2 부분을 갖는 프레임을 준비한다. 여기서, 제2 부분은 공통 제어 정보에 대한 제1 시그널링 필드(HE-SIG A) 및 사용자 특정 제어 정보를 포함하는 시그널링 정보에 대한 제2 시그널링 필드(HE-SIG B)를 포함한다. 제2 시그널링 필드에 대하여, 제2 시그널링 필드(He-SIG B)에 대한 독립 시그널링 정보는 제1 40MHz 대역폭 내에서 20MHz 대역폭마다 송신된다. 프레임이 80 MHz 이상의 대역폭에서 송신될 때 상기 제1 40 MHz 대역폭의 시그널링 정보는 제2 40 MHz 대역폭에 복제된다. STA는 이 준비된 프레임을 하나 이상의 STA로 송신한다.

Description

HE-SIG B를 송수신하는 방법 및 장치
다음의 설명은 무선 통신 시스템에 관한 것으로서, 보다 상세하게는, WLAN(wireless local access network)에서 HE-SIG B를 포함하는 프레임을 송수신하는 방법 및 장치에 관한 것이다.
정보 통신 기술의 급속한 발달로 다양한 무선 통신 기술 시스템이 개발되어 왔다. 무선 통신 기술 중에서 WLAN 기술은 무선 주파수(RF) 기술에 기초하여 PDA(personal digital assistant), 랩탑 컴퓨터, PMP(portable multimedia player) 등의 이동 단말을 이용하여 집, 회사 또는 특정 서비스 제공 지역에서의 무선 인터넷 액세스를 허용한다.
WLAN의 이점 중의 하나로서, 제한된 통신 속도를 제거하기 위하여, 최근 기술 표준은 무선 네트워크의 커버리지 영역을 동시에 연장하면서 네트워크의 속도 및 신뢰성을 증가시킬 수 있는 진보된 시스템을 제안하여 왔다. 예를 들어, IEEE 802.11n은 데이터 처리 속도가 540 Mbps의 최대 HT(high throughput)를 지원하도록 한다. 또한, 최근에는 MIMO(multiple input multiple output) 기술이 송신기 및 수신기에 적용되어 송신 에러를 최소화할 뿐만 아니라 데이터 전송 속도를 최적화한다.
또한, IEEE 802.11ac 표준은 일반적으로 5GHz 대역에서 동작하고 1Gbit/s 이상의 데이터 레이트를 제공한다. IEEE 802.11ac는 하향링크 다중 사용자(multi-user) MIMO(MU-MIMO)를 지원한다. IEEE 802.11ac를 지원하는 시스템은 VHT(very high throughput) 시스템이라 한다.
IEEE 802.11ax는 더 높은 데이터 레이트 및 더 높은 사용자 로드(user load)를 핸들링하기 위한 차세대 WLAN으로서 개발되고 있다. IEEE 802.11ax의 범위는 1) 802.11 물리 (PHY) 계층 및 미디엄 액세스 컨트롤 (MAC) 계층의 개선, 2) 스펙트럼 효율 및 에어리어 스루풋의 개선, 3) 간섭 소스하의 환경, 복잡한 이종 네트워크 환경 및 많은 사용자 로드를 갖는 환경 하에서의 성능 개선을 포함할 수 있다.
제안된 WLAN 시스템은 6 GHz 이하의 주파수 대역 또는 60 GHz의 주파수 대역에서 동작할 수 있다. 6 GHz 이하의 주파수 대역은 2.4 GHz 대역 및 5 GHz 대역 중의 적어도 하나를 포함한다.
IEEE 802.11ax 기술을 지원하는 프레임 구조에 대한 논의가 있다. 특히, 시스템이 사용자에게 MU/OFDMA 서비스를 제공할 때, 사용자/스트림에 대한 다수의 시그널링 필드가 송신될 수 있다. 그러나, 다수의 시그널링 필드의 송신을 위한 세부 방식은 아직 결정되지 않았다.
본 발명의 목적은 상기 문제점을 처리하기 위하여 HE-SIG B를 포함하는 프레임의 송수신 방법 및 장치를 제공하는 것이다.
본 발명에 의해 달성되는 기술적 목적은 상술한 기술적 목적으로 제한되지 않으며, 여기에 기재되지 않은 다른 기술적 목적은 다음의 설명으로부터 본 발명이 속하는 기술에 숙련된 자에게 자명해질 것이다.
본 발명의 목적은 무선 통신 시스템에서 제2 타입의 스테이션(STA)을 위해 시그널링 필드(SIG)를 갖는 프레임을 송신하는 방법으로서, 제1 타입의 STA에 대한 제1 부분 및 상기 제2 타입의 STA에 대한 제2 부분을 갖는 프레임을 준비하는 단계 - 상기 제2 부분은 공통 제어 정보에 대한 제1 시그널링 필드(HE-SIG A) 및 사용자 특정 제어 정보를 포함하는 시그널링 정보에 대한 제2 시그널링 필드(HE-SIG B)를 포함하고, 상기 프레임의 제1 부분은 서로 다른 제2 시그널링 필드(HE-SIG B)에 대한 상이한 시그널링 정보를 포함하고, 상기 프레임의 제2 부분은 상기 제1 부분과 상기 제2 시그널링 필드(HE-SIG B)에 대한 동일한 시그널링 정보를 포함함 -; 및 상기 준비된 프레임을 하나 이상의 STA로 송신하는 방법을 제공함으로써 달성된다.
바람직하게, 상기 제1 부분 및 상기 제2 부분은 주파수 도메인에서 인터레이스(interlace)된다. 상기 제1 부분의 각각 및 상기 제2 부분의 각각은 20 MHz 대역폭을 가질 수 있다.
일 예에서, 제2 시그널링 필드(HE-SIG B)에 대한 독립 시그널링 정보는 제1 40 MHz 대역폭 내에서 20 MHz 대역폭마다 송신되고, 상기 프레임이 80 MHz 이상의 대역폭에서 송신될 때, 상기 제1 40 MHz 대역폭의 시그널링 정보는 제2 40 MHz 대역폭에 복제된다.
일 예에서, 제2 시그널링 필드(HE-SIG B)에 대한 제1 시그널링 정보는 제1 40 MHz 대역폭의 제1 20 MHz 대역폭에서 송신되고, 제2 시그널링 필드(HE-SIG B)에 대한 제2 시그널링 정보는 제1 40 MHz 대역폭의 제2 20 MHz 대역폭에서 송신되고, 상기 제1 시그널링 정보 및 상기 제2 시그널링 정보는 독립 시그널링 정보이다. 상기 제1 시그널링 정보는 제2 40 MHz 대역폭의 제3 20 MHz 대역폭에서 송신되고 상기 제2 시그널링 정보는 제2 40 MHz 대역폭의 제4 20 MHz 대역폭에서 송신된다.
또한, 일 예에서, 프레임이 160 MHz 대역폭에서 송신될 때 상기 제1 40 MHz 대역폭의 시그널링 정보가 제3 및 제4 40 MHz 대역폭에 추가로 복제된다.
바람직하게, 상기 제1 시그널링 필드(HE-SIG A)의 공통 제어 정보는 20 MHz 대역폭마다 복제된다.
그리고, 상기 사용자 특정 제어 정보는 하향링크 OFDMA(orthogonal frequency divisional multiple access)에 대하여 각각의 스테이션(STA)에 대한 자원 단위 할당 및 MCS(modulation and coding scheme)를 포함할 수 있다.
상기 제2 시그널링 필드(HE SIG B)의 시그널링 정보는 공통 제어 정보 부분 및 사용자 특정 제어 정보 부분을 포함할 수 있다.
상기 제1 시그널링 필드(HE-SIG A)의 공통 제어 정보는 상기 제2 시그널링 필드(HE-SIG B)에 대한 자원 할당 정보를 포함할 수 있다.
상기 프레임의 제1 부분은 20 MHz 대역폭마다 복제될 수 있다.
한편, 상기 제2 시그널링 필드는 사용자 특정 제어 정보 및 그 뒤의 하나 이상의 테일 비트를 포함할 수 있고, 상기 테일 비트 뒤에는 하나 이상의 패딩 비트가 뒤따른다. 본 발명의 다른 형태에 있어서, 무선 통신 시스템에서 제2 타입의 스테이션(STA)에 의해 시그널링 필드(SIG)를 갖는 프레임을 수신하는 방법으로서, 제1 타입의 STA에 대한 제1 부분 및 상기 제2 타입의 STA에 대한 제2 부분을 갖는 프레임을 수신하는 단계를 포함하고, 상기 제2 부분은 공통 제어 정보에 대한 제1 시그널링 필드(HE-SIG A) 및 사용자 특정 제어 정보를 포함하는 시그널링 정보에 대한 제2 시그널링 필드(HE-SIG B)를 포함하고, 상기 프레임의 제1 부분은 서로 다른 제2 시그널링 필드(HE-SIG B)에 대한 상이한 시그널링 정보를 포함하고, 상기 프레임의 제2 부분은 상기 제1 부분과 상기 제2 시그널링 필드(HE-SIG B)에 대한 동일한 시그널링 정보를 포함하는 방법이 제안된다.
상기 제2 시그널링 필드는 상기 사용자 특정 제어 정보 및 그 뒤의 하나 이상의 테일 비트를 포함할 수 있고, 상기 테일 비트 뒤에는 하나 이상의 패딩 비트가 뒤따른다.
바람직하게, 상기 수신된 프레임을 디코딩하는 단계는 상기 테일 비트까지 상기 제2 시그널링 필드를 디코딩하는 단계를 포함할 수 있다.
본 발명의 다른 형태에 있어서, 무선 통신 시스템에서 제2 타입의 스테이션(STA)을 위해 시그널링 필드(SIG)를 갖는 프레임을 송신하도록 구성된 스테이션으로서, 제1 타입의 STA에 대한 제1 부분 및 상기 제2 타입의 STA에 대한 제2 부분을 갖는 프레임을 준비하도록 구성되는 프로세서 - 상기 제2 부분은 공통 제어 정보에 대한 제1 시그널링 필드(HE-SIG A) 및 사용자 특정 제어 정보를 포함하는 시그널링 정보에 대한 제2 시그널링 필드(HE-SIG B)를 포함하고, 상기 프로세서는, 제1 40MHz 대역폭 내에서 20MHz 대역폭마다 제2 시그널링 필드(He-SIG B)에 대한 독립 시그널링 정보를 포함하고 프레임이 80 MHz 이상의 대역폭에서 송신될 때 상기 제1 40 MHz 대역폭의 시그널링 정보를 제2 40 MHz 대역폭에 복제하도록 구성되는 프로세서; 및 상기 프로세서에 접속되고 상기 준비된 프레임을 하나 이상의 STA로 송신하도록 구성되는 트랜시버를 포함하는 스테이션을 제공한다.
본 발명에 따르면, 스테이션은 IEEE 802.11ax 시스템에서 더 효율적으로 제어 정보를 송신할 수 있다.
본 발명에서 얻은 수 있는 효과는 이상에서 언급한 효과들로 제한되지 않으며, 언급하지 않은 또 다른 효과들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.
본 명세서에 첨부되는 도면은 본 발명에 대한 이해를 제공하기 위한 것으로서 본 발명의 다양한 실시형태들을 나타내고 명세서의 기재와 함께 본 발명의 원리를 설명하기 위한 것이다.
도 1은 본 발명의 일 실시예에 따른 IEEE 802.11 시스템을 예시적으로 나타내는 도면이다.
도 2는 본 발명이 적용될 수 있는 IEEE 802.11 시스템의 다른 예시적인 구조를 나타내는 도면이다.
도 3는 본 발명이 적용될 수 있는 IEEE 802.11 시스템의 다른 예시적인 구조를 나타내는 도면이다.
도 4는 WLAN 시스템의 예시적인 구조를 나타내는 도면이다.
도 5는 IEEE 802.11ax에 대한 제안된 PPDU 포맷의 예를 나타내는 도면이다.
도 6은 쉬운 참조를 위해 IEEE 802.11a/g/n/ac에 따른 다양한 PPDU 포맷을 나타내는 도면이다.
도 7은 IEEE 802.11ax에 대한 제안된 PPDU의 다른 예를 나타내는 도면이다.
도 8은 IEEE 802.11ax에 대한 제안된 PPDU의 또 다른 예를 나타내는 도면이다.
도 9는 PPDU의 분류를 위한 위상 회전의 예를 나타내는 도면이다.
도 10은 HE-SIG B의 복제를 이용한 본 발명의 일 예를 나타내는 도면이다.
도 11은 HE-SIG B의 독립 송신을 이용한 본 발명의 다른 예를 나타내는 도면이다.
도 12 내지 14는 각각의 HE-SIG B의 시그널링 정보가 시간 도메인에서 상이한 길이를 가질 때의 문제점에 대한 해결책을 나타내는 도면이다.
도 15는 HE-SIG B 위치 정보를 시그널링하는 예를 나타내는 도면이다.
도 16은 채널 지시 비트 및 GID 간의 매핑 관계를 이용한 예를 나타내는 도면이다.
도 17 내지 23은 본 발명의 바람직한 실시예의 예를 나타내는 도면이다.
도 24는 본 발명의 바람직한 실시예에 따른 프레임의 세부 구조를 나타내는 도면이다.
도 25는 본 발명의 실시예에 따른 무선 장치의 블록도이다.
이하, 첨부된 도면을 참조하여 본 발명의 바람직한 실시예를 상세히 설명한다. 첨부된 도면을 참조한 이하의 상세한 설명은 본 발명에 따라 구현될 수 있는 유일한 실시예를 나타내기보다는 본 발명의 예시적인 실시예를 설명하기 위하여 의도된 것이다. 다음의 상세한 설명은 본 발명의 철저한 이해를 제공하기 위하여 특정한 세부사항을 포함한다. 그러나, 본 발명은 이러한 특정한 세부사항없이 실행될 수 있음은 당업자에게 자명할 것이다.
이하의 실시예들은 본 발명의 구성요소들과 특징들을 소정 형태로 결합한 것들이다. 각 구성요소 또는 특징은 별도의 명시적 언급이 없는 한 선택적인 것으로 고려될 수 있다. 각 구성요소 또는 특징은 다른 구성요소나 특징과 결합되지 않은 형태로 실시될 수 있다. 또한, 일부 구성요소들 및/또는 특징들을 결합하여 본 발명의 실시예를 구성할 수도 있다. 본 발명의 실시예들에서 설명되는 동작들의 순서는 변경될 수 있다. 어느 실시예의 일부 구성이나 특징은 다른 실시예에 포함될 수 있고, 또는 다른 실시예의 대응하는 구성 또는 특징과 교체될 수 있다.
본 발명에 개시된 특정 용어들은 설명의 편의 및 본 발명의 더 나은 이해를 위해 제안되며 이들 특정한 용어의 사용은 본 발명의 기술적 범위 또는 사상 내에서 다른 형태로 변경될 수 있음에 주의해야 한다.
몇몇 경우, 본 발명의 개념이 모호해지는 것을 피하기 위하여 공지의 구조 및 장치는 생략되거나, 각 구조 및 장치의 핵심기능을 중심으로 한 블록도 형식으로 도시될 수 있다. 또한, 본 명세서 전체에서 동일한 구성요소에 대해서는 동일한 도면 부호를 사용하여 설명한다.
본 발명의 실시예들은 무선 접속 시스템들인 IEEE 802 시스템, 3GPP 시스템, 3GPP LTE 및 LTE-A(LTE-Advanced)시스템 및 3GPP2 시스템 중 적어도 하나에 개시된 표준 문서들에 의해 뒷받침될 수 있다. 즉, 본 발명의 실시예들 중 본 발명의 기술적 사상을 명확히 드러내기 위해 설명하지 않은 단계들 또는 부분들은 상기 문서들에 의해 뒷받침될 수 있다. 또한, 본 문서에서 개시하고 있는 모든 용어들은 상기 표준 문서 중의 적어도 하나에 의해 뒷받침될 수 있다.
이하의 기술은 CDMA(Code Division Multiple Access), FDMA(Frequency Division Multiple Access), TDMA(Time Division Multiple Access), OFDMA(Orthogonal Frequency Division Multiple Access), SC-FDMA(Single Carrier Frequency Division Multiple Access) 등과 같은 다양한 무선 접속 시스템에 적용될 수 있다. CDMA는 UTRA(Universal Terrestrial Radio Access)나 CDMA2000과 같은 무선 기술(radio technology)로 구현될 수 있다. TDMA는 GSM(Global System for Mobile communications)/GPRS(General Packet Radio Service)/EDGE(Enhanced Data Rates for GSM Evolution)와 같은 무선 기술로 구현될 수 있다. OFDMA는 IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 명확성을 위하여 이하에서는 IEEE 802.11 시스템을 위주로 설명하지만 본 발명의 기술적 사상이 이에 제한되는 것은 아니다.
WLAN 시스템 구조
도 1은 본 발명의 일 실시예에 따른 IEEE 802.11 시스템을 예시적으로 나타낸다.
IEEE 802.11 시스템의 구조는 다수의 컴포넌트를 포함할 수 있다. 상위 계층에 대한 투명한 STA 이동도를 지원하는 WLAN이 컴포넌트의 상호 동작에 의해 제공될 수 있다. BSS(basic service set)는 IEEE 802.11 LAN에서 기본 구성 블록에 대응할 수 있다. 도 1에서, 2개의 BSS (BSS1 및 BSS2)가 도시되고 2개의 STA가 각각의 BSS에 포함된다(즉, STA1 및 STA2은 BSS1에 포함되고 STA3 및 STA4는 BSS2에 포함된다). 도 1의 BSS를 나타내는 타원형은 해당 BSS에 포함되는 STA가 통신을 유지하는 커버리지 영역으로서 이해될 수 있다. 이 영역은 BSA(basic service area)라 할 수 있다. STA가 BSA 밖으로 이동하면, STA는 해당 BSA 내의 다른 STA와 직접 통신할 수 없다.
IEEE 802.11 LAN에서, BSS의 가장 기본적인 형태는 독립 BSS(IBSS)이다. 예를 들어, IBSS는 단 2개의 STA로 구성되는 최소 형태를 가질 수 있다. 가장 간단한 형태이며 다른 컴포넌트가 생략된 도 1의 BSS(BSS1 또는 BSS2)는 IBSS의 전형적인 예에 대응할 수 있다. 이러한 구성은 STA가 서로 직접 통신할 때 가능하다. 이러한 형태의 LAN은 미리 스케줄링되지 않고 LAN이 필요할 때 구성될 수 있다. 이것은 애드혹(ad-hoc) 네트워크라 할 수 있다.
BSS 내의 STA의 회원은, STA가 스위치 온 또는 오프되거나 STA가 BSS 영역에 들어가거나 나올 때 동적으로 변경될 수 있다. STA는 동기화 프로세스를 이용하여 BSS에 합류(join)할 수 있다. BSS 인프라스트럭쳐의 모든 서비스를 액세스하기 위하여, STA는 BSS와 연관되어야 한다. 이러한 연관은 동적으로 구성될 수 있고 분배 시스템 서비스(DSS; Distribution System Service)의 사용을 포함한다.
도 2는 본 발명이 적용될 수 있는 IEEE 802.11 시스템의 다른 예시적인 구조를 나타내는 도면이다. 도 2에서는, 분배 시스템(DS), 분배 시스템 매체(DSM; Distribution System Medium) 및 액세스 포인트(AP)가 도 1의 구조에 추가된다.
LAN내의 직접 STA-대-STA 거리는 PHY 성능에 의해 제한될 수 있다. 임의의 경우, 이러한 거리의 제한은 통신에 충분할 수 있다. 그러나, 다른 경우, STA간의 장거리 통신이 필요할 수 있다. DS는 확장된 커버리지를 지원하도록 구성될 수 있다.
DS는 BSS가 서로 접속된 구조를 나타낸다. 특히, BSS는 도 1에 도시된 바와 같이 독립 구성 대신에 복수의 BSS로 구성되는 확장된 형태의 네트워크의 컴포넌트로서 구성될 수 있다.
DS는 논리적 개념이며 DSM의 특성에 의해 특정될 수 있다. 이것과 관련하여, 무선 매체(WM) 및 DSM은 IEEE 802.11에서 논리적으로 구별될 수 있다. 각각의 논리적 매체는 상이한 목적을 위해 사용되고 상이한 컴포넌트에 의해 사용된다. IEEE 802.11의 정의에서, 이러한 매체는 동일 또는 상이한 매체로 제한되지 않는다. IEEE 802.11 LAN 아키텍쳐 (DS 아키텍쳐 또는 다른 네트워크 아키텍쳐)의 유연성은 복수의 매체가 논리적으로 다르다는 점에서 설명될 수 있다. 즉, IEEE 802.11 LAN 아키텍쳐는 다양하게 구현될 수 있고 각각의 구현예의 물리적 특성에 의해 독립적으로 특정될 수 있다.
DS는, 다수의 BSS의 심리스 통합(seamless integration)을 제공하고 어드레스를 목적지로 핸들링하는데 필요한 논리적 서비스를 제공함으로써 모바일 장치를 지원할 수 있다.
AP는, 연관된 STA가 WM을 통해 DS를 액세스하도록 하고 STA 기능을 갖는 엔티티를 지칭한다. 데이터는 AP를 통해 BSS 및 DS 사이에서 이동할 수 있다. 예를 들어, 도 2에 도시된 STA2 및 STA3은 STA 기능을 갖고 연관된 STA(STA1 및 STA4)가 DS를 액세스하도록 하는 기능을 제공한다. 또한, 모든 AP가 기본적으로 STA에 대응하기 때문에, 모든 AP는 어드레싱가능한 엔티티이다. WM 상의 통신을 위해 AP에 의해 사용되는 어드레스는 DSM 상의 통신을 위해 AP에 의해 사용되는 어드레스와 항상 동일할 필요는 없다.
AP와 연관된 STA 중의 하나로부터 AP의 STA 어드레스로 송신되는 데이터는 비제어(uncontrolled) 포트에 의해 항상 수신될 수 있고 IEEE 802.1X 포트 액세스 엔티티에 의해 처리될 수 있다. 제어(controlled) 포트가 인증되면, 송신 데이터 (또는 프레임)가 DA로 송신될 수 있다.
도 3은 본 발명이 적용될 수 있는 IEEE 802.11 시스템의 또 다른 예시적인 구조를 나타내는 도면이다. 도 2의 구조에 더하여, 도 3은 넓은 커버리지를 제공하는 확장된 서비스 세트(ESS; Extended Service Set)를 개념적으로 나타낸다.
임의의 사이즈 및 복잡도를 갖는 무선 네트워크는 DS 및 BSS로 구성될 수 있다. IEEE 802.11 시스템에서, 이러한 타입의 ESS 네트워크라 한다. ESS는 하나의 DS에 접속된 BSS 세트에 대응할 수 있다. 그러나, ESS는 DS를 포함하지 않는다. ESS 네트워크는 ESS 네트워크가 논리 링크 제어(LLC) 계층에서 IBSS 네트워크로서 나타난다는 점에서 특징이 있다. ESS에 포함되는 STA는 서로 통신할 수 있고 모바일 STA는 LLC에서 하나의 BSS로부터 (동일한 ESS 내의) 다른 BSS로 투명하게 이동가능하다.
IEEE 802.11에서, 도 3의 BSS의 상대적인 물리적 위치는 상정되지 않고 다음의 형태가 모두 가능하다. BSS는 부분적으로 중첩될 수 있고 이 형태는 일반적으로 연속적인 커버리지를 제공하는데 사용된다. BSS는 물리적으로 접속될 수 없고 BSS 간의 논리적 거리는 제한이 없다. BSS는 동일한 물리적 위치에 위치할 수 있고 이 형태는 리던던시를 제공하는데 사용될 수 있다. 하나 이상의 IBSS 또는 ESS 네트워크는 하나 이상의 ESS 네트워크와 동일한 공간에 물리적으로 위치할 수 있다. 이것은, 애드혹 네트워크가 ESS 네트워크가 존재하는 위치에서 동작하는 경우, 상이한 기구(organizations)의 IEEE 802.11 네트워크가 물리적으로 중첩하는 경우, 또는 2 이상의 상이한 액세스 및 보안 폴리시가 동일한 위치에서 필요한 경우, ESS 네트워크 형태에 대응할 수 있다.
도 4는 WLAN 시스템의 예시적인 구조를 나타내는 도면이다. 도 4에서, DS를 포함하는 인프라스트럭쳐 BSS의 예가 도시된다.
도 4의 예에서, BSS1 및 BSS2는 ESS를 구성한다. WLAN 시스템에서, STA는 IEEE 802.11의 MAC/PHY 규정(regulation)에 따라 동작하는 장치이다. STA는 AP STA 및 넌-AP STA를 포함한다. 넌-AP STA는 사용자에 의해 직접 핸들링되는 랩탑 컴퓨터 또는 모바일 폰 등의 장치에 대응한다. 도 4에서, STA1, STA3 및 STA4는 넌-AP STA에 대응하고 STA2 및 STA5는 AP STA에 대응한다.
다음의 설명에서, 넌-AP STA는 단말, 무선 송수신 유닛 (WTRU), UE, 모바일 스테이션(MS), 모바일 단말 또는 모바일 가입자 스테이션(MSS)이라 한다. AP는 다른 무선 통신 분야에서 기지국(BS), Node-B, e-NB(evolved Node-B), BTS(Base Transceiver System), 또는 펨토 BS에 대응하는 개념이다.
PPDU 포맷
PPDU(Physical layer Protocol Data Unit)는 IEEE 802.11 표준에서 물리(PHY) 계층에서 생성된 데이터 블록이다. 이 문서에서, '프레임'은 다른 언급이 없다면 'PPDU'를 지칭한다. 그러나, 동일한 의미를 갖는'PPDU'라는 용어는 표준화시 변경될 수 있기 때문에 본 발명은 'PPDU'라는 용어로 제한되지 않는다.
도 5는 IEEE 802.11ax에 대한 제안된 PPDU 포맷의 예를 나타내는 도면이다.
PPDU는 4개의 20 MHz 채널을 통해 총 80 MHz 대역폭에서 송신될 수 있다. PPDU는 적어도 하나의 20 MHz 채널을 통해 송신될 수 있다. 이 도면은 80 MHz 대역이 단일 수신 STA에 할당되는 예를 나타낸다. 4개의 20 MHz 채널이 상이한 수신 STA에 할당될 수 있다.
L-STF, L-LTF 및 L-SIG는 각각의 20 MHz 채널에서 64개의 고속 푸리에 변환(FFT) 포인트(또는 64개의 서브캐리어)에 기초하여 생성된 OFDM(Orthogonal Frequency Division Multiplexing) 심볼에서 송신될 수 있다. 이들은 IEEE 802.11a/g/n/ac를 제공하는 레가시 타입의 STA를 위한 것이다.

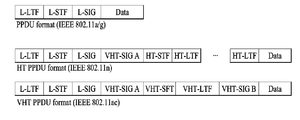

도 6은 쉬운 참조를 위해 IEEE 802.11a/g/n/ac에 따른 다양한 PPDU 포맷을 나타내는 도면이다.
HE-SIG A는 PPDU를 수신하는 STA에 의해 공통으로 수신되는 공통 제어 정보를 포함할 수 있다. HE-SIG A는 2 또는 3개의 OFDM 심볼에서 송신될 수 있다. 또한, HE-SIG A는 각 20 MHz 대역폭마다 복제될 수 있다.
다음 표는 HE-SIG A에 포함되는 정보를 나타낸다. 필드의 이름 또는 비트수는 단지 예시적인 것이며 모든 필드가 필수적인 것은 아니다.
필드 설명
대역폭 PPDU가 송신되는 대역폭을 나타낸다. 예를 들어, 20 MHz, 40 MHz, 80 MHz
칼라 비트 BSS ID를 나타낸다.
MCS HE-SIGB의 MCS를 나타낸다.
N_sym HE-SIG B에 대한 심볼의 수를 나타낸다.
보호 구간 (GI) 지시 HE-SIGB의 CP 길이를 나타낸다 (예를 들어, 0.4, 0.8, 1.6, 2.4)
MU 지시 PPDU가 SU-MIMO PPDU 또는 MU-MIMO PPDU인지를 나타낸다.
DL/UL 지시 PPDU가 AP(상향링크)로 향하는지 또는 STA (하향링크)로 향하는지를 나타낸다.
HE-STF는 MIMO 송신에서 AGC 추정을 개선하는데 사용될 수 있다. HE-LTF는 MIMO 채널을 추정하는데 사용될 수 있다.
HE-SIG B는 각각의 STA가 자신의 데이터(즉, 물리 계층 서비스 데이터 유닛(PSDU))을 수신하는데 필요한 사용자 특정 정보(user-specific information)를 포함할 수 있다. HE-SIG B는 하나 또는 2개의 OFDM 심볼에서 송신될 수 있다. 예를 들어, HE-SIG B는 해당 PSDU의 길이 및 해당 PSDU의 변조 및 코딩 방식(MCS)에 대한 정보를 포함할 수 있다. 다음은 HE- SIG B의 내용의 예이다.
필드 설명
부분 AID
MCS 각각의 STA에 대한 데이터의 MCS를 나타낸다.
스트림 정보 각각의 STA에 대한 공간 스트림의 수를 나타낸다.
인코딩 BCC 또는 LDPC인지를 나타낸다.
빔형성 빔이 형성되는지 아닌지를 나타낸다.
보호 구간(GI) 지시 각각의 STA에 대한 데이터의 CP 길이를 나타낸다.
할당 정보 PPDU가 송신되는 대역폭에서 각각의 STA에 할당된 자원 블록(서브채널 인덱스 또는 서브밴드 인덱스)를 나타낸다.
STBC 공간 시간 블록 코딩
길이 대역폭에서 송신되는 HE PPDU의 길이를 나타낸다.
L-STF, L-LTF, L-SIG 및 HE-SIG A는 20 MHz 채널의 단위로 중복 송신될 수 있다. 예를 들어, PPDU가 4개의 20 MHz 채널을 통해 송신될 때, L-STF, L-LTF, L-STG and HE-SIG A는 20 MHz 채널마다 중복 송신된다.
단위 주파수당 FFT 사이즈는 HE-STF로부터 (또는 HE-SIG A로부터) 추가로 증가될 수 있다. 예를 들어, 256 FFT는 20 MHz 채널에서 사용될 수 있고, 512 FFT는 40 MHz 채널에서 사용될 수 있고, 1024 FFT는 80 MHz 채널에서 사용될 수 있다. FFT 사이즈가 증가되면, OFDM 서브캐리어 간의 간격이 감소하기 때문에 단위 주파수당 OFDM 서브캐리어의 수는 증가하지만, OFDM 심볼 시간이 증가될 수 있다. 효율을 개선시키기 위하여, HE-STF 후의 GI의 길이는 HE-SIG A의 GI의 길이와 동일하게 구성될 수 있다.

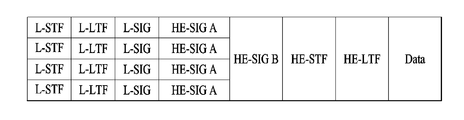

도 7은 IEEE 802.11ax에 대한 제안된 PPDU의 다른 예를 나타내는 도면이다.
PPDU 형성은, HE-SIG B가 HE-SIG A 뒤에 배치되는 것을 제외하고 도 5의 PPDU 형성과 동일하다. 단위 주파수당 FFT 사이즈는 HE-STF (또는 HE-SIG B) 후에 추가로 증가될 수 있다.

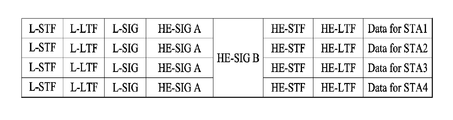

도 8은 IEEE 802.11ax에 대한 제안된 PPDU의 또 다른 예를 나타내는 도면이다.
HE-SIG B가 HE-SIG A 뒤에 배치된다. 20 MHz 채널이 상이한 STA (예를 들어, STA1, STA2, STA3, 및 STA4)에 할당된다. HE-SIG B는 각각의 STA에 특정된 정보를 포함하지만, 전체 대역에 걸쳐 인코딩된다. 즉, HE-SIG B는 모든 STA에 의해 수신될 수 있다. 단위 주파수당 FFT 사이즈는 HE-STF (또는 HE-SIG B) 후에 추가로 증가될 수 있다.
FFT 사이즈가 증가되면, 레가시 STA는 해당 PPDU를 디코딩할 수 없는 종래의 IEEE 802.11a/g/n/ac를 지원한다. 레가시 STA 및 HE STA의 공존을 위해, L-STF, L-LTF, 및 L-SIG가 20 MHz 채널에서 64 FFT를 통해 송신되어 종래의 STA에 의해 수신될 수 있다. 예를 들어, L-SIG는 단일 OFDM 심볼을 차지하고, 단일 OFDM 심볼 시간은 4 us일 수 있고, GI는 0.8 us일 수 있다.
HE-SIG A는 HE STA가 HE PPDU를 디코딩하는데 필요한 정보를 포함하지만, 20 MHz 채널에서 64 FFT를 통해 송신되어 레가시 STA 및 HE STA에 의해 수신될 수 있다. 그 이유는 HE STA가 HE PPDU에 더하여 종래의 HT/VHT PPDU를 수신할 수 있기 때문이다. 이 경우, 레가시 STA 및 HE STA가 HE PPDU를 HT/VHT PPDU로부터 구별할 필요가 있거나 그 반대일 수 있다.
도 9는 PPDU의 분류를 위한 위상 회전의 예를 나타내는 도면이다.
PPDU의 분류를 위해, L-STF, L-LTF 및 L-SIG 후에 송신되는 OFDM 심볼의 성상(constellation)의 위상이 사용된다.
HT/VHT PPDU의 분류를 위해, L-SIG 후에 송신되는 3개의 OFDM 심볼의 위상이 HE-PPDU에서 사용될 수 있다. OFDM 심볼 #1 및 OFDM 심볼 #2의 위상은 회전되지 않지만, OFDM 심볼 #3의 위상은 반시계방향으로 90도 회전한다. BPSK 변조는 OFDM 심볼 #1 및 OFDM 심볼 #2에 사용되고, QBPSK 변조는 OFDM 심볼 #3에 사용된다. HE-SIG A가 L-SIG 후에 3개의 OFDM 심볼에서 송신되면, 모든 OFDM 심볼 #1/#2/#3이 HE-SIG A를 전송하는데 사용된다고 한다.
제안된 PPDU 포맷에 대한 상기 설명에서, PPDU는 제1 타입의 STA(즉, IEEE 802.11a/g/n/ac에 대한 레가시 STA)에 대한 제1 부분('L-part') 및 제2 타입의 STA(즉, 802.11ax STA)에 대한 제2 부분('HE-part')을 갖는 것으로 되어 있다. HE-부분 (예를 들어, HE-STF/HE-LTF/Data)의 일부에 대한 하나의 심볼 듀레이션(duration)은 FFT 사이즈가 증가함에 따라 "X" 배보다 클 수 있다. 바람직하게, 'X'는 4이지만, 유연하게 2, 4 등일 수 있다. "하나의 심볼 듀레이션"에 대한 정보는 HE SIG A에 의해 알려질 수 있다.
상기 설명에 기초하여, HE-LTF의 송수신 방식을 설명한다.
HE-SIG B 구조
광대역 채널에 대한 사용자 특정 정보를 포함하는 HE-LTF를 송신하는 간단한 방식은 (i) 20 MHz에 대한 HE-SIG B의 복제(duplication) 및 (ii) 20 MHz 채널의 각각에 대한 HE-SIG B의 독립 송신에 기초할 수 있다.
제1 접근-복제(approach-duplication) 기반 방식
도 10은 HE-SIG B의 복제를 이용한 본 발명의 일 예를 나타내는 도면이다.
HE-SIG B가 도 10에서처럼 80 MHz 채널을 통해 송신될 때, 20 MHz에 대한 HE-SIG B의 시그널링 정보가 80 MHz 채널을 통해 4번 복제될 수 있다. 이 경우, 복제된 HE-SIG B를 수신하는 STA/AP는 다수의 HE-SIG B 신호를 축적하여 신뢰성을 증가시킨다.
STA/AP가 HE-SIG B의 복제된 신호를 축적하기 때문에, 수신된 신호의 이득이 개선될 수 있다. 예를 들어, HE-SIG B가 40 MHz 채널을 통해 송신되면, HE-SIG B가 2번 송신되어 STA/AP가 3 dB 이득을 얻을 수 있다. HE-SIG B가 80 MHz 채널을 송신되면, 이를 수신한 STA/AP는 6 dB 이득을 얻을 수 있다
그래서, HE-SIG B를 송신하는 STA/AP는 비복제의 경우와 비교하여 더 높은 MCS 레벨로 송신할 수 있다. 물론, MCS 레벨 자체는 송신 STA/AP 및 수신 STA/AP 간의 채널 상태에 기초하여 결정될 수 있지만, HE-SIG B의 복제는 MCS 레벨의 결정에서 추가로 고려될 수 있다.
일 예에서, HE-SIG B에 사용되는 MCS 레벨은 STA/AP에 의해 수신되고 축적된 RTS/CTS 프레임의 신호에 기초하여 결정될 수 있다. 그러나, 이는 HE-SIG B의 MCS 레벨을 결정하기 위한 RTC/CTS 프레임으로서 제한되지 않는다. STA/AP는 복제 방식으로 수신된 다른 신호를 HE-SIG B로서 이용할 수 있다.
복제된 HE-SIG B를 수신하는 STA/AP가 그를 축적하면, STA/AP는 특정 레벨의 간섭 레벨을 추가로 고려할 수 있다. 예를 들어, STA/AP가 HE-SIG B 이외의 복제된 신호(예를 들어, HE-SIG A 또는 HE-SIG A 내의 파일럿 신호)를 수신하면, STA/AP는 특정 20 MHz 채널의 간섭 레벨이 문턱 레벨보다 높은 것으로 결정할 수 있다. 이 경우, STA/AP는 다른 20 MHz 채널의 HE-SIG B 신호를 축적하면서 특정 20 MHz 채널을 통해 수신된 HE-SIG B 신호를 배제할 수 있다. 특정 채널의 간섭은 HE-SIG A 또는 HE-SIG B 내의 파일럿 신호를 이용하여 자기 상관(auto-correlation)에 기초하여 결정될 수 있다.
신호를 수신한 STA/AP는 프라이머리 채널을 통해 수신된 HE-SIG A의 RSSI 및 프라이머리 채널 이외의 다른 채널을 통해 수신된 HE-SIG A의 RSSI에 기초하여 간섭 레벨을 결정할 수 있다. 그 채널의 간섭 레벨이 문턱 레벨을 초과하면, 그 채널을 통해 수신된 HE-SIG B이 축적되지 않는다.
다른 예에서, STA/AP는 L-LTF을 사용하여 간섭 레벨을 결정할 수 있다. 특정 채널의 간섭 레벨이 문턱값을 초과하면, 그 채널을 통해 수신된 HE-SIG B는 축적되지 않는다.
HE-SIG A는 하나의 심볼 신호일 수 있고, 각각의 HE-SIG A 심볼은 4개의 파일럿 톤(tone)을 포함할 수 있다. 여기서, 각각의 심볼은 상이한 파일럿 패턴을 사용할 수 있다. 일 실시예에서, HE-SIG A의 파일럿 패턴의 조합은 HE-SIG B 심볼의 수를 나타낼 수 있다. 예를 들어, HE-SIG A에 대한 심볼이 2이고 파일럿 시퀀스의 길이가 4이면, 4개의 직교 파일럿 시퀀스가 하다마르(Hadamard) 매트릭스에 기초하여 사용될 수 있다.
파일럿 시퀀스 = (1 , 1, 1, 1), (1, -1, 1, -1), (1, 1, -1, -1), (1, -1, -1, 1)
이에 기초하여, HE-SIG B 심볼의 수가 다음과 같이 지시될 수 있다:
인덱스 제1 HE-SIGA 심볼의 파일럿 제2 HE-SIGA 심볼의 파일럿 HE-SIGB 심볼의 수
1 (1 , 1, 1, 1) (1 , 1, 1, 1) 1
2 (1 , 1, 1, 1) (1, -1, 1, -1) 2
3 (1 , 1, 1, 1) (1, 1, -1, -1) 3
4 (1 , 1, 1, 1) (1, -1, -1, 1) 4
5 (1, -1, 1, -1) (1 , 1, 1, 1) 5
6 (1, -1, 1, -1) (1, -1, 1, -1) 5
7 (1, -1, 1, -1) (1, 1, -1, -1) 6
8 (1, -1, 1, -1) (1, -1, -1, 1) 7
9 (1, 1, -1, -1) (1 , 1, 1, 1) 8
10 (1, 1, -1, -1) (1, -1, 1, -1) 9
11 (1, 1, -1, -1) (1, 1, -1, -1) 10
12 (1, 1, -1, -1) (1, -1, -1, 1) 11
13 (1, -1, -1, 1) (1 , 1, 1, 1) 12
14 (1, -1, -1, 1) (1, -1, 1, -1) 13
15 (1, -1, -1, 1) (1, 1, -1, -1) 14
16 (1, -1, -1, 1) (1, -1, -1, 1) 15
이 방식을 이용함으로써, HE-SIG A 및 프리앰블 상의 오버헤드가 감소될 수 있다.
다른 실시예에서, HE-SIG A 심볼의 파일럿 패턴의 조합은 HE-SIG B의 보호 구간(GI) 등의 다른 채널 구성 정보를 나타낼 수 있다. 채널 구성 정보는 각각의 20 MHz 채널을 위해 구성될 수 있다. 일 예에서, HE-SIG A의 제1 심볼의 파일럿 패턴은 이용가능한 채널 대역폭을 나타낼 수 있고, 제1 및 그 다음의 심볼의 파일럿 패턴의 조합은 채널 대역폭 내의 채널 구성 정보를 나타낸다.
제2 접근-독립 송신 방식
도 11은 HE-SIG B의 독립 송신을 이용한 본 발명의 다른 예를 나타내는 도면이다.
도 11에서처럼 HE-SIG B가 80 MHz 채널을 통해 송신되면, 20 MHz에 대한 HE-SIG B의 시그널링 정보가 각각의 20 MHz 채널마다 독립적으로 구성될 수 있다.
도 11에 도시된 바와 같이, HE-SIG B는 레가시 부분(예를 들어, L_STF, L-LTF 및 L-SIG)처럼 1x 구조를 가지고 송신될 수 있다. 시간 도메인 내의 L-STF + L-LTF + L-SIG + HE-SIG A 및 HE-SIG B의 길이는 넓은 대역폭 상황에서 20 MHz 채널마다 서로 동일할 것이다.
그러나, 상술한 바와 같이, HE-SIG B의 시그널링 정보는 사용자 특정 정보를 포함한다. HE-SIG B의 시그널링 정보가 독립적으로 구성되면, 각각의 HE-SIG B의 길이는 시간 도메인에서 다를 수 있다.
도 12 내지 14는 각각의 HE-SIG B의 시그널링 정보가 시간 도메인에서 상이한 길이를 가질 때의 문제점에 대한 해결책을 나타내는 도면이다.
도 12에 도시된 바와 같이, 각각의 HE-SIG B 시그널링 정보의 시간 도메인 길이를 조절하기 위하여, 패딩이 사용될 수 있다. 패딩의 길이는 4개의 HE-SIG B 시그널링 정보 중 최대 길이에 기초하여 결정될 수 있다.
또한, 도 13의 좌측에 도시된 바와 같이, 패딩은 HE-SIG B 시그널링 정보의 제1 부분의 복제(copy)에 기초하여 생성될 수 있다. 또는 도 13의 우측에 도시된 바와 같이, 패딩은 HE-SIG B 시그널링의 마지막 부분의 복제에 기초하여 생성될 수 있다. 복제의 길이는 상술한 바와 같이 결정될 수 있다. 패딩을 갖는 HE-SIG B 시그널링 정보를 수신함으로써, 그를 수신한 STA/AP는 신호를 축적하여 그 신뢰성을 증가시킬 수 있다.
HE-SIG B의 시그널링 정보의 인코딩은 컨볼루션 코딩(CC)을 이용하여 수행될 수 있다. 그래서, 이 인코딩의 테일 비트(tail bit)는 도 14에 도시된 바와 같이 추가될 수 있다. HE-SIG B의 디코딩은 결정된 HE-SIG B 길이 내에서만 수행될 수 있다.
동일한 신호가 패딩되면, PAPR가 증가될 수 있다. 그래서, 일 예에서, 패딩은 랜덤 시퀀스 또는 직교 시퀀스를 이용하여 수행될 수 있다.
HE-SIG B가 레가시 부분(예를 들어, MCS 0 및 BPSK, 1/2 코딩 및 6Mbps 데이터 레이트)과 동일한 숫자점(numerology)을 이용하여 송신되면, HE-SIG B 정보 비트의 길이는 24 비트 (또는 26 비트)의 배수일 수 있다. 그래서, 각 채널의 패딩 비트 길이는 다음에 기초하여 획득될 수 있다.
Z = HE-SIGB 심볼의 수
x = HE-SIGB 정보 비트의 수
패딩 비트 = (Z*(24비트) - x) - (CRC 비트+ 테일 비트)
여기서, "CRC 비트"는 4 내지 8 비트일 수 있고 "테일 비트"는 6 비트일 수 있다.
HE-SIG B는 MCS0 이외의 상이한 MCS를 이용하여 송신될 수 있다. 이 경우, 패딩 길이는 MCS 레벨을 고려함으로써 결정될 수 있다.
Z = HE-SIGB 심볼의 수
x = HE-SIGB 정보 비트의 수
NSD = 컴플렉스 데이터 번호의 수
Y (심볼당 비트) = (NSD * 변조 순서(Mod order) * 코드 레이트)
패딩 비트 = (Z*Y - x) - (CRC 비트 + 테일 비트)
다른 예에서, 각각의 HE-SIG B 채널의 시간 도메인 길이를 조절(align)하기 위하여, HE-SIG B의 시그널링 정보는 결정된 길이에 기초하여 반복될 수 있다. 길이는 모든 HE-SIG B의 최대 길이 또는 HE-SIG B의 최소 공통 배수에 기초하여 결정될 수 있다. 이 반복된 HE-SIG B를 수신하는 STA/AP는 상술한 바와 같이 신뢰성을 향상시킬 수 있다.
HE-SIG A 및 HE-SIG B의 시그널링 정보
상술한 바와 같이, HE-SIG A는 공통 제어 정보를 포함하고 HE-SIG B는 사용자 특정 제어 정보를 포함한다. 그러나, HE-SIG B는 또한 공통 부분 및 사용자 특정 부분을 갖도록 구성될 수 있다.
HE-SIG A는 HE-SIG B에 대한 심볼의 수 및 각각의 HE-SIG B의 대역폭 등의 HE-SIG B의 구성 정보를 포함할 수 있다. 이 정보는 상술한 바와 같이 HE-SIG A의 파일럿 패턴의 조합에 기초하여 전달될 수 있다.
HE-SIG B가 20 MHz 채널마다 독립적으로 구성되면, 이들의 구성 정보는 HE-SIG A에 의해 알려질 수 있다. 그러나, 다른 예에서, 그 정보는 HE-SIG B의 공통 부분에 기초하여 알려질 수 있다. 수신 STA/AP는 HE-SIG A 내의 HE -SIG B 위치 정보(예를 들어, HE-SIG B의 BW) 또는 HE-SIG B의 공통 부분에 기초하여 블라인드 디코딩 오버헤드를 피할 수 있다.
도 15는 HE-SIG B 위치 정보를 시그널링하는 예를 나타내는 도면이다.
도 15에 도시된 바와 같이, HE-SIG B 위치 정보는 STA의 그룹 ID(GID)에 기초하여 시그널링될 수 있다. 그러나, 각각의 STA의 PID가 또한 사용될 수 있다.
도 15에서, GID 0는 STA 0 및 STA 1에 대한 것이고, 이는 제1 HE-SIG B의 위치를 알려준다. GID 1는 STA 3, 4 및 5에 대한 것이고, GID 2는 STA 6에 대한 것이고, GID 3는 STA 7, 8 및 2에 대한 것이다. 그러나, 이것은 단지 구성 예이다.
반면에, GID (또는 PID) 및 채널 지시 비트 간의 매핑 관계가 미리 결정될 수 있다. 이 미리 결정된 매핑 관계를 이용함으로써, 채널은 STA의 각각(그룹)에 좀더 유연하게 할당될 수 있다.
도 16은 채널 지시 비트 및 GID 간의 매핑 관계를 이용하는 예를 나타내는 도면이다.
최대 대역폭이 80 MHz이면, 4개의 20 MHz 채널이 존재하여, 채널 지시 비트가 2비트 길이를 가질 수 있다. 다음의 표는 채널 지시 비트의 일 예를 나타낸다.
인덱스 지시 비트 채널 번호
1 00 1
2 01 2
3 10 3
4 11 4
이 채널 지시 비트를 이용하여, 도 16에 도시된 바와 같이, HE-SIG B의 채널이 STA의 각각(그룹)에 더 유연하게 할당될 수 있다. 채널 지시 비트는 BSS 가능 BW(BSS capable BW)에 기초하여 상이하게 결정되어, BSS마다 상이할 수 있다. 그러나, 11ax 시스템에 의해 지원되는 최대 대역폭에 기초하여 공통으로 결정될 수 있다.
(복제(duplication) 및 독립 송신을 이용한) 제3 접근-하이브리드 방식
본 발명의 바람직한 실시예에서, HE-SIG B의 시그널링 정보는 특정 대역폭 내에서 독립적으로 구성되지만, 동일한 대역폭의 다른 채널에 복제될 수 있다.
도 17은 본 발명의 바람직한 실시예의 하나의 예를 나타낸다.
도 17에 도시된 바와 같이, 40 MHz에 대한 HE-SIG B의 시그널링 정보는 상술한 제2 접근처럼 20 MHz 채널에 대한 HE-SIG B의 2개의 독립 시그널링 정보를 포함한다. 그러나, 최대 대역폭이 80 MHz이면, 제1 40 MHz 채널에 대한 HE-SIG B의 시그널링 정보가 제2 40 MHz 채널 상에 복제된다. 예를 들어, 20 MHz 채널에 대한 2개의 독립 시그널링 정보가 'A' 및 'B'로서 식별되면, 80 MHz 채널에 대한 시그널링 정보는 도 17에 도시된 바와 같이 'A', 'B', 'A' 및 'B'일 수 있다.
HE-SIG B의 할당 정보가 그 채널을 통해 송신된 HE-SIG B 내에 포함될 수 있다. 예를 들어, 제1 및 제3 채널을 통해 송신되는 HE-SIG B는 제1 및 제3 20 MHz 채널의 할당 정보를 포함할 수 있다. HE-SIG B 할당 정보의 각각은 20 MHz 채널에 대한 26 유닛, 52 유닛, 108 유닛 및 242 유닛과 같은 가변 RU 사이즈를 이용하여 구성될 수 있다.
반면에, 제1 20 MHz 채널을 통해 송신된 HE-SIG B는 데이터 부분의 제1 40 MHz에 대한 할당 정보를 포함할 수 있다. 이 경우, 할당 정보는, 기본 청크(chunk)로서 40MHz를 고려하여 26 유닛, 52 유닛, 108 유닛 및 242 유닛과 같은 가변 RU 사이즈를 이용함으로써 구성되거나 20 MHz 채널마다 26 유닛, 52 유닛, 108 유닛 및 242 유닛과 같은 가변 RU 사이즈를 이용하여 구성될 수 있다.
할당 정보 및 각각의 HE-SIG B 간의 상기 매핑 관계는 단지 예시적인 것이다. 또한, 40 MHz 채널 내의 독립 신호의 위치는 변경될 수 있다.
40 MHz 신호를 복제함으로써, 인코더 및 디코더의 수는 2일 수 있고, 따라서 구성이 쉽다.
도 18은 본 발명의 바람직한 실시예의 다른 예를 나타낸다.
도 18에서, 20 MHz 채널에 대한 HE-SIG B의 시그널링 정보가 제1 40 MHz 채널 내에서 복제된다. 그러나, 제2 40 MHz 채널에 대한 HE-SIG B의 시그널링 정보는 제1 40 MHz에 대한 HE-SIG B의 시그널링 정보와 독립적일 수 있다. 예를 들어, 20 MHz 채널에 대한 2개의 독립 시그널링 정보가 'A' 및 'B'로 식별되면, 80 MHz 채널에 대한 시그널링 정보는 도 18에 도시된 바와 같이 'A', 'A', 'B' 및 'B'일 수 있다.
도 19는 본 발명의 바람직한 실시예의 일 예를 나타낸다. 특히, 도 19는 최대 대역폭이 160 MHz인 경우를 나타낸다.
도 17에 대하여 설명한 원리가 또한 이 경우에 적용된다. 즉, 40 MHz 채널에 대한 HE-SIG B의 시그널링 정보는 20 MHz 채널에 대한 HE-SIG B의 2개의 독립 시그널링 정보를 포함할 수 있다. 그러나, 최대 대역폭이 160 MHz이면, 제1 40 MHz 채널에 대한 HE-SIG B의 시그널링 정보는 제2, 제3 및 제4 40 MHz 채널 상에 복제된다.
20 MHz 채널에 대한 2개의 독립 시그널링 정보가 'A' 및 'B'로 식별되면, 160 MHz 채널에 대한 시그널링 정보는 도 19에 도시된 바와 같이 'A', 'B', 'A', 'B' , 'A', 'B', 'A' and 'B'일 수 있다.
80 MHz에서와 동일한 구조를 사용함으로써, 인코더 및 디코더의 사이즈가 동일할 수 있다. 또한, 하이브리드 방식을 이용함으로써, 유연성 및 간략화가 달성될 수 있다.
도 20 내지 23은 본 발명의 바람직한 실시예의 다른 예들을 나타낸다.
도 20 내지 23은 최대 대역폭이 160 MHz인 경우에 대한 것이다. 상기 'A' and 'B'의 동일한 정의를 이용하여, 도 20은 'A', 'A', 'A', 'A', 'B', 'B', 'B' 및 'B' 구조를 나타내고, 도 21은 'A', 'A', 'B', 'B', 'A', 'A', 'B' 및 'B' 구조를 나타내고, 도 22은 'A', 'B', 'C', 'D', 'A', 'B', 'C' 및 'D' 구조를 나타내고, 도 23은 'A', 'A', 'B', 'B', 'C', 'C', 'D' 및 'D' 구조를 나타낸다.
도 24는 본 발명의 바람직한 실시예에 따른 프레임의 세부 구조를 나타낸다.
도 24에 도시된 바와 같이, HE-SIG B는 공통 부분 및 사용자 특정 부분을 포함할 수 있다. 공통 부분은 공통 제어 정보를 나타내는 공통 비트 및 그 뒤의 테일 비트를 포함할 수 있다. 사용자 특정 부분은 각각의 사용자에게 특정된 시그널링 정보를 가질 수 있다.
바람직하게, 2명의 사용자가 함께 그룹핑되고 HE-SIG-B의 사용자 특정 구간에서 각각의 BCC 블록에서 공동으로 인코딩된다. 마지막 사용자 정보의 바로 뒤에 (사용자의 수가 홀수이거나 짝수인 것에 관계없이) 테일 비트가 뒤따르고 패딩 비트는 이들 테일 비트 후에만 추가될 수 있다.
일 예에서, CRC가 도 24에 도시된 바와 같이 추가될 수 있지만, 생략될 수 있다.
패딩 비트를 갖는 HE-SIG B 필드가 STA에 의해 수신되면, STA가 테일 비트까지 디코딩하는 것이 좋을 수 있다. 즉, STA는 패딩 비트까지 디코딩하도록 시도할 필요는 없다.
도 25는 본 발명의 실시예에 따른 무선 장치의 블록도이다.
STA(10)는 프로세서(11), 메모리(12) 및 트랜시버(13)를 포함할 수 있다. 트랜시버(13)는 무선 신호를 송수신할 수 있고, 예를 들어, IEEE 802 시스템의 물리 계층을 구현할 수 있다. 프로세서(11)는 트랜시버(13)에 접속되고 IEEE 802 시스템의 물리 계층 및/또는 MAC 계층을 구현한다. 프로세서(11)는 본 발명의 상술한 다양한 실시예에 따라 동작을 수행하도록 구성될 수 있다. 또한, 본 발명의 다양한 실시예에 따라 동작을 수행하는 모듈은 메모리(12)에 저장되고 프로세서(11)에 의해 실행될 수 있다. 메모리(12)는 프로세서(11)의 내부 또는 외부에 배치될 수 있고 기지의 수단에 의해 프로세서(11)에 접속될 수 있다.
도 25에서, 본 발명의 실시예에 따른 STA(10)는 응답 프로세스를 수행하도록 구성될 수 있다. 프로세서(11)는 응답을 요구하는 프레임(PPDU)를 트랜시버(13)를 통해 또다른 STA로 송신하도록 구성될 수 있다.
상술한 장치의 특정 구성은 본 발명의 상술한 다양한 실시예가 독립적으로 적용되거나 2개이상의 실시예가 동시에 적용될 수 있도록 구현될 수 있다. 명료화를 위해 반복 설명은 생략한다.
본 발명의 실시예는 다양한 수단, 예를 들어, 하드웨어, 펌웨어, 소프트웨어 또는 이들의 조합과 같은 다양한 수단들에 의하여 구현될 수도 있다.
하드웨어 설정에 있어서, 본 발명의 실시예에 따른 방법은 하나 이상의 ASIC(application specific integrated circuits), DSP(digital signal processors), DSPD(digital signal processing devices), PLD(programmable logic devices), FPGA(field programmable gate arrays), 프로세서, 콘트롤러, 마이크로 콘트롤러, 마이크로 프로세서 등에 의해 구현될 수 있다.
펌웨어나 소프트웨어에 의한 구현의 경우, 본 발명의 일 실시예는 이상에서 설명된 기능 또는 동작들을 수행하는 모듈, 절차, 함수 등의 형태로 구현될 수 있다. 소프트웨어 코드는 메모리 유닛에 저장되어 프로세서에 의해 구동될 수 있다. 상기 메모리 유닛은 상기 프로세서 내부 또는 외부에 위치하여, 이미 공지된 다양한 수단에 의해 상기 프로세서와 데이터를 주고 받을 수 있다.
본 발명의 다양한 실시예는 IEEE 802.11 시스템의 컨텍스트에서 기술되었지만, 본 발명은 동일한 방식에 의해 다양한 무선 통신 시스템들에 적용될 수 있다.

Claims (15)

  1. 무선 통신 시스템에서 제2 타입의 스테이션(STA)을 위해 시그널링 필드(SIG)를 갖는 프레임을 송신하는 방법으로서,
    제1 타입의 STA에 대한 제1 부분 및 상기 제2 타입의 STA에 대한 제2 부분을 갖는 프레임을 준비하는 단계 - 상기 제2 부분은 공통 제어 정보에 대한 제1 시그널링 필드(HE-SIG A) 및 사용자 특정 제어 정보를 포함하는 시그널링 정보에 대한 제2 시그널링 필드(HE-SIG B)를 포함하고, 상기 프레임의 제1 부분은 서로 다른 제2 시그널링 필드(HE-SIG B)에 대한 상이한 시그널링 정보를 포함하고, 상기 프레임의 제2 부분은 상기 제1 부분과 상기 제2 시그널링 필드(HE-SIG B)에 대한 동일한 시그널링 정보를 포함함 -; 및
    상기 준비된 프레임을 하나 이상의 STA로 송신하는 방법.
  2. 제1항에 있어서, 상기 제1 부분 및 상기 제2 부분은 주파수 도메인에서 인터레이스(interlace)되는 방법.
  3. 제1항에 있어서,
    상기 제1 부분의 각각 및 상기 제2 부분의 각각은 20 MHz 대역폭을 갖는 방법.
  4. 제1항에 있어서,
    제2 시그널링 필드(HE-SIG B)에 대한 독립 시그널링 정보는 제1 40 MHz 대역폭 내에서 20 MHz 대역폭마다 송신되고,
    상기 프레임이 80 MHz 이상의 대역폭에서 송신될 때, 상기 제1 40 MHz 대역폭의 시그널링 정보는 제2 40 MHz 대역폭에 복제되는 방법.
  5. 제1항에 있어서, 제2 시그널링 필드(HE-SIG B)에 대한 제1 시그널링 정보는 제1 40 MHz 대역폭의 제1 20 MHz 대역폭에서 송신되고 제2 시그널링 필드(HE-SIG B)에 대한 제2 시그널링 정보는 제1 40 MHz 대역폭의 제2 20 MHz 대역폭에서 송신되고, 상기 제1 시그널링 정보 및 상기 제2 시그널링 정보는 독립 시그널링 정보이고, 상기 제1 시그널링 정보는 제2 40 MHz 대역폭의 제3 20 MHz 대역폭에서 송신되고 상기 제2 시그널링 정보는 제2 40 MHz 대역폭의 제4 20 MHz 대역폭에서 송신되는 방법.
  6. 제5항에 있어서, 프레임이 160 MHz 대역폭에서 송신될 때 상기 제1 40 MHz 대역폭의 시그널링 정보가 제3 및 제4 40 MHz 대역폭에 추가로 복제되는 방법.
  7. 제1항에 있어서, 상기 제1 시그널링 필드(HE-SIG A)의 공통 제어 정보는 20 MHz 대역폭마다 복제되는 방법.
  8. 제1항에 있어서, 상기 사용자 특정 제어 정보는 하향링크 OFDMA(orthogonal frequency divisional multiple access)에 대하여 각각의 스테이션(STA)에 대한 자원 단위 할당 및 MCS(modulation and coding scheme)를 포함하는 방법.
  9. 제1항에 있어서, 상기 제2 시그널링 필드(HE SIG B)의 시그널링 정보는 공통 제어 정보 부분 및 사용자 특정 제어 정보 부분을 포함하는 방법.
  10. 제1항에 있어서, 상기 제1 시그널링 필드(HE-SIG A)의 공통 제어 정보는 상기 제2 시그널링 필드(HE-SIG B)에 대한 자원 할당 정보를 포함하는 방법.
  11. 제1항에 있어서, 상기 프레임의 제1 부분은 20 MHz 대역폭마다 복제되는 방법.
  12. 제1항에 있어서, 상기 제2 시그널링 필드는 사용자 특정 제어 정보 및 그 뒤의 하나 이상의 테일 비트를 포함하고, 상기 테일 비트 뒤에는 하나 이상의 패딩 비트가 뒤따르는 방법.
  13. 무선 통신 시스템에서 제2 타입의 스테이션(STA)에 의해 시그널링 필드(SIG)를 갖는 프레임을 수신하는 방법으로서,
    제1 타입의 STA에 대한 제1 부분 및 상기 제2 타입의 STA에 대한 제2 부분을 갖는 프레임을 수신하는 단계를 포함하고,
    상기 제2 부분은 공통 제어 정보에 대한 제1 시그널링 필드(HE-SIG A) 및 사용자 특정 제어 정보를 포함하는 시그널링 정보에 대한 제2 시그널링 필드(HE-SIG B)를 포함하고, 상기 프레임의 제1 부분은 서로 다른 제2 시그널링 필드(HE-SIG B)에 대한 상이한 시그널링 정보를 포함하고, 상기 프레임의 제2 부분은 상기 제1 부분과 상기 제2 시그널링 필드(HE-SIG B)에 대한 동일한 시그널링 정보를 포함하는 방법.
  14. 제13항에 있어서, 상기 제2 시그널링 필드는 상기 사용자 특정 제어 정보 및 그 뒤의 하나 이상의 테일 비트를 포함하고, 상기 테일 비트 뒤에는 하나 이상의 패딩 비트가 뒤따르는 방법.
  15. 제14항에 있어서, 상기 수신된 프레임을 디코딩하는 단계는 상기 테일 비트까지 상기 제2 시그널링 필드를 디코딩하는 단계를 포함하는 방법.
KR1020177020685A 2015-02-02 2016-01-22 He-sig b를 송수신하는 방법 및 장치 Active KR102562189B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US201562110608P 2015-02-02 2015-02-02
US62/110,608 2015-02-02
PCT/KR2016/000728 WO2016126034A1 (en) 2015-02-02 2016-01-22 Methods and apparatus for transmitting/receiving he-sig b

Publications (2)

Publication Number Publication Date
KR20170110596A true KR20170110596A (ko) 2017-10-11
KR102562189B1 KR102562189B1 (ko) 2023-08-01

Family

ID=55486427

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020177020685A Active KR102562189B1 (ko) 2015-02-02 2016-01-22 He-sig b를 송수신하는 방법 및 장치

Country Status (9)

Country Link
US (1) US11057253B2 (ko)
EP (2) EP3051764B1 (ko)
JP (1) JP6463490B2 (ko)
KR (1) KR102562189B1 (ko)
CN (2) CN112953876B (ko)
AU (1) AU2016216286B2 (ko)
CA (1) CA2973468C (ko)
MX (1) MX2017009078A (ko)
WO (1) WO2016126034A1 (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020040552A1 (ko) * 2018-08-23 2020-02-27 엘지전자 주식회사 무선랜 시스템에서 새로운 밴드에서 동작하는 통신 개체에 관한 정보를 획득하는 방법 및 장치
KR20230020929A (ko) * 2021-08-04 2023-02-13 센스콤 세미컨덕터 씨오., 엘티디. 무선 통신 시스템에서 a-ppdu를 포함하는 다중 사용자 캐스케이딩 시퀀스를 지원하는 방법 및 장치

Families Citing this family (22)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10371783B2 (en) 2014-08-18 2019-08-06 Mediatek Inc. Direction finding antenna format
WO2016089078A1 (ko) * 2014-12-02 2016-06-09 엘지전자 주식회사 무선랜 시스템에서 광대역 프레임의 자원 할당 방법 및 이를 위한 장치
KR102570804B1 (ko) 2015-03-06 2023-08-24 인터디지탈 패튼 홀딩스, 인크 무선 근거리 통신 네트워크(wlan) 장기 심벌 지속기간 이행용 방법 및 시스템
US9876544B2 (en) * 2015-04-30 2018-01-23 Intel IP Corporation Apparatus, system and method of multi-user wireless communication
US9912452B2 (en) * 2015-07-07 2018-03-06 Intel IP Corporation High efficiency signal field encoding structure
ES2922074T3 (es) * 2015-07-28 2022-09-07 Lg Electronics Inc Método de transmisión de tramas inalámbricas en base a la clasificación del campo de señalización de cada banda y dispositivo para el mismo
EP3139532B1 (en) * 2015-09-07 2018-12-12 MediaTek Inc. He-sig-b common field formats and allocation
CN107872307B (zh) * 2015-09-28 2021-03-19 联发科技股份有限公司 确定资源单元的方法，资源单元相关信息传输方法及相应装置
US11019559B2 (en) 2015-12-09 2021-05-25 Mediatek Inc. VHT operation information subfield design in WLAN
US10356784B2 (en) * 2016-06-14 2019-07-16 Lg Electronics Inc. Method and apparatus for constructing control field including information regarding resource unit in wireless local area network system
US9967073B2 (en) * 2016-06-15 2018-05-08 Qualcomm Incorporated Full bandwidth multicast indication to multiple users
MX2019001644A (es) * 2016-09-01 2019-07-04 Panasonic Ip Corp America Dispositivo de transmision y metodo de transmision.
ES3032985T3 (en) * 2017-01-09 2025-07-29 Wilus Inst Standards & Tech Inc Wireless communication method and wireless communication terminal for signaling multi-user packet
CN109756297B (zh) 2017-11-03 2021-11-19 华为技术有限公司 下行ppdu的发送与接收方法及装置
US10880066B2 (en) * 2018-01-30 2020-12-29 Qualcomm Incorporated Multiplexing clients in wireless local area network transmissions
CN116388943B (zh) * 2018-07-25 2024-03-15 华为技术有限公司 资源单元指示方法、装置及存储介质
CN112217776B (zh) * 2019-07-12 2023-08-22 华为技术有限公司 数据发送和接收方法及装置
CN116684933A (zh) 2019-09-09 2023-09-01 华为技术有限公司 正交频分多址接入ofdma混合传输方法和装置
CN115362659B (zh) 2020-02-11 2024-05-07 Lg电子株式会社 在无线lan系统中通过宽带接收ppdu的方法和设备
EP4221007A4 (en) * 2020-10-16 2023-11-08 Huawei Technologies Co., Ltd. COMMUNICATION METHOD AND DEVICE FOR WIFI SYSTEM
US11457100B2 (en) * 2021-01-25 2022-09-27 Rohde & Schwarz Gmbh & Co. Kg Classification method and classification module
US12483457B2 (en) * 2023-05-19 2025-11-25 Nxp Usa, Inc. Method and apparatus for bandwidth detection in wireless networks

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20110103357A (ko) * 2010-03-12 2011-09-20 한국전자통신연구원 Ｍｉｍｏ 시스템에서 데이터를 송수신하는 방법 및 장치
KR20130040145A (ko) * 2011-10-13 2013-04-23 한국전자통신연구원 통신 시스템에서 데이터 송수신 장치 및 방법
KR20140009571A (ko) * 2011-05-13 2014-01-22 퀄컴 인코포레이티드 복수의 포맷들을 갖는 패킷들의 무선 통신을 위한 시스템들 및 방법들
WO2014172201A1 (en) * 2013-04-15 2014-10-23 Qualcomm Incorporated Systems and methods for backwards-compatible preamble formats for multiple access wireless communication
KR20150005655A (ko) * 2012-04-24 2015-01-14 엘지전자 주식회사 무선랜 시스템에서 부분 연관 식별자를 포함하는 프레임 송수신 방법 및 장치

Family Cites Families (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8311133B2 (en) * 2007-07-26 2012-11-13 Qualcomm Incorporated Method and apparatus for sensing signaling parameters in a wireless communications network
EP2420023B1 (en) 2009-04-13 2014-08-27 Marvell World Trade Ltd. Physical layer frame format for WLAN
US8867574B2 (en) 2010-06-02 2014-10-21 Qualcomm Incorporated Format of VHT-SIG-B and service fields in IEEE 802.11AC
US8804559B2 (en) * 2010-11-12 2014-08-12 Mediatek Singapore Pte Ltd. Methods for monitoring channel sounding quality in WLAN devices
US9179300B2 (en) 2011-03-02 2015-11-03 Qualcomm Incorporated Station-centric multi-user multiple input multiple output (MU-MIMO)
US9203586B2 (en) 2011-06-15 2015-12-01 Lg Electronics Inc. Method for transmitting and receiving data unit based on uplink multiple user multiple input multiple output transmission and apparatus for the same
WO2013055117A2 (ko) * 2011-10-14 2013-04-18 엘지전자 주식회사 무선랜 시스템에서 상향링크 신호를 처리하는 방법 및 장치
KR101758970B1 (ko) * 2011-12-06 2017-07-17 엘지전자 주식회사 무선랜 시스템에서 채널 사운딩 수행 방법 및 이를 지원하는 장치
US8811507B2 (en) 2012-04-09 2014-08-19 Qualcomm Incorporated Systems and methods for wireless communication in sub gigahertz bands
US9455773B2 (en) * 2013-07-15 2016-09-27 Electronics And Telecommunications Research Institute Uplink multi-user multiple-input and multiple-output (UL MU-MIMO) transmission request method in UL MU-MIMO communication
WO2015182372A1 (ja) * 2014-05-26 2015-12-03 シャープ株式会社 無線送信装置、無線受信装置、および通信方法
US10257837B2 (en) 2014-10-08 2019-04-09 Lg Electronics Inc. Method for transmitting frame in wireless LAN system
WO2016061912A1 (zh) * 2014-10-20 2016-04-28 华为技术有限公司 无线局域网中的信令的发送、接收方法及装置
US9806927B2 (en) * 2015-01-21 2017-10-31 Intel IP Corporation Method, apparatus, and computer readable medium for signaling high efficiency packet formats using a legacy portion of the preamble in wireless local-area networks

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20110103357A (ko) * 2010-03-12 2011-09-20 한국전자통신연구원 Ｍｉｍｏ 시스템에서 데이터를 송수신하는 방법 및 장치
US20120213305A1 (en) * 2010-03-12 2012-08-23 Electronics And Telecommunications Research Institute Method and apparatus for transmitting and receiving data in a mimo system
KR20140009571A (ko) * 2011-05-13 2014-01-22 퀄컴 인코포레이티드 복수의 포맷들을 갖는 패킷들의 무선 통신을 위한 시스템들 및 방법들
KR20130040145A (ko) * 2011-10-13 2013-04-23 한국전자통신연구원 통신 시스템에서 데이터 송수신 장치 및 방법
KR20150005655A (ko) * 2012-04-24 2015-01-14 엘지전자 주식회사 무선랜 시스템에서 부분 연관 식별자를 포함하는 프레임 송수신 방법 및 장치
WO2014172201A1 (en) * 2013-04-15 2014-10-23 Qualcomm Incorporated Systems and methods for backwards-compatible preamble formats for multiple access wireless communication

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020040552A1 (ko) * 2018-08-23 2020-02-27 엘지전자 주식회사 무선랜 시스템에서 새로운 밴드에서 동작하는 통신 개체에 관한 정보를 획득하는 방법 및 장치
US11985588B2 (en) 2018-08-23 2024-05-14 Lg Electronics Inc. Method and device for obtaining information about communication entity operating in new band in wireless LAN system
US20240236829A1 (en) * 2018-08-23 2024-07-11 Lg Electronics Inc. Method and device for obtaining information about communication entity operating in new band in wireless lan system
US12363622B2 (en) * 2018-08-23 2025-07-15 Lg Electronics Inc. Method and device for obtaining information about communication entity operating in new band in wireless LAN system
KR20230020929A (ko) * 2021-08-04 2023-02-13 센스콤 세미컨덕터 씨오., 엘티디. 무선 통신 시스템에서 a-ppdu를 포함하는 다중 사용자 캐스케이딩 시퀀스를 지원하는 방법 및 장치

Also Published As

Publication number Publication date
CN112953876A (zh) 2021-06-11
EP3860069B1 (en) 2022-03-30
US11057253B2 (en) 2021-07-06
MX2017009078A (es) 2017-11-09
CA2973468A1 (en) 2016-08-11
EP3860069A1 (en) 2021-08-04
JP6463490B2 (ja) 2019-02-06
CN107210989A (zh) 2017-09-26
AU2016216286A1 (en) 2017-07-20
KR102562189B1 (ko) 2023-08-01
CA2973468C (en) 2020-08-18
AU2016216286B2 (en) 2018-12-06
EP3051764A1 (en) 2016-08-03
US20170373901A1 (en) 2017-12-28
CN112953876B (zh) 2023-06-06
WO2016126034A1 (en) 2016-08-11
JP2018507602A (ja) 2018-03-15
EP3051764B1 (en) 2021-05-19
CN107210989B (zh) 2021-03-09

Similar Documents

Publication Publication Date Title
KR102562189B1 (ko) He-sig b를 송수신하는 방법 및 장치
US12185373B2 (en) Method and apparatus for transmitting data in wireless communication system
US10701730B2 (en) Method for transmitting data in wireless communication system and apparatus therefor
US10749659B2 (en) Methods and apparatus for transmitting/receiving HE-LTF
EP3104568B1 (en) Method and apparatus for receiving data unit
CN107078894B (zh) 使用包括多个子载波的资源单元发送信号的方法和设备
EP3217588B1 (en) Method and device for allocating resource unit on basis of container in wireless lan
EP3206326B1 (en) Method and apparatus for transmitting data on resource units including pilot tones in wlan
WO2016021819A1 (ko) 서로 다른 길이의 가드 인터벌을 포함하는 데이터 단위를 전송하는 방법 및 장치
CN107113829A (zh) 在wlan中根据资源分配设置来分配无线资源的方法和设备
CN106797290B (zh) 在无线通信系统中支持灵活资源分配的方法及其设备

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20170724

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20210111

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20221219

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20230602

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20230727

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20230728

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
