Abstract

본 발명은 RGNE (RNA-guided engineered nuclease) RNP의 복합체를 이용하여 DNA 도입 없이 미세조류의 유전자를 교정하는 방법, 및 유전자가 교정된 미세조류 변이체를 제공한다. 본 발명에 따른 유전자 교정 방법은 DNA 도입 없이 원하는 유전자를 정확하게 선택적으로 교정할 수 있다는 이점을 갖는다.

Description

ＲＧＥＮ ＲＮＰ를 이용한 미세조류의 교정 방법{Method for gene editing in microalgae using RGEN RNP}
본 발명은 RGEN RNP를 이용한 미세조류의 교정 방법에 관한 것이다.
미세조류(microalgae)는 이산화탄소와 물을 원료로 광합성을 하는 단세포 생물로서 고등식물보다 세포분열 및 성장의 주기가 매우 짧아(약 5-8시간) 건강보조식품, 항노화 성분, DHA, 화장품 원료 등의 유용한 고부가가치 산업용 소재로 이용되는 경제적 잠재력이 높은 생물자원이다. 그 중에서 클라미도모나스(Chlamydomonas reinhardtii)는 미세조류 연구에서 모델종으로서 가장 많이 연구가 되어 왔으며 genome project가 완성되어 유전자 연구 및 조작에 용이하다. 학술적 연구뿐만 아니라 산업분야에서 활용하기 위한 다양한 연구가 진행 중이다.
한편, 크리스퍼 유전자 가위(RNA-guided engineered nuclease; RGEN)는 2013년 처음 개발된 이래, 지난 2년 여간 비약적으로 발전하여 인간세포는 물론, 가축, 곤충, 벼, 밀과 같은 식물세포, 병원균 등 다양한 종에 대하여 폭넓게 이용되고 있다. 이 방법은 박테리아가 외부 DNA의 침입을 막고자 형성한 크리스퍼 면역시스템을 유전자가위로 차용한 것이다. 즉, 특정 유전자의 염기서열을 찾아가는 염기서열 조각(크리스퍼 부분)을 제작해 절단 효소인 카스9(Cas9)와 짝을 이루게 하면, 짝을 이룬 크리스퍼 시스템은 표적이 되는 DNA 염기서열에 달라붙어 절단한다. 크리스퍼 유전자 가위는 현재까지 개발된 가위 중에 가장 제작이 용이하고 저렴할 뿐 아니라 정확성과 효율성도 높은 것으로 확인되었다.
최근 크리스퍼 유전자 가위를 세포에 도입하는데 있어 외부 DNA 삽입 없는(DNA-free) 가이드 RNA와 단백질 복합체(ribonucleoprotein, RNP)로 전달하는 방법이 개발되었다. 이를 이용한 미세조류를 형질전환 시키는 방법은 매우 획기적인 기술적 도약으로 미세조류 이용 산업 분야의 패러다임을 바꿀 수 있을 것으로 기대된다.
기존의 징크핑거뉴클레아제 (zinc finger nuclease; ZFN), 탈렌(transcription activator-like effector nuclease; TALEN), 크리스퍼 유전자 가위(RGEN)와 같은 유전자 가위를 DNA 플라스미드를 통하여 도입하여 형질 전환시키는 경우, 형질전환체를 만드는 과정에서 외부 DNA를 삽입하였기 때문에, GMO(Genetically Modified Organism)로 분류될 가능성이 높아 식품 및 기타 산업적 활용에 제약이 있으리라 예상된다. 따라서, non-GMO 미세조류의 기술적 돌파구가 요구되는 실정이다.
국제 공개 특허 제2015-086795호
본 발명의 목적은 표적 유전자에 특이적인 가이드 RNA 및 Cas 단백질의 RGEN(RNA guided endonuclease) RNP(ribonucleoprotein) 복합체를 이용하여 외부 DNA 도입 없이 미세조류의 유전자를 교정하는 방법; 및 유전자가 교정된 미세조류 변이체를 제공하는 것이다.
상기와 같은 목적을 달성하기 위해서, 본 발명자들은 식품 산업에서 문제가 될 가능성이 있는 유전적 재조합 방법이 아닌 다른 변이를 이용하여 야생형 또는 종래 존재하던 미세조류의 부족한 생산성을 해결할 수 있는 조류를 개발하기 위해 노력한 결과, DNA 도입 없이 미세조류의 유전자를 교정하는 방법을 개발함으로써 본 발명을 완성하였다. 특히, 본 발명자들은 DNA-free RGEN RNP를 미세조류에 적용함에 있어, 많은 시행착오를 거치면서 미세조류 중에서도 세포벽이 변이 또는 화학 처리되어 약화된 미세조류에 대하여 RGEN RNP 복합체 적용 시 세포 수, 가이드 RNA 농도, Cas9 단백질 농도의 최적 조건을 확립하여 적합한 미세조류의 유전자 교정방법을 개발하게 되었다.
이러한 측면에서 본 발명은 표적 유전자에 특이적인 가이드 RNA 및 Cas 단백질의 RGEN(RNA guided endonuclease) RNP(ribonucleoprotein) 복합체를 세포벽을 변이시키거나 화학 처리하여 약화시킨 미세조류에 직접 도입하는 단계를 포함하는 미세조류의 유전자 교정방법을 제공한다.
또한, 본 발명은 상기 교정 방법에 의해 제조된 미세조류 변이체를 제공한다.
본 발명은 미세조류 클라미도모나스 레인하드티아이(Chlamydomonas reinhardtii)에서 DNA 도입이 없이 크리스퍼 유전자 가위를 이용하여 원하는 유전자를 선택적으로 녹아웃 하는 신규한 형질 전환 방법이다. 크리스퍼 유전자가위를 세포에 도입하는데 있어 DNA 형태로 도입하여 발현시키지 않고 가이드 RNA와 단백질 복합체(ribonucleoprotein, RNP)로 전달하는 방법을 이용한다. 본 발명에 따른 유전자의 교정방법은 외부 DNA 도입 없이 원하는 유전자를 정확하게 선택적으로 교정할 수 있다는 이점을 갖는다.
이 방법을 적용하여 클라미도모나스의 CpFTSY와 ZEP 유전자를 타켓으로 각각의 유전자가 녹아웃된 돌연변이체를 제조하였으며 두 유전자가 모두 녹아웃된 ΔZEP/ΔCpFTSY 이중 돌연변이체도 연속적인 돌연변이를 통해 제조할 수 있었다.
기존 야생형과 개발된 ΔZEP/ΔCpFTSY 이중 돌연변이체의 세포적 특성 비교하였을 때 산업적으로 유용한 색소인 지아잔틴(Zeaxanthin)의 양이 크게 증가하였으며 광합성 효율과 고광도에서의 성장 또한 크게 증가하였음을 확인할 수 있었다.
상기 교정 방법은 미세조류의 산업적 이용 측면에서 이산화탄소의 저감, 바이오 디젤이나 항산화 물질의 생산 및 효율 향상 등 다양한 산업적 응용분야에서 요구되는 클라미도모나스 균주를 개발하는데 효과적으로 적용될 수 있다.
특히, 상기 방법은 DNA 조각이 표적 염기서열 또는 표적외 염기서열 내에 삽입될 가능성이 없기 때문에 이 방법으로 생산된 미세조류 변이체는 GMO로 규제되지 않을 것으로 예상되므로 산업적인 측면에서 큰 경제 효과를 낼 수 있을 것으로 기대된다.
도 1은 본 발명의 일 실시예에 적용된 단계별 실험 과정을 요약하여 보여주는 개략도이다.
도 2는 클라미도모나스 레인하드티아이 CC-4349 CpFTSY 유전자를 표적하기 위해 디자인된 네 개의 타겟 서열을 정리한 것이다[Cas-디자이너 (www.rgenome.net/cas-designer/)를 사용하여, 전체 게놈에서 3 뉴클레오타이드 (nt)만큼 어떠한 다른 표적 부위들과 상이하고 66보다 더 높은 프레임-외 스코어를 가진 CpFTSY 유전자의 코딩 서열 영역의 절반 내에서 4개의 sgRNA를 신중하게 디자인하였다. 'CDS (코딩 서열) 위치'는 RNA 전사물에서 절단 지점의 상대적인 위치를 의미한다. Direction의 +는 타겟 서열과 동일한 방향, 즉 같은 시퀀스가 RGEN의 시퀀스이며, -는 타겟 서열과 역 방향, 즉 target sequence와 결합되어 있는 서열인 서로 reverse complement한 관계의 시퀀스를 의미한다. '프레임-외 스코어'는 깨진 이중-가닥 DNA가 미세 상동성-매개된 단부 연결(MMEJ) 경로에 의해 수선될 때 발생하는 프레임쉬프트-유도 결실의 가능성을 가리킨다. '표적-오프 부위의 #'은 전체 게놈을 통틀어 미스매치된 서열의 수를 의미한다.].
도 3은 RGEN RNPs에 의해 유도된 CpFTSY 유전자의 돌연변이의 구체적 사항을 나타낸 것이다[a: 표적화된 심층 서열화(Targeted deep sequencing)에 의해 측정된 네 개의 sgRNA에 대한 야생형 CC-4349 및 RGEN-트랜스펙션된 세포의 돌연변이 (삽입 및 결실; indel) 빈도, 별표 기호 (*)가 붙어 있는 타겟 서열에 대해 PCR 증폭 중에 비-특이적 생성물로 인해 표적화된 심층 서열화 분석으로부터 배제되었다. b: a에서 가장 효과적인 타겟 서열를 이용한 두 번째 시도의 결과, c: 두 번째 시도로 얻어진 돌연변이체에서 발생한 DNA 서열 돌연변이를 보여준다. 다양한 indel 패턴이 예상된 위치, PAM 서열의 3nt 상류에서 나타났다. 20-bp 표적 서열은 밑줄로 표시되고 PAM 서열은 적색으로 나타낸다].
도 4는 RGEN RNPs에 의해 발생한 CpFTSY 유전자 녹아웃의 돌연변이체의 사진이다.
도 5는 RGEN RNPs에 의한 CpFTSY 돌연변이체의 특성 분석한 결과를 나타낸 것이다[a: 저광 (50 μmol photons/m2s) 조건 하에서 최소 아가 배지 상에서 성장한 야생형 (WT) 및 RGEN-유도된 △CpFTSY 돌연변이주의 단일-세포 콜로니의 사진이고, b: 야생형 (WT) 및 △CpFTSY 돌연변이주의 클로로필 (Chl) a 대 Chl b 비율 및 총 Chl 함량. 세포들은 저광(50 μmol photons/m2s) 조건 하에서 광 독립영양학적으로 성장되었다. 데이터는 3개의 생물학적 복제물로부터의 평균 및 표준편차(SE)이다, c: CpFTSY 유전자좌에서의 야생형 (WT) 및 돌연변이주 DNA 서열의 배열. 20-bp 표적 서열은 밑줄로 표시하고 PAM 서열은 적색으로 나타낸다. 우측 열은 삽입 (+) 또는 결실된 (-) 염기의 수를 나타낸다.]
도 6은 RGEN RNPs에 의한 Δ CpFTSY 돌연변이체의 CpFTSY 유전자 위치에서 Sanger sequencing에 의한 Chromatogram 결과를 보여준다[도 5의 a에 도시된 6개의 돌연변이주의 CpFTSY 유전자 녹아웃은 Sanger 서열화를 수행함으로써 확인되었다. 다양한 indel 패턴이 표적 부위에서 관찰되었다].
도 7은 클라미도모나스 레인하드티아이 CC-4349 ZEP 유전자를 표적하기 위해 디자인된 다섯 개의 타겟 서열을 정리한 것이다[Cas-디자이너 (www.rgenome.net/cas-designer/)를 사용하여, 전체 게놈에서 3 뉴클레오타이드 (nt)만큼 어떠한 다른 표적 부위들과 상이하고 66보다 더 높은 프레임-외 스코어를 가진 ZEP 유전자의 코딩 서열 영역의 절반 내에서 5개의 타겟 서열을 신중하게 디자인하였다. 'CDS (코딩 서열) 위치'는 RNA 전사물에서 절단 지점의 상대적인 위치를 의미한다. Direction의 +는 타겟 서열과 동일한 방향, 즉 같은 시퀀스가 RGEN의 시퀀스이며, -는 타겟 서열과 역 방향, 즉 target sequence와 결합되어 있는 서열인 서로 reverse complement한 관계의 시퀀스를 의미한다. '프레임-외 스코어'는 깨진 이중-가닥 DNA가 미세 상동성-매개된 단부 연결 (MMEJ) 경로에 의해 수선될 때 발생하는 프레임쉬프트-유도 결실의 가능성을 가리킨다. '표적-오프 부위의 #'은 전체 게놈을 통틀어 미스매치된 서열의 수를 의미한다.].
도 8은 RGEN RNPs에 의해 유도된 ZEP 유전자의 돌연변이의 구체적 사항을 나타낸 것이다[a: 표적화된 심층 서열화(Targeted deep sequencing)에 의해 측정된 다섯 개의 sgRNA에 대한 야생형 CC-4349 및 RGEN-트랜스펙션된 세포의 돌연변이 (삽입 및 결실; indel) 빈도, b: 가장 효율이 높은 세 번째 타겟(RGEN3)에 의해 돌연변이체에서 발생한 DNA 서열 돌연변이를 보여준다. 다양한 indel 패턴이 예상된 위치, PAM 서열의 3nt 상류에서 나타났다. 20-bp 표적 서열은 밑줄로 표시되고 PAM 서열은 적색으로 나타낸다].
도 9 ZEP 유전자 녹아웃을 연구하기 위한 수백 개의 콜로니들에 대한 클로로필(Chl) 형광을 측정한 사진이다[a: ZEP 특이적 녹아웃 돌연변이체를 DNA 없는 RGEN RNP를 사용하여 생성한 후에, 페트리 디쉬에서 모든 세포에 대해 Chl 형광을 측정하였고 여러 개의 추정되는 ZEP 녹아웃 세포주를 선택하였다. 적색 원형은 저광(50 μmol photons/m2s) 조건 하에서 TAP 아가 배지 상에서 성장한 추정되는 ZEP 녹아웃 돌연변이체를 가리킨다. NPQ/4 영상은 방법에서 기술한 대로 측정되었다. b: 야생형 (WT) 및 ΔZEP 돌연변이주의 단일 세포 콜로니들이 저광(50 μmol photons/m2s) 조건 하에서 최소 아가 배지 상에서 성장하였다. 콜로니들은 육안으로 구별하기 어려울 정도로 유사한 색을 보여줬다].
도 10은 RGEN RNPs에 의한 Δ ZEP 돌연변이체의 ZEP 유전자 위치에서 Sanger sequencing에 의한 Chromatogram 결과를 보여준다[도 9에 도시된 3개의 돌연변이주의 ZEP 유전자 녹아웃은 Sanger 서열화를 수행함으로써 확인되었다. 다양한 삽입 패턴이 표적 부위에서 관찰되었다].
도 11a는 야생형 (파란색) 및 ΔZ1 (적색), ΔZ2 (자홍색) 및 ΔZ3 (보라색)에서 아세톤 추출물로부터의 총 색소의 HPLC 프로파일을 나타낸 것이다[야생형과 대조적으로, 지아잔틴은 저광 성장 조건 하에서도 모든 ΔZEP 돌연변이체에서 유의미하게 증가되었다. Lor, 로로잔틴(loroxanthin); Neo, 네오잔틴(neoxanthin); Vio, 비올라잔틴(violaxanthin); An, 안테라잔틴(antheraxanthin); Lut, 루테인; Zea, 지아잔틴; Chl b, 엽록소 b; Chl a, 엽록소 a; α-Car, α-카로틴; β-Car, β-카로틴].
도 11b는 외래 DNA 도입 없이 RGEN RNP 전달을 통한 ZEP 유전자 녹아웃을 나타낸 것이다[a: 녹조류에서의 가역적 xanthophyll cycle의 모식도, b: ZEP 유전자좌에서의 야생형(WT) 및 돌연변이주 DNA 서열의 배열. 20-bp 표적 서열은 밑줄로 표시하고 PAM 서열은 적색으로 나타낸다. 우측 열은 삽입된 (+) 수를 나타낸다, c: 야생형 (WT) 및 △ZEP 돌연변이주의 색소 함량의 정량 및 Chl a 대 Chl b 비율. 세포들은 저광(50 μmol photons/m2s) 조건 하에서 TAP 배지에서 성장되었다. Vio, 비올라잔틴; An, 안테라잔틴; Zea, 지아잔틴. 데이터는 3개의 복제물로부터의 평균± 표준편차이다].
도 12는 RGEN RNPs에 의한 ΔZEP 돌연변이체 1(ΔZ1 )을 대상으로 RGEN RNPs에 의한 CpFTSY 유전자의 연속적인 이중 돌연변이와 관련된 사항을 보여준 것이다[a: 표적화된 심층 서열화(Targeted deep sequencing)에 의해 측정된 sgRNA에 대한 야생형 CC-4349 및 RGEN-트랜스펙션된 세포의 돌연변이 (삽입 및 결실; indel) 빈도, b: 타겟에 의해 돌연변이체에서 발생한 DNA 서열 돌연변이를 보여준다. 다양한 indel 패턴이 예상된 위치, PAM 서열의 3nt 상류에서 나타났다. 20-bp 표적 서열은 밑줄로 표시되고 PAM 서열은 적색으로 나타낸다].
도 13은 ΔZEP 돌연변이체 1(ΔZ1)에서 CpFTSY 유전자 녹아웃을 유도하기 위한 수백 개의 콜로니에 대한 육안 착색 조사한 결과를 나타낸 사진이다[a: RGEN RNPs에 의한 ΔZEP 돌연변이체를 대상으로 RGEN RNPs에 의한 CpFTSY 유전자의 연속적인 이중 돌연변이의 사진이고, 적색 원형은 저광(50μmol photons/m2s) 조건 하에서 TAP 아가 배지상에서 성장한 추정되는 ΔZEP/ΔCpFTSY 돌연변이체를 가리킨다. b: 야생형 (WT) 및 RGEN-유도된 ΔZEP/ΔCpFTSY 돌연변이주(ΔZF1 ~ 14)의 단일 세포 콜로니들은 저광(50 μmol photons/m2s) 조건 하에서 최소 아가 배지 상에서 성장하였다].
도 14a 및 14b는 RGEN RNPs에 의한 ΔZEP 돌연변이체를 대상으로 RGEN RNPs에 의한 CpFTSY 유전자의 연속적인 이중 돌연변이체의 FTSY 유전자 위치에서 Sanger sequencing에 의한 Chromatogram 결과이다.
도 15는 WT, RGEN RNPs에 의한 ΔZEP 돌연변이체, ΔZEP/ΔCpFTSY 이중 돌연변이체의 HPLC 색소 분석, 전체 엽록소의 양, 엽록소 a와 b의 비율 분석 결과를 보여준다[세포는 저광(70 μmol photons/m2s) 조건 하에서 TAP 배지에서 성장하였다. 데이터는 4개의 복제물로부터의 평균± 표준편차이다].
도 16은 RGEN RNPs에 의한 ΔZEP/ΔCpFTSY 이중 돌연변이체에서의 표적-오프 효과(off-target effects) 분석 결과를 보여준다[ZEP 및 CpFTSY 유전자-특이적 sgRNA의 표적-온 및 잠재적인 표적-오프 부위에서의 돌연변이 빈도가 표적화된 심층 서열화에 의해 측정되었다. indel 비율을 계산하기 위해 부위당 약 ~20,000쌍의 단부 판독값을 얻었다.].
도 17은 RGEN-RNP의 트랜스펙션에 의한 순차적인 CpFTSY 및 ZEP 2-유전자 녹아웃 돌연변이체를 나타낸 것이다[a: 야생형과 ZEP/△CpFTSY 이중 돌연변이체에서 ZEP 및 CpFTSY 유전자에서의 RGEN RNP에 의해 유도된 표적화된 indel 돌연변이, b: 야생형, △ZEP, △CpFTSY 및 △ZEP/△CpFTSY 돌연변이체의 표현형. 세포들은 고광 (500 μmol photons/m2s) 조건 하에서 광 독립영양학적으로 성장되었다. 세포 밀도는 10 × 106 세포/mL였다. 야생형 (WT) 및 RGEN-유도된 형질도입주에서 ZEP 및 FTSY 단백질의 웨스턴-블롯 분석. 샘플의 로딩 대조군으로 클라미도모나스의 ATP 합성효소의 β-하위 유닛 (ATPβ)을 사용한 단백질의 면역-검출.].
도 18은 실시예에 사용된 프라이머를 정리하여 보여준다.
도 19는 RGEN RNPs에 의하여 유도된 ZEP 및/또는 CpFTSY 유전자의 targeted indel mutations (ΔZEP , ΔCpFTSY , ΔZEP / ΔCpFTSY 이중 돌연변이체) 관련 사항을 보여준다.
도 20은 야생형 (파란색), ΔZEP (적색), ΔCpFTSY (녹색) 및 ΔZEP/△CpFTSY 이중 돌연변이체 (노란색)의 아세톤 추출물로부터의 총 색소의 HPLC 프로파일을 나타낸 것이다[로로잔틴(loroxanthin); Neo, 네오잔틴(neoxanthin); Vio, 비올라잔틴(violaxanthin); An, 안테라잔틴(antheraxanthin); Lut, 루테인; Zea, 지아잔틴; Chl b, 엽록소 b; Chl a, 엽록소 a; α-Car, α-카로틴; β-Car, β-카로틴].
도 21은 야생형 (파란색) 및 ΔZEP (적색), ΔCpFTSY (녹색) 및 ΔZEP/ΔCpFTSY (노란색)에서의 광합성의 광-포화 곡선 광포화 곡선(Light-saturation curves of photosynthesis)을 나타낸 것으로, 각각의 Chl 기준당 산소 발생 속도는 입사광 세기의 함수로서 측정되었다.
도 22는 25℃에서 고광(700 μmol photons/m2s) 하에서 5% CO2를 함유하는 공기가 있는 HS 배지에서 배양된 야생형 및 돌연변이체의 성장 곡선을 나타낸 것이다.
도 23은 저광(50 μmol photons/m2s) 조건 하에서 야생형과 △ZEP, △CpFTSY 및 △ZEP/△CpFTSY 돌연변이체의 광합성 활성 및 색소 함량의 정량 결과를 보여준다[Vio, 비올라잔틴; An, 안테라잔틴; Zea, 지아잔틴. 데이터는 3개의 복제물로부터의 평균± 표준편차이다].
도 24는 Cas9 단백질 및 sgRNA의 상이한 인큐베이션 시간 및 다양한 농도 조건에서의 돌연변이 빈도를 나타낸 것이다[a: RGEN RNP (200 ㎍의 Cas9 및 140 ㎍의 sgRNA)가 50 x 104 세포의 클라미도모나스 안으로 트랜스펙션된 후 상이한 시간 동안 인큐베이션되고 수확되었다. 12시간과 24시간의 상이한 인큐베이션 시간 사이에 유의미한 차이를 발견하지 못하였다, b: 다양한 농도 조건의 Cas9 단백질 및 sgRNA의 타겟 서열(5'- CGATCTTCAGAGCAGTGCGG-3')를 사용한 돌연변이 (삽입 및 결실; indel) 빈도가 12시간 동안 인큐베이션된 후 표적화된 심층 서열화에 의해 측정되었다].
도 25는 본 발명의 유전자 교정방법에 사용된 Cas9 단백질 서열을 나타낸 것이다.
다만, 본 발명은 다양한 변경을 가할 수 있고 여러 가지 형태를 가질 수 있는 바, 이하에서 기술하는 특정 실시예 및 설명은 본 발명의 이해를 돕기 위한 것일 뿐, 본 발명을 특정한 개시 형태에 대해 한정하려는 것이 아니다. 본 발명의 범위는 본 발명의 사상 및 기술 범위에 포함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다.
이하, 본 발명에 대하여 보다 상세히 설명한다.
본 발명은 가이드 표적 유전자에 특이적인 가이드 RNA 및 Cas 단백질의 RGEN(RNA guided endonuclease) RNP(ribonucleoprotein) 복합체를 미세조류에 도입하는 단계를 포함하는 미세조류의 유전자 교정 방법 또는 유전자 녹아웃(knock out) 방법에 관한 것이다.
본 명세서에서 유전자 교정 또는 유전자 녹아웃(knock out)은 타겟 유전자의 타겟 부위를 제거하거나 및/또는 특정 뉴클레오타이드를 삽입하여, frameshift mutation을 유도하여 유전자가 정상적 기능을 하는 단백질을 생산하지 못하도록 하는 모든 유전자 조작을 의미한다.
상기 미세조류는 이산화탄소와 물을 원료로 광합성을 하는 모든 단세포 생물로 이루어진 군에서 선택된 1종 이상일 수 있다. 본 발명의 일 구현예에서, 상기 미세조류는 클라미도모나스속 미세조류일 수 있으나, 이에 제한되는 것은 아니다.
상기 클라미도모나스 속 미세조류는 클라미도모나스 레인하드티아이(Chlamydomonas reinhardtii)일 수 있으나, 이에 제한되지 않는다. 특히, 본 발명에서는 세포벽을 변이시키거나 화학 처리하여 약화시킨 미세조류를 사용하는 것이 바람직하다. 또한 상기 미세조류는 1 X 104 개 내지 1 X 107 개 또는 1 X 105 개 내지 1 X 106 개를 사용하는 것이 형질전환 효율을 높이기 위한 이유로 바람직하다.
본 발명의 유전자 교정 방법은 가이드 RNA 및 Cas 단백질의 RGEN(RNA guided endonuclease) RNP(ribonucleoprotein) 복합체를 플라스미드 등의 DNA 운반체를 통하지 않고 직접 미세조류 세포 내에 전달하는 것을 특징으로 한다. 상기 복합체의 전달은 통상적인 단백질의 세포 내 직접 전달 수단에 의할 수 있으며, 본 발명에서 사용된 미세조류의 경우에는 전기천공법(Electroporation) 등을 수행될 수 있으나 이에 제한되는 것은 아니다.
상기 전기천공법의 전압(voltage)은 400 내지 800 V인 것이 바람직하다. 전압이 너무 높은 경우에는 세포가 모두 죽는 문제가 있고, 전압이 너무 낮은 경우에는 형질전환 효율이 떨어지는 문제가 있다.
상기 RNA 가이드 엔도뉴클레아제(RGEN)는 단일가닥 RNA 또는 이중가닥 RNA와 복합체를 형성하며 RNA에 포함된 유전자 표적부위 타겟팅 서열을 절단하여 유전자 교정 작용을 하는 엔도뉴클레아제를 의미하는 것으로, 대표적으로 Cas9 단백질 (CRISPR associated protein 9) 등과 같은 타입 Ⅱ의 CRISPR/Cas 시스템에 수반되는 엔도뉴클레아제일 수 있다.
Cas9 단백질은 스트렙토코커스 sp. (Streptococcus sp.), 예컨대, 스트렙토코커스 피요게네스 (Streptococcus pyogenes) 유래의 것(SwissProt Accession number Q99ZW2)일 수 있으나, 이에 제한되는 것은 아니다.
상기 Cas9 단백질은 미생물에서 분리된 것 또는 재조합적 방법 또는 합성적 방법으로 비자연적 생산된 것(non-naturally occurring)일 수 있다. 상기 Cas9 단백질은 진핵세포의 핵 내 전달을 위하여 통상적으로 사용되는 요소 (예컨대, 핵위치신호(nuclear localization signal; NLS) 등)를 추가로 포함하는 것일 수 있으나, 이에 제한되는 것은 아니다.
일반적으로, 가이드 서열은 표적 서열과 혼성화하고, 표적 서열로의 CRISPR 복합체의 서열-특이적 결합을 유도하기에 충분한, 표적 폴리뉴클레오티드 서열과의 상보성을 갖는 임의의 폴리뉴클레오티드 서열이다. 일부 구현예에서, 가이드 서열과 그의 상응하는 표적 서열 간의 상보성의 정도는 적절한 정렬 알고리즘을 사용하여 최적으로 정렬되는 경우, 약 50%, 60%, 75%, 80%, 85%, 90%, 95%, 97.5%, 99% 이상이다. 최적의 정렬은 서열을 정렬하기에 적절한 임의의 알고리즘의 사용으로 결정될 수 있으며, 그의 비제한적인 예는 스미스-워터만(Smith-Waterman) 알고리즘, 니들만-분쉬(Needleman-Wunsch) 알고리즘, 버로우즈-휠러 트랜스폼(Burrows-Wheeler Transform)에 기초한 알고리즘(예를 들어, 버로우즈 휠러 얼라이너(Burrows Wheeler Aligner)), ClustalW, Clustal X, BLAT, 노보얼라인(Novoalign)(노보크라프트 테크놀로지즈(Novocraft Technologies), ELAND(일루미나(Illumina), 미국 캘리포니아주 샌디에고), SOAP(soap.genomics.org.cn에서 이용 가능) 및 Maq(maq.sourceforge.net에서 이용가능)를 포함한다. 일부 구현예에서, 가이드 서열은 약 5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 35, 40, 45, 50, 75개 이상의 뉴클레오티드 길이이다. 일부 구현예에서, 가이드 서열은 약 75, 50, 45, 40, 35, 30, 25, 20, 15, 12개 이하의 뉴클레오티드 길이이다. 표적 서열로의 CRISPR 복합체의 서열-특이적 결합을 유도하는 가이드 서열의 능력은 임의의 적절한 검정에 의해 평가될 수 있다. 예를 들어, 시험되는 가이드 서열을 포함하는 CRISPR 복합체를 형성하기에 충분한 CRISPR 시스템의 성분은 예를 들어, CRISPR 서열의 성분을 인코딩하는 벡터로의 트랜스펙션 후에, 예를 들어, 본원에 기술된 바와 같은 차세대염기서열 분석 기술을 이용한 검정에 의한 표적 서열 내의 우선적인 절단의 평가에 의해서와 같이, 상응하는 표적 서열을 갖는 숙주 세포로 제공될 수 있다. 유사하게, 표적 폴리뉴클레오티드 서열의 절단은 표적 서열, 시험되는 가이드 서열 및 시험 가이드 서열과 상이한 대조군 가이드 서열을 포함하는 CRISPR 복합체의 성분을 제공하고, 표적 서열에서 시험 및 대조군 가이드 서열 반응 간의 결합 또는 절단 비율을 비교함으로써 시험관에서 평가될 수 있다. 다른 검정이 가능하며, 당업자에게 떠오를 것이다. 가이드 서열은 임의의 표적 서열을 표적화하도록 선택될 수 있다. 일부 구현예에서, 표적 서열은 세포의 게놈 내의 서열이다. 예시적인 표적 서열은 표적 게놈에서 독특한 것들을 포함한다.
즉, 상기 가이드 RNA는 표적 서열에 따라 또는 복합체를 형성할 엔도뉴클레아제의 종류 및/또는 그 유래 미생물에 따라서 적절히 선택될 수 있다. 예컨대, 상기 가이드 RNA는 CRISPR RNA (crRNA), trans-activating crRNA (tracrRNA), 및 단일 가닥 가이드 RNA (sgRNA)로 이루어진 군에서 선택된 1종 이상일 수 있으며, 엔도뉴클레오타이드 종류에 따라서, CRISPR RNA (crRNA) 및 trans-activating crRNA (tracrRNA)의 이중가닥 복합체, 또는 단일 가닥 가이드 RNA (sgRNA)일 수 있다. 상기 sgRNA는 crRNA 및 tracrRNA의 부분을 포함할 수 있다.
예컨대, Cas9 단백질을 포함하는 복합체 (Cas9 시스템)은 목적하는 유전자 교정을 위하여 두 개의 가이드 RNA, 즉, 유전자의 표적 부위와 혼성화 가능한 뉴클레오타이드 서열을 갖는 CRISPR RNA (crRNA)와 추가적인 trans-activating crRNA (tracrRNA)를 필요로 하며, 이들 crRNA와 tracrRNA는 서로 결합된 이중 가닥 crRNA:tracrRNA 복합체 형태, 또는 링커를 통하여 연결되어 단일 가닥 가이드 RNA (single-stranded guide RNA; sgRNA) 형태로 사용된다.
상기 가이드 RNA의 구체적 서열은 Cas9 단백질의 종류 (유래 미생물)에 따라서 적절히 선택할 수 있으며, 이는 이 발명이 속하는 기술 분야의 통상의 지식을 가진 자가 용이하게 알 수 있는 사항이다.
일 예에서, Streptococcus pyogenes 유래의 Cas9 단백질을 포함한 Cas9 시스템에 사용되는 crRNA는 다음의 일반식 1로 표현될 수 있다:
5'-(Ncas9)l-GUUUUAGAGCUA-(Xcas9)m-3' (일반식 1)
상기 일반식 1에서,
Ncas9는 유전자 표적 부위와 혼성화 가능한 뉴클레오타이드 서열을 포함하는 타겟팅 서열 부위로서 표적 유전자의 표적 부위에 따라서 결정되는 부위이며, l은 상기 타겟팅 서열 부위에 포함된 뉴클레오타이드 수를 나타내는 것으로 18 내지 22의 정수, 예컨대 20일 수 있고;
상기 타겟팅 서열 부위의 3' 방향으로 인접하여 위치하는 연속하는 12개의 뉴클레오타이드(GUUUUAGAGCUA)를 포함하는 부위는 crRNA의 필수적 부분이다.
또한, Xcas9는 crRNA의 3' 쪽에 위치하는 (즉, 상기 crRNA의 필수적 부분의 3' 방향으로 인접하여 위치하는) m개의 뉴클레오타이드를 포함하는 부위로, m은 0 내지 12의 정수, 예컨대 0일 수 있다.
본 명세서에서, 유전자 표적 부위와 혼성화 가능한 뉴클레오타이드 서열은 유전자 표적 부위의 뉴클레오타이드 서열과 50% 이상, 60% 이상, 70% 이상, 80% 이상, 90% 이상, 95% 이상, 99% 이상, 또는 100%의 서열 상보성을 갖는 뉴클레오타이드 서열을 의미한다 (이하, 특별한 언급이 없는 한 동일한 의미로 사용된다).
일 예에서, 상기 Xcas9는 UGCUGUUUUG를 포함할 수 있으며, 생략될 수 있으나 이에 제한되지 않는다.
또한, Streptococcus pyogenes 유래의 Cas9 단백질을 포함한 Cas9 시스템에 사용되는 tracrRNA는 다음의 일반식 2로 표현될 수 있다:
5'-(Ycas9)p-UAGCAAGUUAAAAUAAGGCUAGUCCGUUAUCAACUUGAAAAAGUGGCACCGAGUCGGUGC-3' (일반식 2)
상기 일반식 2에서,
60개의 뉴클레오타이드 (UAGCAAGUUAAAAUAAGGCUAGUCCGUUAUCAACUUGAAAAAGUGGCACCGAGUCGGUGC)를 포함하는 부위는 tracrRNA의 필수적 부분이고,
Ycas9는 상기 tracrRNA의 필수적 부분의 5' 말단에 인접하여 위치하는 p개의 뉴클레오타이드를 포함하는 부위로, 생략될 수 있다. 즉, p는 0 내지 20의 정수, 예컨대 0 내지 5의 정수일 수 있으며, 상기 p개의 뉴클레오타이드들은 서로 같거나 다를 수 있고, A, U, C 및 G로 이루어진 군에서 각각 독립적으로 선택될 수 있다.
또한, Streptococcus pyogenes 유래의 Cas9 단백질을 포함한 Cas9 시스템에 사용되는 sgRNA는 상기 Cas9의 crRNA의 타겟팅 서열 부위와 필수적 부위를 포함하는 crRNA 부위와 상기 Cas9의 tracrRNA의 필수적 부위를 포함하는 tracrRNA 부위가 뉴클레오타이드 링커를 통하여 헤어핀 구조를 형성하는 것일 수 있다. 보다 구체적으로, 상기 sgRNA는 crRNA의 타겟팅 서열 부위와 필수적 부위를 포함하는 crRNA 부위와 상기 Cas9의 tracrRNA의 필수적 부위를 포함하는 tracrRNA 부위가 서로 결합된 이중 가닥 RNA 분자에서 crRNA 부위의 3' 말단과 tracrRNA 부위의 5' 말단이 뉴클레오타이드 링커를 통하여 연결된 헤어핀 구조를 갖는 것일 수 있다.
crRNA의 타겟팅 서열 부위와 필수적 부위 및 tracrRNA의 필수적 부위는 앞서 설명한 바와 같다. 상기 sgRNA에 포함되는 뉴클레오타이드 링커는 crRNA과 tracrRNA 상의 loop 부분을 의미하며, 3 내지 5개, 예컨대 4개의 뉴클레오타이드를 포함하는 것일 수 있으며, 상기 뉴클레오타이드들은 서로 같거나 다를 수 있고, A, U, C 및 G로 이루어진 군에서 각각 독립적으로 선택될 수 있다.
상기 crRNA (예컨대, 일반식 1로 표현됨) 또는 sgRNA는 5' 말단 (즉, crRNA의 타겟팅 서열 부위의 5' 말단)에 1 내지 3개의 구아닌(G)을 추가로 포함할 수 있다.
상기 tracrRNA 또는 sgRNA는 tracrRNA의 필수적 부분(60nt)의 3' 말단에 5개 내지 7개의 우라실 (U)을 포함하는 종결부위를 추가로 포함할 수 있다.
일 예에서 상기 가이드 RNA는 "Kim, H. & Kim, J.-S. Nat. Rev. Genet. 15, 321-334 (2014)"에 기재된 내용을 참조하여 준비할 수 있다.
다른 예는 미세조류의 특정 유전자의 교정 (삽입 및/또는 제거)을 위한 가이드 RNA를 제공한다.
본 발명에서 표적 유전자는 내재적 유전자일 수 있다. 본 발명의 일 구현예에서 상기 표적 유전자는 FTSY (Chloroplast SRP receptor), ZEP (Zeaxanthin epoxidase), 또는 이들의 조합일 수 있으나, 이에 제한되지 않는다. 상기 FTSY 유전자는 Chlamydomonas reinhardtii 유래의 것일 수 있으며, 예컨대, Phytozome v12.0 (https://phytozome.jgi.doe.gov)에서 Locus Name Cre05.g241450을 암호화하는 유전자 또는 Transcript Name Cre05.g241450.t1.2의 유전자일 수 있으나 이에 제한되는 것은 아니다. 상기 ZEP 유전자는 Chlamydomonas reinhardtii 유래의 것일 수 있으며, 예컨대, Phytozome v12.0 (https://phytozome.jgi.doe.gov)에서 Cre02.g082550을 암호화하는 유전자 또는 Transcript Name Cre02.g082550.t1.2 의 유전자일 수 있으나 이에 제한되는 것은 아니다.
상기 가이드 RNA는 앞서 설명한 바와 같은 crRNA와 tracrRNA의 이중가닥 복합체 또는 sgRNA일 수 있으며, 상기 이중가닥 복합체 또는 sgRNA에 포함된 crRNA는 FTSY 유전자 및/또는 ZEP 유전자의 교정(제거 및/또는 삽입)하고자 하는 부위와 혼성화 가능한 타겟팅 서열부위를 포함하는 것일 수 있다. 상기 타겟팅 서열 부위는 예컨대 도 2, 도 3 (이상 FTSY 유전자 관련), 도 7, 도 8 (이상 ZEP 유전자 관련)에 예시되어 있으나, 이에 제한되는 것은 아니다.
또한, 본 발명은 1 X 104 개 내지 1 X 107 개의 미세조류에 도입 시 가이드 RNA 20 ~ 200 ㎍(더욱 바람직하기로는 100 ~ 180 ㎍) 및 Cas 단백질 30 ~ 300 ㎍(150 ~ 250 ㎍)의 RGEN RNP 복합체를 사용하는 것이 보다 바람직하다.
또한, 본 발명은 상기 유전자 교정방법에 의해 제작된 유전자 교정 미세조류 변이체를 제공한다.
상기 용어 "유전자 교정"은 유전자의 전부 또는 특정 부위가 제거 및/또는 임의의 뉴클레오타이드의 삽입에 의하여 변이가 유발된 것을 의미한다.
일 구현예에서, 상기 미세조류 변이체는 FTSY 유전자의 특정 부위가 교정 (제거 또는 제거된 후 특정 유전자 서열이 삽입)된 것일 수 있다. 상기 교정되는 특정 부위와 변이 내용은 도 3, 도 5, 도 6에 예시되어 있으나 이에 제한되는 것은 아니다. 상기 교정된 FTSY 유전자를 포함하는 미세조류 변이체는 세포 내 색소가 옅어져 투명도가 높아져서 빛의 투과도가 개선되어 정해진 공간에서 대량 생산이 용이하다는 이점을 갖는다.
일 구현예에서, 상기 미세조류 변이체는 ZEP 유전자의 특정 부위가 교정 (제거 또는 제거된 후 특정 유전자 서열이 삽입)된 것일 수 있다. 상기 교정되는 특정 부위와 변이 내용은 도 8, 도 10에 예시되어 있으나, 이에 제한되는 것은 아니다. 상기 교정된 ZEP 유전자를 포함하는 미세조류 변이체는 Zeaxanthin 함량이 증가된 이점을 갖는다.
일 구현예에서, 미세조류 변이체는 FTSY 유전자의 특정 부위와 ZEP 유전자의 특정 부위가 모두 교정 (제거 또는 제거된 후 특정 유전자 서열이 삽입)된 것일 수 있다.
다른 예는 미세조류 변이체 제조 방법을 제공한다. 상기 미세조류 변이체 제조 방법은 교정하고자 하는 유전자 부위와 혼성화 가능한 타겟팅 서열 부위를 포함하는 가이드 RNA와 Cas 단백질의 RGEN(RNA guided endonuclease) RNP(ribonucleoprotein) 복합체를 미세조류에 전달하는 단계를 포함할 수 있다. 상기 가이드 RNA와 RNA 가이드 엔도뉴클레아제의 복합체는 플라스미드 등의 DNA 운반체를 매개로 하지 않고, 전기충격 등의 방법으로 직접적으로 세포 내에 투입되는 것을 특징으로 한다.
상기 표적 유전자에 특이적인 가이드 RNA 및 Cas 단백질의 RGEN(RNA guided endonuclease) RNP(ribonucleoprotein) 복합체는 앞서 설명한 바와 같다.
상기 미세조류 변이체 제조 방법에 의하여 미세조류 변이체를 제조하는 경우, DNA 운반체를 사용하지 않으므로, 유전자 변형 유기체의 위험성이 없다는 이점이 있다.
본 발명의 미세조류 변이체의 제조방법에 의하여 미세조류 변이체를 제조하는 경우 약 0.1% 이상, 약 0.5% 이상, 약 0.7% 이상, 또는 약 1% 이상의 성공률로 원하는 유전자 변이체를 얻을 수 있는 것으로 나타났다 (50ⅹ104 cells (Chlamydomonas)에 약 200 ㎍의 Cas9 단백질 및 약 140 ㎍의 sgRNA 사용 시). 상기 성공률은, 기존의 미세조류에서 Cas9 단백질을 이용해 성공적으로 형질전환체를 얻은 사례가 없었던 것을 고려할 때, 현저하게 개선된 수치라고 할 수 있다.
이하, 본 발명의 실시예를 통해 상세히 설명한다. 하기 실시예는 본 발명을 예시하는 것일 뿐 본 발명의 범위가 하기 실시예에 한정되는 것은 아니다. 본 실시예들은 본 발명의 개시가 완전하도록 하고, 본 발명이 속하는 기술 분야에서 통상의 지식이 가진 자에게 발명의 범주를 완전하게 알려주기 위해 제공되는 것이며, 본 발명은 청구항의 범주에 의해 정의될 뿐이다.
[ 실시예 ]
참조예 : 실험방법
1. 균주 확보
본 발명에서 사용된 클라미도모나스 레인하드티아이 야생형은 클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349)이며, 상기 클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349)은 Chlamydomonas Resource Center(www.chlamycollection.org)를 통해 확보하였다[http://www.chlamycollection.org/product/cc-4349-cw15-mt-goodenough-330a/].
2. 세포 배양
클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349) 및 돌연변이체 균주를 다음과 같이 배양하고 유지하였다. 간단히 설명하면, 세포들을 25℃에서 연속적인 백색 광 하에서 저광(50 μmol photons/m2s)에서 유지시켰다. 세포들을 트리스-아세테이트 포스페이트(TAP) 배지에서 광 타가영양학적으로, 또는 고염(HS) 배지에서 광 독립영양학적으로, 연속적인 저 및 고 복사조도 (각각 50 및 700 μmol photons/m2s) 하에서 배양하였다. 모든 실험에서 데이터는 적어도 3개의 생물학적 복제물로부터의 평균 및 표준편차(SE)이다.
1) Autotrophic culture media 조성
광합성만을 이용하여 외부의 탄소원 공급이 없는 상태로 배양하는 Autotrophic culture를 하는 경우 최소 배지인 HS 배지에서 5% CO2를 공급하여 배양하였다. 하기 표 1과 같은 조성을 가진 배지를 만든 뒤 Autoclave하여 준비한 다음, 활발한 growth stage에 있는 cell을 이용하여 배양액에 106 cell/mL의 농도가 되도록 만들어 growth를 시작하였다. 배양용기는 도 14과 같이 유리로 된 컬럼을 사용하여 아래에서 Bubble을 공급하고 양옆에서 200uE의 광도로 형광등을 이용해 빛을 주었다.
Figure pat00001
2) Mixotrophic culture media 조성

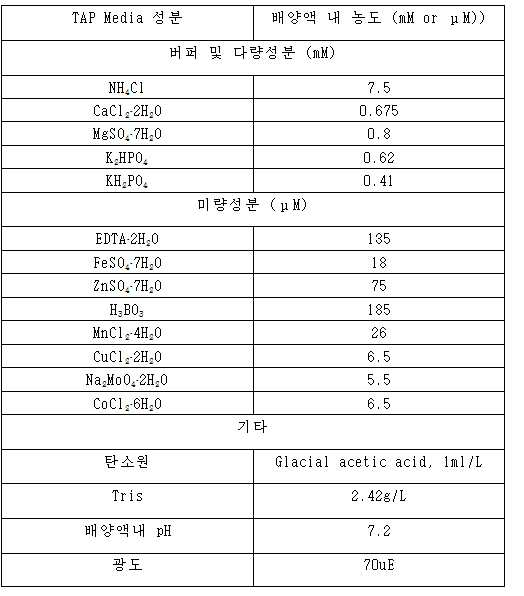

광합성과 탄소원을 같이 공급하여 배양하는 Mixotrophic culture를 하는 경우 TAP 배지에서 아세트산을 첨가하여 배양하였다. 하기 표 2와 같은 조성을 가진 배지를 만든 뒤 Autoclave하여 준비한 다음 활발한 growth stage에 있는 cell을 이용하여 배양액에 106cell/mL의 농도가 되도록 만들어 growth를 시작하였다. 배양용기는 도 15와 같이 유리로 된 flask나 bottle를 사용하여 큰 volume으로 배양하였으며 magnetic bar를 이용하여 stirring 해주었다. 70uE의 광도로 형광등을 이용해 빛을 함께 주었다.
Figure pat00002
3. RNA 제조
정제된 재조합 Cas9 단백질을 ToolGen, Inc.로부터 구매하였다. 가이드 RNA를 시험관 내에서 Kim, S., Kim, D., Cho, S. W., Kim, J. & Kim, J.-S. Highly efficient RNA-guided genome editing in human cells via delivery of purified Cas9 ribonucleoproteins. Genome Res. 24, 1012-1019 (2014)에 기술된 것과 같이 MEGA쇼트스크립트 T7 키트 (Ambion)를 사용하여 전사하였다. 전사된 RNA를 페놀:클로로포름 추출, 클로로포름 추출 및 에탄올 침전에 의해 정제하였다. 정제된 RNA를 분광 분석에 의해 정량하였다.
4. 클라미도모나스 형질전환
클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349)에서 RNP 복합체를 사용하여 표적-특이적 녹아웃 돌연변이체를 제조하기 위하여, 50 × 104 세포를 시험관 내에서 전사된 sgRNA (140 μg)와 사전 혼합되어 있는 Cas9 단백질 (200 μg)로 형질전환시켰다. 저장 완충액 (20 mM HEPES pH 7.5, 150 mM KCl, 1 mM DTT 및 10% 글리세롤) 중의 Cas9 단백질을 뉴클레아제-없는 물에 녹인 sgRNA와 혼합하고 실온에서 10분 동안 인큐베이션하였다. 세포들을 Biorad Gene Pulser XcellTM 전기충격 시스템을 사용하여, GeneArt 클라미도모나스 엔지니어링 키트로부터의 권장된 프로토콜을 따라 형질전환시켰다. 형질전환 후에, 세포들을 12시간 동안 인큐베이션하고 게놈 DNA 추출을 위해 수확하거나, 또는 2000의 세포 수로 즉시 희석하고 1.5% 아가를 함유하는 TAP 배지 상에 플레이팅하여 나중의 연구를 위해 단일 콜로니를 얻었다 (도 24).
5. 표적화된 심층 서열화
뉴클레아제 표적 부위를 포함하는 게놈 DNA 세그먼트를 Phusion 중합효소 (New England Biolabs)를 사용하여 증폭시켰다. 동일한 양의 PCR 암플리콘을 Illimina MiSeq를 사용하여 쌍을 이룬 단부를 판독하여 서열화하였다. 단 한 번 발생하는 희귀 서열 판독을 배제하여 서열화 반응 및 증폭과 관련된 오차를 제거하였다. RGEN 절단 부위 (PAM의 3 bp 상류) 주변에 위치한 indel을 RGEN에 의해 유도된 돌연변이로 간주하였다. NCBI Sequence Read Archive (www.ncbi.nlm.nih.gov/sra)에서 승인 번호 PRJNA327012 하에 심층 서열화 데이터를 활용할 수 있다.
6. 잠재적인 표적- 오프 부위의 조사
각 게놈 서열에서 잠재적인 수천 개의 표적-오프 부위 중 수백 개의 부위에 뉴클레아제-유도된 indel이 있었는지를 조사하기 위하여, 본 저자들은 표적-온 부위와, 길이에서 DNA 또는 RNA 벌지가 있는 4개까지의 뉴클레오타이드가 상이하거나 2개까지의 뉴클레오타이드가 상이한 잠재적인 표적-오프 부위를 열거하기 위하여 Cas-OFFinder[Bae, S., Park, J. & Kim, J.-S. Cas-OFFinder: a fast and versatile algorithm that searches for potential off-target sites of Cas9 RNAguided endonucleases. Bioinformatics 30, 1473.1475 (2014)]을 사용하였다. 그 결과로서, 17개의 잠재적인 표적-오프 부위를 얻었고 본 저자들은 독립적인 클론에서 표적화된 심층 서열화를 수행하였다.
7. 유전자형 특성화
게놈 DNA를 표적화된 심층 서열화 및 Sanger 서열화를 위해 각각 형질전환 후에 수확한 세포들로부터, 또는 TAP 아가 플레이트로부터 선택한 개별적인 콜로니화된 돌연변이체들로부터 추출하였다. 게놈 DNA를 분리하기 위하여, 세포들을 수확하고, 2.5× 추출 완충액 (0.35 M 소르비톨, 0.1 M 트리스/HCl pH 7.5 및 5 mM EDTA), 2.5× 핵 용해 완충액 (0.2 M 트리스/HCl pH 7.5, 0.05 M EDTA, 2 M NaCl 및 2% (w/v) CTAB) 및 1× 5% N-라우로일사르코신을 함유하는 마이크로프렙 완충액에 재현탁한 후, 65℃에서 2시간 동안 인큐베이션하였다. 게놈 DNA를 24:1의 클로로포름:아이소아밀알코올(v/v)로 추출하고 아이소프로판올로 침전시켰다. Sanger 서열화를 위해, 표적 영역을 특이적 프라이머를 사용하여 PCR 증폭시켰다 (도 18). PCR 생성물을 아가로오스 겔 전기영동에 의해 확인하고, 겔로부터 용출한 후 Sanger 방법을 사용하여 서열화하였다 (Macrogen, South Korea).
8. 돌연변이체 선택
표적화된 녹아웃 돌연변이체들을 세포의 착색을 기준으로 선택하고 클로로필 (Chl) 형광을 기술된 바와 같이 CCD 카메라가 장착된 Walz 이미지-PAM 시스템 M-시리즈 Chl 형광 시스템에 의해 측정하였다[Niyogi, K. K., Bjorkman, O. & Grossman, A. R. Chlamydomonas xanthophyll cycle mutants identified by video imaging of chlorophyll fluorescence quenching. Plant Cell 9, 1369-1380 (1997).]. 장비를 이용하여 초기에 스크리닝한 형질전환체들의 NPQ(비광화학적 소멸) 값을 측정하여 그것들이 변화된 개체들을 선발하였다(도 9의 a).
9. 색소 및 광합성 활성 측정
색소 측정을 위해 세포들을 저광 50 μmol photons/m2s 조건 하에서 성장시켰다. 세포의 Chl 함량을 기술된 바와 같이 80% (v/v) 아세톤 추출물 중에서 분광측광학적으로 측정하였다[Arnon, D. I. Copper enzymes in isolated chloroplasts. Polyphenoloxidase in Beta vulgaris. Plant Physiol 24, 1 (1949); Melis, A., Spangfort, M. & Andersson, B. Light-absorption and electron-transport balance between photosystem II and photosystem I in spinach chloroplasts. Photochem Photobiol 45, 129-136 (1987)]. HPLC 분석을 Waters Spherisorb 5.0 μm ODS1 4.6 × 250 mm 카트리지 칼럼이 장착되어 있는 Shimadzu Prominance HPLC 모델 LC-20AD로 수행하였다. 색소를 90%(v/v) 아세톤에서 추출하였고 샘플의 상층액에 대해 HPLC로 분석하였다. 색소를 0.1 M 트리스-HCl pH 8.0, 아세토니트릴, 메탄올 및 에틸아세테이트의 용매 혼합물을 사용하여 분리하였다. 작동 중에, 용매 농도는 0 내지 15분에 14% 0.1 M 트리스-HCl, 84% 아세토니트릴 및 2% 메탄올이었다. 15 내지 19분에는 용매 혼합물은 68% 메탄올과 32% 아세토니트릴로 구성되었다. 후-작동은 6분 동안 초기 용매 혼합물로 수행하였다. 유속은 분당 1.2 mL로 일정하였다. 색소는 445 nm 및 670 nm에서 검출되었다. 개별적인 색소의 농도를 Chl 및 카로티노이드의 표준 색소로 보정된 HPLC 프로파일로부터 측정하였다 (14C Centralen; DHI, HØrsholm, Denmark). 광합성 활성을 25℃에서 할로겐램프로 조명된 Hansatech Clark-형 산소 전극으로 측정하였다. 2 μM Chl을 함유하는 1 mL의 세포 현탁액 부분표본을 산소 전극 챔버로 전달하였다. 산소 발생이 세포에 대해 활용할 수 있는 탄소 공급에 의해 제한받지 않는 것을 보장하기 위하여, 50 ㎕의 0.5 M NaHCO3, pH 7.4를 측정 전의 현탁액에 첨가하였다. 산소 발생을 0에서 1,200 μmol photons/m2s까지, 증가하는 광 세기에서 측정하였고, 각 단계를 2분 동안 기록하였다.
10. SDS-PAGE 및 웨스턴 - 블롯 분석
단백질 분석을 위하여, 70 μmol photons/m2s 하에서 TAP에서 성장한 세포들을 수확하고, 용해 완충액 (20 mM HEPES-KOH pH 7.5, 5 mM MgCl2, 5 mM β-머캅토에탄올 및 1 mM PMSF) 중에 재현탁한 후 음파처리에 의해 파괴하였다. 총 단백질 샘플을 기술된 것과 같이[Arnon, D. I. Copper enzymes in isolated chloroplasts. Polyphenoloxidase in Beta vulgaris. Plant Physiol 24, 1 (1949).], SDS-PAGE 겔 상에 로딩하고 분리하였다. SDS-PAGE 겔을 가시화를 위해 0.1 % (w/v) 쿠마찌 브릴리언트 블루 R로 염색하거나, 또는 ATTO P PVDF 막 위에 반건조 전달 시스템을 통해 블롯팅하였다. 막을 C. 레인하르드티이로부터 ATP 합성(ATP β)의 지아잔틴 에폭시다제(ZEP), cpFTSY 및 β 하위유닛에 대해 발생된 특이적 다중클론성 항체들로 프로브하였다. 신호들을 Abfroniter 웨스트 세이브업 ECL 시약을 사용하여 가시화하였고 신호 검출을 위해 X-선 필름에 노출시켰다.
11. 성장 분석
클라미도모나스 세포들을 연속적인 고광 (700 μmol photons/m2s)으로 25℃에서 조명된 버블 칼럼 광생물반응기 (40 mm 직경 및 500 mm 높이)에서 200 mL의 HS 배지에서 광 독립영양학적으로 성장시켰다. 각 배양을 5% CO2로 40 mL/분의 공급 속도로 공기가 통하게 하였다. 각 배양에 대한 초기 세포 농도는 100×104 세포/mL이었다.
실시예 1: 클라미도모나스에서 RGEN RNPs를 이용한 CpFTSY 유전자 녹아웃 돌연변이체 제조
도 1은 본 발명에 따른 클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349)에서 RGEN RNPs를 이용하여 유전자 녹아웃 돌연변이체를 제조하는 과정을 나타낸 개략도이다. CpFTSY는 광수확 복합체를 엽록체 내로 전달하는데 역할을 하며 이전에는, 클라미도모나스 레인하르드티이(C. reinhardtii)의 CpFTSY의 null 돌연변이가 야생형에서 보다 극적으로 낮은 수준의 광-수확 Chl 결합 단백질, 더 낮은 Chl 함량 및 더 높은 Chl a 대 Chl b 비율을 유발한 결과로 더 작은 안테나 크기가 햇빛의 지나치게 많은 흡수를 방지하고, 고밀도 배양 안으로 더 깊숙이 햇빛의 더 많은 양의 침투를 도와주며, 이로서 밝은 햇빛 하에서 대량 배양의 더 큰 생산성에 기여할 수 있는 장점이 알려져 있다.
CpFTSY 유전자[phytozome: Cre05.g241450 또는 NCBI: XM_001697700.1)[https://phytozome.jgi.doe.gov/pz/portal.html#!gene?search=1&detail=1&method=4614&searchText=transcriptid:30783185, chromosome 5번 중 3459480..3466791의 위치에 존재; Kirst, Henning, et al. "Assembly of the light-harvesting chlorophyll antenna in the green alga Chlamydomonas reinhardtii requires expression of the TLA2-CpFTSY gene." Plant physiology 158.2 (2012): 930-945]를 표적하기 위해 sgRNA는 Cas-Designer (www.rgenome.net)을 이용하여 microhomology-driven frameshift 돌연변이를 유도하도록 하는 가장 높은 스코어를 기록한 네 개의 target site를 디자인하였다 (Kim, H. & Kim, J.-S. Nat. Rev. Genet. 15, 321-334 (2014) 참조). 이를 바탕으로 네 개의 sgRNA를 invitro transcription을 통해 합성하였다. 도 2는 CpFTSY 유전자를 표적하기 위해 제작된 네 개의 sgRNA에 대한 서술이다. 클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349) 세포는 TAP 배지[표 2 참조]를 이용해 25도에서 50ml flask에 담아 70uE의 광도로 형광등을 이용해 빛을 주며 90 rpm으로 shaking하며 배양하였다. 세포의 농도는 spectrophotometer를 이용하여 측정하며 OD750에서 0.3 ~ 0.5 정도의 활발히 배양 중인 시기의 세포를 사용하였다. RNPs 복합체를 만들기 위해 200 ㎍의 Cas9 단백질[도 25]은 140 ㎍의 sgRNA[도 2]와 nuclease-free water에서 섞고 10분간 상온에서 인큐베이션하였다. 결합된 RNPs 복합체는 50ⅹ104개의 클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349)의 세포와 함께 4mm Electroporation cuvette에서 Biorad Gene Pulser Xcell™ Electroporation Systems을 이용하여 (Voltage 600V, Capacity 50uF) 형질전환시킨 뒤 12시간 동안 dark incubation 후에 gDNA extraction 하여 deep sequencing하여 분석하였으며 일부는 2000개의 cell로 dilution하여 TAP agar plate에 도말하여 single colony를 얻었다. 도 3은 RGEN RNPs에 의해 유도된 CpFTSY 유전자의 돌연변이를 targeted deep sequencing 분석을 통해 확인한 결과이다. 그 결과로서, 표적화된 심층 서열화에 의해 검출된, 작은 삽입 및 결실(indel)이 최대 0.56%까지의 빈도로 확인되었다(도 3의 b). 도 4는 RGEN RNPs에 의해 발생한 CpFTSY 유전자 녹아웃의 돌연변이체의 plate 사진이다. 각각의 분리된 colony로부터, pale green의 색깔을 보이는 개체들을 분리하였으며 각각은 target gene에서의 돌연변이를 확인하였다. 도 5는 RGEN RNPs에 의한 ΔCpFTSY 돌연변이체의 특성 분석한 결과이다. 도 5의 a는 야생형과 ΔCpFTSY 돌연변이체의 표현형을 보여준다. 야생형의 Chl a 대 Chl b 비율과 비교하여 더 큰 Chl a 대 Chl b 비율을 측정하고(도 5의 b) Sanger 서열화를 수행함으로써 (도 5의 c 및 도 6) 6개의 ΔCpFTSY 돌연변이체를 확인하였다. 모든 ΔCpFTSY 돌연변이체의 Total chlorophyll은 야생형의 총 양보다 3배 더 낮았지만 Chl a 대 Chl b 비율은 야생형의 Chl a 대 Chl b 비율보다 2 또는 3배 더 높았다 (도 5의 b). 도 6은 RGEN RNPs에 의한 ΔCpFTSY 돌연변이체의 CpFTSY 유전자 위치에서 Sanger sequencing에 의한 Chromatogram 결과이다.
실시예 2: 클라미도모나스 레인하드티아이에서 RGEN RNPs를 이용한 ZEP 유전자 녹아웃 돌연변이체 제조
다음 단계로 클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349) ZEP 유전자를 타겟으로 정하였다. ZEP 유전자로부터 유래된 지아잔틴 에폭시다제 효소는 지아잔틴(Zea)을 에폭시화시켜 비올라잔틴(Vio) 생성하기 때문에 이 ZEP 유전자를 RGEN RNPs 이용하여 녹아웃 돌연변이를 만든다면 지아잔틴으로부터 비올라잔틴으로의 에폭시드화 단계를 차단함으로써 지아잔틴의 축적을 유발할 수 있다 (도 11b). 지아잔틴은 망막의 황반 색소로, 유해한 청색광 및 UV를 여과함으로써 노화 관련 황반 변성과 같은 만성 질환의 진행을 방지할 수 있다.
ZEP 유전자[phytozome: Cre02.g082550 또는 NCBI: AY211267.1)[https://phytozome.jgi.doe.gov/pz/portal.html#!gene?search=1&detail=1&method=4614&searchText=transcriptid:30785220, Chromosome 2번 중 1244277-1250969의 위치에 존재]를 표적하기 위해 sgRNA는 Cas-Designer (www.rgenome.net)을 이용하여 microhomology-driven frameshift 돌연변이를 유도하도록 하는 가장 높은 스코어를 기록한 다섯 개의 target site를 디자인하였다 (Kim, H. & Kim, J.-S. Nat. Rev. Genet. 15, 321-334 (2014) 참조). 이를 바탕으로 다섯 개의 sgRNA를 invitro transcription을 통해 합성하였다. 도 7은 ZEP 유전자를 표적하기 위해 제작된 다섯 개의 sgRNA에 대한 서술이다. 클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349) 세포는 TAP 배지[표 2 참조]를 이용해 25도에서 50ml flask에 담아 70uE의 광도로 형광등을 이용해 빛을 주며 90rpm으로 shaking하며 배양하였다. 세포의 농도는 spectrophotometer를 이용하여 측정하며 OD750에서 0.3 ~ 0.5 정도의 활발히 배양 중인 시기의 세포를 사용하였다. RNPs 복합체를 만들기 위해 200 ㎍의 Cas9 단백질[도 25]은 140 ㎍의 sgRNA[도 7]와 nuclease-free water에서 섞고 10분간 상온에서 인큐베이션하였다. 결합된 RNPs 복합체는 50ⅹ104개의 클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349)의 세포와 함께 4mm Electroporation cuvette에서 Biorad Gene Pulser Xcell™ Electroporation Systems을 이용하여 (Voltage 600V, Capacity 50uF) 형질전환시킨 뒤 12시간 동안 dark incubation 후에 gDNA extraction 하여 deep sequencing하여 분석하였으며 일부는 2000개의 cell로 dilution하여 TAP agar plate에 도말하여 single colony를 얻었다. 도 8은 Targeted deep sequencing에 의해 RGEN-RNPs에 의해 유도된 ZEP 유전자의 돌연변이를 확인한 결과이다. 가장 형질전환 효율이 높은 세 번째 sgRNA (0.456%)에 의해 유도된 single colony를 분리하여 target gene의 돌연변이를 확인하였다. (도 8의 b는 targeted deep sequencing의 data로, RNP를 이용한 형질전환 실험 후 전체 세포를 모으고 gDNA를 뽑아서 분석했을 때 전체 세포를 대상으로 target 부위의 DNA 가닥에서 일어나는 모든 변이를 분석하여 그 패턴과 frequency를 알 수 있는 실험임. 즉, 도 8의 b는 targeted deep sequencing을 통해 target 부위에서 실제로 확인된 변이의 패턴들이지만, 42 bp 이상의 insertion 같은 큰 사이즈 변화는 targeted deep sequencing의 원리로는 찾아내기 어려움, 실제로 얻어진 single colony와 차이가 있을 수 있음). 이렇게 ZEP 특이적 녹아웃 돌연변이체를 DNA 없는 RGEN RNP를 사용하여 생성한 후에, 페트리디쉬에서 모든 세포에 대해 Chl 형광을 측정하였고 여러 개의 추정되는 ZEP 녹아웃 세포주를 선별하였다. 도 9의 a의 적색 원형은 저광(50 μmol photons/m2s) 조건 하에서 TAP 아가 배지 상에서 성장한 추정되는 ZEP 녹아웃 돌연변이체를 가리킨다. NPQ/4 영상은 Imaging PAM(Walz)으로 측정되었다. 이렇게 확인된 콜로니 중 황반색소 함량이 증가된 변이주 3개(ΔZ1, ΔZ2, ΔZ3)를 선별하였으며(도 9의 b), RGEN RNPs에 의해 발생된 세 개의 ΔZEP 돌연변이체에서 실제적인 ZEP 유전자 위치의 표적 DNA 서열 변화를 Sanger sequencing을 통해 확인하였다(도 10). 도 11a는 HPLC을 이용해 야생형과 세 개의 ZEP 돌연변이체의 색소를 정성, 정량적 분석한 결과이며 이를 통해 ZEP 돌연변이체에서는 지아잔틴의 양이 10배 이상 유의미하게 증가하였음을(도 11b) 확인할 수 있었다.
실시예 3: 클라미도모나스에서 RGEN RNPs를 이용한 연속적인 △ ZEP /△ CpFTSY 이중 돌연변이 제조
실시예 2를 통해 얻은 ZEP 유전자 녹아웃 돌연변이체를 바탕으로 여기에 실시예 1에서 제작하였던 CpFTSY 유전자를 표적하는 RGEN RNPs를 이용하여 연속적인 ΔZEP/△CpFTSY 이중 돌연변이를 제조하고자 시도하였다. 실시예 2를 통해 얻은 ZEP 유전자 녹아웃 돌연변이체 중 하나인 클라미도모나스 레인하드티아이 ΔZ1 세포를 TAP 배지[표 2 참조]를 이용해 25도에서 50ml flask에 담아 70uE의 광도로 형광등을 이용해 빛을 주며 90 rpm으로 shaking하며 배양하였다. 세포의 농도는 spectrophotometer를 이용하여 측정하며 OD750에서 0.3 ~ 0.5 정도의 활발히 배양 중인 시기의 세포를 사용하였다. RNPs 복합체를 만들기 위해 200 ㎍의 Cas9 단백질[도 25]은 140 ㎍의 sgRNA[도 2]와 nuclease-free water에서 섞고 10분간 상온에서 인큐베이션하였다. 결합된 RNPs 복합체는 50ⅹ104개의 클라미도모나스 레인하드티아이 ΔZ1의 세포와 함께 4mm Electroporation cuvette에서 Biorad Gene Pulser Xcell™ Electroporation Systems을 이용하여 (Voltage 600V, Capacity 50uF) 형질전환시킨 뒤 12시간 동안 dark incubation 후에 gDNA extraction하여 deep sequencing하여 분석하였으며 일부는 2000개의 cell로 dilution하여 TAP agar plate에 도말하여 single colony를 얻었다. 도 12는 RGEN RNPs에 의해 유도된 CpFTSY 유전자의 돌연변이를 targeted deep sequencing 분석을 통해 확인한 결과이다. 그 결과로서, 표적화된 심층 서열화에 의해 검출된, 작은 삽입 및 결실 (indel)이 최대 1.11%까지의 빈도로 확인되었다. 도 13의 a는 RGEN RNPs에 의해 발생한 CpFTSY 유전자 녹아웃으로 유도된 ΔZEP/ΔCpFTSY 이중 돌연변이체의 plate 사진이다. 각각의 분리된 콜로니로부터, pale green의 색깔을 보이는 개체들을 분리하였으며 각각은 target gene에서의 돌연변이를 확인하였다. 도 13의 b는 야생형과 ΔZEP/ΔCpFTSY 이중 돌연변이체의 표현형을 보여준다. 도 14는 RGEN RNPs에 의한 ΔZEP/ΔCpFTSY 이중 돌연변이체의 CpFTSY 유전자 위치에서 Sanger sequencing에 의한 Chromatogram 결과이다. 도 15는 HPLC을 이용해 야생형과 14개의 ΔZEP/ΔCpFTSY 이중 돌연변이체의 색소를 정성, 정량적 분석한 결과이며 이를 통해 ΔZEP/ΔCpFTSY 이중 돌연변이체는 야생형보다 지아잔틴의 양이 10배 이상 유의미하게 증가함과 동시에 Total chlorophyll이 야생형보다 3배 더 낮고 Chl a 대 Chl b 비율은 야생형 보다 2 또는 3배 더 높았음을 확인할 수 있었다. △ZEP/△CpFTSY 이중 돌연변이체 세포에서의 표현형이 표적-오프 효과에 의해 유발되지 않았음을 확인하기 위하여, CpFTSY 및 ZEP-표적화된 RGEN이 표적-오프 돌연변이를 유발하였는지의 여부를 조사하였다. Cas-OFFinder (www.rgenome.net/cas-offinder)을 사용하여 벌지(bulge) 없는 네 개의 뉴클레오타이드 만큼 또는 하나의 DNA 또는 RNA 벌지가 있는 두 개의 뉴클레오타이드 만큼 표적-온 부위와 상이한 잠재적인 표적-오프 부위들을 확인하였다. 이들 부위에서 서열화 오차율을 초과하는 indel은 발견되지 않았고, 이것을 통해 ΔZEP/ΔCpFTSY 이중 돌연변이체에서 RGEN에 의한 표적-오프 효과가 없으며 표적 특이적으로 작동하였음을 확인하였다 (도 16).
실시예 4: RGEN - RNPs에 의해 유도된 유전자 녹아웃 돌연변이체들과 야생형의 세포적 특성 비교 분석
도 17을 통해 야생형과 RGEN RNPs에 의한 ΔZEP, ΔFTSY 돌연변이, ΔZEP/ΔCpFTSY 이중 돌연변이체의 표현형을 비교한 사진이다. 세포는 photoautotrophic culture 조건에서 고광도(500 μmol photons/m2s) 아래서 농도는 107 cell/ml로 맞추고 비교하였다. 또한, 야생형과 각각의 돌연변이체들로부터 ZEP와 FTSY proteins의 Western-blot 분석 통해 돌연변이체임을 다시 한번 확인하였다. ZEP와 FTSY proteins을 Immuno-detection할 수 있는 특이적 다중클론성 항체들을 프로브로 사용하여 확인한 결과 각각의 ΔZEP, ΔCpFTSY 돌연변이체와 ΔZEP/ΔCpFTSY 이중 돌연변이체에서는 해당하는 단백질의 밴드가 검출되지 않았다. ATP synthase의 β-subunit(ATPβ)은 실험 샘플의 loading control로서 사용되었다. 돌연변이체들과 야생형의 세포적 특성 비교하기 위해 다양한 분석을 수행하였다. 도 20, 21, 22 및 23은 야생형과 RGEN RNPs에 의해 유도된 ΔZEP, ΔCpFTSY 돌연변이체, ΔZEP/ΔCpFTSY 이중 돌연변이체의 광포화 곡선, 성장곡선, HPLC 프로파일 및 색소 분석의 결과이다. 도 20은 아세톤 추출법을 이용하여 색소를 추출하고 이를 HPLC를 이용하여 분석한 결과이다. 실험결과 ZEP 돌연변이에서는 violaxanthin, antheraxanthin이 없고 zeaxanthin 증가한 결과가 확인되었으며 ΔCpFTSY 돌연변이체에서는 전체 색소의 감소과 Chlorophyll b의 큰 폭의 감소가 확인되었다. ΔZEP/ΔCpFTSY 이중 돌연변이체에서는 각각의 돌연변이체에서 보이는 특성이 모두 나타남을 확인할 수 있었다. 도 21은 Oxygraph 장비를 이용하여 돌연변이체들과 야생형에서 광도에 따른 산소발생량을 측정하여 광포화 곡선을 그려서 광합성 효율을 비교한 실험 결과이다. 광합성 시스템의 안테나 크기는 돌연변이체와 야생형의 광합성율에 영향을 미치는 것으로 잘 알려져 있다. 안테나 돌연변이체의 줄어든 안테나 크기는, 고광(HL) 조건에서 엽록소 당 더 높은 광합성율을 보여준다. 실험 결과 ΔCpFTSY 돌연변이체는 야생형과 비교할 때 엽록소 당 광합성율이 크게 증가하였으며 ΔZEP/ΔCpFTSY 이중 돌연변이체는 ΔZEP 돌연변이체와 비교할 때 광합성율이 증가하였으며 그 수준은 ΔCpFTSY 돌연변이체와 ΔZEP 돌연변이체의 중간 수준을 보여주었다. 도 22는 HS 배지, 25 ℃, 고광도 조건에서(700 μmol photons/m2s) 5% CO2 air를 공급하면서 돌연변이체는 야생형의 성장곡선을 관찰한 결과이다. 고광도 조건하에서 ΔCpFTSY 돌연변이체와 ΔZEP/ΔCpFTSY 이중 돌연변이체의 성장은 야생형 및 ΔZEP 돌연변이체의 성장보다 극적으로 더 좋았다 (도 22). 그러므로, ΔZEP/ΔCpFTSY 이중 돌연변이체는 ΔZEP 돌연변이체보다 더 큰 광합성 효율 및 세포 성장율을 나타냈고, 그것은 이중 돌연변이체가 고광도 성장 조건 하에서 더 큰 바이오매스 축적을 유도할 수 있을 것임을 보여준다. 야생형, ΔZEP, ΔCpFTSY 및 ΔZEP/ΔCpFTSY 이중 돌연변이체의 광합성 활성을 도 23에 요약하였다.
결론적으로, 본 발명자들은 Chlamydomonas reinhardtii 에서 DNA-없는 표적화된 유전자 편집을 달성하였다. 이 간단한 RGEN RNP 방법은 시간-소모적인 클로닝 단계를 필요로 하지 않으면서 다른 미세조류에도 적용될 수 있다. 더욱이, 결과적인 형질전환체들은 GMO 조절로부터 제외될 수 있을 것이고, 그것은 약학, 영양학, 식품 및 동물 사료에 대한 및 특이 질환의 의학적 치료에 미세조류의 적용을 가능하게 할 것이다.
실험예 1: 다른 형질주입법을 사용하여 변이체 제조 확인
상기 실시예 1에서 전기천공법 대신 글라스 비드법(glass bead method)을 사용하였다. 클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349) 세포를 107 cells/mL까지 배양한 다음 3000 rpm에서 2분간 cell down하여 세포를 회수하였다. 이를 10 ml glass tube로 옮긴 뒤 100 ㎕의 20% PEG-8000 (Sigma, USA)와 0.3 g의 glass beads (425-600 ㎛, Sigma, USA), FTSY 유전자를 target하는 RNP 복합체와 함께 섞은 뒤 Vortexer를 이용하여 maximum speed에서 25초간 물리적인 충격을 주었다(Baek, Kwangryul, et al., Biotechnology journal 11.3 (2016): 384-392. 참고). 형질전환시킨 뒤 일부를 2000개의 cell로 dilution하여 TAP agar plate에 도말하여 single colony를 얻었다. 실험결과로부터 확보된 colony를 Chlorophyll A와 B의 비율을 확인하여 스크리닝하였으나 어떠한 돌연변이도 얻지 못하였다. 이 실험 결과를 바탕으로 물리적인 충격은 RNP 복합체에 부정적인 영향을 줄 것이라고 판단하여 이 방법 대신에 전기천공법을 상기 실시예에서는 형질전환 방법으로 이용하였다.
실험예 2: Cas9 단백질 및 sgRNA의 상이한 인큐베이션 시간 및 다양한 농도 조건에서 변이체 제조 확인
도 24의 b는 최초에 클라미도모나스 레인하드티아이 cw15 mt- 야생형 (CC-4349)에서 RNP 실험을 시작할 때 적정 cas9 protein과 sgRNA의 농도를 찾기 위해서 각각의 농도를 달리해서 실험한 결과이다. Cas9 단백질[도 25]은 10 ㎍부터 500 ㎍까지 높여가며 조건을 달리했고 sgRNA 농도도 7 ㎍에서 350 ㎍까지 높여갔다. 그 외 조건은 실시예 1과 같이 형질전환 실험을 진행하였으며 12시간 후 세포를 수확하여 targeted deep sequencing을 통해 돌연변이 (삽입 및 결실; indel) 빈도를 확인하였다. 그 결과 Cas9 단백질이 200 ㎍, sgRNA가 140 ㎍일 때 가장 높은 돌연변이 빈도가 관찰되어 상기 실시예에서는 이 조건으로 고정하여 진행하였다. 도 24의 a는 실시예 1과 같이 형질전환 실험한 후 각각 12시간 후와 24시간 후에 세포를 수확하고 gDNA를 targeted deep sequencing을 통해 돌연변이 (삽입 및 결실; indel) 빈도를 확인한 결과 12시간과 24시간의 상이한 인큐베이션 시간 사이에 유의미한 차이를 발견하지 못하였다. 즉, 12시간이면 충분히 derivery된 RNP가 세포에서 작동하기에 충분한 시간으로 판단하였고 상기 실시예에서도 12시간 후에 targeted deep sequencing을 통해 돌연변이 빈도를 확인하였다.
<110> Industry-University Cooperation Foundation Hanyang University <120> Method for gene editing in microalgae using RGEN RNP <130> P16U10C2154 <150> KR 10-2016-0049439 <151> 2016-04-22 <160> 12 <170> KopatentIn 2.0 <210> 1 <211> 96 <212> RNA <213> Artificial Sequence <220> <223> CpFTSY RGEN1 <400> 1 auugcggcug cgcccagcug guuuuagagc uagaaauagc aaguuaaaau aaggcuaguc 60 cguuaucaac uugaaaaagu ggcaccgagu cggugc 96 <210> 2 <211> 96 <212> RNA <213> Artificial Sequence <220> <223> CpFTSY RGEN2 <400> 2 cuaggcgcug caggaagccg guuuuagagc uagaaauagc aaguuaaaau aaggcuaguc 60 cguuaucaac uugaaaaagu ggcaccgagu cggugc 96 <210> 3 <211> 96 <212> RNA <213> Artificial Sequence <220> <223> CpFTSY RGEN3 <400> 3 cgaucuucag agcagugcgg guuuuagagc uagaaauagc aaguuaaaau aaggcuaguc 60 cguuaucaac uugaaaaagu ggcaccgagu cggugc 96 <210> 4 <211> 96 <212> RNA <213> Artificial Sequence <220> <223> CpFTSY RGEN4 <400> 4 uuguggagcu gcugacggca guuuuagagc uagaaauagc aaguuaaaau aaggcuaguc 60 cguuaucaac uugaaaaagu ggcaccgagu cggugc 96 <210> 5 <211> 22 <212> DNA <213> Chlamydomonas reinhardtii CC-4349 <400> 5 cccccgcact gcttgaagat cg 22 <210> 6 <211> 96 <212> RNA <213> Artificial Sequence <220> <223> ZEP RGEN1 <400> 6 caccagcugc gcgaccgagc guuuuagagc uagaaauagc aaguuaaaau aaggcuaguc 60 cguuaucaac uugaaaaagu ggcaccgagu cggugc 96 <210> 7 <211> 96 <212> RNA <213> Artificial Sequence <220> <223> ZEP RGEN2 <400> 7 gccguugcac uucugaagca guuuuagagc uagaaauagc aaguuaaaau aaggcuaguc 60 cguuaucaac uugaaaaagu ggcaccgagu cggugc 96 <210> 8 <211> 96 <212> RNA <213> Artificial Sequence <220> <223> ZEP RGEN3 <400> 8 uccggcgaac gcaccuggau guuuuagagc uagaaauagc aaguuaaaau aaggcuaguc 60 cguuaucaac uugaaaaagu ggcaccgagu cggugc 96 <210> 9 <211> 96 <212> RNA <213> Artificial Sequence <220> <223> ZEP RGEN4 <400> 9 uggugggcgc cgacggcauc guuuuagagc uagaaauagc aaguuaaaau aaggcuaguc 60 cguuaucaac uugaaaaagu ggcaccgagu cggugc 96 <210> 10 <211> 96 <212> RNA <213> Artificial Sequence <220> <223> ZEP RGEN5 <400> 10 ccauggcuuc gcaggcaucu guuuuagagc uagaaauagc aaguuaaaau aaggcuaguc 60 cguuaucaac uugaaaaagu ggcaccgagu cggugc 96 <210> 11 <211> 23 <212> DNA <213> Chlamydomonas reinhardtii CC-4349 <400> 11 cccatccagg tgcgttcgcc gga 23 <210> 12 <211> 1406 <212> PRT <213> CAS9 protein <400> 12 Met Gly Ser Ser His His His His His His Val Tyr Pro Tyr Asp Val 1 5 10 15 Pro Asp Tyr Ala Glu Leu Pro Pro Lys Lys Lys Arg Lys Val Gly Ile 20 25 30 Arg Ile Pro Gly Glu Lys Pro Asp Lys Lys Tyr Ser Ile Gly Leu Asp 35 40 45 Ile Gly Thr Asn Ser Val Gly Trp Ala Val Ile Thr Asp Glu Tyr Lys 50 55 60 Val Pro Ser Lys Lys Phe Lys Val Leu Gly Asn Thr Asp Arg His Ser 65 70 75 80 Ile Lys Lys Asn Leu Ile Gly Ala Leu Leu Phe Asp Ser Gly Glu Thr 85 90 95 Ala Glu Ala Thr Arg Leu Lys Arg Thr Ala Arg Arg Arg Tyr Thr Arg 100 105 110 Arg Lys Asn Arg Ile Cys Tyr Leu Gln Glu Ile Phe Ser Asn Glu Met 115 120 125 Ala Lys Val Asp Asp Ser Phe Phe His Arg Leu Glu Glu Ser Phe Leu 130 135 140 Val Glu Glu Asp Lys Lys His Glu Arg His Pro Ile Phe Gly Asn Ile 145 150 155 160 Val Asp Glu Val Ala Tyr His Glu Lys Tyr Pro Thr Ile Tyr His Leu 165 170 175 Arg Lys Lys Leu Val Asp Ser Thr Asp Lys Ala Asp Leu Arg Leu Ile 180 185 190 Tyr Leu Ala Leu Ala His Met Ile Lys Phe Arg Gly His Phe Leu Ile 195 200 205 Glu Gly Asp Leu Asn Pro Asp Asn Ser Asp Val Asp Lys Leu Phe Ile 210 215 220 Gln Leu Val Gln Thr Tyr Asn Gln Leu Phe Glu Glu Asn Pro Ile Asn 225 230 235 240 Ala Ser Gly Val Asp Ala Lys Ala Ile Leu Ser Ala Arg Leu Ser Lys 245 250 255 Ser Arg Arg Leu Glu Asn Leu Ile Ala Gln Leu Pro Gly Glu Lys Lys 260 265 270 Asn Gly Leu Phe Gly Asn Leu Ile Ala Leu Ser Leu Gly Leu Thr Pro 275 280 285 Asn Phe Lys Ser Asn Phe Asp Leu Ala Glu Asp Ala Lys Leu Gln Leu 290 295 300 Ser Lys Asp Thr Tyr Asp Asp Asp Leu Asp Asn Leu Leu Ala Gln Ile 305 310 315 320 Gly Asp Gln Tyr Ala Asp Leu Phe Leu Ala Ala Lys Asn Leu Ser Asp 325 330 335 Ala Ile Leu Leu Ser Asp Ile Leu Arg Val Asn Thr Glu Ile Thr Lys 340 345 350 Ala Pro Leu Ser Ala Ser Met Ile Lys Arg Tyr Asp Glu His His Gln 355 360 365 Asp Leu Thr Leu Leu Lys Ala Leu Val Arg Gln Gln Leu Pro Glu Lys 370 375 380 Tyr Lys Glu Ile Phe Phe Asp Gln Ser Lys Asn Gly Tyr Ala Gly Tyr 385 390 395 400 Ile Asp Gly Gly Ala Ser Gln Glu Glu Phe Tyr Lys Phe Ile Lys Pro 405 410 415 Ile Leu Glu Lys Met Asp Gly Thr Glu Glu Leu Leu Val Lys Leu Asn 420 425 430 Arg Glu Asp Leu Leu Arg Lys Gln Arg Thr Phe Asp Asn Gly Ser Ile 435 440 445 Pro His Gln Ile His Leu Gly Glu Leu His Ala Ile Leu Arg Arg Gln 450 455 460 Glu Asp Phe Tyr Pro Phe Leu Lys Asp Asn Arg Glu Lys Ile Glu Lys 465 470 475 480 Ile Leu Thr Phe Arg Ile Pro Tyr Tyr Val Gly Pro Leu Ala Arg Gly 485 490 495 Asn Ser Arg Phe Ala Trp Met Thr Arg Lys Ser Glu Glu Thr Ile Thr 500 505 510 Pro Trp Asn Phe Glu Glu Val Val Asp Lys Gly Ala Ser Ala Gln Ser 515 520 525 Phe Ile Glu Arg Met Thr Asn Phe Asp Lys Asn Leu Pro Asn Glu Lys 530 535 540 Val Leu Pro Lys His Ser Leu Leu Tyr Glu Tyr Phe Thr Val Tyr Asn 545 550 555 560 Glu Leu Thr Lys Val Lys Tyr Val Thr Glu Gly Met Arg Lys Pro Ala 565 570 575 Phe Leu Ser Gly Glu Gln Lys Lys Ala Ile Val Asp Leu Leu Phe Lys 580 585 590 Thr Asn Arg Lys Val Thr Val Lys Gln Leu Lys Glu Asp Tyr Phe Lys 595 600 605 Lys Ile Glu Cys Phe Asp Ser Val Glu Ile Ser Gly Val Glu Asp Arg 610 615 620 Phe Asn Ala Ser Leu Gly Thr Tyr His Asp Leu Leu Lys Ile Ile Lys 625 630 635 640 Asp Lys Asp Phe Leu Asp Asn Glu Glu Asn Glu Asp Ile Leu Glu Asp 645 650 655 Ile Val Leu Thr Leu Thr Leu Phe Glu Asp Arg Glu Met Ile Glu Glu 660 665 670 Arg Leu Lys Thr Tyr Ala His Leu Phe Asp Asp Lys Val Met Lys Gln 675 680 685 Leu Lys Arg Arg Arg Tyr Thr Gly Trp Gly Arg Leu Ser Arg Lys Leu 690 695 700 Ile Asn Gly Ile Arg Asp Lys Gln Ser Gly Lys Thr Ile Leu Asp Phe 705 710 715 720 Leu Lys Ser Asp Gly Phe Ala Asn Arg Asn Phe Met Gln Leu Ile His 725 730 735 Asp Asp Ser Leu Thr Phe Lys Glu Asp Ile Gln Lys Ala Gln Val Ser 740 745 750 Gly Gln Gly Asp Ser Leu His Glu His Ile Ala Asn Leu Ala Gly Ser 755 760 765 Pro Ala Ile Lys Lys Gly Ile Leu Gln Thr Val Lys Val Val Asp Glu 770 775 780 Leu Val Lys Val Met Gly Arg His Lys Pro Glu Asn Ile Val Ile Glu 785 790 795 800 Met Ala Arg Glu Asn Gln Thr Thr Gln Lys Gly Gln Lys Asn Ser Arg 805 810 815 Glu Arg Met Lys Arg Ile Glu Glu Gly Ile Lys Glu Leu Gly Ser Gln 820 825 830 Ile Leu Lys Glu His Pro Val Glu Asn Thr Gln Leu Gln Asn Glu Lys 835 840 845 Leu Tyr Leu Tyr Tyr Leu Gln Asn Gly Arg Asp Met Tyr Val Asp Gln 850 855 860 Glu Leu Asp Ile Asn Arg Leu Ser Asp Tyr Asp Val Asp His Ile Val 865 870 875 880 Pro Gln Ser Phe Leu Lys Asp Asp Ser Ile Asp Asn Lys Val Leu Thr 885 890 895 Arg Ser Asp Lys Asn Arg Gly Lys Ser Asp Asn Val Pro Ser Glu Glu 900 905 910 Val Val Lys Lys Met Lys Asn Tyr Trp Arg Gln Leu Leu Asn Ala Lys 915 920 925 Leu Ile Thr Gln Arg Lys Phe Asp Asn Leu Thr Lys Ala Glu Arg Gly 930 935 940 Gly Leu Ser Glu Leu Asp Lys Ala Gly Phe Ile Lys Arg Gln Leu Val 945 950 955 960 Glu Thr Arg Gln Ile Thr Lys His Val Ala Gln Ile Leu Asp Ser Arg 965 970 975 Met Asn Thr Lys Tyr Asp Glu Asn Asp Lys Leu Ile Arg Glu Val Lys 980 985 990 Val Ile Thr Leu Lys Ser Lys Leu Val Ser Asp Phe Arg Lys Asp Phe 995 1000 1005 Gln Phe Tyr Lys Val Arg Glu Ile Asn Asn Tyr His His Ala His Asp 1010 1015 1020 Ala Tyr Leu Asn Ala Val Val Gly Thr Ala Leu Ile Lys Lys Tyr Pro 1025 1030 1035 1040 Lys Leu Glu Ser Glu Phe Val Tyr Gly Asp Tyr Lys Val Tyr Asp Val 1045 1050 1055 Arg Lys Met Ile Ala Lys Ser Glu Gln Glu Ile Gly Lys Ala Thr Ala 1060 1065 1070 Lys Tyr Phe Phe Tyr Ser Asn Ile Met Asn Phe Phe Lys Thr Glu Ile 1075 1080 1085 Thr Leu Ala Asn Gly Glu Ile Arg Lys Arg Pro Leu Ile Glu Thr Asn 1090 1095 1100 Gly Glu Thr Gly Glu Ile Val Trp Asp Lys Gly Arg Asp Phe Ala Thr 1105 1110 1115 1120 Val Arg Lys Val Leu Ser Met Pro Gln Val Asn Ile Val Lys Lys Thr 1125 1130 1135 Glu Val Gln Thr Gly Gly Phe Ser Lys Glu Ser Ile Leu Pro Lys Arg 1140 1145 1150 Asn Ser Asp Lys Leu Ile Ala Arg Lys Lys Asp Trp Asp Pro Lys Lys 1155 1160 1165 Tyr Gly Gly Phe Asp Ser Pro Thr Val Ala Tyr Ser Val Leu Val Val 1170 1175 1180 Ala Lys Val Glu Lys Gly Lys Ser Lys Lys Leu Lys Ser Val Lys Glu 1185 1190 1195 1200 Leu Leu Gly Ile Thr Ile Met Glu Arg Ser Ser Phe Glu Lys Asn Pro 1205 1210 1215 Ile Asp Phe Leu Glu Ala Lys Gly Tyr Lys Glu Val Lys Lys Asp Leu 1220 1225 1230 Ile Ile Lys Leu Pro Lys Tyr Ser Leu Phe Glu Leu Glu Asn Gly Arg 1235 1240 1245 Lys Arg Met Leu Ala Ser Ala Gly Glu Leu Gln Lys Gly Asn Glu Leu 1250 1255 1260 Ala Leu Pro Ser Lys Tyr Val Asn Phe Leu Tyr Leu Ala Ser His Tyr 1265 1270 1275 1280 Glu Lys Leu Lys Gly Ser Pro Glu Asp Asn Glu Gln Lys Gln Leu Phe 1285 1290 1295 Val Glu Gln His Lys His Tyr Leu Asp Glu Ile Ile Glu Gln Ile Ser 1300 1305 1310 Glu Phe Ser Lys Arg Val Ile Leu Ala Asp Ala Asn Leu Asp Lys Val 1315 1320 1325 Leu Ser Ala Tyr Asn Lys His Arg Asp Lys Pro Ile Arg Glu Gln Ala 1330 1335 1340 Glu Asn Ile Ile His Leu Phe Thr Leu Thr Asn Leu Gly Ala Pro Ala 1345 1350 1355 1360 Ala Phe Lys Tyr Phe Asp Thr Thr Ile Asp Arg Lys Arg Tyr Thr Ser 1365 1370 1375 Thr Lys Glu Val Leu Asp Ala Thr Leu Ile His Gln Ser Ile Thr Gly 1380 1385 1390 Leu Tyr Glu Thr Arg Ile Asp Leu Ser Gln Leu Gly Gly Asp 1395 1400 1405

Claims (11)

  1. 표적 유전자에 특이적인 가이드 RNA 및 Cas 단백질의 RGEN(RNA guided endonuclease) RNP(ribonucleoprotein) 복합체를 세포벽을 변이시키거나 화학 처리하여 약화시킨 미세조류에 직접 도입하는 단계를 포함하는 미세조류의 유전자 교정방법.
  2. 제 1 항에 있어서,
    상기 표적 유전자는 내재적 표적 유전자인 미세조류의 유전자 교정방법.
  3. 제 1 항에 있어서,
    가이드 RNA 20 ~ 200 ㎍ 및 Cas 단백질 30 ~ 300 ㎍의 RGEN RNP 복합체를 1 X 104 개 내지 1 X 107 개의 미세조류에 도입하는 단계를 포함하는 미세조류의 유전자 교정방법.
  4. 제 1 항에 있어서,
    상기 가이드 RNA는 crRNA 및 tracrRNA을 포함하는 이중 가닥 RNA 형태인 미세조류의 유전자 교정방법.
  5. 제 1 항에 있어서,
    상기 가이드 RNA는 단일 가닥 가이드 RNA(single-stranded guide RNA; sgRNA)인 미세조류의 유전자 교정방법.
  6. 제 1 항에 있어서,
    상기 Cas 단백질은 Cas9 단백질인 미세조류의 유전자 교정방법.
  7. 제 1 항에 있어서,
    상기 도입은 전기천공법(Electroporation)으로 형질주입하는 미세조류의 유전자 교정방법.
  8. 제 7 항에 있어서,
    상기 전기천공법의 전압(voltage)은 400 내지 800 V인 미세조류의 유전자 교정방법.
  9. 제 1 항에 있어서,
    상기 미세조류는 클라미도모나스 속인 미세조류의 유전자 교정방법.
  10. 제 1 항에 있어서,
    상기 RNP 복합체는 외부 DNA 형태로 도입되지 않는 교정방법.
  11. 제 10 항의 방법에 의해 제조된 미세조류 변이체.
KR1020170041761A 2016-04-22 2017-03-31 Ｒｇｅｎ ｒｎｐ를 이용한 미세조류의 교정 방법 Active KR101929239B1 (ko)

Priority Applications (4)

Application Number Priority Date Filing Date Title
PCT/KR2017/004268 WO2017183936A1 (ko) 2016-04-22 2017-04-21 Ｒｇｅｎ ｒｎｐ를 이용한 미세조류의 교정 방법
US16/050,012 US10709152B2 (en) 2016-04-22 2018-07-31 Chlamydomonas mutants produced using RGEN RNP and method for preparing pigment using the same
US16/846,541 US10980252B2 (en) 2016-04-22 2020-04-13 Chlamydomonas mutants produced using RGEN RNP and method for preparing pigment using the same
US16/893,080 US10973246B2 (en) 2016-04-22 2020-06-04 Chlamydomonas mutants produced using RGEN RNP and method for preparing pigment using the same

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR20160049439 2016-04-22
KR1020160049439 2016-04-22

Publications (2)

Publication Number Publication Date
KR20170121051A true KR20170121051A (ko) 2017-11-01
KR101929239B1 KR101929239B1 (ko) 2018-12-17

Family

ID=60382855

Family Applications (3)

Application Number Title Priority Date Filing Date
KR1020170041762A Active KR101896243B1 (ko) 2016-04-22 2017-03-31 Ｒｇｅｎ ｒｎｐ를 이용하여 개발된 클라미도모나스 변이주 및 이를 이용한 색소 생산방법
KR1020170041763A Active KR101868601B1 (ko) 2016-04-22 2017-03-31 클라미도모나스 변이주 함유 사료를 이용하여 생산된 계란 및 이의 생산방법
KR1020170041761A Active KR101929239B1 (ko) 2016-04-22 2017-03-31 Ｒｇｅｎ ｒｎｐ를 이용한 미세조류의 교정 방법

Family Applications Before (2)

Application Number Title Priority Date Filing Date
KR1020170041762A Active KR101896243B1 (ko) 2016-04-22 2017-03-31 Ｒｇｅｎ ｒｎｐ를 이용하여 개발된 클라미도모나스 변이주 및 이를 이용한 색소 생산방법
KR1020170041763A Active KR101868601B1 (ko) 2016-04-22 2017-03-31 클라미도모나스 변이주 함유 사료를 이용하여 생산된 계란 및 이의 생산방법

Country Status (2)

Country Link
US (3) US10709152B2 (ko)
KR (3) KR101896243B1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020166943A1 (ko) * 2019-02-11 2020-08-20 한양대학교 산학협력단 유전자 총법을 이용한 미세조류의 교정 방법

Families Citing this family (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101981935B1 (ko) * 2018-08-29 2019-05-28 (주)아크에이르 클라미도모나스 변이주 및 이의 제조방법
KR102286087B1 (ko) * 2019-01-09 2021-08-05 한양대학교 산학협력단 클라미도모나스 변이주 및 이의 용도
KR102445369B1 (ko) * 2019-12-03 2022-09-21 한양대학교 산학협력단 미세조류로부터 기능성 오일을 추출하는 방법 및 기능성 오일을 포함하는 유화액
KR102508306B1 (ko) * 2020-03-24 2023-03-10 한양대학교 산학협력단 루테인 및 제아잔틴의 함량이 증대된 계란 생산방법, 이로부터 생산된 계란, 및 상기 계란으로부터 난황유 또는 난황 분말을 제조하는 방법
WO2023053714A1 (ja) * 2021-09-30 2023-04-06 本田技研工業株式会社 組成物および緑藻クラミドモナスの抽出物
WO2023053715A1 (ja) * 2021-09-30 2023-04-06 本田技研工業株式会社 組成物および緑藻クラミドモナスの抽出物
US20250223542A1 (en) 2022-04-14 2025-07-10 Institute Of Agricultural Resources And Regional Planning Of The Chinese Acade Modified microalgae for enhanced phosphate uptade involving overexpression of psr1 and optionally underexpression of ptc1
WO2024181025A1 (ja) * 2023-03-02 2024-09-06 本田技研工業株式会社 組成物
WO2024181024A1 (ja) * 2023-03-02 2024-09-06 本田技研工業株式会社 組成物

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8945839B2 (en) * 2012-12-12 2015-02-03 The Broad Institute Inc. CRISPR-Cas systems and methods for altering expression of gene products
WO2015086795A1 (en) * 2013-12-13 2015-06-18 Cellectis Cas9 nuclease platform for microalgae genome engineering

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101972023B1 (ko) 2011-08-26 2019-04-24 피티티 글로벌 케미칼 피씨엘 천연 재료로부터 루테인/잔토필을 추출하는 방법 및 이 방법으로부터 얻은 고순도 루테인/잔토필
KR101563148B1 (ko) 2014-05-15 2015-10-26 한국생명공학연구원 감마선 조사에 의해 바이오매스, 전분 및 지질 함량이 증진된 미세조류 클라미도모나스 레인하드티아이 변이체 및 이의 용도

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8945839B2 (en) * 2012-12-12 2015-02-03 The Broad Institute Inc. CRISPR-Cas systems and methods for altering expression of gene products
WO2015086795A1 (en) * 2013-12-13 2015-06-18 Cellectis Cas9 nuclease platform for microalgae genome engineering

Non-Patent Citations (6)

* Cited by examiner, † Cited by third party
Title
Eukaryotic Cell, 13(11):1465-1469 (2014) *
Eukaryotic Cell, Vol.13, No.11, pp.1465-1469 (2014) 1부. *
Genome Research, 24:1012-1019 (2014) *
Genome Research, Vol.24, pp.1012-1019 (2014) 1부. *
Marine Drugs, 10:195-1976 (2012) *
The Plant Journal, 82:393-412 (2015) *

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020166943A1 (ko) * 2019-02-11 2020-08-20 한양대학교 산학협력단 유전자 총법을 이용한 미세조류의 교정 방법

Also Published As

Publication number Publication date
KR20170121688A (ko) 2017-11-02
KR20170121052A (ko) 2017-11-01
US20200323241A1 (en) 2020-10-15
US10973246B2 (en) 2021-04-13
KR101868601B1 (ko) 2018-06-18
US10980252B2 (en) 2021-04-20
US20200315214A1 (en) 2020-10-08
KR101929239B1 (ko) 2018-12-17
US10709152B2 (en) 2020-07-14
US20190045812A1 (en) 2019-02-14
KR101896243B1 (ko) 2018-09-11

Similar Documents

Publication Publication Date Title
KR101929239B1 (ko) Ｒｇｅｎ ｒｎｐ를 이용한 미세조류의 교정 방법
KR101829885B1 (ko) 식물 원형질체로부터 유전체 교정 식물체를 고효율로 제조하는 방법
Baek et al. DNA-free two-gene knockout in Chlamydomonas reinhardtii via CRISPR-Cas9 ribonucleoproteins
Serif et al. A fast and reliable strategy to generate TALEN-mediated gene knockouts in the diatom Phaeodactylum tricornutum
Angstenberger et al. Cell synchronization enhances nuclear transformation and genome editing via Cas9 enabling homologous recombination in Chlamydomonas reinhardtii
KR101544650B1 (ko) 광합성 산물의 생산성을 향상시킨 조류 및 그의 이용
KR20190097057A (ko) 이중나선 dna의 표적화된 변형 방법
CN105121649A (zh) 靶向修饰藻基因组的方法
Sharon-Gojman et al. Antenna size reduction and altered division cycles in self-cloned, marker-free genetically modified strains of Haematococcus pluvialis
US20200157558A1 (en) Algal chloroplastic srp54 mutants
CN107326035B (zh) 一种调控水稻粒型和叶色的去泛素化酶基因ubp5及其应用
US12241071B2 (en) Composition for editing flavonoid biosynthetic gene by using CRISPR/Cas9 system, and use thereof
KR102358538B1 (ko) 유전자 총법을 이용한 미세조류의 교정 방법
WO2025255275A2 (en) Genetic traits for improved photosynthesis and food production and pathogen resistance in plants
KR102163257B1 (ko) 비올라잔틴 생산성이 높은 신규 미세조류
Xu et al. Genetic modification of the HSP90 gene using CRISPR-Cas9 to enhance thermotolerance in T. suecica
CN119464310A (zh) 增强水稻抗稻瘟病的基因及其用途
KR102482937B1 (ko) CRISPR/Cas9 리보핵산단백질 기반 현사시나무 유전자 교정용 조성물 및 이의 이용
Kasai et al. Development of efficient genetic-transformation-and genome-editing systems, and the isolation of a CRISPR/Cas9-mediated high-oil mutant in the unicellular green alga Parachlorella kessleri strain NIES-2152
KR102617091B1 (ko) 방사무늬김 u6 유전자 유래의 프로모터 및 이의 용도
Creeth et al. DNA-Free CRISPR genome editing in raspberry (Rubus idaeus) through RNP-mediated protoplast transfection and comparison of indel analysis techniques
Ross et al. Strategy for unlimited cycles of scarless oligonucleotide directed gene editing in Chlamydomonas reinhardtii
EP4166658A1 (en) Diatom-based genetic engineering system methodology for the eco-sustainable production of ovothiols
CN113817767B (zh) 利用创制小麦TaOTUB1基因功能缺失纯合突变体提高小麦产量的方法
Li et al. Heat Shock Transcription Factor HSF2b Plays a Critical Role in the Synthesis of Fucoxanthin by Modulating the Expression of ZEP1 in Phaeodactylum tricornutum

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 8
