Abstract

본 발명은 폴리아믹산 겔 또는 폴리이미드 겔에 마이크로파를 조사하여 폴리이미드 필름을 제조하는 단계를 포함하는 폴리이미드 필름 제조방법에 관한 것으로서, 종래의 기술에 따라 폴리아믹산 또는 폴리이미드의 제조 또는 보관 과정에서 부차적으로 발생하여 폐기 처리되던 폴리아믹산 겔 또는 폴리이미드 겔을 활용하여 폴리이미드 필름을 제조할 수 있게 되므로 경제적이고, 또한 폴리아믹산 겔 또는 폴리이미드 겔을 폐기 처리함으로써 야기되던 환경 오염 문제를 방지할 수 있다.

Description

마이크로파를 이용한 폴리이미드 필름 제조방법{Preparation method for polyimide film using microwave}
본 발명은 마이크로파를 이용한 폴리이미드 필름 제조방법에 관한 것이다.
최근 첨단산업의 성장으로 인하여 다양한 첨단 재료들의 연구 개발이 이루어지고 있다. 이들 중 고내열성 고분자 재료는 첨단 기술의 발달에 따라 제품의 소형 경박화, 고성능화, 고신뢰화를 위한 필수적인 소재로서 필름, 성형품, 섬유, 도료, 접착제 및 복합재 등의 형태로 우주, 항공, 전기/전자, 자동차 및 정밀기기 등 광범위한 산업분야에 이용되고 있다.
이들 중 필름은 전자 재료와 패키징(packaging) 재료로 개발되어 왔으며, 이들을 분류하면 폴리에스터 필름을 중심으로 한 일반 목적 엔지니어링 플라스틱 필름, 고내열, 내화학성 및 전기적 특성이 우수하여 유연회로기판 등으로 사용되는 폴리이미드(Polyimide, PI) 필름, 고탄성 특성을 갖는 아라미드 필름 및 불소 필름, 슈퍼엔지니어링 열가소성 필름 등으로 나눌 수 있고, 또한 이들은 내열성 및 용도에 따라 다양한 목적의 특수 필름으로 분류할 수 있다. 한편, 이들 재료의 사용은 IT 산업의 발달에 따라 꾸준한 증가 추세에 있다.
한편, 상기 고분자 재료 중 폴리이미드는 이미드 고리의 화학적 안정성을 기초로 하여 우수한 기계적 강도, 내화학성, 내후성, 내열성을 가진다. 뿐만 아니라 합성이 용이하고, 박막형 필름을 만들 수 있으며, 경화를 위한 가교기가 필요없는 장점을 가진다. 또한 뛰어난 전기적 특성으로 인하여 미소전자 분야, 광학 분야 등에 이르기까지 고기능성 고분자 재료로 각광받고 있다.
한편, 종래 폴리이미드를 재료로 이용하여 폴리이미드 필름 제조 시, 중간생성물인 폴리아믹산의 제조 또는 최종생성물인 폴리이미드 제조에 있어서 겔화(gelation)가 종종 발생한다. 겔화에 의해 생성된 폴리아믹산 겔 또는 폴리이미드 겔은 용매에 녹지 않기 때문에 폴리이미드 필름 제작에 사용될 수 없어 폐기되어 왔는데, 상기와 같은 폐기 처리에 의해 경제적인 손실이 발생하며, 환경 오염을 일으키는 문제가 있었다.
대한민국 등록특허 제947,257호
본 발명은 상기와 같은 문제점을 해결하기 위하여 안출한 것으로서, 종래에 폐기 처리되던 폴리아믹산 겔 또는 폴리이미드 겔을 이용하여 폴리이미드 필름을 제조할 수 있는, 마이크로파를 이용한 폴리이미드 필름 제조방법을 제공한다.
상기와 같은 과제를 달성하기 위한 본 발명의 일실시예에서는, 폴리아믹산 겔 또는 폴리이미드 겔에 마이크로파를 조사하여 폴리이미드 필름을 제조하는 단계를 포함하는 폴리이미드 필름 제조방법을 제공한다.
본 발명의 또 다른 일실시예에서는, 상기 마이크로파를 조사하는 과정과 동시에 용융 가공, 중공 가공, 캘린더 가공을 포함하는 필름 가공; 캐스팅, 적층법, 압축 성형, 사출 성형, 중공 성형, 회전 성형, 열 성형 및 슬러시 성형을 포함하는 성형품 가공; 및 습식 방사, 건식 방사 및 용융 방사를 포함하는 섬유 가공; 으로 이루어지는 군에서 선택되는 1종 이상의 가공 방법으로 가공하는 폴리이미드 성형품 제조방법을 제공한다.
본 발명의 또 다른 일실시예에서는, 상기 방법에 따라 제조되는 폴리이미드 필름으로서, 두께가 10 내지 500㎛인 폴리이미드 필름을 제공한다.
본 발명에 따르면, 종래의 기술에 따라 폴리아믹산 또는 폴리이미드 제조 또는 보관 시 부차적으로 발생하여 폐기 처리되던 폴리아믹산 겔 또는 폴리이미드 겔을 활용하여 폴리이미드 필름을 제조할 수 있게 되므로, 경제적이다.
또한 본 발명에 따르면, 폴리아믹산 겔 또는 폴리이미드 겔을 폐기 처리함으로써 야기되던 환경 오염 문제를 방지할 수 있다.
도 1은 본 발명의 일실시예에 따라 제조한 폴리이미드 필름의 적외선 흡수 스펙트럼을 나타낸 것이다.
도 2는 본 발명의 또 다른 일실시예에 따라 제조한 폴리이미드 필름의 적외선 흡수 스펙트럼을 나타낸 것이다.
도 3은 본 발명의 또 다른 일실시예에 따라 제조한 폴리이미드 필름의 적외선 흡수 스펙트럼을 나타낸 것이다.
도 4는 본 발명의 비교예에 따라 제조한 폴리이미드 필름의 적외선 흡수 스펙트럼을 나타낸 것이다.
도 5는 본 발명의 실시예 및 비교예에 따라 제조한 폴리이미드 필름을 나타낸 사진이다.
본 발명은 폴리아믹산 겔 또는 폴리이미드 겔에 마이크로파를 조사하여 폴리이미드 필름을 제조하는 단계를 포함하는 폴리이미드 필름 제조방법에 관한 것이다.
본 발명에 따르면, 종래의 기술에 따라 폴리아믹산 또는 폴리이미드 제조 또는 보관 과정에서 부차적으로 발생하여 폐기 처리되던 폴리아믹산 겔 또는 폴리이미드 겔을 활용하여 폴리이미드 필름을 제조할 수 있게 되므로 경제적이고, 또한 폴리아믹산 겔 또는 폴리이미드 겔을 폐기 처리함으로써 야기되던 환경 오염 문제를 방지할 수 있다.
이하, 본 발명을 더욱 상세히 설명한다.
본 발명의 목적을 달성하기 위한 일실시예에 따른 폴리이미드 필름 제조 방법은 폴리아믹산 겔 또는 폴리이미드 겔에 마이크로파를 조사하는 단계를 포함한다.
본 발명의 일실시예에서, 상기 폴리아믹산 겔 또는 폴리이미드 겔은 일반적인 폴리아믹산 또는 폴리이미드의 제조 또는 보관 과정에서 부차적으로 얻어지는 폴리아믹산 겔 또는 폴리이미드 겔 형태의 중간생성물이라면, 그 제조과정 및 방법들은 특별히 제한되지 않는다.
예를 들어 상기 폴리아믹산 겔은 다이안하이드라이드 단량체와 다이아민 단량체를 용매에 넣고 교반하여 폴리아믹산을 제조하는 과정 중에서 부차적으로 얻어지는 것일 수 있으며, 또는 제조된 폴리아믹산을 보관하는 과정 중에서 부차적으로 얻어지는 것일 수 있다. 또한, 상기 폴리이미드 겔은 상기 얻어진 폴리아믹산을 열적 이미드화 또는 화학적 이미드화 반응시켜 폴리이미드를 제조하는 과정 중에서 부차적으로 얻어지는 것일 수 있다.
본 발명의 일실시예에서, 상기 다이안하이드라이드는 방향족 또는 지방족 다이안하이드라이드일 수 있으며, 하기의 화학식 1의 다이안하이드라이드 일 수 있다.
Figure pat00001
<화학식 1>

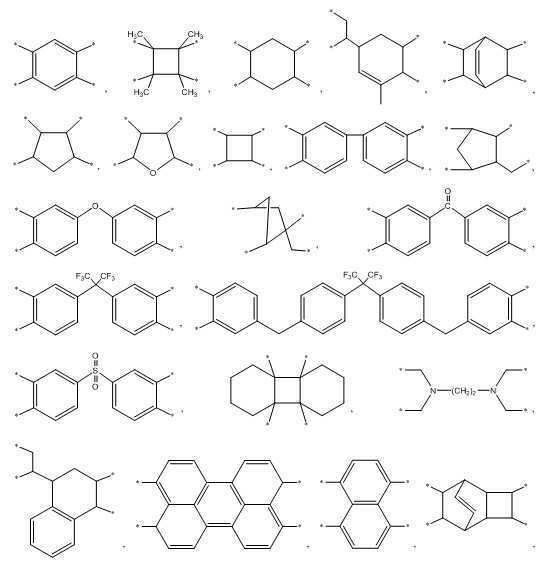

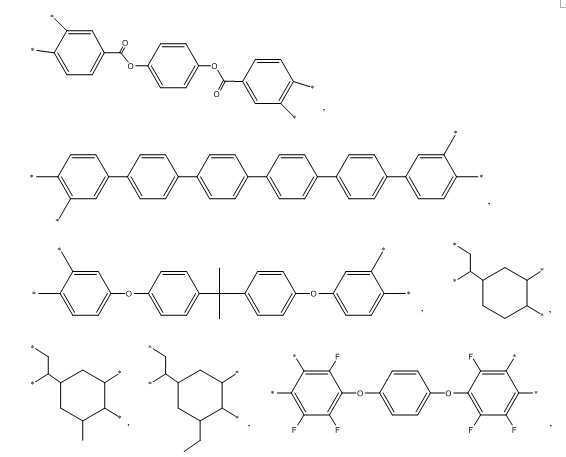

(상기 화학식 1에서 R1은 아래의 화학구조
Figure pat00002
Figure pat00003
Figure pat00004
Figure pat00005
로 이루어지는 군에서 선택된다.)
한편, 본 발명의 일실시예에서, 상기 다이아민은 방향족 또는 지방족 다이아민일 수 있으며, 하기의 화학식 2의 다이아민일 수 있다.

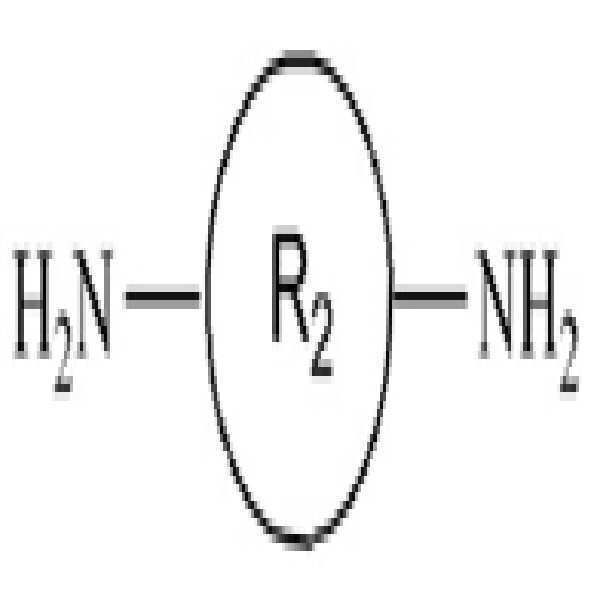

Figure pat00006
<화학식 2>

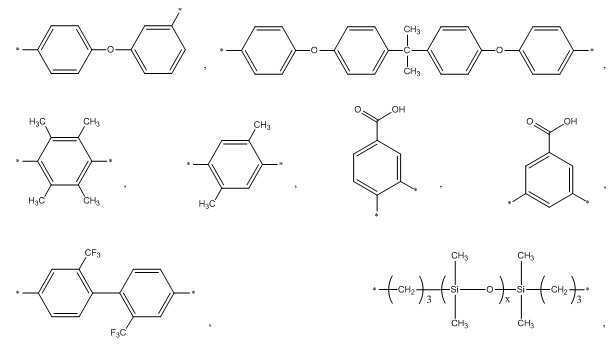

(상기 화학식 1에서 R2는 아래의 화학구조

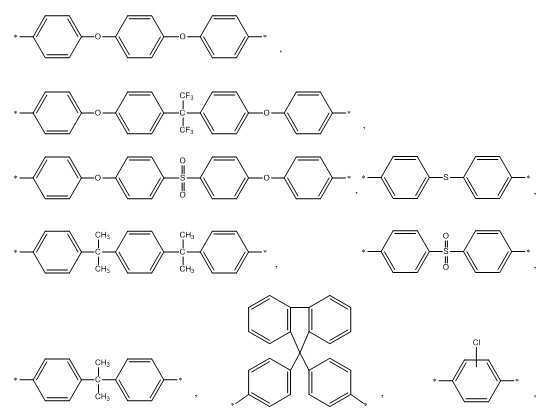

Figure pat00007
Figure pat00008
Figure pat00009
Figure pat00010
Figure pat00011
Figure pat00012
Figure pat00013
Figure pat00014
Figure pat00015
Figure pat00016

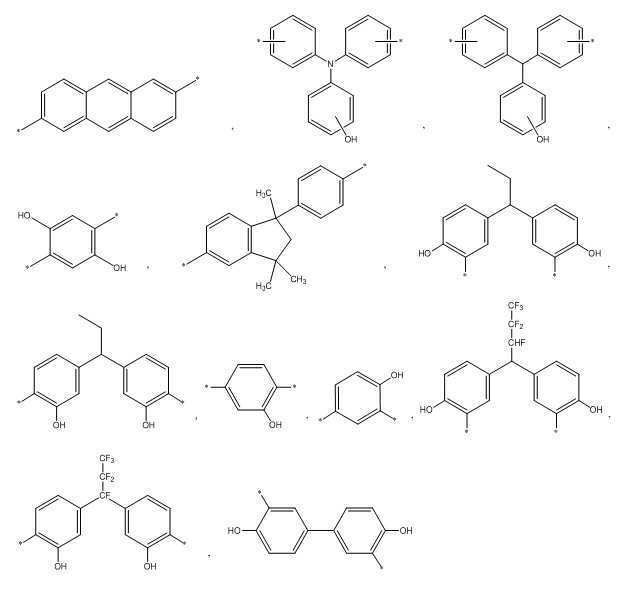

Figure pat00017
로 이루어지는 군에서 선택된다. 한편, 상기 x는 1≤x≤50을 만족하는 정수이고, 상기 n은 1 내지 20 범위의 자연수이며, W, X, Y는 각각 탄소수 1 내지 30 사이의 알킬기 또는 아릴기이고, Z는 에스테르기, 아미드기, 이미드기 및 에테르기로 이루어지는 군에서 선택된다.)
한편, 상기 설명한 바와 같이 폴리아믹산 또는 폴리이미드의 제조 또는 보관 과정에서 부차적으로 얻어지는 폴리아믹산 겔 또는 폴리이미드 겔을 기판 상에 올리고, 여기에 마이크로파를 조사하는 과정을 거치면, 폴리이미드 필름이 제조될 수 있다.
상기 마이크로파의 조사 과정 및 조건과 관련하여, 본 발명의 일실시예에 따르면 상기 폴리아믹산 겔 또는 폴리이미드 겔에 조사되는 마이크로파의 출력 범위는 80 W 내지 800 kW일 수 있고, 상세하게는 80 W 내지 6 kW일 수 있으며, 더욱 상세하게는 80 W 내지 3 kW일 수 있다. 조사되는 마이크로파의 출력이 80 W 미만인 경우에는 이미드화 반응이 잘 진행되지 않는 문제점이 있을 수 있고, 출력이 800 kW를 초과하는 경우에는 폴리이미드 필름이 손상을 입는 문제점이 있을 수 있다.
한편, 본 발명의 일실시예에 따라 폴리아믹산 겔 또는 폴리이미드 겔에 조사되는 마이크로파의 조사 시간은 1분 내지 24시간일 수 있고, 상세하게는 1분 내지 12시간일 수 있으며, 더욱 상세하게는 1분 내지 6 시간일 수 있다. 마이크로파의 조사 시간이 1분 미만인 경우에는 이미드화 반응이 잘 진행되지 않는 문제점이 있을 수 있고, 조사 시간이 24시간을 초과하는 경우에는 폴리이미드 필름이 손상을 입는 문제점이 있을 수 있다.
상기 과정을 통하여 제조되는 폴리이미드 필름의 폴리이미드는 전방향족(fully aromatic), 부분지방족(partially aliphatic) 또는 전지방족(fully aliphatic) 폴리이미드일 수 있다.
한편, 본 발명의 일실시예에 따라 제조된 폴리이미드 필름의 두께는 10 내지 500 ㎛일 수 있으며, 필름의 두께가 상기 수치범위를 가짐으로써, 폴리이미드 필름으로 활용하거나, 고내열성 엔지니어링 플라스틱, 접착제, 테이프, 섬유, 액정 배향막, 층간 절연체, 코팅막 수지, 인쇄회로 기판 및 플렉서블 디스플레이 기판으로 활용이 가능하다. 한편, 본 발명에 따라 제조되는 폴리이미드 필름은 균일한 두께로 제조가 가능하다.
한편, 본 발명의 일실시예에 따라 제조된 폴리이미드 필름의 인장 강도는 50 내지 250 MPa 범위를 가질 수 있으며, 더욱 상세하게는 50 내지 150 MPa의 범위를 가질 수 있다. 이는 일반적인 폴리이미드 필름의 제조방법에 따라 제조된 폴리이미드 필름과 비교하더라도 동일 또는 그 이상의 수준에 해당한다.
한편, 본 발명의 일실시예에서, 상기 마이크로파를 조사하는 과정과 동시에 용융 가공, 중공 가공, 캘린더 가공을 포함하는 필름 가공; 캐스팅, 적층법, 압축 성형, 사출 성형, 중공 성형, 회전 성형, 열 성형 및 슬러시 성형을 포함하는 성형품 가공; 및 습식 방사, 건식 방사 및 용융 방사를 포함하는 섬유 가공; 으로 이루어지는 군에서 선택되는 1종 이상의 가공 방법으로 가공하여 폴리이미드 성형품을 제조할 수 있다.
또한, 본 발명의 일실시예에 따라 제조된 폴리이미드 성형품은 고내열성 엔지니어링 플라스틱, 접착제, 테이프, 섬유, 액정 배향막, 층간 절연체, 코팅막 수지, 인쇄회로 기판, 이차전지용 전극 바인더 또는 플렉서블 디스플레이 기판 용도로 다양하게 활용이 가능하다.
이상에서 설명한 바와 같이, 본 발명의 폴리이미드 필름 제조방법에 따르면 종래의 기술에 따라 폴리이미드 필름 제조 시 부차적으로 발생하여 폐기 처리되던 폴리아믹산 겔 또는 폴리이미드 겔을 활용하여 폴리이미드 필름을 제조할 수 있게 되므로 경제적이고, 또한 폴리아믹산 겔 또는 폴리이미드 겔을 폐기 처리함으로써 야기되던 환경 오염 문제를 방지할 수 있다.
한편, 본 발명에 따라 제조된 폴리이미드 성형품은 우주, 항공, 전기/전자, 반도체, 투명/유연 디스플레이, 액정 배향막, 자동차, 정밀기기, 패키징, 의료용 소재, 분리막, 연료전지 및 2차전지 등 광범위한 산업분야에 이용 가치가 높다.
이하, 본 발명의 실시예 및 실험예를 통해 본 발명을 보다 상세히 설명한다. 다만, 하기 실시예 및 실험예는 본 발명의 이해를 돕기 위한 것이고 본 발명의 권리범위를 이로 한정하는 것을 의도하지 않는다.
실시예
실시예 1 : 전방향족 폴리이미드 필름의 제조
질소 가스로 치환한 500-mL 2구 둥근바닥 플라스크에 N-메틸-2-피롤리돈(NMP) 184 mL을 넣고 4,4’-옥시다이프탈릭 안하이드라이드 15.510g (0.05mol)과 2,2-비스(4-아미노페닐)헥사플루오로프로판 16.713g (0.05mol)을 넣은 후 25℃에서 24시간 반응시켜 폴리아믹산을 제조하는 과정에서 생성된 폴리아믹산 겔을 회수하였다.
상기 회수된 폴리아믹산 겔을 기판 상에 올려놓고 출력 세기를 800 W로 하여 마이크로파를 10분 동안 조사하여 전방향족 폴리이미드 필름을 제조하였다.
상기 얻어진 폴리이미드 필름을 가지고 인장강도를 측정한 결과 122.7 MPa를 나타냈고, 적외선 흡수 스펙트럼을 측정한 결과 1775㎝-1 와 1720㎝-1 에서 이미드기의 C=O 흡수띠, 1376㎝-1에서 이미드기의 C-N 흡수띠를 관찰할 수 있었다(도 1 참조).
실시예 2 : 전방향족 폴리이미드 필름의 제조
질소 가스로 치환한 500-mL 2구 둥근바닥 플라스크에 NMP 184 mL을 넣고 4,4’-옥시다이프탈릭 안하이드라이드 15.510g (0.05mol)과 2,2-비스(4-아미노페닐)헥사플루오로프로판 16.713g (0.05mol)을 넣은 후 25℃에서 24시간 반응시켜 폴리아믹산을 제조하는 과정에서 생성된 폴리아믹산 겔을 회수하였다.
상기 회수된 폴리아믹산 겔을 기판 상에 올려놓고 출력 세기를 80 W로 하여 마이크로파를 10분 동안 조사하여 전방향족 폴리이미드 필름을 제조하였다.
상기 얻어진 폴리이미드 필름을 가지고 인장강도를 측정한 결과 118.6 MPa를 나타냈고, 적외선 흡수 스펙트럼을 측정한 결과 1778㎝-1 와 1722㎝-1 에서 이미드기의 C=O 흡수띠, 1373㎝-1에서 이미드기의 C-N 흡수띠를 관찰할 수 있었다(도 1 참조).
실시예 3 : 부분지방족 폴리이미드 필름의 제조
질소 가스로 치환한 500-mL 2구 둥근바닥 플라스크에 NMP 190 mL을 넣고 1,2,4,5-싸이클로헥산테트라카르복실릭 다이안하이드라이드 11.208g (0.05mol)과 4,4’-다이아미노다이페닐메테인 9.913g (0.05mol)을 넣은 후 25℃에서 24시간 반응시켜 폴리아믹산을 제조하는 과정에서 생성된 폴리아믹산 겔을 회수하였다.
상기 회수된 폴리아믹산 겔을 기판 상에 올려놓고 출력 세기를 800 W로 하여 마이크로파를 10분 동안 조사하여 부분지방족 폴리이미드 필름을 제조하였다.
상기 얻어진 폴리이미드 필름을 가지고 인장강도를 측정한 결과 82.2 MPa를 나타냈고, 적외선 흡수 스펙트럼을 측정한 결과 1772㎝-1 와 1715㎝-1 에서 이미드기의 C=O 흡수띠, 1365㎝-1에서 이미드기의 C-N 흡수띠를 관찰할 수 있었다(도 2 참조).
실시예 4 : 부분지방족 폴리이미드 필름의 제조
질소 가스로 치환한 500-mL 2구 둥근바닥 플라스크에 NMP 190 mL을 넣고 1,2,4,5-싸이클로헥산테트라카르복실릭 다이안하이드라이드 11.208g (0.05mol)과 4,4’-다이아미노다이페닐메테인 9.913g (0.05mol)을 넣은 후 25℃에서 24시간 반응시켜 폴리아믹산을 제조하는 과정에서 생성된 폴리아믹산 겔을 회수하였다.
상기 회수된 폴리아믹산 겔을 기판 상에 올려놓고 출력 세기를 3 kW로 하여 마이크로파를 1분 동안 조사하여 부분지방족 폴리이미드 필름을 제조하였다.
상기 얻어진 폴리이미드 필름을 가지고 인장강도를 측정한 결과 77.9 MPa를 나타냈고, 적외선 흡수 스펙트럼을 측정한 결과 1770㎝-1 와 1738㎝-1 에서 이미드기의 C=O 흡수띠, 1365㎝-1에서 이미드기의 C-N 흡수띠를 관찰할 수 있었다(도 2 참조).
실시예 5 : 전지방족 폴리이미드 필름의 제조
질소 가스로 치환한 500-mL 2구 둥근바닥 플라스크에 NMP 146 mL을 넣고 1,2,3,4-싸이클로펜탄테트라카르복실릭 다이안하이드라이드 10.507g (0.05mol) 과 1,4-다이아미노싸이클로헥산 5.709g (0.05mol)을 넣은 후 25℃에서 24시간 반응시켜 폴리아믹산 용액을 제조하였다. 이 용액을 보관하는 중에 생성된 겔을 회수하였다.
상기 회수된 폴리아믹산 겔을 기판 상에 올려놓고 출력 세기를 800 W로 하여 마이크로파를 24시간 동안 조사하여 전지방족 폴리이미드 필름을 제조하였다.
상기 얻어진 폴리이미드 필름을 가지고 인장강도를 측정한 결과 55.8 MPa를 나타냈고, 적외선 흡수 스펙트럼을 측정한 결과 1769㎝-1 와 1703㎝-1 에서 이미드기의 C=O 흡수띠, 1372㎝-1에서 이미드기의 C-N 흡수띠를 관찰할 수 있었다(도 3 참조).
실시예 6 : 전지방족 폴리이미드 필름의 제조
질소 가스로 치환한 500-mL 2구 둥근바닥 플라스크에 다이메틸 설폭사이드(DMSO) 136 mL을 넣고 1,2,3,4-싸이클로펜탄테트라카르복실릭 다이안하이드라이드 10.507g (0.05mol) 과 1,4-다이아미노싸이클로헥산 5.709g (0.05mol)을 넣은 후 25℃에서 24시간 반응시켜 폴리아믹산을 제조하는 과정에서 생성된 폴리아믹산 겔을 회수하였다.
상기 회수된 폴리아믹산 겔을 기판 상에 올려놓고 출력 세기를 800 W로 하여 마이크로파를 10분 동안 조사하여 전지방족 폴리이미드 필름을 제조하였다.
상기 얻어진 폴리이미드 필름을 가지고 인장강도를 측정한 결과 66.3 MPa를 나타냈고, 적외선 흡수 스펙트럼을 측정한 결과 1768㎝-1 와 1701㎝-1 에서 이미드기의 C=O 흡수띠, 1373㎝-1에서 이미드기의 C-N 흡수띠를 관찰할 수 있었다(도 3 참조).
비교예 1 : 부분지방족 폴리이미드 필름의 제조
질소 가스로 치환한 500-mL 2구 둥근바닥 플라스크에 NMP 184 mL을 넣고 4,4’-옥시다이프탈릭 안하이드라이드 15.510g (0.05mol)과 2,2-비스(4-아미노페닐)헥사플루오로프로판 16.713g (0.05mol)을 넣은 후 25℃에서 24시간 반응시켜 폴리아믹산을 합성하였다.
다음으로 상기 합성된 폴리아믹산 용액을 상온에서 24시간 안정화 시킨 후 오븐 또는 핫플레이트에 단계별로 시간당 10℃의 속도로 승온시킨 후 300℃에서 2시간 가열하여 부분 지방족 폴리이미드 필름을 제작하였다.
상기 합성된 폴리이미드 필름을 가지고 인장강도를 측정한 결과 78.2 MPa를 나타냈고, 적외선 흡수 스펙트럼을 측적한 결과 1771cm- 1와 1710cm-1에서 이미드기의 C=O 흡수띠, 1376cm-1에서 이미드기의 C-N 흡수띠가 관찰되었다(도 4 참조).
비교예 2 : 부분지방족 폴리이미드 필름의 제조
질소 가스로 치환한 500-mL 2구 둥근바닥 플라스크에 NMP 190 mL을 넣고 1,2,4,5-싸이클로헥산테트라카르복실릭 다이안하이드라이드 11.208g (0.05mol)과 4,4’-다이아미노다이페닐메테인 9.913g (0.05mol)을 넣은 후 25℃에서 24시간 반응시켜 폴리아믹산을 합성하였다.
다음으로 상기 합성된 폴리아믹산 용액에 폴리아믹산의 반복단위에 대해 2배에 해당하는 몰 수의 무수 아세트산 10.209g (0.1 mol)과 피리딘 7.91g (0.1mol)을 넣고 160℃에서 12시간 환류시킨 후 상온까지 온도를 내린 후 과량의 얼음물을 사용하여 재침전을 하였다. 여과 후 물 100mL와 메탄올 100mL로 세척 후 진공 건조하여 부분 지방족 폴리이미드를 합성하였다.
다음으로 상기 합성된 폴리이미드를 용매에 녹이고 상온에서 24시간 안정화 시킨 후 오븐 또는 핫플레이트에 단계별로 시간당 10℃의 속도로 승온시킨 후 200℃에서 2시간 가열하여 부분 지방족 폴리이미드 필름을 제작하였다.
상기 합성된 폴리이미드 필름의 인장강도를 측정한 결과 69.8 MPa를 나타냈고, 적외선 흡수 스펙트럼을 측적한 결과 1772cm- 1와 1709cm-1에서 이미드기의 C=O 흡수띠, 1350cm-1에서 이미드기의 C-N 흡수띠가 관찰되었다(도 4 참조).
실시예 1 실시예 2 실시예 3 실시예 4 실시예 5 실시예 6 비교예 1 비교예 2
폴리이미드 종류 전방향족 전방향족 부분 지방족 부분 지방족 전지방족 전지방족 부분 지방족 부분 지방족
필름제조시간 10분
(마이크로파조사시간) 		10분
(마이크로파조사시간) 		10분
(마이크로파조사시간) 		1분
(마이크로파조사시간) 		24시간
(마이크로파조사시간) 		10분
(마이크로파조사시간) 		48시간
( 오븐을사용한 가열시간) 		36시간
( 오븐을사용한 가열시간)
촉매 사용유무 사용안함 사용함
마이크로파전력세기 800W 80W 800W 3kW 800W 800W - -
용매 NMP NMP NMP NMP NMP DMSO NMP NMP
합성된 폴리이미드의 열분해 온도 >500 >500 482 474 437 443 469 457
Tensile strength (MPa) 122.7 118.6 82.2 77.9 55.8 66.3 78.2 69.8
상기 표 1에서 확인할 수 있듯이 본 발명의 실시예 1 내지 6에 따르면, 종래의 폴리아믹산 또는 폴리이미드의 제조 또는 보관 과정에서 부차적으로 얻어지는 폴리아믹산 겔 또는 폴리이미드 겔을 이용하여 폴리이미드 필름이 효과적으로 제조되는 것을 확인할 수 있었다.
또한, 상기 폴리아믹산 겔을 이용하여 폴리이미드 필름을 제조할 경우 그 제조 시간이 24시간 이내에서 수행될 수 있음을 확인할 수 있었으며, 촉매를 사용하지 아니하더라도 제조가 용이하게 수행됨을 확인할 수 있었다. 따라서, 상기 폴리아믹산 겔 또는 폴리이미드 겔에 마이크로파를 조사하여 폴리이미드 필름을 얻는 방법은 종래의 통상적인 폴리이미드 필름 제조 방법에 비하여 경제적으로 유리하다.
한편, 본 발명에 따라 제조된 폴리이미드 필름은 종래에 버려지던 폴리아믹산 겔 또는 폴리이미드 겔을 이용하여 폴리이미드 필름을 제조할 수 있다는 점에서 경제적이며, 비교예 2와 대비할 때는 별도의 촉매를 사용하지 않는다는 점에서 경제성이 높고, 또한 친환경적이다. 또한, 최종적으로 제조되는 폴리이미드 필름이 비교예에 따른 폴리이미드 필름과 비교하더라도 동등 또는 그 이상의 열안정성과 인장강도를 가진다는 점을 확인할 수 있었다.

Claims (9)

  1. 폴리아믹산 겔 또는 폴리이미드 겔에 80 W 내지 6 kW 마이크로파를 1분 내지 10분간 조사하여 폴리이미드 필름을 제조하는 단계를 포함하고,
    상기 폴리아믹산 겔은 다이안하이드라이드 단량체와 다이아민 단량체를 용매에 넣고 교반하여 폴리아믹산을 제조하는 과정 또는 제조된 폴리아믹산을 보관하는 과정에서 얻어진 것이거나,
    상기 폴리이미드 겔은 다이안하이드라이드 단량체와 다이아민 단량체를 용매에 넣고 교반하여 폴리아믹산을 제조한 다음, 이를 열적 이미드화 또는 화학적 이미드화 반응시켜 폴리이미드를 제조하는 과정에서 얻어진 것인 폴리이미드 필름 제조방법.
  2. 제 1 항에 있어서,
    상기 다이안하이드라이드는 하기의 화학식 1의 다이안하이드라이드인 폴리이미드 필름 제조방법.
    Figure pat00018

    <화학식 1>
    (상기 화학식 1에서 R1은 아래의 화학구조
    Figure pat00019

    Figure pat00020

    Figure pat00021

    Figure pat00022

    로 이루어지는 군에서 선택된다.)
  3. 제 2 항에 있어서,
    상기 다이안하이드라이드는 방향족 또는 지방족 다이안하이드라이드인 폴리이미드 필름 제조방법.
  4. 제 1 항에 있어서,
    상기 다이아민은 하기의 화학식 2의 다이아민인 폴리이미드 필름 제조방법.
    Figure pat00023

    <화학식 2>

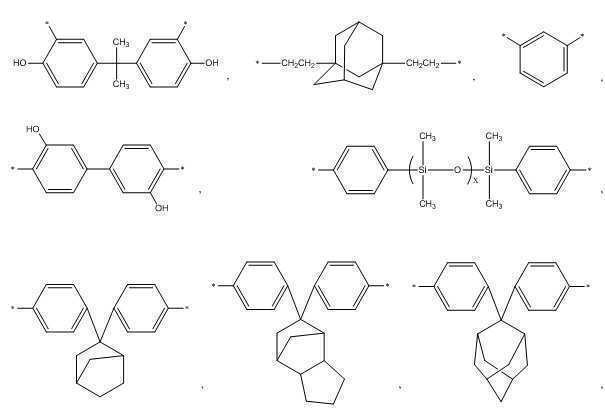

    (상기 화학식 1에서 R2는 아래의 화학구조
    Figure pat00024

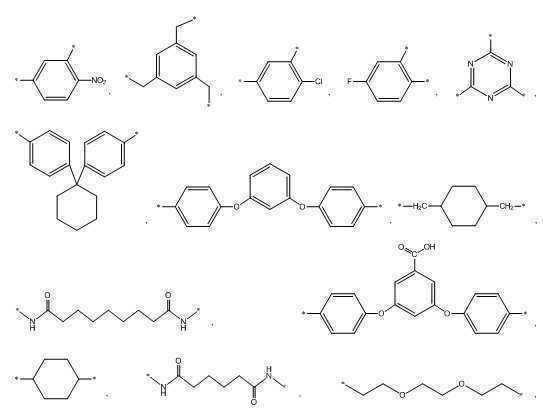

    Figure pat00025

    Figure pat00026

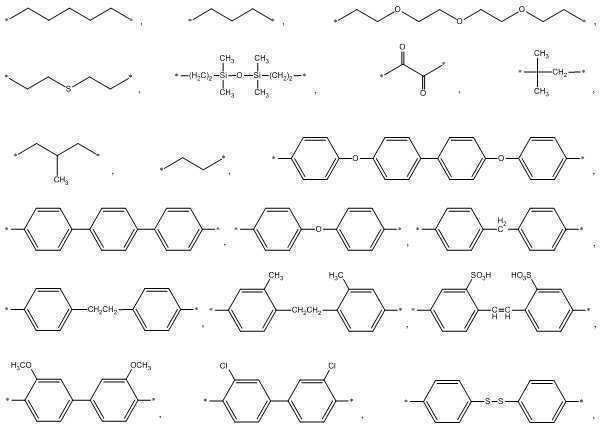

    Figure pat00027

    Figure pat00028

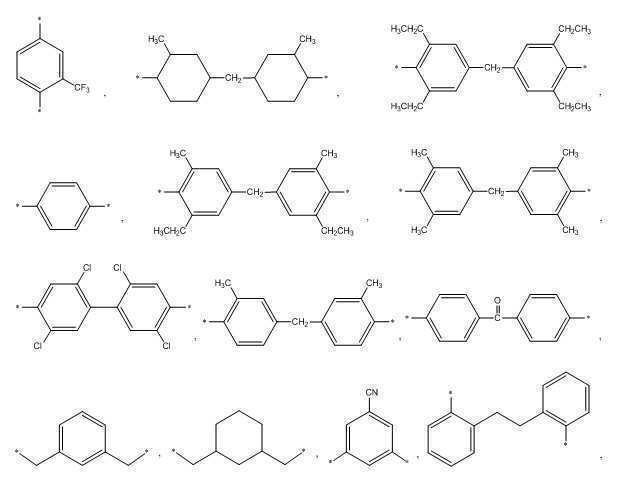

    Figure pat00029

    Figure pat00030

    Figure pat00031

    Figure pat00032

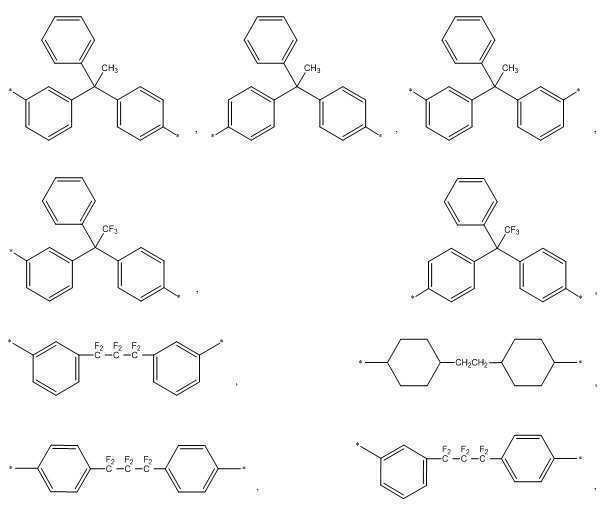

    Figure pat00033

    Figure pat00034

    로 이루어지는 군에서 선택된다. 한편, 상기 x는 1≤x≤50을 만족하는 정수이고, 상기 n은 1 내지 20 범위의 자연수이며, W, X, Y는 각각 탄소수 1 내지 30 사이의 알킬기 또는 아릴기이고, Z는 에스테르기, 아미드기, 이미드기 및 에테르기로 이루어지는 군에서 선택된다.)
  5. 제 4 항에 있어서,
    상기 다이아민은 방향족 또는 지방족 다이아민인 폴리이미드 필름 제조방법.
  6. 제 1 항에 따른 마이크로파를 조사하는 과정과 동시에,
    용융 가공, 중공 가공, 및 캘린더 가공으로 이루어진 그룹으로부터 선택되는 필름 가공;
    캐스팅, 적층법, 압축 성형, 사출 성형, 중공 성형, 회전 성형, 열 성형 및 슬러시 성형으로 이루어진 그룹으로부터 선택되는 성형품 가공; 및
    습식 방사, 건식 방사 및 용융 방사로 이루어진 그룹으로부터 선택되는 섬유 가공; 으로 이루어지는 군에서 선택되는 1종 이상의 가공 방법으로 가공하는 폴리이미드 성형품 제조방법.
  7. 제 1 항에 있어서,
    상기 폴리이미드 필름은 두께가 10 내지 500 ㎛인, 폴리이미드 필름 제조방법.
  8. 제 7 항에 있어서,
    상기 폴리이미드 필름의 폴리이미드는 전방향족(fully aromatic), 부분지방족(partially aliphatic) 또는 전지방족(fully aliphatic) 폴리이미드인, 폴리이미드 필름 제조방법.
  9. 제 7 항에 있어서,
    상기 폴리이미드 필름은 인장강도가 50 내지 150 MPa 인 폴리이미드 필름 제조방법.
KR1020170139007A 2015-06-11 2017-10-25 마이크로파를 이용한 폴리이미드 필름 제조방법 Active KR102271573B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020170139007A KR102271573B1 (ko) 2015-06-11 2017-10-25 마이크로파를 이용한 폴리이미드 필름 제조방법

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020150082780A KR20160146113A (ko) 2015-06-11 2015-06-11 마이크로파를 이용한 폴리이미드 필름 제조방법
KR1020170139007A KR102271573B1 (ko) 2015-06-11 2017-10-25 마이크로파를 이용한 폴리이미드 필름 제조방법

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020150082780A Division KR20160146113A (ko) 2015-06-11 2015-06-11 마이크로파를 이용한 폴리이미드 필름 제조방법

Publications (2)

Publication Number Publication Date
KR20170121131A true KR20170121131A (ko) 2017-11-01
KR102271573B1 KR102271573B1 (ko) 2021-06-30

Family

ID=60382880

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020170139007A Active KR102271573B1 (ko) 2015-06-11 2017-10-25 마이크로파를 이용한 폴리이미드 필름 제조방법

Country Status (1)

Country Link
KR (1) KR102271573B1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN114980485A (zh) * 2022-05-19 2022-08-30 江阴科利达电子有限公司 一种长寿型柔性线路板的制备工艺

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH01311123A (ja) * 1988-04-04 1989-12-15 Ethyl Corp ポリイミド前駆物質組成物
JP2587148B2 (ja) * 1990-07-11 1997-03-05 インターナショナル・ビジネス・マシーンズ・コーポレイション マイクロ波処理方法、ポリイミド製造方法及びマイクロ波装置
JP2006328411A (ja) * 2000-04-20 2006-12-07 Teijin Ltd ポリイミドフィルムの製造法
KR100947257B1 (ko) 2001-02-27 2010-03-11 가부시키가이샤 가네카 폴리이미드 필름 및 그 제조방법
KR101322955B1 (ko) * 2007-09-06 2013-11-06 코오롱인더스트리 주식회사 폴리이미드 수지 및 이를 이용한 필름
WO2014153336A1 (en) * 2013-03-22 2014-09-25 Lambda Technologies, Inc. Method of curing thermoplastics with microwave energy

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH01311123A (ja) * 1988-04-04 1989-12-15 Ethyl Corp ポリイミド前駆物質組成物
JP2587148B2 (ja) * 1990-07-11 1997-03-05 インターナショナル・ビジネス・マシーンズ・コーポレイション マイクロ波処理方法、ポリイミド製造方法及びマイクロ波装置
JP2006328411A (ja) * 2000-04-20 2006-12-07 Teijin Ltd ポリイミドフィルムの製造法
KR100947257B1 (ko) 2001-02-27 2010-03-11 가부시키가이샤 가네카 폴리이미드 필름 및 그 제조방법
KR101322955B1 (ko) * 2007-09-06 2013-11-06 코오롱인더스트리 주식회사 폴리이미드 수지 및 이를 이용한 필름
WO2014153336A1 (en) * 2013-03-22 2014-09-25 Lambda Technologies, Inc. Method of curing thermoplastics with microwave energy

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN114980485A (zh) * 2022-05-19 2022-08-30 江阴科利达电子有限公司 一种长寿型柔性线路板的制备工艺

Also Published As

Publication number Publication date
KR102271573B1 (ko) 2021-06-30

Similar Documents

Publication Publication Date Title
CN107108926B (zh) 利用具有气孔的粒子的聚酰亚胺膜的制备方法及低介电常数的聚酰亚胺膜
KR101714980B1 (ko) 물을 분산매로 사용한 폴리이미드의 제조방법
EP2520606B1 (en) Method for manufacturing a wholly aromatic polyimide resin having improved heat resistance and elongation properties in a high temperature range
KR102050660B1 (ko) 폴리이미드의 제조방법
KR102214910B1 (ko) Poss를 이용한 하이브리드 폴리이미드 필름 제조
KR102198357B1 (ko) 폴리이미드의 제조방법
KR101830510B1 (ko) 이소시아네이트 변성 에폭시 수지 및 그 용도
KR20150141839A (ko) 물을 분산매로 사용한 폴리이미드의 제조방법
KR102925085B1 (ko) 고열전도성 폴리이미드 복합체 필름의 제조방법 및 이를 통하여 제조된 폴리이미드 복합체 필름
KR20160146113A (ko) 마이크로파를 이용한 폴리이미드 필름 제조방법
Liu et al. Development of Benzimidazole‐Containing Thermosetting Imide Oligomers With Enhanced Thermal Stability and Adhesive Properties
KR101780447B1 (ko) 가압 조건 하에서 수행되는 폴리이미드 복합체 제조방법
KR101709378B1 (ko) 가압 조건 하에서 수행되는 폴리이미드 제조방법
KR20150112628A (ko) 불소화 폴리이미드 필름
JP2013241553A (ja) カルド型ジアミンを組成とする熱硬化性ポリイミド
KR101259543B1 (ko) 열안정성이 우수한 폴리이미드 필름
KR102271573B1 (ko) 마이크로파를 이용한 폴리이미드 필름 제조방법
KR101259544B1 (ko) 폴리이미드 필름
KR101728823B1 (ko) 폴리이미드 제조방법
KR101728833B1 (ko) 단량체 염을 이용한 폴리이미드 공중합체 제조방법
KR101692137B1 (ko) 수용성 폴리아믹산을 사용한 폴리이미드 분말 및 폴리이미드 성형품 제조방법
KR101728830B1 (ko) 단량체를 이용한 폴리이미드 복합체 제조방법
KR20170108922A (ko) 열을 이용한 폴리이미드 필름 제조방법
KR20170014422A (ko) 열을 이용한 폴리이미드 필름 제조방법
KR102230494B1 (ko) 마이크로파를 이용한 폴리이미드 필름의 제조방법

Legal Events

Date Code Title Description
A107 Divisional application of patent
PA0107 Divisional application

St.27 status event code: A-0-1-A10-A18-div-PA0107

St.27 status event code: A-0-1-A10-A16-div-PA0107

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

R17-X000 Change to representative recorded

St.27 status event code: A-3-3-R10-R17-oth-X000

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

R17-X000 Change to representative recorded

St.27 status event code: A-3-3-R10-R17-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

R11 Change to the name of applicant or owner or transfer of ownership requested

Free format text: ST27 STATUS EVENT CODE: A-5-5-R10-R11-ASN-PN2301 (AS PROVIDED BY THE NATIONAL OFFICE)

R13 Change to the name of applicant or owner recorded

Free format text: ST27 STATUS EVENT CODE: A-5-5-R10-R13-ASN-PN2301 (AS PROVIDED BY THE NATIONAL OFFICE)

R18 Changes to party contact information recorded

Free format text: ST27 STATUS EVENT CODE: A-5-5-R10-R18-OTH-X000 (AS PROVIDED BY THE NATIONAL OFFICE)

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

R11 Change to the name of applicant or owner or transfer of ownership requested

Free format text: ST27 STATUS EVENT CODE: A-5-5-R10-R11-ASN-PN2301 (AS PROVIDED BY THE NATIONAL OFFICE)

R13 Change to the name of applicant or owner recorded

Free format text: ST27 STATUS EVENT CODE: A-5-5-R10-R13-ASN-PN2301 (AS PROVIDED BY THE NATIONAL OFFICE)
