Abstract

본 발명은 도어의 외곽프레임의 내측홈에 조립되어 도어를 형성하는 알판 구조에 관한 것으로, 도어의 외곽프레임 내부에 조립될 수 있는 수직 및 가로 길이와 상기 외곽프레임의 내측홈의 높이보다 얇은 두께를 갖는 바닥알판과, 상기 바닥알판 위에 다수 부착되는 띠상의 조각알판으로 이루어지고, 상기 조각알판은 띠상의 조각판재 표면과 측면에 장식지를 부착하고 가로 길이는 상기 바닥알판의 길이와 같고 세로 길이는 상기 바닥알판의 세로 길이의 1/n(n은 2보다 큰 자연수)이며 두께는 바닥알판과 함께 상기 외곽프레임의 내측홈에 삽입될 수 있는 두께이고 상기 바닥알판 위에 n개를 서로 접하여 부착할 때 표면홈을 형성할 수 있는 경사면을 접촉면의 표면 모서리에 형성한 것을 특징으로 한다.

Description

도어 알판 구조{STRUCTURE OF DOOR PANEL}

본 발명은 도어 알판 구조에 관한 것으로, 더 상세하게는 다양한 표면 디자인 및 갈비살 구조를 용이하고 저렴하게 형성할 수 있는 도어 알판 구조에 관한 것이다.

등록실용신안공보 제20-0269595호의 도 1 에는 갈비살(중간살) 알판을 채용한 도어가 개시되어 있다. 종래, 알판 표면에 갈비살을 형성함에 있어서는, NC 목공기를 이용하여 알판 표면을 양각으로 삭각하는 방법을 사용하였다. 양각으로 삭각하여 형성한 갈비살 표면에는 니스 등의 도장을 한 후 도어의 외곽프레임에 조립하여 도어를 완성한다. 원목을 소재로 알판을 제조할 경우에는 원목 소재의 목리나 색상 등이 갈비살 형성 후에도 그대로 살아 나기 때문에 이러한 양각 삭각 방법과 니스 등의 도장 방법만으로도 외관이 뛰어난 가구 도어용의 알판을 제조할 수 있다. 그러나, 원목을 양각 삭각하여 얻는 갈비살 알판은 소재비 뿐만 아니라 가공비가 많이 소요되고 사용 중 알판에 휨이 발생할 수 있는 단점이 있다.

그러나, MDF(중밀도섬유판), HDF(고밀도섬유판), PB(파티클 보드) 등이 가구 소재로 많이 사용된다. 그러나 이들 소재는 재료 표면이 어둡고 거칠기 때문에 표면에 멜라민 함침 모양지, 피니싱 호일 등의 장식지를 부착하여 사용한다. 이들 합성 판재를 이용하여 평판의 알판을 제조하고 장식지를 부착하는 것은 매우 용이하다. 그러나 이들 합성 판재를 이용하여 갈비살 알판을 제조할 경우에는, NC 목공기를 이용하여 알판 표면을 양각으로 삭각한 후 굴곡면에 장식지를 부착하여야 하기 때문에 부착 공정이 매우 까다로울 뿐만 아니라, 부착후에도 굴곡 경사가 큰 모서리나 작고 좁은 틈 등에서 장식지의 박리가 일어난다.

본 발명은 종래 갈비살 알판의 제조에 따른 상술한 문제점을 해결하기 위하여 이루어진 것으로, 본 발명이 해결하고자 하는 과제는 표면 무늬와 굴곡, 홈 등의 요철이 있는 갈비살 알판을 저렴한 비용으로 용이하게 제조할 수 있는 도어 알판 구조를 제공하는 데 있다.

상술한 본 발명의 과제는, 도어의 외곽프레임의 내측홈에 조립되어 도어를 형성하는 알판을, 상기 외곽프레임 내부에 조립될 수 있는 수직 및 가로 길이와 상기 외곽프레임의 내측홈의 높이보다 얇은 두께를 갖는 바닥알판과, 상기 바닥알판 위에 다수 부착되는 띠상의 조각알판으로 구성하고, 상기 조각알판은 띠상의 조각판재 표면과 측면에 장식지를 부착하고 가로 길이는 상기 바닥알판의 길이와 같고 세로 길이는 상기 바닥알판의 세로 길이의 1/n(n은 2보다 큰 자연수)이며 두께는 바닥알판과 함께 상기 외곽프레임의 내측홈에 삽입될 수 있는 두께이고 상기 바닥알판 위에 n개를 서로 접하여 부착할 때 표면홈을 형성할 수 있는 경사면을 접촉면의 표면 모서리에 형성함으로써 해결할 수 있다.

상기 상기 외곽프레임의 표면과 상기 바닥알판의 이면에도 상기 조각알판에 부착된 장식지와 동일한 장식지가 부착하는 것이 바람직하다.

상기 장식지는 무함침 그라비아 인쇄지, 그라비아 인쇄지에 멜라민을 함침한 멜라민 함침 모양지 또는 그라비아 인쇄지에 아크릴수지를 함침하고 표면에 락커를 코팅한 아크릴수지 함침 모양지 가운데 선택된 어느 하나이다.

상술한 구성을 갖는 본 발명에 의하면, 알판을 바닥알판과 바닥알판 위에 부착되는 표면 알판인 조각알판으로 분리하되 바닥알판은 평판으로 성형하고 조각알판은 입체 형상을 갖도록 성형한 후, 각 조각알판에 장식지를 부착하여 바닥알판에 부착할 때 입체 형상을 합성함으로써 갈비살 알판을 형성할 수 있으므로, 요철이 있는 갈비살 알판의 틈이나 구석까지 장식지의 부착 및 장식지의 무늬 표현이 가능하고, 조각알판에 대한 장식지 부착은 자동화 등으로 대량 생산이 가능하므로 갈비살 알판을 매우 저렴하게 대량 생산할 수 있는 효과가 있다.

도 1은 본 발명에 따른 조각 알판의 구성요소인 조각판재와 장식지를 분리하여 도시한 분해사시도이다.
도 2는 본 발명에 따른 조각 알판의 사시도이다.
도 3은 도 2에 도시된 조각 알판의 확대 종단면도이다.
도 4는 본 발명에 따른 바닥 알판과 조각판재의 일부를 부착하고 나머지를 분리하여 도시한 부분분해사시도이다.
도 5는 본 발명에 따른 알판의 사시도이다.

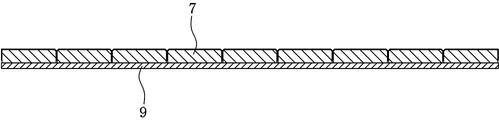

도 6은 도 5의 A-A' 절단선에 대한 단면도이다.
도 7은 본 발명에 따른 알판을 이용한 도어의 분해사시도이다.
도 8은 본 발명에 따른 알판을 이용한 도어의 조립사시도이다.

이하, 첨부한 도면을 참조하여 본 발명에 따른 도어 알판 구조의 구체적인 실시 예를 상세히 설명한다.

우선 도 7 및 도 8을 참조하면 알 수 있는 바와 같이, 본 발명에 따른 알판(11)은 도어의 외곽프레임(13a, 13b)의 내측홈(15)에 조립되어 도어를 형성한다.

도 4에 도시된 바와 같이, 본 발명에 따른 알판(11)은 상기 외곽프레임(13a, 13b) 내부에 조립될 수 있는 수직 및 가로 길이와 상기 외곽프레임(13a, 13b)의 내측홈(15)의 높이보다 얇은 두께를 갖는 바닥알판(9)과, 상기 바닥알판(9) 위에 다수 부착되는 띠상의 조각알판(7)으로 이루어진다.

상기 바닥알판(9)은 MDF나 HDF를 가공하여 얇은 판상으로 형성한 것이다. 상기 바닥알판(9)에 접착제를 도포하고 그 위에 상기 조각알판(7)을 부착한다.

도 1 내지 도 4에 도시된 바와 같이, 상기 조각알판(7)은 어느 정도 두께가 있는 띠상의 조각판재(3)의 표면과 측면에 장식지(1)를 접착제로 부착한 것이다. 상기 조각알판(7)의 가로 길이는 상기 바닥알판(9)의 가로 길이와 같고, 상기 조각알판(7)의 세로 길이는 상기 바닥알판(9)의 세로 길이의 1/n(n은 2보다 큰 자연수)이며, 상기 조각알판(7)의 두께는 상기 바닥알판(9)과 함께 상기 외곽프레임(13a, 13b)의 내측홈(15)에 삽입될 수 있는 두께이다. 도 4에 도시된 바와 같이, 상기 바닥알판(9) 위에 조각알판(7) n개를 서로 접하여 부착할 때 표면홈을 형성할 수 있는 경사면(5)을 각 조각알판(7)의 접촉면의 표면 모서리에 형성한다. 이때 경사면(5)은 도 1 내지 4에 도시된 바와 같이 평면일 수 있고 곡면일 수 있다. 또한 경사면은 연속면일 수 있고 불연속면일 수 있다. 이렇게 다양한 형상의 경사면(5)을 형성함으로써, 갈비살 알판을 다양한 형상으로 제조할 수 있는 것이다.

도 5 및 도 6에 도시된 바와 같이, 본 발명에 의하면 알판(11)을 바닥알판(9)과 바닥알판 위에 부착되는 표면 알판인 조각알판(7)으로 분리하고, 바닥알판(9)은 평판으로 성형하고 조각알판(7)은 조합할 때 바닥알판(9)의 평면적이 되는 작은 입체 형상의 판재로 성형한다. 도 5에 도시된 바와 같이 대체로 직육각 기둥 형상을 갖는 각 조각알판(9)의 표면과 측면에 장식지를 부착하여 바닥알판(9)에 부착할 때 갈비살 형상의 입체 형상을 합성하게 되므로, 표면 장식이 틈이나 구석까지 잘 이루어진 갈비살 알판을 형성할 수 있는 것이다. 이때, 요철이 있는 알판 전체에 대한 장식지 부착은 어렵지만 조각알판에 대한 장식지 부착은 자동화 등으로 대량 생산이 가능하므로 갈비살 알판을 매우 저렴하게 대량 생산할 수 있는 것이다.

도 상기 외곽프레임의 표면과 상기 바닥알판의 이면에도 상기 조각알판에 부착된 장식지와 동일한 장식지가 부착하면 전체적으로 색상 및 무늬의 일체감과 동일 재질감을 부여할 수 있다.

상기 장식지는 무함침 그라비아 인쇄지, 그라비아 인쇄지에 멜라민을 함침한 멜라민 함침 모양지 또는 그라비아 인쇄지에 아크릴수지를 함침하고 표면에 락커를 코팅한 아크릴수지 함침 모양지 가운데 선택된 어느 하나이다. 다른 선택으로 무늬가 인쇄된 합성수지 필름을 사용할 수도 있다.

1 : 장식지 3 : 조각판재
5 : 경사면 7 : 조각알판
9 : 바닥알판 11 : 알판
13a, 13b : 외곽프레임 15 : 내측홈
17 : 봉공 19 : 이음봉

Claims (3)

1. 도어의 외곽프레임의 내측홈에 조립되어 도어를 형성하는 알판으로서,
   상기 외곽프레임 내부에 조립될 수 있는 수직 및 가로 길이와 상기 외곽프레임의 내측홈의 높이보다 얇은 두께를 갖는 바닥알판과, 상기 바닥알판 위에 다수 부착되는 띠상의 조각알판으로 이루어지고,
   상기 조각알판은 띠상의 조각판재 표면과 측면에 장식지를 부착하고 가로 길이는 상기 바닥알판의 길이와 같고 세로 길이는 상기 바닥알판의 세로 길이의 1/n(n은 2보다 큰 자연수)이며 두께는 바닥알판과 함께 상기 외곽프레임의 내측홈에 삽입될 수 있는 두께이고 상기 바닥알판 위에 n개를 서로 접하여 부착할 때 표면홈을 형성할 수 있는 경사면을 접촉면의 표면 모서리에 형성한 것을 특징으로 하는 도어용 알판 구조.

2. 제1항에 있어서, 상기 상기 외곽프레임의 표면과 상기 바닥알판의 이면에도 상기 조각알판에 부착된 장식지와 동일한 장식지가 부착된 것을 특징으로 하는 도어용 알판 구조.

3. 제1항 또는 제2항에 있어서, 상기 장식지는 무함침 그라비아 인쇄지, 그라비아 인쇄지에 멜라민을 함침한 멜라민 함침 모양지 또는 그라비아 인쇄지에 아크릴수지를 함침하고 표면에 락커를 코팅한 아크릴수지 함침 모양지 가운데 선택된 어느 하나 인 것을 특징으로 하는 도어용 알판 구조.
