KR20170126366A - 용기 입구 내부면과 결합하는 내캡의 걸림 및 차단 구조

Info

Publication number: KR20170126366A
Application number: KR1020160057639A
Authority: KR
Inventors: 안진희
Original assignee: 안진희
Priority date: 2016-05-09
Filing date: 2016-05-09
Publication date: 2017-11-17
Anticipated expiration: 2036-05-09
Also published as: KR20210066782A; KR102261135B1

Abstract

본 발명은, 용기 입구 내부면에 원주를 따라 중심부를 향하여 설치되는 다양한 형상(폭, 길이, 모양 등)의 돌출턱과 용기 입구 내부 공간에 삽입되는 내캡의 몸체 측면의 외부면에 설치되는 다양한 형상(푹, 길이, 모양 등)의 걸림턱의 구조 및 상기한 돌출턱과 걸림턱을 결합하는 구조에 관한 것이다.

Description

용기 입구 내부면과 결합하는 내캡의 걸림 및 차단 구조{Various Structures about Protrusion Maxilla of Inner-side of Bottle Neck, and of Inner-Cap}

본 발명은, 용기 입구 내부면의 적정 부위에 설치한 돌출턱(37)에 내캡(13) 몸체 측면(14)의 외부면(16)의 걸림턱(17)이 결합하는 구조에 관한 것이다.

본 발명의 배경 기술은, 용기 입구(32) 내부 공간(34)에 고형 알약(20)을 보관하는 내캡(13)을 장착하는 동시에 돌출턱(37)과 걸림턱(17)을 결합 하였을 때에 그 틈새로 용기(31)에 보관 중인 액상 내용물(39)을 배출할 수 있는 배출구(38)를 자동적으로 가질 수 있게 하는 구조에 관한 것이다.

이 분야의 종래 기술이 문제점을 간단히 기술하자면, 기존 제품에 있어서 용기 입구(32) 내부 공간(34)에 내캡(13)을 장착할 경우에, 1) 내캡이 용기 입구로부터 쉽게 분리되는 문제점과, 2) 액상 내용물(39)이 포함하고 있는 습기가 내캡(13)의 몸체에 설치된 배출구(21)를 통하여 내캡(13)의 저장 공간(19)에 스며들어서 내캡에 보관 중인 고형 알약(20)에 흡습되는 문제점과, 3) 고형 알약이 용기의 저장 공간(19)에 보관 중인 액상 내용물의 습기에 의하여 떡처럼 뭉쳐져서 배출구(21)의 통로를 막기 때문에 액상 내용물(39)이 밖으로 나오는 데에 불편한 문제점을 가지고 있다. 본 발명에서는, 상기의 문제점들을 해결하는 구조를 구현하는 것이다.

본 발명에 있어서 상기의 세 가지 문제점을 해결하는 수단은, 1) 용기 입구 내부면의 일정 위치에 원주를 따라 중심부를 향하여 일정 높이와 폭의 돌출턱(37)을 설치하고, 동시에 내캡(13)의 외부면(16)의 일정 위치에 걸림턱(17)을 외주 면을 따라 돌출형으로 설치하며, 2) 내캡(13) 몸체의 상부면(15)의 요철턱(100)이 매입할 수 있는 차단판 홈(06)을 병마개의 차단판(03) 하부면(05)에 적정한 깊이로 원주를 따라 설치하여 내캡으로 습기가 침투하지 못하도록 하는 것과, 3) 내캡(13) 몸체 측면(14)의 외부면(16)을 톱니형과 유사하게 상하가 뚫린 요철로 처리하여 내캡의 몸체 측면(14)의 외부면(16)에 배출구(38)를 설치함으로써 용기 내의 액상 내용물(39)이 내캡(13) 내의 저장 공간(19)을 통과하지 않고 내캡(13) 밖에 설치된 배출구(38)을 통하여 용기 밖으로 바로 빠져 나아 갈 수 있게 하는 구조를 구현하여 상기한 문제점들을 해결토록 한다. 구체적인 내용에 대한 설명은 도면과 [발명을 실시하기 위한 구체적인 내용] 에서 설명토록 한다.

본 발명은 상기한 종래 기술의 문제점을 해결하기 위하여 발명된 것으로서, 다음과 같은 효과가 있다.

1. 내캡이 용기 내부로 빠지지 않으며, 특히 외캡을 개봉 시에 용기 입구로부터 분리되지 않는다.

2. 외캡과 내캡의 결합이 강하여, 습기가 내캡의 저장 공간으로 침투하는 것을 방지한다.

3. 배출구가 내캡 외부면의 공간에 여러 개 설치가 가능하기 때문에 액체 내용물의 토출이 용이하다.

도 1은 기존 병마개(외캡과 내캡)와 용기입구가 결합한 단면도이다.
도 2는, 본 발명에 의한 용기 입구에 병마개(외캡 + 내캡)를 결합한 단면도이다.
도 3은, 본 발명에 의한 용기 입구 내부면에 내캡을 결합한 평면도이다.
도 4는, 본 발명에 의한 내캡의 대표 단면도 이다.
도 5는, 본 발명에 의한 내캡의 대표 평면도 이다.
도 6은, 본 발명에 의한 용기 입구 내부면과 내캡이 결합(돌출길이 A와 돌출길이 B)한 부분 확대 평면도이다.
도 7은, 본 발명에 의한 용기 입구 내부면과 내캡이 결합(돌출길이 A와 돌출길이 B)한 부분 투명 확대 단면도이다.
도 8은, 본 발명에 의한 구조와 차단성을 보강한 기존 특허 내용을 합한 병마개(외캡 + 내캡)와 용기가 결합한 단면도이다.(대표도)
도 9는, 본 발명에 의한 외캡의 차단판 홈과 내캡 몸체 측면의 상부면이 결합한 부분 확대 단면도이다.
*도면의 주요부분에 대한 부호의 설명*
병마개 부문(01 ~ 30)
01 : 병마개 02 : 외캡
03 : 차단판 04 : 상부면(차단판)
05 : 하부면(차단판) 06 : 차단판 홈
07 : 제 1 이너링 08 : 제 2 이너링
09 : 몸체 측면 10 : 나사선(외캡)
11 : 내부면(몸체 측면) 12 : 걸림 돌기(Knurl)
13 : 내캡 14 : 몸체 측면(내캡)
15 : 상부면(내캡 몸체) 16 : 외부면(내캡 몸체)
17 : 걸림턱(내캡) 18 : 걸림턱 홈(내캡)
19 : 저장 공간(내캡) 20 : 고형 알약
21 : 배출구(기존 내캡) 22 : 실링 부재
23 : 톱니형 요철홈(내캡 몸체 외부면) 24 : 브릿지
25 : 스커트 26 : 하부 부위(외캡 몸체 측면)
27 : 걸림 돌기(외캡 스커트) 28 : 돌출 길이 A(내캡 걸림턱)
29 : 하단 매입 부위(외캡 몸체 측면)
용기 부문(31 ~ )
31 : 용기 32 : 용기 입구
33 : 내부면(용기 입구) 34 : 내부 공간(용기 입구)
35 : 상부면(용기 입구) 36 : 나사선
37 : 돌출턱(용기 입구 내부면) 38 : 배출구(용기 입구 내부면과 내캡 간격)
39 : 액상 내용물 40 : 저장 공간
41 : 몸체(용기) 42 : 허리 부위
43 : 바닥면(용기) 44 : 걸림턱(용기 입구 외부면)
45 : 걸림턱 홈(용기 입구 외부면) 46 : 걸림 돌기(용기 입구 걸림턱)
47 : 돌출 길이 B(용기 입구 내부면의 돌출턱) 48 : 결합 홈(걸림턱)
49 : 차단점
기타(추가 사항)
100 : 요철턱(내캡 측면 몸체) 101 : 중첩 부위

상기한 과제를 실현하기 위한 본 발명에서는, 우선 도면을 통하여 설명하고, 실시 예를 통하여 구체적으로 설명한다. 도 1은 기존 병마개(외캡과 내캡)와 용기입구가 결합한 단면도이다. 외캡(02)의 차단판(03) 하부면(05)에 설치된 제1 이너링(07)에 고형 알약(20)을 미리 충전한 내캡(13)을 끼운다. 내캡(13)을 끼운 외캡(02)을 용기 입구에 결합하면, 내캡은 용기 입구 내부에 삽입되어 머무른다. 내캡(13)의 저장 공간(19)에는 고형 알약(20)을 보관한다. 용기(30)의 저장 공간(40)에는 액상 내용물(39)을 보관한다. 도 2는, 본 발명에 의한 용기 입구에 병마개(외캡 + 내캡)를 결합한 단면도이다. 용기 입구(32)에 병마개(01, 외캡 + 내캡)를 결합하면 내캡(13)은 용기 입구 내부 공간(34)으로 진입하여 용기 입구 내부면(33)의 돌출턱(37)과 내캡의 걸림턱(17)이 서로 결합한다. 돌출턱(37)은 용기 입구 내부면(33)의 원주를 따라 중심부를 향하여 일정 높이로 돌출형으로 설치한다. 상기 돌출턱(37)의 형상은 다양하게 구현 할 수 있으며, 하나 이상을 상하 및 좌우에 설치할 수 있다. 내캡(13)의 걸림턱(17)은 몸체 측면(14)의 일정 위치에 외부면(16)의 원주를 따라 바깥 방향으로 일정 길이의 돌출형으로 하나 이상 설치한다. 걸림턱(17)의 '돌출 길이A(28)'는 용기 입구 내부면(33)에 설치된 돌출턱(37)의 '돌출 길이 B(29)' 보다 항상 길어야 한다. 용기 입구의 내부 공간(34)에 내캡(13)이 결합한 상태에서 돌출 길이A(28)와 돌출 길이B(29) 간의 차이가 배출구(38)가 된다. 이 배출구(38)는 용기(310)의 저장공간(40)으로부터 용기 밖으로 관통하여 상하가 뚫린 구조이다. 도 3은, 본 발명에 의한 용기 입구 내부면에 내캡을 결합한 평면도이다. 용기 입구 내부면(33)에 설치한 돌출턱(37)과 내캡(13)이 결합한 결합 평면도이다. 상기한 돌출턱(37)이 내캡(13)의 몸체 측면(14)의 외부면(16)에 설치한 상부 걸림턱(17)과 하부 걸림턱(17)사이에 설치된 걸림턱 홈(18)에 삽입되어 결합한 상태를 나타내는 평면도이다. 도 4는, 본 발명에 의한 내캡의 대표 단면도이다. 용기 입구 내부면(33)에 설치한 돌출턱(37)과 내캡(13)이 결합한 결합 단면도이다. 상기한 돌출턱(37)이 내캡(13) 몸체 측면(14)의 외부면(16)에 설치한 상부 걸림턱(17)과 하부 걸림턱(17) 사이의 걸림턱 홈(18)에 삽입되어 결합한 상태를 나타내는 단면도이다. 걸림턱(17)의 '돌출 길이A(28)'는 용기 입구 내부면(33)에 설치된 돌출턱(37)의 '돌출 길이 B(29)'보다 항상 길어야 한다. 걸림턱(17)은 내캡의 몸체 측면(14)의 원주를 따라 하나 또는 둘 이상을 톱니형처럼 설치한다(도면 참조). 도 5는, 본 발명에 의한 내캡의 대표 평면도 이다. 중공의 원통형이며 상부가 개방되어 있다. 몸체 측면(14)의 외부면(16)에는 원주를 따라 돌출형으로 하나 이상의 걸림턱(17)을 설치한다. 이미 설명하였듯이, 상기 걸림턱은 돌출턱과 결합하여 내캡(13)을 용기 입구(32) 내부 공간(34)에 고정 위치하게 한다. 도 6은, 본 발명에 의한 용기 입구 내부면과 내캡이 결합(돌출길이 A와 돌출길이 B)한 부분 확대 평면도이다. 돌출길이A(28)는 돌출길이B(47)보다 항상 길어야 한다. 두 돌출길이의 차이에 의하여 배출구(38)는 내캡(13)의 외부면(16)의 원주를 따라 걸림턱(17) 사이에 형성된다. 도 7은, 본 발명에 의한 용기 입구 내부면과 내캡이 결합(돌출길이 A와 돌출길이 B)한 부분 투명 확대 단면도이다. 돌출턱(37)의 돌출길이B(47)보다 걸림턱(17)의 돌출길이A(28)는 항상 길다. 두 돌출길이의 차이에 의하여 상하로 관통된 이 부위들이 자연스럽게 배출구(38)가 형성된다. 도 8은, 본 발명에 의한 구조와 차단성을 보강한 기존 특허 내용을 합한 병마개(외캡 + 내캡)와 용기가 결합한 단면도이다. 병마개(01)는 외캡(02)과 내캡(13)으로 구성한다. 외캡(02)의 차단판(03) 하부면(05)에 원주를 따라 차단판 홈(06)을 요철(凹凸) 형으로 설치한다. 상기 차단판 홈(06)이 요(凹)형일 경우에는 내캡의 몸체의 상부면(15)은 철(凸)형으로 설치하며, 그 반대로 설치할 수도 있다. 차단판의 하부면(05)에는 중심부로부터 제1 이너링(07), 요철형 차단판 홈(06), 제 2 이너링(08), 몸체 측면(09)의 순으로 설치된다. 외캡(02) 몸체 측면(09)의 하부 부위(26)에는 일체형으로 브릿지(24)와 스커트(25)가 원주를 따라 설치된다. 또한 몸체 측면(09)의 하부부위(26)의 하단 매입 부위(29)는 원주를 따라 설치되며, 걸림턱(44)의 결합 홈(48)과 밀착하여 두 개의 차단점(49)을 형성한다. 내캡(13)은 상부가 개방되고 하부는 차단되며 몸체 측면(14)에 의하여 둘러싸이는 중공의 원통형으로서 내캡(13) 내부에 저장 공간(19)을 갖는다. 몸체 측면(14)의 외부면(16)에는 원주를 따라 돌출형으로 길이A(28)의 걸림턱(17)을 하나 이상 갖는다. 걸림턱(17)과 걸림턱(17) 사이는 상하가 관통되는 배출구(38)를 갖는다. 용기 입구(32)의 내부면(33)의 일정 위치에는 원주를 따라 중심부를 향한 돌출형 돌출턱(37)을 하나 이상 갖는다. 상기 돌출턱(37)은 내부면(33) 상하로도 두개 이상을 설치할 수 있다. 내캡(13)의 차단성을 높이기 위하여, 제 1이너링(07)은 몸체 측면(14)의 내부면을 강하게 밀착한다. 제 2 이너링(08)은 용기 입구 내부면(33)을 강하게 밀착하여 차단 기능을 갖는다. 실링부재(22)는 제 2이너링과 외캡의 몸체 측면(09) 사이에 위치하여 용기 내부와 외부 공기 간의 차단 기능을 갖는다. 본 발명품에서의 구현하는 차단 구조는 제 1이너링(07), 제 2 이너링(08), 실링부재(22), 차단판 홈(06), 두 개의 차단점(49)으로서 여섯 군데에서 차단 구조를 갖는다. 외부로부터의 오염 방지 기능의 차단 구조는 상기한 제 2 이너링(08), 실링부재(2), 두 개의 차단점(49)으로서 네 곳이며, 내캡(13)에 습기 방지 구조는 제 1 이너링(07), 차단판 홈(06)으로서 두 곳 이다. 도 9는, 본 발명에 의한 외캡(02)의 차단판 홈(06)과 내캡 몸체 측면(14)의 상부면(15)이 결합한 부분 확대 단면도이다. 차단판(03) 하부면(05)에 원주를 따라 일정 깊이나 높이로 차단판 홈(06)을 설치한다. 내캡(13)의 몸체 측면(14)의 상부면(15)에도 원주를 따라 일정 깊이나 높이로 차단판 홈(06)과 결합할 수 있는 요철턱(100)을 설치한다. 상기 도면들을 근거하여, 실시 예를 통하여 설명한다. 외캡(15)과 내캡(16)이 결합한 병마개(01)가 용기 입구(31)에 결합하는 제품이다. 기존 제품의 구조를 설명하면, 기존의 용기 입구 내부 공간에 내캡을 장착할 경우에, 1) 내캡(13)이 용기 입구(32)로부터 쉽게 분리되는 문제점과, 2) 액상 내용물(39)의 습기가 내캡에 보관 중인 고형 알약(20)에 스며드는 문제점과, 3) 고형 알약(20)이 용기의 저장 공간(40)에 보관 중인 액상 내용물(39)의 습기가 침투함에 따라 떡처럼 뭉쳐져서 기존의 내캡 배출구(21)의 통로를 막기 때문에 액상 내용물(39)이 밖으로 나오는 데에 큰 불편한 문제점을 가지고 있다. 본 발명에서는, 상기의 문제점을 모두 해소하는 구조들을 아래에서 설명한다. 제 1) 문제점을 개선하기 위하여, 용기 입구 내부면에 돌출턱(37)을 설치한다. 내캡(13)의 몸체 측면(14) 외부면(16)에 걸림턱(17)을 설치한다. 상기 돌출턱(37)과 걸림턱(17)을 결합하여 분리되는 것을 방지한다. 제 2 문제점과 제 3 문제점을 동시에 개선하기 위하여, 상기의 돌출턱(37)과 걸림턱(17)이 결합하고 남는 부위 즉 걸림턱(17)과 걸림턱(17) 사이를 상하로 관통 시켜서 배출구(38)을 형성 시킨다. 내캡(13)의 저장 공간(19)에 보관 중인 고형 알약(20)에게 습기가 침두하지 않도록 외캡(02)의 차단판(03) 하부면(05)에 차단판 홈(06)을 요철형으로 설치한다. 또한 이와 결합하는 내캡(13)의 몸체 측면(14) 상부면(15)도 이와 상응하는 요철형 구조를 설치하여 차단성을 극대화 한다. 이를 근거로 실시예를 설명한다. 용기의 내부 공간(34)에 액상 내용물(39)을 별도로 사전에 저장하고, 내캡의 내부 공간(34)에 고형 알약(20)을 저장한 내캡과 외캡(02)을 결합시킨 것을 본 발명에서는 병마개(01, 외캡+내캡)이라 칭한다. 이 병마개(01)를 용기 입구(32)에 결합한 것이 완제품이다. 사용 순서는 완제품을 손으로 쥐고, 1) 외캡을 개봉한다. 2) 내캡은 외캡과 서로 분리되어 용기 입구(32) 내부 공간(34)에 그대로 남아 있다. 3) 용기 입구(32)에 입을 대고 마시면, 내캡(13)의 저장 공간(19)에 보관 중인 고형 알약(20)은 입으로 들어오는 동시에 용기 내의 액상 내용물(39)도 배출구(38)를 통하여 입으로 흘러 들어 온다. 본 발명에서 고안한 내용을 다른 분야인 어떠한 포장 제품 류, 기계 설비류, 각종 시설류 등에도 일부 또는 전부를 적용 또는 응용할 수 있다.

Claims

용기 입구의 상부가 개방되고 용기 입구 외부면의 원주를 따라 돌출로 나사선을 갖는 용기 와 중공의 원통형으로서 하부가 개방되고 상부면이 차단되는 차단판(08)과 몸체 측면(02)으로 구성되며 그 몸체 측면의 내부면에 원주를 따라 돌출형 나사선을 구비하고 몸체 측면 하부면에 원주를 따라 브릿지로 연결되는 스커트를 구비한 외캡 과, 이 외캡의 차단판 하부면에 원주를 따라 설치되는 원통형 제1 이너링과 몸체 측면 내부면이 밀착 결합하는 내캡 에 있어서,
용기 입구의 내부면에 원주를 따라 중심부를 향하여 돌출형으로서 일정 폭과 높이를 갖는 돌출턱을 하나 이상 갖는 용기와;
용기 입구 내부면에 설치되는 돌출턱과 결합할 수 있도록 몸체 측면 외부면의 원주를 따라 상하로 한쌍의 걸림턱을 돌출형으로 갖는 내캡과;
외캡의 차단판 하부면에 원주를 따라 설치되는 적정한 깊이와 폭으로 설치되는 요철형 차단판 홈과;
외캡의 차단판 홈과 결합할 수 있도록 몸체 측면의 상부 부위에 요철턱을 구비하는 내캡과;
차단판 하부면에 원주를 따라 설치되는 제1이너링의 외경보다는 크고 제 2 이너링의 내경 보다는 작은 직경을 가지며 원주를 따라 요형 홈 또는 철형 돌출 턱을 갖는 외캡의 차단판 하부면과;
내캡의 몸체 측면의 직경이 외캡의 차단홈의 직경과 동일하게 설치되고, 그 상부면의 형상은 요형 홈 또는 철형 돌출 부위를 원주를 따라 상부면에 갖는 내캡의 몸체 측면의 상부 부위와;
용기 입구 내부면의 원주를 따라 중심부를 향한 일정한 돌출길이B를 갖는 돌출형의 돌출턱과 내캡의 몸체 측면의 외부면에 원주를 따라 일정한 돌출길이A를 갖는 돌출형 걸림턱이 서로 결합하여 배출구를 생성하는 모든 구조에 관한 것
청구항 1에 있어서,
내캡 몸체 측면의 외부면에 돌출형으로 위 아래 한쌍으로 원주를 따라 설치되는 걸림턱의 돌출 길이A가 용기 입구 내부면의 일정 위치에 중심부를 향하여 원주를 따라 돌출형으로 설치하는 돌출 길이B 보다 항상 길게 설치되는 내캡의 걸림턱들.
청구항 1에 있어서,
내캡의 몸체 측면 외부면에 돌출형으로 설치되는 걸림턱들의 구조가 톱니형으로 설치되는 내캡의 외부면의 형상
청구항 1에 있어서,
용기 입구 내부 공간에 내캡이 결합하였을 때에, 결합한 돌출턱과 걸림턱의 중복 부위 이외에 상하가 뚫리는 공간 부위를 확보하도록 걸림턱의 돌출길이A가 돌출턱의 돌출길이B 보다 항상 길게 설치되는 구조에 관한 것(도면 6, 7 참조)
용기 입구 내부면에 공차에 의하여 결합하는 내캡
청구항 5에 있어서,
몸체 측면 외부면에 일정한 길이와폭의 하나 이상의 돌출형 걸림턱을 구비하고, 걸림턱과 걸림턱 사이는 상하가 관통하는 배출구를 하나 이상 갖는 내캡의 몸체 측면의 외부면
청구항 1에 있어서,
용기 입구 내부면의 원주 면과 일체형으로 일정 위치에 돌출형으로서 상하로 한 짝 이상 설치되는 돌출턱
결합하는 두 부위(외캡과내캡)의 차단성을 높이기 위하여, 결합하는 양편의 단부의 면을 밀착이 강한 요철형 구조를 갖는 외캡의 차단판 하부면과 내캡의 몸체 측면의 상부부위

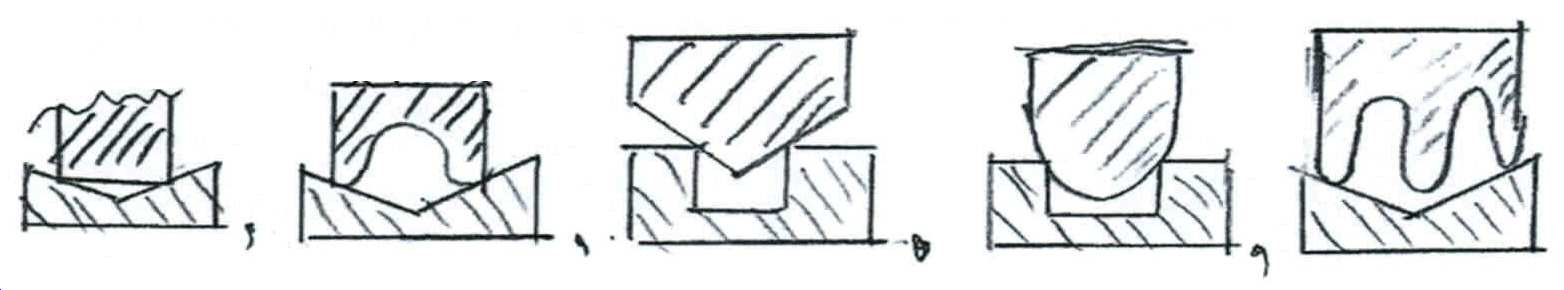

차단성을 높히기 위하여 결합하는 외캡과 내캡 또는 병마개와 용기 및 기타의 경우에 있어서, 아래 그림과 같은 결합 구조들을 갖지며, 본 그림들 근거로 하여 다양한 결합 형상들을 갖는 것
청구항 9에 있어서,
외캡과 내캡 또는 병마개와 용기 및 기타의 서로 상호 작용하는 구조에 있어서, 서로 교환하여 설치되는 구조를 갖는 것
