KR20170126559A - 다환 화합물 및 이를 포함하는 유기 전계 발광 소자 - Google Patents

다환 화합물 및 이를 포함하는 유기 전계 발광 소자 Download PDF

Info

Publication number
KR20170126559A
KR20170126559A KR1020160056626A KR20160056626A KR20170126559A KR 20170126559 A KR20170126559 A KR 20170126559A KR 1020160056626 A KR1020160056626 A KR 1020160056626A KR 20160056626 A KR20160056626 A KR 20160056626A KR 20170126559 A KR20170126559 A KR 20170126559A
Authority
KR
South Korea
Prior art keywords
group
substituted
formula
unsubstituted
carbon atoms
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020160056626A
Other languages
English (en)
Other versions
KR102573815B1 (ko
Inventor
히로아키 이토이
히데오 미야케
히사유키 카와무라
Original Assignee
삼성디스플레이 주식회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 삼성디스플레이 주식회사 filed Critical 삼성디스플레이 주식회사
Priority to KR1020160056626A priority Critical patent/KR102573815B1/ko
Priority to US15/368,358 priority patent/US10593885B2/en
Priority to EP24215592.7A priority patent/EP4495093A3/en
Priority to EP17164008.9A priority patent/EP3243812B1/en
Priority to CN201710216909.4A priority patent/CN107353890B/zh
Priority to JP2017091996A priority patent/JP7084698B2/ja
Publication of KR20170126559A publication Critical patent/KR20170126559A/ko
Application granted granted Critical
Publication of KR102573815B1 publication Critical patent/KR102573815B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D311/00—Heterocyclic compounds containing six-membered rings having one oxygen atom as the only hetero atom, condensed with other rings
    • C07D311/02—Heterocyclic compounds containing six-membered rings having one oxygen atom as the only hetero atom, condensed with other rings ortho- or peri-condensed with carbocyclic rings or ring systems
    • C07D311/78—Ring systems having three or more relevant rings
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent materials, e.g. electroluminescent or chemiluminescent
    • C09K11/06—Luminescent materials, e.g. electroluminescent or chemiluminescent containing organic luminescent materials
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C13/00—Cyclic hydrocarbons containing rings other than, or in addition to, six-membered aromatic rings
    • C07C13/28—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof
    • C07C13/32—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings
    • C07C13/62—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings with more than three condensed rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C13/00—Cyclic hydrocarbons containing rings other than, or in addition to, six-membered aromatic rings
    • C07C13/28—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof
    • C07C13/32—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings
    • C07C13/62—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings with more than three condensed rings
    • C07C13/66—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings with more than three condensed rings the condensed ring system contains only four rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C17/00—Preparation of halogenated hydrocarbons
    • C07C17/26—Preparation of halogenated hydrocarbons by reactions involving an increase in the number of carbon atoms in the skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2/00—Preparation of hydrocarbons from hydrocarbons containing a smaller number of carbon atoms
    • C07C2/86—Preparation of hydrocarbons from hydrocarbons containing a smaller number of carbon atoms by condensation between a hydrocarbon and a non-hydrocarbon
    • C07C2/862—Preparation of hydrocarbons from hydrocarbons containing a smaller number of carbon atoms by condensation between a hydrocarbon and a non-hydrocarbon the non-hydrocarbon contains only oxygen as hetero-atoms
    • C07C2/864—Preparation of hydrocarbons from hydrocarbons containing a smaller number of carbon atoms by condensation between a hydrocarbon and a non-hydrocarbon the non-hydrocarbon contains only oxygen as hetero-atoms the non-hydrocarbon is an alcohol
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C209/00—Preparation of compounds containing amino groups bound to a carbon skeleton
    • C07C209/04—Preparation of compounds containing amino groups bound to a carbon skeleton by substitution of functional groups by amino groups
    • C07C209/06—Preparation of compounds containing amino groups bound to a carbon skeleton by substitution of functional groups by amino groups by substitution of halogen atoms
    • C07C209/10—Preparation of compounds containing amino groups bound to a carbon skeleton by substitution of functional groups by amino groups by substitution of halogen atoms with formation of amino groups bound to carbon atoms of six-membered aromatic rings or from amines having nitrogen atoms bound to carbon atoms of six-membered aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/54—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to two or three six-membered aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/57—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings being part of condensed ring systems of the carbon skeleton
    • C07C211/58—Naphthylamines; N-substituted derivatives thereof
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/57—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings being part of condensed ring systems of the carbon skeleton
    • C07C211/61—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings being part of condensed ring systems of the carbon skeleton with at least one of the condensed ring systems formed by three or more rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/49—Carboxylic acid nitriles having cyano groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton
    • C07C255/52—Carboxylic acid nitriles having cyano groups bound to carbon atoms of six-membered aromatic rings of a carbon skeleton to carbon atoms of six-membered aromatic rings being part of condensed ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C255/00—Carboxylic acid nitriles
    • C07C255/61—Carboxylic acid nitriles containing cyano groups and nitrogen atoms being part of imino groups bound to the same carbon skeleton
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C29/00—Preparation of compounds having hydroxy or O-metal groups bound to a carbon atom not belonging to a six-membered aromatic ring
    • C07C29/64—Preparation of compounds having hydroxy or O-metal groups bound to a carbon atom not belonging to a six-membered aromatic ring by simultaneous introduction of -OH groups and halogens
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/56—Ring systems containing three or more rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D219/00—Heterocyclic compounds containing acridine or hydrogenated acridine ring systems
    • C07D219/02—Heterocyclic compounds containing acridine or hydrogenated acridine ring systems with only hydrogen, hydrocarbon or substituted hydrocarbon radicals, directly attached to carbon atoms of the ring system
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D221/00—Heterocyclic compounds containing six-membered rings having one nitrogen atom as the only ring hetero atom, not provided for by groups C07D211/00 - C07D219/00
    • C07D221/02—Heterocyclic compounds containing six-membered rings having one nitrogen atom as the only ring hetero atom, not provided for by groups C07D211/00 - C07D219/00 condensed with carbocyclic rings or ring systems
    • C07D221/20—Spiro-condensed ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D307/00—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom
    • C07D307/77—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom ortho- or peri-condensed with carbocyclic rings or ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D307/00—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom
    • C07D307/77—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom ortho- or peri-condensed with carbocyclic rings or ring systems
    • C07D307/91—Dibenzofurans; Hydrogenated dibenzofurans
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D307/00—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom
    • C07D307/77—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom ortho- or peri-condensed with carbocyclic rings or ring systems
    • C07D307/93—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom ortho- or peri-condensed with carbocyclic rings or ring systems condensed with a ring other than six-membered
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D311/00—Heterocyclic compounds containing six-membered rings having one oxygen atom as the only hetero atom, condensed with other rings
    • C07D311/96—Heterocyclic compounds containing six-membered rings having one oxygen atom as the only hetero atom, condensed with other rings spiro-condensed with carbocyclic rings or ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D333/00—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom
    • C07D333/50—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D335/00—Heterocyclic compounds containing six-membered rings having one sulfur atom as the only ring hetero atom
    • C07D335/04—Heterocyclic compounds containing six-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D335/00—Heterocyclic compounds containing six-membered rings having one sulfur atom as the only ring hetero atom
    • C07D335/04—Heterocyclic compounds containing six-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems
    • C07D335/10—Dibenzothiopyrans; Hydrogenated dibenzothiopyrans
    • C07D335/12—Thioxanthenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/02—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings
    • C07D405/10—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings linked by a carbon chain containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/14—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D491/00—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00
    • C07D491/02—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00 in which the condensed system contains two hetero rings
    • C07D491/06—Peri-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/02—Silicon compounds
    • C07F7/08—Compounds having one or more C—Si linkages
    • C07F7/0803—Compounds with Si-C or Si-Si linkages
    • C07F7/081—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/02—Silicon compounds
    • C07F7/08—Compounds having one or more C—Si linkages
    • C07F7/0803—Compounds with Si-C or Si-Si linkages
    • C07F7/081—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te
    • C07F7/0812—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te comprising a heterocyclic ring
    • C07F7/0814—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te comprising a heterocyclic ring said ring is substituted at a C ring atom by Si
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F9/00—Compounds containing elements of Groups 5 or 15 of the Periodic Table
    • C07F9/02—Phosphorus compounds
    • C07F9/547—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom
    • C07F9/6564—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having phosphorus atoms, with or without nitrogen, oxygen, sulfur, selenium or tellurium atoms, as ring hetero atoms
    • C07F9/6578—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having phosphorus atoms, with or without nitrogen, oxygen, sulfur, selenium or tellurium atoms, as ring hetero atoms having phosphorus and sulfur atoms with or without oxygen atoms, as ring hetero atoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent materials, e.g. electroluminescent or chemiluminescent
    • C09K11/02—Use of particular materials as binders, particle coatings or suspension media therefor
    • C09K11/025—Use of particular materials as binders, particle coatings or suspension media therefor non-luminescent particle coatings or suspension media
    • H01L51/0071—
    • H01L51/5012—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/633—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising polycyclic condensed aromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/636—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising heteroaromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6574—Polycyclic condensed heteroaromatic hydrocarbons comprising only oxygen in the heteroaromatic polycondensed ring system, e.g. cumarine dyes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6576—Polycyclic condensed heteroaromatic hydrocarbons comprising only sulfur in the heteroaromatic polycondensed ring system, e.g. benzothiophene
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/02—Ortho- or ortho- and peri-condensed systems
    • C07C2603/04—Ortho- or ortho- and peri-condensed systems containing three rings
    • C07C2603/22—Ortho- or ortho- and peri-condensed systems containing three rings containing only six-membered rings
    • C07C2603/24—Anthracenes; Hydrogenated anthracenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/02—Ortho- or ortho- and peri-condensed systems
    • C07C2603/04—Ortho- or ortho- and peri-condensed systems containing three rings
    • C07C2603/22—Ortho- or ortho- and peri-condensed systems containing three rings containing only six-membered rings
    • C07C2603/26—Phenanthrenes; Hydrogenated phenanthrenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/02—Ortho- or ortho- and peri-condensed systems
    • C07C2603/40—Ortho- or ortho- and peri-condensed systems containing four condensed rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/02—Ortho- or ortho- and peri-condensed systems
    • C07C2603/40—Ortho- or ortho- and peri-condensed systems containing four condensed rings
    • C07C2603/42—Ortho- or ortho- and peri-condensed systems containing four condensed rings containing only six-membered rings
    • C07C2603/48—Chrysenes; Hydrogenated chrysenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/02—Ortho- or ortho- and peri-condensed systems
    • C07C2603/40—Ortho- or ortho- and peri-condensed systems containing four condensed rings
    • C07C2603/42—Ortho- or ortho- and peri-condensed systems containing four condensed rings containing only six-membered rings
    • C07C2603/50—Pyrenes; Hydrogenated pyrenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/93—Spiro compounds
    • C07C2603/94—Spiro compounds containing "free" spiro atoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1007—Non-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1011—Condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1014—Carbocyclic compounds bridged by heteroatoms, e.g. N, P, Si or B
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C09K2211/1033—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom with oxygen
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C09K2211/1037—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom with sulfur
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1044—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1044—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms
    • C09K2211/1048—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms with oxygen
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1059—Heterocyclic compounds characterised by ligands containing three nitrogen atoms as heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1088—Heterocyclic compounds characterised by ligands containing oxygen as the only heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1092—Heterocyclic compounds characterised by ligands containing sulfur as the only heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1096—Heterocyclic compounds characterised by ligands containing other heteroatoms
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/15—Hole transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/622—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing four rings, e.g. pyrene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/626—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing more than one polycyclic condensed aromatic rings, e.g. bis-anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E10/00—Energy generation through renewable energy sources
    • Y02E10/50—Photovoltaic [PV] energy
    • Y02E10/549—Organic PV cells

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Biochemistry (AREA)
  • General Health & Medical Sciences (AREA)
  • Molecular Biology (AREA)
  • Optics & Photonics (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electroluminescent Light Sources (AREA)
  • Heterocyclic Carbon Compounds Containing A Hetero Ring Having Oxygen Or Sulfur (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
  • Other In-Based Heterocyclic Compounds (AREA)
  • Pyridine Compounds (AREA)
  • Pyrane Compounds (AREA)
  • Furan Compounds (AREA)
  • Nitrogen Condensed Heterocyclic Rings (AREA)
  • Plural Heterocyclic Compounds (AREA)
  • Nitrogen And Oxygen Or Sulfur-Condensed Heterocyclic Ring Systems (AREA)
  • Indole Compounds (AREA)

Abstract

본 발명은 다환 화합물 및 이를 포함하는 유기 전계 발광 소자에 관한 것이다. 본 발명의 일 실시예에 따른 다환 화합물은 하기 화학식 1로 표시된다.
[화학식 1]
Figure pat00144

화학식 1에서, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 서로 결합하여 고리를 형성할 수 있고, A는 하기 화학식 2-1 또는 2-2로 표시된다.
[화학식 2-1] [화학식 2-2]
Figure pat00145
Figure pat00146

Description

다환 화합물 및 이를 포함하는 유기 전계 발광 소자{POLYCYCLIC COMPOUND AND ORGANIC ELECTROLUMINESCENCE DEVICE INCLUDING THE SAME}
본 발명은 다환 화합물 및 이를 포함하는 유기 전계 발광 소자에 관한 것이다.
최근, 영상 표시 장치로서, 유기 전계 발광 표시 장치(Organic Electroluminescence Display)의 개발이 왕성하게 이루어져 왔다. 유기 전계 발광 표시 장치는 액정 표시 장치 등과는 다르고, 제1 전극 및 제2 전극으로부터 주입된 정공 및 전자를 발광층에 있어서 재결합시킴으로써, 발광층에 있어서 유기 화합물을 포함하는 발광 재료를 발광시켜서 표시를 실현하는 소위 자발광형의 표시 장치이다.
유기 전계 발광 소자로서는, 예를 들어, 제1 전극, 제1 전극 상에 배치된 정공 수송층, 정공 수송층 상에 배치된 발광층, 발광층 상에 배치된 전자 수송층 및 전자 수송층 상에 배치된 제2 전극으로 구성된 유기 소자가 알려져 있다. 제1 전극으로부터는 정공이 주입되고, 주입된 정공은 정공 수송층을 이동하여 발광층으로 주입된다. 한편, 제2 전극으로부터는 전자가 주입되고, 주입된 전자는 전자 수송층을 이동하여 발광층으로 주입된다. 발광층으로 주입된 정공과 전자가 재결합함으로써, 발광층 내에서 여기자가 생성된다. 유기 전계 발광 소자는 그 여기자의 복사 비활성에 의해 발생하는 광을 이용하여 발광한다. 또한, 유기 전계 발광 소자는 이상에 설명한 구성에 한정되지 않고, 여러 가지의 변경이 가능하다.
유기 전계 발광 소자를 표시 장치에 응용함에 있어서, 유기 전계 발광 소자의 고 발광 효율화 및 장수명화가 요구되고 있으며, 이를 안정적으로 구현할 수 있는 유기 전계 발광 소자용 재료 개발이 지속적으로 요구되고 있다.
본 발명은 다환 화합물 및 이를 포함하는 유기 전계 발광 소자를 제공하는 것을 목적으로 한다. 상세하게는, 본 발명은 발광 효율 및/또는 수명을 향상시킬 수 있는 다환 화합물 및 이를 포함하는 유기 전계 발광 소자를 제공하는 것을 목적으로 한다.
본 발명의 일 실시예는 하기 화학식 1로 표시되는 다환 화합물을 제공한다.
[화학식 1]
Figure pat00001
화학식 1에서, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 서로 결합하여 고리를 형성할 수 있고, A는 하기 화학식 2-1 또는 2-2로 표시되며,
[화학식 2-1] [화학식 2-2]
Figure pat00002

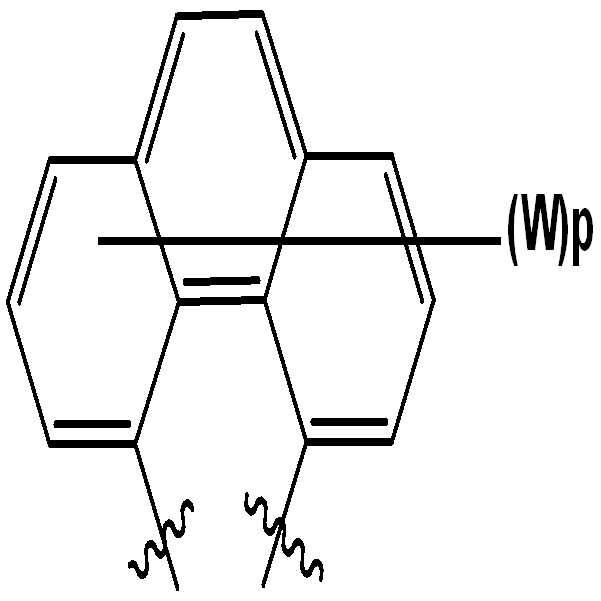

Figure pat00003
화학식 2-1에서, R1 내지 R12는 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 인접하는 기와 서로 결합하여 고리를 형성할 수 있고, 화학식 2-2에서, W는 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 60 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 5 이상 60 이하의 헤테로 아릴기이며, p는 0 이상 8 이하의 정수이고, p가 2 이상인 경우, 복수의 W는 서로 동일하거나 상이하다.
화학식 1은 하기 화학식 3으로 표시될 수 있다.
[화학식 3]
Figure pat00004

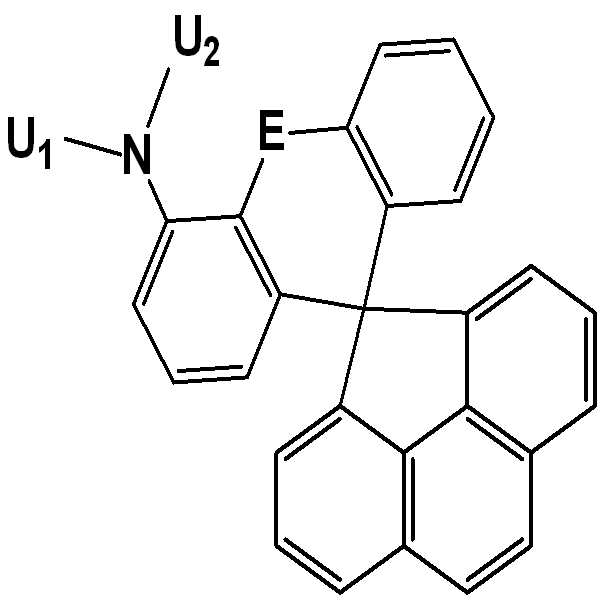

화학식 3에 있어서, W 및 p는 전술한 바와 동일하며, E는 O, S 또는 NR'이고, m은 0 또는 1이며, Z 및 R'는 각각 독립적으로 하기 화학식 4로 표시되고,
[화학식 4]
Figure pat00005
화학식 4에서, U1 및 U2는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, L'는 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴렌기이며, n은 각각 독립적으로 0 또는 1이고, E가 NR'일 때, m은 0이고, E가 O 또는 S일 때, m은 1이다.
화학식 3은 하기 화학식 5로 표시될 수 있다.
[화학식 5]
Figure pat00006
화학식 5에서, E, U1 및 U2는 전술한 바와 동일하다.
화학식 1에서 A는 화학식 2-1로 표시되고, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 피레닐기, 치환 또는 비치환된 페난트릴기, 치환 또는 비치환된 크리세닐기, 치환 또는 비치환된 트리페닐렌기, 치환 또는 비치환된 카바졸기 또는 치환 또는 비치환된 피리딜기이거나, 서로 결합하여 고리를 형성하는 것일 수 있다.
화학식 1은 하기 화학식 6으로 표시될 수 있다.
[화학식 6]
Figure pat00007
화학식 6에서, L1 및 L2는 각각 독립적으로 직접 결합(direct linkage), 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴렌기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴렌기이고, Ar3 내지 Ar6는 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며, a 및 b는 각각 독립적으로 0 또는 1이고, a+b≠0이며, R1 내지 R12는 전술한 바와 동일하다.
화학식 1 은 하기 화학식 7로 표시될 수 있다.
[화학식 7]
Figure pat00008
화학식 7에서, Ar7 및 Ar8은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, c는 0 또는 1 이며, R1 내지 R12는 전술한 바와 동일하다.
화학식 1은 하기 화학식 8로 표시될 수 있다.
[화학식 8]
Figure pat00009

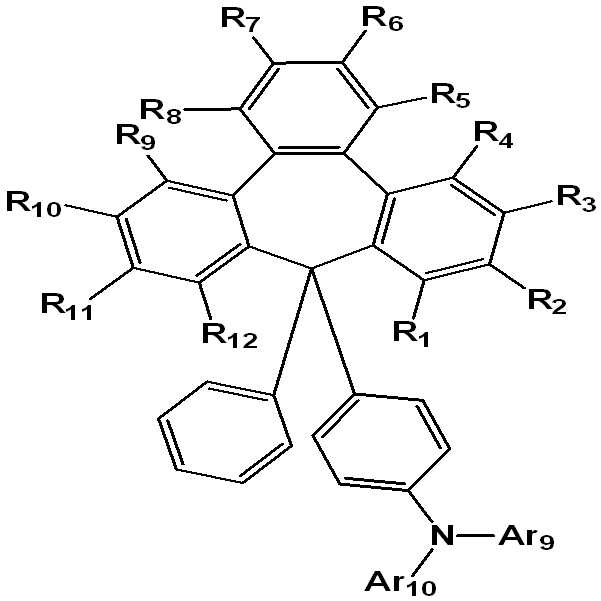

화학식 8에서, Ar9 및 Ar10은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, R1 내지 R12는 전술한 바와 동일하다.
화학식 1은 하기 화학식 9로 표시될 수 있다.
[화학식 9]
Figure pat00010
화학식 9에서, Cy1 및 Cy2는 각각 독립적으로 이종 원소로 N을 1 이상 3 이하 포함하는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, d 및 e는 각각 독립적으로 0 또는 1이며, d+e≠0이고, R1 내지 R12는 전술한 바와 동일하다.
화학식 1은 하기 화학식 10으로 표시될 수 있다.
[화학식 10]
Figure pat00011
화학식 10에서, Ar11 및 Ar12는 각각 독립적으로 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, L3은 직접 결합, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴렌기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴렌기이며, R1 내지 R12는 전술한 바와 동일하다.
화학식 1은 하기 화학식 11로 표시될 수 있다.
[화학식 11]
Figure pat00012
화학식 11에서, Cy3은 치환 또는 비치환된 3환 또는 4환의 아릴기이고, R1 내지 R12는 전술한 바와 동일하다.
화학식 1은 하기 화학식 12로 표시될 수 있다.
[화학식 12]
Figure pat00013
화학식 12에서, X는 O, S, NR13, CR14R15 또는 SiR16R17이고, R13 내지 R17은 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며, Ar1, Ar2, R1 내지 R3 및 R6 내지 R12는 전술한 바와 동일하다.
화학식 1은 하기 화학식 13으로 표시될 수 있다.
[화학식 13]
Figure pat00014
화학식 13에서, X는 O, S, NR13, CR14R15 또는 SiR16R17이고, R3 및 R6는 각각 독립적으로 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며, R13 내지 R17은 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, Ar1 및 Ar2는 전술한 바와 동일하다.
화학식 1은 하기 화학식 14로 표시될 수 있다.
[화학식 14]
Figure pat00015
화학식 14에서, X는 O, S, NR13, CR14R15 또는 SiR16R17이고, R13 내지 R17은 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며, R18 및 R19은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, Ar1, Ar2, R1 및 R8 내지 R12는 전술한 바와 동일하다.
화학식 1은 하기 화학식 15로 표시될 수 있다.
[화학식 15]
Figure pat00016
화학식 15에서, X는 O, S, NR13, CR14R15 또는 SiR16R17이고, Y는 O, S, NR20 또는 치환 또는 비치환된 포스핀 옥사이드기이며, R13 내지 R17은 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, R20은 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며, Ar1, Ar2, R1 내지 R3, R6, R7 및 R10 내지 R12는 전술한 바와 동일하다.
화학식 1은 하기 화학식 16으로 표시될 수 있다.
[화학식 16]
Figure pat00017
화학식 16에서, X는 O, S, NR13, CR14R15 또는 SiR16R17이고, R13 내지 R17은 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, R1 내지 R3 및 R6 내지 R12는 전술한 바와 동일하다.
본 발명의 일 실시예는 제1 전극, 제1 전극 상에 제공된 정공 수송 영역, 정공 수송 영역 상에 제공된 발광층, 발광층 상에 제공된 전자 수송 영역 및 전자 수송 영역 상에 제공된 제2 전극을 포함하고, 정공 수송 영역 및 발광층 중 적어도 하나는 전술한 본 발명의 일 실시예에 따른 다환 화합물을 포함하는 유기 전계 발광 소자를 제공한다.
본 발명의 일 실시예에 따른 화합물은 유기 전계 발광 소자용 재료로 사용될 수 있다. 본 발명의 일 실시예에 따른 화합물은 유기 전계 발광 소자의 발광 효율을 향상시킬 수 있다. 본 발명의 일 실시예에 따른 화합물은 유기 전계 발광 소자의 수명을 향상시킬 수 있다.
본 발명의 일 실시예에 따른 유기 전계 발광 소자는 향상된 발광 효율을 구현할 수 있다. 본 발명의 일 실시예에 따른 유기 전계 발광 소자는 향상된 수명을 구현할 수 있다.
도 1은 본 발명의 일 실시예에 따른 유기 전계 발광 소자를 개략적으로 나타낸 단면도이다.
도 2는 본 발명의 일 실시예에 따른 유기 전계 발광 소자를 개략적으로 나타낸 단면도이다.
이상의 본 발명의 목적들, 다른 목적들, 특징들 및 이점들은 첨부된 도면 및 이하의 바람직한 실시예들을 통해서 쉽게 이해될 것이다. 그러나 본 발명은 여기서 설명되는 실시예들에 한정되지 않고 다른 형태로 구체화될 수도 있다. 오히려, 여기서 소개되는 실시예들은 개시된 내용이 철저하고 완전해질 수 있도록 그리고 통상의 기술자에게 본 발명의 사상이 충분히 전달될 수 있도록 하기 위해 제공되는 것이다.
각 도면을 설명하면서 유사한 참조부호를 유사한 구성요소에 대해 사용하였다. 첨부된 도면에 있어서, 구조물들의 치수는 본 발명의 명확성을 위하여 실제보다 확대하여 도시한 것이다. 제1, 제2 등의 용어는 다양한 구성요소들을 설명하는데 사용될 수 있지만, 상기 구성요소들은 상기 용어들에 의해 한정되어서는 안 된다. 상기 용어들은 하나의 구성요소를 다른 구성요소로부터 구별하는 목적으로만 사용된다. 예를 들어, 본 발명의 권리 범위를 벗어나지 않으면서 제1 구성요소는 제2 구성요소로 명명될 수 있고, 유사하게 제2 구성요소도 제1 구성요소로 명명될 수 있다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다.
본 명세서에서, "포함하다" 또는 "가지다" 등의 용어는 명세서 상에 기재된 특징, 숫자, 단계, 동작, 구성요소, 부품 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 동작, 구성요소, 부분품 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다. 또한, 층, 막, 영역, 판 등의 부분이 다른 부분 "상에" 있다고 할 경우, 이는 다른 부분 "바로 위에" 있는 경우뿐만 아니라 그 중간에 또 다른 부분이 있는 경우도 포함한다. 반대로 층, 막, 영역, 판 등의 부분이 다른 부분 "하부에" 있다고 할 경우, 이는 다른 부분 "바로 아래에" 있는 경우뿐만 아니라 그 중간에 또 다른 부분이 있는 경우도 포함한다.
본 명세서에서,
Figure pat00018
는 연결되는 위치를 의미한다.
본 명세서에서, "치환 또는 비치환된"은 중수소, 할로겐기, 니트릴기, 니트로기, 아미노기, 실릴기, 붕소기, 포스핀 옥사이드기, 알킬기, 알케닐기, 아릴기 및 헤테로 고리기로 이루어진 군에서 선택되는 1개 이상의 치환기로 치환 또는 비치환된 것을 의미할 수 있다. 또한, 상기 예시된 치환기 각각은 치환 또는 비치환된 것일 수 있다. 예를 들어, 비페닐기는 아릴기로 해석될 수도 있고, 페닐기로 치환된 페닐기로 해석될 수도 있다.
본 명세서에서, "인접하는 기와 서로 결합하여 고리를 형성"한다는 인접하는 기와 서로 결합하여 치환 또는 비치환된 탄화수소 고리, 또는 치환 또는 비치환된 헤테로 고리를 형성하는 것을 의미할 수 있다. 탄화수소 고리는 지방족 탄화수소 고리 및 방향족 탄화수소 고리를 포함한다. 헤테로 고리는 지방족 헤테로 고리 및 방향족 헤테로 고리를 포함한다. 탄화수소 고리 및 헤테로 고리는 단환 또는 다환일 수 있다. 또한, 인접하는 기와 서로 결합하여 형성된 고리는 다른 고리와 연결되어 스피로 구조를 형성하는 것일 수도 있다.
본 명세서에서, "인접하는 기"는 해당 치환기가 치환된 원자와 직접 연결된 원자에 치환된 치환기, 해당 치환기가 치환된 원자에 치환된 다른 치환기 또는 해당 치환기와 입체구조적으로 가장 인접한 치환기를 의미할 수 있다. 예컨대, 1,2-디메틸벤젠(1,2-dimethylbenzene)에서 2개의 메틸기는 서로 "인접하는 기"로 해석될 수 있고, 1,1-디에틸시클로펜테인(1,1-diethylcyclopentene)에서 2개의 에틸기는 서로 "인접하는 기"로 해석될 수 있다.
본 명세서에서, 할로겐기의 예로는 불소, 염소, 브롬 또는 요오드가 있다.
본 명세서에서, 알킬기는 직쇄, 분지쇄 또는 고리형일 수 있다. 알킬기의 탄소수는 1 이상 30 이하, 1 이상 20 이하, 1 이상 10 이하 또는 1 이상 6 이하이다. 알킬기의 예로는 메틸기, 에틸기, n- 프로필기, 이소프로필기, n- 부틸기, s- 부틸기, t- 부틸기, i- 부틸기, 2- 에틸부틸기, 3,3-디메틸부틸기, n-펜틸기, i-펜틸기, 네오펜틸기, t-펜틸기, 시클로펜틸기, 1-메틸펜틸기, 3-메틸펜틸기, 2-에틸펜틸기, 4-메틸-2-펜틸기, n-헥실기, 1-메틸헥실기, 2-에틸헥실기, 2-부틸헥실기, 시클로헥실기, 4-메틸시클로헥실기, 4-t-부틸시클로헥실기, n-헵틸기, 1-메틸헵틸기, 2,2-디메틸헵틸기, 2-에틸헵틸기, 2-부틸헵틸기, n-옥틸기, t-옥틸기, 2-에틸옥틸기, 2-부틸옥틸기, 2-헥실옥틸기, 3,7-디메틸옥틸기, 시클로옥틸기, n-노닐기, n-데실기, 아다만틸기, 2-에틸데실기, 2-부틸데실기, 2-헥실데실기, 2-옥틸데실기, n-운데실기, n-도데실기, 2-에틸도데실기, 2-부틸도데실기, 2-헥실도데실기, 2-옥틸도데실기, n-트리데실기, n-테트라데실기, n-펜타데실기, n-헥사데실기, 2-에틸헥사데실기, 2-부틸헥사데실기, 2-헥실헥사데실기, 2-옥틸헥사데실기, n-헵타데실기, n-옥타데실기, n-노나데실기, n-이코실기, 2-에틸이코실기, 2-부틸이코실기, 2-헥실이코실기, 2-옥틸이코실기, n-헨이코실기, n-도코실기, n-트리코실기, n-테트라코실기, n-펜타코실기, n-헥사코실기, n-헵타코실기, n-옥타코실기, n-노나코실기, 및 n-트리아콘틸기 등을 들 수 있지만, 이들에 한정되지 않는다.
본 명세서에서, 아릴기는 방향족 탄화수소 고리로부터 유도된 임의의 작용기 또는 치환기를 의미한다. 아릴기는 단환식 아릴기 또는 다환식 아릴기일 수 있다. 아릴기의 고리 형성 탄소수는 6 이상 30 이하 또는 6 이상 20 이하일 수 있다. 아릴기의 예로는 페닐기, 나프틸기, 플루오레닐기, 안트라세닐기, 페난트릴기, 비페닐기, 터페닐기, 쿼터페닐기, 퀸크페닐기, 섹시페닐기, 트리페닐렌기, 피레닐기, 벤조 플루오란테닐기, 크리세닐기 등을 예시할 수 있지만, 이들에 한정되지 않는다.
본 명세서에서, 플루오레닐기는 치환될 수 있고, 치환기 2개가 서로 결합하여 스피로 구조를 형성할 수도 있다.
본 명세서에서, 헤테로 아릴기는 이종 원소로 O, N, P 및 S 중 1개 이상을 포함하는 헤테로 아릴기일 수 있다. 헤테로 아릴기의 고리 형성 탄소수는 2 이상 30 이하 또는 2 이상 20 이하이다. 헤테로 아릴기의 예로는 티오펜기, 퓨란기, 피롤기, 이미다졸기, 티아졸기, 옥사졸기, 옥사디아졸기, 트리아졸기, 피리딜기, 비피리딜기, 피리미딜기, 트리아진기, 트리아졸기, 아크리딜기, 디하이드로아크리딜기, 피리다진기, 피라지닐기, 퀴놀리닐기, 퀴나졸린기, 퀴녹살리닐기, 페녹사질기, 프탈라지닐기, 피리도 피리미디닐기, 피리도 피라지닐기, 피리도 인돌기, 피라지노 피라지닐기, 이소퀴놀린기, 인돌기, 카바졸기, N-아릴카바졸기, N-헤테로아릴카바졸기, N-알킬카바졸기, 벤조퀴놀리닐기, 벤조옥사졸기, 벤조이미다졸기, 벤조티아졸기, 벤조카바졸기, 벤조티오펜기, 디벤조티오펜기, 티에노티오펜기, 벤조퓨라닐기, 페난쓰롤린기(phenanthroline), 티아졸릴기, 이소옥사졸릴기, 옥사디아졸릴기, 티아디아졸릴기, 벤조티아졸릴기, 페노티아지닐기 및 디벤조퓨라닐기 등이 있으나, 이들에 한정되지 않는다.
본 명세서에서, 아릴렌기는 2가기인 것을 제외하고는 전술한 아릴기에 관한 설명이 적용될 수 있다.
본 명세서에서 헤테로 아릴렌기는 2가기인 것을 제외하고는 전술한 헤테로 아릴기에 관한 설명이 적용될 수 있다.
본 명세서에서, 실릴기는 알킬 실릴기 및 아릴 실릴기를 포함한다. 실릴기의 예로는 트리메틸실릴기, 트리에틸실릴기, t-부틸디메틸실릴기, 비닐디메틸실릴기, 프로필디메틸실릴기, 트리페닐실릴기, 디페닐실릴기, 페닐실릴기 등이 있으나, 이들에 한정되지 않는다.
본 명세서에서, 붕소기는 알킬 붕소기 및 아릴 붕소기를 포함한다. 붕소기의 예로는 트리메틸붕소기, 트리에틸붕소기, t-부틸디메틸붕소기, 트리페닐붕소기, 디페닐붕소기, 페닐붕소기 등이 있으나, 이들에 한정되지 않는다.
본 명세서에서, 알케닐기는 직쇄 또는 분지쇄일 수 있다. 탄소수는 특별히 한정되지 않으나, 2 이상 30 이하, 2 이상 30 이하 또는 2 이상 10 이하이다. 알케닐기의 예로는 비닐, 1-부테닐, 1-펜테닐, 1,3-부타디에닐 아릴, 스티레닐기, 스틸베닐기 등이 있으나, 이들에 한정되지 않는다.
본 명세서에서, 아민기의 탄소수는 특별히 한정되지 않으나, 1 이상 30 이하일 수 있다. 아민기는 알킬 아민기 및 아릴 아민기를 포함할 수 있다. 아민기의 예로는 메틸아민기, 디메틸아민기, 페닐아민기, 나프틸아민기, 9-메틸-안트라세닐아민기, 트리페닐아민기 등이 있으나, 이들에 한정되지 않는다.
이하에서는 본 발명의 일 실시예에 따른 다환 화합물에 대해 설명한다.
본 발명의 일 실시예에 따른 다환 화합물은 하기 화학식 1로 표시된다.
[화학식 1]
Figure pat00019

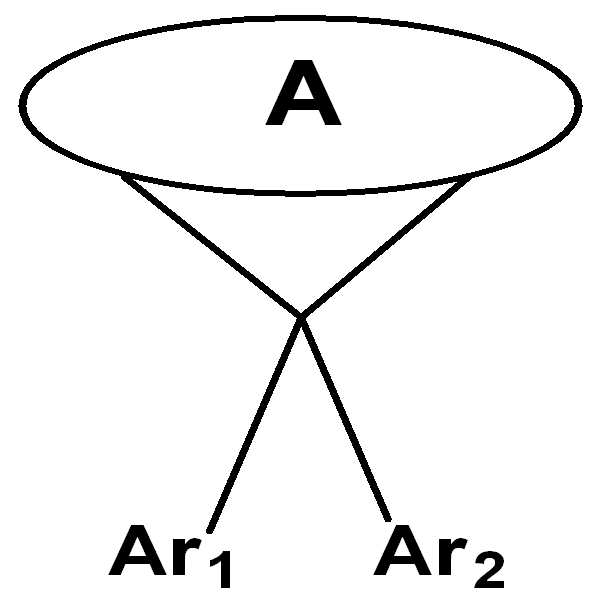

화학식 1에서, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 서로 결합하여 고리를 형성할 수 있다.
화학식 1에서, A는 탄소수 14 이상의 치환 또는 비치환된 치환기이다. 구체적으로, A는 하기 화학식 2-1 또는 2-2로 표시될 수 있다.
[화학식 2-1] [화학식 2-2]

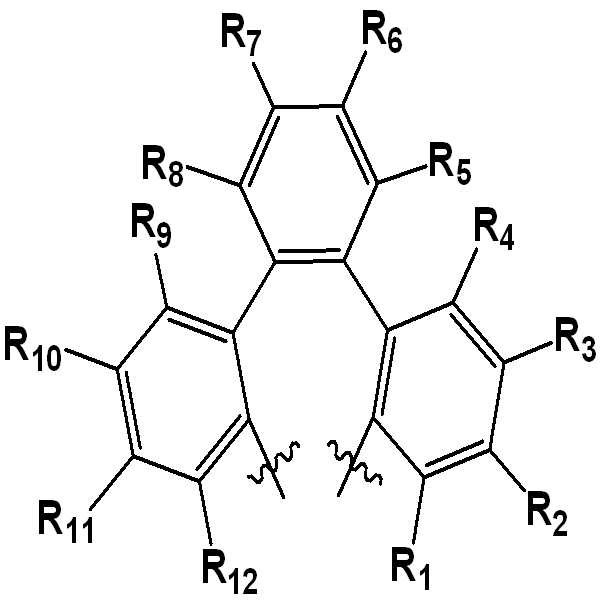

Figure pat00020
Figure pat00021
화학식 2-1에서, R1 내지 R12는 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 인접하는 기와 서로 결합하여 고리를 형성할 수 있고, 화학식 2-2에서, W는 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 60 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 5 이상 60 이하의 헤테로 아릴기이며, p는 0 이상 8 이하의 정수이고, p가 2 이상인 경우, 복수의 W는 서로 동일하거나 상이하다.
화학식 1에서 A는 화학식 2-2로 표시될 수 있다. 화학식 1에서 A는 화학식 2-2로 표시되고, Ar1 및 Ar2는 서로 결합하여 헤테로 고리를 형성하는 것일 수 있다. 예를 들어, 화학식 1은 하기 화학식 3으로 표시될 수 있다.
[화학식 3]
Figure pat00022

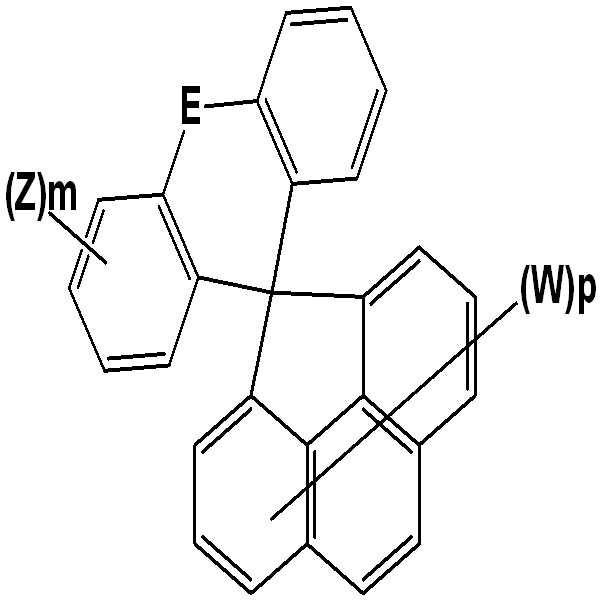

화학식 3에 있어서, W 및 p는 전술한 바와 동일하며, E는 O, S 또는 NR'이고, m은 0 또는 1이며, Z 및 R'는 각각 독립적으로 하기 화학식 4로 표시되고,
[화학식 4]
Figure pat00023

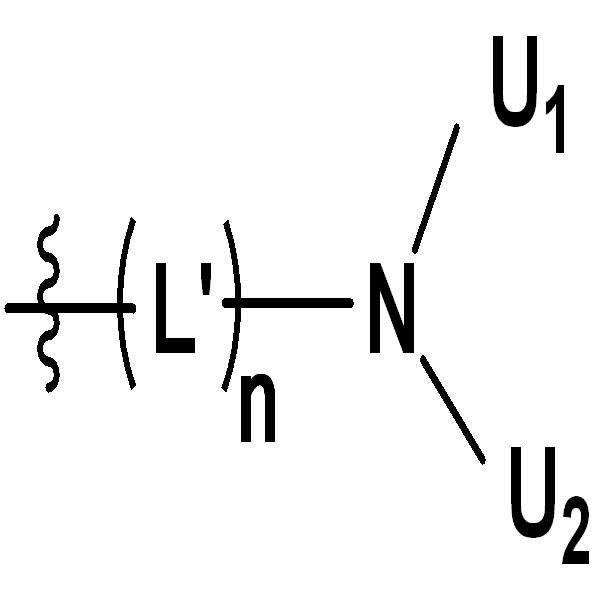

화학식 4에서, U1 및 U2는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, L'는 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴렌기이며, n은 각각 독립적으로 0 또는 1이고, E가 NR'일 때, m은 0이고, E가 O 또는 S일 때, m은 1이다.
화학식 3으로 표시되는 다환 화합물은 질소를 포함하는 아민 화합물이다.
화학식 2-2에서, p는 0일 수 있다.
화학식 4에서, U1 및 U2는 각각 독립적으로, 치환 또는 비치환된 페닐기, 치환 또는 비치환된 나프틸기, 치환 또는 비치환된 비페닐기, 또는 치환 또는 비치환된 터페닐기일 수 있다.
화학식 4에서, U1 및 U2는 각각 독립적으로, 나프틸기로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 나프틸기, 치환 또는 비치환된 비페닐기, 또는 치환 또는 비치환된 터페닐기일 수 있다.
L'는 m-페닐렌기 또는 p-페닐렌기인 것일 수 있다.
E가 O 또는 S일 때, n은 0 또는 1이다. E가 NR'일 때, n은 0 또는 1이다.
화학식 3은 하기 화학식 5로 표시될 수 있다.
[화학식 5]
Figure pat00024
화학식 5에서, E, U1 및 U2는 전술한 바와 동일하다.

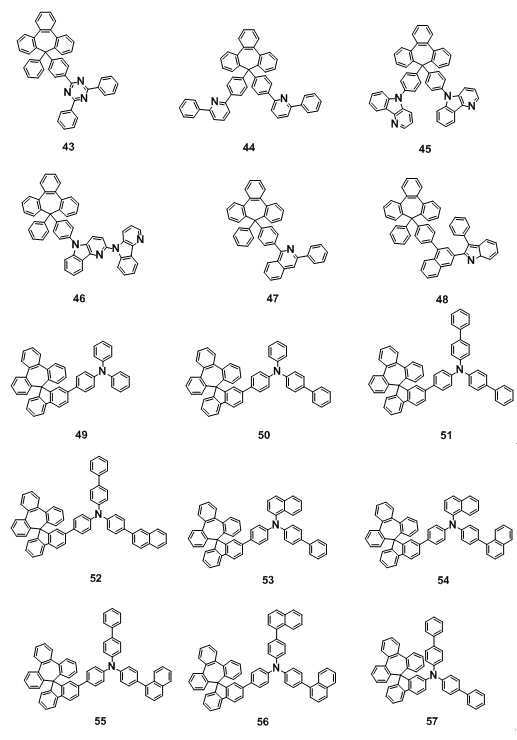

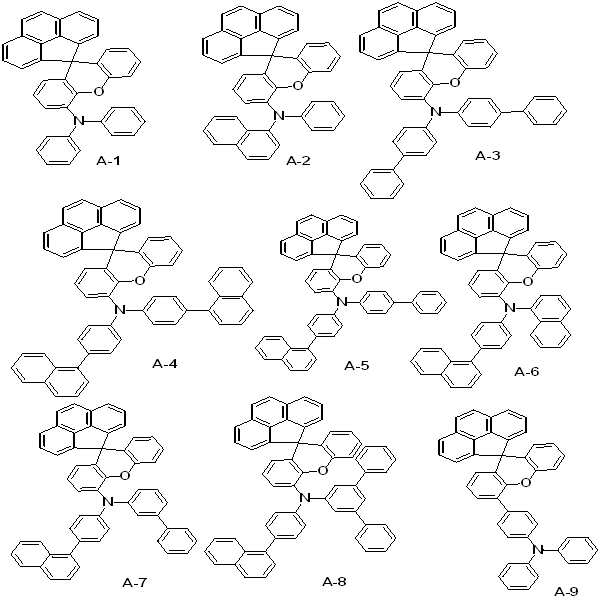

화학식 1로 표시되는 다환 화합물은 하기 화합물군 1에 표시된 화합물들 중 선택되는 어느 하나인 것일 수 있다. 다만, 이에 의하여 한정되는 것은 아니다.

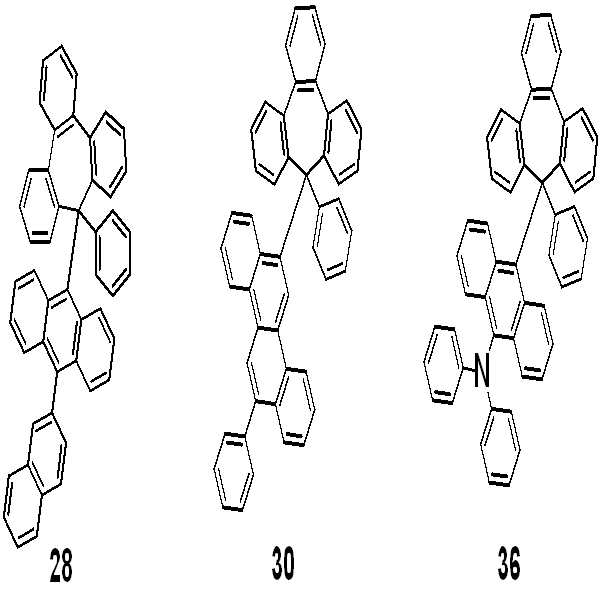

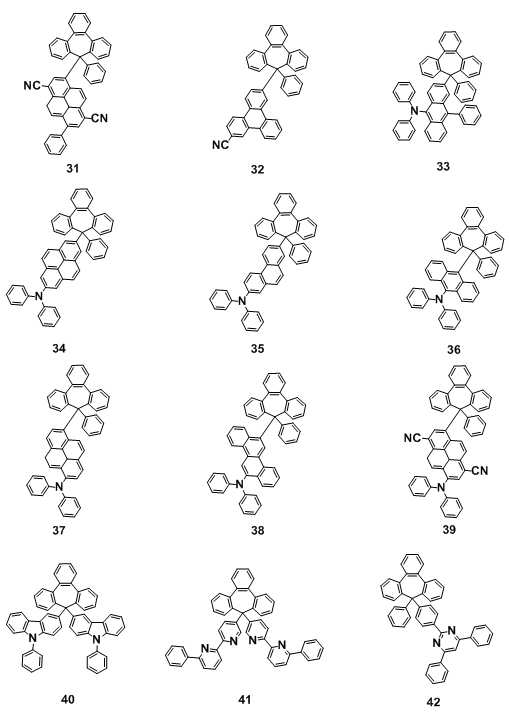

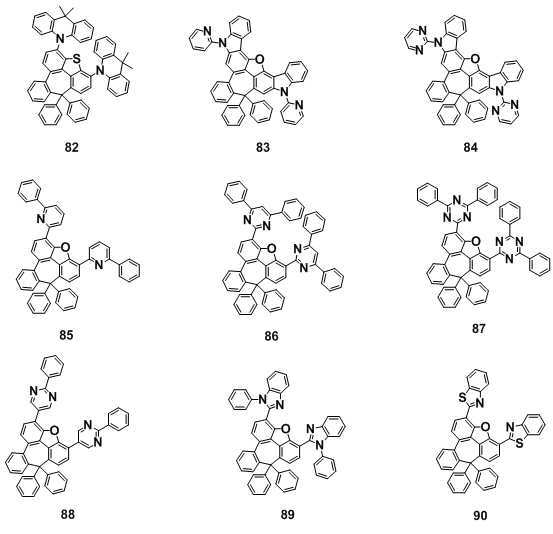

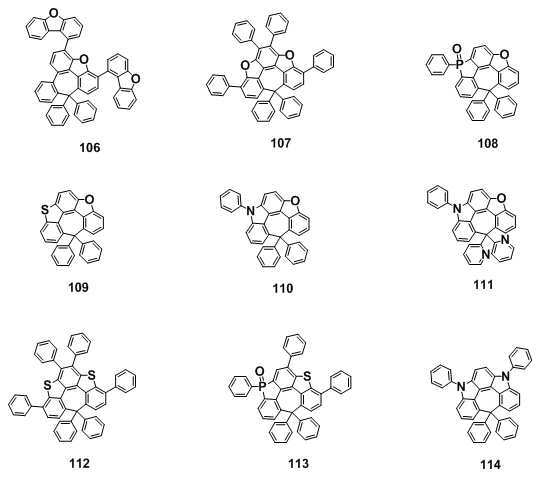

[화합물군 1]

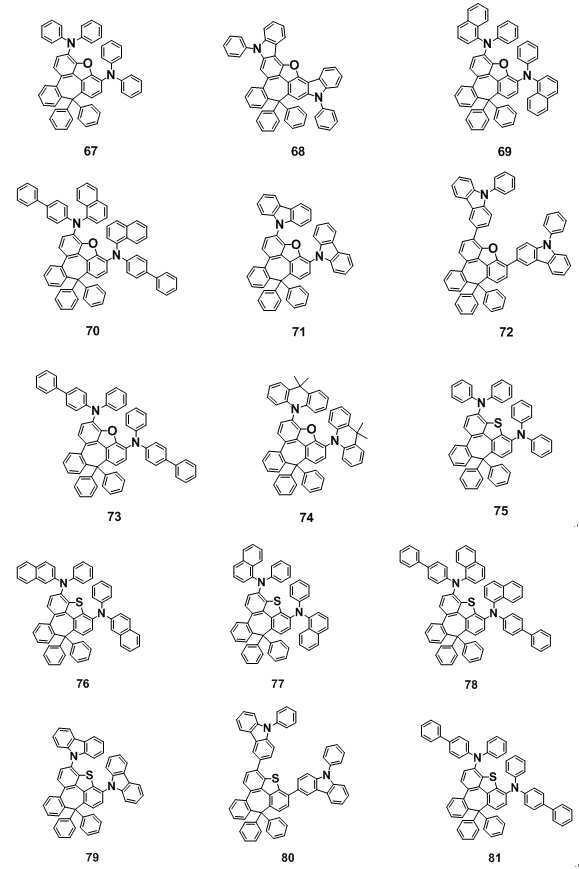

Figure pat00025
Figure pat00026

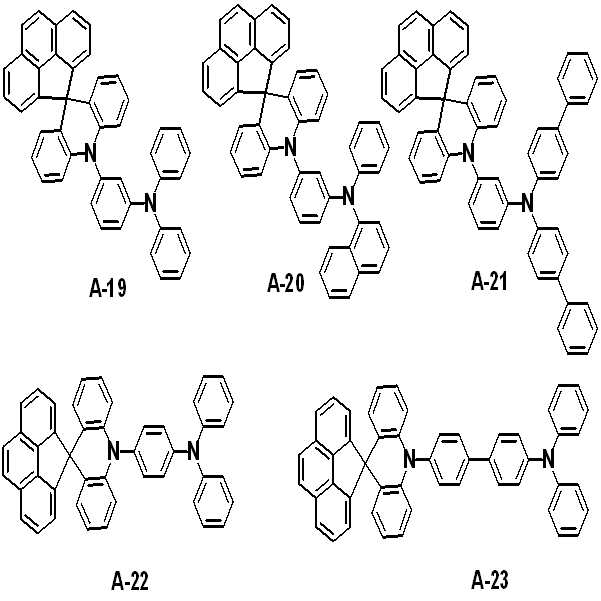

Figure pat00027
화학식 1에서 A는 화학식 2-1로 표시되는 것일 수 있다. 이 경우, 화학식 1은 하기 화학식 1-1로 표시될 수 있다.
[화학식 1-1]
Figure pat00028
화학식 1에서 A는 화학식 2-1로 표시되고, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 20 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 3 이상 10 이하의 헤테로 아릴기이거나, 서로 결합하여 고리를 형성하는 것일 수 있다.
화학식 1에서 A는 화학식 2-1로 표시되고, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 피레닐기, 치환 또는 비치환된 페난트릴기, 치환 또는 비치환된 크리세닐기, 치환 또는 비치환된 트리페닐렌기, 치환 또는 비치환된 카바졸기 또는 치환 또는 비치환된 피리딜기이거나, 서로 결합하여 고리를 형성하는 것일 수 있다.
화학식 1에서 A는 화학식 2-1로 표시되고, Ar1 및 Ar2 중 적어도 하나는 치환 또는 비치환된 페닐기일 수 있다. Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 페닐기일 수 있다. Ar1 및 Ar2가 서로 결합하여 치환 또는 비치환된 플루오레닐기를 형성할 수 있다. Ar1 및 Ar2 중 하나는 치환 또는 비치환된 페닐기이고, 나머지 하나는 치환 또는 비치환된 3환 또는 4환의 아릴기일 수 있다.
화학식 1에서 A는 화학식 2-1로 표시되고, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 피리딜기일 수 있다. 화학식 1에서 A는 화학식 2-1로 표시되고, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 카바졸기일 수 있다. 화학식 1에서 A는 화학식 2-1로 표시되고, Ar1 및 Ar2는 각각 독립적으로 페닐기로 치환된 카바졸기일 수 있다. 화학식 1에서 A는 화학식 2-1로 표시되고, Ar1 및 Ar2는 각각 독립적으로 N-페닐카바졸기일 수 있다.
화학식 1은 하기 화학식 6으로 표시될 수 있다.
[화학식 6]
Figure pat00029

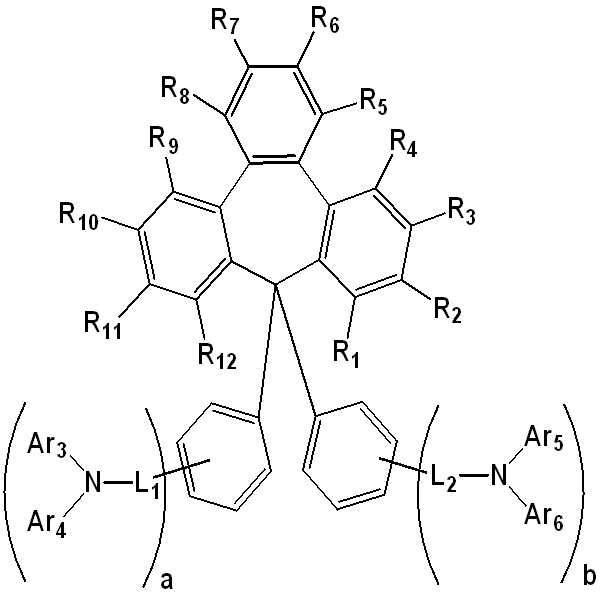

화학식 6에서, L1 및 L2는 각각 독립적으로 직접 결합(direct linkage), 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴렌기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴렌기이고, Ar3 내지 Ar6은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며, a 및 b는 각각 독립적으로 0 또는 1이고, a+b≠0이며, R1 내지 R12는 전술한 바와 동일하다.
본 명세서에서, 직접 결합(direct linkage)는 예를 들어, 단일 결합을 의미할 수 있다.
화학식 6에서, a 및 b는 각각 독립적으로 1이고, Ar3 내지 Ar6는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기일 수 있다. 즉, 화학식 1의 Ar1 및 Ar2이 각각 직접 또는 링커(L1 또는 L2)를 통해 아릴 아민기로 치환된 페닐기인 것일 수 있다.
화학식 6에서, Ar3 내지 Ar6는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 20 이하의 아릴기일 수 있다. Ar3 내지 Ar6는 각각 독립적으로 비치환된 고리 형성 탄소수 6 이상 20 이하의 아릴기일 수 있다. Ar3 내지 Ar6는 각각 독립적으로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 비페닐기 또는 치환 또는 비치환된 나프틸기일 수 있다.
화학식 1의 A는 화학식 2-1로 표시되고, 화학식 1의 Ar1 및 Ar2이 서로 동일한 것일 수 있다. 예를 들어, 화학식 6의 Ar3 내지 Ar6는 서로 동일한 것일 수 있다. 또 다른 예로, Ar3 및 Ar5가 서로 동일하고, Ar4 및 Ar6가 서로 동일한 것일 수 있고, 이 경우, Ar3 및 Ar4는 서로 상이하고, Ar5 및 Ar6은 서로 상이한 것일 수 있다. 다만, 이에 의하여 한정되는 것은 아니며, Ar1 및 Ar2는 서로 상이한 것일 수도 있다.

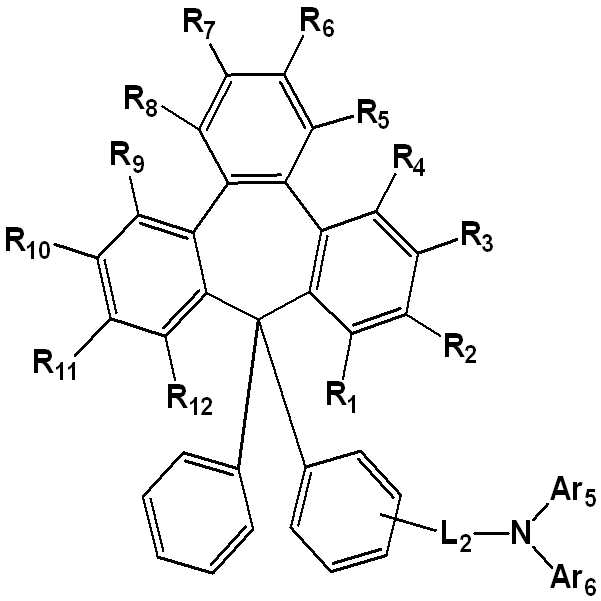

화학식 6에서, a+b=1인 것일 수 있다. 예를 들어, 화학식 6은 하기 화학식 6-1로 표시될 수 있다.
[화학식 6-1]
Figure pat00030
화학식 6-1에서, R1 내지 R12, L2, Ar5 및 Ar6는 전술한 바와 동일하다.
화학식 1은 하기 화학식 7로 표시될 수 있다.

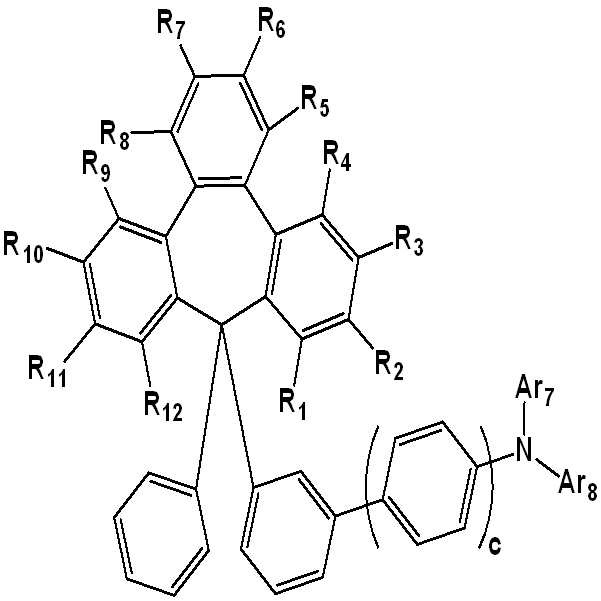

[화학식 7]
Figure pat00031
화학식 7에서, Ar7 및 Ar8은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, c은 0 또는 1 이며, R1 내지 R12는 전술한 바와 동일하다.
화학식 7에서, Ar7 및 Ar8은 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기일 수 있다. Ar7 및 Ar8은 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 20 이하의 아릴기일 수 있다. Ar7 및 Ar8은 각각 독립적으로 각각 독립적으로 비치환된 고리 형성 탄소수 6 이상 20 이하의 아릴기일 수 있다. 보다 구체적으로, Ar7 및 Ar8은 각각 독립적으로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 비페닐기 또는 치환 또는 비치환된 나프틸기일 수 있다. Ar7 및 Ar8은 각각 독립적으로 나프틸기로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 비페닐기 또는 치환 또는 비치환된 나프틸기일 수 있다.
화학식 1은 하기 화학식 8로 표시될 수 있다.
[화학식 8]
Figure pat00032
화학식 8에서, Ar9 및 Ar10은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, R1 내지 R12는 전술한 바와 동일하다.
화학식 8에서, Ar9 및 Ar10은 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기일 수 있다. Ar9 및 Ar10은 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 20 이하의 아릴기일 수 있다. Ar9 및 Ar10은 각각 독립적으로 각각 독립적으로 비치환된 고리 형성 탄소수 6 이상 20 이하의 아릴기일 수 있다. 보다 구체적으로, Ar9 및 Ar10은 각각 독립적으로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 비페닐기 또는 치환 또는 비치환된 나프틸기일 수 있다. Ar9 및 Ar10은 각각 독립적으로 나프틸기로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 비페닐기 또는 치환 또는 비치환된 나프틸기일 수 있다.
화학식 1은 하기 화학식 9로 표시될 수 있다.
[화학식 9]
Figure pat00033
화학식 9에서, Cy1 및 Cy2는 각각 독립적으로 이종 원소(hetero atom)로 N을 1 이상 3 이하 포함하는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, d 및 e는 각각 독립적으로 0 또는 1이며, d+e≠0이고, R1 내지 R12는 전술한 바와 동일하다.
화학식 9에서, Cy1 및 Cy2는 각각 독립적으로 치환 또는 비치환된 피리딜기, 치환 또는 비치환된 피리미딜기, 치환 또는 비치환된 트리아진기, 치환 또는 비치환된 카바졸기, 치환 또는 비치환된 피리도 인돌기 또는 치환 또는 비치환된 이소퀴놀린기일 수 있다.
화학식 9에서, Cy1 및 Cy2는 각각 독립적으로 하기 구조식들 중에서 선택되는 어느 하나일 수 있다.
Figure pat00034
G1 내지 G5는 각각 독립적으로 수소, 중수소 또는 치환 또는 비치환된 탄소수 6 이상 30 이하의 아릴기이다. G1 내지 G5는 각각 복수 개일 수 있다. G1 내지 G5는 각각 독립적으로 수소 또는 치환 또는 비치환된 페닐기일 수 있다.
화학식 9에서, d 및 e가 각각 독립적으로 1일 수 있다. 다만, 이에 한정되는 것은 아니고, d+e=1일 수도 있다.
전술한 바와 같이, 화학식 1에서, Ar1 및 Ar2는 서로 결합하여 고리를 형성할 수 있다. 화학식 1에서 A는 2-1로 표시되고, Ar1 및 Ar2는 서로 결합하여 치환 또는 비치환된 탄화수소 방향족 고리를 형성할 수 있다. Ar1 및 Ar2는 서로 결합하여 치환 또는 비치환된 플루오레닐기를 형성할 수 있다. 예를 들어, 화학식 1은 하기 화학식 10으로 표시될 수 있다.
[화학식 10]

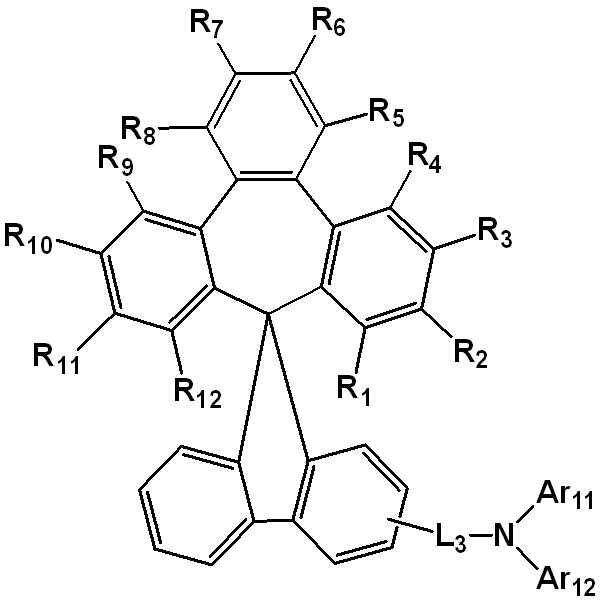

Figure pat00035
화학식 10에서, Ar11 및 Ar12는 각각 독립적으로 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, L3은 직접 결합, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴렌기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴렌기이며, R1 내지 R12는 전술한 바와 동일하다.
화학식 10에서, Ar11 및 Ar12는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기일 수 있다. Ar11 및 Ar12는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 20 이하의 아릴기일 수 있다. Ar11 및 Ar12는 각각 독립적으로 각각 독립적으로 각각 독립적으로 비치환된 고리 형성 탄소수 6 이상 20 이하의 아릴기일 수 있다. 보다 구체적으로, Ar11 및 Ar12는 각각 독립적으로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 비페닐기 또는 치환 또는 비치환된 나프틸기일 수 있다. Ar11 및 Ar12는 각각 독립적으로 나프틸기로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 비페닐기 또는 치환 또는 비치환된 나프틸기일 수 있다.
화학식 10에서, L3은 직접 결합 또는 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴렌기일 수 있다. L3은 직접 결합 또는 치환 또는 비치환된 고리 형성 탄소수 6 이상 20 이하의 아릴렌기일 수 있다. L3은 직접 결합 또는 치환 또는 비치환된 페닐렌기일 수 있다. L3은 직접 결합 또는 치환 또는 비치환된 1,4-페닐렌기일 수 있다.
화학식 1은 하기 화학식 11로 표시될 수 있다.

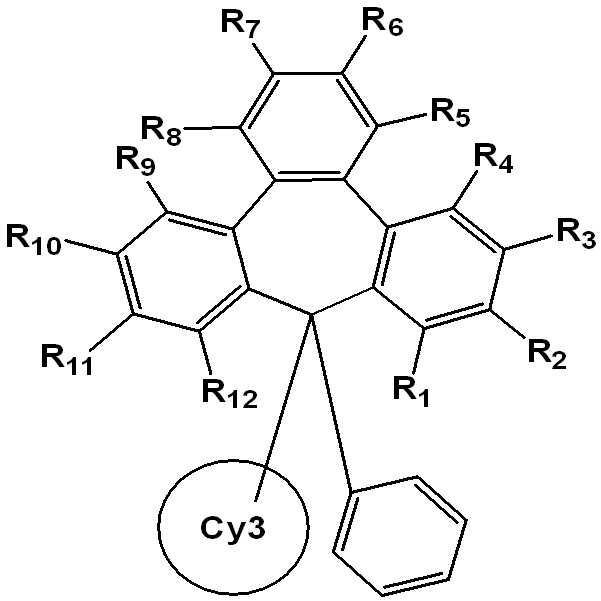

[화학식 11]
Figure pat00036
화학식 11에서, Cy3은 치환 또는 비치환된 3환 또는 4환의 아릴기이고, R1 내지 R12는 전술한 바와 동일하다.
Cy3은 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 피레닐기, 치환 또는 비치환된 페난트릴기, 치환 또는 비치환된 크리세닐기 또는 치환 또는 비치환된 트리페닐렌기일 수 있다. Cy3은 페닐기, 나프틸기 및 아릴 아민기로 이루어진 군에서 선택된 1 이상의 치환기로 치환된 안트라세닐기일 수 있다. Cy3은 페닐기, 니트릴기 및 아릴 아민기로 이루어진 군에서 선택된 1 이상의 치환기로 치환된 피레닐기일 수 있다. Cy3은 나프틸기 및 니트릴기로 이루어진 군에서 선택된 1 이상의 치환기로 치환된 페난트릴기일 수 있다. Cy3은 페닐기 및 아릴 아민기로 이루어진 군에서 선택된 1 이상의 치환기로 치환된 크리세닐기일 수 있다. Cy3은 니트릴기로 1 이상 치환 또는 비치환된 트리페닐렌기일 수 있다.
화학식 2-1에서 R1 내지 R12는 각각 수소인 것일 수 있다. 다만, 이에 의하여 한정되는 것은 아니며, R1 내지 R12 중 적어도 하나는 수소 이외의 치환기인 것 수 있다.
전술한 바와 같이, 화학식 2-1에서, R1 내지 R12 중 일부는 인접하는 기와 서로 결합하여 고리를 형성하는 것일 수 있다. 예를 들어, 화학식 1은 하기 화학식 12로 표시될 수 있다.
[화학식 12]
Figure pat00037

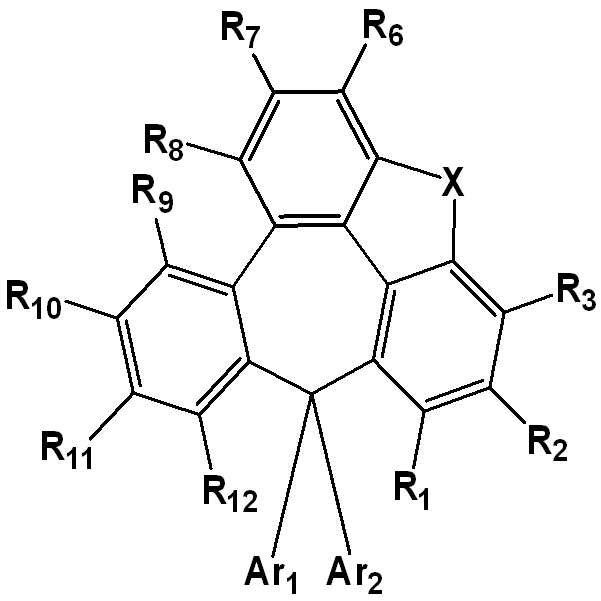

화학식 12에서, X는 O, S, NR13, CR14R15 또는 SiR16R17이고, R13 내지 R17은 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며, Ar1, Ar2, R1 내지 R3 및 R6 내지 R12는 전술한 바와 동일하다.
X는 O 또는 S일 수 있다. X는 O일 수 있다. X는 S일 수 있다.
X는 CR14R15 또는 SiR16R17이고, R14 내지 R17은 각각 독립적으로 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기인 것일 수 있다. X는 CR14R15 또는 SiR16R17이고, R14 내지 R17은 각각 독립적으로 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기인 것일 수 있다. X는 CR14R15 또는 SiR16R17이고, R14 내지 R17은 각각 독립적으로 메틸기 또는 에틸기인 것일 수 있다. X는 CR14R15 또는 SiR16R17이고, R14 내지 R17은 메틸기인 것일 수 있다.
X는 NR13일 수 있다. X는 NR13이고, R13은 수소 또는 치환 또는 비치환된 탄소수 6 이상 30 이하의 아릴기인 것일 수 있다. X는 NR13이고, R13은 수소 또는 치환 또는 비치환된 탄소수 6 이상 20 이하의 아릴기인 것일 수 있다. X는 NR13이고, R13은 수소 또는 치환 또는 비치환된 페닐기인 것일 수 있다. X는 NR13이고, R13은 수소 또는 비치환된 페닐기인 것일 수 있다.
화학식 12에서, R1 내지 R3 및 R6 내지 R12는 각각 독립적으로 수소 또는 함질소 치환기일 수 있다. 예를 들어, 화학식 12에서, R1 내지 R3 및 R6 내지 R12는 각각 독립적으로 수소 또는 하기 구조식들 중 어느 하나로 표시되는 것일 수 있다.
Figure pat00038
다만, 이에 의하여 한정되는 것은 아니다. 예를 들어, 화학식 12에서, R1 내지 R3 및 R6 내지 R12는 각각 독립적으로 수소 또는 하기 구조식들 중 어느 하나로 표시되는 것일 수도 있다.
Figure pat00039
화학식 12에서, R1 내지 R3 및 R6 내지 R12 중 적어도 2개는 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 인접하는 기와 서로 결합하여 고리를 형성하는 것일 수 있다.
R1 내지 R3 및 R6 내지 R12 중 2개는 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 인접하는 기와 서로 결합하여 고리를 형성하고, R1 내지 R3 및 R6 내지 R12 중 나머지는 수소인 것일 수 있다. 예를 들어, 화학식 12는 하기 화학식 13으로 표시될 수 있다.
[화학식 13]
Figure pat00040
화학식 13에서, R3 및 R6는 각각 독립적으로 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며, X, Ar1 및 Ar2는 화학식 12에서 정의한 바와 동일하다.
다만, 이에 의하여 한정되는 것은 아니며, 예를 들어, R1 내지 R3 및 R6 내지 R12 중 3개가 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 인접하는 기와 서로 결합하여 고리를 형성하고, R1 내지 R3 및 R6 내지 R12 중 나머지는 수소인 것일 수 있다.
R1 내지 R12 중 일부는 인접하는 기와 서로 결합하여 치환 또는 비치환된 카바졸을 형성할 수 있다. R1 내지 R12 중 일부는 인접하는 기와 서로 결합하여 N-아릴 카바졸을 형성할 수 있다. R1 내지 R12 중 일부는 인접하는 기와 서로 결합하여 N-페닐 카바졸을 형성할 수 있다. 예를 들어, 화학식 12는 하기 화학식 14로 표시될 수 있다.

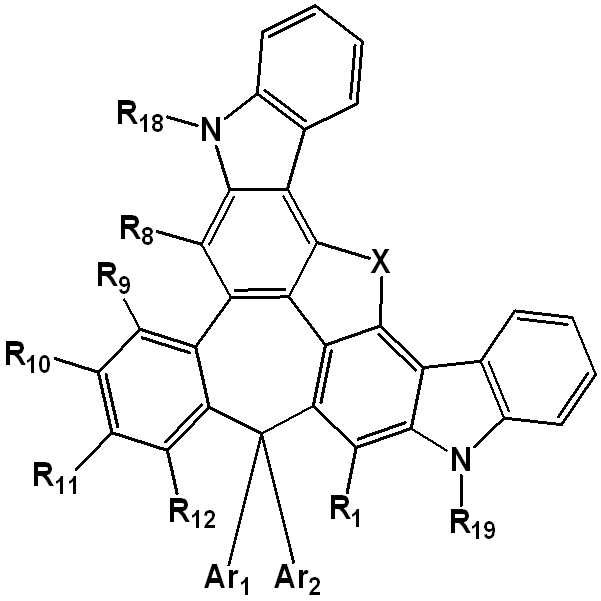

[화학식 14]
Figure pat00041
화학식 14에서, R18 및 R19은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고, X, Ar1, Ar2, R1 및 R8 내지 R12는 화학식 8에서 정의한 바와 동일하다.
화학식 14에서, R18 및 R19은 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기일 수 있다. 화학식 10에서, R18 및 R19은 각각 독립적으로 N-아릴 카바졸기일 수 있다. R16 및 R17은 각각 독립적으로 N-페닐 카바졸기일 수 있다.
화학식 14에서, R1 및 R8 내지 R12는 수소인 것일 수 있다.

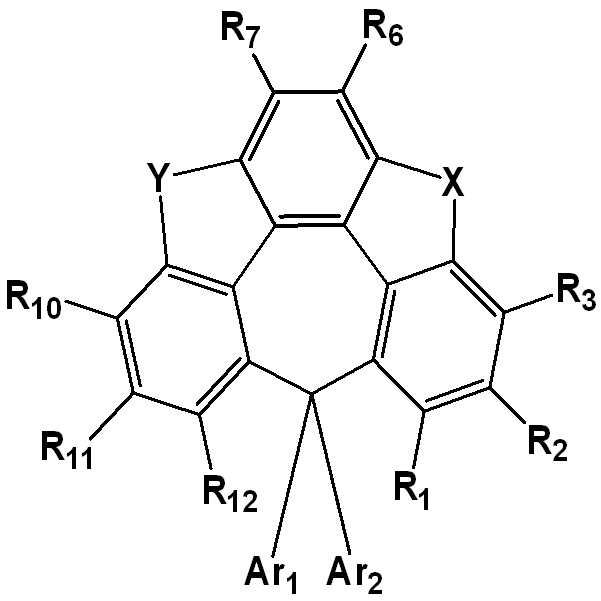

화학식 12는 하기 화학식 15로 표시될 수 있다.
[화학식 15]
Figure pat00042
화학식 15에서, Y는 O, S, NR20 또는 치환 또는 비치환된 포스핀 옥사이드기이며, R20은 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며, X, Ar1, Ar2, R1 내지 R3, R6, R7 및 R10 내지 R12는 화학식 12에서 정의한 바와 동일하다.
화학식 15에서, Y는 페닐기로 치환된 포스핀 옥사이드기일 수 있다. 화학식 15에서, Y는 NR20이고, R20은 페닐기인 것일 수 있다.
화학식 12는 하기 화학식 16으로 표시될 수 있다.
[화학식 16]
Figure pat00043
화학식 16에서, X, R1 내지 R3 및 R6 내지 R12는 화학식 12에서 정의한 바와 동일하다.
화학식 16에서, R3 및 R6는 각각 독립적으로 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기일 수 있다.
화학식 16에서, R3 및 R6는 각각 독립적으로 치환 또는 비치환된 아릴 아민기일 수 있다.
화학식 16에서, R6 및 R7이 서로 결합하여 치환 또는 비치환된 카바졸을 형성할 수 있다. 화학식 16에서, R6 및 R7이 서로 결합하여 N-아릴 카바졸을 형성할 수 있다. 화학식 16에서, R6 및 R7이 서로 결합하여 N-페닐 카바졸을 형성할 수 있다.
화학식 16에서, R2 및 R3가 서로 결합하여 치환 또는 비치환된 카바졸을 형성할 수 있다. 화학식 16에서, R2 및 R3가 서로 결합하여 N-아릴 카바졸을 형성할 수 있다. 화학식 16에서, R2 및 R3가 서로 결합하여 N-페닐 카바졸을 형성할 수 있다.
화학식 1로 표시되는 다환 화합물은 하기 화합물군 2에 표시된 화합물들 중 선택되는 어느 하나인 것일 수 있다. 다만, 이에 의하여 한정되는 것은 아니다.
[화합물군 2]
Figure pat00044
Figure pat00045
Figure pat00046
Figure pat00047

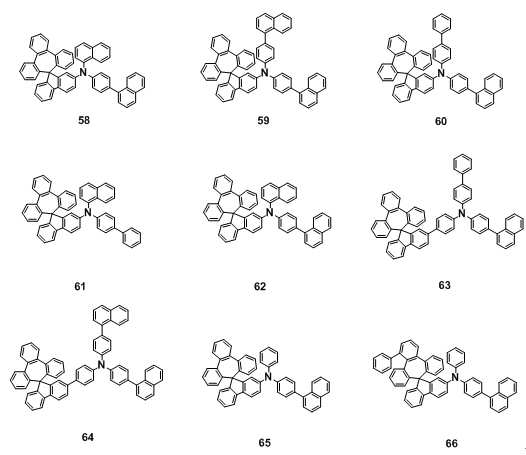

Figure pat00048
화학식 1로 표시되는 다환 화합물은 하기 화합물군 3에 표시된 화합물들 중 선택되는 어느 하나인 것일 수 있다. 다만, 이에 의하여 한정되는 것은 아니다.
[화합물군 3]
Figure pat00049
Figure pat00050
Figure pat00051
Figure pat00052
Figure pat00053
본 발명의 일 실시예에 따른 다환 화합물은 유기 전계 발광 소자용 재료로 사용될 수 있다. 본 발명의 일 실시예에 따른 다환 화합물은 유기 전계 발광 소자의 효율을 향상시킬 수 있다. 본 발명의 일 실시예에 따른 다환 화합물은 유기 전계 발광 소자의 수명을 향상시킬 수 있다.
화학식 1의 A가 화학식 2-2로 표시될 경우, 본 발명의 일 실시예에 따른 다환 화합물은 아민기를 포함하며, 강한 전자 내성을 가질 수 있다. 아민기와 스피로페난트렌(Spirophenanthrene)계 화합물이 서로 결합하여, 아민기의 HOMO(highest occupied molecular orbital) 궤도 확산을 제어할 수 있고, 분자 대칭성을 무너뜨려 아모포스성을 향상시킬 수 있다. 이에 따라, 본 발명의 일 실시예에 따른 다환 화합물을 포함하는 유기 전계 발광 소자는 장수명 및 높은 발광 효율을 얻을 수 있다.
화학식 1의 A가 화학식 2-1로 표시될 경우, 본 발명의 일 실시예에 따른 다환 화합물은 전하 내성이 높은 트리벤조시클로헵텐(tribenzocycloheptene)을 포함함으로써, 유기 전계 발광 소자의 수명 향상을 실현한다. 또한, 트리벤조시클로헵텐(tribenzocycloheptene)의 큰 부피로 인해 분자 대칭성이 무너지고 아모퍼스(amorphous)성이 향상되어 유기 전계 발광 소자의 효율 향상도 실현한다. 또한, 화학식 12 내지 16과 같이, 트리벤조시클로헵텐(tribenzocycloheptene) 중 2개의 벤젠고리가 X를 통해 연결될 경우, 분자가 고정화되어, 전하 내성이 향상되는 효과가 있다.
이하에서는 본 발명의 일 실시예에 따른 유기 전계 발광 소자에 대하여 설명한다. 이하에서는 앞서 설명한 본 발명의 일 실시예에 따른 다환 화합물과의 차이점을 위주로 구체적으로 설명하고, 설명되지 않은 부분은 앞서 설명한 본 발명의 일 실시예에 따른 다환 화합물에 따른다.
도 1은 본 발명의 일 실시예에 따른 유기 전계 발광 소자를 개략적으로 나타낸 단면도이다. 도 2는 본 발명의 일 실시예에 따른 유기 전계 발광 소자를 개략적으로 나타낸 단면도이다.
도 1 및 도 2를 참조하면, 본 발명의 일 실시예에 따른 유기 전계 발광 소자(10)는 제1 전극(EL1), 정공 수송 영역(HTR), 발광층(EML), 전자 수송 영역(ETR) 및 제2 전극(EL2)을 포함한다.
제1 전극(EL1)은 도전성을 갖는다. 제1 전극(EL1)은 화소 전극 또는 양극일 수 있다. 제1 전극(EL1)은 투과형 전극, 반투과형 전극 또는 반사형 전극일 수 있다. 제1 전극(EL1)가 투과형 전극인 경우, 제1 전극(EL1)은 투명 금속 산화물, 예를 들어, ITO(indium tin oxide), IZO(indium zinc oxide), ZnO(zinc oxide), ITZO(indium tin zinc oxide) 등으로 이루어질 수 있다. 제1 전극(EL1)이 반투과형 전극 또는 반사형 전극인 경우, 제1 전극(EL1)은 Ag, Mg, Cu, Al, Pt, Pd, Au, Ni, Nd, Ir, Cr, Li, Ca, LiF/Ca, LiF/Al, Mo, Ti 또는 이들의 화합물이나 혼합물(예를 들어, Ag와 Mg의 혼합물)을 포함할 수 있다. 또는 상기 물질로 형성된 반사막이나 반투과막 및 ITO(indium tin oxide), IZO(indium zinc oxide), ZnO(zinc oxide), ITZO(indium tin zinc oxide) 등으로 형성된 투명 도전막을 포함하는 복수의 층 구조일 수 있다.
이하에서는, 전술한 본 발명의 일 실시예에 따른 화학식 1로 표시되는 다환 화합물이 정공 수송 영역(HTR) 및 발광층(EML) 중 적어도 하나에 포함되는 것을 예를 들어 설명한다. 다만, 이에 의하여 한정되는 것은 아니며, 본 발명의 일 실시예에 따른 다환 화합물은 제1 전극(EL1) 및 제2 전극(EL2) 사이에 제공된 1층 이상의 유기층 중 적어도 하나의 층에 포함될 수 있다.
정공 수송 영역(HTR)은 제1 전극(EL1) 상에 제공된다. 정공 수송 영역(HTR)은 정공 주입층(HIL), 정공 수송층(HTL), 정공 버퍼층 및 전자 저지층 중 적어도 하나를 포함할 수 있다. 정공 수송 영역(HTR)의 두께는 예를 들어, 약 1000Å 내지 약 1500Å인 것일 수 있다.
정공 수송 영역(HTR)은 단일 물질로 이루어진 단일층, 복수의 서로 다른 물질로 이루어진 단일층 또는 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
예를 들어, 정공 수송 영역(HTR)은 정공 주입층(HIL) 또는 정공 수송층(HTL)의 단일층의 구조를 가질 수도 있고, 정공 주입 물질과 정공 수송 물질로 이루어진 단일층 구조를 가질 수도 있다. 또한, 정공 수송 영역(HTR)은, 복수의 서로 다른 물질로 이루어진 단일층의 구조를 갖거나, 제1 전극(AN)로부터 차례로 적층된 정공 주입층(HIL)/정공 수송층(HTL), 정공 주입층(HIL)/정공 수송층(HTL)/정공 버퍼층, 정공 주입층(HIL)/정공 버퍼층, 정공 수송층(HTL)/정공 버퍼층 또는 정공 주입층(HIL)/정공 수송층(HTL)/전자 저지층의 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
정공 수송 영역(HTR)은, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여 형성될 수 있다.
정공 수송 영역(HTR)은 전술한 본 발명의 일 실시예에 따른 다환 화합물을 포함할 수 있다. 구체적으로, 정공 수송 영역(HTR)은 전술한 화학식 1로 표시되는 다환 화합물을 포함할 수 있다.
[화학식 1]
Figure pat00054
A, Ar1 및 Ar2에 관한 구체적인 설명은 전술한 바와 동일한 바 생략하도록 한다.
정공 수송 영역(HTR)은 전술한 화학식 3으로 표시되는 다환 화합물을 포함하는 것일 수 있다.
[화학식 3]
Figure pat00055
화학식 3에 관한 구체적인 설명은 전술한 바와 동일한 바 생략하도록 한다.
정공 수송 영역(HTR)은 전술한 화학식 5로 표시되는 다환 화합물을 포함하는 것잉ㄹ 수 있다.
[화학식 5]
Figure pat00056
화학식 5에 관한 구체적인 설명은 전술한 바와 동일한 바 생략하도록 한다.
정공 수송 영역(HTR)이 화학식 3 또는 5로 표시되는 다환 화합물을 포함하는 경우, 다환 화합물이 아민기를 포함하여, 강한 전자 내성을 가질 수 있다. 또한, 아민기와 스피로페난트렌(Spirophenanthrene)계 화합물이 서로 결합하여, 아민기의 HOMO(highest occupied molecular orbital) 궤도 확산을 제어할 수 있고, 분자 대칭성을 무너뜨려 아모포스성을 향상시킬 수 있다. 이에 따라, 본 발명의 일 실시예에 따른 유기 전계 발광 소자는 장수명 및 높은 발광 효율을 얻을 수 있다.
정공 수송 영역(HTR)은 전술한 화학식 6, 6-1, 7 및 8 중 하나로 표시되는 다환 화합물을 포함하는 것일 수 있다. 이 경우, 아민에 트리벤조시클로헵텐(tribenzocycloheptene)을 도입하여, 트리벤조시클로헵텐(tribenzocycloheptene)의 높은 전하 내성에 의해 수명이 향상될 수 있으며, 트리벤조시클로헵텐(tribenzocycloheptene)의 큰 부피로 인해 분자 대칭성이 무너지면서 아모퍼스(amorphous)성이 향상하여 효율이 향상될 수 있다.
[화학식 6]
Figure pat00057
[화학식 6-1]
Figure pat00058
[화학식 7]
Figure pat00059
[화학식 8]
Figure pat00060
화학식 6, 6-1, 7 및 8에 관한 구체적인 설명은 전술한 바와 동일한 바 생략하도록 한다.
정공 수송 영역(HTR)은 전술한 화학식 10으로 표시되는 다환 화합물을 포함하는 것일 수 있다. 이 경우, 아민에 트리벤조시클로헵텐(tribenzocycloheptene)을 도입하여, 아민의 높은 정공 수송성을 유지함과 동시에 트리벤조시클로헵텐(tribenzocycloheptene)의 높은 전하 내성에 의해 수명이 향상될 수 있으며, 트리벤조시클로헵텐(tribenzocycloheptene)의 큰 부피로 인해 분자 대칭성이 무너지면서 아모퍼스(amorphous)성이 향상하여 효율이 향상될 수 있다.
[화학식 10]
Figure pat00061
화학식 10에 관한 구체적인 설명은 전술한 바와 동일한 바 생략하도록 한다.
전술한 본 발명의 일 실시예에 따른 화학식 1로 표시되는 다환 화합물을 포함하는 층은 정공 수송층(HTL)일 수 있다. 정공 수송층(HTL)은 화학식 1로 표시되는 다환 화합물을 1종 또는 2종 이상 포함할 수 있다. 정공 수송층(HTL)은 화학식 1로 표시되는 다환 화합물 이외 공지의 재료를 더 포함하는 것일 수 있다.
정공 수송층(HTL)이 본 발명의 일 실시예에 따른 다환 화합물을 포함하는 경우, 정공 주입층(HIL)은 예를 들어, 구리프탈로시아닌(copper phthalocyanine) 등의 프탈로시아닌(phthalocyanine) 화합물; DNTPD(N,N'-diphenyl-N,N'-bis-[4-(phenyl-m-tolyl-amino)-phenyl]-biphenyl-4,4'-diamine), m-MTDATA(4,4',4"-tris(3-methylphenylphenylamino) triphenylamine), TDATA(4,4'4"-Tris(N,N-diphenylamino)triphenylamine), 2-TNATA(4,4',4"-tris{N,-(2-naphthyl)-N-phenylamino}-triphenylamine), PEDOT/PSS(Poly(3,4-ethylenedioxythiophene)/Poly(4-styrenesulfonate)), PANI/DBSA(Polyaniline/Dodecylbenzenesulfonic acid), PANI/CSA(Polyaniline/Camphor sulfonicacid), PANI/PSS((Polyaniline)/Poly(4-styrenesulfonate)), NPB(N,N'-di(naphthalene-l-yl)-N,N'-diplienyl-benzidine), 트리페닐아민을 포함하는 폴리에테르케톤(TPAPEK), 4-Isopropyl-4'-methyldiphenyliodonium Tetrakis(pentafluorophenyl)borate] 등을 포함할 수도 있다.
정공 수송층(HTL)이 본 발명의 일 실시예에 따른 화학식 1로 표시되는 다환 화합물을 포함하지 않는 경우, 정공 수송층(HTL)은 공지의 재료를 포함하는 것일 수 있다. 예를 들어, 정공 수송층(HTL)은 N-페닐카바졸, 폴리비닐카바졸 등의 카바졸계 유도체, 플루오렌(fluorine)계 유도체, TPD(N,N'-bis(3-methylphenyl)-N,N'-diphenyl-[1,1-biphenyl]-4,4'-diamine), TCTA(4,4',4"-tris(N-carbazolyl)triphenylamine) 등과 같은 트리페닐아민계 유도체, NPB(N,N'-di(1-naphthyl)-N,N'-diphenylbenzidine), TAPC(4,4'-Cyclohexylidene bis[N,N-bis(4-methylphenyl)benzenamine]), HMTPD(4,4'-Bis[N,N'-(3-tolyl)amino]-3,3'-dimethylbiphenyl) 등을 포함할 수도 있다.
정공 수송 영역(HTR)의 두께는 약 100Å 내지 약 10000Å, 예를 들어, 약 100Å 내지 약 1000Å일 수 있다. 정공 수송 영역(HTR)이 정공 주입층(HIL) 및 정공 수송층(HTL)을 모두 포함하면, 정공 주입층(HIL)의 두께는 약 100Å 내지 약 10000Å, 예를 들어, 약 100Å 내지 약 1000Å이고, 정공 수송층(HTL)의 두께는 약 30Å 내지 약 1000Å 일 수 있다. 정공 수송 영역(HTR), 정공 주입층(HIL) 및 정공 수송층(HTL)의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승 없이 만족스러운 정도의 정공 수송 특성을 얻을 수 있다.
정공 수송 영역(HTR)은 앞서 언급한 물질 외에, 도전성 향상을 위하여 전하 생성 물질을 더 포함할 수 있다. 전하 생성 물질은 정공 수송 영역(HTR) 내에 균일하게 또는 불균일하게 분산되어 있을 수 있다. 전하 생성 물질은 예를 들어, p-도펀트(dopant)일 수 있다. p-도펀트는 퀴논(quinone) 유도체, 금속 산화물 및 시아노(cyano)기 함유 화합물 중 하나일 수 있으나, 이에 한정되는 것은 아니다. 예를 들어, p-도펀트의 비제한적인 예로는, TCNQ(Tetracyanoquinodimethane) 및 F4-TCNQ(2,3,5,6-tetrafluoro-tetracyanoquinodimethane) 등과 같은 퀴논 유도체, 텅스텐 산화물 및 몰리브덴 산화물 등과 같은 금속 산화물 등을 들 수 있으나, 이에 한정되는 것은 아니다.
앞서 언급한 바와 같이, 정공 수송 영역(HTR)은 정공 주입층(HIL) 및 정공 수송층(HTL) 외에, 정공 버퍼층 및 전자 저지층 중 적어도 하나를 더 포함할 수 있다. 정공 버퍼층은 발광층(EML)에서 방출되는 광의 파장에 따른 공진 거리를 보상하여 광 방출 효율을 증가시킬 수 있다. 정공 버퍼층에 포함되는 물질로는 정공 수송 영역(HTR)에 포함될 수 있는 물질을 사용할 수 있다. 전자 저지층은 전자 수송 영역(ETR)으로부터 정공 수송 영역(HTR)으로의 전자 주입을 방지하는 역할을 하는 층이다.
발광층(EML)은 정공 수송 영역(HTR) 상에 제공된다. 발광층(EML)의 두께는 예를 들어, 약 100Å 내지 약 300Å인 것일 수 있다. 발광층(EML)은 단일 물질로 이루어진 단일층, 복수의 서로 다른 물질로 이루어진 단일층 또는 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
발광층(EML)이 본 발명의 일 실시예에 따른 화학식 1로 표시되는 다환 화합물을 포함하는 것일 수 있다. 이 경우, 정공 수송 영역(HTR)은 본 발명의 일 실시예에 따른 화학식 1로 표시되는 다환 화합물을 포함하지 않을 수도 있고, 포함할 수도 있다. 발광층(EML)은 본 발명의 일 실시예에 따른 화학식 1로 표시되는 화합물을 호스트로서 포함하는 것일 수 있다.
발광층(EML)은 화학식 1로 표시되는 다환 화합물을 1종 또는 2종 이상 포함할 수 있다. 발광층(EML)은 화학식 1로 표시되는 다환 화합물 이외 공지의 재료를 더 포함하는 것일 수 있다. 예를 들어, 스피로-DPVBi(spiro-DPVBi), 스피로-6P(spiro-6P), DSB(distyryl-benzene), DSA(distyryl-arylene), PFO(Polyfluorene)계 고분자 및 PPV(poly(p-phenylene vinylene)계 고분자로 이루어진 군에서 선택된 어느 하나를 포함하는 형광 물질을 더 포함할 수 있다. 다만, 이에 의하여 한정되는 것은 아니며, 발광층(EML)은 인광 물질을 포함하는 것일 수도 있다.
발광층(EML)은 전술한 화학식 11로 표시되는 다환 화합물을 포함하는 것일 수 있다.
[화학식 11]
Figure pat00062
화학식 11에 관한 구체적인 설명은 전술한 바와 동일한 바 생략하도록 한다.
안트라세닐기 등 3환 또는 4환의 아릴기에 트리벤조시클로헵텐(tribenzocycloheptene)을 도입하여, 안트라세닐기 등의 우수한 발광 특성을 유지함과 동시에 트리벤조시클로헵텐(tribenzocycloheptene)의 높은 전하 내성에 의해 수명이 더욱 향상될 수 있으며, 트리벤조시클로헵텐(tribenzocycloheptene)의 큰 부피로 인해 분자 대칭성이 무너지면서 아포퍼스(amorphous)성이 향상하여 효율이 향상될 수 있다.
본 발명의 일 실시예에 따른 화학식 1로 표시되는 다환 화합물이 발광층(EML)에 포함되는 경우, 발광층(EML)은 공지의 재료를 포함하는 것일 수 있다. 예를 들어, 발광층(EML)은 카바졸 유도체, 트리아릴아민 유도체, 함질소 다환 유도체, 티오펜 유도체, 퓨란 유도체, 아자카바졸 유도체, 디아자카바졸(diazacarbazole) 유도체 등을 포함할 수 있고, 도펀트로 축합 다환 방향족 화합물을 포함할 수 있다. 예를 들어, 도펀트로 안트라센 유도체, 나프탈렌 유도체, 페난트렌 유도체, 피렌 유도체, 테트라센 유도체, 펜타센 유도체, 크리센 유도체, 페릴렌 유도체, 루브렌 유도체, 비닐안트라센 유도체 또는 디아미노카바졸 유도체 등을 포함할 수 있다. 도펀트 재료가 이에 한정되는 것은 아니다. 예를 들어, 도펀트 재료로 구리 착물, 백금 착물 또는 이리듐 착물 등을 포함하는 것일 수도 있다.
발광층(EML)은 예를 들어 10 nm 이상 60 nm 이하의 두께를 갖는 것일 수 있다.
전자 수송 영역(ETR)은 발광층(EML) 상에 제공된다. 전자 수송 영역(ETR)은, 전자 저지층, 전자 수송층(ETL) 및 전자 주입층(EIL) 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
전자 수송 영역(ETR)은 단일 물질로 이루어진 단일층, 복수의 서로 다른 물질로 이루어진 단일층 또는 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
예를 들어, 전자 수송 영역(ETR)은 전자 주입층(EIL) 또는 전자 수송층(ETL)의 단일층의 구조를 가질 수도 있고, 전자 주입 물질과 전자 수송 물질로 이루어진 단일층 구조를 가질 수도 있다. 또한, 전자 수송 영역(ETR)은, 복수의 서로 다른 물질로 이루어진 단일층의 구조를 갖거나, 제1 전극(AN)로부터 차례로 적층된 전자 수송층(ETL)/전자 주입층(EIL), 정공 저지층/전자 수송층(ETL)/전자 주입층(EIL) 구조를 가질 수 있으나, 이에 한정되는 것은 아니다. 전자 수송 영역(ETR)의 두께는 예를 들어, 약 1000Å 내지 약 1500Å인 것일 수 있다.
전자 수송 영역(ETR)은, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여 형성될 수 있다.
전자 수송 영역(ETR)이 전자 수송층(ETL)을 포함할 경우, 전자 수송 영역(ETR)은 Alq3(Tris(8-hydroxyquinolinato)aluminum), 1,3,5-tri[(3-pyridyl)-phen-3-yl]benzene, 2,4,6-tris(3'-(pyridin-3-yl)biphenyl-3-yl)-1,3,5-triazine, 2-(4-(N-phenylbenzoimidazolyl-1-ylphenyl)-9,10-dinaphthylanthracene, TPBi(1,3,5-Tri(1-phenyl-1H-benzo[d]imidazol-2-yl)phenyl), BCP(2,9-Dimethyl-4,7-diphenyl-1,10-phenanthroline), Bphen(4,7-Diphenyl-1,10-phenanthroline), TAZ(3-(4-Biphenylyl)-4-phenyl-5-tert-butylphenyl-1,2,4-triazole), NTAZ(4-(Naphthalen-1-yl)-3,5-diphenyl-4H-1,2,4-triazole), tBu-PBD(2-(4-Biphenylyl)-5-(4-tert-butylphenyl)-1,3,4-oxadiazole), BAlq(Bis(2-methyl-8-quinolinolato-N1,O8)-(1,1'-Biphenyl-4-olato)aluminum), Bebq2(berylliumbis(benzoquinolin-10-olate), ADN(9,10-di(naphthalene-2-yl)anthracene) 및 이들의 혼합물을 포함할 수 있으나, 이에 한정되는 것은 아니다. 전자 수송층(ETL)들의 두께는 약 100Å 내지 약 1000Å, 예를 들어 약 150Å 내지 약 500Å일 수 있다. 전자 수송층(ETL)들의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 수송 특성을 얻을 수 있다.
전자 수송 영역(ETR)이 전자 주입층(EIL)을 포함할 경우, Al, Ag, Li, Mg 및 Ca 등의 금속 및 이들의 혼합물을 포함할 수 있다. 다만, 이에 한정되는 것은 아니다. 예를 들어, 전자 주입층(EIL)에는 LiF, LiQ(Lithium quinolate), Li2O, BaO, NaCl, CsF, Yb와 같은 란타넘족 금속, 또는 RbCl, RbI와 같은 할로겐화 금속 등이 사용될 수 있으나 이에 한정되는 것은 아니다. 전자 주입층(EIL)은 또한 전자 수송 물질과 절연성의 유기 금속염(organo metal salt)이 혼합된 물질로 이루어질 수 있다. 유기 금속염은 에너지 밴드 갭(energy band gap)이 대략 4eV 이상의 물질이 될 수 있다. 구체적으로 예를 들어, 유기 금속염은 금속 아세테이트(metal acetate), 금속 벤조에이트(metal benzoate), 금속 아세토아세테이트(metal acetoacetate), 금속 아세틸아세토네이트(metal acetylacetonate) 또는 금속 스테아레이트(stearate)를 포함할 수 있다. 전자 주입층(EIL)들의 두께는 약 1Å 내지 약 100Å, 약 3Å 내지 약 90Å일 수 있다. 전자 주입층(EIL)들의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승 없이 만족스러운 정도의 전자 주입 특성을 얻을 수 있다.
전자 수송 영역(ETR)은 앞서 언급한 바와 같이, 정공 저지층을 포함할 수 있다. 정공 저지층은 예를 들어, BCP(2,9-dimethyl-4,7-diphenyl-1,10-phenanthroline) 및 Bphen(4,7-diphenyl-1,10-phenanthroline) 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
제2 전극(EL2)은 전자 수송 영역(ETR) 상에 제공된다. 제2 전극(EL2)은 공통 전극 또는 음극일 수 있다. 제2 전극(EL2)은 투과형 전극, 반투과형 전극 또는 반사형 전극일 수 있다. 제2 전극(EL2)가 투과형 전극인 경우, 제2 전극(EL2)은 투명 금속 산화물, 예를 들어, ITO(indium tin oxide), IZO(indium zinc oxide), ZnO(zinc oxide), ITZO(indium tin zinc oxide) 등으로 이루어질 수 있다.
제2 전극(EL2)이 반투과형 전극 또는 반사형 전극인 경우, 제2 전극(EL2)은Ag, Mg, Cu, Al, Pt, Pd, Au, Ni, Nd, Ir, Cr, Li, Ca, LiF/Ca, LiF/Al, Mo, Ti 또는 이들의 화합물이나 혼합물(예를 들어, Ag와 Mg의 혼합물)을 포함할 수 있다. 또는 상기 물질로 형성된 반사막이나 반투과막 및 ITO(indium tin oxide), IZO(indium zinc oxide), ZnO(zinc oxide), ITZO(indium tin zinc oxide) 등으로 형성된 투명 도전막을 포함하는 복수의 층 구조일 수 있다.
도시하지는 않았으나, 제2 전극(EL2)은 보조 전극과 연결될 수 있다. 제2 전극(EL2)가 보조 전극과 연결되면, 제2 전극(EL2)의 저항을 감소 시킬 수 있다.
유기 전계 발광 소자(10)에서, 제1 전극(EL1)과 제2 전극(EL2)에 각각 전압이 인가됨에 따라 제1 전극(EL1)으로부터 주입된 정공(hole)은 정공 수송 영역(HTR)을 거쳐 발광층(EML)으로 이동되고, 제2 전극(EL2)로부터 주입된 전자가 전자 수송 영역(ETR)을 거쳐 발광층(EML)으로 이동된다. 전자와 정공은 발광층(EML)에서 재결합하여 여기자(exciton)을 생성하며, 여기자가 여기 상태에서 바닥 상태로 떨어지면서 발광하게 된다.
유기 전계 발광 소자(10)가 전면 발광형일 경우, 제1 전극(EL1)은 반사형 전극이고, 제2 전극(EL2)은 투과형 전극 또는 반투과형 전극일 수 있다. 유기 전계 발광 소자(10)가 배면 발광형일 경우, 제1 전극(EL1)은 투과형 전극 또는 반투과형 전극이고, 제2 전극(EL2)은 반사형 전극일 수 있다.
본 발명의 일 실시예에 따른 유기 전계 발광 소자는 화학식 1로 표시되는 다환 화합물을 포함하여 발광 효율 및 수명을 향상시킬 수 있다. 화학식 1로 표시되는 다환 화합물은 트리벤조시클로헵텐(tribenzocycloheptene)를 코어구조로 포함하며, 트리벤조시클로헵텐(tribenzocycloheptene)의 높은 전하 내성으로 인해 수명을 향상시킬 수 있으며, 트리벤조시클로헵텐(tribenzocycloheptene)의 큰 부피로 인해 분자 구조의 아모퍼스(amorphous)성을 향상시켜 고효율화를 실현할 수 있다.
이하, 구체적인 제조 방법, 실시예 및 비교예를 통해 본 발명을 보다 구체적으로 설명한다. 하기 실시예는 본 발명의 이해를 돕기 위한 예시에 불과하며, 본 발명의 범위가 이에 한정되는 것은 아니다.
본 발명의 일 실시예에 따른 화학식 1로 표시되는 다환 화합물은 예를 들어 하기와 같이 합성할 수 있다. 다만, 이에 의하여 한정되는 것은 아니다.
(제조 방법)
1. 화합물 9의 합성

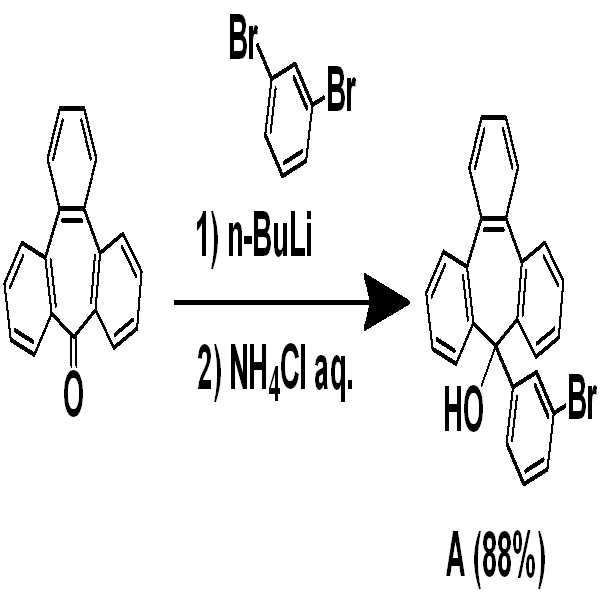

(화합물 A의 합성)
Figure pat00063
아르곤(Ar) 분위기 하, 200 mL의 삼구 플라스크에 1,3-디브로모벤젠(1,3-dibromobenzene) 5.00g을 넣고 40 mL THF 용매 중에서 -78 ℃ 로 설정하였다. 그 후, n-BuLi의 헥센(hexane) 용액 (1.60M) 13.3mL을 서서히 가하면서 -78 ℃ 에서 1 시간 교반하였다. 그 후, 9H-트리벤조[a,c,e]-시클로헵텐-9-논(9H-Tribenzo[a,c,e]cycloheptane-9-none) 5.43g의 50mL THF 용액을 적하하고 실온으로 되돌려서 2 시간 교반하였다. 그 후, 유기층을 분리하고, 용매 증류하였다. 얻어진 조생성물(Crude product)을 실리카겔 컬럼 크로마토그래피(톨루엔과 헥산 혼합 용매를 사용)로 정제 후, 톨루엔/헥산 혼합 용매로 재결정을 행하고, 흰색 고체의 화합물 A을 7.70g (수율 88 %) 얻었다.
FAB-MS 측정에 의해 측정된 화합물 A의 분자량은 345이었다.(화합물 B의 합성)
Figure pat00064
아르곤(Ar) 분위기 하, 100 mL의 삼구 플라스크에 화합물 A 4.13g을 25mL 벤젠(benzene) 용매에 녹이고 황산(H2SO4) 0.8mL을 용해시킨 벤젠(benzene) 3mL를 추가한 후, 5 시간 80 ℃에서 교반하였다. 공냉 후, NaHCO3 수용액을 첨가하여 pH7로 조절한 후, 유기층을 분리하고, 용매 증류하였다. 얻어진 조생성물(Crude product)을 실리카겔 컬럼 크로마토그래피(톨루엔과 헥산 혼합 용매를 사용)로 정제 후, 톨루엔/헥산 혼합 용매로 재결정을 행하고, 흰색 고체의 화합물 B를 2.60g (수율 55 %) 얻었다.
FAB-MS 측정에 의해 측정된 화합물 B의 분자량은 473이었다.(화합물 9의 합성)
Figure pat00065
아르곤(Ar) 분위기 하, 200 mL의 삼구 플라스크에 화합물 B 2.37g과 비스(4-비페닐릴)아민 (Bis (4-biphenylyl) amine) 1.61g, 비스(디벤질리덴아세톤)파라듐(0)(Pd(dba)2) 0.264g, 트리-tert-부틸포스핀 ((t-Bu)3P) 0.33g, 나트륨tert-부톡시드(NaOt-Bu) 1.93g을 넣고 60mL 톨루엔(toluene) 용매 중애서 8 시간 가열 환류 교반하였다. 공냉 후, 물을 첨가해 유기 층을 분리하고, 용매 증류하였다. 얻어진 조생성물을 실리카겔 컬럼 크로마토그래피(디클로로메탄과 헥산과의 혼합 용매를 사용)로 정제 후, 톨루엔/헥산 혼합 용매로 재결정을 행하고, 흰색 고체의 화합물 9을 2.50g (수율 70 %) 얻었다.
FAB-MS 측정에 의해 측정된 화합물 9의 분자량은 714이였다. 또한, 1H-NMR (CDCl3) 측정으로 측정된 화합물 9의 케미컬 시프트 값(δ)은 8.12(d, 2H, J = 7.20Hz), 7.93 d , 1H, J = 8.10Hz), 7.89-7.82(m, 5H), 7.80-7.74(m, 4H), 7.72(s, 1H), 7.71-7.63(m, 4H), 7.48-7.41(m, 12H)이었다.
2. 화합물 10의 합성
화합물 10은 화합물 9의 합성에서 비스(4-비페닐릴)아민(Bis(4-biphenylyl)amine) 대신 N-[4-(1-나프타레닐)페닐]-1-나프탈렌아민(N-[4-(1-naphthalenyl)phenyl]-1-naphthalenamine)을 사용한 것을 제외하고, 동일한 방법으로 합성하였다. FAB-MS 측정에 의해 측정된 화합물 10의 분자량은 738이었다. 또한, 1H-NMR (CDCl3) 측정으로 측정된 화합물 10의 케미컬 시프트 값(δ)은 8.09(d, 2H, J = 7.10Hz), 7.96(d, 1H, J = 8.10Hz) 7.89- 7.85(m, 9H), 7.80-7.74(m, 5H), 7.73(s, 1H), 7.71-7.66(m, 3H), 7.48-7.21(m, 18H)이었다.
3. 화합물 28의 합성
Figure pat00066

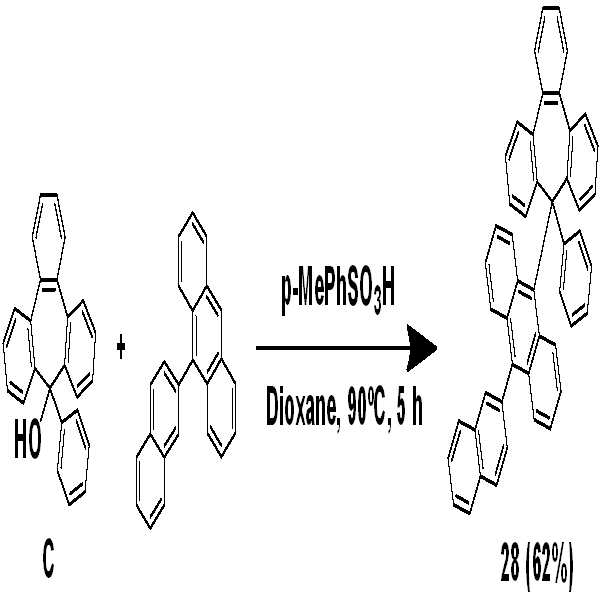

아르곤(Ar) 분위기 하, 100 mL의 삼구 플라스크에 화합물 C 3.41g과 9-(2-나프타레닐)-안트라센(9-(2-naphthalenyl)-anthracene) 3.05g와 p-MePhSO3H 0.51g, 디옥세인(Dioxane) 45mL를 추가한 후, 5 시간 90 ℃로 교반하였다. 공냉 후, NaHCO3 수용 액을 넣고 pH7로 조절한 후, 유기층을 분리하고, 용매 증류하였다. 얻어진 조생성물(Crude product)을 실리카겔 컬럼 크로마토그래피(톨루엔과 헥산 혼합 용매를 사용)로 정제 후, 톨루엔/헥산 혼합 용매로 재결정을 행하고, 흰색 고체의 화합물 28을 3.85g (수율 62 %) 얻었다.FAB-MS 측정에 의해 측정된 화합물 28의 분자량은 621이었다. 또한, 1H-NMR (CDCl3) 측정으로 측정된 화합물 28의 케미컬 시프트 값(δ)은 8.22-8.10(m, 9H), 8.02(d, 2H, J = 7.20Hz) 7.95(d, 1H, J = 8.10Hz), 7.92(s, 1H), 7.89-7.82(m, 9H), 7.80-7.74(m, 10H) 이었다.
4. 화합물 30의 합성
화합물 30은 화합물 28의 합성에서 9-(2-나프타레닐)-안트라센(9-(2-naphthalenyl)-anthracene) 대신 6-페닐-크리센(6-phenyl-chrysene)을 사용한 것을 제외하고, 동일한 방법으로 합성하였다. FAB-MS 측정에 의해 측정된 화합물 30의 분자량은 621이었다. 또한, 1H-NMR(CDCl3) 측정으로 측정된 화합물 30의 케미컬 시프트 값(δ)은 8.20-8.10(m, 9H), 8.02(d, 2H, J = 7.20Hz) 7.90(d, 1H, J = 8.10Hz), 7.87(s, 1H), 7.82-7.77(m, 10H), 7.70-7.54(m, 9H)이었다.
5. 화합물 36의 합성
화합물 36은 화합물 28의 합성에서 9-(2-나프타레닐)-안트라센(9-(2-naphthalenyl)-anthracene) 대신 N,N-디페닐-9-안트라센아민(N,N-diphenyl-9-anthracenamine)을 사용한 것을 제외하고, 동일한 방법으로 합성하였다. FAB-MS 측정에 의해 측정 된 화합물 30의 분자량은 662이었다. 또한, 1H-NMR (CDCl3) 측정에서 측정 된 화합물 30의 chemical shift 값(δ)은 8.32 (s, 1H), 8.22-8.10 (m, 9H), 8.02 (d, 2H, J = 7.20Hz), 7.95 (d, 1H, J = 8.10Hz), 7.93 (d, 2H, J = 8.10Hz), 7.92 (s, 1H) 7. 89-7.82 (m, 9H), 7.80-7.74 (m, 10H)이었다.
6. 화합물 67의 합성
(화합물 D의 합성)
Figure pat00067
아르곤(Ar) 분위기 하, 200 mL의 삼구 플라스크에 2-브로모보론산(2-Bromoboronic acid 2.00g, 화합물 X 4.20g, 테트라키스(트리페닐포스핀)팔라듐(0)(Pd(PPh3)4)0.263g, 탄산칼륨(K2CO3) 3.86g을 첨가하여 톨루엔 50 mL, 물 20mL 혼합 용매 중에서 8 시간 가열 환류 교반 하였다. 공냉 후, 물을 첨가하여 유기층을 분리하고 용매 증류했다. 얻어진 조생성물(Crude product)을 실리카겔 컬럼 크로마토그래피(톨루엔과 헥산 혼합 용매를 사용)로 정제 후, 톨루엔/헥산 혼합 용매로 재결정을 행하여, 흰색 고체 화합물 D를 2.73g (수율 64 %) 얻었다.
FAB-MS 측정에 의해 측정된 화합물 D의 분자량은 427이었다.
(화합물 E의 합성)
Figure pat00068
500mL의 삼구 플라스크에, 화합물 D 4.27g의 탈수 THF 용액 70mL를 첨가하여 -78 ℃에서 교반 하였다. 여기에 1.58M의 n-BuLi의 헥산 용액을 6.75 mL를 적하하고, 2.5 시간 교반 하였다. 그 후, 실온에서 3 시간 교반 하였다. 반응 후, 이 혼합액에 포화 NH4Cl 수용액을 첨가하고, 1 시간 교반 하였다. 이것을 물로 세척했다. 얻어진 유기상(organic phase)을 농축하여 백색 고체를 얻었다. 500mL 나스형 플라스크에, 이 물엿(candy-like) 상태의 물질과 벤젠(benzene) 100mL와 황산 2.4mL를 넣고 질소 분위기 하, 130 ℃에서 2 시간 가열 교반하여 반응시켰다. 반응 후, 이 반응 혼합물을 빙랭한 350mL의 물에 적하했다. 백색 결정을 석출한 후, 생성된 고체를 여과 제거하고 메탄올로 세척 후 건조시켰다. 백색 분말의 화합물 E를 2.24g(수율 55 %) 얻었다.
FAB-MS 측정에 의해 측정된 화합물 E의 분자량은 408이었다.

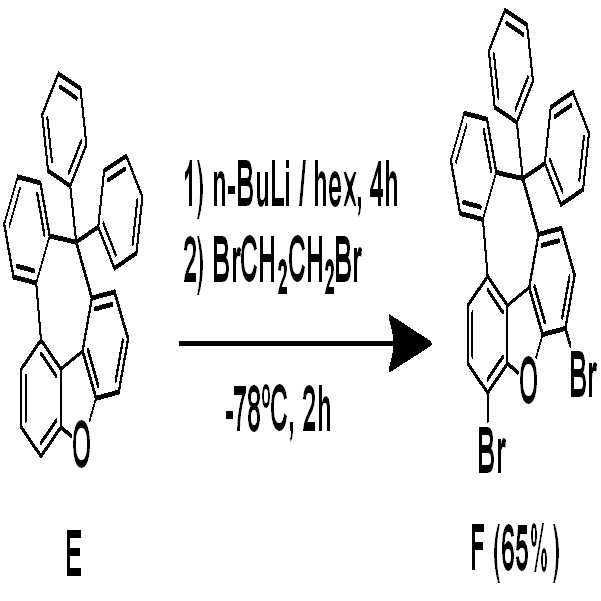

(화합물 F의 합성)
Figure pat00069
500mL의 삼구 플라스크에 화합물 E 4.08g 탈수 THF 용액 70mL를 첨가하여 -78 ℃에서 교반 하였다. 여기에 1.58M의 n-BuLi의 헥센(hexane) 용액을 6.98mL를 적하하고 2.5 시간 교반 하였다. 여기에 1,2-디브로보에테인(1,2-dibromoethane) 1.20g의 탈수 THF 용액 85mL를 적하하여 2 시간 교반 한 후 실온에서 3 시간 교반 하였다. 반응 후, 이 혼합액에 1N 염산 수용액을 첨가하고, 1 시간 교반 하였다. 이것을 물로 세척했다. 얻어진 유기상을 농축하여 백색 고체를 얻었다. 생성된 고체를 여과하고, 에탄올(EtOH)/헥센(Hexane)으로 세척 후 건조시켰다. 백색 분말의 화합물 F를 3.68g(수율 65 %) 얻었다.
FAB-MS 측정에 의해 측정된 화합물 F의 분자량은 566이었다.
(화합물 67의 합성)

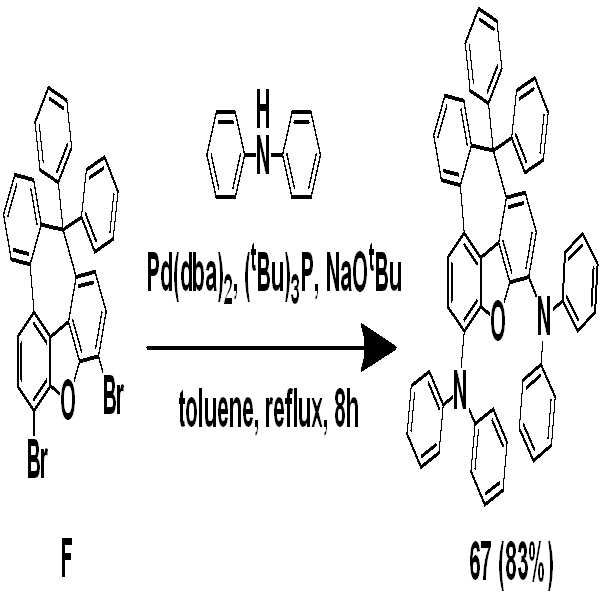

Figure pat00070
아르곤(Ar) 분위기 하, 200 mL의 삼구 플라스크에 화합물 F 5.66g, 디페닐아민(diphenylamine) 3.40 g, 비스(디벤질리덴아세톤)파라듐(0)(Pd(dba)2) 0.11g 및 나트륨tert-부톡시드(NaOt-Bu) 4.11g을 첨가하여 70mL 톨루엔(toluene) 용매 중에서 8 시간 가열 환류 교반 하였다. 냉각 후 물을 첨가하여 유기층을 분리하고 용매 증류했다. 얻어진 조생성물(Crude product)을 실리카겔 컬럼 크로마토그래피(톨루엔과 헥산 혼합 용매를 사용)로 정제 후, 톨루엔/헥산 혼합 용매로 재결정을 행하여, 백색 고체의 화합물 67을 6.17 g (수율 83 %) 얻었다.
FAB-MS 측정에 의해 측정된 화합물 67의 분자량은 743이었다.
7. 화합물 110의 합성
(화합물 G의 합성)
Figure pat00071

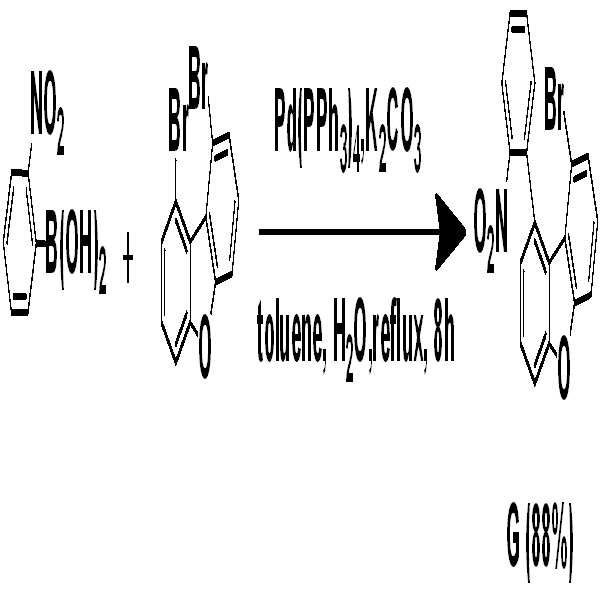

아르곤(Ar) 분위기 하, 200 mL의 삼구 플라스크에 2-니트로페닐보론산(2-nitrophenylboronic acid) 1.67g, 1,8-디브로모벤조퓨란(1,8-dibromodibenzofuran) 3.26g, 테트라키스(트리페닐포스핀)팔라듐(0)(Pd(PPh3)4) 0.263g, 및 탄산칼륨(K2CO3) 3.86g을 넣고 톨루엔(toluene) 50 mL, 물 20mL의 혼합 용매 중 8 시간 가열 환류 교반했다. 공냉 후, 물을 첨가하여 유기층을 분리하고 용매 증류했다 얻어진 조생성물(Crude product)을 실리카겔 컬럼 크로마토그래피(톨루엔과 헥산 혼합 용매를 사용)로 정제 후, 톨루엔/헥산 혼합 용매로 재결정을 행하여, 흰색 고체의 화합물 G를 3.24g (수율 88 %) 얻었다.
FAB-MS 측정에 의해 측정된 화합물 G의 분자량은 368이었다.
(화합물 H의 합성)
Figure pat00072
아르곤(Ar) 분위기 하, 200 mL의 삼구 플라스크에 화합물 G 1.84g 및 PPh3 2.51g을 넣고 80 mL o-DCB 용매 중 180 ℃에서 3 시간 가열 교반했다. 공냉 후, 물을 첨가하여 유기층을 분리하고 용매 증류했다 얻어진 조생성물(Crude product)을 실리카겔 컬럼 크로마토그래피(톨루엔과 헥산 혼합 용매를 사용)로 정제 후, 톨루엔/헥산 혼합 용매로 재결정을 행하여, 흰색 고체의 화합물 H를 1.50g (수율 89 %) 얻었다.
FAB-MS 측정에 의해 측정된 화합물 H의 분자량은 336이었다.
(화합물 I의 합성)
Figure pat00073
아르곤(Ar) 분위기 하, 200 mL의 삼구 플라스크에 화합물 H 3.36g, 요오드벤젠(Iodobenzene) 1.00g, 비스(디벤질리덴아세톤)파라듐(0)(Pd(dba)2) 0.243g, (t-Bu) 3P 0.13g 및 나트륨tert-부톡시드(NaOt-Bu) 2.13g을 넣고 70mL 톨루엔(toluene) 용매 중 8 시간 가열 환류 교반했다. 공냉 후, 물을 첨가하여 유기층을 분리하고 용매 증류했다 얻어진 조생성물(Crude product)을 실리카겔 컬럼 크로마토그래피(톨루엔과 헥산 혼합 용매를 사용)로 정제 후, 톨루엔/헥산 혼합 용매로 재결정을 행하여, 흰색 고체의 화합물 I를 3.42g (수율 83 %) 얻었다.
FAB-MS 측정에 의해 측정된 화합물 I의 분자량은 412이었다.

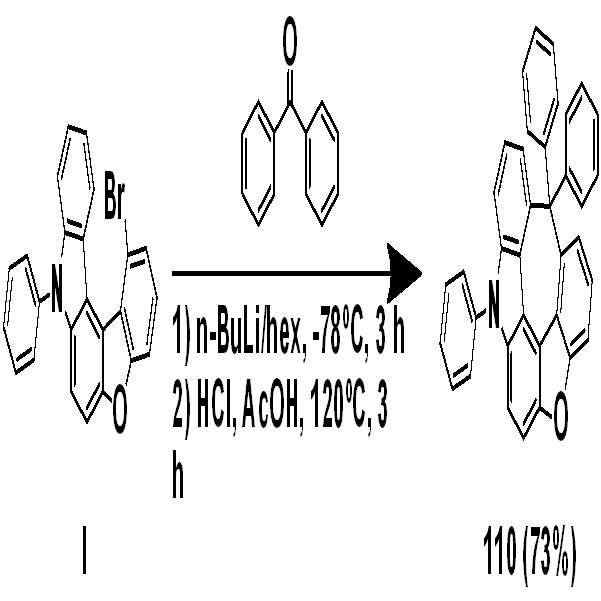

(화합물 110의 합성)
Figure pat00074
300mL의 삼구 플라스크에 화합물 I 4.12g의 탈수 THF 용액을 30Ml를 -78 ℃에서 교반했다. 여기에 1.58M의 n-BuLi의 헥센(hexane) 용액을 6.3mL 적하하고 2.5 시간 교반했다. 여기에 벤조페논(benzophenone) 1.60 g의 탈수 THF 용액 45mL를 적하 하고 2 시간 교반 한 후, 실온에서 3 시간 교반했다. 반응 후, 혼합액에 1N 염산 수용액을 첨가하고 1 시간 교반했다. 이를 물로 세정했다. 얻어진 유기상을 농축하여, 점성 고체를 얻었다. 300mL의 플라스크에 상기 점성 고체와 빙초산 30mL 및 염산 1.4mL를 넣어 질소 분위기 하, 130 ℃에서 2 시간 가열 교반하고 반응시켰다. 반응 후, 이 반응 혼합액을 빙랭한 150mL의 물에 적하 했다. 백색 결정을 석출한 후, 생성된 고체를 여과 제거하고 메탄올로 세척 후 건조시켰다. 최종적으로, 화합물 110의 백색 분말 3.64g(수율 73 %)을 얻었다.
FAB-MS 측정에 의해 측정된 화합물 110의 분자량은 498이었다.
8. 화합물 111의 합성
Figure pat00075
300mL의 삼구 플라스크에 화합물 I 4.12g의 탈수 THF 용액을 30mL 첨가하여 -78 ℃에서 교반했다. 여기에 1.58M의 n-BuLi의 헥센(hexane) 용액을 6.3mL 적하하고 2.5 시간 교반했다. 여기에 디-2-피리디닐-메탄온(di-2-pyridinyl-methanone) 1.64g의 탈수 THF 용액 45mL를 적하 하고 2 시간 교반 한 후, 실온에서 3 시간 교반했다. 반응 후, 이 혼합액에 1N 염산 수용액을 첨가하고 1 시간 교반 했다. 이를 물로 세정했다. 얻어진 유기상을 농축한 뒤 점성 고체를 얻었다. 300mL의 플라스크에, 이 점성 고체와 빙초산 30Ml 및 염산 1.4mL를 넣어 질소 분위기하, 130 ℃에서 2 시간 가열 교반하고 반응시켰다. 반응 후, 이 반응 혼합액을 빙랭한 150mL의 물에 적하했다. 백색 결정을 석출한 후, 생성된 고체를 여과 제거하고 메탄올로 세척 후 건조시켰다. 최종적으로, 화합물 111의 백색 분말을 4.15g(수율 83 %)을 얻었다.
FAB-MS 측정에 의해 측정된 화합물 111의 분자량은 500이었다.
(실험예)
1. 실험예 1
상술한 화합물 9 및 화합물 10을 정공 수송 재료로 사용하여 실시예 1 및 실시예 2의 유기 전계 발광 소자를 제작하였다.
[실시예 화합물]
Figure pat00076
하기 비교예 화합물 X-1 및 X-2를 정공 수송 재료로 사용하여 비교예 1 및 비교예 2의 유기 전계 발광 소자를 제작하였다.
[비교예 화합물]
Figure pat00077
실시예 1, 2 및 비교예 1, 2의 유기 전계 발광 소자는 ITO로 150nm 두께의 제1 전극을 형성하고, TNANA로 60nm 두께의 정공 주입층을 형성하고, 30nm 두께의 정공 수송층을 형성하고, ADN에 TBP를 3% 도프한 25nm 두께의 발광층을 형성하고, Alq3로 25nm 두께의 전자 수송층을 형성하고, LiF로 1nm 두께의 전자 주입층을 형성하고, Al로 100nm 두께의 제2 전극을 형성하였다. 각 층은 진공 분위기 하에서 증착법에 의해 형성하였다.
다음으로 제작한 유기 전계 발광 소자의 구동 전압, 발광 효율 및 반감 수명을 평가하였다. 평가 결과를 하기 표 1에 나타낸다. 각 실시예 및 비교예의 구동 전압, 및 발광 효율은 10 mA/cm2의 전류 밀도에서의 측정값이다. 또한, 반감 수명은 1000 cd/m2를 초기 휘도로 하여 측정한 결과이다.
또한, 측정은 Keithley Instruments 사의 2400 시리즈의 소스 메타(source meter), 색채 휘도계 CS-200(주식회사 코니카미놀타 홀딩스(Konica Minolta Holdings), 측정각 1°), 측정용 PC 프로그램 LabVIEW8. 2(주식회사 일본 내셔널 인스트루먼츠(National Instruments))를 사용하여 암실 내에서 행하였다.
정공 수송층 구동 전압
(V)		 발광 효율
(cd/A)		 수명
LT50(h)
실시예 1 실시예 화합물 9 5.4 6.5 2,100
실시예 2 실시예 화합물 10 5.5 6.5 2,050
비교예 1 비교예 화합물 X-1 6.3 5.2 1,500
비교예 2 비교예 화합물 X-2 6.5 5.0 1,450
상기 표 1의 결과를 참조하면, 실시예 1 및 실시예 2는 비교예 1 및 비교예 2에 비하여 수명 및 효율이 향상되었음을 알 수 있다. 실시예 1에 사용된 실시예 화합물 9 및 실시예 2에 사용된 실시예 화합물 10은 각각 아민에 트리벤조시클로헵텐(tribenzocycloheptene)이 도입된 구조를 가지며, 트리벤조시클로헵텐(tribenzocycloheptene)의 높은 전하 내성으로 인해 아민의 우수한 정공 수송 능력을 유지함과 동시에 수명이 향상된다. 또한, 트리벤조시클로헵텐(tribenzocycloheptene)의 큰 부피로 인해 분자 대칭성이 무너지면서 아모퍼스(amorphous)성이 향상되어 높은 소자 효율을 나타내게 된다. 비교예 1에 사용된 비교예 화합물 X-1은 아민에 플루오레닐(fluorenyl)기가 도입된 구조를 가지며, 플루오레닐기의 부피가 충분히 크지 않아, 결정성이 높고 아모퍼스(amorphous) 성이 부족하여 저효율 및 짧은 수명을 보이게 된다. 비교예 2에 사용된 비교예 화합물 X-2는 분자 전체의 평면성이 높아 결정성이 높고, 아모퍼스(amorphous) 성이 부족하기 때문에 저효율 및 짧은 수명을 보이게 된다.
2. 실험예 2
상술한 화합물 28, 화합물 30 및 화합물 36을 발광층 호스트 재료로 사용하여 실시예 3 내지 실시예 5의 유기 전계 발광 소자를 제작하였다.
[실시예 화합물]
Figure pat00078
하기 비교예 화합물 B-1 및 B-2를 발광층 호스트 재료로 사용하여 비교예 3 및 비교예 4의 유기 전계 발광 소자를 제작하였다.
[비교예 화합물]
Figure pat00079
실시예 3 내지 5 및 비교예 3, 4의 유기 전계 발광 소자는 ITO로 150nm 두께의 제1 전극을 형성하고, TNANA로 60nm 두께의 정공 주입층을 형성하고, α-NPD로 30nm 두께의 정공 수송층을 형성하고, TBP를 3% 도프한 25nm 두께의 발광층을 형성하고, Alq3로 25nm 두께의 전자 수송층을 형성하고, LiF로 1nm 두께의 전자 주입층을 형성하고, Al로 100nm 두께의 제2 전극을 형성하였다. 각 층은 진공 분위기 하에서 증착법에 의해 형성하였다.
다음으로 제작한 유기 전계 발광 소자의 구동 전압, 발광 효율 및 반감 수명을 평가하였다. 평가 결과를 하기 표 2에 나타낸다. 각 실시예 및 비교예의 구동 전압, 및 발광 효율은 10 mA/cm2의 전류 밀도에서의 측정값이다. 또한, 반감 수명은 1000 cd/m2를 초기 휘도로 하여 측정한 결과이다.
또한, 측정은 Keithley Instruments 사의 2400 시리즈의 소스 메타(source meter), 색채 휘도계 CS-200(주식회사 코니카미놀타 홀딩스(Konica Minolta Holdings), 측정각 1°), 측정용 PC 프로그램 LabVIEW8. 2(주식회사 일본 내셔널 인스트루먼츠(National Instruments))를 사용하여 암실 내에서 행하였다.
발광층 호스트 재료 구동 전압
(V)		 발광 효율
(cd/A)		 수명
LT50(h)
실시예 3 실시예 화합물 28 5.7 6.2 2,000
실시예 4 실시예 화합물 30 5.6 6.3 2,050
실시예 5 실시예 화합물 36 5.7 6.2 1,950
비교예 3 비교예 화합물 X-3 6.5 5.2 1,600
비교예 4 비교예 화합물 X-4 6.6 4.8 1,650
상기 표 2의 결과를 참조하면, 실시예 3 내지 실시예 5는 비교예 3 및 4에 비하여 수명 및 효율이 향상되었음을 알 수 있다. 실시예 3에 사용된 실시예 화합물 28, 실시예 4에 사용된 실시예 화합물 30 및 실시예 5에 사용된 화합물 36은 각각 3환 또는 4환의 아릴기에 트리벤조시클로헵텐(tribenzocycloheptene)이 도입된 구조를 가지며, 트리벤조시클로헵텐(tribenzocycloheptene)의 높은 전하 내성으로 인해 다환 아릴기의 우수한 발광 특성을 유지함과 동시에 수명이 향상된다. 또한, 트리벤조시클로헵텐(tribenzocycloheptene)의 큰 부피로 인해 분자 대칭성이 무너지면서 아모퍼스(amorphous)성이 향상되어 높은 소자 효율을 나타내게 된다. 비교예 3에 사용된 비교예 화합물 X-3은 안트라센의 9, 10번 부위에 나프탈렌이 치환되어 있어, 평면성 및 대칭성이 높다. 이로 인해, 결정성이 높고, 아모퍼스(amorphous)성이 부족하여 저효율 및 짧은 수명을 보이게 된다. 비교예 4에 사용된 비교예 화합물 X-4는 평면성 및 대칭성이 높은 분자 구조를 가져, 결정성이 높고 아모퍼스(amorphous)성이 부족하여 저효율 및 짧은 수명을 보이게 된다.
상기 표 1 및 상기 표 2의 결과로부터 본 발명의 일 실시예에 따른 다환 화합물을 유기 전계 발광 소자에 이용한 경우, 효율 및 수명 향상 효과가 나타남을 알 수 있다.
3. 실험예 3

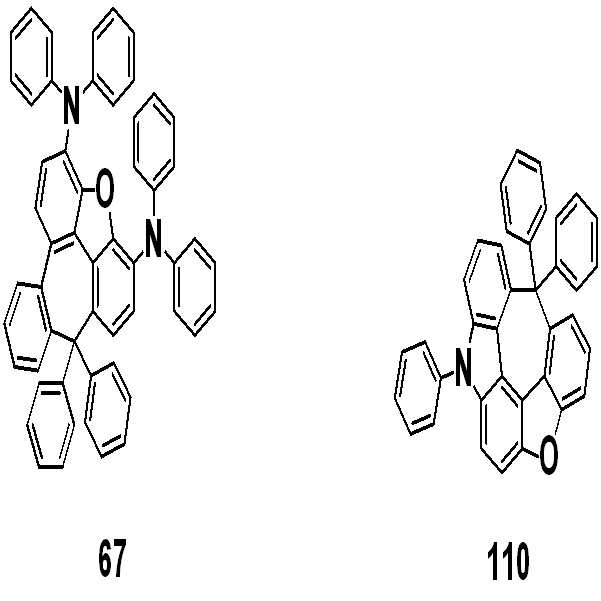

상술한 화합물 67 및 화합물 110을 정공 수송 재료로 사용하여 실시예 6 및 실시예 7의 유기 전계 발광 소자를 제작하였다.
[실시예 화합물]
Figure pat00080
하기 비교예 화합물 X-5 및 X-6를 정공 수송 재료로 사용하여 비교예 1 및 비교예 2의 유기 전계 발광 소자를 제작하였다.
[비교예 화합물]
Figure pat00081
실시예 6, 7 및 비교예 5, 6의 유기 전계 발광 소자는 ITO로 150nm 두께의 제1 전극을 형성하고, TNANA로 60nm 두께의 정공 주입층을 형성하고, 30nm 두께의 정공 수송층을 형성하고, ADN에 TBP를 3% 도프한 25nm 두께의 발광층을 형성하고, Alq3로 25nm 두께의 전자 수송층을 형성하고, LiF로 1nm 두께의 전자 주입층을 형성하고, Al로 100nm 두께의 제2 전극을 형성하였다. 각 층은 진공 분위기 하에서 증착법에 의해 형성하였다.
다음으로 제작한 유기 전계 발광 소자의 구동 전압, 발광 효율 및 반감 수명을 평가하였다. 평가 결과를 하기 표 3에 나타낸다. 각 실시예 및 비교예의 구동 전압, 및 발광 효율은 10 mA/cm2의 전류 밀도에서의 측정값이다. 또한, 반감 수명은 1000 cd/m2를 초기 휘도로 하여 측정한 결과이다.
또한, 측정은 Keithley Instruments 사의 2400 시리즈의 소스 메타(source meter), 색채 휘도계 CS-200(주식회사 코니카미놀타 홀딩스(Konica Minolta Holdings), 측정각 1°), 측정용 PC 프로그램 LabVIEW8. 2(주식회사 일본 내셔널 인스트루먼츠(National Instruments))를 사용하여 암실 내에서 행하였다.
정공 수송층 구동 전압
(V)		 발광 효율
(cd/A)		 수명
LT50(h)
실시예 6 실시예 화합물 67 5.4 6.5 2,100
실시예 7 실시예 화합물 110 5.5 6.5 2,050
비교예 5 비교예 화합물 X-5 6.3 5.2 1,500
비교예 6 비교예 화합물 X-6 6.5 5.0 1,550
상기 표 3의 결과를 참조하면, 실시예 6 및 실시예 7은 비교예 5 및 비교예 6에 비하여 수명 및 효율이 향상되었음을 알 수 있다. 실시예 6에 사용된 실시예 화합물 67 및 실시예 7에 사용된 화합물 110은 트리벤조시클로헵텐(tribenzocycloheptene)의 높은 전하 내성으로 인해 다환 아릴기의 우수한 발광 특성을 유지함과 동시에 수명이 향상된다. 또한, 트리벤조시클로헵텐(tribenzocycloheptene)의 큰 부피로 인해 분자 대칭성이 무너지면서 아모퍼스(amorphous)성이 향상되어 높은 소자 효율을 나타내게 된다. 비교예 5에 사용된 비교예 화합물 X-5 및 비교예 6에 사용된 비교예 화합물 X-6은 아모퍼스(amorphous)성이 부족하여 저효율 및 짧은 수명을 보이게 된다.
4. 실험예 4
상술한 화합물 111을 발광층 호스트 재료로 사용하여 실시예 8의 유기 전계 발광 소자를 제작하였다.
[실시예 화합물]

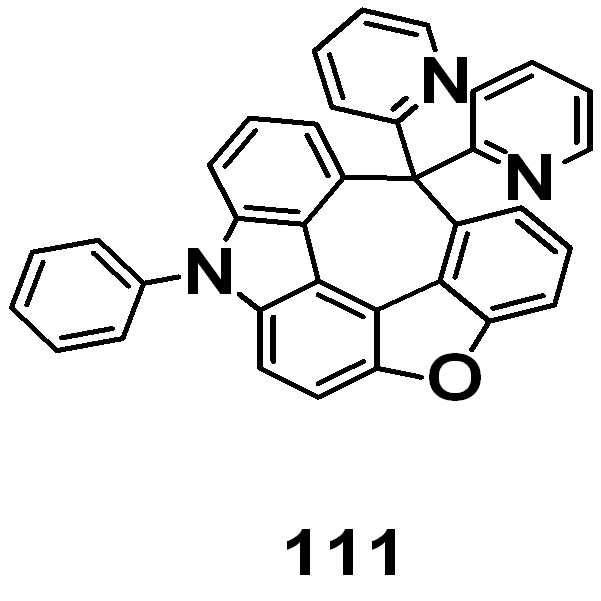

Figure pat00082
하기 비교예 화합물 X-7 및 X-8을 발광층 호스트 재료로 사용하여 비교예 7 및 8의 유기 전계 발광 소자를 제작하였다.
[비교예 화합물]
Figure pat00083
실시예 8, 비교예 7 및 8의 유기 전계 발광 소자는 ITO로 150nm 두께의 제1 전극을 형성하고, TNANA로 60nm 두께의 정공 주입층을 형성하고, HMTPD(4, 4'-Bis(N,N'-(3-tolyl)amino)-3,3'-dimethylbiphenyl)로 30nm 두께의 정공 수송층을 형성하고, Ir(ppy)3를 20% 도프한 25nm 두께의 발광층을 형성하고, Alq3로 25nm 두께의 전자 수송층을 형성하고, LiF로 1nm 두께의 전자 주입층을 형성하고, Al로 100nm 두께의 제2 전극을 형성하였다. 각 층은 진공 분위기 하에서 증착법에 의해 형성하였다.
다음으로 제작한 유기 전계 발광 소자의 구동 전압, 발광 효율 및 반감 수명을 평가하였다. 평가 결과를 하기 표 4에 나타낸다. 각 실시예 및 비교예의 구동 전압, 및 발광 효율은 10 mA/cm2의 전류 밀도에서의 측정값이다. 또한, 반감 수명은 1000 cd/m2를 초기 휘도로 하여 측정한 결과이다.
또한, 측정은 Keithley Instruments 사의 2400 시리즈의 소스 메타(source meter), 색채 휘도계 CS-200(주식회사 코니카미놀타 홀딩스(Konica Minolta Holdings), 측정각 1°), 측정용 PC 프로그램 LabVIEW8. 2(주식회사 일본 내셔널 인스트루먼츠(National Instruments))를 사용하여 암실 내에서 행하였다.
발광층 호스트 재료 구동 전압
(V)		 발광 효율
(cd/A)		 수명
LT50(h)
실시예 8 실시예 화합물 111 4.0 35.3 2,300
비교예 7 비교예 화합물 X-7 4.9 29.2 1,500
비교예 8 비교예 화합물 X-8 5.5 28.8 1,450
상기 표 4의 결과를 참조하면, 실시예 8은 비교예 7 및 8에 비하여 수명 및 효율이 향상되었음을 알 수 있다.
상기 표 1 내지 표 4의 결과로부터 본 발명의 일 실시예에 따른 화학식 1로 표시되는 다환 화합물을 유기 전계 발광 소자에 이용한 경우, 효율 및 수명 향상 효과가 나타남을 알 수 있다.
본 발명의 일 실시예에 따른 화학식 1로 표시되는 다환 화합물은 예를 들어 하기와 같이 합성할 수 있다. 다만, 이에 의하여 한정되는 것은 아니다.
(제조 방법)
9. 화합물 A-3의 합성
(화합물 J의 합성)
Figure pat00084
아르곤(Ar) 분위기 하에서, 200mL의 삼구 플라스크에 4-브로모나프탈렌 1.3g을 넣고, 30ml의 THF(Tetrahydrofuran)에 용해하고, 0℃에 냉각하고 여기에 1.6M n-부틸리튬 및 헥산용액 3.1ml를 적하하였다. 여기에 9H-xanthene-9-one 0.98g을 포함한 THF 용액 30ml을 첨가하여 2시간 교반하였다. 반응액에 물을 첨가하여 유기층을 선별하고 용매증류하였다. 얻어진 생성물에 p-톨루엔sulfonic acid0.86g을 포함한 톨루엔 30ml 첨가하고 110℃에서 1시간 가열하였다. 공냉 후 반응액에 물을 첨가하여 유기층을 선별하는 용매증류하였다. 얻어진 조생성물을 실리카겔 컬럼 크로마토 그래피(톨루엔 및 헥산)에서 정제하고 흰색 고체의 화합물 J를 0.71g(수율 40%) 얻었다. 얻어진 화합물 J의 분자량을 FAB-MS 측정 결과 356(C27H16O)라는 값을 얻었다.
(화합물 K의 합성)
Figure pat00085
아르곤(Ar) 분위기 하에서 200mL의 삼구 플라스크에 화합물 J 1.78g을 제공하여 30ml의 THF에 용해하고, 0℃로 냉각하고 여기에 1.6M n-부틸리튬 및 헥산 용액 3.1ml를 적하하였다. 여기에 1,2-다이브로모메탄 1.00g을 포함한 THF 용액 30ml를 넣고 5시간 동안 교반하였다. 반응액에 물을 가하여 유기층을 선별하여 용매 증류하였다. 얻어진 조생성물을 실리카겔 컬럼 크로마토 그래피(톨루엔 및 헥산)로 정제하여 백색 고체의 화합물 K를 1.30g(수율 60%) 얻었다. 얻어진 화합물 K의 분자량을 FAB-MS 측정 한 결과, 434(C27H15OBr)라는 값을 얻었다.
(화합물 A-3의 합성)
Figure pat00086
아르곤(Ar) 분위기 하에서 200mL의 삼구 플라스크에 화합물 K 2.18g, bis(1,1'-biphenyl)4-ylamine 1.61g, tris(dibenzylideneacetone)dipalladium(0)0.46g, tri-tert-butylphosphine0.16g 및 sodium tert-butoxide1.93g을 가하여 60mL의 톨루엔 용매중에서 7시간 가열 환류하였다. 공랭 후 반응액에 물을 가하여 유기층을 선별하여 용매 증류하였다. 얻어진 조생성물을 실리카겔 컬럼 크로마토 그래피(톨루엔 및 헥산)로 정제하여 백색 고체의 화합물 A-3을 2.36g(수율 70%) 얻었다. 얻어진 화합물 A-3의 분자량을 FAB-MS 측정 한 결과, 675(C51H33NO)라는 값을 얻었다. FAB-MS는 JEOL제 JMS-700을 사용하여 측정하였다.
10. 화합물 A-12의 합성
(화합물 L의 합성)
Figure pat00087

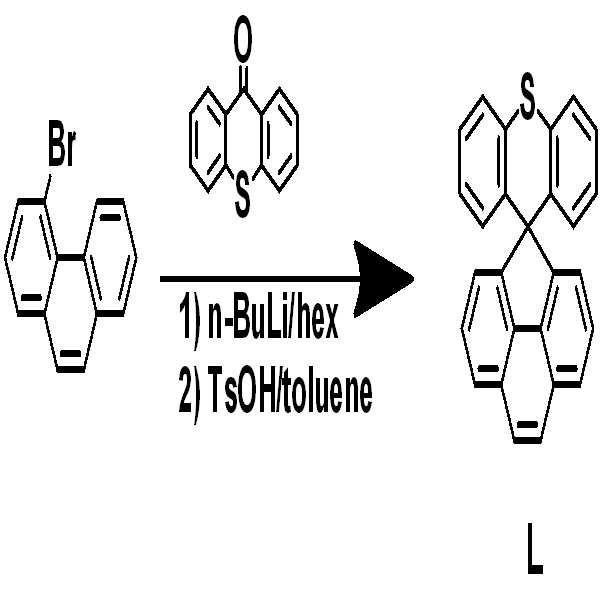

아르곤(Ar) 분위기 하에서 200mL의 3구 플라스크에 4-브로모페난트렌(4-bromophenanthrene) 1.3g을 제공하여 30ml의 THF에 용해하고, 0℃로 냉각 하고, 여기에 1.6M n-부틸리튬 및 헥산 용액 3.1ml를 적하하였다. 여기에 9H-thiaxanthene-9-one 1.06g을 포함하는 THF 용액 30ml를 첨가하여 2시간 교반하였다. 반응액에 물을 첨가하여 유기층을 분리하고 용매 증류하였다. 얻어진 생성물에 p-톨루엔sulfonic acid0.86g을 포함하는 톨루엔 30ml 첨가해 110℃에서 1시간 가열 하였다. 공랭 후 반응액에 물을 첨가하여 유기층을 분리하고 용매 증류하였다. 얻어진 조생성물을 실리카겔 컬럼 크로마토 그래피(톨루엔 및 헥산)로 정제하여 백색 고체의 화합물 L을 0.73g(수율 39%) 얻었다. 얻어진 화합물 L의 분자량을 FAB-MS 측정 한 결과, 372(C27H16S)라는 값을 얻었다. FAB-MS는 JEOL제 JMS-700을 사용하여 측정하였다.

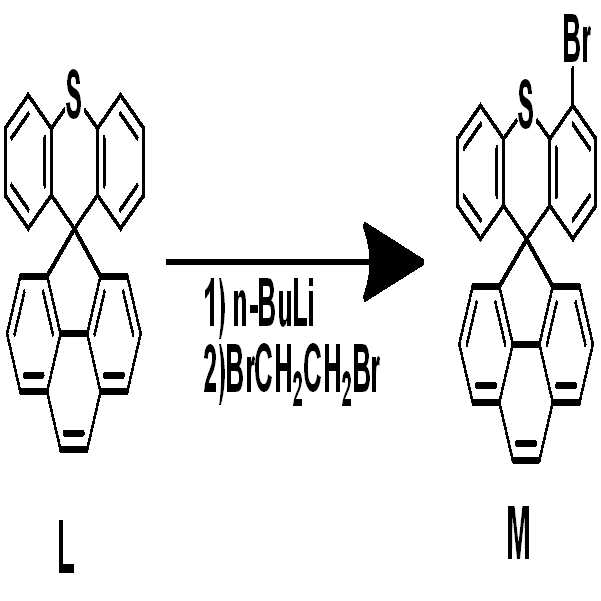

(화합물 M의 합성)
Figure pat00088
아르곤(Ar) 분위기 하에서 200mL의 삼구 플라스크에 화합물 C 1.86g을 제공하여 30ml의 THF에 용해하고, 0℃로 냉각하여 여기에 1.6M n-부틸리튬 및 헥산 용액 3.1ml를 적하하였다. 여기에 1,2-디브로모메탄 1.00g을 포함하는 THF 용액 30ml를 넣고 5시간 교반하였다. 반응액에 물을 첨가하여 유기층을 분리하고 용매 증류하였다. 얻어진 조생성물을 실리카겔 컬럼 크로마토 그래피(톨루엔 및 헥산)로 정제하여 백색 고체의 화합물 M을 1.24g(수율 55%) 얻었다. 얻어진 화합물 M의 분자량을 FAB-MS 측정 한 결과, 450(C27H15SBr)라는 값을 얻었다. FAB-MS는 JEOL제 JMS-700을 사용하여 측정하였다.
(화합물 A-12의 합성)

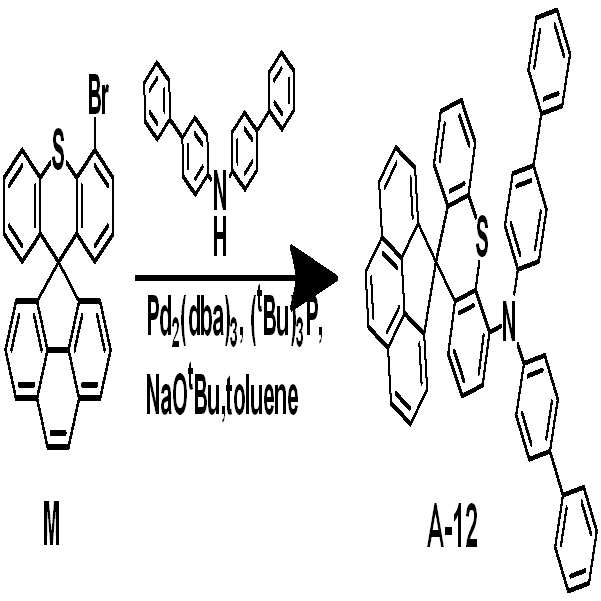

Figure pat00089
아르곤(Ar) 분위기 하에서 200mL의 삼구 플라스크에 화합물 M 2.26g, bis(1,1'-biphenyl)4-ylamine 1.61g, tris(dibenzylideneacetone)dipalladium(0)0.46g, tri-tert-butylphosphine0.16g 및 sodium tert-butoxide1.93g을 첨가하여 60mL의 톨루엔 용매에서 7시간 가열 환류하였다. 공냉 후 반응액에 물을 첨가하여 유기층을 분리하고 용매 증류하였다. 얻어진 조생성물을 실리카겔 컬럼 크로마토 그래피(톨루엔 및 헥산)로 정제하여 흰색 고체 화합물 A-12를 2.30g(수율 66%) 얻었다. 얻어진 화합물 A-12의 분자량을 FAB-MS 측정 한 결과, 691(C51H33NS)라는 값을 얻었다. FAB-MS는 JEOL제 JMS-700을 사용하여 측정하였다.
11. 화합물 A-21의 합성
(화합물 N의 합성)
Figure pat00090
아르곤(Ar) 분위기 하에서 200mL의 삼구 플라스크에 4-브로모나프탈렌 1.3g을 제공하여 30ml의 THF에 용해하고, 0℃로 냉각 이에 1.6M n-부틸리튬 및 헥산 용액 3.1ml를 적하하였다. 여기에 10-benzylacridine-9(10H)-one 1.42g을 포함한 THF 용액 30ml를 가하여 2시간 동안 교반하였다. 반응액에 물을 가하여 유기층을 선별하고, 용매 증류하였다. 얻어진 생성물에 p-톨루엔 sulfonic acid0.86g를 포함하는 톨루엔 30ml 가하여 110℃에서 1시간 가열 하였다. 공랭 후 반응액에 물을 가하여 유기층을 선별하고 용매 증류하였다. 얻어진 조생성물을 실리카겔 컬럼 크로마토 그래피(톨루엔 및 헥산)로 정제하여 흰색 고체 화합물 N을 0.78g(수율 35%) 얻었다. 얻어진 화합물 N의 분자량을 FAB-MS 측정 한 결과, 445(C34H23N)라는 값을 얻었다. FAB-MS는 JEOL제 JMS-700을 사용하여 측정하였다.
(화합물 O의 합성)
Figure pat00091
200mL의 삼구 플라스크에 화합물 N 2.22g 및 Pd/C 2.2g을 제공하여 초산 60ml와 Ammonium formate 2g을 가하여 48 시간 환류하였다. 공냉한 반응액을 여과하고 클로로포름으로 세척 하였다. 여기에 물을 가하고 2M NaOH 수용액으로 중화하고 유기층을 선별하고 농축 하였다. 얻어진 조생성물을 실리카겔 컬럼 크로마토 그래피(톨루엔 및 헥산)로 정제하여 흰색 고체 화합물 O를 1.33g(수율 75%) 얻었다. 얻어진 화합물 O의 분자량을 FAB-MS 측정 한 결과, 355(C27H17N)라는 값을 얻었다. FAB-MS는 JEOL제 JMS-700을 사용하여 측정하였다.

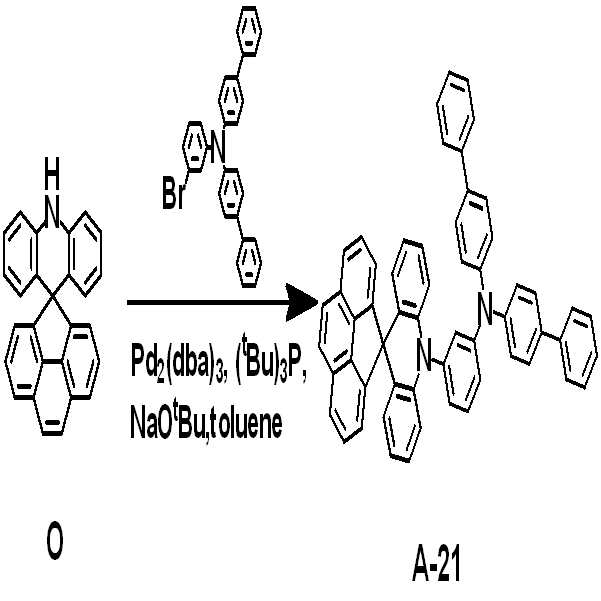

(화합물 A-21의 합성)
Figure pat00092
아르곤(Ar) 분위기 하에서 200mL의 삼구 플라스크에 화합물 O 1.78g, N-(1,1'-biphenyl]-4-yl)-N-(3-bromophenyl)-[1,1'-biphenyl]-4-amine 2.34g, tris(dibenzylideneacetone)dipalladium(0)0.46g, tri-tert-butylphosphine0.16g 및 sodium tert-butoxide1.93g을 가하여 60mL의 톨루엔 용매 중에서 7시간 가열 환류하였다. 공랭 후 반응액에 물을 가하여 유기층을 선별하고 용매 증류하였다. 얻어진 조생성물을 실리카겔 컬럼 크로마토 그래피(톨루엔 및 헥산)로 정제하여 흰색 고체 화합물 A-21을 2.82g(수율 75%) 얻었다. 얻어진 화합물 A-21의 분자량을 FAB-MS 측정 한 결과, 750(C57H38N2)을 얻었다. FAB-MS는 JEOL제 JMS-700을 사용하여 측정하였다.
(실험예)
5. 실험예 5
상술한 화합물 A-3, A-12 및 A-21을 정공 수송 재료로 사용하여 실시예 9 내지 11의 유기 전계 발광 소자를 제작하였다.
[실시예 화합물]
Figure pat00093
Figure pat00094
Figure pat00095
하기 비교예 화합물 X-9 및 X-10을 정공 수송 재료로 사용하여 비교예 9 및 비교예 10의 유기 전계 발광 소자를 제작하였다.

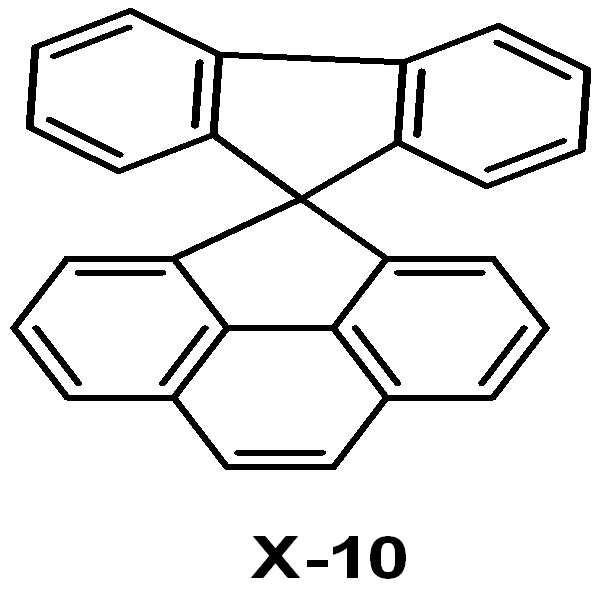

[비교예 화합물]
Figure pat00096
Figure pat00097
ITO로 150nm 두께의 양극을 형성하고, 2-TNATA로 60nm 두께의 정공 주입층을 형성하고, 30nm 두께의 정공 수송층을 형성하고, 25nm 두께의 발광층을 형성하고, Alq3로 25nm 두께의 전자 수송층을 형성하고, LiF로 1nm 두께의 전자 주입층를 형성하고, Al으로 100nm 두께의 음극을 형성하였다.
다음으로 제작한 유기 전계 발광 소자의 발광 효율을 평가하였다. 평가 결과를 하기 표 5에 나타낸다. 발광 효율은 10 mA/cm2의 전류 밀도에서의 측정값이다.
소자의 전류 밀도는 Keithley Instruments 사의 2400 Series의 Source Meter, 전압은 주식회사 Konica MoniltaHoldings사의 색채 휘도계 CS-200, 발광 효율은 주식회사 일본 national Instruments 사의 측정용 PC Program LabVIEW8.2을 사용하여 측정하였다.
소자 작성 예 정공 수송층
 전류 밀도(mA/cm2) 발광 효율(cd/A)
실시예 9 실시예 화합물 A-3 10 6.6
실시예 10 실시예 화합물 A-12 10 6.5
실시예 11 실시예 화합물 A-21 10 6.4
비교예 9 비교예 화합물 X-9 10 5.4
비교예 10 비교예 화합물 X-10 10 0.4
상기 표 5의 결과를 참조하면, 실시예 9 내지 11의 유기 전계 발광 소자가 비교예 9 및 10의 유기 전계 발광 소자보다 발광 효율이 우수함을 확인할 수 있다. 실시예 9 내지 11에 각각 사용된 실시예 화합물 A-3, A-12 및 A-21은 비교예 9 및 10에 각각 사용된 비교예 화합물 X-9 및 X-10과 비교하였을 때, 정공 수송 능력이 있는 헤테로 원자를 포함하는 바, 정공 수송성이 향상되어 우수한 발광 효율을 나타낸다.
이상, 첨부된 도면을 참조하여 본 발명의 실시예를 설명하였지만, 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자는 본 발명이 그 기술적 사상이나 필수적인 특징으로 변경하지 않고서 다른 구체적인 형태로 실시될 수 있다는 것을 이해할 수 있을 것이다. 그러므로 이상에서 기술한 실시예는 모든 면에서 예시적인 것이며 한정적이 아닌 것으로 이해해야만 한다.
10: 유기 전계 발광 소자 EL1: 제1 전극
HTR: 정공 수송 영역 EML: 발광층
ETR: 전자 수송 영역 EL2: 제2 전극

Claims (20)

  1. 하기 화학식 1로 표시되는 다환 화합물:
    [화학식 1]
    Figure pat00098

    상기 화학식 1에서,
    Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 서로 결합하여 고리를 형성할 수 있고,
    A는 하기 화학식 2-1 또는 2-2로 표시되며,
    [화학식 2-1] [화학식 2-2]
    Figure pat00099
    Figure pat00100

    상기 화학식 2-1에서,
    R1 내지 R12는 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 인접하는 기와 서로 결합하여 고리를 형성할 수 있고,
    상기 화학식 2-2에서,
    W는 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 60 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 5 이상 60 이하의 헤테로 아릴기이며,
    p는 0 이상 8 이하의 정수이고,
    p가 2 이상인 경우, 복수의 W는 서로 동일하거나 상이하다.
  2. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 3으로 표시되는 것인 다환 화합물:
    [화학식 3]
    Figure pat00101

    상기 화학식 3에 있어서,
    W 및 p는 청구항 1에서 정의한 바와 동일하며,
    E는 O, S 또는 NR'이고,
    m은 0 또는 1이며,
    Z 및 R'는 각각 독립적으로 하기 화학식 4로 표시되고,
    [화학식 4]
    Figure pat00102

    상기 화학식 4에서,
    U1 및 U2는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고,
    L'는 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴렌기이며,
    n은 각각 독립적으로 0 또는 1이고,
    E가 NR'일 때, m은 0이고, E가 O 또는 S일 때, m은 1이다.
  3. 제2항에 있어서,
    상기 화학식 3은 하기 화학식 5로 표시되는 것인 다환 화합물:
    [화학식 5]
    Figure pat00103

    상기 화학식 5에서,
    E, U1 및 U2는 청구항 2에서 정의한 바와 동일하다.
  4. 제1항에 있어서,
    상기 화학식 1로 표시되는 다환 화합물은 하기 화합물군 1에 표시된 화합물들 중 선택되는 어느 하나인 것인 다환 화합물:
    [화합물군 1]
    Figure pat00104

    Figure pat00105

    Figure pat00106
    .
  5. 제1항에 있어서,
    A는 상기 화학식 2-1로 표시되고,
    Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 페닐기, 치환 또는 비치환된 안트라세닐기, 치환 또는 비치환된 피레닐기, 치환 또는 비치환된 페난트릴기, 치환 또는 비치환된 크리세닐기, 치환 또는 비치환된 트리페닐렌기, 치환 또는 비치환된 카바졸기 또는 치환 또는 비치환된 피리딜기이거나, 서로 결합하여 고리를 형성하는 것인 다환 화합물.
  6. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 6으로 표시되는 것인 다환 화합물:
    [화학식 6]
    Figure pat00107

    상기 화학식 6에서,
    L1 및 L2는 각각 독립적으로 직접 결합(direct linkage), 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴렌기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴렌기이고,
    Ar3 내지 Ar6은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며,
    a 및 b는 각각 독립적으로 0 또는 1이고,
    a+b≠0이며,
    R1 내지 R12는 청구항 1에서 정의한 바와 동일하다.
  7. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 7로 표시되는 것인 다환 화합물:
    [화학식 7]
    Figure pat00108

    상기 화학식 7에서,
    Ar7 및 Ar8은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고,
    c는 0 또는 1 이며,
    R1 내지 R12는 청구항 1에서 정의한 바와 동일하다.
  8. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 8로 표시되는 것인 다환 화합물:
    [화학식 8]
    Figure pat00109

    상기 화학식 8에서,
    Ar9 및 Ar10은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고,
    R1 내지 R12는 청구항 1에서 정의한 바와 동일하다.
  9. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 9로 표시되는 것인 다환 화합물:
    [화학식 9]
    Figure pat00110

    상기 화학식 9에서,
    Cy1 및 Cy2는 각각 독립적으로 이종 원소로 N을 1 이상 3 이하 포함하는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고,
    d 및 e는 각각 독립적으로 0 또는 1이며,
    d+e≠0이고,
    R1 내지 R12는 청구항 1에서 정의한 바와 동일하다.
  10. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 10으로 표시되는 것인 다환 화합물:
    [화학식 10]
    Figure pat00111

    상기 화학식 10에서,
    Ar11 및 Ar12는 각각 독립적으로 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고,
    L3은 직접 결합, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴렌기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴렌기이며,
    R1 내지 R12는 청구항 1에서 정의한 바와 동일하다.
  11. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 11로 표시되는 것인 다환 화합물:
    [화학식 11]
    Figure pat00112

    상기 화학식 11에서,
    Cy3은 치환 또는 비치환된 3환 또는 4환의 아릴기이고,
    R1 내지 R12는 청구항 1에서 정의한 바와 동일하다.
  12. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 12로 표시되는 것인 다환 화합물:
    [화학식 12]
    Figure pat00113

    상기 화학식 12에서,
    X는 O, S, NR13, CR14R15 또는 SiR16R17이고,
    R13 내지 R17은 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며,
    Ar1, Ar2, R1 내지 R3 및 R6 내지 R12는 청구항 1에서 정의한 바와 동일하다.
  13. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 13으로 표시되는 것인 다환 화합물:
    [화학식 13]
    Figure pat00114

    상기 화학식 13에서,
    X는 O, S, NR13, CR14R15 또는 SiR16R17이고,
    R3 및 R6는 각각 독립적으로 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며,
    R13 내지 R17은 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고,
    Ar1 및 Ar2는 청구항 1에서 정의한 바와 동일하다.
  14. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 14로 표시되는 것인 다환 화합물:
    [화학식 14]
    Figure pat00115

    상기 화학식 14에서,
    X는 O, S, NR13, CR14R15 또는 SiR16R17이고,
    R13 내지 R17은 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며,
    R18 및 R19은 각각 독립적으로 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고,
    Ar1, Ar2, R1 및 R8 내지 R12는 청구항 1에서 정의한 바와 동일하다.
  15. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 15로 표시되는 것인 다환 화합물:
    [화학식 15]
    Figure pat00116

    상기 화학식 15에서,
    X는 O, S, NR13, CR14R15 또는 SiR16R17이고,
    Y는 O, S, NR20 또는 치환 또는 비치환된 포스핀 옥사이드기이며,
    R13 내지 R17은 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고,
    R20은 수소, 중수소, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이며,
    Ar1, Ar2, R1 내지 R3, R6, R7 및 R10 내지 R12는 청구항 1에서 정의한 바와 동일하다.
  16. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 16으로 표시되는 것인 다환 화합물:
    [화학식 16]
    Figure pat00117

    상기 화학식 16에서,
    X는 O, S, NR13, CR14R15 또는 SiR16R17이고,
    R13 내지 R17은 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이고,
    R1 내지 R3 및 R6 내지 R12는 청구항 1에서 정의한 바와 동일하다.
  17. 제1항에 있어서,
    상기 화학식 1로 표시되는 다환 화합물은 하기 화합물군 2 및 3에 표시된 화합물들 중 선택되는 어느 하나인 것인 다환 화합물:
    [화합물군 2]
    Figure pat00118

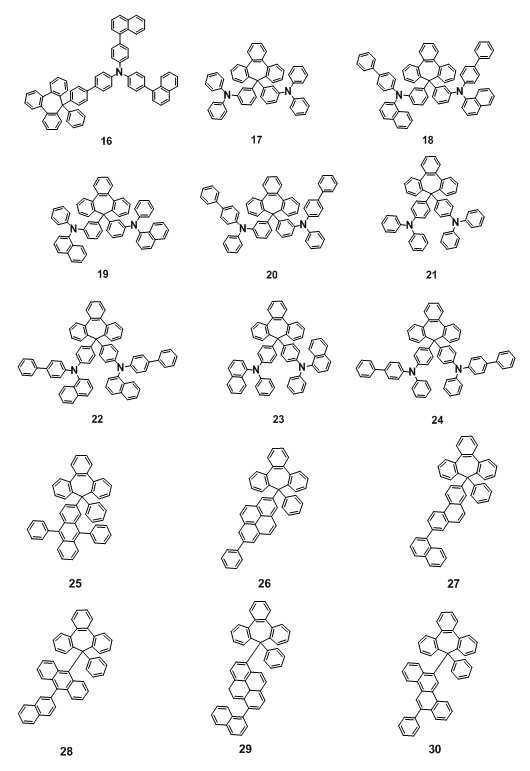

    Figure pat00119

    Figure pat00120

    Figure pat00121

    Figure pat00122

    [화합물군 3]
    Figure pat00123

    Figure pat00124

    Figure pat00125

    Figure pat00126

    Figure pat00127
    .
  18. 제1 전극;
    상기 제1 전극 상에 제공된 정공 수송 영역;
    상기 정공 수송 영역 상에 제공된 발광층;
    상기 발광층 상에 제공된 전자 수송 영역; 및
    상기 전자 수송 영역 상에 제공된 제2 전극을 포함하고,
    상기 정공 수송 영역 및 상기 발광층 중 적어도 하나는 하기 화학식 1로 표시되는 다환 화합물을 포함하는 것인 유기 전계 발광 소자:
    [화학식 1]
    Figure pat00128

    상기 화학식 1에서,
    Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 서로 결합하여 고리를 형성할 수 있고,
    A는 하기 화학식 2-1 또는 2-2로 표시되며,
    [화학식 2-1] [화학식 2-2]
    Figure pat00129
    Figure pat00130

    상기 화학식 2-1에서,
    R1 내지 R12는 각각 독립적으로 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 아릴 아민기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로 아릴기이거나, 인접하는 기와 서로 결합하여 고리를 형성할 수 있고,
    상기 화학식 2-2에서,
    W는 수소, 중수소, 할로겐기, 실릴기, 치환 또는 비치환된 탄소수 1 이상 20 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 60 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 5 이상 60 이하의 헤테로 아릴기이며,
    p는 0 이상 8 이하의 정수이고,
    p가 2 이상인 경우, 복수의 W는 서로 동일하거나 상이하다.
  19. 제18항에 있어서,
    상기 화학식 1로 표시되는 다환 화합물은 하기 화합물군 1에 표시된 화합물들 중 선택되는 적어도 하나인 것인 유기 전계 발광 소자:
    [화합물군 1]
    Figure pat00131

    Figure pat00132

    Figure pat00133
    .
  20. 제18항에 있어서,
    상기 화학식 1로 표시되는 다환 화합물은 하기 화합물군 2 및 3에 표시된 화합물들 중 선택되는 적어도 하나인 것인 유기 전계 발광 소자:
    [화합물군 2]
    Figure pat00134

    Figure pat00135

    Figure pat00136

    Figure pat00137

    Figure pat00138

    [화합물군 3]
    Figure pat00139

    Figure pat00140

    Figure pat00141


    Figure pat00143
    .
KR1020160056626A 2016-05-09 2016-05-09 다환 화합물 및 이를 포함하는 유기 전계 발광 소자 Active KR102573815B1 (ko)

Priority Applications (6)

Application Number Priority Date Filing Date Title
KR1020160056626A KR102573815B1 (ko) 2016-05-09 2016-05-09 다환 화합물 및 이를 포함하는 유기 전계 발광 소자
US15/368,358 US10593885B2 (en) 2016-05-09 2016-12-02 Polycyclic compound and organic electroluminescence device including the same
EP24215592.7A EP4495093A3 (en) 2016-05-09 2017-03-30 Polycyclic compound and organic eletroluminescence device including the same
EP17164008.9A EP3243812B1 (en) 2016-05-09 2017-03-30 Polycyclic compound and organic eletroluminescence device including the same
CN201710216909.4A CN107353890B (zh) 2016-05-09 2017-04-05 多环化合物和包括该多环化合物的有机电致发光装置
JP2017091996A JP7084698B2 (ja) 2016-05-09 2017-05-02 多環化合物及びこれを含む有機電界発光素子

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020160056626A KR102573815B1 (ko) 2016-05-09 2016-05-09 다환 화합물 및 이를 포함하는 유기 전계 발광 소자

Publications (2)

Publication Number Publication Date
KR20170126559A true KR20170126559A (ko) 2017-11-20
KR102573815B1 KR102573815B1 (ko) 2023-09-04

Family

ID=58461242

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020160056626A Active KR102573815B1 (ko) 2016-05-09 2016-05-09 다환 화합물 및 이를 포함하는 유기 전계 발광 소자

Country Status (5)

Country Link
US (1) US10593885B2 (ko)
EP (2) EP4495093A3 (ko)
JP (1) JP7084698B2 (ko)
KR (1) KR102573815B1 (ko)
CN (1) CN107353890B (ko)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190010321A (ko) * 2017-07-21 2019-01-30 니켐 파인 테크놀로지 컴퍼니 리미티드 신규 화합물 및 이를 포함하는 유기 전자 소자
KR20190114626A (ko) * 2018-03-30 2019-10-10 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기발광 소자
KR20200065174A (ko) * 2018-11-29 2020-06-09 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
WO2020184906A1 (ko) * 2019-03-14 2020-09-17 두산솔루스 주식회사 유기 화합물 및 이를 이용한 유기 전계 발광 소자

Families Citing this family (18)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10312459B2 (en) 2016-01-27 2019-06-04 Nichem Fine Technology Co., Ltd. Compound and organic electronic device using the same
CN110088112A (zh) * 2016-11-08 2019-08-02 默克专利有限公司 用于电子器件的化合物
US10490753B2 (en) * 2016-12-15 2019-11-26 Universal Display Corporation Organic electroluminescent materials and devices
WO2018137494A1 (zh) * 2017-01-25 2018-08-02 四川知本快车创新科技研究院有限公司 具有短发射衰减时间的直接单重态捕获有机分子及其在光电器件中的应用
JP6475786B2 (ja) * 2017-07-11 2019-02-27 彩豐精技股▲分▼有限公司 新規化合物および同化合物を含む有機電子デバイス
KR102245910B1 (ko) * 2018-01-19 2021-04-30 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102240988B1 (ko) 2018-02-22 2021-04-16 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
CN109652096B (zh) * 2018-05-25 2022-07-05 石家庄诚志永华显示材料有限公司 液晶化合物、液晶组合物及液晶显示器件
US20190372016A1 (en) * 2018-06-05 2019-12-05 Shanghai Nichem Fine Chemical Co., Ltd. Compound and organic electronic device using the same
CN110655504B (zh) * 2018-06-29 2022-01-04 江苏三月科技股份有限公司 一种以二苯并环庚烯为核心的化合物及其在有机电致发光器件上的应用
CN109369420A (zh) * 2018-11-07 2019-02-22 烟台九目化学制品有限公司 一种含有七元环的有机芳香胺类发光材料
KR102786853B1 (ko) * 2019-07-08 2025-03-28 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 축합 다환 화합물
US12439821B2 (en) 2019-07-08 2025-10-07 Samsung Display Co., Ltd. Light emitting device and fused polycyclic compound for light emitting device
KR102455462B1 (ko) * 2019-08-20 2022-10-19 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
CN111471453B (zh) * 2019-11-19 2024-05-28 吉林奥来德光电材料股份有限公司 有机电致发光化合物及其制备方法和有机电致发光器件
CN112552208B (zh) * 2021-01-25 2022-06-10 井冈山大学 一种用于滴眼液质量检测的荧光分子及其制备和应用
CN114591257B (zh) * 2022-03-29 2024-06-14 京东方科技集团股份有限公司 螺环化合物、电子传输材料及发光器件
CN116444435B (zh) * 2023-04-04 2024-05-24 浙江八亿时空先进材料有限公司 一种芴衍生物、电子元件和电子装置

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20080036483A (ko) * 2006-10-23 2008-04-28 삼성에스디아이 주식회사 유기 전계 발광 화합물 및 이를 이용한 유기 전계 발광소자
KR20100026368A (ko) * 2008-08-29 2010-03-10 부산대학교 산학협력단 벤즈이미다졸계 공중합체 및 이를 포함하는 유기 고분자 박막 태양 전지 소자
KR20140054208A (ko) * 2011-08-10 2014-05-08 메르크 파텐트 게엠베하 금속 착물
KR20140096372A (ko) * 2011-11-17 2014-08-05 메르크 파텐트 게엠베하 스피로디히드로아크리딘 유도체 및 이의 유기 전계발광 소자용 재료로서의 용도
KR20140124029A (ko) * 2013-04-12 2014-10-24 삼성디스플레이 주식회사 유기 화합물 및 이를 포함하는 유기 발광 장치
KR20170091712A (ko) * 2014-12-01 2017-08-09 메르크 파텐트 게엠베하 유기 전계발광 소자용 재료

Family Cites Families (19)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS54131141A (en) 1978-04-04 1979-10-12 Koshuha Netsuren Kk Induction heating coil and induction heating method
JP3463402B2 (ja) 1995-03-24 2003-11-05 東洋インキ製造株式会社 正孔輸送材料およびその用途
EP1547993A4 (en) * 2002-08-29 2007-11-07 Tokuyama Corp PROCESS FOR PREPARING SPIROFLUORENOLS
US7014925B2 (en) 2003-04-29 2006-03-21 Canon Kabushiki Kaisha Heterogeneous spiro compounds in organic light emitting device elements
KR100718104B1 (ko) 2004-01-15 2007-05-14 삼성에스디아이 주식회사 스피로사이클로펜타페난트렌플루오렌계 화합물 및 이를이용한 유기 전계 발광 소자
JP5221061B2 (ja) * 2006-06-15 2013-06-26 三星ディスプレイ株式會社 シクロペンタフェナントレン系化合物及びそれを利用した有機電界発光素子
KR101321500B1 (ko) 2006-09-29 2013-10-30 삼성디스플레이 주식회사 유기 전계 발광 화합물 및 이를 이용한 유기 전계 발광소자
KR101328974B1 (ko) 2006-10-31 2013-11-13 삼성디스플레이 주식회사 유기 전계 발광 화합물 및 이를 이용한 유기 전계 발광소자
KR101473306B1 (ko) 2007-11-05 2014-12-16 삼성디스플레이 주식회사 사이클로펜타페난트렌계 화합물 및 이를 이용한 유기 전계발광 소자
JP2009267255A (ja) 2008-04-28 2009-11-12 Idemitsu Kosan Co Ltd 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子
KR101097339B1 (ko) 2010-03-08 2011-12-23 삼성모바일디스플레이주식회사 유기 발광 소자 및 이의 제조 방법
JP5747555B2 (ja) 2011-02-24 2015-07-15 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子、表示装置及び照明装置
KR102268696B1 (ko) 2012-03-15 2021-06-23 메르크 파텐트 게엠베하 전자 소자
KR102079249B1 (ko) 2012-06-12 2020-02-20 삼성디스플레이 주식회사 신규한 유기 발광 소자용 화합물 및 이를 포함한 유기 발광 소자
KR101667099B1 (ko) 2013-03-29 2016-10-17 주식회사 엘지화학 헤테로환 화합물 및 이를 포함하는 유기 발광 소자
KR102167041B1 (ko) 2013-08-14 2020-10-19 삼성디스플레이 주식회사 헤테로고리 화합물 및 이를 포함한 유기 발광 소자
KR101622822B1 (ko) * 2014-02-20 2016-05-31 주식회사 두산 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102253440B1 (ko) 2014-06-02 2021-05-20 삼성디스플레이 주식회사 아민계 화합물 및 이를 포함한 유기 발광 소자
KR102420082B1 (ko) 2015-04-13 2022-07-13 삼성디스플레이 주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20080036483A (ko) * 2006-10-23 2008-04-28 삼성에스디아이 주식회사 유기 전계 발광 화합물 및 이를 이용한 유기 전계 발광소자
KR20100026368A (ko) * 2008-08-29 2010-03-10 부산대학교 산학협력단 벤즈이미다졸계 공중합체 및 이를 포함하는 유기 고분자 박막 태양 전지 소자
KR20140054208A (ko) * 2011-08-10 2014-05-08 메르크 파텐트 게엠베하 금속 착물
KR20140096372A (ko) * 2011-11-17 2014-08-05 메르크 파텐트 게엠베하 스피로디히드로아크리딘 유도체 및 이의 유기 전계발광 소자용 재료로서의 용도
KR20140124029A (ko) * 2013-04-12 2014-10-24 삼성디스플레이 주식회사 유기 화합물 및 이를 포함하는 유기 발광 장치
KR20170091712A (ko) * 2014-12-01 2017-08-09 메르크 파텐트 게엠베하 유기 전계발광 소자용 재료

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190010321A (ko) * 2017-07-21 2019-01-30 니켐 파인 테크놀로지 컴퍼니 리미티드 신규 화합물 및 이를 포함하는 유기 전자 소자
KR20190114626A (ko) * 2018-03-30 2019-10-10 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기발광 소자
KR20200065174A (ko) * 2018-11-29 2020-06-09 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
WO2020184906A1 (ko) * 2019-03-14 2020-09-17 두산솔루스 주식회사 유기 화합물 및 이를 이용한 유기 전계 발광 소자

Also Published As

Publication number Publication date
JP2017203026A (ja) 2017-11-16
US20170324037A1 (en) 2017-11-09
EP3243812A2 (en) 2017-11-15
CN107353890A (zh) 2017-11-17
EP3243812B1 (en) 2025-07-16
CN107353890B (zh) 2022-09-02
EP4495093A3 (en) 2025-04-16
EP3243812A3 (en) 2018-01-10
US10593885B2 (en) 2020-03-17
KR102573815B1 (ko) 2023-09-04
JP7084698B2 (ja) 2022-06-15
EP4495093A2 (en) 2025-01-22

Similar Documents

Publication Publication Date Title
KR102573815B1 (ko) 다환 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102585186B1 (ko) 아민 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102672246B1 (ko) 다환 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102666512B1 (ko) 아민 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20170113975A (ko) 유기 전계 발광 소자
KR101854886B1 (ko) 아민 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102362790B1 (ko) 아민 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102668795B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR20170134841A (ko) 함질소 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102442374B1 (ko) 유기 전계 발광 소자 및 모노아민 화합물
KR20170100709A (ko) 아민 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20200007111A (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR102639784B1 (ko) 모노아민 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102545509B1 (ko) 다환 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20180112152A (ko) 함인 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20180124728A (ko) 아민 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102399932B1 (ko) 열 활성 지연 형광용 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102362796B1 (ko) 헤테로환 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102783283B1 (ko) 방향족 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102428159B1 (ko) 다환 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102405140B1 (ko) 헤테로환 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102405134B1 (ko) 함질소 화합물 및 이를 포함하는 유기 전계 발광 소자
CN112920057B (zh) 有机电致发光装置及用于有机电致发光装置的胺化合物
KR20190077158A (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 아민 화합물
KR102765129B1 (ko) 아민 화합물 및 이를 포함하는 유기 전계 발광 소자

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20160509

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20210507

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20160509

Comment text: Patent Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20221212

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20230609

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20230829

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20230830

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
