KR20170130452A - 열가소성 수지 조성물, 접착성 도료, 및 이것을 이용한 적층체 - Google Patents

열가소성 수지 조성물, 접착성 도료, 및 이것을 이용한 적층체 Download PDF

Info

Publication number
KR20170130452A
KR20170130452A KR1020177027970A KR20177027970A KR20170130452A KR 20170130452 A KR20170130452 A KR 20170130452A KR 1020177027970 A KR1020177027970 A KR 1020177027970A KR 20177027970 A KR20177027970 A KR 20177027970A KR 20170130452 A KR20170130452 A KR 20170130452A
Authority
KR
South Korea
Prior art keywords
mass
thermoplastic resin
component
resin composition
layer
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020177027970A
Other languages
English (en)
Other versions
KR102506300B1 (ko
Inventor
료타 나카니시
고스케 스기야
Original Assignee
리켄 테크노스 가부시키가이샤
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 리켄 테크노스 가부시키가이샤 filed Critical 리켄 테크노스 가부시키가이샤
Publication of KR20170130452A publication Critical patent/KR20170130452A/ko
Application granted granted Critical
Publication of KR102506300B1 publication Critical patent/KR102506300B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B32B27/306—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers comprising vinyl acetate or vinyl alcohol (co)polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/04—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B15/08—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
    • B32B15/082—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin comprising vinyl resins; comprising acrylic resins
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/04—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B15/08—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
    • B32B15/085—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin comprising polyolefins
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/20—Layered products comprising a layer of metal comprising aluminium or copper
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/06—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B27/08—Layered products comprising a layer of synthetic resin as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B32B27/302—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers comprising aromatic vinyl (co)polymers, e.g. styrenic (co)polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/32—Layered products comprising a layer of synthetic resin comprising polyolefins
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/32—Layered products comprising a layer of synthetic resin comprising polyolefins
    • B32B27/325—Layered products comprising a layer of synthetic resin comprising polyolefins comprising polycycloolefins
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B7/00—Layered products characterised by the relation between layers; Layered products characterised by the relative orientation of features between layers, or by the relative values of a measurable parameter between layers, i.e. products comprising layers having different physical, chemical or physicochemical properties; Layered products characterised by the interconnection of layers
    • B32B7/04—Interconnection of layers
    • B32B7/12—Interconnection of layers using interposed adhesives or interposed materials with bonding properties
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F255/00—Macromolecular compounds obtained by polymerising monomers on to polymers of hydrocarbons as defined in group C08F10/00
    • C08F255/02—Macromolecular compounds obtained by polymerising monomers on to polymers of hydrocarbons as defined in group C08F10/00 on to polymers of olefins having two or three carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F287/00—Macromolecular compounds obtained by polymerising monomers on to block polymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F8/00—Chemical modification by after-treatment
    • C08F8/46—Reaction with unsaturated dicarboxylic acids or anhydrides thereof, e.g. maleinisation
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/14—Peroxides
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/15—Heterocyclic compounds having oxygen in the ring
    • C08K5/151—Heterocyclic compounds having oxygen in the ring having one oxygen atom in the ring
    • C08K5/1535—Five-membered rings
    • C08K5/1539—Cyclic anhydrides
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L23/00—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers
    • C08L23/02—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L23/04—Homopolymers or copolymers of ethene
    • C08L23/08—Copolymers of ethene
    • C08L23/0807—Copolymers of ethene with unsaturated hydrocarbons only containing four or more carbon atoms
    • C08L23/0823—Copolymers of ethene with unsaturated hydrocarbons only containing four or more carbon atoms with aliphatic cyclic olefins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L45/00—Compositions of homopolymers or copolymers of compounds having no unsaturated aliphatic radicals in side chain, and having one or more carbon-to-carbon double bonds in a carbocyclic or in a heterocyclic ring system; Compositions of derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L53/00—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers
    • C08L53/02—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers of vinyl-aromatic monomers and conjugated dienes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L53/00—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers
    • C08L53/02—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers of vinyl-aromatic monomers and conjugated dienes
    • C08L53/025—Compositions of block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Compositions of derivatives of such polymers of vinyl-aromatic monomers and conjugated dienes modified
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D145/00—Coating compositions based on homopolymers or copolymers of compounds having no unsaturated aliphatic radicals in a side chain, and having one or more carbon-to-carbon double bonds in a carbocyclic or in a heterocyclic system; Coating compositions based on derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D153/00—Coating compositions based on block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Coating compositions based on derivatives of such polymers
    • C09D153/02—Vinyl aromatic monomers and conjugated dienes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J123/00—Adhesives based on homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Adhesives based on derivatives of such polymers
    • C09J123/02—Adhesives based on homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Adhesives based on derivatives of such polymers not modified by chemical after-treatment
    • C09J123/04—Homopolymers or copolymers of ethene
    • C09J123/08—Copolymers of ethene
    • C09J123/0807—Copolymers of ethene with unsaturated hydrocarbons only containing more than three carbon atoms
    • C09J123/0815—Copolymers of ethene with aliphatic 1-olefins
    • C09J123/0823—Copolymers of ethene with aliphatic cyclic olefins
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J145/00—Adhesives based on homopolymers or copolymers of compounds having no unsaturated aliphatic radicals in a side chain, and having one or more carbon-to-carbon double bonds in a carbocyclic or in a heterocyclic system; Adhesives based on derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J153/00—Adhesives based on block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Adhesives based on derivatives of such polymers
    • C09J153/02—Vinyl aromatic monomers and conjugated dienes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J153/00—Adhesives based on block copolymers containing at least one sequence of a polymer obtained by reactions only involving carbon-to-carbon unsaturated bonds; Adhesives based on derivatives of such polymers
    • C09J153/02—Vinyl aromatic monomers and conjugated dienes
    • C09J153/025—Vinyl aromatic monomers and conjugated dienes modified
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2255/00—Coating on the layer surface
    • B32B2255/06—Coating on the layer surface on metal layer
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2255/00—Coating on the layer surface
    • B32B2255/10—Coating on the layer surface on synthetic resin layer or on natural or synthetic rubber layer
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2255/00—Coating on the layer surface
    • B32B2255/26—Polymeric coating
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/40—Properties of the layers or laminate having particular optical properties
    • B32B2307/412—Transparent
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/50—Properties of the layers or laminate having particular mechanical properties
    • B32B2307/558—Impact strength, toughness
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/70—Other properties
    • B32B2307/714—Inert, i.e. inert to chemical degradation, corrosion
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/70—Other properties
    • B32B2307/724—Permeability to gases, adsorption
    • B32B2307/7242—Non-permeable
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/70—Other properties
    • B32B2307/732—Dimensional properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2439/00—Containers; Receptacles
    • B32B2439/70—Food packaging
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2439/00—Containers; Receptacles
    • B32B2439/80—Medical packaging
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2553/00—Packaging equipment or accessories not otherwise provided for

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Materials Engineering (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Wood Science & Technology (AREA)
  • General Chemical & Material Sciences (AREA)
  • Laminated Bodies (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Adhesives Or Adhesive Processes (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)

Abstract

본 발명은 환상 폴리올레핀계 중합체와, 알루미늄 박 등의 금속 또는 금속 화합물이나 에틸렌-비닐알코올 공중합체를 충분한 강도로 접착할 수 있는 열가소성 수지 조성물 또는 접착성 도료를 제공한다. (A) 열가소성 수지 100 질량부; (B) 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상 0.05∼5 질량부; 및 (C) 유기과산화물 0.01∼3 질량부;를 포함하고, 상기 성분 (A)가, (a1) 환상 폴리올레핀계 중합체 10∼90 질량％; 및 (a2) 방향족 비닐 화합물을 주체로 하는 중합체 블록과, 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 90∼10 질량％(단, 상기 성분 (a1)과 상기 성분 (a2)의 합계는 100 질량％임);로 이루어지는 열가소성 수지 조성물로 한다.

Description

열가소성 수지 조성물, 접착성 도료, 및 이것을 이용한 적층체
본 발명은 열가소성 수지 조성물 및 접착성 도료에 관한 것이다. 더욱 상세하게는 환상(環狀) 폴리올레핀계 중합체와, 방향족 비닐 화합물을 주체로 하는 중합체 블록과 방향족 비닐 화합물과 공역 디엔 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물을 포함하는, 열가소성 수지 조성물 및 접착성 도료, 및 해당 열가소성 수지 조성물 또는 접착성 도료를 이용한 적층체에 관한 것이다.
종래부터, 환상 폴리올레핀계 중합체와 에틸렌-비닐알코올 공중합체의 적층체는, 강도, 투명성, 가스 배리어성, 및 내(耐)약품성이 뛰어나기 때문에, 포장 필름이나 용기로서 이용되고 있다. 또, 환상 폴리올레핀계 중합체와 알루미늄 박 등의 금속 또는 금속 화합물과의 적층체는, 매우 높은 가스 배리어성을 갖고, 강도 및 내약품성도 뛰어나기 때문에 산소나 습기에 극히 약한 내용물의 포장 필름이나 용기로서 이용되고 있다.
그런데, 상기한 바와 같은 적층체는, 환상 올레핀계 중합체와, 에틸렌-비닐알코올 공중합체나 알루미늄 박 등의 금속 또는 금속 화합물과는 접착성이 부족하다는 문제가 있었다. 그래서 양자 사이에, 폴리올레핀계 중합체나 그 산 변성물을 접착 성분으로서 개재시키는 것이 제안되어 있다(예를 들면, 특허문헌 1, 2). 그러나, 이러한 기술에서는 접착 강도는 충분한 것이 아니며, 더욱 접착 강도의 향상이 요망되고 있다.
일본국 특개평11-070624호 공보 일본국 특개2003-191380호 공보
본 발명의 하나의 과제는, 환상 폴리올레핀계 중합체와 에틸렌-비닐알코올 공중합체를 충분한 강도로 접착할 수 있는, 열가소성 수지 조성물 및 접착성 도료를 제공하는 것에 있다.
또, 본 발명의 다른 과제는, 환상 폴리올레핀계 중합체와 알루미늄 박 등의 금속 또는 금속 화합물을 충분한 강도로 접착할 수 있는 열가소성 수지 조성물 및 접착성 도료를 제공하는 것에 있다.
또, 본 발명의 다른 과제는, 상기 열가소성 수지 조성물 또는 접착성 도료를 이용한 적층체를 제공하는 것에 있다.
또, 본 발명의 다른 과제는, 상기 적층체를 이용한 프레스 스루 팩 제품, 및 그 제조 방법을 제공하는 것에 있다.
본 발명자들은, 예의 연구한 결과, 특정의 열가소성 수지 조성물 또는 접착성 도료가 상기 과제를 달성할 수 있는 것을 발견했다.
즉, 본 발명은,
(A) 열가소성 수지 100 질량부;
(B) 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상 0.05∼5 질량부; 및
(C) 유기과산화물 0.01∼3 질량부;를 포함하고,
상기 성분 (A)가,
(a1) 환상 폴리올레핀계 중합체 10∼90 질량％; 및
(a2) 방향족 비닐 화합물을 주체로 하는 중합체 블록과, 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 90∼10 질량％(단, 상기 성분 (a1)과 상기 성분 (a2)의 합계는 100 질량％임);로 이루어지는, 열가소성 수지 조성물이다.
제 2 발명은, 상기 성분 (a1)이, 환상 올레핀과 탄소수 2∼8의 α-올레핀과의 공중합체인, 제 1 발명의 열가소성 수지 조성물이다.
제 3 발명은,
(A) 열가소성 수지 100 질량부;
(B) 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상 0.05∼5 질량부; 및
(C) 유기과산화물 0.01∼3 질량부;를 포함하고,
상기 성분 (A)가,
(a1) 환상 폴리올레핀계 중합체 10∼90 질량％; 및
(a2) 방향족 비닐 화합물을 주체로 하는 중합체 블록과, 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 90∼10 질량％(단, 상기 성분 (a1)과 상기 성분 (a2)의 합계는 100 질량％임);로 이루어지는 조성물을,
용융 혼련(混練)하는 열가소성 수지 조성물의 제조 방법이다.
제 4 발명은, 상기 성분 (a1)이, 환상 올레핀과 탄소수 2∼8의 α-올레핀과의 공중합체인, 제 3 발명에 기재한 방법이다.
제 5 발명은,
(A) 열가소성 수지 100 질량부;
(B) 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상 0.05∼5 질량부;
(C) 유기과산화물 0.01∼3 질량부; 및
(D) 용매;를 포함하고,
상기 성분 (A)가,
(a1) 환상 폴리올레핀계 중합체 10∼90 질량％; 및
(a2) 방향족 비닐 화합물을 주체로 하는 중합체 블록과, 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 90∼10 질량％(상기 성분 (a1)과 상기 성분 (a2)의 합계는 100 질량％임);로 이루어지는, 접착성 도료이다.
제 6 발명은, 상기 성분 (a1)이, 환상 올레핀과 탄소수 2∼8의 α-올레핀과의 공중합체인, 제 5 발명에 기재한 접착성 도료이다.
제 7 발명은,
(A) 열가소성 수지 100 질량부;
(B) 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상 0.05∼5 질량부; 및
(C) 유기과산화물 0.01∼3 질량부;를 포함하고,
상기 성분 (A)가,
(a1) 환상 폴리올레핀계 중합체 10∼90 질량％; 및
(a2) 방향족 비닐 화합물을 주체로 하는 중합체 블록과, 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 90∼10 질량％(단, 상기 성분 (a1)과 상기 성분 (a2)의 합계는 100 질량％임);로 이루어지는 조성물을,
용융 혼련하여 열가소성 수지 조성물을 생산하는 공정 (1); 및
상기 공정 (1)에서 얻어진 상기 열가소성 수지 조성물을, (D) 용매에 용해시키는 공정 (2);를 포함하는, 접착성 도료의 제조 방법이다.
제 8 발명은, 상기 성분 (a1)이 환상 올레핀과 탄소수 2∼8의 α-올레핀과의 공중합체인, 제 7 발명의 방법이다.
제 9 발명은,
환상 폴리올레핀계 중합체로 이루어지는 층;
제 1 또는 제 2 발명의 열가소성 수지 조성물로 이루어지는 층, 또는, 제 5 또는 제 6 발명의 접착성 도료로 이루어지는 층; 및
극성기(極性基)를 갖는 수지로 이루어지는 층;이 이 순서로 적층된 적층체이다.
제 10 발명은,
환상 폴리올레핀계 중합체로 이루어지는 층;
제 1 또는 제 2 발명의 열가소성 수지 조성물로 이루어지는 층;
극성기를 갖는 수지로 이루어지는 층;
제 1 또는 제 2 발명의 열가소성 수지 조성물로 이루어지는 층; 및
환상 폴리올레핀계 중합체로 이루어지는 층;이 이 순서로 적층된 적층체이다.
제 11 발명은, 상기 극성기를 갖는 수지가 에틸렌-비닐알코올 공중합체인, 제 9 또는 제 10 발명의 적층체이다.
제 12 발명은,
환상 폴리올레핀계 중합체로 이루어지는 층;
제 1 또는 제 2 발명의 열가소성 수지 조성물로 이루어지는 층, 또는, 제 5 또는 제 6 발명의 접착성 도료로 이루어지는 층; 및
금속 또는 금속 화합물로 이루어지는 층;이 이 순서로 적층된 적층체이다.
제 13 발명은,
환상 폴리올레핀계 중합체로 이루어지는 층;
제 1 또는 제 2 발명의 열가소성 수지 조성물로 이루어지는 층, 또는 제 5 또는 제 6 발명의 접착성 도료로 이루어지는 층;
금속 또는 금속 화합물로 이루어지는 층;
제 1 또는 제 2 발명의 열가소성 수지 조성물로 이루어지는 층, 또는, 제 5 또는 제 6 발명의 접착성 도료로 이루어지는 층; 및
환상 폴리올레핀계 중합체로 이루어지는 층;이 이 순서로 적층된 적층체이다.
제 14 발명은, 상기 금속 또는 금속 화합물로 이루어지는 층이, 알루미늄 박으로 이루어지는 층인, 제 12 또는 제 13 발명의 적층체이다.
제 15 발명은,
제 7 또는 제 8 발명의 방법을 이용하여 접착성 도료를 생산하는 공정; 및
상기 공정에서 얻어진 접착성 도료를 사용하여 환상 폴리올레핀계 중합체 필름과 금속 또는 금속 화합물로 이루어지는 박을 첩합(貼合)하는 공정(3);을 포함하는, 적층체의 제조 방법이다.
제 16 발명은, 제 9∼제 14 중 어느 발명의 적층체를 포함하는, 프레스 스루 팩 제품이다.
제 17 발명은,
제 15 발명의 방법을 이용하여 적층체를 생산하는 공정; 및
상기 공정에서 얻어진 적층체를 사용하여 프레스 스루 팩 제품을 생산하는 공정 (4);를 포함하는, 프레스 스루 팩 제품의 제조 방법이다.
본 발명에 의한 열가소성 수지 조성물은, 환상 폴리올레핀계 중합체와, 에틸렌-비닐알코올 공중합체 등의 극성기를 갖는 수지 또는 알루미늄 박 등의 금속 또는 금속 화합물을 충분한 강도로 접착할 수 있다. 또, 내(耐)충격성 및 투명성이 뛰어난 동시에, 환상 폴리올레핀계 중합체가 갖는 특성, 및 에틸렌-비닐알코올 공중합체 등의 극성기를 갖는 수지 또는 알루미늄 박 등의 금속 또는 금속 화합물이 갖는 특성을 손상시키는 일은 없다. 그 때문에, 본 발명에 의한 열가소성 수지 조성물을 접착 성분으로 하여 양자의 사이에 개재시킴으로써, 양자의 적층체를 공압출법(共押出法) 등의 방법에 의해 높은 생산성으로 얻을 수 있다. 또한, 본 발명에 의한 열가소성 수지 조성물은 조성물로서의 생산성도 우수하다.
또, 본 발명에 의한 접착성 도료는, 환상 폴리올레핀계 중합체와, 에틸렌-비닐알코올 공중합체 등의 극성기를 갖는 수지 또는 알루미늄 박 등의 금속 또는 금속 화합물을 충분한 강도로 접착할 수 있다. 또, 환상 폴리올레핀계 중합체가 갖는 특성, 및 에틸렌-비닐알코올 공중합체 등의 극성기를 갖는 수지 또는 알루미늄 박 등의 금속 또는 금속 화합물이 갖는 특성을 손상시키는 일은 없다. 그 때문에 본 발명의 접착성 도료를 이용하여 양자를 첩합함으로써, 양자의 적층체를 높은 생산성으로 얻을 수 있다. 그리고 얻어진 적층체는, 프레스 스루 팩 제품에 적합하게 이용할 수 있다. 또한, 본 발명에 의한 접착성 도료는 도공성(塗工性)이 양호하고, 도료로서의 생산성도 우수하다. 또 더 나아가, 본 발명의 접착성 도료의 제조 방법에 의하면, 뛰어난 접착성 도료, 해당 도료를 이용한 적층체, 및 해당 적층체를 이용한 프레스 스루 팩 제품을 얻을 수 있다.
본 발명에 의한 열가소성 수지 조성물은, (A) 열가소성 수지 100 질량부; (B) 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상 0.05∼5 질량부; 및 (C) 유기과산화물 0.01∼3 질량부;를 포함한다. 이하, 본 발명에 의한 열가소성 수지 조성물을 구성하는 각 성분에 대해 설명한다.
＜열가소성 수지 조성물＞
(A) 열가소성 수지:
상기 성분 (A)는, (a1) 환상 폴리올레핀계 중합체 10∼90 질량％; 및 (a2) 방향족 비닐 화합물을 주체로 하는 중합체 블록과, 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 90∼10 질량％;로 이루어진다. 바람직하게는 상기 성분 (a1) 40∼80 질량％, 및 상기 성분 (a2) 60∼20 질량％로 이루어진다. 여기에서 상기 성분 (a1)과 상기 성분 (a2)의 합계는 100 질량％이다.
상기 성분 (a1)이 10 질량％ 이상, 바람직하게는 40 질량％ 이상(상기 성분 (a2)가 90 질량％ 이하, 바람직하게는 60 질량％ 이하)임으로써, 투명성 및 접착성이 양호해진다. 상기 성분 (a1)이 90 질량％ 이하, 바람직하게는 80 질량％ 이하(상기 성분 (a2)가 10 질량％ 이상, 바람직하게는 20 질량％ 이상)임으로써, 내충격성이 양호해진다.
(a1) 환상 폴리올레핀계 중합체:
상기 성분 (a1)은, 환상 올레핀(탄소 원자로 형성되는 환상 구조를 가지며, 해당 환(環) 내에 에틸렌성의 탄소-탄소 이중 결합을 갖는 중합성의 화합물.)에서 유래하는 구조 단위를 주로 포함하는(통상, 50 질량％ 이상, 바람직하게는 70 질량％ 이상, 보다 바람직하게는 90 질량％ 이상.) 중합체이다.
상기 환상 올레핀으로는, 예를 들면, 시클로부텐, 시클로펜텐, 시클로펜타디엔, 노르보르넨(비시클로[2.2.1]헵타-2-엔), 디시클로펜타디엔(트리시클로[4.3.0.12,5]데카-3,7-디엔), 테트라시클로도데센(테트라시클로[4.4.0.12,5.17,10]데카-3-엔), 및 이들의 유도체 등을 들 수 있다.
상기 환상 폴리올레핀계 중합체는, 상기 환상 올레핀의 1종 이상을 이용하여 공지의 중합 방법에 의해 제조할 수 있다. 그 때, 환상 올레핀과 공중합 가능한 기타 모노머를 1종 이상 이용해도 된다.
상기 그 외의 모노머로는, 예를 들면, 에틸렌, 프로필렌, 1-부텐, 1-펜텐, 1-헥센, 3-메틸-1-부텐, 2-메틸-1-펜텐, 3-에틸-1-펜텐, 4-메틸-1-펜텐, 4-메틸-1-헥센, 4,4-디메틸-1-헥센, 4,4-디메틸-1-펜텐, 4-에틸-1-헥센, 3-에틸-1-헥센, 1-옥텐, 1-데센, 1-도데센, 1-테트라데센, 1-헥사데센, 1-옥타데센, 및 1-에이코센 등의 α-올레핀; 1,4-헥사디엔, 4-메틸-1,4-헥사디엔, 5-메틸-1,4-헥사디엔, 및 1,7-옥타디엔 등의 비공역 디엔; 등을 들 수 있다.
상기 성분 (a1)으로는, 접착성의 관점에서, 환상 올레핀과 탄소수 2∼8의 α-올레핀(예를 들면, 에틸렌, 프로필렌, 1-부텐, 1-펜텐, 1-헥센, 및 1-옥텐 등)과의 공중합체가 바람직하다. 노르보르넨 및 그 유도체로 이루어지는 군으로부터 선택되는 1종 이상과 탄소수 2∼8의 α-올레핀과의 공중합체가 보다 바람직하다.
상기 성분 (a1)의 유리 전이 온도는, 바람직하게는 70∼160℃, 보다 바람직하게는 75∼140℃이다. 유리 전이 온도가 70℃ 이상임으로써 내열성이 양호해진다. 160℃ 이하임으로써 조성물로서의 생산성이 양호해진다.
본 명세서에 있어서, 유리 전이 온도는, JIS K7121-1987에 따라, 가부시키가이샤 펄킨엘머 재팬의 Diamond DSC형 시차 주사 열량계를 사용하며, 350℃에서 5분간 홀딩하고, 10℃/분으로 30℃까지 냉각하고, 30℃에서 3분간 홀딩하고, 10℃/분으로 350℃까지 승온(昇溫)하는 프로그램으로 측정되는 마지막 승온 과정의 곡선으로부터 산출한 중간점 유리 전이 온도이다.
상기 성분 (a1)의, JIS K 7210-1999에 준거하여, 260℃, 21.18N으로 측정한 멜트 플로우 레이트(이하, 「MFR」이라고 약칭함.)는, 바람직하게는 0.1∼50g/10 분, 보다 바람직하게는 1∼20g/10분이다. MFR이 상기 범위 내임으로써, 성형 가공성이 양호해진다.
상기 성분 (a1)의 광선 투과율(ASTM D1003, 2mm 두께)은, 투명성의 관점에서, 바람직하게는 85％ 이상, 보다 바람직하게는 90％ 이상이다. 광선 투과율은 높을수록 바람직하다.
상기 성분 (a1)의 시판품으로는, 예를 들면, 폴리 플라스틱 가부시키가이샤의 「TOPAS 8007(상품명)」, 「TOPAS 6013(상품명)」, 「TOPAS 6015(상품명)」, 미츠이 가가쿠 가부시키가이샤의 「APEL APL6013T(상품명)」, 「APEL APL6015T(상품명)」, 니폰제온 가부시키가이샤의 「ZEONOR 1020R(상품명)」, 「ZEONOR 1060R(상품명)」 등을 들 수 있다.
상기 성분 (a1)으로는 이들 중 1종 이상을 이용할 수 있다.
(a2) 방향족 비닐 화합물을 주체로 하는 중합체 블록과, 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물:
상기 성분 (a2)는, 적어도 1개, 바람직하게는 2개 이상의 방향족 비닐 화합물을 주체로 하는 중합체 블록 P와, 적어도 1개의 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록 Q로 이루어지는 블록 공중합체의 수소 첨가물이다. 예를 들면, P-Q, P-Q-P, P-Q-P-Q, 및 P-Q-P-Q-P 등의 구조를 갖는 블록 공중합체의 수소 첨가물을 들 수 있다.
여기에서 「방향족 비닐 화합물을 주체로 하는 중합체 블록」이란, 당해 중합체 블록 중의, 방향족 비닐 화합물에서 유래하는 구조 단위의 함유량이, 통상 90 질량％ 이상, 바람직하게는 95 질량％ 이상인 것을 의미한다.
상기 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록은, 바람직하게는 공역 디엔 화합물에서 유래하는 구조 단위 10∼97 질량％와 방향족 비닐 화합물에서 유래하는 구조 단위 90∼3 질량％로 이루어진다. 보다 바람직하게는 공역 디엔 화합물에서 유래하는 구조 단위 70∼95 질량％와 방향족 비닐 화합물에서 유래하는 구조 단위 30∼5 질량％로 이루어진다. 여기에서 공역 디엔 화합물에서 유래하는 구조 단위의 함유량과 방향족 비닐 화합물에서 유래하는 구조 단위의 함유량의 합은 100 질량％이다.
상기 방향족 비닐 화합물을 주체로 하는 중합체 블록의 조성 분포는 특별히 제한되지 않는다. 상기 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록의 조성 분포는 특별히 제한되지 않는다.
상기 방향족 비닐 화합물은 중합성의 탄소-탄소 이중 결합과 방향환을 갖는 중합성 모노머이다. 방향족 비닐 화합물로는, 예를 들면, 스티렌, t-부틸스티렌, α-메틸스티렌, p-메틸스티렌, 디비닐벤젠, 1,1-디페닐스티렌, N,N-디에틸-p-아미노에틸스티렌, 비닐톨루엔, 및 p-제3부틸스티렌 등을 들 수 있다. 이들 중에서, 스티렌이 바람직하다. 방향족 비닐 화합물로는 이들 중 1종 이상을 이용할 수 있다.
상기 공역 디엔은 2개의 탄소-탄소 이중 결합이 1개의 탄소-탄소 단결합에 의해 결합된 구조를 갖는 중합성 모노머이다. 공역 디엔으로는, 예를 들면, 1,3-부타디엔, 이소프렌(2-메틸-1,3-부타디엔), 2,3-디메틸-1,3-부타디엔, 및 클로로프렌(2-클로로-1,3-부타디엔) 등을 들 수 있다. 이들 중에서, 내충격성의 관점에서 1,3-부타디엔이 바람직하다. 공역 디엔으로는 이들 중 1종 이상을 이용할 수 있다.
상기 성분 (a2)의 수소 첨가율(수소 첨가 전의 블록 공중합체 중의 탄소-탄소 이중 결합의 수에 대한, 수소 첨가에 의해 탄소-탄소 단결합이 된 결합의 수의 비율.)은 내열성의 관점에서, 바람직하게는 50 몰％ 이상, 보다 바람직하게는 80 몰％ 이상, 더욱 바람직하게는 98 몰％ 이상이다.
상기 성분 (a2) 중의 방향족 비닐 화합물에서 유래하는 구조 단위의 함유량은, 바람직하게는 5∼75 질량％이고, 보다 바람직하게는 20∼70 질량％이다. 이 범위에 있으면 투명성과 내충격성의 균형이 잡힌 조성물이 얻어진다.
상기 성분 (a2)의 분자량은, 특별히 제한되지 않지만, 성형 가공성의 관점에서, JIS K 7210-1999에 준거하여, 230℃, 21.18N으로 측정한 멜트 플로우 레이트가 0.1∼30g/10분이 되는 분자량이면 된다.
상기 성분 (a2)의 시판품으로는, 예를 들면, 아사히카세이 케미컬즈 가부시키가이샤의 「S.O.E. S1605(상품명)」, 「S.O.E. S1606(상품명)」, 「S.O.E. S1611(상품명)」, 및 「S.O.E. L609(상품명)」 등을 들 수 있다.
상기 성분 (a2)로는 이들 중 1종 이상을 이용할 수 있다.
(B) 불포화 카르본산, 불포화 카르본산의 유도체:
상기 성분 (B)는 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상이다. 상기 성분 (B)는, 상기 성분 (A)와 그래프트 중합하여, 본 발명에 의한 열가소성 수지 조성물에, 에틸렌-비닐알코올 공중합체(EVOH), 나일론, 및 폴리에스테르 등의 극성기를 갖는 수지나, 알루미늄, 동, 은, 금, 및 주석 등의 금속, 알루미늄, 주석, 아연, 인듐, 게르마늄, 안티몬, 및 세륨 등의 금속의 1종 이상의 산화물, 질화물, 불화물, 및 황화물 등의 금속 화합물(무기 금속 화합물)과의 접착성을 부여하는 기능을 한다.
불포화 카르본산으로는, 예를 들면, 말레인산, 이타콘산, 푸마르산, 아크릴산, 및 메타크릴산 등을 들 수 있다. 불포화 카르본산의 유도체로는, 말레인산 모노에스테르, 말레인산 디에스테르, 무수말레인산, 이타콘산 모노에스테르, 이타콘산 디에스테르, 무수이타콘산, 푸마르산 모노에스테르, 푸마르산 디에스테르, 무수푸마르산, 아크릴산 메틸 등의 아크릴산 알킬, 및 메타크릴산 메틸 등의 메타크릴산 알킬 등을 들 수 있다. 상기 성분 (B)로는 이들 중 1종 또는 2종 이상의 혼합물을 이용할 수 있다.
상기 성분 (B)로는, 상기 성분 (A)와의 반응성이나 조성물의 접착성의 관점에서 무수말레인산이 바람직하다.
상기 성분 (B)의 배합량은, 상기 성분 (A) 100 질량부에 대해, 0.05∼5 질량부이다. 본 발명의 열가소성 수지의 접착성을 향상시키는 관점에서, 0.05 질량부 이상, 바람직하게는 0.1 질량부 이상이다. 또 변성 시(그래프트 중합 시)에 성분 (B)가 반응하지 않고 조성물 중에 잔존하여, 조성물로 이루어지는 물품의 색조 변화(황변)나 겔 등의 외관 불량을 발생시키는 것을 방지하는 관점에서, 5 질량부 이하, 바람직하게는 3 질량부 이하이다.
(C) 유기과산화물 :
본 발명의 성분 (C)는 유기과산화물이며, 상기 성분 (A)와 상기 성분 (B)의 그래프트 중합 반응을 촉매하는 기능을 한다.
유기과산화물로는, 예를 들면, 디큐밀퍼옥사이드, 디-tert-부틸퍼옥사이드, 2,5-디메틸-2,5-디-(tert-부틸퍼옥시)헥산, 2,5-디메틸-2,5-디(tert-부틸퍼옥시)헥신-3, 1,3-비스(tert-부틸퍼옥시이소프로필)벤젠, 1,1-비스(tert-부틸퍼옥시)-3,3,5-트리메틸시클로헥산, n-부틸-4,4-비스(tert-부틸퍼옥시)발레레이트, 벤조일퍼옥사이드, p-클로로벤조일퍼옥사이드, 2,4-디클로로벤조일퍼옥사이드, tert-부틸퍼옥시벤조에이트, tert-부틸퍼옥시이소프로필카보네이트, 디아세틸퍼옥사이드, 라우로일퍼옥사이드, 및 tert-부틸큐밀퍼옥사이드 등을 들 수 있다. 상기 성분 (C)로는 이들 중 1종 또는 2종 이상의 혼합물을 이용할 수 있다.
상기 성분 (C)로는, 조성물의 제조성이나 접착성의 관점에서, 2,5-디메틸-2,5-디-(tert-부틸퍼옥시)헥산, 및 2,5-디메틸-2,5-디-(tert-부틸퍼옥시)헥신-3이 바람직하다.
상기 성분 (C)의 배합량은, 상기 성분 (A) 100 질량부에 대해, 0.001∼3 질량부이다. 본 발명의 열가소성 수지 조성물의 접착성을 향상시켜 필름 제막 시의 겔 발생을 방지하는 관점에서, 0.001 질량부 이상, 바람직하게는 0.03 질량부 이상이다. 또 변성 시의 색조 변화(황변)나 용융 점도 저하를 억제하는 관점에서, 3 질량부 이하, 바람직하게는 2 질량부 이하이다.
상기 성분 (C)의 시판품으로는, 예를 들면, 니혼유시 가부시키가이샤의 「퍼헥사 25B(상품명)」 및 「퍼헥산 25B(상품명)」 등을 들 수 있다.
본 발명의 열가소성 수지 조성물에는, 본 발명의 목적에 반하지 않는 한도에서, 소망에 따라, 상기 성분 (A)∼(C) 이외의 성분, 예를 들면, 상기 성분 (A) 이외의 열가소성 수지; 안료, 무기 필러, 유기 필러, 수지 필러; 활제(滑劑), 산화 방지제, 내후성 안정제, 열 안정제, 이형제, 대전 방지제, 및 계면활성제 등의 첨가제; 등을 추가로 포함시킬 수 있다.
＜열가소성 수지 조성물의 제조 방법＞
본 발명의 열가소성 수지 조성물은 특별히 제한되지 않고 임의의 방법으로 얻을 수 있다. 예를 들면, 상기 성분 (A)∼(C), 및 소망에 따라 이용하는 임의 성분을, 임의의 용융 혼련기를 이용하여 용융 혼련함으로써 얻을 수 있다.
상기 열가소성 수지 조성물은, 바람직하게는 상기 성분 (A)∼(C), 및 소망에 따라 이용하는 임의 성분을, 임의의 용융 혼련기를 이용하여, 바람직하게는 상기 성분 (C)의 1분 반감기 온도 이상의 온도에서 1분 이상, 보다 바람직하게는 상기 성분 (C)의 1분 반감기 온도 이상의 온도에서 2분 이상 용융 혼련함으로써 얻을 수 있다.
상기 용융 혼련기로는 특별히 제한되지 않지만, 예를 들면, 단축(單軸) 압출기, 2축 압출기, 반바리 믹서, 각종 니더, 및 이들을 2 이상 조합한 장치 등을 들 수 있다.
상기 열가소성 수지 조성물의 JIS K7210:1999에 준거하여, 230℃, 21.18N의 조건에서 측정한 멜트 매스 플로우 레이트는, 나중의 용융 혼련공정에서의 제조성을 양호하게 하는 관점에서 0.5g/10분 이상이 바람직하다. 또 열가소성 수지 조성물을 이용하여 적층체를 성형할 때의 성형성이나 조성물의 접착성의 관점에서 15g/10분 이하가 바람직하다.
＜접착성 도료＞
본 발명에 의한 접착성 도료는, 상기한 (A) 열가소성 수지 100 질량부; (B) 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상 0.05∼5 질량부; 및 (C) 유기과산화물 0.01∼3 질량부에 더하여 (D) 용매를 포함한다.
본 발명에 의한 접착성 도료를 구성하는 (A) 열가소성 수지로는, 상기한 (A) 열가소성 수지와 마찬가지인 것을 사용할 수 있다. 또한, (A) 열가소성 수지로서의 (a1) 환상 폴리올레핀계 중합체 및 (a2) 블록 공중합체의 수소 첨가물에 있어서, 성분 (a1)이 10 질량％ 이상, 바람직하게는 40 질량％ 이상(상기 성분 (a2)가 90 질량％ 이하, 바람직하게는 60 질량％ 이하)임으로써, 접착성, 도공성, 및 투명성이 양호해진다. 상기 성분 (a1)이 90 질량％ 이하, 바람직하게는 80 질량％ 이하(상기 성분 (a2)가 10 질량％ 이상, 바람직하게는 20 질량％ 이상)임으로써, 상기 공정 (1)의 생산성(상기 성분 (A)∼(C)를 포함하는 열가소성 수지 조성물의 생산성)이 양호해진다. 또, 상기한 바와 같은 유리 전이 온도의 성분 (a1)을 이용함으로써 접착성 도료의 생산성이 양호해진다. 또한, 상기한 바와 같은 MFR을 갖는 성분 (a1)을 이용함으로써, 접착성 도료의 생산성이 향상한다. 또한, 상기한 바와 같은 광선 투과율을 갖는 성분 (a1)을 이용함으로써, 본 발명의 접착성 도료를 투명성이 요구되는 용도에 적합하게 이용할 수 있다. 이하, 상기한 성분 (A), 성분 (B), 성분 (C) 및 임의 성분의 설명은 생략하고, 성분 (D)에 대해 설명한다.
(D) 용매:
본 발명의 성분 (D)는 용매이다. 상기 성분 (D)로는, 상기 성분 (A)∼(C)를, 바람직하게는 상기 성분 (A)∼(C)를 포함하는 조성물을 용융 혼련하여 얻어지는 열가소성 수지 조성물을 용해할 수 있는 용매이면, 특별히 제한되지 않고, 임의의 용매를 이용할 수 있다.
상기 성분 (D)로는, 예를 들면, 톨루엔, 크실렌, 메틸이소부틸케톤, 시클로헥산, 테트라히드로푸란, 및 클로로포름을 들 수 있다. 이들 중에서 용해성, 및 저장 안정성의 관점에서 톨루엔이 바람직하다. 상기 성분 (D)로는, 이들 중 1종 이상을 이용할 수 있다.
상기 성분 (D)의 배합량은, 본 발명의 접착성 도료를 이용하여 형성하고자 하는 도막의 두께에도 따르지만, 통상의 도포 장치를 사용하는 경우에는, 상기 성분 (A) 100 질량부에 대해, 통상 100∼2000 질량부, 바람직하게는 300∼1800 질량부, 보다 바람직하게는 500∼1500 질량부이면 된다.
＜접착성 도료의 제조 방법＞
본 발명에 의한 접착성 도료는, 특별히 제한되지 않으며, 임의의 방법으로 얻을 수 있다. 예를 들면, 본 발명에 의한 접착성 도료는, 상기한 성분 (A)∼(C)를, 임의의 용융 혼련기를 이용해 용융 혼련하여 열가소성 수지 조성물을 생산하는 공정 (1); 및 상기 공정 (1)에서 얻어진 상기 열가소성 수지 조성물을 (D) 용매에 용해시키는 공정 (2)를 포함하는 제조 방법에 의해 얻을 수 있다. 용융 혼련기로는 상기한 것과 마찬가지인 것을 사용할 수 있다.
상기 공정 (1)의 열가소성 수지 조성물의 생산 공정에서는, 바람직하게는, 상기 성분 (C)의 1분 반감기 온도 이상의 온도에서 1분간 이상, 보다 바람직하게는 상기 성분 (C)의 1분 반감기 온도 이상의 온도에서 2분간 이상 용융 혼련을 실시한다.
　상기 공정 (1)에서 생산되는 열가소성 수지 조성물의 JIS K7210:1999에 준거하여, 230℃, 21.18N의 조건에서 측정한 멜트 매스 플로우 레이트는, 특별히 제한되지 않지만, 접착성 도료의 생산성의 관점에서 0.5g/10분∼15g/10분이면 된다.
상기 공정 (2)에 있어서, 상기 공정 (1)에서 얻어진 상기 열가소성 수지 조성물을 상기 (D) 용매에 용해시키는 방법으로는, 특별히 제한되지 않지만, 바람직하게는 임의의 혼합 교반기를 이용하여, 상온∼50℃의 온도에서 15분간 이상 혼합 교반함으로써 얻을 수 있다.
또 상기 공정 (1) 또는/및 상기 공정 (2)를 실시할 때에, 본 발명의 목적에 반하지 않는 한도에서, 소망에 따라, 상기 성분 (A)∼(D) 이외의 성분, 예를 들면, 상기 성분 (A) 이외의 열가소성 수지; 안료, 무기 필러, 유기 필러, 수지 필러; 활제, 산화 방지제, 내후성 안정제, 열 안정제, 이형제, 대전 방지제 및 계면활성제 등의 첨가제; 등을 추가로 포함시킬 수 있다.
본 발명에 의한 열가소성 수지 조성물 및 접착성 도료는, 환상 폴리올레핀계의 무극성 재료에, 카르복실기 등의 극성기가 도입되어 있어, 다양한 재료와 양호한 접착성을 나타낸다. 양호한 접착성을 나타내는 무극성 재료로는, 예를 들면, 폴리에틸렌, 폴리프로필렌, 폴리1-부텐, 폴리4-메틸-1-펜텐, 및 환상 폴리올레핀 등을 들 수 있다. 극성 재료로는, 에틸렌-비닐알코올 공중합체(EVOH), 나일론, 폴리우레탄, 및 폴리에스테르 등의 극성기를 갖는 수지; 및 철, 알루미늄, 동, 은, 금, 및 주석 등의 금속; 알루미늄, 주석, 아연, 인듐, 게르마늄, 안티몬, 및 세륨 등의 금속 중 1종 이상의 산화물, 질화물, 불화물, 및 황화물 등의 금속 화합물(무기금속 화합물); 등을 들 수 있다. 특히 폴리올레핀과 다량의 수산기를 갖는 에틸렌-비닐알코올 공중합체 중 어느 것에도 양호한 접착성을 나타내는 것은 놀랄 만한 것이다. 그 때문에 본 발명의 열가소성 수지 조성물 및 접착성 도료는 접착성 재료로서 적합하게 이용할 수 있다.
＜적층체＞
본 발명에 의한 열가소성 수지 조성물, 또는 접착성 도료를 이용한 바람직한 물품으로는, 본 발명의 열가소성 수지 조성물 또는 접착성 도료로 이루어지는 층을 적어도 1층 갖는 적층체를 들 수 있다.
본 발명에 의한 열가소성 수지 조성물 또는 접착성 도료로 이루어지는 층의 두께는, 특별히 제한되지 않지만, 접착성의 관점에서, 통상 0.5㎛ 이상, 바람직하게는 1㎛ 이상, 보다 바람직하게는 2㎛ 이상이면 된다. 또 경제성의 관점에서, 통상 100㎛ 이하, 바람직하게는 50㎛ 이하, 보다 바람직하게는 30㎛ 이하이면 된다.
또 상기 적층체의 전체 두께는, 특별히 제한되지 않지만, 적층체의 제조성, 기계적 강도, 및 웹 핸들링성의 관점에서, 통상 10∼1000㎛, 바람직하게는 20∼500㎛이면 된다.
＜적층체의 제 1 실시형태＞
본 발명에 의한 적층체의 바람직한 실시형태로는, 예를 들면, 환상 폴리올레핀계 중합체로 이루어지는 층, 본 발명의 열가소성 수지 조성물 또는 접착성 도료로 이루어지는 층, 및 극성기를 갖는 수지로 이루어지는 층이 이 순서로 적층된 적층체나, 환상 폴리올레핀계 중합체로 이루어지는 층, 본 발명의 열가소성 수지 조성물 또는 접착성 도료로 이루어지는 층, 극성기를 갖는 수지로 이루어지는 층, 본 발명의 열가소성 수지 조성물 또는 접착성 도료로 이루어지는 층, 및 환상 폴리올레핀계 중합체로 이루어지는 층이 이 순서로 적층된 적층체를 들 수 있다.
상기 실시형태의 적층체에 있어서는, 각 층이 직접 적층되어 있는 것이 바람직하다.
상기 적층체 중의 극성기를 갖는 수지로 이루어지는 층은, 바람직하게는 에틸렌-비닐알코올 공중합체로 이루어지는 층이다.
상기한 실시형태의 적층체를, 본 발명에 의한 열가소성 수지 조성물을 이용하여 제조하는 방법으로는, 특별히 제한되지 않고, 임의의 장치를 사용하여 임의의 방법으로 제조할 수 있으며, 예를 들면, 각각의 층의 구성 재료를 각 압출기에서 용융시켜, 멀티 매니폴드법, 또는 스택 플레이트법, 또는 피드 블록법에 의해 T 다이 공압출하는 방법; 적어도 1개의 수지 필름을 임의의 방법에 의해 얻은 후, 해당 필름 위에 다른 수지층을 용융 압출하는 압출 라미네이트 방법; 및 각각의 층의 수지 필름을 임의의 방법에 의해 얻은 후, 열 라미네이트에 의해 일체화하는 방법; 등을 들 수 있다.
본 발명에 의한 열가소성 수지 조성물을 이용한 상기 실시형태의 적층체는, 고강도, 고투명성, 고가스 배리어성, 및 내약품성 등을 겸비하는 적층체로서, 예를 들면, 식품이나 의료 기구 등의 포장 필름이나 수납 용기로서 적합하게 이용할 수 있다.
상기한 실시형태의 적층체를, 본 발명에 의한 접착성 도료를 이용하여 제조하는 방법으로는, 특별히 제한되지 않고, 임의의 장치를 사용하여 임의의 방법으로 제조할 수 있으며, 예를 들면, 환상 폴리올레핀계 중합체로 이루어지는 필름 또는 극성기를 갖는 수지로 이루어지는 필름의 일방(一方)의 위에, 본 발명에 의한 접착성 도료를 도포하고, 또한 그 위에 타방(他方)을 라미네이트하는 방법; 및, 임의의 필름 기재(基材)의 위에 본 발명의 접착성 도료를 도포하여 도막을 형성하고, 얻어진 도막을 환상 폴리올레핀계 중합체로 이루어지는 필름 또는 극성기를 갖는 수지로 이루어지는 필름의 일방의 위에 전사하며, 또한 그 위에 타방을 라미네이트하는 방법; 등을 들 수 있다.
접착성 도료를 이용하여 도막을 형성하는 방법으로는, 특별히 제한되지 않고, 공지의 웹 도포 방법을 사용할 수 있다. 구체적으로는, 롤 코팅, 그라비어 코팅, 리버스 코팅, 롤 브러시, 스프레이 코팅, 에어 나이프 코팅, 및 다이 코팅 등의 방법을 들 수 있다.
본 발명에 의한 접착성 도료를 이용한 상기 실시형태의 적층체는, 고강도, 고투명성, 고가스 배리어성, 및 내약품성 등을 겸비하는 적층체로서, 예를 들면, 식품이나 의료 기구 등의 포장 필름이나 수납 용기로서, 특히 프레스 스루 팩(PTP 포장) 제품으로서 적합하게 이용할 수 있다.
＜적층체의 제 2 실시형태＞
본 발명에 의한 적층체의 다른 바람직한 실시형태로는, 예를 들면, 환상 폴리올레핀계 중합체로 이루어지는 층, 본 발명의 열가소성 수지 조성물 또는 접착성 도료로 이루어지는 층, 및 금속 또는 금속 화합물로 이루어지는 층이 이 순서로 적층된 적층체나, 환상 폴리올레핀계 중합체로 이루어지는 층, 본 발명의 열가소성 수지 조성물 또는 접착성 도료로 이루어지는 층, 금속 또는 금속 화합물로 이루어지는 층, 본 발명의 열가소성 수지 조성물 또는 접착성 도료로 이루어지는 층, 및 환상 폴리올레핀계 중합체로 이루어지는 층이 이 순서로 적층된 적층체를 들 수 있다.
상기 실시형태의 적층체에 있어서는, 각 층이 직접 적층되어 있는 것이 바람직하다.
상기 적층체 중 금속 또는 금속 화합물로 이루어지는 층은, 바람직하게는 알루미늄 박으로 이루어지는 층이다.
상기한 실시형태의 적층체를, 본 발명에 의한 열가소성 수지 조성물을 이용하여 제조하는 방법으로는, 특별히 제한되지 않고, 임의의 장치를 사용하여 임의의 방법으로 제조할 수 있으며, 예를 들면, 금속 또는 금속 화합물로 이루어지는 박을 이용하여, 환상 폴리올레핀계 중합체로 이루어지는 층과 본 발명의 열가소성 수지 조성물로 이루어지는 층을 갖는 적층체를, 상기 박 위에, 본 발명의 열가소성 수지 조성물로 이루어지는 층이 상기 박측이 되도록 용융 압출하는 압출 라미네이트 방법; 환상 폴리올레핀계 중합체로 이루어지는 층과 본 발명의 열가소성 수지 조성물로 이루어지는 층을 갖는 적층체를 임의의 방법에 의해 얻은 후, 상기 박과, 본 발명의 열가소성 수지 조성물로 이루어지는 층이 상기 박측이 되도록 하여 열 라미네이트하는 방법;을 들 수 있다.
상기 방법으로는, 예를 들면, 환상 폴리올레핀계 중합체로 이루어지는 층과 본 발명의 열가소성 수지 조성물로 이루어지는 층을 갖는 적층체를, 금속 또는 금속 화합물로 이루어지는 층을 적어도 한쪽의 표면에 갖는 적층체의 금속 또는 금속 화합물로 이루어지는 층 위에, 본 발명의 열가소성 수지 조성물로 이루어지는 층이 상기 금속 또는 금속 화합물로 이루어지는 층측이 되도록 용융 압출하는 압출 라미네이트 방법; 환상 폴리올레핀계 중합체로 이루어지는 층과 본 발명의 열가소성 수지 조성물로 이루어지는 층을 갖는 적층체를 임의의 방법에 의해 얻은 후, 금속 또는 금속 화합물로 이루어지는 층을 적어도 한쪽의 표면에 갖는 적층체와, 본 발명의 열가소성 수지 조성물로 이루어지는 층이 상기 금속 또는 금속 화합물로 이루어지는 층측이 되도록 하여 열 라미네이트하는 방법; 등을 들 수 있다.
상기 금속 또는 금속 화합물로 이루어지는 층을 적어도 한쪽의 표면에 갖는 적층체로는, 예를 들면, 임의의 필름상(狀) 기재와 금속 또는 금속 화합물로 이루어지는 박을 드라이 라미네이트, 및 열 라미네트 등의 방법에 의해 라미네이트한 적층체; 임의의 필름상 기재의 위에 금속 또는 금속 화합물을 임의의 방법으로 증착한 적층체; 금속 또는 금속 화합물로 이루어지는 박의 위에 임의의 열가소성 수지를 용융 압출한 적층체; 및 금속 또는 금속 화합물로 이루어지는 박의 위에 임의의 코팅제를 이용하여 코팅막을 형성한 적층체; 등을 들 수 있다.
본 발명에 의한 열가소성 수지 조성물을 이용한 상기 실시형태의 적층체는, 매우 고가스 배리어성을 갖는 적층체로서, 예를 들면, 식품이나 의료 기구, 및 의약품 등의 산소나 습기에 약한 내용물의 포장 필름이나 수납 용기로서 적합하게 이용할 수 있다.
상기한 실시형태의 적층체를 본 발명에 의한 접착성 도료를 이용하여 제조하는 방법으로는, 특별히 제한되지 않고, 임의의 장치를 사용하여 임의의 방법으로 제조할 수 있다. 상기 방법으로는, 예를 들면, 환상 폴리올레핀계 중합체로 이루어지는 필름의 위에, 본 발명의 접착성 도료를 도포하고, 또한 그 위에 금속 또는 금속 화합물로 이루어지는 박을 라미네이트하는 방법; 임의의 필름 기재의 위에 본 발명의 접착성 도료를 도포하여 도막을 형성하고, 얻어진 도막을 환상 폴리올레핀계 중합체로 이루어지는 필름의 위에 전사하며, 또한 그 위에 금속 또는 금속 화합물로 이루어지는 박을 라미네이트하는 방법; 환상 폴리올레핀계 중합체로 이루어지는 필름의 위에, 본 발명의 접착성 도료를 도포하고, 또한 그 위에 금속 또는 금속 화합물로 이루어지는 층을 적어도 한쪽의 표면에 갖는 적층체를, 상기 금속 또는 금속 화합물로 이루어지는 층이 본 발명의 접착성 도료로 이루어지는 층측이 되도록 하여 라미네이트하는 방법; 및 임의의 필름 기재의 위에 본 발명의 접착성 도료를 도포하여 도막을 형성하고, 얻어진 도막을 환상 폴리올레핀계 중합체로 이루어지는 필름 위에 전사하며, 또한 그 위에, 금속 또는 금속 화합물로 이루어지는 층을 적어도 한쪽의 표면에 갖는 적층체를, 그 상기 금속 또는 금속 화합물로 이루어지는 층이 본 발명의 접착성 도료로 이루어지는 층측이 되도록 하여 라미네이트하는 방법; 등을 들 수 있다. 접착성 도료를 이용하여 도막을 형성하는 방법으로는 상기한 방법을 들 수 있다.
본 발명에 의한 접착성 도료를 이용한 상기 실시형태의 적층체는 매우 높은 가스 배리어성을 갖는 적층체로서, 예를 들면, 식품이나 의료 기구, 및 의약품 등의 산소나 습기에 약한 내용물의 포장 필름이나 수납 용기로서 적합하게 이용할 수 있다. 특히 약의 정제, 캡슐 등을 개별 포장하는 프레스 스루 팩(PTP 포장)에 적합하다.
실시예
이하, 본 발명을 실시예에 의해 설명하지만, 본 발명은 이들에 한정되는 것은 아니다.
＜측정 방법＞
(A1) 접착성:
(A1-1) 대(對) 환상 폴리올레핀계 공중합체(대 COC):
40mm 단축 압출기를 사용하여 하기에서 얻은 열가소성 수지 조성물을, 25mm 단축 압출기를 사용하여 환상 올레핀계 공중합체(폴리 플라스틱 가부시키가이샤의 「TOPAS 8007F-04(상품명)」)를, 2색 성형 다이로부터 다이스 온도 240℃의 조건에서 압출하고, 머신 방향에 대해 연직 방향으로 절단했을 때의 단면 형상이 전체로서 장방형이며, 또한 그 형상이 두께 1mm인 장방형의 열가소성 수지 조성물의 층 위에, 그 형상이 두께 0.1mm인 장방형의 환상 폴리올레핀계 공중합체의 층을 갖는 2색 성형품을 성형했다. 상기에서 얻은 2색 성형품의 폭 방향의 중심 부근에서 폭 15mm로 커트한 샘플을 채취하고, JIS Z0237:2009의 10.4를 참고로 하여, 열가소성 수지 조성물의 층을 시험판으로, 환상 폴리올레핀계 공중합체의 층을 점착 테이프로 간주하여, 열가소성 수지 조성물의 층에 대한 환상 폴리올레핀계 공중합체의 층의 180도 박리 접착력을 시험 속도 300mm/분의 조건에서 측정했다. 또한 접착성이 매우 높아, 박리의 개시점을 작성할 수 없었던 경우는, 겉에 「＞＞」라고 기재했다.
(A1-2) 대 에틸렌-비닐알코올 공중합체(대 EVOH):
40mm 단축 압출기를 사용하여 하기에서 얻은 열가소성 수지 조성물을, 25mm 단축 압출기를 사용하여 에틸렌-비닐알코올 공중합체(가부시키가이샤 쿠라레의 「EVAL L-171B(상품명)」)를, 2색 성형 다이로부터 다이스 온도 200℃의 조건에서 압출하고, 머신 방향에 대해 연직 방향으로 절단했을 때의 단면 형태가 전체로서 장방형이며, 또한 그 형상이 두께 1mm인 장방형의 열가소성 수지 조성물의 층 위에, 그 형상이 두께 0.1mm인 장방형의 에틸렌-비닐알코올 공중합체의 층을 갖는 2색 성형품을 성형했다. 상기에서 얻은 2색 성형품의 폭 방향의 중심 부근에서 폭 15mm로 커트한 샘플을 채취하고, JIS Z0237:2009의 10.4를 참고로 하여, 열가소성 수지 조성물의 층을 시험판으로, 에틸렌-비닐알코올 공중합체의 층을 점착 테이프로 간주하여, 열가소성 수지 조성물의 층에 대한 에틸렌-비닐알코올 공중합체의 층의 180도 박리 접착력을 시험 속도 300mm/분의 조건에서 측정했다.
(A1-3) 대 금속 또는 금속 화합물(대 알루미늄 박):
두께 25㎛의 알루미늄 박(가부시키가이샤 UACJ의 미처리 알루미늄 박)에, 하기에서 얻은 열가소성 수지 조성물을, 40mm 단축 압출기를 사용해 다이스 온도 200℃의 조건에서 두께 1mm로 압출하여 라미네이트를 실시했다. 상기에서 얻은 라미네이트품(品)의 폭 방향의 중심 부근에서 폭 15mm로 커트한 샘플을 채취하고, JIS Z0237:2009의 10.4를 참고로 하여, 열가소성 수지 조성물의 층을 시험판으로, 금속박의 층을 점착 테이프로 간주하여, 열가소성 수지 조성물의 층에 대한 금속박의 층의 180도 박리 접착력을 시험 속도 300mm/분의 조건에서 측정했다.
(A2) 내충격성(아이조드 충격 강도):
형체압(clamping pressure) 125톤의 사출 성형기를 사용하고, 실린더 온도 260∼280℃, 금형 온도 30℃의 조건에서 성형한 1/4 인치 두께의 인젝션 시트를 시험편으로 하고, ASTM D256에 준거하여, 아이조드 충격 강도(노치 설치)를 측정했다. 또한, 시험편이 깨지지 않은 것은 NB로 기재했다.
(A3) 투명성(헤이즈):
JIS K7136:2000에 준거하여, 니폰덴쇼쿠 고교 가부시키가이샤의 「NDH-300A(상품명)」를 사용하고, 형체압 125톤의 사출 성형기를 사용하며, 실린더 온도 260∼280℃, 금형 온도 30℃의 조건에서 성형한 2mm 두께의 인젝션 시트의 헤이즈치를 측정했다.
(A4) 펠릿 생산성:
열가소성 수지 조성물(P)의 스트랜드 커트법에 의해 얻은 펠릿을 육안 관찰하고, 이하의 기준으로 평가했다.
○: 펠릿 형상은 양호하다.
×: 적어도 하기의 어느 하나의 불량이 발생하고 있다.
　 펠릿이 블로킹하고 있다.
　　　 펠릿 형상이 고르지 않다.
　　　 펠릿에 성분의 블리딩이 인지된다.
(B1) 접착성:
(B1-1) 대 환상 폴리올레핀계 공중합체(대 COC):
40mmφ 단축 압출기와 T 다이를 구비하는 장치를 사용하고, 환상 올레핀계 공중합체(폴리 플라스틱 가부시키가이샤의 「TOPAS 8007F-04(상품명)」)를 이용하여, 다이스 출구 수지 온도 240℃의 조건에서 두께 100㎛의 필름을 제막했다. 상기에서 얻은 필름으로부터, 필름의 머신 방향으로 150mm, 폭 방향으로 15mm 크기의 단책(短冊)을 2개 잘라내고, 한쪽 단책의 머신 방향의 선단으로부터 100mm에 접착성 도료를 건조 후의 두께가 10㎛가 되도록 어플리케이터를 사용하여 도포하고, 1200W의 드라이어로 1분간 건조한 후, 다른쪽 단책과 서로 불거져 나오지 않도록 겹치고, 온도 180℃, 압력 50kg/㎠의 조건에서 2분간 프레스하여 양자를 접착시켜 시험편을 얻었다. 상기에서 얻은 시험편을 이용하여, 시험 속도 50mm/분의 조건에서 T자 박리 접착력을 측정했다. 데이터의 처리는 JIS Z0237:2009의 10.4.1을 참고로 실시했다. 즉, 측정 개시 후 최초 25mm 길이의 측정치는 무시하고, 그 뒤의 50mm 길이의 접착력을 평균하여 T자 박리 접착력으로 했다. 또한 접착력이 매우 높고, 상기 환상 올레핀계 공중합체 필름이 변형·재파(材破)한 경우는 겉에 「＞＞」라고 기재했다.
(B1-2) 대 금속 또는 금속 화합물(대 알루미늄 박):
상기 환상 올레핀계 공중합체 필름 대신에 두께 25㎛의 알루미늄 박(가부시키가이샤 UACJ의 미처리 알루미늄 박)을 이용한 것 외에는 상기 (B1-1)과 마찬가지로 실시했다.
(B1-3) 대 극성기를 갖는 수지(대 EVOH):
40mmφ 단축 압출기와 T 다이를 구비하는 장치를 사용하고, 에틸렌-비닐알코올 공중합체(가부시키가이샤 쿠라레의 「EVAL L-171B(상품명)」)를 이용하여, 다이스 출구 수지 온도 200℃의 조건에서 두께 100㎛의 필름을 제막했다. 상기에서 얻은 필름을 상기 환상 올레핀계 공중합체 필름 대신에 이용한 것 외에는 상기 (B1-1)과 마찬가지로 실시했다.
(B2) 도공성;
상기 환상 올레핀계 공중합체 필름에 접착성 도료를 어플리케이터를 사용하여 웨트 두께가 100㎛가 되도록 도포했을 때의 웨트 도막을 육안으로 관찰하고, 이하의 기준으로 평가했다.
○: 균일한 웨트 두께의 도공막을 얻을 수 있었다.
×: 균일한 웨트 두께의 도공막을 얻을 수 없었다.
＜사용한 원재료＞
성분 (a1):
(a1-1) 폴리 플라스틱 가부시키가이샤의 환상 올레핀·코폴리머 「TOPAS 8007F-04(상품명)」, 유리 전이 온도 79℃, MFR(260℃, 2.16kg) 32g/10분, 광선 투과율 91％.
(a1-2) 폴리 플라스틱 가부시키가이샤의 환상 올레핀·코폴리머 「TOPAS 6013F-04(상품명)」, 유리 전이 온도 139℃, MFR(260℃, 2.16kg) 14g/10분, 광선 투과율 91％.
(a1-3) 미츠이 가가쿠 가부시키가이샤의 환상 올레핀·코폴리머 「APEL 6013T(상품명)」, 유리 전이 온도 125℃, MFR(260℃, 2.16kg) 14g/10분, 광선 투과율 90％.
(a1-4) 니폰제온 가부시키가이샤의 시클로올레핀폴리머 「ZEONOR 1020R(상품명)」, 유리 전이 온도 102℃, MFR(280℃, 21.18N) 20g/10분, 광선 투과율 92％.
성분 (a2):
(a2-1) 아사히카세이 케미컬즈 가부시키가이샤의 스티렌을 주체로 하는 중합체 블록과, 1,3-부타디엔과 스티렌으로 이루어지는 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 「S.O.E. S1606(상품명)」, 완전 수소 첨가(完全水添), 스티렌에서 유래하는 구조 단위의 함유량 52 질량％.
(a2-2) 아사히카세이 케미컬즈 가부시키가이샤의 스티렌을 주체로 하는 중합체 블록과, 1,3-부타디엔과 스티렌으로 이루어지는 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 「S.O.E. S1605(상품명)」, 완전 수소 첨가, 스티렌에서 유래하는 구조 단위의 함유량 67 질량％.
(a2-3) 아사히카세이 케미컬즈 가부시키가이샤의 스티렌을 주체로 하는 중합체 블록과, 1,3-부타디엔과 스티렌으로 이루어지는 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 「S.O.E. S1611(상품명)」, 부분 수소 첨가(部分水添), 스티렌에서 유래하는 구조 단위의 함유량 57 질량％.
참고 성분(a2'):
(a2'-1) JSR 가부시키가이샤의 1,3-부타디엔과 스티렌으로 이루어지는 랜덤 공중합체의 수소 첨가물 「DYNARON 1320P(상품명)」, 수소 첨가율 99 몰％, 스티렌에서 유래하는 구조 단위의 함유량 10 질량％.
(a2'-2) 가부시키가이샤 쿠라레의 스티렌-에틸렌-프로필렌-스티렌 블록 공중합체 「SEPTON 2063(상품명)」, 수소 첨가율 90 몰％ 이상, 스티렌에서 유래하는 구조 단위의 함유량 30 질량％.
성분 (B):
(B-1) 가부시키가이샤 니혼쇼쿠바이의 무수말레인산.
성분 (C):
(C-1) 니혼유시 가부시키가이샤의 2,5-디메틸-2,5-디-(t-부틸퍼옥시)헥산 「퍼헥사 25B(상품명)」, 1분 반감기 온도 180도.
＜예 A1∼A13 및 예 A1S∼A8S＞
동(同)방향 회전 2축 압출기를 사용하고, 하기 표 1∼3 중 어느 하나에 나타내는 배합(질량부)의 혼합물을 일괄 피드하며, 압출기 출구 수지 온도 190℃의 조건에서 용융 혼련하여 스트랜드 커트법으로 펠릿화함으로써, 열가소성 수지 조성물(P)의 펠릿을 얻었다. 얻어진 열가소성 수지 조성물(P)에 대해, 상기 평가 (A1)∼(A4)를 실시했다. 평가 결과는 표 1∼3에 나타내는 바와 같다.
[표 1]
Figure pct00001

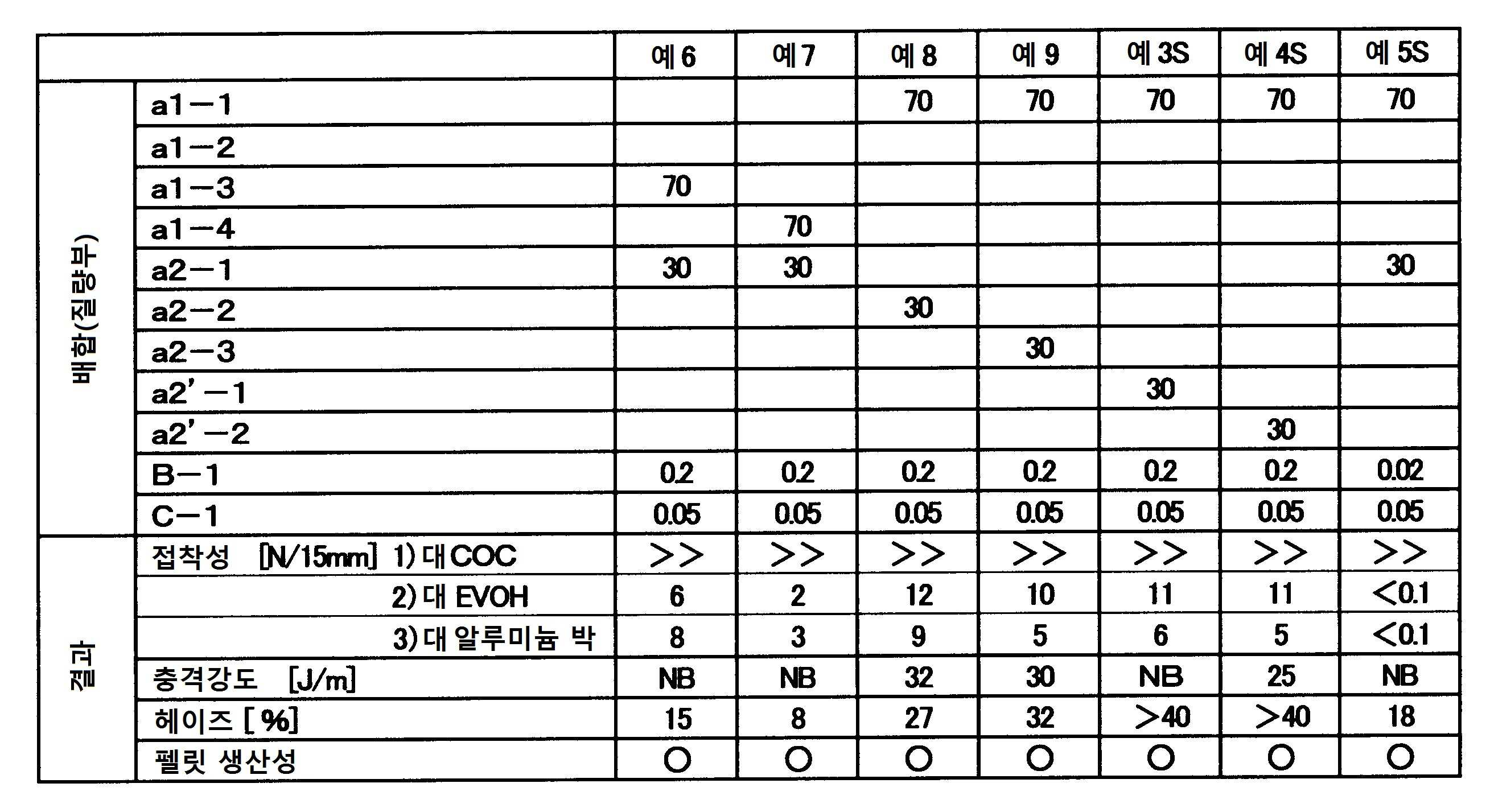

[표 2]
Figure pct00002
[표 3]
Figure pct00003
＜예 B1∼B13 및 예 B1S∼B7S＞
동방향 회전 2축 압출기를 사용하고, 하기 표 4∼6 중 어느 하나에 나타내는 배합(질량부)의 혼합물을 일괄 피드하며, 압출기 출구 수지 온도 190℃의 조건에서 용융 혼련하여 스트랜드 커트법으로 펠릿화함으로써, 열가소성 수지 조성물의 펠릿을 얻었다. 얻어진 열가소성 수지 조성물 100 질량부를 톨루엔 1000 질량부에 용해시켜, 고형분 농도 9 질량％의 접착성 도료를 얻었다. 얻어진 접착성 도료 및 적층체에 대해 상기 평가 (B1)∼(B2)를 실시했다. 결과를 표 4∼6 중 어느 하나에 나타낸다.

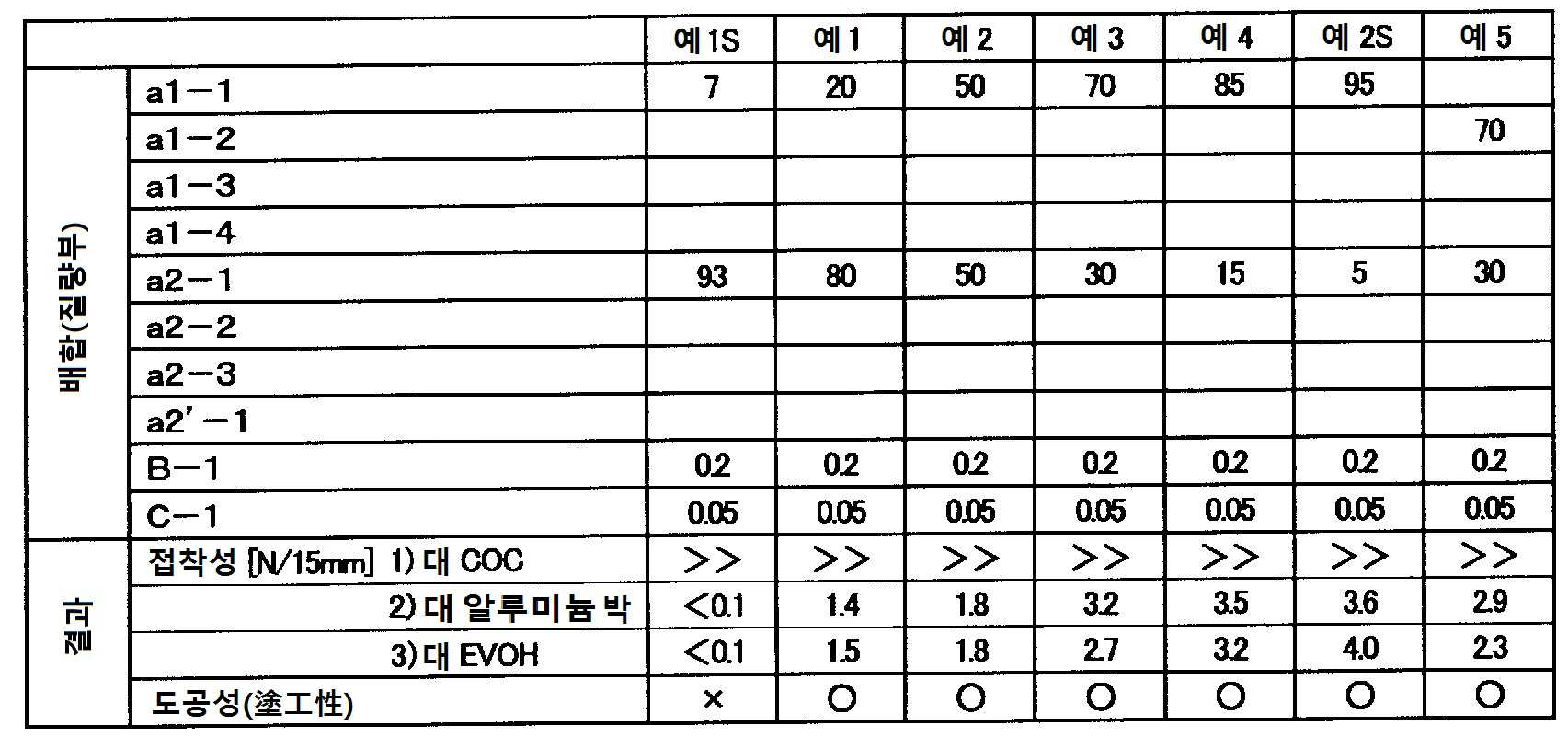

[표 4]
Figure pct00004

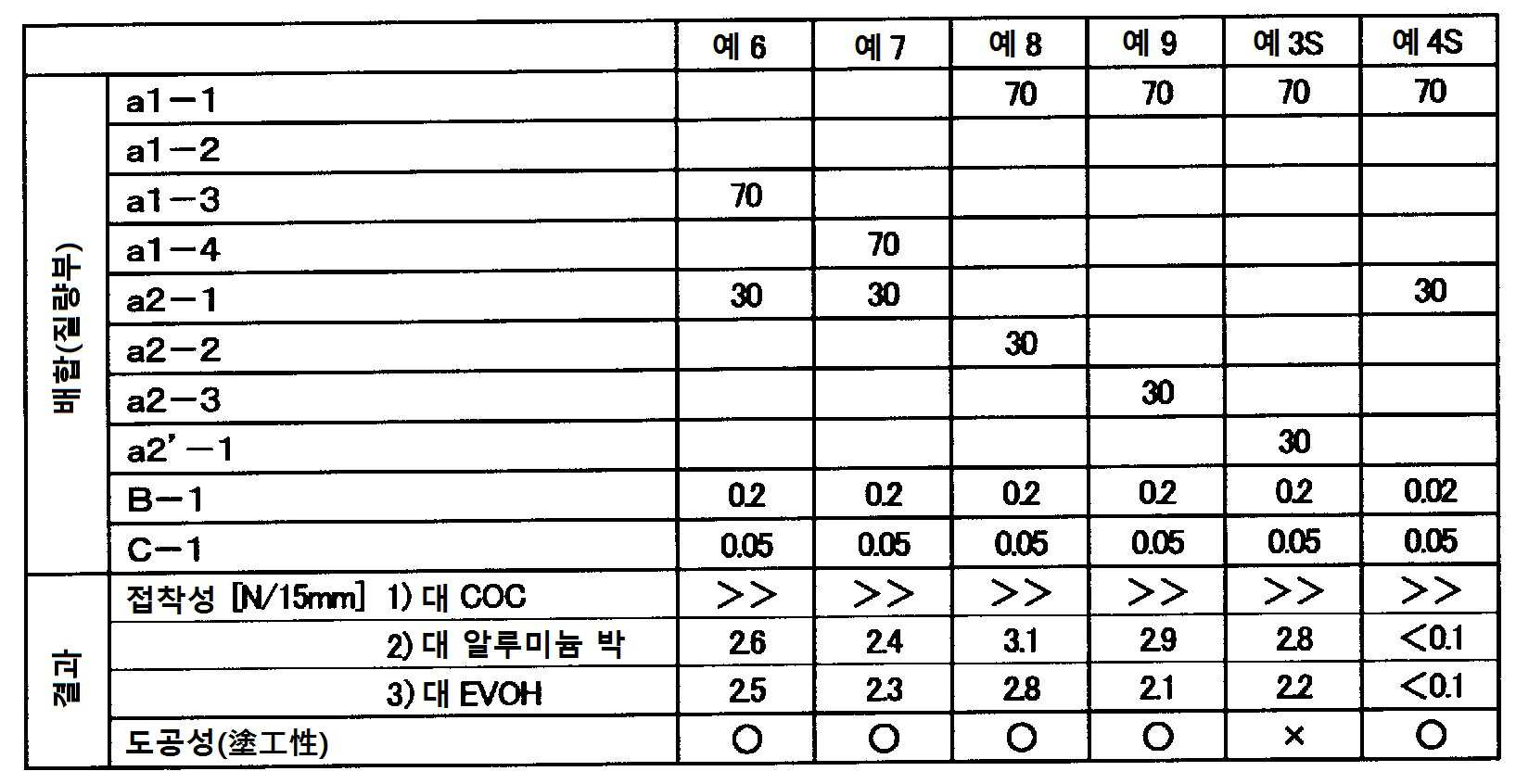

[표 5]
Figure pct00005

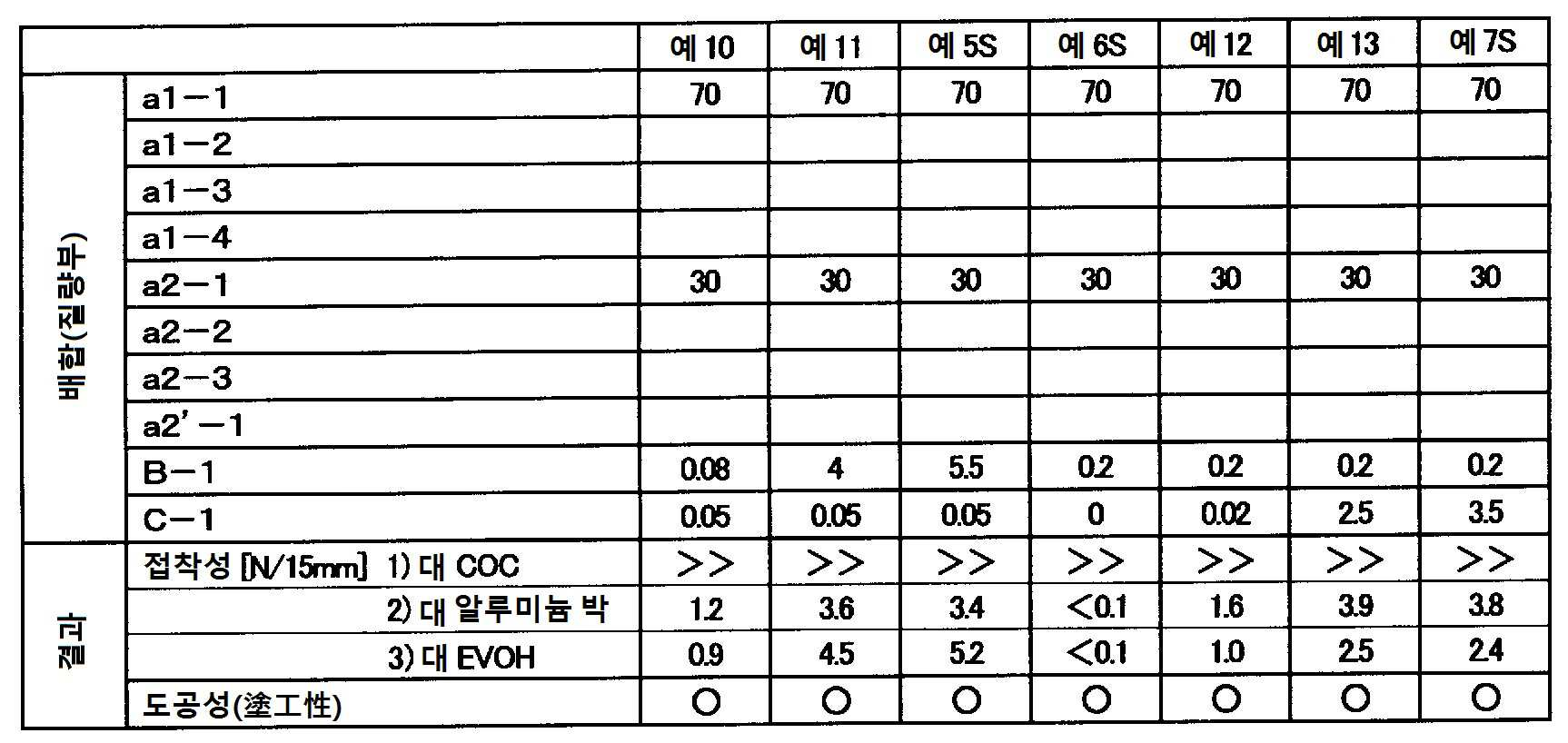

[표 6]
Figure pct00006
표 1∼6의 평가 결과로부터도 명확한 바와 같이, 본 발명에 의한 열가소성 수지 조성물 및 접착성 도료는, 내충격성, 접착성, 투명성 및 도공성이 뛰어나다. 또 조성물로서의 생산성도 뛰어나며, 얻어진 펠릿의 형상은 양호하다.

Claims (17)

  1. (A) 열가소성 수지 100 질량부;
    (B) 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상 0.05∼5 질량부; 및
    (C) 유기과산화물 0.01∼3 질량부;를 포함하고,
    상기 성분 (A)가,
    (a1) 환상 폴리올레핀계 중합체 10∼90 질량％; 및
    (a2) 방향족 비닐 화합물을 주체로 하는 중합체 블록과, 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 90∼10 질량％(단, 상기 성분 (a1)과 상기 성분 (a2)의 합계는 100 질량％임);로 이루어지는, 열가소성 수지 조성물.
  2. 제 1 항에 있어서,
    상기 성분 (a1)이, 환상 올레핀과 탄소수 2∼8의 α-올레핀과의 공중합체인, 열가소성 수지 조성물.
  3. (A) 열가소성 수지 100 질량부;
    (B) 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상 0.05∼5 질량부; 및
    (C) 유기과산화물 0.01∼3 질량부;를 포함하고,
    상기 성분 (A)가,
    (a1) 환상 폴리올레핀계 중합체 10∼90 질량％; 및
    (a2) 방향족 비닐 화합물을 주체로 하는 중합체 블록과, 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 90∼10 질량％(단, 상기 성분 (a1)과 상기 성분 (a2)의 합계는 100 질량％임);로 이루어지는 조성물을,
    용융 혼련(混練)하는, 열가소성 수지 조성물의 제조 방법.
  4. 제 3 항에 있어서,
    상기 성분 (a1)이, 환상 올레핀과 탄소수 2∼8의 α-올레핀과의 공중합체인, 방법.
  5. (A) 열가소성 수지 100 질량부;
    (B) 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상 0.05∼5 질량부;
    (C) 유기과산화물 0.01∼3 질량부; 및
    (D) 용매;를 포함하고,
    상기 성분 (A)가,
    (a1) 환상 폴리올레핀계 중합체 10∼90 질량％; 및
    (a2) 방향족 비닐 화합물을 주체로 하는 중합체 블록과, 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 90∼10 질량％(상기 성분 (a1)과 상기 성분 (a2)의 합계는 100 질량％임);로 이루어지는, 접착성 도료.
  6. 제 5 항에 있어서,
    상기 성분 (a1)이, 환상 올레핀과 탄소수 2∼8의 α-올레핀과의 공중합체인, 접착성 도료.
  7. (A) 열가소성 수지 100 질량부;
    (B) 불포화 카르본산, 및 불포화 카르본산의 유도체로 이루어지는 군으로부터 선택되는 1종 이상 0.05∼5 질량부; 및
    (C) 유기과산화물 0.01∼3 질량부;를 포함하고,
    상기 성분 (A)가,
    (a1) 환상 폴리올레핀계 중합체 10∼90 질량％; 및
    (a2) 방향족 비닐 화합물을 주체로 하는 중합체 블록과, 공역 디엔 화합물과 방향족 비닐 화합물의 랜덤 공중합체 블록으로 이루어지는 블록 공중합체의 수소 첨가물 90∼10 질량％(단, 상기 성분 (a1)과 상기 성분 (a2)의 합계는 100 질량％임);로 이루어지는 조성물을,
    용융 혼련하여 열가소성 수지 조성물을 생산하는 공정 (1); 및
    상기 공정 (1)에서 얻어진 상기 열가소성 수지 조성물을 (D) 용매에 용해시키는 공정 (2);를 포함하는, 접착성 도료의 제조 방법.
  8. 제 7 항에 있어서,
    상기 성분 (a1)이 환상 올레핀과 탄소수 2∼8의 α-올레핀과의 공중합체인, 방법.
  9. 환상 폴리올레핀계 중합체로 이루어지는 층;
    제 1 항 또는 제 2 항에 기재한 열가소성 수지 조성물로 이루어지는 층, 또는, 제 5 항 또는 제 6 항에 기재한 접착성 도료로 이루어지는 층; 및
    극성기를 갖는 수지로 이루어지는 층;이 이 순서로 적층된 적층체.
  10. 환상 폴리올레핀계 중합체로 이루어지는 층;
    제 1 항 또는 제 2 항에 기재한 열가소성 수지 조성물로 이루어지는 층;
    극성기를 갖는 수지로 이루어지는 층;
    제 1 항 또는 제 2 항에 기재한 열가소성 수지 조성물로 이루어지는 층; 및
    환상 폴리올레핀계 중합체로 이루어지는 층;이 이 순서로 적층된 적층체.
  11. 제 9 항 또는 제 10 항에 있어서,
    상기 극성기를 갖는 수지가 에틸렌-비닐알코올 공중합체인, 적층체.
  12. 환상 폴리올레핀계 중합체로 이루어지는 층;
    제 1 항 또는 제 2 항에 기재한 열가소성 수지 조성물로 이루어지는 층, 또는, 제 5 항 또는 제 6 항에 기재한 접착성 도료로 이루어지는 층; 및
    금속 또는 금속 화합물로 이루어지는 층;이 이 순서로 적층된 적층체.
  13. 환상 폴리올레핀계 중합체로 이루어지는 층;
    제 1 항 또는 제 2 항에 기재한 열가소성 수지 조성물로 이루어지는 층, 또는 제 5 항 또는 제 6 항에 기재한 접착성 도료로 이루어지는 층;
    금속 또는 금속 화합물로 이루어지는 층;
    제 1 항 또는 제 2 항에 기재한 열가소성 수지 조성물로 이루어지는 층, 또는, 제 5 항 또는 제 6 항에 기재한 접착성 도료로 이루어지는 층; 및
    환상 폴리올레핀계 중합체로 이루어지는 층;이 이 순서로 적층된 적층체.
  14. 제 12 항 또는 제 13 항에 있어서,
    상기 금속 또는 금속 화합물로 이루어지는 층이, 알루미늄 박으로 이루어지는 층인, 적층체
  15. 제 7 항 또는 제 8 항에 기재한 방법을 이용하여 접착성 도료를 생산하는 공정; 및
    상기 공정에서 얻어진 접착성 도료를 사용하여 환상 폴리올레핀계 중합체 필름과 금속 또는 금속 화합물로 이루어지는 박을 첩합(貼合)하는 공정 (3);을 포함하는, 적층체의 제조 방법.
  16. 제 9 항 내지 제 14 항 중 어느 한 항에 기재한 적층체를 포함하는, 프레스 스루 팩 제품.
  17. 제 15 항에 기재한 방법을 이용하여 적층체를 생산하는 공정; 및
    상기 공정에서 얻어진 적층체를 사용하여 프레스 스루 팩 제품을 생산하는 공정 (4);를 포함하는, 프레스 스루 팩 제품의 제조 방법.
KR1020177027970A 2015-03-25 2016-02-29 열가소성 수지 조성물, 접착성 도료, 및 이것을 이용한 적층체 Active KR102506300B1 (ko)

Applications Claiming Priority (7)

Application Number Priority Date Filing Date Title
JPJP-P-2015-061875 2015-03-25
JP2015061875 2015-03-25
JPJP-P-2015-179009 2015-09-11
JP2015179009 2015-09-11
JPJP-P-2015-229333 2015-11-25
JP2015229333 2015-11-25
PCT/JP2016/055983 WO2016152389A1 (ja) 2015-03-25 2016-02-29 熱可塑性樹脂組成物、接着性塗料、及びこれを用いた積層体

Publications (2)

Publication Number Publication Date
KR20170130452A true KR20170130452A (ko) 2017-11-28
KR102506300B1 KR102506300B1 (ko) 2023-03-06

Family

ID=56978422

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020177027970A Active KR102506300B1 (ko) 2015-03-25 2016-02-29 열가소성 수지 조성물, 접착성 도료, 및 이것을 이용한 적층체

Country Status (6)

Country Link
US (1) US11987692B2 (ko)
EP (1) EP3275906B1 (ko)
JP (1) JP6621805B2 (ko)
KR (1) KR102506300B1 (ko)
CN (1) CN107548403B (ko)
WO (1) WO2016152389A1 (ko)

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DK3255192T3 (da) * 2015-02-04 2020-03-30 Toyo Boseki Netlignende struktur med udmærkede lavresiliensegenskaber
US11339283B2 (en) 2016-08-31 2022-05-24 Riken Technos Corporation Thermoplastic resin composition and laminate using the same
JP6703611B2 (ja) * 2016-09-08 2020-06-03 三井化学株式会社 環状オレフィン系樹脂組成物および成形体
JP7105047B2 (ja) * 2017-09-27 2022-07-22 アキレス株式会社 透明不燃シート
JP6976794B2 (ja) * 2017-09-28 2021-12-08 東洋アルミニウム株式会社 包装材及びこれを用いた包装袋
JP2019151808A (ja) * 2018-03-06 2019-09-12 旭化成株式会社 共役ジエン系重合体組成物、及びタイヤ
CN109628012B (zh) * 2018-12-19 2021-11-09 广东莱尔新材料科技股份有限公司 一种耐湿、耐高温、低介电常数的热熔胶膜及其制备方法
CN113165363B (zh) * 2019-01-07 2022-10-25 三井化学株式会社 粘接性树脂组合物和叠层体

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2528152B2 (ja) * 1985-12-19 1996-08-28 ザ ルブリゾル コ−ポレ−シヨン 非溶媒反応から調製されるグラフト共重合体およびそれの分散剤誘導体
JPH1170624A (ja) 1997-08-28 1999-03-16 Kishimoto Akira 環状オレフィン系共重合体を含む積層体
JP2001098130A (ja) * 1998-04-09 2001-04-10 Nippon Zeon Co Ltd 軟質重合体配合樹脂組成物
JP2003191380A (ja) 2001-12-28 2003-07-08 Mitsubishi Plastics Ind Ltd 共押出複合フィルム
JP2003213051A (ja) * 2001-11-16 2003-07-30 Riken Technos Corp 熱可塑性エラストマー組成物
JP2005126485A (ja) * 2003-10-21 2005-05-19 Asahi Kasei Chemicals Corp 水添共重合体
JP2007182467A (ja) * 2006-01-04 2007-07-19 Samsung Electro Mech Co Ltd 反応性押出法を利用した環状オレフィン共重合体の改質方法
KR20110020862A (ko) * 2008-06-02 2011-03-03 쓰리엠 이노베이티브 프로퍼티즈 컴파니 접착성 캡슐화 조성물 및 그것을 사용하여 제조한 전자 소자

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS6279252A (ja) * 1985-10-02 1987-04-11 Asahi Chem Ind Co Ltd 変性水添ブロック共重合体組成物の製法
US6863731B2 (en) * 2002-10-18 2005-03-08 Controls Corporation Of America System for deposition of inert barrier coating to increase corrosion resistance
US20070152368A1 (en) * 2006-01-04 2007-07-05 Samsung Electro-Mechanics Co., Ltd. Method of modifying cyclic olefin copolymer using reactive extrusion
JP6279252B2 (ja) * 2013-08-26 2018-02-14 日本車輌製造株式会社 テレスコブーム装置およびクローラクレーン

Patent Citations (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2528152B2 (ja) * 1985-12-19 1996-08-28 ザ ルブリゾル コ−ポレ−シヨン 非溶媒反応から調製されるグラフト共重合体およびそれの分散剤誘導体
JPH1170624A (ja) 1997-08-28 1999-03-16 Kishimoto Akira 環状オレフィン系共重合体を含む積層体
JP2001098130A (ja) * 1998-04-09 2001-04-10 Nippon Zeon Co Ltd 軟質重合体配合樹脂組成物
KR20010042010A (ko) * 1998-04-09 2001-05-25 나까노 가쯔히꼬 지환족구조함유 수지조성물
US6730736B1 (en) * 1998-04-09 2004-05-04 Nippon Zeon Co., Ltd. Alicyclyc structure-containing resin composition
JP2003213051A (ja) * 2001-11-16 2003-07-30 Riken Technos Corp 熱可塑性エラストマー組成物
JP2003191380A (ja) 2001-12-28 2003-07-08 Mitsubishi Plastics Ind Ltd 共押出複合フィルム
JP2005126485A (ja) * 2003-10-21 2005-05-19 Asahi Kasei Chemicals Corp 水添共重合体
JP2007182467A (ja) * 2006-01-04 2007-07-19 Samsung Electro Mech Co Ltd 反応性押出法を利用した環状オレフィン共重合体の改質方法
KR20110020862A (ko) * 2008-06-02 2011-03-03 쓰리엠 이노베이티브 프로퍼티즈 컴파니 접착성 캡슐화 조성물 및 그것을 사용하여 제조한 전자 소자

Also Published As

Publication number Publication date
CN107548403A (zh) 2018-01-05
CN107548403B (zh) 2019-08-16
WO2016152389A1 (ja) 2016-09-29
JP6621805B2 (ja) 2019-12-18
KR102506300B1 (ko) 2023-03-06
US11987692B2 (en) 2024-05-21
EP3275906A1 (en) 2018-01-31
EP3275906B1 (en) 2020-01-15
EP3275906A4 (en) 2018-08-29
US20180117889A1 (en) 2018-05-03
JPWO2016152389A1 (ja) 2018-03-22

Similar Documents

Publication Publication Date Title
KR102506300B1 (ko) 열가소성 수지 조성물, 접착성 도료, 및 이것을 이용한 적층체
CN101821351B (zh) 粘合膜或片材
WO2009104372A1 (ja) 樹脂組成物、それを用いた積層体、その積層体を用いた成形体
KR20080088657A (ko) 접착제 및 그것을 이용한 적층체
CN101595177A (zh) 粘合剂及使用该粘合剂的层合体
JPH02107438A (ja) 積層体
KR102603770B1 (ko) 실런트용 수지 조성물, 적층체, 포장재 및 포장 용기
KR101540740B1 (ko) 접착성 수지 조성물 및 알루미늄 복합 판넬
JP7415573B2 (ja) 接着性樹脂組成物及び積層体
JP6473009B2 (ja) 積層フィルム、包装材料及び包装容器
JP6871014B2 (ja) 脂肪族ポリケトン共押出積層フィルム及びその延伸フィルム、これらを用いた転写フィルム、並びにこれらに用いる脂肪族ポリケトン接着用の接着性樹脂組成物
KR20160056526A (ko) 다층 필름용 접착성 수지 조성물
JP2026002962A (ja) 接着フィルム、接着フィルムの製造方法、および接着構造体の製造方法
JP7083753B2 (ja) 熱可塑性樹脂組成物、及びこれを用いた積層体
JP6262071B2 (ja) ヒートシール性フィルム及び積層体
KR102919677B1 (ko) 수지 조성물 및 당해 수지 조성물로 이루어지는 층을 갖는 적층체
KR20210154987A (ko) 프로필렌·에틸렌·α-올레핀 공중합체, 프로필렌계 중합체 조성물 및 이들의 용도
JP2008001760A (ja) 接着性樹脂組成物
TWI694003B (zh) 熱塑性樹脂組成物、接著性塗料及使用其之層合體
JP2020111709A (ja) 接着性樹脂組成物及び積層体
JP2024120230A (ja) 接着性重合体組成物、該接着性重合体組成物と金属を含む金属積層体、及び該金属積層体からなる電池用包装材
JP6370096B2 (ja) 接着性熱可塑性樹脂組成物、及びその製造方法、並びに該組成物を使用した積層体
JP2019167447A (ja) 接着シート用変性ポリエチレン組成物及び接着シート
JP5647468B2 (ja) 異種材料との熱接着性を有するポリオレフィン系樹脂組成物フィルムと異種材料フィルムとの多層フィルム
JP7127320B2 (ja) 接着性樹脂組成物の製造方法、接着層の形成方法及び積層体の製造方法

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20170929

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20201006

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20220422

Patent event code: PE09021S01D

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20221005

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20230102

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20230228

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20230302

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
