KR20170134695A

KR20170134695A - Pucch 자원 할당 및 폴백 동작

Info

Publication number: KR20170134695A
Application number: KR1020177032192A
Authority: KR
Inventors: 유 양; 다니엘 라르손; 샤오후아 리; 프레드릭 린크비스트; 싱후아 송
Original assignee: 텔레호낙티에볼라게트 엘엠 에릭슨(피유비엘)
Priority date: 2015-04-09
Filing date: 2016-04-07
Publication date: 2017-12-06
Anticipated expiration: 2036-04-07
Also published as: US11082195B2; EP3281344B1; US20160302183A1; ZA201707557B; US10305668B2; EP3281344A1; WO2016162826A1; US20190253233A1; JP2018514152A; JP6542910B2; KR102106944B1; CN107667498B; CN107667498A; WO2016161602A1

Abstract

예컨대, 다수 개(예컨대, 32개)까지의 반송파들에 대한 피드백(예컨대, HARQ-ACK(HARQ(Hybrid Automatic Repeat Request) ACK(Acknowledgement) 피드백)을 지원하는, 상향링크 제어 채널 포맷에 대한 자원 할당 및/또는 폴백 동작에 관련된 시스템들 및 방법들이 본원에 개시되어 있다.

Description

PUCCH 자원 할당 및 폴백 동작

본 개시내용은 셀룰러 통신 네트워크에서의 상향링크 제어 채널에 관한 것이다.

반송파 집성(Carrier Aggregation, CA)

Rel-10(Release 10)에서 소개되고 Rel-11(Release 11)에서 향상된 3GPP(Third Generation Partnership Project) LTE(Long Term Evolution) CA의 사용은, 동일한 대역 또는 상이한 대역들에 존재할 수 있고, 대역간 TDD(Time Division Duplexing) CA의 경우에 대해, 상이한 상향링크/하향링크(UL/DL) 구성들로 구성될 수 있는 다수의 반송파들로부터의 무선 자원들을 집성시키는 것에 의해, 피크 데이터 전송률(peak data rate)을 증가시키고, 시스템 용량을 증가시키며, 사용자 경험을 개선시키는 수단을 제공한다. Rel-12(Release 12)에서, TDD 및 FDD(Frequency Division Duplexing) 서빙 셀(serving cell)들에 동시에 연결하는 사용자 장비 디바이스(User Equipment device)(UE)를 지원하기 위해 TDD와 FDD 서빙 셀들간의 CA가 도입된다.

Rel-13(Release 13)에서, LTE CA 특징을 5 GHz(Gigahertz) 주파수 대역에서의 비면허 스펙트럼(unlicensed spectrum)의 스펙트럼 기회들을 포착하는 쪽으로 확장함에 있어서 LAA(Licensed Assisted Access)는 많은 관심을 끌었다. 현재 실제로 사용 중인 5 GHz 대역에서 동작하는 WLAN(Wireless Local Area Network)들은 이미 80 MHz(Megahertz)의 대역폭을 지원한다. 게다가, 160 MHz의 대역폭에 대한 지원은 IEEE 802.11ac의 Wave 2 배포(Wave 2 deployment)를 준수해야 한다. LTE를 위해 이미 널리 사용되는 대역들에 부가하여, 동일한 대역 상의 하나 초과의 반송파의 집성이 가능한, 3.5 GHz 주파수 대역과 같은, 다른 주파수 대역들이 또한 있다. IEEE 802.11ac Wave 2처럼 LAA와 함께 LTE에 대한 적어도 유사한 대역폭들을 사용하는 것을 가능하게 하는 것은 5개 초과의 반송파들을 지원하기 위해 LTE CA 프레임워크를 확장하는 것에 대한 요구들을 지원할 것이다. LTE CA 프레임워크를 5개의 반송파들을 넘어 확장시키는 것이 LTE Rel-13에 대한 하나의 작업 과제(work item)로 승인되었다. 목적은 UL과 DL 둘 다에서 32개까지의 반송파들을 지원하는 것이다.

CA의 일 예가 도 1에 예시되어 있다. 예시된 바와 같이, 다수의 반송파들(요소 반송파(Component Carrier, CC)들이라고 지칭됨)이 집성된다. 이 예에서, UE에 대해 프라이머리 셀(Primary Cell, PCell)과 세컨더리 셀(Secondary Cell, SCell)이 구성되어 있다. PCell은, 이 예에서, UL CC와 DL CC를 포함하고(즉, PCell는, 이 예에서, FDD PCell임), 여기서 UL CC와 DL CC는, 예컨대, 면허 주파수 스펙트럼/대역(licensed frequency spectrum/band)에 있다. SCell은, 이 예에서, 대응하는 CC - 이 예에서 DL CC로 예시되어 있음 - 를 포함하며, 여기서 SCell의 CC는, 예컨대, 비면허 주파수 스펙트럼/대역(unlicensed frequency spectrum/band)에 있다. 이러한 구성은, 예를 들어, LAA를 사용할 때 존재할 수 있다. 유의할 점은, 도 1의 예가 일 예에 불과하다는 것이다. 예를 들어, 앞서 논의된 바와 같이, 이 예에서 UE에 대해 3개의 CC들이 구성되어 있지만, 32개까지의 CC들을 지원하려는 요망이 있다.

단일 반송파 동작과 비교하여, CA를 사용해 동작하는 UE는 하나 초과의 DL CC에 대한 피드백을 보고해야 한다. 한편, UE는 DL과 UL CA를 동시에 지원할 필요가 없다. 예를 들어, 시장에 처음으로 출시된 CA 지원 UE(CA capable UE)들은 DL CA만을 지원하고 UL CA는 지원하지 않는다. 이것은 또한 3GPP RAN4(Radio Access Network 4) 표준화에서의 기본 가정(underlying assumption)이다. 따라서, Rel-10 타임프레임 동안 향상된 UL 제어 채널, 즉 PUCCH(Physical UL Control Channel) 포맷 3이 CA를 위해 도입되었다. 그렇지만, Rel-13에서 보다 많은 CC들을 지원하는 데, UL 제어 채널 용량이 제약으로 된다.

PUCCH 포맷 3

LTE Rel-8(Release 8)에서는, SR(Scheduling Request), HARQ-ACK(HARQ(Hybrid Automatic Repeat Request) ACK(Acknowledgement)), 및 주기적 CSI(Channel State Information) 보고를 위해 PUCCH 포맷 1/1a/1b 및 PUCCH 포맷 2/2a/2b가 지원된다. PUCCH 자원(즉, 이 자원을 통해 UE에 의해 PUCCH가 전송됨)은 단일 스칼라 인덱스(scalar index)에 의해 표현되며, 이 스칼라 인덱스로부터 위상 회전(phase rotation) 및 직교 커버 시퀀스(orthogonal cover sequence)(PUCCH 포맷 1/1a/1b에 대해서만)가 도출된다. 직교 시퀀스들과 함께 셀 특정 시퀀스(cell-specific sequence)의 위상 회전을 사용하는 것은 동일한 자원 블록들의 세트를 통해 PUCCH를 전송하는 동일한 셀 내의 상이한 단말들 사이에 직교성을 제공한다. LTE Rel-10에서, (TDD에서 다수의 반송파들 또는 다수의 하향링크 서브프레임들을 통한) 다수의 하향링크 전송들이 있지만 HARQ-ACK, SR 및 CSI 피드백을 위한 단일 상향링크(단일 반송파 또는 단일 상향링크 서브프레임)가 있을 때, 반송파 집성을 위해 PUCCH 포맷 3이 도입되었다.

이와 유사하게, PUCCH 포맷 3 자원은 또한 단일 스칼라 인덱스

에 의해 표현되며, 이 스칼라 인덱스로부터 (슬롯 0에 대한 미리 정의된 기본 시퀀스(base sequence)에 대한 순환 시프트(cyclic shift) n_oc,0과 슬롯 1에 대한 미리 정의된 기본 시퀀스에 대한 순환 시프트 n_oc,0에 의해 표현되는) 직교 시퀀스 및 자원 블록 번호 m이 도출될 수 있다. 하나의 자원 블록 쌍 내에서의 코드 다중화(code multiplexing)를 지원하기 위해 PUCCH 포맷 3에 대해 길이-5 직교 시퀀스가 적용되고(3GPP TS 36.211 V13.0.0를 참조) 단축된 PUCCH(shorted PUCCH)에 대해 길이-4 직교 시퀀스가 적용된다. PUCCH 포맷 3 자원에 대한 스칼라 인덱스

에 기초하여, PUCCH 포맷 3 자원의 자원 블록 m은 다음과 같이 결정되고:

여기서

는 슬롯 0에 대한 직교 시퀀스의 길이이다.

2개의 슬롯들에 대해 적용된 직교 시퀀스들은 다음과 같이 도출되고:

여기서

는 슬롯 1에 대한 직교 시퀀스의 길이이고, 여기서 일반 PUCCH 포맷 3(normal PUCCH format 3)을 사용하는 서브프레임 내의 슬롯들 둘 다에 대해

가 성립하는 반면, 단축된 PUCCH 포맷 3(shortened PUCCH format 3)을 사용하는 서브프레임 내의 제1 슬롯 및 제2 슬롯에 대해

가 성립한다.

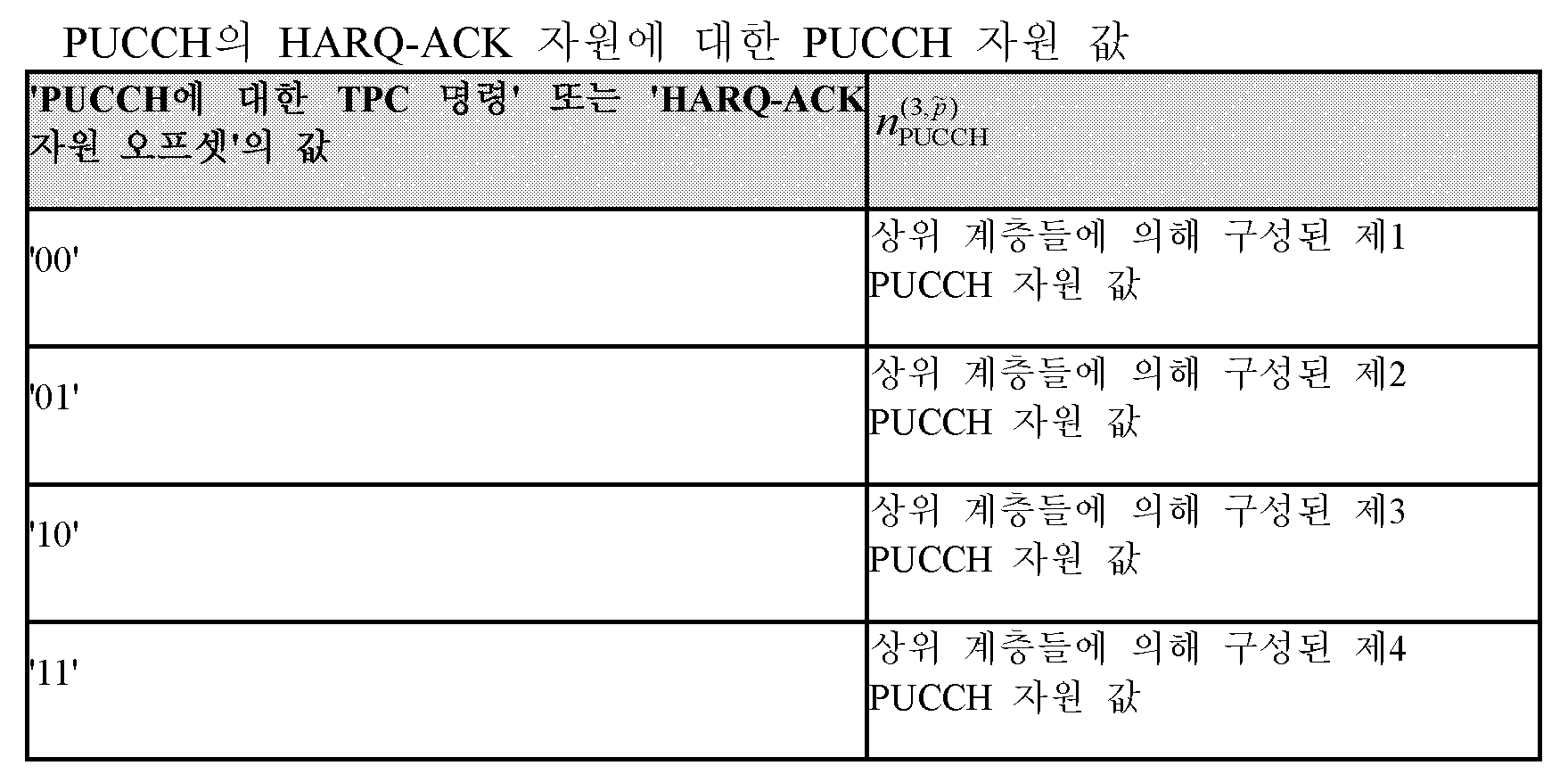

PUCCH 포맷 3 자원은 상위 계층 구성(higher layer configuration) 및 DL 할당(DL assignment)으로부터의 동적 지시(dynamic indication)에 따라 결정된다. 상세하게는, 대응하는 PDCCH(Physical DL Control Channel)/EPDCCH(Enhanced PDCCH)의 DCI(DL Control Information) 포맷에서의 TPC(Transmit Power Control) 필드는, 이하의 표 1(3GPP TS 36.211 V13.0.0을 참조)에 정의된 매핑을 사용하여, 상위 계층들에 의해 구성된 4개의 자원 값들 중 하나로부터 PUCCH 자원 값을 결정하는 데 사용된다. FDD에 대해, TPC 필드는 스케줄링된 세컨더리 서빙 셀(secondary serving cell)들에 대한 PDCCH/EPDCCH에 대응한다. TDD에 대해, TPC 필드는, PDCCH/EPDCCH에서의 DAI(DL Assignment Indicator) 값이 '1'보다 큰, PCell에 대한 PDCCH/EPDCCH에 대응한다. UE는 동일한 PUCCH 자원 값들이 대응하는 PDCCH/EPDCCH 할당들의 각각의 DCI 포맷으로 전송된다고 가정한다.

32개까지의 DL CC들을 지원하는 새로운 PUCCH 포맷

Rel-12까지의 3GPP에서, DL CC들의 최대 개수는 5이다. 채널 선택을 갖는 PUCCH 포맷 1b 및 PUCCH 포맷 3이 HARQ 피드백을 위해 도입되고 대응하는 폴백 동작들이 정의된다. 본원에서 사용되는 바와 같이, 폴백 동작은 하나의 PUCCH 포맷으로부터 다른 PUCCH 포맷으로 폴백하는 동작이다(예컨대, 단지 2개의 피드백 비트들이 요구되는 경우에 PUCCH 포맷 3으로부터 PUCCH 포맷 1a/1b로 폴백함). 폴백 동작은 HARQ-ACK 성능 관점에서 유익할 뿐만 아니라 eNB와 UE 사이의 모호성(ambiguity)을 피하기 위해 RRC (재)구성 기간 동안 UE에 유용하다. 그렇지만, Rel-13에서, 하나의 UE에 대해 최대 32개의 DL CC들이 구성될 수 있고, 따라서 32개까지의 DL CC들의 집성으로 인해 보다 많은 HARQ-ACK 비트들을 전달하기 위해 새로운 PUCCH 포맷이 도입될 것이다.

PUCCH에서의 보다 큰 페이로드 크기를 지원하기 위해 4개의 설계 옵션들이 있다.

옵션 1: 다수의 PRB(Physical Resource Block)들을 갖는 PUCCH 포맷 3

옵션 2: 다수의 OCC(Orthogonal Cover Code)들을 갖는 PUCCH 포맷 3

옵션 3: 다수의 PRB들 및 OCC들 둘 다를 갖는 PUCCH 포맷 3

옵션 4: PUSCH-유사(PUSCH-like) 구조

PUCCH 포맷 폴백

CA를 사용해 HARQ-ACK 피드백을 지원하기 위해 3GPP Rel-10에서 채널 선택을 갖는 PUCCH 포맷 1b 및 PUCCH 포맷 3이 도입된다. 특정 조건에서 채널 선택을 갖는 PUCCH 포맷 1b 및 PUCCH 포맷 3 둘 다에 대해 PUCCH 폴백 동작이 또한 도입된다.

채널 선택을 갖는 PUCCH 포맷 1b는 4개까지의 PUCCH 포맷 1b 자원들("채널들"이라고도 지칭됨)을 구성하는 것을 수반한다. 이 자원들 중 하나를 선택하는 것은 전달될 ACK/NACK(Negative ACK) 정보의 일부를 나타낸다. ACK/NACK 조합들을 구성된 PUCCH 자원들에 매핑하는 것을 정의하기 위해 2개, 3개, 또는 4개의 ACK/NACK 비트들의 경우들에 대한 매핑 테이블들이 규정되어 있다. 이 테이블들은 Rel-8 동작으로의 폴백을 지원하도록 설계되어 있다. 보다 구체적으로는, 단일 스케줄링된 반송파, 즉 PCell의 경우에, Rel-8에서와 같이 PUCCH 포맷 1a/1b에 의해 1개 또는 2개의 ACK/NACK 비트들이 전송될 것이다.

이와 유사하게 PUCCH 포맷 3에 대해, PDSCH(Physical Downlink Shared Channel)에 대응하는 어떤 (E)PDCCH도 SCell들을 통해 수신되지 않고 PDSCH가 PCell을 통해 수신되면, Rel-8에서와 같이 1개 또는 2개의 ACK/NACK 비트들이 PUCCH 포맷 1a/1b에 의해 전송될 것이다. TDD에 대해, DAI 값이 '1'로 설정되어 있는 하나의 DL 서브프레임에서 PDSCH이 PCell로부터만 수신될 때, PUCCH 포맷 1a/1b가 HARQ-ACK 전송을 위해 사용된다.

문제점들

앞서 논의된 바와 같이, 3GPP Rel-13에서, 하나의 UE에 대해 최대 32개의 DL CC들이 구성될 수 있고, 따라서 새로운 PUCCH 포맷이 도입될 것이다. 앞서 기술된 바와 같은 몇 개의 설계 옵션들이 큰 관심을 끈다. 그렇지만, 앞서 언급된 옵션들이 채택되는 경우, 새로운 PUCCH 포맷에 대한 PUCCH 자원 할당 및 폴백 동작을 어떻게 행할지가 명확하지 않다. 이에 따라, 새로운 PUCCH 포맷에 대한 PUCCH 자원 할당 및 폴백 동작을 위한 시스템들 및 방법들이 필요하다.

예컨대, 다수 개(예컨대, 32개)까지의 반송파들에 대한 피드백(예컨대, HARQ-ACK(HARQ(Hybrid Automatic Repeat Request) ACK(Acknowledgement) 피드백)을 지원하는, 상향링크(UL) 제어 채널 포맷에 대한 자원 할당 및/또는 폴백 동작에 관련된 시스템들 및 방법들이 본원에 개시되어 있다. 일부 실시예들에서, 하나 이상의 반송파들에 대한 UL 제어 정보를 UL 제어 채널을 통해 전송하는 셀룰러 통신 네트워크에서의 무선 디바이스의 동작 방법은 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되면 제1 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하는 단계를 포함한다. 본 방법은 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되지 않지만 제2 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트가 충족되면 제2 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하는 단계를 추가로 포함한다. 본 방법은 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트 및 제2 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트 둘 다가 충족되지 않으면 제3 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하는 단계를 추가로 포함한다. 이러한 방식으로, 다수 개(예컨대, 32개)까지의 반송파들에 대한 피드백을 지원하는 새로운 또는 향상된 제어 채널 포맷일 수 있는 제3 UL 제어 채널 포맷에 대한 폴백 동작이 제공된다.

일부 실시예들에서, 셀룰러 통신 네트워크는 3GPP(Third Generation Partnership Project) 네트워크이고, 제1 UL 제어 채널 포맷은 포맷 1a/1b이며, 제2 UL 제어 채널 포맷은 포맷 3이다.

일부 실시예들에서, 제3 UL 제어 채널 포맷은 PUSCH(Physical UL Shared Channel) 구조를 사용하는 UL 제어 채널 포맷이다. 다른 실시예들에서, 제3 UL 제어 채널 포맷은 다수의 PRB(Physical Resource Block)들에 걸쳐 레거시 포맷 3, 다수의 OCC(Orthogonal Cover Code)들을 갖는 단일 PRB에 걸쳐 레거시 포맷 3, 다수의 OCC들을 갖는 다수의 PRB들에 걸쳐 레거시 포맷 3, 다수의 PRB들에 걸쳐 TBCC(Tail-Biting Convolutional Code)를 갖는 수정된 포맷 3, 다수의 OCC들을 갖는 단일 PRB에 걸쳐 TBCC를 갖는 수정된 포맷 3, 또는 다수의 OCC들을 갖는 다수의 PRB들에 걸쳐 TBCC를 갖는 수정된 포맷 3을 사용하는 UL 제어 채널 포맷이다.

일부 실시예들에서, 제2 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트는 UL 제어 채널 전송에 대한 피드백 비트들의 요구된 개수가 문턱값 M₂ 이하라는 조건을 포함한다.

일부 실시예들에서, 문턱값 M₂는 22이다.

일부 실시예들에서, 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트는 UL 제어 채널 전송에 대한 피드백 비트들의 요구된 개수가 문턱값 M₁ 이하라는 조건을 포함한다. 게다가, 일부 실시예들에서, 문턱값 M₁은 2이고, 문턱값 M₂는 22이다.

일부 실시예들에서, 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트는 무선 디바이스의 프라이머리 셀(PCell)에 대해서만 피드백 비트들이 요구된다는 조건을 추가로 포함한다. 게다가, 일부 실시예들에서, 문턱값 M₁은 2이다. 일부 실시예들에서, 문턱값 M₂는 22이다.

일부 실시예들에서, 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트는: (a) 무선 디바이스의 PCell에 대해서만 피드백 비트들이 요구된다는 조건 및 (b) UL 제어 채널 포맷에 대한 피드백 비트들의 요구된 개수가 문턱값 M₁ 이하라는 조건을 포함한다. 게다가, 일부 실시예에서, 문턱값 M₁은 2이다.

일부 실시예들에서, 무선 디바이스는 FDD(Frequency Division Duplexing) PCell로, UL 제어 채널이 무선 디바이스의 FDD PCell을 통해 전송되는 반송파 집성(CA) 방식에 따라, 구성되고, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 제1 세트는: (a) DL 공유 채널에 대응하는 어떤 하향링크(DL) 제어 채널도 무선 디바이스의 임의의 세컨더리 셀(SCell)들을 통해 수신되지 않는다는 조건 및 (b) DL 공유 채널이 무선 디바이스의 FDD PCell을 통해 수신된다는 조건을 포함한다.

일부 실시예들에서, 무선 디바이스는 TDD(Time Division Duplexing) PCell로, UL 제어 채널이 무선 디바이스의 TDD PCell을 통해 전송되는 CA 방식에 따라, 구성되고, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 제1 세트는: (a) DL 공유 채널에 대응하는 어떤 DL 제어 채널도 무선 디바이스의 임의의 SCell들을 통해 수신되지 않는다는 조건 및 (b) DAI(DL Assignment Indicator) 값이 "1"로 설정되어 있는 단지 하나의 DL 서브프레임에서 DL 공유 채널이 TDD PCell을 통해 수신된다는 조건을 포함한다.

일부 실시예들에서, 무선 디바이스는 FDD 또는 TDD PCell로, UL 제어 채널이 무선 디바이스의 PCell을 통해 전송되는 CA 방식에 따라, 구성되고, 포맷 3으로의 폴백에 대한 하나 이상의 조건들의 제2 세트는: (a) 무선 디바이스가 N개의 가능한 피드백 비트들의 시퀀스에서의 M₂개 이하의 피드백 비트들의 세그먼트(segment) 내의 셀들을 통해서만 PDSCH(Physical Downlink Shared Channel)를 수신한다는 조건(단, N > M₂임) 및 (b) 어떤 DL 제어 채널도 임의의 다른 셀들을 통해 무선 디바이스에 의해 수신되지 않는다는 조건을 포함한다.

일부 실시예들에서, 무선 디바이스는 셀 그룹 내의 FDD pSCell(Primary Secondary Cell)로, UL 제어 채널이 FDD pSCell을 통해 전송되는 CA 방식에 따라, 구성되고, 여기서 FDD pSCell은 무선 디바이스의 PCell이거나 무선 디바이스의 하나 이상의 SCell들 중 하나일 수 있으며, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 제1 세트는: (a) DL 공유 채널에 대응하는 어떤 DL 제어 채널도 셀 그룹 내의 임의의 SCell들을 통해 수신되지 않는다는 조건 및 (b) DL 공유 채널이 FDD pSCell을 통해 수신된다는 조건을 포함한다.

일부 실시예들에서, 무선 디바이스는 셀 그룹 내의 TDD pSCell로, UL 제어 채널이 TDD pSCell을 통해 전송되는 CA 방식에 따라, 구성되고, 여기서 TDD pSCell은 무선 디바이스의 PCell이거나 무선 디바이스의 하나 이상의 SCell들 중 하나일 수 있으며, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 제1 세트는: (a) DL 공유 채널에 대응하는 어떤 DL 제어 채널도 셀 그룹 내의 임의의 SCell들을 통해 수신되지 않는다는 조건 및 (b) DAI 값이 "1"로 설정되어 있는 단지 하나의 DL 서브프레임에서 DL 공유 채널이 TDD pSCell을 통해 수신된다는 조건을 포함한다.

일부 실시예들에서, 무선 디바이스는 셀 그룹 내의 FDD 또는 TDD pSCell로, UL 제어 채널이 pSCell을 통해 전송되는 CA 방식에 따라, 구성되고, 여기서 pSCell은 무선 디바이스의 PCell이거나 무선 디바이스의 하나 이상의 SCell들 중 하나일 수 있으며, 포맷 3으로의 폴백에 대한 하나 이상의 조건들의 제2 세트는: (a) DL 공유 채널들이 N개의 가능한 피드백 비트들의 시퀀스에서의 M₂개 이하의 피드백 비트들의 세그먼트에 대응하는 셀 그룹 내의 하나 이상의 SCell들을 통해 무선 디바이스에 의해 수신된다는 조건(단, N > M₂임) 및 (b) 어떤 DL 제어 채널도 셀 그룹 내의 임의의 다른 SCell들을 통해 무선 디바이스에 의해 수신되지 않는다는 조건을 포함한다.

일부 실시예들에서, 무선 디바이스는 FDD pSCell로, UL 제어 채널이 FDD pSCell을 통해 전송되는 CA 방식에 따라, 구성되고, 여기서 FDD pSCell은 무선 디바이스의 PCell이며, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 제1 세트는: (a) DL 공유 채널에 대응하는 어떤 DL 제어 채널도 셀 그룹 내의 임의의 SCell들을 통해 수신되지 않는다는 조건 및 (b) DL 공유 채널이 FDD pSCell을 통해 수신된다는 조건을 포함한다.

일부 실시예들에서, 무선 디바이스는 TDD pSCell로, UL 제어 채널이 TDD pSCell을 통해 전송되는 CA 방식에 따라, 구성되고, 여기서 TDD pSCell은 무선 디바이스의 PCell이며, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 제1 세트는: (a) DL 공유 채널에 대응하는 어떤 DL 제어 채널도 셀 그룹 내의 임의의 SCell들을 통해 수신되지 않는다는 조건 및 (b) DAI 값이 "1"로 설정되어 있는 단지 하나의 DL 서브프레임에서 DL 공유 채널이 TDD pSCell을 통해 수신된다는 조건을 포함한다.

UL 제어 채널을 통해 하나 이상의 반송파들에 대한 UL 제어 정보를 전송하기 위해 셀룰러 통신 네트워크에서 동작할 수 있는 무선 디바이스의 실시예들이 또한 개시되어 있다. 일부 실시예들에서, 무선 디바이스는 하나 이상의 송신기들, 하나 이상의 프로세서들, 및 하나 이상의 프로세서들에 의해 실행가능한 명령어들을 포함하는 메모리를 포함하고 그에 의해 무선 디바이스는: 하나 이상의 송신기들을 통해, 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되면 제1 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하고; 하나 이상의 송신기들을 통해, 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되지 않지만 제2 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트가 충족되면 제2 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하며; 하나 이상의 송신기들을 통해, 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트 및 제2 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트 둘 다가 충족되지 않으면 제3 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하기 위해 동작가능하다.

다른 실시예들에서, 무선 디바이스는 본원에 기술되는 무선 디바이스의 동작 방법의 실시예들 중 임의의 것을 수행하도록 구성된다.

다른 실시예들에서, UL 제어 채널을 통해 하나 이상의 반송파들에 대한 UL 제어 정보를 전송하기 위해 셀룰러 통신 네트워크에서 동작할 수 있는 무선 디바이스는 UL 제어 채널 전송 모듈을 포함하고, UL 제어 채널 전송 모듈은: 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되면 제1 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하고; 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되지 않지만 제2 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트가 충족되면 제2 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하며; 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트 및 제2 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트 둘 다가 충족되지 않으면 제3 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하기 위해 동작가능하다.

다른 실시예들에서, UL 제어 채널을 통해 하나 이상의 반송파들에 대한 UL 제어 정보를 전송하기 위해 셀룰러 통신 네트워크에서 동작할 수 있는 무선 디바이스는: 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되면 제1 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하는 수단; 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되지 않지만 제2 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트가 충족되면 제2 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하는 수단; 및 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트 및 제2 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트 둘 다가 충족되지 않으면 제3 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하는 수단을 포함한다.

일부 실시예들에서, 비일시적 컴퓨터 판독가능 매체는 소프트웨어 명령어들을 저장하고, 소프트웨어 명령어들은, 무선 디바이스의 하나 이상의 프로세서들에 의해 실행될 때, 무선 디바이스로 하여금: 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되면 제1 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하게 하고; 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되지 않지만 제2 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트가 충족되면 제2 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하게 하며; 제1 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트 및 제2 UL 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트 둘 다가 충족되지 않으면 제3 UL 제어 채널 포맷을 사용하여 UL 제어 채널 전송을 전송하게 한다.

일부 실시예들에서, 컴퓨터 프로그램은, 적어도 하나의 프로세서 상에서 실행될 때, 적어도 하나의 프로세서로 하여금 본원에 기술되는 실시예들 중 임의의 것에 따른 무선 디바이스의 동작 방법을 수행하게 하는 명령어들을 포함한다. 일부 실시예들에서, 캐리어(carrier)가 제공되고, 여기서 캐리어는 전술한 컴퓨터 프로그램을 포함하고, 여기서 캐리어는 전자 신호, 광학 신호, 무선 신호, 또는 컴퓨터 판독가능 저장 매체 중 하나이다.

본 개시내용의 일 양태에 따르면, 3GPP Rel-13(Release 13)에서의 새로운 PUCCH(Physical UL Control Channel) 포맷에 대한 자원 할당 및 폴백 동작 방법들이 제안된다.

본 개시내용에서의 자원 할당 및 폴백 해결책들은 기존의 PUCCH 포맷(들)과의 호환성(compatibility)을 가능하게 한다. 이는 HARQ-ACK 성능 관점에서 유익할 뿐만 아니라 eNB와 UE 사이의 모호성을 피하기 위해 RRC (재)구성 기간 동안 무선 디바이스들(예컨대, 사용자 장비 디바이스들(UE들))에도 유용하다.

본 기술분야의 통상의 기술자는 첨부 도면의 도면들과 관련하여 실시예들의 이하의 상세한 설명을 읽어본 후에 본 개시내용의 범주를 이해하고 그의 부가 양태들을 인식할 것이다.

본 명세서에 포함되어 그의 일부를 형성하는 첨부 도면의 도면들은 본 개시내용의 몇 개의 양태들을 예시하고, 본 설명과 함께, 본 개시내용의 원리들을 설명하는 역할을 한다.
도 1은 반송파 집성(CA)의 일 예를 예시한 도면;
도 2는 본 개시내용의 일부 실시예들에 따른, 새로운 PUCCH(Physical Uplink Control Channel) 포맷에 대한 자원 할당 및 폴백 동작이 구현되는 셀룰러 통신 네트워크의 일 예를 예시한 도면;
도 3은 본 개시내용의 일부 실시예들에 따른, 새로운 PUCCH 포맷을 사용하여 PUCCH를 전송하는 무선 디바이스의 동작을 예시하는 플로차트;
도 4는 본 개시내용의 일부 실시예들에 따른, 새로운 PUCCH 포맷에 대한 폴백 절차를 예시하는 플로차트;
도 5는 본 개시내용의 일부 실시예들에 따른, 새로운 PUCCH 포맷에 대한 폴백 절차를 예시하는 플로차트;
도 6은 새로운 PUCCH 포맷에 대한 피드백 비트들의 하나의 예시적인 세그먼트화(segmentation)를 예시한 도면;
도 7a 및 도 7b는 본 개시내용의 일부 실시예들에 따른, 새로운 PUCCH 포맷에 대해 무선 디바이스에 의해 수행되는 폴백 절차를 예시한 도면;
도 8은 본 개시내용의 일부 실시예들에 따른, 새로운 PUCCH 포맷으로부터 PUCCH 포맷 3으로 폴백할지를 결정하는 결정 프로세스를 예시한 플로차트;
도 9는 본 개시내용의 일부 실시예들에 따른, 새로운 PUCCH 포맷으로부터 PUCCH 포맷 3으로 폴백할지를 결정하는 프로세스를 예시한 플로차트;
도 10은 새로운 PUCCH 포맷에 대한 피드백 비트들의 다른 예시적인 세그먼트화를 예시한 도면;
도 11은 새로운 PUCCH 포맷에 대한 피드백 비트들의 다른 예시적인 세그먼트화를 예시한 도면;
도 12a 및 도 12b는 본 개시내용의 일부 실시예들에 따른, 새로운 PUCCH 포맷에 대해 무선 디바이스에 의해 수행되는 폴백 절차를 예시한 도면;
도 13은 본 개시내용의 일부 실시예들에 따른, 새로운 PUCCH 포맷으로부터 PUCCH 포맷 3으로 폴백할지를 결정하는 결정 프로세스를 예시한 플로차트;
도 14는 본 개시내용의 일부 다른 실시예들에 따른, 새로운 PUCCH 포맷으로부터 PUCCH 포맷 3으로 폴백할지를 결정하는 결정 프로세스를 예시한 플로차트;
도 15a 및 도 15b는 본 개시내용의 일부 다른 실시예들에 따른, 새로운 PUCCH 포맷에 대해 무선 디바이스에 의해 수행되는 폴백 절차를 예시한 도면;
도 16은 본 개시내용의 일부 실시예들에 따른, 도 2의 기지국 및 무선 디바이스의 동작을 예시한 도면;
도 17 및 도 18은 본 개시내용의 일부 실시예들에 따른, 기지국의 개략 블록도;
도 19 및 도 20은 본 개시내용의 일부 실시예들에 따른, 무선 디바이스의 개략 블록도.

이하에 기재되는 실시예들은 본 기술분야의 통상의 기술자가 실시예들을 실시할 수 있게 하는 정보를 서술하고 실시예들을 실시하는 최적의 실시형태(best mode)를 예시한다. 첨부 도면의 도면들을 고려하여 이하의 설명을 읽어보면, 본 기술분야의 통상의 기술자는 본 개시내용의 개념들을 이해할 것이고 본원에서 상세히 언급되지 않은 이 개념들의 적용들을 인식할 것이다. 이 개념들 및 적용들이 본 개시내용 및 첨부된 청구항들의 범주 내에 속한다는 것을 잘 알 것이다.

무선 노드(Radio Node): 본원에서 사용되는 바와 같이, "무선 노드"는 무선 액세스 노드 또는 무선 디바이스 중 어느 하나이다.

무선 액세스 노드(Radio Access Node): 본원에서 사용되는 바와 같이, "무선 액세스 노드"는 신호들을 무선으로 전송 및/또는 수신하기 위해 동작하는 셀룰러 통신 네트워크의 무선 액세스 네트워크 내의 임의의 노드이다. 무선 액세스 노드의 일부 예들은 기지국(예컨대, 3GPP(Third Generation Partnership Project) LTE(Long Term Evolution) 네트워크 내의 향상된(enhanced) 또는 진화된(evolved) Node B(eNB)), 고전력 또는 매크로 기지국, 저전력 기지국(예컨대, 마이크로 기지국, 피코 기지국, 홈 eNB 등), 및 릴레이 노드(relay node)를 포함하지만, 이들로 제한되지 않는다.

코어 네트워크 노드(Core Network Node): 본원에서 사용되는 바와 같이, "코어 네트워크 노드"는 코어 네트워크(CN) 내의 임의의 유형의 노드이다. 코어 네트워크 노드의 일부 예들은, 예컨대, MME(Mobility Management Entity), P-GW(PDN(Packet Data Network) Gateway), SCEF(Service Capability Exposure Function) 등을 포함한다.

무선 디바이스(Wireless Device): 본원에서 사용되는 바와 같이, "무선 디바이스"는 신호들을 무선 액세스 노드(들)에게 무선으로 전송 및/또는 그로부터 수신하는 것에 의해 셀룰러 통신 네트워크에 액세스하는(즉, 셀룰러 통신 네트워크에 의해 서빙되는) 임의의 유형의 디바이스이다. 무선 디바이스의 일부 예들은 3GPP LTE 네트워크 내의 사용자 장비 디바이스(UE) 및 MTC(Machine Type Communication) 디바이스를 포함하지만, 이들로 제한되지 않는다.

네트워크 노드(Network Node): 본원에서 사용되는 바와 같이, "네트워크 노드"는 무선 액세스 네트워크 또는 셀룰러 통신 네트워크/시스템의 CN의 일부인 임의의 노드이다.

본원에서 주어진 설명이 3GPP 셀룰러 통신 시스템에 중점을 두고 있으며, 이에 따라, 3GPP LTE 용어 또는 3GPP LTE 용어와 유사한 용어가 종종 사용된다는 것에 유의해야 한다. 그렇지만, 본원에 개시되는 개념들이 3GPP 시스템으로 제한되지 않는다.

본원에서의 설명에서, "셀"이라는 용어가 언급될 수 있지만; 특히 5G(Fifth Generation) 개념들과 관련하여, 빔(beam)이 셀(cell) 대신에 사용될 수 있으며, 이에 따라, 주목할 중요한 점은 본원에 기술된 개념들이 셀과 빔 둘 다에 똑같이 적용가능하다는 것에 유의해야 한다.

앞서 논의된 바와 같이, 3GPP Rel-13(Release 13)에서, 하나의 UE에 대해 최대 32개의 하향링크(DL) 요소 반송파(CC)들이 구성될 수 있도록 반송파 집성(CA) 특징이 확장된다. 따라서, 32개까지의 CC들에 대한 HARQ-ACK(HARQ(Hybrid Automatic Repeat Request) ACK(Acknowledgement)) 피드백을 지원하는 새로운 PUCCH(Physical Uplink Control Channel) 포맷이 도입될 것이다. 배경기술에서 기술된 바와 같이, 몇 개의 설계 옵션들이 큰 관심을 끈다. 새로운 PUCCH 포맷에 대한 PUCCH 자원 할당 및 폴백 동작을 위한 시스템들 및 방법들이 본원에 개시되어 있다. 주목할 만한 점은, 새로운 PUCCH 포맷이 명확함 및 논의의 편의를 위해 PUCCH 포맷 4라고 본원에서 지칭된다는 것이다. 그렇지만, PUCCH 포맷 4는 본원에서 새로운 PUCCH 포맷에 대해 사용되는 이름에 불과하다. 새로운 PUCCH 포맷이 3GPP 표준들에서 상이한 이름을 부여받을 수 있다.

이와 관련하여, 도 2는 본 개시내용의 일부 실시예들에 따른, PUCCH 포맷 4 자원 할당 및 폴백 동작들이 구현되는 셀룰러 통신 네트워크(10)의 일 예를 예시하고 있다. 이 예에서, 셀룰러 통신 네트워크(10)는 각각이 상이한 반송파에서 동작하는 다수의 셀들(14)에 서빙하는, LTE에서 eNB라고 지칭되는, 기지국(12)을 포함하는 LTE 네트워크(예컨대, LAA-LTE(License Assisted Access LTE) 네트워크 또는 LTE-U(LTE in Unlicensed Spectrum) 네트워크)이다. 이 특정의 예에서, 기지국(12)은 반송파(F1) 내지 반송파(F32)에서, 각각, 동작하는 일반적으로 셀(14-1) 내지 셀(14-32)이라고 지칭되는 32개까지의 셀들에 서빙한다. 일부 실시예들에서, 반송파(F1) 내지 반송파(F32) 모두는 면허 주파수 스펙트럼에 있다. 그렇지만, 다른 실시예들에서, 반송파(F1) 내지 반송파(F32) 중 일부는 면허 주파수 스펙트럼에(즉, 하나 이상의 면허 주파수 대역들에) 있는 반면, 반송파(F1) 내지 반송파(F32) 중 다른 반송파들은 비면허 주파수 스펙트럼에(즉, 하나 이상의 비면허 주파수 대역들에) 있으며, 이는 셀룰러 통신 네트워크(10)가 LAA-LTE 네트워크인 경우일 것이다. 다른 실시예들에서, 반송파(F1) 내지 반송파(F32) 모두가 비면허 주파수 스펙트럼에(즉, 하나 이상의 비면허 주파수 대역들에) 있다. 이 예에서 32개의 셀들(14)이 예시되어 있지만, 기지국(12)이 임의의 수의 셀들(14)(예컨대, 특정의 구현에 따라, 예컨대, 하나부터 32개까지의 셀들 또는 어쩌면 32개보다 훨씬 더 많은 셀들 중 임의의 수의 셀들)에 서빙할 수 있다는 것에 유의해야 한다. 이 특정의 예에서, LTE 용어에서 UE라고 지칭되는, 무선 디바이스(16)는 기지국(12)에 의해 서빙된다. 또한 유의할 점은, 이 예에서 셀들(14) 모두가 동일한 기지국(12)에 의해 제공되지만, 본 개시내용이 이에 한정되지 않는다는 것이다. 셀들(14)이 하나 이상의 무선 액세스 노드들 중 임의의 수의 무선 액세스 노드들에 의해 제공될 수 있다.

기지국(12) 또는 eNB(12), 및 무선 디바이스(16) 또는 UE(16)는, 이 예에서, 무선 디바이스(16)에 대해 32개까지의 반송파들(CC들이라고 지칭됨)이 구성될 수 있는 CA 방식에 따라 동작한다. 이 예에서, 셀(14-1)은 무선 디바이스(16)의 프라이머리 셀(PCell)로서 구성되고, 이에 따라, 반송파(F1)는 본원에서 프라이머리 CC(Primary CC, PCC)라고 지칭된다. 다른 셀들(14-2 내지 14-32) 중 하나 이상의 셀들은 무선 디바이스(16)의 세컨더리 셀(SCell)들로서 구성되고, 이에 따라, 각자의 반송파들은 본원에서 세컨더리 CC(Secondary CC, SCC)들이라고 지칭된다.

무선 디바이스(16)는 SR(Scheduling Request)들, 주기적 CSI(Channel State Information), 및 HARQ-ACK들과 같은 UCI(Uplink Control Information)를 PUCCH를 사용하여 전송한다. DL CA 방식에 따라 동작할 때, 무선 디바이스(16)는 종래의 PUCCH 포맷들을 사용할 때 8개까지의 셀들(14)에 대한 HARQ-ACK들을 전송할 수 있다. 새로운 PUCCH 포맷(본원에서 PUCCH 포맷 4라고 지칭됨)은 32개까지의 셀들(14)에 대한 HARQ-ACK들을 지원하기 위해 PUCCH 용량을 확장한다.

I. PUCCH 포맷 4에 대한 설계 옵션들

현재, 다음과 같은 PUCCH 포맷 4에 대한 4개의 설계 옵션들이 있다:

옵션 1: 다수의 PRB(Physical Resource Block)들을 갖는 (레거시 또는 수정된) PUCCH 포맷 3

옵션 2: 다수의 OCC(Orthogonal Cover Code)들을 갖는 (레거시 또는 수정된) PUCCH 포맷 3

옵션 3: 다수의 PRB들 및 다수의 OCC들 둘 다를 갖는 (레거시 또는 수정된) PUCCH 포맷 3

옵션 4: PUSCH(Physical Uplink Shared Channel)-유사 구조를 갖는 PUCCH 포맷

이 옵션들 각각이 이 설계 옵션들에 대한 PUCCH 포맷 4에 대한 자원 할당의 실시예들과 함께 이하에서 상세히 기술된다.

II. PUCCH 포맷 4에 대한 자원 할당

이하의 논의는 상이한 PUCCH 포맷 4 설계 옵션들 각각에 대한 자원 할당의 실시예들을 제공한다.

A. PUCCH 포맷 4 설계 옵션 1에 대한 자원 할당

PUCCH 포맷 4에 대한 설계 옵션 1은 현재 또는 레거시 PUCCH 포맷 3에서 가능한 것보다 더 많은 HARQ-ACK 비트들을 전달하기 위해(즉, 레거시 PUCCH 포맷 3의 용량을 초과하는 개수의 HARQ-ACK 비트들을 전달하기 위해) 다수의 PRB들에서 레거시 PUCCH 포맷 3 또는 수정된 PUCCH 포맷 3(예컨대, TBCC(Tail-Biting Convolutional Code)를 갖는 PUCCH 포맷 3)을 사용하는 것이다.

i. 대안 1: 레거시 PUCCH 포맷 3을 사용

일부 실시예들에서, PUCCH 포맷 4는 다수의 PRB들에서 레거시 PUCCH 포맷 3을 사용한다. PUCCH 포맷 4에 대해 필요한 PRB들의 개수는 N _PUCCH4 로서 표기되고

에 의해 계산되며

여기서 O _ACK 는 HARQ-ACK 비트들의 총수이고, q는 PUCCH 포맷 3을 사용하여 하나의 PRB에 의해 전달될 수 있는 HARQ-ACK 비트들의 최대 개수이며, 즉, q는 22이다. O _ACK 는 스케줄링된 반송파들의 개수, 활성화된 반송파들의 개수, 또는 구성된 반송파들의 개수에 기초하여 결정될 수 있다. 더욱이, 각각의 반송파에서의 전송 블록들의 개수 및 HARQ-ACK 번들링(HARQ-ACK bundling)이 적용되는지가 또한 고려된다.

PUCCH 포맷 3과 유사한 방식으로,

로 표기되는, PUCCH 포맷 4에 대한 PUCCH 자원은 상위 계층 구성 및 DL 할당으로부터의 동적 지시에 따라 결정된다. 일부 실시예들에서, PUCCH 포맷 4 자원

에 기초하여, PUCCH 포맷 4 자원의 자원 블록 번호들 m은 다음과 같이 결정되고:

여기서, 이전에 언급된 바와 같이,

는 제1 슬롯(즉, 슬롯 0)에서의 직교 시퀀스의 길이를 나타낸다.

일부 다른 실시예들에서, PUCCH 포맷 4의 자원 할당은 제1 구성된 PUCCH 포맷 4 자원 및 제1 슬롯들에 대한 직교 시퀀스의 길이에 직접 기초하여 정의된다. 무선 디바이스(16)는, 전송할 때, N _PUCCH4 에 의해 표기되는, 요구된 PUCCH 포맷 4 자원들의 개수에 따라 몇 개의 자원들을 할당해야 하는지를 결정할 것이다. 각각의 자원은 다음과 같이 정의된다:

2개의 슬롯들에 대해 적용되는 직교 시퀀스는 PUCCH 포맷 3의 접근법과 유사하다. 일 예에서, 다수의 PRB들에 대해 동일한 OCC가 적용된다. 다른 예에서, 미리 정의된 규칙에 따라 상이한 PRB들에 대해 상이한 OCC들이 적용된다. 원칙은 가장 낮은 인덱스를 갖는 자원 블록 번호에 대해 사용된 OCC가 PUCCH 포맷 3의 완전히 동일한 접근법을 따라야 한다는 것이다. 이것은 폴백 동작을 가능하게 한다.

일부 다른 실시예들에서, 무선 디바이스(16)는 기지국(12)에 의해 PUCCH 포맷 4 자원들의 세트로 구성된다. 각각의 자원이 이어서 개별적으로 결정되며, 이는, 예를 들어, 다음과 같을 수 있다:

무선 디바이스(16)는 단지 N_PUCCH4개까지의 자원들을 사용할 것이지만, 무선 디바이스(16)를 최대 개수의 자원들로 구성하는 것이 가능하다.

ii. 대안 2: 수정된 PUCCH 포맷 3을 사용

일부 실시예들에서, PUCCH 포맷 4는 다수의 PRB들에서 수정된 PUCCH 포맷 3(예컨대, TBCC를 갖는 PUCCH 포맷 3)을 사용한다. 일부 실시예들에서, PUCCH 포맷 4에 대해 필요한 PRB들의 개수는 N _PUCCH4 로서 표기되고

에 의해 계산되며

여기서 O _ACK 는 HARQ-ACK 비트들의 총수이고, q는 수정된 PUCCH 포맷 3(예컨대, TBCC를 갖는 PUCCH 포맷 3)을 사용하여 하나의 PRB에 의해 전달될 수 있는 HARQ-ACK 비트들의 최대 개수이다. 상기 수식에서, 22는 레거시 PUCCH 포맷 3에 의해 이미 지원되는 HARQ-ACK 비트들의 최대 개수를 반영한다.

일부 다른 실시예들에서, PUCCH 포맷 4에 대해 필요한 PRB들의 개수는 N _PUCCH4 로서 표기되고

에 의해 계산되며

여기서 O _ACK 는 HARQ-ACK 비트들의 총수이고, q는 수정된 PUCCH 포맷 3(예컨대, TBCC를 갖는 PUCCH 포맷 3)을 사용하여 하나의 PRB에 의해 전달될 수 있는 HARQ-ACK 비트들의 최대 개수이다.

PUCCH 포맷 3과 유사한 방식으로,

로 표기되는, PUCCH 포맷 4에 대한 PUCCH 자원은 상위 계층 구성 및 DL 할당으로부터의 동적 지시에 따라 결정된다. PUCCH 포맷 4 자원

B. PUCCH 포맷 4 설계 옵션 2에 대한 자원 할당

PUCCH 포맷 4에 대한 설계 옵션 2는 현재 또는 레거시 PUCCH 포맷 3에서 가능한 것보다 더 많은 HARQ-ACK 비트들을 전달하기 위해(즉, 레거시 PUCCH 포맷 3의 용량을 초과하는 개수의 HARQ-ACK 비트들을 전달하기 위해) (단일 PRB에서) 다수의 OCC들을 갖는 레거시 PUCCH 포맷 3 또는 수정된 PUCCH 포맷 3(예컨대, TBCC를 갖는 PUCCH 포맷 3)을 사용하는 것이다.

i. 대안 1: 레거시 PUCCH 포맷 3을 사용

일부 실시예들에서, PUCCH 포맷 4는 다수의 OCC들을 갖는 레거시 PUCCH 포맷 3을 사용한다. PUCCH 포맷 4에 대해 필요한 OCC들의 개수는 C _PUCCH4 로서 표기되고

에 의해 계산되며

여기서 O _ACK 는 HARQ-ACK 비트들의 총수이고, q는 PUCCH 포맷 3을 사용하여 하나의 PRB 및 하나의 OCC에 의해 전달될 수 있는 HARQ-ACK 비트들의 최대 개수이며, 즉, q는 22이다. C _PUCCH4 는

이하이다.

2개의 슬롯들에 대해 적용된 직교 시퀀스들은, 미리 정의된 기본 시퀀스와 관련하여, 다음과 같이 도출된 순환 시프트들 n_oc,0, n_oc,0+1, ..., n_oc,0 + C _PUCCH4 - 1 및 n_oc,1, n_oc,1+1, ..., n_oc,10 + C _PUCCH4 - 1에 의해 정의되고:

여기서

는 슬롯 0에 대한 직교 시퀀스의 길이이고,

는 슬롯 1에 대한 직교 시퀀스의 길이이며, 여기서 일반 PUCCH 포맷 4를 사용하는 서브프레임 내의 슬롯들 둘 다에 대해

가 성립하는 반면 단축된 PUCCH 포맷 4를 사용하는 서브프레임 내의 제1 슬롯 및 제2 슬롯에 대해

가 성립한다.

PUCCH 포맷 3과 유사한 방식으로,

로 표기되는, PUCCH 포맷 4에 대한 PUCCH 자원은 상위 계층 구성 및 DL 할당으로부터의 동적 지시에 따라 결정된다.

인 PUCCH 포맷 4 자원에 기초하여, PUCCH 포맷 4 자원의 자원 블록 번호 m은 다음과 같이 결정된다:

ii. 대안 2: 수정된 PUCCH 포맷 3을 사용

일부 실시예들에서, PUCCH 포맷 4는 다수의 OCC들을 갖는 수정된 PUCCH 포맷 3(예컨대, TBCC를 갖는 PUCCH 포맷 3)을 사용한다. 일부 실시예들에서, PUCCH 포맷 4에 대해 필요한 OCC들의 개수는 C _PUCCH4 로서 표기되고

에 의해 계산되며

여기서 O _ACK 는 HARQ-ACK 비트들의 총수이고, q는 수정된 PUCCH 포맷 3(예컨대, TBCC를 갖는 PUCCH 포맷 3)을 사용하여 하나의 OCC를 갖는 하나의 PRB에 의해 전달될 수 있는 HARQ-ACK 비트들의 최대 개수이다. C _PUCCH4 는

이하이다.

일부 다른 실시예들에서, PUCCH 포맷 4에 대해 필요한 PRB들의 개수는 C _PUCCH4 로서 표기되고

에 의해 계산되며

이하이다.

여기서

는 슬롯 0에 대한 직교 시퀀스의 길이이고,

가 성립한다.

PUCCH 포맷 3과 유사한 방식으로,

C. PUCCH 포맷 4 설계 옵션 3에 대한 자원 할당

PUCCH 포맷 4에 대한 설계 옵션 3은 현재 또는 레거시 PUCCH 포맷 3에서 가능한 것보다 더 많은 HARQ-ACK 비트들을 전달하기 위해(즉, 레거시 PUCCH 포맷 3의 용량을 초과하는 개수의 HARQ-ACK 비트들을 전달하기 위해) 다수의 OCC들을 갖는 다수의 PRB들에서 레거시 PUCCH 포맷 3 또는 수정된 PUCCH 포맷 3(예컨대, TBCC를 갖는 PUCCH 포맷 3)을 사용하는 것이다.

PUCCH 포맷 4에 대한 OCC들의 총수는 C _PUCCH4 로서 표기되고

에 의해 계산되며

여기서 O _ACK 는 HARQ-ACK 비트들의 총수이고, q는 PUCCH 포맷 3을 사용하여 하나의 PRB 및 하나의 OCC에 의해 전달될 수 있는 HARQ-ACK 비트들의 최대 개수이며, 즉, q는 22이다. 이 경우에, C _PUCCH4 는

보다 더 크다.

PUCCH 포맷 4에 대한 PRB들의 개수는 N_PUCCH4로서 표기되고

에 의해 계산된다.

D. PUCCH 포맷 4 설계 옵션 4에 대한 자원 할당

PUCCH 포맷 4에 대한 설계 옵션 4는 PUCCH 포맷 4에 대해 PUSCH 구조를 사용하는 것이며, 즉 슬롯당 하나의 DMRS(Demodulation Reference Signal) 및 나머지 RE(Resource Element)들이 UCI 정보를 전송하는 데 사용된다. UCI 정보 비트들의 코딩은 터보 코드(Turbo code) 또는 컨볼루션 코드(convolutional code)일 수 있다. 이 옵션에 대한 자원 할당은 상위 계층 시그널링(high layer signaling)이거나 DL 할당에 대한 DCI 메시지에 추가될 수 있다.

III. PUCCH 전송

도 3은 본 개시내용의 일부 실시예들에 따른, PUCCH 포맷 4를 사용하여 PUCCH를 전송하는 무선 디바이스(16)의 동작을 예시하는 플로차트이다. 예시된 바와 같이, 무선 디바이스(16)는, 앞서 기술된 바와 같이, PUCCH 포맷 4 전송에 대한 자원 할당을 결정한다(단계 100). 앞서 논의된 바와 같이, PUCCH 포맷 4는 다수의 PRB들에 걸쳐, (단일 PRB에 걸쳐) 다수의 OCC들을 갖는, 또는 다수의 PRB들 및 다수의 OCC들 둘 다를 갖는, 레거시 또는 수정된 PUCCH 포맷 3을 사용할 수 있다. 이 옵션들 각각에서, 자원 할당이 결정되는 방식은 앞서 기술되어 있다. 무선 디바이스(16)는 결정된 자원 할당을 사용하여 PUCCH 포맷 4 전송을 전송한다(단계 102).

IV. PUCCH 포맷 4에 대한 폴백 동작

이하의 논의는 PUCCH 포맷 4 설계 옵션들에 대한 폴백 동작의 실시예들을 제공한다. 폴백 절차를 예시하는 플로차트가 도 4에 예시되어 있다. 예시된 바와 같이, 무선 디바이스(16)는 PUCCH 포맷 1a/1b로 폴백할지를 결정한다(단계 200). 그렇다면, PUCCH 포맷 4를 사용하여 전송하기보다는, 무선 디바이스(16)는 PUCCH 포맷 1a/1b로 PUCCH 전송을 전송한다(단계 202). 무선 디바이스(16)가 PUCCH 포맷 1a/1b로의 폴백이 적절하지 않다고 결정하면, 무선 디바이스(16)는 PUCCH 포맷 3으로 폴백할지를 결정한다(단계 204). 그렇다면, 무선 디바이스(16)는 PUCCH 포맷 3으로 PUCCH 전송을 전송한다(단계 206). 그렇지 않고, PUCCH 포맷 3으로의 폴백도 적절하지 않으면, 무선 디바이스(16)는 새로운 PUCCH 포맷(다시 말하지만 본원에서 PUCCH 포맷 4라고 지칭됨)으로 PUCCH 전송을 전송한다(단계 208).

도 5는 본 개시내용의 일부 실시예들에 따른, 폴백 절차를 예시하는 플로차트이다. 일반적으로, 원하는 피드백을 제공하기 위해 서브프레임에서 요구되는 피드백 비트들의 개수에 기초하여 폴백 결정들이 이루어진다. 예시된 바와 같이, 무선 디바이스(16)는 서브프레임에 대한 요구된 피드백 비트들의 개수가 제1 문턱값 M₁ 이하인지를 결정한다(단계 300). 일부 특정 실시예들에서, 제1 문턱값 M₁은 2이다. 서브프레임에 대한 요구된 피드백 비트들의 개수가 제1 문턱값 M₁ 이하이면, 무선 디바이스(16)는 PUCCH 포맷 1a/1b로 폴백하기로 결정하고, 이에 따라, PUCCH 포맷 1a/1b로 서브프레임에 대한 PUCCH 전송을 전송한다(단계 302). 서브프레임에 대한 요구된 피드백 비트들의 개수가 제1 문턱값 M₁ 초과이지만 제2 문턱값 M₂ 이하이면(단계 304; 예), 무선 디바이스(16)는 PUCCH 포맷 3으로 폴백하기로 결정하고, 이에 따라, PUCCH 포맷 3으로 서브프레임에 대한 PUCCH 전송을 전송한다(단계 306). 일부 특정 실시예들에서, 제2 문턱값 M₂는 22이다. 서브프레임에 대한 요구된 피드백 비트들의 개수가 제2 문턱값 M₂ 초과이면(단계 304; 아니오), 무선 디바이스(16)는 폴백이 없어야 한다고 결정하고, 이에 따라, PUCCH 포맷 4로 서브프레임에 대한 PUCCH 전송을 전송한다(단계 308).

주목할 만한 점은, 도 5가 피드백 비트들의 개수가 PUCCH 포맷 1a/1b로의 폴백에 대한 제1 문턱값 M₁ 미만인 조건에 중점을 두고 있지만, 이하에서 논의되는 바와 같이, PUCCH 포맷 1a/1b로의 폴백 이전에 하나 이상의 부가 조건들이 또한 요구될 수 있다는 것이다. 예를 들어, 이하에서 논의되는 바와 같이, PUCCH가 PCell을 통해 제공되면, 부가 조건(들)은, 예컨대, 하기를 포함할 수 있다:

FDD(Frequency Division Duplex) PCell에 대해, PDSCH(Physical DL Shared Channel)에 대응하는 어떤 (E)PDCCH((Enhanced) Physical DL Control Channel)도 SCell들을 통해 수신되지 않는다는 조건 및 PDSCH가 PCell을 통해 수신된다는 조건; 및

TDD(Time Division Duplex) PCell에 대해, PDSCH에 대응하는 어떤 (E)PDCCH도 SCell들을 통해 수신되지 않는다는 조건 및 PDSCH가 DAI(Downlink Assignment Indicator) 값이 '1'로 설정되어 있는 단지 하나의 DL 서브프레임에서 PCell을 통해 수신된다는 조건.

PUCCH 포맷 1a/1b로의 폴백에 대한 요구된 피드백 비트들의 개수에 부가하여 또한 고려될 수 있는 다른 예시적인 조건들이 이하에서 기술된다. 유사한 방식으로, PUCCH 포맷 3으로의 폴백에 대한 하나 이상의 부가 조건들이 또한 고려될 수 있다.

환언하면, 도 5의 프로세스는 다음과 같이 기술될 수 있다. 서브프레임에서의 요구된 피드백 비트들이 M₁ 비트의 길이를 갖는 미리 정의된 세그먼트화(predefined segmentation) - 본원에서 제1 미리 정의된 세그먼트화(first predefined segmentation)라고 지칭됨 - 에 포함되면, 포맷 1a/1b가 사용된다. 예를 들어, Rel-10(Release 10)에서, 미리 정의된 세그먼트화는 처음 2개의 비트들에 대응한다. 일 예로서, M₁ = 2이다. 그렇지 않고 서브프레임에서의 요구된 피드백 비트들이 M₂ 비트의 길이를 갖는 미리 정의된 세그먼트화 - 본원에서 제2 미리 정의된 세그먼트화(second predefined segmentation)라고 지칭됨 - 에 포함되면, 포맷 3이 사용된다. 일 예로서, 제2 미리 정의된 세그먼트화는 처음 M₂ = 22개의 비트들에 대응한다. 그렇지 않으면, 포맷 4와 같은 새로운 포맷이 사용된다.

일 예는 도 6에 도시되어 있다. 피드백 비트들(즉, 32개까지의 셀들에 대한 피드백을 수용하기 위한 피드백 비트들의 총수 N)이 a_n(n=0, ..., N-1)이라고 가정하면, 제1 세그먼트화는 피드백 비트들 a₀, a₁을 포함하고, 제2 세그먼트는 피드백 비트들 a₀, a₁, ..., a₂₀, a₂₁을 포함한다. 피드백을 위해 a₀만, a₁만, 또는 a₀과 a₁ 둘 다가 요구되는 경우, 포맷 1a/1b가 사용된다. a₀, 또는 a₁, 또는 a₀, a₁에 부가하여 피드백을 위해 비트들 a₀, ..., a₂₁ 중 일부(또는 전부)가 요구되고 어떤 다른 피드백도 요구되지 않는 경우, 포맷 3이 사용된다. 그렇지 않으면, 포맷 4와 같은 새로운 포맷이 사용된다.

이하의 섹션에서, 본 개시내용의 다양한 실시예들에 대한 폴백 동작에 관한 상세한 조건들이 제공된다. 일반적으로, 이 다양한 조건들은 피드백 비트들이 셀 그룹 내의 PCell 또는 PUCCH SCell에 대해서만 요구되는지, 그리고/또는 요구된 피드백 비트들의 개수가 M₁ 이하, M₁ 초과 M₂이하, 또는 M₂ 초과인지를 나타내고, 이에 따라, 폴백 동작이 사용되어야만 하는지 그리고, 그렇다면, 폴백 동작에 대해 어느 PUCCH 포맷을 사용해야 하는지를 나타낸다.

A. PCell을 통한 PUCCH

i. PUCCH 포맷 1a/1b로 폴백

일부 실시예들에서, 이하에 열거된 일부 특정 조건들에 대해 PUCCH 포맷 4의 폴백은 PUCCH 포맷 1a/1b이다:

FDD(Frequency Division Duplex) PCell에 대해, PDSCH(Physical DL Shared Channel)에 대응하는 어떤 (E)PDCCH((Enhanced) Physical DL Control Channel)도 SCell들을 통해 수신되지 않고 PDSCH가 PCell을 통해 수신되면, PUCCH 포맷 1a/1b로 폴백한다.

o 이 경우에, a₀만 또는 a₀, a₁만이 요구된다.

TDD(Time Division Duplex) PCell에 대해, PDSCH에 대응하는 어떤 (E)PDCCH도 SCell들을 통해 수신되지 않고 PDSCH가 DAI(Downlink Assignment Indicator) 값이 '1'로 설정되어 있는 단지 하나의 DL 서브프레임에서 PCell을 통해 수신되면, PUCCH 포맷 1a/1b로 폴백한다.

그렇지 않고, "PUCCH 포맷 3으로 폴백" 섹션에 기술되는, 어떤 다른 특정 조건들이 충족될 때, PUCCH 포맷 4는 포맷 3으로 폴백할 것이다.

이와 관련하여, 도 7a 및 도 7b는 본 개시내용의 일부 실시예들에 따른, 무선 디바이스(16)에 의해 수행되는 폴백 절차를 예시하고 있다. 예시된 바와 같이, PUCCH가 무선 디바이스(16)의 PCell(14-1)을 통해 전송된다. PUCCH 포맷 4가 어떤 다른 PUCCH 포맷으로 폴백해야 하는지를 결정하기 위해, 무선 디바이스(16)는 PCell(14-1)이 FDD 반송파 또는 TDD 반송파를 기반으로 하는지를 결정한다(단계 400). 무선 디바이스(16)의 PCell(14-1)이 FDD 반송파를 기반으로 하는 경우, 무선 디바이스(16)는: (a) 무선 디바이스(16)가 PDSCH에 대응하는 어떤 (E)PDCCH도 무선 디바이스(16)의 임의의 SCell들(14)을 통해 수신하지 않았고 (b) 무선 디바이스(16)가 PDSCH를 PCell(14-1)을 통해 수신했는지를 결정한다(단계 402). 단계 402에서의 조건들이 참이면, 무선 디바이스(16)는 PUCCH 포맷 1a/1b로의 폴백이 적절하다고 결정하고, 이에 따라, 포맷 1a/1b에 따라 PUCCH를 전송한다(단계 404).

단계 400으로 돌아가서, 무선 디바이스(16)의 PCell(14-1)이 FDD 셀이 아니면(즉, 무선 디바이스(16)의 PCell(14-1)이 TDD 셀이면), 무선 디바이스(16)는: (a) 무선 디바이스(16)가 PDSCH에 대응하는 어떤 (E)PDCCH도 무선 디바이스(16)의 임의의 SCell들(14)을 통해 수신하지 않았고 (b) DAI 값이 "1"로 설정되어 있는 단지 하나의 DL 서브프레임에서 무선 디바이스(16)가 PDSCH를 PCell(14-1)을 통해 수신했는지를 결정한다(단계 406). 단계 406에서의 조건들이 참이면, 무선 디바이스(16)는 PUCCH 포맷 1a/1b로의 폴백이 적절하다고 결정하고, 이에 따라, 포맷 1a/1b에 따라 PUCCH를 전송한다(단계 404).

FDD PCell에 대해 단계 402에서의 조건들이 거짓이면 또는 TDD PCell에 대해 단계 406에서의 조건들이 거짓이면, 무선 디바이스(16)는 PUCCH 포맷 3으로의 폴백에 대한 하나 이상의 조건들이 충족되는지를 결정한다(단계 408). 임의의 적당한 조건들이 사용될 수 있지만, PUCCH가 PCell(14-1)을 통해 전송되는 경우에 대해 PUCCH 포맷 3으로의 폴백에 대한 일부 예시적인 조건들이 이하의 섹션에서 기술된다. PUCCH 포맷 3으로의 폴백에 대한 조건(들)이 충족되면, 무선 디바이스(16)는 PUCCH 포맷 3으로의 폴백이 적절하다고 결정하고, 이에 따라, 포맷 3에 따라 PUCCH를 전송한다(단계 410). 그렇지만, PUCCH 포맷 3으로의 폴백에 대한 조건(들)이 충족되지 않으면, 무선 디바이스(16)는 PUCCH 포맷 3으로의 폴백이 적절하지 않다고 결정하고, 이에 따라, 다시 말하지만 본원에서 포맷 4라고 지칭되는, 새로운 포맷에 따라 PUCCH를 전송한다(단계 412).

ii. PUCCH 포맷 3으로 폴백

PUCCH 포맷 1a/1b로 폴백하는 조건이 충족되지 않으면, PUCCH 포맷 4가 포맷 3으로 폴백할 수 있다. 포맷 3으로 폴백하는 조건들은 이하의 실시예들에 포함된다.

일부 실시예들에서, PDSCH가 미리 정의된 셀 인덱스들을 갖는 하나 이상의 SCell들을 통해 수신되고 PDSCH에 대응하는 어떤 (E)PDCCH도 다른 SCell들을 통해 수신되지 않으면, PUCCH 포맷 4가 PUCCH 포맷 3으로 폴백한다. 도 7b의 단계 408의 하나의 예시적인 실시예로 볼 수 있는, 이 결정 프로세스가 도 8에 예시되어 있다. 예시된 바와 같이, 무선 디바이스(16)는: (a) 무선 디바이스(16)가 PDSCH를 미리 정의된 인덱스들을 갖는 하나 이상의 SCell들(14)을 통해 수신하였고 (b) 무선 디바이스(16)가 PDSCH에 대응하는 어떤 (E)PDCCH도 임의의 다른 SCell들(14)을 통해 수신하지 않았는지를 결정한다(단계 500). 이 조건들이 충족되면, 무선 디바이스(16)는 PUCCH 포맷 3으로 폴백하기로 결정한다(단계 502). 그렇지 않으면, 무선 디바이스(16)는 새로운 PUCCH 포맷(포맷 4)을 사용하기로 결정한다(단계 504).

미리 정의된 셀 인덱스들의 일 예로서, 셀 인덱스 1 내지 셀 인덱스 4가 미리 정의된 셀 인덱스들로서 설정될 수 있다. 이 조건이 주어지면, 모든 CC들이 FDD 반송파들이라면, 제2 세그먼트화는 SR의 추가(append) 없이 HARQ-ACK 피드백 비트들 a₀, a₁, ..., a₉를 포함한다. 모든 CC들이 TDD 반송파들이라면, 제2 세그먼트화는 SR의 추가 없이 HARQ-ACK 피드백 비트들 a₀, a₁, ..., a₁₉를 포함한다. CC들이 FDD 및 TDD 반송파들의 혼합이면, 제2 세그먼트화는 HARQ-ACK 피드백 비트들 a₀, a₁, ..., a_M-1을 포함하고, 여기서 M은 셀 인덱스 1 내지 셀 인덱스 4의 반송파 구성에 의해 결정된다. 1-비트 SR이 HARQ-ACK 피드백에 추가되고 동일한 PUCCH 포맷으로 송신될 수 있다는 것에 유의해야 한다.

일부 실시예들에서, 이하의 단계들은 포맷 3 폴백에 대한 조건을 결정하는 데 사용될 수 있을 것이다. 이 단계들은 도 9의 플로차트에 예시되어 있다.

각각의 CC 구성 및 HARQ-ACK 피드백을 위해 사용될 수 있는 PUCCH 포맷 3의 용량을 획득하는 단계(단계 600).

세그먼트화를 형성할 피드백 비트들을 선택하는 단계, 세그먼트화의 크기는 획득된 용량에 기초함(단계 602).

CC 구성들 및 PUCCH 구성의 정보에 기초하여, 형성된 세그먼트화와 연관된 CC 및 서브프레임들을 결정하는 단계(단계 604).

PDSCH가 형성된 세그먼트화와 연관된 셀들을 통해서만 수신되고 PDSCH에 대응하는 어떤 (E)PDCCH도 다른 셀들을 통해 수신되지 않으면(단계 606; 예), 무선 디바이스(16)는 PUCCH 포맷 3으로 폴백하기로 결정한다(단계 608). 그렇지 않으면(단계 606; 아니오), 무선 디바이스(16)는 새로운 PUCCH 포맷(즉, PUCCH 포맷 4)을 사용하기로 결정한다(단계 610). 도 9의 프로세스는 도 7b의 단계 408의 일 실시예로 볼 수 있다.

이 실시예에서, PUCCH 포맷 3으로의 폴백을 결정하기 위해 상이한 상향링크(UL) 서브프레임들에서 관련 셀 인덱스들이 상이할 수 있다. 일 예로서, TDD CA의 경우에, 6개의 CC들이 있고 6개의 CC들에 대한 TDD 구성이 다음과 같다고 가정한다:

CC0: UL-DL 구성 1(프라이머리 반송파(primary carrier))

CC1: UL-DL 구성 0

CC2: UL-DL 구성 1

CC3: UL-DL 구성 1

CC4: UL-DL 구성 1

CC5: UL-DL 구성 1

UL-DL 구성은 3GPP TS 36.211 V13.0.0에 정의되어 있다. 이 경우에, 상이한 서브프레임들에 대한 형성된 세그먼트화와 연관된 셀 인덱스들은 다음과 같다:

PUCCH가 서브프레임 7 또는 서브프레임 2에서 전송되는 경우에, 이 서브프레임들에서의 PUCCH와 연관된 셀 인덱스들은 0, 1, 2, 3, 4, 5이다

PUCCH가 서브프레임 8 또는 서브프레임 3에서 전송되는 경우에, 이 서브프레임들에서의 PUCCH와 연관된 셀 인덱스들은 0, 2, 3, 4, 5, 6이다

일부 실시예들에서, 복수의 세그먼트화들이 형성될 수 있다. 각각의 세그먼트화는 하나의 PUCCH 포맷 3 자원을 할당받는다. PUCCH 포맷 3 자원이 PUCCH 포맷 4 자원과 중첩(overlap)될 수 있다. 게다가, PUCCH 포맷 3 자원이 PUCCH 포맷 4에 대한 자원 할당으로부터 도출될 수 있다. 모든 PDSCH들이 하나의 세그먼트화에 대응하는 셀들을 통해서만 수신되면, PUCCH 포맷은 포맷 3으로 폴백할 것이고, 폴백에 대한 자원은 세그먼트화와 연관되어 있는 할당된 PUCCH 포맷 3 자원에 의해 주어진다. 도 10에 도시된 일 예로서, 20개의 FDD 반송파들이 있고, 제2 세그먼트가 CC 0 내지 CC 9에 대응하는 피드백 비트들을 포함하며, 제3 세그먼트가 CC 10 내지 CC 19에 대응하는 피드백 비트들을 포함한다고 가정할 때, PUCCH 포맷 4에 대해 PUCCH 자원

이 할당된다고 가정한다. 이 경우에:

PDSCH가 셀 인덱스 0 내지 셀 인덱스 9를 갖는 셀들을 통해서만 수신되고 PDSCH에 대응하는 어떤 (E)PDCCH도 다른 셀들을 통해 수신되지 않으면, 포맷 4는 PUCCH 포맷 3으로 폴백할 것이고 PUCCH 포맷 3에 대해 자원

이 사용될 것이다.

PDSCH가 셀 인덱스 10 내지 셀 인덱스 19를 갖는 셀들을 통해서만 수신되고 PDSCH에 대응하는 어떤 (E)PDCCH도 다른 셀들을 통해 수신되지 않으면, 포맷 4는 PUCCH 포맷 3으로 폴백할 것이고 PUCCH 포맷 3에 대해 자원

이 사용될 것이다.

그렇지 않으면, PUCCH 포맷 4가 사용될 것이다.

일부 실시예들에서, 복수의 세그먼트화들이 형성될 수 있다. 각각의 세그먼트화는 하나의 PUCCH 포맷 3 자원을 할당받는다. PDSCH들이 다수의 세그먼트화들과 연관된 셀들을 통해 수신되면, PUCCH 포맷은 다수의 PUCCH 포맷 3 전송들로 폴백할 수 있고, 폴백에 대한 자원들은 이 세그먼트화들과 연관되어 있는 할당된 PUCCH 포맷 3 자원들에 의해 주어진다. 도 11에 도시된 일 예로서, 20개의 FDD 반송파들이 있고, 제2 세그먼트가 CC 0 내지 CC 9에 대응하는 피드백 비트들을 포함하며, 제3 세그먼트가 CC 10 내지 CC 19에 대응하는 피드백 비트들을 포함한다고 가정할 때, PUCCH 포맷 4에 대해 PUCCH 자원

이 할당된다고 가정한다. 이 경우에:

이 사용될 것이다.

PDSCH가 셀 인덱스 0 내지 셀 인덱스 9를 갖는 일부 셀들 및 셀 인덱스 10 내지 셀 인덱스 19를 갖는 일부 셀들을 통해 수신되고 PDSCH에 대응하는 어떤 (E)PDCCH도 다른 셀들을 통해 수신되지 않으면, 포맷 4는 2개의 PUCCH 포맷 3 전송들로 폴백할 것이고, 여기서 각자의 PUCCH 포맷 3 전송들에 대해 자원

및 자원

이 사용될 것이다.

그렇지 않으면, PUCCH 포맷 4가 사용될 것이다.

B. SCell을 통한 PUCCH

PUCCH가 무선 디바이스(16)의 SCell들(14)을 통해 전송되는 경우에, 다수의 PUCCH 셀 그룹들이 존재할 수 있다. 각각의 PUCCH 셀 그룹에, 다수의 DL 반송파들이 존재할 수 있다. SCell들(14)을 통한 PUCCH에 대해, PUCCH 전송을 위한 다수의 실현 방법들이 있다:

PUCCH가 PUCCH 셀 그룹 내의 SCell들(14)에 대한 PUCCH를 전달하기 위해 상위 계층 시그널링에 의해 구성된 하나의 SCell(14)을 통해 전송된다.

PUCCH가 PUCCH 셀 그룹 내의 SCell들(14)에 대한 PCell(14-1)을 통해 전송된다.

PUCCH가 SCell만을 통해 전송된다(즉, PCell(14-1)을 통한 PUCCH가 없음). 현재 협약들에 기초하여, SCell만을 통한 PUCCH(즉, PCell(14-1)을 통한 PUCCH가 없음)가 Rel-13에서는 지원되지 않지만, 향후 릴리스에서 다시 논의될 수 있다.

처음 2개의 실현들에 대해, PUCCH가 PCell(14-1) 및 SCell(14) 둘 다를 통해 전송된다. 세 번째 실현에 대해, PCell(14-1)을 통한 PUCCH가 없다. 처음 2개의 실현들에 대해, 폴백 조건이 유사하다. 세 번째 실현에 대해, 포맷 1a/1b에 대한 폴백 조건이 약간 상이하다. 이하의 섹션들은 처음 2개의 실현들 및 세 번째 실현에 대한 폴백 해결책에 관한 상세들을 제공한다.

i. PUCCH가 PCell 및 SCell 둘 다를 통해 전송된다.

여기서, pSCell(Primary SCell)은 PUCCH 셀 그룹에서 PUCCH를 전송하는 셀을 나타내기 위해 사용된다. PUCCH가 PUCCH 셀 그룹 내의 SCell들에 대한 PCell을 통해 전송된다면, pSCell은 PCell이다. 그렇지 않으면, pSCell은 SCell들 중 하나이고, 따라서 PUCCH-SCell이라고도 지칭될 수 있다.

일부 실시예들에서, 섹션 "PCell을 통한 PUCCH"에서의 이상의 설명 전부가 각각의 PUCCH 셀 그룹에 대해 적용될 수 있다. 폴백 동작이 셀 그룹들 간에 독립적일 수 있다.

일 예로서, PUCCH 포맷 1a/1b 폴백에 대해, 특정 조건들이 이하에서 열거된다:

FDD pSCell에 대해, PDSCH에 대응하는 어떤 (E)PDCCH도 PUCCH 셀 그룹 내의 SCell들을 통해 수신되지 않고 PDSCH가 pSCell을 통해 수신되면, PUCCH 포맷 1a/1b로 폴백한다.

TDD pSCell에 대해, PDSCH에 대응하는 어떤 (E)PDCCH도 PUCCH 셀 그룹 내의 SCell들을 통해 수신되지 않고 DAI 값이 '1'로 설정되어 있는 단지 하나의 DL 서브프레임에서 PDSCH가 pSCell을 통해 수신되면, PUCCH 포맷 1a/1b로 폴백한다.

이와 관련하여, 도 12a 및 도 12b는 본 개시내용의 일부 실시예들에 따른, 무선 디바이스(16)에 의해 수행되는 폴백 절차를 예시하고 있다. 이 폴백 절차는 앞서 제공된 PUCCH 포맷 1a/1b로의 폴백에 대한 조건들을 구현한다. 예시된 바와 같이, PUCCH가 PCell(14-1) 및 SCell(14) 둘 다를 통해 전송된다. PUCCH 포맷 4가 어떤 다른 PUCCH 포맷으로 폴백해야 하는지를 결정하기 위해, 무선 디바이스(16)는, 이러한 PUCCH 전송에 대한 PUCCH 셀 그룹이 요망되기 때문에, 무선 디바이스(16)의 PCell(14-1) 또는 SCell들(14) 중 하나일 수 있는, pSCell이 FDD 반송파 또는 TDD 반송파를 기반으로 하는지를 결정한다(단계 700). 무선 디바이스(16)의 pSCell이 FDD 반송파를 기반으로 하는 경우, 무선 디바이스(16)는: (a) 무선 디바이스(16)가 PDSCH에 대응하는 어떤 (E)PDCCH도 PUCCH 셀 그룹 내의 무선 디바이스(16)의 임의의 SCell들(14)을 통해 수신하지 않았고 (b) 무선 디바이스(16)가 PDSCH를 PUCCH 셀 그룹의 pSCell을 통해 수신했는지를 결정한다(단계 702). 단계 702에서의 조건들이 참이면, 무선 디바이스(16)는 PUCCH 포맷 1a/1b로의 폴백이 적절하다고 결정하고, 이에 따라, 포맷 1a/1b에 따라 PUCCH를 전송한다(단계 704).

단계(700)로 되돌아가서, PUCCH 셀 그룹에 대한 무선 디바이스(16)의 pSCell이 FDD 셀이 아니면(즉, 무선 디바이스(16)의 pSCell이 TDD 셀이면), 무선 디바이스(16)는: (a) 무선 디바이스(16)가 PDSCH에 대응하는 어떤 (E)PDCCH도 PUCCH 셀 그룹 내의 무선 디바이스(16)의 임의의 SCell들을 통해 수신하지 않았고 (b) DAI 값이 "1"로 설정되어 있는 단지 하나의 DL 서브프레임에서 무선 디바이스(16)가 PDSCH를 pSCell을 통해 수신했는지를 결정한다(단계 706). 단계 706에서의 조건들이 참이면, 무선 디바이스(16)는 PUCCH 포맷 1a/1b로의 폴백이 적절하다고 결정하고, 이에 따라, 포맷 1a/1b에 따라 PUCCH를 전송한다(단계 704).

FDD pSCell에 대해 단계 702에서의 조건들이 거짓이면 또는 TDD pSCell에 대해 단계 706에서의 조건들이 거짓이면, 무선 디바이스(16)는 PUCCH 포맷 3으로의 폴백에 대한 하나 이상의 조건들이 충족되는지를 결정한다(단계 708). 임의의 적당한 조건들이 사용될 수 있지만, PUCCH가 PCell(14-1)을 통해 전송되는 경우에 대해 PUCCH 포맷 3으로의 폴백에 대한 일부 예시적인 조건들이 이하에서 기술된다. PUCCH 포맷 3으로의 폴백에 대한 조건(들)이 충족되면, 무선 디바이스(16)는 PUCCH 포맷 3으로의 폴백이 적절하다고 결정하고, 이에 따라, 포맷 3에 따라 PUCCH를 전송한다(단계 710). 그렇지만, PUCCH 포맷 3으로의 폴백에 대한 조건(들)이 충족되지 않으면, 무선 디바이스(16)는 PUCCH 포맷 3으로의 폴백이 적절하지 않다고 결정하고, 이에 따라, 다시 말하지만 본원에서 포맷 4라고 지칭되는, 새로운 포맷에 따라 PUCCH를 전송한다(단계 712).

PUCCH 포맷 3으로의 폴백에 대해, 섹션 "PCell을 통한 PUCCH"에서 앞서 기술된 실시예들이 다음과 같이 업데이트될 수 있다:

실시예 1: PDSCH가 미리 정의된 셀 인덱스들을 갖는 PUCCH 셀 그룹 내의 하나 이상의 SCell들을 통해 수신되고 PDSCH에 대응하는 어떤 (E)PDCCH도 PUCCH 셀 그룹 내의 다른 SCell들을 통해 수신되지 않으면, PUCCH 포맷 3으로 폴백한다. 이것은 도 13에 예시되어 있다. 이 프로세스는 도 12b의 단계 708의 하나의 예시적인 실시예로 볼 수 있다. 예시된 바와 같이, 무선 디바이스(16)는: (a) 무선 디바이스(16)가 PDSCH를 미리 정의된 인덱스들을 갖는 PUCCH 셀 그룹 내의 하나 이상의 SCell들을 통해 수신하였고 (b) 무선 디바이스(16)가 PDSCH에 대응하는 어떤 (E)PDCCH도 PUCCH 셀 그룹 내의 임의의 다른 SCell들을 통해 수신하지 않았는지를 결정한다(단계 800). 이 조건들이 충족되면, 무선 디바이스(16)는 PUCCH 포맷 3으로 폴백하기로 결정한다(단계 802). 그렇지 않으면, 무선 디바이스(16)는 새로운 PUCCH 포맷(포맷 4)을 사용하기로 결정한다(단계 804).

실시예 2: 일부 실시예들에서, 이하의 단계들은 포맷 3 폴백에 대한 조건을 결정하는 데 사용될 수 있을 것이다. 이 단계들은 도 14의 플로차트에 예시되어 있다.

o PUCCH 셀 그룹에서의 각각의 CC 구성 및 HARQ-ACK 피드백들을 위해 사용될 수 있는 PUCCH 포맷 3의 용량을 획득하는 단계(단계 900).

o 세그먼트화를 형성할 HARQ-ACK 피드백 비트들을 선택하는 단계, 세그먼트화의 크기는 획득된 용량에 기초함(단계 902).

o CC 구성들 및 PUCCH 구성에 대한 정보에 기초하여, 형성된 세그먼트화와 연관된 CC 및 서브프레임들을 결정하는 단계(단계 904).

o PDSCH가 PUCCH 셀 그룹 내의 형성된 세그먼트화와 연관된 셀들을 통해서만 수신되고 PDSCH에 대응하는 어떤 (E)PDCCH도 PUCCH 셀 그룹 내의 다른 셀들을 통해 수신되지 않으면(단계 906; 예), PUCCH 포맷 3으로 폴백하는 단계(단계 908). 그렇지 않으면(단계 906; 아니오), 새로운 PUCCH 포맷(즉, PUCCH 포맷 4)을 사용하기로 결정하는 단계(단계 910).

실시예 3: 일부 실시예들에서, 각각의 PUCCH 셀 그룹에 복수의 세그먼트화들이 형성될 수 있다.

섹션 "PCell을 통한 PUCCH"에서의 실시예들 전부가 이 섹션에서 상세히 기술되는 것은 아니다. 유사한 원리들이 여기서 반복되지 않는 실시예들에 적용될 수 있다.

ii. PUCCH가 SCell만을 통해 전송된다(즉, PCell을 통한 PUCCH가 없음)

이 경우에 대해, PCell을 통한 PUCCH와 PCell 및 SCell을 통한 PUCCH에 대해 앞서 기술된 포맷 1a/1b로의 폴백이 다음과 같이 수정된다:

FDD PCell에 대해, PDSCH에 대응하는 어떤 (E)PDCCH도 SCell들을 통해 수신되지 않고 PDSCH가 PCell을 통해 수신되면, PUCCH 포맷 1a/1b로 폴백한다. PUCCH 포맷 1a/1b가 SCell UL 반송파를 통해 전송된다.

TDD PCell에 대해, PDSCH에 대응하는 어떤 (E)PDCCH도 SCell들을 통해 수신되지 않고 PDSCH가 DAI 값이 '1'로 설정되어 있는 단지 하나의 DL 서브프레임에서 PCell을 통해 수신되면, PUCCH 포맷 1a/1b로 폴백한다. PUCCH 포맷 1a/1b가 SCell UL 반송파를 통해 전송된다.

FDD pSCell에 대해, PDSCH에 대응하는 어떤 (E)PDCCH도 PUCCH 셀 그룹 내의 다른 셀들을 통해 수신되지 않고 PDSCH가 pSCell을 통해 수신되면, PUCCH 포맷 1a/1b로 폴백한다. PUCCH 포맷 1a/1b가 SCell UL 반송파를 통해 전송된다.

TDD pSCell에 대해, PDSCH에 대응하는 어떤 (E)PDCCH도 PUCCH 셀 그룹 내의 다른 셀들을 통해 수신되지 않고 DAI 값이 '1'로 설정되어 있는 단지 하나의 DL 서브프레임에서 PDSCH가 pSCell을 통해 수신되면, PUCCH 포맷 1a/1b로 폴백한다. PUCCH 포맷 1a/1b가 SCell UL 반송파를 통해 전송된다.

이와 관련하여, 도 15a 및 도 15b는 본 개시내용의 일부 실시예들에 따른, 무선 디바이스(16)에 의해 수행되는 폴백 절차를 예시하고 있다. 이 폴백 절차는 앞서 제공된 PUCCH 포맷 1a/1b로의 폴백에 대한 조건들을 구현한다. 예시된 바와 같이, PUCCH는 SCell만을 통해 전송된다. PUCCH 포맷 4가 어떤 다른 PUCCH 포맷으로 폴백해야 하는지를 결정하기 위해, 무선 디바이스(16)는, 이러한 PUCCH 전송에 대한 PUCCH 셀 그룹이 요망되기 때문에, 이 경우에 무선 디바이스(16)의 SCell들(14) 중 하나인, pSCell이 FDD 반송파 또는 TDD 반송파를 기반으로 하는지를 결정한다(단계 1000). 무선 디바이스(16)의 pSCell이 FDD 반송파를 기반으로 하는 경우, 무선 디바이스(16)는: (a) 무선 디바이스(16)가 PDSCH에 대응하는 어떤 (E)PDCCH도 PUCCH 셀 그룹 내의 무선 디바이스(16)의 임의의 다른 SCell들을 통해 수신하지 않았고 (b) 무선 디바이스(16)가 PDSCH를 PUCCH 셀 그룹의 pSCell을 통해 수신했는지를 결정한다(단계 1002). 단계 1002에서의 조건들이 참이면, 무선 디바이스(16)는 PUCCH 포맷 1a/1b로의 폴백이 적절하다고 결정하고, 이에 따라, 포맷 1a/1b에 따라 PUCCH를 전송한다(단계 1004).

단계(1100)로 되돌아가서, PUCCH 셀 그룹에 대한 무선 디바이스(16)의 pSCell이 FDD 셀이 아니면(즉, 무선 디바이스(16)의 pSCell이 TDD 셀이면), 무선 디바이스(16)는: (a) 무선 디바이스(16)가 PDSCH에 대응하는 어떤 (E)PDCCH도 PUCCH 셀 그룹 내의 무선 디바이스(16)의 임의의 다른 SCell을 통해 수신하지 않았고 (b) DAI 값이 "1"로 설정되어 있는 단지 하나의 DL 서브프레임에서 무선 디바이스(16)가 PDSCH를 pSCell을 통해 수신했는지를 결정한다(단계 1006). 단계 1006에서의 조건들이 참이면, 무선 디바이스(16)는 PUCCH 포맷 1a/1b로의 폴백이 적절하다고 결정하고, 이에 따라, 포맷 1a/1b에 따라 PUCCH를 전송한다(단계 1004).

FDD pSCell에 대해 단계 1002에서의 조건들이 거짓이면 또는 TDD pSCell에 대해 단계 1006에서의 조건들이 거짓이면, 무선 디바이스(16)는 PUCCH 포맷 3으로의 폴백에 대한 하나 이상의 조건들이 충족되는지를 결정한다(단계 1008). 임의의 적당한 조건들이 사용될 수 있지만, PUCCH가 PCell(14-1)을 통해 전송되는 경우에 대해 PUCCH 포맷 3으로의 폴백에 대한 일부 예시적인 조건들이 이하에서 기술된다. PUCCH 포맷 3으로의 폴백에 대한 조건(들)이 충족되면, 무선 디바이스(16)는 PUCCH 포맷 3으로의 폴백이 적절하다고 결정하고, 이에 따라, 포맷 3에 따라 PUCCH를 전송한다(단계 1010). 그렇지만, PUCCH 포맷 3으로의 폴백에 대한 조건(들)이 충족되지 않으면, 무선 디바이스(16)는 PUCCH 포맷 3으로의 폴백이 적절하지 않다고 결정하고, 이에 따라, 다시 말하지만 본원에서 포맷 4라고 지칭되는, 새로운 포맷에 따라 PUCCH를 전송한다(단계 1012).

PUCCH는 PCell 및 SCell 둘 다를 통한 PUCCH에 관한 섹션에서 앞서 기술된 바와 같이 PUCCH 포맷 3으로 폴백할 수 있다.

V. 시스템 동작 및 무선 디바이스 및 기지국 실시예들

도 16은 본 개시내용의 일부 실시예들에 따른, 기지국(12) 및 무선 디바이스(16)의 동작을 예시하고 있다. 예시된 바와 같이, 기지국(12)은 하나 이상의 셀들(예컨대, PCell(14-1) 그리고, 일부 경우들에서, SCell들(14-2 내지 14-32) 중 하나 이상)을 통해 (예컨대, PDSCH에서) 무선 디바이스(16)에게 DL 전송들을 전송한다. 무선 디바이스(16)는 각자의 셀(들)을 통한 DL 전송(들)에 대한 HARQ-ACK(들)를 포함하는 PUCCH 전송에 대한 PUCCH 포맷을 결정한다(단계 1102). 결정된 PUCCH 포맷은 PUCCH 포맷 4이거나, 무선 디바이스(16)가 폴백이 적절하다고 결정하면, 앞서 논의된 바와 같이, PUCCH 포맷 1a/1b 또는 PUCCH 포맷 3이다. 무선 디바이스(16)는 PUCCH 전송을 결정된 PUCCH 포맷으로 적절한 셀(예컨대, PCell 또는 pSCell)을 통해 전송한다(단계 1104). 본 기술분야의 통상의 기술자에 의해 이해될 것인 바와 같이, 기지국(12)은 PUCCH 전송을 수신 및 처리한다(단계 1106).

도 17은 본 개시내용의 일부 실시예들에 따른, 기지국(12)의 개략 블록도이다. 이 논의는 다른 유형의 무선 액세스 노드들에 똑같이 적용가능하다. 게다가, 다른 유형의 네트워크 노드들은 (특히 프로세서(들), 메모리, 및 네트워크 인터페이스를 포함하는 것과 관련하여) 유사한 아키텍처들을 가질 수 있다. 예시된 바와 같이, 기지국(12)은 하나 이상의 프로세서들(20)(예컨대, CPU(Central Processing Unit)들, ASIC(Application Specific Integrated Circuit)들, FPGA(Field Programmable Gate Array)들, 및/또는 기타), 메모리(22), 및 네트워크 인터페이스(24)를 포함하는 기저대역 유닛(18)은 물론 각각이 하나 이상의 안테나들(32)에 결합된 하나 이상의 송신기들(28) 및 하나 이상의 수신기들(30)을 포함하는 하나 이상의 무선 유닛들(26)을 포함한다. 일부 실시예들에서, 앞서 기술된 기지국(12)의 기능(또는 보다 일반적으로 무선 액세스 노드의 기능 또는 보다 일반적으로는 네트워크 노드의 기능)은, 예컨대, 메모리(22)에 저장되고 프로세서(들)(20)에 의해 실행되는 소프트웨어로 전체적으로 또는 부분적으로 구현될 수 있다.

일부 실시예들에서, 적어도 하나의 프로세서에 의해 실행될 때, 적어도 하나의 프로세서로 하여금 본원에 기술되는 실시예들 중 임의의 것에 따른 기지국(12)의 기능을 수행하게 하는 명령어들을 포함하는 컴퓨터 프로그램이 제공된다. 일부 실시예들에서, 전술한 컴퓨터 프로그램 제품을 포함하는 캐리어가 제공된다. 캐리어는 전자 신호, 광학 신호, 무선 신호, 또는 컴퓨터 판독가능 저장 매체(예컨대, 메모리와 같은 비일시적 컴퓨터 판독가능 매체) 중 하나이다.

도 18은 본 개시내용의 일부 다른 실시예들에 따른, 기지국(12)의 개략 블록도이다. 기지국(12)은, 각각이 소프트웨어로 구현되는, 하나 이상의 모듈들(34)을 포함한다. 모듈(들)(34)은 본원에 기술되는 기지국(12)의 기능을 제공한다. 예를 들어, 모듈(들)(34)은 무선 디바이스(16)로부터의 PUCCH 전송들을 수신 및 처리하는 하나 이상의 모듈들(34)을 포함할 수 있다.

도 19는 본 개시내용의 일부 실시예들에 따른, 무선 디바이스(16)(예컨대, UE)의 개략 블록도이다. 예시된 바와 같이, 무선 디바이스(16)는 하나 이상의 프로세서들(36)(예컨대, CPU들, ASIC들, FPGA들, 및/또는 기타), 메모리(38), 그리고 각각이 하나 이상의 안테나들(46)에 결합된 하나 이상의 송신기들(42) 및 하나 이상의 수신기들(44)을 포함하는 하나 이상의 송수신기들(40)을 포함한다. 일부 실시예들에서, 앞서 기술된 무선 디바이스(16)의 기능은, 예컨대, 메모리(38)에 저장되고 프로세서(들)(36)에 의해 실행되는 소프트웨어로 전체적으로 또는 부분적으로 구현될 수 있다.

일부 실시예들에서, 적어도 하나의 프로세서에 의해 실행될 때, 적어도 하나의 프로세서로 하여금 본원에 기술되는 실시예들 중 임의의 것에 따른 무선 디바이스(16)의 기능을 수행하게 하는 명령어들을 포함하는 컴퓨터 프로그램이 제공된다. 일부 실시예들에서, 전술한 컴퓨터 프로그램 제품을 포함하는 캐리어가 제공된다. 캐리어는 전자 신호, 광학 신호, 무선 신호, 또는 컴퓨터 판독가능 저장 매체(예컨대, 메모리와 같은 비일시적 컴퓨터 판독가능 매체) 중 하나이다.

도 20은 본 개시내용의 일부 다른 실시예들에 따른, 무선 디바이스(16)의 개략 블록도이다. 무선 디바이스(16)는, 각각이 소프트웨어로 구현되는, 하나 이상의 모듈들(48)을 포함한다. 모듈(들)(48)은 본원에 기술되는 무선 디바이스(16)(예컨대, UE)의 기능을 제공한다. 예를 들어, 모듈(들)(48)은 본원에 기술되는 실시예들에 따른, (무선 디바이스(16)의 관련 송신기(들)를 통해) PUCCH 전송들을 전송하기 위해 동작하는 하나 이상의 송신 또는 전송 모듈들을 포함한다. 모듈(들)(48)은 본원에 기술되는 실시예들에 따른, PUCCH 포맷 4을 PUCCH 포맷 1a/1b 또는 PUCCH 포맷 3 중 어느 하나로 폴백하는 것에 대한 폴백 결정을 하기 위해 동작하는 폴백 모듈을 추가로 포함할 수 있다.

이하의 두문자어들이 본 개시내용 전체에 걸쳐 사용된다.

3GPP Third Generation Partnership Project

5G Fifth Generation

ACK Acknowledgement

ASIC Application Specific Integrated Circuit

CA Carrier Aggregation

CC Component Carrier

CN Core Network

CPU Central Processing Unit

CSI Channel State Information

DAI Downlink Assignment Indicator

DCI Downlink Control Information

DL Downlink

DMRS Demodulation Reference Signal

eNB Enhanced or Evolved Node B

EPDCCH Enhanced Physical Downlink Control Channel

FDD Frequency Division Duplex

FPGA Field Programmable Gate Array

GHz Gigahertz

HARQ Hybrid Automatic Repeat Request

LAA Licensed Assisted Access

LTE Long Term Evolution

LTE-U Long Term Evolution in Unlicensed Spectrum

MHz Megahertz

MME Mobility Management Entity

MTC Machine Type Communication

NACK Negative Acknowledgment

OCC Orthogonal Cover Code

PCC Primary Component Carrier

PCell Primary Cell

PDCCH Physical Downlink Control Channel

PDN Packet Data Network

PDSCH Physical Downlink Shared Channel

P-GW Packet Data Network Gateway

PRB Physical Resource Block

pSCell Primary Secondary Cell

PUCCH Physical Uplink Control Channel

PUSCH Physical Uplink Shared Channel

RAN Radio Access Network

RE Resource Element

Rel-8 Release 8

Rel-10 Release 10

Rel-11 Release 11

Rel-12 Release 12

Rel-13 Release 13

SCC Secondary Component Carrier

SCEF Service Capability Exposure Function

SCell Secondary Cell

SR Scheduling Request

TBCC Tail-Biting Convolutional Code

TDD Time Division Duplex

TPC Transmit Power Control

UCI Uplink Control Information

UE User Equipment

UL Uplink

WLAN Wireless Local Area Network

본 기술분야의 통상의 기술자는 본 개시내용의 실시예들에 대한 개선들 및 수정들을 인식할 것이다. 이러한 개선들 및 수정들 모두는 본원에 개시되는 개념들 및 이하의 청구항들의 범주 내에 있는 것으로 간주된다.

Claims

하나 이상의 반송파들에 대한 상향링크 제어 정보를 상향링크 제어 채널을 통해 전송하는 셀룰러 통신 네트워크(10)에서의 무선 디바이스(16)의 동작 방법으로서,
제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되면 상기 제1 상향링크 제어 채널 포맷을 사용하여 상향링크 제어 채널 전송을 전송하는 단계(202);
상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트가 충족되지 않지만 제2 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트가 충족되면 상기 제2 상향링크 제어 채널 포맷을 사용하여 상기 상향링크 제어 채널 전송을 전송하는 단계(206); 및
상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트 및 상기 제2 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제2 세트 둘 다가 충족되지 않으면 제3 상향링크 제어 채널 포맷을 사용하여 상기 상향링크 제어 채널 전송을 전송하는 단계(208)를 포함하는, 방법.
제1항에 있어서, 상기 셀룰러 통신 네트워크(10)는 3GPP(Third Generation Partnership Project) 네트워크이고, 상기 제1 상향링크 제어 채널 포맷은 포맷 1a/1b이며, 상기 제2 상향링크 제어 채널 포맷은 포맷 3인, 방법.
제1항에 있어서, 상기 제3 상향링크 제어 채널 포맷은 PUSCH(Physical Uplink Shared Channel) 구조를 사용하는 상향링크 제어 채널 포맷인, 방법.
제2항에 있어서, 상기 제3 상향링크 제어 채널 포맷은 다수의 PRB(Physical Resource Block)들에 걸쳐 레거시 포맷 3; 다수의 OCC(Orthogonal Cover Code)들을 갖는 단일 PRB에 걸쳐 레거시 포맷 3; 다수의 OCC들을 갖는 다수의 PRB들에 걸쳐 레거시 포맷 3; 다수의 PRB들에 걸쳐 TBCC(Tail-Biting Convolutional Code)를 갖는 수정된 포맷 3; 다수의 OCC들을 갖는 단일 PRB에 걸쳐 TBCC를 갖는 수정된 포맷 3; 및 다수의 OCC들을 갖는 다수의 PRB들에 걸쳐 TBCC를 갖는 수정된 포맷 3으로 이루어진 그룹 중 하나를 사용하는 상향링크 제어 채널 포맷인, 방법.
제2항에 있어서, 상기 제2 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제2 세트는 상기 상향링크 제어 채널 전송에 대한 피드백 비트들의 요구된 개수가 문턱값 M₂ 이하라는 조건을 포함하는, 방법.
제5항에 있어서, 상기 문턱값 M₂는 22인, 방법.
제5항에 있어서, 상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트는 상기 상향링크 제어 채널 전송에 대한 피드백 비트들의 요구된 개수가 문턱값 M₁ 이하라는 조건을 포함하는, 방법.
제7항에 있어서, 상기 문턱값 M₁은 2이고, 상기 문턱값 M₂는 22인, 방법.
제7항에 있어서, 상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트는 상기 무선 디바이스(16)의 PCell(Primary Cell)에 대해서만 피드백 비트들이 요구된다는 조건을 추가로 포함하는, 방법.
제9항에 있어서, 상기 문턱값 M₁은 2인, 방법.
제9항에 있어서, 상기 문턱값 M₂는 22인, 방법.
제2항에 있어서, 상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트는: (a) 상기 무선 디바이스(16)의 PCell(Primary Cell)에 대해서만 피드백 비트들이 요구된다는 조건 및 (b) 상기 상향링크 제어 채널 포맷에 대한 피드백 비트들의 요구된 개수가 문턱값 M₁ 이하라는 조건을 포함하는, 방법.
제12항에 있어서, 상기 문턱값 M₁은 2인, 방법.
제2항에 있어서, 상기 무선 디바이스(16)는 FDD(Frequency Division Duplexing) PCell(Primary Cell)로, 상기 상향링크 제어 채널이 상기 무선 디바이스(16)의 상기 FDD PCell을 통해 전송되는 반송파 집성 방식에 따라, 구성되고, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 상기 제1 세트는: (a) 하향링크 공유 채널에 대응하는 어떤 하향링크 제어 채널도 상기 무선 디바이스(16)의 임의의 SCell(Secondary Cell)들을 통해 수신되지 않는다는 조건 및 (b) 하향링크 공유 채널이 상기 무선 디바이스(16)의 상기 FDD PCell을 통해 수신된다는 조건을 포함하는, 방법.
제2항에 있어서, 상기 무선 디바이스(16)는 TDD(Time Division Duplexing) PCell(Primary Cell)로, 상기 상향링크 제어 채널이 상기 무선 디바이스(16)의 상기 TDD PCell을 통해 전송되는 반송파 집성 방식에 따라, 구성되고, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 상기 제1 세트는: (a) 하향링크 공유 채널에 대응하는 어떤 하향링크 제어 채널도 상기 무선 디바이스(16)의 임의의 SCell(Secondary Cell)들을 통해 수신되지 않는다는 조건 및 (b) DAI(Downlink Assignment Indicator) 값이 "1"로 설정되어 있는 단지 하나의 하향링크 서브프레임에서 하향링크 공유 채널이 상기 TDD PCell을 통해 수신된다는 조건을 포함하는, 방법.
제2항에 있어서, 상기 무선 디바이스(16)는 FDD(Frequency Division Duplexing) 또는 TDD(Time Division Duplexing) PCell(Primary Cell)로, 상기 상향링크 제어 채널이 상기 무선 디바이스(16)의 상기 PCell을 통해 전송되는 반송파 집성 방식에 따라, 구성되고, 포맷 3으로의 폴백에 대한 하나 이상의 조건들의 상기 제2 세트는: (a) 상기 무선 디바이스(16)가 N개의 가능한 피드백 비트들의 시퀀스에서의 M₂개 이하의 피드백 비트들의 세그먼트 내의 셀들을 통해서만 PDSCH(Physical Downlink Shared Channel)를 수신한다는 조건(단, N > M₂임) 및 (b) 어떤 하향링크 제어 채널도 임의의 다른 셀들을 통해 상기 무선 디바이스(16)에 의해 수신되지 않는다는 조건을 포함하는, 방법.
제2항에 있어서, 상기 무선 디바이스(16)는 셀 그룹 내의 FDD(Frequency Division Duplexing) pSCell(Primary Secondary Cell)로, 상기 상향링크 제어 채널이 상기 FDD pSCell을 통해 전송되는 반송파 집성 방식에 따라, 구성되고, 상기 FDD pSCell은 상기 무선 디바이스(16)의 PCell(Primary Cell)이거나 상기 무선 디바이스(16)의 하나 이상의 SCell(Secondary Cell)들 중 하나일 수 있으며, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 상기 제1 세트는: (a) 하향링크 공유 채널에 대응하는 어떤 하향링크 제어 채널도 셀 그룹 내의 임의의 SCell들을 통해 수신되지 않는다는 조건 및 (b) 하향링크 공유 채널이 상기 FDD pSCell을 통해 수신된다는 조건을 포함하는, 방법.
제2항에 있어서, 상기 무선 디바이스(16)는 셀 그룹 내의 TDD(Time Division Duplexing) pSCell(Primary Secondary Cell)로, 상기 상향링크 제어 채널이 상기 TDD pSCell을 통해 전송되는 반송파 집성 방식에 따라, 구성되고, 상기 TDD pSCell은 상기 무선 디바이스(16)의 PCell(Primary Cell)이거나 상기 무선 디바이스(16)의 하나 이상의 SCell(Secondary Cell)들 중 하나일 수 있으며, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 상기 제1 세트는: (a) 하향링크 공유 채널에 대응하는 어떤 하향링크 제어 채널도 셀 그룹 내의 임의의 SCell들을 통해 수신되지 않는다는 조건 및 (b) DAI(Downlink Assignment Indicator) 값이 "1"로 설정되어 있는 단지 하나의 하향링크 서브프레임에서 하향링크 공유 채널이 상기 TDD pSCell을 통해 수신된다는 조건을 포함하는, 방법.
제2항에 있어서, 상기 무선 디바이스(16)는 셀 그룹 내의 FDD(Frequency Division Duplexing) 또는 TDD(Time Division Duplexing) pSCell(Primary Secondary Cell)로, 상기 상향링크 제어 채널이 상기 pSCell을 통해 전송되는 반송파 집성 방식에 따라, 구성되고, 상기 pSCell은 상기 무선 디바이스(16)의 PCell(Primary Cell)이거나 상기 무선 디바이스(16)의 하나 이상의 SCell(Secondary Cell)들 중 하나일 수 있으며, 포맷 3으로의 폴백에 대한 하나 이상의 조건들의 상기 제2 세트는: (a) 하향링크 공유 채널들이 N개의 가능한 피드백 비트들의 시퀀스에서의 M₂개 이하의 피드백 비트들의 세그먼트에 대응하는 셀 그룹 내의 하나 이상의 SCell(Secondary Cell)들을 통해 상기 무선 디바이스(16)에 의해 수신된다는 조건(단, N > M₂임) 및 (b) 어떤 하향링크 제어 채널도 상기 셀 그룹 내의 임의의 다른 SCell들을 통해 상기 무선 디바이스(16)에 의해 수신되지 않는다는 조건을 포함하는, 방법.
제2항에 있어서, 상기 무선 디바이스(16)는 FDD(Frequency Division Duplexing) pSCell(Primary Secondary Cell)로, 상기 상향링크 제어 채널이 상기 FDD pSCell을 통해 전송되는 반송파 집성 방식에 따라, 구성되고, 여기서 상기 FDD pSCell은 상기 무선 디바이스(16)의 PCell(Primary Cell)이며, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 상기 제1 세트는: (a) 하향링크 공유 채널에 대응하는 어떤 하향링크 제어 채널도 셀 그룹 내의 임의의 SCell(Secondary Cell)들을 통해 수신되지 않는다는 조건 및 (b) 하향링크 공유 채널이 상기 FDD pSCell을 통해 수신된다는 조건을 포함하는, 방법.
제2항에 있어서, 상기 무선 디바이스(16)는 TDD(Time Division Duplexing) pSCell(Primary Secondary Cell)로, 상기 상향링크 제어 채널이 상기 TDD pSCell을 통해 전송되는 반송파 집성 방식에 따라, 구성되고, 여기서 상기 TDD pSCell은 상기 무선 디바이스(16)의 PCell(Primary Cell)이며, 포맷 1a/1b로의 폴백에 대한 하나 이상의 조건들의 상기 제1 세트는: (a) 하향링크 공유 채널에 대응하는 어떤 하향링크 제어 채널도 셀 그룹 내의 임의의 SCell(Secondary Cell)들을 통해 수신되지 않는다는 조건 및 (b) DAI(Downlink Assignment Indicator) 값이 "1"로 설정되어 있는 단지 하나의 하향링크 서브프레임에서 하향링크 공유 채널이 상기 TDD pSCell을 통해 수신된다는 조건을 포함하는, 방법.
상향링크 제어 채널을 통해 하나 이상의 반송파들에 대한 상향링크 제어 정보를 전송하기 위해 셀룰러 통신 네트워크(10)에서 동작할 수 있는 무선 디바이스(16)로서,
하나 이상의 송신기들(42);
하나 이상의 프로세서들(36); 및
하나 이상의 프로세서들(36)에 의해 실행가능한 명령어들을 포함하는 메모리(38)를 포함하고, 그에 의해 상기 무선 디바이스(16)는:
상기 하나 이상의 송신기들(42)을 통해, 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되면 상기 제1 상향링크 제어 채널 포맷을 사용하여 상향링크 제어 채널 전송을 전송하고;
상기 하나 이상의 송신기들(42)을 통해, 상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트가 충족되지 않지만 제2 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트가 충족되면 상기 제2 상향링크 제어 채널 포맷을 사용하여 상기 상향링크 제어 채널 전송을 전송하며;
상기 하나 이상의 송신기들(42)을 통해, 상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트 및 상기 제2 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제2 세트 둘 다가 충족되지 않으면 제3 상향링크 제어 채널 포맷을 사용하여 상기 상향링크 제어 채널 전송을 전송하기 위해 동작가능한, 무선 디바이스.
소프트웨어 명령어들을 저장하는 비일시적 컴퓨터 판독가능 매체로서, 상기 소프트웨어 명령어들은, 무선 디바이스(16)의 하나 이상의 프로세서들(36)에 의해 실행될 때, 상기 무선 디바이스(16)로 하여금:
제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되면 상기 제1 상향링크 제어 채널 포맷을 사용하여 상향링크 제어 채널 전송을 전송하게 하고;
상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트가 충족되지 않지만 제2 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트가 충족되면 상기 제2 상향링크 제어 채널 포맷을 사용하여 상기 상향링크 제어 채널 전송을 전송하게 하며;
상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트 및 상기 제2 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제2 세트 둘 다가 충족되지 않으면 제3 상향링크 제어 채널 포맷을 사용하여 상기 상향링크 제어 채널 전송을 전송하게 하는, 비일시적 컴퓨터 판독가능 매체.
제1항 내지 제21항 중 어느 한 항의 방법에 따라 동작하도록 구성된 무선 디바이스(16).
적어도 하나의 프로세서 상에서 실행될 때, 상기 적어도 하나의 프로세서로 하여금 제1항 내지 제21항 중 어느 한 항에 따른 방법을 수행하게 하는 명령어들을 포함하는 컴퓨터 프로그램.
제25항의 컴퓨터 프로그램을 포함하는 캐리어로서, 상기 캐리어는 전자 신호, 광학 신호, 무선 신호, 또는 컴퓨터 판독가능 저장 매체 중 하나인, 캐리어.
상향링크 제어 채널을 통해 하나 이상의 반송파들에 대한 상향링크 제어 정보를 전송하기 위해 셀룰러 통신 네트워크(10)에서 동작할 수 있는 무선 디바이스(16)로서,
상향링크 제어 채널 전송 모듈(48)을 포함하고, 상기 상향링크 제어 채널 전송 모듈(48)은:
제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되면 상기 제1 상향링크 제어 채널 포맷을 사용하여 상향링크 제어 채널 전송을 전송하고;
상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트가 충족되지 않지만 제2 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트가 충족되면 상기 제2 상향링크 제어 채널 포맷을 사용하여 상기 상향링크 제어 채널 전송을 전송하며;
상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트 및 상기 제2 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제2 세트 둘 다가 충족되지 않으면 제3 상향링크 제어 채널 포맷을 사용하여 상기 상향링크 제어 채널 전송을 전송하기 위해 동작가능한, 무선 디바이스.
상향링크 제어 채널을 통해 하나 이상의 반송파들에 대한 상향링크 제어 정보를 전송하기 위해 셀룰러 통신 네트워크(10)에서 동작할 수 있는 무선 디바이스(16)로서,
제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 제1 세트가 충족되면 상기 제1 상향링크 제어 채널 포맷을 사용하여 상향링크 제어 채널 전송을 전송하는 수단;
상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트가 충족되지 않지만 제2 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 제2 세트가 충족되면 상기 제2 상향링크 제어 채널 포맷을 사용하여 상기 상향링크 제어 채널 전송을 전송하는 수단; 및
상기 제1 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제1 세트 및 상기 제2 상향링크 제어 채널 포맷에 대한 하나 이상의 조건들의 상기 제2 세트 둘 다가 충족되지 않으면 제3 상향링크 제어 채널 포맷을 사용하여 상기 상향링크 제어 채널 전송을 전송하는 수단을 포함하는, 무선 디바이스.
