KR20170135882A - 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물, 그의 경화물 및 당해 경화물을 구비한 전자 부품 또는 표시 장치 - Google Patents

플루오로알킬기 함유 경화성 오가노폴리실록산 조성물, 그의 경화물 및 당해 경화물을 구비한 전자 부품 또는 표시 장치 Download PDF

Info

Publication number
KR20170135882A
KR20170135882A KR1020177031138A KR20177031138A KR20170135882A KR 20170135882 A KR20170135882 A KR 20170135882A KR 1020177031138 A KR1020177031138 A KR 1020177031138A KR 20177031138 A KR20177031138 A KR 20177031138A KR 20170135882 A KR20170135882 A KR 20170135882A
Authority
KR
South Korea
Prior art keywords
group
fluoroalkyl group
component
carbon atoms
organopolysiloxane composition
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
KR1020177031138A
Other languages
English (en)
Inventor
히로시 후쿠이
토루 마사토미
타쿠야 오가와
Original Assignee
다우 코닝 도레이 캄파니 리미티드
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 다우 코닝 도레이 캄파니 리미티드 filed Critical 다우 코닝 도레이 캄파니 리미티드
Publication of KR20170135882A publication Critical patent/KR20170135882A/ko
Ceased legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/28—Layered products comprising a layer of synthetic resin comprising synthetic resins not wholly covered by any one of the sub-groups B32B27/30 - B32B27/42
    • B32B27/283—Layered products comprising a layer of synthetic resin comprising synthetic resins not wholly covered by any one of the sub-groups B32B27/30 - B32B27/42 comprising polysiloxanes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L83/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon only; Compositions of derivatives of such polymers
    • C08L83/04—Polysiloxanes
    • C08L83/08—Polysiloxanes containing silicon bound to organic groups containing atoms other than carbon, hydrogen and oxygen
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D183/00—Coating compositions based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon, with or without sulfur, nitrogen, oxygen, or carbon only; Coating compositions based on derivatives of such polymers
    • C09D183/04—Polysiloxanes
    • C09D183/08—Polysiloxanes containing silicon bound to organic groups containing atoms other than carbon, hydrogen, and oxygen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/06—Preparatory processes
    • C08G77/08—Preparatory processes characterised by the catalysts used
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/12—Polysiloxanes containing silicon bound to hydrogen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/22—Polysiloxanes containing silicon bound to organic groups containing atoms other than carbon, hydrogen and oxygen
    • C08G77/24—Polysiloxanes containing silicon bound to organic groups containing atoms other than carbon, hydrogen and oxygen halogen-containing groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18—Manufacture of films or sheets
    • G—PHYSICS
    • G02—OPTICS
    • G02F—OPTICAL DEVICES OR ARRANGEMENTS FOR THE CONTROL OF LIGHT BY MODIFICATION OF THE OPTICAL PROPERTIES OF THE MEDIA OF THE ELEMENTS INVOLVED THEREIN; NON-LINEAR OPTICS; FREQUENCY-CHANGING OF LIGHT; OPTICAL LOGIC ELEMENTS; OPTICAL ANALOGUE/DIGITAL CONVERTERS
    • G02F1/00—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics
    • G02F1/01—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics for the control of the intensity, phase, polarisation or colour
    • G02F1/13—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics for the control of the intensity, phase, polarisation or colour  based on liquid crystals, e.g. single liquid crystal display cells
    • G02F1/133—Constructional arrangements; Operation of liquid crystal cells; Circuit arrangements
    • G02F1/1333—Constructional arrangements; Manufacturing methods
    • G02F1/13338—Input devices, e.g. touch panels
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06F—ELECTRIC DIGITAL DATA PROCESSING
    • G06F3/00—Input arrangements for transferring data to be processed into a form capable of being handled by the computer; Output arrangements for transferring data from processing unit to output unit, e.g. interface arrangements
    • G06F3/01—Input arrangements or combined input and output arrangements for interaction between user and computer
    • G06F3/03—Arrangements for converting the position or the displacement of a member into a coded form
    • G06F3/041—Digitisers, e.g. for touch screens or touch pads, characterised by the transducing means
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06K—GRAPHICAL DATA READING; PRESENTATION OF DATA; RECORD CARRIERS; HANDLING RECORD CARRIERS
    • G06K11/00—Methods or arrangements for graph-reading or for converting the pattern of mechanical parameters, e.g. force or presence, into electrical signal
    • G06K11/06—Devices for converting the position of a manually-operated writing or tracing member into an electrical signal
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G19/00—Compounds of tin
    • C01G19/02—Oxides
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2220/00—Compositions for preparing gels other than hydrogels, aerogels and xerogels
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2300/00—Characterised by the use of unspecified polymers
    • C08J2300/26—Elastomers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2383/00—Characterised by the use of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon with or without sulfur, nitrogen, oxygen, or carbon only; Derivatives of such polymers
    • C08J2383/04—Polysiloxanes
    • C08J2383/08—Polysiloxanes containing silicon bound to organic groups containing atoms other than carbon, hydrogen, and oxygen
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06F—ELECTRIC DIGITAL DATA PROCESSING
    • G06F3/00—Input arrangements for transferring data to be processed into a form capable of being handled by the computer; Output arrangements for transferring data from processing unit to output unit, e.g. interface arrangements
    • G—PHYSICS
    • G09—EDUCATION; CRYPTOGRAPHY; DISPLAY; ADVERTISING; SEALS
    • G09G—ARRANGEMENTS OR CIRCUITS FOR CONTROL OF INDICATING DEVICES USING STATIC MEANS TO PRESENT VARIABLE INFORMATION
    • G09G2300/00—Aspects of the constitution of display devices
    • G09G2300/02—Composition of display devices

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Organic Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Medicinal Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Theoretical Computer Science (AREA)
  • Materials Engineering (AREA)
  • Nonlinear Science (AREA)
  • Manufacturing & Machinery (AREA)
  • General Engineering & Computer Science (AREA)
  • Wood Science & Technology (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Computer Hardware Design (AREA)
  • Computer Vision & Pattern Recognition (AREA)
  • Artificial Intelligence (AREA)
  • Optics & Photonics (AREA)
  • Human Computer Interaction (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Mathematical Physics (AREA)
  • Compositions Of Macromolecular Compounds (AREA)

Abstract

유전율이 높고, 투명성도 양호한 경화성 조성물, 그 경화물인 표시 디바이스용 유전층 및 표시 디바이스를 제공한다. (A) 분자 중에 적어도 2개의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이 특정한 플루오로알킬기이며, 평균 중합도가 150 미만인, 플루오로알킬기 함유 오가노폴리실록산, (B) 분자 중에 적어도 2개의 규소 결합 수소 원자를 가지는 오가노하이드로젠폴리실록산 (A)성분의 알케닐기 합계량 1몰에 대하여, 본 성분 중의 규소 원자 결합 수소 원자가 0.1∼1.0몰이 되는 양, (C) 유효량의 하이드로실릴화 반응용 촉매 및 임의의 (D) 용매를 함유하는, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물, 그로 이루어지는 경화물 및 그 용도.

Description

플루오로알킬기 함유 경화성 오가노폴리실록산 조성물, 그의 경화물 및 당해 경화물을 구비한 전자 부품 또는 표시 장치
본 발명은 유전율이 높고, 투명성도 양호한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물, 그의 경화물이며, 아주 알맞게는 필름상 또는 시트상 유전층을 포함하는 전자 재료 또는 표시 장치용 부재, 및 이들 부재를 가지는 표시 디바이스, 아주 알맞게는 터치 패널에 관한 것이다.
폴리실록산계 겔상 재료는 그의 우수한 전기 절연성, 내열성, 내한성 및 응력 완화 특성을 살리고, 냉열 사이클에 의해 발생하는 응력 및 열·습기 등의 외적 장해로부터 반도체를 보호하는 반도체 봉지 재료로서 많이 쓰이고 있다. 그의 양호한 응력 완화 특성은 폴리실록산 겔의 낮은 탄성률 및 높은 압축률에 기인한다. 한편, 겔상 재료의 표면 특성에 유래하여, 각종 기재에 대하여 높은 점착성도 가지고 있다.
폴리실록산계 겔 재료의 상기 특성 및 높은 투명성을 살리고, 최근 스마트 디바이스 등의 첨단 일렉트로닉스 표시 소자 분야에의 응용이 검토되고 있다. 이러한 디바이스는 전극층, 유전층, 표시층 등을 포함하는 복수 층으로 이루어지는 필름을 투명 기판 사이에 끼운 구조를 취하고 있으며, 전극층, 표시층의 보호, 층 사이의 접착·점착성 개량 및 유전층 형성을 목적으로 내열·내한성, 투명성이 높은 폴리실록산계 겔상 재료가 유효하게 작용하는 것이 기대된다.
이들 스마트 기기 중에서, 압력 센서 등 센서 용도에 요구되는 유전층 재료의 재료 특성으로서, 뛰어난 투명성 이외에 고유전 특성, 고압축률 및 저압축 영구 변형을 들 수 있다. 센서 감도를 높이기 위해서는, 일정 압력하에서의 높은 정전 용량을 얻을 필요가 있고, 그것을 위해서는, 사용하는 재료에 높은 비유전율(比誘電率)이 강하게 요구된다. 또한, 저압력하에서도 높은 감도를 얻기 위해서, 압축률이 높은 재료가 바람직하다. 게다가, 내구성, 신뢰성의 관점에서 낮은 압축 영구 변형, 즉 높은 복원력을 나타내는 것이 필요하다.
폴리실록산계 재료의 비유전율을 높이기 위해서는, 규소 원자 상에 불소 원자를 복수 가지는 플루오로알킬기를 도입하는 것이 유효한 것은 이미 알려져 있고, 본 발명자들도 플루오로알킬기 함유 오가노폴리실록산 경화물이 높은 비유전율을 가지고, 트랜스듀서(transducer) 재료로서 유용한 것을 개시했다(특허문헌 1). 그렇지만, 당해 오가노폴리실록산 경화물은 실질적으로 엘라스토머상이기 때문에 압축률이 충분히 높다고는 말할 수 없고, 높은 센서 감도를 달성하는 것은 곤란했다. 또한, 특정한 열가소성 수지에 선택적으로 접착하는, 플루오로알킬기 함유 오가노폴리실록산 조성물도 개시되어 있다(특허문헌 2). 여기에서 얻어지는 폴리실록산 고무 경화물은 기판에 대한 높은 접착성 때문에, 유리, 플라스틱 등의 기판 위로부터 압력을 인가하는 경우, 기판-폴리실록산 경화물 사이의 고접착성이 장해가 되어, 압축률을 저하시킨다고 하는 과제가 있었다.
한편, 경화물이 겔상인 플루오로알킬기 함유 오가노폴리실록산으로서는, 내용제성 실리콘 겔용 조성물이 개시되어 있다(특허문헌 3). 이 재료는 분기상 오가노폴리실록산을 주성분으로 하고 있으며, 저온하에서도 유연성이 높다고 하는 특징을 가진다. 한편, 중합도가 상이한 2종의 폴리머를 병용하는 기술에 대해서는 조금도 개시되어 있지 않다. 게다가, 경화물의 유전 특성, 압축 및 회복 특성, 유전층 재료나 표시 장치에의 응용, 및 필름 형성 기술에 대해서는 기재도 시사도 행해지지 않고 있다. 따라서, 투명성이 뛰어나고, 비유전율이 높으며, 압축·회복 특성이 뛰어난 부가 경화형 플루오로알킬기 함유 오가노폴리실록산, 그것을 포함하는 유전층 필름, 및 유전층 필름으로 구성되는 표시 디바이스에 대해서는 현재까지 보고되지 않고 있다.
특허문헌 1: 국제 공개특허공보 제2014-105959호 특허문헌 2: 일본 공개특허공보 제2013-194113호 특허문헌 3: 일본 특허공보 제3178968호
본 발명은 상기 과제를 해결하기 위해 이루어진 것이며, 터치 패널 등에 이용하는 유전층으로서의 기능을 가지고, 투명성 및 압축·회복 특성이 뛰어나며, 필름 등의 성형품을 제조하기 위한 양호한 가공성을 가지고, 또한 비유전율이 높은 플루오로알킬기 함유 오가노폴리실록산 조성물을 제공하는 것을 목적으로 한다. 게다가, 본 발명은 추가로 성형 가공 시의 수축이 거의 없고, 경화 속도가 크고, 소망의 경화 조건을 설정하기 쉬운, 부가 경화형 플루오로알킬기 함유 오가노폴리실록산 조성물을 제공하는 것을 목적으로 한다.
마찬가지로, 본 발명은 당해 플루오로알킬기 함유 오가노폴리실록산 조성물의 전자 재료, 표시 장치용 부재, 특히 센서 등의 트랜스듀서 재료로서의 용도를 제공하는 것을 목적으로 한다.
상기 과제를 해결하기 위해 예의 검토한 결과, 본 발명자들은 평균 중합도를 규정한 플루오로알킬기를 함유하고, 아주 알맞게는 직쇄상 플루오로알킬기 함유 오가노폴리실록산을 주성분으로 하여, 특정량의 오가노하이드로젠폴리실록산을 이용한 부가 반응에 의해 경화 가능한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물에 의해 상기 과제를 해결할 수 있음을 찾아내어 본 발명에 도달했다. 당해 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물의 경화물은, 투명성이 뛰어나고 비유전율이 높은 새로운 유전층 재료로서 이용 가능하다. 또한, 본 발명자들은 상기 플루오로알킬기가 트리플루오로프로필기일 때에 상기 과제를 보다 아주 알맞게 해결할 수 있음과, 상기의 오가노하이드로젠폴리실록산이 분자 중에 트리플루오로프로필기를 가지는 오가노하이드로젠폴리실록산인 경우에, 상기 과제를 더욱더 아주 알맞게 해결할 수 있음을 찾아내어 본 발명에 도달했다.
즉, 본 발명의 제1의 목적은
[1] (A) 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이 （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이며, 평균 중합도가 150 미만인, 플루오로알킬기 함유 오가노폴리실록산 100질량부,
(B) 분자 중에 적어도 2개의 규소 결합 수소 원자를 가지는 오가노하이드로젠폴리실록산 (A)성분의 알케닐기 합계량 1몰에 대하여 본 성분 중의 규소 원자 결합 수소 원자가 0.1∼1.0몰이 되는 양,
(C) 유효량의 하이드로실릴화 반응용 촉매 및
(D) 용매 (A)∼ (C)성분의 합 100질량부에 대하여 0∼2000질량부
를 함유하는, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물
에 의해 해결된다.
아주 알맞게는, 본 발명의 제1의 목적은 하기의 조성물에 의해 해결된다.
[2] 상기 (A)가 하기 평균 단위식(I)로 표시되는 오가노폴리실록산인, [1]에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
Figure pct00001
{식 중, Ｒ１은 （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기 또는 탄소수 2∼12의 알케닐기이며, Ｒ２는 동일 또는 독립으로 탄소수 1∼12의 알킬기, 탄소수 6∼20의 아릴기, 탄소수 7∼20의 아랄킬기, 수산기 또는 탄소수 1∼6의 알콕시기이며, 또한 모든 Ｒ１ 중 적어도 2개는 탄소수 2∼12의 알케닐기이며, e1 및 e2는 0 또는 양의 수이며, 5 < e1 + e2 < 148을 만족하는 수이다.}
[3] 상기 (A)가 하기 평균 단위식(II)로 표시되는 오가노폴리실록산인, [1] 또는 [2]에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
Figure pct00002
{식 중, ＲＶｉ는 탄소수 2∼12의 알케닐기이고, Ｒ２는 상기와 같은 기이며, Ｒ3은 （ＣｐＦ２ｐ＋１）-Ｒ-(Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기이며, 또한 e는 5 < e <148을 만족하는 수이다.}
[4] 상기 (A)성분 중의, （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기가 트리플루오로프로필기인, [1]∼ [3] 중 어느 한 항 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
특히, 아주 알맞게는, 본 발명의 제1의 목적은 (B)성분에 대하여 하기의 조성물에 의해 해결된다.
[5] 상기 (B)성분이 불소 함유 기를 가지는 오가노하이드로젠폴리실록산인, [1]∼ [4] 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
[6] 상기 (B)성분이 분자 중에（ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기를 가지는 오가노하이드로젠폴리실록산인, [1]∼ [5] 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
[7] 상기 (B)성분이 분자 중에 트리플루오로프로필기를 가지는 오가노하이드로젠폴리실록산인, [1]∼ [6] 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
[8] 상기 (B)성분이 하기 평균 단위식(III) 또는 (IV)로 표시되는 오가노하이드로젠폴리실록산인, [1]∼ [7] 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
Figure pct00003
{식 중, Ｒ４는 （ＣｐＦ２ｐ ＋１）-Ｒ-（Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기 또는 규소 원자 결합 수소 원자이며, Ｒ２는 상기와 같은 기이며, 또한 모든 Ｒ4 중 적어도 2개는 규소 원자 결합 수소 원자이며, f1 및 f2는 0 또는 양의 수이며, 5 < f1 + f2 < 150을 충족하는 수이다.}
Figure pct00004
{식 중, Ｒ５는 （ＣｐＦ２ｐ ＋１）-Ｒ-（Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기이며, Ｒ２는 상기와 같은 기이며, 또한 f3 및 f4는 양의 수이며, 또한 f3+f4는 식(IV)로 표시되는 오가노하이드로젠폴리실록산의 중량 평균 분자량이 400∼10000이 되는 범위의 수이다.}
특히, 아주 알맞게는, 본 발명의 제1의 목적은 (A)성분에 대하여 하기의 조성물에 의해 해결된다.
[9] 상기 (A)성분이 하기 (A1)성분 또는 (A2)성분인, [1]∼ [8] 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물:
(A1) 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이（ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이고, 평균 중합도가 150 미만이며, 중합도 250 이상의 오가노폴리실록산의 체적 함유율이 10% 미만인, 플루오로알킬기 함유 오가노폴리실록산
(A2) 하기 분자량 분포의 상이한 (a1)성분 및 (a2)성분으로 이루어지고, 혼합물 전체의 평균 중합도가 150 미만인 플루오로알킬기 함유 오가노폴리실록산:
(a1) 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이 （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이며, 평균 중합도가 200 이상인 플루오로알킬기 함유 오가노폴리실록산
(a2) 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이 （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이며, 평균 중합도가 50 이하인 플루오로알킬기 함유 오가노폴리실록산
본 발명의 제2의 목적은 상기의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화물, 그의 전자 재료 또는 표시 장치용 부재로서의 사용, 및 그것을 포함하는 전자 부품/표시 장치이며, 이하의 발명에 의해 달성된다.
[10] [1]∼ [9] 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화물.
[11] [1]∼ [9] 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지고, 필름상 또는 시트상인, 전자 재료 또는 표시 장치용 부재.
[12] [1]∼ [9] 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지고, 겔 또는 엘라스토머인, 전자 재료 또는 표시 장치용 부재.
[13] [1]∼ [9] 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지고, 실질적으로 투명한 유전층인, 전자 재료 또는 표시 장치용 부재.
[14] [1]∼ [9] 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지고, 실질적으로 투명한 필름상 또는 시트상의 겔상 유전층인, 전자 재료 또는 표시 장치용 부재.
[15] [11]∼ [14] 중 어느 한 항에 기재한 전자 재료 또는 표시 장치용 부재를 가지는, 전자 부품 또는 표시 장치.
[16] [11]∼ [14] 중 어느 한 항에 기재한 전자 재료 또는 표시 장치용 부재를 가지는, 표시 패널 또는 디스플레이.
본 발명의 제3의 목적은 본 발명의 경화성 조성물로 이루어지는 경화물을 이용한 터치 패널이며, 이하의 발명에 의해 달성된다.
[17] 한 면에 도전층이 형성되어 있는 기재, 및 상기 기재의 도전층 또는 그 반대 측의 면에 부착되어 있는 [1]∼ [9] 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 필름상 또는 시트상 경화층을 포함하는 터치 패널.
[18] 상기 도전층이 형성되어 있는 기재는 한 면에 ITO 층이 형성되어 있는 수지 필름 또는 유리인 [17]에 기재한 터치 패널.
본 발명에 의하면, 경화물의 투명성이 뛰어나고, 용이하게 필름상으로 가공 가능하며, 또한 비유전율이 높은 플루오로알킬기 함유 오가노폴리실록산 조성물을 제공할 수 있다. 당해 플루오로알킬기 함유 오가노폴리실록산 조성물은 부가 경화형이며, 성형 가공 시의 수축이 거의 없고, 경화 속도가 크고, 소망의 경화 조건을 설정하기 쉽다고 하는 이점이 있다. 또한, 본 발명의 플루오로알킬기 함유 오가노폴리실록산 경화물은 그의 높은 비유전율, 게다가 높은 압축률 및 양호한 회복 특성 때문에, 유전층으로서 응용했을 경우, 저압력하에서도 압력 응답성이 뛰어나, 높은 센서 감도를 얻을 수 있다. 이 때문에, 필름상으로 가공한 유전층 필름은 전자 재료, 표시 장치용 전자 부재, 특히 센서 등의 트랜스듀서 재료로서의 용도에 아주 알맞게 이용할 수 있고, 특히 터치 패널 등의 표시 디바이스를 제공할 수 있는 이점이 있다.
도 1은 실시예 7에 관한 필름에 대하여 텍스처 아날라이저(texture analyzer)를 이용하여 8회 측정을 행했을 때의 변형(compression/%)-압축력(Force/N)의 기록 곡선이다.
도 2는 비교예 1에 관한 필름에 대하여 텍스처 아날라이저를 이용하여 8회 측정을 행했을 때의 변형(compression/%)-압축력(Force/N)의 기록 곡선이다.
이하, 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물에 대하여 상세하게 설명한다. 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물은 이하의 (A)∼ (C)성분 및 임의의 (D) 용매를 함유하여 이루어지는 것이며, 먼저 각 성분에 대하여 설명한다.
[(A)성분]
(A)성분은 경화성 조성물의 주제(主劑)이며, 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이 （ＣｐＦ２ ｐ＋１）-Ｒ-（Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이며, 평균 중합도가 150 미만인 플루오로알킬기 함유 오가노폴리실록산이다.
(A)성분은 플루오로알킬기를 일정량 이상 가지고, 또한 분자 중에 적어도 2개의 알케닐기를 가지므로, (B)성분과의 부가 반응(하이드로실릴화 반응)에 의해 가교하여 성형성, 반응 제어성 및 투명성이 뛰어나고, 또한 비교적 높은 비유전율을 가지는 경화물을 준다. 그 구조는 특별히 제한되는 것은 아니고, 직쇄상, 분기쇄상, 환상 또는 Ｒ３ＳｉＯ３ ／２ 단위(3관능성 실록시 단위) 또는 ＳｉＯ２ 단위(4관능성 실록시 단위)를 필수로 하는 수지상 오가노폴리실록산이어도 좋다. 게다가, 1종류 또는 2종류 이상의, 분자 구조 또는 평균 중합도가 상이한 오가노폴리실록산의 혼합물이어도 좋다. 그렇지만, 유전층으로서 응용하는 경우에, 높은 압축률 및 양호한 회복 특성을 실현하고, 또한 낮은 점착력이 요구되는 경우에는, 상기의 3관능성 실록시 단위 또는 4관능성 실록시 단위를 갖지 않는 것이 바람직하다. 특히 아주 알맞게는, (A)성분은 직쇄상 플루오로알킬기 함유 오가노폴리실록산이다.
(A)성분은, 그의 규소 원자 상의 모든 치환기의 10몰% 이상, 아주 알맞게는 20몰% 이상, 보다 아주 알맞게는 40몰% 이상이 （ＣｐＦ２ｐ ＋１）-Ｒ-（Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이다. 플루오로알킬기의 함유량이 상기 하한 미만이면, 경화성 오가노폴리실록산 조성물을 경화하여 얻어지는 경화물의 비유전율이 저하되기 때문에 부적당하다. 또한, （ＣｐＦ２ｐ ＋１）-Ｒ-로 표시되는 플루오로알킬기에 있어서의 불소 원자의 함유량이 높은, 즉 p 값이 큰, 예를 들면 p≥4이며, 또한 R인 알킬렌기의 탄소 원자 수가 적은 경우에는, 상기의 플루오로알킬기의 함유량이 상기 범위의 하한에 가까운 값이어도 본 발명의 기술적 효과를 나타낼 수 있다. 특히, (A)성분 중의 불소 원자의 함유율은 10질량% 이상인 것이 바람직하다. 또한, 플루오로알킬기로서 트리플루오로프로필기를 선택하는 경우, (A)성분 중의 규소 원자 상의 모든 치환기의 40몰% 이상, 특히 50몰% 이상으로 하는 것이 본 발명의 가장 호적한 형태의 하나이다.
（ＣｐＦ２ｐ ＋１）-Ｒ-로 표시되는 플루오로알킬기는 본 발명의 (A)성분에 있어서 필수 관능기이며, (B)성분에 있어서도 아주 알맞은 관능기이다. 이러한 플루오로알킬기는 비유전율이 뛰어난 경화물을 주고, 또한 각 성분이 불소 원자를 가지는 것으로 각 성분의 상용성을 개선하고, 투명성이 뛰어난 경화물을 준다. 이러한 플루오로알킬기의 구체예로서는, 트리플루오로프로필기, 펜타플루오로부틸기, 헵타플루오로펜틸기, 노나플루오로헥실기, 운데카플루오로헵틸기, 트리데카플루오로옥틸기, 펜타데카플루오로노닐기, 헵타데카플루오로데실기이다. 이 중에서는, 유전 특성, 경제성, 제조 용이성, 얻어지는 경화성 오가노폴리실록산 조성물의 성형 가공성의 관점에서 p=1의 기, 즉 트리플루오로프로필기가 바람직한 기이다.
(A)성분은 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가진다. 탄소수 2∼12의 알케닐기로서는, 경제성, 반응성의 관점에서 비닐기, 알릴기, 헥세닐기, 옥테닐기가 바람직하고, 비닐기 및 헥세닐기가 보다 바람직하게 사용된다. (A)성분 중의 기타의 규소 원자 결합 관능기는, 특별히 제한되는 것은 아니지만, 탄소수 1∼12의 알킬기, 탄소수 6∼20의 아릴기, 탄소수 7∼20의 아랄킬기, 수산기 또는 탄소수 1∼6의 알콕시기를 들 수 있다. 탄소수 1∼12의 알킬기로서는, 경제성, 내열성을 고려하면 메틸기가 바람직하다. 탄소수 6∼20의 아릴기로서는, 경제성의 관점에서 페닐기, 메틸페닐(톨릴)기, 나프틸기가 바람직하다. 탄소수 7∼20의 아랄킬기로서는, 벤질기, 페네틸기가 바람직하게 사용된다. 게다가, 탄소수 1∼6의 알콕시기로서는, 메톡시기, 에톡시기, n-프로폭시기가 바람직하다. 또한, (A)성분 중의 규소 원자 상의 모든 치환기의 일정량 이상은 상기의 플루오로알킬기이며, 분자 중에 탄소수 2∼12의 알케닐기를 2 이상이 가지는 것이지만, 기타의 규소 원자 결합 관능기는 메틸기, 페닐기 또는 수산기인 것이 바람직하고, 메틸기 및 페닐기로부터 선택되는 것이 특히 바람직하다.
본 발명의 (A)성분은, 그 평균 중합도가 150 미만인 것을 특징으로 한다. 본 발명의 조성물로 이루어지는 경화층이 유전층, 특히 투명한 겔상 유전층인 경우에는, 압축률 및 양호한 회복 특성, 또한 낮은 점착력을 아주 알맞게 실현하는 견지에서 평균 중합도가 145 미만, 120 미만, 110 미만, 105 미만, 100 미만, 95 미만, 90 미만 또는 85 미만이어도 좋다. 또한, 평균 중합도의 하한은 제한되는 것은 아니지만, 7 이상, 10 이상, 15 이상 또는 20 이상이어도 좋다. 특히 아주 알맞게는, (A)성분의 평균 중합도는 10∼90, 20∼80의 범위이며, 필름/시트상으로 성형한 겔상 경화물을 얻는 것이 용이하고, 당해 경화물은 점착력이 낮으며, 높은 압축률 및 양호한 회복 특성을 나타낸다. 게다가, 예를 들면 0℃ 이하의 저온하에서도 상기 물성의 변화가 적기 때문에, 터치 패널 등의 표시 디바이스의 유전층으로서 응용했을 경우, 저압력하에서도 압력 응답성이 뛰어나, 폭넓은 온도 영역에서 안정된 높은 센서 감도를 실현할 수 있다.
여기에서, (A)성분인 오가노폴리실록산의 중합도는 29Si NMR을 이용한 피크 강도의 적분비에 의해 결정 가능하며, 본 발명에 있어서의 「평균 중합도」란, (A)성분 중에 1 이상의 분자량 분포가 존재하는 경우에, 전체의 평균 중합도를 가리키는 것이다. (A)성분은 1의 분자량 분포를 가지는 오가노폴리실록산이어도 좋고, 분자량 분포가 상이한 2종 이상의 오가노폴리실록산으로 이루어지는 혼합물이어도 좋으며, 분자량 분포의 피크 형상이 단봉성(單峰性)이어도 다봉성(多峰性)이어도 좋다. 또한, 평균 중합도가 상기 범위가 되는 양적 범위에 있어서, 2종 이상의 플루오로알킬기 함유 오가노폴리실록산을 병용함으로써 조성 설계 시의 원료의 선택 가능성이 넓어지고, 본 발명의 조성물로 이루어지는 경화물의 물리 특성이 더욱더 개선되는 경우가 있다.
특히 아주 알맞게는, (A)성분은 평균 단위식(I)로 표시되는, 일정량 이상의 플루오로알킬기를 가지고, 적어도 2개의 알케닐기를 가지며, 또한 150 미만의 평균 중합도를 가지는 1종류 이상의 직쇄상 오가노폴리실록산이다.
평균 단위식:
Figure pct00005
식 중, Ｒ１로 표시되는 치환기는 동일 또는 독립으로 상기의 플루오로알킬기 또는 탄소수 2∼12의 알케닐기이며, 그들의 구체예는 상기와 같다. 또한, Ｒ２로 표시되는 치환기는 동일 또는 독립으로 탄소수 1∼12의 알킬기, 탄소수 6∼20의 아릴기, 탄소수 7∼20의 아랄킬기, 수산기 또는 탄소수 1∼6의 알콕시기이며, 또한 모든 Ｒ1 중 적어도 2개는 탄소수 2∼12의 알케닐기이다. 아주 알맞게는, (A)성분 중의 탄소수 2∼12의 알케닐기의 함유량은 0.01∼1.00질량%, 0.02∼0.25질량%이어도 좋고, 상기의 플루오로알킬기 및 탄소수 2∼12의 알케닐기 이외의 기는 메틸기, 페닐기 또는 수산기인 것이 바람직하며, 메틸기 또는 페닐기가 특히 바람직하다.
게다가, 모든 규소 원자 상의 모든 치환기(Ｒ1 및 Ｒ２)의 10몰% 이상, 아주 알맞게는 20몰% 이상, 보다 아주 알맞게는 40몰% 이상이 상기의 플루오로알킬기, 아주 알맞게는 트리플루오로프로필기이다. 플루오로알킬기의 함유량이 상기 하한 미만이면, 경화성 오가노폴리실록산 조성물을 경화하여 얻어지는 경화물의 비유전율이 저하되기 때문에 부적당하다.
식 중, e1 및 e2의 값은 (A)성분 중의 각 실록산 단위의 평균 중합도이며, 0 또는 양의 수이며, 또한 5 < e1 + e2 < 148을 만족한다. 또한, 이들 값은 평균 중합도이며, (A)성분이 2 이상의 성분으로 이루어지는 혼합물인 경우에는, 혼합물 전체로서 (A)성분의 평균 중합도 e1+e2+2가 150 미만이 된다. (A)성분인 오가노폴리실록산의 중합도는 29Si NMR을 이용한 피크 강도의 적분비에 의해 결정 가능하며, 평균 중합도의 아주 알맞은 범위에 대해서는 상기와 같다.
본 발명의 (A)성분은 상기의 요건을 충족시키는 1종의 오가노폴리실록산이어도 좋고, 또한 적어도 2종의 오가노폴리실록산의 혼합물이어도 좋다. 적어도 2종의 오가노폴리실록산인 경우, 그 혼합물의 평균 중합도가 상기의 범위이면 좋고, 각각의 오가노폴리실록산이 분자 중에 2 이상의 탄소수 2∼12의 알케닐기를 가지고, 또한 규소 원자 상의 모든 치환기의 10몰% 이상이 상기의 플루오로알킬기인 오가노폴리실록산인 것이 보다 바람직하다.
본 발명의 (A)성분에 있어서, 상기의 플루오로알킬기는 측쇄에 있어도 분자쇄 말단에 있어도 좋지만, 특히 아주 알맞게는, 하기 평균 단위식(II)로 표시되는, 측쇄에 상기의 플루오로알킬기를 가지고, 분자쇄 양 말단에 탄소수 2∼12의 알케닐기 오가노폴리실록산이다.
평균 단위식:
Figure pct00006
식 중, ＲＶｉ는 탄소수 2∼12의 알케닐기이며, 상기와 같은 기가 예시된다.
Ｒ２는 상기와 같은 기이며, Ｒ3은 （ＣｐＦ２ｐ＋１）-Ｒ-（Ｒ은 상기와 같은 기이고, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기이며, 상기와 같은 기가 예시된다. 또한, 상기 구조에 있어서, 5 < e <148의 범위에 있어서, 모든 ＲＶｉ, Ｒ2 및 Ｒ3 중 10몰% 이상은 상기의 플루오로알킬기(Ｒ3)라는 조건은 자동적으로 충족된다. 즉, e > 5이므로, [Ｒ3]=e/(2e+6)×100몰%의 값은, 5/16×100=31.25몰%보다 크다.
아주 알맞게는, ＲＶｉ는 비닐기 또는 헥세닐기이며, Ｒ2는 메틸기, 페닐기 또는 수산기이며, 상기의 플루오로알킬기는 아주 알맞게는 트리플루오로프로필기이다.
식 중, e 값은 (A)성분 중의 측쇄 실록산 단위의 평균 중합도이고, 0 또는 양의 수이며, 또한 5 < e < 148을 만족시킨다. 또한, 이들 값은 평균 중합도이며, (A)성분이 2 이상의 성분으로 이루어지는 혼합물인 경우에는, 혼합물 전체로서 (A)성분의 평균 중합도 e+2가 150 미만이 된다. (A)성분인 오가노폴리실록산의 중합도는 29Si NMR을 이용한 피크 강도의 적분비에 의해 결정 가능하며, 평균 중합도의 아주 알맞은 범위에 대해서는 상기와 같다.
본 발명의 (A)성분의 구체예로서는, 양 말단 트리메틸실릴-폴리디메틸메틸비닐메틸트리플루오로프로필실록산 공중합체, 양 말단 트리메틸실릴-폴리메틸비닐메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸비닐실릴-폴리디메틸메틸비닐메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸비닐실릴-폴리디메틸메틸트리플루오로프로필실록산 공중합체, 양 말단 하이드록시디메틸실릴-폴리메틸비닐메틸트리플루오로프로필실록산 공중합체, 양 말단 하이드록시디메틸실릴-폴리디메틸메틸비닐메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸페닐실릴-폴리메틸비닐메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸페닐실릴-폴리디메틸메틸비닐메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸비닐실릴-폴리디메틸메틸비닐메틸페닐메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸비닐실릴-폴리메틸페닐메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸비닐실릴-폴리디메틸메틸페닐메틸트리플루오로프로필실록산 공중합체, 양 말단 하이드록시디메틸실릴-폴리메틸비닐메틸페닐메틸트리플루오로프로필실록산 공중합체, 양 말단 하이드록시디메틸실릴-폴리디메틸메틸비닐메틸페닐메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸비닐실릴-폴리메틸트리플루오로프로필실록산 등을 들 수 있다.
본 발명의 (A)성분의 분자량 분포에 대해서는 상기한 바와 같으며, 그 분자량 분포의 피크 형상이 실질적으로 단봉성이고 또한 그 평균 중합도가 150 미만이 되는 오가노폴리실록산이어도 좋고, 그 분자량 분포의 피크 형상이 실질적으로 다봉성 (= 그 분자량 분포에 2 이상의 피크를 가진다)이며, 그 평균 중합도가 150 미만이 되는 오가노폴리실록산이어도 좋다. 게다가, 상기의 다봉성 분자량 분포 피크를 가지는 오가노폴리실록산에 있어서는, 오가노폴리실록산의 혼합물 전체로서, 그 평균 중합도가 150 미만이 되는 오가노폴리실록산이라면, 평균 중합도가 150 이상인 오가노폴리실록산을 포함해도 좋다. 구체적으로는, 평균 중합도가 높은 오가노폴리실록산과 평균 중합도가 낮은 오가노폴리실록산을 병용하여 얻었던 혼합물인 (A)성분 전체로서, 그 평균 중합도가 150 미만이면 좋다.
보다 구체적으로는, 본 발명의 (A)성분은 하기 (A1)성분 또는 (A2)성분이어도 좋다.
[(A1)성분]
분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이 （ＣｐＦ２ｐ ＋１）-Ｒ-（Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이고, 평균 중합도가 150 미만이며, 중합도 250 이상의 오가노폴리실록산의 체적 함유율이 10% 미만인, 플루오로알킬기 함유 오가노폴리실록산. 알케닐기 등의 구체예는 상기와 같다. 여기에서, (A1)성분은, 실질적으로 평균 중합도가 150을 넘지 않는 1종류 이상의 플루오로알킬기 함유 오가노폴리실록산만으로 이루어지는 것이 바람직하고, 분자량 분포를 측정했을 경우, 평균 중합도 150 이하의 영역에 단일의 분자량 분포의 산(피크)을 가지는, 실질적으로 단봉성의 플루오로알킬기 함유 오가노폴리실록산인 것이 바람직하다. 게다가, 당해 분자량 분포의 산(피크)의 폭이 좁고, 중합도 250 이상의 오가노폴리실록산의 체적 함유율이 10% 미만, 5% 미만 또는 실질적으로 포함하지 않는(0%) 것이 바람직하다.
[(A2)성분]
하기 분자량 분포 및 평균 중합도가 다른 (a1)성분 및 (a2)성분으로 이루어지고, 혼합물 전체의 평균 중합도가 150 미만인 플루오로알킬기 함유 오가노폴리실록산:
　(a1) 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이 （ＣｐＦ２ｐ ＋１）-Ｒ-（Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이며, 평균 중합도가 200 이상인 플루오로알킬기 함유 오가노폴리실록산
(a2) 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이 （ＣｐＦ２ｐ ＋１）-Ｒ-（Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이며, 평균 중합도가 50 이하인 플루오로알킬기 함유 오가노폴리실록산.
여기에서, (A2)성분은, (a1) 평균 중합도가 200 이상인 1종류 이상의 플루오로알킬기 함유 오가노폴리실록산과 (a2) 평균 중합도가 50 이하인 1종류 이상의 플루오로알킬기 함유 오가노폴리실록산이며, 전체로서 분자량 분포를 측정했을 경우, 평균 중합도 50 이하의 영역과 평균 중합도 200 이상의 영역의 각각에 분자량 분포의 산(피크)을 가지는 다봉성의 플루오로알킬기 함유 오가노폴리실록산의 혼합물이다. 또한, 혼합물 전체의 평균 중합도는 150 미만인 것이 필요하며, 전체로서의 평균 중합도가 아주 알맞은 범위에 대해서는 상기와 같다.
본 발명의 (A)성분은, 그 사용량은 (A)∼ (C)성분의 합(전체를 100질량%로 한다)에 대하여 20∼99질량%의 양이며, 아주 알맞게는 30∼80질량%, 보다 아주 알맞게는 40∼70질량%이다. 상기 범위의 상한 이하이면, 본 조성물을 경화하여 이루어지는 경화물의 역학 강도가 충분히 높고, 한편 상기 범위의 하한 이상이면, 아주 알맞게 당해 경화물이 저점착성의 탄성 겔층으로서 기능하기 때문이다.
[(B)성분]
(B)성분은 본 발명 조성물의 가교제이며, 분자 중에 적어도 2개의 규소 결합 수소 원자를 가지는 오가노하이드로젠폴리실록산이다. 당해 오가노하이드로젠폴리실록산은 불소 원자를 가져도 갖지 않아도 좋지만, 불소 함유 기를 가지는 오가노하이드로젠폴리실록산인 것이 바람직하다.
(B)성분인 오가노하이드로젠폴리실록산의 분자 구조는 특별히 한정되지 않고, 직쇄상, 환상, 수지상 및 일부 분기를 가지는 직쇄상 중 어느 것이어도 좋고, T 단위(즉, ＹＳｉＯ３／２, Y는 규소 원자 결합 수소 원자, 1가 유기 기(불소 원자 함유 유기 기를 포함한다), 수산기 또는 알콕시기) 또는 Q 단위(즉, ＳｉＯ４／２)를 가지는 것이어도 좋다. 또한, 점도도 특별히 한정되지 않고, 취급의 용이함에서 25℃에서의 점도는 JIS K7117-1에 준거하여, B형 점도계를 이용하여 측정했을 경우에, 1∼100,000 mPa·s의 범위인 것이 바람직하다. (A)성분과의 혼합 용이성의 관점에서 상온에서 액상인 것이 바람직하고, 규소 원자 수 2∼300의 오가노하이드로젠폴리실록산이 특히 아주 알맞다.
규소 결합 수소 원자를 가지는 실록산 단위에 대해서도 제한은 없고, （Ｒ２ＨＳｉＯ１／２） 단위, （ＲＨＳｉＯ２／２） 단위 및 （ＨＳｉＯ３／２） 단위 중 어느 하나의 단위이여도 좋지만, 분자 중에 적어도 2개의 규소 결합 수소 원자를 가질 필요가 있다. 여기에서, Ｒ은 오가노폴리실록산(A)에 있어서 사용 가능한 동일 또는 상이한 탄소수 1∼12의 알킬기, 탄소수 6∼20의 아릴기, 탄소수 7∼20의 아랄킬기, 수산기, 탄소수 1∼6의 알콕시기 및 （ＣｐＦ２ｐ＋１）-Ｒ-（Ｒ은 상기와 같은 기이고, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기이다.
(A)성분과의 친화성 및 본 발명의 경화성 조성물을 경화하여 얻어지는 경화물의 비유전율의 향상의 관점에서 (B)성분인 오가노하이드로젠폴리실록산은 분자 중에 불소 함유 기, 아주 알맞게는 상기의 플루오로알킬기, 특히 트리플루오로프로필기를 가지는 것이 바람직하다. 플루오로알킬기의 함유량은, 특별히 한정되는 것은 아니지만, 1분자 중에 전체 유기 기 중 바람직하게는 5∼75몰%, 보다 바람직하게는 5∼70몰%, 더욱더 바람직하게는 10∼60몰%의 불소 원자 함유 유기 기를 가져도 좋다.
바람직한 (B)성분으로서는, M 단위(즉, Ｒ６ ３ＳｉＯ１／２) 및 T 단위(Ｒ６ＳｉＯ３／２)로 이루어지는 레진상 오가노폴리실록산, M 단위 및 D 단위(Ｒ６ ２ＳｉＯ２／２)로 이루어지는 선상 오가노폴리실록산, 및 M 단위, D 단위 및 T 단위 또는 Q 단위로 이루어지는 레진상 오가노폴리실록산을 들 수 있다. M 단위 및 T 단위로 이루어지는 오가노폴리실록산으로서는, 예를 들면 M 단위의 Ｒ６의 일부 또는 전부가 수소 원자이며, T 단위의 Ｒ６의 일부 또는 전부가 불소 원자 함유 유기 기, 예를 들면 3, 3, 3-트리플루오로프로필기를 가지는 것을 들 수 있다. M 단위 및 D 단위로 이루어지는 오가노폴리실록산으로서는, 예를 들면, M 단위의 Ｒ６의 적어도 일부가 수소 원자이며, D 단위의 Ｒ６의 일부 또는 전부가 상기의 플루오로알킬기, 특히 3, 3, 3-트리플루오로프로필기를 가지는 것을 들 수 있다. M 단위, D 단위 및 T 단위로 이루어지는 오가노폴리실록산으로서는, M 단위의 Ｒ６의 일부 또는 전부가 수소 원자이며, D 단위 및 T 단위의 Ｒ1의 일부 또는 전부가 상기의 플루오로알킬기, 예를 들면 3, 3, 3-트리플루오로프로필기인 것을 들 수 있다.
구체예로서는, 양 말단 트리메틸실릴-폴리디메틸메틸하이드로젠실록산 공중합체, 양 말단 트리메틸실릴-폴리메틸하이드로젠실록산, 양 말단 트리메틸실릴-폴리디메틸메틸하이드로젠메틸트리플루오로프로필실록산 공중합체, 양 말단 트리메틸실릴-폴리메틸하이드로젠메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸하이드로젠실릴-폴리디메틸메틸하이드로젠실록산 공중합체, 양 말단 디메틸하이드로젠실릴-폴리디메틸실록산, 양 말단 디메틸하이드로젠실릴-폴리디메틸메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸하이드로젠실릴-폴리메틸하이드로젠메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸하이드로젠실릴-폴리디메틸하이드로젠메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸하이드로젠실릴-폴리메틸트리플루오로프로필실록산, 양 말단 하이드록시디메틸실릴-폴리메틸하이드로젠실록산, 양 말단 하이드록시디메틸실릴-폴리메틸하이드로젠메틸트리플루오로프로필실록산 공중합체, 양 말단 하이드록시디메틸실릴-폴리디메틸메틸하이드로젠메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸페닐실릴-폴리메틸하이드로젠실록산, 양 말단 디메틸페닐실릴-폴리메틸하이드로젠메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸페닐실릴-폴리디메틸메틸하이드로젠메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸하이드로젠실릴-폴리디메틸메틸페닐실록산 공중합체, 양 말단 디메틸하이드로젠실릴-폴리디메틸메틸페닐메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸하이드로젠실릴-폴리메틸페닐메틸트리플루오로프로필실록산 공중합체, 양 말단 하이드록시디메틸실릴-폴리메틸하이드로젠메틸페닐실록산 공중합체, 양 말단 하이드록시디메틸실릴-폴리메틸하이드로젠메틸페닐메틸트리플루오로프로필실록산 공중합체, 양 말단 디메틸트리플루오로프로필실릴-폴리디메틸메틸하이드로젠실록산 공중합체, 양 말단 디메틸트리플루오로프로필실릴-폴리메틸하이드로젠실록산, 디메틸메틸하이드로젠사이클로폴리실록산, 메틸하이드로젠사이클로폴리실록산, 메틸하이드로젠메틸트리플루오로프로필사이클로폴리실록산, 디메틸메틸하이드로젠메틸트리플루오로프로필사이클로폴리실록산, 메틸페닐메틸하이드로젠메틸트리플루오로프로필사이클로폴리실록산, 1, 1, 3, 5, 5-펜타메틸-3-트리플루오로프로필트리실록산, 트리스(디메틸실록시실릴)트리플루오로프로필실란, (Me3SiO1/2) 단위, (Me2HSiO1/2) 단위 및 (SiO4/2) 단위로 이루어지는 폴리실록산, (Me2HSiO1/2) 단위 및 (SiO4/2) 단위로 이루어지는 폴리실록산, (Me3SiO1/2) 단위, (Me2HSiO1/2) 단위 및 (TfpSiO3/2) 단위로 이루어지는 폴리실록산, (Me2HSiO1/2) 단위 및 (TfpSiO3/2) 단위로 이루어지는 폴리실록산, (Me3SiO1/2) 단위, (MeHSiO2/2) 단위 및 (TfpSiO3/2) 단위로 이루어지는 폴리실록산, (Me2HSiO1/2) 단위, (MeHSiO2/2) 단위 및 (TfpSiO3/2) 단위로 이루어지는 폴리실록산, (Me2HSiO1/2) 단위, (TfpSiO3/2) 단위 및 (MeSiO3/2) 단위로 이루어지는 폴리실록산, (Me2HSiO1/2) 단위, (TfpSiO3/2) 단위 및 (PhSiO3/2) 단위로 이루어지는 폴리실록산, (Me2HSiO1/2) 단위 및 (PhSiO3/2) 단위로 이루어지는 폴리실록산, (Me2HSiO1/2) 단위, (TfpSiO3/2) 단위 및 (SiO4/2) 단위로 이루어지는 폴리실록산 등을 들 수 있다. 이들은 1종을 단독으로 이용해도 좋고, 또한 적어도 2종의 오가노폴리실록산의 혼합물이어도 좋다. 여기에서, Me은 메틸기를, Ph는 페닐기를, Tfp는 트리플루오로프로필기를 나타낸다.
본 발명에 있어서, 바람직한 (B)성분은 직쇄상 오가노하이드로젠폴리실록산이며, 특히 하기 평균 단위식(III) 또는 (IV)로 표시되는 오가노하이드로젠폴리실록산이 예시된다.
Figure pct00007
식 중, Ｒ４는 （ＣｐＦ２ｐ＋１）-Ｒ-（Ｒ은 상기와 같은 기이고, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기 또는 규소 원자 결합 수소 원자이고, 플루오로알킬기로서는 상기와 같은 기가 예시되며, 아주 알맞게는 트리플루오로프로필기이다. Ｒ２는 상기와 같은 기이며, 메틸기, 페닐기 또는 수산기이다. 또한, 식 중, 모든 Ｒ4 중 적어도 2개는 규소 원자 결합 수소 원자이며, f1 및 f2는 0 또는 양의 수이며, 5 < f1+f2 < 148을 만족하는 수이다. 보다 아주 알맞게는, Ｒ２는 메틸기이며, f1은 10 < f1+f2 < 100의 범위의 수이며, 모든 Ｒ4 중 적어도 5몰% 이상이 상기의 플루오로알킬기이며, 나머지 Ｒ4가 규소 원자 결합 수소 원자인 것이 바람직하다.
식 중, Ｒ5는 （ＣｐＦ２ｐ＋１）-Ｒ-（Ｒ은 상기와 같은 기이고, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기이며, Ｒ2는 상기와 같은 기이며, 또한 f3 및 f4는 양의 수이며, 또한 f3+f4는 식(IV)로 표시되는 오가노하이드로젠폴리실록산의 중량 평균 분자량이 400∼10000이 되는 범위의 수이다.
본 발명의 (B)성분은 공지의 제조 방법, 예를 들면 불소 원자 함유 유기 기 또는 비함유 유기 기 및/또는 반응성 관능기를 가지는 알콕시실란류, 클로로실란류 또는 실록산류를 산 또는 염기 화합물, 또는 그 양자의 존재하, 또는 비존재하에서 가수분해 및 축합 반응을 적어도 포함하는 반응이나, 개환 중합을 포함하는 반응으로 제조할 수 있다. 특히, 플루오로알킬기를 가지는 (B)성분은 플루오로알킬기를 가지는 알콕시실란류를 원료로서 이용하는 가수분해 및 축합 반응을 적어도 포함하는 방법이나, 개환 중합 반응을 포함하는 방법으로 제조할 수 있다.
본 발명의 조성물에 있어서의 (B)성분의 사용량은, (A)성분 중의 알케닐기의 합계량 1몰에 대하여, 본 성분 중의 규소 원자 결합 수소 원자가 0.1∼1.0몰이 되는 양이다. (B)성분의 사용량이 상기 하한 미만이면, 본 조성물의 경화가 불충분해지는 경우가 있다. 한편, (B)성분의 사용량이 상기 상한을 초과하면, 본 발명의 조성물을 경화시켰을 경우에 탄성 겔을 얻을 수 없는 경우가 있고, 점착력이 낮으며, 높은 압축률 및 양호한 회복 특성을 나타내는 겔상 경화물 또는 엘라스토머상 경화물을 얻을 수 없는 경우가 있다. 보다 아주 알맞은 (B)성분의 사용량은, (A)성분 중의 알케닐기의 합계량 1몰에 대하여, 본 성분 중의 규소 원자 결합 수소 원자가 0.2∼0.80몰, 0.25∼0.75몰, 더욱더 아주 알맞게는 0.35∼0.75몰이 되는 양이다.
[(C)성분]
(C)성분인 하이드로실릴화 반응용 촉매는 하이드로실릴화 반응을 촉진할 수 있는 한 특정한 것에 한정되지 않는다. 하이드로실릴화 반응 촉매로서 지금까지 많은 금속 및 화합물이 알려져 있고, 그들 중에서 적당히 선택하여 본 발명에 이용할 수 있다. 하이드로실릴화 반응 촉매의 예로서, 구체적으로는 실리카 미분말 또는 탄소 분말 담체 상에 흡착시킨 미립자상 백금, 염화백금산, 알코올 변성 염화백금산, 염화백금산의 올레핀 착체, 염화백금산과 비닐실록산의 배위 화합물, 백금흑(白金黑), 팔라듐 및 로듐 촉매를 들 수 있다.
하이드로실릴화 반응용 촉매의 사용량은 유효량이며, 본 발명의 경화성 오가노폴리실록산 조성물의 경화를 촉진하는 양이라면 특별히 한정되지 않는다. 구체적으로는, (A)∼ (C)성분의 합(전체를 100질량%로 한다)에 대하여, 이 촉매 중의 금속 원자가 질량 단위로 0.01∼1, 000 ppm, 아주 알맞게는 (C)성분 중의 백금 금속 원자가 0.1∼500 ppm의 범위 내가 되는 양이다. 이것은, (C)성분의 함유량이 상기 범위의 하한 미만이면, 경화가 불충분해지는 경우가 있고, 상기 범위의 상한을 초과하면, 무익한 이외에 얻어지는 경화물의 착색 등 투명성에 악영향을 끼치는 경우가 있다.
[(D) 용매]
본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물은 그대로 경화 반응에 제공할 수 있지만, 한편 당해 조성물이 고형상인 경우나 점조(粘稠)의 액상인 경우에는, 그 혼화성 및 취급성을 향상시키기 위해, 필요에 따라 유기 용매를 사용할 수도 있다. 특히, 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 필름 위에 도공(塗工)하는 경우, 전체 점도가 100∼10,000 mPa·s가 되는 범위로 용매를 이용하여 점도 조정을 하는 것이 바람직하고, 용매로 희석하는 경우, 상기의 (A)∼ (C)성분의 합(100질량부)에 대하여, 0∼2000질량부의 범위에서 이용할 수 있다. 즉, 본 발명의 조성물에 있어서, (D) 용매는 0질량부이어도 좋다. 특히, 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물은 저중합도의 폴리머를 선택하고 있기 때문에, 용매 프리로 하는 설계가 가능하며, 경화하여 얻어지는 필름 속에 불소계 용매, 유기 용매 등이 잔류하지 않아, 환경 부하의 문제 및 전자 디바이스에 대한 용매의 영향을 해소할 수 있는 이점이 있다.
여기서 사용하는 유기 용매로서는, 조성물 중의 전체 구성 성분 또는 일부의 구성 성분을 용해시킬 수 있는 화합물이라면, 그 종류는 특별히 한정되지 않고, 비등점이 80℃ 이상 200℃ 미만인 것이 바람직하게 사용된다. 예를 들면, i-프로필 알코올, t-부틸 알코올, 사이클로헥산올, 사이클로헥사논, 메틸 에틸 케톤, 메틸 이소부틸 케톤, 톨루엔, 크실렌, 메시텔렌, 1, 4-디옥산, 디부틸 에테르, 아니솔, 4-메틸 아니졸, 에틸 벤젠, 에톡시 벤젠, 에틸렌 글리콜, 에틸렌 글리콜 디메틸 에테르, 에틸렌 글리콜 디에틸 에테르, 2-메톡시에탄올(에틸렌 글리콜 모노메틸 에테르), 디에틸렌 글리콜 디메틸 에테르, 디에틸렌 글리콜 모노메틸 에테르, 1-메톡시-2-프로필 아세테이트, 1-에톡시-2-프로필 아세테이트, 옥타메틸사이클로테트라실록산 및 헥사메틸디실록산 등의 비할로겐계 용매, 트리플루오로메틸벤젠, 1, 2-비스(트리플루오로메틸)벤젠, 1, 3-비스(트리플루오로메틸)벤젠, 1, 4-비스(트리플루오로메틸)벤젠, 트리플루오로메틸클로로벤젠, 트리플루오로메틸플루오로벤젠, 하이드로플루오로 에테르 등의 할로겐계 용매를 들 수 있다. 이들 유기 용매는 단독으로 이용해도 좋고, 2종 이상을 혼합하여 사용해도 좋다. 경화성 조성물 중의 플루오로알킬기 함유량이 높을수록 상기의 할로겐계 용매의 사용 비율을 높일 필요가 있다.
여기서 사용하는 유기 용매의 양은, 상기 (A)∼ (C)성분의 합을 100질량부로 했을 때, 0∼2,000질량부의 범위가 바람직하고, 5∼500질량부, 10∼300질량부가 보다 바람직하다.
본 조성물의 25℃에서의 점도는, 특별히 한정되지 않지만, 바람직하게는 100∼100,000 mPa·s의 범위 내, 더욱더 바람직하게는 300∼10,000 mPa·s, 특히 바람직하게는 1, 000∼8,000 mPa·s의 범위 내이다. 바람직한 점도 범위로 설정하는 목적에서 상기의 유기 용매의 사용량을 조정하는 것도 가능하다.
본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물에는 상기의 성분 이외에, 본 발명의 목적을 손상하지 않는 한, 필요에 따라 이들 이외의 성분을 첨가 배합할 수 있다. 다른 성분으로서는, 하이드로실릴화 반응 억제제, 이형제, 절연성 첨가제, 접착성 향상제, 내열성 향상제, 충전제, 안료 기타 종래 공지의 각종 첨가제가 예시된다. 예를 들면, 전체의 점도 조정이나, 유전성(誘電性) 향상 등의 기능성 개선을 목적으로 하여 무기 충전제를 배합할 수도 있다.
하이드로실릴화 반응 억제제는 (A)성분과 (B)성분 사이에서 일어나는 가교 반응을 억제하여 상온에서의 가사 시간(可使時間)을 연장하고, 보존 안정성을 향상하기 위해서 배합하는 것이다. 따라서, 본 발명의 경화성 조성물에 있어서, 실용상 필연적으로 배합되는 성분이다.
하이드로실릴화 반응 억제제로서, 아세틸렌계 화합물, 엔인 화합물, 유기 질소 화합물, 유기 인 화합물, 옥심 화합물이 예시된다. 구체적으로는, 3-메틸-1-부틴-3-올, 3, 5-디메틸-1-헥신-3-올, 3-메틸-1-펜틴-3-올, 1-에티닐-1-사이클로헥산올, 페닐부티놀 등의 알킨알코올; 3-메틸-3-펜텐-1-인, 3, 5-디메틸-1-헥신-3-인 등의 엔인 화합물; 1, 3, 5, 7-테트라메틸-1, 3, 5, 7-테트라비닐사이클로테트라실록산, 1, 3, 5, 7-테트라메틸-1, 3, 5, 7-테트라헥세닐사이클로테트라실록산 등의 메틸알케닐사이클로실록산; 벤조트리아졸이 예시된다.
하이드로실릴화 반응 억제제의 배합량은 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물의 상온에서의 가사 시간을 연장하고, 보존 안정성을 향상하는 데에 유효한 양이다. 통상, 성분(A) 100질량%당 0.001∼5질량%의 범위 내이며, 바람직하게는 0.01∼2질량%의 범위 내이지만, 본 성분의 종류, 백금계 촉매의 성능과 함유량, (A)성분 중의 알케닐기 양, (B)성분 중의 규소 원자 결합 수소 원자량 등에 따라서 적당히 선정하면 좋다.
본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 박막상으로 경화하여 얻어지는 필름상 또는 시트상 경화물은 트랜스듀서를 구성하는 전기 활성 필름(유전층 또는 전극층)에 아주 알맞게 이용할 수 있는 것이지만, 박막 형성 시에 경화층의 이형성이 나쁘면, 특히 고속으로 유전성 필름을 제조했을 경우에, 이형에 기인하여 유전성 필름이 파손되는 경우가 있다. 또한, 터치 패널 등에 이용하는 유전층으로서는, 저압하에서의 감도 향상 때문에, 접착성의 저감이 요구되는 경우가 있다. 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물은 필름에 데미지를 주지 않고 필름의 제조 속도를 향상시킬 수 있으며, 또한 기타의 이형제의 첨가에 의해 더욱더 점착성을 저감할 수 있는 경우가 있다.
본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물에 적용 가능한 이형성 향상 첨가제(=이형제)로서는, 예를 들면 카복실산계 이형제, 에스테르계 이형제, 에테르계 이형제, 케톤계 이형제, 알코올계 이형제 등을 들 수 있다. 이들은 1종을 단독으로 이용해도 좋고, 2종 이상을 조합하여 이용해도 좋다. 또한, 상기 이형제로서는 규소 원자를 포함하지 않는 것, 규소 원자를 포함하는 것, 또는 이들의 혼합물을 사용할 수 있다. 이들의 구체예는 특허문헌 1(국제 공개특허공보 제2014-105959호)과 같다.
절연 파괴 특성 향상제는 전기 절연성 향상제인 것이 바람직하고, 알루미늄 또는 마그네슘의 수산화물 또는 염, 점토 광물 및 이들의 혼합물, 구체적으로는 규산알루미늄, 황산알루미늄, 수산화알루미늄, 수산화마그네슘, 소성 클레이, 몬모릴로나이트, 하이드로탈사이트, 활석 및 이들의 혼합물로 이루어지는 군으로부터 선택할 수 있다. 또한, 당해 절연성 향상제는 공지의 표면 처리 방법으로 처리되어 있어도 좋다. 이들의 구체예는 특허문헌 1(국제 공개특허공보 제2014-105959호)과 같다.
접착성 향상제는, 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물이 경화 도상(途上)에서 접촉하고 있는 기재에 대한 접착성 향상을 위한 것이다. 당해 조성물의 경화물인 유전층을 재박리하지 않는 경우에, 유효한 첨가제이다. 접착성 향상제로서 비닐트리에톡시실란, 아릴트리메톡시실란, 아릴트리에톡시실란, 3-글리시독시프로필트리메톡시실란, 3-메타크릴옥시프로필트리메톡시실란 등의 유기 관능성 알콕시실란 화합물, 그의 실록산 유도체, 특히 불소 함유 유기 기로 치환된 쇄상 또는 삼차원 수지상 실록산 유도체가 예시된다. 또한, 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물에 대하여 저점착성이 요구되는 경우에는, 접착성 향상제를 첨가하지 않는 것이 바람직하다.
기타의 임의 성분으로서, 본 발명의 기술적 효과를 손상하지 않는 한, 페놀계, 퀴논계, 아민계, 인계, 포스파이트계, 황계, 티오에테르계 등의 산화방지제; 트리아졸계, 벤조페논계 등의 광 안정제; 인산 에스테르계, 할로겐계, 인계, 안티몬계 등의 난연제; 양이온계 계면활성제, 음이온계 계면활성제, 비이온계 계면활성제 등으로 이루어지는 1종류 이상의 대전방지제; 염료, 안료 등이 예시된다.
본 발명에 관한 조성물에 있어서, 충전제는 소망에 따라 이용해도 이용하지 않아도 좋다. 충전제를 이용하는 경우에는 무기 충전제 및 유기 충전제 중 어느 하나 또는 양쪽을 이용할 수 있다. 이용하는 충전제의 종류는 특별히 한정되지 않지만, 예를 들면 고유전성 충전제, 도전성 충전제, 절연성 충전제 및 보강성 충전제를 들 수 있고, 이들의 1종 이상을 이용할 수 있다. 특히, 본 발명의 조성물에는, 그의 투명성, 도공성 및 취급 작업성을 손상하지 않는 범위에서 점도의 조정 또는 기능성의 부여를 목적으로 하여, 고유전성 충전제, 도전성 충전제, 절연성 충전제 및 보강성 충전제로 이루어지는 군으로부터 선택되는 1종 이상의 충전제를 함유할 수 있다. 충전제의 일부 또는 전부는 1종류 이상의 표면처리제에 의해 표면처리되어 있어도 좋다.
충전제는 1종류 또는 2종류 이상이어도 좋고, 그의 형상은, 특별히 한정되는 것은 아니고, 입자상, 판상, 침상, 섬유상 등의 임의 형상의 것을 이용할 수 있다. 필러의 형상이 입자인 경우, 필러의 입자 지름은 특별히 한정되는 것이 아니지만, 예를 들면 레이저 광 회절법으로 측정했을 경우, 그의 체적 평균 입자 지름은, 예를 들면 0.001∼500 μm의 범위로 할 수 있다. 또한, 필러의 사용 목적에 따라, 필러의 체적 평균 입자 지름은 300 μm 이하, 200 μm 이하, 100 μm 이하, 10 μm 이하, 또는 0.01 μm 이상, 0.1 μm 이상, 1 μm 이상으로 할 수 있다. 필러의 형상이 판상, 침상, 섬유상 등의 이방성인 경우, 필러의 종횡비는 1.5 이상, 5이상, 또는 10 이상일 수 있다. 체적 평균 입자 지름이 0.01 μm 이하이고, 또한 최대 입자의 입자 지름이 0.02 μm 이하인 미립자를 이용하면, 실질적으로 투명성이 높은 경화물, 특히 유전층 필름을 제조할 수 있다.
본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물은 상기 (A)∼ (C)성분을 균일하게 혼합함으로써, 또는, 필요에 따라, 기타 임의의 성분을 첨가하고, 균일하게 혼합함으로써 조제할 수 있다. 각종 교반기 또는 혼련기를 이용하여, 상온에서 혼합하면 좋지만, 혼합 중에 경화하지 않는 성분의 조합이라면, 가열하에서 혼합해도 좋다.
혼합 중에 경화하지 않으면, 각 성분의 배합 순서는 특별히 제한되는 것이 아니다. 혼합 후, 즉시 사용하지 않을 때는, (A)성분과 (C)성분이 동일한 용기 내에 존재하지 않도록 복수의 용기에 나누어서 보관해 두고, 사용 직전에 전체 용기 속의 성분을 혼합하는 것이 바람직하다.
본 발명의, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물의 경화 반응은 통상 당해 조성물을 가열 또는 활성 에너지 선에 노출시킴으로써 달성된다. 열에 의한 경화 반응 온도는, 특별히 한정되지 않지만, 50℃ 이상 200℃ 이하가 바람직하고, 60℃ 이상 200℃ 이하가 보다 바람직하고, 80℃ 이상 180℃ 이하가 더욱더 바람직하다. 또한, 경화 반응에 걸리는 시간은 상기 (A), (B), (C)성분의 구조에 의존하지만, 통상 1초 이상 3시간 이하이다. 일반적으로는, 90∼180℃의 범위 내에서 10초∼30분 유지함으로써 경화물을 얻을 수 있다.
경화 반응에 사용할 수 있는 활성 에너지 선으로서는, 자외선, 전자선 및 방사선 등을 들 수 있지만, 실용성의 점에서 자외선이 바람직하다. 자외선에 의해 경화 반응을 행하는 경우는, 사용하는 자외선에 대하여 높은 활성을 가지는 하이드로실릴화 반응용 촉매, 예를 들면 비스(2, 4-펜탄디오나토) 백금 착체, (메틸사이클로펜타디에닐)트리메틸 백금 착체를 첨가하는 것이 바람직하다. 자외선 발생원으로서는 고압 수은 램프, 중압 수은 램프, Xe-Hg 램프 및 딥(deep) UV 램프 등이 아주 알맞고, 그때의 조사량은 100∼8,000 mJ/㎠이 바람직하다.
본 발명의 경화물은 상기의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 것을 특징으로 한다. 경화물의 형상은 특별히 한정되지 않고, 예를 들면, 시트상, 필름상, 테이프상을 들 수 있다. 특히, 상기의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물은, 경화 속도가 크고, 필름 등의 성형품을 제조하기 위한 가공성이 양호하며, 소망의 두께, 형상의 경화물을 효율적으로 생산할 수 있다.
상기의 경화물은, 점착력이 작고, 탄성과 점성의 밸런스가 뛰어난 겔 또는 엘라스토머이며, 높은 비유전율, 높은 압축률 및 양호한 회복 특성 때문에, 기재 사이의 중간층에 이용했을 경우, 압력 응답성이 뛰어나고, 또한 장시간에 걸쳐서 해당 특성이 유지된다는 현저한 물리 특성을 가진다.
[유전층으로서의 사용]
본 발명의 경화물은 특히 실질적으로 투명한 유전층으로서 사용할 수 있다. 여기에서, 실질적으로 투명이란, 두께 10∼1000 μm의 필름상 경화물을 형성시켰을 경우, 육안으로 투명한 것을 의미하는 것이며, 대략 파장 450 nm의 광 투과율이 공기의 값을 100%로 했을 경우에 80% 이상이다.
본 발명에 관한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물은 필름상 기재, 테이프상 기재 또는 시트상 기재(이하, 「필름상 기재」라고 한다)에 도공한 후, 상기의 온도 조건하에서 가열함으로써 경화시켜 상기 기재의 표면에 유전성 필름/유전성 시트를 형성할 수 있다. 본 발명에 관한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화층, 특히 필름상 유전층은 적층 터치스크린 또는 플랫 패널 디스플레이(flat panel display)의 구축 및 이용에 아주 알맞다.
기재의 종류로서, 판지, 골판지, 클레이 코트지(clay coated paper), 폴리올레핀 라미네이트지(polyolefin laminating paper), 특히는 폴리에틸렌 라미네이트지, 합성 수지 필름·시트, 천연 섬유포, 합성 섬유포, 인공 피혁포, 금속박이 예시된다. 특히, 합성 수지 필름·시트가 바람직하고, 합성 수지로서 폴리이미드, 폴리에틸렌, 폴리프로필렌, 폴리스티렌, 폴리비닐 클로라이드, 폴리비닐리덴 클로라이드, 폴리카보네이트, 폴리에틸렌 테레프탈레이트, 나일론이 예시된다. 특히 내열성이 요구되는 경우에는, 폴리이미드, 폴리에테르 에테르 케톤, 폴리에틸렌 나프탈레이트(PEN), 액정 폴리아릴레이트, 폴리아미드 이미드, 폴리에테르 술폰 등의 내열성 합성 수지의 필름이 아주 알맞다. 한편, 표시 디바이스 등 시인성이 요구되는 용도에 있어서는, 투명 기판, 구체적으로는 폴리프로필렌, 폴리스티렌, 폴리비닐리덴 클로라이드, 폴리카보네이트, 폴리에틸렌 테레프탈레이트, PEN 등의 투명 재료가 아주 알맞다.
상기 기재는 필름상 또는 시트상인 것이 바람직하다. 그 두께는 특별히 제한되지 않지만, 통상 5∼500 μm 정도이다. 게다가, 지지 필름과 본 발명의 경화층의 밀착성을 향상시키기 위해, 프라이머 처리, 코로나 처리, 에칭 처리, 플라스마 처리된 지지 필름을 이용해도 좋다. 여기에서, 본 발명의 경화층의 밀착성 개선의 견지에서 상기의 접착성 향상제(실록산 유도체 등)를 이용하여 프라이머 처리를 하는 것이 특히 바람직하다. 또한, 필름상 기재의 본 발명의 경화층 면과 반대면에는, 손상 방지, 오염 방지, 지문 부착 방지, 방현(防眩), 반사 방지, 대전 방지 등의 처리 등의 표면처리된 것이어도 좋다.
기재에 대한 도공 방법으로서는, 그라비아 코트, 오프셋 코트, 오프셋 그라비아, 오프셋 전사 롤러 코터 등을 이용한 롤 코트, 리버스 롤 코트, 에어 나이프 코트, 커튼 플로우 코터(curtain flow coater) 등을 이용한 커튼 코트, 콤마 코트, 마이어 바, 기타 공지의 경화층을 형성하는 목적으로 사용되는 방법을 제한 없이 사용할 수 있다.
도공량은 용도에 따라서 설정되지만, 특히 투명한 유전층으로서 이용되는 경우에는, 경화 후에 얻어지는 층의 두께로서 1∼1,000 μm이고, 20∼900 μm도 좋고, 100∼800 μm도 좋다.
본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화층이 유전층, 특히 실질적으로 투명한 유전성 필름인 경우, 당해 경화층은, 박리 코팅 능력을 가지는 박리층을 구비한 필름 기재 위에서 박리 가능한 상태로 점착한 적층체 필름으로서 취급하는 것이 바람직하다.
본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화물은 전자 재료, 표시 장치용 부재 또는 트랜스듀서용 부재(센서, 스피커, 액추에이터(actuator) 및 제너레이터용을 포함한다)로서 유용하고, 당해 경화물의 아주 알맞은 용도는 전자 부품 또는 표시 장치의 부재이다. 특히, 필름 형상의 경화물, 특히 실질적으로 투명한 유전성 필름은 표시 패널 또는 디스플레이용 부재로서 아주 알맞으며, 특히 화면을 손 끝 등으로 접촉함으로써 기기, 특히 전자 기기를 조작 가능한 소위 터치 패널 용도에 특히 유용하다.
[표시 패널 또는 디스플레이용 부재]
본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화물은 적층 터치 스크린 또는 플랫 패널 디스플레이의 구축 및 이용에 사용할 수 있고, 그 구체적인 사용 방법은 유전층 또는 감압 접착층의 공지의 사용 방법을 특히 제한 없이 이용할 수 있다.
예를 들면, 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화물은, 일본 공표특허공보 제2014-522436호 또는 공표특허공보 제2013-512326호 등에서 개시된 광학적으로 투명한 실리콘층으로서, 터치 패널 등의 표시 디바이스의 제조에 이용할 수 있다. 예를 들면, 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화물은 점착성 용도에도 전용할 수 있고, 공표특허공보 제2013-512326에 기재된 점착층 또는 점착 필름으로서, 특히 제한 없이 이용할 수 있다.
일례로서, 본 발명에 관한 터치 패널은, 한 면에 도전층이 형성되어 있는 전도성 플라스틱 필름 등의 기재, 및 당해 도전층이 형성된 측 또는 그 반대 측의 면에 부착되어 있는 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화층을 포함하는 터치 패널이어도 좋다. 당해 기재는 시트상 또는 필름상 기재인 것이 바람직하고, 수지 필름 또는 유리판이 예시된다. 또한, 상기 전도성 플라스틱 필름은, 한 면에 ITO 층이 형성되어 있는 수지 필름 또는 유리판, 특히 폴리에틸렌 테레프탈레이트 필름이어도 좋다. 이들은 상기의 일본 공표특허공보 제2013-512326호 등에 개시되어 있다. 또한, 본 발명의 경화층의 밀착성 개선의 견지에서 이들 기재 위에 상기의 접착성 향상제(실록산 유도체 등)를 이용하여 프라이머 처리를 행하는 것이 특히 바람직하다.
기타, 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화물은 터치 패널 등의 표시 디바이스의 제조에 사용하는 편광판용 접착 필름으로서 이용해도 좋고, 일본 공개특허공보 제2013-065009호에 기재된 터치 패널과 디스플레이 모듈 사이의 첩합(貼合)에 이용하는 감압 접착층으로서 이용해도 좋다.
산업상 이용 가능성
본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물, 그것을 경화하여 이루어지는 경화물의 용도로서는, 상기에 개시한 것 외에 조금도 제약은 없고, 본 발명의 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화물을 구비하여 이루어지는 유전층 필름은 텔레비전 수상기, 컴퓨터용 모니터, 휴대 정보 단말용 모니터, 감시용 모니터, 비디오 카메라, 디지털 카메라, 휴대 전화, 휴대 정보 단말, 자동차 등의 계기반(計器盤)용 디스플레이, 각종 설비·장치·기기의 계기반용 디스플레이, 자동 매표기, 현금 자동 입출금기 등 문자나 기호, 화상을 표시하기 위한 각종 플랫 패널 디스플레이(FPD)에 사용할 수 있다. 장치로서는, CRT 디스플레이, 액정 디스플레이, 플라즈마 디스플레이, 유기 EL 디스플레이, 무기 EL 디스플레이, LED 디스플레이, 표면 전해 디스플레이(SED), 전계방출형 디스플레이(FED) 등의 표시 장치나, 이들을 이용한 터치 패널에 응용이 가능하다. 본 발명의 필름은, 이들 디스플레이 표면의 손상 방지, 오염 방지, 지문 부착 방지, 대전 방지, 반사 방지, 엿봄 방지 등의 목적으로 사용해도 좋다.
실시예
이하, 본 발명에 관하여 실시예를 들어 설명하지만, 본 발명은 이들에 의해 한정되는 것은 아니다. 이하에 나타내는 실시예에서는 하기의 화합물을 이용했다.
·성분(a1): 양 말단 비닐디메틸실록시기 봉쇄, 3, 3, 3-트리플루오로프로필메틸실록산 중합체(실록산 중합도: 229, 플루오로알킬기의 함유량: 50몰%)
·성분(a2): 양 말단 비닐디메틸실록시기 봉쇄, 3, 3, 3-트리플루오로프로필메틸실록산 중합체(실록산 중합도: 33, 플루오로알킬기의 함유량: 50몰%)
·성분(a3): 양 말단 비닐디메틸실록시기 봉쇄, 3, 3, 3-트리플루오로프로필메틸실록산-디메틸실록산 코폴리머(실록산 중합도: 90, 3, 3, 3-트리플루오로프로필메틸실록산 단위: 67, 디메틸실록산 단위: 19, 플루오로알킬기의 함유량: 38몰%)
·성분(a4): 양 말단 비닐디메틸실록시기 봉쇄, 3, 3, 3-트리플루오로프로필메틸실록산실록산 중합체(실록산 중합도: 148, 플루오로알킬기의 함유량: 49몰%)
·성분(B1): 양 말단 메틸 봉쇄, 3, 3, 3-트리플루오로프로필메틸메틸하이드록시실록산 코폴리머(실록산 중합도: 12, 플루오로알킬기의 함유량: 15몰%)
·성분(B2): 양 말단 디메틸하이드로실록시기 봉쇄, 3, 3, 3-트리플루오로프로필메틸실록산 중합체(실록산 중합도: 10, 플루오로알킬기의 함유량: 38몰%)
·성분(B3): 디메틸하이드로실록시 단위(ＭＨ 단위)와 ３，３，３－트리플루오로프로필기를 가지는 ＴＦ３Ｐｒ 단위(３관능 실록시 단위)로 구성되는 MH 1. 3TF3Pr（Ｍｗ＝１．１１×１０３）
또한, 성분(B3)의 중량 평균 분자량(Mw)은, 테트라하이드로푸란(THF)을 용매에 이용하고, GPC(겔 퍼미에이션 크로마토그라피)에서 측정한 폴리스티렌 환산의 중량 평균 분자량이다.
·성분(C1): 백금-디비닐테트라메틸디실록산 착체(백금 농도로 약 0.6중량%)
·성분(C2): 백금-양 말단 디메틸비닐실록시기 봉쇄, 3, 3, 3-트리플루오로프로필메틸실록산 착체(실록산 중합도: 3, 백금 농도로 약 0.5중량%)
·성분(D): 비스트리플루오로메틸벤젠
＜하이드로실릴화 반응 억제제＞
·성분(E1): 1, 3, 5, 7-테트라메틸-1, 3, 5, 7-테트라비닐-사이클로테트라실록산
·성분(E2): 3-메틸-1-부틴-3-올
이하의 실시예 1-8에서는, 성분(a1)과 (a2), 성분(B1), (C1) 및 (E1)을 이용했다. 비닐기 1몰당 성분(B1)의 규소 원자 결합 수소 원자(Si-H)가 0.42∼0.49몰이 되는 양으로 이용했다. 실시예 9-15에서는, 비닐기 1몰당 성분(B1)의 규소 원자 결합 수소 원자(Si-H)가 0.50몰이 되는 양으로 이용한 이외는 실시예 1-8과 동일하게 행했다. 실시예 16에서는, 성분(a3), 성분(B2), (B3), (C2) 및 (E2)를 이용하고, 비닐기 1몰당 성분(B2) 및 (B3)의 규소 원자 결합 수소 원자(Si-H)가 0.50몰이 되는 양으로 했다. 실시예 17에서는, 성분(a4), 성분(B1), (C2) 및 (E1)을 이용하고, 비닐기 1몰당 성분(B1)의 규소 원자 결합 수소 원자(Si-H)가 0.50몰이 되는 양으로 했다. 또한, 성분(B1)의 주쇄는 1분자 중 평균 4개의 3, 3, 3-트리플루오로프로필메틸실록산 단위와 6개의 메틸하이드로실록산 단위로 구성되어 있다.
[얻어진 재료의 물성 측정 방법]
1. 점착력의 측정
자동 도공기(테스터산교사 제품, PI-1210)를 이용하여, PET 기재(두께 50 μm, 도레이(주) 제품 루미라 S10) 위에 경화물의 두께가 약 100 μm이 되도록 액상 재료를 도포했다.
실시예 1-8에서는, 그 후 150℃에서 15분에 걸쳐서 경화시켰다.
실시예 9-17에서는, 80℃에서 15분, 추가로 150℃에서 15분에 걸쳐서 경화시켰다.
그 경화 필름상 재료 위에 PET 기재(두께 50 μm)를 겹쳐 붙여서 시험편을 제작했다. 측정은 23℃, 습도 50%의 환경에서 행하고, 속도 300 mm/min, 180° 필로 행했다(오리엔텍(Orientec)사 제품, RTC-1210). 단, 점도가 높은 경우에는, 성분(D)를 첨가하는 것으로 점도 조정을 행했다. 그 경우, 70℃에서 약 30-60분 방치하고, 150℃에서 15분에 걸쳐서 경화시켰다.
2. 압축 성능의 측정
필름의 제작은 점착력의 측정과 동일하게 행했다. 단, 경화물의 두께를 약 300 μm이 되도록 액상 재료의 도포량을 조절했다. 또한, 점도가 높은 경우에는, 약 하루밤 또는 70℃에서 약 30∼60분 방치하고, 그 후 150℃에서 15분에 걸쳐서 경화시켰다. 텍스처 아날라이저(analyzer) TA.XT Plus(에코세이키가부시키가이샤(EKO Instruments) 제품)를 이용하여 실온에서 측정을 행했다. 평탄 프로브(6 mm 직경)를 매초 0.17 mm의 속도로 강하시켜 최대 압축력 5 N에 달성 후, 압축력을 제외했다. 측정은 총 8회 행했다. 초기 필름 샘플의 두께(T0) 및 압축 후의 두께(T1)를 바탕으로, 이하의 식에 따라 압축률을 측정했다. 또한, 실시예 7 및 비교예 2에 대해서는 상기의 8회의 측정에 관한, 변형-압축력의 기록 곡선을 도 1 및 도 2에 나타냈다.
압축률(%)=(T0-T1)/T0×100
추가로 프로브를 매초 0.17 mm의 속도로 원래의 위치로 되돌린 후의 필름 샘플의 두께(T2)를 측정하고, 이하의 식에 따라 압축 잔류 변형으로서 측정했다.
압축 잔류 변형(%)=(T0-T2)/ (T0-T1)×100
3. 유전율의 측정
웨인 커(Wayne kerr)사 제품 LCR6530P를 사용하여 유전율을 측정했다. 측정에는, PET(제이테크놀로지사 제품, FL50-3)를 기재로 이용한 이외는, 상기 2와 같은 방법으로 경화한 두께 약 1 mm의 필름상 시료를 사용하여 행했다. 또한, 유전율 값은 주파수 1 ㎑에서의 값을 나타낸다.
4. 투명성
경화물 시트에서 육안으로 일체의 흐림이 인지(認知)되지 않는 경우, 「투명」이라고 평가했다.
[실시예 1-15]
상기의 성분을 이용하여, 표 1에 나타내는 조성으로 무용제형 및 용제형의 경화성 오가노폴리실록산 조성물을 조제했다. 또한, 표 중에는 실제로 사용한 용매(D)의 양을 기재했다. 여기에서, 성분(A)의 평균 중합도는 하기 식에 의해 산출했다.

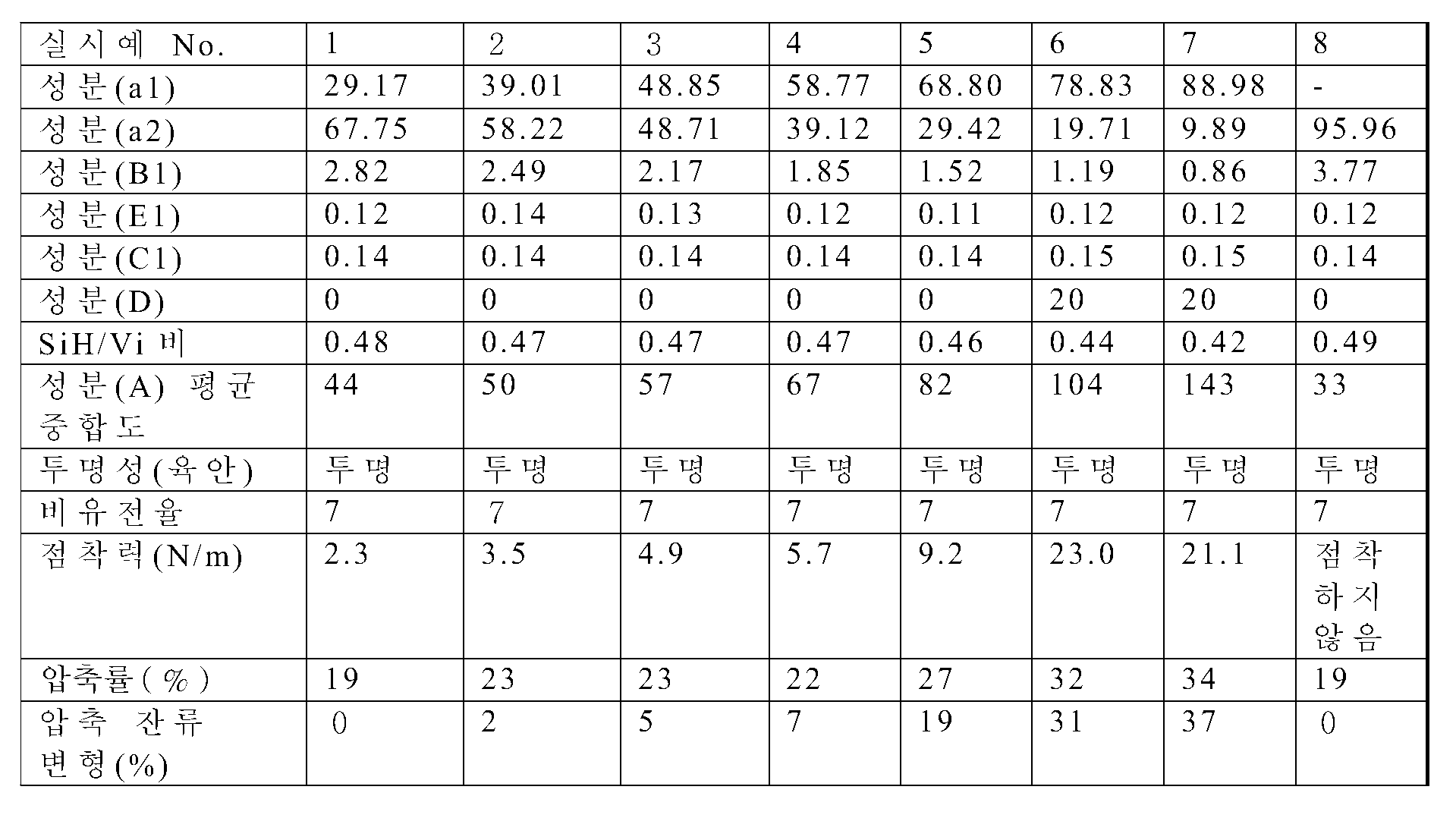

Figure pct00008
여기에서, ＷＴａ１은 (A)성분 중의 (a1)성분의 중량 비율, ＷＴａ2는 (A)성분 중의 a2 성분의 중량 비율, ＤＰａ１은 (a1)성분의 중합도, ＤＰａ2는 (a2)성분의 중합도를 나타낸다.
얻어진 경화물의 각종 물성을 표 속에 합쳐서 나타냈다.
[비교예 1-3]
상기의 성분을 이용하여, 표 3에 나타내는 조성으로 실시예와 동일하게 용제형 경화성 오가노폴리실록산 조성물을 제작하고, 상술한 각종 측정을 행했다.
[비교예 4]
표 3에 기재한 배합량으로 성분(F): 양 말단 디메틸비닐실록시기 봉쇄, 폴리디메틸실록산(실록산 중합도: 153), 성분(G): 양 말단 트리메틸실릴 봉쇄 폴리메틸하이드로젠실록산(실록산 중합도: 10) 및 (C1)을 사용한 이외는 실시예와 동일하게 무용제형 경화성 오가노폴리실록산 조성물을 제작하고, 상술한 각종 측정을 행했다.
또한, 성분(F)와 (G)는 비닐기 1몰당 성분(G)의 규소 원자 결합 수소 원자(Si-H)가 0.41몰이 되는 양으로 이용했다.
[표 1]
Figure pct00009
[표 2]
Figure pct00010
[표 3]

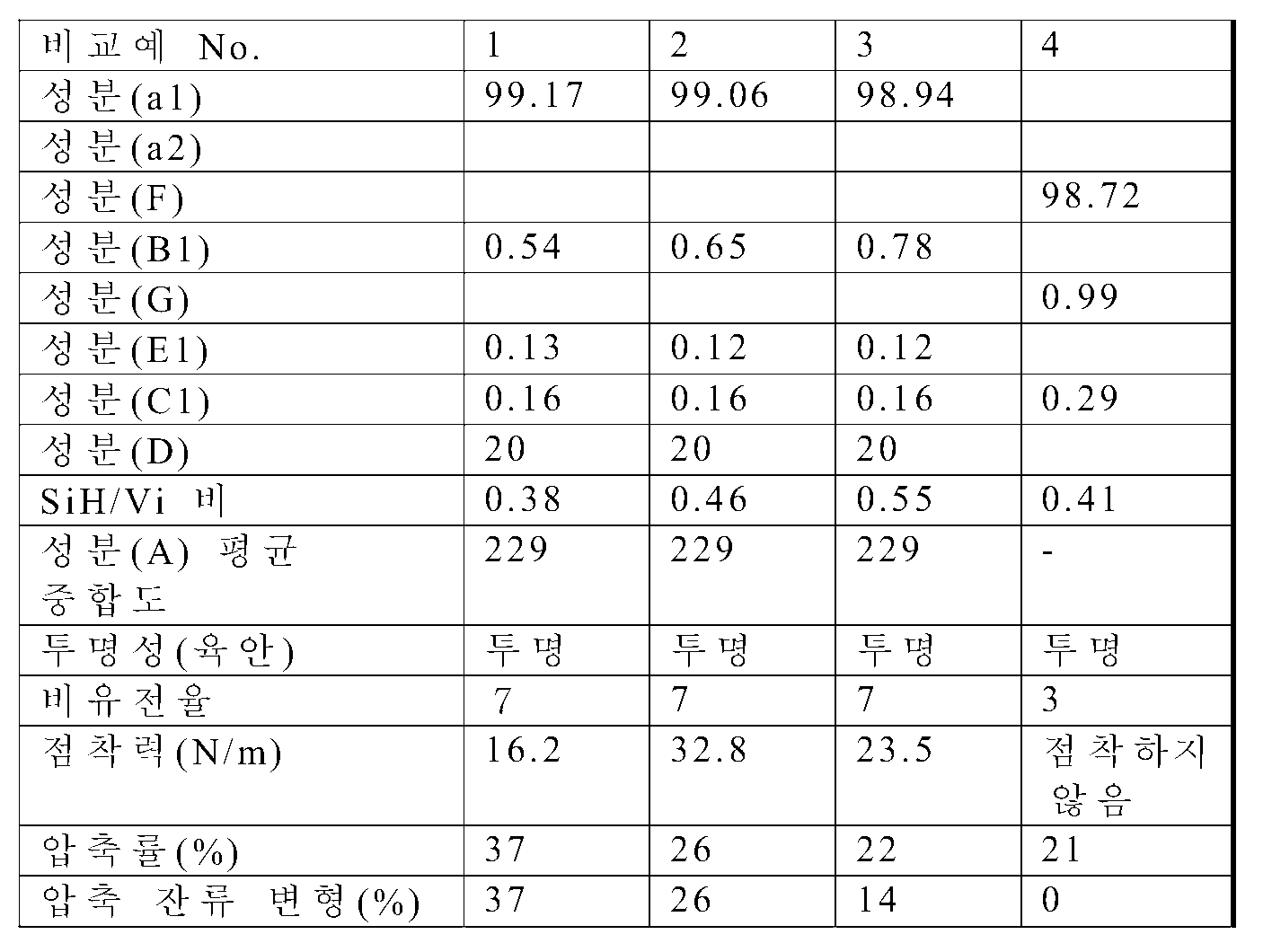

Figure pct00011
실시예 7 및 비교예 1에 대하여 상기의 방법을 이용하고, 8회의 측정에 관한, 변형-압축력의 기록 곡선을 도 1 및 도 2에 나타냈다. 도 1(실시예 7)에서는, 8회의 압축력을 걸었을 경우라도 회복력이 뛰어나고, 기록 곡선의 차이가 적은 것을 알았다. 한편, 도 2(비교예 1)에서는, 8회의 압축력을 걸었을 경우, 1회째의 측정으로부터 서서히 압축률이 변화하여, 회복력이 뒤떨어지는 것이 확인되었다.

Claims (18)

  1. (A) 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이 （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이며, 평균 중합도가 150 미만인, 플루오로알킬기 함유 오가노폴리실록산 100질량부,
    (B) 분자 중에 적어도 2개의 규소 결합 수소 원자를 가지는 오가노하이드로젠폴리실록산 (A)성분의 알케닐기 합계량 1몰에 대하여, 본 성분 중의 규소 원자 결합 수소 원자가 0.1∼1.0몰이 되는 양,
    (C) 유효량의 하이드로실릴화 반응용 촉매 및
    (D) 용매 (A) ~ (C)성분의 합 100에 대하여 0 ~ 2000중량부
    를 함유하는, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
  2. 제1항에 있어서, 상기 (A)가 하기 평균 단위식(I)로 표시되는 오가노폴리실록산인, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
    Figure pct00012

    {식 중, Ｒ１은 （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기 또는 탄소수 2∼12의 알케닐기이며, Ｒ２는 동일 또는 독립으로 탄소수 1∼12의 알킬기, 탄소수 6∼20의 아릴기, 탄소수 7∼20의 아랄킬기, 수산기 또는 탄소수 1∼6의 알콕시기이며, 또한 모든 Ｒ１ 중 적어도 2개는 탄소수 2∼12의 알케닐기이며, 모든 Ｒ１ 및 Ｒ2 중 10몰% 이상은 상기의 플루오로알킬기이며, e1 및 e2는 0 또는 양의 수이며, 5 < e1 + e2 < 148을 만족하는 수이다.}
  3. 제1항 또는 제2항에 있어서, 상기 (A)가 하기 평균 단위식(II)로 표시되는 오가노폴리실록산인, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
    Figure pct00013

    {식 중, ＲＶｉ는 탄소수 2∼12의 알케닐기이고, Ｒ２는 상기와 같은 기이며, Ｒ3은 （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기이며, 또한 e는 5 < e <148을 만족하는 수이다.}
  4. 제1항 내지 제3항 중 어느 한 항에 있어서, 상기 (A)성분 중의, （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기가 트리플루오로프로필기인, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
  5. 제1항 내지 제4항 중 어느 한 항에 있어서, 상기 (B)성분이 불소 함유 기를 가지는 오가노하이드로젠폴리실록산인, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
  6. 제1항 내지 제5항 중 어느 한 항에 있어서, 상기 (B)성분이 분자 중에 （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기를 가지는 오가노하이드로젠폴리실록산인, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
  7. 제1항 내지 제6항 중 어느 한 항에 있어서, 상기 (B)성분이 분자 중에 트리플루오로프로필기를 가지는 오가노하이드로젠폴리실록산인, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
  8. 제1항 내지 제7항 중 어느 한 항에 있어서, 상기 (B)성분이 하기 평균 단위식(III) 또는 (IV)로 표시되는 오가노하이드로젠폴리실록산인, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물.
    Figure pct00014

    {식 중, Ｒ４는 （ＣｐＦ２ｐ ＋１）-Ｒ-（Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기 또는 규소 원자 결합 수소 원자이며, Ｒ２는 상기와 같은 기이며, 또한 모든 Ｒ4 중 적어도 2개는 규소 원자 결합 수소 원자이며, f1 및 f2는 0 또는 양의 수이며, 5 < f1 + f2 < 150을 충족하는 수이다.}
    Figure pct00015

    {식 중, Ｒ５는 （ＣｐＦ２ｐ ＋１）-Ｒ-（Ｒ은 상기와 같은 기이며, p는 상기와 같은 수이다)로 표시되는 플루오로알킬기이며, Ｒ２는 상기와 같은 기이며, 또한 f3 및 f4는 양의 수이며, 또한 f3+f4는 식(IV)로 표시되는 오가노하이드로젠폴리실록산의 중량 평균 분자량이 400∼10000이 되는 범위의 수이다.}
  9. 제1항 내지 제8항 중 어느 한 항에 있어서, 상기 (A)성분이 하기 (A1)성분 또는 (A2)성분인, 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물:
    (A1) 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이（ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이고, 평균 중합도가 150 미만이며, 중합도 250 이상의 오가노폴리실록산의 체적 함유율이 10% 미만인, 플루오로알킬기 함유 오가노폴리실록산
    (A2) 하기 분자량 분포의 상이한 (a1)성분 및 (a2)성분으로 이루어지고, 혼합물 전체의 평균 중합도가 150 미만인 플루오로알킬기 함유 오가노폴리실록산:
    (a1) 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이 （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이며, 평균 중합도가 200 이상인 플루오로알킬기 함유 오가노폴리실록산
    (a2) 분자 중에 적어도 2개의 탄소수 2∼12의 알케닐기를 가지고, 규소 원자 상의 모든 치환기의 10몰% 이상이 （ＣｐＦ２ｐ ＋１）-Ｒ-(Ｒ은 탄소 원자 수 1∼10의 알킬렌기이며, p는 1 이상 8 이하의 정수이다)로 표시되는 플루오로알킬기이며, 평균 중합도가 50 이하인 플루오로알킬기 함유 오가노폴리실록산
  10. 제1항 내지 제9항 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 경화물.
  11. 제1항 내지 제9항 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지고, 필름상 또는 시트상인, 전자 재료 또는 표시 장치용 부재.
  12. 제1항 내지 제9항 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지고, 겔 또는 엘라스토머인, 전자 재료 또는 표시 장치용 부재.
  13. 제1항 내지 제9항 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지고, 실질적으로 투명한 유전층인, 전자 재료 또는 표시 장치용 부재.
  14. 제1항 내지 제9항 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지고, 실질적으로 투명한 필름상 또는 시트상의 겔상 유전층인, 전자 재료 또는 표시 장치용 부재.
  15. 제11항 내지 제14항 중 어느 한 항에 기재한 전자 재료 또는 표시 장치용 부재를 가지는, 전자 부품 또는 표시 장치.
  16. 제11항 내지 제14항 중 어느 한 항에 기재한 전자 재료 또는 표시 장치용 부재를 가지는, 표시 패널 또는 디스플레이.
  17. 한 면에 도전층이 형성되어 있는 기재, 및 상기 기재의 도전층 또는 그 반대 측의 면에 부착되어 있는 제1항 내지 제9항 중 어느 한 항에 기재한 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물을 경화하여 이루어지는 필름상 또는 시트상 경화층을 포함하는 터치 패널.
  18. 제17항에 있어서, 상기 도전층이 형성되어 있는 기재는, 한 면에 ITO 층이 형성되어 있는 수지 필름 또는 유리판인 터치 패널.
KR1020177031138A 2015-04-10 2016-03-09 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물, 그의 경화물 및 당해 경화물을 구비한 전자 부품 또는 표시 장치 Ceased KR20170135882A (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JPJP-P-2015-080785 2015-04-10
JP2015080785 2015-04-10
PCT/JP2016/001299 WO2016163069A1 (ja) 2015-04-10 2016-03-09 フルオロアルキル基含有硬化性オルガノポリシロキサン組成物、その硬化物および当該硬化物を備えた電子部品または表示装置

Publications (1)

Publication Number Publication Date
KR20170135882A true KR20170135882A (ko) 2017-12-08

Family

ID=57072544

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020177031138A Ceased KR20170135882A (ko) 2015-04-10 2016-03-09 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물, 그의 경화물 및 당해 경화물을 구비한 전자 부품 또는 표시 장치

Country Status (7)

Country Link
US (1) US10357947B2 (ko)
EP (1) EP3281984B1 (ko)
JP (1) JPWO2016163069A1 (ko)
KR (1) KR20170135882A (ko)
CN (1) CN107532002B (ko)
TW (1) TWI735436B (ko)
WO (1) WO2016163069A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20210101258A (ko) * 2018-12-07 2021-08-18 다우 도레이 캄파니 리미티드 필름 형성용 경화성 오가노폴리실록산 조성물 및 오가노폴리실록산 경화물 필름의 제조 방법

Families Citing this family (23)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6645823B2 (ja) * 2015-12-22 2020-02-14 モメンティブ・パフォーマンス・マテリアルズ・ジャパン合同会社 付加硬化性ポリフルオロオルガノシロキサン組成物
EP3447082A4 (en) * 2016-04-22 2019-11-27 Dow Toray Co., Ltd. HIGH DIELECTRIC FILM, USE AND MANUFACTURING METHOD THEREFOR
EP3608383A4 (en) * 2017-04-03 2020-12-30 Dow Toray Co., Ltd. CURING REACTIVE ORGANOPOLYSILOXANE RESIN, PRESSURE SENSITIVE ADHESIVE COMPOSITION USING AND USING IT
KR102561358B1 (ko) * 2017-05-18 2023-08-01 다우 도레이 캄파니 리미티드 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물, 이의 경화물 및 당해 경화물을 구비한 트랜스듀서 등
KR102515709B1 (ko) * 2017-07-07 2023-04-03 다우 도레이 캄파니 리미티드 감압접착층 형성용 오가노폴리실록산 조성물 및 그 사용
TWI848915B (zh) 2017-07-28 2024-07-21 日商杜邦東麗特殊材料股份有限公司 光學構件用樹脂薄片、具備其之光學構件、積層體或發光元件以及光學構件用樹脂薄片之製造方法
EP3730565A4 (en) * 2017-12-22 2021-09-15 Dow Toray Co., Ltd. MULTI-LAYER STRUCTURE AND ITS USES
WO2019208756A1 (ja) * 2018-04-27 2019-10-31 ダウ・東レ株式会社 表示装置用ギャップシール剤組成物、それを用いた表示装置の製造方法および表示装置
US11725081B2 (en) * 2018-07-17 2023-08-15 Dow Toray Co., Ltd. Organopolysiloxane cured film, use thereof, and method for producing same
WO2020032285A1 (ja) 2018-08-10 2020-02-13 ダウ・東レ株式会社 感圧接着層形成性オルガノポリシロキサン組成物およびその使用
EP3835388B1 (en) 2018-08-10 2023-08-30 Dow Toray Co., Ltd. Organopolysiloxane composition for forming pressure sensitive adhesive layer, and use of same
WO2020032287A1 (ja) 2018-08-10 2020-02-13 ダウ・東レ株式会社 感圧接着層形成性オルガノポリシロキサン組成物およびその使用
JP6840901B2 (ja) * 2018-09-28 2021-03-10 リンテック株式会社 硬化性組成物、硬化物、及び、硬化性組成物の使用方法
CN111087621B (zh) * 2018-10-23 2022-02-15 北京科化新材料科技有限公司 一种氟改性有机硅材料及其制备方法和应用
TWI845567B (zh) * 2018-12-07 2024-06-21 日商陶氏東麗股份有限公司 薄膜形成用固化性有機聚矽氧烷組成物以及有機聚矽氧烷固化物薄膜之製造方法
WO2020116440A1 (ja) 2018-12-07 2020-06-11 ダウ・東レ株式会社 硬化性オルガノポリシロキサン組成物、その硬化物および当該硬化物を備えたトランスデューサー等
WO2021029412A1 (ja) 2019-08-13 2021-02-18 ダウ・東レ株式会社 感圧接着層形成性オルガノポリシロキサン組成物およびその使用
CN114269876B (zh) 2019-08-13 2024-05-14 陶氏东丽株式会社 压敏粘接层形成性聚有机硅氧烷组合物及其使用
CN110746784B (zh) * 2019-10-22 2022-03-18 湖北兴瑞硅材料有限公司 一种液体硅橡胶及其制备方法
JP2021170450A (ja) * 2020-04-15 2021-10-28 双葉電子工業株式会社 乾燥剤、封止構造体、及び有機ｅｌ素子
TW202229460A (zh) * 2020-10-29 2022-08-01 日商陶氏東麗股份有限公司 固化性氟矽氧組成物
WO2023282270A1 (ja) 2021-07-05 2023-01-12 ダウ・東レ株式会社 トランスデューサー用オルガノポリシロキサン組成物、その硬化物フィルムからなる積層体、その用途、およびその製造方法
CN114015412A (zh) * 2021-10-21 2022-02-08 纳派化学(上海)有限公司 一种高导热有机硅脂及其制备方法

Family Cites Families (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4585848A (en) * 1981-04-09 1986-04-29 Evans Edwin R Fluorosilicone rubber composition, process and polymer
US4719275A (en) 1986-07-02 1988-01-12 Dow Corning Corporation Heat stable fluorinated polyorganosiloxane compositions
US4785066A (en) 1986-08-22 1988-11-15 Dow Corning Corporation Novel organosiloxane inhibitors for hydrosilation reactions
CA1282532C (en) 1986-08-22 1991-04-02 Myron Timothy Maxson Organosiloxane inhibitors for hydrosilation reactions and polyorganosiloxane compositions containing same
US4898903A (en) 1989-03-14 1990-02-06 Dow Corning Corporation Thermally stable fluorinated organosiloxane gel composition
US5059649A (en) * 1989-11-08 1991-10-22 Dow Corning Corporation Storage stable one-part fluorosilicone gel compositions exhibiting improved thermal stability
US5239035A (en) * 1992-04-09 1993-08-24 Dow Corning Corporation Curable organosiloxane gel compositions
US5519096A (en) 1993-06-30 1996-05-21 Shin-Etsu Chemical Co., Ltd. Compounds for solvent resistant silicone gels
JP3178968B2 (ja) 1993-06-30 2001-06-25 信越化学工業株式会社 耐溶剤性シリコーンゲル用組成物
JP3632732B2 (ja) * 1998-07-15 2005-03-23 信越化学工業株式会社 フルオロシリコーンゴム硬化物粉体及びこれを含有する化粧料
JP2002148469A (ja) 2000-08-17 2002-05-22 Nippon Sheet Glass Co Ltd 光学装置およびそれに用いる接着剤組成物
US6415093B1 (en) 2000-08-17 2002-07-02 Nippon Sheet Glass Co., Ltd. Optical device and adhesive composition used therefor
US6841647B2 (en) * 2001-11-06 2005-01-11 National Starch And Chemical Investment Holding Corporation Fluid resistant silicone encapsulant
US20110189382A1 (en) * 2009-07-23 2011-08-04 E. I. Du Pont De Nemours And Company Method of preparing fluorinated hybrid compositions
US9206317B2 (en) 2009-11-16 2015-12-08 3M Innovative Properties Company Fluorosilicone blend release materials
KR101585270B1 (ko) 2010-03-16 2016-01-13 (주)엘지하우시스 점착 필름 및 터치패널
KR20140037886A (ko) 2011-06-02 2014-03-27 다우 코닝 코포레이션 후막 감압 접착제 및 그로부터 제조된 라미네이팅된 구조물
JP5502804B2 (ja) * 2011-06-07 2014-05-28 信越化学工業株式会社 シリコーンゲル組成物及び該組成物の硬化物で封止された電子回路
JP5603837B2 (ja) * 2011-06-30 2014-10-08 信越化学工業株式会社 付加硬化型シリコーン組成物及び光学素子
CN102999200A (zh) 2011-09-18 2013-03-27 宸鸿科技(厦门)有限公司 触控显示装置及其制造方法
JP5910210B2 (ja) 2012-03-19 2016-04-27 信越化学工業株式会社 フロロシリコーンゴム組成物、フロロシリコーンゴム層と熱可塑性樹脂層とからなる一体成形体、及びその一体成形体を製造する方法
JP6096087B2 (ja) 2012-12-21 2017-03-15 信越化学工業株式会社 硬化性シリコーン樹脂組成物、その硬化物及び光半導体デバイス
KR101868780B1 (ko) 2012-12-28 2018-06-20 다우 코닝 도레이 캄파니 리미티드 변환기용 경화성 유기폴리실록산 조성물 및 그러한 변환기용 경화성 실리콘 조성물의 응용
JP5858027B2 (ja) 2013-03-07 2016-02-10 Jsr株式会社 硬化性組成物、硬化物および光半導体装置
EP3187535A4 (en) 2014-08-29 2018-04-18 Dow Corning Toray Co., Ltd. Fluorine-containing polymer-fluorine-containing organopolysiloxane composite material, method for producing same, use of same, and precursor composition used in said production method

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20210101258A (ko) * 2018-12-07 2021-08-18 다우 도레이 캄파니 리미티드 필름 형성용 경화성 오가노폴리실록산 조성물 및 오가노폴리실록산 경화물 필름의 제조 방법

Also Published As

Publication number Publication date
EP3281984B1 (en) 2024-01-31
EP3281984A4 (en) 2018-11-21
EP3281984A1 (en) 2018-02-14
US20180065347A1 (en) 2018-03-08
TWI735436B (zh) 2021-08-11
CN107532002A (zh) 2018-01-02
CN107532002B (zh) 2020-11-13
TW201704348A (zh) 2017-02-01
US10357947B2 (en) 2019-07-23
WO2016163069A1 (ja) 2016-10-13
JPWO2016163069A1 (ja) 2018-02-01

Similar Documents

Publication Publication Date Title
KR20170135882A (ko) 플루오로알킬기 함유 경화성 오가노폴리실록산 조성물, 그의 경화물 및 당해 경화물을 구비한 전자 부품 또는 표시 장치
JP7046196B2 (ja) 感圧接着層形成性オルガノポリシロキサン組成物およびその使用
JP7046198B2 (ja) 感圧接着層形成性オルガノポリシロキサン組成物およびその使用
JP7046197B2 (ja) 感圧接着層形成性オルガノポリシロキサン組成物およびその使用
US10370565B2 (en) Fluoroalkyl group-containing curable organopolysiloxane composition, cured product of same, and electronic component and display device each of which is provided with said cured product
KR102379808B1 (ko) 고유전성 필름, 그의 용도 및 제조 방법
KR102888507B1 (ko) 감압 접착층 형성성 오가노폴리실록산 조성물 및 그의 사용
KR102853453B1 (ko) 감압 접착층 형성성 오가노폴리실록산 조성물 및 그의 사용
JPWO2020121939A1 (ja) シリコーン感圧接着剤組成物およびその用途
CN114269876B (zh) 压敏粘接层形成性聚有机硅氧烷组合物及其使用
US20240117231A1 (en) Pressure sensitive adhesive layer-forming organopolysiloxane composition, use of same, and composition design method for same
EP4612250A1 (en) Silicone-based pressure sensitive adhesive layer-forming composition and use thereof

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20171027

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20210224

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20220712

Patent event code: PE09021S01D

E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20230118

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20220712

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I
