Abstract

기판 상에 반사 방지 코팅(604)을 에칭하는 방법이 개시된다. 기판(600)은 유기층(606), 상기 유기층(606) 위에 배치된 반사 방지 코팅층(604), 및 상기 반사 방지 코팅층(604) 위에 배치된 포토레지스트 층(602)을 포함한다. 상기 방법은 반사 방지 코팅층(604)의 마스크되지 않은(non-masked) 부분을 노출시키도록 포토레지스트 층(602)을 패터닝하는 단계 및 반사 방지 코팅층(604)의 마스크되지 않은 부분 및 패터닝된 포토 레지스트 층(602)의 비측벽(non-sidewall) 부분 상에 탄소 함유층(609)을 선택적으로 성막하는 단계(608)를 포함한다. 상기 방법은 또한 탄소 함유층(609)을 제거하고 포토 레지스트 층(602)의 두께를 감소시키지 않고 반사 방지 코팅층(604)의 마스크되지 않은 부분의 부분 두께를 제거하기 위해 기판(600)을 에칭하는 단계(610)를 더 포함한다. 상기 방법은 하부 유기층(606)을 노출시키기 위해 적어도 반사 방지 코팅층(604)의 마스크되지 않은 부분의 전체 두께가 제거될 때까지 선택적인 성막(608) 및 에칭(610)을 반복하는 단계(612)를 더 포함한다.

Description

듀얼 주파수 용량성 결합 플라즈마(CCP)를 사용한 EUV 내성이 있는 트렌치 및 홀 패터닝
37 C.F.R. § 1.78(a)(4)에 따라, 본 출원은 참조에 의해 여기에 명확하게 포함되는, 2015년 4월 2일에 출원되어 계류중인 미국 가출원 No. 62/142,020에 대한 우선권의 이익을 주장한다.
본 발명은, 반도체 프로세싱 기술에 관련되고, 특히 기판을 처리하기 위한 프로세싱 시스템의 속성을 제어하기 위한 장치 및 방법에 관한 것이다.
10 nm 및 서브-10 nm(sub-10 nm) 패터닝 기술 노드(technology node)는 반도체 산업에서 핵심 과제 중 하나입니다. 논리 기술에 의해 요구되는 공격적인 피치 요구 사항을 가능하게 하기 위해 여러 패터닝 기술이 연구 중이다. EUV(Extreme ultraviolet) 리소그래피 기반 패터닝이 서브-10 nm 노드를 위한 주요 후보로 간주되고 있다. EUV 기술의 하나의 과제는, EUV 레지스트가 전통적인 193 nm 레지스트보다 더 낮은 에칭 선택도 및 더 나쁜 라인 엣지 거칠기(LER: line edge roughness)와 라인 폭 거칠기 (LWR: line width roughness)를 갖는 경향이 있다는 것이다. 결과적으로, 건식 에칭 프로세스의 특성은 패터닝 프로세스의 결과를 정의하는데 점차 중요한 역할을 한다.
서브-30 nm 노드 반도체 제조는 전통적인 리소그래피 기술의 물리적 한계에 많은 어려움을 겪고 있다. LELE(Litho-Etch-Litho-Etch), SADP(Self Aligned Double Patterning) 및 SAQP(Self Aligned Quadruple Patterning)로 193i 리소그래피의 증가(augmentation)를 수반하는 대안적인 패터닝 전략에 대한 요구가 있다. 그러나, 다수의 패터닝 방법은, 엣지 배치 오차, 리소그래피 및 다른 프로세싱 단계를 통한 더 많은 수의 패스(pass)로 인한 더 높은 비용 및 몇몇 프로세싱 단계에서의 피치 워킹(pitch walking)의 도입의 형태에서의 추가적인 과제(challenge)를 가져온다.
개시된 방법은 종래의 접근법에 비해 더 큰 EUV 포토레지스트 에칭 선택도 및 현저히 감소된 LER(line edge roughness)과 LWR(line width roughness)을 제공한다.
실시형태에 따르면, 기판 상에 반사 방지 코팅층을 에칭하는 방법이 개시된다. 기판은 유기층, 상기 유기층 위에 배치된 반사 방지 코팅층, 및 상기 반사 방지 코팅층 위에 배치된 포토레지스트 층을 포함한다. 상기 방법은 반사 방지 코팅층의 마스크되지 않은(non-masked) 부분을 노출시키도록 포토레지스트 층을 패터닝하는 단계 및 반사 방지 코팅층의 마스크되지 않은 부분 및 패터닝된 포토 레지스트 층의 비측벽(non-sidewall) 부분 상에 탄소 함유층을 선택적으로 성막하는 단계를 포함한다. 상기 방법은 또한 탄소 함유층을 제거하고 포토 레지스트 층의 두께를 감소시키지 않고 반사 방지 코팅층의 마스크되지 않은 부분의 부분 두께를 제거하기 위해 필름 스택(film stack)을 에칭하는 단계를 더 포함한다. 상기 방법은 하부 유기층을 노출시키기 위해 적어도 반사 방지 코팅층의 마스크되지 않은 부분의 전체 두께가 제거될 때까지 선택적인 성막 및 에칭을 반복하는 단계를 더 포함한다.
실시형태에 따르면, 패터닝된 기판을 에칭하는 추가적인 방법이 개시된다. 상기 방법은, 패터닝된 EUV(extreme ultraviolet) 포토레지스트, TL(transfer layer), 및 OPL(organic planarizing layer)을 포함하는 패터닝된 기판을 제공하는 단계를 포함한다. 상기 방법은 TL을 통해 그리고 OPL로 선택적으로 점진적으로 에칭하도록 성막/에칭 프로세스를 반복적으로 수행하는 단계를 더 포함하며, EUV 포토 레지스트 및 TL은 EUV 포토 레지스트로부터 OPL로 패턴을 전사하기 위한 마스크로서 작용한다. 성막/에칭 프로세스는 이하의 2개의 서브 프로세스(sub-process)를 차례로 포함한다. 제1 서브 프로세스(1)에서, 상기 방법은 EUV 포토레지스트 및 TL 또는 OPL의 노출 부분 상에 성막을 포함하는 패터닝된 기판 상에 플루오로카본 층을 성막하는 단계를 포함한다. 제2 서브 프로세스(2)에서, 상기 방법은 플루오로카본 층 및 EUV 포토레지스트에 비해 선택적으로 TL 또는 OPL의 증가 부분을 제거하기 위한 반응 이온 에칭 단계를 포함한다. 상기 방법은 반응 이온 에칭 프로세스만을 수행함으로써 얻어지는 것보다 더 큰 포토레지스트 에칭 선택도로 TL 및 OPL을 에칭하기 위해 성막/에칭 서브 프로세스(1) 및 (2)를 반복적으로 수행하는 단계를 더 포함한다.
본 명세서에 포함되고 본 명세서의 일부에 포함되고 본 명세서의 일부를 구성하는 첨부도면은 본 발명을 설명하는 이하의 상세한 설명과 상기 본 발명의 일반적인 설명과 함께 본 발명의 실시형태를 예시한다. 또한, 도면부호의 가장 좌측의 숫자(digit)는 도면부호가 처음 나타나는 도면을 나타낸다.
도 1a는 종래의 EUV 리소그래피 기술로부터 얻어지는 라인 엣지 거칠기(LER), 라인 폭 거칠기(LWR), 및 콘택트 엣지 거칠기를 도시한다.
도 1b는 전기적 테스트 동안 칩 실패를 초래할 수 있는 종래의 EUV 리소그래피 기술들로 인한 더 높은 결함을 도시한다.
도 1c는 높은 선택도 전달층 에칭을 요구하는 종래의 EUV 리소그래피 기술로 인한 에칭 내성의 감소 및 레지스트 마진의 감소를 도시한다.
도 2는 실시형태에 따른 EUV 패터닝된 기판을 에칭하는데 사용되는 듀얼 주파수 용량성 결합 플라즈마(CCP: Capacitively Coupled Plasma) 리액터(reactor)의 개략도(1000)이다.
도 3a는 실시형태에 따른, 리소그래피 이후 및 에칭 패턴 전사 후의 라인/공간 및 접촉/바 기준 구조의 탑-다운(top-down) 및 단면(cross sectional) 전자 현미경 사진 이미지를 도시한다.
도 3b는 실시형태에 따른, EUV 패터닝을 위한 통상적인 물질 층 스택의 개략도이다.
도 3c는 실시형태에 따른, 프로세싱의 각 단계에서 임계 치수, LER 및 LWR의 정규화된 값의 플롯(plot)이다.
도 4a는 실시형태에 따른, CCP 챔버의 상부 전극에 DC 전위를 인가함으로써 얻어지는 직류 중첩(DCS: Direct Current Superposition)의 프로세스의 개략도이다.
도 4b는 실시형태에 따른, 전사층 에칭 동안 유기 선택도에 대한 DCS가 미치는 영향을 나타내는 탑-다운 및 단면 전자 현미경 사진 이미지를 도시한다.
도 5a는 EUV 패터닝을 위한 인커밍 스택(incoming stack)을 개략적으로 도시한다.
도 5b는 실시형태에 따른, 도 5a의 스택의 트렌치 패터닝에 대한 EUV 리소그래피의 적용에서의 레지스트 선택도에 대한 DCS 경화 및 에칭 프로세스 최적화의 효과를 나타내는 단면 전자 현미경 사진 이미지를 도시한다.
도 6은 실시형태에 따른, 반복된 성막/에칭 프로세스의 개략도이다.
도 7은 실시형태에 따른, 예시적 성막/에칭 프로세스에 대한 프로세스 조건을 도시하는 표이다.
도 8은 실시형태에 따른, 종래의 에칭과 비교하여 성막/에칭 프로세스의 효과를 나타내는 단면 전자 현미경 사진 이미지를 도시한다.
도 9a 내지 도 9e는 실시형태에 따른, 성막/에칭 프로세스의 사용으로 인한 LER 및 LWR의 개선을 나타내는 EUV 리소그래피를 사용하는 트렌치 패터닝 동안 LER 및 LWR의 전개(evolution)를 도시한다.
도 10a 내지도 10e는 패턴 어긋남(wiggling) 및 왜곡(distortion)에 대한 효과 종횡비(effect aspect ratio)를 도시한다.
도 11a는 종래 기술을 사용하여 얻어진 유기 평탄화제 층의 기계적 안정성 및 결과적인 하류 패턴 거칠기를 도시한다.
도 11b는 도 11a에 도시된 바와 같이 DCS 경화가 없는 프로세스와 비교하여, 실시형태에 따른, 유기 평탄화제 층의 기계적 안정성 및 결과적인 하류 패턴 거칠기에 대한 DCS 경화 프로세스의 영향을 도시한다.
도 12a 및 도 12b는 각각 스컴 발생(scummed) 콘택트 홀 및 브릿지된 접촉 홀 결함의 탑-다운 단면 전자 현미경 사진 이미지를 도시한다.
도 13은 PR 선택도의 튜닝에 기초하여 콘택트 홀 어레이에서 결함을 감소시키는 종래의 접근법의 결과를 도시한다.
도 14는 실시형태에 따른, 반복된 성막/에칭 프로세스의 수행을 포함하는 기술에 기초하여 콘택트 홀 어레이에서 결함을 감소시키는 접근법의 결과를 도시한다.
도 15는 실시형태에 따른, TL 개방 에칭의 3개의 스테이지에서 나타나는 단면 전자 현미경 사진 이미지를 도시한다.
이하의 상세한 설명은 본 개시와 일치하는 예시적 실시형태를 도시하기 위한 첨부 도면을 참조한다. 상세한 설명에서 "일 실시형태", "실시형태", "예시적 실시형태" 등으로 나타낸 것은, 설명하는 예시적 실시형태가 특정 피처(feature), 구조, 또는 특징을 포함할 수 있지만, 모든 예시적 실시형태가 특정 피처, 구조, 또는 특징을 포함할 필요는 없다는 것을 나타낸다. 또한, 이러한 문구는 동일 실시형태를 나타낼 필요가 없다. 또한, 입자 피처(particle feature), 구조, 또는 특성이 실시형태와 관련되어 개시될 때, 다른 예시적 실시형태와 관련된 이러한 피처, 구조, 또는 특성에 영향을 미친다는 것이 명확하게 개시되었는지 여부는 통상의 기술자의 지식 내에 있다.
여기에 개시된 예시적 실시형태들은 한정이 아닌 예시를 목적으로 제공된다. 다른 실시형태들도 가능하고, 본 개시의 범위 내에서 예시적 실시형태들에 대한 수정들도 가능하다. 따라서, 상세한 설명은 본 개시를 한정하는 것을 의미하지 않는다. 대신, 본 개시의 범위는 후속하는 청구범위와 그 등가물에 의해서만 규정된다.
예시적 실시형태의 이하의 상세한 설명은, 다른 것들은 통상의 기술자의 지식을 적용함으로써 본 개시의 범위로부터 벗어나지 않고, 지나친 실험(experimentation)없이 이러한 예시적 실시형태에 다양한 적용을 위해 용이하게 수정하고 및/또는 적응시킬 수 있는 본 개시의 일반적인 특성을 완전히 나타낼 것이다. 따라서, 이러한 적응 및 수정은 여기에 개시된 가르침과 안내에 기초하는 예시적 실시형태의 의미(meaning) 및 복수의 등가물 내에 있는 것으로 의도된다. 본 명세서의 용어 또는 어법이 여기에서의 가르침을 고려하여 통상의 기술자에 의해 이해되게 하기 위해, 여기에서의 어법 또는 용어는 한정이 아닌 설명을 위한 것임이 이해되어야 한다.
서브-30 nm 노드 반도체 제조는 전통적인 리소그래피 기술의 물리적 한계에 많은 어려움을 겪고 있다. EUV 리소그래피는 10 nm 및 서브-10 nm 기술 노드에서의 패터닝의 과제에 직면하는 유망한 접근법이다. 그러나, EUV 리소그래피는 또한 예컨대 도 1a 내지 도 1c에 도시된 바와 같이, 다수의 중대한 난제를 겪고 있다.
도 1a는 종래의 EUV 리소그래피 기술로부터 얻어지는 라인 엣지 거칠기(LER), 라인 폭 거칠기(LWR), 및 콘택트 엣지 거칠기를 도시한다. 다른 실시예에서, 도 1b는 전기적 테스트 동안 칩 실패를 초래할 수 있는 종래의 EUV 리소그래피 기술들로 인한 더 높은 결함을 도시한다. 또 다른 실시예에서, 도 1c는 높은 선택도 전달층 에칭을 요구하는 종래의 EUV 리소그래피 기술로 인한 에칭 내성의 감소 및 레지스트 마진의 감소를 도시한다.
포토레지스트 버짓(budget)은 각 기술 노드마다 끊임없이 줄어들고 있다. 더 작은 피치에서 리소그래피를 수행할 수 있는 능력은 PR 두께의 트레이드 오프가 따른다. 서브-30 nm 기술 노드에 대한 PR의 일반적인 두께는 60-20 nm이며, 드라이 에칭에 사용할 수 있는 더 얇은 인커밍 레지스트를 갖는 더 작은 기술 노드가 있다. 또한, EUV 레지스트의 에칭 내성은 193/193i 리소그래피 레지스트보다 훨씬 작고, 보다 높은 선택도 프로세스를 제공하기 위한 에칭 프로세스 개발에 대한 추가 요구가 제기된다. 이러한 과제를 극복하기 위한 노력에는 EUV 소스 최적화 및 새로운 EUV 레지스트 재료 개발을 포함한다.
본 개시는 EUV 패터닝 과제를 충족시키기 위해 용량성 결합 플라즈마(CCP) 건식 에칭 방법론에 기초한 리소그래피 기술을 제시한다. 개시된 시스템 및 방법은 반복된 성막/에칭 프로세스를 포함하는 패터닝 프로세스에서 듀얼 주파수 CCP를 사용한다. 후술하는 바와 같이, 개시된 실시형태는 홀 및 라인 패턴에 대하여 LER/LWR, 레지스트 선택도, 및 임계 치수(CD: critical dimension) 조정가능성에서의 향상을 나타낸다. 개시된 실시형태를 사용하여 얻어진 결과는 종래의 플라즈마 경화 방법을 사용하여 얻어진 결과에 비교된다. CD의 주요 패터닝 메트릭, 레지스트 선택도, 및 LER/LWR에 영향을 미치는 다양한 플라즈마 에칭 파라미터의 역할을 보여주는 체계적 스터드(systematic stud)로부터의 데이터가 제시된다.
실시형태에 따르면, LER 및 LWR을 향상시키기 위한 한가지 기술은 플라즈마 리액터의 전극들 중 하나에서 무선 주파수(RF: radio-frequency) 플라즈마에 음의(negative) DC 전압을 중첩시키는 것을 포함한다. 플라즈마 케미스트리(plasma chemistry)와 함께 탄도 전자의 결과 방출은 아래에서 더 상세히 설명하는 바와 같이 LER 및 LWR을 개선하는 것으로 나타났다.
도 2는 실시형태에 따른 EUV 패터닝된 기판을 에칭하는데 사용되는 듀얼 주파수 CCP 리액터의 개략도(200)이다. 패터닝될 웨이퍼(202)는 정전 척(ESC: electrostatic chuck)(204)에 장착된다. 실시형태에 따르면, 웨이퍼(202)의 전압을 고정하기 위해 ESC에 바이어스 RF 전압(206)이 인가될 수 있다. 리액터는 고주파(HF: high frequency) 전압(210)이 인가될 수 있는 상부 전극(EL)(208)을 포함할 수 있다. HF 전압(210)에 추가하여, 음의 DC 전압(212)도 상부 El(208)에 인가될 수 있다. 실시형태에 따르면, DC 애노드 El(214)이 제공될 수도 있다. 실시형태에 따르면,인가될 수 있는 1 kV DC 바이어스(216)가 상부 EL(208)과 DC 애노드 EL(214) 사이에 인가될 수 있다.
실시형태에 따르면, 프로세스 가스의 도입과 ESC(204), 상부 EL(208), 및 애노드 El(214)에 대한 바이어스 전압(206)의 인가를 통해 도 2의 리액터에 이온화 플라즈마(ionized plasma)가 생성된다. 실시형태에 따르면, 프로세스 가스는 Ar, N2H2, 및 다양한 플로오로카본(CFx)을 포함할 수 있다. DC 전위의 상부 EL(208)로의 인가는 하부 영역(216)과 상부 영역(218)을 가진 플라즈마를 생성한다. 상부 영역(218)은, 하부 영역(216)보다 더 높은 플라즈마 밀도와 플라즈마의 더 균일한 방사상 분포를 가진 시스(sheath)이다. 상기 DC 전위를 사용하여 플라즈마를 생성하는 프로세스는, (도 4a 및 도 4b 및 관련 논의 참조하여) 더 상세히 후술하는 바와 같이, 직류 중첩(DCS: Direct Current Superposition) 또는 DCS 경화라고 불린다.
EUV 기반 포토 레지스트를 이용한 초기 에칭 실현가능성 연구를 완화된 피치 샘플에서 실행하여, 레지스트 물질 변화가 CD 바이어스 제어 및 패턴 충실도에 미치는 영향을 측정했다. 이 작업을 위해, 패터닝은 IBM EUV 리소그래피 도구 세트를 사용하여 수행되었다.
도 3a 내지 도 3c는 실시형태에 따른 초기 에칭 실현가능성 연구의 결과를 도시한다. 도 3a는 실시형태에 따른, 리소그래피 이후 및 에칭 패턴 전사 후의 라인/공간 및 접촉/바 기준 구조의 탑-다운(top-down) 및 단면(cross sectional) 전자 현미경 사진 이미지를 도시한다. 도 3b는 실시형태에 따른, EUV 패터닝을 위한 통상적인 물질 층 스택의 개략도이다. 포토레지스트(PR)(302), 전사층(TL)(304), 및 유기 평탄화제 층(OPL)(306)의 3층 패터닝 방식이 사용되었다. TL(304)은 PR(302)과 OPL(306) 모두에 대한 높은 수준의 플라즈마 에칭 선택도 때문에 선택되었으며 OPL(306)은 그 이름에서 알 수 있듯이 임의의 기존 지형을 평탄화하는 이점을 갖는다. 실시형태에 따르면, 3중층 스택(trilayer stack)은 유전체 스택(308)의 상부에 생성될 수 있다.
RIE1 - RIE4로 지칭되는 4개의 반응 이온 에칭(RIE: reactive ion etch) 프로세스 조건이, 예컨대 도 3a에 도시된 바와 같이, 인커밍 디벨롭 CD(incoming develop CD)의 0 내지 50 %의 CD 바이어스 제어를 나타내는 전사층 개방용으로 개발되었다. RIE1 - RIE4에서, 시간, 압력, 전극 주파수, DC 전위, 가스 유속(gas flow rate), 또는 기판 온도 중 하나 이상에서 변화가 이루어졌다. 더 희박한 '0 에칭 바이어스' 케이스(case)에서 PR 버짓에 대한 몇가지 초기 우려는, LER 저하 또는 브리징이 관찰되지 않았기 때문에 무시할 만하다고 판명되었다. 또한, 모든 에칭 케이스는 에칭 조건과 무관하게 인커밍(즉, 인커밍 패터닝된 레지스트와 관련하여)에 비해 대략 63 %의 LWR의 극적인 개선을 나타낸다. LER는, CD 바이어스의 함수로서 약간 저하되고, 예컨대 도 3c에 도시된 바와 같이, 전송 층 개방에서 사용된 플루오로카본(CFx) 패시베이션(passivation)이 원하는 것보다 크고 LER 생성에 기여한다는 표시가 될 수 있다. 도 3c는 실시형태에 따른, 프로세싱의 각 단계에서 임계 치수, LER 및 LWR의 정규화된 값의 플롯(plot)이다.
라인-스페이스 적용을 위한 적극적인 피치 스케일링은 포토레지스트에서 높은 종횡비를 유도하여 패턴 붕괴 마진을 유도한다. EUV 레지스트 높이 스케일링과 동시에, 에칭 선택도 요건을 감소시키기 위해 TL 두께를 감소시키는 것이 바람직하다. TL 두께의 하한은 부분적으로 레지스트 솔벤트 및 현상액에 대한 기밀성(hermeticity)에 의해 지시된다(dictated). EUV 레지스트와 관련된 과제 중 하나는 패턴을 TL로 전사할 때의 선택도이다. 따라서, LER 및 LWR을 감소시켜 양호한 패턴 전사를 가능하게 하기 위해서는, 양호한 레지스트 선택도를 갖는 것이 바람직하다. 적절한 패턴 전달 충실도를 달성하기 위해, 실시형태에 따르면, 에칭 선택도는 TL : EUV PR > 5:1이어야 하는 것으로 추정된다.
전술한 결과는 통상적인 EUV 리소그래피 기술의 전형이다. 실시형태에 따르면, 다음에서 논의되는 바와 같이, DCS 기술의 사용을 통해 개선된 결과가 얻어질 수 있다.
도 4a는 실시형태에 따른, CCP 챔버의 상부 전극에 DC 전위를 인가함으로써 얻어지는 DCS의 프로세스의 개략도이다. 이 프로세스에서, 상부 El(402)에 대한 DC 전위의 인가는, DC 바이어스의 인가없이 생성된 플라즈마에 비해 플라즈마의 방사상 분포를 변화시키고 플라즈마 밀도를 증가시켜 더 두꺼운 상부 시스(404)를 생성한다.
또한, 실시형태에 따르면, DC 전위는 상부 전극을 향하여 양이온(406)을 가속시킨다. 상부 전극에 대한 양이온의 충돌은 웨이퍼 표면(410)을 향하여 DC 전위에 의해 가속되는 2차 전자 방출(408)을 발생시킨다. 전자는, 바닥 시스(412)를 관통하고 레지스트 (414)를 포함하는 유기 막의 전하 소거 및 교차 결합을 포함하여 웨이퍼 표면(410)에서 프로세스에 영향을 미치기에 충분한 에너지를 갖는다. 이 전자빔 유도 교차 결합/경화는 유기 포토레지스트 및 유기 평탄화제(organic planarizer)에 대한 에칭 선택도를 향상시킬 수 있다.
도 4b는 실시형태에 따른, 전사층 에칭 동안 유기 선택도에 대한 DCS가 미치는 영향을 나타내는 탑-다운 및 단면 전자 현미경 사진 이미지를 도시한다. DCS를 사용하여 얻은 결과(418)와 비교하여 DCS가 없는 프로세스를 사용하면 더 많은 레지스트가 소모된다는 것이 분명하다. 또한, 개선된 CD 바이어스(420)는 DCS가 사용되지 않을 때 얻어진 바이어스(422)보다 DCS를 사용하여 얻어진다. DCS가 있는 경우와 없는 경우의 비교 결과는 다음과 같다.
도 5a는 EUV 패터닝을 위한 스택을 개략적으로 도시하고, 도 5b는 실시형태에 따른, 트렌치 패터닝에 대한 EUV 리소그래피의 적용에서의 레지스트 선택도에 대한 DCS 경화 및 에칭 프로세스 최적화의 효과를 나타내는 스택의 단면 전자 현미경 사진 이미지를 도시한다. 본 실시예에서, 도 5a에 개략적으로 도시된 바와 같이, EUV 패터닝(502)을 위한 스택은 유전체 스택(510)의 상부에 구성된 EUV 패터닝된 PR(504), TL(506) 및 유기 평탄화제 층 (OPL)(508)을 포함한다. PR(504)은 40nm 미만의 피치를 나타내는 피쳐(512)를 갖고 패턴화 되었다.
도 5b의 제1 패널(514)은 에칭 이전의 인커밍 패터닝된 기판의 단면 전자 현미경 사진 이미지이다. 도 5b의 제2 패널(516)은 트렌치에 적용된 종래 전사층 개방의 결과를 나타낸다. 이는 EUV 레지스트에 대한 낮은 레지스트 선택도(즉, 1.3 : 1)를 가지며, TL 개방 동안 대부분의 레지스트가 소모되어 열악한 패턴 전달이 초래된다. 제3 패널(518)에서, 전사층 개방 프로세스 전에 DC 전압 기반 처리가 채택되었다. 상부 전극에 인가된 DC 전압에 의해 발생된 탄도 전자는 웨이퍼 레벨에서 수집될 수 있으며, 레지스트의 하드닝(hardening) 및 큐어링(curing)을 초래할 수 있다. 이러한 EUV 레지스트의 경우, DC 전압 기반 전처리는 또한 2.2 : 1의 레지스트 선택도 증가를 나타냈다.
도 5b의 제4 패널(520)은 이온 에너지의 감소로 인한 레지스트 선택도의 증가를 나타낸다. 본 실시예에서, 전사층 개방 단계에서의 이온 에너지의 감소는 레지스트 선택도를 3.6:1로 향상시켰다. 이온 에너지의 감소는 또한 EUV 레지스트 프로파일을 개선하여 레지스트 모서리의 "침식"을 줄여서 보다 직선적인 프로파일을 유지할 수 있게 했다.
실시형태에 따르면, 도 5b의 결과는 EUV 레지스트에 대한 선택도가 종래의 TL 개방 프로세스에 대해 점진적으로 증가될 수 있음을 예시한다. 레지스트 선택도를 극적으로 개선하기 위해, 아래에서 보다 상세히 설명되는 바와 같이, 반복된 성막/에칭 프로세스가 개발되었다. 반복된 성막/에칭 프로세스를 사용하여 얻어진 결과는 도 5b의 제5 패널 (522)에 도시된다. 이 결과는 본 발명의 실시형태의 성막/에칭 프로세스를 사용하여 레지스트 에칭 선택도에서 3.6 : 1에서 7.8 : 1까지의 극적인 개선을 보여준다.
도 6은 실시형태에 따른, 상기 반복된 성막/에칭 프로세스의 개략도이다. 이 접근법은 에칭 프로세스가 이어지는 성막 프로세스로 구성된 프로세스 시퀀스에 기초한다. 본 실시에에서, 인커밍 기판(600)은 PR(602), TL(604), 및 OPL과 같은 유기층(606)을 포함한다. 실시형태에 따르면, Pr(602)은 유기 포토레지스트, 예컨대 EUV 포토레지스트이다. 또한, 실시형태에 따르면, TL(604)은 SiARC(silicon anti-reflection coating)이 될 수 있다. PR(602)은, TL(604)의 마스크되지 않은 부분을 노출시키면서 Pr(602)이 하부 TL(604)의 일부를 마스크하도록, 패터닝된다.
제1 단계 또는 스테이지에서, 성막 프로세스(608)가 수행된다. 실시형태에 따르면, 성막 프로세스(608)동안 플루오로카본(CFx) 중합체와 같은 카본 함유층(609)이 기판 상에 성막될 수 있다. 바람직하게는, CFx 중합체는 TL(604)의 노출된 마스크되지 않은 부분 및 PR(602)의 비측벽 부분 상에 성막된다. 이온 플럭스(flux) 및 CFx 래디컬의 플럭스는 상부 El(예컨대, 도 4의 402)에 DC 전압을 인가함으로써 제어될 수 있다. 실시형태에 따르면, 이온 플럭스는 비교적 낮은 에너지(예컨대, < 100eV)를 가질 수 있다. 성막 단계(608)에서, 플루오로카본 가스의 가스 흐름은 CFx 래디컬 플럭스를 제어하고 이에 따라 성막을 제어한다. 실시형태에 따르면, CFx 중합체는 레지스트 패턴 상에 우선적으로 성막된다. 환언하면, CFx 중합체는 TL(604)의 마스크되지 않은 부분보다 PR(602)의 비측벽 부분 상에 더 두껍게 성막된다.
실시형태에 따르면, 제2 단계 또는 스테이지에서, 반응 이온 에칭(610)이 수행된다. 반응 이온 에칭(610)에서, TL(604)의 일부분은 PR(602)이 크게 남아있는 동안 우선적으로 에칭될 수 있다. 달리 말하면, TL(604)의 부분 두께는 PR(602)의 두께를 어느 정도 감축시키지 않고 에칭된다. 일 실시형태에서, TL(604)이 에칭됨에 따라 PR(602)을 경화시키는 에칭(610) 동안 DCS가 사용되고 이에 따라 선택적 에칭(preferential etch)을 용이하게 한다.
추가 단계 또는 스테이지에서, 화살표(612)로 표시된 바와 같이, 성막(608) 다음 에칭(610)의 순차적 프로세스가 반복된다. 반복되는 프로세스가 진행됨에 따라, TL(604)은 하부 OPL의 에칭에 이어서 에칭되어 패턴을 OPL(606)로 전사한다. 실시형태에 따르면, 이러한 반복된 프로세스는 PR이 상당히 손상되지 않은 채로 TL(604) 및 평탄화제 층이 에칭되는 구조(614)를 얻는다. 순차적 성막(608)/에칭(610) 프로세스가 반복되어야하는 횟수는 TL(604) 및 유기층(606)의 초기 두께 및 각각의 반복에서 에칭된 부분 두께에 의해 결정된다.
도 7은 실시형태에 따른, 예시적 성막/에칭 프로세스에 대한 프로세스 조건을 도시하는 표(700)이다. 본 실시예에서, 제1 성막 프로세스(702) 동안 플루오로카본(CH3F)(704) 및 CF4(706)는 각각 40 sccm, 50 sccm 및 330 sccm의 가스 유속에서 H2(708)와 함께 플라즈마 리액터로 도입된다. 제1 에칭/경화 프로세스(710) 동안, 플루오로카본(704 및 706)의 흐름은 중단되고, H2(708) 및 N2(712)는 각각 450 sccm의 가스 유속으로 플라즈마 리액터 내로 도입된다. 교번 성막/에칭(경화)은 미리 결정된 횟수의 반복으로 반복된다.
본 실시예에서, 결합된 성막/에칭(경화) 프로세스가 3회 반복된다. 다른 실시형태에서, 성막/에칭(경화) 프로세스는 필요에 따라 미리 결정된 임의의 횟수로 반복될 수 있다. 표(700)에 제공된 다른 프로세스 파라미터는 가스 압력(714), 고주파(HF)에서 상부 E (208)(도 2 참조)에 공급되는 전력(716), ESC(204)(도 2 참조)에 공급되는 전력(718), 상부 EL(208)에 인가된 DC 전압(720)(도 2 참조)을 포함한다.
도 8은 실시형태에 따른, 종래의 에칭과 비교하여 성막/에칭 프로세스의 효과를 나타내는 단면 전자 현미경 사진 이미지(800)를 도시한다. 제1 이미지(802)는 패터닝된 PR(804), SiARC 전달층(806) 및 OPL(808)을 갖는 인커밍 기판을 도시한다. 제2 이미지(810)는 종래의 프로세스로 PR(804)이 SiARC 에칭 프로세스 동안 소모된다는 것을 명확하게 보여준다. 제3 이미지(812)는 SiARC(806)가 에칭되고 OPL(808)이 부분적으로 에칭 된 후에, 본 발명의 실시형태의 성막/에칭(경화) 프로세스의 결과를 도시한다. 본 실시예에서, PR(814)은 손상되지 않고 PR(814)의 높이는 감소되지 않는다.
도 9a 내지 도 9e는 실시형태에 따른, 성막/에칭 프로세스의 1 사이클의 사용으로 인한 LER 및 LWR의 개선을 나타내는 EUV 리소그래피를 사용하는 트렌치 패터닝 동안 LER 및 LWR의 전개(evolution)를 도시한다. DC 전압 기반 플라즈마 조건은 상대적으로 낮은 이온 에너지에서 CFx 래디칼 플럭스의 양호한 제어를 가능하게 하여 레지스트 버짓 및 레지스트 프로파일을 유지하는 데 도움이 된다.
도 9a는 인커밍 기판(900)의 개략적인 단면도이다. 인커밍 기판(900)은 패터닝된 레지스트(902), 전사층(904), 및 평탄화제(906)를 포함한다. 실시형태에 따르면, 기판(900)은 또한 하드 마스크(HM: hard mask) 스택(908)을 포함할 수 있다. HM 스택(908)은 유전체 스택(910)의 상부 상에 제공되어 유전체 스택(910)을 패터닝하는데 사용될 수 있다.

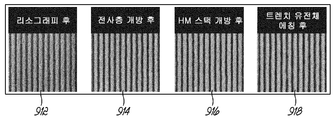

도 9b는 에칭 프로세스의 상이한 스테이지에서 에칭된 기판의 피쳐를 도시하는 탑-다운 전자 현미경 사진 이미지(912, 914, 916, 및 918)를 포함한다. 이미지(912)는 EUV 리소그래피 후의 기판을 나타낸다. 이미지(914)는 TL 에칭("TL 개방") 프로세스 후의 기판을 나타낸다. 이미지(916)는 HM 스택 개방 프로세스 후의 기판을 나타낸다. 이미지(918)는 트렌치 및 유전층 에칭 프로세스 후의 기판을 나타낸다. LER 전개에 대한 결과는 도 9c의 그래프(920)에 도시된다. LWR 전개에 대한 결과는 도 9d의 그래프(922)에 도시된다. 이 결과들은 TL 층 개방 후에 측정된 양호한 CD 균일성이 달성된 것을 나타낸다. 이 결과들은 또한 도 9e의 표(924)에 요약된 바와 같이, 측정된 LER 및 LWR의 약 25-30%의 감소를 나타낸다.
도 10a 내지 도 10e는 실시형태에 따른, 성막/에칭 프로세스의 1 사이클을 사용하여 패턴 어긋남 및 왜곡에 대한 효과적인 종횡비를 도시한다. 다중 패터닝 방식과 달리, EUV 리소그래피는 완전한 라인-스페이스 패턴(line-space pattern)이 싱글 패스(single pass)로 노출되도록 한다. 라인-스페이스 피치가 감소함에 따라, 소프트 마스크(soft mask)의 높은 종횡비는 상대적 기계적 안정성을 감소시킨다. 이것은 종횡비에 따른 패턴 왜곡 및 어긋남을 유발한다.
도 10a에서, 탑-다운 전자 현미경 사진 이미지(1002)는 대략 4.1의 종횡비를 갖는 기판을 패터닝하는 양호한 결과를 나타낸다. 도 10b에서, 유사한 탑-다운 전자 현미경 사진 이미지(1004)는 대략 4.25의 종횡비를 갖는 기판을 패터닝하는 양호한 결과를 나타낸다. 그러나, 얻어진 패터닝된 기판에서의 왜곡은 대략 4.5보다 큰 종횡비를 갖는 기판에 대해 관찰된다. 예컨대, 도 10c에서, 탑-다운 전자 현미경 사진 이미지(1006)는 대략 4.6의 종횡비를 갖는 기판을 패터닝하는 것에 대한 패턴 왜곡(즉, LER 및 LWR)을 나타낸다. 탑 다운 전자 현미경 사진 이미지(1008)에서, 도 10d에 도시된 바와 같이, 약 6.1의 종횡비를 갖는 기판에 대해 현저한 어긋남 왜곡이 관찰된다. 도 10a 내지 도 10d의 결과는 정규화된 CD가 종횡비의 함수로서 표시된 도 10e에 그래픽으로 도시되어 있다.
실시형태에 따르면, 소프트 마스크의 종횡비를 4.5 미만으로 유지하면, 도 10a, 도 10b 및 도 10e에 도시된 바와 같이, 작은 피치 크기에서도 하드 마스크로의 양호한 패턴 전사가 달성될 수 있다. 6.0 이상의 종횡비에서, 소프트 마스크는 더 이상 패턴을 유지할 수 없고, 도 10d 및 도 10e에서의 이미지(1008)에 도시된 바와 같이, 어긋남이 유도된다. 종횡비 4.5와 6.0 사이에서, 도 10c 및 도 10e에 도시된 바와 같이, 소량의 패턴 왜곡이 관찰된다.
소프트 마스크의 종횡비는 통합 및 평면화 물질 성능에 필요한 피치 치수에 의해 결정된다. 더 얇은 평탄화 층은 종횡비를 감소시키지만, 그러한 층을 신뢰성있게 생성하는 프로세스는 도전적일(challenging) 수 있으며 스택의 디자인을 제한한다. 또한, 결과적으로 후속 단계에서 더 얇은 소프트 마스크가 발생하여 추가적인 높은 선택도 프로세스가 요구된다. 패턴 왜곡의 개시(onset)는 또한 평탄화 층을 에칭하기 위해 사용되는 에칭 케미스트리(etch chemisty)에 좌우될 수 있다. 새로운 에칭 케미스트리 및 조건의 사용은 소프트 마스크에 강성을 부여할 수 있으며 높은 종횡비에서 어긋남 없는 프로세스를 가능하게 한다.
예컨대, 도 9a 내지 9e에 도시된 바와 같이, 에칭 시퀀스의 파티션을 통한 탑-다운 검사(top-down inspection)는 라인 어긋남을 유도하는 메커니즘에 대한 몇 가지 추가적인 이해(insight)를 제공한다. TL 스트립 후에 엣지 거칠기가 분명하기는 하지만, 마스크 CD 성장과 산화물 에칭 후의 현저한 라인 어긋남의 저하가 관찰된다. 플라즈마 케미스트리 노출로부터의 소프트 마스크의 CFx 성막 또는 팽윤이 라인 어긋남을 통해 완화되는 압축 응력을 유도하는 것이 가능하다. 이러한 비이상적 현상은 포스트 애쉬 이미지(post-ash image)(도 11a 및 도 11b를 참조하여 이하에서 더 논의됨)에 도시된 바와 같이 유전체로 직접 전달될 수 있다. TL 개방 이전 또는 도중의 DCS 경화의 적용은 이러한 어긋남 현상을 제거할 수 있다. 어긋남이 가장 명백한 40 nm 이하의 공격적인 피치에서, 효과는 도 11a 및 도 11b에 도시된 바와 같이 육안 검사에 의해 극적이고 용이하게 명백해지고, 이하에서 더 상세히 설명된다.
도 11a 및 도 11b는 실시형태에 따른, 유기 평탄화제 층의 기계적 안정성 및 결과적인 하류 패턴 거칠기에 대한 DCS 경화 프로세스의 영향을 도시한다. 도 11a의 프로세스(1102)는 DCS 경화 프로세스의 적용 없이 높은 종횡비 기판을 에칭하는 것에 대하여 얻어진 결과를 도시한다. 본 실시예에서 약 5:1의 종횡비가 사용되었지만, 다른 종횡비도 고려된다. 도 11b의 프로세스(1104)는 DCS 경화 프로세스의 적용 없이 높은 종횡비 기판을 에칭하는 것에 대하여 얻어진 향상된 결과를 도시한다. 패널(1106)은 인커밍 기판을 개략적으로 도시한다. 패널(1108)은 TL 개방 동작이 적용된 후의 기판을 개략적으로 도시한다. 제3 패널(1110)은 유기 마스크 개구/TL 스트립 프로세스 후의 현저한 어긋남을 나타내는 탑-다운 전자 현미경 사진 이미지(1112)를 포함한다. 제4 패널(1114)은 산화물 에칭 프로세스 후의 증가된 어긋남을 나타내는 탑-다운 전자 현미경 사진 이미지(1116)를 포함한다. 패널(1118)은 최종 에칭된 유전체의 현저한 어긋남을 나타내는 탑-다운 전자 현미경 사진 이미지(1120)를 포함한다.
DCS 경화 프로세스 수행의 효과는 도 11b의 프로세스(1104)에서 도시된다. 패널(1122)은 프로세스(1102)에서의 인커밍 기판과 동일한 인커밍 기판을 개략적으로 도시한다. 패널(1124)은 TL 개방 동작이 적용된 후의 기판을 개략적으로 도시하고, TL 개방 동작은 DCS 경화 프로세스의 적용을 포함한다. 패널(1128)은 유기 마스크 개방/TL 스트립 동작을 개략적을 도시하고, 패널(1128)은 산화물 에칭 프로세스를 개략적으로 도시한다. 패널(1130)은 최종 에칭된 유전체의 탑-다운 전자 현미경 사진 이미지(1132)를 포함한다. 이미지(1132)는, DCS 경화 프로세스 없이 수행되는 에칭 프로세스로부어 얻어진 이미지 (1120)와 대조적으로, 패널(1124)의 DCS 경화 프로세스로부터 얻어진 개선된 LER 및 LWR 특성을 명확하게 나타낸다.
도 11a 및 도 11b는 동일한 포스트 에칭(post-etch) CD에 의한 2개의 프로세스의 결과 및 이에 따른 평탄화제 종횡비를 도시한다. TL 개방에서 DCS 경화가 없다면 LWR은 인커밍으로부터 34 %까지 향상된다(도 11a). TL 개방 이전의 DCS 경화의 포함(inclusion)(도 11b)은 인커밍으로부터 52 % 감소로 추가적인 개선을 제공한다. 평탄화제 종횡비가 이전에 확인된 4.5 : 1 임계값보다 훨씬 낮은 완화된 피치를 갖는 기판에 대해서도 LER 및 LWR의 현저한 개선이 관찰되었다(결과는 여기에 도시되지 않음).
도 11b에 도시된 DCS 경화 프로세스를 사용하여 얻어진 개선된 결과는 탄도 전자와 평탄화제 스택의 상호 작용에 기인할 수 있다. 스케일된(scaled) 레지스트, TL 및 평탄화제 두께로, 탄도 전자는 평탄화제 스택으로 잘 침투하여(penetrate) 산화물 에칭 중에 이전에 관측된 응력-유도 변형(stress-induced deformation)에 대한 향상된 기계적 내성을 제공할 수 있다.
이 평가를 위해 관찰된 또 다른 패턴 충실도 과제는, 각각 "스컴 발생(scummed)" 콘택트 홀 및 브릿지된 콘택트 홀 결함의 탑-다운 단면 전자 현미경 사진 이미지를 도시하는 도 12a 및 12b에 도시된 바와 같이, 밀도가 높은 1x1 콘택트 홀 어레이에 대한 누락(missing) 및 브릿지된 콘택트 사이의 트레이드오프(tradeoff)이다. 인커밍 패턴의 정밀한 검사는, 레지스트 물질이 예정된 구멍(intended hole)으로부터 불완전하게 전개되는(developed) 동시 스컴 발생 콘택트(1202) 및 인접 콘택트 사이의 레지스트 높이가 의도한 것보다 훨씬 작은 부분적으로 브릿지된 콘택트(1204)를 나타낸다(reveal).
종래의 에칭 프로세스는 독립적으로 두가지 문제(즉, 스컴 발생 콘택트(scummed contact)(1202) 또는 브릿지된 콘택트(1204))를 해결할 수 있지만, TL을 개방하기 전에 (스컴 발생 결함을 경화시키기 위한) 디-스컴 프로세스(de-scum process)를 삽입하기에 부적절한 PR 버짓이 존재한다. 또한, TL 개방의 PR 선택도를 단순히 튜닝(tuning)하기에 불충분한 마진(margin)이 존재한다.
도 13은 PR 선택도의 튜닝에 기초하여 콘택트 홀 어레이에서 결함을 감소시키는 종래의 접근법을 도시한다. 본 실시예에서, 도 13은 각각 낮은, 중간, 및 높은 PR 선택도 TL 개방 레시피(recipe)의 적용에 의한 3개의 어레이(1302, 1304, 1306)를 도시한다. 3개의 어레이(1302, 1304, 1306)는 각각 2200개의 콘택트를 가진 1x1 콘택트 홀이었다. 각각의 경우에, 콘택트에 누락 또는 브릿지된 콘택트가 있는지 검사하였다. 2200개 콘택트의 이러한 샘플링 레이트(sampling rate)는 제조 레벨 수율 분석에서 매우 낮지만, 이것은 경쟁적 결함 모드 간의 트레이드오프(trade-off)를 레지스트 선택도의 함수로서 관찰하기 위한 적절한 해상도를 제공한다.
도 13의 결과는 PR 선택도를 튜닝하는 기능으로서 브릿지된 콘택트 및 스컴 발생 콘택트 사이에 트레이드오프가 있음을 명확하게 나타낸다. 예컨대, 어레이(1302)에서의 낮은 PR 선택도에서, 브릿지된 콘택트(1310)는 스컴 발생 콘택트보다 우선적으로 형성된다. 그러나, PR 선택도가 어레이(1304)에서 중간 PR 선택도로 증가하고 어레이(1306)에서 높은 PR 선택도로 증가함에 따라, 스컴 발생 콘택트(1312, 1316)는 브릿지된 콘택트보다 우선적으로 형성된다. 예컨대, 낮은 PR 선택도 레시피가 사용되는 경우, 2200개의 콘택트 홀의 어레이(1302)에서 스컴 발생 콘택트가 검출되지 않았고, 4개의 브릿지된 콘택트(1310)가 관찰되었다. 중간 PR 선택도 레시피가 사용된 경우, 2200개의 콘택트 홀의 어레이(1304)에서 5개의 스컴 발생 콘택트(1312)가 관찰되었지만, 브릿지된 콘택트는 관찰되지 않았다. 마지막으로, 높은 PR 선택도 레시피가 사용된 경우, 2200개의 콘택트 홀의 어레이(1306)에서 20개의 스컴 발생 콘특트(1316)가 관찰되었지만, 브릿지된 콘택트는 관찰되지 않았다.
도 14는 실시형태에 따른, (위에서 설명하고, 도 5a, 도 5b, 도 6, 도 7, 및 도 8에 도시된) 반복된 성막/에칭 프로세스의 수행을 포함하는 기술에 기초하여 콘택트 홀 어레이에서 결함을 감소시키는 접근법의 결과를 도시한다. 도 14는 2200개의 콘택트 홀의 어레이(1402)에 대해 스컴 발생 결함이 없고, 브릿지 콘택트가 관찰되지 않았음을 도시한다. 이러한 결과는 도 13에 도시된 종래의 접근법에 비해 현저한 개선을 나타낸다. 이러한 향상된 결과에 대한 가능한 설명은 다음과 같다.
전술된 높은 선택도[도 5b의 패널(522)에 도시된 7.8 : 1] 성막/에칭 프로세스의 구성 단계의 추가의 특성화는 도 14의 개선된 결과에 대한 가능한 설명에 대한 이해를 제공한다. 이 조사의 결과는 다음과 같이 도 15에 제시된다.
도 15는 실시형태에 따른, TL 개방 에칭의 3개의 스테이지에서 나타나는 단면 전자 현미경 사진 이미지를 도시한다. 표준 TL 개방 레시피의 적용은 이미지(1502)에 도시된 바와 같이, 단조 테이퍼(monotonic taper)를 갖는 사다리꼴 마스크 형상을 초래한다. DCS-향상 성막 프로세스의 적용은, 이미지(1504)에 도시된 바와 같이, CFx 중합체를 우선적으로 레지스트 상에 성막하여 보다 수직의 프로파일(more vertical profile)을 생성한다. 성막 시간을 두 배로하면 종횡비에 의존하는 성막이 발생하며 이미지(1506)에서와 같이 구조의 상단이 라운딩(rounding)되고 중합체 오버행이 형성됨을 알 수 있다. 낮은 종횡비 구조의 레지스트에 CFx를 우선적으로 성막하면 부분적으로 브릿지된 콘택트 홀의 약한 부분을 높은 종횡비의 홀의 바닥에 스커밍/남은 레지스트(scumming/remaining resist)에 현저한 성막없이 패시베이션될 수 있는 메커니즘이 제공된다. 도 14에 도시된 바와 같이, 유기 에칭/디스컴(descum)으로 이 새로운 성막 프로세스를 순환시키는(cycling) 것이 TL 개방 전에 적용되어, 샘플링된 2200개의 콘택트 홀에 대한 분명한 제거(arrarent elimination) 또는 양(both) 결함 모드(즉, 스컴 발생 및 브릿지된 콘택트)를 초래한다.
성막/에칭 시퀀스의 반복을 포함하는 개시된 방법은, 트렌치 및 콘택트 홀 패터닝 응용을 위한 EUV 리소그래피를 가능하게 하는 CCP 플라즈마 기반 에칭 솔루션을 성공적으로 입증하였다. EUV의 적용은 서브-40 nm 피치 애플리케이션에 대한 레티클 카운트, 사이클 시간, 통합 복잡성, 및 내부 레벨 오버레이 변화를 감소시킨다. 이러한 방법은 패턴 붕괴를 피하기 위해 인커밍 유기 마스크 두께를 감소시키는 과제에 대한 약속을 보여준다.
개시된 방법들은 또한 유기 강성 및 에칭 내성을 향상시키는데 유리하도록 성막/에칭 시퀀스에서의 DCS의 적용을 보여준다. DCS는 또한 평탄화제 층 개방 프로세스 동안 발생하는 패턴 왜곡을 완화시키는데 도움을 줌으로써, 하류 패턴 거칠기를 감소시킨다. 트렌치 패터닝 동안 높은 레지스트 선택도를 제공하고, 레지스트 패턴에 대한 선택적 패시베이션에 의한 콘택트 홀 패터닝 애플리케이션에 대한 결함을 개선시키기 위한 플라즈마 에칭 방법이 또한 개시되었다.
요약 섹션이 아닌 상세한 설명 섹션이 청구범위를 해석하기 위해 사용되는 것을 의도한다고 인식되어야 한다. 요약 섹션은 본 개시의 전체가 아닌 하나 이상의 예시적 실시형태를 제시할 수 있고, 이에 따라 첨부된 청구범위와 본 개시를 어떠한 방식으로 한정하는 것을 의도하지 않는다.
하나 이상의 실시형태의 설명에 의해 본 개시가 예시되었고, 실시형태가 매우 상세히 설명되었지만, 첨부된 청구범위의 범위를 이러한 세부사항에 제한하거나 어떠한 방식으로 한정하는 것을 의도하지 않는다. 추가적인 장점 및 수정사항은 통상의 기술자에게 용이하게 보일 것이다. 따라서, 더 넓은 양태를 갖는 본 발명은, 특정 세부사항, 대표적인 장치와 방법 및 설명되고 도시된 예시적 실시예에 한정되지 않는다. 따라서, 이러한 세부사항으로부터 총괄적 발명의 개념의 범위로부터 벗어나지 않는 이탈(departure)가 이루어질 수 있다.

Claims (20)

  1. 기판 상에 반사 방지 코팅층을 통해 에칭하기 위한 방법에 있어서,
    상기 기판 상에 필름 스택(film stack) - 상기 필름 스택은 하부 유기층, 상기 하부 유기층 위에 배치된 반사 방지 코팅층, 및 상기 반사 방치 코팅층 위에 배치된 포토레지스트 층을 포함함 - 을 형성하는 단계;
    상기 반사 방지 코팅층의 마스킹되지 않은 부분을 노출시키기 위해 상기 포토레지스트 층을 패터닝하는 단계;
    상기 반사 방지 코팅층의 마스킹되지 않은 부분 상에 그리고 상기 패터닝된 포토레지스트 층의 비측벽(non-sidewall) 부분 상에 카본 함유층을 선택적으로 성막하는 단계;
    상기 카본 함유층을 제거하고 상기 포토레지스트 층의 두께 감소 없이 상기 반사 방지 코팅층의 마스킹되지 않은 부분의 부분 두께를 제거하기 위해 상기 필름 스택을 에칭하는 단계; 및
    적어도 상기 반사 방지 코팅층의 마스킹되지 않은 부분의 전체 두께가 제거되어 상기 하부 유기층이 노출될 때까지 상기 선택적 성막 단계와 에칭 단계를 반복하는 단계
    를 포함하는 기판 상에 반사 방지 코팅층을 통해 에칭하는 방법.
  2. 제1항에 있어서,
    상기 카본 함유층을 선택적으로 성막하는 단계는, 상기 반사 방지 코팅층의 마스킹되지 않은 부분 상에서보다 상기 패터닝된 포토레지스트 층의 비측벽 부분 상에 더 큰 두께로 성막하는 단계를 포함하는 것인 기판 상에 반사 방지 코팅층을 통해 에칭하는 방법.
  3. 제1항에 있어서,
    상기 기판으로 가속화되는 2차 전자 방출을 생성하여 상기 에칭을 용이하게 하고, 그리고 상기 포토레지스트 층의 두께를 감소시키지 않고 상기 반사 방지 코팅층의 마스킹되지 않은 부분의 부분 두께를 추가로 제거할 수 있도록 상기 카본 함유층의 제거시에 상기 포토레지스트 층에 함침하는(impregnate) 실리콘 원자를 스퍼터링하여 상기 함침된 포토레지스트 층이 상기 에칭에 대하여 더 내성을 갖게 하기 위해, 상기 에칭 동안 상부 실리콘 전극에 직류 전위가 인가되는 것인 기판 상에 반사 방지 코팅층을 통해 에칭하는 방법.
  4. 제1항에 있어서,
    상기 에칭 단계는 N2H2 가스로부터 생성된 플라즈마를 사용하는 반응성 이온 에칭에 의한 것인 기판 상에 반사 방지 코팅층을 통해 에칭하는 방법.
  5. 제4항에 있어서,
    상기 하부 유기층은 평탄화제 층(planarizer layer)이고, 상기 반사 방지 코팅층은 SiARC 층이고, 상기 포토레지스트 층은 EUV(extreme ultraviolet) 포토레지스트 층이고, 상기 카본 함유층은 플루오로카본(fluorocarbon)인 것인 기판 상에 반사 방지 코팅층을 통해 에칭하는 방법.
  6. 패터닝된 기판을 에칭하는 방법에 있어서,
    패터닝된 EUV(extreme ultraviolet) 포토레지스트, 전사층(TL: transfer layer), 및 유기 평탄화 층(OPL: organic planarizing layer)을 포함하는 패터닝된 기판을 제공하는 단계; 및
    상기 EUV 포토레지스트로부터 상기 OPL로 패턴을 전사하기 위한 마스크로서 상기 EUV 포토레지스트 및 TL을 사용하여 상기 TL을 통해 그리고 상기 OPL로 선택적으로 그리고 점진적으로 에칭하기 위해 성막/에칭 프로세스를 반복적으로 수행하는 단계
    를 포함하고,
    상기 성막/에칭 프로세스는, 순차적으로,
    (1) 상기 EUV 포토레지스트 및 상기 TL 또는 OPL의 노출 부분을 포함하는 상기 패터닝된 기판 상에 플루오로카본 층을 성막하는 단계; 및
    (2) 상기 플루오로카본 층 및 상기 EUV 포토레지스트에 비해 선택적으로 상기 TL 또는 OPL의 증가 부분을 제거하기 위해 반응성 이온 에칭하는 단계
    를 포함하고,
    상기 성막/에칭 프로세스[(1) 및 (2)]를 반복적으로 수행함으로써, 상기 TL 및 OPL을 에칭하는 것이 반응성 이온 에칭 프로세스만을 수행하는 것에 의해 얻어지는 포토레지스트 에칭 선택도보다 더 큰 포토레지스트 에칭 선택도를 갖게 하는 것인 패터닝된 기판을 에칭하는 방법.
  7. 제6항에 있어서,
    상기 반응성 이온 에칭하는 단계(2)는 직류 전위를 중첩시키면서 듀얼 주파수 용량성 결합된 플라즈마를 생성하는 단계를 포함하는 것인 패터닝된 기판을 에칭하는 방법.
  8. 제7항에 있어서,
    상기 플라즈마는 N2H2를 포함하는 것인 패터닝된 기판을 에칭하는 방법.
  9. 제8항에 있어서,
    상기 직류 전위는 실리콘 전극으로부터의 스퍼터링에 의해 생성되는 상기 플라즈마 내에 실리콘 종(silicon species)을 생성하기 위해 상기 실리콘 전극에 인가되고, 실리콘 원자는 상기 EUV 포토레지스트의 에칭 선택도를 증가시키는 작용을 하는 것인 패터닝된 기판을 에칭하는 방법.
  10. 제9항에 있어서,
    실리콘 필름이 상기 EUV 포토레지스트 상에 형성되어 상기 EUV 포토레지스트의 에칭 선택도를 증가시키는 작용을 하는 것인 패터닝된 기판을 에칭하는 방법.
  11. 제6항에 있어서,
    상기 EUV 포토레지스트 및 상기 OPL은 카본 중합체를 포함하는 것인 패터닝된 기판을 에칭하는 방법.
  12. 제11항에 있어서,
    상기 TL 및 상기 OPL은 상기 EUV 포토레지스트에 비해 (2) 단계에서 우선적으로 에칭되는 것인 패터닝된 기판을 에칭하는 방법.
  13. 제6항에 있어서,
    상기 성막/에칭 프로세스를 반복적으로 수행함으로써 얻어지는 상기 EUV 포토레지스트 에칭 선택도는 적어도 7.8:1인 것인 패터닝된 기판을 에칭하는 방법.
  14. 제6항에 있어서,
    상기 플루오로카본 층은 상기 TL에 비해 상기 패터닝된 EUV 포토레지스트의 비측벽 부분 상에서 우선적으로 성막되는 것인 패터닝된 기판을 에칭하는 방법.
  15. 제6항에 있어서,
    상기 성막/에칭 프로세스[(1) 및 (2)]를 반복적으로 수행하는 단계는, 상기 TL 및 OPL을 에칭하여, 반응성 이온 에칭 프로세스만을 수행함으로써 초래되는 라인 폭 거칠기에 비해 적어도 52 %까지 개선된 라인 폭 거칠기를 얻는 것인 패터닝된 기판을 에칭하는 방법.
  16. 제6항에 있어서,
    상기 성막/에칭 프로세스[(1) 및 (2)]를 반복적으로 수행하는 단계는, 상기 TL 및 OPL을 에칭하여, 반응성 이온 에칭 프로세스만을 수행함으로써 얻어지는 결과에 비해 스컴 발생 결함(scummed defect) 및 브릿지 결함 모두가 감소되는 것인 패터닝된 기판을 에칭하는 방법.
  17. 제16항에 있어서,
    상기 플루오로카본 층은 스컴 발생 결함보다 브릿지 결함에 더 큰 정도로 우선적으로 성막되는 것인 패터닝된 기판을 에칭하는 방법.
  18. 제6항에 있어서,
    상기 패터닝된 EUV 포토레지스트는 60 nm보다 작은 두께 및 40 nm보다 작은 패터닝 임계 치수를 갖고, 상기 TL은 60 nm보다 작은 두께를 갖는 실리콘 반사 방지 코팅을 포함하고, 상기 OPL은 200 nm보다 작은 두께를 갖는 것인 패터닝된 기판을 에칭하는 방법.
  19. 제7항에 있어서,
    상기 직류 전위의 인가를 통해 생성된 탄도 전자(ballistic electron)는 상기 EUV 포토레지스트를 변화시키고 경화시켜서 포토레지스트 선택도를 향상시키는 것인 패터닝된 기판을 에칭하는 방법.
  20. 제6항에 있어서,
    상기 플루오로카본 층은 CH3F 및 CF4를 포함하는 것인 패터닝된 기판을 에칭하는 방법.
KR1020177031849A 2015-04-02 2016-04-01 듀얼 주파수 용량성 결합 플라즈마(ccp)를 사용한 euv 내성이 있는 트렌치 및 홀 패터닝 Ceased KR20170135896A (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US201562142020P 2015-04-02 2015-04-02
US62/142,020 2015-04-02
PCT/US2016/025555 WO2016161287A1 (en) 2015-04-02 2016-04-01 Trench and hole patterning with euv resists using dual frequency capacitively coupled plasma (ccp)

Publications (1)

Publication Number Publication Date
KR20170135896A true KR20170135896A (ko) 2017-12-08

Family

ID=55752773

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020177031849A Ceased KR20170135896A (ko) 2015-04-02 2016-04-01 듀얼 주파수 용량성 결합 플라즈마(ccp)를 사용한 euv 내성이 있는 트렌치 및 홀 패터닝

Country Status (5)

Country Link
US (2) US9607834B2 (ko)
KR (1) KR20170135896A (ko)
CN (1) CN107567650A (ko)
TW (1) TWI625784B (ko)
WO (1) WO2016161287A1 (ko)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190142426A (ko) * 2017-05-16 2019-12-26 램 리써치 코포레이션 리소그래피에서 확률적 수율 영향 제거
KR20210031491A (ko) * 2018-08-10 2021-03-19 도쿄엘렉트론가부시키가이샤 루테늄 하드 마스크 공정
WO2021055542A1 (en) * 2019-09-19 2021-03-25 Tokyo Electron Limited Method of forming a narrow trench

Families Citing this family (32)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US12051589B2 (en) 2016-06-28 2024-07-30 Lam Research Corporation Tin oxide thin film spacers in semiconductor device manufacturing
US9824893B1 (en) 2016-06-28 2017-11-21 Lam Research Corporation Tin oxide thin film spacers in semiconductor device manufacturing
US10002773B2 (en) * 2016-10-11 2018-06-19 Lam Research Corporation Method for selectively etching silicon oxide with respect to an organic mask
US10566212B2 (en) 2016-12-19 2020-02-18 Lam Research Corporation Designer atomic layer etching
US10082736B2 (en) * 2017-01-13 2018-09-25 International Business Machines Corporation Approach to lowering extreme ultraviolet exposure dose for inorganic hardmasks for extreme ultraviolet patterning
KR102722138B1 (ko) 2017-02-13 2024-10-24 램 리써치 코포레이션 에어 갭들을 생성하는 방법
US10546748B2 (en) 2017-02-17 2020-01-28 Lam Research Corporation Tin oxide films in semiconductor device manufacturing
WO2018156794A1 (en) * 2017-02-22 2018-08-30 Tokyo Electron Limited Method for reducing lithography defects and pattern transfer
WO2019152362A1 (en) 2018-01-30 2019-08-08 Lam Research Corporation Tin oxide mandrels in patterning
US10504851B2 (en) 2018-02-26 2019-12-10 Globalfoundries Inc. Structure and method to improve overlay performance in semiconductor devices
KR102841279B1 (ko) 2018-03-19 2025-07-31 램 리써치 코포레이션 챔퍼리스 (chamferless) 비아 통합 스킴 (scheme)
US11131919B2 (en) 2018-06-22 2021-09-28 International Business Machines Corporation Extreme ultraviolet (EUV) mask stack processing
CN109227036A (zh) * 2018-08-17 2019-01-18 基准精密工业（惠州）有限公司 非晶合金精密零件的制造方法
KR102678588B1 (ko) 2018-11-14 2024-06-27 램 리써치 코포레이션 차세대 리소그래피에서 유용한 하드 마스크들을 제조하기 위한 방법들
US12211691B2 (en) 2018-12-20 2025-01-28 Lam Research Corporation Dry development of resists
US10777414B1 (en) 2019-03-14 2020-09-15 Applied Materials, Inc. Methods for reducing transfer pattern defects in a semiconductor device
TW202514246A (zh) 2019-03-18 2025-04-01 美商蘭姆研究公司 基板處理方法與設備
US12062538B2 (en) 2019-04-30 2024-08-13 Lam Research Corporation Atomic layer etch and selective deposition process for extreme ultraviolet lithography resist improvement
JP2022539699A (ja) * 2019-06-24 2022-09-13 ラム リサーチ コーポレーション 選択的カーボン堆積
TWI910974B (zh) 2019-06-26 2026-01-01 美商蘭姆研究公司 利用鹵化物化學品的光阻顯影
US11551938B2 (en) 2019-06-27 2023-01-10 Lam Research Corporation Alternating etch and passivation process
US11837471B2 (en) 2019-12-17 2023-12-05 Tokyo Electron Limited Methods of patterning small features
CN114200776A (zh) 2020-01-15 2022-03-18 朗姆研究公司 用于光刻胶粘附和剂量减少的底层
CN115244664A (zh) 2020-02-28 2022-10-25 朗姆研究公司 用于减少euv图案化缺陷的多层硬掩模
WO2021202681A1 (en) 2020-04-03 2021-10-07 Lam Research Corporation Pre-exposure photoresist curing to enhance euv lithographic performance
CN115699255A (zh) * 2020-07-02 2023-02-03 应用材料公司 用于光刻应用的光刻胶层上的碳的选择性沉积
WO2022010809A1 (en) 2020-07-07 2022-01-13 Lam Research Corporation Integrated dry processes for patterning radiation photoresist patterning
JP7478059B2 (ja) 2020-08-05 2024-05-02 株式会社アルバック シリコンのドライエッチング方法
WO2022103764A1 (en) 2020-11-13 2022-05-19 Lam Research Corporation Process tool for dry removal of photoresist
US12577466B2 (en) 2020-12-08 2026-03-17 Lam Research Corporation Photoresist development with organic vapor
TW202311555A (zh) 2021-04-21 2023-03-16 美商蘭姆研究公司 最小化錫氧化物腔室清潔時間
CN114815493A (zh) * 2022-05-27 2022-07-29 上海传芯半导体有限公司 Euv光掩模基版、euv光掩模版及其制造方法、衬底回收方法

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7265056B2 (en) 2004-01-09 2007-09-04 Taiwan Semiconductor Manufacturing Company, Ltd. Method for forming novel BARC open for precision critical dimension control
CN101777492A (zh) * 2004-11-05 2010-07-14 东京毅力科创株式会社 等离子体蚀刻加工方法
US7927779B2 (en) * 2005-06-30 2011-04-19 Taiwan Semiconductor Manufacturing Companym, Ltd. Water mark defect prevention for immersion lithography
KR20090076743A (ko) * 2008-01-07 2009-07-13 삼성전자주식회사 반도체 소자의 미세 패턴 형성 방법
US8569091B2 (en) 2009-08-27 2013-10-29 International Business Machines Corporation Integrated circuit switches, design structure and methods of fabricating the same

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20190142426A (ko) * 2017-05-16 2019-12-26 램 리써치 코포레이션 리소그래피에서 확률적 수율 영향 제거
KR20210031491A (ko) * 2018-08-10 2021-03-19 도쿄엘렉트론가부시키가이샤 루테늄 하드 마스크 공정
WO2021055542A1 (en) * 2019-09-19 2021-03-25 Tokyo Electron Limited Method of forming a narrow trench
US11841617B2 (en) 2019-09-19 2023-12-12 Tokyo Electron Limited Method of forming a narrow trench

Also Published As

Publication number Publication date
CN107567650A (zh) 2018-01-09
US9818610B2 (en) 2017-11-14
TW201705269A (zh) 2017-02-01
TWI625784B (zh) 2018-06-01
US20170263443A1 (en) 2017-09-14
US20160293405A1 (en) 2016-10-06
US9607834B2 (en) 2017-03-28
WO2016161287A1 (en) 2016-10-06

Similar Documents

Publication Publication Date Title
KR20170135896A (ko) 듀얼 주파수 용량성 결합 플라즈마(ccp)를 사용한 euv 내성이 있는 트렌치 및 홀 패터닝
US10049892B2 (en) Method for processing photoresist materials and structures
US8932957B2 (en) Method of fabricating a FinFET device
US9978596B2 (en) Self-aligned multiple spacer patterning schemes for advanced nanometer technology
KR102550498B1 (ko) 패턴 전사 및 리소그래피 결함을 감소시키기 위한 방법
US20140315380A1 (en) Trench patterning with block first sidewall image transfer
TWI873270B (zh) 具有選擇性心軸形成的多重圖案化
KR100849190B1 (ko) 반도체 소자의 미세 패턴 형성 방법
TW201439668A (zh) 蝕刻用於形成光罩的極紫外光材料層的方法
KR102399361B1 (ko) 20 nm 이하 mram 디바이스들을 제조하기 위한 다수의 하드 마스크 패터닝
Feurprier et al. Trench and hole patterning with EUV resists using dual frequency capacitively coupled plasma (CCP)
US8409457B2 (en) Methods of forming a photoresist-comprising pattern on a substrate
US20060105574A1 (en) Process for defining integrated circuits in semiconductor electronic devices
TW202145342A (zh) 使用原子層蝕刻以形成半導體特徵部
Romero et al. A novel approach for the patterning and high-volume production of sub-40-nm gates
US20160246171A1 (en) Method for Patterning Using a Composite Pattern
US8389402B2 (en) Method for via formation in a semiconductor device
US7482225B2 (en) Method of fabricating floating gate of flash memory device
Montgomery et al. Driving contact hole resolution to 45nm using novel process enhancement techniques
CN121925044A (zh) 一种半导体结构、形成方法及相关器件
Marneffe et al. Patterning of 25 nm contact holes at 90 nm pitch: Combination of line/space double exposure immersion lithography and plasma-assisted shrink technology
KR20050117880A (ko) 중성빔 소스를 이용한 이중층 포토 마스크 형성 방법
KR20070021506A (ko) 반도체 소자의 제조방법
KR20090016935A (ko) 반도체 소자의 패턴 제조 방법

Legal Events

Date Code Title Description
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000
