KR20170143067A - 항균페이퍼 제조 방법 및 그를 이용하여 제조된 항균페이퍼 - Google Patents
항균페이퍼 제조 방법 및 그를 이용하여 제조된 항균페이퍼 Download PDFInfo
- Publication number
- KR20170143067A KR20170143067A KR1020160075838A KR20160075838A KR20170143067A KR 20170143067 A KR20170143067 A KR 20170143067A KR 1020160075838 A KR1020160075838 A KR 1020160075838A KR 20160075838 A KR20160075838 A KR 20160075838A KR 20170143067 A KR20170143067 A KR 20170143067A
- Authority
- KR
- South Korea
- Prior art keywords
- paper
- antimicrobial
- weight
- antibacterial
- coating
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Ceased
Links
- 238000000034 method Methods 0.000 title claims description 34
- 230000003115 biocidal effect Effects 0.000 title 2
- 230000000845 anti-microbial effect Effects 0.000 claims abstract description 76
- 230000000844 anti-bacterial effect Effects 0.000 claims abstract description 38
- 239000011248 coating agent Substances 0.000 claims abstract description 38
- 239000000203 mixture Substances 0.000 claims abstract description 35
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 claims abstract description 34
- 238000004519 manufacturing process Methods 0.000 claims abstract description 33
- 238000005507 spraying Methods 0.000 claims abstract description 28
- 239000004599 antimicrobial Substances 0.000 claims abstract description 27
- 239000000292 calcium oxide Substances 0.000 claims abstract description 18
- ODINCKMPIJJUCX-UHFFFAOYSA-N calcium oxide Inorganic materials [Ca]=O ODINCKMPIJJUCX-UHFFFAOYSA-N 0.000 claims abstract description 18
- UREZNYTWGJKWBI-UHFFFAOYSA-M benzethonium chloride Chemical compound [Cl-].C1=CC(C(C)(C)CC(C)(C)C)=CC=C1OCCOCC[N+](C)(C)CC1=CC=CC=C1 UREZNYTWGJKWBI-UHFFFAOYSA-M 0.000 claims abstract description 17
- 229960001950 benzethonium chloride Drugs 0.000 claims abstract description 17
- 238000000576 coating method Methods 0.000 claims abstract description 17
- TWNQGVIAIRXVLR-UHFFFAOYSA-N oxo(oxoalumanyloxy)alumane Chemical compound O=[Al]O[Al]=O TWNQGVIAIRXVLR-UHFFFAOYSA-N 0.000 claims abstract description 16
- BRPQOXSCLDDYGP-UHFFFAOYSA-N calcium oxide Chemical compound [O-2].[Ca+2] BRPQOXSCLDDYGP-UHFFFAOYSA-N 0.000 claims abstract description 15
- 239000000463 material Substances 0.000 claims abstract description 10
- 239000000123 paper Substances 0.000 claims description 59
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 claims description 13
- 229910019142 PO4 Inorganic materials 0.000 claims description 11
- 239000010452 phosphate Substances 0.000 claims description 11
- 239000004372 Polyvinyl alcohol Substances 0.000 claims description 9
- 229920002451 polyvinyl alcohol Polymers 0.000 claims description 9
- 238000003756 stirring Methods 0.000 claims description 8
- 239000007864 aqueous solution Substances 0.000 claims description 5
- 229920003023 plastic Polymers 0.000 claims description 4
- 239000000758 substrate Substances 0.000 claims description 4
- 229920003002 synthetic resin Polymers 0.000 claims description 3
- 239000000057 synthetic resin Substances 0.000 claims description 3
- 239000001506 calcium phosphate Substances 0.000 claims description 2
- 229910000389 calcium phosphate Inorganic materials 0.000 claims description 2
- 235000011010 calcium phosphates Nutrition 0.000 claims description 2
- 239000004745 nonwoven fabric Substances 0.000 claims description 2
- 239000000088 plastic resin Substances 0.000 claims description 2
- 239000008199 coating composition Substances 0.000 abstract 1
- 238000000855 fermentation Methods 0.000 abstract 1
- 230000004151 fermentation Effects 0.000 abstract 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 17
- 230000008569 process Effects 0.000 description 14
- 239000002994 raw material Substances 0.000 description 12
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 9
- 238000004513 sizing Methods 0.000 description 9
- 241000233866 Fungi Species 0.000 description 8
- 239000003795 chemical substances by application Substances 0.000 description 8
- 241000894006 Bacteria Species 0.000 description 6
- 229960000686 benzalkonium chloride Drugs 0.000 description 6
- CADWTSSKOVRVJC-UHFFFAOYSA-N benzyl(dimethyl)azanium;chloride Chemical compound [Cl-].C[NH+](C)CC1=CC=CC=C1 CADWTSSKOVRVJC-UHFFFAOYSA-N 0.000 description 6
- 230000009467 reduction Effects 0.000 description 6
- 239000000126 substance Substances 0.000 description 6
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 5
- BQCADISMDOOEFD-UHFFFAOYSA-N Silver Chemical compound [Ag] BQCADISMDOOEFD-UHFFFAOYSA-N 0.000 description 5
- 230000000694 effects Effects 0.000 description 5
- 229910052709 silver Inorganic materials 0.000 description 5
- 239000004332 silver Substances 0.000 description 5
- 239000002904 solvent Substances 0.000 description 5
- RSWGJHLUYNHPMX-UHFFFAOYSA-N Abietic-Saeure Natural products C12CCC(C(C)C)=CC2=CCC2C1(C)CCCC2(C)C(O)=O RSWGJHLUYNHPMX-UHFFFAOYSA-N 0.000 description 4
- KHPCPRHQVVSZAH-HUOMCSJISA-N Rosin Natural products O(C/C=C/c1ccccc1)[C@H]1[C@H](O)[C@@H](O)[C@@H](O)[C@@H](CO)O1 KHPCPRHQVVSZAH-HUOMCSJISA-N 0.000 description 4
- 229920002472 Starch Polymers 0.000 description 4
- 238000006243 chemical reaction Methods 0.000 description 4
- 230000000704 physical effect Effects 0.000 description 4
- 235000019698 starch Nutrition 0.000 description 4
- 239000008107 starch Substances 0.000 description 4
- KHPCPRHQVVSZAH-UHFFFAOYSA-N trans-cinnamyl beta-D-glucopyranoside Natural products OC1C(O)C(O)C(CO)OC1OCC=CC1=CC=CC=C1 KHPCPRHQVVSZAH-UHFFFAOYSA-N 0.000 description 4
- XEKOWRVHYACXOJ-UHFFFAOYSA-N Ethyl acetate Chemical compound CCOC(C)=O XEKOWRVHYACXOJ-UHFFFAOYSA-N 0.000 description 3
- FOIXSVOLVBLSDH-UHFFFAOYSA-N Silver ion Chemical compound [Ag+] FOIXSVOLVBLSDH-UHFFFAOYSA-N 0.000 description 3
- 239000003242 anti bacterial agent Substances 0.000 description 3
- 230000001580 bacterial effect Effects 0.000 description 3
- 239000011247 coating layer Substances 0.000 description 3
- 238000001035 drying Methods 0.000 description 3
- 239000000839 emulsion Substances 0.000 description 3
- 230000002538 fungal effect Effects 0.000 description 3
- 238000002156 mixing Methods 0.000 description 3
- 241000228245 Aspergillus niger Species 0.000 description 2
- 244000025254 Cannabis sativa Species 0.000 description 2
- VEXZGXHMUGYJMC-UHFFFAOYSA-M Chloride anion Chemical compound [Cl-] VEXZGXHMUGYJMC-UHFFFAOYSA-M 0.000 description 2
- 241000588724 Escherichia coli Species 0.000 description 2
- 229920000881 Modified starch Polymers 0.000 description 2
- LRHPLDYGYMQRHN-UHFFFAOYSA-N N-Butanol Chemical compound CCCCO LRHPLDYGYMQRHN-UHFFFAOYSA-N 0.000 description 2
- 229920001131 Pulp (paper) Polymers 0.000 description 2
- 238000007796 conventional method Methods 0.000 description 2
- 230000003247 decreasing effect Effects 0.000 description 2
- 238000010030 laminating Methods 0.000 description 2
- 230000003472 neutralizing effect Effects 0.000 description 2
- 239000002245 particle Substances 0.000 description 2
- 239000000049 pigment Substances 0.000 description 2
- 239000004033 plastic Substances 0.000 description 2
- 229920000642 polymer Polymers 0.000 description 2
- 230000002829 reductive effect Effects 0.000 description 2
- 239000000243 solution Substances 0.000 description 2
- 229910017745 AgNP Inorganic materials 0.000 description 1
- 235000017166 Bambusa arundinacea Nutrition 0.000 description 1
- 235000017491 Bambusa tulda Nutrition 0.000 description 1
- 241000222120 Candida <Saccharomycetales> Species 0.000 description 1
- 241001360526 Escherichia coli ATCC 25922 Species 0.000 description 1
- 206010020751 Hypersensitivity Diseases 0.000 description 1
- 244000082204 Phyllostachys viridis Species 0.000 description 1
- 235000015334 Phyllostachys viridis Nutrition 0.000 description 1
- 241000209504 Poaceae Species 0.000 description 1
- 240000004808 Saccharomyces cerevisiae Species 0.000 description 1
- 241000700605 Viruses Species 0.000 description 1
- 229910021536 Zeolite Inorganic materials 0.000 description 1
- 239000003463 adsorbent Substances 0.000 description 1
- 230000002411 adverse Effects 0.000 description 1
- 208000026935 allergic disease Diseases 0.000 description 1
- 230000007815 allergy Effects 0.000 description 1
- 239000012871 anti-fungal composition Substances 0.000 description 1
- 239000011425 bamboo Substances 0.000 description 1
- 235000019658 bitter taste Nutrition 0.000 description 1
- 210000004027 cell Anatomy 0.000 description 1
- 210000002421 cell wall Anatomy 0.000 description 1
- 150000001875 compounds Chemical class 0.000 description 1
- 238000009833 condensation Methods 0.000 description 1
- 230000005494 condensation Effects 0.000 description 1
- 238000010276 construction Methods 0.000 description 1
- 239000007822 coupling agent Substances 0.000 description 1
- 238000012258 culturing Methods 0.000 description 1
- 238000004332 deodorization Methods 0.000 description 1
- 230000000249 desinfective effect Effects 0.000 description 1
- 230000002542 deteriorative effect Effects 0.000 description 1
- 239000003085 diluting agent Substances 0.000 description 1
- HNPSIPDUKPIQMN-UHFFFAOYSA-N dioxosilane;oxo(oxoalumanyloxy)alumane Chemical compound O=[Si]=O.O=[Al]O[Al]=O HNPSIPDUKPIQMN-UHFFFAOYSA-N 0.000 description 1
- YWEUIGNSBFLMFL-UHFFFAOYSA-N diphosphonate Chemical compound O=P(=O)OP(=O)=O YWEUIGNSBFLMFL-UHFFFAOYSA-N 0.000 description 1
- 238000007598 dipping method Methods 0.000 description 1
- 238000007599 discharging Methods 0.000 description 1
- 238000002845 discoloration Methods 0.000 description 1
- 239000012153 distilled water Substances 0.000 description 1
- 238000005265 energy consumption Methods 0.000 description 1
- 230000007613 environmental effect Effects 0.000 description 1
- 238000011049 filling Methods 0.000 description 1
- 238000009472 formulation Methods 0.000 description 1
- 230000036541 health Effects 0.000 description 1
- 231100000086 high toxicity Toxicity 0.000 description 1
- 239000005556 hormone Substances 0.000 description 1
- 229940088597 hormone Drugs 0.000 description 1
- 230000003100 immobilizing effect Effects 0.000 description 1
- 150000002500 ions Chemical class 0.000 description 1
- 230000007794 irritation Effects 0.000 description 1
- 239000010410 layer Substances 0.000 description 1
- 231100001231 less toxic Toxicity 0.000 description 1
- 230000000670 limiting effect Effects 0.000 description 1
- 238000011068 loading method Methods 0.000 description 1
- 238000012423 maintenance Methods 0.000 description 1
- 239000012528 membrane Substances 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 244000005700 microbiome Species 0.000 description 1
- 238000003801 milling Methods 0.000 description 1
- 239000012046 mixed solvent Substances 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 239000002114 nanocomposite Substances 0.000 description 1
- 239000002086 nanomaterial Substances 0.000 description 1
- 239000002105 nanoparticle Substances 0.000 description 1
- 230000017074 necrotic cell death Effects 0.000 description 1
- -1 nonwoven Substances 0.000 description 1
- 210000000633 nuclear envelope Anatomy 0.000 description 1
- 239000006916 nutrient agar Substances 0.000 description 1
- 230000009965 odorless effect Effects 0.000 description 1
- 239000001254 oxidized starch Substances 0.000 description 1
- 235000013808 oxidized starch Nutrition 0.000 description 1
- 238000004806 packaging method and process Methods 0.000 description 1
- 238000012856 packing Methods 0.000 description 1
- 239000011087 paperboard Substances 0.000 description 1
- DLYUQMMRRRQYAE-UHFFFAOYSA-N phosphorus pentoxide Inorganic materials O1P(O2)(=O)OP3(=O)OP1(=O)OP2(=O)O3 DLYUQMMRRRQYAE-UHFFFAOYSA-N 0.000 description 1
- 239000011148 porous material Substances 0.000 description 1
- 239000001965 potato dextrose agar Substances 0.000 description 1
- 230000003389 potentiating effect Effects 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 238000003825 pressing Methods 0.000 description 1
- 238000007639 printing Methods 0.000 description 1
- BDERNNFJNOPAEC-UHFFFAOYSA-N propan-1-ol Chemical compound CCCO BDERNNFJNOPAEC-UHFFFAOYSA-N 0.000 description 1
- 102000004169 proteins and genes Human genes 0.000 description 1
- 108090000623 proteins and genes Proteins 0.000 description 1
- 238000004537 pulping Methods 0.000 description 1
- 238000007670 refining Methods 0.000 description 1
- 210000002345 respiratory system Anatomy 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 239000007921 spray Substances 0.000 description 1
- 229910001220 stainless steel Inorganic materials 0.000 description 1
- 230000001954 sterilising effect Effects 0.000 description 1
- 238000003860 storage Methods 0.000 description 1
- 231100000419 toxicity Toxicity 0.000 description 1
- 230000001988 toxicity Effects 0.000 description 1
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 1
- 229920002554 vinyl polymer Polymers 0.000 description 1
- 239000010457 zeolite Substances 0.000 description 1
Images
Classifications
-
- D—TEXTILES; PAPER
- D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
- D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
- D21H5/00—Special paper or cardboard not otherwise provided for
- D21H5/22—Fungicidal, bactericidal, insecticidal, disinfecting, antiseptic, or corrosion-inhibiting paper antistatic, antioxygenic paper
-
- D—TEXTILES; PAPER
- D21—PAPER-MAKING; PRODUCTION OF CELLULOSE
- D21H—PULP COMPOSITIONS; PREPARATION THEREOF NOT COVERED BY SUBCLASSES D21C OR D21D; IMPREGNATING OR COATING OF PAPER; TREATMENT OF FINISHED PAPER NOT COVERED BY CLASS B31 OR SUBCLASS D21G; PAPER NOT OTHERWISE PROVIDED FOR
- D21H21/00—Non-fibrous material added to the pulp, characterised by its function, form or properties; Paper-impregnating or coating material, characterised by its function, form or properties
- D21H21/14—Non-fibrous material added to the pulp, characterised by its function, form or properties; Paper-impregnating or coating material, characterised by its function, form or properties characterised by function or properties in or on the paper
- D21H21/36—Biocidal agents, e.g. fungicidal, bactericidal, insecticidal agents
Landscapes
- Life Sciences & Earth Sciences (AREA)
- Pest Control & Pesticides (AREA)
- Paper (AREA)
Abstract
본 발명은 염화벤제토늄 5~35 중량%, 산화알미늄 5~60 중량%, 산화칼슘 5~25 중량%, 무수알콜 1~20 중량%, 인산염 5~25 중량%를 교반기에 투입하고 교반하여 항균조성물을 조성하는 단계, 항균조성물에 항균조성물의 중량의 1~50% 되는 코팅기재를 넣고 교반하여 항균코팅제를 제조하는 단계, 및 항균코팅제를 코팅대상물의 표면에 분무하여 도포하는 단계를 포함하는 항균페이퍼 제조방법 및 그를 이용한 항균페이퍼를 제공하는 것이다.
Description
본 발명은 항균페이퍼 제조 방법 및 그를 이용하여 제조된 항균페이퍼에 관한 것이므로, 보다 상세히 설명하면, 항균 처리된 인쇄물을 제공할 수 있는 항균페이퍼 제조 방법 및 그를 이용하여 제조된 항균페이퍼에 관한 것이다.
제지생산공정은 일반적으로 다음과 같은 공정 절차로 진행된다. 제 1 공정은 초지를 제조하는 공정으로 천연펄프에 에멀젼 로진 사이즈제를 가하여 초지(抄紙)를 제조하는 공정이다.
상기 천연펄프는 목재펄프, 목면펄프, 대나무펄프, 마닐라 마펄프, 중에서 선택된 1 종 또는 2 종 이상의 혼합물을 사용할 수 있으며, 당업계에 널리 알려진 방법으로 상기 천연펄프를 가공하여 사용한다. 상기 에멀젼 로진 사이즈제는 유효성분이 로진인 것을 사용한다. 구체적으로 설명하면, 천연펄프를 물에 희석한 후 종이의 강도를 높이기 위해 고해(Refining)이라는 맷돌과 같은 기계를 사용하여 기계적으로 가는 공정을 거친다. 준비된 펄프는 초지기라는 종이를 형성하는 공정에 투입되는데 이곳에서 내수성이나 강도 등의 물성을 향상하기 위한 약품투입이 이루어진다. 제 2 공정은 상기 초지를 적층 압착하여 원지(原紙)를 제조하는 공정이다.
그리고, 원지를 두께를 조절하여 원하는 용지로 적용할 수 있는데, 그 용도에 따라 상기 초지를 수겹으로 적층하고 압착하여 제조한다. 상기 원지를 구성하는 각 초지는 균일하게 에멀젼 로진 사이즈제를 함유 하게 된다. 제 3 공정은 상기 원지의 양면에 호화전분(pre-gelatinized starch)과 외첨사이즈제의 혼합물을 도포하는 공정이다. 초지공정을 거쳐 형성된 원지는 사이즈프레스라고 하는 도공기를 거치며, 이곳에서 호화된 전분 및 외첨사이즈제를 일차적으로 양면에 도포한다. 종이는 다공성 물질이고 친수성을 띠기 때문에 원지의 내수성 강화를 하지 않으면 원지 생산 후에 적용되는 광택 또는 코팅입자를 도포할 때 균일성을 확보할 수 없어서 항균성 및 신선도의 확보가 어렵다. 따라서, 전분 및 외첨사이즈제로 메워 줌으로써 종이의 강도 및 내수성을 강화한다. 이로 인해, 다음공정의 입자의 균일한 도포를 할 수 있다. 제 4 공정은 상기 제 3 공정에 의하여 외첨사이징이 수행된 원지의 일면에 피그먼트(pigment) 코팅을 수행하고 필요한 광택코팅 도포하여 건조하는 공정이다. 이때 사용되는 코팅기는 일반적으로 로드 코터(Rod Coater)를 이용한다. 그러나 이러한 기존 방법은 제1공정인 펄프 제조시에 제2공정인 초지 제조시에, 제3공정인 사이징도포공정 및 제4공정의 피그먼트코팅과정에서 종이 제조 원료와 항균제원료를 혼합 또는 첨가하는 방법으로 항균원료를 전체원료에 투입하여 종이를 제조하고 있는데 이는 항균제의 항균력이 감소하여 항균효과가 좋지 못하는 것은 물론 다른 원료와 같이 혼합 및 침지를 하기 때문에 원료의 소모량이 많아서 원가 상승요인이 된다.
일반적으로 무기항균제를 사용하게 되면 미생물의 생육을 억제하고 종이의 안정성을 좋게 하지만, 동시에 인체 피부에 자극을 유발시키는 원인이 되기도 하고 환경호르몬의 생성 가능성 및 내성균 유발 또는 알러지 생성 및 유발이라는 문제점을 가지고 있다. 또한, 무기항균제로 나노물질 항균제가 알려져 있다. 특히, 은나노 입자인 AgNP는 고분자 나노복합재료에 많이 쓰이는 고분자로, 은과 그 화합물은 세균, 바이러스, 진균에 대해 광범위한 항미생물작용이 있다. 금속상태에서 은은 수분과 반응하여 반응성이 큰 Ag+이온이되어 단백질과 결합하여 세포벽과 핵막의 구조변화를 일으켜 세포를 괴사시킨다. 이러한 은나노입자를 고정화 시키는 방법에는 커플링제를 이용한 방법,LAL(layer-by-layer)막중 함침 시키는 방법, 제올라이트 표면에 은나노를 부착시키는 방법등이 알려져 있다.
하기의 선행기술 1에는 산화전분에 은나노 입자를 첨가하여 제조하는 방법이 기재되어 있다. 그러나 상기 방법으로 은나노 입자를 적용하기 위해서는 다른 원료와 같이 혼합 및 침지를 하기 때문에 원료의 소모량이 많아서 제조단가가 상승된다는 단점과 항균성 종이의 제조에 활용되기 어렵다는 한계가 있다.
또한, 하기의 선행기술 2에는 산화 알미늄, 오산화인, 염화벤잘코늄, 물 등으로 항균조성물을 얻어 인쇄광택코팅제에 1~5%의 항균제를 추가하여 제조하는 방법이 기술되어 있다. 하지만, 물을 사용하기 때문에 건조공정이 필요하여 공정이 복잡해지고 에너지 소비가 많이 발생할 수 있어 제조비용이 증가하는 문제점이 있다. 또한, 염화벤잘코늄은 독성이 높아 항균조성물이 인체에 유해하게 되는 문제점이 있다.
본 발명의 목적은, 항균원료를 제조 공정중의 다른 종이 제조 원료에 투입하여 혼합하거나 침지하지 않고, 종이 표면에만 항균코팅처리함으로서 제조과정의 원가를 낮추고 항균력을 높일 수 있는 항균페이퍼 제조 방법 및 그를 이용하여 제조된 항균페이퍼를 제공하는 것이다.
본 발명의 제1실시형태는, 염화벤제토늄 5~35 중량%, 산화알미늄 5~60 중량%, 산화칼슘 5~25 중량%, 무수알콜 1~20 중량%, 인산염 5~25 중량%를 교반기에 투입하고 교반하여 항균조성물을 조성하는 단계, 항균조성물에 상기 항균조성물의 중량의 1~50% 되는 코팅기재를 넣고 교반하여 항균코팅제를 제조하는 단계, 및 항균코팅제를 코팅대상물의 표면에 분무하여 도포하는 단계를 포함하는 항균페이퍼 제조방법을 제공하는 것이다.
부가적으로, 항균조성물을 조성하는 단계에서, 염화벤제토늄과 무수알콜을 교반기에 넣고 교반한 후, 산화알미늄, 산화칼슘, 인산염을 교반기에 투입하여 교반하는 항균페이퍼 제조방법을 제공하는 것이다.
부가적으로, 코팅기재는 폴리비닐 알코올 수용액인 항균페이퍼 제조방법을 제공하는 것이다.
부가적으로, 코팅대상물은 종이, 부직포, 플라스틱, 또는 합성수지필름 중 어느 하나인 항균페이퍼 제조방법을 제공하는 것이다.
본 발명의 제2측면은 상기 제1측면에 의한 항균페이퍼 제조방법으로 제조된 항균페이퍼를 제공하는 것이다.
본 발명에 따른 항균페이퍼 제조 방법 및 그를 이용하여 제조된 항균페이퍼에 의하면, 항균원료를 제조공정 중의 다른 종이 원료에 투입하거나 혼합하지 않아 제조원가를 낮추고 항균력이 높다. 또한, 물의 사용을 최소화하여 항균처리에 드는 비용을 저감할 수 있다. 또한, 분무 방식으로 항균처리를 할 수 있어 2차원 제품뿐만 아니라 3차원제품에도 손쉽게 항균처리를 할 수 있다. 또한, 항균처리된 종이는 독성이 적고 쉽게 분해되어 환경 보호에 더 용이하다.
도 1은 본 발명에 따른 항균페이퍼제조방법을 나타내는 순서도이다.
도 2는 본 발명에 따른 항균페이퍼제조방법에 의해 제조된 항균페이퍼를 나타내는 단면도이다.
도 2는 본 발명에 따른 항균페이퍼제조방법에 의해 제조된 항균페이퍼를 나타내는 단면도이다.
본 발명에 따른 항균페이퍼 제조 방법 및 그를 이용하여 제조된 항균페이퍼의 상기 목적에 대한 기술적 구성을 비롯한 작용효과에 관한 사항은 본 발명의 바람직한 실시예가 도시된 도면을 참조한 아래의 상세한 설명에 의해서 명확하게 이해될 것이다.
또한, 본 발명을 설명함에 있어서, 관련된 공지 기술에 대한 구체적인 설명이 본 발명의 요지를 불필요하게 흐릴 수 있다고 판단되는 경우 그 상세한 설명은 생략한다. 본 명세서에서 제1, 제2 등의 용어는 하나의 구성요소를 다른 구성요소로부터 구별하기 위해 사용되는 것으로 구성요소가 상기 용어들에 의해 제한되는 것은 아니다. 후술하는 본 발명에 대한 상세한 설명은, 본 발명이 실시될 수 있는 특정 실시예를 예시로서 도시하는 첨부 도면을 참조한다. 이들 실시예는 당업자가 본 발명을 실시할 수 있기에 충분하도록 상세히 설명된다.
본 발명의 다양한 실시예는 서로 다르지만 상호 배타적일 필요는 없음이 이해되어야 한다. 예를 들어, 여기에 기재되어 있는 특정 형상, 구조 및 특성은 일 실시예에 관련하여 본 발명의 정신 및 범위를 벗어나지 않으면서 다른 실시예로 구현될 수 있다. 또한, 각각의 개시된 실시예 내의 개별구성요소의 위치 또는 배치는 본 발명의 정신 및 범위를 벗어나지 않으면서 변경될 수 있음이 이해되어야 한다. 따라서, 후술하는 상세한 설명은 한정적인 의미로서 취하려는 것이 아니며, 본 발명의 범위는, 적절하게 설명된다면, 그 청구항들이 주장하는 것과 균등한 모든 범위와 더불어 첨부된 청구항에 의해서만 한정된다.
이하에서는, 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자가 본 발명을 용이하게 실시할 수 있도록 하기 위하여, 본 발명의 바람직한 실시예들에 관하여 첨부된 도면을 참조하여 상세히 설명하기로 한다.
도 1은 본 발명에 따른 항균페이퍼제조방법을 나타내는 순서도이다.
도 1을 참조하면, 항균페이퍼제조방법은 염화벤제토늄, 산화알미늄, 산화칼슘, 무수알콜, 인산염을 교반기에 투입하고 교반하여 항균조성물을 조성한다.(S100) 보다 구체적으로 설명하면, 항균조성물은 염화벤제토늄 5~35 중량%, 산화알미늄 5~60 중량%, 산화칼슘 5~25 중량%, 무수알콜 1~20 중량%, 인산염 5~25 중량%을 교반기에 투입하고 충분히 교반하여 조성된다. 이때, 알콜과 염을 동시에 넣으면 반응이 격하게 발생하게 되기 때문에 염화벤제토늄과 무수알콜을 교반기에 넣고 약 5분에서 10분간 교반한 후, 산화알미늄, 산화칼슘, 인산염을 순서대로 투입한 후 약 10분에서 50분간 교반한다. 이때, 무수알콜 대신 에탄올 또는 메탄올을 넣으면 반응온도가 높아지는 문제가 발생하게 되기 때문에 에탄올 또는 메탄올을 사용하지 않는다.
염화벤제토늄은 무색 무취이며, 항균제 조성물을 교반하여 제조하는 과정 등에서 냄새가 나지 않지만, 염화벤잘코늄(CAS #8001-54-5/Benzalkonium chloride)는 에탄올과 아세톤에 잘녹고 물에는 잘 용해되지 않으며 용액을 흔들면 거품이 많이 생기고 독특한 냄새와 쓴맛이 나게 된다. 또한, 동물경구실험(LD50)에 의하면, 염화벤잘코늄의 수치는 240mg/kg(rat)이고 염화벤제토늄의 수치는 338mg/kg(mouse)로써, 염화벤잘코늄이 염화벤제토늄보다 1.5배 정도 더 수치가 높아 독성이 높은 것을 알 수 있다. 따라서, 염화벤제토늄을 사용하게 되면 인체의 건강과 환경에 더욱 안전할 수 있다. 또한, 염화벤제토늄을 5중량%보다 적은 양을 사용하게 되면 항균효과가 떨어지고 35중량%보다 더 많은 양을 쓰게 되면 진균에 효과가 미비하여 경제적이지 못한 문제점이 있다.
인산염을 사용함으로써 물이 필요하지 않게 되어 건조를 할 필요가 없어 공정을 단축함과 동시에 에너지 절감효과가 있다. 또한, 인산염은 5중량 %보다 적게 사용하면 물성이 안정적이지 않아 경제적이지 못하며 25 중량%보다 많이 사용하면 작업성이 떨어지며 항균력을 약화시킨다.
산화알미늄은 5~60 중량%를 사용한다. 산화알미늄은 흡착제로 사용되며 탈색, 탈취, 유해물질을 제거한다. 산화알미늄이 5중량%보다 작은 양을 사용하게 되면 흡착력이 약하여 물성이 안정적이지 못하며 60중량%보다 많은 양을 사용하게 되면 흡착력이 강하여 항균력을 약화시키게 된다.
산화칼슘은 염화벤제토늄의 물성을 안정화하도록 한다. 인산염의 PH는 1.5이고 산화칼슘의 PH는 12여서 인산염을 중화시키며 인산염과 같은 조해성이 있어 종이의 보존에 도움을 주고 쉽게 산화되지 않게 한다. 또한, 습기를 없애 균류가 생장하지 못하도록 하고 강한 살균 및 소독력을 가지고 있어 세균이 접촉한 경우 살균이 되게 할 수 있다. 산화칼슘은 5중량%보다 적은 양을 사용하는 경우 중화제로서 효과가 약하며 25중량%보다 많이 사용하는 경우 항균력이 떨어지는 문제가 생긴다.
무수알콜은 항균제의 제조 과정에서 용제 또는 용매로 사용된다. 용제 또는 용매로 물, 물과 알코올의 혼합용매, 에탄올, 메탄올, 프로판올, 부탄올, 아세톤, 에틸아세타이트 등을 사용할 수 있지만, 물을 포함하게 되면, 산화칼슘과 같은 강염기성원료와 혼합 교반되었을 때, 알코올에 함유된 물의 반응을 통해 유해물질이 발생하여 강한 냄새가 발생할 수 있고 이로 인해 작업 중 호흡기 및 피부 등에 유해한 영향을 줄 수 있다. 또한, 유해물질의 발생으로 인하여 공장 내외 주변환경에 영향을 미치게 되고 이러한 유해물질을 제거하여야 함으로 인한 제조비용이 상승하는 문제점이 있다. 따라서, 무수알콜을 사용하게 되면 교반 시 반응이 안정적이고 유해물질의 발생이 적어 냄새가 적게 나는 효과가 있다. 또한, 물을 포함하게 되면 휘발성이 떨어져 분무하는 공정 중에 물방울이 맺히거나 결로 현상이 나타나 제조과정에서 종이가 훼손될 우려가 있다. 또한, 건조 과정이 반드시 필요하여 제조비용이 증가하는 문제점이 있다. 하지만, 무수알콜을 쓰게 되면 물이 사용되지 않아 이러한 문제점을 해결할 수 있다. 무수알콜을 1중량%보다 적게 사용하게 되면 용매로써의 효과가 떨어져 작업성이 낮아지며 20중량%보다 많은 양을 쓰게 되면 작업성이 떨어지고 항균력이 약화되는 문제점이 있다.
그리고, 조성된 항균조성물에 항균조성물의 중량의 1~50% 되는 코팅기재를 넣고 교반하여 항균코팅제를 제조한다.(S110) 코팅기재는 폴리비닐 알코올 수용액을 사용한다. 하지만, 항균조성물의 항균활성을 저해하지 않는 코팅기재는 모두 사용가능하다. 코딩기재가 항균조성물 중량의 1%보다 적게 사용되면 코팅이 용이하지 않아 제조공정에서 에러가 발생하여 품질에 문제가 발생 할 수 있다. 또한, 코팅기재가 항균조성물 중량의 50%보다 많이 사용되면 항균력이 약화되는 문제점이 있다.
그리고, 항균코팅제를 코팅대상물의 표면에 분무하여 도포하여 항균페이퍼를 제조한다.(S120) 분무 코팅방법은 직경 0.1~0.5mm의 크기의 노즐을 장착한 분무장치에 압력 5~80psi로 항균코팅제를 분사하여 항균코팅제가 5~60g/m2의 양으로 종이에 분사되도록 하는 것이다. 항균코팅제가 5g/m2의 양보다 적게 분사되면 항균력이 떨어지고 60g/m2의 양보다 많이 분사되면 항균페이퍼에 코팅되는 항균코팅제가 너무 두꺼워져 표면에 매끄럽지 않게 되는 등 항균페이퍼에 제품의 성능이 저하된다. 분무장치와 종이와의 거리는 20~100cm 정도 거리에서 분무하며 분무노즐은 좌,우 각1~수개 또는 상하 1~수개를 갖도록 한다. 또한, 분무장치를 수평으로 이동하여 항균코팅제를 분무처리하거나 분무장치를 수직으로 이동하여 분무처리한다. 분무장치가 작동할 때 분무압력이나 공장내 대류의 흐름 또는 공기배출기의 영향으로 인하여 분무된 원료가 공장내외부로 유동할 수 있으므로 분무장치를 보호하고 공기의 흐름을 차단 또는 제어하는 분무하우징장치를 설치하는 것이 바람직하다. 분무하우징장치에는 항온, 항습장치 또는 공기의 흐름을 제어할 수 있는 시설을 갖추는 것이 좋으며, 이런 시설을 갖춤으로서 농수산물, 의약품, 의료기기 및 전자제품업체에서 사용되는 포장용 박스 또는 종이깔개와 목재문짝, 스크린도어문짝, 대형광고패널, 일정하게 재단된 종이류 및 비닐류제품등 2차원 또는 3차원제품도 손쉽게 항균처리를 할 수 있는 장점이 있다.

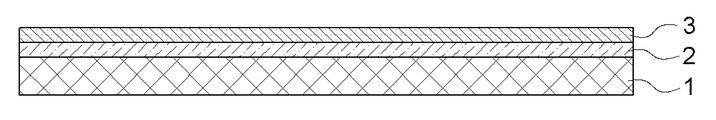

도 2는 본 발명에 따른 항균페이퍼제조방법에 의해 제조된 항균페이퍼를 나타내는 단면도이다. 도 2를 참조하면, 항균페이퍼는 제조된 초지를 적층 압착한 후 양면에 호화전분(pre-gelatinized starch)과 외첨사이즈제의 혼합물을 도포하여 생성된 원지(1)와, 원지(1)의 일면에 처리된 피그먼트코팅층(2)과, 피크먼트코팅층(2)이 형성된 원지(1)에 항균코팅제를 분무 도포된 항균코팅층(3)을 포함한다. 여기서, 원지(1)에 항균코팅층(3)이 도시되어 있는 것으로 한정되는 것은 아니고, 원지(1)가 아닌 부직포, 플라스틱, 또는 합성수지필름에도 항균코팅층(3)을 도포할 수 있다.
[실시예 1]
본 발명에 따른 항균처리방법으로 종이 제조공정에 다음과 같이 처리한다.
첫 단계에서 염화벤제토늄 C27H42ClNo2 15 중량%, 산화알미늄 50중량%, 산화칼슘CaO 10중량%, 무수알콜(absolute alcohol)15 중량%, 인산염 10 중량%을 원료로 교반기에 투입하여 충분히 교반하여 항균조성물을 얻었다.
두 번째 단계에서 상기 항균조성물을 상기 항균조성물의 12 %의 폴리비닐 알콜 수용액(PVA)에 혼합하고 약 10분 교반하여 항균코팅제를 얻었다. 항균코팅제를 평량 10g/m2 되도록 하여 로드 코팅방법으로 처리하였다.
[실시예2]
본 발명에 따른 항균처리방법으로 플라스틱 파일의 제조공정에 다음과 같이 처리하였다.
첫 단계에서 염화벤제토늄 C27H42ClNo2 20 중량%, 산화알미늄 45중량%, 산화칼슘CaO 10중량%, 무수알콜(absolute alcohol) 12 중량%, 인산염 13 중량%을 원료로 교반기에 투입하여 충분히 교반하여 항균조성물을 얻었다.
두 번째 단계에서 상기 항균조성물을 상기 항균조성물의 15%의 폴리비닐 알콜 수용액(PVA)에 혼합하고 약 20분 교반하여 항균코팅제를 얻었다. 그리고, 항균제 코팅제를 평량 30g/m2 되도록 하여 노즐 직경 0.3mm의 분무장치로 압력 20psi로 분무하여 코팅처리하였다. 이때 분무장치와 처리물과의 거리는 120cm 하였고, 분무장치는 처리되는 소재의 가로폭을 고려하여 좌우에 2개 설치였다.
[실시예3]
본 발명에 따른 항균처리방법으로 포장용 판지를 다음과 같이 처리하였다.
첫 단계에서 염화벤제토늄 C27H42ClNo2 22 중량%, 산화알미늄45중량%, 산화칼슘CaO 10 중량%, 무수알콜(absolute alcohol) 10 중량%, 인산염 13 중량%을 원료로 교반기에 투입하고 충분히 교반하여 항균조성물을 얻었다.
두 번째 단계에서 상기 항균조성물을 상기 항균조성물의 14 %의 폴리비닐 알콜 수용액(PVA)에 혼합하고 약 20분 교반하여 항균코팅제를 얻었다. 그리고, 항균제 코팅제를 평량 20g/m2 되도록 하여 노즐 직경 0.1mm의 분무장치로 압력 15psi로 분무하여 코팅처리하였다. 이때, 분무장치와 처리물과의 거리는 100cm 하며, 분무장치는 처리되는 소재의 가로폭으로 2개 설치하였다.
상기 실시예1,2,3에서 항균효과를 시험하였다.
사용한 균주로는 그람 양성군으로 페렴균(K pneumoniae ATC8308), 그람 음성균으로 대장균 (E.coli ATCC 25922)을 사용하였다. 효모로는 캔디다(C. albacans ATCC 10231), 사상균으로 흑국균(A.niger ATCC16404)을 사용하였다. 또한, 실시예1, 실시예2 및 실시예3에서 제조된 종이 100g을 100ml의 증류수에 주입하고 교반한 병에 세균2종(K pneumoniae, E.coli )과 진균2종(C. albacans, A.niger )을 혼합현탁액을 각각 1x10^6cfu/g, 1x10^5cfu/g 이 되도록 접종하였다. 그리고, 각각 25℃ 에서 보관 후 5일, 10일, 15일간격으로 무균조작하에서 1g의 시료를 채취하였다. 그리고, 채취된 시료를 희석액을 이용하여 적절히 희석하고 세균은 영양한천배지(Nutrient agar: Difo 사), 진균은 포테이토 덱스트로즈 아가배지(Potato dextrose agar:Difco사)에 깔아 각각 35℃에서 48시간 배양 후 계수를 하였다.
그 결과를 아래 표1에 기재하였다.
| 5일 | 10일 | 15일 | ||
| 실시예1 (로딩코딩방법) |
세균감소율(%) | 100.0000 | 98.8357 | 98.0978 |
| 진균감소율(%) | 100.0000 | 98.3920 | 98.0019 | |
| 실시예2 (분무코팅방법) |
세균감소율(%) | 100.0000 | 100.0000 | 99.6874 |
| 진균감소율(%) | 100.0000 | 100.0000 | 98.9940 | |
| 실시예3 (분무코팅방법) |
세균감소율(%) | 100.0000 | 98.5990 | 99.3300 |
| 진균감소율(%) | 100.0000 | 98.3532 | 98.8750 |
상기의 표 1에 기재되어 있는 것과 같이 실시예 1의 로드코팅방법과 실시예2의 분무코팅방법을 살펴보면, 10일차부터는 항균력이 저하되는 것으로 나타났다. 실시예 3의 경우에는 실시예 1, 실시예 2에 비하여 10일차부터 진균류가 발생하였지만 15일차까지 급격히 나빠지지 않고 유지되었다.
이에 따라 실시예 1, 실시예 2, 실시예 3에서 모두 세균과 진균의 생장이 억제 되는 것을 알 수 있어 항균력이 장시간 유지됨은 물론, 항균성이 뛰어난 것을 확인하였다. 그리고, 로드 코팅방법 보다 분무 코팅방법이 항균력의 유지가 더 긴 것을 알 수 있다. 또한, 제조공정을 단축할 수 있으므로 제조비용을 절감하여 경제적인 것을 알 수 있다. 또한, 제조된 제품의 항균력에 문제가 있는 경우에도 고유의 물성을 훼손시키지 않고 항균코팅제를 코팅하는 것을 2,3회 반복할 수 있는 장점이 있다.
본 명세서에서 본 발명의 원리들의 '일 실시예' 등과 이런 표현의 다양한 변형들의 지칭은 이 실시예와 관련되어 특정 특징, 구조, 특성 등이 본 발명의 원리의 적어도 하나의 실시예에 포함된다는 것을 의미한다. 따라서, 표현 '일 실시예에서'와, 본 명세서 전체를 통해 개시된 임의의 다른 변형례들은 반드시 모두 동일한 실시예를 지칭하는 것은 아니다.
본 명세서에서 '연결된다' 또는 '연결하는' 등과 이런 표현의 다양한 변형들의 지칭은 다른 구성요소와 직접적으로 연결되거나 다른 구성요소를 통해 간접적으로 연결되는 것을 포함하는 의미로 사용된다. 또한 본 명세서에서 단수형은 문구에서 특별히 언급하지 않는 한 복수형도 포함한다. 아울러 본 명세서에서 사용되는 '포함한다' 또는 '포함하는'으로 언급된 구성요소, 단계, 동작 및 소자는 하나 이상의 다른 구성요소, 단계, 동작, 소자 및 장치의 존재 또는 추가를 의미한다.
S100: 항균조성물 조성단계
S110: 항균 코팅제 제조단계
S120: 항균코팅제 분무단계
S120: 항균코팅제 분무단계
Claims (5)
- 염화벤제토늄 5~35 중량%, 산화알미늄 5~60 중량%, 산화칼슘 5~25 중량%, 무수알콜 1~20 중량%, 인산염 5~25 중량%를 교반기에 투입하고 교반하여 항균조성물을 조성하는 단계;
상기 항균조성물에 상기 항균조성물의 중량의 1~50% 되는 코팅기재를 넣고 교반하여 항균코팅제를 제조하는 단계; 및
상기 항균코팅제를 코팅대상물의 표면에 분무하여 도포하는 단계를 포함하는 항균페이퍼 제조방법.
- 제1항에 있어서,
상기 항균조성물을 조성하는 단계에서, 상기 염화벤제토늄과 상기 무수알콜을 교반기에 넣고 교반한 후, 산화알미늄, 산화칼슘, 인산염을 교반기에 투입하여 교반하는 항균페이퍼 제조방법.
- 제1항에 있어서,
상기 코팅기재는 폴리비닐 알코올 수용액인 항균페이퍼 제조방법.
- 제1항에 있어서,
상기 코팅대상물은 종이, 부직포, 플라스틱, 또는 합성수지필름 중 어느 하나인 항균페이퍼 제조방법.
- 제1항 내지 제3항 중 어느 한 항의 항균페이퍼 제조방법으로 제조된 항균페이퍼.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020160075838A KR20170143067A (ko) | 2016-06-17 | 2016-06-17 | 항균페이퍼 제조 방법 및 그를 이용하여 제조된 항균페이퍼 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020160075838A KR20170143067A (ko) | 2016-06-17 | 2016-06-17 | 항균페이퍼 제조 방법 및 그를 이용하여 제조된 항균페이퍼 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| KR20170143067A true KR20170143067A (ko) | 2017-12-29 |
Family
ID=60938928
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020160075838A Ceased KR20170143067A (ko) | 2016-06-17 | 2016-06-17 | 항균페이퍼 제조 방법 및 그를 이용하여 제조된 항균페이퍼 |
Country Status (1)
| Country | Link |
|---|---|
| KR (1) | KR20170143067A (ko) |
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20240098344A (ko) * | 2022-12-21 | 2024-06-28 | 김미미 | 재활용 가능한 티슈용 포장팩 및 그 제조방법 |
| WO2026006866A1 (de) * | 2024-07-02 | 2026-01-08 | Tannpapier Gmbh | Substrat mit antimikrobiellen eigenschaften |
-
2016
- 2016-06-17 KR KR1020160075838A patent/KR20170143067A/ko not_active Ceased
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20240098344A (ko) * | 2022-12-21 | 2024-06-28 | 김미미 | 재활용 가능한 티슈용 포장팩 및 그 제조방법 |
| WO2026006866A1 (de) * | 2024-07-02 | 2026-01-08 | Tannpapier Gmbh | Substrat mit antimikrobiellen eigenschaften |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| EP1826248B1 (de) | Behälterverschlussbeschichtungszusammensetzung, Behälterverschlussbeschichtung, deren Herstellung und Anwendung | |
| KR20170039725A (ko) | 방부 제품, 이의 제조 방법 및 이의 용도 | |
| KR20150080346A (ko) | 키토산-은 나노 복합물의 제조방법 및 그 나노 복합물을 이용한 항균성 종이의 제조방법 | |
| EP1890731B1 (de) | Verfahren zur herstellung einer antimikrobiell wirkenden beschichtung auf einer technischen oberfläche | |
| KR20170043424A (ko) | 방충성 및 항균성을 향상시킨 바이오플라스틱 및 이의 제조방법 | |
| EP4359606A2 (de) | Biozides papier, biozides wertdokument und verfahren zu seiner herstellung | |
| KR101186446B1 (ko) | 신선도 유지 조성물과 신선도 유지 조성물이 코팅된 골판지의 제조방법 및 그 제조방법에 의하여 제조된 신선도 유지 조성물이 코팅된 골판지 | |
| KR101542304B1 (ko) | 항균성 키토산-은 나노 복합물의 제조방법 및 이를 이용한 항균성 종이의 제조방법 | |
| JP4339456B2 (ja) | 抗菌性塗料およびそれを用いた抗菌製品 | |
| CN114190391B (zh) | 防霉剂组合物和防霉方法 | |
| DE4329279C2 (de) | Antimikrobielles Material | |
| JP2000129169A (ja) | 抗カビ性塗料 | |
| RU2494622C2 (ru) | Биоцидная композиция | |
| KR20170015437A (ko) | 키토산-은 나노 복합물의 제조방법 및 그 나노 복합물을 이용한 항균성 종이의 제조방법 | |
| KR20170115351A (ko) | 아산화구리 입자 및 봉선화 추출물을 활용한 항균·항바이러스성 기능성 벽지 | |
| KR101173888B1 (ko) | 발수기능 조성물 및 발수기능 한지와 그 제조방법 | |
| WO2009033635A2 (de) | Sol-gel beschichtungen von trägermaterialoberflächen mit geruchsbindenden eigenschaften | |
| KR20160021159A (ko) | 키토산-은 나노 복합물의 제조방법 및 그 나노 복합물을 이용한 항균성 종이의 제조방법 | |
| DE10136456A1 (de) | Mikrobizide Tapeten mit Aminoalkoholen | |
| KR101235447B1 (ko) | 항곰팡이성 벽지 | |
| JPH10237320A (ja) | 抗菌性樹脂組成物及びそれを用いた抗菌性樹脂成形品 | |
| CN107419601A (zh) | 一种艺术设计印刷包装纸防霉处理涂层及其制备方法 | |
| EP4282269A1 (en) | Improved biocide | |
| HK40001289A (en) | Antifungal composition, antifungal spray product,and antifungal method | |
| DE202024103620U1 (de) | Substrat mit antimikrobiellen Eigenschaften |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0109 | Patent application |
Patent event code: PA01091R01D Comment text: Patent Application Patent event date: 20160617 |
|
| PA0201 | Request for examination | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20170714 Patent event code: PE09021S01D |
|
| E601 | Decision to refuse application | ||
| PE0601 | Decision on rejection of patent |
Patent event date: 20171229 Comment text: Decision to Refuse Application Patent event code: PE06012S01D Patent event date: 20170714 Comment text: Notification of reason for refusal Patent event code: PE06011S01I |
|
| PG1501 | Laying open of application |
