KR20190100920A - 촉진제와 산화방지제를 함유한 수지 - Google Patents
촉진제와 산화방지제를 함유한 수지 Download PDFInfo
- Publication number
- KR20190100920A KR20190100920A KR1020197017943A KR20197017943A KR20190100920A KR 20190100920 A KR20190100920 A KR 20190100920A KR 1020197017943 A KR1020197017943 A KR 1020197017943A KR 20197017943 A KR20197017943 A KR 20197017943A KR 20190100920 A KR20190100920 A KR 20190100920A
- Authority
- KR
- South Korea
- Prior art keywords
- resin
- group
- resin beads
- sulfonic acid
- catalyst composition
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000003963 antioxidant agent Substances 0.000 title claims abstract description 28
- 229920005989 resin Polymers 0.000 title claims description 34
- 239000011347 resin Substances 0.000 title claims description 34
- 239000012508 resin bead Substances 0.000 claims abstract description 44
- 125000000542 sulfonic acid group Chemical group 0.000 claims abstract description 27
- 239000000203 mixture Substances 0.000 claims abstract description 26
- 230000003078 antioxidant effect Effects 0.000 claims abstract description 18
- 125000000217 alkyl group Chemical group 0.000 claims abstract description 15
- 239000003054 catalyst Substances 0.000 claims abstract description 15
- 229910052739 hydrogen Inorganic materials 0.000 claims abstract description 13
- 239000001257 hydrogen Substances 0.000 claims abstract description 13
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 claims abstract description 11
- 125000003277 amino group Chemical group 0.000 claims abstract description 11
- 125000004433 nitrogen atom Chemical group N* 0.000 claims abstract description 7
- 125000003396 thiol group Chemical group [H]S* 0.000 claims abstract description 7
- 125000003342 alkenyl group Chemical group 0.000 claims abstract description 5
- 239000000178 monomer Substances 0.000 claims description 25
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 claims description 14
- UFULAYFCSOUIOV-UHFFFAOYSA-N cysteamine Chemical compound NCCS UFULAYFCSOUIOV-UHFFFAOYSA-N 0.000 claims description 14
- 229960003151 mercaptamine Drugs 0.000 claims description 13
- SNPQRYOQWLOTFA-UHFFFAOYSA-N 2,2-dimethyl-1,3-thiazolidine Chemical compound CC1(C)NCCS1 SNPQRYOQWLOTFA-UHFFFAOYSA-N 0.000 claims description 4
- 125000004432 carbon atom Chemical group C* 0.000 claims description 3
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 claims description 3
- 229910052757 nitrogen Inorganic materials 0.000 abstract description 7
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 19
- 238000004949 mass spectrometry Methods 0.000 description 15
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 13
- 229920002554 vinyl polymer Polymers 0.000 description 13
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 12
- WEVYAHXRMPXWCK-UHFFFAOYSA-N Acetonitrile Chemical compound CC#N WEVYAHXRMPXWCK-UHFFFAOYSA-N 0.000 description 12
- RIZMRRKBZQXFOY-UHFFFAOYSA-N ethion Chemical compound CCOP(=S)(OCC)SCSP(=S)(OCC)OCC RIZMRRKBZQXFOY-UHFFFAOYSA-N 0.000 description 11
- 238000006243 chemical reaction Methods 0.000 description 9
- 239000002245 particle Substances 0.000 description 9
- 229920000642 polymer Polymers 0.000 description 9
- MYRTYDVEIRVNKP-UHFFFAOYSA-N 1,2-Divinylbenzene Chemical class C=CC1=CC=CC=C1C=C MYRTYDVEIRVNKP-UHFFFAOYSA-N 0.000 description 7
- 238000004458 analytical method Methods 0.000 description 7
- 239000000243 solution Substances 0.000 description 7
- 238000012360 testing method Methods 0.000 description 7
- 125000005842 heteroatom Chemical group 0.000 description 6
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 5
- 125000003118 aryl group Chemical group 0.000 description 5
- 239000008367 deionised water Substances 0.000 description 5
- 229910021641 deionized water Inorganic materials 0.000 description 5
- 125000004435 hydrogen atom Chemical class [H]* 0.000 description 5
- 238000000034 method Methods 0.000 description 5
- 239000011324 bead Substances 0.000 description 4
- 239000007788 liquid Substances 0.000 description 4
- BDAGIHXWWSANSR-UHFFFAOYSA-N methanoic acid Natural products OC=O BDAGIHXWWSANSR-UHFFFAOYSA-N 0.000 description 4
- 238000006116 polymerization reaction Methods 0.000 description 4
- 239000011148 porous material Substances 0.000 description 4
- 239000011550 stock solution Substances 0.000 description 4
- 125000006615 aromatic heterocyclic group Chemical group 0.000 description 3
- 239000011203 carbon fibre reinforced carbon Substances 0.000 description 3
- 125000003636 chemical group Chemical group 0.000 description 3
- 239000007795 chemical reaction product Substances 0.000 description 3
- 230000007423 decrease Effects 0.000 description 3
- 239000007857 degradation product Substances 0.000 description 3
- 239000007789 gas Substances 0.000 description 3
- 150000003141 primary amines Chemical class 0.000 description 3
- 239000002904 solvent Substances 0.000 description 3
- 238000000870 ultraviolet spectroscopy Methods 0.000 description 3
- OSWFIVFLDKOXQC-UHFFFAOYSA-N 4-(3-methoxyphenyl)aniline Chemical compound COC1=CC=CC(C=2C=CC(N)=CC=2)=C1 OSWFIVFLDKOXQC-UHFFFAOYSA-N 0.000 description 2
- WSNMPAVSZJSIMT-UHFFFAOYSA-N COc1c(C)c2COC(=O)c2c(O)c1CC(O)C1(C)CCC(=O)O1 Chemical compound COc1c(C)c2COC(=O)c2c(O)c1CC(O)C1(C)CCC(=O)O1 WSNMPAVSZJSIMT-UHFFFAOYSA-N 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 239000003377 acid catalyst Substances 0.000 description 2
- 125000001931 aliphatic group Chemical group 0.000 description 2
- -1 alkyl group) Chemical class 0.000 description 2
- 125000004429 atom Chemical group 0.000 description 2
- 229910052799 carbon Inorganic materials 0.000 description 2
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 description 2
- 230000015556 catabolic process Effects 0.000 description 2
- 230000000052 comparative effect Effects 0.000 description 2
- 229920001577 copolymer Polymers 0.000 description 2
- 125000004122 cyclic group Chemical group 0.000 description 2
- 238000000354 decomposition reaction Methods 0.000 description 2
- 238000006731 degradation reaction Methods 0.000 description 2
- 235000019253 formic acid Nutrition 0.000 description 2
- 238000005338 heat storage Methods 0.000 description 2
- 238000010438 heat treatment Methods 0.000 description 2
- 238000012423 maintenance Methods 0.000 description 2
- 239000003960 organic solvent Substances 0.000 description 2
- 230000002035 prolonged effect Effects 0.000 description 2
- 239000000523 sample Substances 0.000 description 2
- 239000002002 slurry Substances 0.000 description 2
- 238000003756 stirring Methods 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- 125000001424 substituent group Chemical group 0.000 description 2
- 229910052717 sulfur Inorganic materials 0.000 description 2
- 238000004438 BET method Methods 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- 241000206601 Carnobacterium mobile Species 0.000 description 1
- ISWSIDIOOBJBQZ-UHFFFAOYSA-N Phenol Chemical compound OC1=CC=CC=C1 ISWSIDIOOBJBQZ-UHFFFAOYSA-N 0.000 description 1
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 1
- 238000013019 agitation Methods 0.000 description 1
- 125000000304 alkynyl group Chemical group 0.000 description 1
- 125000003368 amide group Chemical group 0.000 description 1
- VZTDIZULWFCMLS-UHFFFAOYSA-N ammonium formate Chemical compound [NH4+].[O-]C=O VZTDIZULWFCMLS-UHFFFAOYSA-N 0.000 description 1
- 150000001450 anions Chemical class 0.000 description 1
- 239000007900 aqueous suspension Substances 0.000 description 1
- 238000003491 array Methods 0.000 description 1
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- IISBACLAFKSPIT-UHFFFAOYSA-N bisphenol A Chemical compound C=1C=C(O)C=CC=1C(C)(C)C1=CC=C(O)C=C1 IISBACLAFKSPIT-UHFFFAOYSA-N 0.000 description 1
- 230000000903 blocking effect Effects 0.000 description 1
- 150000001721 carbon Chemical group 0.000 description 1
- 150000001733 carboxylic acid esters Chemical group 0.000 description 1
- 150000001768 cations Chemical class 0.000 description 1
- 229920001429 chelating resin Polymers 0.000 description 1
- 238000004587 chromatography analysis Methods 0.000 description 1
- 150000001875 compounds Chemical class 0.000 description 1
- 238000009833 condensation Methods 0.000 description 1
- 230000005494 condensation Effects 0.000 description 1
- 229920006037 cross link polymer Polymers 0.000 description 1
- 125000005265 dialkylamine group Chemical group 0.000 description 1
- 229910001873 dinitrogen Inorganic materials 0.000 description 1
- 238000000132 electrospray ionisation Methods 0.000 description 1
- 125000004185 ester group Chemical group 0.000 description 1
- 150000002148 esters Chemical group 0.000 description 1
- 238000001704 evaporation Methods 0.000 description 1
- 230000008020 evaporation Effects 0.000 description 1
- 230000005484 gravity Effects 0.000 description 1
- 229910052736 halogen Inorganic materials 0.000 description 1
- 125000005843 halogen group Chemical group 0.000 description 1
- 150000002367 halogens Chemical class 0.000 description 1
- 229920001519 homopolymer Polymers 0.000 description 1
- 238000002347 injection Methods 0.000 description 1
- 239000007924 injection Substances 0.000 description 1
- 239000003456 ion exchange resin Substances 0.000 description 1
- 229920003303 ion-exchange polymer Polymers 0.000 description 1
- 150000002605 large molecules Chemical class 0.000 description 1
- 230000007774 longterm Effects 0.000 description 1
- 229920002521 macromolecule Polymers 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 125000002560 nitrile group Chemical group 0.000 description 1
- QJGQUHMNIGDVPM-UHFFFAOYSA-N nitrogen group Chemical group [N] QJGQUHMNIGDVPM-UHFFFAOYSA-N 0.000 description 1
- 125000000962 organic group Chemical group 0.000 description 1
- 125000005429 oxyalkyl group Chemical group 0.000 description 1
- 229910052760 oxygen Inorganic materials 0.000 description 1
- 239000001301 oxygen Substances 0.000 description 1
- SJIIDWBFRZACDQ-UHFFFAOYSA-N pyridin-2-ylmethanethiol Chemical compound SCC1=CC=CC=N1 SJIIDWBFRZACDQ-UHFFFAOYSA-N 0.000 description 1
- 238000007788 roughening Methods 0.000 description 1
- 150000003335 secondary amines Chemical class 0.000 description 1
- 238000000926 separation method Methods 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 239000007921 spray Substances 0.000 description 1
- 238000013112 stability test Methods 0.000 description 1
- 150000003440 styrenes Chemical class 0.000 description 1
- 125000003107 substituted aryl group Chemical group 0.000 description 1
- 238000006467 substitution reaction Methods 0.000 description 1
- BDHFUVZGWQCTTF-UHFFFAOYSA-N sulfonic acid Chemical group OS(=O)=O BDHFUVZGWQCTTF-UHFFFAOYSA-N 0.000 description 1
- 239000011593 sulfur Substances 0.000 description 1
- 125000004434 sulfur atom Chemical group 0.000 description 1
- 238000010557 suspension polymerization reaction Methods 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 150000003512 tertiary amines Chemical class 0.000 description 1
- 238000000825 ultraviolet detection Methods 0.000 description 1
Images
Classifications
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J31/00—Catalysts comprising hydrides, coordination complexes or organic compounds
- B01J31/02—Catalysts comprising hydrides, coordination complexes or organic compounds containing organic compounds or metal hydrides
- B01J31/06—Catalysts comprising hydrides, coordination complexes or organic compounds containing organic compounds or metal hydrides containing polymers
- B01J31/08—Ion-exchange resins
- B01J31/10—Ion-exchange resins sulfonated
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J31/00—Catalysts comprising hydrides, coordination complexes or organic compounds
- B01J31/02—Catalysts comprising hydrides, coordination complexes or organic compounds containing organic compounds or metal hydrides
- B01J31/0215—Sulfur-containing compounds
- B01J31/0217—Mercaptans or thiols
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J31/00—Catalysts comprising hydrides, coordination complexes or organic compounds
- B01J31/02—Catalysts comprising hydrides, coordination complexes or organic compounds containing organic compounds or metal hydrides
- B01J31/0234—Nitrogen-, phosphorus-, arsenic- or antimony-containing compounds
- B01J31/0235—Nitrogen containing compounds
- B01J31/0237—Amines
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
- C07C37/00—Preparation of compounds having hydroxy or O-metal groups bound to a carbon atom of a six-membered aromatic ring
- C07C37/11—Preparation of compounds having hydroxy or O-metal groups bound to a carbon atom of a six-membered aromatic ring by reactions increasing the number of carbon atoms
- C07C37/20—Preparation of compounds having hydroxy or O-metal groups bound to a carbon atom of a six-membered aromatic ring by reactions increasing the number of carbon atoms using aldehydes or ketones
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/36—Sulfur-, selenium-, or tellurium-containing compounds
- C08K5/37—Thiols
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L25/00—Compositions of, homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring; Compositions of derivatives of such polymers
- C08L25/18—Homopolymers or copolymers of aromatic monomers containing elements other than carbon and hydrogen
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J2231/00—Catalytic reactions performed with catalysts classified in B01J31/00
- B01J2231/30—Addition reactions at carbon centres, i.e. to either C-C or C-X multiple bonds
- B01J2231/34—Other additions, e.g. Monsanto-type carbonylations, addition to 1,2-C=X or 1,2-C-X triplebonds, additions to 1,4-C=C-C=X or 1,4-C=-C-X triple bonds with X, e.g. O, S, NH/N
- B01J2231/341—1,2-additions, e.g. aldol or Knoevenagel condensations
- B01J2231/347—1,2-additions, e.g. aldol or Knoevenagel condensations via cationic intermediates, e.g. bisphenol A type processes
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J2531/00—Additional information regarding catalytic systems classified in B01J31/00
- B01J2531/001—General concepts, e.g. reviews, relating to catalyst systems and methods of making them, the concept being defined by a common material or method/theory
- B01J2531/002—Materials
- B01J2531/007—Promoter-type Additives
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J31/00—Catalysts comprising hydrides, coordination complexes or organic compounds
- B01J31/02—Catalysts comprising hydrides, coordination complexes or organic compounds containing organic compounds or metal hydrides
- B01J31/0201—Oxygen-containing compounds
- B01J31/0202—Alcohols or phenols
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
- Y02P20/00—Technologies relating to chemical industry
- Y02P20/50—Improvements relating to the production of bulk chemicals
- Y02P20/52—Improvements relating to the production of bulk chemicals using catalysts, e.g. selective catalysts
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Health & Medical Sciences (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Compositions Of Macromolecular Compounds (AREA)
- Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
- Catalysts (AREA)
- Anti-Oxidant Or Stabilizer Compositions (AREA)
Abstract
(a) 설폰산 관능기를 갖는 수지 비드의 집합체, (b) 티올기와 아민기를 갖는 촉진제, 및 (c) 구조 I을 갖는 산화방지제를 포함하는 촉매 조성물이 제공된다.
[구조 I]
(여기에서, R1 및 R2 및 R3은 각각 수소이거나 치환 또는 비치환 알킬 또는 알케닐기이고, n은 0 내지 10이고, 단 R3이 하나 이상의 질소 원자를 함유하는 경우 n은 1 또는 2가 아님)
[구조 I]
(여기에서, R1 및 R2 및 R3은 각각 수소이거나 치환 또는 비치환 알킬 또는 알케닐기이고, n은 0 내지 10이고, 단 R3이 하나 이상의 질소 원자를 함유하는 경우 n은 1 또는 2가 아님)
Description
설폰산기를 갖는 수지 비드는 다양한 목적에 유용하다. 예를 들어, 이러한 수지 비드는 비스페놀-A를 생성하는 페놀과 아세톤의 축합과 같은 유용한 화학 반응을 위한 촉매로 사용된다. 수지 비드가 촉매로 사용되는 경우, 수지 비드를 수지 비드에 화학적으로 결합되지 않을 수 있는 하나 이상의 촉진제와 혼합하는 것이 때로는 유용하다. 촉진제의 존재는 어떤 식으로든, 예를 들어 촉매의 존재 하에 수행되는 반응의 선택성을 향상시킴으로써 촉매의 작용을 향상시킨다. 또한, 촉매로 사용하기 전에 수지 비드를 보관하는 것이 바람직하며, 보관 중에 수지 비드의 분해가 거의 또는 전혀 일어나지 않는 것이 바람직하다. 보관 중에 수지 비드의 분해를 방지하기 위해 사용된 한 가지 방법은 수지 비드를 수지 비드에 화학적으로 결합되거나 결합되지 않을 수 있는 하나 이상의 산화방지제와 혼합하는 것이다.
US 8,907,138에는 산화방지제로 처리 촉진된 강산 이온 교환 수지의 산촉매로서의 용도가 기재되어 있다. US 8,907,138에 기재된 산촉매는 장기간 보관되거나 보관 중에 고온에 노출되지 않았다.
본 발명을 개발하는 과정에서, 흔히 사용되는 티올-아민 촉진제인 시스테아민이 흔히 사용되는 산화방지제와 화학적으로 반응한다는 것이 발견되었다. 때로는 시스테아민이 수지 비드의 집합체에 직접 첨가되고, 때로는 2,2-디메틸티아졸리딘("DMT")이 수지 비드의 집합체에 첨가되는데, 이는 DMT가 (예를 들어, 물이 존재하는 경우) 시스테아민을 생성하는 화학 반응을 일으킬 수 있는 것으로 여겨지기 때문이다. 시스테아민 및 그 산화방지제가 모두 수지 비드의 집합체에 존재할 경우, 특히 장기간 및/또는 가열 보관 중에, 산화방지제의 일부 또는 전부를 파괴하는 화학 반응이 일어나서 수지 비드가 쉽게 분해되는 것으로 밝혀졌다. 장기간 및/또는 가열 보관 중에 티올-아민 촉진제와 반응하지 않는 산화방지제를 제공하는 것이 바람직하다.
본 발명의 제1 양태는
(a) 설폰산 관능기를 갖는 수지 비드의 집합체,
(b) 티올기와 아민기를 갖는 촉진제, 및
(c) 구조 I을 갖는 산화방지제
를 포함하는 촉매 조성물이다.
[구조 I]
여기에서, R1 및 R2 및 R3은 각각 수소이거나 치환 또는 비치환 알킬 또는 알케닐기이고, n은 0 내지 20이고, 단 R3이 하나 이상의 질소 원자를 함유하는 경우 n은 1 또는 2가 아니다.
도 1 내지 도 6은 용액에 대한 LC/UV/MS 분석 결과를 나타내며, 용질은 다음과 같다. 도 1: ETHANOXTM 703. 도 2: ETHANOXTM 703 및 DMT. 도 3: DtBP. 도 4: DtBP 및 DMT. 도 5: BHT. 도 6: BHT 및 DMT.
본원에서 사용되는 바와 같이, 다음의 용어는 문맥에서 달리 명시하지 않는 한, 지정된 정의를 갖는다.
본원에 사용된 "수지"는 "중합체"와 동의어이다. 본원에 사용된 "중합체"는 더 작은 화학적 반복 단위의 반응 생성물로 이루어진 비교적 큰 분자를 의미한다. 중합체는 선형, 분지형, 성상, 고리형, 다분지형, 가교형, 또는 이들의 조합인 구조를 가질 수 있고, 단일 유형의 반복 단위를 갖거나("단독중합체"), 두 가지 이상 유형의 반복 단위를 가질 수 있다("공중합체"). 공중합체는 무작위로, 순차적으로, 블록으로, 다른 배열로, 또는 이들의 임의의 혼합물 또는 조합으로 배열된 여러 유형의 반복 단위를 가질 수 있다. 중합체는 2,000 이상의 중량 평균 분자량을 갖는다. 모든 용매에서 불용성인 충분히 가교된 중합체는 무한 분자량을 갖는 것으로 간주된다.
비닐 단량체는 구조 II를 갖는다.
[구조 II]
여기에서, R11, R12, R13, 및 R14는 각각 독립적으로, 수소, 할로겐, (예를 들어, 알킬기와 같은) 지방족기, 치환 지방족기, 아릴기, 치환 아릴기, 다른 치환 또는 비치환 유기기, 또는 이들의 임의의 조합이다. 비닐 단량체는 자유 라디칼 중합하여 중합체를 형성할 수 있다. 일부 비닐 단량체는 R11, R12, R13, 및 R14 중 하나 이상에 포함된 하나 이상의 중합성 탄소-탄소 이중 결합을 가지며, 이러한 비닐 단량체를 본원에서 다관능성 단량체라 한다. 정확히 하나의 중합성 탄소-탄소 이중 결합을 가진 비닐 단량체를 본원에서 단관능성 비닐 단량체라 한다.
스티린계 단량체는, R11, R12, 및 R13이 각각 수소 또는 비치환 알킬이고 R14가 하나 이상의 치환 또는 비치환 방향족 고리를 함유하는 비닐 단량체이다.
아크릴 단량체는, R11 및 R12가 각각 수소이고, R13이 수소 또는 메틸이고, R14가 카복실기, 카복실산 에스테르기(에스테르기는 치환 또는 비치환 알킬기임), 아미드기(질소 원자는 0개, 1개, 또는 2개의 치환 또는 비치환 알킬기에 결합됨)인 비닐 단량체이다.
하나 이상의 중합체를 형성하는 단량체들 간의 반응은 본원에서 중합 공정으로 지칭된다. 중합 공정이 일어난 후의 단량체의 잔기를 본원에서 그 단량체의 중합 단위라 한다.
중합체 비드는 50 중량% 이상의 중합체를 각각 함유하는 개별 입자이다. 비드는 23℃에서 고체 상태이다. 비드는 10 μm 이상의 부피 평균 직경을 갖는다. 입자가 구형이 아닌 경우, 입자의 직경은 그 입자와 동일한 체적을 갖는 가상의 구의 직경으로 본원에서 간주된다.
본원에 사용된 바와 같이, 알킬기 및 알케닐기는 선형, 분지형, 환형, 또는 이들의 조합일 수 있다.
본원에 사용된 바와 같이, 치환기(즉, 원자 또는 화학기)가 부착된 경우 화학기는 "치환된" 것으로 본원에서 언급된다. 적합한 치환기는, 예를 들어 알킬기, 알키닐기, 아릴기, 할로겐 원자, 아민기(모노- 및 디알킬아민기 포함)를 포함하는 질소-함유 기, 산소-함유 기(카복실기 및 옥시알킬기 포함), 황-함유 기(설폰산기 포함), 니트릴기, 및 이들의 조합을 포함한다.
본원에 사용된 바와 같이, 헤테로환 방향족기는 방향족 고리의 하나 이상의 구성원이 헤테로원자인 방향족 고리를 함유하는 기이다. 헤테로원자는 탄소 및 수소 이외의 원자이다.
입자 집합체는 부피 기준 직경 분포를 특징으로 한다. 파라미터 D60은, 입자 집합체의 정확히 60 부피%가 D60 이하의 직경을 갖는 특성을 가진 직경 값을 나타낸다. 파라미터 D10은, 입자 집합체의 정확히 10 부피%가 D10 이하의 직경을 갖는 특성을 가진 직경 값을 나타낸다. 파라미터 "균등 계수"(약어로 "UC")는 UC = D60/D10이다.
입자 집합체는 또한, 조화 평균 직경(HMD)을 특징으로 하며, HMD는 다음과 같이 정의된다.
설폰산기가 중합체의 탄소 원자에 결합된 경우, 수지 비드는 설폰산기를 갖는 것으로 본원에서 언급된다. 설폰산기는 수소 형태이거나, 양이온이 결합된 음이온 형태일 수 있다.
수지 비드는 질소 가스를 이용해 Brunauer-Emmett-Teller(BET) 방법으로 건조 수지에서 측정되는 비드의 공극률에 따라 분류될 수도 있다. 거대망상("MR") 수지 비드는 50 nm 내지 500 nm의 수 평균 기공 직경을 갖는다. 겔 수지 비드는 MR 수지 비드보다 훨씬 작은 기공을 갖는다. 겔 수지 비드의 수 평균 기공 직경은 대개 BET 방법으로 제대로 측정하기에는 너무 작다. 겔 수지 비드의 수 평균 기공 직경은 20 nm 미만인 것으로 간주된다.
비율은 본원에서 다음과 같이 특징지어진다. 예를 들어, 비율이 3:1 이상이라고 한 경우, 그 비율은 3:1 또는 5:1 또는 100:1일 수 있지만, 2:1일 수는 없다. 이를 일반적으로 말하면, 본원에서 비율이 X:1 이상이라고 한 경우, 그 비율이 Y:1(Y는 X 이상)임을 의미한다. 마찬가지로, 예를 들어 비율이 15:1 이하라고 한 경우, 그 비율은 15:1 또는 10:1 또는 0.1:1일 수 있지만, 20:1일 수는 없다. 이를 일반적으로 말하면, 본원에서 비율이 W:1 이하라고 한 경우, 그 비율이 Z:1(Z는 W 이하)임을 의미한다.
본 발명은 수지 비드의 집합체를 함유하는 조성물이다. 바람직한 수지는 하나 이상의 비닐 단량체의 중합 단위를 함유한다. 바람직하게, 수지 내 비닐 단량체의 중합 단위의 양은 수지의 중량을 기준으로 95 중량% 이상, 더 바람직하게는 99 중량% 이상이다.
바람직한 수지는 하나 이상의 스티렌계 단량체의 중합 단위를 함유한다. 바람직한 스티렌계 단량체는 스티렌, 알킬-치환 스티렌, 디비닐벤젠, 및 이들의 혼합물이고, 더 바람직하게는 스티렌, 디비닐벤젠, 및 이들의 혼합물이다. 바람직하게, 수지 내 스티렌계 단량체의 중합 단위의 양은 수지의 중량을 기준으로 50 중량% 이상, 더 바람직하게는 75 중량% 이상, 더 바람직하게는 85 중량% 이상, 더 바람직하게는 95 중량% 이상, 더 바람직하게는 99 중량% 이상이다.
바람직한 수지 비드는 겔 수지 비드이다.
바람직하게, 수지 비드의 집합체는 100 μm 이상, 더 바람직하게는 200 μm 이상, 더 바람직하게는 400 μm 이상, 더 바람직하게는 600 μm 이상의 조화 평균 직경을 갖는다. 바람직하게, 수지 비드의 집합체는 1.8 이하, 더 바람직하게는 1.5 이하, 1.3 이하, 더 바람직하게는 1.2 이하, 더 바람직하게는 1.15 이하의 균등 계수를 갖는다.
바람직하게, 다관능성 비닐 단량체의 중합 단위의 양은 수지의 중량을 기준으로 0.5 중량% 이상, 더 바람직하게는 1 중량% 이상, 더 바람직하게는 1.5 중량% 이상이다. 바람직하게, 다관능성 비닐 단량체의 중합 단위의 양은 수지의 중량을 기준으로 15 중량% 이하, 더 바람직하게는 10 중량% 이하, 더 바람직하게는 8 중량% 이하, 더 바람직하게는 6 중량% 이하이다. 바람직한 다관능성 비닐 단량체는 디비닐벤젠이다.
수지는 수지에 부착된 설폰산기의 양을 특징으로 할 수 있다. 설폰산기가 수지에 부착되고 SO3기가 그대로 있는 경우 설폰산기는 이러한 "양"에 기여하는 것으로 본원에서 간주된다. 따라서, 설폰산기가 수지에 부착되고 SO3기가 그대로 있는 한, 설폰산기는 수소화 형태, 이온 형태, 에스테르 형태, 다른 화학기와의 착물 형태, 또는 몇몇 다른 형태 여부와 관계없이 이러한 "양"에 기여한다.
바람직하게, 수지에 부착된 설폰산기 대 모든 단량체의 중합 단위의 몰비는 0.1:1 이상, 더 바람직하게는 0.2:1 이상, 더 바람직하게는 0.5:1 이상, 더 바람직하게는 0.75:1 이상이다. 바람직하게, 수지에 부착된 설폰산기 대 모든 단량체의 중합 단위의 몰비는 2:1 이하, 더 바람직하게는 1.5:1 이하, 더 바람직하게는 1.3:1 이하이다.
바람직하게, 설폰산기는 수지 1 리터당 0.3 몰 (mol/L) 이상, 더 바람직하게는 0.4 mol/L 이상, 더 바람직하게는 0.5 mol/L 이상, 더 바람직하게는 0.6 mol/L 이상으로 수지에 존재한다. 바람직하게, 설폰산기는 4 mol/L 이하, 더 바람직하게는 3 mol/L 이하, 더 바람직하게는 2 mol/L 이하로 수지에 존재한다.
본 발명의 조성물은 하나 이상의 촉진제를 함유한다. 촉진제는 아민기를 함유한다. 아민기는 바람직하게, 1차 아민, 2차 아민, 3차 아민, 및 환 내의 헤테로원자가 질소인 헤테로환 방향족기로부터 선택되고, 더 바람직하게 아민기는 1차 아민 및 환 내의 헤테로원자가 질소인 헤테로환 방향족기로부터 선택되고, 더 바람직하게 아민기는 1차 아민이다.
촉진제는 추가적으로 티올기를 함유한다. 바람직하게, 촉진제는 아민기 내의 질소 원자와 티올기 내의 황 원자 이외의 헤테로원자를 함유하지 않는다.
바람직한 촉진제는 구조 III 및 IV로부터 선택된다.
여기에서, R15는 존재하지 않거나 비치환 알킬기이고, m은 1 내지 10이다. 바람직하게, 구조 III 중에서, R15는 (CH2)p이고, 여기서 p는 0 내지 10이고, 더 바람직하게 p는 0 내지 5이고, 더 바람직하게 p는 0 내지 2이고, 더 바람직하게 p는 0이다. 바람직하게, 구조 IV 중에서, m은 1 내지 3, 더 바람직하게는 1이다. 구조 IV 중에서, 바람직한 구현예는 2-머캅토메틸피리딘이다. 구조 III이 바람직하다.
R15가 존재하지 않는 구조 III을 갖는 촉진제는 2-아미노에탄-1-티올이라고도 불리는 시스테아민이다. 수지 비드에 2,2-디메틸티아졸리딘("DMT")이 첨가된 경우, 수지 비드에 시스테아민을 첨가하는 것과 동등한 것으로 본원에서 간주된다. 이러한 동등성은 물이 일반적으로 존재하고, 화학 반응의 일측이 DMT와 물의 혼합물이고 타측이 시스테아민과 아세톤의 혼합물인 평형 화학 반응이 성립되기 때문에 발생한다.
바람직하게, 촉진제 분자 상의 아민기는 수지 상의 설폰산기와 이온성 착물을 형성한다. 즉, 바람직하게, 수지 상의 SO3H기의 수소 원자는 부분적으로 또는 완전히 촉진제 상의 아민기로 이동하고, 촉진제는 설폰산기에 가까이 남아있다.
바람직하게, 촉진제 대 설폰산기의 몰비는 0.1:1 이상, 더 바람직하게는 0.12:1 이상이다. 바람직하게, 촉진제 대 설폰산기의 몰비는 0.45:1 이하, 더 바람직하게는 0.35:1 이하이다.
본 발명의 조성물은 구조 I을 갖는 산화방지제를 함유한다.
[구조 I]
여기에서, R1 및 R2 및 R3은 각각 수소이거나 치환 또는 비치환 알킬 또는 알케닐기이고, n은 0 내지 20이고, 단 R3이 하나 이상의 질소 원자를 함유하는 경우 n은 1 또는 2가 아니다.
바람직하게, R1 및 R2는 각각 3개 이상, 더 바람직하게는 4개 이상의 탄소 원자를 함유한다. 바람직하게, R1 및 R2는 각각 12개 이하, 더 바람직하게는 8개 이하, 더 바람직하게는 6개 이하, 더 바람직하게는 4개 이하의 탄소 원자를 함유한다. 바람직하게, R1 및 R2는 각각 비치환 알킬이다. 바람직하게, R1 및 R2는 각각 t-부틸이다.
바람직하게, R3은 질소 원자를 함유하지 않고, 더 바람직하게, R3은 헤테로원자를 함유하지 않는다. 바람직하게, R3은 수소 또는 비치환 알킬이고, 더 바람직하게는 수소 또는 메틸이다. 바람직하게, n은 15 이하, 더 바람직하게는 10 이하, 더 바람직하게는 5 이하, 더 바람직하게는 3 이하, 더 바람직하게는 1 이하, 더 바람직하게는 0이다.
바람직하게, 산화방지제의 양은 산화방지제 대 설폰산기의 몰비가 0.0002:1 이상, 더 바람직하게는 0.0005:1 이상, 더 바람직하게는 0.001:1 이상이 되도록 하는 양이다. 바람직하게, 산화방지제의 양은 산화방지제 대 설폰산기의 몰비가 0.1:1 이하, 더 바람직하게는 0.05:1 이하, 더 바람직하게는 0.01:1 이하가 되도록 하는 양이다.
본 발명의 조성물은 임의의 방법에 의해 제조될 수 있다. 바람직하게, 수지 비드의 집합체는 바람직하게는 스티렌 및 디비닐벤젠을 포함하는, 비닐 단량체의 수성 현탁 중합에 의해 제조된다. 바람직하게, 중합이 완료된 후, 수지는 수지에 설폰산기를 부착시키는 하나 이상의 화학 반응을 거친다. 설폰산기를 갖는 수지 비드를 제조하는 데 사용된 방법에 관계없이, 설폰산기를 갖는 수지 비드는 바람직하게 촉진제와 혼합된다. 바람직하게, 촉진제는 수지 상의 설폰산기와 이온성 착물을 형성한다. 이어서, 바람직하게, 수지 비드의 집합체는 수지 비드에 부착된 촉진제의 일부 또는 전부를 남기고 물로 세척되고, 이어서 수지 비드는 바람직하게, 예를 들어 1 기압 미만의 압력 하에 30℃보다 높게 가열하여 건조된다. 촉진제를 수지 비드의 집합체와 혼합한 결과물을 본원에서는 "촉진된 수지 비드"라 한다.
바람직하게, 촉진된 수지 비드는 이어서 산화방지제와 혼합된다. 산화방지제가 물에 용해되지 않을 경우, 산화방지제는 유기 용매(예를 들어, 아세톤)에 용해되어 용액을 형성할 수 있다. 용액을 촉진된 수지 비드와 혼합한 후, 유기 용매를 증발시킬 수 있다.
본 발명이 특정 메커니즘에 한정되는 것은 아니지만, 이전에 효과적이라고 생각되었던 산화방지제의 분해는 다음과 같이 진행하는 것으로 여겨진다. 예시적인 예로서, 아래의 구조 V를 갖는 ETHANOXTM 703(Albemarle Corporation)이 고려될 수 있다. ETHANOXTM 703은 아래 나타낸 구조 VI으로 분해될 수 있는 것으로 밝혀졌다. 구조 VI의 고리 외부의 탄소-탄소 이중 결합은 이어서 촉진제 상의 티올기와 반응하여 구조 VII 또는 이의 이성질체를 형성할 수 있다. 구조 VII의 형성은 티올기를 결속시켜 촉진제를 비효과적으로 만든다. 관련된 화학 반응은 촉진제의 예로서 시스테아민을 사용하여 개략적으로 다음과 같이 표시된다.
다음은 본 발명의 실시예이다.
달리 명시하지 않는 한 모든 작업은 실온(약 23℃)에서 수행되었다.
실시예 1: 용액의 LC/UV/MS 시험
자외선 검출기가 있는 액체 크로마토그래프 조건은 다음과 같았다. 150 x 4.6 mm의 치수를 갖는 ACCUCORETM AQ C18 컬럼(ThermoFisher Scientific), 및 5 μm 입자; 컬럼 온도는 30℃로 유지하였다. 이동상 A는 15 mM의 포름산암모늄 및 15 mM의 포름산을 함유한 물이고, B는 0.1%의 포름산을 함유한 ACN이었다. 다음의 구배를 사용했다. 15분 내에 5% B (3분)에서 80% B (5분간 유지); 유량은 1 mL/분으로 설정했다. 다이오드 어레이 UV 검출기는 210 nm 내지 600 nm의 스캔 범위와 다양한 개별 파장에서 데이터를 기록할 수 있는 용량으로 사용되었다. 주입량은 모든 샘플에 대해 1 uL이었다.
가열 전자분무 이온화(HESI) 조건은 다음과 같았다. 분무 전압 (+): 3500 V; 모세관 온도: 320℃; 차단 가스: 35; 보조 가스: 10; 스윕 가스: 3; 프로브 히터 온도: 110℃; S-렌즈 RF 레벨: 50 V.
질량 분석(MS) 조건은 다음과 같았다. 전체 MS/dd-MS/MS 모드. 내부-소스 CID: 5 eV; 기본 전하 상태: 2; 최대 MS 분해능: 35,000; AGC 타겟: 5e6; 최대 IT: 100 ms; 스캔 범위: 70~1050 m/z; 프로파일 데이터 타입; dd-MS/MS 분해능: 17,500; AGC 타겟: 5e6, 최대 IT: 100 ms; 반복 카운트: 3; MSX 카운트: 1; TopN: 3; 분리 윈도우: 4.0 m/z; NCE: 40 V, 단계적 NCE: 50%.

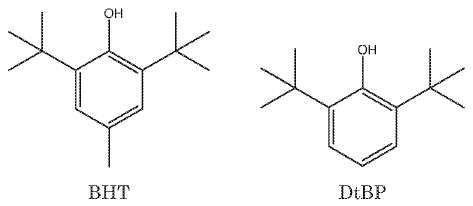

세 가지 산화방지제(전술한 ETHANOXTM 703(비교예), BHT, 및 DtBP)를 사용하였다.
사용된 촉진제는 물과 접촉시 시스테아민으로 변환하는 것으로 알려진 2,2-디메틸티아졸리딘("DMT")이었다.
원액은 아세토니트릴(ACN)에서 다음과 같이 제조하였다.
시험 혼합물은 다음과 같이 제조하였다.
시험 혼합물을 실온(약 23℃)에서 3일 동안 보관한 후, LC/UV/MS 분석을 위해 ACN/물(50/50 부피비) 1 mL로 희석하였다.
Eth-단독 시험 혼합물에 대한 결과를, 210~600 nm 어레이를 이용한 UV 검출기의 상대 강도를 보여주는 도 1에 나타내었다. 14.3분에서의 피크는 MS 분석에 의해 화합물 ETHANOXTM 703(구조 V)으로 확인되었다.
Eth/DMT 시험 혼합물에 대한 결과를, 265~285 nm에서 UV 검출 어레이를 이용한 UV 검출기의 상대 강도를 보여주는 도 2에 나타내었다. 5분 미만에서의 피크들은 MS 분석에 의해 시스테아민을 포함한, DMT의 분해 산물인 것으로 나타났다. 14.8분에서의 피크는 Eth-단독 시험에서는 존재하지 않았고, 이 피크는 MS 분석에 의해 구조 VII인 것으로 나타났다. 이는 ETHANOXTM 703과 DMT를 모두 함유하는 용액에서 두 용질이 서로 반응한다는 것을 보여준다. 또한, 14.3분에서의 피크(ETHANOXTM 703)의 면적은 Eth-단독 시험에서의 해당 피크의 면적보다 작다. 이는 ETHANOXTM 703의 농도가 DMT의 존재 하에서 감소함을 입증한다.
도 3 및 도 4는 DtBP-단독과 DtBP/DMT를 비교한 것이다. 표시된 데이터는 275 nm의 UV 검출기에서의 단일 파장의 조합에 해당한다. 5분 미만에서의 피크들은 MS 분석에 의해 시스테아민을 포함한, DMT의 분해 산물인 것으로 나타났다. 18.6분에서의 피크는 MS에 의해 DtBP 자체로 확인되었다. DtBP에 대한 피크 면적은 도 3과 도 4에서 동일하며, 이는 DtBP의 농도가 DMT와의 접촉으로 인해 감소하지 않았음을 보여준다. 또한, DtBP와 DMT 간의 반응 생성물에 해당하는 피크는 도 4에 존재하지 않는다.
도 5 및 도 6은 BHT-단독과 BHT/DMT를 비교한 것이다. 표시된 데이터는 275 nm의 UV 검출기에서의 단일 파장에 해당한다. 5분 미만에서의 피크들은 MS 분석에 의해 시스테아민을 포함한, DMT의 분해 산물인 것으로 나타났다. 19.2분에서의 피크는 MS에 의해 BHT 자체로 확인되었다. BHT에 대한 피크 면적은 도 5과 도 6에서 동일하며, 이는 BHT의 농도가 DMT와의 접촉으로 인해 감소하지 않았음을 보여준다. 또한, BHT와 DMT 간의 반응 생성물에 해당하는 피크는 도 6에 존재하지 않는다.
실시예 2: 수지 비드, 촉진제, 및 산화방지제의 혼합물
수지("수지-1")는 AMBERLYSTTM 131(Dow Chemical Company)이었고, 공급된 대로 수소 형태로 사용하였다. 수지-1은 조화 평균 직경이 700~800 μm, 산기의 농도가 1.35 mol/L 이상, 균등 계수가 1.15 미만인 설폰산기 함유 겔 수지이다.
촉진제는 DMT이었다. 산화방지제는 ETHANOXTM 703(비교예) 및 BHT이었다.
용매로서 아세톤을 함유한 용액(20 g) 중의 ETHANOXTM 703(0.085 g) 원액을 제조하였다. 용매로서 아세톤을 함유한 용액(20 g) 중의 BHT(0.071 g) 원액을 제조하였다.
다음의 절차를 이용하였다.
수지-1을 다음과 같이 고온 세척하였다. 순환 워터 재킷을 구비한 수직 크로마토그래피 컬럼을, 90℃로 물을 순환시키면서 사용하였다. 120 mL의 수지-1을 컬럼에 로딩하였다. 이어서, 충전/유지/배수 사이클(컬럼을 1.2 베드 부피(BV)의 물로 채우고, 40분간 유지한 다음, 물을 배출)을 수행하였다. 이어서, 충전/유지/배수 사이클을 2회 더 수행하였다. 이어서, 5 BV의 탈이온수(2 BV/시간)로 수지를 세정하였다.
이어서, 수지-1을 다음과 같이 저온 세척하였다. 재순환 재킷으로부터 고온의 물을 배수하고, 약 23℃의 탈이온수를 4 BV/시간으로 컬럼을 통해 흐르게 하였다.
이어서, 다음과 같이 수지 비드에 DMT를 로딩하였다. 교반기를 구비한 250 mL 3구 플라스크에 슬러리를 만들기에 충분한 물과 함께 수지-1의 샘플을 넣었다. 30 mL의 탈이온수에 DMT 4.75 g을 용해시킨 후, 교반 하에 슬러리에 적가하고, 1시간 동안 계속 교반하였다. 교반을 멈추고, 사이펀으로 액체를 제거하였다. 수지-1을 컬럼에 다시 옮기고, 약 23℃의 탈이온수 5 BV(2 BV/시간)로 수지를 세정하였다.
이어서, 다음과 같이 수지-1에 산화방지제를 로딩하였다. 수지를 진공 오븐에서 40℃로 건조시켰다. (전술한) 산화방지제 원액 20 g을 첨가하고, 혼합물을 30분 동안 교반하였다. 이어서, 약 23℃의 진공 오븐에서 아세톤을 증발시켜 제거하였다.
전술한 바와 같이 촉진제 및 산화방지제와 함께 로딩된 수지-1을 병에 넣고, 80℃의 오븐에 2시간 동안 유지시킨 후 약 23℃에서 7일 동안 보관하였다.
50 g의 수지-1과 150 g의 탈이온수를 용기에 넣어 약 23℃에서 20분 동안 진탕하였다. 중력 깔때기 및 여과지를 사용해, 벌크 액체를 수지 비드로부터 분리하였다. 확장 범위 전도도 미터 #23226-523(VWR International) 및 pH 미터를 이용해 벌크 액체의 전도도 및 pH를 측정하였다.
2시간 동안 80℃에 노출시키는 것이 장기간 및/또는 고온 보관에 노출될 때의 촉매 수지의 안정성 시험을 제공하는 것으로 여겨진다.
결과는 다음과 같았다.
촉진제 및 산화방지제와 함께 로딩된 수지를 보관하는 경우, 수지, 촉진제, 및/또는 산화방지제가 분해됨에 따라, pH가 떨어지고 전도도가 상승하는 것이 일반적으로 관찰된다. 위의 표는 BHT 샘플이 더 높은 pH 및 더 낮은 전도도를 갖기 때문에 BHT가 조성물을 보존함을 보여준다.
Claims (7)
- (a) 설폰산 관능기를 갖는 수지 비드의 집합체,
(b) 티올기와 아민기를 갖는 촉진제, 및
(c) 구조 I을 갖는 산화방지제
를 포함하는 촉매 조성물.
[구조 I]
(여기에서, R1 및 R2 및 R3은 각각 수소이거나 치환 또는 비치환 알킬 또는 알케닐기이고,
n은 0 내지 20이고, 단 R3이 하나 이상의 질소 원자를 함유하는 경우 n은 1 또는 2가 아님) - 제1항에 있어서, R1 및 R2는 각각 독립적으로, 2개 내지 20개의 탄소 원자를 갖는 비치환 알킬기인 촉매 조성물.
- 제1항에 있어서, R3은 수소 또는 비치환 알킬기인 촉매 조성물.
- 제1항에 있어서, R3은 수소이고, n은 0인 촉매 조성물.
- 제1항에 있어서, R3은 메틸이고, n은 0인 촉매 조성물.
- 제1항에 있어서, 상기 수지는 하나 이상의 스티렌계 단량체의 중합 단위를 포함하는 촉매 조성물.
- 제1항에 있어서, 상기 산화방지제는 2,2-디메틸티아졸리딘, 시스테아민, 또는 이들의 혼합물을 포함하는 촉매 조성물.
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| PCT/CN2016/113515 WO2018120024A1 (en) | 2016-12-30 | 2016-12-30 | Resin with promoter and antioxidant |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20190100920A true KR20190100920A (ko) | 2019-08-29 |
| KR102719142B1 KR102719142B1 (ko) | 2024-10-21 |
Family
ID=62706729
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020197017943A Active KR102719142B1 (ko) | 2016-12-30 | 2016-12-30 | 촉진제와 산화방지제를 함유한 수지 |
Country Status (9)
| Country | Link |
|---|---|
| US (1) | US20190366314A1 (ko) |
| EP (1) | EP3562802B1 (ko) |
| JP (1) | JP6912576B2 (ko) |
| KR (1) | KR102719142B1 (ko) |
| CN (1) | CN110114327A (ko) |
| RU (1) | RU2750165C2 (ko) |
| SA (1) | SA519401988B1 (ko) |
| TW (1) | TWI794195B (ko) |
| WO (1) | WO2018120024A1 (ko) |
Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4973607A (en) * | 1988-09-23 | 1990-11-27 | The Dow Chemical Company | Cation exchange resins incorporating antioxidants |
| KR20070102691A (ko) * | 2005-01-28 | 2007-10-19 | 다우 글로벌 테크놀로지스 인크. | 산 촉매로서 사용하기 전에 양이온 교환 수지를안정화시키는 방법, 및 화학 공정에서의 이러한 안정화된양이온 교환 수지의 용도 |
Family Cites Families (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4595704A (en) * | 1984-08-13 | 1986-06-17 | The Dow Chemical Company | Preparation of ion-exchange catalysts |
| JPH06304479A (ja) * | 1993-04-20 | 1994-11-01 | Chiyoda Corp | 反応器に対するビスフェノールａ製造用触媒の充填方法 |
| JP4042325B2 (ja) * | 2000-12-07 | 2008-02-06 | 三菱化学株式会社 | アミノチオール変性スルホン酸型陽イオン交換樹脂の保存方法 |
| IL156677A0 (en) * | 2001-01-12 | 2004-01-04 | Amersham Plc | Perfluoro sulfonyl halides and related species as polymer support modifiers |
| TWI494163B (zh) * | 2011-12-28 | 2015-08-01 | Rohm & Haas | 經處理、促進之離子交換樹脂觸媒之用途及製造方法 |
| TWI494296B (zh) * | 2011-12-28 | 2015-08-01 | Rohm & Haas | 經處理、促進之離子交換樹脂觸媒之用途 |
-
2016
- 2016-12-30 RU RU2019119061A patent/RU2750165C2/ru active
- 2016-12-30 CN CN201680091784.0A patent/CN110114327A/zh active Pending
- 2016-12-30 US US16/461,572 patent/US20190366314A1/en not_active Abandoned
- 2016-12-30 JP JP2019533003A patent/JP6912576B2/ja active Active
- 2016-12-30 WO PCT/CN2016/113515 patent/WO2018120024A1/en not_active Ceased
- 2016-12-30 KR KR1020197017943A patent/KR102719142B1/ko active Active
- 2016-12-30 EP EP16925543.7A patent/EP3562802B1/en active Active
-
2017
- 2017-12-11 TW TW106143360A patent/TWI794195B/zh active
-
2019
- 2019-06-27 SA SA519401988A patent/SA519401988B1/ar unknown
Patent Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4973607A (en) * | 1988-09-23 | 1990-11-27 | The Dow Chemical Company | Cation exchange resins incorporating antioxidants |
| KR20070102691A (ko) * | 2005-01-28 | 2007-10-19 | 다우 글로벌 테크놀로지스 인크. | 산 촉매로서 사용하기 전에 양이온 교환 수지를안정화시키는 방법, 및 화학 공정에서의 이러한 안정화된양이온 교환 수지의 용도 |
Also Published As
| Publication number | Publication date |
|---|---|
| RU2019119061A (ru) | 2020-12-21 |
| SA519401988B1 (ar) | 2022-11-10 |
| CN110114327A (zh) | 2019-08-09 |
| WO2018120024A1 (en) | 2018-07-05 |
| EP3562802B1 (en) | 2021-09-29 |
| EP3562802A1 (en) | 2019-11-06 |
| RU2019119061A3 (ko) | 2020-12-21 |
| JP2020504669A (ja) | 2020-02-13 |
| EP3562802A4 (en) | 2020-07-29 |
| RU2750165C2 (ru) | 2021-06-22 |
| TW201834746A (zh) | 2018-10-01 |
| KR102719142B1 (ko) | 2024-10-21 |
| TWI794195B (zh) | 2023-03-01 |
| US20190366314A1 (en) | 2019-12-05 |
| JP6912576B2 (ja) | 2021-08-04 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| Lu et al. | Study on the mechanism of chiral recognition with molecularly imprinted polymers | |
| CN102626661B (zh) | 一种强酸型聚苯乙烯阳离子交换树脂、其制备方法及其应用 | |
| US9733170B2 (en) | Sorption of water from a sample using a polymeric drying agent | |
| US20120276576A1 (en) | Porous polymer monoliths, processes for preparation and use thereof | |
| CN106256434B (zh) | 离子交换色谱柱、方法及其系统 | |
| Wolrab et al. | Click chemistry immobilization strategies in the development of strong cation exchanger chiral stationary phases for HPLC | |
| Zhang et al. | Comparative analysis of atrazine molecularly imprinted polymers using acetonitrile and toluene as solvents | |
| Ansell et al. | Imprinted polymers for chiral resolution of (±)-ephedrine. Part 3: NMR predictions and HPLC results with alternative functional monomers | |
| Ma et al. | Preparation and evaluation of a green solvent-based molecularly imprinted monolithic column for the recognition of proteins by high-performance liquid chromatography | |
| Ansell et al. | Imprinted polymers for chiral resolution of (±)-ephedrine. Part 2: probing pre-polymerisation equilibria in different solvents by NMR | |
| KR102719142B1 (ko) | 촉진제와 산화방지제를 함유한 수지 | |
| US9638684B2 (en) | Method of evaluating a crosslinked vinylpyridine resin | |
| Baumgaertel et al. | Characterization of poly (2-oxazoline) homo-and copolymers by liquid chromatography at critical conditions | |
| Simon et al. | Performance analysis of molecularly imprinted polymers for carboxylate and aminophosphate templates using commercially available basic functional monomers | |
| JPH1194813A (ja) | 液体クロマトグラフィー用ポリマー充填剤の製造方法及びポリマー充填剤 | |
| KR102445219B1 (ko) | N-카르복시산 메틸프탈이미드 에스테르로부터 아미노메틸화된 비드 중합체의 제조 방법 | |
| KR102450082B1 (ko) | 아미노메틸화된 비드 중합체의 제조 방법 | |
| WO1981001802A1 (fr) | Procede de separation d'isotopes du carbone par echange chimique | |
| KR20190117559A (ko) | 수지 세정 방법 | |
| JP6549146B2 (ja) | 触媒樹脂 | |
| Barreiro et al. | Development of molecularly imprinted polymers for the analysis of amphenicols in milk | |
| JP2019518833A (ja) | ビニル芳香族樹脂の処理 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0105 | International application |
Patent event date: 20190621 Patent event code: PA01051R01D Comment text: International Patent Application |
|
| PG1501 | Laying open of application | ||
| A201 | Request for examination | ||
| PA0201 | Request for examination |
Patent event code: PA02012R01D Patent event date: 20211130 Comment text: Request for Examination of Application |
|
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20230822 Patent event code: PE09021S01D |
|
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
Patent event code: PE07011S01D Comment text: Decision to Grant Registration Patent event date: 20240719 |
|
| GRNT | Written decision to grant | ||
| PR0701 | Registration of establishment |
Comment text: Registration of Establishment Patent event date: 20241015 Patent event code: PR07011E01D |
|
| PR1002 | Payment of registration fee |
Payment date: 20241016 End annual number: 3 Start annual number: 1 |
|
| PG1601 | Publication of registration |
