Abstract

무선 통신을 위한 방법, 장치, 및 컴퓨터 프로그램 물건이 제공된다. 장치는, 신호를 수신하기 위한 캐리어 타입을 검출하고, 검출된 캐리어 타입에 기초하여 전송 블록 사이즈(TBS)를 결정하며, 결정된 TBS에 따라 신호를 수신한다. 장치는 추가적으로, 신호를 수신하기 위한 캐리어 타입을 검출하고, 검출된 캐리어 타입에 기초하여 채널 품질 정보(CQI)를 결정하며, CQI를 송신한다. 장치는 또한, 신호를 송신하기 위한 캐리어 타입을 결정하고, 캐리어 타입에 기초하여 전송 블록 사이즈(TBS)를 결정하며, 결정된 캐리어 타입 및 TBS에 따라 신호를 송신한다. 장치는 추가적으로, 신호를 송신하기 위한 캐리어 타입을 결정하고, 결정된 캐리어 타입에 따라 신호를 송신하며, 캐리어 타입에 기초하여 사용자 장비(UE)로부터 채널 품질 정보(CQI)를 수신한다.

Description

LTE에서의 새로운 캐리어 타입의 전송 블록 사이즈 결정{TRANSPORT BLOCK SIZE DETERMINATION IN NEW CARRIER TYPE IN LTE}
본 출원은, 발명의 명칭이 "TRANSPORT BLOCK SIZE DETERMINATION IN NEW CARRIER TYPE IN LTE"로 2012년 6월 12일자로 출원된 미국 가출원 제 61/658,809호, 및 발명의 명칭이 "TRANSPORT BLOCK SIZE DETERMINATION IN NEW CARRIER TYPE IN LTE"로 2013년 6월 10일자로 출원된 미국 특허 출원 제 13/914,444호의 이점을 주장하며, 이들 출원들은 그 전체가 본 명세서에 인용에 의해 명백히 포함된다.
본 발명은 일반적으로 통신 시스템들에 관한 것으로, 더 상세하게는 LTE 통신 시스템의 새로운 캐리어 타입에서 전송 블록 사이즈를 결정하는 것에 관한 것이다.
무선 통신 시스템들은 텔레포니(telephony), 비디오, 데이터, 메시징, 및 브로드캐스트들과 같은 다양한 원격통신 서비스들을 제공하도록 광범위하게 배치되어 있다. 통상적인 무선 통신 시스템들은 이용가능한 시스템 리소스들(예를 들어, 대역폭, 송신 전력)을 공유함으로써 다수의 사용자들과의 통신을 지원할 수 있는 다중-액세스 기술들을 이용할 수도 있다. 그러한 다중-액세스 기술들의 예들은 코드 분할 다중 액세스(CDMA) 시스템들, 시분할 다중 액세스(TDMA) 시스템들, 주파수 분할 다중 액세스(FDMA) 시스템들, 직교 주파수 분할 다중 액세스(OFDMA) 시스템들, 단일-캐리어 주파수 분할 다중 액세스(SC-FDMA) 시스템들, 및 시분할 동기식 코드 분할 다중 액세스(TD-SCDMA) 시스템들을 포함한다.
이들 다중 액세스 기술들은 상이한 무선 디바이스들이, 도시 레벨, 국가 레벨, 지역 레벨, 및 심지어 글로벌 레벨 상에서 통신할 수 있게 하는 공통 프로토콜을 제공하기 위해 다양한 원격통신 표준들에서 채택되어 왔다. 신생(emerging) 원격통신 표준의 일 예는 롱텀 에볼루션(LTE)이다. LTE는 3세대 파트너쉽 프로젝트(3GPP)에 의해 발표된 유니버셜 모바일 원격통신 시스템(UMTS) 모바일 표준에 대한 향상들의 세트이다. 그것은, 스펙트럼 효율도를 개선시킴으로써 모바일 브로드밴드 인터넷 액세스를 더 양호하게 지원하고, 비용들을 낮추고, 서비스들을 개선시키고, 새로운 스펙트럼을 이용하며, 다운링크(DL) 상에서는 OFDMA, 업링크(UL) 상에서는 SC-FDMA, 그리고 다중-입력 다중-출력(MIMO) 안테나 기술을 사용하여 다른 개방형(open) 표준들과 더 양호하게 통합하도록 설계된다. 그러나, 모바일 브로드밴드 액세스에 대한 요구가 계속 증가함에 따라, LTE 기술에서의 추가적인 개선들에 대한 필요성이 존재한다. 바람직하게, 이들 개선들은 다른 다중-액세스 기술들 및 이들 기술들을 이용하는 원격통신 표준들에 적용가능해야 한다.
본 발명의 일 양상에서, 무선 통신을 위한 방법, 장치, 및 컴퓨터 프로그램 물건이 제공된다. 장치는, 신호를 수신하기 위한 캐리어 타입을 검출하고, 검출된 캐리어 타입에 기초하여 전송 블록 사이즈(TBS)를 결정하며, 결정된 TBS에 따라 신호를 수신한다.
본 발명의 다른 양상에서, 장치는, 신호를 수신하기 위한 캐리어 타입을 검출하고, 검출된 캐리어 타입에 기초하여 채널 품질 정보(CQI)를 결정하며, CQI를 송신한다.
본 발명의 추가적인 양상에서, 장치는, 신호를 송신하기 위한 캐리어 타입을 결정하고, 캐리어 타입에 기초하여 전송 블록 사이즈(TBS)를 결정하며, 결정된 캐리어 타입 및 TBS에 따라 신호를 송신한다.
본 발명의 또 다른 양상에서, 장치는, 신호를 송신하기 위한 캐리어 타입을 결정하고, 결정된 캐리어 타입에 따라 신호를 송신하며, 캐리어 타입에 기초하여 사용자 장비(UE)로부터 채널 품질 정보(CQI)를 수신한다.
도 1은 네트워크 아키텍처의 일 예를 도시한 다이어그램이다.
도 2는 액세스 네트워크의 일 예를 도시한 다이어그램이다.
도 3은 LTE에서의 DL 프레임 구조의 일 예를 도시한 다이어그램이다.
도 4는 LTE에서의 UL 프레임 구조의 일 예를 도시한 다이어그램이다.
도 5는 사용자 및 제어 평면들에 대한 라디오 프로토콜 아키텍처의 일 예를 도시한 다이어그램이다.
도 6은 액세스 네트워크에서의 이벌브드 노드 B 및 사용자 장비의 일 예를 도시한 다이어그램이다.
도 7은 이종 네트워크 내의 범위 확장된 셀룰러 영역을 도시한 다이어그램이다.
도 8은 무선 통신 방법의 흐름도이다.
도 9는 무선 통신 방법의 흐름도이다.
도 10은 무선 통신 방법의 흐름도이다.
도 11은 무선 통신 방법의 흐름도이다.
도 12는 예시적인 장치 내의 상이한 모듈들/수단/컴포넌트들 사이의 데이터 흐름을 도시한 개념적인 데이터 흐름도이다.
도 13은 예시적인 장치 내의 상이한 모듈들/수단/컴포넌트들 사이의 데이터 흐름을 도시한 개념적인 데이터 흐름도이다.
도 14는 프로세싱 시스템을 이용하는 장치에 대한 하드웨어 구현의 일 예를 도시한 다이어그램이다.
도 15는 프로세싱 시스템을 이용하는 장치에 대한 하드웨어 구현의 일 예를 도시한 다이어그램이다.
첨부된 도면들과 관련하여 아래에 기재된 상세한 설명은 다양한 구성들의 설명으로서 의도되며, 본 명세서에 설명된 개념들이 실시될 수도 있는 구성들만을 표현하도록 의도되지 않는다. 상세한 설명은 다양한 개념들의 완전한 이해를 제공하려는 목적을 위한 특정한 세부사항들을 포함한다. 그러나, 이들 개념들이 이들 특정한 세부사항들 없이도 실시될 수도 있다는 것은 당업자들에게는 명백할 것이다. 몇몇 예시들에서, 잘 알려진 구조들 및 컴포넌트들은 그러한 개념들을 불명료하게 하는 것을 회피하기 위해 블록도 형태로 도시된다.
원격통신 시스템들의 수 개의 양상들은 이제 다양한 장치 및 방법들을 참조하여 제시될 것이다. 이들 장치 및 방법들은, 다양한 블록들, 모듈들, 컴포넌트들, 회로들, 단계들, 프로세스들, 알고리즘들 등(집합적으로, "엘리먼트들"로 지칭됨)에 의해 다음의 상세한 설명에서 설명되고 첨부한 도면들에서 도시될 것이다. 이들 엘리먼트들은 전자 하드웨어, 컴퓨터 소프트웨어, 또는 이들의 임의의 결합을 사용하여 구현될 수도 있다. 그러한 엘리먼트들이 하드웨어로서 구현될지 소프트웨어로서 구현될지는 특정한 애플리케이션 및 전체 시스템에 부과된 설계 제약들에 의존한다.
예로서, 엘리먼트, 또는 엘리먼트의 임의의 일부, 또는 엘리먼트들의 임의의 결합은, 하나 또는 그 초과의 프로세서들을 포함하는 "프로세싱 시스템" 을 이용하여 구현될 수도 있다. 프로세서들의 예들은 마이크로프로세서들, 마이크로제어기들, 디지털 신호 프로세서(DSP)들, 필드 프로그래밍가능 게이트 어레이(FPGA)들, 프로그래밍가능 로직 디바이스(PLD)들, 상태 머신들, 게이팅된 로직, 이산 하드웨어 회로들, 및 본 발명 전반에 걸쳐 설명된 다양한 기능을 수행하도록 구성된 다른 적절한 하드웨어를 포함한다. 프로세싱 시스템의 하나 또는 그 초과의 프로세서들은 소프트웨어를 실행할 수도 있다. 소프트웨어는, 소프트웨어, 펌웨어, 미들웨어, 마이크로코드, 하드웨어 디스크립션 언어, 또는 다른 용어로서 지칭되는지에 관계없이, 명령들, 명령 세트들, 코드, 코드 세그먼트들, 프로그램 코드, 프로그램들, 서브프로그램들, 소프트웨어 모듈들, 애플리케이션들, 소프트웨어 애플리케이션들, 소프트웨어 패키지들, 루틴들, 서브루틴들, 오브젝트들, 실행가능물들, 실행 스레드들, 절차들, 함수들 등을 의미하도록 광범위하게 해석되어야 한다.
따라서, 하나 또는 그 초과의 예시적인 실시예들에서, 설명된 기능들은 하드웨어, 소프트웨어, 펌웨어, 또는 이들의 임의의 결합으로 구현될 수도 있다. 소프트웨어로 구현되면, 기능들은 컴퓨터 판독가능 매체 상에 하나 또는 그 초과의 명령들 또는 코드로서 저장되거나 이들로서 인코딩될 수도 있다. 컴퓨터 판독가능 매체들은 컴퓨터 저장 매체들을 포함한다. 저장 매체들은 컴퓨터에 의해 액세스될 수 있는 임의의 이용가능한 매체들일 수도 있다. 제한이 아닌 예로서, 그러한 컴퓨터-판독가능 매체들은 RAM, ROM, EEPROM, CD-ROM 또는 다른 광학 디스크 저장부, 자기 디스크 저장부 또는 다른 자기 저장 디바이스들, 또는 명령들 또는 데이터 구조들의 형태로 원하는 프로그램 코드를 반송(carry) 또는 저장하는데 사용될 수 있고, 컴퓨터에 의해 액세스될 수 있는 임의의 다른 매체를 포함할 수 있다. 본 명세서에서 사용된 바와 같이, 디스크(disk) 및 디스크(disc)는 컴팩트 디스크(disc)(CD), 레이저 디스크(disc), 광학 디스크(disc), 디지털 다기능 디스크(digital versatile disc)(DVD), 플로피 디스크(disk), 및 블루-레이 디스크(disc)를 포함하며, 여기서 디스크(disk)들은 일반적으로 데이터를 자기적으로 재생하지만, 디스크(disc)들은 레이저를 이용하여 광학적으로 데이터를 재생한다. 상기한 것들의 결합들이 또한 컴퓨터-판독가능 매체들의 범위 내에 포함되어야 한다.
도 1은 LTE 네트워크 아키텍처(100)를 도시한 다이어그램이다. LTE 네트워크 아키텍처(100)는 이벌브드 패킷 시스템(EPS)(100)으로 지칭될 수도 있다. EPS(100)는 하나 또는 그 초과의 사용자 장비(UE)(102), E-UTRAN(Evolved UMTS Terrestrial Radio Access Network)(104), EPC(Evolved Packet Core)(110), HSS(Home Subscriber Server)(120), 및 오퍼레이터의 IP 서비스들(122)을 포함할 수도 있다. EPS는 다른 액세스 네트워크들과 상호접속할 수 있지만, 간략화를 위해, 그들 엔티티들/인터페이스들은 도시되지 않는다. 도시된 바와 같이, EPS는 패킷-교환 서비스들을 제공하지만, 당업자들이 용이하게 인식할 바와 같이, 본 발명 전반에 걸쳐 제시된 다양한 개념들은 회선-교환 서비스들을 제공하는 네트워크들로 확장될 수도 있다.
E-UTRAN은 이벌브드 노드 B(eNB)(106) 및 다른 eNB들(108)을 포함한다. eNB(106)는 UE(102)를 향한 사용자 및 제어 평면 프로토콜 종단(termination)들을 제공한다. eNB(106)는 백홀(예를 들어, X2 인터페이스)을 통해 다른 eNB들(108)에 접속될 수도 있다. eNB(106)는 또한, 기지국, 베이스 트랜시버 스테이션, 라디오 기지국, 라디오 트랜시버, 트랜시버 기능, 기본 서비스 세트(BSS), 확장된 서비스 세트(ESS), 또는 몇몇 다른 적절한 용어로 지칭될 수도 있다. eNB(106)는 UE(102)에 대해 EPC(110)로의 액세스 포인트를 제공한다. UE들(102)들의 예들은 셀룰러 전화기, 스마트폰, 세션 개시 프로토콜(SIP) 전화기, 랩탑, 개인 휴대 정보 단말(PDA), 위성 라디오, 글로벌 포지셔닝 시스템, 멀티미디어 디바이스, 비디오 디바이스, 디지털 오디오 플레이어(예를 들어, MP3 플레이어), 카메라, 게임 콘솔, 또는 임의의 다른 유사한 기능 디바이스를 포함한다. UE(102)는 또한, 모바일 스테이션, 가입자 스테이션, 모바일 유닛, 가입자 유닛, 무선 유닛, 원격 유닛, 모바일 디바이스, 무선 디바이스, 무선 통신 디바이스, 원격 디바이스, 모바일 가입자 스테이션, 액세스 단말, 모바일 단말, 무선 단말, 원격 단말, 핸드셋, 사용자 에이전트, 모바일 클라이언트, 클라이언트, 또는 몇몇 다른 적절한 용어로 당업자들에 의해 지칭될 수도 있다.
eNB(106)는 S1 인터페이스에 의해 EPC(110)에 접속된다. EPC(110)는 MME(Mobility Management Entity)(112), 다른 MME들(114), 서빙 게이트웨이(116), 및 패킷 데이터 네트워크(PDN) 게이트웨이(118)를 포함한다. MME(112)는 UE(102)와 EPC(110) 사이의 시그널링을 프로세싱하는 제어 노드이다. 일반적으로, MME(112)는 베어러(bearer) 및 접속 관리를 제공한다. 모든 사용자 IP 패킷들은 서빙 게이트웨이(116)를 통해 전달되며, 서빙 게이트웨이(116) 그 자체는 PDN 게이트웨이(118)에 접속된다. PDN 게이트웨이(118)는 UE IP 어드레스 할당 뿐만 아니라 다른 기능들을 제공한다. PDN 게이트웨이(118)는 오퍼레이터의 IP 서비스들(122)에 접속된다. 오퍼레이터의 IP 서비스들(122)은 인터넷, 인트라넷, IP 멀티미디어 서브시스템(IMS), 및 PS 스트리밍 서비스(PSS)를 포함할 수도 있다.
도 2는 LTE 네트워크 아키텍처 내의 액세스 네트워크(200)의 일 예를 도시한 다이어그램이다. 이러한 예에서, 액세스 네트워크(200)는 다수의 셀룰러 영역들(셀들)(202)로 분할된다. 하나 또는 그 초과의 더 낮은 전력 클래스 eNB들(208)은, 셀들(202) 중 하나 또는 그 초과와 중첩하는 셀룰러 영역들(210)을 가질 수도 있다. 더 낮은 전력 클래스 eNB(208)는 펨토 셀(예를 들어, 홈 eNB(HeNB)), 피코 셀, 마이크로 셀, 또는 원격 라디오 헤드(RRH)일 수도 있다. 매크로 eNB들(204)은 각각, 각각의 셀(202)에 할당되고, 셀들(202) 내의 모든 UE들(206)에 대해 EPC(110)로의 액세스 포인트를 제공하도록 구성된다. 이러한 예의 액세스 네트워크(200)에는 중앙화된 제어기가 존재하지 않지만, 중앙화된 제어기가 대안적인 구성들에서 사용될 수도 있다. eNB들(204)은, 라디오 베어러 제어, 승인 제어, 모바일러티 제어, 스케줄링, 보안, 및 서빙 게이트웨이(116)로의 접속을 포함하는 모든 라디오 관련 기능들을 담당한다.
액세스 네트워크(200)에 의해 이용되는 변조 및 다중 액세스 방식은, 이용되고 있는 특정한 원격통신 표준에 의존하여 변할 수도 있다. LTE 애플리케이션들에서, 주파수 분할 듀플렉싱(FDD) 및 시분할 듀플렉싱(TDD) 둘 모두를 지원하기 위해, OFDM이 DL 상에서 사용되고, SC-FDMA가 UL 상에서 사용된다. 당업자들이 후속할 상세한 설명으로부터 용이하게 인식할 바와 같이, 본 명세서에 제시된 다양한 개념들은 LTE 애플리케이션들에 매우 적합하다. 그러나, 이들 개념들은 다른 변조 및 다중 액세스 기술들을 이용하는 다른 원격통신 표준들에 용이하게 확장될 수도 있다. 예로서, 이들 개념들은 EV-DO(Evolution-Data Optimized) 또는 UMB(Ultra Mobile Broadband)로 확장될 수도 있다. EV-DO 및 UMB는, CDMA2000 표준군의 일부로서 3세대 파트너쉽 프로젝트 2(3GPP2)에 의해 발표된 에어 인터페이스 표준들이며, 모바일 스테이션들에 브로드밴드 인터넷 액세스를 제공하도록 CDMA를 이용한다. 이들 개념들은 또한, 광대역-CDMA(W-CDMA) 및 TD-SCDMA와 같은 CDMA의 다른 변형들을 이용하는 UTRA(Universal Terrestrial Radio Access); TDMA를 이용하는 모바일 통신들을 위한 글로벌 시스템(GSM); 및 이벌브드 UTRA(E-UTRA), IEEE 802.11(Wi-Fi), IEEE 802.16(WiMAX), IEEE 802.20, 및 OFDMA를 이용하는 Flash-OFDM으로 확장될 수도 있다. UTRA, E-UTRA, UMTS, LTE 및 GSM은 3GPP 조직으로부터의 문헌들에 설명되어 있다. CDMA2000 및 UMB는 3GPP2 조직으로부터의 문헌들에 설명되어 있다. 이용되는 실제 무선 통신 표준 및 다중 액세스 기술은 특정한 애플리케이션 및 시스템에 부과된 전체 설계 제약들에 의존할 것이다.
eNB들(204)은 MIMO 기술을 지원하는 다수의 안테나들을 가질 수도 있다. MIMO 기술의 사용은 eNB들(204)이 공간 멀티플렉싱, 빔포밍, 및 송신 다이버시티를 지원하도록 공간 도메인을 활용할 수 있게 한다. 공간 멀티플렉싱은, 동일한 주파수 상에서 동시에 데이터의 상이한 스트림들을 송신하는데 사용될 수도 있다. 데이터 스트림들은, 데이터 레이트를 증가시키도록 단일 UE(206)에 또는 전체 시스템 용량을 증가시키도록 다수의 UE들(206)에 송신될 수도 있다. 이것은, 각각의 데이터 스트림을 공간적으로 프리코딩(precode)(즉, 진폭 및 위상의 스캐일링을 적용)하고, 그 후, DL 상에서 다수의 송신 안테나들을 통해 각각의 공간적으로 프리코딩된 스트림을 송신함으로써 달성된다. 공간적으로 프리코딩된 데이터 스트림들은, 상이한 공간 서명들을 이용하여 UE(들)(206)에 도달하며, 이는 UE(들)(206) 각각이 그 UE(206)에 대해 예정된 하나 또는 그 초과의 데이터 스트림들을 복원할 수 있게 한다. UL 상에서, 각각의 UE(206)는 공간적으로 프리코딩된 데이터 스트림을 송신하며, 이는 eNB(204)가 각각의 공간적으로 프리코딩된 데이터 스트림의 소스를 식별할 수 있게 한다.
채널 조건들이 양호할 경우, 공간 멀티플렉싱이 일반적으로 사용된다. 채널 조건들이 덜 바람직할 경우, 하나 또는 그 초과의 방향들로 송신 에너지를 포커싱하기 위해 빔포밍이 사용될 수도 있다. 이것은, 다수의 안테나들을 통한 송신을 위해 데이터를 공간적으로 프리코딩함으로써 달성될 수도 있다. 셀의 에지들에서 양호한 커버리지를 달성하기 위해, 단일 스트림 빔포밍 송신이 송신 다이버시티와 결합하여 사용될 수도 있다.
후속하는 상세한 설명에서, 액세스 네트워크의 다양한 양상들이, DL 상에서 OFDM을 지원하는 MIMO 시스템을 참조하여 설명될 것이다. OFDM은, OFDM 심볼 내의 다수의 서브캐리어들을 통해 데이터를 변조하는 확산-스펙트럼 기술이다. 서브캐리어들은 정확한 주파수들로 이격된다. 간격은, 수신기가 서브캐리어들로부터 데이터를 복원할 수 있게 하는 "직교성(orthogonality)"을 제공한다. 시간 도메인에서, 가드 인터벌(예를 들어, 사이클릭 프리픽스)은 인터-OFDM-심볼 간섭에 대항하기 위해 각각의 OFDMA 심볼에 부가될 수도 있다. UL은, 높은 피크-투-평균 전력 비(PAPR)를 보상하기 위해 DFT-확산 OFDM 신호의 형태로 SC-FDMA를 사용할 수도 있다.
도 3은 LTE에서의 DL 프레임 구조의 일 예를 도시한 다이어그램(300)이다. 프레임(10ms)은 10개의 동등하게 사이징(size)된 서브-프레임들로 분할될 수도 있다. 각각의 서브-프레임은 2개의 연속하는 시간 슬롯들을 포함할 수도 있다. 리소스 그리드는 2개의 시간 슬롯들을 표현하는데 사용될 수도 있으며, 각각의 시간 슬롯은 리소스 블록을 포함한다. 리소스 그리드는 다수의 리소스 엘리먼트들로 분할된다. LTE에서, 리소스 블록은 주파수 도메인에서 12개의 연속하는 서브캐리어들, 그리고 각각의 OFDM 심볼 내의 정규 사이클릭 프리픽스에 대해, 시간 도메인에서 7개의 연속하는 OFDM 심볼들, 또는 84개의 리소스 엘리먼트들을 포함한다. 확장된 사이클릭 프리픽스에 대해, 리소스 블록은 시간 도메인에서 6개의 연속하는 OFDM 심볼들을 포함하고, 72개의 리소스 엘리먼트들을 갖는다. R(302, 304)로서 표시된 바와 같이, 리소스 엘리먼트들 중 몇몇은 DL 기준 신호들(DL-RS)을 포함한다. DL-RS는 셀-특정 RS(CRS)(또는 종종 공통 RS로 지칭됨)(302) 및 UE-특정 RS(UE-RS)(304)를 포함한다. UE-RS(304)는, 대응하는 물리 DL 공유 채널(PDSCH)이 매핑되는 리소스 블록들 상에서만 송신된다. 각각의 리소스 엘리먼트에 의해 반송된 비트들의 수는 변조 방식에 의존한다. 따라서, UE가 수신하는 리소스 블록들이 많아지고 변조 방식이 고차가 될수록, UE에 대한 데이터 레이트가 더 높아진다.
도 4는, LTE에서의 UL 프레임 구조의 일 예를 도시한 다이어그램(400)이다. UL에 대한 이용가능한 리소스 블록들은 데이터 섹션 및 제어 섹션으로 분할될 수도 있다. 제어 섹션은 시스템 대역폭의 2개의 에지들에서 형성될 수도 있으며, 구성가능한 사이즈를 가질 수도 있다. 제어 섹션 내의 리소스 블록들은 제어 정보의 송신을 위해 UE들에 할당될 수도 있다. 데이터 섹션은 제어 섹션에 포함되지 않는 모든 리소스 블록들을 포함할 수도 있다. UL 프레임 구조는, 데이터 섹션이 인접한 서브캐리어들을 포함하는 것을 초래하며, 이는 단일 UE가 데이터 섹션에서 인접한 서브캐리어들 모두를 할당받게 할 수도 있다.
UE는 eNB로 제어 정보를 송신하기 위해 제어 섹션에서 리소스 블록들(410a, 410b)을 할당받을 수도 있다. UE는 또한, eNB로 데이터를 송신하기 위해 데이터 섹션에서 리소스 블록들(420a, 420b)을 할당받을 수도 있다. UE는, 제어 섹션 내의 할당된 리소스 블록들 상의 물리 UL 제어 채널(PUCCH)에서 제어 정보를 송신할 수도 있다. UE는 데이터 섹션 내의 할당된 리소스 블록들 상의 물리 UL 공유 채널(PUSCH)에서 데이터만을 또는 데이터 및 제어 정보 둘 모두를 송신할 수도 있다. UL 송신은 서브프레임의 둘 모두의 슬롯들에 걸쳐 있을 수도 있으며, 주파수에 걸쳐 홉핑할 수도 있다.
리소스 블록들의 세트는, 초기 시스템 액세스를 수행하고, 물리 랜덤 액세스 채널(PRACH)(430)에서 UL 동기화를 달성하는데 사용될 수도 있다. PRACH(430)는 랜덤 시퀀스를 반송하고, 어떠한 UL 데이터/시그널링도 반송할 수 없다. 각각의 랜덤 액세스 프리앰블은 6개의 연속하는 리소스 블록들에 대응하는 대역폭을 점유한다. 시작 주파수는 네트워크에 의해 특정된다. 즉, 랜덤 액세스 프리앰블의 송신은 특정한 시간 및 주파수 리소스들로 제약된다. PRACH에 대한 어떠한 주파수 홉핑도 존재하지 않는다. PRACH 시도는 단일 서브프레임(1ms) 또는 몇몇 인접한 서브프레임들의 시퀀스에서 반송되고, UE는 프레임(10ms) 당 단일 PRACH 시도만을 행할 수 있다.
도 5는, LTE에서의 사용자 및 제어 평면들에 대한 라디오 프로토콜 아키텍처의 일 예를 도시한 다이어그램(500)이다. UE 및 eNB에 대한 라디오 프로토콜 아키텍처는 3개의 계층들: 계층 1, 계층 2, 및 계층 3을 갖는 것으로 도시되어 있다. 계층 1(L1 계층)은 가장 낮은 계층이며, 다양한 물리 계층 신호 프로세싱 기능들을 구현한다. L1 계층은 물리 계층(506)으로 본 명세서에서 지칭될 것이다. 계층 2(L2 계층)(508)는 물리 계층(506) 위에 있으며, 물리 계층(506)을 통한 UE와 eNB 사이의 링크를 담당한다.
사용자 평면에서, L2 계층(508)은 매체 액세스 제어(MAC) 서브계층(510), 라디오 링크 제어(RLC) 서브계층(512), 및 패킷 데이터 수렴 프로토콜(PDCP)(514) 서브계층을 포함하며, 이들은 네트워크 측 상의 eNB에서 종단된다. 도시되지는 않았지만, UE는, 네트워크 측 상의 PDN 게이트웨이(118)에서 종단되는 네트워크 계층(예를 들어, IP 계층), 및 접속의 다른 단부(예를 들어, 원단(far end) UE, 서버 등)에서 종단되는 애플리케이션 계층을 포함하는 수 개의 상부 계층들을 L2 계층(508) 위에 가질 수도 있다.
PDCP 서브계층(514)은 상이한 라디오 베어러들과 로직 채널들 사이에 멀티플렉싱을 제공한다. PDCP 서브계층(514)은 또한, 라디오 송신 오버헤드를 감소시키기 위해 상부 계층 데이터 패킷들에 대한 헤더 압축, 데이터 패킷들을 암호화함으로써 보안, 및 eNB들 사이의 UE들에 대한 핸드오버 지원을 제공한다. RLC 서브계층(512)은 상부 계층 데이터 패킷들의 세그먼트화 및 리어셈블리, 손실된 데이터 패킷들의 재송신, 및 데이터 패킷들의 재순서화를 제공하여, 하이브리드 자동 재송 요청(HARQ)으로 인한 비순차적(out-of-order) 수신을 보상한다. MAC 서브계층(510)은 로직 채널과 전송 채널 사이에 멀티플렉싱을 제공한다. MAC 서브계층(510)은 또한, 하나의 셀의 다양한 라디오 리소스들(예를 들어, 리소스 블록들)을 UE들 사이에 할당하는 것을 담당한다. MAC 서브계층(510)은 또한, HARQ 동작들을 담당한다.
제어 평면에서, UE 및 eNB에 대한 라디오 프로토콜 아키텍처는, 제어 평면에 대한 헤더 압축 기능이 존재하지 않는다는 것을 제외하고, 물리 계층(506) 및 L2 계층(508)에 대해 실질적으로 동일하다. 제어 평면은 또한, 계층 3(L3 계층)에 라디오 리소스 제어(RRC) 서브계층(516)을 포함한다. RRC 서브계층(516)은 라디오 리소스들(즉, 라디오 베어러들)을 획득하는 것, 및 eNB와 UE 사이에서 RRC 시그널링을 사용하여 하부 계층들을 구성하는 것을 담당한다.
도 6은 액세스 네트워크에서 UE(650)와 통신하는 eNB(610)의 블록도이다. DL에서, 코어 네트워크로부터의 상부 계층 패킷들은 제어기/프로세서(675)에 제공된다. 제어기/프로세서(675)는 L2 계층의 기능을 구현한다. DL에서, 제어기/프로세서(675)는 헤더 압축, 암호화, 패킷 세그먼트화 및 재순서화, 로직 채널과 전송 채널 사이의 멀티플렉싱, 및 다양한 우선순위 메트릭들에 기초한 UE(650)로의 라디오 리소스 할당들을 제공한다. 제어기/프로세서(675)는 또한, HARQ 동작들, 손실된 패킷들의 재송신, 및 UE(650)로의 시그널링을 담당한다.
송신(TX) 프로세서(616)는 L1 계층(즉, 물리 계층)에 대한 다양한 신호 프로세싱 기능들을 구현한다. 신호 프로세싱 기능들은, UE(650)에서의 순방향 에러 정정(FEC)을 용이하게 하기 위한 코딩 및 인터리빙, 및 다양한 변조 방식들(예를 들어, 바이너리 위상-시프트 키잉(BPSK), 직교 위상-시프트 키잉(QPSK), M-위상-시프트 키잉(M-PSK), M-직교 진폭 변조(M-QAM))에 기초한 신호 성상도(constellation)들로의 매핑을 포함한다. 그 후, 코딩되고 변조된 심볼들은 병렬 스트림들로 분할된다. 그 후, 각각의 스트림은, OFDM 서브캐리어로 매핑되고, 시간 및/또는 주파수 도메인에서 기준 신호(예를 들어, 파일럿)와 멀티플렉싱되며, 그 후, 고속 푸리에 역변환(IFFT)을 사용하여 함께 결합되어, 시간 도메인 OFDM 심볼 스트림을 반송하는 물리 채널을 생성한다. OFDM 스트림은 다수의 공간 스트림들을 생성하기 위해 공간적으로 프리코딩된다. 채널 추정기(674)로부터의 채널 추정치들은 코딩 및 변조 방식을 결정하기 위해 뿐만 아니라 공간 프로세싱을 위해 사용될 수도 있다. 채널 추정치는, 기준 신호 및/또는 UE(650)에 의해 송신된 채널 조건 피드백으로부터 도출될 수도 있다. 그 후, 각각의 공간 스트림은 별개의 송신기(618TX)를 통해 상이한 안테나(620)로 제공될 수도 있다. 각각의 송신기(618TX)는 송신을 위해 각각의 공간 스트림으로 RF 캐리어를 변조한다.
UE(650)에서, 각각의 수신기(654RX)는 자신의 각각의 안테나(652)를 통해 신호를 수신한다. 각각의 수신기(654RX)는 RF 캐리어 상으로 변조된 정보를 복원하고, 그 정보를 수신(RX) 프로세서(656)에 제공한다. RX 프로세서(656)는 L1 계층의 다양한 신호 프로세싱 기능들을 구현한다. RX 프로세서(656)는 UE(650)에 대해 예정된 임의의 공간 스트림들을 복원하도록 정보에 대해 공간 프로세싱을 수행한다. 다수의 공간 스트림들이 UE(650)에 대해 예정되면, 그들은 RX 프로세서(656)에 의해 단일 OFDM 심볼 스트림으로 결합될 수도 있다. 그 후, RX 프로세서(656)는 고속 푸리에 변환(FFT)을 사용하여 시간-도메인으로부터 주파수 도메인으로 OFDM 심볼 스트림을 변환한다. 주파수 도메인 신호는, OFDM 신호의 각각의 서브캐리어에 대한 별개의 OFDM 심볼 스트림을 포함한다. 각각의 서브캐리어 상의 심볼들, 및 기준 신호는 eNB(610)에 의해 송신된 가장 가능성있는 신호 성상도 포인트들을 결정함으로써 복원 및 복조된다. 이들 연판정들은, 채널 추정기(658)에 의해 컴퓨팅된 채널 추정치들에 기초할 수도 있다. 그 후, 연판정들은, 물리 채널 상에서 eNB(610)에 의해 본래 송신되었던 데이터 및 제어 신호들을 복원하기 위해 디코딩 및 디인터리빙된다. 그 후, 데이터 및 제어 신호들은 제어기/프로세서(659)에 제공된다.
제어기/프로세서(659)는 L2 계층을 구현한다. 제어기/프로세서는 프로그램 코드들 및 데이터를 저장하는 메모리(660)와 연관될 수 있다. 메모리(660)는 컴퓨터-판독가능 매체로 지칭될 수도 있다. UL에서, 제어기/프로세서(659)는, 전송 채널과 로직 채널 사이의 디멀티플렉싱, 패킷 리어셈블리, 암호해독, 헤더 압축해제, 제어 신호 프로세싱을 제공하여, 코어 네트워크로부터의 상부 계층 패킷들을 복원한다. 그 후, 상부 계층 패킷들은, L2 계층 위의 모든 프로토콜 계층들을 표현하는 데이터 싱크(662)에 제공된다. 다양한 제어 신호들은 또한, L3 프로세싱을 위해 데이터 싱크(662)에 제공될 수도 있다. 제어기/프로세서(659)는 또한, HARQ 동작들을 지원하기 위해 확인응답(ACK) 및/또는 부정 확인응답(NACK) 프로토콜을 사용하여 에러 검출을 담당한다.
UL에서, 데이터 소스(667)는 상부 계층 패킷들을 제어기/프로세서(659)에 제공하는데 사용된다. 데이터 소스(667)는, L2 계층 위의 모든 프로토콜 계층들을 나타낸다. eNB(610)에 의한 DL 송신과 관련하여 설명된 기능과 유사하게, 제어기/프로세서(659)는, 헤더 압축, 암호화, 패킷 세그먼트화 및 재순서화, 및 eNB(610)에 의한 라디오 리소스 할당들에 기초한 로직 채널과 전송 채널 사이의 멀티플렉싱을 제공함으로써 사용자 평면 및 제어 평면에 대해 L2 계층을 구현한다. 제어기/프로세서(659)는 또한, HARQ 동작들, 손실된 패킷들의 재송신, 및 eNB(610)로의 시그널링을 담당한다.
기준 신호 또는 eNB(610)에 의해 송신된 피드백으로부터 채널 추정기(658)에 의해 도출된 채널 추정치들은, 적절한 코딩 및 변조 방식들을 선택하고, 공간 프로세싱을 용이하게 하도록 TX 프로세서(668)에 의해 사용될 수도 있다. TX 프로세서(668)에 의해 생성된 공간 스트림들은 별개의 송신기들(654TX)을 통해 상이한 안테나(652)에 제공된다. 각각의 송신기(654TX)는 송신을 위해 각각의 공간 스트림으로 RF 캐리어를 변조한다.
UL 송신은, UE(650)의 수신기 기능과 관련하여 설명된 것과 유사한 방식으로 eNB(610)에서 프로세싱된다. 각각의 수신기(618RX)는 자신의 각각의 안테나(620)를 통해 신호를 수신한다. 각각의 수신기(618RX)는 RF 캐리어 상으로 변조된 정보를 복원하고, 그 정보를 RX 프로세서(670)에 제공한다. RX 프로세서(670)는 L1 계층을 구현할 수도 있다.
제어기/프로세서(675)는 L2 계층을 구현한다. 제어기/프로세서(675)는 프로그램 코드들 및 데이터를 저장하는 메모리(676)와 연관될 수 있다. 메모리(676)는 컴퓨터-판독가능 매체로 지칭될 수도 있다. UL에서, 제어기/프로세서(675)는 전송 채널과 로직 채널 사이의 디멀티플렉싱, 패킷 리어셈블리, 암호해독, 헤더 압축해제, 제어 신호 프로세싱을 제공하여, UE(650)로부터의 상부 계층 패킷들을 복원한다. 제어기/프로세서(675)로부터의 상부 계층 패킷들은 코어 네트워크에 제공될 수도 있다. 제어기/프로세서(675)는 또한, HARQ 동작들을 지원하기 위해 ACK 및/또는 NACK 프로토콜을 사용하여 에러 검출을 담당한다.
도 7은 이종 네트워크 내의 범위 확장된 셀룰러 영역을 도시한 다이어그램(700)이다. RRH(710b)와 같은 저전력 클래스 eNB는, RRH(710b)와 매크로 eNB(710a) 사이의 향상된 인터-셀 간섭 조정을 통해 그리고 UE(720)에 의해 수행된 간섭 소거를 통해 셀룰러 영역(702)으로부터 확장되는 범위 확장된 셀룰러 영역(703)을 가질 수도 있다. 향상된 인터-셀 간섭 조정에서, RRH(710b)는 UE(720)의 간섭 조건에 관한 정보를 매크로 eNB(710a)로부터 수신한다. 정보는 RRH(710b)로 하여금, 범위 확장된 셀룰러 영역(703)에서 UE(720)를 서빙하게 하며, UE(720)가 범위 확장된 셀룰러 영역(703)에 진입할 경우 매크로 eNB(710a)로부터의 UE(720)의 핸드오프를 수용하게 한다.
LTE 릴리즈 8, 9, 또는 10(Rel-8/9/10)에서, 다운링크 및 업링크 데이터 송신들에 대한 전송 블록 사이즈(TBS)는 2개의 팩터들, 즉 1) 리소스 할당 사이즈(NPRB'); 및 2) 변조 및 코딩 방식(MCS) 인덱스에 기초하여 결정된다.
리소스 할당 사이즈 NPRB'는 20MHz에 대한 최대 100개의 리소스 블록(RB)들일 수 있다. 리소스 할당 사이즈는 인덱스 NPRB에 매핑될 수도 있다. 정규 다운링크 서브프레임들에 대해, NPRB＝NPRB'이다. 시분할 듀플렉스(TDD)의 특수한 서브프레임들에 대해, 특수한 서브프레임들의 다운링크 파일럿 시간 슬롯(DwPTS) 내의 OFDM 심볼들의 수가 정규 다운링크 서브프레임들의 것보다 작으므로, 0.75의 조정 팩터가 적용될 수도 있으며, 즉,
Figure pat00001
이다. 1 미만의 값을 갖는 다른 조정 팩터는, 새로운 특수한 서브프레임 구성으로 인해 LTE 릴리즈 11(Rel-11)에서 제공될 수도 있다.
MCS 인덱스는 0으로부터 26까지의 범위에 있는 TBS 인덱스(ITBS)에 매핑될 수도 있다. 리소스 할당 사이즈 및 MCS 인덱스는 다운링크(DL) 및 업링크(UL) 그랜트(grant)들에 기초하여, 예를 들어, SPS(semi-persistent)에 대해서는 SPS 활성 PDCCH에 기초하여 결정될 수도 있다.
TBS 표는, ITBS에 의해 인덱싱된 행들 및 NPRB에 의해 인덱싱된 열들로 정의될 수도 있다. 장래의 호환가능성을 위해, TBS 표는 최대 110RB들의 NPRB를 가질 수도 있다. TBS 표는 다음, 즉 1) 가장 높은 코드 레이트가 0.92에 근접하게 선택됨(예를 들어, 코딩 레이트가 0.93 또는 그보다 높으면, UE는 PDSCH 디코딩을 스킵할 수도 있음); 2) TBS 표 설계가 CQI MCS 값들에 기초함; 및 3) 제어를 위해 n=3의 OFDM 심볼들, 2개의 안테나들, 및 물리 리소스 블록 당 120개의 리소스 엘리먼트들(120RE들/PRB)을 가정하여 MCS로부터 TBS가 계산되었음에 기초하여 구성될 수도 있다. 따라서, 단일 MCS 표는, Tx 안테나들의 수, PCFICH(n), 및 사이클릭 프리픽스(CP) 사이즈에 대해 불변한다. 아래의 표 1은 TBS 표의 일 예를 도시한다.

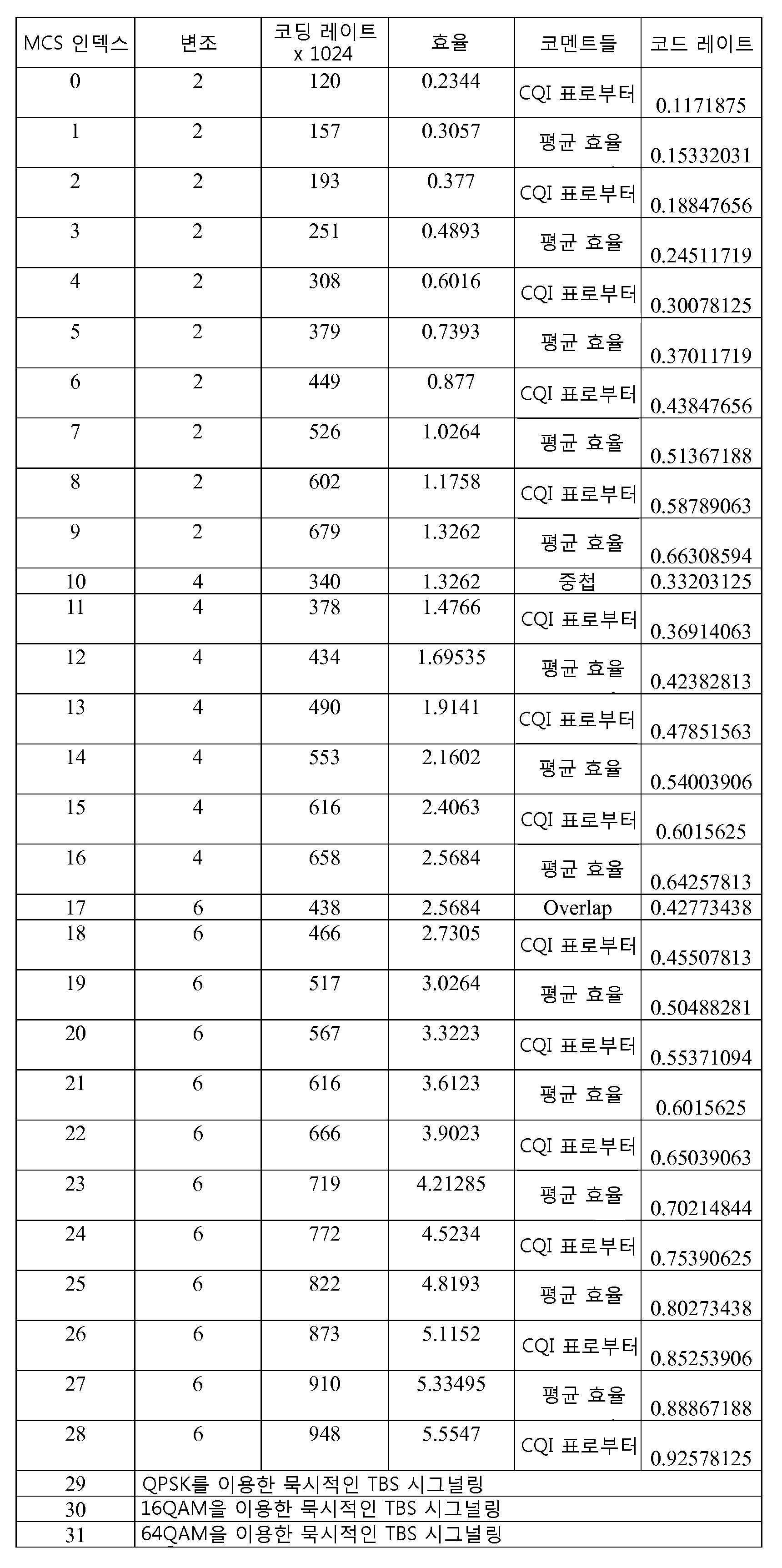

Figure pat00002
CQI 인덱스는 다음의 팩터들, 즉 1) 서브프레임의 첫번째 3개의 OFDM 심볼들이 제어 시그널링에 의해 점유됨; 2) 어떠한 리소스 엘리먼트(RE)들도 1차 또는 2차 동기화 신호들 또는 PBCH에 의해 사용되지 않았음; 3) 비-MBSFN 서브프레임들의 사이클릭 프리픽스(CP) 길이; 4) 리던던시 버전 0; 5) 어떠한 RE들도 채널 상태 정보 기준 신호들(CSI-RS) 및 제로-전력 CSI-RS에 대해 할당되지 않았음; 6) 어떠한 RE들도 PRS에 대해 할당되지 않았음; 및 7) 다른 팩터들(예를 들어, 특정한 PDSCH 송신 방식 또는 CRS-기반 PDSCH에 대한 특정한 트래픽-대-파일럿 비율에 기초하여 도출될 수도 있다.
LTE Rel-8/9/10에서, PDCCH는 서브프레임 내의 첫번째 수 개의 심볼들에 로케이팅된다. PDCCH는 전체 시스템 대역폭에 걸쳐 완전히 분배될 수도 있다. PDCCH는 PDSCH와 시분할 멀티플렉싱될 수도 있다. 효율적으로, 서브프레임은 제어 영역 및 데이터 영역으로 분할된다.
LTE Rel-11에서, 새로운 제어 시그널링(예를 들어, 향상된 PDCCH(ePDCCH))이 제공될 수도 있다. 서브프레임 내의 첫번째 수 개의 제어 심볼들을 점유하는 레거시 PDCCH와는 달리, ePDCCH는 PDSCH와 유사하게 데이터 영역을 점유한다. ePDCCH 메시지들은, 제 1 및 제 2 슬롯들 둘 모두에 퍼져있다(예를 들어, 주파수 분할 멀티플렉싱(FDM)-기반 ePDCCH).
LTE Rel-11 및 그 이후의 버전에서, 새로운 캐리어 타입(NCT)이 제공될 수도 있다. NCT는 반드시 백워드 호환가능할 필요는 없을 수도 있다. NCT에서, CRS는 서브프레임들의 서브세트에만 존재(예를 들어, 매 5번째 서브프레임들에 존재)할 수도 있다. CRS는 1-포트 전용으로 제한될 수도 있으며, 시스템 대역폭의 서브세트에만(예를 들어, 100RB들의 시스템 대역폭의 25RB들에서만) 존재할 수도 있다. 이것은 DL 오버헤드를 감소시키고, eNB에 대한 에너지 절약들을 제공하는 등의 식이다.
LTE Rel-11에서, NCT는 캐리어 어그리게이션(aggregation)의 일부로서 백워드 호환가능한 캐리어와 연관될 수도 있다. NCT의 캐리어는 LTE Rel-11에서 자립형 캐리어가 아닐 수도 있다. 그러나, 이러한 제약은, NCT의 캐리어가 자립형 캐리어이도록 장래의 릴리즈에서 완화될 수도 있다. NCT는, 모든 서브프레임들에서가 아니라면 적어도 몇몇 서브프레임들에서 레거시 제어 영역을 갖지 않을 수도 있다. NCT는, 필수적인 제어 시그널링 또는 다른 캐리어로부터의 제어 시그널링을 위해 ePDCCH(및 잠재적으로는 ePCFICH/ePHICH 등)에 완전히 의존할 수도 있다.
LTE Rel-12 및 그 이후의 버전에서, 복조 기준 신호(DM-RS) 번들링이 제공될 수도 있다. DM-RS가 UE에 대해 PDSCH에 할당된 RB들의 서브세트에 존재하고, 그리고/또는 UE에 대해 PDSCH에 할당된 서브프레임들의 서브세트에 존재하는 경우, 이것이 적용될 수도 있다. 하나의 서브프레임의 DM-RS는 다른 서브프레임에 대해 사용될 수 있거나, 하나의 RB의 DM-RS는 다른 RB에 대해 사용될 수 있는 등의 식이다. 채널 코히런스 시간 및/또는 코히런스 대역폭이 충분히 크면, 이것은 합리적일 수도 있다. DM-RS 번들링이 제공되는 경우, DM-RS 오버헤드가 감소된다. 오버헤드는 몇몇 서브프레임들 및/또는 몇몇 RB들에 대해 제로일 수도 있다.
NCT에서 TBS를 결정하는 것에 대해 문제들이 발생한다. 예를 들어, 미리 결정된 수의 RE들/PRB가 TBS 결정을 위해 가정되는 경우, NCT가 링크 비효율에 영향을 줄 수도 있다. 따라서, NCT에서 TBS를 더 효율적으로 결정하기 위한 솔루션들이 제공된다.
예를 들어, TBS를 결정하는 경우, 120RE들/PRB의 가정은 NCT에 대해 너무 보수적일 수도 있다. CRS, CSI-RS, 및 DM-RS에 대한 0, 12 또는 24개의 RE들/PRB 중 어느 하나가 없는 서브프레임에 대해, 일반적인 CP에 대한 PDSCH에 이용가능한 RE들/PRB의 수는 다음과 같이 계산될 수도 있다.
1) 14(심볼들)*12(톤들/PRB)－0(DM-RS RE 오버헤드의 수) = 168개의 RE들;
2) 14 (심볼들)*12(톤들/PRB)－12(DM-RS RE 오버헤드의 수) = 156개의 RE들; 또는
3) 14 (심볼들)*12(톤들/PRB)－24 (DM-RS RE 오버헤드의 수) = 144개의 RE들.
120RE들/PRB의 가정된 경우와 상기 계산들을 비교하는 경우, 20 내지 40%의 차이가 실현된다.
결과로서, 120RE들/PRB를 가정하는 0.92의 본래의 최대 코딩 레이트는 이제, 1) 0.92*120/168=0.66; 2) 0.92*120/156=0.71; 또는 3) 0.92*120/144=0.77의 최대 코딩 레이트에 대응한다. 이것은, 더 높은 코딩 레이트가 지원될 수 있는 경우, 링크 비효율을 초래한다.
*유사하게, NCT에서의 CQI 유도에 대한 문제점들이 발생할 수도 있다. 예를 들어, NCT에 대한 3개의 제어 심볼들의 가정은 적절하지 않을 수도 있다. 그러나, 가능한 솔루션은, eNB가 RE들/PRB의 가정된 수에 대한 RE들/PRB의 실제 수에 기초하여 CQI 값을 조정함으로써 영향을 완화시키는 것이다.
(예를 들어, 상술된 바와 같은) NCT에서 비효율적인 TBS 결정을 해결하는 것을 돕기 위해, 레거시 제어 영역 및/또는 (적어도 몇몇 서브프레임들에서) CRS 및/또는 DM-RS 오버헤드의 부재(absence)를 고려하도록 1보다 큰 값을 갖는 조정 팩터가 제공될 수도 있다. 단일 팩터는 CP 길이, 서브프레임 타입, 0, 12 또는 24개의 DM-RS RE들 등에 관계없이 제공될 수도 있다.
1개 초과의 조정 팩터가 또한 제공될 수도 있다. 예를 들어, 하나의 팩터는 랭크 1 또는 2 PDSCH에 대해 제공될 수도 있고, 다른 팩터는 랭크 3 및 그 초과에 대해 제공될 수도 있는 등의 식이다. 다른 예에서, 하나의 팩터는 정규 다운링크 서브프레임들에 대해 제공될 수도 있고, 하나 또는 그 초과의 팩터들은, 특수한 서브프레임 구성에 잠재적으로 의존하여 TDD에서 특수한 서브프레임들에 대해 제공될 수도 있다. 이것은, 레거시 제어/CRS를 제거하는 영향이 정규 서브프레임들 및 특수한 서브프레임 구성들에 대해 상이할 수도 있기 때문이다. 다른 예에서, 하나의 팩터는, 채널 상태 정보 기준 신호(CSI-RS)를 포함하는 다운링크 서브프레임들에 대해 제공될 수도 있고, 하나 또는 그 초과의 팩터들은 CSI-RS를 포함하지 않는 서브프레임들에 대해 제공될 수도 있다.
특히, 특수한 서브프레임이 6개의 다운링크 파일럿 시간슬롯(DwPTS) 심볼들을 가지면, 2개의 레거시 제어 심볼들을 대략적으로 제거하는 것은, (4개의 심볼들로부터 6개의 심볼들로의) PDSCH에 대한 RE들의 수의 50% 증가를 제공한다. 한편, 특수한 서브프레임이 12개의 DwPTS 심볼들을 가지면, 레거시 제어 영역을 제거하는 것은 대략 20%만큼 PDSCH RE들의 수를 (10개의 심볼들로부터 12개의 심볼들로) 증가시킨다.
조정 팩터가 다운링크 데이터 송신들에 적용가능할 수도 있다. 또한, 새로운 조정 팩터가 또한 업링크 데이터 송신에 대해 정의될 수도 있다. 일 예에서, PUSCH에 대한 DM-RS가 번들링되면(즉, DM-RS가 서브프레임들 및/또는 RB들의 서브세트에만 존재하면), 새로운 조정 팩터가 업링크 데이터 송신에 대해 구현될 수도 있다. 업링크에 대한 조정 팩터는, 다운링크에 대한 조정 팩터와 비교하여 상이하게 정의될 수도 있다.
조정 팩터는 모든 MCS 값들, 모든 수의 층들 등에 대해 적용가능할 수도 있다. 그러나, 조정 팩터는 또한, MCS의 서브세트에 대해서만, 예를 들어, 64-QAM에 대해서만 인에이블링될 수도 있다.
조정 팩터의 적용가능성은, 모든 다운링크 제어 정보(DCI) 포맷들, 탐색 공간들(공통적인 대 UE-특정적인), 서브프레임들(예를 들어, CRS 서브프레임들 대 CRS-없는(CRS-less) 서브프레임들), 제어 채널 타입들(PDCCH 대 ePDCCH), PDSCH 타입들(예를 들어, 브로드캐스트 대 유니캐스트) 등에 대한 것일 수도 있다. 조정 팩터는, 상술된 팩터들의 서브세트에 대해서만, 특히 폴백(fallback) 동작에 대해서만 적용가능할 수도 있다. 예를 들어, 조정 팩터는 단지, 브로드캐스트가 아니라 유니캐스트에 대해; 공통 탐색 공간에 의해 스케줄링된 PDSCH가 아니라 UE-특정 탐색 공간에 의해 스케줄링된 PDSCH에 대해; 또는 CRS 서브프레임들이 아니라 CRS-없는 서브프레임들 등에 대해 적용가능할 수도 있다.
조정 팩터는 NPRB'로부터 NPRB로의 매핑을 변경시킴으로써 적용될 수도 있다. 예를 들어, NPRB＝{한도(α*NPRB'), 110} 이고, 예를 들어, α＝1.2이며, 여기서, NPRB'는 할당된 리소스 할당 사이즈이다.
대안적으로, 조정 팩터는 TBS 사이즈를 직접 변경시킴으로써 적용될 수도 있다. 예를 들어, TBS＝한도(f(ITBS, NPRB)*α/8)*8이고, 여기서, 숫자 8은 TBS가 바이트 단위라는 것을 보장한다. 상이한 숫자가 임의의 다른 단위들에 대해 사용될 수도 있다.
대안적으로, 새로운 TBS 표가 정의될 수도 있다. 예를 들어, QPSK 대 16QAM, 16QAM 대 64QAM 사이의 부가적인 트랜지션 TBS 사이즈들, 및 피크 레이트 핸들링은, RE들/PRB 쌍의 새로운 숫자를 고려하여 제공될 수도 있다. 이러한 접근법은 피크 레이트를 증가시킨다.
현재, 층 당 최대 TBS 사이즈는 75,376이다. 0.92의 최대 코딩 레이트, ePDCCH에 대한 하나의 RB, 64QAM, 및 20MHz(100개의 RB들)를 가정하면, 층 당 조정된 최대 TBS는 다음과 같이 계산될 수도 있다.
1) 0의 DM-RS RE들의 경우에 대해: 최대 TBS=0.92(최대 코딩 레이트)*(100－1)(RB들)*6(mod 차수(order))*(14*12)＝91,808이다. 이것은 현재의 최대값 75,376으로부터의 21.8%의 증가이다.
2) 랭크 1 또는 랭크 2 PDSCH(12개의 DM-RS RE들)에 대해: 최대 TBS=0.92(최대 코딩 레이트)*(100－1)(RB들)*6(mod 차수)*(14*12－12)＝85,250이다. 이것은 현재의 최대값 75,376으로부터의 13.1%의 증가이다.
3) 랭크 3 및 그 초과의 PDSCH(24개의 DM-RS RE들)에 대해: 최대 TBS=0.92*(100－1)*6*(14*12－24)＝78,693이다. 이것은 현재의 최대값 75,376으로부터의 4.4%의 증가이다.
조정 팩터는 접근법들의 결합을 구현함으로써 적용될 수도 있다. 예를 들어, 조정 팩터를 적용하기 위한 다수의 접근법들이 존재하는 경우, UE는 어떤 접근법을 사용할지를 통지받을 수도 있다. 다른 예에서, 사용할 제 1 접근법이 미리 정의된다. 따라서, MCS 및/또는 리소스 할당 사이즈가 특정한 임계치에 도달하는 경우, 제 2 접근법이 사용될 수도 있다. 그렇지 않으면, 제 1 접근법이 사용된다.
조정 팩터를 적용하는 것은 모든 UE들에 대해 자동적으로 인에이블링될 수도 있다. 예를 들어, 캐리어가 NCT이라는 것을 검출할 시에, UE는, UE-특정 탐색 공간에서의 모든 유니캐스트 트래픽 스케줄링에 대한 새로운 조정 팩터에 기초하여 TBS를 결정할 수도 있다. 대안적으로, 조정 팩터를 적용하는 것은, 시그널링에 의하여 UE에 대해 인에이블링될 수도 있다. 예를 들어, 인에이블링 신호는 RRC 신호 또는 ePDCCH를 통한 동적 신호(예를 들어, 1 또는 2비트 정보 필드)일 수도 있다.
TBS는 멀티-층 송신을 고려하도록 조정될 수도 있다. ITBS 및 NPRB의 결합은 층-당 TBS를 결정할 수도 있다. 전송 블록(2, 3 또는 4개의 층들) 당 멀티-층 송신에 대해, TBS는, 단일-층 TBS 및 층들의 수(예를 들어, 대략적으로, 단일층 TBS*층들의 수)에 기초하여 도출될 수도 있다.
조정 팩터는 (멀티-층 TBS 결정에 묵시적으로(implicitly) 영향을 주는) 단일층 TBS 결정에 영향을 줄 수도 있다. 잠재적으로, 새로운 표 엔트리들이, 예를 들어, 더 높은 피크 레이트들에 대해 제공될 수도 있다.
대안적으로, 조정 팩터는 멀티-층 TBS 결정에 직접적으로 영향을 줄 수도 있다. 예를 들어, TBS는 다음과 같이 계산될 수도 있으며, 즉 TBS＝단일층 TBS*층들의 수*β이고, 여기서, β는 조정 팩터이다.
저비용 UE들에 대해, 조정 팩터(스캐일링 팩터)가 적용되지 않을 수도 있다. 즉, 새로운 스캐일링 팩터는 UE 카테고리 의존적일 수도 있다. 부가적으로, 새로운 TBS 표는 저비용 UE들에 의해 별개로 정의될 수도 있다. 예를 들어, 새로운 TBS 표는 브로드캐스트 메시지들에 대한 TBS 룩-업(look-up) 표와 동일한 메커니즘을 따를 수도 있으며, 여기서, TBS 사이즈는 2개의 열들을 인덱싱하는 1-비트에 의해 인덱싱될 수 있고, QPSK 및 저비용 UE들의 대응하는 트래픽 필요성들을 가정하여 최적화될 수 있다.
시작 PDSCH 심볼은 제로로부터 시작하지 않을 수도 있다. 예를 들어, 시작 PDSCH 심볼은, 동일한 캐리어 주파수 내의 레거시 캐리어 타입과 새로운 캐리어 타입의 공존을 고려하여 제 1 슬롯의 4번째 심볼로부터 시작할 수도 있다. 그러한 경우, 조정 팩터가 적용되지 않을 수도 있다. 대안적으로, 시작 PDSCH 심볼을 고려함으로써 상이한 조정 팩터가 적용될 수도 있다.
캐리어 어그리게이션에 대해, 조정된 TBS 동작이 독립적으로 동작될 수도 있다. 조정, 조정 팩터의 실제값(들) 등을 인에이블링할지의 동작은 독립적으로 수행될 수도 있다. 예를 들어, 레거시 캐리어 타입의 컴포넌트 캐리어는 조정 팩터 없이 제공될 수도 있지만, 새로운 캐리어 타입을 갖는 컴포넌트 캐리어는 조정 팩터로 제공될 수도 있다. CQI 결정에 대해, UE는 레거시 제어 영역의 부재를 가정할 수도 있다.
일 양상에서, UE는, 명시적인 또는 묵시적인 방식으로 레거시 캐리어 타입 대 새로운 캐리어 타입을 결정할 수도 있다. 명시적인 결정은, 서빙 셀 또는 상이한 셀로부터의 명시적인 시그널링에 기초할 수도 있다. 명시적인 시그널링은 브로드캐스트 메시지 또는 유니캐스트 메시지일 수도 있다. 명시적인 결정의 일 예에서, 캐리어 어그리게이션 내의 UE는, 캐리어 어그리게이션 내의 2차 셀이 새로운 캐리어 타입이라는 표시를 수신할 수도 있다. 명시적인 결정의 다른 예에서, 셀이 레거시 캐리어 타입 또는 새로운 캐리어 타입을 갖는지를 표시하기 위한 정보 필드가 PBCH에 존재할 수도 있다. 묵시적인 결정은, 레거시 캐리어 타입 및 새로운 캐리어 타입과 연관된 상이한 물리층에 기초할 수도 있다. 묵시적인 결정의 일 예에서, 새로운 캐리어 타입의 1차 동기화 신호(PSS) 및/또는 2차 동기화 신호(SSS)는 레거시 캐리어 타입과 비교하여 상이하게 로케이팅될 수도 있다. 결과로서, UE는, PSS 및/또는 SSS의 상이한 어레인지먼트(arrangement)들을 검출함으로써, 셀이 레거시 또는 새로운 캐리어 타입을 갖는지를 결정할 수 있다. 묵시적인 결정의 다른 예에서, 새로운 캐리어 타입은, 레거시 캐리어 타입의 레거시 PBCH 설계와는 상이한 새로운 PBCH 설계를 보유(carry)할 수도 있다. 결과로서, UE는, 새로운 PBCH 설계가 검출되면 셀이 새로운 캐리어 타입을 갖는다고 결정할 수도 있다. 묵시적인 결정의 또 다른 예에서, CRS는 새로운 캐리어 타입에서 적어도 정시에(in time) 데시메이팅(decimate)될 수도 있다(예를 들어, 단지 매 5개의 서브프레임들마다 송신됨). 따라서, UE는, 셀의 CRS가 데시메이팅되도록 결정되면 셀이 새로운 캐리어 타입을 갖는다고 결정할 수도 있다.
도 8은 무선 통신 방법의 흐름도(800)이다. 방법은 UE에 의해 수행될 수도 있다. 단계(802)에서, UE는 신호를 수신하기 위한 캐리어 타입을 검출(예를 들어, 결정)한다. 일 예에서, UE는, 이전의 단락에서 설명된 기술들 중 하나 또는 그 초과를 사용하여 캐리어 타입을 검출할 수도 있다. 단계(804)에서, UE는 검출된 캐리어 타입에 적어도 부분적으로 기초하여 전송 블록 사이즈(TBS)를 결정한다. 단계(806)에서, UE는 결정된 TBS에 따라 신호를 수신한다.
TBS는, 제 1 검출된 캐리어 타입에 대한 제 1 방식에 기초하여 결정될 수도 있고, 제 2 검출된 캐리어 타입에 대한 제 2 방식에 기초하여 결정될 수도 있다. 제 1 방식은 제 1 TBS 룩-업 표를 적어도 포함할 수도 있고, 제 2 방식은 제 1 TBS 룩-업 표와는 상이한 제 2 TBS 룩-업 표를 적어도 포함할 수도 있다. 제 1 검출된 캐리어 타입은 레거시 캐리어 타입(예를 들어, LTE Rel-8/9/10 캐리어 타입)일 수도 있다. 제 2 검출된 캐리어 타입은 새로운 캐리어 타입(NCT)(예를 들어, LTE Rel-11 또는 그 이후의 버전의 캐리어 타입)일 수도 있다.
TBS 결정을 위한 제 2 방식은, 제 2 캐리어 타입의 셀 내의 모든 사용자 장비(UE)들에 대해 자동적으로 인에이블링될 수도 있다. 대안적으로, TBS 결정을 위한 제 2 방식은 제 2 캐리어 타입의 셀 내의 신호를 통해 인에이블링될 수도 있다. 인에이블링 신호는 사용자 장비(UE)-특정 신호 또는 셀-특정 신호일 수도 있다.
검출된 캐리어 타입에 적어도 부분적으로 기초하는 TBS의 결정은, 셀 내의 동일한 서브프레임 타입에 대한 적어도 2개의 상이한 TBS 방식들에 기초하여 TBS 방식을 결정하는 것을 포함할 수도 있다. 서브프레임 타입은 통상적인 다운링크 서브프레임, 통상적인 업링크 서브프레임, 또는 특수한 서브프레임 중 적어도 하나일 수도 있으며, 여기서, 특수한 서브프레임은 다운링크 및 업링크 송신들 둘 모두를 포함한다. TBS 방식의 결정은, 다운링크 제어 정보(DCI) 포맷, 제어 채널 타입, 다운링크 제어 채널을 통해 동적으로 수신된 신호, 물리 다운링크 스케줄링 채널(PDSCH) 타입, PDSCH의 변조 차수, 신호가 유니캐스트 신호인지 또는 멀티캐스트 신호인지 여부, PDSCH가 사용자 장비(UE)-특정 탐색 공간에 의해 스케줄링되는지 또는 공통 탐색 공간에 의해 스케줄링되는지 여부, 또는 서브프레임이 공통 기준 신호(CRS)를 포함하는지 여부 중 적어도 하나에 추가적으로 기초할 수도 있다.
상술된 바와 같이, 제 1 TBS 방식은 리소스 할당 사이즈 및 변조 및 코딩 방식(MCS) 값에 기초할 수도 있고, 제 2 TBS 방식은 리소스 할당 사이즈, MCS 값, 및 조정 팩터에 기초할 수도 있다. 조정 팩터는 1보다 클 수도 있다. 제 2 TBS 방식은, 조정 팩터에 따라, 할당된 리소스 할당 사이즈를 조정하는 것, 및 조정된 리소스 할당 사이즈 및 MCS 값에 따라 TBS를 결정하는 것을 포함할 수도 있다. 대안적으로, 제 2 TBS 방식은 리소스 할당 사이즈 및 MCS 값에 따라 제 1 TBS를 결정하는 것, 및 결정된 제 1 TBS에 조정 팩터를 적용함으로써, 조정된 TBS를 계산하는 것을 포함할 수도 있다.
도 9는 무선 통신 방법의 흐름도(900)이다. 방법은 UE에 의해 수행될 수도 있다. 단계(902)에서, UE는 신호를 수신하기 위한 캐리어 타입을 검출한다. 일 예에서, UE는 상술된 기술들 중 하나 또는 그 초과를 사용하여 캐리어 타입을 검출할 수도 있다. 단계(904)에서, UE는 검출된 캐리어 타입에 적어도 부분적으로 기초하여 채널 품질 정보(CQI)를 결정한다. 단계(906)에서, UE는 CQI를 송신한다.
CQI는, 제 1 검출된 캐리어 타입에 대한 오버헤드 가정들의 제 1 세트에 기초하여 결정될 수도 있고, 제 2 검출된 캐리어 타입에 대한 오버헤드 가정들의 제 2 세트에 기초하여 결정될 수도 있다. 오버헤드 가정들의 제 1 세트와 오버헤드 가정들의 제 2 세트 사이의 차이는, 다운링크 제어 시그널링 또는 공통 기준 신호 중 적어도 하나를 포함할 수도 있다. 오버헤드 가정들의 제 2 세트는 서브프레임 타입에 기초하여 결정될 수도 있다.
캐리어 타입은 새로운 캐리어 타입(예를 들어, LTE Rel-11 또는 그 이후의 버전의 캐리어 타입)일 수도 있다. CQI는, 제어 시그널링에 의해 점유되지 않는 새로운 캐리어 타입의 서브프레임의 첫번째 3개의 심볼들에 기초하여 결정될 수도 있다.
도 10은 무선 통신 방법의 흐름도(1000)이다. 방법은 eNB에 의해 수행될 수도 있다. 단계(1002)에서, eNB는 신호를 송신하기 위한 캐리어 타입을 결정할 수도 있다. 단계(1004)에서, eNB는 캐리어 타입에 적어도 부분적으로 기초하여 전송 블록 사이즈(TBS)를 결정할 수도 있다. 단계(1006)에서, eNB는 결정된 캐리어 타입 및 TBS에 따라 신호를 송신할 수도 있다.
TBS는, 제 1 캐리어 타입에 대한 제 1 방식에 기초하여 결정될 수도 있고, 제 2 캐리어 타입에 대한 제 2 방식에 기초하여 결정될 수도 있다. 제 1 방식은 제 1 TBS 룩-업 표를 적어도 포함할 수도 있고, 제 2 방식은 제 1 TBS 룩-업 표와는 상이한 제 2 TBS 룩-업 표를 적어도 포함할 수도 있다. 제 1 캐리어 타입은 레거시 캐리어 타입(예를 들어, LTE Rel-8/9/10 캐리어 타입)일 수도 있다. 제 2 캐리어 타입은 새로운 캐리어 타입(NCT)(예를 들어, LTE Rel-11 또는 그 이후의 버전의 캐리어 타입)일 수도 있다. TBS 결정을 위한 제 2 방식은 제 2 캐리어 타입의 셀 내의 모든 사용자 장비(UE)들에 대해 자동적으로 인에이블링될 수도 있다.
eNB는, 사용자 장비(UE)에서의 TBS 결정을 위한 제 2 방식을 인에이블링시키도록 제 2 캐리어 타입의 셀에서 신호를 송신할 수도 있다. 인에이블링 신호는 사용자 장비(UE)-특정 신호 또는 셀-특정 신호일 수도 있다.
캐리어 타입에 적어도 부분적으로 기초한 TBS의 결정은, 셀 내의 동일한 서브프레임 타입에 대한 적어도 2개의 상이한 TBS 방식들에 기초하여 TBS 방식을 결정하는 것을 포함할 수도 있다. 서브프레임 타입은 통상적인 다운링크 서브프레임, 통상적인 업링크 서브프레임, 또는 특수한 서브프레임 중 적어도 하나일 수도 있으며, 여기서, 특수한 서브프레임은 다운링크 및 업링크 송신들 둘 모두를 포함한다. TBS 방식의 결정은, 다운링크 제어 정보(DCI) 포맷, 제어 채널 타입, 다운링크 제어 채널을 통해 동적으로 수신된 신호, 물리 다운링크 스케줄링 채널(PDSCH) 타입, PDSCH의 변조 차수, 신호가 유니캐스트 신호인지 또는 멀티캐스트 신호인지 여부, PDSCH가 사용자 장비(UE)-특정 탐색 공간에 의해 스케줄링되는지 또는 공통 탐색 공간에 의해 스케줄링되는지 여부, 또는 서브프레임이 공통 기준 신호(CRS)를 포함하는지 여부 중 적어도 하나에 추가적으로 기초할 수도 있다.
제 1 TBS 방식은 리소스 할당 사이즈 및 변조 및 코딩 방식(MCS) 값에 기초할 수도 있다. 상술된 바와 같이, 제 2 TBS 방식은 리소스 할당 사이즈, MCS 값, 및 조정 팩터에 기초할 수도 있다. 조정 팩터는 1보다 클 수도 있다. 제 2 TBS 방식은, 조정 팩터에 따라, 할당된 리소스 할당 사이즈를 조정하는 것, 및 조정된 리소스 할당 사이즈 및 MCS 값에 따라 TBS를 결정하는 것을 포함할 수도 있다. 대안적으로, 제 2 TBS 방식은 리소스 할당 사이즈 및 MCS 값에 따라 제 1 TBS를 결정하는 것, 및 결정된 제 1 TBS에 조정 팩터를 적용함으로써, 조정된 TBS를 계산하는 것을 포함할 수도 있다.
도 11은 무선 통신 방법의 흐름도(1100)이다. 방법은 eNB에 의해 수행될 수도 있다. 단계(1102)에서, eNB는 신호를 송신하기 위한 캐리어 타입을 결정할 수도 있다. 단계(1104)에서, eNB는 결정된 캐리어 타입에 따라 신호를 송신할 수도 있다. 단계(1106)에서, eNB는 캐리어 타입에 적어도 부분적으로 기초하여 사용자 장비(UE)로부터 채널 품질 정보(CQI)를 수신할 수도 있다.
CQI는, 제 1 캐리어 타입에 대한 오버헤드 가정들의 제 1 세트에 기초할 수도 있고, 제 2 캐리어 타입에 대한 오버헤드 가정들의 제 2 세트에 기초할 수도 있다. 오버헤드 가정들의 제 1 세트와 오버헤드 가정들의 제 2 세트 사이의 차이는, 다운링크 제어 시그널링 또는 공통 기준 신호 중 적어도 하나를 포함할 수도 있다. 오버헤드 가정들의 제 2 세트는 서브프레임 타입에 기초하여 결정될 수도 있다.
캐리어 타입은 새로운 캐리어 타입(예를 들어, LTE Rel-11 또는 그 이후의 버전의 캐리어 타입)일 수도 있다. 또한, 새로운 캐리어 타입의 서브프레임의 첫번째 3개의 심볼들은 제어 시그널링에 의해 점유되지 않을 수도 있다.
도 12는, 예시적인 장치(1202) 내의 상이한 모듈들/수단/컴포넌트들 사이의 데이터 흐름을 도시한 개념적인 데이터 흐름도(1200)이다. 장치는 UE일 수도 있다. 장치는 수신 모듈(1204), 캐리어 타입 검출 모듈(1206), 전송 블록 사이즈 결정 모듈(1208), 채널 품질 정보 결정 모듈(1210), 및 송신 모듈(1212)을 포함한다.
캐리어 타입 검출 모듈(1206)은 신호를 수신하기 위한 캐리어 타입을 검출한다. 일 예에서, 캐리어 타입 검출 모듈(1206)은 상술된 기술들 중 하나 또는 그 초과를 사용하여 캐리어 타입을 검출할 수도 있다. 전송 블록 사이즈 결정 모듈(1208)은 검출된 캐리어 타입에 적어도 부분적으로 기초하여 전송 블록 사이즈(TBS)를 결정한다. 수신 모듈(1204)은 결정된 TBS에 따라 신호를 수신한다.
TBS는, 제 1 검출된 캐리어 타입에 대한 제 1 방식에 기초하여 결정될 수도 있고, 제 2 검출된 캐리어 타입에 대한 제 2 방식에 기초하여 결정될 수도 있다. 제 1 방식은 제 1 TBS 룩-업 표를 적어도 포함할 수도 있고, 제 2 방식은 제 1 TBS 룩-업 표와는 상이한 제 2 TBS 룩-업 표를 적어도 포함할 수도 있다. 제 1 검출된 캐리어 타입은 레거시 캐리어 타입(예를 들어, LTE Rel-8/9/10 캐리어 타입)일 수도 있다. 제 2 검출된 캐리어 타입은 새로운 캐리어 타입(NCT)(예를 들어, LTE Rel-11 또는 그 이후의 버전의 캐리어 타입)일 수도 있다.
TBS 결정을 위한 제 2 방식은, 제 2 캐리어 타입의 셀 내의 모든 사용자 장비(UE)들에 대해 자동적으로 인에이블링될 수도 있다. 대안적으로, TBS 결정을 위한 제 2 방식은 제 2 캐리어 타입의 셀 내의 수신 모듈(1204)에 의해 수신된 신호를 통해 인에이블링될 수도 있다. 인에이블링 신호는 사용자 장비(UE)-특정 신호 또는 셀-특정 신호일 수도 있다.
검출된 캐리어 타입에 적어도 부분적으로 기초하는 TBS의 결정은, 셀 내의 동일한 서브프레임 타입에 대한 적어도 2개의 상이한 TBS 방식들에 기초하여 TBS 방식을 결정하는 것을 포함할 수도 있다. 서브프레임 타입은 통상적인 다운링크 서브프레임, 통상적인 업링크 서브프레임, 또는 특수한 서브프레임 중 적어도 하나일 수도 있으며, 여기서, 특수한 서브프레임은 다운링크 및 업링크 송신들 둘 모두를 포함한다. TBS 방식의 결정은, 다운링크 제어 정보(DCI) 포맷, 제어 채널 타입, 다운링크 제어 채널을 통해 동적으로 수신된 신호, 물리 다운링크 스케줄링 채널(PDSCH) 타입, PDSCH의 변조 차수, 신호가 유니캐스트 신호인지 또는 멀티캐스트 신호인지 여부, PDSCH가 사용자 장비(UE)-특정 탐색 공간에 의해 스케줄링되는지 또는 공통 탐색 공간에 의해 스케줄링되는지 여부, 또는 서브프레임이 공통 기준 신호(CRS)를 포함하는지 여부 중 적어도 하나에 추가적으로 기초할 수도 있다.
상술된 바와 같이, 제 1 TBS 방식은 리소스 할당 사이즈 및 변조 및 코딩 방식(MCS) 값에 기초할 수도 있고, 제 2 TBS 방식은 리소스 할당 사이즈, MCS 값, 및 조정 팩터에 기초할 수도 있다. 조정 팩터는 1보다 클 수도 있다. 제 2 TBS 방식은, 조정 팩터에 따라, 할당된 리소스 할당 사이즈를 조정하는 것, 및 조정된 리소스 할당 사이즈 및 MCS 값에 따라 TBS를 결정하는 것을 포함할 수도 있다. 대안적으로, 제 2 TBS 방식은 리소스 할당 사이즈 및 MCS 값에 따라 제 1 TBS를 결정하는 것, 및 결정된 제 1 TBS에 조정 팩터를 적용함으로써, 조정된 TBS를 계산하는 것을 포함할 수도 있다.
수신 모듈(1204)은 신호를 수신하기 위한 캐리어 타입을 검출할 수도 있다. 일 예에서, 수신 모듈(1204)은 상술된 기술들 중 하나 또는 그 초과를 사용하여 캐리어 타입을 검출할 수도 있다. 채널 품질 정보 결정 모듈(1210)은 검출된 캐리어 타입에 적어도 부분적으로 기초하여 채널 품질 정보(CQI)를 결정할 수도 있다. 송신 모듈(1212)은 CQI를 eNB(1250)에 송신할 수도 있다.
CQI는, 제 1 검출된 캐리어 타입에 대한 오버헤드 가정들의 제 1 세트에 기초하여 결정될 수도 있고, 제 2 검출된 캐리어 타입에 대한 오버헤드 가정들의 제 2 세트에 기초하여 결정될 수도 있다. 오버헤드 가정들의 제 1 세트와 오버헤드 가정들의 제 2 세트 사이의 차이는, 다운링크 제어 시그널링 또는 공통 기준 신호 중 적어도 하나를 포함할 수도 있다. 오버헤드 가정들의 제 2 세트는 서브프레임 타입에 기초하여 결정될 수도 있다.
캐리어 타입은 새로운 캐리어 타입(예를 들어, LTE Rel-11 또는 그 이후의 버전의 캐리어 타입)일 수도 있다. CQI는, 제어 시그널링에 의해 점유되지 않는 새로운 캐리어 타입의 서브프레임의 첫번째 3개의 심볼들에 기초하여 결정될 수도 있다.
도 13은 예시적인 장치(1302) 내의 상이한 모듈들/수단/컴포넌트들 사이의 데이터 흐름을 도시한 개념적인 데이터 흐름도(1300)이다. 장치는 eNB일 수도 있다. 장치는 수신 모듈(1304), 캐리어 타입 결정 모듈(1306), 전송 블록 사이즈 결정 모듈(1308), 채널 품질 정보 프로세싱 모듈(1310), 및 송신 모듈(1312)을 포함한다.
캐리어 타입 결정 모듈(1306)은 신호를 송신하기 위한 캐리어 타입을 결정할 수도 있다. 전송 블록 사이즈 결정 모듈(1308)은 캐리어 타입에 적어도 부분적으로 기초하여 전송 블록 사이즈(TBS)를 결정할 수도 있다. 송신 모듈(1312)은 결정된 캐리어 타입 및 TBS에 따라 신호를 송신할 수도 있다.
TBS는, 제 1 캐리어 타입에 대한 제 1 방식에 기초하여 결정될 수도 있고, 제 2 캐리어 타입에 대한 제 2 방식에 기초하여 결정될 수도 있다. 제 1 방식은 제 1 TBS 룩-업 표를 적어도 포함할 수도 있고, 제 2 방식은 제 1 TBS 룩-업 표와는 상이한 제 2 TBS 룩-업 표를 적어도 포함할 수도 있다. 제 1 캐리어 타입은 레거시 캐리어 타입(예를 들어, LTE Rel-8/9/10 캐리어 타입)일 수도 있다. 제 2 캐리어 타입은 새로운 캐리어 타입(NCT)(예를 들어, LTE Rel-11 또는 그 이후의 버전의 캐리어 타입)일 수도 있다. TBS 결정을 위한 제 2 방식은 제 2 캐리어 타입의 셀 내의 모든 사용자 장비(UE)들(1350)에 대해 자동적으로 인에이블링될 수도 있다.
송신 모듈(1312)은, 사용자 장비(UE)(1350)에서의 TBS 결정을 위한 제 2 방식을 인에이블링시키도록 제 2 캐리어 타입의 셀에서 신호를 송신할 수도 있다. 인에이블링 신호는 UE-특정 신호 또는 셀-특정 신호일 수도 있다.
캐리어 타입에 적어도 부분적으로 기초한 TBS의 결정은, 셀 내의 동일한 서브프레임 타입에 대한 적어도 2개의 상이한 TBS 방식들에 기초하여 TBS 방식을 결정하는 것을 포함할 수도 있다. 서브프레임 타입은 통상적인 다운링크 서브프레임, 통상적인 업링크 서브프레임, 또는 특수한 서브프레임 중 적어도 하나일 수도 있으며, 여기서, 특수한 서브프레임은 다운링크 및 업링크 송신들 둘 모두를 포함한다. TBS 방식의 결정은, 다운링크 제어 정보(DCI) 포맷, 제어 채널 타입, 다운링크 제어 채널을 통해 동적으로 수신된 신호, 물리 다운링크 스케줄링 채널(PDSCH) 타입, PDSCH의 변조 차수, 신호가 유니캐스트 신호인지 또는 멀티캐스트 신호인지 여부, PDSCH가 사용자 장비(UE)-특정 탐색 공간에 의해 스케줄링되는지 또는 공통 탐색 공간에 의해 스케줄링되는지 여부, 또는 서브프레임이 공통 기준 신호(CRS)를 포함하는지 여부 중 적어도 하나에 추가적으로 기초할 수도 있다.
제 1 TBS 방식은 리소스 할당 사이즈 및 변조 및 코딩 방식(MCS) 값에 기초할 수도 있다. 상술된 바와 같이, 제 2 TBS 방식은 리소스 할당 사이즈, MCS 값, 및 조정 팩터에 기초할 수도 있다. 조정 팩터는 1보다 클 수도 있다. 제 2 TBS 방식은, 조정 팩터에 따라, 할당된 리소스 할당 사이즈를 조정하는 것, 및 조정된 리소스 할당 사이즈 및 MCS 값에 따라 TBS를 결정하는 것을 포함할 수도 있다. 대안적으로, 제 2 TBS 방식은 리소스 할당 사이즈 및 MCS 값에 따라 제 1 TBS를 결정하는 것, 및 결정된 제 1 TBS에 조정 팩터를 적용함으로써, 조정된 TBS를 계산하는 것을 포함할 수도 있다.
캐리어 타입 결정 모듈(1306)은 신호를 송신하기 위한 캐리어 타입을 결정할 수도 있다. 송신 모듈(1312)은 결정된 캐리어 타입에 따라 신호를 송신할 수도 있다. 그 후, 채널 품질 정보 프로세싱 모듈(1310)은 캐리어 타입에 적어도 부분적으로 기초하여 사용자 장비(UE)(1350)로부터 수신 모듈(1304)을 통해 채널 품질 정보(CQI)를 수신할 수도 있다.
CQI는, 제 1 캐리어 타입에 대한 오버헤드 가정들의 제 1 세트에 기초할 수도 있고, 제 2 캐리어 타입에 대한 오버헤드 가정들의 제 2 세트에 기초할 수도 있다. 오버헤드 가정들의 제 1 세트와 오버헤드 가정들의 제 2 세트 사이의 차이는, 다운링크 제어 시그널링 또는 공통 기준 신호 중 적어도 하나를 포함할 수도 있다. 오버헤드 가정들의 제 2 세트는 서브프레임 타입에 기초하여 결정될 수도 있다.
캐리어 타입은 새로운 캐리어 타입(예를 들어, LTE Rel-11 또는 그 이후의 버전의 캐리어 타입)일 수도 있다. 또한, 새로운 캐리어 타입의 서브프레임의 첫번째 3개의 심볼들은 제어 시그널링에 의해 점유되지 않을 수도 있다.
장치는, 도 8-11의 전술된 흐름도들 내의 알고리즘의 단계들 각각을 수행하는 부가적인 모듈들을 포함할 수도 있다. 그러므로, 도 8-11의 전술된 흐름도 내의 각각의 단계는 모듈에 의해 수행될 수도 있고, 장치는 그들 모듈들 중 하나 또는 그 초과를 포함할 수도 있다. 모듈들은, 나타낸 프로세스들/알고리즘을 수행하도록 특수하게 구성된 하나 또는 그 초과의 하드웨어 컴포넌트들일 수도 있거나, 나타낸 프로세스들/알고리즘을 수행하도록 구성된 프로세서에 의해 구현될 수도 있거나, 프로세서에 의한 구현을 위해 컴퓨터-판독가능 매체 내에 저장될 수도 있거나, 이들의 몇몇 결합일 수도 있다.
도 14는, 프로세싱 시스템(1414)을 이용하는 장치(1202')에 대한 하드웨어 구현의 일 예를 도시한 다이어그램(1400)이다. 프로세싱 시스템(1414)은 버스(1424)에 의해 일반적으로 표현된 버스 아키텍처를 이용하여 구현될 수도 있다. 버스(1424)는, 프로세싱 시스템(1414)의 특정한 애플리케이션 및 전체 설계 제약들에 의존하여 임의의 수의 상호접속 버스들 및 브리지들을 포함할 수도 있다. 버스(1424)는, 프로세서(1404)에 의해 표현되는 하나 또는 그 초과의 프로세서들 및/또는 하드웨어 모듈들, 모듈들(1204, 1206, 1208, 1210, 1212), 및 컴퓨터-판독가능 매체(1406)를 포함하는 다양한 회로들을 함께 링크시킨다. 버스(1424)는 또한, 당업계에 잘 알려져 있고, 따라서 더 추가적으로 설명되지 않을 타이밍 소스들, 주변기기들, 전압 조정기들, 및 전력 관리 회로들과 같은 다양한 다른 회로들을 링크시킬 수도 있다.
프로세싱 시스템(1414)은 트랜시버(1410)에 커플링될 수도 있다. 트랜시버(1410)는 하나 또는 그 초과의 안테나들(1420)에 커플링된다. 트랜시버(1410)는, 송신 매체를 통해 다양한 다른 장치와 통신하기 위한 수단을 제공한다. 프로세싱 시스템(1414)은 컴퓨터-판독가능 매체(1406)에 커플링된 프로세서(1404)를 포함한다. 프로세서(1404)는, 컴퓨터-판독가능 매체(1406) 상에 저장된 소프트웨어의 실행을 포함하는 일반적인 프로세싱을 담당한다. 소프트웨어는 프로세서(1404)에 의해 실행될 경우, 프로세싱 시스템(1414)으로 하여금 임의의 특정한 장치에 대해 상술된 다양한 기능들을 수행하게 한다. 컴퓨터-판독가능 매체(1406)는 또한, 소프트웨어를 실행할 경우 프로세서(1404)에 의해 조작되는 데이터를 저장하기 위해 사용될 수도 있다. 프로세싱 시스템은, 모듈들(1204, 1206, 1208, 1210 및 1212) 중 적어도 하나를 더 포함한다. 모듈들은, 프로세서(1404)에서 구동하거나, 컴퓨터 판독가능 매체(1406)에 상주/저장된 소프트웨어 모듈들, 프로세서(1404)에 커플링된 하나 또는 그 초과의 하드웨어 모듈들, 또는 이들의 몇몇 결합일 수도 있다. 프로세싱 시스템(1414)은 UE(650)의 컴포넌트일 수도 있으며, 메모리(660) 및/또는 TX 프로세서(668), RX 프로세서(656), 및 제어기/프로세서(659) 중 적어도 하나를 포함할 수도 있다.
일 구성에서, 무선 통신을 위한 장치(1202/1202')는, 신호를 수신하기 위한 캐리어 타입을 검출하기 위한 수단, 검출된 캐리어 타입에 적어도 부분적으로 기초하여 전송 블록 사이즈(TBS)를 결정하기 위한 수단, 및 결정된 TBS에 따라 신호를 수신하기 위한 수단, 검출된 캐리어 타입에 적어도 부분적으로 기초하여 채널 품질 정보(CQI)를 결정하기 위한 수단, 및 CQI를 송신하기 위한 수단을 포함한다.
전술된 수단은, 전술된 수단에 의해 인용된 기능들을 수행하도록 구성된 장치(1202')의 프로세싱 시스템(1414) 및/또는 장치(1202)의 전술된 모듈들 중 하나 또는 그 초과일 수도 있다. 상술된 바와 같이, 프로세싱 시스템(1414)은 TX 프로세서(668), RX 프로세서(656), 및 제어기/프로세서(659)를 포함할 수도 있다. 그러므로, 일 구성에서, 전술된 수단은, 전술된 수단에 의해 인용된 기능들을 수행하도록 구성된 TX 프로세서(668), RX 프로세서(656), 및 제어기/프로세서(659)일 수도 있다.
도 15는, 프로세싱 시스템(1514)을 이용하는 장치(1302')에 대한 하드웨어 구현의 일 예를 도시한 다이어그램(1500)이다. 프로세싱 시스템(1514)은 버스(1524)에 의해 일반적으로 표현된 버스 아키텍처를 이용하여 구현될 수도 있다. 버스(1524)는, 프로세싱 시스템(1514)의 특정한 애플리케이션 및 전체 설계 제약들에 의존하여 임의의 수의 상호접속 버스들 및 브리지들을 포함할 수도 있다. 버스(1524)는, 프로세서(1504)에 의해 표현되는 하나 또는 그 초과의 프로세서들 및/또는 하드웨어 모듈들, 모듈들(1304, 1306, 1308, 1310, 및 1312), 및 컴퓨터-판독가능 매체(1506)를 포함하는 다양한 회로들을 함께 링크시킨다. 버스(1524)는 또한, 당업계에 잘 알려져 있고, 따라서 더 추가적으로 설명되지 않을 타이밍 소스들, 주변기기들, 전압 조정기들, 및 전력 관리 회로들과 같은 다양한 다른 회로들을 링크시킬 수도 있다.
프로세싱 시스템(1514)은 트랜시버(1510)에 커플링될 수도 있다. 트랜시버(1510)는 하나 또는 그 초과의 안테나들(1520)에 커플링된다. 트랜시버(1510)는, 송신 매체를 통해 다양한 다른 장치와 통신하기 위한 수단을 제공한다. 프로세싱 시스템(1514)은 컴퓨터-판독가능 매체(1506)에 커플링된 프로세서(1504)를 포함한다. 프로세서(1504)는, 컴퓨터-판독가능 매체(1506) 상에 저장된 소프트웨어의 실행을 포함하는 일반적인 프로세싱을 담당한다. 소프트웨어는 프로세서(1504)에 의해 실행될 경우, 프로세싱 시스템(1514)으로 하여금 임의의 특정한 장치에 대해 상술된 다양한 기능들을 수행하게 한다. 컴퓨터-판독가능 매체(1506)는 또한, 소프트웨어를 실행할 경우 프로세서(1504)에 의해 조작되는 데이터를 저장하기 위해 사용될 수도 있다. 프로세싱 시스템은, 모듈들(1304, 1306, 1308, 1310 및 1312) 중 적어도 하나를 더 포함한다. 모듈들은, 프로세서(1504)에서 구동하거나, 컴퓨터 판독가능 매체(1506)에 상주/저장된 소프트웨어 모듈들, 프로세서(1504)에 커플링된 하나 또는 그 초과의 하드웨어 모듈들, 또는 이들의 몇몇 결합일 수도 있다. 프로세싱 시스템(1514)은 eNB(610)의 컴포넌트일 수도 있으며, 메모리(676) 및/또는 TX 프로세서(616), RX 프로세서(670), 및 제어기/프로세서(675) 중 적어도 하나를 포함할 수도 있다.
일 구성에서, 무선 통신을 위한 장치(1302/1302')는, 신호를 송신하기 위한 캐리어 타입을 결정하기 위한 수단, 캐리어 타입에 적어도 부분적으로 기초하여 전송 블록 사이즈(TBS)를 결정하기 위한 수단, 결정된 캐리어 타입 및 TBS에 따라 신호를 송신하기 위한 수단, 결정된 캐리어 타입에 따라 신호를 송신하기 위한 수단, 및 캐리어 타입에 적어도 부분적으로 기초하여 사용자 장비(UE)로부터 채널 품질 정보(CQI)를 수신하기 위한 수단을 포함한다.
전술된 수단은, 전술된 수단에 의해 인용된 기능들을 수행하도록 구성된 장치(1302')의 프로세싱 시스템(1514) 및/또는 장치(1302)의 전술된 모듈들 중 하나 또는 그 초과일 수도 있다. 상술된 바와 같이, 프로세싱 시스템(1514)은 TX 프로세서(616), RX 프로세서(670), 및 제어기/프로세서(675)를 포함할 수도 있다. 그러므로, 일 구성에서, 전술된 수단은, 전술된 수단에 의해 인용된 기능들을 수행하도록 구성된 TX 프로세서(616), RX 프로세서(670), 및 제어기/프로세서(675)일 수도 있다.
기재된 프로세스들 내의 단계들의 특정한 순서 또는 계층이 예시적인 접근법들의 예시임을 이해한다. 설계 선호도들에 기초하여, 프로세스들 내의 단계들의 특정한 순서 또는 계층이 재배열될 수도 있음을 이해한다. 추가적으로, 몇몇 단계들이 결합 또는 생략될 수도 있다. 첨부한 방법 청구항들은 샘플 순서로 다양한 단계들의 엘리먼트들을 제시하며, 제시된 특정한 순서 또는 계층으로 제한되도록 의도되지 않는다.
이전의 설명은 당업자가 본 명세서에 설명된 다양한 양상들을 실시할 수 있도록 제공된다. 이들 양상들에 대한 다양한 변형들은 당업자들에게는 용이하게 명백할 것이며, 본 명세서에 정의된 일반적인 원리들은 다른 양상들에 적용될 수도 있다. 따라서, 청구항들은 본 명세서에 설명된 양상들로 제한되도록 의도되는 것이 아니라, 청구항 문언들에 부합하는 최대 범위를 부여하려는 것이며, 여기서, 단수형의 엘리먼트에 대한 참조는 특정하게 그렇게 언급되지 않으면 "하나 및 오직 하나"를 의미하기보다는 오히려 "하나 또는 그 초과"를 의미하도록 의도된다. 달리 특정하게 언급되지 않으면, 용어 "몇몇"은 하나 또는 그 초과를 지칭한다. 청구항들을 포함하여 본 명세서에서 사용된 바와 같이, 용어 "및/또는"은, 2개 또는 그 초과의 아이템들의 리스트에서 사용되는 경우, 리스팅된 아이템들 중 임의의 하나가 단독으로 이용될 수 있거나, 리스팅된 아이템들 중 2개 또는 그 초과의 임의의 결합이 이용될 수 있다는 것을 의미한다. 예를 들어, 구조가 컴포넌트들 A, B, 및/또는 C를 포함하는 것으로서 설명되면, 구조는, A만; B만; C만; A 및 B를 결합으로; A 및 C를 결합으로; B 및 C를 결합으로; 또는 A, B, 및 C를 결합으로 포함할 수 있다. 또한, 청구항들을 포함하여 본 명세서에서 사용된 바와 같이, "중 적어도 하나"에 의해 시작되는(preface) 아이템들의 리스트에서 사용되는 바와 같은 "또는"은, 예를 들어, "A, B, 또는 C 중 적어도 하나"의 리스트가 A 또는 B 또는 C 또는 AB 또는 AC 또는 BC 또는 ABC(즉, A 및 B 및 C)를 의미하도록 하는 선언적인(disjunctive) 리스트를 표시한다.
당업자들에게 알려졌거나 추후에 알려지게 될 본 발명 전반에 걸쳐 설명된 다양한 양상들의 엘리먼트들에 대한 모든 구조적 및 기능적 등가물들은, 인용에 의해 본 명세서에 명백히 포함되고, 청구항들에 의해 포함되도록 의도된다. 또한, 본 명세서에 기재된 어떠한 내용도, 청구항들에 그러한 개시 내용이 명시적으로 기재되어 있는지 여부와 관계없이, 공중이 사용하도록 의도되는 것은 아니다. 어떤 청구항 엘리먼트도, 그 엘리먼트가 "하기 위한 수단"이라는 어구를 사용하여 명시적으로 언급되지 않으면, 수단 플러스 기능으로서 해석되지 않을 것이다.

Claims (32)

  1. 무선 통신 방법으로서,
    신호를 수신하기 위한 캐리어 타입을 검출하는 단계;
    검출된 캐리어 타입에 적어도 부분적으로 기초하여 채널 품질 정보(CQI)를 결정하는 단계; 및
    상기 CQI를 송신하는 단계를 포함하는, 무선 통신 방법.
  2. 제 1 항에 있어서,
    상기 CQI는, 제 1 검출된 캐리어 타입에 대한 오버헤드 가정들의 제 1 세트에 기초하여 결정되고, 제 2 검출된 캐리어 타입에 대한 오버헤드 가정들의 제 2 세트에 기초하여 결정되는, 무선 통신 방법.
  3. 제 2 항에 있어서,
    상기 오버헤드 가정들의 제 1 세트와 상기 오버헤드 가정들의 제 2 세트 사이의 차이는, 다운링크 제어 시그널링 또는 공통 기준 신호 중 적어도 하나를 포함하는, 무선 통신 방법.
  4. 제 2 항에 있어서,
    상기 오버헤드 가정들의 제 2 세트는 서브프레임 타입에 기초하여 결정되는, 무선 통신 방법.
  5. 제 2 항에 있어서,
    상기 캐리어 타입은 새로운 캐리어 타입이며, 상기 CQI는, 제어 시그널링에 의해 점유되지 않는 상기 새로운 캐리어 타입의 서브프레임의 첫번째 3개의 심볼들에 기초하여 결정되는, 무선 통신 방법.
  6. 무선 통신 방법으로서,
    신호를 송신하기 위한 캐리어 타입을 결정하는 단계;
    결정된 캐리어 타입에 따라 상기 신호를 송신하는 단계; 및
    상기 캐리어 타입에 적어도 부분적으로 기초하여 사용자 장비(UE)로부터 채널 품질 정보(CQI)를 수신하는 단계를 포함하는, 무선 통신 방법.
  7. 제 6 항에 있어서,
    상기 CQI는, 제 1 캐리어 타입에 대한 오버헤드 가정들의 제 1 세트에 기초하고, 제 2 캐리어 타입에 대한 오버헤드 가정들의 제 2 세트에 기초하는, 무선 통신 방법.
  8. 제 6 항에 있어서,
    상기 오버헤드 가정들의 제 1 세트와 상기 오버헤드 가정들의 제 2 세트 사이의 차이는, 다운링크 제어 시그널링 또는 공통 기준 신호 중 적어도 하나를 포함하는, 무선 통신 방법.
  9. 제 6 항에 있어서,
    상기 오버헤드 가정들의 제 2 세트는 서브프레임 타입에 기초하여 결정되는, 무선 통신 방법.
  10. 제 6 항에 있어서,
    상기 캐리어 타입은 새로운 캐리어 타입이고, 상기 새로운 캐리어 타입의 서브프레임의 첫번째 3개의 심볼들은 제어 시그널링에 의해 점유되지 않는, 무선 통신 방법.
  11. 무선 통신을 위한 장치로서,
    신호를 수신하기 위한 캐리어 타입을 검출하기 위한 수단;
    검출된 캐리어 타입에 적어도 부분적으로 기초하여 채널 품질 정보(CQI)를 결정하기 위한 수단; 및
    상기 CQI를 송신하기 위한 수단을 포함하는, 무선 통신을 위한 장치.
  12. 제 11 항에 있어서,
    상기 CQI는, 제 1 검출된 캐리어 타입에 대한 오버헤드 가정들의 제 1 세트에 기초하여 결정되고, 제 2 검출된 캐리어 타입에 대한 오버헤드 가정들의 제 2 세트에 기초하여 결정되는, 무선 통신을 위한 장치.
  13. 제 12 항에 있어서,
    상기 오버헤드 가정들의 제 1 세트와 상기 오버헤드 가정들의 제 2 세트 사이의 차이는, 다운링크 제어 시그널링 또는 공통 기준 신호 중 적어도 하나를 포함하는, 무선 통신을 위한 장치.
  14. 제 12 항에 있어서,
    상기 오버헤드 가정들의 제 2 세트는 서브프레임 타입에 기초하여 결정되는, 무선 통신을 위한 장치.
  15. 제 12 항에 있어서,
    상기 캐리어 타입은 새로운 캐리어 타입이며, 상기 CQI는, 제어 시그널링에 의해 점유되지 않는 상기 새로운 캐리어 타입의 서브프레임의 첫번째 3개의 심볼들에 기초하여 결정되는, 무선 통신을 위한 장치.
  16. 무선 통신을 위한 장치로서,
    신호를 송신하기 위한 캐리어 타입을 결정하기 위한 수단;
    결정된 캐리어 타입에 따라 상기 신호를 송신하기 위한 수단; 및
    상기 캐리어 타입에 적어도 부분적으로 기초하여 사용자 장비(UE)로부터 채널 품질 정보(CQI)를 수신하기 위한 수단을 포함하는, 무선 통신을 위한 장치.
  17. 제 16 항에 있어서,
    상기 CQI는, 제 1 캐리어 타입에 대한 오버헤드 가정들의 제 1 세트에 기초하고, 제 2 캐리어 타입에 대한 오버헤드 가정들의 제 2 세트에 기초하는, 무선 통신을 위한 장치.
  18. 제 16 항에 있어서,
    상기 오버헤드 가정들의 제 1 세트와 상기 오버헤드 가정들의 제 2 세트 사이의 차이는, 다운링크 제어 시그널링 또는 공통 기준 신호 중 적어도 하나를 포함하는, 무선 통신을 위한 장치.
  19. 제 16 항에 있어서,
    상기 오버헤드 가정들의 제 2 세트는 서브프레임 타입에 기초하여 결정되는, 무선 통신을 위한 장치.
  20. 제 16 항에 있어서,
    상기 캐리어 타입은 새로운 캐리어 타입이고, 상기 새로운 캐리어 타입의 서브프레임의 첫번째 3개의 심볼들은 제어 시그널링에 의해 점유되지 않는, 무선 통신을 위한 장치.
  21. 무선 통신을 위한 장치로서,
    프로세싱 시스템을 포함하며,
    상기 프로세싱 시스템은,
    신호를 수신하기 위한 캐리어 타입을 검출하고;
    검출된 캐리어 타입에 적어도 부분적으로 기초하여 채널 품질 정보(CQI)를 결정하고; 그리고
    상기 CQI를 송신하도록 구성되는, 무선 통신을 위한 장치.
  22. 제 21 항에 있어서,
    상기 CQI는, 제 1 검출된 캐리어 타입에 대한 오버헤드 가정들의 제 1 세트에 기초하여 결정되고, 제 2 검출된 캐리어 타입에 대한 오버헤드 가정들의 제 2 세트에 기초하여 결정되는, 무선 통신을 위한 장치.
  23. 제 22 항에 있어서,
    상기 오버헤드 가정들의 제 1 세트와 상기 오버헤드 가정들의 제 2 세트 사이의 차이는, 다운링크 제어 시그널링 또는 공통 기준 신호 중 적어도 하나를 포함하는, 무선 통신을 위한 장치.
  24. 제 22 항에 있어서,
    상기 오버헤드 가정들의 제 2 세트는 서브프레임 타입에 기초하여 결정되는, 무선 통신을 위한 장치.
  25. 제 22 항에 있어서,
    상기 캐리어 타입은 새로운 캐리어 타입이며, 상기 CQI는, 제어 시그널링에 의해 점유되지 않는 상기 새로운 캐리어 타입의 서브프레임의 첫번째 3개의 심볼들에 기초하여 결정되는, 무선 통신을 위한 장치.
  26. 무선 통신을 위한 장치로서,
    프로세싱 시스템을 포함하며,
    상기 프로세싱 시스템은,
    신호를 송신하기 위한 캐리어 타입을 결정하고;
    결정된 캐리어 타입에 따라 상기 신호를 송신하고; 그리고
    상기 캐리어 타입에 적어도 부분적으로 기초하여 사용자 장비(UE)로부터 채널 품질 정보(CQI)를 수신하도록 구성되는, 무선 통신을 위한 장치.
  27. 제 26 항에 있어서,
    상기 CQI는, 제 1 캐리어 타입에 대한 오버헤드 가정들의 제 1 세트에 기초하고, 제 2 캐리어 타입에 대한 오버헤드 가정들의 제 2 세트에 기초하는, 무선 통신을 위한 장치.
  28. 제 26 항에 있어서,
    상기 오버헤드 가정들의 제 1 세트와 상기 오버헤드 가정들의 제 2 세트 사이의 차이는, 다운링크 제어 시그널링 또는 공통 기준 신호 중 적어도 하나를 포함하는, 무선 통신을 위한 장치.
  29. 제 26 항에 있어서,
    상기 오버헤드 가정들의 제 2 세트는 서브프레임 타입에 기초하여 결정되는, 무선 통신을 위한 장치.
  30. 제 26 항에 있어서,
    상기 캐리어 타입은 새로운 캐리어 타입이고, 상기 새로운 캐리어 타입의 서브프레임의 첫번째 3개의 심볼들은 제어 시그널링에 의해 점유되지 않는, 무선 통신을 위한 장치.
  31. 컴퓨터-판독가능 저장 매체로서,
    신호를 수신하기 위한 캐리어 타입을 검출하고;
    검출된 캐리어 타입에 적어도 부분적으로 기초하여 채널 품질 정보(CQI)를 결정하고; 그리고
    상기 CQI를 송신하기 위한
    코드를 포함하는, 컴퓨터-판독가능 저장 매체.
  32. 컴퓨터-판독가능 저장 매체로서,
    신호를 송신하기 위한 캐리어 타입을 결정하고;
    결정된 캐리어 타입에 따라 상기 신호를 송신하고; 그리고
    상기 캐리어 타입에 적어도 부분적으로 기초하여 사용자 장비(UE)로부터 채널 품질 정보(CQI)를 수신하기 위한
    코드를 포함하는, 컴퓨터-판독가능 저장 매체.
KR1020207004724A 2012-06-12 2013-06-11 Lte에서의 새로운 캐리어 타입의 전송 블록 사이즈 결정 Active KR102189917B1 (ko)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
US201261658809P 2012-06-12 2012-06-12
US61/658,809 2012-06-12
US13/914,444 US9763246B2 (en) 2012-06-12 2013-06-10 Transport block size determination in new carrier type in LTE
US13/914,444 2013-06-10
PCT/US2013/045085 WO2013188340A2 (en) 2012-06-12 2013-06-11 Transport block size determination in new carrier type in lte

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020157000614A Division KR102154111B1 (ko) 2012-06-12 2013-06-11 Lte에서의 새로운 캐리어 타입의 전송 블록 사이즈 결정

Publications (2)

Publication Number Publication Date
KR20200020021A true KR20200020021A (ko) 2020-02-25
KR102189917B1 KR102189917B1 (ko) 2020-12-11

Family

ID=49715260

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020207004724A Active KR102189917B1 (ko) 2012-06-12 2013-06-11 Lte에서의 새로운 캐리어 타입의 전송 블록 사이즈 결정
KR1020157000614A Active KR102154111B1 (ko) 2012-06-12 2013-06-11 Lte에서의 새로운 캐리어 타입의 전송 블록 사이즈 결정

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020157000614A Active KR102154111B1 (ko) 2012-06-12 2013-06-11 Lte에서의 새로운 캐리어 타입의 전송 블록 사이즈 결정

Country Status (5)

Country Link
US (1) US9763246B2 (ko)
JP (2) JP6174133B2 (ko)
KR (2) KR102189917B1 (ko)
CN (2) CN104365053B (ko)
WO (1) WO2013188340A2 (ko)

Families Citing this family (46)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2014019228A1 (zh) * 2012-08-03 2014-02-06 华为技术有限公司 信息传输方法及终端、基站
US9516659B2 (en) * 2012-12-06 2016-12-06 Intel Corporation Carrier type (NCT) information embedded in synchronization signal
CN103944855B (zh) * 2013-01-18 2018-08-17 中兴通讯股份有限公司 调制处理方法及装置
US9692495B2 (en) 2013-04-05 2017-06-27 Qualcomm Incorporated Control channel overhead assumptions for deriving CSI feedback
US9827048B2 (en) 2013-11-22 2017-11-28 Spinal Generations, Llc Integrated surgical implant delivery system and method
US10552574B2 (en) * 2013-11-22 2020-02-04 Spinal Generations, Llc System and method for identifying a medical device
US10653499B2 (en) 2013-11-22 2020-05-19 Spinal Generations, Llc Integrated surgical implant delivery system and method
CN110519017B (zh) * 2014-03-21 2022-05-31 株式会社Kt 确定传输块大小的方法和其设备
US10075309B2 (en) * 2014-04-25 2018-09-11 Qualcomm Incorporated Modulation coding scheme (MCS) indication in LTE uplink
WO2016018079A1 (ko) * 2014-08-01 2016-02-04 엘지전자 주식회사 하향링크 신호 수신 방법 및 사용자기기와, 하향링크 신호 전송 방법 및 기지국
EP3251317A4 (en) * 2015-01-29 2018-09-19 Intel IP Corporation Device and method for effective use of unlicensed spectrum
WO2016163645A1 (ko) * 2015-04-10 2016-10-13 엘지전자 주식회사 Pdsch 수신 방법 및 무선 기기
US9893906B2 (en) * 2015-08-31 2018-02-13 Intel IP Corporation Multicast negative acknowledgements using high-energy long-training fields for feedback
CN108353285B (zh) * 2015-10-16 2021-02-05 华为技术有限公司 一种确定传输块大小的方法用户设备和基站
US10348466B2 (en) 2015-11-03 2019-07-09 Qualcomm Incorporated Transport block segmentation and signaling
CN106961318B (zh) 2016-01-11 2020-07-10 中兴通讯股份有限公司 一种确定编码调制参数的方法、装置和系统
US10009152B2 (en) * 2016-03-04 2018-06-26 Huawei Technologies Co., Ltd. System and method for rate-less multiple access
CN109076389B (zh) * 2016-04-08 2022-08-23 株式会社Ntt都科摩 用户终端及无线通信方法
CN108886711B (zh) * 2016-04-08 2022-05-10 株式会社Ntt都科摩 用户终端以及无线通信方法
CN107453852B (zh) * 2016-05-31 2020-05-15 电信科学技术研究院 一种子帧类型通知、确定方法及装置
CN107733560B (zh) * 2016-08-12 2022-08-02 中兴通讯股份有限公司 数据分割方法、装置及终端
EP3516803A1 (en) * 2016-09-23 2019-07-31 Telefonaktiebolaget LM Ericsson (PUBL) Transmitting data from a first to second communication device using two different modulation/coding schemes
KR20190055225A (ko) * 2016-09-30 2019-05-22 텔레호낙티에볼라게트 엘엠 에릭슨(피유비엘) 짧은 송신 시간 간격을 위한 전송 블록 크기 결정
WO2018126414A1 (zh) * 2017-01-05 2018-07-12 广东欧珀移动通信有限公司 传输数据的方法和通信设备
EP4191912A1 (en) * 2017-03-20 2023-06-07 Telefonaktiebolaget LM Ericsson (publ) Methods and nodes for determining a transmission data block size
US10686575B2 (en) 2017-06-23 2020-06-16 Samsung Electronics Co., Ltd. Method and apparatus for wireless communication using modulation, coding schemes, and transport block sizes
US10116484B1 (en) * 2017-07-21 2018-10-30 Qualcomm Incorporated Techniques and apparatuses for odd-exponent quadrature amplitude modulation
CN109392022B (zh) * 2017-08-11 2022-04-05 华为技术有限公司 传输数据的方法、终端设备和网络设备
US10707988B2 (en) * 2017-09-11 2020-07-07 Mediatek Singapore Pte. Ltd Transport block size determination in mobile communications
CN107404378B (zh) * 2017-09-15 2020-02-14 成都华为技术有限公司 一种数据传输方法及装置
CN111132931B (zh) 2017-09-28 2023-07-18 福吉米株式会社 覆氢氧化铝的碳化硅颗粒粉体的制造方法、以及包含该粉体和分散介质的分散体的制造方法
CN111955026B (zh) * 2018-04-04 2024-05-28 中兴通讯股份有限公司 无线通信中确定传输块大小的方法、装置和系统
US11470591B2 (en) * 2018-05-10 2022-10-11 Qualcomm Incorporated Direct transport block size specification
US11196512B2 (en) * 2018-06-29 2021-12-07 Qualcomm Incorporated Resolving decodability for subsequent transmissions whose throughput exceeds a threshold
US11464007B2 (en) * 2018-07-17 2022-10-04 Lg Electronics Inc. Method and device for determining TBS in NR V2X
KR102777984B1 (ko) * 2018-08-10 2025-03-10 삼성전자주식회사 무선 통신 시스템에서 비직교 다중접속을 위한 비승인 전송 방법 및 장치
EP3905819B1 (en) * 2019-01-11 2024-07-10 Huawei Technologies Co., Ltd. Method for determining transport block size, and device
CN111436144B (zh) 2019-01-11 2023-06-06 华为技术有限公司 一种确定传输块大小的方法及装置
WO2020199588A1 (zh) * 2019-03-29 2020-10-08 华为技术有限公司 一种tbs的确定方法及装置
WO2020199044A1 (zh) 2019-03-29 2020-10-08 华为技术有限公司 一种tbs的确定方法及装置
CN115606276B (zh) * 2020-09-04 2026-04-10 北京小米移动软件有限公司 传输块大小配置方法、装置及存储介质
CN114449544B (zh) * 2020-10-30 2024-09-17 维沃移动通信有限公司 信道监听方法、装置及终端
CN115694721A (zh) * 2021-07-29 2023-02-03 华为技术有限公司 通信方法及装置
CN113784356B (zh) * 2021-10-27 2023-08-08 哲库科技(北京)有限公司 一种通信参数的确定方法、装置、设备以及存储介质
JP2025535460A (ja) * 2022-11-23 2025-10-24 楽天シンフォニー株式会社 コーデックレートのフォワードラーニングを用いたＶｏＮＲ ＶｏＬＴＥのための最適グラント
US12549299B2 (en) * 2022-12-29 2026-02-10 Rakuten Symphony, Inc. System and method carrier aggregation transport block preparation

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2011047253A1 (en) * 2009-10-15 2011-04-21 Qualcomm Incorporated Methods and apparatus for transport block size determination applying an adjustment factor
CN102448122A (zh) * 2011-12-30 2012-05-09 中兴通讯股份有限公司 一种确定子帧中传输块大小的方法和基站

Family Cites Families (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8429502B2 (en) 2005-11-16 2013-04-23 Qualcomm Incorporated Frame format for millimeter-wave systems
CN102057642B (zh) 2008-04-08 2013-12-25 马维尔国际贸易有限公司 用于宽带无线通信系统的物理层帧格式设计
CN101651515B (zh) 2008-08-15 2012-12-12 电信科学技术研究院 自适应调制和编码方法、系统及装置
CN101932024A (zh) * 2009-06-24 2010-12-29 华为技术有限公司 下行控制信息发送方法和装置
US8498273B2 (en) 2009-08-06 2013-07-30 Telefonaktiebolaget L M Ericsson (Publ) Management of uplink resources in multi-carrier CDMA system
CN101615984B (zh) * 2009-08-07 2013-03-27 中兴通讯股份有限公司 载波聚合下周期性cqi反馈的方法和装置
EP2306782A1 (en) 2009-10-01 2011-04-06 Nokia Siemens Networks Oy LTE-Advanced coupling between PCFICH and associated PDSCH for cross-component carrier scheduling
CN102014475B (zh) * 2010-01-08 2012-01-04 华为技术有限公司 资源映射、码分复用方法及装置
US8837526B2 (en) * 2010-01-11 2014-09-16 Htc Corporation Carrier indication method for wireless communication system and related communication device
EP2564533B1 (en) 2010-04-30 2021-03-03 Nokia Technologies Oy Aperiodic cqi/pmi request in carrier aggregation
US8953517B2 (en) * 2010-06-23 2015-02-10 Futurewei Technologies, Inc. System and method for adapting code rate
US9614654B2 (en) 2011-10-03 2017-04-04 Qualcomm Incorporated Adaptive control channel design for balancing data payload size and decoding time
US8634323B2 (en) 2011-10-14 2014-01-21 Qualcomm Incorporated Apparatuses and methods for facilitating simulcasting and de-simulcasting with a plurality of base stations
TW201332310A (zh) * 2011-12-23 2013-08-01 Innovative Sonic Corp 無線通訊系統中加入新載波後的ｃｑｉ回報方法和裝置
US8606286B2 (en) * 2012-01-16 2013-12-10 Blackberry Limited E-PDCCH design for reducing blind decoding
US9634740B2 (en) * 2012-01-30 2017-04-25 Nec Corporation Radio communication system and communication control method
US9247542B2 (en) * 2012-01-31 2016-01-26 Apple Inc. Methods and apparatus for efficient spectral usage in extensible carrier deployments
US9198181B2 (en) * 2012-03-19 2015-11-24 Blackberry Limited Enhanced common downlink control channels
PL3419361T3 (pl) * 2012-03-19 2022-05-16 Telefonaktiebolaget Lm Ericsson (Publ) Sposoby i aparatura w systemie komunikacji bezprzewodowej do przesyłania i odbioru danych użytkowników na nowszej nośnej
US9532337B2 (en) * 2012-05-19 2016-12-27 Google Technology Holdings LLC Method and apparatus for transport block signaling in a wireless communication system

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2011047253A1 (en) * 2009-10-15 2011-04-21 Qualcomm Incorporated Methods and apparatus for transport block size determination applying an adjustment factor
CN102448122A (zh) * 2011-12-30 2012-05-09 中兴通讯股份有限公司 一种确定子帧中传输块大小的方法和基站

Also Published As

Publication number Publication date
US9763246B2 (en) 2017-09-12
KR102189917B1 (ko) 2020-12-11
JP6174133B2 (ja) 2017-08-02
WO2013188340A3 (en) 2014-02-06
CN108964841A (zh) 2018-12-07
CN104365053B (zh) 2018-07-31
US20130329661A1 (en) 2013-12-12
JP6676579B2 (ja) 2020-04-08
JP2015523019A (ja) 2015-08-06
KR102154111B1 (ko) 2020-09-09
JP2017188916A (ja) 2017-10-12
CN104365053A (zh) 2015-02-18
WO2013188340A2 (en) 2013-12-19
CN108964841B (zh) 2021-08-13
KR20150023701A (ko) 2015-03-05

Similar Documents

Publication Publication Date Title
KR102154111B1 (ko) Lte에서의 새로운 캐리어 타입의 전송 블록 사이즈 결정
US10200985B2 (en) Methods and apparatus for managing control and data transmissions for low cost user equipments
JP6797893B2 (ja) 一緒にコーディングすることによる同じアグリゲーションレベルのダウンリンク制御情報の多重化
EP2489148B1 (en) System and method for allocating resources in an extended bandwidth wireless network
EP2859765B1 (en) Reference signal power impact determination in new carrier type in lte
KR102200924B1 (ko) Harq 동작들에 대해 다수의 서브프레임 구성들을 이용하기 위한 방법들 및 장치
WO2015042835A1 (en) METHOD AND APPARATUS FOR EFFICIENT USAGE OF DAI BITS FOR eIMTA IN LTE
KR102544306B1 (ko) 코드 블록 인터리빙을 관리하기 위한 방법들 및 장치들
EP3063983A1 (en) Cross-carrier indication of uplink/downlink subframe configurations
US9723602B2 (en) Interaction between EPCFICH and EPDCCH in LTE
EP2904863B1 (en) Processing pmch / prs and epdcch in lte
WO2015026511A1 (en) Restrictions on interfering control channel scheduling for simplified blind decoding

Legal Events

Date Code Title Description
A107 Divisional application of patent
A201 Request for examination
PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A18-div-PA0104

St.27 status event code: A-0-1-A10-A16-div-PA0104

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

R17-X000 Change to representative recorded

St.27 status event code: A-5-5-R10-R17-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 6
