Abstract

본 발명은, 1.6 M 내지 5 M 농도의 리튬염; 하기 화학식 1로 표시되는 단위를 포함하는 제1올리고머 및 하기 화학식 2로 표시되는 단위를 포함하는 제2올리고머를 포함하는 올리고머 혼합물; 및 유기 용매를 포함하는 리튬 이차 전지용 전해질을 제공한다.

Description

리튬 이차 전지용 전해질{ELECTROLYTE FOR LITHIUM SECONDARY BATTERY}
본 발명은 리튬 이차 전지용 전해질에 관한 것으로, 보다 상세하게는, 고농도의 리튬염을 사용하여 용량 특성이 우수하면서도, 이온 전도도 및 기계적 강도가 개선된 리튬 이차 전지용 전해질에 관한 것이다.
리튬 이차 전지는 휴대전화, 노트북 컴퓨터, 디지털카메라 및 캠코더 등의 휴대용 전원으로서뿐만 아니라 전동공구(power tool), 전기자전거, 하이브리드 전기자동차(hybrid electric vehicle, HEV), 플러그인 하이브리드 전기자동차(plug-in HEV, PHEV) 등의 중대형 전원으로 그 응용이 급속히 확대되고 있다. 이와 같은 응용분야의 확대 및 수요의 증가에 따라 전지의 외형적인 모양과 크기도 다양하게 변하고 있다. 이러한 요구에 부응하기 위해서는 전지 구성 성분들은 대전류가 흐르는 조건에서 전지의 성능구현이 안정적으로 이루어져야 한다.
리튬 이차 전지는 리튬 이온의 삽입 및 탈리가 가능한 물질을 음극 및 양극으로 사용하고, 두 전극 사이에 선택적으로 분리막을 포함하고, 전해질을 양 전극 사이에 게재시켜 제조되며, 상기 음극 및 양극에서의 리튬 이온의 삽입 및 탈리에 따른 산화 환원반응에 의해 전기가 생성 또는 소비된다.
한편, 최근 응용분야의 확대에 따라 리튬 이차 전지의 활용도와 중요성이 점차 증가되고 있으며, 특히 HEV/PHEV와 같은 고출력이 요구되는 환경에서는 전지의 출력 특성의 향상이 요구된다. 전지의 출력 특성이란 주어진 전압에서 얼마나 큰 전류를 흘려줄 수 있는가에 대한 척도로서, 일반적으로 전류가 증가할 때 전지로부터 얻을 수 있는 출력은 초기에는 증가하다가 최고 값에 도달한 후 감소하는 경향을 보인다. 이는 분극 현상과 관련된 것으로서 전류가 특정 값 이상으로 증가하면 전지 전압이 감소하기 때문이며, 주어진 전압 범위에서 얻을 수 있는 용량도 감소하게 된다. 이러한 분극 현상은 리튬 이온의 확산 속도 및 전지 내부 저항과 관련되어 있기 때문에 전지의 출력 특성을 향상시키기 위해서는 리튬 이온의 확산 속도 및 이온 전도도 특성을 향상시키는 것이 필요하다.
최근에는, 전지의 출력 특성을 향상시키기 위한 하나의 방법으로서, 고농도의 리튬염을 포함하는 전해질을 사용하여 리튬 이온 수율(Li+ transference number) 및 리튬 이온의 해리도를 상승시켜 전지의 출력 특성을 향상시키는 방안이 고안되고 있다.
고농도 리튬염을 사용하게 되면 전지의 출력 특성이 향상됨은 물론, 리튬 이온과 결합하지 않는 자유 용매(free solvent)의 양을 감소시켜 고온 안전성 또한 향상시킬 수 있다. 구체적으로, 전지가 충전되는 경우, 양극 활물질에서 리튬이 탈리될 수 있어 구조적으로 불안정한 상태인데, 고온 조건에 노출되는 경우, 그 구조가 붕괴되면서 산소 라디칼이 발생할 수 있다. 이때 발생되는 산소 라디칼은 반응성이 매우 높아, 리튬 이온과 결합하지 않은 자유 용매와 반응하여 발열 반응을 야기할 수 있다. 이러한 경우에 전해질에 고농도의 리튬염을 사용하게 되면, 자유 용매의 양을 감소시키고, 발열 반응을 억제하여 전지의 고온 안전성이 높아질 수 있다.
다만, 고농도의 리튬염을 사용하게 되는 경우, 전해질의 점도가 상승하게 된다. 이때, 전해질 내에서의 이온의 이동도는 Stokes의 법칙에 의거하여 전해질의 점도에 반비례하므로, 전해질의 이온 전도성이 되려 저하되는 문제점이 발생할 수 있다.
또한, 젤 폴리머 전해질을 사용하는 경우에는, 일정 수준 이상의 기계적 강도를 가지도록 하여, 전지의 안전성을 일정 수준 이상으로 유지할 수 있어야 한다.
따라서, 고농도의 리튬염을 사용하여 전지의 출력 특성, 용량 특성, 고온 안전성을 향상시킬 수 있으면서도, 전지의 이온 전도성을 일정 수준 이상으로 유지시킬 수 있고, 전지의 기계적 강도 또한 우수한 리튬 이차 전지용 전해질이 필요한 시점이다.
한국 특허공개공보 제10-2016-0040127호
본 발명은 상기와 같은 문제점을 해결하기 위한 것으로, 고농도의 리튬염을 사용하여 리튬 이차 전지의 출력 특성 및 용량 특성이 향상되면서도, 기계적 강도 및 고온 안전성을 개선시킬 수 있는 리튬 이차 전지용 전해질을 제공하기 위한 것이다.
일 측면에서, 본 발명은, 1.6 M 내지 5 M 농도의 리튬염, 하기 화학식 1로 표시되는 단위를 포함하는 제1올리고머 및 하기 화학식 2로 표시되는 단위를 포함하는 제2올리고머를 포함하는 올리고머 혼합물 및 유기 용매를 포함하는 리튬 이차 전지용 전해질을 제공한다.

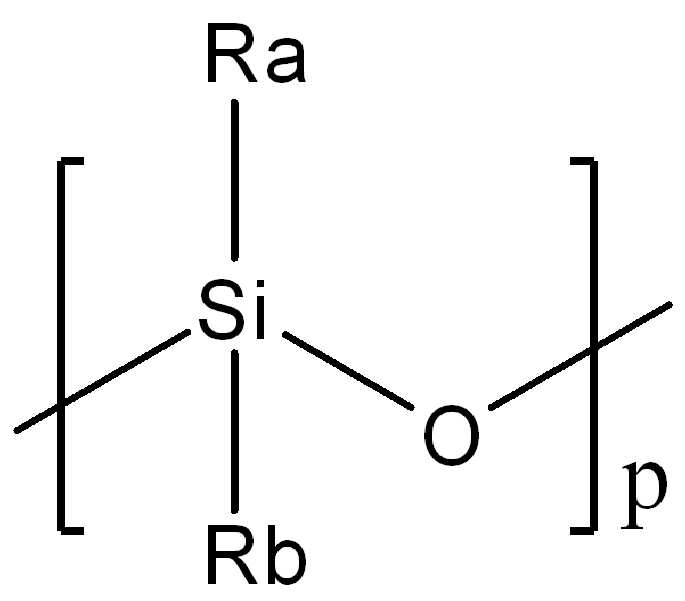

[화학식 1]
Figure pat00001
상기 화학식 1에서, Ra 및 Rb는 각각 독립적으로 수소, 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 p는 1 내지 50인 정수이다.
[화학식 2]
Figure pat00002
상기 화학식 2에서, Rh, Ri, Rj 및 Rk는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 s는 1 내지 50인 정수이다.
이때, 상기 제1올리고머는 하기 화학식 1a로 표시되는 올리고머일 수 있다.
[화학식 1a]
Figure pat00003
상기 화학식 1a에서, 상기 Ra, Rb, Rf 및 Rg는 각각 독립적으로 수소, 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 Rc는 지방족 탄화수소기 또는 방향족 탄화수소기고, 상기 Rd 및 Re는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬렌기이며, 상기 R'는 수소 또는 탄소수 1 내지 3의 알킬기이며, 상기 o는 1 내지 3인 정수이고, 상기 p는 1 내지 50인 정수이고, 상기 q1 및 q2는 각각 독립적으로 1 내지 15인 정수이고, 상기 r1 및 r2는 각각 독립적으로 1 내지 15인 정수이다.
또는, 상기 제1올리고머는 하기 화학식 1b로 표시되는 올리고머일 수 있다.
[화학식 1b]
Figure pat00004
상기 화학식 1b에서, 상기 Ra, Rb, Rf 및 Rg는 각각 독립적으로 수소, 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 Rc는 지방족 탄화수소기 또는 방향족 탄화수소기고, 상기 Rd 및 Re는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬렌기이며, 상기 o'는 1 내지 2인 정수이고, 상기 o"는 1 내지 3인 정수이고, 상기 p는 1 내지 50인 정수이고, 상기 q1 및 q2는 각각 독립적으로 1 내지 15인 정수이고, 상기 r1 및 r2는 각각 독립적으로 1 내지 15인 정수이다.
한편, 제2올리고머는 하기 화학식 2a로 표시되는 올리고머일 수 있다.
[화학식 2a]
Figure pat00005
상기 화학식 2a에서, Rh, Ri, Rj 및 Rk는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 Rm은 지방족 탄화수소기 또는 방향족 탄화수소기고, 상기 R"는 수소 또는 탄소수 1 내지 3의 알킬기이며, 상기 m은 1 내지 3인 정수이고, 상기 s는 1 내지 50인 정수이고, 상기 t는 1 내지 20인 정수이고, 상기 u는 1 내지 10인 정수이다.
또는, 상기 제2올리고머는 하기 화학식 2b로 표시되는 올리고머일 수 있다.

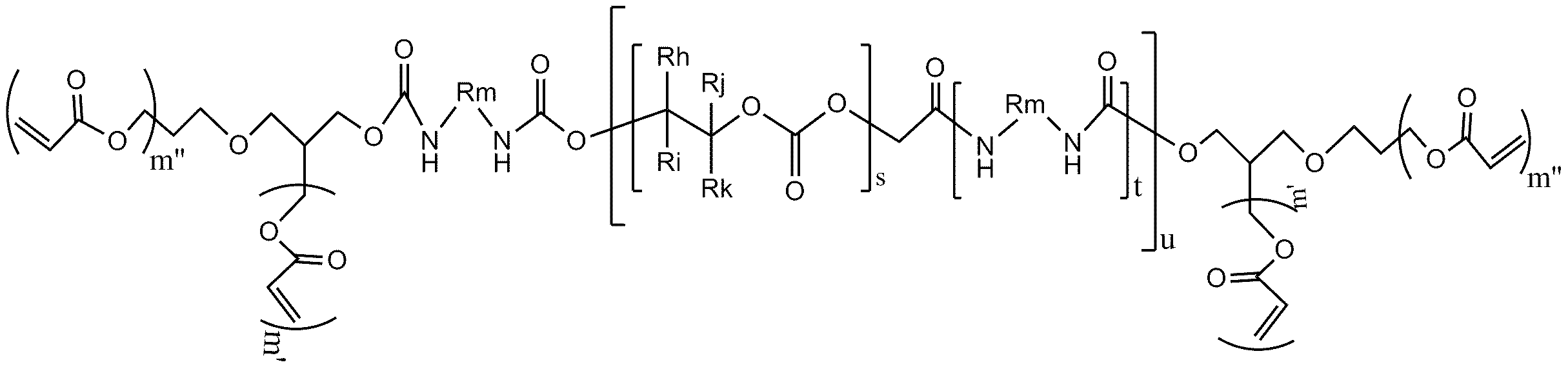

[화학식 2b]
Figure pat00006
상기 화학식 2b에서, Rh, Ri, Rj 및 Rk는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 Rm은 지방족 탄화수소기 또는 방향족 탄화수소기고, 상기 m'는 1 내지 2인 정수이고, 상기 m"는 1 내지 3인 정수이고, 상기 s는 1 내지 50인 정수이고, 상기 t는 1 내지 20인 정수이고, 상기 u는 1 내지 10인 정수이다.
다른 측면에서, 상기 리튬 이차 전지용 전해질은 하기 화학식 3으로 표시되는 할로겐화 벤젠 화합물을 더 포함할 수 있으며, 상기 화학식 3으로 표시되는 할로겐화 벤젠 화합물은 상기 리튬 이차 전지용 전해질 100 중량부 대비 0.01 중량부 이상 50 중량부 미만으로 포함될 수 있다.

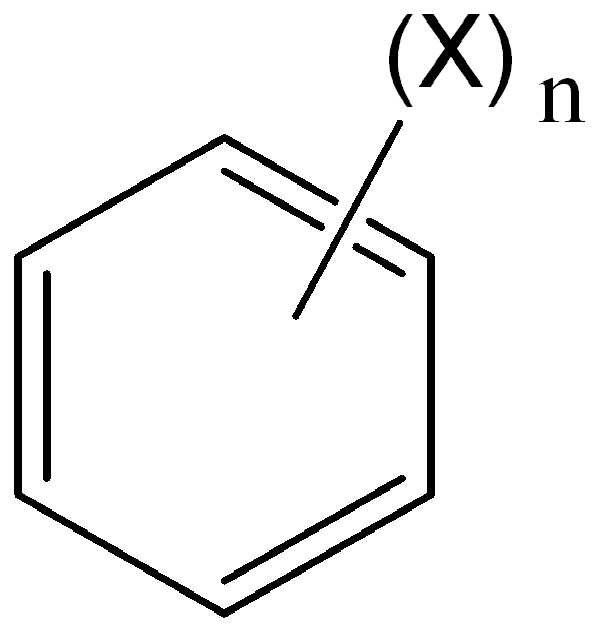

[화학식 3]
Figure pat00007
상기 화학식 3에서, 상기 X는 F, Cl, 및 Br로 이루어진 군에서 선택되는 적어도 하나 이상의 할로겐 원소이고, 상기 n은 1 내지 3인 정수이다.
일 측면에서, 상기 리튬 이차 전지용 전해질은 액체 전해질인 것일 수 있다.
상기 리튬 이차 전지용 전해질이 액체 전해질인 경우, 상기 올리고머 혼합물은 상기 리튬 이차 전지용 전해질 100 중량부 대비 0.01 중량부 내지 1 중량부로 포함될 수 있다.
상기 리튬 이차 전지용 전해질이 액체 전해질인 경우, 상기 올리고머 혼합물은 상기 제1올리고머 및 상기 제2올리고머가 (1~50):(50~99) 중량비로 포함되는 것일 수 있다.
다른 측면에서, 상기 리튬 이차 전지용 전해질은 젤 폴리머 전해질인 것일 수 있다.
상기 리튬 이차 전지용 전해질이 젤 폴리머 전해질인 경우, 상기 올리고머 혼합물은 상기 리튬 이차 전지용 전해질 100 중량부 대비 2 중량부 내지 10 중량부로 포함되는 것일 수 있다.
상기 리튬 이차 전지용 전해질이 젤 폴리머 전해질인 경우, 상기 올리고머 혼합물은 상기 제1올리고머 및 상기 제2올리고머가 (1~30):(70~99) 중량비로 포함되는 것일 수 있다.
상기 리튬 이차 전지용 전해질이 젤 폴리머 전해질인 경우, 중합 개시제를 더 포함할 수 있다.
본 발명에 따른 리튬 이차 전지용 전해질은 고농도의 리튬염을 사용하여, 리튬 이온의 해리도가 우수하고, 전지의 초기 용량을 향상시켜 리튬 이차 전지의 출력 특성 및 고온 안전성을 개선시킬 수 있다. 또한, 젤 폴리머 전해질인 경우, 기계적 성능 또한 개선시킬 수 있다.
이하, 본 발명에 대해 보다 자세히 설명한다.
본 명세서 및 청구범위에 사용된 용어나 단어는 통상적이거나 사전적인 의미로 한정해서 해석되어서는 아니되며, 발명자는 그 자신의 발명을 가장 최선의 방법으로 설명하기 위해 용어의 개념을 적절하게 정의할 수 있다는 원칙에 입각하여 본 발명의 기술적 사상에 부합하는 의미와 개념으로 해석되어야만 한다.
본 명세서에서 사용되는 용어는 단지 예시적인 실시예들을 설명하기 위해 사용된 것으로, 본 발명을 한정하려는 의도는 아니다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다.
본 명세서에서, "포함하다", "구비하다" 또는 "가지다" 등의 용어는 실시된 특징, 숫자, 단계, 구성 요소 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 구성 요소, 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.
본 명세서에서, 중량평균분자량은 겔투과크로마토그래피(Gel Permeation Chromatography: GPC)로 측정한 표준 폴리스티렌에 대한 환산 수치를 의미할 수 있고, 특별하게 달리 규정하지 않는 한, 분자량은 중량평균분자량을 의미할 수 있다. 예컨대, 본 발명에서는 GPC 조건으로 Agilent社 1200시리즈를 이용하여 측정하며, 이때 사용된 컬럼은 Agilent社 PL mixed B 컬럼을 이용할 수 있고, 용매는 THF를 사용할 수 있다.
리튬 이차 전지용 전해질
본 발명에 따른 리튬 이차 전지용 전해질은 1.6 M 내지 5 M 농도의 리튬염; 화학식 1로 표시되는 단위를 포함하는 제1올리고머 및 화학식 2로 표시되는 단위를 포함하는 제2올리고머를 포함하는 올리고머 혼합물 및 유기 용매를 포함하는 리튬 이차 전지용 전해질일 수 있다.
상기 리튬염은, 상기 리튬 이차 전지용 전해질에 1.6M 내지 5M, 바람직하게는 1.6M 내지 4M, 보다 바람직하게는 1.6M 내지 3M 농도로 포함될 수 있다. 리튬염이 상기 농도 범위 내로 포함되는 경우, 리튬염이 상기 범위 내로 포함되는 경우, 리튬 이온이 충분히 공급되어, 리튬 이온 수율(Li+ transference number) 및 리튬 이온의 해리도가 향상되어 전지의 출력 특성이 향상될 수 있다.
또한, 고농도 리튬염을 사용하는 경우, 리튬 이온과 결합하지 않는 자유 용매(free solvent)의 양을 감소시켜 고온 안전성을 향상시킬 수 있다. 구체적으로, 전지가 충전되는 경우, 양극 활물질에서 리튬은 탈리될 수 있어 구조적으로 불안정한 상태인데, 고온 조건에 노출되는 경우, 그 구조가 붕괴되면서 산소 라디칼이 발생할 수 있다. 이때 발생되는 산소 라디칼은 반응성이 매우 높으므로, 자유 용매와 반응하여 발열 반응을 야기시킬 수 있다. 이때, 고농도의 리튬염을 사용하면, 다량의 리튬 이온이 자유 용매와 반응하여, 자유 용매의 양을 감소시킬 수 있으므로 발열 반응을 억제하여 전지의 고온 안전성이 높아질 수 있다.
구체적으로, 리튬 이차 전지에서 사용되는 리튬 이온을 제공할 수 있는 화합물이라면 특별한 제한 없이 사용될 수 있다. 구체적으로 상기 리튬염은, 양이온으로 Li+를 포함하고, 음이온으로 F-, Cl-, Br-, I-, NO3 -, N(CN)2 -, BF4 -, ClO4 -, AlO4 -, AlCl4 -, PF6 -, SbF6 -, AsF6 -, BF2C2O4 -, BC4O8 -, (CF3)2PF4 -, (CF3)3PF3 -, (CF3)4PF2 -, (CF3)5PF-, (CF3)6P-, CF3SO3 -, C4F9SO3 -, CF3CF2SO3 -, (CF3SO2)2N-, (FSO2)2N-, CF3CF2(CF3)2CO-, (CF3SO2)2CH-, CF3(CF2)7SO3 -, CF3CO2 -, CH3CO2 -, SCN- 및 (CF3CF2SO2)2N-로 이루어진 군에서 선택되는 1종 또는 필요에 따라서 2종 이상을 혼합하여 사용할 수 있다.
상기 리튬 이차 전지용 전해질은 하기 화학식 1로 표시되는 단위를 포함하는 제1올리고머 및 하기 화학식 2로 표시되는 단위를 포함하는 제2올리고머를 포함하는 올리고머 혼합물을 포함한다.
먼저, 하기 화학식 1로 표시되는 단위를 포함하는 제1올리고머에 대해 설명한다.
[화학식 1]
Figure pat00008
상기 화학식 1에서, Ra 및 Rb는 각각 독립적으로 수소, 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 p는 1 내지 50인 정수이다. 상기 p는 바람직하게는 1 내지 45인 정수, 보다 바람직하게는 1 내지 40인 정수이다.
상기 화학식 1로 표시되는 단위를 포함하는 제1올리고머는 -Si-O- 기를 포함하고 있어, 계면 활성제로 작용하여 전해질의 젖음성(wetting)을 향상시킬 수 있다. 한편, 제1올리고머는 난연성이 우수한 규소 원소를 포함하고 있어, 리튬 이차 전지의 발열 및 발화 현상을 억제시킬 수 있으므로, 열 안전성 또한 우수하다. 다만, 리튬 이차 전지용 전해질이 젤 폴리머 전해질인 경우, 제1올리고머가 단독으로 사용되면, 경직도가 높지 않아, 젤 폴리머 전해질로서의 기계적 강도(modulus)가 낮다는 문제점이 있다.
따라서, 상기와 같은 문제점을 극복하기 위해서, 하기에서 설명하는 화학식 2로 표시되는 단위를 포함하는 제2올리고머를 함께 포함하는 올리고머 혼합물을 사용하여, 전해질의 젖음성 및 열 안전성이 우수하면서도, 기계적 강도가 향상되는 리튬 이차 전지용 전해질을 제공할 수 있다.
구체적으로, 상기 제1올리고머는 하기 화학식 1a로 표시되는 올리고머일 수 있다.
[화학식 1a]
Figure pat00009
상기 화학식 1a에서, 상기 Ra, Rb, Rf 및 Rg는 각각 독립적으로 수소, 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 Rc는 지방족 탄화수소기 또는 방향족 탄화수소기고, 상기 Rd 및 Re는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬렌기이며, 상기 R'는 수소 또는 탄소수 1 내지 3의 알킬기이며, 상기 o는 1 내지 3인 정수이고, 상기 p는 1 내지 50인 정수이고, 상기 q1 및 q2는 각각 독립적으로 1 내지 15인 정수이고, 상기 r1 및 r2는 각각 독립적으로 1 내지 15인 정수이다. 이때, 상기 p는 바람직하게는 1 내지 45인 정수, 보다 바람직하게는 1 내지 40인 정수이다.
상기 화학식 1a로 표시되는 올리고머에서, 상기 지방족 탄화수소기는 지환족 탄화수소기 또는 선형 탄화수소기를 포함한다.
상기 지환족 탄화소수기는 치환 또는 비치환된 탄소수 4 내지 20의 시클로알킬렌기; 이소시아네이트기(NCO)를 함유하는 치환 또는 비치환된 탄소수 4 내지 20의 시클로알킬렌기; 치환 또는 비치환된 탄소수 4 내지 20의 시클로알케닐렌기; 및 치환 또는 비치환된 탄소수 2 내지 20의 헤테로시클로알킬렌기로 이루어진 군으로부터 선택된 적어도 하나 이상을 포함할 수 있다.
상기 선형 탄화수소기는 치환 또는 비치환된 탄소수 1 내지 20의 알킬렌기; 이소시아네이트기(NCO)를 함유하는 치환 또는 비치환된 탄소수 1 내지 20의 알킬렌기; 치환 또는 비치환된 탄소수 1 내지 20의 알콕실렌기; 치환 또는 비치환된 탄소수 2 내지 20의 알케닐렌기; 및 치환 또는 비치환된 탄소수 2 내지 20의 알키닐렌기로 이루어진 군으로부터 선택된 적어도 하나 이상을 들 수 있다.
또한, 상기 화학식 1a로 표시되는 올리고머에서, 상기 방향족 탄화수소기는 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기; 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기를 포함할 수 있다.
구체적인 예를 들어, 상기 화학식 1a로 표시되는 올리고머는 상기 화학식 1a-1로 표시되는 올리고머일 수 있다.
[화학식 1a-1]
Figure pat00010
상기 화학식 1a-1에서, 상기 p는 1 내지 50인 정수이고, 상기 q1 및 q2는 각각 독립적으로 1 내지 15인 정수이고, 상기 r1 및 r2는 각각 독립적으로 1 내지 15인 정수이다. 상기 p는 바람직하게는 1 내지 45인 정수, 보다 바람직하게는 1 내지 40인 정수이다.
또는, 상기 제1올리고머는 하기 화학식 1b로 표시되는 올리고머일 수 있다.
[화학식 1b]
Figure pat00011
상기 화학식 1b에서, 상기 Ra, Rb, Rf 및 Rg는 각각 독립적으로 수소, 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 Rc는 지방족 탄화수소기 또는 방향족 탄화수소기고, 상기 Rd 및 Re는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬렌기이며, 상기 o'는 1 내지 2인 정수이고, 상기 o"는 1 내지 3인 정수이고, 상기 p는 1 내지 50인 정수이고, 상기 q1 및 q2는 각각 독립적으로 1 내지 15인 정수이고, 상기 r1 및 r2는 각각 독립적으로 1 내지 15인 정수이다.
이때, 상기 p는 바람직하게는 1 내지 45인 정수, 보다 바람직하게는 1 내지 40인 정수이다.
상기 화학식 1b로 표시되는 올리고머에서, 상기 지방족 탄화수소기는 지환족 탄화수소기 또는 선형 탄화수소기를 포함한다.
상기 지환족 탄화소수기는 치환 또는 비치환된 탄소수 4 내지 20의 시클로알킬렌기; 이소시아네이트기(NCO)를 함유하는 치환 또는 비치환된 탄소수 4 내지 20의 시클로알킬렌기; 치환 또는 비치환된 탄소수 4 내지 20의 시클로알케닐렌기; 및 치환 또는 비치환된 탄소수 2 내지 20의 헤테로시클로알킬렌기로 이루어진 군으로부터 선택된 적어도 하나 이상을 포함할 수 있다.
상기 선형 탄화수소기는 치환 또는 비치환된 탄소수 1 내지 20의 알킬렌기; 이소시아네이트기(NCO)를 함유하는 치환 또는 비치환된 탄소수 1 내지 20의 알킬렌기; 치환 또는 비치환된 탄소수 1 내지 20의 알콕실렌기; 치환 또는 비치환된 탄소수 2 내지 20의 알케닐렌기; 및 치환 또는 비치환된 탄소수 2 내지 20의 알키닐렌기로 이루어진 군으로부터 선택된 적어도 하나 이상을 들 수 있다.
또한, 상기 화학식 1b로 표시되는 올리고머에서, 상기 방향족 탄화수소기는 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기; 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기를 포함할 수 있다.
구체적인 예를 들어, 상기 화학식 1b로 표시되는 올리고머는 상기 화학식 1b-1로 표시되는 올리고머일 수 있다.
[화학식 1b-1]
Figure pat00012
상기 화학식 1b-1에서, 상기 p는 1 내지 50인 정수이고, 상기 상기 q1 및 q2는 각각 독립적으로 1 내지 15인 정수이고, 상기 r1 및 r2는 각각 독립적으로 1 내지 15인 정수이다. 상기 p는 바람직하게는 1 내지 45인 정수, 보다 바람직하게는 1 내지 40인 정수이다.
이때, 상기 화학식 1a 또는 화학식 1b로 표시되는 제1올리고머의 중량평균분자량(MW)은 반복 단위의 개수에 의해 조절될 수 있으며, 1,000 g/mol 내지 100,000 g/mol, 구체적으로 1,000 g/mol 내지 50,000 g/mol, 더욱 구체적으로 1,000 g/mol 내지 10,000 g/mol 일 수 있다. 상기 제1올리고머의 중량평균분자량이 상기 범위 내인 경우, 전해질 내의 분산성이 우수하고, 젤 폴리머 전해질에 사용되는 경우에는, 경화된 이후 기계적 물성이 우수하여, 젤 폴리머의 형상을 일정하게 유지할 수 있다.
다음으로, 화학식 2로 표시되는 단위를 포함하는 제2올리고머에 대해 설명한다.
[화학식 2]
Figure pat00013
상기 화학식 2에서, Rh, Ri, Rj 및 Rk는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 s는 1 내지 50인 정수이다. 바람직하게는 상기 s는 1 내지 45인 정수, 보다 바람직하게는 상기 s는 1 내지 40인 정수이다.
상기 화학식 2로 표시되는 단위를 포함하는 제2올리고머는, 카보네이트기를 포함하고 있는데, 카보네이트기는 유기 용매와의 친화성이 높고, 리튬염을 해리하는 능력이 우수하여, 리튬 이온 해리 수(Lithium ion solvation)를 향상시킬 수 있다. 또한, 리튬 이차 전지용 전해질이 젤 폴리머 전해질인 경우, 경직도가 높아 젤 폴리머 전해질의 기계적 성능 또한 개선시킬 수 있다.
다만, 제2올리고머가 단독으로 전해질에 사용되는 경우, 표면 장력을 상승시키고, 점도를 상승시킬 수 있어, 전해질의 젖음성(wetting)이 상대적으로 열화될 수 있는 문제점이 있다.
이때, 상기 규소 원소를 포함하는 제1올리고머를 함께 사용하는 경우, 제1올리고머는 계면활성제로서 작용하게 되어, 전해질의 표면 장력을 낮출 수 있다. 따라서, 제1올리고머와 제2올리고머를 함께 사용하는 경우, 전해질의 리튬염의 해리도를 향상시켜, 전지의 출력특성을 개선시킴과 동시에 전해질의 젖음성을 일정 수준 이상으로 유지시키고 전해질과 전극 간의 계면 특성도 우수하게 유지할 수 있다. 또한, 리튬 이차 전지용 전해질이 젤 폴리머 전해질인 경우, 제1, 2 올리고머를 함께 사용하게 되면 기계적 성능 또한 일정 수준 이상으로 유지할 수 있다.
한편, 상기 제2올리고머는 하기 화학식 2a로 표시되는 올리고머일 수 있다.
[화학식 2a]
Figure pat00014
상기 화학식 2a에서, Rh, Ri, Rj 및 Rk는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 Rm은 지방족 탄화수소기 또는 방향족 탄화수소기고, 상기 R"는 수소 또는 탄소수 1 내지 3의 알킬기이며, 상기 m은 1 내지 3인 정수이고, 상기 s는 1 내지 50인 정수이고, 상기 t는 1 내지 20인 정수이고, 상기 u는 1 내지 10인 정수이다. 바람직하게는 상기 s는 1 내지 45인 정수, 보다 바람직하게는 상기 s는 1 내지 40인 정수이다.
상기 화학식 2a로 표시되는 올리고머에서, 상기 지방족 탄화수소기는 지환족 탄화수소기 또는 선형 탄화수소기를 포함한다.
상기 지환족 탄화소수기는 치환 또는 비치환된 탄소수 4 내지 20의 시클로알킬렌기; 이소시아네이트기(NCO)를 함유하는 치환 또는 비치환된 탄소수 4 내지 20의 시클로알킬렌기; 치환 또는 비치환된 탄소수 4 내지 20의 시클로알케닐렌기; 및 치환 또는 비치환된 탄소수 2 내지 20의 헤테로시클로알킬렌기로 이루어진 군으로부터 선택된 적어도 하나 이상을 포함할 수 있다.
상기 선형 탄화수소기는 치환 또는 비치환된 탄소수 1 내지 20의 알킬렌기; 이소시아네이트기(NCO)를 함유하는 치환 또는 비치환된 탄소수 1 내지 20의 알킬렌기; 치환 또는 비치환된 탄소수 1 내지 20의 알콕실렌기; 치환 또는 비치환된 탄소수 2 내지 20의 알케닐렌기; 및 치환 또는 비치환된 탄소수 2 내지 20의 알키닐렌기로 이루어진 군으로부터 선택된 적어도 하나 이상을 들 수 있다.
또한, 상기 화학식 2a로 표시되는 올리고머에서, 상기 방향족 탄화수소기는 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기; 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기를 포함할 수 있다.
구체적인 예를 들어, 상기 화학식 2a로 표시되는 올리고머는 하기 화학식 2a-1로 표시되는 올리고머일 수 있다.
[화학식 2a-1]
Figure pat00015
상기 s는 1 내지 50인 정수이고, 상기 t는 1 내지 20인 정수이며, 상기 u는 1 내지 10인 정수이다. 바람직하게는 상기 s는 1 내지 45인 정수, 보다 바람직하게는 상기 s는 1 내지 40인 정수이다.
상기 제2올리고머는 하기 화학식 2b로 표시되는 올리고머일 수 있다.
[화학식 2b]
Figure pat00016
상기 화학식 2b에서, Rh, Ri, Rj 및 Rk는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고, 상기 Rm은 지방족 탄화수소기 또는 방향족 탄화수소기고, 상기 m'는 1 내지 2인 정수이고, 상기 m"는 1 내지 3인 정수이고, 상기 s는 1 내지 50인 정수이고, 상기 t는 1 내지 20인 정수이고, 상기 u는 1 내지 10인 정수이다. 이때, 바람직하게는 상기 s는 1 내지 45인 정수, 보다 바람직하게는 상기 s는 1 내지 40인 정수이다.
상기 화학식 2b로 표시되는 올리고머에서, 상기 지방족 탄화수소기는 지환족 탄화수소기 또는 선형 탄화수소기를 포함한다.
상기 지환족 탄화소수기는 치환 또는 비치환된 탄소수 4 내지 20의 시클로알킬렌기; 이소시아네이트기(NCO)를 함유하는 치환 또는 비치환된 탄소수 4 내지 20의 시클로알킬렌기; 치환 또는 비치환된 탄소수 4 내지 20의 시클로알케닐렌기; 및 치환 또는 비치환된 탄소수 2 내지 20의 헤테로시클로알킬렌기로 이루어진 군으로부터 선택된 적어도 하나 이상을 포함할 수 있다.
상기 선형 탄화수소기는 치환 또는 비치환된 탄소수 1 내지 20의 알킬렌기; 이소시아네이트기(NCO)를 함유하는 치환 또는 비치환된 탄소수 1 내지 20의 알킬렌기; 치환 또는 비치환된 탄소수 1 내지 20의 알콕실렌기; 치환 또는 비치환된 탄소수 2 내지 20의 알케닐렌기; 및 치환 또는 비치환된 탄소수 2 내지 20의 알키닐렌기로 이루어진 군으로부터 선택된 적어도 하나 이상을 들 수 있다.
또한, 상기 화학식 2b로 표시되는 올리고머에서, 상기 방향족 탄화수소기는 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기; 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기를 포함할 수 있다.
구체적인 예를 들어, 상기 화학식 2b로 표시되는 올리고머는 하기 화학식 2b-1로 표시되는 올리고머일 수 있다.
[화학식 2b-1]
Figure pat00017
상기 s는 1 내지 50인 정수이고, 상기 t는 1 내지 20인 정수이며, 상기 u는 1 내지 10인 정수이다. 바람직하게는 상기 s는 1 내지 45인 정수, 보다 바람직하게는 상기 s는 1 내지 40인 정수이다.
이때, 상기 화학식 2a 또는 상기 화학식 2b로 표시되는 제2올리고머의 중량평균분자량(MW)은 반복 단위의 개수에 의해 조절될 수 있으며, 500 g/mol 내지 200,000 g/mol, 구체적으로 1,000 g/mol 내지 150,000 g/mol, 더욱 구체적으로 2,000 g/mol 내지 100,000 g/mol 일 수 있다. 상기 제2올리고머의 중량평균분자량이 상기 범위 내인 경우, 전해질 내에 용해성 및 분산성을 일정 수준 이상으로 유지할 수 있다.
한편, 상기 리튬 이차 전지용 전해질은, 전지의 충·방전 사이클 특성을 더 향상시키고, 전해질의 난연성을 향상시키기 위하여, 하기 화학식 3으로 표시되는 할로겐화 벤젠 화합물을 더 포함할 수 있다.
[화학식 3]
Figure pat00018
상기 화학식 3에서, 상기 X는 F, Cl, 및 Br로 이루어진 군에서 선택되는 적어도 하나 이상의 할로겐 원소이고, 상기 n은 1 내지 3인 정수이다.
이때, 상기 화학식 3으로 표시되는 할로겐화 벤젠 화합물은 상기 리튬 이차 전지용 전해질 100 중량부 대비 0.01 중량부 이상 50 중량부 미만, 보다 바람직하게는 2 중량부 내지 40 중량부로 포함될 수 있다.
상기 화학식 3으로 표시되는 할로겐화 벤젠 화합물의 구체적인 예로서는 플로로벤젠, 디플로로벤젠, 트리플로로벤젠, 클로로벤젠, 디클로로벤젠, 트리클로로벤젠, 브롬모벤젠, 디브롬모벤젠, 클로로플로로벤젠, 브롬모플로로벤젠 등을 들 수 있으며 이들을 1종이상 혼합하여 사용할 수 있다.
구체적으로, 상기 리튬 이차 전지용 전해질은, 액체 전해질 또는 젤 폴리머 전해질일 수 있다. 이때, 상기 리튬 이차 전지용 전해질의 종류에 따라서, 상기 올리고머 혼합물 내의 혼합 비율이 달라지며, 상기 올리고머 혼합물이 상기 리튬 이차 전지의 전체 중량 대비 포함되는 함량 또한 달라진다.
예를 들어, 리튬 이차 전지용 전해질이 액체 전해질인 경우, 상기 올리고머 혼합물은 상기 리튬 이차 전지용 전해질 100 중량부에 대하여 0.01 중량부 내지 1 중량부, 바람직하게는 0.025 중량부 내지 0.75 중량부, 보다 바람직하게는 0.05 중량부 내지 0.75 중량부로 포함될 수 있다. 상기 올리고머 혼합물이 상기 범위 내로 포함되는 경우, 젖음성(wetting)이 우수하고 리튬염의 해리도가 높은 전해질을 제공할 수 있다.
한편, 리튬 이차 전지용 전해질이 액체 전해질인 경우, 상기 제1올리고머 및 상기 제2올리고머가 (1~50):(50~99) 중량비, 바람직하게는 (1~45):(55~99), 보다 바람직하게는 (1~40):(60~99) 중량비로 혼합된다. 상기 제1, 2 올리고머가 상기 범위로 혼합되는 경우, 전해질의 표면 장력이 낮아 전해질의 젖음성이 우수하면서도, 유기 용매와의 친화도 및 리튬염 해리도가 높아 리튬 이온의 이동 특성을 향상시킬 수 있다.
다른 예를 들어, 상기 리튬 이차 전지용 전해질이 젤 폴리머 전해질인 경우, 상기 올리고머 혼합물은 상기 리튬 이차 전지용 전해질 100 중량부에 대하여 2 중량부 내지 10 중량부, 바람직하게는 2 중량부 내지 9 중량부, 보다 바람직하게는 2 중량부 내지 8 중량부로 포함될 수 있다. 상기 올리고머 혼합물이 상기 범위 내로 포함되는 경우, 상기 올리고머들이 안정적으로 폴리머 네트워크 구조를 형성할 수 있고, 전해질의 젖음성(wetting)을 일정 수준 이상으로 유지할 수 있다. 한편, 리튬 이온의 이동성이 개선되어 고농도의 리튬염을 사용하여 점도가 다소 상승하더라도 리튬 이온의 이온 전도성을 일정 수준 이상으로 유지할 수 있다.
이때, 리튬 이차 전지용 전해질이 젤 폴리머 전해질인 경우, 상기 올리고머 혼합물은 상기 제1올리고머 및 상기 제2올리고머가 (1~30):(70~99) 중량비, 보다 바람직하게는 (5~30):(70~95) 중량비로 포함되는 것일 수 있다.
리튬 이차 전지용 전해질이 액체 전해질인 경우와 달리, 젤 폴리머 전해질인 경우, 제1올리고머의 함량이 제2올리고머와 동등한 수준의 중량비로 포함되는 경우에는 리튬염 분해 산물과의 부반응이 일어나 젤 폴리머 전해질을 이루는 폴리머 매트릭스가 손상될 수 있다. 따라서, 젤 폴리머 전해질의 경우, 상기 범위의 중량비로 혼합되는 것이 바람직하다.
상기 올리고머 혼합물 내에서, 상기 제1올리고머 및 제2올리고머가 상기 중량비 범위 내로 포함되면, 전해질의 표면 장력이 낮아 전해질의 젖음성이 우수하면서도, 유기 용매와의 친화도 및 리튬염 해리도가 높아 리튬 이온의 이동 특성을 향상시킬 수 있다.
한편, 상기 리튬 이차 전지용 전해질이 젤 폴리머 전해질인 경우, 중합 개시제를 더 포함한다. 중합 반응의 종류에 따라, 열중합 또는 광중합 방법을 사용할 수 있으며, 상기 중합 개시제는 당 업계에 알려진 통상적인 중합 개시제가 사용될 수 있다. 예를 들어, 아조계 화합물, 퍼옥사이드계 화합물 또는 이들의 혼합물로 이루어진 군에서 선택된 적어도 하나 이상일 수 있다.
구체적으로, 상기 중합 개시제는, 벤조일 퍼옥사이드(benzoyl peroxide), 아세틸 퍼옥사이드(acetyl peroxide), 디라우릴 퍼옥사이드(dilauryl peroxide), 디-tert-부틸 퍼옥사이드(di-tert-butyl peroxide), t-부틸 퍼옥시-2-에틸-헥사노에이트(t-butyl peroxy-2-ethyl-hexanoate), 큐밀 하이드로퍼옥사이드(cumyl hydroperoxide) 및 하이드로겐 퍼옥사이드(hydrogen peroxide) 등의 유기과산화물류나 히드로과산화물류와 2,2'-아조비스(2-시아노부탄), 디메틸 2,2'-아조비스(2-메틸프로피오네이트), 2,2'-아조비스(메틸부티로니트릴), 2,2'-아조비스(이소부티로니트릴)(AIBN; 2,2'-Azobis(iso-butyronitrile)) 및 2,2'-아조비스디메틸-발레로니트릴(AMVN; 2,2'-Azobisdimethyl-Valeronitrile)로 이루어진 군에서 선택된 1종 이상 아조 화합물류 등이 있으나, 이에 한정하지 않는다.
상기 중합 개시제는 상기 올리고머 혼합물의 전체 중량을 기준으로 0.1 중량% 내지 5 중량%, 바람직하게는 0.1 중량% 내지 4 중량%, 보다 바람직하게는 0.1 중량% 내지 3 중량%로 포함될 수 있다. 상기 중합 개시제가 상기 범위 내로 포함되면, 미반응 중합 개시제가 잔류하는 것을 최소화할 수 있고, 젤화가 일정 수준 이상으로 이루어질 수 있다.
한편, 본 발명에 따른 리튬 이차 전지용 전해질이 젤 폴리머 전해질인 경우에는, 상기 젤 폴리머 전해질은 경화하는 공정을 거쳐 형성될 수 있다. 이때, 젤 폴리머 전해질로 경화하기 위해서는 전자빔(E-BEAM), 감마선, 상온 또는 고온 에이징 공정으로 경화될 수 있다. 본 발명의 일 실시예에 따르면 열 경화를 통해 진행될 수 있다. 이때, 경화 시간은 대략 2분 내지 48시간 정도 소요되며, 열 경화 온도는 40℃ 내지 100℃, 구체적으로 40℃ 내지 80℃가 될 수 있다.
상기 유기용매는 리튬 이차 전지용 전해질에 통상적으로 사용되는 것들을 제한 없이 사용할 수 있다. 예를 들면, 에테르 화합물, 에스테르 화합물, 아미드 화합물, 선형 카보네이트 화합물, 또는 환형 카보네이트 화합물 등을 각각 단독으로 또는 2종 이상 혼합하여 사용할 수 있다.
상기 환형 카보네이트 화합물의 구체적인 예로는 에틸렌 카보네이트(ethylene carbonate, EC), 프로필렌 카보네이트(propylene carbonate, PC), 1,2-부틸렌 카보네이트, 2,3-부틸렌 카보네이트, 1,2-펜틸렌카보네이트, 2,3-펜틸렌 카보네이트, 비닐렌 카보네이트 및 플루오로에틸렌 카보네이트 (FEC)으로 이루어진 군에서 선택되는 어느 하나 또는 이들 중 2종 이상의 혼합물이 있다. 또한, 상기 선형 카보네이트 화합물의 구체적인 예로는 디메틸 카보네이트(dimethyl carbonate, DMC), 디에틸 카보네이트(diethyl carbonate, DEC), 디프로필 카보네이트, 에틸메틸 카보네이트(EMC), 메틸프로필 카보네이트 및 에틸프로필 카보네이트로 이루어진 군에서 선택되는 어느 하나 또는 이들 중 2종 이상의 혼합물 등이 대표적으로 사용될 수 있으나, 이에 한정되는 것은 아니다.
특히, 상기 카보네이트계 유기 용매 중 고점도의 유기 용매로서 유전율이 높아 전해질 내의 리튬염을 잘 해리시키는 것으로 알려진 에틸렌 카보네이트 및 프로필렌 카보네이트와 같은 환형 카보네이트가 사용될 수 있으며, 이러한 환형 카보네이트에 더하여 디메틸 카보네이트 및 디에틸 카보네이트와 같은 저점도, 저유전율 선형 카보네이트를 적당한 비율로 혼합하여 사용하면 높은 전기 전도율을 갖는 전해질을 제조할 수 있다.
또한, 상기 에테르 화합물로는 디메틸에테르, 디에틸에테르, 디프로필 에테르, 메틸에틸에테르, 메틸프로필 에테르 및 에틸프로필 에테르로 이루어진 군에서 선택되는 어느 하나 또는 이들 중 2종 이상의 혼합물을 사용할 수 있으나, 이에 한정되는 것은 아니다.
그리고 상기 에스테르 화합물로는 메틸 아세테이트, 에틸 아세테이트, 프로필 아세테이트, 메틸 프로피오네이트, 에틸 프로피오네이트, 프로필 프로피오네이트, 부틸 프로피오네이트와 같은 선형 에스테르; 및 γ-부티로락톤, γ-발레로락톤, γ-카프로락톤, σ-발레로락톤, ε-카프로락톤와 같은 환형 에스테르로 이루어진 군에서 선택되는 어느 하나 또는 이들 중 2종 이상의 혼합물을 사용할 수 있으나, 이에 한정되는 것은 아니다.
한편, 본 발명에 따른 리튬 이차 전지용 전해질은 첨가제를 더 포함할 수 있다. 첨가제의 구체적인 예시로서, 비닐렌 카보네이트(VC), 프로판설톤(PS), 폴리페닐렌설파이드, 숙신나이트릴(SN), 프로펜설톤(PRS), 비닐 에틸렌 카보네이트, 리튬다이플루오로(옥살라토)보레이트(LiODFB), 에틸렌 설페이트, 아디포나이트릴 및 리튬비스(옥살라토)보레이트로 이루어진 군에서 선택되는 1종 이상의 화합물을 첨가제로 사용할 수 있다. 첨가제로서 상기 나열된 화합물들을 함께 사용하는 경우, 양극 및 음극 상에 동시에 안정적인 피막을 형성할 수 있다. 이때, 음극 상에 형성된 피막에 의하여, 고온, 고압 조건 하에서도 전해질이 분해되는 것을 억제할 수 있음은 물론, 양극 상에 형성된 피막에 의하여 양극에 포함된 전이 금속이 용출되는 것을 억제하여 전지의 고온, 고압 특성 및 안정성이 개선될 수 있다.
다음으로, 본 발명에 따른 리튬 이차 전지를 설명한다.
본 발명의 일 구현예에 따른 리튬 이차 전지는, 적어도 하나 이상의 양극, 적어도 하나 이상의 음극 및 상기 양극과 음극 사이에 선택적으로 게재될 수 있는 분리막 및 상기 리튬 이차 전지용 전해질을 포함한다. 이때, 상기 리튬 이차 전지용 전해질에 대해서는 상술한 내용과 동일하므로, 구체적인 설명을 생략한다.
상기 양극은 양극 집전체 상에 양극 활물질, 전극용 바인더, 전극 도전재 및 용매 등을 포함하는 양극 활물질 슬러리를 코팅하여 제조할 수 있다.
상기 양극 집전체는 당해 전지에 화학적 변화를 유발하지 않으면서 도전성을 가진 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 스테인리스 스틸, 알루미늄, 니켈, 티탄, 소성 탄소, 또는 알루미늄이나 스테인리스 스틸의 표면에 카본, 니켈, 티탄, 은 등으로 표면 처리한 것 등이 사용될 수 있다.
상기 양극 활물질은 리튬의 가역적인 인터칼레이션 및 디인터칼레이션이 가능한 화합물로서, 구체적으로는 코발트, 망간, 니켈 또는 알루미늄과 같은 1종 이상의 금속과 리튬을 포함하는 리튬 복합금속 산화물을 포함할 수 있다. 보다 구체적으로, 상기 리튬 복합금속 산화물은 리튬-망간계 산화물(예를 들면, LiMnO2, LiMn2O4 등), 리튬-코발트계 산화물(예를 들면, LiCoO2 등), 리튬-니켈계 산화물(예를 들면, LiNiO2 등), 리튬-니켈-망간계 산화물(예를 들면, LiNi1-Y1MnY1O2(여기에서, 0<Y1<1), LiMn2-z1Niz1O4(여기에서, 0＜Z1＜2) 등), 리튬-니켈-코발트계 산화물(예를 들면, LiNi1-Y2CoY2O2(여기에서, 0<Y2<1) 등), 리튬-망간-코발트계 산화물(예를 들면, LiCo1-Y3MnY3O2(여기에서, 0<Y3<1), LiMn2-z2Coz2O4(여기에서, 0＜Z2＜2) 등), 리튬-니켈-망간-코발트계 산화물(예를 들면, Li(Nip1Coq1Mnr1)O2(여기에서, 0＜p1＜1, 0＜q1＜1, 0＜r1＜1, p1+q1+r1=1) 또는 Li(Nip2Coq2Mnr2)O4(여기에서, 0＜p2＜2, 0＜q2＜2, 0＜r2＜2, p2+q2+r2=2) 등), 또는 리튬-니켈-코발트-전이금속(M) 산화물(예를 들면, Li(Nip3Coq3Mnr3MS1)O2(여기에서, M은 Al, Fe, V, Cr, Ti, Ta, Mg 및 Mo로 이루어지는 군에서 선택되고, p3, q3, r3 및 s1은 각각 독립적인 원소들의 원자 분율로서, 0＜p3＜1, 0＜q3＜1, 0＜r3＜1, 0＜s1＜1, p3+q3+r3+s1=1이다) 등) 등을 들 수 있으며, 이들 중 어느 하나 또는 둘 이상의 화합물이 포함될 수 있다.
이중에서도 전지의 용량 특성 및 안정성을 높일 수 있다는 점에서 상기 리튬 복합금속 산화물은 LiCoO2, LiMnO2, LiNiO2, 리튬 니켈망간코발트 산화물(예를 들면, Li(Ni0.6Mn0.2Co0.2)O2, Li(Ni0.5Mn0.3Co0.2)O2, 또는 Li(Ni0.8Mn0.1Co0.1)O2 등), 또는 리튬 니켈코발트알루미늄 산화물(예를 들면, LiNi0.8Co0.15Al0.05O2 등) 등일 수 있으며, 리튬 복합금속 산화물을 형성하는 구성원소의 종류 및 함량비 제어에 따른 개선 효과의 현저함을 고려할 때 상기 리튬 복합금속 산화물은 Li(Ni0.6Mn0.2Co0.2)O2, Li(Ni0.5Mn0.3Co0.2)O2, Li(Ni0.7Mn0.15Co0.15)O2 또는 Li(Ni0.8Mn0.1Co0.1)O2 등일 수 있으며, 이들 중 어느 하나 또는 둘 이상의 혼합물이 사용될 수 있다.
상기 양극 활물질은 양극 활물질 슬러리 중 용매를 제외한 고형분 전체 중량을 기준으로 60 중량% 내지 98 중량%, 바람직하게는 70 중량% 내지 98 중량%, 보다 바람직하게는 80 중량% 내지 98 중량%로 포함될 수 있다.
상기 전극용 바인더는 양극 활물질과 전극 도전재 등의 결합과 집전체에 대한 결합에 조력하는 성분이다. 구체적으로, 폴리불화비닐리덴, 폴리비닐알코올, 카르복시메틸셀룰로우즈(CMC), 전분, 히드록시프로필셀룰로우즈, 재생 셀룰로우즈, 폴리비닐피롤리돈, 테트라플루오로에틸렌, 폴리에틸렌(PE), 폴리프로필렌, 에틸렌-프로필렌-디엔테르 폴리머(EPDM), 술폰화 EPDM, 스티렌-부타디엔 고무, 불소 고무, 다양한 공중합체 등을 들 수 있다. 통상적으로 상기 전극용 바인더는 양극 활물질 슬러리 중 용매를 제외한 고형분 전체 중량을 기준으로 1 중량% 내지 20 중량%, 바람직하게는 1 중량% 내지 15 중량%, 보다 바람직하게는 1 중량% 내지 10 중량% 로 포함될 수 있다.
상기 전극 도전재는 양극 활물질의 도전성을 더욱 향상시키기 위한 성분이다. 상기 전극 도전재는 당해 전지에 화학적 변화를 유발하지 않으면서 도전성을 가진 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 그라파이트; 카본블랙, 아세틸렌 블랙, 케첸 블랙, 채널 블랙, 퍼니스 블랙, 램프 블랙, 서멀 블랙 등의 탄소계 물질; 탄소 섬유나 금속 섬유 등의 도전성 섬유; 불화 카본, 알루미늄, 니켈 분말 등의 금속 분말; 산화아연, 티탄산 칼륨 등의 도전성 위스키; 산화 티탄 등의 도전성 금속 산화물; 폴리페닐렌 유도체 등의 도전성 소재 등이 사용될 수 있다. 시판되고 있는 도전재의 구체적인 예로는 아세틸렌 블랙 계열인 쉐브론 케미칼 컴퍼니(Chevron Chemical Company)나 덴카 블랙(Denka Singapore Private Limited), 걸프 오일 컴퍼니(Gulf Oil Company) 제품 등), 케트젠블랙(Ketjenblack), EC 계열(아르막 컴퍼니(Armak Company) 제품), 불칸(Vulcan) XC-72(캐보트 컴퍼니(Cabot Company) 제품) 및 수퍼(Super) P(Timcal 사 제품) 등이 있다. 상기 전극 도전재는 양극 활물질 슬러리 중 용매를 제외한 고형분 전체 중량을 기준으로 1 중량% 내지 20 중량%, 바람직하게는 1 중량% 내지 15 중량%, 보다 바람직하게는 1 중량% 내지 10 중량%로 포함될 수 있다.
상기 용매는 NMP(N-methyl-2-pyrrolidone) 등의 유기용매를 포함할 수 있으며, 상기 양극 활물질, 및 선택적으로 양극용 바인더 및 양극 도전재 등을 포함할 때 바람직한 점도가 되는 양으로 사용될 수 있다. 예를 들면, 양극 활물질, 및 선택적으로 양극용 바인더 및 양극 도전재를 포함하는 고형분의 농도가 60 중량% 내지 95 중량%, 바람직하게는 70 중량% 내지 95 중량%, 보다 바람직하게는 70 중량% 내지 90 중량%가 되도록 포함될 수 있다.
또한, 상기 음극은, 예를 들어, 음극 집전체 상에 음극 활물질, 음극용 바인더, 음극 도전재 및 용매 등을 포함하는 음극 활물질 슬러리를 코팅하여 제조할 수 있다. 한편, 상기 음극은 금속 집전체 자체를 전극으로 사용할 수 있다.
상기 음극 집전체는 일반적으로 3㎛ 내지 500㎛의 두께를 가진다. 이러한 음극 집전체는, 당해 전지에 화학적 변화를 유발하지 않으면서 높은 도전성을 가지는 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 구리, 스테인리스 스틸, 알루미늄, 니켈, 티탄, 소성 탄소, 구리나 스테인리스 스틸의 표면에 카본, 니켈, 티탄, 은 등으로 표면 처리한 것, 알루미늄-카드뮴 합금 등이 사용될 수 있다. 또한, 양극 집전체와 마찬가지로, 표면에 미세한 요철을 형성하여 음극 활물질의 결합력을 강화시킬 수도 있으며, 필름, 시트, 호일, 네트, 다공질체, 발포체, 부직포체 등 다양한 형태로 사용될 수 있다.
상기 음극 활물질로는 천연흑연, 인조흑연, 탄소질재료; 리튬 함유 티타늄 복합 산화물(LTO), Si, Sn, Li, Zn, Mg, Cd, Ce, Ni 또는 Fe인 금속류(Me); 상기 금속류(Me)로 구성된 합금류; 상기 금속류(Me)의 산화물(MeOx); 및 상기 금속류(Me)와 탄소와의 복합체로 이루어진 군에서 선택된 1종 또는 2종 이상의 음극 활물질을 들 수 있다.
상기 음극 활물질은 음극 활물질 슬러리 중 용매를 제외한 고형분 전체 중량을 기준으로 60 중량% 내지 98 중량%, 바람직하게는 70 중량% 내지 98 중량%, 보다 바람직하게는 80 중량% 내지 98 중량%로 포함될 수 있다.
상기 전극용 바인더, 전극 도전재 및 용매에 대한 내용은 상술한 내용과 동일하므로, 구체적인 설명을 생략한다.
상기 분리막으로는 종래에 분리막으로 사용된 통상적인 다공성 고분자 필름, 예를 들어 에틸렌 단독중합체, 프로필렌 단독중합체, 에틸렌/부텐 공중합체, 에틸렌/헥센 공중합체 및 에틸렌/메타크릴레이트 공중합체 등과 같은 폴리올레핀계 고분자로 제조한 다공성 고분자 필름을 단독으로 또는 이들을 적층하여 사용할 수 있으며, 또는 통상적인 다공성 부직포, 예를 들어 고융점의 유리 섬유, 폴리에틸렌테레프탈레이트 섬유 등으로 된 부직포를 사용할 수 있으나, 이에 한정되는 것은 아니다.
이하, 구체적인 실시예를 통해 본 발명을 보다 구체적으로 설명한다. 다만, 하기 실시예는 본 발명의 이해를 돕기 위한 예시일 뿐, 본 발명의 범위를 한정하는 것은 아니다. 본 기재의 범주 및 기술사상 범위 내에서 다양한 변경 및 수정이 가능함은 당업자에게 있어서 명백한 것이며, 이러한 변형 및 수정이 첨부된 특허청구범위에 속하는 것은 당연한 것이다.
[실시예]
1. 실시예 1
(1) 리튬 이차 전지용 액체 전해질 제조
에틸렌카보네이트(EC):디메틸카보네이트(DMC)를 1:9 부피비로 포함하는 유기용매에 화학식 1b-1로 표시되는 제1올리고머(중량평균분자량(Mw): 3,000)를 0.05 중량%, 화학식 2b-1로 표시되는 제2올리고머(중량평균분자량(Mw): 3,000)를 0.45 중량% 첨가한 뒤, LiPF6의 농도가 2 M이 되도록 첨가하여 리튬 이차 전지용 액체 전해질을 제조하였다.
(2) 양극 제조
용제인 N-메틸-2-피롤리돈 (NMP)에 양극 활물질 (((Li(Ni0.8Co0.1Mn0.1)O2), NCM811): 도전재 (번들형 탄소 나노튜브): 바인더 (폴리비닐리덴플루오라이드 (PVDF))를 97.7:0.3:2 중량비로 혼합하여 양극 활물질 슬러리를 제조하였다. 상기 양극 활물질 슬러리를 두께가 20㎛인 양극 집전체 (Al 박막)에 도포하고, 건조 및 롤 프레스(roll press)를 실시하여 양극을 제조하였다.
(3) 음극 제조
용제인 증류수에 음극 활물질 (흑연(AGP8)): 도전재 (카본 블랙): 바인더 (폴리비닐리덴플루오라이드 (PVDF))를 97:0.5:2.5 중량비로 혼합하여 음극 활물질 슬러리를 제조하였다. 상기 음극 활물질 슬러리를 두께가 10㎛인 음극 집전체 (Cu 박막)에 도포하고, 건조 및 롤 프레스(roll press)를 실시하여 음극을 제조하였다.
(4) 리튬 이차 전지 제조
전술한 방법으로 제조한 양극과 음극을 폴리에틸렌 다공성 필름을 분리막으로 하여, 양극/분리막/음극 순서대로 순차적으로 적층하여 전극조립체를 제조한 후, 이를 파우치형 이차 전지 케이스에 수납한 다음, 상기 파우치형 이차 전지 케이스 내부에 상기 리튬 이차 전지용 액체 전해질을 주입하여 리튬 이차 전지를 제조하였다.
2. 실시예 2
리튬 이차 전지용 전해질을 제조할 때, 제1올리고머를 0.2 중량%, 제2올리고머를 0.3 중량% 첨가한 것을 제외하고는 실시예 1과 동일한 방법으로 리튬 이차 전지용 액체 전해질 및 리튬 이차 전지를 제조하였다.
3. 실시예 3
(1) 리튬 이차 전지용 젤 폴리머 전해질용 조성물 제조
에틸렌카보네이트(EC):디메틸카보네이트(DMC)를 1:9 부피비로 포함하는 유기용매에 화학식 1b-1로 표시되는 제1올리고머(중량평균분자량(Mw): 3,000)를 0.5 중량%, 화학식 2b-1로 표시되는 제2올리고머(중량평균분자량(Mw): 3,000)를 4.5 중량% 첨가한 뒤, LiPF6의 농도가 2 M이 되도록 첨가하고, 중합개시제로서 AIBN을 상기 제1, 2 올리고머 혼합물 전체 중량 대비 0.4 중량% 첨가하여, 리튬 이차 전지용 젤 폴리머 전해질용 조성물을 제조하였다.
(2) 리튬 이차 전지용 젤 폴리머 전해질 및 리튬 이차 전지제조
양극과 음극은 실시예 1과 동일한 방법으로 제조한 뒤, 제조한 양극과 음극을 분리막과 함께 순차적으로 적층하여 전극조립체를 제조한 후, 이를 파우치형 이차 전지 케이스에 수납한 다음, 상기 파우치형 이차 전지 케이스 내부에 실시예 3에 따른 리튬 이차 전지용 젤 폴리머 전해질용 조성물을 주입한 뒤, 25℃에서 3일 동안 보관하였다(상온 에이징). 이후, 60℃에서 24시간 동안 보관하여(젤 폴리머 전해질용 조성물 경화) 리튬 이차 전지용 젤 폴리머 전해질이 형성된 리튬 이차 전지를 제조하였다.
4. 실시예 4
리튬 이차 전지용 젤 폴리머 전해질용 조성물을 제조할 때, 제1올리고머를 0.15 중량%, 제2올리고머를 2.85 중량% 첨가한 것을 제외하고는 실시예 3과 동일한 방법으로 리튬 이차 전지용 젤 폴리머 전해질 및 리튬 이차 전지를 제조하였다.
[비교예]
1. 비교예 1
리튬 이차 전지용 액체 전해질을 제조할 때, 에틸렌카보네이트(EC):에틸메틸카보네이트(EMC)를 3:7 부피비로 포함하는 유기용매에 제1올리고머 및 제2올리고머를 모두 첨가하지 않고, LiPF6의 농도가 1.2 M이 되도록 첨가한 것을 제외하고는 실시예 1과 동일한 방법으로 리튬 이차 전지용 액체 전해질 및 리튬 이차 전지를 제조하였다.
2. 비교예 2
리튬 이차 전지용 액체 전해질을 제조할 때, LiPF6의 농도가 5.5M이 되도록 첨가한 것을 제외하고는 실시예 1과 동일한 방법으로 리튬 이차 전지용 액체 전해질을 제조하려고 하였으나, 전해질 내에 LiPF6가 충분히 용해되지 않아 리튬 이차 전지용 액체 전해질을 제조할 수 없었다.
3. 비교예 3
리튬 이차 전지용 액체 전해질을 제조할 때, LiPF6의 농도가 1 M이 되도록 첨가한 것을 제외하고는 실시예 1과 동일한 방법으로 리튬 이차 전지용 액체 전해질 및 리튬 이차 전지를 제조하였다.
4. 비교예 4
리튬 이차 전지용 액체 전해질을 제조할 때, 제1올리고머 및 제2올리고머를 모두 첨가하지 않은 것을 제외하고는 실시예 1과 동일한 방법으로 리튬 이차 전지용 액체 전해질 및 리튬 이차 전지를 제조하였다.
5. 비교예 5
리튬 이차 전지용 액체 전해질을 제조할 때, 제1올리고머만 단독으로 0.5 중량% 첨가한 것을 제외하고는 실시예 1과 동일한 방법으로 리튬 이차 전지용 액체 전해질 및 리튬 이차 전지를 제조하였다.
6. 비교예 6
리튬 이차 전지용 액체 전해질을 제조할 때, 제2올리고머만 단독으로 0.5 중량% 첨가한 것을 제외하고는 실시예 1과 동일한 방법으로 리튬 이차 전지용 액체 전해질 및 리튬 이차 전지를 제조하였다.
7. 비교예 7
리튬 이차 전지용 젤 폴리머 전해질용 조성물을 제조할 때, 제1올리고머만 단독으로 5 중량% 첨가한 것을 제외하고는 실시예 3과 동일한 방법으로 리튬 이차 전지용 젤 폴리머 전해질 및 리튬 이차 전지를 제조하였다.
8. 비교예 8
리튬 이차 전지용 젤 폴리머 전해질용 조성물을 제조할 때, 제2올리고머만 단독으로 5 중량% 첨가한 것을 제외하고는 실시예 3과 동일한 방법으로 리튬 이차 전지용 젤 폴리머 전해질 및 리튬 이차 전지를 제조하였다.
[실험예]
1. 실험예 1: 표면 장력 평가
실시예 1 및 2, 비교예 1 내지 6에서 제조된 리튬 이차 전지용 전해질의 표면 장력을 측정하였다. 표면 장력은 TENSIOMETER 장치를 이용하여, Du Nouy ring method를 적용해 3회 이상 반복 측정하였다. 측정된 표면 장력은 하기 표 1에 나타내었다.
표면 장력(mN/m)
실시예 1 26.7
실시예 2 24.2
비교예 1 30.8
비교예 2 측정 불가
비교예 3 25.5
비교예 4 34
비교예 5 23.2
비교예 6 31.9
상기 표 1을 참조하면, 비교예들보다 실시예들의 표면 장력이 상대적으로 낮은 것을 확인할 수 있다. 비교예 3, 5의 경우 표면장력이 실시예들과 비교할 때, 유사한 수준을 유지하는 것을 확인할 수 있지만, 하기에서 살펴볼 바와 같이 초기 용량 등이 다른 실시예들 보다 더 낮다.
2. 실험예 2: 이온 전도도 측정
실시예 1 내지 4, 비교예 1 내지 8에서 제조된 리튬 이차 전지용 전해질의 이온 전도도를 측정하였다.
실시예 1 및 2, 비교예 1 내지 6의 경우, Probe 형태의 이온전도도 측정 장비(Probe: InLab 731, model: S470, 제조사: Mettler Torodo)를 이용하여 상온(25℃)과 저온(0℃)에서의 이온전도도를 측정하였다.
실시예 3 및 4, 비교예 7 및 8에서 제조된 리튬 이차 전지용 젤 폴리머 전해질용 조성물의 경우, 밴드형의 전도성 유리 기판 상에 코팅한 후, 65℃에서 5시간 동안 열경화시킨 뒤, 충분히 건조시켰다. 이어서, 아르곤 분위기 하에서 스퍼터(sputter)법을 사용하여 각각의 막 상부에 백금(Pt) 전극을 1 mm 지름의 원형으로 코팅한 후, 교류 임피던스 측정법을 사용하여 상온(25℃)과 저온(0℃)에서의 이온전도도를 측정하였다. 이온전도도는 VMP3 측정 장비와 4294A를 사용하여 주파수 대역100MHz~0.1Hz에서 측정하였다. 측정된 이온전도도는 하기 표 2에 나타내었다.
상온 이온 전도도(25℃, mS/cm) 저온 이온 전도도(0℃, mS/cm)
실시예 1 10.8 7
실시예 2 10.2 6.8
실시예 3 9.2 6.3
실시예 4 9.0 6.3
비교예 1 8.7 3.9
비교예 2 측정 불가 측정 불가
비교예 3 7.6 측정 불가
비교예 4 10 5.2
비교예 5 10.5 4.7
비교예 6 11.2 6.5
비교예 7 9.2 5.9
비교예 8 9.0 6.1
상기 표 2를 참조하면, 실시예들의 상온 이온 전도도가 비교예들보다 높거나 동등한 수준을 유지하는 것을 확인할 수 있고, 저온 이온 전도도의 경우, 실시예들이 더 높은 것을 확인할 수 있다. 한편, 비교예 3은, 저온에서 전해질이 얼어붙기 시작하여, 저온에서의 이온 전도도 측정이 어려운 것을 확인할 수 있다.
3. 실험예 3: 초기 용량 및 저항 측정
실시예 1 내지 4와 비교예 1 내지 8에서 제조된 각각의 리튬 이차 전지에 대하여 14 mA 전류(0.1 C rate)로 포메이션(formation)을 진행 한 이후로 4.2 V, 47mA (0.33 C, 0.05 C cut-off) CC/CV 충전과 3 V, 47 mA (0.33 C) CC 방전을 3회 반복 한다. 이때 3번째 방전 용량을 초기 용량으로 측정하였다.
초기 용량 측정 이후 만충전된 리튬 이차 전지를 상온(25℃)에서 각각 350mA (2.5 C)의 전류로 10초 방전을 진행할 때 발생하는 전압 강하를 기록하고, R=V/I (옴의 법칙)을 이용하여 산출한 DC저항 값을 초기 저항으로 측정하였다. 이때, 측정된 초기 용량 및 초기 저항 결과를 하기 표 3에 나타내었다.
초기 용량(Ah) 초기 저항(Ohm)
실시예 1 2.02 39
실시예 2 2.00 40
실시예 3 2.02 44
실시예 4 2.02 43
비교예 1 1.99 42
비교예 2 측정 불가 측정 불가
비교예 3 측정 불가 측정 불가
비교예 4 1.96 48
비교예 5 1.88 60
비교예 6 1.95 55
비교예 7 1.75 61
비교예 8 1.93 49
상기 표 3를 참조하면, 실시예들의 초기 용량이 비교예들보다 더 높은 것을 확인할 수 있다.
4. 실험예 4: 상온에서의 전지 용량 유지율 평가
실시예 1 내지 4 및 비교예 1 내지 8에서 제조된 리튬 이차 전지에 대하여 14mA 전류(0.1 C rate)로 포메이션(formation)을 진행한 뒤, 이때의 방전 용량을 초기 용량으로 설정하였다. 이후, 4.2 V, 47mA (0.33 C, 0.05 C cut-off) CC/CV 충전과 3 V, 47 mA (0.33 C) CC 방전을 상온(25℃)에서 각각 200회 진행하였다. 이후 200번째 방전 용량과 초기 용량을 비교하여 용량 유지율을 계산하고 그 결과를 표 4에 나타내었다.
　 상온 용량 유지율(%)
실시예 1 92
실시예 2 92
실시예 3 95
실시예 4 96
비교예 1 88
비교예 2 측정 불가
비교예 3 측정 불가
비교예 4 87
비교예 5 88
비교예 6 88
비교예 7 74
비교예 8 92
상기 표 4를 참조하면, 실시예들의 상온에서의 용량 유지율이 비교예들보다 높거나 동등한 수준임을 확인할 수 있다. 이때, 실시예들의 초기 용량이 비교예들보다 높으므로, 실시예들이 더 큰 용량을 높은 유지율로 유지할 수 있음을 확인할 수 있다.
5. 실험예 5: 고온 안전성 평가(핫 박스 테스트: Hot box test)
실시예 1 내지 4 및 비교예 1 내지 8에서 제조된 리튬 이차 전지들을 SOC(State Of Charge) 100%로 만충시킨 뒤, 리튬 이차 전지를 150℃에서 4시간 동안 방치하였을 때 발화되는지 여부 및 그 발화가 시작되는 시간을 확인하는 실험을 실시하였다. 그 결과를 하기 표 5에 나타내었다.
　 발화 여부 발화 시작 시간(분)
실시예 1 Х
실시예 2 Х
실시예 3 Х
실시예 4 Х
비교예 1 ○ 10＜
비교예 2 측정 불가 측정 불가
비교예 3 측정 불가 측정 불가
비교예 4 ○ 60
비교예 5 Х
비교예 6 Х
비교예 7 Х
비교예 8 ○ 90
상기 표 5를 참조하면, 실시예들 모두 발화하지 않는 것을 확인할 수 있다.
6. 실험예 6: 기계적 물성 측정
실시예 3, 4 및 비교예 7, 8에서 제조된 리튬 이차 전지용 젤 폴리머 전해질용 조성물을 65℃에서 기판 상에 도포 후 5시간 동안 열경화시킨 뒤, 충분히 건조시켜 젤 폴리머 전해질을 형성하였다. 이후, Roatainonal Rheometer (DHR2) 장비를 이용하여 각각의 젤 폴리머 전해질에 대해 0.1 ~ 10 Hz의 범위 내에서 탄성 계수를 측정하였다. 측정된 결과를 하기 표 6에 나타내었다.
　 Modulus(Pa)
실시예 3 12000
실시예 4 10000
비교예 7 7000
비교예 8 1500
상기 표 6을 참조하면, 젤 폴리머 전해질의 기계적 강도 또한 실시예들이 비교예들에 비하여 우수한 것을 확인할 수 있다.

Claims (15)

1.6 M 내지 5 M 농도의 리튬염;
하기 화학식 1로 표시되는 단위를 포함하는 제1올리고머 및 하기 화학식 2로 표시되는 단위를 포함하는 제2올리고머를 포함하는 올리고머 혼합물; 및
유기 용매를 포함하는 리튬 이차 전지용 전해질:
[화학식 1]
Figure pat00019

상기 화학식 1에서,
Ra 및 Rb는 각각 독립적으로 수소, 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고,
상기 p는 1 내지 50인 정수이다.

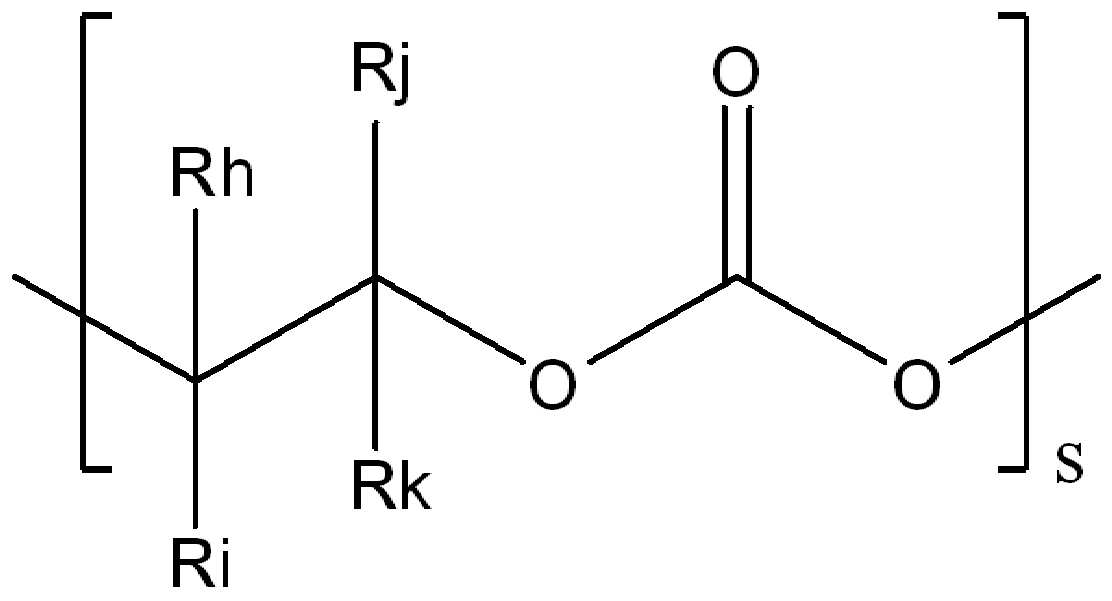

[화학식 2]
Figure pat00020

상기 화학식 2에서,
Rh, Ri, Rj 및 Rk는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고,
상기 s는 1 내지 50인 정수이다.
제1항에 있어서,
상기 리튬염의 농도는 1.6 M 내지 4 M인 것인 리튬 이차 전지용 전해질.
제1항에 있어서,
상기 리튬염의 농도는 1.6 M 내지 3 M인 것인 리튬 이차 전지용 전해질.
제1항에 있어서,
상기 제1올리고머는 하기 화학식 1a로 표시되는 올리고머인 것인 리튬 이차 전지용 전해질:
[화학식 1a]
Figure pat00021

상기 화학식 1a에서,
상기 Ra, Rb, Rf 및 Rg는 각각 독립적으로 수소, 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고,
상기 Rc는 지방족 탄화수소기 또는 방향족 탄화수소기고,
상기 Rd 및 Re는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬렌기이며,
상기 R'는 수소 또는 탄소수 1 내지 3의 알킬기이며,
상기 o는 1 내지 3인 정수이고,
상기 p는 1 내지 50인 정수이고,
상기 q1 및 q2는 각각 독립적으로 1 내지 15인 정수이고,
상기 r1 및 r2는 각각 독립적으로 1 내지 15인 정수이다.
제1항에 있어서,
상기 제1올리고머는 하기 화학식 1b로 표시되는 올리고머인 것인 리튬 이차 전지용 전해질:
[화학식 1b]
Figure pat00022

상기 화학식 1b에서,
상기 Ra, Rb, Rf 및 Rg는 각각 독립적으로 수소, 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고,
상기 Rc는 지방족 탄화수소기 또는 방향족 탄화수소기고,
상기 Rd 및 Re는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬렌기이며,
상기 o'는 1 내지 2인 정수이고,
상기 o"는 1 내지 3인 정수이고,
상기 p는 1 내지 50인 정수이고,
상기 q1 및 q2는 각각 독립적으로 1 내지 15인 정수이고,
상기 r1 및 r2는 각각 독립적으로 1 내지 15인 정수이다.
제1항에 있어서,
상기 제2올리고머는 하기 화학식 2a로 표시되는 올리고머인 것인 리튬 이차 전지용 전해질:
[화학식 2a]
Figure pat00023

상기 화학식 2a에서,
Rh, Ri, Rj 및 Rk는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고,
상기 Rm은 지방족 탄화수소기 또는 방향족 탄화수소기고,
상기 R"는 수소 또는 탄소수 1 내지 3의 알킬기이며,
상기 m은 1 내지 3인 정수이고,
상기 s는 1 내지 50인 정수이고,
상기 t는 1 내지 20인 정수이고,
상기 u는 1 내지 10인 정수이다.
제1항에 있어서,
상기 제2올리고머는 하기 화학식 2b로 표시되는 올리고머인 것인 리튬 이차 전지용 전해질:
[화학식 2b]
Figure pat00024

상기 화학식 2b에서,
Rh, Ri, Rj 및 Rk는 각각 독립적으로 치환 또는 비치환된 탄소수 1 내지 5의 알킬기이고,
상기 Rm은 지방족 탄화수소기 또는 방향족 탄화수소기고,
상기 m'는 1 내지 2인 정수이고,
상기 m"는 1 내지 3인 정수이고,
상기 s는 1 내지 50인 정수이고,
상기 t는 1 내지 20인 정수이고,
상기 u는 1 내지 10인 정수이다.
제1항에 있어서,
상기 리튬 이차 전지용 전해질은 하기 화학식 3으로 표시되는 할로겐화 벤젠 화합물을 더 포함하고,
상기 화학식 3으로 표시되는 할로겐화 벤젠 화합물은 상기 리튬 이차 전지용 전해질 100 중량부 대비 0.01 중량부 이상 50 중량부 미만으로 포함되는 것인 리튬 이차 전지용 전해질:
[화학식 3]
Figure pat00025

상기 화학식 3에서, 상기 X는 F, Cl, 및 Br로 이루어진 군에서 선택되는 적어도 하나 이상의 할로겐 원소이고, 상기 n은 1 내지 3인 정수이다.
제1항에 있어서,
상기 리튬 이차 전지용 전해질은 액체 전해질인 것인 리튬 이차 전지용 전해질.
제9항에 있어서,
상기 올리고머 혼합물은 상기 리튬 이차 전지용 전해질 100 중량부 대비 0.01 중량부 내지 1 중량부로 포함되는 것인 리튬 이차 전지용 전해질.
제9항에 있어서,
상기 올리고머 혼합물은 상기 제1올리고머 및 상기 제2올리고머가 (1~50):(50~99) 중량비로 포함되는 것인 리튬 이차 전지용 전해질.
제1항에 있어서,
상기 리튬 이차 전지용 전해질은 젤 폴리머 전해질인 것인 리튬 이차 전지용 전해질.
제12항에 있어서,
상기 올리고머 혼합물은 상기 리튬 이차 전지용 전해질 100 중량부 대비 2 중량부 내지 10 중량부로 포함되는 것인 리튬 이차 전지용 전해질.
제12항에 있어서,
상기 올리고머 혼합물은 상기 제1올리고머 및 상기 제2올리고머가 (1~30):(70~99) 중량비로 포함되는 것인 리튬 이차 전지용 전해질.
제12항에 있어서,
중합 개시제를 더 포함하는 것인 리튬 이차 전지용 전해질.
KR1020180095688A 2018-08-16 2018-08-16 리튬 이차 전지용 전해질 Active KR102434069B1 (ko)

Priority Applications (9)

Application Number Priority Date Filing Date Title
KR1020180095688A KR102434069B1 (ko) 2018-08-16 2018-08-16 리튬 이차 전지용 전해질
PCT/KR2019/009357 WO2020036337A1 (ko) 2018-08-16 2019-07-26 리튬 이차 전지용 전해질
EP19849608.5A EP3780235B1 (en) 2018-08-16 2019-07-26 Electrolyte for lithium secondary battery
CN201980029766.3A CN112074984B (zh) 2018-08-16 2019-07-26 锂二次电池用电解质
JP2021509714A JP7071022B2 (ja) 2018-08-16 2019-07-26 リチウム二次電池用電解質
HUE19849608A HUE065643T2 (hu) 2018-08-16 2019-07-26 Elektrolit lítium szekunder akkumulátorhoz
US17/054,354 US11923509B2 (en) 2018-08-16 2019-07-26 Electrolyte including mixture of siloxane-based oligomer and polyalkylene carbonate-based oligomer and lithium secondary battery including the same
ES19849608T ES2974974T3 (es) 2018-08-16 2019-07-26 Electrolito para batería secundaria de litio
PL19849608.5T PL3780235T3 (pl) 2018-08-16 2019-07-26 Elektrolit do litowej baterii akumulatorowej

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020180095688A KR102434069B1 (ko) 2018-08-16 2018-08-16 리튬 이차 전지용 전해질

Publications (2)

Publication Number Publication Date
KR20200020234A true KR20200020234A (ko) 2020-02-26
KR102434069B1 KR102434069B1 (ko) 2022-08-19

Family

ID=69525576

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020180095688A Active KR102434069B1 (ko) 2018-08-16 2018-08-16 리튬 이차 전지용 전해질

Country Status (9)

Country Link
US (1) US11923509B2 (ko)
EP (1) EP3780235B1 (ko)
JP (1) JP7071022B2 (ko)
KR (1) KR102434069B1 (ko)
CN (1) CN112074984B (ko)
ES (1) ES2974974T3 (ko)
HU (1) HUE065643T2 (ko)
PL (1) PL3780235T3 (ko)
WO (1) WO2020036337A1 (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023167486A1 (ko) * 2022-03-02 2023-09-07 주식회사 엘지에너지솔루션 전지셀, 배터리 모듈, 및 전지셀을 제조하는 방법
US11967680B2 (en) 2022-03-31 2024-04-23 Lg Energy Solution, Ltd. Gel polymer electrolyte composition attaining shortened crosslinking time, secondary battery comprising same, and manufacturing method for secondary battery

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102839858B1 (ko) * 2021-10-06 2025-07-29 주식회사 엘지에너지솔루션 겔 폴리머 전해질을 포함하는 이차 전지, 및 이의 제조 방법
JP7674484B2 (ja) * 2021-10-12 2025-05-09 エルジー エナジー ソリューション リミテッド ゲルポリマー電解質二次電池の製造方法及びこれにより製造されたゲルポリマー電解質二次電池

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH08295715A (ja) * 1995-04-25 1996-11-12 Nippon Oil Co Ltd 高分子固体電解質
KR20040020640A (ko) * 2002-08-31 2004-03-09 삼성에스디아이 주식회사 유기 전해액 및 이를 채용한 리튬 전지
KR20160040128A (ko) * 2014-10-02 2016-04-12 주식회사 엘지화학 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지
KR20160040127A (ko) 2014-10-02 2016-04-12 주식회사 엘지화학 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지

Family Cites Families (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2005044704A (ja) 2003-07-25 2005-02-17 Hitachi Ltd 固体電解質
KR100542198B1 (ko) 2003-10-23 2006-01-11 삼성에스디아이 주식회사 리튬 폴리머 이차 전지
KR100759377B1 (ko) * 2005-04-21 2007-09-19 삼성에스디아이 주식회사 리튬 이차 전지
KR101179397B1 (ko) * 2006-11-15 2012-09-04 주식회사 엘지화학 비수 전해액 및 이를 포함하는 전기화학소자
CN101280104A (zh) 2008-05-07 2008-10-08 北京理工大学 一种聚合物电解质材料
KR101181837B1 (ko) 2010-06-25 2012-09-11 삼성에스디아이 주식회사 첨가제를 포함하는 리튬 이차 전지용 겔 전해질 및 이를 포함하는 리튬 이차 전지
JP6272240B2 (ja) 2012-02-03 2018-01-31 シラトロニクス，インコーポレイテッド ハロゲン化有機ケイ素電解質、その使用方法及びそれを含有する電気化学装置
KR101535569B1 (ko) * 2013-09-09 2015-07-09 주식회사 엘지화학 폴리알킬렌카보네이트 수지 및 이의 제조방법
WO2016053064A1 (ko) * 2014-10-02 2016-04-07 주식회사 엘지화학 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지
KR20180021797A (ko) 2015-06-24 2018-03-05 콴텀스케이프 코포레이션 복합 전해질
CN105552430A (zh) 2016-03-09 2016-05-04 中国科学院宁波材料技术与工程研究所 一种电解液以及锂离子电池
HUE062577T2 (hu) 2016-09-02 2023-11-28 Lg Energy Solution Ltd Gél polimer elektrolit és az azt tartalmazó lítium szekunder akkumulátor
KR102101396B1 (ko) 2016-12-09 2020-04-16 주식회사 엘지화학 비수성 전해질 및 이를 포함하는 리튬 이차 전지
CN107768717B (zh) * 2017-09-14 2020-10-27 哈尔滨工业大学无锡新材料研究院 一种紫外固化的半互穿网络结构的聚碳酸酯基固态聚合物电解质及其制备方法
CN109232929B (zh) * 2018-07-11 2021-04-27 珠海冠宇电池股份有限公司 一种凝胶聚合物电解质的制备方法及锂离子电池

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH08295715A (ja) * 1995-04-25 1996-11-12 Nippon Oil Co Ltd 高分子固体電解質
KR20040020640A (ko) * 2002-08-31 2004-03-09 삼성에스디아이 주식회사 유기 전해액 및 이를 채용한 리튬 전지
KR20160040128A (ko) * 2014-10-02 2016-04-12 주식회사 엘지화학 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지
KR20160040127A (ko) 2014-10-02 2016-04-12 주식회사 엘지화학 젤 폴리머 전해질 및 이를 포함하는 리튬 이차전지

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023167486A1 (ko) * 2022-03-02 2023-09-07 주식회사 엘지에너지솔루션 전지셀, 배터리 모듈, 및 전지셀을 제조하는 방법
US11967680B2 (en) 2022-03-31 2024-04-23 Lg Energy Solution, Ltd. Gel polymer electrolyte composition attaining shortened crosslinking time, secondary battery comprising same, and manufacturing method for secondary battery

Also Published As

Publication number Publication date
ES2974974T3 (es) 2024-07-02
KR102434069B1 (ko) 2022-08-19
US20210210787A1 (en) 2021-07-08
JP2021520054A (ja) 2021-08-12
EP3780235A1 (en) 2021-02-17
EP3780235B1 (en) 2024-02-21
PL3780235T3 (pl) 2024-05-06
JP7071022B2 (ja) 2022-05-18
CN112074984A (zh) 2020-12-11
WO2020036337A1 (ko) 2020-02-20
US11923509B2 (en) 2024-03-05
HUE065643T2 (hu) 2024-06-28
CN112074984B (zh) 2024-03-26
EP3780235A4 (en) 2021-06-02

Similar Documents

Publication Publication Date Title
KR102227811B1 (ko) 리튬 이차전지용 전해질 및 이를 포함하는 리튬 이차전지
KR20180083272A (ko) 비수 전해액 및 이를 포함하는 리튬 이차전지
EP3748759B1 (en) Electrolyte for lithium secondary battery
KR20190062310A (ko) 젤 폴리머 전해질용 조성물 및 이를 포함하는 젤 폴리머 전해질 및 리튬 이차 전지
EP3780235B1 (en) Electrolyte for lithium secondary battery
US11489203B2 (en) Electrolyte for lithium secondary battery and lithium secondary battery including same
EP3706218A1 (en) Electrode for lithium secondary battery and lithium secondary battery comprising same
EP3879616B1 (en) Electrolyte for lithium secondary battery and lithium secondary battery including the same
KR102846663B1 (ko) 리튬 이차 전지의 전해질용 조성물, 겔 폴리머 전해질 및 이를 포함하는 리튬 이차 전지
US12125980B2 (en) Electrolyte for lithium secondary battery and lithium secondary battery including the same
KR20200073531A (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
KR20190029373A (ko) 겔 폴리머 전해질 조성물, 이에 의해 제조된 겔 폴리머 전해질, 및 이를 포함하는 리튬 이차전지
KR102434066B1 (ko) 겔 폴리머 전해질 및 이를 포함하는 리튬 이차전지
KR102846664B1 (ko) 리튬 이차 전지의 전해질용 조성물, 겔 폴리머 전해질 및 이를 포함하는 리튬 이차 전지
KR102803272B1 (ko) 고분자 전해질 제조용 전구체 조성물, 이를 이용하여 제조된 고분자 전해질 및 이차전지

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20180816

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20200518

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20180816

Comment text: Patent Application

N231 Notification of change of applicant
PN2301 Change of applicant

Patent event date: 20210520

Comment text: Notification of Change of Applicant

Patent event code: PN23011R01D

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20220215

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20220726

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20220816

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20220817

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20250618

Start annual number: 4

End annual number: 4
