KR20200023106A - 액정 배향제용 공중합체, 이를 포함하는 액정 배향제 조성물, 그리고 이를 이용한 액정배향막 및 액정표시소자 - Google Patents

액정 배향제용 공중합체, 이를 포함하는 액정 배향제 조성물, 그리고 이를 이용한 액정배향막 및 액정표시소자 Download PDF

Info

Publication number
KR20200023106A
KR20200023106A KR1020180099497A KR20180099497A KR20200023106A KR 20200023106 A KR20200023106 A KR 20200023106A KR 1020180099497 A KR1020180099497 A KR 1020180099497A KR 20180099497 A KR20180099497 A KR 20180099497A KR 20200023106 A KR20200023106 A KR 20200023106A
Authority
KR
South Korea
Prior art keywords
liquid crystal
formula
crystal aligning
group
repeating unit
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020180099497A
Other languages
English (en)
Other versions
KR102251399B1 (ko
Inventor
김성구
구기철
조정호
Original Assignee
주식회사 엘지화학
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 엘지화학 filed Critical 주식회사 엘지화학
Priority to KR1020180099497A priority Critical patent/KR102251399B1/ko
Publication of KR20200023106A publication Critical patent/KR20200023106A/ko
Application granted granted Critical
Publication of KR102251399B1 publication Critical patent/KR102251399B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/52—Liquid crystal materials characterised by components which are not liquid crystals, e.g. additives with special physical aspect: solvents, solid particles
    • C09K19/54—Additives having no specific mesophase characterised by their chemical composition
    • C09K19/56—Aligning agents
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D3/00—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials
    • B05D3/02—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials by baking
    • B05D3/0254—After-treatment
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B05—SPRAYING OR ATOMISING IN GENERAL; APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D—PROCESSES FOR APPLYING FLUENT MATERIALS TO SURFACES, IN GENERAL
    • B05D3/00—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials
    • B05D3/06—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials by exposure to radiation
    • B05D3/061—Pretreatment of surfaces to which liquids or other fluent materials are to be applied; After-treatment of applied coatings, e.g. intermediate treating of an applied coating preparatory to subsequent applications of liquids or other fluent materials by exposure to radiation using U.V.
    • B05D3/065—After-treatment
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C08G73/1085—Polyimides with diamino moieties or tetracarboxylic segments containing heterocyclic moieties
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L79/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen with or without oxygen or carbon only, not provided for in groups C08L61/00 - C08L77/00
    • C08L79/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
    • C08L79/08—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D179/00—Coating compositions based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen, with or without oxygen, or carbon only, not provided for in groups C09D161/00 - C09D177/00
    • C09D179/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
    • C09D179/08—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • G—PHYSICS
    • G02—OPTICS
    • G02F—OPTICAL DEVICES OR ARRANGEMENTS FOR THE CONTROL OF LIGHT BY MODIFICATION OF THE OPTICAL PROPERTIES OF THE MEDIA OF THE ELEMENTS INVOLVED THEREIN; NON-LINEAR OPTICS; FREQUENCY-CHANGING OF LIGHT; OPTICAL LOGIC ELEMENTS; OPTICAL ANALOGUE/DIGITAL CONVERTERS
    • G02F1/00—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics
    • G02F1/01—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics for the control of the intensity, phase, polarisation or colour
    • G02F1/13—Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source, e.g. switching, gating or modulating; Non-linear optics for the control of the intensity, phase, polarisation or colour  based on liquid crystals, e.g. single liquid crystal display cells
    • G02F1/133—Constructional arrangements; Operation of liquid crystal cells; Circuit arrangements
    • G02F1/1333—Constructional arrangements; Manufacturing methods
    • G02F1/1337—Surface-induced orientation of the liquid crystal molecules, e.g. by alignment layers
    • G02F1/133711—Surface-induced orientation of the liquid crystal molecules, e.g. by alignment layers by organic films, e.g. polymeric films
    • G02F1/133723—Polyimide, polyamide-imide

Landscapes

  • Chemical & Material Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Nonlinear Science (AREA)
  • Polymers & Plastics (AREA)
  • Medicinal Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Mathematical Physics (AREA)
  • Optics & Photonics (AREA)
  • General Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Plasma & Fusion (AREA)
  • Wood Science & Technology (AREA)
  • Liquid Crystal (AREA)

Abstract

본 발명은 액정 배향성, 내구성 및 전기적 특성이 우수하여 액정 배향제에 이용되기에 적합한 공중합체, 이를 포함하는 액정 배향제 조성물, 상기 액정 배향제 조성물로부터 형성된 액정 배향막 및 상기 액정 배향막을 포함하는 액정표시소자에 관한 것이다.

Description

액정 배향제용 공중합체, 이를 포함하는 액정 배향제 조성물, 그리고 이를 이용한 액정배향막 및 액정표시소자{COPOLYMER FOR LIQUID CRYSTAL ALIGNING AGENT, AMD LIQUID CRYSTAL ALIGNING AGENT COMPOSITION COMPRISING THE SAME, AND LIQUID CRYSTAL ALIGNING FILM, LIQUID CRYSTAL DISPLAY DEVICE USING THE SAME}
본 발명은 액정 배향성 및 전기적 특성이 우수하여 액정 배향제에 이용되기에 적합한 공중합체, 이를 포함하는 액정 배향제 조성물, 상기 액정 배향제 조성물로부터 형성된 액정 배향막 및 상기 액정 배향막을 포함하는 액정표시소자에 관한 것이다.
액정 표시소자에 있어서, 액정 배향막은 액정을 일정한 방향으로 배향시키는 역할을 담당하고 있다. 구체적으로, 액정 배향막은 액정 분자의 배열에 방향자(director) 역할을 하여 전기장(electric field)에 의해 액정이 움직여서 화상을 형성할 때, 적당한 방향을 잡도록 해준다. 액정 표시소자에서 균일한 휘도(brightness)와 높은 명암비(contrast ratio)를 얻기 위해서는 액정을 균일하게 배향하는 것이 필수적이다.
종래 액정을 배향시키는 방법 중 하나로, 유리 등의 기판에 폴리이미드와 같은 고분자 막을 도포하고, 이 표면을 나일론이나 폴리에스테르 같은 섬유를 이용해 일정한 방향으로 문지르는 러빙(rubbing) 방법이 이용되었다. 그러나 러빙 방법은 섬유질과 고분자막이 마찰될 때 미세한 먼지나 정전기(electrical discharge: ESD)가 발생할 수 있어, 액정 패널 제조 시 심각한 문제점을 야기시킬 수 있다.
상기 러빙 방법의 문제점을 해결하기 위하여, 최근에는 마찰이 아닌 광 조사에 의해 고분자 막에 이방성(비등방성, anisotropy)을 유도하고, 이를 이용하여 액정을 배열하는 광배향법이 연구되고 있다.
상기 광배향법에 사용될 수 있는 재료로는 다양한 재료가 소개되어 있으며, 그 중에서도 액정 배향막의 양호한 제반 성능을 위해 폴리이미드가 주로 사용되고 있다. 그러나, 폴리이미드는 용매 용해성이 떨어져 용액 상태로 코팅하여 배향막을 형성시키는 제조 공정 상에 바로 적용하기에는 어려움이 있다.
따라서, 용해성이 우수한 폴리아믹산 또는 폴리아믹산 에스테르와 같은 전구체 형태로 코팅을 한 후 200 ℃ 내지 230 ℃의 온도에서 열처리 공정을 거쳐 폴리이미드를 형성시키고 여기에 광조사를 실행하여 배향처리를 하게 된다.
그러나, 최근에 액정 표시소자의 요구성능이 향상되고 저전력 디스플레이가 요구됨에 따라 고온환경에서의 전기적 고신뢰성과 높은 광투과율 및 저장 안정성이 중요시되고 있다.
이에, 향상된 배향성 및 전기적 특성을 구현할 수 있는 액정 배향제 조성물의 개발이 요구되고 있다.
본 발명은 액정 배향성, 내구성 및 전기적 특성이 우수하며, 높은 막밀도를 통해 우수한 차폐력을 갖는 액정 배향제에 이용되기에 적합한 공중합체를 제공하기 위한 것이다.
또한, 본 발명은 상기 액정 배향제용 공중합체를 이용한 액정 배향제 조성물, 액정배향막 및 액정표시소자를 제공하기 위한 것이다.
상기 과제를 해결하기 위하여, 본 명세서에서는, 하기 화학식 1로 표시되는 반복 단위, 하기 화학식 2로 표시되는 반복 단위 및 하기 화학식 3으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함한 제1반복 단위 및 하기 화학식 4로 표시되는 반복 단위, 하기 화학식 5로 표시되는 반복 단위 및 하기 화학식 6으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함한 제2반복 단위를 포함하는 액정 배향제용 공중합체가 제공된다.
[화학식 1]
Figure pat00001
[화학식 2]
Figure pat00002
[화학식 3]
Figure pat00003
[화학식 4]
Figure pat00004
[화학식 5]
Figure pat00005
[화학식 6]
Figure pat00006
상기 화학식 1 내지 3에서, R1 및 R2 중 적어도 하나는 탄소수 1 내지 10의 알킬기이고, 나머지는 수소이며, X1 내지 X3 은 각각 독립적으로 4가의 작용기고,Y1 내지 Y3는 각각 독립적으로 하기 화학식 7로 표시되는 2가의 작용기고,
[화학식 7]
Figure pat00007
상기 화학식 7에서, Q1 내지 Q8은 각각 독립적으로 탄소 또는 질소이고,
R5 및 R7은 각각 독립적으로 -CON(R9)-, - N(R10)CO- 중 하나이고, R6은 단일결합, -O-, -CO-, -S-, -SO2-, -C(CH3)2-, -C(CF3)2-, -CONH-, -COO-, -(CH2)z-, -O(CH2)zO-, -O(CH2)z-, -OCH2-C(CH3)2-CH2O-, -COO-(CH2)z-OCO-, 또는 -OCO-(CH2)z-COO-이며, R8 내지 R10 은 각각 독립적으로 수소 또는 탄소수 1 내지 10의 알킬기이고, z는 각 1 내지 10의 정수이고,n은 0 내지 8의 정수이고,
상기 화학식 4 내지 6에서, R3 및 R4 중 적어도 하나는 탄소수 1 내지 10의 알킬기이고, 나머지는 수소이며, X4 내지 X6 은 각각 독립적으로 4가의 작용기고, Z1 내지 Z3는 각각 독립적으로 하기 화학식 8로 표시되는 2가의 작용기고,
[화학식 8]
Figure pat00008
상기 화학식 8에서, A1은 15족 원소이고, R11은 수소, 또는 탄소수 1내지 10의 알킬기이며, a는 1 내지 3의 정수이고, A2 내지 A5는 질소 또는 탄소이며, 단 A2 내지 A5 중 적어도 하나는 질소이고, 나머지는 탄소이다.
본 명세서에서는 또한, 상기 액정 배향제용 공중합체를 포함하는, 액정 배향제 조성물을 제공한다.
본 명세서에서는 또한, 상기 액정 배향제 조성물을 기판에 도포하여 도막을 형성하는 단계, 상기 도막을 건조하는 단계, 상기 건조된 도막에 광을 조사하거나 러빙 처리하여 배향 처리하는 단계 및 상기 배향 처리된 도막을 열처리하여 경화하는 단계를 포함하는 액정 배향막의 제조 방법이 제공된다.
본 명세서에서는 또한, 상기 액정 배향제 조성물의 배향 경화물을 포함하는, 액정 배향막과 이를 포함하는 액정 표시소자가 제공된다.
이하 발명의 구체적인 구현예에 따른 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 및 이를 이용한 액정 배향막에 대하여 보다 상세하게 설명하기로 한다.
Ⅰ. 액정 배향제용 공중합체
발명의 일 구현예에 따르면, 상기 화학식 1로 표시되는 반복 단위, 상기 화학식 2로 표시되는 반복 단위 및 상기 화학식 3으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함한 제1반복 단위; 및 상기 화학식 4로 표시되는 반복 단위, 상기 화학식 5로 표시되는 반복 단위 및 상기 화학식 6으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함한 제2반복 단위;를 포함하는 액정 배향제용 공중합체가 제공될 수 있다.
본 발명에 따른 액정 배향제용 공중합체는, 하이드라지드기 등을 함유하는 특정 구조의 디아민 화합물을 포함한 반응물로부터 제조된 상기 화학식 1 내지 3의 제1반복 단위와, 질소 원자 등을 함유한 특정 구조의 디아민 화합물을 포함한 반응물로부터 제조된 상기 화학식 4 내지 6의 제2반복 단위를 함께 포함하는 것을 주요 특징으로 한다.
본 발명자들은, 액정 배향제용 공중합체에 상기와 같이 하이드라지드기 등을 함유하는 특정 구조의 디아민 화합물로부터 제조된 상기 화학식 1 내지 3의 제1반복 단위를 포함하면, 아미드 결합이 반복단위 내에 존재함에 따라 반복단위간 수소결합을 형성하기 때문에, 막밀도가 증가하는 기술적 효과가 얻어짐 확인하고 발명을 완성하였다.
또한, 본 발명자들은 상기 화학식 1 내지 3의 제1반복 단위와 함께, 질소 원자 등을 함유한 특정 구조의 디아민 화합물로부터 제조된 상기 화학식 4 내지 6의 제2반복 단위를 액정 배향제용 공중합체에 포함시키면, 이러한 공중합체로부터 제조되는 액정 배향막은 고온에서 높은 전압유지율을 가질 수 있고, 콘트라스트 비율의 저하나 잔상 현상을 개선할 수 있을 뿐만 아니라 열 스트레스에 의한 배향 안정성 및 배향막의 기계적 강도도 개선할 수 있음을 확인하고 발명을 완성하였다.
본 명세서에서 특별한 제한이 없는 한 다음 용어는 하기와 같이 정의될 수 있다.
본 명세서에서, 어떤 부분이 어떤 구성요소를 "포함" 한다고 할 때, 이는 특별히 반대되는 기재가 없는 한 다른 구성요소를 제외하는 것이 아니라 다른 구성 요소를 더 포함할 수 있는 것을 의미한다.
본 명세서에서, 치환기의 예시들은 아래에서 설명하나, 이에 한정되는 것은 아니다.
본 명세서에서, "치환"이라는 용어는 화합물 내의 수소 원자 대신 다른 작용기가 결합하는 것을 의미하며, 치환되는 위치는 수소 원자가 치환되는 위치 즉, 치환기가 치환 가능한 위치라면 한정되지 않으며, 2 이상 치환되는 경우, 2 이상의 치환기는 서로 동일하거나 상이할 수 있다.
본 명세서에서 "치환 또는 비치환된" 이라는 용어는 중수소; 할로겐기; 시아노기; 니트로기; 히드록시기; 카르보닐기; 에스테르기; 이미드기; 아미드기; 아미노기; 카르복시기; 술폰산기; 술폰아미드기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 실릴기; 붕소기; 알킬기; 시클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 아릴포스핀기; 또는 N, O 및 S 원자 중 1개 이상을 포함하는 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환되거나, 상기 예시된 치환기 중 2 이상의 치환기가 연결된 치환 또는 비치환된 것을 의미한다. 예컨대, "2 이상의 치환기가 연결된 치환기"는 바이페닐기일 수 있다. 즉, 바이페닐기는 아릴기일 수도 있고, 2개의 페닐기가 연결된 치환기로 해석될 수도 있다.
본 명세서에서,
Figure pat00009
, 또는
Figure pat00010
는 다른 치환기에 연결되는 결합을 의미한다.
본 명세서에 있어서, 알킬기는 알케인(alkane)으로부터 유래한 1가의 작용기로, 직쇄 또는 분지쇄일 수 있고, 상기 직쇄 알킬기의 탄소수는 특별히 한정되지 않으나 1 내지 20인 것이 바람직하다. 또한, 상기 분지쇄 알킬기의 탄소수는 3 내지 20이다. 알킬기의 구체적인 예로는 메틸, 에틸, 프로필, n-프로필, 이소프로필, 부틸, n-부틸, 이소부틸, tert-부틸, sec-부틸, 1-메틸-부틸, 1-에틸-부틸, 펜틸, n-펜틸, 이소펜틸, 네오펜틸, tert-펜틸, 헥실, n-헥실, 1-메틸펜틸, 2-메틸펜틸, 4-메틸-2-펜틸, 3,3-디메틸부틸, 2-에틸부틸, 헵틸, n-헵틸, 1-메틸헥실, 옥틸, n-옥틸, tert-옥틸, 1-메틸헵틸, 2-에틸헥실, 2-프로필펜틸, n-노닐, 2,2-디메틸헵틸, 1-에틸-프로필, 1,1-디메틸-프로필, 이소헥실, 2-메틸펜틸, 4-메틸헥실, 5-메틸헥실, 2,6-디메틸헵탄-4-일 등이 있으나, 이들에 한정되지 않는다. 상기 알킬기는 치환 또는 비치환될 수 있다.
본 명세서에 있어서, 할로 알킬기는 상술한 알킬기에 할로겐기가 치환된 작용기를 의미하며, 할로겐기의 예로는 불소, 염소, 브롬 또는 요오드가 있다. 상기 할로알킬기는 치환 또는 비치환될 수 있다.
본 명세서에 있어서, 시클로알킬기는 시클로알케인(cycloalkane)으로부터 유래한 1가의 작용기로, 단환식 또는 다환식 일 수 있고, 특별히 한정되지 않으나, 탄소수는 3 내지 20이다. 또 하나의 실시상태에 따르면, 상기 시클로알킬기의 탄소수는 3 내지 10이다. 구체적으로 시클로프로필, 시클로부틸, 시클로펜틸, 3-메틸시클로펜틸, 2,3-디메틸시클로펜틸, 시클로헥실, 3-메틸시클로헥실, 4-메틸시클로헥실, 2,3-디메틸시클로헥실, 3,4,5-트리메틸시클로헥실, 4-tert-부틸시클로헥실, 시클로헵틸, 시클로옥틸, 바이시클로[2,2,1]헵틸 등이 있으나, 이에 한정되지 않는다. 상기 시클로알킬기는 치환 또는 비치환될 수 있다.
본 명세서에 있어서, 아릴기는 아렌(arene)으로부터 유래한 1가의 작용기로, 특별히 한정되지 않으나 탄소수 6 내지 20인 것이 바람직하며, 단환식 아릴기 또는 다환식 아릴기일 수 있다. 상기 아릴기가 단환식 아릴기로는 페닐기, 바이페닐기, 터페닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다. 상기 다환식 아릴기로는 나프틸기, 안트라세닐기, 페난트릴기, 파이레닐기, 페릴레닐기, 크라이세닐기, 플루오레닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다. 상기 아릴기는 치환 또는 비치환될 수 있다.
본 명세서에 있어서, 알킬렌기는 알케인(alkane)으로부터 유래한 2가의 작용기로, 이들은 2가의 작용기인 것을 제외하고는 전술한 알킬기의 설명이 적용될 수 있다. 예를 들어, 직쇄형, 또는 분지형으로서, 메틸렌기, 에틸렌기, 프로필렌기, 이소부틸렌기, sec-부틸렌기, tert-부틸렌기, 펜틸렌기, 헥실렌기 등이 될 수 있다. 상기 알킬렌기는 치환 또는 비치환될 수 있다.
본 명세서에 있어서, 할로 알킬렌기는 상술한 알킬렌기에 할로겐기가 치환된 작용기를 의미하며, 할로겐기의 예로는 불소, 염소, 브롬 또는 요오드가 있다. 상기 할로알킬렌기는 치환 또는 비치환될 수 있다.
본 명세서에 있어서, 다가 작용기는 임의의 화합물에 결합된 복수의 수소 원자가 제거된 형태의 잔기로 예를 들어 2가 작용기, 3가 작용기, 4가 작용기를 들 수 있다. 일 예로, 사이클로부탄에서 유래한 4가의 작용기는 사이클로부탄에 결합된 임의의 수소 원자 4개가 제거된 형태의 잔기를 의미한다.
본 명세서에서, 직접결합 또는 단일결합은 해당 위치에 어떠한 원자 또는 원자단도 존재하지 않아, 결합선으로 연결되는 것을 의미한다. 구체적으로, 화학식 중 Ra, 또는 Lb(a 및 b는 각각 1 내지 20의 정수)로 표시되는 부분에 별도의 원자가 존재하지 않은 경우를 의미한다.
본 명세서에서, 중량 평균 분자량은 GPC법에 의해 측정한 폴리스티렌 환산의 중량 평균 분자량을 의미한다. 상기 GPC법에 의해 측정한 폴리스티렌 환산의 중량 평균 분자량을 측정하는 과정에서는, 통상적으로 알려진 분석 장치와 시차 굴절 검출기(Refractive Index Detector) 등의 검출기 및 분석용 컬럼을 사용할 수 있으며, 통상적으로 적용되는 온도 조건, 용매, flow rate를 적용할 수 있다. 상기 측정 조건의 구체적인 예를 들면, Polymer Laboratories PLgel MIX-B 300mm 길이 칼럼을 이용하여 Waters PL-GPC220 기기를 이용하여, 평가 온도는 160 ℃이며, 1,2,4-트리클로로벤젠을 용매로서 사용하였으며 유속은 1mL/min의 속도로, 샘플은 10mg/10mL의 농도로 조제한 다음, 200 μL 의 양으로 공급하며, 폴리스티렌 표준을 이용하여 형성된 검정 곡선을 이용하여 Mw 의 값을 구할 수 있다. 폴리스티렌 표준품의 분자량은 2,000 / 10,000 / 30,000 / 70,000 / 200,000 / 700,000 / 2,000,000 / 4,000,000 / 10,000,000의 9종을 사용하였다.
이하, 본 발명을 보다 상세히 설명한다.
발명의 일 구현예에 따르면 상기 화학식 1로 표시되는 반복 단위, 상기 화학식 2로 표시되는 반복 단위 및 상기 화학식 3으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함한 제1반복 단위 및 상기 화학식 4로 표시되는 반복 단위, 상기 화학식 5로 표시되는 반복 단위 및 상기 화학식 6으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함한 제2반복 단위를 포함하는 액정 배향제용 공중합체가 제공될 수 있다.
상기 액정배향제용 공중합체에 포함된 제1반복단위는 상기 화학식 1로 표시되는 폴리이미드 반복단위, 상기 화학식 2로 표시되는 폴리아믹산에스테르 반복단위, 및 상기 화학식 3으로 표시되는 폴리아믹산 반복단위로 이루어진 군에서 선택된 1종 이상을 포함하고, 제2반복단위는 상기 화학식 4로 표시되는 폴리이미드 반복단위, 상기 화학식 5로 표시되는 폴리아믹산에스테르 반복단위, 및 상기 화학식 6으로 표시되는 폴리아믹산 반복단위로 이루어진 군에서 선택된 1종 이상을 포함할 수 있다.
구체적으로, 상기 제1 반복단위는 상기 화학식 1로 표시되는 반복 단위, 상기 화학식 2로 표시되는 반복 단위, 상기 화학식 3으로 표시되는 반복 단위 각각 1종 또는 이들 중 2종의 혼합, 또는 이들 3종 모두의 혼합을 포함할 수 있다.
또한, 상기 제2 반복단위는 상기 화학식 4로 표시되는 반복 단위, 상기 화학식 5로 표시되는 반복 단위, 상기 화학식 6으로 표시되는 반복 단위 각각 1종 또는 이들 중 2종의 혼합, 또는 이들 3종 모두의 혼합을 포함할 수 있다.
상기 화학식 1로 표시되는 반복 단위, 상기 화학식 2로 표시되는 반복 단위 및 상기 화학식 3으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함하는 제1 반복 단위와 상기 화학식 4로 표시되는 반복 단위, 상기 화학식 5로 표시되는 반복 단위 및 상기 화학식 6으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함하는 제2 반복 단위는 상기 액정배향제용 공중합체의 주쇄를 형성할 수 있다.
상기 액정 배향제용 공중합체는 블록 공중합체(block copolymer), 램덤 공중합체(random copolymer), 교대 공중합체(alternating copolymer), 그래프트 공중합체(graft copolymer) 등을 포함하는 것이다.
구체적으로, 일 구현예에 따른 공중합체는 상기 화학식 1 내지 6의 반복 단위에서 X1 내지 X6은 서로 동일하거나 상이하며, 각각 독립적으로 4가의 작용기일 수 있다. 상기 X1 내지 X6은 폴리아믹산, 폴리아믹산에스테르, 또는 폴리이미드 합성시 사용되는 테트라카르복시산디무수물 화합물로부터 유래한 작용기일 수 있다.
보다 구체적으로, 상기 X1 내지 X6은 각각 독립적으로 하기 화학식9로 표시되는 4가의 작용기 중 하나일 수 있다.
[화학식 9]
Figure pat00011
상기 화학식 9에서, R12 내지 R17은 각각 독립적으로 수소, 또는 탄소수 1 내지 10의 알킬기이고, L1는 직접 결합, -O-, -CO-, -S-, -SO-, -SO2-, -CR18R19-, -CONH-, -COO-, -(CH2)b-, -O(CH2)bO-, -COO-(CH2)b-OCO-, 페닐렌 또는 이들의 조합으로 이루어진 군에서 선택된 어느 하나이며, R18 및 R19는 각각 독립적으로 수소, 탄소수 1 내지 10의 알킬기, 또는 탄소수 1 내지 10의 할로알킬기이고, b는 1 내지 10의 정수일 수 있다.
보다 바람직하게는 상기 X1 내지 X6는 각각 독립적으로 3,3',4,4'-Biphenyltetracarboxylic acid dianhydride로부터 유래한 하기 화학식 9-1의 작용기, tetrahydro-1H-cyclopenta[1,2-c:3,4-c']difuran-1,3,4,6(3aH)-tetraone로부터 유래한 하기 화학식 9-2의 작용기, hexahydro-1H,3H-benzo[1,2-c:4,5-c']difuran-1,3,5,7-tetraone로부터 유래한 하기 화학식 9-3의 작용기, hexahydrobenzo[1,2-c:3,4-c']difuran-1,3,6,8-tetraone로부터 유래한 하기 화학식 9-4의 작용기, 3a,6a-dimethyltetrahydrocyclobuta[1,2-c:3,4-c']difuran-1,3,4,6-tetraone로부터 유래한 하기 화학식 9-5의 작용기, [5,5'-biisobenzofuran]-1,1',3,3'-tetraone 로부터 유래한 하기 화학식 9-6의 작용기, tetrahydro-[3,3'-bifuran]-2,2',5,5'-tetraone 로부터 유래한 하기 화학식 9-7의 작용기, dodecahydro-[5,5'-biisobenzofuran]-1,1',3,3'-tetraone 로부터 유래한 하기 화학식 9-8의 작용기일 수 있다.
[화학식9-1]
Figure pat00012
[화학식9-2]
Figure pat00013
[화학식9-3]
Figure pat00014
[화학식9-4]
Figure pat00015
[화학식9-5]
Figure pat00016
[화학식9-6]
Figure pat00017
[화학식9-7]
Figure pat00018
[화학식9-8]
Figure pat00019
또한, 상기 화학식 1 내지 3에서, Y1 내지 Y3는 서로 동일하거나 상이하며, 각각 독립적으로 상기 화학식 7로 표시되는 2가의 작용기일 수 있다. 상기 Y1 내지 Y3은 폴리아믹산, 폴리아믹산에스테르, 또는 폴리이미드 합성시 사용되는 디아민 화합물로부터 유래한 작용기일 수 있다.
상기 화학식 7에서 Q1 내지 Q8은 각각 독립적으로 탄소 또는 질소이고, R5 및 R7은 각각 독립적으로 -CON(R9)-, - N(R10)CO- 중 하나이고,R6 은 단일결합, -O-, -CO-, -S-, -SO2-, -C(CH3)2-, -C(CF3)2-, -CONH-, -COO-, -(CH2)z-, -O(CH2)zO-, -O(CH2)z-, -OCH2-C(CH3)2-CH2O-, -COO-(CH2)z-OCO-, 또는 -OCO-(CH2)z-COO-이며, R8 내지 R10 은 각각 독립적으로 수소 또는 탄소수 1 내지 10의 알킬기이고, z는 각 1 내지 10의 정수이고, n은 0 내지 8의 정수일 수 있다.
상기 화학식 7로 표시되는 작용기는 하이드라지드기로부터 유래한 아마이드 결합을 포함하는 화학구조적 특징을 가짐에 따라, 액정배향제로서의 배향성이나 잔상특성은 동등 수준이상을 만족하면서도, 전압보유율이 높게 향상되고, DC charging 속도가 빨라 잔류하는 DC의 함량이 낮아지는 등의 우수한 전기적 특성을 구현할 수 있다.
또한 상기 화학식 7로 표시되는 작용기는 하이드라지드기로부터 유래한 아마이드 결합을 포함하는 화학구조적 특징을 가짐에 따라, 상기 일 구현예의 액정배향제용 공중합체를 함유한 조성물의 도포, 건조, 배향, 소성 공정을 거치는 동안 고온의 열처리에 의해서도 상기 아마이드 결합이 분해 또는 변형되지 않고 유지되어, 상술한 전기적 특성 관련 효과가 배향막과 배향셀에서도 안정적으로 구현될 수 있다.
또한, 상기 화학식 7로 표시되는 작용기는 하이드라지드기로부터 유래한 아마이드 결합을 포함하는 화학구조적 특징을 가짐에 따라, 반복단위간 수소결합을 형성하여, 막밀도가 향상됨에 따라 우수한 차폐력이 구현할 수 있다.
구체적으로, 상기 화학식 7은 하기 화학식 7-1 로 표시되는 작용기를 포함할 수 있다.
[화학식7-1]
Figure pat00020
상기 화학식 7-1에서, Q5 내지 Q8은 각각 독립적으로 탄소 또는 질소이고, R9 및 R10은 각각 독립적으로 수소 또는 탄소수 1 내지 10의 알킬기일 수 있다.
보다 구체적으로, 상기 화학식 7-1에서, Q5 내지 Q8 은 모두 탄소이고, 질소이고, R9 및 R10 은 모두 수소일 수 있다.
또는 상기 화학식 7-1에서, Q5 내지 Q8 중에서 하나는 질소이고, 나머지는 모두 탄소이고, R9 및 R10 은 모두 수소일 수 있다.
보다 구체적으로, 상기 화학식 7은 하기 화학식 7-a 또는 화학식 7-b 로 표시되는 작용기를 포함할 수 있다.
[화학식 7-a]
Figure pat00021
[화학식 7-b]
Figure pat00022
또한, 상기 화학식 4 내지 6에서, Z1 내지 Z3는 서로 동일하거나 상이하며, 각각 독립적으로 상기 화학식 8로 표시되는 2가의 작용기일 수 있다. 상기 Z1 내지 Z3은 폴리아믹산, 폴리아믹산에스테르, 또는 폴리이미드 합성시 사용되는 디아민 화합물로부터 유래한 작용기일 수 있다.
상기 화학식 8에서, A1은 15족 원소이고, R11은 수소, 또는 탄소수 1내지 10의 알킬기이며, a는 1 내지 3의 정수이고, A2 내지 A5는 질소 또는 탄소이며, 단 A2 내지 A5 중 적어도 하나는 질소이고, 나머지는 탄소일 수 있다.
구체적으로, 상기 15족 원소는 질소(N), 인(P), 비소(As), 주석(Sb) 또는 비스무트(Bi)일 수 있다. 상기 R11는 상기 A1에 결합하는 작용기로서, a로 표시되는 숫자의 개수만큼 A1 원소에 결합할 수 있다. 바람직하게는 상기 화학식 8에서, A1는 질소이고, R11는 수소이며, a는 1 일 수 있다.
한편, 상기 화학식 8에서, A2 내지 A5중 적어도 하나는 질소이고, 나머지는 탄소를 만족함에 따라, 상기 질소 원자에 의해 상기 화학식 8는 중심점 또는 중심선을 기준으로 대칭을 이루지 않는 비대칭 구조를 이룰 수 있다. 상기 화학식 8는 액정 배향제용 공중합체 형성에 사용되는 전구체인 질소 원자 등을 함유한 특정 구조의 디아민으로부터 유래한 반복 단위로서, 후술하는 바와 같이 비대칭 디아민을 사용함에 따른 것으로 보인다.
상기 화학식 8로 표시되는 작용기는 2차 아민기 또는 3차 아민기를 매개로 2개의 방향족 고리 화합물, 바람직하게는 헤테로 방향족 고리 화합물 및 방향족 고리 화합물이 결합하는 구조적 특징이 있다. 이에 따라, 액정배향제로서의 배향성이나 잔상특성은 동등 수준이상을 만족하면서도, 전압보유율이 향상되어 우수한 전기적 특성을 구현할 수 있다.
반면, 2개의 방향족 고리화합물이 2차 아민기 또는 3차 아민기 없이 단일결합으로 결합하는 경우, 액정배향제의 배향성이 불량해지며 전압보유율도 상대적으로 감소하는 기술적 문제가 발생할 수 있다.
또한, 2차 아민기 또는 3차 아민기를 통해 결합하는 2개의 방향족 고리화합물 각각이 질소원자를 포함하지 않는 경우, 아민과 산무수물의 반응으로 형성되는 폴리아믹산 또는 폴리아믹산 에스터에 대해 이미드화 반응을 진행하더라도(예를 들어, 230 ℃ 열처리를 통해) 충분한 이미드화 반응을 진행하지 못함에 따라, 최종 액정배향막 내에서 이미드화율이 감소하는 한계가 있다.
보다 구체적으로, 상기 화학식 8에서, A2 내지 A5 중 하나가 질소이고, 나머지는 탄소일 수 있고, 상기 화학식8에서, A2 또는 A5중 하나가 질소이고 나머지는 탄소이며, A3 및 A4는 탄소일 수 있다. 즉, 상기 화학식 8에서 A2 내지 A5 가 포함된 방향족 고리는 피리딘(pyridine) 구조를 가질 수 있다. 이에 따라, 상기 일 구현예의 액정 배향제용 공중합체가 적용된 액정디스플레이 소자가 높은 전압유지율 및 액정배향성을 구현할 수 있다.
또한, 상기 화학식 8는 하기 화학식 8-1, 화학식 8-2, 및 화학식 8-3으로 이루어진 군에서 선택된 1종 이상의 반복단위를 포함할 수 있다.
[화학식 8-1]
Figure pat00023
[화학식 8-2]
Figure pat00024
[화학식 8-3]
Figure pat00025
상기 화학식 8-1, 화학식 8-2, 및 화학식 8-3에서, A1 내지 A5, R11, 및 a에 대한 내용은 상기 화학식 8에서 상술한 내용을 포함한다.
이와 같이, 상기 화학식 8 반복단위가 화학식 8-1, 화학식 8-2, 및 화학식 8-3으로 이루어진 군에서 선택된 1종 이상의 반복 단위를 포함함에 따라, 보다 우수한 액정 배향성을 구현할 수 있다.
한편, 기존에 알려진 액정 배향제용 공중합체 분야에서 상술한 바와 같은 하이드라지드기 등을 함유하는 특정 구조의 디아민과 함께 이러한 비대칭 디아민 또는 이로부터 유래한 반복 단위를 포함하는 구성 및 그에 따른 효과를 전혀 인지하지 못하고 있다는 점에서, 상기 화학식 1 내지 3의 반복 단위와 함께 상기 화학식 4 내지 6의 반복 단위를 포함하는 공중합체는 신규한 것이라고 할 수 있다. 이에 따라, 우수한 코팅성을 나타내 공정 특성이 우수하면서도 높은 이미드화율을 구현할 수 있을 뿐만 아니라, 직류/교류전압에 의해 발생하는 잔상, 전압유지율과 같은 전기적인 특성이 우수한 액정 배향제용 공중합체를 제공할 수 있다.
특히, 상기 일 구현예의 액정 배향제용 공중합체는 하기 화학식 10 내지 18로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상의 반복 단위를 포함할 수 있다.
[화학식 10]
Figure pat00026
[화학식 11]
Figure pat00027

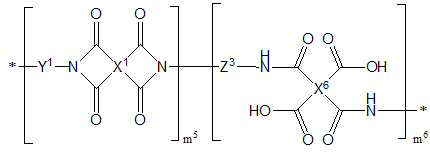

[화학식 12]
Figure pat00028
[화학식 13]
Figure pat00029
[화학식 14]
Figure pat00030

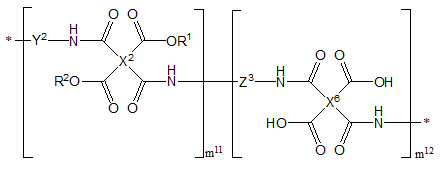

[화학식 15]
Figure pat00031
[화학식 16]
Figure pat00032
[화학식 17]
Figure pat00033
[화학식 18]
Figure pat00034
상기 화학식 10 내지 18에서, R1 내지 R4, X1 내지 X6, Y1 내지 Y3, 및 Z1 내지 Z3 에 대한 내용은 상기 화학식 1 내지 6에서 상술한 내용을 포함한다. 또한 m1 내지 m18 은 각각 해당 반복 단위의 반복 개수로서, 각각 서로 독립적으로 1 내지 500 사이의 정수이다. 이때, m1 내지 m18 은 각각 2종의 디아민 화합물의 조성비, 즉, 하이드라지드기 등을 함유하는 특정 구조의 디아민와 비대칭 디아민의 몰%에 따라 조절될 수 있다.
이때, 상기 화학식 1로 표시되는 반복 단위, 상기 화학식 2로 표시되는 반복 단위 및 상기 화학식 3으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함하는 제1반복 단위와, 상기 화학식 4로 표시되는 반복 단위, 상기 화학식 5로 표시되는 반복 단위 및 상기 화학식 6으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함하는 제2반복 단위간의 몰비율은 1:99 내지 99:1, 5:95 내지 95:5, 또는 10:90 내지 90:10일 수 있다.
예컨대, 비대칭 디아민으로부터 유래되는 반복단위의 갯수 m2, m4, m6, m8, m10, m12, m14, m16, 또는 m18의 몰비를 meven라고 하였을 때, meven는 1 mol% 내지 99 mol%, 5 mol% 내지 99 mol%, 또는 5 mol% 내지 95 mol%, 또는 10 mol% 내지 95 mol%, 또는 10 mol% 내지 90 mol%가 될 수 있으며, 이에 따라 아마이드기 등을 함유하는 특정 구조의 디아민으로부터 유래되는 m1, m3, m5, m7, m9, m11, m13, m15, 또는 m17의 몰비를 modd라고 하였을 때, modd는 1 - meven, 즉, 99 mol% 내지 1 mol%, 95 mol% 내지 1 mol%, 또는 95 mol% 내지 5 mol%, 또는 90 mol% 내지 5 mol%, 또는 90 mol% 내지 10 mol%가 될 수 있다.
보다 구체적으로, 상기 액정 배향제용 공중합체 전체 반복단위 몰수를 기준으로 하는 상기 화학식 1로 표시되는 반복 단위, 상기 화학식 2로 표시되는 반복 단위 및 상기 화학식 3으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함하는 제1반복 단위의 몰 함량은, 다음 [수학식1]을 통해 계산할 수 있다.
[수학식1]
화학식 1 내지 화학식 3으로 표시되는 제1 반복 단위 몰수 / 액정 배향제용 공중합체 전체 반복단위 몰수 * 100
상기 액정 배향제용 공중합체를 제조하는 방법의 예가 크게 한정되는 것은 아니며, 예를 들어, 하기 화학식 19의 디아민과 하기 화학식 20의 디아민을 포함하는 혼합물을 테트라카복실산 혹은 이의 무수물과 반응시키는 단계; 및 하기 테트라카복실산 혹은 이의 무수물과의 반응 결과물을 이미드화하는 단계를 포함하는 액정 배향제용 공중합체의 제조 방법을 사용할 수 있다.
[화학식 19]
Figure pat00035
Q1 내지 Q8은 각각 독립적으로 탄소 또는 질소이고, R5 및 R7은 각각 독립적으로 -CON(R9)-, - N(R10)CO- 중 하나이고,R6 은 단일결합, -O-, -CO-, -S-, -SO2-, -C(CH3)2-, -C(CF3)2-, -CONH-, -COO-, -(CH2)z-, -O(CH2)zO-, -O(CH2)z-, -OCH2-C(CH3)2-CH2O-, -COO-(CH2)z-OCO-, 또는 -OCO-(CH2)z-COO-이며, R8 내지 R10 은 각각 독립적으로 수소 또는 탄소수 1 내지 10의 알킬기이고,z는 각 1 내지 10의 정수이고,n은 0 내지 8의 정수일 수 있다.
[화학식 20]
Figure pat00036
상기 화학식 20에서, A1은 15족 원소이고, R11은 수소, 또는 C1-10 알킬이며, a는 1 내지 3의 정수이고, A2, A3, A4, 및 A5는 질소 또는 탄소이며, 단 A2 내지 A5 중 적어도 하나는 질소이고, 나머지는 탄소일 수 있다.
또한 바람직하게는, 상기 화학식 20에서 A1은 질소 원소이고, A2 또는 A5 중 하나가 질소이고 나머지는 탄소이며, A3 및 A4는 탄소일 수 있다.
여기서, 상기 화학식 20의 디아민과 화학식 21의 디아민은 1:99 내지 99:1, 5:95 내지 95:5, 또는 10:90 내지 90:10의 몰비율로 혼합될 수 있다.
상기 화학식 19 및 화학식 20의 디아민을 포함하는 혼합물은, 폴리아믹산의 제조에 통상적으로 사용되는 테트라카복실산 혹은 이의 무수물, 예를 들어, 피로멜리틱산 디무수물, 3,3',4,4'-바이페닐테트라카복실산 디무수물, 또는 1,2,4,5-시클로헥산테트라카복실산 디무수물 등과 반응시켜 아믹산, 아믹산 에스테르, 또는 이의 혼합물로 이루어진 공중합체를 제조할 수 있다.
또는 필요에 따라, 상기 화학식 19 및 화학식 20의 디아민 외에 일반적으로 액정배향제 관련 분야에 널리 알려진 다양한 종류의 디아민 화합물, 예를 들어, p-페닐렌디아민, 4,4-옥시디아닐린, 4,4'-메틸렌디아닐린 등을 추가로 혼합하여 아믹산, 아믹산 에스테르, 또는 이의 혼합물을 제조할 수 있다.
상기 반응 조건은 본 발명이 속한 기술분야에 알려진 폴리아믹산의 제조 조건을 참고하여 적절히 조절할 수 있다. 그리고, 얻어진 아믹산, 아믹산 에스테르, 또는 이의 혼합물을 이미드화하여 상술한 상기 화학식 1로 표시되는 반복 단위, 상기 화학식 2로 표시되는 반복 단위 및 상기 화학식 3으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함한 제1반복 단위; 및 상기 화학식 4로 표시되는 반복 단위, 상기 화학식 5로 표시되는 반복 단위 및 상기 화학식 6으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함한 제2반복 단위를 동시에 포함하는 액정 배향제용 공중합체를 제조할 수 있다.
Ⅱ. 액정 배향제 조성물
한편, 발명의 또 다른 구현예에 따르면, 상기 일 구현예의 액정배향제용 공중합체를 포함하는 액정 배향제 조성물이 제공된다.
상기 액정 배향제 조성물은 상술한 공중합체를 포함함으로 인해, 초기 열경화 과정 없이도 우수한 배향성을 확보할 수 있을 뿐만 아니라, 소성 공정 및 보관 중에 고분자 분해 반응으로 인한 안정성 및 신뢰성 저하를 효과적으로 억제하며, 뛰어난 코팅성을 나타내고 동시에 우수한 이미드 전환율을 나타낼 수 있다.
이러한 액정 배향제 조성물은 상술한 공중합체를 포함하는 것을 제외하면 본 발명이 속한 기술분야에 알려져 있는 다양한 방법을 통해 제공될 수 있다.
비제한적인 예로, 상술한 공중합체를 유기 용매에 용해 또는 분산시켜 액정 배향제 조성물을 제공할 수 있다.
상기 유기 용매의 구체적인 예로는 N,N-디메틸포름아미드, N,N-디메틸아세트아미드, N-메틸-2-피롤리돈, N-메틸카프로락탐, 2-피롤리돈, N-에틸피롤리돈, N-비닐피롤리돈, 디메틸술폭사이드, 테트라메틸우레아, 피리딘, 디메틸술폰, 헥사메틸술폭사이드, γ-부티로락톤, 3-메톡시-N,N-디메틸프로판아미드, 3-에톡시-N,N-디메틸프로판아미드, 3-부톡시-N,N-디메틸프로판아미드, 1,3-디메틸-이미다졸리디논, 에틸아밀케톤, 메틸노닐케톤, 메틸에틸케톤, 메틸이소아밀케톤, 메틸이소프로필케톤, 사이클로헥사논, 에틸렌카보네이트, 프로필렌카보네이트, 디글라임 및 4-하이드록시-4-메틸-2-펜타논 등을 들 수 있다. 이들은 단독으로 사용될 수도 있고, 혼합하여 사용될 수도 있다.
또한, 상기 액정 배향제 조성물은 공중합체 및 유기 용매 외에 다른 성분을 추가로 포함할 수 있다. 비제한적인 예로, 액정 배향제가 도포되었을 때, 막 두께의 균일성이나 표면 평활성을 향상시키거나, 혹은 액정 배향막과 기판의 밀착성을 향상시키거나, 혹은 액정 배향막의 유전율이나 도전성을 변화시키거나, 혹은 액정 배향막의 치밀성을 증가시킬 수 있는 첨가제가 추가로 포함될 수 있다. 이러한 첨가제로는 각종 용매, 계면 활성제, 실란계 화합물, 유전체 또는 가교성 화합물 등이 예시될 수 있다.
Ⅲ. 액정 배향막의 제조 방법
또한, 본 발명은 상기 다른 구현예의 액정 배향제 조성물을 기판에 도포하여 도막을 형성하는 단계(단계 1); 상기 도막을 건조하는 단계(단계 2); 상기 건조된 도막에 광을 조사하거나 러빙 처리하여 배향 처리하는 단계(단계 3); 및 상기 배향 처리된 도막을 열처리하여 경화하는 단계(단계 4)를 포함하는, 액정 배향막의 제조 방법을 제공한다.
상기 단계 1은, 상술한 액정 배향제 조성물을 기판에 도포하여 도막을 형성하는 단계이다. 상기 액정 배향제 조성물에 관한 내용은 상기 다른 구현예에서 상술한 내용을 모두 포함한다.
상기 액정 배향제 조성물을 기판에 도포하는 방법은 특별히 제한되지 않으며, 예컨대 스크린 인쇄, 오프셋 인쇄, 플렉소 인쇄, 잉크젯 등의 방법이 이용될 수 있다.
그리고, 상기 액정 배향제 조성물은 유기 용매에 용해 또는 분산시킨 것일 수 있다. 상기 유기 용매의 구체적인 예로는 N,N-디메틸포름아미드, N,N-디메틸아세트아미드, N-메틸-2-피롤리돈, N-메틸카프로락탐, 2-피롤리돈, N-에틸피롤리돈, N-비닐피롤리돈, 디메틸술폭사이드, 테트라메틸우레아, 피리딘, 디메틸술폰, 헥사메틸술폭사이드, γ-부티로락톤, 3-메톡시-N,N-디메틸프로판아미드, 3-에톡시-N,N-디메틸프로판아미드, 3-부톡시-N,N-디메틸프로판아미드, 1,3-디메틸-이미다졸리디논, 에틸아밀케톤, 메틸노닐케톤, 메틸에틸케톤, 메틸이소아밀케톤, 메틸이소프로필케톤, 사이클로헥사논, 에틸렌카보네이트, 프로필렌카보네이트, 디글라임, 4-하이드록시-4-메틸-2-펜타논, 에틸렌 글리콜 모노메틸 에테르, 에틸렌 글리콜 모노메틸 에테르 아세테이트, 에틸렌 글리콜 모노에틸 에테르, 에틸렌 글리콜 모노에틸 에테르 아세테이트, 에틸렌 글리콜 모노프로필 에테르, 에틸렌 글리콜 모노프로필 에테르 아세테이트, 에틸렌 글리콜 모노이소프로필 에테르, 에틸렌 글리콜 모노이소프로필 에테르 아세테이트, 에틸렌 글리콜 모노뷰틸 에테르, 에틸렌 글리콜 모노뷰틸 에테르 아세테이트 등을 들 수 있다. 이들은 단독으로 사용될 수도 있고, 혼합하여 사용될 수도 있다.
또한, 상기 액정 배향제 조성물은 유기 용매 외에 다른 성분을 추가로 포함할 수 있다. 비제한적인 예로, 상기 액정 배향제가 도포되었을 때, 막 두께의 균일성이나 표면 평활성을 향상시키거나, 혹은 액정 배향막과 기판의 밀착성을 향상시키거나, 혹은 액정 배향막의 유전율이나 도전성을 변화시키거나, 혹은 액정 배향막의 치밀성을 증가시킬 수 있는 첨가제가 추가로 포함될 수 있다. 이러한 첨가제로는 각종 용매, 계면 활성제, 실란계 화합물, 유전체 또는 가교성 화합물 등이 예시될 수 있다.
상기 단계 2는, 상기 액정 배향제 조성물을 기판에 도포하여 형성된 도막을 건조하는 단계이다.
상기 도막의 건조 단계는 핫 플레이트, 열풍 순환로, 적외선로 등의 가열 수단에 의해 실시될 수 있고, 50 ℃ 내지 150 ℃, 또는 50 ℃ 내지 100 ℃ 온도로 수행할 수 있다.
상기 단계 3은, 상기 건조 단계 직후의 도막에 광을 조사하거나 러빙 처리하여 배향 처리하는 단계이다.
본 명세서에서 상기 "건조 단계 직후의 도막"은 건조 단계 이후에 건조 단계 이상의 온도로 열처리하는 단계의 진행 없이 바로 광 조사하는 것을 의미하며, 열처리 이외의 다른 단계는 부가가 가능하다.
보다 구체적으로, 기존에 폴리아믹산 또는 폴리아믹산에스테르를 포함하는 액정 배향제를 사용하여 액정 배향막을 제조하는 경우에는 폴리아믹산의 이미드화를 위하여 필수적으로 고온의 열처리를 진행한 후 광을 조사하는 단계를 포함하지만, 상술한 일 구현예의 액정 배향제를 이용하여 액정 배향막을 제조하는 경우에는 상기 열처리 단계를 포함하지 않고, 바로 광을 조사하여 배향 처리한 후, 배향 처리된 도막을 열처리하여 경화함으로써 배향막을 제조할 수 있다.
그리고, 상기 배향 처리하는 단계에서 광 조사는 150 ㎚ 내지 450 ㎚ 파장의 편광된 자외선을 조사하는 것일 수 있다. 이 때, 노광의 세기는 액정 배향제용 공중합체의 종류에 따라 다르며, 10 mJ/㎠ 내지 10 J/㎠의 에너지, 바람직하게는 30 mJ/㎠ 내지 2 J/㎠의 에너지를 조사할 수 있다.
상기 자외선으로는, 석영유리, 소다라임 유리, 소다라임프리 유리 등의 투명 기판 표면에 유전이방성의 물질이 코팅된 기판을 이용한 편광 장치, 미세하게 알루미늄 또는 금속 와이어가 증착된 편광판, 또는 석영유리의 반사에 의한 브루스터 편광 장치 등을 통과 또는 반사하는 방법으로 편광 처리된 자외선 중에서 선택된 편광 자외선을 조사하여 배향 처리를 한다. 이때 편광된 자외선은 기판면에 수직으로 조사할 수도 있고, 특정한 각으로 입사각을 경사하여 조사할 수도 있다. 이러한 방법에 의하여 액정분자의 배향 능력이 도막에 부여되게 된다.
또한, 상기 배향 처리하는 단계에서 러빙 처리는 러빙천을 이용하는 방법을 사용할 수 있다. 보다 구체적으로, 상기 러빙 처리는 금속 롤러에 러빙천의 옷감을 붙인 러빙 롤러를 회전시키면서 열처리 단계 이후의 도막의 표면을 한 방향으로 러빙할 수 있다.
상기 단계 4는, 상기 배향 처리된 도막을 열처리하여 경화하는 단계이다.
상기 배향 처리된 도막을 열처리하여 경화하는 단계는 기존에 폴리아믹산 또는 폴리아믹산 에스테르를 포함하는 액정 배향제용 공중합체를 이용하여 액정 배향막을 제조하는 방법에서도 광 조사 이후에 실시하는 단계로, 액정 배향제를 기판에 도포하고, 광을 조사하기 이전에, 또는 광을 조사하면서 액정 배향제를 이미드화 시키기 위하여 실시하는 열처리 단계와는 구분된다.
이때, 상기 열처리는 핫 플레이트, 열풍 순환로, 적외선로 등의 가열 수단에 의해 실시될 수 있으며, 150 ℃ 내지 300 ℃, 또는 180 ℃ 내지 250 ℃에서 수행되는 것이 바람직하다.
한편, 상기 도막을 건조하는 단계(단계 2) 이후에 필요에 따라, 상기 건조 단계 직후의 도막에 건조 단계 이상의 온도로 열처리하는 단계를 더 포함할 수 있다. 상기 열처리는 핫 플레이트, 열풍 순환로, 적외선로 등의 가열 수단에 의해 실시될 수 있으며, 150 ℃ 내지 250 ℃에서 수행되는 것이 바람직하다. 이 과정에서 액정 배향제를 이미드화시킬 수 있다.
즉, 상기 액정 배향막의 제조 방법은 상술한 액정 배향제 조성물을 기판에 도포하여 도막을 형성하는 단계(단계 1); 상기 도막을 건조하는 단계(단계 2); 상기 건조 단계 직후의 도막에 건조 단계 이상의 온도로 열처리하는 단계 (단계 3); 상기 열처리된 도막에 광을 조사하거나 러빙 처리하여 배향 처리하는 단계(단계 4) 및 상기 배향 처리된 도막을 열처리하여 경화하는 단계(단계 5)를 포함할 수 있다.
Ⅳ. 액정 배향막
또한, 본 발명은 상술한 액정 배향막의 제조 방법에 따라 제조된 액정 배향막을 제공한다. 구체적으로, 상기 액정 배향막은 상기 일 구현예의 액정 배향제 조성물의 배향 경화물을 포함할 수 있다. 상기 배향 경화물이란, 상기 일 구현예의 액정 배향제 조성물의 배향공정 및 경화공정을 거쳐 얻어지는 물질을 의미한다.
상술한 바와 같이, 상기 화학식 1, 화학식 2, 및 화학식 3으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함하는 제1반복 단위를 포함하고, 이와 함께 상기 화학식 4, 화학식 5, 및 화학식 6으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함하는 제2반복 단위를 포함하는 공중합체로 이루어지는 액정 배향제를 이용하면, 막강도 향상에 따른 내구성이 강화된 액정 배향막을 제조할 수 있다.
상기 액정 배향막의 두께가 크게 한정되는 것은 아니나, 예를 들어, 0.01 ㎛ 내지 1000 ㎛ 범위내에서 자유롭게 조절 가능하다. 상기 액정 배향막의 두께가 특정 수치만큼 증가하거나 감소하는 경우 액정 배향막에서 측정되는 물성 또한 일정 수치만큼 변화할 수 있다.
V. 액정 표시 소자
또한, 본 발명은 상술한 액정 배향막을 포함하는 액정 표시소자를 제공한다.
상기 액정 배향막은 공지의 방법에 의해 액정셀에 도입될 수 있으며, 상기 액정셀은 마찬가지로 공지의 방법에 의해 액정 표시소자에 도입될 수 있다. 상기 액정 배향막은 상기 일 구현예의 액정배향제 조성물로부터 제조되어 우수한 제반 물성과 함께 뛰어난 안정성을 구현할 수 있다. 이에 따라, 높은 신뢰도를 나타낼 수 있는 액정 표시소자를 제공하게 된다.
구체적으로, 상기 액정 표시소자는 1V, 1Hz, 60 ℃ 온도에서 TOYO corporation의 6254C 장비를 이용하여 측정한 전압 보유율이 90% 이상, 또는 91% 내지 99%, 또는 93% 내지 99% 일 수 있다. 상기 액정 배향표시소자의 1V, 1Hz, 60 ℃ 온도에서 TOYO corporation의 6254C 장비를 이용하여 측정한 전압 보유율이 90% 미만으로 감소할 경우, 저전력에서 고품위의 구동특성을 갖는 액정 표시소자의 구현이 어려워질 수 있다.
또한, 상기 액정 표시소자는 60 ℃ 에서 DC stress, 0.5~1V 범위의 +DC를 1분간 인가한 후, 2분동안 전압을 인가하지 않은 상태로 방치한 후, 남은 DC의 양인 잔류 DC가 200mV 미만일 수 있다. 상기 액정 배향표시소자의 잔류 DC가 200mV 이상으로 증가할 경우, 저전력에서 고품위의 구동특성을 갖는 액정 표시소자의 구현이 어려워질 수 있다.
또한, 상기 액정 표시소자는 상판 및 하판에 편광판을 서로 수직이 되도록 부착한 후, 7,000 cd/㎡의 백라이트 위에 부착하고 PR-880 장비를 이용해 측정한 블랙 상태의 휘도인 초기 휘도(L0)와 상온에서 교류전압 5V로 24시간 구동한 후 측정한 블랙상태의 휘도인 나중 휘도(L1) 간의 차이를 초기 휘도(L0) 값으로 나누고 100을 곱한 값인 휘도변동율이 상기 액정 표시소자의 휘도변동율이 20%이하일 수 있다.
본 발명에 따르면, 액정 배향성, 내구성 및 전기적 특성이 우수하여, 액정 배향제에 이용되기에 적합한 공중합체, 이를 포함하는 액정 배향제 조성물, 상기 액정 배향제 조성물로부터 형성된 액정 배향막 및 상기 액정 배향막을 포함하는 액정표시소자가 제공될 수 있다.
발명을 하기의 실시예에서 보다 상세하게 설명한다. 단, 하기의 실시예는 본 발명을 예시하는 것일 뿐, 본 발명의 내용이 하기의 실시예에 의하여 한정되는 것은 아니다.
<제조예: 제1디아민의 제조>
제조예 1
Figure pat00037
18.3 g(100 mmol)의 2-Chloro-5-nitropyridine(화합물 1), 12.5 g(98.6 mmol)의 파라페닐렌디아민(p-PDA, 화합물 2)를 약 200 mL의 Dimethylsulfoxide(DMSO)에 완전히 녹인 후, 23.4 g(200 mmol)의 트리에틸아민(Trimethylamine, TEA)을 첨가하고 상온에서 약 12 시간 동안 교반하였다. 반응이 종결되면 반응물을 약 500 mL의 물이 담긴 용기에 투입하고 약 1 시간 동안 교반하였다. 이를 여과하여 얻은 고체를 약 200 mL의 물과 약 200 mL의 에탄올로 세척하여 16 g(61.3 mmol)의 화합물 3을 합성하였다(수율:60%).
Figure pat00038
상기 화합물 3을 에틸아세테이트(Ethyl acetate, EA)와 THF를 1:1로 혼합한 약 200 mL 용액에 녹인 후, 0.8 g의 팔라듐(Pd)/탄소(C)를 투입하고 수소 환경 하에서 약 12 시간 동안 교반하였다. 반응 종료 후 셀라이트 패트에 여과한 여액을 농축하여 11 g의 화합물 4의 디아민(p-IDA)을 제조하였다(수율:89%).
제조예2
Figure pat00039
Figure pat00040
상기 파라페닐렌디아민(p-PDA, 화합물2) 대신에 메타페닐렌디아민(m-PDA)을 사용한 것을 제외하고는 상기 제조예1과 동일한 방법으로 제조예2의 디아민(N2-(3-aminophenyl)pyridine-2,5-diamine)을 제조하였다.
제조예3
Figure pat00041
Figure pat00042
상기 2-클로로-5-니트로피리딘(2-chloro-5-nitropyridine, 화합물1) 대신에 2-클로로-4-니트로피리딘(2-chloro-4-nitropyridine)을 사용한 것을 제외하고는 상기 제조예1과 동일한 방법으로 제조예3의 디아민(N2-(4-aminophenyl)pyridine-2,4-diamine)을 제조하였다.
<제조예: 제2디아민의 제조>
제조예 4
Figure pat00043
19.4g(0.1 mol)의 Dimethyl terephthalate(화합물 5), 8.0125g(0.25 mol)의 Hydrazine monohydrate(화합물 6)를 약 10mL의 에탄올에 완전히 녹인 후, 90 oC에서 5시간 동안 회류 교반하였다. 반응이 종결되면 반응물을 여과하여 얻은 고체를 약 200 mL의 에탄올로 세척하여 17.5g의 Terephthalohydrazide(화합물 7)을 합성하였다(수율:90.01%).
제조예 5
Figure pat00044
19.41 g(0.1 mol)의 Dimethyl pyridine-2,5-dicarboxylate(화합물 8), 8.0125 g(2.5mol)의 Hydrazine monohydrate (화합물 6)를 약 10mL의 에탄올에 완전히 녹인 후, 90 oC에서 5시간 동안 회류 교반하였다. 반응이 종결되면 반응물을 여과하여 얻은 고체를 약 200 mL의 에탄올로 세척하여 16.24g의 Pyridine-2,5-dicarbohydrazide(화합물 9)을 합성하였다(수율: 83.23%).
<실시예: 액정 배향제 조성물 및 액정 배향막의 제조>
실시예 1
(1) 액정 배향제용 공중합체의 제조
상기 제조예 1에서 제조된 디아민(pIDA) 38 mmol과 상기 제조예 4에서 제조된 디아민(Terephthalohydrazide) 38 mmol 을 무수 N-메틸피롤리돈 (anhydrous N-methyl pyrrolidone: NMP)에 녹인 후, 3,3‘,4,4‘-Biphenyltetracarboxylic acid dianhydride 72.2 mmol을 첨가하고, 25 ℃에서 24시간 교반하여, 액정배향제용 폴리아믹산 공중합체를 제조하였다.
(2) 액정 배향제 조성물의 제조
상기 액정배향제용 폴리아믹산 공중합체 20 g을 NMP 8.65 g, GBL 19.95 g, 2-부톡시에탄올 11.4g의 혼합 용매에 녹여 5 wt% 용액을 얻었다. 그리고, 얻어진 용액을 폴리(테트라플루오렌에틸렌) 재질의 기공 사이즈가 0.1㎛인 필터로 가압 여과하여 액정 배향제 조성물을 제조하였다.
(3) 액정 배향막의 제조
두께 60 nm, 면적 1 cm x 1 cm의 ITO 전극이 패턴되고, 2.5 cm x 2.7 cm의 크기를 갖는 사각형 유리기판 상에 스핀 코팅 방식으로 상기 실시예 1의 (1)에서 얻어진 액정 배향제 조성물을 도포하였다. 이어서, 액정 배향제 조성물이 도포된 기판을 80℃의 핫플레이트 위에 두어 2분간 건조하였다. 이후, 선 편광자가 부착 노광기를 이용하여 254 nm의 자외선을 0.25 J/㎠의 노광량으로 조사하여 배향 처리시키고, 230 ℃의 오븐에서 15분간 소성(경화)하여 두께 0.1 ㎛의 액정 배향막을 제조하였다.
실시예 2 내지 5
하기 표 1에 기재된 몰비를 만족하도록 디아민 투입 비율을 조절한 점을 제외하고 실시예1과 동일한 방법으로 액정 배향제용 공중합체, 액정 배향제 조성물 및 액정 배향막을 제조하였다.
실시예 6
상기 제조예 4에서 얻어진 디아민(Terephthalohydrazide) 대신 상기 제조예5에서 얻어진 디아민(Pyridine-2,5-dicarbohydrazide)을 사용한 것을 제외하고는 상기 실시예1과 동일한 방법으로 액정 배향제용 공중합체, 액정 배향제 조성물 및 액정 배향막을 제조하였다.
실시예 7 내지 10
하기 표 1에 기재된 몰비를 만족하도록 디아민 투입 비율을 조절한 점을 제외하고 실시예6과 동일한 방법으로 액정 배향제용 공중합체, 액정 배향제 조성물 및 액정 배향막을 제조하였다.
<비교예: 액정 배향제 조성물 및 액정 배향막의 제조>
비교예 1
상기 제조예 1 및 4에서 얻어진 디아민 대신 상기 제조예 2에서 얻어진 디아민(Terephthalohydrazide)을 단독으로 사용하는 것을 제외하고는 상기 실시예1 과 동일한 방법으로 액정 배향제용 공중합체, 액정 배향제 조성물 및 액정 배향막을 제조하였다.
비교예 2
상기 제조예 1 및 4에서 얻어진 디아민 대신 상기 제조예 3에서 얻어진 디아민(Pyridine-2,5-dicarbohydrazide)을 단독으로 사용하는 것을 제외하고는 상기 실시예1 과 동일한 방법으로 액정 배향제용 공중합체, 액정 배향제 조성물 및 액정 배향막을 제조하였다.
비교예 3
상기 제조예 1 에서 얻어진 디아민 대신 4-옥시디아닐린(ODA)을 사용하는 것을 제외하고는 상기 실시예1 과 동일한 방법으로 액정 배향제용 공중합체, 액정 배향제 조성물 및 액정 배향막을 제조하였다.
<실험예>
상기 실시예 및 비교예에서 얻어진 액정 배향막을 이용하여 액정 배향셀을 제조하고, 액정 배향셀로부터 각각의 물성을 하기 방법으로 측정하였으며, 그 결과를 표2에 나타내었다.
구체적인 액정 배향셀의 제조방법은 다음과 같다. 상판/하판으로 각각 사용되는 2개의 유리기판 상에 형성된 액정 배향막이 서로 마주 보며 배향 방향이 서로 나란하도록 정열시킨 후, 상하판을 합착하고 실링제를 이용해 경화시킴으로써 빈 셀을 제조하였다. 그리고, 상기 빈 셀에 액정을 주입하고 주입구를 실링제로 밀봉하여, 액정 배향셀을 제조하였다.
1. 액정 배향 특성 평가
상기와 같이 제조된 액정셀의 상판 및 하판에 편광판을 서로 수직이 되도록 부착하였다. 이때 하판에 부착된 편광판의 편광축은 액정셀의 배향축과 평행하도록 하였다. 그리고, 편광판이 부착된 액정셀을 밝기 7,000cd/m2 의 백라이트 위에 부착하고 블랙 상태의 휘도를 휘도 밝기 측정 장비인 PR-880 장비를 이용해 측정하고, 하기 기준에 의거하여 액정 배향특성을 평가하였다.
우수 : 0.1 cd/cm2 이하
양호 : 0.1 cd/cm2 초과
2. 전압 보유율(voltage holding ratio, VHR)
상기 액정 배향셀에 대하여, 측정 장비로 TOYO corporation의 6254C 장비를 사용하여, 1Hz, 60℃ 온도에서 전압 보유율을 측정했다.
3. AC 잔상
액정셀의 상판 및 하판에 편광판을 서로 수직이 되도록 부착하였다. 상기 편광판이 부탁된 액정셀을 7,000 cd/㎡의 백라이트 위에 부착하고 블랙 상태의 휘도를 휘도 밝기 측정 장비인 PR-880 장비를 이용해 측정하였다. 그리고, 상기 액정셀을 상온에서 교류전압 5V로 24시간 구동하였다. 이후, 액정셀의 전압을 끈 상태에서 상술한 바와 동일하게 블랙 상태의 휘도를 측정하였다. 액정셀의 구동 전 측정된 초기 휘도(L0)와 구동 후 측정된 나중 휘도(L1) 간의 차이를 초기 휘도(L0) 값으로 나누고 100을 곱하여 휘도 변동율을 계산하였다. 이렇게 계산된 휘도 변동율은 0%에 가까울수록 배향 안정성이 우수함을 의미한다. 이러한 휘도 변화율의 측정 결과를 통해 다음 기준하에 잔상 수준을 평가하였다.
우수 : 휘도 변동율이 10% 미만임
보통 : 휘도 변동율이 10% 내지 20%임
불량 : 휘도 변동율이 20% 초과임
4. RDC 평가 (잔류 DC 전압， residual DC)
상기 액정 배향셀에 대하여, 60 ℃ 에서 DC stress, 0.5~1V 범위의 +DC를 1분간 인가한 후, 2분동안 전압을 인가하지 않은 상태로 방치한 후, 남은 DC의 양을 잔류 DC로서 측정하고, 하기 기준에 의거하여 평가하였다.
우수 : 200 mV 미만
보통 : 200 mV 내지 300 mV
불량 : 300 mV 초과
5. Density
상기 액정 배향막에 대하여, 45 kV, 전류 40 mA Cu Kα radiation (파장:1.54 Å) 조건에서, PANalytical X'Pert PRO MRD XRD 장비를 이용하여, 측정을 위해 시료를 sample holder에 자석을 이용해서 고정시킨 후 sample stage에 mounting 하였다. Align을 위해 z->omega->z align을 한 후 XRR측정을 위해서 0.1°≤2θ≤1° 범위에서step size 0.002°, time per step 1초로 측정하였다. 정밀한 측정을 위해 샘플을 측정 후 90도 회전하여 한번 더 측정하였다.
구분 제1디아민
(몰%)		 제2디아민
(몰%)		 배향특성 VHR(%) AC 잔상(%) RDC 막밀도
(g/cm3)
실시예1 제조예1
(50)		 제조예4
(50)		 우수 95 우수 보통 1.36
실시예2 제조예1(70) 제조예4
(30)		 보통 97 보통 우수 1.35
실시예3 제조예1(90) 제조예4
(10)		 양호 99 보통 우수 1.34
실시예4 제조예1(30) 제조예4
(70)		 우수 95 우수 보통 1.37
실시예5 제조예1(10) 제조예4
(90)		 우수 93 우수 보통 1.38
실시예6 제조예1(50) 제조예5
(50)		 우수 96 우수 보통 1.36
실시예7 제조예1(70) 제조예5
(30)		 보통 97 보통 우수 1.35
실시예8 제조예1(90) 제조예5
(10)		 양호 99 보통 우수 1.34
실시예9 제조예1(30) 제조예5
(70)		 우수 98 보통 보통 1.37
실시예10 제조예1(10) 제조예5
(90)		 우수 98 보통 보통 1.38
비교예1 제조예 4
(100)		 우수 89 우수 우수 1.38
비교예2 제조예 5(100) 우수 89 우수 우수 1.37
비교예3 ODA
(50)		 제조예4
(50)		 양호 72 보통 보통 1.34
* 제조예 1: p-IDA
* 제조예 2: N2-(3-aminophenyl)pyridine-2,5-diamine
* 제조예 3: N2-(4-aminophenyl)pyridine-2,4-diamine
* 제조예 4: Terephthalohydrazide
* 제조예 5: Pyridine-2,5-dicarbohydrazide
* ODA: 4-Oxydianiline
상기 표1에 나타난 바와 같이, 실시예 1 내지 10의 액정 배향제는 특정의 비대칭 구조의 제1 디아민과 함께 특정의 하이드라지드기 등을 포함한 특정 구조의 제2 디아민을 모두 포함한 반응물로부터 제조된 공중합체를 포함함에 따라, 우수한 배향성을 확보할 수 있을 뿐만 아니라, 전압 보유율(VHR)이 높게 향상되고 AC 잔상은 동등 수준으로 우수한 정도를 유지할 수 있다는 것을 확인하였다. 특히, 실시예 1 내지 10의 액정 배향제는 우수한 코팅성을 나타내 공정 특성이 우수하면서도, 직류/교류전압에 의해 발생하는 전압 보유율 및 DC 잔상과 같은 전기적 특성 측면에서 우수한 효과를 발휘한다. 또한, 실시예 1내지 10의 액정 배향제는 반복단위간 수소결합을 형성하여, 막밀도가 증가함에 따라 우수한 차폐력이 구현될 수 있다.
반면, 비교예1 내지 3의 액정 배향제는 공중합체 제조시 반응물에 특정의 비대칭 구조의 디아민과 하이드라지드기 등을 포함한 특정 구조의 디아민을 함께 포함하지 않거나 이러한 디아민 중 단일 성분만을 포함하여 액정셀의 전기적 특성이 현저히 저하됨을 알 수 있다.

Claims (15)

  1. 하기 화학식 1로 표시되는 반복 단위, 하기 화학식 2로 표시되는 반복 단위 및 하기 화학식 3으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함한 제1반복 단위; 및
    하기 화학식 4로 표시되는 반복 단위, 하기 화학식 5로 표시되는 반복 단위 및 하기 화학식 6으로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상을 포함한 제2반복 단위;
    를 포함하는, 액정 배향제용 공중합체:
    [화학식 1]
    Figure pat00045

    [화학식 2]
    Figure pat00046

    [화학식 3]
    Figure pat00047

    [화학식 4]
    Figure pat00048

    [화학식 5]
    Figure pat00049

    [화학식 6]
    Figure pat00050

    상기 화학식 1 내지 3에서,
    R1 및 R2 중 적어도 하나는 탄소수 1 내지 10의 알킬기이고, 나머지는 수소이며,
    X1 내지 X3 은 각각 독립적으로 4가의 작용기고,
    Y1 내지 Y3는 각각 독립적으로 하기 화학식 7로 표시되는 2가의 작용기고,
    [화학식 7]
    Figure pat00051

    상기 화학식 7에서,
    Q1 내지 Q8은 각각 독립적으로 탄소 또는 질소이고,
    R5 및 R7은 각각 독립적으로 -CON(R9)-, - N(R10)CO- 중 하나이고,
    R6 은 단일결합, -O-, -CO-, -S-, -SO2-, -C(CH3)2-, -C(CF3)2-, -CONH-, -COO-, -(CH2)z-, -O(CH2)zO-, -O(CH2)z-, -OCH2-C(CH3)2-CH2O-, -COO-(CH2)z-OCO-, 또는 -OCO-(CH2)z-COO-이며,
    R8 내지 R10 은 각각 독립적으로 수소 또는 탄소수 1 내지 10의 알킬기이고,
    z는 각 1 내지 10의 정수이고,
    n은 0 내지 8의 정수이고,
    상기 화학식 4 내지 6에서,
    R3 및 R4 중 적어도 하나는 탄소수 1 내지 10의 알킬기이고, 나머지는 수소이며,
    X4 내지 X6 은 각각 독립적으로 4가의 작용기고,
    Z1 내지 Z3는 각각 독립적으로 하기 화학식 8로 표시되는 2가의 작용기고,
    [화학식 8]
    Figure pat00052

    상기 화학식 8에서,
    A1은 15족 원소이고,
    R11은 수소, 또는 탄소수 1내지 10의 알킬기이며,
    a는 1 내지 3의 정수이고,
    A2 내지 A5는 질소 또는 탄소이며, 단 A2 내지 A5 중 적어도 하나는 질소이고, 나머지는 탄소이다.
  2. 제1항에 있어서
    상기 액정 배향제용 공중합체에 포함된 제1반복 단위와 제2반복 단위간의 몰비율은 1:99 내지 99:1인, 액정 배향제용 공중합체.
  3. 제1항에 있어서,
    상기 X1 내지 X6은 각각 독립적으로 하기 화학식 9에 기재된 4가의 작용기인, 액정 배향제용 공중합체:

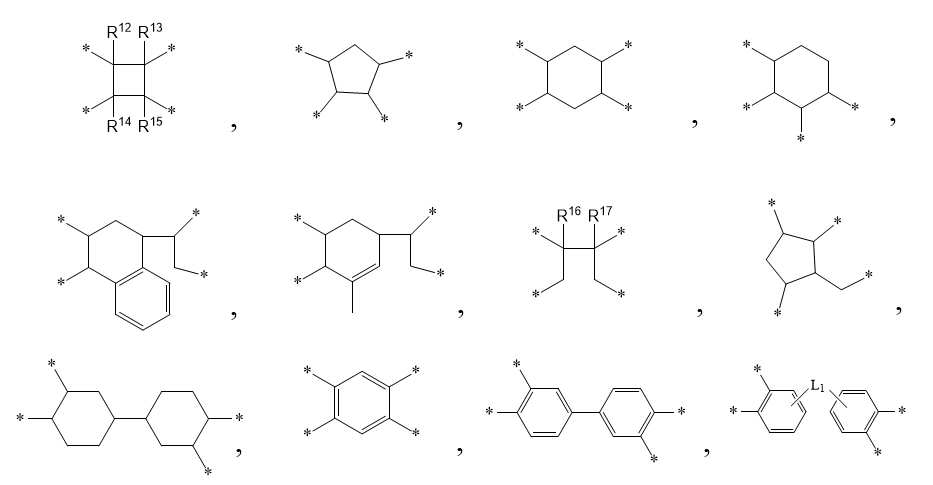

    [화학식 9]
    Figure pat00053

    상기 화학식 9에서,
    R12 내지 R17은 각각 독립적으로 수소, 또는 탄소수 1 내지 10의 알킬기이고,
    L1는 직접 결합, -O-, -CO-, -S-, -SO-, -SO2-, -CR18R19-, -CONH-, -COO-, -(CH2)b-, -O(CH2)bO-, -COO-(CH2)b-OCO-, 페닐렌 또는 이들의 조합으로 이루어진 군에서 선택된 어느 하나이며,
    R18 및 R19는 각각 독립적으로 수소, 탄소수 1 내지 10의 알킬기, 또는 탄소수 1 내지 10의 할로알킬기이고, b는 1 내지 10의 정수이다.
  4. 제1항에 있어서,
    상기 화학식 7은 하기 화학식 7-1 로 표시되는 작용기를 포함하는, 액정 배향제용 공중합체:
    [화학식7-1]
    Figure pat00054

    상기 화학식 7-1에서,
    Q5 내지 Q8은 각각 독립적으로 탄소 또는 질소이고,
    R9 및 R10은 제1항에서 정의한 바와 같다.
  5. 제1항에 있어서,
    상기 화학식 8에서, A2 내지 A5 중 하나가 질소이고, 나머지는 탄소인, 액정 배향제용 공중합체.
  6. 제1항에 있어서,
    상기 화학식 8에서, A2 또는 A5 중 하나가 질소이고 나머지는 탄소이며, A3 및 A4는 탄소인, 액정 배향제용 공중합체.
  7. 제1항에 있어서,
    상기 화학식 8에서, A1은 질소이고, R11은 수소이며, a는 1 인, 액정 배향제용 공중합체.
  8. 제1항에 있어서,
    상기 화학식 8는 하기 화학식 8-1, 화학식 8-2 및 화학식 8-3으로 이루어진 군에서 선택된 1종 이상의 반복단위를 포함하는, 액정 배향제용 공중합체.
    [화학식 8-1]
    Figure pat00055

    [화학식 8-2]
    Figure pat00056

    [화학식 8-3]
    Figure pat00057

    상기 화학식 8-1 내지 8-3에서,
    A1 내지 A5, R11, a는 제1항에서 정의한 바와 같다.
  9. 제1항에 있어서,
    하기 화학식 10 내지 18로 표시되는 반복 단위로 이루어진 군에서 선택된 1종 이상의 반복 단위를 포함하는, 액정 배향제용 공중합체:
    [화학식 10]
    Figure pat00058

    [화학식 11]
    Figure pat00059

    [화학식 12]
    Figure pat00060

    [화학식 13]
    Figure pat00061

    [화학식 14]
    Figure pat00062

    [화학식 15]
    Figure pat00063

    [화학식 16]
    Figure pat00064

    [화학식 17]
    Figure pat00065

    [화학식 18]
    Figure pat00066

    상기 화학식 10 내지 18에서,
    R1 내지 R4, X1 내지 X6, Y1 내지 Y3, 및 Z1 내지 Z3는 제1항에서 정의한 바와 같고,
    m1 내지 m18은 각각 서로 독립적으로 1 내지 500 사이의 정수이다.
  10. 제1항 내지 제9항 중 어느 한 항의 액정 배향제용 공중합체를 포함하는, 액정 배향제 조성물.
  11. 제10항의 액정 배향제 조성물을 기판에 도포하여 도막을 형성하는 단계;
    상기 도막을 건조하는 단계;
    상기 건조 단계 직후의 도막에 광을 조사하거나 러빙 처리하여 배향 처리하는 단계; 및
    상기 배향 처리된 도막을 열처리하여 경화하는 단계를 포함하는, 액정 배향막의 제조 방법.
  12. 제11항에 있어서,
    상기 도막을 건조하는 단계는 50 ℃ 내지 150 ℃에서 수행되는, 액정 배향막의 제조 방법.
  13. 제11항에 있어서,
    상기 도막을 경화하는 단계에서 열처리 온도는 150 ℃ 내지 300 ℃인 것인,
    액정 배향막의 제조 방법.
  14. 제1항의 액정 배향제 조성물의 배향 경화물을 포함하는, 액정 배향막.
  15. 제14항의 액정 배향막을 포함하는 액정 표시소자.
KR1020180099497A 2018-08-24 2018-08-24 액정 배향제용 공중합체, 이를 포함하는 액정 배향제 조성물, 그리고 이를 이용한 액정배향막 및 액정표시소자 Active KR102251399B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020180099497A KR102251399B1 (ko) 2018-08-24 2018-08-24 액정 배향제용 공중합체, 이를 포함하는 액정 배향제 조성물, 그리고 이를 이용한 액정배향막 및 액정표시소자

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020180099497A KR102251399B1 (ko) 2018-08-24 2018-08-24 액정 배향제용 공중합체, 이를 포함하는 액정 배향제 조성물, 그리고 이를 이용한 액정배향막 및 액정표시소자

Publications (2)

Publication Number Publication Date
KR20200023106A true KR20200023106A (ko) 2020-03-04
KR102251399B1 KR102251399B1 (ko) 2021-05-11

Family

ID=69783502

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020180099497A Active KR102251399B1 (ko) 2018-08-24 2018-08-24 액정 배향제용 공중합체, 이를 포함하는 액정 배향제 조성물, 그리고 이를 이용한 액정배향막 및 액정표시소자

Country Status (1)

Country Link
KR (1) KR102251399B1 (ko)

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012150251A (ja) * 2011-01-19 2012-08-09 Jsr Corp 液晶配向剤、液晶配向膜及び液晶表示素子、並びにそれらの製造に用いる化合物及び重合体
JP2018010108A (ja) * 2016-07-13 2018-01-18 Jnc株式会社 光配向用液晶配向膜を形成するための液晶配向剤、液晶配向膜およびこれを用いた液晶表示素子

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012150251A (ja) * 2011-01-19 2012-08-09 Jsr Corp 液晶配向剤、液晶配向膜及び液晶表示素子、並びにそれらの製造に用いる化合物及び重合体
JP2018010108A (ja) * 2016-07-13 2018-01-18 Jnc株式会社 光配向用液晶配向膜を形成するための液晶配向剤、液晶配向膜およびこれを用いた液晶表示素子

Also Published As

Publication number Publication date
KR102251399B1 (ko) 2021-05-11

Similar Documents

Publication Publication Date Title
KR102020030B1 (ko) 액정 배향제용 중합체, 이를 포함하는 액정 배향제 조성물, 그리고 이를 이용한 액정배향막 및 액정표시소자
JP6915208B2 (ja) 液晶配向剤組成物、それを用いた液晶配向膜の製造方法、およびそれを用いた液晶配向膜、液晶表示素子
EP3620492B1 (en) Liquid crystal alignment agent composition, method for preparing liquid crystal alignment film using same, and liquid crystal alignment film and liquid crystal display using same
KR102391473B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR20190100729A (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 및 이를 이용한 액정 배향막
KR102267590B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102236903B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 및 이를 이용한 액정 배향막
KR102196880B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 및 이를 이용한 액정 배향막
KR102258621B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102251399B1 (ko) 액정 배향제용 공중합체, 이를 포함하는 액정 배향제 조성물, 그리고 이를 이용한 액정배향막 및 액정표시소자
KR102382472B1 (ko) 가교제 화합물, 이를 포함하는 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102251398B1 (ko) 액정 배향제용 중합체, 이를 포함하는 액정 배향제 조성물, 그리고 이를 이용한 액정배향막 및 액정표시소자
KR102251400B1 (ko) 액정 배향제용 중합체, 이를 포함하는 액정 배향제 조성물, 그리고 이를 이용한 액정배향막 및 액정표시소자
KR102263638B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102264794B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102264793B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102263639B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102258619B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102258622B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102202057B1 (ko) 액정 배향제용 중합체, 이를 포함하는 액정 배향제, 그리고 이를 이용한 액정배향막 및 액정표시소자
KR102258620B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102267591B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102257925B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102258618B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 이를 이용한 액정 배향막 및 액정표시소자
KR102251401B1 (ko) 액정 배향제 조성물, 이를 이용한 액정 배향막의 제조 방법, 및 이를 이용한 액정 배향막 및 액정표시소자

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 5
