Abstract

흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품(1, 2, 3, 4, 5, 6, 7, 8)이 개시된다. 물품(1, 2, 3, 4, 5, 6, 7, 8)은 흡연가능한 재료(10)의 질량체 및 흡연가능한 재료(10)의 질량체 내에 세장형 부재(20)를 포함한다. 세장형 부재(20)는 가변 자기장으로 관통됨으로써 가열가능한 가열 재료를 포함한다. 이러한 물품을 제조하는 방법이 또한 개시된다. 본 방법은 가변 자기장으로 관통됨으로써 가열가능한 가열 재료를 포함하는 세장형 요소(200)를 제공하는 단계, 및 흡연가능한 재료(100) 내에 세장형 요소(200)를 위치시키는 단계를 포함한다. 이 세장형 요소를 제공하는 단계 및 세장형 요소를 위치시키는 단계는, 흡연가능한 재료(100) 내에 세장형 요소(200)를 포함하는 세장형 조립체(80)를 형성할 수 있으며, 그리고 본 방법은 물품을 형성하기 위해 세장형 조립체(30)를 따라 미리 정해진 길이 방향 포지션에서 세장형 조립체(80)를 절단하는 단계를 포함할 수 있다.

Description

흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품{ARTICLE FOR USE WITH APPARATUS FOR HEATING SMOKABLE MATERIAL}
본 발명은 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품들, 이러한 물품들을 제조하는 방법들, 및 이러한 물품들 및 장치들을 포함하는 시스템들에 관한 것이다.
시가렛들 및 시가들 등과 같은 흡연 물품들은 담배 연기를 생성하기 위해서 사용중에 담배를 연소시킨다(burn). 태우지 않고 화합물들을 방출하는 제품들을 생성함으로써, 이러한 물품들에 대한 대안들을 제공하기 위한 시도들이 이루어지고 있다. 이러한 제품들의 예들은 이른바 "가열-비연소(heat not burn)" 제품들 또는 담배 가열 디바이스들 또는 재료를 가열하지만 연소시키지 않음으로써 화합물들을 방출시키는 제품들이다. 재료는, 예를 들어, 니코틴을 함유할 수 있거나 함유할 수 없는 담배 또는 다른 비-담배 제품들일 수 있다.
본 발명의 제1 양태는, 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하도록 구성되는 장치와 함께 사용하기 위한 물품을 제공하며, 이 물품은:
흡연가능한 재료의 질량체; 및
흡연가능한 재료의 질량체 내의 세장형 부재를 포함하며, 세장형 부재는 가변 자기장으로 관통됨으로써 가열가능한 가열기 또는 가열 재료를 포함한다.
예시적인 실시예에서, 세장형 부재는 흡연가능한 재료의 질량체의 마주보는(opposite) 길이 방향 단부들로 연장한다.
예시적인 실시예에서, 세장형 부재는 흡연가능한 재료의 질량체에 의해 에워싸인다(encircled). 예시적인 실시예에서, 세장형 부재는 흡연가능한 재료의 질량체에 의해 둘러싸인다(surrounded).
예시적인 실시예에서, 세장형 부재는 공기가 투과불가능하거나(impermeable) 휘발된 재료이거나, 실질적으로 불연속부들이 없다. 다른 예시적인 실시예에서, 세장형 부재는 공기가 투과가능하고(permeable) 그리고/또는 휘발된 재료가 투과가능하다.
예시적인 실시예에서, 세장형 부재는 전체적으로, 또는 실질적으로 전체적으로 가열 재료로 구성된다.
각각의 예시적 실시예들에서, 가열기 또는 가열 재료는 전기-전도성 재료, 자기 재료, 및 비자기 재료로 구성되는 그룹으로부터 선택되는 하나 또는 그 초과의 재료들을 포함한다네~. 각각의 예시적인 실시예들에서, 가열 재료는 금속, 금속 합금을 포함한다. 각각의 예시적인 실시예들에서, 가열 재료는 알루미늄, 금, 철, 니켈, 코발트, 전도성 탄소, 흑연, 연강, 스테인리스 강, 페라이트계 스테인리스 강, 구리 및 청동으로 구성되는 그룹으로부터 선택되는 하나 또는 그 초과의 재료들을 포함한다.
예시적인 실시예에서, 가열 재료는 흡연가능한 재료와 접촉한다.
예시적인 실시예에서, 물품은 흡연가능한 재료로부터 세장형 부재를 이격시키는 열-전도성 배리어(barrier)를 포함한다. 일부 실시예들에서, 열-전도성 배리어는 세장형 부재 상의 열-전도성 코팅(coating)일 수 있다.
예시적인 실시예에서, 세장형 부재는 2개의 부(minor) 표면들에 의해 결합되는, 대향하는 2 개의 주(major) 표면들을 가진다. 예시적인 실시예에서, 세장형 부재는 길이 및 길이에 대해 수직한 횡단면을 가지며, 그리고 상기 횡단면은 폭 및 깊이를 가지며, 그리고 그 길이는 그 폭보다 더 크며, 그리고 그 폭은 그 깊이보다 더 크다.
예시적인 실시예에서, 세장형 부재는 실질적으로 평면이다. 일부 실시예들에서, 세장형 부재는 평탄한 스트립(strip) 또는 리본(ribbon)일 수 있다. 다른 예시적인 실시예에서, 세장형 부재는 비평면이다. 각각의 예시적인 실시예들에서, 세장형 부재는 적어도 하나의 휘어진 주 표면을 가지고, 트위스팅되거나(twisted), 주름진다(corrugated).
예시적인 실시예에서, 세장형 부재의 제1 부분은, 가변 자기장으로 관통됨으로써 내부에서 유도되는 와전류들에 대해 세장형 부재의 제2 부분보다 더 민감하다. 일부 실시예들에서, 세장형 부재의 제1 부분은 제1 재료로 제조되며, 세장형 부재의 제2 부분은 상이한 제2 재료로 제조되며, 그리고 제1 재료는 제2 재료보다 더 높은 자화율(susceptibility)을 가진다. 일부 실시예들에서, 세장형 부재의 제1 부분은 세장형 부재의 제2 부분과 상이한 두께를 가질 수 있다.
예시적인 실시예에서, 물품은 세장형 부재의 적어도 일부분 상에 촉매 재료를 포함한다.
예시적인 실시예에서, 물품이 세장형이며, 그리고 세장형 부재는 물품의 길이 방향 축선에 실질적으로 정렬되는 길이 방향 축선을 따라 연장한다. 이러한 정렬된 축선들은 서로 평행하거나 서로 일치할 수 있다.
예시적인 실시예에서, 물품은 흡연가능한 재료의 질량체와 유체 연통하는 통로를 규정하는 마우스피스(mouthpiece)를 포함한다.
예시적인 실시예에서, 물품은 흡연가능한 재료의 질량체 및 상기 세장형 부재 둘레에 있는 커버(cover)를 포함한다. 예시적인 실시예에서, 커버는 가변 자기장으로 관통됨으로써 가열가능한 가열 재료를 포함한다. 일부 실시예들에서, 커버는 래퍼(wrapper)를 포함한다. 일부 실시예들에서, 래퍼는 종이 시트(paper sheet)를 포함한다. 일부 실시예들에서, 커버는 단열의 질량체를 포함한다. 일부 실시예들에서, 세장형 부재는 커버와 접촉하지 않는 상태로 유지된다.
예시적인 실시예에서, 물품은 세장형이고, 원형 횡단면을 가진다.
예시적인 실시예에서, 흡연가능한 재료는 담배 및/또는 하나 또는 그 초과의 습윤제들(humectants)을 포함한다.
예시적인 실시예에서, 물품은 물품의 온도를 검출하기 위한 온도 검출기를 포함한다. 일부 실시예들에서, 물품은, 사용시 장치의 온도 모니터(monitor)와의 연결을 위해 온도 검출기에 연결되는 하나 또는 그 초과의 단자들을 포함한다.
본 발명의 제2 양태는, 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품을 제조하는 방법을 제공하며, 이 방법은:
가변 자기장으로 관통됨으로써 가열가능한 가열 재료를 포함하는 세장형 요소를 제공하는 단계; 및
흡연가능한 재료 내에 세장형 요소를 위치시키는 단계를 포함한다.
예시적인 실시예에서, 이 흡연가능한 재료 내에 세장형 요소를 위치시키는 단계는, 경로를 따라 흡연가능한 재료를 이동시키는 단계, 및 흡연가능한 재료에서 세장형 요소를 동반하도록, 흡연가능한 재료가 경로를 따라 이동함에 따라, 흡연가능한 재료 내로 세장형 요소를 이송시키는 단계를 포함한다.
예시적인 실시예에서, 이 세장형 요소를 제공하는 단계 및 위치시키는 단계는, 흡연가능한 재료 내에 세장형 요소를 포함하는 세장형 조립체를 형성하며, 그리고 본 방법은 물품을 형성하기 위해 세장형 조립체를 따라 미리 정해진 길이 방향 포지션에서 세장형 조립체를 절단하는 단계를 포함한다.
각각의 예시적인 실시예들에서, 물품은 본 발명의 제1 양태의 물품의 전술된 예시적인 실시예들의 피처들 중 임의의 피처를 가질 수 있다.
예시적인 실시예에서, 본 방법은 흡연가능한 재료 및 세장형 요소 둘레에 커버링(covering)을 제공하는 단계를 포함한다. 일부 실시예들에서, 커버는 래퍼를 포함한다. 일부 실시예들에서, 래퍼는 종이 시트(paper sheet)를 포함한다. 일부 실시예들에서, 커버링은 단열의 질량체를 포함한다. 일부 실시예들에서, 세장형 요소는 커버링과 접촉하지 않는 상태로 유지된다.
예시적인 실시예에서, 이 흡연가능한 재료 및 세장형 요소 둘레에 커버링을 제공하는 단계는, 커버링과 세장형 요소 및 흡연가능한 재료의 조합부가 장식부(garniture)의 설형부(tongue)를 통해 통과함에 따라, 조합부를 래핑하는(wrapping) 단계를 포함한다.
본 발명의 제3 양태는 시스템을 제공하며, 이 시스템은:
흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치; 및
장치와 함께 사용하기 위한 물품을 포함하며, 여기서 물품은 흡연가능한 재료의 질량체 및 흡연가능한 재료의 질량체 내의 세장형 부재를 포함하며, 여기서 세장형 부재는 가변 자기장으로 관통됨으로써 가열가능한 가열 재료를 포함한다.
예시적인 실시예에서, 장치는 물품과 협동하기 위한 인터페이스, 및 물품이 인터페이스와 협동할 때, 가열 재료를 관통하기 위한 가변 자기장을 생성하기 위한 자기장 생성기를 포함한다.
각각의 예시적인 실시예들에서, 시스템의 물품은 본 발명의 제1 양태의 물품의 전술된 예시적인 실시예들의 피처들 중 임의의 피처를 가질 수 있다.
본 발명의 실시예들은, 이제 단지 예로써, 첨부 도면들을 참조로 하여 설명될 것이다.
도 1은 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해서 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품의 일 예의 개략적인 사시도를 도시한다.
도 2는 도 1의 물품의 개략적 횡단면도를 도시한다.

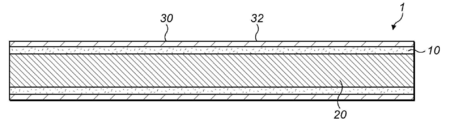

도 3은 도 1의 물품의 다른 개략적 횡단면도를 도시한다.
도 4는 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해서 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 다른 물품의 일 예의 개략적인 횡단면도를 도시한다.
도 5는 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해서 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 다른 물품의 일 예의 개략적인 횡단면도를 도시한다.
도 6은 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해서 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 다른 물품의 일 예의 개략적인 횡단면도를 도시한다.
도 7은 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해서 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 다른 물품의 일 예의 개략적인 횡단면도를 도시한다.
도 8은 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해서 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 다른 물품의 일 예의 개략적인 횡단면도를 도시한다.
도 9는 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해서 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 다른 물품의 일 예의 개략적인 부분 횡단면도를 도시한다.
도 10a 내지 도 10c는 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해서 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품을 제작하는 방법의 일 예의 작동들을 도시한다.
본원에서 사용되는 바와 같이, 용어 “흡연가능한 재료”는, 통상적으로 증기 또는 에어로졸의 형태의 가열 시 휘발되는 성분들(volatilised components)을 제공하는 재료들을 포함한다. "흡연가능한 재료"는 비-담배-포함 재료 또는 담배-포함 재료일 수 있다. "흡연가능한 재료"는 예컨대, 담배 그 자체, 담배 유도체들(tobacco derivatives), 팽화 담배(expanded tobacco), 재구성 담배(reconstituted tobacco), 담배 추출물(tobacco extract), 균질화된 담배(homogenised tobacco) 또는 담배 대용품들(tobacco substitutes)중 하나 또는 그 초과를 포함할 수 있다. 흡연가능한 재료는 분쇄 담배(ground tobacco), 컷래그 담배(cut rag tobacco), 압출 담배(extruded tobacco), 액체, 겔, 겔화 시트, 분말 또는 응집물들의 형태일 수 있다. “흡연가능한 재료”는, 또한, 다른, 비-담배 , 제품들을 포함할 수 있으며, 이 제품들은 제품에 따라 니코틴(nicotine)을 포함할 수 있거나 포함할 수 없다. “흡연가능한 재료”는 하나 또는 그 초과의 습윤제들(humectants), 예컨대 글리세롤 또는 프로필렌 글리콜을 포함할 수 있다.
본원에서 사용되는 바와 같이, 용어 “가열 재료”는 가변 자기장으로 관통됨으로써 가열가능한 재료를 지칭한다.
본원에서 사용되는 것처럼, "향(flavour)" 및 "가향제(flavourant)"라는 용어들은 지역적 규제들이 허용한다면, 성인 구매자들을 위해 제품에 소망하는 맛 및 향기를 생성하는데 사용될 수 있는 재료들을 지칭한다. 이들은 추출물들(예컨대, 감초, 수국, 일본 흰 껍질 목련 잎(Japanese white bark magnolia leaf), 카모마일(chamomile), 호로파(fenugreek), 정향(clove), 멘톨(menthol), 일본 민트(Japanese mint), 아니스열매(aniseed), 시나몬(cinnamon), 허브(herb), 윈터그린(wintergreen), 체리(cherry), 베리(berry), 복숭아, 사과, 드람뷔(drambuie), 버번(bourbon), 스카치(scotch), 위스키(whiskey), 스피아민트(spearmint), 페퍼민트(peppermint), 라벤더(lavender), 카다몬(cardamom), 샐러리(celery), 카스카라야(cascarilla), 육두구(nutmeg), 샌달우드(sandalwood), 베르가못(bergamot), 제라늄(geranium), 허니 에센스(honey essence), 로즈 오일(rose oil), 바닐라(vanilla), 레몬 오일(lemon oil), 오렌지 오일(orange oil), 카시아(cassia), 캐러웨이(caraway), 코냑(cognac), 자스민(jasmine), 일랑-일랑(ylang-ylang), 세이지(sage), 회향(fennel), 피망, 생강, 아니스, 고수, 커피, 또는 멘타속(genus Mentha)의 임의의 종들로부터의 민트 오일), 향 증강제들(flavour enhancers), 쓴맛 수용체 부위 차단제들(bitterness receptor site blockers), 감각 수용체 부위 활성화제(sensorial receptor site activators) 또는 자극제들(stimulators), 설탕들 및/또는 설탕 대용품들(예컨대, 수크랄로스(sucralose), 아세설팜 칼륨(acesulfame potassium), 아스파탐(aspartame), 사카린(saccharine), 사이클라메이트들(cyclamates), 락토오스(lactose), 수크로스(sucrose), 글루코스(glucose), 프룩토스(fructose), 소르비톨(sorbitol) 또는 만니톨(mannitol)) 및 차콜(charcoal), 엽록소, 미네랄들, 식물성 또는 호흡 촉진제들과 같은 기타 첨가제들을 포함한다. 이들은 모조, 합성 또는 천연 구성성분들 또는 이들의 혼합물일 수 있다. 이들은 임의의 적합한 형태, 예를 들어 오일, 액체, 겔, 분말 등일 수 있다.
유도 가열은, 가변 자기장으로 물체를 관통함으로써 전기-전도성 물체가 가열되는 프로세스이다. 프로세스는 패러데이의 유도 법칙 및 옴의 법칙에 의해 설명된다. 유도 가열기는 전자석 및 전자석을 통해 가변 전류, 예컨대 교류 전류를 통과시키기 위한 디바이스를 포함할 수 있다. 전자석 및 가열될 물체가, 전자석에 의해 발생되는 결과적인 가변 자기장이 물체를 관통하도록 적합하게 상대적으로 포지셔닝될 때, 하나 또는 그 초과의 와전류들(eddy currents)은 물체 내에서 생성된다. 물체는 전류들의 흐름에 대해 저항을 가진다. 따라서, 이러한 와전류들이 물체에서 생성될 때, 물체의 전기 저항에 대항하는 전류의 흐름은 물체가 가열되는 것을 유발시킨다. 이러한 프로세스는 줄, 옴, 또는 저항 가열이라 불린다. 유도 가열될 수 있는 물체는 서셉터(susceptor)로서 공지되어 있다.
서셉터가 폐쇄 회로의 형태일 때, 사용시에 서셉터와 전자석 사이의 자기 커플링이 향상되며, 이는 더 큰 또는 개선된 줄 가열을 초래한다는 것이 알려져 있다.
자기 이력 가열(magnetic hysteresis heating)은, 가변 자기장으로 자기 재료로 제조되는 물체를 관통함으로써 자기 재료로 제조되는 물체가 가열되는 프로세스이다. 자기 재료는 많은 원자-스케일(atomic-scale) 자석들 또는 자기 쌍극자들(dipoles)을 포함하는 것으로 간주될 수 있다. 자기장이 이러한 재료를 관통할 때, 자기 쌍극자들은 자기장과 정렬한다. 따라서, 예를 들어 전자석에 의해 발생되는 바와 같은 가변 자기장, 예컨대 교번 자기장이 자기 재료를 관통할 때, 자기 쌍극자들의 배향은 인가되는 가변 자기장과 함께 변한다. 이러한 자기 쌍극자 재배향은 자기 재료에서 열(heat)이 생성되는 것을 유발시킨다.
물체가 전기-전도성이 있을 뿐만 아니라 자기가 있을 때, 가변 자기장으로 물체를 관통하는 것은 물체에서 줄 가열뿐만 아니라 자기 이력 가열을 유발시킬 수 있다. 더욱이, 자기 재료의 사용은 자기장을 강화시킬 수 있으며, 이는 줄 가열을 증폭시킬 수 있다.
위의 프로세스들 각각에서, 열 전도에 의한 외부 열원에 의해서 보다는, 물체 자체 내부에서 열이 생성됨에 따라, 물체에서의 신속한 온도 상승 및 더 균일한 열 분포가, 특히 적합한 물체 재료 및 기하학적 형상의 선택, 적합한 가변 자기장 규모, 그리고 물체에 대한 배향을 통해 성취될 수 있다. 더욱이, 유도 가열 및 자기 이력 가열은, 물리적 연결이 가변 자기장의 소스와 물체 사이에 제공되는 것을 요구하지 않음에 따라, 예컨대 흡연가능한 재료 잔여물과 같은 물체 상의 재료 침전물들은 덜 문제가 될 수 있으며, 그리고 가열 프로파일에 걸친 설계 자유 및 제어가 더 클 수 있으며, 그리고 비용은 더 낮을 수 있다.
도 1, 도 2 및 도 3을 참조하면, 본 발명의 실시예에 따른 물품의 일 예의 개략적 사시도 및 서로에 대해 90도로 취해진 2개의 개략적 횡단면도가 도시된다. 물품(1)은 흡연가능한 재료(10)의 질량체, 및 흡연가능한 재료(10)의 질량체 내에 세장형 부재(20)를 포함한다. 세장형 부재(20)는 가변 자기장으로 관통됨으로써 가열가능한 가열 재료를 포함한다. 물품(1)은 또한, 흡연가능한 재료(10)의 질량체 및 세장형 부재(20) 둘레에 있는 커버(30)를 포함한다. 물품(1)은 흡연가능한 재료(10)를 태우지(combusting) 않고 흡연가능한 재료(10)의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료(10)를 가열하기 위한 장치와 함께 사용하기 위한 것이다. 이러한 예시적인 장치가 아래에 설명된다.
이러한 실시예에서, 물품(1)은 세장형이고 실질적으로 원형 횡단면을 갖는 원통형이다. 그러나, 다른 실시예들에서, 물품(1)은 원형 이외의 횡단면을 가질 수 있고, 그리고/또는 세장형이 아닐 수 있고, 그리고/또는 원통형이지 아닐 수 있다. 이러한 실시예에서, 물품(1)은 시가렛의 비율들과 가까운 비율들을 가진다.
이러한 실시예에서, 세장형 부재(20)는 물품(1)의 길이 방향 축선과 실질적으로 정렬되는 길이 방향 축선을 따라 연장한다. 이는, 아래에 예를 통해 설명되는 바와 같이, 사용시 흡연가능한 재료(10)의 보다 균일한 가열을 제공하는 것을 도울 수 있고, 그리고 또한 물품(1)의 제작을 보조할 수 있다. 이러한 실시예에서, 정렬된 축선들은 일치한다. 이러한 실시예에 대한 변형에서, 정렬된 축선들은 서로 평행할 수 있다. 그러나, 다른 실시예에서, 축선들은 서로에 대해 경사질 수 있다.
이러한 실시예에서, 세장형 부재(20)는 흡연가능한 재료(10)의 질량체의 마주보는(opposite) 길이 방향 단부들로 연장한다. 이는, 아래에 예를 통해 설명되는 바와 같이, 사용시 흡연가능한 재료(10)의 보다 균일한 가열을 제공하는 것을 도울 수 있고, 그리고 또한 물품(1)의 제작을 보조할 수 있다. 그러나, 다른 실시예들에서, 세장형 부재(20)는 흡연가능한 재료(10)의 질량체의 마주보는 길이 방향 단부들 중 하나로 연장하지 않을 수 있거나, 흡연가능한 재료(10)의 질량체의 길이 방향 단부들 중 오직 하나의 단부로만 연장할 수 있고, 흡연가능한 재료(10)의 질량체의 길이 방향 단부들의 다른 단부로부터 이격될 수 있다.
이러한 실시예에서, 세장형 부재(20)는 흡연가능한 재료(10)의 질량체에 의해 에워싸인다. 즉, 흡연가능한 재료(10)는 세장형 부재(20) 둘레를 연장한다. 세장형 부재(20)가 흡연가능한 재료(10)의 질량체의 마주보는 길이 방향 단부들 중 하나로 연장하지 않는 실시예들에서, 흡연가능한 재료(10)는 세장형 부재(20) 둘레를 연장할 수 있고, 또한 세장형 부재(20)의 길이 방향 단부들을 커버할 수 있어서, 세장형 부재(20)는 흡연가능한 재료(10)의 질량체에 의해 둘러싸인다.
이러한 실시예에서, 세장형 부재(20)는 공기가 투과불가능하거나(impermeable) 휘발된 재료이고, 실질적으로 불연속부들이 없다. 세장형 부재(20)는, 따라서, 상대적으로 제작하는 데 용이할 수 있다. 그러나, 이러한 실시예에 대한 변형들에서, 세장형 부재(20)는 공기가 투과가능하고, 그리고/또는 흡연가능한 재료(10)가 가열될 때 생성되는 휘발된 재료가 투과가능하다. 세장형 부재(20)의 이러한 투과가능한 성질은, 흡연가능한 재료(10)가 가열될 때 생성되는 휘발된 재료를 픽업하기 위해, 공기가 물품(1)을 통해 통과하는 것을 도울 수 있다. 세장형 부재(20)의 이러한 투과가능한 성질은 또한, 세장형 부재(20)의 길이 방향 단부에 요망되지 않은 열적 경로를 방해하도록 작용할 수 있으며, 이 세장형 부재에서, 열은 흡연가능한 재료(10)를 가열함 없이 물품으로부터 누출될 수 있다.
이러한 실시예에서, 세장형 부재(20)는 전체적으로, 또는 실질적으로 전체적으로 가열 재료로 구성된다. 가열 재료는 전기-전도성 재료, 자기 재료, 및 비자기 재료로 구성되는 그룹으로부터 선택되는 하나 또는 그 초과의 재료들을 포함할 수 있다. 가열 재료는 금속 또는 금속 합금을 포함할 수 있다. 가열 재료는, 알루미늄, 금, 철, 니켈, 코발트, 전도성 탄소, 흑연, 연강, 스테인리스 강, 페라이트계 스테인리스 강, 구리 및 청동으로 구성되는 그룹으로부터 선택되는 하나 또는 그 초과의 재료들을 포함할 수 있다. 세장형 부재(20)는, 예를 들어, 저항 와이어 또는 리본, 예컨대 칸탈(Kanthal)(RTM) 와이어 또는 리본을 포함할 수 있다. 다른 가열 재료(들)는 다른 실시예들에서 사용될 수 있다. 자기 전기-전도성 재료가 가열 재료로서 사용될 때, 사용시 세장형 부재(20)와 장치의 전자석 사이의 자기 커플링이 향상될 수 있는 것이 또한 밝혀졌다. 자기 이력 가열을 잠재적으로 가능하게 하는 것 이외에도, 이는 가열 재료의 더 크거나 개선된 줄 가열, 그리고 이에 따라 흡연가능한 재료(10)의 더 크거나 개선된 가열을 초래할 수 있다.
이러한 실시예에서, 세장형 부재(20)의 가열 재료는 흡연가능한 재료(10)와 접촉한다. 따라서, 가열 재료가 가변 자기장으로 관통됨으로써 가열될 때, 열은 가열 재료로부터 흡연가능한 재료(10)로 직접적으로 전달될 수 있다. 다른 실시예들에서, 가열 재료는 흡연가능한 재료(10)와 접촉하지 않은 상태로 유지될 수 있다. 예를 들어, 일부 실시예들에서, 물품(1)은 가열 재료가 없고 그리고 흡연가능한 재료(10)로부터 세장형 부재(20)를 이격시키는 열-전도성 배리어(thermally-conductive barrier)를 포함할 수 있다. 일부 실시예들에서, 열-전도성 배리어는 세장형 부재(20) 상의 코팅(coating)일 수 있다. 이러한 배리어의 제공은, 세장형 부재(20)의 유도식 가열이 중단된 후에 물품(1)에서 열을 리테이닝하는 것을 돕도록 유리할 수 있다.
이러한 실시예에서, 세장형 부재(20)는 그 길이에 대해 수직한, 직사각형, 또는 실질적으로 직사각형 횡단면을 가진다. 횡단면은 폭 및 깊이를 가진다. 도 2 및 도 3의 조합에 의해 가장 잘 도시되는 바와 같이, 세장형 부재(20)의 길이는 횡단면의 폭보다 더 크며, 그리고 횡단면의 폭은 횡단면의 깊이보다 더 크다. 일부 실시예들에서, 세장형 부재(20)는 30 mm 내지 50 mm, 예컨대 40 mm의 길이를 가진다. 일부 실시예들에서, 세장형 부재(20)는 3 mm 내지 6 mm, 예컨대 4.5 mm의 폭을 가진다. 일부 실시예들에서, 세장형 부재(20)는 2 mm 미만의 깊이를 가진다. 일부 실시예들에서, 세장형 부재(20)는 1 mm 미만의 깊이를 가진다. 일부 실시예들에서, 세장형 부재(20)는 0.1 mm 내지 0.6 mm, 예컨대 0.3 mm의 깊이를 가진다.
이러한 실시예에서, 세장형 부재(20)는 2개의 부(minor) 표면들에 의해 결합되는 대향하는 2 개의 주(major) 표면들을 가진다. 따라서, 세장형 부재(20)의 깊이 또는 두께는 세장형 부재(20)의 다른 치수들과 비교하여 상대적으로 작다. 가열 재료는, 자기 쌍극자들의 유도된 전류 및/또는 유도된 재배향의 대부분이 발생하는 외부 존(zone)인 스킨(skin) 깊이를 가질 수 있다. 가열 재료가 상대적으로 작은 두께를 가지는 것을 제공함으로써, 더 큰 비율의 가열 재료가 가열 재료의 다른 치수들과 비교하여 상대적으로 큰 깊이 또는 두께를 가지는 가열 재료와 비교하여 주어진 가변 자기장에 의해 가열가능할 수 있다. 따라서, 재료를 더 효율적인 사용하는 것이 달성되며, 그리고, 그 결과, 비용들이 감소된다. 그러나, 다른 실시예들에서, 세장형 부재(20)는 직사각형 이외의 형상, 예컨대, 원형, 타원형, 환형, 다각형, 사각형, 삼각형, 별(star) 형상, 또는 방사상 핀식(radially-finned) 횡단면을 가질 수 있다.
이러한 실시예에서, 세장형 부재(20)의 횡단면은 세장형 부재(20)의 길이를 따라 일정하다. 더욱이, 이러한 실시예에서, 세장형 부재(20)는 평면이거나, 실질적으로 평면이다. 이러한 실시예의 세장형 부재(20)는 평탄한 스트립 또는 리본으로 간주될 수 있다. 그러나, 예들이 아래에 논의되는 다른 실시예들에서, 이는 실제로 그렇지 않을 수 있다.
이러한 실시예에서, 커버(30)는 사용시 장치에 접촉할 수 있는, 물품(1)의 외부 표면을 규정한다. 이러한 실시예에서, 커버(30)는 재료 시트를 포함하는 래퍼(wrapper)(32)를 포함한다. 이러한 실시예에서, 재료 시트는 종이 시트를 포함하지만, 다른 실시예들에서, 시트는 종이 이외의 재료일 수 있다. 이러한 실시예에서, 커버(30)는 흡연가능한 재료(10)를 에워싼다. 다른 실시예들에서, 커버(30)는 또한, 물품의 하나 또는 양자 모두의 길이 방향 단부들을 커버할 수 있다. 일부 실시예들에서, 래퍼(32)는 흡연가능한 재료(10) 둘레에서 래핑되어서, 래퍼(32)의 자유 단부들이 서로 중첩한다. 래퍼(32)는 또한, 그 후, 자유 단부들이 분리되는 것을 방지하는 것을 돕기 위해 래퍼(32)의 중첩된 자유 단부들을 서로 접착시키는 접착제를 포함할 수 있다. 다른 실시예들에서, 접착제가 생략될 수 있다. 이러한 실시예에서, 세장형 부재(20)는 커버(30)와 접촉하지 않는 상태로 유지된다. 이는, 세장형 부재(20)가 사용시 가열됨에 따라 커버(30)의 신징(singeing)을 회피하는 것을 도울 수 있다. 그러나, 다른 실시예들에서, 세장형 부재(20)는 커버(30)와 접촉할 수 있다.
일부 실시예들에서, 커버(30)는 단열의 질량체를 포함할 수 있다. 단열은, 에어로겔(aerogel), 진공 절연, 충전재(wadding), 플리스(fleece), 부직(non-woven) 재료, 부직 플리스, 직물 재료, 편물(kitted) 재료, 나일론, 발포재, 폴리스티렌, 폴리에스테르, 폴리에스테르 필라멘트, 폴리프로필렌, 폴리에스테르와 폴리프로필렌의 혼합물(blend), 셀룰로오스 아세테이트(cellulose acetate), 종이(paper) 또는 카드, 및 골판지 또는 골판 카드와 같은 골판 재료로 구성되는 그룹으로부터 선택되는 하나 또는 그 초과의 재료들을 포함할 수 있다. 단열은 부가적으로 또는 대안적으로 공기 갭을 포함할 수 있다. 이러한 단열은 장치의 컴포넌트들에 대한 열 손실을 방지하는 것을 도울 수 있고, 그리고 커버(30) 내에 흡연가능한 재료의 더 효율적인 가열을 제공할 수 있다. 일부 실시예들에서, 단열은 0.5 mm까지와 같은 1 mm까지의 두께를 가질 수 있다.
이러한 실시예에서, 세장형 부재(20)가 평면형이거나 실질적으로 평면형인 반면에, 다른 실시예들에서, 세장형 부재(20)는 비평면형일 수 있다. 예를 들어, 도 4 내지 도 6을 참조하면, 본 발명의 실시예들에 따른 다른 물품들의 각각의 예들의 개략적 횡단면도들이 도시된다. 이러한 실시예들의 물품들(2, 3, 4)은 세장형 부재(20)의 형태를 제외하고, 도 1 내지 도 3의 물품(1)과 동일하다. 도 1 내지 도 3의 물품(1)에 대해 전술된 가능한 변형들 중 임의의 변형이 별도의 각각의 실시예들을 형성하기 위해 도 4, 도 5 및 도 6의 물품들(2, 3, 4)에 대해 이루어질 수 있다.
도 4의 실시예에서, 세장형 부재(20)는 파도형(wavelike) 또는 물결 모양의(wavy) 경로를 따른다. 경로는 사인파형(sinusoidal) 경로일 수 있다. 세장형 부재(20)는 여전히 스트립 또는 리본으로 간주될 수 있지만, 스트립 또는 리본의 2개의 주 표면들(24)은 오목하게 휘어지는 부분과 볼록하게 휘어지는 부분 사이에서 세장형 부재(20)의 길이를 따라 번갈아 놓인다(alternate). 그 가장 넓은 의미에서, 세장형 부재(20)는 물품(2)의 길이 방향 축선과 일치하는 길이 방향 축선을 따르는 것으로 간주될 수 있다.

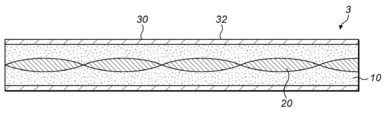

도 5의 실시예에서, 세장형 부재(20)는 트위스팅된다. 이러한 실시예에서, 세장형 부재(20)는 물품(3)의 길이 방향 축선과 일치하는 길이 방향 축선을 중심으로 트위스팅되는 것으로 간주될 수 있다. 세장형 부재(20)는 여전히, 스트립 또는 리본으로 간주될 수 있지만, 스트립 또는 리본의 2개의 주 표면은 휘어진다.
도 6의 실시예에서, 세장형 부재(20)는 주름진다. 이러한 실시예에서, 세장형 부재(20)는 물품(4)의 길이 방향 축선과 일치하는 길이 방향 축선을 따르는 것으로 간주될 수 있다. 세장형 부재(20)는 여전히, 스트립 또는 리본으로 간주될 수 있지만, 스트립 또는 리본의 2개의 주 표면은 비평면이다.
도 4 내지 도 6의 물품들(2, 3, 4)의 세장형 부재(20)의 비평면 형상들은 흡연가능한 재료(10)가 가열될 때 생성되는 휘발된 재료를 픽업하기 위해, 공기가 물품(2, 3, 4)을 통해 통과하는 것을 도울 수 있다. 비평면 형상들은 공기에서 난류를 생성하고 가열 재료로부터 흡연가능한 재료(10)로의 더 양호한 열 전달을 유발시키는, 따르는 공기를 위한 구불구불한 경로를 제공할 수 있다. 비평면 형상들은 또한, 세장형 부재(20)의 단위 길이 당(per unit length) 세장형 부재(20)의 표면적(surface area)을 증가시킬 수 있다. 이는 세장형 부재(20)의 더 크거나 개선된 줄 가열, 그리고 이에 따라 흡연가능한 재료(10)의 더 크거나 개선된 가열을 초래할 수 있다. 다른 실시예들의 비평면의 세장형 부재들(20)은 위에서 논의된 형상들 이외의 형상들을 가질 수 있다. 예를 들어, 일부 실시예들에서, 세장형 부재(20)는 헬리컬(helical), 나선(spiral) 형상일 수 있으며, 그 위로의 돌출부들(protrusions) 및/또는 그 안에 만입부들(indentations)을 가지는 플레이트 또는 스트립 또는 리본을 포함하고, 메쉬(mesh)를 포함하고, 팽창된 금속을 포함하거나, 비균일한 비평면 형상을 가진다.
일부 실시예들에서, 세장형 부재(20)의 제1 부분(21)은, 세장형 부재(20)의 제2 부분(22)보다 가변 자기장으로 관통됨으로써 내부에서 유도되는 와전류들에 의해 더 민감할 수 있다. 도 7은 이러한 배열의 하나의 예를 도시한다. 도 7의 물품(5)이 도 1 내지 도 3의 물품(1)의 형상과 같은 형상인 세장형 부재(20)를 가지지만, 상이한 자화율(susceptibility)의 이러한 제1 및 제2 부분들(21, 22)을 포함하는 다른 실시예들에서, 세장형 부재(20)는 각각 도 4 내지 도 6의 물품들(2, 3, 4)의 형상과 같은 형상일 수 있다.
세장형 부재(20)의 제1 부분(21)은, 세장형 부재(20)의 제1 부분(21)이 제1 재료로 제조되는 것, 세장형 부재(20)의 제2 부분(22)이 상이한 제2 재료로 제조되는 것, 그리고 제1 재료가 제2 재료보다 내부에서 유도되는 와전류들에 대해 더 큰 자화율이 있는 것의 결과로써, 더 민감할 수 있다. 예를 들어, 제1 및 제2 부분들(21, 22) 중 하나의 부분은 철로 제조될 수 있으며, 그리고 제1 및 제2 부분들(21, 22) 중 다른 하나의 부분은 흑연으로 제조될 수 있다. 대안적으로 또는 부가적으로, 세장형 부재(20)의 제1 부분(21)은, 세장형 부재(20)의 제1 부분(21)이 세장형 부재(20)의 제2 부분(22)과 상이한 두께를 가지는 것의 결과로써, 더 민감할 수 있다.

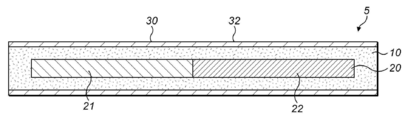

도 7에서, 제1 및 제2 부분들(21, 22)이 물품(5) 또는 세장형 부재(20)의 길이 방향으로 서로 인접하게 위치되지만, 다른 실시예들에서, 이는 실제로 필요하지 않을 수 있다. 예를 들어, 일부 실시예들에서, 제1 및 제 2 부분들(21, 22)은 물품(5) 또는 세장형 부재(20)의 길이 방향에 대해 수직한 방향으로 서로 인접하게 배치될 수 있다.
내부에서 유도되는 와전류들에 대한 세장형 부재(20)의 이러한 가변 자화율은 흡연가능한 재료(10)의 점진적인 가열, 그리고 이에 의해 증기의 점진적인 생성을 달성하는 것을 도울 수 있다. 예를 들어, 보다 높은 자화율 부분(21)은, 흡연가능한 재료(10)의 적어도 하나의 성분의 휘발 및 흡연가능한 재료(10)의 제1 영역에서의 증기의 형성을 개시하기 위해, 상대적으로 신속하게 흡연가능한 재료(10)의 제1 영역을 가열할 수 있다. 보다 낮은 자화율 부분(22)은, 흡연가능한 재료(10)의 적어도 하나의 성분의 휘발 및 흡연가능한 재료(10)의 제2 영역에서의 증기의 형성을 개시하기 위해, 상대적으로 느리게 흡연가능한 재료(10)의 제2 영역을 가열할 수 있다. 이에 따라, 증기는 사용자에 의한 흡입을 위해 상대적으로 빠르게 형성될 수 있으며, 그리고 심지어 흡연가능한 재료(10)의 제1 영역이 증기 생성을 중단했을 수 있는 이후에도, 증기는 사용자에 의한 후속 흡입을 위해 증기는 그 후에 계속 형성될 수 있다. 흡연가능한 재료(10)의 제1 영역은 제1 영역이 흡연가능한 재료(10)의 휘발된 성분들을 배기하게될 때 증기의 생성을 중단할 수 있다.
다른 실시예들에서, 세장형 부재(20) 모두는 가변 자기장으로 관통됨으로써 내부에서 유도되는 와전류들에 대해 동일하게, 또는 실질적으로 동일하게, 민감할 수 있다. 일부 실시예들에서, 세장형 부재(20)는 이러한 와전류들에 민감하지 않을 수 있다. 이러한 실시예들에서, 가열 재료는 비 전기 전도성인 자기 재료일 수 있고, 따라서, 위에서 논의된 자기 이력 프로세스에 의해 가열가능할 수 있다.
일부 실시예들에서, 물품은 흡연가능한 재료(10)의 질량체 내에 복수의 세장형 부재들(20)을 포함할 수 있으며, 여기서 세장형 부재들(20) 각각은 가변 자기장으로 관통됨으로써 가열가능한 가열 재료를 포함한다. 복수의 세장형 부재들(20) 중 적어도 하나는 복수의 세장형 부재들(20) 중 다른 것들 중 적어도 하나보다 가변 자기장으로 관통됨으로써 그 안에 유도되는 와전류들에 대해 더 민감할 수 있다. 이는, 위에서 논의된 바와 같이, 예를 들어, 상이한 가열 재료들로 제조되고 그리고/또는 상이한 두께들을 가지는 세장형 부재들(20)에 의해 실행될 수 있다. 다시 말해, 세장형 부재들(20)의 이러한 가변 자화율은, 전술된 것에 대응하는 방식으로, 흡연가능한 재료(10)의 점진적인 가열, 그리고 이에 의해 증기의 점진적인 생성을 달성하는 것을 도울 수 있다.

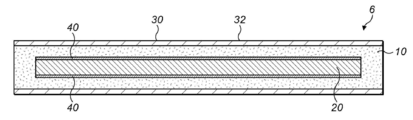

일부 실시예들에서, 물품은 세장형 부재(20)의 적어도 일부분 상에 촉매 재료(40)를 포함할 수 있다. 도 8은 이러한 배열의 일 예를 도시한다. 도 8의 물품(6)이 도 1 내지 도 3의 물품(1)의 형상과 같은 형상인 세장형 부재(20)를 가지지만, 이러한 촉매 재료가 제공되는 다른 실시예들에서, 세장형 부재(20)는 도 4 내지 도 6 각각의 물품들(2, 3, 4)의 형상과 같은 형상일 수 있다. 촉매 재료(40)는 세장형 부재(20) 상에 코팅의 형태를 취할 수 있다. 촉매 재료(40)는 세장형 부재(20)의 모든 표면(들) 상에 또는 세장형 부재(20)의 표면(들) 중 단지 일부 상에 제공될 수 있다.
세장형 부재(20) 상의 이러한 촉매 재료(40)의 제공은, 사용시, 물품(6)이 가열되고, 화학적으로 활성인(active) 표면을 가질 수 있는 것을 의미한다. 사용시, 촉매 재료(40)는 잠재적인 자극제(irritant)를 덜 자극적인 것으로 전환시키거나 이의 전환율을 증가시키도록 작용할 수 있다. 사용시, 촉매 재료(40)는, 예를 들어, 포름산(formic acid)을 메탄올로 전환시키거나 이의 전환율을 증가시키도록 작용할 수 있다. 다른 실시예들에서, 촉매 재료(40)는 아세틸렌과 같은 다른 화학 물질들을 수소화 반응(hydrogenation)에 의해 에탄으로, 또는 암모니아를 질소 및 수소로 전환시키거나 이의 전환율을 증가시키도록 작용할 수 있다. 촉매 재료는, 부가적으로 또는 대안적으로 일산화탄소 및 수증기를 반응시키거나 이의 반응 속도를 증가시켜 이산화탄소 및 수소(물-가스 전환 반응 또는 WGSR)를 형성하도록 작용할 수 있다.
일부 실시예들에서, 물품은 흡연가능한 재료(10)의 질량체와 유체 연통하는 통로를 규정하는 마우스피스(mouthpiece)를 포함한다. 도 9를 참조하면, 본 발명의 실시예에 따른 물품(7)의 일 예에 대한 개략적인 부분 횡단면도가 도시된다. 71로 번호가 부여된 물품(7)의 섹션은 도 1 내지 도 8에서 또는 위에서 논의된 그 변형들 중 임의의 변형에서 도시되는 구조물들 중 임의의 구조물을 포함할 수 있다. 마우스피스(70) 및 그 통로(72)는 구조물의 흡연가능한 재료(10)의 질량체와 유체 연통하도록 통로(72)가 정렬된 채 구조물에 연결되는 것으로 도시된다. 마우스피스(70)는 플라스틱 재료, 판지 또는 고무와 같은 임의의 적합한 재료로 제조될 수 있다.
사용시, 흡연가능한 재료(10)가 가열되는 세장형 부재(20)에 의해 가열될 때, 흡연가능한 재료(10)의 휘발된 성분들은 사용자에 의해 쉽게 흡입될 수 있다. 물품이 소모성 물품인 실시예들에서, 일단 물품 내의 흡연가능한 재료(10)의 휘발성 성분(들)의 전부 또는 실질적으로 전부가 소비되었다면, 사용자는 물품의 나머지 부분과 함께 마우스피스를 폐기할 수 있다. 이는 다수의 물품들을 갖는 동일한 마우스피스를 사용하는 것보다 더 위생적일 수 있고, 마우스피스가 흡연가능한 재료와 정확하게 정렬되고, 그리고 사용자들이 다른 물품을 사용하기를 원할 때마다 깨끗하고 새로운 마우스피스를 사용자에게 제공하는 것을 보장하는 것을 도울 수 있다.
마우스피스(70)는, 제공될 때, 가향제를 포함하거나 가향제로 함침될 수 있다. 가향제는, 사용시, 증기가 마우스피스(70)의 통로(72)를 통해 통과함에 따라, 가열된 증기에 의해 픽업되도록 배열될 수 있다.

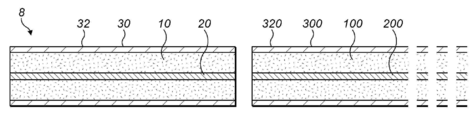

도 10a 내지 도 10c를 참조하면, 이제, 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해서 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품을 제조하는 본 방법의 일 실시예에 따른 방법의 일 예가 설명될 것이다. 본 방법은 도 1 내지 도 8의 전술된 물품들(1 내지 6) 중 임의의 물품을 제조하는 데 사용될 수 있다.
도 10a를 참조하면, 본 방법은 가변 자기장으로 관통됨으로써 가열가능한 가열 재료를 포함하는 세장형 요소(200)를 제공하는 단계를 포함한다. 이러한 실시예에서, 세장형 요소(200)의 섹션은 궁극적으로 물품(8)의 세장형 부재(20)를 형성할 것이다. 그러나, 세장형 부재(200)는 최종 세장형 부재(20)보다 더 길다. 세장형 엘리먼트(200)의 섹션은 위에서 논의된 세장형 부재들(20) 중 하나의 형태와 같은 임의의 형태, 즉, 평면, 비평면, 물결 모양, 트위스팅된, 주름진, 헬리컬형, 나선형 또는 비균일한 비평면 형상을 취할 수 있다.
도 10b를 참조하면, 세장형 요소(200)는 흡연가능한 재료(100) 내에 위치된다. 흡연가능한 재료(100)의 일부분은 궁극적으로 물품(8)의 흡연가능한 재료(10)의 질량체를 형성할 것이다. 세장형 요소(200)의 제공 그리고 흡연가능한 재료(100)에서 이를 위치시키는 것은 흡연가능한 재료(100) 내에 세장형 요소(200)를 포함하는 세장형 조립체(80)를 형성한다. 또한, 이러한 실시예에서, 커버링(covering)(300)은 흡연가능한 재료(100) 및 세장형 요소(200) 둘레에 제공된다. 커버링(300)의 섹션은 궁극적으로 물품(8)의 커버(30)를 형성할 것이다. 이러한 실시예에서, 커버링(300)은 래퍼(wrapper)(320)를 포함하고, 세장형 조립체(80)의 부분을 형성한다. 제조될 물품(8)이 커버(30)를 가지지 않는 실시예들에서, 흡연가능한 재료(100) 및 세장형 요소(200) 둘레에 커버링(300)를 제공하는 것은 생략될 수 있다.
일부 실시예에서, 도 10b에 도시된 조립체(80)의 생성은, 흡연가능한 재료가 경로를 따라 이동함에 따라 흡연가능한 재료(100)에서 세장형 요소(200)를 동반하기 위해, 경로를 따라 흡연가능한 재료(100)를 이동하는 단계, 그리고 스풀(spool)과 같은 소스(source)로부터 유출구를 통해 흡연가능한 재료(100) 내로 세장형 요소(200)를 이송시키는 단계를 포함할 수 있다. 세장형 요소(200)의 이송은, 예를 들어, 이송 롤러들 또는 컨베이어와 같은 기계적 또는 전자기계적 운반 디바이스를 사용함으로써 실행될 수 있다. 이러한 기계적 또는 전자기계적 운반 디바이스는 적절한 속도로, 예를 들어, 유출구를 지난 흡연가능한 재료(100)의 속도에 기초하여 세장형 요소(200)를 흡연가능한 재료(100) 내로 미터링하기(meter) 위해 조절된 그 운반 속도를 가질 수 있다. 세장형 요소(200) 및 흡연가능한 재료(100)의 조합은 장식부(garniture)의 설형부(tongue)를 통해 통과할 수 있으며, 여기서 이 조합은 조립체(80)를 형성하기 위해 커버링(300)에 의해 래핑된다.
도 10c를 참조하면, 세장형 조립체(80)는 그 후, 물품(8)을 형성하기 위해 세장형 조립체(80)를 따라 미리 정해진 길이 방향 포지션에서 절단된다. 그렇게 형성된 물품(8)에서, 세장형 부재(20)는 흡연가능한 재료(10)의 질량체의 마주보는(opposite) 길이 방향 단부들로 연장한다. 물품(8)이 전술된 바와 같은 마우스피스를 갖는 실시예에서, 마우스피스는, 조립체(80)가 그렇게 절단되기 전, 그 동안 또는 그 후에 세장형 조립체(80)에 연결될 수 있다. 조립체(80)에 대한 마우스피스의 연결은, 예를 들어, 접착제에 의해 또는 조립체(80)를 클램핑하는 마우스피스에 의해 실행될 수 있다.
다른 실시예들에서, 물품의 형성은 세장형 조립체의 절단을 요구하지 않을 수 있다. 일부 이러한 실시예들에서, 세장형 요소(200)는 제조되는 물품의 세장형 부재(20)일 수 있으며, 흡연가능한 재료(100) 그 자체가 제조되는 물품의 흡연가능한 재료(10)의 질량체를 형성할 수 있으며, 그리고 커버링(300)은 제조되는 물품의 커버(30)일 수 있다. 일부 이러한 실시예들에서, 세장형 부재(20)는 흡연가능한 재료(10)의 질량체의 마주보는 길이 방향 단부들로 연장하지 않을 수 있다.
위에서 논의되는 실시예들에 대한 각각의 변형들일 수 있는 일부 실시예들에서, 커버(30)는 가변 자기장으로 관통됨으로써 가열가능한 가열 재료를 포함할 수 있다. 예를 들어, 일부 실시예들에서, 커버(30)는 가열 재료로 전체적으로 또는 실질적으로 전체적으로 구성될 수 있다. 일부 실시예들에서, 커버(30)는 흡연가능한 재료(10)를 에워싸는 가열 재료의 폐쇄 회로를 포함할 수 있다. 커버(30)의 가열 재료는 세장형 부재(20)의 가열 재료를 위해 상기 논의된 재료들 중 어느 하나 또는 그 초과의 재료를 포함할 수 있다.
각각의 전술된 물품들(1, 2, 3, 4, 5, 6, 7, 8) 및 설명된 그 변형들 각각은 흡연가능한 재료(10)의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료(10)를 가열하기 위한 장치와 함께 사용될 수 있다. 장치는 흡연가능한 재료(10)를 연소함 없이 흡연가능한 재료(10)의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료(10)를 가열하기 위한 것일 수 있다. 물품(들)(1, 2, 3, 4, 5, 6, 7, 8) 중 어느 하나 및 이러한 장치는 시스템으로서 함께 제공될 수 있다. 시스템은, 물품(1, 2, 3, 4, 5, 6, 7, 8)이 장치로부터 분리되는 키트(kit)의 형태를 취할 수 있다. 대안적으로, 시스템은, 물품(1, 2, 3, 4, 5, 6, 7, 8)이 장치와 결합되는 조립체의 형태를 취할 수 있다.
장치는 물품(1, 2, 3, 4, 5, 6, 7, 8)의 세장형 부재(20)의 가열 재료를 가열하기 위한 가변 자기장을 생성하기 위한 자기장 생성기를 포함할 수 있다. 이러한 자기장 생성기는 코일, 제어기 및 제어기의 사용자-작동을 위한 사용자 인터페이스(interface)를 통해 교류 전류와 같은, 가변 전류를 통과시키기 위한, 디바이스, 코일, 전력 소스를 포함할 수 있다. 전력 소스는 재충전가능한 배터리, 재충전가능하지 않은 배터리, 메인스 전기 공급부(mains electricity supply)에 대한 연결부 등일 수 있다.
코일은 구리와 같은 전기 전도성 재료의 헬리컬 코일과 같은 임의의 적합한 형태를 취할 수 있다. 자기장 생성기는 코일이 둘레에 권선된 자기 투과성 코어를 포함하여, 코일에 의해 발생되는 자속(magnetic flux)을 집중시키고 더욱 강력한 자기장을 만들 수 있다. 자기 투과성 코어는 예를 들어, 철로 제조될 수 있다. 일부 실시예들에서, 자기 투과성 코어는 특정 영역들에서만 자속을 집중시키도록, 단지 코일의 길이를 따라 부분적으로만 연장할 수 있다.
가변 전류를 코일을 통해 통과시키기 위한 장치는 전력 소스와 코일 사이에 전기 연결될 수 있다. 제어기는 전력 소스로부터 코일로의 전력 공급을 제어하도록, 전력 소스에 전기적으로 연결될 수 있고, 디바이스를 제어하기 위해 디바이스에 통신식으로 연결될 수 있다. 일부 실시예들에서, 제어기는 PCB(printed circuit board) 상의 IC(integrated circuit)와 같은 IC를 포함할 수 있다. 다른 실시예들에서, 제어기는 다른 형태를 취할 수 있다. 일부 실시예들에서, 장치는 디바이스 및 제어기를 포함하는 단일 전기 또는 전자 컴포넌트를 가질 수 있다. 제어기는 푸쉬-버튼, 토글 스위치(toggle switch), 다이얼(dial), 터치스크린(touchscreen) 등을 포함할 수 있는, 사용자 인터페이스의 사용자 작동에 의해 작동될 수 있다. 사용자에 의한 사용자 인터페이스의 작동은, 제어기가 디바이스로 하여금 코일을 가로질러 교류 전류를 인가하는 것을 유발시키는 것을 가능하게 해서, 코일이 교번 자기장을 생성하는 것을 유발시킨다.
장치는 물품(1, 2, 3, 4, 5, 6, 7, 8)을 수용하기 위한 오목부(recess) 또는 다른 인터페이스를 가질 수 있으며, 그리고 코일은 오목부 또는 인터페이스에 대해 포지셔닝되어서, 물품(1, 2, 3, 4, 5, 6, 7, 8)이 오목부에 있거나 인터페이스와 협동할 때, 사용시, 코일에 의해 발생되는 가변 또는 교번 자기장이 물품(1, 2, 3, 4, 5, 6, 7, 8)의 가열 재료에 대응하는 위치에서 오목부 또는 인터페이스를 관통할 수 있다. 물품(1, 2, 3, 4, 5, 6, 7, 8)의 가열 재료가 전기 전도성 재료일 때, 이는 물품(1, 2, 3, 4, 5, 6, 7, 8)의 세장형 부재(20)의 가열 재료에 하나 또는 그 초과의 와전류들의 생성을 유발시킬 수 있다. 물품(1, 2, 3, 4, 5, 6, 7, 8)의 세장형 부재(20)의 가열 재료의 전기 저항에 대한 와전류들의 흐름은 물품(1, 2, 3, 4, 5, 6, 7, 8)의 세장형 부재(20)의 가열 재료가 줄 가열에 의해 가열되는 것을 유발시킨다. 물품(1, 2, 3, 4, 5, 6, 7, 8)의 세장형 부재(20)의 가열 재료가 자기 재료일 때, 가열 재료에서의 자기 쌍극자들의 배향은 변하는 인가된 자기장과 함께 변하며, 이는 열이 자기 이력 가열에 의해 물품(1, 2, 3, 4, 5, 6, 7, 8)의 세장형 부재(20)의 가열 재료에서 생성되는 것을 유발시킨다.
장치는, 물품(1, 2, 3, 4, 5, 6, 7, 8)이 오목부에 삽입되거나 인터페이스와 협동할 때, 물품(1, 2, 3, 4, 5, 6, 7, 8)을 압축하기 위한 기구를 가질 수 있다. 물품(1, 2, 3, 4, 5, 6, 7, 8)의 이러한 압축은 흡연가능한 재료(10)를 압축하여, 흡연가능한 재료(10)의 열전도도를 증가시킬 수 있다. 다시 말해, 흡연가능한 재료(10)의 압축은 물품(1, 2, 3, 4, 5, 6, 7, 8)을 통한 더 높은 열 전달을 제공할 수 있다.
장치는, 사용시, 오목부, 인터페이스 또는 물품(1, 2, 3, 4, 5, 6, 7, 8)의 온도를 감지하기 위한 온도 센서를 가질 수 있다. 온도 센서는 제어기에 통신식으로 연결될 수 있어서, 제어기가 온도를 모니터링할 수 있다. 일부 실시예들에서, 온도 센서는 오목부, 인터페이스 또는 물품의 광학 온도 측정을 취하도록 배열될 수 있다. 일부 실시예들에서, 물품(1, 2, 3, 4, 5, 6, 7, 8)은 물품(1, 2, 3, 4, 5, 6, 7, 8)의 온도를 검출하기 위한 온도 검출기, 예컨대 RTD(resistance temperature detector)를 포함할 수 있다. 물품(1, 2, 3, 4, 5, 6, 7, 8)은 온도 검출기에 연결되는, 예컨대 전기 연결되는 하나 또는 그 초과의 단자들을 더 포함할 수 있다. 단자(들)는, 물품(1, 2, 3, 4, 5, 6, 7, 8)이 오목부에 있거나 인터페이스와 협동할 때, 장치의 온도 모니터와의 연결, 예컨대 전기 연결을 이루기 위한 것일 수 있다. 제어기는 온도 모니터를 포함할 수 있다. 따라서, 장치의 온도 모니터는 장치와 함께 물품(1, 2, 3, 4, 5, 6, 7, 8)을 사용하는 동안 물품(1, 2, 3, 4, 5, 6, 7, 8)의 온도를 결정하는 것을 가능하게 할 수 있다.
일부 실시예들에서, 적합한 저항을 가지는 물품(1, 2, 3, 4, 5, 6, 7, 8)의 가열 재료를 제공함으로써, 온도에서의 변화에 대한 가열 재료의 응답은 물품(1, 2, 3, 4, 5, 6, 7, 8) 내측의 온도에 관한 정보를 제공하는 데 충분할 수 있다. 그 후, 장치의 온도 센서는 가열 재료를 분석하기 위한 프로브(probe)를 포함할 수 있다.
온도 센서 또는 온도 검출기로부터 수신된 하나 또는 그 초과의 신호들에 기초하여, 온도가 미리 정해진 온도 범위 내에 유지되는 것을 보장하기 위해, 제어기는, 필요에 따라 디바이스가 코일을 통해 통과되는 가변 전류 또는 교류 전류의 특성을 조절하는 것을 유발시킬 수 있다. 특성은 예를 들어, 진폭 또는 주파수일 수 있다. 미리 정해진 온도 범위 내에서, 사용시, 오목부에 삽입되거나 인터페이스와 협동하는 물품(1, 2, 3, 4, 5, 6, 7, 8) 내의 흡연가능한 재료(10)는 흡연가능한 재료(10)를 태우지 않고 흡연가능한 재료(10)의 적어도 하나의 성분을 휘발시키는 데 충분히 가열될 수 있다. 일부 실시예들에서, 온도 범위는 약 50 ℃ 내지 약 250 ℃, 예컨대 약 50 ℃ 내지 약 150 ℃, 약 50 ℃ 내지 약 120 ℃, 약 50 ℃ 내지 약 100 ℃, 약 50 ℃ 내지 약 80 ℃, 또는 약 60 ℃ 내지 약 70 ℃이다. 일부 실시예들에서, 온도 범위는 약 170 ℃ 내지 약 220 ℃이다. 다른 실시예들에서, 온도 범위는 이러한 범위 이외의 범위일 수 있다. 장치는 흡연가능한 재료(10)의 휘발된 성분(들)을 사용자에게 운반하기 위한 운반 장치를 가질 수 있다.
장치는 오목부 또는 인터페이스를 장치의 외부와 유체 연결시키는 공기 유입구를 규정할 수 있다. 사용자는 장치의 마우스피스의 채널과 같은 채널을 통해 휘발된 성분(들)을 들이마심(drawing)으로써 흡연가능한 재료의 휘발된 성분(들)을 흡입할 수 있다. 휘발된 성분(들)이 물품(1, 2, 3, 4, 5, 6, 7, 8)으로부터 제거됨에 따라, 공기는 장치의 공기 유입구를 통해 오목부 또는 인터페이스로 들이마셔질 수 있다.
장치는 촉각 피드백(haptic feedback)을 사용자에게 제공할 수 있다. 피드백은, 서셉터의 가열이 일어나고 있는 것을 나타낼 수 있거나, 물품(1, 2, 3, 4, 5, 6, 7, 8)에서 흡연가능한 재료(10)의 휘발성 성분(들)의 원래 양의 미리 정해진 비율보다 더 많이 소비되었음, 등을을 나타내기 위해 타이머에 의해 촉발될 수 있다. 촉각 피드백은 코일과 서셉터의 상호 작용(즉, 자기 응답)에 의해, 전기 전도성 요소와 코일의 상호 작용에 의해, 불균형 모터를 회전시킴에 의해, 압전 요소(piezoelectric element)를 걸쳐 전류를 반복적으로 인가하고 제거하는 것 등에 의해 생성될 수 있다.
장치는 하나 초과의 코일을 포함할 수 있다. 복수의 코일들은 물품(1, 2, 3, 4, 5, 6, 7, 8)에서 흡연가능한 재료(10)의 점진적인 가열을 제공하고, 이에 의해 증기의 점진적인 생성을 제공하도록 작동될 수 있다. 예를 들어, 하나의 코일은, 흡연가능한 재료(10)의 적어도 하나의 성분의 휘발 및 흡연가능한 재료(10)의 제1 영역에서의 증기의 형성을 개시하기 위해, 상대적으로 신속하게 가열 재료의 제1 영역을 가열하는 것이 가능할 수 있다. 다른 코일은, 흡연가능한 재료(10)의 적어도 하나의 성분의 휘발 및 흡연가능한 재료(10)의 제2 영역에서의 증기의 형성을 개시하기 위해 상대적으로 느리게 가열 재료의 제2 영역을 가열하는 것이 가능할 수 있다. 이에 따라, 증기는 사용자에 의한 흡입을 위해, 상대적으로 빠르게 형성될 수 있으며, 그리고 심지어 흡연가능한 재료(10)의 제1 영역이 증기 생성을 중단했을 수 있는 이후에도, 증기는 사용자에 의한 후속하는 흡입을 위해, 그 후에도 계속 형성될 수 있다. 흡연가능한 재료(10)의 처음에 가열되지 않은 제2 영역은 흡연가능한 재료(10)의 제1 영역을 가열하는 동안, 생성된 증기의 온도를 감소시키거나 생성된 증기를 순하게(mild) 만들기 위해 필터로서 작용할 수 있다..
일부 실시예들에서, 세장형 부재 또는 커버의 가열 재료는 그 안에 불연속부들 또는 홀들을 포함할 수 있다. 이러한 불연속부들 또는 홀들은, 사용시 흡연가능한 재료의 상이한 영역들이 가열되는 정도를 제어하기 위해, 열 차단부들(breaks)로서 작용할 수 있다. 그 안에 있는 불연속부들 또는 홀들을 갖는 가열 재료의 지역들(areas)은 불연속부들 또는 홀들이 없는 지역들보다 더 적은 정도로 가열될 수 있다. 이는 달성되어야 할 흡연가능한 재료의 점진적인 가열, 그리고 이에 따라 증기의 점진적인 생성을 도울 수 있다.
전술된 실시예들 각각에서, 흡연가능한 재료(10)는 담배를 포함한다. 그러나, 이들 실시예들의 각각에 대한 각각의 변형들에서, 흡연가능한 재료(10)는 담배로 구성될 수 있고, 실질적으로 전체적으로 담배로 구성될 수 있고, 담배 및 담배 이외의 흡연가능한 재료를 포함할 수 있고, 담배 이외의 흡연가능한 재료를 포함할 수 있고, 담배가 없을 수 있다. 일부 실시예들에서, 흡연가능한 재료(10)는 증기 또는 에어로졸 형성제 또는 습윤제, 예컨대 글리세롤, 프로필렌 글리콜, 트리아세틴 또는 디에틸렌 글리콜을 포함할 수 있다.
본 발명을 구체화하는 물품은 예를 들어, 카트리지 또는 캡슐일 수 있다.
각각의 전술된 실시예들 각각에서, 물품(1, 2, 3, 4, 5, 6, 7, 8)은 소모성 물품이다. 일단 물품(1, 2, 3, 4, 5, 6, 7, 8)에서 흡연가능한 재료(10)의 휘발성 성분(들)의 전부 또는 실질적으로 전부가 소비되어 있다면, 사용자는 장치로부터 물품(1, 2, 3, 4, 5, 6, 7, 8)을 제거할 수 있고, 물품(1, 2, 3, 4, 5, 6, 7, 8)을 폐기할 수 있다. 사용자는, 후속하여 물품들(1, 2, 3, 4, 5, 6, 7, 8) 중 다른 물품과 함께 장치를 재사용할 수 있다. 그러나, 다른 각각의 실시예들에서, 물품(1, 2, 3, 4, 5, 6, 7, 8)은 소모성이 아닐 수 있고, 그리고 일단 흡연가능한 재료(10)의 휘발성 성분(들)이 소비되어 있다면, 장치 및 물품(1, 2, 3, 4, 5, 6, 7, 8)은 함께 폐기될 수 있다.
일부 실시예들에서, 위에서 논의된 장치는 장치와 함께 사용가능한 물품들(1, 2, 3, 4, 5, 6, 7, 8)과 별도로 판매되고, 공급되거나 다른 방식으로 제공된다. 그러나, 일부 실시예들에서, 장치 및 물품들(1, 2, 3, 4, 5, 6, 7, 8) 중 하나 그 초과가 시스템으로서, 예컨대 키트(kit) 또는 조립체로서, 가능하게는 부가의 컴포넌트들, 예컨대 세정 도구들과 함께 제공될 수 있다.
본 발명은 본원에서 논의된 물품들 중 어느 하나의 물품 및 본원에서 논의된 장치들 중 어느 하나의 장치를 포함하는 시스템으로 구현될 수 있으며, 여기서, 장치 자체는, 자기장 생성기에 의해 생성되는 가변 자기장으로 관통됨으로써 가열을 위한, 가열 재료를 예컨대 서셉터에서 더 가진다. 장치 자체의 가열 재료에서 생성된 열은 그 내부의 흡연가능한 재료를 추가적으로 가열하기 위해, 물품에 전달될 수 있다.
다양한 이슈들을 해결하고 기술을 진보시키기 위해서, 본 개시 내용의 전체는, 청구되는 본 발명이 실현될 수 있고, 흡연가능한 재료의 적어도 하나의 성분을 휘발시키도록 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 우수한 물품들, 이러한 물품들을 제조하기 위한 우수한 방법 및 이러한 물품들 및 이러한 장치를 포함하는 우수한 시스템들을 제공하는 예시 및 다양한 예시적 실시예들을 통해 나타낸다. 본 개시 내용의 이점들 및 특징들은 단지 실시예들의 대표적인 샘플이며, 총망라하지 않으며 그리고/또는 배타적인 것은 아니다. 이들은 단지 이해를 돕고, 그리고 청구되며 이와 달리 개시된 특징들을 교시하도록 제시된다. 본 개시 내용의 이점들, 실시예들, 예들, 기능들, 특징들, 구조들 및/또는 다른 양태들이, 특허청구범위에 의해 규정된 대로 본 개시 내용에 대한 제한들로 또는 특허청구범위의 등가물에 대한 제한들로 간주되어서는 안되며, 그리고 다른 실시예들이 활용될 수 있고, 변형들이 본 개시 내용의 범주 및/또는 사상으로부터 벗어남 없이 이루어질 수 있다는 것이 이해되어야 한다. 다양한 실시예들은 개시된 요소들, 구성요소들, 특징들, 부품들, 단계들, 수단들 등의 다양한 조합을 적합하게 포함할 수 있고, 구성될 수 있거나, 본질적으로 구성될 수 있다. 본 개시 내용은 현재 청구되지는 않았지만, 추후에 청구될 수 있는 다른 발명들을 포함할 수 있다.

Claims (27)

  1. 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품으로서,
    상기 물품은:
    흡연가능한 재료의 질량체(mass); 및
    상기 흡연가능한 재료의 질량체 내에 배치되는 세장형 부재를 포함하며, 상기 세장형 부재는 가변 자기장으로 관통됨으로써 가열가능한 가열기(heater) 재료를 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  2. 제1 항에 있어서,
    상기 세장형 부재는, 상기 세장형 부재가 상기 흡연가능한 재료의 질량체의 제1 길이 방향 단부로부터 상기 흡연가능한 재료의 질량체의 반대편에 있는 제2 길이 방향 단부로 연장하도록, 상기 흡연가능한 재료의 질량체 내에 배치되는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  3. 제1 항에 있어서,
    상기 세장형 부재는 상기 가열기 재료로 전체적으로, 또는 실질적으로 전체적으로 구성되는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  4. 제1 항에 있어서,
    상기 가열기 재료는 전기-전도성 재료, 자기 재료, 및 비자기 재료로 구성되는 그룹으로부터 선택되는 하나 또는 그 초과의 재료들을 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  5. 제1 항에 있어서,
    상기 가열기 재료는 금속 또는 금속 합금을 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  6. 제1 항에 있어서,
    상기 가열기 재료는 알루미늄, 금, 철, 니켈, 코발트, 전도성 탄소, 흑연, 연강, 스테인리스 강, 페라이트계 스테인리스 강, 구리 및 청동으로 구성되는 그룹으로부터 선택되는 하나 또는 그 초과의 재료들을 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  7. 제1 항에 있어서,
    상기 가열기 재료는 상기 흡연가능한 재료와 접촉하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  8. 제1 항에 있어서,
    상기 세장형 부재는 2개의 부(minor) 표면들에 의해 결합되는 대향하는 2개의 주(major) 표면들을 가지는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  9. 제1 항에 있어서,
    상기 세장형 부재는 길이 및 상기 길이에 대해 수직한 횡단면을 가지며, 상기 횡단면은 폭 및 깊이를 가지며, 그리고 상기 세장형 부재의 길이는 상기 횡단면의 폭보다 더 크며, 그리고 상기 횡단면의 폭은 상기 횡단면의 깊이보다 더 큰,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  10. 제1 항에 있어서,
    상기 세장형 부재는 실질적으로 평면인,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  11. 제1 항에 있어서,
    상기 세장형 부재는 비평면인,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  12. 제11 항에 있어서,
    상기 세장형 부재는 적어도 하나의 휘어진 주 표면을 가지거나, 트위스팅되거나(twisted), 주름진(corrugated),
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  13. 제1 항에 있어서,
    상기 세장형 부재의 제1 부분은 상기 세장형 부재의 제2 부분보다 가변 자기장의 관통을 통해 내부에서 유도되는 와전류들(eddy currents)에 더 민감한,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  14. 제1 항에 있어서,
    상기 세장형 부재의 적어도 일 부분 상에 촉매 재료를 더 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  15. 제1 항에 있어서,
    상기 물품은 세장형이며, 그리고 상기 세장형 부재는, 상기 세장형 부재가 상기 물품의 길이 방향 축선과 실질적으로 정렬되는 길이 방향 축선을 따라 연장하도록 배치되는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  16. 제1 항에 있어서,
    상기 흡연가능한 재료의 질량체와 유체 연통하는 통로를 규정하는 마우스피스(mouthpiece)를 더 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  17. 제1 항에 있어서,
    상기 흡연가능한 재료의 질량체 및 상기 세장형 부재 둘레에 배치되는 커버(cover)를 더 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  18. 제17 항에 있어서,
    상기 커버는 가변 자기장으로 관통됨으로써 가열가능한 가열기 재료를 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  19. 제17 항에 있어서,
    상기 커버는 래퍼(wrapper) 또는 종이 시트(paper sheet)를 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  20. 제1 항에 있어서,
    상기 흡연가능한 재료는 담배 및/또는 하나 또는 그 초과의 습윤제들(humectants)을 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품.
  21. 흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하도록 구성되는 장치와 함께 사용하기 위한 물품을 제조하기 위한 방법으로서,
    상기 방법은:
    가변 자기장으로 관통됨으로써 가열가능한 가열기 재료를 포함하는 세장형 요소를 제공하는 단계; 및
    흡연가능한 재료 내에 상기 세장형 요소를 위치시키는 단계를 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하도록 구성되는 장치와 함께 사용하기 위한 물품을 제조하기 위한 방법.
  22. 제21 항에 있어서,
    상기 흡연가능한 재료 내에 상기 세장형 요소를 위치시키는 단계는, 경로를 따라 상기 흡연가능한 재료를 이동시키는 단계, 및 상기 흡연가능한 재료에서 상기 세장형 요소를 동반하도록, 상기 흡연가능한 재료가 상기 경로를 따라 이동할 때, 상기 흡연가능한 재료 내로 상기 세장형 요소를 이송시키는(feeding) 단계를 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하도록 구성되는 장치와 함께 사용하기 위한 물품을 제조하기 위한 방법.
  23. 제21 항에 있어서,
    상기 가변 자기장으로 관통됨으로써 가열가능한 가열기 재료를 포함하는 세장형 요소를 제공하는 단계 및 상기 흡연가능한 재료 내에 상기 세장형 요소를 위치시키는 단계는, 상기 흡연가능한 재료 내에 배치되는 상기 세장형 요소를 포함하는 세장형 조립체를 형성하며; 그리고
    상기 방법은 물품을 형성하기 위해 상기 세장형 조립체에 따라 미리 정해진 길이 방향 포지션(position)에서 상기 세장형 조립체를 절단하는 단계를 더 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하도록 구성되는 장치와 함께 사용하기 위한 물품을 제조하기 위한 방법.
  24. 제21 항에 있어서,
    상기 방법은 상기 흡연가능한 재료 및 상기 세장형 요소 둘레에 커버를 제공하는 단계를 더 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하도록 구성되는 장치와 함께 사용하기 위한 물품을 제조하기 위한 방법.
  25. 제24 항에 있어서,
    상기 흡연가능한 재료 및 상기 세장형 요소 둘레에 커버를 제공하는 단계는, 상기 커버와 상기 세장형 요소 및 상기 흡연가능한 재료의 조합부가 장식부(garniture)의 설형부를 통해 통과함에 따라, 상기 조합부를 래핑하는(wrapping) 단계를 포함하는,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하도록 구성되는 장치와 함께 사용하기 위한 물품을 제조하기 위한 방법.
  26. 시스템으로서,
    흡연가능한 재료의 적어도 하나의 성분을 휘발시키기 위해 흡연가능한 재료를 가열하도록 구성되는 장치; 및
    상기 장치와 함께 사용하기 위한 물품을 포함하며,
    상기 물품은 흡연가능한 재료의 질량체 및 상기 흡연가능한 재료의 질량체 내의 세장형 부재를 포함하며, 상기 세장형 부재는 가변 자기장으로 관통됨으로써 가열가능한 가열기 재료를 포함하는,
    시스템.
  27. 제26 항에 있어서,
    상기 장치는 상기 물품과 협동하도록 구성되는 인터페이스, 및 상기 물품이 상기 인터페이스와 협동할 때, 상기 가열기 재료를 관통하는 가변 자기장을 생성하도록 구성되는 자기장 생성기를 포함하는,
    시스템.
KR1020207005980A 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품 Active KR102715573B1 (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020247013534A KR20240059643A (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품
KR1020217020159A KR102714833B1 (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품들

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
US14/840,731 US20170055582A1 (en) 2015-08-31 2015-08-31 Article for use with apparatus for heating smokable material
US14/840,731 2015-08-31
PCT/EP2016/070182 WO2017036954A1 (en) 2015-08-31 2016-08-26 Article for use with apparatus for heating smokable material
KR1020187006077A KR20180036764A (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020187006077A Division KR20180036764A (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품

Related Child Applications (2)

Application Number Title Priority Date Filing Date
KR1020247013534A Division KR20240059643A (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품
KR1020217020159A Division KR102714833B1 (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품들

Publications (2)

Publication Number Publication Date
KR20200029596A true KR20200029596A (ko) 2020-03-18
KR102715573B1 KR102715573B1 (ko) 2024-10-08

Family

ID=56940003

Family Applications (4)

Application Number Title Priority Date Filing Date
KR1020247013534A Pending KR20240059643A (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품
KR1020207005980A Active KR102715573B1 (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품
KR1020217020159A Active KR102714833B1 (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품들
KR1020187006077A Ceased KR20180036764A (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품

Family Applications Before (1)

Application Number Title Priority Date Filing Date
KR1020247013534A Pending KR20240059643A (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품

Family Applications After (2)

Application Number Title Priority Date Filing Date
KR1020217020159A Active KR102714833B1 (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품들
KR1020187006077A Ceased KR20180036764A (ko) 2015-08-31 2016-08-26 흡연가능한 재료를 가열하기 위한 장치와 함께 사용하기 위한 물품

Country Status (16)

Country Link
US (3) US20170055582A1 (ko)
EP (5) EP3344078B1 (ko)
JP (7) JP2018530311A (ko)
KR (4) KR20240059643A (ko)
CN (2) CN116965587B (ko)
AR (1) AR105829A1 (ko)
AU (4) AU2016313704B2 (ko)
BR (1) BR112018004104B1 (ko)
CA (1) CA2996835C (ko)
HK (1) HK1251417A1 (ko)
MY (2) MY207221A (ko)
PL (1) PL3344078T3 (ko)
RU (3) RU2687802C1 (ko)
TW (1) TW201720318A (ko)
UA (1) UA125609C2 (ko)
WO (1) WO2017036954A1 (ko)

Families Citing this family (103)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2753202B1 (en) 2011-09-06 2016-04-27 British American Tobacco (Investments) Ltd Heating smokeable material
GB201217067D0 (en) 2012-09-25 2012-11-07 British American Tobacco Co Heating smokable material
GB2515992A (en) 2013-03-22 2015-01-14 British American Tobacco Co Heating smokeable material
GB201511361D0 (en) 2015-06-29 2015-08-12 Nicoventures Holdings Ltd Electronic vapour provision system
GB201511349D0 (en) 2015-06-29 2015-08-12 Nicoventures Holdings Ltd Electronic aerosol provision systems
US20170055582A1 (en) * 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Article for use with apparatus for heating smokable material
US20170055584A1 (en) 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Article for use with apparatus for heating smokable material
US20170055574A1 (en) 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Cartridge for use with apparatus for heating smokable material
US11924930B2 (en) * 2015-08-31 2024-03-05 Nicoventures Trading Limited Article for use with apparatus for heating smokable material
US20170055575A1 (en) 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Material for use with apparatus for heating smokable material
US20170055581A1 (en) * 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Article for use with apparatus for heating smokable material
US20170119046A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Apparatus for Heating Smokable Material
US20180317554A1 (en) 2015-10-30 2018-11-08 British American Tobacco (Investments) Limited Article for use with apparatus for heating smokable material
US20170119049A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
US20170119047A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
US20170119051A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
US20170119050A1 (en) 2015-10-30 2017-05-04 British American Tobacco (Investments) Limited Article for Use with Apparatus for Heating Smokable Material
EP3445186B1 (en) * 2016-04-20 2023-04-05 Philip Morris Products S.A. Hybrid aerosol-generating element and method for manufacturing a hybrid aerosol-generating element
CN121533562A (zh) 2016-06-29 2026-02-17 尼科创业贸易有限公司 用于加热可抽吸材料的装置
RU2738625C2 (ru) * 2016-06-29 2020-12-15 Никовенчерс Трейдинг Лимитед Устройство для нагревания курительного материала
CA3028019C (en) 2016-06-29 2021-05-25 British American Tobacco (Investments) Limited Apparatus for heating smokable material
CA185558S (en) * 2016-09-30 2019-02-14 Fontem Holdings 1 Bv Electronic vaping device
GB201700136D0 (en) 2017-01-05 2017-02-22 British American Tobacco Investments Ltd Aerosol generating device and article
GB201700620D0 (en) 2017-01-13 2017-03-01 British American Tobacco Investments Ltd Aerosol generating device and article
GB201705206D0 (en) 2017-03-31 2017-05-17 British American Tobacco Investments Ltd Apparatus for a resonance circuit
GB201705208D0 (en) * 2017-03-31 2017-05-17 British American Tobacco Investments Ltd Temperature determination
EP3638058B1 (en) * 2017-06-15 2022-08-03 Philip Morris Products S.A. Method and apparatus for manufacturing inductively heatable aerosol-forming rods
US10524510B2 (en) * 2017-07-07 2020-01-07 Funai Electric Co., Ltd. Heater for a vaporization device
US10757759B2 (en) 2017-07-07 2020-08-25 Funai Electric Co. Ltd Heater for a vaporization device
CN110944530B (zh) 2017-08-09 2023-09-29 菲利普莫里斯生产公司 具有非圆形电感器线圈的气溶胶生成系统
WO2019030361A1 (en) 2017-08-09 2019-02-14 Philip Morris Products S.A. AEROSOL GENERATING DEVICE HAVING A REDUCED SEPARATION INDUCTION COIL
WO2019030363A1 (en) * 2017-08-09 2019-02-14 Philip Morris Products S.A. AEROSOL GENERATION DEVICE WITH FLAT INDUCTION COIL
CN111031819B (zh) 2017-08-09 2023-07-18 菲利普莫里斯生产公司 具有可移除的感受器的气溶胶生成装置
RU2764090C2 (ru) 2017-08-09 2022-01-13 Филип Моррис Продактс С.А. Система, генерирующая аэрозоль, с несколькими индукционными катушками
WO2019030000A1 (en) 2017-08-09 2019-02-14 Philip Morris Products S.A. AEROSOL GENERATING DEVICE HAVING A SUSCEPTOR LAYER
CN110891443A (zh) 2017-08-09 2020-03-17 菲利普莫里斯生产公司 具有多个感受器的气溶胶生成系统
UA126925C2 (uk) 2017-09-06 2023-02-22 ДжейТі ІНТЕРНЕШНЛ СА Вузол індукційного нагрівання для пристрою, що генерує пару
KR20260010481A (ko) 2017-09-15 2026-01-20 브리티시 아메리칸 토바코 (인베스트먼츠) 리미티드 흡연 가능한 재료를 가열하기 위한 장치
TW201933937A (zh) * 2017-09-22 2019-08-16 瑞士商傑太日煙國際股份有限公司 用於一蒸氣產生裝置之感應可加熱匣
GB201720338D0 (en) 2017-12-06 2018-01-17 British American Tobacco Investments Ltd Component for an aerosol-generating apparatus
JP7232254B2 (ja) 2017-12-29 2023-03-02 ジェイティー インターナショナル エス．エイ． エアロゾル発生のための誘導的に加熱可能な消耗品
EP3731680B1 (en) * 2017-12-29 2026-02-04 JT International SA Aerosol generating articles and methods for manufacturing the same
USD869750S1 (en) * 2018-01-15 2019-12-10 Youfa Zhang Smoking device
USD869751S1 (en) * 2018-01-15 2019-12-10 Youfa Zhang Smoking device
KR102343888B1 (ko) 2018-01-31 2021-12-27 주식회사 케이티앤지 에어로졸 발생 시스템
CN108402527B (zh) * 2018-05-10 2020-05-05 深圳市华远新材料有限公司 一种烤烟器
WO2019223886A1 (en) * 2018-05-21 2019-11-28 Jt International Sa Aerosol generating articles and methods for manufacturing the same
ES2926963T3 (es) * 2018-05-21 2022-10-31 Jt Int Sa Método y aparato para fabricar artículos de generación de aerosol
KR102454710B1 (ko) * 2018-05-21 2022-10-17 제이티 인터내셔널 소시에떼 아노님 에어로졸 발생 물품, 에어로졸 발생 물품을 제조하기 위한 방법, 및 에어로졸 발생 시스템
KR20210018846A (ko) * 2018-05-21 2021-02-18 제이티 인터내셔널 소시에떼 아노님 에어로졸 발생 물품, 에어로졸 발생 물품을 제조하기 위한 방법, 및 에어로졸 발생 시스템
CN109247619A (zh) * 2018-05-28 2019-01-22 宁波安百利印刷有限公司 一种电子烟烟支的加热控制方法及烟具
GB201810994D0 (en) * 2018-07-04 2018-08-15 British American Tobacco Investments Ltd A consumable article for use with an apparatus for heating aersolisable material
CN112638186B (zh) * 2018-07-31 2024-03-19 菲利普莫里斯生产公司 包括气溶胶形成杆段的可感应加热的气溶胶生成制品以及用于制造此类气溶胶形成杆段的方法
EP3853824A4 (en) 2018-09-18 2022-06-15 Airgraft Inc. VAPORIZER TRACEABILITY AND SAFETY MANAGEMENT PROCESSES AND SYSTEMS
GB201816649D0 (en) 2018-10-12 2018-11-28 Nicoventures Trading Ltd Article for use with apparatus for heating aerosolisable material
EP3866619B1 (en) 2018-10-18 2026-03-18 JT International SA An inhalation system and a vapour generating article
PL3886622T3 (pl) 2018-11-29 2024-03-04 Jt International Sa Sposób i urządzenie do wytwarzania produktów wytwarzających parę
EP3886621A1 (en) 2018-11-29 2021-10-06 JT International SA An aerosol generating article and a method for manufacturing an aerosol generating article
KR102236124B1 (ko) * 2018-12-04 2021-04-05 (주)인터플렉스 발열구조물 및 그 제조방법
KR102270185B1 (ko) * 2018-12-11 2021-06-28 주식회사 케이티앤지 에어로졸 생성 장치
PL3669672T3 (pl) * 2018-12-19 2022-04-19 International Tobacco Machinery Poland Sp. Z O.O. Sposób i urządzenie do wytwarzania artykułów prętopodobnych przemysłu tytoniowego
WO2020142004A1 (en) * 2018-12-31 2020-07-09 Ysq International Pte. Ltd. Tobacco product and method of producing the same
US20200237018A1 (en) * 2019-01-29 2020-07-30 Rai Strategic Holdings, Inc. Susceptor arrangement for induction-heated aerosol delivery device
US20220071273A1 (en) * 2019-02-21 2022-03-10 Jt International S.A. A Vapour Generating Article, A Method For Manufacturing The Same, And A Vapour Generating System
US12029251B2 (en) 2019-02-28 2024-07-09 Philip Morris Products S.A. Inductively heatable aerosol-forming rods and shaping device for usage in the manufacturing of such rods
CA3132230A1 (en) 2019-03-11 2020-09-17 Nicoventures Trading Limited Aerosol provision device with magnetic shield member
TW202038772A (zh) * 2019-03-11 2020-11-01 英商尼可創業貿易有限公司 氣溶膠供給裝置
BR112022001402A2 (pt) * 2019-07-29 2022-05-24 Philip Morris Products Sa Método para a fabricação de material de folha de susceptor que compreende um gel formador de aerossol e sistema de dosagem
CA192725S (en) 2019-08-01 2022-04-07 Nicoventures Trading Ltd Aerosol generating device
KR102360135B1 (ko) * 2019-08-08 2022-02-08 주식회사 케이티앤지 에어로졸 생성 시스템
KR102433808B1 (ko) * 2019-08-08 2022-08-18 주식회사 케이티앤지 에어로졸 생성 시스템
US12063981B2 (en) 2019-08-13 2024-08-20 Airgraft Inc. Methods and systems for heating carrier material using a vaporizer
US12310409B2 (en) 2019-10-02 2025-05-27 Philip Morris Products S.A. Susceptor heating element formed from shape memory material for aerosol generating device
JP2022551571A (ja) * 2019-10-09 2022-12-12 ジェイティー インターナショナル エス．エイ． エアロゾル生成装置用の消耗品
PL4205507T3 (pl) * 2020-08-28 2025-01-13 Philip Morris Products, S.A. Susceptor oraz sposób jego wytwarzania
CN114502017A (zh) * 2020-09-07 2022-05-13 韩国烟草人参公社 加热器组件和包括该加热器组件的气溶胶生成装置
EP4213653A1 (en) * 2020-09-21 2023-07-26 JT International SA An aerosol generating article
CN116419686A (zh) * 2020-11-06 2023-07-11 日本烟草国际股份有限公司 具有散热壳体的气溶胶产生装置
CN112914144B (zh) * 2020-12-31 2022-10-21 中国农业科学院烟草研究所 一种加热卷烟烟草基段及其制作方法
USD985187S1 (en) 2021-01-08 2023-05-02 Nicoventures Trading Limited Aerosol generator
CN117177675A (zh) * 2021-02-09 2023-12-05 尼科创业贸易有限公司 包括加热材料的气溶胶生成制品
KR20230137965A (ko) * 2021-02-09 2023-10-05 니코벤처스 트레이딩 리미티드 가열 재료를 포함하는 에어로졸 생성 물품
US20230157349A1 (en) * 2021-02-22 2023-05-25 Kt&G Corporation Aerosol generating article and method of manufacturing the same
KR102822393B1 (ko) * 2021-02-22 2025-06-20 주식회사 케이티앤지 에어로졸 생성 물품 및 그의 제조 방법
JPWO2022195868A1 (ko) * 2021-03-19 2022-09-22
JP7532527B2 (ja) * 2021-04-09 2024-08-13 日本たばこ産業株式会社 香味吸引器及び喫煙システム
CN115211606B (zh) * 2021-04-19 2025-03-14 上海烟草集团有限责任公司 一种适配电磁加热烟具的发烟体
GB202108776D0 (en) * 2021-06-18 2021-08-04 Nicoventures Trading Ltd Heating element and article for use in a non-combustible aerosol provision system
USD984730S1 (en) 2021-07-08 2023-04-25 Nicoventures Trading Limited Aerosol generator
JPWO2023022026A1 (ko) * 2021-08-16 2023-02-23
JP2023035232A (ja) * 2021-08-31 2023-03-13 株式会社東亜産業 喫煙具用カートリッジ
KR20240093703A (ko) * 2021-11-17 2024-06-24 니뽄 다바코 산교 가부시키가이샤 에어로졸 생성 시스템
KR20240089754A (ko) * 2021-11-17 2024-06-20 니뽄 다바코 산교 가부시키가이샤 에어로졸 생성 장치
KR102767335B1 (ko) * 2021-12-29 2025-02-17 주식회사 케이티앤지 패턴 인쇄된 권지를 포함하는 흡연물품 및 이를 포함하는 에어로졸 생성 시스템
CN216875047U (zh) * 2021-12-31 2022-07-05 海南摩尔兄弟科技有限公司 加热雾化装置
IT202200012203A1 (it) * 2022-06-08 2023-12-08 E Wenco Srl Modulo di riscaldamento multi-impronta per camere a sviluppo longitudinale
JP7398591B1 (ja) * 2022-07-28 2023-12-14 Ｆｕｔｕｒｅ Ｔｅｃｈｎｏｌｏｇｙ株式会社 喫煙具用カートリッジ
JP7373092B1 (ja) 2022-08-09 2023-11-01 Ｆｕｔｕｒｅ Ｔｅｃｈｎｏｌｏｇｙ株式会社 エアロゾル吸引用カートリッジ
US12495834B2 (en) * 2023-01-05 2025-12-16 Aether Innovations, Llc Personal vaporizing unit
WO2024165627A1 (en) * 2023-02-08 2024-08-15 Philip Morris Products S.A. Susceptor arrangement for inductively heating an aerosol-forming substrate
GB202313880D0 (en) * 2023-09-12 2023-10-25 Nicoventures Trading Ltd Article for an aerosol provision device
CN118141150A (zh) * 2024-04-03 2024-06-07 湖北中烟工业有限责任公司 一种气溶胶生成段及气溶胶生成制品
WO2025242518A1 (en) * 2024-05-21 2025-11-27 Philip Morris Products S.A. Aerosol-generating article with aerosol-generating element including core body and shell portion

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100304044B1 (ko) * 1993-09-10 2001-11-22 로버트 제이. 에크, 케이 팻시 에이 풍미를전달하기위한전기적흡연시스템과이시스템을제조하기위한방법
KR100385395B1 (ko) * 1994-04-08 2003-08-30 필립모리스 프로덕츠 인코포레이티드 흡연물품용가열장치,가열방법,담배풍미발산시스템및그에쓰이는궐련
US20040149297A1 (en) * 2003-01-31 2004-08-05 Sharpe David E. Inductive heating magnetic structure for removing condensates from electrical smoking device
WO2014048745A1 (en) * 2012-09-25 2014-04-03 British American Tobacco (Investments) Limited Heating smokable material
KR20150143877A (ko) * 2014-05-21 2015-12-23 필립모리스 프로덕츠 에스.에이. 다중 물질 서셉터를 갖는 에어로졸 발생 물품

Family Cites Families (37)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB417154A (en) 1933-03-28 1934-09-28 Walter Everett Molins Improvements in or relating to cigarettes
US4979521A (en) * 1988-07-19 1990-12-25 R. J. Reynolds Tobacco Company Process for manufacturing cigarette rods
US4998542A (en) * 1989-02-23 1991-03-12 Philip Morris Incorporated Wrapper for smoking articles and method for preparing same
US5093894A (en) * 1989-12-01 1992-03-03 Philip Morris Incorporated Electrically-powered linear heating element
US5163452A (en) * 1990-09-20 1992-11-17 R. J. Reynolds Tobacco Company Rod making apparatus for use in the manufacture of smoking articles
US5505214A (en) * 1991-03-11 1996-04-09 Philip Morris Incorporated Electrical smoking article and method for making same
EP0503767B1 (en) * 1991-03-11 1995-05-03 Philip Morris Products Inc. Flavor generating article
US5666976A (en) * 1992-09-11 1997-09-16 Philip Morris Incorporated Cigarette and method of manufacturing cigarette for electrical smoking system
JP2000093155A (ja) * 1998-09-28 2000-04-04 Kenichi Mori 嗜好性物質充填体
US6053176A (en) * 1999-02-23 2000-04-25 Philip Morris Incorporated Heater and method for efficiently generating an aerosol from an indexing substrate
US6598607B2 (en) * 2001-10-24 2003-07-29 Brown & Williamson Tobacco Corporation Non-combustible smoking device and fuel element
US7434584B2 (en) * 2002-03-22 2008-10-14 Vaporgenie, Llc Vaporization pipe with flame filter
UA91206C2 (uk) * 2004-12-15 2010-07-12 Джапан Тобакко Інк. Пристрій для виготовлення стрижнеподібних курильних виробів
US20070102013A1 (en) * 2005-09-30 2007-05-10 Philip Morris Usa Inc. Electrical smoking system
EP2068985A2 (en) * 2006-09-05 2009-06-17 OGLESBY & BUTLER, RESEARCH & DEVELOPMENT LIMITED A container comprising vaporisable matter for use in a vaporising device for vaporising a vaporisable constituent thereof
WO2009022232A2 (en) * 2007-08-10 2009-02-19 Philip Morris Products S.A. Distillation-based smoking article
JP5272200B2 (ja) * 2011-08-25 2013-08-28 和彦 清水 無煙喫煙治具
EP2753200B1 (en) * 2011-09-06 2017-12-27 British American Tobacco (Investments) Limited Heating smokeable material
WO2013034452A1 (en) * 2011-09-06 2013-03-14 British American Tobacco (Investments) Limited Heating smokeable material
GB201207054D0 (en) * 2011-09-06 2012-06-06 British American Tobacco Co Heating smokeable material
RU2606326C2 (ru) * 2011-09-06 2017-01-10 Бритиш Америкэн Тобэкко (Инвестментс) Лимитед Нагревание курительного материала
DK2782463T3 (en) * 2011-11-21 2016-09-12 Philip Morris Products Sa Ejector to an aerosol generating device.
EP2609821A1 (en) * 2011-12-30 2013-07-03 Philip Morris Products S.A. Method and apparatus for cleaning a heating element of aerosol-generating device
AU2012360817B2 (en) * 2011-12-30 2017-09-07 Philip Morris Products S.A. Aerosol generating device with improved temperature distribution
GB201207039D0 (en) * 2012-04-23 2012-06-06 British American Tobacco Co Heating smokeable material
US20140216482A1 (en) * 2013-02-01 2014-08-07 J-Wraps, LLC Ornamental wrap for electronic cigarettes and method for wrapping an electronic cigarette
WO2014175843A2 (en) * 2013-03-25 2014-10-30 Kocak Ziya Can Air- conditioning by means of utilizing radiators that are used for space heating
TWI651055B (zh) 2013-10-08 2019-02-21 傑提國際公司 噴霧產生裝置之噴霧轉移適配器及噴霧產生裝置中轉移噴霧方法
TWI664920B (zh) * 2014-05-21 2019-07-11 瑞士商菲利浦莫里斯製品股份有限公司 氣溶膠形成基材及氣溶膠傳遞系統
MY182297A (en) * 2014-05-21 2021-01-18 Philip Morris Products Sa Aerosol-generating article with internal susceptor
TWI692274B (zh) * 2014-05-21 2020-04-21 瑞士商菲利浦莫里斯製品股份有限公司 用於加熱氣溶膠形成基材之感應加熱裝置及操作感應加熱系統之方法
TWI664918B (zh) * 2014-05-21 2019-07-11 瑞士商菲利浦莫里斯製品股份有限公司 可感應加熱的菸草產品
US20150366250A1 (en) * 2014-06-18 2015-12-24 Steven M. Landau System and Method for Altering the Perceived Flavor of a Liquid or Vapor Passing into the Mouth
CN104095293B (zh) * 2014-07-28 2016-08-24 川渝中烟工业有限责任公司 用于加热不燃烧卷烟的电磁加热型抽吸装置
WO2016184928A1 (en) * 2015-05-21 2016-11-24 Philip Morris Products S.A. Method for manufacturing inductively heatable tobacco rods
HUE044506T2 (hu) * 2015-08-17 2019-10-28 Philip Morris Products Sa Aeroszol-fejlesztõ rendszer és aeroszol-fejlesztõ cikk egy ilyen rendszerben való használatra
US20170055582A1 (en) * 2015-08-31 2017-03-02 British American Tobacco (Investments) Limited Article for use with apparatus for heating smokable material

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100304044B1 (ko) * 1993-09-10 2001-11-22 로버트 제이. 에크, 케이 팻시 에이 풍미를전달하기위한전기적흡연시스템과이시스템을제조하기위한방법
KR100385395B1 (ko) * 1994-04-08 2003-08-30 필립모리스 프로덕츠 인코포레이티드 흡연물품용가열장치,가열방법,담배풍미발산시스템및그에쓰이는궐련
US20040149297A1 (en) * 2003-01-31 2004-08-05 Sharpe David E. Inductive heating magnetic structure for removing condensates from electrical smoking device
WO2014048745A1 (en) * 2012-09-25 2014-04-03 British American Tobacco (Investments) Limited Heating smokable material
KR20150143877A (ko) * 2014-05-21 2015-12-23 필립모리스 프로덕츠 에스.에이. 다중 물질 서셉터를 갖는 에어로졸 발생 물품

Also Published As

Publication number Publication date
KR20240059643A (ko) 2024-05-07
TW201720318A (zh) 2017-06-16
JP2021040629A (ja) 2021-03-18
JP7420450B2 (ja) 2024-01-23
BR112018004104B1 (pt) 2023-03-07
CA2996835C (en) 2020-11-03
CN107920597B (zh) 2023-09-01
KR20180036764A (ko) 2018-04-09
JP7381169B2 (ja) 2023-11-15
JP7793700B2 (ja) 2026-01-05
AU2016313704A1 (en) 2018-03-08
JP7222580B2 (ja) 2023-02-15
US20180242636A1 (en) 2018-08-30
AU2023219981A1 (en) 2023-09-14
JP2024159798A (ja) 2024-11-08
JP2022168025A (ja) 2022-11-04
EP3925455A1 (en) 2021-12-22
AU2016313704B2 (en) 2019-01-24
US20200236994A1 (en) 2020-07-30
RU2019113639A (ru) 2019-06-28
JP2018530311A (ja) 2018-10-18
PL3344078T3 (pl) 2025-12-15
EP3804536A2 (en) 2021-04-14
EP3344078A1 (en) 2018-07-11
KR102714833B1 (ko) 2024-10-07
JP2022168026A (ja) 2022-11-04
AU2019201797A1 (en) 2019-04-04
MY191170A (en) 2022-06-03
AU2019201797B2 (en) 2021-03-18
WO2017036954A1 (en) 2017-03-09
CA2996835A1 (en) 2017-03-09
RU2687802C1 (ru) 2019-05-16
AR105829A1 (es) 2017-11-15
EP3804537B1 (en) 2026-01-28
UA125609C2 (uk) 2022-05-04
AU2021203855A1 (en) 2021-07-08
US20170055582A1 (en) 2017-03-02
JP2021052801A (ja) 2021-04-08
EP3804537A2 (en) 2021-04-14
CN107920597A (zh) 2018-04-17
KR20210082569A (ko) 2021-07-05
RU2020134248A (ru) 2022-04-19
EP3344078B1 (en) 2025-10-01
CN116965587B (zh) 2026-03-27
EP3804536A3 (en) 2021-06-02
BR112018004104A2 (ko) 2018-10-02
HK1251417A1 (zh) 2019-02-01
JP2021065230A (ja) 2021-04-30
EP3804537A3 (en) 2021-06-02
MY207221A (en) 2025-02-06
KR102715573B1 (ko) 2024-10-08
CN116965587A (zh) 2023-10-31
JP7595620B2 (ja) 2024-12-06
EP4115748A1 (en) 2023-01-11

Similar Documents

Publication Publication Date Title
JP7595620B2 (ja) 喫煙材を加熱するための装置とともに使用するための物品
JP6958959B2 (ja) 喫煙材を加熱するための装置とともに使用するための物品
KR102498628B1 (ko) 흡연가능 재료를 가열하기 위한 장치

Legal Events

Date Code Title Description
A107 Divisional application of patent
PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A18-div-PA0104

St.27 status event code: A-0-1-A10-A16-div-PA0104

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P18-X000 Priority claim added or amended

St.27 status event code: A-2-2-P10-P18-nap-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

A201 Request for examination
AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

A107 Divisional application of patent
PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A18-div-PA0104

St.27 status event code: A-0-1-A10-A16-div-PA0104

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
E14-X000 Pre-grant third party observation filed

St.27 status event code: A-2-3-E10-E14-opp-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E14-X000 Pre-grant third party observation filed

St.27 status event code: A-2-3-E10-E14-opp-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

PX0601 Decision of rejection after re-examination

St.27 status event code: N-2-6-B10-B17-rex-PX0601

X601 Decision of rejection after re-examination
J201 Request for trial against refusal decision
PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A18-div-PA0104

St.27 status event code: A-0-1-A10-A16-div-PA0104

PJ0201 Trial against decision of rejection

St.27 status event code: A-3-3-V10-V11-apl-PJ0201

J301 Trial decision

Free format text: TRIAL NUMBER: 2024101000861; TRIAL DECISION FOR APPEAL AGAINST DECISION TO DECLINE REFUSAL REQUESTED 20240423

Effective date: 20240621

PJ1301 Trial decision

St.27 status event code: A-3-3-V10-V15-crt-PJ1301

Decision date: 20240621

Appeal event data comment text: Appeal Kind Category : Appeal against decision to decline refusal, Appeal Ground Text : 2020 7005980

Appeal request date: 20240423

Appellate body name: Patent Examination Board

Decision authority category: Office appeal board

Decision identifier: 2024101000861

PS0901 Examination by remand of revocation

St.27 status event code: A-6-3-E10-E12-rex-PS0901

S901 Examination by remand of revocation
R17-X000 Change to representative recorded

St.27 status event code: A-3-3-R10-R17-oth-X000

GRNO Decision to grant (after opposition)
PS0701 Decision of registration after remand of revocation

St.27 status event code: A-3-4-F10-F13-rex-PS0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601
