본원은 화학식 1로 표시되는 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자에 관한 것이다. 본원에 따른 유기 전계 발광 화합물을 포함함으로써 구동전압 및/또는 발광효율 특성이 개선된 유기 전계 발광 소자를 제공할 수 있다.

Description

유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자{ORGANIC ELECTROLUMINESCENT COMPOUND AND ORGANIC ELECTROLUMINESCENT DEVICE COMPRISING THE SAME}
본원은 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자에 관한 것이다.
전계 발광 소자(electroluminescent device: EL device)는 자체 발광형 표시 소자로서 시야각이 넓고 콘트라스트가 우수할 뿐만 아니라 응답속도가 빠르다는 장점을 가지고 있다. 1987년 이스트만 코닥(Eastman Kodak)사는 발광층 형성용 재료로서 저분자인 방향족 디아민과 알루미늄 착물을 이용하고 있는 유기 EL 소자를 처음으로 개발하였다[Appl. Phys. Lett. 51, 913, 1987].
유기 전계 발광 소자는 이의 효율성 및 안정성을 높이기 위해 정공 주입층, 정공 전달층, 발광층, 전자 전달층 및 전자 주입층 등을 포함하는 다층 구조로 이루어진다. 이때, 정공 전달층 등에 포함되는 화합물의 선정이 발광층으로의 정공 전달 효율, 발광 효율 및 수명 시간과 같은 소자 특성을 향상시킬 수 있는 수단 중 하나로 인식되고 있다.
이와 관련해, 유기 전계 발광 소자에서 정공 주입 및 전달 재료로서 구리 프탈로시아닌(CuPc), 4,4'-비스[N-(1-나프틸)-N-페닐아미노]비페닐(NPB), N,N'-디페닐-N,N'-비스(3-메틸페닐)-(1,1'-비페닐)-4,4'-디아민(TPD), 4,4',4"-트리스(3-메틸페닐페닐아미노)트리페닐아민(MTDATA) 등이 사용되어 왔으나, 이러한 물질을 사용한 경우 유기 전계 발광 소자는 양자 효율 및 수명이 저하되는 문제가 있었다. 그 이유는 유기 전계 발광 소자를 높은 전류에서 구동하게 되면, 양극(애노드)과 정공 주입층 사이에서 열 스트레스(thermal stress)가 발생하고, 이러한 열 스트레스에 의해 소자의 수명이 급격히 저하되기 때문이다. 또한, 정공 주입층에 사용되는 유기물질은 정공의 운동성이 매우 크기 때문에, 정공과 전자의 전하 밸런스(hole-electron charge balance)가 깨지고 이로 인해 양자 효율(cd/A)이 낮아지게 된다.
따라서, 유기 전계 발광 소자의 성능 향상을 위한 정공 전달 물질의 개발이 여전히 요구되고 있다.
Catalytic Double Carbon-Boron Bond Formation for the Synthesis of Cyclic Diarylborinic Acids as Versatile Building Blocks for π-Extended Heteroarenes, Angewandte Chemie International Edition (2017), 56(8), 2069-2073은 산소 원자를 포함한 융합된 8원환 구조의 화합물을 개시하나, 이를 OLED의 정공전달대역에 사용한 예에 대하여는 개시된 바가 없다.
(비특허문헌 1) Catalytic Double Carbon-Boron Bond Formation for the Synthesis of Cyclic Diarylborinic Acids as Versatile Building Blocks for π-Extended Heteroarenes, Angewandte Chemie International Edition (2017), 56(8), 2069-2073
본원의 목적은, 첫째로 구동전압 및/또는 발광효율 특성이 개선된 유기 전계 발광 소자를 제조하는데 효과적인 유기 전계 발광 화합물을 제공하는 것이며, 둘째로 상기 유기 전계 발광 화합물을 포함하는 유기 전계 발광 소자를 제공하는 것이다.
일반적으로 낮은 유리 전이 온도를 갖는 물질로 구성된 박막은 소자 구동 시 발생되는 열에 의해서 쉽게 변형될 수 있으며, 박막 내에서의 전하 이동성을 감소시켜 OLED 소자의 성능을 저하시킬 수 있다. 따라서, OLED 소자에서 높은 유리 전이 온도를 갖는 물질이 유리할 수 있다. 유리 전이 온도를 높일 수 있는 여러 가지 방법 중 비교적 쉽게 실시할 수 있는 방법은 치환기를 결합시킴으로써 분자량을 증가시키는 것이나. 그러나, 이 방법에 따르면 유기 화합물의 증착 온도도 상승하기 때문에 한계가 있다. 이에, 본 발명자들은 예의 연구한 결과, 본원의 유기 전계 발광 화합물이 뒤틀린 구조를 가짐으로써 같은 분자량을 갖는 다른 화합물들에 비하여 높은 유리 전이 온도(Tg)(130℃ 이상)를 가져 우수한 열적 안정성(thermal stability)을 제공할 수 있고, 그에 따라 본원 발명의 과제 달성에 기여할 수 있음을 발견하였다. 구체적으로, 본 발명자들은 하기 화학식 1로 표시되는 유기 전계 발광 화합물이 상술한 목적을 달성함을 발견하여 본 발명을 완성하였다.
[화학식 1]
Figure pat00001
상기 화학식 1에서,
X, Y 및 Z는 각각 독립적으로 단일결합, O, S, NR1 또는 CR2R3이고, 단 X, Y 및 Z가 모두 단일결합인 경우는 제외하며;
R1 내지 R3은 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 (C1-C30)알킬디(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 치환 또는 비치환된 모노- 또는 디- (C1-C30)알킬아미노, 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노, 또는 치환 또는 비치환된 (C1-C30)알킬(C6-30)아릴아미노이거나; R2 및 R3는 서로 연결되어 고리를 형성할 수 있고, R1 내지 R3가 복수인 경우 각각의 R1, 각각의 R2 및 각각의 R3는 서로 동일하거나 상이할 수 있고;
A1 내지 A14는 각각 독립적으로 CR4 또는 N이며;
R4는 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 (C1-C30)알킬디(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 치환 또는 비치환된 모노- 또는 디- (C1-C30)알킬아미노, 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노, 또는 치환 또는 비치환된 (C1-C30)알킬(C6-30)아릴아미노이거나; 인접한 둘 이상의 R4는 서로 연결되어 고리를 형성할 수 있다.
본원에 따른 유기 전계 발광 화합물을 사용함으로써 구동전압 및/또는 발광효율 특성이 개선된 유기 전계 발광 소자를 제공할 수 있다.

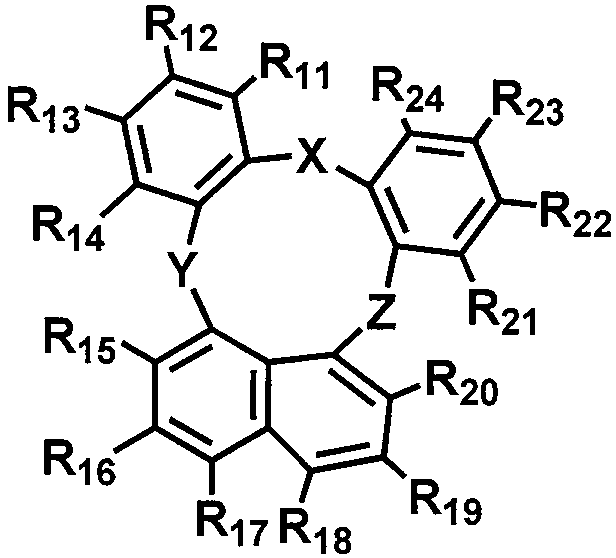

도 1은 본원에 따른 유기 전계 발광 화합물의 대표적인 화학식이다.
이하에서 본원을 더욱 상세히 설명하나, 이는 설명을 위한 것으로 본원의 범위를 제한하는 방법으로 해석되어서는 안 된다.
본원에서 "유기 전계 발광 화합물"은 유기 전계 발광 소자에 사용될 수 있는 화합물을 의미하며, 필요에 따라 유기 전계 발광 소자를 구성하는 임의의 층에 포함될 수 있다.
본원에서 "유기 전계 발광 재료"는 유기 전계 발광 소자에 사용될 수 있는 재료를 의미하고, 1종 이상의 화합물을 포함할 수 있으며, 필요에 따라 유기 전계 발광 소자를 구성하는 임의의 층에 포함될 수 있다. 예를 들면, 상기 유기 전계 발광 재료는 정공 주입 재료, 정공 전달 재료, 정공 보조 재료, 발광 보조 재료, 전자 차단 재료, 발광 재료, 전자 버퍼 재료, 정공 차단 재료, 전자 전달 재료, 또는 전자 주입 재료일 수 있다.
본원의 유기 전계 발광 재료는 상기 화학식 1로 표시되는 1종 이상의 화합물을 포함할 수 있다. 상기 화학식 1의 화합물은 유기 전계 발광 소자를 구성하는 1 이상의 층에 포함될 수 있고, 이에 한정되는 것은 아니지만 정공전달 대역을 구성하는 층 중 적어도 하나의 층에 포함될 수 있다. 상기 화학식 1의 화합물이 정공전달층, 정공보조층 또는 발광보조층에 포함되는 경우 정공전달 재료, 정공보조 재료 또는 발광보조 재료로 포함될 수 있다. 또한, 이에 한정되는 것은 아니지만, 상기 화학식 1의 화합물은 발광층에 포함될 수 있으며, 발광층에 포함되는 경우 화학식 1의 화합물은 호스트로 포함될 수 있다.
상기 화학식 1로 표시되는 화합물에 대해 보다 구체적으로 설명하면 다음과 같다.
본원에서 "(C1-C30)알킬"은 쇄를 구성하는 탄소수가 1 내지 30개인 직쇄 또는 분지쇄 알킬을 의미하고, 여기에서 탄소수는 바람직하게는 1 내지 20개, 더 바람직하게는 1 내지 10개이다. 상기 알킬의 구체적인 예로서, 메틸, 에틸, n-프로필, 이소프로필, n-부틸, 이소부틸 및 tert-부틸 등이 있다. 본원에서 "(C2-C30)알케닐"은 쇄를 구성하는 탄소수가 2 내지 30개인 직쇄 또는 분지쇄 알케닐을 의미하고, 여기에서 탄소수는 바람직하게는 2 내지 20개, 더 바람직하게는 2 내지 10개이다. 상기 알케닐의 구체적인 예로서, 비닐, 1-프로페닐, 2-프로페닐, 1-부테닐, 2-부테닐, 3-부테닐, 2-메틸부트-2-에닐 등이 있다. 본원에서 "(C2-C30)알키닐"은 쇄를 구성하는 탄소수가 2 내지 30개인 직쇄 또는 분지쇄 알키닐을 의미하고, 여기에서 탄소수는 바람직하게는 2 내지 20개, 더 바람직하게는 2 내지 10개이다. 상기 알키닐의 예로서, 에티닐, 1-프로피닐, 2-프로피닐, 1-부티닐, 2-부티닐, 3-부티닐, 1-메틸펜트-2-이닐 등이 있다. 본원에서 "(C3-C30)시클로알킬"은 환 골격 탄소수가 3 내지 30개인 단일환 또는 다환 탄화수소를 의미하고, 상기 탄소수는 바람직하게는 3 내지 20개, 더 바람직하게는 3 내지 7개이다. 상기 시클로알킬의 예로서, 시클로프로필, 시클로부틸, 시클로펜틸, 시클로헥실 등이 있다. 본원에서 "(3-7원)헤테로시클로알킬"은 환 골격 원자수가 3 내지 7개, 바람직하게는 5 내지 7개이고, B, N, O, S, Si 및 P로 이루어진 군, 바람직하게는 O, S 및 N로 이루어진 군에서 선택되는 하나 이상의 헤테로원자를 포함하는 시클로알킬을 의미하고, 예를 들어, 테트라하이드로푸란, 피롤리딘, 티올란, 테트라하이드로피란 등이 있다. 본원에서 "(C6-C30)아릴"은 환 골격 탄소수가 6 내지 30개인 방향족 탄화수소에서 유래된 단일환 또는 융합환계 라디칼을 의미하고, 부분적으로 포화될 수도 있다. 상기 환 골격 탄소수는 바람직하게는 6 내지 25개, 더 바람직하게는 6 내지 18개이다. 상기 아릴은 스피로 구조를 가진 것을 포함한다. 상기 아릴의 예로서, 페닐, 비페닐, 터페닐, 나프틸, 비나프틸, 페닐나프틸, 나프틸페닐, 페닐터페닐, 플루오레닐, 페닐플루오레닐, 벤조플루오레닐, 디벤조플루오레닐, 페난트레닐, 페닐페난트레닐, 안트라세닐, 인데닐, 트리페닐레닐, 피레닐, 테트라세닐, 페릴레닐, 크라이세닐, 나프타세닐, 플루오란테닐, 스피로비플루오레닐, 스피로[플루오렌-벤조플루오렌]일 등이 있다. 더욱 구체적으로는, 페닐기, 1-나프틸기, 2-나프틸기, 1-안트릴기, 2-안트릴기, 9-안트릴기, 벤즈안트릴기, 1-페난트릴기, 2-페난트릴기, 3-페난트릴기, 4-페난트릴기, 9-페난트릴기, 나프타세닐기, 피레닐기, 1-크리세닐기, 2-크리세닐기, 3-크리세닐기, 4-크리세닐기, 5-크리세닐기, 6-크리세닐기, 벤조[c]페난트릴기, 벤조[g]크리세닐기, 1-트리페닐레닐기, 2-트리페닐레닐기, 3-트리페닐레닐기, 4-트리페닐레닐기, 1-플루오레닐기, 2-플루오레닐기, 3-플루오레닐기, 4-플루오레닐기, 9-플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 2-비페닐일기, 3-비페닐일기, 4-비페닐일기, o-터페닐기, m-터페닐-4-일기, m-터페닐-3-일기, m-터페닐-2-일기, p-터페닐-4-일기, p-터페닐-3-일기, p-터페닐-2-일기, m-쿼터페닐기, 3-플루오란테닐기, 4-플루오란테닐기, 8-플루오란테닐기, 9-플루오란테닐기, 벤조플루오란테닐기, o-톨릴기, m-톨릴기, p-톨릴기, 2,3-자일릴기, 3,4-자일릴기, 2,5-자일릴기, 메시틸기, o-쿠멘일기, m-쿠멘일기, p-쿠멘일기, p-t-부틸페닐기, p-(2-페닐프로필)페닐기, 4'-메틸비페닐일기, 4"-t-부틸-p-터페닐-4-일기, 9,9-디메틸-1-플루오레닐기, 9,9-디메틸-2-플루오레닐기, 9,9-디메틸-3-플루오레닐기, 9,9-디메틸-4-플루오레닐기, 9,9-디페닐-1-플루오레닐기, 9,9-디페닐-2-플루오레닐기, 9,9-디페닐-3-플루오레닐기, 9,9-디페닐-4-플루오레닐기를 들 수 있다.
본원에서 "(3-30원)헤테로아릴"은 환 골격 원자수가 3 내지 30개이고, B, N, O, S, Si 및 P로 이루어진 군에서 선택된 하나 이상의 헤테로원자를 포함하는 아릴기를 의미한다. 헤테로원자수는 바람직하게는 1 내지 4개이고, 단일 환계이거나 하나 이상의 벤젠환과 축합된 융합환계일 수 있으며, 부분적으로 포화될 수도 있다. 또한, 본원에서 상기 헤테로아릴은 하나 이상의 헤테로아릴 또는 아릴기가 단일 결합에 의해 헤테로아릴기와 연결된 형태도 포함하며, 스피로 구조를 가진 것도 포함한다. 상기 헤테로아릴의 예로서, 푸릴, 티오펜일, 피롤릴, 이미다졸릴, 피라졸릴, 티아졸릴, 티아디아졸릴, 이소티아졸릴, 이속사졸릴, 옥사졸릴, 옥사디아졸릴, 트리아진일, 테트라진일, 트리아졸릴, 테트라졸릴, 푸라잔일, 피리딜, 피라진일, 피리미딘일, 피리다진일 등의 단일 환계 헤테로아릴, 벤조푸란일, 벤조티오펜일, 이소벤조푸란일, 디벤조푸란일, 디벤조티오펜일, 벤조이미다졸릴, 벤조티아졸릴, 벤조이소티아졸릴, 벤조이속사졸릴, 벤조옥사졸릴, 이소인돌릴, 인돌릴, 벤조인돌릴, 인다졸릴, 벤조티아디아졸릴, 퀴놀릴, 이소퀴놀릴, 신놀리닐, 퀴나졸리닐, 벤조퀴나졸리닐, 퀴녹살리닐, 벤조퀴녹살리닐, 나프티리디닐, 카바졸릴, 벤조카바졸릴, 디벤조카바졸릴, 페녹사진일, 페노티아진일, 페난트리딘일, 벤조디옥솔릴, 디하이드로아크리디닐 등의 융합 환계 헤테로아릴 등이 있다. 더욱 구체적으로는, 1-피롤릴기, 2-피롤릴기, 3-피롤릴기, 피라지닐기, 2-피리디닐기, 2-피리미디닐기, 4-피리미디닐기, 5-피리미디닐기, 6-피리미디닐기, 1,2,3-트리아진-4-일기, 1,2,4-트리아진-3-일기, 1,3,5-트리아진-2-일기, 1-이미다졸릴기, 2-이미다졸릴기, 1-피라졸릴기, 1-인돌리디닐기, 2-인돌리디닐기, 3-인돌리디닐기, 5-인돌리디닐기, 6-인돌리디닐기, 7-인돌리디닐기, 8-인돌리디닐기, 2-이미다조피리디닐기, 3-이미다조피리디닐기, 5-이미다조피리디닐기, 6-이미다조피리디닐기, 7-이미다조피리디닐기, 8-이미다조피리디닐기, 3-피리디닐기, 4-피리디닐기, 1-인돌릴기, 2-인돌릴기, 3-인돌릴기, 4-인돌릴기, 5-인돌릴기, 6-인돌릴기, 7-인돌릴기, 1-이소인돌릴기, 2-이소인돌릴기, 3-이소인돌릴기, 4-이소인돌릴기, 5-이소인돌릴기, 6-이소인돌릴기, 7-이소인돌릴기, 2-푸릴기, 3-푸릴기, 2-벤조푸라닐기, 3-벤조푸라닐기, 4-벤조푸라닐기, 5-벤조푸라닐기, 6-벤조푸라닐기, 7-벤조푸라닐기, 1-이소벤조푸라닐기, 3-이소벤조푸라닐기, 4-이소벤조푸라닐기, 5-이소벤조푸라닐기, 6-이소벤조푸라닐기, 7-이소벤조푸라닐기, 2-퀴놀릴기, 3-퀴놀릴기, 4-퀴놀릴기, 5-퀴놀릴기, 6-퀴놀릴기, 7-퀴놀릴기, 8-퀴놀릴기, 1-이소퀴놀릴기, 3-이소퀴놀릴기, 4-이소퀴놀릴기, 5-이소퀴놀릴기, 6-이소퀴놀릴기, 7-이소퀴놀릴기, 8-이소퀴놀릴기, 2-퀴녹살리닐기, 5-퀴녹살리닐기, 6-퀴녹살리닐기, 1-카바졸릴기, 2-카바졸릴기, 3-카바졸릴기, 4-카바졸릴기, 9-카바졸릴기, 아자카바졸릴-1-일기, 아자카바졸릴-2-일기, 아자카바졸릴-3-일기, 아자카바졸릴-4-일기, 아자카바졸릴-5-일기, 아자카바졸릴-6-일기, 아자카바졸릴-7-일기, 아자카바졸릴-8-일기, 아자카바졸릴-9-일기, 1-페난트리디닐기, 2-페난트리디닐기, 3-페난트리디닐기, 4-페난트리디닐기, 6-페난트리디닐기, 7-페난트리디닐기, 8-페난트리디닐기, 9-페난트리디닐기, 10-페난트리디닐기, 1-아크리디닐기, 2-아크리디닐기, 3-아크리디닐기, 4-아크리디닐기, 9-아크리디닐기, 2-옥사졸릴기, 4-옥사졸릴기, 5-옥사졸릴기, 2-옥사디아졸릴기, 5-옥사디아졸릴기, 3-푸라자닐기, 2-티에닐기, 3-티에닐기, 2-메틸피롤-1-일기, 2-메틸피롤-3-일기, 2-메틸피롤-4-일기, 2-메틸피롤-5-일기, 3-메틸피롤-1-일기, 3-메틸피롤-2-일기, 3-메틸피롤-4-일기, 3-메틸피롤-5-일기, 2-t-부틸피롤-4-일기, 3-(2-페닐프로필)피롤-1-일기, 2-메틸-1-인돌릴기, 4-메틸-1-인돌릴기, 2-메틸-3-인돌릴기, 4-메틸-3-인돌릴기, 2-t-부틸-1-인돌릴기, 4-t-부틸-1-인돌릴기, 2-t-부틸-3-인돌릴기, 4-t-부틸-3-인돌릴기, 1-디벤조푸라닐기, 2-디벤조푸라닐기, 3-디벤조푸라닐기, 4-디벤조푸라닐기, 1-디벤조티오페닐기, 2-디벤조티오페닐기, 3-디벤조티오페닐기, 4-디벤조티오페닐기, 1-실라플루오레닐기, 2-실라플루오레닐기, 3-실라플루오레닐기, 4-실라플루오레닐기, 1-게르마플루오레닐기, 2-게르마플루오레닐기, 3-게르마플루오레닐기, 4-게르마플루오레닐기를 들 수 있다. 본원에서 "할로겐"은 F, Cl, Br 및 I 원자를 포함한다.
또한 "오소(ortho)", "메타(meta)", "파라(para)"는 모든 치환기의 치환 위치를 뜻하며, 오소(ortho) 위치란 치환기의 위치가 바로 이웃하는 화합물을 나타내고, 일 예로, 벤젠일 경우 1, 2 자리를 뜻하고, 메타(meta) 위치란 바로 이웃 치환위치의 다음 치환위치를 나타내며, 벤젠을 예시로 했을 때 1, 3 자리를 뜻하며, 파라(para) 위치란 메타(meta) 위치의 다음 치환위치로서, 벤젠을 예시로 했을 때 1, 4 자리를 뜻한다.
또한, 본원에 기재되어 있는 "치환 또는 비치환"이라는 기재에서 '치환'은 어떤 작용기에서 수소 원자가 다른 원자 또는 다른 작용기 (즉, 치환기)로 대체되는 것을 뜻한다. 상기 화학식 1의 R1 내지 R4에서 치환된 알킬, 치환된 아릴, 치환된 헤테로아릴, 치환된 시클로알킬, 치환된 알콕시, 치환된 트리알킬실릴, 치환된 디알킬아릴실릴, 치환된 알킬디아릴실릴, 치환된 트리아릴실릴, 치환된 모노- 또는 디- 알킬아미노, 치환된 모노- 또는 디- 아릴아미노, 및 치환된 알킬아릴아미노의 치환기는 각각 독립적으로 중수소, 할로겐, 시아노, 카르복실, 니트로, 히드록시, (C1-C30)알킬, 할로(C1-C30)알킬, (C2-C30)알케닐, (C2-C30)알키닐, (C1-C30)알콕시, (C1-C30)알킬티오, (C3-C30)시클로알킬, (C3-C30)시클로알케닐, (3-7원)헤테로시클로알킬, (C6-C30)아릴옥시, (C6-C30)아릴티오, (C6-C30)아릴로 치환 또는 비치환된 (3-30 원)헤테로아릴, (C1-C30)알킬 및 (3-30원)헤테로아릴 중 하나 이상으로 치환 또는 비치환된 (C6-C30)아릴, 트리(C1-C30)알킬실릴, 트리(C6-C30)아릴실릴, 디(C1-C30)알킬(C6-C30)아릴실릴, (C1-C30)알킬디(C6-C30)아릴실릴, 아미노, 모노- 또는 디- (C1-C30)알킬아미노, (C1-C30)알킬로 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노, (C1-C30)알킬(C6-C30)아릴아미노, (C1-C30)알킬카보닐, (C1-C30)알콕시카보닐, (C6-C30)아릴카보닐, 디(C6-C30)아릴보로닐, 디(C1-C30)알킬보로닐, (C1-C30)알킬(C6-C30)아릴보로닐, (C6-C30)아르(C1-C30)알킬, 및 (C1-C30)알킬(C6-C30)아릴로 이루어진 군으로부터 선택되는 하나 이상인 것을 의미하고, 각각 독립적으로 (C1-C6)알킬, 하나 이상의 (C1-C6)알킬로 치환 또는 비치환된 (C6-C20)아릴, 하나 이상의 (C6-C20)아릴로 치환 또는 비치환된 (3-30 원)헤테로아릴 및 하나 이상의 (C1-C6)알킬로 치환 또는 비치환된 디(C6-C20)아릴아미노 중 하나 이상인 것이 바람직하다. 구체적으로, 상기 치환기는 메틸, 페닐, 나프틸, 비페닐, 디메틸플루오레닐, 디메틸벤조플루오레닐, 디페닐트리아진일, 페닐나프틸트리아진일, 페닐비페닐트리아진일, 나프틸비페닐트리아진일, 디벤조티오펜일, 페닐디메틸벤조플루오레닐아미노, 비페닐디메틸벤조플루오레닐아미노 중 하나 이상일 수 있다.
상기 화학식 1은 하기 화학식 2 또는 3으로 표시될 수 있다.

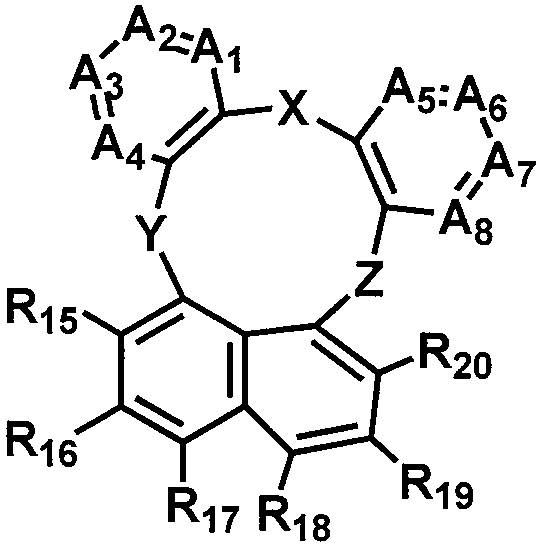

[화학식 2] [화학식 3]
Figure pat00002
Figure pat00003
상기 화학식 2 및 3에서,
X, Y, Z 및 A1 내지 A8은 화학식 1에서의 정의와 동일하고, 단, A1 내지 A8 중 적어도 하나는 N이며;
R11 내지 R24의 정의는 화학식 1의 R4의 정의와 동일하다.

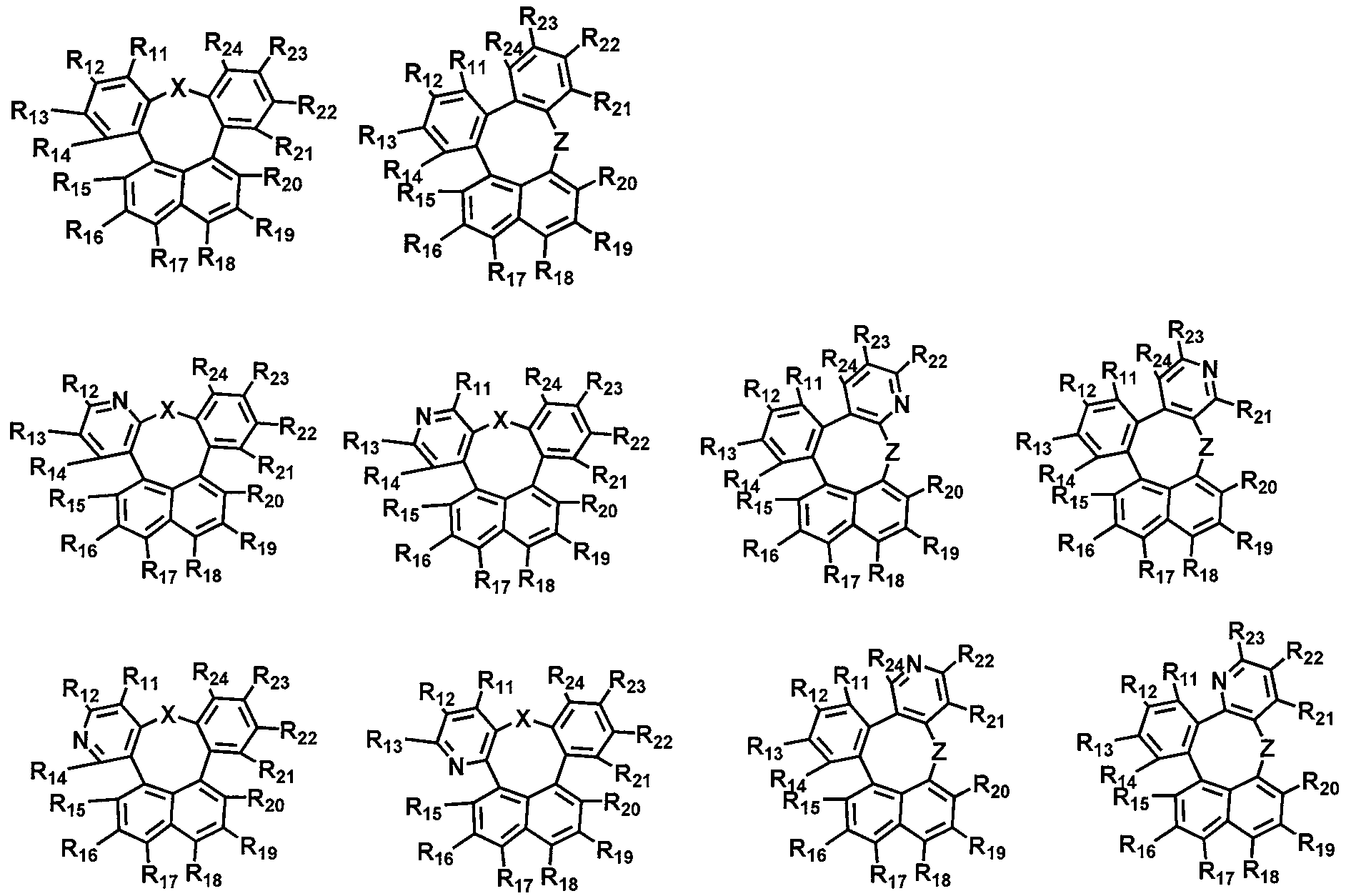

상기 화학식 1은 하기 화학식 중 어느 하나로 표시될 수 있다.
Figure pat00004
상기 화학식에서,
X 및 Z는 각각 독립적으로 O, S, NR1 또는 CR2R3이고;
R1 내지 R3은 화학식 1에서의 정의와 동일하며;
R11 내지 R24의 정의는 화학식 1의 R4의 정의와 동일하다.
상기 화학식 1에서, X, Y 및 Z는 각각 독립적으로 단일결합, O, S, NR1 또는 CR2R3이고, 단, X, Y 및 Z가 모두 단일결합인 경우는 제외한다. 본원의 일양태에 있어서는, X는 단일결합, O, S, NR1 또는 CR2R3이고, Y 및 Z는 각각 독립적으로 단일결합, O, S 또는 NR1이다.
R1 내지 R3은 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 (C1-C30)알킬디(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 치환 또는 비치환된 모노- 또는 디- (C1-C30)알킬아미노, 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노, 또는 치환 또는 비치환된 (C1-C30)알킬(C6-30)아릴아미노이거나; R2 및 R3는 서로 연결되어 고리를 형성할 수 있고, R1 내지 R3가 복수인 경우 각각의 R1, 각각의 R2 및 각각의 R3는 서로 동일하거나 상이할 수 있다. 본원의 일양태에 있어서는, R1은 치환 또는 비치환된 (C6-C30)아릴, 또는 치환 또는 비치환된 (5-15원)헤테로아릴이고, R2 및 R3은 각각 독립적으로 치환 또는 비치환된 (C1-C6)알킬, 또는 치환 또는 비치환된 (C6-C12)아릴이다. 본원의 다른 일양태에 있어서는, R1은 (C1-C6)알킬, (C6-C20)아릴, (5-15원)헤테로아릴 및 디(C6-C20)아릴아미노 중 하나 이상으로 치환 또는 비치환된 (C6-C30)아릴; 또는 하나 이상의 (C6-C12)아릴로 치환 또는 비치환된 (5-15원)헤테로아릴이고, R2 및 R3은 각각 독립적으로 비치환된 (C1-C6)알킬, 또는 비치환된 (C6-C12)아릴이다. 구체적으로, R1은 페닐, 나프틸, 비페닐, 나프틸페닐, 페닐나프틸, 디메틸플루오레닐, 디페닐플루오레닐, 디메틸벤조플루오레닐, 디페닐벤조플루오레닐, 스피로비플루오레닐, 스피로[플루오렌-벤조플루오렌]일, 디메틸벤조플루오레닐로 치환된 페닐, 디메틸벤조플루오레닐로 치환된 비페닐, 디페닐트리아진일로 치환된 페닐, 페닐나프틸트리아진일로 치환된 페닐, 디벤조티오펜일 및 디메틸플루오레닐로 치환된 페닐, 페닐디메틸벤조플루오레닐아미노로 치환된 페닐, 비페닐디메틸벤조플루오레닐아미노로 치환된 페닐, 디페닐트리아진일로 치환된 나프틸, 페닐로 치환된 디메틸플루오레닐, 디페닐트리아진일, 페닐 및 나프틸로 치환된 트리아진일, 페닐 및 비페닐로 치환된 트리아진일, 나프틸 및 비페닐로 치환된 트리아진일, 디비페닐트리아진일 등일 수 있고, R2 및 R3은 각각 독립적으로 메틸, 페닐 등일 수 있다.
A1 내지 A14는 각각 독립적으로 CR4 또는 N이다.
R4는 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 (C1-C30)알킬디(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 치환 또는 비치환된 모노- 또는 디- (C1-C30)알킬아미노, 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노, 또는 치환 또는 비치환된 (C1-C30)알킬(C6-30)아릴아미노이거나; 인접한 둘 이상의 R4는 서로 연결되어 고리를 형성할 수 있다. 본원의 일양태에 있어서는, R4는 각각 독립적으로 수소, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (5-15원)헤테로아릴, 또는 치환 또는 비치환된 디(C6-C20)아릴아미노이고, 본원의 다른 일양태에 있어서는, R4는 각각 독립적으로 수소; (C6-C12)아릴 및 (5-15원)헤테로아릴 중 하나 이상으로 치환 또는 비치환된 (C6-C30)아릴; 하나 이상의 (C6-C12)아릴로 치환 또는 비치환된 (5-15원)헤테로아릴; 또는 하나 이상의 (C1-C6)알킬로 치환 또는 비치환된 디(C6-C20)아릴아미노이다. 구체적으로, 각각 독립적으로 수소, 페닐로 치환된 안트라세닐, 나프틸로 치환된 안트라세닐, 비페닐로 치환된 안트라세닐, 디페닐트리아진일로 치환된 페닐, 페닐비페닐트리아진일로 치환된 페닐, 나프틸비페닐트리아진일로 치환된 페닐, 디페닐트리아진일, 페닐 및 비페닐로 치환된 트리아진일, 나프틸 및 비페닐로 치환된 트리아진일, 디페닐아미노, 디비페닐아미노, 비페닐디메틸플루오레닐아미노, 터페닐디메틸플루오레닐아미노 등일 수 있다.
본원 발명의 일양태에 따르면, 상기 화학식 1에서, R1은 치환 또는 비치환된 (C6-C30)아릴, 또는 치환 또는 비치환된 (5-15원)헤테로아릴이고; R2 및 R3은 각각 독립적으로 치환 또는 비치환된 (C1-C6)알킬, 또는 치환 또는 비치환된 (C6-C12)아릴이며; R4는 각각 독립적으로 수소, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (5-15원)헤테로아릴, 또는 치환 또는 비치환된 디(C6-C20)아릴아미노이다.
본원 발명의 다른 일양태에 따르면, 상기 화학식 1에서, R1은 (C1-C6)알킬, (C6-C20)아릴, (5-15원)헤테로아릴 및 디(C6-C20)아릴아미노 중 하나 이상으로 치환 또는 비치환된 (C6-C30)아릴; 또는 하나 이상의 (C6-C12)아릴로 치환 또는 비치환된 (5-15원)헤테로아릴이고, R2 및 R3은 각각 독립적으로 비치환된 (C1-C6)알킬, 또는 비치환된 (C6-C12)아릴이며, R4는 각각 독립적으로 수소; (C6-C12)아릴 및 (5-15원)헤테로아릴 중 하나 이상으로 치환 또는 비치환된 (C6-C30)아릴; 하나 이상의 (C6-C12)아릴로 치환 또는 비치환된 (5-15원)헤테로아릴; 또는 하나 이상의 (C1-C6)알킬로 치환 또는 비치환된 디(C6-C20)아릴아미노이다.
본원 화학식에서, 인접한 치환기와 연결되어 고리를 형성하는 경우, 상기 고리는 인접한 두 개 이상의 치환기가 연결되어 형성되는 치환 또는 비치환된 (3-30원) 단일환 또는 다환의 지환족, 방향족 또는 이들의 조합의 고리일 수 있다. 또한, 형성된 고리는 B, N, O, S, Si 및 P로부터 선택되는 하나 이상의 헤테로원자, 바람직하게는 N, O 및 S로부터 선택되는 하나 이상의 헤테로원자를 포함할 수 있다. 본원의 일 양태에 따르면, 상기 환 골격 원자수는 (5-20원)이고, 본원의 다른 일 양태에 따르면, 상기 환 골격 원자수는 (5-15원)이다. 예를 들면, 상기 융합된 고리는 치환 또는 비치환된 디벤조티오펜 고리, 치환 또는 비치환된 디벤조푸란 고리, 치환 또는 비치환된 나프탈렌 고리, 치환 또는 비치환된 페난트렌 고리, 치환 또는 비환된 플루오렌 고리, 치환 또는 비치환된 벤조티오펜 고리, 치환 또는 비치환된 벤조푸란 고리, 치환 또는 비치환된 인돌 고리, 치환 또는 비치환된 인덴 고리, 치환 또는 비치환된 벤젠 고리 또는 치환 또는 비치환된 카바졸 고리 형태일 수 있다.
본원 화학식에서, 헤테로아릴은 각각 독립적으로, B, N, O, S, Si 및 P로부터 선택된 하나 이상의 헤테로원자를 포함할 수 있다. 또한, 상기 헤테로원자는 수소, 중수소, 할로겐, 시아노, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (5-30원)헤테로아릴, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 (C1-C30)알킬디(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 치환 또는 비치환된 모노- 또는 디- (C1-C30)알킬아미노, 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노, 및 치환 또는 비치환된 (C1-C30)알킬(C6-30)아릴아미노로 이루어진 군으로부터 선택되는 하나 이상이 결합될 수 있다.

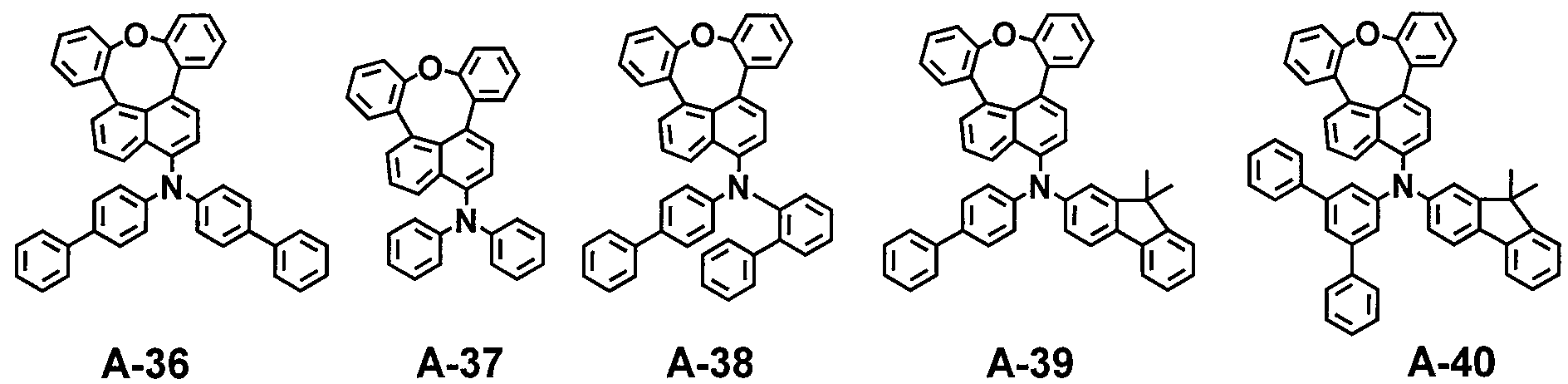

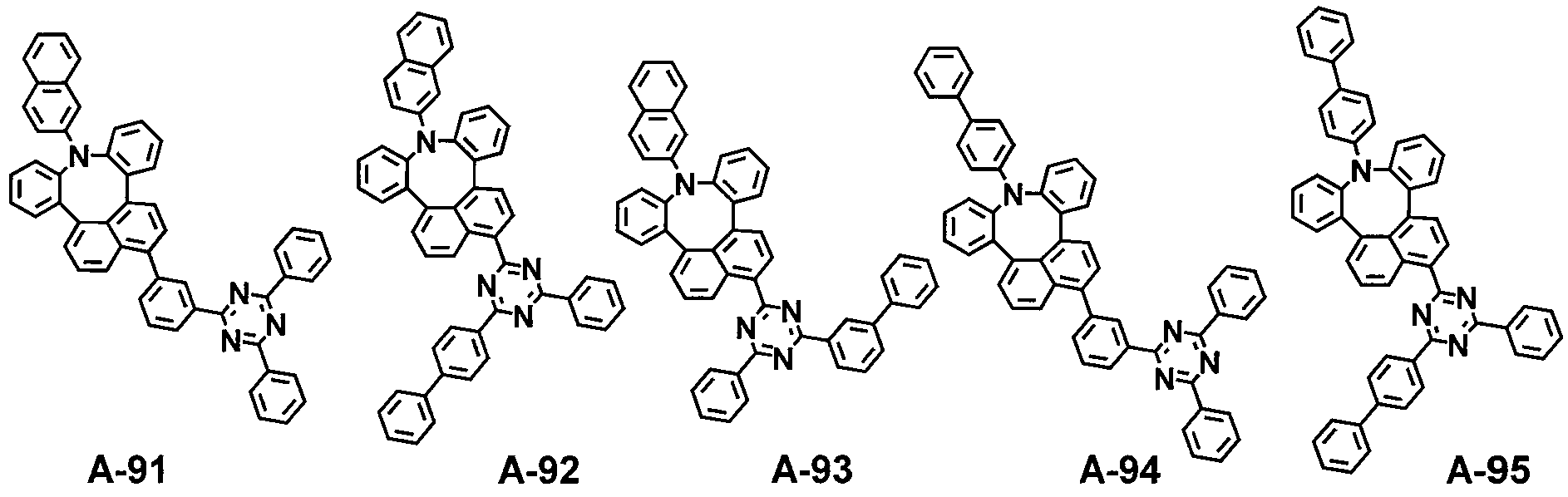

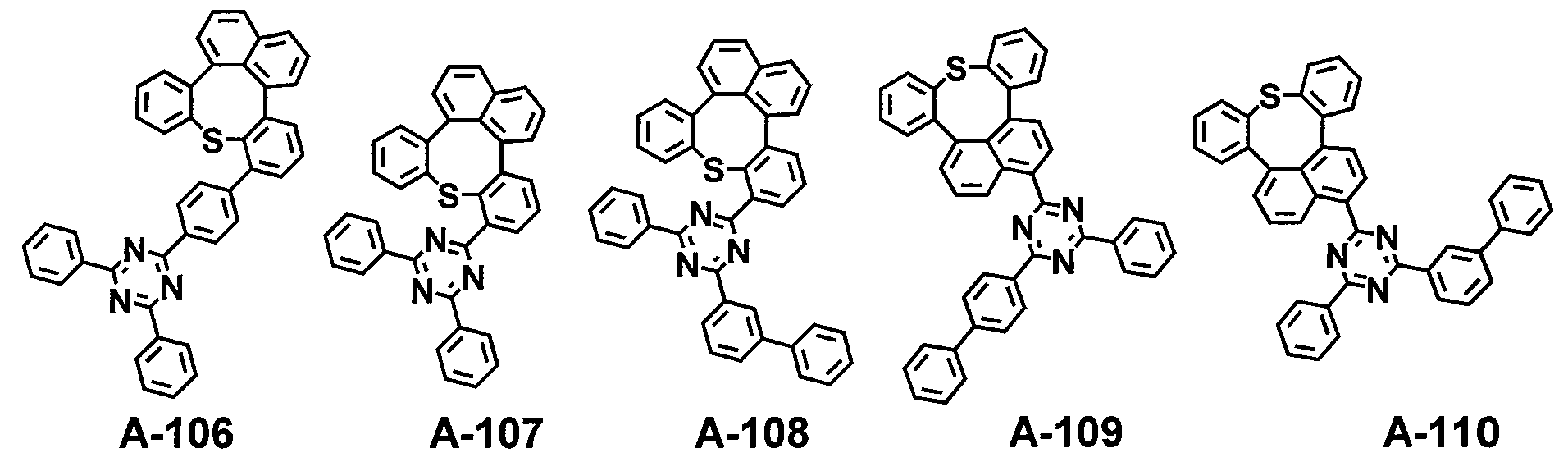

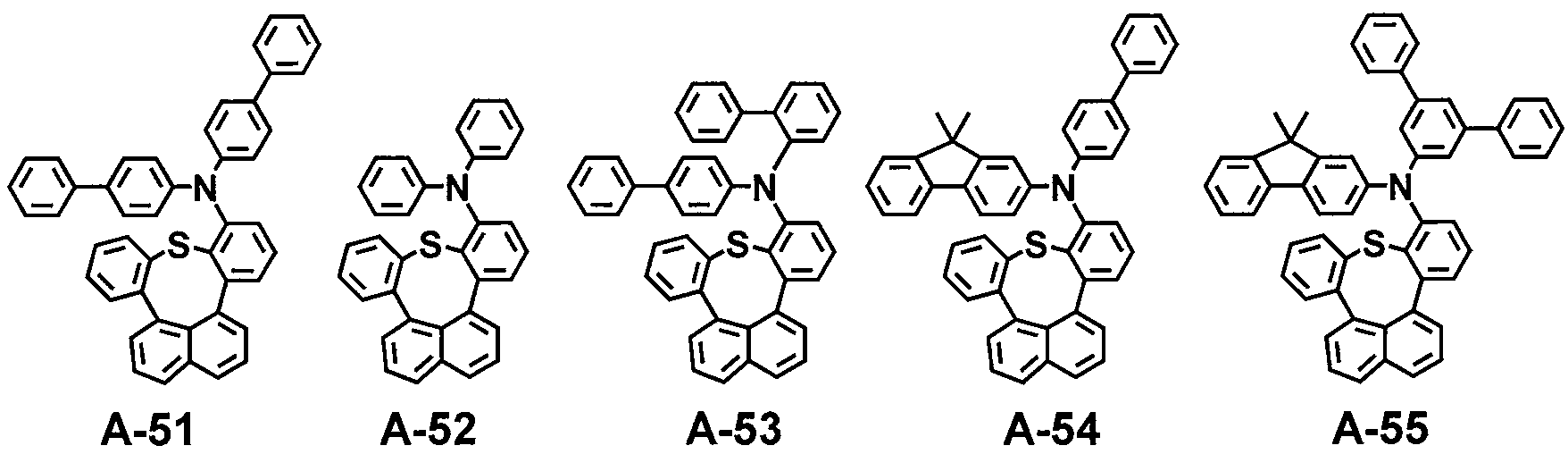

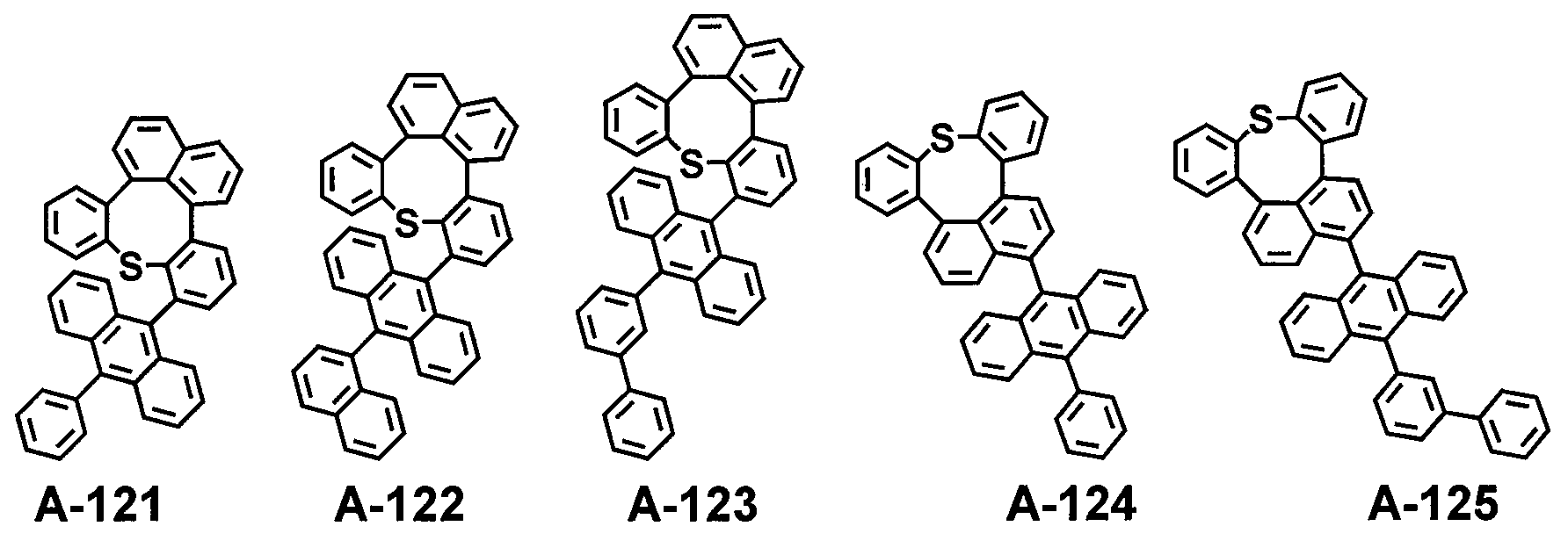

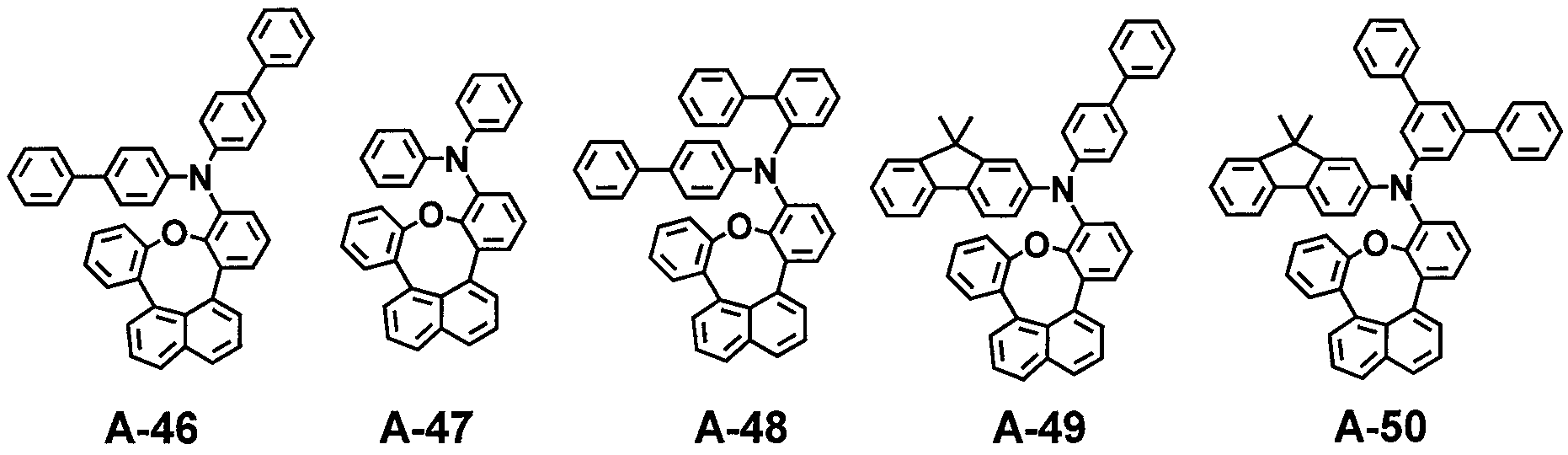

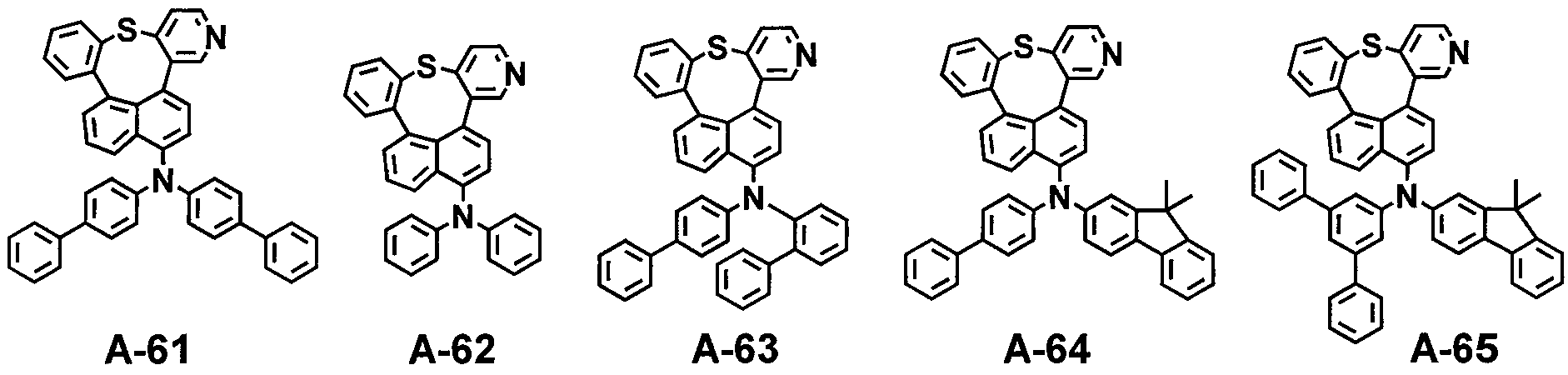

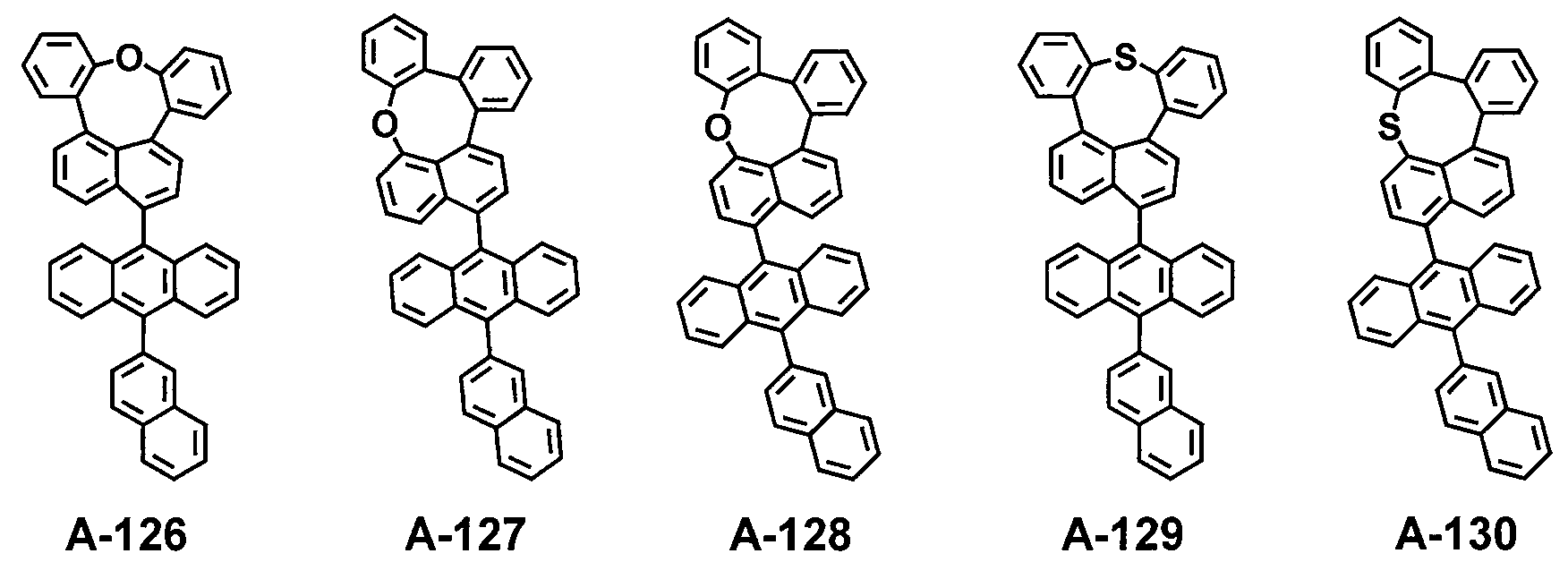

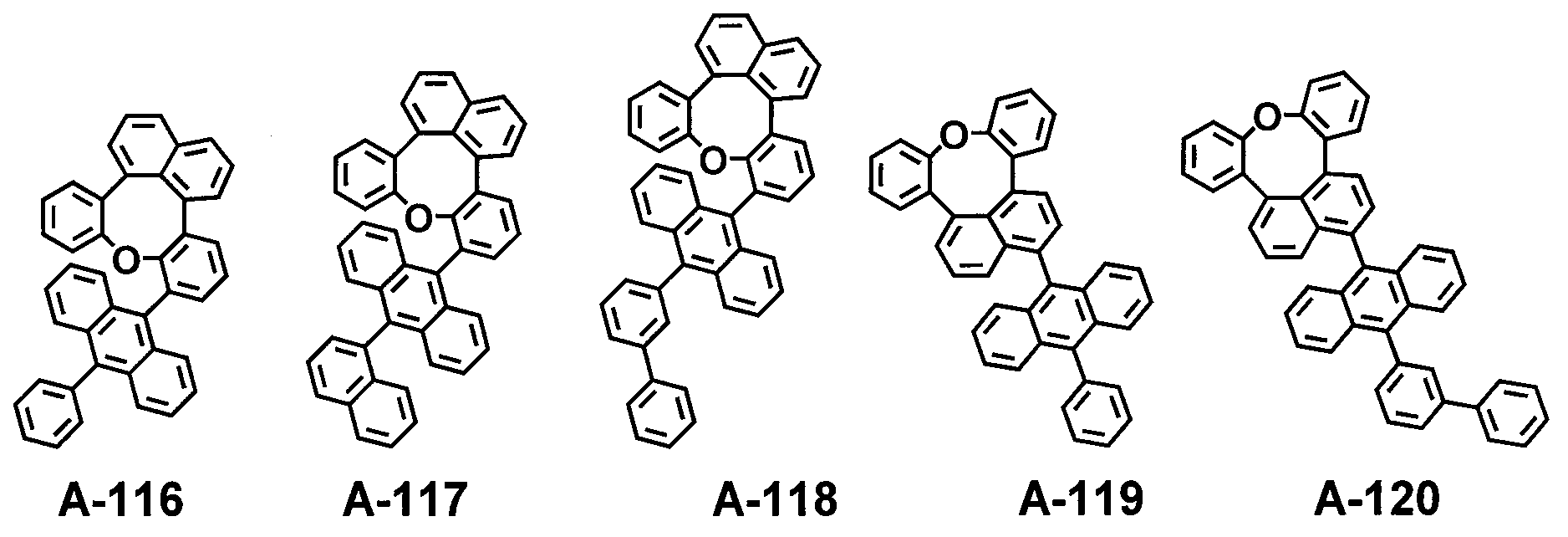

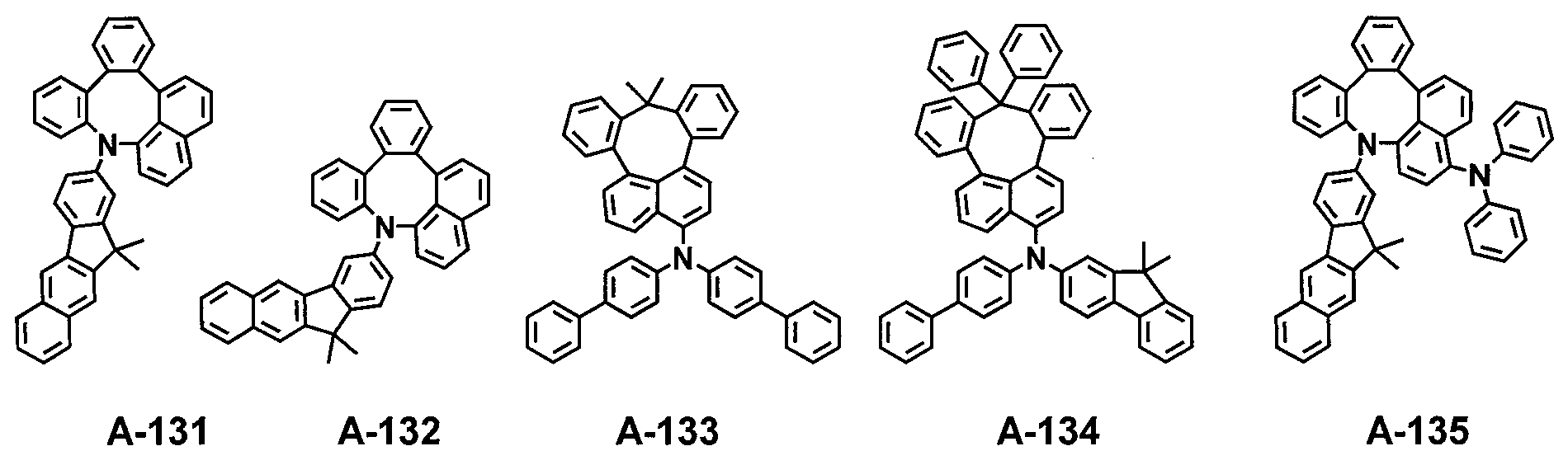

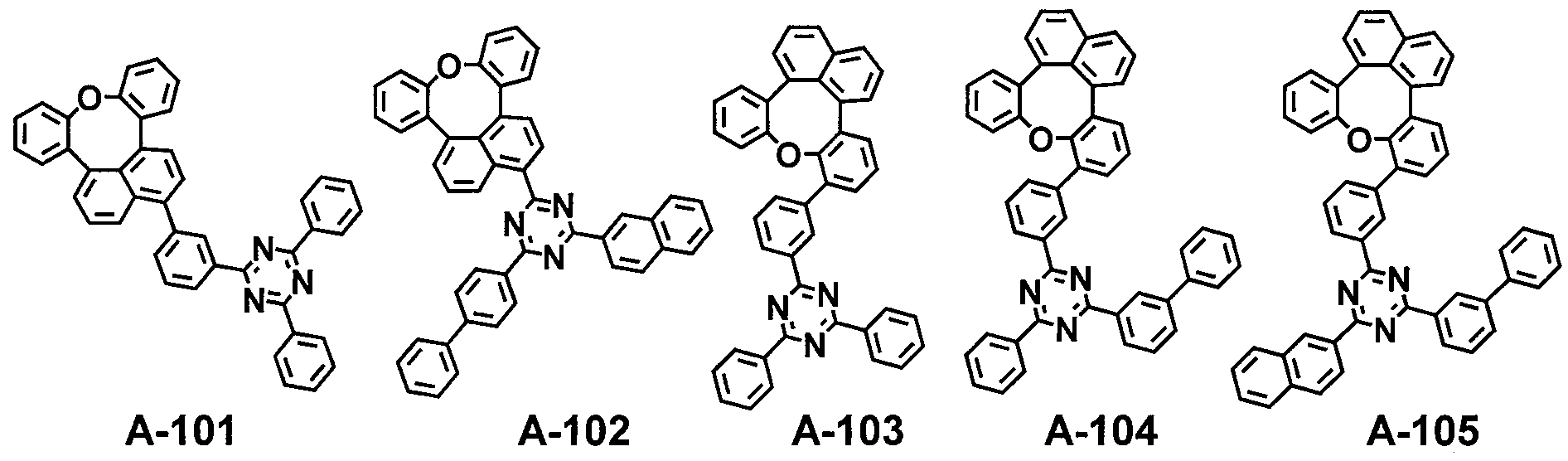

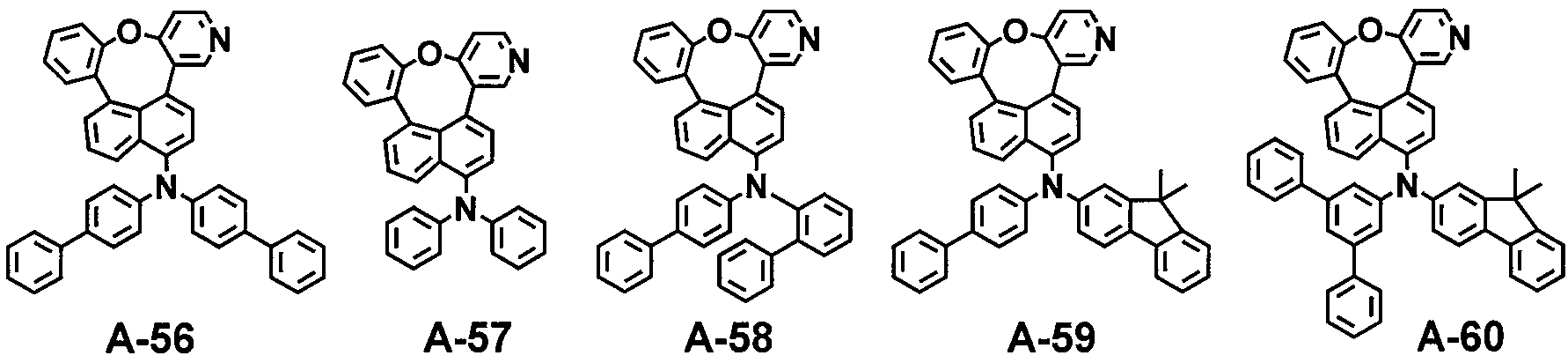

상기 화학식 1로 표시되는 화합물은 구체적으로 하기의 화합물로서 예시될 수 있으나, 이들에 한정되는 것은 아니다.

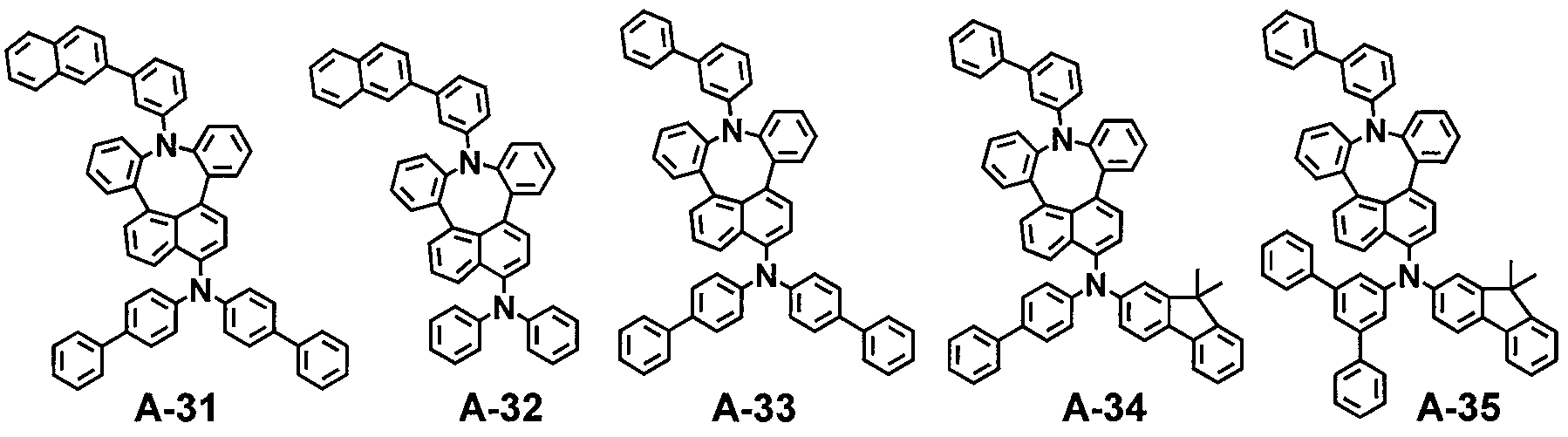

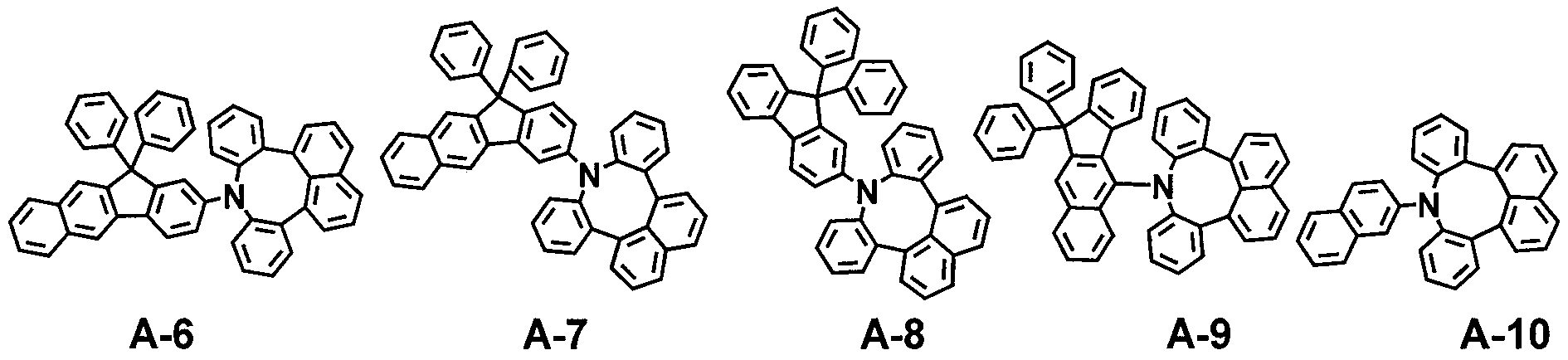

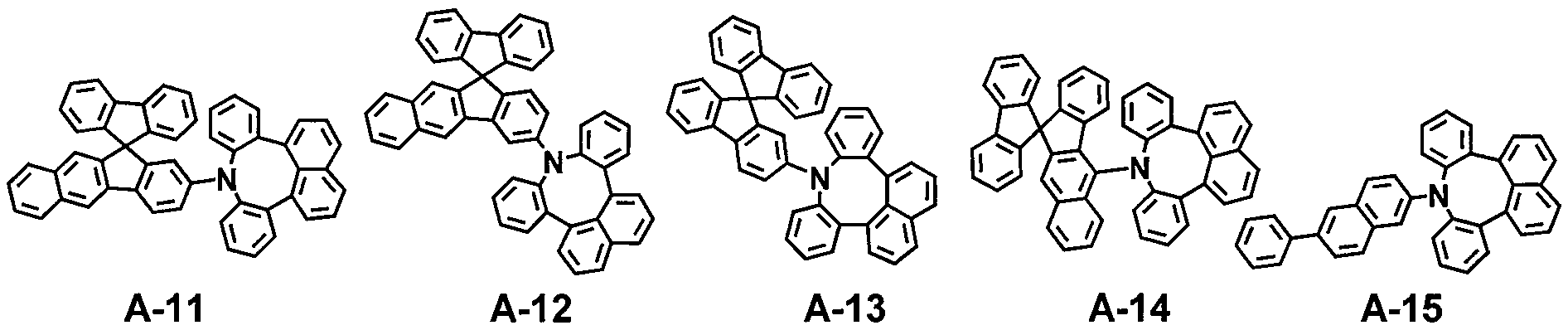

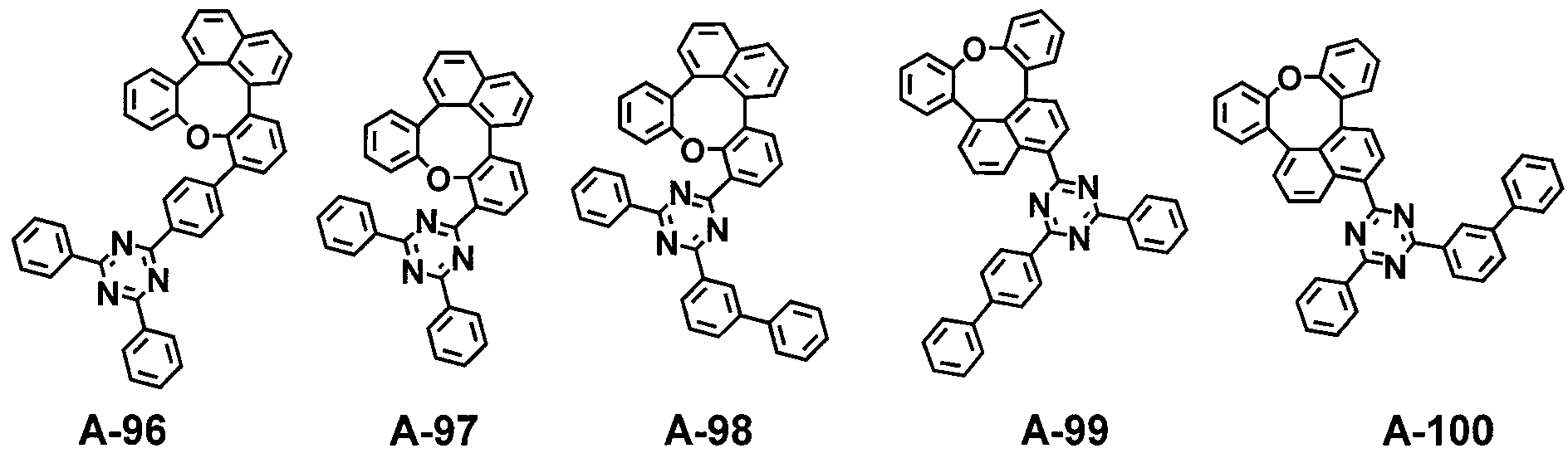

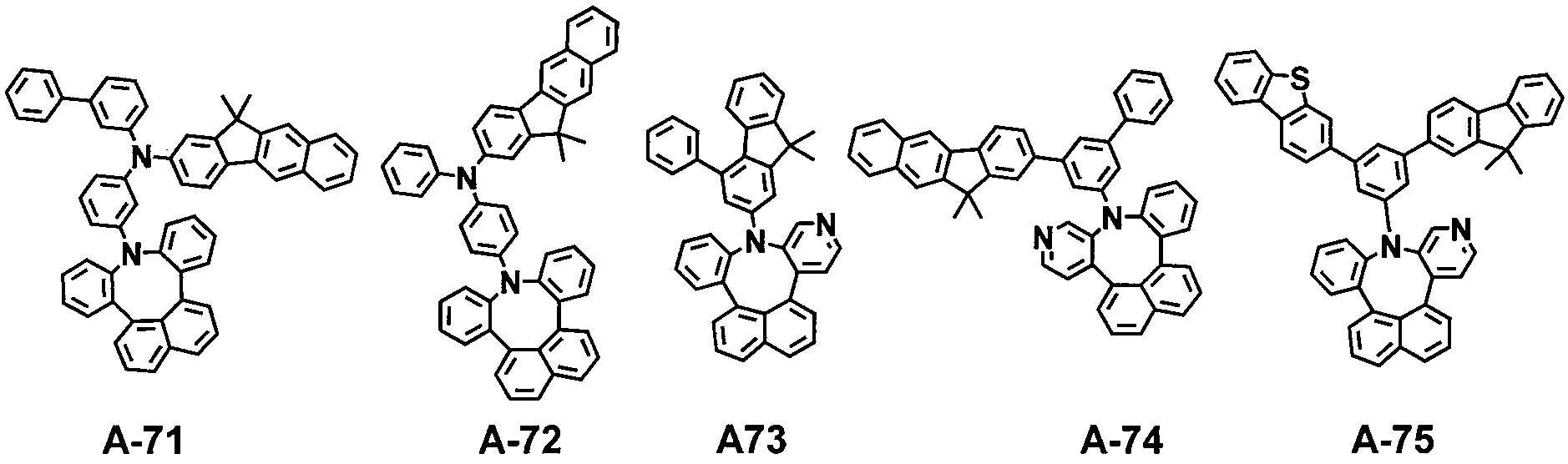

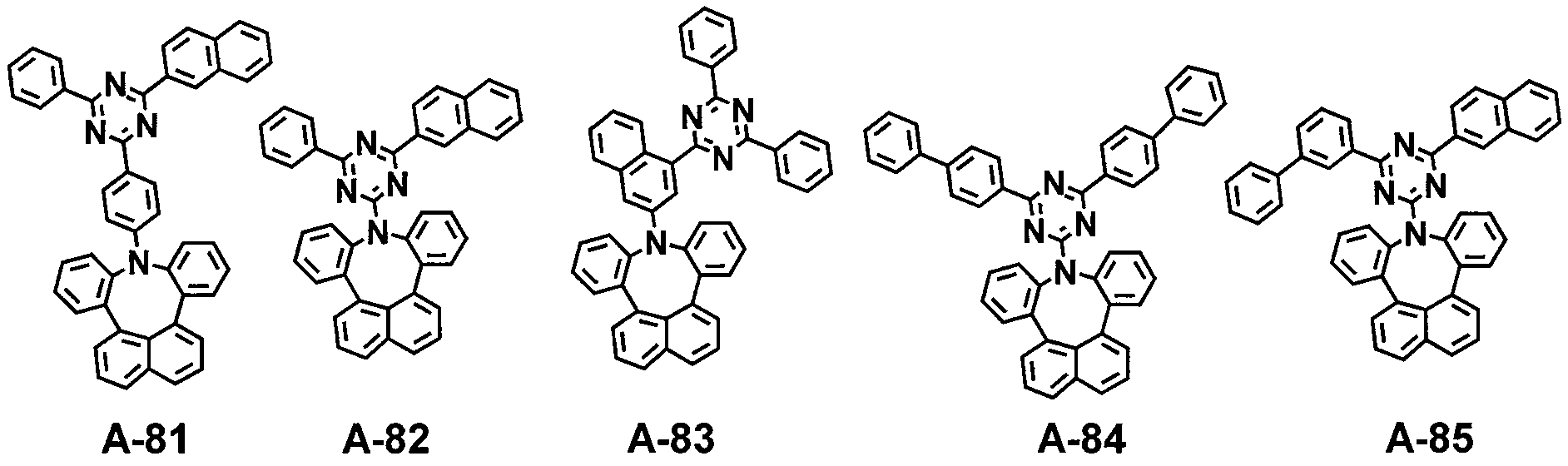

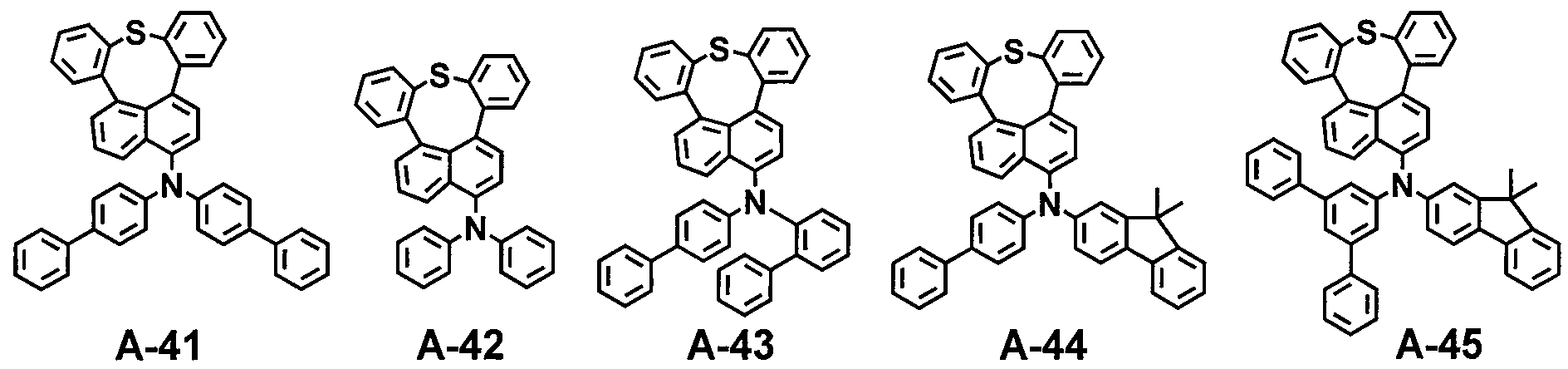

Figure pat00005
Figure pat00006
Figure pat00007
Figure pat00008
Figure pat00009
Figure pat00010
Figure pat00011
Figure pat00012
Figure pat00013
Figure pat00014
Figure pat00015
Figure pat00016
Figure pat00017
Figure pat00018
Figure pat00019
Figure pat00020
Figure pat00021
Figure pat00022
Figure pat00023
Figure pat00024
Figure pat00025
Figure pat00026
Figure pat00027
Figure pat00028
Figure pat00029
Figure pat00030
Figure pat00031

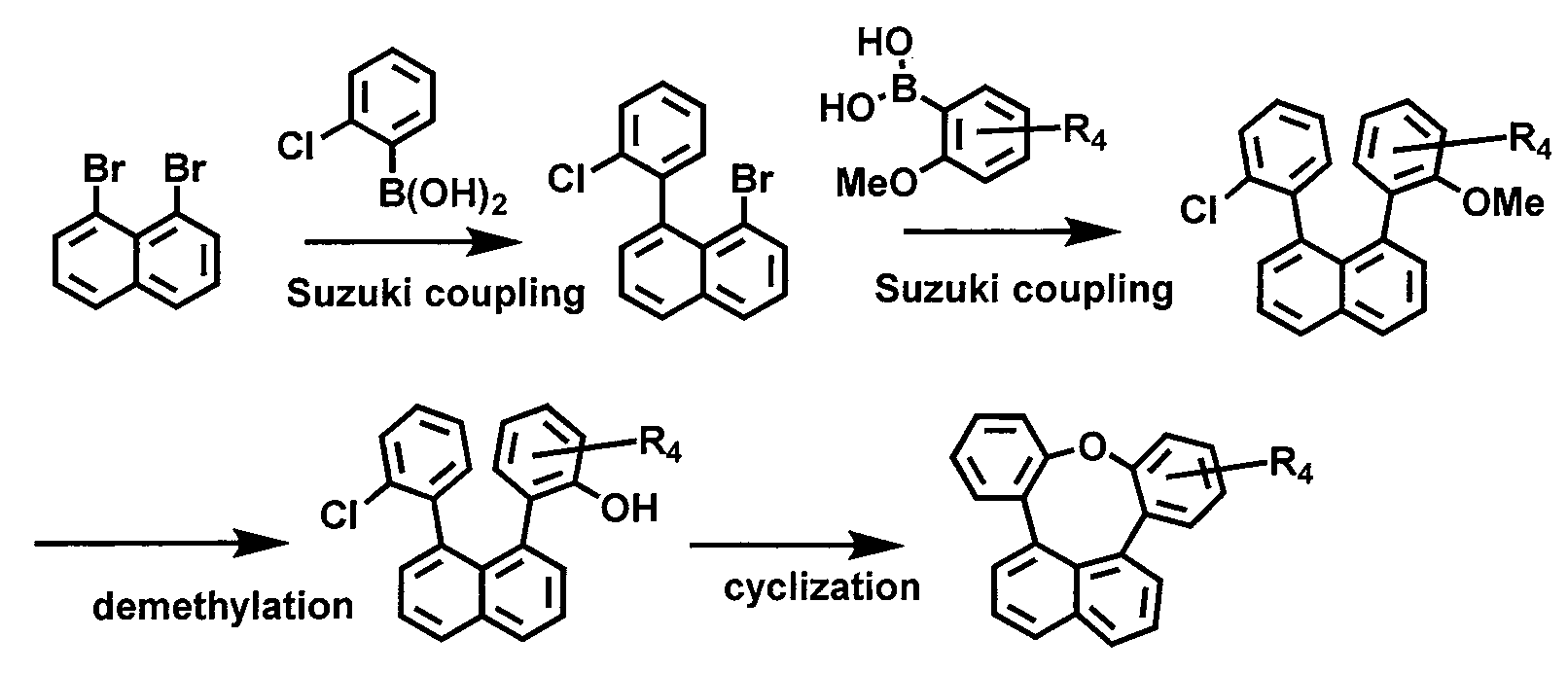

본원에 따른 화학식 1의 화합물은 당업자에게 공지된 합성 방법으로 제조할 수 있으며, 예를 들면 하기 반응식 1 내지 6에 나타난 바와 같이 제조할 수 있으나, 이에 한정되지는 않는다.

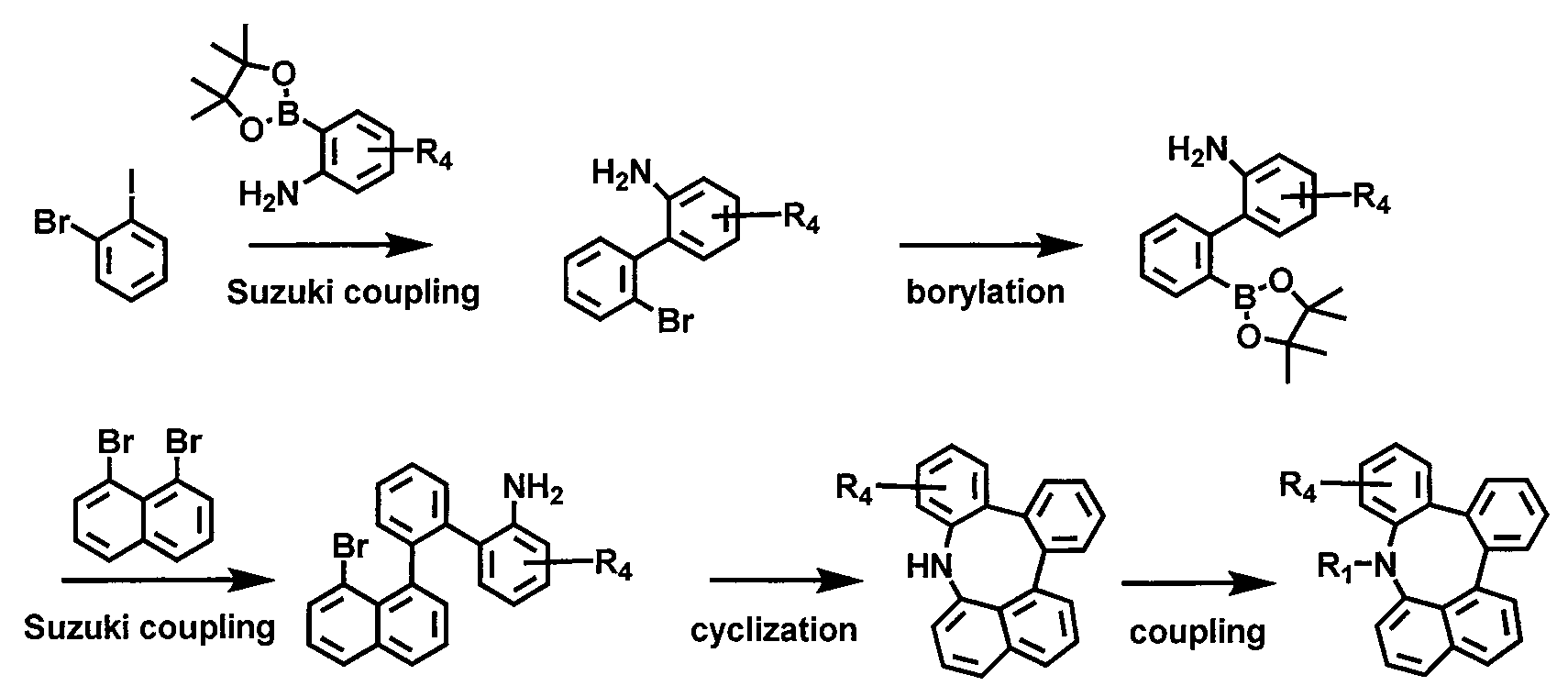

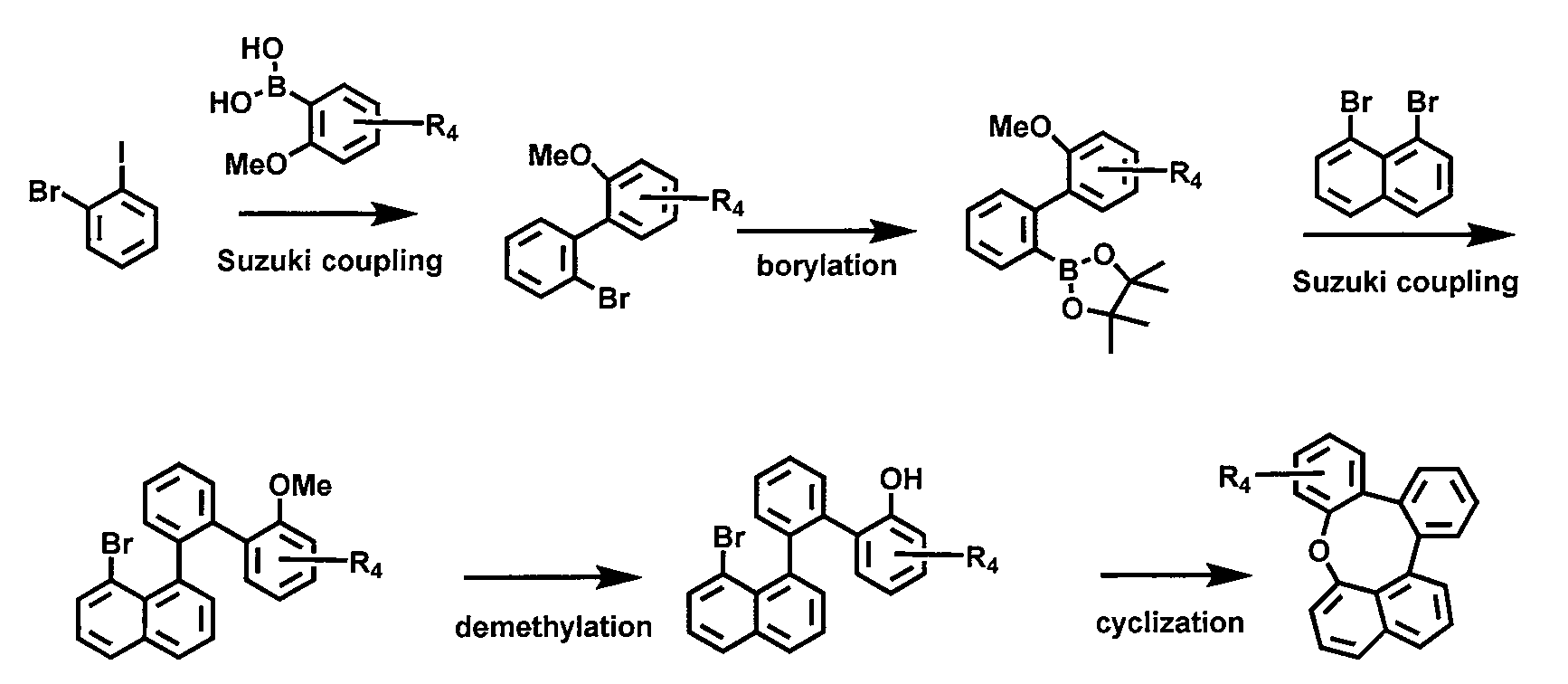

[반응식 1]
Figure pat00032
[반응식 2]
Figure pat00033
[반응식 3]
Figure pat00034
[반응식 4]
Figure pat00035
[반응식 5]
Figure pat00036
[반응식 6]
Figure pat00037
상기 반응식 1 내지 6에서 R1 및 R4는 화학식 1에서의 정의와 동일하다.
상기에서 화학식 1로 표시되는 본원의 예시적 합성예를 설명하였지만, 이들은 모두 Buchwald-Hartwig cross coupling 반응, N-arylation 반응, H-mont-mediated etherification 반응, Miyaura borylation 반응, Suzuki cross-coupling 반응, Intramolecular acid-induced cyclization 반응, Pd(II)-catalyzed oxidative cyclization 반응, Grignard 반응, Heck reaction, Cyclic Dehydration 반응, SN1 치환 반응, SN2 치환 반응, 및 Phosphine-mediated reductive cyclization 반응 등에 기초한 것으로 구체적 합성예에 명시된 치환기 이외에 화학식 1에 정의된 다른 치환기가 결합되더라도 상기 반응이 진행된다는 것을 당업자라면 쉽게 이해할 수 있을 것이다.
본원의 정공전달 대역은 정공전달층, 정공주입층, 전자차단층 및 정공보조층으로 이루어진 군으로부터 하나 이상의 층으로 구성될 수 있고, 상기 각 층들은 하나 이상의 층으로 이루어질 수 있다.
본원의 일양태에 의하면, 상기 정공전달 대역은 정공전달층을 포함한다. 또한, 상기 정공전달 대역은 정공전달층을 포함하고, 정공주입층, 전자차단층 및 정공보조층 중 하나 이상의 층을 추가로 더 포함할 수 있다.
또한, 본원은 화학식 1의 유기 전계 발광 화합물을 포함하는 유기 전계 발광 재료 및 상기 재료를 포함하는 유기 전계 발광 소자를 제공한다.
상기 재료는 정공전달재료, 정공보조재료 또는 발광보조재료, 구체적으로 적색 발광 유기 전계 발광 소자의 정공전달재료, 정공보조재료 또는 발광보조재료일 수 있고, 정공전달층이 2개 층 이상일 경우 발광층에 인접한 정공전달층에 포함되는 정공전달재료(정공보조재료)일 수 있다.
상기 재료는 본원의 유기 전계 발광 화합물 단독으로 이루어질 수 있고, 유기 전계 발광 재료에 포함되는 통상의 물질들을 추가로 포함할 수도 있다.
본원에 따른 유기 전계 발광 소자는 제1 전극; 제2 전극; 및 상기 제1 전극 및 제2 전극 사이에 개재되는 1층 이상의 유기물층을 갖고, 상기 유기물층은 상기 화학식 1의 유기 전계 발광 화합물을 하나 이상 포함할 수 있다.
상기 제1 전극과 제2 전극 중 하나는 애노드이고 다른 하나는 캐소드일 수 있다.　상기 유기물층은 발광층을 포함하고, 정공주입층, 정공전달층, 정공보조층, 발광보조층, 전자전달층, 전자버퍼층, 전자주입층, 계면층(interlayer), 정공차단층 및 전자차단층에서 선택되는 1층 이상을 더 포함할 수 있다.
상기 제1 전극 및 제2 전극은 각각 투명한 도전성 물질로 형성되거나, 반투과형 또는 반사형 도전성 물질로 형성될 수 있다. 상기 제1 전극 및 제2 전극을 형성하는 물질의 종류에 따라, 유기 전계 발광 소자는 전면 발광형, 배면 발광형 또는 양면 발광형일 수 있다. 또한, 상기 정공 주입층은 p-도판트로 추가로 도핑될 수 있으며, 전자 주입층은 n-도판트로 추가로 도핑될 수 있다.
본원의 일 양태에 따르면, 본원의 유기 전계 발광 소자는 본원의 유기 전계 발광 화합물 이외에 아진계 화합물을 전자 전달 재료, 전자 주입 재료, 전자 버퍼 재료 및 정공 차단 재료 중 하나 이상으로 더 포함할 수 있다.
본원의 화학식 1의 유기 전계 발광 화합물은 상기 발광층, 정공주입층, 정공전달층, 정공보조층, 발광보조층, 전자전달층, 전자버퍼층, 전자주입층, 계면층(interlayer), 정공차단층 및 전자차단층 중 어느 하나 이상의 층에 포함될 수 있다. 경우에 따라 바람직하게는, 정공전달층, 정공보조층 또는 발광보조층, 발광층 중 하나 이상에 포함될 수 있다. 정공전달층이 2개 층 이상인 경우 그 중 적어도 하나의 층에 사용될 수 있다. 예를 들어, 정공전달층에 사용될 경우, 본원의 유기 전계 발광 화합물은 정공전달 재료로서 포함될 수 있다. 또한, 발광층에 사용될 경우, 본원의 유기 전계 발광 화합물은 호스트 재료로서 포함될 수 있다.
상기 발광층은 하나 이상의 호스트 및 하나 이상의 도판트를 포함할 수 있다. 필요한 경우, 상기 발광층은 코호스트(co-host) 재료, 즉, 두 개 이상의 복수의 호스트 재료를 포함할 수 있다. 본원의 유기 전계 발광 화합물은 코호스트(co-host) 재료로 사용될 수 있다.
본원에 사용되는 호스트는 인광성 호스트 화합물 또는 형광성 호스트 화합물일 수 있고, 이들 호스트 화합물은 특별히 제한되지 않는다.
본원의 유기 전계 발광 소자에 포함되는 도판트로는 하나 이상의 인광 또는 형광 도판트를 사용할 수 있고, 인광 도판트가 바람직할 수 있다. 본원의 유기 전계 발광 소자에 적용되는 인광 도판트 재료는 특별히 제한되지는 않으나, 이리듐(Ir), 오스뮴(Os), 구리(Cu) 및 백금(Pt)으로부터 선택되는 금속 원자의 착체 화합물일 수 있고, 경우에 따라 바람직하게는, 이리듐(Ir), 오스뮴(Os), 구리(Cu) 및 백금(Pt)으로부터 선택되는 금속 원자의 오르토 메탈화 착체 화합물일 수 있으며, 경우에 따라 더 바람직하게는, 오르토 메탈화 이리듐 착체 화합물일 수 있다.
본원의 유기 전계 발광 소자에 포함되는 도판트로 하기 화학식 101로 표시되는 화합물을 사용할 수 있으나, 이에 한정되지는 않는다.
[화학식 101]
Figure pat00038
상기 화학식 101에서,
L'은 하기 구조 1 및 2에서 선택되고;
[구조 1] [구조 2]
Figure pat00039
Figure pat00040
R100 내지 R103은 각각 독립적으로 수소, 중수소, 할로겐, 할로겐으로 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C6-C30)아릴, 시아노, 치환 또는 비치환된 (3-30원) 헤테로아릴, 또는 치환 또는 비치환된 (C1-C30)알콕시이거나; 인접한 치환기와 연결되어 피리딘과 함께 고리를 형성할 수 있고, 예를 들면, 피리딘과 함께, 치환 또는 비치환된 퀴놀린, 치환 또는 비치환된 이소퀴놀린, 치환 또는 비치환된 벤조푸로피리딘, 치환 또는 비치환된 벤조티에노피리딘, 치환 또는 비치환된 인데노피리딘, 치환 또는 비치환된 벤조푸로퀴놀린, 치환 또는 비치환된 벤조티에노퀴놀린, 또는 치환 또는 비치환된 인데노퀴놀린 형성이 가능하며;
R104 내지 R107은 각각 독립적으로 수소, 중수소, 할로겐, 할로겐으로 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 시아노, 또는 치환 또는 비치환된 (C1-C30)알콕시이거나; 인접한 치환기와 연결되어 벤젠과 함께 고리를 형성할 수 있고, 예를 들면, 벤젠과 함께, 치환 또는 비치환된 나프탈렌, 치환 또는 비치환된 플루오렌, 치환 또는 비치환된 디벤조티오펜, 치환 또는 비치환된 디벤조푸란, 치환 또는 비치환된 인데노피리딘, 치환 또는 비치환된 벤조푸로피리딘, 또는 치환 또는 비치환된 벤조티에노피리딘 형성이 가능하며;
R201 내지 R211은 각각 독립적으로 수소, 중수소, 할로겐, 할로겐으로 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C3-C30)시클로알킬, 또는 치환 또는 비치환된 (C6-C30)아릴이거나; 인접한 치환기와 연결되어 고리를 형성할 수 있으며;
n은 1 내지 3의 정수이다.

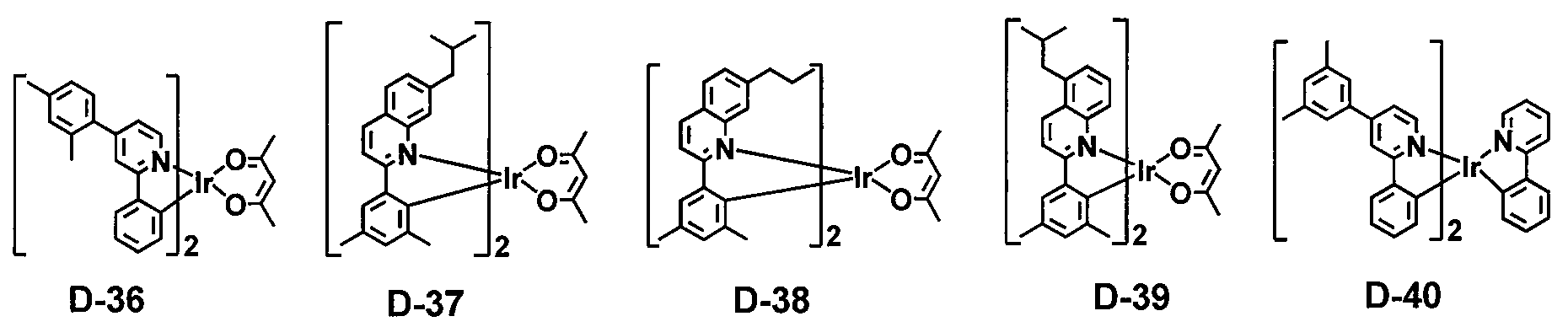

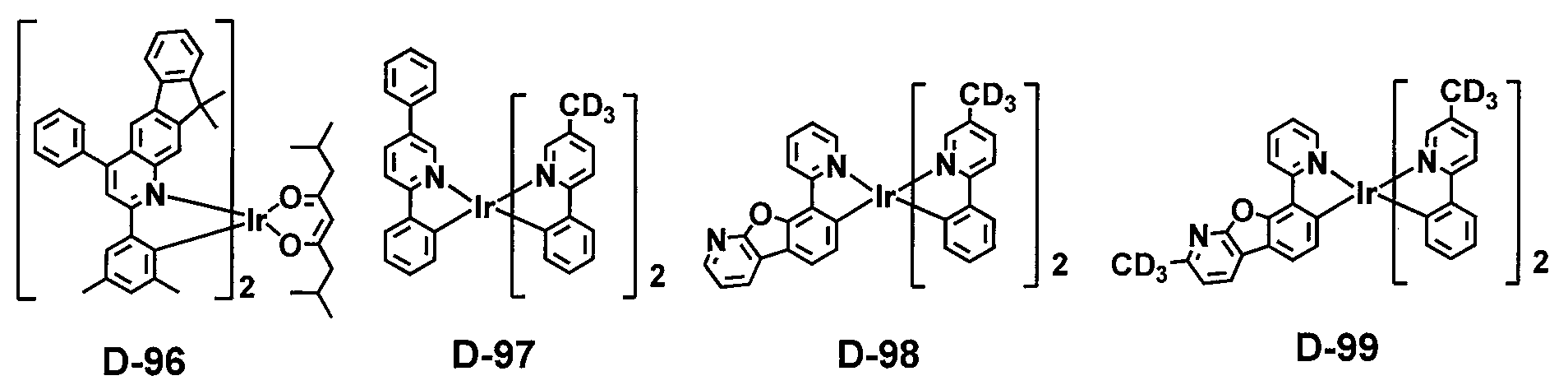

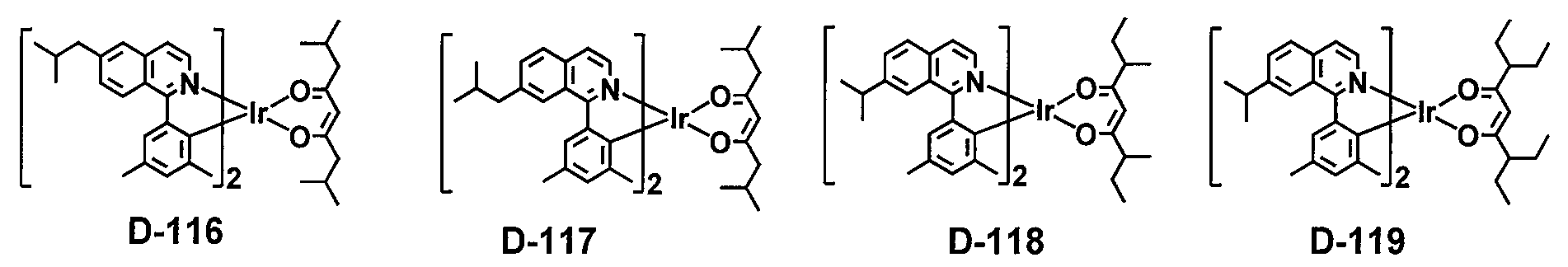

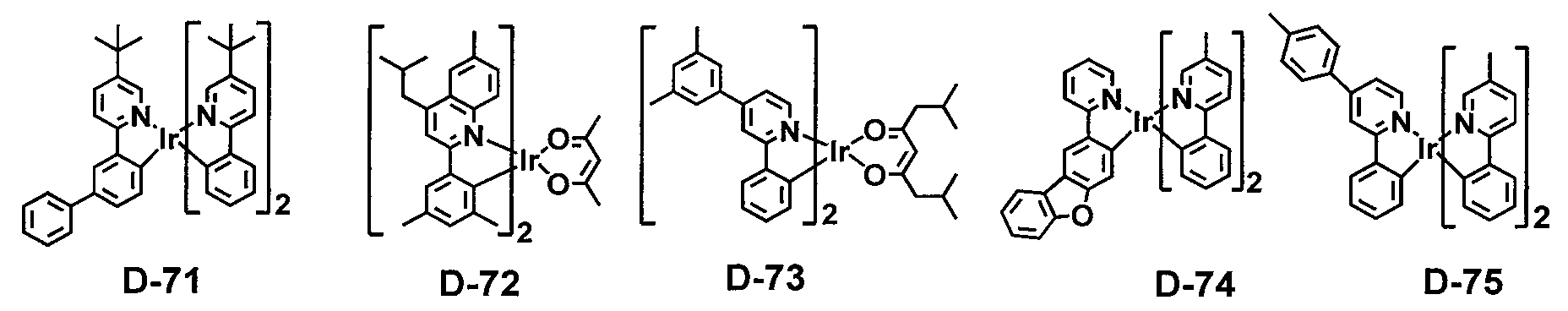

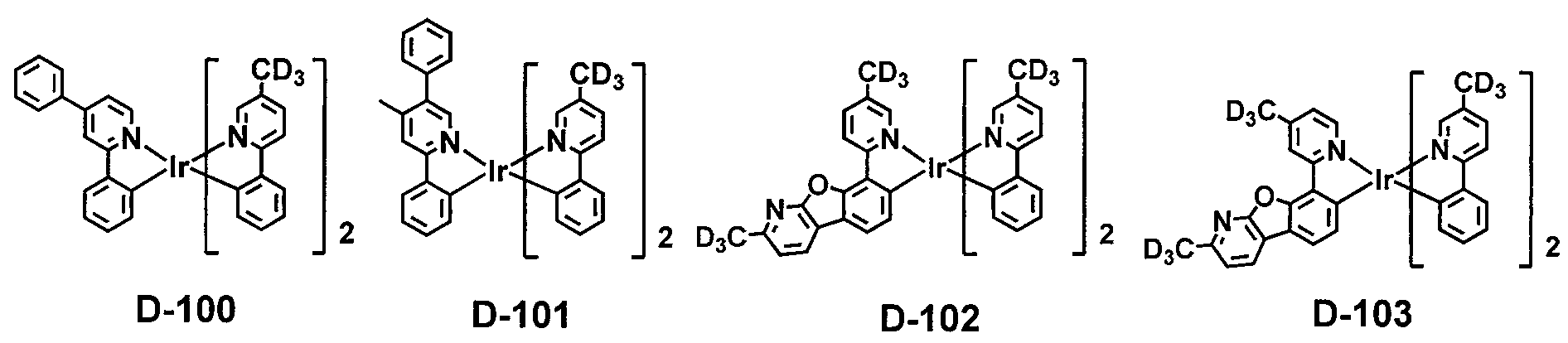

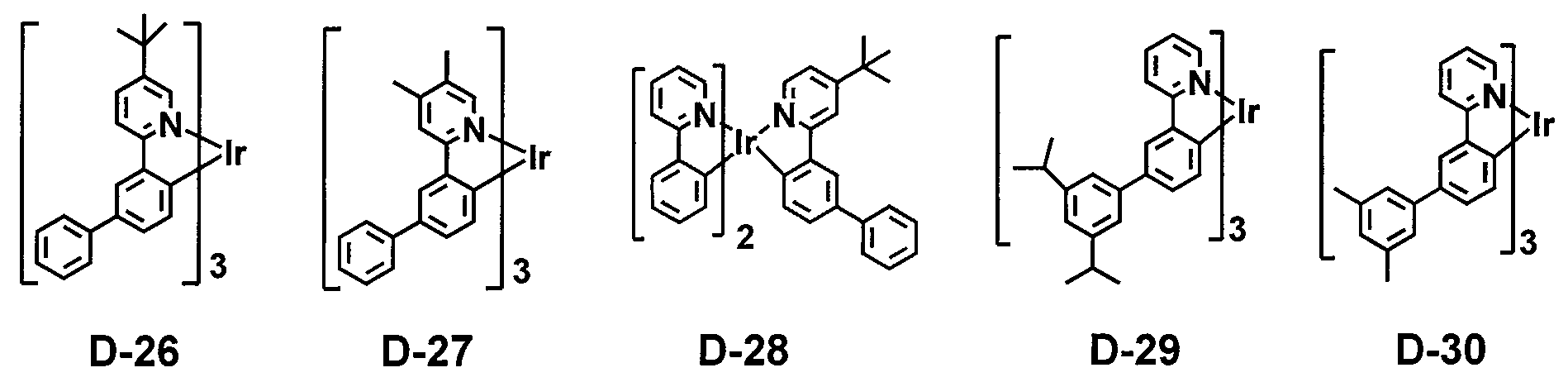

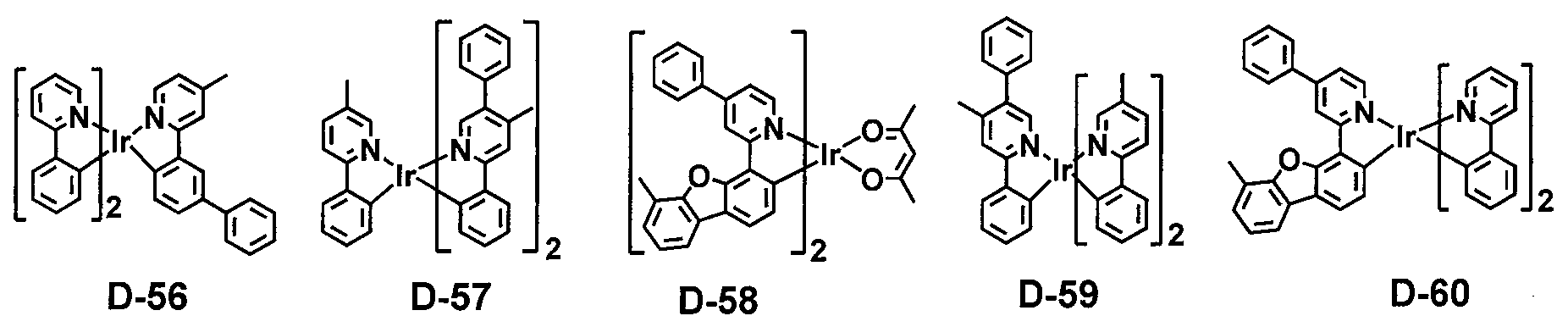

구체적으로, 상기 도판트 화합물의 구체적인 예는 다음과 같으나, 이에 한정되지는 않는다.
Figure pat00041
Figure pat00042
Figure pat00043
Figure pat00044
Figure pat00045
Figure pat00046
Figure pat00047
Figure pat00048
Figure pat00049
Figure pat00050
Figure pat00051
Figure pat00052
Figure pat00053
Figure pat00054
Figure pat00055
Figure pat00056
Figure pat00057
Figure pat00058
Figure pat00059
Figure pat00060
Figure pat00061
Figure pat00062
Figure pat00063
Figure pat00064
Figure pat00065
본원은 추가의 양태로 유기 전계 발광 소자 제조용 조성물을 제공한다. 상기 조성물은 바람직하게는 유기 전계 발광 소자의 정공전달층, 정공보조층 또는 발광보조층 제조용 조성물이고 본원의 화합물을 포함한다. 정공전달층이 2개 층 이상인 경우 발광층에 인접한 정공전달층(정공보조층) 제조용 조성물에 본원의 화합물이 포함될 수 있다.
또한, 본원의 유기 전계 발광 소자는 제1 전극; 제2 전극; 및 상기 제1 전극과 제2 전극 사이에 개재되는 1층 이상의 유기물층을 가지며, 상기 유기물층은 정공전달층, 정공보조층 또는 발광보조층을 포함하며, 상기 정공전달층, 정공보조층 또는 발광보조층은 본원의 유기 전계 발광 소자용 조성물을 포함할 수 있다.
본원의 유기 전계 발광 소자는 화학식 1의 유기 전계 발광 화합물을 포함하고, 이와 동시에 아릴아민계 화합물 및 스티릴아릴아민계 화합물로 이루어진 군으로부터 선택된 하나 이상의 화합물을 추가로 포함할 수 있다.
또한, 본원의 유기 전계 발광 소자에 있어서, 유기물층에 상기 화학식 1의 유기 전계 발광 화합물 이외에 1족, 2족, 4주기, 5주기 전이금속, 란탄계열금속 및 d-전이원소의 유기금속으로 이루어진 군으로부터 선택되는 하나 이상의 금속 또는 이러한 금속을 포함하는 하나 이상의 착체화합물을 더 포함할 수도 있다.
또한, 본원의 상기 유기 전계 발광 소자는 본원의 화합물 이외에 당업계에 알려진 청색, 적색 또는 녹색 발광 화합물을 포함하는 발광층 하나 이상을 더 포함함으로써 백색 발광을 할 수 있다. 또한, 필요에 따라, 황색 또는 오렌지색 발광층을 더 포함할 수도 있다.
본원의 유기 전계 발광 소자에 있어서, 한 쌍의 전극의 적어도 한쪽 내측표면에, 칼코제나이드(chalcogenide)층, 할로겐화 금속층 및 금속 산화물층으로부터 선택되는 하나 이상의 층(이하, 이들을 "표면층"이라고 지칭함)을 배치하는 것이 바람직하다. 구체적으로는, 발광 매체층 측의 애노드 표면에 규소 및 알루미늄의 칼코제나이드(산화물을 포함한다)층을, 또한 발광 매체층 측의 음극(캐소드) 표면에 할로겐화 금속층 또는 금속 산화물층을 배치하는 것이 바람직하다. 상기 표면층에 의해 유기 전계 발광 소자의 구동 안정화를 얻을 수 있다. 상기 칼코제나이드의 바람직한 예로는 SiOX(1≤X≤2), AlOX(1≤X≤1.5), SiON 또는 SiAlON 등이 있고, 할로겐화 금속의 바람직한 예로는 LiF, MgF2, CaF2, 불화 희토류 금속 등이 있으며, 금속 산화물의 바람직한 예로는 Cs2O, Li2O, MgO, SrO, BaO, CaO 등이 있다.
애노드와 발광층 사이에 정공주입층, 정공전달층 또는 전자차단층 또는 이들의 조합이 사용될 수 있다. 정공주입층은 애노드에서 정공전달층 또는 전자차단층으로의 정공주입 장벽(또는 정공주입 전압)을 낮출 목적으로 복수의 층이 사용될 수 있으며, 각 층은 2개의 화합물이 동시에 사용될 수 있다. 정공전달층 또는 전자차단층도 복수의 층이 사용될 수 있다.
발광층과 캐소드 사이에 전자버퍼층, 정공차단층, 전자전달층 또는 전자주입층 또는 이들의 조합이 사용될 수 있다. 전자버퍼층은 전자주입을 조절하고 발광층과 전자주입층 사이의 계면 특성을 향상시킬 목적으로 복수의 층이 사용될 수 있으며, 각 층은 2개의 화합물이 동시에 사용될 수 있다. 정공차단층 또는 전자전달층도 복수의 층이 사용될 수 있고, 각 층에 복수의 화합물이 사용될 수 있다.
여기서, 상기 정공보조층 또는 상기 발광보조층은 상기 정공전달층과 상기 발광층 사이에 위치하고, 정공의 전달 속도를 조절하는 용도로 사용될 수 있다. 상기 정공보조층 또는 상기 발광보조층은 유기 전계 발광 소자의 효율 및 수명의 개선 효과를 제공할 수 있다.
또한, 발광보조층은 애노드와 발광층 사이에 위치하거나, 캐소드와 발광층 사이에 위치하는 층으로서, 상기 애노드와 발광층 사이에 위치할 경우, 정공의 주입 및/또는 전달을 원활하게 하거나 전자의 오버플로우를 차단하는 용도로 사용되거나, 상기 캐소드와 발광층 사이에 위치할 경우, 전자의 주입 및/또는 전달을 원활하게 하거나 정공의 오버플로우를 차단하는 용도로 사용될 수 있다. 또한, 상기 정공보조층은 정공전달층(또는 정공주입층)과 발광층 사이에 위치하고, 정공의 전달 속도(또는 주입 속도)를 원활하게 하거나 블록킹하는 효과를 나타낼 수 있으며, 이에 따라 전하 밸런스(charge balance)를 조절할 수 있는 층이다. 또한, 상기 전자차단층은 정공전달층(또는 정공주입층)과 발광층 사이에 위치하고, 발광층으로부터의 전자의 오버플로우를 차단하여 엑시톤을 발광층 내에 가두어 발광 누수를 방지하는 층이다. 상기 정공전달층을 2층 이상 포함할 경우, 추가로 포함되는 층을 상기 정공보조층 또는 상기 전자차단층의 용도로 사용할 수 있다. 상기 정공보조층과 전자차단층은 유기 전계 발광 소자의 효율 및/또는 수명의 개선효과를 갖는다.
또한, 본원의 유기 전계 발광 소자에 있어서, 한 쌍의 전극의 적어도 한쪽 표면에 전자전달 화합물과 환원성 도판트의 혼합 영역, 또는 정공전달 화합물과 산화성 도판트의 혼합 영역을 배치하는 것도 바람직하다. 이러한 방식에 의해 전자전달 화합물이 음이온으로 환원되므로 혼합 영역으로부터 발광 매체에 전자를 주입 및 전달하기 용이해진다. 또한, 정공 전달 화합물은 산화되어 양이온으로 되므로 혼합 영역으로부터 발광 매체에 정공을 주입 및 전달하기 용이해진다. 바람직한 산화성 도판트로서는 각종 루이스산 및 억셉터(acceptor) 화합물을 들 수 있고, 바람직한 환원성 도판트로는 알칼리 금속, 알칼리 금속 화합물, 알칼리 토류 금속, 희토류 금속 및 이들의 혼합물을 들 수 있다. 또한 환원성 도판트층을 전하생성층으로 사용하여 두 개 이상의 발광층을 가진, 백색 발광을 하는 유기 전계 발광소자를 제조할 수 있다.
본원의 일예에 따른 유기 전계 발광 재료는 백색 유기 전계 발광 소자(White Organic Light Emitting Device)를 위한 발광 재료로서 사용될 수 있다. 상기 백색 유기 전계 발광 소자는 R(적색), G(녹색) 또는 YG(황녹색), B(청색) 발광부들의 배열 형태에 따라 병렬 배치(side-by-side) 방식, 적층(stacking) 방식, 또는 색변환 물질(color conversion material, CCM) 방식 등 다양한 구조들이 제안되고 있다. 또한, 본 원의 일 예에 따른 유기 전계 발광 물질은 양자점(QD)을 포함하는 유기 전계 발광 소자에도 사용될 수 있다.
본원의 유기 전계 발광 소자의 각층의 형성은 진공증착, 스퍼터링, 플라즈마, 이온플레이팅 등의 건식 성막법이나, 잉크 젯 프린팅(ink jet printing), 스핀 코팅, 침지 코팅(dip coating), 플로우 코팅 등의 습식 성막법 중 어느 하나의 방법을 적용할 수 있다.
습식 성막법의 경우, 각 층을 형성하는 재료를 에탄올, 클로로포름, 테트라하이드로푸란, 디옥산 등의 적절한 용매에 용해 또는 분산시켜 박막을 형성하는데, 그 용매는 각 층을 형성하는 재료가 용해 또는 분산될 수 있고, 성막성에 문제가 없는 것이라면 어느 것이어도 된다.
또한, 본원의 유기 전계 발광 소자를 이용하여 디스플레이 장치, 예를 들면, 스마트폰, 태블릿, 노트북, PC, TV 또는 차량용의 디스플레이 장치, 또는 조명 장치, 예를 들면, 옥외 또는 옥내용 조명 장치를 제조하는 것이 가능하다.
이하에서, 본원의 상세한 이해를 위하여 본원의 대표 화합물을 들어 본원에 따른 유기 전계 발광 화합물의 제조방법 및 이의 물성, 그리고 이를 포함하는 유기 전계 발광 소자의 발광특성을 설명한다. 그러나, 본 발명은 하기의 예들에 한정되는 것은 아니다.

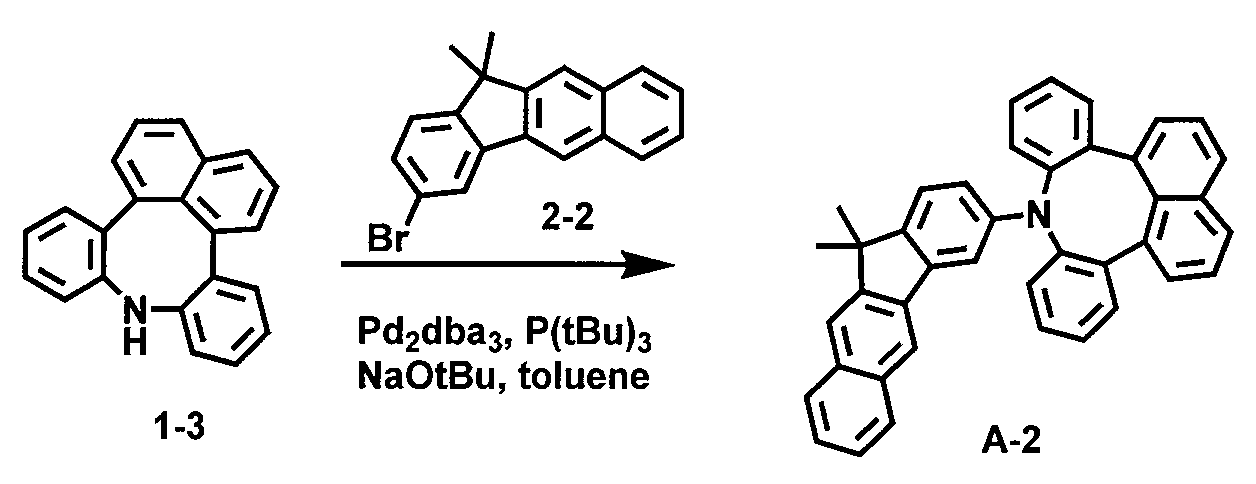

[실시예 1] 화합물 A-1의 제조
Figure pat00066
화합물 1-1의 제조
플라스크에 1,8-디브로모나프탈렌 (100 g, 349.7 mmol), (2-클로로페닐)보론산 (82 g, 524.6 mmol), 테트라키스(트리페닐포스핀)팔라듐(O) (Pd(PPh3)4) (20.2 g, 17.5 mmol), 탄산칼륨 (120.8 g, 874.5 mmol), 테트라히드로푸란 1500 mL 및 증류수 400 mL를 넣어 녹인 후 100℃에서 18시간 동안 환류시켰다. 반응이 끝나면, 에틸 아세테이트로 유기층을 추출하고 마그네슘 설페이트를 이용하여 잔여 수분을 제거한 뒤 건조시키고 컬럼 크로마토그래피로 분리하여 화합물 1-1 (78 g, 수율: 70%)을 얻었다.
화합물 1-2의 제조
플라스크에 화합물 1-1 (31 g, 98.0 mmol), 2-(4,4,5,5-테트라메틸-1,3,2-디옥실보렌-2-일)-아닐린 (27.8 g, 127 mmol), 테트라키스(트리페닐포스핀)팔라듐(O) (Pd(PPh3)4) (5.64 g, 4.90 mmol), 탄산칼륨 (33.7 g, 244 mmol), 테트라히드로푸란 520 mL 및 증류수 130 mL를 넣어 녹인 후 100℃에서 18시간 동안 환류시켰다. 반응이 끝나면, 에틸 아세테이트로 유기층을 추출하고 마그네슘 설페이트를 이용하여 잔여 수분을 제거한 뒤 건조시키고 컬럼 크로마토그래피로 분리하여 화합물 1-2 (32 g, 수율: 100%)을 얻었다.
화합물 1-3의 제조
플라스크에 화합물 1-2 (46 g, 139 mmol), 팔라듐(II)아세테이트 (Pd(OAc)2) (1.56 g, 6.95 mmol), 트리-t-부틸포스핀 (5.6 mL, 13.9 mmol, 50% 톨루엔 용액), 소디움 t-부톡사이드 (26.8 g, 279 mmol) 및 자일렌 700 mL를 넣어 녹인 후 18시간 동안 환류 교반한 후, 혼합물을 상온으로 냉각시키고 증류수를 넣었다. 이후, 에틸 아세테이트로 유기층을 추출하고 마그네슘 설페이트로 건조시켰다. 이를 감압 증류하고 컬럼 크로마토그래피로 분리하여 화합물 1-3 (17 g, 수율: 41%)을 얻었다.
화합물 A-1의 제조
플라스크에 화합물 1-3 (7.0 g, 24 mmol), 화합물 2-1 (7.7 g, 24 mmol), 트리스(디벤질리덴아세톤)디팔라듐(0) (1.1 g, 1.2 mmol), 트리-t-부틸포스핀 (0.9 mL, 2.4 mmol, 50% 톨루엔 용액), 소디움 t-부톡사이드 (4.6 g, 48 mmol) 및 톨루엔 120 mL를 넣고 4시간 동안 환류하였다. 상온으로 식힌 반응 용액을 회전 증발기로 용매를 제거한 후 컬럼 크로마토그래피로 정제하여 흰색의 고체 화합물 A-1 (2.5 g, 수율: 20%)을 얻었다.
M.P.= 317℃, Tg= 147℃
[실시예 2] 화합물 A-2의 제조
Figure pat00067
화합물 A-2의 제조
플라스크에 화합물 1-3 (7.0 g, 24 mmol), 화합물 2-2 (7.7 g, 24 mmol), 트리스(디벤질리덴아세톤)디팔라듐(0) (1.1 g, 1.2 mmol), 트리-t-부틸포스핀 (0.9 mL, 2.4 mmol, 50% 톨루엔 용액), 소디움 t-부톡사이드 (4.6 g, 48 mmol) 및 톨루엔 120 mL를 넣고 4시간 동안 환류하였다. 상온으로 식힌 반응 용액을 회전 증발기로 용매를 제거한 후 컬럼 크로마토그래피로 정제하여 흰색의 고체 화합물 A-2 (1.5 g, 수율: 12%)을 얻었다.
M.P.= 272℃, Tg= 161℃
[ 실시예 3] 화합물 A-126의 제조
Figure pat00068
화합물 2-1의 제조
플라스크에 1,8-디브로모나프탈렌 (50 g, 174.8 mmol), (2-메톡시페닐)보론산 (24 g, 157.3 mmol), 테트라키스(트리페닐포스핀)팔라듐(O) (10 g, 8.7 mmol), 탄산칼륨 (60 g, 437.0 mmol), 테트라히드로푸란 880 mL 및 증류수 200 mL를 넣어 녹인 후 100℃에서 18시간 동안 환류시켰다. 반응이 끝나면, 에틸 아세테이트로 유기층을 추출하고 마그네슘 설페이트를 이용하여 잔여 수분을 제거한 뒤 건조시키고 컬럼 크로마토그래피로 분리하여 화합물 2-1 (55 g, 수율: 100%)을 얻었다.
화합물 2-2의 제조
플라스크에 화합물 2-1 (55 g, 174.8 mmol), (2-클로로페닐)보론산 (31 g, 201.0 mmol), 테트라키스(트리페닐포스핀)팔라듐(O) (10 g, 8.7 mmol), 탄산칼륨 (60 g, 437.0 mmol), 테트라히드로푸란 880 mL 및 증류수 200 mL를 넣어 녹인 후 100℃에서 18시간 동안 환류시켰다. 반응이 끝나면, 에틸 아세테이트로 유기층을 추출하고 마그네슘 설페이트를 이용하여 잔여 수분을 제거한 뒤 건조시키고 컬럼 크로마토그래피로 분리하여 화합물 2-2 (30 g, 수율: 50%)을 얻었다.
화합물 2-3의 제조
플라스크에서 화합물 2-2 (3.3 g, 9.57 mmol)을 염화메틸렌 48 mL에 녹인 후 0 ℃에서 염화메틸렌 1.0 M의 삼브롬화 붕소(BBr3) (11.5 mL, 11.5 mmol)를 넣어준 후 실온에서 18시간 동안 교반하였다. 반응 용액을 염화메틸렌으로 희석하고 증류수로 세척하였다. 추출한 유기층을 황산마그네슘으로 건조시킨 후 회전 증발기로 용매를 제거하고 컬럼 크로마토그래피로 분리하여 화합물 2-3 (3 g, 수율: 94%)을 얻었다.
화합물 2-4의 제조
플라스크에서 화합물 2-3 (3 g, 9.1 mmol) 및 탄산칼륨 (1.9 g, 13.7 mmol)을 디메틸포름아미드 50 mL에 녹인 후 160℃에서 18시간 동안 환류시켰다. 반응이 끝나면, 에틸 아세테이트 및 증류수를 넣어 유기층을 추출하고 마그네슘 설페이트를 이용하여 잔여 수분을 제거한 뒤 건조시키고 컬럼 크로마토그래피로 분리하여 화합물 2-4 (2.2 g, 수율: 81%)을 얻었다.
화합물 2-5의 제조
플라스크에 화합물 2-4 (6 g, 20.4 mmol), 디메틸포름아미드 102 mL 및 N-브로모숙신이미드 (4.4 g, 24.5 mmol)을 넣은 후 실온에서 18시간 동안 교반하였다. 반응 용액을 에틸아세테이트로 희석하고 증류수로 세척하였다. 추출한 유기층을 황산마그네슘으로 건조시킨 후 회전 증발기로 용매를 제거하였다. 석출된 고체를 여과하고 차가운 메틸알콜로 씻어주어 화합물 2-5 (5.5 g, 수율: 72%)를 얻었다.
화합물 A-126의 제조
플라스크에 화합물 2-5 (5.5 g, 14.7 mmol), 화합물 2-6 (6.2 g, 17.7 mmol), 테트라키스(트리페닐포스핀)팔라듐(O) (0.86 g, 0.74 mmol), 탄산칼륨 (5.1 g, 36.9 mmol), 테트라히드로푸란 80 mL 및 증류수 20 mL를 넣어 녹인 후 100℃에서 18시간 동안 환류시켰다. 반응이 끝나면, 염화메틸렌으로 유기층을 추출하고 마그네슘 설페이트를 이용하여 잔여 수분을 제거한 뒤 건조시키고 컬럼 크로마토그래피로 분리하여 화합물 A-126 (2.8 g, 수율: 32%)을 얻었다.
M.P.= 344℃, Tg= 190℃
[소자 실시예 1 및 2] 본원에 따른 OLED의 제조
본원의 유기 전계 발광 화합물을 포함하는 OLED를 제조하였다. 우선, OLED 용 글래스(지오마텍사 제조) 기판 상의 투명 전극 ITO 박막(10Ω/□)을 아세톤 및 이소프로필알콜을 순차적으로 사용하여 초음파 세척을 실시한 후, 이소프로필알콜에 넣어 보관한 후 사용하였다. 다음으로 진공 증착 장비의 기판 홀더에 ITO 기판을 장착한 후, 진공 증착 장비 내의 셀에 화합물 HI-1을 넣고 챔버 내의 진공도가 10-6 torr에 도달할 때까지 배기시킨 후, 셀에 전류를 인가하여 증발시켜 ITO 기판 위에 90 nm 두께의 제1 정공 주입층을 증착하였다. 이어서, 진공 증착 장비 내의 다른 셀에 화합물 HI-2를 넣고, 셀에 전류를 인가하여 증발시켜 제1 정공 주입층 위에 5 nm 두께의 제2 정공 주입층을 증착하였다. 이어서, 진공 증착 장비 내의 셀에 화합물 HT-1을 넣고, 셀에 전류를 인가하여 증발시켜 제2 정공 주입층 위에 10 nm 두께의 제1 정공 전달층을 증착하였다. 진공 증착 장비 내의 다른 셀에 하기 표 1에 표시된 제2 정공 전달층(보조층)의 화합물을 넣고, 셀에 전류를 인가하여 증발시켜 제1 정공 전달층 위에 60 nm 두께의 제2 정공 전달층(또는 보조층)을 증착하였다. 정공 주입층, 정공 전달층(또는 보조층)을 형성시킨 후, 그 위에 발광층을 다음과 같이 증착시켰다. 진공 증착 장비 내의 한쪽 셀에 발광층 호스트로서 화합물 H-1을 넣고, 또 다른 셀에는 도판트로서 화합물 D-39를 각각 넣은 후, 두 물질을 증발시켜 호스트와 도판트의 합계량에 대해 도판트를 2 중량%의 양으로 도핑함으로써 상기 제2 정공 전달층 위에 40 nm 두께의 발광층을 증착하였다. 이어서, 또 다른 셀 두 군데에 화합물 ET-1과 화합물 EI-1을 1:1의 속도로 증발시켜 발광층 위에 35 nm 두께의 전자 전달층을 증착하였다. 이어서, 전자 주입층으로 화합물 EI-1을 2 nm 두께로 증착한 후, 다른 진공 증착 장비를 이용하여 Al 캐소드를 80 nm의 두께로 증착하여 OLED를 제조하였다.
[비교예] 본원에 따르지 않는 OLED의 제조
제2 정공 전달층(또는 보조층)에 하기 표 1에 표시된 화합물을 사용한 것 외에는 소자 실시예 1 및 2와 동일한 방법으로 OLED를 제조하였다.
소자 실시예 1 및 2, 그리고 비교예에서 제조된 OLED의 1,000 nit 휘도 기준의 구동전압, 발광효율 및 CIE 색좌표의 결과를 하기 표 1에 나타내었다.
[표 1]
Figure pat00069
소자 실시예 1 및 2, 그리고 비교예에서 사용된 화합물들은 하기와 같다.
Figure pat00070
Figure pat00071
상기 표 1에서 알 수 있듯이, 본원에 따른 유기 전계 발광 화합물은 종래의 유기 전계 발광 화합물에 비하여 제2 정공 전달 재료로서 사용되었을 때 뛰어난 구동전압 및/또는 발광 효율 특성을 나타내었다.

Claims (10)

  1. 하기 화학식 1로 표시되는 유기 전계 발광 화합물:
    [화학식 1]
    Figure pat00072

    상기 화학식 1에서,
    X, Y 및 Z는 각각 독립적으로 단일결합, O, S, NR1 또는 CR2R3이고, 단, X, Y 및 Z가 모두 단일결합인 경우는 제외하며;
    R1 내지 R3은 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 (C1-C30)알킬디(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 치환 또는 비치환된 모노- 또는 디- (C1-C30)알킬아미노, 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노, 또는 치환 또는 비치환된 (C1-C30)알킬(C6-30)아릴아미노이거나; R2 및 R3는 서로 연결되어 고리를 형성할 수 있고, R1 내지 R3가 복수인 경우 각각의 R1, 각각의 R2 및 각각의 R3는 서로 동일하거나 상이할 수 있고;
    A1 내지 A14는 각각 독립적으로 CR4 또는 N이며;
    R4는 각각 독립적으로 수소, 중수소, 할로겐, 치환 또는 비치환된 (C1-C30)알킬, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (3-30원)헤테로아릴, 치환 또는 비치환된 (C3-C30)시클로알킬, 치환 또는 비치환된 (C1-C30)알콕시, 치환 또는 비치환된 트리(C1-C30)알킬실릴, 치환 또는 비치환된 디(C1-C30)알킬(C6-C30)아릴실릴, 치환 또는 비치환된 (C1-C30)알킬디(C6-C30)아릴실릴, 치환 또는 비치환된 트리(C6-C30)아릴실릴, 치환 또는 비치환된 모노- 또는 디- (C1-C30)알킬아미노, 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노, 또는 치환 또는 비치환된 (C1-C30)알킬(C6-30)아릴아미노이거나; 인접한 둘 이상의 R4는 서로 연결되어 고리를 형성할 수 있다.
  2. 제1항에 있어서, 상기 화학식 1은 하기 화학식 2 또는 3으로 표시되는, 유기 전계 발광 화합물:
    [화학식 2] [화학식 3]
    Figure pat00073
    Figure pat00074

    상기 화학식 2 및 3에서,
    X, Y, Z 및 A1 내지 A8은 제1항에서의 정의와 동일하고, 단, A1 내지 A8 중 적어도 하나는 N이며;
    R11 내지 R24의 정의는 제1항의 R4의 정의와 동일하다.
  3. 제1항에 있어서, 상기 화학식 1은 하기 화학식 중 어느 하나로 표시되는, 유기 전계 발광 화합물:
    Figure pat00075

    상기 화학식에서,
    X 및 Z는 각각 독립적으로 O, S, NR1 또는 CR2R3이고;
    R1 내지 R3은 제1항에서의 정의와 동일하며;
    R11 내지 R24의 정의는 제1항의 R4의 정의와 동일하다.
  4. 제1항에 있어서, 상기 R1 내지 R4에서 치환된 알킬, 치환된 아릴, 치환된 헤테로아릴, 치환된 시클로알킬, 치환된 알콕시, 치환된 트리알킬실릴, 치환된 디알킬아릴실릴, 치환된 알킬디아릴실릴, 치환된 트리아릴실릴, 치환된 모노- 또는 디- 알킬아미노, 치환된 모노- 또는 디- 아릴아미노, 및 치환된 알킬아릴아미노의 치환기는 각각 독립적으로 중수소, 할로겐, 시아노, 카르복실, 니트로, 히드록시, (C1-C30)알킬, 할로(C1-C30)알킬, (C2-C30)알케닐, (C2-C30)알키닐, (C1-C30)알콕시, (C1-C30)알킬티오, (C3-C30)시클로알킬, (C3-C30)시클로알케닐, (3-7원)헤테로시클로알킬, (C6-C30)아릴옥시, (C6-C30)아릴티오, (C6-C30)아릴로 치환 또는 비치환된 (3-30 원)헤테로아릴, (C1-C30)알킬 및 (3-30원)헤테로아릴 중 하나 이상으로 치환 또는 비치환된 (C6-C30)아릴, 트리(C1-C30)알킬실릴, 트리(C6-C30)아릴실릴, 디(C1-C30)알킬(C6-C30)아릴실릴, (C1-C30)알킬디(C6-C30)아릴실릴, 아미노, 모노- 또는 디- (C1-C30)알킬아미노, (C1-C30)알킬로 치환 또는 비치환된 모노- 또는 디- (C6-C30)아릴아미노, (C1-C30)알킬(C6-C30)아릴아미노, (C1-C30)알킬카보닐, (C1-C30)알콕시카보닐, (C6-C30)아릴카보닐, 디(C6-C30)아릴보로닐, 디(C1-C30)알킬보로닐, (C1-C30)알킬(C6-C30)아릴보로닐, (C6-C30)아르(C1-C30)알킬, 및 (C1-C30)알킬(C6-C30)아릴로 이루어진 군으로부터 선택되는 하나 이상인, 유기 전계 발광 화합물.
  5. 제1항에 있어서,
    R1은 치환 또는 비치환된 (C6-C30)아릴, 또는 치환 또는 비치환된 (5-15원)헤테로아릴이고;
    R2 및 R3은 각각 독립적으로 치환 또는 비치환된 (C1-C6)알킬, 또는 치환 또는 비치환된 (C6-C12)아릴이며;
    R4는 각각 독립적으로 수소, 치환 또는 비치환된 (C6-C30)아릴, 치환 또는 비치환된 (5-15원)헤테로아릴, 또는 치환 또는 비치환된 디(C6-C20)아릴아미노인, 유기 전계 발광 화합물.
  6. 제1항에 있어서,
    R1은 (C1-C6)알킬, (C6-C20)아릴, (5-15원)헤테로아릴 및 디(C6-C20)아릴아미노 중 하나 이상으로 치환 또는 비치환된 (C6-C30)아릴; 또는 하나 이상의 (C6-C12)아릴로 치환 또는 비치환된 (5-15원)헤테로아릴이고,
    R2 및 R3은 각각 독립적으로 비치환된 (C1-C6)알킬, 또는 비치환된 (C6-C12)아릴이며,
    R4는 각각 독립적으로 수소; (C6-C12)아릴 및 (5-15원)헤테로아릴 중 하나 이상으로 치환 또는 비치환된 (C6-C30)아릴; 하나 이상의 (C6-C12)아릴로 치환 또는 비치환된 (5-15원)헤테로아릴; 또는 하나 이상의 (C1-C6)알킬로 치환 또는 비치환된 디(C6-C20)아릴아미노인, 유기 전계 발광 화합물.
  7. 제1항에 있어서, 상기 화학식 1로 표시되는 화합물은 하기 화합물로부터 선택되는, 유기 전계 발광 화합물.
    Figure pat00076

    Figure pat00077

    Figure pat00078

    Figure pat00079

    Figure pat00080

    Figure pat00081

    Figure pat00082

    Figure pat00083

    Figure pat00084

    Figure pat00085

    Figure pat00086

    Figure pat00087

    Figure pat00088

    Figure pat00089

    Figure pat00090

    Figure pat00091

    Figure pat00092

    Figure pat00093

    Figure pat00094

    Figure pat00095

    Figure pat00096

    Figure pat00097

    Figure pat00098

    Figure pat00099

    Figure pat00100

    Figure pat00101

    Figure pat00102
  8. 제1항에 기재된 유기 전계 발광 화합물을 포함하는, 유기 전계 발광 재료.
  9. 제1항에 기재된 유기 전계 발광 화합물을 포함하는, 유기 전계 발광 소자.
  10. 제9항에 있어서, 상기 유기 전계 발광 화합물을 정공전달 대역에 포함하는, 유기 전계 발광 소자.
KR1020190110256A 2018-09-11 2019-09-05 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자 Active KR102784141B1 (ko)

Priority Applications (3)

Application Number Priority Date Filing Date Title
PCT/KR2019/011745 WO2020055113A1 (en) 2018-09-11 2019-09-10 Organic electroluminescent compound and organic electroluminescent device comprising the same
CN201980059504.1A CN112689625A (zh) 2018-09-11 2019-09-10 有机电致发光化合物及包含其的有机电致发光装置
US17/274,761 US12284910B2 (en) 2018-09-11 2019-09-10 Organic electroluminescent compound and organic electroluminescent device comprising the same

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR20180108504 2018-09-11
KR1020180108504 2018-09-11

Publications (2)

Publication Number Publication Date
KR20200029996A true KR20200029996A (ko) 2020-03-19
KR102784141B1 KR102784141B1 (ko) 2025-03-21

Family

ID=69957231

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020190110256A Active KR102784141B1 (ko) 2018-09-11 2019-09-05 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자

Country Status (2)

Country Link
KR (1) KR102784141B1 (ko)
CN (1) CN112689625A (ko)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN117730639A (zh) * 2021-06-18 2024-03-19 诺瓦尔德股份有限公司 包含式(i)化合物的有机电子器件、包含所述有机电子器件的显示器件以及式(i)化合物

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2014160813A (ja) * 2013-01-24 2014-09-04 Idemitsu Kosan Co Ltd 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子、並びに含窒素複素環化合物
KR20150121337A (ko) * 2014-04-18 2015-10-29 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
KR20170019924A (ko) * 2015-08-13 2017-02-22 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20170115940A (ko) * 2016-04-08 2017-10-18 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20170123233A (ko) * 2016-04-28 2017-11-07 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20180089737A (ko) * 2017-02-01 2018-08-09 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20180099547A (ko) * 2017-02-28 2018-09-05 롬엔드하스전자재료코리아유한회사 유기 전계 발광 소자

Family Cites Families (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11283028B2 (en) * 2016-10-05 2022-03-22 Rohm And Haas Electronic Materials Korea Ltd. Organic electroluminescent compound and organic electroluminescent device comprising the same

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2014160813A (ja) * 2013-01-24 2014-09-04 Idemitsu Kosan Co Ltd 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子、並びに含窒素複素環化合物
KR20150121337A (ko) * 2014-04-18 2015-10-29 덕산네오룩스 주식회사 유기전기 소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
KR20170019924A (ko) * 2015-08-13 2017-02-22 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20170115940A (ko) * 2016-04-08 2017-10-18 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20170123233A (ko) * 2016-04-28 2017-11-07 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20180089737A (ko) * 2017-02-01 2018-08-09 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20180099547A (ko) * 2017-02-28 2018-09-05 롬엔드하스전자재료코리아유한회사 유기 전계 발광 소자

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
(비특허문헌 1) Catalytic Double Carbon-Boron Bond Formation for the Synthesis of Cyclic Diarylborinic Acids as Versatile Building Blocks for π-Extended Heteroarenes, Angewandte Chemie International Edition (2017), 56(8), 2069-2073

Also Published As

Publication number Publication date
CN112689625A (zh) 2021-04-20
KR102784141B1 (ko) 2025-03-21

Similar Documents

Publication Publication Date Title
KR102245910B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
JP2021066871A (ja) 複数の発光材料及びそれを含む有機エレクトロルミネセントデバイス
KR20190113589A (ko) 유기 전계 발광 소자용 복합 재료, 복수 종의 호스트 재료 및 이를 포함하는 유기 전계 발광 소자
KR102305649B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102833526B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20250112209A (ko) 복수 종의 유기 전계 발광 재료 및 이를 포함하는 유기 전계 발광 소자
KR20200092879A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102240988B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20200029340A (ko) 복수 종의 호스트 재료 및 이를 포함하는 유기 전계 발광 소자
KR20200103524A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102582803B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102929796B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20190114778A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20190090695A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102816266B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20210003041A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20200000358A (ko) 유기 전계 발광 화합물, 유기 전계 발광 재료, 및 이를 포함하는 유기 전계 발광 소자
JP2021090049A (ja) 複数のホスト材料及びこれを含む有機エレクトロルミネセントデバイス
KR20200018275A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20200122531A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
JP2021184459A (ja) 有機エレクトロルミネセント化合物及びそれを含む有機エレクトロルミネセントデバイス
KR20200090091A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102784141B1 (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20230038388A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20220008212A (ko) 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20190905

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20220822

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20190905

Comment text: Patent Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20231129

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20241220

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20250317

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20250318

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
