KR20200031469A - 디올 화합물, 폴리카보네이트 및 이의 제조방법 - Google Patents

디올 화합물, 폴리카보네이트 및 이의 제조방법 Download PDF

Info

Publication number
KR20200031469A
KR20200031469A KR1020180110537A KR20180110537A KR20200031469A KR 20200031469 A KR20200031469 A KR 20200031469A KR 1020180110537 A KR1020180110537 A KR 1020180110537A KR 20180110537 A KR20180110537 A KR 20180110537A KR 20200031469 A KR20200031469 A KR 20200031469A
Authority
KR
South Korea
Prior art keywords
polycarbonate
bis
formula
hydroxyphenyl
alkyl
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020180110537A
Other languages
English (en)
Other versions
KR102308714B1 (ko
Inventor
황영영
홍무호
이기재
Original Assignee
주식회사 엘지화학
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority to KR1020180110537A priority Critical patent/KR102308714B1/ko
Application filed by 주식회사 엘지화학 filed Critical 주식회사 엘지화학
Priority to EP19860662.6A priority patent/EP3808726B1/en
Priority to PCT/KR2019/011852 priority patent/WO2020055178A1/ko
Priority to JP2021502807A priority patent/JP7146059B2/ja
Priority to US17/268,271 priority patent/US11884777B2/en
Priority to CN201980048966.3A priority patent/CN112469684B/zh
Priority to TW108132988A priority patent/TWI772677B/zh
Publication of KR20200031469A publication Critical patent/KR20200031469A/ko
Application granted granted Critical
Publication of KR102308714B1 publication Critical patent/KR102308714B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G65/34—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives
    • C08G65/48—Polymers modified by chemical after-treatment
    • C08G65/485—Polyphenylene oxides
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C43/00—Ethers; Compounds having groups, groups or groups
    • C07C43/02—Ethers
    • C07C43/257—Ethers having an ether-oxygen atom bound to carbon atoms both belonging to six-membered aromatic rings
    • C07C43/295—Ethers having an ether-oxygen atom bound to carbon atoms both belonging to six-membered aromatic rings containing hydroxy or O-metal groups
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D493/00—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system
    • C07D493/02—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system in which the condensed system contains two hetero rings
    • C07D493/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G64/00—Macromolecular compounds obtained by reactions forming a carbonic ester link in the main chain of the macromolecule
    • C08G64/04—Aromatic polycarbonates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G64/00—Macromolecular compounds obtained by reactions forming a carbonic ester link in the main chain of the macromolecule
    • C08G64/04—Aromatic polycarbonates
    • C08G64/06—Aromatic polycarbonates not containing aliphatic unsaturation
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G64/00—Macromolecular compounds obtained by reactions forming a carbonic ester link in the main chain of the macromolecule
    • C08G64/18—Block or graft polymers
    • C08G64/183—Block or graft polymers containing polyether sequences
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G64/00—Macromolecular compounds obtained by reactions forming a carbonic ester link in the main chain of the macromolecule
    • C08G64/20—General preparatory processes
    • C08G64/26—General preparatory processes using halocarbonates
    • C08G64/28—General preparatory processes using halocarbonates and phenols
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G64/00—Macromolecular compounds obtained by reactions forming a carbonic ester link in the main chain of the macromolecule
    • C08G64/20—General preparatory processes
    • C08G64/30—General preparatory processes using carbonates
    • C08G64/307—General preparatory processes using carbonates and phenols
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G65/34—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives
    • C08G65/46—Post-polymerisation treatment, e.g. recovery, purification, drying
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2601/00—Systems containing only non-condensed rings
    • C07C2601/12—Systems containing only non-condensed rings with a six-membered ring
    • C07C2601/16—Systems containing only non-condensed rings with a six-membered ring the ring being unsaturated
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2602/00—Systems containing two condensed rings
    • C07C2602/02—Systems containing two condensed rings the rings having only two atoms in common
    • C07C2602/04—One of the condensed rings being a six-membered aromatic ring
    • C07C2602/10—One of the condensed rings being a six-membered aromatic ring the other ring being six-membered, e.g. tetraline

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • General Chemical & Material Sciences (AREA)
  • Polyesters Or Polycarbonates (AREA)
  • Heterocyclic Carbon Compounds Containing A Hetero Ring Having Oxygen Or Sulfur (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)

Abstract

본 발명은 기계적 물성이 우수하면서도, 난연성, 내열성, 투명성, 경도, 및 내충격성이 뛰어난 폴리카보네이트를 제조할 수 있는 디올 화합물, 이를 이용하여 제조되는 폴리카보네이트 및 이의 제조방법에 관한 것이다.

Description

디올 화합물, 폴리카보네이트 및 이의 제조방법{DIOL COMPOUND, POLYCARBONATE AND METHOD FOR PREPARING THE SAME}
본 발명은 디올 화합물, 폴리카보네이트 및 이의 제조방법에 관한 것이다. 보다 구체적으로, 기계적 물성이 우수하면서도, 난연성, 내열성, 투명성, 경도 등이 향상된 신규한 구조의 폴리카보네이트를 제조할 수 있는 디올 화합물, 이를 이용하여 제조되는 폴리카보네이트 및 이의 제조방법에 관한 것이다.
폴리카보네이트 수지는 우수한 충격강도, 수치안정성, 내열성 및 투명성 등의 물성으로 인하여 전기전자 제품의 외장재, 자동차 부품, 건축 소재, 광학 부품 등의 분야에 다양하게 사용되고 있는 고분자 소재이다.
이러한 폴리카보네이트 수지는 최근 유리 및 렌즈에 적용하는 등 응용 분야가 확대됨에 따라, 폴리카보네이트 수지 고유의 물성은 유지하면서도 내후성과 굴절률 등이 향상된 신규한 구조의 폴리카보네이트의 개발이 요구되고 있다.
이에 따라, 2종 이상의 서로 다른 구조의 방향족 디올을 공중합하여 구조가 다른 단위체를 폴리카보네이트의 주쇄에 도입하여 원하는 물성을 얻고자 하는 연구가 시도되고 있다. 그러나, 대부분의 기술들이 생산단가가 높고, 내화학성이나 충격강도 등이 증가하면 반대로 투명성이 저하되고, 투명성이 향상되면 내화학성이나 충격강도 등이 저하되는 등의 한계가 있다.
이에, 경도 등의 기계적 물성이 우수하면서도 난연성, 내열성, 투명성, 경도 및 내충격성 또한 뛰어난 신규한 구조의 폴리카보네이트에 대한 연구 개발이 여전히 필요하다.
본 발명은, 기계적 물성이 우수하면서도, 난연성, 내열성, 경도 및 내충격성이 뛰어난 폴리카보네이트를 제조할 수 있는 디올 화합물, 이를 이용하여 제조되는 폴리카보네이트 및 이의 제조방법에 관한 것이다.
본 발명은, 화학식 1로 표시되는 디올 화합물을 제공한다.
또한, 본 발명은 화학식 1로 표시되는 디올 화합물, 화학식 2로 표시되는 화합물, 및 카보네이트 전구체 유래 반복단위를 포함하는, 폴리카보네이트를 제공한다.
또한, 본 발명은 화학식 1로 표시되는 디올 화합물, 화학식 2로 표시되는 화합물, 및 카보네이트 전구체를 포함하는 조성물을 중합하는 단계를 포함하는, 폴리카보네이트의 제조방법을 제공한다.
이하 발명의 구체적인 구현예에 따른 디올 화합물, 폴리카보네이트, 이의 제조 방법에 관하여 보다 상세하게 설명하기로 한다.
발명의 일 구현예에 따르면, 하기 화학식 1로 표시되는 디올 화합물을 제공한다:

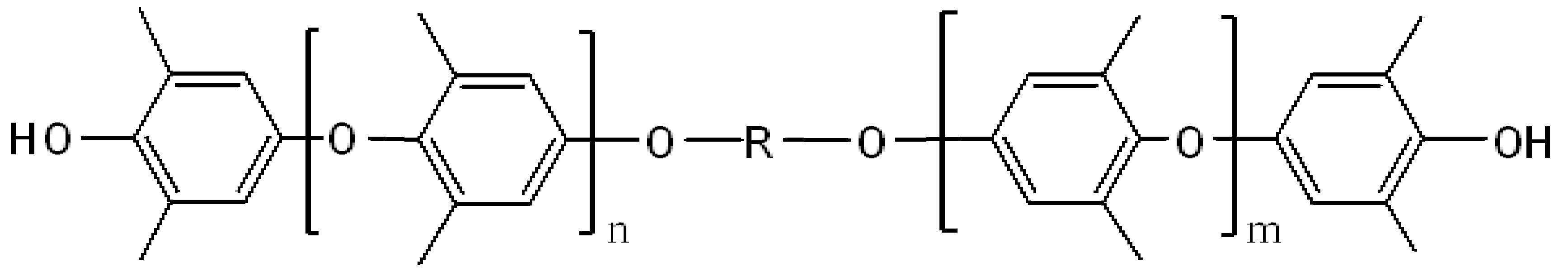

[화학식 1]
Figure pat00001
상기 화학식 1에서,
R은 벤젠, 비페닐, 터페닐, 또는 나프탈렌의 2가기이거나, 비치환되거나 또는 C1- 10알킬로 치환된 C3-20 사이클로알킬렌, 또는 비치환되거나 또는 C1- 10알킬로 치환된 C3-20 헤테로사이클로알킬렌이고,
n 및 m은 각각 독립적으로, 1 내지 1,000의 정수이다.
상기 화학식 1로 표시되는 디올 화합물은 폴리페닐렌에테르(polyphenylene oxide)계 화합물로, 양 말단이 히드록시기(hydroxy)로 변형되어 폴리카보네이트 중합의 디올 단량체 화합물로 작용할 수 있다. 상기 화학식 1로 표시되는 화합물은 다양한 아릴렌, 사이클로알킬렌, 또는 헤테로사이클로알킬렌 작용기를 포함하여 해당 작용기의 특성에 따라 이를 포함하여 폴리카보네이트 중합시 물성 향상 효과를 나타낼 수 있으며, 특히 우수한 난연성, 내열성, 투명성, 내충격성 등의 특성을 부여할 수 있다.
본 명세서에 있어서, 알킬기는 탄소수 1 내지 10, 또는 탄소수 1 내지 5의 직쇄 또는 분지쇄의 알킬기일 수 있다. 알킬기의 구체적인 예로는 메틸, 에틸, 프로필, n-프로필, 이소프로필, 부틸, n-부틸, 이소부틸, tert-부틸, sec-부틸, 1-메틸-부틸, 1-에틸-부틸, 펜틸, n-펜틸, 이소펜틸, 네오펜틸, tert-펜틸, 헥실, n-헥실, 1-메틸펜틸, 2-메틸펜틸, 4-메틸-2-펜틸, 3,3-디메틸부틸, 2-에틸부틸, 헵틸, n-헵틸, 1-메틸헥실, 옥틸, n-옥틸, tert-옥틸, 1-메틸헵틸, 2-에틸헥실, 2-프로필펜틸, n-노닐, 2,2-디메틸헵틸, 1-에틸-프로필, 1,1-디메틸-프로필, 이소헥실, 2-메틸펜틸, 4-메틸헥실, 5-메틸헥실 등이 있으나, 이들에 한정되지 않는다.
본 명세서에 있어서, 사이클로알킬렌은 탄소수 3 내지 20, 또는 탄소수 3 내지 15의 단환식, 다환식, 또는 축합식 사이클로알킬렌기일 수 있다. 사이클로알킬렌기의 구체적인 예로는 사이클로프로판, 사이클로부탄, 사이클펜탄, 사이클로헥산, 사이클로헵탄, 사이클로옥탄, 사이클로데칸 등이 있으나, 이들에 한정되지 않는다.
본 명세서에 있어서, 헤테로사이클로알킬렌은 사이클로알킬렌기를 구성하는 탄소 원자 중 1개 이상의 탄소 원자가 N, O, P, Si, S 및 이들의 조합으로 구성되는 군에서 선택된 하나 이상의 헤테로 원자로 치환된 것을 의미한다.
상기 화학식 1에서, R의 구체적인 예로 하기 화합물을 들 수 있으나, 본 발명이 이에 제한되는 것은 아니다:
Figure pat00002
,
Figure pat00003
,
Figure pat00004
,
Figure pat00005
상기 화학식 1의 화합물은 양 말단이 히드록시기로 변형된 폴리페닐렌에테르계 화합물로, 폴리카보네이트 중합시 단독으로, 또는 다른 디올 화합물과 함께 사용될 수 있으며, 폴리페닐렌에테르로 인해 우수한 내열성 및 R의 다양한 치환기 구조로 인한 고경도 효과를 나타낼 수 있다.
보다 상세하게, 본 발명의 화학식 1로 표시되는 디올 화합물로부터 유래된 반복단위를 포함하는 폴리카보네이트는, 알려진 폴리카보네이트 구조에 상기 화학식 1의 변형 폴리페닐렌에테르의 구조로부터 유래되는 반복단위를 포함함으로써, 폴리카보네이트 사슬의 자유 부피(free volume)가 감소되어 내열성이 향상될 수 있으며 동시에, 폴리페틸렌에테르에 의해 R 치환기의 segment rotation 이 제한되어 폴리카보네이트의 경도(hardness)가 향상되는 효과를 나타낼 수 있다.
본 발명의 일 실시예에 따르면, 폴리카보네이트의 내열성과 경도 향상에 미치는 영향을 고려할 때, 상기 화학식 1의 n 및 m 은 각각 5 이상, 또는 10 이상, 또는 14 이상이면서, 1,000 이하, 또는 500 이하, 또는 300 이하, 또는 100 이하의 정수일 수 있다. 만일, n 및 m이 지나치게 커지면, 상기 화학식 1의 화합물의 용해도가 저하되어 폴리카보네이트의 생산성이나 가공성 등에 좋지 않을 수 있고, 반대로 n 및 m이 지나치게 작아지면 폴리카보네이트의 내열성 및/또는 경도 등이 충분치 않을 수 있다.
본 발명의 일 실시예에 따르면, 상기 화학식1의 화합물의 중량평균분자량(Mw)은 목적과 용도에 맞게 적절히 조절할 수 있으며, PC 스탠다드 (Standard)를 이용하여 GPC로 측정한 중량평균분자량(Mw)이 500 g/mol 이상, 또는 1,000 g/mol 이상, 또는 1,500 g/mol 이상이면서, 10,000 g/mol 이하, 또는 5,000 g/mol 이하, 또는 3,000 g/mol 이하일 수 있다.

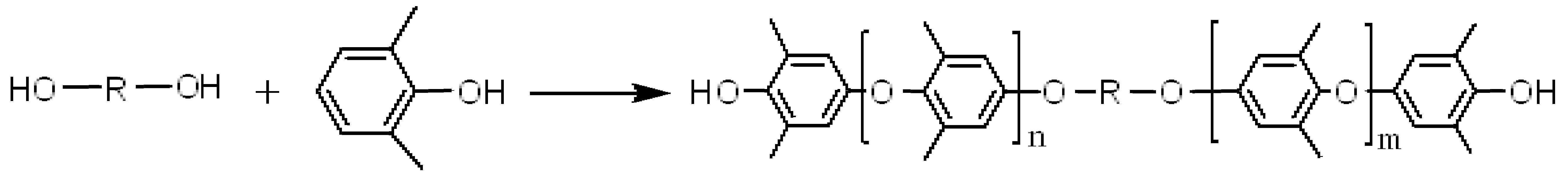

상기 화학식1의 화합물은 알려진 유기화합물의 제조방법에 따라 제조할 수 있으며, 예를 들어 하기와 같은 반응식 1에 따라 산화성 커플링 중합(oxidative coupling polymerization) 반응에 의해 제조할 수 있다. 상기 화학식1의 화합물의 제조방법은 후술하는 실시예에서 보다 구체화하여 설명한다.
[반응식 1]
Figure pat00006
상기 반응식 1에서, R, n 및 m의 정의는 화학식 1과 같다.
본 발명의 다른 일 구현예에 따르면, 하기 화학식 1로 표시되는 디올 화합물, 하기 화학식 2로 표시되는 화합물, 및 카보네이트 전구체 유래 반복단위를 포함하는, 폴리카보네이트를 제공한다.
[화학식 1]
Figure pat00007
상기 화학식 1에서,
R은 벤젠, 비페닐, 터페닐, 또는 나프탈렌의 2가기이거나, 비치환되거나 또는 C1- 10알킬로 치환된 C3-20 사이클로알킬렌, 또는 비치환되거나 또는 C1- 10알킬로 치환된 C3-20 헤테로사이클로알킬렌이고,
n 및 m은 각각 독립적으로, 1 내지 1,000의 정수이다.

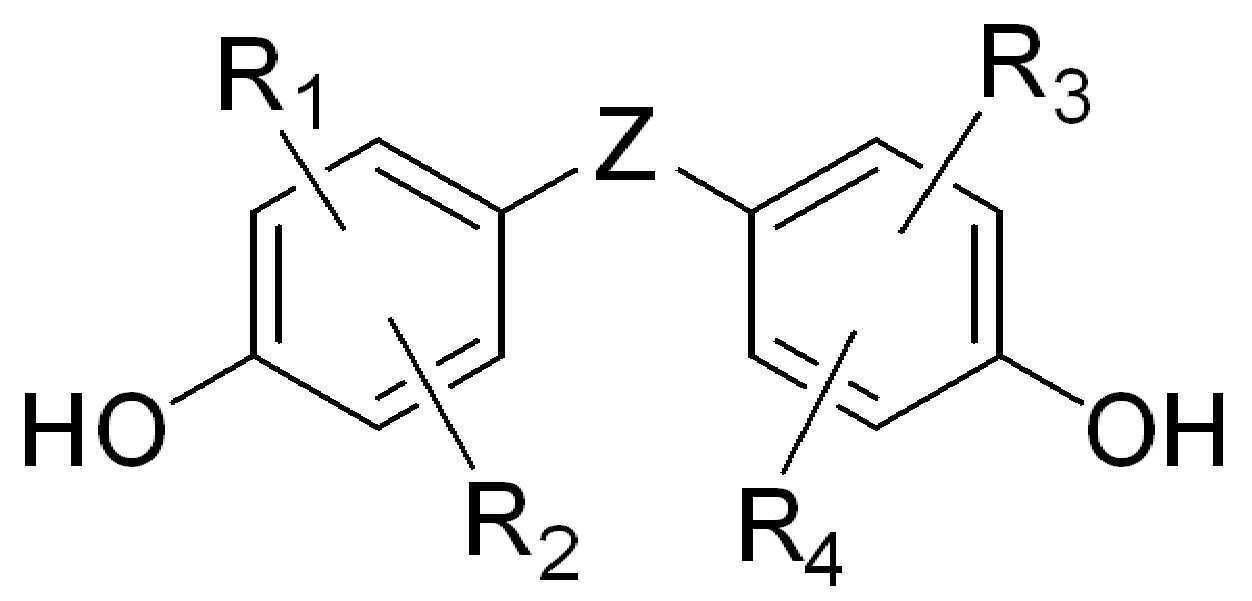

[화학식 2]
Figure pat00008
상기 화학식 2에서,
R1 내지 R4는 각각 독립적으로 수소, C1-10 알킬, C1-10 알콕시, 또는 할로겐이고,
Z는 비치환되거나 또는 페닐로 치환된 C1-10 알킬렌, 비치환되거나 또는 C1-10 알킬로 치환된 C3-15 사이클로알킬렌, O, S, SO, SO2, 또는 CO이다.
상기 화학식 1에 대한 설명 및 구체적인 예시 화합물은 앞서 설명한 바와 같다.
본 발명의 폴리카보네이트는, 상기 화학식 1 및 화학식 2로 표시되는 화합물 유래 반복 단위만으로 이루어지거나, 또는 이에 더하여, 다른 방향족 디올 화합물로부터 유래된 반복 단위를 추가로 더 포함할 수 있다.
상기 화학식 2에서, 상기 R1 내지 R4는 각각 독립적으로, 수소, 또는 C1-4 알킬일 수 있다. 또는 상기 R1 내지 R4는 각각 독립적으로 수소, 메틸, 클로로, 또는 브로모일 수 있다.
또한, 상기 화학식 2에서, Z는 각각 독립적으로 비치환되거나 또는 페닐로 치환된 직쇄 또는 분지쇄의 C1-10 알킬렌이며, 보다 바람직하게는 메틸렌, 에탄-1,1-디일, 프로판-2,2-디일, 부탄-2,2-디일, 1-페닐에탄-1,1-디일, 또는 디페닐메틸렌일 수 있다.
본 발명의 일 구현예에 따른 폴리카보네이트는, 하기와 같은 화학식 3으로 표시되는 반복단위를 포함할 수 있다:
[화학식 3]
Figure pat00009
상기 화학식 3에서,
R, n, 및 m은 상기 화학식 1에서 정의한 바와 같다.

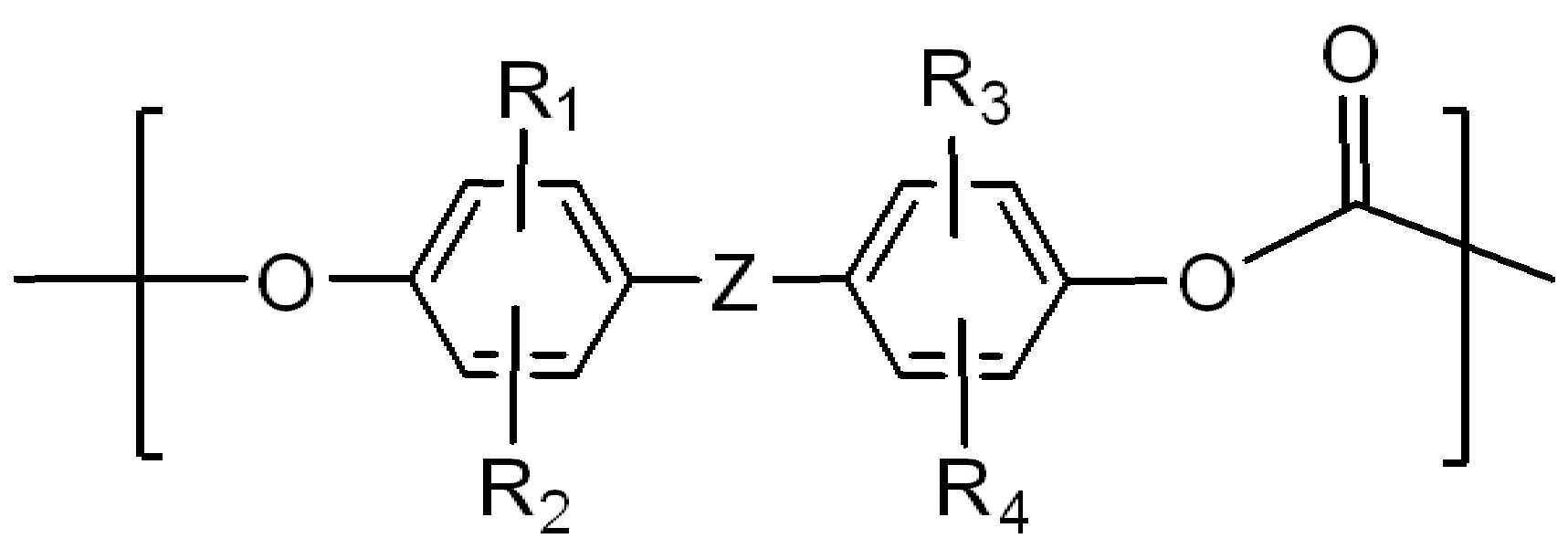

또, 본 발명의 일 구현예에 따른 폴리카보네이트는, 하기와 같은 화학식 4 로 표시되는 반복단위를 포함할 수 있다:
[화학식 4]
Figure pat00010
상기 화학식 4에서,
R1 내지 R4, 및 Z는 상기 화학식 2에서 정의한 바와 같다.
상기 화학식 1로 표시되는 반복 단위는 내열성, 경도, 및 난연성이 우수한 특징이 있고, 화학식 2로 표시되는 반복 단위는 투명성이 우수한 특징이 있으며 상기 화학식 1 및 2로 표시되는 반복 단위의 몰 비를 조절하여 원하는 물성의 폴리카보네이트를 제조할 수 있다.
본 발명의 폴리카보네이트가 상기 화학식 1로 표시되는 반복 단위에 더하여 화학식 2로 표시되는 반복 단위를 더 포함할 때, 이의 몰비는 특별히 제한되지 않으며, 예를 들어 상기 화학식 1로 표시되는 반복 단위 및 화학식 2로 표시되는 반복 단위의 몰 비는 99:1 내지 1:99 일 수 있다. 구체적인 일 실시예에서, 상기 화학식 1로 표시되는 반복 단위 및 화학식 2로 표시되는 반복 단위의 몰 비는 50:50 내지 3:97, 또는 30:70 내지 5:95, 또는 15:85 내지 10:90으로 될 수 있다. 화학식 1의 몰 비가 지나치게 낮아지면 폴리카보네이트의 내열성, 경도 및 난연성이 충분치 못할 수 있으며, 반대로 화학식 1의 몰비가 지나치게 높아지면 폴리카보네이트의 투명성 또는 충격강도가 저하되거나, 반응성이 저하되어 폴리카보네이트의 생산성이 저하될 수 있다.
상기 폴리카보네이트의 중량평균분자량(Mw)은 목적과 용도에 맞게 적절히 조절할 수 있으며, PC 스탠다드 (Standard)를 이용하여 GPC로 측정한 중량평균분자량(Mw)이 15,000 g/mol 이상, 또는 20,000 g/mol 이상, 또는 28,000 g/mol 이상이면서, 50,000 g/mol 이하, 또는 40,000 g/mol 이하, 또는 33,000 g/mol 이하일 수 있다. 구체적인 일 실시예에서, 중량평균분자량(Mw)이 너무 낮으면 폴리카보네이트의 기계적 물성이 충분치 못할 수 있으며, 중량평균분자량(Mw)이 지나치게 높으면 폴리카보네이트의 생산성이 저하될 수 있다.
또한 상기 폴리카보네이트의 ASTM D1238(300℃, 1.2kg 조건)에 의거하여 측정한 용융 지수(melt index)는 목적과 용도에 맞게 적절히 조절할 수 있으며, 1 g/10min이상, 또는 3 g/10min이상, 또는 8 g/10min이상이면서, 100 g/10min이하, 또는 30 g/10min이하, 또는 15 g/10min이하일 수 있다.
또한 상기 폴리카보네이트의 ASTM D256(1/8 inch, Notched Izod)에 의거하여 23℃에서 측정한 Izod 상온충격강도는, 100 J/m 이상, 또는 130 J/m 이상, 또는 140 J/m 이상, 또는 145 J/m 이상, 또는 150 J/m 이상이면서, 1,000 J/m 이하, 또는 500 J/m 이하, 또는 300 J/m 이하, 또는 250 J/m 이하, 또는 200 J/m 이하일 수 있다.
또한 상기 폴리카보네이트의 유리전이온도(Tg)는, 153 ℃ 이상, 154 ℃ 이상, 또는 155 ℃ 이상이면서, 190 ℃ 이하, 또는 180 ℃ 이하, 또는 170 ℃ 이하, 또는 168 ℃ 이하, 또는 165 ℃ 이하로 높은 내열성을 나타낼 수 있다.
또한 상기 폴리카보네이트의 연필경도는, ASTM D3363에 의거하여 50g 의 하중으로 45 도 각도에서 측정하였을 ? B, 또는 HB로 고경도를 나타낼 수 있다.
한편, 발명의 또 다른 구현예에 따르면, 하기 화학식 1로 표시되는 화합물, 하기 화학식 2로 표시되는 방향족 디올 화합물, 및 카보네이트 전구체를 포함하는 조성물을 중합하는 단계를 포함하는, 상기 폴리카보네이트의 제조 방법이 제공될 수 있다:
[화학식 1]
Figure pat00011
상기 화학식 1에서,
R은 벤젠, 비페닐, 터페닐, 또는 나프탈렌의 2가기이거나, 비치환되거나 또는 C1- 10알킬로 치환된 C3-20 사이클로알킬렌, 또는 비치환되거나 또는 C1- 10알킬로 치환된 C3-20 헤테로사이클로알킬렌이고,
n 및 m은 각각 독립적으로, 1 내지 1,000의 정수이다.
[화학식 2]
Figure pat00012
상기 화학식 2에서,
R1 내지 R4는 각각 독립적으로 수소, C1-10 알킬, C1-10 알콕시, 또는 할로겐이고,
Z는 비치환되거나 또는 페닐로 치환된 C1-10 알킬렌, 비치환되거나 또는 C1-10 알킬로 치환된 C3-15 사이클로알킬렌, O, S, SO, SO2, 또는 CO이다.
상기 화학식 1에서, R의 구체적인 예로 하기 화합물을 들 수 있으나, 본 발명이 이에 제한되는 것은 아니다:
Figure pat00013
,
Figure pat00014
,
Figure pat00015
,
Figure pat00016
상기 화학식 1에 대한 설명 및 구체적인 예시 화합물은 앞서 설명한 바와 같다.
상기 화학식 2로 표시되는 방향족 디올 화합물의 구체적인 예로, 비스(4-히드록시페닐)메탄, 비스(4-히드록시페닐)에테르, 비스(4-히드록시페닐)설폰, 비스(4-히드록시페닐)설폭사이드, 비스(4-히드록시페닐)설파이드, 비스(4-히드록시페닐)케톤, 1,1-비스(4-히드록시페닐)에탄, 2,2-비스(4-히드록시페닐)프로판 (비스페놀 A), 2,2-비스(4-히드록시페닐)부탄, 1,1-비스(4-히드록시페닐)시클로헥산 (비스페놀 Z), 2,2-비스(4-히드록시-3,5-디브로모페닐)프로판, 2,2-비스(4-히드록시-3,5-디클로로페닐)프로판, 2,2-비스(4-히드록시-3-브로모페닐)프로판, 2,2-비스(4-히드록시-3-클로로페닐)프로판, 2,2-비스(4-히드록시-3-메틸페닐)프로판, 2,2-비스(4-히드록시-3,5-디메틸페닐)프로판 및1,1-비스(4-히드록시페닐)-1-페닐에탄으로 이루어진 군으로부터 선택된 1종 이상의 화합물을 포함할 수 있다.
또한, 상기 카보네이트 전구체는 상기 화학식 1로 표시되는 화합물 및 상기 화학식 2로 표시되는 화합물을 연결하는 역할을 하는 것으로, 이의 구체적인 예로 포스겐, 트리포스겐, 디포스겐, 브로모포스겐, 디메틸 카보네이트, 디에틸 카보네이트, 디부틸 카보네이트, 디시클로헥실 카보네이트, 디페닐 카보네이트, 디토릴 카보네이트, 비스(클로로페닐) 카보네이트, m-크레실 카보네이트, 디나프틸카보네이트, 비스(디페닐) 카보네이트 또는 비스할로포르메이트를 들 수 있다.
상기 화학식 1로 표시되는 화합물에 더하여 화학식 2로 표시되는 방향족 디올 화합물 및 카보네이트 전구체를 포함하는 조성물을 이용하여 폴리카보네이트를 중합하는 방법으로, 일 구현예에 따르면, 상기 세 가지 전구체 화합물을 포함하는 조성물에 대하여 한번에 중합 공정을 수행할 수 있다.
이때, 상기 화학식 1로 표시되는 화합물은, 상기 조성물 100 중량%에 대해 1 중량% 이상, 2 중량% 이상, 또는 3 중량% 이상이고, 15 중량% 이하, 12 중량% 이하, 또는 10 중량% 이하로 사용할 수 있다.
또한, 상기 화학식 2로 표시되는 방향족 디올 화합물은, 상기 조성물 100 중량%에 대해 40 중량% 이상, 50 중량% 이상, 또는 55 중량% 이상이고, 80 중량% 이하, 75 중량% 이하, 또는 70 중량% 이하를 사용할 수 있다.
또한, 상기 카보네이트 전구체는, 상기 조성물 100 중량%에 대해 10 중량% 이상, 15 중량% 이상, 또는 20 중량%이고, 50 중량% 이하, 40 중량% 이하, 또는 35 중량% 이하로 사용할 수 있다.
*이 때, 상기 중합은 계면 중합 또는 용융중합 방법 중 어느 방법으로든 수행될 수 있다.
계면 중합시 상기 중합 온도는 0℃ 내지 40℃, 반응 시간은 10분 내지 5시간이 바람직하다. 또한, 반응 중 pH는 9 이상 또는 11 이상으로 유지하는 것이 바람직하다.
상기 중합에 사용할 수 있는 용매로는, 당업계에서 폴리카보네이트의 중합에 사용되는 용매이면 특별히 제한되지 않으며, 일례로 메틸렌클로라이드, 클로로벤젠 등의 할로겐화 탄화수소를 사용할 수 있다.
또한, 상기 중합은 산결합제의 존재 하에 수행하는 것이 바람직하며, 상기 산결합제로 수산화나트륨, 수산화칼륨 등의 알칼리금속 수산화물 또는 피리딘 등의 아민 화합물을 사용할 수 있다.
또한, 상기 중합시 폴리카보네이트의 분자량 조절을 위하여, 분자량 조절제의 존재 하에 중합하는 것이 바람직하다. 상기 분자량 조절제로 C1-20 알킬페놀을 사용할 수 있으며, 이의 구체적인 예로 p-tert-부틸페놀, p-쿠밀페놀, 데실페놀, 도데실페놀, 테트라데실페놀, 헥사데실페놀, 옥타데실페놀, 에이코실페놀, 도코실페놀 또는 트리아콘틸페놀을 들 수 있다. 상기 분자량 조절제는, 중합 개시 전, 중합 개시 중 또는 중합 개시 후에 투입될 수 있다. 상기 분자량 조절제는 상기 방향족 디올 화합물 100 중량부 대비 0.01 내지 10 중량부, 바람직하게는 0.1 내지 6 중량부를 사용할 수 있으며, 이 범위 내에서 원하는 분자량을 얻을 수 있다.
또한, 상기 중합 반응의 촉진을 위하여, 트리에틸아민, 테트라-n-부틸암모늄브로마이드, 테트라-n-부틸포스포늄브로마이드 등의 3차 아민 화합물, 4차 암모늄 화합물, 4차 포스포늄 화합물 등과 같은 반응 촉진제를 추가로 사용할 수 있다.
바람직하게, 상기 중합은 용융중합 방법으로 수행될 수 있다.
상기 계면 중합 방법은 중합체를 용매에 용해시키면서 중합하기 때문에 세정, 중화 등의 중합체의 정제에 많은 노력과 시간이 필요하다. 그러나, 용융 중합은 에스테르 교환반응에 의한 중합 방법으로, 계면 중합 방법보다 저렴하게 폴리카보네이트를 제조할 수 있다는 이점을 가지며, 포스겐 또는 메틸렌 클로라이드와 같은 독성 물질을 사용하지 않아 환경친화적이기 때문에 최근 수년간 주목 받고 있다.
상기 용융 방법에 의해 폴리카보네이트를 제조하는 방법은, 디올 화합물 및 탄산 디에스테르를 촉매의 존재하에서 고온 감압 조건에서 반응시켜 에스테르 교환 반응을 진행하는 방식으로 진행할 수 있다. 상기 촉매로는 금속화합물 촉매계와 비금속화합물 촉매계 등에서 공지된 촉매를 사용할 수 있다.
상기 에스테르 교환반응에 사용되는 출발 원료물질로 사용 가능한 탄산 디에스테르 화합물로는 디아릴 화합물의 탄산염, 디알킬 화합물의 탄산염, 또는 알킬아릴 화합물의 탄산염 등을 예로 들 수 있으나, 본 발명이 이에 제한되는 것은 아니다.
상기 디올 화합물 및 탄산 디에스테르는 탄산 디에스테르/디올 화합물이 0.9 내지 1.5, 바람직하게는 0.95 내지 1.20, 보다 바람직하게는 0.98 내지 1.20 의 몰비로 포함될 수 있다.
본 발명의 에스테르 교환반응을 통하여 폴리카보네이트 수지의 제조에 있어서 필요에 따라 말단정지제, 분지제, 산화방지제 등의 첨가제를 추가로 사용할 수 있다.
상기 말단정지제, 분지제, 산화방지제 등은 분말, 액체, 기체 등의 상태로 첨가할 수 있으며, 이들은 수득되는 폴리카보네이트 수지의 품질을 향상시키는 작용을 한다.
상기 에스테르 교환반응시 반응압력은 특별한 제한이 없으며, 사용된 단량체의 증기압, 및 반응온도에 따라 조절할 수 있으나, 통상 반응 초기에는 1 내지 10 기압의 대기압(상압)이 되는 가압상태가 되도록 하고, 반응 후기에는 감압상태가 되도록 하여 최종적으로 0.1 내지 100 mbar 가 되도록 한다.
또한 에스테르 교환반응시 반응시간은 목표의 분자량이 될 때까지 수행할 수 있으며, 통상 0.2 내지 10 시간 동안 실시한다.
상기 에스테르 교환반응은 통상 불활성 용매의 부재하에 수행되지만, 필요에 따라 수득된 폴리카보네이트 수지의 1 내지 150 중량%의 불활성 용매의 존재하에 수행할 수도 있다. 상기 불활성 용매로는 디페닐 에테르, 할로겐화 디페닐 에테르, 벤조페논, 폴리페닐렌 에테르, 디클로로벤젠, 메틸나프탈렌 등의 방향족 화합물; 또는 트리사이클로(5,2,10)데칸, 사이클로옥탄, 사이클로데칸 등의 사이클로알칸 등을 사용할 수 있다.
또한 필요에 따라 불활성 기체 분위기하에 수행할 수도 있으며, 상기 불활성 기체로는 아르곤, 이산화탄소, 일산화이질소, 질소 등의 기체; 클로로플루오로 탄화수소, 에탄 또는 프로판과 같은 알칸, 또는 에틸렌 또는 프로필렌과 같은 알켄 등이 있다.
상기와 같은 조건에서 에스테르 교환반응이 진행됨에 따라 사용된 탄산 디에스테르에 상응하는 페놀류, 알콜류, 또는 이들의 에스테르류; 및 불활성 용매가 반응기로부터 탈리된다. 이러한 탈리물은 분리, 정제, 및 재생될 수 있다. 상기 에스테르 교환반응은 임의의 장치를 사용하여 회분식 또는 연속식으로 수행될 수 있다.
이때 에스테르 교환반응의 반응 장치는 통상적인 교반 기능을 갖는 것이면 사용가능하며, 반응후기에서 점도가 상승하여 고점도형의 교반기능을 가지는 것이 좋다.
또한 반응기의 바람직한 유형은 용기형, 또는 압출기형이다.
또한 예비중합시 반응압력은 0.1 mbar 내지 100 mbar 에서 실시하는 것이 바람직하며, 더욱 바람직하게는 1 mbar 내지 10 mbar 에서 실시하는 것이다. 상기 반응압력이 0.1 내지 100 mbar 의 범위일 경우에는 출발 원료물질인 탄산 디에스테르가 증류 제거되지 않아 에스테르 교환반응계 내의 조성이 변화하지 않으며, 부생하는 모노하이드록시 화합물이 증류 제거되어 반응의 진행이 원활히 이루어진다는 점에서 더욱 좋다.
발명의 또 다른 구현예에 따르면, 상기 폴리카보네이트로 제조되는 성형품이 제공될 수 있다. 앞서 설명한 바와 같이, 상기 화학식 1로 표시되는 화합물 유래 반복 단위를 포함하는 폴리카보네이트는 기계적 물성이 우수하면서도, 난연성, 내열성, 투명성, 또한 향상되어 기존에 사용되던 폴리카보네이트로 제조되는 성형품에 비하여 응용 분야가 넓다. 또한 상기 화학식 1 및 2로 표시되는 화합물 반복 단위의 몰 비를 조절하여 원하는 물성의 폴리카보네이트를 제조할 수 있다.
상기 성형품은 본 발명에 따른 폴리카보네이트 외에, 필요에 따라 산화방지제, 가소제, 대전방지제, 핵제, 난연제, 활제, 충격보강제, 형광증백제, 자외선흡수제, 안료 및 염료로 이루어진 군으로부터 선택된 1종 이상을 추가로 포함할 수 있다.
상기 성형품의 제조 방법의 일례로, 본 발명에 따른 폴리카보네이트와 기타 첨가제를 믹서를 이용하여 잘 혼합한 후에, 압출기로 압출 성형하여 펠릿으로 제조하고, 상기 펠릿을 건조시킨 다음 사출 성형기로 사출하는 단계를 포함할 수 있다.
본 발명에 따르면, 기계적 물성이 우수하면서도, 난연성, 내열성, 내충격성, 및 경도가 향상된 신규한 구조의 폴리카보네이트 및 이의 제조방법을 제공할 수 있다.
도 1 은 실시예 1 에서 제조한 화합물의 1H-NMR 그래프이다.
도 2 은 실시예 1 에서 제조한 코폴리카보네이트의 1H-NMR 그래프이다.
도 3 은 실시예 2 에서 제조한 화합물의 1H-NMR 그래프이다.
도 4 은 실시예 2 에서 제조한 코폴리카보네이트의 1H-NMR 그래프이다.
도 5 은 실시예 3 에서 제조한 화합물의 1H-NMR 그래프이다.
도 6 은 실시예 3 에서 제조한 코폴리카보네이트의 1H-NMR 그래프이다.
도 7 은 실시예 4 에서 제조한 화합물의 1H-NMR 그래프이다.
도 8 은 실시예 4 에서 제조한 코폴리카보네이트의 1H-NMR 그래프이다.
발명을 하기의 실시예에서 보다 상세하게 설명한다. 단, 하기의 실시예는 본 발명을 예시하는 것일 뿐, 본 발명의 내용이 하기의 실시예에 의하여 한정되는 것은 아니다.
<실시예>
실시예 1
(1) 단량체 4,4'-(((1,4-phenylenebis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol)의 제조
Figure pat00017
1.5 리터 둥근 바닥 플라스크에 브롬화구리(CuBr) 0.6g 에 용매 톨루엔 300ml 와 피리딘 40ml 를 넣고, 산소를 주입하면서 상온에서 약 5 시간동안 교반하였다. 그리고, 톨루엔 40ml 에 2,6-dimethylphenol 40.1g 과 hydroquinone 2.6g 을 플라스크에 투입한 후, 산소를 주입하면서 약 30℃에서 하룻밤 동안(overnight) 반응을 진행하였다. 그리고, 반응물을 separation funnel 에 넣고 톨루엔 200ml 와 물 200ml 를 추가로 투입하여 유기층 반응물을 따로 분리하였다. 얻어진 유기물은 메탄올 1500ml 와 35% HCl 용액 5ml 혼합 용매에 넣어서 반응물을 침전시켰다. 침전된 반응물은 110 ℃ 진공 건조 오븐에 넣어서 용매를 완전히 제거하여 약 34.2g의 백색 분말 형태로 표제의 화합물을 수득하였다. (Mw= 2,000 g/mol, n,m = 14~18)
상기 화합물의 1H-NMR은 도 1에 나타내었다.
(2) 코폴리카보네이트의 제조
질소 퍼지와 콘덴서가 구비되고, 서큘레이터(circulator)로 상온 유지가 가능한 2L 중합 반응기에 물 1784 g, NaOH 385 g, BPA(bisphenol A) 233 g을 넣고, 질소 분위기 하에 혼합하여 용해하였다. 여기에 PTBP(para-tert butylphenol) 4.3 g과 상기 (1) 단계에서 제조한 4,4'-(((1,4-phenylenebis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol) 화합물 26.3 g을 MC(methylene chloride)로 따로 용해하여 중합 반응기에 넣어주었다. 그 다음 TPG(triphosgene) 130g을 MC에 녹여 20% NaOH 수용액으로 pH를 11 이상으로 유지시켜 주면서 1시간 동안 천천히 투입하여 반응시킨 다음 10분 뒤에 TEA(triethylamine) 46 g을 넣어 커플링(coupling) 반응을 시켰다. 총 반응시간 1시간 20분이 지난 다음 35% HCl 용액으로 pH를 4 이하로 낮추어 TEA를 제거하였고, 증류수로 3회 세척하여 생성된 중합체의 pH를 6~7 중성으로 맞추었다. 이렇게 얻은 중합체를 메탄올과 헥산 혼합용액에서 재침전시켜 수득한 다음, 이를 120 ℃에서 건조하여 최종 코폴리카보네이트를 얻었다 (화학식 1 : 화학식 2의 몰비 = 약 10 : 90).
이와 같이 제조한 코폴리카보네이트의 1H-NMR은 도 2에 나타내었다.
실시예 2
(1) 단량체 4,4'-((([1,1'-biphenyl]-4,4'-diylbis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol)의 제조
Figure pat00018
실시예 1의 (1) 단량체 제조에서 hydroquinone 1.3g 대신 (1,1'-biphenyl)-4,4'-diol 4.5g 사용하는 것을 제외하고는, 상기 실시예 1과 동일한 방법을 수행하여 약 32.1g 의 노란색 분말 형태로 표제의 화합물을 수득하였다. (Mw= 2,200 g/mol, n,m = 12~18)
상기 화합물의 1H-NMR은 도 3에 나타내었다.
(2) 코폴리카보네이트의 제조
실시예 1의 (2) 코폴리카보네이트의 제조에서, 4,4'-(((1,4-phenylenebis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol) 화합물 26.3 g 대신 4,4'-((([1,1'-biphenyl]-4,4'-diylbis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol) 26.3g을 사용한 것을 제외하고는 상기 실시예 1과 동일한 방법을 수행하여 코폴리카보네이트 수지를 제조하였다(화학식 1 : 화학식 2의 몰비 = 약 10 : 90).
이와 같이 제조한 코폴리카보네이트의 1H-NMR은 도 4에 나타내었다.
실시예 3
(1) 단량체 4,4'-(((naphthalene-2,6-diylbis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol)의 제조

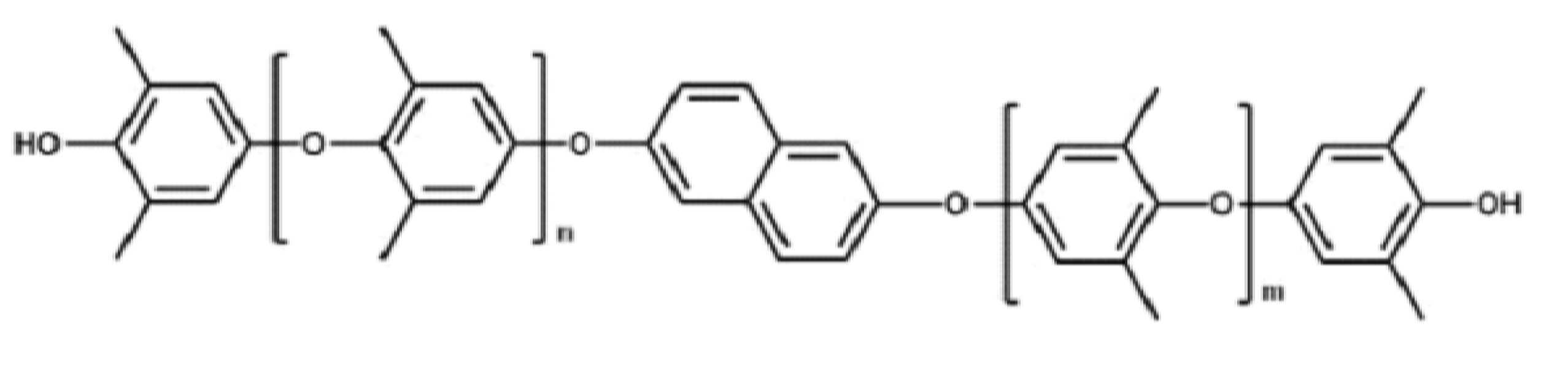

Figure pat00019
실시예 1의 (1) 단량체 제조에서 hydroquinone 1.3g 대신 naphthalene-2,6-diol 1.9g 사용하는 것을 제외하고는, 상기 실시예 1과 동일한 방법을 수행하여 약 32.9g 의 노란색 분말 형태로 표제의 화합물을 수득하였다. (Mw= 2,100 g/mol, n,m = 14~18)
상기 화합물의 1H-NMR은 도 5에 나타내었다.
(2) 코폴리카보네이트의 제조
실시예 1의 (2) 코폴리카보네이트의 제조에서, 4,4'-(((1,4-phenylenebis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol) 화합물 26.3 g 대신 4,4'-(((naphthalene-2,6-diylbis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol) 26.3g을 사용한 것을 제외하고는 상기 실시예 1과 동일한 방법을 수행하여 코폴리카보네이트 수지를 제조하였다 (화학식 1 : 화학식 2의 몰비 = 약 10 : 90).
이와 같이 제조한 코폴리카보네이트의 1H-NMR은 도 6에 나타내었다.
실시예 4
(1) 단량체 4,4'-((((hexahydrofuro[3,2-b]furan-3,6-diyl)bis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol)의 제조
Figure pat00020
실시예 1의 (1) 단량체 제조에서 hydroquinone 1.3g 대신 isosorbide (roquette, POLYSORB®) 1.8g 사용하는 것을 제외하고는, 상기 실시예 1과 동일한 방법을 수행하여 약 35.3g 의 백색 분말 형태로 표제의 화합물을 수득하였다. (Mw= 2,000 g/mol, n,m = 14~18)
상기 화합물의 1H-NMR은 도 7에 나타내었다.
(2) 코폴리카보네이트의 제조
실시예 1의 (2) 코폴리카보네이트의 제조에서, 4,4'-(((1,4-phenylenebis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol) 화합물 26.3 g 대신 4,4'-((((hexahydrofuro[3,2-b]furan-3,6-diyl)bis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol) 26.3g을 사용한 것을 제외하고는 상기 실시예 1과 동일한 방법을 수행하여 코폴리카보네이트 수지를 제조하였다 (화학식 1 : 화학식 2의 몰비 = 약 10 : 90).
이와 같이 제조한 코폴리카보네이트의 1H-NMR은 도 8에 나타내었다.
*
비교예 1
상용화된 폴리카보네이트로 제품명 LUPOY PC P1300-10(LG社) 90wt% 와 하기 화학식 5의 일반 PPO (polyphenylene oxide, Mw= 2,000 g/mol) 10wt%를 HAAKE Mini CTW 압출기를 이용하여 혼합하여 펠렛화하였다.
[화학식 5]

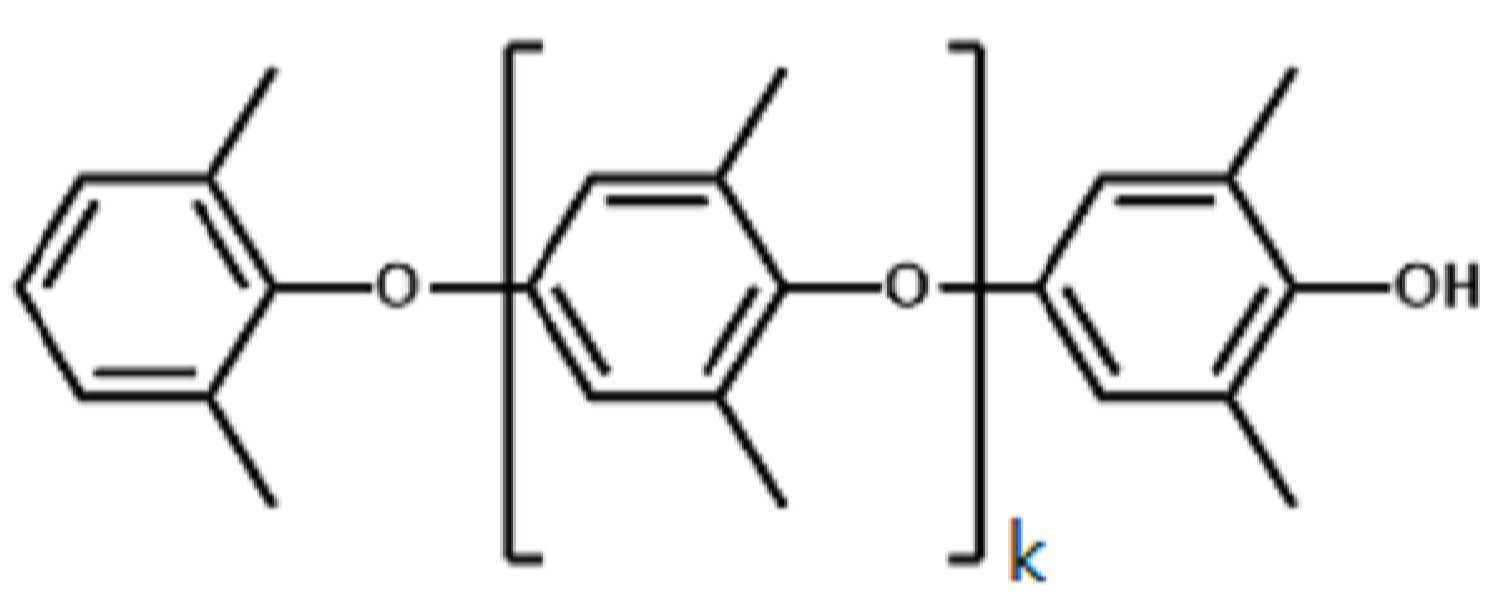

Figure pat00021
비교예 2
실시예 1의 (2) 코폴리카보네이트의 제조에서, 4,4'-(((1,4-phenylenebis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol) 화합물 26.3 g 대신 하기 화학식 5의 일반PPO (polyphenylene oxide) 26.3g을 사용한 것을 제외하고는 상기 실시예 1과 동일한 방법을 수행하여 코폴리카보네이트 수지를 제조하였다.
[화학식 5]
Figure pat00022
비교예 3
(1) 단량체 4,4'-((((propane-2,2-diylbis(4,1-phenylene))bis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol)의 제조
Figure pat00023
실시예 1의 (1) 단량체 제조에서 hydroquinone 1.3g 대신 Bisphenol A(BPA) 2.7g 사용하는 것을 제외하고는, 상기 실시예 1과 동일한 방법을 수행하여 약 37.8g 의 백색 분말 형태로 표제의 화합물을 수득하였다. (Mw= 2,300 g/mol, n,m = 14~18)
(2) 코폴리카보네이트의 제조
실시예 1의 (2) 코폴리카보네이트의 제조에서, 4,4'-(((1,4-phenylenebis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol) 화합물 26.3 g 대신 4,4'-((((propane-2,2-diylbis(4,1-phenylene))bis(oxy))bis(2,6-dimethyl-4,1-phenylene))bis(oxy))bis(2,6-dimethylphenol) 26.3g을 사용한 것을 제외하고는 상기 실시예 1과 동일한 방법을 수행하여 코폴리카보네이트 수지를 제조하였다.
실험예: 폴리카보네이트의 물성 평가
상기 실시예 및 비교예에서 제조한 각각의 폴리카보네이트 수지 100 중량부에 대해, 트리스(2,4-디-tert-부틸페닐)포스파이트 0.050 중량부, 옥타데실-3-(3,5-디-tert-부틸-4-히드록시페닐)프로피오네이트 0.010 중량부, 펜타에리스리톨테트라스테아레이트 0.030 중량부를 첨가하여, 벤트 부착 HAAKE Mini CTW 를 사용하여 펠릿화한 후, HAAKE Minijet 사출성형기를 사용하여 실린더 온도 300℃, 금형온도 120℃로 사출성형하여 시편을 제조하였다.
이러한 사출시편 또는 코폴리카보네이트의 특성을 하기의 방법으로 측정하였고, 그 결과를 표 1에 나타내었다.
* 반복단위: Varian 500MHz 을 이용하여 1H-NMR 로 측정하였다.
* 중량평균분자량(g/mol): Agilent 1200 series를 이용하여, PC standard로 검량하여 측정하였다.
* 흐름성(MI): ASTM D1238(300℃, 1.2kg 조건)에 의거하여 측정하였다.
* Izod 상온충격강도(J/m): ASTM D256(1/8 inch, Notched Izod)에 의거하여 23℃에서 측정하였다.
* 유리전이온도(Tg, ℃): DSC(TA Instrument) 장비를 이용하여 유리전이온도를 측정하였다.
* 연필경도: 연필경도계(Cometech)를 이용하여 ASTM D3363에 의거하여50g 의 하중으로 45 도 각도에서 2B, B, HB 강도의 연필로 측정을 하였다.
중량평균분자량
(g/mol)		 MI
(g/10min)		 Izod 상온충격강도
(J/m)		 Tg
(℃)		 연필경도
실시예 1 30,800 10.1 330 155 B
실시예 2 31,300 9.4 280 153 B
실시예 3 31,000 9.9 350 161 B
실시예 4 30,500 10.6 250 156 HB
비교예 1 31,100 9.7 340 147 2B
비교예 2 28,300 14.7 230 149 2B
비교예 3 30,800 10.1 320 152 2B
표 1을 참고하면, 일반적인 PPO를 폴리카보네이트와 단순 블렌드한 비교예 1, 및 치환기 R을 포함하지 않는 단순 PPO를 이용하여 폴리카보네이트 수지를 제조한 비교예 2와 비교하여, 본 발명의 화학식 1의 디올 화합물로부터 유래되는 반복 단위를 포함하는 폴리카보네이트는 153℃ 이상의 매우 높은 유리전이온도를 나타내어 내열성이 현저히 향상됨을 확인하였다.
또한 비교예 1 내지 3의 연필 경도가 2B인데 비하여 본 발명의 폴리카보네이트는 B 또는 HB로 고경도를 나타내었다.
이를 종합하여 본 발명의 화학식 1의 디올 화합물로부터 유래되는 반복 단위를 포함하는 폴리카보네이트는 일반적인 PPO 화합물을 폴리카보네이트와 블렌드하거나 함께 중합한 화합물들에 비하여 향상된 내열성, 내충격성 및 고경도를 동시에 달성할 수 있는 것을 확인할 수 있었다.

Claims (18)

  1. 하기 화학식 1로 표시되는 디올 화합물:
    [화학식 1]
    Figure pat00024

    상기 화학식 1에서,
    R은 벤젠, 비페닐, 터페닐, 또는 나프탈렌의 2가기이거나, 비치환되거나 또는 C1- 10알킬로 치환된 C3-20 사이클로알킬렌, 또는 비치환되거나 또는 C1- 10알킬로 치환된 C3- 20 헤테로사이클로알킬렌이고,
    n 및 m은 각각 독립적으로, 1 내지 1,000의 정수이다.
  2. 제1항에 있어서,
    상기 R은 하기 화학식들 중 하나로 표시되는 것인, 디올 화합물:
    Figure pat00025
    ,
    Figure pat00026
    ,
    Figure pat00027
    ,
    Figure pat00028

  3. 하기 화학식 1로 표시되는 디올 화합물, 하기 화학식 2로 표시되는 화합물, 및 카보네이트 전구체 유래 반복단위를 포함하는, 폴리카보네이트:
    [화학식 1]
    Figure pat00029

    상기 화학식 1에서,
    R은 벤젠, 비페닐, 터페닐, 또는 나프탈렌의 2가기이거나, 비치환되거나 또는 C1- 10알킬로 치환된 C3-20 사이클로알킬렌, 또는 비치환되거나 또는 C1- 10알킬로 치환된 C3- 20 헤테로사이클로알킬렌이고,
    n 및 m은 각각 독립적으로, 1 내지 1,000의 정수이고,
    [화학식 2]
    Figure pat00030

    상기 화학식 2에서,
    R1 내지 R4는 각각 독립적으로 수소, C1-10 알킬, C1-10 알콕시, 또는 할로겐이고,
    Z는 비치환되거나 또는 페닐로 치환된 C1-10 알킬렌, 비치환되거나 또는 C1-10 알킬로 치환된 C3-15 사이클로알킬렌, O, S, SO, SO2, 또는 CO이다.
  4. 제3항에 있어서,
    상기 R은 하기 화학식들 중 하나로 표시되는 것인, 폴리카보네이트:

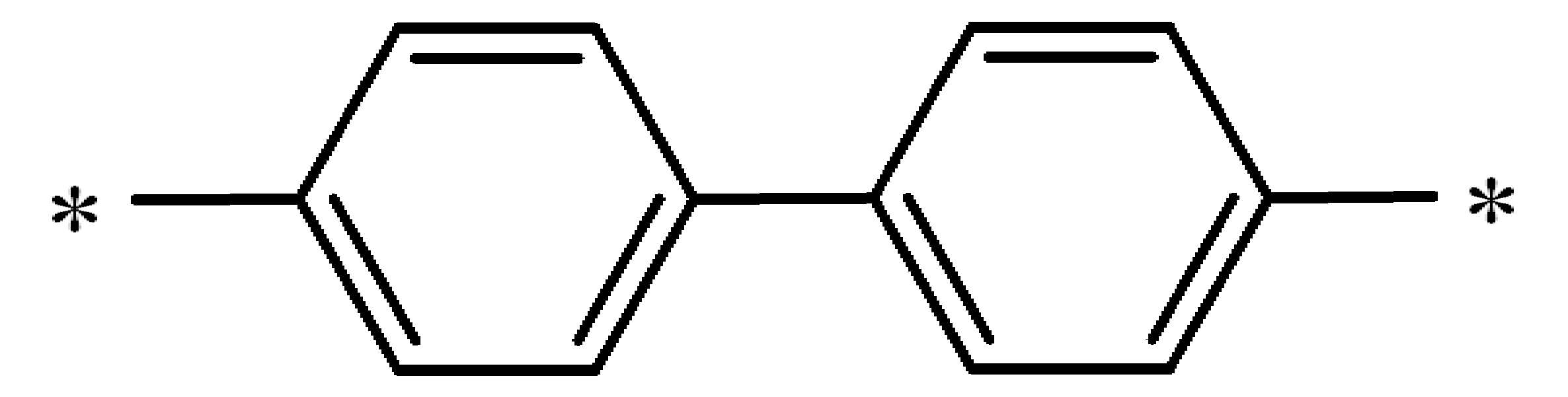

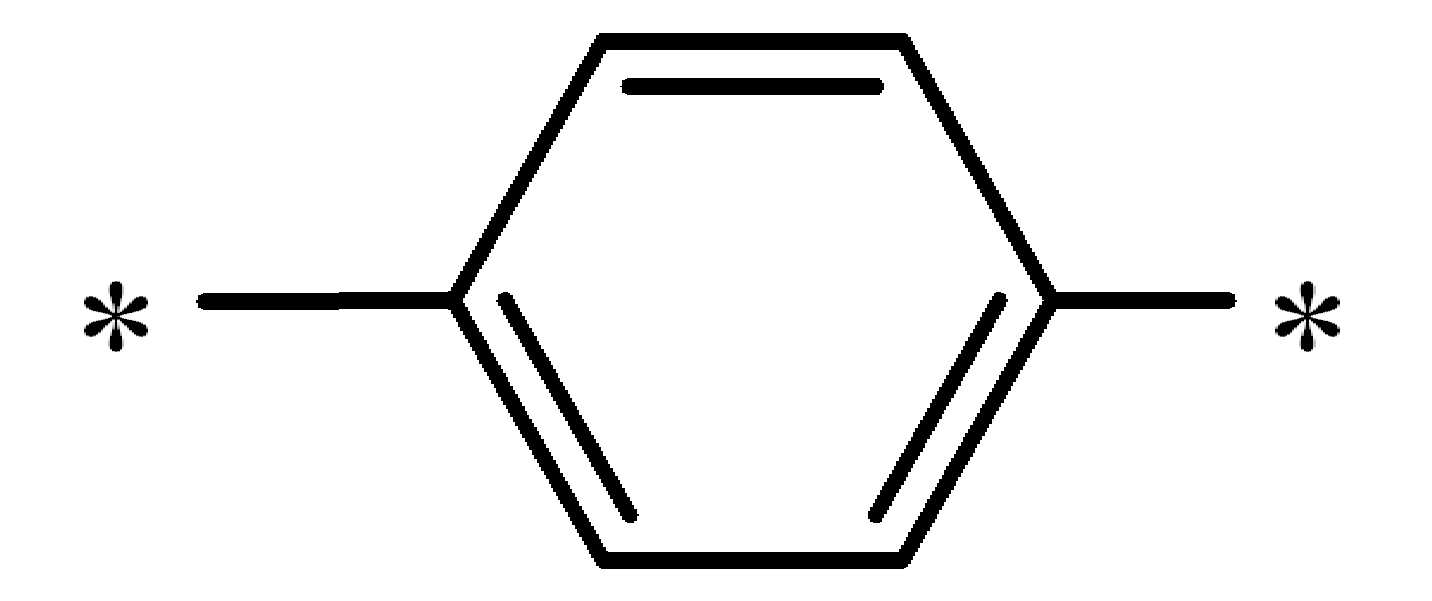

    Figure pat00031
    ,
    Figure pat00032
    ,
    Figure pat00033
    ,

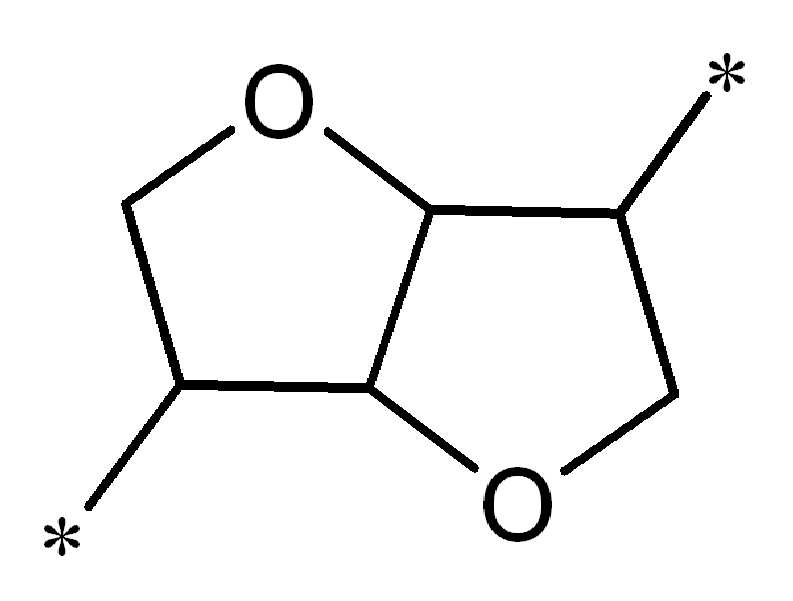

    Figure pat00034

  5. 제3항에 있어서,
    R1 내지 R4는 각각 독립적으로, 수소, 또는 C1-4 알킬인, 폴리카보네이트.
  6. 제3항에 있어서,
    상기 화학식 1로 표시되는 화합물 유래 반복 단위와, 화학식 2로 표시되는 화합물 유래 반복 단위의 몰 비는 99:1 내지 1:99인, 폴리카보네이트.
  7. 제3항에 있어서,
    PC 스탠다드(Standard)를 이용하여 GPC로 측정한 상기 폴리카보네이트의 중량평균분자량(Mw)이 15,000 내지 50,000 g/mol 인, 폴리카보네이트.
  8. 제3항에 있어서,
    하기 화학식 3으로 표시되는 반복단위를 포함하는, 폴리카보네이트:
    [화학식 3]
    Figure pat00035

    상기 화학식 3에서,
    R, n, 및 m은 상기 화학식 1에서 정의한 바와 같다.
  9. 제3항에 있어서,
    하기 화학식 4로 표시되는 반복단위를 포함하는, 폴리카보네이트:
    [화학식 4]
    Figure pat00036

    상기 화학식 4에서,
    R1 내지 R4, 및 Z는 상기 화학식 2에서 정의한 바와 같다.
  10. 제3항에 있어서,
    상기 폴리카보네이트의 ASTM D256(1/8 inch, Notched Izod)에 의거하여 23℃에서 측정한 Izod 상온충격강도는 100 내지1,000 J/m 인, 폴리카보네이트.
  11. 제3항에 있어서,
    상기 폴리카보네이트의 유리전이온도(Tg)는 153 내지 190 ℃인, 폴리카보네이트.
  12. 제3항에 있어서,
    상기 폴리카보네이트의 연필경도는, ASTM D3363에 의거하여 50g 의 하중으로 45 도 각도에서 측정하였을 ? B, 또는 HB인 폴리카보네이트.
  13. 하기 화학식 1로 표시되는 화합물, 하기 화학식 2로 표시되는 방향족 디올 화합물, 및 카보네이트 전구체를 포함하는 조성물을 중합하는 단계를 포함하는, 폴리카보네이트의 제조 방법:
    [화학식 1]
    Figure pat00037

    상기 화학식 1에서,
    R은 벤젠, 비페닐, 터페닐, 또는 나프탈렌의 2가기이거나, 비치환되거나 또는 C1- 10알킬로 치환된 C3-20 사이클로알킬렌, 또는 비치환되거나 또는 C1- 10알킬로 치환된 C3- 20 헤테로사이클로알킬렌이고,
    n 및 m은 각각 독립적으로, 1 내지 1,000의 정수이고,
    [화학식 2]
    Figure pat00038

    상기 화학식 2에서,
    R1 내지 R4는 각각 독립적으로 수소, C1-10 알킬, C1-10 알콕시, 또는 할로겐이고,
    Z는 비치환되거나 또는 페닐로 치환된 C1-10 알킬렌, 비치환되거나 또는 C1-10 알킬로 치환된 C3-15 사이클로알킬렌, O, S, SO, SO2, 또는 CO이다.
  14. 제13항에 있어서,
    상기 R은 하기 화학식들 중 하나로 표시되는 것인, 폴리카보네이트의 제조 방법:

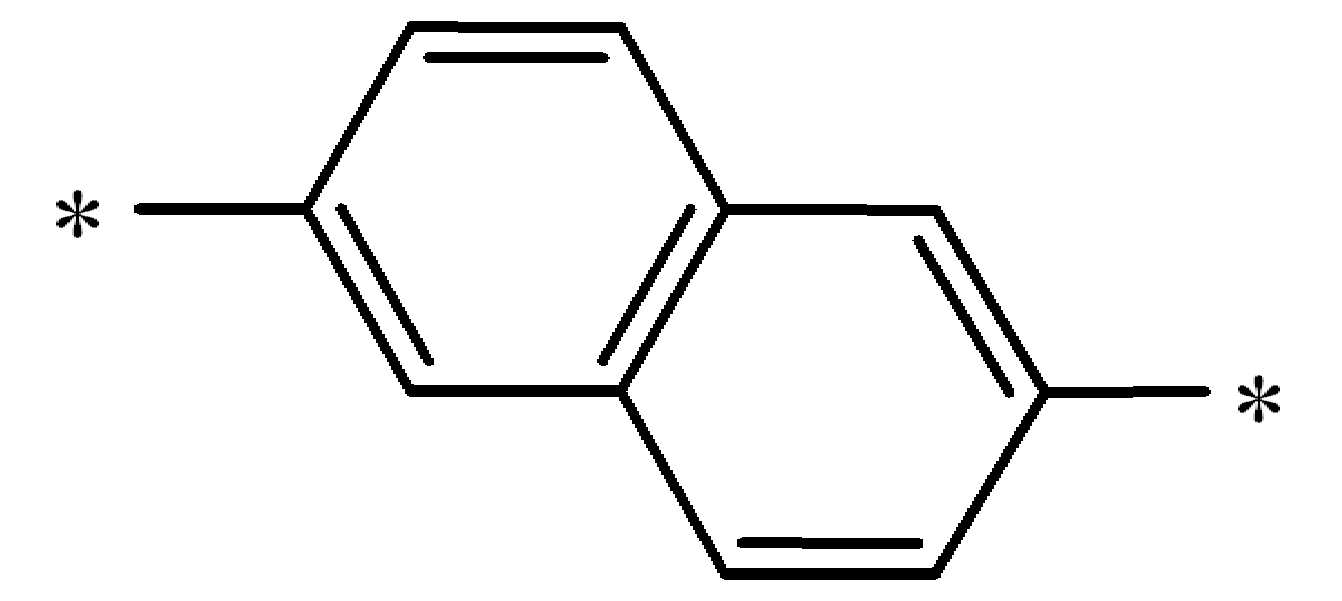

    Figure pat00039
    ,
    Figure pat00040
    ,
    Figure pat00041
    ,
    Figure pat00042

  15. 제13항에 있어서,
    상기 화학식 2로 표시되는 방향족 디올 화합물은, 비스(4-히드록시페닐)메탄, 비스(4-히드록시페닐)에테르, 비스(4-히드록시페닐)설폰, 비스(4-히드록시페닐)설폭사이드, 비스(4-히드록시페닐)설파이드, 비스(4-히드록시페닐)케톤, 1,1-비스(4-히드록시페닐)에탄, 2,2-비스(4-히드록시페닐)프로판 (비스페놀 A), 2,2-비스(4-히드록시페닐)부탄, 1,1-비스(4-히드록시페닐)시클로헥산 (비스페놀 Z), 2,2-비스(4-히드록시-3,5-디브로모페닐)프로판, 2,2-비스(4-히드록시-3,5-디클로로페닐)프로판, 2,2-비스(4-히드록시-3-브로모페닐)프로판, 2,2-비스(4-히드록시-3-클로로페닐)프로판, 2,2-비스(4-히드록시-3-메틸페닐)프로판, 2,2-비스(4-히드록시-3,5-디메틸페닐)프로판 및1,1-비스(4-히드록시페닐)-1-페닐에탄으로 이루어진 군으로부터 선택된 1종 이상의 화합물인, 폴리카보네이트의 제조 방법:
  16. 제13항에 있어서,
    상기 중합은 용융 중합 방법에 의해 수행되는, 폴리카보네이트의 제조 방법.
  17. 제16항에 있어서,
    상기 용융 중합시 카보네이트 전구체로 탄산 디에스테르 화합물을 사용하는, 폴리카보네이트의 제조 방법.
  18. 제3항 내지 제12항 중 어느 한 항의 폴리카보네이트로 제조되는, 성형품.
KR1020180110537A 2018-09-14 2018-09-14 디올 화합물, 폴리카보네이트 및 이의 제조방법 Active KR102308714B1 (ko)

Priority Applications (7)

Application Number Priority Date Filing Date Title
KR1020180110537A KR102308714B1 (ko) 2018-09-14 2018-09-14 디올 화합물, 폴리카보네이트 및 이의 제조방법
PCT/KR2019/011852 WO2020055178A1 (ko) 2018-09-14 2019-09-11 디올 화합물, 폴리카보네이트 및 이의 제조방법
JP2021502807A JP7146059B2 (ja) 2018-09-14 2019-09-11 ジオール化合物、ポリカーボネートおよびその製造方法
US17/268,271 US11884777B2 (en) 2018-09-14 2019-09-11 Diol compound, polycarbonate, and preparation method of the same
EP19860662.6A EP3808726B1 (en) 2018-09-14 2019-09-11 Diol compound, polycarbonate, and method for producing same
CN201980048966.3A CN112469684B (zh) 2018-09-14 2019-09-11 二醇化合物、聚碳酸酯及其制备方法
TW108132988A TWI772677B (zh) 2018-09-14 2019-09-12 二醇化合物、聚碳酸酯及其製法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020180110537A KR102308714B1 (ko) 2018-09-14 2018-09-14 디올 화합물, 폴리카보네이트 및 이의 제조방법

Publications (2)

Publication Number Publication Date
KR20200031469A true KR20200031469A (ko) 2020-03-24
KR102308714B1 KR102308714B1 (ko) 2021-10-01

Family

ID=69777964

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020180110537A Active KR102308714B1 (ko) 2018-09-14 2018-09-14 디올 화합물, 폴리카보네이트 및 이의 제조방법

Country Status (7)

Country Link
US (1) US11884777B2 (ko)
EP (1) EP3808726B1 (ko)
JP (1) JP7146059B2 (ko)
KR (1) KR102308714B1 (ko)
CN (1) CN112469684B (ko)
TW (1) TWI772677B (ko)
WO (1) WO2020055178A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023182597A1 (ko) * 2022-03-23 2023-09-28 주식회사 엘지화학 폴리카보네이트 수지 및 이의 제조방법

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20220108711A (ko) * 2021-01-27 2022-08-03 주식회사 엘지화학 폴리카보네이트 및 이의 제조방법
KR102865677B1 (ko) * 2021-01-28 2025-09-26 주식회사 엘지화학 폴리카보네이트 및 이의 제조방법
KR102875404B1 (ko) * 2021-02-01 2025-10-22 주식회사 엘지화학 폴리카보네이트 및 이의 제조방법
CN113087694B (zh) * 2021-03-22 2022-04-15 武汉大学 一种制备脂肪族聚碳酸酯单体的“共溶共蒸”方法
KR20230049854A (ko) * 2021-10-07 2023-04-14 주식회사 엘지화학 비대칭 선형 카보네이트 및 비대칭 선형 카보네이트 제조 방법

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0144702A2 (de) * 1983-11-09 1985-06-19 Bayer Ag Verfahren zur Herstellung von bifunktionnellen Polyphenylenoxiden
JP2006511623A (ja) * 2002-12-20 2006-04-06 ゼネラル・エレクトリック・カンパニイ ビスフェノールの製造方法
WO2012073970A1 (ja) * 2010-11-30 2012-06-07 出光興産株式会社 ポリカーボネート樹脂塗布液及びその用途
KR20150037304A (ko) * 2013-09-30 2015-04-08 주식회사 엘지화학 코폴리카보네이트 수지 및 이를 포함하는 성형품
JP2015151513A (ja) * 2014-02-18 2015-08-24 三菱瓦斯化学株式会社 ポリカーボネート樹脂組成物及びそれを用いた耐熱性印刷インキ
US20170101507A1 (en) * 2015-10-08 2017-04-13 Chang Chun Plastics Co., Ltd. Phosphinated poly(2,6-dimethyl phenylene oxide) oligomers and thermosets thereof

Family Cites Families (44)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3223677A (en) * 1963-07-02 1965-12-14 Union Carbide Corp Process for preparing polycarbonates
US3367978A (en) * 1966-05-03 1968-02-06 Gen Electric 4-(phenoxy)phenols
GB1119914A (en) 1966-05-03 1968-07-17 Gen Electric Improvements in "equilibration of poly-(1,4-phenylene ethers)"
US3843708A (en) * 1969-01-17 1974-10-22 Union Carbide Corp Extended polylactone diol compositions
EP0467826A3 (en) 1990-06-26 1992-10-07 Ciba-Geigy Ag Linear polymers
JP2766397B2 (ja) * 1990-12-28 1998-06-18 ポリプラスチックス株式会社 溶融熱安定性の高い成形用ポリエステル樹脂及びその成形品
JP2886012B2 (ja) 1992-11-12 1999-04-26 帝人株式会社 新規芳香族ジオール化合物及びその製造方法
JP4112048B2 (ja) 1997-09-16 2008-07-02 旭化成ケミカルズ株式会社 芳香族カーボネート類の製法
US6187492B1 (en) 1998-07-07 2001-02-13 Ricoh Company, Ltd. Electrophotographic photoconductor and method of producing aromatic polycarbonate resin for use in the photoconductor
JP2000044669A (ja) * 1998-08-04 2000-02-15 Teijin Ltd 芳香族ポリカーボネートの製造方法および真空捕集系
US6489386B1 (en) 1999-08-12 2002-12-03 E. I. Du Pont De Nemours And Company Method and composition for improving gas barrier properties of polymeric containers and films
KR100914020B1 (ko) 2001-10-17 2009-08-28 미쯔비시 가스 케미칼 컴파니, 인코포레이티드 이작용성 바이페닐 및 이를 이용한 이작용성 페닐렌에테르올리고머 화합물의 제조방법
CN1455301A (zh) 2002-04-30 2003-11-12 中国科学院化学研究所 耐光疲劳有机光导器件制作方法
JP4471073B2 (ja) * 2003-07-02 2010-06-02 三菱瓦斯化学株式会社 ２官能性フェニレンエーテルオリゴマー体の製造法
EP2113534B8 (en) * 2008-04-01 2011-09-21 Mitsubishi Gas Chemical Company, Inc. Resin composition, prepreg and metal-foil-clad laminate
WO2010026069A2 (de) 2008-08-25 2010-03-11 Basf Se Textile flächengebilde mit reversiblem formgedächtnis
JP2010138336A (ja) * 2008-12-15 2010-06-24 Seiko Epson Corp 液晶材料及び液晶装置、並びに電子機器
CN102341363B (zh) 2009-03-12 2014-03-12 佳能株式会社 二醇以及聚碳酸酯树脂或聚酯树脂
CN101864157A (zh) 2009-04-16 2010-10-20 东莞市沃捷塑胶原料有限公司 一种用于吹塑的聚碳酸酯的制备方法
CN101654516B (zh) 2009-07-13 2011-12-28 中国蓝星（集团）股份有限公司 一种聚碳酸酯--聚苯醚嵌段共聚物、其制备方法及其应用
DE102009037015A1 (de) 2009-08-07 2011-02-17 Michael Hajek Vorrichtung und Verfahren zur Eliminierung von bioschädlichen Stoffen aus Körperflüssigkeiten
CN101935443B (zh) 2010-04-01 2014-10-29 深圳市兴业源科技有限公司 耐超低温聚碳酸酯树脂组合物
CN101838452B (zh) 2010-04-01 2012-07-04 深圳市金缙业科技有限公司 一种聚碳酸酯树脂组合物及其制备方法
CN101805507B (zh) 2010-04-13 2012-03-14 深圳市金缙业科技有限公司 灯罩用聚碳酸酯树脂组合物及其制备方法
CN101805506B (zh) 2010-04-13 2012-02-22 深圳市金缙业科技有限公司 灯管料用聚碳酸酯树脂组合物及其制备方法
CN101845214A (zh) 2010-05-28 2010-09-29 东莞市沃捷塑胶原料有限公司 一种聚碳酸酯合金及其制备方法
CN103059544B (zh) 2013-01-28 2015-06-10 余姚市慧点电子科技开发有限公司 一种高透光率的聚碳酸酯的制备方法
CN103044893B (zh) 2013-01-28 2015-07-08 浙江赛日新材料科技有限公司 一种高透光率的聚碳酸酯
CN103275475B (zh) 2013-04-25 2015-05-06 深圳市兴盛迪新材料有限公司 聚碳酸酯组合物及其制备方法
CN103265802B (zh) 2013-06-05 2016-02-24 深圳市兴盛迪新材料有限公司 一种改进的耐寒聚碳酸酯和abs合金及其制备方法
US9422394B2 (en) 2013-06-28 2016-08-23 Sabic Global Technologies B.V. Thermoplastic polyurethane and associated method and article
KR101620168B1 (ko) 2013-07-01 2016-05-12 주식회사 엘지화학 히드록시 캡핑 단량체, 이의 폴리카보네이트 및 이를 포함하는 물품
CN103304978A (zh) 2013-07-08 2013-09-18 深圳市兴盛迪新材料有限公司 一种高耐热抗冲性聚碳酸酯组合物及其制备方法
CN103351595A (zh) 2013-07-30 2013-10-16 深圳市兴盛迪新材料有限公司 一种改进的高流动性聚碳酸酯和abs合金及其制备方法
CN103554863A (zh) 2013-09-29 2014-02-05 深圳市耐明光电有限公司 Led灯罩料用聚碳酸酯树脂组合物及其制备方法
CN103724962A (zh) 2013-12-03 2014-04-16 深圳市兴盛迪新材料有限公司 耐候抗老化型聚碳酸酯与丙烯腈-苯乙烯-丙烯酸酯共聚物合金及其生产方法
CN106103545A (zh) * 2014-03-27 2016-11-09 沙特基础工业全球技术有限公司 熔融聚合聚碳酸酯淬灭
KR101735888B1 (ko) 2014-07-03 2017-05-15 주식회사 엘지화학 디올계 화합물, 이의 폴리카보네이트 및 이를 포함하는 물품
KR101758962B1 (ko) 2014-07-21 2017-07-17 주식회사 엘지화학 디올계 화합물, 이의 폴리카보네이트 및 이를 포함하는 물품
KR101690835B1 (ko) 2014-08-29 2016-12-28 주식회사 엘지화학 디올 단량체, 이의 폴리카보네이트 및 이를 포함하는 물품
CN104650566A (zh) 2015-01-13 2015-05-27 安徽泰诺塑胶有限公司 一种用于生产汽车灯罩的聚碳酸酯的聚碳酸酯复合材料的制备方法
CN105017698B (zh) 2015-06-11 2017-06-30 付国东 一种光热响应型智能节能复合膜
KR101859160B1 (ko) * 2015-09-01 2018-06-28 주식회사 엘지화학 코폴리카보네이트 및 이의 제조방법
CN108059722B (zh) 2017-12-22 2020-11-06 杭州师范大学 一种聚芳醚-聚硅氧烷共聚物及其制备方法

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0144702A2 (de) * 1983-11-09 1985-06-19 Bayer Ag Verfahren zur Herstellung von bifunktionnellen Polyphenylenoxiden
JP2006511623A (ja) * 2002-12-20 2006-04-06 ゼネラル・エレクトリック・カンパニイ ビスフェノールの製造方法
WO2012073970A1 (ja) * 2010-11-30 2012-06-07 出光興産株式会社 ポリカーボネート樹脂塗布液及びその用途
KR20150037304A (ko) * 2013-09-30 2015-04-08 주식회사 엘지화학 코폴리카보네이트 수지 및 이를 포함하는 성형품
JP2015151513A (ja) * 2014-02-18 2015-08-24 三菱瓦斯化学株式会社 ポリカーボネート樹脂組成物及びそれを用いた耐熱性印刷インキ
US20170101507A1 (en) * 2015-10-08 2017-04-13 Chang Chun Plastics Co., Ltd. Phosphinated poly(2,6-dimethyl phenylene oxide) oligomers and thermosets thereof

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023182597A1 (ko) * 2022-03-23 2023-09-28 주식회사 엘지화학 폴리카보네이트 수지 및 이의 제조방법
KR20230138380A (ko) * 2022-03-23 2023-10-05 주식회사 엘지화학 폴리카보네이트 수지 및 이의 제조방법

Also Published As

Publication number Publication date
EP3808726B1 (en) 2023-08-02
CN112469684B (zh) 2023-06-30
US20210332185A1 (en) 2021-10-28
KR102308714B1 (ko) 2021-10-01
US11884777B2 (en) 2024-01-30
TWI772677B (zh) 2022-08-01
JP2021530528A (ja) 2021-11-11
CN112469684A (zh) 2021-03-09
EP3808726A4 (en) 2021-08-04
EP3808726A1 (en) 2021-04-21
JP7146059B2 (ja) 2022-10-03
WO2020055178A1 (ko) 2020-03-19
TW202030173A (zh) 2020-08-16

Similar Documents

Publication Publication Date Title
KR102308714B1 (ko) 디올 화합물, 폴리카보네이트 및 이의 제조방법
EP3760662B1 (en) Polycarbonate and preparation method thereof
KR101758962B1 (ko) 디올계 화합물, 이의 폴리카보네이트 및 이를 포함하는 물품
KR101690835B1 (ko) 디올 단량체, 이의 폴리카보네이트 및 이를 포함하는 물품
KR102229664B1 (ko) 폴리카보네이트 및 이의 제조방법
TW201728630A (zh) 新穎聚有機矽氧烷、及使用其製得之共聚碳酸酯
KR102517577B1 (ko) 폴리카보네이트 및 이의 제조방법
KR101735888B1 (ko) 디올계 화합물, 이의 폴리카보네이트 및 이를 포함하는 물품
KR102716326B1 (ko) 디올 화합물, 폴리카보네이트 및 이의 제조방법
KR102293211B1 (ko) 폴리카보네이트 및 이의 제조방법
EP3808790B1 (en) Polycarbonate and preparation method thereof
EP3805289B1 (en) Polycarbonate and method for producing same
KR102625057B1 (ko) 디올 화합물, 폴리카보네이트 및 이의 제조방법
KR102517520B1 (ko) 폴리카보네이트 및 이의 제조방법
KR102865742B1 (ko) 폴리카보네이트 및 이의 제조방법
KR102617881B1 (ko) 폴리카보네이트
KR20210029025A (ko) 디올 화합물, 폴리카보네이트 및 이의 제조방법
KR20210029027A (ko) 디올 화합물, 폴리카보네이트 및 이의 제조방법

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20180914

PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20191211

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20180914

Comment text: Patent Application

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20210316

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20210909

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20210928

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20210928

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20250623

Start annual number: 5

End annual number: 5
