KR20200034760A - 설폰화 폴리아릴에테르설폰 및 이의 막 - Google Patents
설폰화 폴리아릴에테르설폰 및 이의 막 Download PDFInfo
- Publication number
- KR20200034760A KR20200034760A KR1020207005049A KR20207005049A KR20200034760A KR 20200034760 A KR20200034760 A KR 20200034760A KR 1020207005049 A KR1020207005049 A KR 1020207005049A KR 20207005049 A KR20207005049 A KR 20207005049A KR 20200034760 A KR20200034760 A KR 20200034760A
- Authority
- KR
- South Korea
- Prior art keywords
- membrane
- component
- polyarylene ether
- sulfonated
- solution
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Withdrawn
Links
- 239000012528 membrane Substances 0.000 title claims abstract description 131
- 229920000110 poly(aryl ether sulfone) Polymers 0.000 title 1
- 229920000642 polymer Polymers 0.000 claims abstract description 101
- -1 ether sulfone Chemical class 0.000 claims abstract description 98
- 238000000034 method Methods 0.000 claims abstract description 94
- RTZKZFJDLAIYFH-UHFFFAOYSA-N ether Substances CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 claims abstract description 90
- 229920000412 polyarylene Polymers 0.000 claims abstract description 89
- 239000011541 reaction mixture Substances 0.000 claims abstract description 53
- 125000003118 aryl group Chemical group 0.000 claims abstract description 48
- 150000003457 sulfones Chemical class 0.000 claims abstract description 43
- 238000004519 manufacturing process Methods 0.000 claims abstract description 23
- AUFZRCJENRSRLY-UHFFFAOYSA-N 2,3,5-trimethylhydroquinone Chemical compound CC1=CC(O)=C(C)C(C)=C1O AUFZRCJENRSRLY-UHFFFAOYSA-N 0.000 claims abstract description 17
- 239000002904 solvent Substances 0.000 claims description 59
- 238000006243 chemical reaction Methods 0.000 claims description 45
- SECXISVLQFMRJM-UHFFFAOYSA-N N-Methylpyrrolidone Chemical compound CN1CCCC1=O SECXISVLQFMRJM-UHFFFAOYSA-N 0.000 claims description 41
- BWHMMNNQKKPAPP-UHFFFAOYSA-L potassium carbonate Chemical compound [K+].[K+].[O-]C([O-])=O BWHMMNNQKKPAPP-UHFFFAOYSA-L 0.000 claims description 40
- ZMXDDKWLCZADIW-UHFFFAOYSA-N N,N-Dimethylformamide Chemical compound CN(C)C=O ZMXDDKWLCZADIW-UHFFFAOYSA-N 0.000 claims description 28
- 229910000027 potassium carbonate Inorganic materials 0.000 claims description 20
- IAZDPXIOMUYVGZ-UHFFFAOYSA-N Dimethylsulphoxide Chemical compound CS(C)=O IAZDPXIOMUYVGZ-UHFFFAOYSA-N 0.000 claims description 19
- BVKZGUZCCUSVTD-UHFFFAOYSA-L Carbonate Chemical compound [O-]C([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-L 0.000 claims description 17
- 238000000926 separation method Methods 0.000 claims description 17
- FXHOOIRPVKKKFG-UHFFFAOYSA-N N,N-Dimethylacetamide Chemical compound CN(C)C(C)=O FXHOOIRPVKKKFG-UHFFFAOYSA-N 0.000 claims description 16
- GPAPPPVRLPGFEQ-UHFFFAOYSA-N 4,4'-dichlorodiphenyl sulfone Chemical compound C1=CC(Cl)=CC=C1S(=O)(=O)C1=CC=C(Cl)C=C1 GPAPPPVRLPGFEQ-UHFFFAOYSA-N 0.000 claims description 11
- 239000002798 polar solvent Substances 0.000 claims description 10
- PLVUIVUKKJTSDM-UHFFFAOYSA-N 1-fluoro-4-(4-fluorophenyl)sulfonylbenzene Chemical compound C1=CC(F)=CC=C1S(=O)(=O)C1=CC=C(F)C=C1 PLVUIVUKKJTSDM-UHFFFAOYSA-N 0.000 claims description 8
- HXJUTPCZVOIRIF-UHFFFAOYSA-N sulfolane Chemical compound O=S1(=O)CCCC1 HXJUTPCZVOIRIF-UHFFFAOYSA-N 0.000 claims description 7
- 239000000243 solution Substances 0.000 description 85
- 239000002253 acid Substances 0.000 description 43
- 239000000203 mixture Substances 0.000 description 28
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 24
- 239000011148 porous material Substances 0.000 description 15
- 230000035484 reaction time Effects 0.000 description 15
- WCUXLLCKKVVCTQ-UHFFFAOYSA-M Potassium chloride Chemical compound [Cl-].[K+] WCUXLLCKKVVCTQ-UHFFFAOYSA-M 0.000 description 14
- KCIDZIIHRGYJAE-YGFYJFDDSA-L dipotassium;[(2r,3r,4s,5r,6r)-3,4,5-trihydroxy-6-(hydroxymethyl)oxan-2-yl] phosphate Chemical class [K+].[K+].OC[C@H]1O[C@H](OP([O-])([O-])=O)[C@H](O)[C@@H](O)[C@H]1O KCIDZIIHRGYJAE-YGFYJFDDSA-L 0.000 description 12
- 239000007789 gas Substances 0.000 description 12
- 238000001914 filtration Methods 0.000 description 11
- 239000012071 phase Substances 0.000 description 11
- 239000011521 glass Substances 0.000 description 10
- PZDAAZQDQJGXSW-UHFFFAOYSA-N 1-fluoro-4-(4-fluorophenyl)benzene Chemical group C1=CC(F)=CC=C1C1=CC=C(F)C=C1 PZDAAZQDQJGXSW-UHFFFAOYSA-N 0.000 description 9
- 238000001816 cooling Methods 0.000 description 9
- 238000006068 polycondensation reaction Methods 0.000 description 9
- 238000002360 preparation method Methods 0.000 description 9
- 239000000047 product Substances 0.000 description 9
- QXNVGIXVLWOKEQ-UHFFFAOYSA-N Disodium Chemical class [Na][Na] QXNVGIXVLWOKEQ-UHFFFAOYSA-N 0.000 description 8
- 239000000654 additive Substances 0.000 description 8
- 239000012299 nitrogen atmosphere Substances 0.000 description 8
- 150000001768 cations Chemical class 0.000 description 7
- 238000004821 distillation Methods 0.000 description 7
- 239000001103 potassium chloride Substances 0.000 description 7
- 235000011164 potassium chloride Nutrition 0.000 description 7
- 239000003586 protic polar solvent Substances 0.000 description 7
- 238000006277 sulfonation reaction Methods 0.000 description 7
- KWYUFKZDYYNOTN-UHFFFAOYSA-M Potassium hydroxide Chemical compound [OH-].[K+] KWYUFKZDYYNOTN-UHFFFAOYSA-M 0.000 description 6
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 6
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 6
- KKEBUZUONXHUNE-UHFFFAOYSA-L disodium;2-chloro-5-(4-chloro-3-sulfonatophenyl)sulfonylbenzenesulfonate Chemical compound [Na+].[Na+].C1=C(Cl)C(S(=O)(=O)[O-])=CC(S(=O)(=O)C=2C=C(C(Cl)=CC=2)S([O-])(=O)=O)=C1 KKEBUZUONXHUNE-UHFFFAOYSA-L 0.000 description 6
- 239000004615 ingredient Substances 0.000 description 6
- 239000000463 material Substances 0.000 description 6
- 229920003171 Poly (ethylene oxide) Polymers 0.000 description 5
- 238000005266 casting Methods 0.000 description 5
- 238000000502 dialysis Methods 0.000 description 5
- 238000005227 gel permeation chromatography Methods 0.000 description 5
- 229910052751 metal Inorganic materials 0.000 description 5
- 239000002184 metal Substances 0.000 description 5
- 239000001267 polyvinylpyrrolidone Substances 0.000 description 5
- 229920000036 polyvinylpyrrolidone Polymers 0.000 description 5
- 235000013855 polyvinylpyrrolidone Nutrition 0.000 description 5
- 101100062433 Arabidopsis thaliana DHDPS1 gene Proteins 0.000 description 4
- 230000000052 comparative effect Effects 0.000 description 4
- 150000001875 compounds Chemical class 0.000 description 4
- 230000009477 glass transition Effects 0.000 description 4
- 150000002367 halogens Chemical group 0.000 description 4
- 238000010438 heat treatment Methods 0.000 description 4
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 4
- AMXOYNBUYSYVKV-UHFFFAOYSA-M lithium bromide Chemical compound [Li+].[Br-] AMXOYNBUYSYVKV-UHFFFAOYSA-M 0.000 description 4
- 238000001471 micro-filtration Methods 0.000 description 4
- 239000000178 monomer Substances 0.000 description 4
- 238000001728 nano-filtration Methods 0.000 description 4
- 239000002245 particle Substances 0.000 description 4
- 229920001223 polyethylene glycol Polymers 0.000 description 4
- 150000003839 salts Chemical class 0.000 description 4
- 238000000108 ultra-filtration Methods 0.000 description 4
- QTBSBXVTEAMEQO-UHFFFAOYSA-N Acetic acid Chemical compound CC(O)=O QTBSBXVTEAMEQO-UHFFFAOYSA-N 0.000 description 3
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 3
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 3
- PEDCQBHIVMGVHV-UHFFFAOYSA-N Glycerine Chemical compound OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 description 3
- VEXZGXHMUGYJMC-UHFFFAOYSA-N Hydrochloric acid Chemical compound Cl VEXZGXHMUGYJMC-UHFFFAOYSA-N 0.000 description 3
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 3
- QAOWNCQODCNURD-UHFFFAOYSA-N Sulfuric acid Chemical compound OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 description 3
- 230000000996 additive effect Effects 0.000 description 3
- 150000008044 alkali metal hydroxides Chemical class 0.000 description 3
- 229910001860 alkaline earth metal hydroxide Inorganic materials 0.000 description 3
- IISBACLAFKSPIT-UHFFFAOYSA-N bisphenol A Chemical compound C=1C=C(O)C=CC=1C(C)(C)C1=CC=C(O)C=C1 IISBACLAFKSPIT-UHFFFAOYSA-N 0.000 description 3
- KRKNYBCHXYNGOX-UHFFFAOYSA-N citric acid Chemical compound OC(=O)CC(O)(C(O)=O)CC(O)=O KRKNYBCHXYNGOX-UHFFFAOYSA-N 0.000 description 3
- 238000001704 evaporation Methods 0.000 description 3
- XLYOFNOQVPJJNP-UHFFFAOYSA-M hydroxide Chemical compound [OH-] XLYOFNOQVPJJNP-UHFFFAOYSA-M 0.000 description 3
- 229920006393 polyether sulfone Polymers 0.000 description 3
- 239000002244 precipitate Substances 0.000 description 3
- 238000001556 precipitation Methods 0.000 description 3
- 239000011734 sodium Substances 0.000 description 3
- 239000000126 substance Substances 0.000 description 3
- 238000012360 testing method Methods 0.000 description 3
- LSNNMFCWUKXFEE-UHFFFAOYSA-M Bisulfite Chemical compound OS([O-])=O LSNNMFCWUKXFEE-UHFFFAOYSA-M 0.000 description 2
- VTYYLEPIZMXCLO-UHFFFAOYSA-L Calcium carbonate Chemical compound [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 description 2
- KFZMGEQAYNKOFK-UHFFFAOYSA-N Isopropanol Chemical compound CC(C)O KFZMGEQAYNKOFK-UHFFFAOYSA-N 0.000 description 2
- NBIIXXVUZAFLBC-UHFFFAOYSA-N Phosphoric acid Chemical compound OP(O)(O)=O NBIIXXVUZAFLBC-UHFFFAOYSA-N 0.000 description 2
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 2
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 2
- 150000007513 acids Chemical class 0.000 description 2
- 239000001099 ammonium carbonate Substances 0.000 description 2
- 238000004458 analytical method Methods 0.000 description 2
- RDOXTESZEPMUJZ-UHFFFAOYSA-N anisole Chemical compound COC1=CC=CC=C1 RDOXTESZEPMUJZ-UHFFFAOYSA-N 0.000 description 2
- 239000011324 bead Substances 0.000 description 2
- 230000015572 biosynthetic process Effects 0.000 description 2
- 229920001400 block copolymer Polymers 0.000 description 2
- 239000011575 calcium Substances 0.000 description 2
- 150000004649 carbonic acid derivatives Chemical class 0.000 description 2
- 239000000460 chlorine Substances 0.000 description 2
- 229910052801 chlorine Inorganic materials 0.000 description 2
- 238000006482 condensation reaction Methods 0.000 description 2
- 238000000113 differential scanning calorimetry Methods 0.000 description 2
- XBDQKXXYIPTUBI-UHFFFAOYSA-N dimethylselenoniopropionate Natural products CCC(O)=O XBDQKXXYIPTUBI-UHFFFAOYSA-N 0.000 description 2
- 239000000706 filtrate Substances 0.000 description 2
- 229910052736 halogen Inorganic materials 0.000 description 2
- 229920006258 high performance thermoplastic Polymers 0.000 description 2
- 239000012510 hollow fiber Substances 0.000 description 2
- 239000001257 hydrogen Substances 0.000 description 2
- 229910052739 hydrogen Inorganic materials 0.000 description 2
- 125000004435 hydrogen atom Chemical group [H]* 0.000 description 2
- 238000010348 incorporation Methods 0.000 description 2
- 239000007788 liquid Substances 0.000 description 2
- 230000014759 maintenance of location Effects 0.000 description 2
- 230000035699 permeability Effects 0.000 description 2
- ISWSIDIOOBJBQZ-UHFFFAOYSA-N phenol group Chemical group C1(=CC=CC=C1)O ISWSIDIOOBJBQZ-UHFFFAOYSA-N 0.000 description 2
- 229920003229 poly(methyl methacrylate) Polymers 0.000 description 2
- 238000006116 polymerization reaction Methods 0.000 description 2
- 229920012287 polyphenylene sulfone Polymers 0.000 description 2
- BDERNNFJNOPAEC-UHFFFAOYSA-N propan-1-ol Chemical compound CCCO BDERNNFJNOPAEC-UHFFFAOYSA-N 0.000 description 2
- 239000000758 substrate Substances 0.000 description 2
- KDYFGRWQOYBRFD-UHFFFAOYSA-N succinic acid Chemical compound OC(=O)CCC(O)=O KDYFGRWQOYBRFD-UHFFFAOYSA-N 0.000 description 2
- ZFPGARUNNKGOBB-UHFFFAOYSA-N 1-Ethyl-2-pyrrolidinone Chemical compound CCN1CCCC1=O ZFPGARUNNKGOBB-UHFFFAOYSA-N 0.000 description 1
- QBNABJXQGRVIRA-UHFFFAOYSA-N 1-bromo-4-(4-bromophenyl)sulfonylbenzene Chemical compound C1=CC(Br)=CC=C1S(=O)(=O)C1=CC=C(Br)C=C1 QBNABJXQGRVIRA-UHFFFAOYSA-N 0.000 description 1
- 238000005160 1H NMR spectroscopy Methods 0.000 description 1
- VPWNQTHUCYMVMZ-UHFFFAOYSA-N 4,4'-sulfonyldiphenol Chemical compound C1=CC(O)=CC=C1S(=O)(=O)C1=CC=C(O)C=C1 VPWNQTHUCYMVMZ-UHFFFAOYSA-N 0.000 description 1
- ATRRKUHOCOJYRX-UHFFFAOYSA-N Ammonium bicarbonate Chemical compound [NH4+].OC([O-])=O ATRRKUHOCOJYRX-UHFFFAOYSA-N 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-M Bicarbonate Chemical compound OC([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-M 0.000 description 1
- 229930185605 Bisphenol Natural products 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- ZAMOUSCENKQFHK-UHFFFAOYSA-N Chlorine atom Chemical compound [Cl] ZAMOUSCENKQFHK-UHFFFAOYSA-N 0.000 description 1
- QIGBRXMKCJKVMJ-UHFFFAOYSA-N Hydroquinone Chemical compound OC1=CC=C(O)C=C1 QIGBRXMKCJKVMJ-UHFFFAOYSA-N 0.000 description 1
- 229910019093 NaOCl Inorganic materials 0.000 description 1
- 239000004695 Polyether sulfone Substances 0.000 description 1
- 239000004698 Polyethylene Substances 0.000 description 1
- 239000002202 Polyethylene glycol Substances 0.000 description 1
- 235000011054 acetic acid Nutrition 0.000 description 1
- 230000002378 acidificating effect Effects 0.000 description 1
- 238000013019 agitation Methods 0.000 description 1
- 229910052783 alkali metal Inorganic materials 0.000 description 1
- 229910000288 alkali metal carbonate Inorganic materials 0.000 description 1
- 150000008041 alkali metal carbonates Chemical class 0.000 description 1
- 150000001340 alkali metals Chemical class 0.000 description 1
- 229910052784 alkaline earth metal Inorganic materials 0.000 description 1
- 229910000147 aluminium phosphate Inorganic materials 0.000 description 1
- 235000012538 ammonium bicarbonate Nutrition 0.000 description 1
- 235000012501 ammonium carbonate Nutrition 0.000 description 1
- 239000000010 aprotic solvent Substances 0.000 description 1
- 239000002585 base Substances 0.000 description 1
- 239000012620 biological material Substances 0.000 description 1
- VCCBEIPGXKNHFW-UHFFFAOYSA-N biphenyl-4,4'-diol Chemical group C1=CC(O)=CC=C1C1=CC=C(O)C=C1 VCCBEIPGXKNHFW-UHFFFAOYSA-N 0.000 description 1
- 238000009835 boiling Methods 0.000 description 1
- 229910052794 bromium Inorganic materials 0.000 description 1
- 229910000019 calcium carbonate Inorganic materials 0.000 description 1
- 239000002041 carbon nanotube Substances 0.000 description 1
- 229910021393 carbon nanotube Inorganic materials 0.000 description 1
- 150000001735 carboxylic acids Chemical class 0.000 description 1
- 125000002091 cationic group Chemical group 0.000 description 1
- 229920002301 cellulose acetate Polymers 0.000 description 1
- 239000000919 ceramic Substances 0.000 description 1
- 238000012512 characterization method Methods 0.000 description 1
- 235000015165 citric acid Nutrition 0.000 description 1
- 229920001577 copolymer Polymers 0.000 description 1
- 238000007872 degassing Methods 0.000 description 1
- 230000005595 deprotonation Effects 0.000 description 1
- 238000010537 deprotonation reaction Methods 0.000 description 1
- 239000004205 dimethyl polysiloxane Substances 0.000 description 1
- 238000004090 dissolution Methods 0.000 description 1
- 230000008020 evaporation Effects 0.000 description 1
- 238000002474 experimental method Methods 0.000 description 1
- 239000004744 fabric Substances 0.000 description 1
- 229920001519 homopolymer Polymers 0.000 description 1
- IXCSERBJSXMMFS-UHFFFAOYSA-N hydrogen chloride Substances Cl.Cl IXCSERBJSXMMFS-UHFFFAOYSA-N 0.000 description 1
- 229910000041 hydrogen chloride Inorganic materials 0.000 description 1
- 150000004679 hydroxides Chemical class 0.000 description 1
- 229910052500 inorganic mineral Inorganic materials 0.000 description 1
- 239000013067 intermediate product Substances 0.000 description 1
- 229910052740 iodine Inorganic materials 0.000 description 1
- 229960004592 isopropanol Drugs 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 239000012621 metal-organic framework Substances 0.000 description 1
- UZKWTJUDCOPSNM-UHFFFAOYSA-N methoxybenzene Substances CCCCOC=C UZKWTJUDCOPSNM-UHFFFAOYSA-N 0.000 description 1
- 239000011707 mineral Substances 0.000 description 1
- 235000010755 mineral Nutrition 0.000 description 1
- 150000007522 mineralic acids Chemical class 0.000 description 1
- 239000002105 nanoparticle Substances 0.000 description 1
- 150000007524 organic acids Chemical class 0.000 description 1
- 229940031826 phenolate Drugs 0.000 description 1
- 239000003880 polar aprotic solvent Substances 0.000 description 1
- 229920000090 poly(aryl ether) Polymers 0.000 description 1
- 229920000435 poly(dimethylsiloxane) Polymers 0.000 description 1
- 229920002492 poly(sulfone) Polymers 0.000 description 1
- 229920000728 polyester Polymers 0.000 description 1
- 229920000573 polyethylene Polymers 0.000 description 1
- 229920005597 polymer membrane Polymers 0.000 description 1
- 239000004926 polymethyl methacrylate Substances 0.000 description 1
- 229920001451 polypropylene glycol Polymers 0.000 description 1
- 229920000909 polytetrahydrofuran Polymers 0.000 description 1
- 235000019260 propionic acid Nutrition 0.000 description 1
- 238000000746 purification Methods 0.000 description 1
- IUVKMZGDUIUOCP-BTNSXGMBSA-N quinbolone Chemical compound O([C@H]1CC[C@H]2[C@H]3[C@@H]([C@]4(C=CC(=O)C=C4CC3)C)CC[C@@]21C)C1=CCCC1 IUVKMZGDUIUOCP-BTNSXGMBSA-N 0.000 description 1
- 239000012925 reference material Substances 0.000 description 1
- 229910000029 sodium carbonate Inorganic materials 0.000 description 1
- SUKJFIGYRHOWBL-UHFFFAOYSA-N sodium hypochlorite Chemical compound [Na+].Cl[O-] SUKJFIGYRHOWBL-UHFFFAOYSA-N 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 239000007790 solid phase Substances 0.000 description 1
- 238000009987 spinning Methods 0.000 description 1
- 239000007858 starting material Substances 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 239000001384 succinic acid Substances 0.000 description 1
- 235000011044 succinic acid Nutrition 0.000 description 1
- 150000003871 sulfonates Chemical class 0.000 description 1
- 239000000725 suspension Substances 0.000 description 1
- 239000012085 test solution Substances 0.000 description 1
- 229910021642 ultra pure water Inorganic materials 0.000 description 1
- 239000012498 ultrapure water Substances 0.000 description 1
- 238000011144 upstream manufacturing Methods 0.000 description 1
- 239000010457 zeolite Substances 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
- C08G65/34—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives
- C08G65/38—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives derived from phenols
- C08G65/40—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives derived from phenols from phenols (I) and other compounds (II), e.g. OH-Ar-OH + X-Ar-X, where X is halogen atom, i.e. leaving group
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G75/00—Macromolecular compounds obtained by reactions forming a linkage containing sulfur with or without nitrogen, oxygen, or carbon in the main chain of the macromolecule
- C08G75/20—Polysulfones
- C08G75/23—Polyethersulfones
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01D—SEPARATION
- B01D67/00—Processes specially adapted for manufacturing semi-permeable membranes for separation processes or apparatus
- B01D67/0002—Organic membrane manufacture
- B01D67/0009—Organic membrane manufacture by phase separation, sol-gel transition, evaporation or solvent quenching
- B01D67/0013—Casting processes
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01D—SEPARATION
- B01D69/00—Semi-permeable membranes for separation processes or apparatus characterised by their form, structure or properties; Manufacturing processes specially adapted therefor
- B01D69/02—Semi-permeable membranes for separation processes or apparatus characterised by their form, structure or properties; Manufacturing processes specially adapted therefor characterised by their properties
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01D—SEPARATION
- B01D71/00—Semi-permeable membranes for separation processes or apparatus characterised by the material; Manufacturing processes specially adapted therefor
- B01D71/06—Organic material
- B01D71/66—Polymers having sulfur in the main chain, with or without nitrogen, oxygen or carbon only
- B01D71/68—Polysulfones; Polyethersulfones
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J9/00—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof
- C08J9/28—Working-up of macromolecular substances to porous or cellular articles or materials; After-treatment thereof by elimination of a liquid phase from a macromolecular composition or article, e.g. drying of coagulum
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K3/00—Use of inorganic substances as compounding ingredients
- C08K3/18—Oxygen-containing compounds, e.g. metal carbonyls
- C08K3/24—Acids; Salts thereof
- C08K3/26—Carbonates; Bicarbonates
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/04—Oxygen-containing compounds
- C08K5/07—Aldehydes; Ketones
- C08K5/08—Quinones
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01D—SEPARATION
- B01D2325/00—Details relating to properties of membranes
- B01D2325/02—Details relating to pores or porosity of the membranes
- B01D2325/022—Asymmetric membranes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J2381/00—Characterised by the use of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing sulfur with or without nitrogen, oxygen, or carbon only; Polysulfones; Derivatives of such polymers
- C08J2381/06—Polysulfones; Polyethersulfones
Landscapes
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Health & Medical Sciences (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Dispersion Chemistry (AREA)
- Manufacturing & Machinery (AREA)
- Materials Engineering (AREA)
- Polyethers (AREA)
- Manufacture Of Macromolecular Shaped Articles (AREA)
Abstract
본 발명은 무엇보다도 하나 이상의 비-설폰화 방향족 디할로겐 설폰, 하나 이상의 설폰화 방향족 디할로겐 설폰 및 트리메틸하이드로퀴논을 포함하는 하나 이상의 방향족 디하이드록시 성분을 포함하는 반응 혼합물(RG)을 전환시키는 것에 의한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 제조 방법에 관한 것이다. 본 발명은 또한 본 발명의 제조 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP) 및 막(M)에서의 이의 용도에 관한 것이다. 또한, 본 발명은 이러한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함하는 막(M) 및 막(M)의 제조 방법에 관한 것이다.
Description
본 발명은 무엇보다도 하나 이상의 비-설폰화 방향족 디할로겐 설폰, 하나 이상의 설폰화 방향족 디할로겐 설폰 및 트리메틸하이드로퀴논을 포함하는 하나 이상의 방향족 디하이드록시 성분을 포함하는 반응 혼합물(RG)을 전환시키는 것에 의한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 제조 방법에 관한 것이다. 본 발명은 또한 본 발명의 제조 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP) 및 막(M)에서의 이의 용도에 관한 것이다. 또한, 본 발명은 이러한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함하는 막(M) 및 막(M)의 제조 방법에 관한 것이다.
폴리아릴렌 에테르 설폰 중합체는 고성능 열가소성수지이고, 이는 높은 내열성, 양호한 기계적 특성 및 고유의 난연성을 특징으로 한다(E.M. Koch, H.-M. Walter, Kunststoffe 80 (1990) 1146; E. Doering, Kunststoffe 80, (1990) 1149, N. Inchaurondo-Nehm, Kunststoffe 98, (2008) 190). 폴리아릴렌 에테르 설폰 중합체는 고도로 생체적합성이며, 이에 따라 또한 투석막을 형성하기 위한 물질로서 사용된다(N. A. Hoenich, K. P. Katapodis, Biomaterials 23 (2002) 3853).
폴리아릴렌 에테르 설폰 중합체는 그 중에서도 염이 디하이드록시 성분 및 수산화물로부터 우선 형성되는 수산화물 방법을 통해, 또는 탄산염 방법을 통해 형성될 수 있다.
수산화물 방법에 의한 폴리아릴렌 에테르 설폰 중합체의 형성과 관련된 일반 정보는 그 중에서도 문헌[R.N. Johnson et. al., J. Polym. Sci. A-1 5 (1967) 2375]에서 보여지며, 한편 탄산염 방법은 문헌[J.E. McGrath et. al., Polymer 25 (1984) 1827]에 기재되어 있다.
하나 이상의 알칼리 금속 또는 탄산암모늄 또는 중탄산염의 존재 하에 비양성자성 용매 중에서 방향족 비스할로겐 화합물 및 방향족 비스페놀 또는 이의 염으로부터 폴리아릴렌 에테르 설폰 중합체를 형성하는 방법은 당업자에게 공지되어 있으며, 예를 들어 EP-A 297 363 및 EP-A 135 130에 기재되어 있다.
고성능 열가소성수지 예컨대 폴리아릴렌 에테르 설폰 중합체는 통상적으로 극성 비양성자성 용매, 예를 들어 DMF(디메틸포름아미드), DMAc(디메틸아세트아미드), 설포란, DMSO(디메틸설폭사이드) 및 NMP(N-메틸피롤리돈) 중에서 높은 반응 온도에서 실시되는 중축합 반응에 의해 형성된다.
문헌[Rose et al., Polymer 1996, Vol. 37, No.9, pp. 1735-1743]은 탄산칼륨의 존재 하에서의 무엇보다도 트리메틸하이드로퀴논 및 4-디클로로디페닐설폰을 사용하는 설폰화 메틸화 폴리아릴렌 에테르 설폰의 제조를 기재하고 있다. 중합은 질소 분위기 하에 설포란 및 톨루엔의 존재 하에 실시된다. 기술된 중합은 물의 완전한 제거 및 높은 반응 온도를 필요로 한다.
DE 3614753은 폴리아릴렌에테르 에테르 설폰 단위 및 폴리아릴렌 설폰 단위를 포함하는 폴리아릴렌 에테르 설폰의 제조를 기재하고 있다. 디하이드록시 화합물로부터 유도된 단위의 총량 기준으로 트리메틸하이드로퀴논으로부터 유도된 12.5 몰%의 단위를 포함하는 공중합체가 개시되어 있다.
중합체막에서의 폴리아릴렌 에테르 설폰 중합체의 적용은 점점 더 중요해지고 있다. 막 물질은 2개의 넓은 그룹, 중합체성 물질 및 비중합체성 물질로 분류된다. 중합체성 막은 이의 상대적으로 낮은 비용 및 산업적 적용을 위한 중공사막으로의 용이한 처리로 인하여 가스 분리를 위해 널리 사용되고 있다. 다른 한편, 세라믹, 나노입자, 금속 유기 프레임워크, 탄소 나노튜브, 제올라이트 등을 기반으로 한 비중합체성 막은 더 나은 열적 및 화학적 안정성 및 가스 분리를 위한 더 높은 선택도를 가지는 경향이 있다. 그럼에도 불구하고, 기계적 취성, 상당한 비용, 무결함 층의 형성 및 기공 크기 조절의 곤란성의 이의 결점은 이들이 상업적으로 덜 매력적이게 만든다.
또한, 막은 치밀 막(dense membrane) 및 다공성 막(porous membrane)으로 나누어진다.
치밀 막은 실제로 기공이 없으며, 특히 가스 분리를 위해 사용된다. 다공성 막은 1 내지 10000 nm의 범위의 직경을 갖는 기공을 포함하고, 주로 정밀여과, 한외여과 및 나노여과에서 사용된다. 특히, 다공성 막은 투석막으로서 그리고 정수용 막으로서 적합하다.
일부 응용분야에 대한 추가의 단점은 폴리아릴에테르 중합체의 낮은 친수성이다. 친수성을 증가시키기 위한 다양한 방법이 기재되어 있다. 예를 들어, 폴리에테르설폰-폴리에틸렌 옥사이드 블록 공중합체가 알려져 있다. 그러나, 이러한 블록 공중합체는 폴리에테르설폰 단독중합체보다 상당하게 낮은 유리 전이 온도를 갖는다.
친수성을 증가시키는 다른 방법은 설폰화 폴리에테르 설폰의 사용이다. 그러나, 이러한 설폰화 폴리에테르 설폰은 대개 매우 느리게 침전되는 경향이 있고, 그리하여 이로부터 제조된 막은 기계성이 불안정하다.
따라서, 본 발명의 목적은 선행기술의 단점을 보유하지 않거나 또는 단지 감소된 형태로 보유하는 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 형성하기 위한 방법을 제공하는 것이다. 상기 방법은 짧은 반응 시간으로 수행가능할 것이다. 또한, 본 발명의 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 막에서의 사용에 적합할 것이다.
이러한 목적은 하기의 단계를 포함하는 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 제조 방법에 의해 달성된다:
I) 성분으로서,
(A1) 성분 (A1) 및 (A2)의 몰%의 합계 기준으로 75 내지 99.5 몰%의 하나 이상의 비-설폰화 방향족 디할로겐 설폰,
(A2) 성분 (A1) 및 (A2)의 몰%의 합계 기준으로 0.5 내지 25 몰%의 하나 이상의 설폰화 방향족 디할로겐 설폰,
(B1) 트리메틸하이드로퀴논을 포함하는 하나 이상의 방향족 디하이드록시 성분,
(C) 하나 이상의 탄산염 성분,
(D) 하나 이상의 비양성자성 극성 용매
를 포함하는 반응 혼합물(RG)을 전환시키는 단계.
놀랍게도, 본 발명의 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함하는 용액은 최신 기술에서 기술된 폴리아릴렌 에테르 설폰 중합체를 포함하는 용액보다 더 빠르게 여과될 수 있다는 것을 발견하였다. 또한, 본 발명의 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 상당하게 증가된 유리 전이 온도(Tg)를 갖는다.
또한, 본 발명의 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)로부터 제조된 막(M)은 높은 투과도 및 저분자량 컷-오프를 나타낸다. 많은 양의 하나 이상의 설폰화 방향족 디할로겐 설폰으로부터 유도된 단위를 가지지만, 본 발명의 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 막 제조를 위해 적합하다.
본 발명은 하기에서 보다 상세하게 기재될 것이다.
방법
본 발명의 방법에서 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 제조는 상기 기재된 성분 (A1), (A2), (B1), (C) 및 (D)를 포함하는 반응 혼합물(RG)을 전환시키는 단계 I)를 포함한다.
성분 (A1), (A2) 및 (B1)은 중축합 반응에 투입된다.
성분 (D)은 용매로서 작용하고, 성분 (C)은 축합 반응 과정에서 성분 (B1)을 탈양성자화시키기 위한 염기로서 작용한다.
반응 혼합물(RG)은 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 제조하기 위한 본 발명에 따른 방법에서 사용되는 혼합물을 의미한다. 본 경우에서, 반응 혼합물(RG)과 관련하여 주어지는 모든 상세설명은 이에 따라 중축합 이전에 존재하는 혼합물과 관련된다. 중축합은 성분 (A1), (A2) 및 (B1)의 중축합에 의해 반응 혼합물(RG)이 반응되어 표적 생성물, 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)을 생성하는 본 발명에 따른 방법 과정에서 일어난다. 중축합 이후에 수득되는, 설폰화 폴리아릴렌 에테르 설폰 중합체(sP) 표적 생성물을 포함하는 혼합물은 또한 생성물 혼합물(PG)로서 지칭된다. 또한, 생성물 혼합물(PG)은 보통 하나 이상의 비양성자성 극성 용매(성분 (D)) 및 할라이드 화합물을 포함한다. 할라이드 화합물은 반응 혼합물(RG)의 전환 과정에서 형성된다. 전환 과정에서 우선, 성분 (C)은 성분 (B1)과 반응하여 성분 (B1)을 탈양성자화시킨다. 탈양성자화된 성분 (B1)은 이후 성분 (A1) 및/또는 (A2)과 반응되고, 여기서 할라이드 화합물이 형성된다. 이러한 공정은 당업자에게 공지되어 있다.
반응 혼합물(RG)의 성분들은 일반적으로 동시에 반응된다. 개개의 성분은 업스트림 단계에서 혼합되고, 이후에 반응될 수 있다. 또한, 개개의 성분을 이들이 혼합되고 이후 반응되는 반응기로 공급하는 것이 가능하다.
본 발명에 따른 방법에서, 반응 혼합물(RG)의 개개의 성분들은 일반적으로 단계 I)에서 동시에 반응된다. 이 반응은 바람직하게는 하나의 단계에서 실시된다. 이는 성분 (B1)의 탈양성자화 및 또한 성분 (A1), (A2) 및 (B1) 사이의 축합 반응이 중간 생성물, 예를 들어 성분 (B1)의 탈양성자화된 종의 분리 없이 단일 반응 단계에서 일어나는 것을 의미한다.
본 발명의 단계 I)에 따른 방법은 소위 "탄산염 방법"에 따라 실시된다. 본 발명에 따른 방법은 소위 "수산화물 방법"에 따라 실시되지 않는다. 이는 본 발명에 따른 방법이 페놀레이트 음이온이 분리되는 2개의 단계로 실시되지 않음을 의미한다. 따라서, 바람직한 구현예에서, 반응 혼합물(RG)은 수산화나트륨 및 수산화칼륨을 본질적으로 함유하지 않는다. 보다 바람직하게는, 반응 혼합물(RG)은 알칼리 금속 수산화물 및 알칼리토 금속 수산화물을 본질적으로 함유하지 않는다.
본 경우에서의 용어 "본질적으로 함유하지 않는다"는 반응 혼합물(RG)이 반응 혼합물(RG)의 총 중량 기준으로 100 ppm 미만, 바람직하게는 50 ppm 미만의 수산화나트륨 및 수산화칼륨, 바람직하게는 알칼리 금속 수산화물 및 알칼리토 금속 수산화물을 포함하는 것을 의미하는 것으로 이해된다.
또한, 반응 혼합물(RG)이 톨루엔을 포함하지 않는 것이 바람직하다. 반응 혼합물(RG)이 물과 함께 공비 혼합물을 형성하는 임의의 물질을 포함하지 않는 것이 특히 바람직하다.
따라서, 본 발명의 다른 목적은 또한 반응 혼합물(RG)이 물과 함께 공비 혼합물을 형성하는 임의의 물질을 포함하지 않는 방법이다.
성분 (A1), 성분 (A2) 및 성분 (B1)의 비는 원칙적으로 염화수소의 이론적 제거로 진행되는 중축합 반응의 화학양론으로부터 유도되며, 이는 공지된 방식으로 당업자에 의해 확립되어 있다.
바람직하게는, 성분 (B1)로부터 유도된 페놀계 말단기에 대한 성분 (A1) 및 (A2)로부터 유도된 할로겐 말단기의 비는 출발 화합물로서 성분 (A1) 및 (A2)와 관련하여 과량의 성분 (B1)의 조절된 확립에 의해 조정된다.
보다 바람직하게는, 성분 (A1) 및 (A2)에 대한 성분 (B1)의 몰비는 0.96 내지 1.08, 특별하게는 0.98 내지 1.06, 가장 바람직하게는 0.985 내지 1.05이다.
따라서, 본 발명의 다른 목적은 또한 반응 혼합물(RG)에서의 성분 (A1) 및 (A2)에 대한 성분 (B1)의 몰비가 0.96 내지 1.08의 범위인 방법이다.
예를 들어, 반응 혼합물(RG)은 성분 (B1)의 1 몰당 0.75 내지 0.995 몰의 성분 (A1) 및 0.005 내지 0.25 몰의 성분 (A2)을 포함한다.
바람직하게는, 중축합 반응에서의 전환율은 0.9 이상이다.
설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 제조를 위한 방법 단계 I)는 통상적으로 소위 "탄산염 방법"의 조건 하에서 실시된다. 이는 반응 혼합물(RG)이 소위 "탄산염 방법"의 조건 하에 반응되는 것을 의미한다. 반응(중축합 반응)은 일반적으로 80 내지 250℃의 범위, 바람직하게는 100 내지 220℃의 범위의 온도에서 실시된다. 온도의 상한값은 표준 압력(1013.25 mbar)에서의 하나 이상의 비양성자성 극성 용매(성분 (D))의 비점에 의해 결정된다. 반응은 일반적으로 표준 압력에서 실시된다. 반응은 바람직하게는 2 내지 12 시간, 특히 3 내지 10시간의 범위의 기간에 걸쳐 실시된다.
생성물 혼합물(PG) 중에서의 본 발명에 따른 방법에서 수득되는 수득된 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 분리는 예를 들어 수중에서 또는 다른 용매와의 물의 혼합물 중에서의 생성물 혼합물(PG)의 침전에 의해 실시될 수 있다. 침전된 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 이후 물로 추출될 수 있고, 이후 건조될 수 있다. 본 발명의 일 구현예에서, 침전물은 또한 산성 매질에서 취해질 수 있다. 적합한 산은 예를 들어 유기산 또는 무기산, 예를 들어 카복실산 예컨대 아세트산, 프로피온산, 석신산 또는 시트르산 및 광산 예컨대 염산, 황산 또는 인산이다.
단계 I) 이후 생성물 혼합물(PG)을 여과시키는 것이 가능하다. 할라이드 화합물은 이에 의해 제거될 수 있다.
따라서, 본 발명은 또한 하기 단계를 추가로 포함하는 방법을 제공한다:
II) 단계 I)에서 수득된 생성물 혼합물(PG)의 여과.
성분 (A1)
반응 혼합물(RG)은 성분 (A1)으로서 성분 (A1) 및 (A2)의 몰%의 합계 기준으로 75 내지 99.5 몰%의 하나 이상의 비-설폰화 방향족 디할로겐 설폰을 포함한다. 바람직하게는, 반응 혼합물(RG)은 성분 (A1)으로서 성분 (A1) 및 (A2)의 몰%의 합계 기준으로 80 내지 99 몰%, 가장 바람직하게는 85 내지 98 몰%의 하나 이상의 비-설폰화 방향족 디할로겐 설폰을 포함한다.
본 경우에서, 용어 "하나 이상의 비-설폰화 방향족 디할로겐 설폰"은 정확하게 하나의 비-설폰화 방향족 디할로겐 설폰 및 또한 2개 이상의 비-설폰화 방향족 디할로겐 설폰의 혼합물을 의미하는 것으로 이해된다.
하나 이상의 비-설폰화 방향족 디할로겐 설폰(성분 (A1))은 바람직하게는 하나 이상의 비-설폰화 방향족 디할로디페닐 설폰이다.
따라서, 본 발명은 또한 반응 혼합물(RG)이 성분 (A1)으로서 하나 이상의 비-설폰화 디할로디페닐 설폰을 포함하는 방법에 관한 것이다.
본 발명의 맥락에서의 "비-설폰화"는 방향족 디할로겐 설폰이 방향족 디할로겐 설폰의 설폰화로부터 생성된 기를 포함하지 않음을 의미한다. 설폰화에 대한 공정은 당업자에게 공지되어 있다. 특히, 본 발명의 맥락에서의 "비-설폰화"는 방향족 디할로겐 설폰이 임의의 -SO2X 기를 포함하지 않는 것을 의미하며, 여기서 X는 OH, O 및 하나의 양이온 등가물 및 할로겐 예컨대 Cl, Br 또는 I로 이루어진 군으로부터 선택된다.
본 발명의 맥락에서의 "하나의 양이온 등가물"은 단일 양전하의 하나의 양이온 또는 2개 이상의 양전하를 갖는 전하의 하나의 전하 등가물, 예를 들어 Li+, Na+, K+, Mg2+, Ca2+ 또는 NH4 +를 의미한다.
성분 (A1)은 바람직하게는 단량체로서 사용된다. 이는 반응 혼합물(RG)이 예비 중합체로서가 아닌 단량체로서 성분 (A1)을 포함하는 것을 의미한다.
바람직한 비-설폰화 방향족 디할로겐 설폰은 비-설폰화 4,4'-디할로디페닐 설폰이다. 4,4'-디클로로디페닐 설폰, 4,4'-디플루오로디페닐 설폰 및/또는 4,4'-디브로모디페닐 설폰이 특히 바람직하다. 4,4'-디클로로디페닐 설폰 및 4,4'-디플루오로디페닐 설폰이 특히 바람직하고, 한편 4,4'-디클로로디페닐 설폰이 가장 바람직하다.
따라서, 본 발명의 다른 목적은 또한 성분 (A1)이 4,4'-디클로로디페닐 설폰 및 4,4'-디플루오로디페닐 설폰으로 이루어진 군으로부터 선택되는 방법이다.
따라서, 본 발명은 또한 성분 (A1)이 반응 혼합물(RG) 중의 성분 (A1)의 총 중량 기준으로 4,4'-디클로로디페닐 설폰 및 4,4'-디플루오로디페닐 설폰으로 이루어진 군으로부터 선택되는 50 중량% 이상의 하나 이상의 비-설폰화 방향족 디할로겐 설폰을 포함하는 방법에 관한 것이다.
특히 바람직한 구현예에서, 성분 (A1)은 4,4'-디클로로디페닐 설폰 및 4,4'-디플루오로디페닐 설폰으로 이루어진 군으로부터 선택되는, 반응 혼합물(RG) 중의 성분 (A1)의 총 중량 기준으로 80 중량% 이상, 바람직하게는 90 중량% 이상, 보다 바람직하게는 98 중량% 이상의 하나 이상의 비-설폰화 방향족 디할로겐 설폰을 포함한다.
추가의 특히 바람직한 구현예에서, 성분 (A1)은 4,4'-디클로로디페닐 설폰 및 4,4'-디플루오로디페닐 설폰으로 이루어진 군으로부터 선택되는 하나 이상의 비-설폰화 방향족 디할로겐 설폰으로 본질적으로 이루어진다.
본 경우에서 "본질적으로 이루어지는"은 성분 (A1)이 4,4'-디클로로디페닐 설폰 및 4,4'-디플루오로디페닐 설폰으로 이루어진 군으로부터 선택되는, 각 경우에서 반응 혼합물(RG) 중의 성분 (A1)의 총 중량 기준으로 99 중량% 초과, 바람직하게는 99.5 중량% 초과, 특히 바람직하게는 99.9 중량% 초과의 하나 이상의 비-설폰화 방향족 디할로겐 설폰 화합물을 포함하는 것을 의미하는 것으로 이해된다. 이러한 구현예에서, 4,4'-디클로로디페닐 설폰이 성분 (A1)으로서 특히 바람직하다.
추가의 바람직한 구현예에서, 성분 (A1)은 4,4'-디클로로디페닐 설폰으로 이루어진다.
성분 (A2)
반응 혼합물(RG)은 성분 (A2)으로서 성분 (A1) 및 (A2)의 몰%의 합계 기준으로 0.5 내지 25 몰%의 하나 이상의 설폰화 방향족 디할로겐 설폰을 포함한다.
본 경우에서 용어 "하나 이상의 설폰화 방향족 디할로겐 설폰"은 정확하게 하나의 설폰화 방향족 디할로겐 설폰 및 또한 2개 이상의 설폰화 방향족 디할로겐 설폰의 혼합물을 의미하는 것으로 이해된다.
본 발명의 맥락에서의 "설폰화"는 방향족 디할로겐 설폰이 방향족 디할로겐 설폰의 설폰화로부터 생성된 하나 이상의 기를 포함하는 것을 의미한다. 방향족 디할로겐 설폰의 설폰화는 당업자에게 공지되어 있다. 특히, "설폰화"는 방향족 디할로겐 설폰이 하나 이상의 -SO3Y 기를 포함하는 것을 의미하고, 여기서 Y는 수소 또는 양이온 등가물이다.
본 발명의 맥락에서의 "양이온 등가물"은 단일 양전하의 양이온 또는 2개 이상의 양전하를 갖는 양이온의 하나의 전하 등가물, 예를 들어 Li+, Na+, K+, Mg2+, Ca2+, NH4 +, 바람직하게는 Na+, K+를 의미한다.
본 발명의 맥락에서의 "하나 이상의 -SO3Y 기"는 정확하게 하나의 -SO3Y 기 및 또한 2개 이상의 -SO3Y 기를 의미한다. 정확하게 2개의 -SO3Y 기가 바람직하다. 이는 하나 이상의 설폰화 방향족 디할로겐 설폰이 바람직하게는 하나 이상의 디설폰화 방향족 할로겐 설폰인 것을 의미한다.
따라서, 본 발명의 다른 목적은 또한 성분 (A2)이 하나 이상의 디설폰화 방향족 디할로겐 설폰인 방법이다.
반응 혼합물(RG)은 성분 (A2)으로서 성분 (A1) 및 (A2)의 몰%의 합계 기준으로 바람직하게는 1 내지 20 몰%, 보다 바람직하게는 2 내지 15 몰%의 하나 이상의 설폰화 방향족 디할로겐 설폰을 포함한다.
성분 (A1) 및 (A2)의 몰%의 합계는 100 몰%이다.
성분 (A2)은 바람직하게는 4,4'-디클로로디페닐 설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐 설폰-3,3'-디설폰산, 4,4'-디클로로-디페닐설폰-3,3'-디설폰산 디소듐염, 4,4'-디클로로디페닐설폰-3,3'-디설폰산 디포타슘염, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디소듐염 및 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디포타슘염으로 이루어진 군으로부터 선택된다.
성분 (A2)이 4,4'-디클로로디페닐 설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐 설폰-3,3'-디설폰산, 4,4'-디클로로-디페닐설폰-3,3'-디설폰산 디소듐염, 4,4'-디클로로디페닐설폰-3,3'-디설폰산 디포타슘염, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디소듐염 및 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디포타슘염으로 이루어진 군으로부터 선택되는, 성분 (A2)의 총 중량 기준으로 50 중량% 이상의 하나 이상의 설폰화 방향족 디할로겐 설폰을 포함하는 것이 또한 바람직하다.
따라서, 본 발명은 또한 성분 (A2)이 4,4'-디클로로디페닐 설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐 설폰-3,3'-디설폰산, 4,4'-디클로로-디페닐설폰-3,3'-디설폰산 디소듐염, 4,4'-디클로로디페닐설폰-3,3'-디설폰산 디포타슘염, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디소듐염 및 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디포타슘염으로 이루어진 군으로부터 선택되는, 반응 혼합물(RG) 중의 성분 (A2)의 총 중량 기준으로 50 중량% 이상의 하나 이상의 설폰화 방향족 디할로겐 설폰을 포함하는 방법에 관한 것이다.
특히 바람직한 구현예에서, 성분 (A2)은 4,4'-디클로로디페닐 설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐 설폰-3,3'-디설폰산, 4,4'-디클로로-디페닐설폰-3,3'-디설폰산 디소듐염, 4,4'-디클로로디페닐설폰-3,3'-디설폰산 디포타슘염, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디소듐염 및 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디포타슘염으로 이루어진 군으로부터 선택되는, 반응 혼합물(RG) 중의 성분 (A2)의 총 중량 기준으로 80 중량% 이상, 바람직하게는 90 중량% 이상, 보다 바람직하게는 98 중량% 이상의 하나 이상의 설폰화 방향족 디할로겐 설폰을 포함한다.
성분 (A2)의 맥락에서 용어 "설폰산" 및 "-SO3Y 기"는 동의어로 사용되며, 동일한 의미를 갖는다. 따라서, 4,4'-디클로로디페닐 설폰-3,3'-디설폰산 및 4,4'-디플루오로디페닐 설폰-3,3'-디설폰산에서의 용어 "설폰산"은 "-SO3Y 기"를 의미하며, 여기서 Y는 수소 또는 양이온 등가물이다.
추가의 특히 바람직한 구현예에서, 성분 (A2)은 4,4'-디클로로디페닐 설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐 설폰-3,3'-디설폰산, 4,4'-디클로로-디페닐설폰-3,3'-디설폰산 디소듐염, 4,4'-디클로로디페닐설폰-3,3'-디설폰산 디포타슘염, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디소듐염 및 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디포타슘염으로 이루어진 군으로부터 선택되는, 하나 이상의 설폰화 방향족 디할로겐 설폰으로 본질적으로 이루어진다.
본 경우에서 "본질적으로 이루어지는"은 4,4'-디클로로디페닐 설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐 설폰-3,3'-디설폰산, 4,4'-디클로로-디페닐설폰-3,3'-디설폰산 디소듐염, 4,4'-디클로로디페닐설폰-3,3'-디설폰산 디포타슘염, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산, 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디소듐염 및 4,4'-디플루오로디페닐설폰-3,3'-디설폰산 디포타슘염으로 이루어진 군으로부터 선택되는, 반응 혼합물(RG) 중의 성분 (A2)의 총 중량 기준으로 99 중량% 초과, 바람직하게는 99.5 중량% 초과, 특히 바람직하게는 99.9 중량% 초과의 하나 이상의 설폰화 방향족 디할로겐 설폰을 포함하는 것을 의미하는 것으로 이해된다.
4,4'-디클로로디페닐설폰-3,3'-디설폰산 및 4,4'-디클로로디페닐설폰-3,3'-디설폰산 디소듐염은 성분 (A2)으로서 특히 바람직하다.
추가의 특히 바람직한 구현예에서, 성분 (A2)은 4,4'-디클로로디페닐 설폰-3,3'-설폰산 또는 4,4'-디클로로디페닐설폰-3,3'-디설폰산 디소듐염으로 이루어진다
성분 (B1)
반응 혼합물(RG)은 성분 (B1)으로서 트리메틸하이드로퀴논을 포함하는 하나 이상의 디하이드록시 성분을 포함한다. 본 경우에서 용어 "하나 이상의 디하이드록시 성분"은 정확하게 하나의 디하이드록시 성분 및 또한 2개 이상의 디하이드록시 성분의 혼합물을 의미하는 것으로 이해된다. 바람직하게는, 성분 (B1)은 정확하게 하나의 디하이드록시 성분 또는 정확하게 2개의 디하이드록시 성분의 혼합물이다. 가장 바람직한 성분 (B1)은 정확하게 하나의 디하이드록시 성분이다.
사용되는 디하이드록시 성분은 통상적으로 2개의 페놀계 하이드록실기를 갖는 성분이다. 반응 혼합물(RG)이 하나 이상의 탄산염 성분을 포함하기 때문에, 반응 혼합물(RG) 중의 성분 (B1)의 하이드록실기는 부분적으로 탈양성자화된 형태로 존재할 수 있다.
성분 (B1)은 바람직하게는 단량체로서 사용된다. 이는 반응 혼합물(RG)이 바람직하게는 예비중합체로서가 아닌 단량체로서 성분 (B1)을 포함하는 것을 의미한다.
성분 (B1)은 하나 이상의 디하이드록시 성분의 총량 기준으로 5 몰% 이상, 바람직하게는 20 몰% 이상, 가장 바람직하게는 50 몰% 이상의 트리메틸하이드로퀴논을 포함한다. 바람직하게는, 성분 (B1)은 반응 혼합물(RG) 중의 하나 이상의 디하이드록시 성분의 총량 기준으로 50 내지 100 몰%, 보다 바람직하게는 80 내지 100 몰%, 가장 바람직하게는 95 내지 100 몰%의 트리메틸하이드로퀴논을 포함한다.
따라서, 본 발명의 다른 목적은 또한 성분 (B1)이 성분 (B1)의 총량 기준으로 5 몰% 이상의 트리메틸하이드로퀴논을 포함하는 방법이다.
바람직한 구현예에서, 성분 (B1)은 트리메틸하이드로퀴논으로 본질적으로 이루어진다.
본 경우에서 "본질적으로 이루어지는"은 성분 (B1)이 각 경우에서 반응 혼합물(RG) 중의 성분 (B1)의 총량 기준으로 99 몰% 초과, 바람직하게는 99.5 몰% 초과, 특히 바람직하게는 99.9 몰% 초과의 트리메틸하이드로퀴논을 포함하는 것을 의미하는 것으로 이해된다.
추가의 바람직한 구현예에서, 성분 (B1)은 트리메틸하이드로퀴논으로 이루어진다.
트리메틸하이드로퀴논은 또한 2,3,5-트리메틸하이드로퀴논으로서 공지되어 있다. 이는 CAS-번호 700-13-0을 가진다. 이의 제조를 위한 방법은 당업자에게 공지되어 있다.
성분 (B1)으로서 포함될 수 있는 적합한 추가의 디하이드록시 성분은 당업자에게 공지되어 있고, 이는 예를 들어 4,4'-디하이드록시비페닐 및 4,4'--디하이드록시디페닐 설폰으로 이루어진 군으로부터 선택된다. 원칙적으로, 다른 방향족 디하이드록시 화합물, 예컨대 비스페놀 A(IUPAC-명칭: 4,4'-(프로판-2,2-디일)디페놀)이 포함될 수 있다.
성분 (C)
반응 혼합물(RG)은 성분 (C)로서 하나 이상의 탄산염 성분을 포함한다. 본 경우에서 용어 "하나 이상의 탄산염 성분"은 정확하게 하나의 탄산염 성분 및 또한 2개 이상의 탄산염 성분의 혼합물을 의미하는 것으로 이해된다. 하나 이상의 탄산염 성분은 바람직하게는 하나 이상의 금속 탄산염이다. 금속 탄산염은 바람직하게는 무수성이다.
금속 탄산염으로서 알칼리 금속 탄산염 및/또는 알칼리토 금속 탄산염이 바람직하다. 탄산나트륨, 탄산칼륨 및 탄산칼슘으로 이루어진 군으로부터 선택된 하나 이상의 금속 탄산염이 금속 탄산염으로서 특히 바람직하다. 탄산칼륨이 가장 바람직하다.
예를 들어, 성분 (C)은 반응 혼합물(RG) 중의 하나 이상의 탄산염 성분의 총 중량 기준으로 50 중량% 이상, 보다 바람직하게는 70 중량% 이상, 가장 바람직하게는 90 중량% 이상의 탄산칼륨을 포함한다.
따라서, 본 발명의 다른 목적은 또한 성분 (C)이 성분 (C)의 총 중량 기준으로 50 중량% 이상의 탄산칼륨을 포함하는 방법이다.
바람직한 구현예에서, 성분 (C)은 탄산칼륨으로 본질적으로 이루어진다.
본 경우에서 "본질적으로 이루어지는"은 성분 (C)이 각 경우에서 반응 혼합물(RG) 중의 성분 (C)의 총 중량 기준으로 99 중량% 초과, 바람직하게는 99.5 중량% 초과, 특히 바람직하게는 99.9 중량% 초과의 탄산칼륨을 포함하는 것을 의미하는 것으로 이해된다.
특히 바람직한 구현예에서, 성분 (C)은 탄산칼륨으로 이루어진다.
200 μm 미만의 체적 가중 평균 입자 크기(volume weighted average particle size)를 갖는 탄산칼륨이 탄산칼륨으로서 특히 바람직하다. 탄산칼륨의 체적 가중 평균 입자 크기는 입자 크기 분석기를 사용하여 N-메틸피롤리돈 중의 탄산칼륨의 현탁액에서 결정된다.
바람직한 구현예에서, 반응 혼합물(RG)은 임의의 알칼리 금속 수산화물 또는 알칼리토 금속 수산화물을 포함하지 않는다.
성분 (D)
반응 혼합물(RG)은 성분 (D)으로서 하나 이상의 비양성자성 극성 용매를 포함한다. 본 발명에 따른 "하나 이상의 비양성자성 극성 용매"는 정확하게 하나의 비양성자성 극성 용매 및 또한 2개 이상의 비양성자성 극성 용매의 혼합물을 의미하는 것으로 이해된다.
적합한 비양성자성 극성 용매는, 예를 들어, 아니솔, 디메틸포름아미드, 디메틸설폭사이드, N-메틸피롤리돈, N-에틸피롤리돈 및 N-디메틸아세트아미드로 이루어진 군으로부터 선택된다.
바람직하게는, 성분 (D)은 N-메틸피롤리돈, N-디메틸아세트아미드, 디메틸설폭사이드 및 디메틸포름아미드로 이루어진 군으로부터 선택된다. N-메틸피롤리돈이 성분 (D)으로서 특히 바람직하다.
따라서, 본 발명의 다른 목적은 또한 성분 (D)이 N-메틸피롤리돈, N-디메틸아세트아미드, 디메틸 설폭사이드 및 디메틸포름아미드로 이루어진 군으로부터 선택되는 방법이다.
성분 (D)이 설포란을 포함하지 않는 것이 바람직하다. 또한, 반응 혼합물(RG)이 설포란을 포함하지 않는 것이 바람직하다.
성분 (D)이 N-메틸피롤리돈, N-디메틸아세트아미드, 디메틸설폭사이드 및 디메틸포름아미드로 이루어진 군에서 선택되는, 반응 혼합물(RG) 중의 성분 (D)의 총 중량 기준으로 50 중량% 이상의 하나 이상의 용매를 포함하는 것이 바람직하다. N-메틸피롤리돈이 성분 (D)으로서 특히 바람직하다.
추가의 바람직한 구현예에서, 성분 (D)은 N-메틸피롤리돈으로 본질적으로 이루어진다.
본 경우에서 "본질적으로 이루어지는"은 N-메틸피롤리돈, N-디메틸아세트아미드, 디메틸설폭사이드 및 디메틸포름아미드로 이루어진 군으로부터 선택되는, 98 중량% 초과, 특히 바람직하게는 99 중량% 초과, 보다 바람직하게는 99.5 중량% 초과의 하나 이상의 비양성자성 극성 용매를 포함하는 것을 의미하는 것으로 이해되며, N-메틸피롤리돈이 바람직하다.
바람직한 구현예에서, 성분 (D)은 N-메틸피롤리돈으로 이루어진다. N-메틸피롤리돈은 또한 NMP 또는 N-메틸-2-피롤리돈으로 지칭된다.
설폰화 폴리아릴렌 에테르 설폰 중합체(sP)
본 발명의 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 성분 (A1)으로부터 유도된 단위, 성분 (A2)으로부터 유도된 단위 및 성분 (B1)으로부터 유도된 단위를 포함한다. 바람직한 구현예에서, 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 성분 (A1)으로부터 유도된 단위, 성분 (A2)으로부터 유도된 단위 및 성분 (B1)으로부터 유도된 단위로 이루어진다.
추가의 바람직한 구현예에서, 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 하기 화학식 (Ia) 및/또는 화학식 (Ib)의 단위 및 화학식 (IIa) 및/또는 화학식 (IIb)의 단위를 포함한다.
화학식 (Ia), (Ib), (IIa) 및 (IIb)에서, *는 결합을 나타낸다. 이러한 결합은, 예를 들어 화학식 (Ia), (Ib), (IIa) 또는 (IIb) 중 임의의 다른 단위에의 연결 또는 하이드록실 또는 할로겐 말단기에의 연결일 수 있다.
화학식 (Ia), (Ib), (IIa) 및 (IIb)가 또한 화학식의 가능한 이성질체를 포함하는 것은 당업자에게 자명한 것이다.
설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 총량 기준으로 0.5 내지 25 몰%의 화학식 (IIa) 및/또는 (IIb)의 단위, 보다 바람직하게는 1 내지 20 몰%의 범위, 가장 바람직하게는 2 내지 15 몰%의 범위의 화학식 (IIa) 및/또는 (IIb)의 단위를 포함하는 것이 바람직하다.
본 발명의 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 GPC(겔투과 크로마토그래피)에 의해 결정되는 15 000 내지 180 000 g/mol의 범위, 보다 바람직하게는 20 000 내지 150 000 g/mol의 범위, 특히 바람직하게는 25 000 내지 125 000 g/mol의 범위의 중량 평균 분자량(Mw)을 갖는다. GPC-분석은 용매로서 0.5 중량% LiBr와 함께 디메틸아세트아미드를 사용하여 실행되고, 중합체 농도는 4 mg/mL이다. 시스템은 PMMA-표준으로 보정되었다. 컬럼으로서 3개의 상이한 폴리에스테르공중합체 기반 단위가 사용되었다. 물질을 용해한 이후에, 수득된 용액을 0.2 μm의 기공 크기를 갖는 필터를 사용하여 여과하였고, 이후 100 μL 용액을 시스템으로 주입하였고, 용출 속도를 1 mL/min으로 설정하였다.
본 발명의 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 또한 GPC(겔투과 크로마토그래피)에 의해 결정되는 바람직하게는 5 000 내지 75 000 g/mol의 범위, 보다 바람직하게는 6 000 내지 60 000 g/mol의 범위, 특히 바람직하게는 7 500 내지 50 000 g/mol의 범위의 수평균 분자량(Mn)을 가진다. GPC-분석은 상기 기재된 바와 같이 수행된다.
설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 유리 전이 온도(Tg)는 통상적으로 제2 가열 사이클에서 10 K/min의 가열 속도를 사용하는 시차 주사 열량측정법(DSC)을 통해 결정되는 230 내지 260℃의 범위, 바람직하게는 235 내지 255℃의 범위, 특히 바람직하게는 240 내지 250℃의 범위이다.
설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 점도값(V.N.)은 25℃에서 N-메틸피롤리돈 중의 1% 용액으로서 결정된다. 점도값(V.N.)은 통상적으로 50 내지 120 ml/g의 범위, 바람직하게는 55 내지 100 ml/g의 범위, 가장 바람직하게는 60 내지 90 ml/g의 범위이다.
설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 보통 성분 (A1) 및/또는 성분 (A2)으로부터 유도된 할로겐 말단기 및/또는 성분 (B1)으로부터 유도된 하이드록시 말단기를 포함한다. 이는 당업자에게 공지되어 있다.
따라서, 본 발명의 다른 목적은 또한 본 발명의 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)이다.
막(M)
본 발명의 방법에 의해 수득된 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 막(M)에서 사용될 수 있다.
따라서, 본 발명의 다른 목적은 또한 본 발명의 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 막(M)에서의 용도이다.
본 발명의 추가의 목적은 상기 기재된 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함하는 막(M)이다.
따라서, 본 발명의 다른 목적은 또한 본 발명의 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함하는 막(M)이다.
막(M)은 바람직하게는 막(M)의 총 중량 기준으로 50 중량% 이상의 설폰화 폴리아릴렌 에테르 설폰 중합체(sP), 보다 바람직하게는 70 중량% 이상, 가장 바람직하게는 90 중량% 이상의 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함한다.
추가의 바람직한 구현예에서, 막(M)은 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)로 본질적으로 이루어진다.
"본질적으로 이루어지는"은 막(M)의 총 중량 기준으로 93 중량% 초과, 바람직하게는 95 중량% 초과, 가장 바람직하게는 97 중량% 초과의 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함하는 것을 의미한다.
막(M)의 형성 과정에서, 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 하나 이상의 용매로부터 분리된다. 따라서, 수득되는 막(M)은 하나 이상의 용매로부터 본질적으로 함유하지 않는다.
본 발명의 맥락에서의 "본질적으로 함유하지 않는다"는 막(M)이 막(M)의 총 중량 기준으로 7 중량% 이하, 바람직하게는 5 중량% 이하, 특히 바람직하게는 3 중량% 이하의 하나 이상의 용매를 포함하는 것을 의미한다. 막(M)은 막(M)의 총 중량 기준으로 0.0001 중량% 이상, 바람직하게는 0.001 중량% 이상, 특히 바람직하게는 0.01 중량% 이상의 하나 이상의 용매를 포함한다.
본 발명의 일 구현예에서, 막 제조용 첨가제가 막(M)의 제조에서 사용되는 경우에 막(M)이 보통 막 제조용 첨가제를 추가로 포함하는 것은 당업자에게 자명한 것이다. 예를 들어, 막(M)은 이후 막(M)의 총 중량 기준으로 0.1 내지 10 중량%의 범위, 바람직하게는 0.15 내지 7.5 중량%의 범위, 가장 바람직하게는 0.2 내지 5 중량%의 범위의 막 제조용 첨가제를 포함한다.
막(M)의 제조 과정에서, 용매 교환은 보통 비대칭형 막 구조를 야기한다. 이는 당업자에게 공지된 것이다. 따라서, 막(M)은 바람직하게는 비대칭형이다. 비대칭형 막에서, 기공 크기는 분리를 위해 사용되는 막의 상부층으로부터 하부까지 증가된다.
따라서, 본 발명의 다른 목적은 막(M)이 비대칭형인 막(M)이다.
본 발명의 일 구현예에서, 막(M)은 다공성이다.
따라서, 본 발명의 다른 목적은 막(M)이 다공성 막인 막(M)이다.
막(M)이 다공성 막인 경우, 막(M)은 통상적으로 기공을 포함한다. 기공은 보통 1 nm 내지 10 000 nm의 범위, 바람직하게는 2 내지 500 nm의 범위, 특히 바람직하게는 5 내지 250 nm의 범위의 직경을 갖고, 이는 300 내지 1 000 000 g/mol의 분자량을 포함하는 상이한 PEG(폴리에틸렌글리콜)을 함유하는 용액을 사용하는 여과 실험을 통해 결정된다. 공급물 및 여과물의 GPC-트레이스(GPC-trace)와 비교하여, 각 분자량에 대한 막의 리텐션(retention)이 결정될 수 있다. 막이 90 % 리텐션을 나타내는 분자량은 주어진 조건 하에서 이러한 막(M)에 대한 분자량 컷오프(cutoff)(MWCO)로서 고려된다. PEG의 스토크 직경(Stoke diameter)과 이의 분자량 사이의 알려진 상관관계를 사용하여, 막의 평균 기공 크기를 결정할 수 있다. 이러한 방법에 대한 상세설명은 문헌(Chung, J. Membr. Sci. 531 (2017) 27-37)에 수록되어 있다.
막(M)이 상 전환 공정을 통해 제조되는 경우, 다공성 막이 통상적으로 수득된다.
본 발명의 다른 구현예에서, 막(M)은 치밀 막이다.
따라서, 본 발명의 다른 목적은 또한 막(M)이 치밀 막인 막(M)이다.
본 발명의 다른 목적은 또한 막(M)이 치밀 막 또는 다공성 막인 막(M)이다.
막(M)이 치밀 막인 경우, 막(M)은 통상적으로 사실상 기공을 포함하지 않는다.
치밀 막은 통상적으로 캐스팅된 용액에 포함되는 용매가 증발되는 용액 캐스팅 공정에 의해 수득된다. 보통 용액(S)은 지지체 상에 캐스팅되고, 이는 폴리설폰 또는 셀룰로오스아세테이트와 같은 다른 중합체일 수 있다. 때때로 막(M)의 상면에 폴리디메틸실록산의 층이 도포된다.
막(M)은 임의의 두께를 가질 수 있다. 예를 들어, 막(M)의 두께는 2 내지 1000 μm의 범위, 바람직하게는 3 내지 300 μm의 범위, 가장 바람직하게는 5 내지 150 μm의 범위이다.
본 발명의 막(M)은 막이 사용되는 당업자에게 공지된 임의의 공정에서 사용될 수 있다.
특히, 막(M)이 치밀 막인 경우, 이는 가스 분리를 위해 특히 적합하다.
따라서, 본 발명의 다른 목적은 또한 가스 분리를 위한 막(M)의 용도이다.
다른 구현예에서, 막(M)은 나노여과, 한외여과 및/또는 정밀여과를 위해 사용된다. 막(M)이 다공성 막인 경우, 막(M)은 나노여과, 정밀여과 및/또는 한외여과를 위해 특히 적합하다.
통상적인 나노여과, 한외여과 및 정밀여과 공정은 당업자에게 공지되어 있다. 예를 들어, 막(M)은 투석막으로서 투석 공정에서 사용될 수 있다.
본 발명의 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 이의 양호한 생체적합성으로 인하여 투석막에 대해 특히 적합하다.
막 제조
막(M)은 당업자에게 공지된 임의의 방법에 의해 본 발명에 따른 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)로부터 제조될 수 있다.
바람직하게는, 본 발명에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함하는 막(M)은 하기 단계를 포함하는 방법에 의해 제조된다:
i) 설폰화 폴리아릴렌 에테르 설폰 중합체(sP) 및 하나 이상의 용매를 포함하는 용액(S)을 제공하는 단계,
ii) 용액(S)으로부터 하나 이상의 용매를 분리하여 막(M)을 수득하는 단계.
따라서, 본 발명의 다른 목적은 본 발명의 막(M)의 제조 방법이며, 상기 방법은 하기 단계를 포함한다:
i) 설폰화 폴리아릴렌 에테르 설폰 중합체(sP) 및 하나 이상의 용매를 포함하는 용액(S)을 제공하는 단계,
ii) 용액(S)으로부터 하나 이상의 용매를 분리하여 막(M)을 수득하는 단계.
단계 i)
단계 i)에서, 설폰화 폴리아릴렌 에테르 설폰 중합체(sP) 및 하나 이상의 용매를 포함하는 용액(S)이 제공된다.
본 발명의 맥락에서의 "하나 이상의 용매"는 정확하게 하나의 용매 또한 2개 이상의 용매의 혼합물을 의미한다.
용액(S)은 당업자에게 공지된 임의의 방법에 의해 단계 i)에서 제공될 수 있다. 예를 들어, 용액(S)은 단계 i)에서 교반 장치 및 바람직하게는 온도 조절 장치를 포함할 수 있는 종래의 용기에 제공될 수 있다. 바람직하게는, 용액(S)은 하나 이상의 용매 중에 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 용해시킴으로써 제공된다.
용액(S)을 제공하기 위해 하나 이상의 용매 중에 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 용해시키는 것은 바람직하게는 진탕 하에 실시된다.
단계 i)는 바람직하게는 고온, 특히 20 내지 120℃의 범위, 보다 바람직하게는 40 내지 100℃의 범위에서 실시된다. 당업자는 하나 이상의 용매에 따라 온도를 선택할 것이다.
용액(S)은 바람직하게는 하나 이상의 용매에 완전하게 용해된 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함한다. 이는 용액(S)이 바람직하게는 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 고형 입자를 포함하지 않음을 의미한다. 따라서, 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 바람직하게는 여과에 의해 하나 이상의 용매로부터 분리될 수 없다.
용액(S)은 바람직하게는 용액(S)의 총 중량 기준으로 0.001 내지 50 중량%의 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함한다. 보다 바람직하게는, 단계 i)에서의 용액(S)은 0.1 내지 30 중량%의 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함하고, 가장 바람직하게는, 용액(S)은 용액(S)의 총 중량 기준으로 0.5 내지 25 중량%의 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함한다.
따라서, 본 발명의 다른 목적은 또한 단계 i)에서의 용액(S)이 용액(S)의 총 중량 기준으로 0.1 내지 30 중량%의 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함하는 막(M)의 제조 방법이다.
하나 이상의 용매로서, 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)에 대해 당업자에게 공지된 임의의 용매가 적합하다. 바람직하게는, 하나 이상의 용매는 수용성이다. 따라서, 하나 이상의 용매는 바람직하게는 N-메틸피롤리돈, 디메틸아세트아미드, 디메틸설폭사이드, 디메틸아세트아미드, 디메틸포름아미드 및 설포란으로 이루어진 군으로부터 선택된다. N-메틸피롤리돈 및 디메틸아세트아미드가 특히 바람직하다. 디메틸아세트아미드는 하나 이상의 용매로서 가장 바람직하다.
따라서, 본 발명의 다른 목적은 또한 하나 이상의 용매가 N-메틸피롤리돈, 디메틸아세트아미드, 디메틸 설폭사이드, 디메틸포름아미드, 디메틸락트아미드 및 설포란으로 이루어진 군으로부터 선택되는 막(M)의 제조 방법이다.
용액(S)은 바람직하게는 용액(S)의 총 중량 기준으로 50 내지 99.999 중량%의 범위의 하나 이상의 용매, 보다 바람직하게는 70 내지 99.9 중량%의 범위, 가장 바람직하게는 75 내지 99.5 중량%의 범위의 하나 이상의 용매를 포함한다.
단계 i)에서 제공되는 용액(S)은 추가로 막 제조용 첨가제를 포함할 수 있다.
적합한 막 제조용 첨가제는 당업자에게 공지되어 있고, 이는 예를 들어, 폴리비닐피롤리돈(PVP), 폴리에틸렌 옥사이드(PEO), 폴리에틸렌 옥사이드-폴리프로필렌 옥사이드 공중합체(PEO-PPO) 및 폴리(테트라하이드로푸란)(폴리-THF)이다. 폴리비닐피롤리돈(PVP) 및 폴리에틸렌 옥사이드(PEO)는 막 제조용 첨가제로서 특히 바람직하다.
막 제조용 첨가제는 예를 들어 용액(S)의 총 중량 기준으로 0.01 내지 20 중량%, 바람직하게는 0.1 내지 15 중량%의 범위, 보다 바람직하게는 1 내지 10 중량%의 범위의 양으로 용액(S)에 포함될 수 있다.
용액(S)에 포함되는 설폰화 폴리아릴렌 에테르 설폰 중합체(sP), 하나 이상의 용매 및 임의로 포함되는 막 제조용 첨가제의 중량 백분율은 통상적으로 100 중량%까지 합계되는 것은 당업자에게 자명한 것이다.
단계 i)의 기간은 넓은 한계값 사이에서 변화될 수 있다. 단계 i)의 기간은 바람직하게는 10분 내지 48시간(시)의 범위, 특히 10분 내지 24시간의 범위, 보다 바람직하게는 15분 내지 12시간의 범위이다. 당업자는 하나 이상의 용매 중의 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 균일한 용액을 얻을 수 있도록 단계 i)의 기간을 선택할 것이다.
용액(S)에 포함되는 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)에 대해, 본 발명의 방법에서 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)에 대해 주어진 구현예 및 선호도가 적용된다.
단계
ii)
단계 ii)에서 하나 이상의 용매는 용액(S)으로부터 분리되어 막(M)이 수득된다. 하나 이상의 용매가 단계 ii)에서 용액(S)으로부터 분리되기 이전에 단계 i)에서 제공된 용액(S)을 여과하여 여과된 용액(fS)을 수득하는 것이 가능하다. 용액(S)으로부터 하나 이상의 용매를 분리하기 위한 하기 구현예 및 선호도가 본 발명의 이 구현예에서 사용되는 여과된 용액(fS)으로부터 하나 이상의 용매를 분리하기 위해 동등하게 적용된다.
또한, 하나 이상의 용매가 단계 ii)에서 용액(S)으로부터 분리하기 전에 단계 i)에서의 용액(S)를 탈기시켜 탈기된 용액(dS)을 수득하는 것이 가능하다. 이러한 구현예가 바람직하다. 용액(S)으로부터 하나 이상의 용매를 분리하기 위한 하기 구현예 및 선호도가 본 발명의 이 구현예에서 사용되는 탈기된 용액(dS)으로부터 하나 이상의 용매를 분리하기 위해 동등하게 적용된다.
단계 i)에서의 용액(S)의 탈기는 당업자에게 공지된 임의의 방법에 의해, 예를 들어 진공을 통해 또는 용액(S)을 정치시킴으로써 실시될 수 있다.
용액(S)으로부터의 하나 이상의 용매의 분리는 중합체로부터 용매를 분리하는 데 적합한 당업자에게 공지된 임의의 방법에 의해 수행될 수 있다.
바람직하게는, 용액(S)으로부터의 하나 이상의 용매의 분리는 상 전환 공정을 통해 실시된다.
따라서, 본 발명의 다른 목적은 또한 단계 ii)에서의 하나 이상의 용매의 분리가 상 전환 공정을 통해 실시되는 막(M)의 제조 방법이다.
하나 이상의 용매의 분리가 상 전환 공정을 통해 실시되는 경우, 수득된 막(M)은 통상적으로 다공성 막이다.
본 발명의 맥락에서의 상 전환 공정은 용해된 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)가 고체상으로 변환되는 공정을 의미한다. 따라서, 상 전환 공정은 또한 침전 공정을 의미할 수 있다. 단계 ii)에 따라 변환은 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)로부터의 하나 이상의 용매의 분리에 의해 수행된다. 당업자는 적합한 상 전환 공정을 인지하고 있다.
상 전환 공정은 예를 들어 용액(S)을 냉각시킴으로써 수행될 수 있다. 이러한 냉각 과정에서, 이 용액(S)에 포함된 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)가 침전된다. 상 전환 공정을 수행하는 다른 가능성은 용액(S)을 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)에 대한 비용매(non-solvent)인 가스상 액체와 접촉시키는 것이다. 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 이후 마찬가지로 침전될 것이다. 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)에 대한 비용매인 적합한 가스상 액체는 예를 들어 이의 가스상 상태로의 하기 기재된 양성자성 극성 용매이다. 본 발명의 맥락에서 바람직한 다른 상 전환 공정은 용액(S)을 하나 이상의 양성자성 극성 용매에 함침시키는 것에 의한 상 전환이다.
따라서, 본 발명의 일 구현예에서, 단계 ii)에서 용액(S)에 포함된 하나 이상의 용매는 용액(S)을 하나 이상의 양성자성 극성 용매에 함침시킴으로써 용액(S)에 포함된 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)로부터 분리된다.
이는 막(M)이 용액(S)을 하나 이상의 양성자성 극성 용매에 함침시킴으로써 형성되는 것을 의미한다.
적합한 하나 이상의 양성자성 극성 용매는 당업자에게 공지되어 있다. 하나 이상의 양성자성 극성 용매는 바람직하게는 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)에 대한 비용매이다.
바람직한 하나 이상의 양성자성 극성 용매는 물, 메탄올, 에탄올, n-프로판올, 이소-프로판올, 글리세롤, 에틸렌글리콜 및 이의 혼합물이다.
단계 ii)는 보통 단계 ii)에서 수득된 막(M)의 형태에 해당하는 형태로의 용액(S)의 제공을 포함한다.
따라서, 본 발명의 일 구현예에서, 단계 ii)는 용액(S)을 캐스팅하여 용액(S)의 필름을 수득하는 것 또는 하나 이상의 방적돌기에 용액(S)을 통과시켜 용액(S)의 하나 이상의 중공 섬유를 수득하는 것을 포함한다.
따라서, 본 발명의 일 구현예에서, 단계 ii)는 하기 단계를 포함한다:
ii-1) 단계 i)에서 제공된 용액(S)을 캐스팅하여 용액(S)의 필름을 수득하는 단계,
ii-2) 단계 ii-1)에서 수득된 용액(S)의 필름으로부터 하나 이상의 용매를 증발시켜 필름의 형태인 막(M)을 수득하는 단계.
이는 막(M)이 용액(S)의 필름으로부터 하나 이상의 용매를 증발시켜 형성되는 것을 의미한다.
단계 ii-1)에서 용액(S)은 당업자에게 공지된 임의의 방법에 의해 캐스팅될 수 있다. 보통, 용액(S)은 20 내지 150℃의 범위, 바람직하게는 40 내지 100℃의 범위의 온도로 가열되는 캐스팅 나이프로 캐스팅된다.
용액(S)은 보통 용액(S)에 포함되는 설폰화 폴리아릴렌 에테르 설폰 중합체(sP) 또는 하나 이상의 용매와 반응하지 않는 기판 상에 캐스팅된다.
적합한 기판은 당업자에게 공지되어 있고, 예를 들어, 유리 플레이트 및 중합체 패브릭 예컨대 부직포 물질이다.
치밀 막을 수득하기 위해, 단계 ii)에서의 분리는 통상적으로 용액(S)에 포함된 하나 이상의 용매의 증발에 의해 실시된다.
본 발명은 이를 제한하지 않고 하기 실시예에 의해 추가로 상술된다.
실시예
사용되는 성분
일반 절차
중합체의 점도값은 25℃에서 NMP 중의 1 % 용액에서 결정된다.
중합체의 분리는 실온(25℃)에서 탈염수 중에 중합체의 NMP 용액을 적가시킴으로써 실시된다. 적하 높이는 0.5 m이고, 처리량은 약 2.5 l/h이다. 수득된 비드는 이후 85℃에서 20시간 동안 물(수 처리량 160 l/h)로 추출된다. 감압(< 100 mbar) 하에 24시간(시) 동안 150℃에서 비드를 건조시킨다.
수득된 생성물의 유리 전이 온도(Tg)는 제2 가열 사이클에서 10 K/min의 가열 속도로 시차 주사 열량측정법을 통해 결정된다.
수평균 분자량(Mn) 및 중량 평균 분자량(Mw)을 PMMA(폴리(메틸메타크릴레이트)) 표준을 사용하여 DMAc/LiBr에서의 GPC를 통해 결정한다.
TMH 및 sDCDPS의 혼입 속도(혼입 비율)를 CDCl3에서의 1H-NMR에 의해 결정하였다.
실시예 1: sPESU-코-TMH
온도계, 가스 유입구 튜브 및 딘-스타크-트랩이 구비된 4 리터 유리 반응기에서 565,68 g (1,97 mol)의 DCDPS, 304,38 g (2,00 mol)의 TMH, 24,76 g (0,05 mol)의 sDCDPS 및 331,7 g (2,40 mol)의 탄산칼륨을 질소 분위기에서 950 ml NMP에 현탁시켰다.
혼합물을 1시간 내에 190℃로 가열하였다. 하기에서, 반응 시간은 반응 혼합물이 190℃로 유지되는 과정에서의 시간인 것으로 이해될 것이다. 반응에서 형성된 물을 증류에 의해 연속적으로 제거하였다. 6 시간의 반응 시간 이후, 2050 ml NMP를 첨가하고 (1시간 내에) 실온으로 냉각시켜 반응을 중단시켰다. 반응에서 형성된 염화칼륨을 여과에 의해 제거하였다. 4 bar의 N2-압력 및 5 μm 기공 크기를 갖는 필터 플레이트를 사용하는 압력 필터에서 점성의 용액을 여과시키는 시간을 상이한 배치들에 대해 기록하였다.
실시예 2: sPESU-코-TMH
온도계, 가스 유입구 튜브 및 딘-스타크-트랩이 구비된 4 리터 유리 반응기에서 551,53 g (1,92 mol)의 DCDPS, 304,38 g (2,00 mol)의 TMH, 49,53 g (0,10 mol)의 sDCDPS 및 331,7 g (2,40 mol)의 탄산칼륨을 질소 분위기에서 950 ml NMP에 현탁시켰다.
혼합물을 1시간 내에 190℃로 가열하였다. 하기에서, 반응 시간은 반응 혼합물이 190℃로 유지되는 과정에서의 시간인 것으로 이해될 것이다. 반응에서 형성된 물을 증류에 의해 연속적으로 제거하였다. 7 시간의 반응 시간 이후, 2050 ml NMP를 첨가하고 (1시간 내에) 실온으로 냉각시켜 반응을 중단시켰다. 반응에서 형성된 염화칼륨을 여과에 의해 제거하였다. 4 bar의 N2-압력 및 5 μm 기공 크기를 갖는 필터 플레이트를 사용하는 압력 필터에서 점성의 용액을 여과시키는 시간을 상이한 배치들에 대해 기록하였다.
실시예 3: sPESU-코-TMH
온도계, 가스 유입구 튜브 및 딘-스타크-트랩이 구비된 4 리터 유리 반응기에서 536,97 g (1,87 mol)의 DCDPS, 304,38 g (2,00 mol)의 TMH, 74,30 g (0,15 mol)의 sDCDPS 및 331,7 g (2,40 mol)의 탄산칼륨을 질소 분위기에서 950 ml NMP에 현탁시켰다.
혼합물을 1시간 내에 190℃로 가열하였다. 하기에서, 반응 시간은 반응 혼합물이 190℃로 유지되는 과정에서의 시간인 것으로 이해될 것이다. 반응에서 형성된 물을 증류에 의해 연속적으로 제거하였다. 8 시간의 반응 시간 이후, 2050 ml NMP를 첨가하고 (1시간 내에) 실온으로 냉각시켜 반응을 중단시켰다. 반응에서 형성된 염화칼륨을 여과에 의해 제거하였다. 4 bar의 N2-압력 및 5 μm 기공 크기를 갖는 필터 플레이트를 사용하는 압력 필터에서 점성의 용액을 여과시키는 시간을 상이한 배치들에 대해 기록하였다.
실시예 4: sPESU-코-TMH
온도계, 가스 유입구 튜브 및 딘-스타크-트랩이 구비된 4 리터 유리 반응기에서 536.97 g (1.87 mol)의 DCDPS, 425.48 g (1.7 mol) DHDPS, 45.65 g (0.30 mol)의 TMH, 74.30 g (0.15 mol)의 sDCDPS 및 331.7 g (2.40 mol)의 탄산칼륨을 질소 분위기에서 950 ml NMP에 현탁시켰다.
혼합물을 1시간 내에 190℃로 가열하였다. 하기에서, 반응 시간은 반응 혼합물이 190℃로 유지되는 과정에서의 시간인 것으로 이해될 것이다. 반응에서 형성된 물을 증류에 의해 연속적으로 제거하였다. 8 시간의 반응 시간 이후, 2050 ml NMP를 첨가하고 (1시간 내에) 실온으로 냉각시켜 반응을 중단시켰다. 반응에서 형성된 염화칼륨을 여과에 의해 제거하였다. 4 bar의 N2-압력 및 5 μm 기공 크기를 갖는 필터 플레이트를 사용하는 압력 필터에서 점성의 용액을 여과시키는 시간을 상이한 배치들에 대해 기록하였다.
비교 실시예 5: sPESU
온도계, 가스 유입구 튜브 및 딘-스타크-트랩이 구비된 4 리터 유리 반응기에서 565,68 g (1,97 mol)의 DCDPS, 500,56 g (2,00 mol)의 DHDPS, 24,76 g (0,05 mol)의 sDCDPS 및 331,7 g (2,40 mol)의 탄산칼륨을 질소 분위기에서 950 ml NMP에 현탁시켰다.
혼합물을 1시간 내에 190℃로 가열하였다. 하기에서, 반응 시간은 반응 혼합물이 190℃로 유지되는 과정에서의 시간인 것으로 이해될 것이다. 반응에서 형성된 물을 증류에 의해 연속적으로 제거하였다. 6 시간의 반응 시간 이후, 2050 ml NMP를 첨가하고 (1시간 내에) 실온으로 냉각시켜 반응을 중단시켰다. 반응에서 형성된 염화칼륨을 여과에 의해 제거하였다. 4 bar의 N2-압력 및 5 μm 기공 크기를 갖는 필터 플레이트를 사용하는 압력 필터에서 점성의 용액을 여과시키는 시간을 상이한 배치들에 대해 기록하였다.
비교 실시예 6: sPESU-코-HQ
온도계, 가스 유입구 튜브 및 딘-스타크-트랩이 구비된 4 리터 유리 반응기에서 536,97 g (1,87 mol)의 DCDPS, 425,48 g (1,7 mol) DHDPS, 33,033 g (0,30 mol)의 하이드로키논(hydrochinon)(HQ), 74,30 g (0,15 mol)의 sDCDPS 및 331,7 g (2,40 mol)의 탄산칼륨을 질소 분위기에서 950 ml NMP에 현탁시켰다.
혼합물을 1시간 내에 190℃로 가열하였다. 하기에서, 반응 시간은 반응 혼합물이 190℃로 유지되는 과정에서의 시간인 것으로 이해될 것이다. 반응에서 형성된 물을 증류에 의해 연속적으로 제거하였다. 6 시간의 반응 시간 이후, 2050 ml NMP를 첨가하고 (1시간 내에) 실온으로 냉각시켜 반응을 중단시켰다. 반응에서 형성된 염화칼륨을 여과에 의해 제거하였다. 4 bar의 N2-압력 및 5 μm 기공 크기를 갖는 필터 플레이트를 사용하는 압력 필터에서 점성의 용액을 여과시키는 시간을 상이한 배치들에 대해 기록하였다.
비교 실시예 7: sPESU-코-TMH
온도계, 가스 유입구 튜브 및 딘-스타크-트랩이 구비된 4 리터 유리 반응기에서 344,58 g (1,2 mol)의 DCDPS, 425,48 g (1,7 mol) DHDPS, 33,033 g (0,30 mol)의 하이드로키논(HQ), 396,28 g (0,8 mol)의 sDCDPS 및 331,7 g (2,40 mol)의 탄산칼륨을 질소 분위기에서 950 ml NMP에 현탁시켰다.
혼합물을 1시간 내에 190℃로 가열하였다. 하기에서, 반응 시간은 반응 혼합물이 190℃로 유지되는 과정에서의 시간인 것으로 이해될 것이다. 반응에서 형성된 물을 증류에 의해 연속적으로 제거하였다. 6 시간의 반응 시간 이후, 2050 ml NMP를 첨가하고 (1시간 내에) 실온으로 냉각시켜 반응을 중단시켰다. 반응에서 형성된 염화칼륨을 여과에 의해 제거하였다. "일반 절차" 하에 기재된 바와 같은 침전을 통한 분리는 가능하지 않았다. 따라서, 중합체를 용매의 제거의 의해 분리하였다. 4 bar의 N2-압력 및 5 μm 기공 크기를 갖는 필터 플레이트를 사용하는 압력 필터에서 점성의 용액을 여과시키는 시간을 상이한 배치들에 대해 기록하였다. 용매 잔류물로 인하여 특성화를 실시하지 않았다.

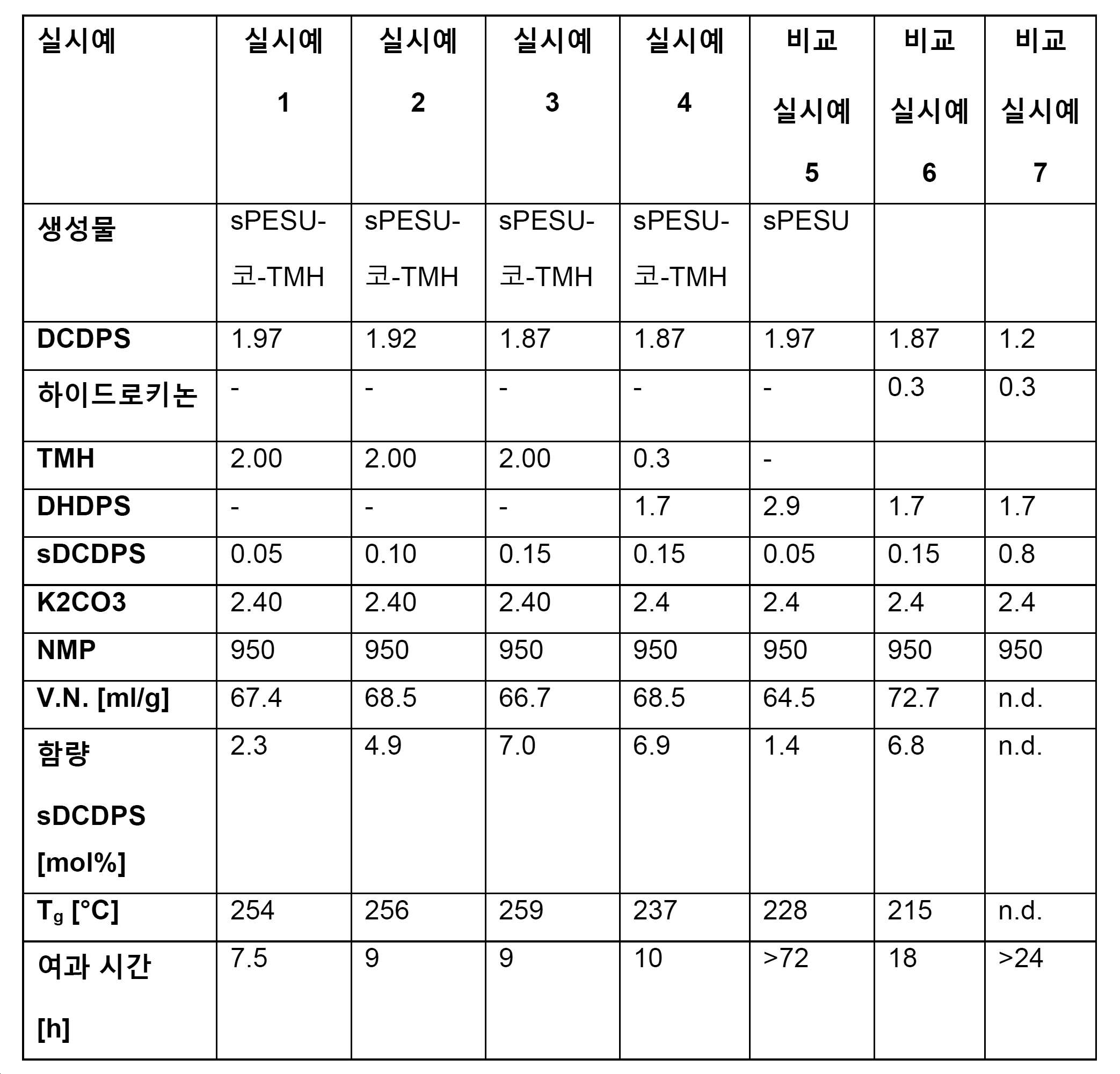

[표 1]
표 1에서 알 수 있는 바와 같이, 본 발명의 방법을 사용하여 sDCDPS는 85% 초과의 수율로 PESU-TMH에 혼입될 수 있고, 놀랍게도 중합체 용액을 여과하는 시간은 sPESU의 경우보다 상당하게 짧았다.
문헌으로부터 공지된 sPPSU(설폰화 폴리페닐렌 설폰)과 비교하여, 신규한 설폰화 중합체의 Tg는 상당하게 증가된다(문헌[Wang, Sep. Puri. Techn. 98 (2012) 298]에서 Tg sPPSU10=228,5℃).
막의 제조
78 ml의 NMP, 5 g의 PVP 및 17 g의 중합체를 자성 교반기가 구비된 3목 플라스크로 첨가하여 막을 제조하였다. 이러한 혼합물을 이후 균질한 투명의 점성 용액이 수득될 때까지 60℃에서 온건한 교반 하에 가열한다. 용액을 실온에서 밤새 탈기시킨다. 그 후, 용액을 60℃에서 2시간 동안 재가열시키고, 60℃에서 캐스팅 나이프(300 마이크론)를 사용하여 5 mm/min의 속도로 유리 플레이트 상에 캐스팅한다. 수득된 필름을 이후 30초 동안 정치시키고, 이후 10분 동안 25℃에서 수조에 함침시킨다. 막이 유리 플레이트로부터 탈착된 이후, 막을 12시간 동안 수조로 조심스럽게 이송한다. 이후, 막을 4.5 시간 동안 50℃로 250 ppm NaOCl를 함유하는 배쓰로 이송한다. 막을 60℃에서 물 및 Na-아황산의 0.5 중량% 용액으로 세정하여 활성 염소를 제거한다. 적어도 10 x 15 cm 크기의 치수를 갖는 막을 수득한다.
막의 순수 투과도(pure water permeation, PWP)를 시험하기 위해, 60 mm의 직경을 갖는 압력 셀을 사용하여 초순수(Millipore UF-시스템으로 여과된 무염수)를 사용한다. 후속 시험에서 상이한 PEG 표준의 시험 용액을 0.15 bar의 압력에서 여과시킨다. 공급물 및 여과물의 GPC-측정에 의해, 분자량 컷오프(MWCO)를 결정한다.
막 시험을 위한 참조 중합체
비교 실시예 5: sPPSU
5 몰%의 sDCDPS 및 7,3 몰%의 sDCDPS를 갖는 US 9,199,205에 기재된 과정에 따라 제조된 참조 물질 설폰화 폴리페닐렌 설폰(sPPSU)을 사용한다. 5 몰%의 sDCDPS를 사용하여 제조된 sPPSU의 점도값은 80.2 ml/g이고, 7.3 몰%의 sDCDPS로부터 제조된 sPPSU의 점도값은 76.1 ml/g이다.
결과는 표 2에 나타나 있다.
[표 2]
본 발명의 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)는 양호한 투과성 및 우수한 저분자량 컷-오프를 갖는 막을 형성한다. 최신 기술의 막과 비교하여, 본 발명의 막은 또한 더 높은 함량의 설폰화 방향족 디할로겐 화합물로 형성될 수 있다.
Claims (15)
- 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 제조 방법으로서,
I) 성분으로서,
(A1) 성분 (A1) 및 (A2)의 몰%의 합계 기준으로 75 내지 99.5 몰%의 하나 이상의 비-설폰화 방향족 디할로겐 설폰,
(A2) 성분 (A1) 및 (A2)의 몰%의 합계 기준으로 0.5 내지 25 몰%의 하나 이상의 설폰화 방향족 디할로겐 설폰,
(B1) 트리메틸하이드로퀴논을 포함하는 하나 이상의 방향족 디하이드록시 성분,
(C) 하나 이상의 탄산염 성분,
(D) 하나 이상의 비양성자성 극성 용매
를 포함하는 반응 혼합물(RG)을 전환시키는 단계
를 포함하는 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 제조 방법. - 제1항에 있어서, 성분 (A1)은 4,4'-디클로로디페닐 설폰 및 4,4'-디플루오로디페닐 설폰으로 이루어진 군으로부터 선택되는 제조 방법.
- 제1항 또는 제2항에 있어서, 성분 (A2)은 하나 이상의 디설폰화 방향족 디할로겐 설폰인 제조 방법.
- 제1항 내지 제3항 중 어느 한 항에 있어서, 성분 (B1)은 성분 (B1)의 총량 기준으로 5 몰% 이상의 트리메틸하이드로퀴논을 포함하는 제조 방법.
- 제1항 내지 제4항 중 어느 한 항에 있어서, 성분 (C)은 성분 (C)의 총 중량 기준으로 50 중량% 이상의 탄산칼륨을 포함하는 제조 방법.
- 제1항 내지 제5항 중 어느 한 항에 있어서, 성분 (D)은 N-메틸피롤리돈, N-디메틸아세트아미드, 디메틸 설폭사이드 및 디메틸포름아미드로 이루어진 군으로부터 선택되는 제조 방법.
- 제1항 내지 제6항 중 어느 한 항에 따른 방법에 의해 수득가능한 설폰화 폴리아릴렌 에테르 설폰 중합체(sP).
- 막(M)에서의 제7항에 따른 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)의 용도.
- 제7항에 따른 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함하는 막(M).
- 제9항에 있어서, 치밀 막 또는 다공성 막인 막(M).
- 제9항 또는 제10항에 있어서, 비대칭형인 막(M).
- 제9항 내지 제11항 중 어느 한 항에 따른 막(M)의 제조 방법으로서,
i) 설폰화 폴리아릴렌 에테르 설폰 중합체(sP) 및 하나 이상의 용매를 포함하는 용액(S)을 제공하는 단계,
ii) 용액(S)으로부터 하나 이상의 용매를 분리하여 막(M)을 수득하는 단계
를 포함하는 막(M)의 제조 방법. - 제12항에 있어서, 하나 이상의 용매는 N-메틸피롤리돈, N-디메틸아세트아미드, 디메틸 설폭사이드, 디메틸포름아미드, 디메틸락트아미드 및 설포란으로 이루어진 군으로부터 선택되는 제조 방법.
- 제12항 또는 제13항에 있어서, 단계 i)에서 제공된 용액(S)은 용액(S)의 총 중량 기준으로 0.1 내지 30 중량%의 범위의 설폰화 폴리아릴렌 에테르 설폰 중합체(sP)를 포함하는 제조 방법.
- 제12항 내지 제14항 중 어느 한 항에 있어서, 단계 ii)에서의 분리는 상 전환 공정에 의해 수행되는 제조 방법.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP17182259.6 | 2017-07-20 | ||
| EP17182259 | 2017-07-20 | ||
| PCT/EP2018/069009 WO2019016082A1 (en) | 2017-07-20 | 2018-07-12 | SULFONATED POLYARYLETHERSULFONES AND THEIR MEMBRANES |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| KR20200034760A true KR20200034760A (ko) | 2020-03-31 |
Family
ID=59383986
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020207005049A Withdrawn KR20200034760A (ko) | 2017-07-20 | 2018-07-12 | 설폰화 폴리아릴에테르설폰 및 이의 막 |
Country Status (6)
| Country | Link |
|---|---|
| US (1) | US20200157285A1 (ko) |
| EP (1) | EP3655461A1 (ko) |
| JP (1) | JP2020528095A (ko) |
| KR (1) | KR20200034760A (ko) |
| CN (1) | CN110914336A (ko) |
| WO (1) | WO2019016082A1 (ko) |
Families Citing this family (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20230087549A (ko) * | 2020-10-12 | 2023-06-16 | 바스프 에스이 | 설폰화된 폴리아릴렌(에테르) 설폰의 제조 방법 |
| CN116669843A (zh) * | 2021-01-12 | 2023-08-29 | 巴斯夫欧洲公司 | 从包含丙烯和丙烷的气体混合物（gm）中分离丙烯的新方法 |
| WO2023161357A1 (en) * | 2022-02-28 | 2023-08-31 | Basf Se | Sulfonated polyarylenesulfone polymer (sp) having an at least bimodal molecular weight distribution |
| US20250158098A1 (en) * | 2022-02-28 | 2025-05-15 | Basf Se | Process for the preparation of a membrane (m) containing a sulfonated polyarylenesulfone polymer (sp) |
| JP2025517244A (ja) * | 2022-02-28 | 2025-06-04 | ビーエーエスエフ ソシエタス・ヨーロピア | スルホン化ポリアリーレンスルホンポリマー（ｓＰ）の製造方法 |
| KR20250022162A (ko) | 2022-06-09 | 2025-02-14 | 바스프 에스이 | 친수성이 개선된 여과막 |
| IT202300023088A1 (it) * | 2023-11-02 | 2025-05-02 | Consiglio Nazionale Ricerche | Composizione solvente verde modulabile per la preparazione di membrane polimeriche |
| WO2025132101A1 (en) * | 2023-12-21 | 2025-06-26 | Basf Se | Use of a membrane (m) comprising a non-crosslinked sulfonated polyarylene ether sulfone polymer (sp) in an aqueous redox flow battery (arfb) |
| JP2025137111A (ja) * | 2024-03-08 | 2025-09-19 | 住友化学株式会社 | 芳香族ポリスルホン |
Family Cites Families (12)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US5144001A (en) * | 1980-09-12 | 1992-09-01 | Amoco Corporation | Aromatic amorphous thermoplastic polymers |
| DE3330154A1 (de) | 1983-08-20 | 1985-03-07 | Basf Ag, 6700 Ludwigshafen | Verfahren zur herstellung von polyethern |
| DE3614753A1 (de) | 1986-04-30 | 1987-11-05 | Basf Ag | Hochtemperaturbestaendige copolykondensat-formmassen |
| EP0297363A3 (de) | 1987-06-27 | 1989-09-13 | BASF Aktiengesellschaft | Hochtemperaturbeständige thermoplastische formmassen mit verbesserter Schmelzestabilität |
| US7361729B2 (en) * | 2000-09-20 | 2008-04-22 | Virginia Tech Intellectual Properties, Inc. | Ion-conducting sulfonated polymeric materials |
| TWI236486B (en) * | 2001-10-10 | 2005-07-21 | Mitsui Chemicals Inc | Crosslinkable aromatic resin having protonic acid group, and ion conductive polymer membrane, binder and fuel cell using the resin |
| JP2003292609A (ja) * | 2002-04-05 | 2003-10-15 | Mitsui Chemicals Inc | プロトン酸基含有架橋性ポリスルホンとその製法、それよりなるイオン伝導性高分子膜、およびそれを用いた燃料電池 |
