Abstract

본 발명은 마이크로 니들에 함유된 각성 효과를 갖는 조성물의 체내 전달력이 우수하여, 짧은 시간 동안 마이크로 니들 패치를 피부에 부착하는 것만으로 신속하고 우수한 각성 효과를 발현할 수 있는 각성 효과를 갖는 마이크로 니들 패치를 제공할 수 있다.

Description

각성 효과를 갖는 마이크로 니들 패치{MICRO-NEEDLE PATCH WITH AWAKENING EFFECT}
본 발명은 각성효과를 갖는 마이크로 니들 패치에 관한 것으로, 보다 상세하게는 각성 효과를 갖는 유효성분을 체내에 신속하게 전달할 수 있는 각성 효과를 갖는 마이크로 니들 패치에 관한 것이다.
사람의 피부에 생리 활성 물질을 투입하는 경우, 기존의 주사 바늘을 이용할 수 있으나 주사 부위에서의 통증 수반, 피부의 손상 출혈 및 주사 바늘로 인한 질병 감염 등이 야기될 수 있다.
이에, 최근에는 마이크로 니들(microneedle)(또는, 초미세바늘)을 이용한 생리 활성 물질의 피부 내 전달 방법이 활발하게 연구되고 있다. 마이크로 니들은 주요 장벽층인 피부의 각질층을 뚫을 수 있도록 수십 내지 수백 마이크로 직경을 가질 수 있다.
마이크로 니들은 기존의 주사 바늘과 달리 무통증의 피부 관통 및 무외상을 특징으로 할 수 있다. 또한, 마이크로 니들은 피부의 각질층을 관통하여야 함으로 어느 정도의 물리적 경도가 요구될 수 있다. 또한, 생리 활성 물질이 피부의 표피층 또는 진피증까지 도달하기 위하여 적정한 길이도 요구될 수 있다.
또한, 수백 개의 마이크로 니들의 생리 활성 물질이 효과적으로 피부 내로 전달되기 위해서는, 마이크로 니들의 피부 투과율이 높으면서도, 피부에 삽입된 후에 용해 시까지 일정 시간 동안 유지되어야 한다.
최근에는 이러한 마이크로 니들이 일 면에 배열된 패치 형태의 마이크로 니들 패치가 이용되고 있으나, 생리 활성 물질의 체내 전달력이 떨어져 마이크로 니들에 의한 생리 활성 물질의 효과가 신속하고 우수하게 발현되기 어려운 문제점이 있었다.
본 발명은 상술한 문제점을 해결하기 위하여 안출된 것으로, 본 발명이 해결하고자 하는 첫번째 과제는 각성 효과를 갖는 유효성분을 체내에 신속하게 전달할 수 있는 각성 효과를 갖는 마이크로 니들 패치를 제공하는 것이다.
또한, 본 발명이 해결하고자 하는 두번째 과제는 생체 적합성 물질 또는 생분해성 물질을 포함하여 인체에 사용하는 경우에 부작용을 최소화할 수 있는 각성 효과를 갖는 마이크로 니들 패치를 제공하는 것이다.
본 발명은 상술한 문제점을 해결하기 위하여, 피부에 점착되는 점착시트; 각성 효과를 갖는 조성물을 포함하는 적어도 하나의 마이크로 니들; 및 상기 마이크로 니들이 배열되어 있는 베이스 시트;를 포함하고, 상기 각성 효과를 갖는 조성물은 니아신, 테르펜 및 과라나추출물을 유효성분으로 함유하고 있는 것을 특징으로 하는 마이크로 니들 패치를 제공한다.
본 발명의 바람직한 일실시예에 따르면, 상기 각성 효과를 갖는 조성물은 비타민 C, 박하잎 오일 및 편백 오일로 이루어지는 군으로부터 선택되는 어느 하나 이상을 더 포함할 수 있다.
본 발명의 바람직한 일실시예에 따르면, 상기 마이크로 니들은 생체 적합성 물질 또는 생분해성 물질을 포함할 수 있다.
상기 점착 시트는 하이드로콜로이드 성분을 포함할 수 있다.
본 발명은 마이크로 니들에 함유된 각성 효과를 갖는 조성물의 체내 전달력이 우수하여, 짧은 시간 동안 마이크로 니들 패치를 피부에 부착하는 것만으로 신속하고 우수한 각성 효과를 발현할 수 있는 각성 효과를 갖는 마이크로 니들 패치를 제공할 수 있다.
또한, 본 발명은 생체 적합성 물질 또는 생분해성 물질을 포함하여 다양한 타입의 피부에 부착하더라도 부작용을 최소화할 수 있는 각성 효과를 갖는 마이크로 니들 패치를 제공할 수 있다.
도 1은 본 발명의 바람직한 일실시예에 따른 각성 효과를 갖는 마이크로 니들 패치의 단면도 및 단면 이미지이다.
도 2는 본 발명의 바람직한 일실시예에 따른 각성 효과를 갖는 마이크로 니들 패치를 피부에 부착한 경우의 구조도이다.
도 3은 본 발명의 바람직한 일실시예에 따른 각성 효과를 갖는 마이크로 니들 패치의 구조도이다.
도 4a는 본 발명의 바람직한 일실시예에 따른 각성 효과를 갖는 마이크로 니들 패치를 피부에 부착한 경우의 상태를 시간의 흐름에 따라 나타낸 모식도이다.
도 4b는 본 발명의 바람직한 일실시예에 따른 각성 효과를 갖는 마이크로 니들 패치를 피부에 부착한 경우의 상태를 시간의 흐름에 따라 관측한 현미경 이미지이다.
이하, 첨부한 도면을 참조하여 본 발명의 실시예에 대하여 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자가 용이하게 실시할 수 있도록 상세히 설명한다.
상술한 바와 같이 종래의 마이크로 니들 패치는 생리 활성 물질의 체내 전달력이 떨어져 마이크로 니들에 의한 생리 활성 물질의 효과가 신속하고 우수하게 발현되기 어려운 문제점이 있었다.
이에 본 발명은 피부에 점착되는 점착 시트; 각성 효과를 갖는 조성물을 포함하는 적어도 하나의 마이크로 니들; 및 상기 마이크로 니들이 배열되어 있는 베이스 시트;를 포함하고, 상기 각성 효과를 갖는 조성물은 니아신, 테르펜 및 과라나추출물을 유효성분으로 함유하고 있는 것을 특징으로 하는 마이크로 니들 패치를 제공한다.
이를 통해 본 발명은 마이크로 니들에 함유된 각성 효과를 갖는 조성물의 체내 전달력이 우수하여, 짧은 시간 동안 마이크로 니들 패치를 피부에 부착하는 것만으로 신속하고 우수한 각성 효과를 발현할 수 있다.
이와 관련하여, 도 1은 본 발명의 바람직한 일실시예에 따른 각성 효과를 갖는 마이크로 니들 패치의 단면도 및 단면 이미지이다. 도 1을 참조하면, 피부에 점착되는 점착 시트 상에 하나 이상의 베이스 시트가 형성될 수 있고, 상기 베이스 시트 상에 다수의 마이크로 니들이 배열될 수 있다. 도 1에 나타난 바와 같이 점착 시트 상에 복수 개의 베이스 시트가 형성될 수도 있고, 하나의 베이스 시트가 형성될 수도 있다.
먼저, 피부에 점착되는 점착 시트는 인체의 피부에 점착할 수 있는 점착 성분을 포함하고 있다. 이를 통해 인체의 피부에 마이크로 니들 패치를 점착시켜 마이크로 니들이 함유하는 각성 효과를 갖는 조성물을 체내에 신속하고 정확하게 전달할 수 있다. 상기 점착 시트의 점착 성분은 피부에 부착시키고자 하는 면, 즉, 마이크로 니들이 배열되어 있는 면에 함유될 수 있다.
다음으로, 상기 점착 시트 상에는 마이크로 니들이 배열되어 있는 베이스 시트가 형성될 수 있다. 베이스 시트는 마이크로 니들이 배열될 수 있는 시트로, 마이크로 니들을 단단하게 고정하여 패치를 피부에 부착하는 경우 마이크로 니들의 피부에 대한 침투력을 향상시킬 수 있다.
점착 시트 및 베이스 시트는 비도전성 재료로 형성될 수 있고, 피부의 굴곡을 따라서 마이크로 니들이 피부에 우수하게 밀착할 수 있도록 가연성 또는 유연성을 가질 수 있다.
점착 시트 및 베이스 시트는 셀룰로오스계 수지, 폴리에틸렌테레프탈레이트(polyethylene terephthalate;PET) 및 폴리에틸렌나프탈레이트(ployethylene naphthalate;PEN)과 같은 폴리에스테르계 수지, 폴리에틸렌 수지, 염화 폴리비닐 수지, 폴리카보네이트(polycarbonate;PC), 폴리에틸렌슐폰(polyethylene sulfone;PES), 폴리에테르 에테르케톤(polyether ether ketone;PEEK), 황화 폴리페닐렌(PPS), 하이드로콜로이드(hydrocolloid) 및 이들의 조합으로 이루어진 군으로부터 선택되는 어느 하나 이상을 포함할 수 있으며, 바람직하게는 하이드로콜로이드 성분을 포함할 수 있다.
다음으로, 마이크로 니들은 각성 효과를 갖는 조성물을 포함하여 체내에 상기 조성물을 신속하게 전달할 수 있다. 이와 같이 본 발명의 마이크로 니들 패치는 각성 효과를 갖는 유효성분 물질들을 체내에 보다 신속하고 정확하게 전달할 수 있으므로, 짧은 시간동안 짧은 시간 동안 마이크로 니들 패치를 피부에 부착하는 것만으로 신속하고 우수한 각성 효과를 발현할 수 있는 효과가 있다. 또한, 본 발명은 각성 효과의 체내 지속성이 우수하여 본 발명의 마이크로 니들 패치를 피부에 부착한 후 2~3시간 동안 각성 효과를 지속할 수 있는 효과가 있다. 이를 통해 각성 효과 뿐만 아니라, 집중력 향상 및 정서적 안정감을 주는 효과가 있다.
구체적으로, 도 2는 본 발명의 바람직한 일실시예에 따른 각성 효과를 갖는 마이크로 니들 패치를 피부에 부착한 경우의 구조도이다. 도 2를 참조하면, 본 발명의 마이크로 니들 패치를 피부에 부착하는 경우 마이크로 니들일 인체 피부 내로 침투하여 이에 함유된 각성 효과를 갖는 조성물의 유효성분들을 체내에 신속하고 정확하게 전달할 수 있다.
한편, 각성 효과를 갖는 조성물은 니아신, 테르펜 및 과라나추출물을 유효성분으로 함유한다.
니아신(또는 나이아신, niacin)은 전체 물질대사에 필요한 영양소로, 신경전달 물질의 생산과 피부의 수분을 유지시켜준다. 니아신은 스트레스 관련 호르몬 및 부신피질 호르몬 생성에 관여하므로, 혈액 순환을 촉진시키며 피부와 신경 기능을 돕는 효과가 있다. 따라서 우수한 고민도 콜레스테롤(HDL)을 증가시켜 지질대사를 개선시키는 효과가 있고, 집중력 증가, 안정감을 주고 피로감을 감소시킬 수 있다. 만일 니아신을 포함하지 않거나, 적게 포함하는 경우에는 집중력이 감소되고, 불안감 및 피로감을 증가시키는 문제점이 발생할 수 있다.
테르펜(terpene)은 가연성 불포화 탄화수소로 일반식 (C5H8)n(n≥2)을 갖는 탄수화물 및 이들의 유도체의 총칭이다. 테르펜은 중추 신경계를 자극하여 기분 안정 및 정서적 안정에 도움을 주는 효과가 있다. 또한, 체내에 충분한 양의 산소를 공급하여 신체의 활성을 높이고 스트레스를 저감시키는 효과가 있다. 만일 테르펜을 포함하지 않거나, 적게 포함하는 경우에는 신체의 활성이 저하되고 스트레스성 증상을 완화할 수 없는 문제점이 발생할 수 있다.
과라나추출물은 덩굴식물인 과라나의 열매로부터 추출한 물질로, 각성 효과가 우수한 물질이다. 과라나추출물은 집중력을 향상시키고 혈액 순환을 개선시켜주며, 피로를 저감시키는 효과가 있다. 과라나추출물에 포함되는 과라니나 성분은 심장, 혈액순환 및 두뇌 작용을 원활하게 해주며, 크산티류 성분은 뇌세포의 기능을 활발하게 해주는 작용을 한다. 또한, 장과 위를 편안하게 해주는 작용을 한다. 만일 과라나추출물을 포함하지 않거나, 적게 포함하는 경우에는 혈액순환의 개선 효과가 저하될 수 있으며, 뇌세포의 기능의 촉진 효과 및 장과 위를 편안하게 해주는 효과가 저하되는 문제점이 발생할 수 있다.
또한, 도 3은 본 발명의 바람직한 일실시예에 따른 각성 효과를 갖는 마이크로 니들 패치의 구조도이다. 도 3을 참조하면, 점착 시트 및 베이스 시트는 하이드로콜로이드 성분을 함유하여, 피부 보습 및 기능성 하이드로콜로이드 밴드 형태일 수 있다. 상기 하이드로콜로이드 밴드 중 피부에 부착되는 면 상에 다수의 마이크로 니들이 배열될 수 있다. 이 때, 마이크로 니들은 생리 활성 물질 방출형의 기능성일 수 있다. 이를 통해 마이크로 니들에 함유된 각성 효과를 갖는 조성물의 유효성분들이 체내에 우수한 전달력으로 전달될 수 있다.
본 발명의 바람직한 일실시예에 따르면, 상기 마이크로 니들은 생체 적합성 물질 또는 생분해성 물질을 포함할 수 있다. 상기 생체 적합성 물질 또는 생분해성 물질은 마이크로 니들에 코팅되어 포함될 수도 있고, 마이크로 니들에 포함된 각성 효과를 갖는 조성물에 포함될 수도 있다. 후자의 경우 마이크로 니들 자체가 상기 각성 효과를 갖는 조성물만으로 형성될 수 있다.
생체적합성 물질이란, 인체에 독성이 없으며, 화학적으로 불활성이고, 면역원성이 없는 물질을 의미할 수 있다. 또한, 생분해성 재료란, 생체 내에서 체액 또는 미생물에 의하여 분해될 수 있는 물질을 의미할 수 있다. 이에 따라 다양한 타입의 피부에 부착하더라도 부작용을 최소화할 수 있는 각성 효과를 갖는 마이크로 니들 패치를 제공할 수 있는 효과가 있다.
생분해성 재료에는, 예로, 히알루론산(hyaluronic acid), 소듐하이알로노네이트(sodium hyalurontate), 락토오스(lactos), DW-EGF(sh-Oligopeptid-1), 폴리에스테르, 폴리하이드록시알카노에이트(PHAs), 폴리(α-하이드록시액시드), 폴리(
Figure pat00001
-하이드록시액시드), 폴리(3-하이드로식부티레이트-co-발러레이트; PHBV), 폴리(3-하이드록시프로프리오네이트; PHP), 폴리(3-하이드록시헥사노에이트; PHH), 폴리(4-하이드록시액시드), 폴리(4-하이드록시부티레이트), 폴리(4-하이드록시발러레이트), 폴리(4-하이드록시헥사노에이트), 폴리(에스테르아마이드), 폴리카프로락톤, 폴리락타이드, 폴리글리코라이드, 폴리(락타이드-co-글리코라이드; PLGA), 폴리디옥사논, 폴리오르토에스테르, 폴리에테르에스테르, 폴리언하이드라이드, 폴리(글리콜산-co-트리메틸렌 카보네이트), 폴리포스포에스테르, 폴리포스포에스테르 우레탄, 폴리(아미노산), 폴리사이아노아크릴레이트, 폴리(트리메틸렌 카보네이트), 폴리(이미노카보네이트), 폴리(타이로신 카보네이트), 폴리카보네이트, 폴리(타이로신 아릴레이트), 폴리알킬렌 옥살레이트, 폴리포스파젠스, PHA-PEG, 에틸렌 비닐 알코올 코폴리머(EVOH), 폴리우레탄, 실리콘, 폴리에스테르, 폴리올레핀, 폴리이소부틸렌과 에틸렌-알파올레핀 공중합체, 스틸렌-이소브틸렌-스틸렌 트리블록공중합체, 아크릴 중합체 및 공중합체, 비닐 할라이드 중합체 및 공중합체, 폴리비닐 클로라이드, 폴리비닐 에테르, 폴리비닐 메틸 에테르, 폴리비닐리덴 할라이드, 폴리비닐리덴 플루오라이드, 폴리비닐리덴 클로라이드, 폴리플루오로알켄, 폴리퍼플루오로알켄, 폴리아크릴로니트릴, 폴리비닐 케톤, 폴리비닐 아로마틱스, 폴리스틸렌, 폴리비닐 에스테르, 폴리비닐 아세테이트, 에틸렌-메틸 메타크릴레이트 공중합체, 아크릴로니트릴-스틸렌 공중합체, ABS 수지와 에틸렌-비닐 아세테이트 공중합체, 폴리아마이드, 알키드 수지, 폴리옥시메틸렌, 폴리이미드, 폴리에테르, 폴리아크릴레이트, 폴리메타크릴레이트, 폴리아크릴산-co-말레산, 키토산, 덱스트란, 셀룰로오스, 헤파린, 알기네이트, 이눌린, 녹말 및 글리코겐 중 적어도 하나, 이들의 조합 또는 이들 중 둘 이상 선택된 것의 혼합이 될 수 있다.
본 발명의 바람직한 일실시예에 따르면, 상기 각성 효과를 갖는 조성물은 비타민 C, 박하잎 오일(Mentha Arvensis Leaf Oil) 및 편백 오일(Chamaecyparis Obtusa Oil)로 이루어지는 군으로부터 선택되는 어느 하나 이상을 더 포함할 수 있다.
비타민 C는 콜라겐을 합성하고, 항산화제로 작용하며, 소장에서 철분의 흡수를 돕고 카르니틴의 생합성 및 면역기능에 관여하는 비타민이다. 또한, 박하잎 오일은 피로감을 개선하고 스트레스를 완화시켜주는 효과가 있다. 또한, 편백 오일은 알레르기 및 피부질환을 개선하고, 스트레스 완화 작용 및 진정 작용을 한다. 이들을 더 포함함으로써 본 발명의 마이크로 니들 패치는 스트레스 및 피로감을 완화시켜주는 효과가 있다.
이 외에, 상기 각성 효과를 갖는 조성물은 본 발명의 효과를 증진시키기 위하여 영양 성분, 이를 함유하는 추출물 등을 더 포함할 수 있다.

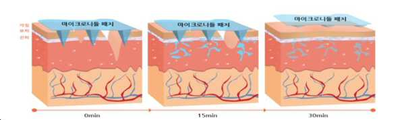

한편, 도 4a는 본 발명의 바람직한 일실시예에 따른 각성 효과를 갖는 마이크로 니들 패치를 피부에 부착한 경우의 상태를 시간의 흐름에 따라 나타낸 모식도이다. 또한, 도 4b는 본 발명의 바람직한 일실시예에 따른 각성 효과를 갖는 마이크로 니들 패치를 피부에 부착한 경우의 상태를 시간의 흐름에 따라 관측한 현미경 이미지이다.
도 4a를 참조하면, 본 발명의 마이크로 니들 패치를 인체 피부에 부착하는 경우 피부의 각질층, 표피층을 통과하여, 진피층까지 도달할 수 있다. 15분의 시간이 도과하는 경우, 마이크로 니들에 포함된 각성 효과를 갖는 조성물의 유효성분들이 마이크로 니들로부터 빠져나가 체내로 전달됨에 따라 마이크로 니들의 크기 및 길이가 줄어들 수 있다. 이에 따라 진피층까지 닿아 있던 마이크로 니들이 표피층까지만 닿일 정도로 줄어들 수 있다. 또한, 보다 시간이 지날수록 마이크로 니들의 크기 및 길이가 줄어들며 인체 내에서 분해될 수 있다. 이에 따라 피부에 부착된 마이크로 니들 패치를 제거하는 경우에도 유효성분들이 체내에 잔류하여 각성 효과를 일정 시간동안 지속시키는 효과가 있다.
또한, 도 4b를 참조하면, 피부에 부착한 후 시간이 흐름에 따라 마이크로 니들의 크기 및 길이가 줄어들게 됨을 확인할 수 있다. 약 1시간 정도 후에 피부로부터 마이크로 니들 패치를 제거하는 경우에는 상기 패치 상에 마이크로 니들의 형상이 거의 없어져 있는 것을 확인할 수 있다. 이를 통해 마이크로 니들이 체내에서 분해됨에 따라, 마이크로 니들에 함유된 각성 효과를 갖는 유효성분이 체내로 전달됨을 알 수 있다.
한편, 본 발명의 마이크로 니들 패치는 인체의 피부에 부착함으로써 사용될 수 있고, 피부 부위는 통상적으로 패치를 부착할 수 있는 인체의 피부이면 제한이 없으며, 목 주변 또는 귀 주변 피부 등에 부착할 수 있다. 또한, 부착 시간은 사용자가 원하는 각성 효과의 정도에 따라 조절할 수 있으나, 바람직하게는 2시간 이상 부착할 수 있으며, 보다 바람직하게는 2~3시간 동안 부착할 수 있다.
결국, 발명의 각성 효과를 갖는 마이크로 니들 패치는 인체 피부에 간단히 부착하는 것만으로 인체를 각성하는 효과를 발현할 수 있다. 또한, 마이크로 니들에 함유된 각성 효과를 갖는 조성물의 체내 전달력이 우수하여, 짧은 시간 동안 마이크로 니들 패치를 피부에 부착하는 것만으로 신속하고 우수한 각성 효과를 발현할 수 있다.
본 발명의 마이크로 니들 패치는 다양하게 활용될 수 있다. 예를 들어 고도의 집중력이 필요한 경우, 피로감 및 스트레스 누적으로 인하여 집중력이 저하된 경우, 졸음방지 효과가 필요한 경우 등에 피부에 간단하게 부착하는 것만으로 각성 효과를 발현할 수 있다.

Claims (4)

  1. 피부에 점착되는 점착 시트;
    각성 효과를 갖는 조성물을 포함하는 적어도 하나의 마이크로 니들;및
    상기 마이크로 니들이 배열되어 있는 베이스 시트;를 포함하고,
    상기 각성 효과를 갖는 조성물은 니아신, 테르펜 및 과라나추출물을 유효성분으로 함유하고 있는 것을 특징으로 하는 마이크로 니들 패치.
  2. 제1항에 있어서,
    상기 각성 효과를 갖는 조성물은 비타민 C, 박하잎 오일 및 편백 오일로 이루어지는 군으로부터 선택되는 어느 하나 이상을 더 포함하는 것을 특징으로 하는 마이크로 니들 패치.
  3. 제1항에 있어서,
    상기 마이크로 니들은 생체 적합성 물질 또는 생분해성 물질을 포함하는 것을 특징으로 하는 마이크로 니들 패치.
  4. 제1항에 있어서,
    상기 점착 시트는 하이드로콜로이드 성분을 포함하는 것을 특징으로 하는 마이크로 니들 패치.
