Abstract

본 개시는 HARQ-ACK 정보를 송신하는 방법, 사용자 장비 및 기지국을 개시하며, 이는, 업링크 서브프레임 n 상에서 송신되는 HARQ-ACK 정보의 비트 수 및 HARQ-ACK를 송신하기 위한 PUCCH 리소스 정보를 결정하는 것; PDSCH를 스케줄링하거나 또는 반정적 SPS 해제를 지시하는 PDCCH의 DCI에서의 TPC 및 총 DL DAI의 공유 필드에 따라 HARQ-ACK 정보를 송신하는 PUCCH 전력 조정 값을 결정하는 것; 결정된 비트 수, PUCCH 리소스, 및 PUCCH 전력 조정 값에 따라 업링크 서브프레임 n 상에서 HARQ-ACK 정보를 송신하는 것을 포함하며; TPC 및 총 DL DAI의 공유 필드는 단지 TPC 커맨드를 송신하는데 사용되거나, 또는, TPC 및 총 DL DAI의 공유 필드는 TPC 커맨드 또는 총 DL DAI의 값을 송신하는데 사용된다.

Description

HARQ-ACK 정보를 송신하는 방법, 사용자 장비 및 기지국
본 개시는 무선 통신 시스템 기술들에 관한 것이고, 특히 HARQ-ACK(Hybrid Automatic Repeat request-Acknowledgment) 정보를 송신하는 방법, 사용자 장비 및 기지국에 관한 것이다.
4세대(4G) 통신 시스템들의 전개(deployment) 이후 증가한 무선 데이터 트래픽에 대한 요구를 충족시키기 위해, 개선된 5세대(5G) 또는 pre-5G 통신 시스템을 개발하기 위한 노력들이 이루어졌다. 5G 또는 pre-5G 통신 시스템은 '4G 이후(beyond 4G) 네트워크' 또는 '포스트 LTE(post long term evolution) 시스템'이라고 또한 지칭된다. 5G 통신 시스템은 더 높은 데이터 레이트들을 성취하기 위해서, 더 높은 주파수(mmWave) 대역들, 예컨대, 60 GHz 대역들에서 구현되는 것으로 생각된다. 전파들의 전파 손실을 줄이고 송신 거리를 늘이기 위해, 빔포밍, 대규모 MIMO(multiple-input multiple-output), FD-MIMO(full dimensional MIMO), 어레이 안테나, 아날로그 빔포밍, 및 대규모 안테나 기법들이 5G 통신 시스템들에 관해 논의된다. 또한, 5G 통신 시스템들에서, 차세대 소형 셀들, 클라우드 RAN들(radio access networks), 초고밀(ultra-dense) 네트워크들, D2D(device-to-device) 통신, 무선 백홀, 무빙 네트워크, 협력 통신, CoMP(coordinated multi-points), 수신단 간섭 제거 등에 기초하여 시스템 네트워크 개선을 위한 개발이 진행 중이다. 5G 시스템에서, FSK(frequency shift keying)과 FQAM(Feher's quadrature amplitude modulation) 및 SWSC(sliding window superposition coding)이 ACM(advanced coding modulation)으로서, 그리고 FBMC(filter bank multi carrier), NOMA(non-orthogonal multiple access), 및 SCMA(sparse code multiple access)이 고급 액세스 기술로서 개발되었다.
인간들이 정보를 생성하고 소비하는 인간 중심 접속 네트워크인 인터넷은 사물들과 같은 분산형 엔티티들이 인간 개입 없이 정보를 교환하고 프로세싱하는 사물 인터넷(Internet of things)(IoT)으로 이제 진화하고 있다. 클라우드 서버와의 접속을 통한 IoT 기술과 빅 데이터 프로세싱 기술의 조합인 만물 인터넷(Internet of everything)(IoE)이 출현하였다. "감지 기술", "유선/무선 통신 및 네트워크 인프라스트럭처", "서비스 인터페이스 기술", 및 "보안 기술"과 같은 기술 요소들이 IoT 구현을 위해 요구됨에 따라, 센서 네트워크, M2M(machine-to-machine) 통신, MTC(machine type communication) 등이 최근에 연구되고 있다. 이러한 IoT 환경은 접속된 사물들 간에 생성되는 데이터를 수집하고 분석함으로써 인간의 삶에 새로운 가치를 창출하는 지능형 인터넷 기술 서비스들을 제공할 수도 있다. IoT는 현존 정보 기술(information technology)(IT)과 다양한 산업적 응용들 사이의 수렴 및 조합을 통하여 스마트 홈, 스마트 빌딩, 스마트 도시, 스마트 자동차 또는 접속형 자동차들, 스마트 그리드, 헬스 케어, 스마트 가전기기들 및 차세대 의료 서비스들을 포함하는 다양한 분야들에 적용될 수도 있다.
이것에 맞추어, 5G 통신 시스템들을 IoT 네트워크들에 적용하려는 다양한 시도들이 이루어졌다. 예를 들어, 센서 네트워크, MTC, 및 M2M 통신과 같은 기술들이 빔포밍, MIMO, 및 어레이 안테나들에 의해 구현될 수도 있다. 클라우드 RAN의 위에서 설명된 빅 데이터 프로세싱 기술로서의 응용은 5G 기술과 IoT 기술 사이의 수렴의 일 예로서 또한 간주될 수도 있다.
위에서 설명된 바와 같이, 다양한 서비스들은 무선 통신 시스템의 발전에 따라 제공될 수 있고, 따라서 이러한 서비스들을 손쉽게 제공하는 방법이 요구된다.
본 개시는 TPC 커맨드를 효과적으로 송신할 수 있는, HARQ-ACK 정보를 송신하는 방법 및 디바이스를 개시한다.
본 개시의 상기 및/또는 추가적인 양태들 및 이점은 첨부 도면들을 참조하여 다음의 실시예들의 설명들로부터 명확하게 되고 더 쉽사리 이해될 것이며, 도면들 중:
도 1은 기존의 TDD 시스템에서의 프레임 구조를 예시하는 개략도이며;
도 2는 기존의 두 개의 DL DAL들을 예시하는 개략도이며;
도 3은 HARQ-ACK 정보를 송신하는 방법을 예시하는 흐름도이며;
도 4는 본 개시의 실시예 1에 따라 업링크 타임슬롯에서 송신되는 HARQ-ACK의 비트 수를 예시하는 제1 개략도이며;
도 5는 본 개시의 실시예 1에 따라 업링크 타임슬롯에서 송신되는 HARQ-ACK의 비트 수를 예시하는 제2 개략도이며;
도 6은 본 개시의 실시예 1에 따라 업링크 타임슬롯에서 송신되는 HARQ-ACK의 비트 수를 예시하는 제3 개략도이며;
도 7은 본 개시의 실시예 2에 따라 업링크 타임슬롯에 송신되는 HARQ-ACK의 비트 수를 예시하는 개략도이며;
도 8은 본 개시의 실시예 2에 따라 카운터 DL DAI 및 총 DL DAI를 예시하는 개략도이며;
도 9는 HARQ-ACK 정보를 송신하는 디바이스의 구조를 예시하는 개략도이며;
도 10은 본 개시의 실시예들에 따라 HARQ-ACK 정보의 비트 수를 결정하는 방법의 개략적 흐름도이며;
도 11은 본 개시의 실시예들에 따라 HARQ-ACK 정보의 비트 수를 구성하는 방법의 개략적 흐름도이며;
도 12는 실시예 3에 따른 HARQ-ACK 정보의 비트 수를 반정적으로(semi-statically) 결정하는 사례도이며;
도 13은 실시예 3에 따른 HARQ-ACK 정보의 비트 수를 동적으로 결정하는 사례도이며;
도 14는 실시예 4에 따른 HARQ-ACK 정보의 비트 수를 반정적으로 결정하는 사례도이며;
도 15는 실시예 4에 따른 공간 번들링 없이 HARQ-ACK 정보의 비트 수를 결정하는 사례도이며;
도 16은 실시예 4에 따른 공간 번들링 후 HARQ-ACK 정보의 비트 수를 동적으로 결정하는 사례도이며;
도 17은 본 개시의 실시예들에 따른 사용자 장비의 개략적인 블록도이며; 그리고
도 18은 본 개시의 실시예들에 따른 기지국의 개략적인 블록도이다.
도 19는 본 개시의 따른 실시예에 따른 사용자 장비의 구조를 예시하는 블록도이다.
도 20은 본 개시의 다른 실시예에 따른 기지국의 구조를 예시하는 블록도이다.
본 개시는 TPC 커맨드를 효과적으로 송신할 수 있는, HARQ-ACK 정보를 송신하는 방법 및 디바이스를 개시한다.
기술적 과제들을 극복하거나 또는 기술적 과제들을 적어도 부분적으로 해결하기 위해, 다음의 기술적 해법들이 제공된다.
하이브리드 자동 반복 요청 확인응답(HARQ-ACK) 정보를 송신하는 방법이: 사용자 장비(UE)에 의해, 업링크 서브프레임 n 상에서 송신되는 HARQ-ACK 정보의 비트 수와 HARQ-ACK 정보를 송신하기 위한 물리적 업링크 제어 채널(Physical Uplink Control Channel)(PUCCH) 리소스를 결정하는 단계; UE에 의해, 물리적 다운링크 공유 채널(Physical Downlink Control Channel)(PDSCH)을 스케줄링하는 또는 반-정적 반-영속적 스케줄링(semi-static Semi-Persistent Scheduling)(SPS) 해제(release)를 지시하는 물리적 다운링크 제어 채널(PDCCH)의 DL 다운링크 제어 정보(Downlink Control Information)(DCI)에서의 송신 전력 제어(Transmission Power Control)(TPC) 및 총 다운링크(DL) 다운링크 할당 인덱스(Downlink Assignment Index)(DAI)의 공유 필드에 따라 HARQ-ACK 정보를 송신하는 PUCCH 전력 조정 값을 결정하는 단계; UE에 의해, 결정된 비트 수, PUCCH 리소스, 및 PUCCH 전력 조정 값에 따라 업링크 서브프레임 n 상에서 HARQ-ACK 정보를 송신하는 단계를 포함하며; TPC 및 총 DL DAI의 공유 필드는 단지 TPC 커맨드를 송신하는데 사용되거나, 또는, TPC 및 총 DL DAI의 공유 필드는 TPC 커맨드 또는 총 DL DAI의 값을 송신하는데 사용되며, n은 서브프레임 인덱스이다.
바람직하게는, 총 DL DAI가 DL DCI에 존재할 때, TPC 및 총 DL DAI의 공유 필드는 TPC 커맨드 또는 총 DL DAI의 값을 송신하는데 사용되며; 그리고/또는, 총 DL DAI가 DL DCI에 존재하지 않을 때, TPC 및 총 DL DAI의 공유 필드는 단지 TPC 커맨드를 송신하는데 사용된다.
바람직하게는, TPC 및 총 DL DAI의 공유 필드가 단지 TPC 커맨드를 송신하는데 사용될 때, TPC 및 총 DL DAI의 공유 필드에 따라 PUCCH 전력 조정 값을 결정하는 단계는: DL DAI 필드가 PDCCH에 존재할 때, UE에 의해, 수신된 PDCCH들의 모두에서 TPC 및 총 DL DAI의 특정된 공유 필드로 운반된 정보를 TPC 커맨드로서, 그리고 TPC 및 총 DL DAI의 나머지 공유 필드를 예약 필드로서 결정하는 단계; 및/또는, DL DAI 필드가 PDCCH에 존재하지 않을 때, UE에 의해, 모든 서빙 셀들의 수신된 PDCCH들의 모두에서 TPC 및 총 DL DAI의 공유 필드들로 운반된 정보를 TPC 커맨드로서 결정하거나; 또는, 수신된 PDCCH들의 모두에서 TPC 및 총 DL DAI의 특정된 공유 필드로 운반된 정보를 TPC 커맨드로서, 그리고 TPC 및 총 DL DAI의 나머지 공유 필드를 예약 필드로서 결정하는 단계를 포함한다.
바람직하게는, DL DAI 필드가 PDCCH에 존재할 때, TPC 및 총 DL DAI의 특정된 공유 필드는 카운터 DL DAI가 처음으로 1과 동일한 수신된 PDCCH ― 수신된 PDCCH가 위치되는 서빙 셀은 프라이머리 셀(primary cell), 프라이머리 세컨더리 셀(primary secondary cell), 또는 세컨더리 셀(secondary cell)임 ― 에서의 TPC 및 총 DL DAI의 공유 필드이거나; 또는 TPC 및 총 DL DAI의 특정된 공유 필드는 UE에 의해 수신된 모든 PDCCH들에서의 TPC 및 총 DL DAI의 모든 공유 필드들이며; 그리고/또는, DL DAI 필드가 PDCCH에 존재하지 않을 때, TPC 및 총 DL DAI의 특정된 공유 필드는 서빙 셀이 프라이머리 셀 또는 프라이머리 세컨더리 셀인 수신된 PDCCH에서의 TPC 및 총 DL DAI의 공유 필드이다.
바람직하게는, TPC 및 총 DL DAI의 공유 필드가 TPC 커맨드 또는 총 DL DAI의 값을 송신하는데 사용될 때, TPC 및 총 DL DAI의 공유 필드에 따라 PUCCH 전력 조정 값을 결정하는 단계는, UE에 의해, 수신된 PDCCH들의 모두에서 TPC 및 총 DL DAI의 특정된 공유 필드로 운반된 정보를 TPC 커맨드로서, 그리고 TPC 및 총 DL DAI의 나머지 공유 필드로 운반된 정보를 총 DL DAI의 값으로서 결정하는 단계를 포함한다.
바람직하게는, TPC 및 총 DL DAI의 특정된 공유 필드는 카운터 DL DAI가 처음으로 1과 동일한 수신된 PDCCH ― 수신된 PDCCH가 위치되는 서빙 셀은 프라이머리 셀, 프라이머리 세컨더리 셀, 또는 세컨더리 셀임 ― 에서의 TPC 및 총 DL DAI의 공유 필드이다.
바람직하게는, HARQ-ACK 정보의 비트 수를 결정하는 단계는: 방식 1에 따라, UE에 의해, 상위 레이어(high-layer) 시그널링 구성을 수신하는 것을 통해 업링크 서브프레임 n에서 HARQ-ACK 정보를 송신할 필요가 있는 모든 다운링크 타임슬롯들의 세트를 결정하고, 상기 세트 또는 각각의 서빙 셀에 대해 구성된 송신 모드에 따라 업링크 서브프레임 n 상에서 송신되는 HARQ-ACK 정보의 비트 수를 결정하는 단계; 또는, 방식 2에 따라, UE에 의해, 수신된 PDCCH에서의 카운터 DL DAI 및 총 DL DAI에 따라 HARQ-ACK 정보의 비트 수를 결정하는 단계;
또는, UE에 의해, HARQ-ACK 정보의 비트 수를 결정하기 위해 수신된 상위 레이어 시그널링에 따라 방식 1 및 방식 2로부터 하나의 방식을 선택하는 단계를 포함한다.
바람직하게는, 상기 세트 또는 각각의 서빙 셀에 대해 구성된 송신 모드에 따라 비트 수를 결정하는 단계는: DL DAI 필드가 PDCCH에 존재하면, 하나의 서빙 셀의 하나의 다운링크 타임슬롯의 HARQ-ACK 정보가 업링크 서브프레임 n 상에서 송신된다고 UE가 결정할 때, HARQ-ACK 정보의 비트 수가 q라고 결정하는 단계; 적어도 두 개의 다운링크 타임슬롯들의 HARQ-ACK 정보가 업링크 서브프레임 n 상에서 송신된다고 UE가 결정할 때, 상기 세트에 포함되는 다운링크 타임슬롯들의 모두에 대응하는 HARQ-ACK 정보의 총 비트 수를 HARQ-ACK 정보의 결정된 비트 수라고, 그리고 업링크 서브프레임 n 상에서 송신되는 HARQ-ACK 정보의 비트들은 카운터 DL DAI들의 오름 차순으로 배열된다고 결정하는 단계; DL DAI 필드가 PDCCH에 존재하지 않으면, 상기 세트에 포함되는 다운링크 타임슬롯들의 모두에 대응하는 HARQ-ACK 정보의 총 비트 수를 HARQ-ACK 정보의 결정된 비트 수라고, 그리고 업링크 서브프레임 n 상에서 송신되는 HARQ-ACK 정보의 비트들은 타임슬롯들 및 서빙 셀들의 순서로 배열된다고 결정하는 단계를 포함하며, q는 상기 서빙 셀의 송신 모드에 따라 결정된다.
바람직하게는, 카운터 DL DAI 및 총 DL DAI에 따라 HARQ-ACK 정보의 비트 수를 결정하는 단계는: 하나의 서빙 셀의 하나의 다운링크 타임슬롯의 HARQ-ACK 정보가 업링크 서브프레임 n 상에서 송신된다고 UE가 결정할 때, HARQ-ACK 정보의 비트 수는 q이고, PDCCH의 TPC 및 총 DL DAI의 공유 필드로 운반된 정보는 TPC 커맨드라고 결정하는 단계; 적어도 두 개의 다운링크 타임슬롯들의 HARQ-ACK 정보가 업링크 서브프레임 n 상에서 송신된다고 UE가 결정할 때, 카운터 DL DAI 및 총 DL DAI에 따라 HARQ-ACK 정보의 비트 수를 결정하는 단계로서, 첫 번째 타임슬롯에서 수신된 첫 번째 PDCCH에서 TPC 및 총 DL DAI의 공유 필드로 운반된 정보는 TPC 커맨드이고, 다른 타임슬롯에서 수신된 PDCCH에서 TPC 및 총 DL DAI의 공유 필드로 운반된 정보는 총 DL DAI의 값인, 상기 HARQ-ACK 정보의 비트 수를 결정하는 단계를 포함한다.
바람직하게는, HARQ-ACK를 송신하기 위한 PUCCH 리소스 정보를 결정하는 단계는: 상위 레이어 시그널링 구성 또는 시스템 정보 지시에 따라 PUCCH 리소스 세트를 결정하는 단계; 및 HARQ-ACK 리소스 지시자(ARI) 필드 ― ARI 필드는 단지 ARI 정보를 송신하는데 사용됨 ― 에 따라 PUCCH 리소스 세트로부터의 PUCCH 리소스를 HARQ-ACK를 송신하기 위한 PUCCH 리소스 정보로서 결정하는 단계를 포함한다.
하이브리드 자동 반복 요청 확인응답(HARQ-ACK) 정보를 송신하는 디바이스가: 비트 수 결정 유닛, 리소스 결정 유닛, 전력 조정 값 결정 유닛, 및 송신 유닛을 포함하며; 비트 수 결정 유닛은 업링크 서브프레임 n 상에서 송신되는 HARQ-ACK 정보의 비트 수를 결정하도록 구성되며; 리소스 결정 유닛은 HARQ-ACK 정보를 송신하기 위한 물리적 업링크 제어 채널(PUCCH) 리소스를 결정하도록 구성되며; 전력 조정 값 결정 유닛은 물리적 다운링크 공유 채널(PDSCH)을 스케줄링하는 또는 반정적 반-영속적 스케줄링(SPS) 해제를 지시하는 물리적 다운링크 제어 채널(PDCCH)의 DL 다운링크 제어 정보(DCI)에서의 송신 전력 제어(TPC) 및 총 다운링크(DL) 다운링크 할당 인덱스(DAI)의 공유 필드에 따라 HARQ-ACK 정보를 송신하기 위한 PUCCH 전력 조정 값을 결정하도록 구성되며; 그리고 송신 유닛은 결정된 비트 수, PUCCH 리소스, 및 PUCCH 전력 조정 값에 따라 업링크 서브프레임 n 상에서 HARQ-ACK 정보를 송신하도록 구성되며; TPC 및 총 DL DAI의 공유 필드는 단지 TPC 커맨드를 송신하는데 사용되거나, 또는 TPC 및 총 DL DAI의 공유 필드는 TPC 커맨드 또는 총 DL DAI의 값을 송신하는데 사용되며, n은 서브프레임 인덱스이다.
전술한 기술적 해법에서 알 수 있는 바와 같이, 본 개시에 의해 제공되는 HARQ-ACK 정보를 송신하는 방법은 HARQ-ACK 정보의 비트 수를 결정하는 상이한 방법들에 따라서 TPC 및 총 DL DAI의 상이한 공유 필드들을 TPC 및 총 DL DAI로서 사용함으로써 시그널링 오버헤드를 절약할 수 있다.
본 개시는 HARQ-ACK 피드백 정보를 송신하는 방법을 제공하며, 그 방법은: 수신된 시그널링에 기초하여, 셀 그룹(cell group)에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 결정하는 방법(way)을 결정하는 단계; 각각의 서브그룹에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 결정하는 방법에 기초하여, 셀 그룹에서의 각각의 셀 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 결정하는 단계; 및 각각의 셀 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수에 기초하여, HARQ-ACK 피드백 정보를 송신하기 위한 셀 그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 획득하는 단계를 포함한다.
여기서, HARQ-ACK 피드백 정보의 비트 수를 결정하는 방법은: HARQ-ACK 피드백 정보의 비트 수를 반정적으로 결정하는 것; 및 HARQ-ACK 피드백 정보의 비트 수를 동적으로 결정하는 것 중 적어도 하나를 포함한다.
게다가, HARQ-ACK 피드백 정보의 비트 수가 동적으로 결정될 때, 서브그룹들에 바인딩되도록 구성되는 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 피드백 정보의 비트 수가 바인딩된다.
실제 응용에서, 수신된 시그널링에 기초하여, 셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 결정하는 방법을 결정하는 단계는: 수신된 시그널링에 기초하여 셀 그룹에서의 셀들을 두 개의 서브그룹들로 나누는 단계; 제1 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 반정적으로 결정하는 단계, 및 제2 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 동적으로 결정하는 단계를 포함한다.
구체적으로, 제1 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 반정적으로 결정하는 단계는: 서브그룹에서의 셀 수, 동일한 업링크 타임 슬롯에 HARQ-ACK 피드백 정보를 송신하는 각각의 셀에 대한 다운링크 타임 슬롯 수 및 각각의 다운링크 타임 슬롯에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 취득하는 단계; 및 셀 수, 각각의 셀에 대한 다운링크 타임 슬롯 수 및 각각의 다운링크 타임 슬롯에 대응하는 HARQ-ACK 피드백 정보의 비트 수에 기초하여, 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 계산하는 단계를 포함한다.
구체적으로, 제2 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 동적으로 결정하는 단계는: 수신된 물리적 다운링크 제어 채널들(PDCCH들)에서의 DL 다운링크 할당 인덱스들(DAI들)에 기초하여, 수신된 PDCCH들의 총 수를 결정하는 단계; 및 PDCCH들의 수 및 각각의 구성된 PDCCH에 대응하는 HARQ-ACK 피드백 정보의 비트 수에 기초하여, 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 계산하는 단계를 포함한다.
게다가, 그 방법은 또한, 수신된 시그널링에 기초하여, 제1 서브그룹에 바인딩될 수도 있는 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 번들링하는 단계를 포함한다.
게다가, 그 방법은 또한, 수신된 시그널링에 기초하여, 제2 서브그룹에 바인딩되도록 구성되는 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 번들링하는 단계를 포함한다.
본 개시는 또한, HARQ-ACK 피드백 정보를 구성하는 방법을 제공하며, 그 방법은: 셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 결정하는 방법을, UE가 셀 그룹에서의 각각의 셀 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 결정하도록 구성하는 단계; 서브그룹들을 운반하는 시그널링을 전송하는 단계; 및 셀 그룹에 대한 HARQ-ACK 피드백 정보의 비트 수에 기초하여 UE에 의해 송신된 HARQ-ACK 피드백 정보를 수신하는 단계를 포함한다.
구체적으로, 셀 그룹에서의 셀들을 서브그룹화하는 방법을 구성하는 단계는: 셀 그룹에서의 셀들을 두 개의 서브그룹들로 나누는 단계; 제1 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 반정적으로 결정하도록 구성하는 단계; 및 제2 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 동적으로 결정하도록 구성하는 단계를 포함한다.
게다가, 그 방법은, 각각의 셀에 대한 다운링크 타임 슬롯들에 대응하는 비트 수에 기초하여, HARQ-ACK 피드백 정보의 비트 수가 UE에 의해 바인딩될 필요가 있는 셀들을 결정하는 단계를 포함하고, 셀 그룹에서의 셀 서브그룹들을 구성하는 단계는: 제1 서브그룹에서 바인딩될 수도 있는 셀들을 구성하는 단계; 및 제2 서브그룹에 바인딩될 셀들을 구성하는 단계를 포함한다.
본 개시는 또한 사용자 장비를 제공하며, 사용자 장비는: 수신된 시그널링에 기초하여, 셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 결정하는 방법을 결정하도록 구성되는 서브그룹 결정 모듈; 각각의 서브그룹에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 결정하는 방법에 기초하여, 셀 그룹에서의 각각의 셀 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 결정하도록 구성되는 제1 비트 수 결정 모듈; 및 각각의 셀 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수에 기초하여, HARQ-ACK 피드백 정보를 송신하기 위한 셀 그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 획득하도록 구성되는 제2 비트 수 결정 모듈을 포함한다.
본 개시는 또한 기지국을 제공하며, 기지국은: 셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 결정하는 방법을, UE가 셀 그룹에서의 각각의 셀 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수를 결정하도록, 구성하도록 구성되는 구성 모듈; 서브그룹들을 운반하는 시그널링을 전송하도록 구성되는 전송 모듈; 및 셀 그룹에 대한 HARQ-ACK 피드백 정보의 비트 수에 기초하여 UE에 의해 송신된 HARQ-ACK 피드백 정보를 수신하도록 구성되는 수신 모듈을 포함한다.
본 개시의 기술적 해법들에서, 셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 결정하는 방법은 수신된 시그널링에 기초하여 결정되며, 예를 들어, HARQ-ACK 피드백 정보의 비트 수를 반정적으로 결정하는 방법은 셀들의 일부에 대해 사용될 수 있고, HARQ-ACK 피드백 정보의 비트 수를 동적으로 결정하는 방법은 다른 셀들에 대해 사용되어서, 셀들을 동일해지게 구성할 필요가 없고 현존 기술들에 기초하여 송신하기 위한 다수의 비트들을 가질 필요가 없으며; 셀 그룹에서의 각각의 셀 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수는 각각의 서브그룹에 대응하는 HARQ-ACK 피드백 정보의 비트 수를 결정하는 방법에 기초하여 결정되며; 그리고 셀 그룹에 대한 HARQ-ACK 피드백 정보의 비트 수는 HARQ-ACK 피드백 정보를 송신하기 위한 각각의 셀 서브그룹에 대한 HARQ-ACK 피드백 정보의 비트 수에 기초하여 획득된다는 것을 그 기술적 해법들로부터 알 수 있다. HARQ-ACK 피드백 정보의 가외의(extra) 비트 수는 감소되고, HARQ-ACK 피드백 정보를 송신하기 위한 PUCCH 용 리소스들은 절약된다.
본 개시의 추가적인 양태들 및 장점들은 아래의 설명들로부터 부분적으로 이해되고 명확하게 될 것이거나, 또는 본 개시의 실시들로부터 잘 알게 될 것이다.
이하, 본 개시의 실시예들은 본 개시의 목적, 기술적 해법, 및 장점을 더 명확하게 하기 위해서 첨부 도면들을 참조하여 상세히 설명된다.
본 개시의 실시예들은 이하에서 상세히 설명될 것이다. 이들 실시예들의 예들은 동일하거나 또는 유사한 참조 번호들이 동일하거나 또는 유사한 엘리먼트들 또는 동일하거나 또는 유사한 기능들을 갖는 엘리먼트들을 참조하는 첨부의 도면들에서 예시되어 있다. 첨부 도면들을 참조하여 설명되는 실시예들은 예시적이며, 본 개시를 설명하기 위해 사용된 것일 뿐이고 본 개시에 대한 임의의 제한들로서 간주되지 않아야 한다.
"a", "an", "the", 및 "said"의 사용에 해당하는 단수 형은, 달리 언급되지 않는 한, 복수 형들을 포함하도록 의도될 수도 있다는 것이 본 기술분야의 통상의 기술자에 의해 이해되어야 한다. 이 명세서에서 사용되는 "포함한다/포함하는"라는 용어들은 언급된 특징들, 정수들, 단계들, 동작들, 엘리먼트들 및/또는 컴포넌트들의 존재를 명시하지만, 하나 이상의 다른 특징들, 정수들, 단계들, 동작들, 엘리먼트들, 컴포넌트들, 및/또는 그 조합들의 존재 또는 추가를 배제하지 않는다는 것이 추가로 이해되어야 한다. 본 명세서에서 사용되는 "및/또는"라는 용어는 하나 이상의 연관된 열거 아이템들 또는 그 조합들의 모두 또는 그 중 임의의 것을 포함한다는 것이 이해되어야 한다.
본 기술분야의 통상의 기술자는, 달리 정의되지 않는 한, 본 명세서에서 사용되는 모든 용어들(기술적 및 과학적 용어들을 포함함)이 본 개시가 속하는 기술분야의 통상의 기술자에 의해 공통적으로 이해되는 바와 동일한 의미를 가진다는 것이 이해되어야 한다. 통상 사용되는 사전들에서 정의된 것들과 같은 용어들은 종래 기술의 맥락에서 그것들의 의미들과 일치하는 의미를 갖는 것으로서 해석되어야 하고 본 명세서에서 명시적으로 정의되지 않는 한 이상화되거나 과도하게 형식적인 의미로 해석되지 않을 것이라는 것이 추가로 이해되어야 한다.
본 명세서에서 사용되는 바와 같은 "장비"라는 용어는 방출 능력이 없는 무선 신호 수신기를 갖는 디바이스들뿐만 아니라 양방향성 통신 링크를 통한 양방향성 통신을 수행할 수 있는 수신 및 방출 하드웨어를 갖는 디바이스들 또한 둘러싼다는 것이 본 기술분야의 통상의 기술자에 의해 이해되어야 한다. 이러한 디바이스들은 단일 라인 디스플레이 또는 멀티 라인 디스플레이가 있거나 또는 멀티 라인 디스플레이가 없는 셀룰러 또는 다른 통신 디바이스들; 스피치, 데이터 프로세싱, 팩시밀리 및/또는 데이터 통신의 결합된 기능들을 갖는 개인 통신 시스템들(Personal Communication Systems)(PCS들); RF 수신기들, 페이저들, 인터넷/인트라넷 액세스들, 웹 브라우저들, 노트패드들, 캘린더들 및/또는 GPS(Global Positioning System) 수신기들을 포함할 수도 있는 개인 정보 단말기들(Personal Digital Assistants)(PDA들); 및/또는 RF 수신기를 갖는 및/또는 포함하는 기존의 랩톱 및/또는 팜톱 컴퓨터들 또는 다른 디바이스들을 포함할 수 있다. 본 명세서에서 사용되는 바와 같은 "장비"는 휴대용, 운송가능, 운송들(항공, 해상 및/또는 육상 운송들)에서 장착가능, 또는 국부적으로 실행하기에 적합하거나 국부적으로 실행하도록 구성될 수 있으며 그리고/또는 실행을 위해 지구 및/또는 우주에서의 다른 장소들에 분산될 수 있다. 본 명세서에서 사용되는 바와 같은 "단말" 또는 "단말 장비"는 통신 단말, 인터넷 단말, 뮤직/비디오 플레이어 단말이라도 좋다. 예를 들어, 이는 PDA, 뮤직/비디오 플레이백 기능이 있는 모바일 인터넷 장비(Mobile Internet Device)(MID) 및/또는 모바일 폰일 수도 있거나, 또는 스마트 TV 및 셋톱 박스와 같은 장비들일 수 있다.
LTE(Long Term Evolution) 시스템이 FDD(Frequency Division Duplexing) 및 TDD(Time Division Duplexing)인 두 가지 듀플렉싱 모드들을 지원한다. 도 1은 TDD 시스템의 프레임 구조를 예시하는 개략도이다. 각각의 무선 프레임의 길이는 10ms이며, 각각의 무선 프레임은 두 개의 반(half)-프레임들로 양분되고 각각의 반-프레임의 길이는 5ms이다. 각각의 반-프레임은 각각의 타임슬롯의 길이가 0.5ms인 8 개 타임슬롯들과 세 개의 특수 필드들, 즉, 다운링크 파일럿 타임슬롯(Uplink Pilot Timeslot)(DwPTS), 가드 기간(Guard Period)(GP), 및 업링크 파일럿 타임슬롯(Uplink Pilot Timeslot)(UpPTS)을 포함한다. 세 개의 특수 필드들의 총 길이는 1ms이다. LTE 시스템에서의 송신은 대응하는 서브프레임이 다운링크 서브프레임으로 지칭되는, 기지국으로부터 사용자 장비(UE)로의 송신 (다운링크 송신이라 지칭됨)과 대응하는 서브프레임이 업링크 서브프레임이라 지칭되는, UE로부터 기지국으로의 송신(업링크 송신이라 지칭됨)을 포함한다.
LTE-A 시스템의 다운링크 통신에서, 다운링크 데이터 수신의 신뢰도는 하이브리드 자동 반복 요청(HARQ) 기술에 의해 보장된다. 다운링크 데이터는 기지국으로부터 UE로 물리적 다운링크 공유 채널(PDSCH)을 통해 송신된다. UE는 하이브리드 자동 반복 요청 확인응답(HARQ-ACK) 정보를 송신하여 UE가 PDSCH를 정확히 수신하는지의 여부를 기지국에 알려준다. UE는 HARQ-ACK 정보를 기지국에 물리적 업링크 제어 채널(PUCCH)을 통해 송신한다.
반-영속적 스케줄링(SPS) 해제를 지시하는 수신된 PDSCH 또는 수신된 PDCCH에서의 각각의 송신 블록(Transmission Block)(TB)(이하 그것들은 총괄하여 다운링크 HARQ 송신물이라 함)에 대해, UE는 ACK(정확하게 수신) 비트 또는 NACK(부정확하게 수신 또는 분실(missing)) 비트를 대응하는 업링크 서브프레임을 통해 기지국에 송신할 필요가 있으며, 그들 비트는 총괄하여 HARQ-ACK 비트라 지칭된다. eNB가 NACK 비트를 수신하면, eNB는 NACK에 대응하는 SPS 해제를 지시하는 TB 또는 PDCCH를 재송신한다.
UE가 PUCCH를 통해 HARQ-ACK 정보를 송신할 때, UE는 HARQ-ACK를 송신하기 위한 PUCCH 리소스를 알 필요가 있다. HARQ-ACK를 송신하기 위한 PUCCH는 암시적 방식 또는 명시적 방식을 통해 획득될 수도 있다. 암시적 방식은 PDSCH를 스케줄링하는 물리적 다운링크 제어 채널(PDCCH)의 최저 제어 채널 엘리먼트(Control Channel Element)(CCE)의 인덱스 매핑을 통해 HARQ-ACK를 송신하기 위한 PUCCH를 획득하는 것이다. 명시적 방식은 PUCCH 리소스 그룹이 상위 레이어 시그널링을 통해 구성되고, 그 다음에 PUCCH 리소스 그룹에서 상위 레이어 시그널링에 의해 구성된 PUCCH 리소스가 PDSCH를 스케줄링하는 PDCCH의 다운링크 제어 정보(DCI)에서의 필드(이는 HARQ-ACK 리소스 지시자(ARI)라 지칭됨)를 통해 지시되는 것이다. 추가적으로, HARQ-ACK를 송신하는 PUCCH에 전력 제어가 수행되고, PUCCH를 송신하는 전력이 PDSCH를 스케줄링하는 PDCCH의 DCI에서의 송신 전력 제어(TPC) 필드에 의해 조정된다. LTE-A에서, ARI와 TPC는 공개 필드(public field)를 공유한다. 다시 말하면, 일부 DCI들에서, 이 공개 필드는 TPC로서 사용되는 한편, 일부 다른 DCI들에서, 이 공개 필드는 ARI로서 사용된다. 다수의 DCI들에 의해 스케줄링된 PDSCH들의 HARQ-ACK가 동일한 PUCCH로 송신되기 때문에, 하나의 PUCCH 송신 시간 동안 하나의 DCI에서의 ARI를 통해 리소스를 지시하는 것으로 충분하고, 하나의 PUCCH 송신 시간 동안 하나의 DCI에서의 TPC를 통해 전력을 조정하는 것으로 충분하다. 예를 들어, 다운링크 다운링크 할당 인덱스(DL DAI)가 1과 동일한 DCI에서의 TPC가 TPC로서 사용되는 한편, DL DAI가 1과 동일하지 않은 DCI에서의 TPC가 ARI로서 사용된다. DL DAI가 1과 동일한 DCI에 의해 스케줄링된 PDSCH의 HARQ-ACK가 송신될 것일 때에만 암시적 PUCCH 리소스가 사용될 수도 있다.
다수의 서빙 셀들의 PDSCH들의 HARQ-ACK 정보 및 각각의 서빙 셀의 다수의 다운링크 타임슬롯들의 PDSCH들의 HARQ-ACK 정보가 하나의 업링크 타임슬롯의 PUCCH를 통해 송신되기 때문에, 업링크 타임슬롯의 PUCCH를 통해 송신되는 HARQ-ACK 정보의 비트 수는 기지국 및 UE가 동일한 이해를 갖도록 하기 위해서 결정되어야 한다. 하나의 방법은 상위 레이어 시그널링 구성에 따라 HARQ-ACK 정보의 비트 수를 결정하는 것이다. 다른 방법은 HARQ-ACK 정보의 비트 수를 동적으로 결정하는 것이다. 이 경우, DL DAI는 HARQ-ACK 정보의 비트 수의 균일한 이해에서 기지국 및 UE에 도움이 되기 위해 도입된다. DL DAI는 카운터 DL DAI 및 총 DL DAI(또는 합 DL DAI)를 포함할 수도 있다. 카운터 DL DAI는 현재 DCI까지 현재 DCI를 포함하여 기지국에 의해 송신되었던, PDSCH를 스케줄링하는 그리고 해제를 지시하는 PDCCH들의 수를 말한다. 총 DL DAI는 현재 DCI가 속하는 타임슬롯까지 기지국에 의해 송신되었던, PDSCH를 스케줄링하는 그리고 해제를 지시하는 PDCCH들의 수를 말한다. 동일한 타임슬롯에서 상이한 PDCCH들에서의 총 DL DAI들의 값들은 동일하다. 도 2에 도시된 바와 같이, C-DAI는 카운터 DL DAI를 말하고, S-DAI는 총 DL DAI를 말한다.
뉴 라디오(New Radio)(NR) 통신 시스템에서, HARQ-ACK 타이밍 관계가 동적으로 결정되기 때문에, HARQ-ACK를 송신하는데 사용되는 PUCCH 리소스들은 명시적으로 지시된다. 이 경우, HARQ-ACK를 송신하는데 사용되는 암시적 PUCCH 리소스들이 없고, 각각의 DCI는 PUCCH 리소스들을 지시하기 위한 ARI 필드를 포함해야만 한다. 현 시점에서, TPC를 송신할 방법에 대한 이상적인 해법은 없다.
캐리어 집성(Carrier Aggregation)(CA)의 경우, 다수의 다운링크 셀들의 PDSCH들 및 각각의 셀의 다수의 다운링크 타임 슬롯들에 대한 HARQ-ACK 정보가 하나의 업링크 타임 슬롯의 PUCCH들 상에서 송신되기 때문에, 동일한 셀에 대한 업링크 타임 슬롯들의 PUCCH들 상에서 HARQ-ACK를 송신하는 다운링크 셀들은 셀 그룹(Cell Group)(CG)이라 지칭된다. 하나의 업링크 타임 슬롯의 PUCCH들 상에서 송신되는 HARQ-ACK 정보의 비트 수는 결정되어야 하고, 그래서 기지국의 이해는 UE의 이해와 일치한다.
그러나, 실제 응용에서, 하나의 CG에서, 일부 셀들이 하나의 TB를 지원하고 일부 셀들이 두 개의 TB들을 지원하면, HARQ-ACK 정보의 두 개의 비트들이 모든 셀들의 각각의 PDSCH에 대해 생성되도록 구성되며, 그래서 프로토콜을 구현하는 것이 단순하다. 하지만, 하나의 TB를 지원하는 셀들의 PDSCH들이 HARQ-ACK 정보의 하나의 비트만을 필요로 하기 때문에, 위의 구성은 HARQ-ACK의 비트 수를 추가로 증가시킨다. 추가적으로, 뉴 라디오(NR) 시스템에서, 하나의 TB는 다수의 코드 블록 그룹들(Code Block Groups)(CBG들)을 포함하고, 각각의 CBG는 HARQ-ACK 정보의 하나의 비트 또는 두 개의 비트들을 생성한다. 이런 식으로, PDSCH들의 하나의 TB는 N*M 비트의 HARQ-ACK 정보를 포함하며, 여기서 N은 하나의 TB에 포함되는 CBG들의 수이고, M은 각각의 CBG를 위한 HARQ-ACK의 비트 수이다. 예를 들어, CBG들을 갖지 않는 셀들은 하나의 TB를 지원하고 HARQ-ACK 정보의 하나의 비트 또는 두 개의 비트들을 생성하고, CBG들을 지원하는 셀들에 대한 각각의 TB는 8 개 CBG들을 포함하고 8 비트의 HARQ-ACK 정보를 생성할 수도 있다. 이 경우, CBGS를 갖지 않고서 모든 셀들에 의해 생성된 HARQ-ACK의 비트 수는 8로 설정된다. 그러나, 더 많은 비트들이 HARQ-ACK 정보에서 추가로 증가되고, 많은 불필요한 리소스들이 PUCCH들을 송신하기 위해 점유된다.
현재 LTE 표준에 의해 정의된 HARQ-ACK 피드백 메커니즘에 따르면, UE가 공유된 공개 필드 TPC를 TPC 및 ARI로서 사용한다. 다시 말하면, 카운터 DL DAI가 처음으로 1과 동일할 때, 공개 필드 TPC는 전력 조정 값을 나타내기 위한 TPC로서 사용된다. 카운터 DL DAI가 다른 값과 동일할 때, 공개 필드 TPC는 HARQ-ACK를 송신하기 위한 PUCCH 리소스를 지시하기 위한 ARI로서 사용된다. UE가 카운터 DL DAI가 1과 동일한 DCI만을 수신할 때, UE는 암시적 PUCCH 리소스를 사용하여 HARQ-ACK를 송신한다. 그러나, NR에는 이용 가능한 암시적 PUCCH 리소스들이 없다. 그러므로, UE는 공개 필드를 TPC 및 ARI로서 사용할 수 없다. UE는 HARQ-ACK를 송신하기 위한 PUCCH 리소스를 지시하기 위한 ARI로서 사용되는 전용 필드가 필요하다. 이와 같이, TPC를 송신할 방법이 해결되어야 한다. 이 문제를 해결하기 위하여, 본 개시는 HARQ-ACK 정보를 송신하는 방법을 제안한다. 도 3에 도시된 바와 같이, 본 개시에서 제안된 HARQ-ACK 정보를 송신하는 기본 방법은 다음의 동작들을 포함한다.
단계 310에서, UE가 HARQ-ACK 정보의 비트 수를 결정한다.
바람직하게는, HARQ-ACK 정보의 비트 수는 다음과 같은 두 가지 방식들을 통해 결정될 수도 있다(UE는 수신된 상위 레이어 시그널링에 따라 두 가지 방식들 중 어느 것을 채택할 것으로 결정할 수도 있다). 하나의 방식은 UE가 상위 레이어 시그널링 구성을 수신하는 것을 통해 업링크 서브프레임 n에서 HARQ-ACK 정보를 송신해야 하거나 또는 송신할 필요가 있을 수도 있는 모든 다운링크 타임슬롯들의 세트를 반정적으로 결정한 다음, 각각의 서빙 셀에 대해 구성된 송신 모드에 따라 HARQ-ACK 정보의 비트 수를 결정하는 것이다. 이 경우, 카운터 DL DAI는 PDSCH를 스케줄링하는 또는 SPS 해제를 지시하는 PDCCH에서의 DL DCI에 존재할 수도 있고 HARQ-ACK의 비트들은 DL DAI들의 순서로 배열된다. 대안적으로, 카운터 DL DAI는 DL DCI에 존재하지 않을 수도 있고 HARQ-ACK의 비트들은 타임슬롯들의 순서로 배열된다. HARQ-ACK의 비트 수가 상위 레이어 시그널링에 의해 구성되기 때문에, 총 DL DAI는 DL DCI에 존재하지 않는다. 이 방식은 후속하는 제1 실시예에서 상세히 설명된다.
다른 방식으로, UE는 업링크 서브프레임 n에 의해 송신되는 HARQ-ACK의 총 비트 수를 동적으로 결정한다. 예를 들어, 기지국 및 UE가 업링크 서브프레임 n에 의해 송신되는 HARQ-ACK의 총 비트 수에 대한 상이한 이해를 갖는 것을 방지하기 위하여, 업링크 서브프레임 n에 의해 송신되는 HARQ-ACK의 비트 수는 PDSCH를 스케줄링하는 또는 SPS 해제를 지시하는 PDCCH의 DL DCI에서의 카운터 DL DAI 및 총 DL DAI에 의해 결정될 수도 있다. 이 방식은 후속하는 제2 실시예에서 상세히 설명된다.
물론, HARQ-ACK 정보의 비트 수를 결정하는 방법들은 전술한 두 가지 방식들로 제한되지 않는다.
단계 320에서, UE는 HARQ-ACK 정보를 송신하는 PUCCH 리소스를 결정한다.
바람직하게는, HARQ-ACK 정보를 송신하는 PUCCH 리소스는 상위 레이어 시그널링 구성(또는 시스템 정보 지시) 및 물리 계층 시그널링 지시에 의해 결정될 수도 있다.
더 구체적으로, UE는 상위 레이어 시그널링(또는 시스템 정보 지시)을 수신함으로써 상이한 포맷들 또는 동일한 포맷을 갖는 하나 이상의 PUCCH 리소스들의 세트를 결정하고, 그 다음에 물리 계층 시그널링 지시를 수신함으로써 PUCCH 리소스 세트로부터의 하나의 PUCCH 리소스를 HARQ-ACK를 송신하기 위한 리소스로서 결정할 수도 있다. 예를 들어, UE는 상위 레이어 시그널링 구성을 수신함으로써 PUCCH 리소스 세트 S1을 결정한다. 세트 S1은 네 개의 PUCCH 리소스들을 {s1, s2, s3, s4}로서 포함한다. 상기 세트에서의 각각의 PUCCH 리소스의 특정 파라미터가 상위 레이어 시그널링에 의해 구성된다. PUCCH 리소스들의 특정 파라미터들은 동일하거나 또는 상이할 수도 있다. 동일한 세트에서의 PUCCH 리소스들의 포맷들은 동일하거나 또는 상이할 수도 있다. UE가 상위 레이어 시그널링을 수신함으로써 하나를 초과하는 PUCCH 리소스 세트를 구성할 때, 상이한 세트들에서의 PUCCH 리소스들의 포맷들은 상이하다. PUCCH 리소스를 지시하는 물리 계층 시그널링은 ARI라고 지칭된다. 바람직하게는, ARI는 DCI에서의 별도의 필드이고 다른 필드들과 공유되지 않는다.
단계 330에서, UE는 HARQ-ACK를 송신하기 위한 PUCCH 전력 조정 값을 결정한다.
HARQ-ACK를 송신하는 PUCCH 전력 조정 값은 PDSCH를 스케줄링하는 또는 SPS 해제를 지시하는 PDCCH의 DL DCI에서의 TPC 및 총 DL DAI의 공유 필드에 의해 결정된다. 본 개시에서, TPC 커맨드는 PUCCH 리소스를 지시하는 ARI과는 동일한 필드를 공유하지 않으며, 대신, 새로운 필드, 즉, TPC 및 총 DL DAI의 공유 필드가 제안된다. 총 DL DAI가 DCI에 존재하면, TPC 및 총 DL DAI의 공유 필드는TPC 커맨드 또는 총 DL DAI의 값을 송신하는데 사용될 수도 있다. 다시 말하면, TPC 커맨드 및 총 DL DAI는 동일한 필드를 공유한다. 총 DL DAI가 DCI에 존재하지 않으면, TPC 및 총 DL DAI의 공유 필드는 TPC 커맨드만을 송신한다. 이 경우, TPC 커맨드는 별도로 사용될 수 있는 필드(즉, TPC 및 총 DL DAI의 공유 필드) 상에서 송신된다.
단계 340에서, UE는 결정된 HARQ-ACK의 비트 수, HARQ-ACK 정보를 송신하는 PUCCH 리소스, 및 HARQ-ACK 정보를 송신하는 PUCCH 전력 조정 값에 따라 HARQ-ACK 정보의 비트 시퀀스를 송신한다.
본 개시는 UE에 의해 수행되는 단계 310, 단계 320, 및 단계 330의 실행 순서를 제약하지 않는다는 것에 주의해야 한다. 위의 세 개의 단계들 중 하나 이상의 단계들의 실행 순서를 조정하는 것을 통해 획득된 해법은 여전히 본 개시의 보호 범위 내에 있다.
본 개시의 이해를 용이하게 하기 위하여, 이후로는 본 개시의 위에서 언급된 기술적 해법은 특정 상황들과 결합되는 디바이스들 사이의 상호작용 모드의 측면에서 더 설명된다.
실시예 1
이 실시예에서, UE의 HARQ-ACK의 비트 수는 반정적으로 결정된다. HARQ-ACK를 송신하는 특정 동작들은 다음과 같이 설명된다.
단계 310에서, UE는 HARQ-ACK의 비트 수를 결정한다.
PDCCH에 카운터 DL DAI 필드가 없다면, UE의 HARQ-ACK의 비트 수는 상위 레이어 시그널링 구성에 따라 반정적으로 결정된다. 예를 들어, UE는 네 개의 서빙 셀들로 구성되고 각각의 서빙 셀의 번들링 윈도우는 4이다. 다시 말하면, 각각의 서빙 셀의 네 개의 다운링크 타임슬롯들의 HARQ-ACK 정보는 하나의 업링크 타임슬롯에서 송신되며, 즉, 업링크 서브프레임 n에서 HARQ-ACK를 송신해야 하거나 또는 송신할 필요가 있을 수도 있는 모든 다운링크 타임슬롯들의 세트는 네 개의 서빙 셀들의 16 개의 다운링크 타임슬롯들을 포함하며; PDCCH에서 카운터 DL DAI 필드의 비트 수는 2이며, UE의 HARQ-ACK의 비트들은 DL DAI들의 오름 차순으로 배열되고, 각각의 서빙 셀의 각각의 다운링크 타임슬롯에서의 HARQ-ACK의 비트 수는 1이다. 이와 같이, 하나의 업링크 팀슬롯에 PUCCH 상에서 송신되는 HARQ-ACK의 총 비트 수는, 도 4 에 도시된 바와 같이, 4*4=16 비트이다. UE가 네 개의 서빙 셀들에 있을 때, UE는 기지국이 하나의 서빙 셀의 하나의 다운링크 타임슬롯에서 SPS 해제를 지시하는 PDSCH 또는 PDCCH를 전송한다(예를 들어, UE는 카운터 DL DAI가 1과 동일한 PDCCH만을 수신한다)는 것을 알게 된다. 다시 말하면, 하나의 서빙 셀의 하나의 다운링크 타임슬롯의 HARQ-ACK 정보가 송신되는 것일 때, HARQ-ACK 정보의 비트 수는, 도 5에 도시된 바와 같이, q이다(q의 값은 1 또는 2일 수도 있으며, 이는 서빙 셀의 송신 모드에 따라 결정되며; 예를 들어, 서빙 셀의 송신 모드가 하나의 송신 블록의 송신을 지원할 때, q는 1이며; 서빙 셀의 송신 모드가 두 개의 송신 블록들의 송신을 지원할 때, q는 2이다). UE가 네 개의 서빙 셀들에 있을 때, UE는 기지국이 하나 또는 다수의 서빙 셀들의 적어도 두 개의 다운링크 타임슬롯들에 SPS 해제를 지시하는 PDSCH 또는 PDCCH를 전송하며, 즉, 적어도 두 개의 다운링크 타임슬롯들의 HARQ-ACK 정보가 송신되는 것이며, HARQ-ACK 정보의 비트 수가 전술한 세트에서 모든 다운링크 타임슬롯들에 대응하는 HARQ-ACK의 총 비트 수이며, 이는, 도 6에 도시된 바와 같이, 16이라는 것을 알게 된다.
카운터 DL DAI 필드가 PDCCH에 존재하지 않으면, HARQ-ACK 정보의 비트 수는 UE가 하나의 서빙 셀의 하나의 타임슬롯에서 PDCCH를 수신하는지의 여부에 관계없이 전술한 세트에서의 모든 다운링크 타임슬롯들에 대응하는 HARQ-ACK의 총 비트 수이며, 이는 16이다. HARQ-ACK 정보의 비트들은 타임슬롯들 및 서빙 셀들의 순서로 배열된다. 왜냐하면 기지국이 두 개의 PDCCH들을 전송하면, UE는 첫 번째 PDCCH를 분실할 수도 있고 UE는 첫 번째 PDCCH의 분실을 알지 못하고, 그러면 기지국과 UE 사이에 오해가 발생할 수도 있다.
단계 320에서, UE는 HARQ-ACK를 송신하기 위한 PUCCH 리소스를 결정한다.
UE가 다운링크 타임슬롯에서 PDCCH를 검출하면, UE는 PDCCH에서 ARI 필드의 스테이터스를 취득하고 DL DAI를 취득할 수도 있다. 이 실시예에서, ARI 필드는 2 비트를 포함한다. 본 개시의 실시예에 따르면, ARI 필드의 스테이터스와 PUCCH 리소스 사이의 매핑 관계가 표 1에서 정의된다. 표 1에 도시된 ARI 필드와 PUCCH 리소스 사이의 매핑 관계에 따르면, 대응하는 PUCCH 리소스가 HARQ-ACK를 송신하는 것으로 밝혀진다.
UE는 상위 레이어 시그널링에 의해 구성되는 네 개의 PUCCH 리소스들을 포함하는 세트를 수신하며, 이는 PUCCH 리소스 {s1, s2, s3, s4}이다. 이 리소스 세트에서 상이한 PUCCH 리소스들의 PUCCH 포맷들은 상이할 수도 있다. 예를 들어, PUCCH 리소스 s1은 짧은 PUCCH 리소스이고 많아야 2 비트로 HARQ-ACK 정보를 송신한다. PUCCH 리소스 s2, s3, 및 s4는 긴 PUCCH 리소스들이고, PUCCH 리소스 s2, s3, 및 s4 에 의해 각각 송신되는 HARQ-ACK 정보의 비트 수는 2보다 크다. 이 리소스 세트에서 상이한 PUCCH 리소스들의 PUCCH 포맷들은 동일할 수도 있으며, 예컨대, PUCCH 리소스 s1, s2, s3, 및 s4는 긴 PUCCH 리소스들이고, PUCCH 리소스 s1, s2, s3, 및 s4에 의해 각각 송신되는 HARQ-ACK 정보의 비트 수는 2보다 크다.
표 1: ARI 필드와 PUCCH 리소스 사이의 매핑 관계
Figure pct00001
UE는 상위 레이어 시그널링에 의해 구성되는 적어도 두 개의 PUCCH 리소스 세트들을 수신하며, 각각의 세트는 네 개의 PUCCH 리소스들을 포함한다. 예를 들어, 세트 1에 포함되는 PUCCH 리소스들은 {s11, s12, s13, s14}이고, 이 리소스 세트에서 상이한 PUCCH 리소스들의 PUCCH 포맷들은 동일하다. 세트 2에 포함되는 PUCCH 리소스들은 {s21, s22, s23, s24}이고, 이 리소스 세트에서 상이한 PUCCH 리소스들의 PUCCH 포맷들은 동일하다. 세트 1에서의 PUCCH 리소스들의 PUCCH 포맷들과 세트 2에서의 PUCCH 리소스들의 PUCCH 포맷들은 상이하다. 예를 들어, PUCCH 리소스 세트 1에서의 PUCCH 리소스들은 짧은 PUCCH 포맷으로 구성되고 많아야 두 개의 비트들로 HARQ-ACK 정보를 송신하며, PUCCH 리소스 세트 2에서의 PUCCH 리소스들은 긴 PUCCH 포맷으로 구성되고 송신되는 HARQ-ACK 정보의 비트 수는 2보다 크다. UE는 수신된 PDCCH에 따라 어떤 PUCCH 리소스 세트가 사용될 것인지를 결정한다. 다시 말하면, PDCCH에서의 ARI는 상이한 상황들 하에서 상이한 세트들에서의 PUCCH 리소스들을 지시한다. 예를 들어, UE가 하나의 타임슬롯에서 PDCCH를 수신하고 PDCCH에서의 카운터 DL DAI가 1과 동일할 때, PDCCH에서의 ARI는 세트 1에서의 PUCCH 리소스들을 지시한다고 결정된다. 다른 상황들에서, PDCCH에서의 ARI는 세트 2에서의 PUCCH 리소스들을 지시한다. DL DAI 필드가 PDCCH에 존재하지 않으면, ARI는 하나의 세트에서의 PUCCH 리소스들만을 지시하는데, 왜냐하면 UE가 이 시간에 분실된 PDCCH가 있는지의 여부를 결정할 수 없을 수도 있기 때문이다.
단계 330에서, UE는 타임슬롯 n 상에서 HARQ-ACK 정보를 송신하기 위한 PUCCH 전력 조정 값을 결정한다.
이 실시예에서, TPC 및 총 DL DAI의 공유 필드가 PDCCH에 도입된다. HARQ-ACK의 비트 수가 이 때 반정적으로 결정되기 때문에, UE는 HARQ-ACK의 비트 수를 결정하기 위해 총 DL DAI를 사용할 필요가 없다. 이 공유 필드는 TPC 커맨드를 단지 송신하는데 사용된다(이 필드는 TPC 필드라고 또한 지칭될 수도 있다).
카운터 DL DAI 필드가 PDCCH에 존재할 때, UE는 수신된 PDCCH들의 모두에서 TPC 및 총 DL DAI의 특정된 공유 필드들 중 일부에 의해 운반되는 정보를 TPC 커맨드로서 결정한다. 이 경우, TPC 및 총 DL DAI의 특정된 공유 필드는 다음과 같은 상황일 수도 있다: UE에 의해 처음으로 수신된 카운터 DL DAI가 1과 동일한 PDCCH가 위치되는 서빙 셀이 프라이머리 셀(Pcell)과, 프라이머리 세컨더리 셀(PScell)일 때, 그것의 TPC 및 총 DL DAI의 공유 필드는 TPC 및 총 DL DAI의 특정된 공유 필드이다. 대응하는 필드에서 운반된 정보는 HARQ-ACK를 송신하기 위한 PUCCH 전력 조정 값을 조정하는 TPC 커맨드로서 사용된다. 다른 경우들의 TPC 및 총 DL DAI의 공유 필드는 예약 필드로서 사용된다. 또는, TPC 및 총 DL DAI의 특정된 공유 필드는 다음과 같은 상황일 수도 있다: UE에 의해 처음으로 수신된 카운터 DL DAI가 1과 동일한 PDCCH가 위치되는 서빙 셀이 프라이머리 셀(Pcell), 프라이머리 세컨더리 셀(PScell), 및 세컨더리 셀(Scell)일 때, 그것의 TPC 및 총 DL DAI의 공유 필드는 TPC 및 총 DL DAI의 특정된 공유 필드이다. 대응하는 필드에서 운반된 정보는 HARQ-ACK를 송신하기 위한 PUCCH 전력 조정 값을 조정하는 TPC 커맨드로서 사용된다. 다른 경우들의 TPC 및 총 DL DAI의 공유 필드는 예약 필드로서 사용된다. 이 방법으로, TPC 커맨드를 송신할 기회는 증가될 수 있는데, 왜냐하면 UE가 이 시간에 프라이머리 셀에 대해 데이터를 스케줄링하지 않으면, PUCCH의 송신 전력은 세컨더리 셀에 의해 스케줄링된 데이터의 PDCCH의 TPC 커맨드를 통해 여전히 조정될 수도 있기 때문이다. 대안적으로, TPC 및 총 DL DAI의 특정된 공유 필드는 다음과 같은 상황일 수도 있다: UE에 의해 수신된 PDCCH들의 모두에서 TPC 및 총 DL DAI의 공유 필드들은 TPC 및 총 DL DAI의 특정된 공유 필드들이다. 대응하는 필드로 운반된 정보들은 HARQ-ACK를 송신하기 위한 PUCCH 전력 조정 값을 조정하기 위한 TPC 커맨드로서 사용된다. 이 방법으로, PUCCH의 송신 전력은 더 빠르게 조정될 수 있는데, 왜냐하면 다수의 TPC 커맨드들의 전력 조정 값들이 중첩될 수 있기 때문이다.
카운터 DL DAI 필드가 PDCCH에 존재하지 않을 때, UE에 의해 수신된 임의의 서빙 셀의 PDCCH들의 모두에서의 TPC 및 총 DL DAI의 공유 필드들은 HARQ-ACK를 송신하기 위한 PUCCH 전력 조정 값을 조정하기 위한 TPC 커맨드로서 결정된다. 대안적으로, UE에 의해 수신된 PDCCH들의 모두에서의 TPC 및 총 DL DAI의 특정된 공유 필드들의 일부에 의해 운반된 정보는 TPC 커맨드로서 결정되고, TPC 및 총 DL DAI의 나머지 공유 필드는 예약 필드로서 사용된다. 이 경우, TPC 및 총 DL DAI의 특정된 공유 필드는 다음과 같은 상황일 수도 있다: UE에 의해 수신된 PDCCH가 위치되는 서빙 셀이 프라이머리 셀(Pcell), 및 프라이머리 세컨더리 셀(PScell)일 때, 그것의 TPC 및 총 DL DAI의 공유 필드는 TPC 및 총 DL DAI의 특정된 공유 필드이다. 대응하는 필드로 운반된 정보는 HARQ-ACK를 송신하기 위한 PUCCH 전력 조정 값을 조정하기 위한 TPC 커맨드로서 사용되며, TPC 및 총 DL DAI의 나머지 공유 필드는 예약 필드로서 사용된다. 이 방법으로, PUCCH의 송신 전력은 더 빠르게 조정될 수 있는데, 왜냐하면 다수의 TPC 커맨드들의 전력 조정 값들이 중첩될 수 있기 때문이다.
위의 프로세싱에서, TPC 및 총 DL DAI의 새로이 도입된 공유 필드는 단지 TPC 커맨드를 송신하기 위해, 즉, 별도의 TPC 필드로서 사용된다.
실시예 2
이 실시예에서, UE의 HARQ-ACK의 비트 수는 동적으로 결정된다. HARQ-ACK를 송신하는 특정 동작들은 다음과 같이 설명된다.
단계 310에서, UE는 HARQ-ACK의 비트 수를 결정한다.
UE의 HARQ-ACK의 비트 수는 UE에 의해 수신된 PDCCH에서의 카운터 DL DAI 및 총 DL DAI에 따라 동적으로 결정된다.
예를 들어, UE는 네 개의 서빙 셀들로 구성되고 네 개의 서빙 셀들의 HARQ-ACK 정보는 하나의 업링크 타임슬롯에서 송신된다. 카운터 DL DAI 필드의 비트 수는 2이고 총 DL DAI 필드의 비트 수는 2이다. 네 개의 서빙 셀들의 송신 모드들이 하나의 송신 블록의 송신을 지원한다고, 즉, 하나의 서빙 셀의 하나의 다운링크 타임슬롯의 HARQ-ACK의 비트 수가 1이라고 가정한다. 이와 같이, UE가 네 개의 서빙 셀들에 있을 때, UE는 기지국이 적어도 하나의 서빙 셀 또는 다수의 서빙 셀들의 두 개의 다운링크 타임슬롯들에 SPS 해제를 지시하는 PDSCH 또는 PDCCH를 전송한다(예를 들어, UE는 카운터 DL DAI가 1과 동일한 PDCCH만을 수신한다)는 것을 알게 된다. 다시 말하면, 적어도 하나의 서빙 셀 또는 다수의 서빙 셀들의 두 개의 다운링크 타임슬롯들의 HARQ-ACK 정보가 송신되는 것일 때, 하나의 업링크 타임슬롯의 PUCCH 상에서 송신되는 HARQ-ACK의 비트 수는 UE에 의해 수신된 카운터 DL DAI 및 총 DL DAI에 따라 획득될 수도 있다. 도 7은 UE에 의해 수신된 PDCCH에서의 카운터 DL DAI 및 총 DL DAI를 예시한다. UE는 다섯 개 PDCCH들을 수신하는데, 카운터 DL DAI들의 값들은 각각 1, 2, 3, 4, 및 1이고; 총 DL DAI들의 값은 다음과 같이 결정된다. 첫 번째 타임슬롯에서 수신된 PDCCH의 카운터 DL DAI가 1과 동일하고 PDCCH의 총 DL DAI는 PUCCH 송신 전력을 조정하기 위한 TPC 커맨드로서 사용된다. 두 번째 타임슬롯에서 수신되는 두 개의 PDCCH들의 총 DL DAI가 3과 동일하다. 다섯 번째 타임슬롯에서 수신되는 두 개의 PDCCH들의 총 DL DAI가 1과 동일하다. HARQ-ACK의 총 비트 수는 5로서 계산될 수 있다. 다시 말하면, 카운터 DL DAI가 1과 동일한 PDCCH에서의 총 DL DAI가 TPC 커맨드로서 사용되고, 다른 PDCCH들에서의 총 DL DAI들은 총 DL DAI로서 사용된다.
예를 들어, UE가 네 개의 서빙 셀들에 있을 때, UE는 기지국이 하나의 서빙 셀의 하나의 다운링크 타임슬롯에서 SPS 해제를 지시하는 PDSCH 또는 PDCCH를 전송한다(예를 들어, UE는 카운터 DL DAI가 1과 동일한 PDCCH만을 수신한다)는 것을 알게 된다. 다시 말하면, 하나의 서빙 셀의 하나의 다운링크 타임슬롯의 HARQ-ACK 정보가 송신되는 것일 때, HARQ-ACK 정보의 비트 수는, 도 5에 도시된 바와 같이, q이다(q는 1 또는 2일 수도 있으며, 이는 서빙 셀의 송신 모드에 따라 결정되며; 예를 들어, 서빙 셀의 송신 모드가 하나의 전송 블록의 송신을 지원할 때, q는 1이며; 서빙 셀의 송신 모드가 두 개의 전송 블록들의 송신을 지원할 때, q는 2이다). 이 경우, TPC 및 총 DL DAI의 공유 필드는 PUCCH 송신 전력을 조정하기 위한 TPC 커맨드로서 사용되는데 왜냐하면 총 DL DAI에 기초하여 HARQ-ACK의 총 비트 수를 계산하는 것이 필요하지 않기 때문이다.
단계 320에서, UE는 HARQ-ACK를 송신하기 위한 PUCCH 리소스를 결정한다.
UE가 다운링크 타임슬롯에서 PDCCH를 검출하면, UE는 PDCCH에서 ARI 필드의 스테이터스를 취득한다. 이 실시예에서, ARI 필드는 2 비트를 포함한다. 본 개시의 실시예에 따르면, ARI 필드의 스테이터스와 PUCCH 리소스 사이의 매핑 관계가 표 2에서 정의된다. 표 2에 도시된 ARI 필드와 PUCCH 리소스 사이의 매핑 관계에 따르면, 대응하는 PUCCH 리소스가 HARQ-ACK를 송신하는 것으로 밝혀진다.
UE는 상위 레이어 시그널링에 의해 구성되는 네 개의 PUCCH 리소스들을 포함하는 세트를 수신하며, 이는 PUCCH 리소스 {s1, s2, s3, s4}이다. 이 리소스 세트에서 상이한 PUCCH 리소스들의 PUCCH 포맷들은 상이할 수도 있다. 예를 들어, PUCCH 리소스 s1은 짧은 PUCCH 리소스이고 많아야 2 비트로 HARQ-ACK 정보를 송신한다. PUCCH 리소스 s2, s3, 및 s4는 긴 PUCCH 리소스들이고, PUCCH 리소스 s2, s3, 및 s4 에 의해 각각 송신되는 HARQ-ACK 정보의 비트 수는 2보다 크다. 이 리소스 세트에서 상이한 PUCCH 리소스들의 PUCCH 포맷들은 동일할 수도 있으며, 예컨대, PUCCH 리소스 s1, s2, s3, 및 s4는 긴 PUCCH 리소스들이고, PUCCH 리소스 s1, s2, s3, 및 s4에 의해 각각 송신되는 HARQ-ACK 정보의 비트 수는 2보다 크다.
표 2: ARI 필드와 PUCCH 리소스 사이의 매핑 관계
Figure pct00002
UE는 상위 레이어 시그널링에 의해 구성되는 적어도 두 개의 PUCCH 리소스 세트들을 수신하며, 각각의 세트는 네 개의 PUCCH 리소스들을 포함한다. 예를 들어, 세트 1에 포함되는 PUCCH 리소스들은 {s11, s12, s13, s14}이고, 이 리소스 세트에서 상이한 PUCCH 리소스들의 PUCCH 포맷들은 동일하다. 세트 2에 포함되는 PUCCH 리소스들은 {s21, s22, s23, s24}이고, 이 리소스 세트에서 상이한 PUCCH 리소스들의 PUCCH 포맷들은 동일하다. 세트 1에서의 PUCCH 리소스들의 PUCCH 포맷들과 세트 2에서의 PUCCH 리소스들의 PUCCH 포맷들은 상이하다. 예를 들어, PUCCH 리소스 세트 1에서의 PUCCH 리소스들은 짧은 PUCCH 포맷으로 구성되고 많아야 2 비트를 갖는 HARQ-ACK 정보가 송신될 수도 있으며, PUCCH 리소스 세트 2에서의 PUCCH 리소스들은 긴 PUCCH 포맷으로 구성되고 송신되는 HARQ-ACK 정보의 비트 수는 2보다 크다. UE는 수신된 PDCCH에 따라 어떤 PUCCH 리소스 세트가 사용될 것인지를 결정한다. 다시 말하면, PDCCH에서의 ARI는 상이한 상황들 하에서 상이한 세트들에서의 PUCCH 리소스들을 지시한다. 예를 들어, UE가 하나의 타임슬롯에서 PDCCH를 수신하고 PDCCH에서의 카운터 DL DAI가 1과 동일할 때, PDCCH에서의 ARI는 세트 1에서의 PUCCH 리소스들을 지시한다고 결정된다. 다른 상황들에서, PDCCH에서의 ARI는 세트 2에서의 PUCCH 리소스들을 지시한다. 단계 330에서, UE는 타임슬롯 n 상에서 HARQ-ACK 정보를 송신하기 위한 PUCCH 전력 조정 값을 결정한다.
이 실시예에서, TPC 및 총 DL DAI의 공유 필드가 PDCCH에 도입된다. 이 공유 필드는 TPC 커맨드만을 송신할 수도 있거나, 또는 TPC 커맨드 또는 총 DL DAI를 송신할 수도 있다.
구체적으로, UE는 수신된 PDCCH들의 모두에서 TPC 및 총 DL DAI의 특정된 공유 필드들 중 일부로 운반된 정보를 TPC 커맨드로서, 그리고 TPC 및 총 DL DAI의 나머지 공유 필드로 운반된 정보를 총 DL DAI의 값으로서 결정할 수도 있다.
더 구체적으로, TPC 및 총 DL DAI의 특정된 공유 필드는 다음과 같은 상황일 수도 있다: UE에 의해 처음으로 수신된 카운터 DL DAI가 1과 동일한 PDCCH가 위치되는 서빙 셀이 프라이머리 셀(Pcell)과, 프라이머리 세컨더리 셀(PScell)일 때, 그것의 TPC 및 총 DL DAI의 공유 필드는 TPC 및 총 DL DAI의 특정된 공유 필드이다. 대응하는 필드에서 운반된 정보는 HARQ-ACK를 송신하기 위한 PUCCH 전력 조정 값을 조정하는 TPC 커맨드로서 사용된다. 다른 경우들의 TPC 및 총 DL DAI의 공유 필드는 총 DL DAI로서 사용된다.
대안적으로, TPC 및 총 DL DAI의 특정된 공유 필드는 다음과 같은 상황일 수도 있다: UE에 의해 처음으로 수신된 카운터 DL DAI가 1과 동일한 PDCCH가 위치되는 서빙 셀이 프라이머리 셀(Pcell), 프라이머리 세컨더리 셀(PScell), 및 세컨더리 셀(Scell)일 때, 그것의 TPC 및 총 DL DAI의 공유 필드는 TPC 및 총 DL DAI의 특정된 공유 필드이다. 대응하는 필드에서 운반된 정보는 HARQ-ACK를 송신하기 위한 PUCCH 전력 조정 값을 조정하는 TPC 커맨드로서 사용된다. 다른 경우들의 TPC 및 총 DL DAI의 공유 필드는 총 DL DAI로서 사용된다. 이 방법으로, TPC 커맨드를 송신할 기회는 증가될 수 있는데, 왜냐하면 UE가 이 시간에 프라이머리 셀에 대해 데이터를 스케줄링하지 않으면, PUCCH의 송신 전력은 세컨더리 셀에 의해 스케줄링된 데이터의 PDCCH의 TPC 커맨드를 통해 여전히 조정될 수도 있기 때문이다.
카운터 DL DAI가 처음으로 1과 동일한 위에서 언급된 상황은 카운터 DL DAI의 제한된 비트 수에 기인한다. UE에 의해 실제로 수신된 PDCCH들의 수는 카운터 DL DAI에 의해 나타내어진 수보다 클 수도 있다. 예를 들어, 카운터 DL DAI가 2 비트일 때, 표현될 수 있는 최대 수는 4이다. 이 경우, UE가 다섯 개 PDCCH들을 수신할 때, 첫 번째 PDCCH의 카운터 DL DAI는 1과 동일하며, 두 번째 PDCCH의 카운터 DL DAI는 2와 동일하며, 세 번째 PDCCH의 카운터 DL DAI는 3과 동일하며, 네 번째 PDCCH의 카운터 DL DAI는 4와 동일하고, 다섯 번째 PDCCH의 카운터 DL DAI는 1과 동일하다. 위에서 설명된 바와 같이, 카운터 DL DAI가 처음으로 1과 동일한 PDCCH에서의 총 DL DAI는 TPC로서 결정되고, 도 8에 도시된 바와 같이, 카운터 DL DAI가 두 번째로 1과 동일한 PDCCH에서의 총 DL DAI는 총 DL DAI로서 결정된다.
앞서의 설명은 본 개시에서 제안된 HARQ-ACK를 송신하는 방법의 특정 구현예이다. 본 개시의 실시예들은 또한 HARQ-ACK를 송신하는 사용자 장비를 제공한다. 도 9에 도시된 바와 같이, 사용자 장비는 비트 수 결정 유닛, 리소스 결정 유닛, 전력 조정 값 결정 유닛, 및 송신 유닛을 포함한다.
비트 수 결정 유닛은 업링크 서브프레임 n 상에서 송신되는 HARQ-ACK 정보의 비트 수를 결정하도록 구성된다.
리소스 결정 유닛은 HARQ-ACK를 송신하기 위한 PUCCH 리소스 정보를 결정하도록 구성된다.
전력 조정 값 결정 유닛은 PDSCH를 스케줄링하거나 또는 반정적 SPS 해제를 지시하는 PDCCH의 DL DCI에서의 TPC 및 총 DL DAI의 공유 필드에 따라 HARQ-ACK 정보를 송신하기 위한 PUCCH 전력 조정 값을 결정하도록 구성된다.
송신 유닛은 결정된 비트 수, PUCCH 리소스, 및 PUCCH 전력 조정 값에 따라 업링크 서브프레임 n 상에서 HARQ-ACK를 송신하도록 구성된다.
이 경우, TPC 및 총 DL DAI의 공유 필드는 단지 TPC의 값을 송신하는데 사용되거나, 또는 TPC 및 총 DL DAI의 공유 필드는 TPC의 값 또는 총 DL DAI의 값을 송신하는데 사용된다. 그리고, n은 서브프레임 인덱스이다.
이 출원의 실시예들은 HARQ-ACK 정보의 비트 수를 결정하는 방법을 제공하며, 도 10에 도시된 바와 같이, 그 방법은 다음의 단계들을 포함한다.
단계 1010: 셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 정보의 비트 수를 결정하는 방법은 수신된 시그널링에 기초하여 결정된다.
UE는 기지국에 의해 전송된 시그널링(예를 들어, 상위 계층 시그널링) ― 그 시그널링은 구성 정보를 포함함 ― 을 수신함으로써 하나의 CG에서 다음 세 가지 방법들 중 어느 것이 HARQ-ACK 정보의 비트 수를 결정하는 방법으로서 사용되는지를 결정할 수도 있다.
방법 1: 하나의 CG에서의 셀들에 대한 HARQ-ACK 정보의 비트 수는 반정적으로 결정된다.
방법 2: 하나의 CG에서의 셀들에 대한 HARQ-ACK 정보의 비트 수는 동적으로 결정된다.
이 경우, DL 다운링크 할당 인덱스들(DL DAI들)은 지원 목적으로 도입될 필요가 있으며, 그래서 HARQ-ACK 정보의 비트 수에 있어서 기지국의 이해와 UE의 이해는 일치한다. DL DAI들은 카운터 DL DAI들 및 합 DL DAI들(이것들은 또한 총 DL DAI들이라 지칭됨)을 포함할 수도 있다. 카운터 DL DAI들은 PDSCH들을 스케줄링하고 현재 DAI(현재 DAI를 포함함)까지 해제를 지시하기 위해 기지국에 의해 이미 송신된 PDCCH들의 수를 말하고; 합 DL DAI들은 PDSCH들을 스케줄링하고 현재 DAI가 위치된 타임 슬롯까지 해제를 지시하기 위해 기지국에 의해 이미 송신된 PDCCH들의 수를 말하고, 동일한 타임 슬롯에 상이한 PDCCH들에서 합 DL DAI들에 대한 값들은 동일하다. 도 2에 도시된 바와 같이, 도면에서, C-DAI들은 카운터 DL DAI들을 말하고 S-DAI들은 합 DL DAI들을 말한다.
본 개시의 실시예들에서, HARQ-ACK 정보의 비트 수가 동적으로 결정될 때, 서브그룹들에 바인딩되도록 구성되는 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보의 비트 수는 바인딩된다.
방법 3: UE는 기지국에 의해 전송된 시그널링을 수신함으로써 CG에서의 셀들을 두 개의 부분들로 나눈다. 제1 부분에서 셀들에 대한 HARQ-ACK 정보의 비트 수는 반정적으로 결정되며, 제2 부분에서 셀들에 대한 HARQ-ACK 정보의 비트 수는 동적으로 결정되고, CG에서의 셀들에 대한 HARQ-ACK 정보의 총 비트 수는 제1 부분에서의 셀들에 대한 HARQ-ACK 정보의 비트 수와 제2 부분에서의 셀들에 대한 HARQ-ACK 정보의 비트 수의 합이다. 이런 식으로, CG에서의 HARQ-ACK 정보의 비트 수는 결정된다.
단계 1020: 셀 그룹에서의 각각의 셀 서브그룹에 대한 HARQ-ACK 정보의 비트 수는 각각의 서브그룹에 대응하는 HARQ-ACK 정보의 비트 수를 결정하는 방법에 기초하여 결정된다.
이 단계의 간단한 예가 방법 3에서 설명되었다. 바람직하게는, 본 개시의 실시예들에서, 동일한 CG에서의 셀들은 수신된 시그널링에 기초하여 두 개의 서브그룹들로 나누어지며, 여기서 제1 서브그룹은 HARQ-ACK 정보의 비트 수를 반정적으로 결정하는 방법에 대응하고, 제2 서브그룹은 HARQ-ACK 정보의 비트 수를 동적으로 결정하는 방법에 대응한다.
CG에서의 각각의 셀 서브그룹에 대한 HARQ-ACK 정보의 비트 수는 각각의 서브그룹에 대응하는 HARQ-ACK 정보의 비트 수를 결정하는 방법에 기초하여 결정되며;
여기서, HARQ-ACK 정보의 비트 수를 결정하는 방법은:
HARQ-ACK 정보의 비트 수를 반정적으로 결정하는 단계; 및
HARQ-ACK 정보의 비트 수를 동적으로 결정하는 단계 중 적어도 하나를 포함한다.
여기서, 제1 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 반정적으로 결정하는 방법은 구체적으로:
서브그룹에서의 셀 수, 동일한 업링크 타임 슬롯에 HARQ-ACK 정보를 송신하는 각각의 셀에 대한 다운링크 타임 슬롯 수 및 각각의 다운링크 타임 슬롯에 대응하는 HARQ-ACK 정보의 비트 수를 취득하는 단계; 및
셀 수, 각각의 셀에 대한 다운링크 타임 슬롯 수 및 각각의 다운링크 타임 슬롯에 대응하는 HARQ-ACK 정보의 비트 수에 기초하여, 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 계산하는 단계를 포함한다.
UE에 의해 제2 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 동적으로 결정하는 방법은 구체적으로:
수신된 물리적 다운링크 제어 채널들(PDCCH들)에서의 DL 다운링크 할당 인덱스들(DAI들)에 기초하여, 수신된 PDCCH들의 총 수를 결정하는 단계; 및
PDCCH들의 수 및 각각의 구성된 PDCCH에 대응하는 HARQ-ACK 정보의 비트 수에 기초하여, 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 계산하는 단계를 포함한다.
본 개시의 실시예들은 또한 HARQ-ACK 정보의 비트 수를 결정하는 방법을 제공한다. 서브그룹들 중 임의의 서브그룹에 바인딩되도록 구성되는 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보의 비트 수는 수신된 시그널링에 기초하여 바인딩되며;
여기서, 반정적 서브그룹화 방법(즉, 제1 서브그룹)의 경우, 바인딩될 수도 있는 모든 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보의 비트 수는 바인딩되고; 서브그룹에서의 각각의 셀에 대한 HARQ-ACK 정보의 비트 수는 동일하거나 또는 상이할 수도 있는데, 왜냐하면 동일한 비트 수의 HARQ-ACK 정보는 서브그룹에서의 상이한 셀들에 대해 요구되지 않기 때문이며; 동적 서브그룹화 방법(즉, 제2 서브그룹)의 경우, 서브그룹들 중 임의의 서브그룹에 바인딩되도록 구성되는 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보의 비트 수가 바인딩되고; 서브그룹에서의 각각의 셀에 대한 HARQ-ACK 정보의 비트 수는 근사적인데, 왜냐하면 HARQ-ACK 정보의 유사한 비트 수가 서브그룹에서의 상이한 셀들에 요구되기 때문이다.
단계 1030: 셀 그룹에 대한 HARQ-ACK 정보의 비트 수는 HARQ-ACK 정보를 송신하기 위한 각각의 셀 서브그룹에 대한 HARQ-ACK 정보의 비트 수에 기초하여 획득된다.
간략히, HARQ-ACK 정보의 비트 수를 결정하는 방법은 UE에 의해 반정적으로 결정되고, HARQ-ACK 정보의 비트 수를 결정하기 위한 다른 방법은 UE에 의해 동적으로 결정된다. CG에서의 셀들은 두 개의 부분들로 나누어질 수도 있으며, 예를 들어, 하나의 부분에서의 셀들에 대한 HARQ-ACK 정보의 비트 수는 반정적으로 결정되며, 다른 부분에서의 셀들에 대한 HARQ-ACK 정보의 비트 수는 동적으로 결정되고, CG에서의 셀들에 대한 HARQ-ACK 정보의 총 비트 수는 두 개의 부분들에서의 셀들에 대한 HARQ-ACK 정보의 비트 수의 합이다.
본 개시에 기초하여 HARQ-ACK 정보의 비트 수를 결정하는 방법에서, 셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 정보의 비트 수를 결정하는 방법은 수신된 시그널링에 기초하여 결정되며, 예를 들어, HARQ-ACK 정보의 비트 수를 반정적으로 결정하는 방법이 셀들의 일부에 사용될 수 있고, HARQ-ACK 정보의 비트 수를 동적으로 결정하는 방법이 다른 셀들에 사용되며, 그래서 셀들을 동일해지게 구성할 필요가 없고 현존 기술들에 기초하여 송신하기 위한 다수의 비트들을 가질 필요가 없으며; 셀 그룹에서의 각각의 셀 서브그룹에 대한 HARQ-ACK 정보의 비트 수는 각각의 서브그룹에 대응하는 HARQ-ACK 정보의 비트 수를 결정하는 방법에 기초하여 결정되고; 셀 그룹에 대한 HARQ-ACK 정보의 비트 수는 HARQ-ACK 정보를 송신하기 위한 각각의 셀 서브그룹에 대한 HARQ-ACK 정보의 비트 수에 기초하여 획득된다. HARQ-ACK 정보의 가외의 비트 수는 감소되고, HARQ-ACK 정보를 송신하기 위한 PUCCH 용 리소스들은 절약된다.
본 출원은 또한, 도 11에 도시된 바와 같이, 다음의 단계들을 포함하는, HARQ-ACK 정보의 비트 수를 구성하는 방법을 제공한다.
단계 1110: 셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 정보의 비트 수를 결정하는 방법이 구성되며, 그래서 UE는 셀 그룹에서의 각각의 셀 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 결정한다.
구체적으로는, 셀 그룹에서의 셀들은 두 개의 서브그룹들로 나누어지고 각각의 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 결정하는 방법이 구성되며, 그 결정 방법은, 반정적 결정과 동적 결정 중 적어도 하나를 포함한다. 예를 들어, 제1 서브그룹에 대한 HARQ-ACK 정보의 비트 수는 반정적으로 결정되고 제2 서브그룹에 대한 HARQ-ACK 정보의 비트 수는 동적으로 결정되는 것으로 구성된다.
단계 1120: 서브그룹들을 운반하는 시그널링이 전송된다.
단계 1130: HARQ-ACK 정보가 수신되는데, 이 정보는 셀 그룹에 대한 HARQ-ACK 정보의 비트 수에 기초하여 UE에 의해 송신된다.
본 개시의 실시예들은 또한 HARQ-ACK 정보의 비트 수를 구성하는 방법을 제공한다. HARQ-ACK 정보의 비트 수가 UE에 의해 바인딩될 필요가 있는 셀들은 각각의 셀에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보의 비트 수에 기초하여 결정되고; 바인딩될 셀들은 대응하는 서브그룹들에 배정된다. 그러므로, UE가 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보의 비트 수를 바인딩한 후, 반정적 서브그룹화 방법의 경우, 서브그룹에서의 각각의 셀에 대한 HARQ-ACK 정보의 비트 수는 동일하거나 또는 상이할 수도 있고, 동적 서브그룹화 방법의 경우, 서브그룹에서의 각각의 셀에 대한 HARQ-ACK 정보의 비트 수는 근사적이다. 예를 들어, 제1 서브그룹에서의 바인딩될 셀들은, UE가 바인딩될 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보의 비트 수를 바인딩한 후에 제1 서브그룹에서의 각각의 셀에 대한 HARQ-ACK 정보의 비트 수는 동일하거나 또는 상이하도록, 구성되고; 제2 서브그룹에서의 바인딩될 셀들은, UE가 바인딩될 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보의 비트 수를 바인딩한 후에 제2 서브그룹에서의 각각의 셀에 대한 HARQ-ACK 정보의 비트 수가 근사적이도록, 구성된다.
예를 들어, HARQ-ACK 정보의 비트 수를 구성하는 방법과 HARQ-ACK 정보의 비트 수를 결정하는 방법은 상호작용적이고, 여기서 설명되지 않을 것이다.
본 출원을 쉽게 이해하기 위해, 본 출원의 기술적 해법들은 장비 간 상호작용을 일 예로 하여, 특정 응용들을 참조하여 아래에서 더 설명될 것이다.
실시예 3
이 실시예에서, 하나의 CG에서 HARQ-ACK 정보의 비트 수를 결정하는 방법 3에 의해 각각의 CG에서의 HARQ-ACK 정보의 비트 수의 결정하는 것이 설명될 것이다. 다시 말하면, UE는 기지국으로부터 방법 3에 의한 각각의 CG에서의 HARQ-ACK 정보의 비트 수의 결정을 구성하는 시그널링을 수신하한다. HARQ-ACK 송신의 특정 구현예는 다음과 같다:
UE는 CG에서의 셀들을 서브그룹화하는 방법에 의해 각각의 CG에서의 HARQ-ACK 정보의 비트 수를 결정하며; 그리고
기지국으로부터 UE에 의해 수신된 상위 계층 시그널링은 적어도 두 개의 다운링크 셀들(예를 들어, N 개 셀들이며, 여기서 N은 양의 정수이고 2 이상임)을 구성하며, 그 셀들 중 적어도 하나는 HARQ-ACK를 송신하기 위한 업링크 타임 슬롯들의 PUCCH들을 제공하도록 구성된다. 이 방법으로 구성된 N 개 다운링크 셀들은 하나의 CG에 속한다. 다시 말하면, N 개 다운링크 셀들에 대한 HARQ-ACK 정보는 하나의 셀에 대한 업링크 타임 슬롯들의 PUCCH들 상에서 송신된다. N 개 다운링크 셀들은 상위 계층 시그널링에 의해 두 개의 서브그룹들, 즉, 각각 서브그룹 1 및 서브그룹 2로 나누어진다(서브그룹 1에서의 셀들과 서브그룹 2에서의 셀들 사이에는 중첩이 없으며, 다시 말하면, N 개 셀들 중 어느 셀이라도 서브그룹 1 또는 서브그룹 2 중 어느 하나에 속하고 서브그룹 1 및 서브그룹 2 둘 다에 속하기는 불가능하다). 서브그룹 1에서의 N1 개 셀들과 서브그룹 2에서의 N2 개 셀들이 있다(N1+N2=N, N1>=0 및 N1<=N, 그리고 N2>=0 및 N2<=N).서브그룹 1에서의 셀들에 대한 HARQ-ACK 정보는 반정적으로 결정되고 서브그룹 2에서의 셀들에 대한 HARQ-ACK 정보는 동적으로 결정된다.
서브그룹 1에서의 셀들에 대해, 서브그룹 1에서의 HARQ-ACK 정보의 비트 수는 다음의 방법에 의해 결정된다.
UE에 대한 HARQ-ACK 정보의 비트 수는 반정적으로 결정된다. 예를 들어, 4 개의 다운링크 셀들이 서브그룹 1에서 구성되고, 각각의 다운링크 셀에 대해 4 개의 번들링 윈도우들이 있다. 다시 말하면, 각각의 셀에 대한 4 개의 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보는 하나의 업링크 타임 슬롯에 송신되고, 각각의 셀에 대한 각각의 다운링크 타임 슬롯에서의 HARQ-ACK의 비트 수는 1이다. 이 경우, 서브그룹 1에서의 셀들에 대한 HARQ-ACK 정보의 총 비트 수는, 도 12에 도시된 바와 같이, 4*4=16 비트이다.
서브그룹 2에서의 셀들에 대해, 서브그룹 2에서의 HARQ-ACK 정보의 비트 수는 다음의 방법에 의해 결정된다.
UE에 대한 HARQ-ACK 정보의 비트 수는 UE에 의해 수신된 PDCCH들에서의 카운터 DL DAI들 및 합 DL DAI들에 기초하여 동적으로 결정되고, 카운터 DL DAI들 및 합 DL DAI들은 서브그룹 2에서의 셀들의 PDCCH들에만 특정된다.
예를 들어, 4 개 셀들은 서브그룹 2로 구성되고, 4 개 셀들에 대한 HARQ-ACK 정보는 하나의 업링크 타임 슬롯에 송신된다. 카운터 DL DAI 필드의 비트 수는 2이고, 합 DL DAI 필드의 비트 수는 2이다. 4 개 셀들의 모든 송신 모드들이 하나의 TB의 송신을 지원하고 하나의 TB는 각각의 CBG가 HARQ-ACK 정보의 하나의 비트를 생성하는 8 개 CBG들을 포함하며, 다시 말하면, 하나의 셀에 대한 하나의 다운링크 타임 슬롯에 대응하는 HARQ-ACK 정보의 비트 수는 8이고, 하나의 업링크 타임 슬롯의 PUCCH들 상에서 송신되는 HARQ-ACK의 총 비트 수는 UE에 의해 수신된 카운터 DL DAI들 및 합 DL DAI들에 기초하여 획득될 수도 있다고 가정된다. 도 13은 UE에 의해 수신된 PDCCH들에서의 카운터 DL DAI들 및 합 DL DAI들을 도시한다. UE는 총 5 개 PDCCH들을 수신하는데, 카운터 DL DAI들에 대한 값들은 각각 1, 2, 3, 4, 1이고, 합 DL DAI들에 대한 값들은 구체적으로 다음과 같다: 첫 번째 타임 슬롯에 수신된 하나의 PDCCH의 합 DL DAI는 1이며, 두 번째 타임 슬롯에 수신된 두 개의 PDCCH들의 합 DL DAI는 3이고, 네 번째 타임 슬롯에 수신된 두 개의 PDCCH들의 합 DL DAI는 1이다. 총 5 개 PDCCH들이 수신되며, 각각의 PDCCH에 의해 스케줄링된 PDSCH들은 8 비트의 HARQ-ACK 정보를 생성하고, HARQ-ACK 정보의 총 비트 수는 5*8=40이라고 계산될 수도 있다.
이런 식으로, 서브그룹 1에서의 셀들에 대한 HARQ-ACK 정보의 총 비트 수는 16 비트이며, 서브그룹 2에서의 셀들에 대한 HARQ-ACK 정보의 총 비트 수는 40 비트이며, 그래서 CG에서의 HARQ-ACK 정보의 총 비트 수는 16+40=56 비트이다.
실시예 4
이 실시예에서, 하나의 CG에서 HARQ-ACK 정보의 비트 수를 결정하기 위해 HARQ-ACK 정보를 번들링하는 방법(즉, HARQ-ACK 정보를 압축하는 방법, 예를 들어, HARQ-ACK 정보의 공간 번들링인데, HARQ-ACK 정보의 공간 번들링은 다음과 같다: 두 개의 TB들의 송신을 지원하는 셀들에 대해, 공간 번들링 없이 각각의 타임 슬롯에 대한 HARQ-ACK 정보의 비트 수는 2이고, 두 개의 TB들의 송신을 지원하는 셀들에 대해, 공간 번들링이 있는 각각의 타임 슬롯에 대한 HARQ-ACK 정보의 비트 수는 1이다)이 설명될 것이다. 이 실시예에서, 번들링(예를 들어, 공간 번들링)이 UE에 대해 구성된 모든 셀들에 대해 수행되는 것이 구성될 수도 있다. 다시 말하면, 번들링이 수행되면, 두 개의 TB들의 송신을 지원하는, UE에 대해 구성된 모든 셀들은 바인딩될 것이고; 번들링이 수행되지 않으면, 두 개의 TB들의 송신을 지원하는, UE에 대해 구성된 모든 셀들은 바인딩되지 않을 것이다. 현재, 하나의 TB가 다수의 CBG들을 포함하는 상황이 도입되기 때문에, 각각의 TB에 포함되는 CBG들의 수는 상이한 셀들에 대해 상이할 수도 있다. 그러므로, 이 실시예에서, 셀들이 바인딩되는지의 여부는 셀들에 기초하여 독립적으로 구성될 수도 있다. 예를 들어, CG 1에서의 셀 1은 두 개의 TB들의 송신을 지원하며, 각각의 TB는 네 개의 CBG들을 포함하고, 각각의 타임 슬롯의 PDSCH들은 8 비트의 HARQ-ACK 정보를 생성하고; CG 1에서의 셀 2는 두 개의 TB들의 송신을 지원하며, 각각의 TB는 여덟 개의 CBG들을 포함하고, 각각의 타임 슬롯의 PDSCH들은 16 비트의 HARQ-ACK 정보를 생성한다. 이 경우, 공간 번들링이 CG 1에서의 셀 1에 대해 수행되지 않으면, 각각의 타임 슬롯의 PDSCH들은 8 비트의 HARQ-ACK 정보를 생성하고, 공간 번들링이 CG 1에서의 셀 2에 대해 수행되면, 공간 번들링 후의 각각의 타임 슬롯의 PDSCH들은 8 비트의 HARQ-ACK 정보를 생성한다. 이런 식으로, CG에서의 셀 1 및 셀 2에 대해 각각의 타임 슬롯의 PDSCH들에 의해 생성된 HARQ-ACK 정보의 비트 수는 동일하고, HARQ-ACK 정보의 비트 수는 PDCCH들 단위로 DL DAI들에 의해 동적으로 결정될 수도 있다.
이 실시예에서, 하나의 CG에서 HARQ-ACK 정보의 비트 수를 결정하는 방법 3에 의한 각각의 CG에서의 HARQ-ACK 정보의 비트 수의 결정이 설명된다. 다시 말하면, UE는 기지국으로부터 시그널링을 수신하는데, 기지국은 방법 3에 의한 각각의 CG에서의 HARQ-ACK 정보의 비트 수의 결정을 구성한다. HARQ-ACK 송신의 특정 구현예는 다음과 같다:
UE는 CG에서의 셀들을 서브그룹화하는 방법에 의해 각각의 CG에서의 HARQ-ACK 정보의 비트 수를 결정하며; 그리고
기지국으로부터 UE에 의해 수신된 상위 계층 시그널링은 적어도 두 개의 다운링크 셀들(예를 들어, N 개 셀들이며, 여기서 N은 양의 정수이고 2 이상임)을 구성하며, 그 셀들 중 적어도 하나는 HARQ-ACK를 송신하기 위한 업링크 타임 슬롯들의 PUCCH들을 제공하도록 구성된다. 이 방법으로 구성된 N 개 다운링크 셀들은 하나의 CG에 속한다. 다시 말하면, N 개 다운링크 셀들에 대한 HARQ-ACK 정보는 하나의 셀에 대한 업링크 타임 슬롯들의 PUCCH들 상에서 송신된다. N 개 다운링크 셀들은 상위 계층 시그널링에 의해 두 개의 서브그룹들, 즉, 각각 서브그룹 1 및 서브그룹 2로 나누어진다(서브그룹 1에서의 셀들과 서브그룹 2에서의 셀들 사이에는 중첩이 없으며, 다시 말하면, N 개 셀들 중 어느 셀이라도 서브그룹 1 또는 서브그룹 2 중 어느 하나에 속하고 서브그룹 1 및 서브그룹 2 둘 다에 속하기는 불가능하다). 서브그룹 1에서의 N1 개 셀들과 서브그룹 2에서의 N2 개 셀들이 있다(N1+N2=N, N1>=0 및 N1<=N, 그리고 N2>=0 및 N2<=N).서브그룹 1에서의 셀들에 대한 HARQ-ACK 정보는 반정적으로 결정되고 서브그룹 2에서의 셀들에 대한 HARQ-ACK 정보는 동적으로 결정된다.
서브그룹 1에서의 셀들에 대해, 서브그룹 1에서의 HARQ-ACK 정보의 비트 수는 다음의 방법에 의해 결정된다.
UE에 대한 HARQ-ACK 정보의 비트 수는 반정적으로 결정된다. 예를 들어, 2 개의 다운링크 셀들이 서브그룹 1에서 구성되고, 각각의 다운링크 셀에 대해 4 개의 번들링 윈도우들이 있다. 다시 말하면, 각각의 셀에 대한 4 개의 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보는 하나의 업링크 타임 슬롯에 송신되고, 각각의 셀에 대한 각각의 다운링크 타임 슬롯에서의 HARQ-ACK의 비트 수는 1이다. 이 경우, 서브그룹 1에서의 셀들에 대한 HARQ-ACK 정보의 총 비트 수는, 도 14에 도시된 바와 같이, 2*4=8 비트이다. 서브그룹 1에서의 셀들에 대해, HARQ-ACK 정보는 서브그룹에 바인딩될 수 있는 모든 셀들(예를 들어, 두 개의 TB들의 송신을 지원하는 셀들)에 대해 바인딩될 수도 있는데, 왜냐하면 HARQ-ACK 정보의 근사적인 비트 수가 서브그룹에서의 상이한 셀들에 대해 요구되지 않기 때문이다.
서브그룹 2에서의 셀들에 대해, 서브그룹 2에서의 HARQ-ACK 정보의 비트 수는 다음의 방법에 의해 결정된다.
UE에 대한 HARQ-ACK 정보의 비트 수는 UE에 의해 수신된 PDCCH들에서의 카운터 DL DAI들 및 합 DL DAI들에 기초하여 동적으로 결정되며, 카운터 DL DAI들 및 합 DL DAI들은 서브그룹 2에서의 셀들의 PDCCH들에만 특정되고(예를 들어, 카운터 DL DAI 필드 및 합 DL DAI 필드 두 다는 2 비트임), 카운터 DL DAI들 및 합 DL DAI들에 대한 값들과 PDSCH들을 스케줄링하고 SPS 해제를 지시하는 PDCCH들의 수 사이의 대응관계는 표 3에 도시된 바와 같다. 표 3에서의 N(N은 양의 정수)은 UE에 의해 지원된 셀 수에 관련된다.

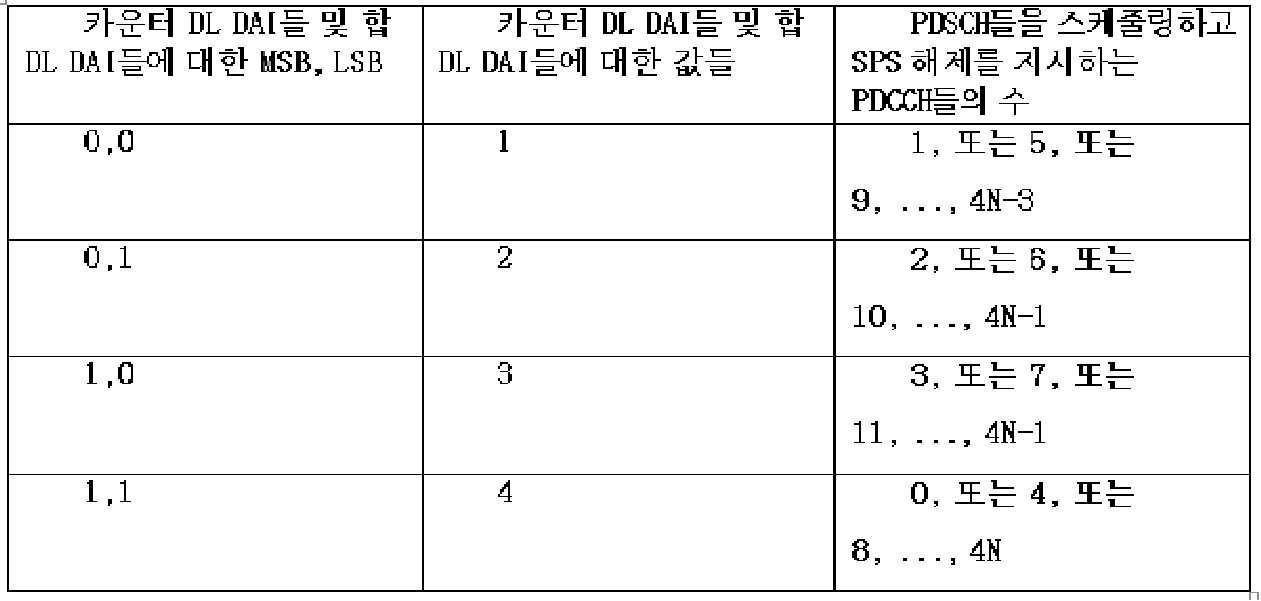

표 3: PDSCH들을 스케줄링하고 SPS 해제를 지시하는 카운터 DL DAI들 및 합 DL DAI들에 대한 값들과 PDCCH들의 수 사이의 매핑 관계
Figure pct00003
예를 들어, 2 개 셀들은 서브그룹 2로 구성되고, 2 개 셀들에 대한 HARQ-ACK 정보는 하나의 업링크 타임 슬롯에 송신된다. 카운터 DL DAI 필드의 비트 수는 2이고, 합 DL DAI 필드의 비트 수는 2이다. 셀 3의 송신 모드는 두 개의 TB들의 송신을 지원하고 하나의 TB는 각각의 CBG가 HARQ-ACK 정보의 하나의 비트를 생성하는 4 개의 CBG들을 포함하며, 다시 말하면, 셀 3에 대한 하나의 다운링크 타임 슬롯에 대응하는 HARQ-ACK 정보의 비트 수는 8이라고 가정되고; 셀 4의 송신 모드는 두 개의 TB들의 송신을 지원하고 하나의 TB는 각각의 CBG가 HARQ-ACK 정보의 하나의 비트를 생성하는 8 개 CBG들을 포함하며, 다시 말하면, 셀 8에 대한 하나의 다운링크 타임 슬롯에 대응하는 HARQ-ACK 정보의 비트 수는, 도 15에 도시된 바와 같이, 16이다. 공간 번들링은 셀 4에 대한 HARQ-ACK 정보에 대해 수행될 수도 있고, 공간 번들링 후의 셀 4에 대한 하나의 다운링크 타임 슬롯을 위한 HARQ-ACK 정보의 비트 수는 8이라고 가정된다. 이런 식으로, PDCCH들 단위의 카운터 DL DAI들 및 합 DL DAI들이 서브그룹 2에서 사용된다. 하나의 업링크 타임 슬롯의 PUCCH들 상에서 송신되는 HARQ-ACK의 총 비트 수는 UE에 의해 수신된 카운터 DL DAI들 및 합 DL DAI들에 기초하여 획득될 수도 있다. 도 16은 UE에 의해 수신된 PDCCH들에서의 카운터 DL DAI들 및 합 DL DAI들을 도시한다. UE는 총 5 개 PDCCH들을 수신하는데, 카운터 DL DAI들에 대한 값들은 각각 1, 2, 3, 4, 1이고, 합 DL DAI들에 대한 값들은 구체적으로 다음과 같다: 첫 번째 타임 슬롯에 수신된 하나의 PDCCH의 합 DL DAI는 1이며, 두 번째 타임 슬롯에 수신된 두 개의 PDCCH들의 합 DL DAI는 3이고, 네 번째 타임 슬롯에 수신된 두 개의 PDCCH들의 합 DL DAI는 1이다. 총 5 개 PDCCH들이 수신되며, 각각의 PDCCH에 의해 스케줄링된 PDSCH들은 8 비트의 HARQ-ACK 정보를 생성하고, HARQ-ACK 정보의 총 비트 수는 5*8=40이라고 계산될 수도 있다. 서브그룹 2에서의 셀들에 대해, HARQ-ACK 정보는 공간 번들링을 수행할지의 여부(예를 들어, 공간 번들링이 각각의 셀에 대해 수행되는지의 여부는 독립적인 상위 계층 시그널링에 의해 구성됨)를 독립적으로 결정함으로써 서브그룹에서의 각각의 셀에 대해 바인딩될 수도 있는데, 왜냐하면 HARQ-ACK 정보의 근사적인 비트 수가 서브그룹에서의 상이한 셀들에 대해 요구되기 때문이다.
이런 식으로, 서브그룹 1에서의 셀들에 대한 HARQ-ACK 정보의 총 비트 수는 8 비트이며, 서브그룹 2에서의 셀들에 대한 HARQ-ACK 정보의 총 비트 수는 40 비트이며, 그래서 CG에서의 HARQ-ACK 정보의 총 비트 수는 8+40=48 비트이다.
전술한 설명은 단지 본 출원의 바람직한 실시예들을 보여주고 본 출원을 제한하도록 의도되지 않는다. 본 출원의 사상 및 원리에서 만들어지는 임의의 수정, 동등한 대체 또는 개선은 본 출원의 보호 범위에 포함될 것이다.
실시예 5
본 개시의 실시예들은 또한 사용자 장비를 제공하며, 사용자 장비는:
수신된 시그널링에 기초하여, 셀 그룹에서의 셀 서브그룹들 및 각각의 서브그룹에 대응하는 HARQ-ACK 정보의 비트 수를 결정하는 방법을 결정하도록 구성되는 서브그룹 결정 모듈(1710);
셀 그룹에서의 각각의 셀 서브그룹에 대한 HARQ-ACK 정보의 비트 수를, 각각의 서브그룹에 대응하는 HARQ-ACK 정보의 비트 수를 결정하는 방법에 기초하여, 결정하도록 구성되는 제1 비트 수 결정 모듈(1720); 및
각각의 셀 서브그룹에 대한 HARQ-ACK 정보의 비트 수에 기초하여, HARQ-ACK 정보를 송신하기 위한 셀 그룹에 대한 HARQ-ACK 정보의 비트 수를 획득하도록 구성되는 제2 비트 수 결정 모듈(1730)을 포함한다.
게다가, 서브그룹 결정 모듈(1710)에 의해 HARQ-ACK 정보의 비트 수를 결정하는 방법은:
HARQ-ACK 정보의 비트 수를 반정적으로 결정하는 단계; 및
HARQ-ACK 정보의 비트 수를 동적으로 결정하는 단계 중 적어도 하나를 포함한다.
더 추가로, 서브그룹 결정 모듈(1710)은 구체적으로는 HARQ-ACK 정보의 비트 수가 동적으로 결정될 때 서브그룹들에 바인딩되도록 구성되는 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보의 비트 수를 바인딩하도록 구성된다.
게다가, 서브그룹 결정 모듈(1710)은 구체적으로는 수신된 시그널링에 기초하여 셀 그룹에서의 셀들을 두 개의 서브그룹들로 분할하며, 제1 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 반정적으로 결정하고, 제2 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 동적으로 결정하도록 구성된다.
게다가, 제1 서브그룹에 대해, 제1 비트 수 결정 모듈(1720)은 구체적으로는: 서브그룹에서의 셀 수, 업링크 타임 슬롯에 HARQ-ACK 정보를 송신하는 각각의 셀에 대한 다운링크 타임 슬롯 수 및 각각의 다운링크 타임 슬롯에 대응하는 HARQ-ACK 정보의 비트 수를 취득하며; 그리고
셀 수, 각각의 셀에 대한 다운링크 타임 슬롯 수 및 각각의 다운링크 타임 슬롯에 대응하는 HARQ-ACK 정보의 비트 수에 기초하여, 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 계산하도록 구성된다.
게다가, 제2 서브그룹에 대해, 제1 비트 수 결정 모듈(1720)은 구체적으로는: 수신된 물리적 다운링크 제어 채널들(PDCCH들)에서의 DL 다운링크 할당 인덱스들(DAI들)에 기초하여, 수신된 PDCCH들의 총 수를 결정하며; 그리고
PDCCH들의 수 및 각각의 구성된 PDCCH에 대응하는 HARQ-ACK 정보의 비트 수에 기초하여, 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 계산하도록 구성된다.
옵션적으로, 서브그룹 결정 모듈(1710)은 더 구체적으로는, 수신된 시그널링에 기초하여, 제1 서브그룹에 바인딩될 수도 있는 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보의 비트 수를 바인딩하도록 구성된다.
옵션적으로, 서브그룹 결정 모듈(1710)은 더 구체적으로는, 수신된 시그널링에 기초하여, 제2 서브그룹에 바인딩되도록 구성되는 셀들에 대한 다운링크 타임 슬롯들에 대응하는 HARQ-ACK 정보의 비트 수를 바인딩하도록 구성된다.
본 개시의 실시예들은 또한 기지국을 제공하며, 이는:
셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 정보의 비트 수를 결정하는 방법을, UE가 상기 셀 그룹에서의 각각의 셀 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 결정하도록, 구성하도록 구성되는 구성 모듈(1810);
서브그룹들을 운반하는 시그널링을 전송하도록 구성되는 전송 모듈(1820); 및
셀 그룹에 대한 HARQ-ACK 정보의 비트 수에 기초하여 UE에 의해 송신된 HARQ-ACK 정보를 수신하도록 구성되는 수신 모듈(1830)을 포함한다.
게다가, 구성 모듈(1810)은 구체적으로는 셀 그룹에서의 셀들을 두 개의 서브그룹들로 나누도록 구성되며;
제1 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 반정적으로 결정하도록 구성되며; 그리고
제2 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 동적으로 결정하도록 구성된다.
여기서, 결정 방법은:
반정적 결정과 동적 결정 중 적어도 하나를 포함한다.
더 추가로, 구성 모듈(1810)은 또한:
각각의 셀에 대한 다운링크 타임 슬롯들에 대응하는 비트 수에 기초하여, HARQ-ACK 정보의 비트 수가 UE에 의해 바인딩될 필요가 있는 셀들을 결정하며;
이 경우, 구성 모듈(1810)은 구체적으로는: 제1 서브그룹에서 바인딩될 수도 있는 셀들을 구성하며; 그리고
제2 서브그룹에 바인딩될 셀들을 구성하도록 구성된다.
도 19는 본 개시의 다른 실시예에 따른 사용자 장비의 구조를 예시하는 블록도이다.
도 19를 참조하면, 사용자 장비(1900)는 프로세서(1910), 트랜시버(1920) 및 메모리(1930)를 포함할 수도 있다. 그러나, 예시된 구성요소들의 모두는 필수적이지 않다. 사용자 장비(1900)는 도 19에서 예시된 것들보다 더 많거나 또는 더 적은 컴포넌트들에 의해 구현될 수도 있다. 덧붙여서, 프로세서(1910)와 트랜시버(1920) 및 메모리(1930)는 다른 실시예에 따라 단일 칩으로서 구현될 수도 있다. 프로세서(1910)는 도 17의 서브그룹 결정 모듈(1710), 제1 비트 수 결정 모듈(1720) 및 제2 비트 수 결정 모듈(1730)에 해당할 수도 있다.
전술한 구성요소들은 이제 상세히 설명될 것이다.
프로세서(1910)는 제안된 기능, 프로세스, 및/또는 방법을 제어하는 하나 이상의 프로세서들 또는 다른 프로세싱 디바이스들을 포함할 수도 있다. 사용자 장비(1900)의 동작은 프로세서(1910)에 의해 구현될 수도 있다.
프로세서(1910)는 각각의 구성된 리소스 풀 및/또는 각각의 리소스 그룹을 감지하여 감지 결과를 획득할 수도 있으며, 감지 결과는 나머지 후보 단일 TU 리소스들의 세트를 포함한다. 프로세서(1910)는, 각각의 리소스 풀 및/또는 각각의 리소스 그룹의 나머지 후보 단일 TU 리소스들의 세트로부터, 하나의 후보 단일 TU 리소스를 송신 리소스로서 선택할 수도 있다.
트랜시버(1920)는 송신되는 신호를 업-컨버팅 및 증폭하는 RF 송신기와, 수신된 신호의 주파수를 다운-컨버팅하는 RF 수신기를 포함할 수도 있다. 그러나, 다른 실시예에 따르면, 트랜시버(1920)는 구성요소들에서 도시된 것들보다 더 많거나 또는 더 적은 구성요소들에 의해 구현될 수도 있다.
트랜시버(1920)는 프로세서(1910)에 접속되고 신호를 송신 및/또는 수신할 수도 있다. 그 신호는 제어 정보와 데이터를 포함할 수도 있다. 또한, 트랜시버(1920)는 신호를 무선 채널을 통해 수신하고 신호를 프로세서(1910)에 출력할 수도 있다. 트랜시버(1920)는 프로세서(1910)로부터 출력된 신호를 무선 채널을 통해 송신할 수도 있다.
메모리(1930)는 디바이스(1900)에 의해 획득된 신호에 포함되는 제어 정보 또는 데이터를 저장할 수도 있다. 메모리(1930)는 프로세서(1910)에 접속되고 제안된 기능, 프로세스, 및/또는 방법을 위한 적어도 하나의 명령 또는 프로토콜 또는 파라미터를 저장할 수도 있다. 메모리(1930)는 판독전용 메모리(read-only memory)(ROM) 및/또는 랜덤 액세스 메모리(random access memory)(RAM) 및/또는 하드 디스크 및/또는 CD-ROM 및/또는 DVD 및/또는 다른 저장 디바이스들을 포함할 수도 있다.
도 20은 본 개시의 다른 실시예에 따른 기지국에 대한 디바이스의 구조를 예시하는 블록도이다.
도 20을 참조하면, 기지국(2000)을 위한 디바이스가 프로세서(2010), 트랜시버(2020) 및 메모리(2030)를 포함할 수도 있다. 그러나, 예시된 구성요소들의 모두는 필수적이지 않다. 기지국(2000)는 도 20에서 예시된 구성요소들보다 더 많거나 또는 더 적은 구성요소들에 의해 구현될 수도 있다. 덧붙여서, 프로세서(2010)와 트랜시버(2020) 및 메모리(2030)는 다른 실시예에 따라 단일 칩으로서 구현될 수도 있다. 프로세서(2010)는 도 18의 구성 모듈(1810)에 해당할 수도 있다. 트랜시버(2020)는 도 18의 전송 모듈(1820) 및 수신 모듈(1830)에 해당할 수도 있다.
전술한 구성요소들은 이제 상세히 설명될 것이다.
프로세서(2010)는 제안된 기능, 프로세스, 및/또는 방법을 제어하는 하나 이상의 프로세서들 또는 다른 프로세싱 디바이스들을 포함할 수도 있다. 기지국(2000)의 동작은 프로세서(2010)에 의해 구현될 수도 있다.
프로세서(2010)는 송신 리소스들 및 수신 리소스들의 로케이션들을 결정할 수도 있다.
트랜시버(2020)는 송신되는 신호를 업-컨버팅 및 증폭하는 RF 송신기와, 수신된 신호의 주파수를 다운-컨버팅하는 RF 수신기를 포함할 수도 있다. 그러나, 다른 실시예에 따르면, 트랜시버(2020)는 구성요소들에서 도시된 것들보다 더 많거나 또는 더 적은 구성요소들에 의해 구현될 수도 있다.
트랜시버(2020)는 프로세서(2010)에 접속되고 신호를 송신 및/또는 수신할 수도 있다. 그 신호는 제어 정보와 데이터를 포함할 수도 있다. 또한, 트랜시버(2020)는 신호를 무선 채널을 통해 수신하고 신호를 프로세서(2010)에 출력할 수도 있다. 트랜시버(2020)는 프로세서(2010)로부터 출력된 신호를 무선 채널을 통해 송신할 수도 있다.
메모리(2030)는 기지국(2000)에 의해 획득된 신호에 포함된 제어 정보 또는 데이터를 저장할 수도 있다. 메모리(2030)는 프로세서(2010)에 접속되고 제안된 기능, 프로세스, 및/또는 방법을 위한 적어도 하나의 명령 또는 프로토콜 또는 파라미터를 저장할 수도 있다. 메모리(2030)는 판독전용 메모리(ROM) 및/또는 랜덤 액세스 메모리(RAM) 및/또는 하드 디스크 및/또는 CD-ROM 및/또는 DVD 및/또는 다른 저장 디바이스들을 포함할 수도 있다.
본 개시의 실시예들에 기초한 사용자 장비 및 기지국의 구현 원리 및 생성된 기술적 효과들은 위에서 설명된 방법 실시예의 그것들과 동일하다. 간략히 설명된 바와 같이, 여기서 언급되지 않은 부분들은 위에서 설명된 방법 실시예들에서의 대응하는 내용을 지칭할 수도 있고, 여기서 반복되지 않을 것이다.
본 개시는 본 개시에서 설명된 바와 같은 하나 이상의 동작들을 수행하기 위한 디바이스들을 수반한다는 것이 본 기술분야의 통상의 기술자들에 의해 이해되어야 한다. 그들 디바이스들은 의도된 대로 특수하게 설계되고 제작될 수 있거나, 또는 범용 컴퓨터에서의 널리 공지된 디바이스들을 포함할 수 있다. 그들 디바이스들은 그것들에 저장된 컴퓨터 프로그램들을 가지며, 그들 컴퓨터 프로그램들은 선택적으로 활성화되거나 또는 재구성된다. 이러한 컴퓨터 프로그램들은 장비(이를테면 컴퓨터) 판독가능 매체에 또는 전자 명령들을 저장하기에 적합하고 버스에 각각 커플링되는 임의의 유형의 매체에 저장될 수 있으며, 컴퓨터 판독가능 매체는 임의의 유형의 디스크들(플로피 디스크들, 하드 디스크들, 광학적 디스크들, CD-ROM 및 광자기 디스크들을 포함함), ROM(Read-Only Memory), RAM(Random Access Memory), EPROM(Erasable Programmable Read-Only Memory), EEPROM(Electrically Erasable Programmable Read-Only Memory), 플래시 메모리들, 자기 카드들 또는 광학적 라인 카드들을 포함하지만 그것들로 제한되지는 않는다. 다르게 말하면, 판독가능 매체는 장비(예를 들어, 컴퓨터) 판독가능 형태로 정보를 저장하거나 또는 송신하는 임의의 매체를 포함한다.
컴퓨터 프로그램 명령들은 구조도들 및/또는 블록도들 및/또는 흐름도들에서의 각각의 블록뿐만 아니라 구조도들 및/또는 블록도들 및/또는 흐름도들에서의 블록들의 조합을 실현하는데 사용될 수 있다는 것이 본 기술분야의 통상의 기술자들에 의해 이해되어야 한다. 이들 컴퓨터 프로그램 명령들은 일반 목적 컴퓨터들, 전용 컴퓨터들 또는 구현될 프로그램가능 데이터 프로세싱 수단의 다른 프로세서들에 제공될 수 있으며, 그래서 구조도들 및/또는 블록도들 및/또는 흐름도들의 블록 또는 블록들에서 지정된 해법들은 컴퓨터들 또는 프로그램가능 데이터 프로세싱 수단의 다른 프로세서들에 의해 실행된다는 것이 본 기술분야의 통상의 기술자들에 의해 이해되어야 한다.
본 개시에서 이미 논의된 동작들, 방법들 및 흐름들에서의 단계들, 대책들 및 해법들은 교체되거나, 변경되거나, 결합되거나 또는 삭제될 수도 있다는 것이 본 기술분야의 통상의 기술자들에 의해 이해되어야 한다. 게다가, 본 개시에서 이미 논의된 동작들, 방법들 및 흐름들에서의 다른 단계들, 대책들 및 해법들은 또한 교체되거나, 변경되거나, 재배열되거나, 분해되거나, 결합되거나 또는 삭제될 수 있다. 게다가, 본 개시에서 개시된 동작들, 방법들 및 흐름들에서의 선행 기술의 단계들, 대책들 및 해법들은 또한 교체되거나, 변경되거나, 재배열되거나, 분해되거나, 결합되거나 또는 삭제될 수 있다.
상기한 바는 본 개시의 실시예들이고, 본 개시의 보호 범위를 제한하기 위해 사용되지 않는다. 본 개시의 사상 및 원리 하에 만들어지는 어떠한 수정들, 동등물들, 개선들 등이라도 본 개시의 보호 범위에 모두 포함된다.

Claims (15)

  1. 하이브리드 자동 반복 요청 확인응답(HARQ-ACK) 정보를 송신하는 방법에 있어서,
    사용자 장비(UE)에 의해, 업링크 서브프레임 n 상에서 송신되는 HARQ-ACK 정보의 비트 수와 상기 HARQ-ACK 정보를 송신하기 위한 물리적 업링크 제어 채널(PUCCH) 리소스를 결정하는 단계;
    상기 UE에 의해, 물리적 다운링크 공유 채널(PDSCH)을 스케줄링하는 또는 반정적 반-영속적 스케줄링(SPS) 해제를 지시하는 물리적 다운링크 제어 채널(PDCCH)의 DL 다운링크 제어 정보(DCI)에서의 송신 전력 제어(TPC) 및 총 다운링크(DL) 다운링크 할당 인덱스(DAI)의 공유 필드에 따라 상기 HARQ-ACK 정보를 송신하는 PUCCH 전력 조정 값을 결정하는 단계; 및
    상기 UE에 의해, 결정된 비트 수, 상기 PUCCH 리소스, 및 상기 PUCCH 전력 조정 값에 따라 상기 업링크 서브프레임 n 상에서 상기 HARQ-ACK 정보를 송신하는 단계;를 포함하며,
    상기 TPC 및 상기 총 DL DAI의 상기 공유 필드는 단지 TPC 커맨드를 송신하는데 사용되거나, 또는, 상기 TPC 및 상기 총 DL DAI의 상기 공유 필드는 상기 TPC 커맨드 또는 상기 총 DL DAI의 값을 송신하는데 사용되며, n은 서브프레임 인덱스인, HARQ-ACK 정보 송신 방법.
  2. 제1항에 있어서, 상기 총 DL DAI가 상기 DL DCI에 존재할 때, 상기 TPC 및 상기 총 DL DAI의 상기 공유 필드는 상기 TPC 커맨드 또는 상기 총 DL DAI의 상기 값을 송신하는데 사용되며; 그리고/또는,
    상기 총 DL DAI가 상기 DL DCI에 존재하지 않을 때, 상기 TPC 및 상기 총 DL DAI의 상기 공유 필드는 단지 상기 TPC 커맨드를 송신하는데 사용되는, HARQ-ACK 정보 송신 방법.
  3. 제2항에 있어서, 상기 TPC 및 상기 총 DL DAI의 상기 공유 필드가 단지 상기 TPC 커맨드를 송신하는데 사용될 때, 상기 TPC 및 상기 총 DL DAI의 상기 공유 필드에 따라 상기 PUCCH 전력 조정 값을 결정하는 단계는:
    상기 DL DAI 필드가 상기 PDCCH에 존재할 때, 상기 UE에 의해, 수신된 PDCCH들의 모두에서 상기 TPC 및 상기 총 DL DAI의 특정된 공유 필드로 운반된 정보를 상기 TPC 커맨드로서, 그리고 상기 TPC 및 상기 총 DL DAI의 나머지 공유 필드를 예약 필드로서 결정하는 단계; 및/또는,
    상기 DL DAI 필드가 상기 PDCCH에 존재하지 않을 때, 상기 UE에 의해, 모든 서빙 셀들의 수신된 PDCCH들의 모두에서 상기 TPC 및 상기 총 DL DAI의 공유 필드들로 운반된 정보를 상기 TPC 커맨드로서 결정하거나; 또는, 수신된 PDCCH들의 모두에서 상기 TPC 및 상기 총 DL DAI의 특정된 공유 필드로 운반된 정보를 상기 TPC 커맨드로서, 그리고 상기 TPC 및 상기 총 DL DAI의 나머지 공유 필드를 예약 필드로서 결정하는 단계;를 포함하는, HARQ-ACK 정보 송신 방법.
  4. 제2항에 있어서, 상기 TPC 및 상기 총 DL DAI의 상기 공유 필드가 상기 TPC 커맨드 또는 상기 총 DL DAI의 상기 값을 송신하는데 사용될 때, 상기 TPC 및 상기 총 DL DAI의 상기 공유 필드에 따라 상기 PUCCH 전력 조정 값을 결정하는 단계는:
    상기 UE에 의해, 수신된 PDCCH들의 모두에서 상기 TPC 및 상기 총 DL DAI의 특정된 공유 필드로 운반된 정보를 상기 TPC 커맨드로서, 그리고 상기 TPC 및 상기 총 DL DAI의 나머지 공유 필드로 운반된 정보를 상기 총 DL DAI의 상기 값으로서 결정하는 단계;를 포함하는, HARQ-ACK 정보 송신 방법.
  5. 제1항에 있어서, 상기 HARQ-ACK 정보의 상기 비트 수를 결정하는 단계는:
    방식 1에 따라, 상기 UE에 의해, 상위 레이어 시그널링 구성을 수신하는 것을 통해 상기 업링크 서브프레임 n에서 상기 HARQ-ACK 정보를 송신할 필요가 있는 모든 다운링크 타임슬롯들의 세트를 결정하고, 상기 세트 또는 각각의 서빙 셀에 대해 구성된 송신 모드에 따라 상기 업링크 서브프레임 n 상에서 송신되는 상기 HARQ-ACK 정보의 비트 수를 결정하는 단계;
    또는, 방식 2에 따라, 상기 UE에 의해, 수신된 PDCCH에서의 카운터 DL DAI 및 총 DL DAI에 따라 상기 HARQ-ACK 정보의 비트 수를 결정하는 단계; 및
    또는, 상기 UE에 의해, 상기 HARQ-ACK 정보의 비트 수를 결정하기 위해 상기 수신된 상위 레이어 시그널링에 따라 상기 방식 1 및 상기 방식 2로부터 하나의 방식을 선택하는 단계;를 포함하는, HARQ-ACK 정보 송신 방법.
  6. 제5항에 있어서, 타임슬롯 세트 및 상기 각각의 서빙 셀에 대해 구성된 송신 모드에 따라 상기 비트 수를 결정하는 단계는:
    카운터 DL DAI 필드가 상기 PDCCH에 존재하면,
    하나의 서빙 셀의 하나의 다운링크 타임슬롯의 HARQ-ACK 정보가 상기 업링크 서브프레임 n 상에서 송신된다고 상기 UE가 결정할 때, 상기 HARQ-ACK 정보의 비트 수가 q라고 결정하는 단계;
    적어도 두 개의 다운링크 타임슬롯들의 HARQ-ACK 정보가 상기 업링크 서브프레임 n 상에서 송신된다고 상기 UE가 결정할 때, 상기 타임슬롯 세트에 포함되는 다운링크 타임슬롯들의 모두에 대응하는 상기 HARQ-ACK 정보의 총 비트 수를 상기 HARQ-ACK 정보의 결정된 비트 수라고, 그리고 상기 업링크 서브프레임 n 상에서 송신되는 상기 HARQ-ACK 정보의 비트들은 카운터 DL DAI들의 오름 차순으로 배열된다고 결정하는 단계; 및
    상기 카운터 DL DAI 필드가 상기 PDCCH에 존재하지 않으면, 상기 타임슬롯 세트에 포함되는 다운링크 타임슬롯들의 모두에 대응하는 상기 HARQ-ACK 정보의 총 비트 수를 상기 HARQ-ACK 정보의 결정된 비트 수라고, 그리고 상기 업링크 서브프레임 n 상에서 송신되는 상기 HARQ-ACK 정보의 비트들은 타임슬롯들 및 서빙 셀들의 순서로 배열된다고 결정하는 단계;를 포함하며,
    q는 상기 서빙 셀의 송신 모드에 따라 결정되는, HARQ-ACK 정보 송신 방법.
  7. 제5항에 있어서, 상기 카운터 DL DAI 및 상기 총 DL DAI에 따라 상기 HARQ-ACK 정보의 비트 수를 결정하는 단계는:
    하나의 서빙 셀의 하나의 다운링크 타임슬롯의 HARQ-ACK 정보가 상기 업링크 서브프레임 n 상에서 송신된다고 상기 UE가 결정할 때, 상기 HARQ-ACK 정보의 비트 수는 q이고, 상기 PDCCH의 상기 TPC 및 상기 총 DL DAI의 상기 공유 필드로 운반된 정보는 상기 TPC 커맨드라고 결정하는 단계; 및
    적어도 두 개의 다운링크 타임슬롯들의 HARQ-ACK 정보가 상기 업링크 서브프레임 n 상에서 송신된다고 상기 UE가 결정할 때, 상기 카운터 DL DAI 및 상기 총 DL DAI에 따라 상기 HARQ-ACK 정보의 비트 수를 결정하는 단계로서, 첫 번째 타임슬롯에서 수신된 첫 번째 PDCCH에서 상기 TPC 및 상기 총 DL DAI의 공유 필드로 운반된 정보는 상기 TPC 커맨드이고, 다른 타임슬롯에서 수신된 PDCCH에서 상기 TPC 및 상기 총 DL DAI의 공유 필드로 운반된 정보는 상기 총 DL DAI의 값인, 상기 HARQ-ACK 정보의 비트 수를 결정하는 단계;를 포함하는, HARQ-ACK 정보 송신 방법.
  8. HARQ-ACK 정보를 송신하는 방법에 있어서,
    수신된 시그널링에 기초하여, 셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 상기 HARQ-ACK 정보의 비트 수를 결정하는 방법을 결정하는 단계;
    상기 셀 그룹에서의 각각의 셀 서브그룹에 대한 상기 HARQ-ACK 정보의 비트 수를, 상기 각각의 서브그룹에 대응하는 상기 HARQ-ACK 정보의 비트 수를 결정하는 방법에 기초하여, 결정하는 단계; 및
    상기 각각의 셀 서브그룹에 대한 상기 HARQ-ACK 정보의 비트 수에 기초하여, 상기 HARQ-ACK 정보를 송신하기 위한 상기 셀 그룹에 대한 상기 HARQ-ACK 정보의 비트 수를 획득하는 단계;를 포함하는 것을 특징으로 하는 HARQ-ACK 정보 송신 방법.
  9. 제8항에 있어서, 상기 수신된 시그널링에 기초하여, 셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 상기 HARQ-ACK 정보의 비트 수를 결정하는 방법을 결정하는 단계는:
    상기 수신된 시그널링에 기초하여 셀 그룹에서의 셀들을 두 개의 서브그룹들로 나누는 단계, 제1 서브그룹에 대한 상기 HARQ-ACK 정보의 비트 수를 반정적으로 결정하는 단계, 및 제2 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 동적으로 결정하는 단계;를 포함하는 것을 특징으로 하는 HARQ-ACK 정보 송신 방법.
  10. 제9항에 있어서, 상기 제1 서브그룹에 대한 상기 HARQ-ACK 정보의 비트 수를 반정적으로 결정하는 단계는:
    서브그룹에서의 셀 수, 동일한 업링크 타임 슬롯에 HARQ-ACK 정보를 송신하는 각각의 셀에 대한 다운링크 타임 슬롯 수 및 각각의 다운링크 타임 슬롯에 대응하는 HARQ-ACK 정보의 비트 수를 취득하는 단계; 및
    셀 수, 각각의 셀에 대한 다운링크 타임 슬롯 수 및 각각의 다운링크 타임 슬롯에 대응하는 HARQ-ACK 정보의 비트 수에 기초하여, 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 계산하는 단계;를 포함하는 것을 특징으로 하는 HARQ-ACK 정보 송신 방법.
  11. 제9항에 있어서, 상기 제2 서브그룹에 대한 HARQ-ACK 정보의 비트 수를 동적으로 결정하는 단계는:
    수신된 물리적 다운링크 제어 채널들(PDCCH들)에서의 DL 다운링크 할당 인덱스들(DAI들)에 기초하여, 수신된 PDCCH들의 총 수를 결정하는 단계; 및
    상기 PDCCH들의 수 및 각각의 구성된 PDCCH에 대응하는 상기 HARQ-ACK 정보의 비트 수에 기초하여, 상기 서브그룹에 대한 상기 HARQ-ACK 정보의 비트 수를 계산하는 단계;를 포함하는 것을 특징으로 하는 HARQ-ACK 정보 송신 방법.
  12. HARQ-ACK 정보를 구성하는 방법에 있어서,
    셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 상기 HARQ-ACK 정보의 비트 수를 결정하는 방법을, UE가 상기 셀 그룹에서의 각각의 셀 서브그룹에 대한 상기 HARQ-ACK 정보의 비트 수를 결정하도록 구성하는 단계;
    상기 서브그룹들을 운반하는 시그널링을 전송하는 단계; 및
    상기 셀 그룹에 대한 상기 HARQ-ACK 정보의 비트 수에 기초하여 상기 UE에 의해 송신된 HARQ-ACK 정보를 수신하는 단계;를 포함하는 것을 특징으로 하는 HARQ-ACK 정보 구성 방법.
  13. 제12항에 있어서, 상기 셀 그룹에서의 셀들을 서브그룹화하는 방법을 구성하는 단계는:
    셀 그룹에서의 셀들을 두 개의 서브그룹들로 나누는 단계;
    제1 서브그룹에 대한 상기 HARQ-ACK 정보의 비트 수를 반정적으로 결정하도록 구성하는 단계; 및
    제2 서브그룹에 대한 상기 HARQ-ACK 정보의 비트 수를 동적으로 결정하도록 구성하는 단계를 를 포함하는 것을 특징으로 하는 HARQ-ACK 정보 구성 방법.
  14. 사용자 장비에 있어서,
    수신된 시그널링에 기초하여, 셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 정보의 비트 수를 결정하는 방법을 결정하도록 구성되는 서브그룹 결정 모듈;
    상기 셀 그룹에서의 각각의 셀 서브그룹에 대한 상기 HARQ-ACK 정보의 비트 수를, 상기 각각의 서브그룹에 대응하는 상기 HARQ-ACK 정보의 비트 수를 결정하는 방법에 기초하여, 결정하도록 구성되는 제1 비트 수 결정 모듈; 및
    상기 각각의 셀 서브그룹에 대한 상기 HARQ-ACK 정보의 비트 수에 기초하여, 상기 HARQ-ACK 정보를 송신하기 위한 상기 셀 그룹에 대한 상기 HARQ-ACK 정보의 비트 수를 획득하도록 구성되는 제2 비트 수 결정 모듈;을 포함하는 것을 특징으로 하는 사용자 장비.
  15. 기지국에 있어서,
    셀 그룹에서의 셀 서브그룹들과 각각의 서브그룹에 대응하는 HARQ-ACK 정보의 비트 수를 결정하는 방법을, UE가 상기 셀 그룹에서의 각각의 셀 서브그룹에 대한 상기 HARQ-ACK 정보의 비트 수를 결정하도록, 구성하도록 구성되는 구성 모듈;
    상기 서브그룹들을 운반하는 시그널링을 전송하도록 구성되는 전송 모듈; 및
    상기 셀 그룹에 대한 상기 HARQ-ACK 정보의 비트 수에 기초하여 상기 UE에 의해 송신된 HARQ-ACK 정보를 수신하도록 구성되는 수신 모듈;을 포함하는 것을 특징으로 하는 기지국.
KR1020207009671A 2017-09-08 2018-09-10 Harq-ack 정보를 송신하는 방법, 사용자 장비 및 기지국 Active KR102830403B1 (ko)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
CN201710806037.7A CN109474371B (zh) 2017-09-08 2017-09-08 一种harq-ack信息反馈方法和设备
CN201710806037.7 2017-09-08
CN201710911985.7 2017-09-29
CN201710911985.7A CN109586856B (zh) 2017-09-29 2017-09-29 传输、配置harq-ack反馈信息的方法及相应的用户设备、基站
PCT/KR2018/010560 WO2019050363A1 (en) 2017-09-08 2018-09-10 METHOD, USER EQUIPMENT AND BASE STATION FOR HARQ-ACK INFORMATION TRANSMISSION

Publications (2)

Publication Number Publication Date
KR20200040890A true KR20200040890A (ko) 2020-04-20
KR102830403B1 KR102830403B1 (ko) 2025-07-07

Family

ID=65634369

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207009671A Active KR102830403B1 (ko) 2017-09-08 2018-09-10 Harq-ack 정보를 송신하는 방법, 사용자 장비 및 기지국

Country Status (4)

Country Link
US (2) US20210152292A1 (ko)
EP (2) EP4271060A3 (ko)
KR (1) KR102830403B1 (ko)
WO (1) WO2019050363A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11463195B2 (en) * 2019-04-19 2022-10-04 Qualcomm Incorporated Handling downlink assignment indicators for different types of downlink control information

Families Citing this family (24)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN109639398B (zh) * 2017-10-09 2021-12-31 华为技术有限公司 Harq-ack反馈码本的发送方法、装置及设备
US11172430B2 (en) * 2018-01-12 2021-11-09 Qualcomm Incorporated Uplink control channel resource allocation
CN110138514B (zh) * 2018-02-08 2020-10-20 电信科学技术研究院有限公司 一种进行混合自动重传请求反馈的方法和终端
JP2020072330A (ja) * 2018-10-30 2020-05-07 シャープ株式会社 端末装置、基地局装置、および、通信方法
CN111865511B (zh) 2019-04-30 2022-01-11 华为技术有限公司 传输混合自动重传请求harq反馈信息的方法和通信装置
CN111130735B (zh) * 2019-04-30 2021-11-23 维沃移动通信有限公司 一种反馈控制方法、ue及网络设备
US12206506B2 (en) 2019-08-02 2025-01-21 Sharp Kabushiki Kaisha Methods and apparatuses for handling hybrid automatic repeat request feedback transmissions
EP4033829B1 (en) * 2019-09-17 2025-12-31 Ntt Docomo, Inc. WIRELESS COMMUNICATION TERMINAL AND METHOD
CN114946230B (zh) * 2019-11-15 2025-07-29 联想(北京)有限公司 功率控制命令的传输
US11490411B2 (en) 2019-11-18 2022-11-01 Samsung Electronics Co., Ltd. System and method for processing semi-persistently scheduled or dynamically scheduled channels
US11758513B2 (en) * 2020-04-20 2023-09-12 Qualcomm Incorporated Physical uplink control channel with uplink message short data field
US11523301B2 (en) 2020-04-20 2022-12-06 Qualcomm Incorporated Physical uplink control channel with buffer status report
CN114095058B (zh) * 2020-08-03 2025-08-26 北京三星通信技术研究有限公司 发送和接收的方法与设备
KR20230045071A (ko) * 2020-08-03 2023-04-04 삼성전자주식회사 송신 및 수신을 위한 방법 및 장치
CN116456285A (zh) * 2020-12-07 2023-07-18 上海朗帛通信技术有限公司 一种用于无线通信的节点中的方法和装置
EP4238256A1 (en) * 2020-12-10 2023-09-06 Nokia Technologies Oy Method, apparatus and computer program
KR20230133875A (ko) * 2021-01-05 2023-09-19 오피노 엘엘씨 제어 채널 반복에서 승인의 송신
CN117118583A (zh) * 2021-05-21 2023-11-24 上海朗帛通信技术有限公司 一种被用于无线通信的节点中的方法和装置
CN115733578A (zh) * 2021-08-30 2023-03-03 上海移远通信技术股份有限公司 一种被用于无线通信的节点中的方法和装置
CN116094664A (zh) * 2021-10-29 2023-05-09 北京三星通信技术研究有限公司 传输混合自动重传请求应答harq-ack信息的方法及设备
US11750324B2 (en) 2021-11-30 2023-09-05 Analog Devices International Unlimited Company Methods for adaptive error avoidance to increase re-transmission reliability in time-slotted communication links
US20240114522A1 (en) * 2022-09-28 2024-04-04 Samsung Electronics Co., Ltd. Method and apparatus to support repetitions of a pucch transmission with harq-ack information
WO2026059014A1 (ko) * 2024-09-13 2026-03-19 주식회사 파티앱젠 인간 메소텔린에 대한 항체 및 이의 용도
US20260101338A1 (en) * 2024-10-04 2026-04-09 Samsung Electronics Co., Ltd. Multi-slot/pdsch/pusch scheduling on multiple cells

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20110243066A1 (en) * 2009-10-01 2011-10-06 Interdigital Patent Holdings, Inc. Uplink Control Data Transmission
US20170134140A1 (en) * 2015-11-06 2017-05-11 Innovative Technology Lab Co., Ltd. Apparatus and method for performing hybrid automatic repeat request operation in wireless communication system supporting carrier aggregation

Family Cites Families (29)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
ES2423656T3 (es) * 2010-03-22 2013-09-23 Samsung Electronics Co., Ltd. Control de multiplexación e información de datos procedentes de un equipo de usuario en un canal físico de datos
US8737299B2 (en) 2010-06-18 2014-05-27 Mediatek Inc. Resource allocation of uplink HARQ feedback channel for carrier aggregation in OFDMA systems
US9078252B2 (en) * 2010-10-26 2015-07-07 Lg Electronics Inc. Method and apparatus for transmitting control information
US9819464B2 (en) 2010-11-02 2017-11-14 Lg Electronics Inc. Technique to provide channel format and signal processing for efficiently transmitting control information
CN102480775B (zh) * 2010-11-22 2014-01-08 大唐移动通信设备有限公司 物理上行控制信道的功率控制方法及设备
WO2012108720A2 (ko) * 2011-02-10 2012-08-16 엘지전자 주식회사 무선통신 시스템에서 수신확인 전송 방법 및 장치
CN102170338B (zh) * 2011-04-29 2013-09-25 电信科学技术研究院 Ack/nack反馈信息的传输方法和设备
CN107135052B (zh) 2011-05-31 2021-02-02 北京三星通信技术研究有限公司 一种发送harq-ack反馈信息的方法
KR101975851B1 (ko) 2011-05-31 2019-05-08 삼성전자주식회사 Ａｃｋ／ｎａｃｋ 정보 송신 방법 및 장치
CN104081709B (zh) * 2012-01-27 2017-09-08 交互数字专利控股公司 用于在基于多载波和/或准校准网络中提供ePDCCH的装置和/或方法
EP3678436B1 (en) 2012-11-14 2021-09-22 Lg Electronics Inc. Method for operating base station in carrier aggregating system, and apparatus using said method
CN103873212A (zh) 2012-12-12 2014-06-18 北京三星通信技术研究有限公司 一种上行ack/nack绑定传输的方法、终端及基站
US9408158B2 (en) 2014-03-14 2016-08-02 Sharp Laboratories Of America, Inc. Systems and methods for feedback reporting
FI3251245T3 (fi) 2015-01-28 2023-06-20 Interdigital Patent Holdings Inc Nousevan siirtotien palautemenetelmät suuren lukumäärän kantoaaltoja kanssa toimimiseksi
CN112910611A (zh) 2015-01-29 2021-06-04 北京三星通信技术研究有限公司 一种增强载波聚合系统的harq-ack传输方法和设备
CN106160957B (zh) 2015-01-29 2021-07-23 北京三星通信技术研究有限公司 Harq-ack信息的反馈方法及设备
US11218254B2 (en) 2015-01-29 2022-01-04 Samsung Electronics Co., Ltd Method and apparatus for transmitting/receiving HARQ-ACK signal in wireless communication system supporting carrier aggregation
US9888465B2 (en) * 2015-04-06 2018-02-06 Samsung Electronics Co., Ltd. Codeword determination for acknowledgement information
CN106301702A (zh) 2015-05-14 2017-01-04 北京三星通信技术研究有限公司 一种增强载波聚合系统的harq-ack传输方法和设备
WO2017023146A1 (en) * 2015-08-06 2017-02-09 Innovative Technology Lab Co., Ltd. Apparatus and method for transmitting uplink control information through a physical uplink control channel
EP3320637B1 (en) 2015-08-14 2023-11-08 Lenovo Innovations Limited (Hong Kong) Determining a harq-ack response codebook in a wireless communication system
WO2017044066A1 (en) 2015-09-11 2017-03-16 Intel IP Corporation Transmission of uplink control information in wireless systems
US10165564B2 (en) * 2016-01-28 2018-12-25 Sharp Kabushiki Kaisha Systems and methods for association timing
WO2017171325A1 (ko) * 2016-03-27 2017-10-05 엘지전자 주식회사 비면허 대역을 지원하는 무선 통신 시스템에서 물리 상향링크 제어 채널을 전송하는 방법 및 이를 지원하는 장치
WO2018169937A1 (en) * 2017-03-15 2018-09-20 Intel IP Corporation Determination of new radio (nr) physical uplink control channel(pucch) resource for hybrid automatic repeat request acknowledgement (harq-ack) feedback
WO2019028857A1 (en) * 2017-08-11 2019-02-14 Lenovo (Beijing) Limited HARQ-ACK FEEDBACK SYNCHRONIZATION FOR SPS-PDSCH
US10790954B2 (en) 2017-10-25 2020-09-29 Qualcomm Incorporated Implicit acknowledgment (ACK) mapping
US20210153204A1 (en) * 2018-04-04 2021-05-20 Ntt Docomo, Inc. User terminal and radio base station
EP3832929A4 (en) * 2018-07-30 2022-03-23 NTT DoCoMo, Inc. USER TERMINAL AND WIRELESS COMMUNICATION METHOD

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20110243066A1 (en) * 2009-10-01 2011-10-06 Interdigital Patent Holdings, Inc. Uplink Control Data Transmission
US20170134140A1 (en) * 2015-11-06 2017-05-11 Innovative Technology Lab Co., Ltd. Apparatus and method for performing hybrid automatic repeat request operation in wireless communication system supporting carrier aggregation

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
3GPP R1_155153(2015.09.25)* *

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US11463195B2 (en) * 2019-04-19 2022-10-04 Qualcomm Incorporated Handling downlink assignment indicators for different types of downlink control information

Also Published As

Publication number Publication date
EP3676978A1 (en) 2020-07-08
US20210152292A1 (en) 2021-05-20
EP4271060A2 (en) 2023-11-01
EP3676978A4 (en) 2020-09-30
KR102830403B1 (ko) 2025-07-07
EP4271060A3 (en) 2024-02-14
US20230370208A1 (en) 2023-11-16
EP3676978B1 (en) 2023-11-01
US12355573B2 (en) 2025-07-08
WO2019050363A1 (en) 2019-03-14

Similar Documents

Publication Publication Date Title
US12355573B2 (en) Method, user equipment and base station for transmitting HARQ-ACK information
US12388579B2 (en) Method and apparatus for transmitting and receiving a feedback signal in a wireless communication system
AU2021212111B2 (en) Uplink transmission method and corresponding equipment
KR102615386B1 (ko) 업링크 제어 정보를 처리하는 방법 및 단말기
US12457087B2 (en) Method for processing information and terminal device
US11324007B2 (en) Method and device for transmitting data
US10686501B2 (en) Precoding information signaling method and apparatus for uplink transmission in mobile communication system using a plurality of array antennas
KR20230088652A (ko) 무선 셀룰라 통신 시스템에서 제어 정보 송수신 방법 및 장치
KR20200098625A (ko) 무선 통신 시스템에서 하이브리드 자동 반복 및 요청 정보를 송신하는 방법 및 장치
US10484975B2 (en) Method and apparatus for transmission and reception of multiple timing transmission schemes in wireless cellular communication system
US11184120B2 (en) Method and device for operating plurality of transmission time intervals in wireless communication system
KR102377379B1 (ko) 무선 통신 시스템에서 상향링크 신호 전송 타이밍 설정 방법 및 장치
US20250097941A1 (en) Method and apparatus for transmitting/receiving signals for groupcast in wireless communication system
TW202142024A (zh) 用於決定用於增強型動態編碼簿的組標識和下行鏈路指派索引的技術
US12538306B2 (en) Method and apparatus for transmission of uplink control information in wireless communication system
US20220232617A1 (en) Method and apparatus for uplink data transmission skipping in wireless communication system
KR20240004325A (ko) Harq 피드백을 위한 직교 및 비-직교 시퀀스들
CN117322107A (zh) 使用多个重复的上行链路通信的上行链路控制信息复用技术

Legal Events

Date Code Title Description
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

Q13 Ip right document published

Free format text: ST27 STATUS EVENT CODE: A-4-4-Q10-Q13-NAP-PG1601 (AS PROVIDED BY THE NATIONAL OFFICE)
