KR20200041943A - 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템 - Google Patents

무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템 Download PDF

Info

Publication number
KR20200041943A
KR20200041943A KR1020207007588A KR20207007588A KR20200041943A KR 20200041943 A KR20200041943 A KR 20200041943A KR 1020207007588 A KR1020207007588 A KR 1020207007588A KR 20207007588 A KR20207007588 A KR 20207007588A KR 20200041943 A KR20200041943 A KR 20200041943A
Authority
KR
South Korea
Prior art keywords
symbol
slot
pucch
symbols
transmission
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020207007588A
Other languages
English (en)
Other versions
KR102913689B1 (ko
Inventor
최경준
노민석
곽진삼
Original Assignee
주식회사 윌러스표준기술연구소
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 윌러스표준기술연구소 filed Critical 주식회사 윌러스표준기술연구소
Priority to KR1020267001140A priority Critical patent/KR20260016602A/ko
Priority to KR1020267001138A priority patent/KR20260016005A/ko
Publication of KR20200041943A publication Critical patent/KR20200041943A/ko
Application granted granted Critical
Publication of KR102913689B1 publication Critical patent/KR102913689B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • H04W72/0413—
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W72/00—Local resource management
    • H04W72/20—Control channels or signalling for resource management
    • H04W72/23—Control channels or signalling for resource management in the downlink direction of a wireless link, i.e. towards a terminal
    • H04W72/231—Control channels or signalling for resource management in the downlink direction of a wireless link, i.e. towards a terminal the control data signalling from the layers above the physical layer, e.g. RRC or MAC-CE signalling
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/0001—Systems modifying transmission characteristics according to link quality, e.g. power backoff
    • H04L1/0006—Systems modifying transmission characteristics according to link quality, e.g. power backoff by adapting the transmission format
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/12—Arrangements for detecting or preventing errors in the information received by using return channel
    • H04L1/16—Arrangements for detecting or preventing errors in the information received by using return channel in which the return channel carries supervisory signals, e.g. repetition request signals
    • H04L1/18—Automatic repetition systems, e.g. Van Duuren systems
    • H04L1/1829—Arrangements specially adapted for the receiver end
    • H04L1/1854—Scheduling and prioritising arrangements
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/12—Arrangements for detecting or preventing errors in the information received by using return channel
    • H04L1/16—Arrangements for detecting or preventing errors in the information received by using return channel in which the return channel carries supervisory signals, e.g. repetition request signals
    • H04L1/18—Automatic repetition systems, e.g. Van Duuren systems
    • H04L1/1829—Arrangements specially adapted for the receiver end
    • H04L1/1858—Transmission or retransmission of more than one copy of acknowledgement message
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L1/00—Arrangements for detecting or preventing errors in the information received
    • H04L1/12—Arrangements for detecting or preventing errors in the information received by using return channel
    • H04L1/16—Arrangements for detecting or preventing errors in the information received by using return channel in which the return channel carries supervisory signals, e.g. repetition request signals
    • H04L1/18—Automatic repetition systems, e.g. Van Duuren systems
    • H04L1/1829—Arrangements specially adapted for the receiver end
    • H04L1/1861—Physical mapping arrangements
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/0001—Arrangements for dividing the transmission path
    • H04L5/0003—Two-dimensional division
    • H04L5/0005—Time-frequency
    • H04L5/0007—Time-frequency the frequencies being orthogonal, e.g. OFDM(A) or DMT
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/003—Arrangements for allocating sub-channels of the transmission path
    • H04L5/0048—Allocation of pilot signals, i.e. of signals known to the receiver
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/003—Arrangements for allocating sub-channels of the transmission path
    • H04L5/0053—Allocation of signalling, i.e. of overhead other than pilot signals
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/003—Arrangements for allocating sub-channels of the transmission path
    • H04L5/0078—Timing of allocation
    • H04L5/0085—Timing of allocation when channel conditions change
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/0091—Signalling for the administration of the divided path, e.g. signalling of configuration information
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/0091—Signalling for the administration of the divided path, e.g. signalling of configuration information
    • H04L5/0094—Indication of how sub-channels of the path are allocated
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L5/00—Arrangements affording multiple use of the transmission path
    • H04L5/14—Two-way operation using the same type of signal, i.e. duplex
    • H04L5/1469—Two-way operation using the same type of signal, i.e. duplex using time-sharing
    • H04W72/042—
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W72/00—Local resource management
    • H04W72/04—Wireless resource allocation
    • H04W72/044—Wireless resource allocation based on the type of the allocated resource
    • H04W72/0446—Resources in time domain, e.g. slots or frames
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W72/00—Local resource management
    • H04W72/20—Control channels or signalling for resource management
    • H04W72/21—Control channels or signalling for resource management in the uplink direction of a wireless link, i.e. towards the network
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W72/00—Local resource management
    • H04W72/20—Control channels or signalling for resource management
    • H04W72/23—Control channels or signalling for resource management in the downlink direction of a wireless link, i.e. towards a terminal
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W72/00—Local resource management
    • H04W72/20—Control channels or signalling for resource management
    • H04W72/23—Control channels or signalling for resource management in the downlink direction of a wireless link, i.e. towards a terminal
    • H04W72/232—Control channels or signalling for resource management in the downlink direction of a wireless link, i.e. towards a terminal the control data signalling from the physical layer, e.g. DCI signalling
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W74/00—Wireless channel access
    • H04W74/08—Non-scheduled access, e.g. ALOHA
    • H04W74/0833—Random access procedures, e.g. with 4-step access
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02D—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN INFORMATION AND COMMUNICATION TECHNOLOGIES [ICT], I.E. INFORMATION AND COMMUNICATION TECHNOLOGIES AIMING AT THE REDUCTION OF THEIR OWN ENERGY USE
    • Y02D30/00—Reducing energy consumption in communication networks
    • Y02D30/70—Reducing energy consumption in communication networks in wireless communication networks

Landscapes

  • Engineering & Computer Science (AREA)
  • Signal Processing (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Quality & Reliability (AREA)
  • Mobile Radio Communication Systems (AREA)
  • Transceivers (AREA)

Abstract

본 발명은 무선통신 시스템에서 단말에 의한 무선 신호의 송수신 수행 방법에 관한 것이다. 이러한 본 명세서는 하향링크 전송을 위한 적어도 하나의 하향링크 심볼, 적어도 하나의 플렉서블 심볼 및 상향링크 전송을 위한 적어도 하나의 상향링크 심볼 중 적어도 하나를 포함하도록 구성된 슬롯 상에서 상기 단말에게 할당된 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신이 가능한지 판단하는 단계, 및 상기 판단에 따라 상기 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신을 제어하는 단계를 포함하는 방법을 개시한다.
본 발명에 따르면 슬롯의 구성이 변경되어도 단말이 상향링크 무선 신호를 전송할 수 있어 상향링크 무선신호 전송의 누락 또는 상향링크 무선신호의 불필요한 재전송을 막을 수 있다. 또한, 물리 랜덤 엑세스 채널과 같은 상향링크 신호의 유효한 타이밍을 정의함으로써 네트워크의 주파수 효율 증가 및 단말의 에너지 소모를 줄일 수 있다.

Description

무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템
본 발명은 무선통신에 관한 것으로, 보다 상세하게는 무선 통신시스템에서 상향링크 신호 및 채널의 제어채널의 전송과 및 하향링크 신호 및 채널의 수신방법, 장치 및 시스템에 관한 것이다.
4G(4th generation) 통신 시스템의 상용화 이후, 증가하는 무선 데이터 트래픽 수요를 충족시키기 위하여 새로운 5G(5th generation) 통신 시스템을 개발하기 위한 노력이 이루어지고 있다. 5G 통신 시스템은 4G 네트워크 이후(beyond 4G network) 통신 시스템, LTE 시스템 이후(post LTE) 시스템 또는 NR(new radio) 시스템이라 불리고 있다. 높은 데이터 전송률을 달성하기 위해, 5G 통신 시스템은 6GHz 이상의 초고주파(mmWave) 대역을 사용하여 운용되는 시스템을 포함하고, 또한 커버리지를 확보할 수 있는 측면에서 6GHz 이하의 주파수 대역을 사용하여 운용되는 통신 시스템을 포함하여 기지국과 단말에서의 구현이 고려되고 있다.
3GPP(3rd generation partnership project) NR 시스템은 네트워크의 스펙트럼 효율을 향상시켜 통신 사업자가 주어진 대역폭에서 더 많은 데이터 및 음성 서비스를 제공할 수 있도록 한다. 따라서 3GPP NR 시스템은 대용량 음성 지원 외에도 고속 데이터 및 미디어 전송에 대한 요구를 충족하도록 설계된다. NR 시스템의 장점은 동일한 플랫폼에서 높은 처리량, 낮은 대기 시간, FDD(frequency division duplex) 및 TDD(time division duplex) 지원, 향상된 최종 사용자 환경 및 간단한 아키텍처로 낮은 운영 비용을 가질 수 있다는 점이다.
더 효율적인 데이터 처리를 위하여 NR 시스템의 다이나믹 TDD는 셀의 사용자들의 데이터 트래픽 방향에 따라서 상향링크 및 하향링크에 사용할 수 있는 OFDM(orthogonal frequency division multiplexing) 심볼의 개수를 가변 하는 방식을 사용할 수 있다. 예를 들어, 셀의 하향링크 트래픽이 상향링크 트래픽보다 많을 때, 기지국은 슬롯(또는 서브프레임)에 다수의 하향링크 OFDM 심볼을 할당할 수 있다. 슬롯 구성에 대한 정보는 단말들에게 전송되어야 한다.
초고주파 대역에서의 전파의 경로손실 완화 및 전파의 전달 거리를 증가시키기 위해, 5G 통신 시스템에서는 빔포밍(beamforming), 거대 배열 다중 입출력(massive MIMO), 전차원 다중입출력(full dimensional MIMO, FD-MIMO), 어레이 안테나(array antenna), 아날로그 빔포밍(analog beam-forming), 아날로그 빔포밍과 디지털 빔포밍을 조합하는 하이브리드 빔포밍 및 대규모 안테나 (large scale antenna) 기술이 논의되고 있다. 또한 시스템의 네트워크 개선을 위해, 5G 통신 시스템에서는 진화된 소형 셀, 개선된 소형 셀(advanced small cell), 클라우드 무선 액세스 네트워크(cloud radio access network: cloud RAN), 초고밀도 네트워크(ultra-dense network), 기기 간 통신(device to device communication: D2D), 차량을 이용하는 통신(vehicle to everything communication: V2X), 무선 백홀(wireless backhaul), 비-지상파 네트워크 통신(non-terrestrial network communication, NTN), 이동 네트워크(moving network), 협력 통신(cooperative communication), CoMP(coordinated multi-points), 및 수신 간섭제거(interference cancellation) 등에 관한 기술 개발이 이루어지고 있다. 이 밖에도, 5G 시스템에서는 진보된 코딩 변조(advanced coding modulation: ACM) 방식인 FQAM(hybrid FSK and QAM modulation) 및 SWSC(sliding window superposition coding)과, 진보된 접속 기술인 FBMC(filter bank multi-carrier), NOMA(non-orthogonal multiple access), 및 SCMA(sparse code multiple access) 등이 개발되고 있다.
한편, 인터넷은 인간이 정보를 생성하고 소비하는 인간 중심의 연결 망에서, 사물 등 분산된 구성 요소들 간에 정보를 주고 받아 처리하는 IoT(Internet of Things, 사물인터넷) 망으로 진화하고 있다. 클라우드 서버 등과의 연결을 통한 빅데이터(big data) 처리 기술 등이 IoT 기술에 결합된 IoE(Internet of Everything) 기술도 대두되고 있다. IoT를 구현하기 위해, 센싱 기술, 유무선 통신 및 네트워크 인프라, 서비스 인터페이스 기술, 및 보안 기술과 같은 기술 요소가 요구되어, 최근에는 사물 간의 연결을 위한 센서 네트워크, 사물 통신(machine to machine, M2M), MTC(machine type communication)등의 기술이 연구되고 있다. IoT 환경에서는 연결된 사물로부터 생성된 데이터를 수집, 분석하여 인간의 삶에 새로운 가치를 창출하는 지능형 IT(internet technology) 서비스가 제공될 수 있다. IoT는 기존의 IT(information technology)기술과 다양한 산업 간의 융합 및 복합을 통하여 스마트홈, 스마트 빌딩, 스마트 시티, 스마트 카 혹은 커넥티드 카, 스마트 그리드, 헬스 케어, 스마트 가전, 첨단의료서비스 등의 분야에 응용될 수 있다.
이에, 5G 통신 시스템을 IoT 망에 적용하기 위한 다양한 시도들이 이루어지고 있다. 예를 들어, 센서 네트워크, 사물 통신(machine to machine, M2M), MTC(machine type communication)등의 기술이 5G 통신 기술인 빔포밍, MIMO, 및 어레이 안테나 등의 기법에 의해 구현되고 있다. 앞서 설명한 빅데이터 처리 기술로써 클라우드 무선 액세스 네트워크(cloud RAN)가 적용도 5G 기술과 IoT 기술 융합의 일 예라고 할 수 있다. 일반적으로 이동 통신 시스템은 사용자의 활동성을 보장하면서 음성 서비스를 제공하기 위해 개발되었다.
그러나 이동통신 시스템은 점차 음성뿐만 아니라 데이터 서비스까지 영역을 확장하고 있으며, 현재에는 고속의 데이터 서비스를 제공할 수 있는 정도까지 발전하였다. 그러나 현재 서비스가 제공되고 있는 이동 통신 시스템에서는 자원의 부족 현상 및 사용자들의 고속 서비스 요구로, 보다 발전된 이동 통신 시스템이 요구되고 있다.
3GPP NR 시스템에서는 소형셀의 상향링크 하향링크 트래픽에 따라 슬롯을 구성하는 OFDM 심볼들의 방향을 자유롭게 바꿀 수 있는 동적(Dynamic) TDD(Time division duplex) 방식을 사용할 수 있다. 기지국은 동적 TDD를 지원하기 위하여 슬롯 구성과 관련된 정보를 단말에게 전달한다. 하지만 단말이 슬롯 구성 정보를 수신하지 못하는 문제가 발생하거나 단말의 동작이 슬롯 구성 변화로 인하여 이루어 질 수 없는 문제가 발생할 수 있기 때문에, 이를 개선할 수 있는 방법이 요구된다.
본 발명의 기술적 과제는 무선 통신 시스템에서 제어채널의 전송 및 수신방법, 장치 및 시스템을 제공함에 있다.
본 발명의 다른 기술적 과제는 TDD 기반의 DL 심볼, 플랙시블 심볼, UL 심볼을 포함하는 슬롯 구성이 변경되는 상황에서, 제어채널을 전송하거나 수신하는 단말 및 그 동작 방법을 제공함에 있다.
본 발명의 또 다른 기술적 과제는 TDD 기반의 DL 심볼, 플랙시블 심볼, UL 심볼을 포함하는 슬롯 구성이 변경되는 상황에서, 제어채널을 수신하거나 전송하는 기지국 및 그 동작 방법을 제공함에 있다.
본 발명의 또 다른 기술적 과제는 TDD 기반의 DL 심볼, 플랙시블 심볼, UL 심볼을 포함하는 슬롯 구성 내의 스위칭 갭을 고려하여, 효율적으로 제어채널을 전송하거나 수신하는 단말 및 그 동작 방법을 제공함에 있다.
본 발명의 또 다른 기술적 과제는 TDD 기반의 DL 심볼, 플랙시블 심볼, UL 심볼을 포함하는 슬롯 구성 내의 스위칭 갭을 고려하여, 효율적으로 제어채널을 수신하거나 전송하는 기지국 및 그 동작 방법을 제공함에 있다.
본 발명의 일 양태에 따르면, 무선통신 시스템에서 상향링크 전송과 하향링크 수신을 제어하는 단말을 제공한다. 상기 단말은 상향링크 무선 신호를 기지국으로 전송하거나, 상기 단말에게 할당된 상기 기지국의 하향링크 무선 신호를 상기 기지국으로부터 수신하도록 구성된 상기 통신 모듈, 상기 단말에서 사용되는 제어 프로그램 및 데이터를 저장하도록 구성된 메모리, 및 하향링크 전송을 위한 적어도 하나의 하향링크 심볼(downlink symbol), 적어도 하나의 플렉서블 심볼(flexible symbol) 및 상향링크 전송을 위한 적어도 하나의 상향링크 심볼(uplink symbol) 중 적어도 하나를 포함하도록 구성된 슬롯(slot) 상에서 상기 단말에게 할당된 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신이 가능(available)한지 판단하고, 상기 판단에 따라 상기 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신을 제어하도록 구성된 프로세서를 포함한다.
일 측면에서, 상기 상향링크 무선 신호는 물리 상향링크 제어채널(physical uplink control channel: PUCCH)을 포함하되, 상기 프로세서는, 상기 상향링크 심볼의 개수가 일정 개수 이상인 경우 또는 상기 상향링크 심볼의 개수와 상기 플랙시블 심볼의 개수의 합이 일정 개수 이상인 경우에 상기 물리 상향링크 제어채널의 전송이 가능한 것으로 판단할 수 있다.
다른 측면에서, 상기 물리 상향링크 제어채널의 전송에 필요한 심볼(이하 PDCCH 전송을 위한 심볼)의 개수가 상기 상향링크 심볼의 개수 또는 상기 상향링크 심볼의 개수와 상기 플랙시블 심볼의 개수의 합 보다 큰 경우, 상기 프로세서는 상기 물리 상향링크 제어채널을 드롭(drop)하거나, 상기 물리 상향링크 제어채널을 더 적은 수의 심볼을 요구하는 다른 타입의 물리 상향링크 제어채널로 변환하거나, 상기 슬롯의 이후의 적어도 하나의 슬롯에 걸쳐 상기 물리 상향링크 제어채널을 전송하도록 제어할 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호는 물리 상향링크 제어채널(physical uplink control channel: PUCCH)을 포함하고, 상기 PUCCH에는 HARQ-ACK이 맵핑되며, 상기 프로세서는, 상기 하향링크 심볼이 상기 PDCCH 전송을 위한 심볼과 겹치는 경우, 상기 HARQ-ACK의 전송이 가능하지 않은 것으로 판단하거나 상기 HARQ-ACK의 전송을 연기(postpone)할 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호는 물리 하향링크 공용채널(physical downlink shared channel: PDSCH) 또는 물리 하향링크 제어채널(physical downlink control channel: PDCCH)을 포함하되, 상기 프로세서는, 상기 하향링크 심볼의 개수가 일정 개수 이상인 경우 또는 상기 하향링크 심볼의 개수와 상기 플랙시블 심볼의 개수의 합이 일정 개수 이상인 경우에 상기 물리 하향링크 공용채널 또는 상기 물리 하향링크 제어채널의 전송이 가능한 것으로 판단할 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호는 물리 하향링크 제어채널(physical downlink control channel: PDCCH)에 포함되는 하향링크 제어정보(downlink control information: DCI)이고, 상기 하향링크 제어정보의 종류는 HARQ-ACK, RI(rank indicator), CSI를 포함하며, 상기 프로세서는 상기 하향링크 제어정보의 종류에 따른 우선순위에 기반하여 상기 하향링크 무선 신호의 수신이 가능한지 판단할 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호는 SS/PBCH 블록을 포함하고, 상기 상향링크 무선 신호는 물리 상향링크 제어채널, 물리 상향링크 공용채널, 물리 랜덤 액세스 채널(physical random access channel: PRACH) 중 적어도 하나를 포함할 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호의 전송이, 상기 하향링크 심볼 중 상기 하향링크 무선 신호의 전송을 위한 심볼의 마지막 심볼로부터 미리 정해진 수의 갭 심볼 이후에 시작하는 경우, 상기 프로세서는 상기 상향링크 무선 신호의 전송을 수행할 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호의 전송이, 상기 하향링크 심볼 중 상기 하향링크 무선 신호의 전송을 위한 심볼의 마지막 심볼 및 미리 정해진 수의 갭 심볼과 적어도 하나 겹치는 경우, 상기 프로세서는 상기 상향링크 무선 신호의 전송을 드롭(drop)할 수 있다.
또 다른 측면에서, 상기 슬롯은 상기 기지국에 의해 제공되는 슬롯 구성에 관한 정보에 의해 구성되되, 상기 슬롯 구성에 관한 정보는 RRC 계층에서 생성되는 셀 특정(cell-specific) RRC 메시지와 단말 특정(UE-specific) RRC 메시지, 물리계층에서 생성되는 동적 슬롯 포맷 정보 중 적어도 하나를 포함할 수 있다.
본 발명의 다른 양태에 따르면, 무선통신 시스템에서 단말에 의한 무선 신호의 송수신 수행 방법을 제공한다. 상기 방법은 하향링크 전송을 위한 적어도 하나의 하향링크 심볼(downlink symbol), 적어도 하나의 플렉서블 심볼(flexible symbol) 및 상향링크 전송을 위한 적어도 하나의 상향링크 심볼(uplink symbol) 중 적어도 하나를 포함하도록 구성된 슬롯(slot) 상에서 상기 단말에게 할당된 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신이 가능(available)한지 판단하는 단계, 및 상기 판단에 따라 상기 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신을 제어하는 단계를 포함한다.
일 측면에서, 상기 상향링크 무선 신호는 물리 상향링크 제어채널(physical uplink control channel: PUCCH)을 포함하되, 상기 제어하는 단계는, 상기 상향링크 심볼의 개수가 일정 개수 이상인 경우 또는 상기 상향링크 심볼의 개수와 상기 플랙시블 심볼의 개수의 합이 일정 개수 이상인 경우에 상기 물리 상향링크 제어채널을 전송하는 단계를 포함할 수 있다.
또 다른 측면에서, 상기 물리 상향링크 제어채널의 전송에 필요한 심볼(이하 PDCCH 전송을 위한 심볼)의 개수가 상기 상향링크 심볼의 개수 또는 상기 상향링크 심볼의 개수와 상기 플랙시블 심볼의 개수의 합 보다 큰 경우, 상기 제어하는 단계는, 상기 물리 상향링크 제어채널을 드롭(drop)하거나, 상기 물리 상향링크 제어채널을 더 적은 수의 심볼을 요구하는 다른 타입의 물리 상향링크 제어채널로 변환하거나, 상기 슬롯의 이후의 적어도 하나의 슬롯에 걸쳐 상기 물리 상향링크 제어채널을 전송하는 단계를 포함할 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호는 물리 상향링크 제어채널(physical uplink control channel: PUCCH)을 포함하고, 상기 PUCCH에는 HARQ-ACK이 맵핑되며, 상기 제어하는 단계는, 상기 하향링크 심볼이 상기 PDCCH 전송을 위한 심볼과 겹치는 경우, 상기 HARQ-ACK의 전송이 가능하지 않은 것으로 판단하거나 상기 HARQ-ACK의 전송을 연기(postpone)하는 단계를 포함할 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호는 물리 하향링크 공용채널(physical downlink shared channel: PDSCH) 또는 물리 하향링크 제어채널(physical downlink control channel: PDCCH)을 포함하되, 상기 제어하는 단계는, 상기 하향링크 심볼의 개수가 일정 개수 이상인 경우 또는 상기 하향링크 심볼의 개수와 상기 플랙시블 심볼의 개수의 합이 일정 개수 이상인 경우에 상기 물리 하향링크 공용채널 또는 상기 물리 하향링크 제어채널을 전송하는 단계를 포함할 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호는 물리 하향링크 제어채널(physical downlink control channel: PDCCH)에 포함되는 하향링크 제어정보(downlink control information: DCI)이고, 상기 하향링크 제어정보의 종류는 HARQ-ACK, RI(rank indicator), CSI를 포함하며, 상기 제어하는 단계는, 상기 하향링크 제어정보의 종류에 따른 우선순위에 기반하여 상기 하향링크 무선 신호의 수신이 가능한지 판단할 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호는 SS/PBCH 블록을 포함하고, 상기 상향링크 무선 신호는 물리 상향링크 제어채널, 물리 상향링크 공용채널, 물리 랜덤 액세스 채널(physical random access channel: PRACH) 중 적어도 하나를 포함함할 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호의 전송이, 상기 하향링크 심볼 중 상기 하향링크 무선 신호의 전송을 위한 심볼의 마지막 심볼로부터 미리 정해진 수의 갭 심볼 이후에 시작하는 경우, 상기 제어하는 단계는 상기 상향링크 무선 신호를 전송하는 단계를 포함할 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호의 전송이, 상기 하향링크 심볼 중 상기 하향링크 무선 신호의 전송을 위한 심볼의 마지막 심볼 및 미리 정해진 수의 갭 심볼과 적어도 하나 겹치는 경우, 상기 제어하는 단계는 상기 상향링크 무선 신호의 전송을 드롭(drop)하는 단계를 포함할 수 있다.
또 다른 측면에서, 상기 슬롯은 상기 기지국에 의해 제공되는 슬롯 구성에 관한 정보에 의해 구성되되, 상기 슬롯 구성에 관한 정보는 RRC 계층에서 생성되는 셀 특정(cell-specific) RRC 메시지와 단말 특정(UE-specific) RRC 메시지, 물리계층에서 생성되는 동적 슬롯 포맷 정보 중 적어도 하나를 포함할 수 있다.
본 발명의 또 다른 양태에 따르면, 무선통신 시스템에서 상향링크 전송과 하향링크 수신을 수행하는 단말을 제공한다. 상기 단말은 상향링크 무선 신호를 기지국으로 전송하거나, 하향링크 무선 신호를 기지국으로부터 수신하도록 구성된 통신 모듈, 하향링크 전송을 위한 하향링크 심볼, 플랙시블 심볼 또는 상향링크 전송을 위한 상향링크 심볼이 적어도 하나 구성된 슬롯에서 상향링크 무선 신호의 전송 또는 하향링크 무선 신호의 수신이 유효한지 판단하고, 상기 판단에 따라 상기 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신을 수행하도록 구성된 프로세서를 포함한다.
일 측면에서, 상기 슬롯에서 상기 상향링크 무선 신호가 할당된 심볼 중 첫 심볼이, 상기 하향링크 심볼 또는 상기 하향링크 무선 신호의 수신을 위해 할당된 심볼 중 마지막 심볼로부터 미리 정해진 수의 심볼 이후에 시작하는 경우, 상기 프로세서는 상기 상향링크 무선 신호의 전송을 수행할 수 있다.
다른 측면에서, 상기 슬롯에서 상기 상향링크 무선 신호가 할당된 심볼 중 첫 심볼이, 상기 하향링크 심볼, 상기 하향링크 무선 신호의 수신을 위해 할당된 심볼, 또는 상기 심볼의 마지막 심볼 이후 미리 정해진 수의 심볼 중 적어도 하나의 심볼과 겹치는 경우, 상기 프로세서는 상기 상향링크 무선 신호의 전송을 수행하지 않을 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호는 물리 상향링크 제어채널, 물리 상향링크 공유채널, 물리 랜덤 액세스 채널 및 SRS (sounding reference signal) 중 적어도 하나를 포함할 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호가 할당된 심볼 중 적어도 하나의 심볼은 플랙시블 심볼일 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호는 SS/PBCH (synchronization signal/physical broadcast channel) 블록, 물리 하향링크 공유채널, 물리 하향링크 제어채널, 또는 CSI-RS (channel state information reference signal) 중 적어도 하나를 포함할 수 있다.
또 다른 측면에서, 상기 수행하지 않은 상향링크 무선 신호는 물리 상향링크 제어채널이고, 상기 프로세서는 상기 물리 상향링크 제어채널을 상기 슬롯에서 전송이 유효한 다른 타입의 물리 상향링크 제어채널로 변환되어 전송하거나, 상기 슬롯 이후의 전송이 유효한 슬롯들 중 가장 앞선 슬롯에서 전송할 수 있다.
또 다른 측면에서, 상기 슬롯에서 하향링크 무선 신호가 할당된 심볼 중 마지막 심볼이, 상기 상향링크 심볼 또는 상기 상향링크 무선 신호의 전송을 위해 할당된 심볼 중 첫 심볼로부터 미리 정해진 수의 심볼 이전에 끝나는 경우, 상기 프로세서는 상기 하향링크 무선 신호의 수신을 수행할 수 있다.
또 다른 측면에서, 상기 슬롯에서 하향링크 무선 신호가 할당된 심볼 중 마지막 심볼이, 상기 상향링크 심볼, 상기 상향링크 무선 신호의 전송을 위해 할당된 심볼, 또는 상기 심볼의 첫 심볼 이전 미리 정해진 수의 심볼 중 적어도 하나의 심볼과 겹치는 경우, 상기 프로세서는 상기 하향링크 무선 신호의 수신을 수행하지 않을 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호는 물리 하향링크 공유채널, 물리 하향링크 제어채널, 또는 CSI-RS (channel state information reference signal) 중 적어도 하나를 포함할 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호가 할당된 심볼 중 적어도 하나의 심볼은 플랙시블 심볼일 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호는 물리 랜덤 액세스 채널일 수 있다.
또 다른 측면에서, 상기 슬롯은 상기 기지국에 의해 제공되는 슬롯 구성에 관한 정보에 의해 구성되되, 상기 슬롯 구성에 관한 정보는 RRC 계층에서 생성되는 셀 특정(cell-specific) RRC 메시지, 단말 특정(UE-specific) RRC 메시지, 또는 물리계층에서 생성되는 동적 슬롯 포맷 정보 중 적어도 하나를 포함할 수 있다.
본 발명의 또 다른 양태에 따르면, 무선통신 시스템에서 단말에 의한 상향링크 전송과 하향링크 수신의 수행 방법을 제공한다. 상기 방법은 하향링크 전송을 위한 하향링크 심볼, 플랙시블 심볼 및 상향링크 전송을 위한 상향링크 심볼이 적어도 하나 구성된 슬롯에서 단말에게 할당된 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신이 유효한지 판단하는 단계, 및 상기 판단에 따라 상기 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신을 수행하는 단계를 포함한다.
일 측면에서, 상기 슬롯에서 상기 상향링크 무선 신호가 할당된 심볼 중 첫 심볼이, 상기 하향링크 심볼 또는 상기 하향링크 무선 신호의 수신을 위해 할당된 심볼 중 마지막 심볼로부터 미리 정해진 수의 심볼 이후에 시작하는 경우, 상기 상향링크 무선 신호의 전송이 수행될 수 있다.
다른 측면에서, 상기 슬롯에서 상기 상향링크 무선 신호가 할당된 심볼 중 첫 심볼이, 상기 하향링크 심볼, 상기 하향링크 무선 신호의 수신을 위해 할당된 심볼, 또는 상기 심볼의 마지막 심볼 이후 미리 정해진 수의 심볼 중 적어도 하나의 심볼과 겹치는 경우, 상기 상향링크 무선 신호의 전송이 수행되지 않을 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호는 물리 상향링크 제어채널, 물리 상향링크 공유채널, 물리 랜덤 액세스 채널 및 SRS (sounding reference signal) 중 적어도 하나를 포함할 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호가 할당된 심볼 중 적어도 하나의 심볼은 플랙시블 심볼일 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호는 SS/PBCH (synchronization signal/physical broadcast channel) 블록, 물리 하향링크 공유채널, 물리 하향링크 제어채널, 또는 CSI-RS (channel state information reference signal) 중 적어도 하나를 포함할 수 있다.
또 다른 측면에서, 상기 수행되지 않은 상향링크 무선 신호는 물리 상향링크 제어채널이고, 상기 물리 상향링크 제어채널은 상기 슬롯에서 전송이 유효한 다른 타입의 물리 상향링크 제어채널로 변환되어 전송되거나, 상기 슬롯 이후의 전송이 유효한 슬롯들 중 가장 앞선 슬롯에서 전송될 수 있다.
또 다른 측면에서, 상기 슬롯에서 하향링크 무선 신호가 할당된 심볼 중 마지막 심볼이, 상기 상향링크 심볼 또는 상기 상향링크 무선 신호의 전송을 위해 할당된 심볼 중 첫 심볼로부터 미리 정해진 수의 심볼 이전에 끝나는 경우, 상기 하향링크 무선 신호의 수신이 수행될 수 있다.
또 다른 측면에서, 상기 슬롯에서 하향링크 무선 신호가 할당된 심볼 중 마지막 심볼이, 상기 상향링크 심볼, 상기 상향링크 무선 신호의 전송을 위해 할당된 심볼, 또는 상기 심볼의 첫 심볼 이전 미리 정해진 수의 심볼 중 적어도 하나의 심볼이 겹치는 경우, 상기 하향링크 무선 신호의 수신이 수행되지 않을 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호는 물리 하향링크 공유채널, 물리 하향링크 제어채널, 또는 CSI-RS (channel state information reference signal) 중 적어도 하나를 포함할 수 있다.
또 다른 측면에서, 상기 하향링크 무선 신호가 할당된 심볼 중 적어도 하나의 심볼은 플랙시블 심볼일 수 있다.
또 다른 측면에서, 상기 상향링크 무선 신호는 물리 랜덤 액세스 채널일 수 있다.
또 다른 측면에서, 상기 슬롯은 상기 기지국에 의해 제공되는 슬롯 구성에 관한 정보에 의해 구성되되, 상기 슬롯 구성에 관한 정보는 RRC 계층에서 생성되는 셀 특정(cell-specific) RRC 메시지, 단말 특정(UE-specific) RRC 메시지, 또는 물리계층에서 생성되는 동적 슬롯 포맷 정보 중 적어도 하나를 포함할 수 있다.
본 발명에 따르면 슬롯의 구성이 변경되어도 단말이 PUCCH를 전송할 수 있어 PUCCH 전송의 누락 또는 PUCCH의 불필요한 재전송을 막을 수 있다. 또한, PRACH와 같은 상향링크 신호의 유효한 타이밍을 정의함으로써 네트워크의 주파수 효율 증가 및 단말의 에너지 소모를 줄일 수 있다.
본 발명에서 얻을 수 있는 효과는 이상에서 언급한 효과들로 제한되지 않으며, 언급하지 않은 또 다른 효과들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.
도 1은 무선 통신 시스템에서 사용되는 무선 프레임 구조의 일 예를 나타낸다.
도 2는 무선 통신 시스템에서 하향링크(downlink, DL)/상향링크(uplink, UL) 슬롯 구조의 일례를 나타낸다.
도 3은 3GPP 시스템에 이용되는 물리 채널과, 해당 물리 채널을 이용한 일반적인 신호 전송 방법을 설명하기 위한 도면이다.
도 4는 3GPP NR 시스템에서의 초기 셀 접속을 위한 SS/PBCH 블록을 도시한다.
도 5는 3GPP NR 시스템에서의 제어 정보 및 제어 채널 전송을 위한 절차를 도시한다.
도 6은 3GPP NR 시스템에서의 PDCCH(physical downlink control channel)가 전송될 수 있는 CORESET(control resource set)을 나타낸 도면이다.
도 7은 3GPP NR 시스템에서 PDCCH 탐색 공간을 설정하는 방법을 도시한 도면이다.
도 8은 캐리어 집성(carrier aggregation)을 설명하는 개념도이다.
도 9는 단일 캐리어 통신과 다중 캐리어 통신을 설명하기 위한 도면이다.
도 10은 크로스-캐리어 스케줄링 기법이 적용되는 예를 도시하는 도면이다.
도 11은 TDD 기반의 이동통신 시스템의 슬롯 구성을 도시한 도면이다.
도 12는 일례에 따른 무선통신 시스템에서 사용되는 PUCCH(physical uplink control channel)을 나타내는 도면이다.
도 13은 PUCCH를 슬롯에서 전송하는 방법을 도시한 도면이다.
도 14는 슬롯 구성이 바뀜에 따라 PUCCH를 다른 슬롯으로 전송하는 예를 나타낸 도면이다.
도 15는 슬롯 구성에 따라 반복 PUCCH가 전송되는 슬롯을 나타낸 도면이다.
도 16은 슬롯 구성에 따른 PUCCH 전송 여부를 나타낸 것이다.
본 명세서에서 사용되는 용어는 본 발명에서의 기능을 고려하면서 가능한 현재 널리 사용되는 일반적인 용어를 선택하였으나, 이는 당 분야에 종사하는 기술자의 의도, 관례 또는 새로운 기술의 출현 등에 따라 달라질 수 있다. 또한 특정 경우는 출원인이 임의로 선정한 용어도 있으며, 이 경우 해당하는 발명의 설명 부분에서 그 의미를 기재할 것이다. 따라서 본 명세서에서 사용되는 용어는, 단순한 용어의 명칭이 아닌 그 용어가 가진 실질적인 의미와 본 명세서의 전반에 걸친 내용을 토대로 해석되어야 함을 밝혀두고자 한다.
명세서 전체에서, 어떤 구성이 다른 구성과 "연결"되어 있다고 할 때, 이는 "직접적으로 연결"되어 있는 경우뿐 아니라, 그 중간에 다른 구성요소를 사이에 두고 "전기적으로 연결"되어 있는 경우도 포함한다. 또한 어떤 구성이 특정 구성요소를 "포함"한다고 할 때, 이는 특별히 반대되는 기재가 없는 한 다른 구성요소를 제외하는 것이 아니라 다른 구성요소를 더 포함할 수 있는 것을 의미한다. 이에 더하여, 특정 임계값을 기준으로 "이상" 또는 "이하"라는 한정 사항은 실시예에 따라 각각 "초과" 또는 "미만"으로 적절하게 대체될 수 있다.
이하의 기술은 CDMA(code division multiple access), FDMA(frequency division multiple access), TDMA(time division multiple access), OFDMA(orthogonal frequency division multiple access), SC-FDMA(single carrier frequency division multiple access) 등과 같은 다양한 무선 접속 시스템에 사용될 수 있다. CDMA는 UTRA(universal terrestrial radio access)나 CDMA2000과 같은 무선 기술(radio technology)로 구현될 수 있다. TDMA는 GSM(global system for mobile communications)/GPRS(general packet radio service)/EDGE(enhanced data rates for GSM evolution)와 같은 무선 기술로 구현될 수 있다. OFDMA는 IEEE 802.11(즉, Wi-Fi), IEEE 802.16(즉, WiMAX), IEEE 802-20, E-UTRA(Evolved UTRA) 등과 같은 무선 기술로 구현될 수 있다. UTRA는 UMTS(universal mobile telecommunications system)의 일부이다. 3GPP LTE(long term evolution)은 E-UTRA를 사용하는 E-UMTS(evolved UMTS)의 일부이고 LTE-A(LTE-advanced)는 3GPP LTE의 진화된 버전이다. 3GPP NR LTE/LTE-A와는 별개로 설계된 시스템으로 IMT-2020의 요구조건인 eMBB(enhanced Mobile BroadBand), URLLC(Ultra-Reliable and Low Latency Communication), 및 mMTC(massive Machine Type Communication) 서비스를 지원하기 위한 시스템이다. 설명을 명확하게 하기 위해, 3GPP NR을 위주로 기술하지만 본 발명의 기술적 사상이 이에 제한되는 것은 아니다.
본 명세서에서 특별한 설명이 없는 한 기지국은 3GPP NR에서 정의하는 gNB(next generation node B)를 포함할 수 있다. 또한, 특별한 설명이 없는 한 단말은 UE(user equipment)를 포함할 수 있다.
도 1은 무선 통신 시스템에서 사용되는 무선 프레임 구조의 일 예를 나타낸다. 도 1을 참조하면, 3GPP NR 시스템에서 사용되는 무선 프레임(또는 라디오 프레임)은 10ms (ΔfmaxNf / 100) * Tc)의 길이를 가질 수 있다. 또한, 무선 프레임은 10개의 균등한 크기의 서브프레임(subframe, SF)으로 구성된다. 여기서 Δfmax=480*103 Hz, Nf=4096, Tc=1/(Δfref*Nf,ref), Δfref=15*103 Hz, Nf,ref=2048 이다. 하나의 무선 프레임 내의 10개의 서브프레임에 각각 0부터 9까지 번호가 부여될 수 있다. 각각의 서브프레임은 1ms의 길이를 가지며, 서브캐리어 간격(subcarrier spacing)에 따라 하나 또는 복수 개의 슬롯으로 구성될 수 있다. 더 자세하게, 3GPP NR 시스템에서는 사용할 수 있는 서브캐리어 간격은 15*2μ kHz이다. μ는 서브캐리어 간격 구성 인자(subcarrier spacing configuration)로, μ=0~4의 값을 가질 수 있다. 즉, 15kHz, 30kHz, 60kHz, 120kHz, 또는 240kHz이 서브캐리어 간격으로 사용될 수 있다. 1ms 길이의 서브프레임은 2μ 개의 슬롯으로 구성될 수 있다. 이때, 각 슬롯의 길이는 2-μ ms 이다. 한 서브프레임 내의 2μ개의 슬롯은 각각 0부터 2μ - 1까지의 번호가 부여될 수 있다. 또한 한 무선프레임 내의 슬롯들은 각각 0부터 10*2μ - 1까지의 번호가 부여될 수 있다. 시간 자원은 무선 프레임 번호(혹은 무선 프레임 인덱스라고도 함)와 서브프레임 번호(혹은 서브프레임 인덱스라고도 함), 슬롯 번호(혹은 슬롯 인덱스) 중 적어도 어느 하나에 의해 구분될 수 있다.
도 2는 무선 통신 시스템에서 하향링크(downlink, DL)/상향링크(uplink, UL) 슬롯 구조의 일례를 나타낸다. 특히, 도 2는 3GPP NR 시스템의 자원 격자(resource grid)의 구조를 나타낸다. 안테나 포트당 1개의 자원 격자가 있다. 도 2를 참조하면, 슬롯은 시간 도메인에서 복수의 OFDM(orthogonal frequency division multiplexing) 심볼을 포함하고, 주파수 도메인에서 복수의 자원 블록(resource block, RB)을 포함한다. OFDM 심볼은 하나의 심볼 구간을 의미하기도 한다. 특별한 설명이 없는 한, OFDM 심볼은 간단히 심볼로 지칭될 수 있다. 이하 본 명세서에서 심볼은 OFDM 심볼, SC-FDMA 심볼, DFTs-OFDM 심볼 등을 포함한다.
도 2를 참조하면, 각 슬롯에서 전송되는 신호는 Nsize,μ grid,x * NRB sc개의 서브캐리어(subcarrier)와 Nslot symb개의 OFDM 심볼로 구성되는 자원격자(resource grid)로 표현될 수 있다. 여기서, 하향링크 자원 격자일 때, x=DL이고, 상향링크 자원 격자일 때, x=UL이다. Nsize,μ grid,x은 서브캐리어 간격 구성 인자 μ에 따른 자원 블록(resource block, RB)의 개수를 나타내고 (x는 DL 또는 UL), Nslot symb은 슬롯 내의 OFDM 심볼의 개수를 나타낸다. NRB sc는 하나의 RB를 구성하는 서브캐리어의 개수로 NRB sc=12이다. OFDM 심볼은 다중 접속 방식에 따라 CP-OFDM(cyclic prefix OFDM) 심볼 또는 DFT-S-OFDM(discrete Fourier transform spread OFDM) 심볼로 지칭될 수 있다.
하나의 슬롯에 포함되는 OFDM 심볼의 수는 CP(cyclic prefix)의 길이에 따라 달라질 수 있다. 예를 들어, 정규(normal) CP의 경우에는 하나의 슬롯이 14개의 OFDM 심볼을 포함하나, 확장(extended) CP의 경우에는 하나의 슬롯이 12개의 OFDM 심볼을 포함할 수 있다. 구체적인 실시 예에서 확장 CP는 60kHz 서브캐리어 간격에서만 사용될 수 있다. 도 2에서는 설명의 편의를 위하여 하나의 슬롯이 14 OFDM 심볼로 구성되는 경우를 예시하였으나, 본 발명의 실시예들은 다른 개수의 OFDM 심볼을 갖는 슬롯에도 마찬가지의 방식으로 적용될 수 있다. 도 2를 참조하면, 각 OFDM 심볼은, 주파수 도메인에서, Nsize,μ grid,x * NRB sc개의 서브캐리어를 포함한다. 서브캐리어의 유형은 데이터 전송을 위한 데이터 서브캐리어, 참조 신호(reference signal)의 전송을 위한 참조신호 서브캐리어, 가드 밴드(guard band)로 나뉠 수 있다. 캐리어 주파수는 중심 주파수(center frequency, fc)라고도 한다.
하나의 RB는 주파수 도메인에서 NRB sc개(예를 들어, 12개)의 연속하는 서브캐리어로 정의될 수 있다. 참고로, 하나의 OFDM 심볼과 하나의 서브캐리어로 구성된 자원을 자원 요소(resource element, RE) 혹은 톤(tone)이라고 지칭할 수 있다. 따라서, 하나의 RB는 Nslot symb * NRB sc개의 자원 요소로 구성될 수 있다. 자원 격자 내의 각 자원 요소는 하나의 슬롯 내의 인덱스 쌍 (k, l)에 의해 고유하게 정의될 수 있다. k는 주파수 도메인에서 0부터 Nsize,μ grid,x * NRB sc - 1까지 부여되는 인덱스이며, l은 시간 도메인에서 0부터 Nslot symb - 1까지 부여되는 인덱스일 수 있다.
단말이 기지국으로부터 신호를 수신하거나 기지국에 신호를 전송하기 위해서는 단말의 시간/주파수 동기를 기지국의 시간/주파수 동기와 맞추어야 할 수 있다. 기지국과 단말이 동기화되어야만, 단말이 DL 신호의 복조 및 UL 신호의 전송을 정확한 시점에 수행하는데 필요한 시간 및 주파수 파라미터를 결정할 수 있기 때문이다.
TDD(time division duplex) 또는 언페어드 스펙트럼(unpaired spectrum)에서 동작하는 무선 프레임의 각 심볼은 하향링크 심볼(DL symbol), 상향링크 심볼(UL symbol), 또는 플랙시블 심볼(flexible symbol)로 중 적어도 어느 하나로 구성될 수 있다. FDD(frequency division duplex) 또는 페어드 스펙트럼(paired spectrum)에서 하향링크 캐리어로 동작하는 무선 프레임은 하향링크 심볼 또는 플랙시블 심볼로 구성될 수 있고, 상향링크 캐리어로 동작하는 무선 프레임은 상향링크 심볼 또는 플랙시블 심볼로 구성될 수 있다. 하향링크 심볼에서는 하향링크 전송이 가능하지만 상향링크 전송은 불가능하고, 상향링크 심볼에서는 상향링크 전송이 가능하지만 하향링크 전송은 불가능하다. 플랙시블 심볼은 신호에 따라 하향링크로 사용될지 상향링크로 사용될지 결정될 수 있다.
각 심볼의 타입(type)에 대한 정보 즉, 하향링크 심볼, 상향링크 심볼 및 플랙시블 심볼 중 어느 하나를 나타내는 정보는 셀 특정(cell-specific 또는 common) RRC(radio resource control) 신호로 구성될 수 있다. 또한, 각 심볼의 타입에 대한 정보는 추가적으로 단말 특정(UE-specific 또는 dedicated) RRC 신호로 구성될 수 있다. 기지국은 셀 특정 RRC 신호를 사용하여 i) 셀 특정 슬롯 구성의 주기, ii) 셀 특정 슬롯 구성의 주기의 처음으로부터 하향링크 심볼만을 가진 슬롯의 수, iii) 하향링크 심볼만을 가진 슬롯 바로 다음 슬롯의 첫 심볼로부터 하향링크 심볼의 수, iv) 셀 특정 슬롯 구성의 주기의 마지막으로부터 상향링크 심볼만을 가진 슬롯의 수, v) 상향링크 심볼만을 가진 슬롯 바로 앞 슬롯의 마지막 심볼로부터 상향링크 심볼의 개수를 알려준다. 여기서 상향링크 심볼과 하향링크 심볼 어느 것으로도 구성되지 않은 심볼은 플랙시블 심볼이다.
심볼 타입에 대한 정보가 단말 특정 RRC 신호로 구성될 때, 기지국은 플랙시블 심볼이 하향링크 심볼인지 또는 상향링크 심볼인지를 셀 특정 RRC 신호로 시그널링할 수 있다. 이때, 단말 특정 RRC 신호는 셀 특정 RRC 신호로 구성된 하향링크 심볼 또는 상향링크 심볼을 다른 심볼 타입으로 변경할 수 없다. 단말 특정 RRC 신호는 각 슬롯마다 해당 슬롯의 Nslotsymb 심볼 중 하향링크 심볼의 수, 해당 슬롯의 Nslot symb 심볼 중 상향링크 심볼의 개수를 시그널링할 수 있다. 이때, 슬롯의 하향링크 심볼은 슬롯의 첫 심볼부터 i번째 심볼까지 연속적으로 구성될 수 있다. 또한, 슬롯의 상향링크 심볼은 슬롯의 j번째 심볼부터 마지막 심볼까지 연속적으로 구성될 수 있다 (여기서, i<j). 슬롯에서 상향링크 심볼과 하향링크 심볼 어느 것으로도 구성되지 않은 심볼은 플랙시블 심볼이다.
위와 같은 RRC 신호로 구성된 심볼의 타입을 세미-스태틱(semi-static) DL/UL 구성으로 지칭할 수 있다. 앞서 RRC 신호로 구성된 세미-스태틱 DL/UL 구성에서, 플랙시블 심볼은 물리 하향링크 제어 채널(physical downlink control channel, PDCCH)로 전송되는 다이나믹 SFI(slot format information)를 통해 하향링크 심볼, 상향링크 심볼, 또는 플랙시블 심볼로 지시될 수 있다. 이때, RRC 신호로 구성된 하향링크 심볼 또는 상향링크 심볼은 다른 심볼 타입으로 변경되지 않는다. 표 1은 기지국이 단말에게 지시할 수 있는 다이나믹 SFI를 예시한다.
Figure pct00001
표 1에서 D는 하향링크 심볼을, U는 상향링크 심볼을, X는 플랙시블 심볼을 나타낸다. 표 1에 도시된 바와 같이, 한 슬롯 내에서 최대 2번의 DL/UL 스위칭(switching)이 허용될 수 있다.
도 3은 3GPP 시스템(예, NR)에 이용되는 물리 채널과, 해당 물리 채널을 이용한 일반적인 신호 전송 방법을 설명하기 위한 도면이다. 단말의 전원이 커지거나 단말이 새로이 셀에 진입한 경우, 단말은 초기 셀 탐색 작업을 수행한다(S101). 구체적으로 단말은 초기 셀 탐색에서 기지국과 동기를 맞출 수 있다. 이를 위해, 단말은 기지국으로부터 주 동기 신호(primary synchronization signal, PSS) 및 부 동기 신호(secondary synchronization signal, SSS)을 수신하여 기지국과 동기를 맞추고, 셀 ID 등의 정보를 획득할 수 있다. 그 후, 단말은 기지국으로부터 물리 방송 채널을 수신하여 셀 내의 방송 정보를 획득할 수 있다
초기 셀 탐색을 마친 단말은 물리 하향링크 제어 채널(physical downlink control channel, PDCCH) 및 상기 PDCCH에 실린 정보에 따라 물리 하향링크 공유 채널(physical downlink shared channel, PDSCH)을 수신함으로써 초기 셀 탐색을 통해 획득한 시스템 정보보다 구체적인 시스템 정보를 획득할 수 있다(S102).
단말이 기지국에 최초로 접속하거나 신호 전송을 위한 무선 자원이 없는 경우, 단말은 기지국에 대해 임의 접속 과정을 수행할 수 있다(단계 S103 내지 단계 S106). 먼저, 단말은 물리 임의 접속 채널(physical random access channel, PRACH)을 통해 프리앰블을 전송하고(S103), 기지국으로부터 PDCCH 및 대응하는 PDSCH를 통해 프리앰블에 대한 응답 메시지를 수신할 수 있다(S104). 단말에게 유효한 랜덤 액세스 응답 메시지가 수신된 경우, 단말은 기지국으로부터 PDCCH를 통해 전달된 상향링크 그랜트에서 지시한 물리 상향링크 공유 채널(physical uplink shared channel, PUSCH)을 통하여 자신의 식별자 등을 포함한 데이터를 기지국으로 전송한다(S105). 다음으로, 단말은 충돌 해결을 위해 기지국의 지시로서 PDCCH의 수신을 기다린다. 단말이 자신의 식별자를 통해 PDCCH를 성공적으로 수신한 경우(S106), 랜덤 액세스 과정은 종료된다.
앞서 설명한 절차 이후 단말은 일반적인 상/하향링크 신호 전송 절차로서 PDCCH/PDSCH 수신(S107) 및 물리 상향링크 공유 채널(physical uplink shared channel, PUSCH)/물리 상향링크 제어 채널(physical uplink control channel, PUCCH)을 전송(S108)을 수행할 수 있다. 특히, 단말은 PDCCH를 통하여 하향링크 제어 정보(downlink control information, DCI)를 수신할 수 있다. DCI는 단말에 대한 자원 할당 정보와 같은 제어 정보를 포함할 수 있다. 또한, DCI는 사용 목적에 따라 포맷이 달라질 수 있다. 단말이 상향링크를 통해 기지국에 전송하는 상향링크 제어 정보(uplink control information, UCI)는 하향링크/상향링크 ACK/NACK 신호, CQI(channel quality indicator), PMI(precoding matrix index), RI(rank indicator) 등을 포함할 수 있다. 여기서, CQI, PMI, 및 RI는 CSI(channel state information)에 포함될 수 있다. 3GPP NR 시스템의 경우, 단말은 PUSCH 및/또는 PUCCH를 통해 상술한 HARQ-ACK와 CSI등의 제어 정보를 전송할 수 있다.
도 4는 3GPP NR 시스템에서의 초기 셀 접속을 위한 SS/PBCH 블록을 도시한다. 단말은 전원이 켜지거나 새로이 셀에 접속하고자 하는 경우 셀과의 시간 및 주파수 동기를 획득하고 초기 셀 탐색 과정을 수행할 수 있다. 단말은 셀 탐색 과정에서 셀의 물리 셀 식별자(physical cell identity) Ncell ID를 검출할 수 있다. 이를 위해, 단말은 기지국으로부터 동기신호, 예를 들어, 주 동기 신호(PSS) 및 부 동기 신호(SSS)를 수신하여 기지국과 동기를 맞출 수 있다. 이때, 단말은 셀 식별자(identity, ID) 등의 정보를 획득할 수 있다.

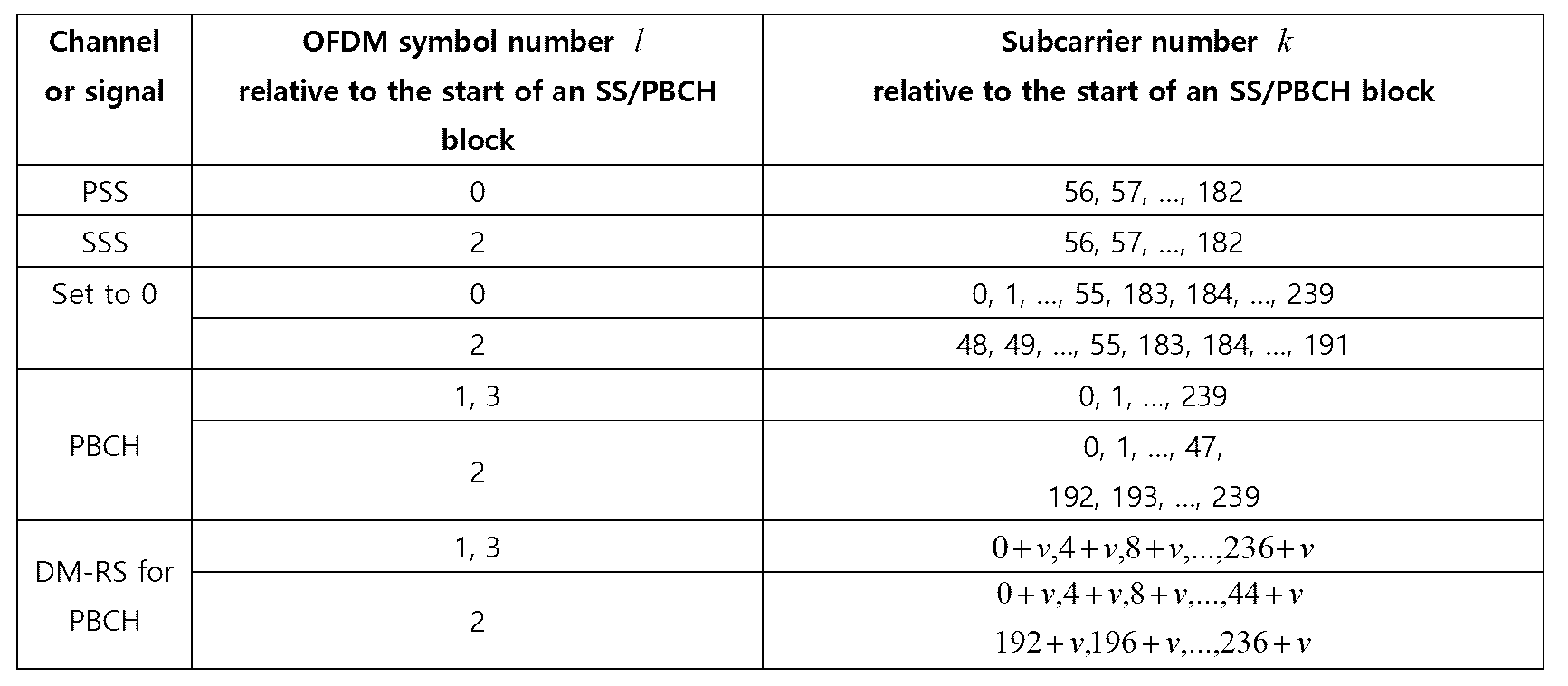

도 4(a)을 참조하여, 동기 신호(synchronization signal, SS)를 조금 더 구체적으로 설명한다. 동기 신호는 PSS와 SSS로 구분될 수 있다. PSS는 OFDM 심볼 동기, 슬롯 동기와 같은 시간 도메인 동기 및/또는 주파수 도메인 동기를 얻기 위해 사용될 수 있다. SSS는 프레임 동기, 셀 그룹 ID을 얻기 위해 사용될 수 있다. 도 4(a)와 표 2를 참조하면, SS/PBCH 블록은 주파수 축으로 연속된 20 RBs (=240 서브캐리어들)로 구성되고, 시간 축으로 연속된 4 OFDM 심볼들로 구성될 수 있다. 이때, SS/PBCH 블록에서 PSS는 첫 번째 OFDM 심볼, SSS는 세 번째 OFDM 심볼에서 56~182번째 서브캐리어들을 통해 전송된다. 여기서 SS/PBCH 블록의 가장 낮은 서브캐리어 인덱스를 0부터 매긴다. PSS가 전송되는 첫 번째 OFDM 심볼에서 나머지 서브캐리어, 즉 0~55, 183~239번째 서브캐리어들을 통해서는 기지국이 신호를 전송하지 않는다. 또한, SSS가 전송되는 세 번째 OFDM 심볼에서 48~55, 183~191번째 서브캐리어들을 통해서는 기지국이 신호를 전송하지 않는다. 기지국은 SS/PBCH 블록에서 위 신호를 제외한 나머지 RE를 통해 PBCH(physical broadcast channel) 를 전송한다.
Figure pct00002
SS는 3개의 PSS와 SSS의 조합을 통해 총 1008 개의 고유한 물리 계층 셀 식별자(physical layer cell ID)를 구체적으로, 각각의 물리 계층 셀 ID는 오직 하나의 물리-계층 셀-식별자 그룹의 부분이 되도록, 각 그룹이 3개의 고유한 식별자를 포함하는 336개의 물리-계층 셀-식별자 그룹으로 그룹핑될 수 있다. 따라서, 물리 계층 셀 ID Ncell ID = 3N(1) ID + N(2) ID는 물리-계층 셀-식별자 그룹을 나타내는 0부터 335까지의 범위 내의 인덱스 N(1) ID와 상기 물리-계층 셀-식별자 그룹 내의 상기 물리-계층 식별자를 나타내는 0부터 2까지의 인덱스 N(2) ID에 의해 고유하게 정의될 수 있다. 단말은 PSS를 검출하여 3개의 고유한 물리-계층 식별자 중 하나를 식별할 수 있다. 또한, 단말은 SSS를 검출하여 상기 물리-계층 식별자에 연관된 336개의 물리 계층 셀 ID들 중 하나를 식별할 수 있다. 이때, PSS의 시퀀스 dPSS(n)은 다음의 수학식 1과 같다.
Figure pct00003
여기서, 0≤n<127이고, x(m)은 수학식 2 및 3과 같다.
Figure pct00004
Figure pct00005

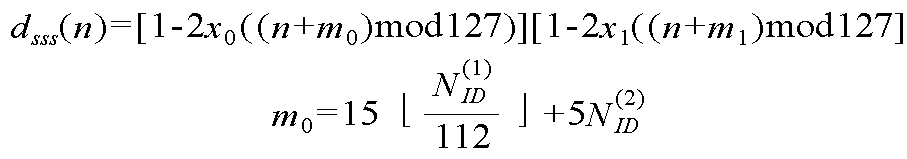

또한, SSS의 시퀀스 dsss(n)는 수학식 4와 같다.
Figure pct00006
여기서, 0≤n<127이고, x0(m), x1(m)은 수학식 5 및 6과 같다.
Figure pct00007
Figure pct00008
10ms 길이의 무선 프레임은 5ms 길이의 두 개의 반 프레임으로 나뉘어 질 수 있다. 도 4(b)를 참조하여, 각 반 프레임 안에서 SS/PBCH 블록이 전송되는 슬롯에 대해 설명한다. SS/PBCH 블록이 전송되는 슬롯은 케이스 A, B, C, D, E 중 어느 하나일 수 있다. 케이스 A 에서 서브캐리어 간격은 15kHz이고, SS/PBCH 블록의 시작 시점은 {2, 8} + 14*n 번째 심볼이다. 이때, 3GHz 이하의 캐리어 주파수에서 n=0, 1일 수 있다. 또한, 3GHz 초과 6GHz 이하의 캐리어 주파수에서 n=0, 1, 2, 3일 수 있다. 케이스 B에서 서브캐리어 간격은 30kHz이고, SS/PBCH 블록의 시작 시점은 {4, 8, 16, 20} + 28*n 번째 심볼이다. 이때, 3GHz 이하의 캐리어 주파수에서 n=0일 수 있다. 또한, 3GHz 초과 6GHz 이하의 캐리어 주파수에서 n=0, 1일 수 있다. 케이스 C에서 서브캐리어 간격은 30kHz이고, SS/PBCH 블록의 시작 시점은 {2, 8} + 14*n 번째 심볼이다. 이때, 3GHz 이하의 캐리어 주파수에서 n=0, 1일 수 있다. 또한, 3GHz 초과 6GHz 이하의 캐리어 주파수에서 n=0, 1, 2, 3일 수 있다. 케이스 D에서 서브캐리어 간격은 120kHz이고, SS/PBCH 블록의 시작 시점은 {4, 8, 16, 20} + 28*n 번째 심볼이다. 이때, 6GHz 이상의 캐리어 주파수에서 n=0, 1, 2, 3, 5, 6, 7, 8, 10, 11, 12, 13, 15, 16, 17, 18일 수 있다. 케이스 E에서 서브캐리어 간격은 240kHz이고, SS/PBCH 블록의 시작 시점은 {8, 12, 16, 20, 32, 36, 40, 44} + 56*n 번째 심볼이다. 이때, 6GHz 이상의 캐리어 주파수에서 n=0, 1, 2, 3, 5, 6, 7, 8일 수 있다.
도 5는 3GPP NR 시스템에서의 제어 정보 및 제어 채널 전송을 위한 절차를 도시한다. 도 5(a)를 참조하면, 기지국은 제어 정보(예, downlink control information, DCI)에 RNTI(radio network temporary identifier)로 마스크(예, XOR 연산)된 CRC(cyclic redundancy check)를 부가할 수 있다(S202). 기지국은 각 제어 정보의 목적/대상에 따라 결정되는 RNTI값으로 CRC를 스크램블 할 수 있다. 하나 이상의 단말들이 사용하는 공통 RNTI는 SI-RNTI(system information RNTI), P-RNTI(paging RNTI), RA-RNTI(random access RNTI), 및 TPC-RNTI(transmit power control RNTI) 중 적어도 어느 하나를 포함할 수 있다. 또한, 단말-특정 RNTI는 C-RNTI(cell temporary RNTI), CS-RNTI, 또는 MCS-C-RNTI 중 적어도 어느 하나를 포함할 수 있다. 이후, 기지국은 채널 인코딩(예, polar coding)을 수행(S204)한 후에 PDCCH 전송을 위해 사용된 자원(들)의 양에 맞게 레이트-매칭(rate-matching)을 할 수 있다(S206). 이후, 기지국은 CCE(control channel element) 기반의 PDCCH 구조에 기반하여 DCI(들)을 다중화 할 수 있다(S208). 또한, 기지국은 다중화된 DCI(들)에 대해 스크램블링, 모듈레이션(예, QPSK), 인터리빙 등의 추가 과정(S210)을 적용한 뒤, 전송하고자 하는 자원에 매핑할 수 있다. CCE는 PDCCH를 위한 기본 자원 단위이며, 하나의 CCE는 복수(예, 6개)의 REG(resource element group)로 구성될 수 있다. 하나의 REG는 복수(예, 12개)의 RE로 구성될 수 있다. 하나의 PDCCH를 위해 사용된 CCE의 개수를 집성 레벨(aggregation level)이라고 정의할 수 있다. 3GPP NR 시스템에서는 1, 2, 4, 8 또는 16의 집성 레벨을 사용할 수 있다. 도 5(b)는 CCE 집성 레벨과 PDCCH의 다중화에 관한 도면으로, 하나의 PDCCH를 위해 사용된 CCE 집성 레벨의 종류와 그에 따른 제어 영역에서 전송되는 CCE(들)를 나타낸다.
도 6은 3GPP NR 시스템에서의 PDCCH(physical downlink control channel)가 전송될 수 있는 CORESET(control resource set)을 나타낸 도면이다. CORESET은 단말을 위한 제어 신호인 PDCCH가 전송되는 시간-주파수 자원이다. 또한, 후술하는 탐색 공간(search space)은 하나의 CORESET에 매핑될 수 있다. 따라서, 단말은 PDCCH 수신을 위해 모든 주파수 대역을 모니터링하는 것이 아니라, CORESET으로 지정된 시간-주파수 영역을 모니터링하여 CORESET에 매핑된 PDCCH를 디코딩 할 수 있다. 기지국은 단말에게 셀 별로 하나 또는 복수 개의 CORESET을 구성할 수 있다. CORESET은 시간 축으로 최대 3개까지의 연속된 심볼로 구성될 수 있다. 또한, CORESET은 주파수 축으로 연속적 인 6개의 PRB들의 단위로 구성될 수 있다. 도 5의 실시 예에서 CORESET#1은 연속적인 PRB들로 구성되어 있고, CORESET#2와 CORESET#3은 불연속적인 PRB들로 구성되어 있다. CORESET은 슬롯 내의 어떤 심볼에도 위치할 수 있다. 예를 들어 도 5의 실시예에서, CORESET#1은 슬롯의 1번째 심볼에서 시작하고, CORESET#2는 슬롯의 5번째 심볼에서 시작하고, CORESET#9는 슬롯의 9번째 심볼에서 시작한다.
도 7은 3GPP NR 시스템에서 PDCCH 탐색 공간(search space)을 설정하는 방법을 도시한 도면이다. 단말에게 PDCCH를 전송하기 위하여 각 CORESET에는 적어도 하나 이상의 탐색 공간(search space)이 존재할 수 있다. 본 발명의 실시예에서 탐색 공간은 단말의 PDCCH가 전송될 수 있는 모든 시간-주파수 자원(이하, PDCCH 후보들)의 집합이다. 탐색 공간은 3GPP NR의 단말이 공통적으로 탐색하여야 하는 공통 탐색 공간(Common search space)과 특정 단말이 탐색하여야 하는 단말-특정 탐색 공간(Terminal-specific or UE-specific search space)를 포함할 수 있다. 공통 탐색 공간에서는 동일 기지국에 속한 셀에서의 모든 단말이 공통적으로 찾도록 설정되어 있는 PDCCH를 모니터링 할 수 있다. 또한, 단말-특정 탐색 공간은 단말에 따라 서로 다른 탐색 공간 위치에서 각 단말에 할당된 PDCCH를 모니터링 할 수 있도록 단말 별로 설정될 수 있다. 단말-특정 탐색 공간의 경우, PDCCH가 할당될 수 있는 제한된 제어 영역으로 인해 단말들 간의 탐색 공간이 부분적으로 겹쳐서 할당되어 있을 수 있다. PDCCH를 모니터링 하는 것은 탐색 공간 내의 PDCCH 후보들을 블라인드 디코딩 하는 것을 포함한다. 블라인드 디코딩에 성공한 경우를 PDCCH가 (성공적으로) 검출/수신 되었다고 표현하고, 블라인드 디코딩에 실패한 경우를 PDCCH가 미검출/미수신 되었다고 표현하거나, 성공적으로 검출/수신되지 않았다고 표현할 수 있다.
설명의 편의를 위하여, 하나 이상의 단말에게 하향링크 제어 정보를 전송하기 위해 단말들이 이미 알고 있는 그룹 공통(group common, GC) RNTI로 스크램블된 PDCCH를 그룹 공통(group common, GC) PDCCH 혹은 공통 PDCCH라고 지칭한다. 또한, 하나의 특정 단말에게 상향링크 스케줄링 정보 또는 하향링크 스케줄링 정보를 전송하기 위해 특정 단말이 이미 알고 있는 단말-특정 RNTI로 스크램블된 PDCCH를 단말-특정 PDCCH라고 지칭한다. 상기 공통 PDCCH는 공통 탐색 공간에 포함될 수 있고, 단말-특정 PDCCH는 공통 탐색 공간 또는 단말-특정 PDCCH에 포함될 수 있다.
기지국은 PDCCH을 통해 전송 채널인 PCH(paging channel) 및 DL-SCH(downlink-shared channel)의 자원할당과 관련된 정보(즉, DL Grant) 또는 UL-SCH의 자원할당과 HARQ(hybrid automatic repeat request)와 관련된 정보(즉, UL grant)를 각 단말 또는 단말 그룹에게 알려줄 수 있다. 기지국은 PCH 전송블록 및 DL-SCH 전송블록을 PDSCH를 통해 전송할 수 있다. 기지국은 특정한 제어 정보 또는 특정한 서비스 데이터를 제외한 데이터를 PDSCH를 통해 전송할 수 있다. 또한, 단말은 특정한 제어 정보 또는 특정한 서비스 데이터를 제외한 데이터를 PDSCH를 통해 수신할 수 있다.
기지국은 PDSCH의 데이터가 어떤 단말(하나 또는 복수의 단말)에게 전송되는지, 해당 단말이 어떻게 PDSCH 데이터를 수신하고 디코딩을 해야 하는 지에 대한 정보를 PDCCH에 포함시켜 전송할 수 있다. 예를 들어, 특정 PDCCH로 전송되는 DCI가 "A"라는 RNTI로 CRC 마스킹 되어있고, 그 DCI가 "B"라는 무선자원(예, 주파수 위치)에 PDSCH가 할당되어 있음을 지시하고 "C"라는 전송 형식 정보(예, 전송 블록 사이즈, 변조 방식, 코딩 정보 등)를 지시한다고 가정한다. 단말은 자신이 가지고 있는 RNTI 정보를 이용하여 PDCCH를 모니터링 한다. 이 경우, "A" RNTI로 PDCCH를 블라인드 디코딩하는 단말이 있다면, 해당 단말은 PDCCH를 수신하고, 수신한 PDCCH의 정보를 통해 "B"와 "C"에 의해 지시되는 PDSCH를 수신한다.

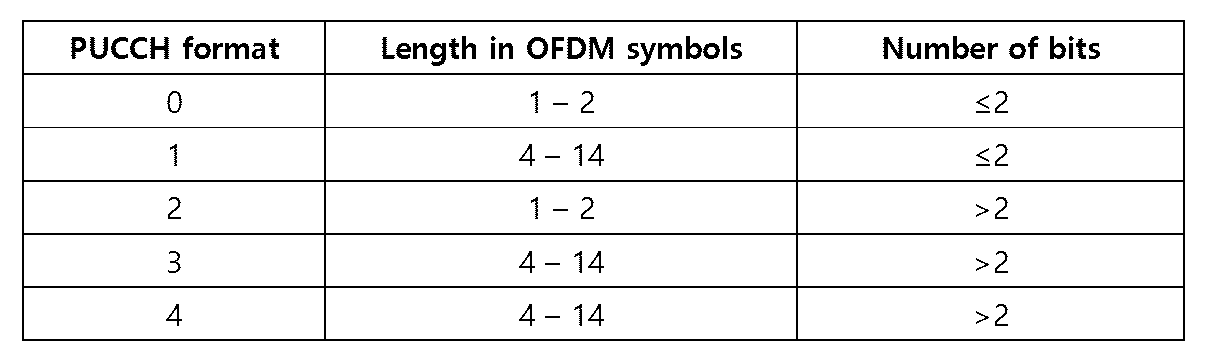

표 3은 무선 통신 시스템에서 사용되는 PUCCH(physical uplink control channel)의 일 실시예를 나타낸다.
Figure pct00009
PUCCH는 다음의 상향링크 제어 정보(uplink control information, UCI)를 전송하는데 사용될 수 있다.
- SR(scheduling request): 상향링크 UL-SCH 자원을 요청하는데 사용되는 정보이다.
- HARQ-ACK: (DL SPS release를 지시하는) PDCCH에 대한 응답 및/또는 PDSCH 상의 하향링크 전송블록(transport block, TB)에 대한 응답이다. HARQ-ACK은 PDCCH 혹은 PDSCH를 통해 전송된 정보의 수신 여부를 나타낸다. HARQ-ACK 응답은 포지티브 ACK(간단히, ACK), 네거티브 ACK(이하, NACK), DTX(discontinuous transmission) 또는 NACK/DTX를 포함한다. 여기서, HARQ-ACK이라는 용어는 HARQ-ACK/NACK, ACK/NACK과 혼용된다. 일반적으로 ACK은 비트 값 1로 표현되고 NACK은 비트 값 0으로 표현될 수 있다.
- CSI(channel state information): 하향링크 채널에 대한 피드백 정보이다. 기지국이 전송하는 CSI-RS(reference signal)에 기반하여 단말이 생성한다. MIMO(multiple input multiple output)-관련 피드백 정보는 RI(rank indicator) 및 PMI(precoding matrix indicator)를 포함한다. CSI는 CSI가 나타내는 정보에 따라 CSI 파트 1과 CSI 파트 2로 나누어질 수 있다.
3GPP NR 시스템에서는 다양한 서비스 시나리오와 다양한 채널 환경 및 프레임 구조를 지원하기 위하여 다섯 가지 PUCCH 포맷이 사용될 수 있다.
PUCCH 포맷 0은 1 비트 또는 2 비트 HARQ-ACK 정보 또는 SR을 전달할 수 있는 포맷이다. PUCCH 포맷 0은 시간 축으로 1개 또는 2개의 OFDM 심볼과, 주파수 축으로 1개의 RB를 통해 전송될 수 있다. PUCCH 포맷 0이 2개의 OFDM 심볼로 전송될 때, 두 심볼에 동일한 시퀀스가 서로 다른 RB로 전송될 수 있다. 이를 통해 단말은 주파수 다이버시티 게인(diversity gain)을 얻을 수 있다. 더 구체적으로 단말은 Mbit 비트 UCI (Mbit = 1 or 2)에 따라 싸이클릭 시프트(cyclic shift)의 값 mcs을 결정하고, 길이 12인 베이스 시퀀스(base sequence)를 정해진 값 mcs으로 싸이클릭 시프트한 시퀀스를 1개의 OFDM 심볼 및 1개의 PRB의 12개의 REs에 매핑하여 전송할 수 있다. 단말이 사용 가능한 싸이클릭 시프트의 개수가 12개이고, Mbit = 1인 경우, 1bit UCI 0과 1은 싸이클릭 시프트 값의 차이가 6인 두 개의 싸이클릭 시프트에 해당하는 시퀀스로 나타낼 수 있다. 또한, Mbit = 2인 경우, 2bit UCI 00, 01, 11, 10은 싸이클릭 시프트 값의 차이가 3인 네 개의 싸이클릭 시프트에 해당하는 시퀀스로 나타낼 수 있다.
PUCCH 포맷 1은 1 비트 또는 2 비트 HARQ-ACK 정보 또는 SR을 전달할 수 있다. PUCCH 포맷 1은 시간 축으로 연속적인 OFDM 심볼과 주파수 축으로 1개의 PRB를 통해 전송될 수 있다. 여기서 PUCCH 포맷 1이 차지하는 OFDM 심볼의 수는 4~14 중 하나일 수 있다. 더 구체적으로 Mbit = 1인 UCI는 BPSK로 모듈레이션될 수 있다. 단말은 Mbit=2인 UCI를 QPSK(quadrature phase shift keying)로 모듈레이션될 수 있다. 모듈레이션된 복소수 심볼(complex valued symbol) d(0)에 길이 12인 시퀀스를 곱하여 신호를 얻는다. 단말은 얻은 신호를 PUCCH 포맷 1이 할당된 짝수 번째 OFDM 심볼에 시간 축 OCC(orthogonal cover code)로 스프레딩(spreading)하여 전송한다. PUCCH 포맷 1은 사용하는 OCC의 길이에 따라 같은 RB로 다중화되는 서로 다른 단말의 최대 개수가 정해진다. PUCCH 포맷 1의 홀수 번째 OFDM 심볼들에는 DMRS(demodulation reference signal)가 OCC로 스프레딩되어 매핑될 수 있다.
PUCCH 포맷 2는 2 비트를 초과하는 UCI를 전달할 수 있다. PUCCH 포맷 2는 시간 축으로 1개 또는 2개의 OFDM 심볼과, 주파수 축으로 1개 또는 복수개의 RB를 통해 전송될 수 있다. PUCCH 포맷 2가 2개의 OFDM 심볼로 전송될 때, 2개의 OFDM 심볼을 통해 동일한 시퀀스가 서로 다른 RB로 전송될 수 있다. 이를 통해 단말은 주파수 다이버시티 게인(diversity gain)을 얻을 수 있다. 더 구체적으로, Mbit 비트 UCI (Mbit>2)는 비트-레벨 스크램블링되고, QPSK 모듈레이션되어 1개 또는 2개의 OFDM 심볼(들)의 RB(들)에 매핑된다. 여기서 RB의 수는 1~16 중 하나일 수 있다.
PUCCH 포맷 3 또는 PUCCH 포맷 4는 2 비트를 초과하는 UCI를 전달할 수 있다. PUCCH 포맷 3 또는 PUCCH 포맷 4는 시간 축으로 연속적인 OFDM 심볼과 주파수 축으로 1개의 PRB를 통해 전송될 수 있다. PUCCH 포맷 3 또는 PUCCH 포맷 4가 차지하는 OFDM 심볼의 수는 4~14 중 하나일 수 있다. 구체적으로 단말은 Mbit 비트 UCI (Mbit>2)를 π/2-BPSK(Binary Phase Shift Keying) 또는 QPSK로 모듈레이션하여 복소수 심볼 d(0)~d(Msymb-1)을 생성할 수 있다. 여기서, π/2-BPSK 를 사용하면 Msymb=Mbit이고, QPSK 를 사용하면 Msymb=Mbit/2이다. 단말은 PUCCH 포맷 3에 블록-단위 스프레딩을 적용하지 않을 수 있다. 다만, 단말은, PUCCH 포맷 4가 2개 혹은 4개의 다중화 용량(multiplexing capacity)를 가질 수 있도록 길이-12짜리의 PreDFT-OCC를 사용하여 1개의 RB(즉, 12 subcarriers)에 블록-단위 스프레딩을 적용할 수 있다. 단말은 스프레딩된 신호를 전송 프리코딩(transmit precoding) (또는 DFT-precoding)하고 각 RE에 매핑하여, 스프레딩된 신호를 전송할 수 있다.
이때, PUCCH 포맷 2, PUCCH 포맷 3, 또는 PUCCH 포맷 4가 차지하는 RB의 수는 단말이 전송하는 UCI의 길이와 최대 코드 레이트(code rate)에 따라 결정될 수 있다. 단말이 PUCCH 포맷 2를 사용하는 경우, 단말은 PUCCH를 통해 HARQ-ACK 정보 및 CSI 정보를 함께 전송할 수 있다. 만약 단말이 전송할 수 있는 RB의 개수가 PUCCH 포맷 2, PUCCH 포맷 3, 또는 PUCCH 포맷 4가 사용 가능한 최대 RB의 수보다 클 경우, 단말은 UCI 정보의 우선 순위에 따라 일부 UCI 정보는 전송하지 않고 나머지 UCI 정보만 전송할 수 있다.
PUCCH 포맷 1, PUCCH 포맷 3, 또는 PUCCH 포맷 4가 슬롯 내에서 주파수 호핑(frequency hopping)을 지시하도록 RRC 신호를 통하여 구성될 수 있다. 주파수 호핑이 구성될 때, 주파수 호핑할 RB의 인덱스는 RRC 신호로 구성될 수 있다. PUCCH 포맷 1, PUCCH 포맷 3, 또는 PUCCH 포맷 4가 시간 축에서 N개의 OFDM 심볼에 걸쳐 전송될 때, 첫 번째 홉(hop)은 floor(N/2) 개의 OFDM 심볼을 가지고 두 번째 홉은 ceil(N/2) 개의 OFDM 심볼을 가질 수 있다.
PUCCH 포맷 1, PUCCH 포맷 3, 또는 PUCCH 포맷 4는 복수의 슬롯에 반복적으로 전송되도록 구성될 수 있다. 이때, PUCCH가 반복적으로 전송되는 슬롯의 개수 K는 RRC 신호에 의해 구성될 수 있다. 반복적으로 전송되는 PUCCH는 각 슬롯 내에서 동일한 위치의 OFDM 심볼에서 시작하고, 동일한 길이를 가져야 한다. 단말이 PUCCH를 전송하여야 하는 슬롯의 OFDM 심볼 중 어느 하나의 OFDM 심볼이라도 RRC 신호에 의해 DL 심볼이라 지시되면, 단말은 PUCCH를 해당 슬롯에서 전송하지 않고 다음 슬롯으로 연기하여 전송할 수 있다.
한편, 3GPP NR 시스템에서 단말은 캐리어(또는 셀)의 대역폭보다 작거나 같은 대역폭을 이용하여 송수신을 수행할 수 있다. 이를 위하여 단말은 캐리어의 대역폭 중 일부의 연속적인 대역폭으로 구성된 BWP(bandwidth part)를 구성 받을 수 있다. TDD에 따라 동작하거나 또는 언페어드 스펙트럼(unpaired spectrum)에서 동작하는 단말은 한 캐리어(또는 셀)에 최대 4개의 DL/UL BWP 페어(pairs)를 구성 받을 수 있다. 또한, 단말은 하나의 DL/UL BWP 페어(pair)를 활성화할 수 있다. FDD에 따라 동작하거나 또는 페어드 스펙트럼(paired spectrum)에서 동작하는 단말은 하향링크 캐리어(또는 셀)에 최대 4개의 DL BWP들을 구성 받을 수 있고 상향링크 캐리어(또는 셀)에 최대 4개의 UL BWP들을 구성 받을 수 있다. 단말은 각 캐리어(또는 셀)마다 하나의 DL BWP와 UL BWP를 활성화할 수 있다. 단말은 활성화된 BWP 이외의 시간-주파수 자원에서 수신하거나 송신하지 않을 수 있다. 활성화된 BWP를 액티브 BWP라 지칭할 수 있다.
기지국은 단말이 구성된 BWP 중 활성화된 BWP를 DCI(downlink control information)로 지시할 수 있다. DCI에서 지시한 BWP는 활성화되고, 다른 구성된 BWP(들)은 비활성화 된다. TDD로 동작하는 캐리어(또는 셀)에서 기지국은 단말의 DL/UL BWP 페어를 바꾸기 위해 PDSCH 또는 PUSCH를 스케줄링하는 DCI에 활성화되는 BWP를 지시하는 BPI(bandwidth part indicator)를 포함시킬 수 있다. 단말은 PDSCH 또는 PUSCH를 스케줄링하는 DCI를 수신하고 BPI를 기초로 활성화되는 DL/UL BWP 페어를 식별할 수 있다. FDD로 동작하는 하향링크 캐리어(또는 셀)의 경우, 기지국은 단말의 DL BWP를 바꾸기 위해 PDSCH를 스케줄링하는 DCI에 활성화되는 BWP를 알려주는 BPI를 포함시킬 수 있다. FDD로 동작하는 상향링크 캐리어(또는 셀)의 경우, 기지국은 단말의 UL BWP를 바꾸기 위해 PUSCH를 스케줄링하는 DCI에 활성화되는 BWP를 지시하는 BPI를 포함시킬 수 있다.
도 8은 캐리어 집성(carrier aggregation)을 설명하는 개념도이다. 캐리어 집성은 무선 통신 시스템이 보다 넓은 주파수 대역을 사용하기 위하여, 단말이 상향링크 자원(또는 콤포넌트 캐리어) 및/또는 하향링크 자원(또는 콤포넌트 캐리어)으로 구성된 주파수 블록 또는 (논리적 의미의) 셀을 복수 개 사용하여 하나의 커다란 논리 주파수 대역으로 사용하는 방법을 의미한다. 이하에서는 설명의 편의를 위하여 콤포넌트 캐리어라는 용어로 통일하도록 한다.
도 8을 참조하면, 3GPP NR 시스템의 일 예시로, 전체 시스템 대역은 최대 16 개의 콤포넌트 캐리어를 포함하고, 각각의 콤포넌트 캐리어는 최대 400 MHz의 대역폭을 가질 수 있다. 콤포넌트 캐리어는 하나 이상의 물리적으로 연속된 서브캐리어를 포함할 수 있다. 도 8에서는 각각의 콤포넌트 캐리어가 모두 동일한 대역폭을 가지는 것으로 도시하였으나, 이는 예시일 뿐이며 각각의 콤포넌트 캐리어는 서로 다른 대역폭을 가질 수 있다. 또한, 각각의 콤포넌트 캐리어는 주파수 축에서 서로 인접하고 있는 것으로 도시되었으나, 상기 도면은 논리적인 개념에서 도시한 것으로서, 각각의 콤포넌트 캐리어는 물리적으로 서로 인접할 수도 있고, 떨어져 있을 수도 있다.
각각의 콤포넌트 캐리어에서 서로 다른 중심 주파수가 사용될 수 있다. 또한, 물리적으로 인접한 콤포넌트 캐리어에서 공통된 하나의 중심 주파수가 사용될 수 있다. 도 8의 실시 예에서 모든 콤포넌트 캐리어가 물리적으로 인접하고 있다고 가정하면, 모든 콤포넌트 캐리어에서 중심 주파수 A가 사용될 수 있다. 또한, 각각의 콤포넌트 캐리어가 물리적으로 인접하고 있지 않은 경우를 가정하면, 콤포넌트 캐리어 각각에서 중심 주파수 A, 중심 주파수 B가 사용될 수 있다.
캐리어 집성으로 전체 시스템 대역이 확장된 경우, 각 단말과의 통신에 사용되는 주파수 대역은 콤포넌트 캐리어 단위로 정의될 수 있다. 단말 A는 전체 시스템 대역인 100 MHz를 사용할 수 있고 5개의 콤포넌트 캐리어를 모두 사용하여 통신을 수행한다. 단말 B1~B5는 20 MHz 대역폭만을 사용할 수 있고 하나의 콤포넌트 캐리어를 사용하여 통신을 수행한다. 단말 C1 및 C2는 40 MHz 대역폭을 사용할 수 있고 각각 2개의 콤포넌트 캐리어를 이용하여 통신을 수행한다. 2개의 콤포넌트 캐리어는 논리/물리적으로 인접하거나 인접하지 않을 수 있다. 도 8의 실시예에서는 단말 C1이 인접하지 않은 2개의 콤포넌트 캐리어를 사용하고, 단말 C2가 인접한 2개의 콤포넌트 캐리어를 사용하는 경우를 나타낸다.
도 9는 단일 캐리어 통신과 다중 캐리어 통신을 설명하기 위한 도면이다. 특히, 도 9(a)는 단일 캐리어의 서브프레임 구조를 도시한 것이고 도 9(b)는 다중 캐리어의 서브프레임 구조를 도시한 것이다.
도 9(a)를 참조하면, 일반적인 무선 통신 시스템은 FDD 모드의 경우 하나의 DL 대역과 이에 대응하는 하나의 UL 대역을 통해 데이터 전송 혹은 수신을 수행할 수 있다. 또 다른 구체적인 실시 예에서 무선 통신 시스템은 TDD 모드의 경우 무선 프레임을 시간 도메인에서 상향링크 시간 유닛과 하향링크 시간 유닛으로 구분하고, 상/하향링크 시간 유닛을 통해 데이터 전송 혹은 수신을 수행할 수 있다. 도 9(b)를 참조하면, UL 및 DL에 각각 3개의 20MHz 콤포넌트 캐리어(component carrier, CC)들이 모여서 60MHz의 대역폭이 지원될 수 있다. 각각의 CC들은 주파수 도메인에서 서로 인접하거나 비-인접할 수 있다. 도 9(b)는 편의상 UL CC의 대역폭과 DL CC의 대역폭이 모두 동일하고 대칭인 경우가 도시되었으나, 각 CC의 대역폭은 독립적으로 정해질 수 있다. 또한, UL CC의 개수와 DL CC의 개수가 다른 비대칭적 캐리어 집성도 가능하다. RRC를 통해 특정 단말에게 할당/구성된 DL/UL CC를 특정 단말의 서빙 (serving) DL/UL CC라고 부를 수 있다.
기지국은 단말의 서빙 CC들 중 일부 또는 전부를 활성화(activate)하거나 일부 CC를 비활성화(deactivate)하여, 단말과 통신을 수행할 수 있다. 기지국은 활성화/비활성화되는 CC를 변경할 수 있으며, 활성화/비활성화되는 CC의 개수를 변경할 수 있다. 기지국이 단말에 이용 가능한 CC를 셀-특정 혹은 단말-특정으로 할당하면, 단말에 대한 CC 할당이 전면적으로 재구성되거나 단말이 핸드오버(handover)하지 않는 한, 일단 할당된 CC 중 적어도 하나는 비활성화되지 않을 수 있다. 단말에게 비활성화되지 않는 하나의 CC를 주 CC(primary CC, PCC) 혹은 PCell(primary cell)이라고 칭하고, 기지국이 자유롭게 활성화/비활성화할 수 있는 CC를 부 CC(secondary CC, SCC) 혹은 SCell(secondary cell)이라고 칭한다.
한편, 3GPP NR은 무선 자원을 관리하기 위해 셀(cell)의 개념을 사용한다. 셀은 하향링크 자원과 상향링크 자원의 조합, 즉, DL CC와 UL CC의 조합으로 정의된다. 셀은 DL 자원 단독, 또는 DL 자원과 UL 자원의 조합으로 구성될 수 있다. 캐리어 집성이 지원되는 경우, DL 자원(또는, DL CC)의 캐리어 주파수와 UL 자원(또는, UL CC)의 캐리어 주파수 사이의 링키지(linkage)는 시스템 정보에 의해 지시될 수 있다. 캐리어 주파수는 각 셀 혹은 CC의 중심 주파수를 의미한다. PCC에 대응되는 셀을 PCell로 지칭하고, SCC에 대응되는 셀을 SCell로 지칭한다. 하향링크에서 PCell에 대응하는 캐리어는 DL PCC이고, 상향링크에서 PCell에 대응하는 캐리어는 UL PCC이다. 유사하게, 하향링크에서 SCell에 대응하는 캐리어는 DL SCC이고, 상향링크에서 SCell에 대응하는 캐리어는 UL SCC이다. 단말 성능(capability)에 따라, 서빙 셀(들)은 하나의 PCell과 0 이상의 SCell로 구성될 수 있다. RRC_CONNECTED 상태에 있지만 캐리어 집성이 설정되지 않았거나 캐리어 집성을 지원하지 않는 UE의 경우, PCell로만 구성된 서빙 셀이 단 하나 존재한다.
앞서 언급한 바와 같이, 캐리어 집성에서 사용되는 셀이라는 용어는 하나의 기지국 혹은 하나의 안테나 그룹에 의해 통신 서비스가 제공되는 일정 지리적 영역을 지칭하는 셀이라는 용어와 구분된다. 일정 지리적 영역을 지칭하는 셀과 캐리어 집성의 셀을 구분하기 위하여, 본 발명에서는 캐리어 집성의 셀을 CC로 칭하고, 지리적 영역의 셀을 셀이라 칭한다.
도 10은 크로스-캐리어 스케줄링 기법이 적용되는 예를 도시하는 도면이다. 크로스-캐리어 스케줄링이 설정된 경우, 제1 CC를 통해 전송되는 제어 채널은 캐리어 지시자 필드(carrier indicator field, CIF)를 이용하여 제1 CC 혹은 제2 CC를 통해 전송되는 데이터 채널을 스케줄링 할 수 있다. CIF는 DCI 내에 포함된다. 다시 말해, 스케줄링 셀(scheduling Cell)이 설정되고, 스케줄링 셀의 PDCCH 영역에서 전송되는 DL 그랜트/UL 그랜트는 스케줄링된 셀(scheduled cell)의 PDSCH/PUSCH를 스케줄링 한다. 즉, 복수의 콤포넌트 캐리어에 대한 검색 영역이 스케줄링 셀의 PDCCH 영역에 존재한다. PCell은 기본적으로 스케줄링 셀이고, 특정 SCell이 상위 계층에 의해 스케줄링 셀로 지정될 수 있다.
도 10의 실시예에서는 3개의 DL CC가 병합되었다고 가정한다. 여기서 DL 콤포넌트 캐리어 #0은 DL PCC(혹은, PCell)로 가정하며, DL 콤포넌트 캐리어 #1 및 DL 콤포넌트 캐리어 #2는 DL SCC(혹은, SCell)로 가정한다. 또한, DL PCC가 PDCCH 모니터링 CC로 설정되었다고 가정한다. 단말-특정 (또는 단말-그룹-특정 또는 셀-특정) 상위 계층 시그널링에 의해 크로스-캐리어 스케줄링을 구성하지 않으면 CIF가 디스에이블(disable) 되고, 각각의 DL CC는 NR PDCCH 규칙에 따라 CIF 없이 자신의 PDSCH를 스케줄링 하는 PDCCH만을 전송할 수 있다(논-크로스-캐리어 스케줄링, 셀프-캐리어 스케줄링). 반면, 단말-특정 (또는 단말-그룹-특정 또는 셀-특정) 상위 계층 시그널링에 의해 크로스-캐리어 스케줄링을 구성하면 CIF가 인에이블(enable) 되고, 특정 CC(예, DL PCC)는 CIF를 이용하여 DL CC A의 PDSCH를 스케줄링 하는 PDCCH뿐만 아니라 다른 CC의 PDSCH를 스케줄링 하는 PDCCH도 전송할 수 있다(크로스-캐리어 스케줄링). 반면, 다른 DL CC에서는 PDCCH가 전송되지 않는다. 따라서 단말은 단말에게 크로스-캐리어 스케줄링이 구성되어 있는지의 여부에 따라 CIF를 포함하지 않는 PDCCH를 모니터링하여 셀프-캐리어 스케줄링된 PDSCH를 수신하거나, CIF를 포함하는 PDCCH를 모니터링 하여 크로스-캐리어 스케줄링 된 PDSCH를 수신한다.
한편, 도 9 및 도 10은 3GPP LTE-A 시스템의 서브프레임 구조를 예시하고 있으나, 이와 동일 또는 유사한 구성이 3GPP NR 시스템에서도 적용될 수 있다. 다만, 3GPP NR 시스템에서 도 9 및 도 10의 서브프레임은 슬롯으로 대체될 수 있다.
본 발명에서 한 슬롯에 포함된 심볼의 수는 normal CP (cyclic prefix)로 구성된 셀의 경우 14이고, extended CP로 구성된 셀의 경우 12이지만, 설명의 편의를 위하여 7개의 심볼로 가정하여 설명할 수 있다.
도 11은 TDD 기반의 이동통신 시스템의 슬롯 구성을 도시한 도면이다.
도 11을 참조하면, DL 심볼만 포함하는 슬롯(DL-only), DL 심볼 위주의 슬롯(DL-centric), UL 심볼 위주의 슬롯(UL-centric), UL 심볼만 포함하는 슬롯(UL-only) 이렇게 4가지의 슬롯 구성이 정의될 수 있다.
하나의 슬롯은 7개의 심볼들을 포함할 수 있다. 하향링크에서 상향링크로 변경시, 또는 상향링크에서 하향링크로 변경시 갭(gap, GP)이 존재할 수 있다. 즉, 하향링크와 상향링크 사이 또는 상향링크와 하향링크 사이에 갭이 삽입될 수 있다. 하향링크 제어 정보를 전송하는데 하나의 심볼이 사용될 수 있다. 이하에서 갭을 구성하는 심볼을 갭 심볼이라 한다.
DL 심볼만 포함하는 슬롯(DL-only)은 말 그대로 DL 심볼만을 포함한다. 예를 들어, DL 심볼만 포함하는 슬롯은 도 11의 DL-only와 같이 7개의 DL 심볼을 포함한다.
DL 심볼 위주의 슬롯(DL-centric)은 다수의 DL 심볼, 적어도 하나의 갭 심볼, 적어도 하나의 UL 심볼을 포함한다. 예를 들어, DL 심볼 위주의 슬롯은 도 11의 DL-centric과 같이 5개의 DL 심볼, 1개의 갭 심볼 그리고 1개의 UL 심볼을 순차적으로 포함할 수 있다.
UL 심볼 위주의 슬롯(UL-centric)은 적어도 하나의 DL 심볼, 적어도 하나의 갭 심볼, 그리고 다수의 UL 심볼을 포함한다. 예를 들어, UL 심볼 위주의 슬롯은 도 11의 UL-centric과 같이 1개의 DL 심볼, 1개의 갭 심볼 그리고 5개의 UL 심볼을 순차적으로 포함할 수 있다.
UL 심볼만 포함하는 슬롯(UL-only)은 말 그대로 UL 심볼만을 포함한다. 예를 들어, UL 심볼만 포함하는 슬롯은 도 11의 UL-only와 같이 7개의 UL 심볼을 포함한다.
네트워크는 디폴트(default) 슬롯 구성을 단말로 알려줄 수 있으며, 이를 위해 RRC 시그널링이 사용될 수 있다. . RRC 시그널링으로 설정된 디폴트 슬롯 구성에 대한 정보는 반정적 DL/UL 할당 정보라고 부를 수 있다. 디폴트 슬롯 구성은 기지국이 별도의 슬롯 구성 변경에 대한 시그널링을 단말에게 전송하지 않았을 때, 단말이 네트워크가 사용한다고 가정할 수 있는 슬롯 구성이다. 3GPP NR 시스템에서는 단말들의 다양한 트래픽 상황에 맞추어 슬롯 구성을 바꾸는 동적 TDD를 지원한다. 이를 위하여 기지국은 매 슬롯 마다 또는 여러 개의 슬롯마다 또는 기지국이 슬롯 구성을 바꿀 때 마다, 현재 또는 미래 슬롯들의 슬롯 구성을 단말에게 알려줄 수 있다. 상기 슬롯 구성을 알려주기 위하여 NR 시스템에서는 두가지 방법을 사용될 수 있다.
첫번째 방법은 그룹 공용(group common) PDCCH를 이용하는 방법이다. 그룹 공용 PDCCH는 복수개의 단말에게 브로드캐스팅되는 PDCCH로 매 슬롯, 여러 개의 슬롯 마다, 또는 기지국이 필요한 경우에만 전송될 수 있다. 그룹 공용 PDCCH는 슬롯 구성에 관한 정보를 전송하기 위하여 (동적) 슬롯 포맷 정보 지시자 ((Dynamic) Slot Format information Indicator: SFI)를 포함할 수 있고, 슬롯 포맷 정보 지시자는 그룹 공용 PDCCH가 전송되는 현재 슬롯 구성 또는 현재 슬롯 구성을 포함하여 미래 여러 개의 슬롯 구성을 알려 줄 수 있다. 단말은 그룹 공용 PDCCH를 수신하면 그룹 공용 PDCCH에 포함된 슬롯 구성 정보 지시자를 통하여 현재 슬롯 구성 또는 현재 슬롯을 포함한 미래 슬롯 구성을 알 수 있다. 그룹 공용 PDCCH의 수신에 실패하면 단말은 기지국이 그룹 공용 PDCCH을 전송하였는지를 판단할 수 없다.
두번째 방법은 PDSCH 또는 PUSCH를 스케줄링하는 단말 특정(UE-specific) PDCCH에서 슬롯 구성에 관한 정보를 전송하는 방법이다. 단말 특정 PDCCH는 스케줄링이 필요한 특정 사용자에게만 유니캐스트(Unicast)로 전송될 수 있다. 단말 특정 PDCCH는 스케줄링된 슬롯의 슬롯 구성 정보로 그룹 공용 PDCCH에서 전송한 것과 동일한 슬롯 포맷 정보 지시자를 전송할 수 있다. 또는, 단말 특정 PDCCH는 스케줄링된 슬롯의 구성을 유추할 수 있는 정보를 포함할 수 있다. 일 예로, 단말은 자신에게 할당된 단말 특정 PDCCH를 수신함으로써 PDSCH 또는 PUSCH가 할당된 슬롯과 슬롯 내의 OFDM 심볼의 위치를 알 수 있고, 그로부터 해당 슬롯의 구성을 유추할 수 있다. 또한, PDSCH를 스케줄링하는 단말 특정 PDCCH에서는 HARQ-ACK 피드백 정보를 포함하는 PUCCH가 송신되는 슬롯 및 슬롯 내의 OFDM 심볼의 위치를 지시할 수 있고, 그로부터 상기 PUCCH가 전송되는 슬롯의 구성을 유추할 수 있다.
이하 본 명세서에서 사용되는 하향링크 신호(downlink signal)는 기지국이 단말로 전송하는 무선 신호로서, 물리계층에서 생성되고 처리되는 물리 하향링크 채널(physical downlink channel), 시퀀스, 기준 신호(DM-RS, CSI-RS, TRS, PT-RS 등)와, MAC 계층과 RRC 계층에서 각각 생성되고 처리되는 MAC 메시지와 RRC 메시지(또는 RRC 시그널링)를 포함할 수 있다. MAC 메시지와 RRC 메시지는 OSI의 하위계층을 구성하는 물리계층의 신호와 구별하여 상위계층 시그널링이라고 불릴 수도 있다. 여기서, 하향링크 물리채널은 다시 하향링크 물리공용채널(physical downlink shared channel; PDSCH), 하향링크 물리제어채널(physical downlink control channel: PDCCH), 물리 방송채널(physical broadcast channel: PBCH)을 포함할 수 있다.
또한 본 명세서에서 사용되는 상향링크 신호(uplink signal)는 단말이 기지국으로 전송하는 무선 신호로서, 물리계층에서 생성되고 처리되는 물리 상향링크 채널(physical uplink channel), 시퀀스, 기준 신호(SRS 등)와, MAC 계층과 RRC 계층에서 각각 생성되고 처리되는 MAC 메시지와 RRC 메시지(또는 RRC 시그널링)을 포함할 수 있다. 여기서, 상향링크 물리채널은 다시 상향링크 물리공용채널(physical uplink shared channel; PUSCH), 상향링크 물리제어채널(physical uplink control channel: PUCCH), 물리 랜덤 액세스 채널(physical random access channel : PRACH)을 포함할 수 있다.
도 12는 일례에 따른 무선통신 시스템에서 사용되는 PUCCH(physical uplink control channel)을 나타내는 도면이다.
도 12를 참조하면, 3GPP NR 시스템은 PUCCH의 전송에 사용되는 시간 자원(time resource)의 크기(즉, 심볼의 개수)에 따라 2 타입의 PUCCH를 사용할 수 있다.
제1 타입 PUCCH는 Long PUCCH라 불릴 수 있으며, 슬롯의 4개 이상의 연속적인 심볼에 맵핑되어 전송될 수 있다. 제1 타입 PUCCH는 주로 많은 양의 UCI 또는 낮은 신호 세기를 가진 사용자들에게 할당됨으로서 PUCCH의 커버리지를 증가시킬 수 있다. 또한 상기 제 1 타입 PUCCH는 PUCCH의 커버리지를 증가시키기 위하여 복수의 슬롯에 반복되어 전송될 수 있다. 제 1 타입 PUCCH는 1 또는 2 bit의 UCI(Uplink control information)를 전송하는 PUCCH 포맷 1과, 2비트를 초과하는 UCI를 전송하면서 사용자 간의 멀티플렉싱을 지원하지 않는 PUCCH 포맷 3와, 2비트를 초과하는 UCI를 전송하면서 사용자 간의 멀티플렉싱을 지원하는 PUCCH 포맷 4를 포함할 수 있다.
제2 타입 PUCCH는 Short PUCCH라 불릴 수 있으며, 슬롯의 하나 또는 두 개의 심볼에 맵핑되어 전송되고, 적은 양의 UCI(Uplink Control Information) 또는 높은 신호 세기를 가진 사용자들에게 할당될 수 있으며, 또한 낮은 지연시간이 필요한 서비스를 지원하는데 사용될 수 있다. 제2 타입 PUCCH는 1 또는 2 비트의 UCI를 전송하는 PUCCH 포맷 0과 2 비트를 초과하는 UCI를 전송하는 PUCCH 포맷 2를 포함할 수 있다.
하나의 슬롯에는 제1 타입 PUCCH로 사용 가능한 시간-주파수 자원과 제2 타입 PUCCH로 사용 가능한 시간-주파수 자원이 존재할 수 있고, 각각 서로 다른 단말들에게 할당될 수 있다. 제1 타입 PUCCH와 제2 타입 PUCCH는 TDM(Time Division Multiplexing)될 수 있다. 또한, 한 단말은 하나의 슬롯 내에 존재하는 제1 타입PUCCH와 제2 타입 PUCCH를 동시에 할당 받을 수 있다.
PUCCH에 맵핑되는 UCI는 SR(Scheduling grant), HARQ-ACK, RI(Rank Information), CSI, BI(Beam-related Information)를 포함할 수 있다. SR는 단말이 기지국에게 상향링크 전송이 있음을 알려주는 정보이다. HARQ-ACK은 기지국이 송신한 PDSCH(Physical Downlink Shared Channel)의 수신 성공 여부를 알려주는 정보이다. RI는 다중 안테나를 사용한 때, 무선 채널로 전송할 수 있는 랭크(rank)를 알려주는 정보이다. CSI는 단말이 기지국과 단말 간의 채널 상황을 측정한 값을 알려주는 정보이다. BI는 송신단과 수신단의 빔포밍(beamforming)에 대한 정보를 알려주는 정보이다.
도 12(a)를 참조하면, 도시된 DL 심볼 위주의(DL-centric) 슬롯은 5개의 DL 심볼, 1개의 플랙시블(flexible) 심볼과 1개의 UL 심볼로 구성 및 지시될 수 있다. 상기 DL 심볼 위주의 슬롯에는 1 심볼 길이의 제2 타입 PUCCH가 할당될 수 있다. 제2 타입 PUCCH는 슬롯의 마지막 심볼에 위치할 수 있다.
도 12(b)를 참조하면, 도시된 UL 심볼 위주의(UL-centric) 슬롯은 1개의 DL심볼과 1개의 플랙시블(flexible) 심볼과 5개의 UL심볼로 구성 및 지시될 수 있다. 상기 UL 심볼 위주의 슬롯에는 제1 타입 PUCCH 또는/그리고 제2 타입 PUCCH가 할당될 수 있다. 제1 타입 PUCCH는 4개의 심볼에 맵핑될 수 있으며, 제2 타입 PUCCH는 슬롯의 마지막 한 심볼에 맵핑될 수 있다.
도 12(c)를 참조하면, UL 심볼만 존재하는(UL only) 슬롯은 제1 타입 PUCCH 또는/그리고 제2 타입 PUCCH가 할당될 수 있다. 예를 들어, 제1 타입 PUCCH는 6개의 심볼에 맵핑될 수 있으며, 제2 타입 PUCCH는 슬롯의 마지막 한 심볼에 맵핑될 수 있다.
도 11과 12를 참조하여, 제2 타입 PUCCH를 전송 가능한 슬롯 구성은 DL 심볼 위주의 슬롯, UL 심볼 위주의 슬롯, UL 심볼만을 포함하는 슬롯이고, 제1 타입 PUCCH를 전송 가능한 슬롯 구성은 UL 심볼 위주의 슬롯과 UL 심볼만을 포함하는 슬롯이다. 또한, 제1 타입 PUCCH와 제2 타입 PUCCH는 TDM으로 전송 가능한 슬롯은 UL 심볼 위주의 슬롯과 UL 심볼만을 포함하는 슬롯이다. 참고로, DL 심볼 위주의 슬롯에는 상향링크로 할당된 심볼이 하나 이므로 제2 타입 PUCCH는 전송가능하나 제1 타입 PUCCH는 전송할 수 없다. 따라서, PUCCH를 스케줄링하는 PDCCH는 UL 심볼 위주의 슬롯이나 UL 심볼만을 포함하는 슬롯에 제1 타입 PUCCH를 할당할 수 있다. 또한, PUCCH를 스케줄링하는 PDCCH는 DL 심볼 위주의 슬롯, UL 심볼 위주의 슬롯 또는 UL 심볼만을 포함하는 슬롯에 제2 타입 PUCCH를 할당할 수 있다.
전술한 것과 같이 기지국(또는 네트워크)은 단말의 트래픽 및 다양한 상황에 따라 슬롯의 구성을 바꿀 수 있고, 해당 슬롯 구성의 변경을 단말에게 알려줄 수 있다. 이처럼 슬롯 구성이 바뀔 수 있으므로, 단말은 그룹 공용 PDCCH 및 단말 특정 PDCCH를 모니터링함으로써 슬롯 구성 정보 지시자 또는 슬롯 구성에 관한 정보를 수신하여야 한다. 하지만 기지국과 단말 간의 무선 채널 상황 및 간섭 등의 문제로 인하여 단말은 그룹 공용 PDCCH 및 단말 특정 PDCCH의 수신에 실패할 수 있다.
단말이 그룹 공용 PDCCH 및/또는 단말 특정 PDCCH의 수신에 실패할 경우, 단말은 기지국이 슬롯 구성을 변경하였는지 변경하지 않았는지를 인지할 수 없다. 그런데 만약 기지국이 슬롯 구성을 변경하였고 단말에 의해 예정된(scheduled) PUCCH 전송이 상기 변경된 슬롯 구성에 알맞지 않은 경우, 단말이 예정대로 PUCCH 전송을 강행한다면 PUCCH 전송에 실패하여 일시적인 통신 두절이나 지연 등의 문제가 발생할 수 있다. 따라서, 이러한 경우 단말이 지시받은 PUCCH를 전송할지 포기할지, 전송한다면 어떻게 전송을 할지에 대한 명확한 절차 내지는 단말과 기지국간의 선결적 규약이 필요하다.
이를 위한 일 실시예는 단말이 슬롯 구성 정보 지시자 및 슬롯 구성 관련 정보를 포함한 그룹 공용 PDCCH 및/또는 단말 특정 PDCCH의 수신에 실패하는 경우를 해결하기 위한 단말과 기지국의 동작 방법을 정의한다.
그리고 다른 실시예는 단말이 슬롯 구성 정보 지시자 및 슬롯 구성 관련 정보를 포함한 그룹 공용 PDCCH 및/또는 단말 특정 PDCCH의 수신에 성공한 상황임에도 불구하고, PUCCH가 할당되어 있는(또는 PUCCH의 전송이 예정되어 있는) 슬롯의 구성이 변경되어 상기 할당된 PUCCH가 전송될 수 없는 경우, 상기 PUCCH의 전송을 처리하는 단말과 그 동작 방법, 그리고 상기 할당된 PUCCH의 수신을 처리하는 기지국과 그 동작 방법을 정의한다.
[실시예]
먼저 본 실시예에 따른 단말과 기지국의 동작 방법에 대해 개시한다. 본 실시예는, 기지국의 슬롯 구성 변경에 일정한 제약을 둠으로서, 단말과 기지국간에 예측 가능한 통신 상황을 구현한다. 이 경우 단말의 PUCCH 전송은, 단말이 그룹 공용 PDCCH 및 단말 특정 PDCCH의 수신 성공이나 실패에 무관하게 이루어질 수 있다.
PUCCH가 할당된(또는 전송될) 심볼이 포함된 슬롯의 슬롯 구성을 변경하지 않고 동일하게 유지
본 실시예는 다시 상기 할당된(또는 전송될) PUCCH가 제1 타입 PUCCH인지, 제2 타입 PUCCH인지에 따라 세부 예로 나뉠 수 있다.
일례로서, 제1 타입 PUCCH가 할당된(또는 전송될) 심볼의 슬롯 구성은 변경되지 않고 동일하게 유지된다. 즉 기지국은 제1 타입 PUCCH가 할당된 OFDM 심볼의 슬롯 구성을 변경하지 않고, 단말 또한 제1 타입 PUCCH가 할당된 OFDM 심볼의 슬롯 구성이 변경되지 않는다고 가정(또는 약속, 기대)한다. 따라서 단말은 그룹 공용 PDCCH 및 단말 특정 PDCCH에서 전송되는 슬롯 구성 정보 지시자 및 슬롯 구성 관련 정보의 수신과 관계없이 제1 타입 PUCCH를 전송할 수 있다.
다른 예로서, 제2 타입 PUCCH가 할당된(또는 전송될) 심볼의 슬롯 구성은 변경되지 않고 동일하게 유지된다. 즉 기지국은 제2 타입 PUCCH가 할당된(또는 전송될) 심볼의 슬롯 구성을 변경하지 않고, 단말 또한 제2 타입 PUCCH가 할당된(또는 전송될) 심볼의 슬롯의 구성이 변경되지 않는다고 가정(또는 약속, 기대)한다. 따라서 단말은 그룹 공용 PDCCH 및 단말 특정 PDCCH에서 전송되는 슬롯 구성 정보 지시자 및 슬롯 구성 관련 정보의 수신과 관계없이 제2 타입 PUCCH를 전송할 수 있다.
위와 같이 기지국의 슬롯 구성 변경을 금지하는 실시예는, 유연한 스케줄링 에 제약이 될 수 있다. 이러한 측면을 보완하기 위해, 이하에서는 기지국의 슬롯 구성 변경을 일정 범위 내에서 허용하는 다른 측면의 실시예를 개시한다.
PUCCH가 할당된(또는 전송될) 심볼의 슬롯 구성을 일정 범위 내에서만 변경 가능
PUCCH가 할당된(또는 전송될) 심볼의 슬롯 구성이 변경되더라도, 상기 PUCCH의 전송이 가능한 슬롯 구성으로 변경될 수 있을 뿐 상기 PUCCH의 전송이 불가능한 슬롯 구성으로 변경될 수는 없다. 따라서 단말은 기지국으로부터 PUCCH의 전송을 지시받은 슬롯에 대해서는 상기 PUCCH의 전송이 불가능한 슬롯으로의 변경을 기대하지 않는다. 본 측면에 따른 실시예는 다시 상기 할당된(또는 전송될) PUCCH가 제1 타입 PUCCH인지, 제2 타입 PUCCH인지에 따라 세부 실시예로 나뉠 수 있다.
일례로서, 기지국은 제1 타입 PUCCH가 할당된 심볼의 슬롯 구성을 변경하더라도, 제1 타입 PUCCH의 전송이 가능한 슬롯 구성으로 변경할 수 있고 제1 타입 PUCCH의 전송이 불가능한 슬롯 구성으로 변경할 수는 없다. 따라서 단말은 기지국으로부터 제1 타입 PUCCH의 전송을 지시받은 슬롯에 대해서는 제1 타입 PUCCH의 전송이 불가능한 슬롯으로의 변경을 기대하지 않는다. 단말이 제1 타입 PUCCH를 전송하는 슬롯의 슬롯 구성 정보 지시자를 포함하는 그룹 공용 PDCCH의 수신에 실패하더라도, 단말은 항상 제1 타입 PUCCH를 할당된 자원으로 전송할 수 있다.
예를 들어, 도 12를 참조하여, 기지국은 4 OFDM 심볼 길이의 제1 타입 PUCCH가 할당되어 있는 UL 심볼 위주의 슬롯을 UL 심볼만 포함하는 슬롯으로 변경할 수는 있으나, 1개의 UL 심볼을 가진 DL 심볼만을 포함하는 슬롯 또는 DL 심볼 위주의 슬롯으로 변경할 수 없다. 한편 단말 입장에서는 기지국으로부터 전송을 지시받은 4 OFDM 심볼 길이의 제1 타입 PUCCH가 할당되어 있는 UL 심볼 위주의 슬롯이 UL 심볼만을 포함하는 슬롯으로 변경될 수 있다는 것을 기대할 수 있으나, DL 심볼만을 포함하는 슬롯 또는 DL 심볼 위주의 슬롯으로의 변경은 기대하지 않는다. 또한 단말은 제1 타입 PUCCH가 전송되도록 기지국으로부터 지시된 UL 심볼(들)이 DL 심볼(들)로 변경되는 슬롯 구성의 변경을 기대하지 않는다.
다른 예로서, 기지국은 제2 타입 PUCCH가 할당된 심볼의 슬롯 구성을 변경하더라도, 제2 타입 PUCCH의 전송이 가능한 슬롯 구성으로 변경할 수 있고 제2 타입 PUCCH의 전송이 불가능한 슬롯 구성으로 변경할 수는 없다. 따라서 단말은 기지국으로부터 제2 타입 PUCCH의 전송을 지시받은 슬롯에 대해서는 제2 타입 PUCCH의 전송이 불가능한 슬롯으로의 변경을 기대하지 않는다. 단말이 제2 타입 PUCCH를 전송하는 슬롯의 슬롯 구성 정보 지시자를 포함하는 그룹 공용 PDCCH의 수신에 실패하더라도, 단말은 항상 제2 타입 PUCCH를 할당된 자원으로 전송할 수 있다. 보다 구체적으로, 기지국은 제2 타입 PUCCH가 할당되어 있는 UL 심볼 위주의 슬롯을, 제2 타입 PUCCH의 전송이 가능한 DL 심볼 위주의 슬롯이나 UL 심볼만 포함하는 슬롯으로 변경할 수 있으나, 제2 타입 PUCCH 전송이 불가능한 DL 심볼만 포함하는 슬롯으로 변경할 수 없다. 그리고 단말 입장에서도 제2 타입 PUCCH의 전송을 지시받은 슬롯에 대해 기지국이 제2 타입 PUCCH의 전송이 불가능한 슬롯으로 변경할 것으로 기대하지 않는다.
예를 들어, 단말은 기지국으로부터 전송을 지시받은 1 또는 2 심볼 길이의 제2 타입 PUCCH가 할당되어 있는 UL 심볼 위주의 슬롯이, 상기 제2 타입 PUCCH가 포함될 수 있는 DL 심볼 위주의 슬롯이나 UL 심볼만 포함하는 슬롯으로 변경될 수 있음을 기대(또는 예상)할 수 있으나, 상기 제2 타입 PUCCH가 포함될 수 없는 DL 심볼만 포함하는 슬롯으로 변경되는 것을 기대(또는 예상)하지 않는다. 또한 단말은 제2 타입 PUCCH가 전송되도록 기지국으로부터 지시된 UL 심볼(들)이 DL 심볼(들)로 변경되는 슬롯 구성의 변경을 기대하지 않는다.
위와 같이 기지국의 슬롯 구성 변경을 일정 범위 내에서 허용하는 실시예 대비, 스케줄링의 유연성을 더 높이기 위한 다른 측면의 실시예를 개시한다.
PUCCH가 할당된(또는 전송될) 심볼의 슬롯 구성을 자유롭게 변경 가능
기지국은 PUCCH가 할당된 슬롯의 구성을 자유롭게 변경할 수 있다.
상기 PUCCH가 제1 타입 PUCCH인 일례에 있어서, 단말이 제1 타입 PUCCH를 전송하는 슬롯의 슬롯 구성 정보 지시자를 포함하는 그룹 공용 PDCCH의 수신에 실패하면, 단말은 상기 제1 타입 PUCCH를 할당된 자원으로 전송하지 않을 수 있다.
상기 PUCCH가 제2 타입 PUCCH인 다른 예에 있어서, 단말이 제2 타입 PUCCH를 전송하는 슬롯의 슬롯 구성 정보 지시자를 포함하는 그룹 공용 PDCCH의 수신에 실패하면, 단말은 상기 제2 타입 PUCCH를 할당된 자원으로 전송하지 않을 수 있다.
위 실시예들에 따르면, 단말이 기지국으로부터 그룹 공용 PDCCH 및/또는 단말 특정 PDCCH의 수신에 실패하더라도, 예정된(scheduled) PUCCH의 전송 여부 및 전송 절차가 명확히 규정되므로 통신 오류나 지연의 문제가 해결될 수 있다.
[다른 실시예]
본 명세서의 다른 실시예는 기지국의 슬롯 구성 변경이 자유롭고, 단말이 슬롯 구성 정보 지시자 및 슬롯 구성 관련 정보를 포함한 그룹 공용 PDCCH 및 단말 특정 PDCCH 중 적어도 하나의 수신에 성공하였을 때의 단말과 기지국의 동작 절차에 관한 것이다.
보다 상세하게는, PUCCH가 할당되어 있는(또는 PUCCH의 전송이 예정되어 있는) 슬롯의 구성이 변경되고, 변경된 슬롯 구성이 PUCCH와 모순되는(contradicting) 경우(즉, PUCCH가 할당된 슬롯 내에서 상기 PUCCH가 할당된 UL 심볼이, 변경된 슬롯 구성에 의하여 DL 심볼과 겹치는 경우), 상기 PUCCH의 전송을 처리하는 단말과 그 동작 방법, 그리고 상기 PUCCH의 수신을 처리하는 기지국과 그 동작 방법이 개시된다.
상기 변경된 슬롯 구성에서 상기 할당된 PUCCH의 전송이 가능(또는 유효, 적합)할 수도 있고, 가능하지 않을 수도 있다(이른바 모순된 슬롯 구성). 여기서, PUCCH의 전송이 가능한 슬롯은, 예를 들어, 도 12을 참조하여, 제1 타입 PUCCH가 할당된 UL 심볼 위주의 슬롯 또는 UL 심볼만을 포함하는 슬롯, 제2 타입 PUCCH가 할당된 DL 심볼 위주의 슬롯 또는 UL 심볼 위주의 슬롯 또는 UL 심볼만을 포함하는 슬롯을 포함한다. 또한 PUCCH의 전송이 불가능한 슬롯은, 예를 들어, 제1 타입 PUCCH이 할당된 슬롯이 DL 심볼 위주의 슬롯이나 DL 심볼만을 포함하는 슬롯 구성으로 변경된 경우, 또는 제2 타입 PUCCH가 할당된 슬롯이 DL 심볼만을 포함하는 슬롯 구성으로 변경된 경우를 포함한다.
PUCCH의 전송이 지시된 슬롯의 구성이 변경될 경우 단말은 상기 변경된 슬롯 구성에서 상기 할당된 PUCCH의 전송이 가능(또는 유효, 적합)하면 상기 지시된 슬롯에서 예정대로 PUCCH의 전송을 수행할 수도 있다. 그러나 상기 지시된 슬롯이 구성의 변경으로 인해 PUCCH의 전송과 모순되는 경우에도 예정대로 PUCCH를 전송하려면, 단말과 기지국간에 특별한 규약이 필요하다. 이하에서는 모순된 슬롯 구성 하에서의 PUCCH의 처리 방법에 관하여 설명된다. PUCCH를 통하여 기지국으로 전송되는 정보는 UCI이므로, 본 발명은 본 명세서의 모든 실시예에서 PUCCH 용어를 UCI로 대체한 실시예를 포함할 수 있다. 예를 들어, 모순된 슬롯 구성 하에서의 PUCCH의 처리 방법은 UCI 관점에서 볼 때 모순된 슬롯 구성 하에서의 UCI(HARQ-ACK, RI 등)의 처리 방법에 해당한다.
지시된 슬롯에서 PUCCH의 처리 방법
먼저, 할당된 PUCCH가 제1 타입 PUCCH인 경우에, 모순된 슬롯 구성 하에서의 PUCCH 처리 방법에 관하여 설명된다. 제1 타입 PUCCH에는 도 3을 참조하여 설명된 UCI(HARQ-ACK, RI, CSI 등)이 맵핑된다.
일 측면에서, PUCCH의 처리 방법은 단말이 제1 타입 PUCCH의 전송이 지시된 슬롯의 슬롯 구성 정보 지시자를 포함하는 그룹 공용 PDCCH를 수신하는 단계, 하기 예시들에 따른 조건에 의거하여 상기 지시된 슬롯에서 제1 타입 PUCCH 또는 제2 타입 PUCCH의 전송을 수행하는 단계를 포함할 수 있다.
일례로서, 단말은 제1 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼과 상기 제1 타입 PUCCH의 전송에 할당된 UL 심볼을 비교한 결과를 기반으로, 상기 지시된 슬롯에서 제1 타입 PUCCH를 전송할 수 있다. 예를 들어, 만약 제1 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼이 상기 제1 타입 PUCCH의 전송에 필요한 UL 심볼 보다 큰 경우(또는 크거나 같은 경우), 단말은 제1 타입 PUCCH를 상기 슬롯 내의 할당된 자원으로 전송한다.
다른 예로서, 단말은 제1 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼과 상기 제1 타입 PUCCH의 전송에 필요한 UL 심볼을 비교한 결과를 기반으로 제1 타입 PUCCH를 전송하거나, 전송을 드롭(drop) 또는 보류(suspend)할 수 있다. 예를 들어, 만약 제1 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼이 상기 제1 타입 PUCCH의 전송에 필요한 UL 심볼 보다 적은 경우, 단말은 지시된 슬롯에서 제1 타입 PUCCH의 전송을 포기(drop)할 수 있다. 예를 들어, PUCCH의 전송이 지시된 슬롯이 다중 슬롯(multiple slot)인 경우, 단말은 제1 타입 PUCCH 전송이 예정된 제1 슬롯이 아닌, 제1 타입 PUCCH의 전송에 필요한 UL 심볼을 제공하는 제2 슬롯으로 연기하여 제1 타입 PUCCH를 전송할 수 있다. 반면, PUCCH의 전송이 지시된 슬롯이 단일 슬롯(single slot)인 경우, 단말은 예정된 제1 타입 PUCCH 전송을 포기 또는 보류(suspend)할 수 있다.
또 다른 예로서, 단말은 제1 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼, 플랙시블 심볼, 및 상기 제1 타입 PUCCH의 전송에 할당된 UL 심볼을 비교한 결과를 기반으로 제1 타입 PUCCH를 전송할 수 있다. 예를 들어, 만약 제1 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼과 플랙시블 심볼을 포함하는 심볼이 상기 제1 타입 PUCCH의 전송에 필요한 UL 심볼 보다 큰 경우(또는 크거나 같은 경우), 단말은 제1 타입 PUCCH를 상기 슬롯 내의 할당된 자원으로 전송한다.
또 다른 예로서, 단말은 제1 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼, 플랙시블 심볼 및 상기 제1 타입 PUCCH의 전송에 할당된 UL 심볼을 비교한 결과를 기반으로 제1 타입 PUCCH를 전송하거나, 전송을 드롭(drop) 또는 보류(suspend)할 수 있다. 예를 들어, 만약 제1 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼과 플랙시블 심볼을 포함하는 심볼이 상기 제1 타입 PUCCH의 전송에 필요한 UL 심볼 보다 적은 경우, 지시된 슬롯에서 제1 타입 PUCCH의 전송을 포기(drop)할 수 있다. 예를 들어, PUCCH의 전송이 지시된 슬롯이 다중 슬롯(multiple slot)인 경우, 단말은 다중 슬롯들 중 제1 타입 PUCCH의 전송에 할당된 UL 심볼의 개수를 만족하는 슬롯에서 제1 타입 PUCCH를 전송할 수 있다. 반면, PUCCH의 전송이 지시된 슬롯이 단일 슬롯(single slot)인 경우, 단말은 예정된 제1 타입 PUCCH 전송을 포기 또는 보류(suspend)할 수 있다.
다른 측면에서, PUCCH의 처리 방법은 단말이 제1 타입 PUCCH의 전송이 지시된 슬롯의 슬롯 구성을 알려주는 그룹 공용 PDCCH 및 단말 특정 PDCCH를 수신하는 단계, 조건에 따라 제1 타입 PUCCH 또는 제2 타입 PUCCH의 전송을 수행하는 단계를 포함할 수 있다. 이 경우, 단말은 하기 예시들에 따른 조건에 의거하여 상기 지시된 슬롯에서 제1 타입 PUCCH의 전송의 수행 여부를 결정할 수 있다.
일례로서, i) 기지국이 제1 타입 PUCCH가 할당된 슬롯의 구성을 변경할 수 있고, ii) 단말이 제1 타입 PUCCH가 할당된 슬롯의 구성을 알려주는 그룹 공용 PDCCH 및 단말 특정 PDCCH를 수신에 성공하며, iii) 상기 슬롯의 구성이 제1 타입 PUCCH를 전송할 수 있는 슬롯이면, 단말은 제1 타입 PUCCH를 상기 슬롯의 할당된 자원으로 전송할 수 있다.
다른 예로서, i) 기지국이 제1 타입 PUCCH가 할당된 슬롯의 구성을 변경할 수 있고, ii) 단말이 제1 타입 PUCCH가 할당된 슬롯의 구성을 알려주는 그룹 공용 PDCCH 및 단말 특정 PDCCH를 수신에 성공하였으나, iii) 상기 슬롯의 구성이 제1 타입 PUCCH를 전송할 수 없는 슬롯이면, 단말은 상기 슬롯에서 제1 타입 PUCCH의 전송을 수행하지 않거나, 변경된 슬롯 구성에 맞는 제1 타입 PUCCH를 전송하거나, 도 13과 같이 제1 타입 PUCCH 대신 제2 타입 PUCCH를 상기 슬롯에서 전송할 수 있다. 그 구체적인 단말의 동작은 하기 표 4와 같다.
동작
- 단말은 할당받은 제1 타입 PUCCH의 전송을 수행하지 않는다.
- 기본적으로 제1 타입 PUCCH를 구성 가능한 심볼의 길이(e.g. 4 ~ 12 심볼)를 가지는 슬롯 구성(또는 포맷)의 경우로서, 해당 슬롯에서 제1 타입 PUCCH를 구성할 수 있는 UL 심볼이 기설정된 전송하고자 하는 제1 타입 PUCCH 심볼보다 작은 경우, 단말은 변경된 슬롯 구성(또는 포맷)에서 전송 가능한 UL 심볼에 맞게 또는 UL 심볼보다 적더라도 최소 4개 심볼 길이에 맞는 제1 타입 PUCCH를 전송한다. - 또는 단말이 해당 슬롯에서 전송 가능한 UL 심볼의 수에 관계없이 고정된 심볼 길이(i.e. 4 심볼 길이)에 맞는 제1 타입 PUCCH를 전송하도록, 단말에게 의도된 UCI의 전송이 설정될 수 있다.
- 슬롯의 구성이 제1 타입 PUCCH를 전송할 수 없지만, 제2 타입 PUCCH를 전송할 수 있는 슬롯인 경우, 단말은 할당된 제1 타입 PUCCH를 전송하는 대신 제2 타입 PUCCH를 상기 슬롯에서 전송할 수 있다. 그런데, 상기 슬롯에서 제2 타입 PUCCH를 통해 전송가능한 UCI의 양이 제한적일 수 있다. 이 경우, 단말은 다음의 몇가지 방법들 중 적어도 하나에 의거하여 UCI를 전송할 수 있다. - 일 측면에서, 단말은 제1 타입 PUCCH를 통해 전송해야 되는 UCI의 중요도에 따라 일부 정보를 전송할 수 있다. 일례로서, 제1 타입 PUCCH에서 전송 가능한 정보의 중요도 또는 우선순위는 HARQ-ACK, RI(Rank information), CSI(Channel state information), 빔 관련 정보(beam-related information, BRI, 예를 들어 빔 복구 요청(Beam recovery request))의 순서로 정의될 수 있다 (HARQ-ACK > RI > CSI > BRI). 다른 예로서, 제1 타입 PUCCH에서 전송 가능한 정보의 중요도 또는 우선순위는 HARQ-ACK, 빔 관련 정보, RI, CSI의 순서로 정의될 수 있다 (HARQ-ACK > BRI > RI > CSI). 또 다른 예로서, 제1 타입 PUCCH에서 전송 가능한 정보의 중요도 또는 우선순위는 빔 관련 정보, HARQ-ACK, RI, CSI의 순서로 정의될 수 있다 (BRI > HARQ-ACK > RI > CSI). - 다른 측면에서, 단말은 제2 타입 PUCCH를 통해 전송 가능한 UCI의 양에 따라, 중요도가 높은 일부 정보를 제2 타입 PUCCH를 통해 전송할 수 있다. - 또 다른 측면에서, 제1 타입 PUCCH에서 전송될 정보가 주서빙셀(Primary cell : PCell)과 부서빙셀(Secondary cell : SCell)의 정보를 포함하는 경우, 단말은 주서빙셀과 부서빙셀 간의 중요도 또는 우선순위에 따라 일부 정보를 전송할 수 있있다. 일례로서, 단말은 주서빙셀에 관련된 정보만 제2 타입 PUCCH를 통해 전송할 수 있다. 다른 예로서, 제1 타입 PUCCH에서 전송될 정보가 주서빙셀이나 주요 부서빙셀(Primary Secondary Cell : PSCell)의 정보를 포함하고 있으면, 단말은 주서빙셀 또는 주요 부서빙셀에 관련된 정보만 제2 타입 PUCCH로 전송할 수 있다. - 또 다른 측면에서, 단말은 각 PUCCH 그룹 상에서 PUCCH 전송가능 셀과 연계된(e.g. SIB linked DL Cell) DL에 대한 UCI들을 우선적으로 제2 타입 PUCCH를 통해 전송할 수 있다. - 또 다른 측면에서, 단말은 주서빙셀과 부서빙셀간의 중요도 및 UCI의 중요도를 기반으로 제2 타입 PUCCH를 전송할 수 있다. 일례로서, 단말은 주서빙셀에 관련된 UCI(HARQ-ACK, 빔 관련 정보, RI, CSI 등) 중 우선순위가 높은 종류의 UCI를 제2 타입 PUCCH를 통해 전송할 수 있다. 이는 제2 타입 PUCCH를 통해 전송될 UCI가 어떤 종류인지 보다, 어떤 종류의 서빙셀에 관한 것인지가 우선적으로 고려된 것이다. 물론 제2 타입 PUCCH를 통해 전송될 UCI가 어떤 종류인지가, 어떤 종류의 서빙셀에 관한 것인지 보다 우선적으로 고려될 수도 있다. 서빙셀과 UCI간의 우선순위는 기지국이 RRC 시그널링과 같은 설정 정보에 포함하여 단말로 전송해줄 수도 있고, 제2 타입 PUCCH의 페이로드 크기에 따라 개별적으로 정의될 수도 있다. - 또 다른 측면에서, 단말은 UCI의 페이로드 크기에 따라 일정 비트까지의 UCI만을 제2 타입 PUCCH를 통해 전송할 수 있다. 예를 들어 단말은 X 비트(여기서 X는 {2 <= X <= tens of bits})까지의 UCI를 제2 타입 PUCCH로 전송하도록 설정될 수 있다. - 또 다른 측면에서, 단말은 특정 타입의 UCI(i.e. HARQ-ACK의 비트수 또는 BRI)를 기준으로 X 비트(여기서 X는 {2 <= X <= tens of bits})까지의 HARQ-ACK 또는 BRI를 제2 타입 PUCCH로 전송하도록 설정될 수 있다.
또 다른 예로서, i) 기지국이 제1 타입 PUCCH가 할당된 슬롯의 구성을 변경할 수 있고, ii) 단말이 제1 타입 PUCCH가 할당된 슬롯의 구성을 알려주는 그룹 공용 PDCCH 및 단말 특정 PDCCH를 수신에 성공하며, iii) 상기 슬롯의 구성이 제1 타입 PUCCH를 전송할 수 있는 슬롯이고, iv) 상기 슬롯에 PUSCH가 할당(또는 PUSCH의 전송이 예정)되어 PUCCH와 PUSCH의 동시 전송으로 설정되며, v) PUCCH와 PUSCH간의 주파수 분리(frequency separation)에 의해 IMD(inter-modulation distortion)가 발생할 수 있어 제1 타입 PUCCH를 전송하지 못하도록 설정되면, 단말은 상기 표 4에 따른 동작 중 적어도 하나를 수행한다.
다음으로, 할당된 PUCCH가 제2 타입 PUCCH인 경우에 관하여 설명된다. 제2 타입 PUCCH에는 도 3을 참조하여 설명된 UCI(HARQ-ACK, RI, CSI 등)이 맵핑된다.
일 측면에서, PUCCH의 처리 방법은 단말이 제2 타입 PUCCH의 전송이 지시된 슬롯의 슬롯 구성 정보 지시자를 포함하는 그룹 공용 PDCCH를 수신하는 단계, 조건에 따라 제2 타입 PUCCH의 전송을 수행하는 단계를 포함할 수 있다. 이 경우, 단말은 하기 예시들에 따른 조건에 의거하여 제2 타입 PUCCH의 전송의 수행 여부를 결정할 수 있다.
일례로서, 단말은 제2 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼과 상기 제2 타입 PUCCH의 전송에 할당된 UL 심볼을 비교한 결과를 기반으로 제2 타입 PUCCH를 전송할 수 있다. 예를 들어, 만약 제2 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼이 상기 제2 타입 PUCCH의 전송에 필요한 UL 심볼 보다 큰 경우(또는 크거나 같은 경우), 단말은 제2 타입 PUCCH를 상기 슬롯 내의 할당된 자원으로 전송한다.
다른 예로서, 단말은 제2 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼와 상기 제2 타입 PUCCH의 전송에 필요한 UL 심볼를 비교한 결과를 기반으로 제2 타입 PUCCH를 전송하거나, 전송을 드롭(drop) 또는 보류(suspend)할 수 있다. 예를 들어, 만약 제2 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼이 상기 제2 타입 PUCCH의 전송에 할당된 UL 심볼 보다 적은 경우, 지시된 슬롯에서 제2 타입 PUCCH의 전송을 포기(drop)할 수 있다. 예를 들어, PUCCH의 전송이 지시된 슬롯이 다중 슬롯(multiple slot)인 경우, 단말은 다중 슬롯들 중에서 제2 타입 PUCCH의 전송에 필요한 UL 심볼의 개수를 만족하는 제2 슬롯에서 제2 타입 PUCCH를 전송할 수 있다. 반면, PUCCH의 전송이 지시된 슬롯이 단일 슬롯(single slot)인 경우, 단말은 예정된 제2 타입 PUCCH 전송을 포기 또는 보류(suspend)할 수 있다.
또 다른 예로서, 단말은 제2 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼, 플랙시블 심볼, 및 상기 제2 타입 PUCCH의 전송에 할당된 UL 심볼을 비교한 결과를 기반으로 제2 타입 PUCCH를 전송할 수 있다. 예를 들어, 만약 제2 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼과 플랙시블 심볼을 포함하는 심볼이 상기 제2 타입 PUCCH의 전송에 필요한 UL 심볼 보다 큰 경우(또는 크거나 같은 경우), 단말은 제2 타입 PUCCH를 상기 슬롯 내의 할당된 자원으로 전송한다.
또 다른 예로서, 단말은 제2 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼, 플랙시블 심볼 및 상기 제2 타입 PUCCH의 전송에 필요한 UL 심을 비교한 결과를 기반으로 제2 타입 PUCCH를 전송하거나, 전송을 드롭(drop) 또는 보류(suspend)할 수 있다. 예를 들어, 만약 제2 타입 PUCCH의 전송이 지시된 슬롯에서의 슬롯 구성에 따른 UL 심볼과 플랙시블 심볼을 포함하는 심볼이 상기 제2 타입 PUCCH의 전송에 필요한 UL 심볼 보다 적은 경우, 지시된 슬롯에서 제2 타입 PUCCH의 전송을 포기(drop)할 수 있다. 예를 들어, PUCCH의 전송이 지시된 슬롯이 다중 슬롯(multiple slot)인 경우, 단말은 다중 슬롯들 중에서 제2 타입 PUCCH의 전송에 필요한 UL 심볼의 개수를 만족하는 제2 슬롯에서 제2 타입 PUCCH를 전송할 수 있다. 반면, PUCCH의 전송이 지시된 슬롯이 단일 슬롯(single slot)인 경우, 단말은 예정된 제2 타입 PUCCH 전송을 포기 또는 보류(suspend)할 수 있다.
지시된 슬롯과는 다른 슬롯에서 PUCCH의 처리 방법
본 실시예에 따른 PUCCH의 처리 방법은, PUCCH의 전송이 지시된 슬롯의 구성이 변경될 경우 단말이 상기 지시된 슬롯 이후의 다른 슬롯에서 전송을 수행하는 단계를 포함할 수 있다. 즉, PUCCH가 할당된 슬롯 내에서 상기 PUCCH를 나르는 UL 심볼이, 변경된 슬롯 구성에 의한 상기 슬롯 내의 DL 심볼과 겹치는 경우, 단말은 상기 지시된 슬롯이 아닌 PUCCH의 전송이 가능한 다른 슬롯으로 PUCCH의 전송을 연기(postpone 또는 defer)할 수 있다.
상기 연기된 다른 슬롯에서, 할당된 특정 타입의 PUCCH와 동일한 타입의 PUCCH가 전송될 수도 있고, 할당된 특정 타입의 PUCCH와 상이한 타입의 PUCCH이 전송될 수도 있다. 상기 연기된 다른 슬롯에서, 할당된 특정 타입의 PUCCH와 동일한 타입의 PUCCH가 전송될, PUCCH 전송을 위한 시간 영역을 할당은 할당된 특정 타입의 PUCCH와 상이할 수 있다.
먼저, 할당된 PUCCH가 제1 타입 PUCCH인 경우에, 모순된 슬롯 구성 하에서의 PUCCH 처리 방법에 관하여 설명된다. 여기서, 제1 타입 PUCCH는 도 3을 참조하여 설명된 UCI, 특히 HARQ-ACK, RI, CSI 등을 포함할 수 있다. 제1 타입 PUCCH에는 맵핑되는 정보는 UCI이므로, 본 발명은 본 명세서의 모든 실시예에서 제1 타입 PUCCH 용어를 UCI로 대체한 실시예를 포함할 수 있다.
도 14는 슬롯 구성이 바뀜에 따라 PUCCH를 다른 슬롯으로 전송하는 예를 나타낸 도면이다.
도 14(a)를 참조하면, 단말은 상기 슬롯 구성 변경을 알려주는 그룹 공용 PDCCH 및/또는 단말 특정 PDCCH의 수신을 통하여, 제1 타입 PUCCH(Long PUCCH)가 할당된 UL 심볼 위주의 슬롯 N이 기지국에 의해 상기 제1 타입 PUCCH가 전송될 수 없는 DL 심볼 위주의 슬롯 구성으로 변경되었음을 인지할 수 있다.. 이 경우, 단말은 슬롯 N에서 제1 타입 PUCCH를 전송하지 않고, 연기된 슬롯 N+K에서 제1 타입 PUCCH를 전송할 수 있다. 즉, 상기 연기된 슬롯 N+K에서, 할당된 제1 타입 PUCCH와 동일한 타입인 제1 타입 PUCCH가 전송된다. 여기서 슬롯 N+K는 상기 할당된 제1 타입 PUCCH를 전송할 수 있는 가장 가까운 슬롯으로서 UL 심볼 위주의 슬롯일 수 있다.
즉, 기지국이 제1 타입 PUCCH가 할당된 슬롯의 구성을 변경하고, 단말이 상기 슬롯 구성의 정보를 포함한 그룹 공용 PDCCH 및 단말 특정 PDCCH를 수신에 성공하였으나, 상기 슬롯의 구성이 제1 타입 PUCCH를 전송할 수 없는 슬롯인 경우, 단말은 상기 슬롯에서 제1 타입 PUCCH를 전송하지 않고, 이후 슬롯들 중 제1 타입 PUCCH를 전송할 수 있는 가장 가까운 슬롯에서 제1 타입 PUCCH를 전송할 수 있다.
한편, 도 14 (b)를 참조하면, 단말은 슬롯 구성의 변경을 알려주는 그룹 공용 PDCCH 및/또는 단말 특정 PDCCH의 수신을 통하여, 제1 타입 PUCCH(Long PUCCH)가 할당된 UL 심볼 위주의 슬롯 N이 기지국에 의해 상기 제1 타입 PUCCH가 전송될 수 없는 슬롯 구성으로 변경되었음을 인지할 수 있다. 이 경우 단말은 슬롯 N에서 제1 타입 PUCCH를 전송하지 않고, 슬롯 N+K에서 제2 타입 PUCCH(Short PUCCH)를 전송할 수 있다. 상기 연기된 슬롯 N+K에서, 할당된 제1 타입 PUCCH와 상이한 타입인 제2 타입 PUCCH가 전송된다. 즉, 상기 연기된 슬롯 N+K에서, 할당된 제1 타입 PUCCH에서 변경된 타입인 제2 타입 PUCCH가 전송된다. 여기서 슬롯 N+K는 제2 타입 PUCCH를 전송할 수 있는 가장 가까운 슬롯으로서 DL 심볼 위주의 슬롯일 수 있다.
즉, 기지국이 제1 타입 PUCCH가 할당된 슬롯의 구성을 변경하고, 단말이 상기 슬롯 구성 정보를 포함한 그룹 공용 PDCCH 및 단말 특정 PDCCH를 수신에 성공하였으나, 상기 슬롯의 구성이 제1 타입 PUCCH를 전송할 수 없는 슬롯인 경우, 단말은 상기 슬롯에서 제1 타입 PUCCH를 전송하지 않고, 이후 슬롯들 중 제2 타입 PUCCH를 전송할 수 있는 가장 가까운 슬롯에서 제2 타입 PUCCH를 전송할 수 있다.
여기서 제2 타입 PUCCH를 통해 전송되는 UCI는 그 중요도에 따라 본래 전송이 예정된 UCI의 일부만을 포함하고, 나머지 일부는 포함하지 않을 수 있다.
일 측면에서, 단말은 본래 제1 타입 PUCCH를 통해 전송해야 하는 UCI 타입의 중요도에 따라 UCI의 일부 정보를 전송할 수 있다. 일례로서, 제1 타입 PUCCH에서 전송 가능한 UCI 타입의 중요도 또는 우선순위는 HARQ-ACK, RI(Rank information), CSI(Channel state information), 빔 관련 정보(beam-related information, BRI, 예를 들어 빔 복구 요청(Beam recovery request))의 순서로 정의될 수 있다 (HARQ-ACK > RI > CSI > BRI). 다른 예로서, 제1 타입 PUCCH에서 전송 가능한 UCI 타입의 중요도 또는 우선순위는 HARQ-ACK, 빔 관련 정보, RI, CSI의 순서로 정의될 수 있다 (HARQ-ACK > BRI > RI > CSI). 또 다른 예로서, 제1 타입 PUCCH에서 전송 가능한 UCI 타입의 중요도 또는 우선순위는 빔 관련 정보, HARQ-ACK, RI, CSI의 순서로 정의될 수 있다 (BRI > HARQ-ACK > RI > CSI).
다른 측면에서, 단말은 제2 타입 PUCCH를 통해 전송 가능한 UCI의 양에 따라, 중요도가 높은 일부 타입의 UCI를 제2 타입 PUCCH를 통해 전송할 수 있다.
또 다른 측면에서, 제1 타입 PUCCH에서 전송될 정보가 주서빙셀(Primary cell : PCell)과 부서빙셀(Secondary cell : SCell)의 정보를 포함하는 경우, 단말은 주서빙셀과 부서빙셀 간의 중요도 또는 우선순위에 따라 일부 정보를 전송할 수 있있다. 일례로서, 단말은 주서빙셀에 관련된 UCI만 제2 타입 PUCCH를 통해 전송할 수 있다. 다른 예로서, 제1 타입 PUCCH에서 전송될 정보가 주서빙셀이나 주요 부서빙셀(Primary Secondary Cell : PSCell)의 정보를 포함하고 있으면, 단말은 주서빙셀 또는 주요 부서빙셀에 관련된 UCI만 제2 타입 PUCCH로 전송할 수 있다.
또 다른 측면에서, 단말은 각 PUCCH 그룹 상에서 PUCCH 전송가능 셀과 연계된(e.g. SIB linked DL Cell) DL에 대한 UCI들을 우선적으로 제2 타입 PUCCH를 통해 전송할 수 있다.
또 다른 측면에서, 단말은 주서빙셀과 부서빙셀간의 중요도 및 UCI 타입의 중요도를 기반으로 제2 타입 PUCCH를 전송할 수 있다. 일례로서, 단말은 주서빙셀에 관련된 UCI(HARQ-ACK, 빔 관련 정보, RI, CSI 등) 중 우선순위가 높은 종류의 UCI를 제2 타입 PUCCH를 통해 전송할 수 있다. 이는 제2 타입 PUCCH를 통해 전송될 UCI가 어떤 종류인지 보다, 어떤 종류의 서빙셀에 관한 것인지가 우선적으로 고려된 것이다. 물론 제2 타입 PUCCH를 통해 전송될 UCI가 어떤 종류인지가, 어떤 종류의 서빙셀에 관한 것인지 보다 우선적으로 고려될 수도 있다. 서빙셀과 UCI간의 우선순위는 기지국이 RRC 시그널링과 같은 설정 정보에 포함하여 단말로 전송해줄 수도 있고, 제2 타입 PUCCH의 페이로드 크기에 따라 개별적으로 정의될 수도 있다.
또 다른 측면에서, 단말은 UCI의 페이로드 크기에 따라 일정 비트까지의 UCI만을 제2 타입 PUCCH를 통해 전송할 수 있다. 예를 들어 단말은 X 비트(여기서 X는 {2 <= X <= tens of bits})까지의 UCI를 제2 타입 PUCCH로 전송하도록 설정될 수 있다.
또 다른 측면에서, 단말은 특정 타입의 UCI(i.e. HARQ-ACK의 비트수 또는 BRI)를 기준으로 X 비트(여기서 X는 {2 <= X <= tens of bits})까지의 HARQ-ACK 또는 BRI를 제2 타입 PUCCH로 전송하도록 설정될 수 있다.
지시된 슬롯과는 다른 슬롯에서 HARQ-ACK의 처리 방법
일 측면에 따른 HARQ-ACK의 처리 방법은, 기지국이 PUCCH가 할당된 슬롯 N의 구성을 변경하는 단계, 단말이 상기 변경된 슬롯 구성에 관한 정보를 포함한 그룹 공용 PDCCH 및/또는 단말 특정 PDCCH를 수신하는 단계, 상기 변경된 슬롯 구성 하에서 상기 할당된 PUCCH가 전송될 수 없는 경우(즉, 상기 변경된 슬롯 구성이 상기 할당된 PUCCH와 모순되는 경우) 단말이 상기 할당된 PUCCH 중 HARQ-ACK 정보를 슬롯 N으로부터 K 슬롯만큼 연기된 이후(즉, N+K) 상기 할당된 PUCCH를 전송하는 단계를 포함한다.
여기서, 본 실시예에 따른 "할당된 PUCCH"는 제1 타입 PUCCH일 수도 있고, 제2 타입 PUCCH일 수도 있다. 또한 K값은 기지국이 PDSCH 스케줄링에서 PUCCH 피드백까지 걸리는 시간에 따라 결정될 수 있다. 상기 슬롯 N+K 이후에 PUCCH를 전송할 수 있는 슬롯에는 다른 단말의 HARQ-ACK 피드백을 위한 PUCCH가 하나도 할당되지 않을 수 있다. 예를 들어 단말과 기지국이 서로 FDD(Frequency Division Duplex) 기반으로 통신하는 경우, 4ms이후에 전송되는 슬롯에는 다른 단말들의 HARQ-ACK을 위한 PUCCH가 전송(또는 할당)되지 않을 수 있다(3GPP LTE, LTE-A, NR 공통). 상기 K 값은 RRC 신호를 통하여 제공될 수 있다.
다른 측면에 따른 HARQ-ACK의 처리 방법은, 기지국이 제1 타입 PUCCH가 할당된 슬롯 N의 구성을 변경하는 단계, 단말이 상기 변경된 슬롯 구성에 관한 정보를 포함한 그룹 공용 PDCCH 및/또는 단말 특정 PDCCH를 수신하는 단계, 상기 변경된 슬롯 구성하에서 상기 제1 타입 PUCCH를 전송할 수 없으나 제2 타입 PUCCH를 전송할 수 있는 경우 단말이 제1 타입 PUCCH를 전송하지 않고 기지국의 PUCCH 재할당을 기다리는 단계를 포함할 수 있다.
일례로서, 이러한 HARQ-ACK의 처리 방법은 기지국이 PDSCH의 HARQ-ACK을 포함한 제1 타입 PUCCH를 전송하지 않은 단말에게 PDSCH를 재전송하는 단계, PDSCH를 스케줄링하는 PDCCH에서 새롭게 제1 타입 PUCCH가 전송될 자원을 할당하는 단계를 더 포함할 수 있다.
또 다른 측면에 따른 HARQ-ACK의 처리 방법은, 기지국이 PUCCH가 할당된 슬롯 N의 구성을 변경하는 단계, 단말이 슬롯 N의 구성 정보를 전송하는 그룹 공용 PDCCH의 수신하지 못하였으나 PDSCH(또는 PUSCH)를 스케줄링하는 단말 특정 PDCCH를 수신하여 슬롯 N의 슬롯 구성을 알 수 있을 경우, 단말이 상기 슬롯 구성에 기반하여 선택적으로 상기 PUCCH를 전송하는 단계를 포함한다. 일례로서, 상기 슬롯 구성이 상기 할당된 PUCCH가 전송될 수 있는 슬롯 구성이면, 단말은 상기 PUCCH를 전송할 수 있다. 다른 예로서, 상기 슬롯 구성이 상기 할당된 PUCCH가 전송될 수 없는 슬롯 구성이면, 단말은 상기 PUCCH를 전송하지 않을 수 있다. 여기서, 할당된 PUCCH는 제1 타입 PUCCH일 수도 있고, 제2 타입 PUCCH일 수도 있다.
[또 다른 실시예]
본 명세서의 또 다른 실시예는 기지국이 단말로 전송하는 슬롯 구성에 관한 정보와, 이 정보에 기반한 단말과 기지국의 동작 방법에 관한 것이다. 기지국은 다양한 정보와 절차를 이용하여 슬롯 구성에 관한 정보를 단말에게 알려줄 수 있다. 슬롯 구성에 관한 정보는 하기와 같은 여러가지 실시예를 포함할 수 있다.
슬롯 구성에 관한 정보
일 측면에서, 슬롯 구성에 관한 정보는 반정적(semi-static) DL/UL 할당(assignment) 정보를 포함한다. 일례로서, 기지국은 디폴트 슬롯 포맷 또는 반정적 DL/UL 할당 정보(또는 semi-static SFI)를 셀 특정(Cell-specific)하게 단말로 전송하고, 추가적으로 단말 특정 RRC 메시지를 단말로 전송할 수 있다. 여기서, 셀 특정한 반정적 DL/UL 할당 정보는 예를 들어 시스템 정보 블록(System information block : SIB) 또는 셀 특정 RRC 메시지를 포함할 수 있다. 한편, 상기 반정적 DL/UL 할당 정보(또는 디폴트 슬롯 포맷)를 수신하면, 단말은 이후 슬롯들이 어떠한 슬롯 구성을 가지고 있는지 알 수 있다. 반정적 DL/UL 할당 정보(또는 디폴트 슬롯 포맷)는 해당 슬롯에서의 각 심볼이 DL 심볼인지, UL 심볼인지, 그리고 DL 심볼과 UL 심볼이 아닌 다른 심볼(또는 플랙시블 심볼)인지에 대한 정보를 지시한다. 여기서 단말은 반정적 DL/UL 할당 정보(또는 디폴트 슬롯 포맷)가 지시되지 않은 심볼을 'Unknown (또는 플랙시블)'로 지시된 것으로 가정할 수 있다.
다른 측면에서, 슬롯 구성에 관한 정보는 그룹 공용 PDCCH에 포함되어 전송되는 동적 슬롯 포맷 정보(dynamic slot-format information (SFI))를 포함한다. 동적 슬롯 포맷 정보는 해당 슬롯에서의 각 심볼이 DL 심볼인지, UL 심볼인지, 그리고 DL 심볼과 UL 심볼이 아닌 다른 심볼(Unknown 또는 플랙시블 심볼)인지에 대한 정보를 지시한다. 플랙시블 심볼은 갭을 대체할 수 있으며, 갭 이외에 다른 목적으로 사용될 수도 있다. 동적 슬롯 포맷 정보가 전송되는 그룹 공용 PDCCH는 SFI-RNTI로 스크램블링될 수 있다. 단말이 동적 슬롯 포맷 정보를 모니터링할지 여부는 RRC 메시지에 의해 설정 또는 지시될 수 있다. RRC 메시지에 의해 모니터링하도록 지시받지 않은 단말은 동적 슬롯 포맷 정보를 수신하지 않을 수 있다.
또 다른 측면에서, 슬롯 구성에 관한 정보는 단말 특정 PDCCH에 맵핑되는 DCI(downlink control information)에 포함된 스케줄링 정보일 수 있다. 예를 들어, DCI에서 PDSCH의 시작위치와 길이에 대한 정보가 있으면, 해당 PDSCH가 스케줄링되어 있는 심볼들을 DL 심볼이라고 가정할 수 있다. 또한 DCI에서 PUSCH의 시작위치와 길이에 대한 정보가 있으면, 해당 PUSCH가 스케줄링되어 있는 심볼들을 UL 심볼이라고 가정할 수 있다. DCI에서 HARQ-ACK 전송을 위한 PUCCH의 시작위치와 길이에 대한 정보가 있으면, 해당 PUCCH가 스케줄링되어 있는 심볼들을 UL 심볼이라고 가정할 수 있다.
심볼 방향의 결정 방법과 PUCCH의 처리 방법
상기와 같이 슬롯 구성에 관한 정보가 다양하게 존재하기 때문에, 단말은 동일한 슬롯에 대해 서로 다른 종류의 슬롯 구성에 관한 정보를 수신할 수 있다. 그리고 각 슬롯 구성에 관한 정보가 상기 동일한 슬롯에서 상이한 심볼 방향을 지시할 수 있다. 이 경우, 단말과 기지국이 심볼 방향을 변경 또는 어떻게 결정할지는 다음과 같은 규칙을 따를 수 있다.
일 측면에서, 반정적 DL/UL 할당 정보(또는 디폴트 슬롯 포맷)의 DL 심볼과 UL 심볼은 동적 슬롯 구성 정보 또는 스케줄링 정보에 의하여 방향이 바뀌지 않는다. 따라서, PUCCH가 반정적 DL/UL 할당 정보(또는 디폴트 슬롯 포맷)에 의해 설정된 UL 심볼들에 위치하면, 단말은 동적 슬롯 구성 정보나 스케줄링 정보와 관계없이 PUCCH를 전송할 수 있다. 만약 PUCCH가 할당된 심볼들 중 적어도 하나의 심볼이 디폴트 슬롯 포맷의 DL 심볼과 겹치면, 단말은 해당 PUCCH를 전송하지 않거나, 해당 DL 심볼을 제외한 나머지 심볼의 길이에 맞게 PUCCH의 길이를 바꾸어 전송한다. 여기서, 할당된 PUCCH는 제1 타입 PUCCH일 수도 있고, 제2 타입 PUCCH일 수도 있다.
다른 측면에서, 반정적 DL/UL 할당 정보(또는 디폴트 슬롯 포맷)에 의해 설정된 플랙시블 심볼은 동적 슬롯 구성 정보 또는 스케줄링 정보에 의하여 방향이 결정 또는 바뀔 수 있다. 만약 PUCCH가 할당된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보(또는 디폴트 슬롯 포맷)의 플랙시블 심볼과 겹치면, 단말은 PUCCH가 전송하는 정보(즉, UCI)의 타입(HARQ-ACK, RI, CSI 등)에 따라 PUCCH를 전송할지 말지를 결정할 수 있다. 본 실시예에서 PUCCH는 제1 타입 PUCCH일 수도 있고, 제2 타입 PUCCH일 수도 있다.
일례로서, 만약 PUCCH로 전송되는 정보가 PDSCH에 대한 HARQ-ACK을 포함하면, 단말은 그룹 공용 PDCCH에서 알려주는 동적 슬롯 구성 정보와 관계 없이 PUCCH를 정해진 위치에서 전송한다. 여기서 정해진 위치는 상기 PDSCH를 스케줄링하는 DCI에서 지시된다.
다른 예로서, 만약 PUCCH로 전송되는 정보가 PDSCH에 대한 HARQ-ACK을 포함하지 않을 경우, 단말은 PUCCH와 겹치는 플랙시블 심볼이 동적 슬롯 구성 정보에 의해 UL 심볼로 지시될 때 PUCCH를 전송한다.
또 다른 예로서, PUCCH가 할당된 심볼들 중에서 적어도 하나의 심볼이 동적 슬롯 구성 정보에 의해 UL 심볼이 아닌 다른 심볼(예를 들어 DL 심볼 또는 플랙시블 심볼)로 지시되면, 단말은 PUCCH를 전송하지 않는다. 또는 단말이 PUCCH가 할당된 심볼에 대한 동적 슬롯 구성 정보의 수신에 실패하면, 단말은 PUCCH를 전송하지 않는다.
또 다른 측면에서, PUCCH가 할당된 심볼 중에서 적어도 하나의 심볼이 반정적 DL/UL 할당에 의해 설정된 플랙시블 심볼과 겹치면, 단말은 PUCCH를 전송을 트리거하는 시그널링에 따라 PUCCH를 전송할지 말지를 결정할 수 있다.
일례로서, 만약 PUCCH가 DCI를 통하여 트리거되면, 단말은 동적 슬롯 구성 정보와 관계없이 PUCCH를 정해진 위치에서 전송한다. 여기서 정해진 위치는 상기 DCI에서 지시된다.
다른 예로서, 만약 PUCCH가 단말 특정 RRC 메시지를 통하여 트리거되면, 단말은 PUCCH가 할당된 심볼들 중 적어도 하나의 심볼이 동적 슬롯 구성 정보에 의해 UL 심볼로 지시될 때 PUCCH를 전송한다.
또 다른 예로서, 단말은 PUCCH가 할당된 심볼들 중에서 적어도 하나의 심볼이 동적 슬롯 구성 정보에 의해 UL 심볼이 아닌 다른 심볼(예를 들어 DL 심볼 또는 플랙시블 심볼)로 지시되면, 단말은 PUCCH를 전송하지 않는다. 또는 단말이 PUCCH가 할당된 심볼에 대한 동적 슬롯 구성 정보의 수신에 실패하면, 단말은 PUCCH를 전송하지 않는다.
반복 PUCCH의 처리 방법
단말은 PUCCH를 여러 슬롯에 걸쳐 반복하여 전송할 수 있다. 이하에서 이러한 PUCCH를 반복 PUCCH(repetition PUCCH)라 명명한다. 본 실시예에서 반복 PUCCH는 제1 타입 PUCCH일 수도 있고, 제2 타입 PUCCH일 수도 있다. 기지국은 반복 PUCCH가 전송되는 슬롯의 수를 RRC 메시지를 통하여 단말에게 설정할 수 있다. 그리고 각 슬롯 내에서 PUCCH의 시작 심볼과 끝 심볼은 반복되는 슬롯 마다 동일할 수 있다. 이하에서는 반정적 DL/UL 할당 정보(또는 디폴트 슬롯 패턴)과 같은 RRC에 의해 DL 심볼, UL 심볼 및 플랙시블 심볼이 설정되는 각 경우와, 동적 슬롯 구성 정보에 따라, 반복 PUCCH를 전송할 수도 있고 전송하지 않을 수도 있다. 이하에서는 각 경우별 반복 PUCCH의 처리 방법에 관하여 개시된다.
반복 PUCCH가 UL 심볼과 겹치는 경우
반복 PUCCH가 반정적 DL/UL 할당 정보(또는 디폴트 슬롯 패턴)로 설정된 UL 심볼들에 위치하면, 단말은 동적 슬롯 구성 정보나 스케줄링 정보의 수신에 관계없이 복수의 슬롯에 걸쳐 PUCCH를 반복하여 전송할 수 있다. 여기서, 반정적 DL/UL 할당 정보(또는 디폴트 슬롯 패턴)과 같은 RRC 메시지에 의해 설정된 슬롯 구성에 따른 DL 심볼과 UL 심볼은, 동적 슬롯 구성 정보나 스케줄링 정보에 의하여 방향이 바뀌지 않는다.
반복 PUCCH가 DL 심볼과 겹치는 경우
한 슬롯 내에서 반복 PUCCH로 할당된 심볼들 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에 따른 DL 심볼과 겹치면, 단말은 해당 슬롯에서 PUCCH는 전송하지 않거나, 해당 DL 심볼을 제외한 나머지 심볼의 길이에 맞게 PUCCH의 길이를 바꾸어 전송한다. 또는 한 슬롯 내에서 반복 PUCCH로 할당된 심볼들 중 적어도 하나가 반정적 DL/UL 할당 정보(또는 디폴트 슬롯 패턴)로 설정된 DL 심볼과 겹치면, 단말은 해당 슬롯 뿐만 아니라 이후 슬롯에서도 PUCCH를 전송하지 않는다.
반복 PUCCH가 플렉서블 심볼과 겹치는 경우
반복 PUCCH가 할당된 심볼 중에서 적어도 하나의 심볼이 반정적 DL/UL 할당에 의해 설정된 플랙시블 심볼과 겹치면, 단말은 i) 반복 PUCCH가 전송하는 정보(즉, UCI)의 타입(HARQ-ACK, RI, CSI 등)에 따라, 또는 ii) PUCCH 전송을 트리거하는 시그널링에 따라 반복 PUCCH를 전송할지 말지를 결정할 수 있다. 본 실시예에서 반복 PUCCH는 제1 타입 PUCCH일 수도 있고, 제2 타입 PUCCH일 수도 있다.
일 측면에서, 반복 PUCCH가 할당된 심볼 중에서 적어도 하나의 심볼이 반정적 DL/UL 할당에 의해 설정된 플랙시블 심볼과 겹치면, 단말은 반복 PUCCH가 전송하는 정보(즉, UCI)의 타입(HARQ-ACK, RI, CSI 등)에 따라 반복 PUCCH를 전송할지 말지를 결정할 수 있다.
일례로서, 만약 반복 PUCCH로 전송되는 정보가 PDSCH에 대한 HARQ-ACK을 포함하면, 단말은 그룹 공용 PDCCH에서 알려주는 동적 슬롯 구성 정보와 관계 없이 반복 PUCCH를 정해진 위치에서 전송한다. 여기서 정해진 위치는 상기 PDSCH를 스케줄링하는 DCI에서 지시된다.
다른 예로서, 만약 반복 PUCCH로 전송되는 정보가 PDSCH에 대한 HARQ-ACK을 포함하지 않을 경우, 단말은 반복 PUCCH와 겹치는 플랙시블 심볼이 동적 슬롯 구성 정보에 의해 UL 심볼로 지시될 때 반복 PUCCH를 전송한다.
또 다른 예로서, 반복 PUCCH가 할당된 심볼들 중에서 적어도 하나의 심볼이 동적 슬롯 구성 정보에 의해 UL 심볼이 아닌 다른 심볼(예를 들어 DL 심볼 또는 플랙시블 심볼)로 지시되면, 단말은 반복 PUCCH를 전송하지 않는다. 또는 단말이 반복 PUCCH가 할당된 심볼에 대한 동적 슬롯 구성 정보의 수신에 실패하면, 단말은 반복 PUCCH를 전송하지 않는다. 해당 슬롯에서 반복 PUCCH를 전송하지 못한 경우라 하더라도, 단말은 다음 슬롯에서 일정한 조건(반복 PUCCH와 겹치는 플랙시블 심볼이 동적 슬롯 구성 정보에 의해 UL 심볼로 지시될 때)을 만족하면 반복 PUCCH를 전송한다.
또 다른 예로서, 단말이 어떤 이유(동적 슬롯 구성 정보에 의해 발생하는 심볼 방향의 모순, 또는 단말이 동적 슬롯 구성 정보의 수신에 실패)로 인해 해당 슬롯에서 반복 PUCCH를 전송하지 않은 경우, 단말은 그 이후의 슬롯에서도 PUCCH의 반복 전송을 수행하지 않는다.
한편, 다른 측면에서, 반복 PUCCH가 할당된 심볼 중에서 적어도 하나의 심볼이 반정적 DL/UL 할당에 의해 설정된 플랙시블 심볼과 겹치면, 단말은 반복 PUCCH를 전송을 트리거하는 시그널링에 따라 반복 PUCCH를 전송할지 말지를 결정할 수 있다.
일례로서, 만약 반복 PUCCH가 DCI를 통하여 트리거되면, 단말은 동적 슬롯 구성 정보와 관계없이 반복 PUCCH를 정해진 위치에서 전송한다. 여기서 정해진 위치는 상기 DCI에서 지시된다.
다른 예로서, 만약 반복 PUCCH가 단말 특정 RRC 메시지를 통하여 트리거되면, 단말은 반복 PUCCH가 할당된 심볼들 중 적어도 하나의 심볼이 동적 슬롯 구성 정보에 의해 UL 심볼로 지시될 때 반복 PUCCH를 전송한다.
또 다른 예로서, 단말은 반복 PUCCH가 할당된 심볼들 중에서 적어도 하나의 심볼이 동적 슬롯 구성 정보에 의해 UL 심볼이 아닌 다른 심볼(예를 들어 DL 심볼 또는 플랙시블 심볼)로 지시되면, 단말은 반복 PUCCH를 전송하지 않는다. 또는 단말이 반복 PUCCH가 할당된 심볼에 대한 동적 슬롯 구성 정보의 수신에 실패하면, 단말은 반복 PUCCH를 전송하지 않는다. 해당 슬롯에서 반복 PUCCH를 전송하지 못한 경우라 하더라도, 단말은 다음 슬롯에서 일정한 조건(반복 PUCCH와 겹치는 플랙시블 심볼이 동적 슬롯 구성 정보에 의해 UL 심볼로 지시될 때)을 만족하면 반복 PUCCH를 전송한다.
또 다른 예로서, 단말이 어떤 이유(동적 슬롯 구성 정보에 의해 발생하는 심볼 방향의 모순, 또는 단말이 동적 슬롯 구성 정보의 수신에 실패)로 인해 해당 슬롯에서 반복 PUCCH를 전송하지 않은 경우, 단말은 그 이후의 슬롯에서도 PUCCH의 반복 전송을 수행하지 않는다.
여기서, PUCCH의 전송이 반복(또는 시도)되는 슬롯의 수 K는 다음과 같이 정의될 수 있다.
일례로서, 반복 PUCCH가 전송되도록 구성된 K 슬롯은 반드시 연속적일 필요는 없다. 예를 들어 단말이 K 슬롯동안 반복하여 PUCCH를 전송하도록 구성된 경우, 반복 PUCCH가 전송되지 않은 슬롯은 제외하고 실제로 전송한 슬롯들의 수의 카운트가 K에 도달할 때까지 PUCCH를 반복 전송할 수 있다. (반복 방법 1)
다른 예로서, 반복 PUCCH가 전송되도록 구성된 K 슬롯은 연속적이어야 한다. 예를 들어 단말이 K 슬롯동안 반복하여 PUCCH를 전송하도록 구성된 경우, 반복 PUCCH가 전송되도록 지시된 슬롯 N으로부터 PUCCH 전송을 시도한 슬롯들의 수(반복 PUCCH가 전송되지 않은 슬롯을 포함)의 카운트가 K에 도달할 때까지 PUCCH를 반복 전송할 수 있다. 즉, 슬롯 N에서 PUCCH 전송을 처음 시도한 단말은 슬롯 (N+K-1)까지 PUCCH 전송을 시도하고, 실제로 PUCCH가 반복 전송된 횟수(또는 슬롯)가 K보다 적더라도 슬롯 (N+K)에서는 더 이상 PUCCH를 전송하지 않는다. (반복 방법 2)
또 다른 예로서, 단말은 반복 PUCCH의 전송이 지시된 슬롯 N부터 반정적 DL/UL 할당 정보에 의해 PUCCH를 전송하지 못하는 슬롯을 제외한 나머지 슬롯들 중 K개의 연속적인 슬롯에서 PUCCH 전송을 시도한다. (반복 방법 3)
도 15는 슬롯 구성에 따라 반복 PUCCH가 전송되는 슬롯을 나타낸 도면이다.
도 15의 (a)를 참조하면, 단말이 두 슬롯에 걸쳐 반복하여 제1 타입 PUCCH(1500)를 전송하도록 구성(반정적 DL/UL 할당에 따른 슬롯 구성)된 경우에, 단말이 제1 타입 PUCCH(1500)를 전송하는 모습이다. 여기서 플랙시블 심볼들은 동적 슬롯 구성 정보 또는 단말 특정 DCI의 스케줄링 정보에 의하여 DL 심볼 또는 UL 심볼로 바뀔 수 있다. 제1 타입 PUCCH(1500)가 전송되는 심볼은 슬롯 내에서 심볼 8 ~ 심볼 13으로 가정한다. 여기서 한 슬롯에는 14개의 심볼이 포함되어 있고, 심볼의 인덱스는 0부터 13까지이다.
반정적 DL/UL 할당에 따른 각 슬롯 구성을 살펴보면, 슬롯 0에서 심볼 0은 DL 심볼, 심볼 7 ~ 심볼 13은 UL 심볼이다. 슬롯 1에서 심볼 0 ~ 심볼 10은 DL 심볼, 심볼 12 ~ 심볼 13은 UL 심볼이다. 슬롯 2에서 심볼 0 ~ 심볼 1은 DL 심볼, 심볼 10 ~ 심볼 13은 UL 심볼이다. 슬롯 3에서 심볼 0은 DL 심볼, 심볼 7 ~ 심볼 13은 UL 심볼이다. UL 심볼, DL 심볼을 제외한 나머지 심볼들은 Unknown (또는 플랙시블) 심볼이다.
따라서 제1 타입 PUCCH(1500)는 슬롯 0과 슬롯 3에서 동적 슬롯 구성 정보와 관계없이 전송될 수 있고, 슬롯 1에서 동적 슬롯 구성 정보와 관계없이 전송될 수 없으며, 슬롯 2에서 동적 슬롯 구성 정보에 의해 심볼 8과 심볼 9가 UL 심볼로 지시되면 전송될 수 있지만, 그렇지 않으면 전송될 수 없다.
도 15의 (a)는 단말이 전술된 반복 방법1에 따라 제1 타입 PUCCH(1500) 전송을 시도하는 슬롯을 나타낸 것이다. 여기서 슬롯 2의 심볼 8과 9가 동적 슬롯 구성 정보에 의해 UL 심볼로 지시되지 않아, 단말은 제1 타입 PUCCH를 전송하지 못한다고 가정한다. 단말은 제1 타입 PUCCH(1500)을 실제로 슬롯 0와 슬롯 3에서 두번 전송한다. 따라서, 단말은 슬롯 3 이후에는 더이상 제1 타입 PUCCH(1500)를 반복하여 전송하지 않는다.
도 15의 (b)는 전술된 반복 방법2를 이용하여 제1 타입 PUCCH(1500)의 전송을 시도하는 슬롯을 나타낸 것이다. 두 슬롯(K=2)에 반복하여 제1 타입 PUCCH(1500)가 전송되도록 구성되었으므로, 단말은 슬롯 0과 슬롯 1에서 제1 타입 PUCCH(1500)의 전송을 시도한다. 단말은 슬롯 1에서는 제1 타입 PUCCH의 전송을 시도하지만, 반정적 DL/UL 할당 정보의 설정에 따라 DL 심볼과 겹치기 때문에 제1 타입 PUCCH를 전송할 수 없다.
도 15의 (c)는 전술된 반복 방법3을 이용하여 제1 타입 PUCCH(1500)의 전송을 시도하는 슬롯을 나타낸 것이다. 두 슬롯(K=2)에 반복하여 제1 타입 PUCCH(1500)가 전송되도록 구성되었는데, 슬롯 1은 반정적 DL/UL 할당 정보로 인해 제1 타입 PUCCH(1500)가 전송될 수 없는 슬롯다. 따라서, 단말은 슬롯 0과 2에서 제1 타입 PUCCH(1500)의 전송을 시도한다. 여기서 슬롯 2는 동적 슬롯 구성 정보에 의해 지시하는 바에 따라 제1 타입 PUCCH(1500)를 실제로 전송하거나 전송하지 않을 수 있다.
[또 다른 실시예]
본 명세서의 또 다른 실시예는 TDD 기반의 DL 심볼, 플랙시블 심볼, UL 심볼을 포함하는 슬롯 구성에 기반한 무선 통신 시스템에서, 단말 또는 기지국이 물리채널의 커버리지를 향상시키기 위해 물리채널을 전송하는 방법 및 이에 관한 판단 절차에 관한 것이다. 단말이 전송하는 물리채널은 상향링크 물리채널로서, PRACH, PUCCH, PUSCH, SRS 등을 포함한다. 기지국이 전송하는 물리채널은 하향링크 물리채널로서, PDSCH, PDCCH, PBCH 등을 포함한다. 이하 PUCCH의 반복 전송에 관한 단말과 기지국의 절차를 정의하고, PUSCH의 반복 전송에 관한 단말과 기지국의 절차를 정의하며, PDSCH의 반복 전송 방법에 관한 단말과 기지국의 절차를 정의한다. 이하 실시예에서 PUCCH 또는 반복 PUCCH는 제1 타입 PUCCH 또는 제2 타입 PUCCH일 수 있다.
PUCCH의 반복 전송에 관한 단말과 기지국의 절차
PUCCH가 전송되는 슬롯의 수 또는 PUCCH 전송의 반복 횟수는 예를 들어 미리 정해진 다수의 값(i.e. 1,2,4,8)들 중 하나일 수 있고, 상기 다수의 값들 중 실제 단말에게 설정되는 값은 RRC 메시지에 의해 전송된다. 만약 PUCCH 전송의 반복 횟수=1로 설정되면, 반복 PUCCH가 아닌 일반적인 PUCCH를 지시하게 된다.
슬롯 내에서 PUCCH가 전송되는 심볼의 시작과 길이는 RRC 파라미터로 설정되는 하나의 PUCCH 자원 내에 포함되어 설정된다. 적어도 하나의 PUCCH 자원을 포함하는 PUCCH 자원 집합(resource set)이 RRC 시그널링에 의해 단말에게 설정 또는 할당될 수 있다. 한편 기지국은 동적 시그널링(i.e. DCI)에 의해 상기 PUCCH 자원 집합 중 상기 적어도 하나의 PUCCH 자원 인덱스를 단말에게 지시할 수 있다. 예를 들어, 기지국은 DCI에 포함된 PUCCH 자원 지시자(PUCCH resource indicator : PRI), 또는 PRI와 묵시적 맵핑 방식의 조합에 기반하여 PUCCH 자원 인덱스를 단말에게 지시할 수 있다. 여기서, PRI는 2비트 또는 3비트일 수 있다.
이와 같이 설정된 PUCCH 자원 집합 또는 PUCCH 자원 인덱스는 PUCCH가 반복 전송되는 다수의 슬롯에 걸쳐 동일하게 유지될 수 있다. 단말은 DCI에 의해 지시된 PUCCH를 전송할지 판단한다. 이러한 판단은 반정적 DL/UL 할당 정보에 기초할 수 있다. 상기 판단에 사용되는 반정적 DL/UL 할당 정보는 RRC 시그널링으로 지시될 수 있는 UL-DL 구성 공용 정보(TDD-UL-DL-ConfigurationCommon)와, 추가적으로 단말에게 RRC 시그널링으로 지시될 수 있는 UL-DL 구성 전용 정보(TDD-UL-DL-ConfigDedicated) 중 적어도 하나를 포함할 수 있다.
일례로서, UL-DL 구성 공용 정보는 반정적 DL/UL 할당 정보를 적용할 주기를 지시하고, 그 주기에 포함된 복수의 슬롯에 걸쳐 구성된 DL 심볼의 개수, UL 심볼의 개수 및 플랙시블 심볼의 개수를 지시할 수 있다.
다른 예로서, UL-DL 구성 전용 정보는 UL-DL 구성 공용 정보에 의해 제공된 반정적 DL/UL 슬롯 구성 내의 플랙시블 심볼을 UL 심볼, DL 심볼, 플랙시블 심볼로 치환(override)하기 위한 정보를 포함한다. 즉, 단말은 UL-DL 구성 공용 정보에 의해 제공된 슬롯 포맷 내의 플랙시블 심볼을 UL-DL 구성 전용 정보에 기반하여 다른 종류의 심볼로 치환할 수 있다.
기지국에 의해 PUCCH 전송이 각 지시된 슬롯 내에서, PUCCH가 전송될 심볼이 반정적 UL/DL 할당 정보(UL-DL 구성 공용 정보 및 UL-DL 구성 전용 정보 중 적어도 하나)에 의해 지시된 심볼(들)과 겹치면, 단말은 지시된 심볼(들)의 방향에 기반하여 상기 PUCCH를 전송할지를 판단한다.
일례로서, 상기 지시된 심볼(들)이 DL 심볼이면 단말은 PUCCH의 전송을 다음 슬롯으로 연기하고, 상기 지시된 심볼(들) 중 한 심볼이 UL 심볼(들)과 플랙시블 심볼(들)이면 단말은 해당 슬롯에서 PUCCH를 전송한다.
다른 예로서, 상기 지시된 심볼이 DL 심볼 또는 또는 플랙시블 심볼(들)이면 단말은 PUCCH의 전송을 다음 슬롯으로 연기하고, 상기 지시된 심볼이 UL 심볼이면 단말은 해당 슬롯에서 PUCCH를 전송한다. 해당 슬롯에서 전송하지 않은 PUCCH는 다음 슬롯으로 연기할 수 있다.
단말은 다중 슬롯 상에서 RRC 메시지에 의해 구성된 PUCCH 전송의 반복 횟수에 도달할 때까지 PUCCH를 반복 전송한다. 단말은 다중 슬롯 상에서의 PUCCH의 전송을 위한 슬롯을 결정함에 있어서, RRC 메시지로 전송된 정보에 의한 UL 심볼과 Unknown(또는 플랙시블) 심볼을 고려할 수 있다. 일례로서, 단말은 PUCCH 시작 위치 및 UL 심볼의 수가 RRC 메시지에 의해 구성된 UL 심볼과 플랙시블 심볼에 포함되는 슬롯을 PUCCH 전송을 수행하는 슬롯 자원으로 결정할 수 있다. 그리고 기지국은 UL-DL 구성 공용 정보 및 UL-DL 구성 전용 정보 중 적어도 하나를 기반으로 단말이 다중 슬롯을 통해 반복 전송하는 PUCCH를 수신할 수 있다.
반복 PUCCH 전송이 할당된 슬롯들 중 첫번째 슬롯에서 PUCCH가 전송되는 심볼들 중 적어도 한 심볼이 DL 심볼과 겹치면, 단말은 해당 슬롯에서 PUCCH를 전송하지 않고 PUCCH 전송을 취소한다. 즉, 반복 PUCCH 전송이 할당된 슬롯들 중 첫번째 슬롯에서 PUCCH가 전송되는 심볼들이 UL 심볼(들)과 플랙시블 심볼로 구성되어 있으면 단말은 해당 슬롯에서 PUCCH를 전송할 수 있다. 또한 반복 PUCCH 전송이 할당된 슬롯들 중 첫번째 슬롯 이후의 슬롯에서 PUCCH 전송 이후의 PUCCH가 전송되는 심볼들 중 적어도 한 심볼이 DL 심볼 또는 플랙시블 심볼과 겹치면, 단말은 해당 슬롯에서 PUCCH는 전송하지 않고 PUCCH 전송을 취소한다. 즉, 반복 PUCCH 전송이 할당된 슬롯들 중 첫번째 슬롯 이후의 슬롯에서 기지국에 의해 PUCCH의 전송이 지시된 슬롯 및 상기 슬롯의 심볼이 PUCCH가 전송되도록 지시한 심볼들이 UL 심볼(들)로 구성되어 있으면 단말은 해당 슬롯에서 PUCCH를 전송할 수 있다.
이하에서는 갭 심볼과 관련된 PUCCH 처리 방법에 관하여 개시된다.
DL 심볼과 UL 심볼 사이에 DL-UL 스위칭을 위한 갭이 존재할 수 있다. 갭은 플랙시블 심볼에 위치할 수 있다. 즉, DL 심볼과 UL 심볼 사이의 플랙시블 심볼(들) 중 일부 심볼(들)은 DL-UL 스위칭 갭을 위하여 사용될 수 있고, DL 수신이나 UL 전송을 위해 사용될 수 없다. 갭을 위한 심볼의 수를 G라고 하자. G는 1 또는 2와 같이 특정값으로 고정될 수도 있고, RRC 메시지에 의해 단말에 구성될 수도 있으며, 타이밍 어드밴스(Timing advance) 값을 통하여 구해질 수도 있다.
기지국에 의해 PUCCH 전송이 지시된 각 슬롯 내에서, PUCCH가 전송될 심볼이 반정적 UL/DL 할당 정보(UL-DL 구성 공용 정보 및 UL-DL 구성 전용 정보 중 적어도 하나)에 의해 구성된 심볼(들)과 겹치면, 단말은 지시된 심볼(들)의 종류(또는 방향)에 기반하여 상기 PUCCH를 전송할지를 판단한다.
일례로서, 상기 지시된 심볼(들)이 모두 UL 심볼이면 단말은 PUCCH를 전송하고, 상기 지시된 심볼(들) 중 적어도 하나의 심볼이 DL 심볼 또는 DL 심볼 바로 다음 G개의 연속적인 플랙시블 심볼(들) 중 하나로 구성되었으면 단말은 해당 슬롯에서 PUCCH를 전송하지 않는다. 단말은 해당 슬롯에서 전송하지 않은 PUCCH는 다음 슬롯으로 연기할 수 있다.
즉, 기지국에 의해 PUCCH 전송이 지시된 슬롯 내에서, PUCCH가 전송될 심볼이 UL 심볼이면 단말은 PUCCH를 전송하고, PUCCH가 전송될 심볼이 DL 심볼 또는 DL 심볼 바로 다음 G개의 연속적인 플랙시블 심볼(들) 중 적어도 하나가 겹치면 단말은 해당 슬롯에서 PUCCH를 전송하지 않는다. 단말은 해당 슬롯에서 전송하지 않은 PUCCH는 다음 슬롯으로 연기할 수 있다. 즉, PUCCH는 DL 심볼과 갭으로 사용될 수 있는 G개의 심볼들 중 어느 하나의 심볼과 겹치면 전송되지 않고 다음 슬롯으로 전송이 연기된다.
한편 다중 슬롯에서의 PUCCH 처리 방법과 관련하여, 단말은 다중 슬롯 상에서 RRC 메시지에 의해 구성된 PUCCH 전송의 반복 횟수에 도달할 때까지 PUCCH를 반복 전송한다. 단말은 RRC 메시지로 전송된 정보에 의한 심볼의 종류 및 개수를 기반으로, 다중 슬롯 상에서의 PUCCH의 전송을 위한 슬롯을 결정할 수 있다.
단말은 반정적 UL/DL 할당 정보에 의해 구성된 UL 심볼의 개수, 플랙시블 심볼의 개수 및 갭 심볼의 개수에 기반하여 PUCCH 전송을 위한 슬롯을 결정한다. 예를 들어, 슬롯 내 "UL 심볼의 개수 + 플랙시블 심볼의 개수 - 갭 심볼의 개수"가 PUCCH의 시작 위치와 PUCCH가 전송될 UL 심볼의 개수를 포함하는 경우, 단말은 해당 슬롯을 PUCCH의 전송을 위한 슬롯으로 결정하고, PUCCH를 전송할 수 있다. 또는, 하나의 슬롯이 14개의 심볼을 포함하는 것을 고려할 때, "14 - (슬롯 내 DL 심볼의 개수 + 갭 심볼의 개수)"가 PUCCH의 시작 위치와 PUCCH가 전송될 UL 심볼의 개수를 포함하는 경우, 단말은 해당 슬롯을 PUCCH의 전송을 위한 슬롯으로 결정하고, PUCCH를 전송할 수 있다.
이 경우 기지국은 UL-DL 구성 공용 정보 및 UL-DL 구성 전용 정보 중 적어도 하나를 기반으로 단말이 다중 슬롯을 통해 반복 전송하는 PUCCH를 수신할 수 있다.
도 16은 슬롯 구성에 따른 PUCCH 전송 여부를 나타낸 것이다.
도 16를 참조하면, 반정적 DL/UL 할당 정보에 따라 구성된 슬롯 구성은 5개의 DL 심볼들('D'라고 표시), 3개의 플랙시블 심볼들('X'라고 표시), 그리고 6개의 UL 심볼들('U'라고 표시)을 순차적으로 포함한다.
PUCCH 할당(allocation) #0는 8번째 심볼부터 14번째 심볼까지의 PUCCH 자원으로 설정되고, PUCCH 할당 #1은 7번째 심볼부터 14번째 심볼까지의 PUCCH 자원으로 설정되며, PUCCH 할당 #3은 6번째 심볼부터 14번째 심볼까지의 PUCCH 자원으로 설정된다.
먼저 도 16의 (a)는 갭으로 한 심볼(G=1)인 경우를 도시하였다. G=1인 경우, DL 심볼들 바로 다음 1개의 플랙시블 심볼과 겹치지 않는 PUCCH 할당 #0과 PUCCH 할당 #1은 전송 가능하지만, DL 심볼들 바로 다음 1개의 플랙시블 심볼과 겹치는 PUCCH 할당 #2는 전송될 수 없다. 이 경우 PUCCH 할당 #2의 전송은 다음 슬롯으로 연기될 수 있다. 물론 단말은 다음 슬롯에서도 PUCCH 할당 #2 전송 여부에 대해 동일한 기준으로 판단한다.
도 16의 (b)는 갭으로 두 심볼(G=2)인 경우를 도시하였다. G=2인 경우, DL 심볼들 바로 다음 2개의 연속적인 또는 플랙시블 심볼과 겹치지 않는 PUCCH 할당 #0은 전송 가능하지만, DL 심볼들 바로 다음 2개의 연속적인 플랙시블 심볼과 겹치는 PUCCH 할당 #1과 PUCCH 할당 #2는 전송될 수 없다. 이 경우 PUCCH 할당 #1과 #2의 전송은 다음 슬롯으로 연기될 수 있다. 물론 단말은 다음 슬롯에서도 PUCCH 할당 #1과 #2 전송 여부에 대해 동일한 기준으로 판단한다.
PUSCH의 반복 전송에 관한 단말과 기지국의 절차
PUSCH가 전송되는 슬롯의 수 또는 PUCCH 전송의 반복 횟수는 예를 들어 미리 정해진 다수의 값(i.e. 1,2,4,8)들 중 하나일 수 있고, 상기 다수의 값들 중 실제 단말에게 설정되는 값은 RRC 메시지에 의해 전송된다. 만약 PUSCH 전송의 반복 횟수=1로 설정되면, 반복 PUSCH가 아닌 일반적인 PUSCH를 지시하게 된다.
PUSCH의 경우에는 K개의 연속된 슬롯들 중 PUSCH의 전송에 적합한 슬롯 구성에서만 PUSCH가 전송되며, PUSCH 전송의 연기 동작(postponing operation)은 수행되지 않는다.
슬롯 내에서 PUSCH가 전송되는 심볼의 시작과 길이는 DCI에 의해 지시되며, 모든 슬롯에서 동일하게 유지될 수 있다. 단말은 DCI에 의해 지시된 PUSCH를 전송할지 판단한다. 이러한 판단은 반정적 DL/UL 할당 정보에 기초할 수 있다. 상기 판단에 사용되는 반정적 DL/UL 할당 정보는 RRC 시그널링으로 지시될 수 있는 UL-DL 구성 공용 정보(TDD-UL-DL-ConfigurationCommon)와, 추가적으로 단말에게 RRC 시그널링으로 지시될 수 있는 UL-DL 구성 전용 정보(TDD-UL-DL-ConfigDedicated) 중 적어도 하나를 포함할 수 있다.
일례로서, UL-DL 구성 공용 정보는 반정적 DL/UL 할당 정보를 적용할 주기를 지시하고, 그 주기에 포함된 복수의 슬롯에 걸쳐 구성된 슬롯 당 UDL 심볼의 개수, 슬롯 당 DL UL 심볼의 개수 및 슬롯 당 플랙시블 심볼의 개수로서 구성되는 슬롯 포맷(slot format)과, 슬롯의 개수를 설정하는데 사용된다. 즉 단말은 UL-DL 구성 공용 정보에 의해 지시되는 슬롯 개수에 걸쳐, 각 슬롯 당 슬롯 포맷을 구성할 수 있다.다른 예로서, UL-DL 구성 전용 정보는 UL-DL 구성 공용 정보에 의해 제공된 반정적 DL/UL 슬롯 구성 내의 플랙시블 심볼을 UL 심볼, DL 심볼, 플랙시블 심볼로 치환(override)하기 위한 정보를 포함한다. 즉, 단말은 UL-DL 구성 공용 정보에 의해 제공된 슬롯 포맷 내의 플랙시블 심볼을 UL-DL 구성 전용 정보에 기반하여 다른 종류의 심볼로 치환할 수 있다.
기지국에 의해 PUSCH 전송이 지시된 각 슬롯 내에서, PUSCH가 전송될 심볼이 반정적 UL/DL 할당 정보(UL-DL 구성 공용 정보 및 UL-DL 구성 전용 정보 중 적어도 하나)에 의해 지시된 심볼(들)과 겹치면, 단말은 지시된 심볼(들)의 종류(또는 방향)에 기반하여 상기 PUSCH를 전송할지를 판단한다.
일례로서, 상기 지시된 심볼(들) 중 적어도 하나의 심볼이 DL 심볼이면 단말은 PUSCH의 전송을 수행하지 않고, PUSCH의 전송을 취소한다. 또한 상기 지시된 심볼(들)이 UL 심볼(들)과 플랙시블 심볼(들)이면 단말은 해당 슬롯에서 PUSCH를 전송한다.
다른 예로서, 상기 지시된 심볼(들) 중 적어도 하나의 심볼이 DL 심볼 또는 플랙시블 심볼(들)이면 단말은 PUSCH의 전송을 수행하지 않고, PUSCH의 전송을 취소한다. 또한 상기 지시된 심볼(들)이 UL 심볼이면 단말은 해당 슬롯에서 PUSCH를 전송한다.
반복 PUSCH 전송이 지시된 슬롯들 중 첫번째 슬롯에서 PUSCH가 전송되는 심볼들 중 적어도 한 심볼이 DL 심볼과 겹치면, 단말은 해당 슬롯에서 PUSCH를 전송하지 않고 PUSCH 전송을 취소한다. 즉, 반복 PUSCH 전송이 지시된 슬롯들 중 첫번째 슬롯에서 PUSCH가 전송되는 심볼들이 UL 심볼(들)과 플랙시블 심볼로 구성되어 있으면 단말은 해당 슬롯에서 PUSCH를 전송할 수 있다. 또한 반복 PUSCH 전송이 지시된 슬롯들 중 첫번째 슬롯 이후의 슬롯에서 PUSCH가 전송되는 심볼들 중 적어도 한 심볼이 DL 심볼 또는 플랙시블 심볼과 겹치면, 단말은 해당 슬롯에서 PUSCH는 전송하지 않고 PUSCH 전송을 취소한다. 즉, 반복 PUSCH 전송이 지시된 슬롯들 중 첫번째 슬롯 이후의 슬롯에서 PUSCH가 전송되도록 지시한 심볼들이 UL 심볼(들)로 구성되어 있으면 단말은 해당 슬롯에서 PUSCH를 전송할 수 있다.
이하에서는 갭 심볼과 관련된 PUSCH 처리 방법에 관하여 개시된다.
DL 심볼과 UL 심볼 사이에 DL-UL 스위칭을 위한 갭이 존재할 수 있다. 갭은 플랙시블 심볼에 위치할 수 있다. DL 심볼과 UL 심볼 사이의 플랙시블 심볼(들) 중 일부 심볼(들)은 DL-UL 스위칭 갭을 위하여 사용될 수 있고, DL 수신이나 UL 전송을 위해 사용되지 않는다. 갭을 위한 심볼의 수를 G라고 하자. G는 1 또는 2와 같이 특정값으로 고정될 수도 있고, RRC 메시지에 의해 단말에 구성될 수도 있으며, 타이밍 어드밴스(Timing advance) 값을 통하여 구해질 수도 있다.
기지국에 의해 PUSCH 전송이 지시된 각 슬롯 내에서, PUSCH가 전송될 심볼이 반정적 UL/DL 할당 정보(UL-DL 구성 공용 정보 및 UL-DL 구성 전용 정보 중 적어도 하나)에 의해 지시된 심볼(들)과 겹치면, 단말은 지시된 심볼의 종류(또는 방향)에 기반하여 상기 PUSCH를 전송할지를 판단한다.
일례로서, 상기 지시된 심볼들이 모두 UL 심볼이면 단말은 PUSCH를 전송하고, 상기 지시된 심볼(들) 중 적어도 한 심볼이 DL 심볼 또는 DL 심볼 바로 다음 G개의 연속적인 플랙시블 심볼(들)이면 단말은 해당 슬롯에서 PUSCH를 전송하지 않는다.
즉, 기지국에 의해 PUSCH 전송이 지시된 각 슬롯 내에서, PUSCH가 전송될 심볼이 UL 심볼이면 단말은 PUSCH를 전송하고, PUSCH가 전송될 심볼들 중 적어도 하나의 심볼이 DL 심볼 또는 DL 심볼 바로 다음 G개의 연속적인 플랙시블 심볼(들) 중 적어도 하나가 겹치면 단말은 PUSCH의 전송을 수행하지 않고 PUSCH의 전송을 취소한다. 즉, PUSCH는 DL 심볼과 갭으로 사용될 수 있는 G개의 심볼들 중 어느 하나의 심볼과 겹치면 전송되지 않고, PUSCH의 전송은 취소된다.
PDSCH의 반복 전송에 관한 단말과 기지국의 절차
PDSCH가 수신되는 슬롯의 수 또는 PDSCH 수신의 반복 횟수는 예를 들어 미리 정해진 다수의 값(i.e. 1,2,4,8)들 중 하나일 수 있고, 상기 다수의 값들 중 실제 단말에게 설정되는 값은 RRC 메시지에 의해 전송된다. 만약 PDSCH 수신의 반복 횟수=1로 설정되면, 반복 PDSCH가 아닌 일반적인 PDSCH를 지시하게 된다.
슬롯 내에서 PDSCH가 수신되는 심볼의 시작과 길이는 DCI에 의해 지시되며, 모든 슬롯에서 동일하게 유지될 수 있다. 단말은 DCI에 의해 지시된 PDSCH를 수신할지 판단한다. 이러한 판단은 반정적 DL/UL 할당 정보에 기초할 수 있다. 상기 판단에 사용되는 반정적 DL/UL 할당 정보는 RRC 시그널링으로 지시될 수 있는 UL-DL 구성 공용 정보(TDD-UL-DL-ConfigurationCommon)와, 추가적으로 단말에게 RRC 시그널링으로 지시될 수 있는 UL-DL 구성 전용 정보(TDD-UL-DL-ConfigDedicated) 중 적어도 하나를 포함할 수 있다.
일례로서, UL-DL 구성 공용 정보는 반정적 DL/UL 할당 정보를 적용할 주기를 지시하고, 그 주기에 포함된 복수의 슬롯에 걸쳐 구성된 슬롯 당 UDL 심볼의 개수, 슬롯 당 DL UL 심볼의 개수 및 슬롯 당 플랙시블 심볼의 개수로서 구성되는 슬롯 포맷(slot format)과, 슬롯의 개수를 설정하는데 사용된다. 즉 단말은 UL-DL 구성 공용 정보에 의해 지시되는 슬롯 개수에 걸쳐, 각 슬롯 당 슬롯 포맷을 구성할 수 있다. 다른 예로서, UL-DL 구성 전용 정보는 UL-DL 구성 공용 정보에 의해 제공된 반정적 DL/UL 슬롯 구성 내의 플랙시블 심볼을 UL 심볼, DL 심볼, 플랙시블 심볼로 치환(override)하기 위한 정보를 포함한다. 즉, 단말은 UL-DL 구성 공용 정보에 의해 제공된 슬롯 구성 내의 플랙시블 심볼을 UL-DL 구성 전용 정보에 기반하여 다른 종류의 심볼로 치환할 수 있다.
기지국에 의해 PDSCH 수신이 지시된 슬롯 내에서, 단말이 PDSCH를 수신할 심볼이 반정적 UL/DL 할당 정보(UL-DL 구성 공용 정보 및 UL-DL 구성 전용 정보 중 적어도 하나)에 의해 지시된 심볼(들)과 겹치면, 단말은 지시된 심볼의 종류(또는 방향)에 기반하여 상기 PDSCH를 수신할지를 판단한다.
일례로서, 상기 지시된 심볼(들)중 적어도 하나의 심볼이 UL 심볼이면 단말은 PDSCH의 수신을 수행하지 않는다. 반면 상기 지시된 심볼(들)이 DL 심볼(들)과 플랙시블 심볼(들)이면 단말은 해당 슬롯에서 PDSCH를 수신할 수 있다.
다른 예로서, 상기 지시된 심볼(들)중 적어도 하나의 심볼이 UL 심볼 또는 Unknown(또는 플랙시블 심볼(들))이면 단말은 PDSCH의 수신을 수행하지 않는다. 반면 상기 지시된 심볼(들)이 DL 심볼이면 단말은 해당 슬롯에서 PDSCH를 수신한다.
반복 PDSCH 수신이 지시된 슬롯들 중 첫번째 슬롯에서 PDSCH가 수신되는 심볼들 중 적어도 하나의 심볼이 UL 심볼과 겹치면, 단말은 해당 슬롯에서 PDSCH를 수신하지 않는다. 즉, 반복 PDSCH 수신이 지시된 슬롯들 중 첫번째 슬롯에서 PDSCH가 수신되는 심볼들이 DL 심볼(들)과 플랙시블 심볼로 구성되어 있으면 단말은 해당 슬롯에서 PDSCH를 수신할 수 있다. 또한 반복 PDSCH 수신이 지시된 슬롯들 중 첫번째 슬롯 이후의 슬롯에서 PDSCH가 수신되는 심볼들 중 적어도 한 심볼이 UL 심볼 또는 또는 플랙시블 심볼과 겹치면, 단말은 해당 슬롯에서 PDSCH는 수신하지 않는다. 즉, 반복 PDSCH 수신이 지시된 슬롯들 중 첫번째 슬롯 이후의 슬롯에서 기지국에 의해 PDSCH의 수신이 지시된 슬롯 및 상기 슬롯의 심볼이 PDSCH가 수신되도록 지시한 심볼들이 DL 심볼(들)로 구성되어 있으면 단말은 해당 슬롯에서 PDSCH를 수신할 수 있다. 한편, 단말은 추가적으로 수신하지 못한 PDSCH를 연기된 다음 슬롯에서 수신할 수 있다.
이하에서는 갭 심볼과 관련된 PDSCH 처리 방법에 관하여 개시된다.
DL 심볼과 UL 심볼 사이에 DL-UL 스위칭을 위한 갭이 존재할 수 있다. 갭은 플랙시블 심볼에 위치할 수 있다. DL 심볼과 UL 심볼 사이의 플랙시블 심볼(들) 중 일부 심볼(들)은 DL-UL 스위칭 갭을 위하여 사용될 수 있고, DL 수신이나 UL 전송을 위해 사용되지 않는다. 갭을 위한 심볼의 수를 G라고 하자. G는 1 또는 2와 같이 특정값으로 고정될 수도 있고, RRC 메시지에 의해 단말에 구성될 수도 있으며, 타이밍 어드밴스(Timing advance) 값을 통하여 구해질 수도 있다.
기지국에 의해 PDSCH 수신이 지시된 슬롯 내에서, PDSCH가 수신될 심볼이 반정적 UL/DL 할당 정보(UL-DL 구성 공용 정보 및 UL-DL 구성 전용 정보 중 적어도 하나)에 의해 지시된 심볼(들)과 겹치면, 단말은 지시된 심볼의 종류(또는 방향)에 기반하여 상기 PDSCH를 수신할지를 판단한다.
일례로서, 상기 지시된 심볼(들)이 모두 DL 심볼이면 단말은 PDSCH를 수신하고, 상기 지시된 심볼(들)중 적어도 하나의 심볼이 UL 심볼 또는 UL 심볼 바로 앞 G개의 연속적인 플랙시블 심볼(들)이면 단말은 PDSCH를 수신하지 않는다.
즉, 기지국에 의해 PDSCH 수신이 지시된 슬롯 내에서, PDSCH가 수신될 심볼이 DL 심볼이면 단말은 PDSCH를 수신하고, PDSCH가 수신될 심볼이 UL 심볼 또는 UL 심볼 앞 G개의 연속적인 플랙시블 심볼(들) 중 적어도 하나가 겹치면 단말은 PDSCH의 수신을 수행하지 않는다. 즉, 기지국은 PDSCH가 전송될 심볼이 UL 심볼과 갭으로 사용될 수 있는 G개의 심볼들 중 어느 하나의 심볼과 겹치면 PDSCH를 전송하지 않고, PDSCH의 전송을 취소한다. 그리고 기지국은 PDSCH의 전송을 다음 슬롯으로 연기한다.
한편, 단말이 반정적 DL/UL 할당 정보에 따라 PDSCH의 수신을 취소한 경우 HARQ-ARQ 타이밍이 변경될 수 있기 때문에, 새로운 HARQ-ARQ 타이밍 설정방법이 규정될 필요가 있다.
일 측면에서, PDSCH의 수신이 취소되는 경우 새로운 HARQ-ARQ 타이밍은 취소되지 않고 수신한 PDSCH에 따라 결정될 수 있다. 즉 단말은 실제 HARQ-ACK이 전송되는 슬롯을 결정하기 위하여 PDSCH 수신을 지시하는 DCI에 포함된 HARQ-ACK 타이밍과 취소된 PDSCH를 제외한 마지막으로 수신된 PDSCH을 이용할 수 있다. 예를 들어, HARQ-ACK 타이밍으로 4 슬롯을 지시받은 단말은, 마지막 PDSCH가 수신된 슬롯으로부터 4 슬롯 이후에 HARQ-ACK을 전송할 수 있다.
다른 측면에서, PDSCH의 수신이 취소되는 경우에도 HARQ-ARQ 타이밍은 변경되지 아니하고 PDSCH가 수신된다고 가정하여 결정될 수 있다. 즉 단말은 실제 HARQ-ACK이 전송되는 슬롯을 결정하기 위하여 PDSCH 수신을 지시하는 DCI에 포함된 HARQ-ACK 타이밍과 취소 여부를 결정하기 이전의 마지막 PDSCH를 기준으로 계산될 수 있다을 이용할 수 있다. 예를 들어, HARQ-ACK 타이밍으로 4 슬롯을 지시받은 단말은, PDSCH의 수신이 취소되더라도 할당받은 PDSCH의 마지막 슬롯으로부터 4 슬롯 이후에 HARQ-ACK을 전송할 수 있다.
한편, 단말은 주파수 다이버시티를 위해 슬롯간 주파수 호핑(inter-slot frequency hopping)을 수행하도록 구성될 수 있다. 따라서 단말이 복수개의 슬롯으로 PUCCH(또는 PDSCH, PUSCH)를 반복 전송하는 경우에도 단말이 슬롯간 주파수 호핑을 수행하는 방법이 규정될 필요가 있다. 본 실시예는 슬롯간 주파수 호핑시 각 슬롯에서 어떤 물리자원블록(physical resource block: PRB)으로 PUCCH(또는 PDSCH, PUSCH)를 전송할지를 개시한다. 또한 본 실시예는 PUCCH 반복 전송 횟수와 관계없이 PUCCH가 처음 전송되는 슬롯과의 현재 슬롯의 차에 따라 PRB를 정하는 알고리즘을 개시한다.
일 측면에서, PUCCH 전송시 슬롯간 주파수 호핑 방법은 단말이 제1 슬롯의 인덱스 및 반복 PUCCH가 처음으로 전송된 제2 슬롯의 인덱스에 따라 PUCCH를 전송할 RB(resource block)를 결정하는 단계를 포함한다. 여기서, 슬롯 ns에서 PUCCH가 전송되는 RB 또는 RB들의 시작 RB 인덱스는 수학식 7에 의해 얻어질 수 있다.
Figure pct00010
수학식 7에서, RB1과 RB2는 각각 첫번째 홉(hop)과 두번째 홉의 시작 RB 인덱스들로서 RRC 메시지를 통해 단말에게 시그널링되어 단말에 구성된다. ns,0는 PUCCH가 최초로 전송된 슬롯의 인덱스이다. 이 방식은 반복 PUCCH의 연기에 따라 PUCCH가 반복 전송되는 동안 하나의 홉만을 통하여 전송될 수 있다.
다른 측면에서, PUCCH 전송시 슬롯 간 주파수 호핑 방법은 단말이 반복 PUCCH를 실제로 전송할 때마다 호핑하는 단계를 포함한다. RB는 PUCCH가 전송될 슬롯 인덱스 및 실제 반복 횟수에 의해 결정될 수 있다. 보다 구체적으로, 슬롯 ns에서 PUCCH가 전송되는 RB 또는 RB들의 시작 RB 인덱스는 수학식 8에 의해 얻어질 수 있다.
Figure pct00011
수학식 8에서, RB1과 RB2는 각각 첫번째 홉과 두번째 홉의 시작 RB 인덱스로서 RRC 메시지를 통해 단말에게 시그널링되어 단말에 구성된다. nrepeat(ns)는 슬롯 ns이전까지 PUCCH의 반복 전송 횟수이다. 이 방식은 반복 PUCCH의 연기와 관계없이 PUCCH가 서로 다른 두 개의 홉을 통해 전송될 수 있다.
[또 다른 실시예]
본 명세서의 또 다른 실시예는 PUCCH의 커버리지를 향상시키기 위해 복수의 슬롯에 걸쳐 PUCCH를 반복 전송하는 방법과 판단 절차 이외에도, 다수의 슬롯들 중 어느 슬롯을 통해 PUCCH 반복 전송을 수행할지를 결정하는 방법을 개시한다.
이하에서 다수의 슬롯들 중 단말이 PUCCH 전송을 위한 슬롯을 결정하는 방법을 개시한다.
일 측면에서, 단말은 RRM(radio resource management) 측정을 위한 동기화(synchronization) 신호 및 초기 셀 접속에 관한 정보를 포함하는 SS/PBCH 블록을 기반으로 PUCCH 전송을 위한 슬롯을 결정할 수 있다. SS/PBCH 블록은 정해진 위치에서 전송될 수도 있고, SS/PBCH 블록의 전송에 관한 설정이 RRC 메시지(i.e. SSB_transmitted-SIB1 정보 또는 SSB_transmitted)를 통해 기지국으로부터 단말로 전송되어 단말에 구성될 수 있다. SS/PBCH 블록의 전송에 관한 설정에 의해 지시되는 슬롯에서 SS/PBCH 블록의 전송이 가능한 플랙시블 심볼들이 존재할 수 있다. 즉 플랙시블 심볼은 PUCCH 전송을 위해 사용될 뿐만 아니라, 동기화 및 초기 셀 접속에 관한 정보를 포함하는 SS/PBCH 블록의 전송을 위해 사용될 수 있다. 이 경우 SS/PBCH 볼록이 전송되는 플랙시블 심볼(들)과 PUCCH 전송이 가능한 플랙시블 심볼(들)이 적어도 일부 겹치는 경우가 생길 수 있다.
일례로서, 단말은 상기 겹치는 심볼을 포함하는 슬롯을 반복 PUCCH 전송을 위한 슬롯으로부터 배제하는 방식으로 반복 PUCCH를 위한 슬롯을 결정함으로서, 충돌을 방지할 수 있다. 이와 같이 단말이 SSB_transmitted-SIB1 및 SSB_transmitted을 기반으로 PUCCH를 전송할 다수의 슬롯을 결정하고, 상기 다수의 슬롯에 걸쳐 PUCCH를 반복 전송하면, 기지국은 상기 반복 PUCCH를 단말로부터 수신할 수 있다.
다른 측면에서, 단말은 반정적 DL/UL 할당 정보와 갭을 기반으로 PUCCH 전송을 위한 슬롯을 결정할 수 있다.
이하 본 명세서에서는 갭이 PUCCH 전송을 위한 심볼들 바로 앞 심볼에 위치하는 경우를 가정하고, 갭이 1개 또는 2개의 심볼을 포함하는 것으로 가정하여 설명한다. 그러나 DL과 UL들간의 DL-UL 스위칭 갭의 위치와 심볼의 개수는 이외에도 기지국과 단말의 설정에 따라 다양하게 설정될 수 있다. 예를 들어, 갭은 2개 이상의 심볼을 포함할 수 있으며, 단말은 2개 이상의 갭 심볼을 고려하여 PUCCH 전송을 위한 슬롯을 결정하거나 PUCCH 전송의 연기 여부를 결정할 수 있다.
한편 슬롯 결정은 슬롯 내에서 PDSCH의 할당 여부, 슬롯 내에서 DL 심볼에 PDCCH 모니터링을 위한 제어자원집합(control resource set : CORESET)의 할당 여부, 슬롯 내에서 CSI-RS의 할당 여부, 슬롯 내에서 SS/PBCH 블록의 할당 여부, 반정적 DL/UL 할당 정보 중 적어도 하나를 기반으로 수행될 수 있다.
일례로서, 플랙시블 심볼에서 PUCCH 전송 자원을 판단하기 위하여, 만약 플랙시블 심볼의 바로 앞 심볼이 DL 심볼(들)이고 상기 DL 심볼(들)에 PDSCH가 할당되어 있으면, 단말은 플랙시블 심볼을 PUCCH 전송을 위한 자원으로 고려하지 않는다. 대신 단말은 다른 UL 심볼과 플랙시블 심볼(들)을 포함하는 슬롯을 PUCCH 전송을 위한 슬롯으로 결정할 수 있다. 만약 플랙시블 심볼의 바로 앞 심볼이 DL 심볼(들)이고 상기 DL 심볼(들)에 PDSCH가 할당되어 있지 않으면, 상기 플랙시블 심볼은 비할당 심볼이 된다. 따라서 단말은 상기 비할당 심볼을 DL-UL 스위칭을 위한 갭으로 간주하지 않는다. 그리고 단말은 상기 DL 심볼(들) 바로 다음의 플랙시블 심볼을 반복 PUCCH 전송이 가능한 자원으로 보고 PUCCH 전송을 위한 슬롯으로 결정할 수 있다.
다른 예로서, 플랙시블 심볼에서 PUCCH 전송 자원을 판단하기 위하여, 만약 플랙시블 심볼의 바로 앞 심볼이 DL 심볼(들)이고 상기 DL 심볼(들)에 PDCCH 모니터링을 위한 CORESET 또는 검색 공간(search space)이 할당되어 있으면, 단말은 할당된 PDCCH의 모니터링을 수행하기 위하여 상기 플랙시블 심볼을 포함하는 슬롯을 반복 PUCCH 전송을 위한 슬롯에서 배제할 수 있다.
또 다른 예로서, 플랙시블 심볼에서 PUCCH 전송 자원을 판단하기 위하여, 만약 플랙시블 심볼의 바로 앞 심볼이 DL 심볼(들)이고 상기 DL 심볼(들)에 PDCCH 모니터링을 위한 CORESET 또는 검색 공간(search space)이 할당되어 있으면, 단말은 할당된 PDCCH의 monitoring을 수행하지 않고, 상기 플랙시블 심볼을 반복 PUCCH 전송이 가능한 자원으로 보고 PUCCH 전송을 위한 슬롯으로 결정할 수 있다.
또 다른 예로서, 단말은 반정적 DL/UL 할당 정보를 이용하여 PUCCH 전송을 위한 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PUCCH가 전송되어야 하는지를 알 수 있다. 만약 i) PUCCH가 전송되는 심볼들이 반정적 DL/UL 할당 정보에서 지시된 UL 심볼 또는 플랙시블 심볼들과 겹치고, ii) PUCCH가 전송되는 심볼들 바로 앞 심볼이 반정적 DL/UL 할당 정보에서 지시된 DL 심볼이 아니면, 단말은 해당 슬롯을 반복 PUCCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PUCCH를 전송할 수 있다. 반면 만약 PUCCH가 전송되는 심볼들 바로 앞 심볼이 반정적 DL/UL 할당 정보에서 지시된 DL 심볼이면, 단말은 해당 슬롯에서 반복 PUCCH를 전송하지 않고, 이용 가능한 다음 슬롯으로 PUCCH 전송을 연기할 수 있다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PUCCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PUCCH가 전송될 심볼들 바로 앞 심볼이 반정적 DL/UL 할당 정보의 DL 심볼이면 단말은 해당 슬롯에서 PUCCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PUCCH를 전송한다. 이는 DL과 UL 간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PUCCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
또 다른 예로서, 단말은 단말에게 스케줄링된 정보를 이용하여 PUCCH 전송을 위한 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PUCCH가 전송되어야 하는지를 알 수 있다. 만약 PUCCH의 전송이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PUCCH가 전송이 지시된 심볼들 바로 앞 심볼에 PDSCH가 스케줄링되어 있지 않으면, 단말은 해당 슬롯을 PUCCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PUCCH를 전송할 수 있다. 반면 만약 PUCCH가 전송될 심볼들 바로 앞 심볼에 PDSCH가 스케줄링되어 있으면, 단말은 해당 슬롯에서 PUCCH를 전송하지 않고, 이용 가능한 다음 슬롯으로 PUCCH 전송을 연기할 수 있다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PUCCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PUCCH가 전송될 심볼들 바로 앞 심볼에 PDSCH가 스케줄링되어 있으면 단말은 해당 슬롯에서 PUCCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PUCCH를 전송한다. 이는 DL과 UL 간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PUCCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
또 다른 예로서, 단말은 단말에게 구성된 CSI-RS 정보를 이용하여 PUCCH 전송을 위한 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PUCCH가 전송되어야 하는지를 알 수 있다. 만약 PUCCH의 전송이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PUCCH가 전송이 지시된 심볼들 바로 앞 심볼에 CSI-RS 수신이 구성되어 있지 않으면, 단말은 해당 슬롯을 PUCCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PUCCH를 전송할 수 있다. 반면 만약 PUCCH가 전송될 심볼들 바로 앞 심볼에 CSI-RS 수신이 구성되어 있으면, 단말은 해당 슬롯에서 PUCCH를 전송하지 않고, 이용 가능한 다음 슬롯으로 PUCCH 전송을 연기할 수 있다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRIPRI)로부터 매 슬롯에서 PUCCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PUCCH가 전송될 심볼들 바로 앞 심볼에 CSI-RS의 수신이 구성되어 있으면 단말은 해당 슬롯에서 PUCCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PUCCH를 전송한다. 이는 DL과 UL간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PUCCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
또 다른 예로서, 단말은 단말에게 구성된 PDCCH 모니터링 정보를 이용하여 PUCCH 전송을 위한 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PUCCH가 전송되어야 하는지를 알 수 있다. 만약 PUCCH의 전송이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 플랙시블 심볼들과 겹치고, PUCCH가 전송이 지시된 심볼들 바로 앞 심볼에 PDCCH 모니터링이 구성(또는 할당)되어 있지 않으면, 단말은 해당 슬롯을 PUCCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PUCCH를 전송할 수 있다. 반면 만약 PUCCH가 전송될 심볼들 바로 앞 심볼에 PDCCH 모니터링이 구성(또는 할당)되어 있으면, 단말은 해당 슬롯에서 PUCCH를 전송하지 않고, 이용 가능한 다음 슬롯으로 PUCCH 전송을 연기할 수 있다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PUCCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PUCCH가 전송될 심볼들 바로 앞 심볼에 PDCCH 모니터링이 구성되어 있으면 단말은 해당 슬롯에서 PUCCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PUCCH를 전송한다. 이는 DL과 UL간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PUCCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
다른 예로서, 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PUCCH가 전송되어야 하는지를 알 수 있다. 만약 PUCCH의 전송이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PUCCH가 전송이 지시된 심볼들 바로 앞 심볼이 SS/PBCH 블록과 겹치지 않으면, 단말은 해당 슬롯을 PUCCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PUCCH를 전송할 수 있다. 반면 만약 PUCCH가 전송될 심볼들 바로 앞 심볼이 SS/PBCH 블록과 겹치면, 단말은 해당 슬롯에서 PUCCH를 전송하지 않고, 이용 가능한 다음 슬롯으로 PUCCH 전송을 연기할 수 있다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PUCCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PUCCH가 전송될 심볼들 바로 앞 심볼이 SS/PBCH 블록과 겹치면 단말은 해당 슬롯에서 PUCCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PUCCH를 전송한다. 이는 DL과 UL간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PUCCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
본 실시예에서, 한 슬롯에서 동적 시그널링 (Dynamic SFI)에 의해 DL 심볼로 지시된 심볼이, 반복 PUCCH 전송을 위한 심볼 바로 앞 심볼에서 끝나고, 다음 심볼부터 반복 PUCCH를 위한 전송이 수행되도록 그 PUCCH 자원이 설정된 경우, 단말은 그 슬롯에서 PUCCH를 전송하지 않고 이후 슬롯으로 연기할 수 있다. 연기된 슬롯은 상기 PUCCH가 전송될 수 있는 슬롯들 중 가장 앞선 슬롯일 수 있다.
아래에서는 단말이 슬롯 내에서 PDSCH의 할당 여부에 따라 PUCCH 전송을 위한 슬롯을 결정하는 방법을 보다 구체적인 예시를 통해 설명한다. 여기서 한 슬롯은 14개의 심볼을 포함하고 있다고 가정한다.
예를 들어 PUCCH를 위한 UL 심볼 자원으로 슬롯의 마지막 12개의 심볼로 설정되어 있고, 특정 슬롯이 2개의 DL 심볼, 2개의 플랙시블 심볼, 10개의 UL 심볼을 순차적으로 포함하는 경우를 가정하자. 상기 2개의 플랙시블 심볼 바로 앞 2개의 DL 심볼에 PDSCH가 할당되어 되어 있는 경우, 단말은 묵시적으로 첫번째 플랙시블 심볼을 DL과 UL의 스위칭 갭으로 간주한다. 그리고 단말은 첫번째 플랙시블 심볼을 제외한 나머지 1개의 플랙시블 심볼과 10개의 UL 심볼을 PUCCH 자원으로 설정할 수 있는지 판단한다. 그러나, PUCCH를 위한 UL 심볼 자원이 슬롯의 마지막 12개의 심볼로 설정되어 있으므로 단말은 상기 슬롯을 PUCCH 전송을 위한 슬롯 자원으로부터 배제할 수 있다. 상기 예시에서 만약 PUCCH를 위한 UL 심볼 자원이 슬롯의 마지막 11개의 심볼로 설정되었다면, 단말은 상기 슬롯을 PUCCH 전송을 위한 슬롯 자원으로 결정할 수 있다.
또한 예를 들어 PUCCH를 위한 UL 심볼 자원이 슬롯의 마지막 6개의 심볼로 설정되어 있고, 특정 슬롯이 8개의 DL 심볼, 2개의 플랙시블 심볼, 4개의 UL 심볼을 순차적으로 포함하는 경우를 가정하자. 앞선 8개의 DL 심볼에 PDSCH가 할당된 경우, 단말은 묵시적으로 첫번째 플랙시블 심볼을 DL과 UL의 스위칭 갭으로 간주한다. 그리고 단말은 첫번째 플랙시블 심볼을 제외한 나머지 1개의 플랙시블 심볼과 4개의 UL 심볼들을 PUCCH 자원으로 설정할 수 있는지 판단한다. 그러나 PUCCH를 위한 UL 심볼 자원이 슬롯의 마지막 6개의 심볼로 설정되어 있으므로 단말은 상기 슬롯을 PUCCH 전송을 위한 슬롯 자원으로부터 배제할 수 있다. 상기 예시에서 만약 PUCCH를 위한 UL 심볼 자원이 슬롯의 마지막 5개의 심볼로 설정되었다면, 단말은 상기 슬롯을 PUCCH 전송을 위한 슬롯 자원으로 결정할 수 있다.
[또 다른 실시예]
본 명세서의 또 다른 실시예는 PUSCH의 커버리지를 향상시키기 위해 복수의 슬롯에 걸쳐 PUSCH를 반복 전송하는 방법과 판단 절차 이외에도, 다수의 슬롯들 중 어느 슬롯을 통해 PUSCH 반복 전송을 수행할지를 결정하는 방법을 개시한다.
한편 PUSCH를 전송할 슬롯의 결정은 슬롯 내에서 PDSCH의 할당 여부, 슬롯 내에서 DL 심볼에 PDCCH 모니터링을 위한 제어자원집합(control resource set : CORESET)의 할당 여부, 슬롯 내에서 CSI-RS의 할당 여부, 슬롯 내에서 SS/PBCH 블록의 할당 여부, 반정적 DL/UL 할당 정보 중 적어도 하나를 기반으로 수행될 수 있다.
일례로서, 단말은 반정적 DL/UL 할당 정보를 이용하여 PUSCH 전송을 위한 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PUSCH가 전송되어야 하는지를 알 수 있다. 만약 PUSCH의 전송이 지시된 심볼들이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PUSCH가 전송이 지시된 심볼들 바로 앞 심볼이 반정적 DL/UL 할당 정보에서 지시된 DL 심볼이 아니면, 단말은 해당 슬롯을 PUSCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PUSCH를 전송할 수 있다. 반면 만약 PUSCH가 전송되는 심볼들 바로 앞 심볼이 반정적 DL/UL 할당 정보에서 지시된 DL 심볼이면, 단말은 해당 슬롯에서 PUSCH를 전송하지 않고, 이용 가능한 다음 슬롯으로 PUSCH 전송을 연기할 수 있다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PUSCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PUSCH가 전송될 심볼들 바로 앞 심볼이 반정적 DL/UL 할당 정보의 DL 심볼이면 단말은 해당 슬롯에서 PUSCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PUSCH를 전송한다. 이는 DL과 UL간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PUSCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
다른 예로서, 단말은 단말에게 스케줄링된 정보를 이용하여 PUSCH 전송을 위한 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PUSCH가 전송되어야 하는지를 알 수 있다. 만약 PUSCH의 전송이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PUSCH가 전송이 지시된 심볼들 바로 앞 심볼에 PDSCH가 스케줄링되어 있지 않으면, 단말은 해당 슬롯을 PUSCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PUSCH를 전송할 수 있다. 반면 만약 PUSCH가 전송될 심볼들 바로 앞 심볼에 PDSCH가 스케줄링되어 있으면, 단말은 해당 슬롯에서 PUSCH를 전송하지 않고, 이용 가능한 다음 슬롯으로 PUSCH 전송을 연기할 수 있다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PUSCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PUSCH가 전송될 심볼들 바로 앞 심볼에 PDSCH가 스케줄링되어 있으면 단말은 해당 슬롯에서 PUSCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PUSCH를 전송한다. 이는 DL과 UL간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PUSCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
또 다른 예로서, 단말은 단말에게 구성된 CSI-RS 정보를 이용하여 PUSCH 전송을 위한 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PUSCH가 전송되어야 하는지를 알 수 있다. 만약 PUSCH의 전송이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PUSCH가 전송이 지시된 심볼들 바로 앞 심볼에 CSI-RS 수신이 구성되어 있지 않으면, 단말은 해당 슬롯을 PUSCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PUSCH를 전송할 수 있다. 반면 만약 PUSCH가 전송될 심볼들 바로 앞 심볼에 CSI-RS 수신이 구성되어 있으면, 단말은 해당 슬롯에서 PUSCH를 전송하지 않는다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PUSCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PUSCH가 전송될 심볼들 바로 앞 심볼에 CSI-RS의 수신이 구성되어 있으면 단말은 해당 슬롯에서 PUSCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PUSCH를 전송한다. 이는 DL과 UL간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PUSCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
또 다른 예로서, 단말은 단말에게 구성된 PDCCH 모니터링 정보를 이용하여 PUSCH 전송을 위한 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PUSCH가 전송되어야 하는지를 알 수 있다. 만약 PUSCH의 전송이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PUSCH가 전송이 지시된 심볼들 바로 앞 심볼에 PDCCH 모니터링이 구성(또는 할당)되어 있지 않으면, 단말은 해당 슬롯을 PUSCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PUSCH를 전송할 수 있다. 반면 만약 PUSCH가 전송될 심볼들 바로 앞 심볼에 PDCCH 모니터링이 구성(또는 할당)되어 있으면, 단말은 해당 슬롯에서 PUSCH를 전송하지 않는다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PUSCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PUSCH가 전송될 심볼들 바로 앞 심볼에 PDCCH 모니터링이 구성되어 있으면 단말은 해당 슬롯에서 PUSCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PUSCH를 전송한다. 이는 DL과 UL간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PUSCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
다른 예로서, 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PUSCH가 전송되어야 하는지를 알 수 있다. 만약 PUSCH의 전송이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PUSCH가 전송이 지시된 심볼들 바로 앞 심볼이 SS/PBCH 블록과 겹치지 않으면, 단말은 해당 슬롯을 PUSCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PUSCH를 전송할 수 있다. 반면 만약 PUSCH가 전송될 심볼들 바로 앞 심볼이 SS/PBCH 블록과 겹치면, 단말은 해당 슬롯에서 PUSCH를 전송하지 않는다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PUSCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PUSCH가 전송될 심볼들 바로 앞 심볼이 SS/PBCH 블록과 겹치면 단말은 해당 슬롯에서 PUSCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PUSCH를 전송한다. 이는 DL과 UL간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PUSCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
[또 다른 실시예]
본 명세서의 또 다른 실시예는 PDSCH의 커버리지를 향상시키기 위해 복수의 슬롯에 걸쳐 PDSCH를 반복 전송하는 방법과 판단 절차 이외에도, 다수의 슬롯들 중 어느 슬롯을 통해 PDSCH 반복 전송을 수행할지를 결정하는 방법을 개시한다.
한편 PDSCH를 수신할 슬롯의 결정은 슬롯 내에서 PUSCH의 할당 여부, PUCCH의 할당 여부, SRS 전송의 할당 여부, PRACH 전송의 할당 여부, 반정적 DL/UL 할당 정보 중 적어도 하나를 기반으로 수행될 수 있다.
일례로서, 단말은 반정적 DL/UL 할당 정보를 이용하여 PDSCH를 수신할 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PDSCH가 수신되어야 하는지를 알 수 있다. 만약 PDSCH의 수신이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PDSCH가 수신이 지시된 심볼들 바로 뒤 심볼이 반정적 DL/UL 할당 정보에서 지시된 UL 심볼이 아니면, 단말은 해당 슬롯을 PDSCH 수신을 위한 슬롯으로 결정하여, 해당 슬롯에서 PDSCH를 수신할 수 있다. 반면 만약 PDSCH가 수신되는 심볼들 바로 뒤 심볼이 반정적 DL/UL 할당 정보에서 지시된 UL 심볼이면, 단말은 해당 슬롯에서 PDSCH를 수신하지 않는다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PDSCH가 수신될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 UL 심볼과 겹치거나, PDSCH가 전송될 심볼들 바로 뒤 심볼이 반정적 DL/UL 할당 정보의 UL 심볼이면 단말은 해당 슬롯에서 PDSCH를 수신하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PDSCH를 수신한다.
다른 예로서, 단말은 단말에게 스케줄링된 상향링크 정보(PUSCH, PUCCH, PRACH, SRS 등)를 이용하여 PDSCH 수신을 위한 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PDSCH가 수신되어야 하는지를 알 수 있다. 만약 PDSCH의 수신이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PDSCH가 수신이 지시된 심볼들 바로 뒤 심볼에 PUSCH 또는 PUCCH 또는 PRACH 또는 SRS가 스케줄링되어 있지 않으면, 단말은 해당 슬롯을 PDSCH 수신을 위한 슬롯으로 결정하여, 해당 슬롯에서 PDSCH를 수신할 수 있다. 반면 만약 PDSCH가 수신될 심볼들 바로 뒤 심볼에 PUSCH 또는 PUCCH 또는 PRACH 또는 SRS가 스케줄링되어 있으면, 단말은 해당 슬롯에서 PDSCH를 수신하지 않는다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PDSCH가 수신될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 UL 심볼과 겹치거나, PDSCH가 전송될 심볼들 바로 뒤 심볼에 PUSCH 또는 PUCCH 또는 PRACH 또는 SRS가 스케줄링되어 있으면 단말은 해당 슬롯에서 PDSCH를 수신하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PDSCH를 수신한다. 여기서, PUCCH는 HARQ-ACK을 전송하는 PUCCH일 수 있다. 또는 PUCCH는 SR(scheduling request)를 전송하는 PUCCH일 수도 있다.
또 다른 예로서, 단말은 단말에게 구성된 CSI-RS 정보를 이용하여 PDSCH 전송을 위한 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PDSCH가 전송되어야 하는지를 알 수 있다. 만약 PDSCH의 수신이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PDSCH가 수신이 지시된 심볼들 바로 앞 심볼에 CSI-RS 수신이 구성되어 있지 않으면, 단말은 해당 슬롯을 PDSCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PDSCH를 전송할 수 있다. 반면 만약 PDSCH가 전송될 심볼들 바로 앞 심볼에 CSI-RS 수신이 구성되어 있으면, 단말은 해당 슬롯에서 PDSCH를 전송하지 않고, 이용 가능한 다음 슬롯으로 PDSCH 전송을 연기할 수 있다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PDSCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PDSCH가 전송될 심볼들 바로 앞 심볼에 CSI-RS의 수신이 구성되어 있으면 단말은 해당 슬롯에서 PDSCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PDSCH를 전송한다. 이는 DL과 UL간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PDSCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
또 다른 예로서, 단말은 단말에게 구성된 PDCCH 모니터링 정보를 이용하여 PDSCH 전송을 위한 슬롯을 결정할 수 있다. 단말은 RRC 메시지와 동적 시그널링(e.g. PRI)을 통해 어느 슬롯의 어느 심볼에서 PDSCH가 전송되어야 하는지를 알 수 있다. 만약 PDSCH의 수신이 지시된 심볼 중 적어도 하나의 심볼이 반정적 DL/UL 할당 정보에서 지시된 플랙시블 심볼들과 겹치고, PDSCH가 전송될 심볼들 바로 앞 심볼에 PDCCH 모니터링이 구성(또는 할당)되어 있지 않으면, 단말은 해당 슬롯을 PDSCH 전송을 위한 슬롯으로 결정하여, 해당 슬롯에서 PDSCH를 전송할 수 있다. 반면 만약 PDSCH가 전송될 심볼들 바로 앞 심볼에 PDCCH 모니터링이 구성(또는 할당)되어 있으면, 단말은 해당 슬롯에서 PDSCH를 전송하지 않고, 이용 가능한 다음 슬롯으로 PDSCH 전송을 연기할 수 있다. 다시 말해서, 단말은 RRC 메시지 및/또는 동적 시그널링(e.g. PRI)로부터 매 슬롯에서 PDSCH가 전송될 심볼들을 알 수 있고, 그 심볼들 중 적어도 하나의 심볼이라도 반정적 DL/UL 할당 정보의 DL 심볼과 겹치거나, PDSCH가 전송될 심볼들 바로 앞 심볼에 PDCCH 모니터링이 구성되어 있으면 단말은 해당 슬롯에서 PDSCH를 전송하지 않고, 그렇지 않으면 단말은 해당 슬롯에서 PDSCH를 전송한다. 이는 DL과 UL간의 스위칭 갭이 필요할 수 있기 때문이다. 여기서 전송하지 못한 PDSCH는 이용 가능한 다음 슬롯에서 전송되도록 연기될 수 있다.
또 다른 예로서, SS/PBCH 블록은 단말에 관한 반정적 DL/UL 할당 정보의 DL 심볼, 플랙시블 심볼, UL 심볼과 겹치게 구성될 수 있다. 이 때, 단말은 SS/PBCH 블록과 겹치는 심볼을 반정적 DL 심볼이라 간주할 수 있다. 즉, 단말에게 반정적 UL 심볼이 구성되고, 그 심볼에 SS/PBCH 블록이 겹치면, 단말은 그 심볼을 반정적 DL 심볼으로 구성되었다고 가정할 수 있다. 추가적으로, SS/PBCH 블록과 겹치는 심볼들 바로 다음 심볼이 반정적 UL 심볼이면 단말은 그 반정적 UL 심볼을 반정적 플랙시블 심볼들이라 가정할 수 있다.
[또 다른 실시예]
본 명세서의 또 다른 실시예는 하향링크 수신이 요구되는 DL 심볼과 상향링크 송신이 요구되는 UL 심볼 간의 간격이 충분하지 못하여서 단말이 하향링크 수신과 상향링크 전송을 수행할 수 없는 상황에 관한 것이다. 단말의 하향링크 수신과 상향링크 송신 사이에 적어도 DL-UL 스위칭 갭(switching gap)이 필요하다. 여기서, DL-UL 스위칭 갭은 스위칭 갭, 또는 단순히 갭으로 혼용될 수 있으며 이들은 표현만 다를 뿐 모두 동등한 의미를 가진다.
DL-UL 스위칭 갭은 반송파 주파수에 따라 그 길이가 다를 수 있다. 예를 들어, 반송파의 주파수가 6GHz 이하(이하 주파수 범위(frequency range : FR)1이라고 부른다)에서 DL-UL 스위칭 갭은 13us가 필요할 수 있다. 또는 반송파의 주파수가 6GHz 이상(이하 FR2라고 부른다)에서 DL-UL 스위칭 갭은 7us가 필요할 수 있다.
DL-UL 스위칭 갭은 타이밍 어드밴스(Timing advance : TA) 값과 TA 오프셋(TA offset) 값에도 영향을 받는다. 또한 DL-UL 스위칭 갭은 부반송파 간격(subcarrier spacing)에 영향을 받을 수 있다. 즉, DL-UL 스위칭 갭은 TA 값과 TA 오프셋 값 및/또는 부반송파 간격에 기반하여 결정될 수 있다. 예를 들어, 한 심볼의 길이(duration)가 X us일 때, DL-UL 스위칭 갭으로 필요한 심볼(G)는 G = ceil((Rx2Tx + TA + TA_offset)/X)로 주어질 수 있다. 여기서, Rx2Tx는 반송파의 주파수에 따라 그 값이 다를 수 있다. 예를 들어, 반송파의 주파수가 6GHz 이하(FR1)에서 Rx2Tx는 13us이고, 6GHz 이상(FR2)에서 Rx2Tx는 7us일 수 있다. TA는 단말이 기지국으로부터 구성 받은 TA 값 또는 단말이 기지국으로 구성받을 수 있는 TA 값 중 최대값일 수 있다. TA_offset은 FR1에서 39936*Tc 이거나 25600*Tc이고, FR2에서 13792*Tc일 수 있다. 여기서 Tc = 1/(480*103*4096)이다. 여기서 스위칭 갭은 RF 간섭 시간(interruption time)일 수 있다.
표 5는 부반송파 간격에 따른 DL-UL 스위칭 갭에 필요한 심볼수의 일례이다.
Subcarrier spacing configuration for the active UL BWP G
15kHz 또는 30kHz 1
60kHz 또는 120kHz 2
표 6은 부반송파 간격에 따른 DL-UL 스위칭 갭에 필요한 심볼수의 다른 예이다.
Subcarrier spacing configuration for the active UL BWP G
15kHz 또는 30kHz 2
60kHz 또는 120kHz 2
이하에서는 단말이 수신하는 하향링크 신호와 UL-DL 스위칭 갭(N_gap)을 기반으로 상향링크 채널 또는 상향링크 신호의 전송을 처리하는 방법에 관하여 개시된다. 본 실시예에서 하향링크 신호는 SS/PBCH 블록, PDSCH, PDCCH, 주기적 신호, 측정 신호 등을 포함할 수 있다. 또한 본 실시예에서 상향링크 채널은 PUSCH, PUCCH, PRACH 등을 포함할 수 있고, 상향링크 신호는 SRS, 주기적 신호, 측정 신호 등을 포함할 수 있다.
SS/PBCH 블록 전송을 위한 심볼과 상향링크 전송
일 측면에서, 단말이 상향링크 전송을 처리하는 방법은, 단말이 상향링크 채널의 전송이나 상향링크 신호의 전송이 지시된 심볼들 중 적어도 하나의 심볼이 SS/PBCH 블록을 기지국으로부터 수신하도록 지시된 심볼(또는 SS/PBCH 블록 전송을 위한 심볼)들과 겹치도록(즉, 모순되도록) 설정되었는지 판단하는 단계, 및 상기 판단에 기반하여 상향링크 채널 또는 상향링크 신호를 전송하는 단계를 포함한다. 여기서, 만약 SS/PBCH 블록이 수신되는 심볼들 중 적어도 일부가 상향링크 채널의 전송이나 상향링크 신호의 전송과 겹치도록 설정되었을 경우, 단말은 상기 상향링크 채널이나 상향링크 신호를 전송하지 않고, 그렇지 않으면 상향링크 신호를 전송한다.
다른 측면에서, 단말이 상향링크 전송을 처리하는 방법은, 단말이 상향링크 채널의 전송이나 상향링크 신호의 전송이 지시된 심볼들 중 적어도 하나의 심볼이 기지국으로부터 수신하도록 지시된 SS/PBCH 블록이 할당된 심볼(들)과 겹치도록 설정되었는지 판단하는 단계, 및 상기 판단에 기반하여 상향링크 채널 또는 상향링크 신호를 전송하는 단계를 포함한다. 여기서, 만약 G 심볼(들) 중 적어도 일부가 상향링크 채널의 전송이나 상향링크 신호의 전송과 겹치도록 설정되었을 경우, 단말은 상기 상향링크 채널이나 상향링크 신호를 전송하지 않고, 그렇지 않으면 상향링크 신호를 전송한다.
하향링크 전송을 위한 심볼과 상향링크 전송
또 다른 측면에서, 단말이 상향링크 전송을 처리하는 방법은, 단말이 상향링크 채널의 전송이나 상향링크 신호의 전송이 지시된 심볼들 중 적어도 하나의 심볼들이 기지국으로부터 하향링크 전송을 수신하도록 지시된 심볼(또는 하향링크 전송을 위한 심볼)들과 겹치도록 설정되었는지 판단하는 단계, 및 상기 판단에 기반하여 상향링크 채널 또는 상향링크 신호를 전송하는 단계를 포함한다. 여기서, 만약 하향링크 전송이 수신되는 심볼들 중 적어도 일부가 상향링크 채널의 전송이나 상향링크 신호의 전송과 겹치도록 설정되었을 경우, 단말은 상기 상향링크 채널이나 상향링크 신호를 전송하지 않고, 그렇지 않으면 상향링크 신호를 전송한다.
또 다른 측면에서, 단말이 상향링크 전송을 처리하는 방법은, 단말이 상향링크 채널의 전송이나 상향링크 신호의 전송이 지시된 심볼들 중 적어도 하나의 심볼들이 기지국으로부터 하향링크 전송을 수신하도록 지시된 심볼(들) 이후의 G 심볼(들) 과 겹치도록 설정되었는지 판단하는 단계, 및 상기 판단에 기반하여 상향링크 채널 또는 상향링크 신호를 전송하는 단계를 포함한다. 여기서, 만약 G 심볼(들) 중 적어도 일부가 상향링크 채널의 전송이나 상향링크 신호의 전송과 겹치도록 설정되었을 경우, 단말은 상기 상향링크 채널이나 상향링크 신호를 전송하지 않고, 그렇지 않으면 상향링크 신호를 전송한다.
한편, 본 실시예는 기지국이 하향링크 전송을 위한 심볼과 상향링크 전송을 위한 심볼이 겹치지 않도록 스케줄링(i.e layer 1(L1)의 동적 스케줄링)을 수행하는 단계를 포함할 수 있다. 즉, 기지국이 단말을 위한 스케줄링을 수행할 때, G 심볼에 기반한 상향링크 전송을 설정할 수 있다. 이 경우 단말은 G 심볼내에서 기지국이 단말의 상향링크 전송을 설정하는 것을 기대하지 않을 수 있다.
또는, 본 실시예는 L1의 동적 스케줄링이 아닌 RRC 구성에 기반한 상향링크 전송이 설정된 경우, 단말이 RRC로 구성된 상향링크 전송과 G 심볼이 겹치는지 판단하는 단계와, 단말이 상기 판단을 기반으로 상향링크 채널 또는 신호의 전송을 수행하거나 수행하지 않는 단계를 포함한다.
이하에서는 UL-DL 스위칭 갭(G)을 기반으로 단말이 하향링크 수신과 상향링크 채널(또는 상향링크 신호)의 전송을 처리하는 방법이 개시된다. 본 실시예에서 하향링크 신호는 SS/PBCH 블록, PDSCH, PDCCH, CSI-RS 등을 포함할 수 있다. 또한 본 실시예에서 상향링크 채널은 PUSCH, PUCCH, PRACH등을 포함할 수 있고, 상향링크 신호는 SRS 등을 포함할 수 있다.
플랙시블 심볼과 상향링크 신호의 중첩 여부에 따른 하향링크 신호의 처리
단말은 반정적 DL/UL 할당 정보에 의해 플랙시블 심볼로 구성된 심볼 또는 반정적 DL/UL 할당 정보에 의해 구성되지 않은 심볼에서, 단말 특정 RRC 메시지에 의해 구성된 하향링크 신호(i.e. 하향링크 주기적 신호(periodic signal)) 또는 측정 신호(measurement signal))를 수신할 수도 있고, 수신하지 못할 수도 있다. 이 경우 단말이 상기 구성된 하향링크 수신을 처리하는 방법은, UL-DL 스위칭 갭과 상향링크 신호간의 배치관계(예를 들어, 중첩 관계)에 기반할 수 있다.
일 측면에서, 단말이 상기 구성된 하향링크 수신을 처리하는 방법은, 단말이 상기 구성된 하향링크 신호의 마지막 심볼 이후 G개의 심볼(들) 이내에 단말이 상향링크 신호를 전송하도록 구성되었는지 판단하는 단계, 상기 판단을 기반으로 상기 구성된 하향링크 신호를 수신하는 단계를 포함할 수 있다. 여기서, 상기 판단 결과, 상기 구성된 하향링크 신호의 마지막 심볼 이후 G개의 심볼(들)내에서 상향링크 신호와 겹치지 않으면 단말은 상기 구성된 하향링크 신호를 수신할 수 있다. 반대로, G개의 심볼(들)내에서 상향링크 신호와 겹치면 단말은 상기 구성된 하향링크 신호를 수신하지 않는다. 즉, 한 슬롯 내에서 반정적 DL/UL 할당 정보에 의해 구성된 마지막 DL 심볼과 상향링크 신호로 할당된 첫 심볼 사이에 적어도 G개이 갭 심볼이 없으면, 단말은 하향링크 신호를 드롭(drop)한다.
여기서 상향링크 신호는 셀 특정 RRC 메시지에 의해 구성된 상향링크 신호를 포함할 수 있다. 예를 들어 셀 특정 RRC 메시지에 의해 구성된 상향링크 신호는 PRACH를 포함할 수 있다.
또는 상향링크 신호는 L1 시그널링으로 지시된 상향링크 신호를 포함할 수 있다. 일례로서, L1 시그널링으로 지시된 상향링크 신호는 DCI 포맷 0_0 또는 0_1로 스케줄링된 PUSCH를 포함할 수 있다. 다른 예로서, L1 시그널링으로 지시된 상향링크 신호는 DCI 포맷 1_0 또는 1_1로 스케줄링된 PDSCH의 HARQ-ACK 응답을 포함하는 PUCCH를 포함할 수 있다. 또 다른 예로서, L1 시그널링으로 지시된 상향링크 신호는 DCI로 지시된 SRS 신호를 포함할 수 있다. 또 다른 예로서, L1 시그널링으로 지시된 상향링크 신호는 CS-RNTI로 스크램블링된 DCI로 지시된 상향링크 SPS(semi-persistent scheduled) PDSCH 전송 중 첫번째 전송을 포함할 수 있다.
또한 하향링크 신호는 단말 특정 RRC 메시지에 의해 구성된 CSI-RS를 포함할 수 있다. 일례로서, 하향링크 신호는 단말 특정 RRC 메시지에 의해 구성된 PDCCH 모니터링을 위한 CORESET을 포함할 수 있다. 다른 예로서, 하향링크 신호는 CS-RNTI로 스크램블링된 하향링크 SPS PDSCH전송(첫 전송은 제외)을 포함할 수 있다.
다른 측면에서, 단말이 상기 하향링크 수신을 처리하는 방법은, 단말이 상기 하향링크 신호의 마지막 심볼 이후 G개의 심볼(들)내에서 반정적 DL/UL 할당 정보에 의해 구성된 UL 심볼과 겹치는지 판단하는 단계, 상기 판단에 기반하여 하향링크 신호를 수신하는 단계를 포함할 수 있다. 상기 판단 결과, G개의 심볼(들)내에서 반정적 DL/UL 할당 정보에 의해 구성된 UL 심볼과 겹치면 단말은 하향링크 신호를 수신하지 않고, 그렇지 않으면 하향링크 신호를 수신한다. 즉, 한 슬롯 내에서 반정적 DL/UL 할당 정보에 의해 구성된 마지막 DL 심볼과 상향링크 신호로 할당된 첫 심볼 사이에 적어도 G개이 갭 심볼이 없으면, 단말은 하향링크 신호를 드롭(drop)한다.
또 다른 측면에서, 단말이 상기 구성된 하향링크 수신을 처리하는 방법은, 단말이 상기 구성된 하향링크 신호의 마지막 심볼 이후 G개의 심볼(들)내에서 동적 SFI에 의해 지시된 UL 심볼과 겹치는지 판단하는 단계, 상기 판단에 기반하여 상기 구성된 하향링크 신호를 수신하는 단계를 포함한다. 상기 판단 결과, G개의 심볼(들)내에서 동적 SFI에 의해 지시된 UL 심볼과 겹치면 단말은 상기 구성된 하향링크 신호를 수신하지 않고, 그렇지 않으면 하향링크 신호를 수신한다. 즉, 한 슬롯 내에서 반정적 DL/UL 할당 정보에 의해 구성된 마지막 DL 심볼과 상향링크 신호로 할당된 첫 심볼 사이에 적어도 G개이 갭 심볼이 없으면, 단말은 하향링크 신호를 드롭(drop)한다.
또 다른 측면에서, 단말이 상기 구성된 하향링크 수신을 처리하는 방법은, 단말이 상향링크 신호의 첫 심볼 이전 G개의 심볼(들)내에서 반정적 DL/UL 할당 정보에 의해 구성된 DL 심볼과 겹치는지 판단하는 단계, 상기 판단에 기반하여 단말이 상기 구성된 하향링크 신호를 수신하는 단계를 포함할 수 있다. 상기 판단 결과, G개의 심볼(들)내에서 반정적 DL/UL 할당 정보에 의해 구성된 DL 심볼과 겹치면 단말은 상기 구성된 하향링크 신호를 수신하지 않고, 그렇지 않으면 상기 구성된 하향링크 신호를 수신한다. 즉, 한 슬롯 내에서 반정적 DL/UL 할당 정보에 의해 구성된 마지막 DL 심볼과 상향링크 신호로 할당된 첫 심볼 사이에 적어도 G개이 갭 심볼이 없으면, 단말은 하향링크 신호를 드롭(drop)한다.
또 다른 측면에서, 단말이 상기 구성된 하향링크 수신을 처리하는 방법은, 단말이 상향링크 신호의 첫 심볼 이전 G개의 심볼(들)내에서 동적 SFI에서 지시한 DL 심볼과 겹치는지 판단하는 단계, 상기 판단에 기반하여 단말이 상기 구성된 하향링크 신호를 수신하는 단계를 포함할 수 있다. 상기 판단 결과, G개의 심볼(들)내에서 동적 SFI에 의해 지시된 DL 심볼과 겹치면 단말은 상기 구성된 하향링크 신호를 수신하지 않고, 그렇지 않으면 상기 구성된 하향링크 신호를 수신한다. 즉, 한 슬롯 내에서 반정적 DL/UL 할당 정보에 의해 구성된 마지막 DL 심볼과 상향링크 신호로 할당된 첫 심볼 사이에 적어도 G개이 갭 심볼이 없으면, 단말은 하향링크 신호를 드롭(drop)한다.
여기서, 단말이 상향링크 전송을 처리하는 방법은, 반정적 DL/UL 할당 정보에 의해 플랙시블 심볼로 구성된 심볼 또는 반정적 DL/UL 할당 정보에 의해 구성되지 않은 심볼에서, 단말이 단말 특정 RRC 메시지에 의해 구성된 하향링크 신호(하향링크 주기적 신호 또는 측정 신호) 이후 G개의 심볼 동안 상향링크 신호가 구성되거나 L1 신호로 지시받을 것을 기대하지 않는 동작을 포함할 수 있다.
플랙시블 심볼과 하향링크 신호의 중첩 여부에 따른 상향링크 신호의 처리
단말은 반정적 DL/UL 할당 정보에 의해 플랙시블 심볼로 구성된 심볼 또는 반정적 DL/UL 할당 정보에 의해 구성되지 않은 심볼에서, 단말 특정 RRC 메시지에 의해 구성된 상향링크 신호(i.e. 상향링크 주기적 신호(periodic signal)) 또는 측정 신호(measurement signal))를 전송할 수도 있고, 전송하지 못할 수도 있다. 이 경우 단말이 상기 상향링크 전송을 처리하는 방법은 UL-DL 스위칭 갭과 하향링크 신호간의 배치관계(예를 들어 중첩 관계)에 기반하여 판단할 수 있다.
일 측면에서, 단말이 상기 구성된 상향링크 전송을 처리하는 방법은, 단말이 상기 구성된 상향링크 신호의 첫 심볼 이전 G개의 심볼(들) 이내에 하향링크 신호를 수신하는지에 기반하여, 상기 구성된 상향링크 신호를 전송하는 단계를 포함한다. 즉, 상기 구성된 상향링크 신호의 첫 심볼 이전 G개의 심볼(들)내에서 하향링크 신호와 겹치지 않으면 단말은 상기 구성된 상향링크 신호를 전송할 수 있다. 반대로, G개의 심볼(들)내에서 하향링크 신호와 겹치면 단말은 상기 구성된 상향링크 신호를 전송하지 않는다. 즉, 한 슬롯 내에서 반정적 DL/UL 할당 정보에 의해 구성된 첫번째 UL 심볼과 하향링크 신호로 할당된 마지막 심볼 사이에 적어도 G개이 갭 심볼이 없으면, 단말은 상향링크 신호를 드롭(drop)한다.
여기서 하향링크 신호는 셀 특정 RRC 메시지에 의해 구성된 하향링크 신호를 포함할 수 있다. 일례로서, 셀 특정 RRC 메시지에 의해 구성된 하향링크 신호는 SS/PBCH 블록을 포함할 수 있다. 다른 예로서, 셀 특정 RRC 메시지에 의해 구성된 하향링크 신호 타입 0 공용 검색 공간(type-0 common search space)을 포함할 수 있다. 여기서 타입 0 공용 검색 공간은 RMSI(remaining minimum scheduling information)을 수신하기 위한 탐색공간이다. 또 다른 예로서, 셀 특정 RRC 메시지에 의해 구성된 하향링크 신호는 타입 0A 공용 검색 공간(type-0A common search space)을 포함할 수 있다. 여기서 타입 0A 공용 검색 공간은 랜덤 액세스 (Random access)과정에서 PRACH의 응답을 수신하기 위한 탐색공간이다.
또는, 하향링크 신호는 L1 시그널링에 의해 지시된 하향링크 신호를 포함할 수 있다. 일례로서, L1 시그널링으로 지시된 상향링크 신호는 DCI 포맷 1_0 또는 1_1로 스케줄링된 PDSCH를 포함할 수 있다. 다른 예로서, L1 시그널링으로 지시된 상향링크 신호는 DCI로 지시된 비주기적 CSI-RS을 포함할 수 있다. 또 다른 예로서, L1 시그널링으로 지시된 상향링크 신호는 CS-RNTI로 스크램블링된 DCI로 지시된 상향링크 SPS(semi-persistent scheduled) PDSCH 전송 중 첫번째 전송을 포함할 수 있다.
한편, 상향링크 신호는 단말 특정 RRC 메시지에 의해 구성된 SRS를 포함할 수 있다. 일례로서, 상향링크 신호는 단말 특정 RRC 메시지에 의해 구성된 주기적 PUCCH와 PUSCH을 포함할 수 있다. 다른 예로서, 상향링크 신호는 단말 특정 RRC 메시지에 의해 구성된 SR을 포함할 수 있다.
다른 측면에서, 단말이 상기 구성된 상향링크 전송을 처리하는 방법은, 상기 구성된 상향링크 신호의 첫 심볼 이전 G개의 심볼(들)내에서 반정적 DL/UL 할당 정보에 의해 구성된 DL 심볼과 겹치는지 판단하는 단계, 상기 판단에 기반하여 단말이 상기 구성된 상향링크 신호를 전송하는 단계를 포함할 수 있다. 상기 판단 결과, G개의 심볼(들)내에서 반정적 DL/UL 할당 정보에 의해 구성된 DL 심볼과 겹치지 않으면 단말은 상기 구성된 상향링크 신호를 전송하고, 그렇지 않으면 상기 구성된 상향링크 신호를 전송하지 않는다. 즉, 한 슬롯 내에서 반정적 DL/UL 할당 정보에 의해 구성된 첫번째 UL 심볼과 하향링크 신호로 할당된 마지막 심볼 사이에 적어도 G개이 갭 심볼이 없으면, 단말은 상향링크 신호를 드롭(drop)한다.
여기서, 단말이 하향링크 수신을 처리하는 방법은, 반정적 DL/UL 할당 정보에 의해 플랙시블 심볼로 구성된 심볼 또는 반정적 DL/UL 할당 정보에 의해 구성되지 않은 심볼에서, 단말이 단말 특정 RRC 메시지에 의해 구성된 하향링크 신호(하향링크 주기적 신호 또는 측정 신호) 이후 G개의 심볼 동안 하향링크 신호가 구성되거나 L1 시그널링에 의해 지시받을 것을 기대하지 않는 동작을 포함할 수 있다.
반정적 DL/UL 할당 정보에 의해 플랙시블 심볼로 구성된 심볼 또는 반정적 DL/UL 할당 정보에 의해 구성되지 않은 심볼에서, 셀 특정 RRC 메시지에 의해 구성되거나 L1 시그널링에 의해 지시된 하향링크 신호의 마지막 심볼과, 셀 특정 RRC 메시지에 의해 구성되거나 L1 시그널링에 의해 지시된 상향링크 신호의 첫 심볼 사이의 심볼 수가 G보다 작을 경우, 단말의 동작은 다음과 같다.
일례로서, 단말은 셀 특정 RRC 메시지에 의해 구성된 하향링크 신호를 수신하되, 셀 특정 RRC 메시지에 의해 구성되거나 L1 시그널링에 의해 지시된 상향링크 신호를 전송하지 않을 수 있다.
다른 예로서, 단말은 셀 특정 RRC 메시지에 의해 구성된 상향링크 신호를 전송하고, 셀 특정 RRC 메시지에 의해 구성되거나 L1 시그널링으로 지시된 하향링크 신호를 수신하지 않을 수 있다.
또 다른 예로서, 단말은 L1 시그널링에 따라 동작할 수 있다. 즉, L1 시그널링이 하향링크 수신을 지시하고 셀 특정 RRC 메시지가 상향링크 전송을 구성하면, 단말은 하향링크 수신을 수행하고 상향링크 전송은 수행하지 않을 수 있다. 반대로, L1 시그널링이 상향링크 수신을 지시하고 셀 특정 RRC 메시지가 하향링크 전송을 구성하면 단말은 상향링크 전송을 수행하고 하향링크 수신은 수행하지 않을 수 있다.
도 17은 본 발명의 일 실시예에 따른 단말과 기지국의 구성을 각각 나타낸 블록도이다. 본 발명의 실시예에서 단말은 휴대성과 이동성이 보장되는 다양한 종류의 무선 통신 장치 또는 컴퓨팅 장치로 구현될 수 있다. 단말은 UE(User Equipment), STA(Station), MS(Mobile Subscriber) 등으로 지칭될 수 있다. 또한, 본 발명의 실시예에서 기지국은 서비스 지역에 해당하는 셀(예, 매크로 셀, 펨토 셀, 피코 셀 등)을 제어 및 관장하고, 신호 송출, 채널 지정, 채널 감시, 자기 진단, 중계 등의 기능을 수행할 수 있다. 기지국은 gNB(next Generation NodeB) 또는 AP(Access Point) 등으로 지칭될 수 있다.
도시된 바와 같이, 본 발명의 일 실시예에 따른 단말(100)은 프로세서(110), 통신 모듈(120), 메모리(130), 유저 인터페이스부(140) 및 디스플레이 유닛(150)을 포함할 수 있다. 단말(100)은 본 명세서의 실시예에서 설명된 단말로서, 본 명세서의 각 실시예에 따른 동작과 절차를 수행할 수 있다. 구체적으로, 통신 모듈(120)은 본 명세서의 각 실시예에 따라 단말이 목적물(object)을 전송하거나 수신하는 동작을 수행하고, 프로세서(110)는 그 이외의 목적물의 생성, 판단, 결정 등의 동작을 수행할 수 있다.
먼저, 프로세서(110)는 다양한 명령 또는 프로그램을 실행하고, 단말(100) 내부의 데이터를 처리할 수 있다. 또한, 프로세서(1100)는 단말(100)의 각 유닛들을 포함한 전체 동작을 제어하고, 유닛들 간의 데이터 송수신을 제어할 수 있다. 여기서, 프로세서(110)는 본 발명에서 설명한 실시예에 따른 동작을 수행하도록 구성될 수 있다. 예를 들어, 프로세서(110)는 슬롯 구성 정보를 수신하고, 이를 토대로 슬롯의 구성을 판단하고, 판단된 슬롯 구성에 따라 통신을 수행할 수 있다.
다음으로, 통신 모듈(120)은 무선 통신망을 이용한 무선 통신 및 무선랜을 이용한 무선랜 접속을 수행하는 통합 모듈일 수 있다. 이를 위하여 통신 모듈(120)은 셀룰러 통신 인터페이스 카드(121, 122) 및 비면허 대역 통신 인터페이스 카드(123)와 같은 복수의 네트워크 인터페이스 카드(network interface card, NIC)를 내장 또는 외장 형태로 구비할 수 있다. 도면에서 통신 모듈(120)은 일체형 통합 모듈로 도시되었지만, 각각의 네트워크 인터페이스 카드는 도면과 달리 회로 구성 또는 용도에 따라 독립적으로 배치될 수 있다.
셀룰러 통신 인터페이스 카드(121)는 이동 통신망을 이용하여 기지국(200), 외부 디바이스, 서버 중 적어도 하나와 무선 신호를 송수신하고, 프로세서(110)의 명령에 기초하여 제1 주파수 대역에 의한 셀룰러 통신 서비스를 제공할 수 있다. 일 실시예에 따르면, 셀룰러 통신 인터페이스 카드(121)는 6GHz 미만의 주파수 대역을 이용하는 적어도 하나의 NIC 모듈을 포함할 수 있다. 셀룰러 통신 인터페이스 카드(121)의 적어도 하나의 NIC 모듈은 해당 NIC 모듈이 지원하는 6GHz 미만의 주파수 대역의 셀룰러 통신 규격 또는 프로토콜에 따라 독립적으로 기지국(200), 외부 디바이스, 서버 중 적어도 하나와 셀룰러 통신을 수행할 수 있다.
셀룰러 통신 인터페이스 카드(122)는 이동 통신망을 이용하여 기지국(200), 외부 디바이스, 서버 중 적어도 하나와 무선 신호를 송수신하고, 프로세서(110)의 명령에 기초하여 제2 주파수 대역에 의한 셀룰러 통신 서비스를 제공할 수 있다. 일 실시예에 따르면, 셀룰러 통신 인터페이스 카드(122)는 6GHz 이상의 주파수 대역을 이용하는 적어도 하나의 NIC 모듈을 포함할 수 있다. 셀룰러 통신 인터페이스 카드(122)의 적어도 하나의 NIC 모듈은 해당 NIC 모듈이 지원하는 6GHz 이상의 주파수 대역의 셀룰러 통신 규격 또는 프로토콜에 따라 독립적으로 기지국(200), 외부 디바이스, 서버 중 적어도 하나와 셀룰러 통신을 수행할 수 있다.
비면허 대역 통신 인터페이스 카드(123)는 비면허 대역인 제3 주파수 대역을 이용하여 기지국(200), 외부 디바이스, 서버 중 적어도 하나와 무선 신호를 송수신하고, 프로세서(110)의 명령에 기초하여 비면허 대역의 통신 서비스를 제공한다. 비면허 대역 통신 인터페이스 카드(123)는 비면허 대역을 이용하는 적어도 하나의 NIC 모듈을 포함할 수 있다. 예를 들면, 비면허 대역은 2.4GHz 또는 5GHz의 대역일 수 있다. 비면허 대역 통신 인터페이스 카드(123)의 적어도 하나의 NIC 모듈은 해당 NIC 모듈이 지원하는 주파수 대역의 비면허 대역 통신 규격 또는 프로토콜에 따라 독립적으로 혹은 종속적으로 기지국(200), 외부 디바이스, 서버 중 적어도 하나와 무선 통신을 수행할 수 있다.
다음으로, 메모리(130)는 단말(100)에서 사용되는 제어 프로그램 및 그에 따른 각종 데이터를 저장한다. 이러한 제어 프로그램에는 단말(100)이 기지국(200), 외부 디바이스, 서버 중 적어도 하나와 무선 통신을 수행하는데 필요한 소정의 프로그램이 포함될 수 있다.
다음으로, 유저 인터페이스(140)는 단말(100)에 구비된 다양한 형태의 입/출력 수단을 포함한다. 즉, 유저 인터페이스(140)는 다양한 입력 수단을 이용하여 유저의 입력을 수신할 수 있으며, 프로세서(110)는 수신된 유저 입력에 기초하여 단말(100)을 제어할 수 있다. 또한, 유저 인터페이스(140)는 다양한 출력 수단을 이용하여 프로세서(110)의 명령에 기초한 출력을 수행할 수 있다.
다음으로, 디스플레이 유닛(150)은 디스플레이 화면에 다양한 이미지를 출력한다. 상기 디스플레이 유닛(150)은 프로세서(110)에 의해 실행되는 컨텐츠 또는 프로세서(110)의 제어 명령에 기초한 유저 인터페이스 등의 다양한 디스플레이 오브젝트를 출력할 수 있다.
또한, 본 발명의 일 실시예에 따른 기지국(200)은 프로세서(210), 통신 모듈(220) 및 메모리(230)를 포함할 수 있다. 지기국(200)은 본 명세서의 각 실시예에서 설명된 기지국으로서, 본 명세서의 각 실시예에 따른 단말의 동작과 절차에 대응하는 기지국의 동작과 절차를 수행할 수 있다. 구체적으로, 통신 모듈(220)은 본 명세서의 각 실시예에 따라 기지국이 목적물(object)을 수신하거나 전송하는 동작을 수행하고, 프로세서(210)는 그 이외의 목적물의 생성, 판단, 결정 등의 동작을 수행할 수 있다.
먼저, 프로세서(210)는 다양한 명령 또는 프로그램을 실행하고, 기지국(200) 내부의 데이터를 프로세싱 할 수 있다. 또한, 프로세서(210)는 기지국(200)의 각 유닛들을 포함한 전체 동작을 제어하고, 유닛들 간의 데이터 송수신을 제어할 수 있다. 여기서, 프로세서(210)는 본 발명에서 설명한 실시예에 따른 동작을 수행하도록 구성될 수 있다. 예를 들어, 프로세서(210)는 슬롯 구성 정보를 시그널링하고, 시그널링한 슬롯 구성에 따라 통신을 수행할 수 있다.
다음으로, 통신 모듈(220)은 무선 통신망을 이용한 무선 통신 및 무선랜을 이용한 무선랜 접속을 수행하는 통합 모듈일 수 있다. 이를 위하여 통신 모듈(120)은 셀룰러 통신 인터페이스 카드(221, 222) 및 비면허 대역 통신 인터페이스 카드(223)와 같은 복수의 네트워크 인터페이스 카드를 내장 또는 외장 형태로 구비할 수 있다. 도면에서 통신 모듈(220)은 일체형 통합 모듈로 도시되었지만, 각각의 네트워크 인터페이스 카드는 도면과 달리 회로 구성 또는 용도에 따라 독립적으로 배치될 수 있다.
셀룰러 통신 인터페이스 카드(221)는 이동 통신망을 이용하여 상술한 단말(100), 외부 디바이스, 서버 중 적어도 하나와 무선 신호를 송수신하고, 프로세서(210)의 명령에 기초하여 제1 주파수 대역에 의한 셀룰러 통신 서비스를 제공할 수 있다. 일 실시예예 따르면, 셀룰러 통신 인터페이스 카드(221)는 6GHz 미만의 주파수 대역을 이용하는 적어도 하나의 NIC 모듈을 포함할 수 있다. 셀룰러 통신 인터페이스 카드(221)의 적어도 하나의 NIC 모듈은 해당 NIC 모듈이 지원하는 6GHz 미만의 주파수 대역의 셀룰러 통신 규격 또는 프로토콜에 따라 독립적으로 단말(100), 외부 디바이스, 서버 중 적어도 하나와 셀룰러 통신을 수행할 수 있다.
셀룰러 통신 인터페이스 카드(222)는 이동 통신망을 이용하여 단말(100), 외부 디바이스, 서버 중 적어도 하나와 무선 신호를 송수신하고, 프로세서(210)의 명령에 기초하여 제2 주파수 대역에 의한 셀룰러 통신 서비스를 제공할 수 있다. 일 실시예에 따르면, 셀룰러 통신 인터페이스 카드(222)는 6GHz 이상의 주파수 대역을 이용하는 적어도 하나의 NIC 모듈을 포함할 수 있다.셀룰러 통신 인터페이스 카드(222)의 적어도 하나의 NIC 모듈은 해당 NIC 모듈이 지원하는 6GHz 이상의 주파수 대역의 셀룰러 통신 규격 또는 프로토콜에 따라 독립적으로 단말(100), 외부 디바이스, 서버 중 적어도 하나와 셀룰러 통신을 수행할 수 있다.
비면허 대역 통신 인터페이스 카드(223)는 비면허 대역인 제3 주파수 대역을 이용하여 단말(100), 외부 디바이스, 서버 중 적어도 하나와 무선 신호를 송수신하고, 프로세서(210)의 명령에 기초하여 비면허 대역의 통신 서비스를 제공한다. 비면허 대역 통신 인터페이스 카드(223)는 비면허 대역을 이용하는 적어도 하나의 NIC 모듈을 포함할 수 있다. 예를 들면, 비면허 대역은 2.4GHz 또는 5GHz의 대역일 수 있다. 비면허 대역 통신 인터페이스 카드(223)의 적어도 하나의 NIC 모듈은 해당 NIC 모듈이 지원하는 주파수 대역의 비면허 대역 통신 규격 또는 프로토콜에 따라 독립적으로 혹은 종속적으로 단말(100), 외부 디바이스, 서버 중 적어도 하나와 무선 통신을 수행할 수 있다.
도 17에 도시된 단말(100) 및 기지국(200)은 본 발명의 일 실시예에 따른 블록도로서, 분리하여 표시한 블록들은 디바이스의 엘리먼트들을 논리적으로 구별하여 도시한 것이다. 따라서 상술한 디바이스의 엘리먼트들은 디바이스의 설계에 따라 하나의 칩으로 또는 복수의 칩으로 장착될 수 있다. 또한, 단말(100)의 일부 구성, 예를 들어 유저 인터페이스(140) 및 디스플레이 유닛(150) 등은 단말(100)에 선택적으로 구비될 수 있다. 또한, 유저 인터페이스(140) 및 디스플레이 유닛(150) 등은 기지국(200)에 필요에 따라 추가 구비될 수 있다.
전술한 본 발명의 설명은 예시를 위한 것이며, 본 발명이 속하는 기술분야의 통상의 지식을 가진 자는 본 발명의 기술적 사상이나 필수적인 특징을 변경하지 않고서 다른 구체적인 형태로 쉽게 변형이 가능하다는 것을 이해할 수 있을 것이다. 그러므로 이상에서 기술한 실시예들은 모든 면에서 예시적인 것이며 한정적이 아닌 것으로 이해해야만 한다. 예를 들어, 단일형으로 설명되어 있는 각 구성 요소는 분산되어 실시될 수도 있으며, 마찬가지로 분산된 것으로 설명되어 있는 구성 요소들도 결합된 형태로 실시될 수 있다.
본 발명의 범위는 상기 상세한 설명보다는 후술하는 특허청구범위에 의하여 나타내어지며, 특허청구범위의 의미 및 범위 그리고 그 균등 개념으로부터 도출되는 모든 변경 또는 변형된 형태가 본 발명의 범위에 포함되는 것으로 해석되어야 한다.

Claims (26)

  1. 무선통신 시스템에서 상향링크 전송과 하향링크 수신을 수행하는 단말에 있어서,
    상향링크 무선 신호를 기지국으로 전송하거나, 하향링크 무선 신호를 기지국으로부터 수신하도록 구성된 통신 모듈;
    하향링크 전송을 위한 하향링크 심볼, 플랙시블 심볼 또는 상향링크 전송을 위한 상향링크 심볼이 적어도 하나 구성된 슬롯에서 상향링크 무선 신호의 전송 또는 하향링크 무선 신호의 수신이 유효한지 판단하고, 상기 판단에 따라 상기 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신을 수행하도록 구성된 프로세서를 포함하는, 단말
  2. 제 1 항에 있어서,
    상기 슬롯에서 상기 상향링크 무선 신호가 할당된 심볼 중 첫 심볼이, 상기 하향링크 심볼 또는 상기 하향링크 무선 신호의 수신을 위해 할당된 심볼 중 마지막 심볼로부터 미리 정해진 수의 심볼 이후에 시작하는 경우, 상기 프로세서는 상기 상향링크 무선 신호의 전송을 수행하는 것을 특징으로 하는, 단말.
  3. 제 1 항에 있어서,
    상기 슬롯에서 상기 상향링크 무선 신호가 할당된 심볼 중 첫 심볼이, 상기 하향링크 심볼, 상기 하향링크 무선 신호의 수신을 위해 할당된 심볼, 또는 상기 심볼의 마지막 심볼 이후 미리 정해진 수의 심볼 중 적어도 하나의 심볼과 겹치는 경우, 상기 프로세서는 상기 상향링크 무선 신호의 전송을 수행하지 않는 것을 특징으로 하는, 단말.
  4. 제 2 항 또는 제 3 항에 있어서,
    상기 상향링크 무선 신호는 물리 상향링크 제어채널, 물리 상향링크 공유채널, 물리 랜덤 액세스 채널 및 SRS (sounding reference signal) 중 적어도 하나를 포함하는 것을 특징으로 하는, 단말.
  5. 제 2 항 또는 제 3 항에 있어서,
    상기 상향링크 무선 신호가 할당된 심볼 중 적어도 하나의 심볼은 플랙시블 심볼인 것을 특징으로 하는, 단말.
  6. 제 3 항에 있어서,
    상기 하향링크 무선 신호는 SS/PBCH (synchronization signal/physical broadcast channel) 블록, 물리 하향링크 공유채널, 물리 하향링크 제어채널, 또는 CSI-RS (channel state information reference signal) 중 적어도 하나를 포함하는 것을 특징으로 하는, 단말.
  7. 제 3 항에 있어서,
    상기 수행하지 않은 상향링크 무선 신호는 물리 상향링크 제어채널이고,
    상기 프로세서는 상기 물리 상향링크 제어채널을 상기 슬롯에서 전송이 유효한 다른 타입의 물리 상향링크 제어채널로 변환되어 전송하거나, 상기 슬롯 이후의 전송이 유효한 슬롯들 중 가장 앞선 슬롯에서 전송하는 것을 특징으로 하는, 단말.
  8. 제 1 항에 있어서,
    상기 슬롯에서 하향링크 무선 신호가 할당된 심볼 중 마지막 심볼이, 상기 상향링크 심볼 또는 상기 상향링크 무선 신호의 전송을 위해 할당된 심볼 중 첫 심볼로부터 미리 정해진 수의 심볼 이전에 끝나는 경우, 상기 프로세서는 상기 하향링크 무선 신호의 수신을 수행하는 것을 특징으로 하는, 단말.
  9. 제 1 항에 있어서,
    상기 슬롯에서 하향링크 무선 신호가 할당된 심볼 중 마지막 심볼이, 상기 상향링크 심볼, 상기 상향링크 무선 신호의 전송을 위해 할당된 심볼, 또는 상기 심볼의 첫 심볼 이전 미리 정해진 수의 심볼 중 적어도 하나의 심볼과 겹치는 경우, 상기 프로세서는 상기 하향링크 무선 신호의 수신을 수행하지 않는 것을 특징으로 하는, 단말.
  10. 제 8 항 또는 제 9 항에 있어서,
    상기 하향링크 무선 신호는 물리 하향링크 공유채널, 물리 하향링크 제어채널, 또는 CSI-RS (channel state information reference signal) 중 적어도 하나를 포함하는 것을 특징으로 하는, 단말.
  11. 제 8 항 또는 제 9 항에 있어서,
    상기 하향링크 무선 신호가 할당된 심볼 중 적어도 하나의 심볼은 플랙시블 심볼인 것을 특징으로 하는, 단말.
  12. 제 9 항에 있어서,
    상기 상향링크 무선 신호는 물리 랜덤 액세스 채널인 것을 특징으로 하는, 단말.
  13. 제 1 항에 있어서,
    상기 슬롯은 상기 기지국에 의해 제공되는 슬롯 구성에 관한 정보에 의해 구성되되,
    상기 슬롯 구성에 관한 정보는 RRC 계층에서 생성되는 셀 특정(cell-specific) RRC 메시지, 단말 특정(UE-specific) RRC 메시지, 또는 물리계층에서 생성되는 동적 슬롯 포맷 정보 중 적어도 하나를 포함하는 것을 특징으로 하는, 단말.
  14. 무선통신 시스템에서 단말에 의한 상향링크 전송과 하향링크 수신의 수행 방법에 있어서,
    하향링크 전송을 위한 하향링크 심볼, 플랙시블 심볼 및 상향링크 전송을 위한 상향링크 심볼이 적어도 하나 구성된 슬롯에서 단말에게 할당된 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신이 유효한지 판단하는 단계; 및
    상기 판단에 따라 상기 상향링크 무선 신호의 전송 또는 상기 하향링크 무선 신호의 수신을 수행하는 단계를 포함하는 방법.
  15. 제 14 항에 있어서,
    상기 슬롯에서 상기 상향링크 무선 신호가 할당된 심볼 중 첫 심볼이, 상기 하향링크 심볼 또는 상기 하향링크 무선 신호의 수신을 위해 할당된 심볼 중 마지막 심볼로부터 미리 정해진 수의 심볼 이후에 시작하는 경우, 상기 상향링크 무선 신호의 전송이 수행되는 것을 특징으로 하는, 방법.
  16. 제 14 항에 있어서,
    상기 슬롯에서 상기 상향링크 무선 신호가 할당된 심볼 중 첫 심볼이, 상기 하향링크 심볼, 상기 하향링크 무선 신호의 수신을 위해 할당된 심볼, 또는 상기 심볼의 마지막 심볼 이후 미리 정해진 수의 심볼 중 적어도 하나의 심볼과 겹치는 경우, 상기 상향링크 무선 신호의 전송이 수행되지 않는 것을 특징으로 하는, 방법.
  17. 제 15 항 또는 제 16 항에 있어서,
    상기 상향링크 무선 신호는 물리 상향링크 제어채널, 물리 상향링크 공유채널, 물리 랜덤 액세스 채널 및 SRS (sounding reference signal) 중 적어도 하나를 포함하는 것을 특징으로 하는, 방법.
  18. 제 15 항 또는 제 16 항에 있어서,
    상기 상향링크 무선 신호가 할당된 심볼 중 적어도 하나의 심볼은 플랙시블 심볼인 것을 특징으로 하는, 방법.
  19. 제 16 항에 있어서,
    상기 하향링크 무선 신호는 SS/PBCH (synchronization signal/physical broadcast channel) 블록, 물리 하향링크 공유채널, 물리 하향링크 제어채널, 또는 CSI-RS (channel state information reference signal) 중 적어도 하나를 포함하는 것을 특징으로 하는, 방법.
  20. 제 16 항에 있어서,
    상기 수행되지 않은 상향링크 무선 신호는 물리 상향링크 제어채널이고,
    상기 물리 상향링크 제어채널은 상기 슬롯에서 전송이 유효한 다른 타입의 물리 상향링크 제어채널로 변환되어 전송되거나, 상기 슬롯 이후의 전송이 유효한 슬롯들 중 가장 앞선 슬롯에서 전송되는 것을 특징으로 하는, 방법.
  21. 제 14 항에 있어서,
    상기 슬롯에서 하향링크 무선 신호가 할당된 심볼 중 마지막 심볼이, 상기 상향링크 심볼 또는 상기 상향링크 무선 신호의 전송을 위해 할당된 심볼 중 첫 심볼로부터 미리 정해진 수의 심볼 이전에 끝나는 경우, 상기 하향링크 무선 신호의 수신이 수행되는 것을 특징으로 하는, 방법.
  22. 제 14 항에 있어서,
    상기 슬롯에서 하향링크 무선 신호가 할당된 심볼 중 마지막 심볼이, 상기 상향링크 심볼, 상기 상향링크 무선 신호의 전송을 위해 할당된 심볼, 또는 상기 심볼의 첫 심볼 이전 미리 정해진 수의 심볼 중 적어도 하나의 심볼이 겹치는 경우, 상기 하향링크 무선 신호의 수신이 수행되지 않는 것을 특징으로 하는, 방법.
  23. 제 21 항 또는 제 22 항에 있어서,
    상기 하향링크 무선 신호는 물리 하향링크 공유채널, 물리 하향링크 제어채널, 또는 CSI-RS (channel state information reference signal) 중 적어도 하나를 포함하는 것을 특징으로 하는, 방법.
  24. 제 21 항 또는 제 22 항에 있어서,
    상기 하향링크 무선 신호가 할당된 심볼 중 적어도 하나의 심볼은 플랙시블 심볼인 것을 특징으로 하는, 방법.
  25. 제 22 항에 있어서,
    상기 상향링크 무선 신호는 물리 랜덤 액세스 채널인 것을 특징으로 하는, 방법.
  26. 제 14 항에 있어서,
    상기 슬롯은 상기 기지국에 의해 제공되는 슬롯 구성에 관한 정보에 의해 구성되되,
    상기 슬롯 구성에 관한 정보는 RRC 계층에서 생성되는 셀 특정(cell-specific) RRC 메시지, 단말 특정(UE-specific) RRC 메시지, 또는 물리계층에서 생성되는 동적 슬롯 포맷 정보 중 적어도 하나를 포함하는 것을 특징으로 하는, 방법.
KR1020207007588A 2017-09-11 2018-09-11 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템 Active KR102913689B1 (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020267001140A KR20260016602A (ko) 2017-09-11 2018-09-11 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템
KR1020267001138A KR20260016005A (ko) 2017-09-11 2018-09-11 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템

Applications Claiming Priority (9)

Application Number Priority Date Filing Date Title
KR1020170115928 2017-09-11
KR20170115928 2017-09-11
KR20180004545 2018-01-12
KR1020180004545 2018-01-12
KR20180024872 2018-02-28
KR1020180024872 2018-02-28
KR20180093529 2018-08-10
KR1020180093529 2018-08-10
PCT/KR2018/010647 WO2019050381A1 (ko) 2017-09-11 2018-09-11 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템

Related Child Applications (2)

Application Number Title Priority Date Filing Date
KR1020267001140A Division KR20260016602A (ko) 2017-09-11 2018-09-11 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템
KR1020267001138A Division KR20260016005A (ko) 2017-09-11 2018-09-11 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템

Publications (2)

Publication Number Publication Date
KR20200041943A true KR20200041943A (ko) 2020-04-22
KR102913689B1 KR102913689B1 (ko) 2026-01-19

Family

ID=65635085

Family Applications (3)

Application Number Title Priority Date Filing Date
KR1020267001140A Pending KR20260016602A (ko) 2017-09-11 2018-09-11 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템
KR1020207007588A Active KR102913689B1 (ko) 2017-09-11 2018-09-11 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템
KR1020267001138A Pending KR20260016005A (ko) 2017-09-11 2018-09-11 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템

Family Applications Before (1)

Application Number Title Priority Date Filing Date
KR1020267001140A Pending KR20260016602A (ko) 2017-09-11 2018-09-11 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020267001138A Pending KR20260016005A (ko) 2017-09-11 2018-09-11 무선 통신시스템에서 상향링크 전송 및 하향링크 수신방법, 장치 및 시스템

Country Status (6)

Country Link
US (4) US11412507B2 (ko)
EP (2) EP4492716A3 (ko)
JP (4) JP6980317B2 (ko)
KR (3) KR20260016602A (ko)
CN (4) CN116600389B (ko)
WO (1) WO2019050381A1 (ko)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113853015A (zh) * 2020-06-28 2021-12-28 华为技术有限公司 时域资源分配方法及相关产品
WO2022025740A1 (ko) * 2020-07-31 2022-02-03 주식회사 윌러스표준기술연구소 무선 통신 시스템에서 상향링크 채널을 전송하는 방법 및 이를 위한 장치
EP4429366A4 (en) * 2021-11-05 2025-04-30 LG Electronics Inc. Method, user device, processing device and storage medium for transmitting PUCCH and method and base station for receiving PUCCH

Families Citing this family (84)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN116600389B (zh) 2017-09-11 2026-04-14 韦勒斯标准与技术协会公司 无线通信系统中的上行链路传输和下行链路接收的方法、设备和系统
EP4236550B1 (en) * 2017-09-29 2025-02-12 Sony Group Corporation Methods, infrastructure equipment and communications device
US10849085B2 (en) * 2017-10-09 2020-11-24 Qualcomm Incorporated Timing and frame structure in an integrated access backhaul (IAB) network
CN110475359A (zh) * 2018-05-10 2019-11-19 北京三星通信技术研究有限公司 传输上行控制信息的方法及设备
US20190261454A1 (en) * 2018-05-11 2019-08-22 Intel Corporation Handling radio resource control (rrc) configured channels and signals with conflict direction
US12047168B2 (en) * 2018-09-28 2024-07-23 Lenovo (Singapore) Pte. Ltd. Method and apparatus for generating a CSI report
WO2020091559A1 (ko) * 2018-11-02 2020-05-07 엘지전자 주식회사 무선 통신 시스템에서 신호를 송수신하는 방법 및 장치
US11224034B2 (en) * 2019-01-08 2022-01-11 Qualcomm Incorporated Configuring uplink control channel resources for communications in a shared radio frequency spectrum
EP3910851B1 (en) 2019-01-10 2025-04-16 Wilus Institute of Standards and Technology Inc. Method for transmitting uplink shared channel in wireless communication system and device using same
WO2020167014A1 (ko) * 2019-02-15 2020-08-20 엘지전자 주식회사 상향링크 전송을 수행하는 방법, 사용자기기, 장치, 저장 매체, 그리고 상향링크 수신을 수행하는 방법 및 기지국
US11395322B2 (en) 2019-03-22 2022-07-19 Samsung Electronics Co., Ltd. Adjusting parameters of a transmission in response to interference
US12166715B2 (en) * 2019-03-26 2024-12-10 Telefonaktiebolaget Lm Ericsson (Publ) Systems and methods for radio operation with reduced bandwidth
CN111756496B (zh) * 2019-03-29 2022-09-20 北京紫光展锐通信技术有限公司 上行传输的配置方法、装置、基站及用户设备
JP2020167568A (ja) 2019-03-29 2020-10-08 シャープ株式会社 基地局装置、端末装置、および、通信方法
CN113711646A (zh) * 2019-04-26 2021-11-26 索尼集团公司 包括动态小区的蜂窝网络中的通信
US20220201722A1 (en) * 2019-04-26 2022-06-23 Ntt Docomo, Inc. User terminal and radio communication method
CN111867134B (zh) 2019-04-30 2022-04-05 华为技术有限公司 一种随机接入前导发送方法及通信装置
US12177159B2 (en) * 2019-05-28 2024-12-24 Lenovo (Beijing) Limited Method and apparatus for HARQ-ACK feedback in multi-TRP transmission
CN112020142A (zh) 2019-05-30 2020-12-01 中国电信股份有限公司 数据复用传输方法、基站、终端以及存储介质
US11553482B2 (en) * 2019-07-08 2023-01-10 Qualcomm Incorporated. Techniques for determining resources for repetitions in wireless communications
TW202549299A (zh) * 2019-08-01 2025-12-16 南韓商韋勒斯標準與技術協會公司 在無線通訊系統中操作的使用者設備及其執行方法及基地站及其執行方法
CN114175788B (zh) * 2019-08-08 2025-08-01 Oppo广东移动通信有限公司 无线通信的方法及设备
WO2021066154A1 (ja) * 2019-10-03 2021-04-08 シャープ株式会社 端末装置、基地局装置、および、通信方法
WO2021107631A1 (ko) * 2019-11-26 2021-06-03 삼성전자 주식회사 무선 셀룰라 통신 시스템에서 상향링크 제어 채널의 반복 전송 방법 및 장치
CN114760706B (zh) * 2019-12-03 2023-06-30 Oppo广东移动通信有限公司 资源冲突的处理方法、装置、终端及存储介质
CN112929137B (zh) 2019-12-06 2022-12-02 大唐移动通信设备有限公司 一种上行信道传输方法、终端及基站
CN113098672A (zh) 2019-12-23 2021-07-09 索尼公司 用于无线通信系统的电子设备、方法和存储介质
WO2021142802A1 (zh) * 2020-01-17 2021-07-22 华为技术有限公司 一种上行控制信息的传输方法及装置
US11452108B2 (en) 2020-01-21 2022-09-20 Qualcomm Incorporated Slot indication for NR half-duplex FDD operation
CN113543337A (zh) * 2020-04-20 2021-10-22 英特尔公司 处理MsgB调度的上行链路传输与动态SFI的冲突
US11705949B2 (en) * 2020-04-24 2023-07-18 Qualcomm Incorporated Techniques for channel state information report transmission triggered by negative acknowledgment (NACK)
EP4135284A4 (en) * 2020-04-29 2023-06-07 Huawei Technologies Co., Ltd. DATA TRANSMISSION METHOD AND COMMUNICATION DEVICE
EP4151002B1 (en) * 2020-05-14 2026-04-15 Apple Inc. Technologies for nr coverage enhancement
US11871408B2 (en) * 2020-06-16 2024-01-09 Qualcomm Incorporated Physical uplink control channel repetition across slot types
WO2021255491A1 (en) * 2020-06-19 2021-12-23 Orope France Sarl Apparatus and method for transmission adjustment in non-terrestrial network
US11902027B2 (en) * 2020-07-01 2024-02-13 Samsung Electronics Co., Ltd. Mechanisms and conditions for supporting repetitions for a PUCCH transmission
WO2022018235A1 (en) * 2020-07-24 2022-01-27 Sony Group Corporation Methods, communications devices and infrastructure equipment
EP4189874A2 (en) * 2020-07-31 2023-06-07 Telefonaktiebolaget LM Ericsson (publ.) Method and apparatus for transmitting csi report
EP4176677A4 (en) * 2020-07-31 2023-11-29 Samsung Electronics Co., Ltd. METHOD AND DEVICE FOR TRANSMITTING AND RECEIVING SIGNALS
WO2022031107A1 (en) * 2020-08-06 2022-02-10 Lg Electronics Inc. Resource allocation for sidelink configured grant
WO2022027605A1 (zh) * 2020-08-07 2022-02-10 华为技术有限公司 信息传输方法和通信装置
WO2022030021A1 (ja) * 2020-08-07 2022-02-10 株式会社Ｎｔｔドコモ 端末および通信方法
US12150183B2 (en) 2020-10-05 2024-11-19 Apple Inc. Monitoring PDCCH transmissions in a RACH procedure
CN116325570B (zh) * 2020-10-05 2025-07-25 苹果公司 用于能力降低设备的rach过程中的pdcch传输
JP7639903B2 (ja) * 2020-10-15 2025-03-05 富士通株式会社 情報フィードバック方法及び装置
CN114390684B (zh) * 2020-10-16 2025-07-25 北京紫光展锐通信技术有限公司 Pucch资源传输方法及相关装置
US20220123865A1 (en) * 2020-10-21 2022-04-21 Qualcomm Incorporated Determination and counting of uplink repetitions
CN116325629A (zh) * 2020-10-23 2023-06-23 鸿颖创新有限公司 在下一代网络中传输混合自动重复请求确认
US12028888B2 (en) 2020-10-23 2024-07-02 FG Innovation Company Limited Transmitting hybrid automatic repeat request acknowledgement in next generation networks
WO2022093569A1 (en) * 2020-10-27 2022-05-05 Qualcomm Incorporated Delayed semi-persistent scheduling harq-ack with physical uplink channel repetition
US20230354318A1 (en) * 2020-12-04 2023-11-02 Qualcomm Incorporated Uplink control information mapping for uplink transmission switching
CN116636261B (zh) 2020-12-17 2026-01-27 Oppo广东移动通信有限公司 无线通信方法、终端设备和网络设备
CN114666914B (zh) * 2020-12-22 2025-08-05 维沃移动通信有限公司 Sps harq-ack处理方法、装置、设备及可读存储介质
US11856581B2 (en) * 2020-12-29 2023-12-26 Qualcomm Incorporated Multi-physical downlink shared channel grant configuration
WO2022151096A1 (en) 2021-01-13 2022-07-21 Nec Corporation Method, device and computer readable medium for communication
WO2022151159A1 (en) * 2021-01-14 2022-07-21 Apple Inc. Systems and methods for synchronization signal block (ssb) multiplexing with downlink and uplink transmissions for ＞ 52.6 ghz
WO2022153221A1 (en) * 2021-01-15 2022-07-21 Lenovo (Singapore) Pte. Ltd. Indicating a resource set for uplink repetition
US12256394B2 (en) * 2021-02-01 2025-03-18 Qualcomm Incorporated Physical uplink control channel (PUCCH) repetition factor associated with a PUCCH resource indicator (PRI)
CN114885416A (zh) * 2021-02-05 2022-08-09 北京三星通信技术研究有限公司 终端及由终端执行的方法
CN116918293A (zh) * 2021-03-04 2023-10-20 联想（新加坡）私人有限公司 在下行链路符号中的上行链路传输的指示
CN115087128A (zh) * 2021-03-12 2022-09-20 夏普株式会社 由用户设备执行的方法以及用户设备
CN115087030A (zh) * 2021-03-16 2022-09-20 维沃移动通信有限公司 传输处理方法、装置及终端
KR20230159845A (ko) * 2021-03-19 2023-11-22 삼성전자주식회사 FeMIMO를 위한 PUSCH의 기본 빔 동작을 위한 방법 및 장치
CN115175320B (zh) * 2021-04-01 2025-05-27 北京紫光展锐通信技术有限公司 传输信道配置方法、系统、网络端设备和终端设备
KR20220137473A (ko) * 2021-04-02 2022-10-12 삼성전자주식회사 무선 통신 시스템에서 상향링크 채널 전송을 위한 방법 및 장치
TW202243520A (zh) * 2021-04-13 2022-11-01 美商高通公司 實體上行鏈路控制通道（ｐｕｃｃｈ）延遲和其他實體層程序之間的排序
US12199909B2 (en) * 2021-04-19 2025-01-14 Qualcomm Incorporated Indication of message repetition and demodulation reference signal bundling capabilities
WO2022246711A1 (zh) * 2021-05-26 2022-12-01 北京小米移动软件有限公司 盲重传时隙资源的确定方法、装置及通信设备
WO2023276933A1 (ja) * 2021-06-29 2023-01-05 シャープ株式会社 端末装置、基地局装置、および、通信方法
EP4302493A4 (en) 2021-08-05 2024-11-27 ZTE Corporation DYNAMIC RESOURCE SCHEDULING IN WIRELESS COMMUNICATIONS
EP4397104A4 (en) * 2021-09-02 2025-11-12 Apple Inc DUPLEX CROSS-DISTRIBUTED SIGNAGE
JP7714043B2 (ja) * 2021-09-16 2025-07-28 株式会社Ｎｔｔドコモ 端末、基地局、無線通信方法、及び、無線通信システム
CN119697749B (zh) * 2021-11-03 2026-02-13 交互数字专利控股公司 无线传输/接收单元及在其中实现的方法
CN116095836A (zh) * 2021-11-04 2023-05-09 维沃移动通信有限公司 可用时隙的确定方法、装置及终端
CN116112138B (zh) * 2021-11-10 2025-04-15 华硕电脑股份有限公司 无线通信系统中用于传送方向指示的方法和设备
WO2023141746A1 (en) 2022-01-25 2023-08-03 Zte Corporation Methods and systems for determining uplink common frequency resource
CN118743299A (zh) * 2022-02-22 2024-10-01 株式会社Ntt都科摩 终端、无线通信方法以及基站
US20250211413A1 (en) * 2022-03-16 2025-06-26 Apple Inc. Method and apparatus for nr duplex operation
US12615659B2 (en) 2022-03-23 2026-04-28 Ricoh Company, Ltd. Wireless sensing device, wireless sensing system, resource allocation method, and medium
WO2023201626A1 (en) * 2022-04-21 2023-10-26 Apple Inc. Methods for uplink resource mapping
JP2025523016A (ja) * 2022-07-15 2025-07-17 中興通訊股▲ふん▼有限公司 スマートノードのスロットフォーマット構成
EP4537611A4 (en) * 2022-08-02 2025-10-01 Zte Corp WIRELESS COMMUNICATION METHOD FOR PUCCH CHANNEL REPETITIONS, APPARATUS, AND STORAGE MEDIUM
EP4569721A1 (en) * 2022-08-12 2025-06-18 Telefonaktiebolaget LM Ericsson (publ) Physical uplink control channel (pucch) for subband full duplex operation
CN120019590A (zh) * 2022-09-29 2025-05-16 三星电子株式会社 卫星通信系统中用于信息发射和接收的方法和设备

Family Cites Families (32)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN110475349B (zh) 2018-05-11 2023-01-13 中国移动通信有限公司研究院 一种资源确定方法、接收方法、装置、通信设备及终端
SE0302654D0 (sv) * 2003-10-06 2003-10-06 Ericsson Telefon Ab L M Method and arrangement in a telecommunication system
CN101159483B (zh) * 2007-10-28 2013-05-08 中兴通讯股份有限公司 一种时分双工系统信号的传输方法及其采用的帧结构
GB0721763D0 (en) * 2007-11-06 2007-12-19 Fujitsu Ltd Frame structure for a wireless communication system
US8687652B2 (en) * 2008-03-27 2014-04-01 Qualcomm Incorporated Uplink ACK/NAK resource allocation
KR102031031B1 (ko) * 2011-06-20 2019-10-15 삼성전자 주식회사 무선 통신 시스템에서 시분할 복식 프레임 구성 정보 송수신 방법 및 장치
CN103620994B (zh) * 2011-06-28 2016-08-17 Lg电子株式会社 在无线通信系统中用户设备收发信号的方法
CN107529228B (zh) * 2012-02-29 2021-12-03 三星电子株式会社 用于收发与支持半双工传输的终端相关的信道的方法和装置
WO2013166728A1 (en) * 2012-05-11 2013-11-14 Nokia Siemens Networks Oy Method and apparatus
JP6063061B2 (ja) * 2013-01-07 2017-01-18 エルジー エレクトロニクス インコーポレイティド 無線通信システムにおいて無線リソース動的変更に基づく信号送受信方法及びそのための装置
US9036580B2 (en) * 2013-01-17 2015-05-19 Sharp Laboratories Of America, Inc. Systems and methods for dynamically configuring a flexible subframe
CN106165329A (zh) * 2013-08-09 2016-11-23 联发科技股份有限公司 自适应tdd系统中ul控制信道的物理资源分配
EP3100548B1 (en) 2014-01-31 2020-08-26 Nokia Solutions and Networks Oy A method and apparatus for enhancing a dynamic range for enhanced interference management and traffic adaptation
US10122488B2 (en) * 2014-02-18 2018-11-06 Lg Electronics Inc. Method for transreceiving signals using user-specific flexible TDD technology in wireless communication system and device for same
US10194434B2 (en) * 2014-04-03 2019-01-29 Telefonaktiebolaget Lm Ericsson (Publ) Method and apparatus for scheduling of a wireless device
WO2015154310A1 (zh) * 2014-04-11 2015-10-15 华为技术有限公司 一种控制信道资源分配方法及装置
US9831154B2 (en) 2014-07-14 2017-11-28 Taiwan Semiconductor Manufacturing Company Ltd. Semiconductor structure and manufacuting method of the same
US10764012B2 (en) * 2014-11-06 2020-09-01 Qualcomm Incorporated Reducing processing time for low latency transmission and reception
WO2016190633A1 (ko) * 2015-05-23 2016-12-01 엘지전자 주식회사 직교 확산 코드를 이용한 상향링크 전송 방법 및 무선기기
WO2017034168A1 (ko) * 2015-08-23 2017-03-02 엘지전자 주식회사 무선통신 시스템에서 fdd 프레임을 이용하여 pucch를 전송하는 방법 및 이를 위한 장치
CN107950051B (zh) * 2015-08-31 2022-03-01 株式会社Ntt都科摩 用户终端、无线基站及无线通信方法
US10432386B2 (en) * 2015-10-19 2019-10-01 Qualcomm Incorporated Flexible time division duplexing (TDD) subframe structure with latency reduction
US9877321B2 (en) * 2015-12-23 2018-01-23 Nokia Solutions And Networks Oy Slot allocation in time division duplex systems
US10516460B2 (en) 2016-02-26 2019-12-24 Lg Electronics Inc. Method and apparatus for transmitting and receiving wireless signal in wireless communication system
CN109314983A (zh) * 2016-06-10 2019-02-05 株式会社Ntt都科摩 用户终端及无线通信方法
CN110140307B (zh) 2016-11-03 2023-05-26 弗劳恩霍夫应用研究促进协会 用户设备、基站和无线通信系统
US10211955B2 (en) 2017-02-02 2019-02-19 Qualcomm Incorporated Half-duplex operation in new radio systems
CN110447196B (zh) * 2017-03-23 2022-05-24 三星电子株式会社 用于在通信系统中传输上行链路控制信道的方法和设备
JP6806882B2 (ja) * 2017-06-02 2021-01-06 エルジー エレクトロニクス インコーポレイティド 無線通信システムにおいて信号を送信又は受信する方法及びそのための装置
CN116600389B (zh) 2017-09-11 2026-04-14 韦勒斯标准与技术协会公司 无线通信系统中的上行链路传输和下行链路接收的方法、设备和系统
US10616888B2 (en) 2017-11-16 2020-04-07 Sharp Laboratories Of America, Inc. Multiple slot long physical uplink control channel (PUCCH) design for 5th generation (5G) new radio (NR)
KR102104902B1 (ko) 2017-11-17 2020-05-29 엘지전자 주식회사 물리 임의 접속 채널을 송수신하는 방법 및 이를 위한 장치

Non-Patent Citations (5)

* Cited by examiner, † Cited by third party
Title
3GPP R1-1710781* *
3GPP R1-1711314* *
3GPP R1-1714091* *
3GPP R1-1715396* *
3GPP R1-1715781* *

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113853015A (zh) * 2020-06-28 2021-12-28 华为技术有限公司 时域资源分配方法及相关产品
EP4164314A4 (en) * 2020-06-28 2023-11-08 Huawei Technologies Co., Ltd. TIME DOMAIN RESOURCE ALLOCATION METHOD AND RELATED PRODUCT
WO2022025740A1 (ko) * 2020-07-31 2022-02-03 주식회사 윌러스표준기술연구소 무선 통신 시스템에서 상향링크 채널을 전송하는 방법 및 이를 위한 장치
US11863472B2 (en) 2020-07-31 2024-01-02 Wilus Institute Of Standards And Technology Inc. Method for transmitting uplink channel in wireless communication system, and device therefor
US12199892B2 (en) 2020-07-31 2025-01-14 Wilus Institute Of Standards And Technology Inc. Method for transmitting uplink channel in wireless communication system, and device therefor
US12212507B2 (en) 2020-07-31 2025-01-28 Wilus Institute Of Standards And Technology Inc. Method for transmitting uplink channel in wireless communication system, and device therefor
EP4429366A4 (en) * 2021-11-05 2025-04-30 LG Electronics Inc. Method, user device, processing device and storage medium for transmitting PUCCH and method and base station for receiving PUCCH

Also Published As

Publication number Publication date
KR20260016602A (ko) 2026-02-03
CN116600389A (zh) 2023-08-15
JP7313721B2 (ja) 2023-07-25
EP4492716A2 (en) 2025-01-15
JP2022017564A (ja) 2022-01-25
EP3684123A1 (en) 2020-07-22
US20200214006A1 (en) 2020-07-02
US20250175954A1 (en) 2025-05-29
US20220346093A1 (en) 2022-10-27
US12213112B2 (en) 2025-01-28
KR102913689B1 (ko) 2026-01-19
JP2020533891A (ja) 2020-11-19
CN116567816A (zh) 2023-08-08
CN111316731B (zh) 2023-06-06
JP7701075B2 (ja) 2025-07-01
CN111316731A (zh) 2020-06-19
CN116567816B (zh) 2025-09-16
JP2025078781A (ja) 2025-05-20
US11412507B2 (en) 2022-08-09
EP3684123A4 (en) 2021-05-26
WO2019050381A1 (ko) 2019-03-14
JP2023118897A (ja) 2023-08-25
JP6980317B2 (ja) 2021-12-15
KR20260016005A (ko) 2026-02-03
US20220346092A1 (en) 2022-10-27
EP4492716A3 (en) 2025-04-23
CN116582935A (zh) 2023-08-11
CN116600389B (zh) 2026-04-14
US12047922B2 (en) 2024-07-23

Similar Documents

Publication Publication Date Title
US12213112B2 (en) Method, device and system for uplink transmission and downlink reception in wireless communication system
KR102583258B1 (ko) 무선 통신 시스템에서 상향링크 공유 채널(physical uplink shared channel: pusch)를 송수신하는 방법, 장치 및 시스템
KR102484270B1 (ko) 무선 통신 시스템의 harq-ack 코드북 생성 방법 및 이를 이용하는 장치
KR102920484B1 (ko) 무선 통신 시스템의 채널 다중화 방법, 다중화된 채널 전송 방법 및 이를 이용하는 장치
KR102805041B1 (ko) 무선 통신 시스템의 상향링크 제어 정보 전송 방법 및 이를 이용하는 장치
KR102537798B1 (ko) 무선 통신 시스템에서 상향링크 제어채널의 송수신 방법, 장치, 및 시스템
KR102481201B1 (ko) 무선 통신 시스템의 데이터 전송 방법, 수신 방법 및 이를 이용하는 장치
US12302351B2 (en) Method, device, and system for cancelling uplink transmission in wireless communication system
KR20250003653A (ko) 무선 통신 시스템에서 서브밴드를 설정하는 방법 및 이를 위한 장치
KR20250005263A (ko) 무선 통신 시스템에서 서브밴드를 설정하는 방법 및 이를 위한 장치
KR20250024980A (ko) 무선 통신 시스템에서 신호를 전송하는 방법 및 장치
KR20200082035A (ko) 무선 통신시스템에서 pucch 전송 방법, 장치 및 시스템
KR102864658B1 (ko) 무선 통신 시스템의 물리 제어 채널 수신 방법 및 이를 이용하는 장치
KR20200018093A (ko) 비면허대역에서 상향링크 및 하향링크 채널 및 동기 신호의 전송/수신 방법 및 장치

Legal Events

Date Code Title Description
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

R17-X000 Change to representative recorded

St.27 status event code: A-3-3-R10-R17-oth-X000

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E90F Notification of reason for final refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

F13 Ip right granted in full following pre-grant review

Free format text: ST27 STATUS EVENT CODE: A-3-4-F10-F13-REX-PX0701 (AS PROVIDED BY THE NATIONAL OFFICE)

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

A16 Divisional, continuation or continuation in part application filed

Free format text: ST27 STATUS EVENT CODE: A-0-1-A10-A16-DIV-PA0104 (AS PROVIDED BY THE NATIONAL OFFICE)

F11 Ip right granted following substantive examination

Free format text: ST27 STATUS EVENT CODE: A-2-4-F10-F11-EXM-PR0701 (AS PROVIDED BY THE NATIONAL OFFICE)

PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A16-div-PA0104

PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

U12 Designation fee paid

Free format text: ST27 STATUS EVENT CODE: A-2-2-U10-U12-OTH-PR1002 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

Q13 Ip right document published

Free format text: ST27 STATUS EVENT CODE: A-4-4-Q10-Q13-NAP-PG1601 (AS PROVIDED BY THE NATIONAL OFFICE)
