KR20200044860A - 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액 및 이것을 사용한 전기 도금 방법 - Google Patents

저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액 및 이것을 사용한 전기 도금 방법 Download PDF

Info

Publication number
KR20200044860A
KR20200044860A KR1020207008220A KR20207008220A KR20200044860A KR 20200044860 A KR20200044860 A KR 20200044860A KR 1020207008220 A KR1020207008220 A KR 1020207008220A KR 20207008220 A KR20207008220 A KR 20207008220A KR 20200044860 A KR20200044860 A KR 20200044860A
Authority
KR
South Korea
Prior art keywords
iron
nickel
thermal expansion
electroplating
nickel alloy
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020207008220A
Other languages
English (en)
Other versions
KR102591174B1 (ko
Inventor
마사오 호리
Original Assignee
가부시끼가이샤 제이씨유
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 가부시끼가이샤 제이씨유 filed Critical 가부시끼가이샤 제이씨유
Publication of KR20200044860A publication Critical patent/KR20200044860A/ko
Application granted granted Critical
Publication of KR102591174B1 publication Critical patent/KR102591174B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • CCHEMISTRY; METALLURGY
    • C25ELECTROLYTIC OR ELECTROPHORETIC PROCESSES; APPARATUS THEREFOR
    • C25DPROCESSES FOR THE ELECTROLYTIC OR ELECTROPHORETIC PRODUCTION OF COATINGS; ELECTROFORMING; APPARATUS THEREFOR
    • C25D3/00Electroplating: Baths therefor
    • C25D3/02Electroplating: Baths therefor from solutions
    • C25D3/56Electroplating: Baths therefor from solutions of alloys
    • C25D3/562Electroplating: Baths therefor from solutions of alloys containing more than 50% by weight of iron or nickel or cobalt
    • CCHEMISTRY; METALLURGY
    • C25ELECTROLYTIC OR ELECTROPHORETIC PROCESSES; APPARATUS THEREFOR
    • C25DPROCESSES FOR THE ELECTROLYTIC OR ELECTROPHORETIC PRODUCTION OF COATINGS; ELECTROFORMING; APPARATUS THEREFOR
    • C25D3/00Electroplating: Baths therefor
    • C25D3/02Electroplating: Baths therefor from solutions
    • C25D3/56Electroplating: Baths therefor from solutions of alloys

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • Materials Engineering (AREA)
  • Metallurgy (AREA)
  • Organic Chemistry (AREA)
  • Electroplating And Plating Baths Therefor (AREA)

Abstract

이하의 일반식 (1)
Figure pct00009

(단, R 은 비닐기 또는 에티닐기, X 는 치환되어 있어도 되는, 알킬렌기 또는 페닐렌기, Y 는 알칼리 금속을 나타낸다)
로 나타내는 불포화 술폰산 화합물을 함유하는 철-니켈 합금용 전기 도금액으로서,
추가로, 카르복실기를 1 개 이상, 하이드록시기를 2 개 이상 갖고, 탄소수가 2 개 이상인 카르복실산 화합물을 2 종 이상 함유하는 것을 특징으로 하는 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액 및 이것을 사용한 전기 도금 방법에 의해, 폭넓은 온도대에서 성능이 우수한 철-니켈 합금을 도금으로 얻는 기술을 제공한다.

Description

저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액 및 이것을 사용한 전기 도금 방법
본 발명은, 저열팽창 계수를 갖는 철-니켈 합금을 형성시키기 위한 전기 도금액 및 이것을 사용한 전기 도금 방법에 관한 것이다.
철-니켈 합금은, 특정한 조성 (인바 조성) 이 되면 저열팽창 계수 및 고경도가 되는 것이 알려져 있다. 이 인바 조성의 철-니켈 합금은 온도에 의해 치수가 변화하지 않기 때문에, 포토마스크, 바이메탈 등에 이용되고 있다.
이와 같은 인바 조성의 철-니켈 합금은, 통상적으로 용제 합금이지만, 도금에 의해 인바 조성의 철-니켈 합금을 직접 석출시킬 수 있으면, 용도가 확대되는 것은 분명하다.
그러나, 용제로 얻어지는 철-니켈 합금과, 도금으로 얻어지는 철-니켈 합금은 합금상이 상이하기 때문에, 단순히 인바 조성과 동일한 조성이 되는 철-니켈 합금을 도금으로 얻어도, 용제의 것과 동일한 성질은 얻어지지 않는다.
지금까지 도금으로 인바 조성과 동일한 성질의 철-니켈 합금을 석출시키는 기술로는, 니켈염, 제1철염, 착화제 및 완충제를 함유하는 수용액 중에 평균 입경 3 ㎛ 이하의 미립자를 분산시킨 철-니켈 합금 도금액으로 전기 도금을 실시한 후, 400 ℃ 이상의 열처리를 실시하는 방법이 보고되어 있다 (특허문헌 1, 비특허문헌 1). 이 기술에 의해 저열팽창 계수 및 고경도를 갖는 철-니켈 합금이 얻어지고 있다.
그러나, 상기 기술에서는, 도금액에 미립자를 함유시키는 것이 필수이거나, 교반의 조건을 제어하는 것이 필수이거나, 나아가서는 도금 후에도 열처리가 필수이기 때문에, 공정이 번잡하였다. 그 때문에, 보다 간편하게 인바 조성과 동일한 성질의 철-니켈 합금을 도금으로 얻는 기술이 요구되고 있었다.
본 출원인은, 특정한 불포화 술폰산 화합물을 함유하는 철-니켈 합금용 전기 도금액에 의해 상기 문제를 해결하여, 저열팽창 계수 및 고경도를 갖는 철-니켈 합금을 얻고 있다 (특허문헌 2).
일본 공개특허공보 2011-168831호 일본 특허 제6084889호
야마모토 등,「표면 기술」, 제62권, 12호, p702 ∼ 707, 2011년
상기와 같은 도금으로 얻어지는 인바 조성의 철-니켈 합금은 광택성이 부족하거나, 또, 통상적인 사용에서는 문제는 없지만, 더욱 폭넓은 온도대에서 성능을 유지할 수 없는 등의 과제가 있었다.
본 발명은 상기 과제를 해결하기 위해 예의 연구한 결과, 본 발명자들은 종래 공지된 불포화 술폰산 화합물을 함유하는 철-니켈 합금용 전기 도금액에, 특정한 구조를 갖는 카르복실산 화합물을 2 종 이상 함유시킨 도금액으로 전기 도금을 함으로써, 광택성을 갖고, 조성이 균일하고, 폭넓은 온도대에서 저열팽창 계수를 갖는 철-니켈 합금이 얻어지는 것을 알아내어, 본 발명을 완성시켰다.
즉, 본 발명은 이하의 일반식 (1)
[화학식 1]
Figure pct00001
(단, R 은 비닐기 또는 에티닐기, X 는 치환되어 있어도 되는, 알킬렌기 또는 페닐렌기, Y 는 알칼리 금속을 나타낸다)
로 나타내는 불포화 술폰산 화합물을 함유하는 철-니켈 합금용 전기 도금액으로서,
추가로, 카르복실기를 1 개 이상, 하이드록시기를 2 개 이상 갖고, 탄소수가 2 개 이상인 카르복실산 화합물을 2 종 이상 함유하는 것을 특징으로 하는 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액이다.
또, 본 발명은, 피도금물을, 상기 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액으로 전기 도금하는 것을 특징으로 하는 저열팽창 계수를 갖는 철-니켈 합금의 전기 도금 방법이다.
또한, 본 발명은, 피도금물을, 상기 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액으로 전기 도금함으로써 얻어지는 저열팽창 계수를 갖는 철-니켈 합금 도금 피복 제품이다.
본 발명에 의하면 용제로 얻어지는 인바 조성의 철-니켈 합금보다 폭넓은 온도대에서 저열팽창 계수를 갖는 철-니켈 합금을, 전기 도금만으로 얻을 수 있다.
그 때문에, 본 발명은, 용제로 제조되는 인바 조성의 철-니켈 합금과 동일한 용도에 사용할 수 있는 것은 물론, 파워 일렉트로닉스 등의 새로운 용도로의 응용을 기대할 수 있다.
본 발명의 저열팽창 계수를 갖는 철-니켈 합금용 도금액 (이하,「본 발명 도금액」이라고 한다) 에 사용되는, 카르복실기를 1 개 이상, 하이드록시기를 2 개 이상 갖고, 탄소수가 2 개 이상인 카르복실산 화합물은, 특별히 한정되지 않지만, 예를 들어, 글루콘산, 갈락톤산, 만논산, 타르타르산 등의 카르복실산이나, 타르타르산나트륨, 글루콘산나트륨 등의 상기 카르복실산의 알칼리 금속염 등을 들 수 있다. 이들 카르복실산 화합물 중에서도 타르타르산나트륨, 글루콘산나트륨이 바람직하다. 또한, 상기 카르복실산 화합물에 있어서, 카르복실기나 하이드록시기의 수를 계산하는 경우, 카르복실기 중의 하이드록시기는, 하이드록시기의 수에는 넣지 않는다. 그 때문에, 말론산이나 말산은 상기 카르복실산 화합물에는 포함되지 않는다. 이들 카르복실산 화합물은 본 발명 도금액에 2 종 이상, 바람직하게는 2 종 함유시킬 필요가 있다.
본 발명 도금액에 있어서의, 카르복실산 화합물의 함유량은, 특별히 한정되지 않지만, 예를 들어, 2 종류의 합계량으로서, 30 ∼ 260 g/ℓ, 바람직하게는 55 ∼ 200 g/ℓ, 특히 바람직하게는 80 ∼ 160 g/ℓ 이다. 본 발명 도금액에, 카르복실산 화합물로서, 글루콘산나트륨과 타르타르산나트륨의 2 종을 사용하는 경우에는, 글루콘산나트륨은, 20 ∼ 180 g/ℓ, 바람직하게는 40 ∼ 140 g/ℓ, 특히 바람직하게는 60 ∼ 120 g/ℓ 이고, 타르타르산나트륨은, 10 ∼ 80 g/ℓ, 바람직하게는 15 ∼ 60 g/ℓ, 특히 바람직하게는 20 ∼ 40 g/ℓ 이다. 또 글루콘산나트륨/타르타르산나트륨의 농도비는 질량비로 10 ∼ 1.25, 바람직하게는 6.5 ∼ 1.5, 특히 바람직하게는 5 ∼ 2.5 이다.
본 발명 도금액에 사용되는 일반식 (1)
[화학식 2]
Figure pct00002
로 나타내는 불포화 술폰산 화합물은, 상기 식에 있어서, R 은 비닐기 또는 에티닐기이고, 바람직하게는 비닐기이다. 또, X 는 치환되어 있어도 되는, 알킬렌기 또는 페닐렌기이고, 바람직하게는 치환되어 있지 않은 알킬렌기 또는 페닐렌기이고, 보다 바람직하게는 치환되어 있지 않은 알킬렌기이다. 치환기로는 탄소수 1 ∼ 3 의 알킬기, 할로겐, 하이드록실기 등을 들 수 있고, 알킬렌기로는 탄소수 1 ∼ 10 의 것, 바람직하게는 탄소수 1 ∼ 3 의 것, 보다 바람직하게는 탄소수 1 의 것을 들 수 있다. 또한, Y 는 알칼리 금속이고, 바람직하게는 리튬, 나트륨, 칼륨이고, 보다 바람직하게는 나트륨이다.
보다 구체적인 불포화 술폰산 화합물로는, 알릴술폰산나트륨, 비닐술폰산나트륨, 프로핀술폰산나트륨 등을 들 수 있고, 바람직하게는 알릴술폰산나트륨이다. 이들 불포화 술폰산 화합물은, 1 종 또는 2 종 이상을 조합하여 사용해도 된다.
본 발명 도금액에 있어서의, 불포화 술폰산 화합물의 함유량은 1 ∼ 10 질량% (이하, 간단히「%」라고 한다), 바람직하게는 4 ∼ 8 % 이다.
본 발명 도금액의 베이스가 되는 철-니켈 합금용 전기 도금액으로는, 특별히 한정되지 않지만, 예를 들어, 철 이온, 니켈 이온, 글루콘산 등의 착화제, 붕산, 아세트산 등의 완충제를 함유하는 종래 공지된 것을 들 수 있다. 보다 구체적인 철-니켈 합금용 전기 도금액으로는, 염화물액, 황산염액, 황산염-염화물액, 시안액, 시트르산액, 피롤린산액, 와트액, 술팜산액 등을 들 수 있다. 이들 중에서도 와트액, 술팜산액이 바람직하다.
또, 본 발명 도금액에는, 상기한 철-니켈 합금용 전기 도금액에, 추가로 코발트, 몰리브덴, 텅스텐을 함유시켜도 된다. 이 경우의 코발트, 몰리브덴, 텅스텐의 첨가량은 특별히 한정되지 않고, 예를 들어 0.1 ∼ 100 g/ℓ, 바람직하게는 0.5 ∼ 50 g/ℓ 이다. 또, 코발트원으로는, 황산코발트, 술팜산코발트, 몰리브덴산나트륨, 텅스텐산나트륨 등을 들 수 있다.
또한, 본 발명 도금액에는, 상기한 철-니켈 합금용 전기 도금액에 있어서, 특히 철을 5 ∼ 20 g/ℓ, 바람직하게는 7.5 ∼ 17.5 g/ℓ, 특히 바람직하게는 10 ∼ 15 g/ℓ, 니켈을 30 ∼ 70 g/ℓ, 바람직하게는 40 ∼ 60 g/ℓ 함유시킨 것을 사용하는 것이 바람직하다.
이하에, 본 발명 도금액의 바람직한 양태로서, 와트액, 술팜산액의 조성을 기재한다.
<와트액>
황산니켈 6수화물 : 80 ∼ 230 g/ℓ, 바람직하게는 110 ∼ 200 g/ℓ
염화니켈 6수화물 : 40 ∼ 80 g/ℓ, 바람직하게는 50 ∼ 70 g/ℓ
붕산 : 30 ∼ 60 g/ℓ
황산제1철 7수화물 : 25 ∼ 100 g/ℓ, 바람직하게는 37.5 ∼ 75 g/ℓ
글루콘산나트륨 : 20 ∼ 180 g/ℓ, 바람직하게는 40 ∼ 140 g/ℓ, 특히 바람직하게는 60 ∼ 120 g/ℓ
타르타르산나트륨 2수화물 : 10 ∼ 80 g/ℓ, 바람직하게는 15 ∼ 60 g/ℓ, 특히 바람직하게는 20 ∼ 40 g/ℓ
사카린산나트륨 : 1 ∼ 5 g/ℓ, 바람직하게는 2 ∼ 4 g/ℓ
알릴술폰산나트륨 : 1.5 ∼ 10 g/ℓ, 바람직하게는 3.5 ∼ 8.5 g/ℓ
<술팜산액>
술팜산니켈 4수화물 : 160 ∼ 370 g/ℓ, 바람직하게는 210 ∼ 320 g/ℓ
붕산 : 30 ∼ 60 g/ℓ
브롬화니켈 : 5 ∼ 15 g/ℓ, 바람직하게는 6 ∼ 10 g/ℓ
술팜산철 5수화물 : 30 ∼ 125 g/ℓ, 바람직하게는 45 ∼ 95 g/ℓ
글루콘산나트륨 : 20 ∼ 180 g/ℓ, 바람직하게는 40 ∼ 140 g/ℓ, 특히 바람직하게는 60 ∼ 120 g/ℓ
타르타르산나트륨 2수화물 : 10 ∼ 80 g/ℓ, 바람직하게는 15 ∼ 60 g/ℓ, 특히 바람직하게는 20 ∼ 40 g/ℓ
사카린산나트륨 : 1 ∼ 5 g/ℓ, 바람직하게는 2 ∼ 4 g/ℓ
알릴술폰산나트륨 : 1.5 ∼ 10 g/ℓ, 바람직하게는 3.5 ∼ 8.5 g/ℓ
본 발명 도금액을 사용하여 피도금물에 전기 도금하는 방법은, 특별히 한정되지 않고, 예를 들어, 피도금물에, 알칼리 탈지, 산 활성 등의 전처리를 실시한 후, 이것을 본 발명 도금액에 침지하는 방법 등을 들 수 있다.
전기 도금의 조건은, 특별히 한정되지 않고, 통상적인 철-니켈 합금의 전기 도금의 조건을 사용하면 되고, 예를 들어, 액온 20 ∼ 60 ℃ 에서, 애노드에 철, 니켈을 병용하여, 음극 전류 밀도 0.5 ∼ 3 A/dm2 으로 실시하면 된다. 또, 전기 도금시에는 패들 등으로 교반하는 것이 바람직하다.
또한, 전기 도금의 조건으로서, 도금액의 온도를 높게 하면 얻어지는 철-니켈 합금에 있어서의 철의 비율이 낮아지고, 또, 교반 속도를 빠르게 하면 철의 비율은 높아지고, 또한, 도금액의 철 농도를 상대적으로 내리면 철의 비율이 낮아지는 경향을 알고 있기 때문에, 당업자라면 이들 조건의 조정에 의해 철-니켈 합금에 있어서의 철과 니켈의 비율을 제어할 수도 있다.
본 발명 도금액으로 전기 도금할 수 있는 피도금물은 특별히 한정되지 않고, 예를 들어, 표면이, 구리, 니켈, 스테인리스 등의 금속, ABS, 폴리이미드 등의 수지 등으로 형성된 것 등을 들 수 있다.
상기와 같이 하여 피도금물에 전기 도금하여 얻어지는 철-니켈 합금 도금 피복 제품은, 저열팽창 계수 및 고경도를 갖는다. 구체적으로는, 철과 니켈의 비율이, 양자의 합계량을 100 % 로 하여, 철이 55 ∼ 70 % 및 니켈이 30 ∼ 45 %, 바람직하게는 철이 56 ∼ 64 % 및 니켈이 36 ∼ 44 % 이고, 25 ∼ 400 ℃ 의 범위에서 측정되는 열팽창 계수가 4.5 × 10-6/℃ 이하, 바람직하게는 4.0 × 10-6/℃ 이하, 특히 바람직하게는 3.0 × 10-6/℃ 이하, 0.05 × 10-6/℃ 이상이다. 또한, 열팽창 계수는, 예를 들어, 질소 분위기하에서 측정되는 것이 바람직하다.
이와 같은 성질을 갖는 철-니켈 합금 도금 피복 제품은, 조성이 균일하고, 저열팽창 계수를 갖기 때문에 메탈 마스크, 파워 일렉트로닉스 분야의 배선 기판 등에 이용할 수 있다.
실시예
이하, 본 발명을 실시예를 들어 상세하게 설명하지만, 본 발명은 이들 실시예에 전혀 한정되는 것은 아니다.
실시예 1
철-니켈 합금용 전기 도금액의 조제 :
물에, 술팜산니켈·4수화물 270 g/ℓ, 붕산 30 g/ℓ, 브롬화니켈 7 g/ℓ, 술팜산철·5수화물 87 g/ℓ, 글루콘산나트륨 100 g/ℓ, 타르타르산나트륨 25 g/ℓ, 사카린나트륨 3.2 g/ℓ 및 알릴술폰산나트륨 (36 %) 16 ㎖/ℓ 를 첨가, 혼합하여, 철-니켈 합금용 전기 도금액을 조제하였다. 이 도금액의 pH 는 3.8 이고, 니켈과 철의 함유량은 각각 50.7 g/ℓ 및 13.7 g/ℓ 였다.
실시예 2
철-니켈 합금용 전기 도금액의 조제 :
물에, 술팜산니켈·4수화물 270 g/ℓ, 붕산 30 g/ℓ, 브롬화니켈 7 g/ℓ, 술팜산철·5수화물 92 g/ℓ, 글루콘산나트륨 100 g/ℓ, 타르타르산나트륨 15 g/ℓ, 사카린나트륨 3.2 g/ℓ 및 알릴술폰산나트륨 (36 %) 16 ㎖/ℓ 를 첨가, 혼합하여, 철-니켈 합금용 전기 도금액을 조제하였다. 이 도금액의 pH 는 3.8 이고, 니켈과 철의 함유량은 각각 50.7 g/ℓ 및 14.5 g/ℓ 였다.
실시예 3
철-니켈 합금용 전기 도금액의 조제 :
물에, 술팜산니켈·4수화물 270 g/ℓ, 붕산 30 g/ℓ, 브롬화니켈 7 g/ℓ, 술팜산철·5수화물 87 g/ℓ, 글루콘산나트륨 100 g/ℓ, 타르타르산나트륨 60 g/ℓ, 사카린나트륨 3.2 g/ℓ 및 알릴술폰산나트륨 (36 %) 16 ㎖/ℓ 를 첨가, 혼합하여, 철-니켈 합금용 전기 도금액을 조제하였다. 이 도금액의 pH 는 3.8 이고, 니켈과 철의 함유량은 각각 50.7 g/ℓ 및 13.7 g/ℓ 였다.
비교예 1
철-니켈 합금용 전기 도금액의 조제 :
물에, 술팜산니켈·4수화물 156 g/ℓ, 붕산 30 g/ℓ, 브롬화니켈 7 g/ℓ, 술팜산철·5수화물 47 g/ℓ, 글루콘산나트륨 60 g/ℓ, 사카린나트륨 3.2 g/ℓ 및 알릴술폰산나트륨 (36 %) 16 ㎖/ℓ 를 첨가, 혼합하여, 철-니켈 합금용 전기 도금액을 조제하였다. 이 도금액의 pH 는 3.8 이고, 니켈과 철의 함유량은 각각 30 g/ℓ 및 7.5 g/ℓ 였다.
비교예 2
철-니켈 합금용 전기 도금액의 조제 :
물에, 술팜산니켈·4수화물 270 g/ℓ, 붕산 30 g/ℓ, 브롬화니켈 7 g/ℓ, 술팜산철·5수화물 87 g/ℓ, 글루콘산나트륨 100 g/ℓ, 말론산이나트륨 25 g/ℓ, 사카린나트륨 3.2 g/ℓ 및 알릴술폰산나트륨 (36 %) 16 ㎖/ℓ 를 첨가, 혼합하여, 철-니켈 합금용 전기 도금액을 조제하였다. 이 도금액의 pH 는 3.8 이고, 니켈과 철의 함유량은 각각 50.7 g/ℓ 및 13.7 g/ℓ 였다.
비교예 3
철-니켈 합금용 전기 도금액의 조제 :
물에, 술팜산니켈·4수화물 270 g/ℓ, 붕산 30 g/ℓ, 브롬화니켈 7 g/ℓ, 술팜산철·5수화물 87 g/ℓ, 글루콘산나트륨 100 g/ℓ, 말산나트륨 15 g/ℓ, 사카린나트륨 3.2 g/ℓ 및 알릴술폰산나트륨 (36 %) 16 ㎖/ℓ 를 첨가, 혼합하여, 철-니켈 합금용 전기 도금액을 조제하였다. 이 도금액의 pH 는 3.8 이고, 니켈과 철의 함유량은 각각 50.7 g/ℓ 및 13.7 g/ℓ 였다.
실시예 4
철-니켈 합금 전기 도금 피막의 형성 :
이하의 방법으로, 실시예 1 ∼ 3, 비교예 1 ∼ 3 에서 조제한 철-니켈 합금용 전기 도금액을 사용하여, 전기 도금을 하였다.
구리판 (60 × 80 ㎜) 에, 알칼리 탈지 (55 ℃, 10 분) 및 산 활성 (실온, 30 초) 을 실시한 후, 실시예 1 ∼ 3, 비교예 1 ∼ 3 에서 조제한 철-니켈 합금용 전기 도금액에 이하의 조건에서 침지하여 목표 막 두께 10 ㎛ 로 전기 도금을 하여 철-니켈 합금 전기 도금 피막을 얻었다. 또한, 비교예 2 에서 조제한 철-니켈 합금용 전기 도금액에 대해서는, 상기 조건 중, 액온을 40 ℃ 로, 교반을 패들 교반 (6 m/min) 을 대신하여 전기 도금을 하여 철-니켈 합금 전기 도금 피막을 얻었다.
<도금 조건>
도금 시간 : 60 분
액온 : 45 ℃
애노드 : 철, 니켈
음극 전류 밀도 : 1 A/dm2
교반 : 패들 교반 (3 m/min)
시험예 1
물성 측정 :
실시예 1 ∼ 3 및 비교예 1 ∼ 3 에서 얻어진 도금 피막에 대해, 외관을 육안으로 평가한 후, 열팽창 계수를 질소 분위기하, 표 1 에 기재된 범위에서 열·응력·변형 측정 장치 (SII·나노테크놀로지 제조 : TMA/SS 6100 : 하중 50 mN : 승온 속도 5 ℃/min) 를 사용하여 측정하였다. 또, 피막 조성의 균일성을 XRF 로 조사하고, 이하의 평가 기준으로 평가하였다. 이들 결과를 표 1 에 나타내었다. 또한, 피막 중의 철-니켈의 질량비를 형광 X 선 분석법으로 구한 결과, 철-니켈의 질량비는, 모두 64 : 36 이었다 (소수점 한 자릿수를 사사오입). 또한, 비교로서 야금 인바 합금 (철-니켈의 질량비는, 64 : 36) 에 대해서도 동일한 측정을 실시하였다.
<피막 조성의 균일성의 평가 기준>
평가 내용
○ : 5 개 지점 측정하고, 편차가 평균값으로부터 ±3 % 이내
× : 5 개 지점 측정하고, 편차가 평균값으로부터 ±3 % 이상

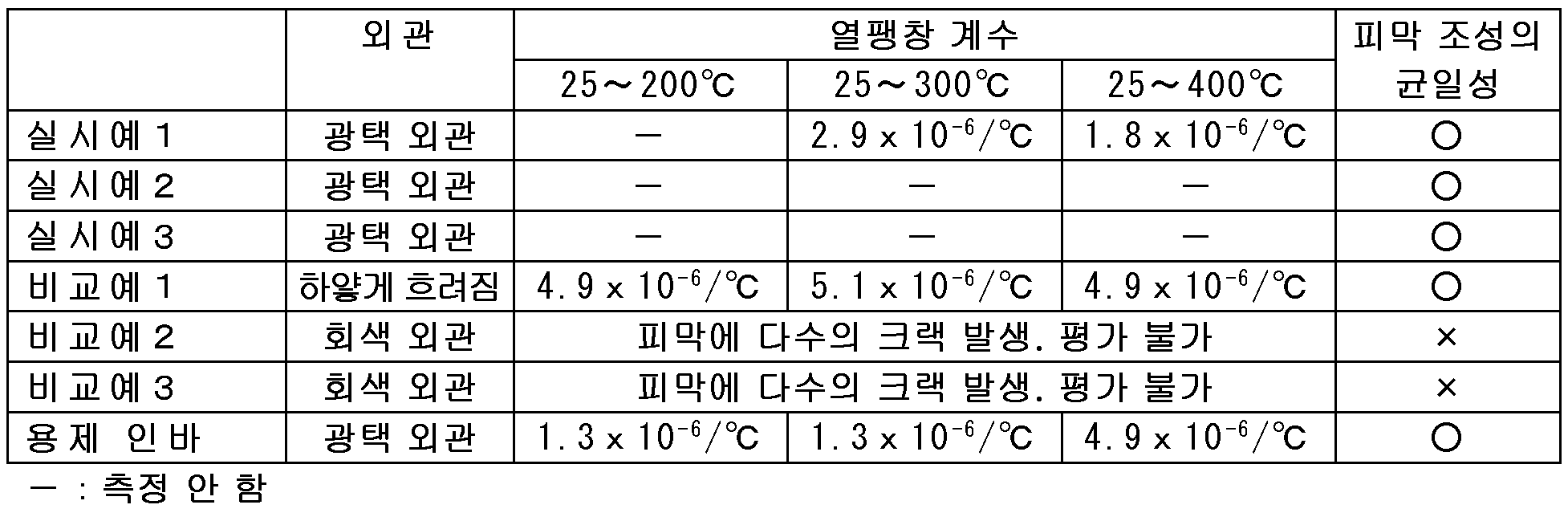

Figure pct00003
이 결과로부터 글루콘산나트륨과 타르타르산나트륨을 2 종 혼합하면, 피막 중의 철 64 % 의 피막에 있어서 광택 외관, 양호한 조성 균일성을 갖는 것 및 폭넓은 온도 영역에서 저열팽창률을 나타내는 것을 알 수 있었다.
실시예 5
철-니켈 합금용 전기 도금액의 조제 :
실시예 1 의 철-니켈 합금용 전기 도금액에 있어서, 술팜산니켈·4수화물을 297 g/ℓ 로 하는 것 이외에는 동일하게 하여, 철-니켈 합금용 전기 도금액을 조제하였다.
실시예 6
철-니켈 합금용 전기 도금액의 조제 :
실시예 1 의 철-니켈 합금용 전기 도금액에 있어서, 술팜산니켈·4수화물을 315 g/ℓ 로 하는 것 이외에는 동일하게 하여, 철-니켈 합금용 전기 도금액을 조제하였다.
실시예 7
철-니켈 합금용 전기 도금액의 조제 :
실시예 1 의 철-니켈 합금용 전기 도금액에 있어서, pH 를 3.4 로 하는 것 이외에는 동일하게 하여, 철-니켈 합금용 전기 도금액을 조제하였다.
실시예 8
철-니켈 합금용 전기 도금액의 조제 :
실시예 1 의 철-니켈 합금용 전기 도금액에 있어서, pH 를 4.2 로 하는 것 이외에는 동일하게 하여, 철-니켈 합금용 전기 도금액을 조제하였다.
실시예 9
철-니켈 합금 전기 도금 피막의 형성 :
실시예 5 ∼ 8 에서 조제한 철-니켈 합금용 전기 도금액을 사용하여, 실시예 5 와 동일하게 하여, 전기 도금을 하였다. 또, 실시예 1 에서 조제한 철-니켈 합금용 전기 도금액을 사용하여 액온을 35 ℃ (실시예 10), 55 ℃ (실시예 11) 또는 교반을 패들 교반 (6 m/min) (실시예 12) 으로 하는 것 이외에는 실시예 5 와 동일하게 하여, 전기 도금을 하였다. 철-니켈의 질량비와 피막 조성의 균일성을 실시예 5 와 동일하게 하여 평가하였다. 그 결과를 표 2 에 나타내었다.
Figure pct00004
이상의 결과로부터, 철-니켈의 질량비는, 도금액 중의 니켈 농도, pH, 액온, 교반 속도를 조정함으로써 조정 가능한 것을 알 수 있었다.
참고예 1
철-니켈 합금용 전기 도금액의 조제 :
물에, 술팜산니켈 156 g/ℓ, 붕산 30 g/ℓ, 브롬화니켈 7 g/ℓ, 술팜산철 50 g/ℓ, 글루콘산나트륨 60 g/ℓ, 사카린나트륨 3.2 g/ℓ 및 알릴술폰산나트륨 (36 %) 16 ㎖/ℓ 를 첨가, 혼합하여, 철-니켈 합금용 전기 도금액을 조제하였다. 이 도금액의 pH 는 3.8 이고, 니켈과 철의 함유량은 각각 30 g/ℓ 및 8 g/ℓ 였다.
참고예 2
철-니켈 합금용 전기 도금액의 조제 :
물에, 황산니켈 75 g/ℓ, 염화니켈 55 g/ℓ, 붕산 40 g/ℓ, 황산제1철 40 g/ℓ, 글루콘산나트륨 60 g/ℓ, 사카린나트륨 3.2 g/ℓ 및 알릴술폰산나트륨 (36 %) 16 ㎖/ℓ 를 첨가, 혼합하여, 철-니켈 합금용 전기 도금액을 조제하였다. 이 도금액의 pH 는 3.0 이고, 니켈과 철의 함유량은 각각 30 g/ℓ 및 8 g/ℓ 였다.
참고예 3
철-니켈 합금 전기 도금 피막의 형성 :
폴리이미드제의 기판 (10 × 40 ㎜) 에, 알칼리 탈지 (40 ℃, 10 분) 및 산 활성 (실온, 30 초) 을 실시한 후, 참고예 1 에서 조제한 철-니켈 합금용 전기 도금액에 이하의 조건에서 침지하여 목표 막 두께 10 ㎛ 로 전기 도금을 하여 철-니켈 합금 전기 도금 피막을 얻었다.
<도금 조건>
도금 시간 : 30 분
액온 : 50 ℃
애노드 : 철, 니켈
음극 전류 밀도 : 2 A/dm2
교반 : 패들 교반 (3 m/min)
참고예 4
철-니켈 합금 전기 도금 피막의 형성 :
온도를 40 ℃ 로 하는 것 이외에는 참고예 3 과 동일하게 하여 전기 도금을 하여 철-니켈 합금 전기 도금 피막을 얻었다.
참고예 5
철-니켈 합금 전기 도금 피막의 형성 :
교반을 6 m/min, 온도를 40 ℃ 로 하는 것 이외에는 참고예 3 과 동일하게 하여 전기 도금을 하여 철-니켈 합금 전기 도금 피막을 얻었다.
참고예 6
철-니켈 합금 전기 도금 피막의 형성 :
참고예 2 에서 조제한 철-니켈 합금용 전기 도금액을 사용하고, 온도를 40 ℃ 로 하는 것 이외에는 참고예 3 과 동일하게 하여 전기 도금을 하여 철-니켈 합금 전기 도금 피막을 얻었다.
참고 시험예 1
물성 측정 :
참고예 3 ∼ 6 에서 얻어진 도금 피막에 대해, 외관을 육안으로 평가한 후, 스파이럴 응력계 ((주) 야마모토 도금 시험기사 제조 : 스파이럴 도금 응력계) 를 사용하여 응력, 마이크로미터 ((주) 미츠토요사 제조) 로 연전성, 마이크로 비커스 경도계 ((주) 아카시 제작소사 제조 : 하중 0.25 N) 를 사용하여 경도를 측정하였다. 또, 열팽창 계수를 질소 분위기하, 25 ∼ 200 ℃ 의 범위에서 열·응력·변형 측정 장치 (SII·나노테크놀로지 제조 : TMA/SS 6100 : 하중 50 mN : 승온 속도 5 ℃/min) 를 사용하여 측정하였다. 또한, 피막 중의 철-니켈의 질량비를 형광 X 선 분석법으로 구하였다. 이들 결과를 표 3 에 나타내었다.
Figure pct00005
이상의 결과로부터, 상기 도금액에 의해, 전기 도금만으로 열처리를 실시하지 않아도 저열팽창 계수 및 고경도를 갖는 철-니켈 합금 피막이 얻어지는 것을 알 수 있었다. 또, 저열팽창 계수가 얻어지는 철-니켈 합금의 조성은 철 58 % 및 니켈 42 % 부근에 있는 것을 알 수 있었다.
참고 비교예 1
비교 도금 :
알릴술폰산나트륨 (36 %) 을 함유하지 않는 것 이외에는, 참고예 2 와 동일하게 철-니켈 합금용 전기 도금액을 조제하고, 이것을 사용하여 참고예 6 과 동일한 조건에서 철-니켈 합금 전기 도금 피막을 얻었다. 또한, 피막의 외관은 균일하지 않았다. 얻어진 피막에 대해 시험예 1 과 동일하게 하여 피막 중의 철-니켈의 질량비와, 열팽창 계수 (/℃) 를 측정하였다. 그 결과, 철-니켈의 질량비는 철 64 % 및 니켈 36 % 이고, 25 ∼ 200 ℃ 의 열팽창 계수 (/℃) 는 8.6 × 10-6/℃ 였다.
참고예 7
철-니켈 합금 전기 도금 피막의 형성 :
알릴술폰산나트륨 (36 %) 을 비닐술폰산으로 하는 것 이외에는, 참고예 2 와 동일하게 철-니켈 합금용 전기 도금액을 조제하고, 이것을 사용하여 참고예 6 과 동일한 조건에서 철-니켈 합금 전기 도금 피막을 얻었다. 균일한 피막 외관이 얻어지고, 철-니켈의 질량비는 철 55 및 니켈 45 % 였다. 이 피막은 저열팽창 계수 및 고경도를 갖는다.
참고예 8
철-니켈 합금 전기 도금 피막의 형성 :
알릴술폰산나트륨 (36 %) 을 프로핀술폰산으로 하는 것 이외에는, 참고예 2 와 동일하게 철-니켈 합금용 전기 도금액을 조제하고, 이것을 사용하여 참고예 6 과 동일한 조건에서 철-니켈 합금 전기 도금 피막을 얻었다. 얻어진 피막의 철-니켈의 질량비는 철 62 % 및 니켈 38 % 였다. 이 피막은 저열팽창 계수 및 고경도를 갖는다.
참고예 9
철-니켈 합금용 전기 도금액의 조제 :
물에, 술팜산니켈 270 g/ℓ, 붕산 30 g/ℓ, 브롬화니켈 7 g/ℓ, 술팜산철 87 g/ℓ, 글루콘산나트륨 100 g/ℓ, 사카린나트륨 3.2 g/ℓ 및 알릴술폰산나트륨 (36 %) 16 ㎖/ℓ 를 첨가, 혼합하여, 철-니켈 합금용 전기 도금액을 조제하였다. 이 도금액의 pH 는 3.8 이고, 니켈과 철의 함유량은 각각 50.7 g/ℓ 및 13.7 g/ℓ 였다.
참고예 10
철-니켈 합금 전기 도금 피막의 형성 :
구리판 (60 × 80 ㎜) 에, 알칼리 탈지 (55 ℃, 10 분) 및 산 활성 (실온, 30 초) 을 실시한 후, 참고예 9 에서 조제한 철-니켈 합금용 전기 도금액에 이하의 조건에서 침지하여 목표 막 두께 10 ㎛ 로 전기 도금을 하여 철-니켈 합금 전기 도금 피막을 얻었다.
<도금 조건>
도금 시간 : 60 분
액온 : 45 ℃
애노드 : 철, 니켈
음극 전류 밀도 : 1 A/dm2
교반 : 패들 교반 (3 m/min)
참고예 11
철-니켈 합금용 전기 도금액의 조제 :
물에, 술팜산니켈 270 g/ℓ, 붕산 30 g/ℓ, 브롬화니켈 7 g/ℓ, 술팜산철 76.5 g/ℓ, 글루콘산나트륨 100 g/ℓ, 사카린나트륨 3.2 g/ℓ 및 알릴술폰산나트륨 (36 %) 16 ㎖/ℓ 를 첨가, 혼합하여, 철-니켈 합금용 전기 도금액을 조제하였다. 이 도금액의 pH 는 3.8 이고, 니켈과 철의 함유량은 각각 50.7 g/ℓ 및 12.0 g/ℓ 였다.
참고예 12
철-니켈 합금 전기 도금 피막의 형성 :
구리판 (60 × 80 ㎜) 에, 알칼리 탈지 (55 ℃, 10 분) 및 산 활성 (실온, 30 초) 을 실시한 후, 참고예 9 에서 조제한 철-니켈 합금용 전기 도금액에 이하의 조건에서 침지하여 목표 막 두께 10 ㎛ 로 전기 도금을 하여 철-니켈 합금 전기 도금 피막을 얻었다.
<도금 조건>
도금 시간 : 60 분
액온 : 30 ℃
애노드 : 철, 니켈
음극 전류 밀도 : 1 A/dm2
교반 : 패들 교반 (3 m/min)
참고 시험예 2
물성 측정 :
참고예 9, 11 에서 얻어진 도금 피막에 대해, 외관을 육안으로 평가한 후, 열팽창 계수를 질소 분위기하, 표 4 에 기재된 범위에서 열·응력·변형 측정 장치 (SII·나노테크놀로지 제조 : TMA/SS 6100 : 하중 50 mN : 승온 속도 5 ℃/min) 를 사용하여 측정하였다. 또, 피막 조성의 균일성을 XRF 로 조사하고, 지금까지와 동일한 평가 기준으로 평가하였다. 이들 결과를 표 4 에 나타내었다.

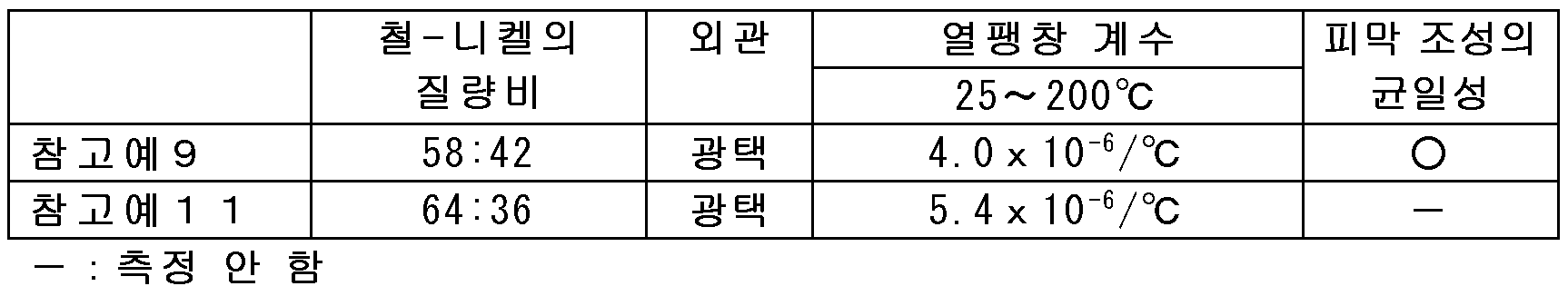

Figure pct00006
산업상 이용가능성
본 발명은, 용제로 제조되는 인바 조성의 철-니켈 합금과 동일한 용도에 사용할 수 있는 것은 물론, 파워 일렉트로닉스 등의 새로운 용도로의 응용을 기대할 수 있다.

Claims (19)

  1. 이하의 일반식 (1)
    Figure pct00007

    (단, R 은 비닐기 또는 에티닐기, X 는 치환되어 있어도 되는, 알킬렌기 또는 페닐렌기, Y 는 알칼리 금속을 나타낸다)
    로 나타내는 불포화 술폰산 화합물을 함유하는 철-니켈 합금용 전기 도금액으로서,
    추가로, 카르복실기를 1 개 이상, 하이드록시기를 2 이상 갖고, 탄소수가 2 개 이상인 카르복실산 화합물을 2 종 이상 함유하는 것을 특징으로 하는 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액.
  2. 제 1 항에 있어서,
    카르복실산 화합물이, 타르타르산나트륨 및 글루콘산나트륨인 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액.
  3. 제 2 항에 있어서,
    타르타르산나트륨을 10 ∼ 80 g/ℓ 함유하는 것인 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액.
  4. 제 1 항 내지 제 3 항 중 어느 한 항에 있어서,
    불포화 술폰산 화합물이, 알릴술폰산나트륨, 비닐술폰산나트륨 및 프로핀술폰산나트륨으로 이루어지는 군에서 선택되는 1 종 또는 2 종 이상인 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액.
  5. 제 1 항 내지 제 4 항 중 어느 한 항에 있어서,
    철을 5 ∼ 20 g/ℓ 및 니켈을 30 ∼ 70 g/ℓ 함유하는 것인 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액.
  6. 제 1 항 내지 제 5 항 중 어느 한 항에 있어서,
    철-니켈 합금용 전기 도금액이, 와트액 또는 술팜산액인 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액.
  7. 제 1 항 내지 제 6 항 중 어느 한 항에 있어서,
    저열팽창 계수를 갖는 철-니켈 합금이, 철과 니켈의 비율이 양자의 합계량을 100 질량% 로 하여, 철이 55 ∼ 70 질량% 및 니켈이 30 ∼ 45 질량% 이고, 25 ∼ 400 ℃ 의 범위에서 측정되는 열팽창 계수가 4.5 × 10-6/℃ 이하인 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액.
  8. 피도금물을, 제 1 항 내지 제 7 항 중 어느 한 항에 기재된 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액으로 전기 도금하는 것을 특징으로 하는 저열팽창 계수를 갖는 철-니켈 합금의 전기 도금 방법.
  9. 제 8 항에 있어서,
    전기 도금을, 교반하여 욕온 20 ∼ 60 ℃ 에서 애노드에 철, 니켈을 병용하여, 음극 전류 밀도 0.5 ∼ 3 A/dm2 로 실시하는 저열팽창 계수를 갖는 철-니켈 합금의 전기 도금 방법.
  10. 피도금물을, 제 1 항 내지 제 7 항 중 어느 한 항에 기재된 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액으로 전기 도금함으로써 얻어지는 저열팽창 계수를 갖는 철-니켈 합금 도금 피복 제품.
  11. 철-니켈 합금용 전기 도금욕에, 추가로, 이하의 일반식 (1)
    Figure pct00008

    (단, R 은 비닐기 또는 에티닐기, X 는 치환되어 있어도 되는, 알킬렌기 또는 페닐렌기, Y 는 알칼리 금속을 나타낸다)
    로 나타내는 불포화 술폰산 화합물을 함유시킨 것을 특징으로 하는 저열팽창 계수 및 고경도를 갖는 철-니켈 합금용 전기 도금욕.
  12. 제 11 항에 있어서,
    불포화 술폰산 화합물이, 알릴술폰산나트륨, 비닐술폰산나트륨 및 프로핀술폰산나트륨으로 이루어지는 군에서 선택되는 1 종 또는 2 종 이상인 저열팽창 계수 및 고경도를 갖는 철-니켈 합금용 전기 도금욕.
  13. 제 11 항 또는 제 12 항에 있어서,
    철을 4 ∼ 20 g/ℓ 및 니켈을 20 ∼ 70 g/ℓ 함유하는 것인 저열팽창 계수 및 고경도를 갖는 철-니켈 합금용 전기 도금욕.
  14. 제 11 항 내지 제 13 항 중 어느 한 항에 있어서,
    철-니켈 합금용 전기 도금욕이, 와트욕 또는 술팜산욕인 저열팽창 계수 및 고경도를 갖는 철-니켈 합금용 전기 도금욕.
  15. 제 11 항 내지 제 14 항 중 어느 한 항에 있어서,
    저열팽창 계수 및 고경도를 갖는 철-니켈 합금이, 철과 니켈의 비율이 양자의 합계량을 100 질량% 로 하여, 철이 55 ∼ 64 질량% 및 니켈이 36 ∼ 45 질량% 이고, 열팽창 계수가 9.0 × 10-6/℃ 이하이고, 비커스 경도가 200 HV 이상인 저열팽창 계수 및 고경도를 갖는 철-니켈 합금용 전기 도금욕.
  16. 피도금물을, 제 11 항 내지 제 15 항 중 어느 한 항에 기재된 저열팽창 계수 및 고경도를 갖는 철-니켈 합금용 전기 도금욕으로 전기 도금하는 것을 특징으로 하는 저열팽창 계수 및 고경도를 갖는 철-니켈 합금의 전기 도금 방법.
  17. 제 16 항에 있어서,
    전기 도금 후에, 열처리를 실시하지 않는 저열팽창 계수 및 고경도를 갖는 철-니켈 합금의 전기 도금 방법.
  18. 피도금물을, 제 11 항 내지 제 15 항 중 어느 한 항에 기재된 저열팽창 계수 및 고경도를 갖는 철-니켈 합금용 전기 도금욕으로 전기 도금함으로써 얻어지는 저열팽창 계수 및 고경도를 갖는 철-니켈 합금 도금 피복 제품.
  19. 제 18 항에 있어서,
    전기 도금 후에, 열처리를 실시하지 않는 저열팽창 계수 및 고경도를 갖는 철-니켈 합금 도금 피복 제품.
KR1020207008220A 2017-09-01 2018-08-03 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액 및 이것을 사용한 전기 도금 방법 Active KR102591174B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JPJP-P-2017-168391 2017-09-01
JP2017168391A JP2019044231A (ja) 2017-09-01 2017-09-01 低熱膨張係数を有する鉄−ニッケル合金用電気メッキ液およびこれを用いた電気メッキ方法
PCT/JP2018/029216 WO2019044383A1 (ja) 2017-09-01 2018-08-03 低熱膨張係数を有する鉄-ニッケル合金用電気メッキ液およびこれを用いた電気メッキ方法

Publications (2)

Publication Number Publication Date
KR20200044860A true KR20200044860A (ko) 2020-04-29
KR102591174B1 KR102591174B1 (ko) 2023-10-18

Family

ID=65525263

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207008220A Active KR102591174B1 (ko) 2017-09-01 2018-08-03 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액 및 이것을 사용한 전기 도금 방법

Country Status (5)

Country Link
JP (1) JP2019044231A (ko)
KR (1) KR102591174B1 (ko)
CN (1) CN111094633B (ko)
TW (1) TWI763907B (ko)
WO (1) WO2019044383A1 (ko)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7541348B2 (ja) * 2020-02-13 2024-08-28 国立大学法人信州大学 鉄合金めっき方法及び鉄合金めっき液

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3974044A (en) * 1975-03-31 1976-08-10 Oxy Metal Industries Corporation Bath and method for the electrodeposition of bright nickel-iron deposits
JPS6084899U (ja) 1983-11-15 1985-06-11 株式会社 テイエルブイ 気水分離器を備えたドレントラツプ
JP2011168831A (ja) 2010-02-18 2011-09-01 Kyoto Ichi 高硬度及び低熱膨張係数を有する鉄−ニッケル合金めっき皮膜の製造方法
JP2014500404A (ja) * 2010-12-23 2014-01-09 コヴェンツィア ソチエタ ペル アツィオーニ 耐食コーティングを有する基材およびその製造方法
JP6084899B2 (ja) * 2013-06-07 2017-02-22 株式会社Jcu 低熱膨張係数および高硬度を有する鉄−ニッケル合金用電気メッキ浴およびこれを用いた電気メッキ方法

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR100505002B1 (ko) * 2003-04-24 2005-08-01 주식회사 나노인바 나노 인바합금 및 이의 제조방법
MX355999B (es) * 2012-04-19 2018-05-08 Dipsol Chem Baño de electroplastia de aleación de cobre-níquel y método de galvanoplastia.

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3974044A (en) * 1975-03-31 1976-08-10 Oxy Metal Industries Corporation Bath and method for the electrodeposition of bright nickel-iron deposits
JPS6084899U (ja) 1983-11-15 1985-06-11 株式会社 テイエルブイ 気水分離器を備えたドレントラツプ
JP2011168831A (ja) 2010-02-18 2011-09-01 Kyoto Ichi 高硬度及び低熱膨張係数を有する鉄−ニッケル合金めっき皮膜の製造方法
JP2014500404A (ja) * 2010-12-23 2014-01-09 コヴェンツィア ソチエタ ペル アツィオーニ 耐食コーティングを有する基材およびその製造方法
JP6084899B2 (ja) * 2013-06-07 2017-02-22 株式会社Jcu 低熱膨張係数および高硬度を有する鉄−ニッケル合金用電気メッキ浴およびこれを用いた電気メッキ方法

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
야마모토 등,「표면 기술」, 제62권, 12호, p702 ∼ 707, 2011년

Also Published As

Publication number Publication date
JP2019044231A (ja) 2019-03-22
CN111094633A (zh) 2020-05-01
TWI763907B (zh) 2022-05-11
WO2019044383A1 (ja) 2019-03-07
TW201930654A (zh) 2019-08-01
CN111094633B (zh) 2023-03-07
KR102591174B1 (ko) 2023-10-18

Similar Documents

Publication Publication Date Title
EP1540043B1 (en) Pyrophosphoric acid bath for use in copper-tin alloy plating
CN101619470B (zh) 电解锡镀液及电解锡电镀法
TW200303938A (en) Electroplating solution containing organic acid complexing agent
CN109137007B (zh) 环保镍电镀组合物和方法
TWI548782B (zh) 無氰化物之酸性消光銀電鍍組成物及方法
JP2015165053A (ja) 電着浴、電着システム、及び電着方法
JP2022023995A (ja) 酸性水性銀-ニッケル合金電気めっき組成物及び方法
KR102591174B1 (ko) 저열팽창 계수를 갖는 철-니켈 합금용 전기 도금액 및 이것을 사용한 전기 도금 방법
US4892627A (en) Method of nickel-tungsten-silicon carbide composite plating
KR102421883B1 (ko) 산성 수계 2원계 은-비스무트 합금 전기도금 조성물 및 방법
JP6084899B2 (ja) 低熱膨張係数および高硬度を有する鉄−ニッケル合金用電気メッキ浴およびこれを用いた電気メッキ方法
JP5318375B2 (ja) パラジウム−コバルト合金めっき液、パラジウム−コバルト合金被膜の形成方法及びパラジウム−コバルト合金硬質被膜の製造方法
JP2667323B2 (ja) 酸化防止剤、めっき浴用助剤およびこれを用いためっき浴
JPH0575837B2 (ko)
KR20240050151A (ko) 멤스 프로브용 비암모니아 팔라듐-코발트 합금 도금액 조성물 및 이를 이용한 피막처리 방법
TWI689628B (zh) 具有精胺酸與雙環氧化物之共聚物的鎳電鍍組合物及電鍍鎳之方法
TW202338164A (zh) 抑制銹蝕形成和腐蝕之方法
CN119433641A (zh) 一种用于钯钴合金电镀液的光亮剂及其应用
JPH0754184A (ja) 高速連続めっきが可能なリフローめっき用の硫酸酸性すずめっき浴
JPH0474883A (ja) ルテニウム合金メッキ方法
KR20170133007A (ko) 구리-주석 합금 도금액
PL153032B1 (pl) Kąpiel do galwanicznego osadzania błyszczących powłok stopowych cyny z niklem i/lub kobaltem

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20200320

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20210721

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20220913

Patent event code: PE09021S01D

E90F Notification of reason for final refusal
PE0902 Notice of grounds for rejection

Comment text: Final Notice of Reason for Refusal

Patent event date: 20230321

Patent event code: PE09021S02D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20230828

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20231016

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20231016

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
