Abstract

본 발명은 조립형 도어에 관한 것이다. 상기 조립형 도어는 서로 연결되어 사각형으로 도어의 테두리를 형성하는 중공형의 가로부재 및 세로부재; 상기 가로부재와 상기 세로부재가 연결되는 모서리 부분에 상기 가로부재와 상기 세로부재의 내부로 각각 소정 길이만큼 삽입되어 중공형의 내부를 채우는 가로 브라켓 및 세로 브라켓; 상기 가로부재 또는 상기 세로부재와 결합되어 테두리의 내측 부분을 채우는 내부부재;를 포함하고, 상기 가로 브라켓 및 상기 세로 브라켓은 체결부재;에 의해 각각 상기 가로부재 및 상기 세로부재와 결합된다.
이러한 구성에 따르면, 도어의 외곽을 금속 재질로 된 가로부재와 세로부재로 사각 테두리를 형성하도록 함으로써, 도어를 조립할 때 간편하게 조립할 수 있고, 비용이 저렴하며, 금속으로 형성된 틀 내부에 플라스틱을 끼워넣는 구조로 인해 내구성이 뛰어나 문이나 손잡이가 파손되지 않는 조립형 도어를 제공할 수 있다.

Description

조립형 도어 {Assembly type door}
본 발명은 간단하게 조립할 수 있고, 비용이 저렴하며, 내구성이 뛰어난 조립형 도어에 관한 것이다.
문은 건물의 입구나 실내 등의 사람이 드나드는 곳에 개폐할 수 있도록 만들어지고, 보통 한 장소와 다른 장소를 연결시키는 접점에 위치한다.
일반적으로 널리 사용되는 도어의 재질은 원목이나 합판, MDF 등의 가공 목재가 있다.
목재로 된 도어는 수명이 짧으며, 장기간 사용에 따라 뒤틀리는 등의 변형이 발생되며, 특히 환경보호를 이유로 목재 공급이 점차 제한적이라 제조 비용이 증가되는 등의 문제점이 있었다.
이러한 문제점을 해결하기 위해 벌집 형태인 허니콤 구조의 중앙충진재를 포함하고 ABS 수지 재료를 사용하는 도어가 개발되어 있다. 목재 대용으로 개발된 ABS 도어는 소재가 가벼워 운반이 용이하고, 제작이 간편하며 변형이나 뒤틀림이 없는 장점이 있다.
그러나, 도어문짝 내부의 허니컴은 습기에 약하다는 문제점이 있다.
또한, 가벼운 만큼 내구성도 약한데다, 특히 도어 손잡이가 조립되는 부분에는 구멍을 뚫게 되어 이 부분의 내구성이 더 떨어지게 되고, 작은 충격에도 문짝이 파손될 수 있는 문제점이 있었다.
대한민국 등록특허 제10-1349103호
따라서, 본 발명은 상기 사정을 감안하여 발명한 것으로, 간편하게 조립할 수 있고, 비용이 저렴하며, 내구성이 뛰어나 문이 파손되지 않는 조립형 도어를 제공하고자 함에 목적이 있다.
상술한 바와 같은 목적을 구현하기 위한 본 발명에 따른 조립형 도어는, 서로 연결되어 사각형으로 도어의 테두리를 형성하는 중공형의 가로부재 및 세로부재; 상기 가로부재와 상기 세로부재가 연결되는 모서리 부분에 상기 가로부재와 상기 세로부재의 내부로 각각 소정 길이만큼 삽입되어 중공형의 내부를 채우는 가로 브라켓 및 세로 브라켓; 상기 가로부재 또는 상기 세로부재와 결합되어 테두리의 내측 부분을 채우는 내부부재; 를 포함하고, 상기 가로 브라켓 및 상기 세로 브라켓은 체결부재에 의해 각각 상기 가로부재 및 상기 세로부재와 결합된다.
또한, 상기 가로 브라켓 및 상기 세로 브라켓은 체결부재 또는 접합에 의해 서로 결합되고, 상기 가로 브라켓과 상기 세로 브라켓의 결합에 의해 상기 가로부재와 상기 세로부재가 서로 연결된다.
또한, 상기 가로 브라켓 및 상기 세로 브라켓은 사출 성형에 의해 하나의 부재로 형성되고, 상기 가로 브라켓 및 상기 세로 브라켓은 각각 상기 가로부재 및 상기 세로부재의 내부로 삽입된 상태에서 체결부재에 의해 상기 가로부재 및 상기 세로부재와 결합된다.
또한, 도어 손잡이가 위치되는 일측의 상기 세로부재에 소정 길이만큼 삽입되어 중공형의 내부를 채우고 체결부재에 의해 상기 세로부재와 체결되는 손잡이 브라켓; 을 더 포함하고, 도어 손잡이를 형성하기 위해 상기 세로부재 및 상기 손잡이 브라켓을 관통하는 관통 개구가 형성된다.
또한, 상기 조립형 도어가 연결되는 문틀의 상단 또는 하단에 인접하는 상기 가로부재 또는 상기 세로부재에는 완충부재 삽입홈이 형성되고, 상기 완충부재 삽입홈에는 상기 조립형 도어와 문틀과의 마찰을 줄이기 위한 완충부재가 삽입된다.
본 발명에 따르면, 도어의 외곽을 금속 재질로 된 가로부재와 세로부재로 사각 테두리를 형성하도록 함으로써, 도어를 조립할 때 간편하게 조립할 수 있고, 비용이 저렴하며, 금속으로 형성된 틀 내부에 플라스틱을 끼워넣는 구조로 인해 내구성이 뛰어나 문이나 손잡이가 파손되지 않는 조립형 도어를 제공할 수 있다.
도 1은 본 발명의 실시예에 따른 조립형 도어의 정면을 도시하는 도면이다.

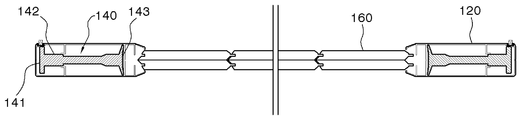

도 2는 도 1의 A-A' 라인을 따라 취한 개략적인 단면도이다.
도 3은 도 1의 B-B' 라인을 따라 취한 개략적인 단면도이다.
도 4는 도 3에서 문틀을 표시한 도면이다.
도 5는 본 발명의 실시예에서 가로부재와 세로부재가 결합된 상태를 도시하는 도면이다.
도 6은 본 발명의 가로부재와 가로 브라켓이 결합되는 과정을 도시하는 도면이다.
도 7은 본 발명의 가로 브라켓과 세로 브라켓이 결합되는 과정을 도시하는 도면이다.
도 8은 본 발명의 가로부재와 세로부재가 결합된 상태의 개략적인 단면을 도시하는 도면이다.
도 9는 본 발명의 다른 실시예에 따른 가로 브라켓와 세로 브라켓, 가로부재와 세로부재가 결합되는 과정을 도시하는 도면이다.
도 10은 본 발명의 다른 실시예에 따른 가로 브라켓와 세로 브라켓, 가로부재와 세로부재가 결합되는 과정을 도시하는 도면이다.
도 11은 본 발명의 세로부재와 도어 손잡이가 결합된 상태를 도시하는 도면이다.
도 12는 관통개구가 형성된 상태에서 세로부재의 외부와 내부를 개략적으로 도시하는 도면이다.
이하 첨부한 도면을 참조하여 본 발명의 바람직한 실시예에 대한 구성 및 작용을 상세히 설명하면 다음과 같다.
여기서 각 도면의 구성요소들에 대해 참조부호를 부가함에 있어서 동일한 구성요소들에 한해서는 비록 다른 도면상에 표시되더라도 가능한 한 동일한 부호로 표기되었음에 유의하여야 한다.
도 1은 본 발명의 실시예에 따른 조립형 도어의 정면을 도시하는 도면이다. 도 2는 도 1의 A-A' 라인을 따라 취한 개략적인 단면도이다. 도 3은 도 1의 B-B' 라인을 따라 취한 개략적인 단면도이다. 도 4는 도 3에서 문틀을 표시한 도면이다. 도 5는 본 발명의 실시예에서 가로부재와 세로부재가 결합된 상태를 도시하는 도면이다. 도 6은 본 발명의 가로부재와 가로 브라켓이 결합되는 과정을 도시하는 도면이다. 도 7은 본 발명의 가로 브라켓과 세로 브라켓이 결합되는 과정을 도시하는 도면이다. 도 8은 본 발명의 가로부재와 세로부재가 결합된 상태의 개략적인 단면을 도시하는 도면이다.
조립형 도어(100)는 가로부재(110), 세로부재(120), 가로 브라켓(130), 세로브라켓(140), 손잡이 브라켓(150) 및 내부부재(160)를 포함한다.
가로부재(110)와 세로부재(120)는 서로 연결되어 사각형으로 도어의 테두리를 형성한다. 가로부재(110)와 세로부재(120)는 금속, 예를 들어 알루미늄 재질을 갖고, 속이 빈 중공형으로 형성된다.
가로 브라켓(130)과 세로 브라켓(140)은 플라스틱 재질이고, 가로부재(110)와 세로부재(120)가 연결되는 모서리 부분에 가로부재(110)와 세로부재(120)의 내부로 각각 소정 길이만큼 삽입된다.
가로 브라켓(130)은 체결부재(170)에 의해 가로부재(110)와 결합된다. 세로 브라켓(140)은 체결부재(170)에 의해 세로부재(120)와 결합된다.
손잡이 브라켓(150)은 플라스틱 재질이고, 도어 손잡이(190)가 위치되는 일측의 세로부재(120)에 소정 길이만큼 삽입되어 중공형의 내부를 채우고 체결부재에 의해 세로부재(120)와 체결된다.
내부부재(160)는 가로부재(110) 또는 세로부재(120)와 결합되어 사각 테두리의 내측 부분을 채운다. 내부부재(160)는 원목이나 합판, MDF 등의 가공 목재, 플라스틱 등으로 형성될 수 있다.
도 2 내지 도 4를 참조하면, 가로부재(110)의 중공형의 내부에 가로 브라켓(130)이 삽입되고, 세로부재(120)의 중공형의 내부에 세로 브라켓(140)이 삽입된다.
가로부재(110)의 단면 형상은 전방 프레임(111)과, 이러한 전방 프레임(111) 양측 단부로부터 직각으로 연장되는 측면 프레임(112)과, 이러한 측면 프레임(112)의 단부에서 내측으로 연장되어 내부부재(160)와 결합되기 위한 제1 개구부(114a)를 형성하는 연장 프레임(114)을 포함한다. 내부부재(160)는 제1 개구부(114a)를 통해 삽입되어 가로부재(110)와 연결될 수 있다.
또한, 가로부재(110)의 단면 형상은 측면 프레임(112)의 단부에서 내측으로 굴곡되어 제2 개구부(115a)를 형성하는 보강 프레임(115)과, 전방 프레임(111)으로부터 측면 프레임(112)이 연장되는 방향으로 소정 거리만큼 이격되어 제3 개구부(116a)를 형성하고 가로 브라켓(130)을 지지하기 위해 'ㄴ' 형상으로 내부로 굴곡된 제1 지지 프레임(116)과, 이러한 제1 지지 프레임(116)으로부터 측면 프레임(112)이 연장되는 방향으로 제1 지지 프레임(116)으로부터 이격되어 양측의 측면 프레임(112)과 연결되는 제2 지지 프레임(117)을 포함한다.
한편, 전방 프레임(111)과 인접하는 측면 프레임(112)에는 완충부재(113a)를 끼우기 위한 완충부재 삽입홈(113)이 형성된다. 완충부재 삽입홈(113)은 조립형 도어(100)가 연결되는 문틀(180)의 상단 또는 하단에 인접하는 가로부재(110) 또는 세로부재(120)에 형성될 수 있다.
완충부재(113a)는 조립형 도어(100)와 문틀(180)과의 마찰을 줄이기 위한 것으로, 충격을 흡수할 수 있는 고무 등의 소재로 될 수 있다. 완충부재(113a)는 조립형 도어(100)가 문틀(180)에 연결되어 문을 열고 닫을 때, 조립형 도어(100)와 문틀(180)이 직접적으로 닿는 것을 막아줌으로써, 조립형 도어(100)나 문틀(180)에 가해지는 충격을 줄여준다.
세로부재(120)는 가로부재(110)와 동일한 형상을 갖는다.
가로부재(110)에 삽입되는 가로 브라켓(130)은 단면이 전체적으로 I 또는 H 형상을 갖는다. 가로 브라켓(130)은 전방 프레임(111) 측에 위치하는 제1 브라켓(131)과, 이러한 제1 브라켓(131)으로부터 측면 프레임(112) 쪽으로 연장되는 제2 브라켓(132)과, 제2 지지 프레임(117)에 의해 지지되는 제3 브라켓(133)으로 이루어진다.
제1 브라켓(131)은 전방 프레임(111)으로부터 소정 거리만큼 이격되어 위치되어, 체결부재(170)를 제1 브라켓(131)을 통해 삽입할 때 체결부재(170)의 헤드부가 전방 프레임(111)의 외부로 돌출되지 않게 한다.
세로 브라켓(140)은 가로 브라켓(130)과 동일한 형상을 갖는다.
이하에서는, 도 5 내지 도 8을 참조하여 가로 브라켓(130) 및 세로 브라켓(140)이 체결부재(170)에 의해 각각 가로부재(110) 및 세로부재(120)와 결합되고, 가로 브라켓(130) 및 세로 브라켓(140)이 체결부재(170)에 의해 서로 결합되어 가로부재(110)와 세로부재(120)가 서로 연결되는 구성을 설명하기로 한다.
가로 브라켓(130)은 가로부재(110)의 내부로 삽입된 상태에서 복수의 체결부재(170)에 의해 가로부재(110)와 결합된다. 체결부재(170)는 제2 지지 프레임(117)의 상부에서 가로 브라켓(130) 내부로 삽입되고, 조립형 도어(100)가 완전히 조립된 상태에서 외부로 노출되지 않는다.
세로 브라켓(140)은 가로 브라켓(130)와 동일한 방법으로 세로부재(120)와 결합된다.
가로 브라켓(130)은 세로 브라켓(140)과 체결부재(170)에 의해 서로 결합되고, 가로 브라켓(130)과 세로 브라켓(140)의 결합에 의해 가로부재(110)와 세로부재(120)가 서로 연결된다.
예를 들어, 가로 브라켓(130)[가로부재(110)]과 세로 브라켓(140)[세로부재(120)]은 서로 결합되는 부분에서 45°각도로 단부가 절단된 상태에서, 체결부재(170)가 가로 브라켓(130) 및 세로 브라켓(140)의 내부로 관통되어 결합될 수 있다. 그에 따라, 가로부재(110)와 세로부재(120)도 서로 연결된다.
체결부재(170)의 헤드부는 가로부재(110)의 전방 프레임(111)과 가로 브라켓(130)의 제1 브라켓(131) 사이의 공간에 위치되어 외부로 노출되지 않는다.
도 5와 도 8은 사각형 도어의 모서리에서 가로부재(110)와 세로부재(120)가 연결된 상태를 나타내고, 이 상태에서 체결부재(170)는 외부로 노출되지 않는다.
본 발명에서는, 가로부재(110)와 세로부재(120)가 금속 프레임으로 구성되어 테두리 부분의 강도가 향상될 수 있다. 사각형 도어의 모서리 부분에서, 가로 브라켓(130)과 세로 브라켓(140)이 각각 가로부재(110)와 세로부재(120)의 내부로 삽입된 상태에서 체결부재(170)에 의해 체결되어 결합되어 모서리 부분의 강도가 더욱 향상될 수 있다.
또한, 가로 브라켓(130)과 세로 브라켓(140)의 체결에 의해 가로부재(110)과 세로부재(120)가 서로 연결됨으로서, 도어의 전체적인 조립이 매우 간단한 방법으로 이루어질 수 있다. 체결부재(170)는 외부로 노출되지 않도록 함으로써 미려한 외관을 구성할 수 있다.
도 9는 본 발명의 다른 실시예에 따른 가로 브라켓와 세로 브라켓, 가로부재와 세로부재가 결합되는 과정을 도시하는 도면이다. 도 10은 본 발명의 다른 실시예에 따른 가로 브라켓와 세로 브라켓, 가로부재와 세로부재가 결합되는 과정을 도시하는 도면이다.
도 9에서, 가로 브라켓(130)과 세로 브라켓(140)은 소정의 각도로 단부가 절단된 상태에서 먼저 접합된다. 다음에 가로 브라켓(130)에 단부가 소정의 각도로 절단된 가로부재(110)가 끼워지고, 세로 브라켓(140)에 단부가 소정의 각도로 절단된 세로부재(120)가 끼워진다. 다음에, 가로 브라켓(130) 및 세로 브라켓(140)은 체결부재(170)에 의해 각각 가로부재(110) 및 세로부재(120)와 결합되고, 그에 따라 가로부재(110)와 세로부재(120)가 서로 연결된다.
도 10에서, 가로 브라켓(130)과 세로 브라켓(140)은 사출 성형에 의해 하나의 부재로 형성된다. 다음에, 가로 브라켓(130)에 단부가 소정의 각도로 절단된 가로부재(110)가 끼워지고, 세로 브라켓(140)에 단부가 소정의 각도로 절단된 세로부재(120)가 끼워진다. 다음에, 가로 브라켓(130) 및 세로 브라켓(140)은 체결부재(170)에 의해 각각 가로부재(110) 및 세로부재(120)와 결합되고, 그에 따라 가로부재(110)와 세로부재(120)가 서로 연결된다.
도 9와 도 10의 실시예에서는 가로 브라켓(130)과 세로 브라켓(140)이 체결부재(170)에 의해 체결되지 않고 서로 결합될 수 있는 것을 보여주고, 본 발명에서 가로 브라켓(130)과 세로 브라켓(140)이 결합되는 것은 기술분야에 알려진 다양한 실시예로 가능하고 특정 실시예로 제한되지 않는다.
이하에서는, 도 11과 도 12를 참조하여 도어 손잡이(190) 부분의 강도를 향상시킬 수 있는 본 발명의 조립형 도어의 구성을 살펴보기로 한다. 도 11은 본 발명의 세로부재와 도어 손잡이가 결합된 상태를 도시하는 도면이다. 도 12는 관통개구가 형성된 상태에서 세로부재의 외부와 내부를 개략적으로 도시하는 도면이다.
손잡이 브라켓(150)은 도어 손잡이(190)가 위치되는 일측의 세로부재(120)에 소정 길이만큼 삽입되어 중공형의 내부를 채우고 체결부재에 의해 세로부재(120)와 체결된다. 손잡이 브라켓(150)의 형상은 세로 브라켓(140)과 같고, 손잡이 브라켓(150)이 세로부재(120)와 체결되는 방법은 세로 브라켓(140)이 세로부재(120)와 체결되는 방법과 같다.
손잡이 브라켓(150)이 세로부재(120)에 삽입된 상태에서, 손잡이 브라켓(150)과 세로부재(120)는 도어 손잡이(190)를 결합하기 위해 중앙에 원형으로 관통된다. 중앙에 관통된 부분을 통해 양쪽의 도어 손잡이(190)가 삽입되어 서로 연결된다.
손잡이 브라켓(150)의 제1 브라켓은 세로부재(120)의 전방 프레임(121)과 소정 거리만큼 이격되고(도 3 참조), 이격된 공간에 방문용 래치(195)가 끼워지고 체결부재(170)에 의해 고정됨으로써, 방문용 래치(195)의 사각형 부분이 세로부재(120)의 외부로 노출되지 않는다.
도 12를 참조하면, 왼쪽의 도면은 도어 손잡이(190)가 결합되지 않고 중앙에 관통 개구가 형성된 상태를 나타내고, 오른쪽의 도면은 왼쪽의 도면을 단면으로 보여주고 있다.
이와 같이, 본 발명에서는 도어 손잡이(190)를 결합하기 위해 중앙에 관통 개구가 형성되어 강도가 약해질 수 있는 부분에, 손잡이 브라켓(150)이 세로부재(120)에 삽입되어 결합된 상태에서 관통 개구가 형성된다.
손잡이 브라켓(150)과 세로부재(120)가 결합된 구조는 관통 개구가 형성되는 부분의 강도를 보강하여 도어 손잡이(190)의 오랜 사용에도 내구성을 유지할 수 있다.
상술한 바와 같이, 본 실시예의 조립형 도어(100)는 가로부재(110)와 세로부재(120)가 서로 연결되어 사각형의 테두리를 형성하고, 사각형의 테두리 내부에는 내부부재(160)가 채우는 방식으로 충분한 내구성을 가질 수 있다.
가로부재(110)와 세로부재(120)가 연결되는 부분에는 각각 가로 브라켓(130)과 세로 브라켓(140)이 삽입되어 서로 연결됨으로써, 강도를 더욱 보강할 수 있으면서 가로부재(110)와 세로부재(120)를 간단한 방법으로 연결할 수 있다.
본 발명은 상기 실시예에 한정되지 않고 본 발명의 기술적 요지를 벗어나지 아니하는 범위 내에서 다양하게 수정 또는 변형되어 실시될 수 있음은 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에 있어서 자명한 것이다.
100 : 조립형 도어
110 : 가로부재
111 : 전방 프레임
112 : 측면 프레임
113 : 완충부재 삽입홈
113a : 완충부재
114 : 연장 프레임
114a : 제1 개구부
115 : 보강 프레임
115a : 제2 개구부
116 : 제1 지지부재
116a : 제3 개구부
117 : 제2 지지부재
120 : 세로부재
130 : 가로 브라켓
131 : 제1 브라켓
132 : 제2 브라켓
133 : 제3 브라켓
140 : 세로 브라켓
141 : 제1 브라켓
142 : 제2 브라켓
143 : 제3 브라켓
150 : 손잡이 브라켓
160 : 내부부재
170 : 체결부재
180 : 문틀
190 : 도어 손잡이
195 : 방문용 래치

Claims (5)

  1. 조립형 도어에 있어서,
    서로 연결되어 사각형으로 도어의 테두리를 형성하는 중공형의 가로부재 및 세로부재;
    상기 가로부재와 상기 세로부재가 연결되는 모서리 부분에 상기 가로부재와 상기 세로부재의 내부로 각각 소정 길이만큼 삽입되어 중공형의 내부를 채우는 가로 브라켓 및 세로 브라켓;
    상기 가로부재 또는 상기 세로부재와 결합되어 테두리의 내측 부분을 채우는 내부부재;
    를 포함하고,
    상기 가로 브라켓 및 상기 세로 브라켓은 체결부재에 의해 각각 상기 가로부재 및 상기 세로부재와 결합되는 조립형 도어.
  2. 제1항에 있어서,
    상기 가로 브라켓 및 상기 세로 브라켓은 체결부재 또는 접합에 의해 서로 결합되고, 상기 가로 브라켓과 상기 세로 브라켓의 결합에 의해 상기 가로부재와 상기 세로부재가 서로 연결되는 조립형 도어.
  3. 제1항에 있어서,
    상기 가로 브라켓 및 상기 세로 브라켓은 사출 성형에 의해 하나의 부재로 형성되고,
    상기 가로 브라켓 및 상기 세로 브라켓은 각각 상기 가로부재 및 상기 세로부재의 내부로 삽입된 상태에서 체결부재에 의해 상기 가로부재 및 상기 세로부재와 결합되는 조립형 도어.
  4. 제1항에 있어서,
    도어 손잡이가 위치되는 일측의 상기 세로부재에 소정 길이만큼 삽입되어 중공형의 내부를 채우고 체결부재에 의해 상기 세로부재와 체결되는 손잡이 브라켓;
    을 더 포함하고,
    도어 손잡이를 형성하기 위해 상기 세로부재 및 상기 손잡이 브라켓을 관통하는 관통 개구가 형성되는 조립형 도어.
  5. 제1항에 있어서,
    상기 조립형 도어가 연결되는 문틀의 상단 또는 하단에 인접하는 상기 가로부재 또는 상기 세로부재에는 완충부재 삽입홈이 형성되고, 상기 완충부재 삽입홈에는 상기 조립형 도어와 문틀과의 마찰을 줄이기 위한 완충부재가 삽입되는 조립형 도어.
