수평면 상에 수직한 방향을 기준으로 미리 정해진 기준각도 범위 내에 신호를 전달할 수 있는 차량용 무지향성 안테나 장치는 수평면(X-Y) 상에 전방향으로 신호를 방사하는 바이커니컬 안테나(200); 상기 바이커니컬 안테나(200)로부터 일정한 거리로 이격되어 각각 배치된 복수개의 지지부재(250); 및 상기 각 지지부재(250)에 형성되고, 상기 바이커니컬 안테나(200)를 중심으로 수평면(X-Y) 상에 전방향으로 방사되는 신호 방향을 따라 서로 이격되어 위치하는 복수개의 디렉터(300)를 포함하는 것을 특징으로 한다.

Description

차량용 무지향성 안테나 장치{Omni Directional Antenna Apparatus for Vehicle}
본 발명은 안테나 장치에 관한 것으로서 보다 구체적으로 무지향성 안테나 장치에 관한 것이다.
일반적인 차량에는 신호의 송수신을 위한 안테나가 장착된다. 특히, 최근에는 5세대(5 Generation: 5G) 이동통신에서의 신호를 송수신할 수 있는 안테나가 차량에 탑재된다.
도 1은 일반적인 5G 차량용 안테나 시스템의 구성을 나타내는 도면이다. 도 1에 도시된 바와 같이 5G 차량용 안테나 시스템은 모뎀(Modem), 신호전달 네트워크, 페이저 쉬프터(Phase Shifter), 및 어레이 안테나(Array Antenna)로 구성된다. 일반적인 5G 차량용 안테나 시스템이 동작하는 경우, 도 2에 도시된 바와 같이 지향성 안테나인 어레이 안테나를 이용하여 4 섹션(Section) 빔 포밍(Beam Forming)을 통해 전방향성 신호를 구성한다. 이러한 경우, 빔 포밍을 위한 구성이 필요하여 시스템 구성이 복잡해지고 에러율이 높아질 뿐만 아니라, 통신을 수행하기 위한 빔 트래킹 과정에서 가장 강한 전파를 찾기 위하여 한 섹션(90°)당 최소 41 포인트(point)를 스캐닝(scanning) 해야 한다는 문제점이 있다.
또한, 전방향 스캐닝을 위해서는 5G 차량용 안테나 시스템이 164 포인트를 스캐닝해야 하므로 시간지연이 발생한다는 문제점이 있다.
또한, 일반적인 5G 차량용 안테나 시스템은 그 구성이 복잡하기 때문에 안테나 시스템의 제조비용이 증가할 수 밖에 없다.
본 발명은 상술한 문제점을 해결하기 위한 것으로서, 수평면 상에 수직한 방향을 기준으로 미리 정해진 기준각도 범위 내에 신호를 전달할 수 있는 차량용 무지향성 안테나 장치를 제공하는 것을 그 기술적 특징으로 한다.
또한, 본 발명은 수평면 상에 전방향으로 신호를 전달할 수 있는 차량용 무지향성 안테나 장치를 제공하는 것을 그 기술적 특징으로 한다.
또한, 본 발명은 빔 트래킹 과정 없이 5G 차량용 안테나 장치로 이용할 수 있는 차량용 무지향성 안테나 장치를 제공하는 것을 그 기술적 특징으로 한다.
또한, 본 발명은 복수개의 디렉터 간의 길이를 5G 주파수대역인 6GHz(Sub 6) 또는 24GHz이상(mmWave)대의 전파는 파장이 짧고 감쇄가 크기 최적화된 차량용 무지향성 안테나 장치를 제공하는 것을 그 기술적 특징으로 한다.
상술한 목적을 달성하기 위한 본 발명의 일 측면에 따른 차량용 무지향성 안테나 장치는 수평면(X-Y) 상에 전방향으로 신호를 방사하는 바이커니컬 안테나(200); 상기 바이커니컬 안테나(200)로부터 일정한 거리로 이격되어 각각 배치된 복수개의 지지부재(250); 및 상기 각 지지부재(250)에 형성되고, 상기 바이커니컬 안테나(200)를 중심으로 수평면(X-Y) 상에 전방향으로 방사되는 신호 방향을 따라 서로 이격되어 위치하는 복수개의 디렉터(300)를 포함하는 것을 특징으로 한다.
본 발명에 따르면 바이커니컬 안테나를 설치하고, 바이커니컬 안테나를 둘러싸는 복수개의 디렉터를 설치함으로써 수평면 상에 수직한 방향을 기준으로 미리 정해진 기준각도 범위 내에 신호를 전달할 수 있어5G 이동통신의 신호 송수신을 위한 최적의 각도 범위 내에서 신호를 송수신할 수 있다는 효과가 있다.
또한, 본 발명은 바이커니컬 안테나를 이용함으로써 수평면 상에 전방향으로 신호를 전달할 수 있기 때문에 신호의 신뢰성이 향상될 뿐만 아니라, 신호 지연특성이 우수하다는 효과가 있다.
또한, 본 발명은 바이커니컬 안테나를 이용하기 때문에 5G 차량용 안테나 장치로 이용함에 있어 빔 트래킹 과정이 요구되지 않을 뿐만 아니라 이로 인해 시스템 구성이 단순하여 신호전달 시에 발생되는 손실이 낮고, 빔 트래킹을 위한 구성이 요구되지 않아 비용이 절감되는 효과가 있다.
또한, 본 발명은 5G 주파수대역인 6GHz(Sub 6) 또는 24GHz이상(mmWave)대의 전파의 특성인 파장이 짧고 감쇄가 큰 특성에 최적화되기 때문에, 차량용 5G 안테나 시스템에 적합하다는 효과가 있다.
도 1은 종래의 차량용 5G 안테나 시스템을 보여주는 도면이다.

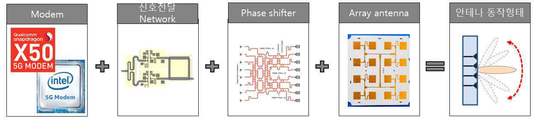

도 2는 종래의 차량용 5G 안테나 시스템이 빔 트레킹을 통해 전방향성 신호를 구성하는 것을 보여주는 도면이다.
도 3a는 본 발명의 일 실시예에 따른 차량용 무지향성 안테나 장치를 보여주는 도면이다.
도 3b는 본 발명의 일 실시예에 따른 차량용 무지향성 안테나 장치의 분해도를 보여주는 도면이다.
도 4는 본 발명의 일 실시예에 따른 바이커니컬 안테나를 나타내는 도면이다.
도 5는 특정 주파수에서 바이커니컬 안테나의 간격에 따른 이득의 일예를 보여주는 표이다.
도 6은 복수개의 디렉터가 직선타입의 도전성 패턴으로 지지부재에 형성된 것의 일례를 보여주는 도면이다.
도 7a는 본 발명의 일 실시예에 따른 각 디렉터의 길이와 각 디렉터 간의 간격을 보여주는 도면이다.
도 7b는 본 발명의 일 실시예에 따른 각 디렉터의 길이와 각 디렉터 간의 간격을 보여주는 표이다.
도 8은 복수개의 디렉터가 곡선타입의 도전성 패턴으로 지지부재에 형성된 것의 일례를 보여주는 도면이다.
도 9a는 지지부재 상에 제1 도전성 패턴, 제2 도전성 패턴, 및 비아홀 라인이 형성된 것을 보여주는 사시도이다.
도 9b는 도 9a에 도시된 제1 도전성 패턴, 제2 도전성 패턴, 및 비아홀 라인이 형성된 지지부재(250)의 제1 단면(I-I')을 보여주는 도면이다.
도 9c는 도 9a에 도시된 제1 도전성 패턴, 제2 도전성 패턴, 및 비아홀 라인이 형성된 지지부재(250)의 제2 단면(II-II')을 보여주는 도면이다.
도 10a는 지지부재 상에 제1 도전성 패턴, 제2 도전성패턴, 및 복수개의 비아홀 라인이 형성된 것을 보여주는 사시도이다.
도 10b는 도 10a에 도시된 제1 도전성 패턴, 제2 도전성 패턴, 및 복수개의 비아홀 라인이 형성된 지지부재(250)의 제1 단면(I-I')을 보여주는 도면이다.
도 10c는 도 10a에 도시된 제1 도전성 패턴, 제2 도전성 패턴, 및 비아홀 라인이 형성된 지지부재(250)의 제2 단면(II-II')을 보여주는 도면이다.
도 11은 본 발명의 일 실시예에 따른 하우징에 형성된 홀을 보여주는 도면이다.
도 12a는 안테나 장치에 의해 형성되는 전계분포의 평면도의 일예를 나타내는 도면이다.
도 12b는 안테나 장치에 의해 형성되는 전계분포의 측면도의 일예를 나타내는 도면이다.
도 13은 안테나 장치가 차량에 설치되는 경우에 신호의 방사패턴을 보여주는 도면이다.
이하, 첨부되는 도면을 참고하여 본 발명의 실시예들에 대해 상세히 설명한다.
본 명세서에서 서술되는 용어의 의미는 다음과 같이 이해되어야 할 것이다.
단수의 표현은 문맥상 명백하게 다르게 정의하지 않는 한 복수의 표현을 포함하는 것으로 이해되어야 하고, "제1", "제2" 등의 용어는 하나의 구성요소를 다른 구성요소로부터 구별하기 위한 것으로, 이들 용어들에 의해 권리범위가 한정되어서는 아니 된다.
"포함하다" 또는 "가지다" 등의 용어는 하나 또는 그 이상의 다른 특징이나 숫자, 단계, 동작, 구성요소, 부분품 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.
"적어도 하나"의 용어는 하나 이상의 관련 항목으로부터 제시 가능한 모든 조합을 포함하는 것으로 이해되어야 한다. 예를 들어, "제1 항목, 제2 항목 및 제 3항목 중에서 적어도 하나"의 의미는 제1 항목, 제2 항목 또는 제3 항목 각각 뿐만 아니라 제1 항목, 제2 항목 및 제3 항목 중에서 2개 이상으로부터 제시될 수 있는 모든 항목의 조합을 의미한다.
도 3a는 본 발명의 일 실시예에 따른 차량용 무지향성 안테나 장치(이하 '안테나 장치'라 함)를 보여주는 도면이고, 도 3b는 본 발명의 일 실시예에 따른 안테나 장치의 분해도를 보여주는 도면이다.
본 발명에 따른 안테나 장치(100)는 바이커니컬 안테나(Biconical Antenna, 200), 복수개의 지지부재(Printed Ciruit Board, 250), 복수개의 디렉터(Director)(300), 하우징(350), 및 그라운드 플레이트(400)를 포함한다.
바이커니컬 안테나(200)는 수평면(X-Y) 상에 전 방향으로 신호를 방사한다. 이때, 바이커니컬 안테나(200)는 수평면(X-Y)에 대해 수직인 전계를 형성하여 수직편파인 신호를 방사할 수 있다.
본 발명은 바이커니컬 안테나(200)가 신호를 수평면(X-Y) 상에 전 방향으로 신호를 방사하기 때문에 일반적인 5G 차량용 안테나와 달리 빔 트래킹을 수행할 필요가 없어 빔 트래킹을 위한 구성이 필요없을 뿐만 아니라, 빔 트래킹 과정에서 발생되는 신호 손실이 낮아 신호의 신뢰성이 향상된다는 효과가 있다.
더욱이, 본 발명은 빔 트래킹을 위한 구성이 필요없기 때문에 기존 5G 차량용 안테나에 비해 비용절감 효과가 발생한다는 효과가 있다.
일 실시예에 있어서, 바이커니컬 안테나(200)는 반파장 안테나일 수 있다. 이러한 실시예를 따를 때 바이커니컬 안테나의 높이는
Figure pat00001
일 수 있다. 이때, λ는 신호의 파장길이를 의미한다.
일 실시예에 있어서, 바이커니컬 안테나(200)의 특성임피던스는 아래의 수학식 1에 따라 산출될 수 있다.
Figure pat00002
이때
Figure pat00003
는 바이커니컬 안테나(200)의 특성임피던스이고,
Figure pat00004
는 바이커니컬 안테나(200)의 중심각을 의미한다.
상술한 실시예와 달리 안테나의 특성 임피던스가 설정된 경우 수학식1에 따라 바이커니컬 안테나(200)의 중심각(
Figure pat00005
)을 산출할 수도 있다.예컨대, 안테나 특성 임피던스(
Figure pat00006
)가 50Ω 인 경우 수학식 1에 따라 바이커니컬 안테나(200)의 중심각(
Figure pat00007
)은 94°로 산출할 수 있다.
일 실시예에 있어서, 바이커니컬 안테나(200)의 입력 임피던스는 아래의 수학식 2에 따라 산출될 수 있다.
Figure pat00008
이때,
Figure pat00009
은 바이커니컬 안테나(200) 의 입력 임피던스를 의미하고,
Figure pat00010
는 바이커니컬 안테나(200)의 전송선로의 특성 임피던스를 의미한다.
이때,
Figure pat00011
는 아래의 수학식 3에 따라 산출될 수 있다.
Figure pat00012
이때
Figure pat00013
는 바이커니컬 안테나(200)의 특성 임피던스를 의미하고,
Figure pat00014
는 바이커니컬 안테나(200)의 중심각을 의미한다.
또한
Figure pat00015
은 아래의 수학식 4에 따라 산출될 수 있다.
Figure pat00016
이때, k는 파장상수를 의미하고 l은 바이커니컬 안테나(200)의 빗변을 의미한다.
이하, 도 4를 참조하여 본 발명에 따른 바이커니컬 안테나(200)를 보다 구체적으로 설명한다.
도 4는 본 발명의 일 실시예에 따른 바이커니컬 안테나를 나타내는 도면이다.
바이커니컬 안테나(200)는 제1 커니컬(210), 제2 커니컬(212), 및 피딩부(214)를 포함한다.
제1 커니컬(210)은 피딩부(214)로부터 전원을 공급받아 제2 커니컬(212)과의 전위차에 따라 전계를 형성하여 수평면(X-Y)상에 신호가 전방향으로 방사될 수 있도록 한다.
제1 커니컬(210)은 원추형으로 형성되고, 제1 커니컬(210)의 아랫단에 피딩부(214)가 연결되는 연결홈이 형성된다.
제2 커니컬(212)은 그라운드 플레이트(400)에 연결되어 제1 커니컬(210)과 전계를 형성하여 수평면(X-Y)상에 신호가 전방향으로 방사될 수 있도록 한다. 이러한 실시예를 따를때, 그라운드 플레이트(400)는 접지(Ground)일 수 있다. 이에 따라 제2 커니컬(212)은 전위를 0으로 유지하게 되어 제1 커니컬(210)과의 전위차에 따라 전계가 형성되어 신호를 수평면(X-Y)상에 전방향으로 방사될 수 있게 할 수 있다.
제2 커니컬(212)은 원추형으로 형성되어 윗단에 피딩부(214)가 통과하는 투과공이 형성된다. 이때, 제2 커니컬(212)의 투과공은 피딩부(214)과 통과하기 위해 제1 커니컬의 연결홈보다 크게 형성될 수 있다.
일 실시예에 있어서 제2 커니컬(212)의 투과공은 피딩부(214)를 고정시키기 위해 고정부재가 형성될 수 있다. 이때, 고정부재는 유전체로 형성될 수 있다.
일 실시예에 있어서, 제1 커니컬 및 제2 커니컬(210, 212)의 빗변 길이는 아래의 수학식 5에 따라 산출될 수 있다.
Figure pat00017
이때, A는 바이커니컬 안테나(200)의 높이를 의미하고, λ는 신호의 파장길이를 의미하고, l은 빗변 길이를 의미할 수 있다.
예컨대, 바이커니컬 안테나(200)의 높이가
Figure pat00018
일 때, 제1 커니컬 및 제2 커니컬(210, 212)의 빗변 길이는
Figure pat00019
로 산출될 수 있다.
일 실시예에 있어서, 제1 커니컬 및 제2 커니컬(210, 212)의 간격(G)은 0.1mm 내지 2mm 내일 수 있다. 일례로, 제1 커니컬 및 제2 커니컬(210, 212)의 간격(G)은 최대 이득을 갖는 길이로 설정될 수 있다.
예컨대, 도 5에 도시된 바와 같이 제1 커니컬 및 제2 커니컬(210, 212)의 간격(G)은 주파수가 28GHz일 때 최대 이득을 갖는 0.75mm로 설정될 수 있다.
일 실시예에 있어서, 제1 커니컬 및 제2 커니컬(210, 212)은 구리(Cu)로 형성될 수 있다.
피딩부(214)는 제1 커니컬(210)로 전원을 공급하여 급전한다. 구체적으로 피딩부(214)는 제2 커니컬(212)의 투과공을 통과하여 제1 커니컬(210)의 연결홈에 연결되어 제1 커니컬(210)로 전원을 공급하여 급전할 수 있다.
다시 도 3a 및 3b를 참조하면 복수개의 지지부재(250)는 바이커니컬 안테나(200)를 중심으로 일정한 거리로 이격되어 각각 배치될 수 있다. 이때, 복수개의 지지부재(250)의 하단이 그라운드 플레이트(400)에 결합되어 복수개의 지지부재(250)는 수평면(X-Y)에 대해 수직한 제1 방향(Z)으로 설치되게 된다. 일 실시예에 있어서, 복수개의 지지부재(250)는 PCB(Printed Circuit Board)일 수 있다.
복수개의 지지부재(250)는 하우징(350)에 결합될 수 있다. 구체적으로 복수개의 지지부재(250)는 하우징(350)에 형성된 결합홈에 결합될 수 있다. 이에 따라 복수개의 지지부재(250)는 하우징(350)에 의해 지지력이 향상될 수 있다.
복수개의 디렉터(300)는 각 지지부재(250)에 형성된다. 복수개의 디렉터(300)는 각 지지부재(250) 상에 바이커니컬 안테나(200)를 중심으로 수평면(X-Y)상에 전방향으로 신호 방향의 가상의 직선을 따라 서로 이격되어 위치한다.
복수개의 디렉터(300)는 바이커니컬 안테나(200)가 방사되는 신호가 수직면 상에서 방사되는 방향을 미리 정해진 기준각도 내의 방향으로 지향시킬 수 있다.
일례로, 복수개의 디렉터(300)는 수평면(X-Y)에 대해 수직한 제1 방향(Z)을 기준으로 60° 내지 90°로 신호를 지향시킬 수 있다.
일 실시예에 있어서, 복수개의 디렉터(300)는 그라운드 플레이트(400)에 의해 제1 방향(Z)으로 반사되는 신호를 미리 정해진 기준각도의 방향으로 지향시킬 수 있다. 이러한 실시예를 따를 때, 본 발명에 따른 복수개의 디렉터(300)는 미리 정해진 각도 내의 신호의 지향성이 향상시킬 수 있을 뿐만 아니라 그라운드 플레이트(400)에 의해 제1 방향(Z)으로 반사되어 손실되는 신호를 감소시켜 송수신 감도를 향상시킬 수 있다.
이에 따라 본 발명은 5G 이동 통신 시스템의 신호를 차량에서 송신 또는 수신하기 위한 최적의 각도범위 내에서 신호를 송신 또는 수신할 수 있다.
일 실시예에 있어서 복수개의 디렉터(300)는 수평면(X-Y)에 대해 수직한 제1 방향(Z)으로 연장형성된 직선 타입의 도전성 패턴일 수 있다. 예컨대, 도 6에 도시된 바와 같이 복수개의 디렉터(300)는 지지부재(250) 상에 수평면(X-Y))에 대해 수직한 제1 방향(Z)으로 연장되어 형성된 직선 타입의 도전성 패턴일 수 있다.
도 6에서는 복수개의 디렉터(300)가 4개인 것으로 도시하였으나, 이는 하나의 예 일뿐, 3개 이하일 수 있고 5개 이상일 수 도 있다.
일 실시예에 있어서 복수개의 디렉터(300)의 길이는 각 디렉터 별로 설정된 제1 계수와 바이커니컬 안테나(200)에 의해 방사되는 신호의 파장길이의 곱셈으로 정해질 수 있다. 이때, 제1 계수는 복수개의 디렉터(300) 중 적어도 하나가 다를 수 있다.
일 실시예에 있어서, 복수개의 디렉터(300)의 길이는 바이커니컬 안테나(200)로부터 멀어질 수록 짧게 형성될 수 있다. 디렉터(300)의 길이가 중요한데, 디렉터(300)가 바이커니컬 안테나(200)의 높이 보다 길게 설정될 경우, 디렉터(300)는 연장코일로 동작된다. 디렉터(300)가 코일로 동작하게 되어 인덕턴스성을 가지게 되면 전기적 길이가 바이커니컬 안테나(200)보다 길어져, 반사기로 동작을 하게 된다. 반면에, 디렉터(300)가 바이커니컬 안테나(200)의 높이보다 짧게 설정되면, 디렉터(300)는 캐패시터로 동작된다. 디렉터(300)가 캐패시터로 동작하게 되어 디렉터(300)는 정전용량성을 가져 전기적 길이가 바이커니컬 안테나(200)보다 짧아져, 반사기로 동작하지 않고 도파기로 작동하여 전파를 유도하게 된다.
본 발명에 따른 복수개의 디렉터(300)의 길이가 바이커니컬 안테나(200)로부터 멀어질 수록 짧게 형성되는 이유는, 각 디렉터로 신호가 전달될 때 순차적으로 에너지가 감쇄되기 때문에 동일한 길이로 디렉터가 형성되면 감소된 에너지가 전달됨에 따라 점차적으로 신호 전달 효율이 낮아지기 때문이다.
특히, 5G 주파수 대역의 신호는 파장이 짧아 신호 감쇄가 크므로, 신호 감쇄를 고려하여 기존의 안테나 설계에서 고려하지 않았던 미세한 부분까지 고려하여 설계된 것이다.
일례로, 도 7a에 도시된 바와 같이 복수개의 디렉터(300)는 제1 디렉터(310a), 제2 디렉터(310b), 제3 디렉터(310c), 제4 디렉터(310d), 및 제5 디렉터(310e)를 포함할 수 있다. 이때, 제1 내지 제5 디렉터(310a-310e)는 순차적으로 바이커니컬 안테나로부터 이격되어 위치한다. 따라서, 제1 디렉터(310a)가 바이커니컬 안테나로부터 가장 가깝게 위치하고, 제5 디렉터(310e)가 바이커니컬 안테나로부터 가장 멀리 위치하게 된다.
이러한 예를 따를 때, 제1 내지 제5 디렉터(310a-310e)는 순차적으로 길이가 짧아질 수 있다.
예컨대, 제1 내지 제5 디렉터(310a-310e)의 길이(L1-L5)는 도 7b에 도시된 바와 같이 설정될 수 있다. 구체적으로 제1 디렉터(310a)의 길이(L1)는 0.45λ로 설정하고, 제2 디렉터(310b)의 길이(L2)는 0.44λ로 설정하며, 제3 디렉터(310c)의 길이(L3)는 0.43λ로 설정하고, 제4 디렉터(310d)의 길이(L4)는 0.4λ로 설정하며, 제5 디렉터(310e)의 길이(L5)는 0.32λ로 설정할 수 있다. 이때, λ는 신호의 파장길이를 의미한다.
다만, 본 발명의 일예에 따른 제1 디렉터(310a)와 제2 디렉터(310b)의 길이는 동일하게 형성될 수도 있다.
본 발명의 일예에 따른 제1 디렉터(310a)와 제2 디렉터(310b)의 길이가 동일하게 형성될 수 있는 이유는, 제1 디렉터(310a) 및 제2 디렉터(310b)가 바이커니컬 안테나(200)와 가깝게 위치하여 바이커니컬 안테나(200)로부터 방사되는 신호의 에너지가 크기 때문에 제1 디렉터(310a) 및 제2 디렉터(310b)의 길이가 동일하게 형성되더라도, 신호 감쇄를 무시할 수 있기 때문이다.
이러한 예를 따를때, 각 디렉터(310a-310e)의 길이는 L1>L2>L3>L4>L5 또는 L1=L2>L3>L4>L5로 형성될 수 있다.
한편, 복수개의 디렉터(300)는 각 지지부재(250) 상에 형성되어 바이커니컬 안테나(200)으로부터 외곽방향으로 이격되어 배치되게 된다.
복수개의 디렉터(300)간의 간격은 각 디렉터 별로 설정된 제2 계수와 신호의 파장길이의 곱셈으로 정해질 수 있다.
일 실시예에 있어서, 복수개의 디렉터(300) 중 바이커니컬 안테나(200)와 가장 가까운 디렉터(300)는 바이커니컬 안테나(200)로부터 방사되는 신호의 에너지가 최대로 되는 지점에 위치할 수 있다. 이때, 신호의 에너지가 최대로 되는 지점은 제1 커니컬(210)의 최상단 또는 제2 커니컬(212)의 최하단을 기준으로 방사되는 신호의 0.25λ만큼 이격된 위치일 수 있다.
예컨대, 도 7a 및 7b에 도시된 바와 같이 제1 디렉터(310a)와 바이커니컬 안테나(200)간의 간격(Y)은 0.25λ일 수 있다.
본 발명에 따른 제1 디렉터(310a)가 바이커니컬 안테나(200)로부터0.25λ만큼 이격된 이유는, 0.25λ는 하나의 파장 내에 에너지가 최대가 되는 지점이기 때문에, 신호가 제1 디렉터(310a)로 전달될 때 에너지 전달 효율이 가장 크기 때문이다.
복수개의 디렉터(300)간에는 신호가 각 디렉터를 통과함에 따라 지연되는 파장의 길이만큼 보상하여 이격될 수도 있다. 일례로, 도 7a 내지 7b에 도시된 바와 같이 제1 내지 제5 디렉터(310a-310e)간의 간격(X1-X4)은 0.31λ로 설정될 수 있다. 구체적으로 제 1 디렉터(310a)와 제2 디렉터(310b)간의 간격(X1)은 0.31λ이고, 제2 디렉터(310b)와 제3 디렉터(310c)간의 간격(X2)은 0.31λ이며, 제3 디렉터(310c)와 제4 디렉터(310d)간의 간격(X3)은 0.31λ이고, 제4 디렉터(310d)와 제5 디렉터(310e)간의 간격(X4)은 0.31λ이다.
이러한 예를 따를때, 바이커니컬 안테나(200)와 제1 디렉터(310a)간의 간격(Y)이 복수개의 디렉터(310a-310e)간의 간격(X1-X4)보다 좁을 수 있다(Y<X1=X2=X3=X4).
이와 같이 본 발명은 각 디렉터를 통과함에 따라 지연되는 파장의 길이만큼 보상하여 신호의 에너지가 최대가 되는 지점에 각 디렉터를 위치시키기 때문에, 에너지 전달 효율을 극대화시킬 수 있다는 효과가 있다.
일 실시예에 있어서, 복수개의 디렉터(300)는 미리 정해진 곡률로 바이커니컬 안테나(200) 측으로 휘어져 형성된 곡선타입의 도전성 패턴일 수 있다. 일례로, 복수개의 디렉터(300)은 각 디렉터(300)의 상측이 바이커니컬 안테나(200)측으로 휘어져 형성될 수 있다.
예컨대, 도 8에 도시된 바와 같이 복수개의 디렉터(300)의 상측이 미리 정해진 곡률로 바이커니컬 안테나(200) 측으로 휘어져 형성될 수 있다.
도 8에 도시된 일례와 다른 예로써 복수개의 디렉터(300)는 각 디렉터(300)의 하측이 미리 정해진 곡률로 바이커니컬 안테나(200)측으로 휘어져 형성될 수 있다.
도 8에 도시된 일례와 또 다른 예로써 복수개의 디렉터(300)는 각 디렉터(300)의 상측 및 하측이 미리 정해진 곡률로 바이커니컬 안테나(200)측으로 휘어져 형성될 수 있다.
본 발명에 따른 복수개의 디렉터(300)가 미리 정해진 곡률로 휘어져 형성된 곡선타입의 도전성 패턴으로 구성되는 이유는, 각 디렉터를 신호의 파장형태와 동일하게 곡선형태로 구현함으로써 디렉터로 전달되면서 발생하는 신호의 위상차를 감소시키기 위함이다. 특히, 5G 주파수 대역의 신호 특성상 감쇄가 크고, 회절성이 낮기 때문에 기존의 안테나 설계에서 고려하지 않았던, 미세한 부분까지 고려하여 설계된 것이다.
이에 따라 본 발명은 복수개의 디렉터(300)가 미리 정해진 곡률로 휘어져 형성된 곡선타입의 도전성 패턴으로 구성됨으로써 각 디렉터로 전달되면서 발생하는 신호의 위상차를 감소시킬 수 있어 안테나 효율을 상승시킬 수 있다.
일 실시예에 있어서, 각 디렉터(300)는 제1 도전성 패턴, 제2 도전성 패턴, 및 비아홀 라인을 포함할 수 있다. 여기서, 제1 도전성 패턴은 지지부재(250)의 일면에 형성될 수 있고, 제2 도전성 패턴은 지지부재(250)의 타면에 형성될 수 있으며, 비아홀 라인은 제1 도전성 패턴 및 제2 도전성패턴을 연결시킬 수 있다. 이때, 제2 도전성 패턴은 제1 도전성 패턴이 형성된 영역에 대응되는 영역에 형성될 수 있다.
이러한 실시예를 따를 때 각 디렉터(300)가 형성되는 지지부재(250)는 다중 레이어를 포함하는 멀티 레이어 PCB(Multi Layer Printed Circuit Board)일 수 있다.
일 실시예에 있어서, 제1 및 제2 도전성 패턴은 직선타입의 도전성 패턴일 수 있고, 다른 실시예에 있어서, 제1 및 제2 도전성 패턴은 곡선타입의 도전성 패턴일 수 있다.
이하 도 9를 참조하여 각 디렉터(300)가 제1 도전성 패턴, 제2 도전성 패턴 및 비아홀 라인을 포함하는 경우를 보다 더 구체적으로 설명한다.
도 9는 각 디렉터(300)가 제1 도전성 패턴, 제2 도전성 패턴, 및 비아홀 라인을 포함하는 경우의 일례를 보여주는 도면이다. 도 9에서는 설명의 편의를 위해 지지부재(250) 상에 하나의 디렉터(300)가 형성된 것으로 도시하였다.
도 9a는 지지부재 상에 제1 도전성 패턴, 제2 도전성 패턴, 및 비아홀 라인이 형성된 것을 보여주는 사시도이다.
도 9a에 도시된 바와 같이 제1 도전성 패턴(320)은 지지부재(250)의 일면상에 형성되고, 제2 도전성 패턴(330)은 제1 도전성 패턴(320)이 형성된 영역에 대응되는 지지부재(250)의 타면상에 형성될 수 있다. 비아홀 라인(340)은 제1 도전성 패턴(320) 및 제2 도전성 패턴(330)을 연결시킨다.
이와 같이 본 발명에 따른 제1 도전성 패턴(320) 및 제2 도전성 패턴이 비아홀 라인(340)으로 연결되는 이유는 전체적으로 하나의 도전성패턴을 이루게 하여 하나의 디렉터(300)로 동작될 수 있게 하기 위함이다.
각 디렉터(300)가 제1 도전성 패턴(320), 제2 도전성 패턴(330), 및 비아홀 라인(340)로 구성될 경우, 도 9b 및 도 9c에 도시된 바와 같은 단면으로 각 디렉터(300)가 형성될 수 있다.
도 9b는 도 9a에 도시된 제1 도전성 패턴, 제2 도전성 패턴, 및 비아홀 라인이 형성된 지지부재(250)의 제1 단면(I-I')을 보여주는 도면이다. 도 9c는 도 9a에 도시된 제1 도전성 패턴, 제2 도전성 패턴, 및 비아홀 라인이 형성된 지지부재(250)의 제2 단면(II-II')을 보여주는 도면이다.
도 9a 내지 도 9c에서 비아홀 라인(340)이 제1 도전성 패턴(320) 및 제2 도전성 패턴(330)의 중앙에 형성된 것으로 도시하였으나, 이는 하나의 예일 뿐 비아홀 라인(340)은 제1 도전성 패턴(320) 및 제2 도전성 패턴(330)의 상측에 형성될 수도 있고, 제1 도전성 패턴(320) 및 제2 도전성 패턴(330)의 하측에 형성될 수도 있다.
또한, 도 9a 내지 도 9c에서 제1 도전성 패턴(320) 및 제2 도전성 패턴(330)이 직선타입의 도전성 패턴으로 도시하였으나, 이는 하나의 예일 뿐, 제1 도전성 패턴(320) 및 제2 도전성 패턴(330)이 곡선타입의 도전성 패턴으로 구성될 수도 있다.
상술한 실시예에서는 비아홀 라인(340)이 하나인 것으로 설명하였다. 하지만, 변형된 실시예에 있어서, 비아홀 라인(340)은 복수개일 수 있다. 이러한 실시예를 따르는 경우, 지지부재(250)에는 복수개의 비아홀이 형성되어 있고, 복수개의 비아홀 라인(340)이 복수개의 비아홀을 통해 제1 도전성 패턴(320) 및 제2 도전성 패턴(330)을 연결시킬 수 있다.
이하 변형된 실시예에 대해 도 10a 내지 10c를 참조하여 보다 구체적으로 설명한다.
도 10a는 지지부재 상에 제1 도전성 패턴, 제2 도전성패턴, 및 복수개의 비아홀 라인이 형성된 것을 보여주는 사시도이다.
도 10a에 도시된 바와 같이 제1 도전성 패턴(320)은 지지부재(250)의 일면상에 형성되고, 제1 도전성 패턴(330)은 제1 도전성 패턴(320)이 형성된 영역에 대응되는 지지부재(250)의 타면상에 형성될 수 있다. 여기서 복수개의 비아홀 라인(340)은 제1 도전성 패턴(320) 및 제2 도전성 패턴(330)을 연결시킨다. 이러한 경우, 제1 도전성 패턴(320), 제2 도전성 패턴(330), 및 복수개의 비아홀 라인(340)은 막대형태의 디렉터(300)를 형성하게 된다.
이는 제1 도전성 패턴(320), 제2 도전성 패턴, 복수개의 비아홀 라인(340)이 전체적으로 하나의 도전성패턴을 이루게 하여 하나의 디렉터(300)로 동작될 수 있게 하기 위함이다.
이와 같이 각 디렉터(300)가 제1 도전성 패턴(320), 제2 도전성 패턴(330), 및 복수개의 비아홀 라인(340)로 구성될 경우, 도 10b 및 도 10c에 도시된 바와 같은 단면으로 각 디렉터(300)가 형성될 수 있다.
도 10b는 도 10a에 도시된 제1 도전성 패턴, 제2 도전성 패턴, 및 복수개의 비아홀 라인이 형성된 지지부재(250)의 제1 단면(I-I')을 보여주는 도면이다. 도 10c는 도 10a에 도시된 제1 도전성 패턴, 제2 도전성 패턴, 및 비아홀 라인이 형성된 지지부재(250)의 제2 단면(II-II')을 보여주는 도면이다.
이와 같이 제1 도전성 패턴(320), 제2 도전성 패턴(330), 및 복수개의 비아홀 라인(340)은 막대형태의 디렉터(300)를 형성하게 된다.
다시 도 3a 및 3b를 참조하면, 하우징(350)은 바이커니컬 안테나를 감싸는 형태로 형성되어 복수개의 지지부재(250)가 결합된다. 이를 위해 하우징(350)은 복수개의 지지부재(250)가 결합되기 위한 복수개의 결합홈이 형성될 수 있다.
이에 따라 하우징(350)에 형성된 복수개의 결합홈에 복수개의 지지부재(250)가 결합됨으로써 복수개의 지지부재(250)의 고정력이 향상된다는 효과가 있다.
일 실시예에 있어서, 하우징(350)은 유전체일 수 있다. 이러한 실시예를 따를 경우, 하우징(350)을 통과하는 신호의 파장길이가 짧아지게 되어 안테나 장치(100)를 소형화시킬 수 있다. 이때, 유전율은 4이하이면서 로스 탄젠트(Loss Tangent)가 0.02 이하인 것이 바람직하다.
일 실시예에 있어서, 하우징(350)은 적어도 하나 이상의 홀이 형성될 수 있다. 이러한 실시예를 따를때, 적어도 하나의 홀을 통해 바이커니컬 안테나(200)가 공기와 접촉될 수 있다.
도 11은 본 발명의 일 실시예에 따른 하우징(350)에 형성된 홀을 보여주는 도면이다. 하우징(350)에 형성된 홀(360)은 바이커니컬 안테나(200)가 공기와 접촉할 수 있게 하여 바이커니컬 안테나(200)가 공기를 통해 신호 방사를 할 수 있도록 한다.
도 11에서는 하우징(350)에 하나의 홀(360)이 형성된 것으로 도시하였으나 이는 하나의 예일 뿐 홀(360)은 두개 이상 형성될 수도 있다.
하우징(350)은 바이커니컬 안테나(210)의 제1 커니컬(210)이 실장되게 원추형으로 형성된 원추형 홈이 하우징(350)의 중앙 상측에 형성되고, 바이커니컬 안테나(210)의 제2 커니컬(210)이 실장되게 뒤집어진 원추형 형태로 형성된 원추형 홈이 하우징(350)의 중앙 하측에 형성된다.
하우징(350)의 중앙에는 바이커니컬 안테나(210)의 피딩부(214)가 통과할 수 있게 관통홀이 형성되고, 이에 따라 제2 커니컬(212)을 통과한 피딩부(214)가 관통홀을 통과하여 제1 커니컬(210)에 연결될 수 있게 된다.
하우징(350)의 하측에는 그라운드 플레이트(400)에 고정되기 위한 복수개의 고정홈이 형성되고, 고정홈에는 그라운드 플레이트(400)로부터 고정부재가 삽입되어 하우징(350)이 그라운드 플레이트(400)에 고정되게 된다.
하우징(350)은 바이커니컬 안테나(200)의 제1 커니컬(210)이 고정되게 하우징 덮개를 더 포함한다. 하우징 덮개에는 하우징(350)과 고정되기 위한 복수개의 고정홀이 형성되고, 하우징(350)의 상측에는 하우징 덮개를 고정시기 위한 복수개의 고정홈이 형성된다. 이에 따라 고정부재가 고정홀을 통과하여 고정홈에 삽입되어 하우징 덮개가 하우징(350)에 고정되고, 바이커니컬 안테나(200)의 제1 커니컬(212)이 고정되게 된다.
그라운드 플레이트(400)은 바이커니컬 안테나(200)의 하측에 결합되어 바이커니컬 안테나(200)를 지지한다. 그라운드 플레이트(400)는 복수개의 지지부재(250)가 바이커니컬 안테나(200)를 중심으로 결합된다. 이를 위해 그라운드 플레이트(400)에는 복수개의 지지부재(250)가 결합되기 위한 복수개의 결합홈이 형성되고, 복수개의 결합홈은 바이커니컬 안테나를 중심으로 형성되어 있다.
그라운드 플레이트(400)는 하우징(350)을 고정시키기 위한 복수개의 고정홀이 형성되고, 복수개의 고정홀에는 고정부재가 통과하게 되어 하우징(350)이 고정되게 된다.
그라운드 플레이트(400)는 바이커니컬 안테나(200)에서 방사되는 신호를 그라운드 플레이트(400)에 수직한 제1 방향(Z)으로 반사시키게 된다. 이때, 본 발명에 따른 복수개의 디렉터(300)가 그라운드 플레이트(400)에 반사되는 신호를 미리 정해진 기준각도로 신호를 지향시키게 된다.
일례로, 그라운드 플레이트(400)는 바이커니컬 안테나(200)에서 방사되는 신호를 반사시키게 되고, 복수개의 디렉터(250)가 반사된 신호를 수평면(X-Y)에 대해 수직한 제1 방향(Z)을 기준으로 60° 내지 90°로 지향시키게 된다. 5G 주파수 대역은 고주파수이기 때문에 파장이 짧아, 저주파수 대역대에 비하여 그라운드 플레이트에 의해 반사되는 경향이 많다. 이에 따라 본 발명에 따른 복수개의 디렉터(300)는 그라운드 플레이트에 의해 반사되어 수평면(X-Y)에 수직한 제1 방향(Z)을 기준으로 30° 내지 60°로 상방으로 향하는 전파를 수평면(X-Y)에 대해 수직한 제1 방향(Z)을 기준으로 60° 내지 90°로 지향시키게 된다.
본 발명에 따른 안테나 장치(100)는 도 12a 및 12b에 도시된 바와 같이 전계분포를 형성할 수 있다. 도 12a는 안테나 장치(100)에 의해 형성되는 전계분포의 평면도의 일예를 나타내는 도면이고, 도 12b는 안테나 장치(100)에 의해 형성되는 전계분포의 측면도의 일예를 나타내는 도면이다.
도 12a에 도시된 바와 같이 바이커니컬 안테나(200)에 의해 수평면(X-Y) 상에 전방향으로 신호가 방사되고, 도 12b에 도시된 바와 바이커니컬 안테나(200)에 의해 방사된 신호가 그라운드 플레이트(400)에 의해 반사되어 복수개의 디렉터(250)에 의해 수평면(X-Y)에 대해 수직한 제1 방향(Z)을 기준으로 60° 내지 90°로 지향되게 된다.
일반적으로 5G 차량용 안테나의 경우 수평면(X-Y)에 대해 수직한 제1 방향(Z)을 기준으로 60° 내지 90°에서 신호가 유효하게 송수신된다. 이에 따라 본 발명은 수평면(X-Y)에 대해 수직한 제1 방향(Z)을 기준으로 60° 내지 90°에서 신호의 지향성을 향상시킬 수 있어 5G 차량용 안테나에 적합한 성능을 가질수 있다.
일 실시예에 있어서, 그라운드 플레이트(400)는 접지(Ground)일 수 있다. 구체적으로 그라운드 플레이트(400)은 바이커니컬 안테나(200)의 제2 커니컬(212)과 결합되어 제2 커니컬의 전위를 0으로 유지시킬 수 있다.
한편, 그라운드 플레이트(400)에는 신호를 변복조 하기 위한 모뎀(미도시, Modem)이 실장될 수 있다. 모뎀은 신호를 변조하여 바이커니컬 안테나(200)로 전달하거나, 바이커니컬 안테나(200)로부터 수신되는 신호를 복조하여 타 시스템으로 전달하게 된다.
이와 같이 본 발명에 따른 그라운드 플레이트(400)는 모뎀과 바이커니컬 안테나(200)와 연결시키게 된다.
5G 안테나 시스템에서, 모뎀이 RF 케이블을 통해 바이커니컬 안테나(200)과 연결되면 5G 주파수 특성 상 신호 감쇄가 크게 된다. 하지만, 본 발명은 그라운드 플레이트(400)가 모뎀과 바이커니컬 안테나(200)를 연결시킴으로써, 5G 주파수 특성에 의한 신호 감쇄를 줄일 수 있어 5G 안테나 시스템에 특화될 수 있다.
일 실시예에 있어서, 본 발명에 따른 안테나 장치(100)는 차량에 설치될 수 있다. 구체적으로, 안테나 장치(100)는 차량의 루프에 설치될 수 있다. 이러한 실시예를 따를 때 안테나 장치(100)의 그라운드 플레이트(400)는 차량의 루프 외장 패널에 설치되어 고정될 수 있다.
이를 위해 그라운드 플레이트(400)는 루프 외장 패널에 마련된 설치 홈에 삽입되어 고정되는 결합 돌기로 구성되거나 접착 부재를 통해 차량의 루프 외장 패널에 접착되는 접착 면으로 구성되거나, 나사 등의 고정 부재가 삽입되어 고정 부재를 통해 차량의 루프 외장 패널에 접착되는 결합 홈 등으로 구성될 수 있다.
본 발명에 따른 안테나 장치(100)가 차량에 설치되는 경우 도 13에 도시된 바와 같이 방사패턴이 형성될 수 있다.
도 13은 안테나 장치가 차량에 설치되는 경우에 신호의 방사패턴을 보여주는 도면이다. 도 13에 도시된 바와 같이 본 발명에 따른 안테나 장치(100)는 차량을 중심으로 전방위적으로 항상 전계가 형성되어, 5G안테나로 사용하기 적합한 방사 패턴을 보여 주고 있다.
상술한 실시예는 하나의 실시예에 불과할 뿐 본 발명에 따른 안테나 장치(100)는 선박과 같이 수평으로 이동하는 이동수단에 설치될 수 있으며, AP(Access Point) 등과 같이 중계장치에 이용될 수 있다.
본 발명에 따른 안테나 장치(100)는 수평면(X-Y) 상에 전 방향으로 방사되는 신호를 수평면(X-Y)에 대해 수직한 제1 방향(Z)을 기준으로 미리 정해진 기준각도내의 지향성을 향상시킴으로써 5G 이동 통신 시스템의 신호를 송수신함에 있어 신호지연특성이 우수할 뿐만 아니라 신호의 신뢰성이 향상된다는 효과가 있다.
또한, 본 발명에 따른 안테나 장치(100)는 빔 트래킹을 위한 구성을 사용하지 않고도 복수개의 디렉터(300)에 의해 지향성이 향상된 신호를 송수신함으로써 비용절감이 될 뿐만 아니라 시스템 구성이 단순하여 신호전달에서 발생되는 손실이 낮고 에너지 효율이 향상된다는 효과가 있다.
본 발명이 속하는 기술분야의 당업자는 상술한 본 발명이 그 기술적 사상이나 필수적 특징을 변경하지 않고서 다른 구체적인 형태로 실시될 수 있다는 것을 이해할 수 있을 것이다.
그러므로, 이상에서 기술한 실시예들은 모든 면에서 예시적인 것이며 한정적인 것이 아닌 것으로 이해해야만 한다. 본 발명의 범위는 상기 상세한 설명보다는 후술하는 특허청구범위에 의하여 나타내어지며, 특허청구범위의 의미 및 범위 그리고 그 등가 개념으로부터 도출되는 모든 변경 또는 변형된 형태가 본 발명의 범위에 포함되는 것으로 해석되어야 한다.
100: 차량용 무지향성 안테나 장치 200: 바이커니컬 안테나
210: 제1 커니컬 212: 제2 커니컬
214: 피딩부 250: 복수개의 지지부재
300: 복수개의 디렉터 320: 제1 도전성 패턴
330: 제2 도전성 패턴 340: 비아홀 라인
350: 하우징 400: 그라운드 플레이트

Claims (15)

  1. 수평면(X-Y) 상에 전방향으로 신호를 방사하는 바이커니컬 안테나(200);
    상기 바이커니컬 안테나(200)로부터 일정한 거리로 이격되어 각각 배치된 복수개의 지지부재(250); 및
    상기 각 지지부재(250)에 형성되고, 상기 바이커니컬 안테나(200)를 중심으로 수평면(X-Y) 상에 전방향으로 방사되는 신호 방향을 따라 서로 이격되어 위치하는 복수개의 디렉터(300)를 포함하는 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  2. 제1항에 있어서,
    상기 복수개의 디렉터(300)는
    상기 각 지지부재(250) 상에 형성되어 상기 바이커니컬 안테나(200)으로부터 외곽방향으로 이격되어 배치되는 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  3. 제1항에 있어서,
    상기 복수개의 디렉터(300)는,
    상기 신호가 방사되는 방향을 상기 수평면(X-Y)에 대해 수직한 제1 방향(Z)을 기준으로 60° 내지 90°로 지향시키는 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  4. 제1항에 있어서,
    상기 복수개의 디렉터(300)는 상기 수평면(X-Y)에 대해 수직한 제1 방향(Z)으로 연장되어 형성된 직선 타입의 도전성 패턴인 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  5. 제1항에 있어서,
    상기 복수개의 디렉터(300)는 각 디렉터(300)의 상단이 미리 정해진 곡률로 상기 바이커니컬 안테나(200) 측으로 휘어져 형성된 곡선 타입의 도전성 패턴인 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  6. 제1항에 있어서,
    각 디렉터(300)는,
    상기 지지부재(250)의 일면에 형성된 제1 도전성 패턴(320);
    상기 제1 도전성 패턴(320)이 형성된 영역에 대응되는 상기 지지부재(250)의 타면에 형성된 제2 도전성 패턴(330); 및
    상기 제1 도전성 패턴(320)과 상기 제2 도전성 패턴(330)을 연결시키는 비아홀 라인(340)을 포함하는 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  7. 제6항에 있어서,
    상기 제1 도전성 패턴(320) 및 상기 제2 도전성 패턴(330)은 직선타입의 도전성 패턴 및 곡선타입의 도전성 패턴 중 어느 하나인 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  8. 제1항에 있어서,
    상기 복수개의 디렉터(300)의 길이는 상기 바이커니컬 안테나(200)로부터 멀어질수록 짧게 형성되고,
    상기 복수개의 디렉터(300) 중 상기 바이커니컬 안테나(200)로부터 가장 인접한 제1 디렉터(310a)의 길이와 제1 디렉터(310a)로부터 가장 인접한 제2 디렉터(310b)의 길이는 서로 동일한 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  9. 제1항에 있어서,
    상기 복수개의 디렉터(300) 중 상기 바이커니컬 안테나(200)와 가장 인접한 제1 디렉터는 상기 바이커니컬 안테나(200)로부터 신호의 에너지가 최대가 되는 지점에 이격되어 위치하는 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  10. 제9항에 있어서,
    상기 제1 디렉터는 상기 바이커니컬 안테나(200)로부터 0.25λ만큼 이격되어 위치하고,
    상기 λ는 상기 신호의 파장길이인 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  11. 제1항에 있어서,
    상기 바이커니컬 안테나(200)를 감싸는 형태로 형성된 하우징(350)을 더 포함하고,
    상기 하우징(350)에는 상기 바이커니컬 안테나(200)를 중심으로 상기 복수개의 지지부재(250)가 결합되는 복수개의 결합홈이 형성되어 있고,
    상기 복수개의 지지부재(250)는 상기 복수개의 결합홈에 각각 결합되는 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  12. 제11항에 있어서,
    상기 하우징(350)은 상기 바이커니컬 안테나(200)를 공기와 접촉시키는 적어도 하나의 홀(360)이 형성되어 있는 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  13. 제11항에 있어서,
    상기 하우징(350)은 미리 정해진 유전율을 갖는 유전체인 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  14. 제1항에 있어서,
    상기 바이커니컬 안테나(200)의 하측에 결합되어 상기 바이커니컬 안테나(200)를 지지하는 그라운드 플레이트(400)를 더 포함하는 것을 특징으로 하는 차량용 무지향성 안테나 장치.
  15. 제14항에 있어서,
    상기 그라운드 플레이트(400)는 상기 바이커니컬 안테나(200)가 연결되는 접지(Ground)인 것을 특징으로 하는 차량용 무지향성 안테나 장치.
KR1020190114194A 2018-10-29 2019-09-17 차량용 무지향성 안테나 장치 Active KR102266625B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
PCT/KR2019/012994 WO2020091244A1 (ko) 2018-10-29 2019-10-04 차량용 무지향성 안테나 장치

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020180130171 2018-10-29
KR20180130171 2018-10-29

Publications (2)

Publication Number Publication Date
KR20200049507A true KR20200049507A (ko) 2020-05-08
KR102266625B1 KR102266625B1 (ko) 2021-06-18

Family

ID=70677437

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020190114194A Active KR102266625B1 (ko) 2018-10-29 2019-09-17 차량용 무지향성 안테나 장치

Country Status (1)

Country Link
KR (1) KR102266625B1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN115360504A (zh) * 2022-07-15 2022-11-18 中国电子科技集团公司第二十九研究所 一种微尺寸印制辐射器的高密度正交封装结构

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20100002887A (ko) * 2008-06-30 2010-01-07 주식회사 이엠따블유 안테나 시스템
KR101477985B1 (ko) * 2014-07-09 2015-01-02 한밭대학교 산학협력단 전방향 지향 특성을 가지는 안테나

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20100002887A (ko) * 2008-06-30 2010-01-07 주식회사 이엠따블유 안테나 시스템
KR101477985B1 (ko) * 2014-07-09 2015-01-02 한밭대학교 산학협력단 전방향 지향 특성을 가지는 안테나

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN115360504A (zh) * 2022-07-15 2022-11-18 中国电子科技集团公司第二十九研究所 一种微尺寸印制辐射器的高密度正交封装结构

Also Published As

Publication number Publication date
KR102266625B1 (ko) 2021-06-18

Similar Documents

Publication Publication Date Title
US7215296B2 (en) Switched multi-beam antenna
KR100873100B1 (ko) 전방향성으로 방사되는 전자기파를 수신/송신하는 디바이스
US20120062437A1 (en) Antenna system with planar dipole antennas and electronic apparatus having the same
EP2893593B1 (en) Multiband monopole antenna apparatus with ground plane aperture
US11996629B2 (en) Beam steering antenna structure and electronic device comprising said structure
KR20010109600A (ko) 평면 안테나
CN1957506B (zh) 切换多波束天线
KR20190037160A (ko) 저손실 플러그 연결 배열체 및 적어도 하나의 이러한 플러그 연결 배열체를 갖는 시스템
KR101973440B1 (ko) 안테나 및 이를 구비하는 안테나 모듈
KR101901101B1 (ko) 인쇄형 다이폴 안테나 및 이를 이용한 전자기기
KR102266625B1 (ko) 차량용 무지향성 안테나 장치
KR102275167B1 (ko) 밀리미터파용 광대역 패치 안테나 장치
US7230579B2 (en) Directional dual frequency antenna arrangement
US9397394B2 (en) Antenna arrays with modified Yagi antenna units
KR102762819B1 (ko) 안테나 어레이를 포함하는 통신 장치
EP3343700B1 (en) Antenna radiation unit and antenna
EP3874561B1 (en) Dual polarized antenna structure
KR20160080037A (ko) 정합 소자가 필요 없는 고이득 진행파 안테나
CN113161731A (zh) 天线和通讯设备
CN112751211A (zh) 基站天线和多频带基站天线
EP4641839A1 (en) Cassegrain antenna having a waveguide antenna element feed
CN120854902B (zh) 一种天线阵列
US7176836B2 (en) Antenna system designed to enhance power efficiency
US20250329939A1 (en) Cassegrain antenna having a waveguide antenna element feed
KR102158981B1 (ko) 안테나 패턴을 개선하기 위한 대칭 급전회로를 갖는 안테나

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20190917

A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20191031

Comment text: Request for Examination of Application

Patent event code: PA02011R01I

Patent event date: 20190917

Comment text: Patent Application

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20200902

Patent event code: PE09021S01D

AMND Amendment
E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20210319

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20200902

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

X091 Application refused [patent]
AMND Amendment
PX0901 Re-examination

Patent event code: PX09011S01I

Patent event date: 20210319

Comment text: Decision to Refuse Application

Patent event code: PX09012R01I

Patent event date: 20201118

Comment text: Amendment to Specification, etc.

PX0701 Decision of registration after re-examination

Patent event date: 20210607

Comment text: Decision to Grant Registration

Patent event code: PX07013S01D

Patent event date: 20210511

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

Patent event date: 20210319

Comment text: Decision to Refuse Application

Patent event code: PX07011S01I

Patent event date: 20201118

Comment text: Amendment to Specification, etc.

Patent event code: PX07012R01I

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20210614

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20210614

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20240422

Start annual number: 4

End annual number: 4
