KR20200051476A - 폴리아미드 수지, 이의 제조방법, 및 이를 포함하는 폴리아미드 필름 및 수지 적층체 - Google Patents
폴리아미드 수지, 이의 제조방법, 및 이를 포함하는 폴리아미드 필름 및 수지 적층체 Download PDFInfo
- Publication number
- KR20200051476A KR20200051476A KR1020190125890A KR20190125890A KR20200051476A KR 20200051476 A KR20200051476 A KR 20200051476A KR 1020190125890 A KR1020190125890 A KR 1020190125890A KR 20190125890 A KR20190125890 A KR 20190125890A KR 20200051476 A KR20200051476 A KR 20200051476A
- Authority
- KR
- South Korea
- Prior art keywords
- formula
- polyamide
- polyamide resin

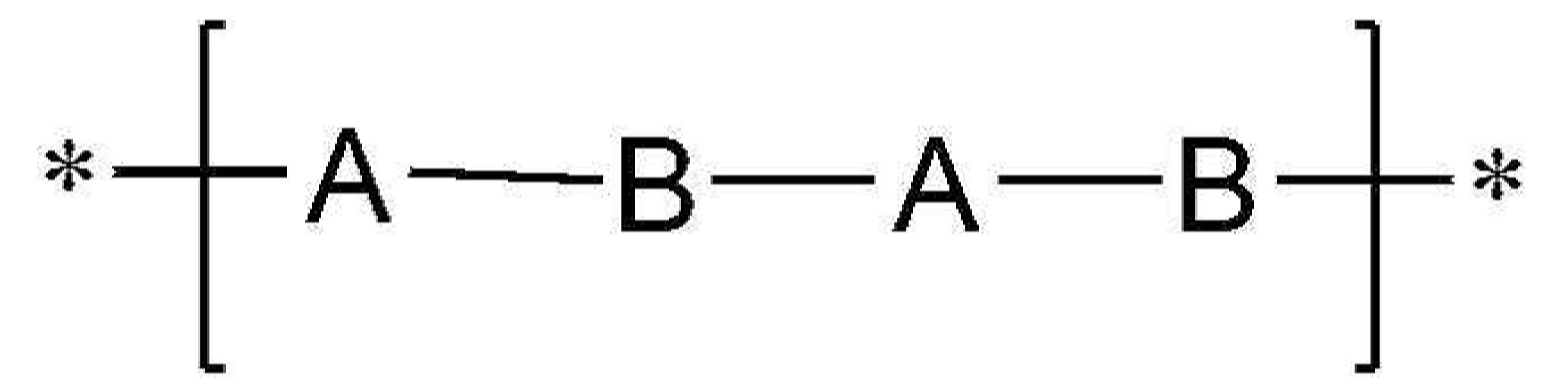

- repeating unit
- mol
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 229920006122 polyamide resin Polymers 0.000 title claims abstract description 152
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 21
- 239000011347 resin Substances 0.000 title claims abstract description 18
- 229920005989 resin Polymers 0.000 title claims abstract description 18
- 239000004962 Polyamide-imide Substances 0.000 title 1
- 229920002312 polyamide-imide Polymers 0.000 title 1
- 239000004952 Polyamide Substances 0.000 claims abstract description 143
- 229920002647 polyamide Polymers 0.000 claims abstract description 143
- 238000000034 method Methods 0.000 claims abstract description 18
- 150000001875 compounds Chemical class 0.000 claims description 102
- 239000000126 substance Substances 0.000 claims description 94
- -1 aromatic diamine compound Chemical class 0.000 claims description 48
- 239000000178 monomer Substances 0.000 claims description 37
- 125000004432 carbon atom Chemical group C* 0.000 claims description 33
- LXEJRKJRKIFVNY-UHFFFAOYSA-N terephthaloyl chloride Chemical compound ClC(=O)C1=CC=C(C(Cl)=O)C=C1 LXEJRKJRKIFVNY-UHFFFAOYSA-N 0.000 claims description 32
- 150000001408 amides Chemical group 0.000 claims description 31
- 150000004984 aromatic diamines Chemical class 0.000 claims description 31
- FDQSRULYDNDXQB-UHFFFAOYSA-N benzene-1,3-dicarbonyl chloride Chemical compound ClC(=O)C1=CC=CC(C(Cl)=O)=C1 FDQSRULYDNDXQB-UHFFFAOYSA-N 0.000 claims description 29
- 239000000843 powder Substances 0.000 claims description 29
- 238000002844 melting Methods 0.000 claims description 20
- 230000008018 melting Effects 0.000 claims description 20
- NVKGJHAQGWCWDI-UHFFFAOYSA-N 4-[4-amino-2-(trifluoromethyl)phenyl]-3-(trifluoromethyl)aniline Chemical compound FC(F)(F)C1=CC(N)=CC=C1C1=CC=C(N)C=C1C(F)(F)F NVKGJHAQGWCWDI-UHFFFAOYSA-N 0.000 claims description 18
- 125000000732 arylene group Chemical group 0.000 claims description 16
- 239000000463 material Substances 0.000 claims description 15
- 125000005549 heteroarylene group Chemical group 0.000 claims description 14
- 238000004898 kneading Methods 0.000 claims description 14
- KKEYFWRCBNTPAC-UHFFFAOYSA-N Terephthalic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)C=C1 KKEYFWRCBNTPAC-UHFFFAOYSA-N 0.000 claims description 12
- QQVIHTHCMHWDBS-UHFFFAOYSA-N isophthalic acid Chemical compound OC(=O)C1=CC=CC(C(O)=O)=C1 QQVIHTHCMHWDBS-UHFFFAOYSA-N 0.000 claims description 12
- XNGIFLGASWRNHJ-UHFFFAOYSA-N phthalic acid Chemical compound OC(=O)C1=CC=CC=C1C(O)=O XNGIFLGASWRNHJ-UHFFFAOYSA-N 0.000 claims description 12
- 239000011247 coating layer Substances 0.000 claims description 11
- 239000002131 composite material Substances 0.000 claims description 11
- 239000000758 substrate Substances 0.000 claims description 11
- 238000001816 cooling Methods 0.000 claims description 10
- 150000004985 diamines Chemical class 0.000 claims description 10
- FYXKZNLBZKRYSS-UHFFFAOYSA-N benzene-1,2-dicarbonyl chloride Chemical compound ClC(=O)C1=CC=CC=C1C(Cl)=O FYXKZNLBZKRYSS-UHFFFAOYSA-N 0.000 claims description 9
- 238000002156 mixing Methods 0.000 claims description 8
- 239000003960 organic solvent Substances 0.000 claims description 6
- 229910052736 halogen Inorganic materials 0.000 claims description 5
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims description 5
- 125000005843 halogen group Chemical group 0.000 claims description 2
- 239000007787 solid Substances 0.000 description 16
- 150000001263 acyl chlorides Chemical class 0.000 description 15
- 238000002360 preparation method Methods 0.000 description 15
- 230000000052 comparative effect Effects 0.000 description 14
- 229920000642 polymer Polymers 0.000 description 14
- 125000003118 aryl group Chemical group 0.000 description 13
- 239000000243 solution Substances 0.000 description 13
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 12
- FXHOOIRPVKKKFG-UHFFFAOYSA-N N,N-Dimethylacetamide Chemical compound CN(C)C(C)=O FXHOOIRPVKKKFG-UHFFFAOYSA-N 0.000 description 12
- 239000002904 solvent Substances 0.000 description 12
- 125000001424 substituent group Chemical group 0.000 description 12
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 description 10
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 9
- 230000015572 biosynthetic process Effects 0.000 description 9
- 239000002245 particle Substances 0.000 description 9
- 238000005755 formation reaction Methods 0.000 description 8
- 125000000524 functional group Chemical group 0.000 description 8
- 229910052757 nitrogen Inorganic materials 0.000 description 8
- 238000002834 transmittance Methods 0.000 description 8
- UTDAGHZGKXPRQI-UHFFFAOYSA-N 4-[4-[4-(4-aminophenoxy)phenyl]sulfonylphenoxy]aniline Chemical compound C1=CC(N)=CC=C1OC1=CC=C(S(=O)(=O)C=2C=CC(OC=3C=CC(N)=CC=3)=CC=2)C=C1 UTDAGHZGKXPRQI-UHFFFAOYSA-N 0.000 description 7
- 125000000217 alkyl group Chemical group 0.000 description 7
- 238000006243 chemical reaction Methods 0.000 description 7
- 239000000203 mixture Substances 0.000 description 7
- 229920001721 polyimide Polymers 0.000 description 7
- 238000006116 polymerization reaction Methods 0.000 description 7
- 238000007112 amidation reaction Methods 0.000 description 6
- 238000005452 bending Methods 0.000 description 6
- 230000007423 decrease Effects 0.000 description 6
- 230000002829 reductive effect Effects 0.000 description 6
- CABPHMWTDYXRFV-UHFFFAOYSA-N 4-(4,4-diamino-2-methylcyclohexa-2,5-dien-1-ylidene)-3-methylcyclohexa-2,5-diene-1,1-diamine Chemical compound CC=1C(C=CC(C=1)(N)N)=C1C(=CC(N)(C=C1)N)C CABPHMWTDYXRFV-UHFFFAOYSA-N 0.000 description 5
- ZMXDDKWLCZADIW-UHFFFAOYSA-N N,N-Dimethylformamide Chemical compound CN(C)C=O ZMXDDKWLCZADIW-UHFFFAOYSA-N 0.000 description 5
- 230000006866 deterioration Effects 0.000 description 5
- 238000009826 distribution Methods 0.000 description 5
- 125000001072 heteroaryl group Chemical group 0.000 description 5
- 238000012856 packing Methods 0.000 description 5
- WZCQRUWWHSTZEM-UHFFFAOYSA-N 1,3-phenylenediamine Chemical compound NC1=CC=CC(N)=C1 WZCQRUWWHSTZEM-UHFFFAOYSA-N 0.000 description 4
- CBCKQZAAMUWICA-UHFFFAOYSA-N 1,4-phenylenediamine Chemical compound NC1=CC=C(N)C=C1 CBCKQZAAMUWICA-UHFFFAOYSA-N 0.000 description 4
- FWOLORXQTIGHFX-UHFFFAOYSA-N 4-(4-amino-2,3,5,6-tetrafluorophenyl)-2,3,5,6-tetrafluoroaniline Chemical group FC1=C(F)C(N)=C(F)C(F)=C1C1=C(F)C(F)=C(N)C(F)=C1F FWOLORXQTIGHFX-UHFFFAOYSA-N 0.000 description 4
- MVODMCPZFNNNBR-UHFFFAOYSA-N 4-[4-amino-2-(trifluoromethyl)phenyl]-3-(trifluoromethyl)aniline Chemical compound FC(C1=C(C=CC(=C1)N)C1=C(C=C(N)C=C1)C(F)(F)F)(F)F.FC(C1=C(C=CC(=C1)N)C1=C(C=C(N)C=C1)C(F)(F)F)(F)F MVODMCPZFNNNBR-UHFFFAOYSA-N 0.000 description 4
- XPSFFPDSHZJYEL-UHFFFAOYSA-N ClC1=C(C=C(C(=C1)N)Cl)C1=C(C=C(N)C(=C1)Cl)Cl.ClC1=C(C=C(C(=C1)N)Cl)C1=C(C=C(N)C(=C1)Cl)Cl Chemical compound ClC1=C(C=C(C(=C1)N)Cl)C1=C(C=C(N)C(=C1)Cl)Cl.ClC1=C(C=C(C(=C1)N)Cl)C1=C(C=C(N)C(=C1)Cl)Cl XPSFFPDSHZJYEL-UHFFFAOYSA-N 0.000 description 4
- MQJKPEGWNLWLTK-UHFFFAOYSA-N Dapsone Chemical compound C1=CC(N)=CC=C1S(=O)(=O)C1=CC=C(N)C=C1 MQJKPEGWNLWLTK-UHFFFAOYSA-N 0.000 description 4
- ZOSMXLYHERGLTE-UHFFFAOYSA-N NC1=CC=C(C=C1)C1(C2=CC=CC=C2C=2C=CC=CC12)C1=CC=C(C=C1)N.NC1=CC=C(C=C1)C1(C2=CC=CC=C2C=2C=CC=CC12)C1=CC=C(C=C1)N Chemical compound NC1=CC=C(C=C1)C1(C2=CC=CC=C2C=2C=CC=CC12)C1=CC=C(C=C1)N.NC1=CC=C(C=C1)C1(C2=CC=CC=C2C=2C=CC=CC12)C1=CC=C(C=C1)N ZOSMXLYHERGLTE-UHFFFAOYSA-N 0.000 description 4
- JDAXEXHITOOISE-UHFFFAOYSA-N NC1=CC=C(OC2=CC=C(C=C2)C(C)(C)C2=CC=C(C=C2)OC2=CC=C(C=C2)N)C=C1.NC1=CC=C(OC2=CC=C(C=C2)C(C)(C)C2=CC=C(C=C2)OC2=CC=C(C=C2)N)C=C1 Chemical compound NC1=CC=C(OC2=CC=C(C=C2)C(C)(C)C2=CC=C(C=C2)OC2=CC=C(C=C2)N)C=C1.NC1=CC=C(OC2=CC=C(C=C2)C(C)(C)C2=CC=C(C=C2)OC2=CC=C(C=C2)N)C=C1 JDAXEXHITOOISE-UHFFFAOYSA-N 0.000 description 4
- FDLQZKYLHJJBHD-UHFFFAOYSA-N [3-(aminomethyl)phenyl]methanamine Chemical compound NCC1=CC=CC(CN)=C1 FDLQZKYLHJJBHD-UHFFFAOYSA-N 0.000 description 4
- ISKQADXMHQSTHK-UHFFFAOYSA-N [4-(aminomethyl)phenyl]methanamine Chemical compound NCC1=CC=C(CN)C=C1 ISKQADXMHQSTHK-UHFFFAOYSA-N 0.000 description 4
- 125000001188 haloalkyl group Chemical group 0.000 description 4
- 150000002367 halogens Chemical group 0.000 description 4
- 238000009396 hybridization Methods 0.000 description 4
- 229940018564 m-phenylenediamine Drugs 0.000 description 4
- 239000009719 polyimide resin Substances 0.000 description 4
- 238000000235 small-angle X-ray scattering Methods 0.000 description 4
- TXBCBTDQIULDIA-UHFFFAOYSA-N 2-[[3-hydroxy-2,2-bis(hydroxymethyl)propoxy]methyl]-2-(hydroxymethyl)propane-1,3-diol Chemical compound OCC(CO)(CO)COCC(CO)(CO)CO TXBCBTDQIULDIA-UHFFFAOYSA-N 0.000 description 3
- VWAXWVUVEMNRNM-UHFFFAOYSA-N 4-(4-aminophenoxy)aniline Chemical compound C1=CC(N)=CC=C1OC1=CC=C(N)C=C1.C1=CC(N)=CC=C1OC1=CC=C(N)C=C1 VWAXWVUVEMNRNM-UHFFFAOYSA-N 0.000 description 3
- SNCJAJRILVFXAE-UHFFFAOYSA-N 9h-fluorene-2,7-diamine Chemical compound NC1=CC=C2C3=CC=C(N)C=C3CC2=C1 SNCJAJRILVFXAE-UHFFFAOYSA-N 0.000 description 3
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 description 3
- 239000004262 Ethyl gallate Substances 0.000 description 3
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 3
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 3
- 238000010640 amide synthesis reaction Methods 0.000 description 3
- 125000004429 atom Chemical group 0.000 description 3
- 125000006267 biphenyl group Chemical group 0.000 description 3
- 229910052801 chlorine Inorganic materials 0.000 description 3
- 239000000460 chlorine Substances 0.000 description 3
- 230000003247 decreasing effect Effects 0.000 description 3
- 238000002474 experimental method Methods 0.000 description 3
- 239000010954 inorganic particle Substances 0.000 description 3
- 238000000691 measurement method Methods 0.000 description 3
- 125000002950 monocyclic group Chemical group 0.000 description 3
- 230000003287 optical effect Effects 0.000 description 3
- 229910052760 oxygen Inorganic materials 0.000 description 3
- 230000000704 physical effect Effects 0.000 description 3
- 125000003367 polycyclic group Chemical group 0.000 description 3
- 229920006254 polymer film Polymers 0.000 description 3
- 238000010298 pulverizing process Methods 0.000 description 3
- 230000009257 reactivity Effects 0.000 description 3
- 0 *C(*)(*)C(c1cc(CC(N*NS(*)*)=O)ccc1)=O Chemical compound *C(*)(*)C(c1cc(CC(N*NS(*)*)=O)ccc1)=O 0.000 description 2
- 238000001644 13C nuclear magnetic resonance spectroscopy Methods 0.000 description 2
- 125000005916 2-methylpentyl group Chemical group 0.000 description 2
- QYIMZXITLDTULQ-UHFFFAOYSA-N 4-(4-amino-2-methylphenyl)-3-methylaniline Chemical group CC1=CC(N)=CC=C1C1=CC=C(N)C=C1C QYIMZXITLDTULQ-UHFFFAOYSA-N 0.000 description 2
- VWCCEIUKGFGDDS-UHFFFAOYSA-N 4-(4-amino-2-methylphenyl)-3-methylaniline Chemical group CC1=C(C=CC(=C1)N)C1=C(C=C(N)C=C1)C.CC1=C(C=CC(=C1)N)C1=C(C=C(C=C1)N)C VWCCEIUKGFGDDS-UHFFFAOYSA-N 0.000 description 2
- YEJRWHAVMIAJKC-UHFFFAOYSA-N 4-Butyrolactone Chemical compound O=C1CCCO1 YEJRWHAVMIAJKC-UHFFFAOYSA-N 0.000 description 2
- XPAQFJJCWGSXGJ-UHFFFAOYSA-N 4-amino-n-(4-aminophenyl)benzamide Chemical compound C1=CC(N)=CC=C1NC(=O)C1=CC=C(N)C=C1 XPAQFJJCWGSXGJ-UHFFFAOYSA-N 0.000 description 2
- 241001120493 Arene Species 0.000 description 2
- OTZFCCQPIUGYIF-UHFFFAOYSA-N C1=CC=CC=C1.NC1=CC=C(OC2=CC(=CC=C2)OC2=CC=C(C=C2)N)C=C1 Chemical compound C1=CC=CC=C1.NC1=CC=C(OC2=CC(=CC=C2)OC2=CC=C(C=C2)N)C=C1 OTZFCCQPIUGYIF-UHFFFAOYSA-N 0.000 description 2
- HEDRZPFGACZZDS-UHFFFAOYSA-N Chloroform Chemical compound ClC(Cl)Cl HEDRZPFGACZZDS-UHFFFAOYSA-N 0.000 description 2
- IAZDPXIOMUYVGZ-UHFFFAOYSA-N Dimethylsulphoxide Chemical compound CS(C)=O IAZDPXIOMUYVGZ-UHFFFAOYSA-N 0.000 description 2
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 2
- SECXISVLQFMRJM-UHFFFAOYSA-N N-Methylpyrrolidone Chemical compound CN1CCCC1=O SECXISVLQFMRJM-UHFFFAOYSA-N 0.000 description 2
- ATHHXGZTWNVVOU-UHFFFAOYSA-N N-methylformamide Chemical compound CNC=O ATHHXGZTWNVVOU-UHFFFAOYSA-N 0.000 description 2
- 239000004642 Polyimide Substances 0.000 description 2
- 239000004793 Polystyrene Substances 0.000 description 2
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 2
- ZJCCRDAZUWHFQH-UHFFFAOYSA-N Trimethylolpropane Chemical compound CCC(CO)(CO)CO ZJCCRDAZUWHFQH-UHFFFAOYSA-N 0.000 description 2
- XLOMVQKBTHCTTD-UHFFFAOYSA-N Zinc monoxide Chemical compound [Zn]=O XLOMVQKBTHCTTD-UHFFFAOYSA-N 0.000 description 2
- 125000003342 alkenyl group Chemical group 0.000 description 2
- 125000003368 amide group Chemical group 0.000 description 2
- 238000004458 analytical method Methods 0.000 description 2
- 125000002178 anthracenyl group Chemical group C1(=CC=CC2=CC3=CC=CC=C3C=C12)* 0.000 description 2
- 150000004945 aromatic hydrocarbons Chemical class 0.000 description 2
- HFACYLZERDEVSX-UHFFFAOYSA-N benzidine Chemical compound C1=CC(N)=CC=C1C1=CC=C(N)C=C1 HFACYLZERDEVSX-UHFFFAOYSA-N 0.000 description 2
- 125000001164 benzothiazolyl group Chemical group S1C(=NC2=C1C=CC=C2)* 0.000 description 2
- 239000011230 binding agent Substances 0.000 description 2
- 238000007664 blowing Methods 0.000 description 2
- 238000001460 carbon-13 nuclear magnetic resonance spectrum Methods 0.000 description 2
- 125000001309 chloro group Chemical group Cl* 0.000 description 2
- 239000011248 coating agent Substances 0.000 description 2
- 238000000576 coating method Methods 0.000 description 2
- 239000013078 crystal Substances 0.000 description 2
- 230000000694 effects Effects 0.000 description 2
- LZCLXQDLBQLTDK-UHFFFAOYSA-N ethyl 2-hydroxypropanoate Chemical compound CCOC(=O)C(C)O LZCLXQDLBQLTDK-UHFFFAOYSA-N 0.000 description 2
- 125000003983 fluorenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3CC12)* 0.000 description 2
- 238000005227 gel permeation chromatography Methods 0.000 description 2
- 125000005842 heteroatom Chemical group 0.000 description 2
- 125000000623 heterocyclic group Chemical group 0.000 description 2
- 229910052739 hydrogen Inorganic materials 0.000 description 2
- 239000001257 hydrogen Substances 0.000 description 2
- 125000004435 hydrogen atom Chemical group [H]* 0.000 description 2
- 125000005462 imide group Chemical group 0.000 description 2
- 238000000465 moulding Methods 0.000 description 2
- 125000001624 naphthyl group Chemical group 0.000 description 2
- 239000011146 organic particle Substances 0.000 description 2
- 125000001715 oxadiazolyl group Chemical group 0.000 description 2
- WXZMFSXDPGVJKK-UHFFFAOYSA-N pentaerythritol Chemical compound OCC(CO)(CO)CO WXZMFSXDPGVJKK-UHFFFAOYSA-N 0.000 description 2
- 125000002080 perylenyl group Chemical group C1(=CC=C2C=CC=C3C4=CC=CC5=CC=CC(C1=C23)=C45)* 0.000 description 2
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 description 2
- 229920002223 polystyrene Polymers 0.000 description 2
- 125000001725 pyrenyl group Chemical group 0.000 description 2
- 238000006748 scratching Methods 0.000 description 2
- 230000002393 scratching effect Effects 0.000 description 2
- 229910052717 sulfur Inorganic materials 0.000 description 2
- 238000003786 synthesis reaction Methods 0.000 description 2
- 230000002194 synthesizing effect Effects 0.000 description 2
- 125000001973 tert-pentyl group Chemical group [H]C([H])([H])C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 2
- 125000000335 thiazolyl group Chemical group 0.000 description 2
- 125000002023 trifluoromethyl group Chemical group FC(F)(F)* 0.000 description 2
- 239000008096 xylene Substances 0.000 description 2
- YJTKZCDBKVTVBY-UHFFFAOYSA-N 1,3-Diphenylbenzene Chemical group C1=CC=CC=C1C1=CC=CC(C=2C=CC=CC=2)=C1 YJTKZCDBKVTVBY-UHFFFAOYSA-N 0.000 description 1
- ZFPGARUNNKGOBB-UHFFFAOYSA-N 1-Ethyl-2-pyrrolidinone Chemical compound CCN1CCCC1=O ZFPGARUNNKGOBB-UHFFFAOYSA-N 0.000 description 1
- FCEHBMOGCRZNNI-UHFFFAOYSA-N 1-benzothiophene Chemical group C1=CC=C2SC=CC2=C1 FCEHBMOGCRZNNI-UHFFFAOYSA-N 0.000 description 1
- 125000006218 1-ethylbutyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C([H])([H])[H] 0.000 description 1
- PTJWCLYPVFJWMP-UHFFFAOYSA-N 2-[[3-hydroxy-2-[[3-hydroxy-2,2-bis(hydroxymethyl)propoxy]methyl]-2-(hydroxymethyl)propoxy]methyl]-2-(hydroxymethyl)propane-1,3-diol Chemical compound OCC(CO)(CO)COCC(CO)(CO)COCC(CO)(CO)CO PTJWCLYPVFJWMP-UHFFFAOYSA-N 0.000 description 1
- 125000006176 2-ethylbutyl group Chemical group [H]C([H])([H])C([H])([H])C([H])(C([H])([H])*)C([H])([H])C([H])([H])[H] 0.000 description 1
- LBVMWHCOFMFPEG-UHFFFAOYSA-N 3-methoxy-n,n-dimethylpropanamide Chemical compound COCCC(=O)N(C)C LBVMWHCOFMFPEG-UHFFFAOYSA-N 0.000 description 1
- HLBLWEWZXPIGSM-UHFFFAOYSA-N 4-Aminophenyl ether Chemical compound C1=CC(N)=CC=C1OC1=CC=C(N)C=C1 HLBLWEWZXPIGSM-UHFFFAOYSA-N 0.000 description 1
- WUPRYUDHUFLKFL-UHFFFAOYSA-N 4-[3-(4-aminophenoxy)phenoxy]aniline Chemical compound C1=CC(N)=CC=C1OC1=CC=CC(OC=2C=CC(N)=CC=2)=C1 WUPRYUDHUFLKFL-UHFFFAOYSA-N 0.000 description 1
- VZBRQINOYCAHGE-UHFFFAOYSA-N 4-amino-N-(4-aminophenyl)benzamide Chemical compound NC1=CC=C(C(=O)NC2=CC=C(C=C2)N)C=C1.NC1=CC=C(C(=O)NC2=CC=C(C=C2)N)C=C1 VZBRQINOYCAHGE-UHFFFAOYSA-N 0.000 description 1
- 125000004920 4-methyl-2-pentyl group Chemical group CC(CC(C)*)C 0.000 description 1
- ZCYVEMRRCGMTRW-UHFFFAOYSA-N 7553-56-2 Chemical compound [I] ZCYVEMRRCGMTRW-UHFFFAOYSA-N 0.000 description 1
- ROFVEXUMMXZLPA-UHFFFAOYSA-N Bipyridyl Chemical group N1=CC=CC=C1C1=CC=CC=N1 ROFVEXUMMXZLPA-UHFFFAOYSA-N 0.000 description 1
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical group [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 description 1
- WKBOTKDWSSQWDR-UHFFFAOYSA-N Bromine atom Chemical compound [Br] WKBOTKDWSSQWDR-UHFFFAOYSA-N 0.000 description 1
- GZNYYIFFKAQIBM-UHFFFAOYSA-N C1(=CC(=CC=C1)OC1=CC=C(N)C=C1)OC1=CC=C(N)C=C1.NC1=CC=C(OC2=CC=CC=C2)C=C1 Chemical compound C1(=CC(=CC=C1)OC1=CC=C(N)C=C1)OC1=CC=C(N)C=C1.NC1=CC=C(OC2=CC=CC=C2)C=C1 GZNYYIFFKAQIBM-UHFFFAOYSA-N 0.000 description 1
- VIDMPJYSMVIJCN-UHFFFAOYSA-N CC=1C(C=CC(C1)(N)N)=C1C(=CC(N)(C=C1)N)C.CC=1C(C=CC(C1)(N)N)=C1C(=CC(N)(C=C1)N)C Chemical compound CC=1C(C=CC(C1)(N)N)=C1C(=CC(N)(C=C1)N)C.CC=1C(C=CC(C1)(N)N)=C1C(=CC(N)(C=C1)N)C VIDMPJYSMVIJCN-UHFFFAOYSA-N 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- VEXZGXHMUGYJMC-UHFFFAOYSA-M Chloride anion Chemical compound [Cl-] VEXZGXHMUGYJMC-UHFFFAOYSA-M 0.000 description 1
- ZAMOUSCENKQFHK-UHFFFAOYSA-N Chlorine atom Chemical compound [Cl] ZAMOUSCENKQFHK-UHFFFAOYSA-N 0.000 description 1
- YZCKVEUIGOORGS-OUBTZVSYSA-N Deuterium Chemical compound [2H] YZCKVEUIGOORGS-OUBTZVSYSA-N 0.000 description 1
- PXGOKWXKJXAPGV-UHFFFAOYSA-N Fluorine Chemical compound FF PXGOKWXKJXAPGV-UHFFFAOYSA-N 0.000 description 1
- 239000005057 Hexamethylene diisocyanate Substances 0.000 description 1
- 235000010650 Hyssopus officinalis Nutrition 0.000 description 1
- 240000001812 Hyssopus officinalis Species 0.000 description 1
- NTIZESTWPVYFNL-UHFFFAOYSA-N Methyl isobutyl ketone Chemical compound CC(C)CC(C)=O NTIZESTWPVYFNL-UHFFFAOYSA-N 0.000 description 1
- UIHCLUNTQKBZGK-UHFFFAOYSA-N Methyl isobutyl ketone Natural products CCC(C)C(C)=O UIHCLUNTQKBZGK-UHFFFAOYSA-N 0.000 description 1
- SUAKHGWARZSWIH-UHFFFAOYSA-N N,N‐diethylformamide Chemical compound CCN(CC)C=O SUAKHGWARZSWIH-UHFFFAOYSA-N 0.000 description 1
- IZABQEBAGDBSIJ-UHFFFAOYSA-N NC1=CC=2CC3=CC(=CC=C3C2C=C1)N.NC1=CC=2CC3=CC(=CC=C3C2C=C1)N Chemical compound NC1=CC=2CC3=CC(=CC=C3C2C=C1)N.NC1=CC=2CC3=CC(=CC=C3C2C=C1)N IZABQEBAGDBSIJ-UHFFFAOYSA-N 0.000 description 1
- YISCRGOWNHMUCB-UHFFFAOYSA-N NC1=CC=C(C(=O)NC2=CC=C(C=C2)N)C=C1.NC=1C(=C(C(=O)NC2=CC=CC=C2)C=CC1)N Chemical compound NC1=CC=C(C(=O)NC2=CC=C(C=C2)N)C=C1.NC=1C(=C(C(=O)NC2=CC=CC=C2)C=CC1)N YISCRGOWNHMUCB-UHFFFAOYSA-N 0.000 description 1
- CTQNGGLPUBDAKN-UHFFFAOYSA-N O-Xylene Chemical compound CC1=CC=CC=C1C CTQNGGLPUBDAKN-UHFFFAOYSA-N 0.000 description 1
- KAESVJOAVNADME-UHFFFAOYSA-N Pyrrole Chemical group C=1C=CNC=1 KAESVJOAVNADME-UHFFFAOYSA-N 0.000 description 1
- 206010041349 Somnolence Diseases 0.000 description 1
- YTPLMLYBLZKORZ-UHFFFAOYSA-N Thiophene Chemical group C=1C=CSC=1 YTPLMLYBLZKORZ-UHFFFAOYSA-N 0.000 description 1
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 description 1
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 description 1
- HCHKCACWOHOZIP-UHFFFAOYSA-N Zinc Chemical compound [Zn] HCHKCACWOHOZIP-UHFFFAOYSA-N 0.000 description 1
- DGEZNRSVGBDHLK-UHFFFAOYSA-N [1,10]phenanthroline Chemical compound C1=CN=C2C3=NC=CC=C3C=CC2=C1 DGEZNRSVGBDHLK-UHFFFAOYSA-N 0.000 description 1
- 150000001252 acrylic acid derivatives Chemical class 0.000 description 1
- 150000001335 aliphatic alkanes Chemical class 0.000 description 1
- 125000003545 alkoxy group Chemical group 0.000 description 1
- 125000002877 alkyl aryl group Chemical group 0.000 description 1
- 125000005332 alkyl sulfoxy group Chemical group 0.000 description 1
- 125000005377 alkyl thioxy group Chemical group 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 125000003277 amino group Chemical group 0.000 description 1
- 125000003710 aryl alkyl group Chemical group 0.000 description 1
- 125000005165 aryl thioxy group Chemical group 0.000 description 1
- 125000004104 aryloxy group Chemical group 0.000 description 1
- 238000003556 assay Methods 0.000 description 1
- 125000002785 azepinyl group Chemical group 0.000 description 1
- 125000003785 benzimidazolyl group Chemical group N1=C(NC2=C1C=CC=C2)* 0.000 description 1
- 125000000499 benzofuranyl group Chemical group O1C(=CC2=C1C=CC=C2)* 0.000 description 1
- 125000004541 benzoxazolyl group Chemical group O1C(=NC2=C1C=CC=C2)* 0.000 description 1
- 125000002529 biphenylenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3C12)* 0.000 description 1
- GDTBXPJZTBHREO-UHFFFAOYSA-N bromine Substances BrBr GDTBXPJZTBHREO-UHFFFAOYSA-N 0.000 description 1
- 229910052794 bromium Inorganic materials 0.000 description 1
- 125000000484 butyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 125000000609 carbazolyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3NC12)* 0.000 description 1
- 229910052799 carbon Inorganic materials 0.000 description 1
- 125000002915 carbonyl group Chemical group [*:2]C([*:1])=O 0.000 description 1
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 description 1
- 125000002676 chrysenyl group Chemical group C1(=CC=CC=2C3=CC=C4C=CC=CC4=C3C=CC12)* 0.000 description 1
- 230000015271 coagulation Effects 0.000 description 1
- 238000005345 coagulation Methods 0.000 description 1
- 238000007796 conventional method Methods 0.000 description 1
- 238000004132 cross linking Methods 0.000 description 1
- 238000002425 crystallisation Methods 0.000 description 1
- 230000008025 crystallization Effects 0.000 description 1
- 125000004093 cyano group Chemical group *C#N 0.000 description 1
- 125000000753 cycloalkyl group Chemical group 0.000 description 1
- 229910052805 deuterium Inorganic materials 0.000 description 1
- IYYZUPMFVPLQIF-ALWQSETLSA-N dibenzothiophene Chemical group C1=CC=CC=2[34S]C3=C(C=21)C=CC=C3 IYYZUPMFVPLQIF-ALWQSETLSA-N 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 239000012776 electronic material Substances 0.000 description 1
- 125000004185 ester group Chemical group 0.000 description 1
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 1
- 229940116333 ethyl lactate Drugs 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- 238000001704 evaporation Methods 0.000 description 1
- 238000011049 filling Methods 0.000 description 1
- 229910052731 fluorine Inorganic materials 0.000 description 1
- 239000011737 fluorine Substances 0.000 description 1
- 125000002541 furyl group Chemical group 0.000 description 1
- 238000000227 grinding Methods 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 125000003187 heptyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- RRAMGCGOFNQTLD-UHFFFAOYSA-N hexamethylene diisocyanate Chemical compound O=C=NCCCCCCN=C=O RRAMGCGOFNQTLD-UHFFFAOYSA-N 0.000 description 1
- 125000004051 hexyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000002883 imidazolyl group Chemical group 0.000 description 1
- 125000005945 imidazopyridyl group Chemical group 0.000 description 1
- 125000001041 indolyl group Chemical group 0.000 description 1
- 239000011261 inert gas Substances 0.000 description 1
- 230000002401 inhibitory effect Effects 0.000 description 1
- 230000003993 interaction Effects 0.000 description 1
- 230000002452 interceptive effect Effects 0.000 description 1
- 229910052740 iodine Inorganic materials 0.000 description 1
- 239000011630 iodine Substances 0.000 description 1
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 description 1
- 125000004491 isohexyl group Chemical group C(CCC(C)C)* 0.000 description 1
- 125000001972 isopentyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- 125000002183 isoquinolinyl group Chemical group C1(=NC=CC2=CC=CC=C12)* 0.000 description 1
- 230000000670 limiting effect Effects 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- BDJSOPWXYLFTNW-UHFFFAOYSA-N methyl 3-methoxypropanoate Chemical compound COCCC(=O)OC BDJSOPWXYLFTNW-UHFFFAOYSA-N 0.000 description 1
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 1
- AJFDBNQQDYLMJN-UHFFFAOYSA-N n,n-diethylacetamide Chemical compound CCN(CC)C(C)=O AJFDBNQQDYLMJN-UHFFFAOYSA-N 0.000 description 1
- MBHINSULENHCMF-UHFFFAOYSA-N n,n-dimethylpropanamide Chemical compound CCC(=O)N(C)C MBHINSULENHCMF-UHFFFAOYSA-N 0.000 description 1
- 125000004108 n-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000003136 n-heptyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000001280 n-hexyl group Chemical group C(CCCCC)* 0.000 description 1
- 125000004123 n-propyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000001971 neopentyl group Chemical group [H]C([*])([H])C(C([H])([H])[H])(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 150000004767 nitrides Chemical class 0.000 description 1
- 125000000449 nitro group Chemical group [O-][N+](*)=O 0.000 description 1
- 125000004433 nitrogen atom Chemical group N* 0.000 description 1
- 125000002347 octyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 description 1
- 125000002971 oxazolyl group Chemical group 0.000 description 1
- MPQXHAGKBWFSNV-UHFFFAOYSA-N oxidophosphanium Chemical group [PH3]=O MPQXHAGKBWFSNV-UHFFFAOYSA-N 0.000 description 1
- TWNQGVIAIRXVLR-UHFFFAOYSA-N oxo(oxoalumanyloxy)alumane Chemical compound O=[Al]O[Al]=O TWNQGVIAIRXVLR-UHFFFAOYSA-N 0.000 description 1
- 125000004430 oxygen atom Chemical group O* 0.000 description 1
- 125000003538 pentan-3-yl group Chemical group [H]C([H])([H])C([H])([H])C([H])(*)C([H])([H])C([H])([H])[H] 0.000 description 1
- 125000001147 pentyl group Chemical group C(CCCC)* 0.000 description 1
- 125000001792 phenanthrenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3C=CC12)* 0.000 description 1
- 125000005561 phenanthryl group Chemical group 0.000 description 1
- 125000001791 phenazinyl group Chemical group C1(=CC=CC2=NC3=CC=CC=C3N=C12)* 0.000 description 1
- 125000001484 phenothiazinyl group Chemical group C1(=CC=CC=2SC3=CC=CC=C3NC12)* 0.000 description 1
- 125000000843 phenylene group Chemical group C1(=C(C=CC=C1)*)* 0.000 description 1
- 125000004592 phthalazinyl group Chemical group C1(=NN=CC2=CC=CC=C12)* 0.000 description 1
- 229920000515 polycarbonate Polymers 0.000 description 1
- 239000004417 polycarbonate Substances 0.000 description 1
- 229920000728 polyester Polymers 0.000 description 1
- 229920000098 polyolefin Polymers 0.000 description 1
- 125000002924 primary amino group Chemical group [H]N([H])* 0.000 description 1
- 125000001436 propyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 230000001681 protective effect Effects 0.000 description 1
- 125000000561 purinyl group Chemical group N1=C(N=C2N=CNC2=C1)* 0.000 description 1
- 125000003373 pyrazinyl group Chemical group 0.000 description 1
- 125000003226 pyrazolyl group Chemical group 0.000 description 1
- 125000002098 pyridazinyl group Chemical group 0.000 description 1
- 125000004076 pyridyl group Chemical group 0.000 description 1
- 125000000714 pyrimidinyl group Chemical group 0.000 description 1
- 125000002294 quinazolinyl group Chemical group N1=C(N=CC2=CC=CC=C12)* 0.000 description 1
- 125000002943 quinolinyl group Chemical group N1=C(C=CC2=CC=CC=C12)* 0.000 description 1
- 125000001567 quinoxalinyl group Chemical group N1=C(C=NC2=CC=CC=C12)* 0.000 description 1
- 238000010992 reflux Methods 0.000 description 1
- 238000011160 research Methods 0.000 description 1
- 125000002914 sec-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- 125000003548 sec-pentyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- 229910052711 selenium Inorganic materials 0.000 description 1
- 239000000377 silicon dioxide Substances 0.000 description 1
- 229920002545 silicone oil Polymers 0.000 description 1
- 125000003808 silyl group Chemical group [H][Si]([H])([H])[*] 0.000 description 1
- 239000010421 standard material Substances 0.000 description 1
- 239000012086 standard solution Substances 0.000 description 1
- 238000006467 substitution reaction Methods 0.000 description 1
- 125000000565 sulfonamide group Chemical group 0.000 description 1
- 125000000542 sulfonic acid group Chemical group 0.000 description 1
- 125000004962 sulfoxyl group Chemical group 0.000 description 1
- 125000004434 sulfur atom Chemical group 0.000 description 1
- 125000006836 terphenylene group Chemical group 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 238000010998 test method Methods 0.000 description 1
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 1
- 125000001113 thiadiazolyl group Chemical group 0.000 description 1
- 239000010936 titanium Substances 0.000 description 1
- 229910052719 titanium Inorganic materials 0.000 description 1
- OGIDPMRJRNCKJF-UHFFFAOYSA-N titanium oxide Inorganic materials [Ti]=O OGIDPMRJRNCKJF-UHFFFAOYSA-N 0.000 description 1
- 238000012546 transfer Methods 0.000 description 1
- 125000004306 triazinyl group Chemical group 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
- 239000003643 water by type Substances 0.000 description 1
- 229910052725 zinc Inorganic materials 0.000 description 1
- 239000011701 zinc Substances 0.000 description 1
- 239000011787 zinc oxide Substances 0.000 description 1
Images
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G69/00—Macromolecular compounds obtained by reactions forming a carboxylic amide link in the main chain of the macromolecule
- C08G69/02—Polyamides derived from amino-carboxylic acids or from polyamines and polycarboxylic acids
- C08G69/26—Polyamides derived from amino-carboxylic acids or from polyamines and polycarboxylic acids derived from polyamines and polycarboxylic acids
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B27/00—Layered products comprising a layer of synthetic resin
- B32B27/34—Layered products comprising a layer of synthetic resin comprising polyamides
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G69/00—Macromolecular compounds obtained by reactions forming a carboxylic amide link in the main chain of the macromolecule
- C08G69/02—Polyamides derived from amino-carboxylic acids or from polyamines and polycarboxylic acids
- C08G69/26—Polyamides derived from amino-carboxylic acids or from polyamines and polycarboxylic acids derived from polyamines and polycarboxylic acids
- C08G69/28—Preparatory processes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
- C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
- C08J5/18—Manufacture of films or sheets
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Engineering & Computer Science (AREA)
- Manufacturing & Machinery (AREA)
- Materials Engineering (AREA)
- Polyamides (AREA)
Abstract
본 발명은 2종의 폴리아미드 세그먼트가 교차되는 구조의 주쇄를 갖는 폴리아미드 수지, 이의 제조방법, 및 이를 포함하는 폴리아미드 필름 및 수지 적층체에 관한 것이다.
Description
본 발명은 우수한 기계적물성을 구현할 수 있으며, 투명성이 향상된 폴리아미드 수지, 이의 제조방법, 및 이를 포함하는 폴리아미드 필름 및 수지 적층체에 관한 것이다.
방향족 폴리이미드 수지는 대부분 비결정성 구조를 갖는 고분자로서, 강직한 사슬 구조로 인해 뛰어난 내열성, 내화학성, 전기적 특성, 및 치수 안정성을 나타낸다. 이러한 폴리이미드 수지는 전기/전자 재료로 널리 사용되고 있다.
그러나, 폴리이미드 수지는 이미드 사슬 내에 존재하는 Pi-전자들의 CTC (charge transfer complex) 형성으로 인해 짙은 갈색을 띠어 투명성을 확보하기 어려운 한계가 있고, 이를 포함하는 폴리이미드 필름의 경우 표면이 쉽게 긁혀 내스크래치성이 매우 약한 단점을 갖고 있다.
이러한 폴리이미드 수지의 한계점을 개선하고자 아미드 그룹이 도입된 폴리 아미드 수지에 대한 연구가 활발히 진행되고 있다. 아미드 구조는 분자간 또는 분자내 수소결합을 유발하여 수소결합 등의 상호작용으로 내스크래치성이 개선되어졌다.
하지만, 폴리아미드 수지 합성에 사용되는 테레프탈로일 클로라이드, 또는 이소프탈로일 클로라이드의 용해도 차이 및 반응성(입체장애), 반응속도 차이로 인해 폴리아미드 중합시 테레프탈로일 클로라이드로부터 유래한 아미드 반복단위와 이소프탈로일 클로라이드로부터 유래한 아미드 반복단위가 블록을 형성하지 않으면서, 이상적으로(ideal), 교차적으로(alternatively) 중합되기 어렵다.
이에, para 아실 클로라이드 단량체로부터 유래한 아미드 반복단위에 의한 블록이 형성되어, 폴리아미드 수지의 결정성이 증가함에 따라 헤이즈에 의해 투명성이 불량해지는 한계가 있다.
뿐만 아니라, 폴리아미드 수지 합성에 사용되는 단량체가 용매에 용해된 상태로 중합반응이 진행됨에 따라, 수분에 의한 변질 또는 용매와의 혼성으로 인해 최종 합성되는 폴리아미드 수지의 분자량이 충분한 수준으로 확보되기 어렵다.
이에, 투명성과 기계적 물성을 동시에 구현할 수 있는 폴리아미드 수지의 개발이 요구되고 있다.
본 발명은 우수한 기계적물성을 구현할 수 있으며, 투명성을 갖는 폴리아미드 수지에 관한 것이다.
또한, 본 발명은 상기의 폴리아미드 수지를 합성하기 위한 폴리아미드 수지의 제조방법을 제공하기 위한 것이다.
또한, 본 발명은 상기의 폴리아미드 수지를 포함한 폴리아미드 필름 및 수지 적층체를 제공하기 위한 것이다.
상기 과제를 해결하기 위하여, 본 명세서에서는, 하기 화학식1로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제1폴리아미드 세그먼트; 및 하기 화학식2로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제2폴리아미드 세그먼트;를 포함하고, 상기 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트는 하기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성하는, 폴리아미드 수지를 제공한다.
[화학식1]
[화학식2]
[화학식3]
상기 화학식1 내지 2 에서, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이고, 상기 화학식3에서, A는 상기 제1폴리아미드 세그먼트이고, 상기 B는 제2폴리아미드 세그먼트이다.
본 명세서에서는 또한, 하기 화학식7로 표시되는 화합물 및 하기 화학식8로 표시되는 화합물을 용융혼련시키고, 상기 용융혼련물을 응고시켜 복합체를 형성하는 단계; 및 상기 복합체를 방향족 디아민 단량체와 반응시키는 단계;를 포함하는, 폴리아미드 수지의 제조방법이 제공된다.
[화학식7]
[화학식8]
상기 화학식7 내지 8 에서, X는 할로겐, 또는 수산화기이다.
본 명세서에서는 또한, 상기 화학식1로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제1폴리아미드 세그먼트; 및 상기 화학식2로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제2폴리아미드 세그먼트;를 포함하고, 상기 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트는 상기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성하는 폴리아미드 수지를 포함하는, 폴리아미드 필름이 제공된다.
본 명세서에서는 또한, 상기 화학식1로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제1폴리아미드 세그먼트; 및 상기 화학식2로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제2폴리아미드 세그먼트;를 포함하고, 상기 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트는 상기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성하는 폴리아미드 수지를 포함한 기재; 및 상기 기재의 적어도 일면에 형성되는 하드 코팅층;을 포함하는 수지 적층체가 제공된다.
이하 발명의 구체적인 구현예에 따른 폴리아미드 수지, 이의 제조방법, 및 이를 포함하는 폴리아미드 필름 및 수지 적층체에 대하여 보다 상세하게 설명하기로 한다.
Ⅰ. 폴리아미드 수지
발명의 일 구현예에 따르면, 상기 화학식1로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제1폴리아미드 세그먼트; 및 상기 화학식2로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제2폴리아미드 세그먼트;를 포함하고, 상기 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트는 상기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성하는 폴리아미드 수지가 제공될 수 있다.
본 발명자들은 상기 일 구현예의 폴리아미드 수지와 같이, 상기 화학식1로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제1폴리아미드 세그먼트; 및 상기 화학식2로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제2폴리아미드 세그먼트;를 포함하고, 상기 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트는 상기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성함에 따라, 폴리아미드 수지 내부에 테레프탈로일 클로라이드로부터 유도된 반복단위로 이루어진 고분자 블록인 상기 제1 폴리아미드 세그먼트의 길이 성장을 최소화하여, 폴리아미드 수지의 결정성을 낮춰 투명한 폴리아미드 수지를 구현할 수 있음을 실험을 통해 확인하고 발명을 완성하였다.
구체적으로, 상기 폴리아미드 수지의 주쇄는 상기 화학식3과 같이, 1,4-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복단위를 포함한 제1 폴리아미드 세그먼트, 그리고 1,3-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복단위, 또는 1,2-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 반복단위를 포함한 제2 폴리아미드 세그먼트가 서로 번갈아가며(alternatively) 중합사슬을 이룰 수 있다. 즉, 상기 제2 폴리아미드 세그먼트가 제1폴리아미드 세그먼트 사이에 위치하며, 제1폴리아미드 세그먼트의 길이 성장을 억제하는 역할을 할 수 있다.
이처럼, 상기 제1폴리아미드 세그먼트의 길이 성장이 억제되면, 제1폴리아미드 세그먼트의 결정특성이 감소하면서, 폴리아미드 수지의 헤이즈값을 현저히 낮출 수 있기 때문에, 우수한 투명성 구현이 가능하다.
한편, 상기 폴리아미드 수지의 주쇄가 상기 화학식3과 같이, 1,4-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복단위를 포함한 제1 폴리아미드 세그먼트, 그리고 1,3-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복단위, 또는 1,2-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 반복단위를 포함한 제2 폴리아미드 세그먼트가 서로 번갈아가며(alternatively) 중합사슬을 이루는 것은, 후술하는 본 발명의 다른 구현예의 폴리아미드 수지 제조방법상 용융혼련복합체 형성에 따른 것으로 보인다.
이하, 본 발명을 보다 상세히 설명한다.
본 명세서에서 특별한 제한이 없는 한 다음 용어는 하기와 같이 정의될 수 있다.
본 명세서에서, 어떤 부분이 어떤 구성요소를 "포함" 한다고 할 때, 이는 특별히 반대되는 기재가 없는 한 다른 구성요소를 제외하는 것이 아니라 다른 구성 요소를 더 포함할 수 있는 것을 의미한다.
본 명세서에서, 치환기의 예시들은 아래에서 설명하나, 이에 한정되는 것은 아니다.
본 명세서에서, "치환"이라는 용어는 화합물 내의 수소 원자 대신 다른 작용기가 결합하는 것을 의미하며, 치환되는 위치는 수소 원자가 치환되는 위치 즉, 치환기가 치환 가능한 위치라면 한정되지 않으며, 2 이상 치환되는 경우, 2 이상의 치환기는 서로 동일하거나 상이할 수 있다.
본 명세서에서 "치환 또는 비치환된" 이라는 용어는 중수소; 할로겐기; 시아노기; 니트로기; 히드록시기; 카르보닐기; 에스테르기; 이미드기; 아미드기; 1차 아미노기; 카르복시기; 술폰산기; 술폰아미드기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 실릴기; 붕소기; 알킬기; 할로알킬기; 시클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알콕시실릴알킬기; 아릴포스핀기; 또는 N, O 및 S 원자 중 1개 이상을 포함하는 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환되거나, 상기 예시된 치환기 중 2 이상의 치환기가 연결된 치환 또는 비치환된 것을 의미한다. 예컨대, "2 이상의 치환기가 연결된 치환기"는 바이페닐기일 수 있다. 즉, 바이페닐기는 아릴기일 수도 있고, 2개의 페닐기가 연결된 치환기로 해석될 수도 있다. 바람직하게는 상기 치환기로는 할로알킬기를 사용할 수 있으며, 상기 할로알킬기의 예로는 트리플루오로메틸기를 들 수 있다.
본 명세서에서,
, 또는
는 다른 치환기에 연결되는 결합을 의미하고, 직접결합은 L 로 표시되는 부분에 별도의 원자가 존재하지 않은 경우를 의미한다.
본 명세서에 있어서, 알킬기는 알케인(alkane)으로부터 유래한 1가의 작용기로, 직쇄 또는 분지쇄일 수 있고, 상기 직쇄 알킬기의 탄소수는 특별히 한정되지 않으나 1 내지 20인 것이 바람직하다. 또한, 상기 분지쇄 알킬기의 탄소수는 3 내지 20이다. 알킬기의 구체적인 예로는 메틸, 에틸, 프로필, n-프로필, 이소프로필, 부틸, n-부틸, 이소부틸, tert-부틸, sec-부틸, 1-메틸-부틸, 1-에틸-부틸, 펜틸, n-펜틸, 이소펜틸, 네오펜틸, tert-펜틸, 헥실, n-헥실, 1-메틸펜틸, 2-메틸펜틸, 4-메틸-2-펜틸, 3,3-디메틸부틸, 2-에틸부틸, 헵틸, n-헵틸, 1-메틸헥실, 옥틸, n-옥틸, tert-옥틸, 1-메틸헵틸, 2-에틸헥실, 2-프로필펜틸, n-노닐, 2,2-디메틸헵틸, 1-에틸-프로필, 1,1-디메틸-프로필, 이소헥실, 2-메틸펜틸, 4-메틸헥실, 5-메틸헥실, 2,6-디메틸헵탄-4-일 등이 있으나, 이들에 한정되지 않는다. 상기 알킬기는 치환 또는 비치환될 수 있다.
본 명세서에 있어서, 아릴기는 아렌(arene)으로부터 유래한 1가의 작용기로, 특별히 한정되지 않으나 탄소수 6 내지 20인 것이 바람직하며, 단환식 아릴기 또는 다환식 아릴기일 수 있다. 상기 아릴기가 단환식 아릴기로는 페닐기, 바이페닐기, 터페닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다. 상기 다환식 아릴기로는 나프틸기, 안트라세닐기, 페난트릴기, 파이레닐기, 페릴레닐기, 크라이세닐기, 플루오레닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다. 상기 아릴기는 치환 또는 비치환될 수 있다.
본 명세서에 있어서, 아릴렌기는 아렌(arene)으로부터 유래한 2가의 작용기로, 이들은 2가의 작용기인 것을 제외하고는 전술한 아릴기의 설명이 적용될 수 있다. 예를 들어, 페닐렌기, 바이페닐렌기, 터페닐렌기, 나프탈렌기, 플루오레닐기, 파이레닐기, 페난트레닐기, 페릴렌기, 테트라세닐기, 안트라센닐기 등이 될 수 있다. 상기 아릴렌기는 치환 또는 비치환될 수 있다.
본 명세서에 있어서, 헤테로아릴기는 탄소가 아닌 원자, 이종원자를 1 이상 포함하는 것으로서, 구체적으로 상기 이종 원자는 O, N, Se 및 S 등으로 이루어진 군에서 선택되는 원자를 1 이상 포함할 수 있다. 탄소수는 특별히 한정되지 않으나, 탄소수 4 내지 20인 것이 바람직하며, 상기 헤테로아릴기는 단환식 또는 다환식일 수 있다. 헤테로고리기의 예로는 티오펜기, 퓨라닐기, 피롤기, 이미다졸릴기, 티아졸릴기, 옥사졸릴기, 옥사디아졸릴기, 피리딜기, 바이피리딜기, 피리미딜기, 트리아지닐기, 트리아졸릴기, 아크리딜기, 피리다지닐기, 피라지닐기, 퀴놀리닐기, 퀴나졸리닐기, 퀴녹살리닐기, 프탈라지닐기, 피리도 피리미딜기, 피리도 피라지닐기, 피라지노 피라지닐기, 이소퀴놀리닐기, 인돌릴기, 카바졸릴기, 벤즈옥사졸릴기, 벤즈이미다졸릴기, 벤조티아졸릴기, 벤조카바졸릴기, 벤조티오펜기, 디벤조티오펜기, 벤조퓨라닐기, 페난쓰롤리닐기(phenanthroline), 티아졸릴기, 이소옥사졸릴기, 옥사디아졸릴기, 티아디아졸릴기, 벤조티아졸릴기, 페노티아지닐기, 아지리딜기, 아자인돌릴기, 이소인돌릴기, 인다졸릴기, 퓨린기(purine), 프테리딜기(pteridine), 베타-카볼릴기, 나프티리딜기(naphthyridine), 터-피리딜기, 페나지닐기, 이미다조피리딜기, 파이로피리딜기, 아제핀기, 피라졸릴기 및 디벤조퓨라닐기 등이 있으나, 이에 한정되는 것은 아니다. 상기 헤테로아릴기는 치환 또는 비치환될 수 있다.
본 명세서에서, 헤테로 아릴렌기는, 탄소수는 2 내지 20, 또는 2 내지 10, 또는 6 내지 20 이다. 이종원자로 O, N 또는 S를 함유한 아릴렌기로, 2가의 작용기인 것을 제외하고는 전술한 헤테로아릴기의 설명이 적용될 수 있다. 상기 헤테로 아릴렌기는 치환 또는 비치환될 수 있다.
본 명세서에 있어서, 할로겐의 예로는 불소, 염소, 브롬 또는 요오드가 있다.
상기 폴리아미드 수지는 상기 화학식1로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제1폴리아미드 세그먼트; 및 상기 화학식2로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제2폴리아미드 세그먼트를 포함할 수 있다.
상기 화학식1 및 화학식2에서, Ar1 및 Ar2는 서로 동일하거나 상이하며, 각각 독립적으로 알킬기, 할로알킬기, 및 아미노기로 이루어진 군에서 선택된 1종 이상의 치환기로 치환된 탄소수 6 내지 20의 아릴렌기이며, 보다 바람직하게는 2,2'-비스(트리플루오로메틸)-4,4'-비페닐렌기 일 수 있다.
보다 구체적으로, 상기 화학식1 및 화학식2에서, Ar1 및 Ar2는 방향족 디아민 단량체로부터 유도된 2가의 유기 작용기일 수 있으며, 상기 방향족 디아민 단량체의 구체적인 예로는 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine), 2,2'-디메틸-4,4'-디아미노벤지딘(2,2'-dimethyl-4,4'- diaminobenzidine), 4,4'-디아미노디페닐 술폰(4,4'-diaminodiphenyl sulfone), 4,4'-(9-플루오레닐리덴)디아닐린(4,4'-(9-fluorenylidene)dianiline), 비스(4-(4-아미노페녹시)페닐) 술폰(bis(4-(4-aminophenoxy)phenyl)sulfone), 2,2',5,5'-테트라클로로벤지딘(2,2',5,5'-tetrachlorobenzidine), 2,7-디아미노플루오렌(2,7-diaminofluorene), 4,4-디아미노옥타플루오로비페닐(4,4-diaminooctafluorobiphenyl), m-페닐렌디아민(m-phenylenediamine), p-페닐렌디아민(p-phenylenediamine), 4,4'-옥시다이아닐린(4,4'-oxydianiline), 2,2'-디메틸-4,4'-디아미노비페닐(2,2'-dimethyl-4,4'-diaminobiphenyl), 2,2-비스[4-(4-아미노페녹시)페닐]프로판(2,2-bis[4-(4-aminophenoxy)phenyl]propane), 1,3-비스(4-아미노페녹시)벤젠(1,3-bis(4-aminophenoxy)benzene), 및 4,4'-디아미노벤즈아닐라이드(4,4'-diaminobenzanilide)로 이루어진 군에서 선택된 1종 이상을 들 수 있다. 보다 바람직하게는, 상기 방향족 디아민 단량체는 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine, TFDB) 또는 2,2'-디메틸-4,4'-디아미노벤지딘(2,2'-dimethyl-4,4'- diaminobenzidine)일 수 있다.
상기 제1폴리아미드 세그먼트는 상기 화학식1로 표시되는 반복단위, 또는 상기 화학식1로 표시되는 반복단위로 이루어진 블록을 포함할 수 있다.
상기 화학식1로 표시되는 반복단위의 구체적인 예로는 하기 화학식1-1로 표시되는 반복단위를 들 수 있다.
[화학식1-1]
상기 화학식1로 표시되는 반복단위는 1,4-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복 단위, 구체적으로 테레프탈로일 클로라이드 또는 테레프탈산과 방향족 디아민 단량체의 아미드화 반응으로 형성된 아미드 반복단위이며, 선형 분자 구조로 인하여, 고분자 내에서 체인 패킹과 배열(Align)이 일정하게 유지될 수 있고, 폴리아미드 필름의 표면 경도 및 기계적 물성을 향상시킬 수 있다.
상기 1,4-방향족 디아실 화합물의 구체적인 예로는 테레프탈로일 클로라이드, 또는 테레프탈산를 들 수 있다. 또한, 상기 방향족 디아민 단량체의 예로는, 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine), 2,2'-디메틸-4,4'-디아미노벤지딘(2,2'-dimethyl-4,4'- diaminobenzidine), 4,4'-디아미노디페닐 술폰(4,4'-diaminodiphenyl sulfone), 4,4'-(9-플루오레닐리덴)디아닐린(4,4'-(9-fluorenylidene)dianiline), 비스(4-(4-아미노페녹시)페닐) 술폰(bis(4-(4-aminophenoxy)phenyl)sulfone), 2,2',5,5'-테트라클로로벤지딘(2,2',5,5'-tetrachlorobenzidine), 2,7-디아미노플루오렌(2,7-diaminofluorene), 4,4-디아미노옥타플루오로비페닐(4,4-diaminooctafluorobiphenyl), m-페닐렌디아민(m-phenylenediamine), p-페닐렌디아민(p-phenylenediamine), 4,4'-옥시다이아닐린(4,4'-oxydianiline), 2,2'-디메틸-4,4'-디아미노비페닐(2,2'-dimethyl-4,4'-diaminobiphenyl), 2,2-비스[4-(4-아미노페녹시)페닐]프로판(2,2-bis[4-(4-aminophenoxy)phenyl]propane), 1,3-비스(4-아미노페녹시)벤젠(1,3-bis(4-aminophenoxy)benzene), m-자일리렌디아민(m-xylylenediamine), p-자일리렌디아민(p-xylylenediamine) 및 4,4'-디아미노벤즈아닐라이드(4,4'-diaminobenzanilide)로 이루어진 군에서 선택된 1종 이상을 들 수 있다.
바람직하게는 상기 1,4-방향족 디아실 화합물은 테레프탈로일 클로라이드, 또는 테레프탈산을 포함하며, 상기 방향족 디아민 화합물은 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민을 포함할 수 있다.
상기 제1 폴리아미드 세그먼트의 수평균 분자량이 100 g/mol 이상 5000 g/mol 이하, 또는 100 g/mol 이상 3000 g/mol 이하, 또는 100 g/mol 이상 2500 g/mol 이하, 또는 100 g/mol 이상 2450 g/mol 이하일 수 있다. 상기 제1 폴리아미드 세그먼트의 수평균 분자량이 5000 g/mol 초과로 증가하게 되면, 상기 제1 폴리아미드 세그먼트의 사슬이 지나치게 길어짐에 따라, 폴리아미드 수지의 결정성이 증가할 수 있고, 이에 따라 높은 헤이즈값을 가져 투명성을 확보하기 어려울 수 있다. 상기 제1 폴리아미드 세그먼트의 수평균 분자량은 측정하는 방법의 예가 한정되는 것은 아니나, 예를 들어, SAXS(Small-angle X-ray scattering) 분석을 통해 확인할 수 있다.
상기 제1폴리아미드 세그먼트는 하기 화학식5로 표시될 수 있다.
[화학식5]
상기 화학식5 에서, Ar1은 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이고, a는 1 내지 5의 정수이다. 상기 화학식 5에서, a가 1인 경우, 상기 화학식5는 상기 화학식1로 표시되는 반복단위일 수 있다. 상기 화학식 5에서, a가 2 내지 5인 경우, 상기 화학식5는 상기 화학식1로 표시되는 반복단위로 이루어진 블록일 수 있다. 상기 화학식5 에서, Ar1에 대한 설명은 상기 화학식1에서 상술한 내용을 포함한다.
상기 폴리아미드 수지에 함유된 모든 반복단위를 기준으로, 상기 화학식1로 표시되는 반복단위의 비율이 40 몰% 내지 95 몰%, 50 몰% 내지 95 몰%, 또는 60 몰% 내지 95 몰%, 또는 70 몰% 내지 95 몰%, 또는 50 몰% 내지 90 몰%, 또는 50 몰% 내지 85 몰%, 또는 60 몰% 내지 85 몰%, 또는 70 몰% 내지 85 몰%, 또는 80 몰% 내지 85 몰%, 또는 82 몰% 내지 85 몰%일 수 있다.
이처럼, 상기 화학식1로 표시되는 반복단위가 상술한 함량으로 함유된 폴리아미드 수지는 충분한 수준의 분자량을 확보하여 우수한 기계적 물성을 확보할 수 있다.
상기 제2폴리아미드 세그먼트는 상기 화학식2로 표시되는 반복단위, 또는 상기 화학식2로 표시되는 반복단위로 이루어진 블록을 포함할 수 있다. 상기 화학식2로 표시되는 반복단위는 1,3-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복단위, 또는 1,2-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 반복단위, 또는 이들의 혼합물을 포함할 수 있다.
보다 구체적으로, 상기 화학식2로 표시되는 반복단위는, 하기 화학식2-1로 표시되는 반복단위; 또는 하기 화학식2-2로 표시되는 반복단위; 중 1종의 반복단위를 포함할 수 있다.
[화학식2-1]
[화학식2-2]
상기 화학식2-1 내지 2-2에서, Ar2는 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이다. Ar2에 관한 자세한 설명은 상기 화학식2에서 상술한 내용을 포함한다.
상기 화학식2-1로 표시되는 반복단위는 1,3-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복 단위, 구체적으로 이소프탈로일 클로라이드와 방향족 디아민 단량체의 아미드화 반응으로 형성된 반복단위이며, 상기 화학식2-2로 표시되는 반복단위는 1,2-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복 단위, 구체적으로 프탈로일 클로라이드와 방향족 디아민 단량체의 아미드화 반응으로 형성된 반복단위이다.
상기 1,2-방향족 디아실 화합물의 구체적인 예로는 프탈로일 클로라이드, 또는 프탈산을 들 수 있다. 또한, 상기 1,3-방향족 디아실 화합물의 구체적인 예로는 이소프탈로일 클로라이드 또는 이소프탈산을 들 수 있다. 상기 방향족 디아민 단량체의 예로는, 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine), 2,2'-디메틸-4,4'-디아미노벤지딘(2,2'-dimethyl-4,4'- diaminobenzidine), 4,4'-디아미노디페닐 술폰(4,4'-diaminodiphenyl sulfone), 4,4'-(9-플루오레닐리덴)디아닐린(4,4'-(9-fluorenylidene)dianiline), 비스(4-(4-아미노페녹시)페닐) 술폰(bis(4-(4-aminophenoxy)phenyl)sulfone), 2,2',5,5'-테트라클로로벤지딘(2,2',5,5'-tetrachlorobenzidine), 2,7-디아미노플루오렌(2,7-diaminofluorene), 4,4-디아미노옥타플루오로비페닐(4,4-diaminooctafluorobiphenyl), m-페닐렌디아민(m-phenylenediamine), p-페닐렌디아민(p-phenylenediamine), 4,4'-옥시다이아닐린(4,4'-oxydianiline), 2,2'-디메틸-4,4'-디아미노비페닐(2,2'-dimethyl-4,4'-diaminobiphenyl), 2,2-비스[4-(4-아미노페녹시)페닐]프로판(2,2-bis[4-(4-aminophenoxy)phenyl]propane), 1,3-비스(4-아미노페녹시)벤젠(1,3-bis(4-aminophenoxy)benzene), m-자일리렌디아민(m-xylylenediamine), p-자일리렌디아민(p-xylylenediamine) 및 4,4'-디아미노벤즈아닐라이드(4,4'-diaminobenzanilide)로 이루어진 군에서 선택된 1종 이상을 들 수 있다.
바람직하게는 상기 1,2-방향족 디아실 화합물은 프탈로일 클로라이드, 또는 프탈산을 포함하며, 상기 1,3-방향족 디아실 화합물은 이소프탈로일 클로라이드 또는 이소프탈산을 포함하고, 상기 방향족 디아민 화합물은 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민을 포함할 수 있다.
상기 화학식2-1로 표시되는 반복단위의 구체적인 예로는 하기 화학식2-4로 표시되는 반복단위를 들 수 있다.
[화학식2-4]
상기 화학식2-2로 표시되는 반복단위의 구체적인 예로는 하기 화학식2-5로 표시되는 반복단위를 들 수 있다.
[화학식2-5]
한편, 상기 제2폴리아미드 세그먼트는 하기 화학식6으로 표시될 수 있다.
[화학식6]
상기 화학식6 에서, Ar2는 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이고, b는 1 내지 3, 또는 1 내지 2의 정수이다. 상기 화학식 6에서, b가 1인 경우, 상기 화학식6는 상기 화학식2로 표시되는 반복단위일 수 있다. 상기 화학식6에서, b가 2 내지 3인 경우, 상기 화학식6는 상기 화학식2로 표시되는 반복단위로 이루어진 블록일 수 있다.
상기 화학식2로 표시되는 반복단위는 이소프탈로일 클로라이드, 이소프탈산 또는 프탈로일 클로라이드, 프탈산과 방향족 디아민 단량체의 아미드화 반응으로 형성된 반복단위이며, 굽은형 분자 구조로 인하여, 고분자 내에서 체인 패킹과 배열(Align)을 방해하는 성격을 가지고 있으며, 폴리아미드 수지에 무정형 영역을 증가시켜, 폴리아미드 필름의 광학적 물성 및 내절 강도를 향상시킬 수 있다. 또한, 상기 화학식1로 표시되는 반복단위와 함께 폴리아미드 수지에 포함됨에 따라, 폴리아미드 수지의 분자량을 증가시킬 수 있다.
상기 폴리아미드 수지에 함유된 모든 반복단위를 기준으로, 상기 화학식2로 표시되는 반복단위의 비율이 5 몰% 내지 60 몰%, 5 몰% 내지 50 몰%, 또는 5 몰% 내지 40 몰%, 또는 5 몰% 내지 30 몰%, 또는 10 몰% 내지 50 몰%, 또는 15 몰% 내지 50 몰%, 또는 15 몰% 내지 40 몰%, 또는 15 몰% 내지 30 몰%, 또는 15 몰% 내지 20 몰%, 또는 15 몰% 내지 18 몰%일 수 있다.
이처럼, 상기 화학식2로 표시되는 반복단위가 상술한 함량으로 함유된 폴리아미드 수지는 상기 화학식1로 표시되는 특정 반복단위만로 이루어진 사슬의 길이성장을 저해하여, 수지의 결정성을 낮출 수 있고, 이에 따라 낮은 헤이즈값을 가져 우수한 투명성을 확보할 수 있다.
보다 구체적으로, 상기 폴리아미드 수지에 함유된 모든 반복단위를 기준으로, 상기 화학식1로 표시되는 반복단위의 함량이 60 몰% 내지 90 몰%, 또는 70 몰% 내지 95 몰%, 또는 50 몰% 내지 90 몰%, 또는 50 몰% 내지 85 몰%, 또는 60 몰% 내지 85 몰%, 또는 70 몰% 내지 85 몰%, 또는 80 몰% 내지 85 몰%, 또는 82 몰% 내지 85 몰%이고, 상기 화학식2로 표시되는 반복단위의 함량이 5 몰% 내지 40 몰%, 또는 5 몰% 내지 30 몰%, 또는 10 몰% 내지 50 몰%, 또는 15 몰% 내지 50 몰%, 또는 15 몰% 내지 40 몰%, 또는 15 몰% 내지 30 몰%, 또는 15 몰% 내지 20 몰%, 또는 15 몰% 내지 18 몰%일 수 있다.
즉, 상기 폴리아미드 수지는 상기 화학식1로 표시되는 반복단위의 몰 함량을 높여, 화학식1로 표시되는 반복단위의 선형 분자 구조에 의한 고분자 내에서 체인 패킹과 배열(Align)에 따른 폴리아미드 필름의 표면 경도 및 기계적 물성 향상효과를 극대화 시키면서도, 화학식2로 표시되는 반복단위가 상대적으로 적은 몰 함량임에도 불구하고 상기 화학식1로 표시되는 특정 반복단위만로 이루어진 사슬의 길이성장을 저해하여, 수지의 결정성을 낮출 수 있고, 이에 따라 낮은 헤이즈값을 가져 우수한 투명성을 확보할 수 있다.
상기 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트는 상기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성할 수 있다. 즉, 상기 일 구현예의 폴리아미드 수지의 주쇄에는 상기 화학식 3으로 표시되는 교차반복단위가 포함될 수 있다.
구체적으로, 상기 폴리아미드 수지의 주쇄는 상기 화학식3과 같이, 1,4-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복단위를 포함한 제1 폴리아미드 세그먼트와 1,3-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래 아미드 반복단위, 또는 1,2-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복단위를 포함한 제2 폴리아미드 세그먼트가 서로 번갈아가며(alternatively) 중합사슬을 이룰 수 있다. 즉, 상기 제2 폴리아미드 세그먼트가 제1폴리아미드 세그먼트 사이에 위치하며, 제1폴리아미드 세그먼트의 길이 성장을 억제하는 역할을 할 수 있다.
이처럼, 상기 제1폴리아미드 세그먼트의 길이 성장이 억제되면, 제1폴리아미드 세그먼트의 결정특성이 감소하면서, 폴리아미드 수지의 헤이즈값을 현저히 낮출 수 있기 때문에, 우수한 투명성 구현이 가능하다.
한편, 상기 폴리아미드 수지의 주쇄가 상기 화학식3과 같이, 테레프탈로일 클로라이드, 또는 테레프탈산으로부터 유도된 아미드 반복단위를 함유한 제1 폴리아미드 세그먼트와 이소프탈로일 클로라이드, 이소프탈산 또는 프탈로일 클로라이드, 프탈산으로부터 유도된 아미드 반복단위를 포함한 제2 폴리아미드 세그먼트가 서로 번갈아가며(alternatively) 중합사슬을 이루는 것은, 후술하는 본 발명의 다른 구현예의 폴리아미드 수지 제조방법상 용융혼련복합체 형성에 따른 것으로 보인다.

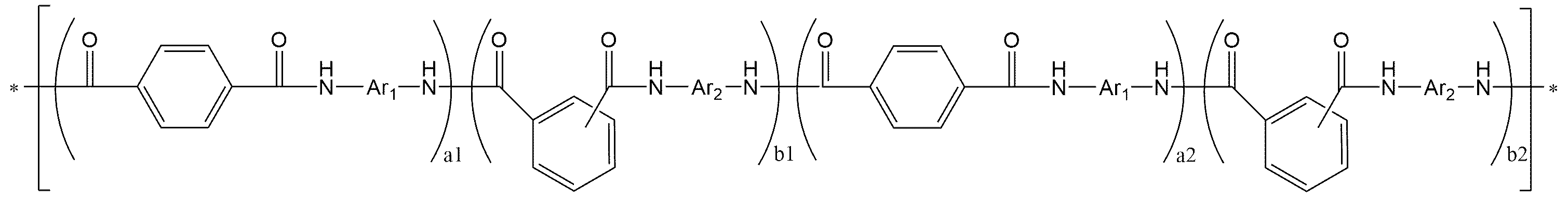

보다 구체적으로, 상기 화학식 3으로 표시되는 교차반복단위는 하기 화학식4로 표시되는 반복단위일 수 있다.
[화학식4]
상기 화학식4 에서, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이고, a1 및 a2는 서로 동일하거나 상이하며, 각각 독립적으로 1 내지 10, 또는 1 내지 5의 정수이고, b1 및 b2는 서로 동일하거나 상이하며, 각각 독립적으로 1 내지 5, 또는 1 내지 3의 정수이다.
상기 일 구현예의 폴리아미드 수지의 주쇄에는 상기 화학식 3으로 표시되는 교차반복단위가 포함되는 것은, 상기 폴리아미드 수지의 헤이즈값을 통해서 확인할 수 있으며, 보다 구체적으로는 SAXS(Small-angle X-ray scattering) 분석을 통해 확인할 수 있다.
상기 폴리아미드 수지의 중량평균 분자량이 330000 g/mol 이상, 420000 g/mol 이상, 또는 500000 g/mol 이상, 또는 330000 g/mol 내지 1000000 g/mol, 또는 420000 g/mol 내지 1000000 g/mol, 또는 500000 g/mol 내지 1000000 g/mol, 또는 420000 g/mol 내지 800000 g/mol, 또는 420000 g/mol 내지 600000 g/mol, 또는 450000 g/mol 내지 550000 g/mol 일 수 있다.
상기 폴리아미드 수지의 중량평균 분자량이 높게 측정되는 것은, 후술하는 본 발명의 다른 구현예의 폴리아미드 수지 제조방법상 용융혼련복합체 형성에 따른 것으로 보인다. 상기 폴리아미드 수지는 중량평균 분자량이 330000 g/mol 미만으로 감소하게 되면, 굴곡성, 연필경도 등의 기계적 물성이 감소하는 문제가 있다.
상기 폴리아미드 수지의 분자량 분포가 3.0 이하, 또는 2.9 이하, 또는 2.8 이하, 또는 1.5 내지 3.0, 또는 1.5 내지 2.9, 또는 1.6 내지 2.8, 또는 1.8 내지 2.8일 수 있다. 이러한 좁은 범위의 분자량분포를 통해 상기 폴리아미드 수지는 굴곡특성 내지 경도특성과 같은 기계적 물성이 향상될 수 있다. 상기 폴리아미드 수지의 분자량 분포가 3.0 초과로 지나치게 넓어지게 되면, 상술한 기계적물성을 충분한 수준까지 향상시키기 어려운 한계가 있다.
상기 폴리아미드 수지의 ASTM D1003에 의해 측정한 헤이즈가 3.0% 이하, 또는 1.5% 이하, 1.00% 이하, 또는 0.85%이하, 또는 0.10% 내지 3.0%, 또는 0.10% 내지 1.5%, 또는 0.10% 내지 1.00%, 또는 0.50% 내지 1.00%, 또는 0.80% 내지 1.00%, 또는 0.81% 내지 0.97%일 수 있다. 상기 폴리아미드 수지의 ASTM D1003에 의해 측정한 헤이즈가 3.0% 초과로 증가하게 되면, 불투명성이 증대되어 충분한 수준의 투명성을 확보하기 어렵다.
바람직하게는, 상기 폴리아미드 수지는 중량평균 분자량이 330000 g/mol 이상, 420000 g/mol 이상, 또는 500000 g/mol 이상, 또는 330000 g/mol 내지 1000000 g/mol, 또는 420000 g/mol 내지 1000000 g/mol, 또는 500000 g/mol 내지 1000000 g/mol, 또는 420000 g/mol 내지 800000 g/mol, 또는 420000 g/mol 내지 600000 g/mol, 또는 450000 g/mol 내지 550000 g/mol을 만족하면서, 동시에 ASTM D1003에 의해 측정한 헤이즈가 3.0% 이하, 또는 1.5% 이하, 1.00% 이하, 또는 0.85%이하, 또는 0.10% 내지 3.0%, 또는 0.10% 내지 1.5%, 또는 0.10% 내지 1.00%, 또는 0.50% 내지 1.00%, 또는 0.80% 내지 1.00%, 또는 0.81% 내지 0.97%일 수 있다.
상기 폴리아미드 수지의 상대점도(ASTM D 2196 기준에 따라 측정)가 45000 cps 이상, 60000 cps 이상, 또는 45000 cps 내지 500000 cps, 또는 60000 cps 내지 500000 cps, 또는 70000 cps 내지 400000 cps, 또는 80000 cps 내지 300000 cps, 또는 100000 cps 내지 200000 cps, 또는 110000 cps 내지 174000 cps일 수 있다. 상기 폴리아미드 수지의 상대점도(ASTM D 2196 기준에 따라 측정)가 60000 cps 미만으로 감소하게 되면, 상기 폴리아미드 수지를 이용한 필름 성형공정에서, 성형가공성이 감소하여 성형 공정의 효율성이 감소하는 한계가 있다.
Ⅱ. 폴리아미드 수지의 제조 방법
발명의 다른 구현예에 따르면, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 용융혼련시키고, 상기 용융혼련물을 응고시켜 복합체를 형성하는 단계; 및 상기 복합체를 방향족 디아민 단량체와 반응시키는 단계;를 포함하는, 폴리아미드 수지의 제조방법이 제공될 수 있다.
본 발명자들은 상기 다른 구현예에 따른 폴리아미드 수지의 제조방법에서와 같이, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 녹는점 이상의 온도에서 혼합하게 되면, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물의 용융을 통해 균일하게 혼합된 단량체의 복합체를 제조할 수 있고, 이를 방향족 디아민 단량체와 반응시킴에 따라, 상기 화학식7로 표시되는 화합물로부터 유래한 아미드 반복단위, 또는 이로 이루어진 블록과, 상기 화학식8로 표시되는 화합물로부터 유래한 아미드 반복단위, 또는 이로 이루어진 블록이 번갈아가며(alternatively) 중합할 수 있음을 실험을 통해 확인하고 발명을 완성하였다.
즉, 상기 다른 구현예의 폴리아미드 수지 제조방법에 의해, 상기 일 구현예의 폴리아미드 수지가 얻어질 수 있다.
구체적으로, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물 각각은 화학구조적인 차이로 인해, 용해도 및 반응성에 있어 상이한 양상을 나타내기 때문에, 이들을 동시에 투입하더라도 상기 화학식7로 표시되는 화합물로부터 유래한 아미드 반복단위가 앞도적으로 우세하게 형성되면서 길이가 긴 블록을 형성하여 폴리아미드 수지의 결정성이 증가하고, 투명성을 확보하기 어려워지는 한계가 있었다.
이에, 상기 다른 구현예의 폴리아미드 수지 제조방법에서는 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 단순히 물리적으로 혼합하지 않고, 각각의 녹는점 보다 높은 온도에서의 용융혼련에 의한 복합체 형성을 통해, 각각의 단량체가 방향족 디아민 단량체와 상대적으로 균등하게 반응하도록 유도하였다.
한편, 기존 폴리아미드 수지 합성시에는, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 용매에 용해시킨 후 용액상태로 방향족 디아민 단량체와 반응시킴에 따라, 수분에 의한 변질이나, 용매와의 혼성으로 인해 최종 합성되는 폴리아미드 수지의 분자량이 감소하는 한계가 있었고, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물의 용해도 차이로 인해 상기 화학식7로 표시되는 화합물로부터 유래한 아미드 반복단위가 앞도적으로 우세하게 형성되면서 길이가 긴 블록을 형성하여 폴리아미드 수지의 결정성이 증가하고, 투명성을 확보하기 어려워지는 한계가 있었다.
이에, 상기 다른 구현예의 폴리아미드 수지 제조방법에서는 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물의 용융혼련으로 얻어지는 복합체를 각각의 녹는점보다 낮은 온도(영하 10 ℃내지 30 ℃, 또는 0 ℃ 내지 30 ℃, 또는 10 ℃ 내지 30 ℃에서의 냉각을 통한 고형 분말 형태로 유기용매에 용해된 방향족 디아민 단량체와 반응시킴에 따라, 최종 합성되는 폴리아미드 수지의 분자량이 향상됨을 확인하였고, 이를 통해 우수한 기계적물성이 확보됨을 실험을 통해 확인하였다.
구체적으로, 상기 다른 구현예에 따른 폴리아미드 수지의 제조방법은 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 용융혼련시키고, 상기 용융혼련물을 응고시켜 복합체를 형성하는 단계를 포함할 수 있다.
상기 화학식7로 표시되는 화합물에서, X는 할로겐, 또는 수산화기이다. 바람직하게는 상기 화학식7에서, X는 염소이다. 상기 화학식7로 표시되는 화합물의 구체적인 예로는 테레프탈로일 클로라이드 또는 테레프탈산을 들 수 있다.
상기 화학식7로 표시되는 화합물은 방향족 디아민 단량체의 아미드화 반응으로 상기 화학식1로 표시되는 반복단위를 형성할 수 있으며, 선형 분자 구조로 인하여, 고분자 내에서 체인 패킹과 배열(Align)이 일정하게 유지될 수 있고, 폴리아미드 필름의 표면 경도 및 기계적 물성을 향상시킬 수 있다.
상기 화학식8로 표시되는 화합물에서, X는 할로겐, 또는 수산화기이다. 바람직하게는 상기 화학식8에서, X는 염소이다. 상기 화학식8로 표시되는 화합물의 구체적인 예로는 프탈로일 클로라이드, 프탈산, 이소프탈로일 클로라이드, 또는 이소프탈산을 들 수 있다.
상기 화학식8로 표시되는 화합물은 방향족 디아민 단량체의 아미드화 반응으로 상기 화학식2로 표시되는 반복단위를 형성할 수 있으며, 굽은형 분자 구조로 인하여, 고분자 내에서 체인 패킹과 배열(Align)을 방해하는 성격을 가지고 있으며, 폴리아미드 수지에 무정형 영역을 증가시켜, 폴리아미드 필름의 광학적 물성 및 내절 강도를 향상시킬 수 있다. 또한, 상기 화학식8로 표시되는 화합물로부터 유래된 상기 화학식2로 표시되는 반복단위가 화학식1로 표시되는 반복단위와 함께 폴리아미드 수지에 포함됨에 따라, 폴리아미드 수지의 분자량을 증가시킬 수 있다.
한편, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 용융혼련시키고, 상기 용융혼련물을 응고시켜 복합체를 형성하는 단계에서, 상기 용융혼련은 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 녹는점 이상의 온도에서 혼합하는 것을 의미한다.
이처럼, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 단순히 물리적으로 혼합하지 않고, 각각의 녹는점 보다 높은 온도에서의 용융혼련에 의한 복합체 형성을 통해, 각각의 단량체가 방향족 디아민 단량체와 상대적으로 균등하게 반응하도록 유도할 수 있다.
이에 따라, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물의 용해도 차이로 인해 상기 화학식7로 표시되는 화합물로부터 유래한 아미드 반복단위가 앞도적으로 우세하게 형성되면서 길이가 긴 블록을 형성하여 폴리아미드 수지의 결정성이 증가하고, 투명성을 확보하기 어려워지는 한계를 극복하고, 상기 일 구현예와 같이, 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트가 서로 번갈아가며(alternatively) 상기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성할 수 있게 된다.
이때, 상기 화학식7로 표시되는 화합물 100 중량부에 대하여, 상기 화학식8로 표시되는 화합물이 5 중량부 내지 60 중량부, 또는 5 중량부 내지 50 중량부, 또는 5 중량부 내지 25 중량부, 또는 10 중량부 내지 30 중량부, 또는 15 중량부 내지 25 중량부로 혼합될 수 있다. 이를 통해, 투과도 및 clarity가 증가하는 기술적 효과가 구현될 수 있다. 상기 화학식7로 표시되는 화합물 100 중량부에 대하여, 상기 화학식8로 표시되는 화합물이 5 중량부 미만으로 지나치게 적게 혼합될 경우, 불투명해지며, Hazeness가 증가하는 기술적 문제가 발생하며, 상기 화학식7로 표시되는 화합물 100 중량부에 대하여, 상기 화학식8로 표시되는 화합물이 60 중량부 초과로 지나치게 과량 혼합될 경우 물리적인 특성(경도, 인장강도 등)이 감소하는 기술적 문제가 발생할 수 있다.
또한, 상기 용융혼련물을 응고시켜 복합체를 형성함에 있어, 상기 응고란 용융상태의 용융혼련물을 녹는점 이하의 온도로 냉각시켜 고체화 시키는 물리적 변화를 의미하며, 이로인해 형성되는 복합체는 고체상태일 수 있다. 보다 바람직하게는 상기 복합체는 추가적인 분쇄공정등을 통해 얻어지는 고체분말일 수 있다.
한편, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 용융혼련시키고, 상기 용융혼련물을 응고시켜 복합체를 형성하는 단계는, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 50 ℃ 이상의 온도에서 혼합시키는 단계; 및 상기 혼합단계의 결과물을 냉각시키는 단계;를 포함할 수 있다.
상기 테레프탈로일 클로라이드(Terephthaloyl chloride)는 81.3 ℃내지 83 ℃의 녹는점을 가지며, 상기 이소프탈로일 클로라이드(Isophthaloyl chloride)는 43 ℃내지 44 ℃의 녹는점을 가지며, 상기 프탈로일 클로라이드(Phthaloyl chloride)는 6 ℃내지 12 ℃의 녹는점을 가질 수 있다. 이에 따라, 이들을 50 ℃ 이상, 또는 90 ℃이상, 또는 50 ℃내지 120 ℃, 또는 90 ℃ 내지 120 ℃, 또는 95 ℃ 내지 110 ℃, 또는 100 ℃ 내지 110 ℃의 온도에서 혼합할 경우, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물 모두의 녹는점 보다 높은 온도조건이므로 용융혼련이 진행될 수 있다.
상기 혼합 단계의 결과물을 냉각시키는 단계에서는, 상기 용융혼련 단계의 결과물을 5 ℃ 이하, 또는 영하10 ℃ 내지 5 ℃, 또는 영하 5 ℃ 내지 5 ℃에 방치함으로써, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물 모두의 녹는점 보다 낮은 온도조건이므로 냉각을 통해 보다 균일한 고형분말을 수득할 수 있다.
한편, 상기 혼합 단계의 결과물을 냉각시키는 단계 이후에, 상기 냉각단계의 결과물을 분쇄시키는 단계를 더 포함할 수 있다. 상기 분쇄단계를 통해, 고형분의 복합체를 분말 형태로 제조할 수 있으며, 분쇄 단계 후 얻어지는 분말은 평균입경이 1 mm 내지 10 mm일 수 있다.
이와 같은 입경으로 분쇄하기 위해 사용되는 분쇄기는 구체적으로, 핀 밀(pin mill), 해머 밀(hammer mill), 스크류 밀(screw mill), 롤 밀(roll mill), 디스크 밀(disc mill), 조그 밀(jog mill) 또는 시브(sieve), jaw crusher 등을 사용할 수 있으나, 상술한 예에 한정되는 것은 아니다.
이처럼, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물의 용융혼합물을 녹는점보다 낮은 온도에서의 냉각을 통한 고형분, 구체적으로 고형분말 형태로 방향족 디아민 단량체와 반응시킴에 따라, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물의 수분에 의한 변질이나, 용매와의 혼성을 최소화하여 최종 합성되는 폴리아미드 수지의 분자량을 향상시킴에 따라, 폴리아미드 수지의 우수한 기계적물성이 확보될 수 있다.
또한, 상기 다른 구현예에 따른 폴리아미드 수지의 제조방법은 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 용융혼련시키고, 상기 용융혼련물을 응고시켜 복합체를 형성하는 단계 이후, 상기 복합체를 방향족 디아민 단량체와 반응시키는 단계를 포함할 수 있다.
상기 복합체를 방향족 디아민 단량체와 반응시키는 단계에서의 반응은, 영하 25 ℃ 내지 영상 25 ℃의 온도 조건, 또는 영하 25 ℃ 내지 0 ℃의 온도 조건에서, 불활성 기체 분위기 하에 수행될 수 있다.
상기 방향족 디아민 단량체는, 구체적으로 예를 들어2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine), 2,2'-디메틸-4,4'-디아미노벤지딘(2,2'-dimethyl-4,4'- diaminobenzidine), 4,4'-디아미노디페닐 술폰(4,4'-diaminodiphenyl sulfone), 4,4'-(9-플루오레닐리덴)디아닐린(4,4'-(9-fluorenylidene)dianiline), 비스(4-(4-아미노페녹시)페닐) 술폰(bis(4-(4-aminophenoxy)phenyl)sulfone), 2,2',5,5'-테트라클로로벤지딘(2,2',5,5'-tetrachlorobenzidine), 2,7-디아미노플루오렌(2,7-diaminofluorene), 4,4-디아미노옥타플루오로비페닐(4,4-diaminooctafluorobiphenyl), m-페닐렌디아민(m-phenylenediamine), p-페닐렌디아민(p-phenylenediamine), 4,4'-옥시다이아닐린(4,4'-oxydianiline), 2,2'-디메틸-4,4'-디아미노비페닐(2,2'-dimethyl-4,4'-diaminobiphenyl), 2,2-비스[4-(4-아미노페녹시)페닐]프로판(2,2-bis[4-(4-aminophenoxy)phenyl]propane), 1,3-비스(4-아미노페녹시)벤젠(1,3-bis(4-aminophenoxy)benzene), m-자일리렌디아민(m-xylylenediamine), p-자일리렌디아민(p-xylylenediamine) 및 4,4'-디아미노벤즈아닐라이드(4,4'-diaminobenzanilide)로 이루어진 군에서 선택된 1종 이상을 포함할 수 있다.
보다 바람직하게는, 상기 방향족 디아민 단량체로는 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine, TFDB), 2,2'-디메틸-4,4'-디아미노벤지딘(2,2'-dimethyl-4,4'- diaminobenzidine), m-자일리렌디아민(m-xylylenediamine), 또는 p-자일리렌디아민(p-xylylenediamine)을 사용할 수 있다.
보다 구체적으로, 상기 복합체를 방향족 디아민 단량체와 반응시키는 단계는, 상기 방향족 디아민 단량체를 유기 용매에 용해시켜 디아민 용액을 제조하는 단계; 및 상기 디아민 용액에 복합체 분말을 첨가하는 단계;를 포함할 수 있다.
상기 방향족 디아민 단량체를 유기 용매에 용해시켜 디아민 용액을 제조하는 단계에서, 상기 디아민 용액에 포함된 방향족 디아민 단량체는 유기 용매에 용해된 상태로 존재할 수 있다. 상기 용매의 예가 크게 한정되는 것은 아니나, 예를 들어, N-메틸포름아미드, N,N-디메틸포름아미드, N,N-디에틸포름아미드, N,N-디메틸아세트아미드, N,N-디에틸아세트아미드, N,N-디메틸프로피온아미드, 3-메톡시-N,N-디메틸프로피온아미드, 디메틸설폭사이드, 아세톤, N-메틸-2-피롤리돈, N-에틸-2-피롤리돈, 테트라하이드로퓨란, 클로로포름, 감마-부티로락톤, 에틸락테이트, 메틸3-메톡시프로피오네이트, 메틸 이소부틸 케톤, 톨루엔, 자일렌, 메탄올, 에탄올 등 일반적인 범용 유기용매가 제한없이 사용될 수 있다.
상기 디아민 용액에 복합체 분말을 첨가하는 단계에서, 상기 복합체 분말은 디아민 용액내에 용해된 방향족 디아민 단량체와 반응하게 된다. 이에 따라, 상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물의 수분에 의한 변질이나, 용매와의 혼성을 최소화하여 최종 합성되는 폴리아미드 수지의 분자량을 향상시킴에 따라, 폴리아미드 수지의 우수한 기계적물성이 확보될 수 있다.
상기 복합체 분말은 상기 혼합 단계의 결과물을 냉각시키는 단계 이후, 상기 냉각단계의 결과물을 분쇄시키는 단계를 통해, 고형분의 복합체를 분말 형태로 제조할 수 있으며, 분쇄 단계 후 얻어지는 분말은 평균입경이 1 mm 내지 10 mm일 수 있다.
Ⅲ. 폴리아미드 필름
발명의 또 다른 구현예에 따르면, 하기 화학식1로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제1폴리아미드 세그먼트; 및 하기 화학식2로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제2폴리아미드 세그먼트;를 포함하고, 상기 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트는 하기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성하는 폴리아미드 수지를 포함하는 폴리아미드 필름이 제공될 수 있다.
[화학식1]
[화학식2]
[화학식3]
상기 화학식1 내지 2 에서, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이고, 상기 화학식3에서, A는 상기 제1폴리아미드 세그먼트이고, B는 상기 제2폴리아미드 세그먼트이다. 상기 폴리아미드 수지에 관한 내용은 상기 일 구현예에서 상술한 내용을 모두 포함할 수 있다.
보다 구체적으로 상기 폴리아미드 필름은 상기 일 구현예의 폴리아미드 수지 또는 이의 경화물을 포함할 수 있으며, 상기 경화물이란, 상기 일 구현예의 폴리아미드 수지의 경화공정을 거쳐 얻어지는 물질을 의미한다.
상기 일 구현예의 폴리아미드 수지를 이용하여 필름을 제조하는 경우, 우수한 광학적 물성 및 기계적 물성을 구현할 수 있는 동시에, 유연성까지 구비하게 되어, 다양한 성형품의 재료로 사용될 수 있다. 예를 들어, 상기 폴리아미드 필름은 디스플레이용 기판, 디스플레이용 보호 필름, 터치 패널, 폴더블 기기의 윈도우 커버 등에 적용될 수 있다.
상기 폴리아미드 필름의 두께가 크게 한정되는 것은 아니나, 예를 들어, 0.01 ㎛ 내지 1000 ㎛ 범위내에서 자유롭게 조절 가능하다. 상기 폴리아미드 필름의 두께가 특정 수치만큼 증가하거나 감소하는 경우 폴리아미드 필름에서 측정되는 물성 또한 일정 수치만큼 변화할 수 있다.
상기 폴리아미드 필름은 상기 일 구현예의 폴리아미드 수지를 사용하여 건식법, 습식법과 같은 통상적인 방법에 의해 제조될 수 있다. 예컨대, 상기 폴리아미드 필름은, 상기 일 구현예의 폴리아미드 수지를 포함하는 용액을 임의의 지지체 상에 코팅하여 막을 형성하고, 상기 막으로부터 용매를 증발시켜 건조하는 방법으로 얻어질 수 있으며, 필요에 따라, 상기 폴리아미드 필름에 대한 연신 및 열 처리가 더 수행될 수도 있다.
상기 폴리아미드 필름은 상기 일 구현예의 폴리아미드 수지를 사용하여 제조됨에 따라 무색 투명하면서도 우수한 기계적 물성을 나타낼 수 있다.
구체적으로, 상기 폴리아미드 필름은, 50 ± 2 ㎛의 두께를 갖는 시편에 대해 ASTM D1003에 의거하여 측정된 헤이즈(haze) 값이 3.0% 이하, 또는 1.5% 이하, 1.00% 이하, 또는 0.85%이하, 또는 0.10% 내지 3.0%, 또는 0.10% 내지 1.5%, 또는 0.10% 내지 1.00%, 또는 0.50% 내지 1.00%, 또는 0.80% 내지 1.00%, 또는 0.81% 내지 0.97%일 수 있다. 상기 폴리아미드 필름의 ASTM D1003에 의해 측정한 헤이즈가 3.0% 초과로 증가하게 되면, 불투명성이 증대되어 충분한 수준의 투명성을 확보하기 어렵다.
그리고, 상기 폴리아미드 필름은, 50 ± 2 ㎛의 두께를 갖는 시편에 대해 ASTM E313에 의거하여 측정된 황색 지수 값(yellow index, YI)이, 4.0 이하, 또는 3.0 이하, 또는 0.5 내지 4.0, 또는 0.5 내지 3.0일 수 있다. 상기 폴리아미드 필름의 ASTM E313에 의거하여 측정된 황색 지수 값(yellow index, YI)이 4.0 초과로 증가하게 되면, 불투명성이 증대되어 충분한 수준의 투명성을 확보하기 어렵다.
그리고, 상기 폴리아미드 필름은 50 ± 2 ㎛의 두께를 갖는 시편에 대해, 550 nm 파장의 가시광선에 대한 투과율(T, @550nm)이 86% 이상, 또는 86% 내지 90%일 수 있고, 388 nm 파장의 자외선에 대한 투과율(T, @388nm)이 50.00% 이상, 또는 60.00% 이상일 수 있다.
그리고, 상기 폴리아미드 필름은, 50 ± 2 ㎛의 두께를 갖는 시편에 대해 측정된 내절 강도(175 rpm의 속도로 135°의 각도, 0.8 mm의 곡률 반경 및 250 g의 하중에서의 파단 왕복굽힙횟수) 값이 4000 Cycle 이상, 또는 7000 Cycle 이상, 또는 9000 Cycle 이상, 또는 4000 Cycle 내지 20000 Cycle, 또는 7000 Cycle 내지 20000 Cycle, 또는 9000 Cycle 내지 20000 Cycle일 수 있다.
그리고, 상기 폴리아미드 필름은, 50 ± 2 ㎛의 두께를 갖는 시편에 대해 ASTM D3363에 의거하여 측정된 연필 경도 (Pencil Hardness) 값이 1H 이상, 또는 3H 이상, 또는 1 H 내지 4H, 또는 3 H 내지 4H일 수 있다.
Ⅳ. 수지 적층체
발명의 또 다른 구현예에 따르면, 하기 화학식1로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제1폴리아미드 세그먼트; 및 하기 화학식2로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제2폴리아미드 세그먼트;를 포함하고, 상기 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트는 하기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성하는 폴리아미드 수지를 포함한 기재; 및 상기 기재의 적어도 일면에 형성되는 하드 코팅층;을 포함하는 수지 적층체가 제공될 수 있다.
[화학식1]
[화학식2]
[화학식3]
상기 화학식1 내지 2 에서, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이고, 상기 화학식3에서, A는 상기 제1폴리아미드 세그먼트이고, B는 상기 제2폴리아미드 세그먼트이다. 상기 폴리아미드 수지에 관한 내용은 상기 일 구현예에서 상술한 내용을 모두 포함할 수 있다.
상기 기재는 상기 일 구현예의 폴리아미드 수지를 포함할 수 있고, 상기 다른 구현예의 고분자 필름을 포함할 수도 있다. 상기 폴리아미드 수지에 관한 내용은 상기 일 구현예에서 상술한 내용을 모두 포함할 수 있고, 상기 고분자 필름에 관한 내용은 상기 다른 구현예에서 상술한 내용을 모두 포함할 수 있다.
상기 기재의 적어도 일면에는 하드 코팅층이 형성될 수 있다. 상기 기재의 일면, 또는 양면 모두에 하드 코팅층이 형성될 수 있다. 상기 기재의 일면에만 하드 코팅층이 형성될 경우, 상기 기재의 반대면에는 폴리이미드계, 폴리카보네이트계, 폴리에스터계, 폴리알킬(메트)아크릴레이트계, 폴리올레핀계 및 폴리사이클릭올레핀계 고분자로 이루어진 군에서 선택된 1종 이상의 고분자를 포함한 고분자 필름이 형성될 수 있다.
상기 하드 코팅층은 0.1㎛ 내지 100㎛의 두께를 가질 수 있다.
상기 하드 코팅층은 하드코팅분야에서 알려진 재질이면 큰 제한 없이 사용할 수 있으며, 예를 들어 상기 하드 코팅층은 광경화성 수지의 바인더 수지; 및 상기 바인더 수지에 분산된 무기 입자 또는 유기 입자를 포함할 수 있다.
상기 하드코팅층에 포함되는 광경화형 수지는 자외선 등의 광이 조사되면 중합 반응을 일으킬 수 있는 광경화형 화합물의 중합체로서, 당업계에서 통상적인 것일 수 있다. 다만, 바람직하게는, 상기 광경화형 화합물은 다관능성 (메트)아크릴레이트계 단량체 또는 올리고머일 수 있고, 이때 (메트)아크릴레이트계 관능기의 수는 2 내지 10, 또는 2 내지 8, 또는 2 내지 7인 것이, 하드코팅층의 물성 확보 측면에서 유리하다. 또는, 상기 광경화형 화합물은 펜타에리스리톨 트리(메트)아크릴레이트, 펜타에리스리톨 테트라(메트)아크릴레이트, 디펜타에리스리톨 펜타(메트)아크릴레이트, 디펜타에리스리톨 헥사(메트)아크릴레이트, 디펜타에리스리톨 헵타(메트)아크릴레이트, 트리펜타에리스리톨 헵타(메트)아크릴레이트, 트릴렌 디이소시아네이트, 자일렌 디이소시아네이트, 헥사메틸렌 디이소시아네이트, 트리메틸올프로판 트리(메트)아크릴레이트, 및 트리메틸올프로판 폴리에톡시 트리(메트)아크릴레이트로 이루어진 군에서 선택되는 1종 이상일 수 있다.
상기 무기 입자는 예를 들어 실리카, 알루미늄, 티타늄, 징크 등의 금속 원자, 또는 이의 산화물, 질화물 등일 수 있으며, 각각 독립적으로 실리카 미립자, 알루미늄 옥사이드 입자, 티타늄 옥사이드 입자, 또는 징크 옥사이드 입자 등을 사용할 수 있다.
상기 무기 입자는 100 nm 이하, 또는 5 내지 100 nm 의 평균반경을 가질 수 있다. 상기 유기 입자의 종류 또한 한정되는 것은 아니며, 예를 들어 10 nm 내지 100 ㎛의 평균 입경을 갖는 고분자 입자를 사용할 수 있다.
상기 수지 적층체는 디스플레이 장치의 기판 또는 커버 윈도우 등으로 사용 가능하고, 높은 광투과성 및 낮은 헤이즈 특성과 함께 높은 유연성 및 굽힘 내구성을 가져서 플렉서블 디스플레이 장치의 기판 또는 커버 윈도우로 사용 가능하다. 즉, 상기 수지 적층체가 포함된 디스플레이 장치, 또는 상기 수지 적층체가 포함된 플렉서블 디스플레이 장치가 구현될 수 있다.
본 발명에 따르면, 우수한 기계적물성을 구현할 수 있으며, 투명성이 향상된 폴리아미드 수지, 이의 제조방법, 및 이를 포함하는 폴리아미드 필름 및 수지 적층체가 제공될 수 있다.
도 1은 실시예1의 (1)에서 얻은 폴리아미드 수지의 13C-NMR 스펙트럼을 나타낸 것이다.
도 2는 실시예2의 (1)에서 얻은 폴리아미드 수지의 13C-NMR 스펙트럼을 나타낸 것이다.
도 2는 실시예2의 (1)에서 얻은 폴리아미드 수지의 13C-NMR 스펙트럼을 나타낸 것이다.
발명을 하기의 실시예에서 보다 상세하게 설명한다. 단, 하기의 실시예는 본 발명을 예시하는 것일 뿐, 본 발명의 내용이 하기의 실시예에 의하여 한정되는 것은 아니다.
<제조예 : 아실클로라이드 복합체의 제조>
제조예1
교반기, 질소 주입기, 적하 깔대기, 및 온도 조절기가 구비된 1000 mL의 4-neck 둥근 플라스크(반응기)에, 테레프탈로일 클로라이드(terephthaloyl chloride, TPC; 녹는점 : 83 ℃) 549.4 g(2.704 몰)과 이소프탈로일 클로라이드(isophthaloyl chloride, IPC; 녹는점 44 ℃) 120.6 g(0.594 몰)를 첨가하여, 100 ℃에서 3 시간 동안 용융혼련시킨다음, 0 ℃에서 12 시간 동안 냉각시켜 아실클로라이드(구체적으로, 테레프탈로일 클로라이드 및 이소프탈로일 클로라이드)의 복합체를 제조하였다.
이후, 상기 아실클로라이드 복합체를 jaw crusher로 분쇄하여 평균입경이 5mm인 분말로 제조하였다.
제조예2
테레프탈로일 클로라이드(terephthaloyl chloride, TPC; 녹는점 : 83 ℃) 569.5 g(2.803 몰)과 이소프탈로일 클로라이드(isophthaloyl chloride, IPC; 녹는점 44 ℃) 100.5 g(0.495 몰)를 첨가한 것을 제외하고는, 상기 제조예1과 동일한 방법으로 아실클로라이드 복합체 분말을 제조하였다.
<실시예: 폴리아미드 수지 및 필름의 제조>
실시예 1
(1) 폴리아미드 수지
교반기, 질소 주입기, 적하 깔대기, 및 온도 조절기가 구비된 500 mL의 4-neck 둥근 플라스크(반응기)에 질소를 천천히 불어주면서, N,N-디메틸아세트아미드(N,N-dimethylacetamide, DMAc) 262 g을 채우고, 반응기의 온도를 0 ℃로 맞춘 후 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine, TFDB) 14.153 g(0.0442 몰)을 용해시켰다.
여기에, 상기 제조예1에서 얻어진 아실클로라이드 복합체 분말 8.972 g(0.0442 몰)을 첨가하면서 교반하고, 0 ℃조건에서 12 시간 동안 아미드 형성 반응을 진행하였다.
반응을 완료한 후, N,N-디메틸아세트아미드(N,N-dimethylacetamide, DMAc)를 투입하여 고형분 함량을 5% 이하가 되도록 희석하고, 이를 1L의 메탄올로 침전시키고, 침전된 고형분을 여과한 후, 100 ℃의 진공 상태에서 6시간 이상 건조하여 고형분 형태의 폴리아미드 수지를 제조하였다.
하기 도1에 기재된 13C-NMR을 통해, 상기 실시예1의 (1)에서 얻은 폴리아미드 수지에는 테레프탈로일 클로라이드(terephthaloyl chloride, TPC)와 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine, TFDB)의 아미드반응으로 얻어지는 제1반복단위 82몰%, 그리고 이소프탈로일 클로라이드(isophthaloyl chloride, IPC)와 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine, TFDB)의 아미드반응으로 얻어지는 제2반복단위 18몰%이 함유되어 있음을 확인하였다.
(2) 폴리아미드 필름
상기 실시예1의 (1)에서 얻은 폴리아미드 수지를 N,N-디메틸아세트아미드(N,N-dimethylacetamide)에 녹여 약 10%(w/V)의 고분자 용액을 제조하였다.
상기 고분자 용액을 폴리이미드 기재필름(UPILEX-75s, UBE 사) 상에 도포하고, 필름 어플리케이터를 이용하여 고분자 용액의 두께를 균일하게 조절하였다.
이후, 80 ℃ 마티즈 오븐에서 15분 동안 건조한 후, 질소를 흘려주면서 250 ℃에서 30분 동안 경화시킨 후, 상기 기재필름으로부터 박리하여, 폴리아미드 필름을 얻었다.
실시예2
(1) 폴리아미드 수지
상기 제조예1에서 얻어진 아실클로라이드 복합체 분말 대신 상기 제조예2에서 얻어진 아실클로라이드 복합체 분말을 사용한 것을 제외하고는, 상기 실시예1의 (1)과 동일한 방법으로 폴리아미드 수지를 제조하였다.
하기 도2에 기재된 13C-NMR을 통해, 상기 실시예2의 (1)에서 얻은 폴리아미드 수지에는 테레프탈로일 클로라이드(terephthaloyl chloride, TPC)와 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine, TFDB)의 아미드반응으로 얻어지는 제1반복단위 85몰%, 그리고 이소프탈로일 클로라이드(isophthaloyl chloride, IPC)와 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine, TFDB)의 아미드반응으로 얻어지는 제2반복단위 15몰%이 함유되어 있음을 확인하였다.
(2) 폴리아미드 필름
상기 실시예1의 (1)에서 얻은 폴리아미드 수지 대신, 상기 실시예2의 (1)에서 얻은 폴리아미드 수지를 사용한 것을 제외하고는, 상기 실시예1의 (2)와 동일한 방법으로 폴리아미드 필름을 제조하였다.
<비교예: 폴리아미드 수지 및 필름의 제조>
비교예1
(1) 폴리아미드 수지
상기 제조예1에서 얻어진 아실클로라이드 복합체 분말 대신, 테레프탈로일 클로라이드(terephthaloyl chloride, TPC) 7.358 g(0.0362 몰) 및 이소프탈로일 클로라이드(isophthaloyl chloride, IPC) 1.615 g(0.0080 몰)을 동시에 첨가하여 아미드 형성 반응을 진행한 것을 제외하고는, 상기 실시예1의 (1)과 동일한 방법으로 폴리아미드 수지를 제조하였다.
(2) 폴리아미드 필름
상기 실시예1의 (1)에서 얻은 폴리아미드 수지 대신, 상기 비교예1의 (1)에서 얻은 폴리아미드 수지를 사용한 것을 제외하고는, 상기 실시예1의 (2)와 동일한 방법으로 폴리아미드 필름을 제조하였다.
비교예2
(1) 폴리아미드 수지
상기 제조예1에서 얻어진 아실클로라이드 복합체 분말 대신, 테레프탈로일 클로라이드(terephthaloyl chloride, TPC) 7.358 g(0.0362 몰)을 먼저 첨가한 후, 약 5분 간격을 두고, 순차적으로 이소프탈로일 클로라이드(isophthaloyl chloride, IPC) 1.615 g(0.0080 몰)을 첨가하여 아미드 형성 반응을 진행한 것을 제외하고는, 상기 실시예1의 (1)과 동일한 방법으로 폴리아미드 수지를 제조하였다.
(2) 폴리아미드 필름
상기 실시예1의 (1)에서 얻은 폴리아미드 수지 대신, 상기 비교예2의 (1)에서 얻은 폴리아미드 수지를 사용한 것을 제외하고는, 상기 실시예1의 (2)와 동일한 방법으로 폴리아미드 필름을 제조하였다.
비교예3
(1) 폴리아미드 수지
상기 제조예1에서 얻어진 아실클로라이드 복합체 분말 대신, 이소프탈로일 클로라이드(isophthaloyl chloride, IPC) 1.615 g(0.0080 몰)을 먼저 첨가한 후, 약 5분 간격을 두고, 순차적으로 테레프탈로일 클로라이드(terephthaloyl chloride, TPC) 7.358 g(0.0362 몰)을 첨가하여 아미드 형성 반응을 진행한 것을 제외하고는, 상기 실시예1의 (1)과 동일한 방법으로 폴리아미드 수지를 제조하였다.
(2) 폴리아미드 필름
상기 실시예1의 (1)에서 얻은 폴리아미드 수지 대신, 상기 비교예3의 (1)에서 얻은 폴리아미드 수지를 사용한 것을 제외하고는, 상기 실시예1의 (2)와 동일한 방법으로 폴리아미드 필름을 제조하였다.
<참고예: 폴리아미드 수지 및 필름의 제조>
참고예1
(1) 폴리아미드 수지
교반기, 질소 주입기, 적하 깔대기, 및 온도 조절기가 구비된 500 mL의 4-neck 둥근 플라스크(반응기)에 질소를 천천히 불어주면서, N,N-디메틸아세트아미드(N,N-dimethylacetamide, DMAc) 262 g을 채우고, 반응기의 온도를 0 ℃로 맞춘 후 테레프탈로일 클로라이드(terephthaloyl chloride, TPC) 7.358 g(0.0362 몰) 및 이소프탈로일 클로라이드(isophthaloyl chloride, IPC) 1.615 g(0.0080 몰)을 용해시켰다.
여기에, 분말 형태의 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민(2,2'-bis(trifluoromethyl)-4,4'-biphenyldiamine, TFDB) 14.153 g(0.0442 몰)을 첨가하면서 교반하고, 0 ℃조건에서 12 시간 동안 아미드 형성 반응을 진행하였다.
반응을 완료한 후, N,N-디메틸아세트아미드(N,N-dimethylacetamide, DMAc)를 투입하여 고형분 함량을 5% 이하가 되도록 희석하고, 이를 1L의 메탄올로 침전시키고, 침전된 고형분을 여과한 후, 100 ℃의 진공 상태에서 6시간 이상 건조하여 고형분 형태의 폴리아미드 수지를 제조하였다.
(2) 폴리아미드 필름
상기 실시예1의 (1)에서 얻은 폴리아미드 수지 대신, 상기 참고예1의 (1)에서 얻은 폴리아미드 수지를 사용한 것을 제외하고는, 상기 실시예1의 (2)와 동일한 방법으로 폴리아미드 필름을 제조하였다.
<실험예>
상기 실시예, 비교예 및 참고예에서 얻어진 폴리아미드 수지 또는 폴리아미드 필름에 대하여 아래의 특성을 측정 또는 평가하였고, 그 결과를 아래 표 1에 나타내었다.
(1) 두께: 두께측정장비를 이용하여 폴리아미드 필름의 두께를 측정하였다.
(2) 황색 지수(Y.I.): COH-400 Spectrophotometer (NIPPON DENSHOKU INDUSTRIES)를 이용하여 ASTM E313의 측정법에 따라 폴리아미드 필름의 황색 지수를 측정하였다.
(3) 광 투과율(transmittance): Shimadzu UV-2600 UV-vis spectrometer를 이용하여 폴리아미드 필름에 대한 전 광선 투과율을 측정하였다. 측정 결과 중 388 nm 파장의 자외선에 대한 투과율(T, @388nm)과 550 nm 파장의 가시광선에 대한 투과율(T, @550nm)을 나타내었다.
(4) Haze: COH-400 Spectrophotometer (NIPPON DENSHOKU INDUSTRIES)를 이용하여 ASTM D1003의 측정법에 따라 폴리아미드 필름의 헤이즈 값을 측정하였다.
(5) 분자량 및 분자량 분포(PDI, polydispersity index): 겔 투과 크로마토그래피(GPC: gel permeation chromatography, Waters사 제조)를 이용하여 폴리아미드 수지의 중량평균 분자량(Mw)과 수평균 분자량(Mn)을 측정하였고, 중량평균 분자량을 수평균 분자량으로 나누어 분자량 분포(PDI)를 계산하였다. 구체적으로, Polymer Laboratories PLgel MIX-B 300mm 길이 칼럼 2개가 이어진 600mm 길이 칼럼을 이용하여 Waters 2605 기기(검출기 : RI)를 통해, 평가 온도는 50~75 ℃(약 65 ℃)에서, DMF 100wt% 용매를 사용하여, 1mL/min의 유속, 샘플은 1mg/mL의 농도로 조제한 다음, 100 μL의 양으로 25분간 공급하며, 폴리스티렌 표준을 이용하여 형성된 검정 곡선을 이용하여 분자량을 구할 수 있다. 폴리스티렌 표준품의 분자량은 3940 / 9600 / 31420 / 113300 / 327300 / 1270000 / 4230000 의 7종을 사용하였다.
(6) 굴곡성 : MIT 타입의 내절 강도 시험기 (folding endurance tester)를 이용하여 폴리아미드 필름의 내절 강도를 평가하였다. 구체적으로, 폴리아미드 필름의 시편(1cm*7cm)을 내절 강도 시험기에 로딩하고 시편의 왼쪽과 오른쪽에서 175 rpm의 속도로 135°의 각도, 0.8 mm의 곡률 반경 및 250 g의 하중으로 굽혀서 파단할 때까지 왕복 굽힘 횟수(cycle)를 측정하였다.
(7) 상대점도(Viscosity): 25±0.2℃ 항온환류 시스템을 이용하여 폴리아미드 수지가 함유된 용액(용매: 디메틸아세트아미드(DMAc), 고형분 10wt%)을 ASTM D 2196의 비뉴톤 물질의 회전점도계 시험방법으로 Brookfield viscometer DV-2T를 사용하고, brookfield사의 실리콘 오일(silicon oil)을 표준물질로 5000 cps 내지 200000 cps의 점도범위를 갖는 다수의 표준용액을 이용하여, spindle LV-4 (64), 0.3~100RPM으로 측정하였으며, 단위는 cps(mPa.s)단위를 사용하였다.
(8) 연필 경도: Pencil Hardness Tester를 이용하여 ASTM D3363의 측정법에 따라 폴리아미드 필름의 연필 경도를 측정하였다. 구체적으로, 상기 테스터에 다양한 경도의 연필을 고정하여 상기 폴리아미드 필름에 긁은 후, 상기 폴리아미드 필름에 흠집이 발생한 정도를 육안이나 현미경으로 관찰하여, 총 긁은 횟수의 70 % 이상 긁히지 않았을 때, 그 연필의 경도에 해당하는 값을 상기 폴리아미드 필름의 연필 경도로 평가하였다.
상기 연필경도는 B등급, F등급, H등급 순으로 경도가 증가하게되며, 같은 등급내에서는 숫자가 커질수록 경도가 증가하게 된다. 등급내에서는 숫자가 커질수록 경도가 증가하게 된다.
| 구분 | 실시예1 | 실시예2 | 비교예1 | 비교예2 | 비교예3 | 참고예1 |
| 두께(㎛) | 50 | 49 | 51 | 51 | 50 | 50 |
| Y.I. | 2.68 | 2.89 | 8.55 | 25.10 | 4.59 | 2.28 |
| T (%)@550nm | 88.75 | 88.50 | 85.63 | 75.94 | 87.57 | 88.82 |
| T (%)@388nm | 75.3 | 71.0 | 51.01 | 31.62 | 65.04 | 74.24 |
| Haze(%) | 0.81 | 0.97 | 3.43 | 24.21 | 1.61 | 0.40 |
| Mw(g/mol) | 512000 | 463000 | 412000 | 350000 | 382000 | 321000 |
| 굴곡성(Cycle) | 12022 | 9785 | 5210 | 785 | 4513 | 6351 |
| PDI | 1.84 | 2.71 | 2.05 | 2.02 | 1.98 | 2.00 |
| 점도(cps) | 110000 | 174000 | 54000 | 24000 | 28000 | 18000 |
| 연필경도 | 3H | 4H | 1H | F | 1H | 2H |
상기 표 1을 살펴보면, 상기 제조예 1 내지 2에 따른 아실클로라이드 복합체 분말을 이용하여 제조된 실시예의 폴리아미드 수지는, 463000 g/mol 내지 512000 g/mol의 높은 중량평균 분자량을 가지며, 상대점도가 110000 cps 내지 174000 cps로 높게 측정되었다. 또한, 실시예의 폴리아미드 수지로부터 얻어진 폴리아미드 필름의 경우, 대략 50 ㎛의 두께에서 2.68 내지 2.89의 낮은 황색 지수, 0.81% 내지 0.97%의 낮은 헤이즈값을 통해 우수한 투명성을 확보할 수 있음을 확인하였고, 3H 내지 4H 등급의 높은 연필 경도 및 9785 내지 12022의 왕복 굽힘 횟수(cycle)에서 파단되는 내절강도를 통해 우수한 기계적 물성(내스크래치성 및 내절강도)이 확보됨을 확인하였다.반면, 폴리아미드 수지 합성과정에서 상기 제조예 1 내지 2에 따른 아실클로라이드 복합체 분말이 전혀 사용되지 않은 비교예의 폴리아미드 수지는, 321,000 g/mol 내지 412,000 g/mol으로 실시예에 비해 분자량이 감소하였고, 점도가 18,000 cps 내지 54,000 cps로 실시예 대비 감소하였다.
반면, TPC 분말 및 IPC 분말을 각각 동시 또는 순차적으로 투입한 비교예1, 2, 3의 폴리아미드 수지로부터 얻어진 폴리아미드 필름의 경우, 대략 50 ㎛의 두께에서 황색 지수가 2.28 내지 25.10, 헤이즈값이 1.61% 내지 24.21%로 실시예보다 증가하여 투명성이 불량함을 확인하였다. 이는 비교예 1, 2, 3의 경우, TPC 분말과 IPC 분말간의 용해도 및 반응성 차이로 인해, TPC에 의한 블록이 과도하게 형성되어 폴리아미드 수지의 결정성이 증가됨에 따른 것으로 보인다.
한편, acyl chloride를 amide계 용매 내에서 용해하여 solution으로 취급한 참고예1의 폴리아미드 수지는 321,000 g/mol의 매우 낮은 분자량을 나타내며, 점도가 18000 cps로 크게 감소하였고, 왕복 굽힘 횟수(cycle) 6351에서 파단되어 내절강도가 실시예보다 감소함을 확인하였다. 이는 참고예1에서 acyl chloride의 용해시, 수분에 의한 변질 및 amide계 용매와의 혼성이 발생했기 때문으로 보인다.
Claims (20)
- 하기 화학식1로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제1폴리아미드 세그먼트; 및
하기 화학식2로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제2폴리아미드 세그먼트;를 포함하고,
상기 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트는 하기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성하는, 폴리아미드 수지:
[화학식1]
[화학식2]
[화학식3]
상기 화학식1 내지 2 에서,
Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이고,
상기 화학식3에서,
A는 상기 제1폴리아미드 세그먼트이고,
B는 상기 제2폴리아미드 세그먼트이다.
- 제1항에 있어서,
ASTM D1003에 의해 측정한 헤이즈가 3.0 % 이하인, 폴리아미드 수지.
- 제1항에 있어서,
상기 폴리아미드 수지의 중량평균 분자량이 330000 g/mol 이상인, 폴리아미드 수지.
- 제1항에 있어서,
상기 폴리아미드 수지의 상대점도가 45000 cps 이상인, 폴리아미드 수지.
- 제1항에 있어서,
상기 폴리아미드 수지에 함유된 모든 반복단위를 기준으로, 상기 화학식2로 표시되는 반복단위의 함량이 5 몰% 내지 60 몰%인, 폴리아미드 수지.
- 제1항에 있어서,
상기 폴리아미드 수지에 함유된 모든 반복단위를 기준으로, 상기 화학식1로 표시되는 반복단위의 함량이 60 몰% 내지 90 몰%이고, 상기 화학식2로 표시되는 반복단위의 함량이 5 몰% 내지 40 몰%인, 폴리아미드 수지.
- 제1항에 있어서,
상기 제1 폴리아미드 세그먼트의 수평균 분자량이 100 g/mol 이상 5000 g/mol 이하인, 폴리아미드 수지.
- 제1항에 있어서,
상기 화학식2로 표시되는 반복단위는,
하기 화학식2-1로 표시되는 반복단위; 또는 하기 화학식2-2로 표시되는 반복단위 중 1종의 반복단위를 포함하는, 폴리아미드 수지:
[화학식2-1]
[화학식2-2]
상기 화학식2-1 내지 2-2에서,
Ar2는 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이다.
- 제1항에 있어서,
상기 화학식 3으로 표시되는 교차반복단위는 하기 화학식4로 표시되는 반복단위인, 폴리아미드 수지:
[화학식4]
화학식4 에서,
Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이고,
a1 및 a2는 각각 독립적으로 1 내지 10의 정수이고,
b1 및 b2는 각각 독립적으로 1 내지 5의 정수이다.
- 제1항에 있어서,
상기 화학식1로 표시되는 반복단위는 1,4-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복단위인, 폴리아미드 수지.
- 제10항에 있어서,
상기 1,4-방향족 디아실 화합물은 테레프탈로일 클로라이드, 또는 테레프탈산을 포함하며,
상기 방향족 디아민 화합물은 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민을 포함하는, 폴리아미드 수지.
- 제1항에 있어서,
상기 화학식2로 표시되는 반복단위는 1,2-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복 단위; 또는 1,3-방향족 디아실 화합물과 방향족 디아민 화합물의 결합물로부터 유래된 아미드 반복 단위를 포함하는, 폴리아미드 수지.
- 제12항에 있어서,
상기 1,2-방향족 디아실 화합물은 프탈로일 클로라이드, 또는 프탈산을 포함하며,
상기 1,3-방향족 디아실 화합물은 이소프탈로일 클로라이드 또는 이소프탈산을 포함하고,
상기 방향족 디아민 화합물은 2,2'-비스(트리플루오로메틸)-4,4'-비페닐디아민을 포함하는, 폴리아미드 수지.
- 하기 화학식7로 표시되는 화합물 및 하기 화학식8로 표시되는 화합물을 용융혼련시키고, 상기 용융혼련물을 응고시켜 복합체를 형성하는 단계; 및
상기 복합체를 방향족 디아민 단량체와 반응시키는 단계;를 포함하는, 폴리아미드 수지의 제조방법:
[화학식7]
[화학식8]
상기 화학식7 내지 8 에서,
X는 할로겐, 또는 수산화기이다.
- 제14항에 있어서,
상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 용융혼련시키고, 상기 용융혼련물을 응고시켜 복합체를 형성하는 단계는,
상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 50 ℃이상의 온도에서 혼합시키는 단계; 및
상기 혼합단계의 결과물을 냉각시키는 단계;를 포함하는, 폴리아미드 수지의 제조방법.
- 제14항에 있어서,
상기 화학식7로 표시되는 화합물 및 상기 화학식8로 표시되는 화합물을 용융혼련시키고, 상기 용융혼련물을 응고시켜 복합체를 형성하는 단계에서,
상기 화학식7로 표시되는 화합물 100 중량부에 대하여, 상기 화학식8로 표시되는 화합물이 5 중량부 내지 60 중량부로 혼합되는, 폴리아미드 수지의 제조방법.
- 제14항에 있어서,
상기 복합체를 방향족 디아민 단량체와 반응시키는 단계는,
상기 방향족 디아민 단량체를 유기 용매에 용해시켜 디아민 용액을 제조하는 단계; 및 상기 디아민 용액에 복합체 분말을 첨가하는 단계;를 포함하는, 폴리아미드 수지의 제조방법.
- 하기 화학식1로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제1폴리아미드 세그먼트; 및 하기 화학식2로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제2폴리아미드 세그먼트;를 포함하고, 상기 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트는 하기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성하는 폴리아미드 수지를 포함하는, 폴리아미드 필름:
[화학식1]
[화학식2]
[화학식3]
상기 화학식1 내지 2 에서,
Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이고,
상기 화학식3에서,
A는 상기 제1폴리아미드 세그먼트이고,
B는 상기 제2폴리아미드 세그먼트이다.
- 제18항에 있어서,
45 ㎛ 이상 55 ㎛ 이하의 두께를 갖는 시편에 대해, ASTM D1003에 의해 측정한 헤이즈가 3.0 % 이하인, 폴리아미드 필름.
- 하기 화학식1로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제1폴리아미드 세그먼트; 및 하기 화학식2로 표시되는 반복단위, 또는 이로 이루어진 블록을 포함한 제2폴리아미드 세그먼트;를 포함하고, 상기 제1폴리아미드 세그먼트 및 제2폴리아미드 세그먼트는 하기 화학식 3으로 표시되는 교차반복단위를 포함한 주쇄를 형성하는 폴리아미드 수지를 포함한 기재; 및 상기 기재의 적어도 일면에 형성되는 하드 코팅층;을 포함하는, 수지 적층체:
[화학식1]
[화학식2]
[화학식3]
상기 화학식1 내지 2 에서,
Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 탄소수 6 내지 20의 아릴렌기, 또는 치환 또는 비치환된 탄소수 2 내지 20의 헤테로아릴렌기이고,
상기 화학식3에서,
A는 상기 제1폴리아미드 세그먼트이고,
B는 상기 제2폴리아미드 세그먼트이다.
Priority Applications (18)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP19881443.6A EP3789422A4 (en) | 2018-11-05 | 2019-11-01 | POLYAMIDE RESIN, AND POLYMERIC FILM AND RESIN LAMINATE EACH USING THE SAME |
| US16/972,480 US12466916B2 (en) | 2018-11-05 | 2019-11-01 | Polyamide resin, and polymer film, resin laminate using the same |
| EP19882480.7A EP3789423B1 (en) | 2018-11-05 | 2019-11-01 | Polyamide resin, and polymer film, resin laminate using the same |
| PCT/KR2019/014714 WO2020096283A1 (ko) | 2018-11-05 | 2019-11-01 | 폴리아미드 수지, 이의 제조방법, 및 이를 포함하는 폴리아미드 필름 및 수지 적층체 |
| CN201980037562.4A CN112243448B (zh) | 2018-11-05 | 2019-11-01 | 聚酰胺树脂和使用其的聚合物膜、树脂层合体 |
| CN201980036380.5A CN112204074B (zh) | 2018-11-05 | 2019-11-01 | 聚酰胺树脂、其制备方法以及包含其的聚酰胺膜和树脂层合体 |
| JP2020567166A JP7222460B2 (ja) | 2018-11-05 | 2019-11-01 | ポリアミド樹脂、およびこれを利用した高分子フィルムおよび樹脂積層体 |
| PCT/KR2019/014716 WO2020096285A1 (ko) | 2018-11-05 | 2019-11-01 | 폴리아미드 수지, 및 이를 이용한 고분자 필름 및 수지 적층체 |
| PCT/KR2019/014715 WO2020096284A1 (ko) | 2018-11-05 | 2019-11-01 | 폴리아미드 수지, 및 이를 이용한 고분자 필름 및 수지 적층체 |
| CN201980037561.XA CN112262171B (zh) | 2018-11-05 | 2019-11-01 | 聚酰胺树脂和使用其的聚合物膜、树脂层合体 |
| JP2020566280A JP7074280B2 (ja) | 2018-11-05 | 2019-11-01 | ポリアミド樹脂、その製造方法、およびそれを含むポリアミドフィルムおよび樹脂積層体 |
| EP19881153.1A EP3786212A4 (en) | 2018-11-05 | 2019-11-01 | POLYAMIDE RESIN, PROCESS FOR ITS PRODUCTION AND POLYAMIDE FILM AND RESIN LAMINATE CONTAINING IT |
| US16/972,485 US12466917B2 (en) | 2018-11-05 | 2019-11-01 | Polyamide resin, and polymer film, resin laminate using the same |
| US17/059,975 US12180340B2 (en) | 2018-11-05 | 2019-11-01 | Polyamide resin, preparation method therefof, and polyamide film and resin laminate comprising the same |
| JP2020567080A JP7222459B2 (ja) | 2018-11-05 | 2019-11-01 | ポリアミド樹脂、およびそれを用いた高分子フィルムおよび樹脂積層体 |
| TW108139959A TWI750527B (zh) | 2018-11-05 | 2019-11-04 | 聚醯胺樹脂以及使用聚醯胺樹脂的聚合物膜、樹脂疊層 |
| TW108139909A TWI779246B (zh) | 2018-11-05 | 2019-11-04 | 聚醯胺樹脂以及使用聚醯胺樹脂的聚合物膜、樹脂疊層 |
| TW108139961A TWI888362B (zh) | 2018-11-05 | 2019-11-04 | 聚醯胺樹脂及其製造方法、以及包含其的聚醯胺膜及樹脂疊層 |
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR20180134755 | 2018-11-05 | ||
| KR1020180134755 | 2018-11-05 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20200051476A true KR20200051476A (ko) | 2020-05-13 |
| KR102261850B1 KR102261850B1 (ko) | 2021-06-07 |
Family
ID=70729944
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020190125890A Active KR102261850B1 (ko) | 2018-11-05 | 2019-10-11 | 폴리아미드 수지, 이의 제조방법, 및 이를 포함하는 폴리아미드 필름 및 수지 적층체 |
Country Status (1)
| Country | Link |
|---|---|
| KR (1) | KR102261850B1 (ko) |
Cited By (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR102301581B1 (ko) * | 2020-09-29 | 2021-09-13 | 에스케이씨 주식회사 | 폴리아마이드계 필름, 이의 제조방법, 및 이를 포함하는 커버 윈도우 및 디스플레이 장치 |
| US20220098378A1 (en) * | 2020-09-29 | 2022-03-31 | Skc Co., Ltd. | Polyamide-based film, preparation method thereof, and cover window and display device comprising same |
| WO2022071675A1 (ko) * | 2020-09-29 | 2022-04-07 | 에스케이씨 주식회사 | 폴리아마이드계 필름, 이의 제조방법, 및 이를 포함하는 커버 윈도우 및 디스플레이 장치 |
| US12031028B2 (en) | 2019-02-01 | 2024-07-09 | Lg Chem, Ltd. | Polyamide resin film and resin laminate using the same |
Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20050067217A (ko) * | 2002-10-31 | 2005-06-30 | 도레이 가부시끼가이샤 | 지환식 또는 방향족의 폴리아미드, 폴리아미드 필름,그들을 이용한 광학용 부재 및 폴리아미드의 코폴리머 |
-
2019
- 2019-10-11 KR KR1020190125890A patent/KR102261850B1/ko active Active
Patent Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20050067217A (ko) * | 2002-10-31 | 2005-06-30 | 도레이 가부시끼가이샤 | 지환식 또는 방향족의 폴리아미드, 폴리아미드 필름,그들을 이용한 광학용 부재 및 폴리아미드의 코폴리머 |
Cited By (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US12031028B2 (en) | 2019-02-01 | 2024-07-09 | Lg Chem, Ltd. | Polyamide resin film and resin laminate using the same |
| US12466951B2 (en) | 2019-02-01 | 2025-11-11 | Lg Chem, Ltd. | Polyamide resin film and resin laminate using the same |
| KR102301581B1 (ko) * | 2020-09-29 | 2021-09-13 | 에스케이씨 주식회사 | 폴리아마이드계 필름, 이의 제조방법, 및 이를 포함하는 커버 윈도우 및 디스플레이 장치 |
| US20220098378A1 (en) * | 2020-09-29 | 2022-03-31 | Skc Co., Ltd. | Polyamide-based film, preparation method thereof, and cover window and display device comprising same |
| WO2022071675A1 (ko) * | 2020-09-29 | 2022-04-07 | 에스케이씨 주식회사 | 폴리아마이드계 필름, 이의 제조방법, 및 이를 포함하는 커버 윈도우 및 디스플레이 장치 |
| US12071526B2 (en) * | 2020-09-29 | 2024-08-27 | Sk Microworks Co., Ltd. | Polyamide-based film, preparation method thereof, and cover window and display device comprising same |
Also Published As
| Publication number | Publication date |
|---|---|
| KR102261850B1 (ko) | 2021-06-07 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR102798814B1 (ko) | 폴리아미드 수지 필름 및 이를 이용한 수지 적층체 | |
| EP3789438B1 (en) | Polyamide resin film and resin laminate using the same | |
| KR102412532B1 (ko) | 폴리아미드 수지, 및 이를 이용한 고분자 필름 및 수지 적층체 | |
| KR102261850B1 (ko) | 폴리아미드 수지, 이의 제조방법, 및 이를 포함하는 폴리아미드 필름 및 수지 적층체 | |
| JP7074280B2 (ja) | ポリアミド樹脂、その製造方法、およびそれを含むポリアミドフィルムおよび樹脂積層体 | |
| KR102423808B1 (ko) | 폴리아미드 수지, 및 이를 이용한 고분자 필름 및 수지 적층체 | |
| KR102493983B1 (ko) | 고분자 수지 조성물, 및 이를 이용한 고분자 수지 복합체, 고분자 필름 및 수지 적층체 | |
| KR102847794B1 (ko) | 폴리아미드이미드 수지, 및 이를 이용한 고분자 필름 및 수지 적층체 | |
| KR102856403B1 (ko) | 폴리아미드 수지 필름 및 이를 이용한 수지 적층체 | |
| KR102861648B1 (ko) | 폴리아미드 수지 조성물, 및 이를 이용한 고분자 필름 및 수지 적층체 | |
| KR102739133B1 (ko) | 고분자 필름, 고분자 필름의 제조 방법 및 수지 적층체 | |
| KR102798816B1 (ko) | 폴리아미드 수지 조성물, 이의 제조방법, 및 이를 이용한 고분자 필름 및 수지 적층체 | |
| KR102861649B1 (ko) | 폴리아미드 수지 조성물, 및 이를 이용한 고분자 필름 및 수지 적층체 | |
| KR102552406B1 (ko) | 고분자 수지 조성물, 및 이를 이용한 고분자 필름 및 수지 적층체 | |
| KR20200112742A (ko) | 폴리아미드 공중합체 및 이를 포함하는 폴리아미드 필름 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0109 | Patent application |
Patent event code: PA01091R01D Comment text: Patent Application Patent event date: 20191011 |
|
| PA0201 | Request for examination |
Patent event code: PA02012R01D Patent event date: 20191211 Comment text: Request for Examination of Application Patent event code: PA02011R01I Patent event date: 20191011 Comment text: Patent Application |
|
| PG1501 | Laying open of application | ||
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20201207 Patent event code: PE09021S01D |
|
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
Patent event code: PE07011S01D Comment text: Decision to Grant Registration Patent event date: 20210518 |
|
| GRNT | Written decision to grant | ||
| PR0701 | Registration of establishment |
Comment text: Registration of Establishment Patent event date: 20210601 Patent event code: PR07011E01D |
|
| PR1002 | Payment of registration fee |
Payment date: 20210601 End annual number: 3 Start annual number: 1 |
|
| PG1601 | Publication of registration | ||
| PR1001 | Payment of annual fee |
Payment date: 20240320 Start annual number: 4 End annual number: 4 |
