KR20200057065A - 적층체 - Google Patents

적층체 Download PDF

Info

Publication number
KR20200057065A
KR20200057065A KR1020207011772A KR20207011772A KR20200057065A KR 20200057065 A KR20200057065 A KR 20200057065A KR 1020207011772 A KR1020207011772 A KR 1020207011772A KR 20207011772 A KR20207011772 A KR 20207011772A KR 20200057065 A KR20200057065 A KR 20200057065A
Authority
KR
South Korea
Prior art keywords
group
occurrence
independently
ocf
integer
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020207011772A
Other languages
English (en)
Other versions
KR102296530B1 (ko
Inventor
요시아키 혼다
데루유키 후쿠다
아키코 오야
Original Assignee
다이킨 고교 가부시키가이샤
다이킨 아메리카, 인크.
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 다이킨 고교 가부시키가이샤, 다이킨 아메리카, 인크. filed Critical 다이킨 고교 가부시키가이샤
Publication of KR20200057065A publication Critical patent/KR20200057065A/ko
Application granted granted Critical
Publication of KR102296530B1 publication Critical patent/KR102296530B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B17/00—Layered products essentially comprising sheet glass, or glass, slag, or like fibres
    • B32B17/06—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material
    • B32B17/10—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B7/00—Layered products characterised by the relation between layers; Layered products characterised by the relative orientation of features between layers, or by the relative values of a measurable parameter between layers, i.e. products comprising layers having different physical, chemical or physicochemical properties; Layered products characterised by the interconnection of layers
    • B32B7/04—Interconnection of layers
    • B32B7/12—Interconnection of layers using interposed adhesives or interposed materials with bonding properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B17/00—Layered products essentially comprising sheet glass, or glass, slag, or like fibres
    • B32B17/06—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/28—Layered products comprising a layer of synthetic resin comprising synthetic resins not wholly covered by any one of the sub-groups B32B27/30 - B32B27/42
    • B32B27/281—Layered products comprising a layer of synthetic resin comprising synthetic resins not wholly covered by any one of the sub-groups B32B27/30 - B32B27/42 comprising polyimides
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/30—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers
    • B32B27/302—Layered products comprising a layer of synthetic resin comprising vinyl (co)polymers; comprising acrylic (co)polymers comprising aromatic vinyl (co)polymers, e.g. styrenic (co)polymers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/32—Layered products comprising a layer of synthetic resin comprising polyolefins
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/34—Layered products comprising a layer of synthetic resin comprising polyamides
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/36—Layered products comprising a layer of synthetic resin comprising polyesters
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B27/00—Layered products comprising a layer of synthetic resin
    • B32B27/36—Layered products comprising a layer of synthetic resin comprising polyesters
    • B32B27/365—Layered products comprising a layer of synthetic resin comprising polyesters comprising polycarbonates
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B3/00—Layered products comprising a layer with external or internal discontinuities or unevennesses, or a layer of non-planar shape; Layered products comprising a layer having particular features of form
    • B32B3/02—Layered products comprising a layer with external or internal discontinuities or unevennesses, or a layer of non-planar shape; Layered products comprising a layer having particular features of form characterised by features of form at particular places, e.g. in edge regions
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G65/02—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring
    • C08G65/32—Polymers modified by chemical after-treatment
    • C08G65/329—Polymers modified by chemical after-treatment with organic compounds
    • C08G65/336—Polymers modified by chemical after-treatment with organic compounds containing silicon
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/20—Polysiloxanes containing silicon bound to unsaturated aliphatic groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/22—Polysiloxanes containing silicon bound to organic groups containing atoms other than carbon, hydrogen and oxygen
    • C08G77/24—Polysiloxanes containing silicon bound to organic groups containing atoms other than carbon, hydrogen and oxygen halogen-containing groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/42—Block-or graft-polymers containing polysiloxane sequences
    • C08G77/445—Block-or graft-polymers containing polysiloxane sequences containing polyester sequences
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
    • C08L71/02—Polyalkylene oxides
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L83/00—Compositions of macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon only; Compositions of derivatives of such polymers
    • C08L83/10—Block- or graft-copolymers containing polysiloxane sequences
    • C08L83/12—Block- or graft-copolymers containing polysiloxane sequences containing polyether sequences
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D171/00—Coating compositions based on polyethers obtained by reactions forming an ether link in the main chain; Coating compositions based on derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D183/00—Coating compositions based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon, with or without sulfur, nitrogen, oxygen, or carbon only; Coating compositions based on derivatives of such polymers
    • C09D183/10—Block or graft copolymers containing polysiloxane sequences
    • C09D183/12—Block or graft copolymers containing polysiloxane sequences containing polyether sequences
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J7/00—Adhesives in the form of films or foils
    • C09J7/10—Adhesives in the form of films or foils without carriers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2255/00—Coating on the layer surface
    • B32B2255/26—Polymeric coating
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2457/00—Electrical equipment
    • B32B2457/20—Displays, e.g. liquid crystal displays, plasma displays
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2509/00—Household appliances
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2509/00—Household appliances
    • B32B2509/10—Refrigerators or refrigerating equipment
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2427/00—Presence of halogenated polymer
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2429/00—Presence of polyvinyl alcohol
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2433/00—Presence of (meth)acrylic polymer
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2461/00—Presence of condensation polymers of aldehydes or ketones
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2463/00—Presence of epoxy resin
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2479/00—Presence of polyamine or polyimide
    • C09J2479/08—Presence of polyamine or polyimide polyimide
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2483/00—Presence of polysiloxane

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • General Chemical & Material Sciences (AREA)
  • Laminated Bodies (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Joining Of Glass To Other Materials (AREA)

Abstract

본 발명은, 제1 기재층, 접착제층, 및 제2 기재층이, 이 순서로 적층된 적층체이며, 상기 적층체의 단부면이, 퍼플루오로폴리에테르기 함유 화합물 중 적어도 하나를 포함하는 경화성 조성물로 형성된 층에 의해 덮여 있는, 적층체를 제공한다.

Description

적층체
본 발명은, 적층체 및 당해 적층체를 갖고 이루어지는 물품에 관한 것이다.
디스플레이 어셈블리, 터치 패널 어셈블리, 태양 전지 어셈블리 등은, 그 구성 재료로서, 다양한 기재층이 접합된 적층체를 갖고 이루어진다. 이러한 적층체는, 기재층, 예를 들어 액정 패널, 터치 패널, 전극 유리, 커버 유리 등이 접착제에 의해 접합되어 있다.
일본 특허 공개 제2017-105069호 공보
본 발명자들은, 상기한 바와 같은 적층체는, 그것을 포함하는 물품이 장기간 사용되면, 접착층이 팽윤되는 경우가 있는 것을 알게 되었다. 본 발명자들은, 그 이유로서, 기재층이 접착제에 의해 접합된 적층체의 단부면에 있어서, 접착제층이 노출되는 노출 부분이 존재하는 것에 원인이 있다고 생각하였다. 이러한 노출 부분이 존재하면, 외부로부터 화학 물질 등이 적층체의 단부면에 부착된 경우, 접착층의 팽창 문제가 발생할 수 있다.
따라서, 본 발명의 목적은, 화학 물질에 대한 우수한 내성을 갖는 적층체를 제공하는 데 있다.
본 발명자들은, 상기한 문제를 해결하기 위해 예의 검토한 결과, 기재층을 접착제로 접합한 적층체에 있어서, 그 단부면을, 퍼플루오로폴리에테르기 함유 화합물로 보호함으로써, 화학 물질에 대한 내성이 향상되는 것을 발견하여, 본 발명을 완성하기에 이르렀다.
본 발명의 제1 요지에 의하면,
제1 기재층, 접착제층, 및 제2 기재층이, 이 순서로 적층된 적층체이며,
상기 적층체의 단부면이, 퍼플루오로폴리에테르기 함유 화합물을 포함하는 경화성 조성물로 형성된 층에 의해 덮여 있는, 적층체를
제공한다.
본 발명의 제2 요지에 의하면, 상기 본 발명의 적층체를 갖고 이루어지는 물품을 제공한다.
본 발명에 따르면, 제1 기재층, 접착제층, 및 제2 기재층이 적층된 적층체에 있어서, 그 단부면을 퍼플루오로폴리에테르기 함유 화합물을 포함하는 경화성 조성물에 의해 보호함으로써, 화학 물질에 대한 내성이 높은 적층체를 얻을 수 있다.
본 발명의 적층체는, 제1 기재층, 접착제층, 및 제2 기재층을 갖고 이루어진다. 제1 기재층, 접착제층, 및 제2 기재층은, 이 순서로 적층되어 있다. 즉, 제1 기재층과 제2 기재층은, 접착제층에 의해 접합되고, 적층체를 형성한다.
제1 기재층 및 제2 기재층을 구성하는 재료는, 특별히 한정되지 않고, 예를 들어 수지, 금속, 금속 산화물, 세라믹 및 유리로 이루어지는 군에서 선택된다.
상기 수지로서는, 특별히 한정되지 않지만, 예를 들어 아크릴계 수지, 폴리카르보네이트계 수지, ABS 수지, 폴리에스테르계 수지, 폴리이미드계 수지, 폴리아미드계 수지, 폴리올레핀계 등을 들 수 있다.
상기 금속으로서는, 특별히 한정되지 않지만, 예를 들어 알루미늄, 구리, 철, 스테인리스, 이들의 합금 등을 들 수 있다.
상기 금속 산화물로서는, 특별히 한정되지 않지만, 예를 들어 ITO(산화인듐주석), 양극 산화알루미늄 등을 들 수 있다.
상기 세라믹으로서는, 특별히 한정되지 않지만, 예를 들어 산화알루미늄, 산화규소, 지르코늄 등을 들 수 있다.
상기 유리로서는, 특별히 한정되지 않지만, 예를 들어 소다석회 유리, 알칼리알루미노규산염 유리, 붕규산 유리, 무알칼리 유리, 크리스탈 유리, 석영 유리가 바람직하고, 화학 강화한 소다석회 유리, 화학 강화한 알칼리알루미노규산염 유리, 화학 결합한 붕규산 유리 등을 들 수 있다.
상기 제1 기재층 및 제2 기재층을 구성하는 재료는, 동일해도 되고, 서로 달라도 된다.
상기 제1 기재층 및 제2 기재층의 형상은, 특별히 한정되지 않고, 예를 들어 각각, 필름상, 판상일 수 있다.
상기 제1 기재층 및 제2 기재층의 두께는, 특별히 한정되지 않지만, 예를 들어 각각, 0.01㎜ 이상 10.0㎜ 이하, 0.1㎜ 이상 5㎜ 이하, 또는 0.5㎜ 이상 2㎜ 이하일 수 있다.
상기 제1 기재층 및 제2 기재층은, 각각 하나의 부재여도 된다. 이러한 부재로서는, 터치 패널, 커버 유리, 비산 방지 필름, 액정 패널, 전극 필름, 보호 시트 등을 들 수 있다. 또한, 상기 부재는, 프린트 회로 기판(PCB: Printed Circuit Board) 및 그 위에 탑재되는 전자 소자, 예를 들어 대규모 집적 회로(LSI: Large Scale Integration), 하우징 및 거기에 고정되는 전자 소자, 예를 들어 스피커, 디스플레이 모듈 등일 수 있다.
상기 접착제층을 구성하는 재료는, 상기 제1 기재층 및 제2 기재층을 접합할 수 있는 것이면 특별히 한정되지 않는다. 상기 접착제층을 구성하는 재료로서는, 특별히 한정되지 않지만, 예를 들어 자외선 경화형 등의 광경화형 접착제, 반응 경화형 접착제, 열경화형 접착제, 혐기형 접착제 등의 각종 경화형 접착제를 사용할 수 있다. 이들 접착제로서는, 특별히 한정되지 않지만, 예를 들어 에폭시 수지, 아크릴 수지, 실리콘 수지, 페놀 수지, 아미노 수지, 폴리이미드 수지, 이미드 수지, 폴리비닐 수지, 폴리에스테르 수지, PVC(폴리비닐클로라이드) 수지, PVB(폴리비닐부티랄) 수지, EVA(에틸렌비닐아세테이트) 수지 등을 들 수 있다.
상기 접착제층의 두께는, 특별히 한정되지 않지만, 예를 들어 0.01㎜ 이상 1.0㎜ 이하, 0.05㎜ 이상 0.8㎜ 이하, 또는 0.1㎜ 이상 0.6㎜ 이하일 수 있다.
상기 접착제층은, 접착 시트, 점착 시트, 시트상 혹은 필름상의 접착제일 수 있고, 예를 들어 OCA(optical clear adhesive) 필름, 액상의 점착제를 주입한 후에 UV, 열 등에 의해 경화되는 접착제(이른바, 리퀴드 OCA)를 적합하게 사용할 수 있다.
상기 적층체는, 상기 제1 기재층과 제2 기재층을, 상기 접착제층에 의해 접합함으로써 얻을 수 있다. 접합 방법은, 특별히 한정되지 않고, 각 분야에서 공지의 방법으로 접합할 수 있다.
상기 적층체는, 특별히 한정되지 않지만, 예를 들어 터치 패널과 커버 유리를 접착제층에 의해 접합한 것, 액정 패널과 커버 유리를 접착제층에 의해 접합한 것, 터치 패널과 액정 패널을 접착제층에 의해 접합한 것, 전극 필름과 커버 유리를 접착제층에 의해 접합한 것, 유리와 비산 방지 필름을 접착제층에 의해 접합한 것 등을 들 수 있다.
상기 적층체의 단부면은, 퍼플루오로폴리에테르기 함유 화합물(이하, 「PFPE 함유 화합물」이라고도 함)을 포함하는 경화성 조성물로 형성된 층에 의해 덮여 있다. 즉, 상기 적층체의 단부면은, 퍼플루오로폴리에테르기 함유 화합물을 포함하는 경화성 조성물로 형성된 층에 의해 보호되어 있다.
상기 보호층은, 적층체의 단부면에 노출된 접착층의 적어도 일부를 덮고 있는 한, 그 형상 등은 한정되지 않는다.
일 양태에 있어서, 상기 보호층은, 적층체의 단부면에 노출된 접착층의 표면적의 50％ 이상, 바람직하게는 80％ 이상, 더욱 바람직하게는 실질적으로 100％를 덮고 있다.
일 양태에 있어서, 상기 보호층은, 적층체의 단부면에 노출된 접착층 영역을 넘어서, 제1 기재층 및 제2 기재층의 단부면도 덮고 있어도 된다. 또한, 상기 보호층은, 적층체의 단부면을 넘어서, 적층체의 주면, 즉 제1 기재층 및 제2 기재층의 주면까지 연장되어도 된다.
상기 보호층의 두께는, 특별히 한정되지 않지만, 예를 들어 10㎛ 이상 1.0㎜ 이하, 바람직하게는 20㎛ 이상 500㎛ 이하, 더 바람직하게는 30㎛ 이상 200㎛ 이하일 수 있다.
종래의 단부면이 보호되어 있지 않은 적층체는, 접착층이 노출되어 있기 때문에, 외부로부터의 오염 물질, 예를 들어 기계유, 올레산 등의 기름, 물, 빗물, 땀, 피지, 혹은 산, 알칼리 등의 화학 물질에 의해, 접착층의 팽창, 백화, 기포의 발생, 층의 박리와 같은 문제가 발생할 수 있다. 본 발명의 적층체는, 상기한 보호층을 가짐으로써, 상기 오염 물질로부터 접착층이 보호되어, 우수한 내성을 갖는다.
이하, PFPE 함유 화합물에 대해 설명한다.
본 명세서에서 사용되는 경우, 「2 내지 10가의 유기기」란, 탄소를 함유하는 2 내지 10가의 기를 의미한다. 이러한 2 내지 10가의 유기기로서는, 특별히 한정되지 않지만, 탄화수소기로부터 또한 1 내지 9개의 수소 원자를 탈리시킨 2 내지 10가의 기를 들 수 있다. 2가의 유기기로서는, 특별히 한정되는 것은 아니지만, 탄화수소기로부터 또한 1개의 수소 원자를 탈리시킨 2가의 기를 들 수 있다.
본 명세서에서 사용되는 경우, 「탄화수소기」란, 탄소 및 수소를 포함하는 기이며, 분자로부터 1개의 수소 원자를 탈리시킨 기를 의미한다. 이러한 탄화수소기로서는, 특별히 한정되는 것은 아니지만, 하나 또는 그 이상의 치환기에 의해 치환되어 있어도 되는, 탄소 원자수 1 내지 20의 탄화수소기, 예를 들어 지방족 탄화수소기, 방향족 탄화수소기 등을 들 수 있다. 상기 「지방족 탄화수소기」는, 직쇄상, 분지쇄상 또는 환상 중 어느 것이어도 되고, 포화 또는 불포화 중 어느 것이어도 된다. 또한, 탄화수소기는, 하나 또는 그 이상의 환 구조를 포함하고 있어도 된다. 또한, 이러한 탄화수소기는, 그 말단 또는 분자쇄 중에, 하나 또는 그 이상의 N, O, S, Si, 아미드, 술포닐, 실록산, 카르보닐, 카르보닐옥시 등을 갖고 있어도 된다.
본 명세서에서 사용되는 경우, 「탄화수소기」의 치환기로서는, 특별히 한정되지 않지만, 예를 들어 할로겐 원자; 1개 또는 그 이상의 할로겐 원자에 의해 치환되어 있어도 되는, C1-6 알킬기, C2-6 알케닐기, C2-6 알키닐기, C3-10 시클로알킬기, C3-10 불포화 시클로알킬기, 5 내지 10원의 헤테로시클릴기, 5 내지 10원의 불포화 헤테로시클릴기, C6-10 아릴기 및 5 내지 10원의 헤테로아릴기에서 선택되는 1개 또는 그 이상의 기를 들 수 있다.
본 명세서에서, 알킬기 및 페닐기는, 특기하지 않는 한, 비치환이어도 되고, 치환되어 있어도 된다. 이러한 기의 치환기로서는, 특별히 한정되지 않지만, 예를 들어 할로겐 원자, C1-6 알킬기, C2-6 알케닐기 및 C2-6 알키닐기에서 선택되는 1개 또는 그 이상의 기를 들 수 있다.
상기 PFPE 함유 화합물은, 특별히 한정되지 않지만, 전형적으로는, 퍼플루오로폴리에테르기 함유 실란 화합물(이하, 「PFPE 함유 실란 화합물」이라고도 함) 또는 분자 말단에 탄소-탄소 이중 결합을 갖는 퍼플루오로폴리에테르기 함유 화합물(이하, 「PFPE 함유 불포화 화합물」이라고도 함)이다. PFPE 함유 화합물은, 1종이어도 되고, 2종 이상이어도 된다.
PFPE 함유 실란 화합물은, 분자 양 말단에 수산기 및 가수 분해 가능한 기로 이루어지는 군에서 선택되는 적어도 하나의 기와 결합한 Si 원자를 갖는다.
일 양태에 있어서, 상기 PFPE 함유 실란 화합물은, 식 (A), (B), (C), 또는 (D)로 표시되는 적어도 1종의 화합물이다.
Figure pct00001
식 (A):
Figure pct00002
상기 식 중, PFPE는, 각 출현에 있어서 각각 독립적으로,
-(OC6F12)a-(OC5F10)b-(OC4F8)c-(OC3X10 6)d-(OC2F4)e-(OCF2)f-
로 표시되는 기이다. 식 중, a, b, c, d, e 및 f는, 각각 독립적으로 0 이상 200 이하의 정수이며, a, b, c, d, e 및 f의 합은 적어도 1이다. 바람직하게는, a, b, c, d, e 및 f의 합은 5 이상이고, 보다 바람직하게는 10 이상이다. 바람직하게는, a, b, c, d, e 및 f의 합은 200 이하이고, 보다 바람직하게는 200 이하이고, 예를 들어 10 이상 200 이하이고, 보다 구체적으로는 10 이상 100 이하이다. 또한, a, b, c, d, e 또는 f를 붙여 괄호로 묶인 각 반복 단위의 존재 순서는 식 중에 있어서 임의이다. X10은, 각 출현에 있어서 각각 독립적으로, 수소 원자, 불소 원자 또는 염소 원자이고, 바람직하게는 수소 원자 또는 불소 원자이고, 보다 바람직하게는 불소 원자이다.
상기 a 및 b는, 각각 독립적으로, 0 이상 30 이하인 것이 바람직하고, 0이어도 된다.
일 양태에 있어서 상기 a, b, c 및 d 각각 독립적으로, 바람직하게는 0 이상 30 이하의 정수이고, 보다 바람직하게는 20 이하의 정수이고, 특히 바람직하게는 10 이하의 정수이고, 더욱 바람직하게는 5 이하의 정수이고, 0이어도 된다.
일 양태에 있어서, a, b, c 및 d의 합은, 바람직하게는 30 이하, 보다 바람직하게는 20 이하, 더욱 바람직하게는 10 이하, 특히 바람직하게는 5 이하이다.
일 양태에 있어서, e 및 f의 합은, 바람직하게는 30 이상, 보다 바람직하게는 40 이상, 더욱 바람직하게는 50 이상이다.
이들 반복 단위는, 직쇄상이어도 되고, 분지쇄상이어도 되지만, 바람직하게는 직쇄상이다. 예를 들어 -(OC6F12)-는, -(OCF2CF2CF2CF2CF2CF2)-, -(OCF(CF3)CF2CF2CF2CF2)-, -(OCF2CF(CF3)CF2CF2CF2)-, -(OCF2CF2CF(CF3)CF2CF2)-, -(OCF2CF2CF2CF(CF3)CF2)-, -(OCF2CF2CF2CF2CF(CF3))- 등이어도 되지만, 바람직하게는 -(OCF2CF2CF2CF2CF2CF2)-이다. -(OC5F10)-는, -(OCF2CF2CF2CF2CF2)-, -(OCF(CF3)CF2CF2CF2)-, -(OCF2CF(CF3)CF2CF2)-, -(OCF2CF2CF(CF3)CF2)-, -(OCF2CF2CF2CF(CF3))- 등이어도 되지만, 바람직하게는 -(OCF2CF2CF2CF2CF2)-이다. -(OC4F8)-는, -(OCF2CF2CF2CF2)-, -(OCF(CF3)CF2CF2)-, -(OCF2CF(CF3)CF2)-, -(OCF2CF2CF(CF3))-, -(OC(CF3)2CF2)-, -(OCF2C(CF3)2)-, -(OCF(CF3)CF(CF3))-, -(OCF(C2F5)CF2)- 및 -(OCF2CF(C2F5))- 중 어느 것이어도 되지만, 바람직하게는 -(OCF2CF2CF2CF2)-이다. -(OC3F6)-(즉, 상기 식 중, X10은 불소 원자임)는, -(OCF2CF2CF2)-, -(OCF(CF3)CF2)- 및 -(OCF2CF(CF3))- 중 어느 것이어도 되지만, 바람직하게는 -(OCF2CF2CF2)-이다. 또한, -(OC2F4)-는, -(OCF2CF2)- 및 -(OCF(CF3))- 중 어느 것이어도 되지만, 바람직하게는 -(OCF2CF2)-이다.
일 양태에 있어서, 상기 PFPE는, -(OC3F6)d-(식 중, d는 1 이상 200 이하, 바람직하게는 5 이상 200 이하, 보다 바람직하게는 10 이상 200 이하의 정수임)이다. 바람직하게는, PFPE는, -(OCF2CF2CF2)d-(식 중, d는 1 이상 200 이하, 바람직하게는 5 이상 200 이하, 보다 바람직하게는 10 이상 200 이하의 정수임) 또는 -(OCF(CF3)CF2)d-(식 중, d는 1 이상 200 이하, 바람직하게는 5 이상 200 이하, 보다 바람직하게는 10 이상 200 이하의 정수임)이다. 보다 바람직하게는, PFPE는, -(OCF2CF2CF2)d-(식 중, d는 1 이상 200 이하, 바람직하게는 5 이상 200 이하, 보다 바람직하게는 10 이상 200 이하의 정수임)이다.
다른 양태에 있어서, PFPE는, -(OC4F8)c-(OC3F6)d-(OC2F4)e-(OCF2)f-(식 중, c 및 d는, 각각 독립적으로 0 이상 30 이하의 정수이고, e 및 f는, 각각 독립적으로 1 이상 200 이하, 바람직하게는 5 이상 200 이하, 보다 바람직하게는 10 이상 200 이하의 정수이고, c, d, e 및 f의 합은 적어도 5 이상, 바람직하게는 10 이상이고, 첨자 c, d, e 또는 f를 붙여 괄호로 묶인 각 반복 단위의 존재 순서는, 식 중에 있어서 임의임)이다. 바람직하게는, PFPE는, -(OCF2CF2CF2CF2)c-(OCF2CF2CF2)d-(OCF2CF2)e-(OCF2)f-이다.
일 양태에 있어서, PFPE는, -(OC2F4)e-(OCF2)f-(식 중, e 및 f는, 각각 독립적으로 1 이상 200 이하, 바람직하게는 5 이상 200 이하, 보다 바람직하게는 10 이상 200 이하의 정수이고, 첨자 e 또는 f를 붙여 괄호로 묶인 각 반복 단위의 존재 순서는, 식 중에 있어서 임의임)여도 된다. 이러한 PFPE 함유 실란 화합물을 가짐으로써, 본 발명에서 사용되는 경화성 조성물은, 저온에서도 고무 특성을 유지할 수 있는 경화물의 형성에 기여할 수 있다.
또 다른 양태에 있어서, PFPE는, -(R6-R7)j-로 표시되는 기이다. 식 중, R6은, OCF2 또는 OC2F4이고, 바람직하게는 OC2F4이다. 식 중, R7은, OC2F4, OC3F6, OC4F8, OC5F10 및 OC6F12에서 선택되는 기나, 혹은 이 기들에서 독립적으로 선택되는 2 또는 3개의 기의 조합이다. 바람직하게는, R7은, OC2F4, OC3F6 및 OC4F8로부터 선택되는 기나, OC3F6, OC4F8, OC5F10 및 OC6F12에서 선택되는 기나, 혹은 이 기들에서 독립적으로 선택되는 2 또는 3개의 기의 조합이다. OC2F4, OC3F6 및 OC4F8에서 독립적으로 선택되는 2 또는 3개의 기의 조합으로서는, 특별히 한정되지 않지만, 예를 들어 -OC2F4OC3F6-, -OC2F4OC4F8-, -OC3F6OC2F4-, -OC3F6OC3F6-, -OC3F6OC4F8-, -OC4F8OC4F8-, -OC4F8OC3F6-, -OC4F8OC2F4-, -OC2F4OC2F4OC3F6-, -OC2F4OC2F4OC4F8-, -OC2F4OC3F6OC2F4-, -OC2F4OC3F6OC3F6-, -OC2F4OC4F8OC2F4-, -OC3F6OC2F4OC2F4-, -OC3F6OC2F4OC3F6-, -OC3F6OC3F6OC2F4- 및 -OC4F8OC2F4OC2F4- 등을 들 수 있다. 상기 j는, 2 이상, 바람직하게는 3 이상, 보다 바람직하게는 5 이상이고, 100 이하, 바람직하게는 50 이하의 정수이다. 상기 식 중, OC2F4, OC3F6, OC4F8, OC5F10 및 OC6F12는, 직쇄 또는 분지쇄 중 어느 것이어도 되고, 바람직하게는 직쇄이다. 이 양태에 있어서, PFPE는, 바람직하게는 -(OC2F4-OC3F6)j- 또는 -(OC2F4-OC4F8)j-이다.
PFPE에 있어서, f에 대한 e의 비(이하, 「e/f비」라고 함)는, 0.1 이상 10 이하이고, 바람직하게는 0.2 이상 5 이하이고, 보다 바람직하게는 0.2 이상 2 이하이고, 더욱 바람직하게는 0.2 이상 1.5 이하이다. e/f비를 상기 범위로 함으로써, 이 화합물로부터 얻어지는 경화물의 발수성, 발유성 및 내케미컬성(예를 들어, 염수, 산 또는 염기성 수용액, 아세톤, 올레산 또는 헥산에 대한 내구성)이 보다 향상될 수 있다. e/f비가 보다 작을수록, 상기 경화물의 발수성, 발유성, 내케미컬성보다 향상된다. 한편, e/f비를 0.1 이상으로 함으로써, 화합물의 안정성을 보다 높일 수 있다. e/f비가 보다 클수록, 화합물의 안정성은 보다 향상된다.
일 양태에 있어서, e/f비는 1.0 미만이다. e/f비는, 바람직하게는 0.10 이상, 보다 바람직하게는 0.20 이상, 더욱 바람직하게는 0.40 이상이다. e/f비는, 바람직하게는 0.90 이하, 보다 바람직하게는 0.85 이하, 더욱 바람직하게는 0.80 이하이다. 본 양태에 있어서 상기 e/f비는, 바람직하게는 0.10 이상 1.0 이하, 0.20 이상 0.90 이하, 더욱 바람직하게는 0.40 이상 0.85 이하, 특히 바람직하게는 0.40 이상 0.80 이하이다.
일 양태에 있어서, e/f비는 1.0 이상이다. e/f비는, 바람직하게는 1.1 이상, 보다 바람직하게는 1.2 이상이다. e/f비는, 바람직하게는 10.0 이하, 보다 바람직하게는 5.0 이하, 더욱 바람직하게는 2.0 이하, 특히 바람직하게는 1.5 이하이다. 본 양태에 있어서 상기 e/f비는, 바람직하게는 1.0 이상 10.0 이하, 보다 바람직하게는 1.0 이상 5.0 이하, 더욱 바람직하게는 1.0 이상 2.0 이하, 특히 바람직하게는 1.0 이상 1.5 이하이다.
상기 PFPE 함유 실란 화합물에 있어서, -PFPE- 부분의 수 평균 분자량은, 특별히 한정되는 것은 아니지만, 예를 들어 500 내지 30,000, 바람직하게는 1,500 내지 30,000, 보다 바람직하게는 2,000 내지 10,000이다. 상기 수 평균 분자량은, 19F-NMR에 의해 측정되는 값으로 한다.
-PFPE- 부분의 수 평균 분자량은, 2000 내지 20만의 범위에 있을 수 있고, 3000 내지 10만의 범위에 있는 것이 바람직하다. 상기 수 평균 분자량은, 19F-NMR에 의해 측정되는 값으로 한다.
일 양태에 있어서, -PFPE- 부분의 수 평균 분자량은, 1,000 내지 3,000의 범위에 있을 수 있고, 2000 내지 3000의 범위에 있는 것이 바람직하다. 상기한 바와 같은 -PFPE- 부분의 수 평균 분자량을 가짐으로써, 경화성 조성물의 점도가 낮아, 핸들링성이 양호해질 수 있다.
일 양태에 있어서, -PFPE- 부분의 수 평균 분자량은, 5,000 내지 10,000의 범위에 있을 수 있고, 6000 내지 9000의 범위에 있는 것이 바람직하다. 상기한 바와 같은 -PFPE- 부분의 수 평균 분자량을 가짐으로써, 경화성 조성물의 경화 후의 신장 특성 등의 물성이 양호해질 수 있다.
상기 식 중, R13은, 각 출현에 있어서 각각 독립적으로, 수산기 또는 가수 분해 가능한 기를 나타낸다. 가수 분해 가능한 기는 상기와 동일한 의미이다.
상기 식 중, R14는, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 탄소 원자수 1 내지 22의 알킬기, 바람직하게는 탄소 원자수 1 내지 4의 알킬기를 나타낸다.
상기 식 중, R11은, 각 출현에 있어서, 각각 독립적으로, 수소 원자 또는 할로겐 원자를 나타낸다. 할로겐 원자는, 바람직하게는 요오드 원자, 염소 원자 또는 불소 원자이고, 보다 바람직하게는 불소 원자이다.
상기 식 중, R12는, 각 출현에 있어서, 각각 독립적으로, 수소 원자 또는 저급 알킬기를 나타낸다. 저급 알킬기는, 바람직하게는 탄소 원자수 1 내지 20의 알킬기이고, 보다 바람직하게는 탄소 원자수 1 내지 6의 알킬기이고, 예를 들어 메틸기, 에틸기, 프로필기 등을 들 수 있다.
상기 식 중, R11", R12", R13" 및 R14"은, 각각, R11, R12, R13 및 R14와 동일한 의미이다.
상기 식 (A)에 있어서, 수산기 및 가수 분해 가능한 기로 이루어지는 군에서 선택되는 적어도 하나의 기와 결합한 Si 원자는, n1이 1 내지 3의 정수인 (-SiR13 n1R14 3-n1) 또는 (-SiR13" n1R14" 3-n1)에 포함되는 Si 원자를 나타낸다.
상기 식 중, n1은, (-SiR13 n1R14 3-n1) 단위마다, 또는 (-SiR13" n1R14" 3-n1) 단위마다 독립적으로, 0 내지 3의 정수이고, 바람직하게는 1 내지 3이고, 보다 바람직하게는 3이다. 식 중, 적어도 2개의 n1이 1 내지 3의 정수이며, 즉, 모든 n1이 동시에 0이 되는 일은 없다. 식 중, R13 또는 R13"이, 적어도 각각 하나씩 존재한다. 식 (A)에 있어서, n1이 1 이상인 -SiR13 n1R14 3-n1 구조(즉, -SiR13 부분) 및 n1이 1 이상인 -SiR13" n1R14" 3-n1 구조(즉, -SiR13" 부분)가 각각 적어도 하나씩 존재한다.
바람직하게는, 식 (A)에 있어서, 수산기 및 가수 분해 가능한 기로 이루어지는 군에서 선택되는 적어도 하나의 기와 결합한 Si 원자는, 분자 주쇄의 양 말단에 존재한다. 즉, 식 (A)에 있어서, 적어도 하나의, n1이 1 이상인 -SiR13 n1R14 3-n1 구조(즉, -SiR13 부분), 및 적어도 하나의, n1이 1 이상인 -SiR13" n1R14" 3-n1 구조(즉, -SiR13" 부분)가 존재한다.
상기 식 중, X1은, 각각 독립적으로, 단결합 또는 2 내지 10가의 유기기를 나타낸다. 당해 X1은, 식 (A)로 표시되는 화합물에 있어서, 주로 발수성 및 표면 미끄럼성 등을 제공하는 퍼플루오로폴리에테르부(즉, -PFPE-부)와, 기재와의 결합능을 제공하는 실란부(즉, α1을 붙여 괄호로 묶인 기)를 연결하는 링커로 해석된다. 따라서, 당해 X1은, 식 (A)로 표시되는 화합물이 안정적으로 존재할 수 있는 것이면, 단결합 또는 어느 유기기여도 된다. 또한, 본 명세서에서, X1로서 기재되어 있는 기는, 기재의 좌측이 PFPE로 표시되는 기에, 우측이 α1을 붙여 괄호로 묶인 기에, 각각 결합한다.
다른 양태에 있어서, X1은, Xe일 수 있다. Xe는, 단결합 또는 2 내지 10가의 유기기를 나타내고, 바람직하게는 단결합 또는 -C6H4-(즉 -페닐렌-. 이하, 페닐렌기를 나타냄), -CO-(카르보닐기), -NR4- 및 -SO2- 로 이루어지는 군에서 선택되는 적어도 하나를 갖는 2 내지 10가의 유기기를 나타낸다. 상기 R4는, 각각 독립적으로, 수소 원자, 페닐기, 또는 C1~6 알킬기(바람직하게는 메틸기) 나타내고, 바람직하게는 수소 원자 또는 메틸기이다. 상기한 -C6H4-, -CO-, -NR4- 또는 -SO2-은, PFPE 함유 실란 화합물의 분자 주쇄 중에 포함되는 것이 바람직하다.
Xe는, 보다 바람직하게는, 단결합 또는 -C6H4-, -CONR4-, -CONR4-C6H4-, -CO-, -CO-C6H4-, -SO2NR4-, -SO2NR4-C6H4-, -SO2-, 및 -SO2-C6H4-로 이루어지는 군에서 선택되는 적어도 하나를 갖는 2 내지 10가의 유기기를 나타낸다. 상기한 -C6H4-, -CONR4-, -CONR4-C6H4-, -CO-, -CO-C6H4-, -SO2NR4-, -SO2NR4-C6H4-, -SO2-, 또는 -SO2-C6H4-는, PFPE 함유 실란 화합물의 분자 주쇄 중에 포함되는 것이 바람직하다.
상기 식 중, α1은 1 내지 9의 정수이며, X1의 가수에 따라서 변화될 수 있다. 식 (A)에 있어서, α1은 X1의 가수에서 1을 뺀 값이다. X1이 단결합일 때에는, α1은 1이다.
상기 X1은, 바람직하게는 2 내지 7가이고, 보다 바람직하게는 2 내지 4가이고, 더욱 바람직하게는 2가의 유기기이다.
일 양태에 있어서, X1은 2 내지 4가의 유기기이고, α1은 1 내지 3이다.
다른 양태에 있어서, X1은 2가의 유기기이고, α1은 1이다. 이 경우, 식 (A)는, 하기 식 (A')로 표시된다.
Figure pct00003
상기 X1의 예로서는, 특별히 한정되는 것은 아니지만, 예를 들어 하기 식:
-(R31)p'-(Xa)q'-
[식 중:
R31은, 단결합, -(CH2)s'- 또는 o-, m- 혹은 p-페닐렌기를 나타내고, 바람직하게는 -(CH2)s'-이고,
s'은, 1 내지 20의 정수, 바람직하게는 1 내지 6의 정수, 보다 바람직하게는 1 내지 3의 정수, 보다 더 바람직하게는 1 또는 2이고,
Xa는, -(Xb)l'-을 나타내고,
Xb는, 각 출현에 있어서 각각 독립적으로, -O-, -S-, o-, m- 혹은 p-페닐렌기, -C(O)O-, -Si(R33)2-, -(Si(R33)2O)m'-Si(R33)2-, -CONR34-, -O-CONR34-, -NR34- 및 -(CH2)n'-로 이루어지는 군에서 선택되는 기를 나타내고,
R33은, 각 출현에 있어서 각각 독립적으로, 페닐기, C1-6 알킬기 또는 C1-6 알콕시기를 나타내고, 바람직하게는 페닐기 또는 C1-6 알킬기이고, 보다 바람직하게는 메틸기이고,
R34는, 각 출현에 있어서 각각 독립적으로, 수소 원자, 페닐기 또는 C1-6 알킬기(바람직하게는, 메틸기)를 나타내고,
m'은, 각 출현에 있어서, 각각 독립적으로, 1 내지 100의 정수, 바람직하게는 1 내지 20의 정수이고,
n'은, 각 출현에 있어서, 각각 독립적으로, 1 내지 20의 정수, 바람직하게는 1 내지 6의 정수, 보다 바람직하게는 1 내지 3의 정수이고,
l'은, 1 내지 10의 정수, 바람직하게는 1 내지 5의 정수, 보다 바람직하게는 1 내지 3의 정수이고,
p'은, 0 또는 1이고,
q'은, 0 또는 1이고,
여기서, ｐ' 및 q' 중 적어도 한쪽은 1이고, p' 또는 q'을 붙여 괄호로 묶인 각 반복 단위의 존재 순서는 임의임]
로 표시되는 2가의 기를 들 수 있다. 여기서, R31 및 Xa(전형적으로는 R31 및 Xa의 수소 원자)는, 불소 원자, C1-3 알킬기 및 C1-3 플루오로알킬기에서 선택되는 1개 또는 그 이상의 치환기에 의해 치환되어 있어도 된다.
일 양태에 있어서, ｌ'은, 1이다.
바람직하게는, 상기 X1은, -(R31)p'-(Xa)q'-R32-이다. R32는, 단결합, -(CH2)t'- 또는 o-, m- 혹은 p-페닐렌기를 나타내고, 바람직하게는 -(CH2)t'-이다. t'은, 1 내지 20의 정수, 바람직하게는 2 내지 6의 정수, 보다 바람직하게는 2 내지 3의 정수이다. 여기서, R32(전형적으로는 R32 중의 수소 원자)는, 불소 원자, C1-3 알킬기 및 C1-3 플루오로알킬기에서 선택되는 1개 또는 그 이상의 치환기에 의해 치환되어 있어도 된다.
바람직하게는, 상기 X1은,
단결합,
C1-20 알킬렌기,
-R31-Xc-R32-, 또는
-Xd-R32-
[식 중, R31 및 R32는, 상기와 동일한 의미임.]
일 수 있다. 또한, 알킬렌기란, -(CδH2δ)- 구조를 갖는 기이고, 치환 또는 비치환이어도 되고, 직쇄상 또는 분지쇄상이어도 된다.
더욱 바람직하게는, 상기 X1은,
-Xf-,
-Xf-C1-20 알킬렌기,
-Xf-(CH2)s'-Xc-,
-Xf-(CH2)s'-Xc-(CH2)t'-
-Xf-Xd-, 또는
-Xf-Xd-(CH2)t'-
이다. 식 중, s' 및 t'은, 상기와 동일한 의미이다.
상기 식 중, Xf는, 탄소 원자수 1 내지 6, 바람직하게는 탄소 원자수 1 내지 4, 보다 바람직하게는 탄소 원자수 1 내지 2의 알킬렌기, 예를 들어 메틸렌기이다. Xf 중의 수소 원자는, 불소 원자, C1-3 알킬기 및 C1-3 플루오로알킬기에서 선택되는 1개 또는 그 이상의 치환기에 의해 치환되어 있어도 되고, 바람직하게는 치환되어 있다. Xf는, 직쇄상 또는 분지쇄상이어도 되고, 바람직하게는 직쇄상이다.
보다 바람직하게는, 상기 X1은,
단결합,
C1-20 알킬렌기,
-(CH2)s'-Xc-,
-(CH2)s'-Xc-(CH2)t'-
-Xd-, 또는
-Xd-(CH2)t'-
[식 중, s' 및 t'은, 상기와 동일한 의미임.]
이다.
상기 식 중, Xc는,
-O-,
-S-,
-C(O)O-,
-CONR34-,
-O-CONR34-,
-Si(R33)2-,
-(Si(R33)2O)m'-Si(R33)2-,
-O-(CH2)u'-(Si(R33)2O)m'-Si(R33)2-,
-O-(CH2)u'-Si(R33)2-O-Si(R33)2-CH2CH2-Si(R33)2-O-Si(R33)2-,
-O-(CH2)u'-Si(OCH3)2OSi(OCH3)2-,
-CONR34-(CH2)u'-(Si(R33)2O)m'-Si(R33)2-,
-CONR34-(CH2)u'-N(R34)-, 또는
-CONR34-(o-, m- 또는 p-페닐렌)-Si(R33)2-
[식 중, R33, R34 및 m'은, 상기와 동일한 의미이며,
u'은 1 내지 20의 정수, 바람직하게는 2 내지 6의 정수, 보다 바람직하게는 2 내지 3의 정수임.]을 나타낸다. Xc는, 바람직하게는 -O-이다.
상기 식 중, Xd는,
-S-,
-C(O)O-,
-CONR34-,
-CONR34-(CH2)u'-(Si(R33)2O)m'-Si(R33)2-,
-CONR34-(CH2)u'-N(R34)-, 또는
-CONR34-(o-, m- 또는 p-페닐렌)-Si(R33)2-
[식 중, 각 기호는, 상기와 동일한 의미임.]
를 나타낸다.
특히 바람직하게는, 상기 X1은,
-Xf-,
-Xf-C1-20 알킬렌기,
-Xf-(CH2)s'-Xc-,
-Xf-(CH2)s'-Xc-(CH2)t'-
-Xf-Xd-, 또는
-Xf-Xd-(CH2)t'-
[식 중, Xf, s' 및 t'은, 상기와 동일한 의미임.]
이고,
Xc가, -O- 또는 -CONR34-,
Xd가, -CONR34-,
R34는, 각 출현에 있어서 각각 독립적으로, 수소 원자, 페닐기 또는 C1-6 알킬기(바람직하게는, 메틸기)를 나타냄.]
로 표시되는 기이다.
일 양태에 있어서, 상기 X1은,
-Xf-(CH2)s'-Xc-,
-Xf-(CH2)s'-Xc-(CH2)t'-
-Xf-Xd-, 또는
-Xf-Xd-(CH2)t'-
[식 중, Xf, s' 및 t'은, 상기와 동일한 의미임.]
이고,
Xc가, -CONR34-,
Xd가, -CONR34-,
R34는, 각 출현에 있어서 각각 독립적으로, 수소 원자, 페닐기 또는 C1-6 알킬기(바람직하게는, 메틸기)를 나타냄.]
로 표시되는 기이다.
일 양태에 있어서, 상기 X1은,
단결합,
C1-20 알킬렌기,
-(CH2)s'-Xc-(CH2)t'-, 또는
-Xd-(CH2)t'-
[식 중, 각 기호는, 상기와 동일한 의미임.]
일 수 있다.
바람직하게는, 상기 X1은,
단결합,
C1-20 알킬렌기,
-(CH2)s'-O-(CH2)t'-,
-(CH2)s'-(Si(R33)2O)m'-Si(R33)2-(CH2)t'-,
-(CH2)s'-O-(CH2)u'-(Si(R33)2O)m'-Si(R33)2-(CH2)t'- 또는
-(CH2)s'-O-(CH2)t'-Si(R33)2-(CH2)u'-Si(R33)2-(CvH2v)-
[식 중, R33, m', s', t' 및 u'은, 상기와 동일한 의미이며, v는 1 내지 20의 정수, 바람직하게는 2 내지 6의 정수, 보다 바람직하게는 2 내지 3의 정수임.]
이다.
상기 식 중, -(CvH2v)-는, 직쇄여도 되고, 분지쇄여도 되며, 예를 들어 -CH2-, -CH2CH2-, -CH2CH2CH2-, -CH(CH3)-, -CH(CH3)CH2-일 수 있다.
상기 X1기는, 불소 원자, C1-3 알킬기 및 C1-3 플루오로알킬기(바람직하게는, C1-3 퍼플루오로알킬기)에서 선택되는 1개 또는 그 이상의 치환기에 의해 치환되어 있어도 된다.
일 양태에 있어서, X1기는, -O-C1-6 알킬렌기 이외일 수 있다.
다른 양태에 있어서, X1기로서는, 예를 들어 하기의 기를 들 수 있다:
Figure pct00004
Figure pct00005
[식 중, R41은, 각각 독립적으로, 수소 원자, 페닐기, 탄소 원자수 1 내지 6의 알킬기, 또는 C1-6 알콕시기, 바람직하게는 메틸기이고;
D는,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CF2O(CH2)3-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-CONH-(CH2)3-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함), 및
Figure pct00006
(식 중, R42는, 각각 독립적으로, 수소 원자, C1-6의 알킬기 또는 C1-6의 알콕시기, 바람직하게는 메틸기 또는 메톡시기, 보다 바람직하게는 메틸기를 나타냄.)
에서 선택되는 기이며,
E는, -(CH2)ne-(ne는 2 내지 6의 정수)이고,
D는, 분자 주쇄의 PFPE에 결합하고, E는, PFPE와 반대의 기에 결합함.]
상기 X1의 구체적인 예로서는, 예를 들어:
단결합,
-CH2OCH2-,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CH2O(CH2)6-,
-CF2-CH2-O-CH2-,
-CF2-CH2-O-(CH2)2-,
-CF2-CH2-O-(CH2)3-,
-CF2-CH2-O-(CH2)6-,
-CH2O(CH2)3Si(CH3)2OSi(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2OSi(CH3)2OSi(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)2Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)3Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)10Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)20Si(CH3)2(CH2)2-,
-CH2OCF2CHFOCF2-,
-CH2OCF2CHFOCF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-,
-CH2OCH2CF2CF2OCF2-,
-CH2OCH2CF2CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF2CF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF2-,
-CH2OCH2CHFCF2OCF2CF2-,
-CH2OCH2CHFCF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CH2OCH2(CH2)7CH2Si(OCH3)2OSi(OCH3)2(CH2)2Si(OCH3)2OSi(OCH3)2(CH2)2-,
-CH2OCH2CH2CH2Si(OCH3)2OSi(OCH3)2(CH2)3-,
-CH2OCH2CH2CH2Si(OCH2CH3)2OSi(OCH2CH3)2(CH2)3-,
-CH2OCH2CH2CH2Si(OCH3)2OSi(OCH3)2(CH2)2-,
-CH2OCH2CH2CH2Si(OCH2CH3)2OSi(OCH2CH3)2(CH2)2-,
-(CH2)2-Si(CH3)2-(CH2)2-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-(CH2)5-,
-(CH2)6-,
-CF2-,
-(CF2)2-,
-CF2-CH2-,
-CF2-(CH2)2-,
-CF2-(CH2)3-,
-CF2-(CH2)4-,
-CF2-(CH2)5-,
-CF2-(CH2)6-,
-CO-
-CONH-
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
-CH2O-CONH-(CH2)3-,
-CH2O-CONH-(CH2)6-,
-S-(CH2)3-,
-(CH2)2S(CH2)3-,
-CONH-(CH2)3Si(CH3)2OSi(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2OSi(CH3)2OSi(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)2Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)3Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)10Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)20Si(CH3)2(CH2)2-,
-C(O)O-(CH2)3-,
-C(O)O-(CH2)6-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-(CH2)2-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-CH(CH3)-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-(CH2)3-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-CH(CH3)-CH2-,
-OCH2-,
-O(CH2)3-,
-OCFHCF2-,
Figure pct00007
등을 들 수 있다.
상기 중에서는, X1은,
-CH2OCH2-,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CH2O(CH2)6-,
-CF2-CH2-O-CH2-,
-CF2-CH2-O-(CH2)2-,
-CF2-CH2-O-(CH2)3-,
-CF2-CH2-O-(CH2)6-,
-CH2OCF2CHFOCF2-,
-CH2OCF2CHFOCF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-,
-CH2OCH2CF2CF2OCF2-,
-CH2OCH2CF2CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF2CF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF2-,
-CH2OCH2CHFCF2OCF2CF2-,
-CH2OCH2CHFCF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-(CH2)5-,
-(CH2)6-,
-CF2-,
-(CF2)2-,
-CF2-CH2-,
-CF2-(CH2)2-,
-CF2-(CH2)3-,
-CF2-(CH2)4-,
-CF2-(CH2)5-,
-CF2-(CH2)6-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
-CH2O-CONH-(CH2)3-,
-CH2O-CONH-(CH2)6-,
-OCH2-,
-O(CH2)3- 또는
-OCFHCF2-,
인 것이 바람직하다.
상기 중에서는, 보다 바람직하게는, X1은,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
이다.
보다 바람직한 양태에 있어서, X1은, Xe'을 나타낸다. Xe'은, 단결합, 탄소 원자수 1 내지 6의 알킬렌기, -R51-C6H4-R52-, -R51-CONR4-R52-, -R51-CONR4-C6H4-R52-, -R51-CO-R52-, -R51-CO-C6H4-R52-, -R51-SO2NR4-R52-, -R51-SO2NR4-C6H4-R52-, -R51-SO2-R52-, 또는 -R51-SO2-C6H4-R52-이다. R51 및 R52는, 각각 독립적으로, 단결합 또는 탄소 원자수 1 내지 6의 알킬렌기를 나타내고, 바람직하게는 단결합 또는 탄소 원자수 1 내지 3의 알킬렌기이다. R4는 상기와 동일한 의미이다. 상기 알킬렌기는, 치환 또는 비치환이며, 바람직하게는 비치환이다. 상기 알킬렌기의 치환기로서는, 예를 들어 할로겐 원자, 바람직하게는 불소 원자를 들 수 있다. 상기 알킬렌기는, 직쇄상 또는 분지쇄상이며, 직쇄상인 것이 바람직하다.
더욱 바람직한 양태에 있어서, Xe'은,
단결합,
-Xf-,
탄소 원자수 1 내지 6, 바람직하게는 탄소 원자수 1 내지 3의 알킬렌기,
-Xf-C1-6 알킬렌기, 바람직하게는 -Xf-C1-3 알킬렌기, 보다 바람직하게는
-Xf-C1-2 알킬렌기,
-C6H4-R52'-,
-CONR4'-R52'-,
-CONR4'-C6H4-R52'-,
-Xf-CONR4'-R52'-,
-Xf-CONR4'-C6H4-R52'-,
-CO-R52'-,
-CO-C6H4-R52'-,
-SO2NR4'-R52'-,
-SO2NR4'-C6H4-R52'-,
-SO2-R52'-,
-SO2-C6H4-R52'-,
-R51'-C6H4-,
-R51'-CONR4'-,
-R51'-CONR4'-C6H4-,
-R51'-CO-,
-R51'-CO-C6H4-,
-R51'-SO2NR4'-,
-R51'-SO2NR4'-C6H4-,
-R51'-SO2-,
-R51'-SO2-C6H4-,
-C6H4-
-CONR4'-,
-CONR4'-C6H4-,
-Xf-CONR4'-,
-Xf-CONR4'-C6H4-,
-CO-,
-CO-C6H4-,
-SO2NR4'-,
-SO2NR4'-C6H4-
-SO2-, 또는
-SO2-C6H4-
(식 중, R51' 및 R52'은, 각각 독립적으로, 탄소 원자수 1 내지 6, 바람직하게는 탄소 원자수 1 내지 3의 직쇄 알킬렌기이고, 상기한 바와 같이, 상기 알킬렌기는, 치환 또는 비치환이고, 상기 알킬렌기의 치환기로서는, 예를 들어 할로겐 원자, 바람직하게는 불소 원자를 들 수 있음.
R4'은, 수소 원자 또는 메틸기임.)
일 수 있다.
상기 중에서, Xe'은, 바람직하게는
-Xf-,
탄소 원자수 1 내지 6, 바람직하게는 탄소 원자수 1 내지 3의 알킬렌기,
-Xf-C1-6 알킬렌기, 바람직하게는 -Xf-C1-3 알킬렌기, 보다 바람직하게는
-Xf-C1-2 알킬렌기,
-CONR4'-R52'-,
-CONR4'-C6H4-R52'-,
-Xf-CONR4'-R52'-,
-Xf-CONR4'-C6H4-R52'-,
-R51'-CONR4'-,
-R51'-CONR4'-C6H4-,
-CONR4'-,
-CONR4'-C6H4-,
-Xf-CONR4'-,
-Xf-CONR4'-C6H4-,
-R51'-CONR4'-, 또는
-R51'-CONR4'-C6H4-,
일 수 있다. 식 중, Xf, R4', R51' 및 R52'은, 각각 상기와 동일한 의미이다.
상기 중에서, Xe'은, 보다 바람직하게는,
-CONR4'-R52'-,
-CONR4'-C6H4-R52'-,
-Xf-CONR4'-R52'-,
-Xf-CONR4'-C6H4-R52'-,
-R51'-CONR4'-,
-R51'-CONR4'-C6H4-,
-CONR4'-,
-CONR4'-C6H4-,
-Xf-CONR4'-, 또는
-Xf-CONR4'-C6H4-,
일 수 있다.
본 양태에 있어서, Xe'의 구체예로서는, 예를 들어
단결합,
탄소 원자수 1 내지 6의 퍼플루오로알킬렌기(예를 들어, -CF2-, -(CF2)2- 등),
탄소 원자수 1 내지 6의 알킬렌기,
-CF2-C1-6 알킬렌기,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-
-CONH-(CH2)3-,
-CF2-CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CON(CH3)-,
-CON(CH3)-CH2-,
-CON(CH3)-(CH2)2-,
-CON(CH3)-(CH2)3-,
-CF2-CON(CH3)-,
-CF2-CON(CH3)CH2-,
-CF2-CON(CH3)-(CH2)2-,
-CF2-CON(CH3)-(CH2)3-,
-CH2-CONH-,
-CH2-CONH-CH2-,
-CH2-CONH-(CH2)2-,
-CH2-CONH-(CH2)3-,
-CF2-CH2-CONH-,
-CF2-CH2-CONH-CH2-,
-CF2-CH2-CONH-(CH2)2-,
-CF2-CH2-CONH-(CH2)3-,
-CONH-C6H4-,
-CON(CH3)-C6H4-,
-CH2-CON(CH3)-CH2-,
-CH2-CON(CH3)-(CH2)2-,
-CH2-CON(CH3)-(CH2)3-,
-CON(CH3)-C6H4-,
-CF2-CONH-C6H4-,
-CF2-CON(CH3)-C6H4-,
-CF2-CH2-CON(CH3)-CH2-,
-CF2-CH2-CON(CH3)-(CH2)2-,
-CF2-CH2-CON(CH3)-(CH2)3-,
-CF2-CON(CH3)-C6H4-,
-CO-,
-CO-C6H4-,
-C6H4-,
-SO2NH-,
-SO2NH-CH2-,
-SO2NH-(CH2)2-,
-SO2NH-(CH2)3-,
-SO2NH-C6H4-,
-SO2N(CH3)-,
-SO2N(CH3)-CH2-,
-SO2N(CH3)-(CH2)2-,
-SO2N(CH3)-(CH2)3-,
-SO2N(CH3)-C6H4-,
-SO2-,
-SO2-CH2-,
-SO2-(CH2)2-,
-SO2-(CH2)3-, 또는
-SO2-C6H4-
등을 들 수 있다.
상기 열거 중에서, 바람직한 Xe'으로서는,
탄소 원자수 1 내지 6의 알킬렌기,
탄소 원자수 1 내지 6의 퍼플루오로알킬렌기(예를 들어, -CF2-, -(CF2)2- 등),
-CF2-C1-6 알킬렌기,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CON(CH3)-,
-CON(CH3)-CH2-,
-CON(CH3)-(CH2)2-,
-CON(CH3)-(CH2)3-,
-CF2-CON(CH3)-,
-CF2-CON(CH3)CH2-,
-CF2-CON(CH3)-(CH2)2-,
-CF2-CON(CH3)-(CH2)3-,
-CH2-CONH-,
-CH2-CONH-CH2-,
-CH2-CONH-(CH2)2-,
-CH2-CONH-(CH2)3-,
-CF2-CH2-CONH-,
-CF2-CH2-CONH-CH2-,
-CF2-CH2-CONH-(CH2)2-,
-CF2-CH2-CONH-(CH2)3-,
-CONH-C6H4-,
-CON(CH3)-C6H4-,
-CH2-CON(CH3)-CH2-,
-CH2-CON(CH3)-(CH2)2-,
-CH2-CON(CH3)-(CH2)3-,
-CON(CH3)-C6H4-
-CF2-CONH-C6H4-,
-CF2-CON(CH3)-C6H4-,
-CF2-CH2-CON(CH3)-CH2-,
-CF2-CH2-CON(CH3)-(CH2)2-,
-CF2-CH2-CON(CH3)-(CH2)3-,
-CF2-CON(CH3)-C6H4-,
등을 들 수 있다.
상기 열거 중에서, 보다 바람직한 Xe'으로서는,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CON(CH3)-,
-CON(CH3)-CH2-,
-CON(CH3)-(CH2)2-,
-CON(CH3)-(CH2)3-,
-CF2-CON(CH3)-,
-CF2-CON(CH3)CH2-,
-CF2-CON(CH3)-(CH2)2-,
-CF2-CON(CH3)-(CH2)3-,
-CH2-CONH-,
-CH2-CONH-CH2-,
-CH2-CONH-(CH2)2-,
-CH2-CONH-(CH2)3-,
-CF2-CH2-CONH-,
-CF2-CH2-CONH-CH2-,
-CF2-CH2-CONH-(CH2)2-,
-CF2-CH2-CONH-(CH2)3-,
-CONH-C6H4-,
-CON(CH3)-C6H4-,
-CH2-CON(CH3)-CH2-,
-CH2-CON(CH3)-(CH2)2-,
-CH2-CON(CH3)-(CH2)3-,
-CON(CH3)-C6H4-
-CF2-CONH-C6H4-,
-CF2-CON(CH3)-C6H4-,
-CF2-CH2-CON(CH3)-CH2-,
-CF2-CH2-CON(CH3)-(CH2)2-,
-CF2-CH2-CON(CH3)-(CH2)3-, 또는
-CF2-CON(CH3)-C6H4-,
등을 들 수 있다.
일 양태에 있어서, Xe'은, 단결합이다. 본 양태에 있어서, PFPE와 기재의 결합능을 갖는 기(즉, (A)에 있어서는, α1을 붙여 괄호로 묶인 기)가 직접 결합되어 있다.
또 다른 양태에 있어서, X1은, 식: -(R16)x-(CFR17)y-(CH2)z-로 표시되는 기이다. 식 중, x, y 및 z는, 각각 독립적으로, 0 내지 10의 정수이고, x, y 및 z의 합은 1 이상이고, 괄호로 묶인 각 반복 단위의 존재 순서는 식 중에 있어서 임의이다.
상기 식 중, R16은, 각 출현에 있어서 각각 독립적으로, 산소 원자, 페닐렌, 카르바졸릴렌, -NR18- (식 중, R18은, 수소 원자 또는 유기기를 나타냄) 또는 2가의 유기기이다. 바람직하게는, R16은, 산소 원자 또는 2가의 극성기이다.
상기 「2가의 극성기」로서는, 특별히 한정되지 않지만, -C(O)-, -C(＝NR19)-, 및 -C(O)NR19-(이들 식 중, R19는, 수소 원자 또는 저급 알킬기를 나타냄)를 들 수 있다. 당해 「저급 알킬기」는, 예를 들어 탄소 원자수 1 내지 6의 알킬기, 예를 들어 메틸기, 에틸기, n-프로필기이고, 이들은, 1개 또는 그 이상의 불소 원자에 의해 치환되어 있어도 된다.
상기 식 중, R17은, 각 출현에 있어서 각각 독립적으로, 수소 원자, 불소 원자 또는 저급 플루오로알킬기이고, 바람직하게는 불소 원자이다. 당해 「저급 플루오로알킬기」는, 예를 들어 탄소 원자수 1 내지 6, 바람직하게는 탄소 원자수 1 내지 3의 플루오로알킬기, 바람직하게는 탄소 원자수 1 내지 3의 퍼플루오로알킬기, 보다 바람직하게는 트리플루오로메틸기, 펜타플루오로에틸기, 더욱 바람직하게는 트리플루오로메틸기이다.
이 양태에 있어서, X1은, 바람직하게는, 식: -(O)x-(CF2)y-(CH2)z-(식 중, x, y 및 z는, 상기와 동일한 의미이며, 괄호로 묶인 각 반복 단위의 존재 순서는 식 중에 있어서 임의임)로 표시되는 기이다.
상기 식: -(O)x-(CF2)y-(CH2)z-로 표시되는 기로서는, 예를 들어 -(O)x'-(CH2)z"-O-[(CH2)z'''-O-]z"" 및 -(O)ｘ'-(CF2)y"-(CH2)z"-O-[(CH2)z'''-O-]z""(식 중, x'은 0 또는 1이고, y", z" 및 z'''은, 각각 독립적으로, 1 내지 10의 정수이고, z""은, 0 또는 1임)으로 표시되는 기를 들 수 있다. 또한, 이들 기는 좌측 단부가 PFPE측에 결합된다.
다른 바람직한 양태에 있어서, X1은, -O-CFR20-(CF2)e'-이다.
상기 R20은, 각각 독립적으로, 불소 원자 또는 저급 플루오로알킬기를 나타낸다. 여기서 저급 플루오로알킬기는, 예를 들어 탄소 원자수 1 내지 3의 플루오로알킬기, 바람직하게는 탄소 원자수 1 내지 3의 퍼플루오로알킬기, 보다 바람직하게는 트리플루오로메틸기, 펜타플루오로에틸기, 더욱 바람직하게는 트리플루오로메틸기이다.
상기 e'은, 각각 독립적으로, 0 또는 1이다.
일 구체예에 있어서, R20은 불소 원자이고, e'은 1이다.
또 다른 양태에 있어서, X1기의 예로서, 하기의 기를 들 수 있다:
Figure pct00008
[식 중,
R41은, 각각 독립적으로, 수소 원자, 페닐기, 탄소 원자수 1 내지 6의 알킬기, 또는 C1-6 알콕시기, 바람직하게는 메틸기이고;
각 X1기에 있어서, T 중 임의의 몇 개는, 분자 주쇄의 PFPE에 결합되는 이하의 기:
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CF2O(CH2)3-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-CONH-(CH2)3-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함), 또는
Figure pct00009
[식 중, R42는, 각각 독립적으로, 수소 원자, C1-6의 알킬기 또는 C1-6의 알콕시기, 바람직하게는 메틸기 또는 메톡시기, 보다 바람직하게는 메틸기를 나타냄.]
이고, 다른 T 중 몇 개는, 분자 주쇄의 PFPE와 반대의 기에 결합되는 -(CH2)n"-(n"은 2 내지 6의 정수)이고, 존재하는 경우, 나머지 T는, 각각 독립적으로, 메틸기, 페닐기, C1-6 알콕시기 또는 라디칼 포착기 혹은 자외선 흡수기일 수 있다. 또한, 상기 양태에 있어서도, X1로서 기재되어 있는 기에 있어서, 좌측이 PFPE로 표시되는 기에, 우측이 α1을 붙여 괄호로 묶인 기에, 각각 결합된다.
라디칼 포착기는, 광조사에 의해 발생하는 라디칼을 포착할 수 있는 것이면 특별히 한정되지 않지만, 예를 들어 벤조페논류, 벤조트리아졸류, 벤조산에스테르류, 살리실산페닐류, 크로톤산류, 말론산에스테르류, 오르가노아크릴레이트류, 힌더드아민류, 힌더드페놀류, 또는 트리아진류의 잔기를 들 수 있다.
자외선 흡수기는, 자외선을 흡수할 수 있는 것이면 특별히 한정되지 않지만, 예를 들어 벤조트리아졸류, 히드록시벤조페논류, 치환 및 비치환 벤조산 혹은 살리실산 화합물의 에스테르류, 아크릴레이트 또는 알콕시시너메이트류, 옥사미드류, 옥사닐리드류, 벤조옥사지논류, 벤조옥사졸류의 잔기를 들 수 있다.
바람직한 양태에 있어서, 바람직한 라디칼 포착기 또는 자외선 흡수기로서는,
Figure pct00010
또는

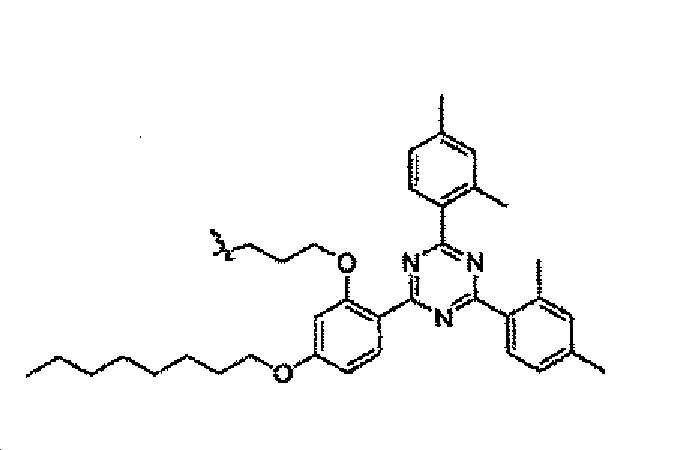

Figure pct00011
을 들 수 있다.
이 양태에 있어서, X1(및, 하기하는 X3, X5 및 X7)은, 3 내지 10가의 유기기일 수 있다.
상기 식 중, X2는, 각 출현에 있어서 각각 독립적으로, 단결합 또는 2가의 유기기를 나타낸다. X2는, 바람직하게는 탄소 원자수 1 내지 20의 알킬렌기이고, 보다 바람직하게는, -(CH2)u-(식 중, u는, 0 내지 2의 정수임)이다.
상기 식 중, t는, 각각 독립적으로, 1 내지 10의 정수이다. 바람직한 양태에 있어서, t는 1 내지 6의 정수이다. 다른 바람직한 양태에 있어서, t는 2 내지 10의 정수이고, 바람직하게는 2 내지 6의 정수이다.
바람직한 식 (A)로 표시되는 화합물은, 하기 식 (A'):
Figure pct00012
[식 중:
PFPE는, 각 출현에 있어서 각각 독립적으로, 식:
-(OC6F12)a-(OC5F10)b-(OC4F8)c-(OC3F6)d-(OC2F4)e-(OCF2)f-
(식 중, a, b, c, d, e 및 f는, 각각 독립적으로 0 이상 200 이하의 정수이며, a, b, c, d, e 및 f의 합은 적어도 1이고, a, b, c, d, e 또는 f를 붙여 괄호로 묶인 각 반복 단위의 존재 순서는 식 중에 있어서 임의임.)
로 표시되는 기이고;
R13은, 각 출현에 있어서 각각 독립적으로, 수산기 또는 가수 분해 가능한 기를 나타내고,
R14는, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 탄소 원자수 1 내지 22의 알킬기를 나타내고,
R11은, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 할로겐 원자를 나타내고,
R12는, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 저급 알킬기를 나타내고,
R11", R12", R13", R14"은, 각각, R11, R12, R13, R14와 동일한 의미이고,
n1은, 1 내지 3의 정수이고, 바람직하게는 3이고;
X1은, 각 출현에 있어서 각각 독립적으로, -O-CFR20-(CF2)e'-이고;
R20은, 각 출현에 있어서 각각 독립적으로, 불소 원자 또는 저급 플루오로알킬기이고;
e'은, 각 출현에 있어서 각각 독립적으로, 0 또는 1이고;
X2는, -(CH2)u-이고;
u는, 각 출현에 있어서 각각 독립적으로, 0 내지 2의 정수이고,
t는, 각 출현에 있어서 각각 독립적으로, 2 내지 10의 정수임.]
로 표시되는 화합물이다.
상기 식 (A)로 표시되는 화합물은, 예를 들어 -PFPE- 부분에 대응하는 퍼플루오로폴리에테르 유도체를 원료로 하여, 말단에 요오드를 도입한 후, -CH2CR12(X2-SiR13 n1R14 3-n1)-에 대응하는 비닐 모노머를 반응시킴으로써 얻을 수 있다.

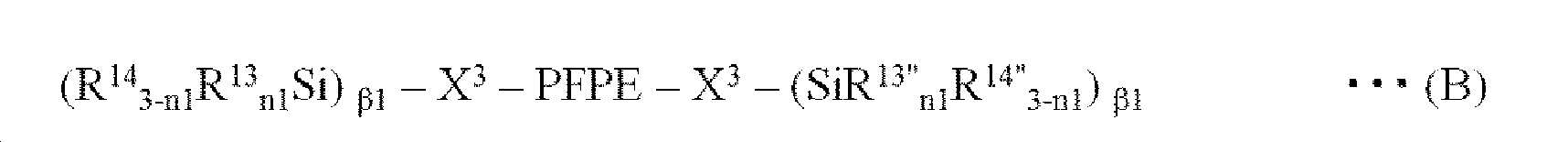

식 (B):
Figure pct00013
상기 식 (B) 중, PFPE, R13, R13", R14, R14" 및 n1은, 상기 식 (A)에 관한 기재와 동일한 의미이다.
상기 식 (B)에 있어서, 수산기 및 가수 분해 가능한 기로 이루어지는 군에서 선택되는 적어도 하나의 기와 결합된 Si 원자란, n1이 1 내지 3의 정수인 (SiR13 n1R14 3-n1) 또는 (-SiR13" n1R14" 3-n1)에 포함되는 Si 원자를 나타낸다.
상기 식 중, n1은, (-SiR13 n1R14 3-n1) 단위마다 또는 (-SiR13" n1R14" 3-n1) 단위마다 독립적으로, 0 내지 3의 정수이고, 바람직하게는 1 내지 3이고, 보다 바람직하게는 3이다. 식 중, 적어도 2개의 n1이 1 내지 3의 정수이며, 즉, 모든 n1이 동시에 0이 되는 일은 없다. 즉, 식 중, 적어도 2개는 R13 또는 R13"이 존재한다. 즉, 식 (B)에 있어서, n1이 1 이상인 -SiR13 n1R14 3-n1 구조(즉, -SiR13 부분) 및 n1이 1 이상인 -SiR13" n1R14" 3-n1 구조(즉, -SiR13" 부분)로 이루어지는 군에서 선택되는 구조가 적어도 2개 존재한다.
보다 바람직하게는, 식 (B)에 있어서는, 수산기 또는 가수 분해 가능한 기에 결합된 Si가 PFPE 함유 실란 화합물의 분자 주쇄의 양 말단에 각각 적어도 하나 존재한다. 즉, SiR13 부분이 적어도 하나 존재하고, 또한 SiR13" 부분이 적어도 하나 존재한다.
상기 식 중, X3은, 각각 독립적으로, 단결합 또는 2 내지 10가의 유기기를 나타낸다. 당해 X3은, 식 (B)로 표시되는 화합물에 있어서, 주로 발수성 및 표면 미끄럼성 등을 제공하는 퍼플루오로폴리에테르부(즉, -PFPE-부)와, 기재와의 결합능을 제공하는 실란부(구체적으로는, -SiR13 n1R14 3-n1 또는 -SiR13" n1R14" 3-n1)를 연결하는 링커로 해석된다. 따라서, 당해 X3은, 식 (B)로 표시되는 화합물이 안정적으로 존재할 수 있는 것이면, 단결합이어도 되고, 어느 유기기여도 된다. 또한, 본 명세서에 있어서, X3으로서 기재되어 있는 구조는, 좌측이 PFPE로 표시되는 기에, 우측이 β1을 붙여 괄호로 묶인 기에, 각각 결합된다.
다른 양태에 있어서, X3은, Xe를 나타낸다. Xe는, 상기와 동일한 의미이다.
상기 식 중의 β1은, 1 내지 9의 정수이고, X3의 가수에 따라서 변화될 수 있다. 식 (B)에 있어서, β1은 X3의 가수의 값에서 1을 뺀 값이다. X3이 단결합일 때에는, β1은 1이다.
상기 X3은, 바람직하게는 2 내지 7가, 보다 바람직하게는 2 내지 4가, 더욱 바람직하게는 2가의 유기기이다.
일 양태에 있어서, X3은 2 내지 4가의 유기기이고, β1은 1 내지 3이다.
다른 양태에 있어서, X3은 2가의 유기기이고, β1은 1이다. 이 경우, 식 (B)는, 하기 식 (B')로 표시된다.
Figure pct00014
상기 X3의 예로서는, 특별히 한정되는 것은 아니지만, 예를 들어 X1에 관하여 기재한 것과 마찬가지의 것을 들 수 있다.
그 중에서도, 바람직한 구체적인 X3은,
단결합,
-CH2OCH2-,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CH2O(CH2)6-,
-CF2-CH2-O-CH2-,
-CF2-CH2-O-(CH2)2-,
-CF2-CH2-O-(CH2)3-,
-CF2-CH2-O-(CH2)6-,
-CH2O(CH2)3Si(CH3)2OSi(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2OSi(CH3)2OSi(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)2Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)3Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)10Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)20Si(CH3)2(CH2)2-,
-CH2OCF2CHFOCF2-,
-CH2OCF2CHFOCF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-,
-CH2OCH2CF2CF2OCF2-,
-CH2OCH2CF2CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF2CF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF2-,
-CH2OCH2CHFCF2OCF2CF2-,
-CH2OCH2CHFCF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CH2OCH2(CH2)7CH2Si(OCH3)2OSi(OCH3)2(CH2)2Si(OCH3)2OSi(OCH3)2(CH2)2-,
-CH2OCH2CH2CH2Si(OCH3)2OSi(OCH3)2(CH2)3-,
-CH2OCH2CH2CH2Si(OCH2CH3)2OSi(OCH2CH3)2(CH2)3-,
-CH2OCH2CH2CH2Si(OCH3)2OSi(OCH3)2(CH2)2-,
-CH2OCH2CH2CH2Si(OCH2CH3)2OSi(OCH2CH3)2(CH2)2-,
-(CH2)2-Si(CH3)2-(CH2)2-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-(CH2)5-,
-(CH2)6-,
-CF2-,
-(CF2)2-,
-CF2-CH2-,
-CF2-(CH2)2-,
-CF2-(CH2)3-,
-CF2-(CH2)4-,
-CF2-(CH2)5-,
-CF2-(CH2)6-,
-CO-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
-CH2O-CONH-(CH2)3-,
-CH2O-CONH-(CH2)6-,
-S-(CH2)3-,
-(CH2)2S(CH2)3-,
-CONH-(CH2)3Si(CH3)2OSi(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2OSi(CH3)2OSi(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)2Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)3Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)10Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)20Si(CH3)2(CH2)2-,
-C(O)O-(CH2)3-,
-C(O)O-(CH2)6-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-(CH2)2-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-CH(CH3)-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-(CH2)3-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-CH(CH3)-CH2-,
-OCH2-,
-O(CH2)3-,
-OCFHCF2-,
Figure pct00015
등을 들 수 있다.
상기 중에서는, X3은,
-CH2OCH2-,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CH2O(CH2)6-,
-CF2-CH2-O-CH2-,
-CF2-CH2-O-(CH2)2-,
-CF2-CH2-O-(CH2)3-,
-CF2-CH2-O-(CH2)6-,
-CH2OCF2CHFOCF2-,
-CH2OCF2CHFOCF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-,
-CH2OCH2CF2CF2OCF2-,
-CH2OCH2CF2CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF2CF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF2-,
-CH2OCH2CHFCF2OCF2CF2-,
-CH2OCH2CHFCF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CF2-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-(CH2)5-,
-(CH2)6-,
-CF2-,
-(CF2)2-,
-CF2-CH2-,
-CF2-(CH2)2-,
-CF2-(CH2)3-,
-CF2-(CH2)4-,
-CF2-(CH2)5-,
-CF2-(CH2)6-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
-CH2O-CONH-(CH2)3-,
-CH2O-CONH-(CH2)6-,
-OCH2-,
-O(CH2)3-,
-OCFHCF2-,
인 것이 바람직하다.
상기 중에서는, 보다 바람직하게는, X3은,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CF2-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3-(식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6-(식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
이다.
다른 바람직한 양태에 있어서, X3은, Xe'을 나타낸다. Xe'은, 상기와 동일한 의미이다.
일 양태에 있어서, Xe'은, 단결합이다. 본 양태에 있어서, PFPE와 기재의 결합능을 갖는 기(즉, (B)에 있어서는, β1을 붙여 괄호로 묶인 기)가 직접 결합되어 있다.
일 양태에 있어서, 식 (B)에 있어서, 수산기 또는 가수 분해 가능한 기에 결합된 Si가 적어도 2개 존재한다. 즉, 식 (B)에 있어서, SiR13 부분이 적어도 2개 존재한다.
바람직한 식 (B)로 표시되는 화합물은, 하기 식 (B'):
Figure pct00016
[식 중:
PFPE는, 각 출현에 있어서 각각 독립적으로, 식:
-(OC6F12)a-(OC5F10)b-(OC4F8)c-(OC3F6)d-(OC2F4)e-(OCF2)f-
(식 중, a, b, c, d, e 및 f는, 각각 독립적으로 0 이상 200 이하의 정수이며, a, b, c, d, e 및 f의 합은 적어도 1이고, a, b, c, d, e 또는 f를 붙여 괄호로 묶인 각 반복 단위의 존재 순서는 식 중에 있어서 임의임.)
로 표시되는 기이고;
R13은, 각 출현에 있어서 각각 독립적으로, 수산기 또는 가수 분해 가능한 기를 나타내고;
R14는, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 탄소 원자수 1 내지 22의 알킬기를 나타내고;
R13", 및 R14"은, 각각, R13, 및 R14와 동일한 의미이고;
n1은, 1 내지 3의 정수이고, 바람직하게는 3이고;
X3은, -CH2O(CH2)2-, -CH2O(CH2)3- 또는 -CH2O(CH2)6-임.]
로 표시되는 화합물이다.
상기 식 (B)로 표시되는 화합물은, 공지의 방법, 예를 들어 일본 특허 공개 제2013-117012호 공보에 기재된 방법 또는 그 개량 방법에 의해 제조할 수 있다.
식 (C):
Figure pct00017
상기 식 (C) 중, PFPE는 상기와 동일한 의미이다.
상기 식 중, X5는, 각각 독립적으로, 단결합 또는 2 내지 10가의 유기기를 나타낸다. 당해 X5는, 식 (C)로 표시되는 화합물에 있어서, 주로 발수성 및 표면 미끄럼성 등을 제공하는 퍼플루오로폴리에테르부(즉, -PFPE-부)와, 기재와의 결합능을 제공하는 실란부(구체적으로는, -SiRa k1Rb l1Rc m1기 또는 -SiRa" k1Rb" l1Rc" m1기)를 연결하는 링커로 해석된다. 따라서, 당해 X5는, 식 (C)로 표시되는 화합물이 안정적으로 존재할 수 있는 것이면, 단결합이어도 되고, 어느 유기기여도 된다. 또한, 본 명세서에서, X5로서 기재되어 있는 구조는, 좌측이 PFPE로 표시되는 기에, 우측이 γ1을 붙여 괄호로 묶인 기에, 각각 결합된다.
다른 양태에 있어서, X5는, Xe를 나타낸다. Xe는, 상기와 동일한 의미이다.
상기 식 중의 γ1은, 1 내지 9의 정수이고, γ1은, X5의 가수에 따라서 변화될 수 있다. 식 (C)에 있어서, γ1은 X5의 가수의 값에서 1을 뺀 값이다.
상기 X5는, 바람직하게는 2 내지 7가, 보다 바람직하게는 2 내지 4가, 더욱 바람직하게는 2가의 유기기이다.
일 양태에 있어서, X5는 2 내지 4가의 유기기이고, γ1은 1 내지 3이다.
다른 양태에 있어서, X5는 2가의 유기기이고, γ1은 1이다. 이 경우, 식 (C)는 하기 식 (C')로 표시된다.
Figure pct00018
상기 X5의 예로서는, 특별히 한정하는 것은 아니지만, 예를 들어 X1에 관하여 기재한 것과 마찬가지의 것을 들 수 있다.
그 중에서도, 바람직한 구체적인 X5는,
단결합,
-CH2OCH2-,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CH2O(CH2)6-,
-CF2-CH2-O-CH2-,
-CF2-CH2-O-(CH2)2-,
-CF2-CH2-O-(CH2)3-,
-CF2-CH2-O-(CH2)6-,
-CH2O(CH2)3Si(CH3)2OSi(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2OSi(CH3)2OSi(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)2Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)3Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)10Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)20Si(CH3)2(CH2)2-,
-CH2OCF2CHFOCF2-,
-CH2OCF2CHFOCF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-,
-CH2OCH2CF2CF2OCF2-,
-CH2OCH2CF2CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF2CF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF2-,
-CH2OCH2CHFCF2OCF2CF2-,
-CH2OCH2CHFCF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CH2OCH2(CH2)7CH2Si(OCH3)2OSi(OCH3)2(CH2)2Si(OCH3)2OSi(OCH3)2(CH2)2-,
-CH2OCH2CH2CH2Si(OCH3)2OSi(OCH3)2(CH2)3-,
-CH2OCH2CH2CH2Si(OCH2CH3)2OSi(OCH2CH3)2(CH2)3-,
-CH2OCH2CH2CH2Si(OCH3)2OSi(OCH3)2(CH2)2-,
-CH2OCH2CH2CH2Si(OCH2CH3)2OSi(OCH2CH3)2(CH2)2-,
-(CH2)2-Si(CH3)2-(CH2)2-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-(CH2)5-,
-(CH2)6-,
-CF2-,
-(CF2)2-,
-CF2-CH2-,
-CF2-(CH2)2-,
-CF2-(CH2)3-,
-CF2-(CH2)4-,
-CF2-(CH2)5-,
-CF2-(CH2)6-,
-CO-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CONH-(CH2)3-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
-CH2O-CONH-(CH2)3-,
-CH2O-CONH-(CH2)6-,
-S-(CH2)3-,
-(CH2)2S(CH2)3-,
-CONH-(CH2)3Si(CH3)2OSi(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2OSi(CH3)2OSi(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)2Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)3Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)10Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)20Si(CH3)2(CH2)2-,
-C(O)O-(CH2)3-,
-C(O)O-(CH2)6-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-(CH2)2-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-CH(CH3)-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-(CH2)3-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-CH(CH3)-CH2-,
-OCH2-,
-O(CH2)3-,
-OCFHCF2-,
Figure pct00019
등을 들 수 있다.
상기한 것 중에서는, X5는, 바람직하게는
-CH2OCH2-,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CH2O(CH2)6-,
-CF2-CH2-O-CH2-,
-CF2-CH2-O-(CH2)2-,
-CF2-CH2-O-(CH2)3-,
-CF2-CH2-O-(CH2)6-,
-CH2OCF2CHFOCF2-,
-CH2OCF2CHFOCF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-,
-CH2OCH2CF2CF2OCF2-,
-CH2OCH2CF2CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF2CF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF2-,
-CH2OCH2CHFCF2OCF2CF2-,
-CH2OCH2CHFCF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CF2-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-(CH2)5-,
-(CH2)6-,
-CF2-,
-(CF2)2-,
-CF2-CH2-,
-CF2-(CH2)2-,
-CF2-(CH2)3-,
-CF2-(CH2)4-,
-CF2-(CH2)5-,
-CF2-(CH2)6-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
-CH2O-CONH-(CH2)3-,
-CH2O-CONH-(CH2)6-,
-OCH2-,
-O(CH2)3-,
-OCFHCF2-,
인 것이 바람직하다.
상기한 것 중에서는, 더 바람직하게는, X5는,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CF2-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
이다.
다른 바람직한 양태에 있어서, X5는, Xe'을 나타낸다. Xe'은, 상기와 동일한 의미이다.
일 양태에 있어서, Xe'은, 단결합이다. 본 양태에 있어서, PFPE와 기재의 결합능을 갖는 기(즉, 식 (C)에 있어서는, γ1을 붙여 괄호로 묶여진 기)가 직접 결합되어 있다.
상기 식 중, Ra는, 각 출현에 있어서 각각 독립적으로, -Z3-SiR71 p1R72 q1R73 r1을 나타낸다.
식 중, Z3은, 각 출현에 있어서 각각 독립적으로, 산소 원자 또는 2가의 유기기를 나타낸다.
상기 Z3은, 바람직하게는 2가의 유기기이며, 식 (C)에 있어서의 분자 주쇄의 말단의 Si 원자(Ra가 결합되어 있는 Si 원자)와 실록산 결합을 형성하는 것을 포함하지 않는다.
상기 Z3은, 바람직하게는 C1-6 알킬렌기, -(CH2)g-O-(CH2)h- (식 중, g는, 1 내지 6의 정수이고, h는, 1 내지 6의 정수임) 또는, -페닐렌-(CH2)i-(식 중, i는, 0 내지 6의 정수임)이고, 보다 바람직하게는 C1-3 알킬렌기이다. 이들 기는, 예를 들어 불소 원자, C1-6 알킬기, C2-6 알케닐기, 및 C2-6 알키닐기에서 선택되는 1개 또는 그 이상의 치환기에 의해 치환되어 있어도 된다. 자외선 내구성이 특히 양호한 관점에서는, 상기 Z3은, 보다 바람직하게는, 직쇄상 또는 분지쇄상의 알킬렌기이고, 더욱 바람직하게는 직쇄상의 알킬렌기이다. 상기 Z3의 알킬렌기를 구성하는 탄소 원자수는, 바람직하게는 1 내지 6의 범위에 있고, 더 바람직하게는 1 내지 3의 범위에 있다. 또한, 알킬렌기에 대해서는 상기한 바와 같다.
식 중, R71은, 각 출현에 있어서 각각 독립적으로, Ra'을 나타낸다. Ra'은, Ra와 동일한 의미이다.
Ra 중, Z3기를 통해 직쇄상으로 연결되는 Si는 최대 5개이다. 즉, 상기 Ra에 있어서, R71이 적어도 하나 존재하는 경우, Ra 중에 Z3기를 통해 직쇄상으로 연결되는 Si 원자가 2개 이상 존재하지만, 이러한 Z3기를 통해 직쇄상으로 연결되는 Si 원자의 수는 최대 5개이다. 또한, 「Ra 중의 Z3기를 통해 직쇄상으로 연결되는 Si 원자의 수」란, Ra 중에 있어서 직쇄상으로 연결되는 -Z3-Si-의 반복 수와 동등해진다.
예를 들어, 하기에 Ra 중에 있어서 Z3기를 통해 Si 원자가 연결된 일례를 나타낸다.
Figure pct00020
상기 식에 있어서, *은, 주쇄의 Si에 결합되는 부위를 의미하고, …은, Z3Si 이외의 소정의 기가 결합되어 있는 것, 즉, Si 원자에 3개의 결합수가 모두 …인 경우, Z3Si의 반복의 종료 개소를 의미한다. 또한, Si의 오른쪽 위의 숫자는, *로부터 센 Z3기를 통해 직쇄상으로 연결된 Si의 출현 수를 의미한다. 즉, Si2에서 Z3Si 반복이 종료되어 있는 쇄는 「Ra 중의 Z3기를 통해 직쇄상으로 연결되는 Si 원자의 수」가 2개이고, 마찬가지로, Si3, Si4 및 Si5에서 Z3Si 반복이 종료되어 있는 쇄는, 각각, 「Ra 중의 Z3기를 통해 직쇄상으로 연결되는 Si 원자의 수」가 3, 4 및 5개이다. 또한, 상기한 식으로부터 명백한 바와 같이, Ra 중에는, Z3Si쇄가 복수 존재하는데, 이들은 모두 동일한 길이일 필요는 없고, 각각 임의의 길이여도 된다.
바람직한 양태에 있어서, 하기에 나타내는 바와 같이, 「Ra 중의 Z3기를 통해 직쇄상으로 연결되는 Si 원자의 수」는, 모든 쇄에 있어서, 1개(좌측 식) 또는 2개(우측 식)이다.
Figure pct00021
일 양태에 있어서, Ra 중의 Z3기를 통해 직쇄상으로 연결되는 Si 원자의 수는 1개 또는 2개, 바람직하게는 1개이다.
식 중, R72는, 각 출현에 있어서 각각 독립적으로, 수산기 또는 가수 분해 가능한 기를 나타낸다. 「가수 분해 가능한 기」는, 상기와 동일한 의미이다.
바람직하게는, R72는, -OR(식 중, R은, 치환 또는 비치환의 C1-3 알킬기, 더 바람직하게는 메틸기를 나타냄)이다.
식 중, R73은, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 저급 알킬기를 나타낸다. 당해 저급 알킬기는, 바람직하게는 탄소 원자수 1 내지 20의 알킬기, 보다 바람직하게는 탄소 원자수 1 내지 6의 알킬기, 더욱 바람직하게는 메틸기이다.
식 중, p1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고; q1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고; r1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이다. 단, (-Z3-SiR71 p1R72 q1R73 r1)마다에 있어서, p1, q1 및 r1의 합은 3이다.
바람직한 양태에 있어서, Ra 중의 말단의 Ra'(Ra'이 존재하지 않는 경우, Ra)에 있어서, 상기 q1은, 바람직하게는 2 이상, 예를 들어 2 또는 3이고, 보다 바람직하게는 3이다.
바람직한 양태에 있어서, Ra의 말단부 중 적어도 하나는, -Si(-Z3-SiR72 q1R73 r1)2R72 q1'R73 r1'(단, q1' 및 r1' 중 어느 한쪽이 1이고, 다른 쪽은 0임) 또는 -Si(-Z3-SiR72 q1R73 r1)3, 바람직하게는 -Si(-Z3-SiR72 q1R73 r1)3일 수 있다(여기서, q1 및 r1의 합계는 3임). 식 중, (-Z3-SiR72 q1R73 r1)의 단위는, 바람직하게는 (-Z3-SiR72 3)이다. 더욱 바람직한 양태에 있어서, Ra의 말단부는, 모두 -Si(-Z3-SiR72 q1R73 r1)3, 바람직하게는 -Si(-Z3-SiR72 3)3일 수 있다.
바람직한 양태에 있어서, (SiRa k1Rb l1Rc m1)로 표시되는 기의 말단은, -Si(-Z3-SiR72 q1R73 r1)2Rb l1Rc m1(단, l1 및 m1 중 어느 한쪽이 1이고, 다른 쪽은 0임), -Si(-Z3-SiR72 q1R73 r1)2R72 q1'R73 r1'(단, q1' 및 r1' 중 어느 한쪽이 1이고, 다른 쪽은 0임) 또는 -Si(-Z3-SiR72 q1R73 r1)3, 바람직하게는 -Si(-Z3-SiR72 q1R73 r1)3일 수 있다(여기서, q1 및 r1의 합계는 3임).
상기 식 중, Ra"은, 각 출현에 있어서 각각 독립적으로, -Z3-SiR71 p1R72" q1R73 r1을 나타낸다. Z3, R71, R73, p1, q1 및 r1은, 상기와 동일한 의미이다. R72"은, R72와 동일한 의미이다.
바람직한 양태에 있어서, Ra"의 말단부 중 적어도 하나는, -Si(-Z3-SiR72"q1R73r1)2R72" q1'R73 r1'(단, q1' 및 r1' 중 어느 한쪽이 1이고, 다른 쪽은 0임) 또는 -Si(-Z3-SiR72" q1R73 r1)3, 바람직하게는 -Si(-Z3-SiR72" q1R73 r1)3일 수 있다(여기서, q1 및 r1의 합계는 3임). 식 중, (-Z3-SiR72" q1R73 r1)의 단위는, 바람직하게는 (-Z3-SiR72" 3)이다. 더욱 바람직한 양태에 있어서, Ra의 말단부는, 모두 -Si(-Z3-SiR72" q1R73 r1)3, 바람직하게는 -Si(-Z3-SiR72" 3)3일 수 있다.
바람직한 양태에 있어서, (SiRa" k1Rb" l1Rc"m1)로 표시되는 기의 말단은, -Si(-Z3-SiR72" q1R73 r1)2Rb" l1Rc" m1(단, l1 및 m1 중 어느 한쪽이 1이고, 다른 쪽은 0임), -Si(-Z3-SiR72" q1R73 r1)2R72" q1'R73 r1'(단, q1' 및 r1' 중 어느 한쪽이 1이고, 다른 쪽은 0임) 또는 -Si(-Z3-SiR72" q1R73 r1)3, 바람직하게는 -Si(-Z3-SiR72" q1R73 r1)3일 수 있다(여기서, q1 및 r1의 합계는 3임).
식 (C)에 있어서는, 수산기 또는 가수 분해 가능한 기에 결합된 Si가 적어도 2개 존재한다. 즉, SiR72, SiR72", SiRb 및 SiRb"로 이루어지는 군에서 선택되는 구조가 적어도 2개 존재한다. Rb 및 Rb"에 대해서는 후술한다.
식 (C)에 있어서는, 수산기 또는 가수 분해 가능한 기에 결합된 Si가, PFPE 함유 실란 화합물의 분자 주쇄의 양 말단에 각각 적어도 하나 존재한다. 즉, SiR72 및/또는 SiRb의 구조가 적어도 하나 존재하고, 또한 SiR72" 및/또는 SiRb"의 구조가 적어도 하나 존재한다.
상기 식 중, Rb는, 각 출현에 있어서 각각 독립적으로, 수산기 또는 가수 분해 가능한 기를 나타낸다.
상기 Rb는, 바람직하게는 수산기, -OR, -OCOR, -O-N＝C(R)2, -N(R)2, -NHR, 할로겐(이들 식 중, R은, 치환 또는 비치환의 탄소 원자수 1 내지 4의 알킬기를 나타냄)이고, 보다 바람직하게는 -OR이다. R은, 메틸기, 에틸기, 프로필기, 이소프로필기, n-부틸기, 이소부틸기 등의 비치환 알킬기; 클로로메틸기 등의 치환 알킬기가 포함된다. 그들 중에서도, 알킬기, 특히 비치환 알킬기가 바람직하고, 메틸기 또는 에틸기가 더 바람직하다. 수산기는, 특별히 한정되지 않지만, 가수 분해 가능한 기가 가수 분해되어 발생한 것이어도 된다. 더 바람직하게는, Rb는, -OR(식 중, R은, 치환 또는 비치환의 C1-3 알킬기, 더 바람직하게는 메틸기를 나타냄)이다.
상기 식 중, Rb"은, Rb와 동일한 의미이다.
상기 식 중, Rc는, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 저급 알킬기를 나타낸다. 당해 저급 알킬기는, 바람직하게는 탄소 원자수 1 내지 20의 알킬기, 보다 바람직하게는 탄소 원자수 1 내지 6의 알킬기, 더욱 바람직하게는 메틸기이다.
상기 식 중, Rc"은, Rc와 동일한 의미이다.
식 중, k1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고; l1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고, m1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이다. 단, (SiRa k1Rb l1Rc m1)마다 또는 (SiRa" k1Rb" l1Rc"m1)마다에 있어서, k1, l1 및 m1의 합은, 3이다.
일 양태에 있어서, k1은, 1 내지 3인 것이 바람직하고, 3인 것이 더 바람직하다.
상기 식 (C)로 표시되는 화합물은, 예를 들어 국제 공개 제2014/069592호에 기재된 바와 같이 합성할 수 있다.
식 (D):
Figure pct00022
상기 식 (D) 중, PFPE는, 상기 식 (A)에 관한 기재와 동일한 의미이다.
상기 식 중, X7은, 각각 독립적으로, 단결합 또는 2 내지 10가의 유기기를 나타낸다. 당해 X7은, 식 (D)로 표시되는 화합물에 있어서, 주로 발수성 및 표면 미끄럼성 등을 제공하는 퍼플루오로폴리에테르부(즉, -PFPE-부)와, 기재와의 결합능을 제공하는 부(즉, δ1을 붙여 괄호로 묶인 기)를 연결하는 링커로 해석된다. 따라서, 당해 X7은, 식 (D)로 표시되는 화합물이 안정적으로 존재할 수 있는 것이면, 단결합이어도 되고, 어느 유기기여도 된다. 또한, 본 명세서에 있어서, X7로서 기재하고 있는 구조는, 좌측이 PFPE로 표시되는 기에, 우측이 δ1을 붙여 괄호로 묶인 기에, 각각 결합된다.
다른 양태에 있어서, X7은, Xe를 나타낸다. Xe는, 상기와 동일한 의미이다.
상기 식 중, δ1은 1 내지 9의 정수이며, δ1은, X7의 가수에 따라서 변화될 수 있다. 식 (D)에 있어서는, δ1은 X7의 가수로부터 1을 뺀 값이다. X7이 단결합일 때에는, δ1은 1이다.
상기 X7은, 바람직하게는 2 내지 7가, 보다 바람직하게는 2 내지 4가, 더욱 바람직하게는 2가의 유기기이다.
일 양태에 있어서, X7은 2 내지 4가의 유기기이고, δ1은 1 내지 3이다.
다른 양태에 있어서, X7은 2가의 유기기이고, δ1은 1이다. 이 경우, 식 (D)는, 하기 식 (D')로 표시된다.
Figure pct00023
상기 X7의 예로서는, 특별히 한정하는 것은 아니지만, 예를 들어 X1에 관하여 기재한 것과 마찬가지의 것을 들 수 있다.
그 중에서도, 바람직한 구체적인 X7은,
단결합,
-CH2OCH2-,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CH2O(CH2)6-,
-CF2-CH2-O-CH2-,
-CF2-CH2-O-(CH2)2-,
-CF2-CH2-O-(CH2)3-,
-CF2-CH2-O-(CH2)6-,
-CH2O(CH2)3Si(CH3)2OSi(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2OSi(CH3)2OSi(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)2Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)3Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)10Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)20Si(CH3)2(CH2)2-,
-CH2OCF2CHFOCF2-,
-CH2OCF2CHFOCF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-,
-CH2OCH2CF2CF2OCF2-,
-CH2OCH2CF2CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF2CF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF2-,
-CH2OCH2CHFCF2OCF2CF2-,
-CH2OCH2CHFCF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CH2OCH2(CH2)7CH2Si(OCH3)2OSi(OCH3)2(CH2)2Si(OCH3)2OSi(OCH3)2(CH2)2-,
-CH2OCH2CH2CH2Si(OCH3)2OSi(OCH3)2(CH2)3-,
-CH2OCH2CH2CH2Si(OCH2CH3)2OSi(OCH2CH3)2(CH2)3-,
-CH2OCH2CH2CH2Si(OCH3)2OSi(OCH3)2(CH2)2-,
-CH2OCH2CH2CH2Si(OCH2CH3)2OSi(OCH2CH3)2(CH2)2-,
-(CH2)2-Si(CH3)2-(CH2)2-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-(CH2)5-,
-(CH2)6-,
-CF2-,
-(CF2)2-,
-CF2-CH2-,
-CF2-(CH2)2-,
-CF2-(CH2)3-,
-CF2-(CH2)4-,
-CF2-(CH2)5-,
-CF2-(CH2)6-,
-CO-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
-CH2O-CONH-(CH2)3-,
-CH2O-CONH-(CH2)6-,
-S-(CH2)3-,
-(CH2)2S(CH2)3-,
-CONH-(CH2)3Si(CH3)2OSi(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2OSi(CH3)2OSi(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)2Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)3Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)10Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)20Si(CH3)2(CH2)2-,
-C(O)O-(CH2)3-,
-C(O)O-(CH2)6-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-(CH2)2-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-CH(CH3)-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-(CH2)3-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-CH(CH3)-CH2-,
-OCH2-,
-O(CH2)3-,
-OCFHCF2-,
Figure pct00024
등을 들 수 있다.
상기한 것 중에서, 보다 바람직한 구체적인 X7은,
-CH2OCH2-,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CH2O(CH2)6-,
-CF2-CH2-O-CH2-,
-CF2-CH2-O-(CH2)2-,
-CF2-CH2-O-(CH2)3-,
-CF2-CH2-O-(CH2)6-,
-CH2OCF2CHFOCF2-,
-CH2OCF2CHFOCF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-,
-CH2OCH2CF2CF2OCF2-,
-CH2OCH2CF2CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF2CF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF2-,
-CH2OCH2CHFCF2OCF2CF2-,
-CH2OCH2CHFCF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CF2-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-(CH2)5-,
-(CH2)6-,
-CF2-,
-(CF2)2-,
-CF2-CH2-,
-CF2-(CH2)2-,
-CF2-(CH2)3-,
-CF2-(CH2)4-,
-CF2-(CH2)5-,
-CF2-(CH2)6-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
-CH2O-CONH-(CH2)3-,
-CH2O-CONH-(CH2)6-,
-OCH2-,
-O(CH2)3-,
-OCFHCF2-,
인 것이 바람직하다.
상기한 것 중에서는, 보다 바람직하게는, X7은,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CF2-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
이다.
더 바람직한 양태에 있어서, X7은, Xe'을 나타낸다. Xe'은, 상기와 동일한 의미이다.
일 양태에 있어서, Xe'은, 단결합이다. 본 양태에 있어서, PFPE와 기재의 결합능을 갖는 기(즉, 식 (D)에 있어서는, δ1을 붙여 괄호로 묶인 기)가 직접 결합되어 있다. 이러한 구조를 가짐으로써, PFPE와 δ1을 붙여 괄호로 묶인 기의 결합력이 더 강해질 것이라고 생각된다. 또한, PFPE와 직접 결합되는 탄소 원자(즉, δ1을 붙여 괄호로 묶인 기에 있어서 Rd, Re 및 Rf와 결합되는 탄소 원자 또는 Rd", Re" 및 Rf"과 결합되는 탄소 원자)는 전하의 치우침이 적고, 그 결과, 상기 탄소 원자에 있어서 친핵 반응 등이 발생하기 어려워, 당해 화합물은 기재와 안정적으로 결합될 것이라고 생각된다. 이러한 구조는, PFPE 실란 화합물에 의해 형성되는 층의 마찰 내구성을 더 향상시킬 수 있으므로, 유리하다.
상기 식 중, Rd는, 각 출현에 있어서 각각 독립적으로, -Z4-CR81 p2R82 q2R83 r2를 나타낸다.
식 중, Z4는, 각 출현에 있어서 각각 독립적으로, 산소 원자 또는 2가의 유기기를 나타낸다.
상기 Z4는, 바람직하게는 C1-6 알킬렌기, -(CH2)g-O-(CH2)h- (식 중, g는, 0 내지 6의 정수, 예를 들어 1 내지 6의 정수이고, h는, 0 내지 6의 정수, 예를 들어 1 내지 6의 정수임) 또는, -페닐렌-(CH2)i-(식 중, i는, 0 내지 6의 정수임)이고, 더 바람직하게는 C1-3 알킬렌기이다. 이들 기는, 예를 들어 불소 원자, C1-6 알킬기, C2-6 알케닐기 및 C2-6 알키닐기에서 선택되는 1개 또는 그 이상의 치환기에 의해 치환되어 있어도 된다.
식 중, R81은, 각 출현에 있어서 각각 독립적으로, Rd'을 나타낸다. Rd'은, Rd와 동일한 의미이다.
Rd 중, Z4기를 통해 직쇄상으로 연결되는 C는 최대 5개이다. 즉, 상기 Rd에 있어서, R81이 적어도 하나 존재하는 경우, Rd 중에 Z4기를 통해 직쇄상으로 연결되는 C 원자가 2개 이상 존재하지만, 이러한 Z4기를 통해 직쇄상으로 연결되는 C 원자의 수는 최대 5개이다. 또한, 「Rd 중의 Z4기를 통해 직쇄상으로 연결되는 C 원자의 수」란, Rd 중에 있어서 직쇄상으로 연결되는 -Z4-C-의 반복 수와 동등해진다.
바람직한 양태에 있어서, 하기에 나타내는 바와 같이, 「Rd 중의 Z4기를 통해 직쇄상으로 연결되는 C 원자의 수」는, 모든 쇄에 있어서, 1개(좌측 식) 또는 2개(우측 식)이다.
Figure pct00025
일 양태에 있어서, Rd의 Z4기를 통해 직쇄상으로 연결되는 C 원자의 수는 1개 또는 2개, 바람직하게는 1개이다.
식 중, R82는, 각 출현에 있어서 각각 독립적으로, -Y-SiR85 n2R86 3-n2를 나타낸다.
Y는, 각 출현에 있어서 각각 독립적으로, 2가의 유기기를 나타낸다.
바람직한 양태에 있어서, Y는, C1-6 알킬렌기, -(CH2)ｇ'-O-(CH2)ｈ'- (식 중, ｇ'은, 0 내지 6의 정수, 예를 들어 1 내지 6의 정수이고, ｈ'은, 0 내지 6의 정수, 예를 들어 1 내지 6의 정수임) 또는, -페닐렌-(CH2)i'-(식 중, i'은, 0 내지 6의 정수임)이다. 이들 기는, 예를 들어 불소 원자, C1-6 알킬기, C2-6 알케닐기 및 C2-6 알키닐기에서 선택되는 1개 또는 그 이상의 치환기에 의해 치환되어 있어도 된다.
일 양태에 있어서, Y는, C1-6 알킬렌기 또는 -페닐렌-(CH2)i'-일 수 있다. Y가 상기한 기인 경우, 광 내성, 특히 자외선 내성이 더 높아질 수 있다.
상기 R85는, 각 출현에 있어서 각각 독립적으로, 수산기 또는 가수 분해 가능한 기를 나타낸다.
상기 「가수 분해 가능한 기」란, 식 (C)와 마찬가지의 것을 들 수 있다.
바람직하게는, R85는, -OR(식 중, R은, 치환 또는 비치환의 C1-3 알킬기, 보다 바람직하게는 에틸기 또는 메틸기, 특히 메틸기를 나타냄)이다.
상기 R86은, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 저급 알킬기를 나타낸다. 당해 저급 알킬기는, 바람직하게는 탄소 원자수 1 내지 20의 알킬기, 보다 바람직하게는 탄소 원자수 1 내지 6의 알킬기, 더욱 바람직하게는 메틸기이다.
n2는, (-Y-SiR85 n2R86 3-n2) 단위마다 또는 (-Y-SiR85" n2R86" 3-n2) 단위마다 독립적으로, 0 내지 3의 정수를 나타내고, 바람직하게는 1 내지 3의 정수, 보다 바람직하게는 2 또는 3, 특히 바람직하게는 3이다. R85", R86"에 대해서는 후술한다.
상기 R83은, 각 출현에 있어서 각각 독립적으로, 수소 원자, 수산기 또는 저급 알킬기를 나타내고, 바람직하게는 수소 원자 또는 저급 알킬기를 나타낸다. 당해 저급 알킬기는, 바람직하게는 탄소 원자수 1 내지 20의 알킬기, 보다 바람직하게는 탄소 원자수 1 내지 6의 알킬기, 더욱 바람직하게는 메틸기이다.
식 중, p2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고; q2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고; r2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이다. 단, (-Z4-CR81 p2R82 q2R83 r2)마다 또는 (-Z4-CR81 p2R82" q2R83 r2)마다에 있어서, p2, q2 및 r2의 합은 3이다. R82"에 대해서는 후술한다.
바람직한 양태에 있어서, Rd 중의 말단의 Rd'(Rd'이 존재하지 않는 경우, Rd)에 있어서, 상기 q2는, 바람직하게는 2 이상, 예를 들어 2 또는 3이고, 보다 바람직하게는 3이다.
바람직한 양태에 있어서, Rd의 말단부 중 적어도 하나는, -C(-Y-SiR85 n2R86 3-n2)2(구체적으로는, C(-Y-SiR85 n2R86 3-n2)2R83) 또는 -C(-Y-SiR85 n2R86 3-n2)3, 바람직하게는 -C(-Y-SiR85 n2R86 3-n2)3일 수 있다. 여기서, n2는 1 내지 3의 정수이다. 식 중, (-Y-SiR85 n2R86 3-n2)의 단위는, 바람직하게는 (-Y-SiR85 3)이다. 더욱 바람직한 양태에 있어서, Rd의 말단부는, 모두 -C(-Y-SiR85 n2R86 3-n2)3, 바람직하게는 -C(-Y-SiR85 3)3일 수 있다.
일 양태에 있어서, (CRd k2Re l2Rf m2)로 표시되는 기의 말단은, C(-Y-SiR85 n2R86 3-n2)2Rf, C(-Y-SiR85 n2R86 3-n2)2R83 또는 C(-Y-SiR85 n2R86 3-n2)3, 바람직하게는 C(-Y-SiR85 n2R86 3-n2)3이다. 여기서, n2는 1 내지 3의 정수이다. 식 중, (-Y-SiR85 n2R86 3-n2)의 단위는, 바람직하게는 (-Y-SiR85 3)이다. 더욱 바람직한 양태에 있어서, 상기 기의 말단부는, 모두 -C(-Y-SiR85 n2R86 3-n2)3, 바람직하게는 -C(-Y-SiR85 3)3일 수 있다.
상기 식 중, Rd"은, 각 출현에 있어서 각각 독립적으로, -Z4-CR81 p2R82" q2R83 r2를 나타낸다. Z4, R81, R83, p2, q2 및 r2는 상기와 동일한 의미이다. R82"은, 각 출현에 있어서 각각 독립적으로, -Y-SiR85" n2R86" 3-n2를 나타낸다. 여기서, Y 및 n2는, 상기와 동일한 의미이다. R85" 및 R86"은, 각각, R85 및 R86과 동일한 의미이다.
바람직한 양태에 있어서, Rd" 중의 말단의 Rd'(Rd'이 존재하지 않는 경우, Rd")에 있어서, 상기 q2는, 바람직하게는 2 이상, 예를 들어 2 또는 3이고, 보다 바람직하게는 3이다.
바람직한 양태에 있어서, Rd"의 말단부 중 적어도 하나는, -C(-Y-SiR85" n2R86" 3-n2)2(구체적으로는, -C(-Y-SiR85" n2R86" 3-n2)2R83) 또는 -C(-Y-SiR85" n2R86" 3-n2)3, 바람직하게는 -C(-Y-SiR85" n2R86" 3-n2)3일 수 있다. 여기서, n2는 1 내지 3의 정수이다. 식 중, (-Y-SiR85" n2R86" 3-n2)의 단위는, 바람직하게는 (-Y-SiR85" 3)이다. 더욱 바람직한 양태에 있어서, Rd의 말단부는, 모두 -C(-Y-SiR85" n2R86" 3-n2)3, 바람직하게는 -C(-Y-SiR85" 3)3일 수 있다.
일 양태에 있어서, (CRd" k2Re" l2Rf" m2)로 표시되는 기의 말단은, C(-Y-SiR85" n2R86" 3-n2)2Rf", C(-Y-SiR85" n2R86" 3-n2)2R83 또는 C(-Y-SiR85" n2R86" 3-n2)3, 바람직하게는 C(-Y-SiR85" n2R86" 3-n2)3이다. 여기서, n2는 1 내지 3의 정수이다. 식 중, (-Y-SiR85" n2R86" 3-n2)의 단위는, 바람직하게는 (-Y-SiR85" 3)이다. 더욱 바람직한 양태에 있어서, 상기 기의 말단부는, 모두 -C(-Y-SiR85" n2R86" 3-n2)3, 바람직하게는 -C(-Y-SiR85" 3)3일 수 있다.
상기 식 중, Re는, 각 출현에 있어서 각각 독립적으로, -Y-SiR85 n2R86 3-n2를 나타낸다. 여기에, Y, R85, R86 및 n2는, 상기 R82에 있어서의 기재와 동일한 의미이다.
상기 식 중, Re"은, 각 출현에 있어서 각각 독립적으로, -Y-SiR85" n2R86" 3-n2를 나타낸다. 여기서, R85", R86", Y 및 n2는, 상기와 동일한 의미이다.
상기 식 중, Rf는, 각 출현에 있어서 각각 독립적으로, 수소 원자, 수산기 또는 저급 알킬기를 나타낸다. 바람직하게는, Rf는, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 저급 알킬기를 나타낸다. 당해 저급 알킬기는, 바람직하게는 탄소 원자수 1 내지 20의 알킬기, 보다 바람직하게는 탄소 원자수 1 내지 6의 알킬기, 더욱 바람직하게는 메틸기이다.
상기 식 중, Rf"은, Rf와 동일한 의미이다.
식 중, k2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고; l2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고; m2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이다. 단, k2, l2 및 m2의 합은 3이다.
일 양태에 있어서, 적어도 하나의 k2는 2 또는 3이고, 바람직하게는 3이다.
일 양태에 있어서, k2는 2 또는 3이고, 바람직하게는 3이다.
일 양태에 있어서, l2는 2 또는 3이고, 바람직하게는 3이다.
상기 식 (D)에 있어서, -Y-SiR85로 표시되는 기가 1 이상, 또한 -Y-SiR85"으로 표시되는 기가 1 이상 존재한다. 보다 바람직하게는, 2 이상의 -Y-SiR85에 결합된 탄소 원자가 1 이상 존재하고, 2 이상의 -Y-SiR85"에 결합된 탄소 원자가 1 이상 존재한다. 즉, 상기 식 (D)에 있어서, -C-(Y-SiR85 n2R86 3-n2)2로 표시되는 기가 1 이상, 또한 -C-(Y-SiR85" n2R86" 3-n2)2로 표시되는 기가 1 이상 존재하는 것이 바람직하다(식 중, n2는 1 내지 3의 정수임).
상기 식 (D) 중, n2는 1 내지 3의 정수이고, 및 적어도 하나의 q2는 2 또는 3이거나, 혹은 적어도 하나의 l2는 2 또는 3이다.
상기 식 (D) 중, 식 중, -Y-SiR85 n2R86 3-n2기 또는 -Y-SiR85" n2R86" 3-n2기가 적어도 2 존재하는 것이 바람직하다. 상기 식 (D) 중, -Y-SiR85 n2R86 3-n2기가 1 이상 존재하고, 또한-Y-SiR85" n2R86" 3-n2기가 1 이상 존재하는 것이 더 바람직하다. 즉, -SiR85를 포함하는 기 및 -SiR85"을 포함하는 기가, PFPE 함유 실란 화합물의 분자 주쇄의 양 말단에 존재하는 것이 바람직하다.
상기 식 (D)로 표시되는 화합물은, 공지의 방법을 조합함으로써 제조할 수 있다.
일 양태에 있어서, PFPE 함유 실란 화합물은, 식 (A)로 표시되는 화합물이다.
일 양태에 있어서, PFPE 함유 실란 화합물은, 식 (B)로 표시되는 화합물이다.
일 양태에 있어서, PFPE 함유 실란 화합물은, 식 (C)로 표시되는 화합물이다.
일 양태에 있어서, PFPE 함유 실란 화합물은, 식 (D)로 표시되는 화합물이다.
일 양태에 있어서, PFPE 함유 실란 화합물은, 식 (A), (C) 또는 (D)로 표시된다.
일 양태에 있어서, PFPE 함유 실란 화합물은, 적어도 한쪽의 말단에, 수산기 또는 가수 분해 가능한 기를 갖는 Si 원자를 2개 이상, 바람직하게는 3개 이상 갖는다.
상기한 PFPE 함유 실란 화합물은, 특별히 한정되는 것은 아니지만, 5×102 내지 1×105의 수 평균 분자량을 가질 수 있다. 이러한 범위 중에서도 2,000 내지 30,000, 보다 바람직하게는 2,500 내지 12,000, 더욱 바람직하게는 3,000 내지 6,000의 수 평균 분자량을 갖는 것이 바람직하다. 또한, 본 발명에 있어서, 수 평균 분자량은, 19F-NMR에 의해 측정되는 값으로 한다.
상기 PFPE 함유 불포화 화합물은, 분자 양 말단에 탄소-탄소 이중 결합을 갖는 PFPE기 함유 화합물이다.
상기 PFPE 함유 불포화 화합물은, 이하의 식 (I)로 표시되는 화합물인 것이 바람직하다.
CH2＝CH-Rk1-PFPE-Rk1-CH＝CH2 (I)
상기 식 (I) 중, PFPE는, 상기와 동일한 의미이다.
상기 식 (I) 중, Rk1은, 각 출현에 있어서 각각 독립적으로, 단결합 또는 2가의 유기기를 나타낸다.
상기 Rk1은, 주로 발수성 및 표면 미끄럼성 등을 제공하는 퍼플루오로(폴리)에테르부(즉, -PFPE-부)와, 알케닐기를 연결하는 링커로 해석된다. 따라서, 당해 Rk1은, PFPE 함유 화합물이 안정적으로 존재할 수 있는 것이면, 단결합이어도 되고, 어느 유기기여도 된다. 또한, 본 명세서에 있어서, Rk1은, 좌측이 PFPE로 표시되는 기에, 우측이 식 (I)의 -CH＝CH2 부분에, 각각 결합된다.
일 양태에 있어서, Rk1은, 상기 PFPE 함유 실란 화합물에 관한 Xe와 동일한 의미(단, 2가인 것으로 한정함)일 수 있다.
상기 Rk1은, 주로 발수성 및 표면 미끄럼성 등을 제공하는 퍼플루오로(폴리)에테르부(즉, -PFPE-부)와 알케닐기를 연결하는 링커로 해석된다. 따라서, 당해 Rk1은, PFPE 함유 화합물이 안정적으로 존재할 수 있는 것이면, 단결합이어도 되고, 어느 유기기여도 된다.
다른 양태에 있어서, Rk1은, Xe일 수 있다. Xe는, 단결합 또는 2가의 유기기를 나타내고, 바람직하게는 단결합 또는 -C6H4-(즉, -페닐렌-. 이하, 페닐렌기를 나타냄), -CO-(카르보닐기), -NR4- 및 -SO2-로 이루어지는 군에서 선택되는 적어도 하나를 갖는 2가의 유기기를 나타낸다. 상기 R4는, 각각 독립적으로, 수소 원자, 페닐기, 또는 C1~6 알킬기(바람직하게는 메틸기)를 나타내고, 바람직하게는 수소 원자 또는 메틸기이다. 상기한 -C6H4-, -CO-, -NR4- 또는 -SO2-은, PFPE 함유 불포화 화합물의 분자 주쇄 중에 포함되는 것이 바람직하다. 여기서, 분자 주쇄란, PFPE 함유 불포화 화합물의 분자 중에서 상대적으로 가장 긴 결합쇄를 나타낸다.
Xe는, 더 바람직하게는, 단결합 또는 -C6H4-, -CONR4-, -CONR4-C6H4-, -CO-, -CO-C6H4-, -SO2NR4-, -SO2NR4-C6H4-, -SO2-, 및 -SO2-C6H4-로 이루어지는 군에서 선택되는 적어도 하나를 갖는 2가의 유기기를 나타낸다. 상기한 -C6H4-, -CONR4-, -CONR4-C6H4-, -CO-, -CO-C6H4-, -SO2NR4-, -SO2NR4-C6H4-, -SO2-, 또는 -SO2-C6H4-은, PFPE 함유 불포화 화합물의 분자 주쇄 중에 포함되는 것이 바람직하다.
상기 Rk1의 예로서는, 특별히 한정하는 것은 아니지만, 예를 들어 하기 식:
-(R31)p'-(Xa)q'-
[식 중:
R31은, 단결합, -(CH2)s'- 또는 o-, m- 혹은 p-페닐렌기를 나타내고, 바람직하게는 -(CH2)s'-이고,
s'은, 1 내지 20의 정수, 바람직하게는 1 내지 6의 정수, 보다 바람직하게는 1 내지 3의 정수, 보다 더 바람직하게는 1 또는 2이고,
Xa는, -(Xb)l'-을 나타내고,
Xb는, 각 출현에 있어서 각각 독립적으로, -O-, -S-, o-, m- 혹은 p-페닐렌기, -C(O)O-, -Si(R33)2-, -(Si(R33)2O)m'-Si(R33)2-, -CONR34-, -O-CONR34-, -NR34- 및 -(CH2)n'-로 이루어지는 군에서 선택되는 기를 나타내고,
R33은, 각 출현에 있어서 각각 독립적으로, 페닐기, C1-6 알킬기 또는 C1-6 알콕시기를 나타내고, 바람직하게는 페닐기 또는 C1-6 알킬기이고, 보다 바람직하게는 메틸기이고,
R34는, 각 출현에 있어서 각각 독립적으로, 수소 원자, 페닐기 또는 C1-6 알킬기(바람직하게는 메틸기)를 나타내고,
m'은, 각 출현에 있어서 각각 독립적으로, 1 내지 100의 정수, 바람직하게는 1 내지 20의 정수이고,
n'은, 각 출현에 있어서 각각 독립적으로, 1 내지 20의 정수, 바람직하게는 1 내지 6의 정수, 보다 바람직하게는 1 내지 3의 정수이고,
l'은, 1 내지 10의 정수, 바람직하게는 1 내지 5의 정수, 보다 바람직하게는 1 내지 3의 정수이고,
p'은, 0 또는 1이고,
q'은, 0 또는 1이고,
여기에, p' 및 q' 중 적어도 한쪽은 1이고, p' 또는 q'을 붙여 괄호로 묶인 각 반복 단위의 존재 순서는 임의임]
로서 표시되는 2가의 기를 들 수 있다. 여기에, R31 및 Xa(전형적으로는 R31 및 Xa의 수소 원자)는 불소 원자, C1-3 알킬기 및 C1-3 플루오로알킬기에서 선택되는 1개 또는 그 이상의 치환기에 의해 치환되어 있어도 된다.
일 양태에 있어서, l'은, 1이다.
바람직하게는, 상기 Rk1은, -(R31)p'-(Xa)q'-R32-이다. R32는, 단결합, -(CH2)t'- 또는 o-, m- 혹은 p-페닐렌기를 나타내고, 바람직하게는 -(CH2)t'-이다. t'은, 1 내지 20의 정수, 바람직하게는 2 내지 6의 정수, 보다 바람직하게는 2 내지 3의 정수이다. 일 양태에 있어서, t'은, 1 내지 6의 정수, 보다 바람직하게는 1 내지 3의 정수이고, 예를 들어 1 또는 2, 보다 구체적으로는 1이다. 여기서, R32(전형적으로는 R32 중의 수소 원자)는 불소 원자, C1-3 알킬기 및 C1-3 플루오로알킬기에서 선택되는 1개 또는 그 이상의 치환기에 의해 치환되어 있어도 된다.
바람직하게는, 상기 Rk1은,
단결합,
C1-20 알킬렌기,
-R31-Xc-R32-, 또는
-Xd-R32-
[식 중, R31 및 R32는, 상기와 동일한 의미임.]
일 수 있다. 또한, 알킬렌기란, -(CδH2δ)- 구조를 갖는 기이며, 치환 또는 비치환이어도 되고, 직쇄상 또는 분지쇄상이어도 된다.
보다 바람직하게는, 상기 Rk1은,
단결합,
C1-20 알킬렌기,
-(CH2)s'-Xc-,
-(CH2)s'-Xc-(CH2)t'-
-Xd-, 또는
-Xd-(CH2)t'-
[식 중, s' 및 t'은, 상기와 동일한 의미임.]
이다.
더욱 바람직하게는, 상기 Rk1은,
-Xf-,
-Xf-C1-20 알킬렌기,
-Xf-(CH2)s'-Xc-,
-Xf-(CH2)s'-Xc-(CH2)t'-
-Xf-Xd-, 또는
-Xf-Xd-(CH2)t'-
이다. 식 중, s' 및 t'은, 상기와 동일한 의미이다.
상기 식 중, Xf는, 탄소 원자수 1 내지 6, 바람직하게는 탄소 원자수 1 내지 4, 보다 바람직하게는 탄소 원자수 1 내지 2의 알킬렌기, 예를 들어 메틸렌기이다. Xf 중의 수소 원자는, 불소 원자, C1-3 알킬기 및 C1-3 플루오로알킬기에서 선택되는 1개 또는 그 이상의 치환기에 의해 치환되어 있어도 되고, 바람직하게는 치환되어 있다. Xf는, 직쇄상 또는 분지쇄상이어도 되고, 바람직하게는 직쇄상이다.
상기 식 중, Xc는,
-O-,
-S-,
-C(O)O-,
-CONR34-,
-O-CONR34-,
-Si(R33)2-,
-(Si(R33)2O)m'-Si(R33)2-,
-O-(CH2)u'-(Si(R33)2O)m'-Si(R33)2-,
-O-(CH2)u'-Si(R33)2-O-Si(R33)2-CH2CH2-Si(R33)2-O-Si(R33)2-,
-O-(CH2)u'-Si(OCH3)2OSi(OCH3)2-,
-CONR34-(CH2)u'-(Si(R33)2O)m'-Si(R33)2-,
-CONR34-(CH2)u'-N(R34)-, 또는
-CONR34-(o-, m- 또는 p-페닐렌)-Si(R33)2-
[식 중, R33, R34 및 m'은, 상기와 동일한 의미이며,
u'은 1 내지 20의 정수, 바람직하게는 2 내지 6의 정수, 보다 바람직하게는 2 내지 3의 정수임.]을 나타낸다. Xc는, 바람직하게는 -O-이다.
상기 식 중, Xd는,
-S-,
-C(O)O-,
-CONR34-,
-CONR34-(CH2)u'-(Si(R33)2O)m'-Si(R33)2-,
-CONR34-(CH2)u'-N(R34)-, 또는
-CONR34-(o-, m- 또는 p-페닐렌)-Si(R33)2-
[식 중, 각 기호는, 상기와 동일한 의미임.]
을 나타낸다.
특히 바람직하게는, 상기 Rk1은,
-Xf-,
-Xf-C1-20 알킬렌기,
-Xf-(CH2)s'-Xc-,
-Xf-(CH2)s'-Xc-(CH2)t'-
-Xf-Xd-, 또는
-Xf-Xd-(CH2)t'-
[식 중, Xf, s' 및 t'은, 상기와 동일한 의미임.]
이고,
Xc가, -O-, 또는 -CONR34-,
Xd가, -CONR34-,
R34는, 각 출현에 있어서 각각 독립적으로, 수소 원자, 페닐기 또는 C1-6 알킬기(바람직하게는 메틸기)를 나타냄.]
로 표시되는 기이다.
일 양태에 있어서, 상기 Rk1은,
-Xf-(CH2)s'-Xc-,
-Xf-(CH2)s'-Xc-(CH2)t'-
-Xf-Xd-, 또는
-Xf-Xd-(CH2)t'-
[식 중, Xf, s' 및 t'은, 상기와 동일한 의미임.]
이고,
Xc가, -O- 또는 -CONR34-,
Xd가, -CONR34-,
R34는, 각 출현에 있어서 각각 독립적으로, 수소 원자, 페닐기 또는 C1-6 알킬기(바람직하게는 메틸기)를 나타냄.]
로 표시되는 기이다.
일 양태에 있어서, 상기 Rk1은,
단결합,
C1-20 알킬렌기,
-(CH2)s'-Xc-(CH2)t'-, 또는
-Xd-(CH2)t'-
[식 중, 각 기호는, 상기와 동일한 의미임.]
일 수 있다.
바람직하게는, 상기 Rk1은,
단결합,
C1-20 알킬렌기,
-(CH2)s'-O-(CH2)t'-,
-(CH2)s'-(Si(R33)2O)m'-Si(R33)2-(CH2)t'-,
-(CH2)s'-O-(CH2)u'-(Si(R33)2O)m'-Si(R33)2-(CH2)t'-, 또는
-(CH2)s'-O-(CH2)t'-Si(R33)2-(CH2)u'-Si(R33)2-(CvH2v)-
[식 중, R33, m', s', t' 및 u'은, 상기와 동일한 의미이며, v는 1 내지 20의 정수, 바람직하게는 2 내지 6의 정수, 보다 바람직하게는 2 내지 3의 정수임.]
이다.
상기 식 중, -(CvH2v)-은, 직쇄여도, 분지쇄여도 되고, 예를 들어 -CH2-, -CH2CH2-, -CH2CH2CH2-, -CH(CH3)-, -CH(CH3)CH2-일 수 있다.
상기 Rk1기는, 불소 원자, C1-3 알킬기 및 C1-3 플루오로알킬기(바람직하게는, C1-3 퍼플루오로알킬기)에서 선택되는 1개 또는 그 이상의 치환기에 의해 치환되어 있어도 된다.
일 양태에 있어서, Rk1기는, -O-C1-6 알킬렌기 이외일 수 있다.
다른 양태에 있어서, Rk1기로서는, 예를 들어 하기의 기를 들 수 있다:

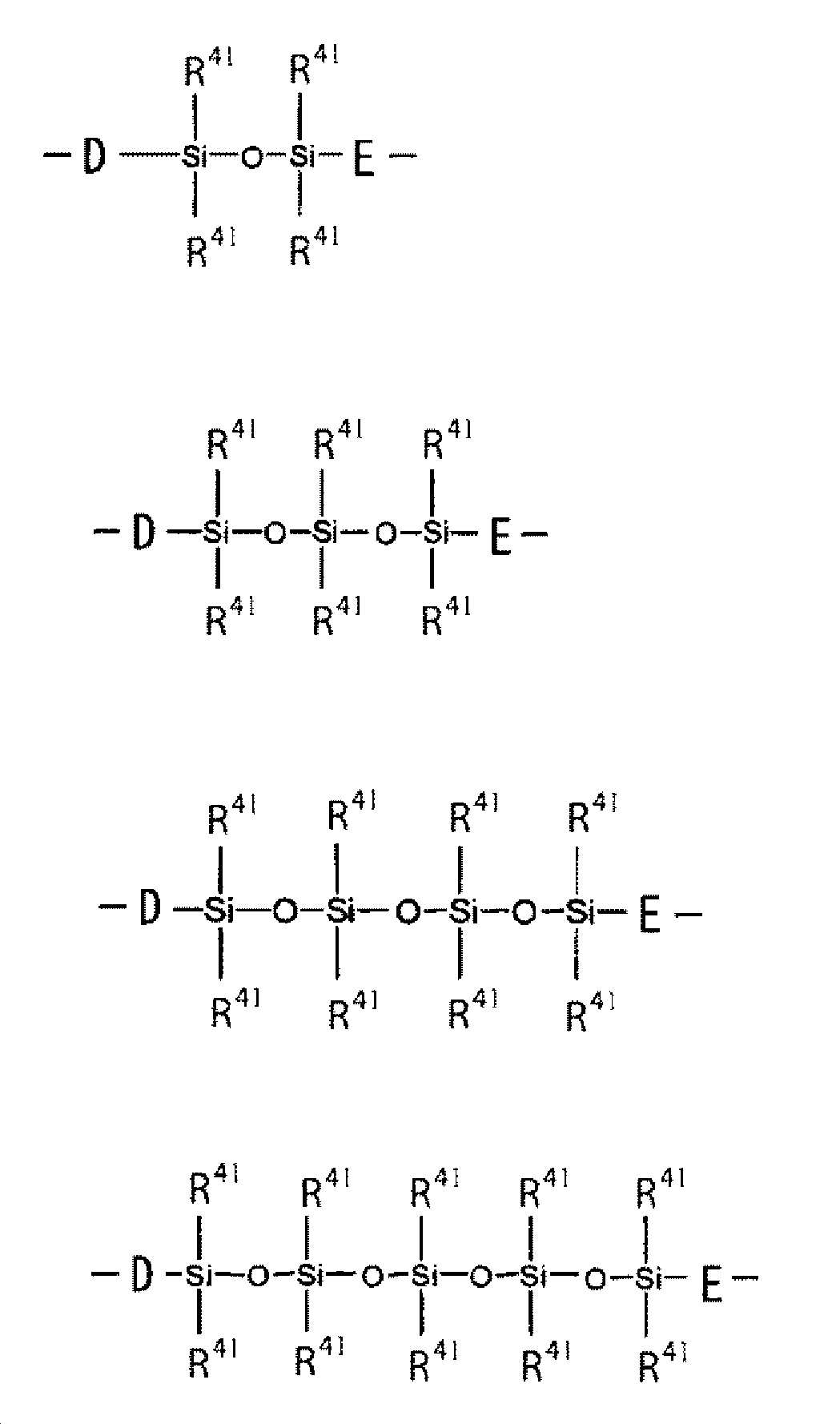

Figure pct00026
Figure pct00027
[식 중, R41은, 각각 독립적으로, 수소 원자, 페닐기, 탄소 원자수 1 내지 6의 알킬기, 또는 C1-6 알콕시기, 바람직하게는 메틸기이고;
D는,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CF2O(CH2)3-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-CONH-(CH2)3-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함), 및
Figure pct00028
(식 중, R42는, 각각 독립적으로, 수소 원자, C1-6의 알킬기 또는 C1-6의 알콕시기, 바람직하게는 메틸기 또는 메톡시기, 보다 바람직하게는 메틸기를 나타냄.)
에서 선택되는 기이고,
E는, -(CH2)ne-(ne는 2 내지 6의 정수)이고,
D는, 분자 주쇄의 PFPE1에 결합되고, E는, PFPE1과 반대의 기에 결합됨.]
상기 Rk1의 구체적인 예로서는, 예를 들어:
단결합,
-CH2OCH2-,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CH2O(CH2)6-,
-CF2-CH2-O-CH2-,
-CF2-CH2-O-(CH2)2-,
-CF2-CH2-O-(CH2)3-,
-CF2-CH2-O-(CH2)6-,
-CH2O(CH2)3Si(CH3)2OSi(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2OSi(CH3)2OSi(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)2Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)3Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)10Si(CH3)2(CH2)2-,
-CH2O(CH2)3Si(CH3)2O(Si(CH3)2O)20Si(CH3)2(CH2)2-,
-CH2OCF2CHFOCF2-,
-CH2OCF2CHFOCF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-,
-CH2OCH2CF2CF2OCF2-,
-CH2OCH2CF2CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF2CF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF2-,
-CH2OCH2CHFCF2OCF2CF2-,
-CH2OCH2CHFCF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CH2OCH2(CH2)7CH2Si(OCH3)2OSi(OCH3)2(CH2)2Si(OCH3)2OSi(OCH3)2(CH2)2-,
-CH2OCH2CH2CH2Si(OCH3)2OSi(OCH3)2(CH2)3-,
-CH2OCH2CH2CH2Si(OCH2CH3)2OSi(OCH2CH3)2(CH2)3-,
-CH2OCH2CH2CH2Si(OCH3)2OSi(OCH3)2(CH2)2-,
-CH2OCH2CH2CH2Si(OCH2CH3)2OSi(OCH2CH3)2(CH2)2-,
-(CH2)2-Si(CH3)2-(CH2)2-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-(CH2)5-,
-(CH2)6-,
-CF2-,
-(CF2)2-,
-CF2-CH2-,
-CF2-(CH2)2-,
-CF2-(CH2)3-,
-CF2-(CH2)4-,
-CF2-(CH2)5-,
-CF2-(CH2)6-,
-CO-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
-CH2O-CONH-(CH2)3-,
-CH2O-CONH-(CH2)6-,
-S-(CH2)3-,
-(CH2)2S(CH2)3-,
-CONH-(CH2)3Si(CH3)2OSi(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2OSi(CH3)2OSi(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)2Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)3Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)10Si(CH3)2(CH2)2-,
-CONH-(CH2)3Si(CH3)2O(Si(CH3)2O)20Si(CH3)2(CH2)2-,
-C(O)O-(CH2)3-,
-C(O)O-(CH2)6-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-(CH2)2-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-CH(CH3)-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-(CH2)3-,
-CH2-O-(CH2)3-Si(CH3)2-(CH2)2-Si(CH3)2-CH(CH3)-CH2-,
-OCH2-,
-O(CH2)3-,
-OCFHCF2-,
Figure pct00029
등을 들 수 있다.
상기한 것 중에서는, Rk1은,
-CH2OCH2-,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CH2O(CH2)6-,
-CF2-CH2-O-CH2-,
-CF2-CH2-O-(CH2)2-,
-CF2-CH2-O-(CH2)3-,
-CF2-CH2-O-(CH2)6-,
-CH2OCF2CHFOCF2-,
-CH2OCF2CHFOCF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-,
-CH2OCH2CF2CF2OCF2-,
-CH2OCH2CF2CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF2CF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF2-,
-CH2OCH2CHFCF2OCF2CF2-,
-CH2OCH2CHFCF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-(CH2)5-,
-(CH2)6-,
-CF2-,
-(CF2)2-,
-CF2-CH2-,
-CF2-(CH2)2-,
-CF2-(CH2)3-,
-CF2-(CH2)4-,
-CF2-(CH2)5-,
-CF2-(CH2)6-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
-CH2O-CONH-(CH2)3-,
-CH2O-CONH-(CH2)6-,
-OCH2-,
-O(CH2)3-,
-OCFHCF2-,
인 것이 바람직하다.
상기 열거 중에서, 더욱 바람직한 Rk1로서는,
-CH2OCH2-,
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CH2O(CH2)6-,
-CF2-CH2-O-CH2-,
-CF2-CH2-O-(CH2)2-,
-CF2-CH2-O-(CH2)3-,
-CF2-CH2-O-(CH2)6-,
-CH2OCF2CHFOCF2-,
-CH2OCF2CHFOCF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-,
-CH2OCH2CF2CF2OCF2-,
-CH2OCH2CF2CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF2CF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CF2CF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF2-,
-CH2OCH2CHFCF2OCF2CF2-,
-CH2OCH2CHFCF2OCF2CF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2-,
-CH2OCH2CHFCF2OCF(CF3)CF2OCF2CF2CF2-,
-CH2OCF2CHFOCF2CF2CF2-C(O)NH-CH2-,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CONH-(CH2)6-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CF2CONH(CH2)6-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CON(CH3)-(CH2)6-,
-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)3-,
-CF2-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함),
-CF2-CON(CH3)-(CH2)6-,
-CF2-CON(Ph)-(CH2)6- (식 중, Ph는 페닐을 의미함),
-CONH-(CH2)2NH(CH2)3-,
-CONH-(CH2)6NH(CH2)3-,
인 것이 바람직하다.
일 양태에 있어서, Rk1은, Xe'을 나타낸다. Xe'은, 단결합, 탄소 원자수 1 내지 6의 알킬렌기, -R51-C6H4-R52-, -R51-CONR4-R52-, -R51-CONR4-C6H4-R52-, -R51-CO-R52-, -R51-CO-C6H4-R52-, -R51-SO2NR4-R52-, -R51-SO2NR4-C6H4-R52-, -R51-SO2-R52-, 또는 -R51-SO2-C6H4-R52-이다. R51 및 R52는, 각각 독립적으로, 단결합 또는 탄소 원자수 1 내지 6의 알킬렌기를 나타내고, 바람직하게는 단결합 또는 탄소 원자수 1 내지 3의 알킬렌기이다. R4는 상기와 동일한 의미이다. 상기 알킬렌기는, 치환 또는 비치환이고, 바람직하게는 비치환이다. 상기 알킬렌기의 치환기로서는, 예를 들어 할로겐 원자, 바람직하게는 불소 원자를 들 수 있다. 상기 알킬렌기는, 직쇄상 또는 분지쇄상이고, 직쇄상인 것이 바람직하다.
바람직한 양태에 있어서, Xe'은,
단결합,
-Xf-,
탄소 원자수 1 내지 6, 바람직하게는 탄소 원자수 1 내지 3의 알킬렌기
-Xf-C1-6 알킬렌기, 바람직하게는 -Xf-C1-3 알킬렌기, 더 바람직하게는
-Xf-C1-2 알킬렌기,
-C6H4-R52'-,
-CONR4'-R52'-,
-CONR4'-C6H4-R52'-,
-Xf-CONR4'-R52'-,
-Xf-CONR4'-C6H4-R52'-,
-CO-R52'-,
-CO-C6H4-R52'-,
-SO2NR4'-R52'-,
-SO2NR4'-C6H4-R52'-,
-SO2-R52'-,
-SO2-C6H4-R52'-,
-R51'-C6H4-,
-R51'-CONR4'-,
-R51'-CONR4'-C6H4-,
-R51'-CO-,
-R51'-CO-C6H4-,
-R51'-SO2NR4'-,
-R51'-SO2NR4'-C6H4-,
-R51'-SO2-,
-R51'-SO2-C6H4-,
-C6H4-
-CONR4'-,
-CONR4'-C6H4-,
-Xf-CONR4'-,
-Xf-CONR4'-C6H4-,
-CO-,
-CO-C6H4-,
-SO2NR4'-,
-SO2NR4'-C6H4-,
-SO2-, 또는
-SO2-C6H4-
(식 중, R51' 및 R52'은, 각각 독립적으로, 탄소 원자수 1 내지 6, 바람직하게는 탄소 원자수 1 내지 3의 직쇄 알킬렌기임. 상기한 바와 같이, 상기 알킬렌기는, 치환 또는 비치환이며, 상기 알킬렌기의 치환기로서는, 예를 들어 할로겐 원자, 바람직하게는 불소 원자를 들 수 있음.
R4'은, 수소 원자 또는 메틸기임.)
일 수 있다.
상기한 것 중에서, Xe'은, 바람직하게는
-Xf-,
탄소 원자수 1 내지 6, 바람직하게는 탄소 원자수 1 내지 3의 알킬렌기,
-Xf-C1-6 알킬렌기, 바람직하게는 -Xf-C1-3 알킬렌기, 더 바람직하게는
-Xf-C1-2 알킬렌기,
-CONR4'-R52'-,
-CONR4'-C6H4-R52'-,
-Xf-CONR4'-R52'-,
-Xf-CONR4'-C6H4-R52'-,
-R51'-CONR4'-,
-R51'-CONR4'-C6H4-,
-CONR4'-,
-CONR4'-C6H4-,
-Xf-CONR4'-,
-Xf-CONR4'-C6H4-,
-R51'-CONR4'- 또는
-R51'-CONR4'-C6H4-,
일 수 있다. 식 중, Xf, R4', R51' 및 R52'은, 각각 상기와 동일한 의미이다.
상기한 것 중에서, Xe'은, 더 바람직하게는,
-CONR4'-R52'-,
-CONR4'-C6H4-R52'-,
-Xf-CONR4'-R52'-,
-Xf-CONR4'-C6H4-R52'-,
-R51'-CONR4'-,
-R51'-CONR4'-C6H4-,
-CONR4'-,
-CONR4'-C6H4-,
-Xf-CONR4'-, 또는
-Xf-CONR4'-C6H4-,
일 수 있다.
본 양태에 있어서, Xe'의 구체예로서는, 예를 들어
단결합,
탄소 원자수 1 내지 6의 퍼플루오로알킬렌기(예를 들어, -CF2-, -(CF2)2- 등),
탄소 원자수 1 내지 6의 알킬렌기,
-CF2-C1-6 알킬렌기,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CF2-CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CON(CH3)-,
-CON(CH3)-CH2-,
-CON(CH3)-(CH2)2-
-CON(CH3)-(CH2)3-,
-CF2-CON(CH3)-,
-CF2-CON(CH3)CH2-,
-CF2-CON(CH3)-(CH2)2-,
-CF2-CON(CH3)-(CH2)3-,
-CH2-CONH-,
-CH2-CONH-CH2-,
-CH2-CONH-(CH2)2-,
-CH2-CONH-(CH2)3-,
-CF2-CH2-CONH-,
-CF2-CH2-CONH-CH2-,
-CF2-CH2-CONH-(CH2)2-,
-CF2-CH2-CONH-(CH2)3-,
-CONH-C6H4-,
-CON(CH3)-C6H4-,
-CH2-CON(CH3)-CH2-,
-CH2-CON(CH3)-(CH2)2-,
-CH2-CON(CH3)-(CH2)3-,
-CON(CH3)-C6H4-,
-CF2-CONH-C6H4-,
-CF2-CON(CH3)-C6H4-,
-CF2-CH2-CON(CH3)-CH2-,
-CF2-CH2-CON(CH3)-(CH2)2-,
-CF2-CH2-CON(CH3)-(CH2)3-,
-CF2-CON(CH3)-C6H4-,
-CO-,
-CO-C6H4-,
-C6H4-,
-SO2NH-,
-SO2NH-CH2-,
-SO2NH-(CH2)2-,
-SO2NH-(CH2)3-,
-SO2NH-C6H4-,
-SO2N(CH3)-,
-SO2N(CH3)-CH2-,
-SO2N(CH3)-(CH2)2-,
-SO2N(CH3)-(CH2)3-,
-SO2N(CH3)-C6H4-,
-SO2-,
-SO2-CH2-,
-SO2-(CH2)2-,
-SO2-(CH2)3-, 또는
-SO2-C6H4-
등을 들 수 있다.
상기 열거 중에서, 바람직한 Xe'으로서는,
탄소 원자수 1 내지 6의 퍼플루오로알킬렌기(예를 들어, -CF2-, -(CF2)2- 등),
탄소 원자수 1 내지 6의 알킬렌기,
-CF2-C1-6 알킬렌기,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CON(CH3)-,
-CON(CH3)-CH2-,
-CON(CH3)-(CH2)2-,
-CON(CH3)-(CH2)3-,
-CF2-CON(CH3)-,
-CF2-CON(CH3)CH2-,
-CF2-CON(CH3)-(CH2)2-,
-CF2-CON(CH3)-(CH2)3-,
-CH2-CONH-,
-CH2-CONH-CH2-,
-CH2-CONH-(CH2)2-,
-CH2-CONH-(CH2)3-,
-CF2-CH2-CONH-,
-CF2-CH2-CONH-CH2-,
-CF2-CH2-CONH-(CH2)2-,
-CF2-CH2-CONH-(CH2)3-,
-CONH-C6H4-,
-CON(CH3)-C6H4-,
-CH2-CON(CH3)-CH2-,
-CH2-CON(CH3)-(CH2)2-,
-CH2-CON(CH3)-(CH2)3-,
-CON(CH3)-C6H4-
-CF2-CONH-C6H4-,
-CF2-CON(CH3)-C6H4-,
-CF2-CH2-CON(CH3)-CH2-,
-CF2-CH2-CON(CH3)-(CH2)2-,
-CF2-CH2-CON(CH3)-(CH2)3-,
-CF2-CON(CH3)-C6H4-,
등을 들 수 있다.
상기 열거 중에서, 더 바람직한 Xe'으로서는,
-CONH-,
-CONH-CH2-,
-CONH-(CH2)2-,
-CONH-(CH2)3-,
-CF2CONH-,
-CF2CONHCH2-,
-CF2CONH(CH2)2-,
-CF2CONH(CH2)3-,
-CON(CH3)-,
-CON(CH3)-CH2-,
-CON(CH3)-(CH2)2-,
-CON(CH3)-(CH2)3-,
-CF2-CON(CH3)-,
-CF2-CON(CH3)CH2-,
-CF2-CON(CH3)-(CH2)2-,
-CF2-CON(CH3)-(CH2)3-,
-CH2-CONH-,
-CH2-CONH-CH2-,
-CH2-CONH-(CH2)2-,
-CH2-CONH-(CH2)3-,
-CF2-CH2-CONH-,
-CF2-CH2-CONH-CH2-,
-CF2-CH2-CONH-(CH2)2-,
-CF2-CH2-CONH-(CH2)3-,
-CONH-C6H4-,
-CON(CH3)-C6H4-,
-CH2-CON(CH3)-CH2-,
-CH2-CON(CH3)-(CH2)2-,
-CH2-CON(CH3)-(CH2)3-,
-CON(CH3)-C6H4-
-CF2-CONH-C6H4-,
-CF2-CON(CH3)-C6H4-,
-CF2-CH2-CON(CH3)-CH2-,
-CF2-CH2-CON(CH3)-(CH2)2-,
-CF2-CH2-CON(CH3)-(CH2)3-, 또는
-CF2-CON(CH3)-C6H4-,
등을 들 수 있다.
일 양태에 있어서, Xe'은, 단결합이다. 본 양태에 있어서, PFPE1과 기재의 결합능을 갖는 기가 직접 결합되어 있다.
또한 다른 양태에 있어서, Rk1은, 식: -(R16)x-(CFR17)y-(CH2)z-로 표시되는 기이다. 식 중, x, y 및 z는, 각각 독립적으로, 0 내지 10의 정수이고, x, y 및 z의 합은 1 이상이고, 괄호로 묶인 각 반복 단위의 존재 순서는 식 중에 있어서 임의이다.
상기 식 중, R16은, 각 출현에 있어서 각각 독립적으로, 산소 원자, 페닐렌, 카르바졸릴렌, -NR18- (식 중, R18은, 수소 원자 또는 유기기를 나타냄) 또는 2가의 유기기이다. 바람직하게는, R16은, 산소 원자 또는 2가의 극성기이다.
상기 「2가의 극성기」로서는, 특별히 한정되지 않지만, -C(O)-, -C(＝NR19)-, 및 -C(O)NR19-(이들 식 중, R19는, 수소 원자 또는 저급 알킬기를 나타냄)을 들 수 있다. 당해 「저급 알킬기」는, 예를 들어 탄소 원자수 1 내지 6의 알킬기, 예를 들어 메틸기, 에틸기, n-프로필기이고, 이들은, 1개 또는 그 이상의 불소 원자에 의해 치환되어 있어도 된다.
상기 식 중, R17은, 각 출현에 있어서 각각 독립적으로, 수소 원자, 불소 원자 또는 저급 플루오로알킬기이고, 바람직하게는 불소 원자이다. 당해 「저급 플루오로알킬기」는, 예를 들어 탄소 원자수 1 내지 6, 바람직하게는 탄소 원자수 1 내지 3의 플루오로알킬기, 바람직하게는 탄소 원자수 1 내지 3의 퍼플루오로알킬기, 보다 바람직하게는 트리플루오로메틸기, 펜타플루오로에틸기, 더욱 바람직하게는 트리플루오로메틸기이다.
이 양태에 있어서, Rk1은, 바람직하게는 식: -(O)x-(CF2)y-(CH2)z-(식 중, x, y 및 z는, 상기와 동일한 의미이며, 괄호로 묶인 각 반복 단위의 존재 순서는 식 중에 있어서 임의임)로 표시되는 기이다.
상기 식: -(O)x-(CF2)y-(CH2)z-로 표시되는 기로서는, 예를 들어 -(O)x'-(CH2)z"-O-[(CH2)z'''-O-]z"" 및 -(O)x'-(CF2)y"-(CH2)z"-O-[(CH2)z'''-O-]z""(식 중, x'은 0 또는 1이고, y", z" 및 z'''은, 각각 독립적으로, 1 내지 10의 정수이고, z""은, 0 또는 1임)으로 표시되는 기를 들 수 있다. 또한, 이들 기는 좌측단이 PFPE측에 결합된다.
다른 바람직한 양태에 있어서, Rk1은, -O-CFR20-(CF2)e'"-이다.
상기 R20은, 각각 독립적으로, 불소 원자 또는 저급 플루오로알킬기를 나타낸다. 여기서 저급 플루오로알킬기는, 예를 들어 탄소 원자수 1 내지 3의 플루오로알킬기, 바람직하게는 탄소 원자수 1 내지 3의 퍼플루오로알킬기, 보다 바람직하게는 트리플루오로메틸기, 펜타플루오로에틸기, 더욱 바람직하게는 트리플루오로메틸기이다.
상기 e'"은, 각각 독립적으로, 0 또는 1이다.
일 구체예에 있어서, R20은 불소 원자이고, e'"은 1이다.
또 다른 양태에 있어서, Rk1기의 예로서, 하기의 기를 들 수 있다:

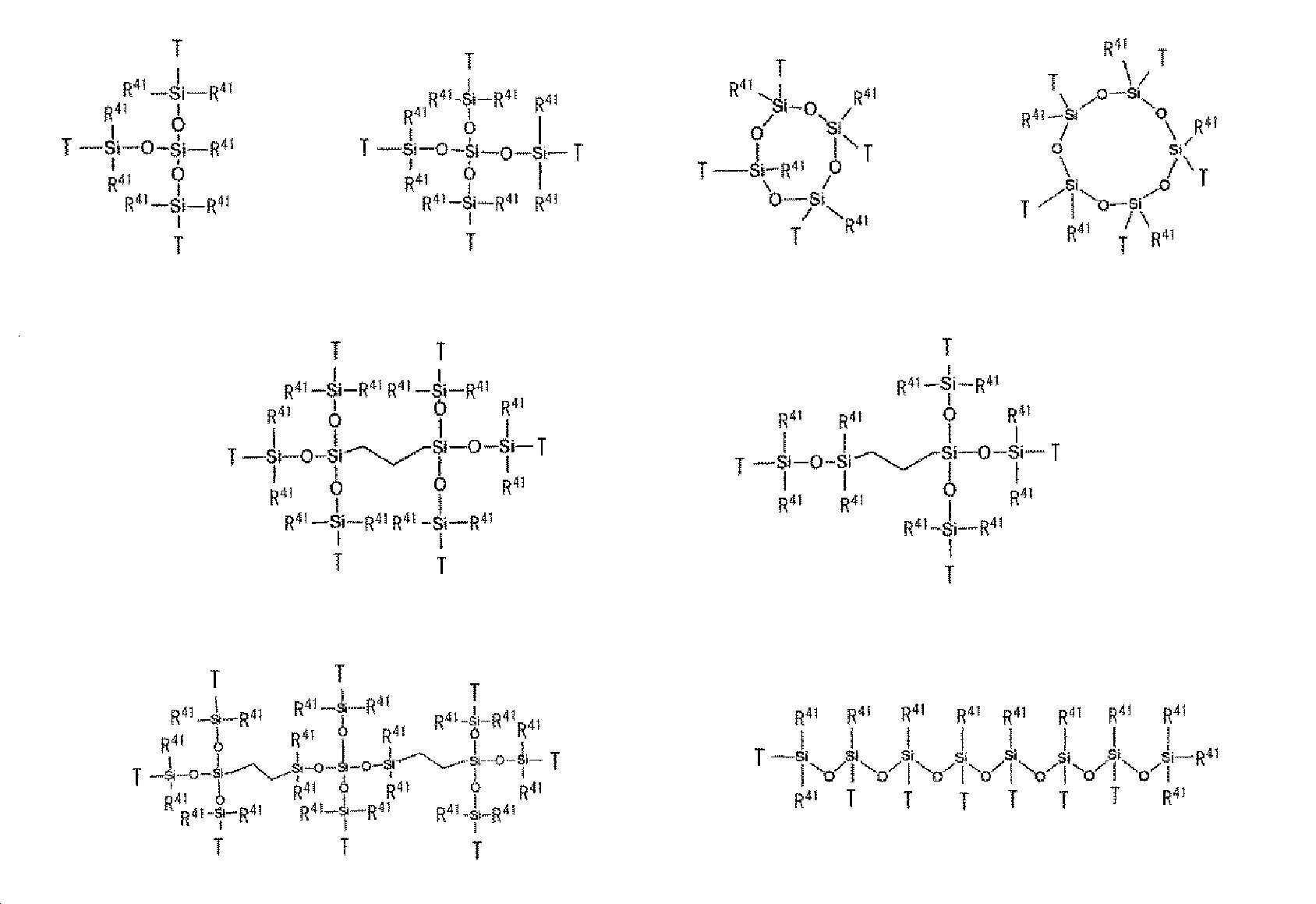

Figure pct00030
[식 중,
R41은, 각각 독립적으로, 수소 원자, 페닐기, 탄소 원자수 1 내지 6의 알킬기, 또는 C1-6 알콕시기, 바람직하게는 메틸기이고;
각 Rk1기에 있어서, T 중 임의의 몇 개는, 분자 주쇄의 PFPE에 결합되는 이하의 기:
-CH2O(CH2)2-,
-CH2O(CH2)3-,
-CF2O(CH2)3-,
-CH2-,
-(CH2)2-,
-(CH2)3-,
-(CH2)4-,
-CONH-(CH2)3-,
-CON(CH3)-(CH2)3-,
-CON(Ph)-(CH2)3- (식 중, Ph는 페닐을 의미함), 또는
Figure pct00031
[식 중, R42는, 각각 독립적으로, 수소 원자, C1-6의 알킬기 또는 C1-6의 알콕시기, 바람직하게는 메틸기 또는 메톡시기, 보다 바람직하게는 메틸기를 나타냄.]
이고, 다른 T 중 하나가, 분자 주쇄의 PFPE와 반대의 기에 결합되는 -(CH2)n"-(n"은 2 내지 6의 정수)이고, 존재하는 경우, 나머지 T는, 각각 독립적으로, 메틸기, 페닐기, C1-6 알콕시기 또는 라디칼 포착기 혹은 자외선 흡수기일 수 있다.
라디칼 포착기는, 광조사에서 발생하는 라디칼을 포착할 수 있는 것이면 특별히 한정되지 않지만, 예를 들어 벤조페논류, 벤조트리아졸류, 벤조산에스테르류, 살리실산페닐류, 크로톤산류, 말론산에스테르류, 오르가노아크릴레이트류, 힌더드아민류, 힌더드페놀류 또는 트리아진류의 잔기를 들 수 있다.
자외선 흡수기는, 자외선을 흡수할 수 있는 것이면 특별히 한정되지 않지만, 예를 들어 벤조트리아졸류, 히드록시벤조페논류, 치환 및 비치환 벤조산 혹은 살리실산화합물의 에스테르류, 아크릴레이트 또는 알콕시시너메이트류, 옥사미드류, 옥사닐리드류, 벤조옥사지논류, 벤조옥사졸류의 잔기를 들 수 있다.
바람직한 양태에 있어서, 바람직한 라디칼 포착기 또는 자외선 흡수기로서는,
Figure pct00032
또는

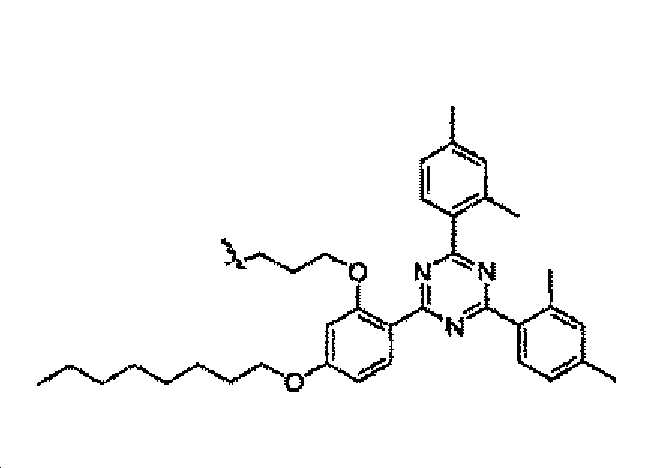

Figure pct00033
을 들 수 있다.
일 양태에 있어서, 상기 Rk1로서는, 예를 들어 -Rk2-CH2-, -Rk2-OCH2-, -Rk2-CH2OCH2-, 또는 -Rk2-CO-NR1-Yj2-로 표시되는 기를 들 수 있다. 상기 2가의 유기기는, 상기 식의 좌측(즉, Rk2측)에 있어서, PFPE와 결합된다.
상기 양태에 있어서, 상기 Rk2는, 단결합, 또는 탄소 원자수 1 내지 15의 2가의 탄화수소기이며, 에테르 결합을 포함하고 있어도 된다. Rk2에 있어서의 상기 탄화수소기로서는, 예를 들어 알킬렌기 또는 에테르 산소를 포함하고 있어도 되는 알킬렌기를 들 수 있다. 또한, 알킬렌기는, 상기한 바와 같이 치환 또는 비치환이어도 된다.
일 양태에 있어서, 상기 Rk2는, 단결합인 것이 바람직하다. 다른 양태에 있어서, 상기 Rk2는, 2가의 탄화수소기이며, 바람직하게는 수소 원자의 적어도 일부가 불소 원자에 의해 치환된 알킬렌기이고, 예를 들어 -CFH-, -CF2-, -(CF2)2-, -(CF2)3- 등을 들 수 있고, 구체적으로는 -CF2-이다.
상기 양태에 있어서, 상기 Yj2는, -CH2- 또는 이하의 식으로 표시되는 o, m 또는 p-디메틸실릴페닐렌기이다. 이하의 식에 있어서, 페닐렌기가 N 원자에, Si 원자가 식 (I)에 있어서의 -CH＝CH2기에 각각 결합된다.
Figure pct00034
상기 양태에 있어서, 상기 R1은, 수소 원자, 또는 치환 혹은 비치환의 1가의 탄화수소기이다. 당해 치환 혹은 비치환의 1가의 탄화수소기는, 탄소 원자수 1 내지 12의 1가의 탄화수소기인 것이 바람직하고, 탄소 원자수 1 내지 10의 1가의 탄화수소기인 것이 더 바람직하다. 이러한 치환 혹은 비치환의 1가의 탄화수소기로서는, 구체적으로는 메틸기, 에틸기, 프로필기, 부틸기, 헥실기, 시클로헥실기, 옥틸기 등의 알킬기; 페닐기, 톨릴기 등의 아릴기; 벤질기, 페닐에틸기 등의 아르알킬기, 또는 이들 기의 수소 원자의 일부 혹은 전부를 불소 원자 등의 할로겐 원자로 치환한 1가의 탄화수소기 등을 들 수 있다. 상기 R1은, 바람직하게는 수소 원자, 메틸기 또는 페닐기이다.
상기 양태에 있어서, 구체적인 PFPE 함유 불포화 화합물은, 예를 들어 이하와 같은 구조를 들 수 있다. 이하의 구조 중, PFPE 및 Rk2는, 상기와 동일한 의미이다.
Figure pct00035
일 양태에 있어서, PFPE 함유 화합물은, PFPE 함유 실란 화합물이다.
일 양태에 있어서, PFPE 함유 화합물은, PFPE 함유 불포화 화합물이다.
본 발명에서 사용되는 경화성 조성물은, 가교제를 추가로 포함하고 있어도 된다.
상기 가교제는, PFPE 함유 화합물(예를 들어, PFPE 함유 실란 화합물, 구체적으로는, PFPE 함유 실란 화합물의 Si 원자에 결합된 수산기 또는 가수 분해 가능한 기를 갖는 실란 부분, PFPE 함유 불포화 화합물의 탄소-탄소 이중 결합 부분)과 가교 반응(축합 반응) 또는 부가 반응을 행할 수 있는 부분을 갖는 화합물이면 특별히 한정되지 않는다. PFPE 함유 화합물과 가교제를 포함함으로써, 본 발명의 경화성 조성물로부터 얻어지는 경화물의 물성(예를 들어, 인장 강도, 탄성률)은 양호해질 수 있다.
상기 가교제는, Si 원자와 결합된 -O-Rg3을 적어도 2개 갖는 유기 규소 화합물, 및 1 분자 중에, 규소 원자에 결합된 수소 원자(Si-H)를 2개 이상 갖는 유기 규소 화합물로 이루어지는 군에서 선택되는 적어도 하나인 것이 바람직하다. Rg3에 대해서는, 후술한다.
일 양태에 있어서, 상기 가교제는, Si 원자와 결합된 -O-Rg3을 적어도 2개 갖는 유기 규소 화합물(이하, 가교제 (1)이라고도 함)이다. 식 중, Rg3은, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 1가의 유기기이다. 1가의 유기기는, 탄소 원자를 함유하는 기를 의미한다. 이러한 1가의 유기기로서는, 특별히 한정되지 않지만, 탄화수소기로부터 또한 1개의 수소 원자를 탈리시킨 기를 들 수 있다. 탄화수소기는 상기와 동일한 의미이다.
상기 가교제는, PFPE 함유 실란 화합물 (a)(구체적으로는, PFPE 함유 실란 화합물 (a))와는 다른 구조를 갖는다.
상기 가교제 (1)로서는,
·Rg3이 수소 원자인 유기 화합물, 즉, 1 분자 중에 실라놀기를 적어도 2 갖는 유기 규소 화합물,
·후술하는 식 (E3) 내지 (E5)로 표시되는 유기 규소 화합물
등을 들 수 있다.
1 분자 중에 실라놀기를 적어도 2 갖는 유기 규소 화합물:
상기 유기 규소 화합물에 있어서, 상기 실라놀기는, 분자 주쇄의 양 말단에 존재하는 것이 바람직하다. 여기서, 분자 주쇄란, 당해 유기 규소 화합물의 분자 중에서 상대적으로 가장 긴 결합쇄를 나타낸다.
상기 분자 주쇄의 양 말단에 실라놀기를 갖는 화합물로서는, 예를 들어 이하의 식 (E1) 또는 (E2)로 표시되는 화합물을 들 수 있다.
Figure pct00036
상기 식 (E1) 또는 (E2) 중, Rg1은, 각 출현에 있어서 각각 독립적으로, 치환 또는 비치환의 탄소 원자수 1 내지 8의 1가 탄화수소기이다. Rg1로서는, 구체적으로는, 메틸기, 에틸기, 프로필기, 이소프로필기, 부틸기, 이소부틸기, tert-부틸기, 펜틸기, 네오펜틸기, 헥실기, 헵틸기, 옥틸기, 노닐기, 데실기 등의 알킬기; 시클로펜틸기, 시클로헥실기, 시클로헵틸기 등의 시클로알킬기; 비닐기, 알릴기, 프로페닐기, 이소프로페닐기, 부테닐기, 이소부테닐기, 헥세닐기, 시클로헥세닐기 등의 알케닐기; 페닐기, 톨릴기, 크실릴기, 나프틸기 등의 아릴기; 벤질기, 페닐에틸기, 페닐프로필기 등의 아르알킬기; 및 이들 기의 수소 원자의 일부 또는 전부를 할로겐 원자로 치환한 기(예를 들어, 클로로메틸기, 브로모에틸기, 클로로프로필기, 트리플루오로프로필기, 노나플루오로헥실기)를 들 수 있다.
상기 식 (E1) 또는 (E2) 중, Rg2는, 각 출현에 있어서 각각 독립적으로, 치환 또는 비치환의 탄소 원자수 1 내지 20이고, 바람직하게는 탄소 원자수 2 내지 10의 2가 탄화수소기이다. Rg2로서는, 구체적으로는, 메틸렌기, 에틸렌기, 프로필렌기, 메틸에틸렌기, 부틸렌기, 헥사메틸렌기 등의 알킬렌기; 시클로헥실렌기 등의 시클로알킬렌기, 페닐렌기, 톨릴렌기, 크실릴렌기, 나프틸렌기, 비페닐렌기 등의 아릴렌기; 이들 기의 수소 원자의 일부 또는 전부를 할로겐 원자 등으로 치환한 기; 및 이들의 치환 또는 비치환의 알킬렌기, 아릴렌기의 조합이 예시된다. 이 중에서, Rg2로서는, 메틸렌기, 에틸렌기, 프로필렌기, 부틸렌기, 헥사메틸렌기, 시클로헥실렌기 및 페닐렌기가 바람직하고, 특히 에틸렌기, 프로필렌기, 부틸렌기 및 페닐렌기가 바람직하다. 분자 내에 실라놀기를 갖는 화합물로서는, Rg1 3SiO1/2, Rg1 2SiO, Rg1SiO3/2, 및 SiO2 단위 중 1종 또는 2종 이상의 조합과 실라놀기의 결합으로 구성되는 수지상 화합물을 들 수 있다. 상기 수지상 화합물 중의 구성 단위끼리는, 직접 결합되어 있어도 되고, 2가 이상의 탄화수소기를 통해 결합되어 있어도 된다.
상기 식 (E1) 또는 (E2) 중, ε1은, 각 출현에 있어서 각각 독립적으로, 1 이상의 정수이다. ε1은, 바람직하게는 2 이상, 보다 바람직하게는, 5 이상이고, 바람직하게는 50 이하, 보다 바람직하게는 20 이하이다.
상기 1 분자 중에 실라놀기를 적어도 2 갖는 유기 규소 화합물(구체적으로는, 식 (E1) 또는 (E2)로 표시되는 화합물)은, 분자 구조 중에 PFPE 구조를 갖지 않는 것이 바람직하다.
식 (E3), (E4) 또는 (E5)로 표시되는 유기 규소 화합물:
Figure pct00037
상기 식 (E3) 및 (E4) 중, Rg3은, 상기와 동일한 의미이다. 상기 Rg3은, 상기 식 (A), (B), (C) 또는 (D)로 표시되는 PFPE 함유 실란 화합물의 Si 원자에 결합된 수산기 또는 가수 분해 가능한 기를 갖는 부분과 반응할 수 있는 부분이다.
상기 Rg3은, 1가의 유기기인 것이 바람직하다.
상기 Rg3-은, 보다 바람직하게는, 각 출현에 있어서 각각 독립적으로, CH3-, C2H5-, C3H7-, CF3CH2-, CH3CO-, CH2＝C(CH3)-, CH3CH2C(CH3)＝N-, (CH3)2N-, (C2H5)2N-, CH2＝C(OC2H5)-, (CH3)2C＝C(OC8H17)-, 또는
Figure pct00038
이다.
상기 식 (E3) 및 (E4) 중, Rg4는, 각 출현에 있어서 각각 독립적으로, 1가의 유기기이다. Rg4는, 치환 또는 비치환의 1가의 탄화수소기인 것이 바람직하고, 탄소 원자수 1 내지 12의 치환 또는 비치환의 1가의 탄화수소기인 것이 보다 바람직하다. Rg4는, 구체적으로는, 메틸기, 에틸기, 프로필기, 이소프로필기, 부틸기, 이소부틸기, tert-부틸기, 펜틸기, 네오펜틸기, 헥실기, 헵틸기, 옥틸기, 노닐기, 데실기 등의 알킬기; 시클로펜틸기, 시클로헥실기, 시클로헵틸기 등의 시클로알킬기; 페닐기, 톨릴기, 크실릴기, 나프틸기 등의 아릴기; 벤질기, 페닐에틸기, 페닐프로필기 등의 아르알킬기; 비닐기, 알릴기, 프로페닐기, 부테닐기 등의 알케닐기; 및 이들 기의 수소 원자의 일부 또는 전부를 불소, 염소, 브롬 등의 할로겐 원자 등으로 치환한 기(예를 들어, 클로로메틸기, 브로모에틸기, 클로로프로필기, 트리플루오로프로필기, 3,3,4,4,5,5,6,6,6-노나플루오로헥실기 등을 들 수 있다.
일 양태에 있어서, Rg4는, 하기 일반식으로 표시되는 기일 수 있다.
Rf1-Rg5-
상기 식 중, Rf1은 1가의 불소화 폴리에테르기이다. 상기 Rf1로서는, 상기 PFPE의 CF2 말단에 CF3O-, CF3CF2O-, CF3CF2CF2O-, (CF3)2CFO-, 또는 CF3CF2CF2CF2O- 등이 결합된 구조의 것이 예시된다.
상기 Rg5는, 2가의 유기기이다. 2가의 유기기는 상기와 동일한 의미이다.
상기 Rg5는, 예를 들어 산소 원자, 질소 원자, 규소 원자 및 황 원자 중 1종 또는 2종 이상을 함유하고 있어도 되고, 아미드 결합 또는 술폰아미드 결합을 함유해도 되는, 치환 또는 비치환의 2가의 탄화수소기일 수 있다. 당해 2가의 탄화수소기는, 탄소 원자수 2 내지 20인 것이 바람직하다. 여기서, 산소 원자, 질소 원자, 규소 원자 또는 황 원자를 개재시키지 않고, 또한 아미드 결합 또는 술폰아미드 결합을 함유하지 않는, 치환 또는 비치환의 2가의 탄화수소기의 구체예로서는, 에틸렌기, 프로필렌기, 메틸에틸렌기, 부틸렌기, 헥사메틸렌기 등의 알킬렌기; 시클로헥실렌기 등의 시클로알킬렌기; 페닐렌기, 톨릴렌기, 크실릴렌기, 나프틸렌기, 비페닐렌기 등의 아릴렌기; 이들 알킬렌기와 아릴렌기의 조합 ; 및 이들 알킬렌기 및 아릴렌기의 수소 원자의 일부 또는 전부가 할로겐 원자로 치환된 기를 들 수 있다.
상기 2가의 탄화수소기에 있어서, 산소 원자는 -O-로서, 질소 원자는 -NRg51-(Rg51은 수소 원자 또는 탄소 원자수 1 내지 10의 알킬기 또는 아릴기) 또는 -N＝로서, 규소 원자는 -SiRg52Rg53-(Rg52, Rg53은, 각 출현에 있어서 각각 독립적으로, 탄소 원자수 1 내지 10의 알킬기 또는 아릴기)로서, 황 원자는 -S-로서 포함될 수 있다. 또한, 상기 2가의 탄화수소기에 있어서, 아미드 결합은 -C(＝O)NRg51-(Rg51은 상기와 동일함)로서, 또한 술폰아미드 결합은 -SO2NRg51-(Rg51은 상기와 동일함)로서 포함될 수 있다. 이러한 2가의 탄화수소기의 구체예로서는, 하기의 것을 들 수 있다. 또한, 하기 식에서 Me은 메틸기, Ph는 페닐기를 나타내고, 또한 하기의 각 식에 있어서, 좌측(각 식의 J)에 Rf1기가 결합된다.
Figure pct00039
[식 중, J는 결합 부위를 나타냄.]
상기 식 (E3) 및 (E4) 중, ε2는, 각 출현에 있어서 각각 독립적으로, 2 또는 3이고, ε3은, 각 출현에 있어서 각각 독립적으로, 2 또는 3이다.
상기 식 (E5) 중, Rg3, Rg4는 상기와 동일한 의미이다. 상기 식 (E5) 중, Rg6-은, 각 출현에 있어서 각각 독립적으로, Rg8-Rg7-을 나타낸다.
상기 Rg7은, 각 출현에 있어서 각각 독립적으로, 단결합, 산소 원자 또는 2가의 유기기를 나타낸다. 2가의 유기기는 상기한 바와 같다.
상기 Rg7은, 바람직하게는 탄소 원자수 1 내지 10의 알킬렌기, 또는 탄소 원자수 1 내지 10이며 주쇄 중에 질소 원자 또는 산소 원자를 포함하는 기이다.
상기 Rg7은, 보다 바람직하게는,
탄소 원자수 1 내지 3의 알킬렌기,
CH2CH2-NH-CH2CH2CH2, 또는
CH2-O-CH2CH2CH2이다.
상기 Rg8은, 반응성 관능기이다. 상기 Rg8은, 바람직하게는 각 출현에 있어서 각각 독립적으로, 아미노기, 에폭시기, 메타크릴기, 비닐기 또는 머캅토기이고, 보다 바람직하게는, 아미노기이다.
상기 식 (E5) 중, ε4는 2 이상의 정수, 바람직하게는 2 또는 3, 보다 바람직하게는 3이다. 상기 식 (E5) 중, ε5는 0 이상의 정수, 바람직하게는 0 또는 1이다. 상기 식 (E5) 중, ε6은 1 또는 2, 바람직하게는 1이다. 단, ε4, ε5 및 ε6의 합은 4이다.
상기 식 (E5) 중, 바람직하게는 ε4는, 2 또는 3, ε5는, 0 또는 1, 또한 ε6은, 1 또는 2이고, 보다 바람직하게는, ε4는, 3, ε5는 0, 또한 ε6은, 1이다.
바람직하게는, 상기 가교제 (1)은, 식 (E3) 또는 식 (E5)로 표시되는 화합물이고, 보다 바람직하게는 식 (E3)으로 표시되는 화합물이다.
일 양태에 있어서, 가교제는, 분자쇄 중에 PFPE로 표시되는 기를 갖지 않는다.
일 양태에 있어서, 가교제의 분자량은, 1,000 이하이고, 바람직하게는 600 이하, 보다 바람직하게는 250 이하이다. 가교제의 분자량의 하한값은, 50 이상이어도 되고, 100 이상이어도 된다.
바람직한 양태에 있어서, 상기 가교제 (1)은, 테트라에톡시실란, 테트라트리메토시크실란, 메틸트리에톡시실란, 메틸트리메톡시실란, 디메틸디메톡시실란, 디메틸트리메톡시실란, 아미노프로필트리에톡시실란, 아미노프로필트리메톡시실란, 트리데카플루오로-n-옥틸트리에톡시실란 및 트리데카플루오로-n-옥틸트리메톡시실란으로 이루어지는 군에서 선택되는 적어도 하나이다.
상기 가교제 (1)은, PFPE 함유 실란 화합물과 함께 사용하는 것이 바람직하다. 이 경우, 가교제 (1)의 Si 원자와 결합된 -O-Rg3과, PFPE 함유 실란 화합물의 Si 원자에 결합된 수산기 또는 가수 분해 가능한 기가 가교 반응(축합 반응)할 수 있다.
상기 가교제 (1)은, 본 양태의 경화성 조성물 중, PFPE 함유 실란 화합물 100질량부에 대해, 예를 들어 0.1질량부 이상 포함할 수 있고, 구체적으로는 0.3질량부 이상 포함할 수 있고, 30질량부 이하 포함할 수 있고, 구체적으로는 10질량부 이하 포함할 수 있다. 상기 가교제 (1)은, 본 양태의 경화성 조성물 중, PFPE 함유 실란 화합물 100질량부에 대해, 예를 들어 0.1 내지 30질량부 포함할 수 있고, 구체적으로는, 0.3 내지 10질량부 포함할 수 있고, 더 구체적으로는, 0.3 내지 5.0질량부 포함할 수 있다.
상기 가교제 (1)은, 본 양태의 경화성 조성물 중, PFPE 함유 실란 화합물의 Si 원자에 결합된 수산기 또는 가수 분해 가능한 기 1몰에 대해, 예를 들어 -O-Rg3을 1몰 이상 포함할 수 있고, 구체적으로는, 2몰 이상 포함할 수 있다. 상기 가교제는, PFPE 함유 실란 화합물의 Si 원자에 결합된 수산기 또는 가수 분해 가능한 기 1몰에 대해, -O-Rg3을, 예를 들어 30몰 이하 포함할 수 있고, 구체적으로는, 20몰 이하 포함할 수 있고, 더 구체적으로는 10몰 이하 포함할 수 있다. Rg3은 상기와 동일한 의미이다. 상기 가교제 (1)은, PFPE 함유 실란 화합물의 Si 원자에 결합된 수산기 또는 가수 분해 가능한 기 1몰에 대해, 예를 들어 -O-Rg3을, 예를 들어 1 내지 30몰의 범위 포함할 수 있고, 구체적으로는, 2 내지 20몰의 범위 포함할 수 있다.
상기 가교제 (1)은, 본 양태의 경화성 조성물 100질량부에 대해, 예를 들어 0.1 내지 30질량부의 범위 포함할 수 있고, 구체적으로는, 0.3 내지 10질량부의 범위 포함할 수 있다.
일 양태에 있어서, 가교제는, 1 분자 중에, 규소 원자에 결합된 수소 원자(Si-H)를 2 이상 갖는 유기 규소 화합물이다(이하, 가교제 (2)라고도 함).
본 양태에 있어서, 상기 Si-H는, 상기 가교제의 분자쇄 말단에 존재하는 것이 바람직하다.
본 양태에 있어서, 상기 가교제 (2)는, 분자 구조 중에, 1 이상의 1가의 퍼플루오로알킬기, 1가의 퍼플루오로옥시알킬기, 2가의 퍼플루오로알킬렌기 또는 2가의 퍼플루오로옥시알킬렌기 등의 불소 함유기를 갖는 것이 바람직하다. 이러한 구조를 가짐으로써, 본 양태의 경화성 조성물에 포함되는 상기 가교제 및 PFPE 함유 화합물의 상용성, 분산성이 양호해질 수 있고, 또한 본 양태의 경화성 조성물의 경화물의 균일성이 양호해질 수 있다.
상기 1가의 퍼플루오로알킬기의 탄소 원자수는, 1 내지 20인 것이 바람직하고, 2 내지 10인 것이 더 바람직하다. 퍼플루오로알킬기는, 직쇄상이어도 되고, 분지쇄상이어도 되지만, 바람직하게는 직쇄상이다.
상기 1가의 퍼플루오로옥시알킬기는, Rf"-PFPE2-로 표시되는 기인 것이 바람직하다. 상기 PFPE2는, 식:
-(OC6F12)a"-(OC5F10)b"-(OC4F8)c"-(OC3F6)d"-(OC2F4)e"-(OCF2)f"-
로 표시된다. PFPE2는, 직쇄상이어도 되고, 분지쇄상이어도 되지만, 바람직하게는 직쇄상이다.
상기 식 중, a", b", c" 및 d"은, 각각 독립적으로 0 이상 30 이하의 정수이고, e" 및 f"은, 각각 독립적으로 1 이상 200 이의 정수이다. 바람직하게는, a", b", c", d", e" 및 f"은, 각각 독립적으로, 0 이상 30 이하의 정수이다. 바람직하게는, a", b", c", d", e" 및 f"의 합은 5 이상이고, 더 바람직하게는 10 이상, 예를 들어 10 이상 100 이하이다. 첨자 a", b", c", d", e" 또는 f"을 붙여 괄호로 묶인 각 반복 단위의 존재 순서는, 식 중에 있어서 임의이다. 상기 f"에 대한 e"의 비는, 1.0 미만이다.
상기 a", b", c", d", e" 및 f"은, 각각, PFPE의 a, b, c, d, e 및 f와 동일한 의미일 수 있다. 또한, PFPE2에 포함되는 반복 단위의 구체적인 구조는, PFPE의 반복 단위로서 예시한 것을 들 수 있다.
바람직하게는, PFPE2는, -(OC4F8)c"-(OC3F6)d"-(OC2F4)e"-(OCF2)f"-(식 중, c" 및 d"은, 각각 독립적으로 0 이상 30 이하의 정수이고, e" 및 f"은, 각각 독립적으로 1 이상 200 이하, 바람직하게는 5 이상 200 이하, 보다 바람직하게는 10 이상 200 이하의 정수이고, 첨자 c", d", e" 또는 f"을 붙여 괄호로 묶인 각 반복 단위의 존재 순서는, 식 중에 있어서 임의임)이다. 바람직하게는, PFPE2는, -(OCF2CF2CF2CF2)c"-(OCF2CF2CF2)d"-(OCF2CF2)e"-(OCF2)f"-이다. 일 양태에 있어서, PFPE2는, -(OC2F4)e"-(OCF2)f"-(식 중, e" 및 f"은, 각각 독립적으로 1 이상 200 이하, 바람직하게는 5 이상 200 이하, 보다 바람직하게는 10 이상 200 이하의 정수이고, 첨자 e" 또는 f"을 붙여 괄호로 묶인 각 반복 단위의 존재 순서는, 식 중에 있어서 임의임)여도 된다.
상기 식 중, Rf"은, 각 출현에 있어서 독립적으로, 염소 원자, 불소 원자, 또는 1개 또는 그 이상의 불소 원자 또는 염소 원자에 의해 치환되어 있어도 되는 탄소 원자수 1 내지 16의 알킬기를 나타낸다.
상기 1개 또는 그 이상의 불소 원자에 의해 치환되어 있어도 되는 탄소 원자수 1 내지 16의 알킬기에 있어서의 「탄소 원자수 1 내지 16의 알킬기」는, 직쇄여도, 분지쇄여도 되고, 바람직하게는 직쇄 또는 분지쇄의 탄소 원자수 1 내지 6, 특히 탄소 원자수 1 내지 3의 알킬기이고, 더 바람직하게는 직쇄의 탄소 원자수 1 내지 3의 알킬기이다.
상기 Rf"은, 바람직하게는 불소 원자, 또는 1개 또는 그 이상의 불소 원자에 의해 치환되어 있는 탄소 원자수 1 내지 16의 알킬기이고, 보다 바람직하게는 CF2H-C1-15 플루오로알킬렌기 또는 C1-16 퍼플루오로알킬기이고, 더욱 바람직하게는 C1-16 퍼플루오로알킬기이다.
당해 탄소 원자수 1 내지 16의 퍼플루오로알킬기는, 직쇄여도, 분지쇄여도 되고, 바람직하게는 직쇄 또는 분지쇄의 탄소 원자수 1 내지 6, 특히 탄소 원자수 1 내지 3의 퍼플루오로알킬기이고, 보다 바람직하게는 직쇄의 탄소 원자수 1 내지 3의 퍼플루오로알킬기, 구체적으로는 -CF3, -CF2CF3 또는 -CF2CF2CF3이다.
바람직하게는, 상기 1가의 퍼플루오로옥시알킬기는, Rf"-(OC2F4)e"-(OCF2)f"-(식 중, e" 및 f"은, 각각 독립적으로 1 이상 200 이하, 바람직하게는 5 이상 200 이하, 보다 바람직하게는 10 이상 200 이하의 정수이고, 첨자 e" 또는 f"을 붙여 괄호로 묶인 각 반복 단위의 존재 순서는, 식 중에 있어서 임의임)이다.
상기 1가의 퍼플루오로옥시알킬기에 있어서, f"에 대한 e"의 비는, 바람직하게는 0.10 이상, 보다 바람직하게는 0.20 이상, 더욱 바람직하게는 0.40 이상이고, 바람직하게는 1.00 미만, 보다 바람직하게는 0.85 이하, 더욱 바람직하게는 0.80 이하이다.
상기 1가의 퍼플루오로옥시알킬기에 있어서, f"에 대한 e"의 비는, 바람직하게는 0.1 이상 1.0 미만, 보다 바람직하게는 0.20 이상 0.90 이하, 더욱 바람직하게는 0.40 이상 0.85 이하, 특히 바람직하게는 0.40 이상 0.80 이하이다.
상기 2가의 퍼플루오로알킬렌기의 탄소 원자수는, 1 내지 20인 것이 바람직하고, 2 내지 10인 것이 더 바람직하다. 퍼플루오로알킬렌기는, 직쇄상이어도 되고, 분지쇄상이어도 되지만, 바람직하게는 직쇄상이다.
상기 2가의 퍼플루오로옥시알킬렌기는, -PFPE2-로 표시되는 것이 바람직하고, -(OC4F8)c"-(OC3F6)d"-(OC2F4)e"-(OCF2)f"-로 표시되는 기인 것이 더 바람직하다. c", d", e" 및 f"에 대해서는, 상기와 동일한 의미이다. 퍼플루오로옥시알킬기는, 직쇄상이어도, 분지쇄상이어도 되지만, 바람직하게는 직쇄상이다. PFPE2는 상기와 동일한 의미이다.
상기 불소 함유기는, 1가의 퍼플루오로알킬기, 또는 2가의 퍼플루오로알킬렌기인 것이 바람직하다.
상기 불소 함유기와 규소 원자란, 2가의 유기기에 의해 연결될 수 있다. 2가의 유기기는 상기와 동일한 의미이다.
상기 2가의 유기기는, 알킬렌기, 아릴렌기 및 그것들의 조합, 혹은 이들 기에 에테르 결합 산소 원자, 아미드 결합, 카르보닐 결합 등을 개재시킨 것이어도 된다. 이러한 2가의 유기기로서는, 예를 들어,
-CH2CH2-,
-CH2CH2CH2-,
-CH2CH2CH2OCH2-,
-CH2CH2CH2-NH-CO-,
-CH2CH2CH2-N(Ph)-CO-(단, Ph는 페닐기임.),
-CH2CH2CH2-N(CH3)-CO-,
-CH2CH2CH2-O-CO-
등의 탄소 원자수 2 내지 12의 기를 들 수 있다. 상기 2가의 유기기는, 좌측에 있어서 Si 원자에, 우측에 있어서 불소 함유기에 각각 결합된다.
본 양태에 있어서, 상기 가교제 (2)의, 규소 원자에 결합된 1가의 치환기이며, 상기 불소 함유기 이외의 기로서는, 예를 들어 메틸기, 에틸기, 프로필기, 부틸기, 헥실기, 시클로헥실기, 옥틸기, 데실기 등의 알킬기; 비닐기, 알릴기 등의 알케닐기; 페닐기, 톨릴기, 나프틸기 등의 아릴기; 벤질기, 페닐에틸기 등의 아르알킬기 및 이들 기의 수소 원자 중 적어도 일부가 염소 원자, 시아노기 등으로 치환된, 예를 들어 클로로메틸기, 클로로프로필기, 시아노에틸기 등의 탄소 원자수 1 내지 20의 치환 또는 비치환의 탄화수소기를 들 수 있다.
바람직하게는, 유기 규소 화합물 (B)는, 규소 원자에 결합된 치환기로서, 알콕시기 및 에폭시기를 갖지 않는다.
본 양태에 있어서, 상기 가교제 (2)는, 환상, 쇄상, 삼차원 망상 및 그것들의 조합 중 어느 것이든 좋다.
본 양태에 있어서, 상기 가교제 (2)에 포함되는 규소 원자수는, 특별히 제한되는 것은 아니지만, 통상 2 내지 60, 바람직하게는 3 내지 30 정도일 수 있다.
본 양태에 있어서, 상기 가교제 (2)로서는, 예를 들어 하기의 화합물을 들 수 있다. 이들 화합물은, 1종을 단독으로 사용해도 되고, 2종 이상을 병용하여 사용해도 된다.
하기 식 중:
PFPE2는, 각 출현에 있어서 각각 독립적으로, 상기와 동일한 의미이며(또한, 이하의 식에 있어서, PFPE2로 표시되는 기는, 말단의 산소 원자에 있어서, Rf로 표시되는 기에 결합됨);
Rf"은, 각 출현에 있어서 각각 독립적으로, 상기와 동일한 의미이고,
Rk3은, 각 출현에 있어서 각각 독립적으로, 탄소 원자수 1 내지 10의 알킬기 또는 ORk7로 표시되는 알콕시기이고, 바람직하게는 메틸기 또는 ORk7로 표시되는 알콕시기이고, 보다 바람직하게는 메틸기이고;
Rk4는, 각 출현에 있어서 각각 독립적으로, 수소 원자, 탄소 원자수 1 내지 10의 알킬기 또는 ORk7로 표시되는 알콕시기이고, 바람직하게는 수소 원자 또는 ORk7로 표시되는 알콕시기이고, 보다 바람직하게는 수소 원자이고;
Rk5는, 각 출현에 있어서 각각 독립적으로, 수소 원자, 탄소 원자수 1 내지 10의 알킬기 또는 ORk7로 표시되는 알콕시기이며, 바람직하게는 수소 원자 또는 ORk7로 표시되는 알콕시기이고, 보다 바람직하게는 수소 원자이고;
Rk6은, 각 출현에 있어서 각각 독립적으로, 수소 원자, 불소 원자, 1 이상의 수소 원자가 불소 원자로 치환된 알킬렌기이고, 바람직하게는 수소 원자이고;
Rk7은, 각 출현에 있어서 각각 독립적으로, 탄소 원자수 1 내지 10의 알킬기이고, 바람직하게는 탄소 원자수 1 내지 6의 알킬렌기이고;
상기 1 이상의 수소 원자가 불소 원자로 치환된 알킬렌기에 포함되는 탄소 원자수는, 1 내지 8인 것이 바람직하고, 1 내지 6인 것이 보다 바람직하고;
Rk8은, -(O-(CH2)α5)α6-로 표시되고(여기서, 산소 원자가 -(CRk6 2)α1로 표시되는 기에 결합됨);
α1은, 각 출현에 있어서 각각 독립적으로, 1 내지 10의 정수, 바람직하게는 2 또는 3이고;
α2는, 각 출현에 있어서 각각 독립적으로, 1 내지 50의 정수, 바람직하게는 10이고;
α3은, 각 출현에 있어서 각각 독립적으로, 1 내지 50의 정수, 바람직하게는 3 내지 5의 정수이고,
α4는, 각 출현에 있어서 각각 독립적으로, 1 내지 50의 정수, 바람직하게는 3 내지 5의 정수이고,
α5는, 1 내지 6의 정수, 바람직하게는 1 내지 3, 보다 바람직하게는 1이고;
α6은, 0 또는 1이다.
Figure pct00040
Figure pct00041
Figure pct00042
본 양태에 있어서, 상기 가교제 (2)의 함유량은, PFPE 함유 화합물을 경화하는 유효량일 수 있다.
상기 가교제 (2)는, PFPE 함유 불포화 화합물과 함께 사용하는 것이 바람직하다. 이 경우, 가교제 (2)의 Si-H 및 PFPE 함유 불포화 화합물의 탄소-탄소 이중 결합에 의해 부가 반응이 발생할 수 있다.
상기 가교제 (2)의 함유량은, PFPE 함유 불포화 화합물 중에 포함되는 알케닐기 1몰에 대해, 가교제에 포함되는 규소 원자에 결합된 수소 원자(히드로실릴기, 즉 SiH기)가 0.5 내지 5.0몰의 범위에 있는 것이 바람직하고, 0.8 내지 3.0몰의 범위에 있는 것이 더 바람직하다. 상기와 같은 함유량의 가교제를 포함함으로써, 본 양태의 경화성 조성물은, 적절한 가교 정도를 갖는 경화물의 형성에 기여할 수 있고, 또한 경화 시의 발포를 저감할 수 있다.
일 양태에 있어서, 상기 가교제는, Si 원자와 결합한 -O-Rg3을 적어도 2 갖는 유기 규소 화합물(가교제 (1))이다. Rg3은, 상기와 동일한 의미이다.
일 양태에 있어서, 상기 가교제는, 1 분자 중에, 규소 원자에 결합된 수소 원자(Si-H)를 2 이상 갖는 유기 규소 화합물(가교제 (2))이다.
상기 가교제는, 1종만을 사용해도 되고, 2종 이상을 동시에 사용해도 된다.
본 발명에서 사용되는 경화성 조성물은, 촉매를 추가로 포함하고 있어도 된다.
상기 촉매에 의해, PFPE 함유 화합물과 가교제의 축합 반응이 촉진된다.
상기 촉매로서는, 금속계 촉매, 유기산계 촉매, 무기산계 촉매, 염기계 촉매(예를 들어, 암모니아, 트리에틸아민, 디에틸아민 등) 등을 사용할 수 있다.
상기 유기산계 촉매로서는, 예를 들어 카르복실산, 술폰산, 인산을 갖는 화합물을 들 수 있고, 구체적으로는, 아세트산, 트리플루오로아세트산, 메탄술폰산, 톨루엔젠술폰산, 알킬인산 등을 들 수 있다.
상기 무기산계 촉매로서는, 예를 들어 염산, 황산 등을 들 수 있다.
상기 금속계 촉매는, 전이 금속 원자를 포함하는 것이 바람직하다.
상기 촉매는, 금속계 촉매인 것이 바람직하다.
일 양태에 있어서, 상기 금속계 촉매에 포함되는 금속 원자로서는, 예를 들어 티타늄, 지르코늄 및 주석 등을 들 수 있다. 이들 금속 원자 중에서, 티타늄 또는 지르코늄을 사용하는 것이 바람직하다.
본 양태에 있어서, 상기 금속계 촉매는, 배위자로서, 알콕시드(-O-Rh)를 갖는 것이 바람직하다. 이러한 금속계 촉매로서는, 테트라n-부틸티타네이트, 테트라이소프로필티타네이트, 노르말부틸지르코네이트, 노르말프로필지르코네이트, 디부틸주석디메톡시드 및 디라우르산디부틸주석으로 이루어지는 군에서 선택되는 적어도 하나를 사용하는 것이 바람직하고, 테트라이소프로필티타네이트 및 노르말프로필지르코네이트로 이루어지는 군에서 선택되는 적어도 하나인 것이 더 바람직하다. 상기와 같은 금속계 촉매를 사용하면, PFPE 함유 화합물(예를 들어, PFPE 함유 실란 화합물)과 가교제의 축합 반응이 촉진된다. 상기와 같은 금속계 촉매는, 경화성 조성물에 용해 또는 분산되기 쉬워, 균일한 반응의 촉진에 기여할 수 있다. 상기와 같은 금속계 촉매를 포함하는 본 양태의 경화성 조성물은, 이물이 적어, 투명성이 높은 경화성 조성물의 경화물 형성에 기여할 수 있다.
본 양태에 있어서, 상기 Rh는, 탄소 원자수 1 내지 4의 알킬기인 것이 바람직하다. 상기와 같은 알킬기를 갖는 촉매를 사용하면, 축합 반응이 특히 촉진된다.
본 양태에 있어서, 상기 Rh는, 탄소 원자수 1 내지 3의 알킬기인 것이 더욱 바람직하다. 탄소 원자수 1 내지 3의 알킬기는, 즉, 메틸기, 에틸기, n-프로필기 또는 i-프로필기이다. 상기와 같은 Rh를 가짐으로써, 촉매는, 용제에 용해되기 쉬워, 균일한 반응의 촉진에 기여할 수 있다.
본 양태의 촉매는, PFPE 함유 실란 화합물과 함께 사용하는 것이 바람직하다.
본 양태의 촉매는, PFPE 함유 실란 화합물 및 가교제 (1)과 함께 사용하는 것이 바람직하다.
본 양태에 있어서, 상기 촉매는, 경화성 조성물 중, PFPE 함유 실란 화합물 100질량부에 대해, 0.05질량부 이상 포함되는 것이 바람직하고, 0.07질량부 이상 포함되는 것이 더 바람직하다. 상기 촉매는, 본 양태의 경화성 조성물 중, PFPE 함유 실란 화합물 100질량부에 대해, 1.0질량부 이하 포함되는 것이 바람직하고, 0.7질량부 이하 포함되는 것이 더 바람직하다. 촉매를 상기한 농도 포함함으로써, PFPE 함유 화합물과 가교제의 축합 반응이 특히 촉진된다.
본 양태에 있어서, 상기 촉매는, 경화성 조성물 중, PFPE 함유 실란 화합물 100질량부에 대해, 0.05 내지 1.0질량부 포함되는 것이 바람직하고, 0.07 내지 0.7질량부 포함되는 것이 더 바람직하다.
일 양태에 있어서, 촉매는, 백금, 로듐, 루테늄, 이리듐 및 팔라듐으로 이루어지는 군에서 선택되는 적어도 하나의 금속 원자를 포함할 수 있다.
본 양태에 있어서, 상기 촉매로서는, 백금 또는 백금 화합물을 사용하는 것이 바람직하다. 이러한 촉매는, 촉매의 비용 저감, 입수가 용이하다는 점에서 유리하다.
상기 백금 화합물로서는, 예를 들어 염화백금산 또는 염화백금산과 에틸렌 등의 올레핀과의 착체, 알코올 또는 비닐실록산과의 착체, 실리카, 알루미나, 카본 등에 담지한 금속 백금 등을 들 수 있다.
로듐, 루테늄, 이리듐, 팔라듐을 포함하는 촉매로서는, 예를 들어 RhCl(PPh3)3, RhCl(CO)(PPh3)2, Ru3(CO)12, IrCl(CO)(PPh3)2, Pd(PPh3)4 등을 들 수 있다. 또한, 상기 식 중, Ph는 페닐기이다.
본 양태에 있어서, 상기 촉매는, 당해 촉매가 고체일 때에는 고체상에서 사용할 수 있지만, 더 균일한 경화물을 얻기 위해서는 염화백금산이나 착체를 적절한 용제에 용해된 것을 PFPE 함유 불포화 화합물에 상용시켜 사용하는 것이 바람직하다.
본 양태에 있어서, 상기 촉매는, PFPE 함유 불포화 화합물과 함께 사용하는 것이 바람직하다.
본 양태에 있어서, 상기 촉매는, PFPE 함유 불포화 화합물 및 가교제 (2)와 함께 사용하는 것이 바람직하다.
본 양태에 있어서, 경화성 조성물 중, 상기 촉매는, 반응에 기여할 수 있는 유효량, 예를 들어 히드로실릴화 반응 촉매로서 반응에 기여할 수 있는 유효량 포함되면 된다. 상기 촉매의 함유량은, 원하는 경화 속도에 따라서 적절하게 증감할 수 있다. 상기 촉매는, 통상 PFPE 함유 화합물 (A) 100질량부에 대해, 0.1 내지 500ppm(금속 원자 환산) 포함되는 것이 바람직하다.
본 양태에 있어서, 상기 촉매는, 히드로실릴화 반응 촉매로서 작용할 수 있다. 히드로실릴화 반응 촉매는, PFPE 함유 불포화 화합물 중의 알케닐기와, 가교제 중의 규소 원자에 결합된 수소 원자(히드로실릴기)의 부가 반응을 촉진할 수 있다.
상기 촉매는, 1종만을 사용해도 되고, 2종 이상을 동시에 사용해도 된다.
본 발명에서 사용되는 경화성 조성물은, 용제를 추가로 포함하고 있어도 된다. 용제를 포함함으로써, 조성물의 취급성이 양호해진다. 이러한 경화성 조성물을 사용하여 층을 형성하면, 형성된 층은 연속된 박막이 될 수 있다. 또한, 이러한 경화성 조성물은, 임의의 막 두께의 박막의 형성에 기여할 수 있다.
상기 용제는, 불소 함유 실란 화합물, 유기 규소 화합물 및 촉매의 합계량 100질량부에 대해, 300질량부 이하 포함되는 것이 바람직하고, 200질량부 이하 포함되는 것이 보다 바람직하고, 100질량부 이하 포함되는 것이 더욱 바람직하다. 상기 용제는, 불소 함유 실란 화합물, 유기 규소 화합물 및 촉매의 합계량 100질량부에 대해, 1질량부 이상 포함되고, 20질량부 이상 포함되는 것이 보다 바람직하고, 50질량부 이상 포함되는 것이 더욱 바람직하다.
상기 용제는, PFPE 함유 화합물, 가교제 및 촉매의 합계량 100질량부에 대해, 1 내지 300질량부의 범위 포함되는 것이 바람직하고, 20 내지 200질량부의 범위 포함되는 것이 보다 바람직하고, 50 내지 100질량부의 범위 포함되는 것이 더욱 바람직하다.
상기 용제로서는, 예를 들어:
퍼플루오로헥산, CF3CF2CHCl2, CF3CH2CF2CH3, CF3CHFCHFC2F5, 1,1,1,2,2,3,3,4,4,5,5,6,6-트리데카플루오로옥탄, 1,1,2,2,3,3,4-헵타플루오로시클로펜탄((제오로라 H(상품명) 등), C4F9OCH3, C4F9OC2H5, CF3CH2OCF2CHF2, C6F13CH＝CH2, 크실렌헥사플루오라이드, 퍼플루오로벤젠, 메틸펜타데카플루오로헵틸케톤, 트리플루오로에탄올, 펜타플루오로프로판올, 헥사플루오로이소프로판올, HCF2CF2CH2OH, 메틸트리플루오로메탄술포네이트, 트리플루오로아세트산 및 CF3O(CF2CF2O)m1(CF2O)n1CF2CF3[식 중, m1 및 n1은, 각각 독립적으로 0 이상 1000 이하의 정수이고, m1 또는 n1을 붙여 괄호로 묶인 각 반복 단위의 존재 순서는 식 중에 있어서 임의이며, 단 m1 및 n1의 합은 1 이상임.], 1,1-디클로로-2,3,3,3-테트라플루오로-1-프로펜, 1,2-디클로로-1,3,3,3-테트라플루오로-1-프로펜, 1,2-디클로로-3,3,3-트리플루오로-1-프로펜, 1,1-디클로로-3,3,3-트리플루오로-1-프로펜, 1,1,2-트리클로로-3,3,3-트리플루오로-1-프로펜, 1,1,1,4,4,4-헥사플루오로-2-부텐, 에틸퍼플루오로부틸에테르, 및 메틸퍼플루오로부틸에테르로 이루어지는 군에서 선택되는 불소 원자 함유 용제 등을 들 수 있다. 이들 용제는, 단독으로, 또는 2종 이상의 혼합물로서 사용할 수 있다.
상기한 것 중에서, 바람직한 용제는, 불소 원자 함유 용제이다. 불소 원자 함유 용제로서는, 에틸퍼플루오로부틸에테르 및 메틸퍼플루오로부틸에테르로 이루어지는 군에서 선택되는 적어도 하나를 사용하는 것이 바람직하다. 이러한 용제를 사용함으로써, 본 발명의 경화성 조성물의 보존 안정성이 향상된다.
일 양태에 있어서, 경화성 조성물은, 상기한 바와 같이 PFPE 함유 화합물, 가교제, 촉매 및 용제를 포함함으로써, 연속적인 막(본 명세서에 있어서, 이러한 막을 「균일」이라고 칭하는 경우가 있음)의 형성이 가능해질 수 있다. 여기서, 연속적인 막이란, 핀 홀과 같은 도포되어 있지 않은 장소가 없는 막을 말한다. 또한, 본 발명의 경화성 조성물을 사용하면, 임의의 막 두께의 박막(예를 들어, 0.1 내지 100㎛, 구체적으로는 1 내지 50㎛)을 형성할 수 있다.
상기 경화성 조성물에 의하면, 겔상의 경화물을 형성할 수 있다. 이러한, 상기 경화성 조성물은, 예를 들어 시일재 등으로서의 사용에 적합할 수 있다.
상기 용제 중의 수분 함유량은, 100질량ppm 이하인 것이 바람직하고, 50질량ppm 이하인 것이 더 바람직하다. 용제 중에 포함되는 수분 함유량의 하한값은 특별히 한정되지 않지만, 예를 들어 1질량ppm 이상이다. 상기 수분 함유량은, 칼 피셔법을 사용하여 측정할 수 있다. 이러한 수분 함유량임으로 인해, 경화성 조성물의 보존 안정성이 향상될 수 있다.
본 발명의 경화성 조성물 중에 포함되는 수분 함유량은, 당해 조성물에 대해, 20질량ppm 이하인 것이 바람직하다. 경화성 조성물 중에 포함되는 수분 함유량의 하한값은 특별히 한정되지 않지만, 실질적으로 수분이 포함되어 있지 않아도 된다(예를 들어, 0질량ppm). 상기 수분 함유량은, 칼 피셔법을 사용하여 측정할 수 있다. 이러한 수분 함유량임으로 인해, 경화성 조성물의 보존 안정성이 향상될 수 있다. 상기와 같은 수분 함유량으로 함으로써, 본 발명의 경화성 조성물의 안정성(예를 들어, 보존 안정성)이 향상될 수 있다.
본 발명의 경화성 조성물의 점도는, 5 내지 1000mPa·s의 범위에 있는 것이 바람직하다. 상기 경화성 조성물의 점도는, 500mPa·s 이하인 것이 보다 바람직하고, 300mPa·s 이하인 것이 더욱 바람직하고, 100mPa·s 이하인 것이 보다 바람직하고, 60mPa·s 이하인 것이 더욱 바람직하고, 50mPa·s 이하인 것이 특히 바람직하다. 상기 경화성 조성물의 점도는, 3mPa·s 이상인 것이 보다 바람직하고, 5mPa·s 이상인 것이 더욱 바람직하다.
바람직하게는 상기 경화물 형성용 조성물의 점도는, 3 내지 500mPa·s의 범위에 있고, 5 내지 300mPa·s의 범위에 있는 것이 더 바람직하다.
본 발명의 경화성 조성물은, 상기와 같은 점도를 가짐으로써, 취급성이 더 향상될 수 있다.
상기 점도는, B형 점도계, 25℃에 있어서의 점도이며, JIS K7117-1:1999에 준거하여 측정할 수 있다.
바람직한 양태에 있어서, PFPE 함유 화합물은, PFPE 함유 불포화 화합물이고, 가교제는, 1 분자 중에, 규소 원자에 결합된 수소 원자(Si-H)를 2개 이상 갖는 유기 규소 화합물이고, 및 촉매는, 백금, 로듐, 루테늄, 이리듐 및 팔라듐으로 이루어지는 군에서 선택되는 적어도 하나를 포함하는 금속계 촉매, 바람직하게는 백금 또는 백금 화합물이다.
상기 양태에 있어서, 경화성 조성물은, 바람직하게는 또한, 1 분자 중에 규소 원자에 결합된 가수 분해성 기를 1개 이상 갖는 유기 규소 화합물(이하, 「유기 규소 화합물 (3)」이라고도 함)을 포함할 수 있다. 유기 규소 화합물 (3)은, 경화성 조성물에 자기 접착성을 부여할 수 있는 접착 부여제로서 기능할 수 있다. 가수 분해 가능한 기는, 상기와 동일한 의미이다.
상기 유기 규소 화합물 (3)은, 1종을 단독으로 사용해도 되고, 2종 이상을 병용해도 된다.
상기 유기 규소 화합물 (3)은, 1가의 퍼플루오로알킬기 또는 1가의 퍼플루오로옥시알킬기를 1개 이상 가져도 된다. 이러한 구조를 가짐으로써, 경화성 조성물에 포함되는 유기 규소 화합물 (3)과 PFPE 함유 불포화 화합물의 상용성, 분산성이 특히 양호해질 수 있고, 이 경화성 조성물의 경화물의 균일성이 양호해질 수 있다.
상기 유기 규소 화합물 (3)은, PFPE 함유 불포화 화합물과의 부가 반응성의 관점에서, 1 분자 중에 규소 원자에 직결된 수소 원자를 1개 이상 가져도 된다.
상기 유기 규소 화합물 (3)으로서는, 탄소 원자 또는 탄소 원자와 산소 원자를 통해 규소 원자에 결합된 알콕시실릴기를 1개 이상 갖는 오르가노실록산 또는 트리알콕시실란이 바람직하다.
상기 유기 규소 화합물 (3)에 있어서의, 상기 오르가노실록산의 실록산 골격은, 환상, 쇄상, 분지상 및 그것들의 조합 중 어느 것이든 좋다. 상기 오르가노실록산으로서는, 하기 일반식으로 표시되는 것을 사용할 수 있다.
Figure pct00043
상기 일반식 중, j1은, 각 출현에 있어서 각각 독립적으로, 0 내지 50의 정수인 것이 바람직하고, 0 내지 20의 정수인 것이 더 바람직하다. 상기 일반식 중, 각 출현에 있어서 각각 독립적으로, j2는 0 내지 50의 정수인 것이 바람직하고, 0 내지 20의 정수인 것이 더 바람직하다. 상기 일반식 중, j3은, 각 출현에 있어서 각각 독립적으로, 1 내지 50의 정수인 것이 바람직하고, 1 내지 20의 정수인 것이 더 바람직하다. 상기 일반식 중, j4는, 각 출현에 있어서 각각 독립적으로, 0 내지 50의 정수인 것이 바람직하고, 0 내지 20의 정수인 것이 더 바람직하다. 상기 일반식 중, j5는, 각 출현에 있어서 각각 독립적으로, 0 내지 50의 정수인 것이 바람직하고, 0 내지 20의 정수인 것이 더 바람직하다. j1, j2, j3, j4 및 j5의 합은, 겔 침투 크로마토그래피(GPC)에 의한 폴리스티렌 환산 중량 평균 분자량 500 내지 20,000을 충족하는 정수이다.
상기 일반식 중, Rj1은, 각 출현에 있어서 각각 독립적으로, 할로겐 치환 또는 비치환의 1가의 탄화수소기이다. 상기 Rj1의 할로겐 치환 또는 비치환의 1가의 탄화수소기에 포함되는 탄소 원자수는, 1 내지 10의 범위에 있는 것이 바람직하고, 1 내지 8의 범위에 있는 것이 더 바람직하다. 이러한 1가의 탄화수소기로서는, 구체적으로는, 메틸기, 에틸기, 프로필기, 부틸기, 헥실기, 시클로헥실기, 옥틸기 등의 알킬기; 페닐기, 톨릴기 등의 아릴기; 벤질기, 페닐에틸기 등의 아르알킬기 등, 또는 이들 기의 수소 원자의 일부 또는 전부를 불소 원자 등의 할로겐 원자로 치환한 치환 1가의 탄화수소기 등을 들 수 있다. 이 중에서는, 1가의 탄화수소기는, 메틸기인 것이 더 바람직하다.
상기 일반식 중, Rj2는 탄소 원자 또는 탄소 원자와 산소 원자를 통해 규소 원자에 결합된 알콕시실릴기를 나타내고, 구체적으로는,
-Rj5-Si(ORj6)3, 또는 하기 식으로 표시되는 기를 들 수 있다.
Figure pct00044
상기 식 중, Rj5는, 탄소 원자수 1 내지 10, 특히 1 내지 4의 2가의 탄화수소기, 구체적으로는 메틸렌기, 에틸렌기, 프로필렌기, 부틸렌기, 헥실렌기, 시클로헥실렌기, 또는 옥틸렌기 등의 알킬렌기이고, Rj6은, 탄소 원자수 1 내지 8, 특히 1 내지 4의 1가의 탄화수소기, 구체적으로는 메틸기, 에틸기, n-프로필기 등의 알킬기이다. Rj7은, 탄소 원자수 1 내지 8, 특히 1 내지 4의 1가의 탄화수소기이고, 구체적으로는 메틸기, 에틸기, n-프로필기 등의 알킬기이고, Rj8은, 수소 원자 또는 메틸기이고, k는, 2 내지 10의 정수이다.
상기 일반식 중, Rj3은, 하기 일반식:
-Zj1-Rfj1
로 표시되는 기이다. 또한, Zj1은, 우측이 Rfj1에 결합된다.
[식 중, Zj1은, -(CH2)j6-, 또는 -(CH2)j7-Xj1- (식 중, Xj1은 -OCH2-, 또는 -Yj1-NRj9-CO- (식 중, Yj1은 -CH2- 또는 하기 구조식:
Figure pct00045
로 표시되는 o, m 또는 p-디메틸실릴페닐렌기(상기 식에 있어서, 페닐렌기가 N 원자에 결합됨)이고, Rj9는 수소 원자, 치환 혹은 비치환의 바람직하게는 탄소 원자수 1 내지 12, 특히 1 내지 10의 1가의 탄화수소기임.))로 표시되는 기이고, j6 및 j7은, 각 출현에 있어서 각각 독립적으로, 1 내지 10의 정수, 바람직하게는 1 내지 5의 정수임. 상기 식 중, Rfj1은, 1가의 퍼플루오로알킬기 또는 1가의 퍼플루오로옥시알킬기를 나타냄.]
상기 1가의 퍼플루오로알킬기 또는 상기 1가의 퍼플루오로옥시알킬기는 상기와 동일한 의미이다.
상기 Rj4는, 탄소 원자 또는 탄소 원자와 산소 원자를 통해 규소 원자에 결합된 에폭시기이고, 구체적으로는 하기의 기를 들 수 있다.
Figure pct00046
(식 중, Rj10은, 산소 원자가 개재되어도 되는 탄소 원자수 1 내지 10, 특히 1 내지 5의 2가의 탄화수소기이고, 구체적으로는 메틸렌기, 에틸렌기, 프로필렌기, 부틸렌기, 헥실렌기, 시클로헥실렌기, 옥틸렌기 등의 알킬렌기임.)
상기 유기 규소 화합물 (3)으로서 사용되는 상기 오르가노실록산으로서는, 구체적으로는 하기 화학식으로 표시되는 것이 예시된다. 또한, 이하에 있어서, PFPE2로 표시되는 기는, 말단의 산소 원자에 있어서 Rf로 표시되는 기에 결합된다.
Figure pct00047
Figure pct00048
Figure pct00049
Figure pct00050
Figure pct00051

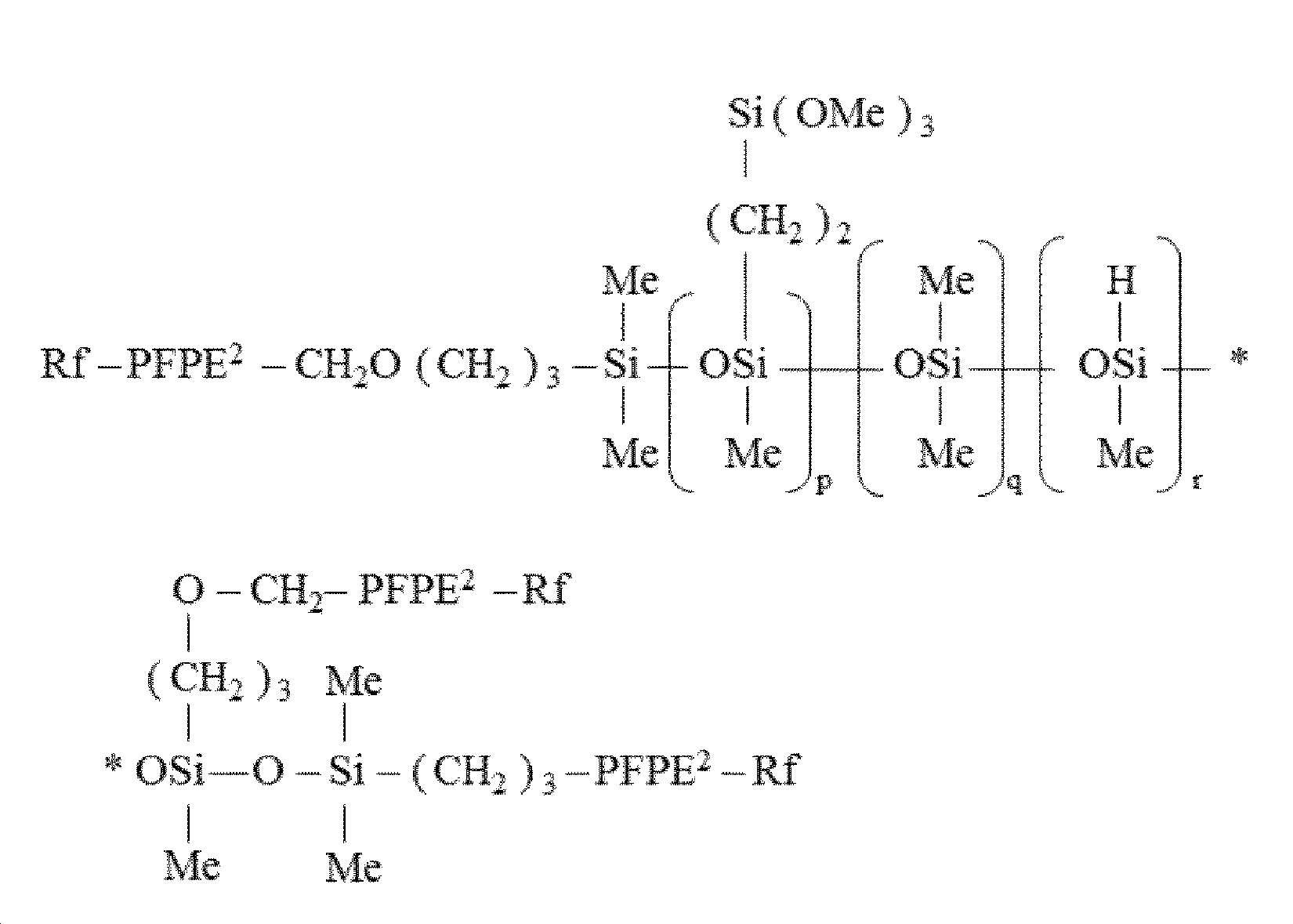

Figure pct00052
상기 식에 있어서, Me는 메틸기를 나타내고, p, q 및 r은, 각 출현에 있어서 각각 독립적으로, 0 이상의 정수이다. PFPE2 및 Rf는, 상기와 동일한 의미이다.
상기 유기 규소 화합물 (3)으로서 사용되는 상기 트리알콕시실란은, 특별히 한정되지 않지만, 비닐트리메톡시실란, 3-글리시독시프로필트리메톡시실란, 3-글리시독시프로필트리에톡시실란, 3-아미노프로필트리메톡시실란, 3-(메타크릴옥시프로필)트리메톡시실란, 2-(3,4-에폭시시클로헥실)에틸트리메톡시실란, N-2-(아미노에틸)-3-아미노프로필트리메톡시실란, N-페닐-3-아미노프로필트리메톡시실란, 3-머캅토프로필트리메톡시실란, 3-이소시아네이트프로필트리에톡시실란 등 알콕시기 외에 반응성 유기기를 동일 분자 내에 갖는 실란이나, 퍼플루오로프로필트리메톡시실란 등의 불소 함유 트리알콕시실란이 바람직하다.
상기 유기 규소 화합물 (3)의 배합량은, PFPE 함유 불포화 화합물 100질량부에 대해, 0.01 내지 10질량부의 범위에 있는 것이 바람직하고, 0.05 내지 5질량부의 범위에 있는 것이 더 바람직하다. 상기한 범위에서 유기 규소 화합물 (3)을 포함함으로써, 경화성 조성물은, 충분한 접착성을 갖고, 적절한 유동성, 경화성을 가질 수 있다. 이러한 경화성 조성물은, 물리적 경도가 양호할 수 있다.
경화성 조성물이, PFPE 함유 불포화 화합물, 가교제 (2) 및 유기 규소 화합물 (3)을 포함하는 경우, 경화성 조성물은, 가수 분해 촉매(이하에 있어서, 「가수 분해 촉매 (E)」라고도 함)를 추가로 포함할 수 있다. 가수 분해 촉매는, 유기 규소 화합물 (3)의 가수 분해성을 높이기 위한 촉매 기능을 갖는다.
상기 가수 분해 촉매는, 조성물의 부가 경화성을 저해하지 않는 한 특별히 한정되지 않지만, 예를 들어 티타늄테트라이소프로폭시드, 티타늄테트라노르말부톡시드, 티타늄테트라아세틸아세토네이트 등의 유기 티타늄 화합물; 지르코늄테트라노르말프로폭시드, 지르코늄테트라노르말부톡시드, 지르코늄테트라아세틸아세토네이트 등의 유기 지르코늄 화합물; 디부틸주석디라우레이트, 디부틸주석디아세테이트, 디부틸주석아세틸아세토나토 등의 유기 주석 화합물; 알루미늄트리아세틸아세토나토, 알루미늄트리스에틸아세토아세테이트, 디이소프로폭시알루미늄에틸아세토아세테이트 등의 유기 알루미늄 화합물; 다른 산성 촉매, 염기성 촉매 등을 들 수 있다. 이들 중에서는, 본 양태의 경화성 조성물의 보존 안정성의 관점에서, 유기 티타늄 화합물, 유기 지르코늄 화합물, 유기 주석 화합물, 및 유기 알루미늄 화합물로 이루어지는 군에서 선택되는 적어도 하나를 사용하는 것이 바람직하다. 상기 가수 분해 촉매는, 1종을 사용해도 되고, 2종류 이상을 병용해도 된다.
상기 가수 분해 촉매의 배합량은, PFPE 함유 불포화 화합물 100질량부에 대해, 0.001 내지 5질량부의 범위에 있는 것이 바람직하고, 0.01 내지 1질량부의 범위에 있는 것이 더 바람직하다. 상기 가수 분해 촉매는, 본 양태의 경화성 조성물에 있어서 상기한 범위 포함됨으로써, 충분한 촉매 효과를 발휘할 수 있다. 상기한 범위의 가수 분해 촉매를 포함함으로써, 본 양태의 경화성 조성물은, 적절한 유동성을 가질 수 있다. 또한, 가수 분해 촉매가, 겔상으로 경화되는 것을 방지할 수 있다.
본 발명에서 사용되는 경화성 조성물은, 또한 이하의 식 (A1), (B1), (C1) 또는 (D1)로 표시되는 화합물을 포함할 수 있다.

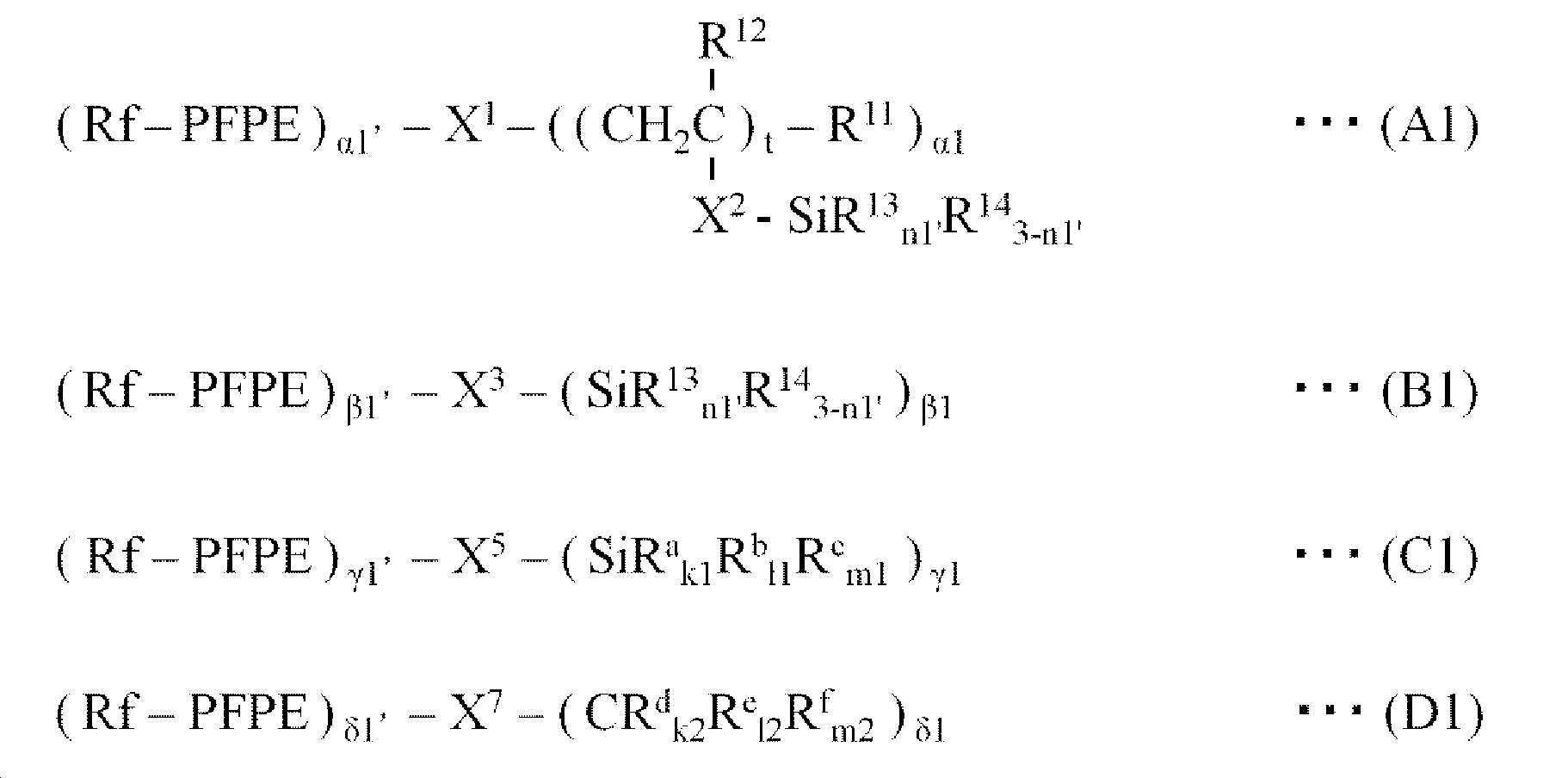

Figure pct00053
상기 식 (A1), (B1), (C1), 및 (D1)에 있어서, (A), (B), (C) 및 (D)에 관한 기재와 중복되는 부분에 대해서는, 기재를 생략한다.
상기 식 중, Rf는, 각 출현에 있어서 독립적으로, 1개 또는 그 이상의 불소 원자에 의해 치환되어 있어도 되는 탄소 원자수 1 내지 16의 알킬기를 나타낸다.
상기 1개 또는 그 이상의 불소 원자에 의해 치환되어 있어도 되는 탄소 원자수 1 내지 16의 알킬기에 있어서의 「탄소 원자수 1 내지 16의 알킬기」는, 직쇄여도, 분지쇄여도 되고, 바람직하게는 직쇄 또는 분지쇄의 탄소 원자수 1 내지 6, 특히 탄소 원자수 1 내지 3의 알킬기이고, 더 바람직하게는 직쇄의 탄소 원자수 1 내지 3의 알킬기이다.
상기 Rf는, 바람직하게는 1개 또는 그 이상의 불소 원자에 의해 치환되어 있는 탄소 원자수 1 내지 16의 알킬기이고, 보다 바람직하게는 CF2H-C1-15 플루오로알킬렌기 또는 C1-16 퍼플루오로알킬기이고, 더욱 바람직하게는 C1-16 퍼플루오로알킬기이다.
당해 탄소 원자수 1 내지 16의 퍼플루오로알킬기는, 직쇄여도, 분지쇄여도 되고, 바람직하게는 직쇄 또는 분지쇄의 탄소 원자수 1 내지 6, 특히 탄소 원자수 1 내지 3의 퍼플루오로알킬기이고, 보다 바람직하게는 직쇄의 탄소 원자수 1 내지 3의 퍼플루오로알킬기, 구체적으로는 -CF3, -CF2CF3, 또는 -CF2CF2CF3이다.
상기 식 (A1)에 있어서, α1은, 1 내지 9의 정수이고, α1'은, 1 내지 9의 정수이다. α1'은, X1의 가수에 따라서 변화될 수 있다. 식 (A1)에 있어서는, α1 및 α1'의 합은, X1의 가수와 동일하다. 예를 들어, X1이 10가의 유기기인 경우, α1 및 α1'의 합은 10이고, 예를 들어 α1이 9 또한 α1'이 1, α1이 5 또한 α1'이 5, 또는 α1이 1 또한 α1'이 9가 될 수 있다. 또한, X1이 2가의 유기기인 경우, α1 및 α1'은 1이다.
상기 X1은, 바람직하게는 2 내지 7가이고, 보다 바람직하게는 2 내지 4가이고, 더욱 바람직하게는 2가의 유기기이다.
일 양태에 있어서, X1은 2 내지 4가의 유기기이고, α1은 1 내지 3이고, α1'은 1이다.
다른 양태에 있어서, X1은 2가의 유기기이고, α1은 1이고, α1'은 1이다.
상기 식 (A1)에 있어서, n1'은, (-SiR13 n1'R14 3-n1') 단위마다 독립적으로, 0 내지 3의 정수이고, 바람직하게는 1 내지 3이고, 보다 바람직하게는 3이다. 식 중, 적어도 하나의 n1'이 1 내지 3의 정수이며, 즉, 모든 n1'이 동시에 0이 되는 일은 없다. 바꾸어 말하면, 식 (A1) 중, 적어도 하나는 R13이 존재한다.
상기 식 (B1)에 있어서, β1은, 1 내지 9의 정수이고, β1'은, 1 내지 9의 정수이다. 이들 β1 및 β1'은, X3의 가수에 따라서 변화될 수 있다. 식 (B1)에 있어서, β1 및 β1'의 합은, X3의 가수와 동일하다. 예를 들어, X3이 10가의 유기기인 경우, β1 및 β1'의 합은 10이고, 예를 들어 β1이 9 또한 β1'이 1, β1이 5 또한 β1'이 5, 또는 β1이 1 또한 β1'이 9가 될 수 있다. 또한, X3이 2가의 유기기인 경우, β1 및 β1'은 1이다. X3이 단결합인 경우, β1 및 β'1은 1이다.
상기 X3은, 바람직하게는 2 내지 7가, 보다 바람직하게는 2 내지 4가, 더욱 바람직하게는 2가의 유기기이다.
일 양태에 있어서, X3은 2 내지 4가의 유기기이고, β1은 1 내지 3이고, β1'은 1이다.
다른 양태에 있어서, X3은 2가의 유기기이고, β1은 1이고, β1'은 1이다.
식 (B1)에 있어서, n1'은, (A1)의 기재와 동일한 의미이다.
상기 식 (C1)에 있어서, γ1은, 1 내지 9의 정수이고, γ1'은, 1 내지 9의 정수이다. 이들 γ1 및 γ1'은, X5의 가수에 따라서 변화될 수 있다. 식 (C1)에 있어서, γ1 및 γ1'의 합은, X5의 가수와 동일하다. 예를 들어, X5가 10가의 유기기인 경우, γ1 및 γ1'의 합은 10이고, 예를 들어 γ1이 9 또한 γ1'이 1, γ1이 5 또한 γ1'이 5, 또는 γ1이 1 또한 γ1'이 9가 될 수 있다. 또한, X5가 2가의 유기기인 경우, γ1 및 γ1'은 1이다. X5가 단결합인 경우, γ1 및 γ'1은 1이다.
상기 X5는, 바람직하게는 2 내지 7가, 보다 바람직하게는 2 내지 4가, 더욱 바람직하게는 2가의 유기기이다.
일 양태에 있어서, X5는 2 내지 4가의 유기기이며, γ1은 1 내지 3이며, γ1'은 1이다.
다른 양태에 있어서, X5는 2가의 유기기이고, γ1은 1이고, γ1'은 1이다.
상기 식 (D1)에 있어서, δ1은 1 내지 9의 정수이고, δ1'은 1 내지 9의 정수이다. 이들 δ1 및 δ1'은, X7의 가수에 따라서 변화될 수 있다. 식 (D1)에 있어서는, δ1 및 δ1'의 합은, X7의 가수와 동일하다. 예를 들어, X7이 10가의 유기기인 경우, δ1 및 δ1'의 합은 10이고, 예를 들어 δ1이 9 또한 δ1'이 1, δ1이 5 또한 δ1'이 5, 또는 δ1이 1 또한 δ1'이 9가 될 수 있다. 또한, X7이 2가의 유기기인 경우, δ1 및 δ1'은 1이다. X7이 단결합인 경우, δ1 및 δ'1은 1이다.
상기 X7은, 바람직하게는 2 내지 7가, 보다 바람직하게는 2 내지 4가, 더욱 바람직하게는 2가의 유기기이다.
일 양태에 있어서, X7은 2 내지 4가의 유기기이고, δ1은 1 내지 3이고, δ1'은 1이다.
다른 양태에 있어서, X7은 2가의 유기기이고, δ1은 1이고, δ1'은 1이다.
일 양태에 있어서, 상기 식 (A1), (B1), (C1) 또는 (D1)로 표시되는 화합물은, 식 (A1), (C1) 또는 (D1)로 표시되는 화합물인 것이 바람직하다. 이러한 실란 화합물을 사용함으로써, 기재에 대한 밀착성을 향상시킬 수 있다.
일 양태에 있어서, 본 발명의 경화성 조성물 중, 식 (A), (B), (C) 및 (D)로 표시되는 화합물(이하, 「(1) 성분」이라고도 함)과, 식 (A1), (B1), (C1), 및 (D1)로 표시되는 화합물(이하, 「(2) 성분」이라고도 함)의 합계에 대해, 식 (A1), (B1), (C1), 및 (D1)로 표시되는 화합물이, 0.1몰％ 이상 35몰％ 이하이다. (1) 성분 및 (2) 성분의 합계에 대한 식 (A1), (B1), (C1), 및 (D1)로 표시되는 화합물의 함유량의 하한은, 바람직하게는 0.1몰％, 보다 바람직하게는 0.2몰％, 더욱 바람직하게는 0.5몰％, 보다 더 바람직하게는 1몰％, 특히 바람직하게는 2몰％, 특별히는 5몰％일 수 있다. (1) 성분 및 (2) 성분의 합계에 대한 식 (A1), (B1), (C1), 및 (D1)로 표시되는 화합물의 함유량의 상한은, 바람직하게는 35몰％, 보다 바람직하게는 30몰％, 더욱 바람직하게는 20몰％, 보다 더 바람직하게는 15몰％ 또는 10몰％일 수 있다. (1) 성분 및 (2) 성분의 합계에 대한 식 (A1), (B1), (C1), 및 (D1)로 표시되는 화합물은, 바람직하게는 0.1몰％ 이상 30몰％ 이하, 보다 바람직하게는 0.1몰％ 이상 20몰％ 이하, 더욱 바람직하게는 0.2몰％ 이상 10몰％ 이하, 보다 더 바람직하게는 0.5몰％ 이상 10몰％ 이하, 특히 바람직하게는 1몰％ 이상 10몰％ 이하, 예를 들어 2몰％ 이상 10몰％ 이하 또는 5몰％ 이상 10몰％ 이하이다. (1) 성분 및 (2) 성분을 이러한 범위로 함으로써, 본 발명의 경화성 조성물은, 마찰 내구성이 양호한 경화물의 형성에 기여할 수 있다.
상기 경화성 조성물 중, (1) 성분과 (2) 성분의 조합은, 바람직하게는 식 (A)로 표시되는 화합물과 식 (A1)로 표시되는 화합물의 조합, 식 (B)로 표시되는 화합물과 식 (B1)로 표시되는 화합물의 조합, 식 (C)로 표시되는 화합물과 식 (C1)로 표시되는 화합물의 조합, 식 (D)로 표시되는 화합물과 식 (D1)로 표시되는 화합물의 조합이다.
식 (A) 및 식 (A1)로 표시되는 화합물은, 바람직하게는 t가 2 이상, 보다 바람직하게는 2 내지 10의 정수, 더욱 바람직하게는 2 내지 6의 정수이다. t를 2 이상으로 함으로써, R13 또는 R13"을 갖는 Si 원자가 복수 존재하게 되어, 본 발명의 경화성 조성물에 의해 형성되는 경화물에 있어서, 더 높은 내구성(예를 들어, 마찰 내구성)을 얻을 수 있다.
식 (C) 및 식 (C1)로 표시되는 화합물은, 바람직하게는 k1이 2 또는 3, 보다 바람직하게는 3이다.
바람직한 양태에 있어서, 식 (C)로 표시되는 화합물은, 말단에, -Si-(Z3-SiR72 3)2, -Si-(Z3-SiR72" 3)2, -Si-(Z3-SiR72 3)3 또는, -Si-(Z3-SiR72" 3)3으로 표시되는 구조를 갖고, 더욱 바람직하게는 -Si-(Z3-SiR72 3)3 또는 -Si-(Z3-SiR72" 3)3으로 표시되는 구조를 갖고; 식 (C1)로 표시되는 화합물은, 말단에, -Si-(Z3-SiR72 3)2, 또는 -Si-(Z3-SiR72 3)3으로 표시되는 구조를 갖고, 더욱 바람직하게는 -Si-(Z3-SiR72 3)3으로 표시되는 구조를 갖는다. 말단을 이러한 구조로 함으로써, 본 발명의 경화성 조성물에 의해 형성되는 경화물에 있어서, 더 높은 내구성(예를 들어 마찰 내구성)을 얻을 수 있다.
상기 -Si-(Z3-SiR72 3)2 또는 -Si-(Z3-SiR72" 3)2로 표시되는 기는, 구체적으로는,
-Si-Ra 2Rb l1Rc m1에 있어서, Ra가 -Z3-SiR72 3으로 표시되는 기이고, l1 및 m1의 합계가 1이거나,
-Si-Ra" 2Rb" l1Rc" m1에 있어서, Ra"이 -Z3-SiR72" 3으로 표시되는 기이고, l1 및 m1의 합계가 1이거나,
-Si-R71 2R72 q1R73 r1에 있어서, R71이 -Z3-SiR72 3으로 표시되는 기이고, q1 및 r1의 합계가 1이거나, 또는
-Si-R71 2R72" q1R73 r1에 있어서, R71이 -Z3-SiR72 3으로 표시되는 기이고, q1 및 r1의 합계가 1인 것을 들 수 있다.
식 (D) 및 식 (D1)로 표시되는 화합물은, 바람직하게는 l2가 2 또는 3, 더 바람직하게는 3이다.
바람직한 양태에 있어서, 식 (D)로 표시되는 화합물은, 말단에, -C-(Y-SiR85 3)2, -C-(Y-SiR85" 3)2(구체적으로는, -C-(Y-SiR85 3)2R83, -C-(Y-SiR85 3)2Rf, -C-(Y-SiR85" 3)2R83, -C-(Y-SiR85" 3)2R83), -C-(Y-SiR85)3, 또는 -C-(Y-SiR85")3 구조를 갖고, 더욱 바람직하게는 -C-(Y-SiR85)3 또는 -C-(Y-SiR85")3 구조를 갖고; 식 (D1)로 표시되는 화합물은, 말단에, -C-(Y-SiR85 3)2(구체적으로는, -C-(Y-SiR85 3)2R83), 또는 -C-(Y-SiR85)3 구조를 갖고, 더욱 바람직하게는 -C-(Y-SiR85)3 구조를 갖는다. 말단을 이러한 구조로 함으로써, 본 발명의 경화성 조성물은, 더 높은 내구성(예를 들어, 마찰 내구성)을 갖는 경화물의 형성에 기여할 수 있다.
본 발명에서 사용되는 경화성 조성물은, 다른 성분을 추가로 포함하고 있어도 된다. 다른 성분으로서는, 특별히 한정되는 것은 아니지만, 예를 들어 불소 함유 오일로서 이해될 수 있는 (비반응성의)플루오로폴리에테르화합물, 바람직하게는 퍼플루오로(폴리)에테르 화합물(이하, 「불소 함유 오일」이라고 함) 안정화재(탈수제, 몰레큘러 시브, 황산마그네슘 또는 오르토포름산 메틸), 점도 조절제, 필러, 형광제, 보존 안정제, 충전제, 착색제, 내열성 향상제, 내한성 향상제, 방청제, 접착성 향상제, 액상 보강제, 중합 개시제 등을 포함하고 있어도 된다.
상기 불소 함유 오일로서는, 특별히 한정되는 것은 아니지만, 예를 들어 이하의 일반식 (III)으로 표시되는 화합물(퍼플루오로(폴리)에테르 화합물)을 들 수 있다.
Rf5-(OC4F8)a'-(OC3F6)b'-(OC2F4)c'-(OCF2)d'-Rf6 … (III)
식 중, Rf5는, 1개 또는 그 이상의 불소 원자에 의해 치환되어 있어도 되는 탄소 원자수 1 내지 16 알킬기(바람직하게는, C1-16의 퍼플루오로알킬기)를 나타내고, Rf6은, 1개 또는 그 이상의 불소 원자에 의해 치환되어 있어도 되는 탄소 원자수 1 내지 16 알킬기(바람직하게는, C1-16 퍼플루오로알킬기), 불소 원자 또는 수소 원자를 나타내고, Rf5 및 Rf6은, 보다 바람직하게는, 각각 독립적으로, C1-3 퍼플루오로알킬기이다.
a', b', c' 및 d'은, 폴리머의 주골격을 구성하는 퍼플루오로(폴리)에테르의 4종의 반복 단위수를 각각 나타내고, 서로 독립적으로 0 이상 300 이하의 정수이며, a', b', c' 및 d'의 합은 적어도 1, 바람직하게는 1 내지 300, 더 바람직하게는 20 내지 300이다. 첨자 a', b', c' 또는 d'을 붙여 괄호로 묶인 각 반복 단위의 존재 순서는, 식 중에 있어서 임의이다. 이들 반복 단위 중, -(OC4F8)-은, -(OCF2CF2CF2CF2)-, -(OCF(CF3)CF2CF2)-, -(OCF2CF(CF3)CF2)-, -(OCF2CF2CF(CF3))-, -(OC(CF3)2CF2)-, -(OCF2C(CF3)2)-, -(OCF(CF3)CF(CF3))-, -(OCF(C2F5)CF2)- 및 -(OCF2CF(C2F5))- 중 어느 것이어도 되지만, 바람직하게는 -(OCF2CF2CF2CF2)-이다. -(OC3F6)-은, -(OCF2CF2CF2)-, -(OCF(CF3)CF2)- 및 -(OCF2CF(CF3))- 중 어느 것이어도 되고, 바람직하게는 -(OCF2CF2CF2)-이다. -(OC2F4)-은, -(OCF2CF2)- 및 -(OCF(CF3))- 중 어느 것이어도 되지만, 바람직하게는 -(OCF2CF2)-이다.
상기 일반식 (III)으로 표시되는 퍼플루오로(폴리)에테르 화합물의 예로서, 이하의 일반식 (IIIa) 및 (IIIb) 중 어느 것으로 표시되는 화합물(1종 또는 2종 이상의 혼합물이면 됨)을 들 수 있다.
Rf5-(OCF2CF2CF2)b''-Rf6 …(IIIa)
Rf5-(OCF2CF2CF2CF2)a''-(OCF2CF2CF2)b''-(OCF2CF2)c''-(OCF2)d''-Rf6 …(IIIb)
이들 식 중, Rf5 및 Rf6은 상기한 바와 같으며; 식 (IIIa)에 있어서, b''은 1 이상 100 이하의 정수이고, 식 (IIIb)에 있어서, a'' 및 b''은, 각각 독립적으로 1 이상 30 이하의 정수이고, c'' 및 d''은 각각 독립적으로 1 이상 300 이하의 정수이다. 첨자 a'', b'', c'', d''을 붙여 괄호로 묶인 각 반복 단위의 존재 순서는, 식 중에 있어서 임의이다.
상기 불소 함유 오일은, 1,000 내지 30,000의 수 평균 분자량을 갖고 있어도 된다. 특히, 식 (IIIa)로 표시되는 화합물의 수 평균 분자량은, 2,000 내지 8,000인 것이 바람직하다. 일 양태에 있어서, 식 (IIIb)로 표시되는 화합물의 수 평균 분자량은, 3,000 내지 8,000이다. 다른 양태에 있어서, 식 (IIIb)로 표시되는 화합물의 수 평균 분자량은, 8,000 내지 30,000이다.
상기 경화성 조성물 중, 불소 함유 오일은, 상기 PFPE 함유 실란 화합물 100질량부에 대해, 예를 들어 0 내지 500질량부, 바람직하게는 0 내지 100질량부, 보다 바람직하게는 1 내지 50질량부, 더욱 바람직하게는 1 내지 5질량부로 포함될 수 있다.
또한, 다른 관점에서, 불소 함유 오일은, 일반식 Rf'-F(식 중, Rf'은 C5-16 퍼플루오로알킬기임.)로 표시되는 화합물이어도 된다. 또한, 클로로트리플루오로에틸렌올리고머여도 된다. Rf'-F로 표시되는 화합물 및 클로로트리플루오로에틸렌올리고머는, Rf가 C1-16 퍼플루오로알킬기인 상기 퍼플루오로(폴리)에테르기 함유 실란 화합물과 높은 친화성이 얻어진다는 점에서 바람직하다.
상기 보존 안정제로서는, 메틸트리메톡시실란, 메틸트리프로페녹시실란, 비닐트리부타녹심실란, 메틸트리아세톡시실란 등을 들 수 있다.
상기 충전제로서는, 아스베스토, 유리 섬유, 유기 섬유 등의 섬유질 충전제를 들 수 있다.
상기 착색제로서는, 안료, 염료 등을 들 수 있다.
상기 내열성 향상제로서는, 벵갈라, 산화세륨 등을 들 수 있다.
상기 접착성 향상제로서는, β-(3,4-에폭시시클로헥실)에틸트리메톡시실란, γ-글리시독시프로필트리에톡시실란, γ-메타크릴옥시프로필트리메톡시실란, γ-메타크릴옥시프로필메틸디에톡시실란, N-β-(아미노에틸)-γ-아미노프로필트리메톡시실란, γ-아미노프로필트리에톡시실란, γ-클로로프로필트리메톡시실란, γ-머캅토프로필트리메톡시실란, γ-이소시아나토프로필트리에톡시실란 등을 들 수 있다.
상기 액상 보강제로서는, 트리오르가노실록시 단위 및 SiO2 단위로 이루어지는 망상 폴리실록산 등을 들 수 있다.
상기 중합 개시제로서는, 아조비스이소부티로니트릴, 아조이소부티르산메틸, 아조비스디메틸발레로니트릴 등의 아조계 개시제; 과산화벤조일, 과황산칼륨, 과황산암모늄, 벤조페논 유도체, 포스핀옥시드 유도체, 벤조케톤 유도체, 페닐티오에테르 유도체, 아지드 유도체, 디아조 유도체, 디술피드 유도체 등을 사용할 수 있다. 이들 중합 개시제는, 각각 단독으로 사용해도 되고, 2종 이상을 조합하여 사용해도 된다.
상기한 경화성 조성물에서, 상기 적층체의 단부면을 처리함으로써, 적층체의 단부면에 보호층이 형성된다.
상기 처리 방법은, 특별히 한정되지 않고, 예를 들어 적층체의 단부면에 경화성 조성물을 도포하고, 필요에 따라서, 열처리 또는 광조사를 행함으로써, 상기 경화성 조성물을 경화시킴으로써 행해진다.
또한, 경화성 조성물에 의한 처리에 앞서, 필요에 따라서, 처리 부분에 대해 프라이머 처리를 실시함으로써, 경화성 조성물로 형성되는 보호층의 접착성을 향상시킬 수 있다.
이상, 본 발명의 제1 기재층, 접착제층, 및 제2 기재층을 갖고 이루어지는 적층체에 대해 설명하였지만, 본 발명의 적층체는, 또 다른 층을 갖고 있어도 된다. 예를 들어, 제2 접착제층과 제3 기재층을 추가로 갖고 있어도 된다.
본 발명의 적층체는, 다양한 물품에 사용된다. 따라서, 본 발명은, 본 발명의 적층체를 갖고 이루어지는 물품도 제공한다.
상기한 물품으로서는, 예를 들어 터치 패널, 디스플레이, 전자 기판 상에 접착된 전자 소자, 스마트폰, 태블릿 PC의 금속 하우징에 테이프로 고정된 전자 부품, 냉장고, 세탁기 등의 가전품의 표면에 접착 테이프로 고정된 조작 패널 등을 들 수 있다.
이상, 본 발명의 적층체 및 물품에 대해 상세하게 설명하였다. 또한, 본 발명의 적층체의 용도, 사용 방법 또는 물품 등은, 상기에서 예시한 것에 한정되지 않는다.
실시예
본 실시예에 있어서, 퍼플루오로폴리에테르를 구성하는 반복 단위(CF2O), 및 (CF2CF2O)의 존재 순서는 임의이다. 또한, 이하에 표시되는 화학식은 모두 평균 조성을 나타낸다.
·PFPE 경화 조성물의 조제
실시예 1
·단부면 보호제의 조제
PFPE 함유 화합물 A 100중량부, 가교제로서 테트라에톡시실란 1중량부 및 경화 촉매로서, 테트라이소프로팍시티타늄 0.5중량부를 혼합용의 유리 용기에 칭량하고, 마그네틱 스터러를 사용하여 교반을 행하여, 경화성 조성물을 조제하였다.
PFPE 함유 화합물 A
(C2H5O)3SiCH2CH2CH2NHCOCF2-(OC2F4)e-(OCF2)f-CF2CONHCH2CH2CH2Si(OC2H5)3
(식 중, e＝45, f＝38)
·기재의 조제
2매의 슬라이드 글래스 사이에 두께 100㎛의 투명 접착 필름(닛토덴코사 제조 LUCIACS CS9864)을 끼워 슬라이드 글래스/접착 필름/슬라이드 글래스의 적층체를 제작하였다. 당해 적층체의 단부면에 상기 PFPE 경화 조성물을 시린지로 도포하고, 25℃의 온도에서 24시간 정치하여 경화시켜, 단부면이 보호된 적층체를 조제하였다.
·평가
제작한 샘플을 올레산 중에 침지시켜, 70℃의 전기로에 넣고 1주일 가열한 후에 적층체의 상태를 눈으로 보아 확인하였다. 또한 침지 전후에서의 적층체의 슬라이드 글래스간의 거리, 적층체 전체의 중량 변화율을 산출하였다. 중량 변화가 전혀 없는 경우를 0％로 한다.
실시예 2
PFPE 함유 화합물 B를 사용한 것 이외에는 실시예 1과 마찬가지의 방법으로 샘플을 조제, 평가를 행하였다.
PFPE 함유 화합물 B
H((CH3O)3SiCHCH2)3CF2-(OC2F4)e-(OCF2)f-CF2(CH2CHSi(OCH3)3)3H
(식 중, e＝40, f＝58, e/f＝0.7)
실시예 3
·단부면 보호제의 조제
PFPE 함유 화합물 C를 100중량부에 대해, 가교제로서 화합물 D를 4중량부, 및 경화 촉매로서 1,3-디비닐-1,1,3,3-테트라메틸디실록산의 Pt 착체를 2％ 포함하는 크실렌 용액 0.4중량부를, 혼합용의 유리 용기에 칭량하고, 교반 혼합을 행하여, 경화성 조성물을 조제하였다.
PFPE 함유 화합물 C
CH2＝CHCH2OCH2CF2(OCF2CF(CF3))mOCF2CF2O(CF(CF3)CF2O)n-CF2CH2OCH2CH＝CH2
(식 중, m+n＝54)
화합물 D
Figure pct00054
얻어진 경화 조성물을 단부면 보호에 사용하고 도포 후의 경화 조건을 100℃·2시간으로 행한 것 이외에는 실시예 1과 마찬가지의 방법으로 샘플을 조제, 평가를 행하였다.
비교예 1
적층체에 보호층 없이 평가를 실시하였다.
상기 시험 결과를 이하에 나타낸다.
Figure pct00055
본 발명의 적층체는, 내약품성이 우수하다는 점에서, 다양한 용도에 사용할 수 있다.

Claims (8)

  1. 제1 기재층, 접착제층, 및 제2 기재층이, 이 순서로 적층된 적층체이며,
    상기 적층체의 단부면이, 퍼플루오로폴리에테르기 함유 화합물을 포함하는 경화성 조성물로 형성된 층에 의해 덮여 있는, 적층체.
  2. 제1항에 있어서,
    상기 퍼플루오로폴리에테르기 함유 화합물이, 퍼플루오로폴리에테르기 함유 실란 화합물인, 적층체.
  3. 제2항에 있어서,
    상기 퍼플루오로폴리에테르기 함유 실란 화합물이, 식 (A), (B), (C), 또는 (D):
    Figure pct00056

    [식 중:
    PFPE는, 각 출현에 있어서 각각 독립적으로, 식:
    -(OC6F12)a-(OC5F10)b-(OC4F8)c-(OC3X10 6)d-(OC2F4)e-(OCF2)f-
    (식 중, a, b, c, d, e 및 f는, 각각 독립적으로 0 이상 200 이하의 정수이며, a, b, c, d, e 및 f의 합은 적어도 1이고, a, b, c, d, e 또는 f를 붙여 괄호로 묶인 각 반복 단위의 존재 순서는 식 중에 있어서 임의이고, X10은, 각 출현에 있어서 각각 독립적으로, 수소 원자, 불소 원자 또는 염소 원자임.)
    로 표시되는 기이고;
    R13은, 각 출현에 있어서 각각 독립적으로, 수산기 또는 가수 분해 가능한 기를 나타내고;
    R14는, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 탄소 원자수 1 내지 22의 알킬기를 나타내고;
    R11은, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 할로겐 원자를 나타내고;
    R12는, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 저급 알킬기를 나타내고;
    R11", R12", R13" 및 R14"은, 각각, R11, R12, R13 및 R14와 동일한 의미이고;
    n1은, (-SiR13 n1R14 3-n1) 단위마다 또는 (-SiR13" n1R14" 3-n1) 단위마다 독립적으로, 0 내지 3의 정수이고;
    단, 식 (A) 및 (B)에 있어서, 각 출현에 있어서 각각 독립적으로, R13 및 R13"으로 이루어지는 군에서 선택되는 기가 적어도 2개 존재하고;
    X1은, 각 출현에 있어서 각각 독립적으로, 단결합 또는 2 내지 10가의 유기기를 나타내고;
    X2는, 각 출현에 있어서 각각 독립적으로, 단결합 또는 2가의 유기기를 나타내고;
    t는, 각 출현에 있어서 각각 독립적으로, 1 내지 10의 정수이고;
    α1은, 각 출현에 있어서 각각 독립적으로, 1 내지 9의 정수이고;
    X3은, 각 출현에 있어서 각각 독립적으로, 단결합 또는 2 내지 10가의 유기기를 나타내고;
    β1은, 각 출현에 있어서 각각 독립적으로, 1 내지 9의 정수이고;
    X5는, 각 출현에 있어서 각각 독립적으로, 단결합 또는 2 내지 10가의 유기기를 나타내고;
    γ1은, 각 출현에 있어서 각각 독립적으로, 1 내지 9의 정수이고;
    Ra는, 각 출현에 있어서 각각 독립적으로, -Z3-SiR71 p1R72 q1R73 r1을 나타내고;
    Z3은, 각 출현에 있어서 각각 독립적으로, 산소 원자 또는 2가의 유기기를 나타내고;
    R71은, 각 출현에 있어서 각각 독립적으로, Ra'을 나타내고;
    Ra'은, Ra와 동일한 의미이고;
    Ra 중, Z3기를 통해 직쇄상으로 연결되는 Si는 최대 5개이고;
    R72는, 각 출현에 있어서 각각 독립적으로, 수산기 또는 가수 분해 가능한 기를 나타내고;
    R73은, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 저급 알킬기를 나타내고;
    p1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    q1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    r1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    Ra"은, 각 출현에 있어서 각각 독립적으로, -Z3-SiR71 p1R72" q1R73 r1을 나타내고;
    R72"은, R72와 동일한 의미이고;
    단, (-Z3-SiR71 p1R72 q1R73 r1)마다, 또는 (-Z3-SiR71 p1R72" q1R73 r1)마다에 있어서, p1, q1 및 r1의 합은 3이고, 식 (C)에 있어서, 적어도 하나의 q1이 1 내지 3의 정수이고;
    Rb는, 각 출현에 있어서 각각 독립적으로, 수산기 또는 가수 분해 가능한 기를 나타내고;
    Rc는, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 저급 알킬기를 나타내고;
    Rb" 및 Rc"은, 각각, Rb 및 Rc와 동일한 의미이고;
    k1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    l1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    m1은, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    단, (SiRa k1Rb l1Rc m1)마다, 또는 (SiRa" k1Rb" l1Rc"m1)마다에 있어서, k1, l1 및 m1의 합은 3이고;
    (C)에 있어서, Rb, Rb", R72 및 R72"으로 이루어지는 군에서 선택되는 기가 적어도 2개 존재하고;
    X7은, 각각 독립적으로, 단결합 또는 2 내지 10가의 유기기를 나타내고;
    δ1은, 각각 독립적으로, 1 내지 9의 정수이고;
    Rd는, 각 출현에 있어서 각각 독립적으로, -Z4-CR81 p2R82 q2R83 r2를 나타내고;
    Z4는, 각 출현에 있어서 각각 독립적으로, 산소 원자 또는 2가의 유기기를 나타내고;
    R81은, 각 출현에 있어서 각각 독립적으로, Rd'을 나타내고;
    Rd'은, Rd와 동일한 의미이고;
    Rd 중, Z4기를 통해 직쇄상으로 연결되는 C는 최대 5개이고;
    R82는, 각 출현에 있어서 각각 독립적으로, -Y-SiR85 n2R86 3-n2를 나타내고;
    Y는, 각 출현에 있어서 각각 독립적으로, 2가의 유기기를 나타내고;
    R85는, 각 출현에 있어서 각각 독립적으로, 수산기 또는 가수 분해 가능한 기를 나타내고;
    R86은, 각 출현에 있어서 각각 독립적으로, 수소 원자 또는 저급 알킬기를 나타내고;
    R83은, 각 출현에 있어서 각각 독립적으로, 수소 원자, 수산기 또는 저급 알킬기를 나타내고;
    p2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    q2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    r2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    Rd"은, 각 출현에 있어서 각각 독립적으로, -Z4-CR81 p2R82" q2R83 r2를 나타내고;
    R82"은, -Y-SiR85" n2R86" 3-n2를 나타내고;
    단, (-Z4-CR81 p2R82 q2R83 r2)마다 또는 (-Z4-CR81 p2R82" q2R83 r2)마다에 있어서, p2, q2 및 r2의 합은 3이고;
    n2는, (-Y-SiR85 n2R86 3-n2) 단위마다 또는 (-Y-SiR85" n2R86" 3-n2) 단위마다 독립적으로, 0 내지 3의 정수를 나타내고;
    R85" 및 R86"은, 각각, R85 및 R86과 동일한 의미이고;
    Re는, 각 출현에 있어서 각각 독립적으로, -Y-SiR85 n2R86 3-n2를 나타내고;
    Re"은, 각 출현에 있어서 각각 독립적으로, -Y-SiR85" n2R86" 3-n2를 나타내고;
    Rf는, 각 출현에 있어서 각각 독립적으로, 수소 원자, 수산기 또는 저급 알킬기를 나타내고;
    Rf"은, Rf와 동일한 의미이고;
    k2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    l2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    m2는, 각 출현에 있어서 각각 독립적으로, 0 내지 3의 정수이고;
    단, (CRd k2Re l2Rf m2)마다 또는 (CRd" k2Re" l2Rf" m2)마다에 있어서, k2, l2 및 m2의 합은 3이고, 식 (D)에 있어서, n2가 1 이상인 -Y-SiR85 n2R86 3-n2로 표시되는 기 및 n2가 1 이상인 -Y-SiR85" n2R86" 3-n2로 표시되는 기로 이루어지는 군에서 선택되는 기가 2개 이상 존재함.]
    로 표시되는 적어도 1종의 퍼플루오로폴리에테르기 함유 실란 화합물인, 적층체.
  4. 제1항에 있어서,
    상기 퍼플루오로폴리에테르기 함유 화합물이, 분자 말단에 탄소-탄소 이중 결합을 갖는 퍼플루오로폴리에테르기 함유 화합물인, 적층체.
  5. 제4항에 있어서,
    분자 말단에 탄소-탄소 이중 결합을 갖는 퍼플루오로폴리에테르기 함유 화합물이, 이하의 식:
    CH2＝CH-Rk1-PFPE-Rk1-CH＝CH2 (I)
    [식 중:
    PFPE는, 각 출현에 있어서 각각 독립적으로, 식:
    -(OC6F12)a-(OC5F10)b-(OC4F8)c-(OC3X10 6)d-(OC2F4)e-(OCF2)f-
    (식 중, a, b, c, d, e 및 f는, 각각 독립적으로 0 이상 200 이하의 정수이며, a, b, c, d, e 및 f의 합은 적어도 1이고, a, b, c, d, e 또는 f를 붙여 괄호로 묶인 각 반복 단위의 존재 순서는 식 중에 있어서 임의이고, X10은, 각 출현에 있어서 각각 독립적으로, 수소 원자, 불소 원자 또는 염소 원자임.)
    로 표시되는 기이고;
    각 출현에 있어서 각각 독립적으로, 단결합 또는 2가의 유기기임.]
    로 표시되는 화합물인, 적층체.
  6. 제1항 내지 제5항 중 어느 한 항에 있어서,
    상기 접착제가, 에폭시 수지, 아크릴 수지, 실리콘 수지, 페놀 수지, 폴리이미드 수지, 이미드 수지, 폴리비닐클로라이드 수지, 폴리비닐부티랄 수지, 에틸렌비닐아세테이트 수지에서 선택되는 수지를 포함하는 접착제인, 적층체.
  7. 제1항 내지 제6항 중 어느 한 항에 있어서,
    제1 기재층 및 제2 기재층이, 각각 독립적으로, 수지, 금속, 금속 산화물, 세라믹 및 유리로 이루어지는 군에서 선택되는 재료로 구성되는 기재층인, 적층체.
  8. 제1항 내지 제7항 중 어느 한 항에 기재된 적층체를 갖고 이루어지는, 물품.
KR1020207011772A 2017-10-31 2018-10-30 적층체 Active KR102296530B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JPJP-P-2017-211200 2017-10-31
JP2017211200 2017-10-31
PCT/JP2018/040328 WO2019088098A1 (ja) 2017-10-31 2018-10-30 積層体

Publications (2)

Publication Number Publication Date
KR20200057065A true KR20200057065A (ko) 2020-05-25
KR102296530B1 KR102296530B1 (ko) 2021-09-02

Family

ID=66333120

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207011772A Active KR102296530B1 (ko) 2017-10-31 2018-10-30 적층체

Country Status (6)

Country Link
EP (1) EP3705287A4 (ko)
JP (2) JP6970208B2 (ko)
KR (1) KR102296530B1 (ko)
CN (1) CN111295281A (ko)
TW (1) TWI763946B (ko)
WO (1) WO2019088098A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102472421B1 (ko) 2022-05-06 2022-12-01 주식회사 엘시스 축산질병 예방 및 통제 관리를 위한 ict 기반의 지능형 스마트 안전 축사 제어 시스템

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102834992B1 (ko) * 2020-01-30 2025-07-17 (주)포인트엔지니어링 적층형 양극산화막 구조체
KR102896286B1 (ko) * 2020-04-24 2025-12-05 (주)포인트엔지니어링 적층형 양극산화막 구조체 및 이를 이용한 프로브 카드의 가이드 플레이트 및 이를 구비하는 프로브 카드

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20140096300A (ko) * 2011-10-27 2014-08-05 아사히 가라스 가부시키가이샤 피막이 형성된 기판의 제조 방법
KR20170013338A (ko) * 2014-09-03 2017-02-06 다이킨 고교 가부시키가이샤 방오성 물품
KR20170026605A (ko) * 2014-08-07 2017-03-08 다이킨 고교 가부시키가이샤 방오 처리 조성물, 처리 장치, 처리 방법 및 처리 물품
JP2017105069A (ja) 2015-12-10 2017-06-15 日東電工株式会社 透明導電性フィルム積層体、及びそれを含むタッチパネル
KR20170082596A (ko) * 2015-04-24 2017-07-14 다이킨 고교 가부시키가이샤 표면 처리 방법

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7553514B2 (en) * 2006-08-28 2009-06-30 3M Innovative Properties Company Antireflective article
KR100940086B1 (ko) * 2007-12-13 2010-02-02 한국화학연구원 과불소 폴리에테르 변성 실란 화합물과 이를 함유한 방오성 코팅제 조성물 및 이를 적용한 막
US8252665B2 (en) * 2009-09-14 2012-08-28 Taiwan Semiconductor Manufacturing Company, Ltd. Protection layer for adhesive material at wafer edge
KR20140048309A (ko) * 2011-08-04 2014-04-23 쓰리엠 이노베이티브 프로퍼티즈 컴파니 배리어 조립체
JP5788852B2 (ja) 2011-11-01 2015-10-07 信越化学工業株式会社 フルオロオキシアルキレン基含有ポリマー組成物、該組成物を含む表面処理剤、該表面処理剤で処理された物品及び光学物品
KR101743851B1 (ko) 2012-11-05 2017-06-05 다이킨 고교 가부시키가이샤 퍼플루오로(폴리)에테르기 함유 실란 화합물
JP6435871B2 (ja) * 2015-01-19 2018-12-12 ダイキン工業株式会社 パーフルオロ（ポリ）エーテル基含有シラン化合物を含む表面処理剤
WO2016121211A1 (ja) * 2015-01-29 2016-08-04 ダイキン工業株式会社 表面処理剤
JP6712764B2 (ja) * 2015-05-25 2020-06-24 パナソニックＩｐマネジメント株式会社 伸縮性フレキシブル基板およびその製造方法
JP6652137B2 (ja) * 2015-08-10 2020-02-19 Ａｇｃ株式会社 防汚層付きガラス板
WO2017130988A1 (ja) * 2016-01-26 2017-08-03 日本化学工業株式会社 紫外線硬化型樹脂組成物、ハードコート剤並びにハードコートフィルム及びその製造方法
JP6405334B2 (ja) * 2016-04-18 2018-10-17 日本メクトロン株式会社 伸縮性配線基板、及び、伸縮性配線基板の製造方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20140096300A (ko) * 2011-10-27 2014-08-05 아사히 가라스 가부시키가이샤 피막이 형성된 기판의 제조 방법
KR20170026605A (ko) * 2014-08-07 2017-03-08 다이킨 고교 가부시키가이샤 방오 처리 조성물, 처리 장치, 처리 방법 및 처리 물품
KR20170013338A (ko) * 2014-09-03 2017-02-06 다이킨 고교 가부시키가이샤 방오성 물품
KR20170082596A (ko) * 2015-04-24 2017-07-14 다이킨 고교 가부시키가이샤 표면 처리 방법
JP2017105069A (ja) 2015-12-10 2017-06-15 日東電工株式会社 透明導電性フィルム積層体、及びそれを含むタッチパネル

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102472421B1 (ko) 2022-05-06 2022-12-01 주식회사 엘시스 축산질병 예방 및 통제 관리를 위한 ict 기반의 지능형 스마트 안전 축사 제어 시스템

Also Published As

Publication number Publication date
TWI763946B (zh) 2022-05-11
JP7198891B2 (ja) 2023-01-04
CN111295281A (zh) 2020-06-16
JP6970208B2 (ja) 2021-11-24
WO2019088098A1 (ja) 2019-05-09
JPWO2019088098A1 (ja) 2020-07-16
US20200392369A1 (en) 2020-12-17
JP2022001439A (ja) 2022-01-06
EP3705287A1 (en) 2020-09-09
TW201936706A (zh) 2019-09-16
EP3705287A4 (en) 2021-07-28
KR102296530B1 (ko) 2021-09-02

Similar Documents

Publication Publication Date Title
KR102382768B1 (ko) 경화성 조성물
KR102355679B1 (ko) 경화성 조성물
KR102316853B1 (ko) 경화성 조성물
JP7198891B2 (ja) 積層体
KR102315590B1 (ko) 경화성 조성물
KR102447150B1 (ko) 경화성 조성물
US12297325B2 (en) Curable composition
KR102365862B1 (ko) 웨어러블 단말용 부재
US12617969B2 (en) Layered product

Legal Events

Date Code Title Description
A201 Request for examination
PA0105 International application

Patent event date: 20200423

Patent event code: PA01051R01D

Comment text: International Patent Application

PA0201 Request for examination
PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20210419

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20210720

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20210826

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20210827

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20240627

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20250623

Start annual number: 5

End annual number: 5
